Принцип работы вентилятора: Работа вентилятора охлаждения двигателя: принцип работы, причины неполадок
Работа вентилятора охлаждения двигателя: принцип работы, причины неполадок
Как известно, во время работы автомобильного двигателя происходит сгорание топлива. При этом образуется большое количество тепла в рамках преобразования тепловой энергии в механическую. При этом излишки тепла необходимо отводить от ДВС во внешнюю среду для предотвращения перегрева механизмов и деталей.
Сам двигатель не должен перегреваться выше оптимальных 80-90°C. Для этого задействуются специальные устройства, которые в комплексе образуют систему охлаждения. Системы охлаждения также разделяются на два типа: жидкостную и воздушную. В современных автомобилях эти два типа систем совмещены и являются гибридными.
Хотя основной принято считать жидкостную систему, отдельного внимания заслуживает и воздушное охлаждение, без которого при определенных условиях двигатель автомобиля неизбежно перегреется. Давайте рассмотрим систему воздушного охлаждения и ее неисправности более подробно.
Содержание статьи
Неисправности вентилятора системы охлаждения: признаки и способы устранения
Как уже было сказано выше, двигатель внутреннего сгорания является сложной системой, требующей бесперебойной работы системы охлаждения. Иначе произойдет перегрев силовой установки, что может привести к поломке и, следовательно, дорогостоящему ремонту.
Жидкостная система охлаждения, по которой циркулируют специальные охлаждающие жидкости (антифриз/тосол), является закрытой. В двух словах, принцип работы жидкостной системы охлаждения заключается в том, что во время работы двигателя через его рубашку (каналы в БЦ и ГБЦ) циркулирует жидкость, которая отводит лишнее тепло от нагретых деталей.
Затем горячая жидкость попадает в радиатор, охлаждается и снова возвращается в двигатель для его охлаждения. Во время прохождения радиатора нагретая ОЖ попадает в сеть тонких трубочек. Это способствует ее быстрому охлаждению. Также набегающим потоком воздуха при движении ТС излишки тепла выносятся за пределы подкапотного пространства машины.
Затем, получив сигнал датчика о понижении температуры, вентилятор радиатора отключается. Кстати, единого стандарта по месту установки вентилятора также не существует. Его могут расположить как перед радиатором, так и за ним. Также нет и четких стандартов касательно самой конструкции вентилятора.
Он состоит, как минимум, из четырех лопастей, скрепленных вместе под специальным углом для максимального забора и подачи воздуха.
Самой популярной стала крыльчатка на 8 лопастей. По конструкции привод вентилятора можно разделить на 3 типа:
- механический
- гидромеханический;
- электрический;
Сегодня первый тип практически не используется, особенно на гражданских автомобилях, хотя остается на мощных внедорожниках как наиболее надежный. Второй тип также постепенно отходит на задний план. В любом случае, при выходе устройства из строя необходима немедленная диагностика и устранение причины поломки.
При этом проверка зачастую может быть проведена самостоятельно. Обратите внимание, во время диагностики вентилятор может внезапно заработать и его лопасти серьезно травмируют человека. В особой зоне риска оказываются пальцы.
Проверка вентилятора системы охлаждения
Итак, при поломке современного вентилятора, нужно учитывать, что они зачастую электрические. Как правило, проблема кроется в проводке, датчиках, предохранителях и т.д. Среди основных неисправностей вентилятора можно выделить наиболее распространённые случаи, когда вентилятор охлаждения:
- Не включается.
- Не выключаются.
- Рано включается.
- Неправильно направляет потока воздуха.
Можно проконтролировать работу вентилятора несколькими способами. Если вентилятор не включился, возможно, он не получил необходимый сигнал. В этом случае, в первую очередь, проверяется вся цепочка передачи этого сигнала. Для этого с помощью тестера определяется, есть ли питающее напряжение. Если его нет, то проблема в перегоревшем предохранителе или плохом контакте.
Подавая напряжение на сам вентилятор, проверяется именно его исправность. Если он будет крутиться, значит, проблема не в нем. Если же вентилятор не крутится, лучше обратиться в автосервис. Доехать до СТО можно своим ходом, придерживаясь определённых правил:
- Двигаться со скоростью, не менее 60 км/ч. Тогда функцию сломанного вентилятора выполнит набегающий воздух.
- Включить на максимум печку во время езды, чтобы лишнее тепло вывелось в салон. В салоне будет жарко, зато повышаются шансы на то, что мотор не перегреется;
- Следить за стрелкой температуры двигателя на панели. При ее приближении к красной зоне нужно остановить автомобиль, открыть капот, охладить мотор.
При ее приближении к красной зоне нужно остановить автомобиль, открыть капот, охладить мотор.При проверке температурного датчика, его провода отсоединяются и замыкаются между собой. Если проблема в нем, то вентилятор заработает. В таком состоянии можно доехать до ближайшей СТО для ремонта. А если вентилятор не работает, значит его, скорее всего, нужно менять.
Если же вентилятор радиатора, наоборот, работает не останавливаясь, значит проблемы в термодатчике, замыкании проводов или в «залипании» контактов реле, когда его контакты не могут разомкнуться и напряжение для работы вентилятора продолжает подаваться.
Причиной постоянной работы вентилятора охлаждения также может стать термостат, отвечающий за поддержание оптимальной температуры двигателя. При превышении температуры антифриза более 90°C, открывается специальный клапан между большим и малым кругом системы охлаждения.
В результате вентилятор будет работать все время.Определить эту проблему несложно. Если при ощупывании шлангов радиатора они будут холодными, а сам двигатель горячим, значит проблема в термостате . Добавим, что обычно заклинивание клапана термостата можно решить, постучав по его корпусу. Если это не помогает, значит устройство необходимо снимать и менять.
- Еще вентилятор может включаться раньше необходимости. Скорее всего, это поломка термодатчика, который подлежит замене. Также надо учитывать типы датчиков. Они могут быть рассчитаны на разную температуру (так называемые «летние» и «зимние» термодатчики). Они работают с учетом заданной температуры. Если используется «зимний» датчик, необходимо знать, что он запаздывает и включается немного позже.
В таком случае вентилятор включится до появления сигнала о перегреве. Получается, создается эффект преждевременного включения. Данная ситуация нарушением не является. Если же вентилятор обдувает не двигатель, а радиатор, значит он неправильно установлен.
Возможно, были спутаны клеммы при подключении или допущены ошибки. Так или иначе, необходимо произвести правильное переподключение вентилятора.
Что в итоге
Рассмотрев особенности работы вентилятора радиатора, становится очевидным тот факт, что система охлаждения ДВС в комплексе и сам вентилятор охлаждения двигателя позволяют поддерживать необходимый температурный режим ДВС.
Также важно понимать, что бесперебойная работа системы охлаждения зависит от слаженной работы всех составных частей. Например, в норме вентилятор включается при повышении температуры двигателя выше 90°C для его охлаждения, а затем должен отключаться.
Если же вентилятор выходит из строя или работает некорректно, при перегреве мотора неизбежен дорогостоящий или капитальный ремонт.
При этом причин для сбоев и нарушений во включении вентилятора много, так как электронные и механические части устройства в процессе эксплуатации нередко дают сбои.Однако на практике зачастую можно самостоятельно провести диагностику проблемного устройства, выявить причину поломки и, по возможности, устранить неполадки. Напоследок отметим, что большинства проблем, связанных с перегревом двигателя, можно избежать путем профилактических проверок, а также регулярной очистки клемм и контактов вентилятора охлаждения.
Читайте также
Вентилятор: Устройство Принцип работы Техническое обслуживание Неисправность Украина «Укрвентсистемы»
Устройство и принцип работы вентилятора ВЦ 14-46
Вентилятор выполнен по 1 конструктивной схеме согласно ГОСТ 5976-90 правого и левого направления вращения.
Принцип работы вентилятора заключается в перемещении воздуха за счет передачи ему энергии вращения рабочего колеса. Рабочее колесо вентилятора монтируется на валу двигателя. При вращении рабочего колеса воздушная смесь, поступающая через коллектор, попадает в каналы между лопатками рабочего колеса и под действием центробежной силы перемещается к его периферии и выбрасывается в атмосферу.
Подготовка к работе
Вентилятор центиробежный ВЦ 14-46: Монтаж
Перед монтажом вентилятора необходимо произвести его внешний осмотр. Повреждения, полученные в результате неправильной транспортировки и хранения, устранить. При монтаже вентилятора необходимо:
- убедиться в легком и плавном ( без касаний и заеданий ) вращении рабочего колеса;
- проверить зазор между рабочим колесом и коллектором;
- проверить затяжку болтовых соединений, обратив особое внимание на крепление рабочего колеса на валу двигателя;
- проверить сопротивление изоляции обмоток двигателя; заземлить корпус вентилятора и двигателя;
- кратковременным включением двигателя проверить направление вращения рабочего колеса в соответствии с указанием стрелки на корпусе вентилятора.
Если направление вращения не соответствует указанному, необходимо изменить его, переключением фаз на клеммах двигателя;
Порядок работы
Вентилятор центиробежный ВЦ 14-46: Пуск
Перед пуском вентилятора необходимо:
- проверить соответствие напряжения питающей сети паспортным данным двигателя;
- осмотреть вентилятор, воздуховоды, монтажную площадку, убедиться в отсутствии внутри вентилятора посторонних предметов;
- проверить надежность присоединения токопроводящего кабеля к зажимам коробки выводов двигателя;
- принять меры по прекращению всяких работ по обслуживанию вентилятора (монтажу, регулировке, очистке, ремонту и т.п.) и оповестить персонал о запуске.
При наличии посторонних стуков и шумов, а также повышенной вибрации немедленно остановить вентилятор, выяснить причину неполадок и устранить их. При отсутствии дефектов, вентилятор включается в нормальную работу.
Указание мер безопасности
- При подготовке вентилятора к работе и при его эксплуатации должны соблюдаться общие и специальные правила техники безопасности по ГОСТ 12. 2.003-74, ГОСТ 12.1.010-76, ГОСТ 12.3.002-75, ГОСТ 12.4.021-75. К монтажу и эксплуатации вентилятора допускаются лица, изучившие его устройство и правила эксплуатации, прошедшие инструктаж по технике безопасности.
- Во всех случаях работник, производящий пуск вентилятора, обязан принять меры по прекращению всяких работ по обслуживанию ( ремонт, очистка и др. ) данного вентилятора и оповестить персонал о пуске.
- Обслуживание и ремонт вентилятора производится только после отключения его от электрической сети полной остановки вращающихся частей.
- Входной и выходной патрубки вентилятора должны быть ограждены от попадания в них посторонних предметов. Ограждение должно быть окрашено в сигнальный цвет по ГОСТ 12.4.026-76.
- Вентилятор и двигатель должны быть надежно заземлены по ГОСТ 21130-75, ГОСТ 12.2.007.0-75, а для исполнения в тропическом климате по ГОСТ 15151-69. Значение сопротивления между заземляющим зажимом и каждой, доступной прикосновению, металлической нетоковедущей частью вентилятора, которая может оказаться под напряжением, не должно превышать 0,1 Ом.
- Пусковая аппаратура монтируется согласно “Правилам устройства электрических установок” в местах, позволяющих наблюдать за работой вентилятора.
- При работах, связанных с опасностью поражения электрическим током ( в том числе статическим электричеством ), необходимо применять защитные средства по ГОСТ 12.1.019-79.
- При проектировании вентиляционной системы следует учитывать параметры вибрации и шума, создаваемые вентиляторами. В случае, когда величина вибрации и шума на рабочих местах превышает нормативные, следует применять глушители, гибкие вставки, амортизаторы и т.д. Уровень шума, создаваемый вентиляционной системой на рабочих местах, должен соответствовать ГОСТ 12.1.003-83.
- Среднее квадратическое значение виброскорости, создаваемое вентиляционной системой должно соответствовать ГОСТ 12.1.012-90.
2.003-74, ГОСТ 12.1.010-76, ГОСТ 12.3.002-75, ГОСТ 12.4.021-75. К монтажу и эксплуатации вентилятора допускаются лица, изучившие его устройство и правила эксплуатации, прошедшие инструктаж по технике безопасности.
Техническое обслуживание вентилятора ВЦ 14-46
Для обеспечения бесперебойной и эффективной работы вентилятора и повышения его долговечности необходимо:
- периодически проверять состояние болтовых, заклепочных и сварных соединений;
- периодически производить очистку проточной части вентилятора от пыли и других загрязнений, удаление конденсата;
- производить визуальную проверку состояния лакокрасочного покрытия проточиной части вентилятора и при необходимости его восстанавливать;
- не реже одного раза в год производить тщательный осмотр рабочего колеса для определения износа и повреждения лопаток, надежности крепления колеса на валу двигателя и устранения обнаруженных дефектов.
Сведения о консервации и упаковке
Вентилятор, поставляемые для нужд народного хозяйства и на экспорт в страны СНГ, поставляются без упаковки. Вентилятор, поставляемые на экспорт, должны упаковываться в ящики типа III по ГОСТ 10198-91, соответствующие ГОСТ 24634-81. Качество материалов, конструкция упаковки должны соответствовать единому техническому руководству “Упаковка для экспортных грузов” ВНИИЭКИТУ. Упаковка должна исключать перемещение вентилятора в транспортной таре. При транспортировании водным транспортом вентилятор должен быть упакован в деревянный ящик, изготовленный в соответствии с требованиями ГОСТ 10198-91. Эксплуатационная товаросопроводительная документация должна быть упакована в пленку по ГОСТ 16272-79. При поставке для нужд народного хозяйства допускается упаковка документации в бумагу по ГОСТ 8828-89 Б-70 или ГОСТ 9569-79 БП-3-35.
Гарантии изготовителя
- Гарантийный срок эксплуатации вентилятора при поставке для нужд народного хозяйства 18 месяцев со дня ввода его в эксплуатацию, но не более 24 месяцев со дня отгрузки.
- Гарантийный срок эксплуатации вентилятора при поставке на экспорт – 18 месяцев со дня пересечения Государственной границы Украины.
- Гарантийный срок эксплуатации комплектующих изделий считается равным гарантийному сроку эксплуатации вентилятора и истекает одновременно с истечением гарантийного срока эксплуатации вентилятора.
- Предприятие-изготовитель обязуется, в течение гарантийного срока, безвозмездно устранять неисправности вентилятора при условии соблюдения потребителем правил транспортирования, хранения, монтажа и эксплуатации.
- Гарантийный срок хранения – 1 год со дня изготовления.
- Гарантии предприятия-изготовителя не распространяются на вентиляторы, вышедшие из строя вследствие нарушения потребителем (заказчиком) правил их транспортирования и хранения.
- Средний срок службы, лет, не менее – 12
Возможные неисправности и методы их устранения
| Наименование неисправности, внешнее ее проявление и дополнительные признаки | Вероятная причина | Метод устранения |
Вентилятор при рабочей частоте вращения рабочего колеса не создает расчетного давления и не подает требуемого количества воздуха. | Колесо вентилятора вращается в обратную сторону. | Изменить направление вращения колеса переключением фаз на клеммах двигателя. |
| Утечка воздуха через неплотности в воздуховоде. | Устранить имеющиеся неплотности. | |
| Неправильно выставлены зазоры между рабочим колесом и коллектором вентилятора. | Произвести регулировки осевого и радиального зазоров. | |
| Вентилятор при рабочей частоте вращения рабочего колеса подает больше воздуха, чем предуcмотрено проектом. | Расчет вентиляционной сети произведен с завышенным запасом на сопротивление | Задросселировать сеть. |
| При монтаже увеличено сечение воздуховодов и уменьшено количество фасонных частей | Проверить сечение воздуховода, форму и количество фасонных частей, наличие шиберов и задвижек. | |
| Двигатель при рабочей частоте вращения работает с перегрузкой. | Вентилятор подает больше воздуха, чем предусмотрено при выборе двигателя. | Задросселировать сеть. |
| Уточнить сопротивление сети. | ||
| Подобрать исполнение вентилятора, рабочая зона которого соответствует необ-ходимому режиму. | ||
| Вентилятор при выбранном числе оборотов не подает требуемого количества воздуха. | Сопротивление вентиляционной сети выше проектного. Неправильно произведен расчет. При монтаже воздуховодов уменьшено или увеличено количество фасонных частей. | Переделать вентиляционную сеть и уменьшить ее сопротивление. |
| Утечка воздуха через неплотности в соединении воздуховода. | Устранить утечку воздуха через неплотности в соединениях воздуховода. | |
| Повышенный шум и вибрация вентилятора | Неудовлетворительная балансировка рабочего колеса или ротора двигателя; | Отбалансировать рабочее колесо или сменить двигатель; |
| Слабая затяжка болтовых соединений; | Затянуть болтовые соединения; | |
| Налипание пыли и липких веществ на рабочее колесо; | Очистить рабочее колесо; | |
| Отсутствуют мягкие вставки между вентилятором и сетью на всасывающей и нагнетательной сторонах; | Установить мягкие вставки на всасывающей и нагнетательной сторонах; | |
| Слабое крепление клапанов и задвижек на воздуховодах | Обеспечить жесткое крепление клапанов и задвижек. |
Принцип работы центробежного вентилятора. Задачи центробежных вентиляторов.
Благодаря своей высокой производительности и низкому уровню шума центробежные вентиляторы подходят для использования в различных установках кондиционирования, обогрева и охлаждения.
Нагнетание воздуха вентилятором необходимо, начиная от тепловых насосов для жилых помещений, крышных моделей, рекуператоров тепла и заканчивая центральными системами кондиционирования воздуха в промышленных и других общественных зданиях. Современные центробежные вентиляторы представляют собой эффективную климатическую технику, разработанную на основе многолетнего отечественного и зарубежного опыта.
Устройство и принципы работы
Центробежный вытяжной вентилятор — это тип оборудования, который втягивает воздух вдоль оси за счет центробежной силы. Реализованные технические решения позволяют снизить энергопотребление систем вентиляции современных зданий и сооружений.
Существует несколько способов использования их в качестве технологического вентилятора в промышленности, например:
- при транспортировке воздуха/газа;
- при сушке;
- при охлаждении;
- при транспортировке материалов;
- при рециркуляции воздуха и т. д.
Такие устройства представляют собой устройства постоянного объема и могут работать в особо чувствительных условиях, с высокими или низкими температурами, агрессивными газами, кислотными парами и т. д.
Особенности применения на производстве
Главное предназначение вентиляторов на производстве — сбор мелкодисперсной пыли. Центробежные вентиляторы широко используются в процессах удаления пыли, начиная от вентиляционных установок на небольших заводах и заканчивая аспирационными системами на тяжелых промышленных предприятиях.
Система аспирации воздуха (обеспыливания) работает с различными типами оборудования, в том числе и взаимодействующего с системами давления.
Например, в лесной и деревообрабатывающей промышленности модели радиального типа часто используются, чтобы поглощать частицы пыли непосредственно со станочного оборудования после обработки древесины.
Процесс пылеудаления также может быть оснащён системой, в которой центробежные системы с наклонными назад, аэродинамическими или плоскими лопастями устанавливаются в верхней части циклона. Они состоят в числе элементов системы фильтрации для удаления взвешенных в воздухе частиц.
Купить такое устройство для рабочего помещения вы можете в интернет-магазине «Климат Стор»: https://climatstore.com.ua/. В продаже имеются вентиляторы от производителя, а специалисты с удовольствием помогут вам выбрать модель, которая обеспечит помещение требуемым воздушным потоком. Жители Украины могут также воспользоваться услугами монтажа.
Промышленные вентиляторы — описание и применение
Содержание статьи:
Системы общеобменной вентиляции (приточные и вытяжные)
Радиальные вентиляторы для приточно-вытяжной вентиляции
Осевые вентиляторы для приточно-вытяжной вентиляции
Крышные вентиляторы для вытяжной вентиляции
Канальные вентиляторы для приточно-вытяжной вентиляции
Для обеспечения надлежащих условий работы промышленных предприятий, в производственных зданиях и помещениях используют системы общеобменной вентиляции, которые подразделяются на два основных типа.
Приточная вентиляция обеспечивает доступ свежего воздуха в помещение, который дополнительно подвергается фильтрации, охлаждению или увлажнению в зависимости от используемых приточных вентиляторов.
Вытяжная вентиляция отвечает за удаление загрязнённого воздуха, играя роль промышленной вытяжки. Вытяжные промышленные вентиляторы используются в совокупности с приточными, а их производительность рассчитывается таким образом, чтобы сбалансировать давление во внутреннем пространстве.
Радиальные вентиляторы для приточно-вытяжной вентиляцииРадиальный вентилятор применяется для организации приточно-вытяжной вентиляции или для дымоудаления, в качестве составляющего элемента системы пожарной безопасности. Устройства такого типа также называют центробежными вентиляторами. Основное назначение — перемещение и циркуляция газовоздушной смеси без примеси твёрдых частиц.
Конструкция радиального (центробежного) вентилятора:
1 — кожух;
2 — рабочее колесо;
3 — лопатки рабочего колеса;
4 — ось вентилятора;
5 — станина;
6 — электродвигатель;
7 — выхлопной патрубок;
8 — фланец всасывающего патрубка
Отличительная особенность конструкции вентиляторов ВР — радиальное расположение лопастей, которое и дало название категории. Форма лопаток, концы которых загнуты вперёд или назад в зависимости от направления перемещения потока, а также спиралевидный корпус обеспечивает завихрение воздуха на входе или выходе из помещения. За счёт этого достигается максимально эффективная циркуляция, в результате которой воздух перемешивается и распространяется по всему объёму внутреннего пространства.
Причудливая форма корпуса, внутри которого установлено рабочее колесо, оснащённое спиральными лопастями, послужило основанием для народного названия устройства — вентилятор «Улитка».
Вращение колеса провоцирует создание центробежной силы, за счёт которой происходит всасывание и выброс воздушного потока в определённом направлении. С этим свойством связано альтернативное наименование категории оборудования — вентиляторы ВЦ, то есть центробежные.
- В зависимости от создаваемого давления, вентиляторы ВР разделяются на:
- Вентиляторы радиальные низкого давления (до 1000Па)
- Вентиляторы радиальные серднего давления (от 1000 до 3000Па)
- Вентиляторы радиальные высокого давления (от 3000 до 12000Па)
Вентиляторы центробежные низкого давления – агрегаты, предназначенные для перемещения воздуха при давлении до 1000 Па. Они широко используются в системах вентиляции и кондиционирования воздуха в промышленных, жилых и административных помещениях и зданиях. Пример ВР 80-75
Вентиляторы центробежные среднего давления применяются в системах отопления, кондиционирования и вентиляции помещений различного назначения.
Данные агрегаты предназначены для перемещения газовоздушных смесей при общем сопротивлении сети не более 3000 Па. Пример — ВР 280-46
Вентиляторы центробежные высокого давления – агрегаты, предназначенные для перемещения воздуха при давлении до 12000 Па. Мощный напор воздуха, создаваемый промышленными центробежными вентиляторами высокого давления, позволяет применять их в достаточно специфичных условиях, например, там, где необходимо перемещать средние объемы воздуха при значительных сопротивлениях оборудования. Пример — ВР 132-30
Радиальные центробежные вентиляторы:
1. ВР 80-75 низкого давления 2. ВР 280-46 среднего давления 3. ВР 132-30 высокого давления
Все Вентиляторы ВЦ могут быть взрывозащищенными, коррозионностойкими или теплостойкими.
- Варианты конструктивного исполнения радиального вентилятора ВР:
- Исполнение 1 – Рабочее колесо смонтировано на валу приводного электродвигателя. Пример — ВР 80-75 №6.3 исп.1
- Исполнение 3 – Рабочее колесо соединяется с электродвигателем через промежуточную подшипниковую опору.
- Исполнение 5 – Рабочее колесо соединяется с электродвигателем через промежуточную подшипниковую опору и клиноременную передачу. Пример — ВР 80-75 №6.3 исп.5
Пример — ВР 80-75 №6.3 исп.1
Варианты исполнения центробежного Вентилятора ВЦ:
1. Исполнение №1 2. Исполнение №3 3. Исполнение №5
Осевой вентилятор представляет собой универсальную модель вентиляционного оборудования, состоящую из корпуса круглого сечения с расположенной по центру осью, на которой при помощи электропривода вращается рабочее колесо с воздухозаборными лопатками.
По принципу действия и назначению вентиляторы осевые промышленные подразделяются на три разновидности:
1. Приточно-вытяжные вентиляторы — надёжные и компактные устройства, которые применяются в комплексном устройстве вентиляционного оснащения здания.
2. Приточные вентиляторы — применяются для организации постоянного притока свежего воздуха в помещение
3. Вентиляторы для вытяжки — служат для очищения внутреннего пространства от продуктов горения. Вентилятор осевой вытяжной — наиболее популярная разновидность устройств, устанавливаемых для дымоудаления на случай возникновения пожароопасной ситуации.
Все осевые модели подразделяются на три группы в зависимости от нагнетаемого давления — высокого (более 3 кПа), среднего (от 1 до 3 кПа) и низкого (менее 1 кПа).
Конструкция (схема) осевого вентилятора:
1. Лопасть рабочего колеса 2. Корпус 3. Электродвигатель 4. Основание
Крышный вентилятор промышленного назначения используется в качестве отдельного элемента общеобменной вентиляционной системы. Монтируется непосредственно в конструкцию кровли, служит для создания вытяжной вентиляции производственных помещений.
Ещё одно предназначение вентилятора крышного — дымоудаление, то есть своевременное выведение поднимающихся вверх продуктов горения.
По конструктивному исполнению и принципу работы подразделяются на две группы:
1. Вентилятор крышный радиальный (ВКР) — устройство одностороннего всасывания с выведением потока в свободном режиме. Отличаются спиралеобразным перемещением потока в пределах корпуса с последующим выведением через специальные отверстия. Пример — вентилятор ВКР
2. Вентилятор крышный осевой (ВКО) — по конструкции и принципу действия аналогичны осевым моделям, которые применяются в общеобменных вентиляционных системах, дополнительно оснащены креплениями для установки в вертикальном или наклонном положении. Пример — вентилятор ВКОПв 30-160
Канальные вентиляторы для приточно-вытяжной вентиляцииКанальный вентилятор — элемент вентиляционной системы здания, циркуляция воздуха в которой происходит посредством его перемещения по специальным каналам.
Канальные вентиляционные устройства служат для ускорения перемещения воздушного потока по вент.каналам. Чем больше сечение канала, тем большая мощность требуется от электродвигателя установленного внутри него вентилятора.
Пропорционально мощности варьируется и уровень шума. Для производственных помещений используются мощные модели приточных и вытяжных канальных вентиляторов с высокой производительностью, поскольку требуется постоянная переработка больших объёмов воздуха. Для менее загрязнённых зданий и сооружений применяются бесшумные канальные вентиляторы, уровень вибрации которых снижается за счёт соединения с корпусом канала через гибкие вставки.
Геометрическая форма конструкции выбирается в зависимости от формы проложенных вентиляционных каналов. По этому признаку различают два основных типа изделий:
Вентиляторы. Турбовентиляторы. Расчет и подбор вентиляторов
Задача №1. Расчет вентилятора
Условия:
В наличие есть вентилятор, развивающий давление Pmax не более 70 Па, который используется для вентиляции помещения.
Забор воздуха из помещения осуществляется по трубопроводу постоянного диаметра, для которого можно принять, что его сопротивление возрастает на 7 Па на каждый метр. Вентилятор был подсоединен к всасывающему и нагнетающему трубопроводам неизвестной длины, после чего замеры показали, что во входе в вентилятор возникает разряжение Pвв, равное -32 Па, на выходе из вентилятора – избыточное давление Pнв, равное 24 Па. Замеренная скорость воздуха ω в трубопроводе оказалась равной 3 м/с. При расчетах плотность воздуха ρ принять равной 1,2 кг/м3.
Задача:
Необходимо рассчитать, на какую максимальную длину может быть увеличен нагнетательный трубопровод.
Решение:
Рассмотрим формулу расчета давления вентилятора:
P = (Pнв+(ωн2∙ρ)/2) – (Pвв+(ωв2∙ρ)/2)
где ωв и ωн – скорости воздуха во всасывающем и нагнетательном трубопроводах.
Поскольку диаметр трубопровода не меняется, то ωв = ωн, отчего формулу можно представить в следующем виде:
P = Pнв — Pвв = 24 — (-32) = 56 Па
Отсюда следует, что имеющийся в наличии вентилятор при данных условиях работы имеет запас давления в 70-56 = 14 Па.
Увеличение длины нагнетательного трубопровода будет приводить к возрастанию сопротивления в нем, что повлечет за собой увеличение значения напора вентилятора. Следовательно, можно рассчитать, до каких пор можно увеличивать сопротивление нагнетающего трубопровода, пока вентилятор не достигнет своего предела по создаваемому напору:
14/7 = 2 м
Получим, что нагнетательный трубопровод может быть удлинен не более чем на 2 метра.
Задача №2 Расчет производительности и давления вентилятора
Условия:
Из помещения с атмосферным давлением P1 = 0,1 мПа через трубопровод постоянного диаметра d = 500 мм откачивается воздух и выбрасывается в атмосферу P2 = 0,1 мПа.
Вентилятор работает с расходом Q = 2000 м3/час, потребляя при этом N = 1,1 кВт, а скорость вращения его вала n составляет 1000 об/мин. Замеры показали, что падение давления во всасывающем трубопроводе составляет Pпв = 60 Па, а в нагнетательном – Pпн = 80 Па. При расчетах плотность воздуха ρ принять равной 1,2 кг/м3.
Задача:
Рассчитать создаваемое вентилятором давление, а также вычислить, как изменится производительность вентилятора, если увеличить скорость вращения вала до nн = 1200 об/мин и как при этом изменится мощность.
Решение:
Площадь поперечного сечения трубы равно:
F = (π∙d2) / 4 = (3,14∙0,52) / 4 = 0,2 м2
Чтобы рассчитать давление вентилятора, предварительно необходимо найти скорость воздуха в трубопроводе, которая будет равна как для нагнетательной, так и для всасывающей части вследствие равенства их диаметров. Скорость воздуха можно найти из уравнения расхода:
Q = F∙ω
откуда:
ω = Q / F = 2000 / (3600∙0,2) = 2,8 м/с
После нахождения скорости становится возможным определение давления вентилятора:
P = (P2-P1) + (Pпв+Pпн) + (ω2∙ρ)/2 = (105-105) + (60+80) + (2,82∙1,2)/2 = 145 Па
Расход при увеличенном числе оборотов можно вычислить из следующего соотношения:
Qн/Q = nн/n
откуда:
Qн = Q∙nн/n = 2000∙1200/1000 = 2400 м³/час
Для нахождения мощности при новом числе оборотов воспользуется другим соотношением:
Nн/N = (nн/n)³
откуда:
Nн = N∙(nн/n)³ = 1,1∙(1200/1000)³ = 1,9 кВт
В итоге получим, что давление вентилятора составляет 145 Па, при увеличении числа оборотов до 1200 в минуту расход возрастет до 2400 м3/час, а мощность – до 1,9 кВт.
Задача №3. Расчет КПД вентилятора
Условия:
Из помещения через всасывающий трубопровод диаметром dв = 200 мм с помощью вентилятора откачивается воздух, выбрасываемый в атмосферу через нагнетательный трубопровод диаметром dн = 240 мм. В наличии имеются лишь показания, снятые с датчиков, установленных непосредственно на вентиляторе. Вакуумметр на входе в вентилятор показывает разрежение Pвв = 200 Па, а манометр на выходе вентилятора показывает избыточное давление Pнв = 320 Па. Расходометр откачиваемого воздуха показывает значение Q = 500 м3/час. Потребляемая вентилятором мощность N составляет 0,08 кВт, а скорость вращения его вала n равна 1000 об/мин. При расчетах плотность воздуха ρ принять равной 1,2 кг/м3.
Задача:
Необходимо рассчитать КПД вентилятора и создаваемое им давление.
Решение:
Предварительно найдем скорости движения воздуха во всасывательном и нагнетательном трубопроводах.
Выразим и найдем величину скорости ω из уравнения для объемного расхода:
Q = f∙ω
где f = (π∙d2)/4 – площадь поперечного сечения трубопровода. Отсюда получим:
ω = Q/f = (Q∙4)/(π∙d2)
ωв = Q/f = (Q∙4)/(π∙dв2) = (500∙4)/(3600∙3,14∙0,22) = 4,4 м/с
ωн = Q/f = (Q∙4)/(π∙dн2) = (500∙4)/(3600∙3,14∙0,242) = 3,1 м/с
Зная скорости воздуха в нагнетательном и всасывающем трубопроводах, а также давления на входе и выходе вентилятора, становится возможным нахождение давления вентилятора P по следующей формуле:
P = (Pнв+(ωн2∙ρ)/2) – (Pвв+(ωв2∙ρ)/2) = (320+(3,12∙1,2)/2) – (-200+(4,42∙1,2)/2) = 514 Па
Выразим из формулы мощности и найдем величину КПД вентилятора η:
N = (Q∙P)/(1000∙η)
η = (Q∙P)/(1000∙N) = (500∙514)/(3600∙1000∙0.08) = 0,9
Получим, что вентилятор имеет КПД 0,9 и напор 514 Па.
Задача №4. Расчет давления вентилятора
Условия:
Имеется емкость для хранения азота при избыточном давлении P1 в 540 Па. Газ подается в аппарат под избыточным давлением P2 в 1000 Па при помощи вентилятора, соединенного с емкостью для хранения с помощью всасывающего трубопровода, и с аппаратом с помощью нагнетательного трубопровода, при этом потери давления в них составляют Pпв = 120 Па и Pпн = 270 Па соответственно. В нагнетательном трубопроводе поток газа развивает скорость ω равную 10 м/с. При расчетах плотность азота принять ρ равной 1,17 кг/м3.
Задача:
Необходимо рассчитать создаваемое вентилятором давление.
Решение:
Перепад давлений в точках всасывания и нагнетания ΔP будет составлять:
∆P = P2-P1 = 1000-540 = 460 Па
Общие потери Pпоб во всасывающем и нагнетающем трубопроводе будут равны:
Pпоб = Pпв+Pпн = 120+270 = 390 Па
Скоростное давление Pc может быть найдено по следующей формуле:
Pс = (ω2∙ρ)/2 = (102∙1,17)/2 = 59 Па
Зная найденные выше величины можно рассчитать создаваемое вентилятором давление P по следующей формуле:
P = ∆P + Pпоб + Pc = 460 + 390 + 59 = 909 Па
Давление вентилятора составляет 909 Па
от выбора до установки бесшумной вытяжки
Довольно высокая влажность ванной комнаты во многих случаях может стать причиной появления в помещении плесени и насекомых.
Решить такую проблему и предотвратить частое проведение дорогостоящего ремонта способен вентилятор. И лучшим вариантом такого устройства для обеспечения циркуляции воздуха в ванной является вентилятор, в котором есть датчик влажности.
Особенности
Вентилятор в ванной может управляться как вручную, так и автоматически. При ручном управлении в устройстве предусмотрен выключатель. Он поможет сэкономить средства, однако неспособен менять интенсивность работы вытяжки и контролировать влажность.
Более выгодным решением можно назвать вентилятор, в котором присутствует таймер. С таким устройством не нужно ожидать окончания проветривания ванной, но у него по-прежнему имеются те же недостатки, что и у ручного управления.
Присутствие в вентиляторе датчика движения обеспечивает включение устройства, когда в ванную входит человек.
Однако и этот вариант вентилятора неспособен изменять свою работу с учетом условий внутри помещения. По сути, датчик движения является просто заменителем выключателя.
Всех недостатков предыдущих способов управления лишен вентилятор, в котором имеется гидростат — датчик влажности, выполняющий анализ насыщения воздуха в ванной водяными парами. Подобное устройство будет включаться лишь в условиях повышения влажности в комнате.
Другими особенностями вентилятора с данным датчиком являются:
- Конструкция, которая легко устанавливается как на настенную, так и на потолочную вентиляционную шахту.
- Водостойкие материалы вентилятора, а также тщательная изоляция всех электрических деталей.
- Обратный клапан, мешающий попаданию пыли и неприятных запахов из шахты воздуховода в ванную комнату, когда вентилятор остановлен.
Плюсы
- Работа вентилятора с датчиком полностью автоматизирована.
- Электроэнергия будет расходоваться более экономно, так как вентилятор будет включаться лишь при срабатывании датчика.
Минусы
Многие модели отличаются довольно шумной работой.
Принцип работы
Как и внутреннее устройство, так и принцип работы вентилятора с датчиком влажности практически тот же, что и у традиционных вентиляторов – при включении электродвигателя начинается раскручивание лопастей, что приводит в движение воздух в помещении.
Однако принципиальной особенностью моделей вентилятора для ванной является тот факт, что такое устройство не перемещает воздух внутри этой комнаты, а призвано выводить его в шахту вытяжки.
С воздухом в воздуховод попадают взвешенные капельки влаги, поэтому в результате работа вентилятора способна изменять влажность в ванной комнате.
Виды
Вентилятор с датчиком для ванной может быть:
- Осевым. Такой вентилятор выбирают для ванной комнаты чаще всего.
- Центробежным. Данный вид вентилятора обычно выбирают при проблемах с вентиляционным каналом.
Дополнительные функции
В некоторых моделях вентиляторов помимо датчика влажности и обратного клапана присутствует:
- Таймер. Вы можете запрограммировать устройство работать в течение 2-30 минут после отключения питания.
- Датчик движения. Реагируя на движение человека, такой вентилятор будет начинать работу автоматически.
- Функция постоянного проветривания. Она обеспечивает длительную работу вентилятора в режиме небольшой мощности.
- Подсветка.
- Возможность регулировать мощность.
- Встроенные часы.
Вы можете запрограммировать устройство работать в течение 2-30 минут после отключения питания.Производители
На нашем рынке наиболее распространены вентиляторы с гидростатом от таких компаний:
- Soler & Palau. Этот испанский бренд предлагает малошумные модели вентиляторов Silent, которые могут устанавливаться в любом положении, а также имеют обратный клапан. Устройства весьма востребованы в нашей стране благодаря неприхотливости, надежности и средней ценовой категории.
- Maico ECA Piano. Продукция от данного бренда отличается стильным дизайном, малым потреблением электричества и множеством дополнительных опций, однако высокая стоимость отрицательно сказывается на популярности таких вентиляторов.
- Elicent Elegance. Изделия этого бренда относят к бюджетным. Помимо датчика влажности и обратного клапана в таких вентиляторах присутствует двигатель с подшипниками и микропроцессор.
Советы по выбору
Вентилятор, оснащенный гидростатом, отлично справляется со своими функциями, если подобрать такое устройство правильно.
Выбирая подобный вентилятор, важно учесть:
- Какая мощность аппарата необходима? Для ее определения нужно знать объем ванной комнаты, который умножают на 3-8 (этот показатель означает смену воздуха в помещении). При этом лучшим выбором будет более мощная модель.
- Где расположен воздуховод и каким способом рекомендуется установить вентилятор? Многие вентиляторы работают как при установке на стене, так и в положении на потолке, но во время покупки следует уточнить, где предпочтительнее провести монтаж конкретной модели.
- Какая комплектность у выбранного вентилятора? Гидростат в нем может быть встроенным (как комнатным, так и канальным) либо приобретаться и подключаться отдельно.
Установка и монтаж
При установке вентилятора следует учесть характеристики вентиляционной шахты и определить, можно ли закрепить вентилятор внутри воздуховода или лучше это сделать перед его отверстием. Также немаловажно перед установкой проверить проходимость воздуховода. Для этого можно воспользоваться горящей спичкой, поднесенной к отверстию шахты.
Отклонившийся в направлении воздуховода огонек будет признаком хорошей тяги.Если же вы выявили засор, его следует устранить либо своими силами, либо с помощью специалиста. И только после этого приступать к монтажу вентилятора. Кроме того, следует обеспечить приток воздуха в ванную, что легко достигается небольшой щелью под дверью помещения.
Прикрепить корпус вентилятора вам помогут дюбеля или специальный клей. После установки вентилятор подключают в сеть через обычную розетку, выключатель, распределительную коробку или от светильника, а затем устанавливают на него внешнюю решетку.
Более подробно процесс установки вентилятора на потолке смотрите в следующем видео.
Принцип работы центробежного вентилятора — Справочник химика 21
Принцип работы центробежного вентилятора 53 [c.
53]ПРИНЦИП РАБОТЫ ЦЕНТРОБЕЖНОГО ВЕНТИЛЯТОРА [c.52]
Принцип работы центробежного вентилятора аналогичен принципу работы центробежного насоса. На рис. 84 показана схема хвостового вентилятора башенной установки. В стальном кожухе 6 вращается при помощи электромотора рабочее колесо [c.176]
Хотя принцип работы центробежных вентиляторов и центробежных насосов один и тот же, у первых возможен только отрыв, а у вторых как отрыв, так и кавитация. [c.226]
Воздушно-проходной сепаратор с вращающимся ротором в вид( лопаточного колеса типа применяемого в центробежных вентиляторах показан на рис. УП-80. Принцип работы этого сепараторе не отличается от принципа работы сепаратора с вращающейс корзинкой. Конструктивное отличие заключается только в гори зонтальном располонротора сепаратора и его малом диаметре вызывающем большое число оборотов ротора.
Основное преимуще ство этого сепаратора — малые габариты при большой производи тельпости. Недостатки его — большой расход электроэнергии н привод ротора и сравнительно быстрый износ ротора, если в пыл1 содержатся абразивные частицы. [c.414]Есть ли общее в принципе работы центробежного вентилятора и центробежного насоса [c.44]
Если центробежные вентиляторы по принципу своей работы не позволяют иметь иную схему реверсирования, то осевые вентиляторы могут иметь более простую, надежную и экономичную схему реверсирования. [c.315]
По своему принципу работы центробежный вентилятор не допускает изменения направления движения воздуха в самом вентиляторе, поэтому опрокидывание вентиляции осуществляется путем отключения всасывающих колен вентилятора от шахтной вентиляционной сети и подключением к ней нагнетательной части. Это переключение может быть осуществлено только при помощи специальных обводных каналов, шиберов и ляд.
[c.334]
Турбокомпрессоры и турбовоздуходувки работают по такому же принципу, как центробежные вентиляторы и насосы. Сжатие и нагнетание воздуха в них происходит под воздействием лопаток вращающегося колеса на перемещаемый ими воздух, [c.491]
Основная часть вентилятора — рабочее колесо с лопатками, укрепленное на вращающемся валу. Рабочее колесо вентилятора работает по тому же принципу, что и крыльчатка центробежного насоса вращающиеся лопатки рабочего колеса сообщают газу ускорение в радиальном или осевом направлении и создают на выходе из колеса избыточное давление. [c.278]

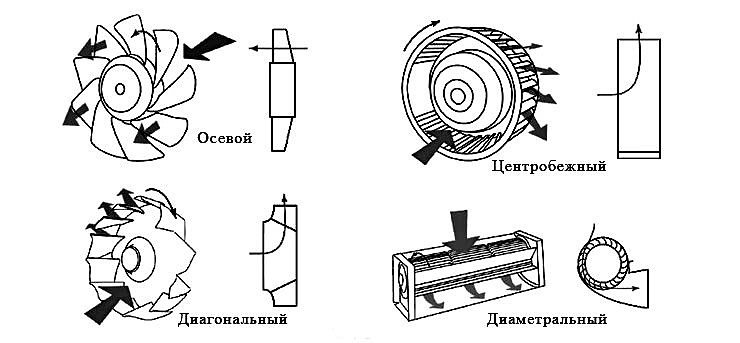

По принципу работы вентиляторы подразделяются на центробежные и осевые. [c.419]
Для вулканизации в среде горячего сжатого воздуха разработана установка, позволяющая автоматически и с большой точностью поддерживать заданные режимы. Принцип работы установки основан на использовании эффекта аэродинамических потерь , возникающего при вращении ротора центробежного вентилятора в закрытой изолированной камере, в которой создается замкнутый поток воздуха или газа.
[c.85]
Принцип работы установки основан на иопользовании эффекта аэродинамических потерь , возникающего при вращении ротора центробежного вентилятора в закрытой изолированной камере, в которой создается замкнутый поток воздуха или газа. [c.103]
Центробежные компрессоры по принципу действия тождественны центробежным вентиляторам, но более мощны и работают на более высоких скоростях, благодаря чему развивают более высокие давления— до 1 атм на одну ступень. При соединении на одном валу двух или нескольких отдельных ступеней с выходными лопатками между ними, для превращения кинетической энергии можно получить еще более высокие давления многоступенчатые машины этого типа изготовляются для давлений до 10 ат. Такой многоступенчатый центробежный компрессор подобен турбине водяного пара как по принципу действия, так и по общей конструкции. Давление, приходящееся на ступень, зависит от размеров и скорости вращения обычно максимальное отношение давлений на ступень составляет около 1,2.
Известны машины даже с 30 степенями. Преимуществами этого типа компрессора по сравнению с поршневьболее простое регулирование объема, 6) небольшие эксплоатационные расходы, 7) возможность непосредственного соединения с турбиной. [c.318]Воздушно-проходной сепаратор с вращающимся лопаточным колесом типа, применяемого в центробежных вентиляторах, показан на рис. У1-57. Принцип работы этого сепаратора не отличается от принципа работы сепаратора с вращающейся корзинкой. Конструктивное отличие заключается только в горизонтальном расположении ротора сепаратора и его малом диаметре, вызывающем большое число оборотов ротора. Основное преимущество этого [c.329]
Для передвижения газов применяют центробежные вентиляторы, похожие по устройству и принципу действия на центробежные насосы. Центробежные вентиляторы создают в линии нагнетания очень небольшое давление, незначительно отличающееся от атмосферного, и такое же разрежение на линии всаса. Большое давление и разрежение газа (вакуум) создается газовыми компрессорами, сходными по устройству и работе с поршневыми насосами (с дисковым толкающим поршнем) или с центробежными жидкостными насосами (с вращающимся поршнем).
[c.69]
По принципам работы вентиляторы подразделяют на центробежные (рис. 14), которые обычно применяют при Пу — 80. [c.51]
Воздух засасывается из помещения центробежным вентилятором ЭВР-5 и подается сначала в калорифер с поверхностью теплообмена 78 ж2, а затем в нижнюю зону сушильной камеры. Материал загружают сверху загрузочный механизм состоит из каретки и двух ленточных транспортеров шириной 0,2 м. Таким образом, сушилка работает по принципу противотока материала и агента сушки. [c.143]
Создание вакуума под агломерируемым слоем, в результате чего в него засасывается воздух, необходимый для агломерационного процесса, обеспечивается эксгаустером. Последний но принципу работы является центробежным вентилятором, поэтому он обладает мягкой> рабочей характеристикой. В зависимости от свойств газа (состав, температура) и характеристики газовой сети один и тот же эксгаустер создает различное разрежение и засасывает в слой различное количество воздуха (рис.
У.28). Для анализа совместной работы агломерационной машины и эксгаустера, Кроме напорной характеристики последнего (которую дает завод-изготовитель) необходимо иметь газодинамическую характеристику сети — графическую или аналитическую зависимость потерь давления газа в сети от его количества. [c.208]
Для перемещения или сжатия горячих газов применяются горячие газодувки специальной конструкции, изготовляемые в основном из жаростойких и кислотоупорных сталей. Вентиляторы и газодувки работают по тому же принципу, что и центробежные насосы. На рис. 261 показана схема вентилятора нитрозных газов. Вентилятор состоит из корпуса 1, вала 2, рабочего колеса 3, укрепленного на одном конце вала, картера 4, опорных подшипников и других деталей. [c.426]
Широкое распространение в промышленности химических волокон получили многобарабанные сушилки фирм Флейсснер и Кифер (ФРГ). Принцип действия этих сушилок заключается в образовании тонкого непрерывного холста высушиваемого волокна на поверхности первого барабана сушилки с передачей этого холста на последующие барабаны (рис.
229) и просасыванием горячего воздуха через слой волокна в холсте благодаря разрежению, образующемуся внутри барабанов в результате работы центробежных вентиляторов. Число барабанов определяется производительностью данной сушилки, видом и влажностью высушиваемого волокна и параметрами сушильного процесса. [c.309]
Работа вентилятора по принципу аналогична работе центробежного насоса. В стальйом кожухе вентилятора вращается с помощью, элeкtpoмoтopa стальная крыльчатка. Газы подводятся к центру крыльчатки. При ее вращении под действием центробежной силыг газы отбрасываются к стенкам кожуха вентилятора, создавая давление на стенки. 6 стенке кожуха вентилятора имеется отверстие через которое газы направляются в газопровод и соединенные с ним аппараты. [c.113]
Для вулканизации горячим сжатым воздухом разработана специальная установка [10], принцип работы которой основан на использовании эффекта аэр0дина1ми-ческих потерь , возникающего при вращении ротора центробежного вентилятора в закрытой изолированной камере, в которой создается замкнутый поток воздуха или газа.
Установка конструктивно проста и удобна в эксплуатации. Ее можно применять в полевых условиях и на строительно-монталиспользование нагревательных устройств других типов невозможно из-за отсутствия пара или электроэнергии. [c.61]Вентиляторы надлежит подразделять а) по принципу работы на осевые центробежные б) по иазначению для чисгого воз цум пылевые дымососы. [c.276]
На вертикальном валу 1, приводимом во вращение от мотора посредством ременной и конической передач, расположены вентилятор 2 и распределительная тарелка 3. Измельчаемый материал подается в аппарат сверху через трубу 4 и, попав на тарелку. отбрасывается центробежной силой на отражательнбе кольцо 5. При этом крупные частицы материала, отскакивая от поверхности кольца, попадают в нижнюю часть внутреннего конуса 6 и высыпаются из аппарата через боковой штуцер 7. Подхваченные вентилятором мелкие частицы материала попадают в пространство между внутренним и внешним конусом 8, теряют здесь свою скорость, оседают на дно и высыпаются из аппарата через выгрузочное отверстие 9.
Почти полностью освобожденный от пыли воздух поступает во внутреннюю полость сепаратора через жалюзи 10. Таким образом, воздух в сепараторе совершает круговорот в направлении, указанном стрелками, причем работа сепаратора протекает по принципу противотока, т. е. воздух идет снизу вверх, а разделяемый материал сверху вниз. Регулирование тонины отсеиваемых частиц производится с помощью отра-148 [c.148]
электровентилятор — Студенты | Britannica Kids
Введение
CODEP International, Inc. Механические устройства, перемещающие воздух и другие газы, необходимы для комфорта и безопасности человека, а также для некоторых производственных процессов. Вообще говоря, они бывают трех типов. Вентиляторы подают большое количество воздуха или газа при низком давлении, воздуходувки — при среднем давлении, а компрессоры — при высоком давлении. Электровентиляторы имеют двигатель, который перемещает лопасти, прикрепленные к центральной вращающейся ступице.
Другие распространенные источники энергии для вентиляторов включают двигатели внутреннего сгорания, паровые или газовые турбины.
Вентиляторы обеспечивают циркуляцию воздуха для охлаждения и вентиляции помещений, а также для регулирования влажности. В системах отопления, вентиляции и кондиционирования воздуха любого размера используются вентиляторы для перемещения воздуха по каналам, змеевикам, фильтрам и помещениям в зданиях. Вентиляторы выводят тепло, запахи, дым, а также ядовитые, едкие или легковоспламеняющиеся пары из закрытых помещений. Они охлаждают двигатели, трансмиссии и промышленные товары. Вентиляторы также используются для сушки и выдувания легких материалов с одного места на другое.
Британская энциклопедия, Inc. Электровентиляторы имеют двигатель, который вращает вал, на котором установлено рабочее колесо. Вращающееся рабочее колесо создает давление воздуха, вызывая поток воздуха. Если вентилятор перемещает воздух в том же направлении, что и его вал, это осевой поток.
Пропеллерные вентиляторы осевые. Если вентилятор нагнетает воздух в виде солнечных лучей или радиально вокруг своего вала, он является центробежным. Есть еще и смешанные вентиляторы. Они перемещают воздух в комбинированном осевом и радиальном направлении.
Осевые вентиляторы
Самый простой и наиболее известный осевой вентилятор — это отдельно стоящий вертикально установленный пропеллерный вентилятор, используемый в домашних условиях для охлаждения и вентиляции.В целях безопасности лезвия окружены открытой проволочной сеткой. Часто такие вентиляторы медленно поворачиваются из стороны в сторону, расширяя охват. Вентилятор с подушкой — это пропеллерный вентилятор, установленный горизонтально в открытом цилиндрическом корпусе. Потолочный вентилятор с тремя или четырьмя незакрытыми горизонтальными лопастями на конце потолочной шахты охлаждает помещения летом, а зимой рециркулирует теплый воздух под потолком для экономии энергии.
Пропеллерные настенные или потолочные вентиляторы выводят запахи из жилых кухонь и ванных комнат на улицу.
Более крупные устройства удаляют тепло, газы и запахи из коммерческих помещений, таких как кухни ресторанов или фабрики. Кожухи этих вытяжных вентиляторов часто имеют снаружи жалюзи, которые плотно закрываются для предотвращения утечки, когда вентилятор не используется. Поскольку вытяжные вентиляторы удаляют из зданий много нагретого или охлажденного воздуха, они тратят энергию. Бесканальный вентилятор, который представляет собой энергосберегающую альтернативу для дома, обеспечивает циркуляцию насыщенного запахом воздуха через короткую открытую трубку с фильтром. Воздух очищается, но без изменения его температуры.
Большинство пропеллерных вентиляторов создают только низкое давление воздуха. Осевые вентиляторы с короткими лопастями, скошенными на конце, и цилиндрическим корпусом, снабженным набором направляющих лопаток для прямого потока воздуха, называются крыльчатыми вентиляторами. По отдельности или в несколько этапов они могут создавать более высокое давление. Вентиляторы с регулируемым шагом имеют лопасти, которые можно регулировать, когда вентилятор работает или находится в состоянии покоя.
При изменении шага лопастей изменяется объем и давление перемещаемого воздуха.
Центробежные вентиляторы
Центробежные вентиляторы, широко используемые в крупных системах отопления, вентиляции и кондиционирования воздуха, особенно в промышленности, перемещают значительные объемы воздуха в широком диапазоне давлений.Центробежные вентиляторы классифицируются по расположению лопастей на радиальные, лопаточные и с загнутыми вперед лопатками. Радиальные центробежные вентиляторы имеют спиральный корпус с круглым входом в центре и круглую крыльчатку с прямыми лопастями, расположенными в виде лепестков ромашки. Крыльчатка выбрасывает воздух наружу внутрь корпуса. Воздух выходит через улитку или выпускное отверстие.
Аэродинамические центробежные вентиляторы имеют корпус, впуск и выпуск, аналогичные корпусам радиальных центробежных вентиляторов, но их 10–16 лопастей имеют форму крыльев (аэродинамических поверхностей) самолета и изогнуты в сторону от направления вращения.
Они устроены как лопасти гребной лодки.
Центробежные вентиляторы с загнутыми вперед лопатками, обычно меньше, медленнее и менее эффективны, чем другие центробежные вентиляторы, имеют от 24 до 64 мелких лопастей с загнутыми вперед пяткой и кончиком. Корпус, воздухозаборник, выхлоп и расположение лопастей напоминают аэродинамический профиль.
Вентиляторы в работе
Вентиляторы обычно являются частью — самой важной частью — систем, которые перемещают или кондиционируют воздух. Типичные компоненты таких систем включают устройства, называемые змеевиками, которые нагревают или охлаждают воздух; те, которые добавляют или удаляют влагу; фильтры для улавливания пыли, бактерий и запахов; трубы, называемые воздуховодами, по которым проходит воздух; и устройства регулирования потока, такие как заслонки, заслонки и лопатки.
Вентиляторы располагаются в системах в соответствии с их назначением. Например, приточные вентиляторы нагнетают воздух и должны быть размещены таким образом, чтобы воздух проходил через них в помещение.
Вытяжные вентиляторы принадлежат другому концу воздушного потока. Если вентилятор обслуживает сразу несколько помещений, он располагается в центре. В противном случае потоки в разные помещения будут отличаться, и вентилятор будет работать неэффективно, тратя энергию.
При проектировании систем инженеры учитывают температуру воздуха, в котором будет вращаться вентилятор.Холодный воздух плотнее горячего. Это влияет на производительность и эффективность вентилятора.
Путь, по которому воздух движется к вентилятору, важен для эффективности. Если, например, весь воздушный поток движется с одинаковой скоростью, все части вентилятора выполняют одинаковую работу, и эффективность максимальна. Однако, если скорость воздуха неравномерна, работа распределяется неравномерно, и эффективность ниже. Эта проблема часто решается путем размещения отрезка прямого воздуховода на входе вентилятора. Воздуховод сглаживает воздушный поток. Наличие чистых фильтров в воздуховодах также способствует повышению эффективности.
Изучите физику лопастей потолочных вентиляторов
Всем известно, что такое потолочный вентилятор — двигатель, свисающий с потолка, с вращающимися лопастями, которые помогают нам чувствовать себя прохладно летом. Но многие ли из нас на самом деле знают, как работают потолочные вентиляторы? Существует множество распространенных заблуждений о потолочных вентиляторах и о том, как они работают, но не волнуйтесь — понимание физики потолочных вентиляторов не так страшно, как кажется.
Физика потолочного вентилятора
Итак, как же работает потолочный вентилятор? За наукой о потолочных вентиляторах стоит несколько основных концепций: воздушный поток, испарительное охлаждение, дестратификация и механика потолочного вентилятора.
- Воздушный поток : Хотя многие люди считают, что потолочные вентиляторы добавляют прохладный воздух в пространство, это не совсем так. Потолочные вентиляторы просто увеличивают поток воздуха в комнате. Воздушный поток — это именно то, на что это похоже, поток воздуха, который движется через пространство. Потолочные вентиляторы увеличивают поток воздуха в помещении, поднимая воздух с земли и выталкивая воздух с потолка. Это создает постоянный ветерок, который переносит нас к нашей следующей теме…
- Испарительное охлаждение : Испарительное охлаждение — вот что заставляет нас чувствовать себя отдохнувшими, когда мы включаем потолочный вентилятор в жаркий день.Поток воздуха от потолочного вентилятора испаряет влагу с потной кожи, оставляя после себя ощущение прохлады. Но испарительное охлаждение влияет не только на людей; он также предотвращает отсыревание помещений и снижает образование конденсата.
- Дестратификация : Как вы, наверное, уже знаете, теплый воздух поднимается вверх, а холодный опускается. Это означает, что воздух, если его не трогать, разделяется на отдельные застойные слои. Потолочные вентиляторы вызывают дератификацию, которая возникает, когда слои воздуха смешиваются вместе, создавая более однородную температуру и постоянный поток воздуха. Почему дестратификация — это хорошо? Поток, необходимый для смешивания слоев воздуха, приводит к испарительному охлаждению и повышению комфорта.
- Механика потолочного вентилятора : Поток воздуха, который приводит к испарительному охлаждению и дератификации, создается потолочным вентилятором. Механику потолочных вентиляторов можно разделить на две категории: конструкция лопастей и скорость.
Воздушный поток — это именно то, на что это похоже, поток воздуха, который движется через пространство. Потолочные вентиляторы увеличивают поток воздуха в помещении, поднимая воздух с земли и выталкивая воздух с потолка. Это создает постоянный ветерок, который переносит нас к нашей следующей теме…
Почему дестратификация — это хорошо? Поток, необходимый для смешивания слоев воздуха, приводит к испарительному охлаждению и повышению комфорта.Лопасти потолочного вентилятора не просто красивы; они играют жизненно важную роль в поддержании прохлады в помещении.Вопреки распространенному мнению, количество лопастей потолочного вентилятора не влияет на воздушный поток в комнате. Потолочный вентилятор с тремя лопастями может быть столь же эффективным, как потолочный вентилятор с восемью. Важны размер лопастей и скорость, с которой движутся лопасти вентилятора.
Как работают лопасти вентилятора? Современные лопасти вентилятора имеют наклон или наклон, чтобы не только выталкивать воздух, но и создавать нисходящий поток, чтобы эффективно перемещать воздух через пространство.
Многие также действуют по принципу Бернулли. Подобно крылу самолета, лопасти сужаются, чтобы создавать восходящий поток или «подъемную силу».«Вентиляторы, предназначенные для работы в обратном направлении (например, вся наша линейка промышленных вентиляторов), также способны втягивать воздух вниз. Это полезно для отопления в зимний период.
Быстрые вентиляторы увеличивают воздушный поток, но для работы требуется больше энергии. Большие лопасти перемещают большое количество воздуха и более эффективны, когда речь идет о поддержании комфортной температуры.
Go Fan Yourself Вентиляторы HVLS экономят энергию и улучшают качество воздуха
Теперь, когда вы знаете, как работают потолочные вентиляторы, давайте взглянем на вентиляторы GFY в частности.Наш запатентованный высокопроизводительный низкоскоростной (HVLS) потолочный вентилятор Z-Tech ™ имеет наклонную ступицу и уникальную ступенчатую конструкцию лопастей, которая создает большую тягу и движение воздуха, чем другие вентиляторы HVLS.
Это дает ему до 30% больший охват, чем у сопоставимых вентиляторов HVLS, представленных на рынке. Длинные лопасти создают постоянный воздушный поток при движении на малых скоростях. Они мягко усиливают дератификацию и испарительное охлаждение в любой среде без использования чрезмерного количества энергии. Проще говоря, наши вентиляторы HVLS эффективны и экономичны!
Заинтересованы в том, как вентиляторы HVLS могут помочь вам снизить эксплуатационные расходы и улучшить качество воздуха на вашем предприятии? Свяжитесь с нами здесь, чтобы узнать больше!
Рабочий потолочный вентилятор
История потолочных вентиляторов
Изобретение потолочных вентиляторов было очень значительным вкладом в развитие человечества.Это самый простой и доступный способ сохранить прохладу в жарком и влажном климате. Хотя сегодня у нас есть электрическая версия потолочного вентилятора, она датируется почти 500 годом до нашей эры.
Самый первый вентилятор был найден в Индии 17 века — «панках», которым вручную управлял слуга королей и королев.
По сути, это была пальмовая ветвь или ткань, которая свисала с рамы и двигалась, когда слуга тянул за шнур.
В 1882 году Филип Диль проложил путь для первого вентилятора с электрическим приводом, когда адаптировал двигатель, используемый в швейных машинах Singer, для питания потолочного вентилятора.Когда эта концепция стала популярной, в 1886 году Джон Хантер вместе со своим сыном Джеймсом построили потолочный вентилятор с ременным приводом и лопастями, которые приводились в действие водяной турбиной. Это привело к созданию одной из крупнейших фан-компаний в США — Hunter Fan Co. из Мемфиса. Вентиляторы, которые были построены в то время, имели две лопасти. Они были довольно популярны в южных штатах США, где жара была серьезной проблемой.
Эта версия вентилятора с двумя лопастями была модернизирована до вентиляторов с четырьмя лопастями, которые были не только тише, но и циркулировали больше воздуха.Поскольку конкуренция на рынке продолжала расти, Диль начал вносить несколько изменений в свою первоначальную версию.
Одним из важных дополнений был световой блок, к потолочному вентилятору которого была прикреплена лампочка, поэтому он выполнял две функции. К 1920 году потолочные вентиляторы стали популярным бытовым прибором в США и постепенно завоевали международную известность. С тех пор в потолочные вентиляторы было внесено множество улучшений, от энергосберегающих до высокоскоростных, и сегодня у нас есть множество разновидностей потолочных вентиляторов.
Принцип работы потолочного вентилятора
У потолочного вентилятора есть двигатель, который преобразует электрическую энергию в механическую. Сначала конденсатор потолочного вентилятора увеличивает крутящий момент электродвигателя, заставляя его запускаться и работать. Когда электрический ток достигает двигателя, он попадает в катушки с проволокой, намотанные на металлическое основание. Когда этот ток проходит через провод, он создает магнитное поле, которое в дальнейшем оказывает силу по часовой стрелке.
Таким образом, электрическая энергия преобразуется в механическую и заставляет катушки двигателя вращаться. Лопасти, прикрепленные к двигателю, также начинают двигаться при вращении катушек. Как охлаждает потолочный вентилятор
Механизм за потолочным вентилятором довольно прост. Это известный факт, что воздух расслаивается естественным образом: более легкий теплый воздух поднимается вверх, а тяжелый прохладный воздух опускается вниз. Механизм вращения потолочного вентилятора устроен таким образом, чтобы притягивать теплый воздух вверх.Когда горячий воздух поднимается вверх, лопасти вентилятора разрезают его и толкают вниз. Этот непрерывный процесс заставляет воздух в помещении циркулировать по всей комнате. Таким образом, потолочный вентилятор только перемещает воздух. Вопреки расхожему мнению, фанаты не совсем крутые. Скорее они ускоряют процесс испарения пота на нашем теле, что естественным образом заставляет нас чувствовать себя «крутыми».
Детали потолочного вентилятора
Потолочный вентилятор состоит из множества компонентов.
Их:
- Электродвигатель
- Кожух с электродвигателем
- А конденсатор
- Лезвия, которые обычно изготавливаются из железа, алюминия или пластика
- Утюги для лезвий (также известные как кронштейны для лезвий, кронштейны для лезвий, держатели лезвий или фланцы), которые соединяют лезвия с двигателем.
- Ротор, альтернатива лезвиям. Впервые он был запатентован промышленным дизайнером Роном Резеком в 1991 году.
- Маховик — металлический или пластиковый или прочный резиновый двойной тор, который прикреплен к валу двигателя
Тип двигателя используется в потолочном вентиляторе
В обычных потолочных вентиляторах используется однофазный асинхронный двигатель. Эти двигатели потребляют минимальную мощность и, следовательно, также известны как двигатели с дробной мощностью. Однофазному асинхронному двигателю для работы требуется только одна фаза питания.Он преобразует электрическую энергию входящей мощности в механическую.
Однофазные асинхронные двигатели используются в потолочных вентиляторах благодаря их простой конструкции и простоте ремонта.
Как работают потолочные вентиляторы
Как партнер Amazon, мы зарабатываем на соответствующих покупках. Это не требует дополнительных затрат для покупателя, но помогает нам поддерживать наш веб-сайт.
Успех потолочных вентиляторов во многом объясняется стремлением людей к комфорту.С давних времен, когда люди использовали только простые вееры, сделанные из таких материалов, как листья, бумага или шелк, мы хотели, чтобы в нашем доме поддерживалась комфортная температура.
Современные потолочные вентиляторы, которые были созданы с изобретением Филиппа Диля в 1882 году, теперь стали неотъемлемой частью домов во всем мире. С тех пор потолочные вентиляторы претерпели множество изменений как в практических, так и в эстетических целях.
Потолочные вентиляторы — это основная мебель в доме. В жаркие дни он помогает охлаждать наши комнаты, а зимой сохраняет тепло.
Это настолько безобидно, что, скорее всего, даже не задумывайтесь, как это работает. Прежде чем вы приступите к выяснению того, как работает вентилятор, вот детали, которые заставляют его работать.
Детали потолочного вентилятора
- Электродвигатель, преобразующий электрическую энергию в механическую, зависит от типа потолочного вентилятора, который вы используете.
- Лопасти, также известные как лопасти или крылья, используемые для перемешивания воздуха.
- Металлические рычаги, также называемые утюгами для лезвий, соединяют двигатель с лезвиями, а также удерживают их.
- К валу двигателя прикреплен маховик, а иногда и к нему крепятся лезвия.
- Роторы являются альтернативой лезвиям.
- Для крепления вентилятора к потолку используются следующие механизмы:
- Шаровидная система имеет металлическую или пластиковую полусферу на конце стержня. Полусфера находится на металлическом потолке с тормозами, поэтому потолочный вентилятор может свободно перемещаться.
- В системе с J-образным или когтевым крюком потолочный вентилятор подвешивается к потолку путем прикрепления к потолку металлического крючка.Резиновая втулка предохраняет вентилятор от падения и снижает вибрацию.
- Адаптер для низких потолков — это специальный комплект, приобретаемый у производителя вентилятора, поэтому его можно удалить и обычно использовать в помещениях с низкими потолками.
- Крепление «близко к потолку» используется для вентилятора с шаровой головкой, поэтому козырек можно прикрепить непосредственно к кронштейну для крепления к потолку.
Дополнительные детали потолочного вентилятора
- Стержень — это металлическая труба, используемая для надежного подвешивания вентилятора к потолку.
- Корпус двигателя закрывает двигатель.
- Чашка переключателя или корпус переключателя скрывают и защищают различные компоненты, такие как провода, конденсаторы, переключатели. Если вентилятор требует смазки, он используется в масляном резервуаре, который смазывает подшипники. Чашку переключателя также иногда используют для крепления осветительного комплекта.
- Знаки для лезвий прикреплены к видимой нижней стороне лезвий, чтобы скрыть винты, которыми лезвия крепятся к утюгу для лезвий.
- Различные переключатели для включения и выключения вентилятора, регулировки скорости вращения лопастей, изменения направления вращения лопастей и управления любой лампой
- Лампы
Чашку переключателя также иногда используют для крепления осветительного комплекта.- Аппараты в основном используются в эстетических целях.Они устанавливаются в верхней части корпуса двигателя вентилятора и освещают потолок, создавая атмосферу.
- Даунлайты или «световой комплект», добавляют рассеянный свет в комнату и иногда заменяют любые потолочные лампы, когда их пространство использовалось для потолочного вентилятора.
- Декоративные лампочки, установленные внутри корпуса двигателя — в этом типе установки корпус двигателя имеет стеклянные секции, которые позволяют свету светить сквозь него.
Как это работает
Потолочные вентиляторы существуют так давно, что их эксплуатация зависит от производителя, стиля и возраста.
Когда вы включаете вентилятор, электричество поочередно передается от электропроводки к двигателю вентилятора, вращая лопасти. Постоянное вращение улучшает воздушный поток в комнате. В зависимости от настроек вы можете выбрать восходящий поток, который создается, когда воздух движется вперед, и нисходящий поток, который создается, когда воздух движется вниз.
Если потолочный вентилятор поставляется с лампой, можно использовать два шнура: один для самого вентилятора, а другой — для света. Когда тянут шнур для света, электричество распространяется примерно так же, как когда вы включаете вентилятор.Конечно, вместо шнуров вы также можете использовать настенные выключатели.
Если вы стоите под вентилятором, вам кажется, что воздух становится холоднее, тогда как на самом деле он снижает температуру вашего тела. Причина ощущения охлаждения заключается в том, что нисходящий поток воздуха способствует более быстрому испарению пота.
Потолочные вентиляторы работают за счет вращения лопастей в «обратном» движении против часовой стрелки, чтобы создать комфортный ветерок или «холодный ветер», чтобы охладить кожу в жаркую погоду.
Потолочные вентиляторы на самом деле не охлаждают комнату, но вращение потолочного вентилятора позволяет улучшить циркуляцию воздуха.
Зимой потолочные вентиляторы помогают согреть комнату, перемещая теплый воздух, удерживаемый на потолке лопастями, вращающимися по часовой стрелке. Это движение будет подталкивать воздух вверх и вытягивать теплый захваченный воздух по стенам комнаты, улучшая распределение тепла. Наличие потолочного вентилятора с функцией обратного вращения — огромное преимущество перед обычными односторонними потолочными вентиляторами.
Чтобы вентилятор работал наилучшим образом и в течение долгого времени, за ним нужно ухаживать. Лопасти вентилятора должны быть чистыми от клещей, пыли и детрита. Достаточно легко содержать вентилятор в чистоте, используя ткань и немного спрея для пыли, и делать это каждую неделю или раз в две недели. Убедитесь, что все болты и винты затянуты, поскольку со временем они могут ослабнуть. Наконец, не забудьте ежегодно смазывать потолочный вентилятор, чтобы все детали по-прежнему работали как новые.
Проверьте потолочный вентилятор, если он издает 3 звука, которые могут указывать на неисправность вентилятора: скрип, который может быть из-за пары ослабленных винтов, щелчок может означать, что подшипник вышел из строя и его необходимо заменить, шум вау-вау означает, что потолок вентилятор наконец подошел к концу своего механического ресурса.
Потолочный вентилятор охлаждает вас гораздо дешевле, чем кондиционер. Поскольку потолочный вентилятор фактически охлаждает ваше тело, понижая температуру тела, лучше выключить его, когда комната не используется, чтобы сэкономить энергию и снизить расходы на электроэнергию.
Как работает вентилятор на пьедестале | Домашняя страница Руководства
Автор: Джон Альберс Обновлено 21 июля 2017 г.
Конструкция
Пьедестальные вентиляторы также считаются осциллирующими вентиляторами. У них есть регулируемая металлическая подставка, поэтому головку вентилятора можно установить на высоте от 2 до 4 футов от земли.
Кроме того, голова соединяется с пьедесталом на платформе, которую можно наклонять вверх или вниз. Внутри головка вентилятора состоит в основном из электродвигателя переменного тока с вторичным выходом, который присоединяется к червячной передаче в основании платформы.
Односкоростные вентиляторы
Односкоростные настольные вентиляторы в основном используют однофазный асинхронный двигатель переменного тока. Лопасть вентилятора прикреплена к шпинделю, который входит в двигатель. Внутри мотора две части. Шпиндель, который заканчивается свободно вращающимся куском намагниченного железа, известен как ротор.Он разделяется посредством ШРУСа, так что вторичный шпиндель выступает вниз от двигателя, чтобы упираться в червячную передачу в основании. По бокам расположены две половины так называемого статора. Электричество проходит через обе стороны статора.
Вблизи друг друга концы статора создают смещающееся магнитное поле, полюса которого меняются с положительного на отрицательный по мере того, как электричество продолжает течь.
Находясь в центре этого магнитного поля, ротор вынужден вращаться, вращая обе лопасти вентилятора и заставляя вентилятор колебаться на своей подставке.
Многоскоростные вентиляторы
Многоскоростные настольные вентиляторы немного сложнее, поскольку в них используется регулятор напряжения, подключенный к однофазному синхронному двигателю переменного тока. Из-за своей сложности головка вентилятора более громоздкая, а ШРУС, соединяющий шпиндель головки вентилятора со шпинделем червячной передачи, расположен снаружи двигателя, но все еще в пластиковом корпусе вентилятора. В этом случае ротор представляет собой не цельный кусок металла, а медную цилиндрическую клетку, называемую беличьей клеткой, которая находится прямо внутри статора и имеет ту же конструкцию беличьей клетки.
Регулятор напряжения контролирует, сколько электричества достигает статора и ротора; чем больше мощность, тем выше скорость. Кроме того, вместо того, чтобы равномерно распределять доступный ток, на ротор посылается немного меньшая мощность с помощью провода меньшего сечения.
Эта разница в электрических потенциалах между ротором и статором создает магнитное поле, заставляя ротор вращаться и приводить в действие вентилятор.
Как работает потолочный вентилятор
Из-за легкого ветра, который он создает, вентилятор делает комнату более комфортной при более высоких температурах летом, поэтому комнатный термостат можно установить на 5–7 градусов выше.А зимой вентилятор рециркулирует поднимающийся теплый воздух, который в противном случае собирал бы и отдавал тепло на потолке. Схема деталей потолочного вентилятора © Дон Вандерворт, HomeTips
Потолочный вентилятор состоит из нескольких основных частей, а именно электродвигателя с корпус, лезвия и «утюги», которые удерживают большинство типов на месте, а также стержень или другое монтажное устройство. Кроме того, многие вентиляторы предназначены для установки под лопасти декоративных «приспособлений», которые удерживают лампы и абажуры из стекла или хрусталя. Некоторые из них оснащены настенным или переносным пультом дистанционного управления.
Львиная доля фанатов продается несколькими компаниями, включая Hunter, Casablanca, Emerson и Fasco. Многие другие импортируют или распространяют фанаты под разными лейблами.
Большинство крупных производителей изготавливают корпуса, лезвия, монтажные приспособления и плафоны самых разных стилей, чтобы вы могли комбинировать и сочетать различные детали, чтобы создать веер своей мечты. Многие из этих же производителей вентиляторов также производят модели, которые продаются в комплекте через массовых мерчендайзеров.
Удивительно, но большинство деталей вентиляторов поступают только из трех источников на Тайване.Вот почему вентиляторы, предлагаемые конкурирующими компаниями, часто выглядят одинаково. Многие американские компании импортируют, переупаковывают и распространяют эти компоненты.
Некоторые компании выделяются из общей массы более инновационным дизайном или использованием лучших материалов, отделки или собственных производственных процессов. Casablanca может похвастаться деталями, изготовленными из цинкового литья под давлением, лезвиями из шпона твердых пород, покрытыми вручную лаком, и самыми совершенными элементами управления в отрасли.
Hunter Original — вентилятор со 100-летним опытом — производится в Америке и имеет ограниченную пожизненную гарантию (как и вентиляторы нескольких других компаний).Emerson производит собственные двигатели на внутреннем рынке.
О Доне Вандерворте
Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных статей в журналах. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнайте больше о Доне ВандервортеКак работает фанат для всего дома?
Вентилятор для всего дома — это система охлаждения, которая обеспечивает циркуляцию воздуха и обеспечивает хорошую вентиляцию чердака и охлаждение всего помещения.В потолке между чердаком и жилым помещением установлена целая система вентиляции дома. Есть два типа вентиляторов для всего дома.
Разница между ними заключается в максимальном желаемом потоке воздуха от 1000 до 3000 кубических футов в минуту (куб. Футов в минуту). Вентиляторы большего размера дадут вам легкий ветерок, а вентиляторы меньшего размера обеспечат более умеренный воздушный поток по всему дому.
Вентилятор всего дома vs Вентилятор чердака
Вентиляторы всего дома и вентиляторы чердака часто путают.Однако это не одно и то же.
- Вентиляторы чердака — вентилируйте только чердак, чтобы уменьшить тепловыделение и работать круглый год
- Вентиляторы всего дома — проветривайте весь дом, включая чердак и жилое пространство, подавая прохладный воздух снаружи в дом. охладите его и выпустите горячий воздух через вентиляционные отверстия чердака. Обычно они работают только один или два сезона в году.
Вентиляторы для всего дома и центральные кондиционеры и оконные блоки
Вентиляторы для всего дома нельзя использовать одновременно с кондиционерами любого типа — централизованными или оконными.
Эти системы могут находиться в одном доме и использоваться в качестве дополнения друг к другу, но они являются скорее партнерами в эстафете, чем партнеры в трехногих гонках.
- Центральное кондиционирование воздуха — охлаждает воздух химическим веществом (например, фреоном) и распространяет его внутри дома, но не забирает свежий воздух извне
- Оконные кондиционеры — забирает наружный воздух и охлаждает его химическое вещество (например, фреон)
- Вентиляторы для всего дома
- Втянуть холодный наружный воздух в дом, чтобы охладить его, а затем вытолкнуть горячий воздух из дома через чердак
- Используйте на 90% меньше энергии для этого, чем система кондиционирования воздуха
- Может использоваться как более дешевая замена AC
- Более экологически чистые и не выделяют вредных токсинов в воздух.
Вентиляторы для всего дома и потолочные вентиляторы
- Потолочные вентиляторы — просто перемещайте воздух; они не втягивают свежий или более прохладный воздух
- Вентиляторы для всего дома — Могут улучшить качество воздуха в помещении, фильтруя свежий воздух и отфильтровывая загрязненный воздух
Как использовать вентилятор для всего дома
Как работает вентилятор? весь дом вентилятор работает? Вентилятор устанавливается в центре (например, в главном коридоре) на верхнем этаже или на чердаке.
Выполните следующие действия, чтобы управлять своей системой:
- После того, как система заработает, приоткройте или откройте окна в комнатах, которые вы хотите охладить (откройте только несколько для оптимальной эффективности вентилятора всего дома) и закройте окна в комнатах, которые вы хотите охладить. может не занимать или нуждаться в таком охлаждении для создания идеального воздушного потока.
- Включите вентилятор — обычно это ручной процесс, чтобы не забыть открыть окна и не создать обратную тягу.
- Вентилятор всего дома втягивает холодный воздух снаружи внутрь через открытые окна / двери и выталкивает горячий воздух из дома наружу через существующие вентиляционные отверстия на крыше, эффективно охлаждая ваш дом.
- Как только в доме будет достигнута желаемая температура или температура на улице начнет расти, закройте окна, чтобы в комнате было прохладно в течение дня.
Pro Совет: Закройте заслонки камина, чтобы сажа не попала в дом.
При правильном использовании эти вентиляторы обладают рядом преимуществ.
Как эффективно использовать вентилятор для всего дома — что можно и нельзя
Работают ли вентиляторы для всего дома? Просто следуйте приведенным выше инструкциям для правильной работы и помните об этих нескольких вещах.
Выполните следующие действия:
- Спросите техника, устанавливающего вентилятор для всего дома, сколько окон должно быть открыто, чтобы он мог безопасно работать, чтобы не создавать обратную тягу или втягивать загрязненный воздух
- Крышка и уплотнение Вентилятор всего дома зимой для предотвращения потерь тепла и увеличения счетов за электроэнергию
Чего следует избегать:
- Используйте его в дни с высокой влажностью
- Включите одновременно вентилятор и кондиционер для всего дома
Когда мне использовать вентилятор для всего дома?
Лучшее время для запуска вентилятора во всем доме — это когда воздух самый прохладный (т.
е.е. ночью) и сушить, или когда температура снаружи соответствует желаемой внутренней температуре.
Размер вентилятора для всего дома
Первым шагом при установке вентилятора для всего дома является выбор правильного размера для вашего дома. Если он будет слишком маленьким, система не будет работать. Если он слишком большой, вентилятор всего дома будет потреблять больше энергии и, возможно, будет шумнее, чем необходимо.
Чтобы определить размер, вы должны учесть три вещи:
- Площадь вашего дома (без подвала)
- Желаемый охлаждающий эффект (вы хотите легкий ветерок или более умеренный воздушный поток?)
- Есть ли у вас на чердаке есть газовый обогреватель / топка с запальной лампой? В таком случае нельзя установить вентилятор на весь дом; это опасность пожара.
Как установить вентилятор для всего дома
После того, как вы выбрали вентилятор и наняли электрика, фактическая установка начинается со следующих шагов:
- Вентилятор должен быть установлен на верхнем этаже или на чердаке рядом с окно или дверь или устанавливаются прямо в крыше мансарды.
