Принципиальная схема диммера: Принцип работы и схема подключения диммера

Содержание

Принципиальная схема подключения диммера и его работа



Представьте себе на минутку, как человек, используя кувалду, пытается расколоть орех? Применяя слишком большую силу там, где требуется лишь немного усилий — это заведомо пустая трата энергии. То же самое можно сказать о ежедневном потреблении электричества маленькими пользовательскими гаджетами и вещицами. Ведь все они используют далеко не одинаковое напряжение. Никогда не задумывались почему?

Блок: 1/5 | Кол-во символов: 406
Источник: http://ElectricDoma.ru/bytovye-elektropribory/printsip-rabotyi-dimmera/

Разделы статьи

Предназначение

Слово «диммер» происходит от английского «dim», что в дословном переводе на русский язык означает «затемнять». Но сами русские диммер часто называют ещё светорегулятором, потому что он представляет собой электронное устройство, при помощи которого можно менять электрическую мощность (то есть регулировать в большую или меньшую сторону).

Чаще всего с помощью такого устройства управляют осветительной нагрузкой.

Регулятор освещения предназначен для изменения яркости света, который излучают светодиодные лампы, а также лампы накаливания и галогенные.

Простейшим примером диммера является переменный резистор (или реостат). Ещё в 19 веке немецкий физик Иоганн Поггендорф изобрёл это устройство, чтобы с его помощью можно было регулировать напряжение и силу тока в электрической цепи путём увеличения или уменьшения сопротивления. Реостат представляет собой устройство с регулировкой сопротивления и проводящий элемент. Сопротивление может изменяться ступенчато и плавно. Для получения низкой яркости света необходимо уменьшить напряжение. Но сопротивление и сила тока при этом будут большими, что приведёт к сильному нагреву устройства. Так что такой регулятор совсем невыгоден, он будет работать с низким КПД.

В качестве диммера также можно использовать автотрансформаторы. Их применение обусловлено высоким КПД, во всём регулируемом диапазоне будет выдаваться практически неискажённое напряжение с необходимой частотой 50 Гц.

Но автотрансформаторы довольно габаритны, много весят, для управления ими нужно прилагать немалые механические усилия. К тому же такое устройство дорого обойдётся.

Диммер электронный – этот вариант наиболее выгоден с экономической точки зрения. Он отличается компактностью и немного другим принципом действия. О нём поговорим более подробно.

Блок: 2/6 | Кол-во символов: 1785
Источник: https://YaElectrik.ru/elektroprovodka/dimmer-chto-eto

Излишние затраты энергии

Вообще говоря, напряжение является эквивалентом полезной работы, совершаемой электрическим полем по перемещению заряда. Задаваемая мощность для электроприборов и гаджетов, часто гораздо превосходит, чем им на самом деле нужно. Думается, разница очевидная, если мы говорим о такой бытовой электротехнике, как:

  • электрический двигатель пылесоса;
  • микрочип в ноутбуке;
  • маленькие лампы накаливания в светильнике.

Используя термин «электрического молотка» для взлома гайки, можно утверждать о бесполезной трате денег, а также энергии и, как следствие, значительном сокращении срока службы дорогостоящего оборудования. Ведь светодиодные лампочки – это весьма дорогое удовольствие.

Одним из решений является использование оборудования, оптимизирующее напряжение. Последнее постоянно регулирует подачу электроэнергии, таким образом, чтобы потребитель получал именно то напряжение, которое нужно. Давайте освежим свои знания об устройстве диммера и внимательно посмотрим на то, как он работает!

Блок: 2/5 | Кол-во символов: 1008
Источник: http://ElectricDoma.ru/bytovye-elektropribory/printsip-rabotyi-dimmera/

Применение

Что такое диммер более или менее понятно. На лампу подаётся напряжение, мы изменяем его уровень и таким образом регулируем яркость светильника. Теперь несколько слов о том, когда и где это устройство применяют.

Согласитесь, довольно часто возникают ситуации, когда требуется уменьшение яркости света:

  • зачастую поток освещения необходимо снизить перед сном в спальной комнате;
  • некоторые помещения по дизайнерскому исполнению требуют изменения световой картины;
  • иногда освещение в помещениях переводят в так называемый дежурный режим для того, чтобы сократить расход энергии.

В производственных и бытовых помещениях настраивают светодиодные лампы на разные режимы потребления. При этом выбирается оптимальное освещение и за счёт этого достигается приличная экономия электроэнергии.

Что касается дизайнерских задумок, то сейчас стало модным в больших гостиных или зальных комнатах использовать второстепенное подсвечивание отдельных участков. Второстепенная подсветка продумывается до мелочей, а при помощи диммеров можно увеличить освещение и акцентировать внимание на каких-то деталях интерьера (картина на стене, установленная в нише красивая ваза и т. п.) Таким образом, при помощи подсветки нужная вещь выходит в комнате на первый план.

Светодиодные лампы, регулируемые при помощи диммеров, позволяют получить красочный эффект во время каких-то концертных, рекламных или торжественных мероприятий.

Диммер очень удобен для домашних праздников. Когда гости сидят за столом, требуется яркое освещение, а во время танцев можно его и приглушить. Особенно комфортно и выгодно применение такого устройства во время романтического ужина или свидания, когда не обязательно, чтобы светильник горел на полную мощность.

И это только часть общих примеров. Наверняка, у каждого найдётся ещё свой вариант использования диммеров. Так что вещь это нужная, удобная и экономически выгодная, можно устанавливать у себя и советовать знакомым.

Блок: 3/12 | Кол-во символов: 1941
Источник: https://remont-om.ru/osveshhenie/chto-takoe-dimmer-i-kak-on-rabotaet-ustrojstvo-i-printsip-raboty-dimmera.html

Светодиодный диммер

Для регулировки интегрированных светодиодных ламп с успехом подойдет диммер Bypass FGB-001 или диммер Busch-Dimmer® LED. Диммеры этого типа подойдут к использованию и с галлогенными и с энергосберегающими лампами для которых обычные механические устройства не подойдут.

Сенсорный диммер позволяет регулировать мощность осветительных приборов в соответствии с собственными запросами и с запоминанием последнего подключения, управление осуществляется при помощи сенсорного устройства и посредством дистанционного управления через инфракрасный порт.

В устройстве используется транзисторная технология.

Рис №5. Сенсорный диммер Busch-Dimmer® LED

Блок: 3/6 | Кол-во символов: 663
Источник: http://enargys.ru/chto-takoe-dimmer-printsip-deystviya-i-ustroystvo/

Принцип работы

Работа диммера основывается на том, чтобы, во время полного цикла изменения волны, тиристор пропускал только часть сигнала к нагрузке (лампе). Достаточно взглянуть на следующие осциллограммы и принцип работы диммера становится понятным:

На чертежах показаны осциллограммы одного и того же диммера. Разница заключается в том, что слева зафиксирована волна сигнала в момент, когда лампа светит ярче, а справа соответственно – слабее.

Угол отпирания симистора обозначается греческой буквой α (альфа). Величина измеряется в градусах. Полный оборот составляет 360°, что эквивалентно (2*π). Из-за того, что за полный период волна напряжения переходит через ноль дважды, α может принимать значения от 0° до 1800 (0 — π).

Когда α становится меньше, то яркость лампочки тускнеет. Когда α становится больше, то симистор открывается и лампочка светит ярче. Таким образом, работает диммер.

По такому принципу функционируют схемы диммера для обычных ламп накаливания.

Невольно возникает мысль о простом фонарике. Как только батарея начинает терять свой заряд, лампочка постепенно гаснет. Для многих типов ламп, существует такая линейная зависимость между напряжением питания и светом, который они излучают. Что на самом деле происходит? С понижением уровня напряжения уменьшается яркость света. Сокращая первое, вы уменьшаете световой поток лампы.

Блок: 4/5 | Кол-во символов: 1344
Источник: http://ElectricDoma.ru/bytovye-elektropribory/printsip-rabotyi-dimmera/

Какие бывают диммеры?

Существует несколько разновидностей типов диммеров по способу выполнения регулирования:

  1. Механические.
  2. Сенсорные.
  3. Акустические.
  4. Дистанционные.

По конструктивным особенностям:

  1. Модульное устройство. Монтаж такого диммера осуществляется непосредственно в распределительный шкаф, работать устройство, может, с системами освещения использующим лампы накаливания, а также галогеновыми осветительными приборами, оборудованными трансформатором понижающего типа. Управление происходит за счет одноклавишного или кнопочного выключателя.
  2. Диммер, устанавливаемый в монтажную коробку. Устанавливается одновременно с монтажом электропроводки, может использоваться с галогеновыми лампами с понижающим или электронными трансформаторами.
  3. Моноблочное диммирующее устройство. Выполняет функцию выключателя, особенность монтажа в необходимости двухпроводного подключения, производиться в разрыв фазного провода цепи, идущей к нагрузке.
  4. Поворотно-нажимной моноблочный диммер, включается при нажатии на клавишу, яркость регулируется вращением клавиши.
  5. Поворотный диммер. Включение и управление яркостью происходит за счет вращения кнопки, включение всегда происходит с наименьшего уровня яркости.
  6. Клавишные диммеры, отличаются регулировкой, она осуществляется посредством удержания клавиши.
  7. Сенсорные устройства, регулировка происходит за счет прикосновения к сенсорам.

Одна из разновидностей диммирующих устройств о которой можно упомянуть отдельно — это накладной диммер. Может применяться в качестве эстетически-декоративной управляющей электро-фурнитуры на поверхности стены, например, для стен,облицованных, керамической плиткой, за счет многообразия материала изготовления: керамика, силикон, пластик и т. д.

Рис №1. Диммер накладной XZ-10, может использоваться для светодиодных светильников и светодиодных лент

Существует несколько хитростей, которые характерны для обустройства систем освещения. Одна из них это использование проходного диммера. Эта установка заключается в монтаже механического диммера для регулировки яркости освещения из противоположных углов комнаты, наиболее удобным принято решение использовать проходной диммер в количестве 2 штук подключенные в параллель при этом каждое из устройств будет регулировать относящийся к нему полупериод. При полном задействовании одного устройства второе в регулировании не участвует.

Рис №2. Схема параллельного подключения двух механических диммеров, используемых в качестве проходного устройства

Рис №3. Схемы установки диммирующего устройства: а. с регулировкой из одного места, б. с двух мест сначала и конца комнаты, диммер используется в качестве проходного регулятора

Лучшее решение для этого вопроса может быть в использовании сенсорного диммера при использовании двух таких электронных устройств может легко произойти синхронизация. Неплохое решение для устройства проходного диммера можно найти использовав микромодуль Fibaro модели FGD211или FGB-001.

Рис №4. Микромодуль Fibaro FGD-211

Блок: 2/6 | Кол-во символов: 2964
Источник: http://enargys.ru/chto-takoe-dimmer-printsip-deystviya-i-ustroystvo/

Светорегулятор на резисторе

Применяется данный прибор, в большинстве случаев, в качестве регулятора освещения ламп накаливания. Рассмотрим, как устроен и из чего состоит этот диммер. В данном случае функцию главного рабочего органа регулятора освещения исполняет реостат или переменный резистор. Принцип действия такого устройства объясняется положениями закона Ома. Увеличение сопротивления резистора ведет к понижению величины тока в цепи осветительного прибора, что, в конечном счете, снижает интенсивность накала спирали лампы. Несмотря на простоту конструкции диммера на резисторе, данное устройство имеет существенный недостаток — потребляемая мощность остается неизменной в независимости от интенсивности освещения. Увеличение сопротивления резистора вызовет падение тока на нити накаливания ламы, но вместе с тем общая токовая нагрузка цепи не изменится в меньшую сторону, излишки затраченной энергии буду выделяться в виде тепла на реостате. Очень актуально в вопросах использования переносных светильников, оснащенных лампами накаливания. Уменьшение яркости свечения абсолютно не способствует экономии зарядки батареи фонаря.

Светорегуляторы, принцип работы которых заключается в использования резистора, не часто, но находят применение для регулировки свечения полупроводниковых лам. В электротехнике такой способ управления получил название аналоговый. Аналоговый способ управления не нашел широкого применения по причинам низкой экономичности, а также вследствие высокой чувствительности полупроводниковых приборов и устройств к изменениям токовых нагрузок.

Блок: 2/4 | Кол-во символов: 1573
Источник: https://samelectrik.ru/chto-takoe-dimmer-i-kak-on-rabotaet.html

Как выбрать диммер?

Однако на рынке можно найти светасберегающие лампы которые могут хорошо работать с диммерами, это должно отражаться в инструкциях. Если люминесценция лампа собрана на электронном пускорегулирующем устройстве, то скорее всего она будет работать с диммером.

Схема подключения диммера для лампы накаливания и галогенной лампы

В случае галогенных ламп учитывается тип трансформатора. Для электронного трансформатора светорегулятор выбирают с обозначением — С, а для обычного трансформатора диммер должен быть с маркировкой — RL. В последнее время появились универсальные регуляторы света для любых типов ламп.

Для светодиодных лент также существуют регуляторы яркости и программируемые контроллеры с разными спецэффектами. Перед тем как выбрать диммер, обратите внимание на мощности его нагрузки, она должна превышать на 15 — 20% вашу нагрузку.

Блок: 4/4 | Кол-во символов: 883
Источник: http://electricavdome.ru/ustrojstvo-i-princip-raboty-dimmera.html

Стандартная схема подключения диммера

Диммер будет заменой выключателю, фазу ведем на разрыв, а ноль и заземление к светильнику напрямую

Блок: 10/12 | Кол-во символов: 138
Источник: https://remont-om.ru/osveshhenie/chto-takoe-dimmer-i-kak-on-rabotaet-ustrojstvo-i-printsip-raboty-dimmera.html

Двойной контроль

Очень удобен для длинных комнат и спален. Один светорегулятор устанавливается при входе, второй – на другом конце комнаты.

Блок: 11/12 | Кол-во символов: 142
Источник: https://remont-om.ru/osveshhenie/chto-takoe-dimmer-i-kak-on-rabotaet-ustrojstvo-i-printsip-raboty-dimmera.html

Диммер и переключатели

В этом случае устанавливаются два переключателя и диммер: регулировать яркость можно будет только в одном месте, а вот включать или выключать – в 2-х или 3-х местах. Хороший вариант для длинных коридоров, лестниц и так далее.

Установка диммера ничем не отличается от монтажа обычного выключателя. Рассмотрим это на примере замены выключателя светорегулятором. Демонтируем старый агрегат, проверяем при помощи индикатора вазы отсутствие напряжения на клеммах, отсоединяем кабель. Проверьте изоляцию и состояние проводов, после чего подсоедините их к клеммам светорегулятора. Аккуратно вставьте диммер на место, зажмите корпус винтами и распорными лепестками, установите защитные и декоративные элементы. Клемма L – для питающего провода, помните об этом. Теперь можно подать напряжение и устанавливать желаемый уровень освещения.

  • Светорегулятор или диммер – это переключатель мощности и регулятор интенсивности освещения.
  • Электрооборудование детской комнаты.

Блок: 12/12 | Кол-во символов: 1010
Источник: https://remont-om.ru/osveshhenie/chto-takoe-dimmer-i-kak-on-rabotaet-ustrojstvo-i-printsip-raboty-dimmera.html

Кол-во блоков: 18 | Общее кол-во символов: 17957
Количество использованных доноров: 6
Информация по каждому донору:

  1. https://YaElectrik.ru/elektroprovodka/dimmer-chto-eto: использовано 2 блоков из 6, кол-во символов 3614 (20%)
  2. https://remont-om.ru/osveshhenie/chto-takoe-dimmer-i-kak-on-rabotaet-ustrojstvo-i-printsip-raboty-dimmera.html: использовано 4 блоков из 12, кол-во символов 3231 (18%)
  3. http://ElectricDoma.ru/bytovye-elektropribory/printsip-rabotyi-dimmera/: использовано 5 блоков из 5, кол-во символов 3534 (20%)
  4. http://enargys.ru/chto-takoe-dimmer-printsip-deystviya-i-ustroystvo/: использовано 2 блоков из 6, кол-во символов 3627 (20%)
  5. https://samelectrik. ru/chto-takoe-dimmer-i-kak-on-rabotaet.html: использовано 2 блоков из 4, кол-во символов 3068 (17%)
  6. http://electricavdome.ru/ustrojstvo-i-princip-raboty-dimmera.html: использовано 1 блоков из 4, кол-во символов 883 (5%)

О диммерах для освещения — обзор, схема и принцип работы | Лампа Эксперт


Диммер – это устройство для регулировки яркости освещения. Такое название обусловлено сферой применения, поскольку слово «диммер» пошло от английского глагола «to dim», что переводится, как: темнеть, тускнеть или затемнять. Долгое время такие устройства использовались совместно с лампами накаливания и галогенными лампами. Сейчас же есть некоторые проблемы использования диммера со светодиодным освещением. Светильник или лампа должны быть диммируемые, за что отвечает схемотехника их источника питания.

С технической стороны, большинство диммеров – это симисторные регуляторы мощности. Их схемотехника может существенно отличаться в зависимости от выполняемых функций, но в простейшем виде состоит из дискретных компонентов, соединенных по предельно простой для повторения схемы.

Как я сказал выше, диммер – это регулятор мощности. Здесь регулировка происходит за счет среза нарастающей части фазы синусоидального напряжения, таким образом, действующее напряжение на нагрузке снижается. Так как для работы симистора нужно, чтобы через него протекал ток, то на холостом ходу такие регуляторы не работают или при регулировке и измерении напряжения вы получите некорректные результаты, в связи с чем назвать диммер регулятором напряжения нельзя.

Регулировка мощности таким способом применима не только для ламп, но и для других резистивных приборов, как электронагреватели, а также для регулировки оборотов и мощности коллекторных двигателей. Такое решение используется в электроинструменте, а также в бытовой технике. Однако при регулировке оборотов этих двигателей с помощью симисторный регуляторов, следует учитывать, что под нагрузкой обороты будут падать, так как с оборотами понижается и мощность на валу. Для поддержания стабильных оборотов используются регуляторы с другой схемотехникой, например, с обратной связью по оборотам или по току.

Схема подключения

Диммер подключается так же как и обычный выключатель света https://zen.yandex.ru/media/lampexpert/pochemu-vykliuchatel-staviat-v-fazu-a-ne-v-nol-5d8f1cad98fe7900ae82ecde , то есть в разрыв фазного провода. Если у вас установлен обычный выключатель – вы без труда можете заменить его на диммер, для этого следует просто демонтировать выключатель и к двум имеющимся проводам подключить диммер.

Схема подключения выключателя и диммера

Схема подключения выключателя и диммера

Принципиальная схема и её принцип работы

Рассмотрим схему диммера на симисторе.

Кстати симистор еще называют симметричным тиристором. Это полууправляемый полупроводниковый ключ, а «полууправляемый» — значит, что такой ключ можно только открыть, подав импульс соответствующей полярности на управляющий электрод, а закроется он сам, когда через него перестанет протекать ток или на него подадут обратное напряжение. В сети переменного тока это происходит 100 раз в секунду.

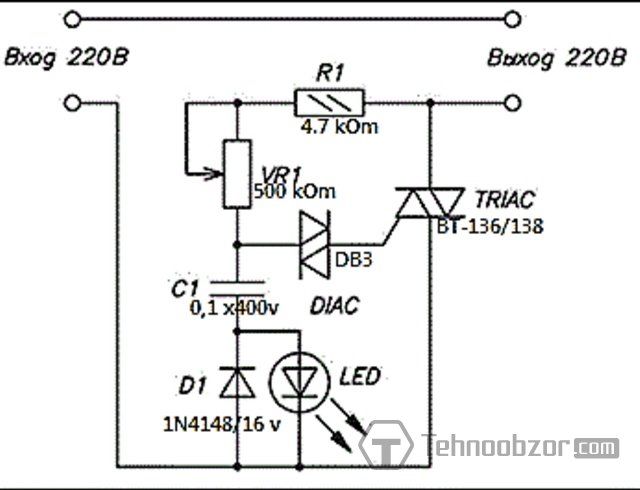

Простая и самая распространенная схема диммера, в готовых изделиях может быть дополнена предохранителем и выключателем, который разрывает цепь при повороте рукояти потенциометра в нулевое положение и номиналы могут отличаться.

Простая и самая распространенная схема диммера, в готовых изделиях может быть дополнена предохранителем и выключателем, который разрывает цепь при повороте рукояти потенциометра в нулевое положение и номиналы могут отличаться.

У симистора три вывода — два силовых электрода (T1 и T2 или A1, A2) и управляющий электрод (G). Симистор, в отличие от тиристора, не имеет выраженного анода и катода, так как симистор – это два тиристора соединенных параллельно. Здесь для примера приведен симистор серии BT136, но на практике устанавливается любой подходящий по току.

Эквивалентная схема симистора из двух тиристоров соединенных встречно-параллельно

Эквивалентная схема симистора из двух тиристоров соединенных встречно-параллельно

Управляющая часть схемы состоит из времязадающей цепи, которая собрана на резисторах R1 и R3, потенциометре R2, конденсаторах C1 и C2, а также двунаправленного динистора DB3 с напряжением открытия 28-36 вольт (его также называют напряжением пробоя от англ. Ubo – break-over voltage). Потенциометр R2 служит для изменения скорости заряда конденсаторов.

Резистора R3 и конденсатора C3 может не быть в схеме. Они нужны для большей стабильности работы. Цепочка из конденсатора C1 и резистора R4 служит для защиты симистора от всплесков ЭДС-самоиндукции, возникающих при работе на индуктивную нагрузку, например, при регулировке оборотов электродвигателей, поэтому в дешевых светорегуляторах её также может не быть.

Принцип работы схемы заключается в следующем — при подключении напряжения питания начинают заряжаться конденсаторы C2 и C3 через резисторы R1, R2, R3. Когда напряжение на конденсаторах C2, C3 достигает 28-36 вольт динистор DB3 открывается и подаёт управляющий импульс на управляющий электрод симистора. От чего симистор открывается, пропуская ток в нагрузку.

Ток через симистор протекает до тех пор, пока ток не станет ниже тока удержания. Так как схема работает в цепи переменного тока, ток в ней принимает нулевое значение дважды за каждый период синусоиды. В этот момент симистор опять закрывается и всё повторяется, но уже для второй полуволны питающего напряжения.

Чем больше сопротивление потенциометра R2, тем дольше заряжаются конденсаторы, и как следствие, тем позже поступит управляющий импульс на силовой элемент.

Ток удержания – это параметр симистора, который характеризует минимальный ток между основными электродами, необходимый для поддержания симистора в открытом состоянии.
График напряжения на нагрузке при использовании диммера, на котором вы можете наблюдать, каким образом происходит срез фазы.

График напряжения на нагрузке при использовании диммера, на котором вы можете наблюдать, каким образом происходит срез фазы.

В нагрузку поступает ток только после открытия симистора, это называется срезом или отсечкой фазы, а период времени от перехода синусоиды через ноль до открытия нагрузки называют углом среза фазы.

Соответственно, этот метод диммирования называется «метод фазового управления», а конкретно рассмотренная схема Leading Edge Dimming или срез возрастающего (переднего) фронта фазы.

Обзор диммера

Попался мне простейший китайский диммер неизвестного бренда, рассмотрим его подробнее. На лицевой панели мы видим орган управления – поворотную ручку. При повороте в нулевое положение раздаётся щелчок — это срабатывает выключатель, что обесточивает всю схему. Чтобы монтировать или демонтировать подобный диммер, нужно снять ручку и открутить гайку.

Внешний вид диммера и его разборка

Внешний вид диммера и его разборка

Монтажная рамка и клеммники для подключения проводов

Монтажная рамка и клеммники для подключения проводов

Если снять нижнюю пластиковую крышку, то мы увидим печатную плату с электронными компонентами. Кстати, обратите внимание на прекрасное качество пайки клеммников к плате. Это особая технология круговой пайки, которая обеспечит исключительно долгий срок службы изделия (нет).

Плата диммера

Плата диммера

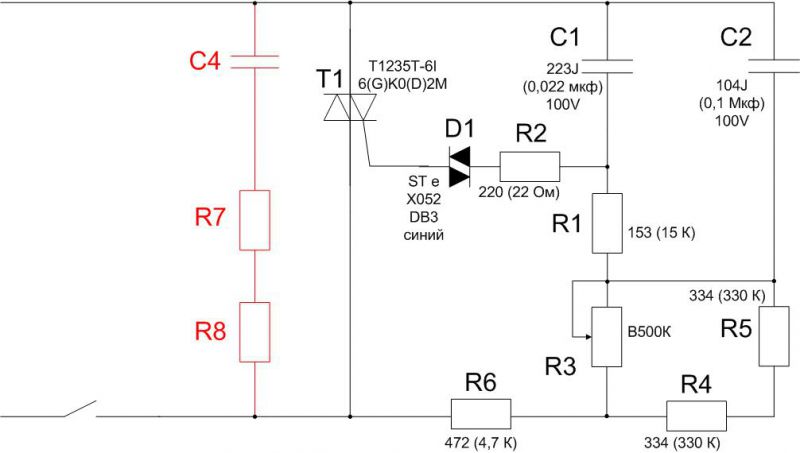

Здесь мы видим минимальный набор компонентов аналогичный рассмотренной выше схеме. Потенциометр используется не обычный, а с выключателем (щелчок о котором я писал выше издавал именно он), о чем говорят его отличающийся от обычных потенциометров внешний вид и габариты, а также количество выводов (два самых крупных вывода в центральной части печатной платы). Симистор прикручен небольшим болтиком к радиатору в виде металлической пластины. Она не магнитится, скорее всего, сделана из алюминия. Заявленная мощность этого диммера – 600 Вт, что косвенно подтверждают характеристики симистора (600 вольт и 8 ампер), его маркировка BTB08-600B.

Симистор

Симистор

Заключение

Мы рассмотрели, как работает диммер и его схему, а также показали, что внутри типового китайского диммера. Однако, такая схема используется не только в дешевой продукции, но и от известных брендов. Тем не менее она может несколько отличаться как в плане схемотехнического решения, так и в качестве используемых компонентов. Также в дорогой продукции используются схемы с микроконтроллерами, отличающиеся большей стабильностью работы и надежностью.

Такие диммеры могут легко применяться не только для освещения, но и для решения многих задач связанных с регулировкой мощности, что позволило найти им ряд применений в хозяйстве.

Дистанционный регулятор света — диммер — Управление освещением — Конструкции для дома и дачи

Возможности устройства:

  1. Плавное  включение и выключение освещения, что благоприятно сказывается на «здоровье» лампы накаливания, продлевая тем самым ее срок службы.
  2. Возможность изменения регулятором яркости освещения.
  3. Функция запоминания установленного уровня освещения.
  4. Автоматическое отключение света через 12 часов с момента последнего управления светом.
  5. Возможность дистанционно регулировать яркостью лампы.

Изменение освещения возможно как кнопкой самого выключателя, так и при помощи ПДУ (пульт дистанционного управления) от любого бытового прибора — телевизора, видеомагнитофона и тд.

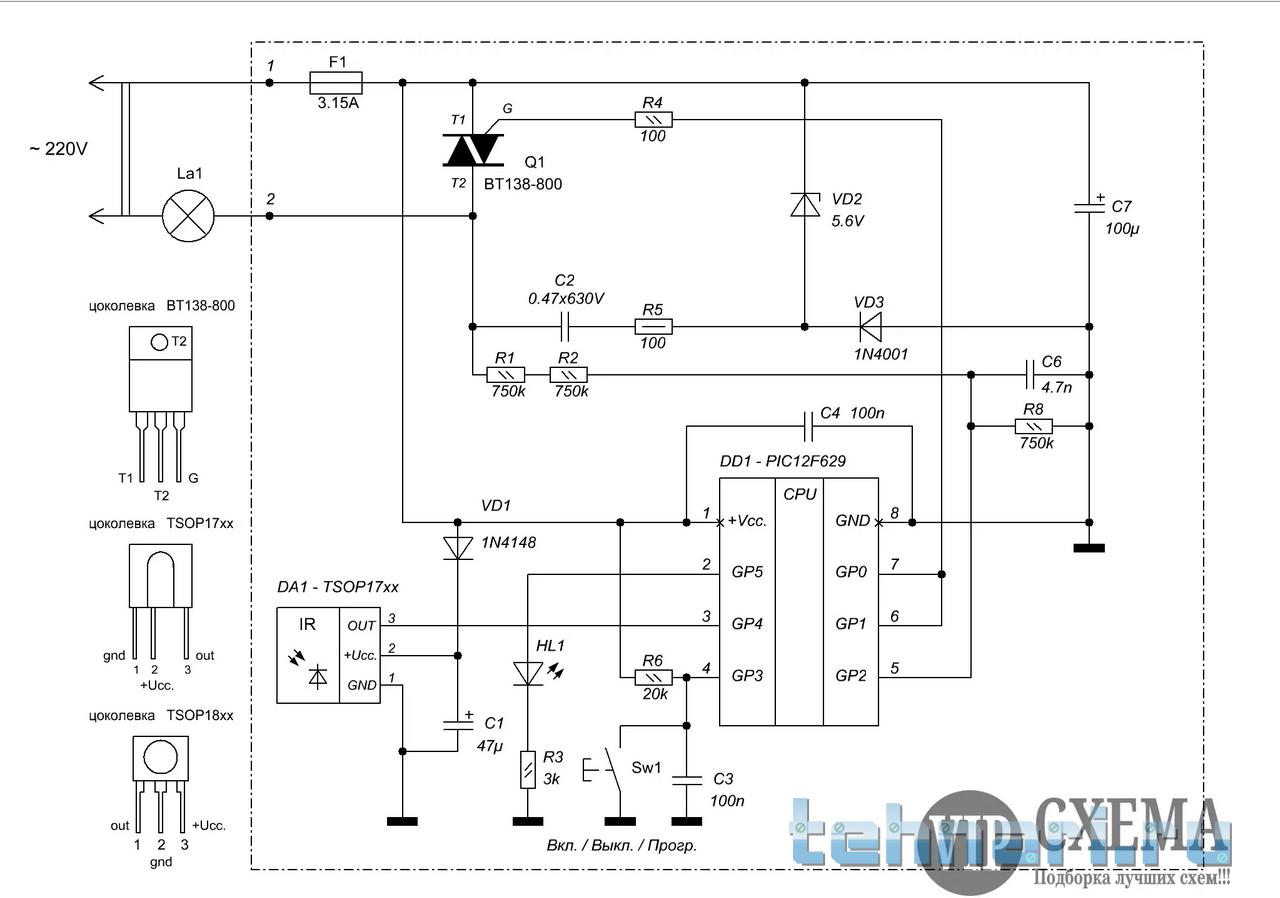

В основе схемы регулятора света лежит микроконтроллер  фирмы Microchip  PIC12F629 .  Задача микроконтроллера обработка сигналов поступающих с кнопки управления SW1 и от инфракрасного датчика U2 и управление симистором.

Элементы R2, C2 и L1 необходимы  для подавления помех, вырабатываемых устройством. Питание инфракрасного приёмника идет через RC-фильтр на элементах C6, R9. Резисторы R3 и R4, конденсаторы C1, C2 и C4, диод D2 и стабилитрон D1 составляют схему питания всего устройства. Пьезоизлучатель LS1 необходим для подачи  звуковых сигналов.

Управление регулятором посредством ПДУ

В основном состоянии устройство  на управляющие сигналы ПДУ не реагирует, и вы можете им пользоваться для управления бытовой техникой.

Для дистанционного управления устройством, направьте на него ПДУ и нажмите любую  кнопку. Удерживайте ее  в нажатом состоянии примерно  в течение 2,5 секунд (время задержки в 2,5 секунды можно позже изменить), по истечении которых устройство  издаст короткий звуковой сигнал и освещение один раз мигнет, если свет включен. Теперь устройство  готово  к приему команд.

Короткое нажатие на кнопку

Быстро нажмите и отпустите кнопку (время нажатия не более 0.5 секунды). Если освещение было  включёно, то оно выключится; и на оборот  если освещение выключено — включится на полную яркость.





Непрерывное нажатие

Нажмите кнопку и удерживайте ее в нажатом положении. Произойдет плавное изменение яркости света в сторону увеличения или уменьшения.
Для смены  направления изменения яркости отпустите кнопку, а затем вновь нажмите и удерживайте непрерывно. Как только нужный уровень освещения достигнут, отпустите кнопку. Устройство запомнит этот уровень.

Двойное нажатие на кнопку

Быстро нажмите кнопку, отпустите, опять быстро нажмите и отпустите. Период  времени между нажатиями на кнопку должен быть больше 0.2 секунды и меньше 0.5 секунды. После завершения управления, устройство готов к приёму команд в течение ещё 4 секунд с момента последнего нажатия на кнопку.

По истечению 4 секунд устройство  произведет  короткий звуковой сигнал и один раз мигнёт светом. После этого можно использовать ПДУ по его прямому назначению.

Управление устройством с помощью  местной кнопки

Управление с помощью местной кнопки аналогично управлению с помощью ПДУ , с одним лишь отличием, ненужно удерживать 2,5 секунды для вхождения в режим.

Из-за наличия в микроконтроллере так называемой «холодной» памяти, настройки устройства сохраняются даже при исчезновении напряжения в сети.

Изменение времени задержки для перехода в режим управления устройство

Изначально время задержки, в течение которого устройство нечувствительно к пульту дистанционного управления, составляет 2,5 секунды. Это значение можно изменить. Для этого нажмите кнопку на ПДУ и удерживайте ее в течение одной  минуты. После этого устройство издаст короткий звук, это свидетельствует о том, что вы вошли в данный режим. Отпустите кнопку и следующим нажатием установите желаемое время задержки. Время задержки будет равна длительности удержания кнопки и ограничена 40 секундами.

Сборка дистанционного регулятора

При программировании микроконтроллера, необходимо запомнить калибровочную константу, которая находится по адресу  3FF и имеет вид 34хх (например, 347F). Если калибровочная  константа отсутствует в ячейке 3FF, то это  приведет к неработоспособности устройства.

Расположение элементов (Рис.2)

При распайке деталей плату обратите  внимание, чтобы элементы находились на своих местах; диод, стабилитрон, транзистор, тиристор и электролитические конденсаторы припаяйте, строго соблюдая полярность. Не впаивайте сам микроконтроллер в плату, а установите так называемую панельку под нее. Тем самым вы избежите порчи микроконтроллера.

О деталях диммера

Резисторы любые:  R4 — 2 Вт; R2 — 1 Вт; R3 — 0,5 Вт., остальные резисторы — 0,125 Вт. В случае применения иностранных резисторов, то узнать номинал можно по цветовой маркировке резистора. Конденсаторы С3, С4 — высоковольтные на напряжение не менее 400 Вольт. Инфро-красный датчик U2 — TSOP1130, TSOP1138. Дроссель L1 может быть любой рассчитанный на ток  2. Его можно изготовить и самостоятельно. Для этого необходим  медный изолированный провод диаметром от 0,5 до 1мм., который наматывают  на стержне диаметром 1см. до достижения длины дросселя, необходимой для впаивания в печатную плату.   Регулятор света можно установить вместо обычного выключателя.

Внимание! Так как элементы схемы находятся под напряжением электросети, то следует соблюдать меры электробезопасности при наладке прибора.

Эта схема так и работает 150-160V максимум.Первоисточник журнал радио 08.2006 год. Автор сказал что можно поднять до 195-200V. Ниже слова автора
снижайте питающее напряжение на микросхему, до надежного запуска, путем подключения нового сверхяркого светодиода (любого цвета),
в некоторых случаях подключение резистора 1-10* мег. на вход дает еще прибавку 10-15%
Да еще звук, базу к входу коллек к + в цепь эмиттера пищалку или в разрыв коллектора,
(можно пищал с компа) в результате ~ U на нагрузке 0 — 198 (200v) получается, что 200v
вполне достаточно, + плюс чистый звук ! а ночью через пластик выключателя небольшая подсветка ))

АРХИВ:Скачать







Все варианты схем подключения диммера или светорегулятора освещения

Диммеры или светорегуляторы служат для плавной регулировки уровня  яркости искусственного освещения, так же они обладают практически все возможностью включения/выключения. В этой статье Мы поговорим о  моделях и схемах их подключения, подходящих только  для светильников и люстр с галогенными или лампами накаливания.

Внимание! Диммеры обычной конструкции не способны регулировать светодиодные или люминесцентные энергосберегающие лампы. Не вздумайте их установить, потому что все чего Вы добьетесь- это сокращение в десятки раз срока  службы этих видов ламп.  Но при желании, используя специальные энергосберегающие лампы и диммеры Вы сможете добиться регулировки их яркости. Подробнее об этом читайте в нашей следующей статье.

Сегодня продается очень много различных моделей  светорегуляторов для ламп накаливания и галогенных. Некоторые из них обладают дополнительными возможностями по управлению освещением:

  • С функцией задания программы времени включения, выключения и т. д.
  • Подключение и управление при помощи системы «умный дом».
  • Плавное отключение ламп.
  • Дистанционное управление при помощи пульта.
  • Управление голосом, хлопком и т. п.

Рекомендую перед покупкой определится- какие функции нужны именно Вам, за лишнее- не стоит переплачивать.
И особенно необходимо перед началом электромонтажных работ определится, как и из каких мест Вы хотите в вашем помещении управлять освещением. Исходя из этого уже необходимо будет проложить затем электрические кабели для осуществления Вами задуманной схемы.

Схемы подключения диммера.

Далее Мы рассмотрим всевозможные схемы организации управления освещением в комнате вашего дома или квартиры. Начиная с самых простейших и заканчивая сложными, позволяющие регулировать и управлять включением галогенных или ламп накаливания из разных мест вашего помещения.

В принципе все это осуществить своими руками будет под силу практически любому мужчине. Главное необходимо всегда отключить  напряжение с того участка  электропроводки дома  или квартиры, где Вы будите работать. И убедится в отсутствие фазы при помощи индикаторной отвертки.

Принципиальная схема подключения диммера.

Начнем с самой распространенной и простой схемы, состоящей из одного диммера и одной или нескольких ламп, подключенных к нему последовательно. Только помните, что диммер ставится только в разрыв фазного провода (обозначается L), а не нулевого (N).

Для подключения необходимо электрический провод, приходящий с распределительной коробки подключить на клемму «L со стрелочкой вверх», а второй провод на- обозначение «~ со стрелочкой под наклоном».

Это самая простая схема, которая при необходимости позволяет быстро заменить обыкновенный выключатель на диммер.

Схема № 2 светорегулятор с выключателем.

Нередко применяется немного более сложная, но очень удобная схема с обыкновенным выключателем, который подключается в разрыв фазного провода перед диммером.

Часто данный тип применяется в спальных комнатах. Очень удобно, когда выключатель установлен возле двери, а светорегулятор возле кровати. Что позволяет не вставая с кровати- регулировать яркость и включать- выключать искусственный свет.  А при выходе из комнаты Вы сможете выключить освещение и включить его обратно при возвращении с тем же уровнем яркости, что и был установлен.

Схема № 3 с двумя диммерами.

При необходимости Вы сможете легко установить и подключить в двух разных местах комнаты светорегуляторы, которые будут управлять одним светильником или люстрой.

Для осуществления данного способа- необходимо что бы в одну распределительную коробку приходило по три провода от каждого места установки.

Схема подключения проста первые и вторые контакты обоих светорегуляторов соответственно соединяются перемычками. А далее на один третий контакт приходит фаза, а со второго диммера с третьего контакта уходит на светильник.

Я рассказывал согласно обозначений на схеме вверху расположенной, если у Вас обозначения будут отличаться, тогда делайте все принципиально аналогично.

Схема № 4 с двумя проходными выключателями.

Применяется редко, как правило в проходных комнатах и длинных коридорах. Схема позволяет выключать и включать свет  с разных сторон помещения.

Уровень яркости позволяет установить диммер, но если Вы его поставите в выключенное положение, то на коммутацию проходными выключателями лампы реагировать не будут.

Рекомендую прочитать нашу статью: Схема подключения проходных выключателей.

Что нужно знать о диммерах каждому:

  1. Многие ошибочно полагают, что диммеры позволяют экономить электроэнергию. На самом минимальном уровне ярости экономия составляет не более 15 процентов. Остальное рассеивается светорегулятором.
  2. Диммеры из-за возможности перегрева не должны эксплуатироваться при температурах окружающей среды выше 27 градусов.
  3. Минимальная подключенная нагрузка должна быть не менее 40 Ватт. В противном случае значительно сокращается срок службы.
  4. Применяйте диммеры только по назначению и для регулирования типов устройств, указанных в техническом паспорте.

RA9MGK Home Page

RA9MGK Home Page
Проекты


Многоканальный регулятор мощности (диммер) с дистанционным ИК управлением
Предназначен для плавного регулирования мощности ламп накаливания в пяти какналах. Имеет местное ручное управление и дистанционное инфракрасное. Для дистанционного управления используется система RC-5. Мощность в канале зависит от типа примененного симистора, в данном варианте до 1 кВт.

Управляющие цепи изделия гальванически связаны с питающей сетью!


Принципиальная схема диммера

Симисторы использованы производства Philips, ВТ136 либо ВТ137 (они мощнее), в изолированом корпусе. Фотодатчик — любой, понимающий RC-5. Я использовал датчик производста Siemens, SFH 506-36. Трансформатор питания — любой, дающий напряжение на вторичной обмотке не менее 8В 0,5А.
Изделие собрано на печатной плате. Фотошаблон для «утюжного» метода здесь, расположение элементов здесь. На расположении элементов не показана перемычка R3 — коллектор VT2.
Исходники, и пригодная для «заливки» прошивка в формате «hex» здесь.
Замеченная бага — при одновременном нажатии всех кнопок управления сразу — перестает работать ручное управление, дистанционное продолжает работать.
Пульт ДУ использован от телевизора «Горизонт», перепайкой перемычек принудительно переведен в систему №29, предназначенную для управления световыми приборами. Информация по микросхеме SAA3010, использованной в пульте здесь.
После изготовления изделие было продано, о дальнейшей судьбе ничего не знаю.

© Ю. Рыженко aka Altair



Используются технологии uCoz

Схема диммера с использованием SCR — TRIAC

Это многие идеи схемы диммера переменного тока. Зачем это нужно?

Представьте, что в вашей спальне слишком светло. Вам нравится это? Да, вы хотите спать спокойно. Поменяйте лампочку на маловаттную. Это не удобно. Иногда по ночам хочется почитать книгу.

Итак, если можно регулировать яркость. Это здорово?

И что?
Допустим, у вас есть припой для железа с высокой мощностью, 60 Вт. Его нельзя использовать с более новыми ИС.

Вы также можете использовать схему диммера для уменьшения мощности.

Что еще?
Уменьшите нагрев других электрических устройств с помощью катушек.
Он также может регулировать скорость двигателя вентилятора.
Также можно применить к автоматическому диммеру

Звук хороший, правда?

Не волнуйтесь, эти схемы вам не сложно.

Они используют TRIAC и SCR в качестве основного компонента и регулируют потенциометр и переключатели.

См. Схемы других проектов ниже:

  • Низковольтный диммер переменного тока для 6.Лампа 3 В
  • Очень дешевая схема диммера переменного тока
  • Схема автоматического диммера света
  • Цепь диммера переменного тока 100 Вт Цепь диммера TRIAC
  • Схема диммера переменного тока с использованием TRIAC и DIAC
  • Как создать диммер переменного тока
  • Измените диммер переменного тока на автоматический Освещение

1 # Низковольтный диммер переменного тока для лампы 6,3 В

Это схема низковольтного диммера переменного тока для лампы 6 В. Пока друзья могут не увидеть преимуществ этой схемы.

Но я думаю, что это преимущество в:

Первый шаг # Мы изучим работу TRIAC.
Во-вторых, высокая безопасность из-за низкого напряжения переменного тока.

У них простая работа.

UJT-Q1, D1, VR1, C1, R1, R2 будет генерировать частоту для активных TRIAC. Тогда это заставит Лампу загореться.

Какой рабочей скоростью TRIAC можно управлять с помощью потенциометра-VR1.

Итак, диммер простой.

Мы можем использовать другой уровень напряжения источника питания, например, AC12V.

Q1 — UJT. Например 2N4891 или другие.

Надеюсь эта схема будет идеей для друзей.

# 2: Очень дешевая схема диммера переменного тока

Далее, это очень простая схема диммера переменного тока , легкая и недорогая.

В приведенной ниже схеме мы используем схему диммера с линией питания переменного тока.

Итак, надо быть очень осторожными.

Как это работает

Включите S1 в положение ON и выберите S2 в режим диммера.

Мы используем конденсатор последовательно с лампой. Конденсатор снижает мощность лампы.

S2 выбирает полную или меньшую выходную мощность.

Емкость конденсатора С1 зависит от размера и мощности лампы, требуемой яркости.

Мы можем использовать несколько конденсаторов, чтобы выбрать разную емкость.

C1 должен быть конденсатором из полиэстера или металлизированного полипропилена. И напряжение выше 400 В.

Не используйте в этой цепи электролитный конденсатор.

При коротком замыкании на выходе конденсатор C1 сразу выходит из строя.

Схема самая простая. Но если хотите легкой настройки.

Как мы это делаем?

# 3: Схема автоматического регулятора освещенности

Представьте себе, что свет в комнате постепенно усиливается, когда наступает ночь. Это хорошо? Не волнуйтесь, это легко с несколькими компонентами.

Посмотрите на схему ниже.

Это схема автоматического регулятора яркости . Вам не нужно самостоятельно приглушать свет. Это очень удобно, потому что мы используем LDR для обнаружения внешнего света. Далее управлять симистором и яркостью лампы.

Как это работает

Предположим, что слабый свет, поэтому напряжение на LDR очень велико. Делает триак работает. И лампа очень яркая

Напротив, дневная. LDR получает много света, низкое сопротивление. Сильнейший ток течет через него на землю. Итак, на симистор низкий ток. Тогда лампа не работает или низкая яркость.

В этой схеме мы использовали только лампу накаливания, 220 В переменного тока, 50 Гц, 5 Вт. Потому что мы можем использовать маломощный симистор и базовые схемы.

Важно! Не прикасайтесь к цепи напрямую. Вы можете получить удар электрическим током.

Вы просто научитесь использовать симистор в основном. Работает хорошо, правда?

Мы будем использовать его в цепи диммера.

См. Ниже

# 4: Цепь диммера TRIAC 100 Вт переменного тока

Это простая схема диммера AC TRIAC . Мы можем уменьшить яркость лампы до 100 Вт. Если в TRIAC высокая температура. Его следует держать с большим радиатором.

DIAC (двунаправленный диодный переключатель переменного тока) представляет собой разновидность диода.Он переключает напряжение переменного тока или триггер на затвор TRIAC.

Отрегулируйте VR1, чтобы уменьшить яркость лампы.

Осторожно! : эта цепь должна быть в электрической изоляционной коробке, которая постоянно закрывается. Через него протекает электричество высокого напряжения.

Эта схема может работать при нагрузке менее 100 Вт. Но если вам нужно больше ватт.

Посмотрите на следующую схему.

# 5: Цепь диммера переменного тока с использованием TRIAC и DIAC

В этой схеме используется больше компонентов, чем в приведенной выше схеме.Конечно, лучше.

Как?

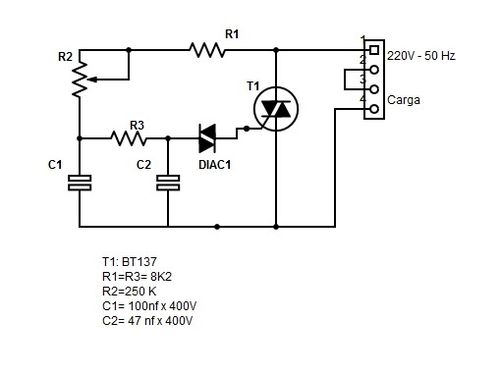

Схема регулятора яркости переменного тока с использованием TRIAC и DIAC (обновление по сравнению с предыдущей схемой)

Работа схемы

Яркость лампы L1 регулируется VR1. Которая контролирует скорость зарядки C1. Тогда это зарядное напряжение будет управлять работой симистора.

Допустим, мы меньше настраиваем VR1, C1 заряжается быстрее. Это приводит к тому, что L1 ярче. Напротив, VR1 много, C1 заряжается медленно.Это делает L1 менее ярким.

Потому что периоды времени, в течение которых симистор работает, короче, чем он не работает.

В заключение, уровень яркости L1 будет отрегулирован в соответствии с настройкой VR1.

R1 защищает VR1 от повреждений от слишком большого количества токов.

R2 и C2 устраняют сигнал помехи как внутри, так и вне цепи.

Как собрать диммер TRIAC AC

Вы хотите узнать больше. Чтобы попробовать создать его самостоятельно, правда?
Посмотрите на схему.Выше схемы немного иначе.

Как это работает

В этой схеме используется специальный симистор с Diac внутри .
Это просто. И добавим еще несколько компонентов.
Конечно, лучше.

Как можно приглушить свет?

Мы знаем, что сеть переменного тока имеет синусоидальную форму. Использование симистора — это переключатель электроники. Работает очень быстро в AC.

Если мы подадим сигнал другой формы на затвор симистора. Мы легко можем это контролировать.

И Конденсаторы и резисторы являются основными компонентами для изменения формы волны переменного тока.

Вы начинаете понимать?

Позвольте мне продолжить вам объяснять.

Посмотрите на схему.

Если VR1 имеет высокое сопротивление. Ток медленно течет к заряду C1. И ворота Triac будут медленно получать ток. Но сеть переменного тока работает быстрее. Итак, при нагрузке синусоида не полная. Лампочка гаснет.

Напротив, мы рекомендуем VR1 с низким сопротивлением. Ток заряжается до C1 быстрее. Затем ворота Triac также быстро получают ток. Итак, под нагрузкой идет довольно полная синусоида.Лампочка горит.

Триггер с двойной постоянной времени

Зачем использовать C2, R3 и R4?

Мы назвали схему триггера с двойной постоянной времени.

Помогает плавно регулировать яркость лампы или нагрузки. Не внезапно, как в приведенной выше схеме.

Как он строится

Если вы хотите построить эту схему, это очень просто. Вы можете собрать его на перфорированной печатной плате.

или

Посмотрите на компоновку печатной платы и компоновку компонентов ниже.


Рисунок 2: компоновка печатной платы и компоновка компонентов этой схемы.

Примечание: Предохранитель следует использовать в качестве текущей нагрузки. Например, мы используем лампу мощностью 100 Вт, мы будем использовать ток предохранителя 100 Вт / 220 В = 0,45 А или 0,5 А.

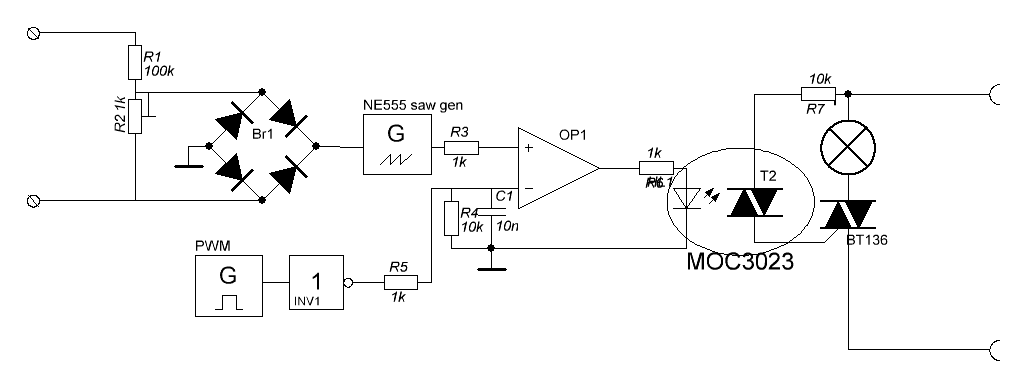

Что еще более важно, вы можете увидеть: 555 Диммер переменного тока

Хорошее предложение

Г-н Герсон сказал, что диммер переменного тока мощностью 1200 Вт с использованием симистора Q4006LT
Почему диммер на 1200 Вт при использовании предохранителя 0,5 А? Стоит ли предохранитель на 5А?

Когда вы 0.Предохранитель 5А. По математике он должен быть на 120 Вт ярче.

Давайте посчитаем еще раз:

Мощность (кажущаяся, начиная с переменного тока) = VI (среднеквадратичное значение) = 220 В переменного тока x 0,5 А = 110 ВА (максимум, из-за ограничения предохранителя)

Предположим, что коэффициент мощности равен 1 (невозможно в реальной эксплуатации). , кроме трехфазного)

Входная мощность (макс.) = 110 Вт.
Power_in (допустим, pf = 0,7, реалистичный случай) = 110 x 0,7 = 77 Вт, это более реалистичная потребляемая мощность.

Итак, если потребляемая мощность составляет всего около 77 Вт. Скажите мне, пожалуйста. Как он мог выдавать 1200 Вт? Это невозможно по закону сохранения энергии.Предохранитель просто ДЫРАЕТСЯ каждый раз, когда включается на полную мощность.

Чтобы получить мощность 1200 Вт для типичного реалистичного случая.

Вам необходимо:
Номинал предохранителя (Irms)
= Pr / (V * pf)
= 1200 / (220 * 0.7) = 6.5A

Конечно! Возможно, вам не понадобятся многие токи. Так как это диммер. Но на максимальной яркости. Вам нужно использовать ток 6,5 А. Иначе я уверен, что что-то перегорит (предохранитель).

Преобразование диммера переменного тока в автоматическое освещение

Способ преобразования диммера переменного тока в схему переключателя света , для включения-выключения и автоматического диммера или двух в одной форме.Поскольку обычный диммер использует TRIAC для управления нагрузкой, как контакт реле. Так что мы можем легко сделать это из нескольких частей.

Схема автоматического диммера ночного света

См. Рис. 1.
Мы помещаем детали, включая S2, LDR и RA-33K, 1/2 Вт или RB, в цепь диммера переменного тока.

Включите выключатель S2, эта цепь становится схемой автоматического выключателя света.

Когда нет света (или ночью) на LDR, цепь будет замкнута, лампа как нагрузка будет светиться.

А потенциометр ВР-500К регулирует чувствительность.

С его помощью можно управлять включением и выключением уличных фонарей или фонарей на автостоянке в течение дня. LDR1 — это своего рода NTC, когда на него попадает свет, его сопротивление уменьшается.

Схема автоматического регулятора дневного света

Но на рисунке 2 будет работать, чтобы изменить первый. Также выберите переключатель-S2 в положение LDR1, тогда эта схема станет схемой автоматического переключателя дневного света.

Это может управлять лампами на складе. Если открыть дверь и направить солнечный свет на LDR, лампа будет светиться.

LDR1 на Рисунке 2 является типом PTC. Когда на него падает свет. Вместо этого он увеличит сопротивление. Это дает возможность управлять включением-выключением. Или подходит для более тусклого света снаружи.

LDR может устанавливаться как на коробке, так и снаружи. Но важная потребность вдали от света достаточно. Это будет цепь не работает правильно.

Мы можем припаять больше устройств к печатной плате, и S1 может быть установлен в коробке для безопасности при использовании.

Не только это, смотрите!
Диммер на 3000 Вт для индукционной нагрузки

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь сделать Electronics Learning Easy .

Симистор — как работают диммерные переключатели

В последнем разделе мы видели, что диммерный переключатель быстро включает и выключает световую цепь, чтобы уменьшить энергию, поступающую к переключателю света. Центральным элементом в этой коммутационной схеме является триодный переключатель переменного тока на триоде или симистор .

Симистор — небольшое полупроводниковое устройство, похожее на диод или транзистор. Как и транзистор, симистор состоит из различных слоев полупроводникового материала .Сюда входит материал N-типа , который имеет много свободных электронов, и материал P-типа , который имеет много «дырок», куда могут уходить свободные электроны. Чтобы узнать об этих материалах, ознакомьтесь с разделом «Как работают полупроводники». И для демонстрации того, как эти материалы работают в простом транзисторе , см. Как работают усилители.

Вот как материал N-типа и P-типа устроен в симисторе.

Вы можете видеть, что симистор имеет две клеммы, которые подключены к двум концам цепи.Между двумя выводами всегда есть разница в напряжении, но она меняется в зависимости от колебаний переменного тока. То есть, когда ток движется в одну сторону, верхний вывод заряжается положительно, а нижний вывод заряжается отрицательно, а когда ток движется в другую сторону, верхний вывод заряжается отрицательно, а нижний вывод заряжается положительно.

Затвор также подключен к цепи посредством переменного резистора . Этот переменный резистор работает так же, как и переменный резистор в старой конструкции диммерного переключателя, но он не тратит почти так много энергии, генерируя тепло.Вы можете увидеть, как переменный резистор вписывается в схему на схеме ниже.

Так что здесь происходит? В двух словах:

  • Симистор действует как переключатель, управляемый напряжением.
  • Напряжение на затворе управляет действием переключения.
  • Переменный резистор регулирует напряжение на затворе.

В следующем разделе мы рассмотрим этот процесс более подробно.

Схема регулятора силы света и потолочного вентилятора

В этом посте мы узнаем на двух примерах, как построить простую схему переключателя светорегулятора для управления интенсивностью света с помощью потенциометра, используя принцип прерывания фазы симистора.

Что такое симисторные диммеры

Во многих из моих предыдущих статей мы уже видели, как симисторы используются в электронных схемах для переключения нагрузок переменного тока.

Симисторы — это в основном устройства, которые могут включать определенную подключенную нагрузку в ответ на внешний триггер постоянного тока.

Хотя они могут быть включены для процедур полного включения и полного выключения нагрузки, устройство также широко применяется для регулирования переменного тока, так что выход на нагрузку может быть уменьшен до любого желаемого значения.

Например, симисторы — это очень часто используемые приложения с диммерными переключателями, в которых схема предназначена для переключения устройства таким образом, что оно проводит только определенный участок синусоидальной волны переменного тока и остается отключенным во время остальных частей синусоиды. волна.

Этот результат представляет собой соответствующий выходной переменный ток, среднее действующее значение которого намного ниже фактического входного переменного тока.

Подключенная нагрузка также реагирует на это более низкое значение переменного тока и, таким образом, регулируется в соответствии с этим конкретным потреблением или результирующей мощностью.

Именно это происходит внутри электрических диммерных переключателей, которые обычно используются для управления потолочным вентилятором и лампами накаливания.

Предупреждение: Все цепи, описанные ниже, подключены непосредственно к сети переменного тока, поэтому прикасаться к ним при включенном питании и в открытом состоянии крайне опасно.

Принципиальная схема простого светорегулятора

Рабочий видеоклип:

Схема простого переключателя светорегулятора

Принципиальная схема, показанная выше, является классическим примером переключателя светорегулятора, в котором установлен симистор. использовался для управления интенсивностью света.

Когда сеть переменного тока подается на вышеуказанную цепь, в соответствии с настройкой потенциометра, C2 полностью заряжается после определенной задержки, обеспечивая необходимое напряжение зажигания на диак.

Диак проводит и запускает симистор в проводимость, однако при этом также разряжается конденсатор, заряд которого падает ниже напряжения зажигания диак.

Из-за этого диак перестает проводить ток, и симистор тоже.

Это происходит для каждого цикла синусоидального сигнала сетевого переменного тока, который разрезает его на дискретные части, что приводит к хорошо настроенному выходу более низкого напряжения.

Настройка потенциометра устанавливает время заряда и разряда C2, который, в свою очередь, определяет, как долго симистор остается в проводящем режиме для синусоидальных сигналов переменного тока.

Возможно, вам будет интересно узнать, почему C1 включен в схему, потому что схема будет работать и без него.

Это правда, C1 на самом деле не требуется, если подключенная нагрузка является резистивной нагрузкой, такой как лампа накаливания и т. Д.

Однако, если нагрузка индуктивного типа, включение C1 становится очень важным.

Индуктивные нагрузки имеют плохую привычку возвращать часть накопленной энергии в обмотке обратно в шины питания.

Эта ситуация может заблокировать C2, который затем перестанет заряжаться должным образом для инициирования следующего последующего срабатывания.

C1 в этой ситуации помогает C2 поддерживать этот цикл, обеспечивая всплески небольших напряжений даже после того, как C2 полностью разряжен, и, таким образом, поддерживает правильную скорость переключения симистора.

Симисторные диммерные схемы имеют свойство генерировать множество радиочастотных помех в воздухе во время работы, и поэтому RC-сеть становится обязательной с этими диммерными переключателями для уменьшения радиочастотных генераций.

Вышеупомянутая схема показана без этой функции и, следовательно, будет генерировать много радиочастотных помех, которые могут нарушить работу сложных электронных аудиосистем.

Компоновка и подключение печатной платы

Подробная информация о компоновке дорожек

Улучшенная конструкция

Схема переключателя диммера, показанная ниже, включает необходимые меры предосторожности для решения вышеуказанной проблемы.

Эта усовершенствованная схема регулятора освещенности также делает ее более подходящей для работы с высокими индуктивными нагрузками, такими как двигатели, шлифовальные машины и т. Д.это становится возможным благодаря включению C2, C3, R3, которое позволяет запускать диак с последовательным коротким всплеском напряжения вместо скачкообразных импульсов переключения, что, в свою очередь, позволяет запускать симистор с более плавными переходами, вызывая минимальные переходные процессы и шипы.

Принципиальная схема улучшенного диммера

Список деталей

  • C1 = 0,1u / 400 В (опционально)
  • C2, C3 = 0,022 / 250 В,
  • R1 = 15K,
  • R2 = 330K,
  • R3 = 33K,
  • R4 = 100 Ом,
  • VR1 = 220K или 470K линейный
  • Diac = DB3,
  • Triac = BT136
  • L1 = 40uH (опционально)

Преобразование в 5-ступенчатый регулятор вентилятора, свет Схема диммера

Вышеупомянутая простая, но высокоэффективная схема переключателя вентилятора или диммера также может быть модифицирована для ступенчатого регулирования скорости вентилятора или уменьшения яркости путем замены потенциометра поворотным переключателем с 4 фиксированными резисторами, как показано ниже:

Резисторы могут быть в порядке увеличения, например: 220 кОм. 150K, 120K, 68K или другую подходящую комбинацию можно попробовать от 22K до 220K.

SCR Light Dimmer

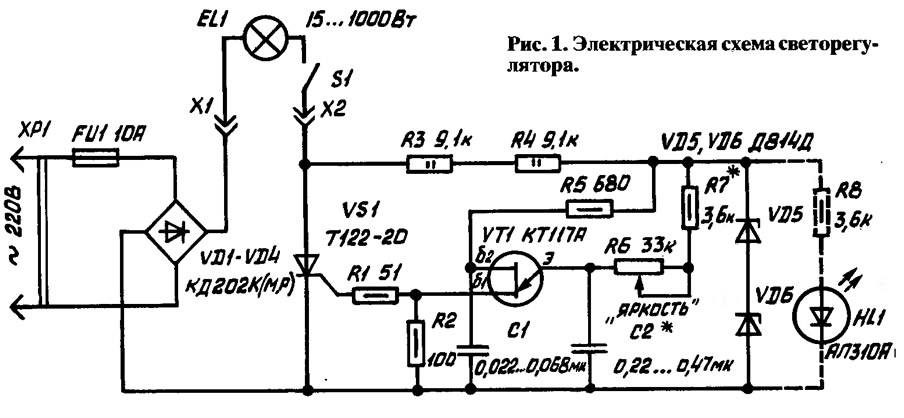

Ниже показана регулируемая схема задержки фазы RC-типа, которая состоит из R2. R3 и C1.

Конденсатор C1 фиксирует период времени, когда однопереходный транзистор 2N2646 (Q2) вырабатывает запускающий импульс затвора для включения 2N3228 SCR (Q1).

Путем некоторых манипуляций с регулятором малой мощности, потенциометром R3, пользователь может изменять выходной сигнал тиристора в большом диапазоне.В схеме управления фазой резистор R2 работает как блок защиты, который не позволяет реостату R1 зафиксироваться на 100% анодном напряжении UJT.

Это конкретное правило применяется здесь для регулирования уровня освещенности ламп накаливания, будь то одна лампа или несколько параллельно включенных, до 1000 Вт. В этой конструкции двухполупериодный мостовой выпрямитель построен с использованием 4 кремниевых силовых диодов 1N4007 (от D1 до D4), которые подают выпрямленное напряжение в линии питания для тиристора и лампы.

Благодаря двухполупериодному выходу моста, тиристор может обрабатывать оба полупериода сетевого напряжения переменного тока. Система фазового сдвига чувствительна к частоте и была разработана только для сети с частотой 60 Гц. Следовательно, схема не будет работать с люминесцентными лампами и не должна подключаться к ним. 2N3228 SCR 5 ампер. 200 вольт. но более мощные тиристоры могут быть заменены для сильноточных приложений, а раздел схемы UJT 2N2646 можно оставить без изменений.Кроме того, что схему SCR предполагается использовать как регулятор света, эту схему также можно использовать как нагреватель или контроллер духовки.

Схема светорегулятора и изображения прототипа Предоставлено специальным пользователем этого блога

Дроссель построен с использованием 5 метров суперэмалированного медного провода 30 SWG диаметром 1/2 дюйма и ферритового сердечника длиной 1 дюйм

Схема светорегулятора список диаграмм

Свет любезности

Эта схема предназначена для того, чтобы позволить пользователю выключить лампу с помощью выключателя, расположенного далеко от кровати, что дает ему достаточно времени, чтобы лечь, прежде чем лампа действительно выключится. [подробнее]

Схема регулятора яркости для небольших ламп и светодиодов

Это устройство было разработано по запросу; для управления силой света четырех ламп накаливания (т. е. кольцевого осветителя) с питанием от двух батареек AA или AAA, для съемки крупным планом с помощью цифровой камеры. Очевидно, что его можно использовать и по-другому, по желанию. IC1 генерирует прямоугольный сигнал частотой 150 Гц с переменной скважностью. Когда курсор P1 полностью повернут к D1, выходные положительные импульсы, появляющиеся на выводе 3 IC1, очень узкие…. [подробнее]

12 В диммер

Диммер довольно необычен в караване или на лодке. Здесь мы расскажем, как это сделать. Итак, если вы хотите иметь возможность регулировать настроение, когда развлекаете друзей и знакомых, эта схема позволит вам это сделать. Спроектировать диммер на 12 В — дело непростое. Диммеры, которые вы найдете в своем доме, предназначены для работы от переменного напряжения и используют это переменное напряжение в качестве основной характеристики для своей работы. Поскольку теперь нам нужно начать с 12 В постоянного тока, мы должны сами генерировать переменное напряжение … [подробнее]

Диммер TRIAC Light Dimmer

Эта небольшая схема может использоваться для приглушенного света до 350 Вт. Он использует простую, стандартную схему TRIAC, которая, по моему опыту, генерирует очень мало тепла. Обратите внимание, что эту схему нельзя использовать с люминесцентными лампами …. [подробнее]

Диммер купольной лампы

Бывают случаи, когда небольшой свет внутри машины очень помогает одному из пассажиров, но плафон слишком яркий для безопасного вождения…. [подробнее]

Регулировка яркости подсветки панели приборов

В этой схеме используется переключатель защиты нижнего плеча MC3392 и схема синхронизации MC1455 для формирования регулятора яркости лампы автомобильной приборной панели. Яркость ламп накаливания можно изменять с помощью широтно-импульсной модуляции входа MC3392 . [подробнее]

Свет любезности

Эта схема предназначена для того, чтобы позволить пользователю выключить лампу с помощью выключателя, расположенного далеко от кровати, что дает ему достаточно времени, чтобы лечь, прежде чем лампа действительно выключится.Очевидно, что пользователи смогут найти для этой схемы различные применения, чтобы удовлетворить свои потребности … [подробнее]

Диммер лампы 12 В

Вот регулятор яркости лампы на 12 В / 2 А, который можно использовать для уменьшения яркости стандартного автомобильного тормоза на 25 Вт или резервной лампы, управляя рабочим циклом нестабильного генератора таймера 555. Когда стеклоочиститель потенциометра находится в крайнем верхнем положении, конденсатор будет быстро заряжаться как через резисторы 1K, так и через диод, создавая короткий положительный интервал и длинный отрицательный интервал, при котором лампа затемняется почти до темноты…. [подробнее]

Лампа восхода солнца

В этой схеме лампа на 120 В переменного тока медленно загорается в течение примерно 20 минут. Мостовой выпрямитель подает 120 постоянного тока на полевой МОП-транзистор и 60-ваттную лампу. Резистор 6,2 кОм, 5 Вт и стабилитрон используются для понижения напряжения до 12 В постоянного тока для питания схемы. Мостовой выпрямитель должен быть рассчитан на 200 вольт и 5 ампер или более. Во время работы на выводе 1 LM324 генерируется треугольный сигнал с частотой 700 Гц, а на выводе 8 получается медленно нарастающее напряжение…. [подробнее]

Диммер лампы 120 В переменного тока

Схема двухполупериодного фазового управления, приведенная ниже, была найдена в книге силовых цепей RCA от 1969 года. Нагрузка подключается последовательно с линией переменного тока, и четыре диода подают двухполупериодное выпрямленное напряжение на анод SCR. Два транзистора с малым сигналом соединены в конфигурацию переключателя, так что, когда напряжение на конденсаторе 2,2 мкФ достигает примерно 8 вольт, транзисторы включаются и разряжают конденсатор через затвор SCR, заставляя его проводить ток. [подробнее]

Автоматический 12-вольтный фейдер лампы

Эта схема аналогична схеме «исчезающих красных глаз» (в секции светодиодов), используемой для затухания пары красных светодиодов. В этой версии лампы затемняются за счет изменения рабочего цикла, поэтому лампы накаливания большей мощности можно использовать без значительных потерь мощности. Форма волны переключения генерируется путем сравнения двух линейных кривых с разными частотами …. [подробнее]

Исчезающие красные глаза

Эта схема используется для медленного освещения и исчезновения пары красных Светодиоды (светодиоды).Затухающие светодиоды могут быть установлены как «глаза» в маленькой тыкве или черепе как аттракцион Хэллоуина, или вмонтированный в елочное украшение. Или они могут быть использованы как навороченный индикатор питания вашего компьютера, микроволновой печи, стереосистема, телевизор или другое устройство …. [подробнее]

4-х канальный диммер

Авторские права Томи Энгдал 1998,1999,2000

Технические характеристики

  • Потребляемая мощность: 230 В переменного тока, 50 Гц, 10 А макс.
  • Количество выходных каналов: 4
  • Выходная мощность: максимум 900 Вт на канал, максимум 2300 Вт общая
  • Предохранитель: предохранитель 4 А на канал, прерыватель 10 А на входе сети
  • Управление: стандартный вход 0-10 В
  • Корпус: Пластиковый корпус
Примечание. В этом документе описывается мой проект регулятора освещенности. сделал. Этот документ не является полной конструкцией. проект, и в нем могут отсутствовать некоторые детали. Документ разработан в качестве примера для тех, кто думает спроектировать и построить собственная схема диммера.Если вы планируете взяться за такой проект то я должен предупредить вас, что вы должны знать немало вопросов безопасности прежде чем даже подумать о создании такого рода устройства, которое подключается непосредственно к сети и контролирует большую мощность (ошибки могут означать опасность электробезопасности и пожарной безопасности).

ВНИМАНИЕ: Ни при каких обстоятельствах читатель не должен создавать какое-либо оборудование, работающее от сети, если он не уверен в своих силах в этой области. Автор не несет ответственности за какие-либо травмы или смерть, возникшие в результате, прямо или косвенно, неспособности читателя оценить опасность домашнего сетевого напряжения.Я пытался исправить принципиальные схемы, как мог, но там не является гарантией полного отсутствия ошибок. Там есть нет гарантии, что эта конструкция соответствует нормативным требованиям. (Мой прототип работал хорошо, но это ничего не гарантирует на схеме, которую вы строите.)

Введение в диммирование

Диммеры света с дистанционным управлением в театральных и архитектурных приложения используют управляющий сигнал 0-10 В для управления лампой яркость. В этом случае 0 В означает, что лампа горит, а 10 В Сигнал означает, что лампа полностью горит.Напряжение между этими значениями отрегулируйте среднее напряжение, подаваемое на лампочку. Этот Контроль среднего напряжения осуществляется путем управления положением в что приводит к срабатыванию выходного симистора (раньше он срабатывает с большей мощностью прилагается к лампе).

Фаза, в которой срабатывает ТРИАК, — это контролируется входным напряжением, которое сравнивается с внутренний линейный сигнал, генерируемый диммером. В этом расположении входное напряжение линейно регулирует временную задержку между переход через ноль сети и срабатывание симистора.

Принципиальная схема

Генератор рампы

Эта схема является настоящим ядром диммерной системы. Эта схема генерирует линейный сигнал 100 Гц, который синхронизируется с поступающим напряжением сети. Генерируемый линейный сигнал будет начинаться с 10 В и идти линейно. до 0 В за 10 миллисекунд. При следующем переходе сетевого напряжения через нуль сигнал линейного изменения сразу же начнется с 10 В и упадет до 0 В. Этот же сигнал линейного изменения подается на все 4 компаратора в диммер.

Следующий генератор пилообразного сигнала представляет собой довольно простой пилообразный генератор. на основе дискретных транзисторов, которые выполняют некоторую коммутацию, конденсатор и источник постоянного тока на одном транзисторе. Идея схемы взята из N-канальный диммер света дизайн сделан Кари Хаутио.

Триммер R5 используется для управления сигналом рампы. Если у вас есть осциллограф, то лучше использовать его, чтобы посмотреть на ситуация так, что сигнал, посланный схемой, соответствует описанному Eariler.Хорошее приближение: начните с позиции, при которой R5 установлен в его центральное положение.

Помимо генерации линейного сигнала, схема генератора выборки Работает как блок питания, компараторная часть диммера. Нестабилизированный выход 13,5 В используется для питания компаратора. секции (этот вывод может быть загружен до 100 мА). Стабилизированное напряжение 10 В используется только для внутреннего использования. в генераторе рампы (это стабилизированное напряжение 10 В также может быть Используется для некоторых схем с очень низким энергопотреблением, которым требуется напряжение 10 В, например, местное управление диммером, если такая штука нужна).

В генераторе рампы использовался обычный сетевой трансформатор, который может выдавать ток не менее 200 мА, потому что он питает как сам генератор рампы, так и цепи компаратора напряжения. Я отобрал трансформатор, у которого внутренняя перегрузка защита внутри трансформатора (предохранитель для защиты от перегрузки), поэтому мне не нужно было добавлять никаких дополнительных предохранителей для этого трансформатора. Если вы используете трансформатор другого типа, выберите подходящий предохранитель, чтобы защитить его. В любом случае предохранитель 200 мА на вторичной обмотке. было бы хорошей идеей, возможно также первичный предохранитель.

Список компонентов для генератора рампы:

 R1 10 кОм 0,25 Вт
R2 1 кОм 0,25 Вт
R3 1 кОм 0,25 Вт
R4 100 Ом 1Вт
R5 подстроечный резистор 470 Ом
R6 10 кОм 0,25 Вт
C1 2200 мкФ 25 В электролитический
C2 1000 мкФ 25 В электролитический
C3 2,2 мкФ 25 В
D1-D5 1N4007
D6-D7 10V стабилитрон 1W
Д8-Д9 1Н4148
Q1-Q3 BC547
Трансформатор 230 В первичный и 12 В 200 мА вторичный


Компараторы напряжения

 | \ 470 Ом 1N4148
 Вход 0-10 В> - + ------------ | + \
               | | > ----- / \ / \ / \ ---- |> | - +
              47кОм + --- | - / |
               | | | / Карта TRIAC
               | | вход управления
               | Линейный сигнал 100 Гц |
               | от генератора рампы |
               | |
Входное заземление - + -------------------------------------- + - Логическое заземление
                                                        (заземление генератора рампы)

Схема работает так, что на выходе компаратора низкий уровень, когда входное напряжение выше, чем линейное напряжение. Когда сигнал рампы напряжение становится ниже, чем входное напряжение, выход компаратора становится высоким, что приводит к тому, что ток начинает течь через резистор к оптопара, которая заставляет симистор соединяться.

Поскольку линейный сигнал начинается при каждом пересечении нуля с 10 В и линейно переходит в 0В при время одного полупериода входное напряжение контролирует время, когда симистор срабатывает после каждого перехода через ноль. Это фактически означает что управляющее напряжение управляет фазой зажигания симистора.Выходом компаратора является сигнал с широтно-импульсной модуляцией. синхронизируется с напряжением сети. Начало каждого импульса ШИМ меняет положение в зависимости от управляющего напряжения, и конец при переходе через ноль сети. Используется начало импульса для тяггинга выходного симистора.

Поскольку диммер имеет 4 канала, вам понадобится четыре таких блока. Классический операционный усилитель LM324 очень подходит для используется в этом проекте, поскольку имеет четыре подходящих рабочих усилители в одном корпусе. Эта часть схемы питается от нерегулируемого напряжения 13,5 В. подается от карты рампы. Один генератор рампы генерирует рабочее напряжение и линейный сигнал для всех четырех компараторов каналы.

На рисунке ниже показаны выходные сигналы компаратора напряжения. выходы на симисторную карту при различных настройках диммера:

Список компонентов для 4-х канальной карты компаратора:

 Резистор 4x 47 кОм 0,25Вт
4 резистора 470 Ом 0,25 Вт
4x 1N4148 диод
1x четырехъядерный операционный усилитель LM324


Плата симисторного выхода

Я использовал Velleman K2634 четырехканальная симисторная карта для выходной карты.Причина для использование этой карты заключается в том, что при использовании комплекта электроники хорошего качества Я могу легко и недорого получить безопасный и простой в сборке интерфейс сетевого напряжения. Проверить Документация Velleman K2634 для получения подробной информации о режиме набора.

Я добавил небольшие дополнительные радиаторы к симисторам на карте чтобы они могли выдерживать 4 ампера на выход без перегрев.

     R1 9В, блок питания +
     820 |
+ --- / \ / \ / \ ---------- + + ---------------------- + ----- -------------------> 230 В
+ Vin 1 | | 5 | Горячий автобус
                   + ===== + IC1 + - + | MT1
В | | Оптоизолятор | G \ |
10-15В | 4Н27 | Драйвер | ----- ТРИАК
(Ток 10 мА + ===== + | / \ \ / Q600 4F31
      LED 2 | | 4 | -----
+ ----- | <| ----------- + | | | MT2
Земля \ R2 / |
                        / 12К \ | горячий
                        \ / R4 + ------- FUSE ------- + ---> для загрузки
                        / \ 220R 4A |
                        | | |
                        | | / T1 |
                        + --------------- | BC547 |
                        | | V --- C1
                        \ \ --- 47 нФ 250В
                        / R3 | | (Рейтинг X2)
                        \ 10K | \
                        / | / R5
                        | | \ 100 Ом
                        + ----------------- + ---- 9V psu - / 3W
                                                                  |
                                                                  | нейтральный
                                                                + - + -> загрузить
                                                                |
                                                                |
                                                                + ----> 230 В
                                                                       Нейтральный автобус


Плата симистора содержит четыре схемы управления, аналогичные схеме, показанной выше. установлен на одной печатной плате (предоставленной Velleman).Каждый выходной канал симистору нужен отдельный небольшой радиатор, чтобы он мог работать полный ток 4А (максимум около 1А без радиатора). Эти радиаторы не могут касаться друг друга, если они не изолированы от корпус симистора (в моем прототипе их не было).

Каждый выход защищен предохранителем на 4 А, который должен Быстрее типа дать симистору хоть какую-то защиту от перегрузки. Обратите внимание, что даже быстрый предохранитель не сделайте этот выход устойчивым к короткому замыканию, чтобы, если вы Короткое замыкание на выходе приводит к потере симистора и предохранителя. (в некоторых удачных случаях можно было сжечь только предохранитель).

Эта часть схемы нуждается в собственном источнике питания 9В для генерации триггерные импульсы симистора. Этот источник питания должен быть отделен от любой другой блок питания в комплекте, потому что один конец это напряжение 9 В напрямую подключается к входу сети. Каждой схеме управления симистором требуется около 50 мА, поэтому вы требуется всего около 200 мА.

Светодиод, показанный на принципиальной схеме, был подключен так, чтобы виден на переднем канале диммера. Очень полезно контролировать состояние диммерных каналов.

Компоненты R5 и C1 составляют выходной фильтр для схема лучше справляется с высокоиндуктивными нагрузками, чем без нее. Схема может быть построена без них, но это может вызвать некоторые проблемы с некоторыми индуктивными нагрузками.

Список компонентов для одного выходного канала (Всего 4 требуется для полного диммера):

 R1 820 Ом 0,25 Вт
R2 12 кОм 0,25Вт
R3 10 кОм 0,25 Вт
R4 220 Ом 0,5 Вт
R5 100 Ом 3 Вт
C1 47 нФ 250 В (с номиналом X2, утвержденным для фильтрации сети)
Т1 BC547
Оптрон IC1 4N27
Светодиод Красный светодиод
TRIAC Q600 4F31
FUSE 4A быстродействующий предохранитель


Блок питания 9В для симистора

 230 В: [адрес электронной почты защищен]

 ЖИВОЙ ------ ПРЕДОХРАНИТЕЛЬ --- + + ----- + + ------ + -------- +
            32 мА) || (| | + |
230 В переменного тока) || (МОСТ === 4700 мкФ 9 В постоянного тока
                   ) || (ВЫПРЯМИТЕЛЬ | 25В на симисторную плату
                   ) || (| | - |
 НЕЙТРАЛЬНО ---------- + + ----- + + ------ + -------- -


Этот блок питания представляет собой нерегулируемый и очень простой блок питания. Он используется только платой симистора для управления цепями. между симисторным затвором и оптоизолятором. Этот блок питания должны быть отделены от всех других источников питания в диммере, потому что тогда выход 9В подключен к симисторной карте он становится плавающим при потенциале сети (вход 9 В + в Плата симистора находится в прямом подключении к сетевому проводу под напряжением).

Размер первичного предохранителя был выбран так, чтобы он был наименьшим из возможных. найти. Этот трансформатор также имел защиту от перегрева. так что неплохо, что предохранитель в несколько раз больше чем необходимо (просто защищает от серьезных коротких замыканий, а не постоянная небольшая перегрузка).Если вам нужна лучшая защита трансформатора, используйте вторичный предохранитель на 200 мА.

Компоненты блока питания 9В:

 C1 4700 мкФ 25V электролитический
Выпрямитель мостовой RECT 1A 100V
Трансформатор 203 В первичный и 9 В 200 мА вторичный
ПРЕДОХРАНИТЕЛЬ 32 мА плавкий предохранитель


Сетевой блок

LIVE --- FUSE ---- + ----------- + ---- COIL -------- Live to triac card
          10A | | 50uH
                 | | (10А)
230 В переменного тока === 470 нФ |
50 Гц | 250 В X2 + -
                 | Трансформаторам
                 | + -
                 | |
НЕЙТРАЛЬНО --------- + ----------- + ---------------- К нейронной шине на симисторной плате

ЗАЗЕМЛЕНИЕ --------------------------------------- К контактам заземления на выходных разъемах


Эта секция сетевого питания состоит из предохранителя на 10 А, который обеспечивает защита от перегрузки входного сетевого разъема (Штекер IEC с заземлением 10 А) и фильтрующую катушку. В первом прототипе Я использовал обычный предохранитель 10А 5×20 мм, но позже обновил его. к автоматическому самовосстанавливающемуся предохранителю на 10 А (стандартная установка DIN как используется в распределительных щитах). Главный предохранитель предназначен для быть защитой от перегрузки (для проводки, разъемов и перегрева защиты), так что не следует быть частичным (выходы с симисторами с защитой от импульсных перенапряжений имеют свои собственные отдельные предохранители для их защиты).

Эта секция сети включает катушку и конденсатор, которые действуют. как интерференционные фильтры.Эта катушка ограничивает импульсный ток, который происходит, когда выходной симистор включен в середине основной цикл (как при диммировании). Конденсатор между сеть под напряжением и нейтраль представляет собой фильтрующий конденсатор для отфильтровать RFI, которые все еще остаются после катушки.

Компоненты входного сетевого фильтра:

 C1 Конденсатор 470 нФ 250 В с номиналом X2
Фильтрующие элементы COIL 50 мкГн, выдерживающие ток 10А
Восстанавливаемый автоматический выключатель FUSE 10A

Примечание: эта схема фильтра не имеет разряда. резистор для конденсатора С1, потому что в этой схеме трансформаторы в цепи принимают случай, когда конденсатор разрядиться сразу после отключения питания от цепи и отсутствуют опасные напряжения в C1, когда на цепь не подается питание.

Входной разъем

Вы можете использовать практически любой разъем для управляющего входа 0-10 В. для диммера. На своем прототипе я использовал 5-контактный разъем DIN. Подходящее расположение контактов для 5-контактного разъема DIN следующее:

 Контакт 1 = канал 4
Контакт 2 = Земля (общий для всех каналов)
Контакт 3 = канал 1
Контакт 4 = канал 3
Контакт 5 = канал 2

Распиновка 5-контактного разъема DIN:

Выходные разъемы

В прототипе, который я построил, использовались 4 заземленных розетки IEC. и один 8-контактный круглый разъем Bulgin P552 (стандарт индустрии освещения).Оба этих разъема подключены параллельно, поэтому можно использовать либо один, либо оба на то же время.

Подключение разъемов IEC:

 IEC Место в цепи

LIVE Выход из канального симистора на симисторной плате
НЕЙТРАЛЬНО Нейтральная полоса на плате симистора
ЗАЗЕМЛЕНИЕ Подключено к заземлению входного сетевого разъема.

Электропроводка для 8-ти контактного разъема Bulgin:
 1 Земля
2 К выходному симистору канала 1
3 К выходному симистору канала 2
4 К выходному симистору канала 3
5 К выходному симистору канала 4
6 Не подключен
7 К нейтральному автобусу
8 На нейтральный автобус


Конструкция схемы

Вся схема собрана в удобном пластиковом корпусе. который ранее использовался для какого-то старого устаревшего проекта.На рисунке ниже показано внутреннее устройство диммер.

Слева на картинке вы можете (спереди слева направо) см. световой индикатор включения питания, основная плата управления (генератор рампы + компараторы напряжения), а справа вы можете см. входные разъемы 0-10 В.

В средней части изображения (слева направо) вы можно увидеть следующие элементы: Источник питания 9 В постоянного тока для симистора плата, трансформатор 12 В переменного тока для главной платы управления и справа плата переключения симистора (та, что с четырьмя радиаторами).

Внизу изображения вы можете увидеть потребляемую мощность. разъем, фильтрующий конденсатор, выходные разъемы + предохранители и фильтрующая катушка справа. Все разъемы питания представляют собой разъемы IEC на 10 А по той причине, что разъемы большего размера (например, розетки SCHUKO) плохо подходят задняя панель схемы.

После того, как я сделал этот снимок, я добавил автоматический сбрасываемый 10A. главный предохранитель и 8-контактный разъем Bulgin к задней панели диммера. Я добавил их для своего удобства.Теперь я могу изменить или сбросить предохранители, не открывая корпуса. И один разъем для работы с четырьмя лампы очень удобны в отрезании крепления необходимых кабелей по системе освещения

Конструкция схемы была использована для управления до 2 кВт света в течение многих часов без отопления проблемы. Если есть сомнения с нашими потребностями в охлаждении контура добавьте перегрев протектор к цепи.

Безопасность цепей и соответствие требованиям

Эта схема не тестировалась на предмет безопасности. или стандарты EMC, действующие в Европе, которые будут применяться к этому продукту.2 для других сетевых проводов), надлежащая изоляция (изолированные провода, пластиковый корпус), хотя расстояние на плате между дорожками), с использованием подходящих предохранителей и достаточно хорошей механической конструкции. Пластиковый корпус обеспечивает механическую защиту (невозможно прикоснуться к токоведущим частям) и обеспечивает двойную изоляцию. Коммутационные части сети выполнены по готовой конструкции. (Комплект Velleman), который предназначен для такого рода приложений, так что конструкция должна быть безопасной (дизайн выглядел неплохо).Другие мои собственные части работали от низкого напряжения при условии сетевыми трансформаторами хорошего качества (с двойной изоляцией). Защита от перегрева обеспечивается за счет достаточно большие радиаторы для симисторов и использования корпуса с некоторыми вентиляционные отверстия и проверка всей системы с часами при полной нагрузке (ни в одном тесте не было замечено слишком сильного нагрева).

Проблемы с электромагнитной совместимостью — это другая история, которую нелегко проверить. Я не совсем уверен, по какому стандарту EMC схема будет падение, но IEC / EN61000 может быть таким.По некоторым разногласиям в новости usenet по этим темам кажется, что общие диммеры до 1 кВт не требует проверки на гармоники мощности и то же относится к профессиональным светодимерам до 3680 Вт. Таким образом, мощность Проблема гармоник должна решаться правильно.

Коммерчески производимые диммеры должны соответствовать стандартам кондуктивного излучения. Стандарт EN55015 устанавливает пределы кондуктивного излучения диммеров. Кондуктивные излучения в основном представляют собой гармоники и может существовать вплоть до мегагерцовой частотной области.Я использую один дроссель и фильтрующий конденсатор на подходе к входной мощности для уменьшения выбросов проведен через вход питания к проводу входа сети (возможно, самая длинная проводка, подключенная к оборудованию). Выход не имеет какой-либо конкретной фильтрации в их. Катушка на входе несколько ограничивает ток. поднимаются на них, но я не знаю, есть ли там выбросы внутри лимиты, установленные стандартом, или нет.

Например, электроника NJD, похоже, перечисляет следующие стандарты для одной из схем светового секвенсора: EN60065 (Европейский стандарт для электрических Безопасность) и EN55103 (Европейский стандарт для электромагнитных Совместимость), например, для схемы светового секвенсора.Некоторые диммеры DM1000x для монтажа в стойку из списков NDJ Elecronics следующие стандарты: EN60439, часть 1 (Европейский стандарт электробезопасности). Распределительное устройство), EN55015 (Европейский стандарт для электромагнитных Совместимость) и EN60297 (размеры лицевой панели).

Использование схемы

Я использовал эту схему с довольно большим количеством источников света. Схема рассчитана на работу с обычными лампочками. Схема не предназначена для работы с высокоиндуктивными загружает, но, кажется, может хоть как-то контролировать некоторые галогенный свет, управляемый обычным трансформатором.

Поскольку схема принимает стандартный вход 0-10 В, ее можно использовать практически с любыми профессиональными световыми стойками, имеющими стандартные Выход 0-10 В.

Если вы ищете что-то дешевое, то можете собрать мой 4 канал простой пульт управления аналоговым светом который очень хорошо зарекомендовал себя с этой схемой диммера (возможно даже установить на передней панели корпуса). Диммерная стойка использовалась некоторыми партиями управление светом мощностью до 1600 Вт. При этой загрузке нагрев диммера не был проблемой через несколько часов постоянное использование при почти полной выходной мощности.

Известные особенности и проблемы

Я тестировал схему диммера с большим количеством различных лесозаготовительные грузы и диммер, казалось, работали с ними довольно хорошо. Я успешно уменьшил яркость индуктивных нагрузок, например, низких галогенное освещение напряжения с трансформатором в них. Единственная неприятная особенность моего первого прототипа диммера (без фильтров R5 и C1) было то, что в некоторых случаях очень емкостные или индуктивные нагрузки вызвали ложное срабатывание на близлежащих каналах диммера. Я обнаружил (хотя и довольно редко), что некоторые высокоиндуктивные нагрузки при подключении к одному каналу и затемнению до определенных уровень может привести к включению других каналов, которые обычно отключены.Это также происходило несколько раз с каналами, на которых к ним были подключены длинные кабели, но в них не было лампочек. Когда я приглушал обычные лампочки, я не заметил никаких проблем с этой версией.

После экспериментов кажется, что симисторы могут понадобиться некоторая дополнительная фильтрация на стороне вывода, чтобы избежать такого проблемы с некоторыми проблемными нагрузками. С экспериментами Посмотрев на другие диммеры, я решил добавить R5 и C1. в схему, чтобы добавить эту фильтрацию.Вроде бы решить проблему и работать в остальном хорошо.

Модификации, которые я сделал позже для своего устройства

Сделал несколько доработок / дополнений в схему, которую я построил. Основная работа схемы осталась то же самое, но есть несколько вещей, которые сделали схему проще в использовании.

Первым делом заменили сетевой предохранитель на 10А, который был изначально размещен внутри схемы (трудно изменить) с самовосстанавливающимся автоматическим выключателем на 10 А. Я подумал, что это было бы удобнее, поскольку основная перегрузка защитник.

Вначале схема имела только выходные разъемы IEC. Я добавил 8-контактный разъем Bulgin P552 на заднюю панель схемы. Этот разъем позволяет подключать все четыре выходных канала. только с одним разъемом. Это позволяет использовать этот диммер. с установками дискотечного света, в которых используется этот разъем. Этот 8-контактный разъем Bulgin просто подключается электрически. в пареллеле с существующими выходными разъемами.


Изменение схемы для работы на 120 В 60 Гц

Из-за большого количества запросов информации, как изменить схему для работы переменного тока 120 В 60 Гц, я включил это главу, чтобы ответить на большинство вопросов, поэтому вам не нужно отправить мне письмо, чтобы узнать подробности.

Чтобы использовать схему с переменным током 120 В 60 Гц, вам необходимо выполнить аттестат. следующие модификации:

  • Генератор рампы
    • Замените трансформатор на модель с первичной обмоткой 120 В перем. Тока и вторичной обмоткой 12 В перем. Тока и используйте для нее подходящий предохранитель.
    • Настройте R5, используя те же инструкции, что и для работы с частотой 50 Гц, для работы с частотой 60 Гц требуется другое положение для R5, но диапазон настройки достаточно широк для этого, и такая же процедура настройки применяется после того, как вы подключили диммер к источнику питания 60 Гц.
  • Компараторы напряжения
  • Выходная карта симистора
    • Четырехканальная симисторная карта Velleman K2634 предназначена для работы с любым напряжением от 12 В до 230 В, поэтому никаких доработок для этого не требуется.
  • Блок питания 9 В для симистора
    • Вам необходимо использовать трансформатор от 120 В до 8 В переменного тока
    • Нет необходимости менять номинал предохранителя
  • Сетевой блок питания
  • Выходные разъемы
    • Никаких изменений здесь не требуется, если вы не хотите использовать какой-либо другой разъем для вывода

Нет никакой гарантии, что это было все необходимое. модификации или полностью правильные.Они мои довольно быстрый разбор того, что нужно сделать. Данные модификации не тестировались и гарантии нет. что после этого вы получите какие-либо полезные или безопасные результаты.

Обратите внимание, что при работе на 120 В максимальный номинальный ток остается применимы к этой схеме, поэтому максимальная общая мощность составляет 1200 Вт на каждый мощность канала составляет 480 Вт при работе от 120 В переменного тока.


Томи Энгдал <[email protected]>

Схема простого диммерного переключателя симистора

В большинстве моих предыдущих постов мы наверняка уже выяснили, как именно симисторы используются в электронных схемах для переключения нагрузок переменного тока.
Симисторы — это в основном устройства, которые обычно способны включать определенную подключенную нагрузку в качестве реакции на внешний триггер постоянного тока.
Даже при том, что эти типы могут быть интегрированы для процессов полного включения и полного выключения нагрузки, устройство, кроме того, широко используется для регулирования переменного тока, так что выходная мощность нагрузки может быть уменьшена до любого предпочтительного значения.
Например, симисторы — это чрезвычайно широко используемые приложения для диммерных переключателей, где схема сделана так, чтобы устройство переключалось таким образом, что оно работает только для определенной части синусоидального сигнала переменного тока и остается отключенным во время оставшихся частей синусоидальной волны.
Этот результат представляет собой соответствующий выходной переменный ток, который включает стандартное среднеквадратичное значение, более доступное, чем фактический входной переменный ток.
Соответствующая нагрузка также отвечает на это более низкое значение переменного тока и, таким образом, управляется этим удельным потреблением или последующим выходом.
Именно это и происходит внутри электрических диммерных переключателей, которые обычно можно использовать для управления потолочным вентилятором и лампами накаливания.

Базовая и лучшая схема диммерного переключателя на симисторе

Принципиальная схема, представленная выше, является классической иллюстрацией диммерного переключателя, в котором симистор продолжает использоваться для управления глубиной света.
Когда сеть переменного тока подается на вышеуказанную цепь, в соответствии с настройкой потенциометра, C2 полностью заряжается после определенной задержки, обеспечивая необходимое напряжение зажигания на диак.
Диак работает и приводит симистор в состояние проводимости, но при этом также высвобождается конденсатор, заряд которого падает ниже напряжения зажигания диака.
Из-за этого диак предотвращает срабатывание, как и симистор.
Такие вещи происходят для каждого цикла синусоидального сигнала сетевого переменного тока, который разрезает его на дискретные части, что приводит к хорошо настроенному выходу с более низким выходным напряжением.
Настройка потенциометра устанавливает заряд и время отпускания C2, который часто выбирает, сколько времени симистор остается в рабочем режиме для синусоидальных сигналов переменного тока.
Вероятно, будет стремиться выяснить, почему C1 включен в цепь, просто потому, что схема определенно работала бы даже без него.
Это точно, C1 определенно не требуется, если связанная нагрузка является резистивной нагрузкой, такой как лампа накаливания и т. Д.
Несмотря на это, если нагрузка является индуктивной, включение C1 становится чрезвычайно критичным.
Индуктивные нагрузки имеют плохую привычку возвращать элемент накопленной энергии в обмотке обратно в шины питания.
Этот сценарий может заблокировать C2, который затем перерастет в неспособность правильно заряжать для начала последующей последующей инициации.
C1 в этом случае помогает C2 поддерживать цикл, предлагая всплески небольших напряжений, даже если C2 полностью разряжен, и, таким образом, поддерживает правильную скорость переключения симистора. Цепи диммера
Triac имеют свойство создавать множество радиочастотных помех в воздухе во время работы, поэтому RC-сеть становится решающей при использовании этих диммерных переключателей для снижения радиочастотных генераций.Вышеупомянутая схема продемонстрирована без этой функции, поэтому будет генерироваться ряд радиочастотных помех, которые могут прервать работу передовых электронных аудиосистем.
Схема диммерного переключателя, указанная ниже, включает необходимые меры для устранения вышеупомянутой ситуации.

Список деталей для вышеуказанной улучшенной схемы диммера вентилятора

C1 = 0,1u / 400 В
C2, C3 = 0,1 / 250 В,
R1 = 15K,
R2 = 330K,
R3 = 33K,
R4 = 100 Ом ,

VR1 = 220K, линейный
Diac = DB3,
Симистор = BT136
L1 = 40uH

220V Диммер света | Электронная схема

Эту простую схему регулятора яркости на 220 В можно использовать для регулировки яркости сетевого освещения.Его также можно использовать для регулировки скорости двигателей переменного тока. Он использует симистор, диак и имеет встроенную схему подавления шума радиочастотных помех (RFI).

Принципиальная схема:

Список компонентов:
R1 = 10K
R2 = 2K2
R3 = 180K
Потенциометр 250K
C1 = 150 нФ / 400 В полиэстер, погруженный в ближний свет
C2 = 47 нФ / 630 В? погруженный полиэстер
C3 = 220nF / 250V AC погруженный полиэстер
Симистор = 2N6075 или BT136-500D
Diac = HT-32
ПРЕДОХРАНИТЕЛЬ 2A или 3A

Как работает схема:

Схема здесь управляет средней мощностью нагрузки через симистор с помощью фазового управления. Источник переменного тока применяется к нагрузке только в течение контролируемой части каждого цикла. Симистор удерживается в выключенном состоянии в течение части своего цикла, затем запускается во время, определяемое схемой. Основная проблема этой схемы — радиочастотные помехи (RFI).

RFI. Каждый раз при включении симистора ток нагрузки изменяется очень быстро — за несколько микросекунд — от нуля до значения, определяемого сопротивлением лампы и значением сетевого напряжения в данный момент времени.Этот переход генерирует RFI. Он максимален, когда симистор срабатывает при 90 o и меньше всего, когда он срабатывает при близком к нулю или 180 o форме волны переменного тока в сети.

Так как между симистором и ламповой нагрузкой могут быть длинные сетевые провода, которые будут излучать эти радиопомехи, в эти типы цепей обычно встроена сеть подавления радиопомех L-C. Вы можете обнаружить эти радиопомехи, поднеся FM-радио к цепи регулятора яркости.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
