Принцип работы регулятора давления воды в квартире: принцип работы + настройка и регулировка

Содержание

принцип работы + настройка и регулировка

Автоматизация работы независимого водопровода невозможна без использования датчика давления. Чуткое устройство практически моментально отреагирует на падение или повышение давления в сети, запустит и остановит насосное оборудование без участия хозяев.

Пользоваться автономным водопроводом, оснащенным устройствами автоматики, можно как городской системой. Это же невероятно удобно, не правда ли?

Мы предлагаем вам полноценную информацию о том, как действует реле давления воды, какой вид прибора лучше выбрать для установки в независимую систему. У нас вы найдете подробный разбор технологических нюансов различных типов датчиков.

Представленная статья располагает ценными сведениями об особенностях установки устройств и о настройке реле давления. Для лучшего восприятия текст дополнен фото, схемами и видео-обзорами.

Содержание статьи:

Принцип действия и виды реле давления

Электромеханические модели реле давления используются очень давно. Они устроены несложно, поэтому надежны и удобны в эксплуатации. Внутри прибора имеется гибкая пластина, положение которой изменяется под воздействием потока воды. Чем активнее поток, тем большим будет ее изгиб.

Этот элемент соединен с двумя пружинами, которые реагируют на изменение позиции пластины. В результате замыкаются и размыкаются контакты пары электрических цепей, срабатывающих на заданные пользователем пределы давления.

Одна пружина настроена на максимальное значение давления в автономной сети, вторая – на разницу между верхним и нижним пределами давления. Устройство подключают к .

Когда давление достигает минимального показателя, установленного для реле, мембрана внутри гидробака ослабевает, контакт под второй пружиной срабатывает, и насос включается. Постепенно давление нарастает, доходит до верхнего предела, после этого размыкается контакт под первой пружиной, что выключает насос.

Устройство механического реле не слишком сложное, разобравшись в расположении его основных частей, даже не слишком опытный мастер сможет выполнить подключение и настройку (+)

Пружины, которые управляют контактами, снабжены регулировочными гайками. С их помощью можно изменять степень сжатия этих пружин. Чтобы обеспечить срабатывание устройства при более высоком давлении, их затягивают туже, если же нужно уменьшить показатели – наоборот, элемент следует ослабить.

Это принцип работы электромеханического варианта реле давления, существуют также более новые электронные модели.

С помощью реле давления можно заметно уменьшить количество пусков насоса и поддерживать оптимальный напор в системе, что положительно отразится на состоянии других ее элементов

Электромеханические модели датчиков

Работа реле давления тесно связана с гидроаккумулятором, без которого включение прибора в сеть водоснабжения становится бессмысленным. Вместо уже привычного электромеханического устройства сейчас нередко применяют электронные варианты и блоки автоматики с функцией защиты от “сухого хода”.

Если есть риск осушения источника в процессе откачки воды, реле давления просто дополняют блоком автоматики.

Однако в ряду электромеханических приборов, есть есть стрелочные устройства, которые можно использовать только с насосом. Они также сокращают количество включений оборудования и защищают от работы при отсутствии внутри насосного оборудования потока воды.

Выключение поможет предохранить мотор от серьезной поломки. Кроме того, с помощью такого реле можно поддерживать в водопроводной сети .

Основная характеристика устройства – номинальное рабочее давление. Оно может варьироваться в пределах от 1,5 – 6,0 бар.

Выбирая подходящее реле, следует обратить также внимание на такие показатели как:

  • размеры присоединительной резьбы;
  • уровень защиты от пыли и влаги;
  • масса и размеры прибора;
  • напряжение контактов;
  • номинальные параметры тока;
  • тип датчика и т.п.

Датчик давления может устанавливаться непосредственно на гидробак или монтироваться отдельно от него. Следует также учесть, что реле производятся для работы в различной среде. Для домашнего хозяйства подойдет прибор, предназначенный для воды.

Не стоит приобретать реле, рассчитанное на работу с хладагентом или другими жидкостями. Обратить внимание нужно и на температуру рабочей среды для конкретной модели.

Перед установкой или регулировкой устройства следует тщательно изучить инструкцию с описанием его конструкции, технических характеристик, порядка монтажа, эксплуатации и т.п. (+)

Чаще всего для нужд домашнего водопровода используют стандартную модель РДМ-5. Такое устройство нужно подключить сначала к гидроаккумулятору водопроводной системы, затем – к контактам, соединенным с механизмом включения/отключения насоса. После этого нужно обеспечить прибор электропитанием.

Выбирая подходящее реле давления, следует учесть такие характеристики как размеры патрубков, напряжение, температура рабочей среды и т.п.

Обычно вместе с поставляется и реле давления. Если предполагается одновременно использовать электронную модель, то с помощью электромеханического варианта будет устанавливаться давление отключения. Для подключения к водопроводу следует использовать тройной фитинг с подходящими размерами резьбы.

Обычно берут элемент на четверть дюйма. Если имеется хотя бы небольшой опыт сантехнических работ, то эта операция пройдет без затруднений. Разумеется, все резьбовые соединения следует уплотнить с помощью ленты ФУМ, льняной нити или другого подходящего материала.

Завершают механическую часть установки реле давления монтажом манометра, чтобы получать актуальную информацию о текущем состоянии водопровода.

Для подключения реле к контактам насоса нужно убрать защитную крышку прибора. Под ней находятся четыре контакта. Два из них нужны для входа, через них обеспечивают поступление электропитания. Еще два контакта – это выход, их подключают к насосу

В процессе монтажа прибора следует правильно выбрать сечение кабеля, а также обеспечить его заземление, используя . Если же необходимо сделать защиту от сухого хода, то нужно обеспечить правильное положение насоса. Он должен быть установлен выше обратного клапана.

После установки нужно выполнить регулировку реле давления воды. Для этого, как упоминалось выше, имеется два винта с пружинами. Они находятся под крышкой, которую нужно снять. На производстве обычно устройство настраивают. Стандартными считаются показатели от 1,4 атмосфер (минимум) до 2,8 атмосфер.

Реле следует грамотно подключить к электросети и к контактам насоса. Обязательное требование безопасности – наличие заземления прибора

Даже если эти данные соответствуют тем, которые необходимы для конкретного насоса, их следует проверить. В процессе хранения и установки настройки могли немного сбиться. Вот порядок настройки реле, подключенного к системе с гидроаккумулятором.

Сначала следует измерить давление в баке, используя для этого автомобильный манометр, который подключают к ниппельному соединению. Ниппель расположен сверху на вертикальных моделях гидробаков, сбоку – на горизонтальных, но всегда со стороны, противоположной расположению фланца.

Лучше брать устройства с достаточно высокой градацией измерительной шкалы. Дешевые китайские модели не всегда соответствуют этому требованию. Бак нужно оставить пустым, насос или станцию не нужно подключать к электропитанию.

Перед началом настройки нужно замерить показания давления воздуха в пустом гидроаккумуляторе и отрегулировать его до значений, рекомендованных производителем

Нормальное давление в опустошенном баке устанавливается в зависимости от его объема. Небольшие емкости (менее 25 л) должны быть накачаны до 1,4-1,7 бар. Баки на 50-100 л нужно подкачать до 1,7-1,9 бар. При несоответствии давления в новом баке этим параметрам, нужно исправить ситуацию, т.е. подкачать недостающий воздух или стравить его избыток.

Ежемесячно рекомендуется проверять состояние гидроаккумулятора, контролируя и по необходимости корректируя при этом давление воздуха. Эти простые меры помогут не только сохранить необходимый уровень давления в баке, но и предотвратят быстрый износ резиновой мембраны.

Перед настройкой нужно внимательно изучить документацию, которая прилагается к насосу.

Нужно учесть такие показатели как:

  • предельное давление;
  • рабочее давление;
  • норма расхода воды.

Эти данные нужно использовать при настройке реле, установленные значения давления должны находиться в пределах этих показателей.

Учитываются также и данные гидробака. Мощности бытового насоса обычно недостаточно, чтобы перекачать обычный гидроаккумулятор, однако не стоит рисковать и заведомо устанавливать некорректные настройки.

Регулировочные винты реле обозначены как P и ΔР, чтобы добраться до них, нужно снять защитную крышку с прибора

С установленного в подходящем месте реле нужно снять крышку. Для этого следует открутить крепеж. Там находятся две пружины. Рядом с той, что больше, находится обозначение P, та, что меньше, обозначена как ΔР. Теперь можно подключить насос или насосную станцию к электросети, и начать процесс заполнения бака водой.

Когда давление в емкости достигнет верхнего значения, реле выключит насос. Следует определить показания манометра в этот момент. Если полученные данные отличаются от рекомендованных, нужно отрегулировать их значение с помощью большой пружины.

Чтобы увеличить предел, вращать гайку необходимо по часовой стрелке, если нужно сделать уменьшить настройки – против.

Теперь следует открыть воду и освободить гидробак. Со временем реле сработает и включит насос. Нужно снова зафиксировать показания манометра и отрегулировать настройки реле, если это необходимо. Для корректировки нижнего предела давления нужно повернуть малую пружину.

Все манипуляции с регулировочными пружинами нужно выполнять крайне аккуратно. Это очень чувствительные элементы, поворачивать винт нужно постепенно, на малую часть окружность, не стоит делать несколько полных оборотов сразу, так можно полностью испортить прибор.

Реле давления можно использовать для управления работой поверхностной насосной станции или системы с погружным насосом. Порядок настройки практически не отличается

При этом нужно учесть следующий важный момент: поскольку малая гайка регулирует разницу между пределами, то при корректировке нижнего значения произойдет изменение данных для давления отключения.

Поэтому после корректировки положения большой гайки следует дождаться заполнения бака и снова проверить данные для верхнего предела и изменить их, если необходимо.

Устанавливая настройки верхнего предела для реле нужно помнить, что этот показатель должен быть хотя бы на 10% ниже, чем давление в опустошенном гидробаке, которое было зафиксировано и отрегулировано в самом начале. Иначе резиновая мембрана гидроаккумулятора окажется под неоправданно высоким давлением и быстро износится.

В процессе эксплуатации может оказаться, что рекомендованные настройки не подходят для этого конкретного водопровода. Тогда нужно повторно выполнить настройку по описанной выше схеме. Следует помнить, что рекомендованная производителями разница между пределами варьирует в интервале 1,2 – 1,6 бар.

Чтобы правильно настроить механический вариант реле давления, нужно вращать его регулировочные винты. Периодически следует проверять состояние прибора, поскольку со временем пружины могут ослабнуть (+)

Но чрезмерно усердствовать не стоит, поскольку чем больше эта разница, тем больше будут колебания напора в водопроводе. Давление отключения следует установить ниже, чем максимальное давление насоса.

Если этот момент не учтен, оборудование будет работать постоянно, поскольку не сможет обеспечить уровень давления, необходимый для отключения прибора. Эта ситуация делает использование реле бессмысленным.

Проверять настройки рекомендуется каждые три месяца. Эти же операции нужно выполнять после , замене гидробака, и т.п.

Корректировать настройки не рекомендуется изготовителями систем для откачки воды, но при необходимости проводить корректировку лучше после каждой новой заливки системы водой, например, на даче после расконсервации систем весной.

Дополнительная информация по регулировке реле давления для насоса приведена в .

Электронные варианты реле

Электронные модели реле давления на порядок дороже электромеханических аналогов, но эти затраты вполне окупаются. Такие устройства настраивать проще, а значения пределов можно выставить гораздо точнее.

Каждая такая модель снабжена контроллером потока, который моментально отключает насос, когда нет воды. Это надежно защищает насос от работы в опасном режиме “сухого хода”.

Электронные модели реле давления более точны, надежны и проще в эксплуатации, чем механические устройства, но они значительно дороже

Обычно электронное реле давление снабжено небольшим гидробаком, объем которого составляет всего 400 мл. Это немного, но таким образом система надежно защищена от возможных . Если для скважины используется дорогой насос высокого качества, имеет смысл потратиться и на хорошее электронное реле давления.

Выглядят такие модели достаточно привлекательно, отличаются высокой надежностью и длительным сроком эксплуатации. Но они могут быть чувствительны к качеству воды, поступающей в водопроводную систему. Чтобы предохранить реле от поломки, нужно позаботиться об установке.

Если скважину обслуживает дорогой и мощный насос, имеет смысл купить электронное реле, чтобы защитить прибор от перегрузок

Регулировочных пружин такие устройства не имеют, поэтому не придется периодически перенастраивать прибор из-за того, что они ослабли. Да и саму настройку выполнить значительно проще. Сначала нужно изучить инструкцию.

После первого подключения к сети некоторые модели включаются с задержкой на 15 секунд. Это не поломка, просто прибор настраивается.

В дальнейшем отключение насоса может выполняться также с задержкой около 7-15 секунд. Это нужно, чтобы насос отключался реже, если за этот короткий период давление опять возрастет. Электронную модель такого контроллера можно использовать в комплекте с насосной станцией, уже имеющей реле давления.

Здесь верхний предел выставляют на этом встроенном приборе. А давление включения устанавливается регулировкой электронного реле. Питание подключают сначала к электронному устройству, затем контакты переводят на реле станции, после чего запитывают насос.

Если электронное реле подключают к гидроаккумулятору, настройку выполнить проще. На реле задается нижний предел, который должен быть немного выше аналогичных данных, указанных на корпусе насоса. Отключается поток воды после того, как в системе будет достигнут максимальный напор, который зависит от мощности насоса.

Место установки электронного реле выбирают между насосом и перед первой точкой забора воды из системы. Следует учесть направление движения воды, обозначенное стрелкой.

Если устройство используется с насосом мощностью более 10 атм, рекомендуется перед электронным реле поставить редуктор давления, чтобы избавить прибор от ненужных нагрузок.

При подключении электронного реле к станции нужно сначала запитать прибор, потом – механическое реле, после этого включить в цепь насос

Если существующие настройки не подходят, их можно изменить. Для этого нужно отверткой подкрутить соответствующий винт или использовать другие элементы настройки, описанные в инструкции. Между максимальным давлением, которое может обеспечить насос, и минимальным показателем электронного реле должна быть разница не менее 0,6 атмосфер.

Для уплотнения резьбового соединения такого прибора лучше всего использовать тефлоновую ленту. В электронных реле давления обычно имеется встроенный клапан. Этот момент следует учесть, когда опустошают водопровод.

Перед первым пуском реле нужно сначала заполнить подающую магистраль водой, затем подать на устройство электропитание, после этого нужно открыть кран.

О срабатывании режима защиты от “сухого хода” обычно сигнализирует включение красного светодиода на корпусе. Для перезагрузки системы следует нажать кнопку “reset”, конечно, предварительно устранив причины возникновения опасной ситуации.

Выводы и полезное видео по теме

Настройка стандартной механической модели представлена здесь:

В этом ролике подробно описан порядок настройки и особенности эксплуатации электронного реле давления на примере модели BRIO 2000:

Реле давления – прибор исключительно полезный. Однажды разобравшись с его настройкой, можно будет регулярно корректировать состояние напора в водопроводной системе и надежно защитить насос и прочее оборудование от возможных поломок.

Возникли вопросы, или есть желание поделиться личным опытом выбора, установки и использования реле давления? Пожалуйста, оставляйте комментарии к статье и участвуйте в обсуждениях – блок для связи расположен ниже.

редуктор системы водоснабжения в квартире, правильная регулировка

Когда необходимо создать новую систему водоснабжения или реконструировать старую, важно правильно разместить все приборы, которые обеспечат возможность бесперебойного потребления воды, а также фитинги и другие конструктивные элементы системы. Важной частью этой конструкции выступает регулятор давления воды или редуктор.

Что такое регулятор давления воды в системе водоснабжения квартиры и дома?

Давление в гидросистеме может меняться в ту или иную сторону. Это неудобно для потребителей и может быть опасно для конструкций. Регулятор давления воды в системе водоснабжения стабилизирует напор, поддерживает уровень воды. Если напор в трубах повышается резко, это может вызвать их повреждение.

Регулятор предохраняет от перегрузок и гидроударов, которые могут поступить от магистрали.

Устройство и принцип действия РДВ

РДВ имеет металлический корпуса с соединением, оснащенным резьбой. Чтобы пользователь мог самостоятельно настроить напор воды, прибор содержит винт настройки и манометр.

В водных коммуникациях частного дома стабилизацию выполняют при помощи реле и гидроаккумулятора, которые встроены в магистраль и регулируют работу насоса. РДВ используется в таких системах водоснабжения:

  • водозаборных;
  • противопожарных;
  • оросительных;
  • технологических;
  • коммунальных.

Конструкция всех регуляторов идентична и включает, в частности, клапан и поршень, пружинно-мембранный механизм, блок управления.

Принцип работы РДВ состоит в том, что он регулирует поток входящей через пружину и мембрану воды, делает его стабильным на выходе. Это защищает трубопровод от перегрузок и скачков подачи воды.

Прибор имеет внешний корпус из металла и два соединения с резьбой, которыми подключается через основную трубу к водопроводной системе.

Виды регуляторов

РДВ бывают нескольких видов: поршневые, мембранные, проточные, автоматические и электронные.

Поршневые

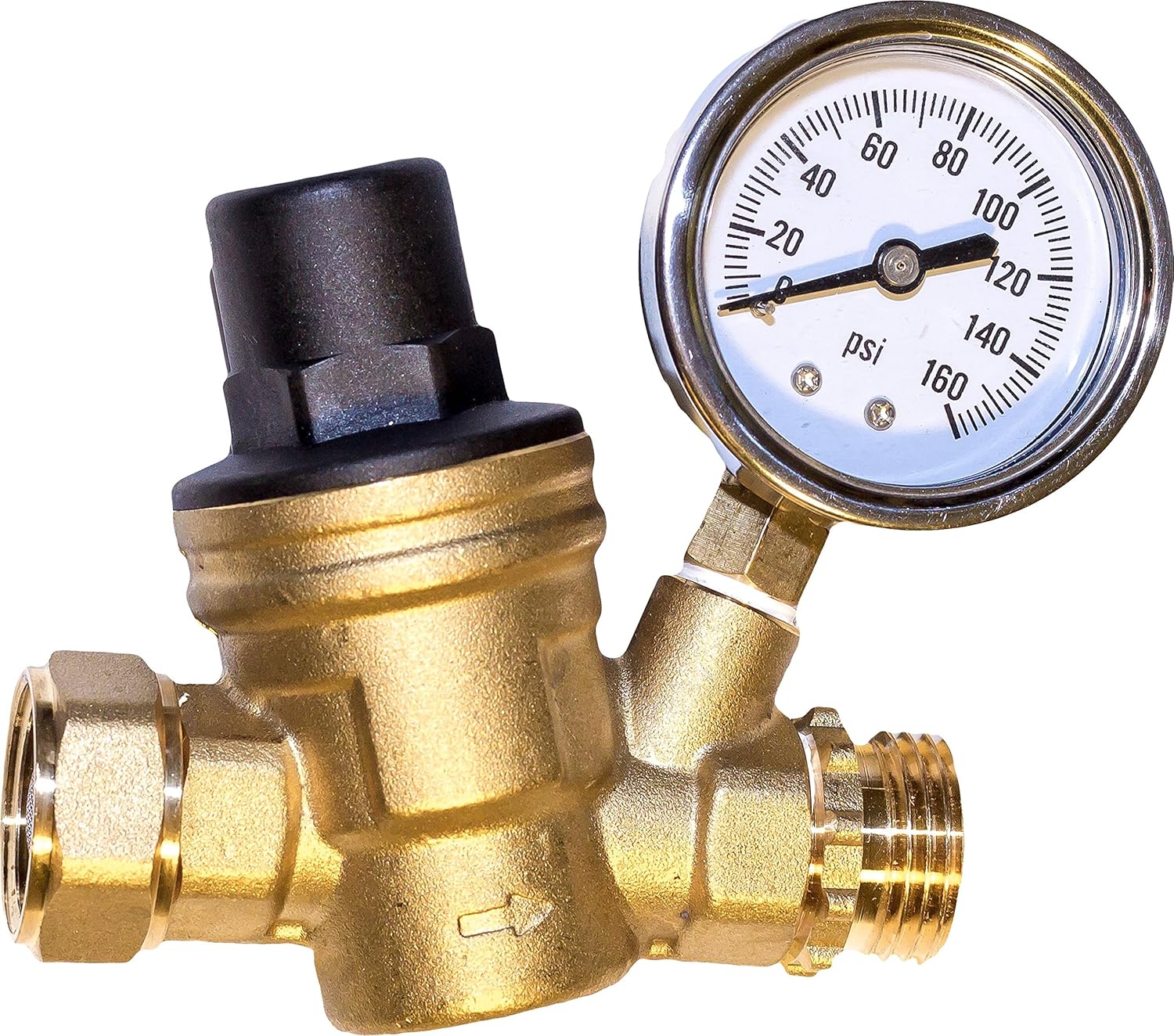

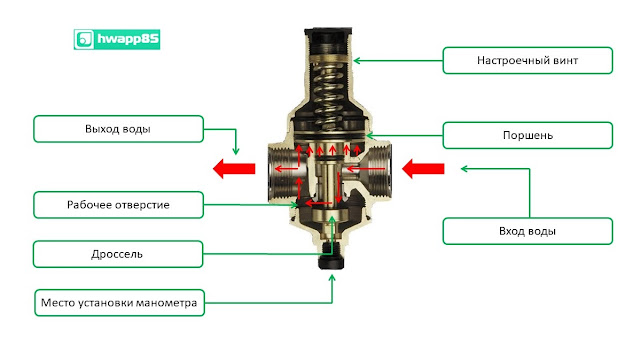

Так выглядит поршневой регулятор

Этот вид регулятора давления – самый популярный клапан для воды. Главное его преимущество – низкая стоимость. Механизм работает с помощью поршня, увеличивающего или уменьшающего проходное сечение канала трубы. Напор воды устанавливается вентилем вращения. На выходе напор имеет диапазон от 1 до 5 атм.

Недостатком регулятора подобной конструкции является чувствительность поршня к попаданию мусора. Это может стать причиной износа и последующей поломки. Обезопасить от этого сможет фильтр, часто он даже входит в комплектность прибора.

Мембранные

В регулировке давления воды мембранный вид редуктора имеет преимущества по нескольким показателям:

  • регулировка воды в пределах от 0,5 до 3,0 куб.м/ч;
  • пружина и мембрана установлены в герметичной камере;
  • высокая степень надежности;
  • не требователен в эксплуатации.

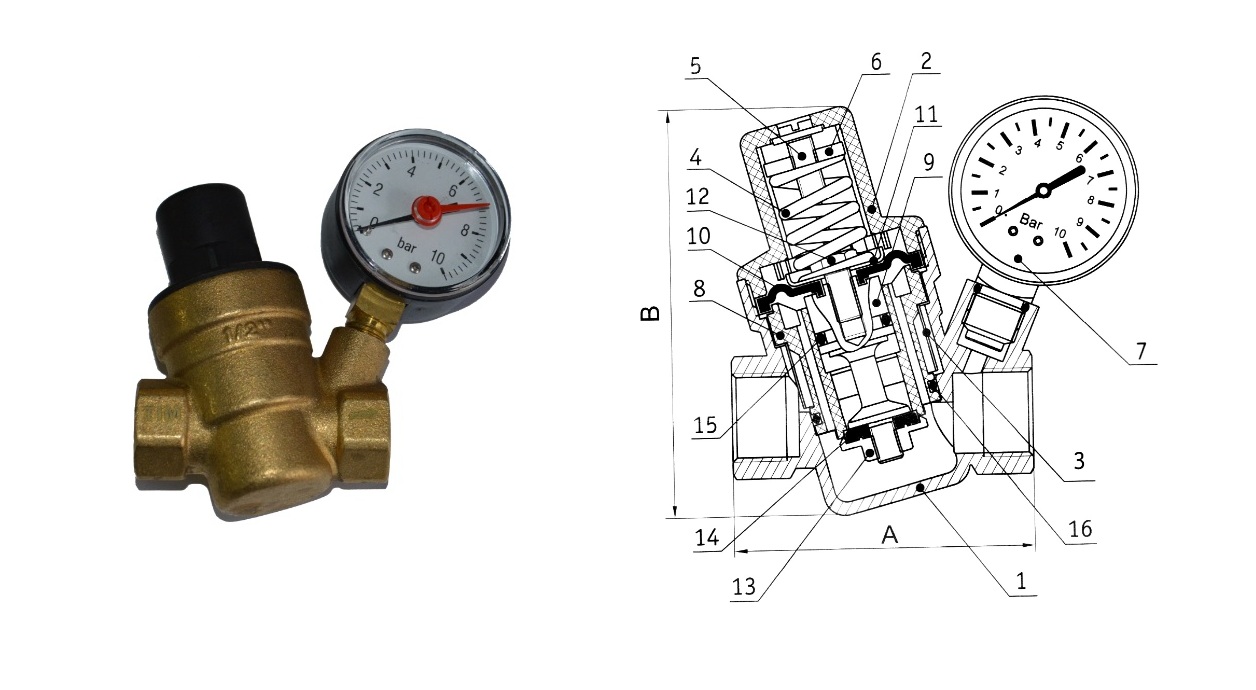

Мембранный регулятор давления воды

Однако у него есть и недостатки: высокая стоимость и большое количество движущихся деталей в устройстве, что усложняет процедуру ремонта.

Проточные

Индивидуальность данного вида РДВ – в отсутствии движущихся механизмов. Это является существенным плюсом, потому как обеспечивает защиту от поломок и увеличивает срок эксплуатации. Эта модель обеспечивает движение потока с помощью постоянных вращений его во внутреннем лабиринте.

Отсутствие отдельных механизмов и использование пластмасс в качестве материалов для изготовления редуктора обеспечивают его низкую стоимость. Но в данную модель необходимо отдельно устанавливать клапан на входе. Диапазон работы 0,5–3,0 атм.

Автоматические

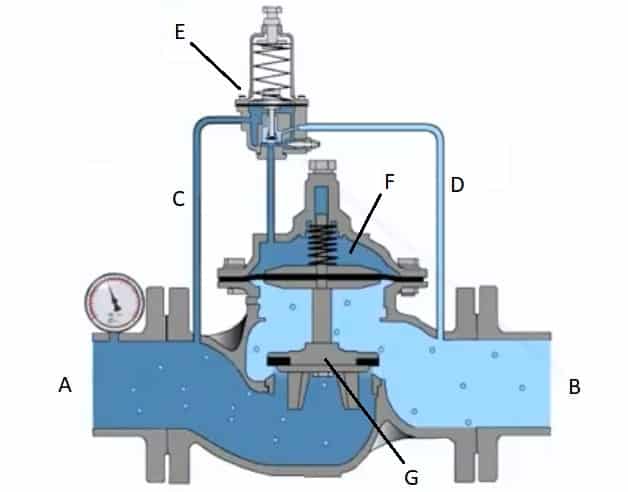

Автоматическое устройство регулирует напор воды в трубопроводе благодаря мембранному механизму. Сила сжатия пружин зависит от силы напора воды. При этом происходит процесс размыкания и замыкания контактов в регуляторе, что и производит запуск или выключение помпы в насосе. Реле является стабилизатором давления при подаче воды в квартире или доме.

Электронные

Электронный механизм контролирует расход воды в трубопроводе и по мере необходимости включает насосную станцию. Датчик снимает и обрабатывает необходимые данные. Когда в трубах воды нет, сигнал поступает на электронный регулятор и помпа не включается. Конструкция состоит из:

Электронный регулятор
  1. Корпуса.
  2. Датчиков слежения.
  3. Электронного реле.
  4. Втулки, включающей регулятор давления.
  5. Муфты, к которой подключается система.

Задать параметры стабилизации можно на экране, где отображаются характеристики подачи воды. Электронный механизм слежения за водным потоком более эффективен, чем механический. Регуляторы на механической основе не всегда могут вовремя среагировать на сухой ход в системах водоснабжения, поэтому электронные аппараты все чаще используются в быту.

Такие редукторы работают без шума и надежно защищают от скачков напора воды.

Как выполняется установка редуктора давления воды

Расположение РДВ регламентируется техническими правилами для систем подачи воды и ее утилизации. Устройства должны находиться в начале запорной арматуры, перед приборами учета. Так они более эффективно защитят техническое оборудование, счетчики воды и фильтровочные узлы.

Как правильно разместить в квартире

Установка редуктора давления способствует стабилизации тока жидкости в трубах, защищает систему от сбоев, предотвращает вероятные поломоки от гидроударов. Многие жители квартир уже испытали положительные результаты установки данного устройства.

Бытовые регуляторы способствуют сокращению магистрального напора воды. Устанавливать их нужно за учетными приборами и очистительным фильтром. Лучшее положение для трубы – горизонтальное. Регулятор помещают между кранами корректировки давления обязательно вертикально. В наклонном или горизонтальном положении механизм монтировать нельзя.

Перед установкой прибор надлежит собрать и проверить боковые заглушки на наличие отверстий. Позже сюда будут ставиться манометры. Монтаж выравнивателя давления в квартире не имеет принципиальных отличий от установки счетчиков для холодной и горячей воды. Чтобы определить, куда движется жидкость внутри механизма, ставят метку.

Если монтируют с использованием полипропиленовых труб, то применяют переходники, которые поставляются в комплекте.

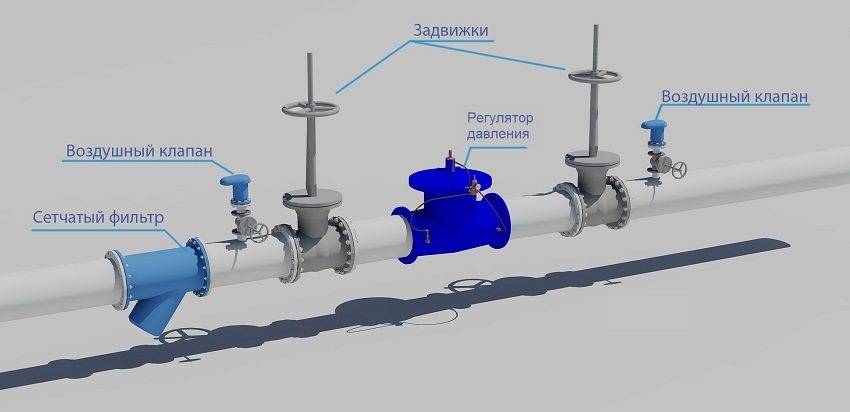

В установку регулятора также необходимо включить сетчатый фильтр. Шаровый кран для регулятора давления в таком случае обязателен при установке. Стыки соединений должны прилегать максимально плотно друг к другу, поэтому прокладывают ФУМ-ленту или паклю.

С помощью разводного ключа затягивают соединения с проложенным уплотнителем, завершая процесс установки. При затягивании гаек не нужно слишком усердствовать, потому что чаще всего они выполнены из латуни, следовательно, среднепрочного типа. Монтирование – трудоемкий процесс, и если вы не обладаете соответствующими навыками, то лучше будет пригласить мастера.

Правильная установка РДВ в частном доме

Регулятор давления горячей или холодной воды в индивидуальном доме идентичен по функциям таковому в квартире. Разница в наличии помпы для поддержания необходимого напора воды. РДВ вместе с насосом монтируется с манометром, направленным вверх.

Местом установки служит соединение магистральной трубы с системой подачи. Если же вода подается из скважины, то регулятор воды крепится за ней. Производители некоторых марок упрощают покупку данного вида приборов, предлагая комплект с насосом.

Во время обвязки ГВС учитывают систему фильтрации, если она не была встроена сразу. Место крепежа фильтра – это начало домовой трубы. С двух сторон редуктор обеспечен запорной арматурой. Регулирование силы потока производится с помощью прямой линии – это 5 рабочих диаметров. Установка устройств требует технических знаний и соответствующего опыта.

Регулировка редукторов давления воды в системах водоснабжения

Разные регуляторы воды обеспечивают разную функциональную скорость. Образование протечки снижает уровень напора в среднем на 1,5 атм. Через пару секунд напор становится сильнее, выше статического состояния. Идеальное значение напора на выходе – 1,5 атм.

Если сила движения воды в трубопроводе ниже, то поток слишком замедлится. Эти параметры следует учитывать при регулировке устройства редуктора.

Чтобы РДВ работал исправно, необходимо промывать встроенный фильтр. Если это не устраняет причину неисправности, то дело в износе его механических элементов. Регулировка выполняется, когда система функционирует с напором воды в ней. При отсутствии манометра систему не стоит трогать, это может сбить настройки, выставленные на заводе.

В видео показано, где лучше всего устанавливать редуктор и как правильно отрегулировать давление в нем:

Критерии выбора

При выборе регулятора водоснабжения учитывайте его материал, технические характеристики конкретной модели и особенности конструкции прибора.

Конструктивные особенности

Конструктивно РДВ разделяются на поршневые и мембранные. Поршневые модели практически не изнашиваются, но даже с учетом этого они менее надежны, потому что их механизм чувствителен к мусору и загрязненной воде.

Мембранный редуктор, напротив, неприхотлив в эксплуатации благодаря диафрагме, разделяющей работу по двум камерам. В герметичной части находятся основные механизмы. При правильном соблюдении инструкций по эксплуатации редуктор будет работать долго и надежно, но необходимо постоянно наблюдать за сохранностью мембраны.

Нормативные требования к квартирным регуляторам

К нормативным требованиям относят следующие:

  1. Квартирные регуляторы должны иметь свободный доступ и обеспечивать давление, не превышающее 0,3 МПа (3 кгс/см2).
  2. Охват работы выходного давления до 0,04 МПа.
  3. Пропускная способность в значении до 0,5 л/с.
  4. Количество срабатываний не менее 250 тыс. с учетом эксплуатации до 10 и более лет.

Технические параметры

Предприятия выпускают РДВ с разными параметрами оснащения. Чтобы понять, какой именно тип устройства нужен для установки в квартире, необходимо изучить технические характеристики. Эта информация предоставлена в техпаспорте или в таблице на задней панели регулятора воды.

Важно также обратить внимание на рабочую температуру механизма. Если есть указание на 0–40 °С, то редуктор предназначен для водопроводов холодной воды. Для подачи горячей воды выбирайте редуктор с показателем 130 °С.

Материалы и качество производства

Регулятор воды должен быть выполнен из прочных металлических сплавов – бронзового, стального, латунного – с лигатурами для защиты от коррозии.

Дабы не ошибиться с выбором качественного изделия, смотрите на критерий цены и массы устройства. Качество всегда стоит дороже, а более тяжелый вес говорит о наличии металла.

Обзор редукторов регулировки давления воды в системах водоснабжения

Стабильное давление обеспечивает правильную работу системы подачи воды. На рынке предлагаются модели отечественного и иностранного изготовления. Перед покупкой стабилизатора давления воды изучите распространенные марки устройств.

Популярные модели РДВ Honeywell

РДВ этой марки служат для стабилизации систем водоснабжения, защищают от рисков перепада напора воды, бесшумны в работе.
Признанными марками являются устройства:

  • Honeywell DDS 76 1/2″: в набор входит фильтр очистки, реле ведет сравнительную таблицу до и после его применения, при скачке напора больше оптимального наступает обратная промывка;
  • Honeywell D06F-1/2″ B: поддерживает стабильный напор в трубопроводе, настройка происходит поворотом крана регулятора давления, имеется шкала установки и отрезок трубы для монтажа манометра;
  • Honeywell D06F-1/2″ A: обечпечивает предохранение системы и оборудования, постоянный заданный уровень давления;
  • Honeywell D06F-3/4″ B: подходит для бытового и промышленного использования в системе с горячей водой;
  • Honeywell D06F-3/4″ A: защищает систему от избытка давления, в наличии патрубок, к которому подключается манометр, шкала и регулирующая ручка.

Приборы, изготовленные компанией Honeywell, нельзя назвать дешевыми, но при этом их прочность и долговечность полностью обосновывают стоимость.

Модели РДВ Valtec

На рынке представлены следующие модели РДВ:

  1. Редуктор мембранный Valtec VT.085 1/2″ поддерживает оптимальный уровень давления воды и газов для водоснабжения и отопления. Его плюсы в том, что он не подвержен влиянию загрязнений среды и не содержит трущихся элементов.
  2. Valtec VT.082 1/2″ – редуктор с фильтром и манометром снижает давление в бытовых трубах с горячей и холодной водой, несложен в ремонте.
  3. Редуктор поршневой VALTEC VT.087 1/2″: снижает давление в магистралях с водной средой, воздухом или газом. Регулирование в диапазоне 1,0–4,5 бар.

Далее служба технической поддержки VALTEC рассказывает о назначении и принципе работы редукторов:

Отечественный регулятор давления воды РДВ

Отечественные марки включают несколько разновидностей:

  • Регулятор муфтовый РДВ-2-М: для промышленного применения. Равномерно распределяет жидкость по магистрали и этажам коммунальных систем.
  • Регулятор муфтовый РДВ-2А-Ф: предназначен для нормализации давления в горячих и холодных магистралях в бытовых условиях.
  • Регулятор муфтовый РДВ15-2А-М: подходит для коммунальных хозяйств с целью обеспечения стабилизации водного тока.
  • Регулятор муфтовый РДВ-2А-М: равномерно распределяет жидкость, рассчитан на температуру воды, не превышающую +70 °С.

Обслуживание и ремонт

Если не получается сделать настройку параметров, значит нарушена целостность мембраны. При протекании корпуса редуктора его снимают и разбирают.

Возможно, дело в поломке пружины. Они продаются отдельно, поэтому подобная неисправность легко устранима. После ремонта регулировку в редукторе настраивают заново.

Редуктор или регулятор давления воды в системе водоснабжения для дома и квартиры - RMNT

Централизованные системы водоснабжения редко блещут образцовыми рабочими параметрами и стабильностью работы. Гидравлические удары, скачки давления или просто необходимость его ограничения до приемлемых значений — вот основные показания для установки редуктора или регулятора давления.

Рабочие характеристики систем водоснабжения

Работа систем холодного и горячего водоснабжения определяется такими ключевыми характеристиками как давление и напор. Значения обоих этих параметров регулируются государственными нормами. При этом следует различать понятия характеристик системы на узле подачи в многоквартирный дом, на вводе в жилой объект и в месте подключения сантехприборов.

СНиП 2.04.02–84 определяет общую формулу расчёта для многоэтажных жилых зданий. Если принять, что на каждом этаже давление должно составлять хотя бы 10 м. вод. ст (1 Атм), то на каждый этаж выше первого следует добавлять по 4 м. вод. ст для обеспечения достаточного давления на вводе. Очевидно, что давление в квартире на 1 этаже может быть существенно выше, чем на самом верхнем, это вызвано технологической необходимостью. Интересно, что при этом СНиП 2.04.01–85 устанавливает минимальные и максимальные значения давления на вводе в квартиру: не более 4,5 Атм для ГВС и не более 6 Атм для ХВС.

Если разобраться, то без специального оборудования при естественном перепаде давления снабжение холодной водой может осуществляться при количестве этажей до 12, горячей — до 9. И это при условии, что на вводе в дом поддерживается стабильное давление не выше установленного предела. В реальных же условиях давление на вводе в дом приходится существенно завышать, иначе при пиковом потреблении падение напора будет настолько большим, что в самых высоких точках водоразбора поступления воды не буде вовсе. А если давление выходит за установленные нормы, влияние оперативных переключений в системе водоснабжения и вызванных ими скачков давления будет еще более губительным. В связи с этим на нижних этажах зданий приходится ограничивать и нормализовать давление на локальном участке системы водоснабжения, то есть попросту установить редуктор или регулятор.

Требования к подключению сантехнического и бытового оборудования.

Нормы нормами, но ведь действуют также и требования к подключению сантехприборов. Классическая «четвёрка» бытовой сантехники — унитаз, рукомойник, ванная и душ — требуют минимального давления в месте подключения не менее 0,2–0,3 Атм, что полностью соответствует действующим нормам. При этом максимальное значение давления определяется исключительно характеристиками оборудования и в большинстве примеров составляет не менее 6 Атм, что также находится в рамках нормативных параметров.

Сложнее дело обстоит при подключении нетипичных приборов и бытовой техники. Разброс параметров здесь больше: минимальное давление для подключения качественной душевой кабинки может составлять от 1 до 4 Атм, а при наличии системы тропического душа — от 3 до 5 Атм. При этом в случае установки тропического душа ограничивается также и максимальное давление, в итоге рабочий диапазон оказывается совсем небольшим — порядка 0,6–1 Атм. Обеспечить устойчивую работу приборов с разными требованиями к параметрам водоснабжения достаточно сложно, особенно при большой разветвлённости системы.

Для организации сети водоснабжения квартиры с большим количеством разношерстных потребителей требуется установка нескольких редукторов давления. Один устанавливается в месте врезки в магистральный стояк, максимальное давление на выходе определяется допустимыми значениями оборудования, требующего наиболее высоких показателей. Так, при наличии тропического душа это будет порядка 4–5 Атм, при его отсутствии — 6 Атм.

Дополнительные редукторы могут быть установлены на отводах коллектора. Например, если в системе предусмотрена отдельная линия подвода воды к стиральной машине, для которой максимальное давление ограничено 2–3 Атм. Если на отходящей линии коллектора имеется несколько точек водоразбора с разными требованиями к давлению, наиболее правильным будет локальная установка редуктора в точке подключения оборудования. Идеальным способом организации систем водоснабжения считается такой, при котором потребители основной «четвёрки» подключены через отдельный коллектор с редуктором на 1–1,5 Атм для снижения расхода воды.

Виды редукторов

Редукторы различаются по устройству и принципу действия на мембранные, клапанные и лабиринтные. Клапанные устройства получили наибольшее распространение в силу дешевизны, простоты устройства и возможности регулирования давления на выходе в широких пределах.

Мембранные редукторы стоят дороже, но при этом они не столь чувствительны к наличию в воде механических примесей и имеют наибольшую пропускную способность. При этом регулировка давления на их выходе выполняется с более высокой точностью и, как правило, в большем диапазоне.

1 — клапанный редуктор КФРД2.012-0; 2 — мембранный редуктор КФРД10-2.0 (СУИЕ.493611.008)

Лабиринтные редукторы не имеют компонентов активной механики, они просто ограничивают давление за счёт системы мелких каналов, из-за чего оптимально подходят для локальной установки в точках подключения оборудования.

Редукторы всех типов имеют набор рабочих параметров, определяющих возможность их использования в той или иной системе водоснабжения. К таким параметрам относятся предельное давление на входе, температура воды, диаметр и тип подключения. Дополнительные отличия могут касаться диапазона регулирования и предельной скорости протока. Также производитель может указывать некоторые специфические требования, например, к предварительной фильтрации или месту установки. Редукторы также можно различать и по компоновке.

Прибор может иметь статическую заводскую настройку, то есть маховика для регулировки в его конструкции не предусмотрено. Также, помимо самого редукционного клапана в одном корпусе могут находиться:

  • фильтр механической очистки;
  • запорный кран;
  • манометр.

Обычно себя оправдывает лишь однокорпусное исполнение редуктора с манометром, облегчающим процесс настройки. Два таких редуктора желательно устанавливать в качестве основных в местах врезки в стояки ГВС и ХВС. Дополнительные редукторы, устанавливаемые в точках питания коллекторов, могут манометров не иметь. При необходимости измерительный прибор лучше разместить на предназначенном для этого отводе распределителя.

Использование в обвязке насосной станции

Обычно при питании системы водоснабжения автономной насосной станцией установка редуктора не требуется. Считается, что регулятор давления из группы автоматики насоса поддерживает работу системы в пределах установленных параметров, не допуская критических перепадов и бросков. Однако, как и в любом правиле, здесь имеются исключения.

Некоторые скважинные насосы могут в процессе работы провоцировать резкие скачки давления. Происходит так от того, что между открытием водоразбора, срабатыванием реле включения и выходом на полную мощность имеется некоторая задержка во времени. При этом на конечном участке системы давление резко снижается, а вблизи источника наоборот наблюдается его рост. Вследствие этого образуется фронт своего рода ударной волны, который следует от начальной до конечной точки системы. Учитывая тот факт, что в общем случае водопровод не рассчитан на динамическое изменение основных параметров, подобные процессы не могут сказываться благоприятно на долговечности оборудования.

Другой частный случай — работа насоса без гидроаккумулятора под контролем электронного регулятора давления. Такой принцип действия наиболее характерен для систем, включающих накопительные нагреватели. Воздушный карман в верхней части ёмкости выступает в роли демпфера, однако полноценной заменой гидроаккумулятору бойлер назвать нельзя. Избежать постоянных скачков давления при включении станции и в процессе работы можно путём установки редуктора давления сразу после обратного клапана насоса, тем самым уберегая остальные компоненты системы от разрушительного действия гидроударов.

Наконец, к системе водоснабжения частного дома может, так же как и в квартире, подключаться широкий спектр оборудования и техники с различными требованиями к давлению в водопроводе. Даже если насосная станция сконфигурирована правильно, с выравниванием давления в разных ветках системы можно справиться только путём установки нескольких редукторов давления с соответствующей настройкой давления на выходе.

Локальное подключение редуктора

Стиральные и посудомоечные машины, а также душевые кабинки зачастую не могут быть установлены на объектах индивидуального строительства просто по той причине, что в водопроводной системе нет достаточно высокого давления. В коммунальном секторе ситуация прямо противоположная. Такого рода техника — наиболее уязвимая часть системы водоснабжения, превышение давления даже на 10–20% сверх предельных значений, установленных производителем, может привести к поломке впускного клапана или внутренней системы трубопроводов.

Редукторы лабиринтного типа надёжно защищают бытовую технику от повышенного давления. И хотя их стоимость в принципе сопоставима с клапанными и мембранными устройствами, есть большая экономическая разница в месте установки редуктора. Врезка регулятора давления в магистраль подразумевает удаление части трубопровода и установку соединительных фитингов, что зачастую нельзя осуществить без специального оборудования и соответствующей квалификации. Установка же редуктора непосредственно в точке водоразбора требует только разводного ключа и мотка уплотнительной ленты.

Редуктор должен устанавливаться сразу после запорной арматуры для возможности замены и обслуживания. Лабиринтные редукторы в наибольшей степени чувствительны к наличию в воде механической примеси, поэтому если система водоснабжения не имеет узла фильтрации, на входе редуктора требуется установка фильтра. Для этого наиболее рационально использовать компактные фильтры механической очистки. Также оправдана установка фильтра со встроенным редуктором давления.

Настройка контура ГВС

Если сравнить давление в патрубках для подключения смесителя, на выходе горячей воды оно всегда будет ниже. При этом нет разницы в том, осуществляется ли подача ГВС централизованно, либо же нагревательный прибор является частью локальной системы водоподготовки. В обоих случаях сеть ГВС имеет дополнительный узел, за счёт чего её гидродинамическое сопротивление выше, соответственно и падение давления больше. Из-за этой разницы возможна некорректная работа смесителей: невозможность точно отрегулировать температуру, сбой настройки время от времени и т. д.

Для корректной работы требуется, чтобы давление в трубопроводах ГВС и ХВС было одинаковым с допустимой разницей до 0,1–0,2 Атм. Обращаем внимание, что при магистральной подаче горячей воды установка регуляторов давления производится на вводе в квартиру. Как уже говорилось, оптимально наличие встроенных манометров для повышения удобства одновременной настройки обоих устройств.

Если же водонагревательный узел является частью квартирной системы водоснабжения, редуктор на горячий водопровод нужно устанавливать уже на выходе бойлера. Если такое расположение неудобно, регулировку можно производить также и на ветке питания нагревательного прибора, однако в таком случае требуется установка контрольного манометра на ветке ГВС, например, на распределительном коллекторе.

Требования к выполнению монтажа

Большинство редукторов для бытовых систем водоснабжения рассчитаны на присоединение резьбового типа диаметром до 50 мм, для более крупных трубопроводов используется подключение на фланцах. Сам процесс монтажа предельно прост, здесь может выполняться как жёсткая упаковка с использованием уплотнительной тефлоновой ленты, либо накидными резьбовыми гайками с кольцевыми уплотнениями.

Несколько иначе обстоит дело с выбором места установки. Если редуктор будет расположен сразу после вводного крана, все остальные элементы сети водоснабжения будут работать под стабильным давлением, что может показаться наиболее оптимальным вариантом. Однако в таком случае требуется согласование с местным водоканалом и опломбирование узла после установки. Это затруднит последующую замену или обслуживание устройства.

К слову, фильтр грубой механической очистки и счетчик-водомер нормально переносят скачки давления, поэтому редуктор может быть установлен сразу после обратного клапана за узлом учёта. Желательно, чтобы обычный сетчатый фильтр при этом был заменён на компактную колбу с ячейкой 100 мкм. Обязательно нужно следить за правильным направлением движения жидкости, которое указано стрелкой на корпусе прибора. Если редуктор имеет встроенный манометр, последний должен при установке быть обращён вверх.

Регулировка редуктора производится при полном отсутствии протока. После того, как настройка произведена, необходимо проточить несколько литров и проследить, что давление по-прежнему соответствует норме или произвести повторную, более точную настройку. При соблюдении норм монтажа регулятор давления воды в обслуживании не нуждается, требоваться может разве только периодическая промывка встроенного фильтра.

Редуктор давления в системе водоснабжения: регулировка и обслуживание

Выполняя строительство или ремонт, мы с особой тщательностью и скрупулёзностью относимся к выбору сантехнического оборудования. После соблюдаем все требования производителя при установке. Если учитывать цену на сантехнику и сложность её монтажа, а также желание обрести надёжную и работающую сантехническую систему, то такие наши действия будут вполне оправданными.

И поэтому, когда по истечении времени происходят неприятные поломки или протечки, появляющиеся по вине коммунальных служб, становится вдвойне неприятно и обидно. Имеются в виду обыкновенные скачки давления воды в трубах централизованного водопровода. Такие скачки могут не только привести к неисправности дорогое оборудование, но и сильно попортить дорогостоящий ремонт. Отвести такую серьёзную проблему можно при помощи редукционного клапана давления воды.

Устройство и принцип действия

Назначение РДВ (бытовой регулятор давления воды) — понижать и стабилизировать давление воды в коммуникациях разного типа. По конструкции такие редукторы делятся на два типа.

  1. Давление корректируется на участке магистрали до редуктора, если ориентироваться по течению жидкости (попросту говоря, регулятор «до себя»).
  2. Прибор для стабилизации давления в трубах, подключённых к выходу (регулятор «после себя»).

Первый тип РДВ поддерживает давление в трубопроводе автоматически, за счёт изменения проходного сечения в клапане. Пока заданная величина не будет стабильна в трубопроводе, он будет держать клапан открытым. Подобные механизмы называются пропорциональными, потому что пропускная способность прямо пропорциональна отходу мгновенных параметров от заданного значения. Регуляторы типа «до себя» применяют в системах отопления, насосных агрегатов и т. д.

Чтобы стабилизировать напор воды в домашнем пользовании, чаще пользуются редуктором «после себя». Такой прибор, как и предыдущий, регулирует давление путём изменения внутреннего сечения в клапане, но работает совершенно по-другому. При увеличении гранично заданного уровня клапан целиком или частично закрывает поток воды, а когда напор понижается, открывает.

Ограничитель «после себя» устроен просто, и этим объясняется его значительная надёжность. Чтобы устройство работало, не потребуется никаких дополнительных приводов, управляется клапан за счёт энергии потока жидкости. На мембрану редуктора с края напорного трубопровода оказывает действие напор жидкости и стремится его закрыть. С другого края поставлена пружина, у которой регулируется жёсткость, и предназначена она для установки одинакового положения затвора. Действие редукции делается допустимым благодаря меняющемуся сечению в клапане.

При росте давления на входе жидкость действует на поршень, и поэтому пружина сжимается, а тарелка клапана перемещается к седлу и уменьшает проходимость сечения, вследствие чего давление на выходе падает.

Достоинство РДВ заключается в высокой надёжности и неприхотливости в работе. При достаточно простых настройках данное устройство может точно держать указанные параметры, при этом не требуя технического обслуживания и энергии.

Назначение бытового регулятора давления воды

Если установить регулятор давления воды в квартире на вводе, это даст возможность разрешить несколько задач.

  • Защитить трубопровод и подключённое к нему оборудование от увеличения давления жидкости в магистрали более поставленного значения. Довольно часто напор сильно превышает поставленное значение и временами выходит за максимально допустимые параметры. Часто от такой проблемы страдают проживающие в высотных домах. В таких домах, чтобы вода дошла до последних этажей, приходится в несколько раз увеличивать давление. Из-за того, что проходящие по квартирам трубопроводы и оборудование, которое установлено, не подходят к превышению напора, часто случаются протечки и выходит из строя дорогостоящая бытовая техника: посудомоечные, стиральные машины, водонагреватели и термостаты.
  • Предохранение трубопроводов и техники, используемой в быту, от гидравлических ударов.
  • Понижение входящего давления до нужного значения. Отдельные устройства функционируют неправильно или же вовсе не работают при входящем давлении, которое превышает параметры, определённые производителем. В частности, некоторые виды проточных водонагревателей обладают встроенной защитой, какая, в свою очередь, не даст включиться прибору. Если в квартире поставлен накопительный бойлер, его предохранительный клапан установлен производителем на 6 атмосфер. Следовательно, если входное давление будет выше этого значения, то вся нагретая вода попросту будет сливаться в канализацию. А это перерасход воды и дорогого электричества, потраченного на нагрев воды.
  • Понижение употребления воды. От уровня напора зависит, какое количество воды вытечет из крана за установленный интервал времени. Понизив давление до подходящего уровня, возможно экономить несколько кубических метров воды. А для обладателей загородных дач и домов с независимой канализацией экономия также связана с уменьшенным количеством стекающих вод. И поэтому пользоваться услугами ассенизатора нужно будет намного реже.
  • Снижение уровня шума в водоразборных устройствах. Большой поток жидкости на входе в кран или смеситель приводит к гулу и шуму. Но если давление стабилизировать до необходимого уровня ещё при входе в запорное устройство, можно целиком устранить или хотя бы понизить уровень шума до терпимых значений.

Если сделать вывод из вышеперечисленного, то можно понять, что с помощью бытового регулятора возможно устранить большинство ненужных факторов, начинающихся при увеличении давления в магистрали.

Критерии выбора

Когда будете выбирать регулятор воды в квартиру, непременно обратите своё внимание не только на конструктивное воплощение прибора и технические характеристики, а также на материалы, из которых выполнен прибор.

Конструктивные особенности

Современный регулятор давления делится на поршневой и мембранный. Несмотря на тот факт, что поршень почти не срабатывается, поршневой редуктор менее надёжный. Данный факт связан с чувствительностью к чистой воде (частички грязи, а также песка могут привести к заклиниванию поршня), возможностью коррозии конструкций.

Мембранный редуктор давления нетребовательный в обслуживании, потому как диафрагма разделяет рабочее пространство на 2 камеры. Одна целиком герметизирована от воды, и в этой половине поставлено большинство из деталей редуктора. Если соблюдать все правила эксплуатации, то не потребуется вмешательство в работу устройства. Вследствие этого у редуктора, можно считать, только один недостаток — регулярный контроль за целостностью мембраны.

Технические параметры

Входное и выходное давление у РДВ, выпускаемых промышленностью, рассчитано на разные параметры. К примеру, устройство, позволяющее подсоединение к магистрали, установленной на 15 бар, обеспечит выходные параметры в границах 1−4 бар. На выходе бытовых регуляторов давление показывает от 0.5 до 4 бар.

Чтобы определиться, какой именно прибор вам нужен, стоит посмотреть, какие требования стоят для подключения оборудования, установленного в квартире. Производитель чаще всего показывает требования в техническом паспорте или на специальной табличке, которая размещается на задней панели.

Ещё один параметр, который нужно учитывать при выборе, — рабочая температура редуктора давления. Редукторы, которые рассчитаны на температуру 0−40 градусов, можно применять в водопроводах с холодной водой. Если необходим прибор, который способен работать в системах с горячей водой, рабочий диапазон должен составлять 130 градусов.

Материал и качество изготовления

Как все водопроводные арматуры, регулятор давления должен производиться из крепких сплавов, таких, как сталь, латунь, бронза. Помимо этого, все сплавы, которые включают железо, обязаны иметь в своём составе лигатуры с антикорродирующими свойствами. В торговых точках возможно найти как хорошие изделия, с качеством высокого уровня, так и явное барахло.

Различить их можно по нескольким критериям, цене и массе. Хорошая и качественная вещь дешёвой быть не может. Если сравнивать выбираемые изделия, предпочтение стоит отдать тому редуктору, у которого масса будет больше. Помимо этого, внимание стоит обратить на качество литья.

Как устанавливать и регулировать

Установить редуктор давления может сантехник из коммунальной службы. Для тех, кто любит в своём доме делать все своими руками, кратко опишем принцип монтажа прибора. Для этого нам потребуется:

  1. сам регулятор давления,
  2. шаровой кран (нужное количество индивидуально),
  3. фильтр жёсткой очистки,
  4. разводные и газовые ключи,
  5. фум-лента или пакля для уплотнения резьбы.

Установка редуктора давления воды такая же, как и монтаж счётчика на воду. Производители советуют ставить изделия на участках трубопровода, которые расположены горизонтально. Если это невозможно, то допускается и вертикальная установка.

  1. Обязательно нужно перекрыть воду в квартире.
  2. При надобности поставьте входной вентиль и подключите к нему фильтр грубой очистки.
  3. Установите редуктор воды с манометром в таком положении, при котором вам будут доступны показания на манометре.
  4. Подсоедините шаровой кран к РДВ.

Обязательно следует герметизировать все соединения. Лучше всего для этого подойдёт сантехнический лён (пакля).

Чтобы настроить редуктор давления, следует подать на него воду, при этом закрыть кран на входе. Отвёрткой или ключом вертите винт регулировки, при этом контролируйте показатели на манометре. Лучшим уровнем будет 3 атмосферы. Если приобретённый вами прибор будет без манометра, останется надеяться на заводские настройки, которые показаны в паспорте на прибор.

Обслуживание и ремонт

Если невозможно настроить выходные параметры, это свидетельствует о повреждении мембраны. В ходе эксплуатации могут быть подтекания жидкости из-под некоторых частей корпуса. При появлении признаков, свидетельствующих о неисправности, устройство снимают и разбирают. Зачастую повреждение диафрагмы содействует коррозии пружины. Данные детали и уплотнительные прокладки продаются как ремкомплект. Поэтому отремонтировать прибор своими руками не составит труда. После ремонта регулировка редуктора давления воды в системе водоснабжения производится повторно.

Регулятор давления воды - советы по подбору устройства и манометра для него (90 фото)

В быту очень важно уделить внимание сантехническим системам и приборам. Среди них на особом месте стоит регулятор давления воды в системе водоснабжения. С его помощью можно предотвратить риск скачков давления воды в централизованных водопроводах, что подчас может привести к протечкам и выходу различных приборов из строя.

Как устроен и работает прибор

Принцип работы регулятора чрезвычайно прост. Движение клапана производится при помощи энергии, передающейся от жидкости. Напор воды оказывает влияние на мембрану клапана, а трубопроводная система стремится устранить это воздействие. Затвор находится в равновесии благодаря установленной на поверхности приспособления пружине.

Если давление повышается, то происходит воздействие воды на мембрану, что приводит к сжатию пружины. В это время наблюдается движение клапановой тарелки к началу седла, способствуя уменьшению проходного сечения в системе, вследствие чего наблюдается снижение давления на выходе водного потока из регуляторного прибора.

Если уменьшился входной напор воды, то клапан откроется и увеличится водный поток в водопроводе.

Регуляторы высоконадёжны и неприхотливы в эксплуатации. Регулировка регулятора давления воды происходит просто, при этом не требуется подключаться к энергетическим источникам. Да и технически обслужить прибор легко и просто.

Для чего необходим прибор

При установке регулятора хозяевами квартир решаются задачи:

  • Защищаются трубопроводы и подключённые к ним устройства от скачков водного давления в системе. В магистрали очень большой уровень давления, если его не стабилизировать, то это может привести к протечкам и выходу из строя различных бытовых приборов: стиральных машин, термостатов, водонагревательных приборов и др.
  • Позволяет защитить бытовые приборы и трубопроводы от удара гидравлики.
  • Снижается давление на входе до требуемых показателей. При увеличении количества воды работа некоторых приспособлений происходит неправильно.
  • Снижается потребление воды. В зависимости от величины напора вытекает жидкость из крана в течение определённого времени. Если уменьшить давление в системе, то происходит экономия большого количества кубических метров воды.
  • На снижение скорости истечения воды оказывает влияние процесс разгерматизации.
  • Если увеличить силу потока воды при входе в кран и смеситель, то они начинают шуметь и гудеть. При стабилизации давления до необходимых показателей, то это способствует полному устранению или уменьшению шума до нормальных показателей.

Итак, имея регулятор, можно снизить риск развития большого количества вредных явлений, которые возникают, если превышено давление в магистральной трубе.

Выбираем устройство

Выбирая регулятор, следует внимательно отнестись к конструктивному исполнению устройства, его техническим характеристикам, материалам, которые применяются в его изготовлении.

Установка и регулировка приспособления

Устанавливается регулятор сантехническим мастером, которого необходимо позвать из ЖЭКа. Но если у Вас есть определённые знания в этой сфере, можно установить прибор самостоятельно, не прибегая к помощи специалиста.

Для этого необходима покупка:

  • регулирующего устройства, с помощью которого регулируется давление воды в системе;
  • запорных шаровых краников;
  • фильтры, с помощью которых очищается вода;
  • разводных и газовых ключей, которые помогут произвести монтаж оборудования;
  • уплотнительных материалов, необходимых для сокрытия самых незначительных зазоров.

Пошаговую инструкцию с фото, как установить регулятор давления воды, можно легко найти на просторах Интернета. В ней подробно описывается, что нужно делать на каждом из этапов монтажно-установочных работ.

Проведение обслуживания и ремонтные работы

Мембранные регулирующие приспособления легко обслуживать. Можно прочитать инструкцию, в которой и прописано, как отрегулировать регулятор. Этот процесс очень лёгкий.

Если приспособление неисправно, то необходимо провести его демонтаж и разбор. Обычно выходят из строя уплотнительные прокладки, пружинки, шток и другие компоненты. Затем снова устанавливают и настраивают регулятор, после чего им снова будут выполняться все функции без сбоев.

Фото регулятора давления воды


Также рекомендуем посетить:

Top Gear Давление воды для квартиры и особенности подбора

Под подбор и установку сантехники подошла очень плотно. При установке следует соблюдать все требования, которые ставят производители оборудования. Это обеспечит надежную работу в течение всего срока службы. Но, к сожалению, иногда встречаются факторы, нарушающие целостность и сантехническое оборудование. Частые прыжки - причина протекания воды. Чтобы снизить риск ее возникновения, специалисты рекомендуют установить в квартире регулятор давления воды в водопроводной системе.

Устройство и работа прибора

Независимо от конструкции прибора, он бывает двух типов:

  1. Коробка передач с регулировкой давления воды на участке трубопровода к сантехнике. Между сантехникой его называют регулятором «приор».
  2. Устройство для стабилизации давления в трубопроводах, которые подключены к центральному водопроводу. Проще говоря, это называется «контроль над собой».

Именно в квартире установлен регулятор давления воды, позволяющий снизить или стабилизировать давление воды инженерных сетей в многоэтажном доме.

Аппарат первого типа позволяет автоматически поддерживать давление в водоводе. Это достигается за счет изменения величины клапана. Он открыт до тех пор, пока давление в трубе не достигнет заданного уровня. Такое устройство называется пропорциональным редуктором. Это связано с тем, что пропускная способность агрегата прямо пропорциональна отклонениям установленных параметров. Часто устройства устанавливают в системах отопления и насосных станциях.

В бытовых системах связи принято использовать редукторы второго типа.Принцип его работы в чем-то схож с предыдущей моделью. Он регулирует давление, изменяя поперечное сечение клапана. Если давление воды существенно увеличивается, пропускная способность клапана частично или полностью закрывается, это помогает стабилизировать артериальное давление и предотвратить связанные с ним осложнения. Если давление наоборот - упало, клапан открывается.

Принцип действия и схема управления водопроводом

Редуктор давления воды в водопроводе квартирного типа «сам по себе» имеет достаточно простую конструкцию, что объясняет его высокую надежность в эксплуатации.В процессе не будут задействованы никакие диски. Клапан приводится в действие энергией потока жидкости. Так, по линии поршня действует давление воды, которое стремится его заблокировать. С другой стороны есть пружина, которая переводит заслонку в положение равновесия.

При повышении давления рабочая жидкость начинает воздействовать на мембрану. В результате пружина постепенно сжимается, что приводит к уменьшению расстояния между седлом клапана и. Впоследствии это уменьшенное сечение проходного отверстия, в основном, как магистральное давление.Когда давление во впускном коллекторе уменьшается, это приведет к открытию клапана и увеличению давления жидкости.

Регулятор давления воды с регулировкой

надежен в эксплуатации и неприхотлив. Благодаря простой настройке можно обеспечить поддержание заданных параметров без использования источников энергии и проведения какого-либо обслуживания.

Какие задачи решает прибор

Корпус регулятора давления воды решает ряд задач. Итак, позволяет:

  1. Защищать трубопровод и подсоединенную к нему сантехнику от резкого повышения давления воды в магистрали.При эксплуатации инженерных коммуникаций давление воды может превышать нормальное значение и даже достигать предельно допустимого уровня. Чаще всего от этой проблемы страдают жители многоквартирных домов. В таких зданиях, чтобы поднять воду на верхние этажи, необходимо значительно увеличить напор жидкости. В результате может быть нарушена целостность линии и некоторых дорогих сантехнических приборов.
  2. Защитите водопровод и трубопроводы от гидравлических ударов, которые также могут нанести значительный ущерб коммунальным службам.
  3. Уменьшите давление на входе до заданного значения. Если давление на входе будет немного выше желаемого значения, сантехнические устройства могут работать некорректно или вовсе выйти из строя. Так, например, проточный водонагреватель имеет встроенную защиту, которая блокирует работу устройства в случае неправильного ввода значений давления. Проблемы могут возникнуть с накопительным нагревателем. В результате неисправности предохранительного клапана горячая вода будет сливаться напрасно. Это приведет к перерасходу как воды, так и электричества.
  4. Уменьшите потребление воды. Давление влияет на то, сколько жидкости будет вытекать из крана в течение некоторого времени. Если уменьшить этот показатель, можно сэкономить много воды. Для загородных домов эта проблема стоит более остро. В конце концов, сокращение расхода жидкости, уменьшение количества сточных вод. Следовательно, в сервисе мусорщиков будет меньше нужды.
  5. Снижает риск затопления в результате проблем на шоссе. Так что при протечке вода потечет с невысокой скоростью, что снизит последствия таких проблем.
  6. Снижает шум в водозаборных устройствах. Если вода течет под большим давлением, это приводит к шуму в смесителях и кранах. Стабилизация давления для уменьшения или полного устранения шума.

Установка регулятора давления в трубопровод позволяет решить множество проблем. В частности, это касается исключения повышения давления жидкости, которое может привести к выходу из строя и выходу из строя сантехнической арматуры, так как краны в квартире рассчитаны на давление до 5 атм.

Если давление превышает эти значения, то в квартире необходимо установить регулятор давления воды!

Как выбрать редукторный клапан для понижения давления

Далее рассмотрим, сколько воды в редукторе давления, и продукцию некоторых производителей выбрать лучшую - по цене и качеству.

Регулятор воды Honeywell

При выборе регулятора воды Honeywell (HONEVELL) обратите внимание на следующие параметры:

Правильное сочетание всех этих факторов позволит подобрать устройство, которое обеспечит нормальную работу инженерных сетей.

Характеристики Honeywell (HONEVELL) D04FM
Диапазон настройки (есть) 1,5-6,0
Статическое давление PN 16
Производство Германия
Макс. температура окружающей среды 70
Редуктор давления Есть
Объем м3 2,9
диаметр соединения (дюйм) 3/4

Регуляторы воды Honeywell считаются очень надежными, но и стоимостью соответственно от 1500 рублей за модель D04FM.

Видео:

Современные редукторы бывают поршневые и диафрагменные. Поршень обладает высокой износостойкостью. Но, несмотря на это, редукторы этого типа имеют низкую надежность в эксплуатации. Это связано с характером обработки воды и возможностью коррозии элементов продукта. Так, если в жидкости могут присутствовать мелкие частицы грязи и песка, что приведет к заклиниванию устройства. Единственное решение - фильтр регулятора давления воды.

Регулятор давления РД-15

Регулятор давления воды мембранный РД-15 имеет две рабочие камеры, разделенные диафрагмой.Это делает устройство требует минимального обслуживания и надежной работы. Одна камера полностью герметична, что предотвращает попадание в нее воды. Именно здесь основная масса конструктивных элементов. Такая схема регулятора давления воды позволяет защитить устройство от коррозии и заклинивания. Правильное использование редуктора и целостность мембраны обеспечивают долгий срок службы. Причем стоимость в пределах от 300 до 500 рублей и есть разные версии. Он наиболее распространен в использовании и имеет сертификат соответствия.

Регулятор давления РД-15

Регулятор дальней воды

Выбирая регулятор воды Far или другой фирмы, стоит обратить внимание на его технические параметры. В особенности это касается значений входного и выходного давления. Решить эту проблему довольно просто. Вам необходимо изучить требования, предъявляемые к устройству в конкретном водоводе, а также изучить инструкцию регулятора давления воды. Именно там производители указывают номинальное рабочее давление.

Регулятор дальней воды
  • Максимальное давление на входе: 16 бар.
  • регулируемое давление: от 1 до 6 бар.
  • Максимальная температура: 75 ° C.
  • Установленное давление: 3 бар.

Важна рабочая температура. Итак, некоторые модели могут работать в диапазоне температур от 0 до 40 градусов. Применяются такие устройства только в системе холодного водоснабжения. Модель с горячей трубкой, которая работает в диапазоне до 130 градусов.

Зато стоимость водяного регулятора далеко уже начала 2500 руб.

Видео:

Регулятор давления Valtec

Особую популярность приобретают итальянские редукторы давления в воде Valtec, они надежны и радуют своей ценой (от 800 руб.). Пожалуй, это средний ценовой сегмент регуляторов давления воды для многоэтажных домов.

Редуктор давления Valtec VT.087

Видео:

Материал

Такие устройства должны быть изготовлены из прочного материала.Что касается сплавов, то в их составе обязательно должны быть лигатуры, предотвращающие возникновение процесса коррозии. Специалисты рекомендуют обратить внимание на лучшие редукторы давления воды от производителей. Конечно, такие изделия будут стоить недешево, но при условии долгого срока эксплуатации. Также есть посещение клапанов, понижающих давление воды.

Нормативные требования к регуляторам давления квартир

Монтажные работы

Установить регулятор давления воды очень сложное занятие.Поэтому лучше всего доверить работу профессионалам. Конечно, при желании произвести установку можно своими руками. Но тут тоже придется решить этот вопрос, как отрегулировать редуктор воды. Для этого потребуется:

Редуктор
  • ;
  • краны шаровые;
  • устройство грубой фильтрации;
  • Разводной ключ
  • ;
  • Компактор
  • .

Монтаж редуктора аналогичен монтажу счетчика. Лучше всего устройство устанавливается на горизонтальной трубе.Работы выполняются в следующей последовательности:

  1. Запорная вода.
  2. Настроить впускной клапан и подсоединить к фильтру грубой очистки.
  3. Установите регулятор давления холодной воды так, чтобы был виден манометр.
  4. Подсоедините шаровой кран.

Все соединения заделаны дубом. Это предотвратит возникновение протечек и установит устройство в нужное положение. Осталось только решить вопрос, как отрегулировать регулятор давления воды.Здесь все достаточно просто. Вам нужно закрыть выпускной кран и подать воду. С помощью гаечного ключа или отвертки отрегулируйте устройство так, чтобы стрелка появилась около номинального значения давления. Часто это 3 банкомата. Автоматический регулятор давления воды в системе водоснабжения регулируется непосредственно во время производства. Поэтому надежда только на качество товара. О том, как отрегулировать редуктор давления воды, читайте здесь.

Видео:

Видео:

Видео:

Видео:

Объяснение давления воды в жилых домах

Хорошее давление воды - это то, что большинство домовладельцев считают само собой разумеющимся.Нет ничего хуже, чем прийти домой после тяжелого рабочего дня, с нетерпением ждать хорошего душа, только чтобы быть встреченным струйками воды из-за низкого давления. С другой стороны, чрезмерно высокое давление может стать источником сильного стресса и разочарования. Повреждение всей водопроводной системы, от стыков до линий подачи и кранов; высокое давление также будет держать ваш счет за воду выше, чем должен быть. Ниже мы рассмотрим, как создается давление воды и почему это важно.

Как создается давление воды?

Большинство жилых районов получают воду от муниципального поставщика воды.Во многих районах используются источники подземных вод, но поверхностные воды - водохранилища, озера и реки - составляют основную часть муниципальных запасов. Каким бы ни был источник, вода обычно перекачивается на очистные сооружения, а затем в напорные резервуары, расположенные на высоких точках по всей распределительной зоне (в некоторых общинах используются высокие водонапорные башни). Высота этих резервуаров относительно зоны распределения - вместе с весом воды - это то, что создает давление. Чем выше бак, тем больше давление.

Вода под давлением перемещается из резервуара в водопровод, который питает население. В зависимости от условий местности повсюду могут располагаться подкачивающие станции, использующие насосы для поддержания давления в системе распределения. В областях, где давление становится слишком высоким, станции понижения давления перекачивают воду под высоким давлением в области с низким давлением, поддерживая контролируемые уровни во всей системе.

Полезный совет: В частных жилых колодцах используется напорный бак и переключатель для контроля давления воды.Чаще всего они устанавливаются на 30-50 фунтов на квадратный дюйм, включая насос при 30 фунтах на квадратный дюйм и выключенный при 50 фунтах на квадратный дюйм.

Каким должно быть давление воды?

Многие факторы влияют на конечное давление воды в вашем доме. Высота здания относительно высоты резервуара / башни и расположения водопровода может иметь большое значение, равно как и размер магистрали и количество соединенных с ней домов. Линия обслуживания (труба, соединяющая дом с магистралью), размер которой не соответствует потребностям дома, также может повлиять на конечное давление в кране.

Профессиональный совет: Как только вода попадает в водопроводную систему вашего дома, есть много способов снизить давление - типичные виновники - заблокированные трубы, забитые фильтры или аэраторы, водонагреватели с отложениями и старые протечки.

Давление бытовой воды обычно находится в диапазоне от 45 до 80 фунтов на квадратный дюйм (фунтов на квадратный дюйм). Все, что ниже 40 фунтов на квадратный дюйм, считается низким, а все, что ниже 30 фунтов на квадратный дюйм, считается слишком низким; минимальное давление, требуемое большинством норм, составляет 20 фунтов на квадратный дюйм.Давление выше 80 фунтов на квадратный дюйм слишком велико. В то время как низкое давление воды является скорее неприятностью, чем серьезной проблемой (некоторые приспособления, например стиральные машины, имеют минимальные требования к давлению), высокое давление воды влечет за собой значительно повышенный риск повреждения труб, стыков, арматуры и уплотнений, а не упомянуть об увеличении потерь воды.

Как измерить и исправить давление воды?

Давление воды можно легко измерить и контролировать с помощью простого и недорогого водяного манометра, который навинчивается на любой наконечник шланга.Манометры с «ленивой рукой» имеют дополнительный индикатор высокого уровня, который остается на самом высоком уровне давления до тех пор, пока манометр не будет сброшен. Этот тип манометра может сообщить вам, если вы испытываете всплески высокого давления, что также может вызвать проблемы.

Чтобы снизить высокое давление в доме, вам понадобится редукционный клапан (PRV). Фактически, они часто требуются кодексом для давлений выше 80 фунтов на квадратный дюйм. Эти устройства делают именно то, что они говорят, снижая давление до 400 фунтов на квадратный дюйм до разумного уровня по вашему выбору (большинство из них на заводе установлено на 45 фунтов на квадратный дюйм).

Примечание: PRV обычно устанавливаются сразу после счетчика воды. Если в доме, обслуживаемом PRV, есть водонагреватель, для большинства кодов требует, чтобы добавлял расширительный бак к водонагревателю. Это связано с тем, что у PRV есть внутренний обратный клапан, который позволяет воде течь только в одном направлении, предотвращая обратное движение воды со стороны дома PRV. Это проблема водонагревателей из-за теплового расширения (расширения воды при нагревании).В системе без PRV вода выталкивается обратно к магистрали за счет повышенного давления от расширения. Поскольку PRV предотвращает это, необходим расширительный бак, чтобы приспособиться к увеличенному объему и давлению. Без бака давление будет расти во всей домашней водопроводной системе до тех пор, пока не будет использоваться приспособление, что может привести к повреждению.

Дополнительные ресурсы: Для тех, кто проклят низким давлением воды, у нас есть несколько полезных советов в нашей статье «Что можно сделать с низким давлением воды».

Вода Земли

Сколько влаги участвует в гигантском циклическом процессе океана, атмосферы, суши, океана?

Каков механизм этого конвейера, благодаря которому влага из океана попадает на сушу и обратно?

Подсчитано, что на нашей планете ежегодно испаряется 577000 куб. Км воды, в основном с поверхности океана.

Гидрологи сделали несколько интересных открытий: например, они впервые установили, что есть еще одно важное звено во внешнем вращении влаги - поток влаги с материка в океан через атмосферу.Выясняется, что небо буквально изрезано мощными и полноводными реками. Ежегодно, например, над Поволжьем «течет» 4 тысячи кубических километров воды - это двадцать рек, таких как Волга.

Данные о переносе пара в атмосфере могут быть использованы для расчета водного баланса бассейнов крупных рек материка и для анализа того, как водные условия формируются на больших территориях.

Вот некоторые расчеты. Согласно новым расчетам, запасы воды на планете составляют 1 386 млн куб. Км; из которых только 2,5 процента - пресноводные.Наиболее значительная его часть сохраняется в ледяных покровах Антарктики и Арктики. Только 0,25% запасов находятся в озерах и только 0,006% - в реках.

Большая часть водных ресурсов пополняет свои запасы чрезвычайно медленными темпами и поэтому не может быть использована без риска нарушения баланса природы.

До недавнего времени запасы воды на планете считались неограниченными. Вода казалась неисчерпаемым даром природы. Вода стала фактором, ограничивающим развитие обширных территорий земного шара, виновата не природа, а человек. Действительно, человечество сейчас использует около 2600 куб. Км - примерно 6 процентов ежегодно возобновляемые запасы пресной воды.Казалось бы, запасы водоснабжения большие. К сожалению, это не так. Становится очевидной угроза водного кризиса. Одна из основных причин - растущее загрязнение поверхностных вод.

Наиболее реальный путь решения водной проблемы - рациональное использование природы. Вода планеты может и должна оставаться чистой.

Гидравлика.

Гидравлика, как ее обычно понимают и применяют, - это наука, изучающая действие и использование воды.Вода - самый распространенный лугид. Вода в химически чистом состоянии не встречается в природе. Внутренние воды, содержащие различные количества соли и минеральных веществ в растворах, встречаются в основном в виде ручьев, озер, источников и подземных источников.

Гидравлические агрегаты. Во всех англоязычных странах тремя основными единицами являются фут, фунт и секунда.

Есть два важных типа гидравлических агрегатов: единица объема и единица расхода. Самая важная единица измерения - кубический фут, в США галлон / 0,13 куб. Футов /.Кубический фут в минуту - это стандартная единица расхода, в США - галлон в минуту.

Свойства воды. Жидкость - это вещество, которое оказывает очень небольшое сопротивление изменению формы и легко принимает форму твердого тела, с которым оно вступает в контакт.

Сжимаемость. Хотя обычно вода считается несжимаемой, она, как и другие жидкости, слегка сжимаема. Он также идеально эластичен.

Вязкость. Способность воды сопротивляться движению между ее частицами называется вязкостью.

Его можно охарактеризовать как толщину.

Адгезия и когезия заставляют воду подниматься выше внешнего уровня.

Грунтовые воды .

Подземные воды - это вода, содержащаяся под землей в пустотах почвы и горных пород. Когда баран падает на землю, часть его испаряется, часть поглощается планетами, часть утекает потоками, а оставшаяся часть опускается в землю, превращаясь в грунтовые воды.

Количество, которое попадает в почву, зависит от различных факторов: дождь, падающий на рыхлую почву, немедленно оседает; дождь, падающий на глину, либо лежит на поверхности и испаряется, либо стекает; на ступенчатых спусках сток будет превышать поглощение. Грунтовые воды существуют повсюду в земной коре, как правило, не глубже мили.

Верхняя поверхность этой воды известна как уровень грунтовых вод. Высота уровня грунтовых вод варьируется между влажным и сухим сезонами, а также между влажными и засушливыми регионами.В пустынях уровень грунтовых вод может быть на сотни футов ниже поверхности.

Область, известная как зона колебаний. Эта зона, через которую колеблется уровень грунтовых вод, является местом наиболее активного разложения горных пород.

Уровень грунтовых вод поднимается до более высоких уровней под холмами и склонов до более низких уровней в долинах, где он может появляться на поверхности в виде источников, рек, болот и озер.

Эта грунтовая вода действует напрямую, растворяя растворимые минералы (процесс растворения) и добавляя молекулы воды к другим минералам (процесс гидратации), и косвенно, соединяя углекислый газ с некоторыми элементами в растворе, например кальций, чтобы из карбонатов (процесс карбонизации).Кислород легко соединяется с большинством элементов, и эта комбинация образуется в присутствии воды. В результате мы получаем оксиды и гидратированные оксиды (процесс окисления).

Вода в Москве.

Ежедневно Москва потребляет около шести миллионов кубометров воды. Это около 700 литров на душу населения - больше, чем в любом другом городе такого же размера.

Что касается бактериологических стандартов, то стандарты воды в три раза строже, чем где-либо еще.Вода в Москве озонирована и по вкусу напоминает родниковую.

Что потребляют московские фабрики?

На большинстве московских заводов теперь есть технология водоснабжения с использованием использованной воды. Но для пополнения запасов по-прежнему расходуется пресная вода. Вскоре утечка в этом направлении будет прекращена. Первая секция промышленной магистрали сейчас в эксплуатации, вторая строится. В ближайшие годы все промышленные предприятия Москвы будут переведены на оборотную воду.

Чистота московской воды во многом зависит от стандартов перегонки промышленных и бытовых стоков и от того, насколько чистыми являются реки города - основной источник пресной воды. С 1974 года ни один кубометр технически загрязненных стоков не достиг Москвы-реки. Мощность дистилляционного оборудования на миллион кубометров больше, чем требует город на сегодняшний день, аналогов нет нигде.

Московский гидроузел.

Ежедневно Московские гидроузлы очищают и поставляют около четырех миллионов кубометров воды. Система включает пять дроцентров, четыре крупнейших водоочистных сооружения в Европе и более 4 500 км водопроводных сетей 0. Для перекачивания воды и ее доставки потребителям требуется 500 миллионов кВт / ч в год.

Суммарный сток Москвы-реки - 29 кубометров в секунду. Из них система водоснабжения потребляет 24. Остаток, очевидно, слишком мал для поддержания нормального режима реки.Для исправления ситуации вода из Химкинского водохранилища сбрасывается в Москву-реку со скоростью 30 метров в секунду.

Услуги Московского гидроузла условно можно разделить на три блока: перекачка, очистка и распределение воды; эксплуатация и обслуживание сети; капитальный ремонт и ремонт.

Чтобы вода соответствовала высоким требованиям ГОСТа на питьевую воду, ее очищают путем хлорирования, фильтрации и дезинфекции.Качество воды находится под постоянным контролем гидробиологических лабораторий.

Строгая гигиеническая защита источников водоснабжения помогает нам соблюдать ГОСТ. Перед подачей в распределительную сеть вода подвергается еще одному хлорированию. В будущем хлорирование будет заменено озонированием, и сейчас в этой области проводятся эксперименты.

Среднесуточное потребление столичного домохозяйства в Москве составляет 360 литров.С учетом личного потребления воды на рабочем месте общий показатель на душу населения составляет примерно 560 литров в день. Предполагается довести это среднее до 1000 литров. Это потребует строительства новой гидроузла на реке Вазуза, притоке верховья Волги. Производительность новой системы составит 1,7 млн ​​кубометров особо чистой воды в сутки, а мощность Московского гидроузла повысится до 6,5 млн кубометров в сутки.

В настоящее время готовится проект по использованию телемеханики и компьютерной техники для автоматизации работы: системы водоснабжения г. Москвы.

Откуда течет Москва

Западный водопровод Москвы обеспечивает водой четверть города с юго-запада до Тушино (на севере). Недалеко от аэропорта Внуково. Станция перекачивает воду из Москвы-реки в районе Барвихи, где расположен водозаборный комплекс. Часть воды проходит по трубопроводу на расстоянии 16 км к юго-востоку и попадает в специальную камеру, где все (или почти все) естественные запахи устраняются с помощью марганца и активированного угля.Несколько операторов следят за процессом устранения запаха, нюхая образцы воды.

Однако самый важный процесс происходит, когда вода попадает в смеситель. Там он хорируется (чтобы убить бактерии) и к нему добавляются реагенты, осаждающие химические вещества. После пребывания в отстойнике вода фильтруется через слои песка и угольной пыли. Затем ее снова хлорируют (чтобы вода не портилась по дороге к москвичам водопроводные ленты) и направляют в закрытые водоемы, где окончательно чистая жидкость подается в водопровод Москвы.

Вода в столице считается одной из лучших в Европе. Эта станция больше всего напоминает бассейн. Там вообще никого нет. Большинство операций автоматизировано, и в смену работают всего 25 человек.

Особенно интересна небольшая камера, напоминающая комнату отдыха: резиновые коврики, пластиковые цветы в горшках, тысячи квадратных метров идеально чистых керамических полов, зеленоватая зеркальная поверхность воды и запах хлора.В центре зала находится небольшой фонтан, окруженный пластиковыми растениями; по бокам расположены квадратные иллюминаторы с подсветкой, за которыми видны небольшие водопады. Есть место, где вода проходит заключительный визуальный контроль на прозрачность.

Директор станции Олег Бабуров считает, что москвичи не начнут экономить воду, пока на каждый кран не будет установлен водомер.

Вода: платите больше, используйте меньше.

Одним из самых острых вопросов на втором международном конгрессе «Вода: экология и технологии», проходившем в Москве, была экономика водных ресурсов. Москва потребляет больше воды, и ее жители изрядно расточили этот драгоценный ресурс.

Метеорологи прогнозируют холодную и малоснежную зиму, что является плохой новостью для водоемов, снабжающих столицу водой.

Если прогноз сбудется, то к концу зимы в Москве вполне может возникнуть дефицит питьевой воды.Директор Мосводоканала Станислав Храменков убежден, что водоснабжение заводов и фабрик и населения в целом будет продолжаться бесперебойно, проблема в том, что чем меньше воды в резервуарах, тем она грязнее, сложнее и дороже очищать. Это. Кроме того, в отличие от многих других городов. Москва практически полностью зависит от поверхностных источников воды, поскольку подземные источники практически не освоены. Единственное, что может спасти положение, - это то, что вода продается по реальной цене.В Правительстве Москвы сейчас прорабатывается вопрос о поэтапном повышении тарифов на воду сначала на 20%, а затем и больше. Чиновники тоже решили начать экономить на воде, хотя о том, чтобы поставить водомеры в каждой квартире, пока речь не идет. Вместо этого они имеют в виду оснащение квартир, общественных зданий и офисов устройствами, которые физически ограничивали бы их водоснабжение.

Эти устройства были широко представлены на выставке, приуроченной к конгрессу по водному хозяйству.Наибольший интерес вызвал керамический кран, который эти устройства дадут вам возможность бесплатно обслуживать до 20 лет и что их можно прикрепить к любому крану. Эти устройства также дешевы.

Еще одна энергосберегающая идея - это регулятор, который устанавливает определенный предел давления воды, так что вы не сможете включить воду на полную мощность.

Роскомвод (Государственный комитет по водным ресурсам России) надеется ввести платное водопотребление уже в этом году.Проблема в том, что самые большие утечки находятся в трубах и канализационных системах; где уровень износа приближается к 50-70% Деньги нужны прямо сейчас, но городской бюджет не может их покрыть, да и инвесторы не спешат помогать, потому что это не очень прибыльный бизнес - они могут никогда не увидеть дивидендов. Так что мы, потребители, - последняя надежда города. Мы те, кому придется раскошелиться.

Как спасти Аральское море?

Постепенное исчезновение Аральского моря - одна из самых серьезных экологических проблем.Его уровень сейчас на 11 метров ниже, чем был раньше, а само море отступило на 15-65 км от прежних берегов. Теперь в нем на 60 процентов меньше воды, и каждый литр этой воды содержит до 25 граммов соли. По таким же прогнозам к 2010 году море полностью исчезнет.

Причина - бессмысленное злоупотребление водой. Площадь орошаемых земель в бассейне моря выросла до более чем 6,8 млн. Га, что привело к сокращению годового стока Амударьи до 1-2 км3 в год, а Сырдарьи - до нуля.Хлопок стал практически единственной культурой, выращиваемой в Узбекистане, и, помимо миллиардов рублей, он поглотил и воды Арала.

Что можно сделать, чтобы исправить ситуацию? Этот вопрос обсуждался на пресс-конференции в Алма-Ате.

Его спонсором является новая общественная организация «Комитет спасения Арала и озера Балхаш» (неблагополучная и в последнем районе). В его состав входят около 80 писателей, ученых, руководителей министерств и ведомств Казахстана.Кто был виноват в пренебрежении морем и озером?

Почему ненужный Большой Алма-Атинский канал был построен вопреки общественному мнению?

Выяснилось, что реконструкция хлопчатника может дать до 40 куб. Км воды. Другой вариант - вообще на год прекратить сажать хлопок и вернуть воду в море. Есть и другие проекты.

Пока не произведены расчеты и не обсужден вопрос, общественность по-своему выражает беспокойство по поводу последнего из водохранилищ.Счет № 1700979 открыт в Госбанке. Деньги с этого счета будут отправлены на их сохранение. Среди тех, кто вносит свой вклад, писатель Чингиз Айтматов, поэт Евгений Евтушенко и другие. К этому движению присоединяются целые организации и предприятия.

:

Принцип работы четырехтактного бензинового двигателя

Двигатель внутреннего сгорания назван так потому, что топливо сжигается непосредственно внутри самого двигателя.Большинство автомобильных двигателей работают по 4-тактному циклу. Цикл - это одна полная последовательность из 4 ходов поршня в цилиндре. Рабочий цикл четырехтактного бензинового двигателя включает: такт впуска (впускной клапан открывается), такт сжатия (оба клапана закрыты), рабочий ход (оба клапана закрыты), такт выпуска (выпускной клапан открыт).

Чтобы описать полный цикл, предположим, что поршень находится в верхней части хода (верхняя мертвая точка), а впускной и выпускной клапаны закрыты.Когда поршень движется вниз, впускной клапан открывается и всасывает топливо в цилиндр. Это называется тактом впуска (впуска). При достижении самого низкого положения (нижней мертвой точки) поршень начинает двигаться вверх в закрытую верхнюю часть цилиндра (впускной клапан закрывается, и смесь сжимается поднимающимся поршнем. Это называется тактом сжатия. поршень снова достигает верхней мертвой точки, свечи зажигания воспламеняют смесь, при этом оба клапана закрываются во время ее сгорания.В результате горения смеси оба клапана закрываются при ее сгорании. В результате горения смесей газы расширяются, и большое давление заставляет поршень двигаться обратно по цилиндру. Этот ход называется рабочим ходом. Когда поршень достигает нижней точки своего хода, выпускной клапан открывается, давление сбрасывается, и поршень снова поднимается. Он пропускает сгоревший газ через выпускной клапан в атмосферу. Это называется тактом выпуска, который завершает цикл.Таким образом, поршень движется в цилиндре вниз (ход впуска), вверх (ход сжатия), вниз (рабочий ход), вверх (ход на выпуске).

Тепло, выделяемое топливом, преобразуется в работу, так что возвратно-поступательное движение поршней преобразуется во вращательное движение коленчатого вала посредством шатунов.

1 - впуск 2 - компрессия 3 - мощность 4 - выпуск . 1. Принцип работы четырехтактного бензинового двигателя.

Сцепление

Муфта - фрикционное устройство.Он соединяет двигатель с шестернями в коробке передач. Он используется для отключения двигателя от коробки передач, для запуска автомобиля и снятия двигателя с колес автомобиля.

Муфта закреплена между маховиком двигателя и шестерней , коробка и состоит из двух пластин (дисков): фрикционного диска и нажимного диска. Фрикционный диск расположен между маховиком и нажимным диском и имеет износостойкий материал с каждой стороны.

Основная основная работа сцепления - сила трения, действующая между двумя дисками. Сцепление управляется педалью сцепления. Когда педаль находится в состоянии покоя, сцепление включено, и работающий двигатель соединен с коробкой передач. Когда педаль нажата, сцепление выключается, и двигатель работает на холостом ходу.

Тормоза

Тормоза используются для замедления или остановки автомобиля там, где это необходимо. Это один из важнейших механизмов автомобиля по состоянию на его собственный

.

зависит безопасность пассажиров.Автомобильные тормоза можно разделить на два типа, а именно: барабанные и дисковые. Барабанный тип может быть либо ленточным, либо колодочным. В зависимости от функции автомобиль имеет ножной тормоз и ручной тормоз (стояночный тормоз). По принципу действия тормоза классифицируются как: механические тормоза, гидравлические тормоза, воздушные тормоза, электрические тормоза. Тормоза управляются педалью тормоза.

Большинство используемых сегодня тормозных систем - гидравлические. Эта система состоит из главного цилиндра, установленного на раме автомобиля, и колесных цилиндров.Когда водитель нажимает на педаль тормоза, поршень перемещается в главном цилиндре, и тормозная жидкость подается от 11 к колесным цилиндрам. Движение поршня заставляет тормозные колодки двигаться и тормозить (тормозные колодки прижимаются к тормозным барабанам).

Пневматический тормоз использует сжатый воздух для приложения тормозного усилия к тормозным колодкам.

В электрических тормозах используются электромагниты для обеспечения тормозного усилия тормозных колодок.

Раньше тормоза применялись только на двух задних колесах, но теперь все автомобили оснащены тормозами на все колеса. Сегодня много доработок проводится в тормозах.

. 3. Тормозная система

:

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
