Эволюция дровокола

Самым трудоёмким из этих процессов, является расколка чурок на поленья. Единственное орудие, позволяющее колоть дрова – это дровокол. Издревле на Руси дровоколом был молодой мужчина, самостоятельно коловший дрова для своей печки посредством топора или колуна.

Когда мужчине двадцать, тридцать или даже сорок лет, он легко справляется с этой задачей. Размахнись рука, раззудись плечо. К пятидесяти годам, даже втянутому в физический труд человеку, размахивать колуном становится тяжеловато, и он начинает задаваться вопросом: как сделать дровокол и облегчить свой труд, создать особое приспособление для колки дров, назначив его дровоколом вместо себя? Читайте также: как установить водостоков своими руками.

Обзавестись дровоколом сегодня совсем несложно. Взял да и купил, благо производят их крупные компании, гарантирующие шикарные функциональные возможности этих машин. Однако сельский житель нашей Родины не располагает достаточными средствами для его приобретения.

Наш человек – от рождения «Кулибин» — ему достаточно посмотреть на фото дровокола сделанного своими руками кем-то другим, чтобы самому загореться этой идеей и сделать это полезнейшее приспособление самостоятельно.

Существует несколько видов механических дровоколов: ручные, конусные, пружинные. Все они в большей или меньшей степени облегчают процесс расколки дров.

Два кольца, два конца, а посередине лезвие

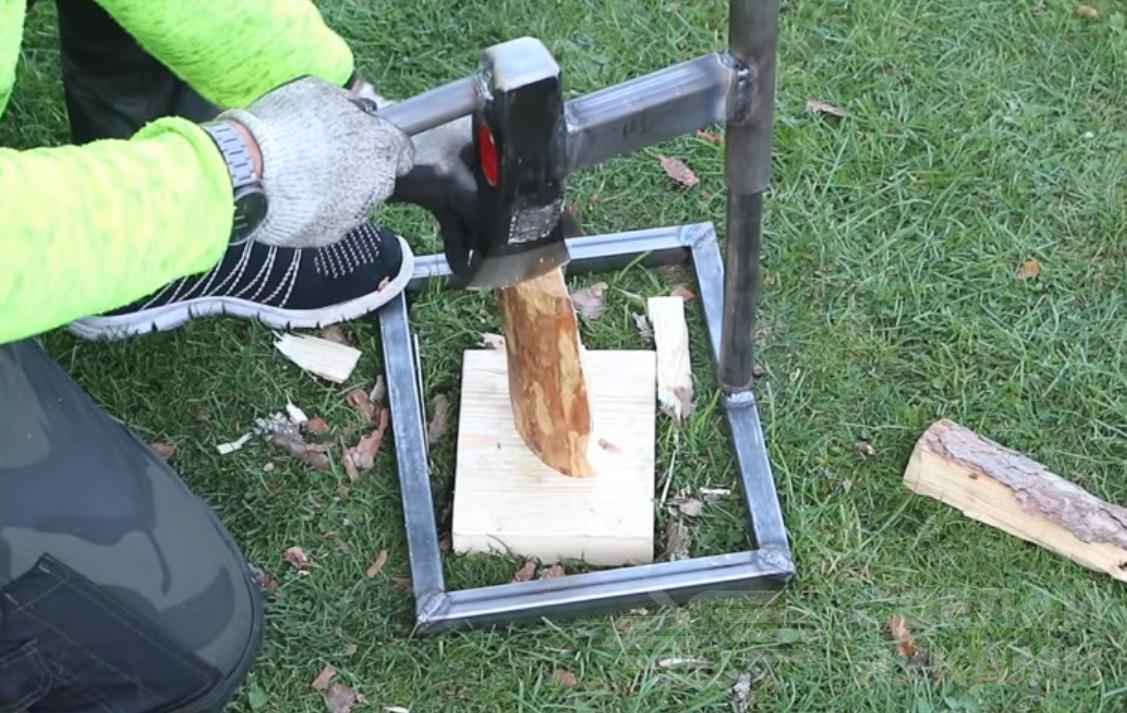

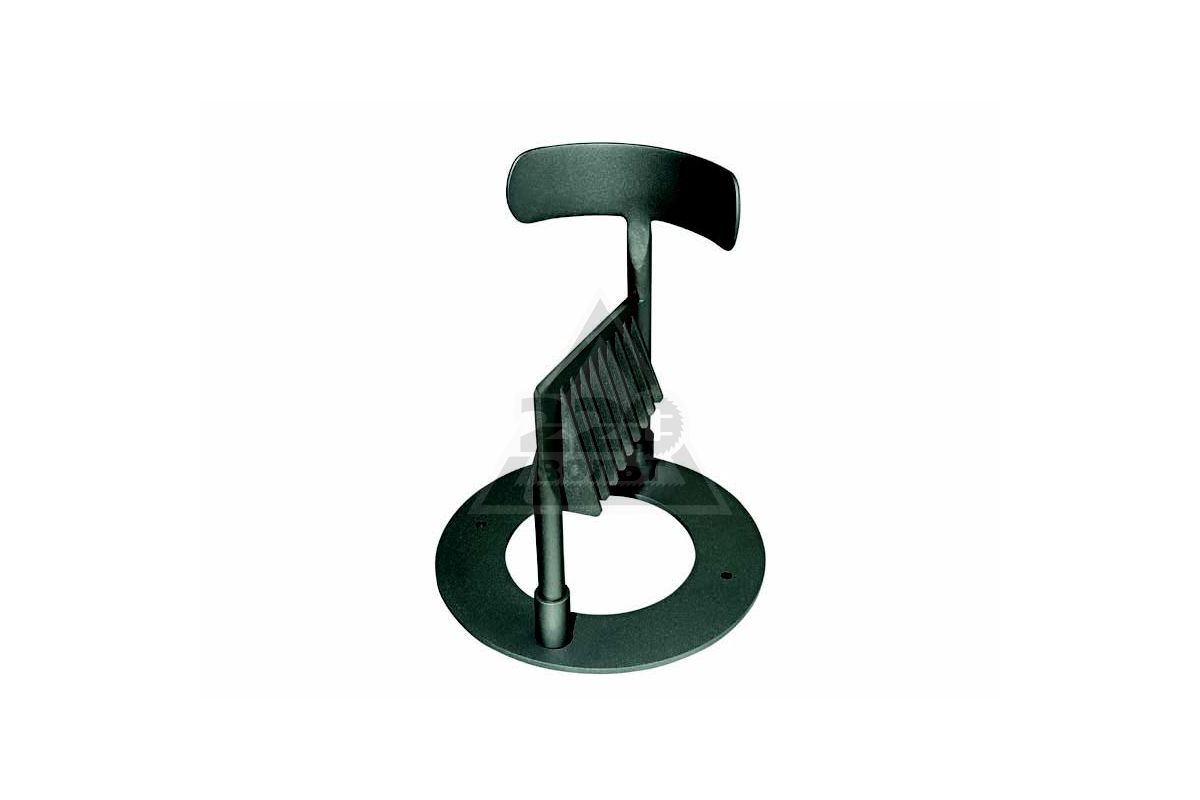

Простейший ручной дровокол предназначен не столько для облегчения труда, сколько для того, чтобы как-то обезопасить этот труд. Делается он достаточно просто: сваривается круглая железная рама диаметром примерно 25 сантиметров или чуть больше.

Внизу делается металлическое основание, в котором сверлятся отверстия для крепления. Сверху устанавливается железное кольцо диаметром 25 см. Между опорами закрепляется направленное вверх лезвие и приваривается к основанию.

Многочисленные фото самодельных дровоколов такого типа встречаются повсюду в сети и не вызывает особого вдохновения у наших самоделкиных Процесс расколки дров в таком дровоколе напоминает расколку дров топором или колуном.

В кольцо вставляется чурка и устанавливается на лезвие. Для того чтобы её расколоть, нужно просто ударить по ней сверху кувалдой. Конечно, никакой экономии физических усилий, в данном случае не получается, но, поскольку махать приходится не остро отточенным лезвием топора или конусом колуна, а обычной кувалдой, труд становится намного безопаснее.

Дровокол с пружинным механизмом

Несколько более совершенную пружинную конструкцию имеют другие простейшие механические дровоколы, они обеспечивают не только безопасность пользователя, но и значительно облегчает его труд.

Делается пружинный дровокол из бросовых материалов, его изготовление по силам, практически любому мужчине, у которого руки растут от туда, откуда надо. Механизм дровокола состоит из подвижных и неподвижных частей.

Неподвижная часть механизма

Его неподвижной частью является основа, изготавливаемая из стального швеллера, к нему вертикально под углом 90 градусов приваривается неподвижная металлическая опора – такой же швеллер.

Для придания конструкции большей прочности внизу опору с двух сторон укрепляют ещё и стальным уголком в виде распорок.

После чего к нижней части опоры на уровне крепления уголков приваривается площадка с приваренным к ней обрезком трубы таким образом, чтобы угол между площадкой и основанием составил 90 градусов.

Подвижная часть

Далее идёт конструирование подвижной части дровокола. Сверху к основе на шарнире прикрепляется подвижная стальная балка. С одного конца балки внизу так же приваривается обрезок трубы. Обрезки труб на площадке внизу опоры и снизу балки в верхней части опоры должны находиться точно напротив друг друга.

Между ними устанавливается автомобильная рессора, которая удерживается в нужном положении обрезками труб, располагающимися сверху и снизу напротив друг друга.

С другого конца балки приваривается острый металлический клин, направленный вертикально вниз и горизонтально направленная ручка. Сверху над клином приваривается утяжелитель, в качестве которого можно использовать всё что угодно, например, обрезок ржавого рельса.

Принцип действия

Принцип действия этого механизма прост. Автомобильная рессора удерживает балку дровокола в исходном положении. Под клин дровокола устанавливается чурка, которую нужно расколоть. «Оператор» дровокола резко нажимает на ручку, двигая её вниз. Под действием мускульной силы человека, умноженной на массу утяжелителя, клин раскалывает чурку пополам. После этого ручка отпускается, балка под действием рессоры возвращается в исходное положение.

Простые дровоколы с ручным приводом в одну человеческую силу намного эффективней обычного топора или даже колуна, но всё же недостаточно производительны.

Дровокол типа «морковка»

Другое дело дровокол, оснащённый электроприводом или двигателем внутреннего сгорания. Разновидностью таких агрегатов являются конусные дровоколы, которые сегодня запущены в серийное производство на многих предприятиях.

Тем не менее, вряд ли стоит тратить деньги на то, что можно сделать своими руками из подручных материалов. Для этого нужно всего лишь пара шарикоподшипников, пара опор карданного вала, собственно карданный вал и шкив.

Изготовление морковки

Любые из этих деталей легко найдёт почти каждый человек в своём гараже. Иное дело, конус или так называемая морковка, изготовление её требует квалификации токаря и высококачественной стали. Цилиндрическая заготовка должна иметь длину не менее 15-20 см. и диаметр 5-6 см. Конус должен иметь угол 30 градусов. На конус наносится резьба глубиной 2 мм. и шагом 7 мм.

Во внутренней части конуса необходимо выточить достаточно глубокую полость и просверлить два три отверстия на той части заготовки, где нет резьбы, с нанесённой на них внутренней резьбой.

Сборка дровокола

После этого можно начинать сборку «морковного» дровокола. Подшипники устанавливаются в опоры кардана и привариваются к ним. Карданный вал вставляется в подшипник одной из опор, затем на него надевается втулка, которая должна играть роль защиты вала от мусора, затем на вал надевается вторая опора с шарикоподшипником, до упора во втулку.

Затем на один из концов карданного вала надевается конус и закрепляется на нём болтами. Другой конец вала плотно насаживается на шкив, который закрепляется на карданном вале гайкой.

Опоры шарикоподшипников прикрепляются к станине, под которой устанавливается электромотор, соединённый с дровоколом посредством ремённой передачи. Для снижения количества оборотов «морковки» рекомендуется использовать редуктор.

Данная модель дровокола достаточно эффективна и имеет только один существенный недостаток: при раскалывании берёзовых чурок, он плохо справляется с берёзовой корой. Его недоработки приходится исправлять обычным топором или колуном.

Фото дровокола своими руками

Пост опубликован: 26.11

Колун для дров своими руками: чертежи, приспособление, самодельный

Краткое содержание

Колуны качественным образом отличаются от топора – традиционного приспособления для рубки дров. Топор считается более универсальным инструментом, а колун способен выполнять только одно задание – колоть деревянные заготовки на мелкие части. Также топоры активно используют в ювелирной работе.

Виды колунов

Винтовой электромеханический дровокол колун

Современные технологии обработки дерева ушли далеко в развитии, вследствие этого появились разные «помощники» дровосекам:

• Механический колун используется в промышленных целях, где требуется большая скорость обработки дерева. Механизм приводится в действие специальной машиной и дополнительным утяжелением (от 100 кг до 1 тонны, в зависимости от модели). Нередко механический аппарат встречается и в домашнем хозяйстве. А некоторые из них местные умельцы делают своими руками. Механизм приводится в действие пружиной, которая крепится к рабочей рукоятке. После завершающего движения пружина создает сопротивление, за счет которого противовес возвращается в исходное положение. Приспособление для колки дров приводится в действие за счет механического усилия руки.
• Механический колун с приводом. В простонародье такой тип колуна известен более, как электрический. По принципу действия ничем не отличается от вышеописанного. Единственное, что указывает на их разницу – это электродвигатель, который приводит в действие все оборудование. Механические приспособления для раскалывания дров часто делают своими руками в сельской местности или на дачах.
• Гидравлический дровокол. Этот вид механизма использует энергию сжатой жидкости. В основе действия механизма лежит принцип гидравлического пресса. Большинство моделей оснащается дополнительными лезвиями, за счет которых происходит раскалывания заготовки сразу на несколько частей.
• Дровокол на винтовой передаче. Этот тип устройства работает на винтовой передаче, то есть, его работа основывается на преобразовании вращательного движения колуна с наружным винтом в поступательное движение гайки. Такой колун для дров хорошо справляется со своей задачей. Эта модель отличается высокой производительностью и точностью работы. Своими руками сделать такое оборудование почти невозможно и даже опасно.

Гидравлический дровокол

Самостоятельное изготовление

Колун для дров своими руками

Не у всех есть возможность приобрести дорогую модель, поэтому большинство дачников и сельских жителей предпочитают самодельный рассекатель дров. Практика показала, что своими руками можно сделать много чего. Итак, приступим.

Для изготовления вам понадобятся: чертежи приспособления, толстый лист стали (примерно 10 мм), сварка, молоток и плоскогубцы. Толстый лист стали затачивается с обеих сторон под острым углом на заточном станке. В конце должно получиться лезвие с двусторонней заточкой. Стоит отметить, что на работу с заточным станком уходит слишком много времен, поэтому для ускорения работы можно использовать болгарку – отрежьте ненужные куски стали под углом. Обрезок шлифуется на заточном станке до необходимых параметров.

На самодельный колун необходимо наварить две металлические трубы с обеих сторон небольшого диаметра (30 мм вполне достаточно). Делается это для того, что устройство, сделанное своими руками, не застревало в чурках. Помните, чем надежнее закреплены заготовки, тем проще вынимать колун для дров из брусков.

Боковые пластины, которые также навариваются на стальную пластину, изготавливаются из листа нержавейки, толщиной 5 мм. Обе кромки затачиваются под углом 45 градусов. Делается это для того, чтобы в момент удара ни возникало сильного сопротивления со стороны самодельного приспособления. Для приваривания металлических пластин вам понадобится помощник, который будет держать заготовку своими руками, пока вы работаете со сваркой.

Самодельный колун для дров

Для придания дополнительной жесткости конструкции пластины можно закрепить шпилькой М8. Пластины, сделанные своими руками, накладываются на полотно под углом 45 градусов, это главное требование. На вставленную шпильку необходимо надеть жесткую пружину, которая будет выполнять роль амортизатора при ударе. Пружина крепится гайками такого же размера, что и шпилька.

Колун для дров

Колун для дров почти готов, осталось приварить проушину, в которую вставится топорище. В качестве заготовки для проушины можно использовать водопроводную трубу с диаметром 40 мм и длиной 80-100 мм. Чтобы отрезать такую толстую трубу вам понадобится помощь партнера – путь он держит своими руками трубу, пока вы режете.

Круглую трубу необходимо сплющить при помощи молота. Бить по металлической трубе необходимо до тех пор, пока она не начнет обретать овальную форму. Немного помучавшись и получив отверстие для топорища овальной формы, привариваем его к заготовке.

Что касается рукоятки, то сделать ее можно также своими руками. Особых требований к рукоятке топорища нет, главное, чтобы вам было с ней удобно работать. Длинная рукоять уменьшает точность, но увеличивает силу удара.

Принцип работы такого колуна достаточно простой: при ударе торцевой части по деревянному полотну заточка приникает острием внутрь. Стоит только полотну углубиться больше чем на 20 мм, в древесину дополнительно впиваются заточенные боковые пластины. Чем глубже колун войдет в древесину, тем сильнее раздвинутся боковые пластины, разрывая древесину на два куска. Эта модель хороша тем, что не требует от своего владельца долгой адаптации к приспособлению. Уже после нескольких ударов вы научитесь рассекать полено за один мах.

Таким образом, изготовление колуна не отличается сложностью процессов и не требует от человека особых знаний или умений в пользовании инструментами. Все, что необходимо – это четко придерживаться чертежа и внимательно перечитывать инструкции перед тем, как что-то сделать.

Видео: Механический топор – колун на пружине

Колун для дров — виды приспособлений, их сборка своими руками

Заготовка дров издревле являлась одним из важнейших занятий человека. Основным инструментом для этого является особый вид топора – колун.

Колун ручной — в чем отличие от топора?

Принципиально работа колуна для дров значительно отличается от работы традиционного плотницкого топора. Различаются они по целому ряду параметров. Во-первых, инструмент плотника предназначен для грубой предварительной обработки различных деревянных деталей, придания им общего чернового контура. Колун же исключительный инструмент дровосека. В деревообработке может использоваться лишь для разделения коротких обрезков бревен на продольные части для последующей обработки, например при битье баклуш – заготовок для изготовления деревянных ложек.

Во-вторых, топор предназначен для точной, зачастую, ювелирной работы, что определило достаточно не большую длину топорища.

Удар колуном при работе с твердыми породами, поленьями большого диаметра должен иметь максимальную силу, чего добиваются значительным, по отношению к топорищу, удлинением рукоятки инструмента. Этот параметр является достаточно весомым, на него следует обращать особое внимание.

И, в-третьих, одним из основных отличительных признаков колуна перед топором является угол схождения рабочих граней (заточки) данных инструментов. Колун более тупой — при ударе он не вонзается в палено, а разрывает его.

Разница определяется их принципом работы. Топор тешет древесину аналогично ножу рубанка, снимая с заготовки слой за слоем в виде тонкой стружки. Его заточка должна позволять осуществить мастеру обработку заготовки. Принцип работы колуна состоит в раздвигании волокон древесины вплоть до разрушения их взаимной связи. Поэтому угол его заточки значительно превосходит заточку топора.

Некоторые обыватели, не видя разницы между обоими инструментами, пытаются выполнять колку дров топором. Если для поленьев небольшого диаметра это может быть применимо, то работа с толстыми заготовками приводит к увязанию лезвия топора и необходимости приложения значительных усилий для его освобождения.

Колун для дров механический – производительность и легкость в работе

В наши дни появляется большое количество механических помощников человека в различных отраслях производства, в том числе и при колке дров. Речь идет о механических колунах с ручным приводом.

Принцип работы подобных приспособлений основан на использовании рабочего органа (колуна) достаточно большой массы, что значительно облегчает процесс колки поленьев.

Снижение нагрузки на работающего обусловлено использованием пружинного механизма, компенсирующего тяжесть ударного механизма и облегчающего управление им. В домашних хозяйствах россиян можно встретить как заводские приспособления, так и самодельные аналоги.

Настройка приспособления осуществляется регулировкой положения пружины, расстояния от нее до рабочего органа. Благодаря этому возможна колка поленьев различной длины с максимальным удобством.

Для работы необходимо иметь твердое основание, на которое и устанавливаются обрабатываемые обрезки бревен. Работник одной рукой приподнимает колун вверх и с небольшим усилием опускает его на полено.

Клин выполняет свою работу, раскалывая заготовку на отдельные части, а пружина возвращает механизм в первоначальное положение. Основную работу в данном приспособлении совершает сила тяжести и сила упругости стали. Благодаря значительному снижению нагрузки на работающего, производительность его увеличивается без переутомления, связанного, например, с использованием классического ручного колуна.

Механический колун с электроприводом — изготовление своими руками

Еще один вариант механического приспособления для раскалывания деревянных чурбаков на части использует для своей работы электродвигатель. Основное движение, которое применяется в работе – вращение рабочего органа. Именно его устройство и является главным секретом работоспособности таких колунов.

Рабочий орган представляет собой конус с необходимым углом, оснащенный винтовой нарезкой достаточной глубины. При вращении такого винта он достаточно легко внедряется в древесину и приводит к разрыву волокон за счет раздвигающего действия геометрического тела.

Кроме электродвигателя в состав электроколуна входят рабочий вал, имеющий на концах шпоночные пазы для установки шкива ременной передачи и рубящего наконечника.

Вал крепится к станине посредством двух креплений, оснащенных подшипниками. Возможна и прямая установка рабочего конуса на вал электродвигателя.

При отсутствии электроэнергии можно оснастить механический колун не электрическим источником вращения, двигателем внутреннего сгорания, приспособив любую передачу, например, цепную.

В том случае, если у читателей возникнет желание самостоятельно изготовить конический наконечник на механический колун, предлагаем вашему вниманию готовый чертеж рабочего органа, по которому любой токарь сможет его выточить.

Обращаем ваше внимание на одну немаловажную особенность в работе подобных приспособлений. Категорически не рекомендуется подавать чурбаки на электроколун, укладывая их на боковую поверхность. Это может привести к поломке приспособления.

На вращающийся резьбовой конус обрабатываемые обрезки бревен подаются только вертикально!!!

Дровокол гидравлический

Еще один вид механических приспособлений для колки дров использует энергию сжатых жидкостей. В их основе лежит принцип гидравлических прессов, когда нагнетаемое давление через жидкость передается на рабочий поршень, осуществляющий давление на полено.

В конструкции приспособления необходимо предусмотреть станину, изготовленную из толстостенного стального швеллера, по которой будет осуществляться движение поршня и на который установят режущий элемент. Режущий инструмент имеет свои конструктивные особенности и чаще всего выполняется многолезвийным.

Это позволяет за один ход выполнять разрубание полена на несколько частей.

Сложность в работе подобных вариантов дровоколов связана с необходимостью обеспечения прямолинейного передвижения чурбака вдоль станины, для чего используются дополнительные конструктивные элементы – направляющие.

Дровокол на винтовой передаче

Последний вид механического колуна для дров, на который хотелось бы обратить ваше внимание, использует знакомую многим винтовую передачу, или передачу винт-гайка. Принцип ее основан на преобразовании вращательного движения детали с наружной резьбой (винта) в поступательное движение детали с внутренней резьбой того же диаметра (гайки). Преимуществом данного вида движения является его плавность и возможность перемещения гайки в обоих направлениях при реверсировании вращения.

Небольшие дровоколы с электрическим двигателем позволяют получать достаточное усилие для раскалывания чурбаков на части. Для удобства работы приспособление может быть установлено на небольшой постамент.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

вручную и с помощью механизированного дровокола

Казалось бы, какие секреты могут быть в таком обычном деле, как колка дров. Однако работа эта не такая и простая, как может показаться со стороны на первый взгляд, достаточно опасная, трудоемкая, требующая отработанных навыков и хорошей физически подготовленности, внимательности и соблюдения мер предосторожности.

Процесс колки дров

Прежде чем отправить дрова в дровяник, их необходимо подготовить для хранения. Если были приобретены или заготовлены целые бревна, то их нужно очистить от веток и торчащих сучьев, а затем распилить на чурбачки длиной от 40 сантиметров до полуметра. Очень важно, чтобы чурбачки были примерно одинаковой длины, тогда дрова будут аккуратно лежать в поленнице. От такой ровности и аккуратности будет зависеть, кроме того, и равномерность просыхания дров.

Отмеряют чурбачки деревянной планкой, которая имеет определенную длину и называется меркой. Ее прикладывают к длинному бревну и намечают надпилами с помощью обычной ножовки количество чурбачков, которые могут получиться из данного кругляка. Распиливают бревно двуручной пилой или же с помощью бензопилы, установив его на подставки, называемые «козлами».

Колка дров

Когда чурбачки подготовлены, можно начинать колоть их на полешки. Колоть дрова можно топором, а можно с помощью специально предназначенного для этого дровокола. Это приспособление значительно облегчит и ускорит работу, так как колоть дрова топором — дело нелегкое. Если дом отапливается только с помощью дров и делать заготовки приходится каждый год, то лучше приобрести или сделать самостоятельно именно дровокол. Но, пока он не приобретен, стоит научиться рубить дрова топором правильно, так как это достаточно опасное занятие, особенно если нет опыта и сноровки в этой работе.

Колка топором

Дрова, по-старинке, можно колоть топором

Для удобства колки дров используют большой деревянный чурбак-колоду, диаметром и высотой примерно по полметра. Такой размер необходим для устойчивости этой подставки и возможности поставить сверху нее чурбак примерно такого же или же меньшего диаметра.

Современный топор на подставке-колоде

Для такой колоды-подставки тщательно выбирают фрагмент из бревна толстого дерева. Он должен иметь как можно больше сучков, которые послужат связкой для остальной древесины в чурбаке, и сделают ее более плотной. Это нужно для того, чтобы ее проблематично было расколоть, так как при колке чурбаков не избежать попадания ударов на колоду. Если из нее наружу выходят сучья достаточно крупных веток, то некоторые из них можно оставить торчащими на длину в 12—15 сантиметров. Они могут послужить ручками во время переноски колоды с одного на другое место.

Кроме физической силы для колки дров нужно иметь понятие, что эффективность отопления зависит от некоторых других факторов, которые нужно учитывать при подготовке топлива. Например, от породы древесины, толщины и длины полешек, а также их формы.

Полешки не должны быть очень толстыми, иначе они будут плохо и медленно гореть, а также, если дрова недостаточно просушены, они просто не прогорят полностью, оставляя после себя ненужные головешки. Поэтому, даже к такому, казалось бы, простому занятию, как колка дров нужно подойти со знанием дела.

Примеряться к удару следует на вытянутых прямых руках – на такой расстоянии и безопасность будет соблюдена, и меньше шансов по неопытности сломать топорище. Гладкие, не сучковатые чурбаки колют вдоль естественных торцевых трещин. Сучковатые – по возможности, мимо сучков. Если же сучков слишком много или они очень большие, то колоть надо со стороны комля вдоль самых крупных сучков.

Нетолстые чурбачки ставят на колоду и раскалывают их топором. Оптимальный диаметр — порядка 12—15 сантиметров, из такого чурбака выйдет четыре полена. Если же чурбак имеет большой диаметр, иногда придется прибегнуть к помощи колуна и клиньев, изготовленных из металла или дерева твердых пород. Дровосеки, имеющие многолетний опыт в этом занятии, обычно справляются с работой одним топором, не прибегая к вспомогательным инструментам.

Схемы раскола чурбаков

На рисунке показаны схемы раскола чурбака, в зависимости о его диаметра. Так, можно колоть на плахи, четверики, шестерики, восьмерики.

Видео: советы профессионала по колке дров топором

Колка дров достаточно тяжелая работа, но ее можно использовать для поддержания спортивной формы, так как ее вполне можно сравнить физическими упражнениями. Занимаясь раскалыванием дров с помощью топора ежедневно по 20—40 минут, можно накачать хорошие мышцы.

И еще один совет – гораздо лучше топором колется древесина, прихваченная морозцем.

Колка дровоколом

Сегодня городские, да и сельские владельцы домов частного сектора, которые отапливаются дровами, в основном не занимаются колкой дров самостоятельно, а предпочитают покупать уже нарубленные поленья или приглашают мастера для этой работы.

Колотые дрова стоят на порядок дороже, чем бревна-кругляки, и приглашенный дровосек также захочет получить за свой тяжелый труд приличную сумму, но многие готовы переплачивать, только бы не заниматься этой для некоторых непосильной работой.

Но не все, кто нуждается в дровах, знают, что можно расколоть чурбаки, придерживаясь определенных стандартов и не прилагая при этом особых усилий. Для этого и предназначен специальная механизированная установка — дровокол. Главным рабочим инструментом в нем является специальный конус, на котором нарезана резьба. Вращение на него передается с помощью ременной передачи от электрического или бензинового двигателя.

Такой дровокол будет хорошим помощником по хозяйству

Сама по себе эта конструкция очень проста. Главное — найти все необходимые для нее элементы. Обычно такие металлические детали, как конус, заказывают у хорошего токаря. К слову сказать, особая точность в размерах при его заточке не требуется, и поэтому мастер должен изготовить деталь достаточно быстро.

Главный рабочий инструмент механического дровокола — конус или «морковка»

Если есть навыки работы с «болгаркой», то можно попробовать сделать конус самостоятельно. Для этого нужно приготовить подходящую металлическую болванку и снять с нее лишний металл, сводя заготовку к нужной форме. Для удобства такую болванку устанавливают на место, где должен быть установлен конус, т.е. чтобы она вращалась, тогда металл будет сниматься равномерно. Затем на конусе нарезается резьба с шагом пять-семь миллиметров и глубиной в два-три миллиметра.

Хороший токарь по этим размерам без труда его изготовит

Для работы такого дровокола используют электрический двигатель или же работающий на бензине. Последний из них, конечно же, экономнее и практичнее, так как не привязан к наличию электроэнергии и может использоваться в любом месте, но вот подбор, установка и отладка его – дело более хлопотное. Мощность двигателя для работы этого прибора должна быть не менее трех киловатт.

При изготовлении передачи для вращения конуса дровокола, сделанного своими руками, следует учитывать, что оптимальная угловая скорость должна быть от 400 до 600 оборотов в минуту. Если установить чрезмерно маленькие обороты, то работу придется делать гораздо дольше, так как снизится производительность установки. Слишком большая скорость – будет велик риск заклинивания или даже получения травмы. Цепную или ременную передачу (редуктор) в целях безопасности необходимо закрыть металлическим кожухом.

Иногда двигатель размещают и непосредственно на площади верстака

Для устойчивости на панель стола устанавливают опоры от карданного вала отечественных «Жигулей», которые послужат в данном случае опорой для подшипников, в которых установлен и вращается вал конуса.

Работает этот механизированный дровокол по простому и понятному принципу. Полено вручную подставляют к вращающемуся конусу, он вворачивается в древесину и расщепляет ее. Если нужно одну из получившихся частей расколоть еще на две или три поленца — это тоже быстро поможет сделать дровокол, только стоит приставить к нему нужное место полена. Процесс работы с этим прибором можно хорошо рассмотреть и изучить на представленном ниже видео.

Лучше всего этот прибор установить рядом с дровяником, чтобы можно было сразу складывать расколотые дрова под крышу.

Нужно сказать, что такая установка чувствительно облегчает подготовку к зиме, так как не нужно прикладывать много усилий, для того чтобы заготовить необходимое количество топлива. Нужно просто поставить чурбак на подставку и с достаточно незначительным усилием прижать его к вращающемуся конусу – это практически все, что требуется от «дровосека». За короткий срок таким образом можно переколоть большое количество дров.

И еще одним немаловажным преимуществом этого способа является его безопасность, по сравнению с раскалыванием дров с помощью топора.
