Как только после демонтажа старых оконных блоков устанавливаются пластиковые, возникает проблема нехватки кислорода, в помещении становится душно, иногда возникает эффект «плачущих окон», в ванной комнате возникает плесень и грибок. Проблему недостаточной естественной вентиляции можно решить путем постоянного открывания окон и форточек, что довольно неудобно, особенно в зимнее время. Другим решением является установка системы принудительной вентиляции. Наиболее простым и доступным устройством является приточный клапан в стену.

Вентиляционный клапан в стену — простое решение притока свежего воздуха в помещение

Приточный клапан в стену. Устройство клапана

Среди различных способов обустройства систем принудительной приточной вентиляции есть несложное, но довольно эффективное приспособление –  устройство приточного клапана в стену.

Клапаны приточной вентиляции, изготовленные разными производителями, могут иметь различный внешний вид, но их составляющие и основные функции остаются одинаковыми.

Стеновой приточный клапан комплектуется следующими элементами:

• труба (пластиковый цилиндр) – обычно длина ее незначительно больше, чем толщина стены, внутри покрыта шумоизоляционным материалом;
• решетка – закрывает вход в трубу, предотвращая попадания мелких предметов, мусора и животных;
• кольцо уплотнительное с заслонкой – располагается с внутренней стороны стены, служит для блокировки поступления потока воздуха при сильном ветре;

Конструкция вентиляционного приточного клапана

• фильтр – очищает приточный воздух;
• блок с декоративной крышкой (пластиковый оголовок) – снабжен приточным клапаном и ручкой регулирования потока воздуха.

Такие устройства легко монтируются своими руками, работают без подключения к электросети. Монтаж производится в любое время, независимо от ремонтных работ.

Полезный совет! Выбирая приточный клапан вентиляции в стену, необходимо подобрать модель с подходящим температурным режимом работы, размерами пластикового цилиндра и крышки клапана.

При выборе стенового клапана нужно учитывать толщину стены, в которую он будет установлен

Если не учесть размеры трубы, может оказаться, что ее длины не хватит, чтобы пройти через всю толщину стены. А габариты пластикового оголовка могут не позволить ему вписаться между подоконником и отопительным прибором для монтажа приточного клапана в стену с обогревом.

Функции и основные преимущества приточного клапана

Основной функцией приточного клапана является постоянное обеспечение притока свежего воздуха с улицы, причем воздух, поступающий через клапан, будет уже очищенным. Кроме того, клапан предохраняет от шума, что невозможно при открытых форточках: внутри пластиковой трубы расположена прокладка из шумоизоляционного материала.

Подача воздуха в холодное время не будет способствовать снижению температуры в помещении, если выбрать место для монтажа приточного клапана в стене над радиатором отопления.

Недостаточный воздухообмен в помещении приводит к образованию конденсата на окнах

Стеновой приточный клапан имеет ряд преимуществ по сравнению с обычным проветриванием и оконными клапанами:

• стоимость пластиковых окон не увеличивается;
• не уменьшается светопропускание окна;
• устанавливается в любой наружной стене;
• не пропускает уличного шума и пыли;
• работает при достаточно низкой температуре;
• время монтажа не ограничивается ремонтными работами;
• функционирует автономно;
• обеспечивает качественный воздухообмен;
• благодаря хорошей теплоизоляции предотвращает образование конденсата.

Воздух, поступающий из приточного клапана в холодное время года, будет нагреваться от тепла радиаторов отопления

Установка приточного клапана в стену не требует специальных навыков, он легко монтируется и просто регулируется. В квартирах с недостаточным отоплением в холодный сезон, с помощью заслонки можно отрегулировать объем подаваемого потока или установить прибор вблизи отопительных радиаторов.

Принцип работы приточного клапана в стену с подогревом таков: воздух с улицы попадает через решетку в трубу, вмонтированную в стену и снабженную шумоизоляцией. Затем  происходит очищение воздуха с помощью фильтра грубой очистки. За счет формы клапана снижается степень шума и скорость воздушного потока, поступающего непосредственно в помещение. Регулируемый с помощью заслонки поток  направляется на отопительный радиатор и уже теплый воздух распространяется по комнате. Так, с помощью стенового клапана обеспечивается воздухообмен в любое время года, даже в сильные холода.

Способы монтажа приточного клапана возле радиатора

Область применения стенового приточного клапана

Область использования приточных клапанов достаточно широка. Их применяют как в частных коттеджах и квартирах многоэтажных домов, так и в производственных и общественных зданиях, дошкольных учреждениях и больницах. В детских садах, где очень важно обеспечить хорошую вентиляцию, не создавая при этом сквозняков, особенно актуально использование приточного клапана.

Статья по теме:

Вентилятор для ванной бесшумный с обратным клапаном — устройство, выбор, особенности установки. Виды вентиляторов для вытяжки, устройство, выбор вентилятора для ванной, особенности установки.

Другим не менее важным применением приточных клапанов, является их использование для создания необходимого микроклимата в животноводческих и птицеводческих хозяйствах. Установка приточных клапанов в стену для птицеводства играет огромную роль в климат-контроле таких сооружений. Модели клапанов подбираются соответственно требованиям помещения и размещаются удаленно друг от друга.

Естественная приточно-вытяжная вентиляция с установленными вентиляционными клапанами в стенах дома

Учитывая, что в домах все чаще устанавливаются герметичные пластиковые окна, функции естественной вентиляции, особенно в «хрущевках», заметно снижаются. Проветривание с помощью открытых окон ведет к значительному снижению температуры и проникновению в квартиру шума и пыли с улицы.

Недостаток должной вентиляции можно компенсировать установкой приточной вентиляции. В этом смысле установка клапана приточной вентиляции в стену является эффективной и доступной процедурой. Конструкция такого устройства позволяет регулировать приток воздуха и подогревать его за счет централизованной системы отопления. Для того чтобы обеспечить необходимый воздухообмен, рекомендуется устанавливать клапан в каждое помещение.

В отличие от клапана приточного, вытяжной клапан в стену предусматривает наличие каналов вентиляции в помещении. Обычно такие вентиляционные шахты проходят в стенах технических помещений (кухня, санузел, ванная). Если установить вытяжной клапан в этих помещениях, его будет достаточно для циркуляции воздуха всей квартиры или дома. Необходимо только соединить устройство клапана с вентканалом и закрепить решетку.

Вытяжной вентиляционный клапан с вентилятором обеспечит здоровый микроклимат в ванной комнате

Отличительные характеристики

Современный рынок предлагает разные виды приточных вентиляционных клапанов в стену, обеспечивающих дополнительное поступление приточного воздуха.

Конструкция устройства клапана проста, поэтому различные модели не имеют существенных отличий. Обычно могут разниться длина и материал изготовления трубы. Все клапаны обязательно снабжены регулировкой потока воздуха, обеспечивая до 40 м³ притока в час, чего вполне хватает для обеспечения кислородом.

Обустройство естественной приточно-вытяжной вентиляции в частном доме и многоэтажном строении

Производители снабжают клапаны рядом дополнительных функций, среди которых управление прибором. Возможность регулирования позволяет подобрать оптимальный объем поступающего воздуха при разных условиях помещения. К примеру, если в квартире сушится постиранное белье или готовится пища на газовой плите, помещение нуждается в большем объеме приточного свежего воздуха.

Система регулирования может быть автоматической или механической. В первом случае в зависимости от температуры, давления и влажности воздуха, автоматика сама настраивает нужный режим, во втором — это выполняется вручную.

Разные модели приточных клапанов могут быть разных диаметров и обеспечивать разный объем притока. Приобрести приточный клапан можно потратив от 30 до 100$, причем, чем выше стоимость, тем больше вероятность присутствия в нем автоматического управления.

Вентиляционный клапан с ручным регулированием подачи воздуха

Намереваясь приобрести ту или иную модель, ознакомьтесь с отзывами и комплектацией приточного клапана в стену (отзывы о работе устройства можно найти в интернете).

Особенности монтажа приточного клапана в стену, видео-инструкция

Перед монтажом клапана следует проверить тягу естественной вентиляции в квартире. Для обеспечения эффективной работы механической вентиляции, необходимо, чтобы двери в комнатах имели небольшую щель (до 3 см) между полом и полотном. Если двери установлены без соответствующего зазора, можно встроить в нижнюю часть полотна решетку вентиляции эстетичного вида.

Для обеспечения эффективной вентиляции помещений, в межкомнатных дверях устанавливают вентиляционные отверстия

Место для клапана вентиляции рекомендуется выбрать под подоконником. В этом случае воздух, поступающий через клапан, сразу будет прогреваться за счет батареи центрального отопления и уже теплым расходиться по комнате. Но можно расположить клапан в любом другом месте наружной стены, так как внешний вид устройства имеет довольно эстетичный вид.

В стене устраивается сквозное отверстие диаметром 40 мм. В это отверстие устанавливается труба и с наружной стороны стены прикрывается решеткой. Рекомендуется сделать небольшой уклон трубы в наружную сторону во избежание попадания влаги в устройство. В зазоры между стеной и трубой закладывается утеплитель. К каждому комплекту приточного клапана прикладывается инструкция и схема его сборки. После того, как клапан будет собран, устанавливается пластиковый оголовок с ручкой регулировки. Клапан готов к работе!

Полезный совет! Собираясь монтировать приточный клапан в стену, внимательно проверьте место установки на наличие скрытой электрической проводки.

Клапан приточной вентиляции для квартир верхних этажей рекомендуется устанавливать на лоджии или балконе.

Установка приточного клапана в стену своими руками

Для установки приточного клапана в стене своими руками потребуются такие инструменты:

• мощный перфоратор, буровая штанга с коронкой — для бурения сквозного отверстия в несущей стене. Диаметр коронки выбирается соответственно отверстию;
• измерительная рулетка;
• уровень строительный;
• фигурная отвертка, строительный нож.

Бурение отверстия под установку вентиляционного клапана в стену

Прежде чем приступить к бурению отверстия, необходимо сделать разметку. Отверстие бурится с небольшим уклоном в наружную сторону. Когда отверстие готово, в него вставляется труба клапана. Обязательным условием является обертывание трубы изоляцией. Труба устанавливается с наружной стороны заподлицо со стеной, а со стороны комнаты — с небольшим выступом (около 1 см). Все оставшиеся зазоры между трубой и стеной заполняются пеной.

Полезный совет! Если наружная стена, где планируется установка вентиляционного клапана, выходит в сторону проезжей части или промышленной зоны, монтаж на ней не рекомендуется.

Принцип установки вентиляционного клапана в доме с вентилируемым фасадом

После установки трубы с наружной стороны она закрывается защитной решеткой с жалюзи так, чтобы исключить попадание в нее осадков. Далее, вставляются кольца фильтров, имеющихся в комплекте клапана, накладывается корпус и с помощью дюбелей и саморезов крышка устройства закрепляется на стене.

При правильном монтаже клапана, регулировка воздушного потока осуществляется с помощью открывания или проворачивания заслонки. В процессе эксплуатации необходимо менять или очищать фильтры с периодичностью два раза в год.

Для эффективного воздухообмена необходимо следить за чистотой вентиляционной решётки и периодически проверять тягу в вентиляционном канале

При желании возможна установка самодельного приточного клапана в стену, который аналогично монтируется и может быть оснащен дополнительно вентилятором для более эффективного воздухообмена. Примеры сборки самодельных конструкций клапанов можно отыскать на страницах интернета.

Так, с помощью недорогого и эффективного устройства, обеспечивается качественный воздухообмен, исключающий уличный шум и пыль.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Щелевой клапан: подводные камни – Ventec

Для корректного соблюдения нормируемых расходов и пропускной способности клапанов нужно учитывать особенности монтажа приточных устройств.

Оконные приточные клапаны бывают 2 типов:

1. Оконные клапаны, устанавливаемые при помощи фрезерования окна;
2. Щелевые клапаны (по типу «аирбокс»), устанавливаемые при помощи удаления уплотнительной резинки окна.

Для определения расхода воздуха через приточное устройство необходимо знать 2 параметра:

1. Сечение отверстия для прохождения воздуха;
2. Перепад давления (разница давления снаружи и внутри помещения).

Теперь сравним сечение оконного приточного клапана и щелевого:

Сечение (фрезеровка) в окне для монтажа оконного клапана: общая площадь 4032 мм²

Выглядит сечение так:

Смонтированный клапан на окне выглядит так:



Сечение (удаление уплотнительного материала) в окне для монтажа щелевого клапана: общая площадь 1050 мм²

Щелевой клапан монтируется без фрезеровки профиля, поэтому для прохождения воздуха используется щель длиной 350 мм между створкой и рамой в месте удаления штатного уплотнителя. Штатный уплотнитель на различных оконных профилях имеет различную толщину 2-3 мм в зависимости от производителя. Некоторые производители щелевых клапанов указывают в качестве паспортных значений расходы воздуха для толщины уплотнителя 7 мм, что физически не возможно для ПВХ профиля!

Сечение оконного клапана 4032 мм²

Сечение щелевого клапана 1050 мм²

Как видно из чертежей, сечение оконного клапана с фрезеровкой  в 4 раза больше сечения щелевого клапана.



Перепады давления зависят от высоты здания, ветровой нагрузки и организации системы вентиляции. За перепад следует принимать значение в 10 Па при естественной вентиляции и 20 Па при механической вентиляции при отсутствии других расчетов.



Вывод: при одинаковых параметрах перепада давления щелевой клапан имеет сечение в 4 раза меньше, чем оконный клапан и, соответственно, расход воздуха должен быть в 4 раза меньше.



Некоторые производители щелевых клапанов указывают очень большие расходы воздуха: до 40 м3/ч.

Если, принять тот факт, что микрощелевой клапан имеет пропускную способность 31 м3/ч при проходном сечении 350 мм (длина) и 2-3 мм (ширина) (700 — 1050 мм2 площадь сечения), то это означает, что скорость потока воздуха через клапан составит около 8-12 м/с. Данная скорость воздуха однозначно приводит к шуму и свисту приточных клапанов, что подтверждено на практике на аналогичных объектах строительства г. Москвы.

Справочники проектировщика (Справочник проектировщика по теплоснабжению и вентиляции, 1976 г. Р.В. Щекин) регламентируют максимальную скорость потока воздуха на приточных устройствах (приточные решетки у потолка) не более 3 м/с:

Поэтому для притока нормативного объема воздуха и обеспечения допустимых уровней шума в квартире скорость движения воздуха для приточного клапана принимается не более 3 м/с.

Оконный приточный клапан с установкой путем фрезерования отверстий в оконной конструкции имеет площадь поперечного сечения равную 3300-4032 мм2, что соответствует скорости 2-2,5 м/с). Это является допустимым значением скорости, гарантирующим отсутствие шума (свиста).



Шумоизоляция

Также для выполнения обязательного п.6.3 СП 51.13330.2011 «ЗАЩИТА ОТ ШУМА», в соответствии с ФЗ №1521  от 26.12.2014, приточный клапан должен иметь шумогасящий материал для защиты от уличного шума при круглосуточном проветривании. Установка микрощелевого клапана происходит при помощи выреза уплотнителя в створке и раме окна, что приводит к потере звукоизоляции оконной конструкции не менее чем на 15-20 дБ и делает невозможным соблюдение требования п.6.3 СП 51.13330.2011 «ЗАЩИТА ОТ ШУМА».

Использование оконного приточного клапана, монтируемого при помощи фрезеровки, не нарушает уплотнительную систему окна. Данный способ установки клапана сохраняет шумозащитные свойства оконной конструкции и, следовательно, не нарушает требований норм СП51.13330.2011, в отличие от щелевого клапана.

Резюмируя вышеизложенное и руководствуясь здравым смыслом, установка оконного приточного клапана путем фрезерования отверстий в наплаве окна обеспечит Вам нормируемый приток воздуха в помещение, защитит от шума и свиста, не противореча при этом действующим строительным нормам и законодательным актам.





Приточные клапаны и проветриватели

4007.89 RUB/1компл. 4007.89 RUB/1компл. (с НДС) Оптовая цена доступна после авторизации В наличии, срок поставки уточните у менеджера 1099.44 RUB/1шт. 1099.44 RUB/1шт. (с НДС) Оптовая цена доступна после авторизации В наличии, срок поставки уточните у менеджера 1555. 43 RUB/1компл. 1555.43 RUB/1компл. (с НДС) Оптовая цена доступна после авторизации В наличии, срок поставки уточните у менеджера 2304.30 RUB/1компл. 2304.30 RUB/1компл. (с НДС) Оптовая цена доступна после авторизации В наличии, срок поставки уточните у менеджера 2371.73 RUB/1компл. 2371.73 RUB/1компл. (с НДС) Оптовая цена доступна после авторизации В наличии, срок поставки уточните у менеджера 1347. 37 RUB/1компл. 1347.37 RUB/1компл. (с НДС) Оптовая цена доступна после авторизации В наличии, срок поставки уточните у менеджера 1352.27 RUB/1компл. 1352.27 RUB/1компл. (с НДС) Оптовая цена доступна после авторизации В наличии, срок поставки уточните у менеджера 15292.49 RUB/1шт. 15292.49 RUB/1шт. (с НДС) Оптовая цена доступна после авторизации В наличии, срок поставки уточните у менеджера 17542. 01 RUB/1шт. 17542.01 RUB/1шт. (с НДС) Оптовая цена доступна после авторизации В наличии, срок поставки уточните у менеджера 7591.84 RUB/1компл. 7591.84 RUB/1компл. (с НДС) Оптовая цена доступна после авторизации В наличии, срок поставки уточните у менеджера 547.25 RUB/1компл. 547.25 RUB/1компл. (с НДС) Оптовая цена доступна после авторизации В наличии, срок поставки уточните у менеджера 1736. 35 RUB/1шт. 1736.35 RUB/1шт. (с НДС) Оптовая цена доступна после авторизации В наличии, срок поставки уточните у менеджера 920.89 RUB/1шт. 920.89 RUB/1шт. (с НДС) Оптовая цена доступна после авторизации В наличии, срок поставки уточните у менеджера 5997.78 RUB/1компл. 5997.78 RUB/1компл. (с НДС) Оптовая цена доступна после авторизации В наличии, срок поставки уточните у менеджера 3832. 61 RUB/1компл. 3832.61 RUB/1компл. (с НДС) Оптовая цена доступна после авторизации В наличии, срок поставки уточните у менеджера 14762.45 RUB/1компл. 14762.45 RUB/1компл. (с НДС) Оптовая цена доступна после авторизации В наличии, срок поставки уточните у менеджера 742.33 RUB/1шт. 742.33 RUB/1шт. (с НДС) Оптовая цена доступна после авторизации В наличии, срок поставки уточните у менеджера 960. 14 RUB/1шт. 960.14 RUB/1шт. (с НДС) Оптовая цена доступна после авторизации В наличии, срок поставки уточните у менеджера 960.14 RUB/1шт. 960.14 RUB/1шт. (с НДС) Оптовая цена доступна после авторизации В наличии, срок поставки уточните у менеджера 3196.75 RUB/1компл. 3196.75 RUB/1компл. (с НДС) Оптовая цена доступна после авторизации Под заказ, срок поставки от 16 дней 1359. 55 RUB/1компл. 1359.55 RUB/1компл. (с НДС) Оптовая цена доступна после авторизации Срок поставки уточните у менеджера

Клапан естественной вентиляции Приточные установки

Конструкция любого стенового приточного клапана в целом однообразна. Чаще всего это пластиковый канал — воздуховод (труба диаметром 80, 100, 130 или 160 мм), декоративная решетка с капельниками и москитной сеткой (монтируется со стороны улицы) и диффузора или оголовка(монтируется со стороны помещения) с фильтром и, регулирующими поток воздуха, заслонками. Воздуховод, как правило, представляет собой составную (это позволяет легко подгонять его к любой толщине стены) или цельную трубу от 400 до 1000 мм длинной, устанавливаемую в заранее пробуренное отверстие. Чтобы в зимнее время не допустить промерзание стены в месте установки приточного клапана пластиковый канал утепляется внутри (модель “КИВ 125” , «Reton») или снаружи (модели серии RTL фирмы FRESH). Внутреннее утепление имеет ряд преимуществ. Основным можно назвать хорошее шумопоглащение (снижение уровня эталонного транспортного шума dL, дБА составляет до 52%). Из минусов можно отметить – сужение сечения воздуховода; трудности при обслуживание вентиляционного канала (необходим, как минимум, пылесос).

Внутренняя часть приточного клапана или попросту оголовок изготавливается из ударопрочного пластика. Регулятор подачи воздуха дополняется шнурком — удачная задумка, ведь приточный клапан устанавливается в верхней части окна, и ребенок может не дотянутся. Внутренние створки могут состоять из лепестков (клапан “КИВ”) или производится в виде диафрагмы (клапан RTL, «Reton»). Управление притоком воздуха осуществляется вручную, с помощью регулятора на оголовке или вращением диффузора (Арктос, Россия). Шведская компания «SYSTEMAIR» оснастила оголовок своего приточного устройства автоматикой, регулирующей количество поступаемого воздуха в зависимости от температуры на улице (работает в диапазоне от -5 до +10°С). При достижении температурой нижнего предела автоматика перекрывает клапан, при превышении верхнего предела – полностью открывает его. Автоматическим терморегулирующим устройством оснастила оголовок клапана RTL и фирма » FRESH».

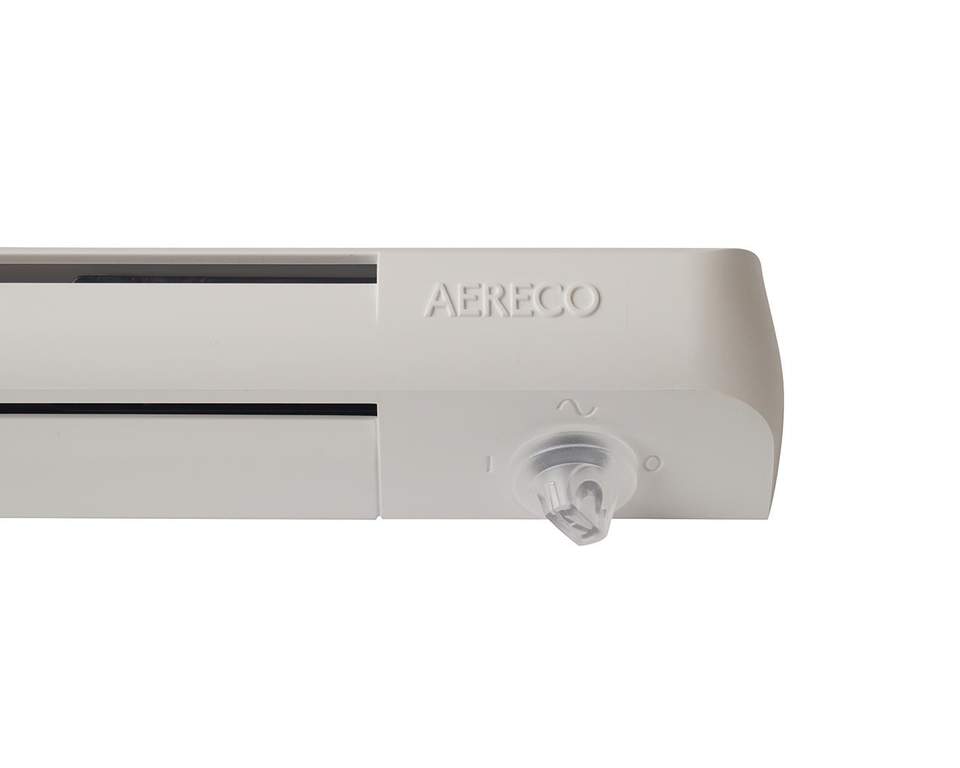

Фирма «AERECO» снабдила свой вариант стенового прибора ЕНТ гигрорегулируемым устройством (контроль расхода воздуха в зависимости от уровня относительной влажности внутри помещения). Шумопоглощение в открытом состоянии – от 21 до 52 дБ. Так же приточный клапан ЕНТ обладает приятным дизайном, чем не могут похвастать остальные производители. К минусам можно отнести большие габаритные размеры оголовка приточного устройства, что может не позволить вам установить его рядом с окном.

Стоит отметить, что в отличии от оконных клапанов, возможности которых ограничены шириной оконных рам, варианты стеновых приточных установок многообразны. Стеновые приточные клапаны автономны, практически не ограничены в размерах, что позволяет добавлять в конструкцию всевозможные фильтры, шумо- и теплоизоляцию, автоматику. Некоторые производители рекомендуют в комплекте с приточными установками ставить вытяжные вентиляторы в помещениях санузлов и кухонь для создания искусственной тяги. Это необходимо особенно в летнее время, когда температура снаружи и внутри помещения практически уравнивается и естественная тяга слабеет. Также необходимо оставлять воздушный зазор между комнатной дверью и полом не менее 2-х см, для свободной циркуляции воздуха.

Есть мелочи на которые стоит обратить внимание при выборе клапана естественной вентиляции. К примеру круглые оголовки проще устанавливать чем квадратные, как всегда уровня под рукой не оказывается, а малейшее изменение угла портит внешний вид. В клапанах «Reton» внутри воздуховода предусмотрена перемычка, для предотвращения попадания воды в оголовок, что спасает при косом дожде или таянье наметенного снега. Но в это же время совершенно непрезентабельный вид внешней наружной декоративной решетки и отсутствие фильтра класса EU3. В клапане «КИВ 125» предусмотрена система микропроветривания, что позволяет создать циркуляцию воздуха при длительном отсутствие людей.

При выборе и установке клапана следует обратить внимание на следующие вещи:

• Приточное устройство должно быть установлено в верхней части окна.
• Для прохода воздуха должен быть только отфрезерован паз. (Размер технологического паза есть в документации на ваш клапан.) При не соответствии отверстия, Вы получите дополнительные акустические шумы, объем проходящего воздуха будет меньше.
• Проследите чтобы приточное устройство не установили вверх ногами
• Внимательно осмотрите пластиковые части на предмет трещин
• Внимательно ознакомьтесь с правилами обслуживания приточных клапанов, сроками замены фильтров и возможностью их дальнейшего приобретения

Узнать стоимость, сроки и действующие скидки можно по телефону: (812) 919-31-36

В последнее время на рынке появилось много подделок известных брендов. Официальные поставщики располагают сертифицирующей документацией и, при необходимости, могут Вас с ней ознакомить.

Цены на стеновые клапаны варьируются – от € 75 до € 165 за само устройство, плюс от € 50 до € 100 за установку (стоимость установки зависит от толщины и материала наружной стены (бурение алмазное), диаметра пробуриваемого отверстия, наличия отделки в помещении).

принцип работы, конструктивные особенности, критерии выбора и способы монтажа

Установка пластиковых окон и герметичных входных дверей привела к изменению, а точнее к ухудшению, микроклимата внутри домов. Решить проблему можно двумя способами: организовать эффективно работающую вентиляцию, что не так дешево, или провести монтаж специального приспособления, имя которого – приточный клапан в стену. Разберемся с этим устройством конкретно, чтобы понять, как он работает.

Приточный клапан в стене над батареейИсточник cvc-market.ru

Необходимость монтажа

Главное назначение приточного клапана – обеспечить поступление воздуха с улицы во внутренние помещения дома. Почему это так важно:

1. Если свежий воздух не будет поступать с улицы, то в доме начнет повышаться концентрация углекислого газа. А это приведет к ухудшению самочувствия людей, в этом доме проживающих.
2. Снижение поступления воздуха извне создает условия повышения влажности. А это причина появления колоний вредоносных микроорганизмов в виде плесени и грибков. Соответственно появляется высокая вероятность заболеть астмой или аллергией. В зоне повышенного риска дети, старики и члены семьи с низким иммунитетом.
3. Высокая влажность негативно сказывается и на конструкциях здания.
4. Если в доме уже организована вытяжная вентиляция, а приток воздуха ограничен, то неприятные запахи, вредные вещества, находящиеся в воздухе, плохо выводятся.

Конечно, можно просто иногда проводить проветривания через окна, но это временная функция, которая не обеспечивает должную концентрацию свежего приточного воздуха.

Сегодня все чаще используют оконный клапан, как средство поступления воздуха извне. Это хорошая альтернатива. И о ней расскажем тоже чуть ниже.

Приточный оконный клапанИсточник standart40.ru

Конструктивные особенности и, как работает приточный клапан

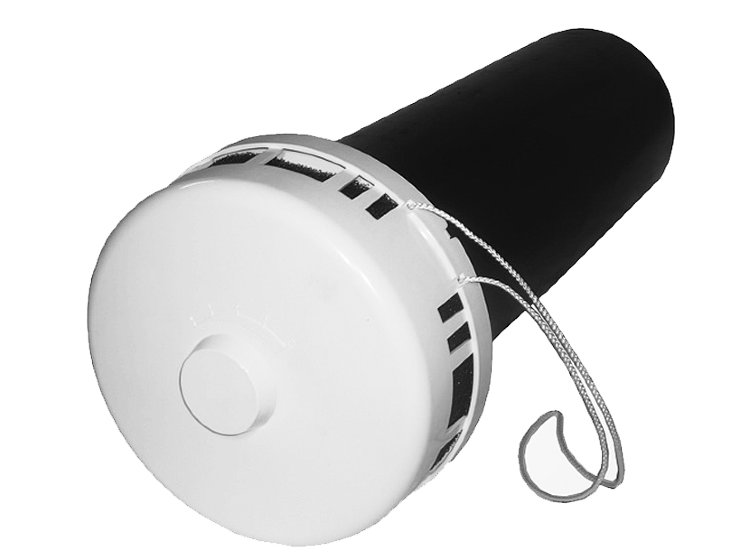

Чисто конструктивно приточный клапан – это цилиндр, в котором уложен фильтрующий материал. С двух сторон его закрывают декоративные решетки. Диаметр цилиндра от 6 до 14 см. Этот параметр влияет на производительность приспособления. То есть, чем больше, тем больше воздуха он через себя пропускает.

Сам цилиндр изготавливается из пластика. Внешняя декоративная решетка – это защита устройства от проникновения мелких животных и птиц, а также от мусора. Бюджетные варианты – пластиковые, дорогие – алюминиевые. Некоторые производители комплектуют решетки москитными сетками.

С внутренней стороны клапан закрывается оголовком. Это такая коробочка, в которую и устанавливается фильтрующий материал. Оголовок закрывается крышкой. Существует широкое разнообразие оголовков. С помощью некоторых можно снижать или увеличивать подачу поступающего воздуха. У них может быть разная форма, размеры, места расположения отверстий для прохождения воздуха.

Конструктивные особенности приточного клапанаИсточник veles24.ru

Цилиндр вставляется в просверленное отверстие в стене. Чтобы шум с улицы не проникал в дом, чтобы стены зимой не промерзали, между стеной и пластиковым цилиндром укладывается тепло- и шумоизоляционный материал. Обычно это цилиндрической формы изделие.

Как видите, конструкция очень проста, но при этом очень эффективна. Правда, надо отметить и тот факт, что вентиляционный клапан будет бесполезен, если в доме плохо работает вытяжка. Ведь суть вентиляции – это как приток воздуха, так и удаление его из помещений. Поэтому несколько советов:

• вытяжка должна быть все время в исправном состоянии, даже если это отверстие под потолком в санузле и в кухне;
• в межкомнатных дверях должны быть решетки или высота дверного полотна подбирается так, чтобы между его нижними краями и полом оставался зазор, равный 15 мм.

Вытяжка на кухне должна работать эффективноИсточник victorborisov.ru

Преимущества и недостатки

Основным достоинством клапана является то, что с его помощью можно легко увеличить эффективность вентиляционной системы. При этом вкладываются минимальные финансы. Сам прибор стоит недорого, а его установка – это всего лишь высверливание отверстия в стене, куда устройство и устанавливается.

И другие преимущества:

• Если сравнивать настенный клапан приточной вентиляции с оконными, то он в разы эффективнее и мощнее. Его производительность варьируется в пределах 60-70 м³/ч. Это серьезный показатель.
• При этом нет необходимости открывать окна. То есть увеличивается срок службы фурнитуры последних, а значит, и самих оконных конструкций.
• Воздух с улицы, проходя через фильтр, становится чище. Через клапан не пройдет пыль, а значит, комнаты будут гораздо чище, чем, если бы производилось проветривание помещений через окна.
• Всегда присутствует возможность регулировать входящий воздушный поток. То есть можно провести настройку с учетом размеров помещения и всего дома, а также с учетом сезона.
• Воздухообмен через клапан не сопровождается тепловыми потерями в сравнении с оконным проветриванием.
• Устройство работает в автономном режиме. Ему не требуется какая-то либо энергия.

Приток воздуха регулируется заслонкойИсточник pbs.twimg.com

Что касается недостатков, то они в первую очередь касаются неправильно проведенного монтажа. И хотя производители в инструкциях подробно этот процесс описывают, домашние мастера умудряются что-то сделать не так. Поэтому:

• Отверстие в стене снижает прочность несущей конструкции. Риск потери целостности незначительный.
• Если неправильно провести монтаж, то велика вероятность, что в месте установки клапана стена будет промерзать.
• В сильные морозы через прибор может просачиваться холодный воздух.
• Установленный внутрь стены цилиндр со временем забивается пылью. Ее придется периодически удалять.

Есть мнение, что клапан приточного типа является источником проникновения в комнаты холодного воздуха извне, что снижает температуру внутри дома. Если его установить в неправильное место, такое может быть. Поэтому чаще всего приспособление монтируют в стену между подоконником и радиатором отопления. То есть холодный воздух, поступая внутрь дома, тут же нагревается от тепла радиатора отопительной системы. Конечно, никто не запрещает устанавливать клапан в каком-нибудь другом месте, но под окном – идеальный участок.

Монтаж лучше провести над радиатором отопленияИсточник strojdvor.ru

Правила выбора

Прежде чем приобретать вытяжной вентиляционный клапан в стену, надо определить кубатуру дома, в котором организуется естественная вентиляция. Отталкиваясь от этого, выбирается диаметр клапана, а соответственно его производительность, а также количество устанавливаемых устройств.

Кроме производительности надо учитывать допустимый температурный режим эксплуатации, длину цилиндра, способ управления. У разных производителей все эти параметры могут быть разными. И это надо будет учитывать.

К примеру, средняя величина производительности – 40 м³/ч. Учитывая объем дома и число проживающих в нем людей, выбирается марка прибора. Некоторые производители обязательно указывают в паспорте изделия температурный диапазон эксплуатации. И если такой параметр указан, то не стоит его нарушать.

Длина цилиндра определяется толщиною стены, в которую он устанавливается. Что касается способа управления, то на рынке приточники представлены в виде устройств с ручным или автоматическим управлением. Последние – это все те же клапана, внутрь которых установлен гигростат – прибор, отслеживающий влажность воздуха внутри дома. Вам надо только на панели установить требуемую влажность, гигростат сам будет ее не только отслеживать, но и подавать команды, чтобы открывалась или закрывалась заслонка.

Производительность приточника зависит от его диаметраИсточник 4shop.ru
Конструктивные особенности вентилируемого фасада + технология сборки

Если система вентиляции в доме отсутствует

Что такое вентиляция – это система, состоящая из двух отверстий. В одну воздух извне поступает, в другую загрязненный и влажный воздух выходит. Происходит воздухообмен, который является залогом здоровья проживающих в доме людей. Если вытяжная вентиляция в доме была заложена при строительстве, то установка приточного клапана решает все проблемы.

А если такой вентиляции нет. Тогда придется ее создать. Для этого устанавливается приточный и вытяжной клапан вентиляции в стену, последний монтируют под потолком. При этом оба приспособления устанавливают на противоположных стенах, чтобы создался воздушный поток снизу вверх и по диагонали комнаты. То есть процесс естественной вентиляции проходит по законам физики, где теплый воздух поднимается к потолку, создает там давление. А снизу входит холодный воздух с улицы. Получается своеобразный сквозняк, который не ощущается.

Сегодня производители предлагают вытяжные клапана с принудительной системой вытяжки воздуха. Просто в цилиндр устанавливается небольшой вентилятор, который включается при необходимости быстро проветрить помещение. Некоторые модели снабжены реле, с помощью которого можно регулировать скорость вращения лопастей вентилятора. То есть вытяжку воздуха можно организовать в интенсивном режиме или в слабом.

Вытяжной клапан в стенуИсточник yandex.net

Монтаж приточного клапана

Установка устройства – процесс пыльный и шумный, потому что приходится сверить стену. Для этого потребуется алмазная коронка и перфоратор. Мастера пользуются специальным инструментом – установкой алмазного бурения.

Пробуренное в стене отверстие обязательно очищают от пыли, для чего используют пылесос. Затем в отверстие вставляется теплоизоляционный материал. Обычно для этого сегодня используют скорлупу из минеральной ваты или полиуретана, которая продается длиною 1 м. Ее просто подрезают под ширину стены.

Обратите внимание! Диаметр алмазной коронки выбирается под диаметр утеплителя.

Далее в скорлупу вставляется цилиндр клапана. С внешней стороны к стене саморезами на пластиковые дюбеля крепится декоративная решетка. С внутренней оголовок с фильтрующим материалом.

В видео показано, как надо правильно устанавливать приточный клапан вентиляции в стене:

Как сделать вентиляцию в бане: самые простые и действенные способы

Так как разновидностей клапанов на рынке много, то способы их установки также разняться, но принцип один и тот же. К примеру, есть приборы, в цилиндр которых устанавливается теплоизоляционная скорлупа. То есть бурят стену по диаметру пластиковой трубы. Внешняя декоративная решетка не крепится к стене, а вставляется в торчащий конец цилиндра в виде крышки. То же самое и с оголовком.

В видео специалист рассказывает о конструкции проточного клапана, о принципе его работы и способе установки:

Клапан приточный оконный

Как было обещано выше, дадим небольшую информацию о вентиляционном клапане для пластиковых окон. Начнем с того, что герметичность пластиковых окон привела к большим проблемам. Многие производители тут же откликнулись на требования потребителей. Так в оконные рамы стали вставлять различные устройства, через которые воздух стал проходить в помещения. К примеру:

• стали использоваться профили вентилируемого типа;
• устанавливались ограничители открывания рам и фрамуг;
• использовались уплотнители с частичной проницаемостью воздуха через них;
• монтировались штапики, в конструкции которых присутствовала открывающаяся задвижка.

Ограничитель открывания рам пластикового окнаИсточник www.ufa-okoshko.ru

Оконные приточные клапаны получили большую популярность среди потребителей за счет высокой эффективности воздухообмена. На рынке они представлены тремя видами:

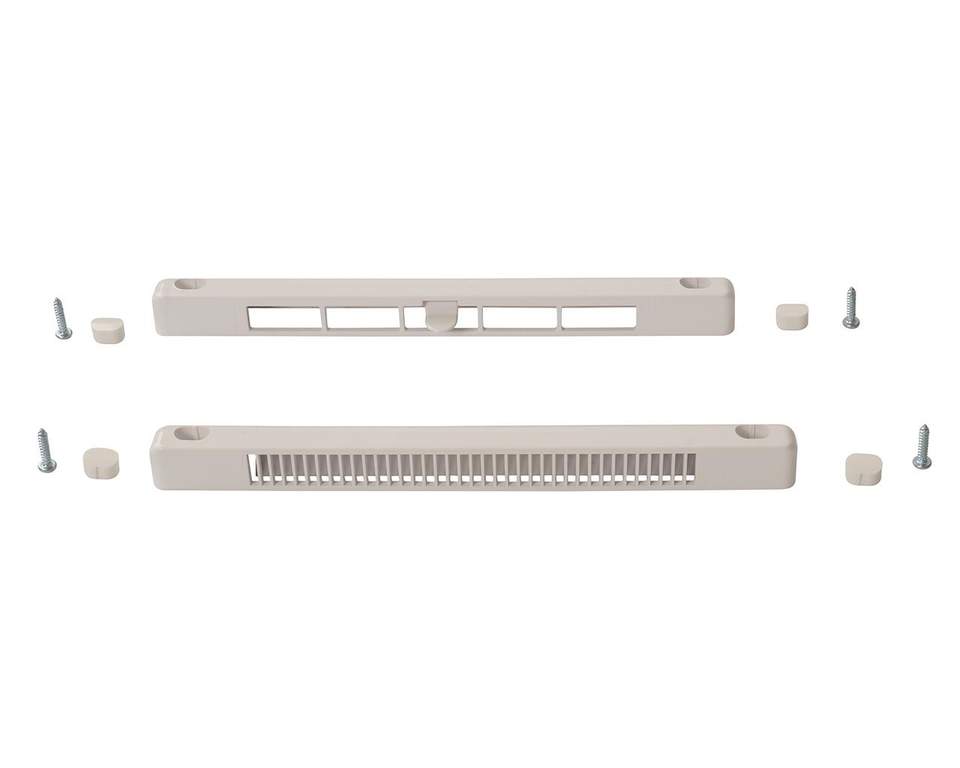

1. Фальцевые. Это устройство врезается в раму окна. То есть установку можно провести на действующую оконную конструкцию, не меняя другие части или элементы. Есть у этой разновидности один недостаток – невысокая производительность до 5 м³/час. Но это самые дешевые клапаны.
2. Щелевые. Эти модели устанавливаются в зазор между рамой и створкой. Именно это и усложняет процесс монтажа. В остальном приборы лучше фальцевых за счет более эффективного воздухообмена – до 20 м³/ч. Размер приточников ограничен только длиною зазора.
3. Накладные. Эти приточные клапаны на пластиковые окна устанавливаются в процессе монтажа стеклопакета. И это с одной стороны минус. Другая отрицательная сторона – приспособления пропускают через себя много шума, поэтому их не рекомендуют устанавливать в домах. Но устройства обладают высокой производительностью – до 100 м³/ч. Их можно устанавливать как в глухих, так и в открывающихся окнах.

В видео рассказывается об оконном приточнике, как производится установка клапана в окно:

Кондиционер инверторный или обычный: какой лучше выбрать для собственного дома

Коротко о главном

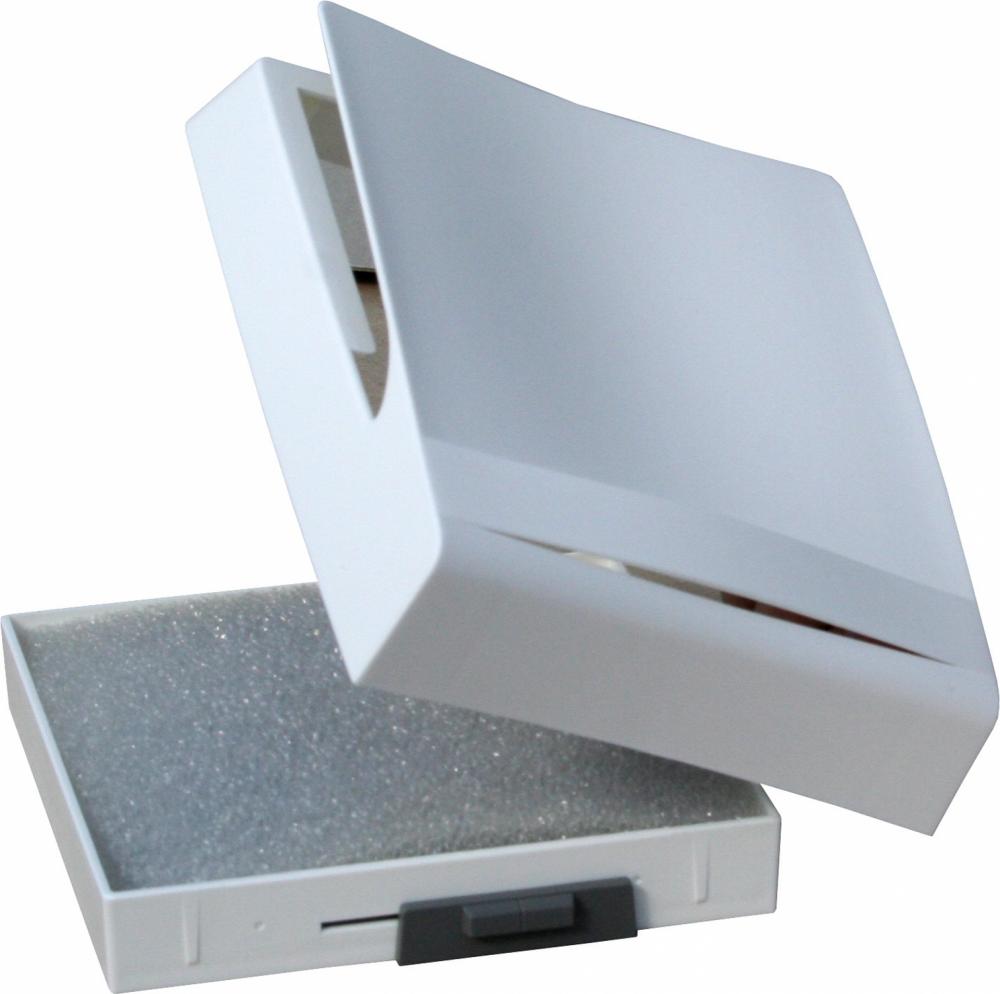

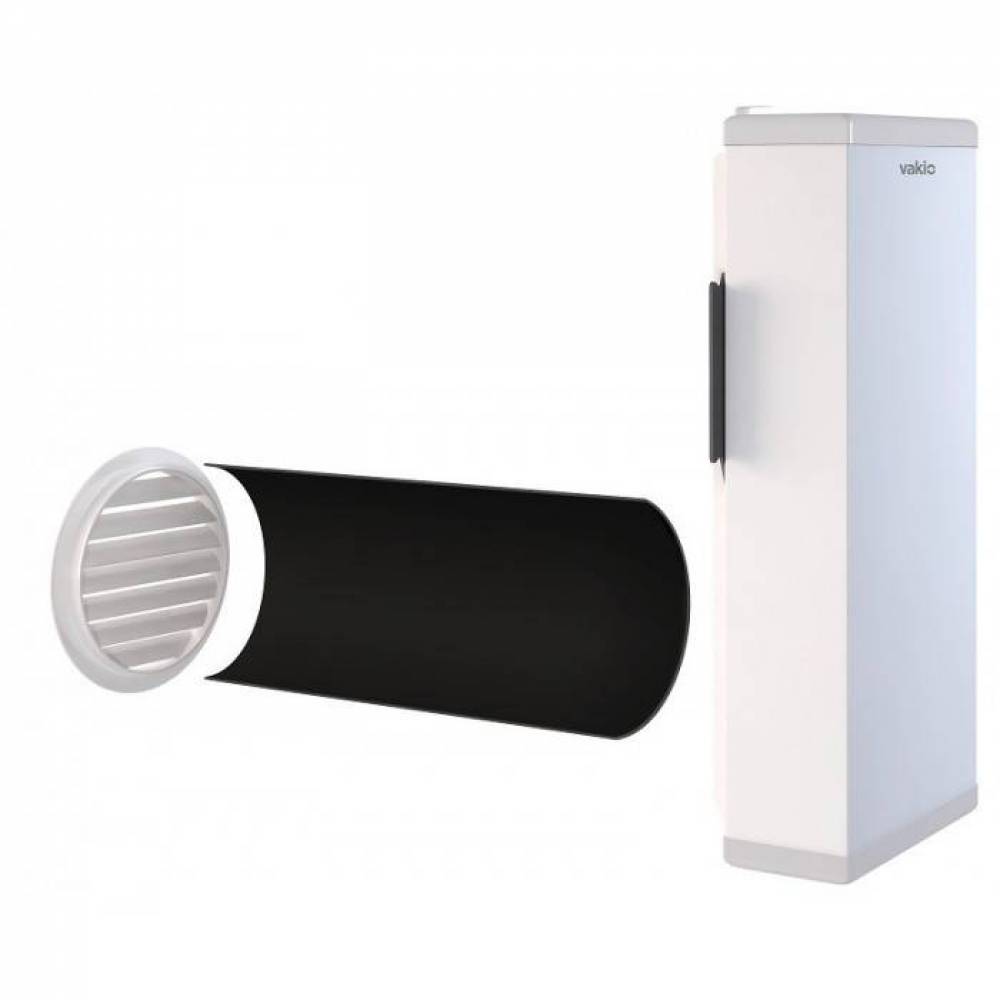

Что собой представляет приточный вентиляционный клапан, принцип его работы, для каких целей предназначен.

Преимущества и недостатки устройства, на что необходимо обратить внимание, выбирая его.

Технология установки, нюансы монтажного процесса.

Оконный приточник: разновидности, отличительные особенности, видео – как установить простейший клапан на пластиковое окно.

Установка клапанов на окна – устанавливаем приточные и вентиляционные клапаны

Содержание

1. Что такое вентиляционный клапан.
2. Конструкция клапана.
3. Преимущества установки клапана на пластиковые окна.
4. Процесс установки.



В процессе деятельности людей в воздухе помещений жилых, офисных, коммерческих зданий образуется и накапливается множество примесей, неблагоприятно влияющих на здоровье. Для создания нормального микроклимата необходимо чтобы воздушная среда постоянно обновлялась путем притока снаружи и удаления застоявшегося воздуха через вентиляционные каналы. С появлением герметичных пластиковых окон, которые позволили значительно снизить тепловые потери и повысить звукоизоляцию, обеспечение нормальной естественной вентиляции помещений стало затруднительным. В этой ситуации самым эффективным решением проблемы является установка вентиляционных клапанов на окна.

Что такое вентиляционный клапан

Вентиляционный клапан – это устройство, врезаемое в оконную раму в верхней ее части в горизонтальном положении, и служащее для притока наружного свежего воздуха без необходимости открывания створок. Установка приточного клапана на окно не требует демонтажа и нового монтажа всей оконной рамы.

Конструкция клапана включает следующие элементы:

• наружный блок, устанавливаемый с внешней стороны окна и служащий для забора воздуха. Обязательно оборудуется козырьком, защищающим от попадания в конструкцию дождевой воды или влаги от таяния снега;
• канал, соединяющий наружную и внутреннюю часть, который врезается в раму и фиксируется с помощью специальной гильзы;
• внутренний блок, устанавливаемый изнутри рамы. Включает фильтр, выпускную форсунку и механизм, регулирующий интенсивность потока воздуха.

Производители выпускают разнообразные модели клапанов на окна, которые различаются по способу установки, возможности ручного или автоматического регулирования, вариантам направления подачи струи воздуха, комплектации аксессуарами для обеспечения шумопоглощения и т.д.

Преимущества установки клапанов на окна

Установка клапанов на окна для приточной вентиляции создает следующие преимущества:

• возможность проветривания помещения без открывания створок окна, что позволяет избежать потерь тепла в зимнее время при сохранении звукоизоляции;
• предотвращение образования опасных сквозняков;
• обеспечение нормальной вентиляции, поддерживающей здоровый микроклимат в помещениях;
• предотвращение образования конденсата на окнах;
• возможность устанавливать режим поступления воздуха путем регулирования клапана;
• простота установки клапана, не требующего особого ухода в эксплуатации.

Процесс установки

В связи с простотой конструкции возможна установка клапана на пластиковые окна своими руками. Способ установки зависит от конкретной модели. Может осуществляется с помощью обычного строительного ножа, а может потребовать фрезеровки створки.

Приточный клапан без фрезеровки, например Air-BoxComfort, установить проще всего. Для начала требуется приложить клапан к верхней части створки, отмерить его боковые границы на створке и на раме. Продолжить их до уплотнителя с внутренней стороны профиля. Вырезать по этим отметкам штатный уплотнитель и заменить его тем, который поставляется в комплекте с клапаном. Заем необходимо снять защитный слой, приложить клапан к месту установки и зафиксировать его саморезами.

Существуют разновидности клапанов, которые устанавливаются на окна, но требуют предварительной фрезеровки профиля. В таком случае мы рекомендуем четко следовать инструкции к изделию или вызвать профессионалов.

Морские и промышленные трубопроводные клапаны и фитинги || Атлантический клапан и поставка Co

• png» data-saveperformance=»off» data-title=»Atlantic Valve & Supply»>

  Ведущий в отрасли поставщик клапанов, конденсатоотводчиков,


  и регуляторов давления для военных и промышленных рынков.

Atlantic Valve гордится тем, что

является надежным партнером следующих производителей:

Mil-Spec и коммерческие медно-никелевые, латунные, бронзовые, стальные и нержавеющие трубы, клапаны, датчики и фитинги.
У нас есть все, что вам нужно, от судов до муниципальных и промышленных приложений и сред.
Atlantic Valve предлагает широкий ассортимент продукции, в том числе следующие известные бренды:

Мы предлагаем полную линейку коммерческих, а также армейских задвижек, шаровых, обратных и шаровых кранов из бронзы, а также из нержавеющей, литой и кованой стали.

Мы предлагаем дисковые затворы Demco для промышленного и морского применения из алюминиевой бронзы, ковкого чугуна, углеродистой и нержавеющей стали.

Запорные, шаровые, обратные и шаровые краны для промышленных, целлюлозно-бумажных и углеводородных применений из углеродистой и нержавеющей стали, хрома и сплавов.

Производитель промышленной и специальной продукции, включая конденсатоотводчики, регулирующие клапаны, аксессуары для трубопроводов, осушители жидкости, конденсатные насосы.

Производитель качественных промышленных шаровых, дисковых и шаровых кранов, регуляторов давления, паровых изделий, средств управления и контрольно-измерительных приборов.

Robert H. Wager Company, Inc. была основана в 1933 году. Компания Wager производит обратные и вертикальные обратные клапаны, а также клапаны для выпуска воздуха из резервуаров.

Более 100 лет компания American Valve посвятила себя предоставлению надежных продуктов и услуг, отвечающих самым высоким стандартам.

Merit Brass является ведущим производителем трубных ниппелей из нержавеющей стали, латуни, хромированной латуни и алюминия в Северной Америке.

Компания

KPM была основана в 1960 году в Сан-Франциско.
KPM является сертифицированным производителем клапанов, шпигатов и палубной арматуры, сертифицированным береговой охраной.

Что мы предлагаем

У нас есть широкий выбор товаров на складе или в наличии, чтобы удовлетворить все ваши потребности в морских и промышленных трубопроводах.

Клапаны

У нас есть широкий ассортимент клапанов из бронзы, нержавеющей стали, стали и многих экзотических сплавов для морского, муниципального и промышленного использования.

См. Клапаны

Фитинги для труб

От бронзы до стали и сплава, от резьбы до сварки встык, у нас есть фитинги, которые вам нужны.

См. фитинги

Труба

Труба из меди, медно-никелевого сплава, латуни, стали, оцинкованной стали, нержавеющей стали, алюминия и сплава военного и коммерческого класса.

См. трубу

Конденсатоотводчики

Watson McDaniel с 1878 года с гордостью производит высококачественные специальные продукты для пара и жидкостей для промышленного рынка.
Watson McDaniel является производственной компанией, сертифицированной по стандарту ISO 9001 и сертифицированной ASME.

См. конденсатоотводчики

Регуляторы давления

Watson McDaniel с 1878 года с гордостью производит высококачественные специальные продукты для пара и жидкостей для промышленного рынка.
Watson McDaniel является производственной компанией, сертифицированной по стандарту ISO 9001 и сертифицированной ASME.

Читать далее

Выдающаяся служба

Когда вы звоните в Atlantic Valve, вы разговариваете не просто с сотрудником, вы разговариваете с владельцем.
С 1963 года мы поставляем качественные компоненты трубопроводов для военных, коммерческих и промышленных рынков.

Читать далее

Что вызывает отказ запорных клапанов линии подачи?

Неисправности запорного клапана (заклинивание) чаще всего вызваны старением внутренних компонентов, таких как резиновые шайбы. Многие элементы сантехники, а также бытовая техника в вашем доме требуют запорного клапана, который позволяет быстро и удобно перекрыть воду в случае аварийной ситуации с трубами.Без этих инструментов вы потратили бы бесценное время на поиски, а также на перекрытие основного клапана подачи воды в жилую или коммерческую недвижимость, в то время как вода льется в ваше жилище. Хотя запорные клапаны в основном не требуют обслуживания, с возрастом они подвержены ряду отказов.

запорные клапаны с утечкой

Определение запорного клапана
Называемые запорными устройствами, эти приспособления связаны с основными водопроводными линиями, как холодными, так и горячими, которые проходят повсюду твой дом.Они обеспечивают быструю реакцию на аварийную ситуацию с трубами для подходящего компонента, который они предоставляют. Хотя его функция аналогична шлюзовому клапану, который обычно используется для обеспечения вашего водонагревателя, он не такой тяжелый.

Места общего пользования
Запорные клапаны используются для питания кухонных и ванных комнат, посудомоечных машин, компонентов и холодильников. Ванные комнаты обычно состоят из клапана горячей и холодной воды внутри туалетного столика и клапана холодной воды, расположенного сразу за унитазом.

Типичные отказы клапанов
Со временем эти надежные устройства сказываются на них, и они могут выйти из строя. Одной из самых частых поломок старого запорного клапана является его заедание. Это говорит о том, что вы, возможно, не сможете легко отключить эту жизненно важную функцию. В крайнем случае клапан настолько ржавый, что даже набор пассатижей бесполезен. Дополнительным типичным отказом является ослабление резиновых упоров или уплотнений внутри клапана и невозможность полностью ограничить поток воды.Это может оказаться неприятной ситуацией, если у вас возникла аварийная ситуация с сантехникой или когда ваша сантехника пытается установить новый прибор.

Необходимые действия
Хотя эти клапаны не требуют технического обслуживания, очень важно периодически проверять их, чтобы гарантировать их надлежащее функционирование. Если вы обнаружите заклинивший или капающий клапан подачи или клапан, который не перекрывает воду, запланируйте замену вместе с нами.

Малатные клапаны для балансировки энергоснабжения клеток

В зеленых частях растения при освещении АТФ и НАД(Ф)Н выступают в качестве источников энергии, которые образуются в основном при фотосинтезе и дыхании, тогда как в темноте необходимую энергию генерируют гликолиз, дыхание и окислительный пентозофосфатный путь (ОПФ). формы.В незеленых частях окисление сахара при гликолизе, дыхание и OPP являются единственными средствами производства энергии. Для энергозатратных реакций доставка НАДФН, НАДН, восстановленного ферредоксина и АТФ должна происходить с требуемыми скоростями и в специфических компартментах, так как размеры пулов этих энергоносителей достаточно ограничены и, как правило, не непосредственно транспортируются через биомембраны. Непрямой транспорт восстанавливающих эквивалентов может быть достигнут с помощью малатеоксалоацетатных челноков с участием малатдегидрогеназы (МДГ) для взаимного превращения.Изоферменты МДГ присутствуют в каждом клеточном компартменте. Хлоропласты содержат окислительно-восстановительный НАДФ-МДГ, который активен только на свету. Кроме того, была обнаружена пластида NAD-MDH, которая постоянно активна и присутствует во всех типах пластид. Экспорт избытка NAD(P)H через малатные клапаны позволит продолжить производство АТФ (1) при фотосинтезе и (2) при окислительном фосфорилировании. В последнем случае сопряженная продукция NADH катализируется биспецифическим NAD(P)-GAPDH (GapAB) в хлоропластах, активным с NAD даже в темноте, или специфическим пластидным NAD-GAPDH (GapCp) в незеленых ткани.Когда растения находятся в таких условиях, как яркое освещение, питание с высоким содержанием CO(2), NH(4) (+), холодовой стресс, которые требуют изменения активности ферментов малатных створок, могут быть изменены уровни экспрессии изоформ MDH. наблюдаемый. В клубеньках индукция специфичной для клубеньков пластиды NAD-MDH указывает на изменение потребности в энергоснабжении во время фиксации N(2). Кроме того, была описана индукция изоформ глюкозо-6-фосфатдегидрогеназы аммонием и ферредоксина и ферредоксин-НАДФ-редуктазы нитратом.Все эти данные согласуются с предположением, что измененное окислительно-восстановительное состояние, вызванное метаболической изменчивостью, приводит к индукции ферментов, участвующих в окислительно-восстановительном равновесии.

Запорные клапаны

: четвертьоборотные против. Сжатие

Эта запись была опубликована 19 июля 2019 г. пользователем Korey.

Нет ничего более отягчающего, чем страдать от наводнения и повреждения водой из-за сломанных труб, не говоря уже о стоимости ремонта, которая может быть огромной в промышленных условиях.Вот почему так важно, чтобы вы знали, где находятся ваши запорные клапаны, до того, как произойдет аварийная ситуация с сантехникой. В этом посте мы рассмотрим, что такое запорные клапаны, где вы их найдете, а также различия между компрессионными клапанами и четвертьоборотными клапанами.

Что такое запорный клапан и где он находится?

Запорные клапаны — это то, что следует из названия — клапаны, перекрывающие поток в системе трубопроводов. Имеется главный запорный вентиль, а также запорная арматура возле светильников.Главный запорный клапан остановит поток воды, поступающей из водопровода. Главный запорный вентиль обычно располагается снаружи здания, на первом этаже (или в подвалах для тех зданий, где он есть), и, как правило, в кратчайшей точке от водопровода до здания.

Некоторые светильники имеют собственный запорный клапан. Их можно использовать для остановки потока воды к определенному приспособлению, а не ко всему зданию. Вы найдете запорные клапаны на приспособлениях, включая раковины, туалеты и стиральные машины.

• • • Раковины – Запорный клапан для раковин обычно находится в тумбе под раковиной. Если есть утечка в кране или трубе раковины, отключение этого клапана остановит поток воды в раковину.
    • Туалет – Эти запорные клапаны расположены на стене за туалетом.
    • Стиральная машина . За стиральной машиной есть два клапана, а иногда и рычаг в промышленных условиях, которые можно перекрыть, чтобы перекрыть поток воды.

Компрессионные и четвертьоборотные запорные клапаны

Запорные клапаны бывают двух основных типов: клапан сжатия и клапан на четверть оборота. Давайте посмотрим на оба и на то, как они работают.

Компрессионные клапаны

Компрессионные клапаны, иногда называемые многооборотными клапанами, обычно представляют собой шаровые клапаны. Вы включаете или выключаете этот клапан несколькими оборотами. Он работает с помощью компрессионной шайбы, расположенной на конце штока клапана, которая регулирует поток воды через клапан.При повороте штока шайба прижимается к внутреннему седлу и образует уплотнение.

Четвертьоборотные клапаны

Четвертьоборотные запорные клапаны появились после компрессионного клапана. Они используют конфигурацию шарового клапана. Вам нужно всего лишь повернуть его на четверть оборота, чтобы включить и выключить.

Различия между компрессионными и четвертьоборотными клапанами

Как узнать, какой запорный клапан использовать? Ответ на этот вопрос часто зависит от того, кого вы спросите.Хотя компрессионные и четвертьоборотные клапаны имеют сходство в использовании, существует ряд различий, которые следует учитывать.

• • • Стоимость – Компрессионные клапаны дешевле, чем четвертьоборотные клапаны. Как правило, четвертьоборотные клапаны стоят примерно на доллар или около того больше, чем компрессионные клапаны.
    • Ремонт – Если четвертьоборотный запорный клапан выходит из строя и начинает протекать, его необходимо заменить. С другой стороны, компрессионные запорные клапаны часто поддаются ремонту. Когда компрессионная шайба со временем изнашивается, ее можно довольно легко заменить. Кроме того, при необходимости можно заменить уплотнение в клапане, которое помогает предотвратить возникновение утечек вокруг штока. Еще проще, некоторые типы утечек можно устранить, просто затянув гайку уплотнения клапана. В то время как ремонт компрессионного клапана довольно прост, некоторые сантехники предпочитают просто заменить клапан, поскольку он недорог и гарантирует, что любые другие старые и изношенные детали не скоро выйдут из строя.
    • Долговечность – Поскольку четвертьоборотные клапаны имеют простую конструкцию и содержат меньше деталей, это делает этот тип клапана более долговечным, чем компрессионные клапаны.Однако есть и другие аспекты, в том числе качество сборки и других конструкционных материалов, которые могут снизить долговечность запорных клапанов на четверть оборота. Это означает, что если вы собираетесь их использовать, вы должны убедиться, что покупаете высококачественные. Внутренняя часть клапана должна быть металлической, а не пластиковой.
    • Простота использования – Как следует из названия, четвертьоборотным клапанам требуется только четверть оборота для их работы. Они также легко читаются. По положению ручек вы узнаете, выключены они или включены.

Продление срока службы запорной арматуры

Тип клапана, который вы используете, является важным решением. Не забывайте выбирать клапаны высокого качества. При использовании этих запорных клапанов всегда следите за тем, чтобы они были установлены правильно, оставлялись полностью открытыми и не затягивались слишком сильно, когда это необходимо. Это обеспечит максимально долгий срок службы выбранной вами запорной арматуры.

Как работают клапаны | Типы клапанов

Криса Вудфорда.Последнее обновление: 29 ноября 2020 г.

Какой самый любимый вид транспорта в мире? Машина? То велосипед? Реактивный самолет? Если бы мне пришлось рискнуть предположить, я бы не выбрал ни одного из этих вещей. Вместо этого я бы выбрал скромный конвейер. Ты мог бы не замечаю трубы, но они транспортируют огромное количество жидкости (жидкости и газа) по всему миру тихо и эффективно, изо дня в день выходной. Для эффективной работы трубам нужен способ регулирования через них может проходить жидкость; им также нужен способ переключения стекать полностью.Это работа, которую выполняют клапаны и : клапаны похожи на механические выключатели, которые могут включать и выключать трубы, поднимать или опускать их количество жидкости, протекающей через них. Давайте подробнее рассмотрим как они работают!

Фото: Этот запорный клапан управляется вручную: вы открываете и закрываете его, поворачивая колесо. Колесо, подобное этому, облегчает открытие клапана, потому что оно увеличивает усилие, которое вы прикладываете к ободу. производят большую и более полезную силу в центре. Если вы не уверены, почему, взгляните на нашу статью об инструментах и ​​машинах.Фото Брайана Слоана любезно предоставлено

Что такое клапаны?

Фото: Клапаны бывают всех размеров. Некоторые из них крошечные, как этот тарельчатый клапан, который скользит вверх и вниз по верхней части бутылки с напитками, чтобы впускать и выливать воду, когда вы тянете или толкаете его зубами.

Клапан представляет собой механическое устройство, которое частично перекрывает либо полностью изменить количество жидкости, проходящей через него. Когда вы включаете кран (кран), чтобы почистить зубы, вы открываете клапан, который позволяет воде под давлением выходить из трубы.Так же, когда вы спускаете воду в унитазе, вы открываете два клапана: один (сифон) пропускает воду чтобы сбежать, чтобы опорожнить поддон и еще один (называемый шаровым краном или шаровой кран), который пропускает больше воды в резервуар, готовый к следующему промывать.

Клапаны регулируют как газы, так и жидкости. Если у вас включена газовая плита (плита) В вашей плите органы управления, которые включают или выключают газ, представляют собой клапаны. Когда вы увеличиваете температуру, вы открываете клапан, который позволяет большему количеству газ поступает по трубе. Больше газа горит большим пламенем так вы получите больше тепла.

Клапаны практически гарантированно есть в любой машине, использующей жидкости или газы. В вашей стиральной машине есть клапан, который поворачивается подача воды включается или выключается каждый раз, когда барабан ополаскивается. Есть также клапаны в цилиндрах двигателя вашего автомобиля, открытие и закрытие несколько раз в секунду впустить воздух и топливо и дать сгоревшим выхлопные газы для выхода.

Клапаны используются не только в машинах. У твоего тела есть красивые важные клапаны внутри вашего сердца, которые позволяют ему перекачивать кровь в ваши легкие (где он поглощает кислород), а затем по всему телу.

Фото: Клапаны большие и малые. 1) Этот дроссельный клапан диаметром 7,3 м (24 фута) из аэродинамической трубы затмевает человека, стоящего рядом с ним! Фото любезно предоставлено НАСА на сайте Commons. 2) Этот гораздо меньший дроссельный клапан работает точно так же, открываясь в центре, чтобы пропустить воздух через трубу. Фото предоставлено Исследовательским центром Гленна НАСА (NASA-GRC).

Как изготавливаются клапаны?

Фото Перекрытие воды запорным клапаном.Поворот этого рычага на девяносто градусов закрывает шаровой кран в середине трубы, перекрывая протекающую через нее воду. В большинстве домов есть такие клапаны на входе холодной воды и на трубах, ведущих в резервуары для воды и выходящих из них. Запорные клапаны очень полезны во время чрезвычайной ситуации (например, при прорыве водопроводной трубы) или для проведения планового технического обслуживания. Как только клапан закрыт, вы можете безопасно выполнять ремонт без выливания всей жидкости.

Клапаны обычно изготавливаются из металла или пластика и имеют несколько разные части.Внешняя часть называется сиденьем и часто имеет цельнометаллический внешний корпус и мягкое внутреннее резиновое или пластиковое уплотнение, поэтому клапан делает закрытие абсолютно герметичным. Внутренняя часть клапан, который открывается и закрывается, называется корпус и вписывается в седло, когда клапан закрыт. Также существует некоторая форма механизм для открытия и закрытия клапана — либо ручной рычаг, либо колесо (как в кране или запорном кране) или автоматический механизм (как в в автомобильном или паровом двигателе).

Часто критически важно, чтобы клапаны, которые были отключены, не допускали абсолютно никакого выхода жидкость или газ по трубе, чтобы избежать несчастных случаев, взрывов, загрязнения или потери ценных химических веществ (даже капающий кран может быть дорогим, если у вас вода по счетчику). Вот почему уплотнение на клапане должно быть абсолютно надежным, а закрытый клапан должен быть плотно закрыт. Отключение потока жидкости или газа под высоким давлением путем его перекрытия с клапаном — физически тяжелая работа: иными словами, нужно приложить много силы, чтобы сделай это.Вот почему некоторые клапаны управляются рычагами (например, тот, что изображен здесь, но некоторые могут быть намного длиннее, чтобы дать вам больше силы поворота) или большие колеса (как на верхнем фото в этой статье). Если действительно большие клапаны требуют слишком большой силы для подачи человеком, они приводятся в действие гидроцилиндрами.

Правильный выбор материала

Не все клапаны большие, мощные, промышленно прочные, сделанные из металла. Внимательно осмотрите контейнеры для пищевых продуктов на своей кухне, и вы обнаружите у многих есть клапаны.Бутылки с водой (например, та, что я изобразил выше) часто имеют тарельчатые клапаны вместо клапанов. винтовые колпачки. Крышка банки с едой, которую я сфотографировал ниже, является еще одним действительно оригинальным примером клапана, сделанного из упругий эластомер (на практике эластичный, синтетический, силиконовый каучук). Он запечатывает банку для раздачи еды, которая обычно стоит вверх дном, поэтому теоретически еда может просто вылиться на стол внизу! Этот хитроумный клапан останавливает его. В резиновом материале есть четыре прорези, чтобы пропускать пищу, но он также довольно твердый, поэтому открывается только тогда, когда вы сжимаете банку. Давление, которое вы оказываете при сжатии, проталкивает пищу через четыре прорези, которые открываются. Когда вы сбросите давление, эластичность клапана заставляет прорези снова опускаться вниз, и банка снова закрывается. Это так просто и обыденно что вы, вероятно, никогда этого не замечали, но это гениальная инженерная разработка, основанная на очень тщательном подбор именно подходящего материала.

Фото: Эластомерный пищевой клапан. Слева: вид снизу на закрытый клапан.Посередине: вид сверху на тот же герметичный клапан. Справа: взгляд сверху с поднятым пальцем, чтобы показать, как работает механизм самоуплотняющейся щели. (Если вам интересно, я полагаю, что это щелевой клапан SimpliSqueeze® производства Aptar, и вы можете прочитать все технические детали того, как это работает в их US10287066B2: Раздаточный клапан.)

И выбор материалов для клапанов — это не просто вопрос того, как они будут функционировать в течение всего срока службы, а что с ними происходит после этого. Например, при упаковке пищевых продуктов переработка становится все более важным фактором. Возьмите маленькие клапаны, которые вы найдете на кофейных пакетах. После того, как кофе обжарен и расфасован по пакетам, он может лежать на полке магазина до года, в течение которого он продолжает выделять углекислый газ. Без клапана на пакете он может раздуться и потенциально лопнуть в магазине (или на вашей кухне), разбрасывая кофе повсюду. Итак, на кофейных пакетах есть эти оригинальные односторонние «дегазационные» клапаны, сделанные из мембран, которые открываются, когда внутри повышается давление.Вот почему вы можете «проснуться и почувствовать запах кофе», фактически не открывая пакет. Когда воздух пытается проникнуть снаружи, он сплющивает мембрану и плотно запечатывает мешок. Пока все хорошо, но как насчет переработки? Если вы начнете ставить на пакеты сложные пластиковые клапаны, сумки гораздо труднее перерабатывать. Каков ответ? В настоящее время производители изготавливают кофейные пакеты и клапаны полностью из компостируемые биопластики для устранения проблемы утилизации отходов.

Фото: Как работают кофейные клапаны.Верхний ряд: Слева: типичный клапан на внутренней стороне пакетика с кофе. Посередине: этот компостируемый клапан из биопластика (производства швейцарской компании Wipf) имеет фиксированное внешнее седло (черное) и внутренний корпус (красный) с газовым клапаном. Справа: разберите его, и вы обнаружите, что внутри него тоже есть пластиковая мембрана. (синий). На рисунке ниже показано, как эти три части работают вместе. Мембрана изгибается, позволяя CO2 выходит наружу, а затем сглаживается, чтобы предотвратить попадание воздуха и водяного пара.

Типы клапанов

Иллюстрация: восемь распространенных типов клапанов, значительно упрощенных.Цветовой ключ: серая часть — это труба, по которой течет жидкость; красная часть – клапан и его ручка или регулятор; синие стрелки показывают, как клапан движется или поворачивается; а желтая линия показывает, в каком направлении движется жидкость, когда клапан открыт.

Различные типы клапанов имеют разные названия. То наиболее распространенными являются бабочка, кран или пробка, ворота, глобус, игла, тарелка и катушка:

• Шар : Полая сфера (шар) плотно сидит в шаровом кране. внутри трубы, полностью блокируя поток жидкости.Когда вы поворачиваете ручку, она заставляет шар поворачиваться на девяносто градусов, позволяя жидкости течь через его середину.
• Дроссельная заслонка : Дроссельная заслонка представляет собой диск, который находится в середина трубы и поворачивается вбок (для впуска жидкости) или вертикально (чтобы полностью перекрыть поток).
• Кран или пробка : В кране или пробке поток блокируется конусообразной заглушкой, которая отодвигается при повороте колеса или ручка.
• Задвижка или шлюз : Задвижки открывают и закрывают трубы опуская через них металлические ворота.Большинство клапанов этого типа быть полностью открытым или полностью закрытым и не может работают должным образом, когда они открыты только наполовину. В водопроводных трубах используются такие клапаны.
• Глобус : Водопроводные краны (краны) являются примерами глобуса клапаны. Когда вы поворачиваете ручку, вы закручиваете клапан вверх или вниз, и это позволяет воде под давлением течь вверх по трубе и выходить через носик ниже. В отличие от затвора или шлюза, такой клапан можно настроить так, чтобы через него проходило больше или меньше жидкости.
• Игла : Игольчатый клапан использует длинную скользящую иглу для точно регулировать поток жидкости в машинах, таких как карбюраторы автомобильных двигателей и системы центрального отопления.
• Тарельчатый клапан : Клапаны в цилиндрах автомобильных двигателей представляют собой тарельчатые клапаны. Этот Тип клапана похож на крышку, сидящую на верхней части трубы. Время от времени крышка поднимается, чтобы выпустить или впустить жидкость или газ.
• Золотник : Золотниковые клапаны регулируют поток жидкости в гидравлические системы. Подобные клапаны скользят назад и вперед, чтобы сделать поток жидкости в том или ином направлении по контуру трубы.

Как работают предохранительные клапаны?

Клапаны часто используются для хранения опасных жидкостей или газов, например, токсичных химикатов, легковоспламеняющихся нефтепродуктов, пара под высоким давлением, или сжатый воздух — ни в коем случае нельзя допускать утечки. по идее клапан должен быть совершенно безопасным и после закрытия не должен пропускать жидкость или газ. На практике это не совсем так. Иногда лучше, чтобы клапан вышел из строя намеренно, чтобы защитить какую-то другую часть системы или машины.Например, если у вас есть паровой двигатель, работающий от водяного котла, в котором пар накапливается, но давление внезапно становится слишком высоким, вам нужен клапан, который можно открыть, дать пару выйти и безопасно сбросить давление до того, как все кончится. котел катастрофически взрывается. Клапаны, которые работают таким образом, называются предохранительными клапанами. Они предназначены для автоматического открытия, когда жидкость или газ, которые они содержат, достигают определенного давления (хотя многие системы и машины имеют предохранительные клапаны, которые можно открыть вручную для той же цели).

Работа: Пример предохранительного клапана, встроенного в обычный кран горячей воды.

В обычном кране вы поворачиваете оранжевую ручку вверху по часовой стрелке или против часовой стрелки, чтобы поднять или опустить клапан. Это позволяет воде течь слева направо по горизонтальной трубе, вокруг изгиба (через щель, где был клапан) и выходить через вертикальную трубу справа.

Вы можете повернуть ручку на разную величину, чтобы открыть клапан на разную высоту, пропуская разное количество воды.

В этой конструкции Пола Вессона, запатентованной в 1923 году, внизу есть дополнительный предохранительный клапан, окрашенный в зеленый цвет. Он имеет коническую форму и обычно плотно удерживается на месте желтой пружиной, обвитой вокруг него. Однако, если давление воды становится слишком большим, она давит на конус, открывает клапан, и вода уходит вниз, сбрасывая давление.

Изображение из патента США: 1,449,472: Предохранительный кран Пола Б. Вессона и компании Hampden Brass, любезно предоставлено Управлением по патентам и товарным знакам США.

Узнать больше

На этом сайте

Книги

• Справочник по клапанам Филипа Л. Скоузена. McGraw-Hill Education, 2011 г. Подробное руководство по различным типам клапанов, их выбору, размерам и проблемам, которые могут возникнуть при их использовании.
• Справочник по клапанам и приводам Брайана Несбитта. Баттерворт-Хайнеманн, 2007/2011. Практическое руководство по выбору и использованию клапанов, включая руководство покупателя.
• Клапаны, трубопроводы и трубопроводы. Справочник Т.Кристофер Дикенсон. Elsevier, 1999. Подробный технический справочник. Много информации о различных типах клапанов и о том, как выбрать клапаны для конкретного применения.

Артикул

• Создание лучшего клапана, Джина Колата. Нью-Йорк Таймс. 20 июня 2015 г. Новый тип операции на сердечном клапане (транскатетерная замена аортального клапана) снижает риск хирургического вмешательства для пациентов.
• Британец получает искусственное пластиковое сердце: выбор NHS, 3 августа 2011 г.Описывает структуру искусственного сердца, в котором используются пластиковые клапаны.
• Предохранительные клапаны снижают риск ожогов: BBC News, 5 сентября 2005 г. Отчет о разработке термостатических клапанов для кранов для защиты пожилых людей.

Патенты

Патенты дают отличное представление о технических тонкостях того, как все работает на самом деле. Существуют тысячи различных типов клапанов; вот небольшой и довольно случайный выбор для начала:

• US3425439: Клапан-бабочка от Don W Duffey.Duriron Co. Inc., 4 февраля 1969 г.
• US3394915: Шаровой кран с кольцевым уплотнением от Jean Gachot. Duriron Co. Inc., 4 февраля 1969 г.
• US20030159737A1: Шаровой клапан большой пропускной способности, разработанный Джеймсом Старесом. ООО «Дрессер», 30 августа 2005 г.
• US20030159737A1: Тарельчатый клапан и способ его изготовления Чарльза Питера де Клера. Colder Products Co., 16 марта 2004 г.
.
• US10287066B2: Раздаточный клапан Джейсона Хаттона и др., AsparGroup. 14 мая 2019 г. Техническое описание желтого самоуплотняющегося пищевого клапана, сфотографированного выше.

Оптовый дистрибьютор труб, клапанов и фитингов

ТРУБА, НКТ и СТРУКТУРНЫЕ Акватерм ПРОДУКТЫ КЛАПАНЫ фитинги и фланцы VICTAULIC ПРОДУКТЫ ПРЕССА ПРОДУКЦИЯ НИППЕЛЬ ТРУБ Вешалки труб, стойки и крепления Газовые рассылки продукты Отопление продукты, насосы и спецслужбы Приборы Парово-трубопроводные блюда АВТОМАТИЗАЦИЯ КЛАПАНА ПРОКЛАДКИ И УПЛОТНЕНИЯ ИНСТРУМЕНТЫ ПРИНАДЛЕЖНОСТИ ДЛЯ ЗАВОДА ХИМИКАТЫ

МАГАЗИН ТОВАРОВ ПО КАТЕГОРИЯМ ТРУБЫ, ТРУБОПРОВОДЫ И КОНСТРУКЦИИ АКВАТЕРМ ПРОДУКТЫ КЛАПАНЫ ФИТИНГИ И ФЛАНЦЫ ПРОДУКЦИЯ VICTAULIC ПРЕСС-ПРОДУКТЫ ТРУБНЫЕ НИППЕЛИ ПОДВЕСКИ ДЛЯ ТРУБ, СТОЙКИ И КРЕПЕЖНЫЕ СОЕДИНЕНИЯ ПРОДУКЦИЯ ДЛЯ РАСПРЕДЕЛЕНИЯ ГАЗА СРИНКЛЕРНЫЕ УСТРОЙСТВА И ОСОБЕННОСТИ ОТОПИТЕЛЬНЫЕ ИЗДЕЛИЯ, НАСОСЫ И СПЕЦИАЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИНСТРУМЕНТАРИЙ ПАРОВЫЕ И ТРУБОПРОВОДНЫЕ СПЕЦИАЛЬНОСТИ АВТОМАТИЗАЦИЯ КЛАПАНА ПРОКЛАДКИ И УПЛОТНЕНИЯ ИНСТРУМЕНТЫ ПРИНАДЛЕЖНОСТИ ДЛЯ ЗАВОДА ХИМИКАТЫ ОТРАСЛИ, КОТОРЫМ МЫ С ГОРДОМ ОБСЛУЖИВАЕМ КОММЕРЧЕСКИЙ КОНСТРУКЦИЯ РАСПРЕДЕЛЕНИЕ ГАЗА И КОММУНАЛЬНЫЕ УСЛУГИ ПРОТИВОПОЖАРНАЯ ЗАЩИТА И ИЗГОТОВЛЕНИЕ ПРОМЫШЛЕННЫЙ ТОиР И ОЕМ ПОНИМАНИЕ ДЬЯКОНА НАНИМАНИЕ ДЬЯКОНА УЗНАТЬ БОЛЬШЕ ПРЕДУПРЕЖДЕНИЯ О РЫНКЕ УЗНАТЬ БОЛЬШЕ ОСОБЕННОСТИ ПРОДУКЦИИ УЗНАТЬ БОЛЬШЕ ИНФОРМАЦИЯ О СОТРУДНИКАХ УЗНАТЬ БОЛЬШЕ ПРОМЫШЛЕННЫЕ ПРИСОЕДИНЕНИЯ

.
