Проектирование электрики в квартире: Проектирование электрики программа

Содержание

Проектирование электропроводки в СПб

Электропроводка является неотъемлемой частью любого жилого и производственного помещения, а грамотное её проектирование и монтаж являются залогом безопасности как электрической, так и противопожарной всего здания в целом. Проект электропроводки необходим для строящегося здания уже на этапе подготовки его к строительству, когда уже готова проектно-сметная документация и известно, какие энергопотребители будут располагаться в нем. Проект замены электропроводки может потребоваться зданиям проходящим реконструкцию и модернизацию находящегося в нем оборудования, если старая электропроводка не соответствует новым требованиям энергопотребления либо стала ветхой.

Особенности проектирования электропроводки

Главным правилом при проектировании электропроводки является соблюдение норм эксплуатации и устройства электроустановок.

Требуется знать принцип работы узлов составляющих электропроводку, правила её монтажа, работы со специальным инструментом, а также способы поиска и устранения дефектов.

Рассмотрим особенности проектирования для разных типов помещений:

  • Квартира — при проектировании электрики квартиры следует демонтировать старую проводку, провести подготовительные мероприятия и начертить план помещения, после чего приступать непосредственно к проектированию, при котором на план – схему наносится расположение выключателей, розеток, электросчетчиков, плафонов ламп и соединительных проводов с нанесением специальных обозначений.
  • Коттедж – проект электрики коттеджа предусматривает помимо внутридомовой разводки, наличие проводки для питания хозяйственных потребителей и дополнительного наружного оборудования.
  • Офис – проект электрики офиса несколько похож на проект квартирной электрики, но здесь следует учитывать большое количество энергопотребителей и довольно напряженный режим работы проводки, в связи с чем, выбирать компоненты для офисной электропроводки необходимо с запасом, а их расположение удобным и безопасным для работников.

Стоимость проекта электропроводки

Стоимость проекта электрики зависит от вида самого проекта:

  • Типовой – данный вид проекта является стандартным проектом электропроводки в квартире и рассчитывается по определенному «шаблону». Такой проект электрики квартиры быстро рассчитывается и имеет невысокую стоимость.
  • Индивидуальный – данный вид проекта разрабатывается полностью под конкретное жилое здание и учитывает все индивидуальные его особенности и пожелания заказчика, что характерно для проектирования электрики в коттедже и прочих частных домах. Такой проект электрики стоит дороже, чем типовой, так как разработка проекта электрики в частном доме занимает больше времени и требует дополнительных расчетов.

Заказ проекта электрики

Обратившись в ООО «Мэл — Сити» вы можете заказать проект электрики для любого типа помещения. Наша компания занимается проектированием электрики по умеренным ценам. Специалисты нашей организации готовы сделать проект электрики в достаточно короткий срок, качественно и с учетом всех Ваших пожеланий.

Проект электроснабжения квартиры в дизайнерском проекте квартиры

В составе комплекта хорошего дизайнерского проекта квартиры должен быть настоящий проект электроснабжения. Архитектор-дизайнер, с опытом и знаниями своей профессии, выполняет работы по проектированию интерьера, расстановке мебели и бытового оборудования жилища. Электрик-проектировщик, имея специальные знания, проектирует надёжное и безопасное электроснабжение объекта.

В рабочей документации проекта электроснабжения, в состав прилагаемых текстовых документов входят локальные сметы, ведомость потребности в материалах и спецификации оборудования. Рассчитать сметы на электротехнические материалы и электромонтажные работы, с оптимальным подбором материалов и знанием монтажа, в состоянии только специалист-электрик.

Типовой проект электроснабжения квартиры марки ЭОМ, это внутреннее электроосвещение и силовое электрооборудование, состоит из листов с общими данными по рабочим чертежам, схемами однолинейными принципиальными щитов, планами расположения осветительных приборов, штепсельных розеток и прокладки кабелей групповой сети.

Разработанная документация оформляется в том (альбом). Титульный лист и обложка выполняется по рекомендованной форме. На титульном листе приводят адрес объекта, наименование документа, марки основных комплектов рабочих чертежей и дату. Лист с общими данными содержит ведомость рабочих чертежей, ведомость ссылочных и прилагаемых документов и другую информацию с общими указаниями. Этот лист можно назвать паспортом проекта.

Следующий лист с принципиальной однолинейной схемой щита групповой сети содержит следующие данные: величины установленной, расчётной и полной мощности, величину расчётного тока, значения коэффициентов спроса и мощности. Отображается информация о марке и номинальном токе вводного автомата и сведения о приборе учёта. Выводятся данные кабельных линий и аппаратов защиты по каждому потребителю, то есть тип, марка, номинальный ток устройства защиты и марка, сечение, длина кабеля групповой линии. В данных по потребителям отображаются значения установленной мощности, расчётного тока, назначения линии и месторасположение потребителя.

В проекте электроснабжения для листов с планами расположения электрических сетей и электрического оборудования используется архитектурный план квартиры дизайнерского проекта. На листе с планом расположения осветительных групп наносят светильники и выключатели. Привязочные размеры мест установки светильников, выключателей, а также их типы, указываются в архитектурно-дизайнерском проекте интерьера. Номера клавиш выключателей соответствуют номерам управляемых ими светильников. В экспликации помещений указывается номера и названия помещений. В примечаниях указываются рекомендации и требования, которые необходимо выполнять при проведении электромонтажных работ. Приводится список условно-графических обозначений, используемых на плане.

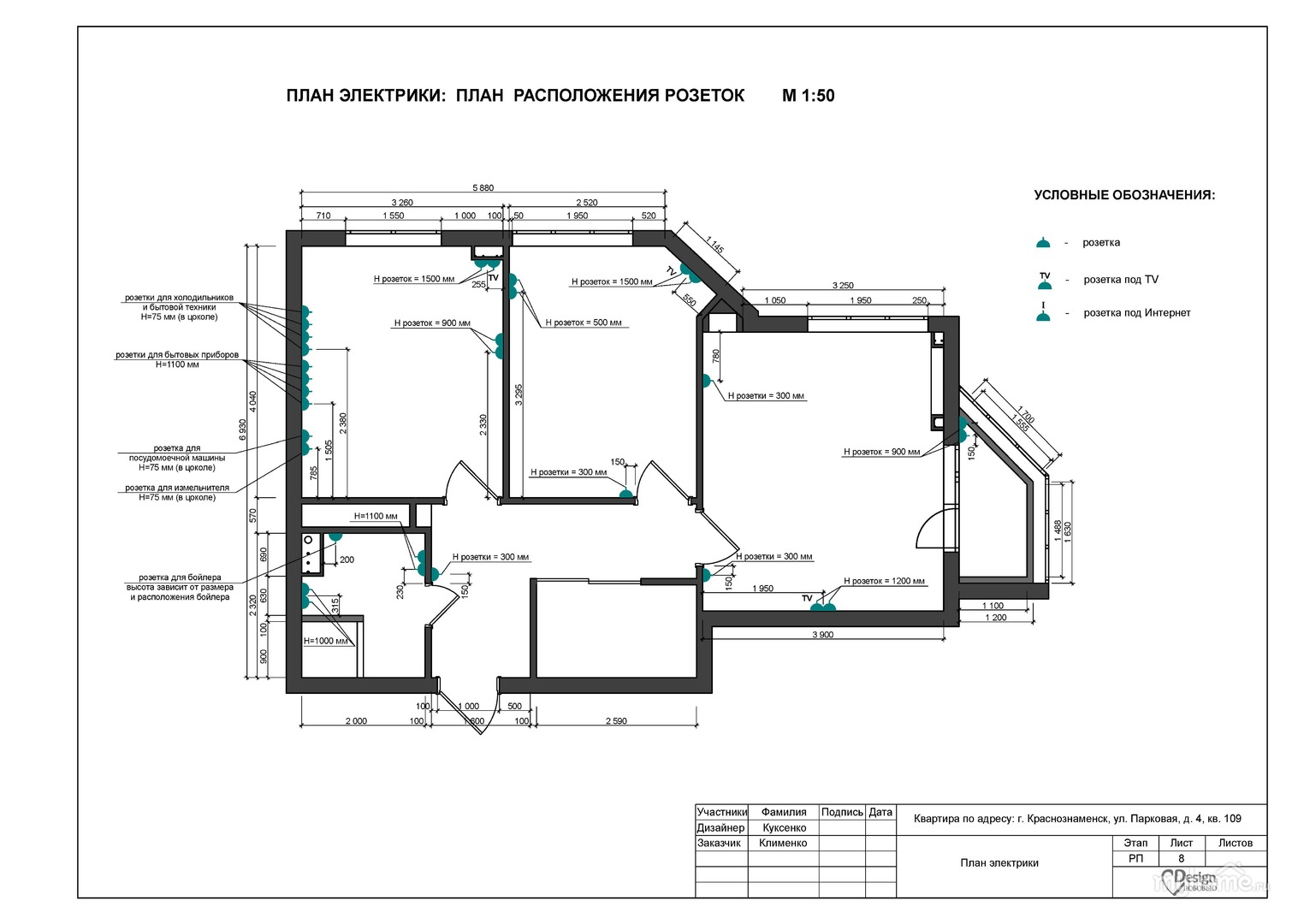

Лист с планом расположения розеточных групп содержит информацию по бытовым штепсельным розеткам и другому силовому электрооборудованию квартиры. На отдельных листах выводятся данные по планам сетей кондиционеров, электрических тёплых полов и слаботочной сети.

Отдельный лист с расчётами не является обязательным в типовом проекте электроснабжения квартиры.

На листе с системой уравнивания потенциалов приведена информация и даются указания на проведение необходимых работ. При проведении электромонтажных работ в квартире, то есть, в помещении, встроенном в здание, проведение работ по устройству основной системы уравнивания потенциалов не является актуальным, так как такие работы должны быть выполнены на вводе в здание. В санузлах выполнение дополнительной системы уравнивания потенциалов является обязательным требованием. В современных квартирах, с дорогой и красивой отделкой, установка открытой коробки с шиной дополнительной системы невозможна. По этой причине монтаж ШДУП необходимо предусмотреть в квартирном щитке.

Эскизный чертёж общего вида низковольтного комплектного устройства (НКУ) отображается на листе с общим видом шкафа ЩК. На нём приводится скомпонованный квартирный щиток. Проект электроснабжения квартиры содержит спецификации оборудования, изделий и материалов.

В хорошем, качественном проекте должны быть сметы. Сметы на электротехнические материалы и электромонтажные работы рассчитываются по действующим, настоящим, если можно так сказать, ценам и расценкам на работы. Для разных регионов, они различны.

Скачать пример проекта электроснабжения квартиры.
Скачать пример сметы на электротехнические материалы.
Скачать пример сметы на электромонтажные работы.

Уважаемые архитекторы-дизайнеры! Взаимовыгодное сотрудничество заключается для Вас в следующем — исключение любых проблем, связанных с электрикой. Наличие проекта электроснабжения в дизайнерском проекте квартиры является большим плюсом. Проект разрабатывается специалистом-электриком, с проработанными спецификациями и сметами. Специальное предложение для Ростова-на-Дону и пригорода заключается в готовности выполнить электромонтажные работы. Выполняется комплектация, закупка и доставка необходимых электротехнических материалов. Рассматриваются любые предложения. Приглашаются к сотрудничеству дизайнеры!

Проектирование электроснабжения в квартире в Москве



Если Вас интересует проектирование электроснабжения в квартире в Москве, то Вы попали по адресу! Стоимость проектирования электрики в квартире от нашей компании невысокая, но работа выполняется только профессионалами своего дела и только качественно. Заказывайте у нас проектирование электроснабжения в квартире, цены на работы порадуют Вас!



Существует масса вариантов, при которых собственнику квартиры понадобится проект электроснабжения. В первую очередь, проектная документация необходима тем, кто приобрел квартиры во вновь построенных домах: подключить жилье без проектной документации не получится – это обусловлено действующими правилами. Но даже владельцы квартир, уже подключенных к электросетям, должны задуматься о проекте электроснабжения, особенно, если планируется проведение реконструкции электропроводки или в будущем права на жилье будут переоформляться.



Превалирующее число квартир в новостройках – помещения, в котором владелец самостоятельно планирует место установки розеток, выключателей, светильников и т.д. Каждый по-своему представляет свое новое жилье: кто-то задействует в этом вопросе профессиональных дизайнеров, а кто-то самостоятельно воплощает свое видение. И в первом, и во втором случае на главных ролях – электросети: именно они во многом определяют облик будущей квартиры.



«Мос-электрик» разрабатывает проекты электроснабжения квартир исходя из технического задания (ТЗ), выданного заказчиком. Форма ТЗ довольно проста – в качестве такого документа может использоваться дизайн-проект квартиры или даже эскиз, составленный клиентом. Иногда используется план квартиры, на котором заказчик наносит расположение розеток, выключателей, люстр и светильников, и уже исходя из этого разрабатывается проект электроснабжения квартиры.



Проект позволит не только грамотно и безопасно организовать подачу электроэнергии, но и спланировать сроки проведения электромонтажных работ и контролировать расходы на проведение электромонтажных работ. На основании проекта электроснабжения квартиры может составляться сметная документация, план проведения работ и ряд других сопутствующих документов: изготовленный в «Мос-электрик» проект содержит полную информацию об используемых материалах и способах их монтажа.



О заказе проекта стоит задуматься даже тем, кто проводит в своей квартире ремонтные работы: возможно, в дальнейшем вами планируется установка дополнительного оборудования, что приведет к увеличению нагрузки на электросеть квартиры. Чаще всего владельцы жилья, устанавливая кондиционеры, водонагревательные приборы или отопительные системы даже не задумываются о том, способна ли выдержать электропроводка существенно возросшую нагрузку, способную вызвать перебои в электроснабжении и даже возгорание.



Зачастую энергопоставщик не замечает возросшей мощности, но это не повод отказываться от проекта электроснабжения квартиры. Не стоит воспринимать проектную документацию как формальность, требуемую законом: грамотный проект – это залог надежного и безопасного электроснабжения вашей квартиры.



Помимо разработки полного проекта, «Мос-электрик» выполняет и частичную разработку. Такие варианты будут интересны и приемлемы прежде всего для тех, кто задумался о частичной замене электропроводки. С помощью составленных схем можно бесхлопотно переоборудовать электроснабжение одной из комнат в квартире, или с помощью отдельных вводов подключить дополнительное энергоемкое оборудование.



Вы можете заказать как индивидуальные, так и типовые проекты электроснабжения квартир. Мы готовы к сотрудничеству, доверяя нам проектирование электроснабжения квартиры, вы можете быть уверены в качественном результате!



Кроме того, наша компания занимается проектированием электроснабжения в частных домах и проектированием электрики на предприятиях.

Проект электроснабжения квартиры

Правильно разработанный проект электроснабжения – это залог продолжительной службы проводки. Ни одна система не сможет работать без четкого плана действий, и проект является важной составляющей электроснабжения.

Созданный проект должен включать в себя систему электроснабжения, а также организацию питания. Любой проект должен быть составлен по правилам и соответствовать основным требованиям.

Проект нужен для электроснабжения жилых и нежилых помещений. Его разработка требует серьезного и ответственного подхода, который подразумевает труд опытных специалистов. От качества проекта зависят и монтажные работы, и комфортабельность планировки помещений, и самое главное — безопасность.

В любой квартире почти каждой семье есть дети, поэтому последний пункт должен быть проверен несколько раз. Проектирование должно быть четким, точным и правильным — других вариантов быть не может.

Как и любые работы, электропроект квартиры должен полностью удовлетворять требованиям заказчика, если это не противоречит основным правилам. Желание заказчика – закон для исполнителя. От правильности и точности работы зависит оплата и безопасность труда.

Во время проектирования нужно учитывать следующие факты:
технику и бытовые приборы;
планировку помещения;
теплопроводность пола;
систему кондиционирования и другие.

Работы ведутся по двум главным направлениям — внешнему и внутреннему проектированию.

В проект также входят:
перечень аппаратуры и техники;
расчет падения напряжения и тока;
схема расположения технического и электрического оборудования;
схема прокладки проводки и кабеля;
план монтажных работ.

Что касается других помещений — например, коттеджей или офисов, то составление проекта будет намного сложнее.

Ознакомиться с обширным ассортиментом, купить кабель и провод по оптовой цене в Москве предлагает сайт склада электрики и электротехники electrorus.ru.

На сайте или по телефону можете оставить заявку на доставку, узнать оптовую стоимость и получить полную консультацию по описанию, характеристикам (вес, диаметр, расшифровка) и способам применения проводов, кабеля, электрики, светотехники и электротехнических товаров.



Как легко составить план электроснабжения дома

Как создать схемы электрики дома быстро, кажется сложным для большинства людей, даже для опытных проектировщиков. Создатель плана этажа Edraw предоставляет простое в использовании решение для создания электрического плана дома как для начинающих, так и для экспертов.

Что такое план электроснабжения дома?

Главное, что должно быть у вас в голове, когда вы начинаете строить или ремонтировать дом, — это план этажа и электрический план или электрический чертеж для электричества и мощности дома. В этой статье мы поговорим об электрическом плане дома.

Итак, что такое план электроснабжения дома? В архитектурно-инженерной области электрический план или электрический чертеж — это технический чертеж, который рассказывает нам о взаимосвязи между питанием, освещением, проводкой и их связью в здании или доме.

План электропроводки дома , также называемый схемой электропроводки дома , представляет собой визуальное представление всей системы электропроводки или схемы дома (или комнаты).

Цель состоит в том, чтобы распределять энергию, которая может использоваться для питания различного оборудования и приборов по всему дому, путем правильной установки и эксплуатации различных элементов, включенных в конструкцию, таких как электрические розетки, основание счетчика, выключатели, выключатели и многое другое.

Электрический план или электрический чертеж содержит символы, линии, размеры и обозначения. Эти вещи походят на руководство для инженеров-электриков или электриков, которые развертывают электрические системы в здании.

Что должно быть в электрическом чертеже?

Усредненный электрический чертеж или план состоит из следующих частей:

  • План участка, на котором показано расположение здания и внешняя электропроводка.
  • План этажа с электрическими системами на каждом этаже.
  • Щиты показаны на схемах стояка мощности.
  • Схемы проводки управления.

Важность электрического плана дома

Электрический чертеж поможет вам в строительстве дома во многих формах. Мол, вы имеете представление о том, сколько потребуется проводов и других электротехнических изделий. Это сэкономит вам деньги, потому что все, что вы делаете, это план. Этот план убережет вас от проблем в будущем и станет основой для расширения вашего электрического плана.

Электрический план дома является одним из наиболее важных строительных чертежей при строительстве нового дома.На нем показано, как соединяются электрические предметы и провода, где расположены светильники, выключатели, розетки и бытовая техника. Яркая электрическая схема дома позволяет инженерам-электрикам правильно и быстро установить электронику.

EdrawMax

Универсальное программное обеспечение для построения диаграмм

Легко создавайте более 280 типов диаграмм

Простое начало построения диаграмм с помощью различных шаблонов и символов

  • Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio
  • Кроссплатформенная поддержка (Windows, Mac, Linux, Интернет)

Шаги по созданию плана электроснабжения дома

Давайте обсудим создание плана электроснабжения дома с помощью EdrawMax или любого другого программного обеспечения в Интернете.Тщательно следуйте инструкциям.

  • Выберите любое программное обеспечение и перейдите в раздел шаблонов, потому что шаблон сделает вашу работу правильной и простой.
  • Перетащите линии цепи из библиотеки программного обеспечения в места на плане этажа, где вы хотите установить соединение.
  • При необходимости измените форму и стиль линий цепи.
  • Добавьте необходимые символы, доступные в программном обеспечении, на ваши схемы, такие как выключатели, провода, розетки и т. д.
  • Добавьте линии прыжков.
  • Масштабируйте каждое соединение, провод и т. д. в соответствии с размером вашего дома.
  • Возьмите идеи из Интернета или обратитесь к любому техническому специалисту для обратной связи.

Это общие шаги, которым вы будете следовать при составлении плана электроснабжения дома. Здесь вы можете использовать EdrawMax, который предоставит вам все символы, шаблоны и функции, облегчающие вашу работу.

Шаг 1. Откройте страницу чертежа EdrawMax .

Скачайте и установите EdrawMax . Запустите программное обеспечение, затем импортируйте или создайте план этажа и откройте рабочее пространство.

Шаг 2. Установка масштаба чертежа

Следующим шагом является установка масштаба чертежа в меню плана этажа прямо под кнопкой файла.

Шаг 3.Выбор символов плана этажа и схемы подключения

Теперь вам нужно перетащить символы плана этажа и символы схемы соединений из библиотек, доступных в левой части холста EdrawMax. Выберите электрические символы, перетащите их на план этажа.

Шаг 4. Редактирование электрических фигур дома

Этот шаг зависит от вас. Вы можете редактировать и вращать символы на холсте по своему усмотрению.

Шаг 5. Изменение темы

Если вам не нравится текущая тема, EdrawMax позволяет выбрать или настроить тему в библиотеках тем. Кроме того, вы можете пакетно заменить цвета на вашем рисунке. Создать красивую диаграмму не может быть проще!

Шаг 6. Экспортируйте и поделитесь планом электроснабжения вашего дома

Теперь вы можете загружать и сохранять свои рисунки в различных форматах, поддерживаемых EdrawMax. Затем поделитесь им со своей семьей или членом команды, разместите его в социальных сетях или опубликуйте в сообществе шаблонов Edraw.

Вы также можете посмотреть этот видеоурок ↓ ↓ ↓ и узнать больше о том, как сделать план электрики дома в EdrawMax!

Символы электрического плана

Символы на электрических планах или чертежах используются инженерами или электриками в электрическом плане, чтобы показать, как проводка и другие электрические системы являются соединителями.Некоторые из основных электрических символов перечислены ниже.

Электрические и телекоммуникационные символы

Это символы сетевых и телекоммуникационных систем в доме. Этот тип символа обозначает коммутатор, системы Ethernet, провода, другие сетевые розетки и т. д.

Торговые точки

Эти типы символов обозначают розетку на электрическом плане дома.Розетки — это не что иное, как розетки, к которым мы подключаем наши устройства и приборы, а также другие электрические системы или продукты.

Видео и аудио

Эти символы включают в себя руководство по размещению наших видео- и аудиоэлектронных устройств, таких как наши динамики, микрофоны и т. д. Обычно эти символы не используются в доме, но в основном они используются в офисах, торговых центрах, школах и т. д.

Кабельное ТВ

Видео- и аудиосимволы также используются на электрических схемах этажей, представляя вилку или проводку наших аудио- и телевизионных кабелей.Не только телевизионный кабель или вилка, но и для других целей, таких как компьютер и другие электронные устройства.

Переключатели

Выключатели — это электрический символ, который используется в цепях, проводках и электрических схемах. Эти переключатели обычно используются в основном в основных цепях для поддержания поля тока.

Примеры электрических планов

Ниже приведены некоторые примеры планов электрических этажей.

Жилой электрический план

Это шаблон от EdrawMax в этом шаблоне, и мы можем видеть, как электрические провода проходят от каждого электрического символа, необходимого в плане корпуса. Это электрическая схема традиционных жилых зданий и домов.

Электрический план кухни

Это шаблон электрического плана кухни, так как мы можем видеть, как выполняется электрическое проектирование, учитывая микроволновые печи, плиты, электроприборы и другие электрические символы.

Электрическая схема цокольного этажа

Это план электрического проектирования подвала. Посмотрите, как расположены электрические символы и как от них проходит провод. В этот план включаются все необходимые электротехнические обозначения и соображения, которые считаются необходимыми, в первую очередь для планировки электрических этажей подвальных помещений.

Стандарты и правила электросхем

В США соблюдаются отраслевые стандарты для развертывания плана электроснабжения домов и других зданий.

  • До начала работ должен быть электрический чертеж здания.
  • Электрические символы на схемах следует использовать правильно и в соответствии с потребностями.
  • Электрический план должен быть представлен следующим образом.
    • План внешней электропроводки.
    • План электроснабжения салона.
    • План внутреннего освещения.
    • Хорошая и краткая документация плана.
  • Количество электронных листов должно варьироваться в зависимости от размера плана.

Инженер и человек, чей проект будет нести ответственность за несоблюдение стандартов электротехнической промышленности Национального электротехнического кодекса (NEC), разработанного Национальной ассоциацией противопожарной защиты (NFPA). Лучше всего связаться с инспекционными органами при проектировании вашего дома и электрического плана, чтобы проверить, приняли ли вы необходимый стандарт, подготовленный NEC.

Используйте EdrawMax для создания электрического плана

Перед созданием электросхемы дома необходимо подобрать мощный инструмент. EdrawMax — это профессиональное программное обеспечение для создания электрических планов домов со следующими удобными функциями. Программное обеспечение содержит все необходимые и роскошные инструменты для разработки вашего электрического плана. Многие люди также рекомендуют программное обеспечение в соответствии с их отличным опытом.Программное обеспечение можно использовать бесплатно, но вам придется приобрести премиум-версию, если вы хотите использовать более продвинутые функции.

EdrawMax Рабочий стол Создайте более 280 типов диаграмм Windows, Mac, Linux (работает во всех средах) Профессиональные встроенные ресурсы и шаблоны Локальное программное обеспечение для бизнеса Безопасность данных корпоративного уровня EdrawMax Онлайн Создавайте более 280 типов диаграмм онлайн Доступ к диаграммам в любом месте и в любое время Управление командой и сотрудничество Интеграция личного облака и Dropbox

Множество шаблонов и примеров

EdrawMax предоставляет обширные и профессионально разработанные шаблоны и примеры планов этажей и схем проводки. Вы можете загружать, редактировать и настраивать их без необходимости начинать с нуля.

Встроенные символы схемы электрооборудования

Чтобы помочь вам сделать идеальные и точные электрические планы дома, EdrawMax включает в себя почти все типы символов, значков, элементов для создания электрических чертежей или других типов планов этажей. Более того, EdrawMax также поддерживает импорт созданных пользователем символов, чтобы помочь завершить ваше творение.

Простые в использовании инструменты масштабирования

Инструменты масштабирования в EdrawMax призваны помочь вам создать точный чертеж плана этажа, когда вы планируете реконструкцию дома и добавляете размеры стен и мебели.

Расчет площади плана этажа

Функция расчета площади очень помогает архитекторам, инженерам и дизайнерам интерьеров. Используйте символ пробела, чтобы обновить план этажа и расчет площади помещения.

Статьи по Теме

Что такое план этажа?

Как нарисовать принципиальную схему?

Как нарисовать электрическую схему?

Как сделать блок-схему?

Как нарисовать ландшафтный план?

Проектирование электрооборудования.

Основные рекомендации по планированию электропроводки в жилых помещениях с точки зрения безопасности, функциональности и соответствия национальным электротехническим нормам и правилам. © 2001 Дэвид Эли Шапиро

Никакая информация, которую вы прочтете, не предназначена для юридических консультаций. Ни один из них сам по себе не является достаточным, чтобы служить «практически», чтобы позволить вам сделать свою собственную проводку. Ни одно из них не предназначено для замены Условий сотрудничества, в соответствии с которыми я работаю. в качестве подрядчика или консультанта.

Я начинаю с объяснения планов, которые необходимы перед началом крупного электротехнического проекта.
Затем я расскажу о юридических требованиях к различным аспектам вашей электрической системы, включая обоснования и варианты.
После этого я перехожу к обсуждению освещения и управления.
Далее я расскажу о дымовых извещателях, о которых вы, возможно, не знаете.
Наконец, есть четыре приложения:

Дети.

Планы

При выполнении любой крупной работы по установке более десяти электроприборов первая вам нужен набор планов. Вы можете подготовить их, если понимаете основные символы, используемые для электрооборудования.Иногда мне платят за их наброски. В других случаях, за вас это сделает архитектор, профессиональный дизайнер или генеральный подрядчик. В планах сделать не обязательно должен быть профессионально совершенным, но должен включать в себя все, что хотел бы архитектор показывать. Это включает в себя следующее: достаточно точные размеры в масштабе; двери (включая двери шкафа) и направления их открывания; другие постоянные установки вдоль стен, такие как кухонные столешницы, ванны и камины; все электроиспользующее оборудование, которое будут постоянно подключены или закреплены на месте, такие как плинтусные обогреватели, дымовые извещатели, печи, трансформаторы дверных звонков и мусоропроводы; электрические панели, телефонные розетки, домофон, сигнализация и дверные звонки, выключатели, розетки, вентиляторы и освещение, плита, сушилки, стиральные и посудомоечные машины.

Национальная ассоциация подрядчиков по электротехнике продаст вам признанный на национальном уровне Стандарт, который предлагает вам изображения и схемы, которые помогут вам в составлении ваших планов. Пожалуйста, не забудьте включить такие элементы, как вытяжки, центральные кондиционеры, чердачные помещения. вытяжные вентиляторы, термостаты, освещение под шкафами и мусоропроводы. Низкое напряжение системы часто требуют местного источника энергии. Если это постоянное соединение, должно быть одобрено инспектором по электрике, так что это должно быть в разрешении на электрику.Отсутствие интеграции силовых и низковольтных планов может привести к проблемам.

Требования кода

Любая реконструкция, реконструкция, новое строительство или преобразование нежилого помещения в жилое. пробел должен соответствовать действующему Кодексу. Я несу ответственность за то, чтобы моя установка соответствовала Национальный электротехнический кодекс 2011 г., 2014 г. или 2017 г. (в зависимости от юрисдикции) и применимые местные варианты. (На более поздних работах это будет быть код 2020 и т.д.) Готовясь к моему визиту, нужно определить, какие фары и выключатели и розетки, которые вы хотите, с Кодексом в качестве минимального руководства.буду пересматривать и изменить свои планы по мере необходимости. Хотя глава 2 Кодекса, в частности статьи 200, 210 и 220 — ваш лучший ориентир, я упомяну некоторые соображения, которые вы должны учитывать. в уме.

Вы можете бесплатно и легально прочитать закодированный текст онлайн на сайте www.nfpa.org/70 при условии, что вы подпишете довольно обычное соглашение.

РОЗЕТКИ

Обоснование

За последние годы произошло много несчастных случаев и пожаров из-за электрических шнуров. растягиваясь на, сквозь или под местами, которым они не принадлежали.Удлинители, некоторые с удивлением узнал, предназначены только для временного использования. Это также верно для удлинителей, например, иногда крепятся к спинкам столов. Трагедии, произошедшие от игнорирование этого привело к юридическим правилам, которые пытаются обеспечить достаточное количество розеток. так что удлинители должны быть ненужными. Установки, соответствующие Кодексу, должны свести к минимуму использование адаптеров Octopus. Суть в том, чтобы размещать сосуды достаточно близко, чтобы куда бы вы ни включили электроприбор, розетка будет в пределах досягаемости не подвергая шнур прибора опасности.

Требование

Правило явное. Везде в обжитых комнатах, не считая чуланов, кладовых, санузлы, недостроенные (с открытыми балками и стойками) подвалы и чердаки, гаражи, и коридорах, каждая точка вдоль стены должна находиться в пределах 6 футов от розетки, измеренной вдоль стены, не пересекая двери, камины или другие опасности. Сломанные отрезки стены короче двух футов не требуют розеток, но даже 30-дюймовая секция за дверью считать. Одна из причин заключается в том, что позже дверь можно было переставить на другую сторону или снять, и торшер, установленный в этом 30-дюймовом пространстве. Таким образом, максимально допустимое расстояние между емкостей вдоль сплошной стены составляет 12 футов. Почти в каждой прихожей нужна хотя бы одна розетка.

В ванных комнатах требуется по крайней мере одна розетка рядом с раковиной. (Они должны быть подключены к цепям на 20 ампер, которые не обслуживают помещения, кроме ванных комнат.) Готовые чердаки и подвалы рассматриваются как другие жилые помещения. На каждый отдельный недостроенный участок подвала требуется как минимум один. По крайней мере один требуется снаружи здания, доступный из Нижний этаж.Для большинства подъездов и незавершенных чердаков емкости могут не потребоваться, если их нет. там находится электрооборудование, но установить его все же стоит. Кухни Требуются дополнительные емкости над столешницами. Здесь непрерывное пространство 1 фут или шире требует мощности, а максимальное расстояние составляет не 12 футов, а 4 фута. Кухонные розетки должны обслуживаться не менее чем двумя 20-амперными цепями, которые обслуживают только нагрузки розетки, и обе должны быть расположены в каждой стойке. Эти два или более контура могут обслуживать сосуды только в зонах приготовления пищи — кухнях, столовых и кладовых.Раковины и диапазоны считаются перерывами; вы не хотите накидывать на них шнуры. Вы можете, и часто разумно, установить больше удобных розеток. чем минимально необходимые. Вся кухонная стойка, ванная комната, гараж и открытый розетки требуют защиты прерывателя цепи замыкания на землю (GFCI), как и розетки в незавершенных подвалах. и подвальные помещения. См. Приложение по GFCI.

СВЕТИЛЬНИКИ

Обоснование

Подключение ламп и использование их выключателей для освещения не считается безопасным способом найти дорогу. через дом.Как правило, нащупывание тяговых цепей также не считается безопасным.

Требования

Кухни, ванные комнаты, коридоры и лестницы (внутри и снаружи) требуют переключателей светильники, крепящиеся к стене или потолку. Внутренние лестницы должны иметь выключатель на каждой площадке для управлять лестничным светом или огнями. В других жилых помещениях разрешается иметь розетку с выключателем. розетки вместо стационарных светильников. Лопастной вентилятор, свет которого может быть отключать цепочкой или переносным пультом можно, но на самом деле нельзя заменить требуемый свет, управляемый выключателем, так как настенный выключатель можно обойти другой контроль.

Шкафы

Существуют специальные ограничения на освещение в шкафах для одежды. Из-за опасности оставляя свет горящим и, таким образом, случайно поджигая горючие вещества, шкафы для одежды требуют свободная от хранения зона вокруг светильников, зона от пола до потолка. При этом полки не должны выступать. области, а штанги для вешалок должны быть установлены таким образом, чтобы никакая часть одежды на них не высовываться в него. Только определенные типы приспособлений могут быть установлены в этих шкафах, даже с ограничениями.Они не относятся к кладовым без вешалок для одежды в обычном толковании.

Указанная пустая область отображается в кодовой книге; Я не буду воспроизводить эскиз здесь. Некоторые неглубокие чуланы должны освещаться светильниками, расположенными на потолке снаружи и светящими внутрь. В основном чуланы, в которых по закону можно разместить свет, — это проходные

.

ЦЕПЬ

После того, как основные планы будут подготовлены, я, посоветовавшись с вами, определю, как проводка должна быть проложена и защищена.Это определяет и зависит от размера вашего электрическое обслуживание. Применяются несколько правил Кодекса. Кроме того, ваша жизнь и жизнь любого, кто будет иметь дело с вашей проводкой в ​​будущем, станет намного проще, если мы рационализируем вашу проводку. Под этим я подразумеваю, что мы достаточно разделяем цепи, чтобы было легко точно маркировать вашу панель, трудно запутаться в том, какая цепь управляет каким электрическим устройством, и сложно перегрузить цепь или создать помехи между цепями.

ПРИСПОСОБЛЕНИЯ И ОПЦИИ

Вам нужно подумать о светильниках довольно рано, потому что они влияют на проводку и схему выбор. Например, и место, и розетка, используемые для поддержки нормального освещения. светильника недостаточно для потолочного вентилятора или тяжелой люстры. За исключением некоторых особых устройства, потолочные розетки, предназначенные для подачи одного света от настенного выключателя, не позволят вы используете отдельные выключатели на стене для вытяжного вентилятора, обогревателя и света или лопастного вентилятора и комплекта освещения, без повторной проводки или, возможно, с использованием беспроводного управления.

При выборе осветительных приборов и вентиляторов следует помнить о трех критериях.Во-первых, они подходит для мест, где вы собираетесь их использовать? Они должны быть помечены как «подходящие». для влажного/влажного помещения», если они будут использоваться в таких помещениях. («Влажность» включает экранированные веранды, некоторые ванные комнаты и большинство подвальных помещений.) Они должны быть помечены «Термозащищенный» (или TP) или «Искробезопасный» (или IC) (или IC), если они должны использоваться в углублениях. цементный потолок или теплоизоляция. Встраиваемые светильники также требуют зазора от горючих материалов внутри потолка, таких как балки и черновой пол.Вентиляторы для соборных потолков должны быть поворотными подвесное устройство, позволяющее им висеть отвесно. Светильники также должны физически вписываться в место, где они будут установлены. Это может быть проблемой, когда светильники расположены у стен или утопленных в неглубоких потолках или в подкровельных пространствах возле карнизов. Фанаты весла нуждаются чтобы их лопасти — а не только навесы их корпусов — находились на высоте не менее 7 футов от пола. Светильники могут опускаться ниже, если под ними вряд ли пройдёт кто-то очень высокий.

Во-вторых, будут ли ваши светильники делать то, что вы хотите? Лопастной вентилятор не будет перемещать воздух из одного комнату в другую.Один с 24-дюймовыми лопастями не создаст турбулентности на расстоянии 10 футов. приспособление, вероятно, не будет давать достаточного света для чтения в большом номер. Светильник, для которого требуются маленькие рефлекторные лампы, скажем, «R-20», будет намного больше. дороже заменить лампу, чем ту, в которой используются обычные лампочки; с другой стороны, прожектор эффект может быть именно тем, что вы ищете.

В-третьих, будут ли светильники работать с вашей проводкой? Внешний свет, предназначенный для установки против дом не будет крепиться к атмосферостойкой коробке, выступающей над поверхностью.Точно так же приспособление, предназначенное для установки на нижней стороне потолка, вероятно, не может быть установлено на законных основаниях рядом с электрической коробкой, установленной на поверхности. приспособление с пометкой «Использовать только с проводкой 75 (или 90) градусов C» нельзя устанавливать ни в одном доме. более чем несколько лет без перемонтажа. (До 1987 или 1988 года обычные кабели установленные в домах, содержат проводники с изоляцией, подходящие только для светильников, создающих 60 градусов C или ниже.) Очень внимательно изучите такую ​​маркировку, прежде чем покупать светильники для использования со старой проводкой.

Органы управления

При выборе светильников следует учитывать системы управления. Только небольшое количество уличных светильников будет оснащено фотоэлементами или датчиками движения. диммеры, таймеры и т. пульты дистанционного управления могут быть очень удобными и обычно могут в любое время заменить обычные настенные выключатели. (Большинство люминесцентные светильники, однако, не могут быть затемнены.) Как уже упоминалось, настенный выключатель предназначен для для света будет неудобно адаптироваться к раздельному управлению лопастным вентилятором и сопутствующий светильник, за некоторыми исключениями.Планируйте заранее и уместно проводка может быть проложена для обеспечения раздельного управления. Аналогично, установив переключатель на каждом вход в комнату изначально намного дешевле, чем добавление второго выключателя позже. Должны ли все лампочки гореть вместе? Должны ли они оставаться в банках? Слишком много переключателей может быть сбивает с толку, поэтому эти решения предполагают компромиссы. Иногда я находил полезным и эстетически приемлемым маркировать переключатели.

Световые локации

После того, как вы решите на основе наблюдения за существующими установками типы освещения светильники, которые вы хотите установить, я рекомендую вам поэкспериментировать.Если вы делаете ремонт в существующий дом, я предлагаю использовать накладные или другие переносные светильники в предполагаемых местах. Если вы думаете о встроенных светильниках, вам нужно будет проделать (незаметные) отверстия в потолок, чтобы убедиться, что над выбранными вами местами есть пустое пространство.

Яркость, цвет и качество света

Насколько ярким должен быть ваш свет? Пока он не бликует, чем больше света днем, тем лучше. Это может быть лучше для духа, для энергии и для навигации.Один из способов, которым исследование CAPABLE школы медсестер Джона Хопкинса помогло пожилым людям избежать ненужных госпитализаций, заключается в том, что они давали им достаточно света, чтобы они не спотыкались и не падали так часто. Лампа накаливания мощностью 60 Вт дает около 800 люмен. Если вы покупаете светодиоды, посмотрите на то, сколько люменов они заявлены, а не на то, какой лампе накаливания они заявляют, что они эквивалентны. Я видел предполагаемые светодиоды «60-ваттного эквивалента», которые излучают менее 700 люмен.

Светлый цвет имеет значение. Нам нужно видеть более голубым светом днем, если мы хотим хорошо спать ночью.Однако ночью нам нужны более теплые цвета, иначе свет будет не давать нам уснуть. Теплая цветовая температура составляет от 2000 до 3000. Более холодная, более синяя цветовая температура составляет 4000 или 5000. (Цифры — это градусы, в которых вам придется нагреть, возможно, кусок стали, прежде чем он засветится таким цветом — раскаленный докрасна или раскаленный добела. и пр.)

То, насколько хорошо мы видим цвета предметов, зависит от цвета освещающего их света. Дешевый светодиодный фонарик будет излучать ограниченный диапазон синего света, и в этом свете вы получите странные цветные фотографии. То, как эксперты классифицируют качество света, меняется, потому что простое число пытается объяснить диапазон длин волн. Однако вам не нужны эти детали. Ищите индекс цветопередачи, CRI, по крайней мере, 80 или 90, если вы хотите хорошо видеть цвета. В моем подвале на чердаке это не имеет значения, поэтому я даже не смотрел на цветовую температуру светильников или индекс цветопередачи.

ДЫМОВАЯ СИГНАЛИЗАЦИЯ

Это критично. Приклеивание или подключение отдельных автономных пожарных извещателей не защитит должным образом вашу семью по целому ряду причин.Некоторые из них просты, другие тонкие, наиболее легко понятные кто-то с подходящей подготовкой или, по крайней мере, очень хорошо разбирается в технических деталях. Все это требуется, включая некоторые в местах, может быть не сразу очевидным — должен срабатывать одновременно, и каждый из них должен быть подключен к двум источникам питания, если только он не работает от постоянной, 10-летней герметичной батареи. Все следует заменять не реже одного раза в 10 лет; после этого их надежность значительно падает.

Существует множество дополнительных материалов, чтобы узнать о них, прежде чем разрабатывать инсталляцию. Многое можно найти на сайтах производителей.
Для умного отчет домовладельца, я приглашаю вас посетить сайт Тома Меткалфа, http://metcaffeination.net/weblog/2009/06/07/confounded-smoke-alarms/
Если вы хотите перейти непосредственно к более техническим исследовательским материалам, вы можете посетить сайт NIST по адресу http://smokealarm.nist. .gov (Том Меткалф ссылается на него в своем блоге, на который я только что сослался).
К 2020 году будет принят новый стандарт дымовых извещателей, и будут доступны гораздо более совершенные устройства. Однако не ждите этого, если вы не встревожены.

УГЛУБЛЯЕМСЯ ЕЩЕ ДАЛЬШЕ

Имеется четыре приложения, половина из которых содержит подробные сведения об особых обстоятельствах, которые могут привести к изменению конструкции проводки. Прежде чем вы перейдете к этому, я хочу кратко коснуться двух вопросов, которые не совсем подходили ни к одному из вышеперечисленных вопросов. Во-первых, это особые потребности и интересы, в том числе уверенность в завтрашнем дне.

Новая телефонная линия минимального качества, соответствующая правилам Федеральной комиссии связи по состоянию на 2001 год, называется категорией 3. Тем не менее, нет особых требований, чтобы вы устанавливали какие-либо телефоны или разъемы для передачи данных, а также чтобы вы размещали их где-либо конкретно. Однако эксперты рекомендуют размещать розетки как минимум на двух стенах каждой жилой комнаты.

Если вы устанавливаете домкраты, вы сталкиваетесь с выбором, требующим компромисса между стоимостью и качеством. Дешевле использовать веревку категории 3, скрепленную скобами вдоль плинтуса, чем альтернативные варианты.Радиальная проводка, которая ведет отдельную линию в каждую комнату от центральной коробки, где может потребоваться телефонная розетка, гораздо лучше работает, и теперь есть протоколы категорий 5, 5e и 6 и даже больше. Один клиент поручил мне проложить гибкую трубу из центрального офиса в разные комнаты с протянутыми в ней линиями, так что какой бы ни была самая последняя и самая популярная телефонная линия в будущем, если они захотят ее запустить, мы просто можем привязать ее к линии и протащите его через трубопровод, ведущий в комнату, где нужен домкрат. Подумайте о своих возможных потребностях. Наиболее эффективное время для выполнения такой другой работы — это когда стены открыты для вашей силовой проводки.

Если вы используете свои линии не только для общения в чате, подумайте, как свести к минимуму помехи. Специалисты в области телекоммуникаций советуют держать телефонные линии на расстоянии не менее полуфута от линий электропередач, а там, где они пересекаются, под углом как можно ближе к 90 градусам. Они также рекомендуют держать телефонные или телекоммуникационные разъемы подальше от электрических розеток, таких как розетки, даже не прикрепляя их к противоположным сторонам одной и той же стойки.

Еще одна проблема связана с выбором емкостей. Правила NEC выполняются при установке одиночных, даже не дуплексных, розеток на указанных расстояниях. Однако это в основном глупая идея, поскольку одинарные розетки дороже, чем стандартные дуплексные розетки. Однако есть и другие странные возможности, которые заслуживают вашего внимания. Подойдут ли черные, коричневые или красные сосуды к вашей цветовой гамме? Они доступны по цене и будут служить лучше, чем обычные, покрытые слоем краски.Вам нужны сверхпрочные емкости или, по крайней мере, сосуды с корпусом из нейлона, а не из термопластика? «Специальный класс» может означать что угодно или ничего, но «Fed Spec» предъявляет особые требования к долговечности. Вам нужны розетки со встроенной защитой от перенапряжения? Потребуется ли вам подключать более двух элементов в определенном месте, поэтому имеет смысл использовать четырехъядерную розетку или даже коробку с тремя или четырьмя дуплексными розетками? Разница в моем труде, необходимом для одного из этих вариантов, обычно незначительна.

Последний разноплановый элемент, который я здесь упомяну, — прерыватель цепи дугового разряда (AFCI). Это уже не новый тип защитного устройства, доступен только в форме автоматического выключателя, который требуется для всех новые маршруты, обслуживающие спальные районы. Его целью является повышенная противопожарная защита, и, хотя это требование закона, оно еще не иметь искреннюю поддержку отрасли, особенно среди мастеров и строителей. Как и GFCI, по тем же техническим причинам, он не может можно использовать в некоторых цепях с перепутанной проводкой без обнаружения опасности, вызывающей срабатывание AFCI.Его можно и по закону необходимо использовать в новых цепях, питающих что-либо в спальне в соответствии с некоторыми версиями Кодекса; почти все новые жилые ответвления по самым последним правилам. При правильной установке новых цепей проблем быть не должно. Его использование для защиты старых цепей еще более важно; с ними, тем не менее, он вполне может отключиться и оставаться отключенным, не пропуская питание, пока не будут исправлены иногда неожиданные проблемы. Он также сработает, если вы подключите инструмент, у которого возникли проблемы, или если он очень «шумный» с точки зрения электричества.»Последних все меньше и меньше.

================================================== ============

Приложение 1: GFCI

Определение

GFCI — это инициализация прерывателя цепи замыкания на землю. Это устройство, чтобы защитить вас от поражения электрическим током и поражения электрическим током.

Разновидности

Существуют две распространенные стационарные версии GFCI: автоматический выключатель и розетка. (Также есть версия с переключателем, но она относительно необычный.) Автоматический выключатель GFCI установлен на вашем электрическом щите и имеет рукоятка выключателя выглядит точно так же, как рукоятки других (полноразмерных) автоматических выключателей. Когда он спотыкается, ручка перемещается, и ее необходимо сбросить, как и у других выключателей. Однако это также имеет кнопку TEST, рядом с ручкой. Розетка GFCI находится в розетке и, точно так же, как обычная емкость, имеет отверстия для трех штырей одного или двух заглушки шнура крепления. У него также есть кнопка тестирования, а также кнопка сброса, потому что, в отличие от автоматического выключателя, у него нет рукоятки выключателя.Большинство контейнеров GFCI являются с гладкой прямоугольной поверхностью («декор») и поставляются со специальной накладкой. За временное использование, можно также приобрести версию GFCI с подключаемым модулем или удлинителем.

Эксплуатация и сравнение с устройствами перегрузки по току — предохранители и стандартные автоматические выключатели

Предохранитель или автоматический выключатель предназначен для защиты ваших приборов и дома от сверхток. Слишком большая нагрузка может привести к пожару из-за перегрева проводов. Также перегрузка по току может указывать на то, что конкретный прибор закорочен (поврежден), сильно перегружен или застопорился.GFCI, с другой стороны, предназначены для защиты вашей жизни от утечки электричества. которые могут пройти через ваше тело. Вместо отключения в ответ на перегрузку по току, они срабатывают, когда обнаруживают, что из проводки цепи вытекает некоторый ток. GFCI автоматические выключатели сочетают в себе обе функции.

Юридическое требование

Дом, который был подключен двадцать, пятьдесят или сто лет назад, устарел, а не необходимо иметь GFCI — до тех пор, пока не потребуются работы на тех частях проводки, к которым GFCI теперь применяются требования. Это требование вступает в силу, даже когда вы просто заменяете розетку.

Защита GFCI требуется там, где люди считаются особенно уязвимыми для поражение электрическим током. Как правило, повышенная опасность поражения электрическим током возникает на пересечении ул. мокрые люди и электроприборы. На протяжении трех десятилетий Национальная электротехническая Кодекс требует домашней защиты GFCI в ванной и наружных розетках или в функционально открытые емкости, например, в гаражах и на уровне земли веранды и террасы.Кодекс 1987 г. добавил требование о защите GFCI от емкости на столешнице рядом с кухонной раковиной и по крайней мере одной емкости в подвале. В 1990 г. все емкости в недостроенных подвалах подпадали под действие этого требования. Емкости на кухонных столешницах, а также рядом с мокрыми раковинами в настоящее время также закрыты. бассейны, гаражи, водовороты, строительные работы и фонтаны также имеют требования GFCI.

Дополнительные GFCI

GFCI могут служить дополнительным целям в некоторых домах. Старые незаземленные системы не безопасно использовать с современными приборами с тремя контактами. На самом деле, трехконтактные приборы обычно предлагают большую вероятность поражения электрическим током, если они неисправны, когда они не заземлены, чем два зубчатые приборы. GFCI обеспечивают достаточно достаточную безопасность, позволяющую использовать три зубца. приборы в незаземленных сетях.

До тех пор, пока это не будет определено, люди с очень старыми или очень плохо проводящимися домами с у незаземленных цепей было три варианта. Во-первых и лучше всего, они могли бы иметь электрика замените их кабели или добавьте заземляющие провода, что требует значительного времени и денег.Во-вторых, они могли обходиться исключительно двухконтактными приборами. В-третьих, они могли взять свою жизнь в свои руки: отламывая третьи штыри, используя трехштыревые адаптеры, используя два проводных удлинителя или просто установка трехштырьковых розеток там, где им не место. Ни один из этих трюки обеспечивают безопасность, если система не заземлена. С GFCI все это может быть сделано довольно безопасно.

К настоящему времени GFCI могут звучать так хорошо, что вы можете задаться вопросом, почему бы не дать всем цепям GFCI защиты, возможно, так, как это делают в Англии.К сожалению, некоторая перепутанная проводка просто не позволит функционировать GFCI. Если вам повезет, опытный электрик распознает это при осмотре проводов, или обнаружит это, как только будет подключено УЗО, когда цепь снова включится. В других случаях удача отворачивается от вас.

Люди, заботящиеся о безопасности, добавляют защиту GFCI к дополнительным цепям. Например, GFCI обеспечивает гораздо лучшую защиту, чем большинство конструкций с защитой от детей. Единственный способ, которым младенец может быть убит правильно функционирующей емкостью GFCI, — это одновременно втыкание предметов в два параллельных слота.

Использование GFCI ограничено по двум причинам. Первый расходы: GFCI стоят намного дороже, чем обычные автоматические выключатели или розетки. Второй неприятные срабатывания, о которых я расскажу ниже.

Варианты установки

Если вы добавляете GFCI, это должна быть розетка или автоматический выключатель? Они предлагают аналогичные защиты, и любой из них может защитить несколько розеток. Как правило, схема выключатель предпочтительнее для защиты нескольких розеток, где можно использовать автоматический выключатель GFCI.Какой бы сосуд отключится, вы все равно сможете подойти к панели и проверить выключатели. С розеткой GFCI, если, например, ваша розетка в ванной выходит из строя, вы можете забыть, что она защищена розеткой GFCI снаружи дома. Возможность промежуточного звена между два основных варианта — установить розетку GFCI в вашем подвале рядом с вашим панели и подайте питание оттуда к другим розеткам. Это может решить проблему, как установите защиту GFCI, если у вас есть блок предохранителей, а не автоматические выключатели.(Обратите внимание, что этот вариант недопустим для цепи кухонной розетки, потому что в ней может не быть розеток в любом месте, кроме кухни и связанных с ней помещений для приготовления пищи. )

В новом доме абсурдно использовать розетки GFCI, а не автоматические выключатели GFCI, если ваш бюджет ужасно ограничен. Приведенное ниже обсуждение посвящено перемонтажу и ремонт.

Ванные комнаты

Возможно, в половине случаев розетка может быть добавлена ​​к настенному выключателю в ванной комнате. месте, с небольшим повреждением стены.Это зависит от схемы разводки. Если тщеславие приспособление содержит розетку, которая должна иметь защиту GFCI или быть отключена. В некоторых схемы проводки, переключатель GFCI защитит розетку туалетного столика, избавляя вас от необходимости установите отдельную розетку GFCI. Когда на коммутаторе нет подходящей мощности, он иногда проще всего подать питание для GFCI снаружи ванной комнаты — будь то от подвал GFCI или просто от обычной розетки на другой стороне стены. Выключатель или вариант с автоматическим выключателем позволяет избежать резки плитки, что может быть необходимо для установите отдельную розетку GFCI.Отдельный вопрос — то, что теперь санузлы Предполагается, что они не зависят от цепей, обслуживающих другие районы. Однако это может быть только считается применимым к новому строительству. Мы должны проконсультироваться с вашим местным инспектором.

Есть три аргумента против установки автоматического выключателя GFCI. Во-первых, это значительно дороже, чем розетка GFCI. Во-вторых, существует опасность неприятное срабатывание. Если вы замените обычный автоматический выключатель, который обслуживает множество розеток, на Выключатель GFCI, проблема с утечкой в ​​любой из розеток отключит питание для всех из них.Это может быть нецелесообразно, например, иметь свой холодильник на такой цепи, и один жилищный инспектор, с которым я это обсуждал, категорически возражает против установки их в сетях, обслуживающих газовые плиты с электронное зажигание. В то время как духовка не будет выпускать газ, если вы включите ее после отключения электроэнергии выкл., верхняя часть диапазона может. Несколько очень старых люминесцентных светильников и несколько блоков питания для устаревшее электронное оборудование при нормальной работе отключит GFCI. Третья проблема с автоматическими выключателями GFCI заключается в том, что одна конкретная конструкция проводки называется многопроводной схемой. обманывает один GFCI, заставляя его думать, что произошла утечка.Электрик может определить является ли какая-либо конкретная цепь частью многопроводной цепи, по крайней мере, официально установленной. (Иногда невежественная работа может создать незаконную многопроводную цепь, которая может быть как опасно и трудно определить или исправить.). Для некоторых многопроводных цепей лучше всего поместить в сосуд GFCI; с другими вы можете использовать специальную двухполюсную схему GFCI выключатели. Некоторые предпочитают избегать GFCI для компьютерных цепей, предпочитая риск поражения электрическим током. шок к риску сбоя диска.

Запоздалые мысли

Будучи сложными устройствами, GFCI имеют несколько более высокий уровень дефектов, чем, скажем, переключатели. Проверяйте их, по крайней мере, сначала, если не ежемесячно, как указано. Новые теперь требуются для самопроверки. Оба типа GFCI также могут быть установлен неправильно, а следовательно ничего не защитит; это обычно сбивает их с толку.

Приложение 2: МАРКИРОВКА

Для маркировки вашей панели, новой или существующей, лучше всего иметь партнера, который поможет сократить время работы. вокруг; впрочем, это не обязательно.Во-первых, убедитесь, что вы можете прочитать цифры связанных с каждым автоматическим выключателем или предохранителем. При необходимости подправьте маркировку, должны быть выбиты на вашей панели. Затем подготовьте планы, показывающие, где все электрика находится. Передвигайте мебель и ящики для хранения, чтобы не пропустить ни одной розетки. Затем проверьте, работают ли все электрические розетки и устройства. Проверьте, включив свет, эксплуатация приборов и подключение работающей лампы или радиоприемника к розеткам. Повернуть термостаты вверх или вниз, чтобы активировать работу обогревателя или кондиционера.>

После того, как все будет отмечено на ваших планах и подтверждено, что оно работает, выкрутите один предохранитель или перевернуть один автоматический выключатель. Пройдите через дом и проверьте все еще раз. Теперь отметьте номер этой цепи на чертежах рядом с каждым элементом, которым она управляет. Не пренебрегайте печи, кондиционеры, чердачные вентиляторы, дверные звонки, системы сигнализации и наружные розетки. Затем восстановите эту цепь (и убедитесь, что она снова включена) и перейдите к следующей. Если цепь кажется, не имеет никакой функции, оставьте его выключенным.Рано или поздно вы узнаете, что он контролирует, если только запах гниющих продуктов из морозилки внизу. Если два предохранителя или прерывателя кажется, что оба контролируют предмет, есть три основных возможности. Любой из них является главный или сервисный выключатель, обеспечивающий резервную защиту для многих ответвленных цепей, или что-то серьезно не так. В качестве альтернативы элементу может потребоваться 240 вольт или 208 вольт. мощность, для которой требуется автоматический выключатель двойной ширины или парные предохранители. Они действительно должны функционируют вместе, а не могут переключаться независимо друг от друга.

Отметьте на планах расположение всех субпанелей и пометьте субпанели. Отметьте, какой предохранитель или выключатель в главной панели питает какую подпанель. Если вы не можете определить какая схема управляет нагрузкой, выключите все сразу и посмотрите, не убьет ли это ее. Если ты не в состоянии определить, какую нагрузку питает цепь, оставьте эту цепь выключенной и рано или поздно вы узнаете (если это не запасной). «Выяснение» может означать, как уже упоминалось, обнаружив, что еда в подвальном морозильнике начала гнить, потому что это единственное, что вы забыли проверить.Это все же лучше, чем не зная, как отключить морозильник в аварийной ситуации, не отключив все питание дом.

Приложение 3: Лица с физическими недостатками или пожилые люди

Дети, инвалиды и некоторые пожилые люди могут извлечь выгоду из разумного планирования электроснабжения. системы. Дети рассматриваются отдельно, ниже, но некоторые из этого раздела также применимы им.

Пожилые люди и инвалиды

Потребности пожилых людей отличаются не по виду, а по степени от потребностей более молодых людей и инвалидов. Снижение маневренности может указывать на установку более удобного контролирует. Это может означать добавление мест переключения, чтобы уменьшить ходьбу, активацию звука. переключатели, управляемые щелчком пальца или хлопком в ладоши, автоматические выключатели по таймеру или движению датчики, bluetooth или централизованное управление, чтобы исключить ненужную ходьбу. Чувства уязвимости, для злоумышленников или неотложной медицинской помощи, могут быть решены с помощью безопасности системы, такие как дополнительное периметральное освещение, сигнализация, домофоны, дополнительный телефон домкраты, тревожные кнопки, горячие линии и входные мониторы с замкнутым контуром.

Обеспечение легкого доступа к выключателям и розеткам может означать опускание выключателей в детские комнаты или комнаты для инвалидов-колясочников, а также подъемные сосуды (не менее 18 дюймов). над полом; 40 или 48 дюймов может быть даже лучше) для людей с нарушениями подвижности. Пользователям инвалидных колясок оптимально подходят свободные маршруты шириной 36 дюймов, за исключением дверных проемов. Такие предметы, как настенные бра, не должны выступать в проходы более чем на 4 дюйма между 27 и 80 дюймами над полом. Это делается не только для того, чтобы не мешать передвижению в инвалидной коляске: трости для слепых не должны предупреждать их о выступах более чем на 27 дюймов или около того.Кухни и ванные комнаты, не предназначенные для проживания, могут быть особенно сложными для инвалидов-колясочников. Чтобы надежно добраться из инвалидной коляски, боковой выключатель или вилка могут находиться на высоте от 9 до 54 дюймов над полом, но если беспрепятственный доступ направлен вперед, он сокращается до 15–48 дюймов над полом.

Сенсорный дефицит можно компенсировать с помощью вариантов дизайна. Для людей с значительная потеря слуха, телефоны, дверные звонки и системы сигнализации, такие как детекторы дыма может управлять колоколами или сиренами почти любой громкости.Существуют вспомогательные устройства, которые производят сигнал гораздо более низкой частоты, чем стандартные датчики дыма. Это требуется по закону, если у жильца есть проблемы со слухом. Те, у кого более глубокая потеря слуха, могут заменить его стробоскопическим светом — достаточно ярким, чтобы разбудить кого-то от крепкого сна — для звуковых сигналов.

Людям с потерей зрения часто требуется более яркое, но без бликов, освещение для чтения и чтения. бытовые задачи. Залы, прогулки и лестницы могут представлять опасность перелома бедра для слабого человек, пытающийся ориентироваться по 40-ваттной лампочке на расстоянии 15 футов.

Одна из проблем для слабых людей — вставить вилку в новые, тесные розетки. С использованием, сосуды со временем теряют все натяжение пружины. Они тогда опасны, потому что они не обеспечивать хороший электрический контакт с штырями вставленных вилок. Один ответ — использовать перечисленных адаптеров, пока не ослабится захват розетки. Вилки больничного класса могут быть разработаны лучше для этой цели, а также более прочны.

Другая проблема, характерная не только для пожилых людей, заключается в том, что если инструкции на устройстве слишком сложно, это может быть бесполезно. Это относится к таким разнообразным системам, как управление освещением, устройства безопасности и телефоны или домофоны.

Приложение 4: Дети

Существует три аспекта проектирования электрических систем для детских помещений. Первый, дети должны быть защищены от электричества. Во-вторых, электричество должно производиться безопасно. доступным для их нужд. (Эти цели могут показаться противоречивыми.) В-третьих, электрическая система. дизайн может облегчить вашу работу по уходу за детьми.

Защита детей от электричества

Дети имеют склонность влезать в дела.Они могут засовывать предметы в сосуды, жевать на шнуры, бросать электроприборы в воду и тыкать в патроны, когда лампочка вне. Поскольку электричество может убить, и каждый год на электрическом стуле умирает несколько детей, Самое безопасное решение — никогда не позволять им бесконтрольно подключаться к электричеству. Это не может быть реалистичный. В старом доме это может быть невозможно.

Давайте рассмотрим некоторые из ваших вариантов. Во-первых, все розетки в детской, детской комнате или игровая комната может быть на отдельном выключателе, который отключается на ночь, или, лучше, когда за ними не следит взрослый.Ночные огни могут быть на батарейках. Это конечно крайность, но можно сделать при новой проводке или перепрошивка. Вывод всех розеток в комнате, кроме света, на отдельную цепь сделал бы почти столько же.

Во-вторых, розетками, а также освещением можно управлять с помощью выключателя. Этот переключатель может сделать недоступным путем поднятия за пределы их досягаемости, разместив его в своей комнате или с помощью выключателя с ключом. Недостаток возвышенности заключается в том, что дети приглашают подняться на нее. для доступа.Выключатель с ключом имеет тот недостаток, что побуждает детей тыкать предметами в слот в попытке управлять коммутатором. Все три системы будут довольно неприятными когда использование комнаты изменится, и, конечно, не поможет стоимости перепродажи. Более важный, последние две системы могут препятствовать выходному освещению в случае чрезвычайной ситуации. это возможно, что инспектор по электрике не одобрит некоторые из них как не соответствующие цель требования для переключаемых огней.

В-третьих, емкости с защитой от несанкционированного доступа недоступны для зондирующих объектов и теперь требуются в местах, где могут оставаться дети.Однако, как я объясню ниже, каждый раз, когда устройство подключается к розетка, это может позволить маленькому исследователю столкнуться с электричеством, даже если устройство выключен.

В-четвертых, вы можете использовать защиту цепи замыкания на землю. Этот выбор оставляет электроэнергию доступен, но делает его близким к безопасному. Прерыватели замыкания на землю (GFCI) не откалиброваны для защиты детей, но они делают столько, сколько все может устранить опасность наиболее распространенного детского шока.

Делать сосуды недоступными, безусловно, является наиболее распространенной системой. Установка розеток на высоте 4 фута на стене делает их недоступными для малышей.

Конечно, ребенок все равно может пораниться, перехватив электричество от электроприбора, который подключен, например, пережевывая шнур. Мой бывший дантист упомянул вне- ручно, что наиболее распространенная реконструкция рта, которую он выполняет, предназначена для детей, которые сделали именно это. Решение двоякое. Во-первых, следите за детьми, пока они не смогут научили уважать электричество. Во-вторых, прокладывайте шнуры за тяжелой мебелью (НЕ под мебель или коврики, где шнуры могут быть повреждены и привести к пожару, а НЕ пережаты между мебелью и стеной), чтобы у детей был ограниченный доступ.

Как сделать электричество доступным для детей

Предоставление детям более старшего возраста возможности пользоваться электричеством имеет два аспекта. Первый образовательной, и эта тема выходит за рамки данной трактовки. Второй в основном размещая вещи там, где дети могут их достать. Я рекомендую, чтобы переключатели были доступный для детей без лазания; есть удлинители, которые можно прикрепить к выключатели, если вы предпочитаете устанавливать выключатели на более стандартной монтажной высоте. То же самое правда о сосудах.Если детям разрешено пользоваться кухонными приборами, альтернативы их ненадежному карабканию вверх, чтобы добраться до сосудов на столешнице.

Я не рекомендую учить маленьких детей менять лампочки или предохранители. Однако это Неразумно и, вероятно, незаконно держать ваши предохранители или автоматические выключатели подальше от детей. сделав их полностью недоступными. Установка панели за дверью, которую маленький ребенок не может работать не может быть плохой идеей.

Уход за детьми на выживание: электрическое проектирование

Есть определенные варианты дизайна, которые могут облегчить уход за ребенком.Первый включает коммуникации. Учитывайте влияние детей на вашу потребность в удобстве розетки и электропроводка. Например, прачечные самообслуживания становятся заметно менее привлекательными. выбор, когда количество белья удваивается. Адаптеры и удлинители Octopus должны уходят в прошлое, учитывая увеличение пожароопасности, которую они создают.

Контрольный список проекта

: Зарегистрированный специалист по дизайну — Изменения — Квартиры на цокольном этаже

Независимо от того, как распределяются работы по проекту, администрирование работ остается в ведении зарегистрированного специалиста по проектированию (RDP), который является ответственным заявителем (заявителем) или подтвердил соответствие чертежей и установок Кодексу и зонированию. для проекта.Хотя могут быть некоторые конкретные проекты, не связанные с архитектурными или структурными работами, которые могут быть выполнены другими специалистами, важно, чтобы RDP сохранял контроль над всем проектом и понимал, когда это применимо в соответствии с правилами Департамента и штата Нью-Йорк.

Этот раздел содержит список задач, обеспечивающих соблюдение Строительных норм и правил, обсуждаемых в Руководстве по проекту.

Контрольные списки включают:

Контрольный список перед утверждением заявки

  • Предоставить «только справочные» документы о существующих юридических условиях. Это ускорит процесс пересмотра плана.

  • Показ огнестойких стен на всех архитектурных, механических и электрических чертежах, а также чертежах с отложенным утверждением, что облегчит процесс проверки плана.

  • В зависимости от объема работ по проекту включите все применимые специальные/текущие проверки и акт ввода в эксплуатацию.

  • Насколько это возможно, сведите к минимуму отложенные представления, чтобы избежать задержек в строительстве.

  • Хотя от зарегистрированных специалистов-проектировщиков требуется только предъявить окончательные строительные документы, заявитель должен проштамповать и подписать все формальные документы, подаваемые в Департамент, чтобы продемонстрировать, что он/она несут ответственные обязанности в соответствии с требованиями.

  • Все чертежи для изменений в соответствии с LL 49 от 2019 года должны содержать следующее примечание: Изменения в соответствии с LL 49 от 2019 года .

Получить версию для печати.

Контрольный список предварительных и текущих работ по проекту

Предварительное разрешение

Требуемые документы: В зависимости от объема работ (LL 49/2019 §2, §3, §11, §12), подтверждающие документы или отложенные представления должны быть заполнены для получения разрешения.Может потребоваться следующее:

  • Разрешение DEP или OER

  • TPP – План защиты жильцов/квартирантов

  • FDNY – Уведомление или письма об отсутствии возражений

  • ФИРМЫ — Карта ставок страхования от наводнений Федерального агентства по чрезвычайным ситуациям

  • MTA — одобрение столичного транспортного управления

  • DOT — одобрение Департамента транспорта Нью-Йорка

  • LPC — одобрение Комиссии по сохранению достопримечательностей Нью-Йорка

  • PDC — одобрение NYC Public Design Commission

  • NYC DPR – ST1 (Уличные деревья)

  • Градостроительство – одобрение или сертификация, если требуется по зонированию

  • Допуск BSA (если применимо)

  • DEC – если в зоне риска береговой эрозии или водно-болотных угодьях

  • Контрольный список SRO MD по борьбе с домогательствами для жилых помещений

  • Сертификат HPD об отсутствии домогательств для жилых помещений

Текущий

Поправки после утверждения: Если в утвержденную работу внесены существенные или существенные изменения, обязательно отправьте исправленные чертежи и получите Поправку после утверждения (PAA).

Получить версию для печати.

Контрольный список завершения проекта

Предоставление исполнительного документа: Если в завершенный проект внесены изменения, которые не считаются незначительными и требуют представления исполнительного документа, отправьте пересмотренные чертежи исполнительного производства до утверждения проекта.

Получить версию для печати.

Дизайнерские профессиональные ссылки

Полезные ссылки

Электрические услуги | Новый кондоминиум и апартаменты в Цинциннати, Огайо,

Надежная электрическая проводка и установка

Коммерческая электропроводка — сложная работа, особенно когда речь идет о новом строительстве.Есть ряд факторов, о которых обычному электрику не обязательно беспокоиться. При проведении электромонтажных работ в кондоминиумах и квартирах у вас могут быть сотни или даже тысячи людей, использующих систему одновременно.

То, как система справляется с этой нагрузкой, зависит от того, кто проводит электромонтаж. Это работа не для любого электрика в Цинциннати, штат Огайо. Вам нужна опытная команда квалифицированных и специализированных специалистов, если вы хотите, чтобы ваш новый строительный проект был правильно и, что более важно, безопасно! К счастью, есть это с нами.

Обращайтесь к нашей команде с любыми вопросами или проблемами, которые у вас есть по поводу вашего нового кондоминиума или проекта строительства квартиры, мы будем рады работать с вами, чтобы удовлетворить ваши потребности и ваш бюджет.

Электротехнические работы большого формата сложны

В крупных жилых электрических сетях могут возникать и возникают проблемы в течение многих лет интенсивного использования, что приводит к необходимости замены проводки и других видов ремонта электрооборудования. Чтобы уменьшить рост угроз безопасности и преждевременных замен электричества, лучше всего с самого начала нанять команду, которой вы можете доверять для ваших коммерческих потребностей в электричестве.

Как правило, все коммерческие электрики также имеют квалификацию для работы в жилых помещениях, но не все бытовые электрики имеют квалификацию для коммерческих электромонтажных работ, особенно когда речь идет о новом строительстве. Проектирование и установка коммерческого электроснабжения сложны и всеобъемлющи, и для этого требуется команда с соответствующим обучением и сертификатами в районе Цинциннати, штат Огайо, и именно здесь мы вступаем в игру. Наши коммерческие электротехнические услуги включают:

  • Электрический проект
  • Электрическая проводка и замена проводки
  • Модернизация электрической панели
  • Восстановление электрооборудования
  • Внутреннее и наружное освещение
  • Установка и обслуживание розеток AFCI и GFCI
  • Защита от перенапряжения
  • Проводные дымовые извещатели и детекторы угарного газа

Эксперт по электрическому проектированию

Чтобы успешно провести электромонтаж в вашем новом кондо или многоквартирном доме, вы должны иметь надежный электрический проект, разработанный опытной командой.

Существует множество факторов, которые необходимо учитывать при проектировании коммерческого электроснабжения, например, сколько розеток потребуется или какой тип осветительных приборов лучше всего подходит для мест общего пользования и самих помещений. Позвоните нам для вашего нового кондоминиума и электрического проекта строительства квартиры.

Как читать электрические схемы

Шкала отраженных планов потолков

Планы отраженных потолков должны быть выполнены в том же масштабе, что и планы этажей.В зависимости от сложности проекта и обработки потолка наиболее распространенным масштабом для жилых и небольших коммерческих проектов является i// = 1′-0″ (метрическая 1:50) и V8″ = 1′-0″ (1:100). метрическая) для крупных коммерческих проектов. Масштаб, в котором нарисован план потолка, следует отметить и поместить непосредственно под чертежом, либо рядом с заголовком, либо непосредственно под ним. Если для объяснения элемента потолка требуется увеличенная деталь, это с примечанием или символом на отдельном чертеже большего масштаба.

Светильники должны быть нарисованы в виде простых прямоугольников, квадратов или кругов, максимально точно отображающих фактический светильник. Упрощенные формы предотвращают беспорядок в представлении для облегчения распознавания. В большинстве случаев осветительный прибор рисуется в масштабе реальных светильников. Однако в некоторых случаях, таких как миниатюрные прожекторы, размер, возможно, придется преувеличить, так как правильно масштабированная единица будет слишком мала, чтобы отобразиться на плане.

ЧАСТИЧНЫЙ ПЛАН ПОТОЛКА В ОТРАЖЕНИИ

Увеличенная деталь затемняющего жалюзи нарисована в разрезе и привязана к ее местоположению на мелкомасштабном отраженном плане потолка.

Светильники представлены символами на плане отражения потолка и снабжены легендой, показывающей спецификации.

Стандарты составления плана отраженного потолка

На плане отражения потолка должны быть четко видны все стены, перегородки и софиты, которые пересекаются с потолком. В нем также должны быть указаны изменения высоты потолка и материалов, таких как светильники, спринклеры, детекторы дыма и диффузоры ОВКВ, которые крепятся к потолку или проникают в него.При составлении планов отраженных потолков дизайнер должен воспроизвести на плане этажа стены и проемы, такие как двери и окна, но без отображения таких элементов, как встроенная мебель, сантехника и т. д.

Осветительные приборы и другие электрические элементы, показанные на плане отражения потолка, снабжены символами, которые связаны с легендой. Рекомендуется нанести на план все электрические символы до того, как будут нанесены размеры или добавлены примечания. В противном случае символ может упасть поверх измерения, что потребует перемещения измерения.Расположите светильники на плане потолка в соответствии с концепцией светового дизайна. Обычные типы светильников в плане освещения включают в себя накладные, встраиваемые, подвесные и направляющие.

В коммерческих проектах с подвесным потолком отраженные планы потолка также будут отображать любые перегородки, которые проходят через плоскость потолка. Также должны быть показаны линии сетки потолка (называемые Т-образными стержнями). Другая информация, включенная в отраженный план потолка, включает материалы потолка, высоту потолка, наклон потолка, изменения высоты потолка, расположение всех осветительных приборов (включая выходное и аварийное освещение), диффузоры и вентиляционные отверстия, панели доступа, динамики, спринклерную систему. головы (если используются) и другие предметы, которые касаются или являются частью плоскости потолка.

Затем дизайнер интерьера должен определить, как будет переключаться свет в помещении. Для жилых или небольших коммерческих помещений

Стандартные световые и электрические символы

Потолочная сетка, а также светильники и другие элементы, расположенные внутри нее, показаны в масштабе.

Потолочная сетка, а также светильники и другие элементы, расположенные внутри нее, показаны в масштабе.

Переключение можно показать либо на плане отражения потолка, либо на плане электрического освещения.Схема переключения должна основываться на том, насколько необходим индивидуальный контроль и функции освещения. Потребности в энергосбережении и максимальные нагрузки цепей в цепях также будут определять количество и расположение переключателей. Как правило, выключатели располагаются возле двери или проема, ведущего в помещение. Для больших помещений с более чем одним входом может потребоваться несколько мест переключения.

После размещения выключателей определите, какими светильниками они должны управлять, и обозначьте это на плане.Это можно сделать двумя способами, в зависимости от размера и сложности плана освещения.

Первый способ — провести линию от настенного выключателя до приборов, которыми он управляет. Эта соединительная линия должна быть пунктирной и изогнутой, чтобы отличать ее от других объектов и предметов на чертеже. Изогнутые линии предпочтительнее, так как прямые линии могут смешиваться с линиями стен или другими элементами, нарисованными на плане. Соединительная изогнутая линия должна касаться символа розетки или приспособления. Символом переключателей может быть простая буква S.Если конкретный осветительный прибор переключается из двух мест, символы будут S3, чтобы указать, что три элемента (два переключателя и один осветительный прибор) соединены электрически.

Второй способ показать переключение светильника состоит в том, чтобы присвоить выключателю номер или букву и поместить этот же номер в светильник, показанный на плане потолка, или рядом с ним. Этот метод используется в основном в коммерческих помещениях, где может быть много многократных коммутаций и других элементов, размещенных на плане потолка, так что использование линий (первый метод) может усложнить чертеж.

После того, как дизайнер интерьера разметит освещение и коммутацию, чертеж передается инженеру-электрику, который указывает точную схему, размеры проводов и другие характеристики, необходимые для электрической системы. В жилых помещениях чертеж может быть передан непосредственно подрядчику по электроснабжению, поскольку схема и требования здесь не такие сложные, как в коммерческих работах.

Обозначение материалов

При подготовке плана потолка в отражении дизайнер должен назвать типы и расположение конкретных потолочных материалов.Это можно сделать, разместив примечания на плане или символы, относящиеся к легенде материала потолка. Двумя наиболее распространенными потолочными системами являются потолки из гипсокартона, которые крепятся к конструкции выше, и подвесные акустические потолки. Другие отделки потолка могут включать деревянную облицовку, линейный металл или даже открытые деревянные балки и балки. Определение размеров потолков в отражении

Поскольку отраженные планы потолка, как правило, нарисованы в масштабе, который соответствует планам этажей, нет необходимости в больших размерах на плане, если только не происходит разрыв потолка или изменение материалов там, где они явно не расположены у двери, стены или расположение столбца.Пока план отражения потолка нарисован в масштабе, размеры помещений и конструкции могут быть зарезервированы для плана этажа. Тем не менее, в некоторых случаях необходимо определить размеры блоков и мест крепления. Это особенно верно для больших пространств потолка из гипсокартона, где масштаб не может быть так же легко определен, как в сборке подвесного потолка с сеткой (где, например, можно подсчитать единицы, чтобы найти светильник).

При определении размеров отраженного плана потолка можно использовать либо «чистовые» размеры, либо «каркасные» размеры, но выбор должен быть отмечен на планах. Такие элементы, как встраиваемые световые трофферы, могут быть точно расположены в готовом пространстве. Если необходимо использовать потолочный светильник в потолке из гипсокартона, его размер, как правило, определяется по его центральной точке, чтобы подрядчик-электрик знал, где установить

.

ЧАСТИЧНЫЙ ПЛАН ПОТОЛКА В ОТРАЖЕНИИ

п/к: i/4″= р-о»

это. Выравнивание и направление шаблонов, возможно, потребуется указать прямо на плане. В этих случаях следует давать ссылки, которые легко получить в полевых условиях.Размеры следует отсчитывать от лицевой стороны стены, колонны или воображаемой осевой линии помещения, как показано на рис. 14-17.

Встраиваемые потолочные светильники на этом плане потолка в отраженном свете имеют размеры относительно друг друга и различных элементов стен и потолков.

Контрольный список для планов отражения потолка

Общий

  • Назовите рисунок, обратите внимание на его масштаб и укажите север (или исходное направление).
  • При необходимости разработайте спецификацию материалов потолочного типа и прикрепите ее к плану.
  • Разработайте легенду символа освещения и разместите ее на том же листе, что и первый план отраженного потолка (если требуется более одного), или на соседнем листе.
  • Очистите план (или в САПР отключите лишнюю информацию), чтобы стены, пространства и коды клавиш были четкими, темными и хорошо читаемыми. Не показывайте элементы, если они не находятся на плоскости потолка или не пересекают ее.
  • Нарисуйте основные софиты или проемы выше и назовите их в примечании, включая панели доступа на чердак.
  • Стенки кармана, если применимо.
  • Определите схемы включения светильников (если это входит в обязанности дизайнера интерьера) и покажите методом кривых линий или цифрами/буквами.
  • Сопоставьте отраженный план потолка с другими чертежами (если применимо), тщательно проверив точность и полноту информации.

Обозначения

  • Обратите внимание на изменения или наклоны уровня потолка, если это напрямую влияет на осветительные приборы и их установку.
  • Обратите внимание на особенности, зазоры, высоту готового потолка над чистым полом, выравнивание и другие важные элементы.
  • Сопоставьте план с условными обозначениями и ссылками на график освещения, детали и другие чертежи по мере необходимости.

Размеры

  • Определите размеры расположения светильников и изменений в типах потолков, которые не сразу бросаются в глаза. Найдите такие элементы, как колонны или существующие стены.
  • Размеры зазоров, выравниваний и других управляющих факторов.
  • Измерьте осветительные люки и другое структурное освещение или создайте их крупномасштабные чертежи и перекрестные ссылки.

Электрические схемы

Электрические планы могут включать электрические розетки, телефоны, устройства связи и другие элементы, требующие электропитания. В небольших проектах эти предметы можно показывать вместе с освещением. Пример такого типа рисунка показан на рис. 14-18. В крупных коммерческих проектах электрическая схема, часто называемая схемой питания или схемы питания/коммуникаций, показывает розетки и связанные с ними электрические устройства отдельно (Рисунок 14-19). В большинстве случаев сантехника и предметы, такие как шкафы и другие встроенные элементы, показаны для более точного согласования расположения электрических силовых устройств. В некоторых случаях, например, в условиях открытого офиса, дизайнеры также предпочитают показывать мебель, поскольку во многих случаях она непосредственно связана с расположением электрических розеток (рис. 14-20). Дизайнер интерьеров подготавливает план питания, а затем направляет его инженеру-электрику, чтобы подробно описать схемы, размеры проводов, распределительные коробки и другие электрические характеристики.На планах небольших жилых домов чертеж передается непосредственно подрядчику по электроснабжению для выполнения работ в соответствии с принятой практикой.

Телефон и другие системы связи также обычно показаны на электрической схеме. Расположение телефонов, систем громкой связи, компьютерных терминалов, переговорных устройств и систем безопасности является обязанностью дизайнера интерьера по согласованию со специалистами. Проектировщик рисует план питания/коммуникаций, на котором схематически показано, где требуется питание для специального оборудования.Символы для электрических устройств, как правило, привязаны к легенде, которая находится на том же листе, что и план. Инженер-электрик или другие системные специалисты составляют большую часть подробных спецификаций для этих устройств.

ЭЛЕКТРОПРОВОД 4 ПЛАН ОСВЕЩЕНИЯ

В крупных коммерческих проектах отдельный план электроснабжения с легендой определяет розетки и схемы. Многие архитектурные особенности и другие системы опущены, чтобы можно было легко прочитать электрический план.

План питания часто включает телефон и другие устройства связи.

В крупных коммерческих проектах отдельный план электроснабжения с легендой определяет розетки и схемы. Многие архитектурные особенности и другие системы опущены, чтобы можно было легко прочитать электрический план.

Шкала электрических планов

Электрические планы коммерческих помещений, как правило, составляются в том же масштабе, что и планы этажей. Наиболее распространенным масштабом для коммерческих проектов является V8″ = 1′-0″ (1:100 метрический). Однако в сложных установках масштаб может быть увеличен до V4″ = l’-O» (метрический масштаб 1:50).Масштаб, в котором нарисован план, следует отметить и поместить либо рядом с заголовком, либо непосредственно под ним.

Стандарты составления электрических планов

На электрических планах должны быть показаны все внутренние и внешние стены, лестницы и крупные устройства, такие как печи, водонагреватели и т. д., которым требуется питание. Встроенные светильники и шкафы, например, в ванных комнатах и ​​кухнях, также должны быть нарисованы, чтобы лучше расположить электрические розетки и другие устройства. Стены должны быть нарисованы более тонкими линиями, чтобы они не доминировали на рисунке.Найдите розетки на стенах, где они должны быть установлены, и назовите размер над чистым полом (A.F.F.). Не забудьте отметить любые специальные требования, такие как защита от атмосферных воздействий (WP), раздельное подключение или специальные соединения. Общие электрические символы показаны на рис. 14-21.

Обозначение материалов

Электрические планы в основном представляют собой схемы. Хотя они нарисованы в масштабе, соответствующем планам этажей, электрические устройства часто слишком малы, чтобы изобразить их на чертеже в точном масштабе.Они нарисованы как увеличенный символ, чтобы их было легко распознать. Для упрощения чертежа такие материалы, как финишный пол и другие элементы, не очерчены.

Размеры электрических планов

Электрические планы нарисованы в масштабе, который в целом соответствует планам этажей. Нет необходимости в большом количестве размеров на электрическом плане, так как элементы могут быть расположены в масштабе на планах этажей. Тем не менее, в некоторых случаях размеры электрических розеток и других устройств должны быть рассчитаны таким образом, чтобы точно разместить их в легкодоступном месте, когда в здании есть люди.Это особенно верно для больших пространств стен, где масштаб невозможно точно определить путем масштабирования чертежа. В таких случаях следует давать ориентиры, которые легко получить в полевых условиях, измеряя размеры от лицевой стороны стены, колонны или воображаемой осевой линии комнаты. Если для настенной розетки не указан горизонтальный размер, электрик разместит ее максимально близко к плану проектировщика. Электрик может предпочесть прикрепить розетку к стенной стойке, а не расположить ее между двумя стойками, если проектировщик не определил размеры конкретного места.

Хотя большинство электрических розеток не обязательно должны быть точно расположены, есть некоторые исключения, например, в этой зоне бара, где розетки должны согласовываться с оборудованием.

ЧАСТИЧНЫЙ ЭЛЕКТРИЧЕСКИЙ ПЛАН

Контрольный список для электрических планов

Общий

  • Назовите рисунок, обратите внимание на его масштаб и укажите север (или исходное направление).
  • Назовите прилагаемый график электроснабжения и прикрепите его к схеме.
  • Добавьте примечания, поясняющие любые сокращения, которые не являются общеизвестными.
  • Очистите план (или в САПР отключите лишнюю информацию), чтобы стены, пространства и ключевые электрические коды были четкими, темными и легко читаемыми.
  • Сопоставьте план электрических соединений с другими чертежами и таблицами, тщательно проверяя точность и полноту информации.

Обозначения

  • Обратите внимание на особые ситуации, такие как устройства, поставляемые владельцем или другими лицами.
  • Обратите внимание на особенности, зазоры, расположение выпускных отверстий над чистовыми полами, шкафами и другими предметами.
  • Обратите внимание на выравнивание и другие важные элементы, влияющие на электрическую схему.

Размеры

  • Размеры расположения розеток и изменения типов пола или стен, влияющие на установку розеток.
  • Размер отводов к стенам, углам или пересечениям стен и другим элементам, таким как колонны.
  • Рассчитать соответствующие выпускные отверстия на нужном расстоянии от чистого пола (A. F.F.).
  • Размеры зазоров, выравниваний и других управляющих факторов.

Механические системы здания обычно в совокупности называются системой HVAC (отопление, вентиляция и кондиционирование воздуха). Система HVAC обеспечивает комфортную среду для жителей здания. Система делает больше, чем обеспечивает отопление зимой и охлаждение летом. Он подает свежий воздух, циркулирует по внутренним помещениям и удаляет спертый воздух и запахи. Он также может обрабатывать воздух для контроля влажности, пыли, пыльцы и других нежелательных условий.

Водопроводная система в здании выполняет ряд различных функций, таких как подача воды людям и машинам за счет напора (водоснабжение) и сброс воды для ее удаления под действием силы тяжести (дренаж). Сантехника служит трем основным потребностям: она обеспечивает воду для потребления человеком, санитарный отвод отходов и механические системы. Вода может использоваться для оборудования или обслуживать автоматизированную спринклерную систему, как описано далее в этой главе в разделе «Планы водопровода». Некоторые коммерческие здания могут также иметь систему ливневой канализации, которая избавляет крышу или другие области от дождя или наводнения.Такие системы отделены от трубопровода хозяйственно-бытовой канализации и собираются в ливневую канализацию или выводятся на бордюрный дренаж. В здании также может быть водопад, фонтан, пруд или другой декоративный элемент со специальной системой рециркуляции воды.

Чертежи механики и сантехники предполагают много общения, координации и командной работы между различными профессионалами-проектировщиками и подрядчиками. Профессиональные офисы, которые производят чертежи HVAC и сантехники, должны знать об одном

Продолжить чтение здесь: O

Была ли эта статья полезной?

Основные схемы и схемы электропроводки дома


Резюме: Подробные схемы домашней электропроводки с иллюстрациями, включая фактический набор планов домов, которые я использовал для электропроводки в новом доме. Выберите из списка ниже, чтобы перейти к различным комнатам этого дома*.

Узнайте, чем делятся другие, на Спросите электрика:
Это очень хороший сайт с большим количеством полезной информации. Стив из Питтсбурга, Пенсильвания.

Основы домашних электрических схем


Объясняются важные компоненты типичной домашней электропроводки, включая информацию о коде и дополнительных схемах, когда мы рассматриваем каждую область дома по мере ее подключения.

Схемы электропроводки дома начинаются с этого основного плана фактического дома, который недавно был подключен и находится на завершающей стадии.

Эти ссылки приведут вас к типичным областям дома, где вы найдете электротехнические нормы и рекомендации, необходимые при выполнении проекта домашней электропроводки.

стиль = «очистить: слева»>

Серия статей о том, как проложить домашнюю электропроводку

Схемы электропроводки в вашем доме должны отражать требования норм, которые помогут вам снизить счета за электроэнергию при внедрении энергоэффективности в проект электроснабжения.

Схемы подключения, расположение устройств и схема подключения


Типичный набор планов домов показывает электрические символы, расположенные на плане этажа, но не содержит никаких деталей проводки. Электрик должен изучить общие электрические требования дома, особенно там, где в каждой области должны быть расположены определенные устройства, а затем решить, как спланировать электрические цепи.

Монтаж электропроводки будет зависеть от типа конструкции и используемых методов строительства.Например, каркасный дом, состоящий из стандартного деревянного каркаса, будет подключен иначе, чем дом из SIP или структурированных изолированных панелей из-за ограничений доступа. Этот проект электропроводки представляет собой двухэтажный дом с разделенным электроснабжением, что дает владельцу возможность установить частный счетчик электроэнергии и взимать плату с арендатора за использование электроэнергии.

Из-за разделения между этажами и возможностью сдачи в аренду этот проект был похож на электропроводку двух домов, потому что были отдельные услуги для печей, кондиционеров и т. д.

Домашняя электропроводка из фактического набора планов


Требования Кодекса
Прекрасные дополнения и улучшения вашего дома могут повысить его стоимость, а также предоставить налоговые льготы для вас, поскольку вы тщательно планируете схемы электропроводки дома. наряду с энергосберегающими характеристиками могут улучшить ваш энергосберегающий дизайн и обеспечить функции безопасности, чтобы защитить вас и вашу семью, пока вы наслаждаетесь своим домашним проектом.

Схема и схема домашней электропроводки



Домашняя электропроводка


Основные схемы домашней электропроводки

Полностью объясненные схемы домашней электропроводки с картинками, включая фактический набор планов дома, которые я использовал для подключения нового дома. Выберите из списка ниже, чтобы перейти к различным комнатам этого дома*.

Кухонная электрическая проводка

Подробные фотографии и схемы электропроводки на кухне с требованиями к кодам для большинства новых или реконструируемых проектов*.

Ремонт кухни – часть 1

Часть 1 «Переделки кухни» посвящена планированию и дизайну с подробными фотографиями и полезными идеями.

Ремонт кухни. Часть 2

Часть 2 «Реконструкция кухни» охватывает подрядчиков, разрешения, нормы и правила и инспекции с подробными фотографиями и полезными идеями.

Ремонт кухни. Часть 3

Часть 3 «Реконструкция кухни» охватывает этап строительства с схемами, розетками и освещением с подробными фотографиями и полезными идеями.

Подключение шнура питания диапазона

Электрическая плита Установка с обычной системой электропроводки на 240 В для 3-проводной и 4-проводной конфигураций.

Подключение кухонной духовки

Установка кухонной электрической духовки с типовой электрической цепью 240 В с 3-проводной и 4-проводной конфигурациями.

Электрическая проводка ванной комнаты

Подробные фотографии и схемы электропроводки в ванной комнате с кодовыми требованиями для большинства новых или реконструируемых проектов*.

Как установить вытяжной вентилятор в ванной

Как установить и подключить вытяжной вентилятор в ванной с фотографиями и пошаговыми инструкциями.

Обустройство дома Электротехнические соображения

При планировании проекта благоустройства дома любого размера особое внимание следует уделить электрическим системам.Замена изношенных розеток и выключателей поможет, но также обратите внимание на варианты более эффективного освещения и обновления кодов.

Электропроводка в спальне

Подробные фотографии и схемы электропроводки в спальне с кодовыми требованиями для большинства новых или реконструируемых проектов*.

Электропроводка домашнего офиса

Подробные фотографии и схемы электропроводки домашнего офиса с кодовыми требованиями для большинства новых или реконструируемых проектов*.

Электрическая проводка прачечной

Подробные фотографии и схемы электропроводки в прачечной с кодовыми требованиями для большинства новых или реконструируемых проектов*.

Электропроводка гаража

Подробные фотографии и схемы электропроводки в гараже с кодовыми требованиями для большинства новых или реконструируемых проектов*.

Электрическая проводка мастерской

Подробные фотографии и схемы электропроводки мастерской с кодовыми требованиями для большинства новых или реконструируемых проектов*.

Электропроводка в подвале

Подробные фотографии и схемы электропроводки в подвале с основными требованиями к кодам для большинства новых или реконструируемых проектов*.

Подробнее о домашней электропроводке




Видео по электромонтажу #2


Советы по электромонтажу для домашних электромонтажных работ Размыкающий автоматический выключатель, розетка на настенном выключателе, светильник без заземляющего провода, помощь в проектировании домашней электропроводки.

Смотрите больше видео о проводке дома от Ask The Electrician:


Узнайте больше из моего видеокурса по домашней электротехнике:


» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Правильно подключите с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.



Идеально для домовладельцев, студентов,





включает в себя: включает в себя: включает в себя:
Проводки GFCI
Проводка домашнего электрического цепи
120 вольт и 240 вольт выпускных цепей
проводка Выключатели освещения
Проводка 3-проводной и 4-проводной электрической плиты
Проводка 3-проводной и 4-проводной сушилки Шнур и розетка для сушилки
Как устранить неполадки и отремонтировать электрическую проводку


Электропроводка

Коды NEC для домашней электропроводки
. …и многое другое.





Является ли низковольтная проводка лучшей для нового строительства?

По мере того, как дома строятся, чтобы быть более эффективными, низковольтная проводка в новом строительстве становится все более распространенной в жилищном строительстве. Чтобы помочь вам узнать, что такое низковольтная проводка (и чем она не является), и стоит ли вам работать с подрядчиком по электромонтажу, который предлагает ее, мы подробно рассмотрим низковольтную проводку.

Что такое проводка низкого напряжения?

Все, что имеет напряжение 50 вольт или менее, считается низковольтным, поэтому проводка, рассчитанная на напряжение менее 50 вольт, считается проводкой низкого напряжения. Он несет меньше энергии, чем то, что обычно можно найти в доме — например, большинство стандартных настенных розеток рассчитаны на 120 В или 240 В. В то время как для стабильной и надежной работы ламп и приборов требуется это стандартное напряжение, большая часть домашней сети и коммуникационной проводки имеет низкое напряжение, а инфраструктура низковольтной проводки также известна как структурированная кабельная система .

Структурированная кабельная система построена в сети, которая отделена от стандартной проводки вашего дома. Поскольку это отдельно, опытный подрядчик по электромонтажу, который специализируется на проводке низкого напряжения, необходим при строительстве нового дома. Они смогут эффективно построить инфраструктуру, отвечающую стандартным потребностям большинства современных домовладельцев, а также гарантировать, что ее можно будет масштабировать, чтобы справиться с любыми дополнительными электрическими модернизациями в будущем.

Общие типы кабелей, используемых в низковольтной проводке, включают:

  • Категория 5 (Cat 5) и Категория 6 (Cat 6), используемые для высокоскоростных компьютерных сетей и для передачи аудио- и видеосигналов.
  • Оптоволокно может передавать большие объемы данных на высоких скоростях и широко используется в интернет-сетях.
  • RG-6 — коаксиальный кабель, обычно используемый в au
  • .

Использование проводки низкого напряжения

Почти все, что подключено к домашней сети, может использовать низковольтную проводку, включая светодиодное освещение, хотя чаще всего она используется для:

Интернет и Wi-Fi

Структурированная кабельная система используется для создания как больших, так и малых сетей. Структурированная кабельная система, соединяющая устройства с центральным концентратором, обеспечивает выделенную полосу пропускания и минимальные помехи.Даже если большая часть дома использует Wi-Fi, сама сеть построена на низковольтной проводке.

Телефоны

Хотя большинство людей не используют стационарные телефоны в личных целях, они часто необходимы для домашних офисов. Поскольку все больше людей работают удаленно, наличие телефонных линий по-прежнему является необходимостью.

Системы сигнализации и безопасности

Эффективное планирование системы низковольтной проводки необходимо для добавления систем безопасности и систем сигнализации, особенно там, где необходимы камеры и датчики движения.Кроме того, часто используемые умные дверные звонки с камерами также будут частью этой кабельной системы.

Аудиовизуальная проводка

Низковольтная проводка в домах также используется для поддержки аудиовизуальной проводки , включая системы объемного звука аудио , кабельного телевидения и даже для установки систем внутренней связи.

Низковольтная проводка в жилищном строительстве

В 2004 году почти 70 процентов новых домов были построены с использованием низковольтной структурированной кабельной инфраструктуры .Естественно, с ростом зависимости от домашних сетей почти все дома имеют возможность включить их в строительство.

Однако проводка низкого напряжения и структурированная кабельная система не работают со стандартной проводкой напряжения. Как правило, сначала монтируется основная проводка, затем отдельный подрядчик по проводке , специализирующийся на структурированных кабельных системах, спроектирует и построит инфраструктуру для низковольтной проводки. Для этого необходимы большая осторожность и опыт, поскольку низковольтные кабели должны прокладываться на расстоянии не менее одного фута от стандартных электрических проводов, параллельно всем кабелям, начиная с установленного распределительного щита.

Распределительный щит — это место, где сигналы поступают в дом, а затем подключаются к определенным пучкам структурированных кабелей. Каждая связка проходит в определенное место в доме. В дополнение к возможности работы со стандартным электрическим оборудованием, подрядчик по электромонтажным работам должен построить систему с возможностью увеличения масштаба, чтобы можно было выполнять дополнительные обновления, сохраняя при этом систему организованной и безопасной.

Свяжитесь с нами для получения информации о проводке низкого напряжения

Если вы строите дом или хотите переоборудовать его для низковольтной проводки, которая обеспечит вам безопасную, масштабируемую сеть для вашего Интернета, связи и безопасности, мы можем помочь.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
