Прокладка труб кондиционера: как правильно установить трассу для кондиционера

Содержание

Прокладка трассы кондиционера. Закладка магистрали для кондиционеров. Закладка трассы

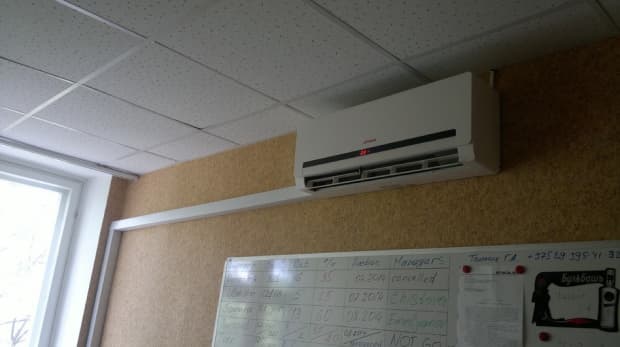

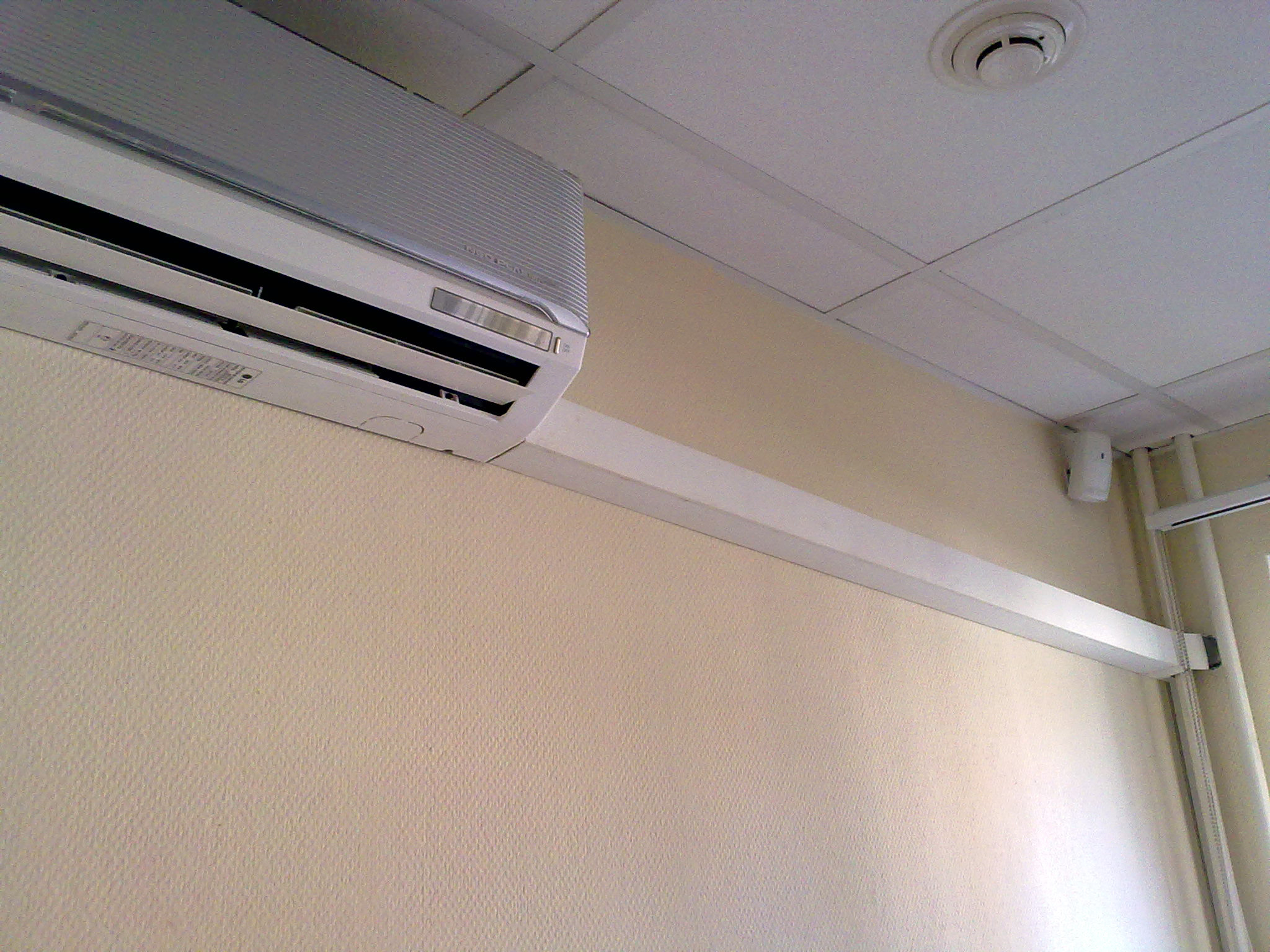

Прокладка трассы кондиционера в стене по причине большого шума и пыли рекомендуется производить во время выполнения ремонта в квартире или заказав услугу установка кондиционера. Магистраль кондиционера соединяет внутренний и наружный блоки кондиционера и представляет собой обмотанный хлорвиниловой защитной от солнца жгут состоящий из:

  1. 2 медных труб в термоизоляции Олигопен,
  2. Электрического соединительного сигнального кабеля блоков кондиционера,
  3. Электрического соединительного силового кабеля,
  4. Дренажной трубы, выходящую на улицу или канализацию.

В зависимости от мощности кондиционера диаметр выполняемой трассы под кондиционер может быть от 2 до 5 см.

Размер медных труб, закладываемых в трассе, соответствует мощности кондиционера, поэтому, перед закладкой трассы под кондиционер необходимо правильно рассчитать мощность кондиционера.

Специальное углубление в стене для межблочных соединений называется штраба или борозда, оно представляет из себя канавку высотой минимум 3см и глубиной минимум 2см в зависимости от толщины магистрали для кондиционера. Штраба для кондиционера выполняется в стене от внутреннего блока под углом к горизонту к месту крепления наружного блока. Очень важно отметить, что такую штрабу запрещено выполнять в бетонных стенах в квартире по причине возможного нарушения  несущей способности стены.

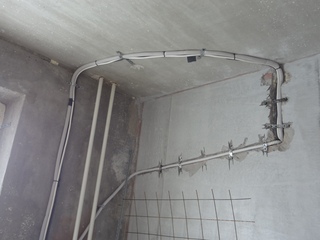

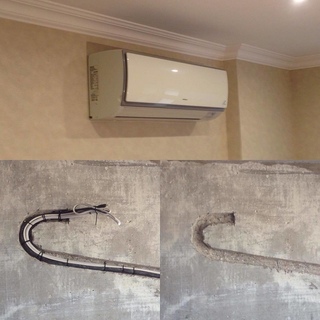

После того, как трасса заложена в штрабу и зафиксирована в ней, Ваши маляра покрывают её штукатуркой. Перед заполнением штукатурки в штрабу, мы рекомендуем сфотографировать её с фиксацией расстояний от пола или потолка, чтобы в дальнейшем при проведении ремонтных работ знать её местонахождение и не повредить эти соединения. Концы трассы загибаются для избежания попадания внутрь медных труб воды и мусора. Целостность дренажной трубы проверяется проливом воды.

По окончании закладки трассыв штрабу, составляется акт приема-сдачи работ и ответственность за герметичность труб и целостность кабеля магистрали кондиционера несет заказчик работ.

На этом заканчивается 1 этап прокладки трассы кондиционера во время ремонта.

Цена на такие работы по закладке магистрали для кондиционера зависит от длины трассы и мощности кондиционера.

Цены на закладку трасс для кондиционеров представлены в таблице.

Услуга Стоимость работ и материалов при длине трассы до 3м, грн. Стоимость за каждый дополнительный метр трассы, если трасса свыше 3м, грн.
Закладка магистрали под бытовой настенный кондиционер в помещение до 29м2 (Р=7000-9000Btu) 1600 200
Закладка магистрали для бытового настенного кондиционера в помещение до 35м2 (Р=12000Btu) 1700 250
Закладка магистрали для бытового настенного кондиционера в помещение до 55м2 (Р=18000Btu) 1800 250
Закладка магистрали для бытового настенного кондиционера в помещение до 80м2 (Р=24000-28000Btu) 3000 300
Закладка магистрали для бытового настенного кондиционера в помещение до 100м2 (Р=30000-36000Btu) 3400 350

Отдельно при закладке магистрали для кондиционера оплачиваются электромонтажные работы и работа по штраблению стены.

Цена на штрабление зависит от материала стены.

Название услуги Материал стены Цена, грн.
Штрабление под трассу кондиционера за 1 погонный метр пеноблок 100
кирпич 150
бетон 200

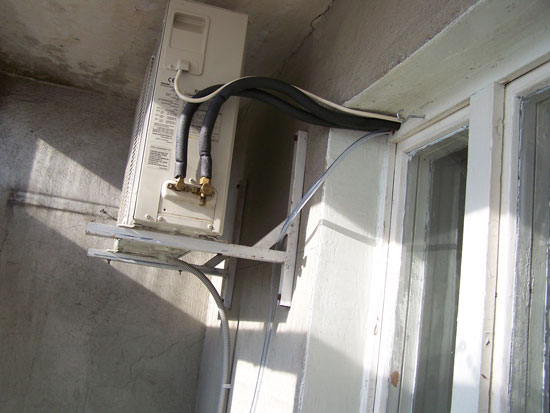

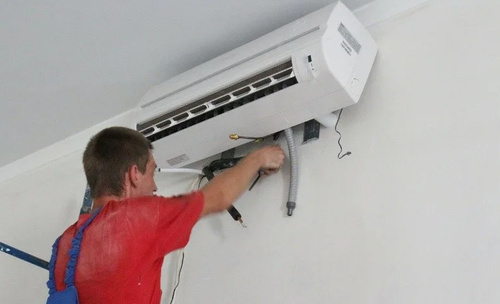

Второй этап установки кондиционера включает навешивание внутреннего и наружного блока, подсоединение их к проложенной магистрали, вакуумирование трассы, запуск и проверка кондиционера в рабочих режимах. Стоимость вызова и  выполненных работ на втором этапе составляет 400 грн.

Закладка трасс для кондиционеров. Нюансы монтажа. — Идеи ремонта

 Итак, вторую часть по монтажу кондиционеров решил посвятить методам укладки трасс во время ремонта.

Вкратце об объекте. Таунхаус, 3 этажа, 5 сплит-систем Daikin. Медные трассы длиной от 5 до 15 метров…

Итак, вторую часть по монтажу кондиционеров решил посвятить методам укладки трасс во время ремонта.

Вкратце об объекте. Таунхаус, 3 этажа, 5 сплит-систем Daikin. Медные трассы длиной от 5 до 15 метров. Дренаж гибкий. Перегородки — пеноблок и кирпич вперемешку. Наружные стены дополнительно утеплены 50 мм пенополиэстеролом и облицованы плиточкой.

Первое с чего начинается монтаж — это предварительное согласование с заказчиком точного расположение внутренних и наружных блоков. Это один из важных этапов, так как заранее необходимо знать расположение мебели в будущем жилище. Поэтому желательно иметь дизайн-проект с окончательной расстановкой мебели. Важно выбрать место установки внутреннего блока так, чтобы он не дул в сторону постоянного пребывания людей, где располагаются кровати, диваны, кресла, рабочие места.

Сразу необходимо учитывать технические моменты: возможность слива конденсата с внутреннего блока, возможность прохода трасс от внутреннего блока до наружного. Ищутся все варианты избежания использования помпы, откачивающей конденсат из внутреннего блока( о помпах расскажу как-нибудь отдельно). После подбирается мощность кондиционеров, рассчитывается длина трасс. Подбирается кондиционер с учетом мощности и длины трассы. На этом этапе могут возникать особые требования по размещению наружного блока, но это уже все индивидуальные моменты.

Итак, после составления мини-проекта по расположению блоков, трасс и дренажей, мы приступаем к работе. Пример приведу на двух блоках, которые будут висеть над одним дверным проемом, но в разных комнатах.

Для начала мы рисуем внутренний блок( самые распространенные габариты — ширина 800,высота 300)

и рисуем будущую штробу под трассу и под дренаж. К сожалению, нарисованную штробу напарник быстрее выштробил, чем я успел сфотографировать)))

Фото в одной комнате-

Фото за стеной в другой комнате —

Блоки центрируются по дверному проему.

Хочу обратить внимание на следующие нюансы на этом этапе.

1. При прорисовке надо учесть минимальную высоту от будущего потолка до верха кондиционера: 50мм — минимум, 100мм — хорошо, 150мм — отлично. Не забывайте также учитывать будущую лепнину!

Случаев очень-очень много, когда забывают учесть лепнину.

2. Расстояние от верха дверного проема до низа кондиционера. Бывают очень широкие наличники у дверей, соответственно 100 мм желательно отступить.

3. Трасса с медными трубами в 99% случаев должна заходить в кондиционер с левой стороны.

Редкое исключение, встречаемое мной, — у кондиционеров Midea.

4. Дренаж может входить в блок, как с левой стороны, так и с правой. Опять же исключение составляют 20% китайских кондиционеров.

5. Дренаж должен укладываться с непрерывным уклоном от внутреннего блока. Не должно быть горизонтальных участков, а так же участков с обратным уклоном.

6.По возможности, дренаж первые 15 см укладываем с сильным уклоном, т. к. 20% внутренних блоков в ходе стройки приходится опускать ниже( из-за лепнины, потолков и т.д.) И дабы не перекладывать весь дренаж, выштрабливается эти 15см и укладываются с меньшим уклоном.

7. Блок рисуется для того, чтобы понять будущие габариты блока. И трассы вывести под них так, чтобы они скрылись под блоком.

8. В зоне будущего внутреннего блока исключить прохождение труб, проводов и т.д. Так как потом будет крепиться блок, и возможно повреждение. Именно поэтому трассы мы выводим за пределы.

Далее мы режем штробы болгаркой, и выбиваем перфоратором. Штроборез штука бесполезная в этом деле, жутко неудобная.

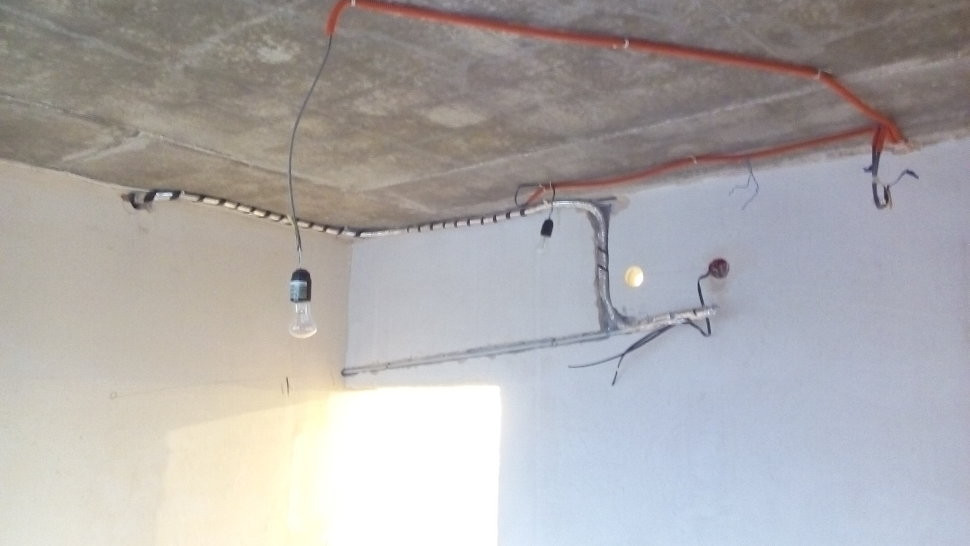

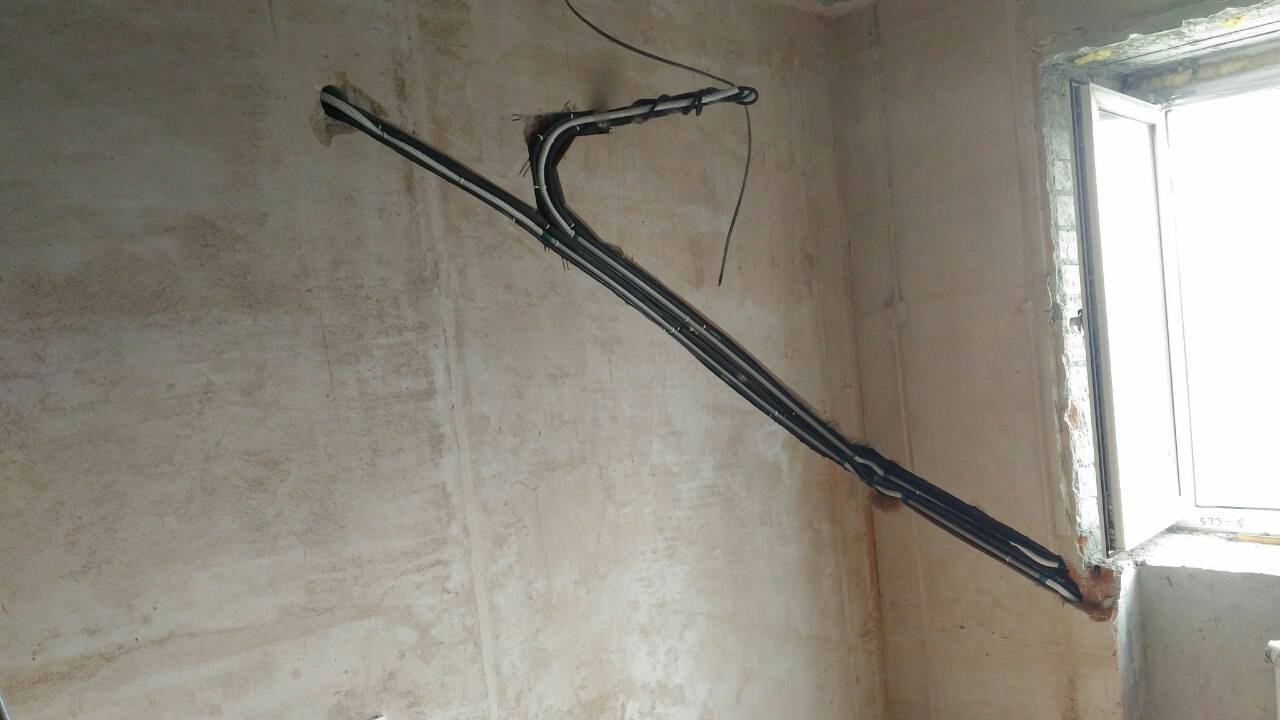

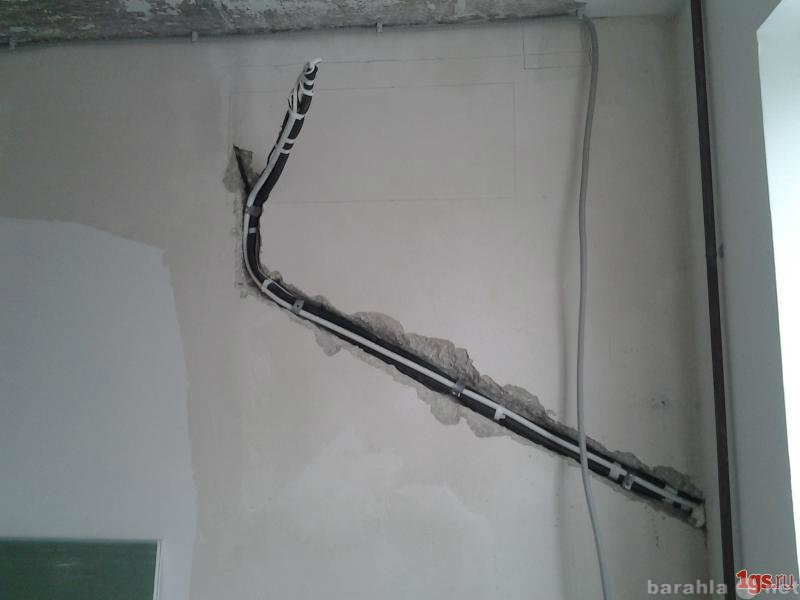

Готовые штробы выглядят так —

Сверлим отверстие на улицу

По возможности аккуратно сверлим выходное отверстие на улице

Приступаем к сборке трасс.

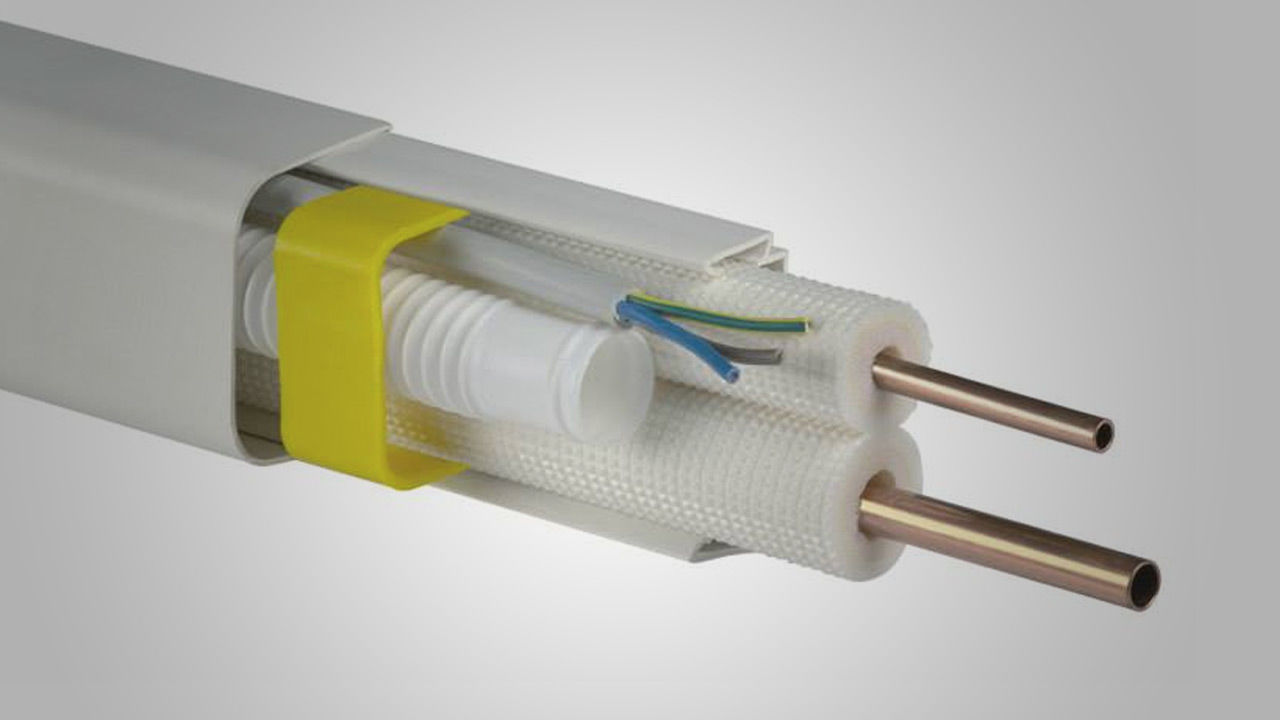

Под понятием трасса обычно подразумеваются две трубы в утеплителе и кабель для связи блоков между собой.

Выбор диаметров трасс задается производителем. Для блоков небольшой мощности это 1/4(6мм) и 3/8(10мм). Также возможны трассы с использованием труб 12мм, 15мм, 19мм. Диаметры большего размера используются для промышленных систем.

Сборка трассы идет в таком порядке:

1. Раскатка трассы. Важный момент — на трубу нельзя наступать, иначе образуется залом, его необходимо будет исправлять.

2. Утепление. Важный момент — стыки обязательно заклеить.

3. Затягивание кабеля в гофру. Крепление кабеля к трассе. Кабель обычно используем ПВС 4х1,5. Исключение — китайские кондиционеры, которые требуют пятижильный кабель чаще всего.

Трасса готова.

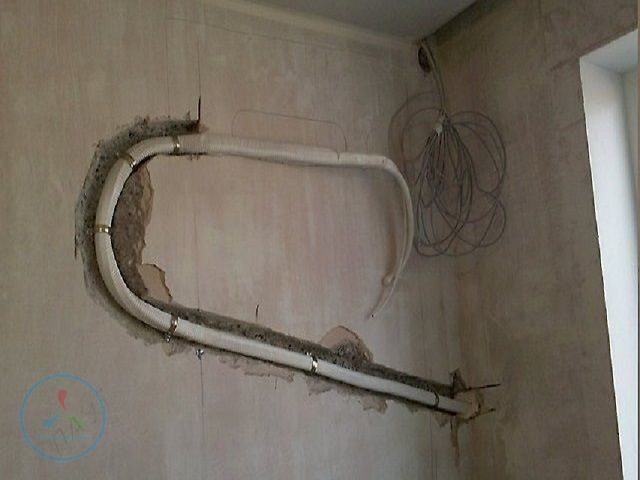

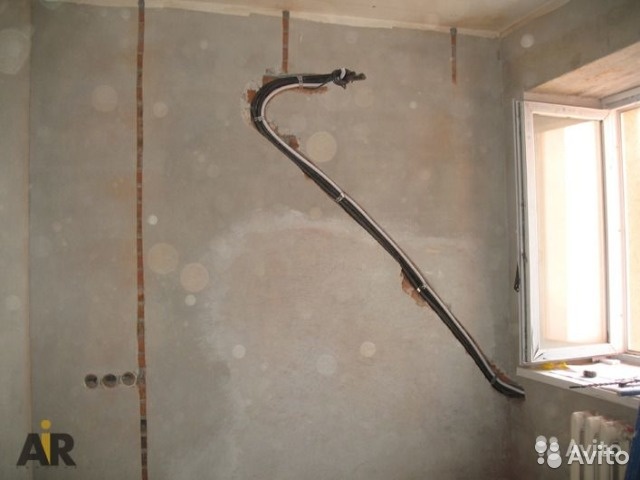

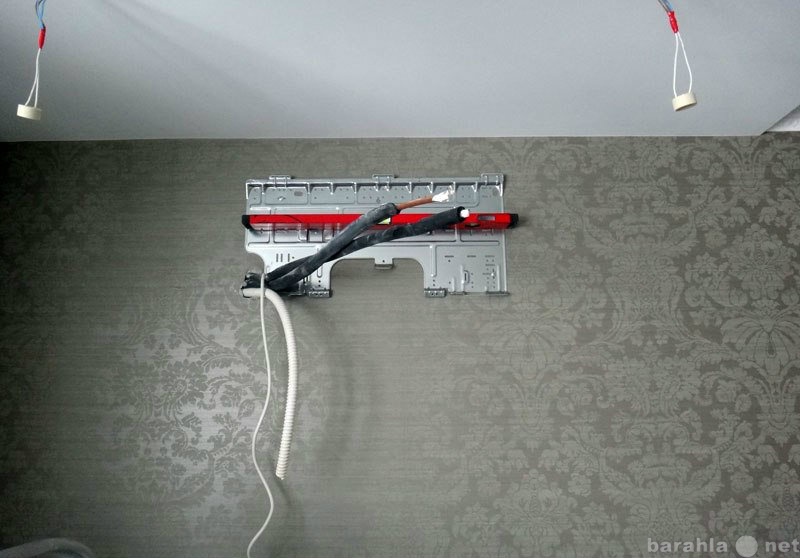

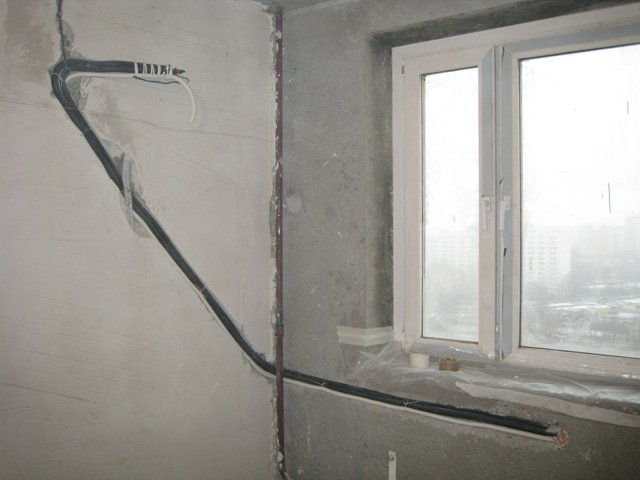

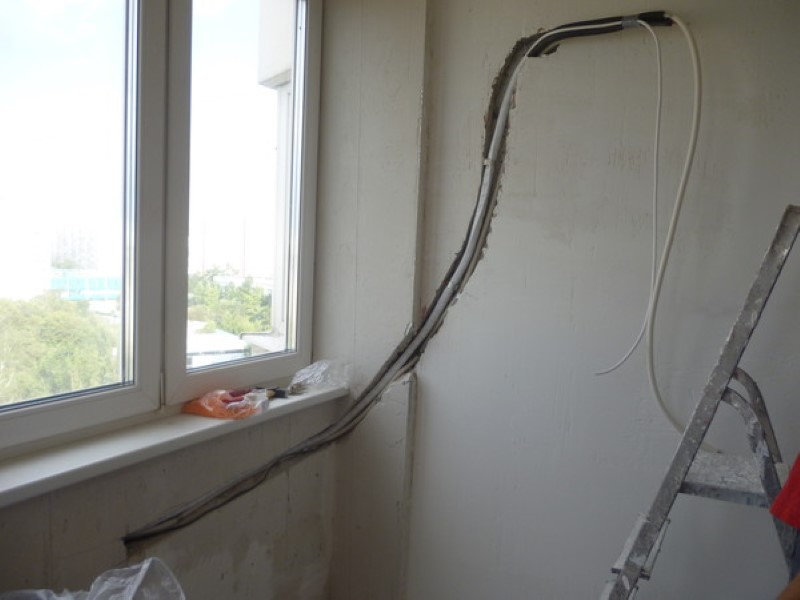

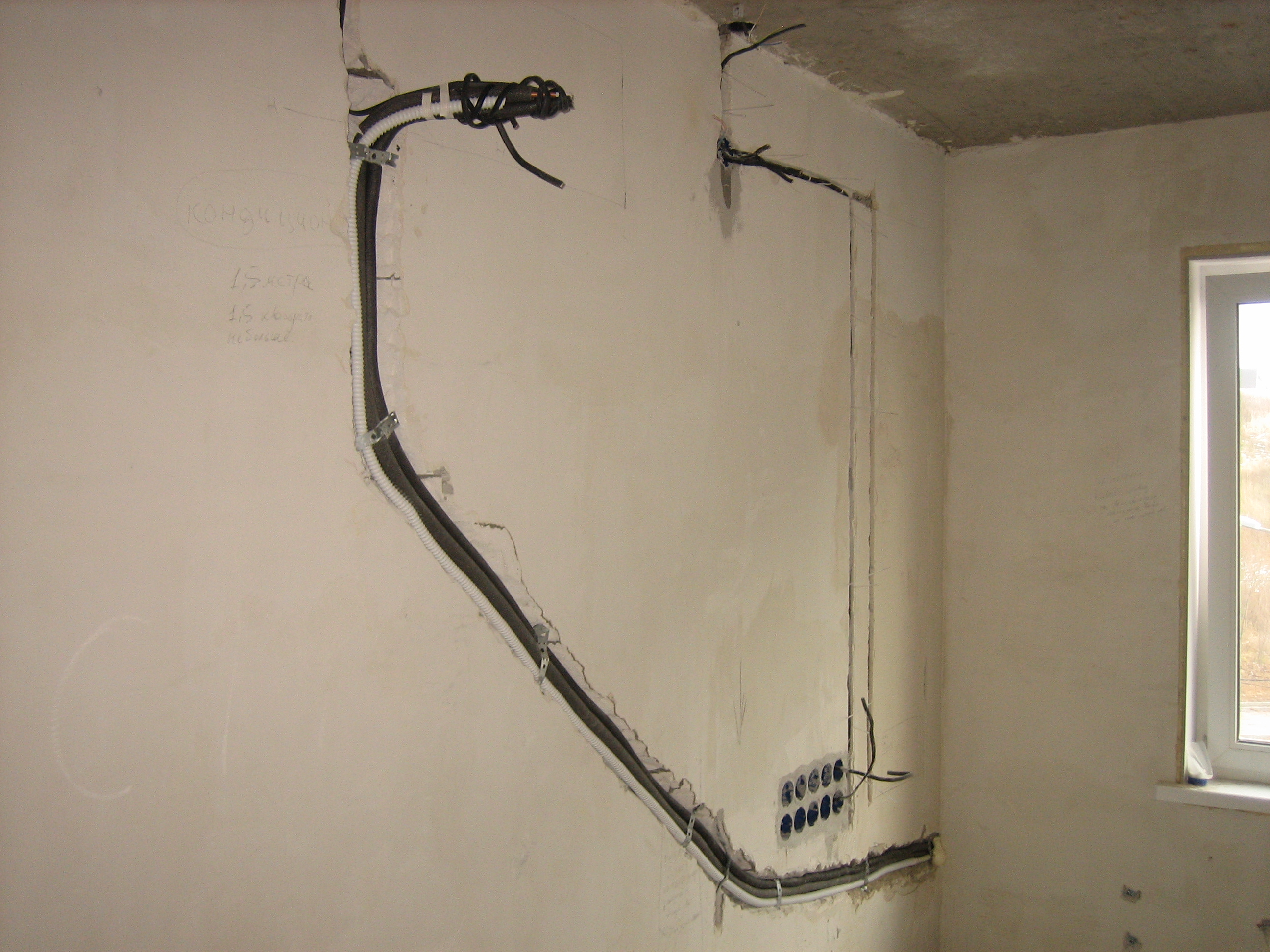

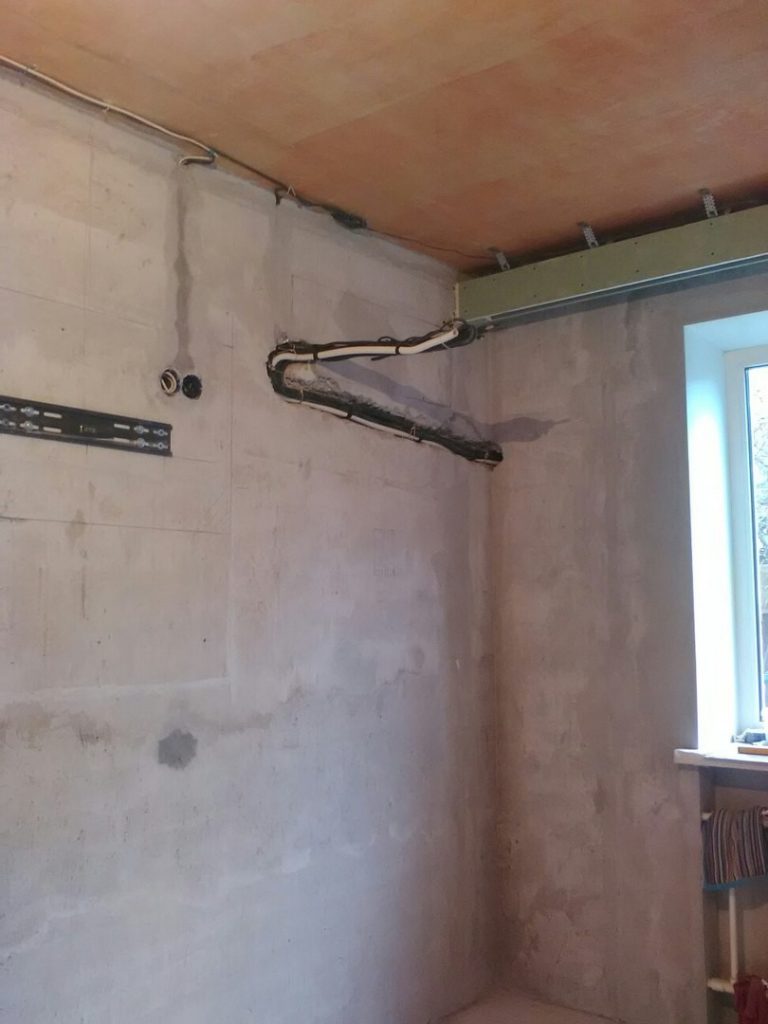

Теперь укладываем ее в подготовленные штробы и крепим в заранее насверленные отверстия

По возможности закладываем небольшой кусочек трубы(белая на фото) для кабеля питания, который подадут позже

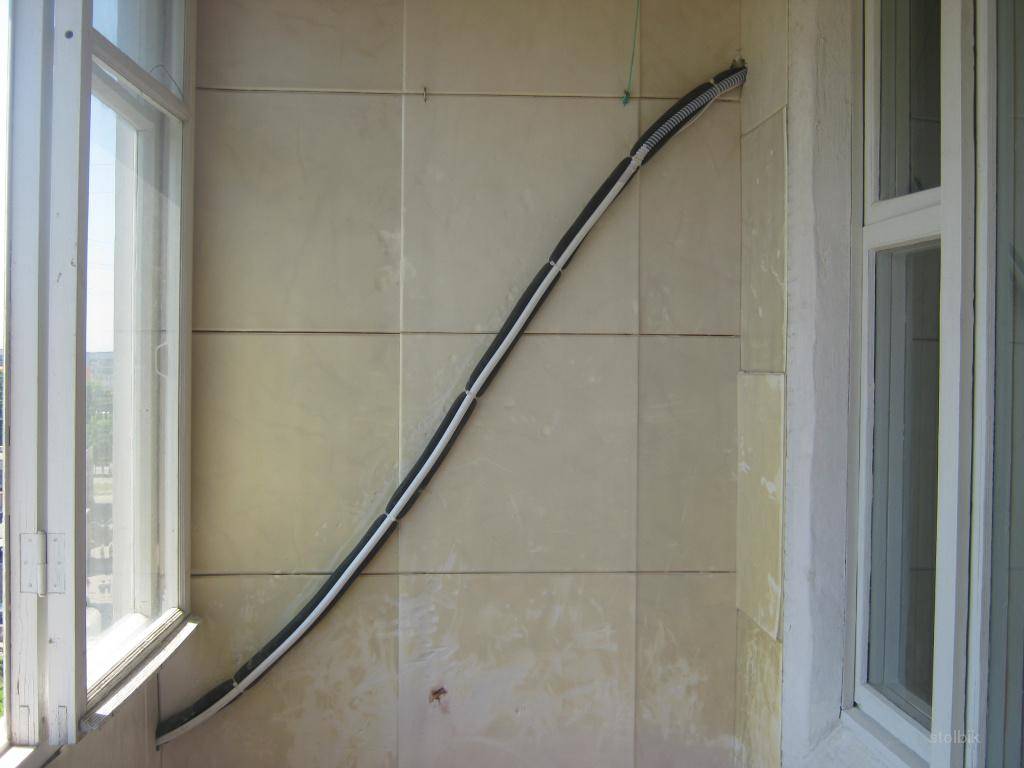

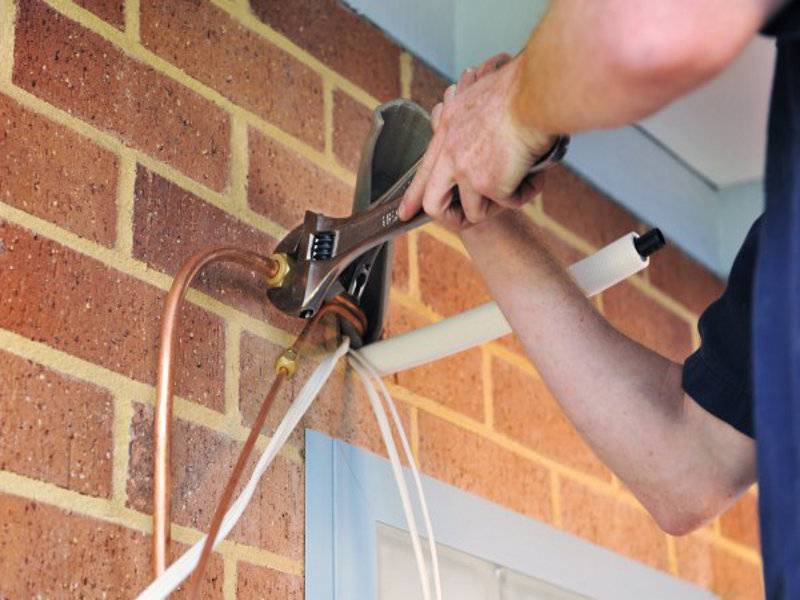

Вывод на улице( делается с запасом)

Дренаж укладывается в свою штробу и ведется в сторону канализации. Дренаж обычно крепим либо перфолентой, либо примораживаем штукатуркой или гипсом. На каждый внутренний блок — своя трубка.

К канализации подключается через капельную воронку( еще названия- сухой сифон, капельник, сифон с разрывом струи). Как-нибудь сделаю блог про них и их устройство и принцип работы.

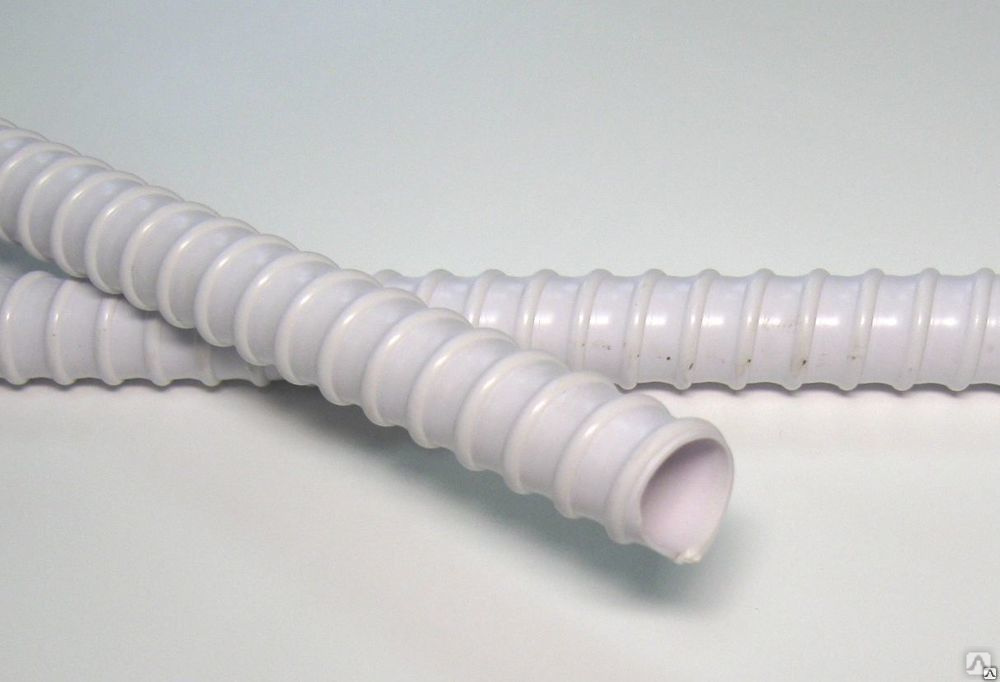

Дренаж (белый) имеет диаметр 16. Бывает еще 20, 25, 32. При больших протяженностях дренажа( более 6-8 метров по горизонту) используем трубу канализационную ПВХ 32 мм. Кто-то использует металлопластиковую трубу.

Дренаж готов. Напоминаю, главное — отсутствие горизонтальных участков и участков с обратным уклоном. Если не соблюсти, кондиционер может начать издавать хлюпающий звук, а так высока вероятность, что вода не сможет пройти и будет капать с внутреннего блока.

Так, и еще момент с выходом трубок и проводов у внутреннего блока.

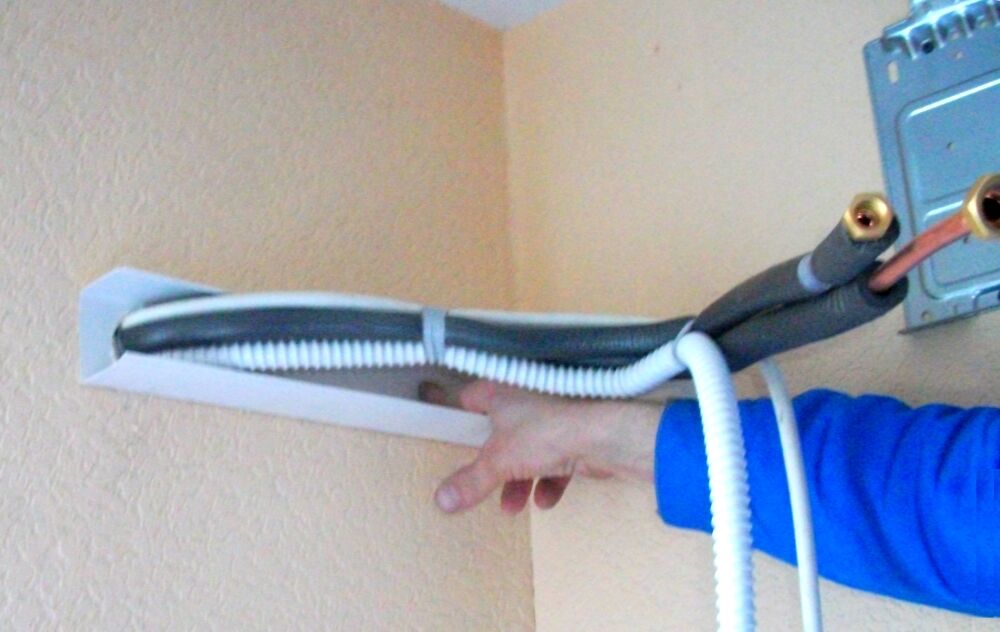

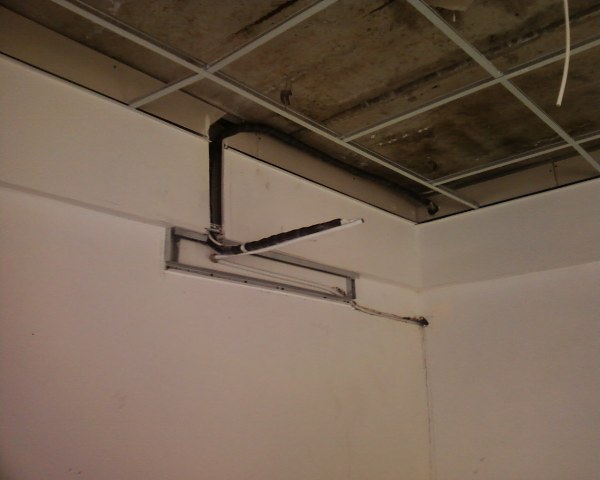

Трубки должны выходить в таком пучке и в таком порядке: медные трубки ближе к стене, кабель к верхней части ближе, дренаж в нижней части. Эта особенность позволит легче и правильнее подключить блок.

Или таким образом без дренажа в общем пучке

Готовый вариант с выходом дренажа в правом углу —

Готовый вариант с выходом дренажа в общем пучке.

Также все трубки закрываем. В дренажную трубу засовываем кабель, чтобы мусор не попал. А на медные трубки или колпачки надеваем или заматываем, расплющиваем. Мы обычно расплющиваем

Итак, закладка трасс на этом заканчивается. И тут тоже оказывается есть нюансы. И они касаются сохранения трасс в нормальном состоянии.

Обычно после закладки трасс проходят работы по заделке штроб, по шпаклеванию, по оклейке обоев. И наши трубы очень мешают работать. И что делают маляры? Они отгибают труби, потом загибают трубки, потом отгибают. Делать это КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО. Не нужно ее гнуть, как кондиционерщики сделали, в таком положении труба и должна остаться.

Вот, что потом получается, если ее гнуть, — это залом, который нужно перепаивать. Фото с другого объекта.

А для этого надо вскрывать стену

И в итоге выглядит так

Благо то, что стены не были еще окрашены( что неправильно, но прорабы настаивали)

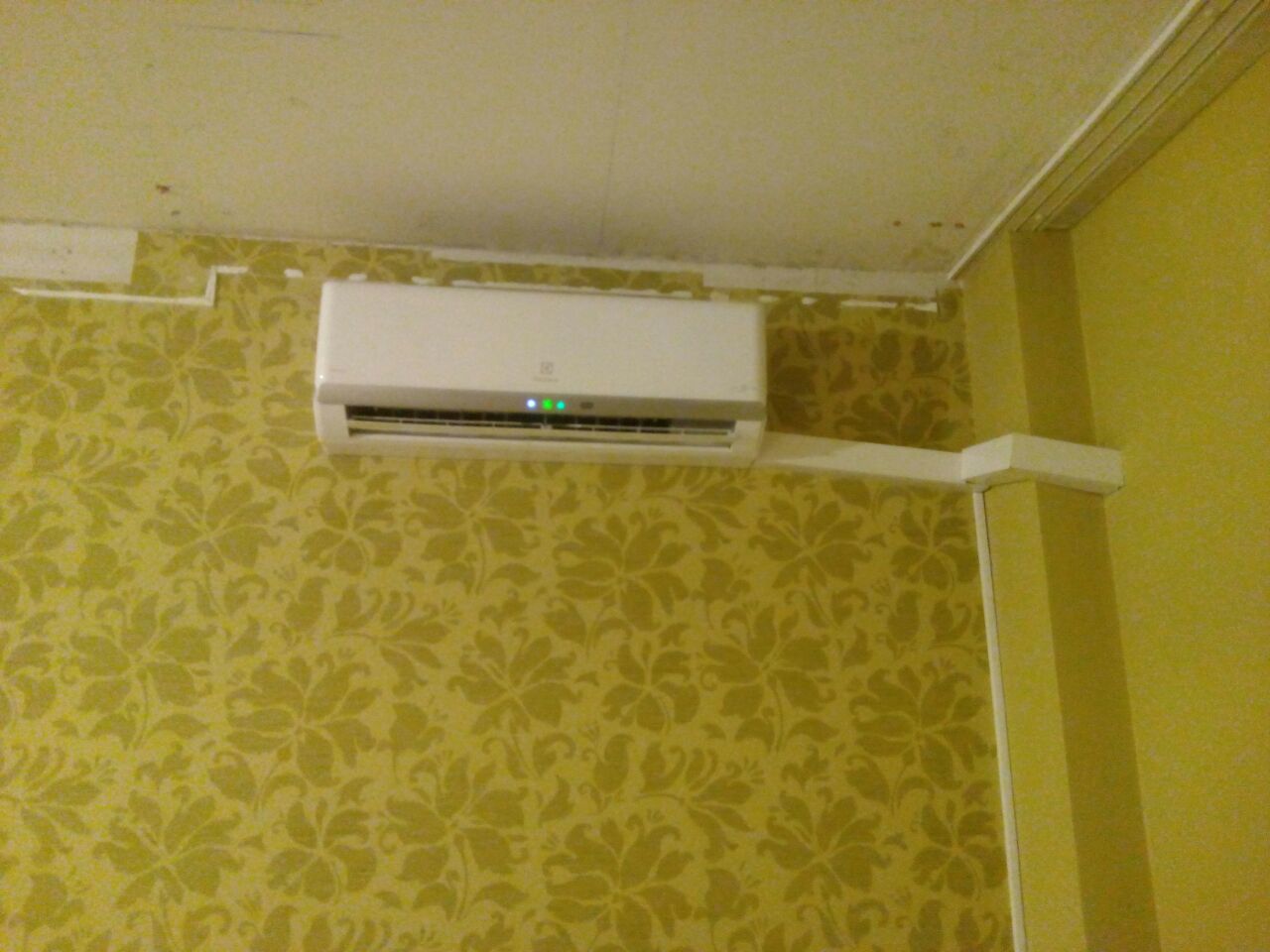

Напомню, что блок нужно вешать на уже готовые стены, окрашенные или с обоями.

Общая картина нашего таунхауса. Блоки наружные вешали сразу, установили козырьки. Обратите внимание, что трассы спрятаны за блоком и не идут по фасаду

На этом все. Задавайте вопросы. Всем удачи)
