Промывка системы отопления в частном доме

Автор Монтажник На чтение 13 мин. Просмотров 704 Обновлено 12.10.2020

В любых применяемых для обогрева индивидуальных коттеджей, дач отопительных системах со временем накапливаются грязевые отложения, мешающие их функционированию. Для приведения их в состояние работы с наилучшей эффективностью используется промывка системы отопления в частном доме.

Обычно данные процедуры многие домовладельцы выполняют своими руками без вызова специалистов. В этом случае им следует знать различные варианты и технологию проведения работ, применяемое при этом оборудование.

Рис. 1 Основные узлы и схема бытовой системы отопления частного дома

Причины засоров бытовых отопительных систем

Обычно по отопительному контуру циркулирует обычная дистиллированная вода или антифриз, которые переносят грязь. Непосредственное появление грязевых отложений может быть вызвано следующими причинами:

• В некоторых системах отопления закрытого или открытого типа подпитка, восполнение теплоносителя осуществляется за счет подачи воды из водопроводной магистрали. Так как обычная вода содержит соли различных металлов, при ее нагревании образуется накипь, снижающая эффективность работы всей системы.
• Применяемые популярные антифризы этиленгликоль и пропиленгликоль имеют ограниченный срок службы. При его превышении жидкость разлагается с образованием твердых осадочных фракций, приводящих к неприятным последствиям.
• При превышении рабочей температуры антифризов в случае возникновения аварийных ситуаций, связанных с неисправностью оборудования, отопительная жидкость может потерять свои начальные физико-химические параметры с образованием нерастворимого осадка.
• Применение низкокачественных антифризов кустарного производства приводит к тому, что они распадаются с образованием твердых отложений.
• Большое количество отопительных котлов содержат нагревательные элементы, выполненные из сталей и чугуна. Так как эти металлы подвержены коррозионному разложению, образовавшаяся ржавчина приводит к снижению производительности всей системы отопления дома.
• В некоторых отопительных контурах используется трубопровод из оцинкованной или обычной стали. Материал труб со временем разрушается, а образовавшаяся в результате этих процессов ржавчина приводит к уменьшению проходного сечения канала и соответственно снижению эффективности работы всей системы.
• Иногда в отопительной системе без слитого теплового носителя или функционировании ее в низкотемпературном режиме образуются колонии бактерий. Их размножение приводит к засорам, разрушению металлов продуктами жизнедеятельности.

Рис. 2 Примеры расположения засоров в радиаторах и их вид

Признаки необходимости промывки

О необходимости промывки могут сигнализировать следующие факторы:

• Загрязнение фильтров. В правильно собранном отопительном контуре обязательно должны присутствовать фильтры грубой очистки в прозрачной колбе. В этом случае интенсивное загрязнение картриджа указывает на необходимость промывки отопительного контура.
• Сигналом о необходимости промывания может служить низкая температура радиаторов, контуров теплых полов, их длительный нагрев.
• Повышенное потребление электроэнергии отопительным котлом для обогрева помещений в сравнении с ранее предшествующим периодом, свидетельствует об образовании на его теплообменнике слоя накипи.

Оборудование для промывки своими руками

Правильно спроектированная система отопления должна иметь в самой нижней части трубопровода резьбовой патрубок с шаровым краном для слива теплоносителя. Обычно через него и заливают отопительную жидкость, прикручивая к штуцеру гибкую подводку.

Для подачи используют любые пластиковые емкости, шланги и водяной электронасос. Обычно в качестве насосного оборудования применяют недорогие вибрационные помпы. При их отсутствии можно использовать насосные станции или поверхностные циркуляционные электронасосы, их скважинные аналоги погружного типа.

Многие специалисты для заливки в контур отопительной жидкости применяют специальные опрессовщики. Возможен ряд иных вариантов подачи жидкости в трубопровод с использованием ручных насосов.

Иногда возникают ситуации, когда полностью забивается проходной канал отопительного контура. В этом случае вызывают специалистов, которые проводят прочистку с помощью специального оборудования – компрессоров, пневмопистолетов, установок высокого давления.

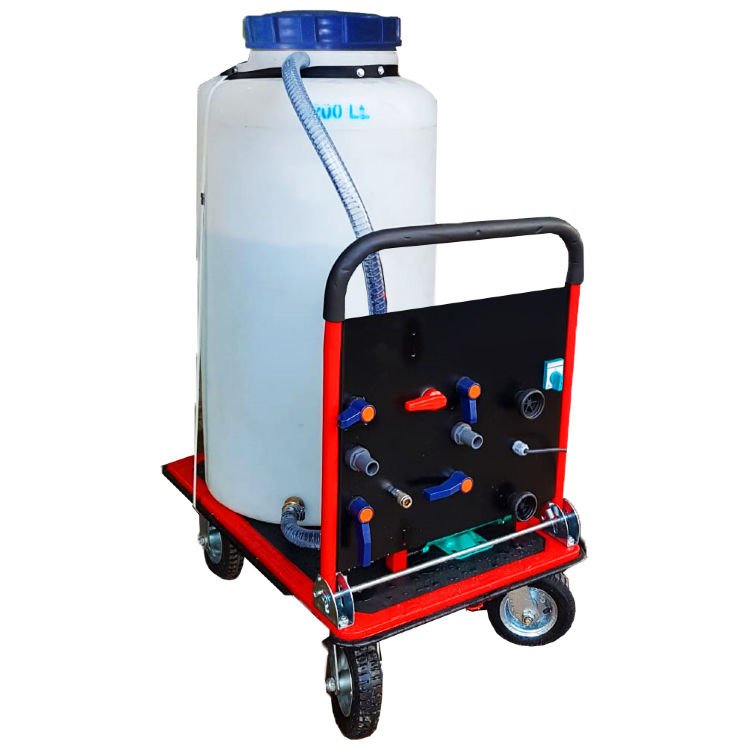

Рис. 3 Насосные установки с емкостями для профессиональной гидрохимической промывки

Статья по теме:

Каким должно быть давление в системе отопления, как поднять или снизить. На нашем сайте есть отдельная статья рассказывающая о нормативах давления в системе отопления в частном доме и в городской квартире, а также, как его повысить или понизит. Почитайте, возможно будет интересно и актуально .

Промывка системы отопления в частном доме – варианты

При выборе варианта очистки системы в первую очередь обращают внимание на вид загрязнений. Если прочистка в доме производится химическими реагентами, важным являются материалы изготовления трубопровода, радиаторов.

Горячей водой

Обычно данным способом очищают отопительный контур при замене выработавшего свой эксплуатационный срок антифриза – этиленгликоля, пропиленгликоля, глицерина.

В этом случае жидкость сливают, промывают фильтры, после чего закачивают в контур воду под рабочим напором в 1 – 1,5 бара. Далее включают котел на рабочую или максимальную температуру нагрева, и заставляют воду перемещаться по контуру при помощи циркуляционного электронасоса.

По истечении некоторого времени воду сливают, после чего заполняют контур незамерзающей жидкостью.

Рис. 4 Разновидности промывочных жидкостей

Химическими реагентами

Один из наиболее широко используемых способов, как промыть систему отопления в частном доме – применение химических препаратов. Обычно ими являются кислота или щелочь, растворенные в обычной воде.

Стоит отметить, что основными источниками загрязнений являются продукты коррозии металлов. Так со ржавчиной лучше всего справляются кислоты, то для промывки системы отопления их применяют намного чаще, чем агрессивные щелочи. Рекомендуемое содержание наиболее часто используемых соляной или серной кислот в промывочных растворах – от 3 до 10%.

При применении кислот в промывочных растворах следует учитывать материалы изготовления трубопроводов, арматуры, теплообменников котлов. Также важно знать время использования раствора и концентрацию химического реагента.

Решение данных задач по силам специалистам только с высокой квалификацией и значительным опытом работы в данной области. Поэтому промывку системы отопления частного дома с использованием любых кислот не рекомендуется производить самостоятельно.

В торговой сети реализуют широкий ряд жидких растворов, при помощи которых можно промыть трубы отопления. Производитель указывает в инструкции по эксплуатации или на их упаковке концентрацию реагента, рабочую температуру его применения, материалы трубопровода и оборудования по степени их реакции с очистителем.

Рис. 5 Назначение и схема использования промывочных реагентов BWT

Так как в отопительных системах главными источниками загрязнений являются коррозионные процессы в металлах, указывается их перечень. В список входят черная углеродистая, оцинкованная, нержавеющая стали, чугун, алюминий и медь.

Обычная, оцинкованная стали и медь встречаются в трубопроводах, радиаторных теплообменниках, нагревательных элементах газовых котлов. Из чугуна чаще других делают радиаторы, теплообменники твердотопливных котлов. Алюминий – основной материал изготовления популярных радиаторов.

Технология очистки отопительной системы при помощи химических реагентов довольно проста. После сливания теплоносителя, в контур закачивают жидкость с веществом и оставляют там на сутки. На следующий день раствор сливают, после чего очистка считается завершенной.

Для ускорения химических очистительных процессов можно промывать систему с подогревом жидкости до рекомендуемых на упаковке или инструкции температур.

Хотя использование для очистки химических реагентов относится к довольно рискованным методам, ее эффективность является наилучшей среди других способов и доходит до 95%.

Также химическим методом можно полностью очистить всю систему без разборки на отдельные узлы.

Профессионалы для химической очистки используют специальное оборудование (рис. 3). Простейшая установка представляет собой бак с химически устойчивым водяным электронасосом. В емкость заливают промывочный раствор и подсоединяют ее ко входу и выходу отопительного контура. Насос заставляет циркулировать очистную жидкость по трубопроводу, которая после многократного прохождения вымывает и растворяет практически все грязевые отложения.

Преимущества таких установок – организация движения потока жидкости без участия циркуляционных электронасосов системы, узлы которых с некоторой вероятностью могут быть повреждены агрессивными химическими веществами.

Рис. 6 Промывка системы отопления в частном доме с использованием гидравлической промывочной установки

Статья по теме:

Как заполнить систему отопления закрытого типа – инструкция, инструмент. Промыв систему отопления в частном доме, нужно будет ее заполнить, а как это сделать, можно почитать в отдельной статье, опубликованной на нашем сайте, способы, инструменты, расчет антифриза и так далее.

Гидравлическим способом

В основе данного метода положено физическое воздействие на засоры и отложения массы жидкости. Для реализации данной процедуры используется специальное оборудование в виде электромеханических агрегатов.

Перед началом работы установку подключают к водоподающей магистрали. От агрегата через шланг в отопительную систему вода поступает под высоким давлением и (или) непрерывными толчками. В результате частых гидроударов происходит отслоение загрязнений от стенок трубопроводов, оборудования, фитингов и радиаторных теплообменников. Излишки жидкости с загрязнениями сразу сливают из отопительного контура в какую-либо емкость или канализацию.

Стоит отметить, что использование гидравлического способа – избирательный метод в силу того, что напор рабочей среды может доходить до десятка бар. К примеру, обычный котел не рассчитан на работу с атмосферным давлением более 3 бар и его придется отсоединять от очищаемого участка магистрали.

Также компрессионные, прессовые или паяные соединения полимерных труб могут не выдержать резкого перепада давлений и в последующем дать течь. Поэтому гидравлическую чистку чаще производят в сетях со стальными трубопроводами, которые используют в зданиях общественного и производственного назначения старой постройки – школы, больницы, детские сады, предприятия.

Рис. 7 Характеристики промывочного компрессора

Пневмогидравлическим методом (тараном)

Промывка с помощью агрегатов пневмогидравлики – пожалуй наиболее и эффективный способ очистки бытовых отопительных систем. Сущность технологии заключается в подаче на контур отопления водно-газовой смеси.

Вода может направляться в отопительную магистраль от водопровода или электронасоса с некоторым давлением. Одновременно от компрессора в водную среду нагнетают воздушный поток. В итоге водно-газовая смесь при прохождении по трубопроводу намного эффективнее удаляет загрязнения, чем чистая вода.

Для повышения качества водоочистки применяют прерывистую подачу воды и воздуха от компрессора, создавая гидроудары в системе. Для этого используют специальный пистолет, который подает водно-воздушную смесь в отопительный контур толчками.

Гидроударным методом при помощи водно-газовой смеси не рекомендуется очищать трубопроводные магистрали из полимеров.

Наиболее частое использование гидроударной водно-воздушной технологии – очистка радиаторных теплообменников любого типа (чугунные, алюминиевые, стальные). Для этого батареи отключают от магистрали или снимают, после чего подают водно-газовую смесь с постоянным давлением или в прерывистом режиме с гидроударами.

В процессе работ положение входных и выходных патрубков батарей меняют, обязательно используя вариант основной схемы подключения.

Рис. 8 Схема промывки с применением пневматического пистолета

Промывка системы отопления своими руками

Самым эффективным и простым способом произвести прочистку бытовой отопительной системой своими руками является использование предлагаемых для этих целей в торговой сети специальных химических растворов. В их состав могут входить щелочи, соляная, серная, фосфорная кислоты.

Основная проблема при выборе метода и чем промыть отопительную систему – различные материалы изготовления труб, теплообменников котлов и радиаторов.

Так как полимеры обладает высокой устойчивостью ко всем кислотам и не подвержены физическому распаду, то в основном систему приходится очищать от продуктов разрушения металлов, известкового налета и накипи от солей, содержащихся в теплоносителе. При этом наиболее эффективные химические средства отличаются по своему составу и рассчитаны на работу с различным видом загрязнений на трубопроводах, оборудовании из разных материалов. Поэтому нередко специалисты используют комплексную очистку бытовых систем.

Один из вариантов – снятие радиаторных теплообменников и проведение их промывки отдельно от всего контура. Так как для очистки радиаторов методом пневмогидравлического тарана, который использует большинство наемных работников, требуется наличие специального оборудования (компрессора, электронасоса, гидроударного пистолета), эту технологию редко используют при проведении самостоятельных работ.

Рис. 9 Пример применения пневматического пистолета с компрессором для промывки

Хозяину намного проще купить специальную жидкость для растворения загрязнений внутри алюминиевых или стальных радиаторов, залить ее в батареи и оставить внутри на некоторое время. Данный способ позволит сэкономить и раствор, который разводят в десятках, а не нескольких сотнях литров воды для всего отопительного трубопровода.

Аналогичным методом при помощи подходящего химического раствора очищают теплообменник котла в зависимости от материала его изготовления: сталь, нержавейка, медь, чугун. Для этого котел отключают от магистрали и заливают в змеевик очистную жидкость.

Понятно, что если в теплообменнике котла используется сталь и у потребителя установлены стальные радиаторы, а сам трубопровод выполнен из аналогичный трубы или полимеров, для прочистки всей системы можно использовать один химраствор без снятия и отключения отдельных узлов. Правда состав придется разводить во всем объеме теплового носителя, что приведет к его повышенному расходу. В этом случае после заливки жидкости ее оставляют в контуре на один день или другой временной интервал в соответствии с инструкцией по эксплуатации реагента.

Рис. 10 Эффективная промывка системы отопления в частном доме гидрохимическим способом

Пошаговая очистка системы отопления без отключения радиаторов и котла состоит из следующих операций:

• После сливания теплоносителя снимают фильтры грубой очистки, промывают картриджи и устанавливают их на место.
• В емкости с водой, соответствующий объему теплового носителя, разводят очистной раствор в пропорции, соответствующей инструкции по его использованию.
• Опускают в бак с раствором погружной вибрационный электронасос, выходной патрубок которого через гибкий шланг подсоединяют к заливному крану.
• Открывают запорный кран на впускном патрубке, подают электропитание на электронасос и накачивают жидкость в систему. При достижении в контуре рабочего давления 1 – 1,5 бара подачу прекращают, отключая насос и закрывая кран.
• Далее включают котел на рекомендуемую температуру нагрева очистной жидкости и циркуляционный насос, осуществляющий ее движение по трубопроводу. Чтобы получить качественное очищение радиаторных теплообменников, в каждом из них стравливает воздух при помощи крана Маевского.
• Производят прокачку с одновременным нагревом промывочной жидкости в течение нескольких часов. Иногда очистному раствору дают постоять одни сутки, после чего его пропускают по контуру некоторое время.
• По окончании всех работ очистной раствор сливают в емкость для повторного использования с последующей фильтрацией или утилизируют.

Рис. 11 Сравнение методов промывки по эффективности

Статья по теме:

Как спустить воздух с системы отопления. Ну, а после того, как промывка системы отопления в частном доме будет завершена и система заполнена чистым теплоносителем, возможно, будет интересно почитать про то, как спустить лишний воздух из системы, который в любом случае в нее попадет. Методы устранения, инструменты и приспособления, как все сделать самостоятельно!

Как предотвратить загрязнение бытовой системы отопления

Чтобы избежать частых загрязнений, засоров бытовых систем отопления и связанных с ним прочисток полезно обратить внимание на следующие советы специалистов:

• Главным врагом стальных радиаторных, биметаллических (имеют внутри трубный стальной коллектор) теплообменников и нагревательных элементов котлов является кислород, растворенный в воде. Его не пропускает трубопровод из любых металлов, но популярный в народе полипропилен не является для него барьером. Поэтому недопустимо использование с любым видом стальных узлов в системе полипропиленовых или с армирующий стекловолоконной оболочкой труб отопления. Трубопровод должен быть сделан из металлопластика или полипропилена, армированного алюминием. Применяемый в теплых полах сшитый или термостойкий полиэтилен обязательно должен иметь кислородонепроницаемую оболочку EVOH (сополимер этилена и винилового спирта).
• Водопроводная вода, поступающая в систему подпитки отопительных котлов, обязательно должна очищаться от солей металлов – при нагревании теплоносителя они образуют осадок в виде накипи. Для этого на пути потока подпитки желательно установить фильтр с ионообменными смолами.
• Любой тепловой носитель с течением времени теряют свою химическую активность из-за уменьшения в его среде концентрации кислорода. Поэтому не рекомендуется слишком частая его замена. К примеру, обычная вода не теряет своих свойств и может циркулировать в контуре сколь угодно длительный срок, очищаясь при помощи самопромывающихся фильтров с полипропиленовыми картриджами.

Рис. 12 Таблица подбора некоторых марок промывочных реагентов

Самый простой и эффективный способ самостоятельного промывания индивидуальных отопительных систем – применение выпускаемых промышленностью химических растворов.  Процедуру очистки можно проводить как с отдельными элементами (радиаторы, котлы), так и с замкнутым отопительным контуром в случае соответствия материалов всех узлов.
