Твердотопливный котел своими руками – схема и пошаговая инструкция

Очень часто, сталкиваясь со сложными задачами, мы начинаем понимать, что их решение находится на поверхности. Вот так и с отоплением. Казалось бы, что может быть проще, используя газовый или электрический котел. Но практика показывает, не везде зимой давление газа стабильно, а электричество подается с завидным непостоянством. Поэтому проблема остается. Что делать? Остается альтернативный вариант – установить отопительный агрегат, работающий на дровах или угле. Тем более, твердотопливный котел своими руками сделать не так уж и сложно. И это еще один плюс в сторону альтернативного способа отапливать жилые помещения.

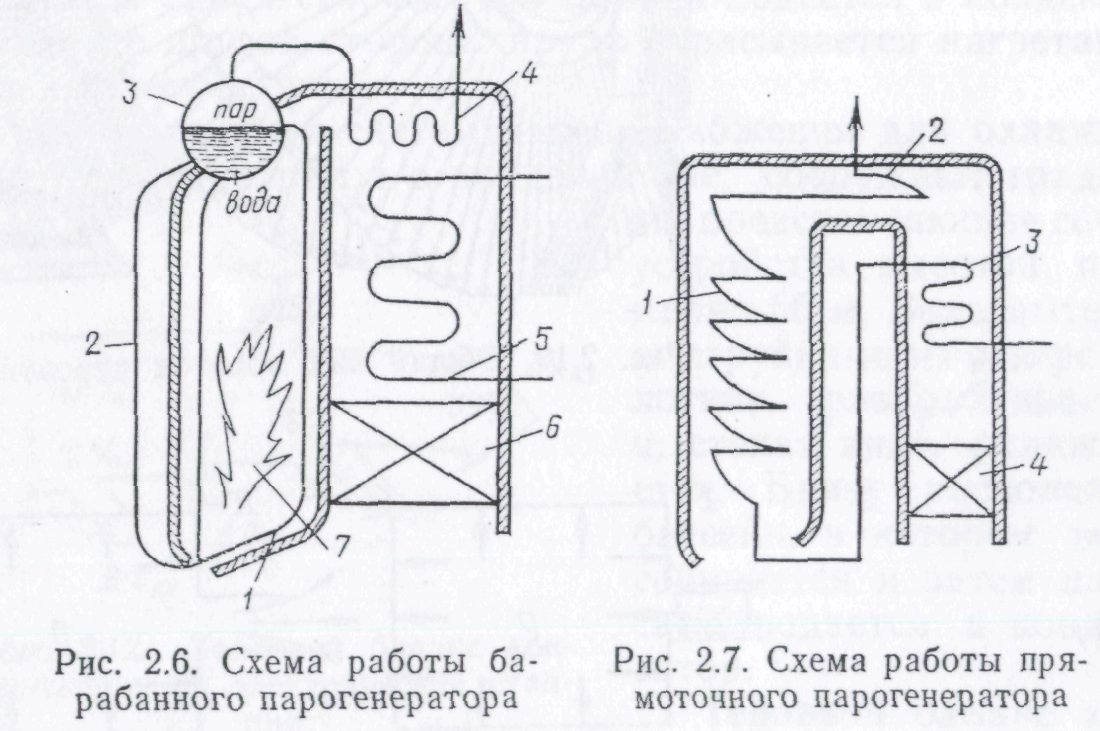

Принцип работы

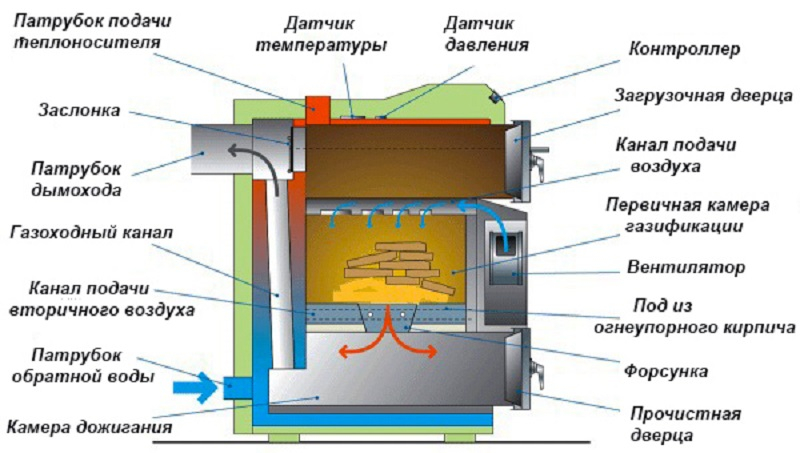

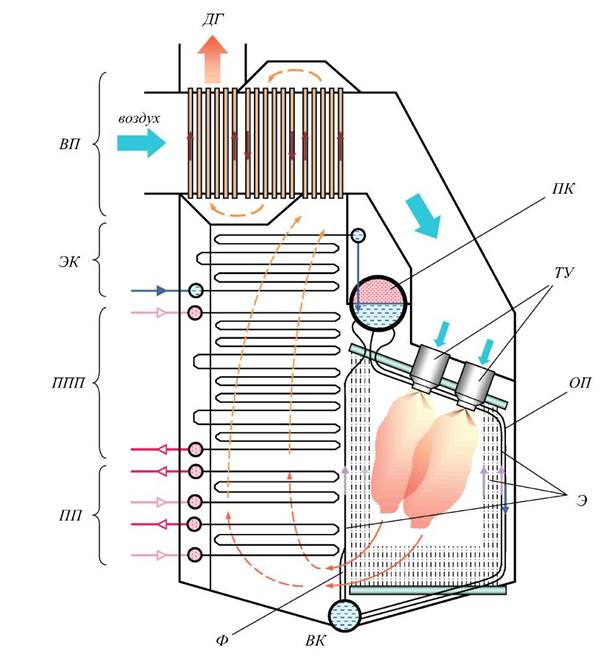

Физическая составляющая процесса работы самодельных котлов на твердом топливе очень проста.

• Производится загрузка топлива в топку, где оно поджигается.
• Угарные газы, полученные при сгорании твердого топлива, и горячий воздух поднимаются вверх и выходят через дымоход на улицу.
• При движении вверх они проходят через специальную камеру, где располагается теплообменник. Через него происходит нагрев теплоносителя, поступающего в систему отопления дома.

Как видите, все довольно-таки просто. Хотя надо отметить, что этот принцип работы самодельных котлов на дровах, торфе, опилках и угле полностью соответствует и другим типам отопительных приборов, работающих на других видах топлива. Соответственно и конструкция их мало чем отличаются друг от друга. Конечно, есть определенные конструктивные нюансы. К примеру, твердотопливные котлы – это агрегаты с низким коэффициентом полезного действия. «Едят» они топливо в больших количествах, выделяя при этом огромное количество тепловой энергии, большая часть которой, к сожалению, вылетает в трубу. Поэтому сегодня, говоря о самодельных котлах отопления на дровах, необходимо говорить о современных моделях с более высоким КПД. Их и будем разбирать в этой статье.

Котел на дровах цилиндрического типа

Но перед тем как перейти к основному сборочному процессу, хотелось бы несколько слов сказать об условиях реализации данного проекта.

1. Надежность конструкции котла будет зависеть от того, как вы владеете используемым в этом деле инструментом. Основной из них – это сварочный аппарат. Если ваши навыки не позволяют добиться максимального результат, то лучше от эксперимента отказаться и передать сборку агрегата специалисту, то есть высококвалифицированному сварщику.
2. Говоря об эксперименте, а сборка котла на дровах своими руками – это большой эксперимент, надо отдать должное, что вы можете применить все свои инженерные знания и опыт. И в случае удачно проведенного процесса гордиться им. Но не забываем, что самодельный котел потребует доработки в процессе его эксплуатации. Некоторые незначительные неточности и ошибки дадут о себе знать обязательно. Так что к ним надо просто быть готовым.
3. Для изготовления твердотопливного котла используются металлические листы или труба толщиною не меньше 5 мм. Это же относится к трубным элементам теплообменника.
4. Установка настроечных приборов. Немаловажный момент в деле изготовления самодельного котла. Что именно надо установить: термометры на входе и выходе теплоносителя, регулятор мощности циркуляционного насоса, датчик тяги.
5. Кстати, о циркуляционном насосе. Не все потребители устанавливают это оборудование, которое привязывает систему отопления дома к электроэнергии. Но, как показывает практика, именно этот агрегат дает возможность увеличить КПД котла, равномерно распределяя теплоноситель по всей отопительной системе, и внутри теплообменника в том числе.

Компактная конструкция

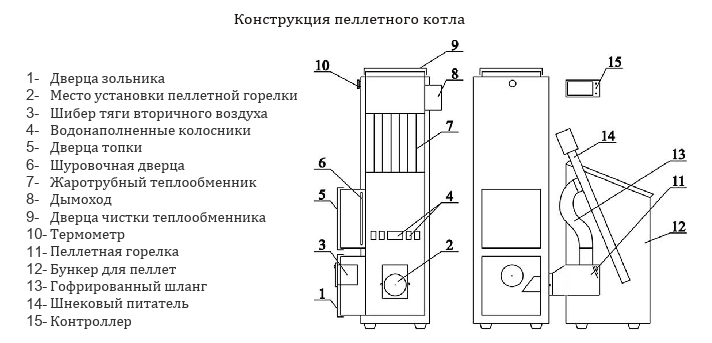

Варианты конструкции твердотопливных котлов

Самый простой вариант твердотопливного котла – это буржуйка с водяным контуром внутри. Это на самом деле самое простое устройство, не требующее больших знаний и умения изготовления. Но так как мы говорим о современных моделях, то буржуйку рассматривать здесь не будем. К тому же ее конструкция сегодня хоть и используется для обогрева небольших помещений, чаще всего модели с водяным контуром подключаются к системе теплых полов.

Процесс изготовления

Итак, рассмотрим схему изготовления твердотопливного котла своими руками. Начнем с корпуса и камеры сгорания оборудования.

Внимание! Так как топка подвергается серьезному нагреванию, обычно температура внутри нее не снижается ниже +1000°С, то изготавливают камеру сгорания из жаропрочных стальных листов. Если их вы не приобрели, тогда можно использовать обычную сталь, только стенки изготавливают из сдвоенных металлических листов.

Буржуйка с водяным контуром

Размеры котла и топки выполняются строго по чертежам твердотопливных котлов, изготавливаемых своими руками. Чертежи вы можете найти в свободном доступе на просторах Интернета. Хотелось бы обратить ваше внимание, что в конструкции этого типа отопительных агрегатов лучше всего устанавливать ребра жесткости, которые помогут стенкам не коробиться под действием высоких температур. В качестве ребер жесткости можно использовать стальные уголки.

Теперь, что касается современного подхода к решению повышения КПД. В настоящее время разработаны достаточно уникальные конструкции твердотопливных котлов, в которых используется процесс пиролиза. Что это такое? Известно, что топочные газы, которые покидают котел через дымоход, обладают значительной тепловой энергией. Здесь важно собрать топочные газы, обогатить их кислородом и поджечь. При сгорании выделяется тепло, которое можно пустить на нагрев теплоносителя.

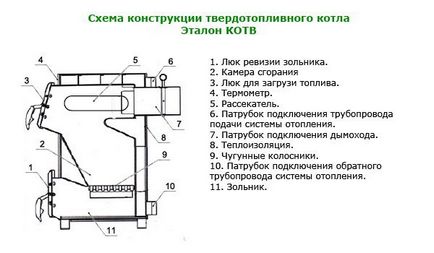

Простая схема самодельного котла

Как этого добиться? Для этого в корпусе твердотопливного котла необходимо установить еще одну камеру сгорания, в которой и будет происходить сжигание топочных газов. Так как котел изготавливается своими руками, то оптимальный вариант, если вторая топка будет располагаться над первой. В конструкции будут учитываться чисто физические законы. Поэтому две топки друг от друга отделяются горизонтальной перегородкой, с одного края которой будет оставлен зазор. Через него топочные газы будут переходить из одной камеры в другую.

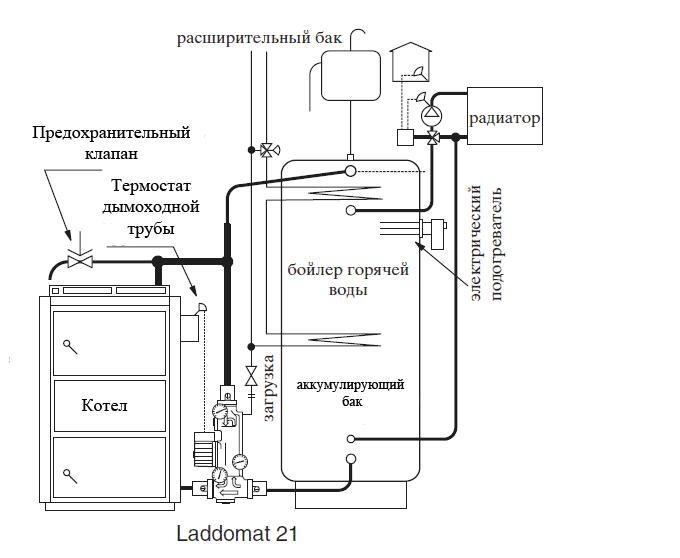

Сегодня во многие конструкции твердотопливных котлов устанавливают аккумулирующие водяные баки. Их монтирует поверх котла, вода нагревается за счет теплоотдачи корпуса агрегата и дымохода.

По сути, это обычный аккумулятор, который начинают работать при потухшей топке. Это временный запас горячей воды, которая поступает в систему отопления дома.

Изготовление теплообменника

Оптимальный вариант конструкции – это трубная система, соединенная в один неразрывный контур. Говорить о форме и размерах теплообменника можно лишь с позиции формы топки и мощности самого отопительного прибора. К примеру, если вы хотите, чтобы количество нагреваемого теплоносителя было большим, то рекомендуем изготавливать П-образный теплообменник только горизонтального типа. Он будет огибать топку с трех сторон кроме стенки, где находится дверца для закладки твердого топлива.

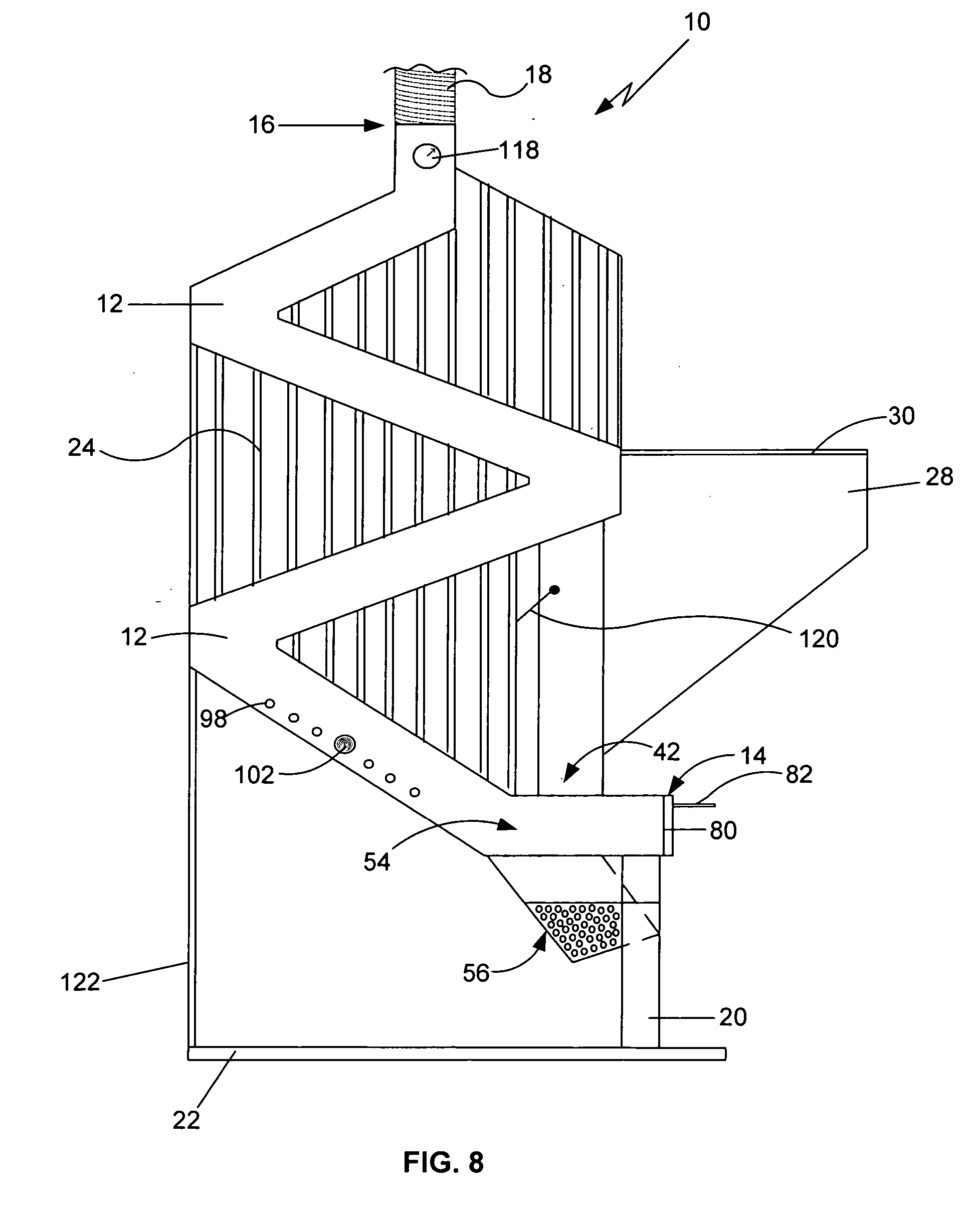

Движение топочных газов

Но и это еще не все, что касается эффективности работы теплообменного устройства. Большое значение будет иметь количество используемых труб и их диаметр. Если ваш котел будет устанавливать в отопительную систему с естественной циркуляцией теплоносителя, тогда минимальный диаметр используемых труб будет равен 40 мм.

Конечно, это, наверняка, снизит количество трубных контуров, но эффективность работы отопления будет достаточно высокой.

В отоплении с принудительной циркуляцией диаметр используемых труб может быть меньше, но 25 мм – минимальный размер. Теперь к вопросу, что сложнее сделать, первый вариант или второй? Второй будет сложнее, потому что большое количество труб требует большого количества стыков. А это не только увеличение объема проводимых работ, но и повышение риска образования трещин в местах стыковки.

Трубчатый теплообменник

Сборка котла

Итак, все основные элементы готовы, можно переходить к сборке агрегата. Отметим, что металлические отопительные приборы являются достаточно большими и имеют приличный вес. Так что специалисты советуют сборку прибора проводить по месту его установки.

• В первую очередь под котел необходимо залить прочный фундамент. Хорошо, если его поверхность будет облицована огнеупорным кирпичом.
• Устанавливается корпус.
• Затем монтируется теплообменная трубная конструкция. Ее просто приваривают изнутри к стенкам камеры сгорания, а патрубки выводят за пределы отопительного прибора.
• Затем укладывается колосниковая решетка на заранее приваренные металлические направляющие.
• Навешиваются дверцы.
• Привариваются снаружи ребра жесткости.
• В самый последний момент устанавливается верхняя плита с отверстием под дымоход. К отверстию заранее приваривается патрубок, который по размерам диаметра будет чуть меньше диаметра дымохода.
• На верхнюю плиту устанавливается аккумулирующая емкость.

Дровяной котел

Вот так можно ответить на волнующих многих вопрос: как сделать котел на дровах своими руками? Процесс не самый простой.

Мы разобрали всего лишь одну конструкцию котлов, работающих на твердом топливе. На деле их очень много. Сегодня большой популярностью пользуются самодельные твердотопливные котлы длительного горения. О них мы уже писали на нашем сайте.

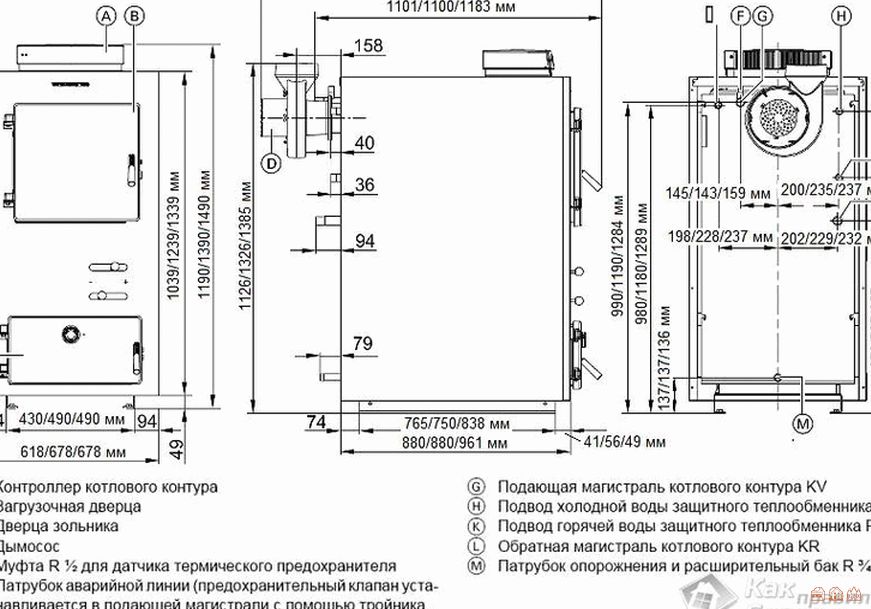

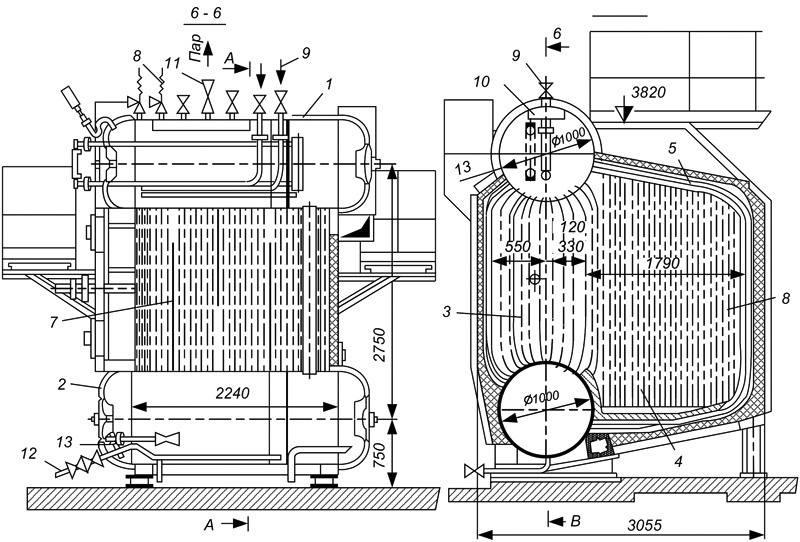

Котел отопления своими руками – чертежи

Самодельный — не значит ущербный. В который паз мы убеждаемся в том, что отсутствие свободного времени и определенных навыков сильно бьют по нашему карману. Это замкнутый круг, но мы в принципе, не об этом. Даже такие сложные и ответственные устройства, как отопительные котлы, могут быть собраны самостоятельно, целиком и ли частично. У них может быть несовершенная кривая КПД или слабенький внешний вид, но все они работают. Они отапливают дома если не как основное отопительное оборудование, то как запасное или вспомогательное. Некоторые варианты для решения задач по отоплению своими руками мы предложим сегодня.

Содержание:

1. Котлы отопления для дома
2. Электричество и газ, как традиционные виды топлива
3. Альтернативные источники тепла и сухой остаток
4. Котлы отопления на дровах
5. Пиролизный котел своими руками
6. Котел на жидком топливе своими руками

Котлы отопления для дома

Несмотря на то что нефть стремительно падает в цене, на простых людях это не отражается никак в лучшем случае. То же происходит и с другими источниками энергии, кроме солнечной, но это отдельная история. Любое топливо стоит денег и перед тем как устроить систему отопления в частном доме своими руками, стоит определиться с видом топлива. Лучше всего, если это будет универсальная система, которая может использовать для обогрева максимальное количество источников энергии.

Абсолютно доступных и дешевых вариантов отопления очень мало. Если рассматривать котлы, которые работают на твердом топливе, как универсальные устройства для получения тепла, то и они имеют свои ограничения в использовании, а твердое топливо не такое дешевое, как кажется. Уголь, дрова, брикеты — все это нужно покупать в большом количестве и где-то складировать, привозить, причем складировать так, чтобы топливо не потеряло своих свойств.

Электричество и газ, как традиционные виды топлива

Электричество наиболее доступный вид энергии, в том смысле, что не электрифицированных районов осталось очень мало. Цены на электрическую энергию заставляют крепко подумать о том, насколько целесообразно делать ее основным видом топлива. Хотя современные электрокотлы позволяют хорошо экономить и тариф можно выбрать наиболее оптимальный, но качество электричества, которое подается в наши дома, оставляет желать лучшего, а перебои и нестабильность подачи могут заставить мерзнуть «без света» неделями.

Природный газ тоже можно считать относительно доступным, а беды у него такие же, как у электричества — нестабильность подачи, отвратительное качество, низкое давление и огромные цены. Ни один человеческий газовый котел не станет работать на таком топливе длительное время, а ремонт газового оборудования — дело длительное и очень дорогое. Поэтому и газу однозначно доверять тепло в своем доме нельзя.

Альтернативные источники тепла и сухой остаток

Самые разные альтернативные источники энергии можно рассматривать только, как дополнение к основным видам топлива. Солнечная энергия бесплатна, но цены на оборудование и конвекторы — заоблачные. Определенный интерес представляют в этом плане тепловые насосы, но простая семья из пяти человек физически не может позволить себе инвестировать в будущее 25-30 тысяч евро, хотя здесь больше дело в приоритетах — средний семейный автомобиль стоит примерно столько же. Что в итоге?

1. Газ. Дорогой, подача нестабильная, качество не позволит установить технологичный экономный газовый котел отопления.
2.  Электричество. Подача нестабильная, напряжение тоже непостоянное, стоит дорого, но есть практически в каждом доме и даже в самой глуши. Электрические котлы отопления наиболее часто применяются также и для горячего водоснабжения. Также есть возможность устанавливать современные ионные экономичные отопительные станции.
3.  Жидкое топливо. Бесперспективный метод отопления, поскольку тенденция к сокращению использования нефтепродуктов через десяток-другой лет коснется не только фондовых бирж, но и Ракукинского сельсовета. Котлы на жидком топливе обычно рассматриваются как вспомогательное отопительное оборудование и для временного отопления. Они неудобны в эксплуатации, чадят, КПД не самый высокий.
4.  Твердое топливо. Пока это единственный, если не альтернативный, то дополнительный способ организовать автономное отопление. Твердотопливный котел отопления своими руками чертежи разных конструктивных вариантов, мы приводим, как иллюстрацию доступности такого метода.
5. Альтернативные методы отопления. Для нашей страны первой половины ХХI века — это остается фантастикой, очень привлекательным и интересным материалом для изучения, но возможности реализовывать большинство схем получения альтернативной энергии нет.

Котлы отопления на дровах

Дровяной котел в самом простом и доступном варианте можно выполнить по принципу двух цилиндров, один из которых помещен внутрь второго. Цилиндр малого диаметра при этом будет предназначен для топки, а в большем цилиндре находится теплоноситель. Реализовать его можно так же просто, как выглядит описанная схема.

В пространство между трубами заливается вода или антифриз, к этому резервуару подключаются два патрубка, а внутренний объем будет предназначен для топки дровами. Такая схема работает как на дровах, так и на опилках или щепках, но особенно результативного КПД ждать от такого котла не стоит.

Пиролизный котел своими руками

Самый эффективный из котлов, которые работают на твердом топливе. Суть его работы заключается в том, чтобы достичь такой температуры внутри камеры сгорания, чтобы топливо (дрова, опилки, тырса, брикеты) не сгорало сразу, а разлагалось под воздействием температуры в пределах 300-600 градусов. Если удастся добиться этих условий, тогда во время работы в топке будет выделяться пиролизный газ, который и есть основное топливо для такого котла.

Дерево начинает разлагаться под влиянием температуры, но полноценно гореть оно не сможет из-за малого объема кислорода. Если открыть дозированную подачу воздуха, тогда появится возможность регулировать температуру работы аппарата. Чертеж такого устройства мы привели на страничке, но даже если купить пиролизный котел, то он окупится буквально за сезон. Другое дело, что выполнить его своими руками не так просто, как дровяной.

Котел на жидком топливе своими руками

Жидкотопливные котлы работают на отработанном моторном масле, мазуте, солярке и прочими отходами перегонки нефти. Он довольно экономичный, поскольку в принципе негорючее, точнее, слабо горючее жидкое топливо сгорает не само по себе, а сгорают его пары. Газы образуются в результате попадания капель топлива на раскаленную плоскость и точно так же, как и в дровяных котлах, сгорая, нагревают теплоноситель.

Эти виды котлов для отопления не единственные из возможных вариантов для постройки своими руками. Они просто самые простые, которые показывают, что если есть умелые руки и желание, можно не просто здорово экономить на оборудовании, но и рассчитать оптимальный котел, который будет соответствовать всем запросам по топливу, объему отапливаемого помещения и может прослужить не меньше, чем заводское оборудование. Не мерзните зимой, удачных экспериментов!

Читайте также Теплоизоляция трубопроводов отопления,  Как увлажнить воздух в комнате без увлажнителя, Водяное отопление частного дома своими руками, Ветрогенераторы на 220В своими руками

Котел длительного горения на дровах

Большинство твердотельных котлов обладают одним существенным недостатком – топливо в них очень быстро выгорает и необходимо следить, чтобы успеть положить следующую порцию. Однако это влечет нерациональное использование дров, брикета, пеллет и, как следствие, высокие затраты на отопление.

Решением подобной проблемы может стать купленный или самодельный котел длительного горения на дровах, который будет поддерживать их продолжительное тление и высокую температуру. Определенные заводские модели могут и вовсе работать без подкладки палений до 20-25 часов. К тому же, они способны отапливаться другими видами твердого топлива, в том числе отходами, которые можно сжигать.

Видео

Содержание статьи:

Принцип действия котел длительного горения

Основной принцип работы котлов продолжительного действия основывается не на горении топлива, а на его тлении внутри топочной камеры. В этот момент древесные паленья излучают больше тепла. Добиться такого результата в классическим кирпичных печах невозможно, так как в них не удается создать активную тягу.

Конструкционные особенности печи длительного горения позволяют достичь максимальной эффективности выделения тепла во время продолжительного медленного тления древесины. В самодельных установках одной закладки может хватить более чем на 6-8 часов.

Для увеличения кликните по картинке

Котел оснащается специальным клапаном – регулятором. После того, как поленья начинают обильно гореть, его необходимо перекрыть и максимально сократить поступление кислорода с воздухом внутрь. Постепенно тлея, дрова выделяют так называемый «топочный газ», состоящий из метана, угарного газа и водорода.

Основным источником тепла является именно «топочный газ». Он, попадая в камеру розжига, воспламеняется, очень быстро сгорает и выделяет большое количество энергии.

Смотрите так же, инструкцию о том как своими силами сделать банный котел

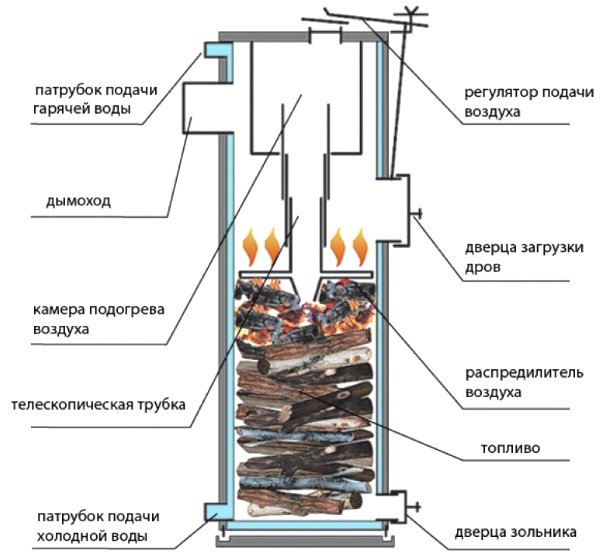

Как все устроено ?

Мастерить котел длительного горения на дровах рекомендуется со стальных труб или бочки диаметром около 30-40 см. При этом толщина стенок обаятельно не меньше, чем 3-5 мм, иначе металл быстро выгорит, установка придет в негодность. В высоту она может достигать 0.8-1 м – чем выше, тем больше дров можно будет заложить. Однако слишком преувеличивать не стоит.

Для увеличения кликните по картинке

Установка делится на три условные части:

1. Зона сгорания – в ней отводится дым и тлеет зала
2. Зона горения – непосредственно в ней топливо потихоньку тлеет
3. Зона загрузки – по высоте она постепенно уменьшается, так как дрова и брикет выгорают

Воздушный распределитель – одно из основных устройств печи, так как он непосредственно влияет на длительность тления, ограничивая зону, в которой происходит горение. Представляет он собой круглый диск из листовой стали толщиной более 4 мм, в котором по середине располагается труба – посредством нее во внутрь топки попадает воздух. Чтобы распределитель беспрепятственно опускался по мере тления топлива, его размер делается немногим меньше топочной.

Чтоб контролировать размер зоны горения, по которой циркулирует воздух, на распределителе имеется крыльчатка высотой до 5 см. Если сделать ее больше, увеличится свободное пространство внутри и дрова будут выгорать очень быстро.

Диаметр трубы для поступления воздуха делается равным 5-6 см. Она может быть цельной или телескопической. При этом отверстие в распределителе не должно превышать 2 см, иначе произойдет перенасыщение кислородом. В верхушке будет не лишней заслонка, которая позволит регулировать тягу.

Самодельный котел длительного горения на дровах может быть также подключен к отоплению в частном доме. Проделать это возможно одним из двух методов:

• Через камеру горения пропускается труба водяного теплообменника, в баке вода будет нагреваться змеевиком, соединенным непосредственно с этой трубой
• Дымовая труба пропускается сквозь выносной бак. Дым в горячем состоянии будет проходить по ней и разогревать теплоноситель

Если сравнивать оба способа, следует отметить: первый намного проще, но второй в несколько раз эффективнее.

Видео — делаем котел на дровах своими руками

Инструкция по изготовлению

Приступая к производственному процессу, необходим начать с подготовки всего самого необходимого:

• Трубы со следующими диаметрами – 30 см, 5-6 см, 10 см (толщина стенок каждой – не менее 3 мм)
• Стальной лист по толщине более 4 мм
• Болгарка
• Аппарат для сварки
• Ручные инструменты

Располагать котел рекомендуют на выровненной твердой поверхности. Если такая установка будет монтироваться дома в котельной, следует подумать об обустройстве фундамента, несколько слов о котором будет сказано позже.

Приступаем к изготовлению котла:

1. Берется подходящая по характеристикам труба и отрезается кусок от 70 до 100 см. Малая длина не позволит загрузить достаточное количество дров, большая – сделает закладку крайне неудобной
2. Теперь необходимо соорудить распределитель. Чтобы он свободно двигался, его диаметр делается на 15-25 мм меньше основной трубы
3. В центре круга требуется просверлить отверстие диаметром 15 мм – через него будет поступать воздух в камеру горения. Чтобы диск плотно не прилегал к паленьям и оставалось пространство для циркуляции воздуха, необходимо приварить ко внутренней его стороне крыльчатку – несколько пластин высотой до 5 см
4. Труба диаметром 5-6 см приваривается по центру регулятора, при этом ее высота делается на 10-15 см больше котла
5. Как упоминалось ранее, вверху рекомендуется сделать заслонку, которая позволит регулировать тягу в любой момент, тем самым контролируя процесс тления
6. Внизу болгаркой вырезается дверца, посредством которой будет удаляться зола
7. Также в нижней части котла надежно приваривается дно
8. Вверху необходимо пустить горизонтальную дымоходную трубу диаметром 8-10 см и длиной не более 40 см (именно она пропускается внутри теплообменника)
9. Завершающий штрих конструкции – крышка для котла, в которой вырезано отверстие под воздухозаборную трубу. Она должна как можно плотнее запирать камеру

Хорошей альтернативой дровам является брикеты отопления — смотрите наш обзор

Дымоход и отражатель

Стенки котла будут постоянно раскаляться и излучать тепловую энергию. Если установка монтируется для отопления небольшого помещения, следует расположить вокруг нее отражатели – они будут распределять поток, увеличивая поступления тепла во внутрь.

Если печь будет располагаться в помещении с постоянным пребыванием людей, следует подумать об их безопасности. Один из вариантов решения вопроса – обложить конструкцию кирпичной кладкой.

Дымоход можно сделать из трубы 20 мм. Горизонтальный прямой участок должен на 5-10 см быть больше диаметра топочной. Выводить его на улицу необходимо с минимальным количеством перегибов – 2 по 45 градусов.

Несколько других особенностей:

• Дымоход рекомендуется делать разборным, чтобы 2-3 раза в сезон его можно было без труда почистить от копоти
• Соединяться участки дымохода должны в направлении, противоположном движению газа
• Все конструкции и предметы, которые подвержены легкому воспламенению, должны быть отнесены на безопасное расстояние

Возводим фундамент

Можно предположить, что печь длительного горения на дровах будет постоянно разогреваться до высоких температур. Простой выровненный пол для не нее является не самым лучшим решением – следует возвести фундамент.

Основание можно выложить из жженого кирпича или бута. Они не раскаливаются под действием повышенных температур. Все те, кто желает сделать более основательный фундамент, могут залить цельную монолитную плиту.

Котел можно также установить на ножки, которые легко варятся из швеллера. Они прячутся от глаз за кирпичной кладкой.

Использование котла

Поступать в котел длительного горения на дровах воздух должен, в отличие от классической печи, в определенном количестве. Чтобы этого достичь, закладку необходимо делать в полном объеме, стараясь не оставлять свободных полостей. Рекомендуется к поленьям добавлять опилки, пеллеты, торф или сгораемый мусор.

Закладывать топливо необходимо по следующей инструкции:

1. Снять крышку и удалить регулятор с бака
2. Заложить плотно топливо
3. Разбрызгать поверху горючую жидкость
4. Установить регулятор, накрыть крышкой и открыть заслонку
5. Брось в воздушную трубу лучину и когда начнется тления заслонку прикрыть

Подводим итоги

Простой котел длительного горения на дровах готов. У становить такую конструкцию можно в любом неотапливаемом помещении: от небольшого гаража до мастерской. Если все было сделано правильно – сомневаться в эффективности и высоком КПД не придется.

Индукционный котел отопления своими руками: 2 варианта конструкций

Планируя систему отопления на даче, владельцы рассматривают множество технических решений, среди которых – вариант с индукционным котлом. Его установка позволяет экономить электрическую энергию, он не выделяет опасные для жизни вещества, а значит, экологически чист. Есть возможность создать индукционный котел отопления своими руками и убедиться в его преимуществах, например, перед агрегатами, работающими на газе или твердом топливе.

Внутреннее устройство и принцип работы котла

Главное назначение оборудования – создание тепловой энергии из электрической при помощи специального агрегата. В отличие от ТЭНов, индукционные аппараты быстрее увеличивают температуру теплоносителя благодаря абсолютно другой конструкции.

Индукционные котлы эффективно используют в отопительных системах не только частных домов

Теплоносителем традиционно являются вода или антифриз, но иногда применяют и другие жидкости, обладающие необходимым свойством – проводимостью тока

В основе устройства – индуктор (трансформатор), имеющий два вида обмотки. Внутри возникают токи вихревого характера, следующие на виток (короткозамкнутый), который одновременно является корпусом. В результате вторичная обмотка восполняется запасом энергии, которую незамедлительно преобразует в тепло, отдающееся теплоносителю.

Устройство необходимо оснастить двумя патрубками: по одному из них будет подаваться охлажденный теплоноситель, по второму – выходить уже горячий.

Перегрева системы не происходит в связи с тем, что горячая вода постоянно отводится, а вместо нее поступает холодная

Схема котла заводского исполнения аналогична схеме самодельного оборудования

Если разбить принцип работы котла на этапы, получится следующая картина:

• Вода (или другой теплоноситель) поступает в котел.
• На внутреннюю обмотку подается электроэнергия.
• Под напряжением нагревается сердечник, а затем – поверхность.
• Теплоноситель нагревается.

Самостоятельно изготовленный индукционный котел, как правило, имеет простую конструкцию, поэтому он редко выходит из строя. Благодаря вибрации, которая сопровождает работу агрегата, исключено появление накипи, также являющейся частой причиной поломок. По такому же принципу работает заводское устройство:

Примеры конструкций самодельных вариантов

Вариант #1 — Пластиковые трубы+сварочный инвертор

Имея некоторые знания в области физики и владея кусачками, можно собрать элементарную индукционную модель самостоятельно.

Для этого необходимо приобрести уже готовый сварочный инвертор, высокочастотный, с плавной регулировкой тока и мощностью 15 ампер, хотя для обогрева лучше выбрать более мощный аппарат. Катанка из нержавеющей стали или просто отрезки стальной проволоки подойдут в качестве нагреваемого элемента. Длина отрезков – около 50 мм, при диаметре 7 мм.

Медную проволоку можно приобрести в магазине. Обмотку со старых катушек лучше не использовать

Корпус (основа индукционной катушки) будет одновременно частью трубопровода, поэтому для его изготовления подойдет пластиковая труба, обязательно с толстыми стенками, внутренний диаметр которой немного менее 50 мм. К корпусу крепят два патрубка для поступления холодного и отдачи нагретого теплоносителя.

Внутреннее пространство полностью заполняют отрезками проволоки, с обоих концов закрыв металлической сеткой, чтобы они не рассыпались. Индукционная катушка изготавливается следующим способом: вокруг уже готовой пластиковой трубы аккуратно наматывают эмалированный медный провод – примерно 90 витков.

Самодельное устройство необходимо подключить к сети. Из установленного трубопровода вырезают участок трубы, а вместо него ставят самодельный индукционный котел. Его соединяют с инвертором и запускают воду.

Индукционный отопительный котел располагается вместе с остальным оборудованием — в бойлерной

Важно заметить, что индукционные котлы отопления работают только при наличии в системе теплоносителя, без него пластиковый корпус расплавится.

Вариант #2 — конструкция с трансформатором

Для изготовления данного агрегата потребуется аппарат для сварки, а также трансформатор (трехфазный) с возможностью фиксации.

Необходимо сварить две трубы так, чтобы они в разрезе были похожи на бублик

Данная конструкция выполняет и проводниковую, и нагревательную функции. Затем наматывают обмотку, прямо на корпус котла, чтобы он работал более эффективно, несмотря на малый вес и размеры. Схема нагрева теплоносителя стандартна: он получает тепловую энергию при контакте с обмоткой.

Как и более простой вариант, сложная модель оборудуется двумя патрубками – для входа холодного теплоносителя и выхода нагретого

Наличие защитного кожуха поможет исключить потери тепловой энергии. Кожух также можно сделать самостоятельно.

Особенности установки и эксплуатации

Для монтажа индукционной установки подходит отопительная система закрытого типа, в состав которой входит насос, создающий принудительную циркуляцию воды в трубах. Распространенные пластиковые трубопроводы также подходят для установки самостоятельно изготовленного котла.

При монтаже следует соблюдать безопасные расстояния до ближайших предметов: до других приборов и стены – 300 мм и более, до пола и потолка – 800 мм и более. Около выводного патрубка разумно разместить группу безопасности (манометр, клапан сброса воздуха).

Заземление – еще одно обязательное условие установки индукционного котла.

Смастерив индукционный котел своими руками, в скором времени можно увидеть результаты своих трудов: он будет исправно работать длительное время, не уступая заводскому исполнению. Сложный в изготовлении, но экономичный в использовании, он не требует дополнительного обслуживания, главное – соблюдать условия эксплуатации.

Оцените статью: Поделитесь с друзьями!

Котлы на отработанном масле, принцип работы, чертежи

На чтение 4 мин. Просмотров 136 Опубликовано 23.04.2020

Предисловие. В данном материале рассмотрим простой способ сделать дополнительный источник тепла в гараже или производственном помещении, использующий недорогой тип топлива – отработанное масло для двигателей автомобиля. Расскажем о том, как работает котел на отработанном масле, принцип работы, чертеж этого устройства. И вы сможете сделать котёл на отработанном масле самостоятельно.

Котел на отработанном масле – эффективный вид отопления, при этом экономичный по стоимости монтажа и использования. Применяется котел на отработке для обогрева производственных помещений, гаражей и других хозпостроек. Основное преимущество котла в том, что он требует минимум затрат на изготовление, а отработка самый дешевый и эффективный в плане тепловой отдачи вид топлива.

Плюсы и минусы котла на «отработке»

Преимущества котла на «отработке»

Процесс горения топлива во второй камере

Стоимость переработанного масла для двигателя низкая. При этом изготовление котла на отработанном масле своими руками требует минимальное количество деталей, а ремонт и обслуживание котла не сложное. Устройство просто в эксплуатации и стойко к различным механическим поломкам. К устройству можно в любой момент добавить водяной контур для создания водяной системы отопления в отапливаемом помещении.

При работе на элементах котла и в трубе дымохода образуется минимальное количество гари за счет того, что отработка выгорает практически полностью. К преимуществам относят также быстрый прогрев помещения, когда используют для обогрева котлы на отработанном масле. Принцип работы устройства с водяным контуром прост и будет понятен каждому.

Недостатки котла на «отработке»

Схема котла на отработанном масле

К минусам котла на отработанном масле следует отнести повышенные требования по технике безопасности и пожарной безопасности, которые предъявляются к помещению котельной. Для установки котла нужно позаботиться о свободном пространстве вокруг, а в помещении должна быть вентиляция и выполнено утепление котельной материалами с повышенным классом негорючести.

Печь должна быть в напольном исполнении, дымоход должен быть высотой не менее 4 метров. При эксплуатации котла требуется периодическая чистка печи и утепленного дымохода. Использование котла на полную мощность приводит к быстрому прогоранию стенок котла. Стоит отметить и правила, которые следует неукоснительно соблюдать при эксплуатации отопительного оборудования.

Котлы на отработанном масле принцип работы

Принцип работы котла с водяным контуром

Альтернативным источником получения тепла в производственных помещениях и гаражах является котёл на отработанном масле с водяным контуром. Своими руками сделать прибор не сложно, он требует минимум затрат при монтаже, а отработка есть у каждого авто владельца в избытке.

Самый простой способ изготовить на отработанном масле своими руками, сделать его из буржуйки. Схема устройства состоит из двух секций, где в первом находится отработанное масло, которое сгорает здесь при умеренной температуре. Во втором отделении происходит догорание смешанных с воздухом продуктов сгорания и температура здесь уже доходит до 800 градусов по Цельсию.

Главный принцип работы подобного котла – подача воздуха в обе камеры сгорания. Для этого, в первом отделении печи делается отверстие, которое служит для заливки топлива и подачи воздуха. Отверстие должно быть с заслонкой для регулировки подачи воздуха. Во вторую камеру, воздух попадает через трубу, которая соединяет оба отделения в небольшие отверстия в 10 мм.

Правила эксплуатации котла на отработанном масле

Нельзя оставлять без присмотра работающий котел;
Нельзя при работающем режиме котла добавлять топливо;
Нельзя перекрывать отверстия горелки котла при работе;
Нельзя допускать попадания на раскаленный котел воды;
Нельзя сжигать другие материалы, кроме отработанного масла;
Нельзя держать воспламеняющиеся материалы вблизи прибора.

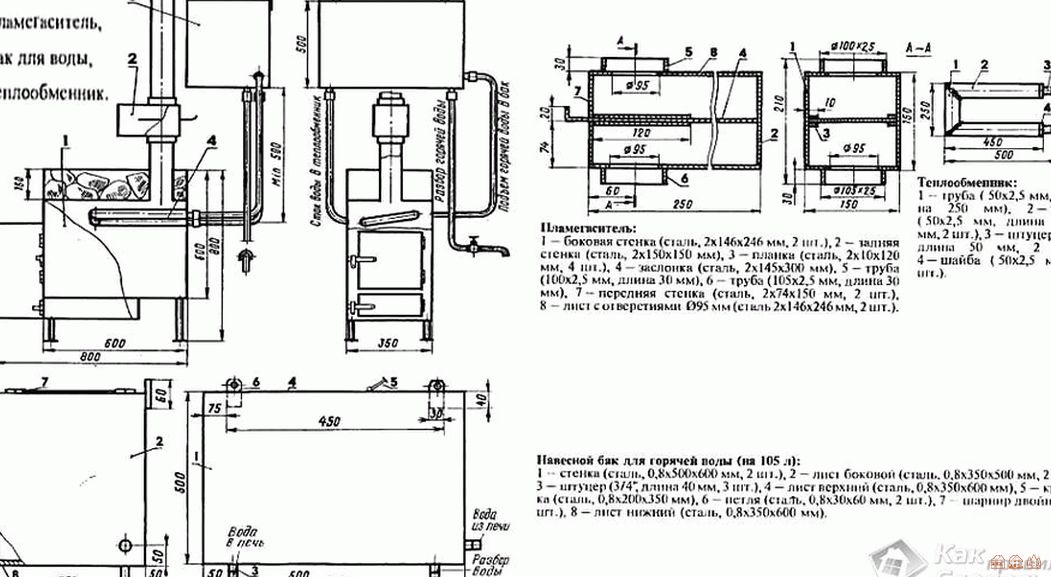

Чертежи котла на отработанном масле из буржуйки

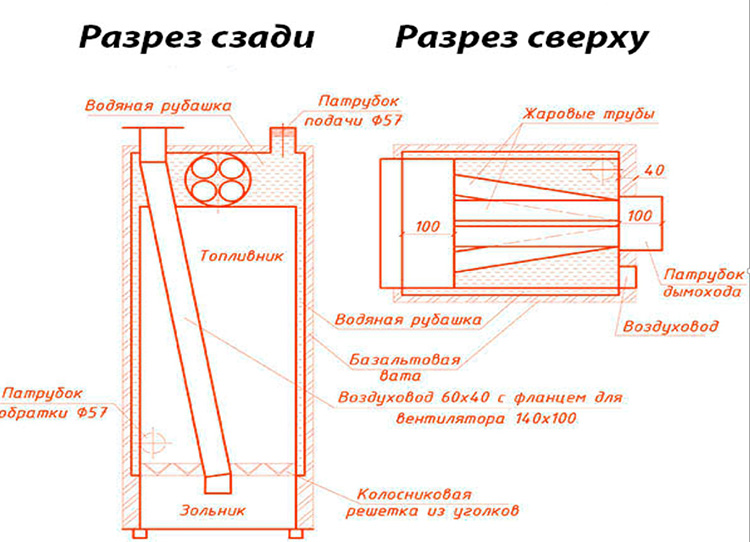

Чертеж котла на отработанном масле с водяным контуром

Материалы и инструменты для изготовления котла

Для изготовления котла из буржуйки потребуется сварочный аппарат не менее 200 ампер, болгарка с отрезными и зачистными кругами, дрель и сверла. К основному набору понадобятся вспомогательные инструменты: молоток, кувалда, зубило, напильник, электроды, заклепки, плоскогубцы. Не забудьте про средства индивидуальной защиты: очки, перчатки, сварочная маска и т.д.

Котел на отработанном масле своими руками

1. Для начала нужно изготовить бак из листового железа, который будет служить емкостью для топлива.
2. В баке следует прорезать отверстие и установить задвижку для регулировки подачи воздуха в котел.
3. Вместо дымохода привариваем металлическую трубу с отверстиями для выхода продуктов сгорания.
4. На трубу с отверстиями надеваем подготовленную камеру вторичного сгорания со съемной крышкой.
5. Привариваем верхнюю камеру сгорания к нижней части котла, чтобы не оставалось зазоров.
6. Подсоединяем к котлу трубу дымохода высотой не менее 4-х метров и выше уровня кровли на 1 метр.

Видео. Как изготовить котел на «отработке» самостоятельно

Термореле своими руками: схема, подключение к котлу

Работу газового или электрического котла можно оптимизировать, если задействовать внешнее управление агрегатом. Для этой цели предназначены выносные терморегуляторы, имеющиеся в продаже. Понять, что это за приборы и разобраться в их разновидностях поможет данная статья. Также в ней будет рассмотрен вопрос, как собрать термореле своими руками.

Назначение терморегуляторов

Любой электрический или газовый котел оборудован комплектом автоматики, отслеживающей нагрев теплоносителя на выходе из агрегата и отключающей основную горелку при достижении заданной температуры. Снабжены подобными средствами и твердотопливные котлы. Они позволяют поддерживать температуру воды в определенных пределах, но не более того.

При этом климатические условия в помещениях или на улице не учитываются. Это не слишком удобно, домовладельцу приходится постоянно подбирать подходящий режим работы котла самостоятельно. Погода может изменяться в течении дня, тогда в комнатах становится жарко либо прохладно. Было бы гораздо удобнее, если автоматика котла ориентировалась на температуру воздуха в помещениях.

Чтобы управлять работой котлав зависимости от фактической температуры, используются различные термореле для отопления. Будучи подключенным к электронике котла, такое реле отключает и запускает нагрев, поддерживая необходимую температуру воздуха, а не теплоносителя.

Виды термореле

Обычный терморегулятор представляют собой небольшой электронный блок, устанавливаемый на стене в подходящем месте и присоединенный к источнику тепла проводами. На передней панели есть только регулятор температуры, это самая дешевая разновидность прибора.

Кроме нее, существуют и другие виды термореле:

• программируемые: ммеют жидкокристаллический дисплей, подключаются с помощью проводов либо используют беспроводную связь с котлом. Программа позволяет задать изменение температуры в определенные часы суток и по дням в течение недели;
• такой же прибор, только снабженный модулем GSM;
• автономный регулятор с питанием от собственной батареи;
• беспроводное термореле с выносным датчиком для управления процессом нагрева в зависимости от температуры окружающей среды.

Примечание. Модель, где датчик расположен снаружи здания, обеспечивает погодозависимое регулирование работой котельной установки. Способ считается наиболее эффективным, так как источник тепла реагирует на изменение погодных условий еще до того, как они повлияют на температуру внутри здания.

Многофункциональные термореле, которые можно программировать, существенно экономят энергоносители. В те часы суток, когда дома никого нет, поддерживать высокую температуру в комнатах нет смысла. Зная рабочее расписание своей семьи, домовладелец всегда может запрограммировать реле температуры так, чтобы в определенные часы температура воздуха снижалась, а за час до прихода людей включался нагрев.

Бытовые терморегуляторы, укомплектованные GSM – модулем, способны обеспечить дистанционное управление котельной установкой посредством сотовой связи. Бюджетный вариант – отправка уведомлений и команд в виде SMS – сообщений с мобильного телефона. Продвинутые версии приборов имеют собственные приложения, устанавливаемые на смартфон.

Как собрать термореле самостоятельно?

Приборы для регулирования отопления, имеющиеся в продаже, достаточно надежны и нареканий не вызывают. Но при этом они стоят денег, а это не устраивает тех домовладельцев, кто хоть немного разбирается в электротехнике или электронике. Ведь понимая, как должно функционировать такое термореле, можно собрать и подключить его к теплогенератору своими руками.

Конечно, сделать сложный программируемый прибор под силу далеко не каждому. Кроме того, для сборки подобной модели необходимо закупить комплектующие, тот же микроконтроллер, цифровой дисплей и прочие детали. Если вы в этом деле человек новый и разбираетесь в вопросе поверхностно, то стоит начать с какой-нибудь простой схемы, собрать и запустить ее в работу. Достигнув положительного результата, можно замахнуться на что-то более серьезное.

Для начала надо иметь представление, из каких элементов должно состоять термореле с регулировкой температуры. Ответ на вопрос дает принципиальная схема, представленная выше и отражающая алгоритм действия прибора. Согласно схеме, любой терморегулятор должен иметь элемент, измеряющий температуру и отправляющий электрический импульс в блок обработки. Задача последнего – усилить либо преобразовать этот сигнал таким образом, чтобы он послужил командой исполнительному элементу – реле. Дальше мы представим 2 простые схемы и поясним их работу в соответствии с этим алгоритмом, не прибегая к специфическим терминам.

Схема со стабилитроном

Стабилитрон – это тот же полупроводниковый диод, пропускающий ток лишь в одну сторону. Отличие от диода заключается в том, что у стабилитрона имеется управляющий контакт. Пока к нему подводится установленное напряжение, элемент открыт и ток идет по цепи. Когда его величина становится ниже предельной, цепь разрывается. Первый вариант – это схема термореле, где стабилитрон играет роль логического управляющего блока:

Как видите, схема разделена на две части. С левой стороны изображена часть, предшествующая управляющим контактам реле (обозначение К1). Здесь измерительным блоком является термический резистор (R4), его сопротивление уменьшается с ростом температуры окружающей среды. Ручной регулятор температуры – это переменный резистор R1, питание схемы – напряжение 12 В. В обычном режиме на управляющем контакте стабилитрона присутствует напряжение более 2.5 В, цепь замкнута, реле включено.

Совет. Блоком питания 12 В может служить любой прибор из недорогих, имеющихся в продаже. Реле – герконовое марки РЭС55А или РЭС47, термический резистор – КМТ, ММТ или им подобный.

Как только температура возрастет выше установленного предела, сопротивление R4 упадет, напряжение станет меньше, чем 2.5 В, стабилитрон разорвет цепь. Следом то же самое сделает и реле, отключив силовую часть, чья схема показана справа. Тут простое термореле для котла снабжено симистором D2, что вместе с замыкающими контактами реле служит исполнительным блоком. Через него проходит напряжение питания котла 220 В.

Схема с логической микросхемой

Эта схема отличается от предыдущей тем, что вместо стабилитрона в ней задействована логическая микросхема К561ЛА7. Датчиком температуры по-прежнему служит терморезистор (обозначение – VDR1), только теперь решение о замыкании цепи принимает логический блок микросхемы. Кстати, марка К561ЛА7 производится еще с советских времен и стоит сущие копейки.

Для промежуточного усиления импульсов задействован транзистор КТ315, с той же целью в конечном каскаде установлен второй транзистор – КТ815. Данная схема соответствует левой части предыдущей, силовой блок здесь не показан. Как нетрудно догадаться, он может быть аналогичным – с симистором КУ208Г. Работа такого самодельного термореле проверена на котлах ARISTON, BAXI, Дон.

Заключение

Самостоятельно подключить термореле к котлу – дело несложное, на эту тему в интернете имеется масса материалов. А вот изготовить его своими руками с нуля не так и просто, кроме того, нужен измеритель напряжения и тока, чтобы произвести настройку. Покупать готовое изделие или браться за его изготовление самому – решение принимать вам.

Вентиляция в частном доме своими руками схема для газового котла

Главная » Статьи » Вентиляция в частном доме своими руками схема для газового котла

Вентиляция в частном доме своими руками – простая схема для газового котла

Если вас интересует, как может быть сделана в котельной вентиляция в частном доме своими руками, схема для газового котла, представленная на этой странице поможет вам разобраться в этом вопросе.

Чтобы сделать все как надо, внимательно изучите схемы и перепишите все узлы. По каждому отдельному узлу вы можете найти справку в категории «Газовое оборудование» на нашем сайте.

Простые схемы для обустройства вентиляции своими руками

Вот так может быть обустроена вентиляция в частном доме своими руками — схема для газового котла приводится при питании котлового оборудования как магистральным, так и сжиженным газом.

kotlobzor.ru

Вентиляция в котельной в частном доме: виды и требования. Как сделать вентиляцию в котельной частного дома

Сжигание в котле топлива сопровождается выделением в воздух помещения котельной продуктов сгорания. Вентиляция в котельной в частном доме необходима для защиты жильцов от пожара, взрыва, отравления угарным газом и другими продуктами горения.

К ней предъявляются особые требования.

Вентиляция котельной частного дома: требования

Наличие вентиляции не допускает появления обратной тяги, приводящей к распространению продуктов сгорания в индивидуальном доме. Схема циркуляции воздуха в котельной определяется типом отопительного оборудования.

Требования к вентиляции котельной в частном доме.

1. Воздух подается в котельную через специальные каналы или отверстия.
2. Котельная является частью общей системы вентиляции индивидуального дома. Выход для воздуха производится через потолок или верхнюю часть стены помещения, где расположен котел.
3. На 1 кВт мощности агрегата отопления требуется приток свежего воздуха через отверстия сечением 30 см2 при его подаче изнутри и не менее 8 см2, если тяга производится снаружи.
4. Горизонтальных каналов на вытяжке должно быть два: один для дымохода вентиляции, а другой (ниже на 0,25-0,35 м) — для его очистки.
5. Расстояние котельного оборудования от стен не должно быть меньше 0,1 м.
6. Вытяжка и приток воздуха располагаются на противоположных сторонах помещения.

В соответствии со СНиП, вентиляция газовой котельной в частном доме должна выполнять трехкратный обмен воздуха в час. Его количество для поддержки горения при этом в расчет не берется.

В соответствии с принятыми требованиями и нормами, котельная создается в нескольких вариантах.

1. Отдельное строение.
2. Пристройка к дому.
3. Встроенное внутри дома помещение.
4. В помещениях дома, например, на кухне.
5. Система на чердаке.
6. Блочно-модульная система — контейнер с оборудованием.

Выбор помещения определяется производительностью и габаритами оборудования.

Газовые котлы до 30 кВт можно устанавливать на кухне. Для сжиженного газа цокольный этаж или подвал не подходят. Топливо имеет удельный вес больше, чем воздух. Газ может скопиться при утечке в нижних помещениях, что недопустимо.

Требования к помещению котельной:

• площадь пола не ниже 15 м2;
• высота помещения от 2,2 м;
• наличие окна площадью 3 см2 на 1 м3 объема котельной;
• окно должно открываться или иметь форточку.

Естественная вентиляция

Вентиляция в котельной в частном доме преимущественно делается на естественной тяге. Воздух может поступать под дверями или сквозь каналы в стенах. Приточный продух при мощности котла до 30 кВт делается диаметром не более 15 см и располагается не выше рабочей зоны котла. В нем располагается патрубок из пластика, который снаружи закрывается сеткой, а внутри оборудуется обратным клапаном, препятствующим попаданию воздуха наружу.

Вытяжное отверстие находится над котлом, наверху помещения и может снабжаться обратным клапаном. Тогда воздух не будет попадать в помещение снаружи. Трубу легко установить своими руками. Сверху на нее крепится металлический зонтик от осадков.

Большим недостатком является отсутствие контроля за воздухообменом, который также зависит от температуры среды, силы ветра и атмосферного давления.

Принудительная вентиляция

Для мощных котельных монтируются вентсистемы с принудительной тягой. В каналы устанавливают вентиляторы с характеристиками, соответствующим проходным сечениям. Мощность вытяжки берут с запасом 25-30 % в отношении к максимальной нагрузке. Учитывается также длина воздуховода, поперечное сечение и количество изгибов.

Корпус, в котором устанавливается вентилятор, должен быть надежно защищен от коррозии и возгорания. Для этого применяют надежные покрытия, сплавы алюминия или меди.

Принудительная тяга обходится дорого по оборудованию и энергозатратам. Можно уменьшить расход электроэнергии, если применять только нагнетание или вытяжку. Но по-настоящему вентиляционная система эффективна только при нагнетании и вытягивании воздуха вентиляторами.

В котельной необходима система автоматики. Она не только обеспечивает безопасный режим эксплуатации оборудования, но также снижает расход газа, сокращая его расход, когда в этом нет необходимости.

Вентиляция котельной в частном доме: нормы и правила

Основные правила, относящиеся к вентиляции котельной следующие.

1. Расположение входа вытяжного воздуховода наверху.
2. Наличие дополнительного канала для чистки вытяжной трубы.
3. Обеспечение поступления свежего воздуха через вентиляционный канал или под дверями.
4. Если подача воздуха производится с улицы, размер продуха на 1 кВт мощности составляет не менее 8 см2, а для притока из других помещений — от 30 см2.

Дымоход для вентиляции котельной

Вентиляция в котельной в частном доме оборудуется отдельным дымоходом, не связанным с вытяжкой системы отопления. Для него разработаны отдельные правила и нормы.

1. Не допускается попадание продуктов горения из топки в помещение. Диаметр и длина вытяжной трубы определяются мощностью котла.
2. Для создания необходимой тяги выходная часть дымохода должен возвышаться над коньком крыши не менее чем на 2 м.

Расчет системы вентиляции

3-кратный обмен воздуха в час достигается в котельной с оптимальной высотой 6 м. В связи с тем, что в частном доме ее обеспечить сложно, воздухообмен увеличивают на 25 % на каждый метр снижения высоты.

Упрощенный расчет вентиляции котельной включает параметры:

• объем v = b * l * h, где b — ширина, l — длина, h — высота помещения;
• скорость воздушного потока w = 1 м/с;
• коэффициент увеличения кратности воздухообмена k = (6-h)*0,25+3.

Пример расчета

Размеры помещения котельной составляют 3х4х3,5 м.

Определяем v = 3 * 4 * 3,5 = 42 м3; k = (6 — 3,5) * 0,25 + 3 = 3,6.

За 1 час естественная вентиляция обеспечивает прохождение воздуха в количестве V = 3,6 * 42 = 151 м3.

Площадь поперечного сечения канала вытяжной трубы составит S = V / (v * t) = 151 / (1 * 3600) = 0,042 м2.

По этому показателю можно подобрать ближайший внутренний диаметр вытяжки из стандартного ряда d = 200 мм. Такое же сечение должно иметь приточное отверстие.

При установленной вентиляционной шахте, когда ее проходное сечение меньше расчетного, делается принудительная вентиляция для компенсации недостающей производительности.

Особенности монтажа вентиляционной системы

При естественной вентиляции воздушные каналы располагают только вертикально, не ниже 3 м. Для принудительной можно устанавливать горизонтальные участки, но без поворотов.

Любого домовладельца интересует вопрос, как сделать вентиляцию в котельной частного дома лучше? Оптимальный вариант включает оба способа вентиляции. Когда один из них откажет, можно применять другой. В обоих вариантах необходимо, чтобы приходящий объем воздуха был равен уходящему, что обеспечивается работой вентиляторов и заслонок. Но здесь важно, чтобы обеспечивалась требуемая производительность системы.

Расположение оборудования должно выполняться согласно СНиП. При использовании твердотопливных котлов следует устанавливать дополнительные вентиляторы на месте появления сажи.

Монтаж естественной вентиляции

Приточная вентиляция в котельной частного дома делается следующим образом.

1. К стене прикладывается труба и отмечаются ее габариты.
2. Перфоратором штробится канал с уклоном 60 наружу для стока конденсата.
3. В отверстие вставляется труба с прокладкой утеплителя и решеткой снаружи.
4. На стену дюбелями крепится корпус с обратным клапаном.

Вытяжную вентиляцию делают аналогично, только труба устанавливается вертикально.

Монтаж принудительной вентиляции

Наличие вентилятора существенно повышает производительность системы. Приточная вентиляция устанавливается просто.

1. Алмазной коронкой или перфоратором делается отверстие в стене с уклоном в сторону улицы.
2. В отверстие устанавливается труба. Щели запениваются.
3. Производится установка канального вентилятора.
4. Прокладывается и подключается электропроводка для питания двигателя вентилятора.
5. Устанавливаются датчики, шумопоглотитель и фильтр.
6. С обеих концов трубы крепятся решетки.

Вытяжная вентиляция устанавливается аналогично, только воздух должен вытягиваться, а не нагнетаться.

Заключение

Вентиляция в котельной в частном доме должна полностью соответствовать требованиям и нормам. Все они направлены на обеспечение безопасности в доме. Лучшим вариантом является комбинированная система, которая может работать по схеме естественной и принудительной вентиляции.

fb.ru

Вентиляция в котельной с газовым котлом: требования и правила монтажа

СНиП обязывают соблюдать определенные нормы при монтаже вентиляции в котельной с газовым котлом. Относится со всей серьезностью к действующих техническим стандартам должен каждый домовладелец, поскольку, как известно, правила техники безопасности написаны кровью.

Зачем нужна система циркуляции воздуха

В такой маленькой и герметичной котельной нужно очень эффективная вентиляция, здесь скорее всего есть нарушения по габаритам

Несмотря на развитие высокотехнологичного газового котельного оборудования количество отравлений и смертей от угарного газа велико. Общая слабость и головная боль – это меньшее, что может почувствовать человек. Игнорирование общепринятых норм понижает работу отопительного оборудования. Только при непрерывной подаче воздуха обеспечивается нормальная работа котла, а при недостатке кислорода топливо полностью не сгорает. Это значит, что выработка тепла будет минимальной.

Внимание! Если вытяжка для котельной слабая, напольный котел работает плохо, внутри него скапливается гарь. Вследствие этого в воздуховоде уменьшается просвет, тяга и продукты горения попадают в котельную, а оттуда могут проникнуть и в другие части частного дома.

Необходимо понимать, что если еще на начальных этапах проектирования постройки в схеме, котельная находится отдельно от дома, воздух, который циркулирует в помещении, будет использоваться котлом. При установке не пластиковых дверей, окон в котельной будет достаточно воздуха. При установке современных пластиковых окон, дверей свежий воздух циркулировать с улицы не будет. Котел работая, разряжает воздух, значит, мощность оборудования будет снижаться. Высокая вероятность, что угарный газ попадет в котельную. Данный пример подтверждает важность вентиляционной системы в любом помещении.

Стандартные требования к циркуляции воздуха в котельной

Котельная может быть устроена с использование помещений, выделенных в виде:

• специальной технической пристройки;
• чердачного помещения;
• индивидуального помещение, отделенного от основной постройки;
• в отдельно отведенной комнате коттеджа.

В принципе газовые котлы, могут работать на сжиженном газе, значит, цокольный пол не подойдет. В подвале также размещать нельзя. Такой вид топлива имеет тяжелый удельный вес по сравнению с воздухом. При его утечке газ опускается в нижние части помещения, где может взорваться. Этот факт стоит учесть при проектировании вентиляции.

Простая схема вентиляции — правильное направление воздуха

Отопительное оборудование до 30 киловатт считаются маломощным, поэтому для его установки не требуется индивидуальное помещение. Чаще всего котел монтируют на кухне, но соблюдая такие требования:

• квадратура кухни 15 м2;
• высота потолков 220 см и более;
• размеры оконных проемов от 3 см2 на 1 кубометр объема помещения;
• в окне должна быть форточка;
• двери на кухне оборудуются специальной решеткой, сквозь которую будет циркулировать воздух с соседних комнат;
• котел монтируется у стены со всеми правилами противопожарной безопасности, минимальное расстояние от стены 10 см.

Внимание! Воздухообмен в помещениях с отопительным оборудованием обязательное требование. При покупке котла с мощностью большей, чем 30 киловатт необходимо проектировать отдельное от дома помещение.

Нормативная база при устройстве вентсистемы

Стандартные требования к помещению с котлом прописаны в СНиП II-35-76 «Котельные установки». В частности, в них указано:

• в котельной оборудованной газовым котлом необходимо установить вентиляцию, причем выход воздуховодной трубы монтируется на потолке;
• рядом с каналом для дымохода пробивают еще один, для чистки дымохода от сажи. Его расстояние должно быть ниже на 30 см от основного;
• ветровые массы поступают в котельную через вентканал, если котел находится на кухне, то через вентиляционную решетку в дверях;
• чтобы рассчитать необходимый приток воздуха, нужно знать мощность газового оборудования;
• если приток ветровых масс с улицы, то на каждый 1 кВт мощности котлоагрегата – от 8 см2 продухов;
• если воздух поступает из соседних комнат, то на каждый 1 кВт мощности котлоагрегата от 30 см2 продухов.

Не стоит пренебрегать этими правилами, особенно если монтируется вентиляция в котельной частного дома своими руками. С остальными требованиями также стоит ознакомиться с помощью нормативов СНиП.

Особенности устройства дымохода в газовой котельной

Устройство вентиляции котельной с газовым котлом

Основной частью вентиляции любого помещения является дымоход. Поэтому в соответствии с нормативами СНиП к нему предъявляются определенные требования, к примеру:

• дымоход должен быть герметичным и не пропускать продуктов сгорания в котельную.
• внутрь вентшахты устанавливается труба, геометрические параметры которой зависят от производительности котельного оборудования;
• дымоходная труба, выведенная на крышу, должна быть выше крышного конька минимум 2 м – это улучшает тягу.

В паспорте отопительного котла указываются размеры сечения труб, которые должны быть использованы для устройств вентиляции в это помещении. А дымоход делают из нержавеющей стали или оцинковки. Диаметр труб должен быть одинаковым, а сечение круглым. Чтобы осуществлять чистку, необходимо дополнительное окошко на вентканале. Желательно, чтобы в трубе было не более трех изгибов.

Принудительный тип вентиляции в котельной

Устройство вентиляции в подвальном помещении котельной

С помощью вентилятора создается искусственная тяга. В практике чаще встречаются канальные приборы, выбирая их нужно учитывать сечение вентиляционных каналов, длину, количество изгибов. Лучше установить вентилятор и на приток и на отток воздушных масс. Причем рекомендовано покупать прибор с запасом мощности до 30%.

С помощью автоматики можно запустить вентилятор одновременно с включением газового оборудования. Эффективность вентиляции будет лучше. В практике автоматику устанавливают с кондиционером. Удобно, что при его работе воздух прогревается.

Естественная циркуляция в помещении с газовым котлом

Необходимо полипропиленовый патрубок установить в продух. Если отопительное оборудование, мощность которого 30 кВт, то патрубок подойдет диметром Ø15 см. Металлической сеткой защищается вход снаружи. Чтобы посторонние запахи и мусор не попадали в помещение, внутри трубы устанавливается клапан.

Продукты сгорания попадают прямо в вытяжную трубу, установленную над отопительным оборудованием. Труба для приточного воздуха предназначена для попадания свежего воздуха в камеру сгорания, поэтому этот воздуховод монтируют сразу за топкой. Эффективность работы естественной вентиляции в котельной напрямую зависит от погодных условий. А согласно нормативам, воздух в таком помещении должен обновляться 3 раза в 1 час.

Нормы воздухообмена при данной системе вентилирования просчитать нельзя. В практике часто встречается, когда для естественной вентиляции делают дыру через стену, диаметр которой 150 мм, в отверстие вставляют вентиляционную трубу, снаружи защищают ее сеткой, с другой стороны монтируют обратный клапан. С финансовой стороны такой вариант достаточно не дорогой, а эффективность работы очень хорошая.

Плюсы и минусы двух систем вентиляции

• принудительная вентиляция дороже в монтаже;
• при неисправности вентиляторов или при отсутствии электроэнергии вентиляция не работает;
• естественная вентиляция не требует больших финансовых затрат;
• легкая в монтаже;
• не требует особого ухода;
• естественный воздухообмен зависит от погодных условий;
• принудительная вентиляция может справляться с большими площадями.

Установка вентиляции в котельной должна соответствовать общепринятым нормам. Приступать к работе без предварительно составленного проекта нельзя. Перед монтажом котла, необходимо внимательно изучить рекомендации по эксплуатации от производителя.

ventkam.ru

Вентиляция для газового котла в частном доме: выбор системы и порядок обустройства

Газовый котел нуждается в свежем воздухе. Поэтому надежная и правильно рассчитанная вентиляция является обязательным условием его работы.

Из-за недостатка кислорода топливо будет сгорать не до конца, что вызовет падение КПД котла и увеличение количества образующейся сажи.

При отсутствии хорошей вентиляции угарный газ и прочие вредные продукты сгорания могут накапливаться в помещении. Это приведет к ухудшению самочувствия или серьезному отравлению.

Как обустраивается вентиляция для газового котла в частном доме, и какие требования предъявляются к ней в различных нормативных документах.

Основные типы вентиляции в частном доме и их особенности

Любая вентиляционная система включает в себя две составляющие:

• один или несколько каналов, по которым в помещение поступает свежий воздух – приточку;
• каналы по которым выводится наружу отработанный воздух, насыщенный водяным паром, запахами и вредными газами – вытяжку.

В зависимости от того, какая сила побуждает воздух двигаться в нужном направлении, различают две разновидности вентиляции.

Естественная

Функционирование системы основано на тяге, которая образуется в вытяжном канале за счет конвекции. Такая вентиляция является наиболее предпочтительной, поскольку для нее не нужно какое-либо оборудование и, соответственно, энергоснабжение.

Однако, у нее есть особенности, игнорировать которые нельзя:

• с помощью естественной вентиляции нельзя обеспечить значительную кратность воздухообмена;
• приточный и вытяжной каналы должны иметь большую площадь сечения;

Работа системы всецело зависит от разности температур внутри и снаружи помещения (летом естественная вентиляция работает очень плохо или не работает совсем), а также от силы ветра.

Принудительная

В данном случае двигателем воздушного потока служит вентилятор. Система получается более сложной и энергозависимой, но зато позволяет выиграть в следующем:

• объем поступающего воздуха легко контролировать и можно увеличить до сколь угодно большого значения;
• воздуховоды могут иметь любой диаметр и протяженность;
• система безупречно работает в «любую погоду, в любое время года».

Схема принудительной вентиляции

В зависимости от того, где именно установлен вентилятор, различают несколько видов принудительной вентиляции:

1. Приточная: вентилятор располагают в приточном канале. Обычно к этому варианту прибегают в том случае, если воздух нужно прогонять через фильтр, который также установлен в приточке. За счет работы вентилятора в помещении образуется подпор, заставляющий воздух выходить через вытяжной канал и щели в окнах и дверях.
2. Вытяжная: если воздух снаружи достаточно чист, вентилятор можно установить в вытяжке. В этом случае воздушный поток будет засасываться не только через приточный канал, но и через щели в окнах и дверях. Если их много, что характерно для старых деревянных окон и дверей, то приточку можно вообще не делать.
3. Приточно-вытяжная.

Как нетрудно догадаться, в вентсистеме последнего типа вентиляторы имеются в обоих каналах — приточном и вытяжном. Как правило, такие системы применяются в производственных помещениях.

Как проверить вентиляцию газового котла в частном доме?

Работоспособность вентиляционной системы проверяется очень просто: к вытяжному каналу (обычно он снабжен решеткой) следует поднести фрагмент газетного листа, который при наличии достаточного воздушного потока должен затягиваться внутрь.

Если ничего подобного не происходит, это может означать как засорение вытяжного канала, так и отсутствие притока свежего воздуха.

Последнее чаще всего обусловлено установкой металлопластиковых дверных и оконных блоков: в отличие от обычных деревянных, они перекрывают проемы абсолютно герметично. Еще одна причина – установка межкомнатных дверей без просвета внизу – это в том случае, если приточный и вытяжной каналы находятся в разных помещениях дома.

Требования к установке газового котла

Оценить количественно работу вентиляции можно при помощи специального инструмента, измеряющего скорость движения воздуха.

Установив его рабочий орган в виде вертушки в вытяжном канале, нужно определить скорость потока, и полученный результат умножить на площадь поперечного сечения канала. В результате мы получим объем воздуха, который система пропустит через себя за единицу времени.

Поскольку котел эксплуатируется только в холодное время года, когда разность наружной и внутренней температур является достаточной для хорошей конвекции, вентиляцию в котельной стараются делать естественной. При этом надо учитывать требования, оговоренные в СНиП II-35-76:

1. Объем поступающего в котельную за 1 час воздуха должен в 3 раза превосходить объем котельной при условии, что высота потолка в ней составляет не менее 6 м. При меньшей высоте потолка за каждый недостающий метр кратность воздухообмена нужно увеличить на 0,25.
2. Скорость движения воздуха в вытяжном и приточном каналах должна составлять не менее 1 м/с.

Рассмотрим конкретный пример. Предположим, газовый котел установлен в помещении размером 4х4 м с высотой потолка 3 м. При такой высоте потолка кратность воздухообмена должна составлять:

К = 3 + (6 – 3)х0,25 = 3,75.

Газовый котел с вентиляционной трубой

Таким образом, за час в котельную должен поступать такой объем воздуха:

V = 4х4х3х3,75 = 180 куб. м.

Учитывая, что скорость потока воздуха при естественной вентиляции составляет примерно 1 м/с, диаметр приточного и вытяжного воздуховодов D можно подсчитать путем извлечения квадратного корня из выражения (180х4)/(3,14х3600) = 0,256 м.

Если в котельной вентканал уже есть, и его сечение меньше расчетного, вентиляцию придется делать принудительной. При этом мощность вентилятора подбирается с таким условием, чтобы он компенсировал недостаток производительности вентсистемы в режиме естественного воздухообмена.

Обустройство приточной вентиляции в частном доме с газовым котлом

Входное отверстие вытяжного канала размещается в верхней зоне помещения.

В естественной системе этот канал обязательно должен быть вертикально направленным и иметь длину не менее 3 м. Иначе тяга будет недостаточной.

Сверху вентканал накрывается дефлектором, который предотвращает попадание внутрь осадков и при наличии ветра обеспечивает дополнительную тягу.

Если же вентиляцию предполагается сделать принудительной, вытяжной воздуховод можно прокладывать и горизонтально.

Наружный воздух может поступать через щели в окнах. Также допускается забор воздуха из соседнего помещения, если в него наружный воздух поступает в достаточном объеме.

Если же в доме установлены металлопластиковые окна, необходимо установить приточный канал.

Данный элемент обычно устанавливают в рабочей зоне котла, так чтобы поступающий снаружи воздух, богатый кислородом, сразу попадал в топку. При этом вытяжку и приточку располагают максимально далеко друг от друга. Часто один из каналов или оба сразу оснащают обратным клапаном, предотвращающим движение воздуха в противоположном направлении.

В самом простом исполнении приточный канал представляет собой пластиковую трубу, на которую снаружи одевается мелкая сетка (защита от насекомых и мелких животных). Для ее установки в наружной стене проделывается отверстие. Проще всего выполнить его при помощи алмазной сверлильной машины, но достать ее имеется возможность далеко не всегда.

За неимением такого устройства в стене перфоратором по кругу высверливают несколько отверстий небольшого диаметра, а затем разрезают промежутки между ними.

Отверстие следует делать с достаточно большим уклоном в наружную сторону, чтобы гарантированно предотвратить попадание в приточный канал дождевой влаги.

Более практичным является приточный клапан заводского изготовления, например, марки КИВ или КПВ. Он снабжен дождеотбойником, поэтому может устанавливаться без значительного уклона в наружную сторону.

С внутренней стороны клапан оборудован декоративной решеткой с заслонкой, посредством которой можно регулировать пропускную способность устройства.

Отверстие в стене под установку приточного клапана, как самодельного, так и фирменного, по диаметру должно быть несколько больше воздуховода. После установки устройства зазор между ним и стеной задувается монтажной пеной.

Видео на тему

Поделиться:

Нет комментариев

microklimat.pro

Схема центрального отопления

(Боюсь, еще одна наспех скинутая страничка . ..)

Люди часто спрашивают меня схемы центрального отопления, показывающие, как трубопроводы расположены в системе центрального отопления.

Существует почти бесконечное количество вариаций, но есть четыре основных типа;

Гравитация

Однотрубный

Полугравитация

Полностью накачанный

Первые два в домашнем отоплении полностью устарели и встречаются редко.Два других — обычное дело.

Недавние изменения в Строительных нормах и правилах сделали полугравитацию несовместимой, поэтому полностью откачанная конструкция является единственной компоновкой, подходящей в настоящее время для новых установок. Строительные нормы и правила теперь также регулируют замену котлов и фактически требуют преобразования полугравитационных систем в полностью насосные при каждой замене котла.

Со временем я добавлю сюда красивые аккуратные диаграммы каждого типа, но пока у меня есть только несколько диаграмм (показанных ниже), собранных из различных источников. Еще раз не законченная страница, но некоторая приблизительная информация лучше, чем ничего, надеюсь, вы согласитесь 😉

Полугравитация

Это компоновка системы, наиболее часто устанавливаемая с 1960-х по 1990-е годы. Котел нагревается, и вода циркулирует за счет естественной конвекции («гравитация») и нагревает водонагреватель. Чтобы это работало, HWC должен быть установлен выше, чем котел. Управление радиаторами осуществляется путем включения и выключения насоса, что автоматически выполняется комнатным термостатом.Как вы понимаете, бойлер (и, следовательно, функция горячей воды) должен быть включен, прежде чем отопление заработает. Это принимается во внимание типом программатора, установленного на полугравитационных системах — можно выбрать только горячую воду, но не только центральное отопление. Центральное отопление можно выбрать только тогда, когда выбрана горячая вода.

Оригинал этой диаграммы опубликован компанией Honeywell на их странице, описывающей, как перейти от полугравитации к полностью откачанной, здесь http: //content. honeywell.com/uk/homes/FAQ/@Semi-gravity%20conversion.pdf, и его стоит прочитать. (Если кто-то из компании Honeywell возражает против того, чтобы я воспроизвел его здесь, свяжитесь со мной, и я удалю его.)

Полностью накачан

Здесь мощность котла поступает на пару клапанов с электроприводом (или на один трехходовой клапан), и каждый клапан управляется термостатом. Когда комнатный термостат или термостат водонагревателя требует тепла, его эквивалентный клапан с электроприводом открывается и также включает котел. Преимущества этой системы заключаются в том, что котел остается выключенным и холодным, когда ни один из термостатов не требует тепла (что ведет к экономии топлива и сокращению выбросов CO2), и водонагреватель больше не нужно располагать над котлом.Их можно установить бок о бок, например, в одном шкафу или установить подвесной бойлер в бунгало со шкафом для вентиляции / накопителя горячей воды на том же уровне.

Компоновочная схема системы воспроизведена из руководства по установке Keston Celsius 25. (Если кто-нибудь из Кестона возражает против того, чтобы я воспроизвел его здесь, свяжитесь со мной, и я удалю его.)

Обратите внимание на отсутствие насоса на этой схеме. Это потому, что этот конкретный котел имеет встроенный насос в подающей трубе.Для большинства котлов требуется установка отдельного насоса снаружи непосредственно перед клапанами с электроприводом. Два клапана в потоке к цилиндру и радиаторам на этой схеме будут моторизованными клапанами, управляемыми термостатами цилиндра и помещения.

‍

Полугравитационный с термостатическим контролем зоны

Я украл эту диаграмму из инструкции по установке Honeywell «Sundial C Plan». План C — это метод установки термостатического управления как в зоне горячего водоснабжения, так и в зоне нагрева помещения в полугравитационной системе.Необычный. Основное преимущество этого заключается в том, что, как и в полностью насосной системе, котел отключается, когда оба термостата удовлетворены, что обеспечивает повышенную экономию топлива. (Обратите внимание, что питающий и расширительный бак и соединения трубопроводов не показаны на схеме.)

Важно использовать 28-миллиметровую версию двухходового клапана с электроприводом V4043, потому что, в отличие от 22-миллиметровой версии, она имеет двухходовой переключатель, который срабатывает при открытии клапана, а не простой переключатель включения / выключения 22-миллиметрового клапана. Двусторонний переключатель важен для метода подключения, который заставляет эту систему работать.Для получения полной информации о конструкции C Plan и подключении вы можете загрузить инструкцию по установке в формате PDF с веб-сайта Honeywell UK здесь. Вам нужно будет зарегистрироваться.

Комбинированная система

На этой схеме показано, насколько проста система отопления, подключенная к комбинированному котлу. Ни внешнего насоса, ни баков, ни внешнего расширительного бака, ни клапанов с электроприводом, и во многих случаях пункт 6 также не требуется. (В настоящее время производитель устанавливает автоматический байпасный клапан внутри большинства комбинированных котлов. Неудивительно, что ленивые инженеры-теплотехники отдают предпочтение системе отопления с комбинированным котлом, а не нормальному бойлеру и водонагревателю.

‍

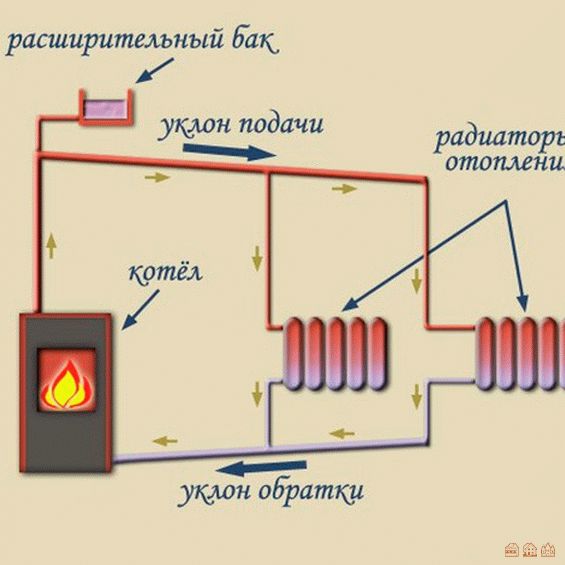

Гравитация

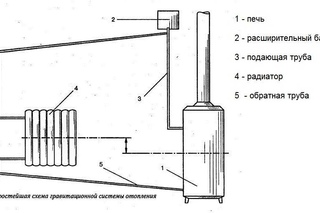

Это мой собственный набросок традиционной гравитационной системы. Это то же самое, что и старая угольная система, но с газовым котлом, вставленным вместо оригинального угольного котла на кухне. Там нет насоса (очевидно), и все это установлено с использованием труб огромного диаметра, потому что единственной движущей силой для циркуляции является естественная конвекция.Горячая вода менее плотная, чем холодная, поэтому она поднимается до верха системы. Вода внутри радиаторов охлаждается, поскольку она отдает тепло для обогрева дома и падает на дно системы, где повторно нагревается котлом и снова поднимается наверх. Старые немодифицированные гравитационные системы обычно являются прямыми, что означает, что вода из кранов и водонагревателя — это та же вода, которая циркулирует через радиаторы. Там нет отдельного расширительный бачок и нагревательная спираль внутри HWC как в современных системах.

Однотрубная система

Это схема устаревшей однотрубной насосной системы. Есть несколько подобных систем, которые все еще используются, но обычно они приближаются к 50-летнему возрасту или оснащены установщиком DIY с очень старой книгой по установке центрального отопления.

Первоначально были установлены однотрубные системы для надстройки угольных костров с задними котлами. Вокруг дома была проложена петля из трубы, и насос закачивал горячую воду по петле. Некоторая часть горячей воды прошла в радиаторы естественной конвекцией или по счастливой случайности и сделала радиаторы теплыми (но никогда не ГОРЯЧИМИ).Когда газовые котлы начали устанавливать в обычных жилых домах, формат был скопирован, но быстро вытеснен «двухтрубным» методом, поскольку все радиаторы нагревались должным образом. Как вы можете видеть из диаграммы, охлажденная вода из каждого радиатора разбавляет горячую воду в контуре трубы, поэтому последний рад в системе не имеет надежды на то, что он должным образом нагреется. Я знаю это, потому что в моей спальне в доме, где я вырос, был последний рад …

С технической точки зрения любой наблюдательный человек заметит, что насос на этой схеме установлен в обратном направлении, поэтому качает не в ту сторону.Его надо качать справа налево, обратно в котел!

Основное водяное центральное отопление — трубопровод радиатора

одинарная труба — подача и возврат — микроотверстие

Система водяного центрального отопления состоит в основном из бойлера, радиаторов и соединительных трубопроводов. Котел нагревает воду, и (обычно) насос направляет воду по трубопроводу и радиаторам обратно в котел. Возможны различные варианты расположения котла, трубопроводов и подводки к радиаторам; у каждой системы есть свои преимущества и недостатки.

На этой странице объясняется циркуляционный трубопровод; другие части системы см. На соответствующих страницах (см. Справа).

Трубопровод

Существуют 3 основных вида трубопроводов, соединяющих котел с радиаторами:

• Петля однотрубная
• Подающий и возвратный трубопровод
• Микроотверстие

Обычно трубопровод устанавливается под радиатором. Для подвесных деревянных полов это не представляет большой проблемы, поскольку трубы могут быть проложены под половицами, при этом стояки к каждому радиатору проходят через отверстия в половицах.Трубопровод обычно проходит между балками или поперек балок через прорези в верхней части балок. За исключением микротрубок, трубопроводы должны поддерживаться под досками пола, чтобы избежать чрезмерного веса, который приходится поддерживать самими трубопроводами.

Этот метод установки нецелесообразен, если в здании используются сплошные полы. Такие установки обычно имеют подающие трубы высокого уровня с отводными трубами, питающими один или соседние радиаторы. Если потолок комнаты подвешен, трубопровод обычно устанавливается между балками потолка сверху, что может оказаться невозможным, если каждый этаж представляет собой отдельное жилище.

Третий вариант — провести подводящие трубы вокруг верхней части стены чуть ниже потолка с отводными трубами. На самом деле никогда не бывает желательно прокладывать питающие трубы на уровне пола, проблемы возникают там, где трубы должны пересекать дверные проемы, хотя трубы могут подниматься вокруг дверной коробки или закапываться под полом.

Если на чердаке необходимо установить подающие трубы высокого уровня, трубопроводы должны быть изолированы. Обычно не считается необходимым изолировать трубопроводы под подвесными перекрытиями, однако есть потенциальные (в целом небольшие) возможности для экономии энергии, если бы это было необходимо.

Если уровень циркуляционной системы трубопроводов выше радиаторов, трубопровод должен включать выпускные клапаны, чтобы позволить любому воздуху в системе быть выпущенным.

Петля однотрубная

Однотрубный контур, как следует из названия, представляет собой одиночный контур трубопроводов, идущий от котла и возвращающийся к котлу. Каждый радиатор «сидит» на трубе, при этом оба радиатора подсоединяются к одной и той же трубе. Когда нагретая вода из котла подается по трубе, естественная конвекция (горячая вода поднимается) заставляет нагретую воду подниматься в радиатор, вытесняя более холодную воду обратно в трубу.

Основным недостатком такой конструкции является то, что первый радиатор становится горячее, чем второй и т. Д., А последний радиатор будет значительно холоднее, так как вода будет отдавать большую часть своего тепла предыдущим радиаторам вдоль участка трубопровода.

В принципе количество радиаторов, которые могут быть установлены в однотрубном контуре, неограниченно, но чем больше установлено радиаторов, тем сильнее охлаждение между первым и последним радиаторами.

Эти системы часто используются в промышленных зданиях, где контурная труба может быть очень большой, системы все еще можно найти в старых жилых помещениях, но они, как правило, являются устаревшими установками и не считаются эффективными.

Подающая и обратная трубы.

Эта система более эффективна, чем однотрубный контур. Нагретая вода из котла подается с одной стороны каждого радиатора (подающая труба), а другой конец каждого радиатора подключается к отдельной общей обратной трубе. Это означает, что температура воды, поступающей в каждый радиатор, более или менее одинакова, поэтому каждый радиатор должен нагревать окружающую среду на одинаковую величину.

Клапан сброса давления (или автоматический перепускной клапан) подключается между подающей и обратной трубами, это позволяет насосу перекачивать воду из котла, если все радиаторы должны быть отключены.

Из-за ограничения потока, налагаемого радиаторами, количество радиаторов ограничено в основном размером циркуляционного насоса. Стандартный насос для бытового использования, вероятно, сможет питать до 12 радиаторов.

Другое ограничение вызвано размером трубопровода — обычно основные трубы к котлу и от котла большие (не менее 22 мм), а трубопроводы меньшего размера (15 мм) отводятся для питания ряда радиаторов. Количество радиаторов, которые можно подавать через эти 15-миллиметровые трубы, будет зависеть от длины 15-миллиметровых участков — чем длиннее участок, тем меньше радиаторов.На рисунке выше показаны две ветви, каждая из которых питает два радиатора.

Трубопровод Micro Bore

В системе микроканальных труб используются обычные трубопроводы для подачи от котла к коллекторам и от коллекторов обратно к котлу на обратной стороне. От каждого коллектора небольшой трубопровод (обычно 8 мм) соединяется с несколькими радиаторами. Длина трубопровода между коллекторами и каждым радиатором обычно не превышает 5 метров.

Можно использовать специальный радиаторный фитинг, чтобы и подающая, и обратная микротрубки были подключены к одному и тому же концу каждого радиатора (как два верхних радиатора на иллюстрации).В качестве альтернативы, трубопровод может входить в два конца радиаторов (как два нижних радиатора на иллюстрации).

Опять же, имеется предохранительный клапан (или автоматический перепускной клапан) между подающей и обратной трубами котла для защиты котла в случае выключения всех радиаторов.

Преимущество микропроцессорной системы состоит в том, что трубы меньшего размера содержат меньше воды, поэтому меньше тепла теряется на каждом участке трубы. Кроме того, трубопровод с микропроцессором можно легко согнуть во время установки и не требует такого же количества соединений.

Недостатки заключаются в том, что они очень малы, трубы могут легко заблокироваться из-за внутренних отложений, и насосу необходимо преодолевать повышенное сопротивление при циркуляции воды из котла, поэтому насос более подвержен износу.

В районах с жесткой водой известковый налет может накапливаться в любом циркуляционном трубопроводе, особенно это касается микропроцессорных циркуляционных систем, поэтому необходима подходящая добавка или устройство для смягчения воды.

---

одинарная труба — подача и возврат — микроотверстие

Как установить комбинированный котел

Что такое комбинированный котел ??

Комбинированные (или комбинированные) котлы — это тип котла, в котором газ используется как для высокоэффективного водонагревателя, так и для котла центрального отопления в одном компактном блоке.Комбинированный бойлер — это гениальная идея экономии места, которая становится все более популярной в домах Великобритании. Они просты в установке, использовании и экономичны в эксплуатации. Установка комбинированного котла может быть единовременной проблемой, но ваш котел все равно необходимо время от времени обслуживать, особенно если вы испытываете странные шумы или колебания температуры.

Как работает комбинированный котел?

Обычная конструкция котла — это обычный котел, который нагревает радиатор через герметичный водяной контур.Для нагрева воды в накопительном цилиндре есть горячий змеевик, через который течет вода из радиатора. Комбинированный бойлер нагревает воду только при включении горячего водопровода или душа. Это обеспечивает максимальный КПД котла. Горячая вода подается в краны под давлением, так что вы можете наслаждаться душем.

Какие типы комбинированных котлов доступны?

Мгновенный: Раньше это был наиболее широко используемый тип комбинированного котла, который непосредственно нагревает поступающую холодную воду для подачи в ваши краны и все другие точки горячего водоснабжения.

Мгновенная конденсация: Работает как котел проточного действия, но экономит больше энергии и имеет лучший и более высокий КПД, чем стандартный комбинированный котел, сейчас это наиболее часто устанавливаемый тип. Фактически, если не принимать во внимание исключительные обстоятельства, все новые газовые и жидкие котлы центрального отопления, устанавливаемые в Великобритании, теперь должны быть конденсационными котлами.

Хранение: Это альтернатива комбинированному котлу проточного типа, упомянутому выше, и он разработан для повышения производительности за счет внутреннего накопления нагретой воды.Сохраненная вода также может улучшить начальную подачу воды из водопровода при первом включении крана. После того, как накопленное тепло будет использовано, этот котел будет работать как проточный.

Конденсационный накопитель: В принципе работает как накопитель, но с более высокой эффективностью.

Комбинированный блок первичного накопителя: Это особая категория комбинированного накопителя, который будет включать в себя очень большой накопитель для воды, обеспечивающий высокую скорость потока воды к кранам и другим точкам водозабора, а также для быстрого нагрева радиаторов перед использованием накопителя для воды.

Зачем устанавливать комбинированный котел?

• Комбинированный обогреватель обеспечивает подачу горячей воды через краны или душ под давлением в сети.
• Комбинированные котлы доступны на газе, электричестве или масле в зависимости от ваших предпочтений в отношении топлива. Комбинированный котел можно использовать как единицу отопления, добавив радиатор.
• Комбинированный котел не требует громоздкого накопительного цилиндра и может легко поместиться в большинстве кухонь или шкафов для хранения, что делает их идеальной системой для домов с ограниченным пространством.
• Комбинированные котлы надежны. Они производятся по проверенной технологии.
• Комбинированные котлы удобны и просты в использовании.
• Еще одно преимущество комбинированного котла состоит в том, что он может сэкономить деньги на время и затраты на установку, поскольку отсутствие резервуара в пространстве под крышей означает меньшее количество трубопроводов и более короткое время установки.
• В отличие от обычного бойлера, комбинированные котлы обеспечивают нагрев ваших радиаторов и горячее водоснабжение по запросу.
• Комбинированные котлы также универсальны, потому что они заботятся о вашем центральном отоплении, а также о вашем горячем водоснабжении.
• Экономично и практично. Эти высокоэффективные котлы сокращают ваши счета за электроэнергию.
• Установка комбинированного бойлера может быть немного сложной, потому что система добавляется к вашей водопроводной сети, но они с большей вероятностью впишутся в ваш дом из-за их меньшего размера. Установка также может быть немного дороже, чем системные котлы, которые можно просто подключить к старой котельной системе.

Когда нужно устанавливать новый?

Котлы могут прослужить до 15 лет, и если ваш котел достигает этого возраста, пора покупать новый. Для обеспечения максимального срока службы обязательны ежегодное обслуживание и ремонт. Но чем старше они становятся, тем выше риск неисправностей, особенно если первоначальная установка была произведена неправильно.

Купить новый комбинированный котел — это одно, а установить его — совсем другое. Хотя вы всегда можете нанять кого-нибудь для установки нового комбинированного котла для вас, использование подхода «сделай сам» может сэкономить вам немало денег.Но прежде чем вы действительно погрузитесь в процесс установки, вам необходимо учесть различные факторы.

Во-первых, комбинированные котлы относительно компактны, поэтому они идеально подходят для небольших помещений. Но это также может немного усложнить установку. Во-вторых, вам нужно будет подумать, хотите ли вы приобрести установщика отдельно от производителя или просто приобрести его как вариант «все в одном». Если вы не знаете, как установить комбинированный котел, было бы разумно инвестировать в надежную монтажную компанию, потому что вы можете в конечном итоге повредить свой недавно купленный комбинированный котел.Если вы твердо настроены установить котел самостоятельно, вам необходимо тщательно изучить правильные методы установки.

Наиболее частые проблемы комбинированных котлов

• Неисправен автоматический воздухоотводчик.
• Накопление накипи в трубах центрального отопления может привести к закупорке и колебаниям температуры в кранах горячей воды.
• Неисправен или заблокирован предохранительный клапан. Это может вызвать капание из труб.
• Неисправность насоса оставляет вас без отопления или горячей воды.
• Неисправный переключающий клапан может застрять в горячей воде или центральном отоплении.
• Ржавчина, которая вызывает утечку в водопроводных трубах и приводит к потере давления воды.

Это проблемы или общие неисправности, с которыми сталкиваются комбинированные котлы, но их можно легко преодолеть путем регулярного технического обслуживания системы.

Установка котла может быть сложной задачей, и неисправная установка котла — одна из самых распространенных неисправностей в системах DIY.

Могу ли я сам установить комбинированный котел?

Хотя установка комбинированного котла самостоятельно может быть проблемой, если вы никогда не делали этого раньше, правда в том, что, как и все остальное, установка котла также может быть изучена с достаточной настойчивостью. Кроме того, это сэкономит вам массу денег на установке. Некоторым людям нравится вообще избегать хлопот и просто нанимать монтажника комбинированных котлов для выполнения работы. Но если вы не один из этих людей, продолжайте читать, чтобы узнать, как правильно установить пароконвектомат.

Если вам нужна самая надежная информация о том, как установить котел, вам следует проконсультироваться с компанией-поставщиком и получить самые лучшие и самые современные инструкции по установке, которые сделают процесс установки легким.

Этапы установки комбинированного котла

Установка бойлера на водопровод — непростая задача, и вам следует тщательно обдумать ее, прежде чем пытаться сделать это самостоятельно.

Давайте посмотрим на этапы установки комбинированного котла:

Прочтите руководство по эксплуатации

• Сначала полностью прочтите руководство по эксплуатации.
• Изучите схему установки , поскольку она даст вам хорошее представление о том, как должна выглядеть система после ее установки.
• Разложите все материалы, с которыми вам нужно будет работать, и ознакомьтесь со всеми из них.
• Убедитесь, что у вас есть все необходимые компоненты, а также поймите, что каждый из них делает, прежде чем использовать его.

Выясните, куда все идет .

• Выясните, где все будет размещено по отношению ко всему остальному.
• Определитесь с точным расположением вашего нового радиатора.
• Убедитесь, что вокруг этих элементов достаточно места.
• Вам также понадобятся все соответствующие герметики, чтобы убедиться, что внутри ваших стен нет протечек, которые могут повредить вашу собственность.

Знать трассу трубопровода

• При установке новых радиаторов необходимо узнать о маршрутах трубопровода в вашем доме.
• Это гарантирует правильную установку пароконвектомата с минимальными проблемами.
• Знание трубопроводов также гарантирует, что комбинированный бойлер принесет пользу как ванной, так и кухне.

Вмонтировать котел в стену

• Это, вероятно, один из наиболее трудоемких аспектов установки, главным образом потому, что вы хотите убедиться, что все сделано правильно!
• Будьте особенно осторожны, чтобы убедиться, что фитинги надежно закреплены, и не забудьте отключить всю электроэнергию и воду перед тем, как предпринять этот важный шаг.

Установите радиатор

• Если вы хотите эффективно обогреть свой дом, вам необходимо выбрать радиаторы, наиболее подходящие для вашей собственности.
• Все радиаторы совместимы с комбинированными котлами.
• Существует широкий ассортимент радиаторов, которые помогут обогреть как самые маленькие, так и самые большие комнаты.
• Для больших кухонь и гостиных открытой планировки может потребоваться дополнительный радиатор для эффективного обогрева.

Обеспечить вентиляцию

Для нового радиатора потребуется небольшая вентиляция, если вы все успешно установили. Для этого вам необходимо:

• Удалите воздух из каждого клапана в отдельности, повернув ключ или клапан, расположенный внизу.
• Делайте это до тех пор, пока небольшое количество воды не вытечет на верхнюю часть устройства.

Как видите, установка комбинированного котла не представляет особой сложности. Следуя советам в этой статье, вы сможете установить его за относительно короткое время и с минимальными хлопотами. Самая сложная часть этого типа установки — это выяснить трубопроводы комбинированного котла, особенно если трубопроводы вашего дома встроены в стены.

Как найти профессионального установщика котлов

Несмотря на то, что стоимость монтажа комбинированного котла может быть высокой и может возникнуть соблазн использовать подход «сделай сам», наем монтажника газового комбинированного котла для выполнения этой работы всегда является более безопасным вариантом.Лучший способ сэкономить — запросить минимум 3 предложения у проверенных инженеров-теплотехников. В Homeadviceguide мы можем помочь вам сэкономить время и деньги, связав вас со специалистами по монтажу комбинированных котлов, которые помогут вам с проектом замены комбинированного котла.

Просмотрите видео ниже, чтобы лучше понять, что необходимо учесть, прежде чем пытаться установить комбинированный бойлер. Мы считаем это весьма полезным.

Список литературы

Что такое комбинированный котел — https: // www.worcester-bosch.co.uk/archive/boilers/what-is-a-combi-boiler

Типы котлов: какой котел лучше всего подходит для вашего дома — https://www.uswitch.com/boilers/guides/boiler-guide/#step3

Конденсационный котел — https://ru.wikipedia.org/wiki/Condensing_boiler

Джейсон Р. Функ. «Основы котла» (PDF). Hughes Machinery. С. 50–51. — https://www. dol.ks.gov/Registration/Handouts2015/BoilerBasics-JasonFunk-ShConf2015.pdf

Новый котел, вызывающий отапливаемый ряд — https: // www.theguardian.com/money/2005/apr/02/consumerissues.jobsandmoney

404

Топливо Биомасса Каменный уголь Электрический Газ Масло Пеллет Дерево Стиль Традиционный Современный Материал Чугун Стали Мыльный камень

Цвет Чернить Серый белый красный коричневый Мыльный камень Золото Никель Зеленый Синий Материал варочной панели Стали Эмаль Нержавеющая сталь Стекло Чугун

Опции водяного отопления Гидравлическая плита Бытовая горячая вода Резервуар для воды Ориентация дымохода Верхнее вентиляционное отверстие Заднее отверстие Характеристики Катлайтик Внешний воздух Одобрено передвижной дом Духовка с подогревом Вентиляция (газовые плиты) Вентиляция бесплатно Прямая вентиляция

Дизайн Высокая эффективность Декоративные Область обзора Односторонняя Смотреть сквозь Полуостров Угол Остров Стиль интерьера Традиционный кирпич Кирпич в елочку Светоотражающие панели — черные

Основы бытового парового котла

Паровой котел — это старая технология конвекционного отопления, насчитывающая более 200 лет и чаще всего встречающаяся в старых домах. Поскольку паровые котлы работают при более высокой температуре, чем водогрейные, они по своей сути менее эффективны, чем их водогрейные собратья, и более требовательны в эксплуатации.

Подобно системе водяного отопления, паровая система распределяет тепло через один или несколько радиаторов в каждой комнате. Но в то время как водяной радиатор может быть тонкой стенкой или конвектором на плинтусе, паровой радиатор — это большая чугунная громадина, которую вы видите в старых многоквартирных домах. Паровые котлы, как правило, надежны, но для обеспечения максимальной производительности и долговечности их следует регулярно обслуживать.

Как работает паровой котел

В основе парового котла лежит чугунный резервуар, примерно наполовину заполненный водой. Горелка под баком нагревает воду, пока она не превратится в пар. Пар поднимается вверх по системе подводящих труб к каждому радиатору в доме. Тепло пара передается радиатору (и в комнату посредством конвекции воздуха), в результате чего пар конденсируется и снова превращается в воду. Вода по возвратным трубам возвращается в радиатор, где снова нагревается для следующего цикла.

Типы паропроводов

Большинство систем паровых котлов в домах являются однотрубными или двухтрубными. В однотрубных (или однотрубных) системах используются одни и те же трубы для подачи пара в радиаторы и для возврата воды в котел. Пар поднимается вверх, а вода опускается вниз по тем же трубам. Двухтрубная система является относительно более современной и использует отдельные трубопроводы для подачи пара и возврата воды.

Простой способ определить, какой у вас тип системы, — это посмотреть на радиатор.Если к нему подключена только одна труба, у вас однотрубная система. Две трубы — обычно на противоположных концах радиатора — указывают на двухтрубную систему. Еще одна подсказка заключается в том, что в однотрубных системах нет контроля температуры на радиаторах; они должны быть полностью или полностью выключены.

Вентиляционные отверстия в паровых системах

Как однотрубные, так и двухтрубные системы парового отопления предусматривают отвод воздуха из системы при каждом цикле нагрева. Воздух вытесняется через вентиляционные отверстия, чтобы пар попадал в радиаторы.В однотрубных системах на каждом радиаторе есть воздухоотводчик или клапан. Это то, что вызывает шипение, связанное с очень старыми системами отопления. В двухтрубной системе воздух удаляется через вентиляционное отверстие конденсатоотводчика, расположенное на трубопроводе возврата воды.

Блок управления паровым котлом

Паровые котлы имеют несколько важных функций, обеспечивающих безопасность и правильную работу:

• Манометр и регулятор: Контролирует давление и перекрывает подачу топлива в котел при превышении заданного уровня давления
• Клапан ограничения температуры и давления: Выпускает пар при выходе из строя манометра / регулятора и опасном повышении давления высокий внутри котла
• Смотровое стекло уровня воды: Прозрачная стеклянная трубка, которая показывает уровень воды в бойлере
• Отсечка по низкому уровню воды: Отключает систему, если уровень воды в бойлере опускается ниже минимального уровня

Обслуживание парового котла

Паровые котлы, как правило, надежны и могут проработать от 15 до 30 лет и более, но они требуют большего обслуживания и регулярных проверок, чем, например, газовая печь. Многие паровые котлы следует проверять еженедельно, чтобы убедиться, что вода находится на нужном уровне. Слишком много воды тратит впустую энергию, а слишком мало воды может ослабить детали котла из-за перегрева. Падение уровня воды также может указывать на хронические проблемы, такие как утечки или неисправности клапана.

Еще одна задача регулярного технического обслуживания — это смыть часть воды, чтобы удалить осадок и предотвратить проблемы с предохранительными клапанами низкого уровня воды. Обычно это простой процесс: слить воду из ведра и залить в бойлер такое же количество пресной воды.Быстрая промывка и визуальный осмотр органов управления котлом — хорошая еженедельная практика.

Помимо обслуживания домовладельца, котлы должен проверять профессионал в начале каждого отопительного сезона. Специалисты по котлам проверяют критически важные элементы управления и средства безопасности, а также проводят тщательный визуальный осмотр для выявления потенциальных проблем. Поскольку в большинстве домов с паровыми котлами установлены очень старые системы, которые дорого заменить или преобразовать на другой тип системы отопления, действительно стоит соблюдать график регулярного технического обслуживания, чтобы котел работал как можно дольше.

Монтаж сантехники — Котлы EZ

Трубная арматура, необходимая для установки, доступна в большинстве местных хозяйственных магазинов и центров ремонта дома. Мы также можем порекомендовать SupplyHouse, онлайн-продавца, который предлагает хорошие цены на сантехнические детали. SupplyHouse

---

При первом розжиге печи очень важно дать воде нагреться до рабочей температуры (от 160 ° до 180 °), прежде чем вы начнете нагревать дом или другое строение.Если вы слишком рано начнете отводить тепло из воды, печь не сможет его догнать, и креозот, вероятно, забьет дымоход. Не выключайте водяной насос (-ы), но не включайте внутренний термостат наружной печи до тех пор, пока не будет достигнута рабочая температура.

---

Плита водопроводная

Завершенная сборка

Изолированная линия PEX имеет две водяные трубы: красную, по которой нагретую воду из печи поступают в ваш дом, и синюю, по которой охлажденная вода возвращается из дома в печь.Вот изображение задней части печи без прикрепленного внешнего корпуса, на котором показаны порты для сантехнических соединений.

Фитинги на задней части печи имеют внутреннюю резьбу 1 дюйм. Вот схема основных фитингов, необходимых для присоединения трубопроводов PEX к печи, взятая из нашего Руководства по эксплуатации.

---

Вот фотография фитингов, необходимых для установки сдвоенного насоса с двумя соединенными вместе обратными линиями.Мы рекомендуем вам использовать Y-образный фитинг вместо тройника, показанного здесь. Y-образный фитинг позволит двум потокам воды в возвратных линиях более плавно слиться в один поток. Показанный здесь тройник должен был быть установлен так, чтобы один из более длинных прямых концов направлял возвратную воду непосредственно в резервуар для воды печи. Он по-прежнему работает, но приводит к ненужной турбулентности воды, которая может замедлить поток.

Заземляющий стержень вбивается в землю рядом с печью и подключается к плите с помощью провода большого сечения.

Вот и законченная установка. Насосы и клапаны также должны быть покрыты изолирующей тканью, чтобы минимизировать тепловые потери. Держите эту изоляцию прикрепленной достаточно просто, чтобы обеспечить быстрый доступ к насосам при необходимости.

---

Если у вас есть две возвратные линии для вашей системы, добавьте Y-образный фитинг для соединения двух возвратных линий с портом возврата. Это обеспечит более плавный поток воды, чем тройник.

Если вам сложно найти Y-образный фитинг, подойдет обычный тройник, латунь или PEX, в зависимости от того, с какими трубами вы работаете. Просто обязательно сориентируйте фитинг таким образом, чтобы поток воды был максимально плавным. Подойдет иллюстрация выше, на которой заказчик установил двойную обратную линию, но ниже показана предпочтительная ориентация фитинга.

Тройник для установки двойной обратной линии.

---

Вот изображение соединений водопровода с теплообменником в камере статического давления в установке на чердаке.Установив байпасную линию между подающей и обратной линиями, вы можете перекрыть поток нагретой воды в топку в теплые периоды весной и осенью. В теплый день дом может перегреться, даже если вентилятор не работает. Затем ночью или в более холодный день можно просто снова открыть клапаны. Просто убедитесь, что вода течет ЛИБО через змеевик печи ИЛИ через байпасный клапан, чтобы насос мог свободно циркулировать через нее.

Схема «Монтаж насоса» показывает, что для крепления водяного насоса необходимы 2 фланца насоса.Обратите особое внимание на направление потока воды здесь. Сбоку от водяного насоса есть стрелка. Он ДОЛЖЕН быть направлен ВНИЗ, от печи к красной линии PEX в земле. Мы рекомендуем снимать насосы для тщательной очистки рабочих колес при сливе воды из печи весной. Избыточные минеральные отложения на крыльчатках насоса снижают эффективность и, в конечном итоге, вызывают перегрев и выход насоса из строя.

Водяной насос оснащен пластиковым обратным клапаном, который не нужен для этого применения.Просто удалите и выбросьте его перед установкой.

Есть корректировка соединения «Слив бойлера», если добавить туда анодный стержень. Мы НАСТОЯТЕЛЬНО рекомендуем установить анодный стержень из магния , чтобы защитить водяную рубашку от коррозии. Магниевые стержни хорошо работают вместе с нашей нитритной очисткой воды. Эта же простая технология используется для защиты водонагревателей от преждевременного выхода из строя. Добавьте тройник к сливному отверстию, затем прикрепите сливной кран под тройником, и вы можете вставить протекторный анодный стержень диаметром 42 дюйма прямо через тройник в водяную рубашку печи.Вам понадобится переходной фитинг для более мелкой резьбы анодного стержня. Когда стержень разрушается, материал упадет на дно резервуара в виде осадка, поэтому тщательно промойте его весной, когда будете сливать воду из резервуара. Слегка приподняв переднюю часть печи с помощью домкрата, все будет полностью стекать.

Убедитесь, что резьба на всех фитингах чистая, и всегда используйте герметик для сантехнической резьбы, чтобы обеспечить герметичность установки.В конце отопительного сезона после осушения печи вытащите анодный стержень и осмотрите его. Замените его, когда он изношен. Мы не можем предоставить график, когда потребуется ее замена, потому что качество воды у всех разное. Коррозия, которую вы видите на анодном стержне, произошла бы на водяной рубашке, если бы анодный стержень не был там, чтобы пожертвовать собой.

Адаптер анодного стержня Тройник дренажного порта Нанесение смазки на трубку

После того, как вы все проверили, чтобы убедиться, что нет утечек и правильно ли циркулирует вода, обязательно оберните все изоляцией.Удаление черных стальных панелей с задней части печи упрощает использование трубного ключа для соединений. Это также упрощает установку трубной обертки вокруг возвратной линии, ведущей к верху печи. Любые открытые водопроводные линии или трубы снижают эффективность печи и увеличивают вероятность замерзания воды, если ваш огонь неожиданно погаснет.

---

Сантехника для помещений

На каждом этапе помните, что то, что вы делаете, представляет собой простой одиночный контур, от наружного котла к внутренней печи, затем к внутреннему водонагревателю, а затем обратно к наружному котлу.

Необходимая арматура будет отличаться в зависимости от имеющейся у вас сантехники. Вы также должны установить запорные клапаны на каждом соединении, чтобы упростить техническое обслуживание в будущем. Если у вас есть старая сантехника, которую собирали за долгие годы, возможно, сейчас самое подходящее время, чтобы ее починить. Линии PEX упрощают задачу.

Водонагреватель

Если вы планируете также отапливать воду для бытового горячего водоснабжения с помощью наружного бойлера, вам необходимо направить горячую воду из уличной печи в печь с принудительной подачей воздуха в вашем доме , а затем направить ее на внутренний водонагреватель.Вот прекрасное видео, показывающее правильно установленный пластинчатый теплообменник. В видео действительно говорится, что сначала нужно направить нагретую воду от уличной печи к водонагревателю. Однако мы считаем, что это приводит к тому, что горячая вода для бытового потребления оказывается намного горячее, чем необходимо, что увеличивает риск ошпаривания.

Помните, пластинчатый теплообменник подключается к водопроводу COLD резервуара для воды. Нагретая вода из уличной печи сначала подключается к внутренней печи, затем идет оттуда в водонагреватель и, наконец, возвращается в уличную печь.В ситуациях, когда над баком водонагревателя недостаточно места для установки теплообменника, как показано выше, теплообменник можно расположить по-другому. Однако для максимальной эффективности лучше всего устанавливать его как можно ближе к водонагревателю. Мы можем дать вам конкретный совет для вашей уникальной ситуации.

---

Печь с нагнетанием воздуха

Ваш наружный котел Ezboilers отапливает ваш дом через теплообменник вода-воздух, установленный в камере статического давления домашней печи.Единственное особое внимание следует уделить ситуациям, когда центральная система кондиционирования уже установлена ​​вместе с печью. Новый теплообменник горячей воды нельзя устанавливать слишком близко к теплообменнику кондиционера, поскольку это может привести к замерзанию воды во время работы кондиционера. Если теплообменник необходимо установить очень близко к змеевику системы кондиционирования воздуха, вам потребуется слить воду из теплообменника перед использованием кондиционера. Мы хотим избежать этого варианта.Лучше всего установить теплообменник как можно ближе к печи, но не менее чем на 4 дюйма над печью, между печью и змеевиком кондиционера. Вот пара видео, показывающих, как установить обменник.

Вы, безусловно, можете установить теплообменник, разрезав только одну сторону камеры статического давления и прикрепив угловые кронштейны к внутренним сторонам камеры статического давления, чтобы теплообменник мог опираться на нее.Ключ к его хорошей работе — обязательно заклеить все металлической лентой, чтобы максимальное количество воздуха проходило через теплообменник, а не вокруг него.

Бывают ситуации, особенно в старых домах, где кажется, что слишком мало места для работы на пленуме. Мы всегда готовы помочь вам разобраться. Мы не просто бросаем вашу новую плиту и уезжаем, когда ее доставим. Мы проведем вас через весь процесс установки, включая осмотр вашей существующей системы отопления, чтобы убедиться, что вы понимаете, как это сделать правильно.

---

Система внутреннего котла

Если вы отапливаете свой дом с помощью внутренней бойлерной системы, а не с помощью системы принудительной подачи воздуха, вы используете пластинчатый теплообменник вода-вода для передачи тепла от печи Ezboiler в систему внутреннего бойлера. Это та же процедура, что и для подключения к водонагревателю. Опять же, вы включаете только «холодные» обратные линии от внутреннего котла. Вот несколько хороших видеороликов, описывающих простую процедуру.

---

EZ Котлы-печи также работают с системами водяного теплого пола.Вот изображение примерного коллектора для распределения нагретой воды по различным зонам нагрева.

Распределительный коллектор водяного отопления

Для получения помощи в установке поверхностного отопления мы рекомендуем наших друзей из Radiantec. Они предлагают БЕСПЛАТНУЮ помощь в дизайне, инструкции по эксплуатации и брошюры, даже если вы делаете это сами. Они помогут вам сделать работу правильно.

Radiantec

Теплообменник для вашей печи можно установить даже в тех случаях, когда печь расположена на чердаке.

Дом

RMS | Radiant Made Simple

RMS

RMS — это система лучистого отопления для пола с одной зоной, предназначенная в основном для жилых помещений, где один термостат будет использоваться для поддержания одной и той же температуры в одном помещении.

Когда термостат требует нагрева, бойлер начинает нагревать раствор воды / антифриза, а насос начинает циркулировать воду по трубам в полу.В зависимости от мощности системы и размера отапливаемого помещения система RMS может быть сконфигурирована с минимум одной до максимум пятью петлями в полу.

Все модели оснащены полностью регулируемыми котлами и датчиками температуры наружного воздуха, поэтому вы используете ровно столько энергии, сколько необходимо для обогрева помещения. В холодные дни котел запитает больше нагревательных элементов. В теплые дни котел автоматически включает или выключает элементы, чтобы поддерживать равномерную температуру в помещении.Для более холодного климата и более высоких тепловых потерь может потребоваться бойлер большего размера для более быстрого восстановления.

Система RMS разработана для использования с трубкой PEX 1/2 дюйма (продается отдельно). Трубка должна быть установлена ​​во время заливки бетонного пола. Подробную информацию о конструкции пола и расстоянии между трубами см. В Руководстве по установке и эксплуатации RMS. Комплект устанавливается на прочное основание из АБС-пластика, полученное вакуумным формованием.
