Проточный аккумулятор своими руками: Самодельные домашние батареи на 30-100 кВтч делают из аккумуляторов выброшенных ноутбуков

Содержание

Самодельные домашние батареи на 30-100 кВтч делают из аккумуляторов выброшенных ноутбуков

В мае 2015 года Илон Маск представил красивые домашние блоки Powerwall, чтобы хранить энергию от солнечных батарей с крыши — и снабжать бесплатным электричеством весь дом днём и ночью. Даже при отсутствии солнечных батарей такое резервное питание для дома особенно ценно, если в квартале отключили электричество. Компьютер и вся техника продолжат спокойно работать.

Вторая версия Powerwall хранит до 13,5 кВтч, чего должно хватить на несколько часов (стандартная мощность 5 кВт, а в пике 7 кВт). Проблема лишь в том, что оригинальная версия от Tesla стоит аж $5500 (плюс $700 за сопутствующее оборудование, итого $6200, плюс работы по установке стоят от $800 до $2000) — очень дорого. DIY-мейкеры решили эту проблему с помощью бэушных батареек, которые лежат бесплатно в выброшенных ноутбуках.

Своими руками можно собрать блок с лучшими характеристиками, чем у Tesla (например, на 30-100 кВтч) — и намного дешевле.



Энтузиасты DIY-сборки делятся опытом на специализированных форумах DIY Powerwalls, в группе на Facebook и на YouTube. Специальный раздел на форумах посвящён безопасности — это важный аспект, когда собираешь такую мощную штуку, которая может ещё и загореться на улице (их обычно устанавливают за пределами дома, чтобы не нарушать закон и из безопасности).

Для мейкеров сборка и подключение такого блока питания — не только интересное занятие и экономия денег, но ещё и возможность разобраться, как работает электрика в доме.

Практически все энтузиасты в комментарии Motherboard отметили, что их собственные системы получаются гораздо большей ёмкости, чем у Tesla. Вероятно, компания пожертвовала ёмкостью ради красивого тонкого дизайна блока питания и ради большей эффективности охлаждения и безопасности. Один из французских мейкеров с форума под ником Glubux собрал блок на 28 кВтч. Он говорит, что этого хватает для всего дома, и пришлось даже купить электрическую духовку и индукционную плиту, чтобы куда-то расходовать излишки энергии.

Австралийский мейкер Питер Мэтьюс собрал блок на 40 кВтч, который питается от 40 солнечных панелей на крыше, благо в Австралии нет недостатка солнечных дней.

Самый большой самодельный блок, который удалось найти Motherboard, собран из 22 500 ячеек от ноутбуков и имеет ёмкость более 100 кВтч. От такого блока маленький дом может работать несколько месяцев — например, всю зиму — даже если солнечные панели полностью вышли из строя или неактивны.

А калифорнийский блогер Джеху Гарсия намерен собрать из батареек ноутбука систему на 1 мегаватт, крупнейшую подобную систему частного хранения энергии в США.

Большинство энтузиастов использует при сборке литий-ионные аккумуляторы модели 18650. Они обычно упакованы в цветные пластиковые корпуса и устанавливаются в ноутбуки и другую электронику. Новые аккумуляторы 18650 стоят около $5 за штуку, так что система выйдет немногим дешевле модели от Tesla. Поэтому сборщики обычно скупают бэушные аккумуляторы и вынимают аккумуляторы из выкинутых сломанных ноутбуков.

К сожалению, многие люди просто выкидывают аккумуляторы вместе со сломанным ноутбуком, хотя они ещё вполне рабочие. По словам директора крупнейшей в США компании по переработке батарей Call2Recycle, около 95% аккумуляторов не используются повторно, а заканчивают свой путь на свалке, хотя почти все типы батарей могут быть использованы повторно в том или ином виде.

Найти достаточное количество выброшенной техники не так просто, а в последнее время стало ещё труднее, потому что многие люди начали собирать из них собственные энергетические системы вроде Powerwall, а производители ноутбуков вообще не поощряют повторное использование их аккумуляторов в самодельной технике не их фирмы.

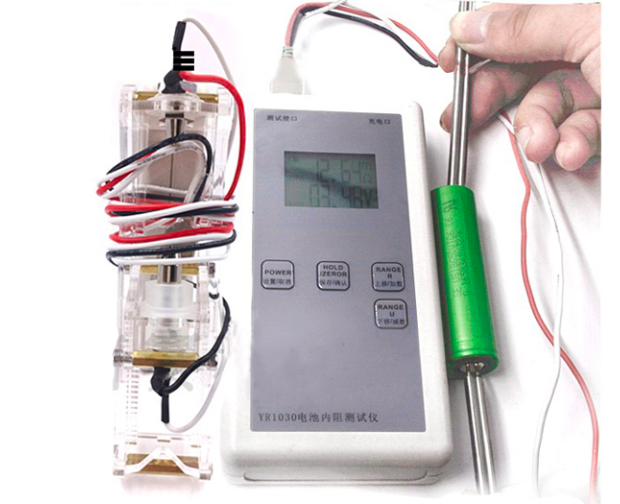

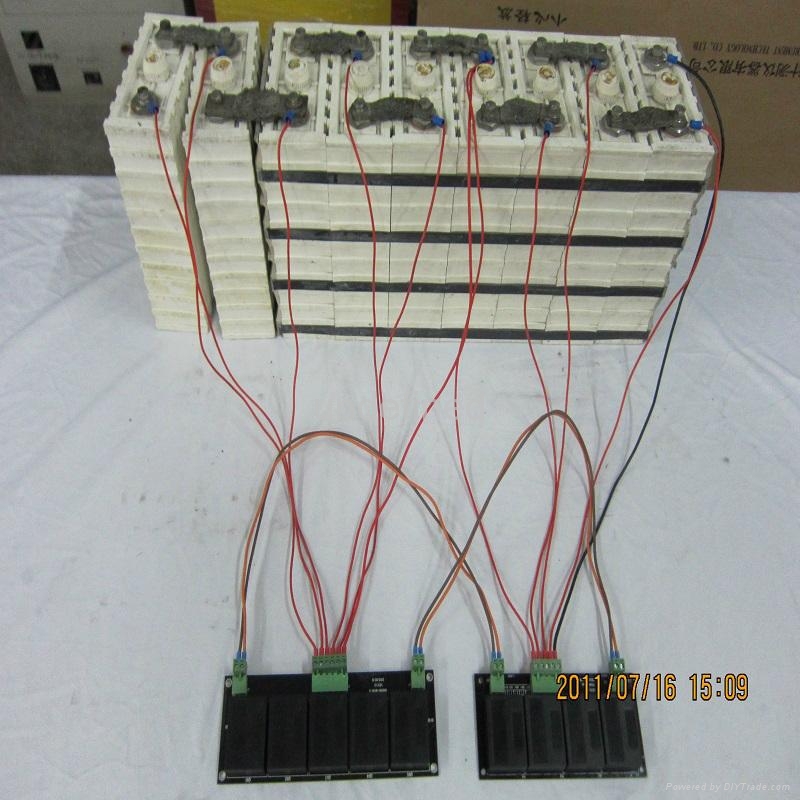

После находки батарей их тестируют, затем «обновляют» через cycling с полным разрядом. Потом батареи объединяет в «упаковки». Такие коробки для сотни батарей можно купить на рынке или собрать самостоятельно. Наверх прикрепляют электропроводящие медные «шины» (busbars), а к ним припаивают контакты батарей.

Вся структура прикрепляются к инвертору и монтируется в стойке, которая устанавливается обычно на улице. Можно установить там систему мониторинга для контроля температуры с автоматическим отключением банков энергии, которые слишком сильно разогрелись.

Сейчас уже сформировалось целое сообщество мейкеров со всего мира, которые конструируют такие «аккумуляторные домашние фермы» из старых батарей ноутбуков, чтобы хранить электричество от солнечных батарей. Сообщество объединяет энтузиастов со всего мира, они делятся опытом и советами по безопасности, инженерным системам, совместимости разных типов батарей и т. д. Успех и безопасность Powerwall доказала, что это действительно безопасные системы, пригодные для постоянного долговременного использования (у Powerwall гарантия 10 лет).

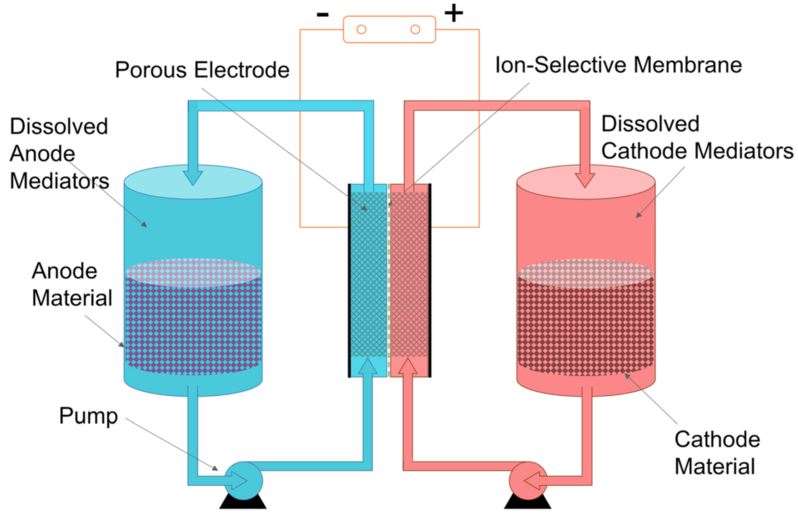

Проточные аккумуляторы — аккумуляторы нового типа, представляющие собой накопители электрической энергии, отличающиеся по конструкции от традиционных аккумуляторов. В проточном аккумуляторе жидкий электролит прокачивается через ядро при помощи насосов.

Электролит проточного аккумулятора физически распределен оп двум резервуарам (анодный и катодный резервуары — для анодной и катодной частей электролита), размер которых для аккумуляторов разной емкости может варьироваться. При необходимости замены ячеек на новые, допускается повторное использование электролита, что приводит к существенной экономии материалов.

Самая же уязвимая часть проточного аккумулятора — мембрана в центре ячейки, отделяющая друг от друга соответствующие полуячейки. Проблема в том, что мембрана со временем (испытывает разрушительную коррозию), поэтому к электролиту добавляют специальные примеси, замедляющие коррозию мембраны.

Тем не менее тенденция к использованию ванадия в чистой энергетике уже намечается, ведь это позволит создавать аккумуляторы большой емкости, по характеристикам превосходящие , при том вдвое более дешевые. Стандартизированные проточные аккумуляторы на мощность 250 кВт могут собираться в батареи необходимой емкости вплоть до огромных.

Самые первые проточные аккумуляторы строились по запатентованной в 1954 году технологии, где в качестве электролита выступал

хлорид титана. Технология же на основе ванадиевого электролита была разработана позже — в 1986 году, в Австралийском Университете Нового Южного Уэльса, и получила название «редокс» — Reduction-Oxidation.

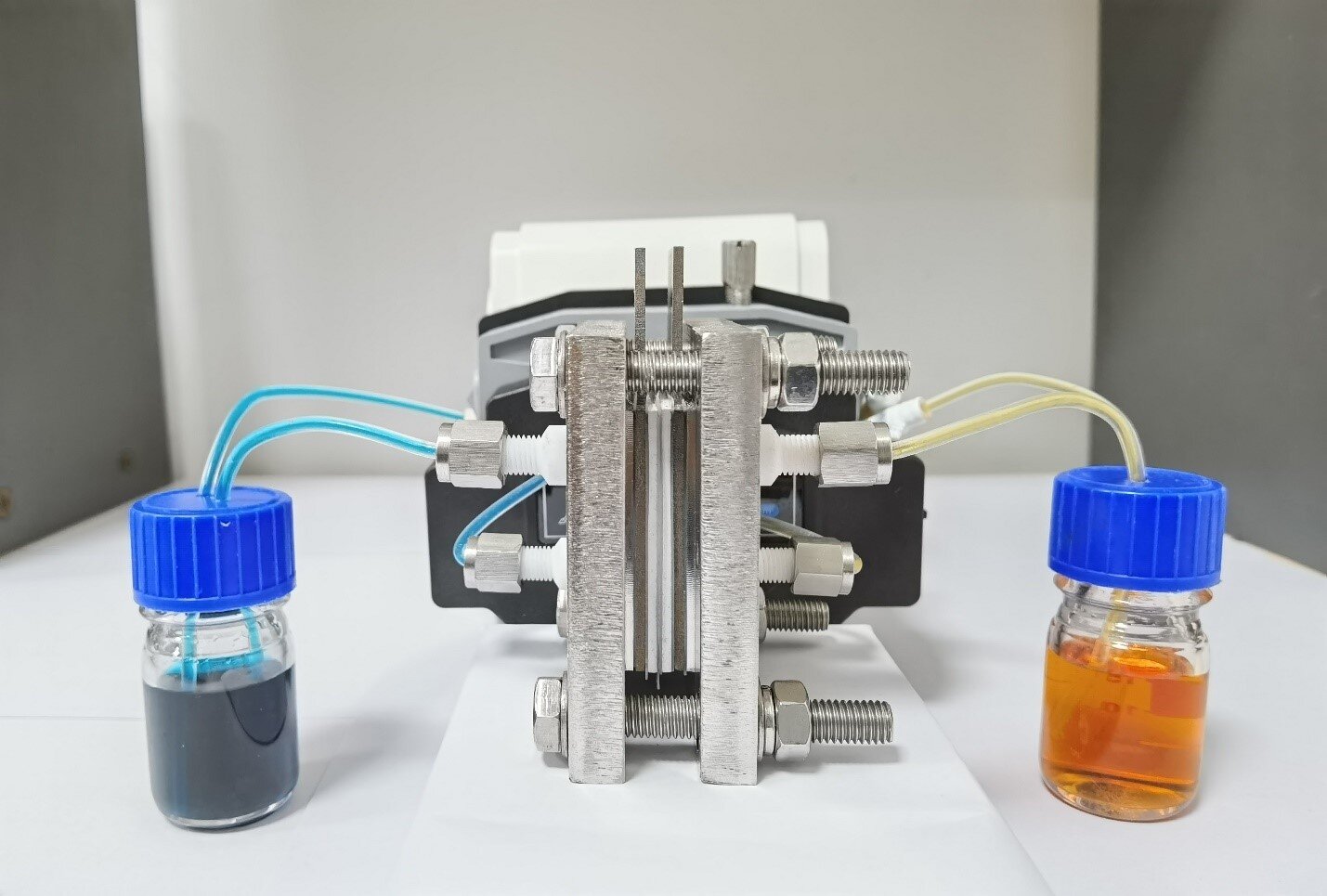

Россия пока лишь отрабатывает технологию проточных аккумуляторов в условиях лаборатории — исследует режимы и характеристики, изучает реальный потенциал системы.

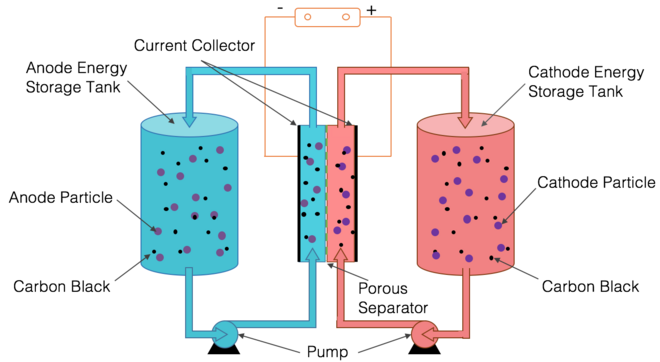

Конечно, концепция остается стандартной: окислительно-восстановительная батарея с парой емкостей для жидкого электролита, который пропускается одновременно через положительную и отрицательную полуячейки, разделенные мембраной. При движении в одну сторону, электролит заряжается, а при движении в противоположную сторону — отдает накопленную энергию.

Объемы резервуаров варьируют, изменяя таким образом емкость аккумулятора, а для повышения токовых характеристик — увеличивают площадь мембраны между полуячейками, что позволяет повысить предельно допустимую скорость передачи энергии через батарею.

Хотя тема проточных аккумуляторов давно набирает популярность в мире, в России ей пока не очень активно занимаются, лаборатория Сколтеха, на начало 2020 года, была единственной.

Сейчас выявлен основной минус технологии — высокая стоимость ванадия — больше 60 долларов за килограмм оксида. Кроме того исследователи ищут более оптимальный материал для мембраны: этот недорогой материал должен уметь пропускать лишь определённые ионы, при этом быть химически стойким.

Справедливости ради отметим, что еще в 1996 году японцы уже использовали у себя в стране подобные проточные аккумуляторы общей мощностью более 100 кВт. Сегодня уже можно говорить о достижимых мощностях в десятки мегаватт.

По сей день такие системы применяются в Японии для стабилизации частоты переменного тока

с номинальной мощностью в 60 мегаватт. Таким образом, уже сейчас перспективы проточных аккумуляторов вполне очевидны. Они хорошо подойдут для хранения электрической энергии в больших объемах, остается довести технологию до совершенства.

Читайте наш Телеграм-канал https://t.me/ieport_new

Читайте также: Носледние новости России и мира сегодня.

Как устроен проточный аккумулятор — подробно

Категория: Поддержка по аккумуляторным батареям
Опубликовано 06.04.2016 02:48
Автор: Abramova Olesya

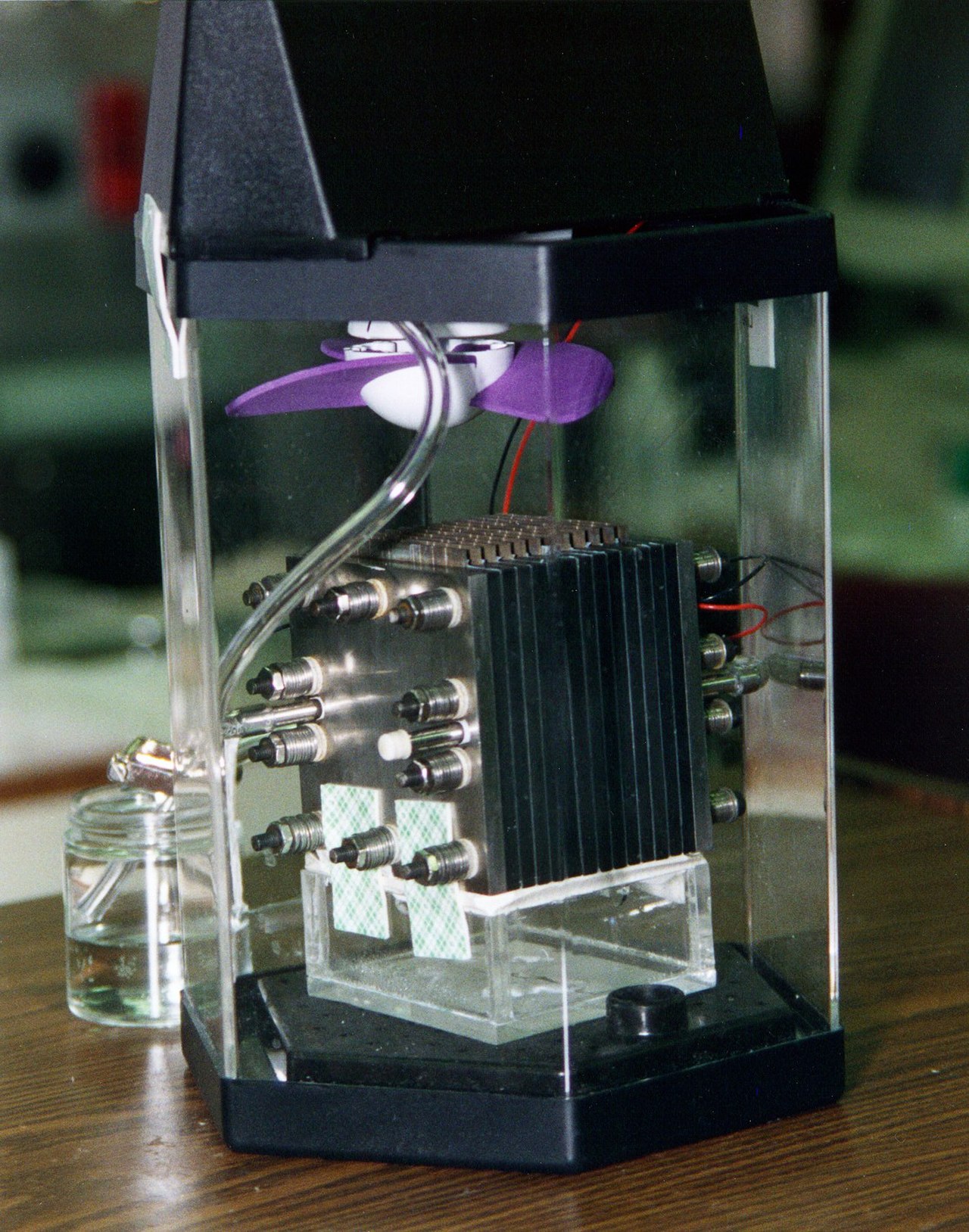

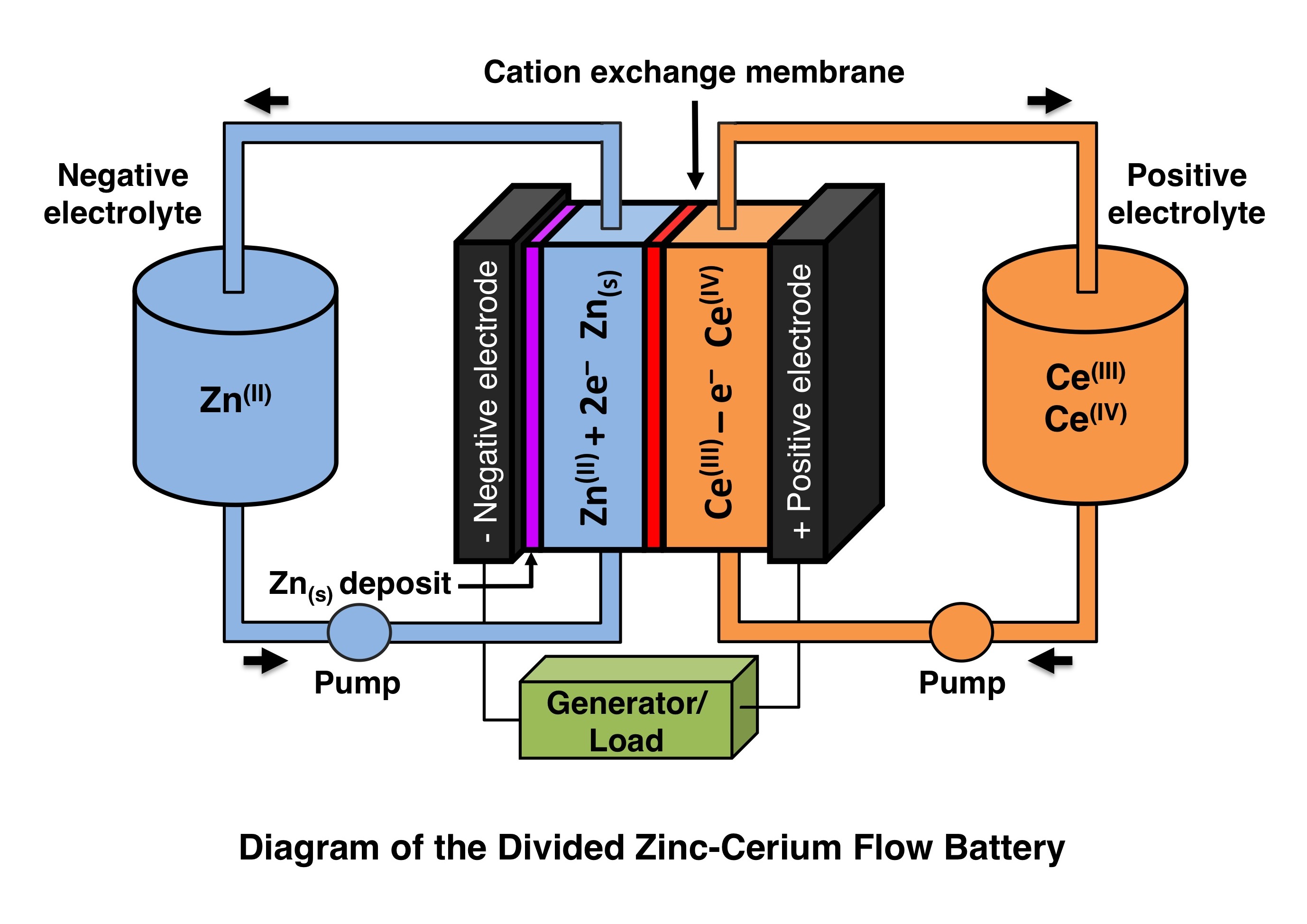

Проточный (редокс) аккумулятор – это электрическое устройство хранения энергии, представляющее собой нечто среднее между обычной батареей и топливным элементом. (Смотрите BU-210: Как устроен топливный элемент). Жидкий электролит, состоящий из раствора металлических солей, прокачивают через ядро, которое состоит из положительного и отрицательного электрода, разделенных мембраной. Возникающий между катодом и анодом ионный обмен приводит к выработке электричества.

Большинство коммерческих проточных аккумуляторов используют раствор серной кислоты и ванадиевой соли в качестве электролита; электроды изготавливаются из графитовых двухполюсных пластин. Ванадий является одним из немногих доступных активных веществ, с которыми процесс эрозии можно держать под контролем, но, тем не менее, она присутствует. Были опробованы проточные аккумуляторы, содержащие драгоценные металлы, например, платину, которая также используется в различных типах топливных элементов. Исследования продолжаются и сегодня, ведь легкодоступное и дешевое активное вещество поможет сделать технологию проточных аккумуляторов более распространенной.

Приводимые в действие мощными насосами, проточные аккумуляторы показывают лучший результат работы при размерах больше 20 кВт. Количество допустимых циклов заряда/разряда у них доходит до 10000, что сопоставимо с 20 годами службы. Каждая ячейка производит 1,15-1,55 В, для достижения нужных значений напряжения они последовательно соединяются. Значение удельной энергоемкости составляет примерно 40 Вт*ч/кг, что соответствует показателю свинцово-кислотного аккумулятора. Подобно топливному элементу, плотность энергии и быстродействие у проточного аккумулятора умеренны. Это делает его более оптимизированным для хранения больших объемов энергии; и менее – для электрических силовых агрегатов и устройств, требующих быстродействия аккумулятора.

Электролит в таком аккумуляторе хранится в резервуарах. Для увеличения плотности энергии можно просто увеличить размеры резервуаров, это даст 50 % экономии по сравнению с покупкой новой системы. При замене аккумулятора электролит может быть использован повторно, что предоставляет дополнительную экономию. Проблемной частью проточного аккумулятора является мембрана, которая имеет тенденцию к коррозии. Высокая стоимость мембраны побуждает использовать примеси к электролиту, которые препятствуют коррозии. На рисунке 1 показан концепт проточного аккумулятора.

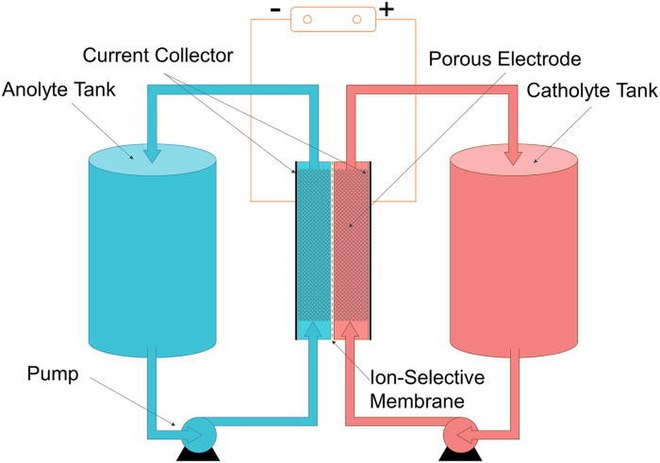

Рисунок 1: Проточный аккумулятор. Электролит хранится в резервуарах и прокачивается через ядро для выработки электричества; при зарядке процесс идет в обратном направлении. Объем электролита регулирует емкость аккумулятора.
Ванадий – 23-й элемент периодической таблицы, основные запасы которого расположены в Китае, России и ЮАР. В настоящее время 90% добываемого ванадия используется в сплавах стали, но его присутствие в “зеленой” энергетике, в том числе в производстве проточных аккумуляторов, все более значимо. В настоящее время стоимость проточного аккумулятора аналогична стоимости литий-ионного, и составляет $ 500 за кВт/ч, причем есть все предпосылки к ее снижению до уровня $ 250 за кВт/ч.

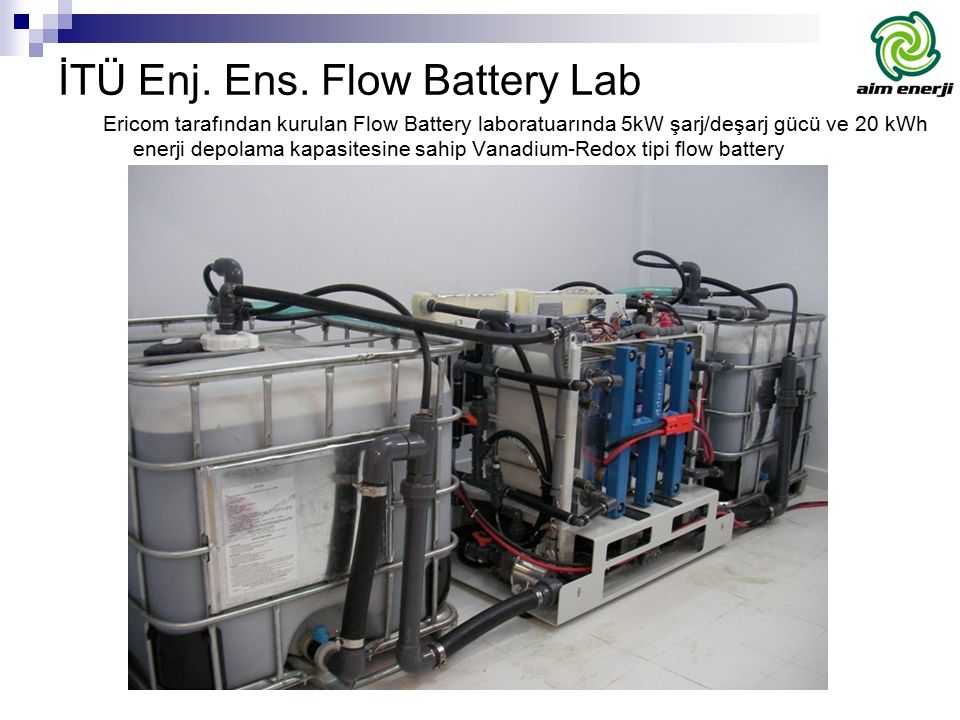

Большие системы проточных аккумуляторов суммарной мощностью более 100 кВт были в эксплуатации в Японии уже в 1996 году. Мощность же современных установок достигает десятков мегаватт, например, в той же Японии существует система для регулирования частоты тока мощностью 60 мВт.

Присутствует тенденция к уменьшению стоимости и размеров таких аккумуляторов. Вместо того, чтобы конструировать огромный аккумулятор, напоминающий размерами целый химический завод, современные модели поставляются в типовом размере, как правило, 250 кВт, которые могут быть собраны в систему необходимой мощности подобно конструктору. Проточные аккумуляторы постепенно завоевывают популярность не только в Японии, но и в других частях света.

Первые проточные аккумуляторы использовали хлорид титана в электролите, эта технология была запатентована в июле 1954 года. Современная ванадиевая технология, также иногда называемая “редокс”, была разработана в Австралийском Университете Нового Южного Уэльса и получила патент в 1986 году. Термин “редокс” происходит от английского Reduction-Oxidation, что переводится как окислительно-восстановительная реакция.

Последнее обновление 2016-02-21

Как сделать литиевый аккумулятор (батарею) своими руками

Категория: Поддержка по аккумуляторным батареям
Опубликовано 15.04.2016 19:45
Автор: Abramova Olesya


Первым этапом создания литий-ионного аккумулятора является определение требований к значению напряжения и необходимому времени работы. Затем уточняются характеристики нагрузки, окружающей среды, габаритные размеры и вес. У современных портативных устройств будут повышенные требования к толщине аккумулятора, поэтому предпочтительным будет выбор призматического или даже бескорпусного форматов. Если же толщина не будет определяющим фактором, то выбор цилиндрических элементов типоразмера 18650 в качестве структурных частей позволит обеспечить более низкую стоимость и лучшую производительность (с точки зрения удельной энергоемкости, безопасности и долговечности). (Смотрите также BU-301a: Разнообразие форм электрических батарей).

Большинство аккумуляторов, используемых в медицинском оборудовании, электроинструменте, электровелосипедах и даже электромобилях, используют элементы типоразмера 18650. Казалось бы, использование этого цилиндрического элемента не особо практично из-за большого занимаемого им объема, но его сильные стороны, такие как развитая и массовая технология производства, а также низкая стоимость ватт-часа утверждают обратное.

Как уже говорилось выше, цилиндрическая форма элемента не является идеальной, поскольку она приводит к образованию пустого пространства в многоэлементных системах. Но если рассматривать вопрос с точки зрения необходимости охлаждения, то этот недостаток превращается в преимущество. К примеру, элементы типоразмера 18650 используются в электромобиле Tesla S85, где их суммарное количество достигает 7000 штук. Эти 7000 элементов формируют сложную аккумуляторную систему, где используется и последовательное соединение для увеличения напряжения, и параллельное – для увеличения силы тока. В случае выхода из строя одного элемента в последовательном соединении потеря мощности будет минимальна, а в параллельном такой элемент отключится системой защиты. Соответственно, нет зависимости всего аккумулятора от единичных элементов, что позволяет более стабильную эксплуатацию.

У производителей электромобилей нет единого мнения по поводу использования типоразмеров, но существует тенденция к использованию более крупных форматов, так как это уменьшает общее количество элементов в аккумуляторе и соответственно снижает стоимость системы защиты. Экономия может достигать 20-25 процентов. Но с другой стороны, использование больших элементов приводит к удорожанию суммарной стоимости кВт*ч. По данным за 2015 год, именно Tesla S85 с элементами типоразмера 18650 имеет более низкую стоимость ватт-часа в сравнении с электромобилями, использующими большие призматические аккумуляторы. В таблице 1 сравнивается стоимость кВт*ч различных электромобилей.

Модель Тип элемента Стоимость кВт*ч Удельная энергоемкость
Tesla S85, 90 кВт (2015)* 18650 $260/кВт*ч 250 Вт/кг
Tesla 48кВт Gen III 18650 $260/кВт*ч 250 Вт/кг
Лучшие модели с DoE/AABC бескорпусная/призматическая $350/кВт*ч 150-180 Вт/кг
Nissan Leaf, 30 кВт (2016)* бескорпусная/призматическая $455/кВт*4 80-96 Вт/кг
BMW i3 бескорпусная/призматическая нет данных 120 Вт/кг

Таблица 1: Сравнение стоимости ватт-часа различных моделей электромобилей. Массовое производство элементов типоразмера 18650 удешевляет использующие их аккумуляторы.

* В 2015-2016 году в Tesla S85 увеличилась мощность аккумулятора с 85 кВт*ч до 90 кВт*ч. В Nissan Leaf также произошло увеличение — с 25 кВт*ч до 30 кВт*ч.

Разрабатываемый аккумулятор должен соответствовать нормам безопасности не только при стандартной работе, но и в случае выхода из строя. Все источники энергии, и электрические батареи не исключение, в конечном итоге вырабатывают свой ресурс и приходят в негодность. Бывают и случаи преждевременного, непрогнозируемого выхода из строя. Например, после некоторых инциндентов, бортовой литий-ионный аккумулятор лайнера Боинг 787 помещен в специальный металлический контейнер с вентилированием наружу. В электромобилях Tesla аккумуляторный отсек дополнительно защищается стальной пластиной во избежание проникающих повреждений.

Большие аккумуляторные системы для высоконагруженных систем имеют принудительное охлаждение. Оно может быть реализовано в виде отвода тепла радиатором, а может включать в себя вентилятор для подачи холодного воздуха. Также существуют системы с жидкостным охлаждением, но они довольно дорогие, и используются, как правило, в электромобилях.

Уважающие себя производители электрических элементов не поставляют литий-ионные элементы несертифицированным компаниям-производителям аккумуляторов. Эта мера предосторожности вполне оправдана, так как схема защиты в конструируемом аккумуляторе может быть некорректно настроена ради завышения показателей, и элементы будут заряжаться и разряжаться не в безопасном интервале напряжений.

Стоимость сертифицированной аккумуляторной системы для воздушного транспорта или для иного коммерческого использования может составлять от $ 10000 до $ 20000. Столь высокая цена вызывает беспокойство, особенно зная о том, что производители периодически меняют используемые в таких системах электрические элементы. Аккумуляторная система с такими новыми элементами хоть и будет указана в качестве прямой замены более старой, снова будет требовать новых сертификатов.

Часто задают вопрос: ”Зачем нужна сертификация аккумулятора, если элементы, из которых он состоит, уже одобрены?”. Ответ довольно прост — конечное устройство, аккумулятор, также должно быть проверено на соответствие стандартам безопасности и правильность сборки. К примеру, неисправность той же схемы защиты может привести к возгоранию или даже взрыву, а ее тестирование возможно только в готовом аккумуляторе.

Аккумуляторы EverExceed



OPzS NI-CD OPzV
20 лет / 1500 циклов 25 лет / 2000 циклов 20 лет / 1500 циклов
для промышленного и частного применения: телекоммуникации, аварийное освещение, солнечные электростанции, системы безопасности, (UPS) источники бесперебойного питания и т.д.

Согласно правилам, установленным ООН, аккумулятор должен пройти механические и электрические тесты, чтобы соответствовать требованиям, регламентирующим возможность воздушной транспортировки. Эти правила (UN/DOT 38.3) работают совместно с рекомендациями Федерального Управления Гражданской Авиации (FAA), Департамента Транспорта США (US DOT) и Международной Ассоциации Воздушного Транспорта (IATA)*. Сертификация распространяется на первичные и вторичные литиевые батареи.

Правила ООН 38.3 включают в себя такие тесты:

  • Т1 — Имитация работы на высоте (первичные и вторичные батареи)

  • Т2 — Температурные испытания (первичные и вторичные батареи)

  • Т3 — Вибрация (первичные и вторичные батареи)

  • Т4 — Удар (первичные и вторичные батареи)

  • Т5 — Внешнее короткое замыкание (первичные и вторичные батареи)

  • Т6 — Механическое воздействие (первичные и вторичные батареи)

  • Т7 — Перезарядка (вторичные батареи)

  • Т8 — Принудительный разряд (первичные и вторичные батареи)

Испытуемые электрические батареи должны пройти испытания, не причинив вреда окружающему пространству, сохранение ими работоспособности после тестов не играет никакой роли. Эти испытания предназначены исключительно для тестирования безопасности, а не потребительских качеств. Уполномоченная лаборатория, проводящая эти тесты, нуждается в 24 образцах батарей, 12 новых и 12 прошедших 50 циклов заряда/разряда. Присутствие уже используемых аккумуляторов гарантирует более реалистичное качество выборки.

Высокая стоимость сертификации является неподъемной для небольших производителей литий-ионных батарей, поэтому конечная цена сертифицированных моделей довольно высока. Но у потребителей есть выбор — вместо сертифицированного литий-ионного вполне можно приобрести аккумулятор на основе никеля, транспортировка которого не регламентируется так строго. (Смотрите BU-704: Транспортировка электрических батарей.)

2. Рекомендации по работе с литий-ионными батареями
  • Соблюдайте осторожность при работе и тестировании аккумуляторов.

  • Не допускайте короткого замыкания, перезарядки, сдавливания, падения, проникновения посторонних предметов, применения обратной полярности, воздействия высокой температуры на аккумулятор.

  • Не разбирайте аккумулятор.

  • Используйте только оригинальные литий-ионные аккумуляторы и зарядные устройства.

  • Следует прекратить эксплуатацию аккумулятора и/или зарядного устройства при чрезмерном нагреве.

  • Следует помнить, что вещество электролита легковоспламеняемое и взрыв или возгорание аккумулятора может привести к травмам.

* Международная ассоциация воздушного транспорта работает с авиакомпаниями и воздушной транспортной отраслью для обеспечения безопасности, надежности и экономичности авиаперевозок.
