проблема слабого напора, классификация моделей, критерии выбора, популярные модели, советы экспертов

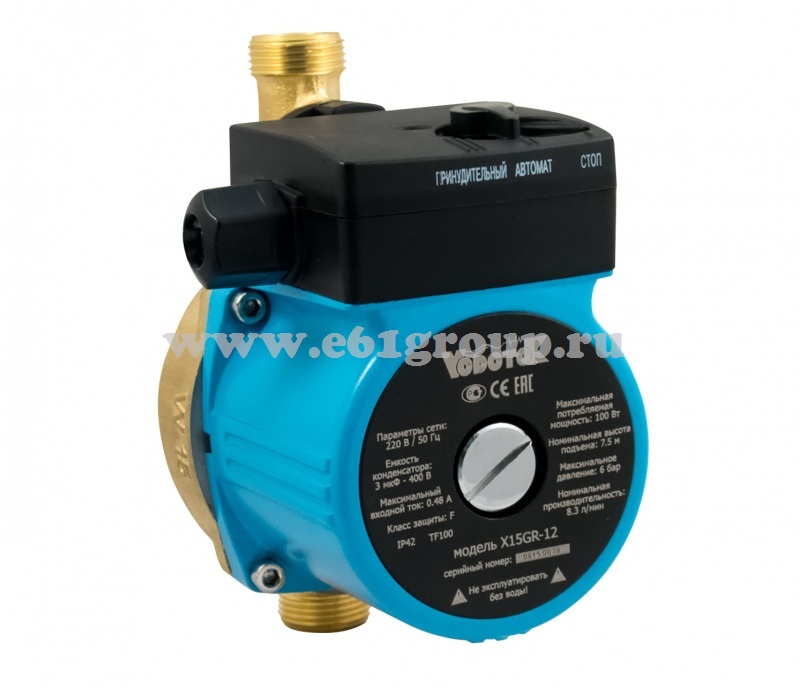

Проточный насос для повышения давления достаточно распространенный вид бытового оборудования. Многие сталкиваются с проблемой недостаточно сильного напора в своем жилище, из-за этого возникает масса неудобств.

Это делает невозможной работу некоторых бытовых приборов, принять душ или вымыть посуду становится достаточно сложно.

Проблема слабого напора

Хотя наличие водопровода должно само по себе должно предполагать наличие воды в кране, но на деле такое происходит не всегда. Если напор слишком слаб, бытовая техника может либо не работать, либо работать очень долго.

Если речь идет о высотных зданиях, то вода может не добраться до верхних этажей, для устранения таких проблем и используются насосы для повышения давления.

Давление измеряется в атмосферах, 1 атм = 10,19 метров водного столба. По принятым стандартам, в городском водопроводе давление равняется 4 атм, однако на деле оно не всегда соответствует нормативам.

Избыточное давление в 6-7 атм приводит к повреждению бытовой техники, разгерметизации труб, о последствиях низкого давления уже было сказано выше. Если давление составляет лишь 2 атмосферы, машины для мытья посуды работать нормально не смогут.

Большая часть домашней техники требует давления 1,5-2,4 атм, пожаротушительные системы нуждаются в трех атмосферах. Прежде, чем произвести выбор, нужно конкретизировать проблему.

Если в кране слабый напор, проточный насос позволит поднять давление. Если же до верхних этажей высотных зданий давление не доходит, а на нижних этажах подобные проблемы не наблюдаются, то здесь необходима полноценная насосная станция.

Поэтому прежде чем подобрать тип насосного оборудования, нужно убедиться, что причиной слабого давления не являются засоренные трубы.

Классификация моделей

Проточный насос для повышения давления разделяется на два основных вида. Первые являют собой небольшие устройства, которые включают в водопровод.

Они в автоматическом режиме поддерживают повышенное давление так, чтобы водопроводная система поставляла больше воды, чем обычно.

Вторая разновидность более сложная, это проточный насос высокого давления, дополненный гидроаккумулятором. Агрегаты способны работать в ручном или автоматическом режиме. В первом случае работа непрерывна, он постоянно нагнетает давление и обеспечивает подачу воды, однако за ним необходимо следить, в противном случае техника может перегреться и выйти из строя.

Автоматический режим, в котором за работой устройства следит датчик протока. Как только в помещении начнется потребление воды, он начнет работать. Такой режим предпочтительнее, поскольку он обеспечивает экономное потребление электроэнергии, и не даст агрегату работать при полном отсутствии воды в кране, что значительно продлевает срок службы.

Насосы для повышения напора проточной воды можно классифицировать по технологии охлаждения.

В первом случае охлаждение производится посредством закрепленных на валу лопастей, система с сухим ротором издает некоторый шум при работе, однако она более производительна.

Второй вариант – охлаждение через перекачиваемую жидкость. При работе устройство охлаждается за счет воды, которую он пропускает через себя, благодаря этому устройство почти не шумит.

Критерии выбора

Прежде, чем осуществить выбор, нужно учесть несколько важных моментов. Устройство должно соответствовать поставленным задачам, следует оценить их характеристики, такие как пропускная способность и генерируемый напор. Лучше всего выбирать продукцию, произведенную известными производителями, размеры помещения, в котором насос будет установлен, и его стоимость.

Необходимые расчеты могут произвести специалисты в данной сфере, компании, занимающиеся распространением насосного оборудования, достаточно часто предлагают эту услугу, не требуя дополнительной оплаты.

Для небольшого увеличения напора в системе нужно на 1,5 атмосфер, для этого хватит небольшого насоса, он легко врезается в водопроводную систему, не занимая слишком много места.

Более дорогие устройства занимают больше места, их установка в квартире далеко не всегда оправдана. В некоторых ситуациях будет более уместным установить несколько не столь мощных насосов, которые подключаются перед водопотребляющей аппаратурой.

Популярные модели

Рассмотрим подробнее наиболее популярные модели.

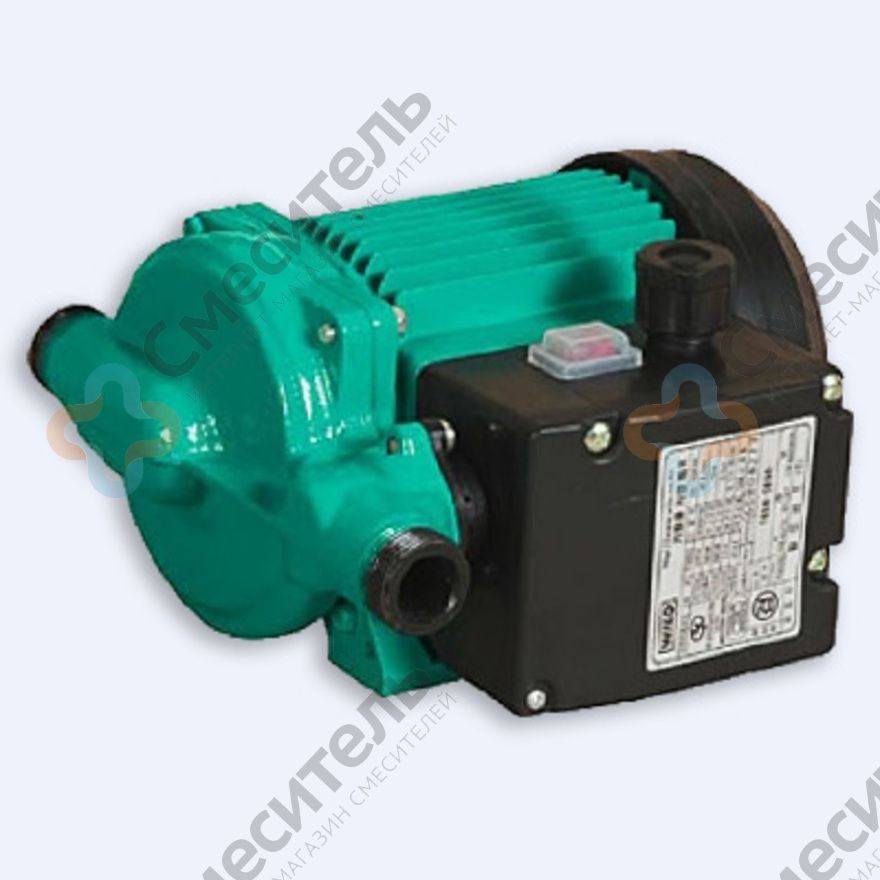

• WILO. Популярная европейская аппаратура, собрана из качественных материалов по признанным технологиям. Работают достаточно долго, и благодаря своей надежности имеют постоянных потребителей на международном рынке. На рынке представлено 5 моделей проточных насосов WILO , их мощность колеблется от 90 до 550 Вт, сила напора от 9,5 до 20 метров водяного столба, пропускает от 2 до 4,5 литров в минуту.
• Grundfos UPA 15-90. Единственный экземпляр проточного насоса компании Grundfos, представленный на отечественно рынке. Долговечный, производительный, и не слишком дорогой, может использоваться как проточный насос для повышения давления, мощность составляет 118 Вт, сила напора 8 метров водяного столба, пропускает 1,5 литров воды в минуту.
• UNIPUMP UPA 15-90, еще один прекрасный образец европейской техники, оборудован «мокрым ротором», термической защитой, управляется автоматической системой.

Советы экспертов

Важно помнить, что подобрать полностью подходящий пользователю проточный насос для повышения давления не удастся, так как они считаются серийными агрегатами со средними параметрами.

Поэтому необходимо подбирать устройство, максимально подходящее по своим характеристикам действующей системы водоснабжения. Избыточная мощность приведет к шуму в трубах, недостаточная не удовлетворит потребности пользователя.

Лучше всего подобрать устройство, которое будет по мощности на 5-10% превышать норму той или иной системы.

Проточный насос для воды и повышения давления

Насос для повышения давления воды — очень важная часть системы поставки воды. Они монтируются в индивидуальных и централизованных системах, так как увеличение силы давления способствует повышению производительности.   Также очень часто применяются в быту, ведь данная проблема может вызвать многочисленные проблемы с  полноценным функционированием технических устройств в доме, таких как: стиральная и посудомоечная машины, колонки и т.д. В нашей статье мы обсудим особенности его работы, разновидности и преимущества.

Пути к оптимальному давлению воды

Для обозначения такого понятия как давление используют две такие величины:

1. Бары;
2. Атмосферы.

Важно! Отношение этих двух величин отображается в такой схеме: 1 бар=1,197 атмосфер=10.19.

Существуют нормы по давлению в городских водопроводах, по которым оно должно составлять 4 атмосферы. На сегодняшний день перепады давления могут быть частыми и высокими и могут погубить ваше устройства, ведь 6-7 атмосфер имеют разрушительное воздействие на систему. Особенно в данной ситуации чувствительна импортная современная техника. Если давление наоборот достаточно низкое, то это может отразиться на работе стиральной и посудомоечной машины.

Важно! Самый низкий показатель для работы элементарной технике должен быть не ниже 1.5 атмосфер, а для работы пожарных – 3 атмосфер.

Если вы собираетесь покупать насос для контроля давления воды, то нужно определиться с проблемой. Самыми популярными жалобами работы систем водоснабжения являются такие:

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

• Слабый напор воды в кране;
• Отсутствие воды на верхних этажах здания.

Первую проблему можно решить установка насоса, а вот для второй он будет бесполезен. В такой ситуации необходимо устанавливать насосную станцию.

Понятие насоса для повышения давления

Нормализация работы автономной системы водоснабжения занимает очень много времени. Хотя многие считают, что для этого достаточно сделать скважину и монтировать в нее насос, но важно знать, что температура воды очень низкая, поэтому ее приходиться хранить в емкости, а из-за этого может упасть давление напора.

Для выхода из данной ситуации, и был изобретен проточный механизм для повышения давления.

Их прямое назначение заключается в полной оптимизации уровня давления в водной системе снабжения в доме или квартире.  Самый высокий спрос они имеют на индивидуальных участках. Иногда такие насосы устанавливаются для поддержания технических требований приборов.

Особенности конструкции

Конструктивные особенности проявляются в аппаратном комплексе, который  состоит из нескольких агрегатов – электродвигатель и насос.  Особенности сферы применения требуют использования оптимальных материалов, таких как:

• Керамика;
• Латунь;
• Сталь, которая не ржавеет;
• Чугун.

Внимание! Стоит отметить, что все выше перечисленные материалы объединяет общая особенность – это стойкость к коррозии.

Корпус насоса почти полностью  погружен в воду, поэтому в своей структуре имеет два раструба:

• Фронтальный тип для всасывания;
• Радиальный тип для подачи.

Также стоит заметить, что здесь установлен ротор мокрого типа, который сопутствует снижению температуры элементов установки. Данная деталь дает аппарату два таких преимущества:

• Почти бесшумную работу;
• Продление работы устройства.

Внимание! На сегодняшний день имеются оборудование с лопастными охладителями, который намного эффективнее, но и имеет больший шум при работе.

Преимущества устройства повышения давления

Данный тип устройства имеет большое количество плюсов в своей производительности, которые отображают легкость и комфортность их эксплуатации:

• Имеют возможность увеличивать и поддерживать стабильность уровня давления;
• Малогабаритные параметры;
• Оптимальный уровень шума;
• Высокую устойчивость к коррозии;
• Вариации установки на трубопроводе;
• Простоту монтажа и снятия конструкции;
• Автоматичность работы;
• Низкий уровень расхода энергии;
• Способность работы с различными температурными состояниями жидкости.

Сферы и эффективность применения

На снижение уровня давления могут влиять такие факторы:

Рекомендуем к прочтению:

• Засорение фильтра;
• Зарастание труб;
• Большое количество водного забора и др.

Для многоквартирных зданий такие ситуации легко разрешимы, но для индивидуальных систем устройство для повышения давления станет самым оптимальным решением вопроса.

Если насос работает совместно с накопителем, то они легко справятся с проблемами водяного забора. Подобная схема имеет огромное количество достоинств в работе, особенно, поверхностного или погружного аппарата.

Устанавливая насос повышения давления, не все производят правильные расчеты его производительности, а это очень важная деталь. Ведь, если показатели устройства и магистрали не совпадут, то эффект может не проявиться. Прежде всего, это связано с тем, что монтаж аппарата не повышает напор магистрали, потому что она объединяет несколько точек забора воды. Итоговым результатом станет снижение подачи жидкости.

Внимание! Если у ваших соседей уже имеется такой насос, то они снижают уровень вашего потока холодной и горячей воды. На это необходимо обращать внимание. Ведь в данной ситуации устройство повышения давления начинает работать максимально, что уменьшает его жизненный цикл.

Для лучшего результата эффективности работы аппарата, необходимо монтировать его совместно со специальным резервуаром.

В том случае, если помещение не располагает параметрами для размещения данной установки, то можно устанавливать погружной насос, который помещается в емкость. Главное ее преимущество – это компактные размеры и бесшумная производительность системы. Кроме того, она имеет мембранную накопительную площадь, которая может входить в центральную или магистральную систему.

Также стоит выделить минусы функциональности – это более сложная установка. Кроме подключения к магистрали, нужно еще и настроить автоматику работы.

Совет. Чтобы избежать ошибок, нужно применять стандартные механизмы подключения или воспользоваться услугами профессионалов. Но, не забывайте, что если ваш насос вышел из строя из-за неправильного монтажа, то гарантия перестает действовать и ремонт вам придётся осуществлять за свой счет.

Виды моделей

Проблема нестабильного давления охватывает большое количество сфер деятельности человека, поэтому сегмент рынка содержит большое количество моделей для разных целей и отличительного объёма. Что касается размера, то существуют аппараты компактные для бытового установления и габаритные для промышленных сфер.

Сейчас мы ознакомимся с этими видами подробнее.

Бытовые насосы

Данные виды имеют ряд таких достоинств:

1. Компактный, удобный размер;
2. Низкие затраты на энергию;
3. Невысокую цену;
4. Легкость эксплуатации.

Внимание! Бытовые устройства оптимально функционируют при температурном диапазоне от -15 до +100 градусах.

Огромным плюсом этих видов насосов есть способность подключиться к таким типам труб холодной и горячей воды:

• Стальные;
• Чугунные;
• Металлопластиковые;
• Полипропиленовые.

Также насосы делятся по такому критерию, как тип управления:

Рекомендуем к прочтению:

1. Ручные;
2. Автоматические.

Насосы ручного управления

Что собой представляет данный механизм? Это подключение и выключение системы самостоятельно, что предоставляет некоторые неудобства для эксплуатации.

Стоит также выделить плюсы  данного типа оборудования:

• Очень высокая стойкость к перегреву устройства;
• Небольшая стоимость;
• Долговечность. Очень редко бывают сбои системы.

С автоматическим управлением

Насос с автоматическим управлением начинает работать, как только открывается забор, а его объём моментально собирает данные на датчик протока. При закрытии происходит автоматическое отключение крана.   Данный режим предотвращает сухую работу устройства, что увеличивает его жизненный цикл. Стоит выделить недостаток системы — это его высокая цена.

Но это не огромный минус для производительности аппарата, так как он имеет огромное количество существенных преимуществ:

• Удобная эксплуатация прибора;
• Небольшие размеры установки:
• Низкий уровень шума при работе, который почти не выделяется из общего фона;
• Имеют гидроаккумулятор, который может работать при нулевом уровне давления;
• Высокая мощность двигателя.

Другие виды насосов для управления давлением

Есть еще классификация по такому критерию, как способ охлаждения корпуса, который может происходить при функционировании крыльчатки или перекачиваемой воды. Выделяют такие виды:

• Охлаждение происходит при работе лопастей, которые монтируются на вал. Конструкция имеет название сухой ротор. Характерными признаками для них являются: высокий КПД, низкий уровень шума.
• Охлаждение жидкостью, или так называемый, мокрый ротор. Признаками отличия данного типа есть бесшумная работа аппарата.

Внимание! Существуют и универсальные модели, которые подходят для работы с любой температурой воды.

Самые известные марки насосов

На сегодняшний день существует некоторое количество лидеров в производстве устройств повышения давления водяной системы. Все они имеют общую схему строения, но изготовлены из различных материалов. Давайте, ознакомимся с ними:

• WILO – это фирма, производитель насосов высокого качества, надежных, простых в эксплуатации и имеющие гарантию длительного срока;
• Cl15grs 15 – это насос для повышения давления, который характерен наличием датчика потока, который включен в цепь электропитания;
• Grundfos – вторые по количеству спроса в стране, от WILO отличается меньшей ценой и бесшумной работой;
• Насосы OASIS – самый большой их плюс, который отличает от других производителей – это простота установки и демонтажа, долговечность устройства;
• Аквафор – это устройства повышения давления, которое характеризуется простотой монтажа и высокой надежностью.

Выбираем оптимальный насос

Существует определенный список критериев для выбора самого оптимального устройства контроля водного потока:

• Показатели мощности и производительности;
• Уровень шума при работе;
• Авторитет и аккредитацию изготовителя;
• Максимальное число давления, которое может производить устройство.

Индивидуальные характеристики моделей, на которые стоит обращать внимание, покупая насос:

• Размеры. Стоит выбирать габариты, которые подойдут для установки в запланированном вами месте.
• Диапазон температуры. Этот показатель зависит от нюансов вашей системы водопровода.
• Параметры подключения. Для каждой трубы нужно выбрать соответствующую модификацию.

Выбирая насос, вы должны знать показатель давления в системе и производительность. Данные величины можно узнать самостоятельно или нанять специалиста. Приведем вам небольшую схему, чтоб вы поняли систему отчислений. Если величина давления в системе 1,5 атмосфер, то для ее обслуживания подойдет и компактное устройство, которое можно будет вмонтировать в трубопровод.

Совет! Приобретайте насосы в лицензированных местах продаж.

Подключаем к общей магистрали

Если ваш дом состоит в системе магистрали, то при установке насоса необходимо это учитывать. Просто такое оборудование может быть не только у вас, а и всех соседей — это приведет к тому, что механизм будет работать на полную силу, а давление не будет увеличиваться. К тому же, данная ситуация может привести его к поломке.

Совет! Чтоб избежать данной ситуации, нужно установить накопительную емкость, в которой будет храниться резервная вода. Данная жидкость очень пригодится при уменьшении напора.

Циркуляционные насосы Грундфос — насосы для отопления промышленных и бытовых помещений

Циркуляционные насосы можно использовать для отопления, горячего водяного снабжения, бытовых и промышленных систем кондиционирования и охлаждения. Мы предлагает купить циркуляционные насосы Грундфос по низким ценам.

Промышленный насос Grundfos UPS (серия 200) является циркуляционным фланцевым продуктом немецкой инженерной мысли, имеющим три ступени скорости и работающий по типу «мокрый ротор». Это надежные, долговечные и главное бесшумные насосы, созданные для работы в системах с принудительной циркуляцией рабочей жидкости или воздуха – отопление, кондиционирование и горячее водоснабжение. В нашем каталоге представлен широчайший выбор всей линейки модификаций (UPS 32-30F — UPS 40-185F).

Технические характеристики серии UPS 200

Сдвоенные циркуляционные насосы для воды немецкой фирмы Grundfos серии UPSD 200, имеющие встроенные релейные модуляторы, являются весьма востребованной техникой, и тому есть обоснованные причины, например, UPSD 32-60F или UPSD 40-120F отличаются встроенной защитой, а UPSD 32-120F легок в обслуживании и прост в эксплуатации. Так как данная серия является сдвоенной, то это существенно экономит занимаемое пространство, что просто необходимо для малых теплосетей.

Технические характеристики серии UPSD 200

Насосы Grundfos серии ALPHA 2 — самый последний и инновационный продукт Grundfos. ALPHA 2 — это серия энергоэффективных циркуляционных насосов, предназначенных для установки в системах отопления и водоснабжения с регулируемым или переменным расходом. ALPHA 2 используется для циркуляции воды и гликольсодержащих жидкостей в однотрубных, двухтрубных, систем теплых полов и систем ГВС. Насос ALPHA 2 оснащен функцией AUTO_ADAPT, которая автоматически настраивает насос, используя заводские настройки, для обеспечения автоматического регулирования характеристики насоса в соответствии с действительными потребностями системы. Вам не требуется производить настройки насоса, за вас это сделает функция  AUTO_ADAPT. Включение насоса осуществляется одной кнопкой.

Технические характеристики серии Alpha

Промышленный одноступенчатый циркуляционный насос Grundfos типа ин-лайн (с соосными патрубками). Он компактен и удобен в обслуживании, работает за счет электродвигателя и имеет торцевое уплотнение вала. Предназначен для работы в системах водоснабжения (как горячего, так и холодного), а также в отопительных установках, теплоцентралях, в кондиционировании или холодильных установках. Представленный конструктивный ряд имеет до 50 типоразмеров агрегатов и построен по принципу унификации. В нашем каталоге представлены модели начиная с TP 32-200/2 и заканчивая TP 50-190/2.

Циркуляционные насосы Grundfos UPS (серия 100) известны своей надежностью, простотой в обслуживании и экономичностью, но, благодаря, всевозможным модификациям Вы можете выбрать из всей линейки наиболее подходящий агрегат для Вашей системы отопления или водоснабжения. UPS 25-40 оптимален и по характеристикам и легкодоступен по цене, более дорогие модели UPS Solar 25-60 180 имеют характеристики выше и оснащаются керамическими подшипниками, а, например, UPS 32-40 180 имеют систему автоматизации.

Технические характеристики серии UPS

Серия насосов Grundfos Comfort UP предназначены для циркуляции горячей питьевой воды в системах горячего водоснабжения (ГВС). Благодаря чему, горячая вода течет сразу же после открытия крана. Также Comfort UP может применяться в системе «теплых полов». Насосы Grundfos Comfort UP имеют одну скорость вращения. Серия насосов Comfort UP оборудована термостатом, автоматически поддерживающих заданную температуру воды (от +35^oC до +65^oC) и таймером с суточной шкалой, позволяющий насосу включаться в нужное для Вас время.

Технические характеристики серии UP

Данные насосы представляют собой циркуляционные центробежные насосы с бессальниковым соединением. Они укомплектованы долговечными керамическими подшипниками, корпус покрыт катафорезным покрытием с целью снижения коррозионного воздействия. Электродвигатель не чувствителен к токам блокировки, характеризуется малым энергопотреблением.

Схема циркуляционного насоса

Циркуляционные насосы для воды: обозначения: таймер с суточной шкалой штекерный разъем сферический ротор со встроенным рабочим колесом бронзовая проточная часть корпуса термостат для экономичной работы и защиты индикация работы электродвигатель с ротором резьбовое соединение корпуса с электродвигателем обратный и запорный клапаны теплоизолирующий кожух



Циркуляционные насосы для отопления и водяного снабжения — бытовые популярные модели и для промышленности

Насос циркуляционный Грундфос предназначен для движения горячей воды в системе отопления.







Купить циркуляционный насос для отопления серии UPS можно по ценам производителя.

Дополнительное оборудование

В дополнение к насосному оборудованию поставляются: В дополнение к насосному оборудованию поставляются:

Купить или просто узнать цены на водяные насосы для отопления можете, позвонив по телефону.
Доставка в течение суток
7 (499) 653-58-28

изучаем критерии выбора циркуляционных насосов для системы ГВС частного дома

Постоянная циркуляция горячей воды в доме меньше 500 кв. м не является острой необходимостью. Тем, кто ради собственного комфорта решил приобрести циркуляционный насос, будет полезно узнать о критериях его выбора.

На фото:

Циркуляционный насос&nbsp– устройство, которое «гоняет» воду по замкнутой системе (контуру ГВС).

Чтобы не ждать, пока из крана потечет горячая вода, системе ГВС необходим циркуляционный насос. Насос обеспечивает движение воды по замкнутому кругу.

В системах без циркуляции ждать воды приходится тем дольше, чем длиннее расстояние от водонагревателя до точки водоразбора. Устроить же циркуляционный водопровод не дороже, чем купить качественный бойлер известной марки. Разберемся, что нужно знать тому, кто выбирает циркуляционный насос.

На фото:

Примеры циркуляционных насосов.

Напор&nbsp– показатель циркуляционного насоса, который позволяет судить о максимально возможной высоте подачи воды. Для коттеджа это расстояние от самой нижней до самой верхней точки системы ГВС с поправкой на общую протяженность трубопровода.

На фото: схема ГВС с циркуляцией.

Циркуляционный насос: параметры

• мощность насоса – показатель того, сколько электроэнергии будет потреблять прибор. Мощность в значительной степени определяет и другие характеристики устройства;
• производительность циркуляционного насоса (или объемная подача, или скорость циркуляции жидкости)–  подразумевается количество воды, которое насос может переместить по трубопроводам за единицу времени.

Циркуляционный насос: расчет

Обратитесь к профессионалам – только они смогут адекватно рассчитать характеристики, которыми должен обладать циркуляционный насос. И тогда именно они будут нести ответственность, если из-за ошибки в вычислениях возникнут проблемы с функционированием системы.

Необходимо учесть множество факторов, влияющих на работу устройства: протяженность и высоту трубопровода, его гидравлическое сопротивление, характеристики точек водоразбора, подключенных к данному участку системы, и т.д.

Во внимание принимается предполагаемый напор горячей воды, вытекающей из крана. К слову, максимально допустимое значение последнего параметра составляет 4,5 бара, ну а минимальное не регламентируется ни одним нормативным документом, кроме, возможно, местных инструкций и рекомендаций.

На фото:

Необходимо установить обратный клапан на напорном патрубке циркуляционногонасоса. Без него холодная вода может попасть в трубопровод и циркулировать по замкнутому контуру вместо горячей. Что может вызвать процесс конденсации в насосе.

Важно и количество водопроводных кранов, которые могут быть открыты одновременно. Простая логика подсказывает, что если создать в циркуляционном трубопроводе давление, например, в 5 бар, то при открытии одного крана напор превысит допустимое значение и струя может повредить сантехническое оборудование.

Однако если вода будет расходоваться одновременно через 4–5 точек водоразбора, то напор в каждой из них окажется сравнительно низким. Термин «сравнительно» в данном случае означает, что количества воды будет достаточно, чтобы ополоснуть руки, но не хватит для нормального принятия душа. Предотвратить подобную ситуацию помогут многоконтурная схема с распределительными коллекторами, а также специальные клапаны снижения давления.

Взаимозаменяемость циркуляционных насосов

Отдельный вопрос при выборе циркуляционного насоса ГВС – взаимозаменяемость прибора с насосом для системы отопления. Несмотря на внешнее сходство приборов, взаимозаменяемость является ограниченной.

На фото:

Принцип взаимозаменяемости циркуляционных насосов не распространяется на так называемые «сдвоенные насосы»&nbsp– приботы, которые подстраховывают друг друга.

Проблема состоит в разнице рабочих температур перекачиваемой жидкости: 60–65°С для горячей воды и 90–95°С для теплоносителя.

При необходимости циркуляционный насос для отопления, может быть использован на трубопроводах ГВС, но не наоборот! Отметим, что ни солидный запас мощности, ни высокая производительность, которыми отличаются насосы отопительной системы, для ГВС просто не нужны.

Основные выводы:

• циркуляционный насос для ГВС подбирается примерно по той же схеме, что и для системы отопления ;
• нет смысла использовать устройство, у которого производительность выше, чем у водонагревателя, подключенного к данному контуру;
• расчет параметров для циркуляционного насоса является довольно сложным, поэтому следует поручить его специалистам: при самостоятельном его проведении экономия будет ничтожной, а вероятность ошибки – слишком высокой.

---

В статье использованы изображения smedegaard.com, wilo.com, dabpumps.com, grundfos.com, salmson.com

Особенности моделей насосов для воды

Водяные насосы на данный момент времени являются достаточно популярными изделиями в частном, коммунальном секторе, а также на производстве, применяемыми для  перекачки воды или для поднятия ее на необходимый уровень. Перед тем как приобрести насосы для воды необходимо разобраться с основными показателями данных устройств, спецификой их работы, принципами работы и видами.

В настоящее время создается большое количество различных моделей насосов для воды, которые предназначены как для бытовых нужд, так и промышленного значения.

Насосы для воды могут устанавливаться и для системы отопления или подъема воды со скважин. Насос для отопления необходим для создания принудительной циркуляции воды в системе, так как в домах и зданиях с большой площадью отопления природная конвекция может не справляться с равномерным распределением тепла. При этом насос для отопления, является достаточно экономичным оборудованием, потребляющим энергию в среднем как небольшая лампочка, а при правильной и квалифицированной установке срок эксплуатации может составлять более 10 лет.

Насосы для скважин  используются в основном для полива участков, для наполнения емкостей или для создания автономной системы водопровода, при этом основной задачей является перекачка воды с больших глубин. В нашем интернет-магазине представлены насосы для скважин от ведущего отечественного производителя «Джилекс», первого начавшего создавать современное, инновационное оборудование для перекачки воды.

Классификация насосов для воды

Все водяные насосы в зависимости от применения классифицируют на:

►   дренажные насосы;

►   циркуляционные насосы;

►   водоподъемные насосы.



1.       Современный дренажный насос необходим для откачки воды из стоков, колодцев, бассейнов. Данное оборудование отличается высокими показателями производительности, прочностью конструкции, а также возможностью применения в самых загрязненных местах, благодаря наличию системы измельчения попадающих в оборудование частиц и мусора.

2.      Циркуляционный насос необходим для создания системы автономного отопления или водоснабжения, и поэтому применяется только в замкнутых системах для обеспечения движения жидкости. Производительность данного оборудования зависит только от трения, возникающего в трубопроводе.

Циркуляционные насосы для отопления являются незаменимым оборудованием для создания принудительной системы движения горячей воды в системе отопления, позволяя тем самым существенно повысить эффект работы всей системы. Циркуляционный насос для водоснабжения в отличие от предыдущего используется для бесперебойной движения воды в системе и поддержания оптимального давления.

Выбирая циркуляционный насос для отопления  необходимо обратить внимание на показатели энергосбережения,  длительность работы и уровень производимого шума.

3.      Водоподъемные насосы необходимы для поднятия воды из скважин или колодцев. Их разделяют в зависимости от источника затвора на поверхностные насосы и насосы погружные.

В настоящее время поверхностное оборудование применяется для неглубоких колодцев, родников или для поддержания оптимального уровня давления в трубопроводе. В отличие от предыдущего насос погружной используется в глубоких скважинах для подъема воды, имея при этом более мощный двигатель и более эффективную систему охлаждения.

Интернет-магазин Самкомф предлагает широкий ассортимент моделей насосов для воды, при этом заказ можно сделать как через интернет-магазин подав заявку, так и по телефону указанному на сайте.

Насос циркуляционный TRS 25/4

Цена

от

до

Название:

Артикул:

Текст:

Выберите категорию:
Все Отопление и ГВС » Водонагреватели »» Бойлер косвенного нагрева »» Водонагреватель газовый накопительный »» Водонагреватель газовый проточный »» Водонагреватель электрический накопительный »» Водонагреватель электрический проточный » Котлы »» Котел газовый »» Котел твердотопливный »» Котел электрический » Мембранные баки » Модульные коллекторные системы »» МКС Гидравлический разделитель бытовой »» МКС Коллектор бытовой »» МКС Модуль бытовой » Радиаторы и полотенцесушители »» Запорный клапан для радиатора »» Полотенцесушитель водяной »» Полотенцесушитель электрический »» Радиатор панельный »» Радиатор секционный »» Регулировочный клапан для радиатора »» Термостатическая головка » Тепловые завесы и вентиляторы »» Тепловая завеса »» Тепловентилятор Насосы » Насосы водозабора »» Насос водоснабжения погружной » Насосы водоотведения »» Дренажный насос »» Малогабаритная канализационная установка » Насосы отопления и ГВС »» Насос циркуляционный » Насосы водоснабжения и повышения давления »» Компактный насос повышения давления »» Многоступенчатый центробежный насос »» Насос повышения давления »» Насосная станция Трубопроводная арматура » Бытовая трубопроводная арматура »» Арматура для подключения сантехники »» Кран шаровый » Коллекторы »» Коллектор »» Коллекторные шкафы »» Коллекторный блок »» Компактный насосно-смесительный узел »» Термоэлектрический привод Электрика » Стабилизаторы напряжения Радиаторы и полотенцесушители Котлы

Производитель:
ВсеAQUAHITARISTONBAXIDANFOSSGEFFENGRUNDFOSHEIMEIERIEKLEMAXMVINAVIENProthermPUMPMANPurmoREFLEXRIFARSUPERLUXTHERMEXVaillantVALTECVOLCANOWATTSONWESTERWILOБАСТИОНГАЛЛОПДЖИЛЕКСЛЕМАКСТЕПЛОМАШТРУГОРШТИЛЬЭВАН

Новинка:
Вседанет

Спецпредложение:
Вседанет

Результатов на странице: 5203550658095

Найти

Самый большой выбор циркуляционных насосов Wilo и Grundfos

В нашем электронном каталоге насосов – большой ассортимент насосного оборудования известных европейских производителей – немецкой фирмы Wilo и датской компании Grundfos. Купить насосы Wilo или насосы Grundfos – это приобрести высокотехнологичные приборы с отличными эксплуатационными характеристиками, позволяющими решать задачи циркуляции жидких сред, дренажа сточных и канализационных стоков, отопления и кондиционирования воздуха.

Один из самых популярных видов насосного оборудования — циркуляционные насосы, предназначенные для прогона жидкой среды в замкнутых системах отопления и водоснабжения. Основные типы циркуляционных насосов включают насосы с «сухим ротором», «мокрым ротором», насосы вида «in-line» и консольные насосы, поддерживающие давление в системе на постоянном уровне. Циркуляционные насосы с «мокрым ротором», погруженным в жидкую среду, чаще выбираются для решения задач перемещения жидкости в небольших отопительных системах. Насосное циркуляционное оборудование вида «in-line» имеет напорный и всасывающий патрубки, находящиеся на одной оси, что позволяет устанавливать их непосредственно в трубопроводную систему. Мощные циркуляционные насосы с «сухим ротором», не контактирующим с жидкой средой, обычно используются в промышленных областях для прокачки большого объема жидкости. Каждая серия циркуляционных насосов дифференцируется по мощности, производительности и напору, поэтому потребитель всегда имеет возможность выбрать тот насос, который максимально полно отвечает заявленным требованиям.

Насосы с «мокрым» ротором

Wilo насосы с мокрым ротором, серия SMART

Насосы Wilo Smart с мокрым ротором и автоматическим регулированием мощности выполнены из серого чугуна и рассчитаны на температуру прогоняемой жидкости от +2 до +95 градусов Цельсия. Рабочие давление — 10 бар, производительность – 3,5 куб. метров в час. Соединение с трубопроводом резьбовым способом. Простое управление и монтаж, невысокий уровень шума и наличие системы деблокирования ротора, а также дополнительная защита двигателя от посторонних частиц с помощью специального бронзового фильтра позволяют использовать эти циркуляционные насосы в самых широких областях – от городских систем водоснабжения до технологических циркуляционных контуров в промышленности.

Wilo насосы с мокрым ротором, серия STRATOS

В нашем каталоге насосов вы можете выбрать и купить насос Wilo Stratos – высокоэффективный прибор с возможностью переключения частоты вращения и регулирования перепада давления с производительностью до 105 куб. метров в час. Максимальное рабочее давление – 10 бар (специальное исполнение — 16 бар), а температура – от +2 до +95 градусов Цельсия.

Модификации проборов внутри серии объединяют одинарные и сдвоенные насосы (Stratos D), насосы с автоматической системой управления мощностью двигателя, высоким классом эффективности (А) и с 80% экономией электроэнергии (Stratos ECO), используемых как в промышленных системах, гелиотермических установках (Stratos ECO — ST), перекачивания вторичной горячей воды (Stratos ECO-Z), так и в циркуляционных контурах многоквартирных домов (Stratos ECO-L).

Одна из последних разработок серии Stratos – одинарный циркуляционный насос Pico, с новым двигателем, низким потреблением электроэнергии, большим цифровым дисплеем, отражающим текущее состояние насосного оборудования, а также автоматической вентиляцией ротора двигателя.

Wilo насосы с мокрым ротором, серия STAR

Циркуляционный насос Wilo Star – насос с мокрым ротором, рассчитанный на работу в промышленных циркуляционных системах. Технические характеристики включают автоматическое согласование мощности, ступенчатое переключение частоты вращения и производительность до семи кубических метров в час. С помощью циркуляционного насоса Wilo Star можно перекачивать не только воду, но и водогликолевую смесь (максимальное соотношение — 1:1).

Циркуляционный насос Wilo TOP с мокрым ротором

<Циркуляционный насос Wilo TOP с мокрым ротором используется в промышленных системах кондиционирования, охлаждения, отопления и горячего водоснабжения. Производительность циркуляционного насоса Wilo TOP до 120 кубических метров в час. Модельный ряд Wilo Top включает аппараты с предварительной настройкой частоты вращения (Top — Е, TOP — ED), инфракрасным монитором и автоматической оптимизацией мощности насоса при пиковой нагрузке, что позволяет экономить до пятидесяти процентов электроэнергии.

Wilo насосы с мокрым ротором, серия NO

Wilo NO — серия циркуляционных бессальниковых насосов, не требующих техобслуживания. Основная область применения – системы отопления. Высокое качество подтверждено немецким и российским сертификатами.

Grundfos насосы с мокрым ротором Magna, Magna-D серии 2000

Насосы Grundfos с мокрым ротором типа MAGNA серии 2000 специально спроектированы для циркуляции теплоносителя для систем с переменным расходом, когда изменение расхода приводит к большим перепадам давления и возникает необходимость в автоматическом регулировании напора насосного оборудования. Насосы этой серии могут использоваться для невязких, чистых и неагрессивных сред, не содержащих твердые и волокнистые включения, а также минеральные масла. Принцип действия насосов MAGNA основан на электронном измерении их характеристик в данный момент времени, расчете микропроцессором действительного расхода или температуры жидкости и выборе нужного режима работы насоса (режим пропорционального изменения давления, ночной режим). Использование насосов Grundfos такого типа позволяет значительно снижать эксплуатационные расходы, так как снижение напора насосного оборудования приводит к минимизации затрат на энергопотребление.

Насосы циркуляционные Grundfos UP,UPS,ALPHA,UPE

Циркуляционные насосы Grundfos серии UP (UPS,UPE) и ALPHA предназначены для перекачки воды в однотрубных и двухтрубных системах горячего водоснабжения. Базовая модель UP 100 серии имеет одноступенчатое регулирование, а аппарат с дополнительной литерой S (UPS) – трехступенчатое. Корпус циркуляционных насосов этой серии может быть выполнен из бронзы или антикоррозийной нержавеющей стали. Статор изолирован от «мокрого ротора» стальной герметичной гильзой.

Отличие насосных аппаратов UPE 2000 серии от UP 100 серии заключается в оснащении их встроенным электронным блоком управления, позволяющим автоматически регулировать напор в трубопроводных системах с переменным расходом без применения других устройств.

Насос Grundfos ALPHA предназначен для использования в бытовых или небольших промышленных системах горячего водоснабжении при постоянном или переменном потоке перекачиваемой жидкости, либо изменении ее температуры, а также в системах, где не требуется ночной режим. К преимуществам этого насосного оборудования относится низкий уровень шума, экономичный режим работы, компактный дизайн и отсутствие требований по обслуживанию.

Grundfos насосы с мокрым ротором циркуляционные UPS,UPSD серии 200

Насосы Grundfos UPS,UPSD серии 200 предназначены для циркуляции жидкости в системах отопления и бытового горячего водоснабжения, а также в системах охлаждения и кондиционирования воздуха. Серия 200 объединяет одинарные (UPS) и сдвоенные (UPSD) циркуляционные насосы с тремя скоростями вращения, позволяющими выбрать наиболее оптимальный режим работы для конкретной гидросистемы. Модульная конструкция насосов Grundfosвключает стандартный модуль, модуль защиты электродвигателя и релейный модуль. Блок обмена данными через шину связи входит в базовый комплект одинарных насосов.

Релейный модуль может выполнять как сигнальные функции для одинарных насосов, так и контролирующие функции для различных режимов эксплуатации сдвоенных насосов (посменный, резервый и независимый).

Насосы циркуляционные регулируемые Grundfos ALPHA

Высококачественные циркуляционные насосы Grundfos ALPHA для бытового применения рассчитаны на работу в отопительных системах гостиниц, больниц, многоквартирных домов, школ и т.д. С насосным оборудованием такого вида, позволяющим автоматически модифицировать свои настройки в зависимости от изменения параметров отопительной системы, можно не беспокоиться о сложной эксплуатации приборов. Некоторые модели оснащены модулями ИК — связи и блоками для осуществления также внешнего мониторинга и контроля. Невысокий уровень шума, компактность и длительный срок службы увеличивают востребованность аппаратов данных серий. Производительность — 3 куб. метра в час.

Насосы с «in-line»

Насосы In-Line с частотным регулированием Grundfos TP, TPE, серии 1000 и 2000

Одинарные насосы грундфос ТР, ТРЕ, а также их сдвоенный вариант (ТРD и ТРЕD),относятся к насосному оборудованию вертикального типа, которое можно использовать для отопления и кондиционирования воздуха административных зданий. Высоких требований к чистоте перекачиваемой жидкости нет, так как, в отличие от насосов с «мокрым ротором», эти аппараты имеют моноблочную конструкцию и менее чувствительны к присутствию в жидкости примесей. В качестве материала для изготовления насосов может использоваться чугун или бронза.

Разница между насосами грундфос TPE и ТР заключается в комплектации электродвигателей серии TPE встроенным частотным преобразователем, что позволяет существенно сократить затраты на электроэнергию и увеличить эффективность аппарата. Отличие же насосов ТРЕ 1000 и TPE 2000 – в оснащении насосов серии 2000 дополнительным датчиком дифференциального давления.

Насосы с «сухим ротором»

Wilo Насосы с сухим ротором в исполнении Inline, серия IPL, DPL, IL, DL

Циркуляционный насос WILO ILотносится к аппаратам с сухим ротором и имеет фланцевое присоединение к трубопроводам. Применяется для перекачки питьевой воды, а также воды без абразивных включений и водогликолевой смеси для отопительных контуров. Высокая устойчивость к коррозии, благодаря использованию в качестве исходного материала нержавеющей стали и термопласта (Noryl) свысоким сопротивлением кагрессивным химическим средам. В нашем каталоге насосов – два варианта циркуляционного насоса WILO IL – одинарного (IL) и сдвоенного (DL) типа.

Циркуляционный насос WILO IPL и его сдвоенный вариант WILO DPL может иметь фланцевое или резьбовое присоединение к трубопроводу. Широко применяется в трубопроводных системах с жидким носителем без абразивных частиц.

Wilo с сухим ротором в исполнении Inline, серия IP-Z, IPS, IPH, PH, NP

Насосы серии Wilo IP-Z используются для прокачки питьевой, холодной и горячей воды в системах охлаждения, кондиционирования и отопления. Рабочие характеристики прибора рассчитаны на давление до 10 бар; температуру перекачиваемой жидкости до 65 °C (для питьевой воды) и от — 8°C до 110 °C (для систем отопления). Широкое применение обусловлено высокой коррозийной стойкостью и пригодностью к прокачке жесткой воды (до 5ммоль/л).

Насосы серии Wilo IPS выполнены из серого чугуна, имеют скользящее торцевое уплотнение и применяются для перекачки масляного или водного теплоносителя в промышленных циркуляционных системах. Относятся к одноступенчатому низконапорному оборудованию. Рабочий температурный диапазон: от -10° C до +140°C.

Насосы Wilo IPH из стального литья относятся к линейным одноступенчатым насосам с фланцевым присоединением к трубопроводу и рассчитаны на работу при температуре от -10° C до +350°C. В качестве жидкого теплоносителя используется масло. Может устанавливаться как в закрытых, так и открытых помещениях.

Wilo PH — насосное оборудование поверхностного типа из серого чугуна и фланцами с внутренней резьбой. Перекачиваемая жидкость может иметь температуру до 100 ° C. Развиваемая мощность 0,9 кВт при рабочем давлении до 6 бар.

Wilo NP — центробежный низконапорный насос из серого чугуна и хромированной стали, стоящий на фундаментной раме и используемый для перекачки не агрессивных жидкостей без абразивных включенийв отопительных системах, а также системах орошения и коммунального водоснабжения. Может иметь сальниковое или скользящее торцевое уплотнение. Рабочее давление – до 16 бар.

Насосы консольные моноблочные

Центробежные консольные насосы Grundfos NB, NBE и NK

Центробежный консольный насос используется для поддержания давления в системе на постоянном уровне. Одна из самых распространенных рабочих сред консольных насосов — вода, но могут использоваться и другие жидкости, похожие по физическим свойствам и химическому составу. Основные области применения насосного оборудования этого вида — водоснабжение, промышленные системы повышение давления и перекачки жидкости, орошение, а также отопление, кондиционирование воздуха и вентиляция.

Отличия центробежных консольных насосов Grundfos NK, NB, NBE

Насосы NК представляют собой блочную конструкцию, где каждый элемент — электродвигатель, муфта, насосная часть — изготовлен отдельно, но соединён с другими элементами и смонтирован с ними на одной раме.

Насосы NB, в отличие от насосов NК, представляют собой одноступенчатые, моноблочные конструкции, в которых и электродвигатель, и сам насос интегрированы в единый блок.

Обе серии выпускаются как в вертикальном, так и в горизонтальном исполнении. Как центробежные консольные насосы Grundfos NB, так и Grundfos NK обладают высокой долговечностью и не нуждаются в постоянном техническом обслуживании.

Консольные насосы NBE имеют двигатель со встроенным частотным преобразователем и программным приложением, позволяющим производить электронный контроль и регулировку скорости вращения двигателя. Насосы серии NBE компактны и могут вписываться в ограниченное пространство.

Принадлежности для насосов Grundfos

В нашем электронном каталоге насосов вы можете приобрести не только насосное оборудование Grundfos, но и принадлежности для насосов разных серий, например, для регулируемых циркуляционных насосов ALPHA,UPE, серия 2000 – таймеры с суточной шкалой, LON преобразователи, LINK – кабели и пр.

Данные обновлены 24.02.21    Рублевые цены расcчитаны по курсу ЦБ +5% 1€ = 94,1434 р. 1$ = 77,6825 р.

Насосы с осевым потоком

| Найдите информацию и получите расценки на PumpScout

Что такое осевой насос?

Насос с осевым потоком — это тип центробежного насоса, в котором используется рабочее колесо с лопатками, которые направляют поток в осевом направлении. Этим они отличаются от большинства других центробежных насосов, которые направляют поток более радиально. В общем, насосы с осевым потоком создают меньшее давление (напор), чем центробежные насосы с радиальным потоком, но они могут производить гораздо более высокие скорости потока.

Как они работают?

Насос обычно состоит из рабочего колеса с небольшим количеством лопаток, обычно только с тремя или четырьмя лопатками.Лопатки ориентированы таким образом, что перекачиваемая жидкость выходит аксиально (то есть в том же направлении, что и вал), а не радиально (90 градусов от вала). Рабочее колесо обычно приводится в движение электродвигателем. Осевая ориентация лопастей рабочего колеса обеспечивает очень низкий напор при перекачивании жидкости.

Насос с осевым потоком может создавать напор всего от 10 до 20 футов, что намного ниже, чем у большинства других типов центробежных насосов. Они способны производить очень высокую скорость потока — до нескольких сотен тысяч галлонов в минуту, что является самой высокой скоростью потока среди всех типов центробежных насосов.

Иногда их называют гребными насосами, потому что рабочее колесо с осевым потоком похоже на гребной винт лодки. В некоторых конфигурациях поток и напор можно регулировать путем изменения шага лопаток рабочего колеса.

Насосы с осевым потоком имеют рабочие характеристики, которые существенно отличаются от насосов других типов. Несмотря на то, что они производят очень низкий напор в своей нормальной рабочей точке, кривая зависимости напора от производительности намного круче, чем у других типов центробежных насосов. Запорный (нулевой расход) напор может в три раза превышать напор в точке максимальной эффективности насоса. Кроме того, требуемая мощность увеличивается по мере уменьшения расхода, при этом наибольшая потребляемая мощность приходится на отключение (нулевой расход). Это противоположно тенденции с радиальными насосами, которые требуют увеличения мощности при более высоких расходах.

Где они используются?

Насосы с осевым потоком используются в приложениях, требующих очень высокой скорости потока и очень низкого давления (напора).Они используются в качестве циркуляционных водяных насосов на электростанциях. Они также широко используются в химической промышленности для циркуляции большого количества жидкости в испарителях. И они полезны в системах водоотведения, когда необходимо переместить большое количество воды на небольшое расстояние, например, через дамбу или дамбу. Эти применения не так распространены, как применения насосов с радиальным потоком, поэтому насосы с осевым потоком не так много, как насосы с радиальным потоком.

• Понравилось то, что вы прочитали?
• Твитнуть

Насос осевого потока

— обзор

Заметные достижения в исследованиях сердечно-сосудистой системы и устройства, которые в настоящее время исследуются и ожидаются в ближайшем будущем, перечислены ниже:

1.

Новые педиатрические устройства, такие как насосы с осевым потоком и протезы клапанов малого диаметра, были внедрены, и некоторые из них находятся в стадии строительства. По мере того, как устройства становятся все более надежными, механическая поддержка кровообращения будет играть все более важную роль не только для спасательной терапии, но и для безопасного лечения самых сложных врожденных пороков сердца, не только с целью перехода к восстановлению сердца или трансплантации, но и , в конце концов, как постоянное решение.

2.

Эффективные миниатюрные насосы для крови широко используются в малоинвазивной кардиологии. Доставленный к месту назначения по артериям, интеллектуальный насос, в основном для краткосрочной поддержки сердца, может сыграть важную роль в экстренных случаях.

3.

Новые типы устройств создают возможности внедрения помпы и оксигенации крови в клиническую практику. Идея не нова, но благодаря новым материалам (прочным полупроводниковым кремниевым мембранам), которые быстро развиваются.

4.

Будут представлены новые «биомеханические» клапаны и сосуды, полностью синтетические / искусственные, но гибкие и прочные. Создание сосудистых трансплантатов малого калибра очень важно для операций по шунтированию и трансплантату.

5.

Будет наблюдаться значительное улучшение технической поддержки предварительного планирования и контроля хирургических вмешательств, включая телемедицинские технологии.

6.

Будут внедрены биоискусственные миокардиальные трансплантаты, в которых будет применима перфузия с помощью макроскопического внутреннего сосуда.

7.

Усовершенствованные методы культивирования клеток могут превратить человеческие миофибробласты аорты в структуру, подобную нативной ткани.

8.

Тканевые биопротезные клапаны будут широко использоваться в клиниках.

Насосы с осевым потоком | Инженеры Edge

Связанные ресурсы: насосы

Насосы с осевым потоком

Насосы с осевым потоком

Насосы с осевым потоком представляют собой центробежный насос.Они используют рабочие колеса с лопатками для направления потока в том же направлении, что и вал, — в осевом, а не в радиальном направлении, которое находится под углом 90 градусов от вала. Насосы с осевым потоком, как правило, создают меньшее давление, чем насосы с радиальным потоком, но они могут производить гораздо более высокие скорости потока. Рабочее колесо с осевым потоком, которое иногда называют гребными насосами, похоже на гребной винт лодки.

Насосы с осевым потоком используются в приложениях, где требуется очень высокая скорость потока и очень низкое давление (напор). Некоторые распространенные примеры включают циркуляционные водяные насосы или в системах водоотведения, когда необходимо транспортировать большое количество воды на небольшое расстояние.Поскольку эти применения менее распространены, чем насосы с радиальным потоком, на рынке меньше осевых насосов.

Насос с осевым потоком обычно состоит из рабочего колеса с тремя или четырьмя лопастями, приводимого в движение электродвигателем. Эти лопатки ориентированы таким образом, что перекачиваемая жидкость выходит аксиально, а не радиально, создавая очень низкий напор. Насосы с осевым потоком могут создавать напор от 10 до 20 футов, что ниже, чем у большинства других типов центробежных насосов. Кроме того, они способны обеспечивать скорость потока до 200 000 галлонов в минуту.

Насосы с осевым потоком могут работать с одними из самых высоких значений расхода среди центробежных насосов любого типа. Эти насосы имеют рабочие характеристики, которые кардинально отличаются от насосов других типов. Хотя они производят очень низкий напор в своей нормальной рабочей точке, кривая отношения напора к производительности намного круче, чем у других типов центробежных насосов. Запорный напор может в три раза превышать напор в точке максимальной эффективности насоса. Требуемая мощность в лошадиных силах увеличивается по мере уменьшения расхода, при этом максимальная потребляемая мощность приходится на отключение.Это противоположно радиальным насосам, которые требуют увеличения мощности при более высоких скоростях потока.

Предоставлено сотрудниками PumpScout.com.

© Copyright 2000-2021, Engineers Edge, LLC www.engineersedge.com
Все права защищены
Отказ от ответственности | Обратная связь | Реклама | Контакты

Дата / Время:

Выбор размера насоса

— Влияние чрезмерного увеличения центробежных насосов — FluidFlow

Размер насоса: Вероятно, все мы сталкивались с темой увеличения размеров центробежных насосов в прошлом, но почему это может происходить и каковы последствия? В этом блоге рассматривается состояние центробежных насосов увеличенного размера.

Насосы могут быть слишком большого размера по ряду причин. Иногда насос подбирают заранее на стадии планирования или концептуального проектирования с использованием оценочных значений потерь в трубопроводе и арматуре. На этом этапе может возникнуть некоторая ошибка, так как необходимо будет оценить длины труб, количество фитингов и т. Д., А также возможность опубликованной литературы, имеющей различные справочные значения для коэффициента гидравлического сопротивления или потерь в фитингах. Как следствие, потери динамического давления могут быть сомнительными.С другой стороны, обычно лучше определить разницу статического давления.

Еще одна потенциальная причина для увеличения размера насоса — это, возможно, проектируемая система потенциально расширится через несколько лет, а рассчитанный размер насоса не удовлетворит этот дополнительный спрос в будущем. Иногда добавляется «запас прочности», который часто может иметь произвольное значение. Затем приобретается и устанавливается насос большего размера для обслуживания будущей расширенной системы.

Другие причины могут включать в себя то, что выбранный насос был единственным насосом на складе поставщика, и насос требовался срочно — сделка была согласована с поставщиком, и насос был закуплен, насос, возможно, был выбран из запаса запасных частей из-за бюджетных ограничений или , был выбран новый насос для замены существующей системы.Этот новый насос соответствовал уже установленному насосу, однако существующий насос был уже завышен. Другая причина может заключаться в том, что проектировщик завысил размер насоса из-за ожидаемого накопления продуктов коррозии на внутренней части трубы, что со временем увеличит требования к общему напору насоса. Последний момент, который следует учитывать, заключается в том, что по мере износа насоса может наблюдаться снижение напора и производительности. Это может служить аргументом в пользу первоначального дополнительного «запаса прочности» для увеличения мощности и напора с целью противодействия возможным эффектам износа.

Некоторые из вышеперечисленных причин могут показаться разумными, однако иногда применяется шкала «запаса прочности», которая может привести к негативным последствиям для конечных условий эксплуатации насоса, капитальных и эксплуатационных затрат и т. Д. поставщик выбирает насос, у которого есть еще один «запас прочности», чтобы быть уверенным, что там «достаточная мощность насоса для выполнения работы».

Давайте рассмотрим примерный сценарий, чтобы проиллюстрировать эффект превышения номинала насоса.

Проектировщик установил расчетный расход 911 м3 / ч на 26.0 м жидкости. Полагая, что использование запаса прочности обеспечит достижение рабочей точки D, как показано на рисунке 1, разработчик ошибочно добавляет 15,5 м напора жидкости, чтобы получить общий напор жидкости 41,5 м. На рисунке 1 представлен обзор кривых производительности рассматриваемой системы.

Рис. 1. Кривые производительности центробежного насоса.

Предполагая, что проектировщику действительно нужен насос для работы с производительностью 911 м3 / ч и напором жидкости 41,5 м, поставщик насоса выбирает насос с кривой A, B и C.Кривая насоса пересекает кривую системы в точке наилучшего КПД. Однако фактическая кривая системы — это E, D и C, и насос будет работать в рабочей точке C, а не B. Это связано с тем, что насос стремится к равновесию с системой и работает на пересечении кривой насоса и кривой напора системы. В точке C насос будет производить расход 1120 м3 / ч. Таким образом, не только разработчик добьется различных рабочих условий, насос также будет работать в точке с более низким КПД на кривой насоса и, следовательно, имеет более высокие эксплуатационные расходы.

Для достижения первоначально запланированного расхода в 911 м3 / ч клапан системы постепенно закрывается / дросселируется. Это сделает кривую напора системы более крутой, поскольку мы добавляем в систему сопротивление. Затем насос производит 911 м3 / ч при 41,5 м жидкости. Однако требуемый напор при 911 м3 / ч составляет 26,0 м жидкости. Таким образом, насос фактически производит 41,5 м3 жидкости и 911 м3 / ч, но подает в систему только 26,0 м3 жидкости, 911 м3 / ч. Дополнительные 15,5 м напора жидкости тратятся на клапан в виде тепла и шума.

Каковы финансовые последствия увеличения размера насоса?

Теперь давайте сделаем быстрые «обратные вычисления» для этого примера и предположим, что этот насос имеет КПД 60% в рабочей точке C.

911 * (41,5 / 360) = 105,0 кВт произведено и 105,0 / 0,6 = 175 кВт, необходимых для этого.

Теперь давайте рассмотрим рабочую точку в точке B и предположим, что этот насос имеет КПД 68% в этой рабочей точке.

911 * (26,0 / 360) = 65.Произведено 8 кВт, и для этого потребуется 65,8 / 0,68 = 96,7 кВт.

Разница составляет 175–96,7 = 78,3 кВт, которая используется для накачки против дроссельного клапана нагнетания. Обратите внимание, что выпускной дроссельный клапан часто используется для преодоления эффекта чрезмерного увеличения размера насоса, поскольку это простое решение, которое можно выполнить на месте, однако это связано с расточительным расходом энергии. Если бы это был насос, который работал 24 часа в сутки, это означало бы, что у нас было бы 24 * 365 * 78,3 = 685 908 кВт в год неэффективного использования энергии.Сколько вы тратите на киловатт-час электроэнергии? Предположим, это 0,05 доллара США за 1 кВт · ч. Это просто означает, что мы расточительно тратим 0,05 * 685 908 = 34 295 долларов в год на эксплуатационные расходы только на этот насос.

Из рисунка 1 видно, что рабочая точка насоса на самом деле будет ближе к концу кривой насоса, чем предполагалось, но каковы практические последствия эксплуатации насоса ближе к концу кривой? Во-первых, насосы спроектированы таким образом, чтобы работать с максимальной или максимальной эффективностью.Когда они работают в направлении правой части кривой, вероятность кавитации увеличивается. Давление всасывания и нагнетания может сильно колебаться, толкая рабочее колесо из-за дисбаланса сил. Дребезжит вал насоса, изнашивается набивка, механические уплотнения повреждаются, подшипники разрушаются ударом (бринеллинг), а валы изгибаются. Во время работы насосы будут шуметь, вибрировать и трястись, нагреваться, а микроструи жидкости, выбрасываемые взрывающимися пузырьками, будут разрушать рабочее колесо.В результате этого неудивительно, что насос будет требовать значительного обслуживания и будет регулярно выходить из строя.

Как я могу определить, что мой существующий насос слишком большой?

Существует ряд факторов, которые могут указывать на то, что размер существующего насоса превышает размер установленного приложения. Давайте посмотрим на несколько:

Клапаны с большим дросселированием

Регулирующие клапаны, установленные в системе с центробежными насосами, как правило, остаются в ограничительных положениях клапана, что, в свою очередь, заставляет насос работать против высокого противодавления.Поскольку это давление выше, чем давление, необходимое насосу для достижения максимальной эффективности (см. Предыдущий пост в блоге под названием «Эффективность работы центробежных насосов»), насос работает неэффективно и подвержен риску повышенного износа подшипников.

Чрезмерный шум

Насос слишком большого размера может вызвать чрезмерный шум и вибрацию труб, которые со временем могут ослабить фланцевые соединения и соединения, а также вызвать усталость сварных швов труб. Это может привести к преждевременному износу и выходу из строя.Удивительно, но чрезмерный шум иногда может остаться незамеченным, поскольку операторы объекта могут просто привыкнуть к заданному уровню шума на месте, и, как таковой, это считается, поскольку установка находится в рабочем состоянии и находится в нормальном рабочем состоянии.

Регулярная замена подшипников и уплотнений

Насосы увеличенного размера, как правило, создают высокое противодавление, что приводит к ускоренному износу подшипников и уплотнений. Если насос требует частой замены подшипников и уплотнений, это может быть признаком того, что насос слишком большой.

Интенсивное использование байпасных линий

Байпасные линии иногда используются для управления избыточным потоком и позволяют насосу работать ближе к точке максимальной эффективности (BEP). Хотя это может повысить надежность насоса, это также приводит к расточительному потреблению энергии, поскольку энергия, необходимая для перемещения жидкости через байпасные линии, тратится впустую. Если в системе имеется большое количество байпасных линий, это может указывать на то, что система имеет возможности для повышения своей энергоэффективности.

Прерывистый режим

Насосы

иногда используются для поддержания постоянного уровня жидкости в резервуаре, слива и заполнения по мере необходимости. Это постоянное циклическое включение и выключение снижает срок службы контроллера двигателя насоса и узла насоса, что означает, что насос будет более восприимчивым к прерывистой работе. Крупногабаритные насосы имеют тенденцию генерировать более высокие потери на трение, поскольку они обеспечивают больший расход жидкости через систему, в которой она нуждается. Когда эти проблемы становятся все более серьезными, насос начинает работать спорадически до полного отказа.

Что я могу сделать?

Возможные шаги по устранению или устранению чрезмерных размеров насосов включают: уменьшение рабочей скорости насоса, уменьшение диаметра рабочего колеса насоса или замену насоса на насос правильного размера и выбранной модели. Это могло бы стать одним из наиболее энергоэффективных способов решения проблемы.

Другой вариант — подрезка рабочего колеса насоса, поскольку это снижает потребление энергии из-за чрезмерного напора от насоса слишком большого размера. Рабочее колесо может быть подрезано с целью заставить регулирующий клапан работать в более желательном положении, т.е.е. примерно от 40 до 60% открытия. Если, например, регулирующий клапан имеет начальное рабочее положение, скажем, 25%, то крыльчатку можно отрегулировать для получения более желательного положения, например открытия на 55%. Падение давления можно оценить с помощью уравнения регулирующего клапана, получив значение Cv для каждого положения клапана. Однако следует отметить, что это мало влияет на превышение мощности насоса. В некоторых случаях обрезка рабочего колеса может привести к снижению эффективности насоса.

Возможно, насос можно снабдить частотно-регулируемым приводом (ЧРП).Это может быть хорошим решением для снятия регулирующего клапана и повышения эффективности. В целом. ЧРП действительно подходят только для систем с высоким коэффициентом трения, но не для систем с высоким статическим напором. Полезное практическое правило состоит в том, что VFD обычно оправданы только тогда, когда динамический напор составляет 50% от общего напора в системе. В системе, которая обслуживает многие системы регулирующих клапанов дифференциального давления, частотно-регулируемые приводы могут оказаться неприемлемым вариантом.

Таким образом, влияние превышения номинального размера насоса включает: работа с избыточной производительностью может потребовать более высокого NPSHr, кавитация, приводящая к снижению эффективности и преждевременному отказу компонентов, более высокое энергопотребление, более высокие текущие эксплуатационные расходы, более высокие капитальные затраты, внутренняя нагрузка и гидравлический радиальный тяга, вибрация и обезвоживание.

Подбор насоса Подбор насоса Подбор насоса Подбор насоса Подбор насоса Подбор насоса

Чтобы просмотреть наш блог «Эксплуатационная эффективность центробежных насосов»

НАЖМИТЕ ЗДЕСЬ

Насос

Sparus ™ с технологией постоянного потока ™

Pentair Aquatic Eco-Systems Sparus ™ Pump with Constant Flow Technology ™
3 л. с., 3,2 кВт, 1-фазный, 230 В, 16 ампер полной нагрузки, 1,32 SF, 3,95 SFHP, 50 Гц / 60 Гц

• Первый рабочий насос для аквакультуры, предлагающий регулирование скорости или потока.
• Насос можно запрограммировать на работу со скоростью или постоянным расходом в течение заданных интервалов времени для максимальной эффективности работы и энергосбережения для различных приложений

В типичных условиях эксплуатации насос Sparus с технологией постоянного потока обеспечивает самый высокий расход воды среди всех высокопроизводительных насосов при минимальном потреблении электроэнергии.Благодаря встроенному частотно-регулируемому приводу, этот насос автоматически рассчитывает и самонастраивается, чтобы обеспечить точную рабочую скорость, необходимую для обеспечения точной скорости потока, которую вы устанавливаете. При изменении условий в системе он самонастраивается для достижения постоянной скорости потока, указанной пользователем. Результатом этой революционной технологии является то, что вы достигаете абсолютного минимального потребления энергии, необходимого для обеспечения любой заданной скорости потока! Такой высокий уровень эффективности может сэкономить тысячи долларов в год на эксплуатационных расходах насоса.

Больше никаких запорных клапанов для уменьшения расхода или ручной регулировки. Просто выберите необходимую скорость потока, и насос Sparus с технологией постоянного потока обеспечит ее. При изменении условий системы расход остается постоянным. Нужен больший или меньший расход? Просто отрегулируйте желаемый расход с помощью простой клавиатуры. Независимо от того, какую скорость потока вы выберете, вы будете уверены, что желаемая скорость потока останется постоянной.

Закон физики, известный как закон сродства, гласит, что существует кубическая зависимость между скоростью электродвигателя и его потребляемой мощностью.Уменьшив скорость двигателя всего на 10%, вы сэкономите до 33% электроэнергии, сохранив при этом точную скорость потока, необходимую для вашего приложения. В обычных насосах двигатель часто работает с ненужно высокой скоростью для конкретного применения. Пользователи обычных односкоростных насосов часто обнаруживают, что их единственный способ уменьшить скорость потока — это частично закрыть клапан, чтобы «дросселировать» скорость потока. Насос Sparus с технологией Constant Flow берет эту парадигму и переворачивает ее с ног на голову! Интеллект, встроенный в каждый насос Sparus с технологией постоянного потока, означает, что вы устанавливаете желаемый расход и оставляете принятие решения насосу.

Характеристики насоса:

• • Работает от 450 до 3450 об / мин с четырьмя предустановленными скоростями 750, 1500, 2350 и 3110 об / мин, или его можно настроить на управление собственной скоростью и поддержание постоянной скорости потока.
• • Подходит для любого применения от 20 до 140 галлонов в минуту
• • Впускные / выпускные отверстия 2 дюйма NPT и антиблокировочная сетчатая корзина обеспечивают максимальный поток и эффективность.
• • Простая установка и беспроблемное обслуживание
• • Корпус со степенью защиты IP55 для влажных помещений и суровых условий

Характеристики двигателя:

• • Высокоэффективный ферритовый постоянный магнит, 3-фазный, 10-полюсный, полностью закрытый двигатель с вентиляторным охлаждением
• • Работает при низких температурах и с низким уровнем шума

Характеристики привода:

• • Активная коррекция коэффициента мощности
• • Соответствует UL60730
• • Поворотная клавиатура для простого программирования желаемого расхода
• • Простая установка для полевой проводки
• • Бездатчиковое оборудование для регулирования расхода и давления
• • Обнаружение потери заливки позволяет насосу распознавать непредвиденные ситуации с низким или нулевым потоком при выполнении программы
• • Обновление клавиатуры и экрана для более интуитивного программирования с простыми в использовании меню.
• • Запасные части привода для нового Sparus с насосом CFT совместимы со старым Sparus с насосом CFT

Насос Sparus с технологией постоянного потока (CFT) всегда будет работать на самой низкой скорости, необходимой для достижения заданного пользователем расхода; Экономия, которую он обеспечивает, остается вашей! Этот насос обеспечивает доказанную надежность благодаря внутренним крепежным элементам из нержавеющей стали, пригодным для использования в морской воде, и высокопрочному механическому уплотнению.Насос Sparus с технологией постоянного потока — это самовсасывающий насос, который также подходит для систем с затопленным всасыванием.

Приблизительные размеры продукта: 23,5 дюйма x 11 дюймов x 13 дюймов 53 фунта.

Годовая гарантия. Внесен в список UL778.

8 причин, по которым у вашего центробежного насоса низкий расход

В печально известном эпизоде ​​Сайнфельда «Душевая лейка» в многоквартирном доме Джерри установлены новые насадки для душа, из-за чего волосы Джерри, Крамера и Ньюмана выглядят немного плоскими. Ситуация становится настолько удручающей, что они в конце концов прибегают к покупке душевых лейок на черном рынке.

В отличие от Джерри и его друзей, когда с центробежными насосами возникают проблемы с низким расходом, производительность вашего технологического процесса может немного снизиться. Проблема также может расстраивать, но пока не обязательно винить помпу (или прибегать к помпе с черного рынка!). Сначала проверьте эти простые вещи.

1. Обратное вращение рабочего колеса

Это может показаться очевидным, но на самом деле это обычная проблема.При подключении двигателя насоса к источнику питания важно проверить, в какую сторону двигатель вращается в первую очередь. «Отбойный пуск» двигателя — это обычная практика, когда двигатель запускается без подсоединенного насоса, чтобы обеспечить правильное вращение вала. Если двигатель вращается в неправильном направлении, рабочее колесо потенциально может откатиться от вала, что приведет к серьезному повреждению внутренних компонентов.

2. Засорение всасывания

Убедитесь, что всасывающая труба свободна и в ней нет мусора. Меньший поток в насос, очевидно, приведет к меньшему потоку из насоса.

3. Изношено рабочее колесо, компенсационное кольцо, компенсационная пластина

Если лопасти рабочего колеса изношены, гидравлическая мощность насоса снижается. То же самое с компенсационным кольцом и компенсационной пластиной. Когда зазоры открываются из-за износа, внутри насоса происходит большая рециркуляция, что снижает расход насоса.

4. Чрезмерные зазоры

Если зазоры слишком велики для типа перекачиваемой жидкости, произойдет чрезмерное скольжение. Жидкость будет продолжать рециркуляцию внутри насоса, уменьшая поток из насоса.

5. Мусор в крыльчатке

Если проушина крыльчатки забита мусором, это снижает гидравлическую мощность крыльчатки, создавая зону низкого давления.

6. Закрытый нагнетательный или всасывающий клапан

Опять же, это кажется действительно простым, но то, что можно легко не заметить.

7. Откройте перепускной клапан

Убедитесь, что поток не перенаправляется в другое место через байпасный клапан.

8. Вихревание

Это чаще встречается с насосами с высотой всасывания, такими как самовсасывающий насос или вертикальная турбина.Убедитесь, что вы соответствуете минимальным требованиям к погружению во избежание завихрения.

Центробежные насосы, производящие недостаточный поток, могут вызвать проблемы не только для самого насоса, но и для другого оборудования в процессе. Если вы попробовали все пункты, перечисленные выше, это может быть более серьезной системной проблемой. Пригласите инженера, хорошо разбирающегося в жидкостных процессах, который поможет вам быстрее вернуться на правильный путь.

Возникли проблемы с насосом низкого расхода? Спросите нас об этом! Мы с радостью предоставляем техническую помощь предприятиям и муниципалитетам Висконсина и Верхнего Мичигана.

Как всасывание насоса ограничивает поток?

Одним из заявленных преимуществ центробежных насосов перед объемными насосами
является их способность работать в широком диапазоне расхода
. Поскольку центробежный насос работает на пересечении кривой насоса и кривой
системы, изменяя характеристику системы, можно легко изменить рабочую точку насоса
. (См. Рисунок 1.)

Удобство и простота такого управления потоком с помощью дросселирования нагнетательного клапана
имеет свою цену, поскольку насос
вынужден работать либо влево, либо вправо от точки максимальной эффективности (BEP).Однако реальная опасность эксплуатации насоса
слишком далеко от пиковой нагрузки исходит из соображений
на стороне всасывания. Слишком далеко вправо, и вы легко рискуете исчерпать имеющийся чистый положительный напор на всасывании
(NPSHa), вызывая проблемы кавитации
. Слишком далеко влево и рециркуляция потока у проушины рабочего колеса
даст о себе знать через шум, вибрацию и повреждения. Таким образом, поток
должен быть ограничен с обеих сторон от BEP. (См. Рисунок 2.)

Учтите первое ограничение: высокий расход.Центробежный насос
прекращает перекачку, когда жидкость превращается в пар. Это происходит, когда давление
где-то внутри насоса падает ниже давления пара жидкости. Давление пара
зависит от температуры, а также от некоторых других факторов. Вода превращается в пар
при 212 ° F и атмосферном давлении, когда вы кипятите воду в открытом горшке. Если бы горшок
был закрыт, вода достигла бы более высокого давления до того, как закипит.
И наоборот, если бы давление было уменьшено (вакуум), вода закипела бы при более низкой температуре
.Он будет закипать при комнатной температуре, если абсолютное давление будет меньше примерно 0,4 фунта на квадратный дюйм. Вода имеет низкое давление пара, но другие вещества
могут иметь очень высокую ценность.

Фреон

, например, имеет давление пара около 90 фунтов на квадратный дюйм, а значение давления пара этана
составляет около 700 фунтов на квадратный дюйм при 80 ° F. Знать давление пара
без привязки его к соответствующей температуре бессмысленно. Чем выше температура
, тем выше давление пара.

Центробежный насос — это «генератор давления»
, создающий давление за счет центробежной силы своего вращающегося рабочего колеса.Давление
повышается по мере продвижения потока от всасывания к нагнетанию. Вот почему испарение жидкости
наиболее вероятно во впускной (всасывающей) области
, где давление является самым низким. На практике трудно точно знать, когда происходит испарение (кавитация)
, поэтому разумно сохранить некоторый запас в пределах
доступного давления над давлением пара. Давление выражается в 90-106 фунтах на квадратный дюйм, но также может быть выражено в футах водяного столба. Формула преобразования
выглядит следующим образом.

FT = psi x 2,31 / SG, где SG — удельный вес

Это давление, выраженное в футах водяного столба, называется высотой нагнетания
на выходе насоса или высотой всасывания на стороне входа. Отличие
— это напор, разработанный насосом, также называемый полным динамическим напором (TDH).
Эти головки должны включать как статические, так и динамические компоненты. Статическая часть — это
, что мы измеряем датчиком перед насосом, а динамическая, согласно
Бернулли, — это скоростной напор V2 / 2g.

Например, предположим, что манометр на входе установлен в 2-дюймовой трубе
непосредственно перед насосом, подающим 100 галлонов в минуту масла с удельной плотностью
SG = 0.9 показывает 10 фунтов на кв. Дюйм. Для расчета скоростного напора найдите сетку сечения трубы
, которая составляет A = 3,14 x d2 / 4 = 3,14 x 22/4 = 3,1 дюйм2.

Скорость можно рассчитать по следующей формуле.

V = (Q x 0,321) / A = (100 x 0,321) / 3,1 = 10,4 фута / сек.

Тогда скоростной напор

V2 / 2g = 10,42 / (2 x 32,2) = 1,7 фута или, в фунтах на квадратный дюйм,
равно

1,7 x 0,9 / 2,31 = 0,7 фунта на кв. Дюйм.

Тогда полное давление всасывания составляет 10 + 0,7 = 10.7 фунтов на квадратный дюйм или,
, если выражено в футах водяного столба,

10,7 x 2,31 / 0,9 = 27,5 футов.

Лучше всего располагать манометры как можно ближе к насосу на
сторонах всасывания и нагнетания. К сожалению, эти манометры часто не устанавливаются, что почему-то чаще случается на стороне всасывания, и напор на всасывании
перед насосом оценивается расчетным путем, вычитая потери давления (напора)
из известного значения напора перед насосом. и корректировка поправкой на высоту
согласно Бернулли.Во многих случаях исходная точка
выше по потоку представляет собой известный уровень жидкости во всасывающем резервуаре.

Примеры включают

* Открытый резервуар
(рис. 3а),

* Бак под давлением
(рис. 3b) и

* Резервуар
под вакуумом (Рисунок 3c).

Для воды и жидкостей с такой же низкой вязкостью потери на всасывании
обычно невелики и часто не принимаются во внимание. Однако для более вязких веществ
, таких как масла, эти потери могут быть значительными и могут вызывать падение давления
перед насосом ниже давления пара, вызывая кавитацию
. Вот почему скорость на входе должна быть минимизирована, поскольку потери
зависят от квадрата скорости.

Более длинные участки трубы, изгибы, повороты и другие ограничения увеличивают потери на входе
, что приводит к дальнейшему снижению давления перед насосом. В качестве теста
, используя приведенные выше примеры, посмотрите, сможете ли вы выяснить, что произойдет с давлением на входе
, если диаметр трубы увеличится вдвое? Что делать, если диаметр уменьшится вдвое?

Чтобы избежать кавитации, важно не давление всасывания
, а то, насколько оно выше, чем давление пара перекачиваемой жидкости
.Здесь пригодится концепция NPSH. Доступный NPSHa
просто представляет собой разницу между этой общей высотой всасывания (как обсуждалось ранее для
) и давлением пара, выраженным как напор в футах.

Производители насосов проводят испытания, постепенно снижая давление всасывания
и наблюдая, когда ситуация начинает выходить из-под контроля. Для
, в то время как при понижении давления (т.е. NPSHa становится меньше) ничего не происходит, на
, по крайней мере, ничего очевидного. Насос, работающий с заданным расходом, продолжает перекачивать, и
развивает постоянный напор.В какой-то момент, когда значение давления всасывания (и
, соответствующее NPSHa) достигает определенного значения, напор насоса начинает падать, что
обычно происходит внезапно. (См. Рисунок 4.)

На самом деле, вещи происходят внутри насоса задолго до
внезапного падения напора, но они не так очевидны. Во-первых, при значительном давлении всасывания
начинают формироваться маленькие пузырьки. Это называется начальной кавитацией
— крошечные пузырьки в вашем чайнике для воды, которые начинают просачиваться до
, прежде чем вода полностью закипит.Эти маленькие пузырьки образуются и коллапсируют
с очень высокой частотой, и их можно обнаружить только с помощью специальных приборов.
При дальнейшем понижении давления образуется больше пузырьков, и, в конечном итоге,
их становится так много, что вход насоса становится «паром
заблокирован», так что жидкость не проходит, и насос перестает перекачивать; головка
опускается и быстро исчезает. Было бы хорошо, если бы на всасывании всегда было достаточное давление
, чтобы не образовывались никакие пузырьки.
Однако это непрактично, и необходимо достичь некоторого компромисса. Гидравлический институт
(HI) установил особое значение для определенного значения
NPSHa, при котором общий развиваемый напор насоса снижается на 3 процента. Значение
этого NPSHa, при котором насос теряет 3% TDH по сравнению с давлением пара (то есть при доступе
), называется чистым положительным напором всасывания (NPSHr) в
, чтобы поддерживать потерю TDH 3%.

NPSHr = (Всасывание — Пар), требуется для поддержания 3
процентов потерь TDH

Следовательно, NPSHr устанавливается в результате реальных испытаний и может
отличаться от одной конструкции насоса к другой.

Напротив, доступный NPSHa не имеет ничего общего с насосом
, а строго представляет собой расчетное значение полной высоты всасывания над давлением пара
. Очевидно, что значение NPSHa должно быть больше, чем NPSHr, чтобы насос мог обеспечить
своей производительности (то есть подавать TDH) при заданном расходе.

Легко узнать, когда проблема NPSH очевидна — насос
просто перестает перекачивать — но пузырьки пара не должны быть настолько сильно развиты, чтобы вызвать падение TDH, поскольку даже более мелкие пузырьки могут вызвать проблемы
.Образовавшиеся пузырьки проходят через канал рабочего колеса на
, давление в котором повышается от входа к выходу каскада лопастей. Это повышенное давление
вызывает обратное тому, что произошло с пузырем
«некоторое время назад», когда он впервые стал пузырем, образованным из жидкой частицы
во время фазового превращения (кипения). Теперь пузырек находится под несколько более высоким давлением
, которое пытается сжать его против натяжения поверхности
пара, которое удерживает пузырек в виде пузыря. Пузырь схлопывается (схлопывается) с внезапным потоком
окружающей жидкости в вакуумное пространство, ранее занятое
пузырем.Бросок сопровождается мощным, но локализованным толчком с давлением
, который, если он взорвется в непосредственной близости от металла (лопасти рабочего колеса),
вызовет микроскопический удар, подобный молотку, разрушающий небольшую частицу металла. При наличии
достаточного количества пузырьков и достаточного времени лопасти рабочего колеса могут быть быстро разрушены,
явление, известное как кавитационное повреждение.

Вот почему важен запас по NPSHa (M = NPSHa-NPSHr)
. Этот запас обычно составляет не менее 3-5 футов, а желательно, чтобы значение
было даже больше, если это возможно.

NPSHr, обсуждавшийся выше, до сих пор ограничивался конкретным расходом
на кривой производительности насоса. При более высоком расходе внутренние скорости жидкости
выше и, согласно Бернулли, часть статического давления (или статического напора
) становится меньше (то есть ближе к давлению пара). Следовательно, статическое давление
должно быть увеличено извне (т. Е. Более высокое значение
NPSHR необходимо для более высоких потоков). Вот почему форма кривой NPSHR выглядит как
Рис. 5.

Важно указать достаточный запас NPSHa для насоса
NPSHr для всего рабочего диапазона, а не только для точки потока
с одним номиналом. В следующем примере показана типичная ошибка, приводящая к проблеме
NPSH. Насос был закуплен с расчетом на производительность от 350 до
500 галлонов в минуту, и в расценке производителя указано, что требуется 16 футов NPSHr при 500
галлонах в минуту. Поскольку процесс позже изменился, потребовался больший поток, и выпускной клапан
был открыт, чтобы насос мог подавать больший поток, 750 галлонов в минуту. Однако, как видно из рисунка 5,
, примерно при 700 галлонах в минуту, NPSHr превысил NPSHa
, доступный на установке, и насос начал испытывать типичные проблемы с NPSH
— шум, снижение производительности и кавитационное повреждение рабочего колеса.

Инстинктивная мысль о том, чтобы решить проблему кавитации
из-за операции выбега потока, заключается в том, чтобы «перебрать» размер насоса и, следовательно,
всегда оставаться слева от BEP. В этом примере у более крупного насоса
, имеющего около 16 футов NPSHr, но при 750-800 галлонов в минуту, никогда не закончится
NPSHa. Это правда, и на самом деле это именно то, что было распространенной практикой
в прошлом, когда насос
увеличенного размера (и более дорогой) был бы указан «на всякий случай», чтобы обнаружить другие, столь же серьезные проблемы
. .

Когда центробежный насос работает ниже определенной точки потока,
начинается явление, известное как рециркуляция потока в проушине рабочего колеса. Этот
зависит от нескольких конструктивных факторов, таких как скорость всасывания, но, как правило, для
рециркуляция начинается при расходе ниже 60-80 процентов и становится довольно жесткой для
ниже 20-40 процентов. При еще меньших расходах рециркуляция
может стать особенно сильной и известна как помпаж — сильный низкочастотный звук
, сопровождающийся сильной низкочастотной вибрацией насоса и трубопровода.
(См. Рисунок 6.)

Помимо очевидных механических проблем с рециркуляцией
, поток совершает сложное вихревое движение на входе в рабочее колесо
(глаз) с локализованными высокими скоростями завихрения, вызывая кавитационное повреждение
подковообразного вида, обычно на «слепой» стороне
лезвие, по сравнению с кавитацией с большим потоком. Другие проблемы добавляют масла в огонь
: радиальная тяга, которая взрывается ракетой при малом расходе, вызывает прогиб вала
, что приводит к утечкам через уплотнения, сокращению срока службы подшипников и даже поломке вала.

Методы поиска и устранения неисправностей и методы анализа отказов помогают
точно определить проблему кавитации в конкретном насосе. Признаки кавитации высокого потока
отличаются от повреждения рециркуляции низкого потока. Сторона
лопастей, протяженность и форма кавитационного желоба
могут помочь в определении причин каждой отдельной проблемы.

.
