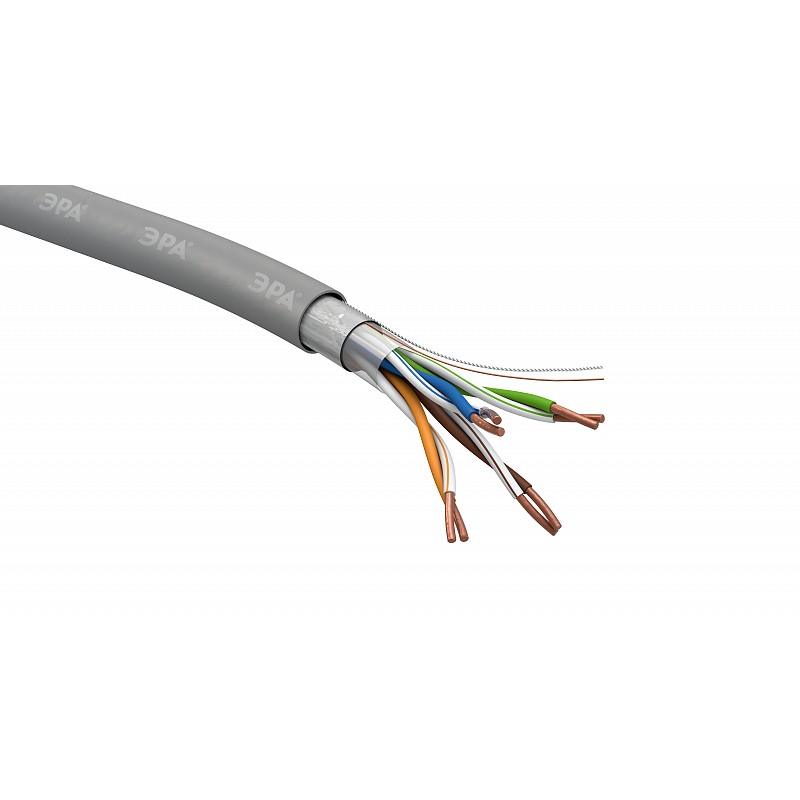

Информационный кабель (витая пара) FTP (F/UTP) экранированный

Сортировать по:
  • умолчанию
  • цене
  • по наличию
Сортировать по:
  • умолчанию
  • цене
  • по наличию

Экранированный интернет кабель 4-е витой пары

На сегодняшний день компьютерная аппаратура и телефонная связь очень сильно вошли в повседневный обиход человека. Невозможно себе представить здание, без каких-либо информационных сетевых коммуникаций, с помощью которых происходит передача данных. Компании по предоставлению пользователям различных проводников разработали и предложили специальную модель кабеля витая пара FTP (F/UTP), необходимую для передачи информации на любые расстояния.

Данный вид проводника в зависимости от модели может быть применён для подключения компьютерной техники к глобальной сети интернет или телефонной аппаратуры.

Информационный кабель FTP (F/UTP) имеет простое строение и не требует особых навыков от пользователя для монтажа или проведения, каких – либо технических работ. В проводнике может быть 4 или 8 жил, образующих парные сплетения между собой. Каждая жила имеет определённое сечение. Стандартно проводники FTP (F/UTP) обладают сечением жилы равным 0,52мм2. Все жилы имеют отдельную изоляцию и окрашены в определённый цвет согласно общепринятым соглашениям по маркировке проводников, благодаря чему пользователь способен всегда узнать функциональное назначение каждого провода. Так же кабель является экранированным Foiled Twisted Pair, о чём свидетельствует дополнение в названии FTP. Экранированная защита выполнена в виде дополнительного внутреннего слоя фольги защищающей передачу данных от воздействия электромагнитных полей.

Данный вид кабеля при монтаже можно прокладывать возле различной электронной аппаратуры и не бояться, что произойдёт снижение потока информации через проводник. Так же подобная модель проводника может подразделяться на модели для внутреннего или наружного монтажа. При выборе витой пары FTP (F/UTP) человек должен ознакомиться с его техническим описанием, и если будет в нём приставка indoor — это означает что подобный кабель можно размещать только в помещении. Модели проводника для внешней проводки обладают дополнительным слоем изоляции из ПВХ, который защищает всю конструкцию от внешних динамических или климатических воздействий.

Использоваться кабели витой пары FTP (F/UTP) экранированные могут в любом помещении. Перед установкой проводника пользователь должен определиться, какой категории ему необходима витая пара. Человеку на выбор доступны такие модификации проводника как: UTP cat3 (16Мгц), UTP cat5e (125Мгц), UTP cat6 (250Мгц). В зависимости от модели витой пары пользователь может построить

информационные сетевые коммуникации способные передавать данные со скоростью до 1000Мбит/с.

Производители электрооборудования
Нажмите на логотип производителя чтобы посмотреть все его товары в этом разделе.
«)

Внимание!
Внешний вид товара, комплектация и характеристики могут изменяться производителем без предварительных уведомлений.
Данный интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой,
определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.
Указанные цены действуют только при оформлении требуемой продукции через форму заказа сайта shop220.ru (корзину).

Категории кабеля витых пар в компьютерных сетях | Виды кабеля

Витая пара (twisted pair) — вид кабеля связи, представляет собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой.
Свивание проводников производится с целью повышения степени связи между собой проводников одной пары (электромагнитные помехи одинаково влияют на оба провода пары) и последующего уменьшения электромагнитных помех от внешних источников, а также взаимных наводок при передаче дифференциальных сигналов.
Для снижения связи отдельных пар кабеля (периодического сближения проводников различных пар) в кабелях UTP категории 5 и выше провода пары свиваются с различным шагом.
Витая пара, — один из компонентов современных структурированных кабельных систем. Используется в телекоммуникациях и в компьютерных сетях в качестве физической среды передачи сигнала во многих технологиях, таких как Ethernet, Arcnet и Token ring. В настоящее время, благодаря своей дешевизне и лёгкости в монтаже, является самым распространённым решением для построения проводных (кабельных) локальных сетей.
Кабель подключается к сетевым устройствам при помощи разъёма 8P8C (который ошибочно называют RJ45).



Виды кабеля, применяемых в сетях.

Как сигналы, распространяющиеся по кабелю, так и элементы его конструкции нуждаются в защите. В зависимости от наличия определенного типа защиты — электрической, химической, механической — определяют разновидности данной технологии. Проволочные оплетки, применяемые к отдельным парам, обозначаются термином «Shielding» (русскоязычный термин — экранирование). Оплетки, применяемые ко всему кабелю целиком, обозначаются термином «Screening», что соответствует русскоязычному термину «бронирование».
  Для продления срока работы и защиты медных проводников от кислорода-воздуха применяются, как алюминиевые фольги, так и алюминизированные пленки, обозначаемые термином «Foiled» — фольгированные. На электрические и механические свойства кабеля фольги почти не влияют. Кроме того, могут применяться специальные защиты, например, от солнечного света — дополнительная оболочка из черного полиэтилена, тогда используется термин «Double Jucket».

* Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля. В локальных сетях, работающих на скоростях 100 или 1000 Мбит/с, применяются в основном неэкранированные кабели. Однако стоит отметить, что для высокоскоростных сетей 10 Гбит/с, 40 Гбит/с, 100 Гбит/с стандарты определяют использование только экранированных кабелей.

UTP (U/UTP) — (Unshielded Twisted Pair), — витая пара без экрана, неэкранированная витая пара, кабель не имеет защитного экрана.
FTP (F/UTP) — (Foiled Twisted Pair), — фольгированная витая пара, имеет один внешний общий защитный слой из фольги.
STP (S/UTP) — (Shielded twisted pair), — экранированная витая пара, имеет экран, внешнюю защиту наподобие сетки, оплётки.
S/FTP (SF/UTP) — (Screened Foiled Unshielded twisted pair), — фольгированная экранированная витая пара, имеет фольгированную защиту каждой пары, а также внешний экран из медной сетки.
U/FTP — экранирование фольгой каждых отдельных пар. Защищает от внешних и от перекрёстных между витыми парами помех.
F/FTP — индивидуальные экраны из фольги для каждой витой пары, плюс общий экран из фольги, оплётки, или фольги с оплёткой. Защищает от внешних помех и от перекрёстных между витыми парами.
SF/FTP — кабель с общим для всех экраном в виде фольги и наружной оплетки для дренажа наводок.

Основное различие — это наличие и вид экрана. Экран в витой паре служит для защиты сигнала от внешних помех. Например, когда не возможно проложить витую пару отдельно от силовых кабелей. Кроме этого, каждый производитель может добавлять и другие обозначения в зависимости от конструкции кабеля, например:

  — AWG (American Wire Gauge) калибр проводов — американская система маркирования толщины проводов. Проводники имеют определенное сечение, но чаще на кабеле указывают не сечение проводника, а значение AWG.
Сечение каждой жилы витой пары маркируется в соответствии со стандартом AWG (American Wire Gauge). Наиболее распространенными являются проводники стандарта 26 AWG (сечение 0,13 мм²), 24 AWG (0,2 – 0,28 мм²) и 22 AWG (0,33 – 0,44 мм²). Под сечением проводника понимается непосредственно сечение проводящего материала без толщины его изоляции.
Необходимо обратить внимание на то, что чем меньше AWG, тем толще проводники и тем кабель витая пара лучше по характеристикам, так как сечение больше и меньше сопротивление. То есть, кабель витая пара с проводниками калибра 22 AWG будут лучше витопарного кабеля с калибром 24 AWG. Но такой кабель будет и дороже, так как меди в нем больше.
Кабели категории 5е имеют проводники калибра 24 AWG, а более качественные кабели категории cat.6а, cat.7, cat.7а имеет калибр 23 AWG, а некоторые производители используют проводники витой пары калибра 22 AWG.
— моножила (англ. solid) или многопроволочная жила (англ. patch). Наибольшее распространение, как более дешевая, получила моножила. Многопроволочная жила применяется в местах прокладки, где возможны частые изгибы кабеля, а также для изготовления патч-кордов. Патч-корд — это кусок кабеля определенной длины c конекторами на концах для соединения двух цифровых устройств.
— диаметр жилы. От 0,4 до 0,64 мм. По стандарту в 5-ой и 6-ой категориях используются жилы диаметром не менее 0,51 мм или 24AWG по американской маркировке. Не сертифицированный кабель может иметь жилы диаметром от 0,4 до 0,5 мм, что обычно достаточно для подключения домашнего интернет.
— количество пар. Как и говорилось ранее, количество пар может быть до 1000. Для компьютерных систем применяется 4-парный кабель (обозначается как 4х2х0,51). Все четыре пары задействуются только при создании сетей со скоростью до 1 Гбит/с. В большинстве же случаев: сети малых офисов, подключение домашнего интернета и др. сети со скоростью до 100 Мбит/с — используются только две пары. Для таких сетей а также для устройства сигнализации и домофонов выпускается 2-парная витая пара: маркируется соответственно 2х2х0,51.
— оболочка. В данном вопросе у кабеля витая пара все как и у других типов кабелей: внешняя оболочка зависит от условий прокладки и эксплуатации кабеля.

Чаще можно встретить следующие виды оболочки:

  PVC — ПВХ-пластиката. Для внутреннего применения;
PP — полипропилен. Для внешней прокладки в основном для высоких температур — до +140°С;
PE — полиэтилен. Для внешней прокладки;
FR — огнестойкий. Может работать в открытом пламене заданное время: на сегодня стандартизированы огнестойкие оболочки на 30, 90 и 180 мин;
LS — Low Smoke пониженное дымовыделение при горении;
ZH — Zero Halogen изготовлен из материалов, которые при горении не выделяют отравляющие галогеновые газы;
В — бронь. Чаще всего для брони используется стальная лента, которая обвивается вдоль кабеля;
С — трос. Трос нужен для натяжения кабеля между строениями.

Таким образом, маркировка U/UTP 4 cat.5e solid 24AWG LSZH переводится так: — не экранированный кабель, содержит 4 пары по 2 жилы, 5 категории, solid – жила однопроволочная, 24 AWG – диаметр 0,51 мм, LSZH – безгалогенный кабель с низким дымовыделением.



Материал проводников.

Проводники в парах изготавливают из меди, алюминия и биметалла (омедненный алюминий). Изначально материалом проводника была исключительно медь. Однако у меди есть недостаток — это высокая стоимость, в связи с этим на рынке и появилась алюминиевая, а позже и биметаллическая витая пара, которая стоит дешевле медной. Но выгодна ли подобная экономия в долгосрочной перспективе? Чтобы получить качественную и долгосрочно работающую сеть, а тем более пройти сертификацию, возможно лишь при использовании медных проводников.

  Алюминиевый проводник (Al)

Алюминий на много легче меди — примерно в три раза. Ну и главное его достоинство — он намного дешевле меди. На этом все плюсы закончились. Электропроводность алюминия в 1.7 раз ниже, чем у меди, то есть обладает более высоким сопротивлением, а это потери сигнала при высокой длине кабеля. Алюминий — аморфный материал, поэтому со временем он «вытекает» из контакта, и сигнал полностью пропадает. Также данный метал подвержен окислению при контакте с воздухом, при этом поверхность витой пары со временем теряет проводимость. Алюминий менее эластичен по сравнению с медью, а проводники витой пары скручены друг с другом, к тому же сам кабель, как правило, не лежит по прямой.

  Омеднённый алюминий (CCA)

В попытке устранить недостатки алюминиевого проводника, а именно окисление, и был создан алюминиевый омеднённый проводник. По сути, мы имеем тот же самый алюминиевый проводник, заключенный в медную оболочку. Он по-прежнему выигрывает в стоимости у медного проводника, но из-за сложности изготовления разница в цене уже не так существенна и составляет около 15%. Также гораздо выше стала проводимость, но она по-прежнему ниже, чем у меди. Медная поверхность не даёт образовываться поверхностной плёнке окисла и тем самым позволяет не снижать качество соединения. И еще один плюс это вес, так как все-таки большая часть проводника из алюминия, кабель на много легче медного.

Из минусов можно отметить, что по нему все так же не получится использовать технологию Power over Ethernet (PoE), которая обеспечивает питание устройств при помощи тех же кабелей, поскольку сопротивление алюминия гораздо выше сопротивления меди, а постоянный ток будет течь по всему сечению проводника, основную часть которого составляет алюминий. А еще из опыта и практики очень сложно найти действительно качественный кабель, большая часть того что предлагается на рынке, при тестировании дает достаточно большой разброс параметров, и, как правило, не соответствует заявленной категории. В большинстве случаев при использовании подобного кабеля, настроить работоспособность сети, не удавалось даже на небольшой протяженности (60-70м.).

  Медь (Cu)

Применение медных проводников позволяет избежать большого количества проблем и в разы увеличить сроки эксплуатации таких сетей, а также снизить затраты на обслуживание. Но следует смириться с тем, что стоимость сети, построенной с помощью медной витой пары, будет выше стоимости тех же сетей проложенных омеднённой витой парой.
Поэтому, надо учитывать цели. Если вы хотите выполнить на омедненном или алюминиевом кабеле сеть офиса и рассчитываете, что она будет работать несколько лет – это одна из критических ошибок. Сеть выполненная качественно и с использованием медных проводников служит более 25 лет.

  Solid или Stranded

Существуют два вида исполнения проводников — это цельные (из одного провода) Solid и скрученные (из множества тесно прилегающих друг к другу тонких проводков) Stranded.

Solid care Stranded
Подходит для передачи на большие расстояния. Используется для монтажа горизонтальной подсистемы СКС. Гибкий и лёгкий в обращении. Используется в основном, для изготовления патч-кордов.



Таблица значений AWG для одножильных кабелей.

AWG Диаметр кабеля, мм (mm) Сечение кабеля, мм² (mm²) Сопротивление кабеля Ом/м [Ohm/m]
22 0. 644 0.326 0.0530
23 0.573 0.258 0.0668
24 0.511 0.205 0.0842



Коннекторы RJ-45 соответствующие категориям.



rj-45 cat.5 (24AWG) rj-45 cat.6 (23AWG) rj-45 cat.6a, 7 (22/23AWG)





Категории кабеля витых пар.

Существует несколько категорий кабеля витая пара, которые нумеруются от Cat.1 до Cat.7 (правильно category или категория, сокращение «cat», «Cat» следует писать с точкой — «Cat.», потому как категория и кошка — разные вещи) и определяют эффективный пропускаемый частотный диапазон. Кабель более высокой категории обычно содержит больше пар проводов и каждая пара имеет больше витков на единицу длины. Категории неэкранированной витой пары описываются в стандарте EIA/TIA 568 (Американский стандарт проводки в коммерческих зданиях) и в международном стандарте ISO 11801, а также приняты ГОСТ Р 53246-2008 и ГОСТ Р 53245-2008 (переводы одного из руководств производителя).
  Ччастоты, МГц Примечание Описание
Cat. 1 0,1 (0,4?) Телефонные и старые модемные линии 1 пара, не описано в рекомендациях EIA/TIA для передачи данных. (в России применяется кабель и вообще без скруток — «лапша» — у неё характеристики не хуже, но больше влияние помех). В США использовался ранее, только в «скрученном» виде. Используется только для передачи голоса или данных при помощи модема (не подходит для современных систем)
Cat.2 1 (4?) Старые терминалы (такие как IBM 3270) 2 пары проводников, старый тип кабеля, не описано в рекомендациях EIA/TIA для передачи данных, поддерживал передачу данных на скоростях до 4 Мбит/с, использовался в сетях Token ring и Arcnet, (не подходит для современных систем). Сейчас иногда встречается в телефонных сетях.
Cat. 3 16 10BASE-T, 100BASE-T4 Ethernet 4-парный кабель, используется при построении телефонных и локальных сетей 10BASE-T и token ring, поддерживает скорость передачи данных до 10 Мбит/с или 100 Мбит/с по технологии 100BASE-T4 на расстоянии не дальше 100 метров. В отличие от предыдущих двух, отвечает требованиям стандарта IEEE 802.3. Сейчас используется в основном для телефонных линий.
Cat.4 20 token ring, сейчас не используется кабель состоит из 4 скрученных пар, использовался в сетях token ring, 10BASE-T, 100BASE-T4, скорость передачи данных не превышает 16 Мбит/с по одной паре.
Cat.5 100 100BASE-TX Ethernet (LAN, ATM,CDDI) 4-парный кабель, использовался при построении локальных сетей 100BASE-TX и для прокладки телефонных линий, поддерживает скорость передачи данных до 100 Мбит/с при использовании 2 пар.
Cat.5e 100 1000Base-T 4-парный кабель, усовершенствованная категория 5 (уточненные/улучшенные спецификации). Скорость передач данных до 100 Мбит/с при использовании 2 пар и до 1000 Мбит/с при использовании 4 пар. Кабель категории 5e является самым распространённым и используется для построения компьютерных сетей. Иногда встречается двухпарный кабель категории 5e. Преимущества данного кабеля в более низкой себестоимости и меньшей толщине.
Cat.6 250 Fast Ethernet, Gigabit Ethernet (10GBASE-T Ethernet) применяется в сетях Fast Ethernet и Gigabit Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 55 м. Добавлен в стандарт в июне 2002 года.
Cat. 6a 500 Gigabit Ethernet (10GBASE-T Ethernet) применяется в сетях Gigabit Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 100 метров. Добавлен в стандарт в феврале 2008 года, ISO/IEC 11801:2002 поправка 2.
Cat.7 600 Gigabit Ethernet (10GBASE-T Ethernet) спецификация на данный тип кабеля утверждена только международным стандартом ISO 11801, скорость передачи данных до 10 Гбит/с. Кабель этой категории имеет общий экран и экраны вокруг каждой пары. Седьмая категория, строго говоря, не UTP, а S/FTP (Screened Fully Shielded Twisted Pair).
Cat.7a до 1200 Gigabit Ethernet (40GbE, 100GbE) разработана для передачи данных на скоростях до 40 Гбит/с на расстояние до 50 м и до 100 Гбит/с на расстояние до 15 м.





Конструкция витопарного кабеля.

      Витопарный кабель состоит из нескольких витых пар. Проводники в парах изготовлены из монолитной медной проволоки толщиной 0,4—0,6 мм. Кроме метрической, применяется американская система AWG, в которой эти величины составляют 26-22AWG. В стандартных 4-х парных кабелях в основном используются проводники диаметром 0,51 мм (24AWG). Толщина изоляции проводника — около 0,2 мм, материал обычно поливинилхлорид (английское сокращение PVC), для более качественных образцов 5 категории — полипропилен (PP), полиэтилен (PE). Особенно высококачественные кабели имеют изоляцию из вспененного (ячеистого) полиэтилена, который обеспечивает низкие диэлектрические потери, или тефлона, обеспечивающего широкий рабочий диапазон температур.
Также внутри кабеля иногда встречается так называемая «разрывная нить» (обычно капрон), которая используется для облегчения разделки внешней оболочки — при вытягивании она делает на оболочке продольный разрез, который открывает доступ к кабельному сердечнику, гарантированно не повреждая изоляцию проводников.
Также разрывная нить, ввиду своей высокой прочности на разрыв, выполняет защитную функцию.
Внешняя оболочка 4-парных кабелей имеет толщину 0,5—0,9 мм в зависимости от категории кабеля и обычно изготавливается из поливинилхлорида с добавлением мела, который повышает хрупкость. Это необходимо для точного облома по месту надреза лезвием отрезного инструмента. Для изготовления оболочки могут использоваться полимеры, которые не распространяют горения при групповой прокладке и не выделяют при нагреве галогены (такие кабели маркируются как LSZH — Low Smoke Zero Halogen, российская маркировка: нг(A)-HF, нг(B)-HF, нг(C)-HF, нг(D)-HF). Кабели, не поддерживающие горение и не выделяющие дым, по европейским стандартам разрешается прокладывать и использовать в закрытых областях, где могут проходить воздушные потоки системы кондиционирования и вентиляции (так называемых пленум-областях). Кабели для внешней прокладки поверх поливинилхлоридной оболочки имеют оболочку из полиэтилена для защиты от солнечного излучения. Эти кабели распространяют горение даже при одиночной прокладке. Открытая прокладка таких кабелей в зданиях и сооружениях запрещена.
В общем случае, цвета не обозначают особых свойств, но их применение позволяет легко отличать коммуникации c разным функциональным назначением, как при монтаже, так и обслуживании. Самый распространённый цвет оболочки кабелей — серый. У внешних кабелей внешняя оболочка чёрного цвета. Оранжевая окраска, как правило, указывает на негорючий материал оболочки.
Отдельно нужно отметить маркировку. Кроме данных о производителе и типе кабеля, она обязательно включает в себя метровые или футовые метки.
Форма внешней оболочки кабеля витая пара может быть различной. Чаще других применяется круглая форма. Для прокладки под ковровым покрытием может использоваться плоский кабель.
Кабели для наружной прокладки обязательно имеют влагостойкую оболочку из полиэтилена, которая наносится (как правило) вторым слоем поверх обычной, поливинилхлоридной. Кроме этого, возможно заполнение пустот в кабеле водоотталкивающим гелем и бронирование с помощью гофрированной ленты или стальной проволоки.

* Каждая отдельно взятая витая пара, входящая в состав кабеля, предназначенного для передачи данных, должна иметь волновое сопротивление 100±15 Ом, в противном случае форма электрического сигнала будет искажена и передача данных станет невозможной. Причиной проблем с передачей данных, а так же больших потерь сигнала, может быть не только некачественный кабель, но также наличие «скруток» в кабеле и использование розеток более низкой категории, чем кабель.

Категории UTP кабеля витая пара для информационных сетей

Кабель витая пара – это одна или несколько пар скрученных между собой с заданным шагом изолированных проводов помещенных в общую пластиковую оболочку.

При организации кабельных или локальных сетей в быту и небольших офисах о категории сетевого кабеля можно не задумываться, так как на небольших расстояниях и малых скоростях передачи информационных данных этот вопрос не актуален. Сети можно делать практически из любого кабеля, вилок и розеток RJ45, которые предлагает рынок.

В настоящее время для создания компьютерных сетей, как правило, используется неэкранированный кабель витая пара категории CAT5, как недорогой и обеспечивающий достаточную для потребителя скорость передачи данных. Кабель витых пар категории CAT5 Вы видите на фотографии.

Если вы определились с категорией кабеля витая пара, то можете приобрести его в магазине Lan-art, оставив онлайн заявку на доставку в любую точку России и стран СНГ.

Категории lan кабеля витая пара классифицированы в спецификации EIA/TIA-568 и в международном стандарте ISO 11801. В России действует два госта ГОСТ Р 53246-2008 (копия американского ANSI/TIA/EIA-568B) и ГОСТ Р 53245-2008 (разработан на основе технического регламента одного из крупных производителей кабелей витых пар). На странице я привел только часть информации из документов, которая поможет создать компьютерную сеть со знанием дела.

Виды экранирования кабеля витая пара

Конструкцию lan кабеля витая пара обуславливает требуемая скорость передачи данных. Кабель бывает неэкранированный, экранированный и обозначается следующим образом.

Экран выполняет сразу две задачи, снижает излучение электромагнитных полей самими витыми парами в окружающее пространство и защищает их от внешних электромагнитных полей. Экранированный utp кабель применяется исключительно при прокладке магистральных линий и в производственных помещениях с большими электромагнитными полями. В быту и офисах, как правило, используется не экранированный кабель UTP.

Виды жил кабелей витая пара

Жилы витых пар в lan кабелях бывают двух видов, из одиночного проводника и многожильные. Диаметр жил в одножильных витых парах составляет 0,51 мм. Кабели с одножильными проводниками применяют для монтажа сетей в коробах, кабель — каналах и по стенам. К тому же его легче монтировать в коммуникационных приборах.

С многожильными проводниками кабель применяют только там, где он может подвергаться частым изгибам, например, соединять компьютер с розеткой стандарта RJ, их еще называют патч-кордами. Затухание сигнала в кабеле из многожильных витых пар больше, чем у кабеля, сделанного из одножильных проводников. Для обжатия многожильных витых пар нужны специальные коннекторы 8P8C стандарта RJ. Они отличаются тем, что зубцы в ламелях разведены в стороны, как у пилы.

Цвет оболочки кабеля витая пара в зависимости от назначения

Оболочка utp кабеля витая пара, как правило, изготавливается из поливинилхлорида с добавлением мела для хрупкости при зачистке и бывает разных цветов, которые обозначают область применения.

Маркировка кабеля витая пара

По форме lan кабель витая пара бывают круглый и плоский. На оболочке кабеля через каждый метр или фут (0,3 м) наносится маркировка, в которой указан производитель, категория кабеля, метраж и другая информация. Это позволяет определять протяженность проложенной линии без линейки.

Как видно из маркировки на фото, данный кабель предназначен для работы при температуре окружающей среды до 75°С, UTP – без экранирования, 4PR – имеет 4 витые пары, EIA/TIA-568 – соответствует спецификации EIA/TIA-568, метки на кабеле в футах.

Внутри оболочки, параллельно витым парам часто можно встретить капроновую нить, которая служит для повышения механической прочности кабеля в целом, а также позволяет разрезать вдоль оболочку при разделке кабеля без повреждения витых пар. Для этого нужно на пару сантиметров освободить витые пары от оболочки, взяться за нить и потянуть ее в обратную сторону. Оболочка легко прорежется вдоль кабеля. Эту нить еще называют разрезной.

Категории кабеля витая пара

По мере совершенствования технологических возможностей количество категорий увеличивалось, и в настоящее время достигло семи. Главным критерием для отнесения utp кабеля к одной из категорий является его скоростные возможности по передаче информационных данных. Скорость измеряется, в Мбит/сек. Чем число больше, тем больший объем информации способен пропустить кабель витых пар в единицу времени.

Витые пары в lan кабеле имеют волновое сопротивление 100±25 Ом, все дополнительные соединения, в том числе и скрутки, вносят изменение в величину сопротивления, что снижает скорость передачи данных. Особенно актуально влияние на протяженных участках сетей.

В настоящее время на практике повсеместно для построения локальных сетей и Интернет применяется lan кабель витая пара категории САТ5е, данные передаются, как правило, только по 2 парам, оранжевого и зеленого цвета.

Кабель витая пара шестой категории CAT6

Кабель витых пар шестой категории CAT6 легко отличить от кабеля пятой категории, даже не разбираясь в маркировке.

На фотографии видно, что пары проводов в кабеле витая пара шестой категории CAT6 свиты с более частым шагом и по центру кабеля имеется, в отличие от кабеля CAT5, дополнительная изоляция между парами. Такая конструкция позволяет снизить перекрестные помехи и тем самым увеличить скорость передачи информационных данных.

Витая пара — виды, характеристики и как выбрать

Интересный факт: Впервые трансатлантический телефонный кабель был проложен в 1858г. от залива Валеншиа (Ирландия) до острова Ньюфаунленд (близ берегов Канады). До этого телеграфный кабель уже широко использовался как на суше, так и на море: в частности, соединял Францию и Англию через пролив Ла-Манш. Масса трансатлантического кабеля был настолько велика, что его везли одновременно два судна. Суда дошли до середины Атлантического океана, где разошлись в разные стороны и через несколько месяцев первый трансатлантический кабель был успешно проложен. По обе стороны океана поднялась невероятная эйфория, многие желали немедленно отправить телеграмму за океан за любые деньги. Но из-за просчетов в изоляции кабеля прошли только первые короткие телеграммы. Понадобилось еще несколько лет и несколько неудач, пока в 1866 г. удалось проложить нормально работающий кабель.

1.Определение «витая пара»

Слова витая пара — это дословный перевод с английского языка термина телефонный кабель. В телефонном кабеле жилы скручены/свиты попарно, т.к. подобная конструкция обеспечивает уменьшение электромагнитных помех от внешних и взаимных наводок. В Советском Союзе попарный свив токопроводящих жил применялся, в частности, в кроссовом проводе (марка ПКСВ) и в более широко известном телефоном кабеле марки ТПП (соответствует 3-ей категории витой пары). Кстати, кабель ТПП до сих пор является основной составляющей в телефонных сетях стран СНГ. На Украине более скоростной и надежный телефонный кабель из оптоволокна соединяет пока только областные центры и отдельные особо важные объекты.

Поскольку основное назначение витой пары — это телефонные линии, — то количество пар в витой паре может быть до 1000, а диаметр жил от 0,4 до 0,64 мм. Т.е. все как и у нашего кабеля ТПП. Американская классификация телефонного кабеля по категориям со временем оказались самой удобной и большинство заводов мира при выпуске телефонного кабеля все чаще используют американские термины и стандарты. Этим, например, объясняется то, что стандартная длина бухты кабеля «витая пары» равна 305 м, что соответствует 1000 футам.

С появлением оптоволокна медный телефонный кабель свитый попарно во всем мире уже отходит в прошлое. Вместе с тем, уже при нашем поколении мы видим, как термин витая пара (телефонный кабель) фактически трансформировался исключительно в 4-парный кабель для компьютерных сетей.

2.Категории витой пары

Понятие категория витой пары связано, в первую очередь, со скоростью передачи информации. Ни внутренняя конструкция кабеля, ни материалы и т.п. не определяют напрямую категорию кабеля. Материалы и конструкция должны обеспечивать необходимые технические характеристики: скорость, долговечность, максимальное расстояние передачи и т.п. На сегодня в мире стандартизировано семь категорий витой пары. Наибольший объем при прокладке новых сетей занимает пока кабель 5-ой категории.

Скорость передачи сигнала напрямую зависит от частоты колебаний тока. Каждое колебание — это есть передача какого-либо сигнала/значения. Таким образом, чем выше частота, тем выше скорость. Именно поэтому в стандартах категории кабеля указывается частотный диапазон, в котором данный кабель может работать. Другие факторы: например, класс оборудования или качество кабельных сетей,- могут только поддерживать заданную частоту/скорость, а в худшем случае будут создавать помехи.

Справочно: один сигнал (точка или тире) в информатике называется один бит. Каждый электрический сигнал (импульс) означает точку/тире в телеграфе или ноль/один в двоичной системе компьютера. Набор из нескольких бит образует какое-либо смысловое значение (буква, цифра и т.п.) и называется байт. Современные компьютерные программы чаще используют 16-битную систему: каждый набор из 16 бит соответствуют одному конкретному значению. Очевидно, что чем больше бит в одном байте — тем больше комбинаций смысловых значений можно сформировать в таком стандарте. Уже применяются компьютера с 32-битными системами кодирования данных и разрабатывается 62-битная система кодирования. Во многих «простых» случаях по прежнему используются и старые стандарты на 6,8 и 9 бит.

3.Виды витой пары: назначение и маркировка

    На сегодня существуют следующие марки витой пары:
  1. U/UTP — неэкранированный кабель (ранее – “UTP”)

  2. F/UTP — кабель с общим экраном всех пар (ранее – “FTP”)

  3. SF/UTP -кабель с общим двойным экраном сердечника из алюминиевой фольги + «плетёнки» из луженных медных проволок (ранее – «S-FTP”)

  4. U/FTP – кабель с отдельным экраном каждой пары (ранее – “STP”)

  5. F/FTP – кабель с отдельным экраном каждой пары, а так же общим экраном всех пар из алюминиевой «фольги»

  6. S/FTP — кабель с отдельным экраном каждой пары, а так же общим экраном всех пар из лужёных медных проволок (ранее – “S-STP”)

Как видите, основное различие — это наличие и вид экрана. Экран в витой паре служит для защиты сигнала от внешних помех. Например, когда не возможно проложить витую пару отдельно от силовых кабелей.

    Кроме этого, каждый производитель может добавлять и другие обозначения в зависимости от конструкции кабеля, например:

  1. Моножила (англ. solid) или многопроволочная жила (англ. patch). Наибольшее распространение, как более дешевая, получила множила. Многопроволочная жила применяется в местах прокладки, где возможны частые изгибы кабеля, а также для изготовления патч-кордов. Патч-корд — это кусок кабеля определенной длины c джеками на концах для соединения двух цифровых устройств.

  2. Диаметр жилы. От 0,4 до 0,64 мм. По стандарту в 5-ой и 6-ой категориях используются жилы диаметром не менее 0,51 мм или 24AWG по американской маркировке. Не сертифицированный кабель может иметь жилы диаметром от 0,4 до 0,5 мм, что обычно достаточно для подключения домашнего интернет.

  3. Количество пар. Как и говорилось ранее, количество пар может быть до 1000. Для компьютерных систем применяется 4-парный кабель (обозначается как 4х2х0,51). Все четыре пары задействуются только при создании сетей со скоростью до 1 Гбит/с. В большинстве же случаев: сети малых офисов, подключение домашнего интернета и др. сети со скоростью до 100 Мбит/с — используются только две пары. Для таких сетей а также для устройства сигнализации и домофонов выпускается 2-парная витая пара: маркируется соответственно 2х2х0,51.

  4. Оболочка. В данном вопросе у кабеля витая пара все как и у других типов кабелей: внешняя оболочка зависит от условий прокладки и эксплуатации кабеля. Чаще можно встретить следующие виды оболочки:

    • PVC — ПВХ-пластиката. Для внутреннего применения

    • PP — полипропилен. Для внешней прокладки в основном для высоких температур — до +140°С,

    • PE — полиэтилен. Для внешней прокладки

    • FR — огнестойкий. Может работать в открытом пламене заданное время: на сегодня стандартизированы огнестойкие оболочки на 30, 90 и 180 мин.

    • LS — Low Smoke пониженное дымовыделение при горении

    • ZH — Zero Halogen изготовлен из материалов, которые при горении не выделяют отравляющие галогеновые газы

    • В — Бронь. Чаще всего для брони используется стальная лента, которая обвивается вдоль кабеля.

    • С тросом. Трос нужен для натяжения кабеля между строениями.

Таким образом, маркировка U/UTP 4 cat5e solid 24AWG LSZH переводится так: не экранированный кабель, содержит 4 пары по 2 жилы, 5 категории, solid – жила однопроволочная, 24 AWG – диаметр 0,51 мм, LSZH – безгалогенный кабель с низким дымовыделением.

4.Стандарты и сертификация.

В области витой пары стандарты можно условно разделить на два типа: Первый тип — это стандарты Ethernet, которые определяют скорости передачи информации, способы модуляции сигналов, расстояние передачи и т.п. В большинстве стандартов Ethernet витая пара как средство передачи сигналов задействуется. Однако существуют стандарты Ethernet, где возможно, а иногда и необходимо применение других кабельных систем: например, на базе оптоволокна.

Второй тип стандартов — это стандарты по структурированным кабельным сетям. В них описываются условия прокладки кабеля, типы соединений и т. п.

Таким образом, производитель витой пары при конструировании кабеля должен определиться: для какого типа Ethernet будет выпускаться данная витая пара и в каких кабельных системах ее будет возможно проложить. Или еще понятней: какие типы оборудования можно будет подключать с помощью данного кабеля и какими стандартными соединителями.

Стандартов по Ethernet на сегодня уже несколько десятков: от старых 10BASE5, IEEE 802.3 (называемый также «толстый Ethernet») до гигабитного Ethernet (1000BASE). Разработаны и уже применяются стандарты 40 Gigabit Ethernet и 100 Gigabit Ethernet. Специалисты уверены, что в недалекой перспективе должен появится терабитный !!! интернет.

    В области СКС в настоящее время действуют 3 основных стандарта:

  1. «EIA/TIA-568С Commercial Building Telecommunications Wiring Standard -американский стандарт;

  2. «ISO/IEC IS 11801-2002 Information Technology. Generic cabling for customer premises — международный стандарт;

  3. «CENELEC EN 50173 Information Technology. Generic cabling systems — европейский стандарт.

Задаваемый действующими стандартами технический уровень гарантирует работоспособность кабельной системы на протяжении как минимум 10 лет.

5.Как определить качество витой пары в полевых условиях.

Во-первых, по названию торговой марки. На Украине из брендовых кабелей чаще можно встретить витую пару американского концерна Mollex или швейцарской компании Reichle De-Massari AG. Подделки пока не встречалось, видимо потому, что данные кабеля весьма дороги, специалисты их хорошо знают, а заказчики такого кабеля очень серьезны. Также уже брендовым на постсоветском пространстве можно считать витую пару завода «Одескабель». Все остальные торговые марки, присутствующие на нашем рынке, выпускаются преимущественно в Китае (иногда в Тайване), и маркируются по желанию различных заказчиков.

Во-вторых, по материалу жил. Стандартно жилы должны быть медные, но в последнее время получили распространение так называемые биметаллические жилы, которые представляют собой омедненный, правильней говорить плакированный, т.е. покрытый тонким слоем меди, стальной проводник (CCS = Copper Clad Steel) или покрытый медью алюминиевый проводник (CCA = Copper Clad Aluminium). В обоих случаях применение более дешевых материалов значительно ухудшает характеристики кабеля, а именно:

  • жила плохо держится в разъеме (плавающий контакт)

  • небольшая длина сегментов: обычно до 25м

  • непредсказуемость волнового сопротивления в зоне контакта при заделке кабеля в разъем

  • непредсказуемое изменение характеристик при последующей перекладке кабеля

  • у омедненных стальных кабелей скорость чаще не превышает 10 Мбит/с, у алюмо-медных — не более 100 Мбит/с.

Проверить омедненный кабель легко: нужно любым ножом соскоблить верхний слой меди. Если увидите четко белый цвет — это и есть так называемая «омедненка». И еще — омедненный кабель не паяется, во всяком случае, стандартным паяльником. К сожалению, большинство киевских (как, вероятно, и большинство украинских) операторов интернет услуг от щитка до абонента прокладывают исключительно омедненную витую пару.

В последнее время появился кабель из сплава меди с различными металлами. Сплав по виду и характеристикам очень похож на медь но, разумеется, дешевле. К сожалению, ничего более нам пока неизвестно, кроме того, что некоторые операторы сертифицируют такой кабель у нас на Украине.

В-третьих, по толщине жил. Серьезные производители применяют медную жилу диаметром 0,51 мм и выше. Не брендовые марки могут иметь диаметр жилы от 0,4 до 0,51 мм. Как правило, наиболее сильно занижаются жилы на синей (4-5) и коричневой (7-8) парах, т.к. в большинстве компьютерных сетей эти пары не используются.

В-четвертых, по наличию сертификата. Украина не обязывает сертифицировать витую пару, но солидные производители проходят сертификацию в нашей стране добровольно.

6.Что нужно знать при прокладке витой пары в своей квартире, доме.

При прокладке витой пары в квартире или частном доме совершенно излишне брать «крутой» кабель 6-й или даже 7-й категории. Во-первых, под седьмую категорию еще не выпускается ни активное, ни пассивное оборудования и данный кабель прокладывается в расчете на перспективу. Во — вторых, скорость, которую может обеспечить витая пара 6-ой или 7-ой категории провайдеры интернета пока не предоставляют. И в-третьих, кабель 5-й категории может обеспечить скорость до 100 Мбит/с, тогда как для просмотра видео или on-line игры достаточно 4 Мбит/с.

Кабель витая пара должен прослужить как минимум пятнадцать лет, поэтому в стены желательно закладывать медный кабель. Если квартира не ваша — то вполне хватит и омедненного кабеля: года на два-три.

Качество сигнала по кабелю всегда выше, чем радиосигнал. Если хотите уже сейчас и в перспективе иметь высокую скорость — четко спланируйте места вывода кабеля для интернет — соединения.

В месте подключения витой пары к компьютеру лучше оставьте 2-3 метра кабеля, но не ставьте розетку! Любое дополнительное соединение витой пары «крадет» скорость.

Витую пару нельзя механически разветвить на 2-3 компьютера как, например, телефонную розетку. Для подключения двух и более компьютеров на один кабель нужен коммутатор, чаще называемый switch (свич). Стандартно свичи выпускаются на 2,4,6,8,12, 24 и т.д. абонентов.

Для создания беспроводных сетей используется технология WI-FI. Для этого Вы должны подключиться к провайдеру интернет через специальное устройство: маршрутизатор (роутер), который осуществляет подключение к интернет и передает радио сигналы на Ваши компьютеры. Компьютера, в свою очередь должны иметь блок WI-FI: встроенный или внешний. Необходимо помнить, что после третьей стены сигнал от роутера может сильно ослабевать. Хотя бывает и так, что сигнал проходит через две квартиры, но остается достаточно сильным. К сожалению, определить дальность сигнала заранее очень сложно, надо пробовать на месте.

Минимально допустимое расстояние между силовыми (электрическими) и телефонными кабелями должно быть не менее 5 см. На практике данный норматив повсеместно нарушается, что в большинстве случаев не приводит к заметному для потребителя ухудшению качества сигнала.

Будьте очень внимательны с применением витой пары в экране. Экранированная витая пара безусловно более надежна по сравнению с не экранированной, но это только в том случае, если экран будет заземлен. Не заземленный экран может давать дополнительные наводки — помехи. Кроме того, заземление экрана в витой паре необходимо осуществлять со стороны одного из «терминаторов», но не с обеих сторон сразу и не где-нибудь в середине — это может привести к полной потере связи. Также следует иметь в виду, что некоторые устройства, например повторители, автоматически заземляют подключенный к ним конец кабеля.

И удачи Вам в Ваших начинаниях

Внимание: это авторская статья, поэтому при использовании материала просьба делать ссылку на первоисточник.

author: Оleg Stolyarov

Последние изменения внесены 15.06.17

Какие есть виды и категории кабеля «витая пара»?

Витая пара (twisted pair) — вид кабеля связи, представляет собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой.

Свивание проводников производится с целью повышения степени связи между собой проводников одной пары (электромагнитные помехи одинаково влияют на оба провода пары) и последующего уменьшения электромагнитных помех от внешних источников, а также взаимных наводок при передаче дифференциальных сигналов.

Для снижения связи отдельных пар кабеля (периодического сближения проводников различных пар) в кабелях UTP категории 5 и выше провода пары свиваются с различным шагом.

Витая пара — один из компонентов современных структурированных кабельных систем. Используется в телекоммуникациях и в компьютерных сетях в качестве физической среды передачи сигнала во многих технологиях, напрмиер таких как Ethernet.

Виды кабеля

Конструкция кабелей витой пары бывает как с экраном, так и без него. Для домашней или офисной сети с небольшими расстояниями и без электромагнитных помех вполне подходит кабель без защитного экрана. Для больших расстояний, а также в местах с электромагнитными наводками нужно использовать кабеля с защитным экраном

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля. В локальных сетях, работающих на скоростях 100 или 1000 Мбит/с, применяются в основном неэкранированные кабели. Однако стоит отметить, что для высокоскоростных сетей 10 Гбит/с, 40 Гбит/с, 100 Гбит/с стандарты определяют использование только экранированных кабелей.

  • UTP или U/UTP — (Unshielded twisted pair — неэкранированная витая пара) — кабель не имеет защитного экрана.
  • FTP или F/UTP — (Foiled twisted pair — фольгированная витая пара) — кабель имеет один внешний общий защитный слой из фольги.
  • STP — (Shielded twisted pair — экранированная витая пара) — кабель имеет экран для каждой пары и внешнюю защиту наподобие сетки .
  • SSTP или S/FTP — (Screened Foiled twisted pair — фольгированная экранированная витая пара) — данный кабель имеет фольгированную защиту каждой пары, а также внешний экран.
  • U/STP — (Unshielded Screened twisted pair — незащищенный кабель с экранированием витой пары) — кабель не имеет общего экрана, но каждая пара имеет фольгированную защиту.
  • SFTP или SF/UTP — (Screened Foiled Unshielded twisted pair — экранированная витая пара с защитой) — имеет два внешних экрана. Один из медной сетки, а второй из экран-фольги. Между ними дренажный провод.

Основное различие — это наличие и вид экрана. Экран в витой паре служит для защиты сигнала от внешних помех. Например, когда не возможно проложить витую пару отдельно от силовых кабелей. Кроме этого, каждый производитель может добавлять и другие обозначения в зависимости от конструкции кабеля, например:

  • AWG — (American Wire Gauge) калибр проводов — американская система маркирования толщины проводов. Проводники имеют определенное сечение, но чаще на кабеле указывают не сечение проводника, а значение AWG.
  • моножила — (англ. solid) или многопроволочная жила (англ. patch). Наибольшее распространение, как более дешевая, получила моножила. Многопроволочная жила применяется в местах прокладки, где возможны частые изгибы кабеля, а также для изготовления патч-кордов. Патч-корд — это кусок кабеля определенной длины c конекторами на концах для соединения двух цифровых устройств.
  • диаметр жилы — от 0,4 до 0,64 мм. По стандарту в 5-ой и 6-ой категориях используются жилы диаметром не менее 0,51 мм или 24AWG по американской маркировке. Не сертифицированный кабель может иметь жилы диаметром от 0,4 до 0,5 мм, что обычно достаточно для подключения домашнего интернет.
  • количество пар — количество пар может быть до 1000. Для компьютерных систем применяется 4-парный кабель (обозначается как 4х2х0,51). Все четыре пары задействуются только при создании сетей со скоростью до 1 Гбит/с. В большинстве же случаев: сети малых офисов, подключение домашнего интернета и др. сети со скоростью до 100 Мбит/с — используются только две пары. Для таких сетей а также для устройства сигнализации и домофонов выпускается 2-парная витая пара: маркируется соответственно 2х2х0,51.
  • оболочка — в данном вопросе у кабеля витая пара все как и у других типов кабелей: внешняя оболочка зависит от условий прокладки и эксплуатации кабеля.

Виды оболочки:

  • PVC — ПВХ-пластиката. Для внутреннего применения.
  • PP — полипропилен. Для внешней прокладки в основном для высоких температур — до +140°С.
  • PE — полиэтилен. Для внешней прокладки.
  • FR — огнестойкий. Может работать в открытом пламене заданное время: на сегодня стандартизированы огнестойкие оболочки на 30, 90 и 180 мин.
  • LS — Low Smoke пониженное дымовыделение при горении.
  • ZH — Zero Halogen изготовлен из материалов, которые при горении не выделяют отравляющие галогеновые газы.
  • B — бронь. Чаще всего для брони используется стальная лента, которая обвивается вдоль кабеля.
  • C — трос. Трос нужен для натяжения кабеля между строениями.

Таким образом, маркировка U/UTP 4 cat.5e solid 24AWG LSZH переводится так: — не экранированный кабель, содержит 4 пары по 2 жилы, 5 категории, solid – жила однопроволочная, 24 AWG – диаметр 0,51 мм, LSZH – безгалогенный кабель с низким дымовыделением.

Материалы проводников

Проводники в парах изготавливают из меди, алюминия и биметалла (омедненный алюминий). Изначально материалом проводника была исключительно медь. Однако у меди есть недостаток — это высокая стоимость, в связи с этим на рынке и появилась алюминиевая, а позже и биметаллическая витая пара, которая стоит дешевле медной. Но выгодна ли подобная экономия в долгосрочной перспективе? Чтобы получить качественную и долгосрочно работающую сеть, а тем более пройти сертификацию, возможно лишь при использовании медных проводников.

  • Алюминиевый проводник (Al) — Алюминий на много легче меди — примерно в три раза. Ну и главное его достоинство — он намного дешевле меди. На этом все плюсы закончились. Электропроводность алюминия в 1.7 раз ниже, чем у меди, то есть обладает более высоким сопротивлением, а это потери сигнала при высокой длине кабеля. Алюминий — аморфный материал, поэтому со временем он «вытекает» из контакта, и сигнал полностью пропадает. Также данный метал подвержен окислению при контакте с воздухом, при этом поверхность витой пары со временем теряет проводимость. Алюминий менее эластичен по сравнению с медью, а проводники витой пары скручены друг с другом, к тому же сам кабель, как правило, не лежит по прямой.
  • Омеднённый алюминий (CCA) — В попытке устранить недостатки алюминиевого проводника, а именно окисление, и был создан алюминиевый омеднённый проводник. По сути, мы имеем тот же самый алюминиевый проводник, заключенный в медную оболочку. Он по-прежнему выигрывает в стоимости у медного проводника, но из-за сложности изготовления разница в цене уже не так существенна и составляет около 15%. Также гораздо выше стала проводимость, но она по-прежнему ниже, чем у меди. Медная поверхность не даёт образовываться поверхностной плёнке окисла и тем самым позволяет не снижать качество соединения. И еще один плюс это вес, так как все-таки большая часть проводника из алюминия, кабель на много легче медного. Из минусов можно отметить, что по нему все так же не получится использовать технологию Power over Ethernet (PoE), которая обеспечивает питание устройств при помощи тех же кабелей, поскольку сопротивление алюминия гораздо выше сопротивления меди, а постоянный ток будет течь по всему сечению проводника, основную часть которого составляет алюминий. А еще из опыта и практики очень сложно найти действительно качественный кабель, большая часть того что предлагается на рынке, при тестировании дает достаточно большой разброс параметров, и, как правило, не соответствует заявленной категории. В большинстве случаев при использовании подобного кабеля, настроить работоспособность сети, не удавалось даже на небольшой протяженности (60-70м.)
  • Медь (Cu) — Применение медных проводников позволяет избежать большого количества проблем и в разы увеличить сроки эксплуатации таких сетей, а также снизить затраты на обслуживание. Но следует смириться с тем, что стоимость сети, построенной с помощью медной витой пары, будет выше стоимости тех же сетей проложенных омеднённой витой парой.

Существуют два вида исполнения проводников — это цельные (из одного провода) Solid и скрученные (из множества тесно прилегающих друг к другу тонких проводков) Stranded. Цельный означает, что внутренний проводник представлен в виде единого куска меди, а скрученный – из нескольких тонких медных проводников, скрученных вместе. Для каждого из типов проводников разные приложения, но большинству читателей нужно знать только о двух из них.

Скрученные кабели (Stranded, на картинке вверху) являются более гибкими, и их следует использовать там, где кабель будет часто двигаться, например, вблизи рабочих мест. Цельный кабель (Solid, на картинке внизу) не так гибок, зато более долговечен, его можно идеально использовать для постоянных сетей – как на улице, так и внутри помещения.

Сечение каждой жилы витой пары маркируется в соответствии со стандартом AWG (American Wire Gauge). Наиболее распространенными являются проводники стандарта 26 AWG (сечение 0,13 мм²), 24 AWG (0,2 – 0,28 мм²) и 22 AWG (0,33 – 0,44 мм²). Под сечением проводника понимается непосредственно сечение проводящего материала без толщины его изоляции.

Необходимо обратить внимание на то, что чем меньше AWG, тем толще проводники и тем кабель витая пара лучше по характеристикам, так как сечение больше и меньше сопротивление. То есть, кабель витая пара с проводниками калибра 22 AWG будут лучше витопарного кабеля с калибром 24 AWG. Но такой кабель будет и дороже, так как меди в нем больше.

Кабели категории 5е имеют проводники калибра 24 AWG, а более качественные кабели категории cat.6а, cat.7, cat.7а имеет калибр 23 AWG, а некоторые производители используют проводники витой пары калибра 22 AWG.

Таблица категорий витой пары

Существует несколько категорий кабеля витая пара, которые нумеруются от Cat.1 до Cat.7 (правильно category или категория, сокращение «cat», «Cat» следует писать с точкой — «Cat.», потому как категория и кошка — разные вещи) и определяют эффективный пропускаемый частотный диапазон. Кабель более высокой категории обычно содержит больше пар проводов и каждая пара имеет больше витков на единицу длины. Категории неэкранированной витой пары описываются в стандарте EIA/TIA 568 (Американский стандарт проводки в коммерческих зданиях) и в международном стандарте ISO 11801, а также приняты ГОСТ Р 53246-2008 и ГОСТ Р 53245-2008 (переводы одного из руководств производителя).

Категория Частоты, МГц Примечание Описание
Cat.1 0,1(0,4?) Телефонные и старые модемные линии 1 пара, не описано в рекомендациях EIA/TIA для передачи данных. (в России применяется кабель и вообще без скруток — «лапша» — у неё характеристики не хуже, но больше влияние помех). В США использовался ранее, только в «скрученном» виде. Используется только для передачи голоса или данных при помощи модема (не подходит для современных систем)
Cat. 2 1(4?) Старые терминалы (такие как IBM 3270) 2 пары проводников, старый тип кабеля, не описано в рекомендациях EIA/TIA для передачи данных, поддерживал передачу данных на скоростях до 4 Мбит/с, использовался в сетях Token ring и Arcnet, (не подходит для современных систем). Сейчас иногда встречается в телефонных сетях.
Cat.3 16 10BASE-T, 100BASE-T4 Ethernet 4-парный кабель, используется при построении телефонных и локальных сетей 10BASE-T и token ring, поддерживает скорость передачи данных до 10 Мбит/с или 100 Мбит/с по технологии 100BASE-T4 на расстоянии не дальше 100 метров. В отличие от предыдущих двух, отвечает требованиям стандарта IEEE 802.3. Сейчас используется в основном для телефонных линий.
Cat.4 20 token ring, сейчас не используется Кабель состоит из 4 скрученных пар, использовался в сетях token ring, 10BASE-T, 100BASE-T4, скорость передачи данных не превышает 16 Мбит/с по одной паре. .
Cat.5 100 100BASE-TX Ethernet (LAN, ATM,CDDI) 4-парный кабель, использовался при построении локальных сетей 100BASE-TX и для прокладки телефонных линий, поддерживает скорость передачи данных до 100 Мбит/с при использовании 2 пар.
Cat.5e 100 1000Base-T 4-парный кабель, усовершенствованная категория 5 (уточненные/улучшенные спецификации). Скорость передач данных до 100 Мбит/с при использовании 2 пар и до 1000 Мбит/с при использовании 4 пар. Кабель категории 5e является самым распространённым и используется для построения компьютерных сетей. Иногда встречается двухпарный кабель категории 5e. Преимущества данного кабеля в более низкой себестоимости и меньшей толщине.
Cat.6 250 Fast Ethernet, Gigabit Ethernet (10GBASE-T Ethernet) Применяется в сетях Fast Ethernet и Gigabit Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 55 м. Добавлен в стандарт в июне 2002 года.
Cat.6a 500 Gigabit Ethernet (10GBASE-T Ethernet) Применяется в сетях Gigabit Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 100 метров. Добавлен в стандарт в феврале 2008 года, ISO/IEC 11801:2002 поправка 2. Кабель этой категории имеет либо общий экран (F/UTP), либо экраны вокруг каждой пары (U/FTP).
Cat.7 600 Gigabit Ethernet (10GBASE-T Ethernet) Спецификация на данный тип кабеля утверждена только международным стандартом ISO 11801, скорость передачи данных до 10 Гбит/с. Кабель этой категории имеет общий экран и экраны вокруг каждой пары. Кабель этой категории имеет общий экран и экраны вокруг каждой пары (F/FTP или S/FTP).
Cat.7a до 1200 Gigabit Ethernet (40GbE, 100GbE) Разработан для передачи данных на скоростях до 40 Гбит/с на расстояние до 50 м и до 100 Гбит/с на расстояние до 15 м. Общий экран и экраны вокруг каждой пары (F/FTP или S/FTP).
Cat.8/8.1 1600-2000 100 Gigabit Ethernet (40GBASE-T) В разработке, техническая рекомендация ISO/IEC TR 11801-99-1 и международный стандарт ISO 11801 редакция 3 (для Cat. 8.1), американский стандарт ANSI/TIA-568-C.2-1 (для Cat. 8). Полностью совместим с кабелем категории 6A. Скорость передачи данных до 40 Гбит/с при использовании стандартных коннекторов 8P8C. Кабель этой категории имеет либо общий экран, либо экраны вокруг каждой пары (F/UTP или U/FTP).
Cat.8.2 1600-2000 100 Gigabit Ethernet (40GBASE-T) В разработке, международный стандарт ISO 11801 редакция 3. Полностью совместим с кабелем категории 7A. Скорость передачи данных до 40 Гбит/с при использовании стандартных коннекторов 8P8C либо GG45/ARJ45 и TERA. Кабель этой категории имеет общий экран и экраны вокруг каждой пары (F/FTP или S/FTP).

Схема обжима витой пары

Сетевой коннектор принято называть RJ-45, хотя правильное ее название 8P8C. А RJ (Registered Jack) – это название стандарта, описывающее конструкцию разъемного соединения вилки и розетки.

Схемы обжима витой пары для разъемов RJ-45 различаются в зависимости от назначения соединительной линии, технологии и стандарта передачи данных. Может потребоваться как прямая, так и обратная (или перекрестная, т.н. кросс-линковая) обжимка патчкорда. В локальных вычислительных сетях Ethernet, использующих кабель «витая пара» или UTP, схемы вида 568А и 568В наиболее популярные в соответствии с телекоммуникационными стандартами кабельных систем коммерческих зданий. Схемы ставшие стандартом разработаны таким образом, чтобы свести к минимуму взаимные наводки в парах, поэтому при конфигурировании высоконагрузочных сетей используют именно эти схемы.

цена, характеристика и отзывы; Strumok.kiev.ua.



Витая пара или кабель компьютерный

Особенности и характеристики компьютерного кабеля или витой пары

Витая пара или сетевой компьютерный кабель UTP, FTP, SFTP, SSTP – это на сегодняшний день,

самые основные виды компьютерного кабеля, которые соединяют компьютеры между собой и

подключают их к интернету.

Сетевые компьютерные кабеля или витая пара, служит для высокоскоростной передачи данных и

для подключения к интернету не только отдельно стоящих компьютеров, но и целые группы серверов.

Кабель компьютерный, он же витая пара, потому так и называется витая пара, исходя из своей

конструкционной особенности, виться попарно с определенным шагом на единицу длины, что

обусловлено в первую очередь, защитой от электромагнитных помех и и внешних излучений.

Кабель компьютернй — витая пара, может быть изготовлен под различные конструкционные и

технические требования, то есть под различные эксплуатационные параметры, но все эти сетевые

компьютерные кабеля,  предназначены для подключения компьютеров и серверов через

компьютерные розетки, и они должны полностью соответствовать требованиям международного

стандарта ISO/IEC 11801.



Основные марки Компьютерного сетевого кабеля —

Витой пары для подключения компьютеров можно разделить на:
  • UTP – сетевые неэкранированные, то есть не имеющие отражающего экрана из фольги;
  • FTP – витая пара экранированная, простой луженой медной фольгой с медной оплеткой;
  • S-FTP – сетевой кабель экранированный двойным экраном с луженой медной оплеткой;
  • S-STP – витая пара экранируется в отдельности каждая пара проводов, а сверху еще
  • экранируется общим экраном из луженой фольги с луженой медной оплеткой;



Каждая сетевая витая пара или компьютерный кабель UTP, FTP, SFTP, SSTP состоит из четырех пар,

свитых попарно медных монолитных или многожильных проводов, одетых в разную по цвету изоляцию.

Каждая жила имеет диаметр от 0,4 мм до 0,51 мм.

Часто компьютерные кабеля (витая пара) между жилами заполняются водоотталкивающим гелем.

Кроме того, в обязательном порядке по всей длине витой пары, под защитной внешней оболочкой

проложена тонкая, но прочная разрывная капроновая нить.

Она не только служит защитную функцию, но и помогает монтажникам при разделке внешней

защитной оболочки.

При вытягивании ее в сторону, капроновая нить, разрезает внешнюю оболочку и без каких либо

инструментов и повреждений, позволяя добраться до сердцевины витой пары.

В зависимости от маркировки, сетевая витая пара, либо не имеет наружного экрана, как в компьютерном

кабеле UTP, либо может иметь наружный экран из медной луженой фольги, как в сетевой витой паре FTP.

Фольга служит хорошей защитой для различной передаваемой информации, от внешних

электромагнитных полей и излучений.

В компьютерных кабелях SFTP и SSTP усиленное экранирование, для защиты от повышенных

излучений и электромагнитных полей.

Внешняя изоляция компьютерного кабеля UTP и FTP состоит из PVC (поливинилхлорида) серого

цвета, имеющего толщину порядка 0,2 мм.

Кроме того, для витой пары более высоких категорий 5Е и выше – применяется вспененный полиэтилен

PE или полипропилен PP серого цвета, внешняя изоляция из которых, может доходить до 0,5-0,6 мм, и

обеспечивает очень низкую диэлектрическую проходимость наружной оболочки таких компьютерных кабелей.

Для удобства при разделывании внешней оболочки компьютерных кабелей, в ее состав добавляют мел и

тем самым повышают его хрупкость на разрыв.

При легком надрезе лезвием ножа или вытягивании разрывной капроновой нити, внешняя защитная

оболочка, быстро и легко лопается в месте надреза.

Вы всегда можете купить кабель витая пара UTP, FTP, S-FTP, S-STP для прокладки в системах

кабельной прокладки в кабельканалах, кабельных лотках, коробах, кроссовых и информационных

помещениях, серверных, для стационарного и гибкого подсоединения рабочих станций

компьютеров, ноутбуков, ультрабуков, сетевых коммутаторов и различного коммутативного

оборудования, серверов и просто стационарных компьютерных розеток к интернету.

Цена витой пары | компьютерного кабеля UTP, FTP, S-FTP, S-STP напрямую зависит от степени сложности

изготовления сетевого кабеля, ведь обычные компьютерные кабеля UTP, FTP для подключения интернета,

предназначаются для эксплуатации внутри помещений, где уровень электромагнитного излучения

весьма низкий.

А вот цена сетевого компьютерного кабеля | витой пары S-FTP, S-STP, которые могут хорошо работать

даже в очень тяжелых условиях сильного электромагнитного поля серверных, кабельных колодцев,

может на несколько порядков отличатся, от обычных компьютерных кабелей.

Такие компьютерные кабеля всегда соответствуют высоким требованиям безопасности при прокладке

кабельных трасс.

Сетевые компьютерный кабели | витая пара UTP, FTP, S-FTP, S-STP может прокладываться, как

поодиночно, так и в пучках.

При одиночной прокладке разной по маркировке витой пары, они не распространяют горение.

Для эксплуатации в мороз и тропическую жару, а так же под палящими лучами солнца и при очень

высокой влажности, внешняя оболочка витой пары FTP и UTP для наружного применения, делается

из черного по цвету водонепроницаемого, светостабильного, залитого полиэтилена.

Такая оболочка наносится вторым защитным слоем на ПВХ (поливинилхлоридную) внешнюю

оболочку витой пары и служит надежной защитой от неблагоприятных воздействий солнечных лучей,

то есть прямого солнечного ультрафиолета, а так же мороза и воды.

Кроме того для различных, весьма суровых условий эксплуатации в наружную PVC оболочку такого

компьютерного кабеля, добавляют различные полимеры, наделяющие после этого наружную оболочку

свойствами, не только не поддерживать горение при воздействии на него открытого пламени

длительное время, но и не выделять в окружающую среду при этом, ядовитых галогенов.

Эти компьютерные кабеля имеют ярко оранжевую окраску внешней оболочки и маркировку

LSZH — Low Smoke Zero Halogen.

Для защиты от механических воздействий, витую пару или компьютерный кабель бронируют с помощью

стальной проволоки, металлической или алюминиевой гофрированной ленты, а так же металлорукава,

гофрированной или пластиковой трубы для электропроводки.

Если требуется эксплуатация в очень жарких условиях, где возможны постоянные высокие температуры,

в состав внешней оболочки добавляется тефлон.

В зависимости от ваших условий эксплуатации, вы всегда можете проконсультироваться у наших

специалистов, о всех тех свойствах нужной, именно вам витой пары и только после этого вы сможете

принимать единственно правильное и верное решение о покупке, так что с нами выгодно, удобно и

безопасно работать и сотрудничать.

У нас вы можете купить витую пару и компьютерный кабель UTP, FTP, S-FTP, S-STP, как неэкранированный,

так и в экране, не только для внутренней, но и для наружной прокладки компьютерной сети,

а так же с возможностью эксплуатации этих кабелей в различных тяжелых и очень неблагоприятных условиях.

Продаются сетевые кабеля компьютерные для интернета от одного погонного метра.

Стандартная бухта – 305 метров.

Производство : Украина, Тайвань.

Мы всегда идем навстречу нашим покупателям и делаем бесплатную доставку не только по Киеву, но и по

всей Украине, любым выбранным вами перевозчиком.

Сделаем мы это за свой счет, когда сумма вашей покупки будет более 5 000 гривен.

Заказ вы можете сделать через сайт 24 часа в сутки, то есть через корзину сайта, положив в нее нужные

вам товары.

Кроме того заказ можно просто переслать списком, как вложение по электронной почте, если вы уже сами

определились с выбором интересующего вас товара.

Помимо вышеперечисленных каналов заказа товара, можно заказать услугу «Обратный звонок» прямо

в шапке нашего интернет магазина «Струмок» и когда наш менеджер вам перезвонит, вы не будете

платить за телефонный звонок.

В заполнении формы «Обратного звонка», нет ничего сложного.

Все что вам нужно заполнить – это ваш телефон и ваше имя, чтобы менеджер знал, как к вам обращаться.

В рабочее время на сайте работает Чат, для общения с покупателями и на нем вы можете задавать

интересующие вас вопросы по нашей тематике, на которые получите квалифицированные ответы.

Кроме того, если вы зайдете в шапке сайта на вкладку «Контакты», то увидите, что у нас есть странички

во всех ведущих социальных сетях и там так же есть возможность пообщаться с нами.

Для вашего удобства и простоты запоминания телефонного номера, мы смогли сделать и для

городского многоканального, и для ведущих мобильных операторов – единый телефонный номер,

удобный для запоминания!

Это номер для связи с нами (044) (093) (096) (099) 501-43-01.

Всегда рады не только слышать, но и видеть вас в нашем магазине!

При закупке, даже небольшого количества витой пары или компьютерного кабеля, вы всегда

можете получить значительную скидку, которая вас приятно удивит.

Размер самой скидки мы ни от кого не прячем, так что смотрите их в разделе «Условия скидок»,

выбирайте понравившийся товар, покупайте его и получайте гарантированные скидки!

Как обжать (подключить) витую пару 8 жил по цветам (кабель для интернета, сети) ?

 В данной статье мы рассмотрим случай когда нам необходимо осуществить подключение посредством витой пары, еще ее называют RJ-45 или просто сетевой провод. Как правило, такие кабели применимы для организации сетей, в том числе и для подключения мировой паутины — интернета. В том числке и у вас дома.
 Скажем больше, данное соединение и данный вид использования кабеля, стал для нас чуть ли не основным случаем, когда обеспечивается связь между двумя цифровыми устройствами. Именно поэтому с таким соединением должен быть знаком не только специалист, о чем и говорить не стоит, но и обыватель. Именно для обывателя и предназначена наша статья, так как в ней мы подробно разберем, как зачистить, как обрезать и как установить и зажать провода, для кабеля между двумя компьютерами. Еще эти провода, вернее кабели, называют витой парой.

 Здесь мы рассмотрим лишь механику обжима витой пары по цветам и лишь поверхностно затронем принципы электрических соединений различных коммутаторов в соответствии со сложившимися стандартами. Что же, давайте начнем с того, без чего нам будет не обойтись.

Инструменты и материалы необходимые для обжима витой пары (кабеля для сети, интернета) по цветам

Обжать голыми руками кабель не удасться, так как надо будет придавить контакты к проводникам в кабеле. Сделать это можно с помощью обжимного инструмент, например RJ-45/RJ12. Есть и другие варианты инструментов, но суть у них одна. Инструмент будет зажимать пластины в коннекторе, разрезать изоляцию на проводах и, тем самым обеспечивать контакт, между проводом и коннектором.

Конечно, понадобяться и сами коннекторы. Их маркировка RJ45. Если у вас будет один кабель, то надо будет 2 шт.. Если больше, то соотвественно коннекторов должно быть в два раза больше, чем количество кабелей, которые вы хотите сделать.

Также необходим будет и сетевой провод 4 или 8 жильный, необходимой длины. Такой провод бывает в бухтах, но его можно купить и по метрам.
 Как вы заметили провод может обжиматься 4 или 8 жильный, дело в том, что обеспечения связи по некоторым стандартам, (в том числе и Fast Ethernet 100 Мбит/с — наиболее распространенное соединение на территории нашей страны) применяется лишь только 4 провода, а именно 1,2,3 и 6 (см распиновку ниже). Восьмижильное соединение применяется для стандарта Gigabit Ethernet (скорость 1000 Мбит/с), если у Вас такое соединение, то и применять необходимо 8 жильный сетевой провод.

Операции при обжиме витой пары (кабеля для сети, интернета) по цветам

1. Аккуратно обрезаем кабель. Лучше использовать кусачки которые есть на инструменте для обжима.
2. На расстоянии порядка 3 см срезаем внешнюю оплетку и снимаем ее с кабеля. Лучше использовать специализированный нож, при этом у вас будет меньше вероятность прорезания проводов внутри оплетки, так как лезвие специализированного ножа делает рез лишь на определенную глубину. Если его нет, то срежьте оплетку аккуратно обычным ножом, так чтобы не повредить изоляцию внутренних проводов

3. Расплетите проводки и выровняйте их в один ряд. Выставив провода в ряд выберите стандарт соединения, смотрите абзац ниже «Принятые стандарты соединения коннекторов сетевого провода».

4. Теперь трехсантиметровые провода откусите так, чтобы остались ровно обрезанные, подогнанные в полоску провода, длиной около 1 см.

5. Вставьте провода в разъем RJ-45 до упора, так чтобы каждый из проводков уперся в стенку коннектора. Разъем прозрачный и вам легко будет контролировать местоположение проводов.
6. Проверьте еще раз правильность вставленных проводов в соответствии с выбранным стандартом
7. Поместите коннектор с установленной парой в клещи, затем плавно, но сильно произведите обжим.

металлические пластинки утопятся в корпус и вступят в контакт с жилой каждого из проводков. Пластик коннектора обожмет внешнюю оплетку кабеля.

Как правильно должен выглядеть обжатый сетевой кабель для интернета

На фото ниже приведены два варианта. Наверху кабель был обжат с нарушениями, так внешняя защитная оплетка не заходит в корпус коннектора, что в итоге скажется на эксплуатационных свойствах соединения. Провода при таком соединении подвержены перелому.
 Вариант соединения внизу, когда пластик колодки обжимает внешнюю оплетку витой пары — правильный

Как вы поняли, и в том и другом случае сеть у вас будет. Другое дело, что при соединении как на фото вверху, она может скоро пропасть. Именно поэтому советуем вам потренироваться и сделать все как надо.

Принятые стандарты соединения коннекторов сетевого провода (кабеля для сети, интернета) по цветам

Существует два распространенных стандарта по разводке цветов по парам: T568A компании Siemon и T568B компании AT&T. Оба этих стандарта абсолютно равнозначны. Как и писалось выше сигнал передается по проводам 1,2,3 и 6.
По стандарту: T568A  информацию несут проводники: Бело-зелёный, Зелёный, Бело-оранжевый, Оранжевый.
По стандарту: T568B информацию несут проводники: Бело-оранжевый, Оранжевый, Бело-зелёный, Зеленый.

Варианты соединения коннекторов витой пары, сетевого кабеля (кроссовер — ерст на крест и патч-корд — прямое подключение)

Варианта два. Это соединение перекрестом вид «А»» (рисунок ниже) и второй вариант один к одному как на виде «Б (рисунок ниже).



 Примечание В зависимости от производителя цвет провода может быть вместо коричневого — серым, а вместо оранжевого красным.
 Существует и еще один подключения витой пары. Этот вариант предусматривает ее подключение к розетке. О нем далее.

Процесс установки и подключения компьютерной розетки к витой паре

 Итак, сама компьютерная розетка зачастую выполнена в том же корпусе что и сетевая силовая розетка, разве что коннектор в ней другой. Установка такой розетки в бетонную или кирпичную стену производится по аналогии с обычной розеткой. О примере установки обычной розетки мы уже писали на нашем сайте «Установка электрической розетки в бетонную или кирпичную стену». Теперь остаются электрические соединения. Именно они и вызывают основные трудности у любителей при подключении витой пары. Здесь необходимо знать какие из проводов, куда должны быть уложены в своих разъемах. На самом деле в большинстве современных компьютерных розетках уже имеется маркировка определяющая подключение проводов, просто необходимо следовать ей …
 Однако многие могут сказать, что видели эту маркировку и она неоднозначна. На один контакт могут приходится разные цвета проводов. Все верно! Дело в том, что подключение розеток аналогично подключение коннекторов на витой паре и может осуществляться по двум схемам обжатия: 568A и 568В. Схемы обжимки отличаются между собой лишь расположением зеленой и оранжевой пар смотрите выше. Вот и все правила.

 Именно поэтому на розетках могут быть указаны на одних и тех же контактах как зеленые, так и оранжевые цвета. Каким способом подключать — решайте сами, так как большинство современных устройств в состоянии определить схему подключения и корректно работать с ней.

…в нашем случае, в соответствии с маркировкой, получилось следующее подключение. Смотрите фото

 Теперь непосредственно о механическом соединении проводов в компьютерной розетке. Провода зачищаются от основной изоляционной оплетки, при этом зачищать изоляцию на отдельных проводках – жилах, необходимости нет. Проводки укладываются в контакты согласно маркировки, о чем мы уже говорили. Проталкиваются в углубление с помощью отвертки с плоским лезвием. Затем закрывается крышка, она еще более проталкивает проводки вглубь между контактов. Именно в это время срезается изоляция и появляется соединение между контактом розетки и проводником витой пары.

 Вот и все, наша компьютерная розетка подключена к витой паре. Осталось установить розеточку в корпус и закрыть все декоративной крышкой.
 При подключении витой паре к розетке все операции стоит выполнять с особой аккуратностью, так как проводки у витой пары тонкие и могут оборваться.

Подводя итог…

 Итак, теперь вы знаете как физически обжать витую пару, то есть кабель, который используется для подключения к сети, интернету и даже для соединения спутниковых ресиверов между собой. Нам лишь осталось пожелать, чтобы контакты были надежные, а связь бесперебойной.
 О чем еще необходимо сказать, так это о том, что не стоит делать кабель длинее чем на 50-70 метров. Так как сигнал в нем ослабевает, и в итоге просто не доходит до принимающего устройства. Если у вас большие расстояния между устройствами, то необходимо использовать кабель в экранирующей оплетке, а также усилители сигнала.

Кабели, которые связывают | Computerworld

В наши дни кажется, что мир связан сетевым кабелем.

Хотя мы можем воспринимать проводной мир как должное, следствием этого является то, что мы полагаемся на провода, которые соединяют нас со всем и всем, что мы делаем. Используются кабельные системы трех типов: витая пара, коаксиальные и оптоволоконные.

Подробнее

Computerworld
QuickStudies
Витая пара

Кабель типа «витая пара» — это традиционная проводка, используемая телефонными компаниями: два изолированных медных провода, намотанных друг на друга.Каждая пара передает информацию через дифференциальную передачу сигналов (также известную как сбалансированный вход), в которой полезный сигнал генерирует равные, но противоположные токи в двух проводах.

Скручивание удерживает два провода как можно ближе друг к другу, поэтому оба провода испытывают одинаковое общее количество помех. Если бы провода были просто параллельны, они были бы значительно более восприимчивы к шумам и помехам.

Кабели витой пары бывают разных категорий. Категории более низкого уровня используются в основном в домах, а категории более высокого уровня используются как более дешевая альтернатива коаксиальному кабелю в локальных сетях.

Кабели витой пары можно связать внутри кабеля большего размера. Это позволяет подключать телефоны, модемы, Ethernet и тому подобное, используя только один кабель. Меньшие витые пары часто имеют цветовую кодировку для обозначения их использования. Связанные кабели также можно экранировать, окружив их металлической фольгой или оплеткой, часто для использования в бизнесе. Это называется экранированной витой парой.

Коаксиальный

Изобретенный в 1929 году коаксиальный кабель использовался, когда AT&T Corp. построила свою первую межконтинентальную систему передачи в 1940 году.

Коаксиальный кабель (называемый «коаксиальный») наиболее известен при подключении к домашнему кабельному телевидению. Как и кабель витой пары, коаксиальный кабель включает два медных канала, по которым передаются сигналы. Разница в том, что оба канала содержатся в одном проводе.

Центральный медный провод окружен слоем изоляции. Вокруг изоляции находится канал из плетеной медной сетки, а вокруг него — внешняя изоляция для провода.

Коаксиальный кабель считается более прочным, чем витая пара, но он также стоит дороже.Телефонные компании иногда используют коаксиальные кабели для подключения к центральным офисам, но чаще используется витая пара. Использование в бизнесе включает корпоративные сети Ethernet и локальные сети. Как и кабели с витой парой, коаксиальные кабели можно объединить в кабели большего размера.

Оптическое волокно

При использовании оптического волокна световые импульсы передаются по стеклянному или пластиковому волокну, что позволяет избежать электромагнитных помех и необходимости повторной передачи, которая возникает при использовании медного провода.

Хотя волокно может нести гораздо больше информации, чем медь, световые импульсы рассеиваются на большие расстояния.Чтобы решить эту проблему, используется повторитель, который принимает сигнал, усиливает его и ретранслирует его по следующему участку кабеля. Аналоговые сигналы удерживаются вместе лучше, чем цифровые, поэтому аналоговые ретрансляторы можно размещать на расстоянии до 18 километров (чуть более 11 миль). Цифровые ретрансляторы должны быть ближе друг к другу, обычно от двух до шести километров (от одной до четырех миль), но они могут очищать сигнал от нежелательных статических помех, тогда как аналоговые репитеры проходят через любые статические помехи или помехи.

Кабель витой пары: схема, типы, примеры, применение, использование

Определение : Кабель витой пары — это кабель особого типа, который используется в телефонной связи и в сети Ethernet.Этот кабель состоит из двух отдельных изолированных медных проводов, которые скручены друг с другом и проложены параллельно. Медные проволоки имеют диаметр 1 мм. Один из них используется для передачи данных, а другой — для заземления.

Эта витая пара обеспечивает защиту от перекрестных помех, помех сигнала и шума, создаваемого соседней парой. Когда электрический ток проходит через провод, возникает небольшое круговое магнитное поле, огибающее провод.

Подробнее — преимущества и недостатки кабеля с витой парой

Зачем использовать скручивание

Все передачи выполняются с перекрестными помехами, помехами и шумами. Когда провода скручиваются, то некоторые части шумовых сигналов идут в направлении сигналов данных, а другие части текут в противоположном направлении. Благодаря различным поворотам он может гасить внешние волны. Приемник способен управлять разницей напряжений двух проводов для получения данных.Таким образом, получается лучшая невосприимчивость к противоположным помехам.

Чтобы установить соединение между двумя компьютерными системами для подключения этого кабеля, нам понадобятся несколько разъемов на обоих краях кабеля. В основном, разъем RJ45 используется для связи с компьютером. RJ имеет полную форму « Registered Jack » и представляет собой разъем типа «папа-мама» с ключом.

Категории кабелей витой пары:

Кабели витой пары классифицируются EIA по семи категориям —

  • Категория 1 — UTP, используемый в телефонных линиях со скоростью передачи данных <0.1 Мбит / с
  • Категория 2 — UTP, используемый в линиях передачи со скоростью передачи данных 2 Мбит / с
  • Категория 3 — UTP, используемый в LAN со скоростью передачи данных 10 Мбит / с
  • Категория 4 — UTP, используемый в сетях Token Ring со скоростью передачи данных 20 Мбит / с
  • Категория 5 — UTP, используемый в локальных сетях со скоростью передачи данных 100 Мбит / с
  • Категория 6 — UTP, используемый в локальных сетях со скоростью передачи данных 200 Мбит / с
  • Категория 7 — STP, используемый в локальных сетях со скоростью передачи данных 10 Мбит / с

Есть два примера витой пары ; например —

  1. Экранированная витая пара (STP)
  1. Неэкранированная витая пара (UTP)

Экранированная витая пара (STP) : Экранированная витая пара была представлена ​​IBM и он используется сначала только в организациях IBM. Экранированная витая пара состоит из металлической фольги, иначе плетеной сеткой под крышкой, которая в основном покрывает каждую пару изолированных проводов. Таким образом, металлический кожух помогает улучшить качество провода, предотвращая проникновение шумов в противном случае перекрестных помех. Он имеет более высокую цену, а также более объемный.

Его также называют металлическим экраном, который обычно заземляется для уменьшения помех. STP используется как для аналоговой, так и для цифровой передачи. Пропускная способность STP, поддерживаемая кабелем, зависит от толщины провода и расстояния до него, которое должен пройти сигнал по нему.

Другие соображения относительно кабелей STP:

  • Кабель STP может поддерживать различные мегабит / сек для нескольких километров и дешевле.
  • Обеспечивает скорость или пропускную способность приблизительно от 10 до 100 Мбит / с.
  • Он может выдерживать максимальную длину кабеля около 100 метров.
  • Он имеет более низкое затухание, чем кабель UTP.
  • STP дороже UTP.
  • STP должен содержать кабель заземления.

Неэкранированная витая пара (UTP) : Кабель UTP состоит из четырех пар цветных медных проводов вместе, и они покрыты гибкой пластиковой оболочкой. Благодаря скручиванию медного провода он устраняет электромагнитные помехи от внешних источников.

Неэкранированная витая пара не содержит каких-либо других дополнительных экранов, таких как сетки или алюминиевая фольга, которые прилагаются в большом количестве.Кабели UTP не имеют никакого экранирования для защиты от электромагнитных и радиопомех.

Кабели

UTP в основном используются в компьютерной сети , а также в телекоммуникационном секторе в качестве телефонных проводов и кабелей Ethernet. Это небольшой размер, поэтому его легко установить.

Другие особенности кабелей UTP:

  • Он обеспечивает скорость или пропускную способность почти от 10 до 1000 Мбит / с.
  • Максимальная длина кабеля около 100 метров.
  • UTP имеет более высокое затухание, чем STP.
  • Он создает более высокие перекрестные помехи для STP.
  • Не требует заземляющего кабеля.

Кабель витой пары используется в различных областях, например: —

  • Сеть Ethernet
  • Телефонные линии
  • Линии DSL
  • Система камеры наблюдения
  • LAN

Кабель витой пары — обзор

7,6 .2 Топология LAN

В локальной сети в качестве среды передачи в основном используются коаксиальные кабели, оптические волокна или кабели с витой парой.Топологии «звезда», «шина» и / или «кольцо» используются в качестве топологии LAN. Эти три типа топологий LAN показаны на рисунке 7.5.

РИСУНОК 7.5. Три типа топологии LAN.

В звездообразной сети каждый узел связан с центральным узлом. Эта сеть является типичной в глобальной сети. Центральный узел является общим и выполняет коммутационные функции для всех. Каждый узел связан с центром через свою линию передачи. Топология «звезда» используется в основном во внутриофисной сети.В качестве линий передачи используются витые пары или оптоволоконные кабели. Его достоинства в том, что им легко управлять, и он подходит для одноранговой связи. Недостатком является то, что он не является надежным, расширяемым или гибким, потому что центральный узел выполняет все функции переключения — если он выходит из строя, сеть оказывается в беде.

В сети bus каждый узел связан с шиной, общей для всех узлов. Информация, выдаваемая узлом, передается по шине.Коаксиальный кабель в основном используется для шинной сети. У каждого узла есть своя коммуникационная функция. Даже когда узел в беде, он не оказывает отрицательного воздействия на другие узлы. Следовательно, сеть надежна. А структуру сети легко менять и расширять. К шине можно подключить любой узел в любое время. В этой сети можно разместить множество каналов, предоставив разные несущие частоты, чтобы сделать ее широкополосной. Однако в сети низкий уровень безопасности данных, передаваемых между узлами.Наконец, когда автобус попадает в беду, движение полностью нарушается.

В кольцевой сети используются витые пары или оптоволоконные кабели. В этой системе разрешена односторонняя передача. Сеть замкнутая, и каждый узел идет последовательно. Когда узел в кольце выдает сообщение в сеть, оно передается через кольцо до тех пор, пока сообщение не вернется к исходному узлу. Сообщение искажается при прохождении через кольцо. Но каждый узел, который его получает, воспроизводит и передает его соседнему узлу.Следовательно, расстояние до кольца можно увеличить. Шинные и кольцевые сети действуют как системы многоадресной передачи. То есть любой узел в сети может отправить сообщение и получить его. Путем внедрения соответствующей технологии управления доступом могут быть достигнуты некоторые виды функций коммутации и широковещательной передачи.

В дополнение к вышеупомянутым топологиям LAN существуют модифицированные топологии LAN, например, сеть U bus . Когда коаксиальные кабели используются для широкополосной сетевой системы, необходимо установить головное оборудование, которое будет действовать как усилители сигнала.Шина U-типа показана на рисунке 7.6. Сигналы передаются от головной станции к клиенту по кабелю. Кабель называется исходящей линией и используется только для передачи входных сигналов. С другой стороны, сигналы передаются от клиентов к головной станции по кабелю. Кабель называется входящей линией и используется только для передачи выходных сигналов. Чтобы обеспечить входящую и исходящую передачу по одному кабелю, используется метод умножения с частотным разделением, чтобы сделать связь эффективной и действенной.Этот тип топологии используется для городской системы двустороннего кабельного телевидения.

РИСУНОК 7.6. Автобусная сеть U-типа.

Для построения шинной сети с односторонними линиями передачи, такими как оптические кабели, используется топология звездообразная шина . В центре сети устанавливается звездообразный ответвитель. Каждый узел в сети имеет передатчик и приемник. Звездообразный ответвитель имеет входные и выходные клеммы. Передатчик каждого узла связан с входным терминалом, а приемник — с выходным терминалом.Сигнал, выдаваемый узлом, отправляется всем узлам через звездообразный соединитель. Это ведет себя так же, как в автобусной сети.

Существует еще одна кольцевая сеть: два провода связаны с центральным узлом, который называется концентратором . Эта сетевая топология составляет кольцевую сеть через концентратор. Когда узел в беде, он обходится; связь может осуществляться за исключением проблемного узла.

В последнее время появились беспроводные локальные сети. Используя частоты до 10 Мбит / с, связь осуществляется между мобильным терминалом и базовой станцией, расположенной под потолком.Используется для внутренней связи. Топология сети представляет собой звездообразную сеть, которая обеспечивает от 1 до n каналов связи.

Кабели витой пары

Витая пара

Кабель витая пара состоит из пары изолированных проводов, скрученных вместе. Это тип кабеля, который очень давно используется в телекоммуникациях. Скручивание кабеля помогает уменьшить шум от внешних источников и перекрестные помехи в многопарных кабелях.

Кабель витой пары хорош для передачи сбалансированных дифференциальных сигналов.Практика передачи сигналов по-разному восходит к ранним временам телеграфа и радио. Преимущества улучшенного отношения сигнал / шум, перекрестных помех и отражения от земли, которые приносит сбалансированная передача сигнала, особенно ценны в системах с широкой полосой пропускания и высокой точностью воспроизведения. Путем передачи сигналов вместе со сдвигом по фазе на 180 градусов теоретически устраняются выбросы и токи заземления. Это снижает требования к земле и экранированию по сравнению с несимметричной передачей и приводит к улучшенным характеристикам EMI.

Наиболее часто используемая форма витой пары — это неэкранированная витая пара (UTP). Это просто два скрученных вместе изолированных провода. К этому типу относятся любые кабели передачи данных и обычные телефонные кабели. Экранированная витая пара (STP) отличается от UTP тем, что имеет оболочку из фольги, которая помогает предотвратить перекрестные помехи и шум от внешнего источника. Для передачи данных используется тип кабеля, называемый FTP (пары, экранированные из фольги), который состоит из четырех витых пар внутри одного общего экрана (из алюминиевой фольги).

Когда кабель скручивается с постоянной скоростью скрутки по длине кабеля, образуется кабель с заданным характеристическим сопротивлением. Характеристический импеданс витой пары определяется размером и расстоянием между проводниками, а также типом диэлектрика, используемого между ними. Сбалансированная пара или сдвоенные линии имеют Zo, которое зависит от отношения расстояния между проволоками к диаметру проволоки, и вышеупомянутые замечания все еще применимы. Для практичных линий Zo на высоких частотах очень близко, но не совсем, к чистому сопротивлению. Поскольку импеданс кабеля на самом деле является функцией расстояния между проводниками, разделение проводников значительно изменяет импеданс кабеля в этой точке.

Когда много витых пар складываются вместе, чтобы образовать многопарный кальбе, отдельные проводники скручены в пары с различной скруткой, чтобы минимизировать перекрестные помехи. Указанные цветовые комбинации для идентификации пары.

Наиболее часто используемое сопротивление кабеля витой пары составляет 100 Ом. Он широко используется для передачи данных и телекоммуникационных приложений в структурированных кабельных системах.В большинстве случаев применения кабелей с витой парой полное сопротивление кабеля составляет от 100 до 150 Ом. Когда кабель имеет большое расстояние между проводниками, возможно более высокое сопротивление. Типичные размеры жилы проводов для кабелей, используемых в телекоммуникациях, 26, 24, 22 или 19 AWG.

Вот некоторые общие импедансы, относящиеся к линиям витой пары:

  • 100 Ом: Этот импеданс представляет собой стандартизированный импеданс, который будет использоваться в проводке витой пары, используемой в структурированных системах проводки, стандартизированных стандартом EIA / TIA 568. И неэкранированные, и экранированные кабели категории «CAT5 и выше», используемые в таких приложениях, имеют полное сопротивление 100 Ом (обычно с точностью + -15% или выше). В настоящее время наиболее распространенный стандарт LAN, Ethernet, предназначен для кабеля витой пары с сопротивлением 100 Ом. Многие телекоммуникационные кабели витой пары имеют полное сопротивление около 100 Ом, и многие современные системы цифровой связи согласованы с этим сопротивлением. В настоящее время практически вся современная кабельная витая пара для телекоммуникационных приложений имеет полное сопротивление 100 Ом.
  • 110 Ом: экранированная витая пара на 110 Ом стандартизирована как тип кабеля, который будет использоваться для цифрового звукового интерфейса AES / EBU.
  • 120 Ом: экранированный кабель на 120 Ом обычно используется для связи RS485 в промышленных сетях. Существует множество промышленных кабелей для управления и передачи данных с импедансом около 120 Ом. Также некоторые телекоммуникационные кабели (как экранированные, так и неэкранированные) имеют импеданс 120 Ом, и существуют цифровые системы телекоммуникации, соответствующие этому сопротивлению (например, системы SOEM E1).
  • 150 Ом: это полное сопротивление, используемое в кабельной системе IBM с экранированной витой парой и сети Token Ring. В настоящее время также используется много экранированных кабелей «управления и данных» с импедансом около 150 Ом. Некоторые современные микрофонные кабели (экранированная витая пара) имеют импеданс около 150 Ом на высоких частотах, и иногда вы можете услышать сопротивление 150 Ом, упомянутое в аналоговых аудиоприложениях (типичные динамические профессиональные микрофоны обычно имеют импеданс 150-200 Ом).
  • 300 Ом: двухжильный провод, используемый в некоторых антеннах, имеет полное сопротивление 300 Ом. Это антенный кабель с очень низкими потерями. Обычно сопротивление 300 Ом не используется ни для чего другого, кроме некоторых антенн.
  • 600 Ом: 600 Ом — это стандартизированный импеданс, используемый в телефонном мире. Первые длинные телефонные воздушные линии (два провода на полюсах, разделенных друг от друга на некотором расстоянии) имели импеданс около 600 Ом. На практике современные телефонные кабели не имеют импеданса 600 Ом, но по историческим причинам об этом часто говорят, и многие телефонные аппараты все еще соответствуют этому импедансу.Вы можете иногда (довольно редко в настоящее время) услышать соответствие 600 Ом также в мире аудио.

Экранированная витая пара используется для устранения индуктивного и емкостная связь. Скручивание отменяет индуктивное связь, в то время как экран устраняет емкостную связь. В большинстве случаев этот кабель используется между оборудованием, стеллажи и постройки. Экранирование обычно добавляет кабелю некоторое затухание. (по сравнению с неэкранированными), но обычно не потому, что в случае сбалансированной передачи дополняющие сигналы будут эффективно нейтрализует любые токи экрана, поэтому потери тока в экране незначительны.

Характеристики шумоподавления кабеля витой пары определяются следующим: Характеристики кабеля: количество витков на метр (обычно большее количество витков на метр дает лучшая производительность), единообразная конструкция кабеля, баланс емкостей (меньшая емкость разница в грунте, тем лучше), диаметр кабеля (чем меньше между жилами, тем лучше) и количество экранирования (чем больше экранирование, тем лучше).

Телекоммуникационные кабели — это широкая тема. Обычно, когда мы говорим о телекоммуникационных кабелях, мы говорим о кабелях с витой парой. используется для передачи телефонных и других телекоммуникационных сигналов внутри в здании и в кабельной разводке телефонной компании за пределами завода.В некоторых приложениях некоторые другие типы кабелей (витая пара, коаксиальный кабель, оптоволокно), но витая пара является наиболее часто используемым типом кабеля.

Кабельную разводку в помещении заказчика можно разделить на следующие части:

  • Кабельная разводка в кампусе: там, где на объекте находится более одного здания, для подключения и интеграции сети в пределах всей территории используется кабель Campus. EIA / TIA называет это магистральным кабелем между зданиями. Магистральная сеть кампуса обычно представляет собой оптоволокно на основе 62.Многомодовое или одномодовое волокно 5/125 мкм. Кабели в кампусе соединяют главные коммутационные узлы в разных зданиях.
  • Riser / Backbone кабели: Riser или Backbone традиционно устанавливаются с использованием экранированных или неэкранированных парных кабелей. Стандартно доступны кабели 6 x 4 или 25 пар. Они используются для данных и телефонов. Новые приложения для передачи данных все чаще удовлетворяются волоконно-оптическими кабелями (обычно многомодовыми). Кабели стояка / магистрали проложены от центрального коммутационного шкафа дома до коммутационных шкафов на разных этажах здания.
  • Горизонтальные кабели: Горизонтальные кабели витой пары обеспечивают связь между определенными рабочими зонами и в них. Кабели обычно проложены от коммутационного шкафа к розетке на рабочих местах. 4 Соедините пары кабелей UTP и FTP 24 AWG для высокоскоростных сетей, работающих на скорости до 100 Мбит / с (даже более высокие скорости до 1 Гбит / с возможны с использованием лучших кабелей и новейших сетевых технологий). В соответствии с EIA / TIA 568A эти кабели могут использоваться на длине до 90 метров. 24 AWG — это наиболее часто используемая толщина для фиксированной проводки, но в некоторых случаях может использоваться и более толстая 23 AWG.
  • Кабельная разводка рабочей зоны: Высокопроизводительные гибкие кабели рабочей зоны / коммутационные кабели используются для локализованного соединения от настенного подключения к сетевому оборудованию. Коммутационные кабели обычно бывают неэкранированными или с фольгой и бывают двух размеров: 0,14 мм (26 AWG) и 0,22 мм (24 AWG).
  • Коммутационные кабели: короткие коммутационные кабели используются для соединения в коммутационном шкафу разъемов на коммутационной панели с активным оборудованием. Коммутационные кабели также используются в стойках передачи данных / телекоммуникаций для соединения различного коммуникационного оборудования.Коммутационные кабели обычно бывают неэкранированными или с фольгой и бывают двух размеров: 0,14 мм (26 AWG) и 0,22 мм (24 AWG).

Стандартный разъем для описанной выше проводки — 8-контактный. Модульный разъем RJ-45 (указан в IEC 60603-7-4 / 5).

Говоря о телекоммуникационных кабелях, обычно можно встретить термин «структурированная кабельная система». Термин структурированная кабельная система относится ко всем кабелям и компонентам, установленным в логическом иерархическом порядке.Он разработан так, чтобы быть относительно независимым от компьютерной (или телефонной) сети, которая его использует, так что любая из них может быть обновлена ​​с минимальными переделками кабельной сети. Еще несколько лет назад для каждой технологии передачи данных требовался собственный тип проводки. Теперь технология единой проводки (структурированная кабельная система) будет поддерживать все основные существующие технологии сетей передачи данных и те, которые появляются на горизонте.

Преимущества структурированной кабельной разводки UTP:

  • Неэкранированная витая пара (UTP) Структурированная кабельная система помещения позволяет размещать множество протоколов связи в одном пучке проводов. Примеры включают голос, данные, видео и управление CCTV.
  • Система UTP с цветовой кодировкой кабелей
  • Хорошая система UTP дает лучшее подавление помех, чем коаксиальный кабель
  • UTP дешевле, чем выделенный коаксиальный или оптоволоконный кабель
  • UTP физически меньше коаксиального и многих других типов кабелей
  • UTP — очень простой носитель для установки и перенастройки
  • UTP чрезвычайно легко терминировать
  • Во многих случаях провод уже установлен

Недостатки структурированной кабельной разводки UTP:

  • Поскольку могут быть разные типы сигналов, подключенных к разным розеткам, и все розетки выглядят одинаково, пользователь должен быть осторожен, чтобы не подключать устройство к розетке, по которой подключен неправильный тип сигнала.Отжимное соединение может привести к неправильной работе системы или даже к повреждению оборудования.
  • Приложение, изначально разработанное для некоторых других типов кабелей, обычно требует специальных средств подключения, которые стоят денег.
  • Текущие системы UTP (CAT5, CAT5e, CAT6) имеют довольно ограниченные высокочастотные характеристики, поэтому они не подходят для передачи очень высокочастотных сигналов, таких как сигналы кабельного телевидения, телевизионных антенн и радиоантенн. Для этого есть продукты, но производительность, которую можно получить с ними, обычно довольно ограничена.

Стандарт T568-A, опубликованный Ассоциацией электронной промышленности и Ассоциацией телекоммуникационной отрасли, определяет систему для построения сети передачи данных и голоса в офисной среде, срок службы которой составляет не менее десяти лет, и поддерживает сетевые продукты, изготовленные несколькими поставщиками. Наиболее часто используемая структурированная кабельная система использует неэкранированную витую пару. проводка подключена в соответствии со стандартом EIA / TIA-568A. В такой проводке комнаты подключены по звездообразной топологии от центральной коммутационной комнаты.В настоящее время наиболее распространенным типом кабеля является неэкранированный твистер CAT 5. парный кабель заканчивается разъемами RJ-45 (ISO 8877 / IEC 60603-7, 8-позиционные модульные разъемы) (четыре витые пары на кабель). Этот вид кабеля может использоваться для передачи телефонных сигналов. (как аналоговые, так и цифровые), а также потребности в передаче данных (Ethernet и другие мои сетевые методы). Стандарт кабелей EIA / TIA-568A для рынков США. Стандарт EIA / TIA-568A дает два варианта цвета кабеля кодирование TIA568A и TIA568B.EIA / TIA 568A и 568B — это два метода подключения, которые используются для указания того, какие цвета назначены какому контакту модульного разъема. Из этих цветовых кодов наиболее часто используемые один — TIA568B (рекомендую использовать). Стандарт T568-A также определяет категории, используемые для классификации кабеля UTP. Эти категории стали отраслевым стандартом для характеристик кабелей UTP и широко используются многими производителями. У Европы есть своя (очень похожая по основным деталям) кабельный стандарт EN 50173.

Вычисления и передача данных — это быстроразвивающиеся технологии, в которых оборудование часто имеет практический срок службы не более нескольких лет, прежде чем его вытеснят что-то более новое и лучшее. Через несколько лет технология унифицированной проводки, которая рекомендуется сейчас, может оказаться неадекватной. Тем не менее, современные сетевые технологии разрабатываются на основе использования проводов на основе витой пары, поэтому, хотя никто из нас не может надежно заглянуть в будущее, лучший совет, который можно дать сейчас, заключается в том, что проводка в новом здании должна быть UTP категории 5 или выше ( CAT6). Электропроводка с использованием структурированных кабелей становится актуальной в домах (CAT 5 UTP).

Вот несколько распространенных типов кабелей, которые могут встретиться при установке телекоммуникационных сетей:

  • Неэкранированная витая пара, 100 Ом: современные структурированные кабельные системы (CAT 3, CAT 4, CAT 5, CAT 6), используемые для передачи телефонных сигналов и сетевых сигналов внутри зданий.
  • 120 Ом неэкранированная витая пара: некоторые старые телекоммуникационные кабели в полевых условиях (довольно типичное значение для линии от центрального офиса до дома)
  • Экранированная витая пара с сопротивлением 150 Ом: обычно используются для некоторых старых сетевых систем, таких как кабельная система IBM, используемая для сети Token Ring. Экранированная витая пара с сопротивлением 150 Ом также иногда используется для передачи симметричных аудиосигналов и сигналов систем автоматизации (как правило, приложения, в которых требуется экранированная витая пара.
  • Сиаксиальный кабель 75 Ом: видеосвязь, система видеонаблюдения, общая антенная разводка, кабельное телевидение, некоторые телекоммуникационные сигналы
  • Коаксиальный кабель 50 Ом: антенная проводка для радиопередатчиков, карт WLAN, базовых станций сотовых телефонов и т. Д.

Для приложений передачи данных по витой паре существует три возможных уровня номинального сопротивления: 100 Ом, 120 Ом и 150 Ом.100-омные кабели занимают преобладающую долю рынка, поэтому при разработке аппаратного и программного обеспечения основное внимание уделяется 100-омным системам. Если у вас нет каких-либо особых причин для выбора иного, я рекомендую использовать кабель 100 Ом для установки данных. Типичная толщина медного провода кабеля, используемого здесь, составляет 24 AWG. Самый распространенный кабель в оболочке состоит из четырех плотно скрученных пар изолированных медных проводов калибра №24. Он широко используется в коммерческих целях и находит свое применение в новых домах для удовлетворения растущего потребительского спроса.

Типичный кабель UTP состоит из четырех пар проводов в каждом кабеле. Не все четыре пары используются в реальных приложениях. Для большинства локальных сетей используются только две пары, по одной в каждом направлении, чтобы обеспечить полнодуплексную одновременную двунаправленную связь. Из-за ограничения полосы пропускания и излучения излучения, которое потенциально может повлиять на другие электронные устройства, высокоскоростные сети переходят на использование всех четырех пар.

Категории кабелей

«Качество» кабельных систем для передачи высокочастотных сигналов выражается следующей маркировкой (они используются в США):

  • Категория 1: Кабели, отвечающие минимальным требованиям для аналоговой голосовой связи или обычной телефонной сети (POTS). Также известен под названием Grade 1. Обычно называется внутренним проводом в сообществе телекоммуникационных компаний. (Неофициальное обозначение)
  • Cat 2: это система UTP с сопротивлением 100 Ом, способная работать с Token Ring со скоростью 1 Мбит / с и аналогичными сетями. Это также известно как кабельная система IBM Type 3. Также известен под названием Grade 2. (Неофициальное обозначение).
  • Cat 3: Этот тип кабеля рассчитан на частоту до 16 МГц и поддерживает приложения до 10 Мбит / с. Приложения могут варьироваться от голоса до 10BASE-T. Это кабель с низкими характеристиками, который исчезает.В настоящее время это минимальное требование для качественной структурированной телефонной кабельной системы. Это также известно как кабельная разводка ISO / IEC 11801 класса C. Это было стандартом для характеристик UTP еще в 1988 году. FCC недавно изменил требования к внутренней телефонной проводке до минимальной категории Cat 3 из-за проблем с перекрестными помехами, возникающими при использовании не перекрученных четырех четверок. CAT 3 больше не признается TIA.
  • Cat 4: Этот тип кабеля рассчитан на 20 МГц и поддерживает приложения до 16 Мбит / с. Приложения могут варьироваться от голоса до 10BASE-T и Token Ring 16 Мбит / с.В настоящее время этот тип кабеля мало используется.
  • Cat 5: Традиционный рейтинг кабелей для высокоскоростной передачи данных. Номинальная частота 100 МГц. Этот кабель хорошо работает от передачи голоса до 100BASE-T Ethetnet и 155 Мбит / с ATM. Этот тип кабеля также известен как кабельная система ISO / IEC 11801 класса D. Сегодня медная проводка категории 5 является признанным минимумом для услуг широкополосного доступа. Стандарт для проводки — ISO / IEC-11801 и TIA / EIA-568-A-5. Работа по категории CAT5 возможна только в том случае, если кабель, соединительные модули, патч-корды и вся электроника имеют одинаковый рейтинг CAT5.
  • Cat 5e: новый рейтинг разработан в США. Номинальная частота 100 МГц. Cat 5E становится новым стандартом для проводки в помещениях, поскольку рекомендуется как минимум для всех будущих установок TIA / EIA, IEEE и многими производителями оборудования. Расширенная категория 5 ратифицирована в 1999 г.
  • Cat 6: новый рейтинг, только что разработанный в США, ISO / IEC и CENELEC. Номинальная частота составляет 200 МГц с некоторыми требованиями, указанными для 250 МГц. Категория 6 указывается одновременно как ISO в документе 11801-2001, так и TIA в дополнении категории 6 к TIA 568B (ANSI / TIA / EIA-568-B.2-1 ратифицировано TIA / EIA в июне 2002 г.). Это обеспечивает наилучшую возможную производительность с текущими конфигурациями проводки T568A и T568B на 8-позиционном 8-проводном модульном разъеме (RJ-45). В Европе это известно как кабели ISO / IEC 11801 класса E.
  • Кат. 7: рейтинг для экранированных кабелей для отдельных пар, соответствующий требованиям немецкого стандарта DIN 44312-2. Номинальная частота 600 МГц. Работа продолжается. Он также известен как ISO / IEC 11801 Class E. Этот кабель полностью экранирован и использует нестандартный интерфейс RJ-45 (гибридный разъем RJ-45 Alcatel).Эти кабели предназначены в первую очередь для европейского рынка. Другой альтернативный тип соединителя — соединитель IBM Mini-C. В Европе это называется кабельной разводкой класса F.

Обычно спецификация для разных групп определяется Коэффициент затухания / перекрестных помех, разрыв между затуханием и СЛЕДУЮЩИМ. Практически для того, чтобы сигнал данных был читаемым, требуется минимальный зазор в 10 дБ. Кабель CAT-3 UTP с номинальной частотой 16 МГц с запасом по уровню 10 дБ на частоте 16 МГц. Кабель CAT-4 UTP с номинальной частотой 20 МГц и запасом по уровню 10 дБ на частоте 20 МГц.Кабель CAT-5 UTP с номинальной частотой 100 МГц с запасом по уровню 10 дБ на частоте 100 МГц.

Чтобы установка соответствовала требованиям определенной категории, все компоненты должны соответствовать указанной категории или превышать ее. Использование розетки Cat 3 (или патч-корда) на Cat 6 снижает производительность до Cat 3.

Некоторые наименования для разных типов кабелей:

  • UTP = неэкранированный витой (сбалансированный) 4-парный кабель, 100 Ом
  • STP = Общий 2-парный экранированный кабель из фольги / оплетки с индивидуальным экраном, 150 Ом
  • FTP = 4-парный кабель с фольгированным экраном, 100 Ом
  • ScTP = Общий экранированный кабель из фольги / оплетки, 100 или 120 Ом

Рекомендации: Установка кабеля с более низкими характеристиками (включая категории 5 и 3), чем кабель категории 5e, может привести к дорогостоящему повторному подключению в ближайшем будущем. Категория 5 теперь считается устаревшей, за исключением, возможно, домашнего использования. Cat 5E или Cat 6 теперь являются стандартом. Телефонная связь, сеть передачи данных, компьютерная сеть и видеокабели должны быть «домашними» от каждого телефона, рабочей станции, телевизора и т. Д. До центрального пункта, обычно рядом с входящей службой телефонной компании и поставщика услуг кабельного телевидения. Для каждого проема в стене рекомендуется использовать два кабеля категории 5e (по 4 пары в каждом). Один кабель UTP предназначен для компьютерной сети, а другой кабель UTP — для телефона, модема и факса.

Как правило, рекомендуется установить кабельную систему UTP, если только у вас есть очень веская причина, почему вы должны использовать кабельную систему STP. Кабельные системы STP дороже и сложнее в установке и поддерживать, чем кабельные системы UTP, но не обязательно лучше в нормальной домашней / офисной среде.

При установке кабеля помните, что существуют разные типы кабелей. Внутренняя проводка рассчитана на одножильный кабель. (обычно кабель CMR). Это наиболее подходящий тип кабеля.Коммутационные кабели из многожильных проводов часто используются для сегментов кабеля, идущих от настенной розетки к ПК, а также для коммутационных панелей. Они более гибкие, чем одножильные. Если для этого вы использовали одножильный кабель, постоянное изгибание соединительных кабелей может привести к износу кабеля с твердым сердечником. Другая причина заключается в том, что кабель с твердым сердечником не имеет надежного подключения к обычный разъем RJ-45, используемый в соединительных кабелях (твердый сердечник заканчивается очень приятно только к розеткам RJ-45 и разъемам патч-панелей). У многожильного кабеля есть и свои недостатки.Многожильный кабель подвержен разрушению из-за проникновения влаги, может использовать другой цветовой код и не должен использоваться для длинных кабелей. из-за того, что характеристики обычно хуже, чем у той же категории кабель со сплошным сердечником, предназначенный для внутристенной проводки. Спецификация TIA / EIA 568A определяет одну сетевую ссылку на иметь до 90 метров внутристенной проводки (более толстый одножильный кабель) и в дополнение к этому до 10 метров соединительного кабеля (более тонкий многожильный провод).

Европейский класс кабеля

В европейских стандартах кабельной проводки используются разные наименования и классы.Постоянные ссылки и каналы классифицируются следующим образом:

  • Класс A: кабели до 100 кГц, для POTS (300-3400 Гц) и базовой скорости ISDN (144 кбит / с)
  • Класс B: Кабель с номинальной частотой до 1 МГц, для базовой скорости ISDN (144 кбит / с) и основной скорости ISDN (2 Мбит / с)
  • Класс C: Кабель, рассчитанный на 16 МГц, для 10Base-T Ethernet и Token Ring (4 Мбит / с и 16 Мбит / с)
  • Класс D: Кабель, рассчитанный на 100 МГц, для Token Ring 16 Мбит / с, 100Base-T Ethernet, CDDI (витая пара FDDI), ATM TP 155 Мбит / с (витая пара ATM)
  • Класс E: Кабель, рассчитанный на 250 МГц, для 1000Base-T
  • Класс F: Кабель рассчитан на 600 МГц, приложения еще не определены (2-3 Гбит / с), требуются специальные разъемы (обычного RJ-45 недостаточно). Требуется полностью экранированная телекоммуникационная розетка / соединитель, возможно, с экраном для каждой пары проводов.
  • Оптический класс: оптоволокно для 10BaseF, 100BaseF, оптоволоконное Token Ring, FDDI, ATM

Кабели и ЭМС

Производительность кабельных систем также должна соответствовать стандартам EMC. Для частот выше 30 МГц европейские нормы (EN 50081-1 / EN 55022) определяют пределы допустимого излучения в свободном пространстве. Это означает, что всякий раз, когда полоса пропускания LAN-системы превышает 30 МГц, необходимо уделять особое внимание соблюдению требований ЭМС.

В мире данных была проделана большая работа, чтобы поддерживать актуальность рабочие частоты низкие. Ниже 30 МГц FCC не имеет спецификаций излучения и Европейские спецификации здесь вполне себе. Таким образом, одним из ключевых факторов развития технологий должен был получить системы с этим номером или рядом с ним, чтобы избежать требования FCC и европейского стандарта.

Для значительного снижения выбросов использование экранированных кабелей оказывается самым простым решением. Но сбалансированная передача или сбалансированная передача плюс экранирование — это два разных средства для достижения хороших характеристик ЭМС.Будет ли действительно необходимо экранирование при хорошо сбалансированной системе? Всегда ли STP будет обеспечивать лучшую производительность EMC, чем UTP? Ответ непонятен и зависит от приложения. Оба типа кабеля имеют три хороших и плохих свойства. Если бы кабельная линия и цепи передачи / приема коммуникационного оборудования были идеально сбалансированы, нам бы вообще не понадобилось экранирование. В дифференциальном режиме и UTP, и STP работают одинаково (только STP обычно имеет несколько более высокое затухание и / или его труднее обрабатывать, потому что он обычно толще).В обычном режиме канал UTP действует как длинная антенна, в то время как кабель FTP или S-FTP ведет себя более или менее как коаксиальный кабель (= хорошо известно, что излучение невелико, а восприимчивость в случае невосприимчивости хорошая). Эксперименты с кабелем STP продемонстрировали необходимость сохранения целостности экрана для получения хорошей производительности. А хорошо заземленный STP может очень хорошо работать в самых разных средах (например, STP выгоден в случаях, когда кабель окружен множеством металлических предметов).

Хорошо спроектированная и правильно установленная кабельная сеть FTP, несомненно, обеспечивает улучшенную целостность сигнала по сравнению с неэкранированная система. Однако для эффективной работы экран должен быть правильно заземлен. На практике это не так. всегда легко достичь. Плохо заземленная, экранированная система на самом деле будет предлагать более низкие уровни производительности, чем та, которая не экранирован во-первых. В худшем случае сам экран может стать излучающим источником, производящим ток. заземляющие контуры или улавливание внешних излучений и излучение вредных помех прямо рядом с кабелем передачи данных.

Когда STP заземлен на обоих концах (для нормальной работы, необходимой для хорошей производительности), экран кабеля может начать пропускать ток заземления, который влияет на характеристики кабеля. Если разность потенциалов земли менее 1 В (среднеквадратичное значение). не может быть выполнено, это может вызвать проблемы при установке STP. В этих особых случаях в системе электропроводки необходимо использовать прерывистое заземление, когда непрерывность (в терминах высоких частот) все еще может быть достигнута с помощью кабелей оборудования с прерывистыми, но емкостными экранами.

При прокладке коммуникационных кабелей следует использовать коммуникационные кабели. должен быть установлен достаточно далеко от силовых кабелей, чтобы избежать поглощение помех от силовых кабелей к проводке ЛВС. Кабели питания и проводку LAN никогда не следует прокладывать внутри некоторых труба электропроводки как по соображениям безопасности, так и по причинам помех. При прокладке кабелей коммуникационные кабели следует оставлять не менее 15 см от линий 230 В переменного тока и 20 см от Линии переменного тока 400 В (эти рекомендации взяты из промышленных рекомендации по прокладке кабелей и являются хорошей отправной точкой для жилые установки также).

Гибкий многожильный кабель и одножильный кабель

Независимо от того, экранирован кабель или нет, есть два типы кабелей: кабель с гибкой многожильным сердечником и кабель с одножильным сердечником. Кабель с твердым сердечником обычно дешевле и используется внутри настенная проводка. С кабелем с твердым сердечником легко работать внутри стены проводка (легко подсоединяется к розеткам) и обычно имеет лучшие рабочие характеристики, чем гибкие кабели. Кабель с твердым сердечником — плохой выбор для патч-кордов, так как он не очень гибкий и сложный для правильного подключения к вилке RJ-45.Вы можете попробовать сделать патч-корды из одножильного кабеля, но вы вскоре выясняется, что они очень ненадежные, потому что стандартные вилки RJ-45 не подключайтесь к одножильному кабелю надежно. Все соединительные кабели должны быть изготовлены из гибкого многожильного кабеля.

Наконечники по установке

При установке кабелей будьте осторожны при обращении с кабелем. Есть много вещей, которые могут вызвать неисправность кабеля категории 5 или выше. не соответствовать спецификациям, включая изгиб, напряжение и т. д.

Когда дом строится, относительно легко проложить кабель вокруг дома.В доме с деревянным каркасом кабели прокладываются до установки внутренних стеновых панелей. В кирпичном и блочном доме желоб или воздуховод следует укладывать / укладывать в стяжку пола или стен. Для дома с деревянным каркасом также рекомендуется использование коробов или воздуховодов, потому что после их установки при необходимости можно довольно легко обновить проводку. При установке кабелей это хороший способ пометить кабели. как только вы натянете их на место. Большое количество кабелей без маркировки будет большой беспорядок, который потом сложно разобрать какой кабель куда идет.Провод CAT 5 доступен в упаковке «катушка в коробке». Это очень удобно, чтобы протянуть проволоку, не закручивая ее. Без такой упаковки или подставки для кабельной катушки протягивание проволоки — это работа двух человек.

При установке электропроводки необходимо учитывать нормы пожарной безопасности. Обычно кабели должны соответствовать международным стандартам пожарной безопасности. (например, IEC 332-1) и местные строительные нормы и правила. При прокладке кабеля в офисном здании нормы пожарной безопасности часто предписывают, что кабели, проходящие через воздушные пространства в стенах здания (называемые пленумами), должны иметь внешнюю оболочку из материала, который не выделяет токсичные газы при горении.Оболочка из ПВХ, используемая на большинстве кабелей, действительно выделяет эти газы, поэтому существует отдельный сорт кабеля, называемый напорным кабелем, который имеет оболочку из более безопасного материала. Пленум-кабели менее гибкие и более дорогие, но если этого требуют местные нормы, используйте их. Существует несколько классификаций пожарных норм для внешней изоляции кабеля CAT 5 (кабель CMR, «стояк», пленум-кабель и т. Д.). Местные, государственные или национальные нормы и правила могут потребовать от вас использовать более дорогой кабель с пленочной оболочкой, если он проходит через подвесные потолки, каналы или другие области, если они используются для циркуляции воздуха или действуют как проход для воздуха из одной комнаты в другую. Другая.В случае сомнений используйте пленум. Кабель CMR обычно подходит для всех приложений, не требующих нагнетательного кабеля.

В настоящее время вы можете подключить здание только с помощью UTP категории 5 и делать практически все, что угодно. Теоретически вы даже можете запустить несколько сервисов на одном четырехпарный кабель в некоторых приложениях. Однако в настоящее время в TIA / EIA 568A нет стандартов для «общая оболочка» приложения без данных. Установщики должны знать, что в TIA / EIA 568A, а это не специально запретить многократное использование любого кабеля, если такое многократное использование установлен, этот кабель не подлежит сертификации как совместимый со стандартом 568A.Этот не означает, что кабель рядом с ним в комплекте соответствует или не соответствует требованиям. Поэтому лучше всего определить, какие кабели будут соответствовать требованиям 568A и чтобы установить их в соответствии с этим стандартом. Нестандартные кабели с общей оболочкой, могут быть подключены по мере необходимости. Также возможно установить все кабели на 568A. совместимым, и чтобы нестандартные приложения появлялись вне каждого настенная розетка. Таким образом, вся проводка в любой момент может быть частью 568A. совместимая сеть и, тем не менее, при смене коннектора быть видеопотоком, телефон, линия T-1, кабель RGB или для многих других целей.

Существуют стандарты и рекомендации по заземлению телекоммуникационные системы отжима должны быть заземлены. Эта тема освещена в телекоммуникационных стандартах, спецификациях кабельных систем и нормы электробезопасности. Некоторые стандарты / предлагаемые стандарты связанных с заземлением структурированных кабельных систем. TIA / EIA-607, PrEN50303 и PrEN50174-2.

В настоящее время, проводя витую пару во всех комнатах дома или офиса, Вы можете практически предоставить любой вид услуг, необходимых для каждого номера.Эти услуги включают потоки данных 10 / 100BaseT для компьютерных сетей, доступ в Интернет, совместное использование принтеров, факсимильные аппараты, каналы телефонии для телефонов, конференц-связь, внутреннюю связь, аудиопотоки и видеопотоки. Эта домашняя сетевая установка имеет простую конструкцию. Путем объединения этих различных носителей в сложное устройство мультиплексирования, которое может разделять входные сигналы аудио / видео и голоса / данных без ухудшения качества, владелец дома будет иметь возможность разветвлять эти сигналы по проводу витой пары в любое место в доме.

Радио-аудио (550 кГц — 108 МГц), телетрансляции, кабельное и спутниковое телевидение сигналы традиционно распределяются по коаксиальному кабелю. При достаточно хорошей разводке витой пары вы даже можете использовать ту же самую разводку. также для большинства услуг, традиционно выполняемых с помощью коаксиального кабеля. антенный кабель.

Домашняя сеть позволит централизованно размещать спутниковые и кабельные приемники, антенны AM / FM, компьютерные ресурсы и т. Д., Которые подключаются к этим мультиплексорам. Затем, просто заменив патч-корд на небольшой стойке, расположенной в туалете, домовладелец может контролировать, какая информация подается в каждую комнату.

Существует множество стандартов электропроводки, некоторые из которых встречаются чаще, чем другие. Между телефонной проводкой и проводкой LAN есть разница. Наибольшие различия заключаются в способе размещения пар в кабелях. и тип используемого кабеля (приложения для передачи данных обычно требуют более высоких спецификации кабеля).

Телефонная проводка в США определяется USOC (Код заказа универсального обслуживания — теперь обслуживается и обслуживается TIA). Серебряный сатиновый кабель часто используется для телефонной проводки и не поддерживает более строгие требования (более высокие скорости), используемые в кабелях LAN.

Подключение к локальной сети определено EIA / TIA. Самым важным стандартом электропроводки в этом случае является стандарт электропроводки EIA / TIA 568. EIA / TIA 568A и 568B — это два метода подключения, которые используются для указания того, какие цвета назначены какому контакту модульного разъема.

Многие разъемы Rj-45 с маркировкой проводки на них имеют двухцветный провод. Возможности, напечатанные на разъеме, обычно обозначаются буквами «A» и «B». Что означают маркировки «А» и «В»? Схема электропроводки «А» — это новая схема электропроводки для телефонных компаний, которая используется во всех новых жилых и коммерческих системах электропроводки.Схема электропроводки «B» использовалась AT&T для коммерческих электромонтажных работ, когда они были «единственной игрой в городе» для электромонтажа новых зданий. Эти обе цветовые схемы подключения перечислены в стандарте подключения EIA / TIA 568. При электромонтаже практически не имеет значения, какой из них вы используете, пока вы делаете всю проводку таким же образом. Нет разницы в производительности, просто используются разные цвета проводов для разных контактов, но проводка от разъема до разъема электрически такой же.

Обозначения контактов штекеров

Штекерные модульные разъемы пронумерованы СЛЕВА НАПРАВО, если смотреть сверху (ВЕРХНИЙ означает, что пластиковый рычаг находится внизу). Гнездовые разъемы пронумерованы слева направо, если смотреть спереди.

Общие методы электромонтажа

В мире телекоммуникаций и локальных сетей существует множество распространенных методов подключения. EIA / TIA 568A и 568B — это два метода подключения, которые используются для определения того, какой цвета назначены какому контакту модульного гнезда. Это стандарт современной «структурированной кабельной разводки» и «LAN».

При установке телефона практика окраски традиционно была следующей: «Ring» обычно назначается КРАСНОМУ проводу, «Tip» обычно назначается ЗЕЛЕНОМУ проводу.

У обычного модульного телефонного кабеля один конец перевернут, поэтому с помощью четырехжильного плоского шнура, черный на одном конце находится слева, и прямо на другом конце. Для некоторых других приложений кабель очень вероятно не имеет этого перевернутого конца, но использует прямое сквозное соединение (например, приложение для передачи данных использует прямое соединение).

При телефонной проводке необходимо соблюдать особые правила техники безопасности, о которых могут не знать работники, плохо знакомые с этой областью. Следующие советы и рекомендации следует строго соблюдать, чтобы избежать угроз безопасности и обеспечить безотказную установку и качественное телефонное обслуживание:

  • Никогда не пытайтесь ремонтировать, устанавливать или модифицировать телефонное оборудование или системы электропроводки, если вы носите кардиостимулятор. Электрокардиостимуляторы могут выходить из строя из-за напряжения в телефонной цепи и частоты тактового сигнала.
  • Большинство электрических травм, связанных с телефонной проводкой, возникает в результате внезапного, неожиданно высокого напряжения на обычно низковольтной проводке. Однако в некоторых небезопасных условиях телефонная проводка может находиться под высоким опасным напряжением, например, во время грозы.
  • Разъемы никогда не должны устанавливаться в таком положении, чтобы человек мог пользоваться телефоном, находясь в ванне, гидромассажной ванне или бассейне.
  • Вся внешняя проводка должна быть оборудована должным образом заземленными устройствами защиты сигнальной цепи, указанными в перечне.
  • Не прокладывайте открытую проводку между конструкциями, где она может подвергнуться воздействию молнии без надлежащей защиты.
  • Избегайте прокладки проводов в сырых местах или рядом с ними.
  • Необходимо установить системы телефонной проводки, чтобы свести к минимуму возможность случайного контакта с опасной силовой и осветительной проводкой. Никогда не размещайте телефонную проводку рядом с оголенными проводами питания или громоотводами, антеннами, трансформаторами, трубами для пара или горячей воды или нагревательными каналами.
  • Всегда обеспечивайте адекватное разделение телефонной проводки и другой электропроводки в соответствии с правилами.
  • Никогда не помещайте телефонный провод в кабелепровод, коробку, канал, канал или другой корпус, содержащий силовые или осветительные цепи любого типа. Обеспечьте расстояние не менее шести дюймов от всей другой высоковольтной проводки, кроме кабелепровода.
  • От пятидесяти (50) до шестидесяти (60) вольт постоянного тока обычно присутствует на неработающей паре «наконечник-кольцо». При определенных обстоятельствах вызывной ток переменного тока девяноста (90) В может вызвать очень неприятный электрический разряд. Во избежание шока всегда отключайте службу набора номера от проводки в помещении во время работы.

Приведенные выше советы применимы к установке любой телекоммуникационной сети.

В настоящее время системы UPT обычно устанавливаются с кабелем CAT5 или лучше. Электропроводка CAT5 будет иметь определенные характеристики, в том числе:

  • Неэкранированная витая пара (существует также экранированная версия)
  • 8-жильный кабель
  • Кондикторы проволочные 24-го калибра
  • Рассчитан на 100 Мбит / с. движение.
  • Использует разъемы RJ45. RJ45 — это тип модульного разъема, похожего на концы телефонного кабеля, но на несколько размеров больше.2 метра / Ом Ом / 100 м диаметр / мм 22 30,3 3,30 2,1 0,644 9,24 10,8 0,64 24 19,1 5,24 1,3 0,511 5,82 17,2 0,51 26 12,0 8,32 0,8 0,405 3,66 27,3 0,41 28 7,55 13,2 0,5 0,321 2,30 43,4 0,33 Эти значения Ом / Расстояние предназначены для цепи с двусторонним переключением. Технические характеристики указаны для медного провода при температуре 77 градусов по Фаренгейту или 25 градусов по Цельсию. Наиболее часто используемый провод в структурированных кабелях внутри стен — 24 AWG.В коммутационных кабелях обычно используется провод 26 AWG.

    Типичные характеристики передачи проводки CAT5:

    • Сопротивление постоянному току: 8,99 Ом / 100 метров
    • Несимметричное сопротивление постоянному току: 0,58% (макс. 5%)
    • Несимметричная емкость (пара относительно земли) 6,0 пФ / 100 м (макс. 330 пФ / 100 м)
    • Задержка распространения при 100 МГц: 485 нс / 100 м
    • Расстройка задержки распространения при 100 МГц: 45 нс / 100 м
    • Характеристическое сопротивление номинально 100 Ом (может варьироваться от 85 до 115 Ом)
    Затухание перекрестных помех на канале CAT5: (Канал может состоять из до 90 метров горизонтального кабеля, одного или двух переходных разъемов на каждом конце горизонтального кабеля и до 10 метров пользовательских коммутационных кабелей с общей максимальной длиной 100 метров. )
     Затухание частоты NEXT
     (МГц) (дБ) (дБ)
      1,0 2,5 60,0
      4,0 4,0 50,6
      8,0 6,3 45,6
     10,0 7,0 44,0
     16,0 9,2 40,6
     20,0 10,3 39,0
     25,0 11,4 37,4
     31,25 12,8 35,7
     62,5 18,5 30,6
    100,0 24,0 27,1

    Приведенные выше ограничения взяты из технических характеристик канала категории 5 TIA TSB-67. (Данные с http: // www.chem.ox.ac.uk/it/staff/Network%20Documentation/standards.html. Кабель iself дает вам гораздо лучшую производительность, но производительность канала уменьшается за счет перекрестных помех и затухания на разъемах и соединительных кабелях. Для 100 метров хорошего кабеля CAT5 с твердым сердечником (только кабель) характеристики на частоте 100 МГц: полное сопротивление 100 + -15 Ом, затухание 22 дБ, СЛЕДУЮЩИЙ 32,3 дБ и возвратные потери 16 дБ.

    Обычно задержки передачи несколько различаются между разными пары (я где-то видел цифру с разницей не менее 1% на CAT5 кабель).

    Затем при установке проводки учтите, что CAT5 Провод UTP более хрупкий, чем коаксиальный кабель. Согласно спецификациям, CAT5 выдерживает около 30 фунтов. тяги, когда трос проходит. Это означает, что кабель должен довольно свободно перемещаться при протягивании через потолки и стены. В противном случае кабель будет растягиваться и деформироваться и перестанет соответствовать спецификации при чрезмерном натяжении.

    Спецификации также предписывают установщикам обрезать не более 2 дюймов внешней оболочки при прикреплении линии к прижимному блоку.Если вы урежете оболочку кабеля более чем на 2 дюйма, чтобы сделать его «красивым» в монтажной стойке, вы рискуете установить провод не в соответствии со спецификациями и можете столкнуться с непредсказуемыми проблемами связи. Это происходит по простой причине — электромагнетизм. Наша среда пропитана им. Когда все провода находятся внутри оболочки и попарно скручены друг с другом, на них действуют такие же внешние силы в одной и той же точке.

    По этой же причине CAT5 не следует прокладывать непосредственно на люминесцентном освещении или параллельно силовым кабелям.

    Патч-панель — это установленный аппаратный блок, содержащий набор портов в коммуникационной или другой электронной или электрической системе. В сети патч-панель служит своего рода статическим коммутатором, использование кабелей для соединения компьютеров в пределах локальной зоны сеть (LAN) к сетевому оборудованию (хабам, коммутаторам) и кабели, идущие в разные места. Обычно все телефонные соединения и розетки данных в современном офиса подключены к какой-то патч-панели, оттуда они подключаются везде, где это необходимо (сетевое оборудование и входящие телефонные линии).Патч-панель использует своего рода соединительный кабель, называемый патч-кордом, для создания каждого соединения.

    В телекоммуникациях используется много различных типов патч-панелей. проводка. Самые современные патч-панели, предназначенные для приложений передачи данных используйте патч-панели с разъемами RJ-45. Это удобно в приложениях для передачи данных, где один четырехпарный кабель используется для одного приложения.

    Патч-панели давно используются и в телефонной проводке. Приложения.В таких приложениях предназначены патч-панели. так, чтобы был легкий доступ для отдельных пар телефонных проводов и где простые провода (без разъема на конце) могут быть легко заделаны. Наиболее распространенные виды патч-панелей:

    • Винтовые панели: самые старые коммутационные панели, которые использовались — это просто панели с большим количеством винтов, которые удерживают провода вместе (это то, что встречается во многих очень старых зданиях). Такие панели давно не устанавливаются, но иногда их можно увидеть в старых постройках.Этот тип панели не подходит для современных скоростей передачи данных.
    • 66 Блок: Блок от 25 пар до 66 содержит ключ к кабельной разводке современной инфраструктуры медной магистрали телефонной связи. Патч-панель типа 66 очень часто используется в старых телефонных установках. 66 Блок использует контакты IDC. Традиционно блоки типа 66 не были разработаны для высоких скоростей передачи данных, но есть современные блоки, которые рассчитаны на категорию 5. Для блока 66 не существует стандартной схемы подключения.
    • Патч-панель типа 110: Патч-панель 110 (блок AT&T 110) — это современный тип патч-панели, который заделывает сплошной провод 22–26 AWG или многожильный провод 20–26 AWG с помощью контактов IDC.Интерфейсные разъемы 110 IDC имеют парную цветовую маркировку для облегчения установки и обрезки проводов. На каждый блок 110 нужен один 8-жильный кабель. Фиксированный кабель от стены подключается к реальным соединениям блока разъемов. Вы можете подключить провода непосредственно к передней части этой панели (с помощью инструмента для перфорации) или использовать специальные разъемы, которые подходят к панели стиля 110. Панели типа 110 доступны для кабельных систем категорий 4 и 5. Контакты типа 110 также используются во многих гнездах RJ-45.Последовательность парных 110 ударов вниз позволяет сохранять парные скрутки в пределах полдюйма.
    • Модули оконечной нагрузки Krone (LSA-PLUS): Компания Krone предоставила выбор оконечных устройств высокой плотности для проводки передачи голоса и данных. SA расшифровывается как Lt-frei, Schraub-frei, Abisolier frei — по-немецки без пайки, снятия изоляции с проводов и завинчивания. В конструкции используется наша уникальная технология смещения изолирующего контакта (IDC), при которой провода зажимаются под углом 45 °. Эта проводка была первоначально разработана для телекоммуникационных продуктов, таких как широко распространенный оконечный модуль KRONE на 10 пар.Миллиарды соединений LSA-PLUS установлены в сетях электросвязи и передачи данных по всему миру.
    • Патч-панель RJ-45: Большинство современных патч-панелей, разработанных для приложений передачи данных, используют патч-панели с разъемами RJ-45. Это удобно в приложениях для проводки передачи данных, где один четырехпарный кабель используется для одного приложения. На обратной стороне панели вы часто видите блоки типа 110 для фиксированной проводки, но перед разъемом находится RJ-45, что позволяет использовать короткие соединительные кабели RJ-45 для подключения.Патч-панели RJ-45 обычно предназначены для категории 5 или выше.

    Современные патч-панели обычно строятся как модули, которые установка в стандартный 19-дюймовый релейный шкаф EIA или настенные кронштейны.

    Блоки Punch-down бывают разных размеров. Они состоят из пазов / пазов, в которые вставляются отдельные провода, и выглядят очень похоже на то, что вы найдете в телефонных шкафах. Спецификации проводки CAT5 предписывают установщикам обрезать не более 2 дюймов внешней оболочки при присоединении линии к прижимному блоку.

    Помимо приложений для проводки телекоммуникаций и передачи данных, таких как телефонные линии и приложения LAN, типичная структурированная проводка может использоваться для многих нетрадиционных применений. Это краткое описание того, для чего CAT5 подходит, а для чего нет.

    Хорошие идеи:

    Видеосигналы могут передаваться по проводке CAT5 UTP с помощью подходящего адаптера. Существуют различные типы адаптеров для отправки видеосигналов в области, где нет коаксиального кабеля. Балуны доступны для композитного видео плюс стерео аудио, последовательного цифрового видео SDI, S-VGA и UHF до 850 МГц.

    Звук линейного уровня может передаваться по проводке CAT5, если к обоим концам кабеля подключены подходящие аудиоадаптеры для преобразования типичного несимметричного звука (разъемы RCA) в сбалансированные сигналы, которые могут передаваться по проводке CAT5. Прямая пайка разъемов RCA к проводу CAT5 не дает хороших результатов (будет слышно много гудения и шума). Сбалансированные комбинации источника сигнала и приемника могут быть напрямую подключены к кабелю CAT5 UTP, как правило, с довольно хорошими результатами (для этого нужно продумать специальную схему подключения, для этого нет стандартов).

    Плохие идеи:

    Проводка CAT5 внутри стены — не лучший выбор для проводки динамиков (для обычных динамиков 4-8 Ом). Он слишком тонкий для этого. Сопротивление длительным пробегам повлияет на качество звука, и если вы сильно увеличите громкость, вы нагреете кабель значительной мощностью усилителя.

    CAT5 для ламп низкого напряжения — плохая идея. Они могут потреблять приличный ток при низких напряжениях, перегревая провод. Проверьте производителя, чтобы узнать, какой калибр провода они рекомендуют, чтобы синусоидальные лампы потребляли все виды тока в зависимости от их мощности / интенсивности.

    Не используйте проводку CAT5 для дымовых извещателей, потому что дымовые извещатели всегда должны быть подключены с помощью специального перечисленного огнестойкого кабеля, предназначенного для управления дымовыми извещателями. Большинство строительных норм и правил требуют этого.

    Следует проверить:

    CAT5 для датчиков температуры и тому подобного? Будет работать, особенно если они цифрового типа. Если вы используете аналоговые датчики температуры, именно здесь проблема длины больше всего повлияет на вас, поскольку вы все равно работаете с очень низкими показаниями votlage, а потери в маленьком проводе (калибр 22-24) высоки при низких уровнях напряжения.

    Правильная проверка системы электропроводки после установки имеет важное значение. чтобы гарантировать хорошую работу в дальнейшем. Кабельная система должна быть измерения после установки и результаты этих измерений должны быть задокументированы для дальнейшего использования. Многие проблемы, возникающие на кабельных заводах UTP, являются результатом неправильно подключенных соединительных кабелей, разъемов и кросс-соединений.

    Тестирование кабеля подтверждает, что вы выполнили установку в соответствии со всеми условиями контракта и отраслевыми стандартами.При тестировании медных кабелей важно понимать и соблюдать три отдельных этапа: визуальный осмотр; тестовые измерения; и документация.

    Возможные типы повреждений кабеля в типичной телекоммуникационной установке включают:

    • Обрыв: отсутствие непрерывности между контактами на каждом конце кабеля витой пары.
    • Короткое замыкание: короткое замыкание двух или более проводов.
    • Перекрещенная пара: кабель витой пары неправильно подключен на одном конце. Например, пара 3 подключена к контактам 4 и 5 на одном конце, а к контактам 7 и 8 — на другом.
    • Перевернутая пара: два проводника в кабеле витой пары, подключенные с обратной полярностью. Например, один провод в паре 3 подключается к контакту 1 с одной стороны и к контакту 2 с другой, а второй провод подключается между контактом 2 и контактом 1.
    • Неправильная заделка: сопротивление заделки кабеля не равно 100 Ом. Поскольку характеристическое сопротивление кабеля категории 5 (Cat 5) составляет 100 Ом, заделка кабеля на каждом конце также должна быть 100 Ом, чтобы предотвратить отражение формы волны и возможные ошибки данных.
    • Неправильный импеданс кабеля: был установлен кабель неправильного типа или он был установлен неправильно (например, слишком сильно изогнут, так что сопротивление изменилось).

    Мультиметр, вероятно, самый простой и широко используемый полевой тестер. Доступны аналоговые и цифровые мультиметры для измерения напряжения, тока и сопротивления медных проводов. Используя закорачивающее устройство на одном конце пары, вы также можете проверить целостность. Самая распространенная неисправность кабеля — это разрыв цепи, обычно из-за проблемы вблизи или на концах кабелей.Простой омметр теста вообще хватает. Есть возможность рассчитать длину кабеля путем определения фактического сопротивления контура (вы должны иметь возможность закоротить кабель от другого или иметь оба концы кабеля находятся рядом с местом проведения этих измерений).

    Индукционный усилитель / тон-генератор, также известный как тонер или трассировщик кабеля, позволяет установщикам идентифицировать конкретную пару, генерируя тональный сигнал на одном конце пары — с индуктивным усилителем, идентифицирующим его на противоположном конце.Большинство устройств теперь представляют собой комбинацию тон-генератора и тестера непрерывности, обычно известную как набор палочки и тонера. Это решение идеально подходит для идентификации кабеля и поиска и устранения неисправностей в полевых условиях. Рекомендации по применению системы индукционного усилителя / тонального генератора: При отслеживании проводов, подключенных к клемме блок, такой как «66 блок», прикрепляя оба генератор ведет к кабелю или пара стремится к содержать сигнал внутри кабеля. Трассировщик должен почти касаться конца кабеля, чтобы обнаружить сигнал, что полезно, когда провода расположены близко друг к другу, как при заделке.При трассировке вдоль кабельных трасс и до максимизировать излучаемый сигнал, подключите один провод генератора к проводу или кабелю, а другой конец заземлен (случай электрической коробки, электропроводка, металлическая водопроводная труба или земля стержень). Не прикасайтесь к цепям переменного тока под напряжением! Если заземление отсутствует, не подключайте другой ведет к чему угодно, пусть болтается как можно ближе к земле. Подключите генератор к незаземленному экрану коаксиального кабеля кабель. Щиток выполнит свою работу, если подключен к центру вести.Индуктивные усилители обычно доступны с двумя типами советы по зондированию. Наконечники из никелированной латуни обеспечивают максимальную эффективность при измерении изолированных проводов или при прямом металлическом контакте. Другой тип — частично проводящий пластиковый наконечник, специально созданный из углеродного порошка и пластика, смешанного с углеродным волокном, эти наконечники работают так же, как и традиционные металлические наконечники, но снижают риск короткого замыкания клемм (типичное сопротивление около 300 Ом). Генераторы сигналов обычно подключаются к проводке через модульный разъем, зажимы типа «крокодил» (для использования на неизолированных проводах и 66 стилей punch-down блоков) или пенертратор типа «гвоздь» (для использования на изолированных проводах).

    Тестеры схемы проводов, также известные как парные сканеры, представляют собой недорогие кабельные тестеры, которые обычно проверяют наличие разрывов, коротких замыканий, перекрещенных пар и неправильного подключения (например, перевернутых пар в 4- или 25-парном кабеле). Некоторые тестеры в этой категории также тестируют разделенные пары. Эти устройства подходят для быстрых базовых тестов. Хороший тестер схемы разводки a проверяет кабель на наличие обрывов или коротких замыканий, перевернутых пар, скрещенных пар и разделенных пар. Это важный инструмент для проверки структурированной проводки системы передачи данных.

    Установщики используют сертификационные полевые тестеры для проверки соответствия кабельной системы требованиям к характеристикам передачи, указанным в TIA / EIA TSB-67. Все варианты этих устройств тестируют кабельную систему на частотах не менее 100 МГц. В режиме автотеста они включают тесты длины, затухания, схемы разводки и перекрестных помех на ближнем конце (NEXT). При работе в режиме автотеста полевой тестер сравнивает фактические измеренные значения с необходимыми значениями для кошек. 3, 4 или 5, а также отображает «прошел» или «не прошел» для всей батареи тестов. Он также отображает «прошел» или «не прошел» и фактические проверенные значения для каждого параметра. Обычно устройства такого типа могут также выполнять другие измерения, включая расчет импеданса, емкости, сопротивления, задержки, перекоса задержки, равных уровней перекрестных помех на дальнем конце (ELFEXT) и отношения затухания к перекрестным помехам (ACR).В дополнение к стандарту TIA / EIA TSB-67 они обычно включают в свою базу данных классы ISO / IEC и критерии «годен / не годен». Сертификационные тестеры могут сохранять данные испытаний и экспортировать их в базу данных на ПК или выводить на принтер.

    Блоки сертификационных испытаний проверяют кабельную систему UTP и ScTP на частотах не менее 100 МГц и измеряют / записывают следующие параметры: длину схемы разводки; затухание; СЛЕДУЮЩИЙ, а также возвратный убыток; ELFEXT; ACR; Задержка распространения; перекос задержки; сумма мощности NEXT; сумма мощности ACR; и сумма мощности ELFEXT.

    TDR обнаруживает и проверяет все дефекты кабеля, сращивания и разъемы и дает значения потерь для каждого случая. Первоначально разработанный для использования в коаксиальных сетях, TDR может измерять электрическую длину кабеля и является отличным инструментом для поиска и устранения неисправностей для UTP, ScTP и т. Д. Чтобы измерить кабель, вы вводите в кабель импульс с большим временем нарастания, а затем ищите отражения, вызванные несоответствием импеданса, чтобы вернуться. Проверка длины кабеля обычно выполняется во временной области. рефлектометр (TDR), который передает импульс по кабелю, и измеряет прошедшее время, пока не получит отражение от дальний конец кабеля. Каждый тип кабеля передает сигналы на что-то меньшее, чем скорость света.

    Набор для тестирования телефона используется для моделирования телефонного оборудования пользователя, идентификации цепей, диагностики телефонных цепей и поиска и устранения неисправностей.

    У установщика кабеля должны быть соответствующие адаптеры для подключения испытательного оборудования к тестируемому кабелю.

    Вот несколько примечаний для тестирования опций различного носителя:

    Тестирование оптического волокна

    • Должен соответствовать требованиям, указанным в ANSI / EIA / TIA-526-14A или другом стандарте тестирования волокна.
    • Длина
    • Полярность
    • Затухание

    Тестирование коаксиального кабеля 75 Ом

    • Проверка целостности центрального проводника и экрана
    • Затухание
    • Длина

    Тестирование кабеля UTP 100 Ом для кабеля категории 5e

    • Соответствует требованиям TIA / EIA TSB-67
    • Схема проводов
    • Длина
    • Затухание
    • Потери перекрестных помех на ближнем конце (NEXT)
    • Сумма мощности потери перекрестных помех на ближнем конце (PSNEXT)
    • Сумма мощностей равного уровня перекрестных помех на дальнем конце (PSELFEXT)
    • Возврат убытков

    Альтернативы витой паре заменили коаксиальный кабель в сегодняшних локальных сетях. На уровне производительности Категории 5 или выше существует ошеломляющее количество вариантов. Все стандарты требуют, чтобы установленные каналы прошли три теста: схема разводки (сквозное соединение вывод-вывод), затухание и перекрестные помехи на ближнем конце (ДАЛЕЕ).

    Необходимые измерения кабеля: шум, затухание и ДАЛЕЕ. (переходные помехи на ближнем конце). Кабельное и соединительное оборудование, установленное с использованием некачественных методов, может снизить производительность СЛЕДУЮЩИХ устройств на целую категорию. Разделение пар приведет к тому, что производительность NEXT снизится настолько, что кабель станет совершенно непригодным для приложений передачи данных.Знание затухания (и СЛЕДУЮЩЕГО) канала позволяет определить будет ли он работать для определенного метода доступа и сколько имеется запас для компенсации повышенных потерь из-за температуры изменения, старение и т. д.

    При тестировании витой пары иногда можно встретить термин «базовая связь». и «Канал». Конфигурация «Basic Link» предназначена для использования монтажниками и подрядчиками кабеля при тестировании фиксированной проводки в здании. Базовая линия связи может состоять из горизонтального кабеля длиной до 90 метров, только одного переходного разъема на каждом конце горизонтального кабеля и двух шнуров испытательного оборудования длиной не более 2 метров каждый.

    Конфигурация «Канал» предназначена для владельцев ЛВС и разработчиков систем ЛВС для тестирования сквозных соединений их кабелей ЛВС. Канал может состоять из до 90 метров горизонтального кабеля, одного или двух переходных разъемов на каждом конце горизонтального кабеля и до 10 метров пользовательских коммутационных кабелей для общей максимальной длины 100 метров. Патч-кабели пользователя используются для подключения к сетевому оборудованию, например, от концентратора к коммутационной панели и от рабочей станции к настенной розетке.

    Иногда возникает необходимость идентифицировать кабели в неизвестных кабельных системах. или их физическое местонахождение. Для этого доступно множество различных инструментов.

    Комплект для определения конца кабеля. Этот набор, который иногда называют комплектом офисного локатора, представляет собой набор пронумерованных 8-контактных модульных вилок, которые может идентифицировать оборудование для тестирования кабелей. В этом случае вы вставляете вилки в розетки в рабочей зоне, а затем выполняете поиск с помощью тестера, пока не найдете вилку на противоположном конце кабеля.

    Индукционный усилитель / тон-генератор, также известный как тонер или трассировщик кабеля, позволяет установщикам идентифицировать конкретную пару, генерируя тональный сигнал на одном конце пары — с индуктивным усилителем, идентифицирующим его на противоположном конце.Большинство устройств теперь представляют собой комбинацию тон-генератора и тестера непрерывности, обычно известную как набор палочки и тонера. Это решение идеально подходит для идентификации кабеля и поиска и устранения неисправностей. Идея в том, что тон-генератор подключен к проводной линии. Он отправляет сигнал индикации на кабель. Line Tracer — это ручной индуктивный индикатор, который поможет идентифицировать провода, не повреждая изоляцию. Идея состоит в том, что индуктивный индикатор будет слышать звуковой сигнал, отправляемый по кабелю (обычно обозначаемый маленьким динамиком и светодиодным индикатором), когда он находится рядом с кабелем.Он может отслеживать сигналы тонального генератора через сухие стены, дерево и многие другие неметаллические поверхности. Чем ближе трассер подходит к правильному кабелю, тем сильнее становится звук. Таким образом, звуковой сигнал сообщит пользователю о замкнутом проводе, несущем тональный сигнал, а светодиодный индикатор обеспечит визуальную индикацию.

    Отслеживание и идентификация кабеля упрощаются с помощью профессионального тонального генератора и индуктивного пробника. Просто подключите тон-генератор к модульному разъему или проводам. Отследите передаваемый сигнал на другом конце проводов с помощью индуктивного или емкостного пробника. Сигнал, излучаемый тон-генератором, можно легко отследить с помощью зонда, даже если кабели собраны в жгут или спрятаны в путанице из перфорированных блоков или настенных пластин.

    Тональный генератор и индуктивный усилитель часто используются для отслеживания пар кабелей, отслеживания кабелей, скрытых в стенах или потолке. Тональный генератор обычно передает звуковой сигнал частотой 1 кГц или 2 кГц на тестируемый кабель, индуктивный усилитель обнаруживает и воспроизводит его через встроенный динамик. Обычно передатчик посылает по кабелю пульсирующий сигнал частотой 2 кГц, который слышен в приемнике, когда вы приближаетесь к кабелю.Также существуют системы, использующие для тестирования разные частоты. Многие устройства для прослушивания имеют два детектора на конце, которые настроены на улавливание электромагнитных сигналов («короткий» режим) или электростатических сигналов («открытый» режим), генерируемых другими компонентами. . Индуктивный усилитель может обнаружить этот сигнал без необходимости разрезать или повредить проверяемый кабель. Индуктивный усилитель обычно имеет диапазон примерно 1–4 дюйма от кабеля. Обычно используется для идентификации или отслеживания кабелей.

    Таким образом, вся операция тестирования заключается в подаче «трели» на одном конце и «прослушивании» сильного звука на каждом проводе на другом конце.Такие устройства обычно работают на частоте около 800-1100 Гц, Чаще всего в системах используется «трель» с частотой 900/1100 Гц. (есть также системы, использующие разные частоты, например 2 кГц). Главный недостаток этой системы в том, что при наличии поперечной связи между проводами (всегда есть емкостная или индуктивная связь между проводами, потому что они сосуществуют параллельно с другими проводами в кабеле!) тогда вам нужно «прислушаться» к самому сильному сигналу! Поскольку человеческое ухо имеет логарифмическую кривую отклика на звук, оно может иногда бывает трудно точно определить, какой из сигналов самый сильный источник.Те же идеи для прослушивания с подходящим частотным передатчиком и приемник используются для определения местоположения кабелей, труб и т. д. внутри стены и в земле (сигнал в этом случае обычно посылается между землей и проводами кабеля сигнал принимается, затем емкостным или индуктивным способом в зависимости от применения).

    Есть еще один способ отследить правильную пару: Подайте сигнал на пару, которую вы хотите отследить, между проводами в пара. Поднесите зонд к распределительному устройству или телекоммуникационный шкаф.Когда зонд удерживается возле пары, несущей тон, тон будет довольно сильный. (На соседние отведения или пары, но это нормально.) Тон несущей пары можно проверить, прикоснувшись к конец зонда поперек проводов. Тона будут прекратите, если эта пара несет тон.

    Современные дома сегодня наполнены множеством электронных устройств. В настоящее время только в США насчитывается более 15 миллионов домов с несколькими компьютерами. Компьютерные сети, аудиосистема для всего дома, домашний кинотеатр, видеораспределение, домашнее управление и системы безопасности становятся все более распространенными. Все эти электронные устройства требуют правильной проводки, чтобы устройства работали согласованно. Благодаря домашней сети их домохозяйства получают преимущества одновременного совместного доступа к Интернету, совместного использования принтеров / периферийных устройств, совместного использования файлов и приложений, а также сетевых игр. Кроме того, потребители могут пользоваться каждой из этих домашних развлекательных и информационных услуг, используя существующую в доме проводку.

    По оценкам, около 15-20% новых домов в США в настоящее время (2002 г.) оснащены так называемой «структурированной» электропроводкой, и, возможно, к 2004 г. таким образом будет оборудовано 42% новых домов.Это явление не ограничивается новыми домами. На удивление доступно модернизировать структурированные системы электропроводки в существующие структуры, тем самым увеличивая их функциональность, а также их ценность. Правильная система коммутации позволяет электронным устройствам в доме работать вместе. Электропроводка с использованием структурированных кабелей становится актуальной в домах (CAT 5 UTP). Он широко используется в коммерческих целях и находит свое применение в новых домах для удовлетворения растущего потребительского спроса.

    Чтобы построить домашнюю сеть, необходимо выполнить несколько условий.Во-первых, дом должен быть правильно подключен к компьютерной сети. Все кабели являются домашними, возвращаются к центральному месту (звездообразная топология). И в каждой комнате достаточно розеток для поддержки желаемых приложений и оборудования. Затем каждый компьютер или периферийное устройство, подключаемое к сети, должно иметь карту Ethernet, называемую адаптером, или карту сетевого интерфейса (NIC). Эти карты подключаются к компьютеру или шине периферийных устройств (печатной плате) и преобразуют данные в электрические сигналы для передачи по сети.Многие компьютерные продукты поставляются с предустановленными такими картами. Также требуется концентратор или коммутатор Ethernet.

    Коммутатор или концентратор Ethernet находится в центре сети, точке обмена, которая позволяет передавать данные между устройствами. Передняя часть концентратора или коммутатора содержит ряд разъемов RJ-45, связанных внутренней электроникой на печатной плате. Через концентратор и подключенные к нему кабели любой компьютер в сети может общаться с любым другим компьютером, совместимым периферийным устройством или поставщиком услуг Интернета (обычно через кабельный модем или маршрутизатор ADSL с интерфейсом Ethernet).С помощью концентратора данные, отправленные одним компьютером, отправляются на все другие компьютеры в сети, и они используют их при необходимости. Коммутатор Ethernet — это более совершенное устройство, которое отправляет каждую часть данных только тем устройствам, для которых они предназначены, тем самым повышая скорость и безопасность сети в сетях, в которых много пользователей.

    Были предприняты усилия по стандартизации домашней электропроводки. TIA опубликовала стандарт EIA / TIA 570 «Стандарт для бытовых телекоммуникационных кабелей». Этот стандарт касается электропроводки в жилых помещениях.Это относится к системам электропроводки помещений телекоммуникаций, установленным в индивидуальном здании с жилыми (на одну семью или несколько человек) конечными пользователями. Стандарт был утвержден 1 сентября 1999 г. для стандартизации требований к кабельной разводке жилых помещений. Спецификации кабельной инфраструктуры в рамках настоящего стандарта предназначены для включения поддержки безопасности, звука, телевидения, датчиков, сигнализации и внутренней связи. Настоящий Стандарт предназначен для применения в новых зданиях, пристройках и реконструируемых одно- и многопользовательских зданиях.

    TIA-570-A — это всеобъемлющий стандарт, который предоставляет тщательно продуманные модели, рекомендации и соображения не только для типов кабельной среды, но и для демаркации, топологии, путей, отделения от источников электромагнитных помех, требований к пространству, распределительных устройств (DD), вспомогательного отключения розеток (ADO), оборудования и патч-кордов, одно- или многопользовательских схем собственности, критериев производительности каналов и каналов и требований к полевым испытаниям, среди прочего.

    TIA-570-A устанавливает минимальные «классы» бытовых кабелей для удовлетворения сегодняшних требований и, что более важно, более строгих требований будущего:

    • Grade 1: Grade 1 предоставляет стандартную кабельную систему, отвечающую минимальным требованиям для телекоммуникационных услуг.Этот сорт обеспечивает телефонную связь, телевидение (цифровое или аналоговое) и услуги низкоскоростной передачи данных. Минимум одна неэкранированная витая пара (UTP) категории 3 и один коаксиальный кабель 75 Ом для каждого места.
    • Уровень 2: для каждого места с кабелем для класса 2 требуется два кабеля UTP категории 5 и два коаксиальных кабеля 75 Ом для каждого места, а также оптоволоконный кабель в качестве опции.
    Минимум одна розетка на каждую: кухню, спальню, семейную / большую комнату и притон / кабинет. Модульная розетка / соединитель на шесть или восемь позиций должна соответствовать ANSI / TIA / EIA-568-A.

    Кабели, признанные в стандарте EIA / TIA 570 для телекоммуникаций:

    • 100 Ом 4-парный UTP ANSI / TIA / EIA-568-A
    • многомодовое волокно 50/125 м
    • Многомодовое волокно 62,5 / 125 м
    • Одномодовое волокно (только для специальных приложений)
    • Series 6 коаксиальный

    Вся система обычно подключается по схеме «звезда». Коаксиальные кабели и компоненты используются для распределения CATV (5–1000 МГц).

    Такие устройства, как домофон, клавиатуры системы безопасности, датчики и детекторы дыма, могут быть подключены по схеме звезды, петли или гирляндной цепи.В соответствии с инструкциями производителя оборудования и может быть подключен к сети

    Обычно передача видео осуществляется с помощью коаксиальных кабелей 75 Ом, но неэкранированная витая пара или кабель UTP — очень недорогое межсоединение по сравнению с соединением коаксиальным кабелем. Современная неэкранированная витая пара (CAT5 или лучше) может использоваться для передачи видеосигналов, если это сделано правильно.

    Секрет отправки сигналов через UTP заключается в их правильном балансировании. чтобы ограничить как излучение, так и шум.Этот вид Метод неэкранированной витой пары используется во многих приложениях видеонаблюдения. в настоящее время использовать существующую кабельную витую пару вместо установка нового коаксиального кабеля для камеры видеонаблюдения. Уже не менее 20 лет доступны продукты, способные передавать видео по кабелю UTP.

    При подключении аудио / видео сигналов к неэкранированной витой паре (разъемы RJ-45), два из восьми проводников в кабелях категории 3 или 5 используются для каждого сигнала. Таким образом, линейный шум, перекрестные помехи и затухание низкие.Это означает, что можно использовать один восьмижильный (4 пары) кабель. для передачи до четырех различных сигналов. Дополнительные неиспользуемые проводники можно использовать даже для подачи питания к устройству. или другие сигналы.

    Неэкранированная витая пара или кабель UTP — это очень недорогое межсоединение по сравнению с подключением коаксиальным кабелем. Характеристики затухания UTP на порядок выше, чем у коаксиального кабеля. Вот некоторые данные о потерях в дБ на 100 футов (~ 30 м) распространенных типов кабелей:

     Част.(МГц) RG59 RG6 CAT-5
        1 0,4 0,2 1,8
       10 1,4 0,6 5,8
       50 3,3 1,4 11,0
      100 4,9 2,0 19,3
      200 7,3 2,8 29,3
      400 11,2 4,3 42,0

    Данные, представленные в таблице выше, были взяты из http://www. intersil.com/design/elantec/DataTransmissionOverUTPCable.asp.

    Видеосигнал может быть адаптирован к разводке UTP с помощью специального симметричного трансформатора между видеоразъемом BNC и проводкой проводной пары. Этот преобразователь преобразует несимметричный аудиосигнал в сбалансированный сигнал, который хорошо проходит по кабелю.Аналогичный трансформатор можно использовать на другом конце кабеля для преобразования видеосигнала обратно в несимметричный формат, который подходит для разъема BNC. Для этого применения на рынке доступны как пассивные решения (симметричные трансформаторы), так и активные преобразователи. Обычно этот тип адаптеров может использоваться как для видеосигналов NTSC, так и для PAL. Простые балуны UTP просто преобразуют несимметричный коаксиальный сигнал в сбалансированный сигнал для использования на витой паре. Некоторые компании добавляют выигрыш с помощью активных преобразователей, чтобы увеличить расстояние.Есть разница, насколько хорошо работают разные продукты. Некоторые продукты обладают недостаточной помехозащищенностью, некоторые работают очень хорошо. Некоторые продукты также обеспечивают изоляцию контура заземления и защиту от перенапряжения.

    Также можно найти специальные переходники для сигналов S-video и VGA. Адаптер S-video включает два балуна в одном кейсе для транспортировки обоих S-video сигналы (Y и C) через отдельные пары проводов. Балуны VGA обычно используют четыре пары для передачи сигналов RGB и синхросигнала.

    Интересно отметить, что одна из основных проблем с балунами и аналоговым видео это не предел высоких частот, а нижний предел частоты.Очень низкие частоты трудно передать через трансформатор и другие подобные устройства. Более высокие частоты намного проще пройти. Если вы хотите использовать UTP для аналогового видео, убедитесь, что у вас есть данные о характеристиках балунов, которые показывают весь рабочий диапазон. Видео вещательного качества требует высокой производительности вплоть до постоянного тока. Поскольку традиционный трансформатор не может пропускать постоянный ток, используются другие методы. проектировать эти балуны.

    Баланс также является важным параметром. Природа сбалансированной линии означает что два проводника в витой паре идентичны (одинаковой длины, идентичный размер).Чем они идентичнее, тем ближе друг к другу. являются, тем легче балуну подавлять шумы и помехи, создаваемые вне пары. Менее идентичный два проводника (а стандартные линии POTS часто бывают очень неравными), пройдет больше шума. Для достижения наилучших характеристик выберите кабель, который очень хорошо сбалансирован. Например, Категория 5 лучше сбалансирована, чем Категория 3. Балансировка определяется величиной емкости разница («дисбаланс»), накопленная на заданном расстоянии.Стандарт для Категория 5 — несимметрия емкости 1000 пФ / 1000 футов. Одни из лучших кабели имеют менее 150 пФ / 1000 футов.

    Чтобы уменьшить эту проблему, ряд у компаний есть специальные пассивные и активные устройства, чтобы попытаться уравновесить линии точнее. Активные адаптеры содержат схемы для «отрегулировать» балансировку, стоят дороже, но могут посылать видеосигнал гораздо дальше чем пассивное устройство.

    Одна из характеристик кабеля категории 5: что пары проводов скручены с разной скоростью внутри кабеля (это сделано намеренно, чтобы уменьшить перекрестные помехи от пары к паре).Следовательно, для данной длины кабеля Cat-5 общая длина конкретная пара может быть длиннее других. Поскольку сигналы проходят в кабель с фиксированной скоростью (примерно 90% скорости света), приход время сигналов может быть искажено в длинном кабеле (те, которые проходят дальше приходите позже и соответствующее изображение сдвигается вправо). Это может быть проблемой в видеосистемах с высоким разрешением, где для Пример передачи сигналов RGB. На мониторе это видно как разделение или несогласованность изображений. цвета.Например, вертикальная белая линия на экране может выглядеть как красный оттенок по левому краю и синий оттенок по правому краю. Этот эффект ухудшается при высоких разрешениях, высокой частоте обновления, длительном кабели (более 200-300 футов) и зависит от кабеля сама конструкция. Чтобы компенсировать этот перекос, многие коммерческие Адаптеры VGA-UTP имеют потенциометры «компенсации перекоса». Горшки обычно регулируются отверткой и требуют настраивается только один раз за установку (настройка не зависит от разрешение и частота обновления).Эффект перекоса очень тонкий, он может перемещать цвета только на несколько пикселей.

    Суть в том, что кабель CAT5 не лучший вариант для видеосигналов. Конечно, не лучше, чем любой кабель, предназначенный для передачи видео, ЕСЛИ CAT5 не совмещен с какой-то коробкой, которая обрабатывает преобразование между тем, что хорошо для видеокабеля, и тем, что хорошо для CAT5. При таком сочетании устройств можно получить хорошие результаты при передаче видеосигнала по кабелю CAT5. Конвертер преобразует несимметричный видеосигнал в сбалансированный сигнал, который может хорошо проходить через витую пару кабель, не улавливая слишком много шума и не излучая слишком много помех.Конвертер также произведет необходимое преобразование импеданса. (От 75 Ом до 100 Ом и обратно). Преобразователи в целом имеют хорошие характеристики подавления синфазных помех. (некоторые продукты могут похвастаться подавлением синфазного сигнала более 60 дБ). Некоторые преобразователи пропускают постоянный ток, а некоторые — нет.

    Как насчет использования кабеля UTP для передачи звука? Неэкранированная витая пара подходит для переноски симметричные сигналы (симметричный звук, 10 / 100Base-T Ethernet, телефон и т. д.), но далеко не оптимален для несбалансированных сигналы (например, домашние аудиоинтерфейсы Hi-Fi с разъемами RCA).Для правильной передачи несимметричного сигнала через UTP сигналы нужно балансировать (для этого есть балуны). Если вы передаете несимметричные аудиосигналы через некоторые на короткие расстояния рекомендую использовать кабель с коаксиальная конструкция (типовой экранированный аудиокабель) или используйте экранированную витую пару (лучший кабель для симметричных audio, хорошо работает и с несимметричными сигналами).

    Когда аудиосигналы передаются с видео, для аудиосигнала используется отдельная пара проводов (или две пары для стерео).Аудиосигнал также преобразуется между несимметричным (разъемы RCA) и сбалансированным форматами (в паре проводов) с помощью трансформаторов аудиосигнала на обоих концах кабеля UTP.

    При передаче аудио- и видеосигналов по витой паре используйте адаптеры одного производителя на обоих концах кабеля. Не существует общих стандартов работы таких адаптеров, поэтому адаптеры разных производителей скорее всего несовместимы друг с другом.

    Например, индустрия видеонаблюдения переходит на передачу видео UTP.До недавнего времени оборудование охранного и охранного видеонаблюдения (CCTV) устанавливалось преимущественно с использованием коаксиального кабеля. Хотя технология поддержки витой пары в среде видеонаблюдения существует уже много лет, сегодня все больше и больше дилеров и установщиков систем видеонаблюдения выбирают витую пару для всей кабельной системы просто потому, что это имеет хороший бизнес-смысл.

    Преобразователи Cat5 (или иногда называемые преобразователями витой пары), рекламируемые как простой и недорогой способ передачи сигналов SVGA, XGA и SXGA на большие расстояния, становятся все более популярными.Маршрутизация или передача сигналов RGBHV через коаксиальный кабель высокого разрешения, безусловно, все еще является стандартом де-факто для большинства систем на рынке ProAV, но все больше и больше интеграторов начинают использовать преобразователи RGBHV в Cat5 для экономии и простоты. Почему? Простой. Это намного дешевле. Кабель Cat5 очень недорог (15 центов за фут), и протянуть кабель Cat5 через стену и потолок намного проще и быстрее, чем протянуть коаксиальный кабель. Наконец, обжим Cat5 означает два обжима на проход по сравнению с 10 обжимами с кабелем RGBHV.С хорошими преобразователями кабельная разводка Cat5 будет работать нормально. Этот тип преобразователя преобразует асимметричный видеосигнал RGB (используемый для коаксиальной передачи видео) в симметричный. Этот симметричный кабель будет хорошо транспортироваться через кабель CAT5 UTP. На приемном конце сигналы преобразуются обратно в асимметричный. Одно слово мудрым: не все преобразователи Cat5 одинаковы. Не все из них хороши, и разница в качестве есть. Не все они используют одну и ту же технологию для преобразования сигналов, и вам нужно сравнить, какая из них достаточно хороша для вашего приложения.

    Затем используется пользователь через UTP, система обычно сечение проводов от 26AWG до 12AWG. Обычно можно использовать кабель категории 2, 3, 4 или 5. Чем лучше кабель, тем меньше возможностей для защиты и длиннее. диапазон поддерживается. Следует избегать индивидуально экранированных пар, поскольку они обычно резко сокращают рабочий диапазон систем. Видео, как правило, можно использовать по одному и тому же коммуникационному кабелю. сосуществуют с телефоном, компьютером, управляющими сигналами, питанием напряжения и другие видеосигналы.Хотя видео может быть маршрутизировано через телефонные клеммы, любые перемычки, также называемые тройниками и любые резистивные, емкостные или индуктивные устройства ДОЛЖНЫ БЫТЬ удалены из пары.

    Есть также некоторые планы по запуску широкополосного радиочастотного видео через CAT5 или лучше витая пара. Один из самых требовательных приложения на рынке сегодня — это широкополосное видео, широко известное как CATV или кабельное телевидение. телевидение. Он передает широкий диапазон сигналов от 54 МГц до 600 МГц. (обычно до 900 МГц).Коаксиальный кабель (RG-59 или RG-6) обычно используется для этих приложений, в первую очередь для дома. сети и эти системы рассчитаны на сопротивление 75 Ом. Постоянно растущая пропускная способность современных Системы проводки на основе витой пары создали идеи для передачи радиочастотного видео, например, для кабельного телевидения. сигнал по витой паре. Решение состоит в том, чтобы использовать небольшой трансформатор для преобразования несимметричного сигнала в сбалансированный. на передающей стороне и, наоборот, на принимающей стороне. Балуны также обеспечивают необходимое преобразование импеданса между коаксиальным кабелем (75 Ом) и проводка витая пара (100 Ом). Использование CAT 5 для передачи РЧ-видео по проводной сети было довольно ограничено из-за того, что высокое затухание, особенно на высоких частотах. Стандарт определяет затухание 24 дБ на 100 метров кабеля CAT5, и когда частоты уходят выше затухание быстро увеличивается. Недавняя публикация стандарта категории 6 TIA знаменует собой важное веха в развитии этой кабельной системы. Категория 6 как минимум вдвое увеличивает пропускную способность ( частотный диапазон) по сравнению с кабелями категории 5 / 5e. Насколько далеко вы можете передавать видеосигналы по кабелям категорий 5e и 6? Самое видео приемники (например,г. Телевизоры) предназначены для работы с широким динамическим диапазоном сигналов. В минимальный уровень сигнала на удаленном телевизионном приемнике составляет около 1 мВ (-10 дБмВ). Для более слабых сигналов, изображение получается снежным, а также гораздо более восприимчивым к внешнему шуму. Максимум выходной уровень от местного усилителя составляет 50 дБмВ, что дает динамический диапазон до 60 дБ для прокладка кабеля. Следует отметить, что может потребоваться снижение уровня сигнала ниже 50 дБмВ, поскольку требований к излучению, которые могут еще больше ограничить динамический диапазон приложения.Если максимально допустимое затухание составляет 60 дБ, а длина кабеля составляет 100 метров, мы получить следующие максимальные частоты, которые остаются в пределах, ожидая, что кабели хорошо себя ведут на высоких частотах (данные основаны на http://www.nordx.com/public/htmen/pdf/Video_over_Twisted_Pair_Cables.pdf):

     Частота кабеля

    CAT5 не определен (предположительно 250-300 МГц)
    CAT5e 400 МГц
    CAT6 500 МГц
    CAT6 + 650 МГц

    В реальной жизни вы обычно не можете принять ослабление 60 дБ, таким образом уменьшается максимальное расстояние и / или частотный диапазон.Достижимое расстояние зависит от уровня сигнала, баланса и степени разбалансировки сигнала используемым кабелем. Cat5e поддерживает баланс сигнала как минимум на 5 дБ лучше, чем Cat5. Уровень 7 или аналогичный кабель еще на 5 дБ лучше, обеспечивая уровень возбуждения сигнала не более 46 дБмВ.

    Широкополосное видео — это определенно одно приложение, которое может в полной мере использовать улучшенные характеристики передачи, обеспечиваемые кабелями категории 6 и выше. Низкая вносимая потеря и высокое отношение сигнал / шум — наиболее важные параметры кабеля для широкополосного видео. применение.Хотя композитный видеосигнал сегодня является аналоговым, в будущем цифровой телевизионные сигналы будут использовать тот же широкополосный частотный спектр и распределение каналов, но другая схема цифровой модуляции. Кабели категории 6 или лучше подходят для требования к пропускной способности для этих приложений.

    Как подключить кабели Ethernet

    Как подключить собственные кабели и разъемы Ethernet.

    Что вам понадобится:

    Требуется:
    • Кабель Ethernet — групповая категория (Cat) 5, 5e, 6, 6a или выше Кабель Ethernet
    • Кусачки — для обрезки и зачистки кабеля Ethernet при необходимости
    • Для коммутационных кабелей:
      • Модульные соединительные вилки 8P8C («RJ45»)
      • Обжимной пресс для модульного разъема («RJ45»)
    • Для фиксированной проводки:
      • 8P8C Гнезда модульного разъема («RJ45»)
      • 110 Пробойник
    Рекомендуемый:
    • Инструмент для зачистки проводов
    • Кабельный тестер

    О кабеле:

    Вы можете найти оптовые поставки кабеля Ethernet во многих компьютерных магазинах или в большинстве электрические или бытовые центры. Вам нужен UTP (неэкранированная витая пара) кабель Ethernet не ниже категории 5 (Cat 5). Cat 5 требуется для базовой функциональности 10/100, вам понадобится Cat 5e для гигабит (1000BaseT) и Cat 6 или выше дает вам представление о будущем расстойка. Вы также можете использовать STP (экранированную витую пару) для дополнительной устойчивости к внешним помехам, но я не буду рассматривать экранированные разъемы. Массовые кабели Ethernet бывают разных типов, есть 2 основные категории: одножильный и многожильный в оплетке. Многожильный кабель Ethernet лучше работает в патч-приложения для настольных ПК.Он более гибкий и эластичный, чем одножильный кабель Ethernet, и более прост в эксплуатации. с, но на самом деле предназначены для более коротких длин. Твердый кабель Ethernet предназначен для более длительных пробегов в фиксированном положении. Каждый раз, когда кабель проходит через пространство циркуляции воздуха. Например, над подвесным потолком или под приподнятым потолком. этаж. Это может быть сложно или невозможно сказать по упаковке или маркировке, какой это тип кабеля Ethernet, поэтому снимите закончить и исследовать.

    Вот как выглядит кабель Ethernet изнутри:


    Внутренняя структура кабеля и цветовое кодирование

    Внутри кабеля Ethernet есть 8 проводов с цветовой кодировкой.Эти провода скручены на 4 пары проводов каждая пара имеет общую цветовую схему. Один провод в паре однотонный или преимущественно однотонный провод, а другой провод преимущественно белый провод с цветной полосой (Иногда Кабели Ethernet не будут иметь никакого цвета на полосатом проводе, единственное способ узнать, какой из проводов скручен). Примеры из используемых схем именования: Оранжевый (альтернативно Оранжевый / Белый) для однотонный провод и белый / оранжевый для полосатого кабеля.Повороты чрезвычайно важны. Они существуют, чтобы противодействовать шум и помехи. Важно выполнить подключение по стандарту. чтобы обеспечить надлежащую производительность кабеля Ethernet. TIA / EIA-568-A определяет два подключения стандарты для 8-позиционного модульного разъема, такого как RJ45. Две проводки стандарты, T568A и T568B различаются только в расположении цветных пар. Том пишет, что «… источники предлагаем использовать кабели T568A, поскольку T568B — это Стандарт AT&T, но правительство США определяет T568A, поскольку он соответствует USOC. кабельная разводка для пар 1 и 2, что позволяет работать с телефонами 1/2 линии… «. Ваш выбор может быть обусловлен необходимостью согласования существующей проводки, разъемов или личные предпочтения, но вы должны сохранять последовательность. Я показал оба ниже прямо через кабель и только T568B для перекрестного кабеля.

    О вилках и гнездах модульных разъемов:

    Модульные разъемы 8P8C для Ethernet часто называют RJ45 из-за их физического сходства. Штекер представляет собой 8-позиционный модульный разъем, который выглядит как большой телефонная вилка. Доступно несколько вариантов.Основной вариант, на который нужно обратить внимание, — это то, коннектор предназначен для плетеной или сплошной проволоки. Для плетеных / многожильных проводов разъем имеет острые заостренные контакты, которые фактически протыкают провод. Для одножильных проводов у разъема есть пальцы, которые прорезают изоляцию и войдите в контакт с проводом, взявшись за него с обеих сторон. Разъем — это слабое место в кабеле Ethernet, выбрав неправильный потом часто можно причинить горе. Если вы просто зайдете в компьютерный магазин, почти невозможно определить, что это за вилка.Вы можете определить, какой это тип, обжав один без кабеля.

    Гнезда модульных соединителей бывают разных стилей, предназначенных для различных вариантов монтажа. опции. Выбор — это один из требований и предпочтений. Валеты предназначен для работы только с твердым кабелем Ethernet. Большинство разъемов имеют цветную маркировку. закодированные электрические схемы для T568A, T568B или обоих. Убедитесь, что вы выбрали правильный.

    Вот схема подключения и распиновка:


    Штекер модульного разъема и вывод разъема

    Выводы кабеля Ethernet:

    Есть два основных вывода для кабеля Ethernet.Прямо через кабель Ethernet, который используется для подключения к концентратору или коммутатору, и перекрестный кабель Ethernet, используемый для работы в одноранговой сети без хаба / свитча. Как правило, вся фиксированная проводка должна быть проложена прямо. через. Некоторые интерфейсы Ethernet могут пересекаться и автоматически отключайте кабель по мере необходимости — удобная функция.
    Стандартная прямая электрическая схема (оба конца одинаковые):
    Выводы прямого кабеля Ethernet для T568A Выводы прямого кабеля Ethernet для T568B Схема подключения кроссоверного кабеля
    :
    Выводы перекрестного кабеля Ethernet

    + Примечание. Схема перекрестного кабеля Ethernet подходит для 1000Base-T. операции, все 4 пары скрещены.

    Как подключить соединительные кабели Ethernet:

    1. Снимите примерно 2 дюйма оболочки кабеля Ethernet.
    2. Раскручивайте пары — не раскручивайте их за пределами того, что вы обнажили, чем больше у вас раскрученного кабеля, тем хуже проблемы, с которыми вы можете столкнуться.
    3. Совместите цветные провода в соответствии со схемами подключения выше.
    4. Обрежьте все провода одинаковой длины, примерно от 1/2 до 3/4 дюйма. оставлены незащищенными от ножен.
    5. Вставьте провода в разъем RJ45 — убедитесь, что каждый провод полностью вставлен в переднюю часть разъема RJ45 и в правильном порядке.Оболочка кабеля Ethernet должна входить в вилку примерно на 1/2 дюйма и будет удерживаться на месте обжимом.
    6. Обожмите штекер RJ45 с помощью обжимного инструмента.
    7. Убедитесь, что провода закончились в правильном порядке и что провода выходят к передней части вилки RJ45 и обеспечьте хороший контакт с металлом контакты в штекере RJ45
    8. Отрежьте кабель Ethernet до необходимой длины — убедитесь, что этого более чем достаточно для ваших нужд.
    9. Повторите вышеуказанные шаги для второго разъема RJ45.

    Как подключить фиксированные кабели Ethernet:

    1. Проложите весь кабель Ethernet на месте от конечной точки до конечной точки, убедившись, что оставить лишнее.
    2. На одном конце обрежьте провод до нужной длины, оставив достаточную длину для работы, но не слишком большую. избыток.
    3. Снимите примерно 2 дюйма оболочки кабеля Ethernet.
    4. Совместите каждый из цветных проводов в соответствии с расположением разъема.
    5. Используйте перфоратор, чтобы вставить каждый провод в гнездо.
    6. Повторите вышеуказанные шаги для второго разъема RJ45.

    Если доступен тестер кабеля Ethernet, используйте его для проверки правильности подключения кабеля. Так и должно быть, если у вас не получается кабель ethernet, присмотритесь на каждом конце и посмотрите, сможете ли вы найти проблему. Часто провод оказался в неправильном месте, или один из проводов не контактирует, или плохой контакт. Также дважды проверьте цветовую кодировку, чтобы убедиться, что она правильная. Если вы видите ошибку или проблему, отрежьте конец и начните заново.Тестер кабеля Ethernet неоценим для выявления и выявления этих проблем.

    При выборе кабеля Ethernet помните, что конец в конец соединение не должно превышать 100 м (~ 328 футов). Постарайтесь минимизировать длину кабеля Ethernet, чем длиннее становится кабель, тем больше это может повлиять на производительность. Это обычно заметно как постепенное снижение скорости и увеличение латентности.


    Примечания:

    Питание через Ethernet (PoE):
    Технология Power over Ethernet была реализована во многих вариантах до стандартизации IEEE 802.3af. IEEE 802.3af определяет возможность питания оконечного устройства напряжением 48 В постоянного тока при токе до 350 мА или приблизительно 16,8 Вт. IEEE 802.3at обновляет стандарт PoE для обеспечения до 600 мА или примерно 28,8 Вт, это часто известно как PoE +. Питание осуществляется через две пары кабеля Ethernet. Устройство должно быть способно получать питание от пары данных [Режим A] (часто называемые фантомным питанием) или неиспользуемые пары в 100Base-TX [Режим B]. IEEE 802.3bt дополнительно обновляет стандарт PoE, чтобы использовать все четыре пары кабеля для обеспечения мощности до 90 Вт.PoE можно использовать с любым Ethernet конфигурация, включая 10Base-T, 100Base-TX или 1000Base-T. Питание подается только тогда, когда действующая конечная точка PoE обнаруживается с помощью пробника низкого напряжения для поиска подписи PoE на конечной точке. Питание PoE обычно подается одним из двух способов: либо сетевой коммутатор хоста обеспечивает питание, либо промежуточное устройство подключается между коммутатор и конечные точки и подает питание. Никаких специальных кабелей не требуется. обязательный. Power over Ethernet Power Delivery
    Подробности протокола:
    10887 10887 90 909 909 909 909 909 909 IEEE 802.312 ML 909 909 4/5 3 9090 909 4 9 9 9 9 9 9 Скорость = скорость передачи символов x количество бит данных на символ x количество пар на канал
    Комбинация кодировки символов и кодирования данных определяет, как много битов данных на символ.
    1. Предназначен для работы с большинством Ethernet-кабелей Cat 5, спецификаций Cat 5e. обеспечить работу 1000Base-T.
    2. Несмотря на то, что они разработаны для Cat 5e / 6, не все кабели можно использовать во всем диапазоне, особенно для 5GBase-T на Cat 5e.
    3. Уменьшенный диапазон при использовании с Cat 6 (55 м), Cat 6a поддерживает полный диапазон 100 м. Некоторые Cat 5e могут поддерживать работу на сокращенном расстоянии.
    4. Дальность 30м.
    Информация о категории кабеля:
    Протокол Стандартный Символ Кодирование Скорость передачи символов (Мбод) Кодирование данных Бит данных на символ Пар на канал Используемых пар Полоса пропускания частот Найквиста (МГц) Минимальная категория кабеля
    IEEE 802.3i Манчестер 10 Нет 1 1 2 10 3
    100Base-TX IEEE 802.312 1 2 62,5 5
    1000Base-T IEEE 802. 3ab 4D-PAM5 125 Нет .5 5e (5) 1
    2.5GBase-T IEEE 802.3bz DSQ128 (2D-PAM16) 200 LDPC (1723,2048), 64B / 65912, CR9128 3,125 4 4 100 5e 2
    5GBase-T IEEE 802.3bz DSQ128 (2D-PAM16) 400 LDPC , CRC8 3,125 4 4 200 6 (5e) 2
    10GBase-T IEEE 802.3an DSQ128 (2D-PAM16) 800 LDPC (1723,2048), 64B / 65B, CRC8 3,125 4 4 400 6a (6) 25GBase-T IEEE 802.3bq DSQ128 (2D-PAM16) 2000 LDPC (1723,2048), 64B / 65B, CRC8 3,125 4 4
    40GBase-T IEEE 802. 3bq DSQ128 (2D-PAM16) 3200 LDPC (1723,2048), 64B / 65B, CRC8 3,125 4 4 1600 8
    909 T
    Категория кабеля Номинальная частота Найквиста Полоса пропускания (МГц) Обычное использование
    1 Нет Телефонная проводка
    2 1 Телефонная проводка
    3
    4 20 Token-Ring, 10Base-T
    5 100 100Base-TX, 10Base-T
    5e 100 100 909 TX
    6 250 1000Base-T, 100Base-TX
    6a 500 10GBase-T
    7 1
    7a 1 1000 > 10GBase-T
    8 2000 25GBase-T, 40GBase-T
    Возрастающие уровни категорий обратно совместимы.
    Производители часто тестируют и сертифицируют свои кабели Ethernet далеко за пределами стандарты.
    1. В проводке категории 7 / 7a не используются разъемы RJ45.

    Связанные материалы для чтения

    Коаксиальные кабели, кабели витой пары STP и UTP, категории кабелей витой пары (CAT)

    Кабели обычно используются для передачи сигналов связи в локальных сетях (LAN). Существует три распространенных типа кабельных носителей, которые можно использовать для подключения устройств к сети: коаксиальный кабель, кабель витой пары и оптоволоконный кабель.

    Коаксиальные кабели

    Коаксиальный кабель похож на кабель, по которому передается ТВ-сигнал. Сплошной медный проводник проходит по середине кабеля. Вокруг этого медного провода с твердым сердечником находится слой изоляции, покрывающий эту изоляцию плетеным проводом и экраном из металлической фольги, который защищает от электромагнитных помех. Последний слой пластмассовой изоляционной оболочки покрывает плетеный провод.

    На следующем изображении показана общая структура коаксиального кабеля.

    Существует два типа коаксиальных кабелей: ThinNet и ThickNet. ThinNet — это гибкий коаксиальный кабель толщиной около дюйма. ThinNet используется для коротких расстояний. ThinNet подключается непосредственно к карте сетевого адаптера рабочей станции с помощью британского военно-морского разъема (BNC). Максимальная длина тонкой сети составляет от 185 до 200 метров. Коаксиальный кабель ThickNet толще, чем ThinNet. Кабель ThickNet имеет толщину около ½ дюйма и может поддерживать передачу данных на большие расстояния, чем ThinNet.Толстая сеть имеет максимальную поддерживаемую длину кабеля 500 метров и обычно используется в качестве магистрали для подключения нескольких небольших сетей на основе ThinNet.

    Для Ethernet на основе коаксиального кабеля определены два стандарта среды передачи данных. Это стандарты 10Base2 и 10Base5.

    10Base2 имеет пропускную способность 10 Мбит / с на максимальном расстоянии 200 метров. 10 обозначает скорость полосы пропускания, а 2 обозначает 200 метров. База обозначает тип сигнала основной полосы частот. Коаксиальный кабель, используемый для стандарта среды передачи 10Base2 Ethernet — ThinNet.

    10Base5 имеет пропускную способность 10 Мбит / с на максимальном расстоянии 500 метров. 10 обозначает скорость полосы пропускания, а 5 обозначает 500 метров. База обозначает тип сигнала основной полосы частот. Коаксиальный кабель, используемый для стандарта среды передачи данных 10Base5 Ethernet — ThickNet.

    Пропускная способность, доступная для 10Base2 (Thinnet Ethernet) и 10Base5 (Thicknet Ethernet), составляла 10 Мбит / с (мегабит в секунду).

    Тип кабеля, который в наши дни используется для подключения к локальным сетям (LAN), — это витая пара.Найти действующую бизнес-сеть с помощью коаксиального кабеля крайне сложно.

    Кабели витой пары

    Кабель типа «витая пара» — это самый распространенный тип кабеля, который можно встретить в современных локальных сетях (LAN). Пара проводов образует цепь, по которой можно передавать данные. Пары скручены для защиты от перекрестных помех. Перекрестные помехи — это нежелательный сигнальный шум, создаваемый электромагнитными полями соседних проводов.

    Когда по проводу проходит ток, ток создает вокруг провода магнитное поле.Это поле может мешать сигналам на соседних проводах. Чтобы устранить это, пары проводов передают сигналы в противоположных направлениях, так что два магнитных поля также возникают в противоположных направлениях и нейтрализуют друг друга. Этот процесс известен как отмена.

    Цветовые коды, используемые для пластиковой изоляции провода витой пары: оранжевый, оранжево-белый, синий, сине-белый, зеленый, зелено-белый, коричневый и коричнево-белый.

    Два типа кабелей витой пары — это неэкранированная витая пара (UTP) и экранированная витая пара (STP).

    Кабели неэкранированной витой пары (UTP)

    Кабель неэкранированной витой пары (UTP)

    — это наиболее распространенный сетевой носитель. Неэкранированная витая пара (UTP) состоит из четырех пар тонких медных проводов, покрытых цветной пластиковой изоляцией, которые скручены вместе. Затем пары проводов покрываются пластиковой внешней оболочкой. Кабели UTP имеют небольшой диаметр и не требуют заземления. Поскольку для кабелей UTP нет экранирования, во избежание шума полагается только на «отмену».

    На следующем изображении показан кабель неэкранированной витой пары (UTP).

    Кабели экранированной витой пары (STP)

    Кабели

    с экранированной витой парой (STP) дополнительно имеют общие токопроводящие металлические экраны, закрывающие четыре провода витой пары. Также могут быть другие проводящие металлические экраны, закрывающие отдельные витые пары. Эти металлические экраны блокируют электромагнитные помехи, чтобы предотвратить нежелательный шум в цепи связи.

    Дренажные провода также используются в кабелях с экранированной витой парой (STP) вместе с металлическими экранами для заземления. Дренажный провод обеспечивает соединение с экраном с низким сопротивлением для лучшего заземления. Основное назначение дренажного провода — отводить нежелательные помехи на землю.

    Щелкните следующую ссылку, чтобы узнать о различных типах кабелей STP — F / UTP, S / UTP, SF / UTP, S / FTP, F / FTP, U / FTP.

    На следующих изображениях показаны два разных типа кабелей с экранированной витой парой (STP).

    Разъем, используемый на кабеле UTP, называется разъемом RJ-45 (Registered Jack 45). На рисунке ниже показан разъем RJ45, подключенный к кабелю UTP. Восемь цветных проводов внутри кабеля витой пары подключены к восьми контактам в разъеме RJ45, как показано ниже. Каждый провод в кабеле витой пары обжимается с 8 контактами в разъеме RJ45.

    Один конец кабеля витой пары с подключенными разъемами RJ45 подключается к порту сетевой карты Ethernet компьютера, а другой конец подключается к пластине для настенного монтажа с гнездом RJ45 (розетка), как показано ниже.

    От розетки RJ45 для настенного монтажа кабель витой пары подключается к коммутаторам локальной сети (LAN). Пожалуйста, обратитесь к изображению ниже.

    Кабели витой пары Категории

    Кабели витой пары бывают разных категорий. Каждая категория витой пары была разработана для определенного типа связи или скорости передачи. Самыми популярными категориями, которые используются сегодня, являются кабели витой пары Cat 6, Cat 6a и Cat 7. Кабели витой пары Cat 6, Cat 6a и Cat 7 могут достигать скорости передачи более 1000 Мбит / с (1 Гбит / с).

    Обычно кабели витой пары поддерживают максимальное расстояние 100 метров (от сетевой карты до порта коммутатора) без искажения сигнала.

    В следующей таблице показаны различные категории витой пары и соответствующая скорость передачи.

    UTP Категория

    Назначение

    Частота

    Скорость передачи

    Категория 1

    Только голос

    Категория 2

    Данные

    4 МГц

    4 Мбит / с

    Категория 3

    Данные

    16 МГц

    10 Мбит / с

    Категория 4

    Данные

    20 Мбит / с

    16 Мбит / с

    Категория 5

    Данные

    100 МГц

    100 Мбит / с

    Категория 5e

    Данные

    100 МГц

    1 Гбит / с

    Категория 6

    Данные

    250 МГц

    До 10 Гбит / с

    Категория 6a

    Данные

    500 МГц

    До 10 Гбит / с

    Категория 7

    Данные

    600 МГц

    До 10 Гбит / с

    Категория 7a

    Данные

    1 ГГц (1000 МГц)

    от 40 до 100 Гбит / с

    Категория 8

    Данные

    2 ГГц (2000 МГц)

    от 25 до 40 Гбит / с

    Оптоволоконный кабель

    В оптических кабелях

    используются оптические волокна, по которым передаются цифровые сигналы данных в виде модулированных световых импульсов. Оптическое волокно состоит из чрезвычайно тонкого стеклянного цилиндра, называемого сердцевиной, окруженного концентрическим слоем стекла, известного как оболочка. На каждый кабель приходится два волокна — одно для передачи и одно для приема. Сердечник также может быть выполнен из прозрачного пластика оптического качества, а оболочка может быть изготовлена ​​из геля, который отражает сигналы обратно в волокно, чтобы уменьшить потери сигнала.

    Существует два типа оптоволоконных кабелей: одномодовое волокно (SMF) и многомодовое волокно (MMF).

    1.Одномодовое волокно (SMF) использует один луч света для передачи на большие расстояния. Щелкните следующую ссылку, чтобы узнать больше об одномодовом волокне (SMF).

    2. Многомодовое волокно (MMF) использует несколько лучей света одновременно, причем каждый луч света проходит под разным углом отражения, чтобы передавать сигнал на короткие расстояния. Многомодовые оптоволоконные кабели могут передавать данные со скоростью 100 Мбит / с (мегабит в секунду) на расстояние до 2 километров (100Base-FX), 1 Гбит / с до 1000 метров (1 километр) и от 10 Гбит / с до 550 метров. Щелкните следующую ссылку, чтобы узнать больше о многомодовом волокне (MMF).

    Обзор кабеля витая пара

    . Витая пара — это обычная медь… | by fiberopticteresa

    Витая пара — это обычный медный провод, соединяющий домашние и многие рабочие компьютеры с телефонной компанией. Это делается путем соединения двух отдельных изолированных проводов в виде скрученных проводов и их параллельного прокладки, что помогает уменьшить перекрестные помехи или электромагнитную индукцию между парами проводов.Поскольку для некоторых телефонных аппаратов или настольных компьютеров требуется несколько подключений, витая пара иногда устанавливается двумя или более парами, и все это в одном кабеле.

    Кабель витая пара подходит для передачи сбалансированных дифференциальных сигналов. Практика передачи сигналов по-разному восходит к ранним временам телеграфа и радио. Преимущества улучшенного отношения сигнал / шум, перекрестных помех и отражения от земли, которые приносит сбалансированная передача сигнала, особенно ценны в системах с широкой полосой пропускания и высокой точностью воспроизведения.

    Как работает кабель витой пары?

    Кабель витой пары широко используется для телекоммуникаций и большинства современных сетей Ethernet. Но знаете ли вы, как работает витая пара?

    Когда электрический ток течет по проводу, он создает небольшое круговое магнитное поле вокруг провода. Шум создается в сигнальных линиях через магнитные поля. Следовательно, шум в контурах данных является следствием магнитного поля. В прямом кабельном соединении весь звуковой ток движется в одном направлении, как в обычных трансформаторных катушках.Когда кабель действительно скручен, их магнитные поля противоположны друг другу. Таким образом, два магнитных поля нейтрализуют друг друга и любые внешние магнитные поля. Благодаря этому шумовой ток в скрученном кабеле ниже, чем в обычном кабеле.

    STP и UTP

    Типы кабеля витая пара

    В зависимости от того, имеет ли кабель экранирующий слой, существует два распространенных типа кабелей витой пары — экранированный кабель витой пары и неэкранированный кабель витой пары.

    Кабель с экранированной витой парой (STP)

    Кабель с экранированной витой парой (STP) сочетает в себе методы экранирования, гашения и скручивания проводов. Каждая пара проводов обернута металлической фольгой. Затем четыре пары проводов оборачиваются металлической оплеткой из фольги. Кабель STP используется для устранения индуктивной и емкостной связи. Скручивание устраняет индуктивную связь, а экран устраняет емкостную связь. Такой кабель часто используется между оборудованием, стойками и зданиями.По сравнению с неэкранированной витой парой, STP вызывает большее затухание. Однако, поскольку в случае сбалансированной передачи дополняющие сигналы эффективно нейтрализуют любые экранирующие токи, потери незначительны. Кроме того, хотя протокол STP предотвращает помехи лучше, чем UTP, он более дорогой и сложный в установке.

    Кабель STP

    Кабель неэкранированной витой пары (UTP)

    Неэкранированная витая пара является наиболее часто используемым кабелем для соединений Ethernet. Он состоит из медных проводов с цветовой кодировкой, но не содержит фольги или оплетки в качестве изолятора для защиты от помех. Кроме того, провода в каждой паре скручены друг вокруг друга. Кабели UTP меньше, чем кабели STP, что упрощает их установку, особенно в больших объемах или в узких местах. Они также дешевле, чем кабели STP, и не требуют такого большого обслуживания, поскольку не зависят от внешнего экрана. Кроме того, кабели UTP могут передавать данные так же быстро, как кабели STP.Однако кабели UTP более подвержены возникновению электрических помех и помех, чем другие типы сетевых сред. Таким образом, кабели UTP лучше всего использовать для домашних и офисных соединений Ethernet, а также в любой области, где нет высокой степени электромагнитных помех.

    Кабель UTP

    Применение кабеля витой пары

    Наиболее часто используемое сопротивление кабеля витой пары составляет 100 Ом. И он широко используется для передачи данных и телекоммуникационных приложений в структурированных кабельных системах.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
