Провод нагревательный саморегулирующийся: Устройство и принцип работы саморегулирующегося греющего кабеля
Устройство и принцип работы саморегулирующегося греющего кабеля

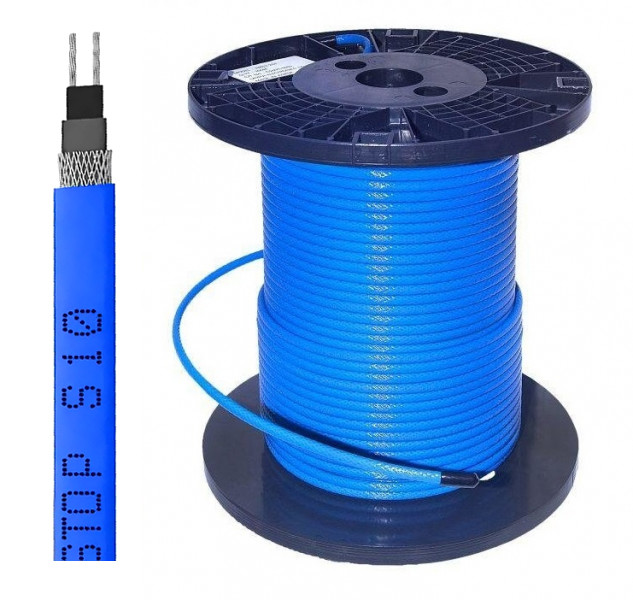

Саморегулирующийся кабель — это усовершенствованный вариант электрического греющего кабеля.
Впервые саморегулируемый нагревательный кабель был разработан специалистами американской компании Raychem Corporation. Выпуск этого кабеля принес компании всемирную известность, поскольку его свойства были сразу оценены там, где необходимо защитить от замерзания используемое оборудование или поддерживать неизменной температуру какого-либо объекта.
В настоящее время саморегулируемый греющий кабель выпускается многими известными мировыми производителями электротехнической продукции, в том числе и российскими предприятиями.
Греющий саморегулируемый кабель широко применяется в различных отраслях промышленности, в строительстве, в жилищно-коммунальной сфере и в быту. Такая востребованность изделия обусловлена его уникальными свойствами, а свойства эти определены его конструктивными особенностями и принципом действия.
Устройство
Конструктивно греющий кабель саморегулирующего типа сложнее резистивного кабеля постоянной мощности. Он содержит полимерную матрицу, которая изменяет сопротивление под действием внешней меняющейся температуры, в результате чего изменяется количество выделяемой тепловой энергии.

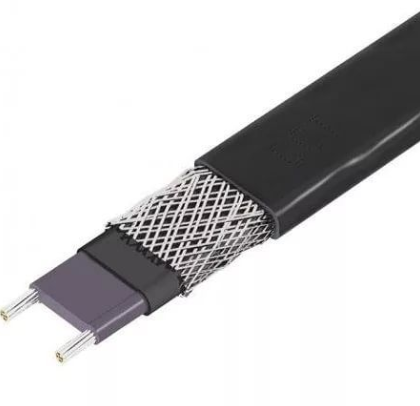

На рис. 1 представлено схематическое изображение саморегулирующегося греющего кабеля.
Рис. 1
Нагревательная часть кабеля состоит из двух луженых медных жил (1), залитых пластичной смесью графита с полупроводниковым полимером, образующей саморегулирующуюся матрицу (2). Токопроводящие медные жилы замыкаются через матрицу.
Изолирующий слой нагревательной части (3), выполненный из фторполимерного термопласта, одновременно защищает ее от воды. Экранирующая оплетка из луженой меди (4) служит для заземления кабеля, механической и электрической защиты.
Обработка матрицы и внешней оболочки саморегулируемого кабеля производится методом радиационного сшивания.
Принцип работы
Полупроводниковая матрица имеет высокий положительный температурный коэффициент сопротивления (ТКС): при увеличении температуры увеличивается ее сопротивление, уменьшается сила тока и выделяемая мощность, то есть количество выделяемого тепла, и наоборот — снижение температуры приводит к увеличению выделяемого тепла. Работает это следующим образом.
Полупроводник саморегулирующейся матрицы содержит проводящие частицы. Условно такая матрица может быть представлена в виде большого числа сопротивлений, включенных параллельно между токопроводящими жилами (рис.
2).
Рис. 2
При подаче на токопроводящие жилы напряжения возникает ток, матрица нагревается, материал ее расширяется, в результате чего нарушаются контакты между отдельными проводящими частицами, что равносильно уменьшению количества параллельно включенных сопротивлений и увеличению общего сопротивление матрицы. В результате уменьшается ток и количество выделяемого тепла. Так поддерживается стабильный температурный режим.
Чем ниже температура участка, тем больше проводящих путей, меньше сопротивление, больше ток и сильнее нагрев (рис. 3).
Рис. 3
На участке 1 с высокой температурой мало проводящих цепочек, велико сопротивление матрицы, величина тока мала и теплоотдача мала также. На участке 2 температура ниже, сопротивление матрицы меньше, больше ток и теплоотдача. На участке 3, где самая низкая температура, больше всего проводящих дорожек, сопротивление мало, ток и выделяемая мощность самые большие.
То есть при изменении температуры обогреваемого участка изменяется сопротивление матрицы соответствующей части кабеля и количество выделяемой тепловой энергии на этом участке.
Преимущества
Главные преимущества саморегулируемого кабеля — энергетическая и экономическая эффективность. Это связано с тем, что при повышении температуры на каком-либо участке автоматически снижается мощность нагрева, а соответственно и потребление электроэнергии.
Кроме того, структура кабеля позволяет при монтаже системы обогрева резать его на куски необходимой длины без ущерба для его физических свойств. Это дает возможность использовать такой нагревательный кабель только на проблемных участках, где особенно велика вероятность замерзания в холодное время года, что позволяет сэкономить средства.
Виды и характеристики
По своему назначению выпускаемые кабели условно делятся на промышленные и общестроительные.
Саморегулируемые кабели промышленного назначения используются для защиты от замерзания, обогрева или поддержания температуры промышленных трубопроводов, резервуаров, емкостей и другого технологического оборудования.
на предприятиях добывающей, перерабатывающей, химической, металлургической, легкой и пищевой промышленности, в энергетике и машиностроении. В большинстве случаев эти кабели выпускаются во взрывозащищенном исполнении.
Общестроительный кабель не является взрывозащищенным, поэтому при своей достаточной универсальности не может применяться в зонах с повышенной взрыво- и огнеопасностью. Такие кабели предназначены для систем обогрева бытовых трубопроводов и антиобледенительных систем кровли, площадок, лестниц и т.п.
К основным техническим характеристикам относятся:
- напряжение питания, В;
- номинальная мощность погонного метра, Вт/м;
- удельное сопротивление пускового тока, А;
- сечение токопроводящих жил, мм2;
- максимальная рабочая температура кабеля, °C;
- максимальная температура окружающей среды, °C.
При выборе саморегулируемого греющего кабеля учитываются все параметры и характеристики изделия, а также его условия эксплуатации.
|
Для заказа услуги подбора и монтажа греющего кабеля оставьте заявку. Менеджер свяжется с вами в ближайшее время. |
Оставить заявку |
Саморегулирующийся нагревательный кабель НТМ
HTM — это саморегулирующийся нагревательный кабель промышленного качества, который используется для защиты от замерзания или поддержания заданной температуры трубопроводов и емкостей.
Он подходит для труб малого диаметра и такого оборудования, как импульсные трубки и трубки анализаторов, не подвергаемых пропарке.
Он может быть отрезан до нужной длины по месту, точно в соответствии с длиной трубопровода, без каких-либо конструктивных сложностей.
HTM одобрен для использования в безопасных и взрывоопасных зонах согласно международным и российским стандартам ГОСТ Р МЭК 60079-0-2011, ГОСТ Р МЭК 60079-7-2012, ГОСТ IEC 60079-30-1-2011.
Характеристики саморегулирования повышают безопасность и надежность кабеля. HTM не будет перегреваться или перегорать, даже когда ее отдельные участки накладываются друг на друга. Его тепловыделение саморегулируется в ответ на изменение температуры.
Установка нагревательного кабеля HTM проста, занимает мало времени и не требует никаких специальных навыков или инструментов. Все компоненты для заделки концов, соединения и подключения питания имеются в удобных наборах.
Исполнение
HTM…BТ
Конструкция с оболочкой из термопластичного эластомера поверх оплетки из луженых медных проволок или комбинированной оплетки обеспечивает дополнительную защиту.
HTM…BТ
Конструкция с оболочкой из фторопласта поверх оплетки из луженых медных проволок обеспечивает защиту в местах, где могут присутствовать коррозионные химические растворы или пары.
Масса и габариты
| Тип |
Номинальный размер, мм |
Масса, кг/100 м |
Минимальный радиус изгиба*, мм |
HTM. ..BТ
| 9,0×5,8 | 9,21 | 35 |
| HTM…BP | 8,6×5,4 | 9,79 | 35 |
* Минимальный радиус изгиба приведен для температуры -20 °С.
Максимальная длина нагревательной секции, м
(или суммарная длина секции одной марки, подключаемых параллельно) в зависимости от типа автоматического выключателя питания:
| Тип |
Температура включения, °C | 230 В, 10 А |
| 10HTМ | 10 | 100 |
| 0 | 95 | |
| –20 | 77 | |
| 25HTМ | 10 | 72 |
| 0 | 66 | |
| –20 | 52 |
Для использования с типом С автоматических выключателей по стандарту ГОСТ Р 50345-2010 (МЭК 60898-1:2003)
* В момент включения нагревательной секции происходит скачок тока (стартовый ток).
В течение 5 мин. после включения величина тока стабилизируется. Максимальная величина стартового тока может в 5-6 раз превышать номинальное значение тока, на которое рассчитан автоматический выключатель питания.
Температурные характеристики
Номинальное тепловыделение в нормированных условиях для саморегулирующихся нагревательных кабелей с рабочим напряжением 115 В или 230 В:
Принадлежности
Набор комплектующих изделий для подключения питания, соединения и оконцевания нагревательной ленты, а также управляющее устройство. Для обеспечения безотказной эксплуатации и выполнения всех норм и требований по безопасности рекомендуем использовать оригинальные комплектующие компании ГК «ССТ».
Информация для заказа
Саморегулирующиеся кабели | Греющие кабели
Саморегулирующиеся нагревательные кабели – Eltherm
Саморегулирующийся нагревательный кабель Eltherm может использоваться для защиты от замерзания и поддержания постоянной температуры в безопасных и опасных зонах на сосудах, трубах, резервуарах, емкостях, бункеры и клапаны — при необходимости нагревательные кабели можно погружать в воду.
Обратитесь в T&D за технической поддержкой и консультацией по выбору правильного нагревательного кабеля для вашего применения.
Саморегулирующиеся кабели
Саморегулирующиеся кабели имеют регулируемую тепловую мощность и состоят из двух параллельных шинных проводов, встроенных в соединенный в сеть пластиковый нагревательный элемент с окружающими частицами углерода. Если во время работы повышается температура, пластик расширяется и расстояние между углеродными частицами увеличивается, сопротивление увеличивается, а мощность падает. При понижении температуры окружающей среды этот процесс меняется на обратный и тепловая мощность увеличивается – это принцип саморегулирования.
Саморегулирующиеся кабели разумно регулируют тепловую мощность в зависимости от температуры окружающей среды или воздуха — всякий раз, когда увеличиваются потери тепла изолированной трубы, резервуара или обогреваемого процесса (при снижении температуры окружающей среды), тепловая мощность кабеля увеличивается.
И наоборот, когда потери тепла уменьшаются (по мере повышения температуры окружающей среды или потока продукта), нагревательный кабель реагирует уменьшением своей тепловой мощности.
Типичные области применения саморегулирующихся кабелей Eltherm включают технологический обогрев в химической и нефтехимической промышленности, обеспечивающий тепло поверхности труб, барабанов, клапанов, резервуаров и сосудов как в безопасных, так и во взрывоопасных зонах.
Саморегулирующиеся нагревательные кабели Коммерческое применение: защита труб от замерзания, поддержание температуры технологических труб, обогрев резервуаров и бочек, снеготаяние крыш/желобов и очистка от снега и льда для обогрев пандусов .
Саморегулирующийся кабель электрообогрева Eltherm Варианты применения
Варианты применения саморегулирующегося кабеля электрообогрева Eltherm варьируются от защиты от замерзания до поддержания температуры на трубопроводах и резервуарах. Кроме того, имеется ряд низкотемпературных вариантов.
Обычные установки и системы обогрева включают поддержание температуры нефтяных и газовых труб на нефтяных вышках, защиту от замерзания и предотвращение замерзания труб на водопроводных трубах.
Саморегулирующийся нагревательный кабель Eltherm
Высокотемпературная заделка ELSR-H-BOT (электрический обогреватель)
Саморегулирующийся нагревательный кабель Eltherm Спецификации продукции
Саморегулирующийся нагревательный кабель Eltherm
Саморегулирующийся обогреватель зоны
Обогрев опасной зоны обеспечивает взрывозащищенное, искробезопасное отопление в зонах 1 и 2 на опасных рабочих местах. Кабели Eltherm одобрены и сертифицированы в соответствии с международными классификациями опасных зон, включая ATEX, IECEx, FM и CSA.
При использовании саморегулирующегося электрообогрева во взрывоопасных зонах, условиях и отраслях промышленности, таких как нефтегазовая или нефтехимическая, оболочка кабеля защищена специальной химически стойкой внешней оболочкой (фторопласт), опция Eltherm «BOT».
Обогрев для взрывоопасных зон
Ассортимент продукции Eltherm, подходящей для использования во взрывоопасных зонах, включает:
- Греющие кабели для взрывоопасных зон (ELSR-N, ELSR-LS, ELSR-H)
- Греющие кабели постоянной мощности
- Измерение и управление – контроллер температуры взрывозащищенного исполнения
- Датчики температуры – ELTF-PTEx
- Распределительные коробки — Ex-it-R (или ELAK-Ex-…) Комплекты разъемов
- — EL-EC…ex
- Изоляционные втулки – ELISD
- Механические застежки
- Фитинги для монтажа на трубу
- Предупреждающие знаки
Электрообогрев Eltherm для взрывоопасных зон
Саморегулирующийся нагревательный кабель Eltherm ELSR-N до 80 °C – Техническая информация
| Внешняя оболочка | Шинный провод | Максимальная температура экспозиции (при выключенном питании) | Максимальная температура экспозиции (питание включено) | Номинальное напряжение | Радиус изгиба, не менее | Температура установки, мин. | Система классификации опасных зон | Кабель для классификации опасных зон | Сертификаты для опасных зон |
| ТПЭ-О | Никелированная медь | 80 °С | 65 °С | 230 В | 25 мм | – 45 °С | IBExU II 2G Ex e IIC T6 Gb II 2D Ex tb IIIC TX Db | EPS II 2G Ex e IIC Gb II 2D Ex tb IIIC D | 12ATEX1431U IECEx EPS 12.0006U |
Ассортимент продукции Eltherm для обогрева
- Обогрев трубопроводов для защиты от замерзания
- Поддержание температуры горячего водоснабжения
- Обогрев рампы
- Обогрев крыши и водосточных желобов
- Обогрев пожарной лестницы
- Электрические нагревательные кабели для взрывоопасных зон
➡ Для получения полных спецификаций, технических данных и вспомогательной информации о саморегулирующихся нагревательных кабелях Eltherm см.
приведенные ниже страницы.
Саморегулирующиеся нагревательные кабели Eltherm из Thorne & Derrick
Запросить
Спецификации
Саморегулирующийся нагревательный кабель по сравнению с нагревательным кабелем постоянной мощности
Защита труб, водосточных желобов, дорожного покрытия и кровли от избыточного снега и отрицательных температур является серьезной задачей. Нагревательные кабели являются одним из способов сделать это. Однако существуют саморегулирующиеся нагревательные кабели и нагревательные кабели постоянной мощности. Итак, что лучше для вас? Давайте рассмотрим все, что вам нужно знать о нагревательных кабелях, включая их использование, стоимость и то, какой тип лучше для вас.
Что такое нагревательный кабель?
Нагревательный кабель, также известный как нагревательный кабель, представляет собой электрический проводной кабель, выделяющий тепло. Существует два типа нагревательных кабелей: саморегулирующиеся нагревательные кабели и нагревательные кабели постоянной мощности.
Их можно использовать по-разному, в том числе:
- Противообледенительная обработка крыш
- Противообледенительный желоб
- Защита труб от замерзания
- Таяние снега
- и больше!
Конечно, когда вы ищете нагревательные кабели, вы, вероятно, также наткнетесь на термин «греющая лента». Итак, прежде чем углубиться во многие области применения нагревательного кабеля, давайте проясним некоторые незначительные несоответствия в терминологии.
Есть ли разница между нагревательным кабелем и нагревательной лентой?
Кто-то может подумать, что нагревательная лента и кабель — это разные вещи, но это не так. Нагревательная лента — это просто другое название нагревательных кабелей. Если вы видите эту фразу, брошенную во время вашего исследования, будьте уверены, что они означают одно и то же.
Применение нагревательного кабеля
Давайте поговорим о различных способах использования нагревательных кабелей для защиты вашего дома:
Защита от льда и снега в водосточных желобах и кровле
Крайне важно защитить желоба, крышу и водосточные трубы от льда и снега.
Ваши водосточные трубы и желоба могут замерзнуть, если температура упадет достаточно низко, что может привести к образованию ледяных дамб и опасных висячих сосулек. Если это произойдет, весь лед и снежный сток некуда будет деваться, и он соберется на вашей крыше.
К сожалению, большое количество избыточного снега может нанести серьезный ущерб вашей крыше и дому, включая протечки, провисшие потолки, трещины в стенах, поврежденную черепицу, обрушение крыши и повреждение водой. К счастью, можно установить нагревательные кабели для плавления и удаления льда с крыши и водосточных желобов, поэтому вам не нужно беспокоиться об этих потенциальных опасностях.
Защита труб
К сожалению, не всегда удается оставлять краны открытыми зимой. Если ваши трубы замерзнут, то при оттаивании они могут лопнуть, что может привести к серьезному повреждению водой и потребовать очень дорогого ремонта.
Нагревательные кабели — это выгодное вложение, которое защищает ваши трубы и, в конечном счете, экономит деньги и время, необходимые для их ремонта.
Нагревательный кабель постоянной мощности
Совершенно очевидно, что нагревательные кабели являются ценным вложением, но какой тип нагревательных кабелей лучше всего подходит? Чтобы понять разницу между нагревательными кабелями постоянной мощности и саморегулирующимися нагревательными кабелями, давайте поговорим об их преимуществах, использовании и стоимости.
Кабели постоянной мощности — это нагревательные кабели, которые производят одинаковое количество тепла по всей длине кабеля. В результате выходная мощность остается неизменной, создавая равномерное распределение тепла по всей длине установки.
Преимущества
Этот тип нагревательного кабеля может быть полезен домовладельцам, которые хотят поддерживать постоянное тепло во всем доме. Поскольку температура обычно устанавливается с помощью термостата или системы управления, вы получаете больше практического контроля над своим отоплением.
Использование
Нагревательные кабели постоянной мощности могут обеспечивать дополнительный или основной обогрев помещений, защиту крыш и водосточных желобов.
Это надежный и стабильный источник тепла, который защитит ваш дом от льда и снега.
Затраты
Греющие кабели постоянной мощности обычно поставляются в относительно недорогих вставных комплектах. Цены варьируются в зависимости от размера приобретаемого вами оборудования, но в среднем могут стоить от 113,00 до 452,50 долларов.
Саморегулирующийся нагревательный кабель
Саморегулирующиеся нагревательные кабели производят тепло в сегментах в зависимости от температуры окружающей среды в конкретной среде каждого сегмента. Например, если секция 1 холоднее, чем секция 2, саморегулирующийся кабель не будет выделять одинаковое количество тепла для обеих зон.
Он будет саморегулироваться и производить только необходимое количество тепла для каждой обозначенной области. Тепло, выделяемое в секции 1, будет больше, чем тепло, выделяемое в секции 2. Это выгодно по нескольким причинам.
Преимущества
Во-первых, саморегулирующиеся нагревательные кабели энергоэффективны.
Они используют электричество только тогда, когда температура окружающей среды падает до нуля или когда обнаруживается снег. Это означает, что вам не нужно постоянно следить за погодой, опасаясь потенциальной катастрофы.
Во-вторых, саморегулирующиеся нагревательные кабели достаточно прочны и долговечны, чтобы выдерживать даже самые суровые погодные условия. Наконец, поскольку он самостоятельно регулирует свою мощность в зависимости от температуры окружающей среды, он более экономичен в долгосрочной перспективе. Его также можно обрезать по длине, чтобы легко настроить для любого применения.
Применение
Саморегулирующиеся нагревательные кабели идеально подходят для защиты от обледенения крыш, защиты водосточных желобов, отопления помещений, снеготаяния и многого другого. Они рассчитаны на тяжелые условия эксплуатации и обеспечивают переменный нагрев, что делает их более подходящими для защиты труб от замерзания.
Они подходят для всех типов крыш и поставляются в виде простых в установке комплектов, что делает их идеальными для жилых помещений независимо от конфигурации кровли.
Они также доступны в коммерческом исполнении, что делает их идеальным вариантом и для крупномасштабных промышленных проектов.
Стоимость
Саморегулирующиеся нагревательные кабели бывают разных форм, включая комплекты для подключения и большие катушки, подходящие для крупных проектов, коммерческих зданий и инженерных систем. Стоимость комплектов варьируется от 79 до 444 долларов. Стоимость катушек колеблется от 1767,50 до 7276,00 долларов.
Что лучше?
Выбор между нагревательными кабелями постоянной мощности и саморегулирующимися нагревательными кабелями может быть непростым, иногда все зависит от ваших потребностей и личных предпочтений.
Кабели постоянной мощности отлично подходят для недорогих и быстрых проектов «сделай сам». Они также идеально подходят для тех, кто хочет иметь практический контроль над своей системой нагревательного кабеля.
Конечно, нагревательные кабели постоянной мощности не лишены недостатков. В отличие от саморегулирующихся систем, они не подходят для тяжелых условий эксплуатации или коммерческого применения.
Вы должны включать их вручную, поэтому вы должны постоянно следить за погодой, чтобы убедиться, что они работают по назначению.
Саморегулирующиеся нагревательные кабели, с другой стороны, гораздо менее опасны. Они более энергоэффективны, экономичны и намного лучше подходят для защиты труб от замерзания. Кроме того, они являются идеальным решением для суровых зим, обеспечивая оптимальную защиту от обледенения, таяния снега и защиты от замерзания независимо от окружающей среды.
При прямом сравнении саморегулирующиеся комплекты в равной степени подходят для недорогих и быстрых проектов «сделай сам». Таким образом, независимо от ваших потребностей или климата, саморегулирующиеся нагревательные кабели могут быть лучшим вариантом для вас.
