Какой кабель можно использовать на улице и как его прокладывать

Перейти к списку

Все статьи / 13.02.2020

тесли tesli кабель монтаж эксперт

При прокладке кабеля на участке встает проблема выбора кабельной продукции, которая бы долго служила и под палящим солнцем и в лютый мороз. Для этого есть некоторые рекомендации, которые мы приведем в этой статье.

 Для кабеля на улице есть целый ряд опасных факторов. Рассмотрим их и как с ними бороться.

1. Ветер. При прокладке на улице учитывайте, что во время бури кабель будет подвергаться нагрузкам, таким как растяжения и рывки.
2. Мороз. Изоляция большей части современной продукции может эксплуатироваться в морозы от -15 до -25. Учитывайте этот факт если живёте в регионах где бывают сильные морозы с температурами ниже указанных.
3. Ультрафиолет – пожалуй самый главный враг изоляции. Под воздействием ультрафиолета нельзя увидеть, как он разрушается. В результате, изоляция трескается и со временем могут происходить утечки.

Учитывайте, что температура монтажа кабеля и температура эксплуатации – это разные величины. Дело в том, что температура монтажа обычно теплее, чем эксплуатации, это связано с тем, что при слишком отрицательных температурах возникают проблемы со снятием изоляции или её растрескивании при изгибаниях. Например, температура монтажа провода СИП – до -15 градусов Цельсия, а эксплуатироваться может до – 60 градусов Цельсия.

Чтобы разобраться как бороться с каждой из проблем и проложить электропитание по улице, рассмотрим варианты решений. Стоит отметить что основные кабели, используемые для внешней прокладки и монтажа электрических сетей 380/220 Вольт в России – это продукция под марками: СИП, ВВГ, ВБбШв.

Ввод электроэнергии на участок в большинстве случаев осуществляется по воздуху от ближайшей опоры. Далее он протягивается до фасада здания, где закрепляется трубостойка с изоляторами.

Линия между опорами чаще всего прокладывается проводом СИП. Его маркировка расшифровывается как Самонесущий Изолированный Провод. Изоляция выполнена из сшитого полиэтилена и устойчива к воздействию ультрафиолета. Главной проблемой является то, что жилы провода СИП выполнены из алюминия, поэтому наиболее часто возникает вопрос «Как сделать переход с СИП на медный кабель и завести его в дом?»

Решение этого вопроса – использовать соединение СИПа с медью, например, ВВГ-нг-ls, с помощью болтового соединения, проложив шайбу между алюминиевой и медной жилой, а также используя другие типы клеммников исключающих прямой контакт соединяемых жил.

Прокладка по фасаду здания или между зданиями

Такая задача обычно встречается, когда нужно подключить светильники по периметру здания или на входе, проложить кабель к гаражу, сараю, а также подключить садовые светильники и свет в беседке с розетками.

Первое требование, которое нужно выполнить – обезопасить кабель от разрывов. Это значит, что, если в кабеле нет несущей жилы, такой как в СИП или ВВСГ – значит, при прокладке на улице, между зданиями его нужно закрепить на стальном тросе.

Следующий шаг – защита от ультрафиолета. Если тот же СИП – отлично переносит ультрафиолет и мороз, то изоляция кабелей с ПВХ-изоляцией в большинстве случаев переносит плохо – она трескается. За редким исключением в характеристиках таких кабелей указано, что он предназначен для прокладки на улице. Поэтому при уличной разводке нужно использовать гофру.

Прокладка в земле

Отличной альтернативой прокладки кабеля по воздуху – является прокладка в земле, преимущества такого способа очевидны:

1. Нет ультрафиолета.
2. Защищены от низких температур и ветра.
3. Не портят внешний вид участка.
4. Нет вероятности порвать при переноске под линией габаритных предметов.

Но недостатки и проблемы также есть:

1. Под давлением грунта и в результате движения слоёв почвы, а также камней и других твёрдых предметов, содержащихся в ней кабель, может повредится.
2. При копке траншей и ям вы можете также повредить линию, особенно если копать экскаватором.
3. В почве могут быть грунтовые воды, она промерзает, при сильных дождях становится слишком влажной – всё это не лучшие условия для электрического кабеля.
4. Самая опасная проблема – повреждение кабеля животными, например, кротами.

Для прокладки кабеля на улице нужно использовать кабеля марки ВВГ или ВБбШв, а при воздушной прокладке – СИП или ВВСГ. При этом для защиты от ультрафиолета используйте металлические трубы, металлорукав или гофры стойкие к ультрафиолету (не ПВХ). В большинстве случае следует отдать предпочтение подземной прокладке – при правильном выполнении работ такая линия прослужит дольше.

Другие статьи

Новый уровень модульного оборудования – ARMAT IEK

Самая долгожданная новинка последнего года – новая линейка модульного оборудования ARMAT IEK.

IEK ARMAT

Все статьи   /   18.03.2022

Электроустановочные изделия в интерьере: как подобрать ЭУИ под дизайн помещения

Розетки и выключатели в квартире вполне способны не только гармонично вписаться в любой стиль, но и стать неотъемлемой частью интерьера.

дизайн интерьеров эуи электроустановочные изделия розетки и выключатели в дизайне выбрать розетки и выключатели для квартиры

Все статьи   /   01.12.2021

Электрощит для квартиры и частного дома: основные отличия

Электрический щит – это в первую очередь защита жизни и здоровья человека от поражения электрическом током, а во вторую защита имущества в виде не только электроприборов, но и дома, жилья в целом.

электрощит сборка электрощита купить электрощит подключение электрощита электрощит для дома электрощит в квартире

Все статьи   /   05.08.2021

Купить розетки и выключатели в квартиру. Какие выбрать?

Электроустановочные изделия уже давно стали элементом интерьера.

эксперт тесли электрика tesli розетки и выключатели в квартире какие розетки и выключатели купить

Все статьи   /   08.

07.2021

Уличные светильники: организация освещения в частном доме и на придомовой территории.

Правильно организованная подсветка загородного дома уличными светильниками должна быть не только функциональной, но и отвечать всем нормам безопасности.

светильники tesli эксперт тесли дизайн уличное освещение

Все статьи   /   21.06.2021

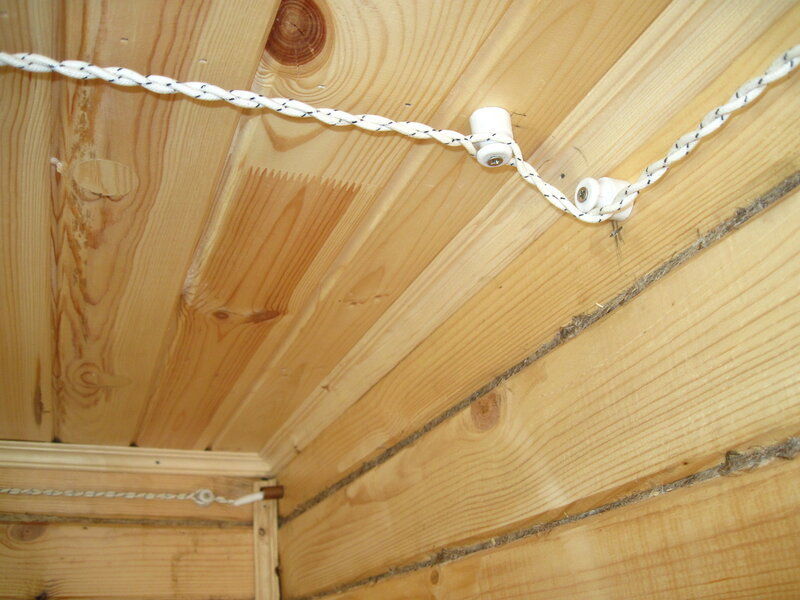

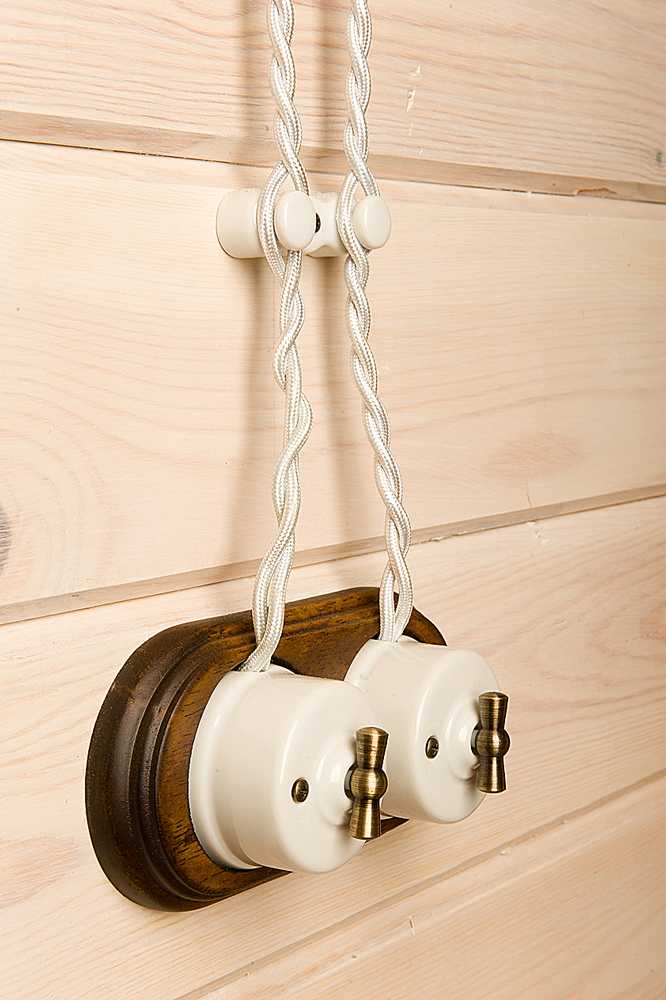

Разводка электрики в деревянном доме

При монтаже проводки в деревянном доме своими руками очень важно соблюсти все меры безопасности и позаботиться о качественных элементах электрооборудования.

ретро-проводка Tesli эксперт Тесли разводка электрика

Все статьи   /   25.05.2021

Кабель для прокладки на улице по воздуху и в земле

Зачастую люди сталкиваются с необходимостью провести электропитание от дома до бани, или от дома до хозблока, или же смонтировать провод для освещения приусадебного участка. Задача на первый взгляд не сложная, однако, существует множество нюансов для такого вида работ. И самый главный из них – определить какой кабель можно использовать на улице. В этой статье мы рассмотрим марки кабеля для улицы и какой именно вариант подходит в тех или иных условиях.

• Негативные факторы для уличной проводки
• Обзор подходящих марок кабеля
• Заключение

Негативные факторы для уличной проводки

На кабельные линии, проложенные на открытом воздухе, действуют несколько негативных факторов:

1. Ультрафиолетовые лучи. Солнечный свет пагубно влияет на некоторые виды изоляции проводников. Процесс этот длительный и трудно контролируемый. Поэтому следует выбирать изделия с изоляцией из материалов, не разрушающихся под воздействием УФ-лучей.
2. Температура окружающего воздуха. Низкая может привести к растрескиванию изоляции. Поэтому при выборе кабелей и проводов следует выяснить их диапазон рабочих температур. Так же следует учитывать температуру монтажа. Обычно она составляет не ниже 20 градусов мороза.
3. Ветер. Сильный ветер способен повредить как оболочку кабельной линии, так и жилы внутри. Если кабель будет проложен по улице, следует учитывать климатический район монтажа.
4. Гололед. Если наружная сеть проводится в районах, где зимой бывает повышенное образование гололеда, стоит учесть этот фактор. Проводник, покрытый ледяной коркой, может стать тяжелее в несколько раз и при длинных пролетах порваться под своим весом.

Прокладывать кабель на улице можно тремя способами и у каждого из них есть свои достоинства и недостатки:

1. По воздуху. Самый быстрый для монтажа способ. Недостатки этого метода: требует надежного крепления тросов, подверженность линий негативным влияниям погодных условий.
2. По стенам зданий. Для такого метода гораздо проще подобрать материал проводника. Недостатки: трудозатратный монтаж, нарушение внешнего вида зданий, негативное влияние на проводник температуры окружающего воздуха и солнечного света.
3. В земле. Такой метод позволяет решить множество проблем. Погодные условия и солнечный свет не оказывают никакого влияния. Внешний вид зданий и прилегающей территории не нарушается. Недостатком является трудозатратность электромонтажа, в некоторых случаях с необходимостью привлечения строительной техники для раскопки траншеи.

Обзор подходящих марок кабеля

Для прокладки на открытом воздухе в сетях на 220 В или 380 В используются провода СИП и ПВС, и кабели ВВГ и ВБбШв, а также их разновидности.

СИП – самонесущий изолированный провод. Материал жилы – алюминий, есть варианты со стальной жилой внутри алюминия. Так же существуют виды СИП с голой несущей нейтралью. Применяется для воздушных линий электропередач. Изоляция провода выполнена из сшитого полиэтилена. Она прочна и устойчива к УФ-лучам, поэтому применяется на улице без гофр. От опоры линии электропередач, СИП протягивается по воздуху к дому.

Для монтажа самонесущего провода применяются различная фурнитура: прокалывающие зажимы, растяжки, изолирующие коробки. Для надежного электроснабжения требуется применение всех этих приспособлений. Соединение СИП с медным вводом в дом следует выполнять через клеммники или болтовое соединение с прокладкой металлической шайбы. Провод СИП можно использовать для прокладки на улице по стене. В этом случае его обязательно следует поместить в гофротрубу для защиты от протирания и механических повреждений.

Достоинства:

• стойкость к УФ-лучам;
• высокая прочность изоляции;
• не требует дополнительных тросов для подвески.

Недостатки:

• требует дополнительной защиты при прокладке по стене.

ПВС – провод с виниловой изоляцией, соединительный. Жила – медная, многопроволочная. Количество жил – от 2 до 5, различного сечения. Основное назначение данного провода – удлинители, подключение садовой и огородной техники, электроинструмента для ухода за домом. Благодаря своей конструкции провод очень гибкий и отлично подойдет для подключения, например, газонокосилки на даче. Срок службы данного провода – 6 лет, поэтому ПВС не предназначен для монтажа проводок или подключения различных объектов.

Достоинства:

• гибкость;
• стойкость к истиранию;
• толстая изоляция;

Недостатки:

• малый срок службы;
• ограниченная сфера применения.

Кабель ВВГ. Является самым универсальным проводником для монтажа на улице, в том числе и на открытом воздухе. Марка расшифровывается как:

• В – виниловая изоляция жил;
• В – виниловая оболочка;
• Г – отсутствие брони (голый).

Жилы выполнены из монолитной меди. Если вначале марке стоит буква «А» (АВВГ), то материал жилы – алюминий. Количество жил от 2 до 5. В данный момент существует множество вариантов таких изделий с улучшенными характеристиками по безопасности:

• ВВГнг – не поддерживающий горения;
• ВВГнг-LS – не поддерживающий горения, с низким выделением дыма;
• ВВГнг-LT– не поддерживающий горения, с низкой токсичностью дыма;

ВВГ можно прокладывать по стенам зданий, сооружений, подвешивать на тросе, прокладывать в земле. Но во всех этих случаях кабель должен быть дополнительно защищен. При монтаже на улице, по стенам и другими способами проводник помещается в полиамидную гофротрубу, лотки, металлорукав.

При подвешивании на тросе – в гофротрубе, использовать серую ПВХ-гофру не стоит, поскольку она зачастую не устойчива к УФ-излучению (есть и устойчивая, уточняйте у производителя или на упаковке). Лучше использовать черную или синюю ПНД-гофру, из полиамида, или металлорукав (при прокладке по сгораемой поверхности, например, по фасаду).

Для монтажа кабеля в земле проводник также помещается гофру, но не в такую, как изображена выше, а в жесткую гофрированную ПНД-трубу. Это нужно для защиты от механических повреждений.

Достоинства:

• универсальность;
• большой срок службы.

Недостатки:

• требует дополнительной защиты при открытой прокладке.

У ВВГ есть модификация ВВСГ. Буква «С» обозначает наличие стального троса. Этот трос является самонесущим. Применяется такой кабель для подключения объектов по воздуху внутри помещений, ангаров и т.д.

Изоляция данного проводника осталась из ПВХ, поэтому солнечный свет ее будет разрушать. Применять такие проводники для подвески на улице не следует.

ВБбШв. Материал жил – медь, есть алюминиевые аналоги с буквой «А» в начале марки (АВБбШв). Производители выпускают данные кабели с количеством жил от 1 до 5. Расшифровывается марка как:

• В – виниловая изоляция жил;
• Бб – броня без подушки;
• Шв – шланг из винила.

Данный кабель предназначен для прокладки на улице в земле без дополнительной защиты. Допускается его монтаж в лотках по стенам зданий, однако ввиду малой гибкости, большого веса и габаритов делать это затруднительно. Заводить проводник в трубу рекомендуется только при проходе его под дорогой, для уменьшения давления грунта.

Достоинства:

• высокая стойкость к механическим повреждениям;
• не требует дополнительной защиты.

Недостатки:

• большой вес;
• неудобны в монтаже;
• требуется заземление брони.

Отдельно хотелось бы рассказать про телефонные кабели. Технология монтажа телефонных проводников схожа с прокладкой электрических. Прокладывать их можно по воздуху на тросу, по стенам зданий, по заборам. При монтаже в земле стоит поместить телефонный кабель в трубу или использовать бронированные проводники.

При протягивании по воздуху применяется кабель ПРППМт. У такого проводника в конструкции существует трос для подвешивания.

Заключение

Подведем итоги, кратко обозначив, как прокладывать кабель на улице и какая марка подходит для разных случаев:

1. Если у вас ВВГ и его модификации — на улице его нужно прокладывать в гофре, стойкой к УФ-излучению, или в металлорукаве.
2. По воздуху ВВГ прокладывают только на тросе и в гофре. Трос нужен чтобы снять нагрузку с жил, гофра для защиты от УФ-лучей.
3. Без троса можно прокладывать СИП.
4. Если вы хотите прокладывать кабель на улице в земле, то ВВГ прокладывают в трубе (гофрированной из ПНД, или металлической), а без трубы можно прокладывать бронированные кабели типа ВБбШв
5. ПВС, ШВВП и другие провода используют для удлинителей, переносок и прочего, для проводки они не подходят.

Теперь вы знаете, как выбрать кабель для улицы и что дополнительно нужно предусмотреть. Надеемся, предоставленная информация была для Вас полезной и интересной!

Материалы по теме:

• Уличное освещение на солнечных батареях
• Защита кабеля от механических повреждений
• Как провести электропроводку на даче

Электрическая проводка: как проложить электрический провод снаружи (сделай сам)

Самый простой способ провести электричество в сарай, сад или фонарный столб

Время

Полный день

Сложность

Промежуточный уровень

Стоимость

3 9001–250 9000

9001–250 9000 Введение Узнайте, как проложить электрические провода снаружи под землей, чтобы добраться до навесов, фонарей, патио и других мест, следуя правилам безопасной проводки.

Необходимые инструменты

• 1 дюйм. БИТ БИТ
• 4-в-1 отвертка
• Набор битов буровой распуты
• ДРУГИЕ/Драйвер-Беспроводная
• HACKSAW
• Трубная газета (2)
• PLIERS
• SPADS
• . /нож

Необходимые материалы

• Уплотнитель воздуховода
• Электрические коробки
• Изолента
• ЭМТ (металлическая электрическая трубка)
• Лента
• Fittings (connectors and LBs)
• GFCI
• Leather gloves
• Mattock
• Pipe bender
• RMC (rigid metal conduit)
• Stranded electrical wires
• Switch
• Two (white and black) conduit straps
• Соединители проводов

Обзор: Объем проекта, специальные инструменты, материалы и стоимость

Перетаскивание удлинителей по двору для питания триммера, возня в темном сарае… большинство из нас воспринимают эти хлопоты как должное. Но так быть не должно. За день работы вы можете провести электрические линии в любую часть вашего двора.

Эта статья покажет вам, как провести электричество в сарай, но процесс почти идентичен, если вы хотите просто установить розетку на столбе, воткнутом в землю.

Лицензированный электрик возьмет по крайней мере несколько сотен долларов плюс материалы для прокладки линий от вашего дома до сарая на расстоянии 50 футов (не считая работ внутри вашего дома).

Мощность прохождения через RMC

Мы покажем вам, как прокладывать провода через жесткий металлический кабелепровод (RMC). Этот метод обеспечивает наилучшую защиту проводки и требует наименьшего количества копаний. Это также позволяет вам установить розетку GFCI в конце линии, а не в доме, что означает, что вам никогда не придется бежать обратно в дом, чтобы сбросить сработавшее GFCI.

Если вы хотите обеспечить выделенную цепь для сарая, наймите электрика, чтобы выполнить окончательное подключение в вашем главном электрическом щите. В противном случае вы можете подключиться к существующей цепи, если цепь имеет достаточную емкость, а коробка, к которой вы подключаетесь, имеет достаточный объем для дополнительных проводов.

Прокладка проводов внутри жесткого кабелепровода

Для прокладки проводов внутри жесткого кабелепровода вам понадобится ножовка и трубогиб, способный сгибать 1/2 дюйма. жесткая труба с внешним диаметром 3/4 дюйма и ловильная лента, достаточно длинная, чтобы можно было пройти через заглубленную трубу.

Вам также понадобится пара трубных ключей, чтобы скрутить секции трубы вместе, дрель и однодюймовое сверло, способное проникнуть в ваш сайдинг, а также инструменты для резки и зачистки проводов.

За несколько недель до начала проекта обратитесь в местный строительный отдел, чтобы получить разрешение на электроснабжение, если оно требуется. Затем за несколько дней до того, как вы начнете копать, позвоните по номеру 811, чтобы пометить ваши подземные коммуникации. Узнайте больше на call811. com.

Проект шаг за шагом (12)

Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Первоначально опубликовано: 14 января 2021 г.

Похожие проекты

Полное руководство по типам проводов для дома (2021 г.)

Полное руководство по типам проводов для дома

Чтобы стать учеником электрика, нужно отработать от 100 часов в профессиональном училище до получения четырехлетней степени в университете. Это должно сказать вам, сколько обучения и знаний требуется, чтобы стать лицензированным электриком.

Но понимание основ электропроводки вашего дома г не должно быть таким интенсивным.

Кроме того, если вы делаете простой электрический проект по дому своими руками, вам необходимо знать о различных типах электрических проводов вашего дома .

Существуют также стандартные размеры, кодирование, маркировка и использование, которые вы должны понимать.

К счастью, мы разобрали все, что вам нужно знать, в этом исчерпывающем руководстве по типам домашних проводов.

Начнем.

Зачем вам знать об электропроводке вашего дома?

Если вы выполняете какой-либо электрический проект в доме, было бы лучше, если бы вы знали немного о проводах, с которыми вы столкнетесь.

Небольшие знания в области электрики помогут вам работать безопасно и эффективно. Вам нужно знать о различных типах электрических проводов г, когда вы:

• Установка новой проводки (необходимо знать, какой провод использовать)
• Устранение неполадок с электричеством в доме (знание цепи, к которой относится проводка, поможет определить причину проблемы).
• Выполнение ремонта электрооборудования
• Модернизация

Прежде чем мы продолжим, мы должны сообщить вам, что любые изменения, которые вы вносите в электропроводку вашего дома , должны соответствовать нормам и соответствовать как Национальному электротехническому кодексу, так и местным постановлениям. .

Местные постановления, как правило, более строгие, и их следует тщательно соблюдать, чтобы предотвратить любые ошибки.

Если вы не соблюдаете необходимые правила и постановления, вы увеличиваете риск таких опасностей, как пожар.

Кроме того, если вы когда-нибудь решите продать свой дом, а инспектор поймает это, вам, вероятно, придется потратить больше денег, чтобы устранить проблемы, чем если бы вы сделали это правильно в первый раз и наняли профессионального электрика.

Основы домашней электропроводки

Прежде чем мы углубимся в домашнюю электропроводку типа s, необходимо ознакомиться с некоторыми основными терминами, стандартами кодирования и маркировки.

Если вы понимаете эти условные обозначения, упомянутые выше, вы можете обеспечить гораздо более комфортную поездку в магазин скобяных изделий или электротоваров.

Провод и кабель

Хотите верьте, хотите нет, но кабель и провод — это не одно и то же. Потрясенный? (посмотрите, что мы там сделали?)

Электрический провод определяется как «любой материал, проводящий электричество». Это отдельные проводники в оболочке, которые могут быть как изолированными, так и неизолированными.

С другой стороны, кабель представляет собой любую комбинацию двух или более проводов, собранных в одной оболочке.

Цветовая маркировка оболочки кабеля

Внешняя оболочка кабеля имеет цветовую маркировку, указывающую на размер проводов внутри кабеля.

Цветовой код также указывает силу тока кабеля.

Вот типичные цвета, соответствующие им размеры и сила тока:

• Черный. Провод калибра 8 или 6, цепи 45 или 60 А
• Оранжевый. Провод 10 калибра, цепь 30 А
• Желтый. Провод 12-го калибра, цепь 20 А
• Белый. Провод 14 калибра, цепь 15 А

Если вы видите серый кабель, это подземный фидерный кабель (UF). Все кабели UF серого цвета. Чтобы узнать сечение провода UF и информацию о цепи, необходимо проверить этикетку оболочки кабеля.

Цветовая маркировка оболочки кабеля является относительно новой инновацией. Он не применялся в электротехнической промышленности до 2001 года.

Компании даже не обязаны его использовать, поэтому вам всегда следует обращаться к производителю кабеля, чтобы убедиться, что цветовая маркировка соответствует действующим стандартам.

Цветовая маркировка проводов

В отличие от цветовой маркировки оболочки кабеля цветовая маркировка проводов является стандартной для всех жил. Проводка для домов обычно ограничена следующими цветами:

• Белый — нейтральный провод, который замыкает цепь, проводя ток обратно к панели.
• Черный/Красный — провода под напряжением, по которым электрический ток проходит от автоматического выключателя или панели к таким устройствам, как розетки, выключатели, осветительные приборы или электроприборы.
• Зеленый/оголенный – заземляющие провода, которые создают путь для возврата электрического тока к выключателю, перегорают предохранитель и отключают электричество в случае замыкания на землю.

Существуют и другие цвета проводов, но именно эти вы, скорее всего, встретите в своем доме.

Зная, что представляет собой каждый провод, вы сможете лучше понять его роль в общей структуре электрическая система вашего дома.

Маркировка

Помимо цветовой маркировки на оболочке, на проводах и кабелях используется маркировка, содержащая информацию о:

• Материале
• Количество жил внутри кабеля
• Прочем
Типе изоляции номиналы

Эти этикетки печатаются либо на изоляции проводов, либо на внешней оболочке кабеля.

Размер провода

Когда вы слышите термин «размер провода», он относится к фактическому диаметру проводника. Вот что забавно: в двух словах Американская система калибров проводов гласит, что чем меньше провод, тем больше калибр.

Важно знать, что размер выбранных вами проводов должен соответствовать силе тока цепи, в которой они используются. В противном случае вы значительно увеличиваете риск короткого замыкания и возгорания.

Калибр провода определяет его пропускную способность по току.

Какая допустимая нагрузка по току?

Допустимая токовая нагрузка – это сила тока, с которой провод может безопасно работать.

Домашний электрический провод обычно имеет калибр 12 или 14, если вы не используете его для электроприборов. В этом случае вы будете использовать 10, 8 или 6 калибр.

Для таких приборов, как печи, сушилки, водонагреватели, обогреватели и кондиционеры, требуется провод большего сечения, так как они потребляют большую силу тока.

Многожильный и одножильный провод

Если вам нужно протолкнуть провод через кабелепровод, используйте одножильный провод. Наоборот, если вам нужно протянуть провод через кабелепровод, вам следует рассмотреть возможность использования многожильного провода. Поскольку многожильный провод более гибкий, его легче обойти труднодоступные места и углы.

Какие бывают электрические провода в доме?

Существует несколько типов проводов и кабелей , которые можно найти по всему дому и вокруг него.

Давайте подробнее.

Неметаллический кабель (NM)

Если ваш дом был построен примерно после середины 1960-х годов, в нем, вероятно, есть кабель NM. Кабель

НМ является наиболее распространенным типом домашней электропроводки. Вы, наверное, слышали, что его называют Romex, что на самом деле является торговой маркой этого электрического провода.

Знаешь, здесь, в Южной Луизиане, любой триммер — это «Пожиратель сорняков», а любой безалкогольный напиток — «Кока-кола».

Но мы снова отвлеклись на НМ-кабель. Кабель

NM обычно имеет три или более отдельных проводников, обернутых в гибкую пластиковую оболочку (оболочку). Обычно в одном кабеле NM есть провод под напряжением, провод заземления и нейтральный провод.

Неметаллический кабель используется для внутренней электропроводки дома в сухих условиях. Кабель NM обычно используется для приборов, распределительных коробок, осветительных приборов и розеток, при этом наиболее распространенные размеры NM, используемые в современных домах, составляют:

• 14-й калибр, 15-амперные схемы
• 12-й калибр, 20-амперные схемы
• 10-й калибр, 30-амперные схемы
• 8-й калибр, 40-амперные схемы
5-й калибр, 6-й калибр схемы

В некоторых случаях электрические провода вашего дома могут быть проложены в кабелепроводе, гибкой металлической или пластиковой трубке, но обычно это происходит в тех случаях, когда ваша проводка открыта.

Нормативы для кабелей NM

Прежде чем мы перейдем к следующему типу проводки в вашем доме, есть некоторые правила, касающиеся кабелей NM, которые, по нашему мнению, вам следует знать.

Во-первых, кабель НМ нельзя использовать в жилых домах высотой более трех этажей. Несмотря на то, что кабель NM предназначен исключительно для дома, его запрещено использовать в коммерческих целях.

Обычно.

Как и во всем, что связано с нормами, всегда допускаются расхождения и отклонения, поэтому при возникновении каких-либо вопросов лучше проконсультироваться с местным строительным служащим.

Second, NM Кабель выполнен в виде стационарной домашней электропроводки и не должны использоваться вместо удлинителей, и определенно не должны использоваться в качестве пигтейлов для ваших приборов.

Наконец, при необходимости вы должны надлежащим образом поддерживать кабели NM. Использование гвоздей или скоб запрещено, а все, что может повредить кабель, не допускается в качестве опоры. Кроме того, кабель NM должен быть закреплен с интервалами, не превышающими 4,5 фута.

Бронированный кабель

Как мы уже упоминали ранее, местные постановления в отношении электрических проводов в доме, как правило, более строгие, чем национальные нормы.

В некоторых регионах использование кабеля NM (Romex) не разрешено. Вместо этого местные жители требуют использования бронированного кабеля (или переменного тока).

Этот тип электропроводки, также известный как BX, использовался с начала 1900-х годов и используется до сих пор.

Электропроводка переменного тока имеет гибкую металлическую оболочку, обеспечивающую дополнительную защиту внутренних проводников.

Как и NM Cables, AC (BX) не разрешен для жилого строительства выше трех этажей или коммерческих зданий.

Правила и положения относительно поддержки бронированных кабелей аналогичны небронированным, но, опять же, если у вас есть какие-либо вопросы, лучше проконсультироваться с местными строительными властями.

Подземный фидерный кабель

В то время как армированные (AC) и неметаллические (NM) кабели используются в сухих внутренних условиях, подземный фидерный (UF) кабель предназначен для использования на открытом воздухе или во влажных условиях.

Если вам нужно проложить провод для наружных работ или под землей, вам понадобится кабель UF, неметаллический кабель, который можно прокладывать под землей без кабелепровода и который можно без проблем намокнуть.

Так же, как кабель NM, кабель UF состоит из трех проводов:

• Один провод под напряжением
• Один нейтральный провод
• Один неизолированный заземляющий провод

Кабель в металлической оболочке Кабель в металлической оболочке 9000 используется при прокладке провода через незавершенные участки, такие как подвал. Хотя у нас в Южной Луизиане не так много подвалов, мы продолжим.

Если проводка открыта и может быть повреждена, используйте кабель с металлическим покрытием.

Низковольтная проводка

Низковольтная проводка разрешена в любой цепи, потребляющей менее 50 вольт (элементы, не требующие большого количества электроэнергии), такие как:

• Дверные звонки
• Термостаты
• Ландшафтное освещение
• Системы сигнализации
• Видеонаблюдение

Провода низкого напряжения имеют калибр от 12 до 22 и обычно изолированы или покрыты кабельной оболочкой.

Телефон и кабель передачи данных

И ваш телефон (стационарный), и интернет используют низковольтные провода. Хотя ваши телефонные кабели и кабели передачи данных могут содержать от четырех до восьми проводов, чаще всего для этих целей используется кабель категории 5 (Cat 5).

Кабели категории 5 выглядят как большой телефонный кабель (если вы их помните) и состоят из восьми проводов, скрученных вместе по четырем парам.

Ключевые выводы

Электрическая проводная система вашего дома м сложна. Но к настоящему времени (надеюсь) вы лучше понимаете его компоненты и лучше подготовлены к диагностике проблем, полному ремонту и планированию ремонта.

Теперь, когда вы прочитали это окончательное руководство по домашней электропроводке , мы надеемся, что вы лучше понимаете:

• Как размер связан с силой тока
• Как мир кодирования кабелей и проводов
• Как прочитать маркировку кабеля или провода
• Разница между проводами и кабелями
• Когда использовать одножильный провод или многожильный провод
• Как правильно выбрать провод для вашего приложения

Но не забегайте вперед.
