Проводка на кухне. Подготовка и материалы. Монтаж и советы

Чаще всего в квартире основная нагрузка по току сосредоточена на кухне. Это обуславливается тем, что в ней расположены мощные бытовые устройства. Поэтому важно перед ремонтом кухни или монтажом проводки в новой квартире особое внимание обратить правильному расчету и выбору проводов и розеток.

Как расположить розетки или выключатели вы можете узнать от дизайнера кухни. Но он не владеет электротехническими знаниями, и тонкостями при монтаже выключателей и розеток. А квалифицированный электрик может внести изменения в ваш план.

Кухней придется пользоваться вам, поэтому кому, если не самому контролировать действия электрика и дизайнера. Рассмотрим, как своими руками выполняется проводка на кухне, дадим некоторые советы.

Проводка на кухне начинается с подготовки
  • Если вы хотите заменить имеющуюся проводку на кухне, то необходимо ее проверить. Если ваш дом новый и без проводки, либо вы хотите заменить абсолютно всю электропроводку, то тогда ничего проверять не нужно.
  • Произвести расчет общей мощности бытовой техники, которая будет подключаться на кухне.
  • Сделать подбор материалов и элементов электрической проводки.
  • Создать схему электросети по своему плану.
Диагностика старой проводки

Для начала необходимо выяснить, сколько фаз электросети подведено в вашу квартиру: три фазы или одна. Также нужно определить, есть ли заземляющий контур у электропроводки, так как без заземления нельзя пользоваться современными электрическими устройствами. Одним из признаков наличия контура заземления является проводка, состоящая из трех жил (третья жила – заземление). Чаще всего заземление уже есть в доме.

Важной проверкой также является определение сечения проводов. Это нужно для выяснения допустимой нагрузки вашей сети дома. В настоящее время нагрузка на электропроводку кухни обычно достигает 10 кВт. Отсюда несложно определить, что сечение медных проводов, которые проходят от распредкоробки к розеткам, должно составлять более 2,5 мм

2.

Проведение расчета

Самому не сложно вычислить общую нагрузку по току от бытовой техники, используемой на кухне. Необходимо сложить мощности всех устройств. Вряд ли результат окажется менее 10 кВт, так как это среднестатистическое значение мощности потребителей в современных кухнях. Поэтому, на основании результата расчета остается сделать выбор сечения проводов по номинальной нагрузке. Для этого можно воспользоваться таблицей.

Выбор материалов

Теперь необходимо подобрать розетки и выключатели. Для обычных бытовых устройств розетки должны быть на 16 ампер, а для мощной техники – 32 ампера. Корпус розетки должен быть оснащен заземляющим контактом. Лучше всего предусмотреть для каждого устройства свою розетку. Над столешницей рекомендуется установить блок из трех розеток для маломощной техники: чайника, хлебопечки и т.д.

К выключателям нет особых требований. Можно дать совет: лучше выбрать конструкцию выключателей, на которых нет рельефных изображений и узоров, так как в уходе более практичны выключатели и розетки с плоскими гладкими поверхностями, для легкого оттирания жирных разводов и пятен.

Если вы не хотите нарушать кухонный интерьер, то выполняется скрытая проводка на кухне, при этом можно установить розетки и выключатели с красивым дизайном под дерево, либо другие варианты, подходящие под отделку стен.

Схема электропроводки

В конце подготовительных работ нужно начертить схему выполнения электропроводки для кухни. При ее выполнении рекомендуется пользоваться советами, которые были описаны выше, и которые будут еще вам даны.

Простая обычная схема расположения розеток и выключателей на кухне может выглядеть так, как изображено на рисунке. Но выбор схемы всегда остается за жильцом квартиры.

После подготовки материалов и выполнения схемы, можно начинать монтаж проводки. Об этом и расскажем ниже.

Процесс монтажа
Проводка на кухне производится по порядку, согласно рекомендуемых шагов:
  • По схеме электропроводки делается разметка стен. Для этого лучше воспользоваться строительным уровнем, чтобы сделать горизонтальную и вертикальную разметки для штроб.
  • Согласно разметке, выполняются штробы с помощью перфоратора, либо дрелью с применением специальной фрезы.
  • Проложить кабель в штробы.
  • Замазать канавки с кабелем шпаклевкой.
  • В определенных схемой местах подключить розетки и выключатели, а также соединить провода в распредкоробках.
  • В распределительном щитке монтируются автоматические выключатели для бытовых устройств на кухне.
  • По готовности монтажа электропроводки производится проверка путем включения питания. После включения сети нужно все внимательно осмотреть на наличие шума, дыма, либо искрения. Также необходимо включить бытовые приборы, и проверить их функционирование, работу розеток.

Ничего сложного в монтаже проводки нет, если придерживаться некоторых рекомендуемых советов.

Полезные советы
  • Розетки желательно устанавливать на расстоянии 10 см от столешницы. Это нужно для установки плинтуса на столешницу. Он занимает около 5 см. Если розетки установить ниже, то они смотрятся прижатыми к столу.
  • Розетки монтируют подальше от варочной панели и посудомойки. Некоторые розетки целесообразно объединить в блок. Розетки также могут располагаться над шкафами, или под ними. Над шкафами розетки издалека бросаются в глаза.
  • Розетку для вытяжки целесообразно устанавливать за кожухом вытяжки, в сторону от центра, чтобы розетка не мешала гофре вытяжки.
  • Розетку для микроволновой печи можно установить за самой микроволновкой. Обычно там всегда имеется место. Также можно розетку установить в шкафу и объединить ее с розеткой холодильника. При открывании шкафа есть возможность отключить холодильник, либо микроволновку.
  • Для холодильника, машины для мойки посуды, либо стиральной машины розетки располагают на высоте 20 см от пола.
  • Розетки, расположенные под шкафами, неудобны в пользовании, так как, чтобы вытащить вилку из розетки, нужно ложиться на пол, по-другому не достать. Варочная панель, стиральная машина и духовой шкаф подключаются под шкафом, так как вилки от этих устройств остаются включенными постоянно.
  • Под мойкой розетку ставить не рекомендуется. В случае утечки воды, она попадет на розетку. Но при необходимости установки розетки под мойкой, ее ставят как можно выше, чтобы снизить шансы попадания воды. Лучше в данном случае установить влагозащищенную розетку, и подключить ее через автоматический выключатель.
  • Розетки для мощной техники (например, варочной панели) должны быть силового типа, на 40 ампер, с автоматическим выключателем на 32 ампера. На другие розетки автомат подойдет на 25 ампер.

  • Выключатель необходимо установить возле входа в кухню, на расстоянии около 30 см от дверной коробки, по высоте опущенной руки, так как освещение могут включать и дети.
  • Открытая проводка на кухне не рекомендуется по соображениям безопасности. При наличии подвесного потолка, кабель прокладывается в гофре за гипсокартоном.
Похожие темы:

Электропроводка на кухне: схема разводки и монтаж

По статистике, кухня является комнатой с наибольшим энергопотреблением. В ней сосредоточена третья часть домашних бытовых электроприборов: стиральная и посудомоечная машина, электродуховка, микроволновка и многое другое. Плюс ко всему, с появлением новинок добавляются мелкие энергопотребляющие приборы: миксер, хлебопечка, тостер. С каждой покупкой нового электроприбора возрастает нагрузка на электропроводку. Если вы думаете, что замена старых розеток улучшит ситуацию, то это не так. Однажды, несоответствующая нагрузке разводка проводов может не выдержать потребляемой мощности, и электропроводка на кухне перегорит. Поэтому капитальный ремонт должен начинаться с замены разводки, которую можно выполнить своими руками.

Рассчитываем мощность сети

Прежде чем начать замену старой разводки проводов, надо определить тип подведенной в кухню электросети. Обычно в старых квартирах с газовой плитой проложена однофазная сеть. Такой вариант разводки не очень хорош для высокого энергопотребления, так как вся нагрузка ложится на один провод. Более удачную разводку представляет трехфазное подключение, подведенное в кухню с установленной электроплитой.

В такой системе нагрузка распределяется по трем проводам, создавая дополнительный запас мощности.

На следующем этапе подсчитываем общую мощность всех электроприборов, планируемых для установки на кухне. Это легко сделать, прочитав в инструкции каждого электроприбора его потребляемую мощность. Стандартное энергопотребление всех приборов на современной кухне составляет от 9 до 15 кВт. Хотя одновременно все электроприборы вряд ли будут работать, проводку лучше сделать с запасом мощности.

В этом примерном перечне приборов суммарная мощность кухонной техники достигает 14 кВТ

Подбираем провод

Рассчитав мощность будущей проводки, переходим к выбору провода. Для внутренней электропроводки применяются алюминиевые или медные провода в диэлектрической изоляции:

  • Алюминиевый провод наиболее распространен для внутренних разводок. Это связано с его дешевизной и малым весом. На этом достоинства заканчиваются. Большое электрическое сопротивление алюминия по правилам электрической эксплуатации требует использовать провода с большим сечением.
    Толстая проводка создаст сложности при монтаже, портя внешний вид стены. Сопротивление алюминия вызывает нагрев проводки, который сопровождается ослаблением контактов. Увеличивающаяся от перегрева хрупкость алюминия существенно сокращает срок эксплуатации провода;
  • Недостаток медного провода только в его дороговизне. Для внутренних помещений медная проводка намного безопаснее, чем алюминиевая. Это связано с меньшим электрическим сопротивлением меди, уменьшающим вероятность нагрева всей разводки. Медный провод устойчив к многочисленным сгибаниям, имеет длительный срок эксплуатации и не уменьшает проводимость тока после окисления.

По приведенной ниже таблице подбираем подходящий для работ кабель:

Построение схемы разводки

Прежде чем сделать своими руками разводку, нужно рассчитать точную ее схему. Ряд правил помогут в работе:

  • простейшая схема проводки предусматривает монтаж одной распределительной коробки. Такой вариант не подойдет для кухни с большим количеством энергопотребляющих приборов;
  • разводка должна включать несколько распределительных коробок, от которых идет запитывание разных приборов;
  • правильный монтаж проводки требует создания отдельных веток: для подключения розеток, осветительных приборов, мощных бытовых приборов;
  • на каждой ветке устанавливают УЗО для защитного отключения;
  • если все же рассчитывается схема с одной распределительной коробкой, необходимо использовать только трехжильный провод сечением не менее 4 кв. мм. Провод укладывают в пластиковую трубу.

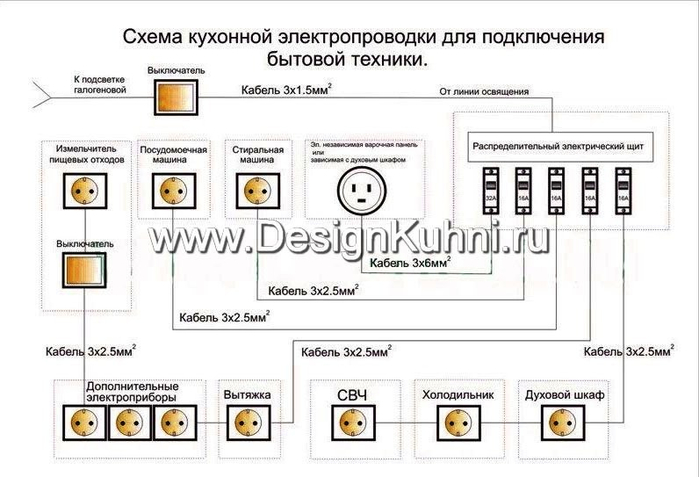

Пример схемы подключения электрической разводки на кухне

Безопасность бытовой техники обеспечивает заземление, при монтаже которого запрещается:

  • соединять заземление с нулевым проводом;
  • заземлять нулевые и заземляющие жилы разных линий;
  • делать заземление из отдельного провода.

Установка электрощита

Для повышения безопасности и удобного управления разводкой вместо традиционной коробки распределения можно сделать монтаж электрощита:

  1. в щите на входе монтируем УЗО мощностью, соответствующей общему току нагрузки. Для однофазной сети подойдет УЗО на 50 А.
  2. совокупность параллельных розеток допускается не более 5 штук. Кабелем НГ 3х2,5 подключаем розетки на отдельные автоматы мощностью 25 А.
  3. провода от приборов освещения соединяем параллельно с подключением к автомату на 6 А. Для удобства управления системой линии местного и общего освещения можно подсоединить к разным УЗО.

Монтаж выключателей и розеток на кухне

Составляя схему расположения розеток и выключателей, обязательно надо учесть места установки мебели и электроприборов. Ряд правил поможет создать удобство и безопасность на кухне:

  • выполняя монтаж розеток, отдайте предпочтение моделям, рассчитанным на 16А с керамическими вставками;
  • выключатели можно использовать рассчитанные на работу с меньшей нагрузкой. Здесь надо обратить внимание на внешний вид. Рабочие клавиши быстро загрязняются от частого использования и с гладкой поверхности легче удалять грязь во время уборки;
  • в современной квартире монтаж розеток от пола выполняют на высоте 40 см. Исключение могут быть розетки, установленные над столешницей для удобного подключения бытовых приборов;
  • выключатели монтируют на высоте около 1 м от пола в свободных к доступу местах. Наиболее удобно поместить выключатель на расстоянии 15 см от косяка входной двери или на стене при входе в кухню. Для включения дополнительного освещения надо сделать отдельные выключатели.

Штробление под проводку стен

Составив подробную схему электропроводки, можно приступать к штроблению стен, так как скрытая проводка не будет портить эстетичный вид комнаты. Эту операцию легко выполнить своими руками с помощью штробореза или перфоратора. Вооружившись инструментом, можно приступать к работе:

  1. Стараясь создать минимальную длину штроб, на стену наносим разметку. Углы поворота штроб необходимо делать прямыми. Это облегчит прогнозирование размещения проводки под штукатуркой, если придется сверлить отверстия в стене.
  2. По нарисованной разметке пробиваем канавки и углубления для монтажа подрозетников.

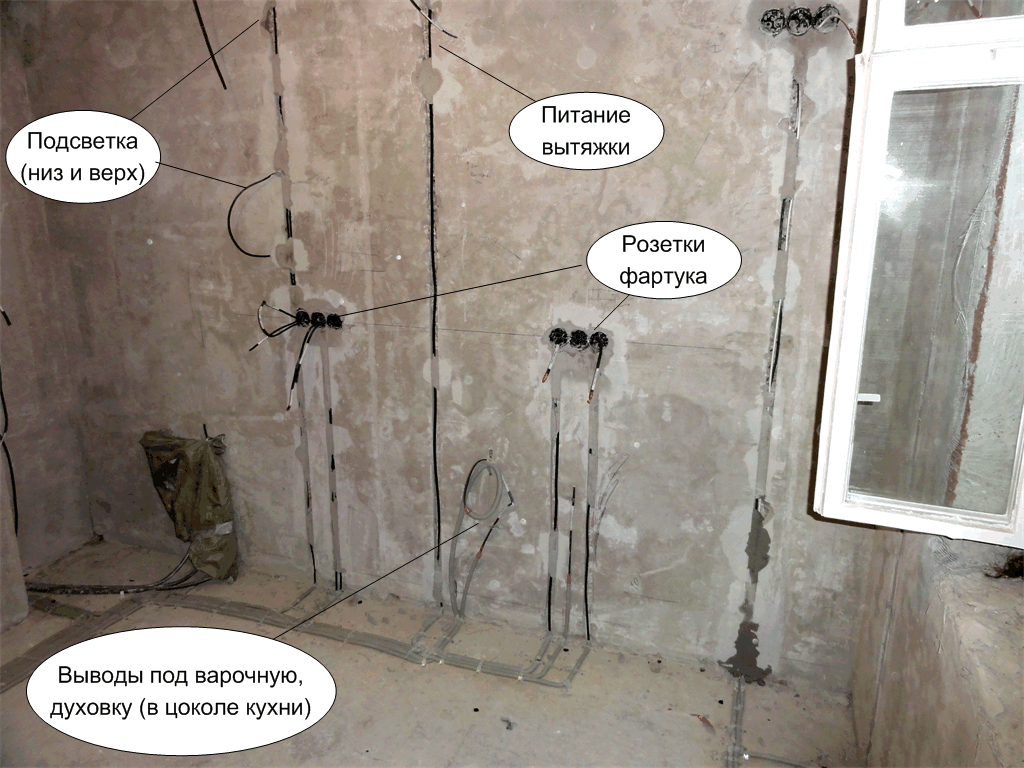

Штробление стены на кухне

Укладка провода

Учитывая следующие советы, монтаж проводов своими руками не составит особого труда:

  1. через каждые 40 см в канавке сверлим отверстия диаметром 6 мм.
  2. провод затягиваем в пластиковую гофрированную трубу и прокладываем по канавкам.
  3. трубу к стене крепим специальными пластиковыми дюбель-скобами, вставляя их в просверленные отверстия.
  4. закончив монтаж провода, пробником прозваниваем всю систему, проверяя на отсутствие обрыва, все канавки заделываем штукатуркой.

Провод в гофре уложенный в штробе



Установка розеток и выключателей

Финалом работы служит монтаж в подготовленные гнезда розеток и выключателей:

  1. В подготовленные углубления крепим пластиковые подрозетники. В их днище есть технологические отверстия для проводов. Подрозетник отверстием надеваем на выступающий из стены провод, устанавливаем в углубление и фиксируем винтами. Все щели между корпусом подрозетника и стеной заделываем цементным раствором или гипсом.

    Установленный подрозетник

  2. Монтаж самих выключателей и розеток делаем по окончании всех отделочных работ. Выступающие из стен концы провода подсоединяем к клеммным колодкам и закрепляем механизм в корпусе подрозетника. Сверху надеваем декоративные накладки из пластика.
  3. Когда все работы завершены, остается подключить проводку к общей электросети и испытать ее.

Установленная своими руками электрическая проводка на кухне, при соблюдении всех рекомендаций и правильных расчетах, надежно прослужит долгие годы. Запас мощности позволит в будущем добавлять новые электроприборы, не опасаясь перегрева и замыкания проводов.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Проводка на кухне: какой должна быть электропроводка на кухне - рекомендации

Холодильник, микроволновка, электрочайник, тостеры-миксеры-блендеры. Электрическая плита и электрическая духовка. Если духовка и плита газовые, в них обязательно есть подсветка, которой тоже нужно электричество. Посудомоечная машина, а иногда и стиральная. Плюс вытяжка. Добавим сюда же несколько источников света: основной, над рабочей зоной и над обеденной. Из необязательного — телевизор или радио. Выходит многовато.

Такое обилие электроприборов на небольшой площади требует особого подхода к электрической начинке кухни.

Какой должна быть проводка на кухне





Проводка на кухне должна быть надежной, безопасной и удобной.

  1. Надежность — потому что обилие мощных электроприборов создает повышенную нагрузку на электрическую сеть.
  2. Безопасность — само собой. На кухне постоянно присутствуют влага, пар, высокая температура — не самые дружелюбные среды для электроприборов.
  3. Удобство — расставляйте электрические точки так, как вам удобно, чтобы включая в розетку чайник, не приходилось лезть под шкаф.

Важно: Для кухни настоятельно рекомендуется использовать электрооборудование класса IP44. Если вы не знаете что это такое — не страшно. Главное, чтобы это знали и понимали электрик и дизайнер, которые будут делать проект кухни.

1. Делаем проект проводки





Рассчитывайте проект проводки заранее, до того, как будет установлена техника и мебель. Для кухни, как для самого нагруженного помещения, выделяют отдельную ветку, которая идет от общего распределительного щита до кухонной распредкоробки. Отсюда провода ветвятся дальше:

  • ветка для освещения всех зон: обеденной, рабочей, для общего освещения;
  • ветка для розеток, в которые будут подключаться маломощные приборы: чайник, блендер, микроволновка;
  • отдельная ветка (или даже несколько веток) для более мощных приборов: холодильника, стиральной машины, посудомойки;
  • отдельные ветки с усиленным кабелем для электроплиты и духовки.

Если в кухне планируется еще и пол с электроподогревом, что не редкость в современных квартирах , — для него тоже нужна отдельная ветка.





Монтаж проводки выполняйте проводом с двойной изоляцией, желательно медным, типа ВВГ 3х2.5 или ВВГ 3х4.0 для мощных приборов. Такие провода прекрасно справляются со всей кухонной электрической нагрузкой. Обязательно заземлите все розетки и электроприборы.

2. Расставляем розетки для кухонной техники





Расположение розеток также планируйте с учетом того, где будут находиться ваши электрические помощники. Для тех, что будут включены в сеть постоянно (холодильник, стиральная и посудомоечная машины, плита и духовка, вытяжка), допускается скрытая установка розеток. Например, за шкафами кухонного гарнитура, но так, чтобы до них было легко добраться.

Важно: для электроплит и духовок могут потребоваться особые розетки, такие точки располагаются на отдельных ветках и проводка для них выполняется отдельным кабелем большего сечения.





Для мелкой техники установите розетки над рабочим столом или на самом рабочем столе. Главное — помнить про безопасность: не ставьте розетки близко к мойке и водопроводным трубам, не располагайте их над плитой и в непосредственной близости от нее. Отдельно продумайте место, где вы поставите или повесите телевизор — для него тоже нужна розетка, а то и две.

Совет: старайтесь не пользоваться на кухне удлинителями. Во-первых, вы можете случайно запнуться за раскинутые по полу провода. А во-вторых, в удлинитель может попасть влага, которой на кухне предостаточно, и вызвать короткое замыкание.

3. Планируем освещение на кухне





Раньше на кухнях по умолчанию ставили всего один источник света — потолочный светильник-люстру. Но такое освещение не очень удобно при готовке: свет падает сзади-сверху, и ваша тень закрывает рабочее пространство. В современных кухнях проекты предусматривают раздельное освещение: общее (ту самую потолочную люстру), освещение рабочей зоны и освещение обеденной зоны, если вы принимаете пищу на кухне.





Для раздельного освещения, отдельную осветительную ветку проводки делят еще на три. Для каждого источника света продумайте удобное место для выключателей. Для верхнего света и освещения обеденного уголка разместите их у входа. Выключатель освещения рабочего стола часто совмещают с розеточной группой для мелкой техники, над рабочим столом.

В заключение еще раз напомним три основных принципа устройства электрической составляющей кухни:

  • безопасность,
  • надежность,
  • комфорт.

Если все три компонента присутствуют — пребывание на кухне будет легким и приятным.

Как грамотно провести электрику на кухне? (57 фото)

Наша кухня 6 кв.м после ремонта. Квартира 3-комнатная, в типовой пятиэтажке.

Что было сделано?

  1. замена проводки
  2. укладка плитки и ламината на пол
  3. замена гарнитура
  4. натяжной потолок
  5. обои

Плитку на фартуке решили оставить.

Упор в отчете сделан на переделку электрики (я по специальности электрик), остальные моменты затронул поверхностно.

Самостоятельная проводка электрики на кухне в хрущевке

Изначально хотелось сделать все правильно, а именно запитать электрический духовой шкаф и розетки на кухне напрямую к щитку, минуя остальное. Что и было сделано. Далее подробнее.

Залил стяжку, под ней проложил проводку, которая идет напрямую к щитку (для розеток на фартуке и духового шкафа).

На все ушел моток кабеля ВВГнГ 3х4 мм около 30 м.



Выход кабеля в трубе ПВХ (гофротруба) из стяжки.

Монтажная коробка с проводами, для питания розеток и духового шкафа.

Штробление под кабель, идущий к щитку.

Подводка проводки к точечным светильникам в натяжном потолке.

Розетка для СВЧ и вытяжки (проложил без штробления, т.к. до последнего не могли определиться с местоположением)

Монтажная коробка для розеток (кроме той, что на фартуке), выключателя и светильников.

Провод к выключателю.

Снес антресоль, готовлюсь к установке арки.

Коробка для освещения ванной и туалета. Стиралка выведена напрямую к щитку.


Оштукатурил, зашпатлевал штробы, подготовил стены к оклейке обоями.

Вентиляционное отверстие для вытяжки.

Замазал штробы раствором.

Идет установка арки из листа гипсокартона и профиля.

Армирование краев арки.

Щиток: 1й слева - автомат на всю квартиру, 2й - для стиралки, 3й (черный) - для духового шкафа и остальной кухни.

Уложил плитку под сам гарнитур, на остальной части пола будет ламинат.

Установленный натяжной потолок со светильниками.


Освещение над обеденным столом.

Оштукатуренная арка готова к оклейке обоями.


Вид кухни после ремонта

Гарнитур заказывали на фабрике в г. Лида, Беларусь. Обошелся недорого - 950$, но и исполнение оставляет желать лучшего.

Фурнитура оказалась некачественная, для сборки гарнитур пришел неподготовленный, без разметки и подписей.


Фиолетовые обои и арка.

Фасады из пластика.

Духовой шкаф и варочная панель встроенные, Samsung. качеством довольны.

Стык плитки и ламината.

Как видно, гарнитур без плинтуса.

Микроволновку уже повесил на кронштейн, а под нее забралась мультиварка. Особенной экономии рабочей поверхности все равно не получилось )

Мойка из искусственного камня, угловая. Но т.к. цоколя нету, ноги удобно становятся под гарнитуром.

Сверху газлифты (уже плоховато ходят), снизу шуфляды.

Обеденная группа еще ждет своей замены.

Прикрыть газовую трубу с вентилем газовщики запретили. Был вариант сделать пенал, но рабочая поверхность оказалась важнее.

Мы все еще в раздумии, как задекорировать газовую трубу.

Еще пару фото арки.

Если у кого возникнут вопросы по проводке электрики, задавайте в комментариях с удовольствием помогу. Но предупрежу сразу, в споры не вступаю, просто выражаю свое мнение.

Всем спасибо. Андрей.

Электропроводка на кухне: качественная и недорогая установка

Электропроводка на кухне



В нашей компании работают только квалифицированные специалисты, они оперативно справятся с поставленными перед ними задачами любой сложности.

Стоимость работы адекватная, мы даем уникальную возможность всем без исключения заказчикам воспользоваться актуальными услугами. Необходимо сказать, что проводка на кухне, бесспорно, должна быть разветвлена.

Это означает, что определенные розетки питают конкретные бытовые приборы (холодильник, электроплиту). Когда вы приобретаете выключатели, позаботьтесь не только об их высоком качестве, но и привлекательном внешнем виде. Это дает возможность преобразить интерьер любого помещения.

Начало работы



Многие люди задаются вопросом, как заменить электропроводку на кухне, чтобы она радовала исправностью долгий период времени. Каждый специалист понимает, что проводка в этом помещении считается одним из самых слабых мест.

Конечно, чтобы не возникало никаких сложностей и проблем нужно провести точный расчет мощности, учитывая работу всех без исключения электрических приборов.

Можно заострить свой взгляд на востребованных услугах профессионалов:



  • Квалифицированные специалисты составят подробный план электроснабжения на кухне.
  • Проведут электромонтаж  и своевременную замену вашей  электропроводки.
  • Оперативно смонтируют прокладку кухонной силовой электропроводки.



Все вышеперечисленные работы проводятся опытными, квалифицированными мастерами, которые сделают все строго по правилам. Одной из актуальных проблем в наше время считается увеличение имеющейся мощности в электрообеспечении.

Очень важно обращать внимание на то, что проводка в вашем доме не перегревалась, иначе это приведет к неприятным последствиям и негативным результатам.

Нюансы проведение электропроводки



В первую очередь, важно отметить, что проводка требует составления обязательного проекта.

Определитесь, какая именно техника будет находиться в помещении:

  1. Холодильник.
  2. Вытяжка.
  3. Стиральная машинка.
  4. Электрочайник.
  5. Кухонный комбайн.
  6. Мультиварка.
  7. Кофемашина.

Обратим внимание на то, что электропроводка на кухне своими руками должна проводиться людьми с определенным опытом. Вам необходимо определить тип сети, приходящей в квартиру.

Далее вам нужно рассчитать суммарную мощность всех электрических приборов. Затем обратите внимание на кабель для создания электропроводки. Здесь вам стоит доверить работу опытному специалисту, который сделает все идеально и оперативно.

Без установки электрического щитка невозможно обойтись.

На входе нужно установить УЗО. На каждое УЗО установите свой шлейф розеток.



Правила установки надежной проводки



Для создания надежной электропроводки важно учитывать главные правила размещения розеток. Проводка должна напрямую подходить к тем местам, где располагается оборудование. Нельзя ни в коем случае оставлять провисающие длинные провода. Не располагайте розетки недалеко от раковины или плиты.

Если у вас есть маленькие дети, то вам отлично подойдут скрытые розетки, для того чтобы повысить уровень безопасности в квартире.

  1. Для того чтобы провода скрыть непосредственно внутри стены штроблируют стены. Вам потребуются специальные инструменты, качественное электрооборудование: бур, штроборез
  2. По разметке выполняются штробы.
  3. С помощью гофротруб происходит укладка проводов в штробы.
  4. Завершающим этапом работ является установка выключателей и розеток.
  5. В заключение проводка подключается непосредственно к сети.

На кухне можно установить открытую электрику. В том случае, если у вас возникла необходимость замены проводки в уже отремонтированном помещении, то здесь стоит использовать специальные короба.

Таким образом, стоит сделать небольшой вывод: если вы надумали сделать электропроводку на кухне, то вам нужно обратиться в нашу компанию>>>. Мы не подведем вас качеством проделанной работы, сделает все в короткий промежуток времени. Наши сотрудники обладают всеми  необходимыми знаниями и навыками.

Монтаж электропроводки выполняется строго в соответствии с ГОСТом. В этом вы можете не сомневаться. Наша организация несет ответственность  за все работы, которые выполняет.

Вы можете самостоятельно в этом убедиться, воспользовавшись услугами наших опытных специалистов. Только квалифицированный, надежный электрик сделает все идеально. Каждый этап работы проходит строгую проверку. Это позволит вам получить уверенность в исправности всех без исключения подключений.

Электропроводка на кухне видео

Электропроводка на кухне

Порядок электромонтажных работ на кухне

Очень важно начать работу с подбора качественной электропроводки. В советское время в каждой типовой квартире была установлена стандартная алюминиевая электропроводка, сечение которой было 1,5 кв. мм. В наше время на многих кухнях установлено большое количество ресурсоемких электроприборов, поэтому выбор следует остановить на медной проводке. Сечение медной проволоки должно составлять 1,5-2,5 кв. мм, для обеспечения высокой безопасности эксплуатации электропроводки на кухне. Следующее условие профессионального монтажа электропроводки на кухне заключается в правильном выборе типа монтажа электрики, открытого или закрытого. В деревянном доме на кухне наилучшим вариантом будет открытый способ электропроводки, а на кухне городской квартиры лучше всего использовать закрытый способ электропроводки. При закрытом способе электромонтажа работы по электрике начинаются с штробления кирпичных или бетонных стен, поэтому обеспечивается абсолютная безопасность монтажа электропроводки, без механических повреждений.
В некоторых случаях при прокладке электрики электропроводка монтируется в мягких полых трубках из ПВХ, но такую проводку могут нарушить домашние животные или дети.
Очень важно выбрать надежные и прочные розетки. Главное, чтобы эти элементы электромонтажа были достаточно термостойкими. Данный фактор розеток очень влияет на безопасность обитателей квартиры. Желательно приобрести розетки, в оснащении которых имеются фарфоровые изоляторы, медные клеммы. Надежная электрика обладает корпусом, изготовленным из огнеупорного карболита, благодаря чему она становятся более надежной.
Не менее важны и технические составляющие розеток, которые вы решили установить на кухне. Важно знать их силу тока, предел которой могут выдержать данные розетки. Вам подойдут розетки, верхний предел силы тока для которых составляет 16 Ампер. Многие приборы, установленные на кухне, питаются от единственной розетки, среди них отметим микроволновую печь, вытяжку, холодильник.

Для установки кухонной техники небольшой мощности необходим монтаж электропроводки, установка группы из нескольких розеток. От них уже можно провести вывод, и организовать дополнительное освещение рядом с мойкой и воздухоочистителем. Для подключения малых бытовых приборов на кухне осуществляют монтаж тройных или двойных розеток, поэтому для них тянут отдельную линию электропроводки на кухне.
Расположение розеток на кухне должно способствовать их легкому включению и выключению, а при необходимости и замене. Установка розеток производится над рабочими поверхностями. Когда делается проект монтажа электропроводки на кухне, учитывают мощность каждого отдельного прибора, чтобы избежать отключения автоматов при их одновременной работе.
На кухне обычно располагаются такие электроприборы, как посудомоечная машина, электроплита и бойлер для нагрева воды. У каждого прибора должна быть своя электропроводка и персональная розетка. Монтаж электропроводки на кухне нужно производить со строгим выполнением всех правил. При установке УЗО никогда не будет утечки в проводке и вы будете защищены от  тока.
Электропроводка должна состоять из независимых групп, каждая из которых должна соответствовать своей потребительской группе. Для контроля каждой группы необходим отдельный автоматический выключатель. Проводка должна состоять из групп, с отдельной линией электропроводки.

Освещение на кухне

Если для мебели на кухне нужно освещение, его можно подключить к линии проводки, которая объединяет другие помещения дома или квартиры.
Для правильной организации освещения на кухне, его делят на верхний и рабочий тип. При маленькой площади кухни общее освещение совмещают с освещением функциональных зон. Если площадь кухни большая, можно распределить освещение в верхнем равномерном свете. Главной задачей верхнего света является максимальное освещение кухни в вечернее или ночное время.
Для создания общего освещения на кухне используют потолочные светильники, распределяя их равномерно. Источников освещения может быть много, поэтому используется зонирование осветительных приборов по рабочим зонам.

Как выполняется монтаж электропроводки на кухне

Как правильно смонтировать проводку на кухне?

Схема электропроводки на кухне имеет немало отличий от схемы в жилой комнате. Ведь здесь кроме таких неблагоприятных факторов как вода присутствует большое количество бытовых электроприборов. Само же помещение часто небольшое и от того как мы сможем компактно и правильно проложить проводку зависит удобство во всем помещении.

Планирование электросети кухни

Электрическую сеть кухни можно условно разделить на сеть освещения и розеточную сеть. От того как правильно мы их спланируем зависит надежность, экономичность и комфорт помещения. Поэтому давайте рассмотрим каждую из этих сетей отдельно.

Сеть освещения кухни

Начнем с сети освещения. Она в обязательном порядке должна содержать общее освещение и местное освещение рабочей зоны. Кроме того, достаточно часто применяется зональное и декоративное освещение.

Общее освещение на кухне должно быть не менее 150лк. Оно может быть верхним, боковым или комбинированным. Верхним называется освещение, когда освещение падает сверху, боковым соответственно с боку и комбинированный тип освещения, когда освещение падает сверху и сбоку.

Итак:

  • Идеальным считается комбинированное освещение. Но здесь все зависит от естественного освещения. Если у вас на кухне есть достаточно большое окно, которое в дневное время дает достаточно света, то можно обойтись и только верхним освещением. Если естественного света не хватает, то можно использовать верхнее освещение с несколькими светильниками, установленными в разных частях комнаты. Это уже зависит от планировки.

Общее освещение на кухне

  • Боковое освещение применяется преимущественно в помещениях с низкими потолками. Ведь даже в небольших помещениях оно требует установки как минимум двух светильников. Для данного типа освещения характерно наличие большого количества теней. Уменьшить их можно только за счет установки большего числа светильников.
  • Вторым обязательным компонентом для кухни является специальное освещение рабочей зоны. Согласно п.2.12 ВСН 59 – 88 это освещение должно быть не менее 200лк, наша же инструкция советует делать его не менее 300лк.

Светящийся фактор кухни

Освещение рабочей зоны кухни может быть выполнено за счет установки дополнительных светильников на фартуке кухни, непосредственной установкой светильников в мебель над рабочей зоной или новомодных светящихся фартуков.

Установка светильников освещения рабочей зоны на стене

Наиболее дешевым и простым в плане реализации является установка светильников на фартуке кухни. Обычно для этого используют несколько люминесцентных ламп.

Встраивание светильников освещения рабочей зоны в мебель

  • Встраивание точечных светильников в мебель потребует от вас создания сети 12В. Если же вы будете встраивать в мебель светильники 220В, то потребуется дополнительная защита от возможного поражения электрическим током, что скрадет место в самой мебели.
  • В некоторых больших по площади кухня дополнительно можно создать зональное освещение. Обычно с его помощью выделяют столовую зону. Для этого могут использоваться точечные светильники верхнего или нижнего света, направленные светильники на стенах и разнообразные декоративные светильники.

Зональное освещение для кухни

Если у вас на кухне есть элементы, которые стоит подсветить или вы просто хотите разнообразить помещение яркими красками, то можно использовать декоративное освещение. Но сразу отметим, что делать это стоит только в больших по площади помещениях. В тесных кухоньках достичь значимого эффекта не удастся.

Розеточная сеть кухни

Если мы делaем электропроводку нa кухне самостоятельно, то следующим важным аспектом является расположение розеток на кухне. Так как на кухне их требуется достаточно много определиться с их место положением далеко не просто.

Итак:

  • Согласно п.12.27 ВСН 59 – 88 в кухне квартиру должно быть не менее 4 розеток, одна из которых должна быть на ток 10 или 16А. Кроме того, если на кухне установлена электрическая плита, то должна быт предусмотрена еще одна розетка на ток не менее 25А и питающаяся от отдельной групповой линии.
  • Но это минимальные нормы. Современная кухня требует значительно большего количества розеток. Дабы спланировать их количество и место размещения необходимо знать количество бытовых приборов и место их расположения.
  • Если у нас имеется электрическая плита, то розетку для нее обычно устанавливают за печью в нижней части – 20 – 30 см от пола (см. Как установить розетку для электроплиты своими руками). Так же поступают с розетками холодильника, духового шкафа, посудомоечной машины, морозильной камеры, стиральной машины и другого крупного электрооборудования, установленного на полу.
  • Кроме крупного стационарного оборудования, установленного на полу, у нас может быть стационарное оборудование, установленное на втором ярусе кухни. Это микроволновая печь, телевизор, электроподжиг газовой плиты и многое другое. Для этого оборудования розетки устанавливают за этими приборами на уровне 1 – 1,5 метра от пола.
  • Для многих, кто делает электропроводку своими руками становится проблемой питание вытяжного шкафа и другого электрооборудования, установленного на третьем ярусе кухни. Для них монтируют розетки на расстоянии 20 – 30 см от потолка. Обычно это расстояние от верхней части кухни до потолка.
  • Кому-то это покажется необычным, но в этом нет нечего страшного. Норму ПУЭ это разрешают. Если же кухонный гарнитур у вас подпирает потолок, то такие розетки можно разместить за мебелью.
  • Отдельным вопросом становится размещение розеток для передвижных электроприборов. Обычно ими пользуются в рабочей зоне кухни. Поэтому для их подключения здесь следует установить 2 – 3 розетки. Число розеток зависит от количества передвижных электроприборов.
  • С вопросом установок этих розеток часто возникают вопросы. Ведь сейчас на рынке кроме обычных розеток достаточно широко представлены разнообразные угловые, встроенные и выдвижные модели. Это вопрос ваших симпатий. Главное обратите внимание, дабы эти розетки не могли быть залиты водой со стола, в них не попадала грязь со стола, и они туго фиксировались с вилкой. Если фиксация очень тугая убедитесь, что со временем это не приведет к поломке креплений.
  • Кроме того, нам наверняка потребуется как минимум одна розетка в столовой зоне. Ее можно будет использовать для зарядки мобильного или других временных электроприборов. В итоге у нас получается, что для кухни нам потребуется не меньше 10 розеток, а то и больше.

Создание схемы электрической сети кухни

Вот мы и определились с количеством электрических точек, которые нам предстоит смонтировать на кухне. Но разводка электропроводки на кухне предполагает создание схемы, которая разделит нашу электрическую сеть на несколько групп. И тут нам не обойтись без расчётов.

  • Для того, чтоб сформировать электрическую сеть нам нужно разделить всю нагрузку на отдельные группы. Каждая группа будет питаться от отдельного автомата. Обычно используют автоматы на 16 или 25А.
  • Разделение нагрузки можно выполнить по типу нагрузки, то есть сеть освещения от одного автомата, а розеточную группу от другого. А можно выполнить смешанную и розетки, и освещение запитаны от одной группы. В пользу каждого из этих способов есть свои аргументы, приводить которые сейчас мы не будем. Выбор за вами.

Схема электроснабжения кухни

  • Зная количество электрических точек, мы можем суммировать их номинальный ток, пока не получим значение близкое, но меньшее 16 или 25А. Номинальный ток вы можете посмотреть в паспорте прибора.

На фото приведена таблица приблизительной мощности различных электроприборов

  • Если в паспорте прибора такового нет, то его можно вычислить по формуле . I – это наш номинальный ток, P – мощность прибора в кВт, а U – номинальное напряжение, которое для однофазной сети равно 220В. Вообще это не полная формула, но для нашего упрощённого расчёта этого вполне достаточно.

Обратите внимание! При наборе нагрузки для каждой группы учитывайте, что все приборы одновременно у вас навряд ли будут работать. А через чур уж большая перестраховка приведет к удорожанию вашей схемы.

  • Так как скорее всего электропроводка на кухне и схема будут предполагать наличие нескольких групп, то здесь еще стоит учитывать фактор географического расположения розеток. Ведь согласитесь будет не очень удобно тянуть провод через всю кухню для запитки одной розетки на противоположной стене.
  • В конечном итоге у вас должно получится от одной до трех групп. Это количество зависит от количества бытовых электроприборов.

Монтаж электрической проводки на кухне

После того как мы определились с местом расположения электрических точек и схемой электрической сети можно приступать непосредственно к монтажу. Мы не будем раскрывать все «таинства» штробления стен и правильного крепления проводов, но вот на некоторых аспектах остановимся подробнее.

Автомат однополюсный групповой на 16А

Монтаж любой новой группы по освещению начинается с установки группового автомата в квартирном щитке. Так как согласно норм ПУЭ нулевой провод не должен иметь коммутационных аппаратов на всем протяжении, то обязательным условием является установка однополюсного защитного автомата. Его цель защита вашей электропроводки от коротких замыканий и перегрузок.

Трехфазный автомат для подключения к трехфазной сети электрической печи

При наличии электрической печи у вас к квартирному щитку может подходить трехфазная сеть. В этом случае для питания печи организуется отдельная группа, защищенная трехполюсным автоматом. Если электрическая печь запитана от однофазной сети, то вам потребуется такой же автомат, как продемонстрирован на рисунке выше, только с номиналом в 25А.

Автомат УЗО

Автомат УЗО – устройство защитного отключения, предназначен для защиты человека от напряжения прикосновения. Он реагирует на ток утечки, появляющийся при снижении сопротивления изоляции проводников. В нашем случае аппарат должен быть выбран на ток утечки в 30мА.

Для прокладки однофазной сети следует использовать трехжильный провод

Монтаж проводки следует выполнять трехжильным проводом. Причем ПУЭ требует соблюдения цветовой маркировки провода. Одна жила должна быть желто-зеленого цвета и она предназначена для защитного заземления. Одна жила должна быть голубого цвета, и она предназначена для подключения к нулевым проводникам. А третья жила для однофазной сети может быть любого другого цвета и предназначена для подключения к фазным проводникам.

Трансформатор 220/12В

Если в вашей электрической сети предусмотрена сеть 12В, то вам не обойтись без соответствующего трансформатора. Современные трансформаторы не требуют обслуживания и практически бесшумны. Главное выбрать изделие, соответствующее подключаемой нагрузке. Для этого суммарная мощность всех подключаемых ламп должна быть ниже номинальной мощности трансформатора. Для уверенности лучше выбрать изделие с запасом в 10 – 30%.
  • Согласно п.7.1.71 ПУЭ для каждой группы рекомендуется предусмотреть автомат УЗО. Причем согласно п.7.1.76 ПУЭ он обязательно должен стоять после группового автомата.
  • Как известно проводка может быть выполнена открытым или скрытым способом. Но для кухонь квартир рекомендуется применять тот же тип проводки, как и для жилых помещений. В нашем случае это скрытая проводка.

Таблица выбора сечения проводов

  • Сечение провода выбирается по табл. 2.1.1 ПУЭ. Но здесь есть и определенные ограничения. Согласно п.7.1.34 ПУЭ в жилых помещениях обязательно должна применяться медная проводка. Причем ее сечение должно быть не меньше 1,5 мм2.

Обратите внимание! До 2001 года в жилых помещениях допускалась установка алюминиевой проводки. Сейчас это запрещено.

  • Но если подбирать проводку для каждого присоединения, то это достаточно хлопотно и вряд ли цена на разные по сечению типу проводки будет разительно отличаться и позволит существенно сэкономить. Мы вам советуем устанавливать провод сечением в 2,5 мм2, что конечно немного дороже, но наверняка. И в процессе монтажа вам не придётся заморачиваться какой провод к какой розетке вести.
  • Не одна группа не может обойтись без распределительных коробок. Если у вас смешанная группа, то коробку обычно монтируют над выключателем освещения. Если в группе предусмотрено несколько выключателей освещения, то обычно монтируют над ближайшим к выходу.
  • Если у вас чисто розеточная группа, то распределительную коробку следует расположить в удобном и равноудаленном месте от всех запитуемых электрических точек. Не следует их размещать за шкафами или другой мебелью, препятствующей доступу к коробке.
  • Если у вас имеется сеть 12В, то вам следует установить трансформатор. Оптимальным местом для этого может стать распределительный щит. Но если до него далеко, то можно попробовать его спрятать в распределительной коробке. Только необходимо будет выбрать соответствующий размер коробки.
  • Так же хотелось обратить ваше внимание на подключение трансформатора. Если у вас нет особенных условий, то выключатель для него лучше установить на напряжении в 220В, а не на 12В. Это снизит вероятность его повреждения, а также снизит энергопотребление. Ведь даже на холостом ходу он хоть немного, но потребляет электроэнергию. А в годовом выражении это могут быть значительные цифры.
  • В остальном электрическая сеть кухни и монтаж точно таков, как и для жилых комнат. Ивы вполне можете его сделать самостоятельно как это продемонстрированно на видео.

Вывод

Как видите кухня не так уж проста в отношении электрической схемы. Но создается электропроводка на кухне самому себе поэтому лучше сделать ее качественно и учесть даже самые мелкие детали. Тем более что в нашей статье мы постарались обсудить каждую из них. Удачного ремонта!

Требования к электрическим схемам для кухонь

Кухня потребляет больше электроэнергии, чем любая другая комната в доме, и согласно Национальному электротехническому кодексу она должна обслуживаться несколькими цепями. На кухне, где используются электрические приборы для приготовления пищи, это может означать, что ей требуется от семи до восьми цепей. Сравните это с требованиями к спальне или другой жилой зоне, где одна осветительная цепь общего назначения может обслуживать все осветительные приборы и розетки.

Когда-то большинство кухонных приборов было подключено к обычным общим розеткам, но поскольку кухонные приборы с годами становились все больше и больше, теперь стандарт - и требует Строительного кодекса - для каждого из этих приборов иметь выделенную цепь, которая больше ничего не обслуживает. Кроме того, на кухне требуются небольшие электрические цепи и хотя бы одна цепь освещения.

Имейте в виду, что не все местные строительные нормы и правила предъявляют одинаковые требования. Хотя NEC (Национальный электротехнический кодекс) служит основой для большинства местных правил, отдельные сообщества могут устанавливать и часто устанавливают свои собственные стандарты.Всегда уточняйте у местных властей, какие требования предъявляются к вашему сообществу.

Электропроводка на кухне в старом доме

В старых домах, в которых не обновлялись системы электропроводки, очень часто кухонная электропроводка не соответствует требованиям современной кухни. Например, нередко на кухне есть только две или три цепи, а для основных приборов, таких как холодильник, посудомоечная машина, вывоз мусора, питание осуществляется от той же цепи общего назначения, которая питает светильники и розетки на столешнице. .Вообще говоря, более старым системам электропроводки разрешается оставаться на месте («устаревшими»), когда кухня подвергается скромным усилиям по модернизации, например, простой замене приборов, полов и столешниц. Однако во время крупных проектов реконструкции, требующих разрешения на строительство, вам может потребоваться полностью привести кухню в соответствие с требованиями, и это, скорее всего, потребует добавления нескольких электрических цепей.

Электропроводка на новых или реконструированных кухнях

Во время нового строительства или капитального ремонта кухни Строительный кодекс, скорее всего, потребует, чтобы вы привели водопроводную и электропроводку в соответствие с текущими требованиями Кодекса.Это часто включает добавление электрических цепей и добавление защиты GFCI и / или AFCI. GFCI давно требуются на кухнях, но защита AFCI появилась сравнительно недавно.

Защита AFCI: Начиная с редакции Национального электротехнического кодекса 2014 года и расширенной в редакции 2017 года, для многих электрических цепей в доме, включая кухню, стал требоваться особый тип защиты цепей. Эти устройства, известные как AFCI (прерыватели цепи дугового замыкания), предназначены для обнаружения искрения (дуги), возникающего при скачках электричества между неисправными соединениями проводов.AFCI отключают ток до того, как может возникнуть пожар. С другой стороны, защита GFCI - это защита от ударов.

На кухне лучший совет - убедиться, что все цепи на 15 и 20 ампер имеют защиту AFCI. Хотя это может быть обеспечено специальными розетками AFCI, обычно это делается путем установки автоматических выключателей со встроенной защитой AFCI. Важно отметить, что защита AFCI отличается от защиты GFCI (прерывание цепи при замыкании на землю) и не заменяет эти требования.Многие схемы на кухне требуют защиты как от AFCI, так и от GFCI. В этих случаях электрик может установить комбинированные автоматические выключатели GFCI / AFCI или они могут использовать автоматические выключатели AFCI в сочетании с розетками GFCI.

Нет единого мнения о требованиях к защите от AFCI на кухне. Даже в пределах одной юрисдикции разные инспекторы могут по-разному интерпретировать требования. В некоторых областях любая цепь, которая обслуживается розетками или настенными выключателями, требует защиты AFCI, в то время как в других местах требуется защита AFCI для всех цепей на 15 или 20 ампер, даже тех, которые обслуживают только проводные устройства. .Единственный способ быть уверенным - это проконсультироваться с местными властями, прежде чем выполнять какие-либо электрические работы на кухне.

Добавление необходимой защиты AFCI должно выполняться всякий раз, когда в доме проводятся электрические схемы. Профессиональный электрик может быть вынужден добавить некоторую форму защиты от AFCI при работе с кухонной цепью, даже при таких основных работах, как замена одной розетки.

Вот список необходимых электрических цепей при новом строительстве или капитальном ремонте кухни.

Разработка плана электропроводки кухни

Электропроводку на кухне можно легко выполнить, предварительно составив план электропроводки на кухне. При планировании электропроводки на кухне вы должны учитывать бытовые приборы, которые будут перемещаться с места на место, приборы, которые остаются неподвижными, расположение розеток для оптимального использования, места освещения для оптимального освещения в необходимых областях, а также любые специализированные розетки или гибкие соединения, такие как как и в случае со встроенными духовками.

Отличный план - это спланировать будущую технику, которой у вас сейчас нет или, возможно, еще не изобрели. Оглянитесь на 30 лет назад и вспомните, что было тогда для кухонной техники. Теперь посмотрите вокруг на кухонную технику, которая у вас есть и без которой вы не можете жить. Как видите, без каких-либо розеток и цепей, которые у вас есть сейчас, вы бы никогда не смогли подключить их по старой схеме подключения.

Я рекомендую добавить несколько дополнительных розеток в странных местах, например, в углах над шкафами, рядом с раковиной с обеих сторон и над очень маленькими шкафчиками. Давайте посмотрим на типовой план электропроводки на кухне.

Отводные цепи для малых устройств

Ответвленная цепь устройства подает питание на одну или несколько розеток, к которым подключены устройства, и которые не имеют постоянно подключенных осветительных приборов, то есть не подключены к какой-либо части устройства. Например, духовка с духовкой.

Национальный электротехнический кодекс гласит, что ответвленная цепь общего назначения - это цепь, которая питает две или более розетки или розетки для освещения и приборов.

Минимальные требования NEC, согласно Разделу 210.52 (B), требуют, чтобы кладовая, столовая и кухня, включая розетки на столешнице, снабжались как минимум двумя отдельными цепями по 20 ампер. Конечно, вы захотите добавить еще много розеток и цепей для дополнительного удобства. Помните, что добавление дополнительных розеток к этим схемам разрешено в кладовой, столовой и на кухне.

Схемы бытовой техники

Электрические цепи кухонных приборов, которые должны быть разделены, включают в себя мусороуборочные машины, посудомоечные машины, холодильники, микроволновые печи, электрические духовки, электрические плиты и выделенную цепь для розетки в столовой.

Розетки для столешниц

Когда вы думаете о размещении розеток для использования на столешнице, помните, что небольшие приборы, такие как мультиварки, кофейники, электрические сковороды и печи для пиццы, поставляются с короткими двухфутовыми шнурками. Попробуйте представить, где вы будете использовать каждый имеющийся у вас небольшой прибор, и соответствующим образом расположите розетки. Помните, что выпускное отверстие требуется в пределах двух футов от каждой стороны раковины, а выпускное отверстие - не более чем на два фута от конца прилавка. Ни при каких обстоятельствах не должно быть больше четырех футов между выходами на столешнице.

Розетки GFCI во влажных зонах

В разделе 210.8 (A) (6) NEC требует, чтобы все розетки на столешнице были прерывателями цепи замыкания на землю (GFCI). Верно. Хотя старое правило когда-то гласило, что только в пределах 5 футов от раковины или воды, версия 2008 года утверждает иное. Эта защита GFCI может быть в форме розетки GFCI или автоматического выключателя GFCI.

Освещение

Для ответвленных цепей освещения требуется только цепь на 15 А. Если в вашем доме установлено много потолочных вентиляторов, вы можете выбрать для этих розеток схемы на два ампера, чтобы у каждого вентилятора (и его двигателя) была своя схема.Потолочные вентиляторы состоят из двигателя вентилятора и светильника с одной или несколькими лампочками. Нагрузка одного может быть невелика, но несколько из них находятся в одной цепи, и 15-амперная цепь ее не режет.

Размещая осветительные приборы, постарайтесь обеспечить равномерную схему освещения для оптимального освещения. Постарайтесь соединить цепи так, чтобы в случае отключения одной цепи рядом находилась другая цепь с освещением, чтобы все огни не погасли одновременно.

Трехходовые переключатели должны быть установлены там, где это необходимо, чтобы вы могли пройти в любой дверной проем и выйти из него, позволяя получить доступ к переключателю света перед входом в комнату.Если будут использоваться лампы, которые подключаются к розеткам, попробуйте установить раздельные розетки, чтобы одна половина розетки оставалась горячей, а другая была подключена к выключателю, чтобы включить торшер или настольную лампу без необходимости пересекать темную комнату, чтобы включить ее. .

электрических цепей, необходимых в современной кухне

Реконструкция кухни не только улучшит внешний вид и функциональность вашего дома, но и повысит его ценность за счет модернизации электрических цепей.Старые дома не были оснащены всеми современными удобствами и технологиями. На многих старых кухнях есть электрические розетки здесь или там, и отсутствуют розетки GFCI, которые должны использоваться в любом месте, где есть вода, для защиты от поражения электрическим током. Если вы планируете переделать кухню или уже находитесь в процессе переделки, включите в свои планы электропроводку. Вы можете привести в порядок проводку и сделать время на кухне намного удобнее!

Кухня требует минимум 7 электрических цепей для правильной обработки основных элементов.Следует иметь в виду, что если у прибора есть двигатель, он должен иметь свою собственную электрическую цепь.

1. Освещение

В зависимости от общей мощности всех светильников на кухне, цепь 15 А, 120 В должна питать потолочные светильники, встроенные светильники и рабочее освещение.

2. Холодильник

Холодильники прошли долгий путь со времен старых морозильных камер. Помимо встроенных диспенсеров для льда и воды, есть умные холодильники, которые будут делать фотографии того, что находится внутри, и отправлять их на ваш телефон, пока вы ходите по магазинам, а также холодильники, которые позволяют заказывать продукты с сенсорного экрана на дверь.Излишне говорить, что вашему холодильнику нужна собственная выделенная цепь на 20 ампер, 120 вольт, даже если у него нет всех наворотов (и сенсорных экранов).

3. Духовой шкаф

Специальная схема для вашей духовки также важна на кухне. Для зоны приготовления пищи требуется цепь на 50 А и 240 В для подачи питания на плиту и духовку. Также требуется специальный ассортимент.

4. Микроволновая печь

Поскольку микроволны с годами становились все больше, их потребляемая мощность также увеличивалась.Микроволновой печи требуется специальная цепь на 20 А, 120 В, соединенная с землей. Часто эта цепь используется совместно с выходом газовой плиты, если они не превышают общую безопасную силу тока.

5. Вывоз мусора

В мусоропроводе должна быть отдельная цепь на 15 А, 120 В. В зависимости от местных правил эксплуатации электрооборудования, мусоропровод может использоваться совместно с посудомоечной машиной.

6. Посудомоечная машина

Если вы решили отказаться от мытья посуды вручную, в посудомоечной машине должна быть цепь 15 А, 120 В.Как упоминалось выше, он может использовать тот же контур, что и вывоз мусора, в зависимости от местных норм.

7. Мелкая бытовая техника

Для небольших бытовых приборов, таких как кофейники, тостеры, консервные ножи, соковыжималки, мультиварки и блендеры, требуются как минимум две выделенные цепи на 20 А, 120 В. Розетки на столешнице не должны располагаться дальше четырех футов друг от друга.

Есть длинный список вещей, которые следует учитывать при ремонте кухни.Электропроводка должна быть в верхней части списка не только в целях безопасности, но и для повышения удобства. Имейте в виду, что никто не должен работать с электрической системой. Свяжитесь с профессиональными электриками из Бирмингема Advanced Electrical Company, чтобы помочь составить план электропроводки на кухне вашей мечты.

Как разработать электрические схемы и схемы подключения для вашей кухни

В обычном доме наибольшее потребление электроэнергии приходится на кухню.Поскольку вам необходимо подключить несколько устройств, которые имеют разные требования к электропитанию, составьте план проводки, прежде чем покупать строительные электрические материалы и оборудование или строить электрические схемы для космоса.

В отличие от других комнат в вашем доме, вы не можете использовать одну цепь для подачи питания на различное электрическое оборудование и приборы на кухне. Если вы планируете капитальный ремонт кухни или строите новый дом, общие кухонные приборы потребуют отдельных электрических цепей в вашем плане электропроводки.

5 основных примеров, которые следует учитывать при электромонтаже на кухне
  1. Холодильник

    Хотя у вас может быть небольшой холодильник, подключенный к общей электрической цепи, предназначенной для освещения или небольших приборов, для новых моделей обычно требуется выделенная цепь. Добавьте в схему электропроводки схему на 120/125 В, 20 А для холодильника и убедитесь, что вы используете электрический провод 12/2 нм с заземлением.

  2. Посудомоечная машина

    Посудомоечные машины требуют почти тех же электрических цепей, что и современные холодильники, с немного меньшей силой тока, т.е.е. 120/125 вольт, 15 ампер, и вам необходимо использовать электрический провод 14/2 нм с заземлением. Если вы планируете подключить мусороуборочный комбайн к той же цепи, что и посудомоечная машина, используйте схему на 20 ампер. Установите провод немного длиннее, чем необходимо, чтобы посудомоечную машину не нужно было полностью отключать при извлечении и обслуживании.

  3. Электрическая плита

    В то время как в газовой плите используется электрическая цепь на 120/125 В, вам необходимо установить схему 240/250 В, 50 А с электрическими кабелями 6/3 нм или электрическим проводом № 6 THHN в кабелепроводе для электрической плиты. .Разместите розетку, помня, что плиту нужно будет прижать к стене. Даже если в настоящее время вы не используете электрическую плиту, включите для нее специальную розетку в план электропроводки на кухне. Это поможет, если вы решите в будущем перейти на электрическую плиту или даже выставить свою недвижимость на продажу!

  4. Микроволновая печь

    Микроволновые печи бывают разных размеров и разновидностей, и их можно устанавливать над плитой, под шкафом или на столешнице.В то время как большинство из них можно подключить к розеткам на столешнице, более крупным моделям нужны собственные выделенные цепи, поскольку они потребляют до 1500 Вт электроэнергии. Для питания микроволновой печи используйте ту же схему, что и в холодильнике, то есть электрический провод на 120/125 В, 20 А и 12/2 нм с заземлением.

  5. Мелкая бытовая техника

    Строительные нормы и правила обычно требуют наличия как минимум двух специальных электрических цепей на 120/125 В, 20 А для небольших бытовых нагрузок на кухне. Тостеры, кофейники, блендеры, соковыжималки и электрические грили будут питаться от этих цепей, поэтому добавьте больше, если вы используете несколько приборов. По словам замечательного консультанта-электрика Дмитрия Кара. Составьте список приборов, которые вы используете, и места их размещения, используя его для определения конструкции схемы и размещения розеток.

Если вы ищете высококачественный строительный электротехнический материал по доступным ценам, свяжитесь с D&F Liquidators.Мы можем предложить вам лучшие предложения по электроснабжению для реконструкции или строительства вашей кухни, а также для любого другого строительного проекта или ремонта дома. Свяжитесь с нами прямо сейчас!

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. В нем хранится обширный перечень электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Поделитесь этой историей, выберите платформу!

Установка электропроводки на кухне

Вопросы о том, как подключить кухню



Вопрос от Джинни, домовладельца из Юнити, Словакия, Канада:

Могу ли я использовать цепь для розетки и выключатель для некоторых кухонных островных светильников?

Я ремонтирую свою кухню, и у меня есть розетка в стене, которая является частью трассы.Мне было интересно, можно ли переместить розетку над новыми шкафами, поставить выключатель на розетку, потому что он будет управлять парой ламп над новым островом. Я знаю, что эта часть возможна, но я хочу продолжить подачу электроэнергии обратно в подвал, как это было в оригинальной розетке. Могу ли я сделать это, подключив провод через выключатель обратно в подвал, или выключатель, подключенный к розетке вверху, будет мешать работе? Надеюсь, это имеет смысл. Большое спасибо.

Ответ Дейва:
Освещение кухни и электропроводка

Было бы лучше, если бы цепь, ведущая в подвал, не использовалась для освещения кухни, если только она не является ответвленной цепью общего назначения, которая также обслуживает освещение в кухонной зоне.После определения схемы освещения можно выполнить электрические соединения для управления островным осветительным прибором от настенного переключателя, который является частью существующей ответвленной цепи.


Вопрос от Роберта из Кливленда, Огайо:

Почему меня бьет током от розетки на кухне?

Я недавно установил на кухне новую заднюю панель. Я отключил выключатель с этой стороны и снял пластиковую лицевую панель с розетки. Я вытащил розетку, не повредив проводку, и когда закончил с обратным брызгом, я поставил розетку на место и заменил старую лицевую панель на нержавеющую.Теперь при прикосновении к лицевой панели у меня шок, но работает нормально. Что могло быть не так?

Ответ Дэйва:
Кухонные розетки и защита GFCI

Выходная цепь должна быть отключена, чтобы ее можно было снять, чтобы проверить, не соприкасаются ли боковые клеммы или соединения проводов с крышкой или стороной выходной коробки.
Следует предотвратить поражение электрическим током от розетки, если электрические розетки на кухне имеют защиту от GFCI. Если обнаруживается, что электрические розетки на кухне не защищены GFCI, необходимо обеспечить защиту.

Ссылка для цитирования: Электрический код NEC
NEC Article 210.8a (6)
Все кухонные розетки на столешницах должны иметь защиту GFCI.


Мой флуоресцентный свет не работает Нужен ли новый балласт

У меня над плитой есть встроенный светильник, которому не менее 20 лет. Я просто пытался заменить стартер и лампочку, и лампочка мигнула один раз, а потом погасла.


Требования к электрической цепи варочной панели для арендаторов

Требования к электрической цепи варочной панели - Вы можете подавать только 240 вольт на варочную панель с двумя конфорками и 240 вольт, и цепь должна быть рассчитана на характеристики вашей варочной панели.


Проверка электрической цепи кухонной плиты

Как проверить электропроводку электрической плиты - Следует проверить автоматический выключатель, чтобы убедиться, что половина цепи не сработала. Осмотрите гибкий шлейф и проводку на предмет повреждений или ослабленных соединений.


Тестирование электрической цепи кухонной плиты

Как проверить электрическую цепь кухонной плиты при подключении или установке плиты


Установка электропроводки кухонной розетки

Мне нужно добавить розетку на кухне вверху в шкафу, чтобы она управлялась переключателем внизу шкафа для освещения под шкафом…


Обнаружение труднодоступных электрических переключателей

У меня есть прямоугольный трехклавишный разъединитель на моей оборудованной кухне, который управляет моим холодильником / морозильником, посудомоечной и стиральной / сушильной машинами…


См. Дополнительную информацию в списке категорий «Электрические вопросы».

Розетки на кухонной стойке и брызги

Стойка для верхней и задней части брызговиков

Вопрос от Дэна:

  • Я установил черновую разводку для кухни и задней части того, что будет столешницей.
  • По моим оценкам, у меня будет зазор примерно 2-3 дюйма от основания выпускной коробки до верхней части столешницы.
  • Позволяет ли код использовать выходное отверстие для брызг? Что мне делать, чтобы стена увеличилась еще больше или как?

Ответ Дэйва:
  • Дэн, обратный всплеск можно рассматривать так же, как если бы он был плиткой, поэтому установка розеток должна быть в порядке.Это было бы не идеально, потому что потребовалось бы разрезать задний всплеск, но это сработает.
  • Вы должны быть очень осторожны, чтобы спланировать расположение розеток, учитывая высоту столешницы и глубину заднего брызга.
  • После установки заднего брызга может потребоваться удлинитель коробки. Также убедитесь, что провода выходят на 6 дюймов за готовое отверстие для розетки. Потребуется защита GFI.
  • Планирование электропроводки на кухне относительно шкафов и столешниц имеет важное значение.


Выходы для небольших кухонных столешниц

Электропроводка для кухонных розеток

Вопрос от Роберта:

  • МНЕ НУЖНО ТОЛЬКО 2 (20 А) РАЗЪЕМОВ GFI НА МОЕЙ КУХОННОЙ СЧЕТЧИКЕ.
  • ОДИН С КАЖДОЙ СТОРОНЫ РАКОВИНЫ.
  • Я ХОЧУ ЗАПУСТИТЬ 12/3 (СВЯЗАНЫ ВЫКЛЮЧАТЕЛИ 20 А) ОТ МОЕЙ ПАНЕЛЬНОЙ КОРОБКИ К 1-Й РОЗЕТКЕ, А ЗАТЕМ 12/2 К ДРУГОМУ ВЫХОДУ.
  • Мне НУЖНА ДИАГРАММА, ЧТОБЫ ПОКАЗАТЬ МНЕ, КАК ПОДКЛЮЧИТЬ ПРОВОДЫ К КАЖДОЙ РОЗЕТКЕ T-SLOT на 20 Ампер.
БОЛЬШОЕ СПАСИБО ЗА ВАШУ ПОМОЩЬ
  • Роберт, вы имеете в виду многопроволочную схему, в которой две цепи имеют одну и ту же нейтраль, питающуюся от двухполюсного автоматического выключателя.
  • Итак, Роберт, проводка стандартная, за исключением того, что нейтраль имеет косички для совместного использования.
  • Приятно видеть, что розетки GFCI будут установлены по мере необходимости для кухни.

Внимание при замене кухонных розеток

Уолт из Нью-Йорка спрашивает:
Я меняю все розетки в доме.Я застрял на кухне. Я скопировал конфигурацию проводов со старого на новый, но когда я снова включаю питание, он продолжает отключать автоматический выключатель. Я не использовал GFCI, но куплю некоторые после того, как прочитал несколько сообщений на этом сайте, в которых говорится, что это электрический код, даже если я не понимаю, почему выключатель продолжает отключаться. Я живу в старом доме, и предыдущие торговые точки тоже не принадлежали GFCI, но работали нормально. Что мне не хватает?

Уолт,
Наиболее частая проблема, которая вызывает отключение автоматических выключателей после замены кухонных розеток, связана либо с винтами на той стороне розетки, которая может соприкасаться с металлической розеткой, либо с оголенным проводом заземления, контактирующим с областью розетка, которая находится под напряжением. Выключите прерыватель цепи кухонной розетки, снимите и осмотрите каждую розетку. Если розетки металлические, оберните изолентой стороны розетки и закройте винты, чтобы они не соприкасались с коробкой.


Клеммная колодка для кухонной плиты

Моя электрическая кухонная плита с 4 конфорками просто обжарилась из-за неосторожной установки, что привело к повреждению проводки и расплавлению клеммной колодки. Существующая клеммная колодка на 40 ампер.Спустя 3 дня я все еще не могу найти разъем для замены на 40 ампер. Могу ли я использовать вместо него разъем на 30 ампер?

Ответ Дэйва:
Карин, во избежание каких-либо проблем в будущем лучше оставить исходный размер клеммной колодки в 40 ампер. Вы сможете найти его у поставщика запасных частей для бытовой техники или можете попробовать Grainger.


Замена многопроводных кухонных розеток

Крис из Виннипега, Канада, спрашивает:
Дэйв,
У меня на кухне есть 4 стандартные розетки на 120 В 15 А, которые я недавно хотел заменить. Поэтому я пошел в Home Depot, купил несколько новых вилок и установил их. Когда я включил выключатель, я увидел искру позади выключателя, и он снова переключился в выключенное положение.
Я посоветовался с электриком, и он спросил меня, не отломал ли я вкладки на горячей стороне розеток. Я этого не сделал. Итак, я вернулся и убедился, что у старых заглушек не было вкладок. Я снял вкладки на новых розетках и теперь все работает нормально.
У меня вопрос: почему это произошло, и нанес ли я какой-либо ущерб выключателю или новым розеткам, о которых я должен беспокоиться?
Спасибо.
Крис

Крис,
Из того, что вы описали, кухонные розетки, которые вы заменили, подключены как многопроводные цепи, что означает, что есть две цепи, которые подают питание на эти розетки, одна для верхней розетки и одна для нижней розетки, и они обе поделитесь нейтральным. При использовании этого метода вкладка не может быть на месте, иначе между двумя цепями произойдет прямое короткое замыкание. Удаление язычков изолировало две цепи, как и должно быть. Автоматический выключатель не должен быть поврежден, потому что он предназначен для отключения и защиты цепи.При возникновении короткого замыкания может появиться вспышка, как вы заметили, и в большинстве случаев это не повредит автоматический выключатель.

Кухонные электрические цепи требуют правильной установки

Кухни стали центром семейной жизни в послевоенную эпоху и остаются ключевым элементом, который может повысить стоимость и продаваемость вашего дома. Но современные кухонные электроприборы больше и потребляют больше энергии, чем приборы 1950-60-х годов.

Новая элегантная кухня может побудить вас уделять больше времени практике кулинарии или поднять стоимость вашей собственности, но не забывайте ставить безопасность на первое место при ремонте кухни или обновлении техники.

Какая схема мне нужна?

На вашей кухне действительно нужно несколько отдельных цепей - по крайней мере, семь, если быть точным. Каждая цепь может управлять отдельным электроприбором или электрическим устройством кухни:

Базовая схема освещения должна быть 15 ампер и 120–125 вольт.Этого должно быть достаточно для питания различных источников света (потолочный светильник, встраиваемое освещение, шкаф и т. Д.), Хотя для мощного потолочного вентилятора может потребоваться больше. Проконсультируйтесь с электриком, чтобы узнать, какая именно схема освещения вам нужна.

Полностью электрическая плита требует цепи на 50 А и 240 В, тогда как для газовой плиты достаточно от 120 до 125 В.

Холодильники больше, чем когда-либо, и также позволяют нам распределять лед и холодную воду.Убедитесь, что в вашем холодильнике есть собственная цепь на 20 А и 120 В, чтобы все было прохладно и свежо.

В большинстве современных домов в раковине установлено электрическое устройство для вывоза мусора , требующее специальной 15-амперной цепи.

Микроволны также больше и лучше, и имеют разные требования к схемам в зависимости от их размера и потребляемой мощности. Обычно им требуется цепь на 20 ампер, от 120 до 125 вольт, хотя в большинстве случаев они также могут безопасно делить цепь с газовой плитой.

Посудомоечная машина также нуждается в собственной цепи на 15 А, от 120 до 125 В.

Другая бытовая техника меньшего размера (например, ваша кофеварка, блендер, тостер и т. Д.) Может быть подключена к розетке на столешнице. Национальный электротехнический кодекс (NEC) требует, чтобы на кухне было как минимум две отдельные цепи на 20 А и 120 В для розеток на столешнице, которые также должны находиться на расстоянии не более 4 футов друг от друга. Если вы проводите реконструкцию, проконсультируйтесь со своим электриком и определите, где будут размещаться ваши устройства на этапе планирования.

Другие функции безопасности

Пока вы проводите перемонтаж или установку выделенных цепей, не забудьте также установить устройства защиты прерывателя цепи от замыкания на землю (GFCI). Согласно разделу 210.8 NEC, устройства GFCI должны устанавливаться на кухнях, а также в ванных комнатах, умывальниках с раковинами, на открытых площадках, в местах для прогулок и гаражах.

Назначение устройства GFCI - защита людей от опасных ударов при замыканиях на землю. Замыкания на землю возникают, когда между источником тока и «заземленной» поверхностью непреднамеренно устанавливается электрический путь.Обычно это является результатом ухудшения изоляции, хотя влажная, влажная или пыльная среда более подвержена замыканиям на землю.

GFCI контролирует протекание тока в цепи и быстро «прерывает» подачу питания, если происходит резкое изменение тока. Таким образом они предотвращают серьезное поражение электрическим током.

Для вашей кухни вам понадобятся устройства GFCI, установленные для розеток на столешнице, которые питают небольшие приборы, особенно вокруг раковины.

Чтобы убедиться, что ваша недавно отремонтированная кухня и техника соответствуют местным и федеральным требованиям безопасности, проконсультируйтесь со своим квалифицированным электриком, прежде чем вносить какие-либо изменения. Позвоните в Art Plumbing, AC and Electric сегодня, чтобы узнать больше о наших услугах по электромонтажу.

Код подключения

Код электропроводки - это то, с чем вы должны ознакомиться сделать любой проект домашней электропроводки правильно. Если вы его осмотрели, что обычно требуется, вы захотите следовать этим проводкам коды тоже. Вот несколько часто используемых кодов, относящихся к жилая проводка. Вы должны проверить местные коды для вашего области для обеспечения надлежащего соответствия, но эти правила довольно стандарт в большинстве регионов США.S. Требования к проводке регулируется Национальным электрическим кодексом (NEC) и новыми версиями код выходит каждые несколько лет. Обязательно уточняйте у своего местный строительный отдел, чтобы определить вашу версию требуется для встречи. Внизу страницы есть ссылка чтобы вы могли получить бесплатный доступ к актуальным кодовым книгам NEC.

Коды электропроводки на кухне

Ниже приведены общие коды подключения для вашего кухня.

- Минимум две 20-амперные параллельные цепи для небольших устройств требуется для переносной техники, которая используется на кухнях и обеденные зоны.Эти схемы дополняют те, которые поставить освещение или стационарно установленные приборы. Портативный кухонные приборы имеют короткие шнуры, поэтому они вряд ли бегать по раковине или посуде. Емкость необходима для обслуживания каждая столешница шириной 1 фут или более.

- Выходы над кухонной стойкой (для кухонной техники) должны питаться обеими цепями, а не подключаться только к одной цепи. В цепи для этих розеток не должны обеспечивать другие источники света или розетки в доме.

-Рекомендуется включать холодильник в отдельную параллельную цепь. но это может быть связано с небольшими электрическими цепями бытовой техники на кухне.

- Посудомоечная машина и утилизация должны выполняться в разных ответвлениях от небольших цепей прибора.

Примечание: Новое в NEC 2014 - отделение посудомоечных машин цепь (розетка или проводная) должна иметь защиту GFCI

- Все розетки на столешнице должны быть защищены GFCI

- Розетки должны быть расположены так, чтобы ни одна точка не превышала 24 дюйма из сосуда. См. 2 фута / 4 фута. правило ниже.

-Разъемы могут быть максимум на 20 дюймов над столешницей

-На столешницах на полуострове требуются розетки, если они длинные размер> 24 дюйма и короткий размер <12, измеренный от соединения край.

- Для столешниц на острове и полуострове требуется минимум 1 количество розеток на место - правило 24 дюймов не применяется.

- Человек на островах и полуостровах может устанавливать не более 12 дюймов ниже стойки при максимальном свесе 6 дюймов и отсутствии фартука или средств установка розетки над столешницей существует.

- Розетки на столешнице лицевой стороной вверх не допускаются в соответствии с кодом

.

-Площадь позади раковины или кухонной плиты не учитывается, если площадь столешницы <12 дюймов для прямой стены или <18 дюймов для углового прибора. См. Схемы кодов подключения ниже.

Коды подключения устройства

-Для встроенных устройств требуются отдельные цепи (т. Е. плита, над, посудомоечная машина, утилизация, центральный кондиционер, печь)

Примечание: Новое в NEC 2014 - отделение посудомоечных машин цепь (розетка или проводная) должна иметь защиту GFCI

- Для выхода белья в пределах 6 футов от машины.Электрическая сушилка требует дополнительного Выделенная цепь 240 вольт.

Примечание: Новое в NEC 2014 - требуется защита GFCI для всех 125-вольтных однофазных розеток на 15 и 20 ампер в прачечные.

Коды проводки розетки

Ниже приведены общие коды подключения розеток в остальных ваш дом:

- Должна быть предусмотрена одна электрическая розетка для освещения. каждые 575 кв. футов жилой площади в доме.

- Любая розетка в ванной или гараже в пределах 6 футов от раковины должна быть Защита от замыкания на землю (GFCI). Вся кухня розетки для столешницы должны быть защищены GFCI. Спальни розетки должны быть защищены от дугового замыкания (AFCI).

- Требуется хотя бы одна розетка GFCI в недостроенном подвале, а также большинство уличных торговых точек. Исключения включают недоступные розетки, например, в потолке гаража или за холодильник.

- Стены шириной 2 фута и более требуют розетки

-Перегородки и стойки барного типа считаются стенами

-Двери и камины не считаются стенами

- Требуются розетки в пределах 6 футов по горизонтали от любой точки вдоль стена.

- Сосуды, необходимые для коридоров длиной более 10 футов

- Розетки должны быть установлены на высоте менее 5 1/2 футов

- Напольные розетки на расстоянии> 18 дюймов от стены не засчитываются в счет обязательных розетки

Требования к кодам подключения GFCI

Следующие ниже коды проводки применимы ко всем розеткам 15 А и 20 А на 120 В. схемы.Они не применимы к розеткам 240 В или 30 А 120 В. розетки

- Все розетки для ванных комнат требуют GFCI по коду

- Розетки для всех гаражей и принадлежностей (исключения для труднодоступные емкости в гараже и подвалах или которые обслуживают такие приборы, как морозильная камера)

- Все сосуды в недостроенных подвалах

- Все наружные розетки (исключение для противообледенительного оборудования на выделенный филиал, если он расположен в труднодоступном месте)

- Все емкости в подпольях не ниже уровня

.

-Все сосуды обслуживающие кухонные стойки

- Емкости в пределах 6 футов от внешнего края прачечной, подсобного помещения или раковина барная стойка с раковиной

Примечание: NEC 2014 - Дополнительные области, требующие GFCI защита:

-Емкости для прачечных

-Посудомоечная машина (розетки или проводное соединение - GFCI должен быть легко доступный)

Коды проводки в ванной

- Требуется розетка на стене в пределах 3 футов от каждого бассейна или многих других. со стороны шкафа или лицевой стороны <12 дюймов под столешницей

- На столешнице умывальника отсутствуют выходы лицевой стороной вверх

-Без розеток с ванной или душем или непосредственно над ними

- Отдельная цепь 20 А для розеток ванны или выделенная 20 А контур в каждый санузел

Коды подключения прачечной

Это общие коды проводки для вашей прачечной:

- Минимум одного контура 20 А к емкостям для белья

-Нет других выходов в цепи белья

-Электрический осушитель мин. 30 А, выделенная цепь (медь 10AWG)

Коды наружной проводки

Это общие коды проводки, необходимые для розеток, размещать на открытом воздухе или снаружи вашего дома.

-Емкости, доступные с уровня, необходимого спереди и сзади Жилая площадь не более 6 1/2 футов над уровнем

- Требуется розетка для балконов с внутренним доступом и> 20 кв. футов

- Емкости во влажных или влажных местах должны быть перечислены атмосферостойкий тип

-Для наружных влажных помещений (например, на крытой палубе) требуется атмосферостойкий чехол

- Для розеток 15A или 20A во влажных условиях требуются крышки

Коды проводки переключателя света

Ниже приведены общие коды проводки для домашнего освещения. переключатели:

- Требуются розетки с настенным управлением во всех жилые комнаты и ванные комнаты

- Розетки освещения в жилых помещениях можно переключать на розетки кроме кухни и ванной

- Требуются розетки с регулируемым настенным освещением в коридорах, подъезды, пристроенные и отдельно стоящие гаражи мощностью

-Внутренняя лестница требует переключателя на каждом входе, если 6 и более лестница существует

- Требуется розетка на наружных боковых дверях на уровне земли

- Требуется розетка на выходе из гаража

- Не требуется розетка на воротах гаража

Загрузите БЕСПЛАТНУЮ копию NEC

Вы можете просмотреть бесплатные копии NEC 2002, NEC 2005, NEC 2008, NEC 2011 и NEC 2014 на сайте NFPA. Нажмите здесь.

Перед просмотром документов вы должны зарегистрироваться в NFPA. Требуется адрес электронной почты и около 5 минут на регистрацию, но это лучше, чем заплатить 85 долларов за саму книгу если вам нужно что-то найти очень быстро. Он настроен только для чтения, но вы всегда можете использовать Shift + PrintScreen кнопки для копирования и вставки в Word, а затем распечатать страницу или две если вам это нужно.

Электрика - Основы

Жилой Электрические нормы и правила

Приблизительный Электрический и тяговый кабель

Общие электрические Электрические схемы

выключатели и Предохранители

Калибр и напряжение проводов Калькулятор капель

Справочные таблицы NEC (2011, 2008, 2005, 2002 и 1999)

Определение размеров вашей электрической части Сервис

Электрооборудование - установка основной линии обслуживания

Пожар / Дым Установка сигнализации

Проводка дверного звонка

Телефонная проводка

Электропроводка низкого напряжения

Выводы кабеля

Щелкните значки ниже, чтобы получить Соответствие требованиям NEC ® , электрические Calc Elite или Electric Toolkit для Android и iOS.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
