Схема подключения проходного выключателя с 2х мест


Особенности подключения двухклавишного проходного выключателя описаны в этой статье. Схема подключения 3-х проходных выключателей 2-х проходных и одного перекрестного для управления освещением с трех мест будет иметь следующий вид: В свою очередь подключение проводов к выключателям при такой схеме будет выполняется следующим образом примечание: перед подключением необходимо сверится со схемой находящейся на задней части выключателя или приведенной в его паспорте : Данная схема подключения проходных выключателей совместно с перекрестным позволяет организовать управление освещением с трех мест. Клавиши склеиваем между собой, чтобы они включались и выключались одновременно.


Схема управления тремя независимыми светильниками с двух точек Теоретически, увеличивая количество проходных 2-х клавишных выключателей, можно осуществлять независимое управление освещением 2-х светильников из любого количества мест. Схема подключения проходных выключателей из двух мест Вариант управления освещения с трех точек Если имеется необходимость в дальнем управлении светильником из трех мест, то придется приобрести еще и перекрестный выключатель.


В схеме, где используется два двухклавишных проходных выключателя, применяется значительно больше проводов.


Приобретаются необходимые аксессуары, материалы, крепёж. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Каждая пара выходов двухклавишного выключателя подсоединяется к одной паре одного перекрестного переключателя.

Коммутационная группа такого переключателя содержит четыре контактных площадки. Для фиксации модуля используем термоклей или жидкие гвозди.


Схема проходного выключателя. Подключение проходного выключателя с двух мест

Схема управления освещением обычными проходными выключателями из двух мест: кратко

Ее привожу потому, что она упрощает понимание принципов, заложенных в схемы подключения двухклавишных модулей, созданных для управления светом из разных точек.

Например, войдя в коридор квартиры с улицы вечером, удобно включить свет выключателем №1, повесить верхнюю одежду в настенный шкаф, зайти в спальню и из нее отключить уже ненужное освещение коридора.

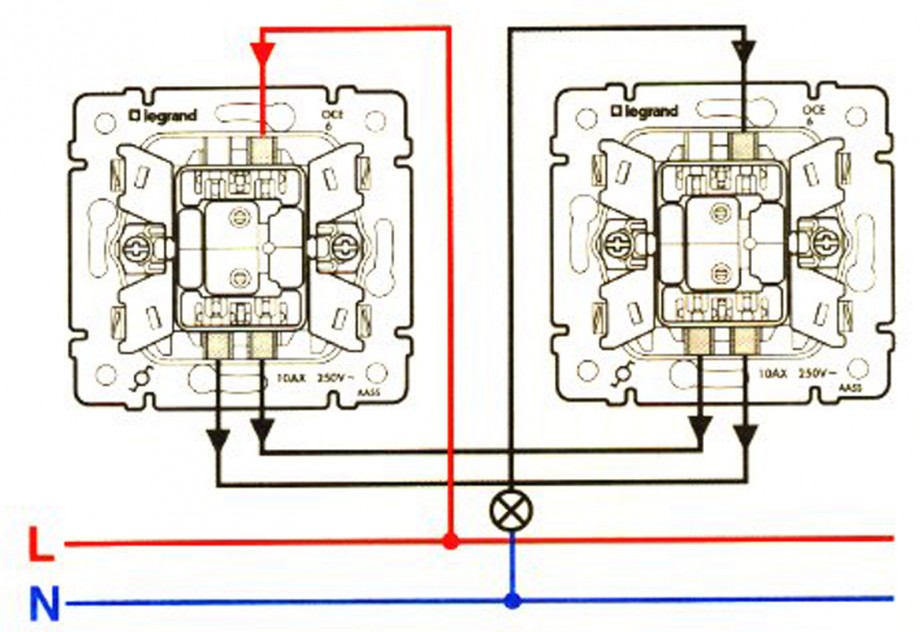

Электрическая схема коммутации проводов между светильником, распредкоробкой, выключателями №1 и №2 для этого случая показана ниже.

Потенциал нуля в ней напрямую подается на цоколь лампочки. Фаза же через коммутационные точки распаечной коробки подводится к входной клемме L1 первого переключателя, а с L1 второго направляется непосредственно на центральный контакт светильника.

Промежуточные контакты «1» и «2» обоих корпусов соединены друг с другом. В итоге получается, что фазный потенциал придет на лампочку и зажжёт ее нить тогда, когда обе проходные клавиши занимают одинаковое положение (1 или 2).

При разном сочетании клавиш свечение прекращается.

За счет размещения проходных модулей №1 и №2 в разных удаленных местах квартиры создается возможность коммутацией светильника из той части помещения, где находится человек.

На больших дистанциях потребуется увеличенная длина кабеля. Она может серьезно сказаться на конечной цене осветительной системы.

Ликбез: простая схема подключения проходного выключателя для большого количества светильников — какие таятся опасности

Здесь я показываю принцип, позволяющий управлять различным числом источников света с помощью двух проходных модулей.

В целях безопасности эту конструкцию необходимо запитывать через разделительный трансформатор ТР1 с развязанными от контура земли потенциалами вторичной обмотки. Его выходные цепи желательно использовать на безопасное напряжение 12 или 24 вольта.

В этой проводке для прерывания свечения ламп применяется принцип не разрыва фазы, как обычно, а подачи на нити накала с обеих сторон одноименных фазных или нулевых потенциалов, исключающих протекание тока (появление напряжения).

Если использовать эту разработку без разделительного трансформатора, то надо учитывать, что при любом положении клавиш на лампах всегда будет с какой-то стороны присутствовать фаза. При замене перегоревшей лампочки возникает высокий риск поражения электрическим током.

Все светильники здесь собираются в параллельную цепочку. Их количество ограничивается только токопроводящими свойствами электропроводки и разрывной мощностью контактных групп переключающих устройств.

За счет увеличения риска попадания человека под действие тока эта схема не популярна на практике ибо разделительный трансформатор редко кто решается ставить. Она обычно рассматривается в качестве теоретического примера.

Если вы встретите предложение о ее монтаже, то хорошо подумайте о реализации принципов безопасности. Я ее не рекомендую, а привел только с целью повышения ваших знаний.

Разрушение при замыкании и разрыве

Касание контактов при замыкании провоцирует отброс подпружиненной клеммы. При одном включении наблюдается несколько мелких откатов, которые в комплексе создают вибрацию с постепенно уменьшающимся размахом амплитуды. Последующие контакты проходят с укорочением времени и амплитуды.

Вам это будет интересно Устройство и принцип работы трансформатора тока

Отброс контакта опасен появлением короткой электрической дуги, которая провоцирует плавление и испарение молекул. Нарушение рабочего ритма ведет к увеличению давления металлических паров, зависанию контакта, увеличению времени замыкания.

Во время размыкания контактное воздействие считается нулевым. Одновременно повышается плотность тока в последнем месте соединения и возрастает сопротивление перехода. Контактная точка расплавляется, между удаляющимися деталями возникает перешеек, что также способствует появлению мощной электрической дуги. Явление вызывает эрозию контактов, происходящую из-за вымывания металла или его излишнего налипания.

Постоянный ток в цепи увеличивает интенсивность переноса материала с одной клеммы на другую, это связано с направлением тока в одну сторону, которое не меняется, как при переменном напряжении. При малом токе разрыв контактного перешейка происходит у положительного вывода, а на отрицательной клемме затвердевает нанесенный металл в виде неровных бугорков. Эрозия разрастается с увеличением времени существования дуги и увеличением силы тока.

Схема управления двумя светильниками из трех удаленных точек с нуля

Трудности с осветительными приборами могут возникнуть:

  • внутри длинных узких коридоров с последовательным расположением входов в квартиры;
  • на лестницах частного дома между пролетами каждого этажа;
  • в спальных комнатах с маленькими детьми, когда требуется оперировать светом в ночное время;
  • на дачах и частных домах, когда возникает необходимость переключать различные участки придомовой территории;
  • в других подобных ситуациях.

Здесь нам уже потребуется использовать перекрестный выключатель, дополнительно разрывающий каждую цепочку проходной схемы по принципу реверса. Размещаем его в средней точке маршрута, например, комнате №2.

Поскольку нам придется оперировать двумя светильниками, то все переключатели должны иметь по 2 клавиши.

Каждая из них у любого модуля в этой схеме работает на свой осветительный прибор. Вам потребуется смонтировать их однообразно, иначе возникнут трудности с запоминанием их назначения.

Чтобы не загромождать чертеж лишними линиями показываю принцип работы без расположения промежуточных коммутационных точек в распределительной коробке. Все кабельные соединения допустимо вести таким способом между корпусами модулей напрямую.

Здесь загорание любого светильника достигается включением трех последовательно соединенных клавиш каждого переключателя, а его отключение — разрывом этой цепочки в любой точке коммутации.

Выводы

Проходные одноклавишные и двухклавишные выключатели — это современные переключатели, которые позволяют организовать управление одним или несколькими источниками освещения с различных мест одного или соседних помещений.

Как видно из вышеприведенной информации и фото, можно сказать, что несмотря на конструкцию (одноклавишный или проходной двухклавишный выключатель схема подключения на 2 источника) очень просто монтируется и позволяет эффективно управлять освещением как в огромном коттедже, крупном торговом помещении или же в промышленных зданиях.

Для подключения данных устройств будет достаточно:

  • двух проходных выключателей на 2 клавиши или два одноклавишных переключателя;
  • распределительной коробки;
  • гибкого кабеля с тремя жилами.

Принципы управления двумя светильниками из четырех разных комнат простыми словами

Берем все тот же самый принцип, но просто вставляем в одной средней точке такой же дополнительный модуль реверсивного типа. Картинка обвязки его проводами показана ниже.

Двухклавишные проходные выключатели здесь уместно располагать по краям кабельных трасс, а перекрестные — в средних точках маршрута.

Тщательное планирование маршрутов прокладки с замером оптимального размещения проводов позволит сократить материальные затраты, сэкономить на цене электропроводки. Будьте внимательны.

Монтаж подобной электрической проводки требует определенных навыков. Его следует выполнять в следующей последовательности:

  1. продумывается замысел работы осветительных приборов непосредственно в конкретных комнатах с разметкой мест расположения всех выключателей, светильников и распределительных коробок;
  2. учитывается коммутируемая мощность осветительной сети, рассчитывается сечение токопроводящих магистралей;
  3. по замыслу хозяина создается проект на бумаге. По нему обсуждаются все мелкие детали и возникшие вопросы, включая типы проводов и кабелей, их количество;
  4. прямо по строительным конструкциям рисуются и согласовываются маршруты кабельных трасс. Не забывайте проверять возможность их прокладки приборами поиска скрытой проводки;
  5. в соответствии с проектом закупается необходимое оборудование. При покупке проходных и реверсивных модулей сразу рекомендую вызвонить работу их контактных групп, не полагаясь на приведенную схему и заверения продавца;
  6. в зависимости от способа прокладки проводов (скрытый или открытый монтаж) устанавливаются электрические приборы на конечных точках;
  7. согласно монтажной схемы выполняются штробы для закрытой проводки или монтируются плинтуса, кабель-каналы для открытого способа прокладки;
  8. кабели и провода укладываются в подготовленные места с обязательной маркировкой каждого конца внутри монтажной коробки. Это сэкономит время на прозвонке электрических цепочек при их сборке;
  9. все концы жил маркируется по монтажной схеме. Этот процесс значительно облегчает цветовая разметка изоляции проводов, выполненная на заводе. Учитывайте это свойство заранее при покупке;
  10. последовательно собираются все электрические цепочки. Результаты каждой операции рекомендую помечать на монтажной схеме цветным карандашом, подчеркивая им каждый выполненный элемент. При необходимости соединения жил проводов между собой используйте только разрешенные ПУЭ приемы;
  11. никогда не подключайте впервые собранную проводку под действующее напряжение сети без проверки состояния ее правильности и качества изоляции. Случайно нарушенный при монтаже диэлектрический слой может стать причиной короткого замыкания или попадания незадачливого работника под действие тока. Изоляцию обязательно проверяйте и испытывайте мегаомметром, а работу контактных групп — прозвонкой их участков вместе с подключенными проводами;
  12. при первом включении собранной проводки под напряжение удалите с места работы всех лишних людей, примите повышенные меры безопасности от поражения электрическим током. На этом этапе проявляются все скрытые дефекты, которые были допущены, но не замечены.

Приведенный алгоритм действий выработан на основе большого опыта электрика. Он не раз выручал меня от возникновения серьезных проблем. Поэтому рекомендую его строго придерживаться.

На этом тема использования проходных выключателей не заканчивается. С их помощью создают более сложные схемы. В качестве примера показываю принцип управления тремя светильниками из двух комнат. Здесь уже нужны модули с тремя клавишами.

Ее тоже можно разнообразить и расширять по приведенным выше принципам. Однако постепенно, если вы заметили, получается слишком усложненная конструкция.

Любую из рассмотренных выше схем можно доработать врезкой в нее датчиков движения или таймеров. Технических сложностей здесь не должно возникнуть, а вот необходимость такой конструкции придется решать вам самостоятельно в конкретных условиях квартиры.

Отдельно хочется выделить группу популярных производителей проходных и перекрестных выключателей. Хорошо зарекомендовали себя в среде электриков:

  • французская компания промышленного электротехнического оборудования Schneider Electric;
  • акционерная компания Legrand из Франции;
  • корпорация производителей из Швеции и Швейцарии АВВ;
  • итальянский производитель дизайнерской электрофурнитуры Bticino;
  • турецкая компания Viko.

Рекомендую приобретать исключительно качественные изделия от брендовых производителей. Они надежны, отвечают требованиям безопасности, долговечны при эксплуатации.

Сложную с точки зрения монтажа и конструкции осветительную систему легко упростить другими способами. Кратко останавливаюсь на их рассмотрении ниже.

Что такое проходной коммутатор

Проходной выключатель — это переключатель с несколькими группами контактов, который способен одновременно управлять источником освещения с нескольких мест. На современном рынке электромонтажных материалов, данное устройство представлено следующими типами:

  • одноклавишные с одним входом и 2-я выходами;
  • двухклавишные с двумя входами и 4-я выходами;
  • трехклавишные с тремя входами и 6 выходами;
  • перекрестные с двумя входами и двумя выходами для управления освещением с более чем 3-х мест.

Данный тип устройств может быть, как клавишного исполнения, так и сенсорного или дистанционного (управление с пульта дистанционного управления). В большинстве случаев применяются стандартные клавишные переключатели, однако в случае монтажа системы «Умный дом» лучше монтировать дистанционные проходные выключатели, которые управляются с помощью пульта или специального приложения для смартфона.

Установка выключателя

Для обеспечения работы осветительных и других приборов подключаемых через выключатели необходимо правильно и надежно их устанавливать. Производить монтаж выключателя своими руками довольно просто, но необходимо соблюдать определенную последовательность выполнения работ. Чтобы выключатель установить на свое место его нужно разобрать.

Порядок разборки выключателя:
  • снять клавишу выключателя поддев ее плоской отверткой с одной из сторон;
  • открутить винты защитной рамки и отсоединить ее от механизма;
  • закрепить корпус выключателя в подстаканнике стены при помощи распорных винтов;
  • ослабить винты для подключения электропроводов.

Полезные видео по теме

Как сделать или где найти двухклавишный перекрестный переключатель – смотрите видео ниже.

Схема проходного двухклавишного выключателя с двух мест Как подключить двухклавишный проходной выключатель с двух мест И так как теперь по любому все резко стало ясно, переходим к порядку монтажа нашей схемы с двухклавишными проходными выключателями. Важным этапам монтажа схем подобной сложности является правильная маркировка всех кабелей и отдельных их жил проводов.

Рисунок 1.


Теперь его можно выключать сразу, а освещение отключит таймер через 2 минуты. Как подключить двухклавишный проходной выключатель


Рассоединяете их, и подключаете между ними перекидной. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь .


Электроустановочные изделия хорошего качества имеют не только современный вид, но и служат долго, а также легко монтируются. Когда монтаж системы освещения закончен, все цепи нужно проверить контрольными приборами.


Этот провод подключается к корпусу светильника. Инструкции Cхема подключения двухклавишного проходного выключателя переключателя Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя.


Давайте сначала рассмотрим схему подключения одноклавишного перекидного выключателя, а затем — двухклавишного.

Оттого и сами контакты, и принцип работы коммутаторов с ними так же именуются перекидными. подключение проходного двух клавишного выключателя

Подключение через розетку

Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

Для того чтобы подключение выключателя от розетки, оказалось успешным, нужно соблюдать такую последовательность действий:

Изначально нужно убрать из розетки подачу тока. Подобные действия можно выполнить, сняв напряжение со всего дома.

Нужно вскрыть розетку и проверить напряжение.

К фазе розетки подключается провод, вторая сторона которого прикрепляется на вводе выключателя. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

К нулевому контакту розетки прикрепляется провод, второй конец которого соединяется с выводом светильника. Таким же образом подключается защитный провод, только к соответствующему контакту светильника.

Закончив указанные манипуляции, следует выполнить укладку проводов, заизолировать проводящие ток участки и подать напряжение, чтобы проверить эффективность работы.

Особой популярностью на данном этапе времени начали пользоваться выключатели с подсветкой, при их установке желательно обратиться к профессионалу, поскольку неправильное соединение таких выключателей может отказать повышенную нагрузку на проводку, вследствие чего она подвергнется сгоранию.

При отсутствии базовых навыков в электрике, стоит отказаться даже от самостоятельной установки выключателей, содержащих одну клавишу.

С некоторыми фото выключателя можно ознакомиться ниже.

Проходной выключатель схема подключения на 2 точки. Три варианта

Коридорный, он же проходной, выключатель весьма хорошо известен электромонтерам старшего поколения. В наше время данное устройство немного подзабыто, в связи с этим  в данной статье немного проясним схему подключения двойного, и не только, электронного проходного выключателя.

Проходной выключатель схема подключения на 2 точки

Рассмотрим следующую ситуацию. Вы выходите из квартиры. В длинном коридоре, где нет естественного освещения, вы нажимаете выключатель (A) и загорается свет, далее  проходите до его конца и щелкаете вторым (B) и свет гаснет. В следующий раз за вами выходит другой человек, и он может также включить освещение выключателем (A) и выключить его (B).

Схема подключения на 2 точки позволяет также включать и выключать освещение в обратном порядке,  то есть с начала включаете (B),а выключаете свет выключателем (A). Для реализации подобной схемы включения проходного выключателя обычные выключатели не подойдут, так как у них контакты работают на замыкание-размыкание. Нам же нужны переключатели.

Схема довольно таки  проста. Электролампа будет гореть только тогда,  когда оба переключателя SA1 и SA2 подключены  на один и тот же электропровод верхний или нижний,  иначе электролампа не будет гореть.

Тестер транзисторов / ESR-метр / генератор

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Подключение проходного выключателя на 3 точки

Так же можно реализовать схему подключения проходного выключателя и для трех разных точек, которые можно реализовать не только в коридоре, но и у себя дома. Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Таким образом, можно будет включать, и отключать свет из разных мест.

Для этого нужно будет два переключателя как у описанной выше схемы плюс еще один, но уже с двумя группами контактов.

 Если сравнивать с предыдущей схемой, то данный вариант подключения немного посложнее. В нее добавлен новый компонент – переключатель SA3, представляющий собой сдвоенный переключатель.

Все три переключателя переведены в положение включения света. Можно с легкостью  проследить движение тока от источника до лампы. Теперь если какой либо из переключателей, допустим SA1, перевести в противоположное состояние, то эта цепь разорвется и свет погаснет. Если же теперь переключатели SA2 или SA3 перевести в противоположное положение, то лампа снова загорится. Подобная  схема подключения проходных переключателей позволяет включать и выключать свет из трех мест, допустим в коридоре с тремя дверями.

В принципе данный проходной выключатель,  возможно,  подключить и с большим числом переключателей, но это существенно усложнит электрическую схему. Поскольку в этом случае при каждом добавлении нового переключателя, он должен иметь на одну пару контактов больше предыдущего, а так же с большим числом переключателей сильно усложняется монтаж и понимание алгоритма работы схемы.

Что же делать, если нужно допустим десять точек управления светом. Решить данную проблему можно при помощи электронного переключателя. Особенность его в том, что при помощи его можно подключить множество выключателей.

Подключение неограниченного числа проходных выключателей

Принцип функционирования его основан на работе триггера – нажали кнопку, свет загорелся, нажали еще раз, свет выключился. В данной схеме нужны выключатели без фиксации, к примеру, кнопка дверного звонка.

Для того чтобы триггер работал в счетном режиме, на его вход D подается сигнал с инверсного выхода. Это типовое подключение триггера, в результате которого очередной входной импульс, поступающий на вход C, меняет логический уровень выхода на противоположный. Кнопки SA1…SAn как раз и подают входные импульсы на схему.

Для предотвращения дребезга контактов кнопок, при котором возможны искажения в работе проходного выключателя, в схему добавлены элементы R2, C2. В момент нажатия на кнопку заряжается конденсатор C2, и  разряжается через вход триггера C, при отпускании кнопки.  Элементы R1 и C1, подключенные к выводу R, предназначены для сброса триггера в момент подачи питания на схему.

Для управления лампой освещения к прямому выходу триггера подключен узел коммутации, состоящий из транзистора и электромагнитного реле.

Источник: electrik.info

расположение приборов, установка своими руками

План включения и выключения света с одним устройством не подходит для больших и протяженных помещений. Когда человек находится в различных точках комнаты, для подачи электричества к осветительным приборам ему приходится перемещаться к единственному прерывателю электрического напряжения. Схема подключения проходного выключателя позволяет сделать это из промежуточных точек помещения.

Проходной выключатель

Устройство применяется для обслуживания светильников разного вида. Схема выключателя разработана так, что при необходимости осветить помещение длинного коридора, лестничного пролета или протяженной дорожки во дворе дома не нужно возвращаться к основному прибору для остановки подачи электричества. Выключатели выпускаются в следующих вариантах исполнения:

  • с одной клавишей;
  • с двумя кнопками;
  • трехклавишные устройства.

Коммутатор размыкает фазные кабели и прекращает питание электрических приборов. Переходный выключатель имеет особенность разрывать подачу энергии при подсоединении контактов спаренного переключателя. Напряжение идет по направлению от одного зажима к другому, поэтому присутствует необходимость подключаться к третьему проводу.

Освещение работает при постановке клавиш двух приборов в одинаковое положение и прекращается при его изменении. Управление лампочками осуществляется не только из двух точек комнаты, светильники приводятся в действие из нескольких выключателей, расположенных в промежуточных зонах. В схему встраивается двухпозиционное устройство перекрестного типа. В лестничных пролетах делается монтаж нескольких приборов на всех маршевых площадках.

Материал для корпуса должен быть износостойким и не терять твердости в случае нагревания поверхности. В среднем проходной выключатель служит 9—12 лет, что составляет 30—50 тыс. циклов включения-выключения. Для корпуса применяется пластик, поликарбонат и другие материалы, которые соответствуют требуемым параметрам.

Выбор выключателя для параллельного замыкания из разных точек помещения происходит по количеству клавиш, которое должно соответствовать назначению прибора в сети. Тип управления устройством не имеет значения и зависит от бюджета пользователя и его предпочтений.

Роль в цепи

По принципу действия приоры правильнее было бы определить как переключатели. Внешне они выглядят как обычные одинарные выключатели, но проходные приборы требуется подключить по-другому из-за различной внутренней системы контактов. Дополнительный третий вывод в двухклавишном устройстве нужен для того, чтобы после размыкания одной линии соединить другую цепь. Второй контур питается от контактов парного переключателя, поодиночке устройства не применяются.

Ток меняет направление и движется в другую сторону на проходной выключатель. Схема подключения на 2 точки основывается на перекидных выводах, работающих по правилу коромысла, когда один из возможных путей подачи электроэнергии остается замкнутым. В некоторых видах прибора есть возможность установки нулевых пдключенний, когда отсоединяются два контура, но такие выключатели почти не устанавливаются на практике.

Свет в лампе загорается, когда оба переключателя остаются в равнозначных положениях. Если обычные выключатели разрывают фазу между двумя кабелями, то проходные нужно подсоединить еще к одному проводу. Два работают в качестве перемычки на переключателях, третий служит для подачи фазы от второго прибора на осветительное устройство.

Подвижный контакт перемещается от нажатия кнопки рукой и вступает во взаимодействие с неподвижным выводом. Цепь замыкается, и напряжение поступает на светильник. Выпускают тройные выключатели, у которых ноль, проходящий к лампе, аналогично прерывается фазой. Такая конструкция способствует безопасному использованию.

Установка прерывателя

Принцип подключения проходных выключателей походит на подсоединение обычных приборов. Отличие состоит в количестве подводящих кабелей. Первые два соединяют при необходимости контакты расположенных в помещении светильников, а третий подает напряжение. Распайка проводов осуществляется в коммутационной коробке, которая предварительно устанавливается при разводке контуров в помещении.

Провода от последних выводов первого устройства нужно собрать в скрутку с клеммами второго выключателя, откуда электричество поступает на провод лампы. Нулевой кабель светильника соединяется со сквозным контуром, который проходит от общего распределительного щита в квартире. Все соединения проводов герметично изолируются лентой.

Этот тип устройств работает с электросхемой, где предусмотрены отдельные светильники или в работу включается целая группа. Различие в подключении определяется количеством клавиш на приборе. При установке проходных переключателей экономится расход электрической энергии.

Чтобы правильно установить реверсный выключатель сразу на 2 светильника, нужно использовать многожильные провода. К каждому прибору подводится по 6 жил, если нет общей клеммы. При этом два параллельных устройства работают под общим корпусом.

Устройство двухклавишного коммутатора

Отличие в схеме подключения проходного переключателя с двумя клавишами от подсоединения аналогичного прибора с одной кнопкой состоит в том, что в корпусе есть два комплекта клемм. В устройстве два подвижных контакта и один стационарный повторяются дважды. Внешний вид переходного коммутатора не отличается от стандартного электрического прибора с двумя клавишами.

Двухклавишные проходные прерыватели делят большое количество светильников на 2 группы. Их функцию можно сравнить с работой обычного двойного выключателя, подключающего по отдельности несколько ламп в большой люстре. Чтобы расключить проходной переключатель с двумя кнопками, нужно:

  1. В стену монтируют коробки под розетки, отверстия под которые делают электрическим перфоратором с насаженной коронкой по бетону, гипсокартону или кирпичу. К выполненным проемам подводятся 2 трехжильных кабеля или один шестижильный провод, идущий от распределительного щита.
  2. К каждому светильнику подходит трехжильный провод, в котором один провод нулевой.
  3. Внутренняя фаза коробки присоединяется к двум клеммам первого прибора. Два оставшихся переключателя нужно распаять с помощью перемычек, число которых составляет 4.
  4. На втором выключателе сосредотачиваются выводы от светильников. Нуль от распределительной коробки присоединяется ко второму кабелю лампы. Смыкание или размыкание контактов во время переключения соединяет и разъединяет цепи, что изменяет освещение в комнате.

Используются коммутационные распаечные коробки в случае монтажа сложных схем проходного переключателя с распределением большого числа кабелей. Маркировку и цветовое обозначение в этом случае проводят обязательно.

Подсоединение одноклавишного прибора

У однополюсного устройства в конструкции предусмотрено две стационарные клеммы и одна перекидная. На подвижный контакт подается питающее напряжение, которое после замыкания с одним из выводов передается на него. Ток поступает на лампу, которая соединяется с нулем. Стационарные клеммы первого прибора соединяются проводниками с неподвижными выводами второго устройства.

На электросхемах расположение перемычек обоих приборов одинаково, например, их работа происходит параллельно при опушенных клавишах. В таком положении электрический контур размыкается, и лампа не горит. При нажатии кнопки одного выключателя срабатывает перемычка, в цепи проходит ток, светильник работает. Последовательное нажатие клавиши другого устройства ведет к размыканию контура, в результате чего освещение прекращается.

Управление светом из нескольких мест

Иногда возникает необходимость руководить освещением не только при входе и выходе, но и из нескольких дополнительных точек помещения. Для этого используют промежуточные переключатели. Такой прибор содержит в конструкции 2 изменяющиеся клеммы и 4 стационарные. С приведением кнопки в действие подвижные выводы переключаются с первой пары неподвижных модулей на другую двойку.

Чтобы обеспечить включение света из многих мест в комнате, монтируется промежуточный переключатель. Он ставится между промежуточным и уже имеющимся проходным устройством. Число управляющих мест можно довести до любого значения. Внутренняя конструкция содержит 5 контактов для подключения, первая двойка которых соединяется с одним выключателем, вторая замыкает выходы другого, а пятый контакт создает управление из нескольких мест и является сквозным.

Чтобы включать лампы из пяти точек, нужно установить два перекрестных прибора. Для руководства группами светильников используют перекрестные устройства двухклавишного типа. Приборы работают в транзитном режиме и являются самостоятельными выключателями.

Износ контактов

Частое использование клавиш ведет к износу контактирующих выводов, из-за чего работа аппарата нарушается. Износ выражается в разрушении поверхности клемм, изменении размера, формы, уменьшении подвижности. Различают следующие виды износа:

  1. Механическая деформация, когда на контакты выключателя действует давление или удар. Действие передается разъединяющим элементам в электрической сети без нагрузки. При этом торцы пластин расплющиваются, истираются и сминаются. Для уменьшения вредного воздействия контакты оснащаются амортизационными пружинами, которые исключают дополнительную вибрацию.
  2. Электрический износ представляет собой разрушение контакта под действием электрической силы. Постоянная токовая нагрузка ведет к электрической эрозии клемм. Под такой нагрузкой проводники теряют вес и уменьшаются в объеме.
  3. Двойная форма является следствием одновременного влияния механических и электрических сил. Износ выводов приводит к образованию на контактной площади вредных химических веществ и пленок. Измененные контакты при включении цепи иногда могут показать разряд, который перерастает в электрическую дугу большой мощности, что опасно для человека.

Износ клемм зависит от силы нажатия для соприкосновения пластин, жесткости и размера поддерживающей пружины и физических свойств материалов. Увеличение показателей плавления металла и жесткости пружины ведет к уменьшению износа.

Разрушение при замыкании и разрыве

Касание контактов при замыкании провоцирует отброс подпружиненной клеммы. При одном включении наблюдается несколько мелких откатов, которые в комплексе создают вибрацию с постепенно уменьшающимся размахом амплитуды. Последующие контакты проходят с укорочением времени и амплитуды.

Отброс контакта опасен появлением короткой электрической дуги, которая провоцирует плавление и испарение молекул. Нарушение рабочего ритма ведет к увеличению давления металлических паров, зависанию контакта, увеличению времени замыкания.

Во время размыкания контактное воздействие считается нулевым. Одновременно повышается плотность тока в последнем месте соединения и возрастает сопротивление перехода. Контактная точка расплавляется, между удаляющимися деталями возникает перешеек, что также способствует появлению мощной электрической дуги. Явление вызывает эрозию контактов, происходящую из-за вымывания металла или его излишнего налипания.

Постоянный ток в цепи увеличивает интенсивность переноса материала с одной клеммы на другую, это связано с направлением тока в одну сторону, которое не меняется, как при переменном напряжении. При малом токе разрыв контактного перешейка происходит у положительного вывода, а на отрицательной клемме затвердевает нанесенный металл в виде неровных бугорков. Эрозия разрастается с увеличением времени существования дуги и увеличением силы тока.

Монтаж аппарата наружного типа

Установить выключатель на стену можно своими руками. Для открытого (накладного) прибора используется наружная проводка. Кабели обязательно прячутся в специальные защитные короба декоративного типа или изолируются с помощью гибких кожухов из гофрированного пластика. Поэтапный процесс установки накладного прибора:

  1. Перед работой обесточивается питающий провод.
  2. Выключатель разбирается, для этого клавиша вытягивается за края по направлению к себе.
  3. С прибора снимается защитная крышка, чтобы освободить внутренний механизм устройства. Затем отжимаются фиксаторы, поддерживающие лицевую панель.
  4. Корпус выключателя прикладывают к стене по уровню и размечают место установки (обозначают точки крепления).
  5. Механизм извлекают из корпуса.
  6. Наружный кожух фиксируют на стене выбранными метизами.
  7. В выключатель заводят кабели и подключают их в соответствии со схемой проходного выключателя, при этом провода в корпус заводятся вместе с гофрированным кожухом.
  8. Прокладывается провод, который подает напряжение к светильнику.
  9. Собирают выключатель, устанавливают лицевую крышку и ставят нажимную клавишу на место.

Вариант тумблера со скрытым механизмом

Реверсивные выключатели используются в общественных помещениях значительной площади и тех, что имеют противоположные выходы (в проходных галереях, тоннелях, коридорах). В большинстве случаев проходные переключатели устанавливаются на привычное место у входа и выхода. В квартире выключатели ставят в удобном месте, например, один стоит у входа в спальню, а второй размещается недалеко от кровати.

Внутренний выключатель монтируется, если проведена скрытая проводка в стенах по предварительно выполненным бороздам. На провода надевается гофрированный шланг. Под выключатель в толще стены сверлится посадочное отверстие с помощью коронки. Корпус коробки крепится с помощью гипса или саморезов.

Коробка для установки выключателя проходного типа берется просторная, поскольку в ней располагаются пучки проводов и проходят кабели к другим приборам и светильникам. После прокладывания провода от распределительного щита делается подсоединение жил к контактам выключателя по разработанной схеме.

Для удобства скрутки концы кабелей зачищаются от изоляции на длину до 3 см. Если расключение осуществляется с помощью колодок, то концы освобождаются от изоляции на 1 см. Питающий провод нужно поставить так, чтобы он соединял второй выключатель со входным контактом.

Контакты ламп подсоединяются к нулевому проводу. Фаза подключается к одному из ПВ. Контакты последовательно подсоединяются через распределительную коробку в комнате, после этого направляются ко всем осветительным приборам. Для удобства работы кабели маркируются или сразу используются изделия разного цвета.

схема подключения устройства из разных мест

Проходные переключатели предназначены для того, чтобы включать и выключать освещение с различных точек. Они могут устанавливаться в и более, в зависимости от необходимости создать удобство включения и выключения. В первую очередь, такие выключатели устанавливаются в неудобных местах, таких как длинные коридоры, лестничные марши и прочее. Например, в длинном коридоре, при включении света обычным выключателем, расположенным в начале коридора, нужно возвращаться из другого конца, чтобы выключить свет.

Схема проходного переключателя позволяет в начале коридора включить свет, а в конце коридора — выключить. Для этого устанавливается два проходных переключателя.

Переключатель на 2 положения

Самый простой вариант подключение в двух точках. Основой схемы являются проходные переключатели в количестве двух штук. В каждом из них имеется три контакта и переключатель на два положения. Само переключение должно осуществляться в режиме перекидного характера. В этом случае, один контакт будет общий для остальных двух. В каждом варианте переключения он поочередно замыкается с одним из двух оставшихся контактов. То есть, все три контакта не могут быть замкнуты одновременно.

Принцип подключения на обеих схемах является общим. В каждую схему входят проходные выключатели, соединительная коробка, прибор освещения и соединительные провода. Причем, в разных вариантах подключения, это могут быть кабели с двумя, тремя или четырьмя жилами. На схеме с двумя выключателями, нулевой провод проходит в соединительную коробку от источника питания, а, затем, к прибору освещения.

Фазный провод, через соединительную коробку, подключается к общему контакту какого-либо выключателя. Два контакта переключения в обоих выключателях соединяются между собой также через коробку. С общего контакта другого переключателя, провод через коробку подводится ко второму контакту прибора освещения.

Подключение в трех точках

Схема проходного переключателя для трех мест имеет очень мало отличий от двухместной схемы. Просто в схему добавляется третий выключатель другой конструкции. Если нажать одну клавишу, то два контакта, независимые между собой, будут одновременно перекинуты. Для такого переключателя необходим кабель с четырьмя жилами.

Конструктивное исполнение таких схем достаточно простое и не требует каких-либо дополнительных элементов. Есть определенные ограничения по количеству мест управления. Практический монтаж не представляет особой сложности. Все элементы устанавливаются на свои места по заранее размеченным точкам и, затем, соединяются по схеме.

Прежде всего, перед выбором и покупкой нужно определиться, что же это такое — проходной выключатель, для чего он нужен, и в чем его отличие от обычных одно, двух и трехклавишных.

Одноклавишный проходной выключатель необходим для управления одним контуром или линией освещения из нескольких точек, расположенных в разных частях комнаты или всего дома. То есть одним выключателем вы включаете освещение при входе в комнату или коридор, а другим, но уже в другой точке, вы это же самое освещение выключаете.

Очень часто это применяется в спальных комнатах. Зашел в спальню, включил свет возле двери. Лег на кровать и у изголовья или возле тумбочки свет отключил.
В двухэтажных особняках — включил лампочку на первом этаже, поднялся по лестнице на второй и там ее отключил.

Выбор, конструкция и отличия проходных выключателей

Прежде чем собирать такую схему управления вот на что следует обратить особое внимание:

1 Для подключения проходного выключателя света необходим трехжильный кабель — ВВГнг-Ls 3*1,5 или NYM 3*1. 5мм2
2 Не пытайтесь собрать подобную схему на обычных выключателях.

Основное отличие обычных от проходных заключается в количестве контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а проходные — три!

На простом, цепь освещения может быть либо замкнута, либо разомкнута, третьего не дано.

Проходной же правильнее называть не выключателем, а переключателем.

Так как он, именно переключает цепь с одного рабочего контакта на другой.

По внешнему виду, спереди они могут быть абсолютно одинаковыми. Только на клавише проходного может присутствовать значок из вертикальных треугольников. Однако не перепутайте их с перекидными или перекрестными (подробнее о них ниже). У этих треугольнички смотрят в горизонтальном направлении.

А вот с обратной стороны сразу видна вся разница:

  • у проходного 1 клемма сверху и 2 снизу
  • у обычного 1 сверху и 1 снизу

Многие по этому параметру путают их с двухклавишными. Однако двухклавишные здесь также не подойдут, хотя и имеют тоже три клеммы.

Существенна разница именно в работе контактов. При замыкании одного контакта у проходных переключателей автоматически происходит замыкание другого, а в двухклавишных такой функции нет.

Причем промежуточное положение, когда обе цепи разомкнуты у проходного вообще отсутствует.

Подключение проходного переключателя

В первую очередь необходимо правильно подключить сам выключатель в подрозетнике. Снимаете клавишу и накладные рамки.

В разобранном состоянии можно легко увидеть три контактных клеммы.

Самое главное — это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.

Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.

При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет «пищать» или показывать «0» при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.

После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.

Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.

Со вторым выключателем проделываете ту же самую операцию:

  • ищите общую клемму
  • подключаете на нее фазный проводник, который будет идти на лампочку
  • на оставшиеся подсоединяете две другие жилы

Схема подключение проводов проходного выключателя в распредкоробке

Схема без заземляющего проводника

Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

  • кабель питания с автомата освещения распредщитка
  • кабель на переключатель №1
  • кабель на переключатель №2
  • кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

  • белый(серый) — фаза
  • желто зеленый — земля

или второй вариант:

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи » «

1 Сборка начинается с нулевых проводников.

Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.

2 Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник.

Аналогично нулевым проводам «землю» с вводного кабеля объединяете с «землей» отходящего кабеля на освещение.

Этот провод подключается к корпусу светильника.

3 Осталось правильно и без ошибок подключить фазные проводники.

Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1.

А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение.

Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой. Причем абсолютно не важно как вы их соедините.

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем.

Основные правила подключения в этой схеме которые вам нужно запомнить:

  • фаза с автомата должна приходить на общий проводник первого выключателя
  • и эта же фаза должна выйти с общего проводника второго выключателя на лампочку

  • два остальных вспомогательных проводника, соединяются между собой в распредкоробке
  • ноль и земля подаются напрямую без выключателей сразу на лампочки

Перекидные выключатели — схема управления освещением из 3-х мест

А что делать, если вы хотите управлять одним освещением из трех точек и более. То есть выключателей в цепи будет 3, 4 и т. д. Казалось бы нужно взять еще один проходной выключатель и все.

Однако выключатель с тремя клеммами здесь уже не подойдет. Так как соединяемых проводов в распредкоробке будет четыре.

Здесь вам на помощь придет перекидной, или как его еще называют крестовой, перекрестный, промежуточный выключатель. Его ключевое отличие состоит в том, что он имеет четыре выхода — два снизу и два сверху.

И устанавливается он как раз таки в промежутке между двумя проходными. Находите в распаечной коробке два второстепенных (не основных) провода от первого и второго проходного выключателя.

Рассоединяете их, и подключаете между ними перекидной. Те провода что приходят с первого подключаете — на вход (ориентируйтесь по стрелочкам), а те что уходят на второй — к выходным клеммам.

Всегда проверяйте схему на выключателях! Зачастую бывает, что вход и выход у них находится на одной стороне (верх и низ). Например схема подключения перекидного Legrand Valena:

Естественно сам перекидной запихивать в распаечную коробку не нужно. Достаточно завести туда концы 4-х жильного кабеля от него. А сам выключатель тем временем располагаете в любом удобном месте — возле кровати, в середине длинного коридора и т.д. Свет вы сможете включать и выключать из любой точки.

Самое главное преимущество этой схемы в том, что ее можно изменять до бесконечности и добавлять сколько угодно перекидных выключателей. То есть проходных будет всегда два (в начале и конце), а в промежутке между ними 4, 5 или хоть 10 перекидных.

Ошибки подключения

Многие на этапе поиска и подключения общей клеммы в проходном выключателе совершают ошибку. Не проверяя схему, наивно считают, что общая клемма это та, где всего один контакт.

Собирают таким образом схему, а потом переключатели у них почему-то некорректно работают (зависят друг от друга).

Запомните, что на разных выключателях общий контакт может быть где угодно!

И лучше всего вызванить его, что называется «вживую», тестером или индикаторной отверткой.

Чаще всего с такой проблемой сталкиваются при монтаже или замене проходных переключателей от разных фирм. Если раньше все работало, а после замены одного схема перестала работать — значить перепутали провода.

Но может быть и такой вариант, что новый переключатель вовсе и не проходной. Также запомните, что подсветка внутри изделия никак не может влиять на сам принцип переключения.

Еще одна распространенная ошибка — неправильное подсоединение перекрестных. Когда оба провода, с проходного №1 сажают на верхние контакты, а с №2 на нижние. А между тем у крестового выключателя схема и механизм переключения совсем иной. И подключать провода нужно крест-накрест.

Недостатки

1 Первый из недостатков проходных выключателей — это отсутствие конкретного положения клавиши ВКЛ/ВЫКЛ, которое есть в обычных.

Если у вас перегорела лампочка и ее нужно заменить, при такой схеме не сразу можно понять, свет включен или выключен.

Будет неприятно, когда при замене, лампа просто может взорвать перед глазами. В этом случае самый простой и надежный способ отключить автомат освещения в щитке.

2 Второй недостаток — большое количество соединений в распаечных коробках.

И чем больше у вас светоточек, тем большее их количество будет в распредкоробках. Подключение кабеля напрямую по схемам без распаечных коробок уменьшает количество соединений, но в разы может увеличить либо расход кабеля, либо количество его жил.

Если у вас проводка идет под потолком, то придется оттуда опускать провод к каждому переключателю, а потом обратно поднимать его вверх. Лучший вариант здесь, применение импульсных реле.

Ситуаций, когда нужно подключить две лампы к одной сети электроснабжения, используя всего лишь один выключатель, может быть множество. Чаще всего используют одноклавишные и двухклавишные выключатели, реже — перекрестные. Если с подсоединением одной лампочки, как правило, сложностей не возникает, то наличие 2 источников света заставляет домашних мастеров задуматься об их правильном подсоединении к сети. Однако хотелось бы перечислить все из возможных способов, основываясь не только на типе выключателя, но и на видах лампочек и способах их соединения. Далее мы подробно расскажем, как подключить две лампочки к одному выключателю, предоставив все необходимые схемы монтажа.

Типы ламп и выключателей

Перед тем как перейти непосредственно к монтажу, нужно чётко понимать, что существует несколько типов лампочек, которые подключаются к сети как напрямую, так и через пускорегулирующую или же выпрямительно-понижающую аппаратуру. В любом случае каждая из них имеет своё рабочее напряжение и мощность, от которой соответственно зависит и ток.

Виды источников искусственного света, часто применяемых в быту:

  • Накаливания и галогенные, принцип работы одинаков только в одних находится вакуум, а в других специальные пары галогена, увеличивающие срок службы.
  • Люминесцентные, а также их разновидность, так называемые экономки и натриевые.
  • Светодиодные, работающие на LED системах и на особенности полупроводникового диода излучать световой поток.

Управление освещением с двух мест — идея не новая, но активно применяющаяся и в наши дни. Для ее реализации используются проходные выключатели.

Чем отличается проходной выключатель от обычного выключателя?

Если посмотреть на проходной выключатель со стороны, то никаких внешних отличий вы не найдете. Существенное и единственное отличие таких выключателей от простых, кроется внутри их конструкции.

У обычного однополюсного одноклавишного выключателя в конструкции установлены два контакта, неподвижный и подвижный. Подвижный контакт приводится в движение клавишей, которую мы нажимаем рукой, и замыкается с неподвижным контактом. Тем самым замыкается электрическая цепь и на лампу подается питающее напряжение. Существуют также конструкции двухполюсных одноклавишных выключателей по сути выполняющих ту же самую функцию, что и предыдущий. Его отличие состоит в том, что нулевая жила, идущая к лампе, рвется аналогично фазной. Сделано это для улучшения безопасности.

Рисунок 1. Принципиальная схема подключения однополюсного и двухполюсного одноклавишных выключателей

У проходного выключателя имеется два неподвижных и один подвижный контакты. Подвижный контакт всегда замкнут с одним из неподвижных. При нажатии клавиши и переводе ее из одного положения, например, «выключено» в другое положение — «включено», подвижный контакт также меняет свое положение, размыкаясь с замкнутым контактом и замыкаясь с разомкнутым. То есть у проходного выключателя отсутствует положение «выключено» и он работает не как выключатель, а как переключатель. Поэтому в технической литературе и в каталогах производителей правильно он называется — переключатель. Например: «однополюсный одноклавишный переключатель на два направления». Помните об этом, когда будете покупать выключатели для сборки схемы управления с двух мест.

Кроме однополюсных переключателей бывают двухполюсные и даже трехполюсные переключатели.
Для простоты понимания в данной статье мы будем употреблять выражение не переключатель, а проходной выключатель, так как оно чаще употребляется среди людей.

Где применяется подобная система управления освещением?

Наиболее часто рассматриваемая система управления освещением применяется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных комнатах, то есть в комнатах, где имеются две двери равноценно служащие в качестве входа и выхода, в лестничных маршах и других местах. Во всех перечисленных случаях проходные выключатели устанавливаются рядом с дверьми.

Если говорить о жилых помещениях, то местом установки проходных выключателей могут быть, например, входная дверь в комнату и место на стене рядом с прикроватной тумбой. В таком случае человек, зашедший в комнату, включит свет, нажав проходной выключатель расположенный рядом с дверью, а устроившись на кровати, не вставая сможет его выключить вторым проходным выключателем расположенный рядом с кроватью.

При помощи проходных выключателей можно управлять как одним светильником или лампой, так и их группой. Для каждого случая применяются разные типы проходных выключателей (одноклавишные, двухклавишные, трехклавишные). Главная цель, которую преследует человек, устанавливая такие выключатели, это удобство управления светом и снижение затрат на электроэнергию.

Подключение проходного одноклавишного выключателя

На рисунке 2 показана принципиальная схема подключения проходных выключателей предназначенных для управления одной лампой или одной группы ламп с двух, удаленных друг от друга, мест. Как вы уже, наверное, поняли, что у однополюсного проходного выключателя имеются два неподвижных и один перекидной контакт. На перекидной контакт одного из выключателей подается питающее напряжение. Перекидной контакт второго выключателя соединяется с лампой, а лампы в свою очередь, с нулевым проводом питающей сети. Неподвижные контакты первого выключателя соединятся двумя отдельными проводниками с двумя неподвижными контактами второго выключателя.

Рисунок 2. Принципиальная электрическая схема подключения проходного выключателя с одним полюсом и одной клавишей

На схеме положение перекидных контактов обоих выключателей одинаково, что соответствует, например, опущенному положению их клавиш. Электрическая цепь при этом разомкнута. Если мы нажмем клавишу первого выключателя и переведем ее в поднятое положение, то перекидной контакт этого выключателя соответственно тоже изменит свое положение и замкнет электрическую цепь. По цепи потечет электрический ток (направление тока показано стрелочками), и лампа начнет светиться. Если теперь нажать клавишу второго выключателя и также изменить его положение, то цепь вновь окажется разомкнутой и лампа погаснет.

Для более наглядного представления о том, как производится соединение проводников, на рисунке 3 представлена монтажная схема подключения проходных выключателей. Круг зеленого цвета есть не что иное, как распределительная коробка, внутри которой производится соединение проводов. Кругляшки внутри коробки, это пайки проводов, выполненные в виде скруток со сваркой, обжатые самозажимными изолирующими колпачками, соединенные клеммами или винтовым соединением. Все остальное я думаю и так понятно.

Рисунок 3. Монтажная схема подключения однополюсных одноклавишных проходных выключателей

На представленном ниже рисунке 4, показана схема расстановки оборудования и прокладки проводов. Соединение проводов в этом случае осуществлено в двух распределительных коробках 1 установленных над проходными выключателями 3 . Сделано это с целью экономии проводов. В случае установки одной распределительной коробки и сборки схемы в ней, дополнительно от коробки до ближайшего к нам выключателя пришлось бы прокладывать еще два провода. Если бы питающие провода подводились со стороны лампы 2 , то все соединения можно было произвести в одной коробке без лишних затрат проводов.

Здесь: L — линейный (фазный) провод; N — нулевой провод; PE — провод заземления.

Рисунок 4. Пример выполнения схемы управления освещением с двух мест при помощи проходных однополюсных одноклавишных выключателей

Подключение проходного двухклавишного выключателя

Электрическая схема проходного двухполюсного двухклавишного выключателя аналогична электрической схеме однополюсного одноклавишного проходного выключателя. Отличие состоит в том, что в один корпус встроен еще один комплект контактов (еще один подвижный и два неподвижных контакта). Внешне проходной двухклавишный выключатель похож на обычный двойной.

Назначение двухклавишных проходных выключателей заключается в разделении одной большой группы ламп или светильников на две группы. То есть их работа аналогична работе обычного двойного выключателя установленного в гостиной и предназначенного для включения ламп большой красивой люстры.

Подключение проходного двухклавишного выключателя производится в соответствии с принципиальной схемой, изображенной на рисунке 5. Направления токов указаны стрелками.

Рисунок 5. Принципиальная схема подключения проходного двухклавишного выключателя

Рисунок 6. Монтажная схема подключения двухполюсных двухклавишных проходных выключателей

Управление освещением с трех мест и более

Бывают случаи, когда возникает необходимость во включении света в помещении не с одного или двух мест, а с трех, четырех и более. Для реализации такой схемы производители изготавливают промежуточные выключатели (переключатели). Пример схемы управления с трех мест показан на рисунке 7.

Рисунок 7. Принципиальная схема подключения двухполюсных двухклавишных проходных и промежуточного выключателей

Как видно из схемы промежуточный выключатель имеет четыре неподвижных и два подвижных контакта. При нажатии клавиши, подвижные контакты одновременно переключаются с одной пары неподвижных контактов на другую пару.

Рисунок 8. Монтажная схема подключения однополюсных одноклавишных проходных выключателей и промежуточного выключателя

Для того чтобы можно было включать и выключать свет, например, из четырех мест, устанавливают еще один промежуточный выключатель. Ставится он между одним из проходных выключателей и существующим промежуточным выключателем. По аналогии можно увеличить число мест управления до любого значения.

Рисунок 9. Принципиальная схема управления освещением с пяти мест

Правильно собранная схема подключения двойного выключателя позволяет управлять двумя разными группами освещения из двух мест независимо друг от друга. Два двухклавишных проходных выключателя будут работать на два направления.

Инструкция по монтажу:

  1. Два двухклавишных выключателя монтируются на выбранных местах в установочных коробках (подрозетниках).
  2. Размещаются все группы, подключаемого освещения: светильники, бра или люстра с несколькими точками света. К каждому источнику света должен подходить один трехжильный кабель: фаза (L), защитный (земля), рабочий ноль (N).
  3. Выбирается кабель необходимой длины (3х1.5 мм2), с учетом того, что к выключателям подходят 6 контактов — два трехжильных кабеля.
  4. В распределительной коробке (РК) согласно схеме соединяются провода.
  5. Выполнить монтаж такой схемы можно и с использованием четырех одинарных проходных выключателей, но замена будет не рациональной. Установка двойных проходных выключателей выгодней, так как происходит экономия кабеля и распределительных коробок.

Из двойного проходного выключателя можно сделать одинарный перекрестный выключатель. Для этого контакты соединяются между собой, а клавиши закрепляются вместе для совместной одновременной работы.

значительно проще и может помочь организовать управление электроосвещением из двух точек.

О том как правильно выбрать и смонтировать систему вентиляции для загородного дома можно узнать перейдя по этой .

Так же любой проходной выключатель можно использовать как обычный. В этом случае один из контактов либо не подключается вообще, либо так же подключается для еще одной независимой регулировки имеющейся линии освещения. Теперь вы знаете как правильно подключить, или как говорят электрики расключить, двухклавишный проходной выключатель.

Как сделать управление освещением из нескольких мест с помощью изделий «Avanti»

В больших квартирах или частных домах не всегда бывает удобно управлять освещением из одной точки. Намного удобнее организовать освещение так, чтобы управлять одним осветительным прибором было возможно с двух мест и более. Для этого не подходят обычные выключатели – потребуется установка либо проходных выключателей (переключателей), либо импульсных реле.


Отличие обычного выключателя от проходного изображено на схеме:



Разумеется, возможность установки переключателей или импульсных реле нужно предусмотреть еще на этапе прокладки проводки. Для этого необходима прокладка трехжильного кабеля (ВВГнг-Ls 3*1,5 или NYM 3*1.5мм²). Если схема управления освещением строится на основе переключателя, принцип действия системы такой: вы включаете свет нажатием кнопки одного из переключателей системы и выключаете его следующим нажатием на кнопку любого из переключателей системы.



Если планируется управлять светом только из двух точек – достаточно установки двух проходных выключателей с тремя контактами, если же точек управления необходимо больше – между ними встраивается один или несколько перекрестных переключателей, имеющих четыре контакта.



При построении схемы управления освещением на основе импульсного реле принцип действия системы немного другой. В систему встраивается кнопка, нажатие которой подает в систему электрический импульс. Под воздействием этого импульса контакты смыкаются или размыкаются – и, соответственно, осветительный прибор включается или гаснет. Кроме того, использование импульсного реле дает возможность модифицировать систему. Например, добавить возможность регулировать яркость освещения несколькими нажатиями или же установить «мастер-кнопку», нажатие которой будет выключать освещение или электропитание (кроме необходимых электроприборов) во всем доме.


Что выбрать – переключатели или импульсные реле

Схема с установкой переключателей считается классической – чаще всего для решения задачи управления освещением из нескольких точек применяется именно она. Переключатели легко подключить самостоятельно, а сама схема отличается надежностью работы, т. к. она не включает никаких сложных элементов автоматики и устройств.


Схема с импульсном реле – более сложная, т.к. она требует установки самого реле в распределительный щиток. Затем к реле можно подключить любое количество кнопок. Такая схема особенно актуальна для систем освещения, в которую входит много светильников – это может вызвать перегрузку при организации освещения с помощью переключателей. Установка импульсного реле и кнопок решает проблему, т.к. управление освещением осуществляется за счет подачи кратковременного импульса малой мощности. Электрический ток не проходит через кнопку постоянно, и нагрузка на систему снижается. При этом система управления с помощью кнопок может находиться от реле на расстоянии до нескольких сотен метров.

Как организовать управление освещением из двух точек с помощью переключателей

Проще всего управлять освещением из двух точек. Для организации этой схемы вам потребуются два переключателя. В нашем случае использовались ЭУИ «Avanti» от компании ДКС – это дизайнерская серия электроустановочных изделий. Материалы для производства продукции компании проходят строгий контроль на соответствие качества международным стандартам.

Почему мы выбираем ЭУИ «Avanti»:

    1. Универсальность установки.
      Механизмы могут быть установлены в стену, кабель-канал, лючок, башенку, а также как пыле- и влагозащищенное решение со степенью защиты до IP 55.
    2. Модульность изделий.
      TV-, RJ-, USB-, HDMI-выходы и другие механизмы занимают ½ поста, что позволяет формировать индивидуальные комбинации изделий.
    3. Простое и надежное соединение постов.
      Посты легко соединить в единый блок через две точки фиксации методом «ласточкин хвост».
    4. Прочный каркас для установки изделий в стену.
      Каркас изготовлен из двух материалов. Металлическая часть обеспечивает жесткость конструкции, а сам механизм изделия защелкивается в пластиковую часть каркаса. Это обеспечивает дополнительную изоляцию изделия.
    5. Длительный срок эксплуатации.
      Достигается за счет применения качественной контактной группы.
    6. Широкий ассортимент изделий.
      В серию «Avanti» входят USB-зарядки, диммеры, термостаты и т.д. Большой выбор декоративных рамок как в пластиковом исполнении, так и изготовленных из натуральных материалов.
    7. Дизайн от Студии Артемия Лебедева.
      Дизайн рамок из пластика создан в студии известного российского дизайнера Артемия Лебедева.

    Изделия «Avanti» прекрасно впишутся в любой интерьер

    Оценят поклонники стильных и оригинальных дизайнерских решений​


    Узнать больше о серии «Avanti» можно здесь.

    Купить электроустановочные изделия «Avanti» можно здесь.

    У каждого переключателя три клеммы. Среди них нужно найти общую клемму (например, тестером в режиме прозвонки цепи – на нужном контакте тестер будет пищать или показывать 0 при любом положении клавиши). На общую клемму подключается фаза, на две другие – два оставшихся провода. После этого переключатель собирается и закрепляется в подрозеточной коробке. Эти действия необходимо проделать с каждым из переключателей.

    Затем схема собирается в подрозеточной коробке – сначала соединяются нулевые проводники, затем – жилы заземления, потом – провода фазы. Для соединения удобно использовать клеммные зажимы.

    Порядок подключения обозначен цифрами:


    Как организовать управление освещением из трех и более точек с помощью переключателей

    Для этого потребуется видоизменить прошлую схему, добавив в нее перекрестные переключатели (их также называют инверторами), которые необходимо будет установить между обычными переключателями. У такого переключателя – целых четыре контакта. В данном случае мы используем перекрестный переключатель производства ДКС серии «Avanti» – он отличается высокой надежностью и длительным ресурсом, что позволяет активно эксплуатировать изделия в течение долгих лет.

    Чтобы подключить инвертор, необходимо взять две жилы, идущие от силовых контактов первого переключателя и подключить их к первому и второму контактам (клеммам) инвертора. От 3 и 4 контактов необходимо провести две силовые жилы либо к проходному переключателю, установленному в конце схемы (если планируется управлять светом из трех точек), либо к следующему перекрестному переключателю, если таких точек больше (в этом случае провод монтируется к его первой и второй клемме).


    Схема подключения с применением переключателей:



    Сама по себе эта схема не слишком сложна – но чем больше переключателей устанавливается, тем более сложным становится сборка в распределительной коробке.

    Управление освещением из нескольких точек с помощью импульсного реле

    В распределительном щитке цепь освещения, питающая группу светильников, подключается к силовым контактам реле. Кнопки подключаются параллельно к контактам управления реле. В схеме их может быть любое количество – т.к. через них проходит только кратковременный импульс, это не приводит к перегрузке системы. Можно использовать любые удобные кнопки – при желании это могут быть даже кнопки звонка.


    Схема подключения с применением импульсного реле:



    Если схема освещения предусматривает питание двух независимых групп ламп с одной кнопки, то используется не обычное импульсное реле, а секционное. Оно предназначено для включения по очереди с одной кнопки разных групп ламп или всех группы одновременно. Таким образом вы сможете управлять многорожковой люстрой по двум проводам, и вам не придется прокладывать к ней дополнительную проводку от выключателя. При этом использовании этого типа реле, одно нажатие кнопки будет замыкать первую пару силовых контактов, второе нажатие – вторую пару, третье – обе пары, четвертое – размыкать обе пары контактов. Схема подключения кнопки в таком случае не меняется, но от импульсного реле будет идти на один провод больше (один на одну группу ламп, второй на другую).


    Схема подключения с применением секционного реле:

    У схемы с импульсными реле есть свои преимущества – например, ее проще модернизировать. Она лучше подойдет для больших домов, общественных и социально значимых заведений, где может одновременно включаться несколько групп ламп, создавая высокую нагрузку на систему. Но схему управления освещения с помощью переключателей чаще применяют для средних квартир – она проста, надежна, не требует установки дополнительного оборудования и легко реализуется даже без привлечения электрика.

    Вернуться к списку публикаций

    Проходной выключатель – его особенности, схемы подключения

    Вы когда-нибудь попадали в ситуацию, когда необходимо включить свет, а выключатель расположен таким образом, что добираться до него приходится в полной темноте или, как минимум, в условиях недостаточной освещенности? Аналогичное неудобство ждет вас и при выключении освещения. Между тем, данная ситуация – далеко не редкость при наличии длинных проходных помещений жилого и нежилого типа.

    Следовательно, если есть проблема, должно быть и ее решение. Таким решением является установка нескольких выключателей в общую цепь. Разумеется, данные элементы конструктивно отличаются от традиционных деталей, но в них нет ничего сложного, в статье речь пойдет о том, как подключить проходной выключатель.

    Как это устроено?

    Для примера рассмотрим схему подключения проходного выключателя на 2 точки. Выглядит это так.

    Схема подключения проходного выключателя на две точки

    Обратите внимание на фазовый провод. Он входит в первую деталь, затем двумя параллельными жилами соединятся со второй деталью, из которой затем выходит к осветительному прибору. То есть, управление освещением осуществляется из двух пунктов, расположенных в более удобных для пользования местах.

    В каждом выключателе пара неподвижных контактов (их нужно соединять параллельно) и один подвижный – входящее или исходящее напряжение в цепи, в зависимости от того, какой прибор установлен первым, а какой – вторым.

    Данные детали обычно имеют заводскую маркировку и схему подключения, но если ни того, ни другого нет, не отчаивайтесь, — «прозвон» мультиметром, последовательное замыкание щупов на все пары контактов и переключение клавиш прибора помогут разобраться в ситуации и правильно осуществить подключение.

    Важно: если допущена ошибка, либо произойдет короткое замыкание, либо (и этот вариант наиболее распространенный) система вообще откажется функционировать.

    После «прозвона» можно приступать к монтажу. В современных моделях жилы разного назначения различаются по цвету изоляционной оболочки и перепутать их невозможно.

    Монтаж системы крайне желателен, к примеру, при следующей планировке.

    При такой планировке квартиры крайне желательно использовать проходной выключатель

    Ведь, согласитесь, бегать туда-сюда к традиционному выключателю, расположенному, скажем, возле входной двери – весьма сомнительное «удовольствие».

    А если требуется выполнить подключение раздельного проходного выключателя с двух мест, схема выглядит аналогично, но с одной оговоркой: одвижных и неподвижных контактов будет минимум в два раза больше. Это нужно, чтобы задействовать не только все освещение целиком, но и какую-то его часть.

    Подключение проходного выключателя с двух мест

    Монтаж с трех точек

    Бывают случаи, когда двух точек управления освещением недостаточно. В частности, такая ситуация может сложиться в промышленном помещении (цех, большая мастерская). Тогда имеет место применение дополнительных узлов управления световыми приборами. Соответственно, в цепь монтируются проходные выключатели на 3 точки и более, а схема подключения имеет такой вид.

    Подключение такого выключателя с трех точек и более

    Необходимо помнить, что приборы, находящиеся в середине цепи, отличаются от таковых в ее начале и в конце. Суть отличий в большем количестве контактов – 4, а не 3. То есть средние детали также работают на переброску фазы с одного провода на другой, но при их установке надо мультиметром правильно определить соответствующие пары «вход – выход» и не перепутать их между собой.

    Количество промежуточных узлов управления в данном случае не ограничено и диктуется необходимостью, а также удобством пользования. То же самое касается и количества клавиш на каждом изделии – их может быть 1, 2 или 3. Разумеется, количество клавиш на каждом устройстве в цепи должно быть одинаковым, в противном случае корректная работа всей системы невозможна.

    Нами представлены относительно простые варианты, в которых разрывается только фаза.  Однако, есть и более сложные варианты, в которых на разрыв идет также ноль. Отметим, что подключение в таких случаях требует высокой квалификации, особого внимания и осторожности.

    Таким образом, в описанных здесь устройствах фактически отсутствуют положения «включено – выключено», а всего лишь происходит переброска напряжения с одной из параллельных жил на другую.

    Кроме того, при монтаже и в процессе эксплуатации нужно учитывать, что клавиши приборов каждый раз будут находиться в любом из двух положений, что вовсе не означает фиксированный режим, но к этому неудобству легко привыкнуть и в последующем контролировать процесс эксплуатации только визуально.

    В заключение напомним, что схема подключения проходного выключателя не является сверхсложной задачей, но требует определенных знаний в области электротехники, хотя, в общих чертах для этого вполне достаточно школьного курса физики и умения правильно обращаться с некоторыми приборами.

    В качестве наглядных примеров, чтобы вам все было еще более понятно, мы приведем видеоролики подключение устройств.

    На две точки.

    И на три точки.

    Если же по ряду причин вы не уверены в собственных силах и навыках, не располагаете соответствующими инструментами и контрольно-измерительными приборами, настоятельно рекомендуем не экспериментировать самостоятельно, а обратиться за помощью к профессионалам (сделать это можно, написав в форму внизу справа на нашем сайте). Это несколько увеличит ваши финансовые затраты, но и убережет здоровье, не говоря о том, что специалисты предоставляют на свои услуги определенные гарантии, что с точки зрения практичного человека немаловажно.

    Как собственноручно подключить двухклавишный проходной выключатель

    Сегодня мы подготовили статью на тему: «как собственноручно подключить двухклавишный проходной выключатель», а Анатолий Беляков подскажет вам нюансы и прокомментирует основные ошибки.

    Проходной выключатель двухклавишный: как подключить своими руками

    Для удобства пользователей особенно в помещениях с большой площадью: спортивных или концертных залах, длинных коридорах хорошо иметь возможность выключать и включать свет из разных мест. Это избавит от лишних переходов из одного конца помещения в другой.

    Двухконтактный проходной выключатель

    Схема подключения двухклавишного проходного выключателя легко решает такую задачу, она позволяет установить выключатели в двух и более местах, откуда можно управлять освещением.

    В основе функциональности и практичности двухклавишного проходного выключателя заложены принципы работы одноклавишного переходного выключателя.

    Практически в одном корпусе собрано два одноклавишных проходных выключателя, что значительно расширяет его возможности и всей схемы электропроводки.

    Принцип перекидывания контактов остался прежний: на выключателе две входные клеммы, 4 выходные, всего 6 штук.

    На клавишах отмечены стрелками, куда нажимать для включения или выключения света. Схема собрана так, что выключить свет можно нажатием любой клавиши на проходных выключателях. В каком положении находятся клавиши используемого проходного выключателя, не существенно. Возможности двухклавишных проходных выключателей позволяют создавать различные варианты схем управления светом из двух и даже из трех мест.

    Нет тематического видео для этой статьи.

    Видео (кликните для воспроизведения).

    Два двухклавишных проходных выключателя в схеме расположены в разных местах, работают автономно на два направления, управляя разными группами световых приборов.

    Схема очень удобна для длинных тоннелей, коридоров, лестничных маршей. Не имеет значения, с какой стороны вы заходите, всегда можно включить свет, а на другом конце при выходе выключить.

    Выбираются места установки двухклавишных проходных выключателей, логично их устанавливать на разных концах объекта. Специальной коронкой с победитовыми или алмазными зубцами в бетонных или кирпичных стенах сверлятся установочные отверстия диаметром 72 или 80 мм в зависимости от выбранного корпуса выключателя.

    В отверстия вставляются металлические или пластиковые коробки цилиндрической формы (подрозетники). Если проводка наружная, то корпус выключателя крепится к стене дюбелями и саморезами.

    По всей длине помещения, на потолке или стенах, устанавливают две группы осветительных приборов. Это могут быть люстры, дешевые светильники или бра. Подключения выполняются по параллельной схеме, чтобы при неисправности одного светильника остальные продолжали работать. От них до распределительной коробки прокладывают провода, для работы схемы достаточно по две жилы в кабеле.

    По требованиям ПУЭ (правил устройства электроустановок), в целях безопасности корпуса осветительных приборов заземляются. Все современные светильники, люстры и другие приборы оборудованы клеммой заземления.

    Поэтому лучше проложить кабель с тремя жилами:

    • L – фаза красного цвета;
    • N – нулевой рабочий провод синего или черного цвета;
    • заземляющий провод желто-зеленой раскраски.

    Распределительную коробку рекомендуется устанавливать посредине маршрута размещенных светильников. В зависимости от назначения, условий эксплуатации, предметов интерьера допускается ставить ее на одном из краев.

    В конструкции двухклавишного проходного выключателя предусмотрено 6 клемм для подключения проводов, поэтому от каждой коробки под выключатели до распределительной коробки нужно проложить два трехжильных кабеля, оставляя концы по 15-20 см для зачистки изоляции и соединения проводов.

    Подключение двухконтактного переключателя

    В распределительную коробку должны сойтись 7 кабелей:

    • 4 от выключателей;
    • 2 от групп освещения;
    • 1 кабель питания.

    21 – провод, все разводятся на 8 контактов. Требуется сделать расключение согласно указанной схеме.

    Схема управления освещением из двух мест

    Требование соответствия проводов цвету по назначению L; N, земля, можно выполнить только на участках цепи кабеля питания и осветительных групп. В интервалах от выключателей до распределительной коробки они не выполнимы, в этом случае используются любые провода.

    Поэтому надо быть очень внимательным, для выявления нужного провода используйте мультиметр в режиме прозвонки. Один провод в распределительной коробке останется незадействованным – от выключателя с правой стороны.

    Заизолируйте его концы и оставьте как резервный или подключите на заземляющий контакт.

    В этой схеме используются те же элементы, что для управления переключениями из 2-х точек, плюс перекрестный двухклавишный выключатель. Размещается он в любой удобной точке помещения по схеме между двумя двухклавишными переключателями.

    По конструктивному исполнению и принципу действия перекрестный двухклавишный переключатель представляет собой два проходных двухклавишных выключателя в одном корпусе. Его можно заменить двумя проходными двухклавишными выключателями, но практичнее использовать заводской в одном корпусе.

    В этой модели на двухклавишный переключатель установлена одна общая клавиша, которая синхронизирует перекидывание контактов двух линий. На клеммах перекрестного двухклавишного переключателя поставлены перемычки таким образом, чтобы он обеспечивал прохождение тока в нужном направлении.

    Перекрестный двухклавишный выключатель

    Крайние проходные двухклавишные выключатели соединяются с перекрестным четырехжильным кабелем. Схема работает следующим образом: рабочий ноль заводится сразу на две группы освещения. Фаза приходит на оба входных контакта первого двухклавишного проходного переключателя.

    Независимо от положения клавиш ток проходит на 2 из четырех входных контакта перекрестного переключателя через перемычку на вход второго проходного двухклавишного переключателя. В данный момент положение клавиш 2-го переключателя определяет прохождение тока на одну из осветительных групп.

    Нет тематического видео для этой статьи.
    Видео (кликните для воспроизведения).

    Если группа светится, достаточно изменить положение клавиши любого из переключателей этого ряда, чтобы оборвать цепь питания. Точно так же с включением: стоит изменить положение любой клавиши в этом ряду, и цепь будет восстановлена.

    Схема управления освещением из трех мест

    Конструкции проходных выключателей значительно расширяют возможности переключения осветительных цепей. Они универсальны, их можно использовать как обычные выключатели с одной клавишей или как двухклавишные переключатели.

    Как недостаток можно отметить стоимость: они дороже, чем простые модели переключателей. Поэтому использовать их рекомендуется по назначению в схемах с проходным управлением освещением из нескольких мест.

    Ознакомиться с особенностями подключения проходного выключателя можно в представленном ниже видео. Соблюдение выработанной технологии поможет избежать непредвиденных последствий в дальнейшем.

    Представленные схемы, фотографии и информация, изложенная в тексте, позволят желающим разобраться в принципах работы двухклавишных проходных выключателей, понять рациональность практического применения схем и их использования, освоить методику самостоятельной установки систем управления освещением из нескольких мест.

    Это даст возможность не обращаться к профессиональным электрикам и сэкономить значительные средства при электромонтажных работах в собственном доме.

    Схема подключения проходного двухклавишного выключателя

    Максимальный уровень удобства должен гарантировать не только функциональность выключателя, но и его практичность. По сравнению с одноклавишными проходными выключателями двойные выключатели имеют ряд преимуществ, которые делают их более универсальными.

    Проходной двухклавишный (двойной) выключатель по своей сути представляет собой два одинарных проходных выключателя в одном корпусе, которые работают по тому же принципу действия — “перекидывания” контактов. У выключателя имеется 6 контактов (2 входа и 4 выхода).

    Выключатель имеет обозначающий указатель, который сообщает положение клавиши для включения света и положение клавиши для выключения света.
    При уже включенном свете (без разницы от какого проходного выключателя) можно нажимать на клавишу двойного выключателя и управлять освещением. При этом не имеет значение, в каком положении находилась клавиша данного проходного выключателя.

    Правильно собранная схема подключения двойного выключателя позволяет управлять двумя разными группами освещения из двух мест независимо друг от друга. Два двухклавишных проходных выключателя будут работать на два направления.

    Инструкция по монтажу:
    1. Два двухклавишных выключателя монтируются на выбранных местах в установочных коробках (подрозетниках).
    2. Размещаются все группы, подключаемого освещения: светильники, бра или люстра с несколькими точками света. К каждому источнику света должен подходить один трехжильный кабель: фаза (L), защитный (земля), рабочий ноль (N).
    3. Выбирается кабель необходимой длины (3х1.5 мм2), с учетом того, что к выключателям подходят 6 контактов — два трехжильных кабеля.
    4. В распределительной коробке (РК) согласно схеме соединяются провода.
    5. Выполнить монтаж такой схемы можно и с использованием четырех одинарных проходных выключателей, но замена будет не рациональной. Установка двойных проходных выключателей выгодней, так как происходит экономия кабеля и распределительных коробок.

    Из двойного проходного выключателя можно сделать одинарный перекрестный выключатель. Для этого контакты соединяются между собой, а клавиши закрепляются вместе для совместной одновременной работы.

    Схема подключения одинарного проходного выключателя значительно проще и может помочь организовать управление электроосвещением из двух точек.

    Узнайте как правильно выбрать сечение кабеля с медными или алюминиевыми жилами в зависимости от потребляемого тока. Помните, что от правильного выбора зависит безопасность эксплуатации электросети вашего дома

    Двухклавишный проходной выключатель, как и одноклавишный, может быть перекрестным. Принцип “перекидывающего” действия работает по аналогичной схеме. То есть для управления светом из трех и более мест необходимо задействовать два двойных (двухклавишных) проходных выключателей концевого вида и один (или сколько требуется) двойных проходных выключателей перекрестного вида.

    Соответствующая схема подключения выглядит так:

    1. Все выключатели монтируются на своих местах в утопленных коробках (подрозетниках).

  1. Соединения всех проводов трехжильных кабелей будут сложными и не понятными для первоначального визуального восприятия, поэтому их необходимо выполнять только в распределительной коробке. Для данной схемы подключения необходимо качественно и правильно выполнить 12 соединений проводов.
  2. Монтируются две отдельные группы освещения и к ним подводиться кабель с рабочим нулем.
  3. Выбирается кабель необходимой длины: для концевых выключателей необходим трехжильный кабель (3х1.5мм2), к ним подходят 6 контактов; для двухклавишного проходного перекрестного выключателя используют подключение к уже восьми контактам (четыре входных и четыре выходящих).
  4. К первому проходному двухклавишному выключателю подводиться фаза, а дальше согласно схеме и указаниям на самих выключателях.
  5. Второй конечный проходной выключатель будет напитываться непосредственно от светильников.
  6. Важным этапам монтажа схем подобной сложности является правильная маркировка всех кабелей и отдельных их жил (проводов). Чтобы не запутаться при подключении всю маркировку нужно выполнять постепенно, начиная с прокладки первого кабеля: от одного контакта к другому. Не стоит пренебрегать маркировкой и самых понятных кабелей (приходная фаза, заземление).
  7. На практике в процессе монтажа такой схемы стандартной распределительной коробки (диаметр примерно 60 мм) будет не хватать. Неудобства из-за недостатка места приведут у невозможности качественного соединения некоторых контактов или же все соединительные колодки просто не смогут вместиться в коробку и дать возможность закрыть ее. Необходимо приобрести большую диаметром коробку или установить спаренный вариант коробки (две, три подряд).
  8. Правильно произведенный расчет сечения кабеля поможет создать безопасную электросеть в загородном доме или на даче.

    Если нет возможности глубоко спрятать водопровод, то в зимний мороз труба может перемерзнуть. Спасти ситуацию поможет греющий кабель, как его выбрать и установить читайте здесь.

    О том как правильно выбрать и смонтировать систему вентиляции для загородного дома можно узнать перейдя по этой ссылке.

    Так же любой проходной выключатель можно использовать как обычный. В этом случае один из контактов либо не подключается вообще, либо так же подключается для еще одной независимой регулировки имеющейся линии освещения. Теперь вы знаете как правильно подключить, или как говорят электрики расключить, двухклавишный проходной выключатель.

    Полезные советы для правильного использования схемы подключения двухклавишного проходного выключателя

    Многим интересен вопрос подключения двухклавишного проходного выключателя самостоятельно, без вызова электриков. Сделать это не так то сложно, особенно имея под рукой подробные схемы подключения и детальное описание каждого шага.

    Отличительные особенности выключателя проходного двухклавишного

    Выключатель, который предназначен для управления раздельными источниками света, называется двухклавишным. К таковым источникам относятся как различные разводки софитов, так и люстры с раздельным управлением. Обычно схемы с 2-клавишными выключателями активно применяются в квартирах и кабинетах, где необходимо управление двумя линиями освещения. В коридорах, ванных комнатах и проходных помещениях нет в этом острой необходимости, поэтому там применяется самый обычный одноклавишный проходной выключатель.

    На таких выключателях есть специальные стрелки, которые нужны для указания положения on/off.

    С технической точки зрения такой выключатель представляет собой два одноклавишных, которые имеют общий корпус и функционируют по принципу «перекидывания» контактов. Во всех двуклавишных системах управления используется 6 контактов: 2 являются входными, а 4 — выходными.

    Схема подключения двухклавишного проходного выключателя

    В решении вопроса подключения двухклавишных проходных выключателей наиболее полезным будет сначала разобраться в тонкостях установки двух одноклавишных выключателей.

    Как подключить два одноклавишных проходных выключателя

    Чтобы понять механизм работы более сложной системы, нужно сначала разобраться с её базовым элементом.

    Приведенная схема включает в себя такие элементы: распределительный короб, пару проходных одноклавишных выключателей, любой светильник и провода. Такой вид схемы включения проходного выключателя двухклавишного используется для обеспечения возможности управлять светом из двух мест.

    Как видно на предоставленном рисунке, «земля» проходит из распределительной электрической коробки напрямую на лампочку. Фазу сети подсоединяют к общему зажиму первого выключателя. Два выходных контакта этого выключателя соединяются с такими же элементами второго. Логически понятно, что из второго выключателя провод идет обратно в коробку и уже оттуда напряжение поступает на лампу.

    Монтаж на практике достаточно прост: сначала выключатели размещаются в своих коробках.

    А вот теперь можно говорить и о более сложной системе. Вот схема подключения проходного выключателя с 2х мест:

    Вы, наверное, уже догадались, что такая схема представляет собой ни что иное, как удвоенную схему подключения одноклавишного выключателя для управления из двух мест. По факту, каждая клавиша является независимым выключателем. Здесь всё просто, поэтому нет смысла особо распространяться. Гораздо интереснее выглядит ситуация с подключением хотя бы трех двухклавишных проходных выключателей.

    Повысить надежность электроснабжения потребителей помогает правильное соединение проводов в распредкоробке. Здесь можно прочитать о разных методах подключения кабеля, как однородного, так и из разных металлов, в распределительном коробе.

    Здесь может возникнуть несколько сложностей, которые легко установить из представленных выше схем:

    • средний выключатель имеет больше проводов и совсем другую схему подключения;
    • конструкция такого выключателя несколько отличается от крайнего.

    Понятно, что оба эти фактора никак не способствуют упрощению схемы, а, наоборот, создают огромное количество проводов.

    Из-за низкой популярности такой схемы достаточно сложно найти перекрестные двухклавишные проходные выключатели, которые занимают среднее место в схеме. Обычно такую проблему решают установкой дополнительной пары одноклавишных выключателей в одну рамку. Схема этого приведена на рисунке:

    Как видите, эта схема характеризуется наличием ещё одной параллельной схемы одноклавишного проходного выключателя. Таким образом, для управления из трех мест используется две совмещенные схемы для управления из двух мест.

    О монтаже одноклавишных схем мы говорили выше. Для двухклавишных всё несколько иначе: тут нет распределительной коробки, поэтому механизм будет таков:

    • сначала в специальные коробки устанавливаются сами выключатели, выводы которых оставляются достаточно длинными;
    • после этого устанавливаются светильники, контакты которых тоже должны быть большой длины;
    • производится подключение в соответствии со схемой.

    Как видите, каких-либо сложных деталей в монтаже двух и трех проходных двухклавишных выключателей нет. Всё достаточно просто, а имея под рукой схемы и механизм монтажа с работой справится даже непрофессиональный электрик.

    Подключение проходного двухклавишного выключателя на видео

    Схема подключения двухклавишных проходных выключателей

    Для создания максимального комфорта прибор для выключения или включения светильников в доме должен обладать не только функциональностью, но и практичностью. В сравнении с проходными устройствами с одной клавишей, двухклавишные выключатели благодаря своей универсальности более удобны.

    Проходная конструкция двухклавишной модели выключателя — это не что иное, как два одинарных устройства объединённых в одном корпусе, которые функционируют по принципу переключателя контактных групп. Обычно такие приборы имеют 2 входных и 4 выходных контакта. При этом на корпусе изделия существует указатель, помогающий разобраться, в каком положении находится устройство — включённом или выключенном.

    Проходное устройство для управления освещением в доме по своему принципу полностью повторяет обычный стационарный аналог и поэтому выпускается с одной, двумя или тремя независимыми клавишами. Трудно не согласиться, что обычная конструкция выключателя установленного в начале лестничного пролёта или длинного коридора и пульт управления, размещённый в другом конце помещения очень удобны для решения вопроса освещения конкретно взятого участка дома.

    Выбор проходной конструкции выключателя в первую очередь основывается на количестве клавиш прибора, так как это позволяет управлять сразу несколькими источниками света, подключёнными к такому устройству. В свою очередь, возможность дистанционной системы управления или сенсорный датчик — это дополнительные элементы, улучшающие комфортность в управлении светом в доме.

    Многоклавишные выключатели проходного типа лучше устанавливать в больших помещениях, в которых присутствует несколько входов и разных источников света, которые нужно включать одновременно. В других ситуациях целесообразно устанавливать проходные приборы с одной клавишей, которые более удобны в использовании и имеют простейшую схему подключения.

    На рынке электротехники и сопутствующей ей аксессуаров существует множество моделей проходных выключателей и переключателей от зарубежных и отечественных производителей как простейших одноклавишных, так и многофункциональных моделей. Самыми популярными считаются двухклавишные устройства, которые могут управлять сразу несколькими осветительными приборами, находящимися в разных помещениях или в одном светильнике. Не такие популярные, но не менее эффективные выключатели с тремя клавишами, хотя схема их подключения намного сложнее.

    Благодаря проходному принципу работы выключателя появляется возможность организовать управление одним светильником с разных точек дома или квартиры. Но для её воплощения потребуется несколько одноклавишных приборов и перекрёстный переключатель. А при использовании нескольких перекрёстных приборов можно добиться управления светильником сразу из четырёх точек в квартире.

    Хочется отметить, что каждая дополнительная точка управления источником света значительно усложняет схему подключения выключателей проходного типа, что может привести к затруднению обслуживания и ремонта осветительных приборов в доме. Хитросплетение проводов может ввести в заблуждение даже опытного электрика.

    Особенности схемы подключения проходных выключателей с двух мест

    При правильной сборке схемы подключения двойных выключателей появляется возможность управления несколькими осветительными группами из двух мест независимо друг относительно друга. При этом оба выключателя с двумя клавишами проходного типа будут функционировать по двум направлениям, но для этого нужно выполнить следующие работы.
    1. Двухклавишные выключатели в количестве двух штук устанавливаются на заранее выбранных местах в подрозетниках.
    2. Монтируются светильники или многоламповые источники света, такие как люстра. К осветительным приборам подключают трёхжильный кабель с фазой, рабочим нулём и заземлением.
    3. Учитывая то, что на каждом переключателе по 3 контакта, то понадобится два трёхжильных кабеля соответствующей длины.
    4. Соединение проводов происходит в распределительном коробе согласно схеме.

    Воплощение такой схемы, возможно, и с четырьмя одноклавишными проходными выключателями, но это не рационально в плане расхода дополнительных кабелей и коробок распределения.

    При необходимости двойной проходной выключатель можно использовать в качестве перекрёстного аналога с одной клавишей. Для этого перемыкают соответствующие контакты, а клавиши соединяют друг с другом для одновременного срабатывания.

    Двухклавишные переключатели проходного типа, как и аналоги с одной клавишей могут работать как перекрёстные приборы. Принцип переключения контактных групп имеет аналогичную схему с управлением светильником с двух мест. То есть, как и в предыдущем случае подключать нужно два двойных прибора и перекрёстный аналог в соответствии с определёнными этапами.

    Также любые двухклавишные выключатели проходного типа можно использовать как обычные аналоги. С этой целью одну контактную группу либо, вообще, не используют, либо через неё подключают ещё один отдельно взятый осветительный прибор. Ознакомившись с вышеприведёнными способами управления светильниками с разных мест можно разобраться, что такое схема подключения или как говорят электрики, схема расключения проходного выключателя.

    Как подключить проходной выключатель на две группы светильников

    Прежде чем переходить к монтажным работам, нужно разобраться с особенностями конструкции двухклавишного проходного выключателя. Как упоминалось ранее конструктивно это два прибора с одной клавишей собранные в одном корпусе. Разобравшись с этой особенностью, каждый желающий сможет понять принцип его работы и способы подключения, которое выполняются по аналогии с обычным выключателем с одной клавишей, за исключением пары нюансов:
    • На первую часть выключателя, а, точнее, на обе одинаковые его половинки подаётся электрическая энергия по одному проводу. На втором приборе, с которого будет осуществляться подсоединение источника света каждая из выходящих фаз будет питать свой светильник.
    • В случае с конструкцией одинарного проходного прибора выполняется прокладка трёхжильного кабеля к каждому устройству. Если же это двухклавишный аналог, то протягивают пять проводников к первому и на один больше ко второму прибору. Разница в количестве проводников обусловлена в общем фазном проводе.

    Исходя из, выше рассмотренных вариантов подключения проходных выключателей с разным количеством клавиш и возможности использования их комбинаций, можно прокладывать самые разные схемы, которые позволяют управлять осветительными приборами из различных мест дома. Хотя исходя из практики, в быту редко встречается необходимость управления светильниками более чем из трёх разных точек в квартире.

    Cхема подключения двухклавишного проходного выключателя (переключателя)

    Двухклавишный проходной выключатель представляет собой объединенные в одном корпусе два одиночных проходных переключателя. Соответственно, для его правильного подключения и работы требуется шесть проводов (по три на каждый проходной переключатель, составляющий его).

    Так, например, один из вариантов схемы подключения двухклавишного проходного выключателя, отражающий соединение проводов в распределительной коробке, который связан с двумя одиночными проходными выключателями, выглядит следующим образом:

    Схема второго возможного варианта подключения, при которой двухклавишный перекидной выключатель работает в паре с таким же двухклавишным переключателем, представлена ниже:

    Как видите, для подключения каждого из них используется шесть проводов, давайте теперь рассмотрим какие есть клеммы на механизме двухклавишного переключателя и как они промаркированы.

    В качестве примера двухклавишного выключателя возьмем модель двухклавишного переключателя ABB Busch-Jaeger из серии Basic 55 .

    На тыльной стороне которого, есть шесть клемм для подключения проводов, по три на каждую клавишу. Отличить их довольно просто, в зависимости от принадлежности той или иной клавише, клеммы пронумерованы как « 1 » и « 2 ». При этом в клеммы L1 и L2 подключаются управляющие провода каждой группы света, а в клеммы оставшиеся зажимы со стрелками, подключаются провода идущиие между переключателями. Чтобы было понятнее ниже представлена наглядная схема подключения, в которой указан порядок подсоединения проводов к двухклавишному проходному выключателю ABB Busch-Jaeger из серии Basic 55.

    На практике это выглядит вот так.

    Во время подключения, самое главное верно подсоединить питающие провода к клеммам L1 и L2 одного двухклавишного переключателя и фазные провода, идущие к светильнику в эти же клеммы второго двухклавишного проходного выключателя в схеме . Порядок подключения проводов, которые по схеме проложены между переключателями и подсоединяемые в клеммы со стрелками, не критичен.

    Подробная пошаговая инструкция по подключению и установке двойного проходного переключателя описана ЗДЕСЬ .

    С помощью двухклавишных проходных выключателей можно создавать множество разнообразных схем управления освещением, главное помнить – если планируется использование сразу более двух переключателей света в одной группе, необходимо использовать перекрестные переключатели, устанавливающиеся между проходными, у некоторых производителей они так же встречаются двухклавишные.

    Если у вас еще остались вопросы по схеме подключения двухклавишных проходных выключателей оставляйте их в комментариях к статье, постараемся всем ответить.

    Проходной двухклавишный выключатель — устройство и схема подключения

    Всё в своей жизни человек старается сделать максимально комфортным, это касается и электрической проводки в доме. При ремонтах мы подбираем красивые светильники, выключатели в тон общему интерьеру, розеточные блоки, устанавливаем розетки с защитными шторками от детей и выключатели с подсветкой, чтобы удобно было находить их в тёмном помещении. Но пока ещё не многим приходилось сталкиваться с таким понятием, как проходной выключатель двухклавишный. Это устройство по-настоящему делает наше общение с электричеством удобнее, потому что обеспечивает управление одними и теми же светильниками из нескольких разных мест.

    Такой аппарат заслуживает отдельного подробного разговора, так что давайте разберёмся, для чего он нужен, где устанавливается, какие имеет разновидности и как осуществить подключение в электрическую бытовую сеть двухклавишного проходного выключателя.

    Двухклавишный проходной выключатель устанавливают в помещениях, больших по площади или длине, где будет удобнее управлять освещением с двух мест. Рассмотрим несколько примеров.

    Допустим у вас огромная гостиная, в которой имеется большая люстра и точечные светильники, смонтированные по периметру комнаты. Выключатель, как и положено, находится при входе в помещение – зашли, нажали нужную клавишу, загорелась люстра либо групповые светильники. Пройдя до другого конца гостиной, где, к примеру, расположена лестница на второй этаж, было бы очень комфортно выключить свет, не возвращаясь обратно в начало комнаты. Вот для чего и нужен такой двухклавишный переключатель. Один проходной аппарат расположен при входе, который вы включаете, зайдя в комнату, второй монтируется на выходе из гостиной, чтобы отключать освещение с этого места.

    Точно также применятся схема подключения проходного выключателя с 2-х мест для длинных коридоров. Зачастую её используют в частных мини-отелях и гостиницах, гостевых домах на курортах, когда в длинном помещении расположено несколько номеров, либо в офисах с большим количеством кабинетов. В таких длинных коридорах хорошо монтировать две группы светильников, каждая из которых включается отдельной клавишей. При входе в длинный коридор устанавливается первый проходной выключатель, а в самом конце второй, пройдя через всё помещение, вам не нужно будет возвращаться для отключения.

    Очень удобным оказывается монтаж двойного проходного выключателя в двухэтажном домостроении. Коммутационные аппараты устанавливаются на первом и втором этаже (в начале и в конце лестничного марша). Здесь тоже может быть две группы осветительных элементов – люстры с более ярким освещением и точечные светильники с приглушённым светом, которого будет достаточно, чтобы не спотыкаясь пройти по лестнице. Каждая клавиша включает освещение определённой группы светильников. Управление происходит с того этажа, на котором в данный момент находится человек.

    Ещё такой переключатель можно устанавливать на даче или в загородном доме, где есть длинные садовые дорожки. Например, в начале участка расположен дом, а в конце беседка, между ними дорожка со светильниками. В тёмное время вам надо пройти в беседку, включаете проходной переключатель, расположенный где-то на стене дома, идёте по освещённой садовой дорожке, а потом отключаете освещение из беседки. Пока вы находитесь в беседке, лампочки зря не горят и не наматывают лишнюю электроэнергию. Точно также потом возвращаетесь, сначала включили освещение дорожек в беседке, а отключили его потом переключателем на доме. Освещение дорожек можно сделать более ярким с подвесными светильниками и приглушённым, с точечными приборами освещения, вмонтированными вдоль дорожек, каждый вид включается отдельной клавишей.

    Как правильно дать определение проходному выключателю? По сути, это два коммутационных аппарата, которые управляют одним осветительным прибором (либо группой).

    Если посмотреть на проходной бытовой выключатель двухклавишный, то внешне он абсолютно ничем не отличается от обыкновенного аппарата. Также он состоит из рабочей части (контактной группы) и защитного корпуса (рамки и клавиш). И основные функции у него такие же – разрывать либо замыкать электрическую цепь.

    Но из обычного выключателя никогда не получится сделать проходной, второй имеет более сложную схему подключения. У обыкновенного двухклавишного переключателя имеется три контакта – один входящий (на него поступает фаза из питающей сети) и два отходящих (к ним должны подключаться фазные провода светильников). У проходной модели шесть контактов.

    Если нажать клавишу обыкновенного аппарата, то создаётся замкнутая цепь между источником напряжения и светильником, в результате чего появляется освещение. У проходного варианта есть внутренний подвижный контакт (перекидной), при нажатии клавиши он одновременно одну цепь размыкает, а вторую замыкает, то есть перекидывается с одной клеммы на другую. В данном случае, вторая цепь – это контакты парного выключателя, ведь проходной коммутационный аппарат не работает как самостоятельное устройство.

    При выборе модели проходного выключателя, обратите внимание, что помимо клавишных моделей существуют ещё сенсорные. Они стоят дороже, поэтому здесь ориентируйтесь на свои финансовые возможности.

    Очень удобными в применении считаются модели с подсветкой, такой аппарат не придётся долго искать в тёмном помещении. На каждой клавише есть светящееся окошко, указывающее на место положения выключателя.

    Сначала немного основных принципов, чтобы вы поняли саму суть работы проходного выключателя.

    1. От каждого проходного устройства в распределительную коробку приходит провод из трёх жил.
    2. От первого проходного выключателя одна жила соединяется с фазой питающей сети.
    3. Одна жила второго выключателя соединяется с фазным проводом осветительного прибора.
    4. Между собой оба коммутационных аппарата электрически увязываются в распределительной коробке путём попарного соединения двух оставшихся жил.

    А теперь более подробно рассмотрим подключение в электрическую сеть двухклавишного проходного выключателя.

    Возьмите в руки проходной переключатель на две клавиши и внимательно рассмотрите его тыльную сторону. Подсоединение проводов выполняется на шесть клемм (то есть по три на каждую клавишу).

    Клеммы все промаркированы. Те, которые имеют маркировку «1» с нарисованной рядом стрелочкой, соединяются с аналогичными клеммами второго проходного выключателя. Точно также необходимо соединить между собой проводами клеммы с цифрой «2» и нарисованной рядом стрелочкой. В этом случае удобно использовать четырёхжильный провод.

    В первом выключателе есть ещё две клеммы «L1» и «L2», к ним производится подключение фазного провода из питающей сети. Во втором выключателе клеммы с маркировкой «L1» и «L2» соединяются соответственно с двумя приборами освещения. Такие соединения выполняются двухжильным проводом.

    Подробный разбор схемы подключения смотрите в этом видео:

    Выберите места для установки проходных переключателей. Учитывая суть самого коммутационного аппарата, вполне логично, что один будет в начале помещения, второй в конце. Неважно, с какой стороны вы зайдёте в это помещение, в любом случае – одним выключателем вы включите свет, другим отключите, они оба работают в два направления осветительных групп.

    Для подключения проходного двухклавишного выключателя понадобятся специальные монтажные коробки, которые утапливаются в стенное отверстие (их ещё называют подрозетниками).

    Так как все соединения (а их не так уж мало) будут выполняться в распределительной коробке, то в обычной стандартной (диаметром 60 мм) это сделать будет затруднительно, там попросту не хватит места, чтобы произвести необходимую коммутацию и аккуратно уложить её внутри. Перед тем, как подключить двойной проходной аппарат, постарайтесь приобрести коробку большего диаметра или спаренную из двух-трёх.

    В следующем видео показано как выполнить подключение на практике:

    И еще один пример — здесь:

    Если хорошенько разобраться, схема подключения двухклавишного проходного переключателя, не так уж сложна. Что понадобится, так это элементарные знания электротехники, рабочий набор инструментов электрика и максимум внимательности.

    Автор статьи: Анатолий Беляков

    Добрый день. Меня зовут Анатолий. Я уже более 7 лет работаю прорабом в крупной строительной компании. Считая себя профессионалом, хочу научить всех посетителей сайта решать разнообразные вопросы. Все данные для сайта собраны и тщательно переработаны для того чтобы донести в удобном виде всю требуемую информацию. Однако чтобы применить все, описанное на сайте желательно проконсультироваться с профессионалами.

    ✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 4.4 проголосовавших: 7

    Как подключить переключатели параллельно? Управление светом от параллельного включения

    Как подключить два переключателя параллельно для управления одной нагрузкой?

    В предыдущем учебном пособии по базовой домашней электропроводке мы узнали, как последовательно подключать однопозиционные выключатели. Сегодня мы узнаем , как подключить и соединить два выключателя параллельно для управления и управления одной точкой освещения.

    В основном это предпочтительный метод параллельного подключения однопозиционных переключателей, так как в наши дни в обычной электропроводке используются параллельные или последовательно-параллельные соединения из-за преимуществ по сравнению с последовательным соединением.

    Прежде чем мы углубимся в детали, мы увидим базовую конструкцию и рабочий механизм одностороннего переключателя , который показан на рисунке ниже:

    Конструкция и работа однополюсного однополюсного переключателя

    (однополюсный проходной) Ниже приведено простое пошаговое руководство со схемой и схемой подключения, которая показывает , как подключить односторонние переключатели параллельно?

    Связанные руководства по подключению:

    Требования:

    • Однопозиционные переключатели (SPST = Single Pole Single Through) x 2 Нет
    • Лампа (лампочка) x 1 Нет
    • Короткие отрезки кабеля x 5 №

    Процедура:

    Подсоедините два однопозиционных выключателя, лампочку параллельно к источнику питания, как показано на рис. ниже.Имейте в виду, что для замыкания цепи один из переключателей S 1 или S 2 должен быть замкнут.

    Если имеется несколько выключателей, подключенных параллельно к электрическому прибору, например, световой точке, один из них должен быть в положении ВКЛ, чтобы управлять нагрузкой. Однако лампочка не погаснет, если вы выключите один из переключателей. Другими словами, все выключатели должны быть замкнуты (положение OFF), чтобы отключить нагрузку от источника питания.

    Как подключить переключатели параллельно?

    Цепь замыкается, если один из двух переключателей находится в положении ВКЛ.Другими словами, если один из переключателей замкнут или находится в положении ON, лампочка загорится. То же самое относится и к другим нагрузкам, которые управляются двумя (или более) односторонними переключателями, включенными параллельно.

    Связанные руководства по подключению:

    Ниже приведены различные положения однопозиционных переключателей и световой точки при параллельном соединении.

    Переключатели параллельно Различные положения переключателей и лампочки

    Чтобы получить положение переключения в состоянии ВКЛ для лампочки, описанная выше операция аналогична таблице истинности цифрового логического элемента ИЛИ, которая приведена ниже.

    Переключатель 1 Переключатель 2 Положение лампы
    0 = ВЫКЛ 0 = ВЫКЛ 0 = ВЫКЛ
    0 = ВЫКЛ 1 = ВКЛ 1 = ВКЛ
    1 = ВКЛ 0 = ВЫКЛ 1 = ВКЛ
    1 = ВКЛ 1 = ВКЛ 1 = ВКЛ

    Проще говоря, есть четыре положения переключения, и если оба переключателя находятся в положении OFF, лампочка не загорится.С другой стороны, если один из переключателей находится в положении ON, в цепи будет течь ток, поскольку цепь ведет себя как замкнутая цепь, поэтому лампочка будет светиться. Независимо от того, все ли другие подключенные переключатели находятся в положении ВЫКЛ или ВКЛ.

    Связанные руководства по подключению:

    Полезно знать:

    • Переключатели и предохранители должны быть подключены через линию (Живой) провод.
    • Параллельное соединение переключателей
    • является предпочтительным способом подключения бытовой техники.параллельный или последовательно-параллельный метод подключения более надежен, чем последовательное подключение.
    • При параллельном подключении требуется больше проводов и кабелей.
    • Это надежный и удобный способ подключения.

    Предупреждение:

    • Электричество — наш враг, если вы дадите ему шанс убить вас, помните, они никогда его не упустят. Пожалуйста, ознакомьтесь со всеми предостережениями и инструкциями, выполняя этот урок на практике.
    • Отключите источник питания перед обслуживанием, ремонтом или установкой электрооборудования.
    • Никогда не пытайтесь работать с электричеством без надлежащего руководства и осторожности.
    • Работать с электричеством только в присутствии лиц, имеющих хорошие знания и практический опыт работы, умеющих обращаться с электричеством.
    • Прочтите все инструкции и предупреждения и строго следуйте им.
    • Обратитесь к лицензированному электрику или в энергоснабжающую компанию, прежде чем выполнять какие-либо изменения в подключении электропроводки.
    • Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате.Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

    Связанные учебники по установке электропроводки:

    3-сторонние схемы для коммутаторов ZEN21, ZEN22, ZEN23 и ZEN24

    См. приведенные ниже упрощенные схемы, показывающие 3 различных способа подключения Zooz VER.

    2.0/3.0 переключается в 3-позиционном режиме.

    Некоторые замечания по схемам и процессу установки:

    • Эти схемы относятся к VER.2.0 / 3.0 ТОЛЬКО для следующих моделей: ZEN21, ZEN22, ZEN23, ZEN24
    • 3-позиционное управление — это то, что мы называем 2-точечным управлением, поэтому 2 разных переключателя управляют одним и тем же набором огней (если вы ищете 3-точечное управление с 3 переключателями в установке, нажмите здесь).
    • На схемах показаны все соединения, кроме заземления (заземляющий провод исключен для упрощения иллюстраций).
    • Цвета и расположение общего винта на 3-позиционных переключателях приведены только для иллюстрации и не всегда будут соответствовать вашей настройке, поэтому не следуйте слепому выбору цвета или ориентации винта.
    • Обе коробки нужно перемонтировать.
    • Коммутатор Zooz поставляется в коробке с строкой .
    • Трехсторонняя конфигурация должна иметь переключатель Zooz и обычный трехпозиционный переключатель включения/выключения на другом конце. У вас не будет возможности затемнить обычный трехпозиционный переключатель. Всегда используйте простые трехпозиционные переключатели включения/выключения при подключении их к переключателям Zooz. Никакие диммеры или электронные переключатели со светодиодным индикатором не могут быть подключены к переключателям или диммерам Zooz.
    • Zooz не работает ни с какими доступными дополнительными переключателями. К сожалению, на данный момент у нас нет решения, которое позволило бы переключателям работать как с обычными механическими переключателями, так и с электронными переключателями одновременно.



    ВАРИАНТ 1 (загрузка и линия в одном ящике)

    Обычно в этой коробке вы видите линию электропередач (пучок черных проводов, если это двойная или тройная коробка), а черный от вашего 14-3 romex будет подключен к другому черному (скорее всего, к вашим фарам) вместо того, чтобы быть подключен к коммутатору.Этот вариант может иметь несколько вариаций в зависимости от изобретательности электрика, который первым подключил 3-контактную схему. Свяжитесь с нами, если вы не можете точно сопоставить схемы.



    ВАРИАНТ 2 (загрузка и линия в отдельных коробках, наиболее распространенная конфигурация)

    Обычно черный цвет от вашего ромекса 14-3 подключен непосредственно к выключателю с обеих сторон. Это также может быть подключено с использованием различных частей 14-3 в качестве путешественника, поэтому, если схемы почти совпадают, но не совсем, пожалуйста, не экспериментируйте, сначала свяжитесь с нами.



    ВАРИАНТ 3 (необходимо заглянуть внутрь коробки с приспособлениями)

    Если вы уверены, что у вас есть питание и нейтраль, подходящие к одной из коробок, и что черный провод от romex 14-3 подключен непосредственно к выключателю в этой коробке, но у вас есть только один черный провод, идущий к другому коробка, вы, вероятно, имеете дело с довольно творческой настройкой, которая также потребует, чтобы вы открыли коробку приспособления и перемонтировали ее в соответствии со схемой ниже. Опять же, если вы не уверены, что имеете дело с той проводкой, с которой имеете дело (это довольно редко), свяжитесь с нами, чтобы убедиться, прежде чем пытаться установить.





    Существует несколько различных сценариев, которые могут лучше соответствовать вашей настройке, но все они включают ситуацию, когда линия электропередачи (также называемая источником или линией питания) расположена у источника света, а не в какой-либо из распределительных коробок. Это плохая новость, потому что для работы коммутаторам Zooz требуется прямое подключение к источнику питания и нейтраль.Если вы не можете подключить питание и нейтраль к одной из коробок, вы не сможете использовать Zooz или большинство других настенных переключателей Z-Wave.



    Если вы не уверены в процессе подключения или не можете сопоставить вашу проводку с предоставленными схемами, не продолжайте установку. Сделайте снимки своей установки (нажмите здесь, чтобы получить инструкции, чтобы сделать все правильно с первого раза) и свяжитесь с нами, если у вас возникнут какие-либо вопросы или проблемы. В конце концов, для этого и существует наша команда!

    Устройство

    , принцип действия, схема подключения механизма на две точки

    С увеличением жилой площади, особенно в частных домах, стало необходимо управлять освещением из нескольких мест.Если необходимо управлять одной лампочкой, то достаточно установить однокнопочный выключатель. Схема подключения двухклавишного проходного выключателя позволит управлять несколькими светильниками. Иногда их называют дубликатами или кроссоверами.

    Содержание

    • Однокнопочное устройство
    • Популярные модели
    • Схема подключения двух выключателей
    • Управление освещением с трех мест
    • Применение двухклавишного механизма

    Одноклавишное устройство Устройство

    Внешне такой механизм практически не отличается от простых выключателей.Если речь идет о лицевой стороне, то проходные одноклавишные выключатели имеют две стрелки на кнопке переключения.

    Основное отличие — большее количество контактов. В обычных устройствах их всего две, а в одноклавишном механизме их три, и пара из них общие. Если у стандартного выключателя одно положение рабочее, а второе нет, то в проходном выключателе действительны оба положения, поэтому правильно их следует называть выключателями, т. е. они не включают и не выключают, а переключают вход с одного выхода на другой.Так что у них обе рабочие позиции. Других положений переключателя нет.

    На качественных заводских устройствах всегда есть схема, по которой можно определить, что это за механизм: простой или проходной. Если схемы нет, то следует обратить внимание на количество медных контактов: должно быть три . Обычно на одной стороне выключателя имеется один контакт, а на другой два. Кстати, один терминал не означает, что это вход, их часто путают.Затем нужно прозвонить тестером и найти общие контакты при разных положениях переключателя.

    В противном случае он не будет работать и может сгореть. Процесс определения входа осуществляется следующим образом: тестер устанавливается в положение КЗ и к двум клеммам подключаются щупы. Стрелка прибора должна отклоняться до упора вправо.

    Оставляя щупы на месте, меняют положение ключа, если стрелка не отклоняется, то один из двух выводов общий.Затем следует определить, какой из них. Для этого переместите один щуп на третью клемму, не касаясь ключа. Если стрелка сдвинулась, то входом будет клемма, с которой не был снят щуп.

    Популярные модели

    В настоящее время существует достаточно широкий выбор проходных коммутаторов. Особой популярностью пользуются марки европейских производителей . К ним относятся следующие модели:

    1. ABB Basic 5S — шведско-швейцарская компания, выпускающая продукцию для автоматизации силовых устройств.Выключатели этой марки имеют посеребренные контакты. Срок службы изделий составляет 15 лет.
    2. Legran Valena — французская компания, специализирующаяся на производстве двух- и трехклавишных проходных выключателей. Изделия изготовлены из поликарбоната и отличаются повышенной безопасностью.
    3. Viko Carmen — популярная турецкая компания, наиболее известная в странах постсоветского пространства. Выпускаемая продукция достаточно надежна и доступна по цене.

    Кроме того, популярна еще одна французская компания Schneider Electric.Его продукция имеет хороший баланс между стоимостью и качеством.

    Схема подключения двух выключателей

    Самая простая схема подключения проходного выключателя из двух мест. Чаще всего этот процесс осуществляется при организации освещения на лестнице, ведущей с первого на второй этаж. А также этот способ подходит для длинного коридора, большой проходной комнаты или спальни, когда один выключатель стоит при входе, а второй можно подключить рядом с кроватью.

    Такая схема подключения выключателя из двух мест работает достаточно просто. К светильнику подключается нулевой провод, и на вход одного из выключателей подается напряжение. К входу второго механизма подключена лампа.

    Выходы обоих переключателей соединены между собой. Светильник в данный момент включен, при следующем включении или выключении любого устройства он будет включен или находится в нерабочем состоянии.

    Управление освещением с трех мест

    Очень часто на дальних дистанциях используется вариант с тремя переключателями.Это требует использования дополнительного оборудования. Конструктивно они отличаются двумя контактами, которые идут на вход и выход.

    Схема выглядит немного сложнее, но работа переключателей остается точно такой же. Для этого проводятся следующие мероприятия:

    1. Нейтральный провод также подключается к источнику света.
    2. Фазный провод подключен к входу одного из выключателей.
    3. Провод от светильника подключен к входу второго проходного выключателя.
    4. Два выходных провода от обоих вводов подключены к перекрестному механизму.

    По такому же принципу можно сделать схему с 4-мя и более выключателями. В этом случае по краям все равно будут проходные устройства, а остальные элементы размещаются между ними.

    Применение двухклавишного механизма

    Для управления двумя светильниками проходные выключатели подключаются по 2-х точечной схеме. Для этого есть двухклавишные переключатели. Их конструкция предполагает использование шести клемм, из которых следует определить общие.

    Найти их можно по тому же принципу, что и в трехконтактных устройствах. При использовании в схеме двухклавишных устройств количество проводов увеличивают для использования всех клемм.

    Фазный провод идет на входы обоих выключателей. На схеме он отмечен красным. Остальные клеммы подключаются от приборов к каждой лампочке. Свободные концы светильников подключаются к нулевому проводу, а два вывода выключателей соединяются друг с другом.

    Данная установка обеспечивает удобное управление освещением в достаточно больших помещениях.Возможна организация такого управления двумя светильниками с трех и более точек. Для этого приобретаются дополнительные кроссовые переключатели.

    В этом случае каждая пара от двухклавишного проходного выключателя подключается к двум клеммам каждого перекидного устройства. Сам процесс довольно прост. , но из-за большого количества проводов этот способ используется гораздо реже.

    Как читать схему подключения датчика

    Посмотрите перед подключением!

    Поговорим о схемах подключения .Хотя подключение датчика, как правило, простое — всего несколько проводов — всегда полезно свериться со схемой подключения перед подключением, чтобы убедиться, что вы получите ожидаемый результат.

    Большинство схем следуют схеме, в которой соединения промышленных датчиков показаны слева, а нагрузка и источник питания, которые необходимо подключить, указаны справа. Если нагрузка не отображается (обычно она отображается в виде небольшого прямоугольника без маркировки), следует принять ее. Это компонент или схема, которая будет видеть коммутационный или аналоговый выход датчика — распространенными примерами являются катушка реле или вход ПЛК.

    Подключение источника питания

    Большинству из электронных датчиков требуется питание для работы. Двухпроводные датчики имеют только две точки подключения, поэтому выход подключается последовательно с источником питания. Для остальных конфигураций питание на датчик подается по двум точкам подключения, а выход по третьему проводу. Диапазон напряжения питания зависит от технических характеристик датчика и может быть постоянным, переменным или переменным/постоянным. Точки подключения источника питания изображены на схеме с использованием различных символов:

    • Для источников питания переменного тока: ~, L1 и L2, L и N
    • Для источников питания постоянного тока: +UB и 0 В, +Ub и -Ub, L+ и L-

    Датчики с коммутационным выходом

    Основной функцией многих промышленных датчиков является работа в качестве электронного переключателя. Если у датчика есть коммутационный выход, это будет отображаться на схеме подключения по-разному в зависимости от типа датчика, с которым вы работаете.

    Индуктивные, емкостные или магнитные датчики

    Для этих трех типов датчиков коммутационный выход обычно отображается внутри рамки, обозначающей датчик, и выглядит как разомкнутый или замкнутый контакт. Это нормальное состояние переключателя, когда в поле обнаружения датчика нет активирующей цели. Схемы подключения для 3- или 4-проводных датчиков также показывают требуемую конфигурацию проводки для их типа выхода:

    Выходы с источником тока (PNP) внутренне подключены к источнику питания, поэтому их следует подключать внешне к нагрузке, которая имеет соединение с землей постоянного тока.

    Токоотводящие (NPN) выходы внутренне подключены к заземлению постоянного тока, поэтому их следует подключать снаружи к нагрузке, подключенной к источнику питания.

    Ультразвуковые или фотоэлектрические датчики

    Эти датчики, скорее всего, имеют несколько коммутационных выходов или программируемых выходов, а контакт, как правило, не отображается. Вместо этого выходы помечаются символами, такими как Q1 и Q2, или светящимися и/или темными кругами, чтобы показать различные режимы работы.

    Если коммутационный выход строго PNP или NPN, внешнее подключение через нагрузку может быть показано, как описано выше. В случае двухтактного выхода это не будет частью схемы подключения, поскольку датчики с этим выходом могут работать с любым типом конфигурации внешней проводки.

    Датчики с аналоговым выходом

    Некоторые датчики имеют аналоговый выходной сигнал, который изменяется линейно в зависимости от расстояния, пройденного целью относительно поля обнаружения датчика. Аналоговый выход t может быть показан на схемах соединений с помощью символов или меток, показанных ниже.

    Прочие точки подключения

    Иногда на датчике имеется входное соединение, которое используется для обучения, выбора режима или другой функции программирования . Они описаны в паспорте датчика и соответствующим образом помечены на схеме подключения; некоторые общие метки: IN, XI, Test, Sync или ET.

    Схема домашней сети — объяснение всех схем сети

    Схема домашней сети — это схематический чертеж домашней сети.Это поможет вам спланировать вашу домашнюю сеть и найти для нее наилучшую схему. Но диаграммы домашней сети также используются как часть сетевой документации.

    Большинство сетевых схем представляют собой вариации нескольких распространенных сетевых схем. В этой статье мы рассмотрим эти распространенные сетевые диаграммы. Мы собираемся начать с самой простой схемы домашней сети и расширить ее до полной сложной домашней сети.

    Под каждой раскладкой вы найдете описание с советами, плюсами и минусами раскладки.

    Базовая схема домашней сети

    Это самая простая схема домашней сети, которую вы можете иметь. У нас есть роутер со встроенным модемом и точкой доступа, которую мы получили от нашего провайдера. Эти типы маршрутизаторов обычно позволяют подключать до четырех устройств с помощью сетевого кабеля (UTP).

    Плюсы

    Если вы живете в маленьком доме и имеете ограниченное количество устройств, то эта базовая схема сети может вам подойти. Для этого не нужно покупать какое-либо сетевое оборудование, поэтому настроить его очень просто.

    Минусы

    Если вы посмотрите на эту схему сети, вы можете подумать, что это все, что мне нужно. Я могу подключить свой компьютер (компьютеры) и принтер с помощью сетевого кабеля и беспроводным образом подключить свои мобильные телефоны и/или ноутбуки.

    Но у этого макета есть большой недостаток. Вам нужно будет разместить маршрутизатор рядом с точкой, где интернет-соединение входит в ваш дом. Чаще всего его прячут в подсобном помещении или гараже. Радиус действия беспроводной сети ограничен, поэтому при такой настройке у вас, вероятно, не будет хорошего беспроводного сетевого подключения.

    Можно подключить только четыре проводных устройства. Имейте в виду, что проводное соединение — лучшее из возможных. Поэтому в идеале вы хотите подключить Smart TV, игровую приставку, принтер и т. д. с помощью проводного соединения. Тогда 4 сетевых подключения не так уж и много.

    Другим недостатком является то, что у вас нет полного контроля над маршрутизатором. Таким образом, с точки зрения безопасности вы можете использовать свой собственный маршрутизатор вместо маршрутизатора от интернет-провайдера.

    Советы

    Если вы используете этот макет, убедитесь, что вы изменили пароли по умолчанию для маршрутизатора.Пароль по умолчанию можно легко найти в Интернете, поэтому, чтобы сохранить вашу сеть, начните со смены паролей.

    Также измените пароль, ключ безопасности сети от беспроводной сети и отключите WPS, если он включен в маршрутизаторе. Дополнительные советы по защите домашней сети читайте здесь.

    Схема домашней сети с модемом и маршрутизатором

    По-прежнему довольно простая схема сети, но, как вы можете видеть на схеме сети, мы добавили собственный маршрутизатор. Если у вас есть оптоволоконное соединение из примера, вы получаете модем только от своего интернет-провайдера.Модем может только настроить интернет-соединение и доставить его на одно сетевое устройство.

    Теоретически вы можете подключить один компьютер к модему с помощью кабеля UTP, и у вас будет интернет. Но для использования интернет-соединения с несколькими устройствами вам понадобится маршрутизатор. У большинства маршрутизаторов есть порт WAN, который вы можете использовать для подключения к нему модема, при этом четыре сетевых порта остаются свободными для ваших компьютеров и принтера.

    Эту настройку также можно использовать для замены модема/маршрутизатора из первой схемы на ваш собственный маршрутизатор.

    Плюсы

    Всегда полезно использовать собственный маршрутизатор. Они получают более частые обновления безопасности, у вас будет полный контроль над тем, кто имеет к ним доступ, переадресацией портов, vLAN и т. д.

    Опять же, эта настройка может работать, если у вас небольшой дом или если вы можете разместить маршрутизатор рядом с комнатой, где вы чаще всего используете беспроводные устройства.

    Минусы

    Как и в случае с базовой схемой сети, вы можете подключить только ограниченное количество проводных устройств, и у вас будет плохое покрытие беспроводной сети в вашем доме.

    Сетевая схема коммутатора маршрутизатора

    Если у вас есть более четырех проводных сетевых устройств (компьютеры, игровая приставка, телевизор и т. д.), вам придется добавить сетевой коммутатор в схему сети. Как вы можете видеть на этой схеме сети, мы добавили коммутатор ниже маршрутизатора.

    Сетевые коммутаторы

    бывают разных размеров, начиная с 4 сетевых портов и заканчивая 48 портами. В вашей типичной домашней сети вы должны использовать сетевой коммутатор с 8 портами. Имейте в виду, что вам нужен один порт для подключения коммутатора к маршрутизатору, поэтому вы можете эффективно использовать только 7 портов коммутатора.

    Различные варианты использования коммутатора

    Использование коммутатора необходимо не только тогда, когда вы хотите подключить более 4 сетевых устройств, но и когда вы не хотите тянуть все кабели к маршрутизатору. Например, у вас есть роутер в гараже, но большинство сетевых устройств на первом этаже.

    Теперь вместо того, чтобы прокладывать несколько сетевых кабелей от первого этажа до гаража, вы также можете протянуть один кабель до гаража и разместить выключатель на первом этаже.

    Также возможно последовательное подключение сетевых коммутаторов.Делайте это только в том случае, если вы не можете протянуть отдельные кабели от коммутатора к маршрутизатору. Гирляндное соединение снизит производительность коммутатора 1, поскольку ему также придется обрабатывать трафик от коммутатора 2. Кроме того, соединение между маршрутизатором и коммутатором 1 должно будет обрабатывать больше данных.

    Советы

    Если вы добавляете коммутатор в свою сеть, также выберите режим, который также имеет один или несколько портов PoE (Power over Ethernet). Таким образом, вы можете легко подключить к нему точку доступа.Хороший 8-портовый коммутатор с портами PoE — это Unifi US-8-60W.

    Схема беспроводной сети

    Также возможна полная беспроводная сеть. На этой схеме беспроводной сети все устройства подключены к сети по беспроводной сети. В этом примере мы используем отдельную точку доступа вместо встроенной точки доступа маршрутизатора.

    Точки доступа могут подключать до 20 или 30 устройств одновременно. Таким образом, одна точка доступа может подключить все устройства в вашем доме, пока они находятся в пределах досягаемости.

    Плюсы

    Благодаря полностью беспроводной сети вам не нужно протягивать сетевые кабели через весь дом. Это может быть непростой задачей, когда вы не переделываете свой дом. Еще одним преимуществом такой схемы сети является то, что вы можете использовать и размещать каждое устройство в нужном вам месте.

    Преимущество использования отдельной/выделенной точки доступа заключается в том, что ее можно разместить в наиболее оптимальном месте. Это обеспечит наилучшую возможную производительность беспроводной сети.

    Минусы

    Беспроводные сети могут страдать от помех от других устройств в вашем доме (например, микроволновых печей, сушилок и т. д.). Но также стены и полы будут влиять на качество сигнала.

    Наконечники

    Если вы собираетесь создать полностью беспроводную сеть, то разместите точки доступа на каждом этаже. Таким образом, вы получите лучший уровень сигнала на каждом этаже.

    Также выберите точку доступа, поддерживающую MU-MIMO (многопользовательский, многоканальный вход, множественный выход).Это позволяет нескольким устройствам использовать одну и ту же точку доступа одновременно. Только MIMO позволяет одному устройству одновременно использовать несколько подключений к точке доступа. Таким образом можно достичь более высоких скоростей между устройством и точкой доступа.

    Расширенная сетевая диаграмма

    Здесь вы видите расширенную схему домашней сети. Мы получили несколько коммутаторов и точек доступа, обеспечивающих хорошее покрытие беспроводной сети и эффективное проводное соединение. Эту схему можно использовать, например, для двухэтажного дома.

    Всегда пытайтесь подключать коммутаторы напрямую к маршрутизатору для достижения наилучшей производительности. В этом случае мы использовали Edge Router X SFP (один из маршрутизаторов с лучшим соотношением цены и качества на рынке), который поставляется с несколькими портами PoE. Таким образом, мы можем подключить к нему точки доступа и обеспечить его питанием и сетевым подключением с использованием только одного сетевого кабеля.

    Также точки доступа Unifi US-8-60W имеют порты PoE. Таким образом, мы можем легко подключить к нему IP-камеру или точку доступа.

    Схема ячеистой сети

    В ячеистой сети вы можете соединить несколько беспроводных точек доступа вместе. Не создавать одну большую беспроводную сеть, а расширять беспроводную сеть (без протягивания кабелей). Если вы используете более 2 точек доступа в ячеистой сети, то сеть будет динамически находить наилучшее соединение.

    В доме можно использовать ячеистую сеть, если у вас нет возможности протянуть кабели через дом. Или его также можно использовать для расширения вашей сети на другое здание на вашей территории (например, гараж).

    Профи

    Например, если вы снимаете дом, вы не сможете просверлить отверстия, чтобы протянуть кабель на первый и/или второй этаж. С ячеистой сетью вы можете беспроводным образом расширить свою сеть через свой дом. Как видно на схеме, вы можете подключить коммутатор к (принимающей) точке доступа. Это позволяет подключить несколько устройств за точкой доступа.

    Минусы

    Беспроводной сигнал всегда подвержен помехам. В один день ваша сеть может работать нормально, а на следующий день она может работать медленно и постоянно отключаться.Помехи от других устройств или соседних беспроводных сетей могут нарушить ваш сигнал.

    Советы

    Если вы планируете использовать 3 или более точек доступа к сетке, всегда выбирайте марку, которая поддерживает самоформирование и восстановление. При самоформировании сеть сама определит, какие соединения являются лучшими.

    Самовосстановление гарантирует, что в вашей сети всегда будут готовы резервные соединения. Если точка доступа выйдет из строя или будет отключена, сеть переключится на другую точку доступа для восходящей линии связи.

    Unifi Amplifi — действительно отличная ячеистая сеть. Это быстро и действительно легко настроить.

    Схема сети Powerline

    Если вы хотите расширить свою сеть, но не можете протянуть дополнительные кабели Ethernet, вы можете использовать существующие электрические провода. С адаптерами Powerline вы можете расширить свою сеть с помощью электрических проводов.

    Адаптер Powerline подключен к настенной розетке, и его необходимо подключить к сети с помощью сетевого кабеля.Другие адаптеры могут транслировать беспроводную сеть и/или позволяют, например, подключить сетевой кабель к коммутатору или компьютеру.

    Плюсы

    Адаптеры Powerline

    действительно просты в использовании, это простые устройства plug and play, которые не требуют настройки. Также нет ограничений на количество адаптеров Powerline, которые вы можете использовать в одной сети. Возможность комбинировать как беспроводные адаптеры, так и адаптеры Ethernet делает его еще проще в использовании.

    Минусы

    Имейте в виду, что линии электропередач не предназначены для передачи данных.Любое электрическое устройство, подключенное к той же линии электропередач, может вызвать проблемы с сигналом. Особенно проблемы могут возникнуть с устройствами с большими двигателями, такими как стиральные машины, холодильники и т. д.

    Адаптеры Powerline

    работают лучше всего, когда вы используете их в одной и той же электрической цепи. Они часто не работают через выключатели.

    Советы

    Адаптеры Powerline

    отлично подходят для исправления того места, где вы не можете подключиться к сети или которое находится вне зоны действия вашей беспроводной сети.Не используйте их в качестве основной магистрали вашей сети.

    Лучше использовать ячеистую сеть, чем адаптеры Powerline. Используйте их только в том случае, если ничего не работает или если у вас нет на это бюджета.

    Совет по созданию схемы домашней сети

    По мере роста вашей сети рекомендуется документировать это. Записав IP-адреса сетевых устройств, способ их соединения и, возможно, даже присвоив им имена, вы сможете в дальнейшем устранять неполадки в сети.

    Microsoft Visio или Lucidchart — отличные инструменты для создания отличных сетевых диаграмм.Диаграмма должна давать общее представление о вашей сети. Способ подключения устройств, имя и IP-адрес (в случае статического IP-адреса). Это также может помочь записать марку/модель устройства.

    Если у вас есть большая сеть для документирования, вы можете использовать разные цвета соединения в зависимости от типа соединения. Таким образом, оранжевый может быть для оптоволоконного соединения, а синий для UTP, например. Таким образом, вы можете легко распознать различные типы соединений.

    Подведение итогов

    Как видите, общая структура домашней сети почти такая же.У вас есть подключение к Интернету, модем/маршрутизатор, а затем вы расширяете его с помощью коммутаторов и точек доступа. Я надеюсь, что эта статья дала вам несколько идей о том, как построить свою собственную сеть.

    Если вам нужны дополнительные советы по настройке хорошей домашней сети, обязательно прочитайте эту статью с множеством советов по созданию сети.

    Иконки, используемые в диаграммах Freepik с сайта www.flaticon.com

    Часто задаваемые вопросы по установке

    HS210 Содержание | TP-Link

    Обзор проводки трехпозиционного коммутатора

    Существует несколько типов выключателей света, с которыми вы столкнетесь при обновлении выключателя до интеллектуального выключателя в вашем доме.

    Стандартный/однополюсный

    При использовании стандартного или однополюсного настенного выключателя только один выключатель управляет светом или серией светильников. Это самый распространенный выключатель света в доме. Этот коммутатор можно модернизировать до интеллектуального коммутатора с помощью интеллектуального коммутатора Wi-Fi TP-Link HS200 (при условии, что в распределительной коробке есть нейтральные провода).

    Как определить стандартный коммутатор?

    Если ваш свет можно включить только из одного места, скорее всего, это стандартный/однополюсный выключатель.Вы можете идентифицировать однополюсный настенный выключатель, вынув его из распределительной коробки. Должно быть 2 провода (обычно черного цвета), подключенных к винтовым клеммам или нажимным разъемам на задней части корпуса переключателя. Также может быть подключен заземляющий провод.

    Если к переключателю подключено более двух проводов, скорее всего, это трехпозиционный переключатель, однако в некоторых случаях к стандартному переключателю подключается более двух проводов. В ситуациях, когда один переключатель управляет несколькими осветительными приборами (например, в туалетном столике в ванной или несколькими подвесными светильниками и т.), вы можете обнаружить несколько проводов, подключенных к одним и тем же винтовым зажимам/вставным разъемам на коммутаторе. Если никакие другие переключатели света не управляют этими огнями, скорее всего, у вас есть стандартный переключатель, который используется в качестве соединения для нескольких проводов нагрузки. Вы по-прежнему можете модернизировать эту конфигурацию с помощью интеллектуального коммутатора HS200, но вам потребуется соединить вместе пучок проводов нагрузки, так как HS200 имеет только один провод нагрузки.

    Трехходовой

    С трехпозиционным выключателем два отдельных выключателя света управляют светом или серией светильников.В этой конфигурации вы можете включать и выключать свет из любого места. Эта конфигурация переключателя часто встречается в коридорах, на лестницах или в комнатах, где у вас есть несколько точек входа. Некоторые трехпозиционные выключатели могут быть даже не расположены в одной комнате, но они все равно могут служить для управления освещением в общем пространстве (выключатель может быть расположен как в гараже, так и на кухне, если он управляет освещением внутреннего дворика, доступным из обоих мест). ).

    Существует несколько конфигураций проводки для трехпозиционных переключателей, и не все из них совместимы с HS210. Хотя трудно точно знать, как ваш дом был подключен, когда он был первоначально построен, есть несколько вещей, на которые вы можете обратить внимание, чтобы увидеть, совместим ли ваш сценарий коммутатора с HS210.

    Как определить трехпозиционный переключатель?

    Трехпозиционные переключатели обычно имеют на корпусе три винтовых клеммы, одна из которых будет другого цвета или помечена как «общая». Также может быть отдельный зеленый винт заземления, прикрепленный к монтажному фланцу коммутатора (провод заземления может быть подключен или не подключен).Если на вашем коммутаторе нет винтовых клемм, на задней стороне корпуса коммутатора может быть три вставных разъема, один из которых должен быть помечен как «общий». Надпись на задней стороне переключателя может быть затруднена без очистки и использования фонарика.

    Четырехходовой

    С четырехпозиционным переключателем три или более переключателя управляют светом или серией огней. Эта конфигурация встречается нечасто, но ее можно найти в больших домах или комнатах с конфигурациями, позволяющими входить более чем из двух мест.В этой ситуации вы можете включать и выключать свет с любого из выключателей. Конфигурация четырехпозиционного переключателя состоит из двух трехпозиционных переключателей, по одному на каждом «конце» схемы переключения, и специального четырехпозиционного переключателя между двумя трехпозиционными переключателями.

    Этот сценарий подключения является сложным, и HS210 не тестировался для работы с этой конфигурацией.

    Как определить четырехпозиционный переключатель?

    Четырехпозиционные переключатели часто имеют на корпусе четыре винтовых клеммы, две из которых будут помечены как «вход», а две — как «выход».» Также может быть отдельный зеленый винт заземления, прикрепленный к монтажному фланцу коммутатора (провод заземления может быть подключен или не подключен). Если на вашем коммутаторе нет винтовых клемм, на задней части корпуса переключателя, два из которых должны быть помечены как «вход», а два из которых должны быть помечены как «выход».

    Стандартный переключатель

    Трехпозиционный переключатель

    Четырехпозиционный переключатель [CM2]

    Этот стандартный переключатель имеет два провода питания (линейный и нагрузочный) и один медный провод заземления.

    Этот трехпозиционный переключатель имеет один черный общий провод, один черный контактный провод, один красный контактный провод и один медный провод заземления.

    Этот четырехпозиционный переключатель имеет комбинацию красного и черного проводов для входящих соединений и комбинацию красных и черных проводов для исходящих соединений в дополнение к медному проводу заземления.



    Что делают все разные провода на трехпозиционном переключателе?

    На стандартном переключателе переключатель просто разрешает или запрещает передачу энергии от одного провода к другому. Когда выключатель выключен, цепь разорвана, и питание не может поступать к осветительному прибору. Когда выключатель включен, цепь замыкается, и питание поступает на светильник, освещая вашу комнату.

    Этот принцип, по сути, такой же, как и для трехпозиционного переключателя, но требуется дополнительный провод для включения или выключения второго переключателя. В трехходовом переключателе вместо того, чтобы разрешать и запрещать подачу питания, переключатель всегда посылает питание по одному из двух контактных проводов. В зависимости от состояния обоих переключателей «включено» или «выключено», свет будет либо включен, либо выключен.

    Общий/линейный провод

    По этому проводу подается питание в цепь от главного сервисного щитка; это источник питания для вашего света, и он всегда будет под напряжением, независимо от того, как настроены выключатели. Этот провод будет подключен к общему винту на одном из трехпозиционных выключателей.

    Тросы

    Эти провода соединяют два настенных выключателя вместе и позволяют передавать питание между ними. Один из двух проводов перемещения всегда находится под напряжением, когда питание включено.

    Общий провод/провод нагрузки

    Этот провод передает питание от выключателей к светильнику; этот провод будет под напряжением только при включенном светильнике. Этот провод будет подключен к общему винту на одном из трехпозиционных выключателей.

    Схема

    Описание

    В этом случае первый переключатель включен, а второй выключен.» Энергия течет от первого выключателя ко второму выключателю через бегунок 1, но не доходит до светильника.

    В этом сценарии оба переключателя включены. Энергия поступает от первого переключателя ко второму переключателю через бегунок 1, и свет включается.

    В этом сценарии оба переключателя выключены. Энергия поступает от первого переключателя ко второму переключателю через бегунок 2, и свет включается.

    В этом сценарии первый переключатель выключен, а второй переключатель включен. Мощность течет от первого выключателя ко второму выключателю через бегунок 2, но не доходит до светильника.



    Что означают разные цвета проводов?

    Когда вы откроете свою распределительную коробку, чтобы посмотреть на провода, подключенные к вашим настенным выключателям, вы можете найти радугу возможных цветов.В большинстве случаев вы увидите только черные, красные или белые провода, подключенные к коммутатору. Хотя цвет провода может подразумевать что-то о его назначении, нет никакой гарантии, что цвета проводов будут иметь какое-либо различимое значение в конфигурации вашего трехпозиционного переключателя.

    Часто цвет ваших проводов может быть даже трудно различим, так как они могут быть покрыты краской или покрыты текстурой стены, нанесенной распылением. В этом случае вы, как правило, сможете определить цвет провода, если посмотрите на более уединенный участок провода.

    Селектор цвета в настройках HS210 в основном используется для определения наличия трехпозиционной конфигурации переключателя и возможного необычного сценария подключения. Хотя цвета проводов могут не указывать на то, как они используются в настройке трехпозиционного переключателя, наличие определенных цветов проводов может указывать на более сложный сценарий подключения, в котором приложение Kasa не может вам помочь. Если ваша проводка включает в себя коричневые, оранжевые, фиолетовые, голубые, серые или желтые провода, приложение Kasa не позволит вам завершить настройку.Ваш дом может быть совместим с HS210; однако вам следует обратиться за помощью к лицензированному электрику.

    Цвет провода

    Назначение

    Черный

    Черный — стандартный цвет провода в большинстве домов. Этот провод обычно передает питание к осветительным приборам и от них.

    Красный

    Красные провода часто появляются в трехсторонних конфигурациях.Их можно использовать в качестве проводника или общего/линейного или общего/нагрузочного провода, в зависимости от того, как подключена цепь.

    Белый

    Белые провода обычно представляют собой нейтральные провода, но они могут иметь трехстороннюю конфигурацию, обмотанную черной лентой. Если это так, то этот провод, скорее всего, является одним из двух ваших проводов-путешественников. При такой ситуации с проводкой у вас также вряд ли будет пучок нейтральных проводов.

    Коричневый

    Коричневые провода часто указывают на электрическое питание 277 В. HS210 несовместим с электрическими сетями 277 В.

    Оранжевый

    Оранжевые провода часто указывают на электрическое питание 277 В. HS210 несовместим с электрическими сетями 277 В.

    Фиолетовый

    Фиолетовые провода обычно не используются в Северной Америке и могут указывать на необычный сценарий подключения.Фиолетовые провода более распространены в некоторых европейских странах.

    Темно-синий

    Темно-синие провода менее распространены, но могут появиться в вашем доме, проводя питание к вашим розеткам и светильникам.

    Голубой

    Голубые провода обычно не используются в Северной Америке и могут указывать на необычный сценарий подключения.Светло-голубые провода более распространены в Австралии и часто используются в качестве нейтрального провода.

    Серый

    Серые провода часто являются нейтральным проводом при использовании с электропитанием 277 В. HS210 несовместим с электрическими сетями 277 В.

    Желтый

    Желтые провода часто указывают на электрическое напряжение 277 В. HS210 несовместим с электрическими сетями 277 В.

    Зеленый/Желтый

    Зеленые и желтые полосатые провода — это провода заземления.

    Зеленый

    Зеленые полосатые провода — это провода заземления.

    Голая медь

    Неизолированные медные провода являются заземляющими проводами.



    Как определить общий/линейный/нагрузочный и контактный провода?

    Приложение Kasa поможет вам идентифицировать вашего пассажира и общие/линейные/нагрузочные провода.

    Общие провода (линия и нагрузка)

    Чтобы определить общие провода, подключенные к каждому настенному выключателю, вам нужно взглянуть на сам старый трехпозиционный выключатель. Не все трехпозиционные переключатели одинаковы, поэтому вам может потребоваться найти комбинацию из следующих, чтобы определить общий провод. Пока вы будете искать общую этикетку, на винтовых клеммах и этикетках проводов, поставляемых с HS210, используется терминология «Линия/Нагрузка». В целях установки вашей пары HS210 вы можете считать линию/нагрузку синонимом «common.»

    Для обычной установки HS210 нет необходимости определять, какой из общих проводов соответствует линии, а какой нагрузке.

    Черный винт

    Только вставные

    Вставки и винты

    Если ваш переключатель имеет винтовые клеммы, вы должны найти три винта на корпусе переключателя (может быть дополнительный зеленый винт заземления). Два винта должны быть латунными, один другого цвета. Чаще всего этот другой винт черного цвета. Это ваш общий провод.

    Если ваш выключатель не имеет винтовых клемм, вам придется искать маркировку, указывающую, какой провод является общим. Часто рядом с одним из трех вставных разъемов будет рельефная надпись, обозначающая общий провод.

    Некоторые трехпозиционные переключатели будут иметь как винтовые клеммы, так и вставные разъемы, и переключатель может быть подключен с комбинацией того и другого при использовании.В этом случае ищите винт разного цвета или рельефную надпись, обозначающую общий провод.



    Тросы

    Идентификация проводов бегунов обычно зависит от идентификации общего провода. Если ваш настенный выключатель подключен к винтовым клеммам, два винта одного цвета, обычно из латуни, будут вашими общими проводами. Если в вашем настенном выключателе используются вставные разъемы, вы можете найти два вставных разъема без маркировки или два вставных разъема с маркировкой «путешественник». Это ваши дорожные провода.

    Латунные винты

    Только вставные

    Если у вашего переключателя винтовые клеммы, вы должны найти два латунных винта. Два провода, подключенные к этим винтам, являются вашими путевыми проводами.

    Если у вашего переключателя нет винтовых клемм, ваши контактные провода могут быть не маркированы. Ищите рельефную или печатную маркировку для общего провода, два других вставных соединения будут вашими контактными проводами.



    Как я могу идентифицировать свои нейтральные провода?

    Хотя вы не можете полагаться на цвет провода для обозначения линии, нагрузки, общего провода или проводника, вы можете использовать несколько подсказок, включая цвет провода, чтобы помочь вам идентифицировать нейтральные провода в вашей распределительной коробке. При поиске нейтральных проводов в распределительной коробке ищите два или более белых провода, соединенных вместе с помощью гайки. Возможно, вам придется перемещать провода в распределительной коробке, чтобы найти жгут, поскольку он часто находится в самом конце за любыми другими жгутами проводов.

    За редким исключением, вы не должны видеть нейтральные провода, подключенные к старому настенному выключателю, который вы заменяете. Если вы найдете белый провод, подключенный к настенному выключателю, проверьте, не обмотан ли он черной изолентой. Если да, то это не нейтральный провод, а переделанный белый провод. Если к настенному выключателю подключен белый провод, не обмотанный черной изолентой, и по нему можно проследить соединение с пучком белых проводов, ваш старый настенный выключатель подключен к нейтрали и, вероятно, имеет более сложные функции, такие как таймер или пульт дистанционного управления.

    Если все провода в вашей распределительной коробке кажутся белыми, возможно, они были покрыты краской или текстурой стен, когда ваш дом строился. Посмотрите внимательно, так как фактический цвет провода обычно все еще виден, но менее заметен.

    Обычный комплект

    Переполненная коробка

    Окрашенные или текстурированные

    Перепрофилированный нейтральный

    Это обычная нетронутая распределительная коробка с пучком белых нулевых проводов.

    Эта распределительная коробка забита проводами и есть несколько больших пучков, но пучок нулевого провода все еще можно найти сзади.

    Эта распределительная коробка была покрыта краской или текстурой стены, и все провода выглядят белыми. При внимательном осмотре можно увидеть истинный цвет провода.

    Эта распределительная коробка не имеет нейтрального провода, несмотря на наличие белого провода. Использование черной изоленты указывает на то, что этот белый провод был перепрофилирован для подачи питания.



    Что делать, если мой выключатель не имеет нейтрального провода?

    Поскольку для работы стандартных настенных выключателей не требуется нейтральный провод, а существует несколько способов правильного подключения трехпозиционного выключателя во время строительства, вы можете не найти нейтральный провод в одном или обоих местах.

    • Если только одна из двух распределительных коробок имеет пучок нейтральных проводов, вы все равно сможете использовать HS210, следуя приведенным ниже инструкциям.
    • Если ни один из ваших коммутаторов не имеет жгута нейтрального провода, вы не сможете использовать HS210. Электрик может помочь, но установка новой проводки может быть дорогостоящей.

    Что делать, если только один из моих переключателей имеет нейтральный провод?

    После проверки, если вы обнаружите, что один настенный выключатель имеет жгут нулевого провода, а другой нет, вы все равно сможете использовать HS210. Хотя HS210 предназначен для работы в паре, вы можете заменить настенный выключатель нейтральным проводом, оставив старый настенный выключатель на месте.Если настенный переключатель без нейтрали очень старый, щелкает при нажатии или имеет какие-либо другие признаки старения, вы должны заменить этот переключатель новым стандартным трехпозиционным переключателем, чтобы обеспечить надежную работу. Следует отметить, что это нестандартная конфигурация для HS210, и результаты могут отличаться.

    Что делать, если мои выключатели не имеют провода заземления?

    Не все настенные выключатели подключены к заземляющим проводам, и не все распределительные коробки имеют доступ к заземляющему проводу.

    • Если ваша распределительная коробка изготовлена ​​из пластика и к вашему старому выключателю не был подключен заземляющий провод, в задней части распределительной коробки может быть пучок оголенных медных или зеленых проводов.Вам нужно будет развернуть этот пучок и подсоединить зеленый провод заземления от HS210 с помощью гайки.
    • Если ваша распределительная коробка пластиковая и отсутствует заземляющий провод, вы можете просто заглушить заземляющий провод на HS210 с помощью гайки.
    • Если ваша распределительная коробка металлическая, может отсутствовать заземляющий провод; в этом случае вы сможете подключить заземляющий провод к самой коробке.

    Переключатель с заземлением

    Выключатель без заземления

    Коробка с заземлением

    Коробка без заземления

    Медный провод, подключенный к этому трехпозиционному переключателю, является проводом заземления.

    Этот трехпозиционный переключатель оснащен заземляющим винтом, но не подключен к заземляющему проводу.

    Эта распределительная коробка имеет доступный пучок заземляющих проводов.

    В этой распределительной коробке нет доступных проводов заземления.

    Символы цепей и принципиальные схемы

    До сих пор этот раздел учебника «Класс физики» был сосредоточен на ключевых компонентах электрической цепи и на концепциях разности электрических потенциалов, силы тока и сопротивления.Концептуальное значение терминов было введено и применено к простым схемам. Были обсуждены математические отношения между электрическими величинами и смоделировано их использование при решении задач. Урок 4 будет посвящен способам соединения двух или более электрических устройств в электрическую цепь. Наше обсуждение будет развиваться от простых схем к относительно сложным схемам. К этим сложным цепям будут применяться прежние принципы разности электрических потенциалов, тока и сопротивления, и для их анализа будут использоваться те же математические формулы.

    Электрические цепи, простые или сложные, могут быть описаны различными способами. Электрическая цепь обычно описывается простыми словами. Сказать что-то вроде «Лампочка подключена к D-элементу» — достаточное количество слов, чтобы описать простую схему. Во многих случаях в уроках с 1 по 3 слова использовались для описания простых схем. Услышав (или прочитав) слова, человек привыкает быстро представлять схему в уме. Но еще один способ описать схему — просто нарисовать ее.Такие рисунки обеспечивают более быстрое мысленное представление фактической схемы. Чертежи электрических цепей, подобные приведенному ниже, неоднократно использовались в уроках с 1 по 3.

    Описание цепей словами



    «Схема содержит лампочку и D-элемент на 1,5 В.»

    Описание схем с помощью чертежей

    Последним средством описания электрической цепи является использование обычных схемных обозначений для создания принципиальной схемы цепи и ее компонентов. Некоторые символы цепей, используемые на принципиальных схемах, показаны ниже.

    Отдельный элемент или другой источник питания представлен длинной и короткой параллельными линиями. Набор элементов или аккумуляторов представлен набором длинных и коротких параллельных линий. В обоих случаях длинная линия представляет собой положительный вывод источника энергии, а короткая линия представляет собой отрицательный вывод. Прямая линия используется для обозначения соединительного провода между любыми двумя компонентами цепи.Электрическое устройство, оказывающее сопротивление потоку заряда, обычно называется резистором и изображается зигзагообразной линией. Открытый переключатель обычно представляет собой разрыв прямой линии путем поднятия части линии вверх по диагонали. Эти символы цепей будут часто использоваться в оставшейся части урока 4, поскольку электрические цепи представлены схематическими диаграммами. Важно либо запомнить эти символы, либо часто обращаться к этому короткому списку, пока вы не привыкнете к их использованию.


    В качестве иллюстрации использования электрических символов на принципиальных схемах рассмотрим следующие два примера.

    Пример 1:

    Описание со словами: Три D-элемента помещены в батарейный блок для питания цепи, содержащей три лампочки.
    Используя словесное описание, можно получить ментальную картину описываемой цепи. Это словесное описание может быть затем представлено рисунком трех ячеек и трех лампочек, соединенных проводами.Наконец, символы схемы, представленные выше, могут использоваться для представления одной и той же схемы. Обратите внимание, что три набора длинных и коротких параллельных линий использовались для представления аккумуляторной батареи с тремя D-ячейками. И обратите внимание, что каждая лампочка представлена ​​своим индивидуальным символом резистора. Прямые линии использовались для соединения двух клемм батареи с резисторами и резисторов друг с другом.



    Приведенные выше схемы предполагали, что три лампочки были соединены таким образом, что заряд, протекающий по цепи, последовательно проходил через каждую из трех лампочек. Путь положительного пробного заряда, покидающего положительный полюс батареи и пересекающего внешнюю цепь, должен проходить через каждую из трех подключенных лампочек, прежде чем вернуться к отрицательному полюсу батареи. Но разве только так можно соединить три лампочки? Должны ли они быть подключены последовательно, как показано выше? Точно нет! Фактически приведенный ниже пример 2 содержит одно и то же словесное описание, но рисунок и принципиальные схемы выполнены по-разному.



    Пример 2:

    Описание со словами: Три D-элемента помещены в батарейный блок для питания цепи, содержащей три лампочки.
    Используя словесное описание, можно получить ментальную картину описываемой цепи. Но на этот раз соединения лампочек выполняются таким образом, чтобы на схеме была точка, где провода ответвляются друг от друга.Место ответвления упоминается как узел . Каждая лампочка помещается в свою отдельную ветку. Эти ответвления в конечном итоге соединяются друг с другом, образуя второй узел. Один провод используется для подключения этого второго узла к отрицательной клемме аккумулятора.



    Эти два примера иллюстрируют два распространенных типа соединений в электрических цепях. Когда в цепи присутствуют два или более резистора, они могут быть соединены последовательно или параллельно .Оставшаяся часть урока 4 будет посвящена изучению этих двух типов соединений и их влиянию на электрические величины, такие как ток, сопротивление и электрический потенциал. Следующая часть урока 4 познакомит вас с различием между последовательными и параллельными соединениями.







     Проверьте свое понимание

    1. Используйте символы цепей для построения принципиальных схем для следующих цепей:

    а.Отдельный элемент, лампочка и выключатель соединены вместе в цепи, так что выключатель можно размыкать и замыкать, чтобы включить лампочку.
