Проходной выключатель принцип работы: Устройство проходного выключателя

Содержание

Устройство проходного выключателя

Проходной выключатель: принцип работы и подключение

Проходной выключатель существенно расширяет возможности пользователей в управление осветительными приборами. Конструкция и схема подключения проходного выключателя позволяют управлять одним осветительным прибором или группой светильников из нескольких мест. Это широко используется в зданиях, отдельных помещениях и сооружениях различного назначения с большими площадями.

Использование проходных выключателей в доме

Имея проходные выключатели на разных концах стадиона, концертного зала или других обширных объектах, можно включить все освещение на входе. При необходимости выйти из сооружения на противоположной стороне не требуется возвращаться к выключателю, которым свет был включен – на другом выходе стоит такой же проходной выключатель. Электрические схемы с проходными переключателями позволяют управлять освещением из нескольких разных мест.

Очень удобно применение таких электросхем в подземных переходах, туннелях, все чаще схемы с проходными выключателями используют в частных домах и на лестничных маршах в подъездах многоэтажных домов.

Конструкция и принцип работы

Проходной выключатель по внешнему виду ничем не отличается от обычных изделий. Существенная разница – в конструкции контактной группы, которая скрыта внутри корпуса. Простой выключатель замыкает и размыкает электрическую цепь на одном проводе. Схема подключения проходного выключателя при изменении положения клавиш размыкает одну цепь и сразу замыкает другую. Принцип перекидывания контактов схемы обеспечивает работу выключателей в паре для управления одним и тем же источником света. По техническому решению такой элемент в схеме правильно бы было назвать не проходной выключатель, а переключатель. Профессиональная терминология уже сформировалась, и изменения могут внести только больше путаницы, поэтому все остается как есть.

При перекидывании контактов проходного выключателя размыкается один участок цепи освещения, и замыкается другой. Схема подключения проходного выключателя изменяется так, что любой из выключателей находится в готовности включить или выключить свет. Проходной выключатель можно использовать только в паре с другим. Практически есть возможность подключения в схему проходного выключателя так, чтобы он работал как простой, но тогда теряется смысл всех элементов его конструкции.

Как и обычные выключатели, проходные разделяются в зависимости от вида проводки: для внешней проводки, для скрытой проводки.

По конструктивному исполнению контактных клемм: клеммы с винтовыми зажимами, клеммы зажимные пружинные.

По количеству клавиш:

У них все как у обычных выключателей, отличие – в конструкции и работе контактной группы. Принципом одноклавишного проходного выключателя является перекидывание входного контакта на один из двух выходных. Двухклавишные проходные выключатели. как и трехклавишные, в своем корпусе содержат 2 или 3 конструкции контактной группы одноклавишного выключателя.

Подключение проходного выключателя несложное, все можно сделать своими руками. Меняются количество контактов, клавиш, размеры выключателей, принцип работы остается одним.

Схема строения одно-, двух-, и трехклавишного выключателей

  • одноклавишный выключатель имеет одну вводную клемму и две выходных;
  • двухклавишный выключатель – две входных клеммы и четыре выходных;
  • трехклавишный выключатель – три входные клеммы и шесть выходных.

Управление освещением с 2х мест

Одним осветительным прибором или группой светильников можно управлять с двух мест: это могут быть бра в коридоре или фонарные столбы вдоль садовой дорожки. Потребуется обычная схема подключения проходного выключателя, точнее с двумя проходными одноклавишными выключателями, потому что они работают только парами. На таком примере легче всего понять, как работают проходные выключатели. На рисунке ниже показывается, как подключить проходной выключатель в схему.

Схема включения проходных выключателей

Фаза от сети 220 В подключается к входной клемме одного из проходных выключателей, его клеммы на выходе соединяются с выходными второго. Остается свободная входная клемма второго выключателя, его подключают к осветительному прибору. Второй контакт осветительного прибора соединяется к нулевому проводу сети. По схеме видно, что лампа находится в выключенном состоянии, при изменении положения группы контактов любого переключателя на нее подается ток. Следующее переключение на одном из двух переключателей обрывает цепь, лампа погаснет.

Ближе к реальным условиям схему монтажа показывает картинка расключения кабелей и проводов в распределительной коробке. По требованиям ПУЭ (Правила Устройства Электроустановок) в данном случае используется кабель с тремя медными жилами:

  • красный – фаза;
  • синий – 0;
  • желто-зеленый – заземляющий провод.

Расключение кабелей и проводов в распределительной коробке

Схема разделяется на четыре участка цепи:

  • кабель от сети питания 220 В: с защитного автомата в распределительном щите до коробки;
  • кабель от одного проходного выключателя до расключающей коробки;
  • кабель от другого проходного выключателя до коробки расключения;
  • кабель от осветительного прибора до распределительной коробки.
  • В коробку заводится четыре кабеля.

    Требования к цвету проводов по функциональному назначению выполнимы в полной мере только на двух участках. От распределительного щита и светильника до коробки при расключении контактов проходных выключателей они выполняются частично. Допускается использовать провода любого цвета. Если запутались, проверьте мультиметром в режиме прозвонки или другим измерительным прибором. На входные контакты переключателей обязательно подключается фаза (красный) провод.



    Для управления двумя группами освещения применяется схема подключения двухклавишного проходного выключателя. Если человек понял, как подключаются одноклавишные проходные выключатели, он разберется, как подключить тройной выключатель.

    Схема подключения двухклавишного проходного выключателя

    Управление освещением из 3х мест

    Для управления освещением из трех мест потребуется перекрестный проходной выключатель. Установить его можно в любом удобном для использования месте.

    В схеме перекрестный выключатель подключается между обычными проходными выключателями. Использоваться они могут на лестничных маршах, для освещения дворов и других объектах, по желанию заказчика.

    Перекрестный выключатель несложно сделать своими руками, для этого нужно немного переделать двухклавишный проходной выключатель. На выходные контакты ставятся две перемычки, а две клавиши объединяют в одну, можно просто приклеить одну к другой. Клеить надо так, чтобы крепежные отверстия на клавишах совпадали со штырьками на выключателе. Зазор между клавишами можно компенсировать прокладкой из картона, к которой с двух сторон нужно приклеить пластиковые планки.

    В магазинах есть готовые изделия, можно не изобретать велосипед, просто купить и поставить.

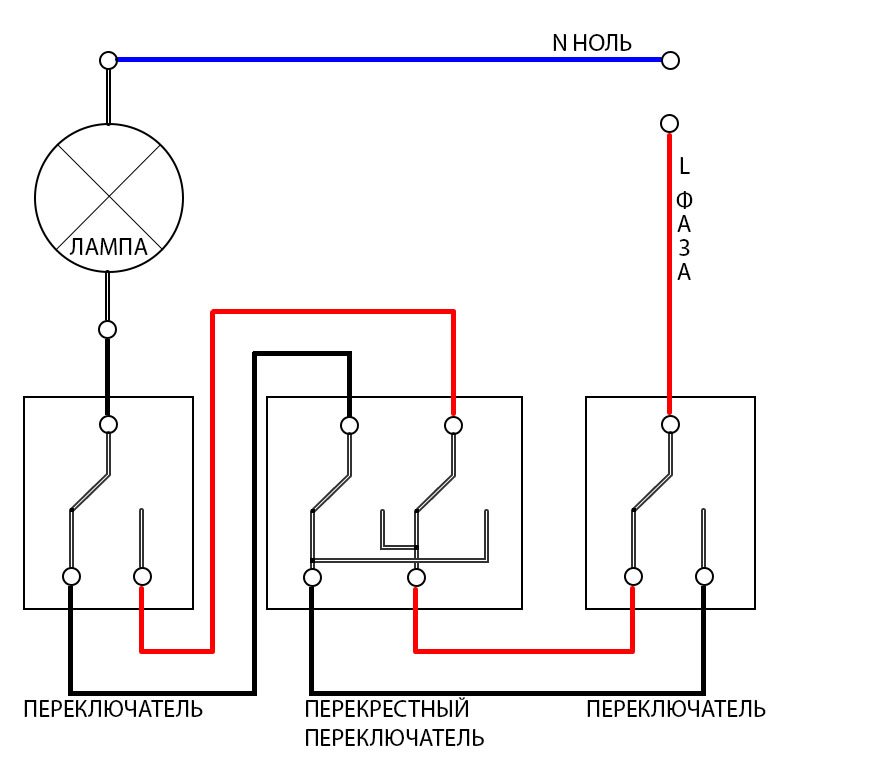

    Схема управления освещением из 3х мест

    На схемах А1 и А2 (ниже) показываются разные варианты подключения, но функциональное назначение остается прежним – соблюдается принцип парности перекидывания контактов.

    Варианты подключения перекрестного выключателя

    В случаях, когда элементом освещения являются большая люстра с двумя группами лампочек или просто два ряда бра вдоль длинного коридора, надо применять двухклавишные проходные и перекрестные выключатели. Схема немного сложнее, но видно, что работает тот же принцип перекидывания контактов. При выключении источника света одним выключателей контакты замыкают цепи других выключателей.

    Схема находится в таком состоянии, что при нажатии любой клавиши этой группы светильников ток проходит на контакты ламп. На основе этих схем можно сделать управление освещением с четырех и более мест, вставляя дополнительные перекрестные выключатели.

    Схема подключения четырех переключателей

    Пример использования

    К ситуации, когда по темному двору нужно пройти к дому, идеально подходит схема с проходными выключателями в двух местах. В частном доме легко реализовать этот проект своими руками. В прихожей рядом с распределительным щитом нужно установить распределительную коробку и один проходной выключатель. Второй – необходимо поставить с внутренней стороны на заборе возле калитки, в качестве осветительных приборов можно использовать фонарные столбы, установленные вдоль дорожки. В крупных магазинах электротоваров есть много вариантов с оригинальной декоративной отделкой.

    Подключение следует сделать по вышеописанной схеме. Кабеля от уличного выключателя и между столбами рекомендуется прокладывать под землей в пластиковых трубах. Зарывать глубоко не надо, 30-40 см для защиты от механических повреждений будет достаточно. Учитывать глубину промерзания в каждом регионе нет смысла, это не водопровод, медные провода не промерзнут.

    Как подключить. Видео

    Как подключить проходной переключатель по всем правилам можно узнать из этого видео.

    Изучив принципы работы схемы с двумя одноклавишными выключателями и собрав ее своими руками, можно без посторонней помощи начинать монтаж более сложных схем с двухклавишными выключателями в трех местах или трехклавишными – в двух местах, если в этом есть необходимость.

    Главная » Проводка » Выключатели » Проходные » Изучаем принцип работы проходного выключателя: что это такое и где его установить

    Изучаем принцип работы проходного выключателя: что это такое и где его установить

    Проходными выключателями называют устройства, предназначенные для обеспечения управления одним источником света из двух или более различных мест. Схемы с их использованием несколько сложнее, чем традиционные, поскольку подразумевают установку нескольких коммутационных аппаратов.

    Освещение с использованием проходных выключателей обычно обустраивают в длинных коридорах, на лестницах, садовых дорожках, в спальнях. Такая схема позволяет, включив свет в одном конце помещения, выключить его в другом, не возвращаясь к первому выключателю.

    Виды проходных выключателей

    Проходные выключатели классифицируются так же, как и обычные.

    По количеству клавиш:

    • одноклавишные;
    • двухклавишные ;
    • трёхклавишные
    • одно- или двухклавишные перекрёстные (используются в тех случаях, когда управление освещением должно осуществляться из трёх или более мест).

    По типу управления:

    Основным критерием при выборе проходного выключателя является количество клавиш: оно должно соответствовать числу групп одновременно включаемых элементов освещения.

    Тип устройства (клавиши, сенсор или что-то другое) имеет второстепенное значение и целиком зависит от личных предпочтений и бюджета.

    Принцип действия — особенности переключения электрической цепи


    Исходя из принципа работы, проходные выключатели света правильнее было бы называть переключателями. Внешне они выглядят практически так же, как обычные выключатели. Основные различия между ними заключаются в их системе контактов.

    Предназначение традиционных выключателей заключаются в замыкании и размыкании электрической цепи. Сходные функции выполняют и переключатели, однако их специфика определяет некоторые конструктивные особенности.




    Многие домашние мастеры, планирующие задействование новую систему управления освещением «Умный дом», задаются вопросом: диммер — что это такое и как его использовать? Данное устройство используется для настройки яркости осветительных приборов.

    Какую схему установки диммера выбрать для конкретной системы освещения, можно узнать тут.

    Подобно двухклавишным выключателям, схема проходного переключателя оснащена тремя контактами. Однако этот дополнительный контакт имеет совершенно иную функцию. При срабатывании обычного выключателя происходит простой разрыв цепи. Проходной двухклавишный переключатель. размыкая одну цепь, одновременно замыкает другую, которая, в свою очередь, является контактами парного переключателя (поодиночке данные устройства не используются).

    Подключение проходных переключателей основано на перекидных контактах, действующих по принципу коромысла. Некоторые из таких устройств имеют нулевое положение, при включении которого обе цепи оказываются разомкнутыми, однако на практике такие устройства используются крайне редко.

    При смене положений переключателя ток перенаправляется на соответствующую клемму. В результате замкнутой остаётся одна из возможных цепей питания источника света. Осветительный прибор включается, когда оба переключателя находятся в одинаковых положениях.

    Если при подключении обычных выключателей задействуется два провода (разрываемая фаза), то к проходным подходит три, из которых два являются перемычками между маршевыми переключателями, а через третий на один переключатель подаётся фаза, которая со второго устройства выходит на источник света.


    Перед инсталляцией современных вариантов домашнего освещения желательно убедиться в исправности источников света. Для этого необходимо знать, как проверить светодиоды мультиметром и осуществить их точное тестирование.

    Чтобы правильно выбрать LED лампы для дома, достаточно внимательно ознакомиться с этой статьей. Оптимальный вид светорегуляторов для таких ламп поможет подобрать простая инструкция.

    Особенностью схемы освещения с использованием проходных выключателей является обязательное наличие в ней коммутационной коробки.

    Перекрёстные выключатели: схема управления освещением из трех и более мест

    Проходные перекрёстные выключатели применяются в тех случаях, когда необходимо организовать управление освещением из трёх или более мест. Эти устройства могут выполнять транзитные функции, не оказывая влияния на работу проходных переключателей, и одновременно сами являются выключателем.

    Их конструктивная особенность заключается в наличии пяти клемм подключения, из которых две соединяются с первым переключателем, две – со вторым, а пятая, обеспечивающая управление из трёх мест, является транзитной. Для управления освещением из четырёх мест потребуется установка двух перекрёстных выключателей.

    При наличии в помещении нескольких групп освещения используются двухклавишные перекрёстные выключатели.

    Проходные выключатели существенно упрощают управление освещением и делают его более удобным. Если ранее использование подобных схем было обусловлено, в основном, особенностями планировки помещения, то в настоящее время их можно встретить практически повсеместно.

    Видео инструкция, демонстрирующая принцип работы проходного выключателя
    Схема подключения проходного выключателя

    Если у вас имеются длинные коридоры, лестницы или большие комнаты, то для освещения их будет удобно использовать проходные выключатели. Подобные устройства позволяют включать и выключать светильники из двух мест — это очень удобно для крупных помещений. В этой статье мы рассмотрим несколько схем соединения проходных выключателей, разберем принцип их работы и изучим основные типы устройств.

    Где применяются

    Переключатели проходного типа достаточно редко используются. Это вызвано тем, что многие электрики и пользователи просто не слышали о них.


    Классический проходной выключатель

    Эти устройства незаменимы в следующих местах:

  • На лестницах в квартирах и жилых домах. К примеру, вы поднимаетесь с первого этажа на второй и вам надо осветить лестницу. Вы включаете свет на первом этаже, поднимаетесь на второй и выключаете его.
  • В длинных коридорах. При входе вы включаете свет, на выходе — выключаете. Принцип работы проходного выключателя позволяет использовать их для управления несколькими линиями освещения.
  • В спальных комнатах. Один выключатель располагается на входе в комнату, второй — возле кровати.
  • В крупных цехах, торговых помещениях, на складах и пр. Позволяет эффективно управлять освещением с нескольких точек.
  • Подключение устройств

    Существует несколько схем подключения этих подобных устройств, разные типы выключателей и разводок. Мы разберем самые популярные из них.

    Управление из двух мест

    Классическая схема подключения проходного выключателя на 2 точки подразумевает использование специализированных переключателей для проходных сетей с одной кнопкой. Они имеют один входной контакт и два выходных. Схема подключения следующая: от коробки на лампу подается ноль. Фаза уходит из коробки на единственный вход выключателя А. К выходным контактам подключается дополнительный кабель, который уходит на выходные контакты переключателя Б. Из Б через единственный “входной” контакт фаза уходит на лампу.

    Принцип работы и устройство проходного выключателя очень простое. В первом переключателе всегда замкнут какой-то контакт. Вторым вы либо размыкаете цепь, либо соединяете ее. Пройдя через коридор, вы размыкаете цепь первым, что приводит к отключению светильника. На обратном пути вы включаете фазу одним и размыкаете ее вторым. Эта схема идеальна, если вам нужно включить один светильник или несколько, расположенных на общем кабеле.




    Классическая схема подключения для двух устройств

    Управление из двух мест несколькими лампами

    Эта схема немного сложнее и требует большего количества работ. Подходит для крупных помещений, в которых работают несколько линий освещения. Данная схема подключения проходного выключателя потребует наличия двойных устройств (у них два входных и 4 выходных контакта). Разберем классический принцип подключения на основе двух линий освещения или люстры с двумя режимами работы.

    Для создания подобной сети нужно последовательно соединить выходы первого переключателя с выходами второго. Они должны отключать фазу, чтобы при монтаже вас не ударило током. Ноль из коробки уходит на две линии освещения. Фаза из коробки уходит на вход переключателя А. Далее они коммутируются с Б посредством соединений кабелем (выходы соединяются, как было описано выше). Затем фаза уходит из Б на линии.

    Принцип работы системы тот же, что и при однокнопочном соединении. просто используется две линии. Мысленно представьте, что у вас два отдельных выключателя и все станет понятно.

    Управление из трех мест

    Это уже довольно сложная система, которая потребует от монтажника мозговых усилий и навыков. Итак, как подключить проходной выключатель (схема подключения) для троих источников? Рассмотрим наиболее простой вариант, хотя имеются и более сложные. Для создания понадобится два проходных устройства с одной кнопкой (1 вход, 2 выхода) и одно перекрестное (два входа, два выхода).


    Схема подключения различных вариаций

    Ноль, как обычно, подается на светильники из коробки. Фаза из нее же уходит на вход в А и уходит через два выхода на два входа перекрестного переключателя. Затем она уходит через два контакта на два выходных в Б и через вход А подается на лампы. В принципе ничего сложного в этом нет, но главное — правильно проложить провода. Обычно подключение делается через коробку, а не по стенам, чтобы во время последующего ремонта не повредить кабеля (из короба делается отдельный выход на А, Б, С, они не соединяются друг с другом по горизонтальному кабелю). Хоть такое подключение и допускается, но его нежелательно использовать.

    Используя двойной перекрестный переключаель и двойные проходные можно усложнить процесс, управляя двумя группами светильников из трех мест, но подобные схемы встречаются нечасто. Эти системы можно усложнять до бесконечности, добавляя новые двухклавишные или одноклавишные проходные выключатели.

    Внимание: выключатель всегда должен размыкать фазу, она приходит на нижний лепесток патрона, а не на боковой. Это позволит избежать поражения током при замене лампы.

    Еще один совет — старайтесь делать отдельные линии освещения на каждую комнату или две комнаты. Это поможет вам избежать обесточивания всей системы при ремонте или замене элементов. К примеру, вам нужно поменять розетку в спальне. Вы обесточиваете ее на щитке, при этом в зале и на кухне у вас есть освещение.

    Виды переключателей

    Для создания схемы подключения перекидного выключателя вам могут понадобиться следующие устройства:

  • Классический одноклавишный переключатель. Имеет 1 вход и 2 выхода.
  • Двухклавишный. Имеет 2 входа и 4 выхода. Позволяет управлять двумя линиями.
  • Трехклавишный. Позволяет управлять тремя линиями, имеет три входа и 6 выходов.
  • Перекрестный. Имеет одну кнопку, два входа и два выхода.
  • Четырехкнопочные устройства практически не применяются ввиду сложности управления. Но несмотря на это их все же иногда подключают.


    Классическое подключение одинарного включателя

    Монтаж систем

    Чтобы правильно построить систему маршевого выключателя, вам нужно составить схему ее подключения и продумать местоположение всех кабелей. Затем можно приступать к работе, закупив нужное оборудование. Для прокладки вам понадобится шлифмашинка с алмазным диском, при помощи которой вы прорежете направляющие под штробы, перфоратор для выбивания штукатурки и создания каналов, а также уровень для нанесения разметки и контроля за вертикалями-горизонталями. Старайтесь делать все аккуратно, не нужно протягивать провода наискосок, создавать в стенах петли и соединения. Все спайки должны располагаться в коробках, в стены кладутся только цельные кабели.

    Для бытовых систем освещения вполне достаточно медного кабеля на 1.5 квадрата. Операция по монтажу проходного выключателя выглядит следующим образом:

  • Кабеля закладываются в вырезанные штробы.
  • Устанавливаются переключатели.
  • Кабеля заводятся в щиток, но не подключаются.
  • Кабеля подключаются к выключателям, светильникам.
  • Происходит соединение кабелей в коробках, вся система собирается.
  • Провода подключаются к щитку через автоматы на 16 ампер.
  • Проводится тестирование системы.
  • Устанавливаются декоративные элементы, кнопки выключения.
  • Внимание: установка проходного выключателя не вызовет сложностей, если вы правильно спроектируете систему. Просто заранее продумайте все тонкости и нарисуйте схему на бумаге, чтобы не запутаться в процессе монтажа.

    Интересное по теме:

    Принцип работы проходного выключателя

    Проходной выключатель: схема подключения устройства из разных мест

    Для повышения комфортности и удобства при эксплуатации осветительных приборов применяется проходной выключатель: схема подключения наглядно отображает принцип работы коммутирующего устройства.

    С его помощью можно осуществлять управление освещением помещения из любой его точки.

    Проходные выключатели используются для организации управления светильниками из нескольких мест.

    Конструкция и принцип работы проходного выключателя

    Проходные выключатели предназначены для включения и выключения освещения из разных концов помещения или лестничного марша. Имеется в виду то, что включить свет можно, например, при входе в комнату, а выключить – в другой ее части. Такой принцип действия позволяет существенно экономить электроэнергию.

    Включение света из разных мест не только очень удобно, но еще и позволяет довольно существенно экономить электроэнергию

    Проходной выключатель по внешнему виду не отличается от обычного. На его лицевой подвижной панели также изображены стрелочки вверх-вниз. Обычный выключатель оснащен одним входом и одним выходом.  В отличие от этого проходное устройство имеет один вход и два выхода. Это свидетельствует о том, что здесь не разрывается ток, а перенаправляется на любой из выходов.

    Несмотря на то, что опытные электрики на глаз смогут определить проходной выключатель, надежные производители выпускают изделия с нарисованной электрической схемой двойного проходного выключателя, тройного или одинарного, которая располагается под корпусом устройства.

    Определить, что перед глазами именно одинарное проходное устройство, можно также при осмотре клемм с медными контактами. Их должно быть три. Для того чтобы убедиться, что клеммы между собой не перепутаны, следует воспользоваться мультиметром. Прибор следует поставить в режим подачи звукового сигнала и прозвонить его вход и выход. Если при касании к контакту мультиметр издает сигнал, контакт в этом месте присутствует.

    Схема распределения связей в сети

    Еще одним отличием от простого выключателя является наличие у проходного устройства трехжильной коммутации, а не двухжильной, как у обычного. Это своего рода переключатель, который перенаправляет напряжение от одного контакта на другой.

    Проходные выключатели обычно работают в паре для управления за одним источником света. К каждому подводится ноль и фаза. Изменение положения клавиши выключателя способствует замыканию цепи, что заставляет загореться лампочку. При выключении первого или второго переключателя проводок фазы размыкается, а контакт парного выключателя замыкается, и свет гаснет. То есть когда на обоих устройствах клавиши находятся в одном положении, освещение включается, в разных — выключается.

    Управлять освещением можно не только из двух мест, но и трех и более. Для этого в общую схему подключения проходного выключателя с двух мест необходимо добавить один или несколько перекрестных переключателей.

    Где размещают устройство?

    Как правило, проходные коммутаторы монтируют в различных зонах, чтобы их было удобно использовать.

    Чаще всего стандартные проходные выключатели с одной или двумя клавишами размещают в таких точках:

    1. По обеим сторонам узкого коридора. Если в центре располагается дверца, то возле нее тоже получится установить устройство.
    2. В просторных спальных. Так, один выключатель можно по стандарту установить на расстоянии 30-40 сантиметров от дверного косяка, а другой над кроватью.
    3. На лестничной площадке.
    4. Вдоль тропинки во дворе частного дома. Ведь будет удобно вечером выйти на прогулку, а при необходимости включать и выключать свет по пути.
    5. В залах большой площади, где имеется несколько входов по сторонам.

    Использование проходного коммутатора целесообразно не только для экономии электричества, но также необходимо для безопасности передвижения. Получается, что единственным недостатком является сложность установки для некоторых мастеров.

    Управление осветительным прибором с нескольких точек

    Существует несколько схем, которые позволяют выполнить монтаж переключателя в разных точках комнаты.

    Простейшая схема предполагает расположение выключателей по сторонам в одной линии. Если требуется организовать несколько мест, то уже придется спроектировать сложную схему электропроводки.

    Пример установки светильника с управлением из разных точек

    Схема подключение светильника из двух мест

    Поскольку это простая схема, для коммутации понадобится приобрести два классических переключателя и провода. Конечно, здесь еще потребуется придерживаться техники безопасности при проведении электромонтажных работ. Ведь это не только гарантия правильной эксплуатации оборудования, но и возможность избежать поражения током.

    Несложная схема установки проходного выключателя, которая используется для монтажа в длинных прихожих, на лестницах

    При использовании обычного выключателя используется просто замыкание/размыкания сети, а проходного зависит от использования двух.

    Рассмотрев схему можно заметить наличия трех клемм: для фазы, и две «управляющие» линии.

    И соответственно при переключении состояния одного из выключателей происходит выключение/включение света.

    Сфера применения проходного выключателя

    Их используют в больших помещениях или протяженных помещениях с различными входами.

    ГлавнЫм преимуществом их применения является способность производить включение/отключение света и электроприборов с различных мест. Очень удобно применение проходного переключателя на лестничных пролетах.

    Также выключатель возможно установить в спальной комнате, чтобы можно было включать свет при входе в комнату, а выключать уже в постели.

    Разновидности и условные обозначения на схемах

    Существуют различные виды переключателей, которые зависят от условия использования. Для установки в стене и снаружи — 2-ой вариант считается лучше, ввиду того, что с прошествием времени не будет наблюдаться угасания соединительного сигнала. Для возможности включения из одного места нескольких источников света используют двойные и т.п. варианты переключателей.

    В случае появления потребности переключения света из 3-х и большего количества мест необходимо применять схему подключения с одновременным использованием переключателей проходного и перекрестного типа.

    По варианту управления они, как и стандартные бывают клавишными, сенсорными или с дистанционным управлением. На схемах они обозначаются, как и обычные только с разверткой в обе стороны.

    Порядок подключения

    • Как правило, прокладка проводов для монтажа любых элементов проводки осуществляется в ходе масштабных ремонтных работ, включающих в себя укладку кабелей в штробах, а также подготовку и установку монтажных коробок для выключателей. Чтобы обеспечить надежное подключение контактов устройства к проводам они должны выступать за край коробки как минимум на 60 мм.
    • Если работы по прокладке проводов и монтажу установочных коробок уже были проведены, то следует подготовить их к установке выключателей. Для этого нужно освободить концы всех проводов (их количество зависит от конструкции выключателя) от изоляции на 50-150 см.
    • Первое, что следует сделать – это отключить напряжение на элементах электрической проводки при помощи автоматического выключателя, установленного на входе в квартиру. Перед тем, как приступать к выполнению любых действий с элементами электрической проводки, необходимо убедиться в отсутствии напряжения с помощью индикаторной отвертки или тестера.
    • Провода подсоединяются к клеммам с использованием маркировки, нанесенной на корпус изделия. При этом входящий провод обозначается буквой L (L1 и L2 если выключатель двухклавишный), а выходящие – стрелками. Иногда на заднюю часть корпуса наносится схема подключения. Порядок присоединения проводов не имеет особого значения, это можно сделать в любом порядке.
    • Рабочая часть выключателя вставляется в коробку и фиксируется при помощи раздвижных лавок или зажимов.
    • Выполняется монтаж пластиковой рамки на лицевую часть устройства.
    • Устанавливается клавиша (или клавиши).
    • На последнем этапе необходимо сделать контрольное включение каждого устройства чтобы убедиться в работоспособности схемы.
    •
    Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

    Проголосовавших: 1 чел.
    Средний рейтинг: 5 из 5.

    устройство, разновидности и принцип работы

    Содержание статьи:

    Для экономии места в коридорах и жилых комнатах применяется двухклавишный проходной выключатель. Прибор повышает комфортность управления источниками света из нескольких точек. Перед началом монтажа стоит спроектировать расположение проводки и ориентироваться на геометрию помещения.

    Особенности двухклавишного коммутатора

    2-х клавишный проходной выключатель с подсветкой

    Двухклавишный переключатель подсоединяется к схеме освещения через второй перекидной контакт каждого коммутатора с двумя кабелями между ними. Фактически прибор является сдвоенной одноклавишной моделью с четырьмя проводами. Электроцепь каждой жилы – автономный элемент осветительной линии, обеспечивающий запитку конкретной лампы без взаимодействия с остальными частями.

    В зависимости от бренда на входах и выходах прибора присутствует от 2 до 4 клемм. К примеру, выпускаются выключатели с 1-й фазной клеммой, 1 выводной клеммой на лампочку, 4 клеммами для промежуточных кабелей.

    Удобство двухклавишных моделей заключается в возможности активации света с разных углов комнаты.

    Конструктивные отличия

    Тыльная сторона выключателя

    Конструктивно ДПВ является стационарными контактами корпуса и подвижного пружинного механизма качения. Для крепления контактных клемм и переключения предназначен пластиковый или керамический каркас. Контактов у прибора 4-6, некоторые бренды их нумеруют.

    Тумблер производится с двумя клавишами без стандартных обозначений, но о его двойном назначении можно судить по разнонаправленным стрелкам. Кнопки в едином корпусе отличатся независимостью схем, что обеспечивает контроль двух линий освещения. Замыкание электрической цепи осуществляется автономно с 2 кнопок.

    Как работает 2-х клавишный ПВ

    Функционал двойного переключателя похож на работу одинарного. Основное отличие – в соединении двух одинаковых элементов в одном корпусе, что расширяет возможности устройства. При нажатии на клавишу выключателя происходит перекидывание контактов, замыкание цепи и зажигание лампочки. Расключение, т.е. переключение в обратном порядке обеспечивает размыкание цепи.

    Алгоритм включения света производители указывают на клавишах стрелочками.

    Сфера использования

    Часто применяют проходной выключатель для длинных коридоров

    Установка двойного проходного выключателя по причине коммутационной способности в 16 А допускается только для управления линией с нагрузкой до 3 кВт. Устройство применяется:

    • для управления светом в ванной и туалете с одного элемента;
    • регулирования яркости лампы на люстре;
    • включения/выключения светодиодной ленты натяжного потолка;
    • активации и отключения ночников;
    • создания освещения в комнате с несколькими лампами;
    • группового управления лампочками в холлах и коридорах.

    Применение двойных переключателей обеспечивает экономию провода, направленного к одинарным моделям.

    Разновидности приборов

    Перед тем как подключать ДПВ нужно разобраться с классификацией. Знание особенностей монтажа, типа активации поможет правильно подобрать коммутатор.

    По способу установки

    Накладной проходной выключатель

    Существует две разновидности:

    • Внутренние, или «утопленные». Располагаются в стене как элемент скрытой проводки. Кабель прокладывается в штробе или внутри ГКЛ. Чтобы подсоединить переключатель, понадобится дополнительно поставить в отверстие подрозетник для рабочей части. На него подводятся монтажные канавки.
    • Наружные. Устанавливаются в случае прокладки проводов в гофре или коробе поверх стены. На фарфоровых изоляторах в коробах не укладываются. Наружные выключатели оправданы в деревянных дачах, хозпостройках и подсобках.

    Используйте наружные модели для временной проводки.

    По типу работы клавишной пружины

    Двухклавишный переключатель функционирует по таким принципам:

    • Сжатие: при надавливании на кнопку сила поступает на шарик, который сжимает пружину. Элемент скользит по оси качания коромысла, и двигаясь по его плечу, обеспечивает перемещение активного узла с контактами.
    • Растяжение: на клавише находится рамка, прижатая к основанию пружины. Деталь качается по оси, разрывая или создавая электроконтакт.

    Вне зависимости от механизма переключается активная часть.

    По способу коммутации элементов

    Перекидной выключатель с винтовыми зажимами

    Подключить ДПВ можно при помощи винтовых или безвинтовых зажимов.

    При установке на винтовые зажимы основная сложность работ – отсутствие маркировки контактов. Для поиска входа понадобится индикаторная отвертка. Гнезда под фазу находятся вверху керамического корпуса. Перед подключением с проводов на 0,7 см снимают изоляцию.

    На верхний контакт подводят фазу, вставляя зачищенный участок в зазор, образовавшийся при раскручивании винта. Два оставшихся контакта подсоединяют аналогично.

    У безвинтовых моделей контакт проводников осуществляется при помощи токопроводящей арматуры. С провода снимается на 8-10 см длины изоляционный слой. Фазную жилу подкидывают на контакт входа вверху панели. Он определяется по маркеру 1 или L.

    Зачищенную часть провода помещают в специальный проем. Фиксация происходит при помощи внутреннего пружинного узла. Остальные жилы без изоляционного покрытия устанавливаются в гнезда для контактов выхода.

    Винтовые зажимы требуется периодически подтягивать.

    Схема подключения

    Схема подключения проходного выключателя из двух мест

    Стандартная схема подключения двухклавишного проходного выключателя предусматривает наличие в помещении:

    • распредкороба на 10-30 см ниже линии потолка;
    • основного прибора – ДПВ;
    • светильников в двух комнатах.

    После монтажа оборудования его нужно связать в единую систему следующим образом:

    1. Выключить вводной квартирный автомат.
    2. Найти в распределительном коробе двухжильный кабель с нулем и фазой.
    3. Фазный провод из распредкороба вывести на неподвижный контакт входа.
    4. Соединить при помощи еще двух фазных проводов неподвижные отводные контакты с патронами лампы.
    5. На один контакт патрона подкинуть фазную жилу, на второй – нулевую и соединить ее с нулем питания в распредкоробке.

    Соединение входных контактов допускается только фазой.

    Подключение двух устройств из двух точек

    Схема предусматривает обустройство двух групп лампочек в начале и в конце помещения для удобства управления. Распределительный короб с целью экономии кабеля ставится рядом со щитком.

    Последовательность действий и общие требования

    Штробление стен

    Пошаговый алгоритм монтажа предусматривает подбор провода с расчетом сечения  и длины, соединение проводов, распайку конструкции.

    После подбора кабеля:

    1. Перфоратором высверливаются отверстия в кирпичной или бетонной поверхности. Работают коронкой, отступив от потолка 15-20 см.
    2. В вертикальном направлении на расстоянии 60-90 см от напольной поверхности просверливается ниша для 1-го подрозетника.
    3. С противоположной стороны проделывается штроба под второй подрзозетник.
    4. Кабель с большим сечением прокладывается от распредщитка к распределительному коробу.

      Соединение проводов в распредкоробке методом пайки

    5. От короба до переключателей организуется линия из 2-х проводов с 3-мя жилами. Их сечение должно быть меньше.
    6. Для линии осветительных приборов применяются трехжильные кабели, уложенные согласно схеме.
    7. Выполняются петли по 30-40 см под плафоны.
    8. В распределительный короб и в подрозетики прокладываются концы кабеля.
    9. Корпуса помещаются в ниши, крепятся на гипсовую смесь.

    После застывания гипса с концов снимается изоляционный слой, производится соединение провода, подключение светильников и розеток.

    Инструменты и материалы

    Для установки понадобится приобрести распредкороб, 2 внутренних подрозетка под бетонную и кирпичную стену, 2 устройства ДПВ, элементы освещения.   Монтаж переключательных приборов выполняется с использованием пассатижей, уровня, гаечных ключей, кусачек, канцелярского ножа, отвертки, клеммников, изоленты.

    Сечение силового кабеля по мощности потребления группы

    Монтаж двойного коммутатора осуществляется при помощи провода с 6-ю жилами. Допускается использовать разный тип маркировки – ВВГ, ПУНП, ВВП, MYN, но только с двойной изоляцией и медными жилами. Сечение изделий выбирается в соответствии с таблицей.

    Мощность, кВт Ток, А Длина, м Сечение, мм2
    1 4,6 34,5 1
    2 9 17,5 1
    3 13,5 17,5 1,5
    3,5 16 24,5 2,5
    4 18 21,5 2,5
    6 27 23 4
    8 36,5 25 6

    Несоответствие длины, суммарной мощности и сечения провода приведет к перегреванию контактов и повреждению сети.

    Цвет проводов побирается на основании СНиПа, ГОСТА Р-50462-92  и гл. 1 ПУЭ:

    • нейтраль – синего или голубого цвета;
    • заземление – желто-зеленое;
    • фаза и точки ее коммутации – черный, красный.

    Иногда разрешено применять белую фазу.

    Соединение проходного двухклавишного выключателя для управления из 2-ух мест

    Принцип подключения проходных выключателей

    Реализовать схему подключения двухклавишного проходного выключателя на 2 точки целесообразно до работ по внутренней отделке комнаты. Она выполняется пошагово:

    1. Проделывание штроб – одной от ПВ к распределительному коробу, двух – в обратном направлении, одной – от распредкороба до осветительных приборов.
    2. Выбор проводников для участка от распредкороба до первого переключателя. Подойдут 2 кабеля с 3-мя жилами или 3 кабеля с 2-мя жилами.
    3. Подводка двух жил для подачи напряжения на первый выключатель, а остальных четырех – на второй через распределительный короб.
    4. Подсоединение на второй ДПВ в штробе 3-х двужильных кабелей. Две жилы следует направить к источникам света, оставшиеся 4 – на первое переключающее устройство.
    5. Подключение на осветительный прибор 1-2 нулевых проводников.
    6. Прокладка двухжильного кабеля питания к распределительному коробу.

    Подбирайте размер короба так, чтобы в него поместилось 16 проводов минимум.

    Особенности распайки двухклавишного ПВ

    Соединительные клеммы WAGO

    При выполнении схемы двухклавишного проходного выключателя необходимо продумать способ фиксации проводов. К популярным технологиям относятся скрутка с последующей пропайкой или сваркой концов.

    Популярным способом крепления является крепление элементов проводки с пружинными зажимами на контактах. Для прочности электрического соединения и быстрой сборки целесообразно использовать:

    • Клеммы WAGO. Многоразовые зажимные фиксаторы, которые снимаются на время ремонта линии.
    • Зажимы Werkel. Находятся на концах контактов. По нажатию кнопки на клемме открывается отверстие. В него вставляется конец провода без изоляции.

    Фазный конец подкидывается на первый контакт. Между ним и первым делают перемычку.

    Основные ошибки при установке переключателей

    Последовательное соединение ламп при повреждении элемента приводит к выходу из строя всей линии

    В процессе подключения двухклавишных моделей выключателей новички допускают несколько ошибок:

    • Маленькая длина провода. В распредкоробе должно оставаться 15-20 см для скрутки.
    • На кабеле остается изоляция. С верхней части покрытие снимается почти полностью, с жил – на 3-5 см. Это нужно для удобства реализации схемы и качественной скрутки.
    • Лампочки подключаются последовательно. Параллельное подсоединение обеспечивает нормальную работу линии при перегорании одного элемента.
    • На ДПВ заводят нейтраль. Нужно брать фазу, чтобы предотвратить замыкание линии, приводящее к поломкам бытовой техники.
    • Распредкороб и подрозетники садят на гипс без завода концов кабелей. Прикосновение к оголенным проводам небезопасно.

    Подрозетники стоит замаскировать декоративными панелями.

    Двухклавишные модели переключателей – это автономные устройства в одном корпусе. Удобство их эксплуатации заключается в управлении светом из разных зон комнаты. Для правильного монтажа понадобится выбрать сечение провода и приобретать его с запасом по длине.

    Выключатели проходные


    Безусловно всем знакома ситуация, когда в ночное время суток приходится идти через всю комнату, чтобы включить свет. Конечно, это очень неудобно, а для кого-то и безумно страшно. В подобных случаях спасением является проходной выключатель, который предназначен для управления освещением из любого места. Но немногие знают, что представляет собой проходной выключатель, в чем заключается его принцип работы, как его подключать и как им пользоваться. В данном материале подробно и простым языком изложено назначение данного устройства, его монтаж и конструкция.

    Какую роль выполняют проходные выключатели?

    Главная цель установки подобного устройства – включение и выключение светильников разного вида из любого места. Схема работы таких выключателей построена таким образом, чтобы исключить необходимость возвращения к главному выключателю. Проходные выключатели бывают трех видов исполнения: одноклавишные, двухклавишные, трехклавишные. Число возможных приборов для подключения к проходному выключателю зависит напрямую от его конструкции. Также, данные устройства бывают сенсорными.

    ВАЖНО: все выключатели разрывают фазные провода и обесточивают электрические приборы, но именно проходные обладают специфической особенностью. Она заключается в размыкании одной цепи при замыкании контактов парного переключателя.

    Главное отличие проходного выключателя от классического с двумя проводами – необходимость трехжильной коммутации, поскольку происходит направление напряжения от одного контакта к другому. Освещение включено в том случае, если клавиши двух устройств имеют одно положение, а выключено — при измененном положении. Но управление может происходить не только из двух, но также из большего количества мест. Чтобы этого добиться в схему встраивается переключатель перекрестного типа. При сильной необходимости их может быть несколько. Нужно знать, что в одноклавишном выключателе присутствует 3 клеммы, в двухклавишном – 5, трехклавишный отличается наиболее сложной схемой.



    Как правильно установить проходной выключатель?

    На самом деле, процесс подключения практически такой же, как и у обычных выключателей. Единственное, что вводит в смятение при монтаже — три провода, а не два. Для того, чтобы понять эту особенность, нужно узнать роль каждого. Пара проводов – перемычки среди рассредоточенных по пространству выключателей, третий – подающий фазу. Предварительно необходимо приобрести коммутационную коробку, внутри которой и будут соединятся провода.

    На концах провода должны быть освобождены от изоляционного материала (2-3 см) для последующей скрутки. В случае, если соединение происходит при помощи колодок, конец можно зачистить на один сантиметр. Провод, который подает питание от распределительного щита, в коммутационной коробке соединяется с входным контактом первого устройства. Последние выходные контакты скручиваются с аналогичными проводами второго выключателя, входной контакт которого соединяется с проводом лампы.  Нулевые провода осветительного устройства и щитка соединяются между собой. Все зоны скруток должны быть герметично закрыты изоляцией (изолентой).

    Где применяется двухклавишных проходной выключатель?

    Установка проходного выключателя с двумя клавишами более целесообразна в комнатах большой площади, где используется несколько осветительных приборов. Конструктивно это -два одноклавишных устройства, объединенных одним корпусом. Использование одного проходного выключателя — экономия на монтаже кабеля, идущего к нескольким одинарным выключателям. В основном, двухклавишный проходной выключатель применяется в управлении светом в ванных комнатах и туалетах либо в коридорах и на лестничных клетках. Также, с помощью этого устройства можно включать лампочки в люстре группами.

    Чтобы произвести правильную установку проходного выключателя на две лампы, необходимо иметь много проводов. К каждому из них подводится 6 жил, поскольку отсутствует общая клемма. Грубо говоря, два автономных выключателя находятся под одним корпусом.


    Существует определенный алгоритм коммутации двухклавишного выключателя:
    • предварительно в стену нужно вмонтировать подрозетники, проемы для которых вырезаются при помощи перфоратора с коронкой. После чего к сделанным проемам ведется пара трехжильных проводов. Возможна ситуация, когда отведение идет от распределительной коробки одного шестижильного провода;
    • ко всем осветительным устройствам отведен трехжильный кабель, то есть, нулевой провод, заземление и фаза;
    • фаза внутри коммутационной коробки подсоединяется к паре контактов первого выключателя. Два остальных выключателя объединяются при помощи четырех перемычек. Второй выключатель предназначен для присоединения контактов светильников. Нуль, идущий от распределительного щитка, соединяется со вторым проводом осветительных устройств. Когда в момент переключения контактов общие цепи попарно смыкаются или размыкаются, происходит включение или выключение конкретного светильника.

    Проходной выключатель с двумя клавишами может применяться, если возникает необходимость регулировать освещение даже из трех-четырех мест. Но должен быть установлен перекрестный выключатель, подключение которого обеспечивается 8 проводами (4 для каждого концевого выключателя). Специалисты рекомендуют при установке сложных соединений с большим количеством проводов применять коммутационные коробки и производить маркировку проводов и кабелей.

    ВАЖНО: не забывайте, что все процедуры с электрической проводкой и монтажом электрооборудования должны происходить при выключенном напряжении.

    Торговая сеть «Планета Электрика» обладает широким ассортиментом выключателей, а также иных электроустановочных изделий, с которым можно ознакомиться в каталоге.

    О проходных выключателях: особенности квартирного проходного выключателя

    Такие переключатели делают управление освещением и электроприборами удобнее, так как оно осуществляется из двух мест. Рассмотрим, как подключить проходной выключатель вместо старой схемы и его преимущества.

    Внешний вид переключателей

    Применение таких выключателей позволит управлять освещением и другими электроприборами, включать или выключать их из 2 или 3 мест. Например, в гостиной комнате 2-мя выключателями можно включать люстру с разных мест. Этот метод можно использовать и для других осветительных приборов. Выключатель располагается в любом подходящем месте. Места расположения в квартире выключателей определяются по желанию хозяина помещения, ограничений в количестве нет. Использование переключающих устройств не только добавит удобство в управлении, но и увеличит расключения в распределительной коробке. Внешний вид таких выключателей показан на рис. выше.

    Устройство и разновидности

    По внешнему виду конструкции они такие же, как обычные, разнообразие возможно только по дизайну. По внешнему виду разница только в маркировке (рис. выше): на проходных изображено 2 треугольника, расположены они вертикально, а на промежуточном – горизонтально.

    По принципу работы проходной похож на обычный. Разница только в конструкции контактной группы. У простых переключателей группа электроконтактов работает только на замыкание или размыкание цепи. Принцип работы проходного выключателя ничем не отличается от обычного. Разнятся они только в переключении входной цепи, то есть один вход на 2 выхода (направления).

    Рассмотрим, как работает проходной выключатель. Например, перекрёстный выключатель имеет 2 группы клемм. Переключение происходит одновременно (синхронно). Таким образом, получается два входа на две выходные линии управления. Такая комбинация расширяет возможности управления нагрузками. Промышленность выпускает разнообразные переходные выключатели и продолжает работать над расширением ассортимента. Приобрести их можно от производителей:

    • Legrand Celiane – Франция;
    • Schneider Electric – Франция/Россия;
    • Merten – Германия;
    • Werkel – Швейцария;
    • CHINT – Китай;
    • Viko – Турция;
    • Livolo.

    По назначению эти выключатели выпускаются следующих видов:

    • Одноклавишый – 1 вход и 2 выхода,
    • Двухклавишный – 2 группы: 1 вход и 2 выхода,
    • Переключающие – 2 входа и 2 выхода,
    • Переключающий с сенсорным управлением (клавиши отсутствуют).

    По типу исполнения они выпускаются для внутренней и наружной электропроводки. Современная технология позволяет создавать выключатели с электронным управлением. Широко используются для включения и регулировки пульты управления. Начинает применяться сенсорное (электронное) управление. Выключатели фирмы Livolo выполняют ту же функцию, что и механические выключатели. Хотя, по сравнению с механическими, они современнее. Конструкция удобная для монтажа, в основном для внутренней установки. На передней стороне сенсорная панель похожа на панель телефона. Есть подсветка: включено – красный, выключено – синий. Кружечками обозначены места касания, соединяемые между собой 3 проводами: 1й вход – фаза, 2й – выход на следующий и третий Сом провод для синхронизации (управления) между выключателями.

    Схемы подключения

    К ним больше подходит название проходной переключатель, так как они переключают входную электроцепь. Переключающий выключатель иногда называют выключателем перекидным из-за реверсивного принципа работы. По конструкции они такие же. С такими переключателями можно сэкономить на оплате за электроэнергию, так как сокращается время работы потребителей электроэнергии.

    По месту расположения его часто называют промежуточным или выключатель маршевый, например, на лестничной площадке или в длинном коридоре. Назначение и принцип работы выключателя при этом не меняются.

    Начинать изменения в электропроводке нужно с составления электромонтажной схемы помещения. На схеме указать, сколько и где будут располагаться: выключатели, лампочки, люстры, бра, розетки, прожекторы. При этом учитывать свои пожелания и финансовые возможности, подсчитать количество и тип изделий. Чаще используется управление с помощью проходных выключателей с двух или трёх мест, можно и с большего количества, по необходимости. Схема подключения проходного выключателя с 3х мест на одну нагрузку изображена на рис. ниже.

    Управление нагрузкой с 3х мест

    Здесь все 3 переключателя равноправно включают или выключают лампу. Чем больше будет промежуточных, тем больше точек управления для любой нагрузки.

    Если убрать промежуточный проходной выключатель, то получится управление с 2 разных мест, а если поменять на двойной, то проходной выключатель для бра может использоваться и для включения (выключения) второго освещения. Схема подключения двухклавишного проходного выключателя на 2 направления изображена на рис. ниже.

    Схема включения нагрузок с 2-х мест

    Таким образом, при подключении проходного выключателя или переключателя в разных вариантах, комбинируя количество переключателей, можно установить удобные места для управления имеющимися нагрузками. Для управления 3 приборами понадобится простой 3 клавишный. В свободной продаже таких нет, значит, их можно заменить простыми. Это позволит теми же выключателями управлять любой нагрузкой. Схема подключения тройного выключателя обычная. Трёхклавишный – включается в цепь после проходных и переключает напряжение на любую выбранную из 3 нагрузок. Если позволяет нагрузочная способность выключателей, то нагрузки можно включать в параллельном варианте.

    Применение выключателей с электронным управлением не изменяет принцип управления. Люстры с пультом управления не требуют наличия выключателей. Они сами себя включают и выключают с пульта управления.

    Проходной своими руками

    Для самостоятельного изменения мест включения света необходимы элементарные знания в электротехнике: что такое электросхема, уметь читать и рисовать электрическую схему, умение пользоваться мультиметром, прозвонкой или контролькой, знать, в чём отличие фазы от нуля и напряжения от тока.

    В целях экономии вы можете самостоятельно изготовить необходимый выключатель света. Чтобы определить, какой тип переключателя необходим, нужно нарисовать план-схему переделки. Монтаж для выключателя проходного аналогичный, как и для обычных. Увеличивается только количество проводов и скруток. Подключается всё по проекту.

    Рассмотрим, как сделать проходной выключатель своими руками. Чаще всего собирают одноклавишный. Здесь несколько вариантов, например, собрать проходной выключатель из обычного. Ещё из вариантов – собрать из 2-х простых выключателей от производителя. Лучший вариант – это переключатели фирмы Lezard.

    У продавца уточнить, есть ли у выключателей свободные места, для дополнительных клемм. Аккуратно разобрать и переставить 2 клеммы вместе с коромыслом и толкатель с пружинкой. Важно, чтобы при переключении 1-я группа замыкалась, а 2-я – размыкалась. С любой стороны соединить клеммы. Это будет вход, а противоположные – 2 выхода. На рис. ниже показан вариант расположения клемм после переделки.

    Расположение клемм выключателя после переделки

    Ещё дешевле использовать перекидной тумблер, ампер на 5-10. Можно использовать тумблер с реле на 220 вольт и коммутирующим током до 5 А. Другой вариант – использовать галетные переключатели, поворотные или кнопочные. Но такая конструкция более громоздкая.

    Самостоятельно изготовить проходной надёжный выключатель проблематично. Можно использовать галетные переключатели с необходимым набором, реле с переключающими контактами на 220В и тумблером для включения реле.

    Переключающие трёхклавишные применяется редко, и в свободной продаже таких нет, но заменить можно с применением электроники. Это уже обойдётся дороже, дешевле заказать готовый.

    Наряду с электросхемой, необходимо нарисовать монтажную схему электропроводки, показать, где и как подключить тройной выключатель и все остальные переключатели и нагрузки. Она будет как шпаргалка, когда подсоединяете проводку, чтобы не перепутать провода.

    При монтаже необходимо для надёжности использовать цветные провода и кабели. Необходимо придерживаться правил эксплуатации электроустановок (ПУЭ). Нулевой провод напрямую проложить к патрону, а фазный провод, чтобы прошёл на переключатели, чтобы отключалась фаза от светильника при выключенном свете. Заземляющий провод, как и нулевой, присоединить напрямую к нагрузкам. На этих проводах предусмотреть поменьше промежуточных скруток, делать только необходимые.

    Все промежуточные соединения производить в распределительной коробке методом скрутки или специальными зажимами. Подсоединённые провода уложить в пластиковые каналы. Если возможно, использовать распределительный щит.

    Необходимо помнить! Общая мощность средней квартиры по нагрузке не превышает 16-25 ампер.

    Желательно электропроводку разделить на группы по мощности равномерно. Если нет уверенности справиться с монтажными работами, необходимо обратиться к профессиональным работникам. При монтаже сенсорных переключателей сенсорную панель нужно снять и установить после окончания работ.

    Использование современных устройств приближает каждого к проживанию в умном доме. Все чаще применяют возможности светильника с датчиком движения и другими датчиками, что позволяет экономить электроэнергию и на коммутирующей аппаратуре, проводе.

    Видео

    Как подключить проходной выключатель: пошаговая инструкция


    Проходной выключатель – само наименование этого вида электрических устройств уже показывает истинное их предназначение. Приборы относятся к семейству стандартных бытовых выключателей, привычных для всех владельцев жилой недвижимости.

    Собственно и конструкция устройств внешне напоминает традиционное исполнение. Разница лишь в том, как подключить проходной выключатель, схема контактной группы которого несколько иная.

    Давайте вместе разберемся каких правил следует придерживаться подключая проходной выключатель, а от каких действий стоит отказаться.

    Содержание статьи:

    Выключатели проходного действия

    Удобство и практичность этого вида приборов очевидны. Электрические сети, оснащенные подобными коммуникаторами, эксплуатируются более эффективно, так как в конечном итоге реально отмечается экономия энергии.

    К примеру, для перехода через длинный коридор на входе освещение включается, а на выходе отключается. Эта функция реализуется всего лишь двумя приборами, смонтированными в разных концах коридора.

    Вот такой он – проходной выключатель, который активно наращивает степень конкуренции по отношению к своему родственнику – обычному прибору. Эта, казалось бы, незначительно модифицированная модель даёт пользователю больше преимуществ

    Если сравнивать конструкцию с обычным прибором включения/отключения, разница отмечается в количестве рабочих контактов приборов. Конструкция простого выключателя обеспечивает только замыкание/размыкание двух контактов.

    Разводка подключения проходного выключателя предполагает создание трёх рабочих линий, из которых одна является общей, а две других – перекидными. Так появляется возможность управления участком электрической цепи из различных точек.

    Все тонкости выбора и виды проходных выключателей описаны .

    Принцип работы одноклавишной модели

    Собственно, принцип функции выглядит простым и понятным. Существующие в составе конструкции перекидные контакты в первом положении замыкают один сегмент цепи и размыкают другой, а во втором положении перекидных контактов схема инвертируется.

    Принцип действия устройства схематичным видом: L – линия фазы электрической бытовой сети; N – линия электрического нуля бытовой сети; C – общий коммуникационный контакт; P – перекидные коммуникационные контакты; 1 – один прибор; 2 – второй прибор

    На корпусе каждого фирменного выключателя всегда имеется принципиальная схема его подключения. К примеру, в распоряжении пользователя есть одноклавишный прибор. Необходимо включить его в простую схему управления одним светильником.

    Подробная инструкция по монтажу одноклавишного выключателя представлена в .

    Если обратиться к схеме установки одноклавишного проходного выключателя, что содержится на его корпусе, действия пользователя сводятся к следующему:

    1. На первый (C) контакт подключается общая линия.
    2. На второй (P) и третий (P) контакты подводят перекидные сегменты.
    3. Устанавливают два прибора в ранее намеченных точках.

    Одинаковые по нумерации перекидные контакты (P) двух выключателей соединяются один с другим проводниками. Первые (общие – Common) контакты двух приборов соединяются – один с фазным проводом, второй с «нулевым» через лампу светильника.

    Работа схемы тестируется следующим образом:

    1. Смонтированный участок цепи обеспечивают напряжением.
    2. Переводят клавишу первого выключателя в режим «Вкл».
    3. Осветительная лампа загорается.
    4. Следуют к точке размещения второго прибора.
    5. Меняют текущее положение клавиши второго устройства.
    6. Осветительная лампа отключается.

    Теперь, если проделать все операции в обратном порядке, эффект действия системы освещения получится аналогичный. Так констатируется нормальная работа схемы.

    Как выполнить реальный монтаж?

    Прежде чем начинать установку квартирного (или иного) проходного выключателя, рекомендуется вычертить монтажную схему, примерно такую:

    Пример создания схема под монтаж системы выключателей проходного действия: N – нулевой провод сети; L – фазный провод сети; РК – распределительная коробка; ПВ1 – прибор первый; ПВ2 – прибор второй; 1,2,3 – контактные группы

    Подвод тока на участок схемы с проходными выключателями, как правило, осуществляется через стандартную распределительную коробку. Таким образом, первый шаг инсталляции – подбор оптимального места под распределительную коробку, установка ее и подвод электрической проводки. Кабель в коробку выводят трёхжильный (фаза-ноль-земля).

    Помимо установки распределительной коробки естественной остаётся необходимость подготовки ниш под монтаж шасси проходных выключателей. Для них также выбирают наиболее удобные места. Обычно монтируют приборы рядом с коробками проходных дверей.

    Один из возможных вариантов монтажа коммуникации с двумя устройствами – по одному у каждой из проходных дверей. Этот вариант вполне применим для классических проектов жилых и служебных зданий

    Завершив подготовительные инсталляционные процедуры, переходят к подключению разведённых линий проводников. Первой подсоединяется к любому из выключателей, к его 1 выводу (фазный проводник).

    Далее проводят соединение проводников между перекидными контактами. Последней соединяется линия нуля на оставшийся свободным первый контакт второго выключателя. Останется подвести напряжение к собранной цепи (включить защитный автомат) и протестировать сборку на корректную работу.

    Конструкции перекрёстного исполнения

    Существует модификация приборов – перекрёстные выключатели. Конструктивно представляют собой приборы с коммутацией на четыре контакта. Их главное предназначение – помощь в устройстве схем коммутации светильников и других приборов из трёх и более точек управления.

    Схемотехника с моделью перекрёстного действия: 1 – обычный коммутатор; 2 – коммутатор перекрёстного действия; 3 – обычный коммутатор; 4 – распределительная коробка; 5 – лампа светильника; N – проводник сетевого нуля; L – проводник фазы

    Между тем, для реализации подобных схем с участием в структуре перекрёстных моделей требуется использовать обычные проходные выключатели. Схемная реализация предполагает включение перекрёстных модификаций последовательно между парой обычных проходных коммутаторов. У перекрёстной модели имеется пара входных и пара выходных клемм.

    О тонкостях монтажа перекрестных выключателей читайте .

    Выпускаются изделия для внешнего (накладного) монтажа и устройства для использования в сетях скрытой проводки. Существует обширный выбор по нагрузочным способностям, а разнообразие по цветовой гамме и дизайну также не ограничивает пользовательских потребностей.

    Схемные решения для практической эксплуатации

    Наиболее часто применяемые схемы с подключением устройств проходного действия – это, как правило, схемы для одно-, двух-, приборов. Одноклавишный вариант рассматривался выше.

    Схематичный вариант устройства системы на пять точек управления. Здесь используются три двухклавишных переключателя и два одноклавишных: N – сетевой нуль; L – сетевая фаза; 1, 2 – коммутаторы; п – перемычки

    Поэтому посмотрим, как выглядит пошаговый инструктаж на подключение двухклавишного прибора.

    1. Необходимо схематично обрисовать монтаж системы.
    2. Выполнить работы по инсталляции РК и подрозетниц.
    3. Выполнить инсталляцию нужного числа световых групп.
    4. Проложить сеть с учётом подводки фазных, нулевых, заземляющих проводников.
    5. Подключить разведённые проводники согласно составленной схеме.

    Следует уделить внимание не только чисто электромонтажным работам, но также работам технического плана. К примеру, рекомендуется с высоким вниманием отнестись к монтажу подрозетниц.

    Эти элементы необходимо надёжно крепить в стене, чтобы в последующем они обеспечивали не менее надёжное крепление приборов.

    Существует трехточечная система коммуникации, которая основана на создании системы, позволяющей управлять световой группой из трех разведённых на расстояния точек. Элементная база – три прибора, из которых два являются и один – перекрёстным.

    Широко распространённый вариант схемы-трёхточки: N – электрический нуль; L – электрическая фаза; ПВ1 – первый двухклавишный переключатель; ПВ2 – второй двухклавишный переключатель; ПВ3 – перекрёстный коммутатор

    Своеобразная инструкция подключения в этом случае выглядит примерно так:

    1. Создаётся схема разводки и расключений.
    2. Производятся работы по монтажу коробки распределительной и подрозетниц.
    3. Укладываются кабели электрические трёхжильные в количестве 4 шт.
    4. Производится электромонтаж – подключение по схеме.

    Этот вариант создания коммуникационной электросети выглядит несколько усложнённым. Как понятно даже по укладке кабелей, придётся иметь дело, в общей сложности, с 12 проводниками. На обычные проходные выключатели следует подключить 6 проводов, тогда как к перекрёстному коммутатору нужно подключать 8 проводников.

    На общую клемму любого из двухклавишных коммутаторов присоединяется фазная линия. На общую линию второго двухклавишного коммутатора присоединяется линия световой группы. Оставшиеся проводники соединяются по номерам контактов согласно схемной обрисовке.

    Сенсорные модели выключателей

    Помимо клавишных и рычажных модификаций на рынке встречаются модели сенсорного исполнения. По сути, функции приборов однообразные, но принцип действия, а также конструкция несколько отличаются.

    Современная модификация – сенсорная модель, которая отличается более удобным принципом действия. К тому же этот вид бытовых коммуникаторов имеет увеличенный срок службы, благодаря отсутствию механики в составе конструкции

    Есть два вида переключателей сенсорного исполнения:

    1. Сенсорные прямого действия.
    2. Сенсорные с диммерами.

    Первые работают на прямой чёткий контакт через кратковременное прикосновение подушечкой пальца к стеклянной панели прибора. То есть в этом варианте действует только функция включения/отключения. Второй конструктивный вариант (диммерный) обеспечивает включение и отключение с плавной регуляцией яркости ламп.

    Для работы с этими приборами требуется такое же прикосновение пальцем с последующим удержанием подушечки пальца на стекле до момента достижения требуемой яркости свечения лампы.

    Вид сенсорного прибора сзади, где расположены клеммы для подключения: COM – синхронизирующий коннектор для работы в паре с другими приборами; L – контакт под сетевую фазу; L1 – первый выходной канал; L2 – второй выходной канал

    Схематика сенсорных устройств отличается от приборов иного исполнения тем, что содержит одну общую (фазную) клемму (L), две перекидных (L1, L2) и одну клемму «COM».

    Контакт «COM» используется для связи между выключателями при построении сложных схем. Например, с управлением из трёх и более точек несколькими зонами освещения. При этом на одну световую зону допускается нагрузочная мощность не более 1 кВт.

    Классический вариант схемной разводки с одним сенсорным устройством: N – электрический нуль; L – электрическая фаза; Л1 – нагрузка первого канала; Л2 – нагрузка второго канала

    Простая организация системы управления с одним сенсорным прибором выполняется так:

    1. Фазная линия соединяется с клеммой «L».
    2. Линия «L1» образует одну зону освещения.
    3. Линия «L2» образует вторую зону освещения.

    Если же применяется группа устройств, фазные контакты приборов (L) соединяются в параллель, плюс между собой соединяются клеммы «COM». Все остальные клеммы расключаются стандартно в зависимости от числа коммутируемых зон света.

    Чтобы сенсорные устройства корректно функционировали, необходимо их запрограммировать. По сути, речь идёт о синхронизации всех выключателей группы. Программирование выполняется последовательностью:

    1. Касание сенсора в течение 5 сек. до звукового сигнала (или мигания светодиода).
    2. После звукового сигнала снять касание и перейти к следующему прибору.
    3. Касание сенсора второго прибора.
    4. Если светодиод на фронтальной панели отозвался короткими вспышками, успешно.
    5. Отмена синхронизации – касание сенсора в течение 10 сек.

    Для сенсорных конструкций есть некоторые ограничения по монтажу.

    К примеру, максимально допустимое расстояние от выключателя до выключателя должно составлять не меньше 30 м.

    Рекомендуем также прочесть другую нашу статью, где мы подробно рассказали о , их разновидностях и маркировке.

    Выводы и полезное видео по теме

    Теоретическая информация о том, как происходит установка в помещении проходного выключателя:

    Вот такими серьёзно модифицированными электрическими компонентами выглядят привычные всем электрические выключатели. Теперь это уже не просто коммутаторы электроламп, вкрученных в патроны люстр.

    Эти приборы могут успешно применяться для управления другими объектами. Например, выполнением работы на подъём и опускание штор на окнах квартиры.

    Если вам приходилось самостоятельно устанавливать проходной выключатель в собственном доме, поделитесь, пожалуйста, опытом с нашими читателями. Расскажите как вы реализовали эту задачу на практике. Оставляйте свои комментарии в расположенном ниже блоке. Там же можно задать вопросы по теме статьи, а мы постараемся на них оперативно ответить.

    Принцип работы переключателя нулевой скорости

    Скорость мониторинга важна в любом процессе автоматизации. Скорость любого оборудования, приводимого в движение электродвигателем, может зависеть от множества причин, например: перегрузка, недогрузка, поломка деталей трансмиссии и т. д. В случае управления разомкнутым контуром, устройство контроля скорости полезно либо для выдачи сигнала тревоги, либо для «выключения» двигателя. В случае управления с обратной связью, например Для привода постоянного тока или напряжения / частоты требуется обратная связь (4–20 мА или 0–10 В) для принятия корректирующих действий.

    Переключатели нулевой скорости (ZSS) , также известные как сенсорные переключатели срабатывания скорости, используются для обнаружения остановки или недопустимо медленного движения вращающегося вала. Обычно он применяется в различных машинах, конвейерах, электростанциях и отраслях промышленности, связанных с производством цемента, сахара, тканей, бумаги и т. Д.

    Принцип работы:

    Скорость / движение вращающегося / движущегося объекта определяется бесконтактным датчиком индуктивного типа.Датчик-зонд устанавливается чувствительной поверхностью в непосредственной близости от вращающегося объекта. Металлические детали (флажки) с заданными размерами устанавливаются на вращающийся объект. Когда эти флажки проходят через лицевую поверхность зонда, излучаемое спереди электромагнитное поле зонда затухает, что преобразуется в соответствующий выходной импульс.

    Эти импульсы являются цифровыми по своей природе, и схема предназначена для работы в области с электрическими помехами. Однако длина соединительного кабеля должна быть не менее 0.5кв. мм. Размер. ALED, расположенный на задней стороне зонда, дает визуальную индикацию обнаружения флажка. В случае датчиков, отличных от индуктивного типа, генерируемые импульсы должны быть подключены, как указано для отдельного датчика.

    Начальная выдержка времени байпаса

    Для контроля скорости вращения очень важно иметь обходное устройство во время запуска машины. Выходное реле монитора скорости находится в состоянии «ВЫКЛ» во время пуска / при низкой скорости и в состоянии «ВКЛ» (под напряжением) во время нормальной скорости работы.Следовательно, важно блокировать (блокировать) контакты реле во время запуска. Этого можно достичь, используя либо внешний таймер, либо программирование через ПЛК, либо встроенную байпасную временную задержку (ITD).

    со встроенной функцией ITD, выходное реле переключает «ВКЛ» с состоянием «питание ВКЛ» и остается включенным до установленного времени задержки. Если в течение этого времени скорость оборудования достигает своей нормальной нормальной скорости, реле продолжает оставаться включенным. Реле отключается, если скорость не достигла установленного значения или когда скорость падает ниже установленного значения во время работы.

    Время задержки ложного отключения

    Во время работы оборудование может на мгновение терять скорость по разным причинам. Чтобы избежать отключения из-за этого, предусмотрена встроенная выдержка времени. Выходное реле отключится по истечении заданного времени задержки после того, как скорость упадет ниже установленного значения. Если при этом скорость оборудования восстанавливается, реле продолжает оставаться включенным.

    Датчики скорости и переключатели нулевой скорости используются для защиты оборудования, процессов и людей.Когда датчик скорости или переключатель скорости обнаруживают изменение скорости, на панель управления отправляется сигнал или сигнал тревоги, чтобы предупредить оператора о неисправности. Когда срабатывает сигнал тревоги, можно предпринять шаги для устранения проблемы до того, как произойдет катастрофическая поломка. Это значительно сократит время простоя, расходы на техническое обслуживание и снизит затраты на отходы материалов. Срок службы также увеличивается без риска неожиданных сбоев.

    Заявка

    Электронный монитор скорости

    используется для контроля скорости конвейеров, дробилок, прокатных станов, мешалок, миксеров, мешалок, винтовых конвейеров и другого промышленного оборудования.Это устройство приводит в действие контакты реле с заданной скоростью. Используя эти контакты, можно достичь желаемого управляющего воздействия, такого как защита нулевой скорости / защита от пониженной скорости / защита от превышения скорости.

    Преимущества

    • Он определяет скорость бесконтактным способом. Следовательно, нет движущихся частей.
    • Отсутствие износа роликов и перекоса муфт.
    • Простая установка скорости.
    • Встроенная схема начальной задержки байпаса.
    • Возможна установка скорости от 1 до 5000 об / мин в дополнительных диапазонах.
    • Полностью закрытый датчик, работает в присутствии пыли, грязи, воды, масла и химикатов.
    • Возможно определение направления и контроль скорости в разных местах из одной точки.
    • Искробезопасные датчики и переключатели скорости с взрывонепроницаемыми оболочками доступны для использования во взрывоопасных зонах.
    Принцип действия реле уровня

    | КИПиА Инструменты

    Возможно, самая простая (и самая старая) форма определения электрического уровня — это когда пара металлических электродов контактирует с обрабатываемым материалом, образуя полную электрическую цепь, приводящую в действие реле.

    Этот тип переключателя, конечно, работает только с гранулированными твердыми частицами и жидкостями, которые являются электропроводными (например, питьевая или грязная вода, кислоты, едкие вещества, пищевые жидкости, уголь, металлические порошки), но не с непроводящими материалами (например, сверхчистой водой. , масла, керамические порошки).

    Устаревшая конструкция для токопроводящих реле уровня — это «индукционное реле» модели 1500, первоначально произведенное компанией B / W Controls, с использованием специального трансформатора / реле для генерирования изолированного напряжения датчика переменного тока и определения наличия жидкости:

    Кондуктивный датчик уровня

    Линейное напряжение (120 В переменного тока) возбуждает первичную обмотку, посылая магнитное поле через многослойный железный сердечник реле.Это магнитное поле легко проходит через центр вторичной катушки, когда вторичная цепь разомкнута (нет жидкости, закрывающей цепь датчика), замыкая тем самым магнитный «контур» в сердечнике. Когда магнитная цепь завершена, якорь не будет притягиваться к сердечнику.

    Однако, когда цепь замыкается за счет повышения уровня жидкости до контакта с обоими датчиками, результирующий ток вторичной катушки «компенсирует» магнитный поток через ее центр, заставляя больший магнитный поток проходить в обход концевых полюсов, где он притягивает железный якорь к основной каркас.Это физическое притяжение приводит в действие контакты переключателя, которые затем сигнализируют о наличии уровня жидкости на датчиках.

    На следующей паре иллюстраций показаны два состояния этого переключателя уровня, при этом магнитные линии потока выделены пунктирными линиями через сердечник:

    «Трансформаторная» конструкция этого конкретного токопроводящего реле уровня не только обеспечивает гальваническую развязку между датчиками и цепью подачи питания (120 В переменного тока), но также позволяет генерировать для датчиков широкий диапазон напряжений обнаружения, просто изменяя количество «витков» провода во вторичной обмотке.

    Индуктивное реле модели 1500 B / W Controls доступно с различными уровнями выходного напряжения переменного тока, от 12 В переменного тока (для обнаружения металлических веществ) до 800 В переменного тока для использования с деминерализованной водой, такой как в паровых котельных.

    Примечание: Это старая модель конструкции

    Более современные вариации на ту же тему дизайна используют гораздо более низкие напряжения переменного тока для подачи питания на датчики, используя чувствительные схемы полупроводникового усилителя для определения тока датчика и определения уровня жидкости.

    Статей, которые могут вам понравиться:

    Что такое LVDT?

    Оптический датчик уровня

    Измеритель скорости движения по площади

    Принцип лопаточного переключателя

    Выключатели безопасности Операции

    Переключатель и типы переключателей

    Различные типы электрических и механических переключателей

    Что такое переключатель?

    В электрических и электронных системах переключатель — это устройство, которое может включать или отключать электрическую цепь автоматически или вручную.Другими словами, электрический переключатель — это управляющее устройство, которое прерывает прохождение тока или изменяет направление тока в цепи.

    Почти все электрические и электронные системы содержат по крайней мере один переключатель, который используется для включения или выключения устройства. Кроме того, переключатель используется для управления работой схемы, где пользователь может активировать или деактивировать всю или отдельные части или процесс подключенной схемы.

    Типы переключателей

    Типы переключателей

    • SPST (однополюсный, односторонний)
    • SPDT (однополюсный, двухходовой)
    • DPST (двухполюсный, односторонний)
    • DPDT (двухполюсный, двусторонний)
    • 2P6T (двухполюсный, шестиходовой)
    • Промежуточный переключатель
    • Переключатель опоздания
    • Переключатель мгновенного действия
    • Кнопочный переключатель
    • Тумблер
    • Переключатель Mosfet
    • Релейный переключатель
    • Транзистор как переключатель
    • Механический, электрический и переключатели для электроники

    Мы обсудим различные типы этих переключателей в деталях, приведенных ниже:

    Как правило, переключатели можно разделить на.

    • Механические переключатели
    • Электрические / электронные переключатели

    Оба этих переключателя типа широко используются в электрических и электронных системах. Выбор типа переключателя зависит от системы, в которую они будут включены. Переключатели также могут быть категориями на разных основаниях. Мы обсудим их один за другим позже в этой статье.

    Переключатели также могут быть категориями на основе удержания текущего состояния.

    Переключатель защелки сохраняет свое состояние, включено или выключено, до тех пор, пока не будут инициированы новые команды.

    Переключатель мгновенного действия сохраняет состояние только тогда, когда подана определенная команда.

    Схемы подключения переключателей

    :

    Типы механических переключателей

    Механический переключатель — это переключатель, в котором две металлические пластины касаются друг друга, чтобы создать физический контакт для прохождения тока, и отделяются друг от друга, чтобы прервать прохождение тока. . Существуют различные типы механических переключателей, которые можно дополнительно разделить на категории в зависимости от допустимой мощности.Материал контактов выбирается с учетом того, что оксиды металлов, образующиеся в результате коррозии, в основном являются изоляционными, и слои таких оксидов на пластинах переключателя будут препятствовать нормальной работе переключателя.

    Механические переключатели могут быть разделены на категории в зависимости от их работы:

    SPST (однополюсный однопроходный)

    Это простой переключатель ВКЛ / ВЫКЛ. Его также называют «односторонним» или «односторонним» переключателем (в США он известен как двусторонний переключатель).Когда пользователь нажимает кнопку переключателя, пластины переключателя соединяются друг с другом, и ток начинает течь в цепи и наоборот.

    SPST (однополюсный однопроходный) коммутатор

    Вот базовая конструкция и работа SPST (однополюсный однопроходный), также известного как односторонний переключатель .

    Конструкция и работа одностороннего переключателя SPST (однополюсный, однопроходный)
    SPDT (однополюсный, двусторонний)
    Переключатель

    SPDT имеет три контакта (клеммы).Один из трех контактов используется как обычный и называется двусторонним переключателем (в США он известен как трехпозиционный переключатель). Мы можем отправить два разных сигнала на один и тот же вывод с помощью этого переключателя. Из-за этой функции этот переключатель также известен как селекторный переключатель.

    Другими переключателями, относящимися к SPDT, являются SPCO (однополюсное переключение) и SPTT (однополюсное центральное выключение или однополюсное тройное переключение).

    SPDT (однополюсный двухходовой) переключатель

    Ниже представлена ​​схема конструкции и работы однополюсного двухпозиционного переключателя (SPDT), также известного как двухпозиционный переключатель.

    Конструкция и работа двухполюсного переключателя SPDT (однополюсный, двухпозиционный)
    DPST (двухполюсный, односторонний)

    Этот переключатель в основном представляет собой два переключателя SPST в одном корпусе и может управляться одним рычагом. Этот переключатель чаще всего используется там, где нам нужно одновременно отключать и землю, и провода.

    Переключатель DPST (двухполюсный, одинарный)
    DPDT (двухполюсный, двусторонний)

    Этот переключатель эквивалентен двум переключателям SPDT, упакованным в одну упаковку.Этот переключатель имеет два общих контакта и четыре сигнальных контакта. Всего к входным контактам этого переключателя можно применить четыре различных комбинации одиночных сигналов. Другой переключатель, связанный с DPDT, — это DPCO ( Double Pole Changeover или Double Pole, Center Off).

    Переключатель DPDT (двухполюсный, двусторонний)
    2P6T (Двухполюсный, шестиразный)

    Это тип переключающего переключателя с общим (COM), который может быть подключен к шести линиям с помощью второго двухполюсного переключателя, Какое управление и работа переключателя одинаковы.

    Переключатель 2P6T (двухполюсный, шестиходовой)
    Промежуточный переключатель

    Промежуточный переключатель также известен в США как четырехпозиционный переключатель. Мы опубликовали подробный пост об этом, который можно увидеть ниже.

    На рисунке ниже показана основная конструкция и принцип работы промежуточного переключателя.

    Конструкция и работа промежуточного переключателя

    Связанные сообщения:

    Типы переключателей с защелкой и мгновенного действия

    Кнопочный переключатель

    Эта кнопка используется во многих электронных схемах и может выдерживать небольшой ток.Когда пользователь нажимает кнопку, ее металлические пластины соединяются друг с другом, таким образом, цепь замыкается. Когда пользователь убирает палец с кнопки, контакты выводятся.

    Тумблер

    Тумблер приводится в действие рычагом, повернутым под углом в одном или нескольких направлениях. Этот переключатель находится в стабильном состоянии и остается в этом состоянии до тех пор, пока рычаг не будет нажат в другом направлении. Большинство бытовых приложений имеют тумблер, и он может попадать в любую категорию, как указано выше. E.г. SPST, DPDT и т. Д.

    Учебные пособия по подключению соответствующих переключателей:

    Электрические и электронные переключатели

    Вышеупомянутые переключатели являются механическими переключателями, и ими можно управлять вручную. Теперь мы собираемся обсудить электрические переключатели, которые реагируют быстрее, чем механические переключатели, и могут переключаться автоматически с помощью электронной схемы, такой как микроконтроллер или микропроцессор. Их также можно разделить на категории по номинальному току и напряжению, как механические переключатели.

    Самые распространенные электронные переключатели

    Здесь возникает вопрос, зачем нам переключатель электроники? Ответ на вопрос заключается в том, что иногда необходимо, чтобы цепи, принимающие решения, также выключали или включали определенные устройства в зависимости от решения. Если используется только механический переключатель, то там должен постоянно присутствовать один человек, чтобы включать и выключать устройство после получения сообщения индикации от цепи.

    Для устранения этой проблемы используются переключатели электроники.Они очень быстрые и точные по сравнению с механическими переключателями. Электронные переключатели имеют небольшие размеры и не создают шума при переключении, а также обеспечивают стабильность и надежность системы.

    Обсудим подробнее типы электронных переключателей.

    Транзистор как переключатель:

    Транзисторы могут использоваться в разных режимах работы, но мы собираемся обсудить транзистор как переключатель. Если мы применим большой ток к базе транзистора (имея в виду максимально допустимый ток для этого типа транзистора), то мы можем запустить этот транзистор в режиме глубокого насыщения i.е. этот транзистор можно использовать как переключатель.

    Типичная схема транзистора в качестве переключателя:

    Ток не течет, когда на базе транзистора 0 вольт.

    Когда база находится на логическом уровне 1.

    Лампа начинает светиться.

    МОП-транзистор в качестве переключателя:

    МОП-транзистор также может использоваться для переключения на высоких частотах. Они могут работать на частотах мегагерца (МГц). В основном, МОП-транзисторы используются для ШИМ (широтно-импульсной модуляции).

    Mosfets имеет три терминала.

    1. Затвор
    2. Сток
    3. Источник

    Если мы применим логику 1, помня о максимально допустимом напряжении для базы, тогда сопротивление между стоком и истоком станет низким, и ток начнет течь в этом канале и наоборот.

    Таким образом, лампа не будет светиться, т.е. она будет выключена, когда шлюз находится на уровне логического 0.

    Шлюз на логической 1, лампа горит.

    Похожие сообщения:

    Реле в качестве переключателя

    Реле — это электромеханическое устройство, которое состоит из электромагнита.Когда через катушку протекает ток, он становится электромагнитом, и этот электромагнит можно использовать для переключения. Их контакты могут попадать в любую категорию, например SPDT, DPDT и др. Подробнее о твердотельных реле (SSR) можно прочитать в нашем предыдущем посте. Мы также рассмотрели базовую схему и работу реле как переключателя.

    Когда мы подаем питание на катушку, лампа светится.

    Реле как переключатель

    Когда мы обесточиваем катушку, лампа не светится.

    Это были типы переключателей.Мы подробно обсудим их конструкцию, работу и применение один за другим в следующих следующих статьях. Благодарю.

    Связанные сообщения

    : Глава 6. Как работает коммутатор :: Первый этап коммутации LAN :: Сеть :: eTutorials.org

    Коммутаторы LAN характеризуются поддерживаемым ими методом пересылки, например, методом хранения и хранения. передний переключатель, сквозной переключатель или переключатель без фрагментов. В методе переключения с промежуточным хранением проверка ошибок выполняется по кадру, и любой кадр с ошибками отбрасывается.При использовании метода сквозной коммутации для кадра не выполняется проверка ошибок, что делает пересылку кадра через коммутатор быстрее, чем переключатели с промежуточным хранением.

    Промежуточная коммутация

    Коммутация с промежуточным хранением означает, что коммутатор LAN копирует каждый полный кадр в буферы памяти коммутатора и вычисляет циклический контроль избыточности (CRC) на наличие ошибок. CRC — это метод проверки ошибок, который использует математическую формулу, основанную на количестве битов (единиц) в кадре, чтобы определить, содержит ли полученный кадр ошибки.Если обнаружена ошибка CRC, кадр отбрасывается. Если кадр не содержит ошибок, коммутатор пересылает кадр из соответствующего интерфейсного порта, как показано на рисунке 6-7.

    Рисунок 6-7. Коммутатор с промежуточным хранением, отбрасывающий фрейм с неверным CRC

    [Просмотр полноразмерного изображения]

    Кадр Ethernet отбрасывается, если он меньше 64 байтов в длину, короткий или, если длина кадра превышает 1518 байтов, гигантский, как показано на рисунке 6-8.

    Рисунок 6-8.Рунты и гиганты в Switch

    [Просмотреть изображение в полном размере]


    note

    Некоторые коммутаторы могут быть настроены для передачи гигантских или jumbo-кадров.

    Если кадр не содержит ошибок и не является коротышкой или гигантом, коммутатор LAN ищет адрес назначения в своей таблице пересылки или коммутации и определяет исходящий интерфейс. Затем он пересылает кадр по направлению к месту назначения.

    Операция переключения с промежуточным хранением

    Коммутаторы с промежуточным хранением сохраняют весь кадр во внутренней памяти и проверяют кадр на наличие ошибок, прежде чем пересылать кадр по назначению. Операция переключения с промежуточным хранением обеспечивает высокий уровень безошибочного сетевого трафика, поскольку ошибочные кадры данных отбрасываются, а не пересылаются по сети, как показано на рисунке 6-9.

    Рисунок 6-9. Коммутатор с промежуточным хранением проверяет каждый кадр на наличие ошибок перед пересылкой в ​​целевой сегмент сети

    [Просмотреть полноразмерное изображение]

    Коммутатор с промежуточным хранением, показанный на рисунке 6-9, проверяет каждый полученный кадр на наличие ошибок, прежде чем пересылать его в сегмент сети назначения кадра.Если кадр не проходит эту проверку, коммутатор отбрасывает кадр из своих буферов, и кадр помещается в пресловутую битовую корзину.

    Недостатком метода коммутации с промежуточным хранением является производительность, поскольку коммутатор должен сохранить весь фрейм данных перед проверкой ошибок и пересылкой. Эта проверка ошибок приводит к высокой задержке переключения (задержке). Если подключено несколько коммутаторов, и данные проверяются в каждой точке переключения, в результате может пострадать общая производительность сети.Еще один недостаток коммутации с промежуточным хранением заключается в том, что коммутатору требуется больше циклов памяти и процессора (центрального процессора, ЦП) для выполнения детальной проверки каждого кадра, чем при переключении через сквозное переключение или переключение без фрагментов.

    Проекционное переключение

    При сквозной коммутации коммутатор LAN копирует в свою память только MAC-адрес назначения, который находится в первых 6 байтах кадра, следующего за преамбулой. Коммутатор ищет MAC-адрес пункта назначения в своей таблице коммутации, определяет порт исходящего интерфейса и пересылает кадр в пункт назначения через назначенный порт коммутатора.Сквозной коммутатор уменьшает задержку, поскольку коммутатор начинает пересылку кадра, как только он считывает MAC-адрес назначения и определяет исходящий порт коммутатора, как показано на рисунке 6-10.

    Рисунок 6-10. Сквозной коммутатор проверяет каждый заголовок кадра перед пересылкой в ​​целевой сегмент сети

    [Просмотр полноразмерного изображения]

    Сквозной коммутатор, показанный на рисунке 6-10, проверяет заголовок каждого полученного кадра, чтобы определить пункт назначения, прежде чем пересылать его в сегмент сети назначения кадра.Кадры с ошибками и без них пересылаются в режиме сквозного переключения, оставляя обнаружение ошибок кадра намеченному получателю. Если принимающий коммутатор определяет, что кадр содержит ошибки, кадр выбрасывается в битовое ведро, где впоследствии кадр удаляется из сети.

    Сквозная коммутация была разработана для уменьшения задержки в кадрах обработки коммутатора, когда они поступают на коммутатор и пересылаются на порт коммутатора назначения. Коммутатор втягивает заголовок кадра в свой буфер порта.Когда MAC-адрес назначения определяется коммутатором, коммутатор пересылает кадр из правильного порта интерфейса в предполагаемое место назначения кадра.

    Сквозная коммутация снижает задержку внутри коммутатора. Однако, если кадр был поврежден при передаче, коммутатор все равно пересылает плохой кадр. Пункт назначения получает этот плохой кадр, проверяет CRC кадра и отбрасывает его, заставляя источник повторно отправить кадр. Этот процесс тратит впустую полосу пропускания, и, если он происходит слишком часто, пользователи сети испытывают значительное замедление работы сети.Напротив, коммутация с промежуточным хранением предотвращает пересылку ошибочных кадров по сети и обеспечивает качество обслуживания (QoS), управляющее потоком сетевого трафика.

    note

    Сегодняшние коммутаторы не страдают от задержки сети, с которой работали старые (устаревшие) коммутаторы. Это сводит к минимуму влияние задержки переключения на ваш трафик. Современные коммутаторы лучше подходят для среды с промежуточным хранением.


    Операция сквозного переключения

    Сквозные коммутаторы не выполняют никакой проверки ошибок кадра, поскольку коммутатор ищет только MAC-адрес назначения кадра и пересылает кадр на соответствующий порт коммутатора.Сквозное переключение приводит к низкой задержке переключения. Однако недостатком является то, что плохие кадры данных, а также хорошие кадры отправляются по назначению. На первый взгляд, это может показаться неплохим, потому что большинство сетевых карт по умолчанию выполняют собственную проверку кадров, чтобы гарантировать получение хороших данных. Вы можете обнаружить, что если ваша сеть разбита на рабочие группы, вероятность плохих кадров или коллизий может быть минимизирована, что, в свою очередь, сделает сквозное переключение хорошим выбором для вашей сети.

    Коммутация без фрагментов

    Коммутация без фрагментов, также известная как коммутация без прерывания , представляет собой гибрид сквозной коммутации и коммутации с промежуточным хранением.Безфрагментная коммутация была разработана для решения проблемы поздних коллизий.

    примечание

    Напомним, что когда передачи двух систем происходят одновременно, результатом является коллизия. Коллизии являются частью обмена данными по Ethernet и не подразумевают каких-либо ошибок. Поздняя коллизия похожа на коллизию Ethernet, за исключением того, что она возникает после того, как все хосты в сети должны были заметить, что хост уже осуществляет передачу.

    Поздняя коллизия указывает, что другая система попыталась передать после того, как хост передал по крайней мере первые 60 байтов своего кадра. Поздние коллизии часто возникают из-за того, что локальная сеть Ethernet слишком велика и, следовательно, ее необходимо сегментировать. Поздние коллизии также могут быть вызваны неисправными сетевыми устройствами в сегменте и несоответствием дуплекса (например, полудуплексный / полнодуплексный) между подключенными устройствами.


    Операция переключения без фрагментов

    Коммутация без фрагментов работает как сквозная коммутация, за исключением того, что коммутатор в режиме без фрагментов сохраняет первые 64 байта кадра перед пересылкой.Коммутация без фрагментов может рассматриваться как компромисс между коммутацией с промежуточным хранением и сквозной коммутацией. Причина, по которой при переключении без фрагментов сохраняются только первые 64 байта кадра, заключается в том, что большинство сетевых ошибок и коллизий происходит в течение первых 64 байтов кадра.

    note

    Различные методы лучше работают в разных точках сети. Например, сквозная коммутация лучше всего подходит для ядра сети, где ошибок меньше, а скорость имеет первостепенное значение.Промежуточное хранение лучше всего подходит на уровне доступа к сети, где находится большинство сетевых проблем и пользователей.


    Коммутация уровня 3

    Коммутация уровня 3 — еще один пример коммутации без фрагментов. До сих пор это обсуждение было сосредоточено на коммутации и мостовом соединении на уровне канала данных (уровень 2) модели взаимодействия открытых систем (OSI). Когда впервые была разработана мостовая технология, было непрактично строить мосты с проводной скоростью с большим количеством высокоскоростных портов из-за затрат на производство.Благодаря усовершенствованной технологии многие функции, ранее реализованные в программном обеспечении, были перенесены в аппаратное обеспечение, что повысило производительность и позволило производителям создавать недорогие коммутаторы со скоростью проводной сети.

    В то время как мосты и коммутаторы работают на уровне канала данных (OSI Layer 2), маршрутизаторы работают на сетевом уровне (OSI Layer 3). Маршрутизаторы предоставляют функциональные возможности, превышающие возможности мостов или коммутаторов. Однако в результате маршрутизаторы влекут за собой большую сложность. Как и ранние мосты, маршрутизаторы часто реализовывались в виде программного обеспечения, работающего на специальной платформе обработки, такой как персональный компьютер (ПК) с двумя сетевыми интерфейсными картами (NIC) и программным обеспечением для маршрутизации данных между каждой NIC, как показано на рисунке 6. -11.

    Рисунок 6-11. Маршрутизация ПК с двумя сетевыми картами

    [Просмотреть полноразмерное изображение]

    В первые дни маршрутизации использовались компьютер и две карты NIC, что мало чем отличается от того, как два человека разговаривают, но для этого им нужно пройти через третьего человека. Рабочая станция будет отправлять свой трафик через провод, а маршрутизирующий компьютер получит его на одной сетевой карте, определит, что трафик должен быть отправлен на другую сетевую карту, а затем повторно отправит трафик на эту другую сетевую карту.

    note

    Точно так же, как коммутатор уровня 2 — это другое имя для моста, коммутатор уровня 3 — другое имя для маршрутизатора.Это не означает, что коммутатор уровня 3 и маршрутизатор работают одинаково. Коммутаторы уровня 3 принимают решения на основе адресов Интернет-протокола (IP) на уровне порта, тогда как маршрутизаторы принимают решения на основе карты сети уровня 3 (хранящейся в таблице маршрутизации).

    Многоуровневая коммутация — это метод коммутации, который переключается как на уровне канала передачи данных (уровень 2 OSI), так и на уровне сети (уровень 3 OSI). Чтобы включить многоуровневую коммутацию, коммутаторы LAN должны использовать методы store-and-forward, поскольку коммутатор должен получить весь кадр, прежде чем он выполнит какие-либо операции уровня протокола, как показано на рисунке 6-12.

    Рисунок 6-12. Коммутатор уровня 3 (многоуровневый) проверяет каждый кадр на наличие ошибок перед определением целевого сегмента сети (на основе сетевого адреса)

    [Просмотр полноразмерного изображения]

    Подобно коммутатору с промежуточным хранением, с многоуровневым переключением коммутатор втягивает весь принятый кадр в свою память и вычисляет его CRC. Затем он определяет, хороший или плохой кадр. Если CRC, вычисленный для пакета, совпадает с CRC, вычисленным коммутатором, адрес назначения считывается, и кадр пересылается на правильный порт коммутатора.Если CRC не соответствует кадру, кадр отбрасывается. Поскольку этот тип коммутации ожидает получения всего кадра перед пересылкой, время задержки порта может стать большим, что может привести к некоторой задержке или задержке сетевого трафика.

    Операция переключения уровня 3

    Вы можете спросить себя: «В чем разница между коммутатором уровня 3 и маршрутизатором?» Принципиальное различие между коммутатором уровня 3 и маршрутизатором состоит в том, что коммутаторы уровня 3 оптимизировали оборудование, передающее трафик данных так же быстро, как коммутаторы уровня 2.Однако коммутаторы уровня 3 принимают решения о том, как передавать трафик на уровне 3, как и маршрутизатор.

    note

    В среде LAN коммутатор уровня 3 обычно работает быстрее, чем маршрутизатор, поскольку он построен на коммутационном оборудовании. Имейте в виду, что коммутатор уровня 3 не так универсален, как маршрутизатор, поэтому не сбрасывайте со счетов использование маршрутизатора в вашей локальной сети без предварительного изучения требований вашей локальной сети, таких как использование преобразования сетевых адресов (NAT).

    Перед тем, как продолжить это обсуждение, вспомните следующие моменты:

    • Коммутатор — это устройство уровня 2 (канал передачи данных) с физическими портами, с которым коммутатор взаимодействует через фреймы, которые помещаются в провод на уровне 1 (физическом).

    • Маршрутизатор — это устройство уровня 3 (сетевое), которое взаимодействует с другими маршрутизаторами с помощью пакетов, которые, в свою очередь, инкапсулируются во фреймы.

    Маршрутизаторы имеют интерфейсы для подключения к сетевой среде.Например, для маршрутизации данных через Ethernet маршрутизатору требуется интерфейс Ethernet, как показано на Рисунке 6-13.

    Рисунок 6-13. Интерфейсы маршрутизатора

    Последовательный интерфейс необходим для подключения маршрутизатора к глобальной сети (WAN), а интерфейс Token Ring необходим для подключения маршрутизатора к сети Token Ring.

    Простая сеть, состоящая из двух сегментов сети и устройства межсетевого взаимодействия (в данном случае маршрутизатора), показана на Рисунке 6-14.

    Рисунок 6-14. Двухсегментная сеть с маршрутизатором уровня 3

    Маршрутизатор на Рисунке 6-14 имеет два интерфейса Ethernet, обозначенных E0 и E1. Основная функция маршрутизатора — определение наилучшего сетевого пути в сложной сети. У маршрутизатора есть три способа узнать о сетях и определить лучший путь: через локально подключенные порты, статические записи маршрута и протоколы динамической маршрутизации. Маршрутизатор использует полученную информацию для определения с помощью протоколов маршрутизации.Некоторые из наиболее распространенных используемых протоколов маршрутизации включают протокол маршрутной информации (RIP), протокол кратчайшего открытого пути (OSPF), протокол маршрутизации внутреннего шлюза (IGRP) и протокол пограничного шлюза (BGP).

    note

    Протоколы маршрутизации используются маршрутизаторами для обмена информацией о сети. Маршрутизаторы получают и используют информацию протокола маршрутизации от других маршрутизаторов, чтобы узнать о состоянии сети. Маршрутизаторы могут изменять информацию, полученную от одного маршрутизатора, добавляя свою собственную информацию вместе с исходной информацией, а затем пересылать ее другим маршрутизаторам.Таким образом, каждый маршрутизатор может совместно использовать свою версию сети.


    Пакетная коммутация

    Информация уровня 3 передается по сети в пакетах, и транспортный метод передачи этих пакетов называется коммутацией пакетов, как показано на рисунке 6-15.

    Рисунок 6-15. Пакетная коммутация между сегментами сети Ethernet и Token Ring

    На рис. 6-15 показано, как пакет доставляется в несколько сетей.Хост A находится в сегменте Ethernet, а хост B — в сегменте Token Ring. Хост A помещает кадр Ethernet, инкапсулирующий пакет Интернет-протокола (IP), на провод для передачи по сети.

    Кадр Ethernet содержит MAC-адрес уровня канала передачи данных источника и MAC-адрес уровня канала передачи данных назначения. IP-пакет внутри кадра содержит IP-адрес исходного сетевого уровня (адрес сетевого уровня TCP / IP) и IP-адрес целевого сетевого уровня. Маршрутизатор поддерживает таблицу маршрутизации сетевых путей, которые он изучил, и маршрутизатор проверяет IP-адрес назначения сетевого уровня пакета.Когда маршрутизатор определил сеть назначения по IP-адресу назначения, маршрутизатор проверяет таблицу маршрутизации и определяет, существует ли путь к этой сети.

    В случае, показанном на рис. 6-15, узел B находится в сегменте сети Token Ring, напрямую подключенном к маршрутизатору. Маршрутизатор отключает инкапсуляцию Ethernet уровня 2, пересылает пакет данных уровня 3, а затем повторно инкапсулирует пакет в новый кадр Token Ring. Маршрутизатор отправляет этот кадр из своего интерфейса Token Ring в сегмент, где Хост B увидит кадр Token Ring, содержащий его MAC-адрес, и обработает его.

    Обратите внимание, что исходный кадр был Ethernet, а последний кадр — Token Ring, инкапсулирующий IP-пакет. Это называется медиа-переходом и является одной из особенностей сетевого маршрутизатора. Когда пакет поступает на один интерфейс и пересылается на другой, это называется коммутацией или маршрутизацией уровня 3.

    Поиск в таблице маршрутизации
    Маршрутизаторы

    (и коммутаторы уровня 3) выполняют поиск в таблице, определяя следующий переход (следующий маршрутизатор или коммутатор уровня 3) по маршруту, который, в свою очередь, определяет выходной порт, через который следует пересылать пакет или кадр.Маршрутизатор или коммутатор уровня 3 принимает это решение на основе сетевой части адреса назначения в полученном пакете.

    Этот поиск приводит к одному из трех действий:

    • Целевая сеть недоступна? Нет пути к целевой сети и нет сети по умолчанию. В этом случае пакет отбрасывается.

    • Сеть назначения доступна при пересылке пакета на другой маршрутизатор? Сеть назначения соответствует известной записи в таблице или маршруту по умолчанию, если метод достижения сети назначения неизвестен.Первый поиск сообщает о следующем переходе. Затем выполняется второй поиск, чтобы определить, как перейти к следующему переходу. Затем достигается окончательное определение порта выхода. Первый поиск может вернуть несколько путей, поэтому порт не известен до тех пор, пока не будет определено, как туда попасть. В любом случае поиск возвращает сетевой адрес (уровень 3) маршрутизатора следующего перехода и порт, через который можно получить доступ к этому маршрутизатору.

    • Сеть назначения, как известно, напрямую подключена к роутеру? Порт напрямую подключен к сети и доступен.Для сетей с прямым подключением следующий шаг сопоставляет хостовую часть сетевого адреса назначения с адресом канала передачи данных (MAC) для следующего прыжка или конечного узла с помощью таблицы ARP (для IP). Он не сопоставляет сетевой адрес назначения с интерфейсом маршрутизатора. Ему необходимо использовать MAC конечного конечного узла, чтобы узел взял кадр из среды. Кроме того, вы предполагаете IP, когда заявляете, что маршрутизатор использует таблицу ARP. Другие протоколы уровня 3, такие как межсетевой обмен пакетами (IPX), не используют ARP для сопоставления своих адресов с MAC-адресами.

    Поиск в таблице маршрутизации в IP-маршрутизаторе может считаться более сложным, чем поиск MAC-адреса для моста, потому что на уровне канала данных адреса имеют длину 48 бит, а поля фиксированной длины — OUI и ID. Кроме того, адресное пространство канала передачи данных является плоским, что означает отсутствие иерархии или разделения адресов на более мелкие и отдельные сегменты. Поиск MAC-адреса в мосте влечет за собой поиск точного совпадения в поле фиксированной длины, тогда как поиск адреса в маршрутизаторе ищет поля переменной длины, идентифицирующие сеть назначения.

    IP-адреса

    имеют длину 32 бита и состоят из двух полей: идентификатора сети и идентификатора хоста, как показано на рисунке 6-16.

    Рисунок 6-16. Пространство IP-адресов

    И сеть, и часть IP-адреса узла могут иметь переменную или фиксированную длину, в зависимости от используемой иерархической схемы сетевого адреса. Обсуждение этой иерархической схемы, или схемы подсетей, выходит за рамки этой книги, но достаточно сказать, что вы обеспокоены тем фактом, что каждый IP-адрес имеет идентификатор сети и хоста.

    Поиск в таблице маршрутизации в IP-маршрутизаторе определяет следующий переход, исследуя сетевую часть IP-адреса. После определения наилучшего соответствия для следующего перехода маршрутизатор ищет порт интерфейса для пересылки пакетов, как показано на рисунке 6-17.

    Рисунок 6-17. Операция поиска в таблице маршрутизации

    [Просмотреть полноразмерное изображение]

    На рис. 6-17 показано, что маршрутизатор получает трафик от последовательного порта 1 (S1) и выполняет поиск в таблице маршрутизации, определяя, с какого порта пересылать трафик.Трафик, предназначенный для Сети 1, пересылается через порт Ethernet 0 (E0). Трафик, предназначенный для сети 2, перенаправляется через порт Token Ring 0 (T0), а трафик, предназначенный для сети 3, перенаправляется через последовательный порт 0 (S0).

    note

    В терминах интерфейса операционной системы Cisco Internet (IOS) номера портов начинаются с нуля (0), например последовательный порт 0 (S0). Не все производители, включая Cisco, используют порты; некоторые используют слоты или модули, которые могут начинаться с нуля или с единицы.

    Часть идентификатора хоста сетевого адреса проверяется только в том случае, если поиск в сети показывает, что пункт назначения находится в локальной сети. В отличие от адресов канала передачи данных, разделительная линия между идентификатором сети и идентификатором хоста не находится в фиксированной позиции по всей сети. Записи таблицы маршрутизации могут существовать для сетевых идентификаторов различной длины, от 0 битов, указывающих маршрут по умолчанию, до 32 битов для маршрутов, зависящих от хоста.В соответствии с процедурами IP-маршрутизации возвращаемый результат поиска должен соответствовать записи, которая соответствует максимальному количеству бит в идентификаторе сети. Следовательно, в отличие от моста, где поиск выполняется для точного совпадения с полем фиксированной длины, поиск IP-маршрутизации подразумевает поиск самого длинного совпадения по полю переменной длины.

    Например, сетевой узел может иметь IP-адрес 68.98.134.209 и MAC-адрес 00-0c-41-53-40-d3. Маршрутизатор принимает решения на основе IP-адреса (68.98.134.209), тогда как коммутатор принимает решения на основе MAC-адреса (00-0c-41-53-40-d3). Оба адреса идентифицируют один и тот же хост в сети, но используются разными сетевыми устройствами при пересылке трафика на этот хост.

    Отображение ARP

    Address Resolution Protocol (ARP) — это протокол сетевого уровня, используемый в IP для преобразования IP-адресов в MAC-адреса. Сетевое устройство, желающее узнать MAC-адрес, транслирует ARP-запрос в сеть. Хост в сети, имеющий IP-адрес в запросе, отвечает своим MAC-адресом (аппаратным).Это называется отображением ARP, отображением адреса уровня 3 (сетевой) на адрес уровня 2 (канал передачи данных).

    note

    Некоторые адреса уровня 3 используют MAC-адрес как часть своей схемы адресации, например IPX.

    Поскольку структура адресов сетевого уровня в IP не обеспечивает простого сопоставления с адресами каналов данных, IP-адреса используют 32 бита, а адреса каналов данных — 48 бит. Невозможно определить 48-битный адрес канала передачи данных для хоста на основе хостовой части IP-адреса.Для пакетов, предназначенных для хоста, находящегося не в локальной сети, маршрутизатор выполняет поиск MAC-адреса маршрутизатора следующего перехода. Для пакетов, предназначенных для хостов в локально подключенной сети, маршрутизатор выполняет вторую операцию поиска, чтобы найти адрес назначения для использования в заголовке канала передачи данных кадра пересылаемого пакета, как показано на рисунке 6-18.

    Рисунок 6-18. Поиск в кэше ARP маршрутизатора

    [Просмотреть полноразмерное изображение]

    После определения, для какой сети с прямым подключением предназначен пакет, маршрутизатор ищет MAC-адрес назначения в своем кэше ARP.Напомним, что ARP позволяет маршрутизатору определять соответствующий MAC-адрес, если ему известен сетевой (IP) адрес. Затем маршрутизатор пересылает пакет по локальной сети в кадре с MAC-адресом локального хоста или маршрутизатора следующего перехода.

    note

    Обратите внимание на рис. 6-18, что Сеть 3, Хост: 31 не является частью кэша ARP, потому что во время поиска в таблице маршрутизации маршрутизатор определил, что этот пакет должен быть перенаправлен другому, удаленная (нелокально подключенная) сеть.

    Результат этого окончательного поиска попадает в одну из трех следующих категорий:

    • Пакет предназначен для самого роутера? IP-адрес назначения (вместе часть сети и станции) соответствует одному из IP-адресов маршрутизатора. В этом случае пакет должен быть передан соответствующему объекту более высокого уровня в маршрутизаторе, а не перенаправлен на какой-либо внешний порт.

    • Пакет предназначен для известного хоста в напрямую подключенной сети? Это наиболее частая ситуация, с которой сталкивается сетевой маршрутизатор.Маршрутизатор определяет сопоставление из таблицы ARP и пересылает пакет через соответствующий порт интерфейса в локальную сеть.

    • Отображение ARP для указанного хоста неизвестно? Маршрутизатор инициирует процедуру обнаружения, отправляя запрос ARP, определяющий отображение сети на адрес оборудования. Поскольку эта процедура обнаружения требует времени, хотя и измеряется в миллисекундах, маршрутизатор может отбросить пакет, который изначально привел к процедуре обнаружения.В стабильных условиях маршрутизатор уже имеет сопоставления ARP, доступные для всех взаимодействующих узлов. Процедура обнаружения адреса необходима, когда ранее неизвестный хост устанавливает новый сеанс связи.

    примечание

    Текущая версия программного обеспечения Cisco IOS (12.0) отбрасывает первый пакет для пункта назначения без записи ARP. IOS делает это для обработки атак типа «отказ в обслуживании» (DoS) против неполных ARP.Другими словами, он немедленно отбрасывает кадр, вместо того, чтобы ждать ответа.


    Фрагментация

    Каждый выходной порт на сетевом устройстве имеет соответствующий максимальный размер передачи (MTU). Напомним, что ранее в этой главе MTU указывает наибольший размер кадра (измеренный в байтах), который может быть перенесен через интерфейс. MTU часто является функцией используемой сетевой технологии, такой как Ethernet, Token Ring или протокол точка-точка (PPP).PPP используется с подключениями к Интернету. Если пересылаемый кадр превышает доступное пространство, как указано в MTU, кадр фрагментируется на более мелкие части для передачи в конкретной сети.

    Мосты не могут фрагментировать кадры при пересылке между локальными сетями с разным размером MTU, потому что в соединениях каналов данных редко используется механизм для повторной сборки фрагментов на приемнике. Механизм находится на реализации сетевого уровня, например, с IP, который способен преодолеть это ограничение.При необходимости пакеты сетевого уровня можно разбить на более мелкие части, чтобы эти пакеты могли проходить по каналу с меньшим MTU.

    Фрагментация аналогична фотографированию и разрезанию его на части, чтобы каждая часть поместилась в конверты разного размера для отправки по почте. Отправитель должен определить размер самого большого элемента, который может быть отправлен, а получатель должен собрать эти части. Фрагментация — это смешанное благо; Хотя он обеспечивает средства связи с использованием различных технологий связи, обработка, выполняющая фрагментацию, является значительной и может стать бременем для каждого устройства, которое должно фрагментировать и повторно собирать данные.Кроме того, детали для повторной сборки могут быть получены не по порядку и могут быть сброшены коммутатором или маршрутизатором.

    Как правило, лучше избегать фрагментации в сети, если это вообще возможно. Для отправляющей станции более эффективно отправлять пакеты, не требующие фрагментации где-либо на пути к месту назначения, вместо отправки больших пакетов, требующих промежуточных маршрутизаторов для выполнения фрагментации.

    note

    Хосты и маршрутизаторы могут узнать максимальный MTU, доступный на сетевом пути, с помощью обнаружения MTU.Обнаружение MTU — это процесс, с помощью которого каждое устройство на сетевом пути узнает размер MTU, который может поддерживать сетевой путь.


    20% сквозной вычет для владельцев малого бизнеса

    Обновлено 24 января 2019 г. в соответствии с окончательными рекомендациями, опубликованными IRS

    Действует новый налоговый закон на 2018 налоговый год. Большое изменение — это создание совершенно нового налогового вычета для сквозного бизнеса.Вот основы, которые вам нужны, чтобы понять вычет по Разделу 199A.

    Что такое вычет по статье 199A?

    Это официальное название 20-процентного сквозного вычета. Иными словами, это официально называется раздел 199A Закона о сокращении налогов и занятости.

    Какой вычет вы можете получить?

    Если вы соответствуете требованиям, вы можете вычесть из подоходного налога до 20 процентов дохода от вашего бизнеса. То есть этот вычет эффективно снижает ваш подоходный налог на 20 процентов.

    Кто может получить вычет по статье 199A?

    Любой владелец малого бизнеса, ведущий сквозной бизнес, может претендовать на сквозной вычет. Следовательно, подавляющее большинство малых предприятий являются транзитными.

    Что такое сквозной бизнес?

    Транзитный бизнес — это любая компания, которая является:

    • Индивидуальное предпринимательство (бизнес с одним владельцем, в котором собственник лично владеет всеми активами)
    • Партнерство
    • Корпорация S
    • Общество с ограниченной ответственностью (ООО)
    • Товарищество с ограниченной ответственностью (ТОО)

    Какие виды предприятия могут получить сквозной вычет?

    Вычет по Разделу 199A доступен только налогоплательщикам, имеющим квалифицированную профессию или бизнес.Право на участие распространяется на любой добросовестный бизнес, принадлежащий и управляемый через транзитную организацию. Но не включает:

    • Работа в качестве наемного работника
    • Указанные обслуживающие предприятия, зарабатывающие сверх пороговой суммы
    • Предприятия, принадлежащие и управляемые через обычную корпорацию C

    Сотрудники не имеют права на сквозной вычет

    Если вы являетесь сотрудником, вы можете иметь право на вычет, только если уволитесь с работы и станете независимым подрядчиком, работающим не по найму.

    Этот ход, вероятно, не лучшая идея для большинства людей. Изменение статуса занятости означает потерю таких льгот, как страхование здоровья и оплачиваемый отпуск. Вам, как независимому подрядчику, нужно будет зарабатывать достаточно, чтобы компенсировать потерю таких выгод.

    Кроме того, вы можете не иметь права на сквозной вычет, если вы уволитесь с работы и будете выполнять ту же работу для своего старого работодателя. Причина: IRS будет считать, что вы не являетесь независимым подрядчиком в течение следующих трех лет.

    Что такое конкретный сервисный бизнес или торговля?

    IRS определяет «торговлю или бизнес с определенными услугами» как что-то, в котором участвуют предприятия в следующих областях:

    • Здравоохранение
    • Закон
    • Бухгалтерский учет
    • Актуарный
    • Актуарный
    • Исполнительское искусство
    • Консультации
    • Легкая атлетика
    • Финансовые услуги
    • Инвестиции
    • Управление инвестициями

    Могут ли предприятия, предоставляющие услуги, получить этот вычет?

    Владельцы бизнеса, предоставляющего определенные услуги, получают полный сквозной вычет, если их налогооблагаемый доход ниже 157 500 долларов (подача как холостая) или 315 000 долларов (состоящих в браке, подача совместно).

    Если ваш налогооблагаемый доход превышает 157 500 долларов США / 315 000 долларов США, вычет прекращается.

    Вы не получаете сквозного вычета, если ваш налогооблагаемый доход превышает 415 000 долларов США (в браке) или 207 500 долларов США (в браке).

    Можете ли вы выделить не связанные с обслуживанием функции и вычесть за них?

    Может ли конкретный сервисный бизнес отделить не связанные с обслуживанием функции и получить сквозной вычет из дохода, который они получают? Например, могут ли владельцы юридической фирмы лично приобрести здание, сдать его в аренду своей юридической фирме и получить сквозной вычет из своего дохода от аренды?

    №IRS заявляет, что если физическое или юридическое лицо арендует недвижимость или предоставляет услуги общепризнанному обслуживающему бизнесу, полученный доход является доходом от обслуживающего бизнеса, который не подлежит сквозному вычету.

    Может ли арендодатель претендовать на сквозной вычет?

    Да, домовладельцы, получающие прибыль от сдачи в аренду собственности, могут иметь право вычесть до 20 процентов своего чистого дохода от аренды. Действительно, к арендодателям применяются те же правила, что и к другим предприятиям.

    Но, аренда должна квалифицироваться как бизнес, чтобы использовать этот вычет.Меньшие арендодатели, арендующие всего несколько квартир, могут не считаться бизнесом.

    Чтобы помочь мелким домовладельцам, IRS ввело специальное правило. Если арендодатель и его или ее сотрудники, агенты и независимые подрядчики затрачивают не менее 250 часов в год на предоставление услуг по аренде, такая деятельность будет считаться бизнесом для целей сквозного вычета.

    Имеете ли вы право на сквозной вычет?

    Сквозной вычет позволяет квалифицированным владельцам бизнеса вычитать из своих налогов на прибыль до 20 процентов прибыли своего бизнеса.Например, если в 2018 году у вас была прибыль от бизнеса в размере 100 000 долларов, вы можете вычесть до 20 000 долларов.

    Вы можете получить его вычет, если вы работаете не по найму (индивидуальный предприниматель). Он также доступен для любого бизнеса, которым вы владеете, кроме обычной корпорации «C». Сотрудники не могут получить этот вычет.

    Как рассчитать вычет по статье 199A

    Сквозной вычет позволяет квалифицированным владельцам бизнеса вычитать из своих налогов на прибыль до 20 процентов прибыли своего бизнеса.

    Чтобы рассчитать вычет, определите свой налогооблагаемый доход. Эта сумма представляет собой ваш общий доход из всех источников за вычетом всех ваших отчислений.

    Если ваш налогооблагаемый доход ниже 157 500 долларов, ваш вычет по Разделу 199A будет равен 20 процентам вашего квалифицированного коммерческого дохода (QBI). Этот лимит составляет 315 000 долларов, если вы состоите в браке и подаете документы совместно. В этой связи результатом является максимально возможный сквозной вычет.

    Пример: Том не женат и ведет свой бизнес как индивидуальное предприятие.Его компания зарабатывает 100 000 долларов квалифицированного коммерческого дохода, а общий налогооблагаемый доход за год составляет 120 000 долларов.

    Процентный вычет Тома составляет 20 процентов x 100 000 долларов QBI = 20 000 долларов. Таким образом, он может вычесть 20 000 долларов из подоходного налога.

    Если ваш налогооблагаемый доход находится в пределах пороговых значений 315 000/157 500 долларов, это все, что нужно для сквозного вычета.

    Что делать, если я сделаю больше порогов?

    Расчет сквозного вычета намного сложнее, если ваш совокупный налогооблагаемый доход превышает 315 000 долларов.Как и в случае подачи совместной налоговой декларации супружескими парами. Или вы холост, и ваш налогооблагаемый доход превышает 157 500 долларов.

    Во-первых, ограничение, основанное на том, сколько вы платите своим сотрудникам или сколько собственности, используемой в бизнесе, вводится поэтапно. Как только ваш налогооблагаемый доход достигнет 415 000 долларов (в браке) или 207 500 долларов (в браке), ваш сквозной вычет не может превышать большего из:

    • (1) Пятьдесят процентов заработной платы сотрудников W-2, выплачиваемых вашим бизнесом, или
    • (2) Двадцать пять процентов заработной платы W-2, PLUS 2.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
