Калькулятор расчета длины трубы для теплого пола

mycreations 7 октября, 2016 Калькуляторы расчёта No Comments

Подогрев напольного пространства используется как для создания дополнительного источника тепла, так и для устройства полноценного обогрева. Последнее решение особенно актуально для помещения без возможности проводки центрального отопления.

Ниже располагается форма калькулятора расчета трубы для теплого пола. Для проведения расчетных операций достаточно заполнить основные поля и выбрать предполагаемый шаг укладки.

В основе калькулятор лежит формула, которая базируется на общей площади помещения. То есть для выполнения расчетных операций достаточно знать лишь длину и ширину помещения, а также расстояние, через которое будут монтироваться обогревательные элементы.

Данный калькулятор можно использовать как для расчета длины трубы теплого водяного пола, так и для электрических кабельных обогревательных систем. Важно – онлайн программа не учитывает количество трубы, которое потребуется для соединения с коллекторным узлом. Расчеты справедливы только для схемы укладки под названием “змейка”.

Содержание страницы

• 1 Какие типы труб использовать
• 2 Схема укладки труб
• 3 На что влияет шаг укладки
• 4 Читайте также:

Какие типы труб использовать

Металлопластик обладает идеальным соотношением цены к качеству

Устройство теплого водяного пола можно сделать с использованием труб разного типа. Выбор соответствующего типа зависит от таких качеств, как теплопроводность, гибкость и долговечность.

В общих случаях принято использовать трубы из следующих материалов:

• металлопластик – полиэтиленовая труба усиленная алюминиевой прослойкой. Слой алюминия обеспечивает жесткость, прочность и увеличивает теплообменные качества. Металлопластик достаточно легко сгибается для формирования необходимых углы и изгибы;
• полипропилен – прочные, жесткие и надежные трубы.
  Помимо теплого пола применяются для сооружения канализаций. Изготавливаются из статического сополимера с маркировкой PP-R;
• сшитый полиэтилен – трубы из полиэтилена, сшитого на молекулярном уровне. В результате получается цельная труба со структурой в виде трехмерной сетки. Имеют высокую прочность и устойчивость к химическим растворителям. Легко гнуться, выдерживают рабочую температуру до 95 °C;
• медь – дорогие и технологически сложные в укладке. Обладают наиболее высокой теплопроводностью, но подвержены процессам коррозии. При плохом соединении очень быстро дают течь.

Если не вдаваться в детальное сравнение всех плюсов и минусов, то наиболее оптимальным типом труб являются изделия из металлопластика. Их отличает сравнительно низкая стоимость, простота укладки и высокая надежность.

Схема укладки труб

Три наиболее популярных схемы укладки обогревательных элементов

Как было сказано выше расчет количества трубы теплого пола при помощи калькулятора справедлив только для укладки “змейка” и “обратная змейка”. Помимо данной схемы существует, как минимум, две другие.

“Змейка” – это наиболее простая схема, которая хорошо подходи для небольших помещений прямоугольной формы. Наиболее часто используется при монтаже водяного пола, который будет выступать в качестве дополнительного обогрева помещения.

Главный минус такой схемы в неравномерности прогрева. То есть наибольшая температура прогрева будет в местах, где расположены изгибы, идущие от коллектора. По мере удаления теплоноситель остывает, что выражается в потере его температуры.

“Улитка” или укладка по спирали лишена данных минусов, так как в данном случае комбинируются теплые и холодные изгибы. Тем самым достигается равномерность прогрева пола по всей его площади.

“Обратная змейка” частично имеет похожий принцип. Внешний рукав – это трубы от коллектора, а внутренний – трубы с остывающим теплоносителем. Визуальное представление каждой из схем можно увидеть на фото выше.

На что влияет шаг укладки

Расстояние между трубами влияет на мощность и равномерность прогрева напольного пространства

Шаг укладки напрямую влияет на степень теплоотдачи от контура. Чем меньше шаг, тем большее количество трубы поместится на единицу площади. Уменьшение и увеличения шага позволяет подобрать наиболее оптимальную мощность теплого пола под конкретные условия.

Стандартная градация при укладке – это увеличение шага на 5 см. Минимальное расстояние между изгибами равно 10 см, что достаточно для отопительных систем, выступающих в роли центрального и единственного отопления.

Шаг в 20 и более сантиметров используется только при создании теплых полов для временного и дополнительного обогрева. Допускается использование неравномерного расположения рукава.

К примеру, это часто применяется в угловых помещения, когда требуется проложить рукав от коллектора вдоль холодных стен. Далее по мере удаления от угловых сопряжений шаг увеличивается. В итоге получается, что наибольшая температура прогрева будет у холодной стены.

В калькуляторе расчета длины трубы уже включена величина шага от 10 до 40 см. При необходимости можно выбрать значение “Произвольная величина” и внести свои данные. Все вносимые данные имеют размерность в метрах. Для разделения следует использовать “точку”.

Расход трубы теплого пола на 1 м2 таблица и параметры расчета

Автор Монтажник На чтение 10 мин Просмотров 41.2к. Обновлено 08.12.2020

Теплые полы с водяным подогревом устраивают для отопления помещений во многих индивидуальных домах, для их монтажа используют трубопровод из различных материалов, который помещают под стяжку или укладывают открытым методом. Перед проведением работ составляют план и делают расчет необходимых материалов, при этом одним из важных показателей является расход трубы теплого пола на 1 м² таблица значений которого может оказаться полезной специалистам или заказчикам.

Если отсутствует предварительный план с инженерными расчетами, перед прокладкой теплых полов приходится решать множество задач, связанных с методами монтажа и определением вида, геометрических размеров и количеством материала трубопровода.

Пользователь может сам рассчитать трубу для теплого пола на предварительном этапе, определив важные параметры путем несложных подсчетов или воспользовавшись онлайн-калькуляторами из интернета.

Рис. 1 Варианты покрытий водонагреваемых полов частных домов

Содержание

1. Преимущества теплых полов перед радиаторным отоплением
2. Какие технические параметры определяют при укладке трубопровода
3. Выбор материала трубопровода
4. Температура пола в помещениях
5. Температура теплоносителя
6. Диаметр трубопровода
7. Максимальная длина контуров отопления
8. Тип укладки
9. Расстояние между трубами теплого пола (шаг укладки)
10. Расход трубы теплого пола на 1 м2 таблица

Преимущества теплых полов перед радиаторным отоплением

Главные виды теплообменников для обогревания индивидуальных домов —  радиаторные батареи и водяной теплый пол, последние имеют следующие преимущества:

• Энергоэффективность водонагревного пола значительно превышает батарейное отопление, то есть для обогрева помещений потребуется меньше тепловой энергии и соответственно расхода финансовых средств на топливо.
• Благодаря тому, что трубопровод с тепловым носителем располагается под всей площадью напольного покрытия комнаты, он дает намного более равномерный обогрев помещений, чем точечно расположенные радиаторы около стен.
• Спрятанный в полу трубопровод не нарушает эстетичный вид комнат в отличии от радиаторов, расположенных около стен. К тому же обогреваемый пол удобнее батарей, которые часто мешают эстетичной и практичной расстановке мебели и предметов интерьера в помещении.
• Половой обогрев не отнимает полезную площадь в комнатах в отличие от радиаторных теплообменников.
• Довольно часто в индивидуальных домах кладут на пол плитку, которая обладает высоким коэффициентом теплопроводности и воспринимается всегда холодной. Ее подогрев через пол повышает комфортность пользования помещением, препятствует образованию по углам и в швах плесени или грибка.
• Комнату с нагреваемым полом без радиаторов намного проще убирать, из-за отсутствия грязи в местах выхода труб помещение чище с гигиенической точки зрения.
• Из-за большой массы и объема стяжки, плит перекрытия, в которых помещен нагревательный трубопровод, теплый пол обладает значительно большей тепловой инерционностью в отличие от радиаторных теплообменников. Поэтому при аварийных отключениях электроэнергии и прекращении работы нагревательного котла, тепло в доме при половом обогреве будет удерживаться значительно дольше, чем с батареями.

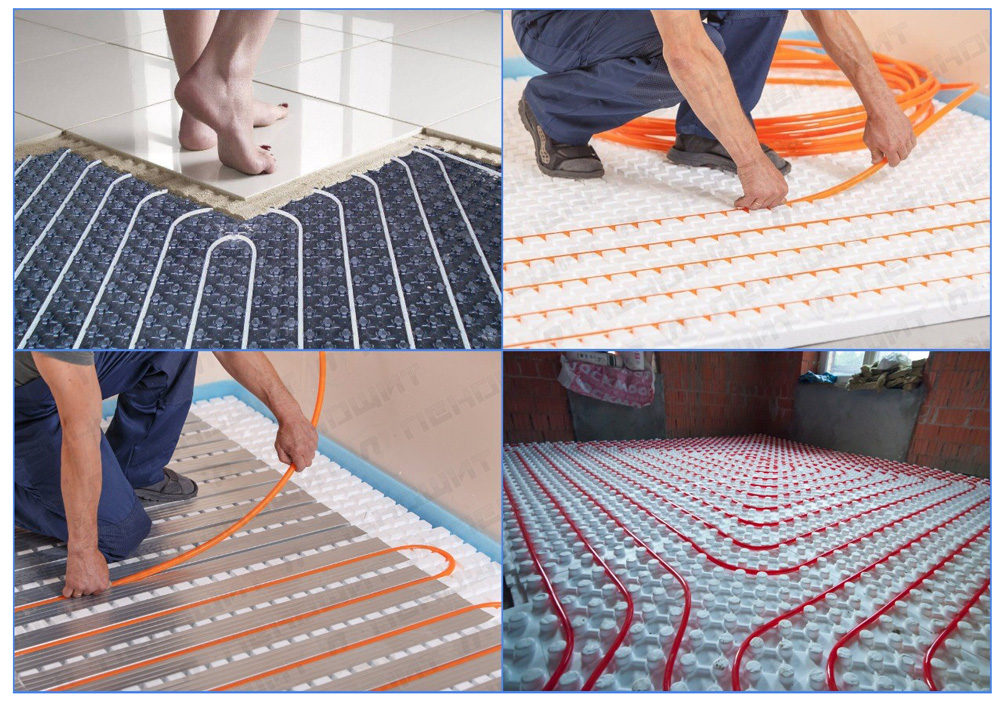

Рис. 2 Укладка водонагреваемых полов на пенополистирольные подложки

Какие технические параметры определяют при укладке трубопровода

Перед укладкой напольного контура обычно проводят тепловой расчет, который учитывает оптимальную температуру в помещении, потери тепла в зависимости от материала стен (теплопроводности), температурные параметры теплового носителя в системе. Полученные данные помогают рассчитать количество труб для теплого пола, то есть определить их оптимальную длину и диаметр. Перед монтажом полового отопления специалисту и (или) домовладельцу следует определиться с рядом перечисленных ниже факторов.

Выбор материала трубопровода

Для укладки теплых полов оптимально подходит несколько видов металлических и полимерных труб, главные требования к материалам: коррозионная стойкость, хорошая теплопроводность, низкий коэффициент температурного расширения и длительный эксплуатационный срок. При выборе материала трубопровода на теплый пол рассматривают следующие разновидности:

Медь. Трубы из отожженной меди обладают наивысшей степенью теплопроводности и высокой коррозионной устойчивостью, их основным недостатком является высокая стоимость. Также медные трубы сложны в монтаже, при их прокладке для сгибания нужен трубогиб, соединение обычно производят при помощи газовой сварки.

Еще одним недостатком меди может служить форма выпуска — стандартной длины бухты в 50 м не всегда достаточно для устройства контура отопления без стыковых соединений под стяжкой.

Нержавейка. Гофрированный трубопровод из нержавейки обладает приемлемой стоимостью при высокой теплопроводности, неплохой коррозионной стойкостью и относительной простотой в укладке. Его основной недостаток — высокое гидравлическое сопротивление водному потоку, связанное с ребристой поверхностью внутренних стенок, а также не всегда приемлемое качество металла в дешевом товаре, приводящее со временем к коррозии стенок и протечкам.

Рис. 3 Трубопроводы из меди и нержавейки

Сшитый полиэтилен РЕХ. Трубы из сшитого полиэтилена (ПЭ) являются основными конкурентами металлических, они имеют более низкую стоимость и наивысшую степень коррозионной стойкости из-за химической нейтральности полимеров.

Основные недостатки трубопровода из сшитого полиэтилена — высокий коэффициент теплового расширения, кислородопроницаемость и низкая теплопроводность ликвидируется одним выстрелом. После дополнения РЕХ-трубы оболочкой из алюминия (металлопластик) резко падает степень линейного расширения материала от тепла и кислородная проницаемость, улучшается теплопередача трубопроводной линии.

РЕХ-трубы без алюминиевой оболочки просты в укладывании, для их подсоединения к распределительным коллекторным гребенкам можно использовать компрессионные евро-фитинги, которые легко фиксируются разводным ключом без применения специнструмента (паяльников, пресс-клещей).

Сшитые полиэтиленовые РЕХ-трубы реализуют в бухтах длиной до 200 м, так что их метража всегда будет достаточно для устройства контуров отопления любой протяженности.

Термостойкий полиэтилен PERT. Термомодифицированный материал по физическим свойствам пластичности и гибкости напоминает обычный полиэтилен, имеет недостатки, присущие сшитому аналогу РЕХ. Более высокими характеристиками обладает улучшенные PERT-трубы с внутренней алюминиевой оболочкой. Трубопровод из термостойкого ПЭ также монтируют на компрессионные муфты (с алюминиевым слоем на пресс-муфты), его длина в бухтах доходит до 200 м.

Рис. 4 ПЭ-трубы – металлопластик и PERT

Температура пола в помещениях

Поверхность водонагревного пола не должна быть слишком холодной, при низкой температуре сложно получить достаточный обогрев помещения, а находиться и перемещаться по такому покрытию станет некомфортно. Противоположная ситуация приведет к перегреву комнат и также к неудобствам при пользовании полом. Общепринятым считается следующие температурные показатели напольного покрытия:

• для жилых помещений 29 — 32 °С;
• для ванных комнат, санитарных узлов и бассейнов 32 – 35 °С;
• для мастерских или рабочих кабинетов с активной физической деятельностью 26 — 28 °С;
• в коридорах, нежилых помещениях, лестничных площадках, тренажерных залах 18 — 22 °С.

Температура теплоносителя

Температурные характеристики теплоносителя также оказывают существенное влияние на расчет трубы для теплого пола, то есть чем она выше, тем меньшая длина трубопровода понадобится для обогревания помещений.

В отличие от радиаторных батарей, на полы подается теплоноситель в значительно меньшем температурном диапазоне от 40 до 55 °С. Установлено, что оптимальной температурной разницей между подачей и обраткой считается показатель в 10 °С — именно его придерживаются при настройке и регулировке отопительной системы.

Рис. 5 Схемы обогревания индивидуального дома

Диаметр трубопровода

Для укладки теплых полов в основном используют полимерные трубопроводы наружными диаметрами 16 или 20 мм с различной толщиной стенки.

При реализации первого варианта трубопровод легче укладывать, для перекрытия контура понадобится слой стяжки толщиной меньше на 4 мм. Основным недостатком 16 мм линии по сравнению с 20 мм является ее более высокое гидравлическое сопротивление, что приводит к снижению КПД системы. Поэтому рекомендуется укладывать 16 мм трубопровод на объектах небольшой площади, а 20 мм изделия использовать в просторных помещениях с контурами отопления большой длины.

Максимальная длина контуров отопления

Чем больше длина трубопровода и меньше его диаметр, тем более сильное гидравлическое сопротивления испытывает проходящей по контуру теплоноситель и соответственно требуется большая мощность циркуляционного насоса для его проталкивания.

Промышленность выпускает в основном циркулярные электронасосы со стандартизированными параметрами мощности, рассчитанные на определенные нагрузки, то есть если гидравлическое сопротивление в линии станет слишком большим, насос не сможет протолкнуть рабочую среду для ее нормального прохождения по контуру.

Исходя из практических результатов, установлена максимальная длина трубопроводов подогреваемых полов: для 16 мм изделий она не должна превышать 100 м, для 20 мм — 120 м.

Чтобы избежать возможных перегрузок, для работы системы в нормальном режиме обычно не

укладывают 16 мм трубопровод длиной более 80 м, а 20 мм — свыше 100 м.

Рис. 6 Схемы укладки

Тип укладки

Существует две основные формы укладки половых контуров — зигзаг (змейка) и улитка (спираль). Если присмотреться к первому варианту, то очевиден его основной недостаток — разная температура теплоносителя в начальной и более удаленной от распределительной гребенки точки. К тому же при укладке змейкой трубу придется изгибать на 180 градусов, что бывает неприемлемо при использовании жестких материалов (потребует применения трубогиба), а также приведет к повышению гидравлических потерь.

При раскладке улиткой получают абсолютно равномерный прогрев пола, связанный с тем, что ветви подачи и обратки проходит рядом и их суммарная температура всегда равна. То есть в начальной точке контура при наиболее горячей подаче рядом с ней располагается трубопровод с самой холодной обраткой, и такая ситуация наблюдается по всей площади помещения. Еще одно весомое преимущество улитки — ее намного проще укладывать пол, чем зигзаг.

Исходя их вышеперечисленных особенностей, схему укладки зигзагом используют в узких помещениях малой площади и при коротком контуре отопления, а улиткой прокладывают трубопровод в основных помещениях большей площади.

Следует отметить, что недостаток укладки обычным зигзагом устранен в схеме с двойной змейкой, где обратка проходит рядом с трубопроводом подачи.

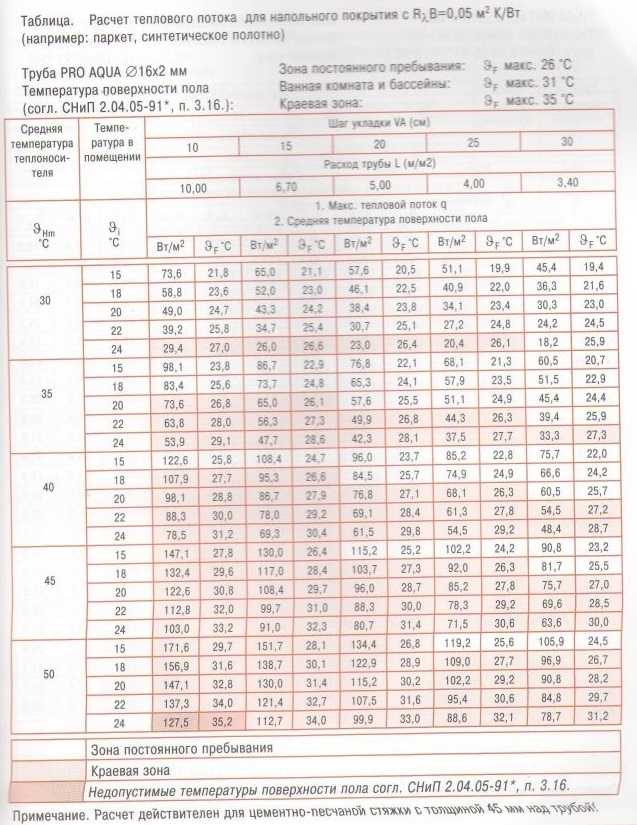

Рис. 7 Зависимость теплового потока от шага укладки, температуры теплоносителя и диаметра труб

Расстояние между трубами теплого пола (шаг укладки)

Общепринятым шагом укладки считается диапазон от 100 до 300 мм включительно, а стандартным размером его изменений является длина 50 мм.

Такие расстояния определены экспериментальным путем, то есть при более близком расположении труб разница температур подачи и обратки будет слишком мала и эффективность работы отопительной системы упадет. При большем удалении сложно получить необходимую для достижения комфортного температурного режима теплоотдачу, а сама поверхность пола станет нагреваться неравномерно с ощутимыми полосками тепла. Шаг укладки влияет на расчет длины трубы для теплого пола, понятно, чем он меньше, тем длиннее трубопровод необходим для монтажа.

Также при укладке учитывают более низкие температуры стяжки около стен и оконных проемов, выходящих на улицу. Поэтому многие специалисты в районе краевых зон (1 метр от наружных стен) рекомендуют уменьшать шаг укладки на 50 мм от основного расстояния для обеспечения равномерности обогрева полового покрытия.

Также для снижения тепловых потерь трубопровод рекомендуется укладывать на расстоянии не менее 150 мм от стен, выходящих на улицу.

Общепринятым считается шар укладки в больших жилых помещениях 200 мм, малых комнатах типа небольших кухонь, ванных и санитарных узлов — 150 мм.

Рис. 8 Теплопередача полов, залитых цементно–песчаной стяжкой, под разными покрытиями

Статья по теме:

Подключение теплого пола к системе отопления – варианты, схемы, узлы системы. Если читаете про расход трубы теплого пола на 1 м2 таблица, то, возможно, будет также интересно узнать про варианты подключения труб теплого пола к системе отопления, то можете почитать об это м в отдельной статье на нашем сайте.

Расход трубы теплого пола на 1 м

² таблица

Перед тем, как рассчитать длину трубы для теплого пола, определяют следующие показатели:

• общую площадь помещений в квадратных метрах под обогрев;
• и сколько метров трубы надо на 1 квадратный метр теплого пола.

Затем умножают найденную длину трубы на 1 м² на общий квадратаж и получают искомый результат.

Определить, сколько трубы пойдет на квадратный метр теплого пола, можно без всяких формул, призвав на помощь логику. К примеру, если трубопровод укладывается с шагом 200 мм, то на участке площадью 1 м² можно уложить 5 отрезков длиной 1 м, то есть получим искомый результат 5 м.

По аналогии на 1 м² площади при шаге 300 мм уйдет 3 отрезка по 1 м и дополнительно 1/3 длины, то есть 3,3 м.

Если при подсчетах мы учитывали, к примеру, поперечные участки, то не следует забывать и о продольных, то есть к полученным значениям в конце придется прибавить общую длину двух стен комнат или сразу отобразить это в таблице, увеличив подсчитанный ручным методом показатель.

Рис. 9 Таблица расхода трубы на 1 м2 водонагревного пола

Чтобы определить общую длину трубопровода водяного теплого пола, сначала рассчитывают его расход на 1 квадратный метр, а затем умножают полученный результат на общую площадь помещения. Обычно длина трубопровода для обогреваемых полов не должна превышать 100 м, если это происходит, укладывают два и более контуров отопления.

пример расчета водяной системы теплых полов

На эффективность теплого пола влияет множество факторов. Без их учета, даже если система правильно смонтирована и для ее монтажа использованы самые современные материалы, реальная теплоэффективность не оправдает ожиданий.

По этой причине монтажным работам должен предшествовать грамотный расчет теплого пола, и только тогда можно гарантировать хороший результат.

Проектирование системы отопления дело недешевое, поэтому многие домашние мастера производят расчеты самостоятельно. Согласитесь, идея удешевления обустройства теплого пола кажется очень заманчивой.

Мы расскажем, как создать проект, какие критерии учитывать при выборе параметров системы отопления и распишем пошаговый порядок расчета. Для наглядности мы подготовили пример расчета теплого пола.

Содержание статьи:

• Исходные данные для расчета
• Определение параметров теплого пола
  • Методика расчета теплопотерь
  • Пример расчета бетона
  • Необходимое тепло для обогрева воздуха
• Расчет необходимого количества труб
• Рассчитываем циркуляционный насос
• Советы по выбору толщины стяжки
• Выводы и полезное видео по теме

Исходные данные для расчет

Изначально правильно спланированный ход проектно-монтажных работ избавит от неожиданностей и неприятных проблем в будущем.

При расчете теплого пола необходимо исходить из следующих данных:

• материал стен и конструктивные особенности;
• размер помещения на плане;
• тип отделки;
• проектирование дверей, окон и их размещение;
• расположение элементов конструкции в плане.

Для грамотного проектирования необходимо учитывать установленный температурный режим и возможность его регулировки.

Для грубого расчета принято, что 1 м ² Система отопления должна компенсировать потери тепла в 1 кВт. Если водяной контур отопления используется как дополнение к основной системе, то требуется покрыть только часть теплопотерь

Приведены рекомендации по температуре на полу, обеспечивающие комфортное пребывание в помещениях различного назначения:

• 29°С — жилой сектор;
• 33°С — баня, помещения с бассейном и другие с повышенным показателем влажности;
• 35°С — холодные зоны (у входных дверей, наружных стен и т. п.).

Превышение этих значений влечет за собой перегрев как самой системы, так и финишного покрытия с последующим неизбежным повреждением материала.

После предварительных расчетов можно выбрать оптимальную по личным ощущениям температуру теплоносителя, определить нагрузку на отопительный контур и приобрести насосное оборудование, прекрасно справляющееся со стимуляцией движения теплоносителя. Подбирается с запасом расхода теплоносителя 20%.

Прогрев стяжек мощностью более 7 см занимает много времени. Поэтому при установке водяных систем стараются не превышать указанный лимит. Напольная керамика считается наиболее подходящим покрытием для водяных полов. Теплый пол не подходит под паркет из-за его сверхнизкой теплопроводности.

На этапе проектирования следует решить, будет ли теплый пол основным поставщиком тепла или будет использоваться только как дополнение к ветке радиаторного отопления. От этого зависит доля потерь тепловой энергии, которую ему приходится компенсировать. Он может варьироваться от 30% до 60% с вариациями.

Время прогрева водяного пола зависит от толщины элементов, входящих в стяжку. Вода как теплоноситель очень эффективна, но сама система сложна в монтаже.

Фотогалерея

Фото

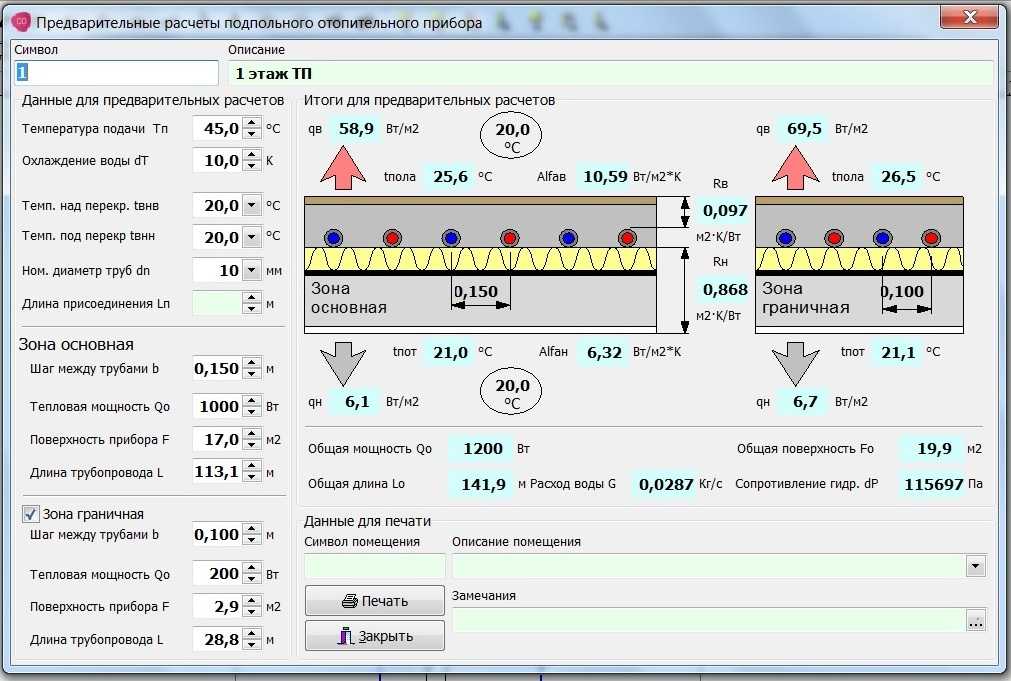

Для выполнения расчетов системы водоснабжения, теплого пола в первую очередь производят расчеты теплопотерь, которые должны компенсировать контур. Если это дополнительная система, то учитывается часть теплопотерь.

Расчеты производятся только для той части пола, на которой будет располагаться нагревательный змеевик. Участки, где трубы не проложены, например, под мебелью, в расчетах не учитываются

Для проведения расчетов необходимы средние значения температуры теплоносителя на выходе из коллекторного устройства и на возврате на вход

Для получения точного результата необходимо знать теплопроводность планируемых к прокладке труб и ориентировочная длина отопительного контура

Водяной теплый пол в деревянном доме

Вариант расположения водяного контура

Коллектор и трубопровод системы отопления

Медный контур теплого пола

Определение параметров теплого пола

Цель расчета — получение величины тепловой нагрузки. Результат этого расчета влияет на следующие шаги. В свою очередь, на тепловую нагрузку влияет средняя зимняя температура в конкретном регионе, расчетная температура внутри помещений, коэффициент теплопередачи потолка, стен, окон и дверей.

Причиной теплопотерь является плохо утепленные стены, окна, двери дома. Наибольший процент тепла уходит через систему вентиляции и крышу (+)

Окончательный результат расчетов по типу воды будет зависеть от наличия дополнительных отопительных приборов, в том числе от теплоотдачи проживающих в доме людей и домашних животных. Обязательно учитывают в расчете наличие инфильтрации.

Одним из важных параметров является конфигурация комнат, поэтому вам нужен поэтажный план дома и соответствующие разрезы.

Метод расчета теплопотерь

Определив этот параметр, вы узнаете, сколько тепла должен вырабатывать пол для самочувствия людей, находящихся в помещении, сможете подобрать котел, насос и пол по мощности. Другими словами: тепло, отдаваемое отопительными контурами, должно компенсировать теплопотери здания.

Связь между этими двумя параметрами выражается формулой:

Mp = 1,2 x Q где

• Mp — требуемая мощность шлейфа;
• Q — потери тепла.

Для определения второго показателя оформляются замеры и расчеты площади окон, дверей, полов, наружных стен. Так как пол будет с подогревом, площадь данной ограждающей конструкции не учитывается. Замеры производятся снаружи с захватом углов здания.

При расчете будет учитываться как толщина, так и коэффициент теплопроводности каждой из конструкций. Нормативные значения (λ) для наиболее часто используемых материалов можно взять из таблицы.

Из таблицы можно взять значение коэффициента для расчета. Значение термического сопротивления материала важно узнать у поставщика, если окна металлопластиковые (+)

Расчет теплопотерь выполняется отдельно для каждого элемента здания по формуле :

Q = 1 / R * (tv-tn) * S x (1 + ∑b) где

• R — термическое сопротивление материала, из которого изготовлена ​​ограждающая конструкция;
• S — площадь конструктивного элемента;
• тв и тн — температура соответственно внутренняя и внешняя, при этом второй показатель принимается по наименьшему значению;
• б — дополнительные теплопотери, связанные с ориентацией здания относительно сторон света.

Показатель термического сопротивления (R) находится путем деления толщины конструкции на коэффициент теплопроводности материала, из которого она изготовлена.

Значение коэффициента b зависит от ориентации дома:

• 0,1 — север, северо-запад или северо-восток;
• 0,05 — запад, юго-восток;
• 0 — юг, юго-запад.

Если рассмотреть вопрос на любом примере расчета водяного теплого пола, он становится более понятным.

Пример расчета бетона

Допустим, стены дома для временного проживания толщиной 20 см выполнены из газобетонных блоков. Общая площадь ограждающих стен без оконных и дверных проемов 60 м². Температура снаружи -25°С, внутри +20°С, постройка ориентирована на юго-восток.

Учитывая, что теплопроводность блоков λ = 0,3 Вт/(м°*С), можно рассчитать потери тепла через стены: R = 0,2/0,3 = 0,67 м²°С/Вт.

Потери тепла также наблюдаются через слой штукатурки. Если его толщина 20 мм, то Rшт. = 0,02/0,3 = 0,07 м²°С/Вт. Сумма этих двух показателей даст значение теплопотерь через стены: 0,67 + 0,07 = 0,74 м²°С/Вт.

Имея все исходные данные, подставляем их в формулу и получим теплопотери помещения с такими стенами: Q = 1/0,74 * (20 — (-25)) * 60 * (1 + 0,05) = 3831,08 Вт.

Таким же образом тепловые потери рассчитываются через остальные ограждающие конструкции: окна, дверные проемы, кровлю.

Тепла, выделяемого отопительными контурами, может не хватить для нагрева воздуха внутри дома до нужного значения, если их мощность недооценена. При превышении мощности произойдет перелив теплоносителя

Для определения теплопотерь через перекрытие его термическое сопротивление принимают равным значению для планируемого или существующего вида утепления: R = 0,18/0,041 = 4,39 м²°С/ W.

Площадь потолка равна площади пола и составляет 70 м². Подставив эти значения в формулу, получим потери тепла через верхнюю ограждающую конструкцию: Qпот. = 1/4,39* (20 — (-25)) * 70 * (1 + 0,05) = 753,42 Вт.

Чтобы определить потери тепла через поверхность окон, нужно рассчитать их площадь. При наличии 4 окон шириной 1,5 м и высотой 1,4 м их общая площадь составит: 4 * 1,5 * 1,4 = 8,4 м².

Если изготовитель указывает отдельно термическое сопротивление для стеклопакета и профиля — 0,5 и 0,56 м²°С/Вт соответственно, то Рокон = 0,5*90+0,56*10)/100 = 0,56 м²°С/Вт. Здесь 90 и 10 — доли, приходящиеся на каждый оконный элемент.

На основании полученных данных продолжаются дальнейшие расчеты: Q окна = 1/0,56 * (20 — (-25)) * 8,4 * (1 + 0,05) = 708,75 Вт.

Наружная дверь имеет площадь 0,95 * 2,04 = 1,938 м². Потом РДВ. = 0,06/0,14 = 0,43 м² °С/Вт. Q дв. = 1 / 0,43 * (20 — (-25)) * 1,938 * (1 + 0,05) = 212,95 Вт.

Поскольку наружные двери часто открываются, через них теряется много тепла. Поэтому важно обеспечить их герметичное закрытие

В результате тепловые потери составят: Q = 3831,08 +753,42 + 708,75 + 212,95 + 7406,25 = Вт.

К этому результату добавляются дополнительные 10% на инфильтрацию воздуха, тогда Q = 7406,25 + 740,6 = 8146,85 Вт.

Теперь можно определить тепловую мощность пола: Mp = 1, * 8146,85 = 9776,22 Вт или 9,8 кВт.

Необходимое количество тепла для обогрева воздуха

Если дом , то часть тепла, вырабатываемого источником, должна расходоваться на нагрев воздуха, поступающего извне.

Для расчета используйте формулу:

Qc. = с * м * (тв — тн) где

• c = 0,28 кг⁰С и обозначает теплоемкость воздушной массы;
• м Символ указывает на массовый расход наружного воздуха в кг.

Последний параметр получается путем умножения общего объема воздуха, равного объему всех помещений, при условии, что воздух каждый час обновляется на плотность, изменяющуюся в зависимости от температуры.

На графике представлена ​​зависимость плотности воздуха от его температуры. Данные необходимы для расчета количества тепла, необходимого для обогрева воздушной массы, поступающей в дом в результате принудительной вентиляции (+)

Если в здание входит 400 м ³ /ч, то m = 400 * 1,422 = 568,8 кг/ч. Кк. = 0,28 * 568,8 * 45 = 7166,88 Вт.

В этом случае значительно возрастет необходимая тепловая мощность пола.

Расчет необходимого количества труб

Для устройства пола с водяным отоплением, различающихся по своей форме: змейка трех видов — собственно змейка, угловая, двойная и улитка. В одной смонтированной схеме можно найти комбинацию разных форм. Иногда для центральной зоны пола выбирают улитку, а для краев – один из видов змей.

«Улитка» — рациональный выбор для больших помещений с простой геометрией. В помещениях сильно вытянутых или имеющих сложную форму лучше использовать «змейку» (+)

Расстояние между трубами называется ступенькой. При выборе этого параметра необходимо соблюсти два требования: ступня стопы не должна ощущать перепад температур в отдельных зонах пола, а трубы должны использоваться максимально эффективно.

Для граничных участков пола рекомендуется шаг 100 мм. В других областях можно сделать выбор шага в диапазоне от 150 до 300 мм.

Теплоизоляция пола очень важна. На первом этаже его толщина должна достигать не менее 100 мм. Для этого используется минеральная вата или экструдированный пенополистирол.

Для расчета длины трубы существует простая формула:

L = S/N * 1,1 где

• S — площадь контура;
• N — шаг укладки;
• 1,1 — запас на изгиб 10%.

К итоговой величине добавить кусок трубы, проложенной от коллектора до разводки теплого контура как на обратке, так и на подаче.

Пример расчета.

Исходные значения:

• площадь — 10 м²;
• расстояние коллектора — 6 м;
• шаг укладки — 0,15 м.

Решение задачи простое: 10/0,15*1,1+(6*2)=85,3 м.

При использовании металлопластиковых труб длиной до 100 м чаще всего выбирают диаметр 16 или 20 мм. При длине трубы 120-125 м ее сечение должно быть 20 мм².

Одноконтурная конструкция подходит только для помещений с небольшой площадью. Пол в больших помещениях делится на несколько контуров в соотношении 1:2 – длина конструкции должна превышать ширину в 2 раза.

Ранее рассчитанное значение является общей длиной. Однако для полноты картины нужно выделить длину отдельного контура.

На этот параметр влияет гидравлическое сопротивление контура, определяемое диаметром выбранных труб и объемом подаваемой воды в единицу времени. Если пренебречь этими факторами, потери давления будут настолько велики, что ни один насос не будет обеспечивать циркуляцию теплоносителя.

Определение расхода труб в зависимости от выбранного шага укладки

Контуры одинаковой длины — это идеальный случай, но редко встречающийся на практике, т.к. площадь помещений разного назначения сильно отличается и просто нецелесообразно приводить длину контуров к одному значению. Профессионалы допускают разницу в длине трубы от 30 до 40%.

Величина диаметра коллектора и пропускной способности узла смешения определяет допустимое количество подключаемых к нему петель. В паспорте на смесительный узел всегда можно найти значение тепловой нагрузки, на которую он рассчитан.

Предположим, что коэффициент пропускной способности ( Kvs ) равен 2,23 м ³ / ч С этим коэффициентом некоторые модели насосов могут выдерживать нагрузку от 10 до 15 Вт.

Для определения количества контуров необходимо рассчитать тепловую нагрузку каждого. Если площадь, занимаемая теплым полом, 10 м², а теплоотдача 1 м², то показатель Квс равен 80 Вт, тогда 10*80 = 800 Вт. Это значит, что смесительный узел сможет обеспечить 15 000/800 = 18,8 помещений или контуров площадью 10 м².

Эти показатели максимальные, и применять их можно только теоретически, а реально цифру нужно уменьшить хотя бы на 2, тогда 18 — 2 = 16 контуров.

Нужно для подбора посмотреть, много ли у него выводов.

Проверка правильности подбора диаметра труб

Для проверки правильности подбора сечения трубы можно воспользоваться формулой:

υ = 4 * Q * 10ᶾ / n * d²

Когда скорость соответствует найденному значению, сечение трубы выбрано правильно. Нормативные документы допускают максимальную скорость 3 м/с. диаметром до 0,25 м, но оптимальное значение 0,8 м/с., так как с увеличением его значения увеличивается шумовой эффект в трубопроводе.

Дополнительная информация по расчету труб теплого пола приведена в .

Рассчитываем циркуляционный насос

Чтобы система была экономичной, нужно обеспечить необходимое давление и оптимальный расход в контурах. В паспортах на насосы обычно указывают давление в контуре наибольшей длины и общий расход теплоносителя во всех контурах.

На давление влияют гидравлические потери:

∆ h = L * Q² / k1 где

• L — длина контура;
• Q — расход воды л/с;
• к1 — коэффициент, характеризующий потери в системе, показатель можно взять из гидравлических справочников или из паспорта оборудования.

Зная давление, рассчитайте расход в системе:

Q = k * √H где

k Коэффициент расхода. Профессионалы принимают расход на каждые 10 м² дома в пределах 0,3-0,4 л/с.

Среди компонентов водяного теплого пола особая роль отводится циркуляционному насосу. Преодолеть сопротивление в трубах

может только агрегат, мощность которого на 20 % выше фактического расхода теплоносителя. на самом деле на них влияют длина и геометрия сети. Если давление слишком высокое, уменьшите длину контура или увеличьте диаметр труб.

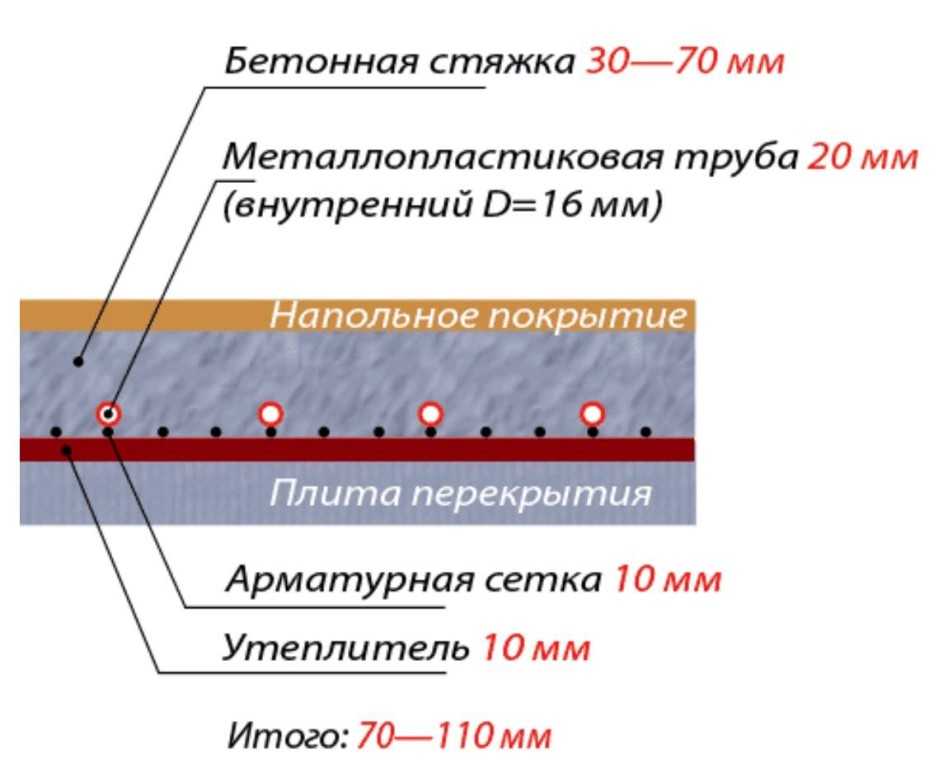

Советы по выбору толщины стяжки

В справочниках можно найти информацию о том, что минимальная толщина стяжки 30 мм. Когда помещение достаточно высокое, под стяжку укладывают утеплитель, что повышает эффективность использования тепла, отдаваемого отопительным контуром.

Самый популярный материал подложки. Его сопротивление теплопередаче значительно ниже, чем у бетона.

При устройстве стяжек с целью выравнивания линейного расширения бетона периметр помещения оформляют демпферной лентой. Важно правильно подобрать его толщину. Специалисты советуют при площади помещения, не превышающей 100 м², устраивать компенсирующий слой толщиной 5 мм.

Если площадь больше за счет длины, превышающей 10 м, толщина рассчитывается по формуле:

b = 0,55*L где

L — это длина помещения в м.

Выводы и полезное видео по теме

О расчете и монтаже теплого гидравлического пола этот видеоматериал:

В видео даны практические рекомендации по укладке пола. Информация поможет избежать ошибок, которые обычно совершают влюбленные:

Расчет позволяет спроектировать систему «теплый пол» с оптимальными характеристиками. Отопление допустимо устанавливать, используя паспортные данные и рекомендации.

Подойдет, но профессионалы советуют все же потратить время на расчет, чтобы в итоге система потребляла меньше энергии.

У Вас есть опыт расчета теплого пола и составления проекта контура отопления? Или есть вопросы по теме? Делитесь своим мнением и оставляйте комментарии.

Онлайн калькулятор водяного теплого пола в зависимости от помещения

• Расчет водяного теплого пола с помощью калькулятора онлайн
• ошибок новичков — рекомендации профессионалов
• Что нужно знать, собираясь за необходимыми строительными материалами?
• вывод

Калькулятор для систем теплого пола и отопления. Разгрузите радиатор отопления дома или полностью замените его, при достаточной тепловой мощности водяного теплого пола хватит для компенсации теплопотерь и обогрева помещения.

Как сделать расчет водяного пола онлайн? Водяной пол может служить как основным источником обогрева помещений, так и выполнять дополнительную функцию обогрева. Делая расчет конструкции, нужно заранее определиться с основными моментами, назначением, для которого будет изделие, полностью обеспечить дом теплом или охлаждающей поверхностью, комфортом помещения.

Если вопрос решен, то следует приступить к составлению проекта и расчету мощности теплого водяного пола. Все ошибки, которые будут допущены на этапе проектирования, можно исправить только вскрыв галстуки. Именно поэтому важно правильно и максимально точно произвести процедуру предварительного расчета.

Расчет теплого водяного пола с помощью онлайн-калькулятора

Благодаря специально подготовленным онлайн платежным системам сегодня можно за считанные секунды определить удельную мощность теплого пола и получить необходимые расчеты.

В основу калькулятора заложен метод коэффициентов, когда пользователь вставляет отдельные параметры в таблицу и получает базовый расчет с определенными характеристиками.

температура подачи, О С.
температура обратки, O C.
шаг трубы, м.	0.050.10.150.20.250.30.35
Труба	Pex-Al-Pex 16×2 (металлопластик)Pex-Al-Pex 16×2,25 (металлопластик)Pex-Al-Pex 20×2 (металлопластик)Pex-Al-Pex 20×2,25 (металлопластик)Pex 14×2 (сшитый полиэтилен)Pex 16×2 (Сшитый полиэтилен)Pex 16×2,2 (Сшитый полиэтилен)Pex 18×2 (Сшитый полиэтилен)Pex 18×2,5 (Сшитый полиэтилен)Pex 20×2 (Сшитый полиэтилен)PP-R 20×3,4 ( полипропилен)PP-R 25х4,2 (полипропилен)с 10х1 (медь)с 12х1 (медь)с 15х1 (медь)с 18х1 (медь)с 22х1 (медь)
Напольное покрытие	ПлиткаЛаминат на подложкеПаркет фанераковролин
Толщина стяжки над трубой, см.
Удельная теплоемкость, Вт/м 2
Температура поверхности пола (средняя), O C
Удельный расход теплоносителя, (л/м)/м 2

После внесения всех приведенных коэффициентов можно максимально точно получить рассчитанные характеристики пола. Для этого необходимо знать реквизиты:

• температура подачи воды;
• температура обработки;
• пеково-опалубочная труба;
• , который будет напольным покрытием;
• толщина стяжки над трубой.

В результате пользователь получает информацию об удельной расчетной мощности, средней температуре получаемого теплого пола, удельном расходе теплоносителя. выгодно, быстро и очень четко за несколько секунд!

Кроме основных данных следует учитывать ряд второстепенных, которые максимально влияют на конечный результат обогрева пола:

• наличие или отсутствие остекления балконов и эркеров;
высота потолков
• этажей в здании;
• наличие специальных материалов для теплоизоляции стен;
• уровень утепления в доме.

Внимание: делая калькулятор расчета водяного теплого пола, следует учитывать тип напольного покрытия, если вы планируете укладывать деревянную конструкцию, мощность системы отопления необходимо увеличить из-за низкой теплопроводности дерева. При больших теплопотерях устройство теплого пола как единственной системы отопления будет нецелесообразным и невыгодным с точки зрения затрат.

Особенности расчета водяного пола калькулятором.

Перед тем, как сделать предварительный расчет системы водяного теплого пола, следует учесть перечень особенностей:

1. Какой тип трубы использовать мастера, гофрированные с эффективным коэффициентом излучения, медные, с повышенной теплопроводностью, из сшитого полиэтилена, изготовленные из металла или пенопропилена, с низким коэффициентом излучения.
2. Расчет длины обогрева заданной площади, основанный на определении длины контура, по поверхности в режиме равномерного распределения тепловой энергии с учетом пределов покрытия тепловой нагрузки.

Важно! Если вы планируете делать набивку более ступенчатой, то необходимо увеличить температуру охлаждающей жидкости. Допустимый шаг исполнения – от 5 до 60 см. Может использоваться как постоянный, так и переменный шаг.

ошибки новичков — рекомендации профессионалов

Многие пользователи онлайн-калькулятора расчета водяного пола допускают существенные ошибки, что влияет на конечный результат. Вот некоторые ошибки пользователей:

• В одном контуре длина трубы рассчитана не более чем на 120 м.
• Если теплые полы будут в нескольких комнатах, то средняя длина пути должна быть примерно одинаковой, отклонение не должно превышать 15 м.
• Расстояние между ответвлениями выбирается в соответствии с температурным режимом системы отопления, больше всего будет зависеть от региона.
• Среднее значение расстояния от стен до контура 20 см, плюс-минус 5 см.

Что нужно знать, отправляясь за необходимыми строительными материалами?

экструдированный пенополистирол Лучший материал в случае утепления пола, отличается прочностью и монолитной структурой.
