Расчет мощности водяного теплого пола: Как рассчитать мощность теплого водяного пола на квадратный метр

Содержание

Онлайн калькулятор расчета водяного теплого пола в зависимости от помещения

Калькулятор  расчета теплого пола  и систем отопления. Разгрузить систему радиаторного отопления дома или полностью ее заменить, при достаточной тепловой мощности  водяного теплого пола будет хватать для компенсации тепло потерь и обогрева помещения.

Как сделать расчет теплого водяного пола онлайн? Водяные полы могут служить основным источником обогрева помещения, а также выполнять дополнительную функцию отопления. Делая расчет этой конструкции нужно заранее решить основные моменты, для какой цели будет служить изделие, полноценно обеспечивать дом теплом или слегка подогревать поверхность для комфортности в помещении.

Если вопрос решен, то следует переходить к составлению конструкции и расчета мощности теплого водяного пола. Все ошибки, которые будут допущены на стадии проектирования, можно будет исправить только путем вскрытия стяжки. Вот почему так важно правильно и максимально точно сделать предварительные расчетные процедуры.

Расчет теплого водяного пола с помощью калькулятора онлайн

Благодаря специально подготовленным системам онлайн расчетов сегодня можно за несколько секунд определить удельную мощность теплого пола и получить необходимые расчеты.

В основу калькулятора входит метод коэффициентов, когда пользователь вставляет индивидуальные параметры в таблицу и получает базовый расчет с определенными характеристиками.

Внеся все заданные коэффициенты можно с максимальной точностью получить точные характеристики рассчитываемого теплого пола. Для этого нужно знать данные:

  • температуру подачи воды;
  • температуру обработки;
  • шаг и вид трубы;
  • какое будет напольное покрытие;
  • толщина стяжки над трубой.

В результате пользователь получает данные про удельную мощность конструкции, среднюю температуру получаемого обогрева пола, удельный расход теплоносителя. Выгодно, быстро и предельно ясно за несколько секунд!

Кроме основных данных следует учитывать ряд второстепенных, которые максимальным образом влияют на конечный результат теплого пола:

  • наличие или отсутствие остекления балконов и эркеров;
  • высота этажа помещения в жилом доме;
  • присутствие специальных материалов для утепления стен;
  • уровень теплоизоляции в доме.

Внимание: делая расчет теплого пола водяного калькулятором, следует учитывать вид полового покрытия, если планируется укладываться древесная конструкция, то мощность обогревающей системы должна быть увеличена за счет низкой теплопроводностью дерева. При высоких теплопотерях обустройство теплого пола в качестве единственной системы обогрева будет неуместно и невыгодно по затратам.

Особенности расчета водяного пола калькулятором.

Прежде чем сделать предварительный расчет системы обогрева водяного пола следует учитывать целый перечень особенностей:

  1. Какой вид трубы будет использовать мастер, гофрированную с эффективной теплоотдачей, медную, с высокой теплопроводностью, из сшитого полиэтилена, металлопластиковые или из пенопропилена, с низкой теплоотдачей.

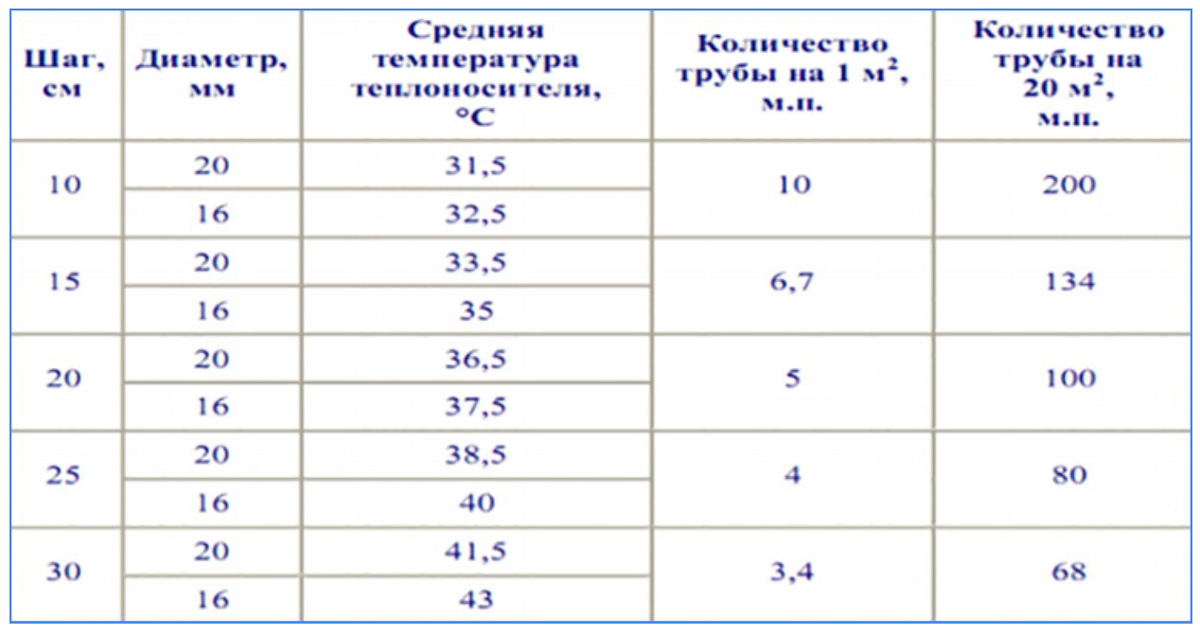

  2. Расчет длины для обогрева заданной площади, основывается на определении длины контура, распределение тепловой энергии по поверхности в равномерном режиме, с учетом пределов тепловой нагрузки покрытия.

Важно! Если планируется делаться шаг укладки больше, тогда нужно увеличить температуру теплоносителя. Допустимые показатели шага — от 5 до 60 см. Можно использовать как постоянные, так и переменные шаги.

Ошибки новичков — рекомендации профессионалов

Многие пользователи калькулятора онлайн расчета водяного теплого пола допускают существенные ошибки, которые влияют на конечные результаты. Вот некоторые погрешности пользователей:

  • На один контур рассчитана труба длиной не более 120 м.
  • Если теплые полы будут в нескольких комнатах, то средняя длина контура должна быть приблизительно одинаковой, отклонения не должны превышать 15 м.
  • Расстояние между ветками выбирается в соответствии с температурным режимом системы отопления, чаще всего это будет зависеть от региона территории.
  • Средне значение расстояние от стен до контура составляет 20 см, плюс-минус 5 см.

Что нужно знать, отправляясь за необходимыми строительными материалами?

Экструдированный пенополистирол является наилучшим материалом в случае утепления пола, он отличается долговечностью и монолитностью структуры.

Сверху утеплителя следует уложить гидроизоляцию, достаточно будет полиэтиленовой пленки, а вдоль стен нужно уложить демпферную ленту.

Арматура является основой для крепления труб и бетонной стяжки, скобы для труб – еще один обязательный элемент. Также следует взять распределяющийся коллектор, который позволит экономно и эффективно распределить теплоноситель.

Заключение

Делая расчет водяного пола онлайн, следует учитывать коэффициент расхождения данных на 10%, таким способом полученные данные будут более реальными и достоверными.

Удачи Вам в строительных работах!

как рассчитать мощность и длину контура

Во избежание ненужных расходов и технологических ошибок, которые могут привести к частичной или полной переделке системы своими руками, расчет водяного теплого пола производится заранее, перед началом укладки. Необходимы следующие вводные данные:

  • Материалы, из которых построено жилье;
  • Наличие других источников отопления;
  • Площадь помещения;
  • Наличие наружного утепления и качество остекления;
  • Региональное расположение дома.

Также нужно определить, какая максимальная температура воздуха в комнате требуется для комфорта жильцов. В среднем рекомендуется делать проектирование контура водяного пола из расчета 30-33 °С. Однако такие высокие показатели в процессе эксплуатации могут и не понадобиться, человек максимально комфортно себя чувствует при температуре до 25 градусов.

В случае, когда в доме используются дополнительные источники тепла (кондиционер, центральное или автономное отопление и т.д.), расчет теплого пола можно ориентировать на средние максимальные показатели 25-28 °С.

Совет! Настоятельно не рекомендуется подключать теплые водяные полы своими руками напрямую через центральную систему отопления. Желательно использовать теплообменник. Идеальный вариант – полностью автономное отопление и подключение теплых полов через коллектор к котлу.

Расчет мощности

КПД системы напрямую зависит от материала труб, по которым будет двигаться теплоноситель. Используют 3 разновидности:

  • Медные;
  • Полиэтиленовые или из сшитого полипропилена;
  • Металлопластиковые.

У медных труб максимальная теплоотдача, но довольно высокая стоимость. Полиэтиленовые и полипропиленовые трубы обладают низкой теплопроводностью, но стоят относительно дешево. Оптимальный вариант в соотношении цены и качества – металлопластиковые трубы. У них низкий расход теплоотдачи и приемлемая цена.

Опытные специалисты в первую очередь принимают во внимание следующие параметры:

  1. Определение значения желаемой t в помещении.
  2. Правильно посчитать теплопотери дома. Для этого можно использовать программы-калькуляторы либо пригласить специалиста, но возможно произвести и приблизительный подсчёт теплопотерь самостоятельно. Простой способ, как рассчитать теплый водяной пол и теплопотери в помещении — усредненное значение теплопотерь в помещении — 100 Вт на 1 кв. метр, с учетом высоты потолка не более 3х метров и отсутствия прилегающих неотапливаемых помещений.
    Для угловых комнат и тех, в которых есть два или более окон – теплопотери рассчитываются исходя из значения 150 Вт на 1 кв. метр.
  3. Вычисление сколько будет теплопотерь контура на каждый м2 отапливаемой водяной системой площади.
  4. Определение расхода тепла на м2, исходя из декоративного материала покрытия (например, у керамики теплоотдача выше, чем у ламината).
  5. Вычисление температуры поверхности с учетом теплопотерь, теплоотдачи, желаемой температуры.

В среднем, требуемая мощность на каждые 10 м2 площади укладки должна быть около 1,5 кВт. При этом нужно учесть пункт 4 в вышеперечисленном списке. Если дом хорошо утеплен, окна из качественного профиля, то на теплоотдачу можно выделить 20% мощности.

Соответственно, при площади помещения 20 м2, расчет будет происходить по следующей формуле: Q = q*x*S.

3кВт*1,2=3,6кВт, где

Q – требуемая мощность обогрева,

q = 1,5 кВт = 0,15 кВт — это константа на каждые 10м2,

x = 1,2 — это усредненный коэффициент теплопотери,

S – площадь помещения.

Внимание! Вышеуказанная формула как рассчитать теплый пол – максимально упрощенная, так как не принимаются во внимание, что давление в системе тоже может снижаться.

Перед началом монтажа системы своими руками, рекомендуется составить план-схему, точно указать расстояние между стенами и наличие других источников тепла в доме. Это позволит максимально точно рассчитать мощность водяного пола. Если площадь помещения не позволяет использовать один контур, то правильно планировать систему с учетом установки коллектора. Кроме того, потребуется монтировать своими руками шкаф для устройства и определить его местоположение, расстояние до стен и т.д.

Сколько метров оптимальная длина контура

h3_2

Часто встречается информация, что максимальная длина одного контура – 120 м. Это не вполне соответствует истине, так как параметр напрямую зависит от диаметра трубы:

  • 16 мм – max L 90 метр.
  • 17 мм – max L 100 метр.
  • 20 мм – max L 120 метр.

Соответственно, чем больше диаметр трубопровода, тем меньше гидравлическое сопротивление и давление. А значит – длиннее контур. Однако опытные мастера рекомендуют не «гнаться» за максимальной длиной и выбирать трубы D 16 мм.

Также нужно учесть, что толстые трубы D 20 мм проблематично гнуть, соответственно петли укладки будут больше рекомендуемого параметра. А это означает низкий уровень КПД системы, т.к. расстояние между витками будет большое, в любом случае придется делать квадратный контур улитки.

Если одного контура не достаточно на обогрев большого помещения, то лучше монтировать своими руками двухконтурный пол. При этом настоятельно рекомендуется делать одинаковую длину контуров, чтобы прогрев площади поверхности был равномерным. Но если разницы в размерах все-таки не избежать – допускается погрешность в 10 метров. Расстояние между контурами равно рекомендуемому шагу.

Гидравлический шаг между витками

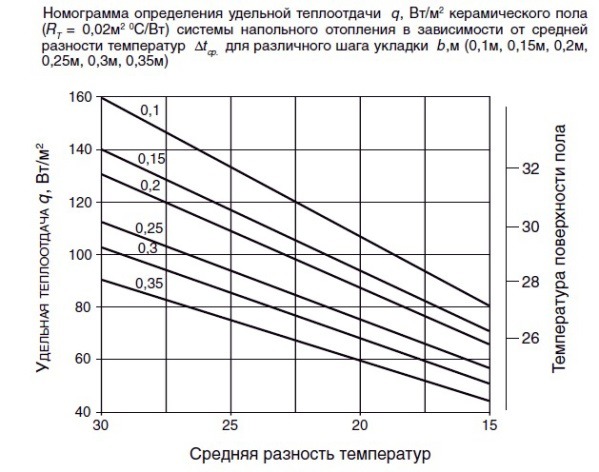

От величины шага витка зависит равномерность прогревания поверхности. Обычно используют 2 вида укладки трубы: змейкой или улиткой.

Змейку предпочтительно делать в помещениях с минимальными теплопотерями и небольшой площадью. Например, в ванной или коридоре (так как они находятся в частном доме или квартире внутри без контакта с наружной средой). Оптимальный шаг петли для змейки – 15-20 см. При таком виде укладки потери давления составляют примерно 2500 Па.

Петли улитки применяют в просторных комнатах. Такой способ экономит длину контура и дает возможность равномерно обогреть комнату, как посередине, так и ближе к наружным стенам. Шаг петли рекомендуется в пределах 15-30 см. Специалисты утверждают, что идеальное расстояние шага – 15 см. Потери давления в улитке – 1600 Па. Соответственно, такой вариант укладки своими руками выгоднее в плане экономичности мощности системы (можно покрыть меньшую полезную площадь). Вывод: улитка эффективнее, в ней меньше падает давление, соответственно выше КПД.

Общее правило для обеих схем — ближе к стенам шаг нужно уменьшать до 10 см. Соответственно, от середины помещения петли контура постепенно уплотняют. Минимальное расстояние укладки до наружной стены 10-15 см.

Еще один важный момент — нельзя укладывать трубу сверху швов бетонных плит. Нужно так составить схему, чтобы соблюдалось одинаковое расположение петли между стыками плиты по обе стороны. Для монтажа своими руками можно начертить схему предварительно на черновой стяжке мелом.

Сколько градусов допускается при перепадах температуры

Проектирование системы кроме потерь тепла и давления подразумевает температурные перепады. Максимальный перепад – 10 градусов. Но рекомендуется ориентироваться на 5 °С для равномерной работы системы. Если заданная комфортная температура поверхности пола – 30 °С, то прямой трубопровод должен подавать около 35 °С.

Давление и температура, а также их потери, проверяются при опрессовке (проверке системы перед финишной заливкой чистовой стяжки). Если проектирование произведено верно, то заданные параметры будут точны с погрешностью не более 3-5%. Чем выше будет перепад t, тем выше расход мощности пола.

Мощность теплого пола на 1 м2: порядок расчета

При устройстве системы полового обогрева любого вида важным пунктом становится мощность теплого пола на 1 м2. Изначально это влияет на выбор материала, площадь покрытия и тип нагревательного элемента.

В конечном итоге, эффективность отопления скажется на семейном бюджете в виде ежемесячных плат за электроэнергию. Рассмотрим специфику расчета эффективности отопления полом в зависимости от индивидуальных особенностей.

Необходимые данные

Для начала рассчитайте площадь дома

Для расчета требуемой эффективности элементов необходимо определиться с некоторыми факторами, имеющими непосредственное влияние на этот показатель:

  • отапливаемая площадь;
  • качество теплоизоляции стен и перекрытий;
  • теплопроводность финишного покрытия пола.

Кроме этих данных, важно понимать, в качестве какого элемента будут использоваться полы: основного или дополнительного?

Для беспроблемной работы и гарантированного долгого срока службы отопления она должна работать в режиме, не превышающим 80% от максимальной мощности.

Расчет мощности теплого пола во много зависит от правильности заданной полезной площади.

В качестве основного отопления укладка электрических полов может использоваться только при условии, что покрытие составляет не менее 70% от общей площади помещения.

Для определения эффективности отопления используем формулу P = S*k, где:

P – мощность элемента обогрева;

S – полезная площадь;

k – удельная мощность.

Удельные мощности электрического теплого пола для помещений различного типа:

Тип помещенияУдельная мощность системы теплого пола на 1 м2 (Вт/м2)
1Жилые комнаты, кухня (1 этаж)140-150
2Жилые комнаты, кухня (2 этаж и выше)110-120
3Застекленные и утепленные балконы и лоджии140-180
4Санузлы (1 этаж)120-150
5Санузлы (2 этаж и выше)110-130
6Основное отоплениене менее 180
7Дополнительное создание комфортных условий110-120

Расход электроэнергии при этом весьма приблизительный. Многое зависит от уровня теплоизоляции в целом: уровень теряемого тепла через окна, стены, перекрытия.

Расчет необходимой мощности комфортных полов для санузла общей площадью 10 м2 на втором этаже в качестве основной системы отопления:

Полезная площадь составит: 10/100*70= 7 м2. Удельная сила для санузлов второго этажа 130 Вт/м2, но при этом использование полов как основного элемента системы отопления предполагает мощность не менее 180 Вт/м2.

Принимаем большее значение. Получаем: Р=7*180=1260 Вт (1,26 кВт) – общая теплоотдача пола в санузле.

Не всегда планировка комнаты может позволить использовать половую систему в качестве основного источника отопления. Между нагревательным элементом и мебелью должно быть расстояние не менее 10 см.

В небольших комнатах с широкой мебелью (диван, кровать) использовать систему теплого пола в качестве основной не целесообразно.

Расчет потребления электроэнергии

При проектировании системы обогрева, как правило, составляется чертеж расположения её элементов. Исходя из данных плана, легко высчитать площадь теплого пола. Если чертеж не сохранился, то приблизительно принимаем площадь отапливаемых полов 70% от общей площади.

Условно время работы теплых полов берут из расчета 6 ч в день

Для жилого помещения первого этажа площадью 20 м2, обогревать в качестве основного источника необходимо 14 м2.

Удельная мощность теплого пола для данного типа помещения составляет 150 Вт/м2. Соответственно потребление электроэнергии на систему напольного обогрева составит: 150*14=2100 Вт.

Условно в день полы включены в течение 6 часов, тогда ежемесячная норма составит 6*2,1*30=378 кВт/час. Умножьте полученное число на стоимость 1 кВт в регионе и получите стоимость затрат на электроэнергию в данной комнате.

При условии включения в систему отопления терморегулятора и установки работы в экономичный режим расход на электроэнергию, затрачиваемую полами, можно сократить на 40%.

Мощность системы водяного теплого пола вычислить сложнее, в данных расчетах лучше довериться онлайн — калькулятору или проконсультироваться со специалистом. О том, как рассчитать мощность для пленочных полов, смотрите в этом видео:

Типы нагревательных элементов

Существует несколько видов электрического теплого пола, мощность которых напрямую зависит от типа нагревательного элемента. Электрополы работают на:

Нагревающий элементМощность (Вт/м2)Тип финишного покрытия
Инфракрасная пленка150 - 400Любое
Электрокабель120 - 150Керамическая плитка, керамогранит
Термомат120 - 200 Керамическая плитка

Данные приняты среднестатистические, у конкретного бренда показатели могут незначительно отличаться. Таким образом, видно, что устройство любой системы обогрева в помещение любого типа возможно всеми вариантами электрических теплых полов.

Сокращаем затраты

Благодаря применению терморегулятора вы сможете сэкономить до 40 % электроэнергии

Удобство и комфорт, создаваемые отапливаемыми полами, омрачает только один фактор – счет за электроэнергию. Как, не лишая себя удобств, снизить расходы на электроэнергию? Несколько советов по умному потреблению:

  1. Обязательно смонтируйте терморегулятор. Расположить его лучше на максимальном удалении от основной отопительной системы. Регуляторы позволяют сэкономить до 40% электроэнергии за счет необходимого включения.
  2. Максимально снизьте потерю тепла. При необходимости проведите работы по теплоизоляции стен. Согласно опытных статистических исследований, улучшение теплоизоляции снижает расходы на электроэнергию почти в 2 раза.
  3. Установите многотарифную систему оплаты электроэнергии. При этом отопление полами в ночное время обойдется в зависимости от региона в 1,5 – 2 раза дешевле.
  4. Начните экономить ещё на этапе монтажа. Не заводите элементы отопления в места расположения мебели, делайте необходимые отступы от стен и приборов отопления.
  5. И простая математика: понизив температуру всего на 10С, потребление электроэнергии сокращается на 5%.

Подойдите к вопросу укладки теплых полов ответственно. Заранее просчитайте необходимую мощность приборов. Эти данные помогут правильно подобрать элементы нагрева и пользоваться системой без значительного ущерба для семейного бюджета.

Расчет теплого водяного пола – калькулятор для расчета мощности + Видео

Не хотите, чтобы батареи портили продуманный интерьер вашей гостиной? Есть много вариантов обогрева помещений, один из них теплый водный пол.Но чтобы он соответствовал названию, необходим тщательный расчет – разберемся, как его выполнить.

Расчет мощности теплого водяного пола – особенности технологии

Теплый водяной пол действительно может выполнять роль основного теплоносителя и обогревать помещения. И делать это даже эффективнее традиционных радиаторов – в случае с теплым полом прогревается весь воздух, тогда как радиаторы рождают конвекционные потоки, из-за чего температура в разных углах комнаты может быть разной.  К достоинствам теплого пола помимо равномерного прогрева воздуха относится и отсутствие сухости воздуха, которая непременно возникает при использовании конвекторных радиаторов.

И все же полностью заменить батареи на теплый пол рискуют не многие, используя эту технологию как вспомогательную. В любом случае, максимальный предел температуры жидкости, которая курсирует по трубам, проложенным по периметру пола, может достигать отметки не выше 50°С. Такая температура не всегда бывает достаточной в действительно холодных регионах или же если помещение плохо утеплено, и теплый воздух уходит через окна, стены и потолок.

В теплых водяных полах правильный предварительный расчет – это уже полдела, однако именно калькулятор подводит многих строителей. Дело в том, что мало просто рассчитать длину трубы, опираясь сугубо на площадь комнаты. При обустройстве водяного пола с обогревом необходимо помнить о соблюдении обязательных условий:

  • Площадь обогрева одного контура может быть не более 20 квадратных метров. В больших помещениях прокладывается несколько контуров. Например, в зале площадью 60 кв. м нужно будет проложить 3 контура.
  • Подключение каждого контура происходит к отдельному отводу.
  • Длина контура не должна превышать 60 м.
  • В контуре линии не могут быть расположены дальше, чем на 30 см друг от друга.

Калькулятор тёплого пола

Укажите размеры пола.

Калькулятор водяного теплого пола – наглядный пример

На самом деле, самый надежный калькулятор в этом процессе  – наглядный расчет водяного теплого пола. Дело в том, что площадь, которая будет прогреваться, не всегда соответствует площади помещения. Так, трубы контура не рекомендуется прокладывать под тяжелой мебелью.

Если вы задаетесь вопросом, как рассчитать теплый водяной пол, запаситесь миллиметровой бумагой. На листе с разметкой нарисуйте план помещения с соблюдением удобного вам масштаба, например, один квадратик будет равен ½ метра. На бумаге вы сможете отметить зоны под мебелью, а также набросать рисунок контура.

Существует два варианта укладки труб под теплоноситель: змейка и спираль. В первом случае будет гораздо легче спроектировать расположение труб, однако учтите, что эффективность такой системы может быть под вопросом. Дело в том, что теплоноситель будет отдавать температуру по мере продвижения по контуру. Поскольку он расположен вдоль помещения, то ближайшая к началу контура часть будет всегда прогреваться лучше, чем более удаленная. В этом случае вы должны обязательно учитывать, какие участки комнаты будут менее эксплуатируемыми.

Спираль сложнее спроектировать, однако ее эффективность на порядок выше. От врезки труба направляется сразу к центру комнаты, а оттуда уже расходится по периметру. Спираль также более предпочтительна при использовании труб с большим радиусом изгиба. К слову, стоят они на порядок дешевле, чем более гибкие варианты.

Равномерность прогрева зависит от расстояния между линиями контура. Чем больше диаметр трубы, тем большая зона прогревается, однако мало кто использует трубы диаметром больше, чем 16 мм. В этом случае по сторонам от линии прогревается по 10 см поверхности. Чем больше диаметр, тем больше придется делать толщину пола.

На чертеже вы сможете с легкостью высчитать длину трубы и умножить на коэффициент масштаба. В любом случае, к полученному значению обязательно добавьте еще 2 метра – как показывает опыт, зачастую именно их не хватает для того, чтобы проложить абсолютно цельный контур.

Выбираем трубы – эффективно или экономно?

Помимо диаметра трубы, важно учесть и материал, из которого она изготовлена. Мы рассмотрим самые популярные варианты: медь, металлопластик, полипропилен и сшитый полиэтилен.

  • Медные трубы – самый лучший вариант для теплого пола, однако работать с ними могут только профессионалы, у которых есть нужное оборудование и навыки. Медь – очень долговечный материал, который обладает наивысшей теплопроводностью среди доступных металлов. Кроме того, медные трубы имеют оптимальный радиус изгиба. Существенным и по большому счету единственным недостатком этого варианта остается запредельно высокая цена, которую придется заплатить за материал и услуги специалистов.
  • Трубы из металлопластика – именно этот материал чаще всего используют для обустройства теплых полов. Действительно, у такой системы будет достаточно высокий КПД, она прослужит многие годы и не «съест» весь бюджет, заложенный на ремонт. Радиус изгиба позволяет прокладывать близко даже трубы с большим диаметром.
  • Полипропиленовые изделия – используются не чаще медных, но по причине слишком большого радиуса изгиба. Так, если диаметр трубы около 20 мм, то линии в контуре будут расположены не ближе, чем на 30 см друг от друга. Чего для прогрева, как мы уже выяснили, недостаточно. Выйти из положения можно двумя способами: проложив контур по спирали или используя специальные угловые соединители. Но чем больше соединений в контуре, тем выше вероятность утечки жидкости из системы.
  • У труб из сшитого полиэтилена достаточно хорошее качество. Высокая теплопроводность, длительный срок эксплуатации – что еще нужно? А нужно, чтобы труба не гнулась, что в случае со сшитым полиэтиленом является весомым недостатком. Исправить его можно, фиксируя трубы чаще, однако это увеличивает количество затраченного времени на прокладку пола.

Поход за покупками – что еще купить в строймагазине?

Само собой, в расчетах нужно будет учесть и дополнительные материалы, о которых сейчас и пойдет речь. Без них система потеряет большую часть эффективности. Чтобы тепло от труб целиком и полностью устремлялось вверх, обогревая воздух в помещении, следует изолировать его от контакта с холодным пространством под трубами. Для этого существует множество теплоизоляционных материалов. Экструдированный пенополистирол – вот наилучший вариант в этом случае. От обычного пенопласта он отличается долговечностью и монолитностью структуры. Кроме того, его укладка займет считанные минуты.

Поверх утеплителя укладывают гидроизоляцию – достаточно будет обычной полиэлитеновой пленки. Вдоль стен не забудьте проложить демпферную ленту. Это обязательная покупка, если вы хотите избежать растрескивания пола.

Не забывайте, что от воздействия тепла он будет расширяться. Демпферная лента нейтрализует внутреннее давление, которое возникает при расширении.

Арматура или готовая арматурная сетка – основа для крепления труб и бетонной стяжки. Проще всего приобрести готовые конструкции. Скобки для крепления труб – еще один обязательный элемент. Чем легче гнутся трубы, тем больше скобок придется купить.

Распределяющий коллектор – устройство, которое будет распределять теплоноситель по контурам. Если из-за большого периметра контур придется разбить на несколько частей, у коллектора должны быть регуляторы расхода. Дело в том, что при подаче нагретой жидкости в равных количествах по трубопроводам разной длины менее длинный будет греться сильнее, чем контур с большей протяженностью. Иногда вода может даже не проходить по более длинному трубопроводу из-за сильного сопротивления. Регуляторы в коллекторе позволяют экономно и эффективно распределять теплоноситель.

Смеситель – устройство, без которого невозможно обойтись в домах, где помимо теплого пола присутствует и традиционная система водного отопления. Как мы уже писали, в трубах под теплый пол температура не должна подниматься выше 50°С, что для радиаторов слишком мало. Поэтому вода на радиаторы подается при более высоких температурах, но в смесителе она разбавляется до необходимой температуры и расходится по теплому полу.

Оцените статью: Поделитесь с друзьями!

Инструкция как рассчитать мощность водяного теплого пола: калькулятор расчета стоимости

Водяные полы приобретают всё большую популярность, поэтому многие задумываются над тем, чтобы в свой дом оборудовать такую систему. Ещё бы: они могут послужить в качестве отопления, создав дополнительный уют и комфортную атмосферу в жилище. Самый главный недостаток их – это невозможность оборудования подогреваемого пола в квартирах (за исключением новых новостроек, где имеется задумка такого вида отопления).

Тёплый водяной пол

Главное – это произвести правильный и безошибочный расчёт, так как допущенная ошибкаможет сыграть злую шутку: необходимо будет срывать стяжки, демонтировать напольное покрытие и срывать всю внутреннюю отделку. Итак, как рассчитать тёплые водяные полы, чтобы в будущем не пришлось испытывать большой дискомфорт и не переделывать всё заново.

Учимся высчитывать самостоятельно!

Сразу же оговоримся, что расчёт мощности водяного тёплого пола требуется производить максимально точно, при этом необходимо учитывать такие факторы, как протяжённость каждого контура и гидромеханическое сопротивление.

Очень важно для нормального функционирования системы выбрать подходящий насос, который беспрепятственно сможет перекачивать воду. При этом необходимо учитывать площадь системы и предполагаемую мощность.

Самостоятельно очень сложно выполнить расчёт водяного пола, так это требует много знаний в области физики и математики. Лучше всего, конечно, обратиться за помощью к специалисту, чтобы результат был максимально грамотным и точным. Однако если вы сами желаете заняться таким заданием, то приготовьтесь к сложным математическим действиям. Заодно можете провести расчет стоимости водяного теплого пола для дома, чтобы заранее планировать свой бюджет.

Если вы хотите использовать водяную систему только для обогрева пола, то допускаются и приблизительные данные. Но для полного обогрева помещения вам всё же придётся постараться добиться точных результатов!

Для начала вам нужно изучить теплопотерю помещения. Какие же факторы на это влияют:

  • температура(комнатная и уличная), время года, климат;
  • количество и размеры окон, дверей;
  • толщина стен и теплоизоляция;
  • утепление полов;
  • другие виды источника тепла.

Приступим к подсчёту водяного пола. Каждую комнату при этом придётся рассчитывать отдельно. Предположим, комната имеет 10 м.кв. Как правило, площадь обогрева должна быть не менее 70%. То есть расчёт будем производить к площади 7 м.кв. Имеется для этого специальная инструкция по расчету водяной системы подогрева, которую мы сейчас на примере рассмотрим.

Среднестатистическое помещение имеет теплопотерю 80 Вт на 1 м.кв. То есть, чтобы узнать, какая теплопотеряв комнате, необходимо 7 умножить на 80 и это будет 560 Вт. При использовании 20 мм трубы можно выполнить шаг при укладке в 15 см. Тогда температура воды должная быть 33, 5 градусов. Если на 1 м кв требуется 6,7 метра трубы, то для площади в 12 кв необходимо 80,4 метра. Кроме того, необходимо иметь в запасе несколько метров, чтобы трубу подключить к коллектору.

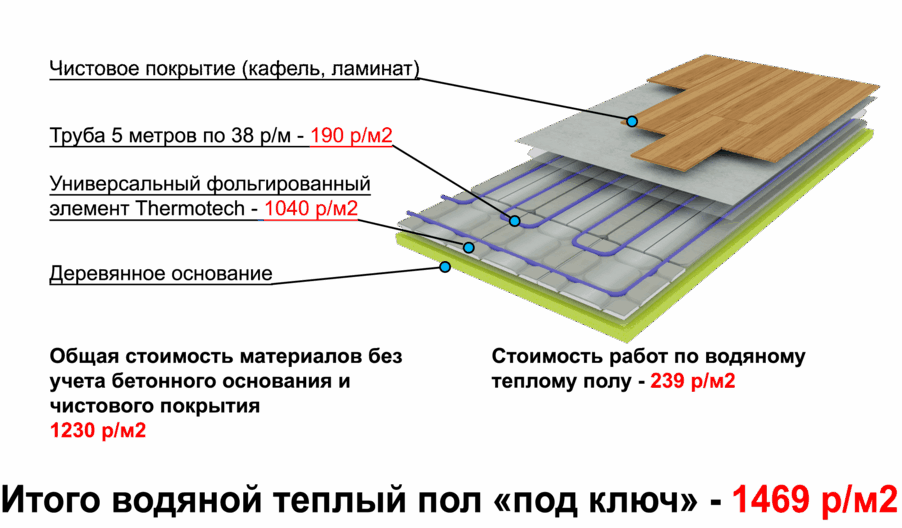

Стоимость водяных полов

Расчёт мощности водяного пола

Многих интересует в первую очередь стоимостный расчет теплых водяных полов. Для того, чтобы получить точную цифру, необходимо учитывать такие нюансы, как материал и качество труб, насоса, площадь дома и его теплопроводность.

Если вы точно знаете, сколько метров трубы вам необходимо (а при использовании сдвоенной системы понадобится в два раза больше труб), мощность всей системы и КПД, то подбить финансовый итог будет не сложно, опираясь на все эти данные.

Обратите внимание, что на многих сайтах имеется калькулятор расчета водяного теплого пола. Это значительно вам облегчит финансовую работу: правильно заполнив поля, машина вам тут же покажет стоимость такого современного удовольствия, как водяные полы.
Программа для расчёта стоимости тёплого водяного пола

Рекомендуем почитать:

Почему бы не сделать теплый водноя пол в квартире вместо радиаторов

Наглядное устройство водяного теплого пола: со схемами укладки

Регулятор температуры для теплого водяного пола, его разновидности и преимущества

Расчет мощности тёплого пола: как рассчитать для установки?

Если есть желание монтировать теплый пол в своем доме, тогда начинать надо с точных расчетов. От них будет зависеть многое: протяженность контура для отопления, количество труб, параметры насоса, а также будет дополнительно проводиться расчет мощности теплого пола.

Благоустройство теплого пола в квартире, делает нахождение в помещении более комфортным. Каким бы не был способ монтирования теплых полов: они могут быть водяными или электрическим, в любом случае потребуется целая нагревательная конструкция.

Расчет системы

Чаще всего устанавливаются именно водяные полы, так как это оптимальный вариант. Причины для такой установки следующие:

  1. такие теплые полы заменяют отопление в доме, которое предусматривает применение радиаторов.
  2. если теплый пол укладывается в помещении с большой квадратурой, то он полностью окупиться через пять лет.

Надо отметить, что водные полы можно подключить не везде, так как требуется для подключения врезка в систему централизованного отопления.

Ни стоит пытаться монтировать теплый пол своими силами, если нет никаких навыков, так как надо не просто провести монтаж труб в стяжку из бетона, но и запустить всю систему, чтобы она работала. Чтобы рассчитать приблизительную стоимость теплых полов, следует:

  1. обратиться за помощью к специалистам, которые будут устанавливать систему. Они точно смогут предоставить всю необходимую информацию;
  2. можно воспользоваться калькулятором расчетов, который имеется в онлайн. Компьютерная программа после введения всех необходимых данных сама рассчитает приблизительную стоимость;
  3. сделать подсчеты самостоятельно, но, не имея нужных навыков, есть риск, что все расчеты будут сделаны неверно.

Если в расчетах будет допущена хоть малейшая ошибка, то она приведет к проблемам с проектированием, а переделки обойдутся еще дороже.

Как рассчитать потери тепла?

Важную роль играет расчет мощности, который потребуется помещению, чтобы в нем была комфортная температура. На самом деле, расчет теплопотерь считается одним из самых сложных, так на него может влиять множество параметров:

  1. учитывается время года, климат;
  2. понижение или повышение градусов за окном;
  3. назначение помещения;
  4. размер проема окон и дверей;
  5. тип напольного покрытия;
  6. степень теплоизоляции;
  7. наличие других источников тепла, которые также могут сыграть свою роль.

Как правило, специалисты берут средние значения для расчетов. Если здание, хорошо утепленное при помощи качественных стеклопакетов, то показатели равны 40 Вт/м2. В некоторых домах, где теплоизоляция находиться на среднем уровне, теплопотери могут оставлять 70-80 Вт/м2, для старых построек такой показатель увеличивается в несколько раз и может достигать 100 Вт/м2.

Как определить температурный режим?

В жилом помещении теплый пол должен иметь температуру около 29 C, в помещениях, где повышенный уровень влажности такой показатель температуры должен достигать 33 C. Также стоит учитывать и качество монтажа напольного покрытия, например, деревянный пол не стоит нагревать больше, чем 27 C.

Напольное покрытие и проектирование теплого пола

В качестве напольного покрытия можно выбирать кафель или керамогранит. Эти материалы отличаются повышенной теплопроводность, а значит и затраты мощности будут минимальными.

Но в некоторых комнатах, все, же предпочтительнее стелить ламинат или линолеум, тогда лучше всего остановить свой выбор на качественном материале, который имеет теплоизоляционную прослойку. Кроме напольного покрытия, надо учесть и такие моменты:

  1. существует такое понятие, как наибольшая протяженность водяных теплых полов, поэтому эти значения превышать нельзя;
  2. чем короче трубопровод, тем меньше потребуется мощности для отопления;
  3. каждый контур должен иметь одинаковую протяженность;
  4. мощность зависит и от плотности монтажа витков. Как правило, возле окон и дверей стараются укладывать витки плотнее, чем по всей остальной квадратуре комнаты;
  5. если площадь комнаты слишком большая, тогда надо провести установку еще одного контура.

Методика расчета мощности теплого пола

Чтобы иметь представление о расчете мощности, необходимо рассмотреть наглядный пример. Например, теплый пол будет укладываться в помещении со сторонами 5 и 6 метров, то есть общая квадратура составляет 30 м2.

В данном случае, чтобы система функционировала должным образом, надо занять обогревом 70% всей комнаты, то есть 21 м2. В среднем потери теплоотдачи составляют 80 Вт/ м2, тогда для комнаты они будут составлять 1680 Вт/ м2.

Учитывая, что при монтаже напольного покрытия и стяжки температура будет ниже на 7 градусов, чем сама вода в трубах, расчеты будут исходить из:

  1. нужный режим – 20C;
  2. диаметр труб может составлять 20 мм;
  3. а стяжка из цемента не должна быть больше, чем 7 см.

Для монтажа с такими показателями подойдет и пятнадцатиметровый шаг. Максимальная длина одного контура составляет 120 метров, значит, в комнате с такой квадратурой потребуется установить два таких контура.

Кроме протяженности трубопровода надо рассчитать и такие моменты:

  1. надо помнить, что под цементную стяжку должна укладываться гидроизоляция. Материал должен покрывать полностью поверхности пола, с небольшим запасом, который будет находить на стены;
  2. дополнительно потребуется утеплитель, который предназначен именно для водяного теплого пола;
  3. также надо учитывать, что понадобиться армирующая сетка и материал для стяжки.

Все эти материалы влияют на мощность водяного теплого пола. Не сделав все необходимые расчеты, невозможно рассчитать все затраты.

Теплый пол, который связан с работой газового котла считается самым выгодным. Если правильно сделать все расчеты, хорошо утеплить дом, что по эффективности он даже сможет превзойти радиаторы. Но там, где зимы с суровым климатом, стоит также позаботиться и о монтаже радиаторов в некоторых комнатах.

Чтобы расчеты не подвели, надо учитывать квадратуру, характеристики дома или квартиры, желаемую температуру пола и вид напольного покрытия.

Рекомендации

Специалисты говорят о том, что при монтаже теплого пола составляется изначально тепловая карта дома.

По итогам ее составления можно увидеть, что теплопотери на 1 метр квадратный будут составлять 100 Вт, а это означает, что желательно дом хорошо утеплить, а потом устанавливать теплый пол, иначе потребление мощности будет высоким. Также есть средние показатели мощности:

  1. для комнат, где проживают люди и кухни надо 150Вт на 1м2;
  2. ванная комната – 140 Вт;
  3. веранда или лоджия, застекленная качественными стеклопакетами – 180 Вт.

Также отдельно можно просчитать и мощность насоса, который понадобиться для обогрева. Насос надо выбирать с запасом мощности и ориентироваться на показатели средней скорости.

Заключение

Как видим, никаких сложностей в проведении расчета мощности для водяного теплого пола нет. Если не получается сделать такие расчеты самостоятельно, тогда надо воспользоваться калькулятором, который есть в интернете или же обратиться к специалистам.

Важно правильно внести все параметры, подобрать расстояние шага и сечение труб, учесть, какой материал будет использоваться для стяжки и напольного покрытия, а также не забывать, что потребуется гидроизоляция и утеплитель.

Загрузка...

Калькулятор расчета теплого пола

Результаты расчета

Необходимая мощность кабеля:

Вы решили сделать свой дом или квартиру более комфортными и установить теплый пол? Для установки системы «теплый пол» лучше обратиться к профессионалам и не доверять статьям и роликам, которые размещены в Интернет. Однако, прежде чем подписывать соответствующий договор, мы рекомендуем вам сделать предварительный расчет теплого пола и определить стоимость покупных материалов и приборов. Для упрощения решения этой задачи, мы рекомендуем вам калькулятор теплого пола.

Ваш помощник: онлайн калькулятор теплого пола

В сети размещены различные таблицы, с помощь которых вы сможете определить стоимость покупных материалов и подобрать необходимую аппаратуру по контролю за температурой воздуха в каждой вашей комнате. Для того, чтобы определить конечную стоимость покупных материалов, вам необходимо будет умножить стоимость погонного метра на вычисленные вами результаты, которые даст вам расчет мощности теплого пола электрического или водяного. К сожалению, такой способ определения стоимости далек от совершенства и не позволяет быстро и без проблем подобрать наиболее приемлемую стоимость отопительной системы в целом. Более удобен онлайн расчет теплого пола.

Онлайн калькулятор позволит вам выполнить расчет нагревательного пола, который будет служить вам в роли основного или дополнительного источника тепла. В зависимости от площади помещения, вы сможете произвести расчет длины нагревательного кабеля или матов. Под площадью помещения подразумевается площадь комнаты, которая свободна от стационарной бытовой техники, мебели без ножек и так далее. При этом надо учесть необходимый отступ от стен, который равен 10 сантиметрам.

Кроме площади, при расчете отопительной системы «теплый пол» вы сможете достаточно быстро переключаться в расчетах между электрическим и водяным типом теплого пола. Порядок расчета водяного теплого пола практически не отличается от порядка расчета электронагревательных элементов. Это позволит вам сделать окончательный выбор и рассчитать эксплуатационные расходы на отопления вашего коттеджа или квартиры.

Вам не придется определять будущие тепловые потери, которые возникнут из-за напольного покрытия. Онлайн расчет нагревательного пола позволяет учесть основные виды напольного покрытия и их воздействие на коэффициент теплопотерь. Это так же позволит вам более точно рассчитать предстоящие вам затраты и в случае необходимости, скорректировать стоимость покупных материалов или выбрать другое напольное покрытие.

Выбор дополнительного оборудования

Для снижения энергоемкости отопительной системы «теплый пол» можно использовать дополнительное оборудование, в частности, различные модели термостатов. Вы сможете выбрать несколько наиболее подходящих моделей и оценить, насколько изменится конечная стоимость теплого пола в вашей квартире или частном доме.

Воспользовавшись онлайн калькулятором, вы сможете выполнить предварительные расчеты, что позволит вам более ответственно подойти к выбору компании, которая будет заниматься установкой теплого пола в вашем доме. Кроме этого, вы сможете сэкономить деньги за счет возможности воспользоваться определенными скидками, приобретя расходные материалы в Интернет-магазине фирмы, которую вы выберите.

Как рассчитать теплый водяной пол по мощности. Расчет теплого пола

Для большинства загородных домов, коттеджей и домовладений частного сектора одним из удобных и эффективных методов обогрева является теплый пол. Технология оказалась настолько удобной и практичной, что число сторонников этой системы отопления растет с каждым днем. Основная причина такой популярности - простота конструкции, высокая эффективность и не такой сложный монтаж, как кажется на первый взгляд.Правильно сделанный расчет позволит добиться не только эффективной работы такой системы обогрева жилых помещений, но и позволит надолго забыть о хлопотах, связанных с эксплуатацией конструкции.

Имея поверхностные инженерные знания и навыки, вы можете использовать для расчетов калькулятор, который все сделает за вас, выдав окончательные технологические параметры. Мы постараемся найти ответ на вопрос, как самостоятельно рассчитать теплый водяной пол для вашей квартиры, дома или ванной, не прибегая к услугам профессионалов.Какие методы для этого используются?

Как рассчитать водяной пол, если у вас не частный дом, а городская квартира в многоэтажном жилом доме? Как сделать такую ​​систему отопления, если вас интересует только сезонное отопление и в ограниченном пространстве? Эти и многие другие вопросы приходится решать горожанам, когда дело доходит до реализации желания сделать дома эффективное и качественное отопление.

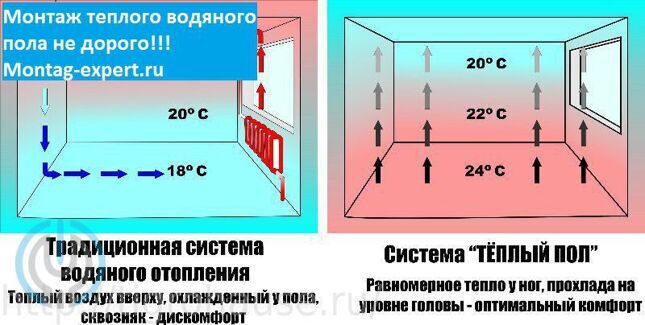

Начнем с того, что теплый пол принципиально отличается от традиционного метода радиаторного отопления.Тепло в этом случае равномерно распределяется по всему внутреннему пространству помещения, поднимаясь потоками теплого воздуха от пола к потолку. Воздух в помещении прогревается практически равномерно. Такую схему отопления можно использовать как основной вариант отопления или как вспомогательный, вторичный источник тепла в доме.

Например: отопление по схеме «теплый пол» очень важно для ванных комнат, комнат, в которых живут и находятся маленькие дети.


На заметку: разница температур воздуха у пола и под потолком не более 2-4 0С.В отапливаемом помещении теплые полы нет холодных углов.

Еще на этапе проектирования важное место занимают расчеты вашей системы отопления. Любая ошибка, допущенная в расчетах, чревата бытовыми неудобствами и дополнительными расходами, которые возникнут при устранении технических недостатков.

В чем особенность процедуры расчета. Что лучше, прочтите вручную или воспользуйтесь калькулятором

Технологические расчеты на этапе проектирования не только дадут вам представление о том, как будет вести себя система отопления в действии, но и дадут реальное представление о том, что вы столкнетесь.Можно предварительно рассчитать количество расходных материалов, получить готовую схему отопления. Расчеты производятся вручную или на калькуляторе, которым вы можете пользоваться прямо сейчас.

Если вы в принципе решили, что водяной теплый пол станет вашим основным источником тепла в доме, точность расчетов в этой ситуации должна быть идеальной. Почему?

Дело в том, что такой выбор ставит перед вами множество нюансов, включая подготовку нормативных документов, а также подбор материалов, необходимых для монтажа.Здесь ставки очень высоки. От точности расчетов зависит комфорт и благополучие вашего дома, поэтому проект и все гидравлические и тепловые расчеты лучше доверить специализированной компании.



Второй вариант, когда теплый пол является для вас вспомогательным вариантом, выглядит намного проще и привлекательнее. Вы можете рассчитать эту конструкцию самостоятельно, используя свои знания, советы профессионалов или используя онлайн-калькулятор.При вводе данных для автоматического расчета учитывается множество нюансов. Введите данные об этажности здания, типе и площади жилой площади. Часто требуется другая техническая информация и другие технологические параметры.

На чем основан метод расчета вручную?

Первый и главный аспект, на котором нужно сосредоточиться: схема вашей системы отопления. Обычно водяной пол - это трубопровод, уложенный особым образом на полу и покрытый сверху стяжкой или штабельной конструкцией, поэтому в большинстве случаев ваша планировка будет выглядеть так:

  • слой теплоизоляции;
  • контур отопительной воды;
  • коллектор; №
  • комплект клапанов, включающий клапаны на входе и выходе, кран подачи водопроводной воды и клапан слива;
  • фурнитура, крепеж, используемый при монтаже конструкции.


Как только вы имеете представление о том, какой должна быть схема теплого водяного пола в вашем доме, учитываются технологические параметры. Сюда должны входить:

  • площадь отапливаемого помещения;
  • оптимальная температура в помещении;
  • степень теплопотерь в жилом помещении;
  • тип полов.

На заметку: Тем, кто собирается оборудовать свою квартиру теплыми полами, необходимо учитывать второстепенные факторы.Сюда входит степень остекления квартиры, уровень теплоизоляции помещения, толщина стяжки и высота потолков. Без учета этих данных ваша система отопления не будет полностью рассчитана. В дальнейшем уже в процессе обогрева помещения вы можете столкнуться с рядом проблем, которые потребуют от вас дополнительных усилий и затрат, связанных с устранением проблемы.

Здесь уместно отметить следующий аспект.Особое внимание необходимо уделить деревянным полам или напольным покрытиям из паркетной доски. Дерево имеет плохую теплопроводность, в отличие от бетонной стяжки и плитки, поэтому необходимо рассчитывать систему отопления с удвоенной мощностью.

Как самостоятельно рассчитываются отдельные элементы системы отопления

Для начала представляем вашему вниманию простую и понятную схему - чертеж, на котором показано расположение водяных контуров в жилых помещениях.

Мощность следует рассчитывать с помощью элементарных простых шагов.Схема водяного контура отопления станет основой для последующих расчетов. В планировке обычно указывается расположение оконных и дверных проемов.

Такие схемы выполнены на миллиметровой бумаге, масштаб 10 мм соответствует 0,5 м.

Важно! Ваша схема водяного контура пригодится вам или другому жителю дома во время капитального ремонта. Отсутствие информации о том, как расположен трубопровод системы отопления, может привести к непреднамеренному разрыву водопровода.



Перед тем, как составить схему расположения трубопровода во всех помещениях, обратите внимание на шаг, с которым будет производиться монтаж водяного контура и диаметр трубы. данные будут иметь решающее значение для достижения максимально возможной эффективности вашей системы отопления.

Важно помнить! Эффективная площадь обогрева при использовании теплого пола не должна превышать 20 м 2. В больших помещениях требуется прокладка двух и более водяных контуров, каждый из которых будет иметь отдельный вход и выход.Для большей эффективности системы отопления допустимая длина водяного контура не должна превышать 100 метров.

Для определения полезной отапливаемой площади следует исходить из шага. Обычно применяются следующие соотношения:

  • с шагом 15 см - полезная площадь не должна превышать 12 квадратных метров. метры;
  • с шагом 20 см - не более 16 м 2;
  • с шагом 25 см - не более 20 м 2;
  • с шагом 30 см позволяет эффективно отапливать помещение площадью 25 м 2.


По мнению специалистов , указанную площадь лучше уменьшить на 1,5-2 квадратных метра. метров, если длина трубы от точки подключения превышает 15 м. Разбивая водяной контур на отдельные участки, постарайтесь сделать их примерно одинаковыми. В крайнем случае допускается превышение длины одного контура над другим на 20-30%, не более.

Как рассчитать шаг водопровода и его длину

Одним из важных элементов при устройстве водяных полов является шаг трубы.Контур водяного отопления прокладывается только исходя из проектных данных и с учетом произведенных расчетов. Здесь действуют четкие правила и нормы:

  • кромочных зон - шаг 10 см;
  • В остальных зонах шаг трубы меняется с разницей в 5 см, то есть на 15, 20 и 25 см. Но не более 30 см.

Наибольшие тепловые потери происходят в местах расположения окон и дверей. Труба, которую укладывают на пол, должна располагаться на расстоянии 20-25 см от стены.Шаг, который используется для укладки трубы, варьируется в пределах 15-30 см. Заранее определитесь, какая ступень будет лучше в каждом конкретном случае, под рукой может быть только труба. Его диаметр и тип материала являются ключевыми в этом случае.


Для справки: ограничения связаны с особенностью восприятия ступней человека тепла, исходящего от пола. Чем больше шаг трубы, тем больше воспринимаемая разница в температуре пола.

Длина водяного контура отопления рассчитывается по простой формуле: L = S / N x 1,1

S - площадь помещения, в котором предполагается прокладка трубопровода;

Н - шаг при установке трубы;

1,1 - это поставка труб с учетом оборотов.

После получения результата прибавить к нему 2 метра трубы, необходимой для подключения водяного контура к коллектору, для подключения подачи и возврата.

Например: рассчитываем длину трубы для помещения в 12 м 2. Расстояние от коллектора до теплого пола 7 метров. Шаг. Используемая в этом случае труба - 15 см. В итоге получаем: 12 / 0,15 х 1,1 + (7 х 2) = 102 м.

В конце концов

В заключение можно сказать, что каждый технический нюанс, параметр важен для точности расчетов. Прежде чем приступить к покупке оборудования и расходных материалов, произведите несложные расчеты.Это можно сделать вручную, самостоятельно или с помощью электронного калькулятора.

Вам важно усвоить простую истину, какой тип теплых полов вам нужен, в качестве основной системы отопления или в качестве устройства дополнительного отопления. Учитывайте мощность источника тепла, площадь помещения, необходимые температурные параметры. Все вышеперечисленные данные и другие технологические параметры помогут вам с высокой точностью получить готовые расчетные данные, на которые можно положиться при устройстве теплого пола дома.

Теплый пол - прекрасная возможность для каждого обеспечить уютный микроклимат и тепло в собственном доме. Такая система потребляет минимальное количество электроэнергии, отдавая в помещение необходимое тепло.

При этом легко сочетается с любыми типами напольных покрытий, включая линолеум, ковролин, плитку и ковролин. Система гарантирует надежность, долговечность, влагостойкость, безопасность и простоту монтажа.

Особенности установки

Важным преимуществом конструкции является возможность равномерно распределять теплый воздух по жилой зоне.При этом на общем обогреве помещения можно сэкономить до 12% энергии. При эксплуатации важно учитывать индивидуальные факторы.

Система отопления должна работать в температурном диапазоне, не превышающем 60 градусов. Если упустить этот момент, возможен материальный ущерб. Сама поверхность водяного пола должна иметь оптимальную температуру для удовлетворения потребностей. Это не только позволит добиться высокого комфорта в эксплуатации, но и гарантирует отсутствие возможных заболеваний ног.Чаще всего это значение достигает 26 градусов.

Для правильной установки необходимо убедиться в правильности расчета следующих параметров:

  1. Площадь потребности в тепле. Этот параметр определяется климатической зоной, качеством утепления и габаритами помещения.
  2. Расчетная удельная мощность обогрева на каждый квадрат отапливаемой площади.
  3. Покроет ли потребность в тепле теплый водяной пол?

Перед расчетом потребности в теплопередаче необходимо учесть некоторые моменты.Первоначально необходимо определить максимальную теплопроводность материала, над которым расположены трубы, пленки и кабели, выполняющие роль нагревательных элементов. Эффективность теплопередачи прямо пропорционально закону зависит от тепловой мощности, обратно пропорциональной сопротивлению покрытия.

Все трубы и материалы, которые будут располагаться ниже уровня нагревательного элемента, должны иметь высокую теплоизоляцию. Это исключит возможные потери тепла через покрытия.Если монтаж и расчет произведены правильно, то теплоизоляция будет блокировать передачу тепла и отражать тепловое излучение.

Потребность в тепловой энергии определяется теплоизоляцией и ее качеством. Желательно придерживаться стандартов, гарантирующих высокую производительность и комфорт.

Помните: выбирая теплый пол, не загромождайте его массивными мебельными конструкциями. Это не принесет должного результата нагревания, а также возможен перегрев и повреждение мебели под воздействием температур.


Расчет потребности в тепле

Расчет потребности индикаторов представлен по следующему алгоритму:

  1. По формуле Q = S / 10. Здесь Q - потребность в тепле в киловаттах, S - площадь помещения, квадратный метр.
  2. На каждый кубический метр помещения требуется 40 Вт тепла.
  3. Крайние этажи требуют 1,2–1,3 дополнительных факторов. Для частных построек - 1,5.
  4. Дополнительно для расчета требуется 100 Вт для каждого стандартного окна, 200 Вт для балконов или дверей.
  5. Необходимо учитывать коэффициенты в зависимости от территориальной зоны и климатической зоны.

При желании можно обратить внимание на слои ограждающих конструкций и их толщину. Это позволит провести более точные расчеты.


Расчет теплоотдачи для пленочного нагревателя

Номинальная мощность в данном случае 150-220 Вт. Нужно понимать, что сам пленочный утеплитель представляет собой слой изолирующей фольги для трубы.Это вспененный полиэтилен, поверхность которого покрыта фольгой. Из-за этого часть тепла рассеивается, ведь КПД зависит от толщины.

Чтобы установить температуру стандартного или водяного пола в заданном диапазоне, используйте термостаты. Значение обычно не достигает 40 градусов, и после работы необходимо выключить элемент и дать ему время остыть. Отсюда следует, что теплоотдача составляет около 70 Вт на квадратный метр.

Расчет теплопередачи для нагревательного кабеля

Нагревательный кабель имеет удельную теплоотдачу 20-30 Вт на квадратный метр.Расчет количества основан на этапах установки. Дополнительно обратите внимание на следующее:

  1. Шаг варьируется в пределах от 10 до 30 см. Чем он больше, тем более выраженной будет неравномерность нагрева.
  2. Длина кабеля определяется по следующей формуле - L = S / Dx1,1. Здесь S - площадь в квадратных метрах, 1,1 - коэффициент учета изгибов, D - шаг укладки.

Помните, что кабель нельзя прокладывать по всей площади.Поэтому нужно определиться со средними показателями, добиваясь максимальной эффективности. Каждый квадратный метр позволяет получить до 120 Вт тепла при сохранении комфортной температуры.


Расчет теплопередачи для водяного теплого пола

В некоторых случаях можно сэкономить при наличии источника тепла. Его можно использовать только в том случае, если цена за каждый киловатт намного ниже стоимости электроэнергии.


В этом случае учтите следующее:

  1. Температура теплоносителя для трубы.Обычно она достигает 50 градусов и превышает температуру поверхности. Таблица поможет определить ваши предпочтительные значения.
  2. Шаг укладки водяного пола. С его уменьшением увеличивается количество тепла при переносе стяжки. Здесь необходимо учитывать диаметр трубы.
  3. Температура воздуха. С его уменьшением тепловой поток увеличивается.
  4. Диаметр трубы, по которой движется теплоноситель.

Если шаг составляет 250 миллиметров, каждый квадратный метр позволяет получить 82 Вт.С шагом 150 мм - 101 Вт, а с шагом 100 мм - 117 Вт. В таблице есть все эти данные. В зависимости от этих значений необходимо проектировать теплый водяной пол.


Уютный частный дом - мечта каждого человека. Но как это сделать? Вариантов может быть много: штатная система отопления, кондиционер или модный сегодня теплый пол. Но любой из них требует разработки предварительного проекта.

Если вы решили остановиться на последнем варианте, вам придется сначала рассчитать теплый водяной пол и только потом приступать к его установке.Как это сделать, и какие данные требуются, мы выясним вместе.

Правильный расчет

Если вы решили установить такую ​​систему у себя дома, имейте в виду, что для того, чтобы название действительно соответствовало названию, требуются точные числа. Это необходимо, потому что каждый контур пола имеет значительную длину и, следовательно, приличное гидравлическое сопротивление.

Для его успешной работы вам нужно будет установить на каждом этаже небольшой насос или один, но очень мощный для всей системы.

Для правильного выбора нужно учесть:

  • Количество охлаждающей жидкости
  • Требуемое давление

При этом, производя расчеты, необходимо учитывать не только метраж, но и другие важные показатели, влияющие на:

  • Диаметр трубы
  • Количество отводов и клапанов
  • Способ крепления

Есть и другие возможности получить ответ на вопрос, как правильно рассчитать теплый водяной пол.Расчеты производятся с помощью специальных программ. В этом случае гидравлические свойства регулируются в зависимости от параметров под характеристики насоса. Используя этот метод, вы можете управлять различными параметрами системы.

Мощность пола - пошаговая инструкция

Для того, чтобы результат оправдал ожидания, необходимо перед выполнением монтажа произвести необходимые расчеты. Для этого вам понадобится лист миллиметровой бумаги, карандаш и несколько подсказок.

Итак, расчет мощности теплого водяного пола следует начинать с выполнения плана помещения на бумаге, с расположением окон и дверей в масштабе 1 см = 0,5 м.


Следующим шагом будет расчет шага и диаметра труб. Они проводятся с учетом следующих условий:

  • Максимальная площадь обогрева не более 20 м², большое помещение делится пополам и на каждую из частей рассчитывается свой контур
  • Их подключение производится к отдельной ветке
  • Один круг не может быть больше 100 м

При расчете водяного теплого пола необходимо учитывать, что основными местами теплопотерь являются участки возле окон и дверей.Поэтому труба должна располагаться вдоль окна. Расстояние от стен до трубы не может быть больше 25 см.

Один элемент от другого в цепи может располагаться не более 50 см, на это расстояние влияет диаметр.

Для расчета количества труб необходимо измерить их длину и полученное значение умножить на коэффициент (позволяет перевести размеры чертежа в реальные). К полученной стоимости прибавляется 2 м необходимых для подключения к стояку.

Следующим шагом является расчет количества субстрата. Для этого нужно знать площадь комнаты, умножив ее ширину на длину.

В случае сложной поверхности эта формула не даст точных результатов. Поскольку используются песок и цемент, их количество необходимо рассчитать. Это будет зависеть от толщины стяжки.

Нюансы в расчетах мощности

Определить все необходимые значения для устройства теплого водяного пола несложно.Однако специалисту в этой области лучше не рисковать и делать все по инструкции, прилагаемой к каждому комплекту.

Но если, исходя из площади пола помещения, вы решили изменить этап укладки для достижения наилучшего температурного режима, то одного этого будет недостаточно. Еще есть такие понятия, как настройка и регулировка, от которых зависит микроклимат в помещении.

Эти показатели даже важнее, чем этап укладки трубы.На них стоит обратить особое внимание, если в доме постоянно проживают дети, чтобы создать комфортный для них температурный режим.

При расчетах учитывается также высота и длина всей конструкции. Первый показатель включает в себя сумму высот всех слоев, а самый мощный будет:

Длина - это метраж всех труб в системе.


При проведении расчетов также учитываются такие аспекты, как пол, на котором расположено помещение, объем его остекления, свойства ограждающих конструкций, тип напольного покрытия, наличие и тип основания.

Для каждого из этих случаев может потребоваться увеличение мощности системы и проведение дополнительных теплотехнических расчетов.

Первичный или вторичный источник тепла

Теплый пол, расчет которого был рассмотрен выше, имеет массу выгодных отличий от традиционных систем отопления. Он нагревает весь воздух, в отличие от устройств, которые вызывают его движение и вызывают конвекционные токи.


Система основана на прокачке горячей воды по трубопроводу, при этом ее максимальный предел составляет 50ºС, и этого вполне достаточно для поддержания комфортного микроклимата в помещении.

Такой обогрев не вызывает ожогов и не сушит воздух, а теплоотдача водяного пола довольно высокая.

Может использоваться как первичный или вторичный источник тепла. Каким оно должно быть, зависит от характеристик помещения и, в первую очередь, от его теплопотерь. Если они незначительны, то можно использовать систему как основную, для больших значений она не оправдает затрат и может использоваться только как

Водяной теплый пол - идеален для отопления частного дома, дачи или квартиры с автономным отоплением.Теплый водяной пол считается самым экономичным в эксплуатации. Но для того, чтобы его создать, нужны знания, время и навыки. Как сделать правильный расчет водяного теплого пола, чтобы он действительно прогревался и мог использоваться в качестве основного источника отопления? Мы собрали для вас подробную информацию по этой теме.

Схема классического теплого водяного пола

При расчете используйте следующие правила:

  1. Длина одной цепи не должна превышать 100 метров. Если вам нужно больше трубы в комнате, то разделите ее на два контура.
  2. Если вы используете две цепи в одном помещении, то разница в длине между ними не должна быть более 15 метров.
  3. Обязательно соблюдайте технологию устройства теплого водяного пола. Используйте утеплитель, подкладку, пароизоляцию, стяжку надлежащего качества.
  4. Старайтесь выдерживать расстояние между трубами 200 мм. Это значение принято для средней полосы России, где зимой температура не опускается ниже 200 С.Если у вас зимы холоднее, то расстояние можно уменьшить до 150 мм, если теплее, увеличьте до 250 мм.
  5. Один контур не должен обогревать более 20 квадратных метров.
  6. Присоединение труб под стяжкой не допускается. Детали должны быть составными, чтобы избежать утечки охлаждающей жидкости.

Примечание: если вы живете на крайнем севере и морозы зимой опускаются до -40 и более, то одним теплым полом вам не обойтись. В таких случаях создаются две системы отопления: одна с радиаторами, работающими на 60-70 градусов, а вторая - теплый пол с температурой до 30 градусов.

Если вы затрудняетесь с правильным расчетом, вы всегда можете обратиться за помощью к профессионалам или воспользоваться многочисленными онлайн-сервисами. Работают коэффициентным методом (эталонный теплый пол). Расчет очень простой - вы задаете размер помещения, желаемую температуру, наличие утеплителя, толщину стяжки и тип настила, а программа выдает вам длину и диаметр трубы, наиболее эффективные. макет и другие важные ценности.

Система теплого пола хороша тем, что считается низкотемпературным. Обычно теплоноситель редко нагревается выше 40 градусов на выходе из котла. Температура на входе в коллектор в этом случае при правильном расчете и установке 35 градусов, а температура поверхности пола примерно 30 градусов. Расчет водяного теплого пола по параметрам:

  1. В жилой зоне (спальня, кабинет, кухня, гостиная) температура поверхности пола не должна превышать 30 градусов.
  2. Возле внешних стен, окон и балконного блока необходимо создать зону повышенного обогрева, в которой температура поверхности будет примерно 35 градусов.
  3. В ванной, санузле, у бассейна и в других влажных помещениях температура должна быть 33 градуса.
  4. Если вы планируете покрыть пол паркетом, то температура поверхности не должна превышать 27 градусов, если виниловой плиткой - 29.


Теплый водяной пол создает идеальный климат в помещении и не сушит воздух

Примечание: зоной повышенного нагрева считается расстояние 50 сантиметров по периметру от внешних стен, а также участки поверхности около выходных дверей и окон.Температура здесь повышается за счет уменьшения шага между трубами.

Какую трубу выбрать?

Теплый водяной пол состоит из труб, подключенных к коллектору. Трубы могут быть:

  1. Металлопластик. Это недорогой, экологически чистый и надежный вариант, отлично подойдет для частного дома.
  2. Медь. Медные трубы отлично отводят тепло, не подвержены коррозии, а их средний срок службы составляет около 70 лет. Недостаток таких труб - высокая цена.
  3. Труба нержавеющая (гофрированная). Что-то среднее между металлопластиком и медью. Гофра легко гнется, не ломается и держит форму. Обычно с помощью нержавеющей трубы прокладывают основные трассы.

Если у вас ограниченный бюджет, то используйте качественные бесшовные металлопластиковые трубы. Помните, что их нельзя сращивать в стяжку, поэтому при укладке используйте сплошные катушки.

Способы укладки труб

Существует три основных способа укладки:

  1. Змея.
  2. Улитка.
  3. Универсал.


Классическая змеиная кладка для теплого пола

Змея обычно используется в небольших помещениях с небольшими потерями тепла. Труба заносится в комнату, выкладывается в виде вытянутой синусоиды, а затем идет по стене к коллектору. Главный недостаток такой системы в том, что теплоноситель постепенно остывает, поэтому температура на входе и в конце помещения может сильно различаться. Например, при длине трубы 70 метров разница может составлять до 10 градусов.Поэтому змею используют только в небольших помещениях. Изгибая трубу, помните, что нельзя допускать ее поломки (обычный металлопластик выдерживает изгиб до 5 диаметров).

Примечание: если кладете змейку, то первым делом нужно провести трубы в холодные зоны (вдоль стен, около окна). Выход можно устроить там, где почти никто не ходит.


Способ укладки улитки более универсален и экономичен

Укладка с улиткой практичнее.Такой способ позволяет сэкономить до 15% трубы, при этом перепад температур практически не ощущается. Прокладывать трубу улиткой несколько сложнее. Сначала его укладывают по периметру стен, а затем загибают на 90 градусов и закручивают обратно. Получается, что теплые и холодные трубы чередуются одна за другой, поэтому поверхность прогревается равномерно.

Универсальная кладка - это совмещение улитки и змеи в одной комнате.

Препарат для укладки

Итак, вы уже провели расчет длины трубы для теплого пола, выбрали способ укладки и напольного покрытия.Теперь вам необходимо приобрести:

  1. Котел для отопления.
  2. Насос (в некоторых котлах встроен в систему).
  3. Коллектор для теплого пола (механический или электрический).
  4. Трубы для прокладки (выдерживать температуру до 95 градусов и давление до 10 бар).
  5. Трубы электромонтажные.
  6. Клапаны для котла.
  7. Необходимое количество фитингов для подключения.

Также вам понадобится песчано-цементная смесь для создания стяжки.

Перед началом работ необходимо подготовить поверхность. Если у вашего пола большие перепады (более 1 сантиметра на 4 метра), то его необходимо выровнять. Залить шпаклевкой все трещины, неровности, неровности. Затем уложите на пол гидроизоляцию (обычную целлофановую пленку толщиной 200 мкм), направив ее на стены. Затем наклеить демпферную ленту толщиной 10-15 мм по периметру комнаты - благодаря стяжке она будет люфтить, расширяясь и сужаясь при изменении температуры. Если сэкономить на ленте, то стяжка лопнет гарантированно. Поверх пленки ставится утеплитель - он используется, чтобы тепло не уходило в землю.

  1. Если теплый пол делается на земле или под ним находится неотапливаемый подвал, то необходимо использовать пенополистирол толщиной 60-100 мм. или 10-сантиметровый слой керамзита.
  2. Если внизу отапливаемое помещение, то достаточно 30-50 мм. изоляционный слой.
  3. Если пол с подогревом используется как дополнение к существующей радиаторной системе, можно отказаться от фольгированной полиэтиленовой изоляции.


Перед заливкой стяжек труба должна быть надежно прикреплена стяжкой к сетке и заполнена водой под давлением

Поверх утеплителя укладывается световозвращающая облицовка (из фольги), на нее укладывается армирующая сетка, а уж потом трубы. Затем всю эту конструкцию заливают стяжкой толщиной 30-50 мм.

Как выбрать бойлер?

Котел подбирается по мощности. Если вы посчитали этажи в программе, то получили значения мощности для каждой комнаты.Сложите их и получите мощность своего будущего котла.

Примечание: мощность котла должна быть на 15 процентов больше мощности пола. Если котел будет работать на 100% нагрузке, то он быстро выйдет из строя.

Обычно минимальная мощность современных котлов составляет 24 киловатта. Этого достаточно, чтобы обогреть дом площадью до 120 м2. (при стандартной высоте потолков до 3 метров). Большинство котлов имеют встроенный насос, поэтому приобретать его отдельно не нужно.На входе и выходе котла рекомендуется установить пластиковые запорные краны. Если вдруг придется снимать котел для обслуживания или ремонта, то сливать всю воду из системы необязательно - достаточно закрыть вентили.

Как выбрать коллектор?

Коллектор используется для распределения количества теплой воды, проходящей через контур. Коллектор выбирается исходя из количества петель в вашем полу. Самый простой прибор имеет только механическую запорную арматуру, с помощью которой можно вручную регулировать давление и температуру в ответвлениях.У более продвинутых есть сервоприводы и миксеры - они могут устанавливать температуру с точностью до градуса.

Коллектор устанавливается в специальный бокс, в который включены все трубы. Постарайтесь выбрать для него место так, чтобы он находился в центре дома. Также учтите, что коллектор должен быть выше всех сходящихся к нему труб, иначе система станет воздушной и будет работать некорректно. Горячая вода из бойлера поступает в нижнюю часть коллектора, горячая вода выходит из верхней части.


Так выглядят два коллектора в ящиках для системы теплого водяного пола

Это вся информация о том, как рассчитать водяной теплый пол. Если сомневаетесь в расчете, то воспользуйтесь специальной программой или обратитесь к более опытным товарищам. Но, в общем, это не страшно. Следуйте нашим рекомендациям и все получится!

При планировании водяного теплого пола необходимо детально просчитать все параметры системы. Для этого нужно знать основные приемы и правила. В настоящее время существует ряд специализированных программ, с помощью которых можно правильно оформить теплый водяной пол. Расчет основан на вводе основных данных. Но чтобы убедиться в правильности, нужно знать методику выполнения расчетов.

Расчет теплопотерь в помещении

Работа любой системы отопления направлена ​​на поддержание комфортной температуры в помещении. Поэтому на первом этапе необходимо рассчитать теплопотери помещения (здания).В этом случае учитывается наличие основной системы отопления.

Правильный метод расчета теплого пола основан на определении теплопотерь через внешние конструкции - стены и окна. Они будут приняты для предварительного расчета. Для этого понадобится значение коэффициента теплопередачи материалов, из которых изготовлены конструкции.


Предположим, что необходимо поддерживать температуру в помещении 25 ° C с учетом минимально возможной температуры на улице - 35 ° C. Наружная стена кирпичная, ее толщина 0,38 м. Тепловые потери рассчитываются по следующей формуле:

q = S * (тв - тн) *

Р

Где q - тепловые потери, Вт

S - площадь отапливаемого помещения, м².

tv tn - температура в помещении и на улице, ° С.

R - коэффициент сопротивления теплопередаче, м² * К / Вт.

Для помещения общим объемом 50 м³ их составит:

q = 50 * (25 - (- 35) * 0.43 = 1290 Вт

При наличии основного радиаторного отопления большая часть этих потерь будет им компенсирована - около 60%. Поэтому для комнаты 20 м² необходимо рассчитывать теплоотдачу теплого пола с минимальным показателем 1290 * 0,4 = 516 Вт. Учитывая среднюю теплоемкость 80 Вт / м², можно рассчитать, что трубы необходимо установить на площади около 6 м² для поддержания необходимой температуры.

Также необходимо знать, что оптимальная температура поверхности теплого пола должна составлять 30 ° С.

Выбираем материал для изготовления труб, их диаметр

Следующий шаг - их диаметр. Чаще всего используются конструкции из сшитого полиэтилена с герметичной защитной оболочкой.


Они имеют хороший показатель теплопроводности, достаточно прочные и гибкие, что немаловажно при установке. Диаметр зависит от расчетной теплоемкости - при максимальном размере будет большая теплоотдача. Однако следует учитывать, что теплоноситель остывает быстрее, чем в трубах меньшего диаметра.На среднюю площадь обогрева одного контура 20 м² можно подобрать трубу сечением 16 мм.

Создание плана укладки труб

После выбора труб нужно составить. На этом этапе можно выбрать один из нескольких вариантов укладки.


Во-первых, вам нужен точный план помещения с расчетными тепловыми потерями. При использовании водяного теплого пола в качестве основной системы отопления следует учитывать все источники потерь тепловой энергии - стены, окна, крышу и пол.Лучше всего использовать специальную программу для расчета теплого водяного пола, в которой должна быть эта функция.

При расчете важно учитывать максимальную производительность для каждой магистрали:

  • Длина не должна превышать 100 м.
  • Максимальная зона покрытия 20 м².
  • Оптимальное расстояние между трубами 12 см.

В расчет теплого пола должен быть включен необходимый метраж труб. Это напрямую зависит от этапа установки.Чтобы упростить решение этой проблемы, вы можете использовать данные из таблицы.


Зная основные параметры (требуемая мощность, материал трубы и ее количество), можно переходить к окончательному расчету.

Программы для расчета характеристик

Специфика проектирования водяных полов не только в расчете мощности, количества материалов, но и в учете параметров теплоносителя. К ним относятся расчетная температура воды в обратном трубопроводе, ее расход и гидравлическое давление.

Для получения точных значений лучше всего использовать онлайн-расчет водяного теплого пола. Подобные калькуляторы есть на многих специализированных сайтах. Но чтобы получить верную информацию, нужно знать исходные данные:

  1. Параметры помещения - общая квадратура или объем.
  2. Уровень температуры в помещении, который должна поддерживать система отопления.
  3. Степень нагрева охлаждающей жидкости на входе в распределительный коллектор. В большинстве случаев она не должна превышать 50 ° C.
  4. Температура обратной воды. Необходим для расчета теплопередачи водяного теплого пола. Чем он выше, тем меньше энергии уйдет на нагрев теплоносителя. Наилучший показатель - до 40-50 ° С.
  5. Шаг укладки. Подбирается в зависимости от конфигурации помещения и общей площади нагрева.
  6. Виды покрытия. Обязательно нужно знать, какой декоративный материал будет укладываться поверх цементной стяжки (плитка, ламинат, паркет), толщину защитного слоя бетона.Последнее чаще всего делают до 5 см.
  7. Слой теплоизоляции. Он нужен для максимальной теплоотдачи системы.

Хорошие онлайн-калькуляторы не только показывают технические параметры, но и производят расчет стоимости водяного теплого пола.

Рекомендуется использовать те ресурсы, где дается только количество материала без его стоимости. Таким образом, подставляя собственные значения, можно получить несколько вариантов общей стоимости системы с учетом использования различных материалов.

После того, как произведен расчет мощности теплого водяного пола, можно переходить к выбору элементов управления - и термостатов.

Элементы управления

Они необходимы для автоматической смены режимов, согласно заданным параметрам. Температура теплого пола контролируется несколькими элементами - смесительным клапаном (двух или трехлетнего), датчиком температуры и внешним термостатом. Их подбирают по рассчитанным параметрам.

Диаметр коллектора должен пропускать определенное количество воды в течение определенного периода времени. Вы также можете использовать специализированные программы для расчета этого показателя.

Как рассчитать мощность теплого пола, имея минимальный опыт проведения подобных работ? Рекомендуется обращаться в специализированные компании, которые помимо вычислительной техники смогут предоставить услуги по установке. Основная проблема онлайн-калькуляторов заключается в относительно большой погрешности, так как не учитываются многие внешние факторы.

Только индивидуальный подход к решению этой проблемы позволит создать действительно эффективный теплый водяной пол. Платежные системы от профессионалов и правильный подбор материалов гарантируют сохранность и долгое время работы всей конструкции.

Насколько эффективен электрический теплый пол? Сколько энергии он использует?

Электрические системы лучистого теплого пола обычно очень эффективны и потребляют столько же или меньше энергии, чем другие системы отопления.

Большинство систем подогрева кафельных полов и систем электрического подогрева пола потребляют 12 Вт в час на квадратный фут, что означает, что комната площадью 100 квадратных футов будет потреблять в общей сложности 1200 Вт каждый час, или на 300 Вт МЕНЬШЕ, чем средний обогреватель. Система подогрева пола в этом сценарии не только будет стоить дешевле, но и равномерно обогреть комнату. С другой стороны, обогреватель сделает одну сторону комнаты более горячей, чем другую.

Вы можете легко оценить мощность, необходимую для обогрева определенного помещения, выполнив следующие действия:

  1. Рассчитайте площадь обогреваемой площади вашего помещения в квадратных футах.Вы можете оценить это, умножив площадь всей комнаты в квадратных футах на 0,9.
    • Пример: 100 кв. Футов x 0,9 = 90 кв. Футов
  2. Затем умножьте отапливаемую площадь на 12, поскольку в большинстве систем используется 12 Вт на квадратный фут.
    • Пример: 90 кв. Футов x 12 Вт на кв. Фут = 1080 Вт
  3. Теперь разделите общее количество ватт на 1000, чтобы получить количество киловатт, которое система будет использовать в час. (Киловатты - это единица измерения, используемая электрическими компаниями.)
    • Пример: 1080 Вт ÷ 1000 = 1,08 кВт
  4. Наконец, умножьте количество киловатт, используемых в час, на то, сколько электрическая компания взимает за киловатт в вашем районе. Средняя стоимость киловатт-часа в США составляет 0,12 доллара США, но в вашем регионе она может быть более или менее высокой.
    • Пример: 1,08 кВт x 0,12 USD = 0,13 USD в час

В этом примере работа системы площадью 90 квадратных футов будет стоить 0,13 доллара в час. Но помните: системы теплого пола не обязательно должны работать 24 часа в сутки, чтобы поддерживать теплый пол.

Чтобы сделать месячную стоимость лучистого тепла еще более доступной, лучший способ управлять использованием энергии вашего теплого пола - это использовать программируемый термостат. У термостатов есть масса преимуществ, которые позволяют экономить энергию и затраты. Вот лишь несколько:

  • Эти термостаты можно запрограммировать на обогрев пола только в то время суток, когда система будет использоваться, и они учатся компенсировать время нагрева в вашей конкретной комнате.
  • Термостаты
  • WiFi позволят вам контролировать температуру, где бы вы ни находились.
  • Лучистое тепло работает как ваша печь. Если вы установите его на 73F, он будет нагреваться, пока не достигнет этой температуры, а затем выключится, пока не станет достаточно холодным, чтобы снова работать.
  • Кроме того, вы можете использовать программируемый термостат для включения тепла только тогда, когда вам это нужно. Скажем, перед тем, как встать утром в душ. Затем вы можете установить гораздо более низкую температуру в остальную часть дня.

Так что инвестируйте в программируемый или WiFi-термостат для экономии энергии и затрат в долгосрочной перспективе.

Наилучший способ управлять использованием энергии вашего теплого пола - использовать программируемый термостат. Эти термостаты можно запрограммировать на обогрев пола только в то время суток, когда система будет использоваться, и они научатся компенсировать время нагрева в вашей конкретной комнате. Более того, термостаты Wi-Fi позволят вам контролировать температуру, где бы вы ни находились. Поэтому инвестируйте в программируемый или WiFi-термостат для экономии энергии и затрат в долгосрочной перспективе.

12 Вт против 15 Вт Тепловая мощность в системах электрического теплого пола


Обзор отрасли

На рынке существует множество систем электрического подогрева пола, в которых используются одинаковые или почти одинаковые технологии для обогрева полов различных типов, например, керамических, фарфоровых и натуральных плиток, деревянных конструкций, ламината и других, с использованием электрического проводящего кабеля.Эти системы обычно доступны в форме кабеля на катушке или свернутого мата из стекловолокна с прикрепленным к нему нагревательным кабелем на определенном расстоянии. Размеры коврика и расстояние между кабелями могут отличаться у моего производителя, и для целей сравнения для целей расчета используется общая площадь покрытия мата в квадратных футах.


Разница между ковриками для подогрева пола и кабелем

Для матов с подогревом пола расстояние между кабелями задано заранее и поэтому не может быть изменено в процессе установки. В зависимости от выходной мощности маты могут иметь расстояние между кабелями 2, 3 или 4 дюйма. Другими словами, нагревательные маты имеют фиксированную мощность в ваттах (или БТЕ) на квадратный фут.
С другой стороны, кабель напольного отопления может располагаться в соответствии с потребностями помещения в обогреве. Система лучистого теплого пола HeatTech с кабелем, расположенным на расстоянии 3 дюйма, будет выдавать 12 Вт на квадратный фут, но когда кабель расположен на расстоянии 2 дюйма, система будет выдавать ~ 15 Вт на квадратный фут.


12 Вт против 15 Вт Выходная мощность

При выборе между системой с тепловой мощностью 12 Вт или 15 Вт на квадратный фут необходимо учитывать следующее:
1.Типичная мощность жидкостной системы лучистого отопления жилых домов находится в пределах 25-35 БТЕ на квадратный фут, при этом 40 БТЕ - это редкий случай для старых домов и зданий с плохой изоляцией.
2. 12 Вт на квадратный фут составляет приблизительно 41 БТЕ на квадратный фут (оптимальная тепловая мощность при достаточной резервной мощности).
3. 15 Вт на квадратный фут составляет приблизительно 51 БТЕ на квадратный фут (на 30–100% выше типичных потребностей в отоплении).

Итак, почему выбирают системы мощностью 12 Вт?

Ответ довольно прост - как видно выше, система 12 Вт / кв.фут идеально подходит не только для создания теплых и комфортных полов, но и для отопления всего дома.Системы мощностью 15 Вт / кв.фут часто выделяют больше тепла, чем необходимо, и могут увеличивать эксплуатационные расходы до 20%, а также создавать ненужную нагрузку на оборудование из-за частой езды на велосипеде.

Дальнейшее сравнение

Для дальнейшего и более подробного сравнения систем отопления мощностью 12 Вт и 15 Вт щелкните здесь.

Под полом с подогревом - Extreme How To

Это простой факт - тепло идет вверх. Учитывая это, кажется, что наиболее эффективной системой обогрева будет пол.Новые продукты, доступные сегодня, позволяют полу обеспечивать очень эффективное тепло. И не думайте, что лучистые полы с подогревом - это что-то новое. Вероятно, это один из старейших известных методов центрального отопления. Римляне разводили огонь под жилым помещением, и тепло от огня проходило через проходы или каналы под полом. Европейские короли и королевы использовали аналогичную систему в «темные века» для обогрева своих замков. Горячая вода была одной из первых «современных» систем отопления. Еще в 1942 году американская компания начала испытания и эксперименты с лучистым теплом для жилых помещений.После Второй мировой войны эту технику использовали в ряде крупных жилых домов. Металлические трубы первых блоков, установленные в наспех возведенные в то время бетонные плиты, быстро пришли в негодность. А медные, стальные и кованые трубы с годами испортились, когда их поместили в бетонную плиту.

Современные технологии производства пластмасс позволили получить продукты, которые устраняют проблемы ранее существовавших систем лучистого отопления. В процессе сшивания пластика образуются трубки, которые очень прочны при высоких температурах и высоких давлениях, а гибкость пластика позволяет ему двигаться с естественным движением и оседанием дома без утечек или других повреждений.

В отличие от плинтуса с горячей водой или принудительной вентиляции, система лучистого теплого пола нагревает предметы, а не только воздух в комнате. Поскольку каждое здание, независимо от того, насколько хорошо изолировано, постоянно теряет тепло наружу, обычные системы отопления работают, чтобы восполнить эту потерю. Наши тела теряют тепло из-за более холодных объектов вокруг нас. Нам холодно из-за потери тепла. Поскольку тепло всегда течет в сторону холода, если вы стоите рядом с объектом, который холоднее вашего тела, этот объект будет отбирать тепло тела.

Система лучистого теплого пола не нагревает воздух напрямую, как плинтус или система принудительной вентиляции. Скорее, лучистая система нагревает пол, стул, диван, столы и т. Д., И это замедляет скорость, с которой ваше тело отдает тепло этим объектам. Результат - общее равномерное ощущение тепла и комфорта.

Интересно, что температура воздуха в комнате может быть значительно ниже, если ваше тело находится в комнате, полной теплых предметов. Фактически, многие люди, использующие лучистое тепло, понижают свои термостаты до 65 градусов и по-прежнему чувствуют себя более комфортно, чем с плинтусом или системой принудительной вентиляции, установленной на 70-72 градуса. Важно отметить, что в плинтусе или системе принудительной вентиляции самый теплый воздух находится у потолка, а самый холодный - у пола. Это, конечно, неэффективно. Система сияния, которая обеспечивает теплые ноги и более прохладную голову, более здоровая и комфортная.

Системы лучистого теплого пола могут быть водяными, с циркуляцией воды по трубам, встроенным в пол, или электрическими, использующими электрические тепловые кабели под напольным покрытием.Последнее доступно только для определенных напольных покрытий, а гидронное - нет.

Большинство систем водяных полов разделены на отдельные зоны нагрева. (Изображение любезно предоставлено Uponor Wirsbo)

Гидравлические системы

Системы

Hydronic, например, от компании Radiant Floor Company, используют теплую воду, чтобы превратить ваш пол в большой радиатор, который рассылает волны лучистой энергии во всех направлениях, согревая все в комнате.

Способы нагрева воды столь же разнообразны, как и ваша фантазия. Солнечные панели, котлы на жидком топливе и газе, водонагреватели, дровяные котлы, геотермальные и электрические - все это жизнеспособные методы нагрева воды для системы водяного теплого пола. Затем вода подается по трубке с помощью циркуляционного насоса. Дополнительные материалы, такие как коллекторы, смесительные клапаны, расширительные баки и термостатические регуляторы, встроены в систему для точной настройки тепла для оптимального комфорта.

Перед установкой какой-либо излучающей системы в вашем доме подрядчик или поставщик системы должны выполнить расчет теплопотерь.Это делается путем определения количества тепла, которое ваш дом потеряет в самый холодный день года в вашем районе. Эти потери тепла выражаются в британских тепловых единицах или британских тепловых единицах. Затем поставщик или подрядчик проектирует систему таким образом, чтобы тепловая мощность от излучаемого пола превышала тепловые потери из дома. Это достигается за счет комбинации расстояния между трубками и температуры воды.

Высокотехнологичный сшитый полиэтилен в наши дни используется в качестве шлангов для горячей воды.Кроме того, коллекторы и циркуляторы используются для точной настройки системы и направления воды в различные зоны.

По словам сотрудников компании Radiant Floor, «лучистые полы с подогревом - один из наиболее быстрорастущих сегментов рынка жилья, который растет со скоростью от 25 до 30 процентов в год. В новых домах, спроектированных по индивидуальному заказу, это наиболее часто используемая система отопления. Даже домовладельцы, занимающиеся ремонтом, по возможности используют лучистые. Конечно, единственная вещь, которую Radiant не может сделать (по крайней мере, с нынешними технологиями), - это обеспечить кондиционер.Если вы живете в районе, где требуется кондиционирование воздуха, тогда вместе с излучающей системой устанавливается система кондиционирования без компонента печи ».

Три гидравлических метода

В водяном напольном отоплении используются три основных гидравлических метода. В открытой системе используется один источник тепла - водонагреватель для бытового потребления - для обеспечения теплого пола и горячего водоснабжения. Эти две системы в основном связаны друг с другом. Та же вода, которая попадает, например, в горячий душ или в посудомоечную машину, сначала проходит через пол.Это очень эффективная система, потому что всю работу выполняет один источник тепла. Если водонагреватель имеет соответствующий размер и соответствует вашим потребностям в отоплении и быту, необходимость в «отдельной» системе отопления отпадает.

Существует два разных типа лучистого отопления для пола. Первый - это гидроника, использующая горячую воду, подаваемую по трубам в пол или под полом. (Изображение любезно предоставлено Uponor Wirsbo)

В закрытой системе для теплого пола используется специальный источник тепла. Жидкость в замкнутой системе повторно циркулирует по полностью замкнутому контуру. Нет подключения к бытовому водопроводу. Основное преимущество этой системы состоит в том, что в закрытом состоянии в качестве теплоносителя можно использовать незамерзание вместо воды. Закрытые системы часто используются во вторых домах или основных жилых домах в районах, подверженных длительным отключениям электроэнергии. Если проблема заключается в защите от замерзания, то хорошая идея - закрыть систему с антифризом. Обратной стороной этого типа системы является необходимость использования двух источников тепла.

Доступны три типа гидравлических систем. Первая - это открытая система, в которой используется водонагреватель, используемый для горячего водоснабжения.

Все водонагреватели расходуют тепловую энергию, даже если горелка выключена, а агрегат простаивает между циклами нагрева. Устройство, предназначенное для обогрева пола, расходует тепло только в зимние месяцы, однако потери в режиме ожидания в течение шести месяцев в году могут увеличиваться. При рассмотрении этих систем основным источником тепла является водонагреватель, хотя в некоторых случаях возможен вариант использования солнечной энергии.В любом случае температура воды, протекающей по трубке, должна составлять от 120 до 135 градусов по Фаренгейту. Важно, чтобы подогреватель горячей воды соответствовал работе. Пока ваши потребности в горячей воде и обогреве помещения составляют менее 300 000 БТЕ, водонагреватель для бытового потребления справится с этой задачей. Некоторые из них специально разработаны для бытовых нужд и отопления помещений. До недавнего времени КПД многих водонагревателей составлял всего 60 процентов. Это означает, что 40 процентов вашего топлива попадает в дымоход.Лучше всего приобрести лучший водонагреватель с максимальной эффективностью, который вы можете себе позволить, и размер его будет соответствовать вашим потребностям в отоплении.

Другая система - лучистое зональное отопление с существующим котлом с использованием плинтуса или чугунных радиаторов. (диаграммы любезно предоставлены компанией Radiant Floor)

Третий тип системы включает соединение теплых полов или «зон» с существующим плинтусом с горячей водой или чугунной радиаторной системой. Во многих случаях установки такого типа источником тепла для воды является бойлер, а не нагреватель горячей воды.Бойлеры нагревают более эффективно, поскольку они нагревают небольшое количество воды до очень высоких температур и нагреваются довольно быстро.

Гидравлическая система, установленная в бетонной плите, вероятно, является наиболее эффективным методом обогрева пола. (Изображение любезно предоставлено Uponor Wirsbo)

Если отапливаемая площадь не очень мала, она, вероятно, будет разбита на несколько «зон». Зона - это любая область, управляемая одним термостатом и снабжаемая одним циркуляционным насосом.Зона может состоять из множества «контуров» или петель труб или может быть одним контуром. Длина контура не должна превышать 400 футов труб, но зона может содержать любое количество контуров. Как правило, важно свести зонирование к минимуму, и нет ничего плохого в том, чтобы рассматривать весь этаж или этаж как одну зону. Если у вас двухэтажный дом, у вас будет минимум две зоны.

Минимальное зонирование, но зонирование целых участков пола - лучший выбор, потому что лучистое отопление очень равномерное.Например, если у вас есть блок из редко используемых спален, у них должна быть своя зона. Кроме того, многие люди предпочитают, чтобы в главной спальне было прохладнее, чем в остальной части дома. Это легко сделать с помощью зонального обогрева пола. С другой стороны, если у вас есть солнечная комната или большая комната с большим количеством стекла и она зонирована с другими комнатами, независимо от того, находится ли термостат в этой комнате или в другой комнате, он не будет обеспечивать комфортное отопление для различных комнат.

Гидравлическая установка

Водяное лучистое отопление можно использовать в нескольких различных строительных областях. Установка излучающих труб внутри бетонной плиты либо «на уровне», либо на несколько футов ниже уровня земли как часть полного фундамента, вероятно, является самым простым, наиболее эффективным и высокопроизводительным приложением науки. Тепловые преимущества непревзойденные. Фактически, любая бетонная заливка здания должна содержать излучающие трубы, даже если у вас нет ближайших планов по обогреву помещения. Трубки и коллектор относительно недороги, а механические компоненты могут быть добавлены даже спустя годы.

Альтернативой установке плиты на грунте является «подвесная плита», и по тепловым характеристикам она может конкурировать с плитой на грунте.Подвесная плита содержит песок, цемент или гипсокрит для хранения и рассеивания тепловой энергии. Обратной стороной является дополнительный вес пола, возможная потеря высоты над головой и (особенно при модернизации) трудности с переходом в другие комнаты и регулировкой дверных порогов.

Третий метод - установка излучающих трубок. Это работает в двух основных ситуациях. Первый - это существующая плита, на которую вы планируете добавить балку перекрытия, например, превратив гараж, который на 8 дюймов или около того ниже уровня остальной части дома, в офис или комнату.Вам нужно будет поднять пол, чтобы он соответствовал остальной части дома. Вторая ситуация - это проект повторного моделирования, который потребовал бы удаления существующего чернового пола или помещения, где высота потолка слишком высока, и поднять пол не проблема. В обоих случаях балки открываются, а трубы устанавливаются сверху.

Гидравлические системы также могут быть установлены под балками пола.

Последняя система - установка балок перекрытия. Это в первую очередь используется, когда балки пола обнажены, например, в комнатах над недостроенным подвалом или ползком.В этом случае труба проходит между балками и через них и крепится к основанию пола. Обычно это создает больше проблем, но большинство из них легко преодолеваются.

Гидравлические трубки Radiant Onix мощностью

Вт крепятся скобами к нижней стороне чернового пола в многоэтажных проектах. Onix - это гибкие трубки из сшитого EPDM с армированием из арамида и алюминиевым кислородным барьером. Onix проводит тепло через пол, чтобы обогреть вашу комнату, не меняя высоты готового пола.

Электрические кабельные системы

Электрические нагревательные кабели, проложенные в пол под плиткой, мрамором, шифером или, в некоторых случаях, ламинатом, - это еще один подход к внутрипольному отоплению.Примером может служить продукция Warm Tiles. В наборах Warm Tile впервые появились простые в продаже решения для теплого пола. Лучистое тепло Warm Tiles подходит практически для любой комнаты: ванной, кухни, детской или семейной комнаты - где бы вы ни пожелали комфортно теплые полы. При работе на обычном токе Warm Tiles стоит меньше пенни за квадратный фут в день, если система включает в себя специально разработанный термостат Warm Tiles. Если у вас есть возможность самостоятельно укладывать пол, установить систему Warm Tiles несложно.Готовые комплекты кабелей для обогрева Warm Tiles удовлетворяют многим требованиям, чтобы обеспечить полное покрытие пола излучающим светом любой формы. Просто сопоставьте площадь, по которой можно ходить, с таблицей выбора теплой плитки, чтобы рассчитать, какую кабельную систему купить. Или же систему можно приобрести в виде сборных матов для экономии труда. Затем выберите контроллер в соответствии с размером вашей системы и требованиями.

Каждый компонент системы содержит подробные инструкции по правильной и безопасной установке. Как правило, установку электрической системы можно выполнить в пять этапов.На первом этапе проектируется система, рассчитывается обогреваемая площадь и определяется количество необходимых кабелей и / или комплектов. На втором этапе электроэнергия подводится к электрическому шкафу управления в помещении или комнатах, которые будут обслуживаться. На третьем этапе устанавливаются кабель и датчик термостата, а также прилагаемые аксессуары в соответствии с инструкциями. На четвертом этапе укладка пола завершается обычным способом, укладкой керамической, мраморной или сланцевой плитки или ламината. На пятом этапе установка контроллера завершается с использованием прилагаемых к нему принадлежностей и инструкций.

Только пара компаний рекомендуют установку под ковровое покрытие. Одна из них - система Environ II, продаваемая Warmly Yours вместе с некоторыми кабелями Flextherm. Хотя любую гидравлическую или электрическую кабельную систему, установленную внутри бетонной плиты, можно использовать под ковром или любым другим полом.

Независимо от используемой системы важно соблюдать местные и государственные правила зонирования для любых установок.

Может быть, у римлян это было с самого начала.Теплые полы могут превратиться в теплые тела. При нынешних высоких затратах на электроэнергию стоит использовать наиболее эффективную систему отопления, которую вы можете себе позволить. В наши дни вы можете захотеть изучить систему подогрева пола для вашего гаража, магазина, ванной комнаты или даже всего дома. И вы можете сделать это сами, будь то новый дом или переоборудование старого дома, гаража или магазина.

Ряд компаний предлагают внутрипольное лучистое отопление. Дополнительную информацию о напольном отоплении можно получить в Ассоциации излучающих панелей, www.radiantpanelassociation.org, а также Radiant Design Institute, www.radiantdesigninstitute.org.


Рекомендуемые статьи

Бетонные полы с подогревом - Теплый пол

Современный бетон в Восточном Провиденсе, Род-Айленд

Отопление дома с помощью печи с принудительной подачей воздуха - не единственный вариант, когда у вас бетонные полы. Вы можете сэкономить энергию и создать более здоровую и комфортную среду обитания, если сам пол будет распределять тепло от земли вверх через лучистую систему обогрева пола.

Наука, лежащая в основе лучистого напольного отопления, довольно проста: в бетонную плиту во время заливки устанавливаются трубы, по которым циркулирует горячая вода, или электрические нагревательные элементы, превращая тепловую массу бетона в незаметный радиатор теплого, равномерного тепла.

Найдите подрядчиков по бетонному полу для установки лучистого отопления.

Бетонный пол с подогревом дает следующие преимущества:

  • Твои ноги всегда очень теплые
  • Температура стабильна и легко регулируется
  • Вы не почувствуете сквозняков и не услышите шума вдуваемого воздуха
  • Пыль или аллергены не попадают в ваш дом через вентиляционные отверстия

Лучше всего то, что вы, как правило, будете платить более низкие затраты на коммунальные услуги, чем при использовании системы с принудительной подачей воздуха, поскольку лучистое отопление бетонного пола потребляет меньше энергии для достижения того же уровня комфорта.

Что делать, если у вас уже есть бетонный пол? Лучистое отопление по-прежнему возможно. Доступны новые ультратонкие электрические нагревательные маты, которые можно встраивать в тонкозатвердевшие цементные или гипсовые покрытия, что позволяет переоборудовать существующие плиты без значительного увеличения высоты пола. Здесь вы найдете дополнительную информацию о том, что такое лучистое отопление для пола, как оно работает, о преимуществах лучистого тепла и где найти монтажников.

Информация о лучистом отоплении

Что такое теплый пол?

Что такое лучистая энергия? Вот отличное описание, предоставленное Radiant Professionals Alliance: Держите руку над чашкой кофе и почувствуйте тепло.Логичный вывод - повышается температура. Возможно, логично, но неверно!

«Горячий воздух» поднимается, но «тепло» может распространяться во многих направлениях. Вот почему вы можете почувствовать тепло кофейной чашки, если приложите к ней руку. Передача лучистой энергии вызвана тем, что теплая поверхность передает тепло более холодной поверхности.

Подумайте, как Солнце (10 000 ° F) нагревает землю (61 ° F). Солнце излучает свою энергию на землю. Лучистая энергия поглощается землей и выделяется в виде тепла.

Система лучистого теплого пола просто излучает тепло от пола вверх, обеспечивая оптимальный комфорт и многие другие преимущества.

Преимущества теплого пола

Теплый пол
Время: 01:04
Посмотрите обзор преимуществ установки системы водяного отопления на бетонных полах.

Помимо экономии денег на счетах за отопление, лучистые полы с подогревом имеют много других преимуществ. Ознакомьтесь с некоторыми другими вескими причинами для установки теплого пола ниже.

Комфортные бетонные полы

Благодаря лучистому теплу бетонного пола в вашем доме больше не будет горячих или холодных точек - просто ровное, спокойное тепло без сквозняков. В отличие от тепла от системы приточного воздуха, которое быстро поднимается к потолку, тепло от теплого пола распределяется равномерно по комнате и концентрируется на уровне пола, где находятся люди. Вы также сможете комфортно ходить по бетонному полу босиком круглый год, даже зимой.

Более здоровое качество воздуха в помещении

Излучающее напольное отопление - более здоровая альтернатива традиционному воздушному отоплению, поскольку воздух не проходит через пыльные или грязные воздуховоды, которые могут распространять переносимые по воздуху загрязнители по всему дому. Лучистое тепло также не увеличивает проникновение наружного воздуха. Эта операция без пыли может быть особенно полезна для людей, страдающих аллергией, астмой и другими проблемами с дыханием. Вы можете дополнительно оптимизировать качество воздуха, установив декоративный бетонный пол и оставив его незащищенным, вместо того, чтобы устанавливать ковровое покрытие (см. Почему бетон - здоровая альтернатива).

Сияющее тепло невидимо и бесшумно

Одним из самых больших плюсов лучистого тепла является то, что он невидимый и бесшумный.Система полностью скрыта под полом и не загромождает стены и комнаты вентиляционными отверстиями, плинтусами или настенными радиаторами. Это также дает вам большую свободу при расстановке мебели. Вы также не услышите шум вентиляторов системы приточного воздуха или лязг труб настенного радиатора. Кроме того, что вы чувствуете тепло и комфорт, вы даже не заметите, что система работает.

Зеленые цвета с лучистым теплым полом

Благодаря своей энергоэффективности и чистому теплу без сквозняков бетонные лучистые полы с подогревом обладают многочисленными экологическими преимуществами. Вот некоторые из них:

  • Меньше энергии требуется для достижения лучшего теплового комфорта при более низкой настройке термостата.
  • Пропускная способность воды в 3500 раз превышает способность переносить энергию.
  • Подходит для различных энергоэффективных источников тепла, таких как солнечные и геотермальные.
  • Улучшение качества воздуха в помещении.
  • Излучающие системы, в которых используются трубы из полиэтиленгликоля вместо медных, ускоряют подачу горячей воды и сокращают водные отходы. Стенки труб из PEX обеспечивают лучшую изоляцию, чем медь.
  • Уменьшает количество строительных материалов, требуемых для скрытия воздуховодов и компенсации высоты потолка.
  • Обеспечивает большую полезную площадь, что позволяет уменьшить пространство без ущерба для удобства проживания.

Внутрипольное лучистое отопление также может способствовать экологическому строительству в рамках двух недавно введенных национальных программ: LEED («Лидерство в энергетике и экологическом дизайне») для домов (см. Национальную программу сертификации зеленых домов) и Национальной ассоциации строителей жилья. Программа зеленого строительства.Ассоциация излучающих панелей работала с NAHB над разработкой рекомендаций по экологическому строительству домов, которые были выпущены в 2005 году. Рекомендации RPA по установке систем излучающего панельного отопления и систем снега / льда включены в качестве признанного стандарта проектирования для получения баллов за зеленые здания. Кроме того, строители могут зарабатывать баллы за использование сертифицированного RPA специалиста для установки системы.

Как утеплить бетонные полы

Двумя наиболее распространенными методами теплого пола являются:

  • Электрически через нагретые кабели, сетку, предварительно отформованные маты или элементы, залитые в пластиковую пленку
  • Гидравлически, через трубопровод, по которому циркулирует вода, нагретая бойлером или водонагревателем

Ваш выбор часто будет зависеть от затрат на электроэнергию в вашем районе и размера проекта. По данным Ассоциации излучающих панелей, электрические системы обычно дешевле, чем гидронные, потому что они проще в конструкции. Если вы живете в районе, где электричество более доступно, чем другие варианты энергоснабжения, вам может подойти электричество. Большинство систем работают от 120 или 240 вольт и требуют отдельного автоматического выключателя. Однако доступны низковольтные системы, которые могут работать от напряжения всего 24 В, с использованием трансформатора для снижения сетевого напряжения, согласно RPA.Некоторые электрические лучистые системы предназначены только для обогрева полов в определенных помещениях; другие предназначены для использования в качестве основного отопления всего дома.

Гидронные системы дают больше свободы в выборе источника питания. Котел, который нагревает воду, может работать от электричества и практически любого топлива (включая природный газ, пропан, масло и дрова). Вы также можете использовать экологически чистые альтернативные источники тепла, которые не потребляют ископаемое топливо, например геотермальный тепловой насос или солнечную энергию. Однако не всегда нужно покупать отдельный бойлер. Вы можете сэкономить деньги и использовать тот же водонагреватель, который вы используете для горячей воды, и получить от него двойную нагрузку. Доступны новые высокоэффективные водонагреватели, достаточно мощные, чтобы обеспечивать как тепло помещения, так и горячую воду.

Трубка PEX vs. металлическая труба:

Обогрев бетонных полов с помощью воды - не новая технология. В 1930-х годах архитектор Фрэнк Ллойд Райт пропустил горячую воду через бетонные полы многих своих построек.Тысячи жилых домов, построенных в Левиттауне на Лонг-Айленде и в районе залива Сан-Франциско в 1950-х годах, также использовали систему, которая циркулировала нагретую воду по стальным или медным трубам, встроенным в бетонные плиты пола. К сожалению, многие из этих старых систем вышли из строя, потому что металлические трубы вступили в химическую реакцию с бетоном и, в конечном итоге, корродировали и протекли.

Сегодня в большинстве гидравлических систем вода циркулирует по трубкам PEX - прочному, гибкому пластику, изготовленному из сшитого полиэтилена. PEX обладает свойствами, которые делают его идеальным для использования в системах водяного отопления и сантехники. В отличие от медных труб, PEX гибкий и легко укладывается извилистыми петлями, огибает углы и препятствия. Он также противостоит коррозии и образованию накипи, устраняет стук, глушит звук текущей воды и обеспечивает герметичное уплотнение без необходимости пайки.

Компоненты системы теплого пола

Вот компоненты, необходимые для системы лучистого теплого пола:

  • Источник тепла - это может быть электричество, солнечная энергия, природный газ, пропан, масло, дрова или любой другой источник тепла.
  • Котел - вмещает воду для подогрева
  • Насос - для циркуляции воды по трубке, расположенной под полом.
  • Трубы - вода будет циркулировать по трубам, проходящим под полом в бетоне, под деревянными полами или на черновом полу из дерева, сборного железобетона или монолитного бетона.
  • Квалифицированный установщик системы - Компания, которая проектирует систему лучистого теплого пола, также может установить систему. Ищите список довольных клиентов.См. Наем подрядчика.
  • Квалифицированный проектировщик систем - как и любая механическая система, квалифицированный и опытный дизайнер должен разрабатывать системы водяного отопления.

Разработчик будет знать, какие компоненты хорошо работают вместе, мощность различных систем, особенности установки в вашем регионе, а также гарантии и надежность производителя.

Проектировщик должен провести анализ потерь тепла в вашем доме или здании для каждой комнаты, а также пошаговый процесс определения размеров системы.

Источники информации:

Руководство Radiant Comfort 2018, Альянс профессионалов Radiant

Заполнение закрытой системы | | Теплый пол своими руками

Воздух, застрявший в замкнутой системе излучения, является наиболее частой причиной неэффективной работы системы. К счастью, эту проблему легко решить, и она вообще не станет проблемой, если соблюдать осторожность во время начального процесса заполнения.

Найдите минутку, чтобы изучить комплект расширения и очистки.Горячая вода входит, проходит через комплект расширения и продувки (EPK) и попадает в коллектор зоны. Оттуда вода всасывается циркуляционными насосами через каждую отдельную зону, а затем обратно к источнику тепла. В закрытой системе одна и та же жидкость циркулирует вокруг и вокруг, и она полностью отделена от бытового водоснабжения.

Комплект расширения и продувки

Вы заметите, что в комплекте расширения и продувки есть три клапана… два клапана котла и шаровой клапан. Клапан первого котла находится слева от расширительного бака.В целях описания мы назовем его заправочным клапаном .

Второй клапан котла (справа от расширительного бака) назовем сливным клапаном . Он используется для удаления воздуха из излучающей системы.

Обратите внимание, что или из этих клапанов могут работать как для заполнения, так и для слива. Какую функцию выполняет клапан, зависит от того, расположены ли насос или насосы справа или слева от EPK. Другими словами, вы всегда хотите заполнять систему в направлении циркуляционных насосов.

Между сливным и наполнительным клапанами находится запорный клапан . Закрытие этого клапана во время процесса наполнения заставит воду, подаваемую в заливной клапан , , пройти мимо насосов, через трубопроводы пола в водонагреватель или бойлер, а затем выйдет из сливного клапана. Непосредственная близость сливного и наполнительного клапанов друг к другу гарантирует отсутствие воздушных карманов в системе.

Многозонная закрытая система должна заполняться по одной зоне за раз, и если отдельные контуры в каждой зоне имеют клапаны, продувайте по одному контуру за раз.Идея состоит в том, чтобы сфокусировать давление воды как можно точнее.

Используя шаровые краны, расположенные перед каждым циркуляционным насосом в каждой зоне, закройте все зоны, кроме №1. Затем прикрепите садовый шланг к сливному клапану и протяните его к удобной раковине, сливу в полу, снаружи или в другое место, куда вы хотите унести много галлонов сточной воды.

Еще один шаг, который многие установщики считают полезным, - это поставить 5-галлонное ведро в одно из указанных выше мест и дать воде вытечь из ведра перед тем, как попасть в канализацию.Преимущество этого метода - визуальная индикация пузырьков воздуха. Часто струя воды, выходящая из сливного шланга, выглядит очищенной от воздуха просто потому, что шланг перестал брызгать и разбрызгиваться. Но могу вас заверить, что воздуха осталось много. Удерживая конец сливного шланга под водой в 5-галлонном ведре, невозможно пропустить случайные пузыри.

  • Закройте запорный клапан .
  • Присоедините второй садовый шланг к заправочному клапану .Мы включили латунный фитинг с внутренней и внутренней резьбой для шланга, чтобы упростить подсоединение охватываемого конца садового шланга к этому клапану. Этот штуцер можно использовать на любом из клапанов котла, в зависимости от того, какой из двух становится клапаном заполнения.
  • Теперь вы готовы удалить воздух из зоны №1.
  • Используя давление в помещении или мощный коммунальный насос, затопите зону.

Если вы используете новый или пустой водонагреватель резервуарного типа, вы также будете заполнять резервуар во время этой процедуры, поэтому ожидайте, что зона № 1 заполнится дольше всех.Любые оставшиеся зоны будут только смывать воздух из трубопровода пола, и процесс будет намного быстрее.

Посмотрите на сливной шланг. В зависимости от размера вашего резервуара для горячей воды, в течение нескольких минут вода не будет выходить из дренажной линии… только воздух. В конце концов вода начнет течь, часто брызгами и брызгами. Потерпи. Помните, что постоянный поток воды не обязательно означает, что весь воздух выходит из системы. Хорошее практическое правило: как только кажется , что весь воздух находится вне зоны, позвольте непрерывному потоку воды течь в течение одной минуты на каждые 100 футов трубы в зоне. Иногда вода действительно может обтекать воздушный карман, особенно в излучающей системе, где множество изгибов и поворотов является нормальным явлением. Однако через несколько минут воды даже самый стойкий пузырек лопнет и вытечет из сливного шланга.

Также рекомендуется внимательно прислушиваться к воде, протекающей через систему. В системе перекрытий пола довольно часто, когда вода проходит через пол, слышны воздушные карманы, когда они проходят через трубы. При установке на плите исходная вода и воздух, выходящие из плиты в обратный коллектор, довольно шумны.Также прислушайтесь к любым звукам, исходящим из водонагревателя. Ваша цель - тишина. В правильно заряженной излучающей системе вообще не слышно звука.

Вы также можете включить зонную помпу на этом этапе процедуры. Если воздух попал в крыльчатку, сила воды, которая сейчас промывает систему, вытеснит его. Для этого вам нужно запустить насос всего на несколько секунд. И помните, чугунные циркуляционные насосы работают настолько тихо, что нужно прикоснуться к ним, чтобы понять, что они включены. Насосы из нержавеющей стали издают очень слабый, почти неслышный гул. В любом случае, если ваши насосы шумные, значит, присутствует воздух.

Итак, когда вода равномерно вытекает из сливного шланга и все звуковые сигналы о наличии воздуха в зоне прекратились, вы готовы повторить процедуру с остальными зонами.

Откройте шаровой клапан перед зонным насосом № 2 и закройте шаровой клапан перед зонным насосом № 1.

Не забудьте обеспечить поток воды не менее одной минуты на каждые 100 футов трубы в зоне и, как и в зоне № 1, убедитесь, что все звуковые сигналы присутствия воздуха отсутствуют.

Когда по прошествии нескольких минут вода будет равномерно вытекать из сливного шланга, закройте клапан перед зонным насосом № 2 и откройте клапан перед зонным насосом № 3.

Повторите эту процедуру для всех остальных зон.

Последним шагом после промывки всех зон является закрытие сливного клапана на комплекте расширения и продувки и наблюдение за показаниями манометра. Как только вы закроете сливной кран, давление поступающей воды начнет повышать давление в системе теплого пола.Когда манометр покажет 15 фунтов на квадратный дюйм, закройте заправочный клапан. Это давление в вашей холодной системе. Когда система горячая, давление будет на несколько фунтов на квадратный дюйм выше. Положительное давление в системе гарантирует, что весь оставшийся воздух в трубке или любое выделение газа во время нормальной работы будет удалено воздухоотделителем.

Колпачок на воздухоотделителе закрывается, когда он затягивается (по часовой стрелке), и открывается, когда колпачок откручивается (против часовой стрелки) на несколько оборотов, так что дневной свет виден через прорезь в колпачке… Колпачок воздухоотделителя может быть если хотите, удалите, но это не обязательно.При заполнении системы жидкостью крышка воздухоотделителя может находиться как в открытом, так и в закрытом положении. Для испытания системы под давлением воздухом необходимо, чтобы крышка была закрыта, чтобы из нее не выходил воздух… в этом и состоит цель. Очень важно, чтобы крышка была открыта на время работы системы.

Примечание. Крышка в верхней части воздухоотделителя всегда должна быть открыта во время нормальной работы.

Откройте запорный вентиль между краном заполнения и слива.

Теперь ваш источник тепла готов к работе.


Заполнение замкнутой системы антифризом

Заполнение однозонной замкнутой системы Электрокотлом

Чтобы удалить весь воздух из системы, выполните описанную выше процедуру. В качестве альтернативы, может использоваться для перекачки жидкости насоса - не отстойный насос - для закачки жидкости в систему и откачивания воздуха. Мы рекомендуем мощный универсальный насос, такой как Wayne EC-50, или Wayne PC-4, или эквивалентный насос, такой как Utilitech. 5 Чугунный перекачивающий насос высокого давления , каждый из которых может создавать давление до 45 фунтов на квадратный дюйм.

Итак, независимо от того, используете ли вы насос или давление в помещении для удаления воздуха, требуется один дополнительный шаг.

Определите, сколько антифриза на основе пропиленгликоля (не автомобильного этиленгликоля) требуется для вашей системы, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов 7/8 ″ Poly… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в водонагревателе или бойлере.

Определите, какое процентное соотношение незамерзающей смеси к воде рекомендуется производителем источника тепла.Некоторые рекомендуют 30% антифриза, другие 50%. На правильное смешивание также влияет степень низкой температуры, от которой вы хотите защититься. Всегда предварительно смешивайте антифриз перед закачкой в ​​систему!

После того, как необходимое количество предварительно смешанного антифриза будет рассчитано, поместите свои первые несколько галлонов в чистое пятигаллонное ведро и с помощью вспомогательного насоса закачайте его в систему. Постоянно пополняйте ведро на пять галлонов предварительно смешанным антифризом.

Все клапаны перед всеми зонными насосами должны быть открыты.Это поможет равномерно распределить антифриз по каждой зоне. Когда антифриз закончится, закройте сливной кран.

Если излучающая система была заполнена чистой водой для удаления воздуха, добавление антифриза вытеснит соответствующее количество воды из сливного шланга. Позже, когда система работает, зонный коллектор (в случае системы теплообменника) или накопительный бак (в стандартной закрытой системе) будет действовать как «смесительная станция», дополнительно смешивая антифриз с любым оставшимся чистая вода, которая может остаться в системе.

Последний шаг - создать давление в системе. Если у вас нет мощного коммунального насоса, подключите подачу воды к заправочному клапану (не забудьте залить садовый шланг водой перед повторным подключением к заправочному клапану. Это позволит избежать попадания воздуха из шланга в систему), создайте давление до 15 фунтов на кв. Дюйм, затем закройте заправочный клапан.

Ваш источник тепла готов к розжигу.

Коммунальный насос мощностью 1/2 л.с. идеален для заполнения замкнутой системы.

Кстати, некоторые антифризы уже предварительно смешаны, другие находятся в виде концентрата.Обязательно проверьте этикетку перед добавлением воды.

Теплый пол - цены, советы и сравнение

Чтобы зимой было комфортно, вы ходите по дому в носках и тапочках. Вы мечтаете о теплом полу и тепле, которое он приносит. Если это относится к вам, то вы можете подумать об установке лучистого теплого пола. Но что такое лучистый пол? А как это работает?

Теплый пол - основы

Помните старые радиаторы? Форма гармошки, обжигающая и громоздкая - сидит прямо под окном и занимает большую часть стены? Что ж, представьте себе одну из них, разложенную и спрятанную под вашим полом.Поздоровайтесь с лучистым теплым полом.

Теплый пол обычно бывает двух видов. Либо изолированные электрические провода (обычно маты), залитые в бетон, либо плиточный пол. Или вы также можете увидеть трубы из сшитого полиэтилена (PEX), установленные под вашим полом в полостях балок или в бетоне (отлично подходит для подвалов).

По мере нагрева циновок или труб ваша комната нагревается равномерно, поскольку циновки покрывают пол. Это более эффективно, чем вентиляция, которая нагревается в определенных местах.В бетоне нагрев длится дольше, потому что он нагревает бетонную массу, которая после нагрева будет удерживать тепло лучше, чем воздух.

Теплый пол также намного чище. Домашняя печь использует возвратный холодный воздух, нагревает воздух и выталкивает его через вентиляционные отверстия. Вот почему у нас есть печные фильтры для улавливания пыли и аллергенов. Благодаря лучистому напольному отоплению вам не нужно беспокоиться об охлаждении воздуха, а затем о его повторном нагреве, а также о том, что аллергены распространяются по всему помещению. Кроме того, есть дополнительное преимущество, заключающееся в том, что сияющий пол остается невидимым и бесшумным.

Стоимость водяного теплого пола

Поскольку излучающие полы нагреваются быстрее и могут работать при более низких температурах, эксплуатационные расходы могут быть значительно ниже, чем у традиционных систем отопления, таких как печь. Температура во всем помещении регулируется, в отличие от печи, которая будет постоянно включаться и выключаться; постоянно пытается поддерживать определенную температуру.Кроме того, поскольку воздух не обдувается, меньше тепла теряется в дверях и окнах.

Конечно, расходы будут зависеть от размера обогреваемого помещения, стоимости электроэнергии или природного газа, степени теплоизоляции вашего дома и типа используемого термостата. Умный термостат может запланировать включение тепла непосредственно перед тем, как вы вернетесь домой, и может быть достаточно теплым в течение дня, чтобы трубы не замерзли. Кроме того, поскольку вы будете поддерживать постоянное тепло, ежемесячные расходы на отопление для вас будут снижены по сравнению с тем, что было бы, если бы вы использовали традиционную печь.

В то время как электрическая система намного дешевле в установке, затраты на эксплуатацию намного выше, чем у системы газового котла.

СОВЕТ: Некоторые гидрокомпании предлагают стимулы для установки теплых полов. Поговорите со своим поставщиком электроэнергии, чтобы узнать, предлагают ли они какие-либо перерывы.

Хотите узнать, можно ли получить более дешевую страховку жилья?

Сравните предложения по индивидуальному страхованию жилья от ведущих поставщиков Канады бесплатно

Установка системы лучистого теплого пола

Чтобы добавить в свой дом светлый пол, вы увидите большую часть затрат на оплату труда.но это будет зависеть от нескольких факторов.

Все сводится к доступу и тому, что уже есть. Например, если вы хотите поставить лучистый свет на цокольный этаж. Ваш цокольный этаж сначала придется взорвать, чтобы добраться до голого бетона. После того, как бетон обнажен, можно с легкостью положить электрические маты, а сверху можно залить тонкий самовыравнивающийся слой бетона, например, стяжку Agilia. Если вы хотите использовать PEX, вам понадобится система крепления, чтобы удерживать трубопровод внизу. Есть циновки, в которые их можно вставить петлей или, возможно, придется положить деревянную конструкцию /

Если вам нужны помещения с регулируемой температурой - где в одной комнате жарче, чем в другой, вам понадобится распределительная система, которая увеличит стоимость.

Базовая установленная система будет стоить около 6-8 долларов за квадратный фут, но при таком большом количестве переменных трудно назвать точное число.

СОВЕТ : Если вы находитесь в процессе ремонта своего дома или планируете сделать это в ближайшем будущем, поговорите со своим подрядчиком об установке системы теплых полов. Это будет самое дешевое время для установки системы.

Электрическое и водное лучистое тепло

На рынке представлены два типа систем излучающих полов: гидронные и электрические.

Гидронные системы

Эта система работает, когда вода нагревается безбаквальным обогревателем или бойлером, который затем проходит через гибкие пластиковые трубки внутри вашего пола. Установка этой трубки происходит разными способами. Вы можете прикрепить его к черному полу и надстроить поверх него или залить трубы в бетон.

Электрические системы

Эта система включает в себя электрические кабели, обычно предварительно прикрепленные к матам, проложенные над черным полом в тонком растворе.Электрические системы обычно дешевле в установке, но могут быть более дорогими в эксплуатации, учитывая стоимость электроэнергии.

Спросите себя, хотите ли вы установить систему излучения во всем доме или в отдельных комнатах, таких как ванная комната и кухня. Это повлияет на тип, который вы выберете для установки. Гидравлические системы обычно лучше подходят для всего дома, в то время как электрические - отличный способ дополнить существующее отопление. Помните, что гидравлические системы могут работать на природном газе, который намного дешевле, чем электрический.

СОВЕТ: При использовании электрической системы попробуйте запустить ее ночью при более высокой температуре, чтобы «зарядить» пол. Это поможет снизить потребление электроэнергии в течение дня.

Варианты полов для водяного теплого пола

Выбирая чистовой пол, подумайте, как он переносит тепло. Ковровое покрытие может быть не лучшим вариантом, так как в конечном итоге вы изолируете воздействие системы.

Керамическая плитка и каменные полы великолепны, так как тепло распределяется равномерно.Этот тип пола также проводит тепло и из-за материала не сжимается или не расширяется, что может иметь катастрофические последствия для других материалов, таких как древесина твердых пород.

Если вам нужен деревянный вид, вам подойдет ламинат или паркет. Они не будут расширяться или сжиматься, как древесина твердых пород, но по-прежнему обладают необходимой эстетикой.

Если вы сдаете подвал в аренду, вы можете сэкономить на пространстве. Вам больше не понадобится громоздкая печь или переборки для воздуховодов. Убедитесь, что у вашего арендатора есть страховка на случай протечки трубы.

Влияние лучистого теплого пола на страхование жилья

При установке излучающей системы важно поговорить со своей страховой компанией о том, какое влияние это окажет на ваши расходы. Если они считают, что теплые полы увеличивают ваши расходы, не стесняйтесь поискать расценки на страхование жилья, чтобы убедиться, что вы получаете лучшую стоимость.

На что следует обратить внимание: если вы используете гидравлическую систему, существует вероятность того, что система может протечь или выйти из строя, что приведет к повреждению вашего дома.Если вы используете электрическую систему в качестве основной системы, и произойдет отключение электроэнергии, это может привести к замерзанию и разрыву труб. Прорыв труб также может вызвать повреждение самой системы. Возраст системы также будет интересен вашей страховой компании. Чем старше система, тем больше шансов на ее выход из строя и, следовательно, выше риск.

СОВЕТ: Змеевики вашей излучающей системы должны служить дольше, чем ваш срок службы, но механические части системы могут стареть и изнашиваться при использовании.Обязательно проводите ежегодное обслуживание вашей системы. Никогда не запускайте его при слишком высокой температуре, так как это может повредить систему.

Важно сообщить вашей страховой компании о том, какой у вас тип системы отопления. Тип вашей системы повлияет на их оценку рисков и повлияет на вашу политику. Поговорите со своей страховой компанией о том, как лучистые полы могут повлиять на ваш страховой полис. Это также прекрасное время для сравнения ставок сейчас, когда стоимость вашего дома и связанные с ней риски изменились.

Итог

Комфорт в вашем доме бесценен.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
