Калькулятор расхода тепловой энергии

Калькулятор расхода тепловой энергии

Введите данные

Город

Абакан

Анадырь

Архангельск

Астрахань

Барнаул

Белгород

Биробиджан

Благовещенск

Брянск

Владивосток

Владикавказ

Владимир

Волгоград

Вологда

Воронеж

Грозный

Дмитров

Екатеринбург

Иваново

Ижевск

Иркутск

Йошкар-Ола

Казань

Калининград

Калуга

Кашира (Моск. обл.)

Кемерово

Киров (Вятка)

Комсомольск-на-Амуре

Кострома

Краснодар

Красноярск

Курган

Курск

Кызыл

Липецк

Магадан

Майкоп

Махачкала

Москва

Мурманск

Нальчик

Нижний Новгород

Новгород

Новосибирск

Омск

Орел

Оренбург

Пенза

Пермь

Петрозаводск

Петропавловск-Камчатский

Псков

Ростов-на-Дону

Рязань

Салехард

Самара

Санкт-Петербург

Саранск

Смоленск

Сочи

Старополь

Сургут

Сыктывкар

Тамбов

Тверь

Тихвин (Лен. обл.)

Томск

Тула

Тюмень

Улан-Удэ

Ульяновск

Уфа

Хабаровск

Ханты-Мансийск

Чебоксары

Челябинск

Черкесск

Чита

Элиста

Южно-Сахалинск

Ярославль

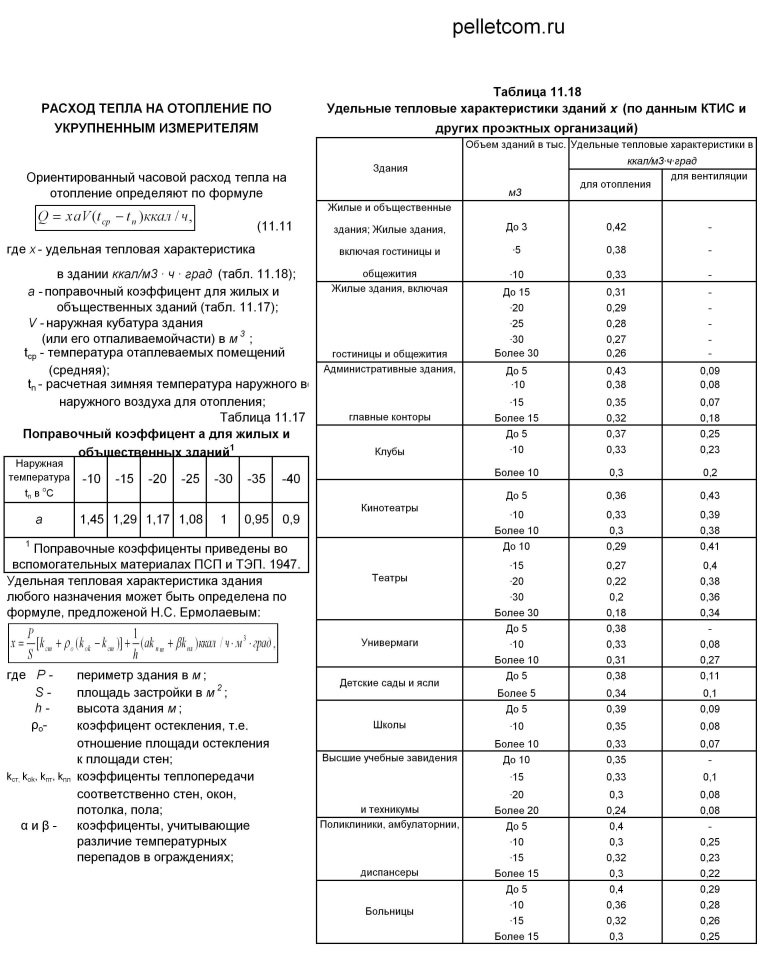

Тип здания

Многоквартирные дома (на этапах проектирования, строительства, сдачи в эксплуатации), гостиницы, общежитияПоликлиники и лечебные учреждения, дома-интернатыДошкольные учреждения, хосписыСервисного обслуживания, культурно-досуговой деятельности, технопарки, складыАдминистративного назначения (офисы)Прочие общественные здания

Этажность

1234567891012

Расчетная температура внутреннего воздуха здания, C

Рассчитать

Расчет градусосуток отопительного периода: Расчет базового значения удельного расхода энергии на отопление согласно Приказу Министерства строительства и жилищно-коммунального хозяйства Российской Федерации №1550/пр от 17. 11.2017:

кВтч/м²

Цели по удельному потреблению тепловой энергии на отопление

Проектирование тепловой изоляции в проектно-расчетном центре ТехноНИКОЛЬ

Заказать расчет

Методика определения потребления тепловой энергии

1. Методические рекомендации определения потребления тепловой энергии на отопление жилых, нежилых и вспомогательных помещений (МОП) на основании показаний распределителей тепла и приборов индивидуального учета тепловой энергии (далее — Методика) применяется для организации индивидуального учета тепловой энергии на отопление в жилых, нежилых и вспомогательных помещениях.

Методика регламентирует процедуру организации расчета индивидуальной оплаты за потребленную тепловую энергию в том случае, когда регистрация доли отдельных отапливаемых помещений осуществляется с помощью

распределителей тепла или индивидуальных приборов учета тепловой энергии (далее-теплосчетчиков), а расход тепловой энергии на отопление здания определяется по показаниям группового прибора учета.

Методика предназначена для расчета доли количества тепловой энергии на нужды отопления и удельного количества тепловой энергии на отопление одного квадратного метра общей площади жилых, нежилых и вспомогательных помещений здания на основании показаний теплосчётчиков, установленных на внутридомовых системах центрального отопления зданий.

2. В настоящей Методике используются следующие основные термины с соответствующими определениями:

Абонент — потребитель услуги отопления, арендатор (собственник) встроенных (пристроенных) нежилых помещений здания.

Вспомогательные помещения (места общего пользования (МОП))

– помещения, расположенные вне квартиры и предназначенные для общего пользования и обеспечения эксплуатации жилого дома (вестибюли, коридоры, галереи, лестничные марши и площадки, лифтовые холлы, чердачные и подвальные помещения, электрощитовые, тепловые пункты и т.п.).

Встроенное (пристроенное) нежилое помещение жилого дома – помещение для размещения предприятия (организации), связанное с осуществлением им его деятельности.

Прибор индивидуального учета тепла (ПИУТ), далее теплосчётчик – установленный в расчётном помещении прибор учета количества тепловой энергии, на основании показаний которого определяется количество энергии, подлежащей оплате потребителем.

Расчетная единица – совокупность жилых помещений с общим вводом тепла, на котором производится измерение общего количества потребления тепловой энергии. Расчетной единицей может быть жилой дом (здание), группа зданий или часть здания (подъезд), в зависимости от схемы системы отопления.

Расчетное помещение – жилое, встроенное (пристроенное) нежилое помещение в жилом доме (здании), состоящее из одного как нескольких строительных объемов, занимаемое потребителем отопления.

Расчетно-сервисная организация (РСО) – организация, осуществляющая снятие показаний и техническое обслуживание распределителей тепла и теплосчетчиков, производящая расчет доли потребленной тепловой энергии на отопление расчетных помещений по договору с потребителями.

Расчетный период – период времени, по окончании которого снимаются показания распределителей тепла и теплосчётчиков, и производится расчет количества тепловой энергии, фактически потребленной потребителями. Продолжительность расчетного периода устанавливается составляет не менее одного месяца.

Прибор группового учета тепловой энергии (ПГУТ) – установленный на вводе системы теплоснабжения  в здание теплосчетчик, на основании показаний которых определяется общее количество тепловой энергии на отопление здания, подлежащее оплате потребителями.

Уполномоченное лицо – представитель потребителей отопления: членов товарищества собственников, жилищно-строительного кооператива – физическое либо юридическое лицо, которому переданы функции по управлению недвижимым имуществом организации, заключившей  договор на поставку тепловой энергии с поставщиком тепловой энергии (далее Абонентом).

Устройство для распределения тепловой энергии (далее — распределитель тепла) — устройство измерения и регистрации тепловой энергии, выделяемой комнатными радиаторами.

Энергоснабжающая организация – юридическое лицо, осуществляющее отпуск тепловой энергии на нужды теплоснабжения расчетных единиц и ее продажу на основании договора.

3. Прием на коммерческий учет теплосчётчиков осуществляет РСО с участием представителя Заказчика, с установкой пломб на приборы.

Для установки теплосчётчиков на учет в РСО, Абонент предъявляет для осмотра прошедший поверку прибор,  прибор проверяется на работоспособность.

4. Выход из строя теплосчётчиков, нарушение пломбы, выход из строя элемента питания, невозможность считывания показаний лишает права данный прибор считаться учетным за расчетный период. В этом случае потребитель услуг отопления считается безучетным до устранения дефектов и повторной постановки на коммерческий учет.

В случае обнаружения неисправности индивидуального прибора учета или распределителя тепла, потребитель услуг отопления обязан сообщить об этом в РСО в течение срока, установленного для подачи показаний.

5. Количество общего потребления тепловой энергии расчётной единицей определяется на основании показаний прибора группового учета тепловой энергии.

При неисправности прибора группового учета расхода тепловой энергии и невозможности снятия и регистрации его показаний на единую расчетную дату, потребление тепловой энергии Абонентом, расчеты за тепловую энергию определяются пропорционально от площади недвижимости  Абонента и площади МОП в расчётной единице в метрах квадратных.

6. Оплата потребителями за тепловую энергию, потребленную расчетной единицей, производится ежемесячно, исходя из фактического потребления тепловой энергии расчётными помещениями, согласно показаниям ПИУТ, и местами общего пользования в соответствии с долей Абонента в жилом фонде в метрах квадратных, и с последующим ее приведением в соответствии с  показаниями ПГУТ.

Сверка показаний индивидуальных приборов учета тепловой энергии с данными о фактической оплате производится расчетно-сервисной организацией не реже одного раза в год по каждому потребителю отопления.

РСО не несёт ответственности за нарушение сроков и полноты оплаты поставленных услуг Абоненту поставщиком тепловой энергии.

7. Расчет фактической доли потребления тепловой энергии на отопление расчетных помещений каждого потребителя отопления и МОП производится расчетно-сервисной организацией.
8. Техническое обслуживание теплосчётчиков и расчет потребленной тепловой энергии каждым расчетным помещением осуществляется за счет средств Абонента по договору с РСО.  Внесено в публичный договор изменения и в прейскурант (опубликовать их на сайте).
9. В случае перерыва в сдаче показаний и последующем их возобновлении, расчет за пропущенный период производится как для безучётного потребителя, т.е. по «квадратным метрам». При возобновлении подачи показаний после перерыва, счётчик вновь ставится на коммерческий учёт, и первое поданное показание является начальным для следующего расчётного периода. В следующем учётном расчётном периоде перерасчёт за безучетный период не производится.

Как рассчитать оплату за отопление по своей квартире?

Вопрос о расчете размера платы за отопление является очень важным, так как суммы по данной коммунальной услуге потребители получают зачастую довольно внушительные, в то же время не имея никакого понятия, каким образом производился расчет.

С 2012 года, когда вступило в силу Постановление Правительства РФ от 06 мая 2011 №354 «О предоставлении коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов» порядок расчета размера платы за отопление претерпел ряд изменений.

Несколько раз менялись методики расчета, появлялось отопление, предоставленное на общедомовые нужды, которое рассчитывалось отдельно от отопления, предоставленного в жилых помещениях (квартирах) и нежилых помещениях, но затем, в 2013 году отопление вновь стали рассчитывать как единую коммунальную услугу без разделения платы.

Расчет размера платы за отопление менялся с 2017 года, и в 2019 году порядок расчета вновь изменился, появились новые формулы расчета размера платы за отопление, в которых разобраться обычному потребителю не так уж и просто.

Для того чтобы рассчитать размер платы за отопление по своей квартире и выбрать нужную формулу расчета необходимо, в первую очередь знать:

1. Имеется ли на Вашем доме централизованная система теплоснабжения?

Это означает поступает ли тепловая энергия на нужды отопления в Ваш многоквартирный дом уже в готовом виде с использованием централизованных систем или тепловая энергия для Вашего дома производится самостоятельно с использованием оборудования, входящего в состав общего имущества собственников помещений в многоквартирном доме.

2. Оборудован ли Ваш многоквартирный дом общедомовым (коллективным) прибором учета, и имеются ли индивидуальные приборы учета тепловой энергии в жилых и нежилых помещениях Вашего дома?

Наличие или отсутствие общедомового (коллективного) прибора учета на доме и индивидуальных приборов учета в помещениях Вашего дома существенно влияет на способ расчета размера платы за отопление.

3. Каким способом Вам производится начисление платы за отопление – в течение отопительного периода либо равномерно в течение календарного года?

Способ оплаты за коммунальную услугу по отоплению принимается органами государственной власти субъектов Российской Федерации. То есть, в различных регионах нашей страны плата за отопление может начисляться по разному — в течение всего года или только в отопительный период, когда услуга фактически предоставляется.

4. Имеются ли в Вашем доме помещения, в которых отсутствуют приборы отопления (радиаторы, батареи), или которые имеют собственные источники тепловой энергии?

Именно с 2019 года в связи с судебными решениями, процессы по которым проходили в 2018 году, в расчете стали участвовать помещения, в которых отсутствуют приборы отопления (радиаторы, батареи), что предусмотрено технической документацией на дом, или жилые и нежилые помещения, переустройство которых, предусматривающее установку индивидуальных источников тепловой энергии, осуществлено в соответствии с требованиями к переустройству, установленными действующим на момент проведения такого переустройства законодательством Российской Федерации. Напомним, что ранее методики расчета размера платы за отопление не предусматривали для таких помещений отдельного расчета, поэтому начисление платы осуществлялось на общих основаниях.

Для того чтобы информация по расчету размера платы за отопление была более понятна, мы рассмотрим каждый способ начисления платы отдельно, с применением той или иной формулы расчета на конкретном примере.

При выборе варианта расчета необходимо обращать внимание на все составляющие, которые определяют методику расчета.

Ниже представлены различные варианты расчета с учетом отдельных факторов, которые и определяют выбор расчета размера платы за отопление:

Расчет №1 Размер платы за отопление в жилом/нежилом помещении, ОДПУ на многоквартирном доме отсутствует, расчет размера платы осуществляется в течение отопительного периода. Ознакомиться с порядком и примером расчета →

Расчет №2 Размер платы за отопление в жилом/нежилом помещении, ОДПУ на многоквартирном доме отсутствует, расчет размера платы осуществляется в течение календарного года (12 месяцев). Ознакомиться с порядком и примером расчета →

Расчет №3 Размер платы за отопление в жилом/нежилом помещении, на многоквартирном доме установлен ОДПУ, индивидуальные приборы учета во всех жилых/нежилых помещениях отсутствуют, плата за отопление производится в течение отопительного периода. Ознакомиться с порядком и примером расчета →

Расчет №3-1 Размер платы за отопление в жилом/нежилом помещении, на многоквартирном доме установлен ОДПУ, индивидуальные приборы учета во всех жилых/нежилых помещениях отсутствуют, плата за отопление производится равномерно в течение календарного года. Ознакомиться с порядком и примером расчета →

Расчет №4 Размер платы за отопление в жилом/нежилом помещении, на многоквартирном доме установлен ОДПУ, индивидуальные приборы учета установлены не во всех помещениях многоквартирного дома, плата за отопление производится в течение отопительного периода. Ознакомиться с порядком и примером расчета →

Расчет №4-1Размер платы за отопление в жилом/нежилом помещении, на многоквартирном доме установлен ОДПУ, индивидуальные приборы учета установлены не во всех помещениях многоквартирного дома, плата за отопление производится в течение календарного года. Ознакомиться с порядком и примером расчета →

Расчет №5 Размер платы за отопление в жилом/нежилом помещении, на многоквартирном доме установлен ОДПУ, индивидуальные приборы учета установлены всех жилых/нежилых помещениях многоквартирного дома. Ознакомиться с порядком и примером расчета →

Читайте также:

в большинстве домов расчет потребления тепловой энергии зависит только от показаний узла учета

Если дом оснащен узлом учета, температура наружного воздуха не участвует в расчете начислений за отопление. Об этом рассказал заместитель генерального директора АО «Татэнерго» — директор по реализации тепловой и электрической энергии Олег Зверев.

«Мы все время, мне кажется, неправильно ведем уклон проблематики. Мы постоянно говорим о температуре наружного воздуха, а мне хотелось бы все-таки, чтобы было понимание и у здесь присутствующих представителей прессы, и в первую очередь, конечно, у населения о том, что в домах, где установлены узлы учета, в начислениях температура не фигурирует априори. Там есть узел учета, тепловычислитель, на который поступают данные с узла учета. Это поверенный прибор, где стоят пломбы завода-изготовителя и пломба госповерителя», — сообщил специалист.

Он отметил, что перед началом отопительного сезона специалисты «Татэнерго» проверяют все такие приборы на сохранность пломб, которая подтверждает, что устройство соответствует требованиям законодательства.

«Да, температура есть температура. Стало холоднее — больше заходит тепла в дом, но в расчетах за поставленное тепло температура наружного воздуха не фигурирует. Есть данные с прибора учета, которые ложатся в основу начислений за поставленное тепло», — подчеркнул спикер.

По словам Зверева, поступает много обращений по поводу того, что узлы учета «как-то подкручивают». Он указал, все расчеты автоматизированы и показания уходят напрямую на сервер казанского энергосервисного центра и в «Татэнерго». После этого расчеты проходят автоматически, без вмешательства человека. Специалист добавил, что из 3 056 домов в Казани, которые обслуживает «Татэнерго», только в 246 нет узлов учета. Это старые дома, где нет технической возможности установить оборудование.

В свою очередь, заместитель гендиректора по сбыту тепловой энергии АО «Казэнерго» Ильдар Гильмуллин указал, что компания обслуживает около 2 тыс. домов и около 450 не оснащено приборами.

«В части расчетов, которые производятся, по приборам учета тепловой энергии, <…> там нет завязки к температуре наружного воздуха. Но при этом в каждом договоре у нас есть график поставки тепловой энергии, где в зависимости от температуры наружного воздуха поступает теплоноситель определенной температуры. То есть чем холоднее, тем теплее теплоноситель, и естественно это все отражается в приборе учета тепловой энергии. Все-таки косвенная зависимость от температуры есть, но она в формуле не участвует», — указал Гильмуллин.

Нужна новая формула расчетов платы за отопление в домах с ИТП и счетчиками тепла — КС РФ | Российское агентство правовой и судебной информации

САНКТ-ПЕТЕРБУРГ, 2 июн — РАПСИ, Михаил Телехов. Правила предоставления коммунальных услуг должны предусматривать при определении платы за отопление возможность учета показаний индивидуальных приборов учета в многоквартирных домах (МКД), подключенных к централизованным сетям теплоснабжения через индивидуальный тепловой пункт (ИТП), самостоятельно нагревающий воду для системы отопления, говорится в новом Постановлении Конституционного суда (КС) РФ, опубликованном на его официальном сайте.

Считали без счетчика

«Жалобу в КС РФ направила жительница такого дома в подмосковной Балашихе Татьяна Задубровская. После рассмотрения ее дела положения Правил предоставления коммунальных услуг, а именно абзац 3 пункта 40, абзацы 1 и 4 пункта 54, регулирующие расчет платы за отопление, признаны не соответствующими Конституции РФ, поскольку они не предусматривают формул расчетов для МКД с ИТП, оборудованным кроме того общедомовым прибором учета и индивидуальными счетчиками тепла в квартирах. Решение основано на ранее вынесенных правовых позициях суда», — пояснили в пресс-службе КС РФ.

Как разъясняет далее пресс-служба суда, ИТП — это специальное оборудование для передачи тепловой энергии без теплоносителя, то есть холодная вода в ИТП нагревается и подается в систему отопления здания и в сеть горячего водоснабжения.

Как писала в своей жалобе Задубровская, ее дом оборудован ИТП, общедомовым прибором учета, а большинство помещений, в том числе и ее квартира, оснащены индивидуальными счетчиками тепла. Но несмотря на исправно действующий счетчик, она оплачивает отопление без учета его показаний, а исходя из приходящейся на ее помещение доли от объема общедомового потребления. Задубровская обратилась в мировой суд, но он, а потом и вышестоящие инстанции, указав на то, что система отопления ее дома самостоятельно производит тепло, признали такую практику правомерной, и дело дошло до КС РФ.

Тепло зависимое и независимое

В мотивировочной части постановления КС РФ отметил, что к числу проблем в сфере ЖКХ относится ограниченная мотивация потребителей энергии к повышению энергоэффективности, что констатировано в Энергетической стратегии Российской Федерации на период до 2035 года, и согласно которой стимулом для потребителей энергетических ресурсов к эффективному и рациональному их использованию является нормативное закрепление зависимости размера платы за поставленные ресурсы прежде всего от объема их потребления, определяемого с помощью приборов учета.

Жилищный кодекс РФ, по мнению КС РФ, не предполагает определения размера платы за отопления в МКД с индивидуальными счетчиками тепла в квартирах без учета их показаний. Но Правила предоставления коммунальных услуг связывают особенности определения размера платы за коммунальную услугу по отоплению прежде всего с наличием либо отсутствием в многоквартирном доме централизованной системы теплоснабжения. Вместе с тем, как отмечает КС РФ, понятие централизованной системы теплоснабжения МКД нормативно не установлено, что создает правовую неопределенность в части выбора правил для расчета платы за коммунальную услугу по отоплению, применимых к многоквартирным домам, присоединенным к централизованным сетям через ИТП.

«Размещенные в государственной информационной системе жилищно-коммунального хозяйства электронные паспорта таких домов, содержащие общедоступную информацию, в частности, о внутридомовой системе отопления, характеризуют ее как центральную. Это вызывает у жильцов, обеспечивающих сохранность индивидуальных приборов учета тепловой энергии, обоснованные ожидания того, что применению подлежит абзац 4 пункта 42.1 Правил, позволяющий учитывать при расчете платы за отопление показания таких приборов. Однако эта норма распространяется на многоквартирные дома, подключенные к централизованным сетям по зависимой схеме. Расчет же размера платы за коммунальную услугу по отоплению в многоквартирных домах, присоединенных к централизованным сетям теплоснабжения по независимой схеме, через индивидуальные тепловые пункты, производится на основании абзаца третьего пункта 40, абзацев первого и четвертого пункта 54 Правил – о самостоятельном производстве исполнителем этой услуги. То есть расчет производится исходя из объема коммунального ресурса, использованного при производстве коммунальной услуги, и тарифа на него», — разъясняет положение дел КС РФ и отмечает, что такой подход нарушает конституционный принцип равенства, требующий создания равных условий для реализации прав и законных интересов лиц, относящихся к одной категории, и не допускающий различий без объективного оправдания.

Пересмотр дела невозможен

По мнению КС РФ, оспоренные нормы в ущерб интересам законопослушных собственников и пользователей помещений в конкретном многоквартирном доме, поощряют недобросовестное поведение потребителей этой услуги, позволяя им расходовать тепловую энергию за счет отнесения части платы за нее на иных потребителей (в том числе экономно ее расходующих).

«Кроме того, реализация данных положений ведет, в нарушение статьи 58 Конституции Российской Федерации, к не отвечающему общественным интересам росту потребления тепловой энергии в многоквартирных домах и тем самым к ее перепроизводству, усиливающему негативное воздействие на окружающую среду, и в конечном счете препятствует – вследствие необеспечения сохранности дорогостоящих приборов учета энергетических ресурсов и отсутствия экономических стимулов для их установки потребителями коммунальных услуг в добровольном порядке – достижению долгосрочных целей государственной политики энергосбережения», — провозглашает в своем постановлении КС РФ.

Правительству РФ надлежит внести необходимые изменения в Правила предоствления коммунальных услуг, в том числе, предусмотреть для случаев, аналогичных рассмотренному, порядок определения платы за отопление с учетом показаний как общедомового, так и индивидуальных приборов учета тепловой энергии многоквартирного дома. А до внесения изменений расчеты для дома, где живет Задубровская, и аналогичных МКД надлежит производить в соответствии с абзацем четвертым пункта 42.1 Правил предоставления коммунальных услуг.

Пр этом КС РФ отметил, что пересмотр дела Задубровской невозможен, поскольку для этого должны быть известны показания всех имеющихся в доме приборов учета тепловой энергии за спорный период, но они не фиксировались управляющей организацией. Но указал, что заявительница, как лицо, инициировавшее вопрос о проверке нормы, неконституционность которой подтверждена, имеет право на компенсацию, а ее размер должен определить мировой суд, куда она изначально обратилась с иском.

Жителям Подмосковья рассказали, как рассчитывается плата за отопление

Размер платы за отопление зависит от наличия или отсутствия общедомового и индивидуального приборов учета, периода оплаты за отопление, площади квартиры, типа жилого дома, выбранной методики расчета, говорится в сообщении пресс-службы Министерства ЖКХ Московской области.

«Расчет платы за отопление в многоквартирных домах производится по правилам, утвержденным постановлением правительства РФ от 6 мая 2011 года №354. Начисление по отоплению исходит из двух главных показателей: объем коммунального ресурса, потребленного отдельной квартирой; количество энергии, израсходованной на общедомовое хозяйство», — говорится в сообщении.

Размер платы зависит от многих факторов, в том числе: наличия или отсутствия общедомового и индивидуального приборов учета, периода оплаты за отопление, площади квартиры, типа жилого дома, выбранной методики расчета.

Начисления за отопление могут производиться двумя способами: в отопительный период или в течение всего года.

В случае, если в многоквартирном доме отсутствуют общедомовые и индивидуальные приборы учета тепла и начисления производятся только в отопительный период, упрощенная формула для расчета выглядит так: P = S x N x T. Площадь помещения (S) умножается на установленный норматив потребления тепловой энергии (N) и на тариф на тепловую энергию (T).

«Если в доме установлен общедомовой счетчик по отоплению, то расчет производится, как правило, в отопительный период согласно показаниям прибора учета. Упрощенная формула расчета в этом случае такова: сумма к оплате P = количество потраченной тепловой энергии (V) делится на общую площадь дома (So) и умножается на площадь квартиры (Sкв) и на тариф (T)», — добавляется в сообщении.

С 1 января 2019 года вступили в силу изменения законодательства, которые закрепили за жителями право оплачивать отопление в квартирах согласно показаниям индивидуального прибора учета (ИПУ). Еще одно нововведение касается владельцев жилых помещений с автономным обогревом. Теперь они не обязаны оплачивать услуги центрального отопления, но по-прежнему, как и другие жильцы, вносят плату за обогрев общедомовых площадей.

Тепло, идущее на общедомовые нужды, количество тепла, потраченное на обогрев нежилых помещений в доме, определяются по общедомовым приборам учета (при их наличии) либо исходя из нормативов. Нормативы потребления ресурсов на общедомовые нужды утверждаются министерством ЖКХ Московской области и распорядительными документами органов местного самоуправления. Размер платы за отопление на ОДН рассчитывается пропорционально площади занимаемого жилого помещения.

Рассчитать оплату за отопление можно на сайте «Расчет ЖКХ». Уточнить подробности по оказанию услуги «отопление» можно у исполнителя услуги.



По материалам сайта Правительства Московской области mosreg.ru

Методы оценки потребления пара

Компоненты нагрева и потери тепла

В любом процессе нагрева компонент прогрева будет уменьшаться по мере повышения температуры продукта, а перепад температур на нагревательном змеевике уменьшается. Однако компонент тепловых потерь будет увеличиваться по мере повышения температуры продукта и резервуара, и больше тепла будет теряться в окружающую среду из резервуара или трубопровода. Общая потребность в тепле в любое время представляет собой сумму этих двух составляющих.

Если размер поверхности нагрева определяется только с учетом компонента прогрева, возможно, что тепла будет недостаточно для достижения ожидаемой температуры процесса. Нагревательный элемент, размер которого основан на сумме средних значений обоих этих компонентов, обычно должен удовлетворять общую потребность в тепле в приложении.

Иногда, например, в случае очень больших резервуаров для хранения нефти, может иметь смысл поддерживать температуру выдержки ниже требуемой температуры перекачки, так как это уменьшит потери тепла с площади поверхности резервуара.Можно использовать другой метод нагрева, например, нагреватель с оттоком, как показано на рис. 2.6.4.

Нагревательные элементы заключены в металлический кожух, выступающий внутрь бака, и сконструированы таким образом, что только масло в непосредственной близости всасывается и нагревается до температуры перекачки. Таким образом, тепло требуется только при сливе масла, а поскольку температура резервуара снижается, часто можно обойтись без отставания. Размер выходного нагревателя будет зависеть от температуры объемной нефти, температуры перекачки и скорости перекачки.

Добавление материалов в технологические резервуары с открытым верхом также может рассматриваться как компонент потерь тепла, который увеличивает потребность в тепле. Эти материалы будут выступать в качестве теплоотвода при погружении, и их необходимо учитывать при определении площади поверхности нагрева.

В любом случае, когда необходимо рассчитать поверхность теплопередачи, сначала необходимо оценить общую среднюю скорость теплопередачи. Исходя из этого, можно определить потребность в тепле и паровую нагрузку для полной нагрузки и пуска.Это позволит определить размер регулирующего клапана на основе любого из этих двух условий по выбору.

Как рассчитать нормализованное по погоде потребление энергии

градусо-дня отопления и охлаждения — важная информация для всех, кто занимается повседневными операциями. Но эти термины действительно становятся действенными, когда вы используете их, чтобы определить, на каких зданиях следует сосредоточить свои усилия по повышению энергоэффективности, сравнивая энергопотребление в двух очень похожих зданиях в регионах с разной погодой.



Независимо от того, являетесь ли вы розничным продавцом, сравнивающим два филиала, или REIT, сравнивающим два здания, единственный способ получить сравнение яблок с яблоками — это скорректировать — или «нормализовать» — разницу в погоде.



Вот как:



1. Суммируйте общее количество градусо-дней отопления и охлаждения для одного здания за любой выбранный вами период времени



2. Разделить общее количество кВтч, использованное в этом здании за тот же период времени, на общее количество градусо-дней отопления и охлаждения



3.Повторите тот же расчет для второго здания

.



Например, предположим, что в течение одного месяца в одном здании у вас было 500 градусо-дней отопления и 15 градусо-дней охлаждения, всего 515 градусо-дней. В том же месяце ваше здание использовало 50 000 кВтч. 50 000 кВтч разделить на 515 градусо-дней равно 97 кВтч/градусо-день.



Скажем, второе здание сопоставимого размера потребило 100 000 кВтч за тот же период. По-видимому, гораздо больший потребитель энергии, чем первое здание.Но у него было 1100 градусо-дней нагрева и 80 градусо-дней охлаждения. 100 000 кВтч, разделенные на 1180 градусо-дней, составляют всего 84 кВтч/градусо-день, что значительно меньше, чем в первом здании. Вы можете сделать разумный вывод, что здание с производительностью 84 кВт·ч/градусо-день на самом деле работает более эффективно , чем здание с производительностью 97 кВт·ч/градусо-день, если учесть влияние погоды.



Использование исторических данных HDD/CDD в сочетании с данными об энергопотреблении в режиме реального времени позволит вам отслеживать ваши проекты и оценивать любые сделанные вами инвестиции, а также поможет точно спрогнозировать бюджет эксплуатационных расходов, помимо прочего.

Расчет потребности в тепле | Магистр возобновляемых источников энергии и окружающая среда

• Для нежилых зданий аналогичный подход использовался для создания профилей суточного потребления тепла. Тем не менее, общий коэффициент тепловых потерь каждого здания был рассчитан в соответствии со стандартом BS EN 12381-1 ^[6] , принимая разумные значения коэффициента теплопередачи для элементов каждого здания (принимая во внимание, было ли это существующее или новое здание). ).Значения U после 2013 года использовались для новых нежилых зданий, запланированных для застройки Queens Quay. ^[1]

Как объяснялось выше, также требовались почасовые профили спроса для всех зданий. Таким образом, фактические данные измерений для шотландских зданий различного назначения использовались для создания почасовых временных рядов для всех зданий в застройке. ^[7] В конце концов, годовое потребление нежилых зданий было меньше или равно значениям, указанным в эталонных показателях энергии CIBSE TM46. ^[8]

Снижение потребности в тепле

Значительная часть потребления энергии и выбросов CO ₂ в Шотландии приходится на отопление и охлаждение зданий. Цель состоит в том, чтобы сократить и, в конечном счете, полностью устранить выбросы парниковых газов, связанные с производством и использованием тепла, по существу обезуглероживая системы отопления. Эффективность системы отопления здания, конструкция здания и система управления имеют большое значение для достижения оптимального теплового комфорта для жильцов и повышения общей энергоэффективности здания. ^[9]

Одной из целей программы «Энергоэффективная Шотландия» является снижение к 2032 году спроса на жилье на 15 % и спроса на нежилые помещения на 20 %. Это будет достигнуто путем проектирования новых зданий и реконструкции старых с целью сведения к минимуму потерь тепла, выбор строительной ткани и изоляции на максимально подходящем уровне. В свою очередь, это сокращение спроса на энергию уменьшит нагрузку на счета за электроэнергию для домашних хозяйств, что поможет решить проблему нехватки топлива. ^[9]

В этом исследовании стандарт энергоэффективности, используемый для снижения спроса до минимально возможного значения, называется Passivhaus Standard. Помимо высокой энергоэффективности, здания Passivhaus также доступны по цене и обеспечивают оптимальный температурный комфорт. Этим зданиям требуется только до 15 кВтч/м ² в год для отопления и охлаждения, потому что теплопотери сокращаются настолько, что отопление почти не требуется. ^[10] Кроме того, здания Passivehaus могут снизить потребности в отоплении помещений на 75% по сравнению со стандартной практикой для новостроек в Великобритании, что делает их лучшим методом сокращения выбросов парниковых газов от отопления и охлаждения зданий. ^[11]

Пакет планирования пассивного дома (PHPP) является наиболее распространенным программным обеспечением, используемым для проектирования зданий Passivhaus, однако для этого требуется подробная информация о строительных материалах, что выходит за рамки этого проекта. Поэтому для определения почасовой потребности в зданиях Passivehaus использовались расширенные опции программного обеспечения Home Energy Model (HEM), которые давали потребности в отоплении и горячей воде меньше или равные стандартам Passivhaus.Затем почасовые профили спроса базового сценария были уменьшены для каждого типа жилья, чтобы соответствовать требованиям Passivhaus. Кроме того, профили спроса на нежилые здания были сокращены на 70% на основе недавних исследований по реконструкции зданий в холодном климате. ^[12]

Результаты анализа потребности в тепле

Для сценария QQB годовая потребность в отоплении составила 19,8 ГВтч, тогда как для сценария CHV всего 6.09 ГВтч в 2018 году. Внедрение методов повышения энергоэффективности в строящихся зданиях привело к общему сокращению энергопотребления примерно на 70%, что приведет к значительному сокращению выбросов углекислого газа, связанных с нагревом помещений и подогревом воды. Кроме того, следование этим методам также позволило значительно «обезуглерожить» разработку даже до интеграции источников тепла с низким содержанием углерода. Следующие инструменты и руководства использовались для проверки результатов расчетов потребности в тепле, рассчитанных для данного исследования:

• Тепловая карта Шотландии
• CIBSE TM46 ^[8]
• Энергетические характеристики домов с использованием современных методов строительства (Эдинбургский университет Нейпира) ^[13]

Как рассчитать тепловыделение в ваттах?

Создано 1 февраля 2020 г.

авторомAjitkumar Ananthu Jeyakumar

Тепловыделение является одним из решающих факторов при проектировании компонентов теплопередачи.Например, мы можем использовать возможности рассеивания тепла для определения эффективности теплообменника.

Как с помощью CFD можно рассчитать количество тепла, рассеиваемого жидкостью?

Решение

Чтобы определить, сколько тепла жидкость теряет (или получает) через систему, мы можем использовать следующее уравнение:

$$ Q = m C_p \Delta T \tag{1} $$

Где \(Q\) (\(W\)) — тепло, которое жидкость теряет/приобретает, \(m\) (\(\frac{kg}{s}\)) — массовый расход жидкость, \(C_p\) (\(\frac{J}{kg.K}\)) — удельная теплоемкость жидкости, а \(\Delta T\) \((K)\) — разница температур между выходом и входом.

В следующем разделе мы покажем, как использовать эту формулу на примере теплообменника.

Ожидаемый результат

Рассмотрим моделирование сопряженной теплопередачи (CHT) с использованием кожухотрубного теплообменника с рисунка 1:

Рисунок 1: Вода со стороны трубы рассеивает тепло от горячего воздуха со стороны кожуха теплообменника.

Из уравнения 1 мы знаем, какая информация необходима для расчета рассеивания тепла на горячей жидкости. Общий массовый расход воздуха \(m\) и температура воздуха на входе \(T_{Inlet}\) предоставляются в качестве граничных условий для моделирования.

Рисунок 2: Если вы используете фиксированное значение или объемный расход для входа, вы также можете рассчитать массовый расход.

На вкладке Материалы мы можем получить удельную теплоемкость \(C_p\) жидкости:

Рисунок 3: Удельная теплоемкость показывает, сколько тепла необходимо для повышения температуры 1 кг данного вещества на 1 кельвин.

Перед расчетом количества тепла, рассеиваемого горячим воздухом, необходимо определить температуру воздуха на выходе. Чтобы получить эту информацию, мы можем установить контроль результатов Среднее по площади для воздуховыпускного отверстия и запустить моделирование CHT.

Рис. 4. С помощью контроля среднего результата по площади мы можем быстро получить все параметры для определенных лиц.

Используя уравнение 1 в качестве эталона, общее количество тепла, рассеянного (\(Q\)) от горячего воздуха в этом примере, составляет:

$$ Q = 0. 21 \times 1004 \times (335,58\ – 573,15) =\ – 50089\ W \tag{2}$$

Обратите внимание, что значение \(Q\) в уравнении 2 отрицательно, так как горячий воздух теряет тепло через систему.

Если вы хотите узнать больше о теплообменниках, ознакомьтесь с этим пошаговым руководством.

Если ни одно из приведенных выше предложений не решило вашу проблему, опубликуйте сообщение о проблеме на нашем форуме или свяжитесь с нами.

Как рассчитать КПД теплового насоса

Вы, наверное, слышали, что геотермальные тепловые насосы являются наиболее эффективным способом обогрева и охлаждения вашего дома.Но что на самом деле означает эта фраза для вашего дома и ваших счетов за отопление? Что означает энергоэффективность? Как это измеряется? Как это рассчитывается? Что такое COP теплового насоса? Это то, что мы собираемся посмотреть сегодня.

Эффективность — это количество энергии, которое вы получаете от прибора, по сравнению с тем, сколько энергии вы тратите на его эксплуатацию. Печь с КПД 97% возвращает вам 97% энергии, которую вы в нее вкладываете, в виде тепла для вашего дома, остальные 3% теряются в дымоходе. Так как электрический плинтус не имеет дымохода, 100% поступающей энергии остается в вашем доме в виде тепла.Чем выше КПД вашей системы, тем меньше ваши счета за отопление.

Продолжайте читать, чтобы узнать об эффективности геотермального теплового насоса, о том, как ее рассчитать и как она влияет на счета за отопление вашего дома.

Расчет КПД вашего геотермального теплового насоса

КПД геотермальных тепловых насосов традиционно измеряется с помощью соотношения, называемого «коэффициентом полезного действия» (КПД). COP геотермального теплового насоса представляет собой отношение мощности нагрева или охлаждения к подводимой энергии для работы машины.Высокий КПД выше 1,0 означает, что ваш тепловой насос работает очень эффективно, и ваши счета за отопление будут низкими. Тепловой насос — это единственное устройство для отопления и охлаждения, которое имеет КПД выше 1,0.

Давайте подробнее рассмотрим, как рассчитать КПД теплового насоса при обогреве.

Расчет коэффициента полезного действия

Во-первых, вам понадобятся две вещи:

1. Выход энергии или ожидаемая мощность теплового насоса.
2. Energy In, или сколько энергии требуется для работы теплового насоса.

Используя эти два значения, мы можем завершить следующую формулу:

В этой формуле энергия на выходе — это мощность теплового насоса в БТЕ/ч, а энергия на входе — это энергия, необходимая для работы теплового насоса, измеряемая в ваттах.

Давайте сделаем пример расчета, используя наш стандартный четырехтонный тепловой насос вода-воздух. Вся необходимая нам информация доступна в руководстве по этому тепловому насосу, которое можно найти на странице продукта R Series. Нужные нам данные находятся на странице 35 руководства.

Четырехтонный тепловой насос вода-воздух, работающий в режиме обогрева на замкнутом контуре заземления, имеет выходную мощность 35 900 БТЕ/ч, когда компрессор работает на ступени 2. Первое, что нам нужно сделать, это преобразовать выходную мощность БТЕ/ч. к ваттам. Одна БТЕ/час равна 0,293 Вт.

35 900 БТЕ/ч x 0,293 = 10 518 Вт

Теперь у нас есть часть формулы «выход энергии» в ваттах, и из руководства мы видим, что тепловой насос потребляет 2700 Вт для работы. Это «энергия в» части формулы COP.

Теперь мы можем включить это в расчет: COP = выход энергии / энергия в

КПД = 10 518 / 2 700 = 3,89

По нашим расчетам, четырехтонный тепловой насос вода-воздух, работающий в режиме обогрева на второй ступени, будет иметь КПД 3,89. Это означает, что на каждый ватт электроэнергии, используемый для работы этой машины; вы получите 3,89 Вт тепловой энергии от теплового насоса. Дополнительным выходом является бесплатная энергия, получаемая тепловым насосом из контура заземления. С точки зрения эффективности, о которой мы упоминали выше, четырехтонный тепловой насос серии R имеет эффективность 389% при нагреве на второй ступени.

Коэффициент полезного действия и счета за отопление вашего дома

По сравнению с электрическим плинтусом или масляной печью геотермальная энергия очень и очень эффективна. Высокий COP означает, что у вас будут более низкие счета за отопление, но насколько ниже?

Мы составили таблицу, сравнивающую эффективность электрического отопления плинтуса, геотермального отопления и теплового насоса воздух-вода, а также их влияние на ваши счета за отопление:

	Электрический плинтус	Воздушный тепловой насос	Геотермальный тепловой насос
КС	1.00	2,92	3,89
Эффективность	100%	292%	389%
Годовое потребление электроэнергии	4000 долларов	1369 долларов	1028 долларов

Коэффициент полезного действия и изменение условий

КПД вашего теплового насоса меняется в зависимости от условий эксплуатации. Вот несколько факторов, влияющих на эффективный КПД вашего теплового насоса:

Отопительный или похолодательный сезон

Поскольку мощность теплового насоса изменяется в режиме охлаждения, то же самое происходит и с COP. Если вы посмотрите в наших руководствах, мы рассчитываем отдельные COP для каждого теплового насоса в режимах обогрева (COPh) и охлаждения (COPc), чтобы учесть это отклонение.

Находится ли тепловой насос на первой или второй ступени

Все тепловые насосы Nordic оснащены двухступенчатыми спиральными компрессорами, что позволяет тепловому насосу изменять свою мощность в зависимости от потребности в нагреве или охлаждении. Поскольку мощность меняется в зависимости от того, на какой ступени работает тепловой насос, меняется и формула, и результирующий КПД.Это учитывается в наших руководствах, и мы рассчитываем COP отдельно для каждого этапа.

Например, четырехтонный тепловой насос вода-воздух, который мы рассмотрели выше, имеет КПД 4,10 на ступени 1 и 3,89 на ступени 2 в режиме нагрева по замкнутому контуру. Вы можете оценить средний COP, сложив эти два вместе и разделив на два:

(4,20 + 3,89) / 2 = 4,05

 Индивидуальные условия эксплуатации

Существует множество индивидуальных условий эксплуатации, которые влияют на фактический КПД вашего теплового насоса. Такие переменные, как температура вашего заземляющего контура, температура буферного резервуара (если вы используете теплый пол) и то, используете ли вы открытый или закрытый контур, — все это влияет на фактический КПД вашего теплового насоса.

К счастью, все эти переменные окажут минимальное влияние на фактическую производительность вашего теплового насоса, и вы можете полагаться на значения COP в наших руководствах по тепловым насосам в качестве исходных данных о том, как ваша система будет работать при правильной установке, или как в приведенном выше примере вы можете рассчитать его самостоятельно!

Ищете дополнительную информацию о том, как геотермальное отопление может сократить счета за коммунальные услуги в вашем доме на 75 %? Загрузите нашу бесплатную электронную книгу: «Геотермальная энергия: стабильная, удобная и экономичная».

Фото Кредит

(PDF) Расчет расхода тепловой мощности в теплообменнике с использованием искусственной нейронной сети

В экспериментах использовался панельный радиатор. Для получения данных для обучения и тестирования использовался измерительный стенд

. Измерения проводились с использованием открытой камеры. Экспериментальная установка показана на

рис. 1. На рис. 1 приняты следующие обозначения.1: 1 – исследуемый подогреватель, 2 – подогреватель питательной воды

, 3 – мембранный расширительный бак, 4 – циркуляционный насос, 5 – расходорегулирующая арматура, 6 – вентили подогревателя

, 7 – воздухоотводчик вентиль, 8 – промышленный терморегулятор, 9 – твердотельное реле, 10 – теплосчетчик

типа MULTICAL 66C с последовательным интерфейсом RS232, 11 – точки измерения температуры, 12 –

ультразвуковой преобразователь расхода, 13 – планка с датчиками температуры окружающей среды, расположенными по высоте камеры

, 14 – карта сбора данных Ni USB 6008, 15 – ПК с программным обеспечением сбора данных, созданным в среде

LabVIEW.

В экспериментах предполагались следующие этапы:

1. Определение нормативной характеристики рассматриваемого излучателя на стенде с закрытой камерой

.

2. Определение расхода тепловой мощности на позиции с открытой камерой, по стандартной характеристике

, и дополнительно определение распределения температуры на лицевой поверхности

рассматриваемого излучателя с инфракрасной камерой.

Измерения в закрытой камере проводились в соответствии со стандартом EN 442-2:1999. В

для получения данных измерений использовалась открытая камера. Измерительный стенд был оборудован компьютером PC

с программным обеспечением LabVIEW. Дополнительно компьютер был оснащен картой сбора данных. В

для измерения параметров воды (например, температуры на входе (t

1

) и выходе (t

2

), объемного расхода (q

v

) воды

5 использовался интеллектуальный теплосчетчик с последовательным интерфейсом RS232.В данной работе для управления процессом сбора данных

была создана программа в LabVIEW. Выборочные значения измеренных величин сохранялись

и затем обрабатывались в вычислительной среде MATLAB. Удалось рассчитать

энергозатрат для различных условий воды и окружающей среды. Дополнительно на измерительном стенде

было получено распределение температуры. Это было сделано с помощью инфракрасной камеры FLIR ThermaCAM PM595.

Примерные результаты экспериментальных исследований представлены на рис. 2, 3. На этих рисунках представлены термограммы

лобовой поверхности излучателя для различных условий измерения.

3.2 Варианты выбора исходных данных

Процесс получения данных для искусственной нейронной сети может быть проведен в следующие этапы:

1. Запись термограмм исследуемого излучателя на измерительном стенде с открытой камера в стационарном состоянии

.

2. Усреднение ряда термограмм и построение дифференциальной термограммы.

3. Формирование наборов исходных данных по предполагаемому варианту отбора исходных данных с помощью специализированного программного обеспечения

(на основе дифференциальной термограммы).

В рассматриваемом процессе теплообмена важнейшую роль играет возникающая

разница температур между поверхностью радиатора и окружающей средой [2, 11]. Кроме того, в случае неизотермической поверхности требуется температурное распределение этой поверхности.В этой статье дифференциальная термограмма использовалась в качестве источника входных данных

. В ходе экспериментальных исследований была зарегистрирована серия из 60 термограмм лицевой поверхности радиатора

. Затем производилось усреднение всех термограмм для каждого пикселя. Усреднение было сделано

, используя следующую формулу:

Σ

=

=

=

60

1

60

1

I

I

yxtyxt), (), (, (6 )

, где:

), (

yxt — усредненная температура для координат пикселей (x, y) в плоскости термограммы,

o

c;

), (

yxt

I

— temp-

температура i-го значения пикселя в плоскости термограммы,

o

C.

Помимо записи распределения температуры, также была измерена эталонная температура окружающей среды

. Под эталонной температурой окружающей среды понимается температура воздуха в центральной оси исследовательской камеры

, напротив исследуемого радиатора, на высоте (0,75 ± 0,001) м над полом, в соответствии с

с рекомендацией Стандарт DIN 4704-2. Дифференциальная термограмма была получена путем вычитания эталонной температуры окружающей среды

из каждого пикселя термограммы.Это было сделано следующей формулой:

R

tyxtyxt — =

δ

), (), (

, (7)

где:

), (

yxt

δ

— температура для координат (x, y) пикселей в плоскости дифференциальной термограммы,

o

C; дифференциальные термограммы для различных значений температуры окружающей среды и параметров воды

представлены на рис.4, 5. Далее предполагались зоны дифференциального контроля на лобовой поверхности излучателя.

В данной работе расположение контрольной области называлось вариантами выбора исходных данных. При моделировании

были приняты алгоритм расчета расхода тепловой энергии, критерии отбора исходных данных.

Для определения вариантов выбора исходных данных были сделаны следующие допущения:

• Доступность функции, осуществляющей определение выбранного параметра (напр.г. средняя температура по

площади, температурные профили) в инфракрасной системе.

• Возможность применения описанного алгоритма в измерительных системах без инфракрасной камеры (например,

г. измерение температуры контактными методами)

В данной работе сравнивались результаты, полученные при двух вариантах выбора исходных данных. Были рассмотрены следующие варианты

:

1. Разница между усредненной температурой из одной контрольной зоны (в виде квадрата около

10×10 пикселей) и эталонной температурой окружающей среды – одновходовая нейронная сеть – рис. 6.

Математическая модель расчета энергозатрат в процессе сушки пиломатериалов сосны (Pinus sylvestris L.)

Математическая модель по техническому стандарту (ТЗН) определяет общий расход теплоты на технологический процесс сушки горячим воздухом 1 m ³ немерзлой древесины (t _w  > 0°C) в сушильной камере при атмосферном давлении и температуре окружающего воздуха от −20 до 35°C. Процесс от начального содержания влаги MC _P до конечного MC _K описывается уравнением.{3}}\right],\)

\(Q_{w}\) — Расход тепла на нагрев дров в сушилке \(\left[J\right]\),

\(Q_{v}\ ) — расход теплоты на подогрев увлажненного воздуха в сушильной камере и увлажнение его на этапах нагрева и выравнивающего увлажнения \(\left[J\right]\)

\({Q}_{A}\) — расход теплоты на нагрев конструкции сушильной камеры и сушильных тележек \(\left[J\right]\),

\(Q_{L}\) — Расход тепла на подогрев воздуха в сушилке для испарения воды из древесины \ (\left[J\right]\),

\({Q}_{HG}\) — Расход теплоты на выделение связанной в древесине гигроскопической воды \(\left[J\right]\),

\( {Q}_{S}\) — расход тепла на покрытие теплопотерь сушилки \(\left[J\right]\). {3}}\right]\),

\({\mathrm{q}}_{{\mathrm{w}}_{\mathrm{i}}}\) — удельный расход теплоты на испарение 1 кг воды в i-ступенчатом уровне влажности древесины \(\left[\frac{J}{kg}\right]\),

\(MC_{i}\) — влажность древесины в i-ступенчатом диапазоне влажности уровне, когда температура воздуха для сушки не превышает 100 °С \(\left[\frac{kg}{kg}\right]\),

\(MC_{{i + 1}}\) — Влажность древесины при (i + 1)-ступенчатом уровне влажности, когда температура воздуха сушки не превышает 100 °С \(\left[\frac{kg}{kg}\right]\).

Когда средой сушки является воздух или влажный воздух, температура которого не превышает 100°С при атмосферном давлении, удельный расход теплоты на удаление 1 кг воды определяли по формуле (4), (Требула и Клемент 2005):

$$q_{{w_{i} }} = \frac{{h_{i} — h_{0} }}{{x_{i} — x_{0 } }}\left[ \frac{J}{kg} \right],$$

(4)

где

\(h_{i}\) — удельная энтальпия воздуха в сушильной камере при i-й степени влажности сушки древесины \(\left[\frac{J}{kg}\right]\), \(h_{0}\) — Удельная энтальпия воздуха \(\left[\frac{J}{kg}\right]\), \(x_{i}\) — Влагосодержание воздуха при i-й ступени влажности уровень сушки древесины при температуре сушильного воздуха не выше 100 °С \(\left[\frac{kg}{kg}\right]\), x ₀ \(x_{0}\)—Воздух влажность \(\left[\frac{kg}{kg}\right]. { * }\) — теплота, используемая для нагревания смеси воздуха и перегретого пара для выпаривания воды из древесины \(\left[J\right]\).{*} =& (m_{{{\text{H}}_{2} {\text{O}}\left(w \right)*}} + m_{{{\text{H}}_{ 2} {\ text{O}}\left( {wa} \right)}} ) \cdot \left( {h_{s} — h_{wa} } \right)\\ & + m_{{{\text {H}}_{2} {\text{O}}\left( {\text{N}} \right)}} \cdot \left( {h_{s} — h_{{{\text{H}} }_{2} {\text{O}}\left( {\text{N}} \right)}} } \right) + m_{da} \cdot \left({h_{da\left(i \ right)} — ​​h_{{da\left( {i — 1} \right)}} } \right) \left[ J \right], \end{aligned}$$

(6)

где

\(m_{{H_{2} O(w)*}}\) — масса воды, испарившаяся из древесины в процессе сушки при температуре выше 100 °C \(\left[kg\right]\) ,

\(m_{{H_{2} O(wa)}}\) — масса воды в воздухе за период увлажнения, предшествующего процессу сушки, при температуре 100 °C \(\left[kg\right]\), \({h}_{s}\) — энтальпия перегретого пара при температуре выше 100°С при давлении p  = 101. 3 кПа \(\left[\frac{J}{kg}\right],\) \({h}_{wa}\) — удельная энтальпия воздуха при температуре периода увлажнения, предшествующего сушке, при температуре выше 100° C \(\left[\frac{J}{kg}\right],\)

\({m}_{{H}_{2}O\left(N\right)}\) — осушающая среда масса увлажняющей воды из парогенератора, отсчитываемая с момента достижения температуры сушильной среды 100 °С \(\left[kg\right]\), \(h_{{H_{2} O(N)}}\ ) — удельная энтальпия воды в парогенераторе \(\left[\frac{J}{kg}\right],\)

\({m}_{da}\) — масса сухого воздуха в сушильной камере \(\left[kg\right]\), \({h}_{da\left(i\right)}\) — удельная энтальпия сухого воздуха при температуре выше 100°C \(\left[\frac{ J}{kg}\right],\) \({h}_{da\left(i-1\right)}\) — удельная энтальпия сухого воздуха при температуре периода увлажнения, предшествующего сушке при температуре 100°C \(\left[\frac{J}{kg}\right]\).

Массу испарившейся воды из древесины в процессе сушки при температуре выше 100°С определяли по уравнению. (7), предполагающее изменение параметров сушки с момента достижения древесиной влажности на уровне точки насыщения волокна (FSP):

$$m_{{{\text{H}}_{2} {\text {O}}\left( w \right)*}} = V_{D} \cdot \rho_{R} \cdot \left( {\text{MC}}_{{{\text{FSP}}} } — {\text{MC}}_{F} } \right) \left[ {{\text{kg}}} \right],$$

(7)

где

V _D -Внутренний объем сушильной камеры \(\left[{m}^{3}\right]\),

\({MC}_{FSP}\ ) — влажность древесины, для которой период сушки начинается при температуре сушильной среды выше 100°С, в работе принята МЦ _ФСП  = 15% (рекомендуется, чтобы это значение не превышало влажности древесины при насыщении волокна точка) \(\left[\%\right],\)

\({MC}_{F}\) — Конечная влажность древесины MC _F  = 8% \(\left[\%\right] \),

Массу воды в воздухе за период увлажнения, предшествующий сушке, при температуре 100°С определяли по уравнению. {3} } \right]$$

(10)

Удельное время сушки (\({\tau }_{A})\) рассчитывали по формуле(11), которая предполагает корректировку расчетного времени сушки путем применения коэффициентов (\({k}_{1}\), \({k}_{2}\), \({k}_{3}\ ) \({k}_{4}\)), (Glijer 2005):

$$\tau_{A} = \tau_{{{\text{obl}}}} \cdot k_{1} \cdot k_{2} \cdot k_{3} \cdot k_{4} \cdot k_{5} \left[ h \right],$$

(11)

где

\({\tau }_{obl}\) \(-\) Расчетное время высыхания (рис. 1) \([ч]\),

\({k}_{1}\ ) — коэффициент, учитывающий разницу используемой температуры и температуры 80 °С–90 °С \([-]\),

\({k}_{2}\) — коэффициент, учитывающий скорость расход воздуха через штабель древесины \([-]\),

\({k}_{3}\) — Коэффициент, учитывающий тип лесопильного материала \([-]\),

\({ k}_{4}\) — коэффициент, учитывающий тип потока воздуха через штабель древесины \([-]\),

\({k}_{5}\) — коэффициент, учитывающий сушильную камеру построение \([-]\),

В исследовании использовались значения коэффициентов в соответствии с результатами исследования Glijer (2005): k ₁  = 1. 55 (для мягкого режима), k ₁  = 1,15 (для нормального режима), k ₁  = 0,79 (для интенсивного режима), k ₂   0,8=d между слоями текучей среды пород древесины v  = 2 м/с), k ₃  = 0,8 (доски обрезные и бревна короче 2 м), k ₄  = 1,17 (реверсивная циркуляция сушильного агента). В данной работе предлагается дополнительный корректирующий параметр времени сушки, учитывающий масштабы сушки в зависимости от конструкции и габаритов сушильной камеры путем введения эмпирически определяемого коэффициента для полупромышленной сушилки k ₅  = 0.{2} + 1,5647{\text{MC}}_{P} — 2,2213, \,{\text{для}} \, 0 < {\text{MC}}_{P} < 100$$

(12)

Важным параметром сушки, определяющим качество сушильной камеры, является средний удельный расход тепла (q), необходимый для испарения 1 кг воды из высушенного материала, который рассчитывался по уравнению. (13):

$$q = \frac{{Q_{{{\text{TZN}}}}}}{{m_{{\left( {{\text{H}}_{2} {\ text{O}}} \right)w}} }} = \frac{{Q_{{{\text{TZN}}}} }}{{V_{W} \cdot \rho_{R} \cdot \left ( {{\text{MC}}_{0} — {\text{MC}}_{F} } \right)}} \left[ {\frac{{\text{J}}}{{{\ text{kg}}_{{{\text{ow}}}} }}} \right]$$

(13)

где

\({m}_{(h3O)w}\) — масса воды, испарившейся из древесины [кг],

\(MC_{0}\) — начальная влажность древесины \(\left[\ frac{kg}{kg}\right]\).

Согласно общедоступной информации в литературе, текущий средний удельный расход тепла, используемого для сушильных камер, находится в диапазоне от 4500 до 5600 кДж/кг (Trebula and Klement 2005).

Три режима сушки, как экспериментальные исследования процесса сушки, были использованы для создания математической модели энергопотребления процесса в полупромышленном масштабе. Расчетное время сушки близко к полученному фактическому. Это доказывает правильный выбор коэффициента, предложенного в данной статье, с учетом конструкции сушильной камеры (k ₅ ) для корректировки расчетного времени сушки.
