Расчет провода по мощности 220 – .

Содержание

Расчёт сечения кабеля провода по мощности току 220

Ток Амп

220 Вольт

380 Вольт

Сечение mm2

1 А

0,22 кВт

0,66 кВт

0.5 mm2

2 А

0,44 кВт

1,3 кВт

0.5 mm2

3 А

0,66 кВт

1,97 кВт

0.75 mm2

4 А

0,88 кВт

2,63 кВт

0.75 mm2

5 А

1,1 кВт

3,3 кВт

1.0 mm2

6 А

1,32 кВт

3,9 кВт

1.0 mm2

10 А

2,2 кВт

6,6 кВт

1.5 mm2

16 А

3,52 кВт

10,5 кВт

1.5 mm2

25 А

5,5 кВт

16,45 кВт

2.5 mm2

35 А

7,7 кВт

23,03 кВт

4.0 mm2

42 А

9,2 кВт

27,6 кВт

6.0 mm2

55 А

12.1 кВт

36.19 кВт

10 mm2

75 А

16,5 кВт

49,36 кВт

16 mm2

95 А

20,9 кВт

62.52 кВт

25 mm2

120 А

26.4 кВт

78.98 кВт

35 mm2

145 А

31,9 кВт

95,43 кВт

50 mm2

180 А

39,6 кВт

118,4 кВт

70 mm2

220 А

48,4 кВт

144.7 кВт

95 mm2

260 А

57,2 кВт

171.1 кВт

120 mm2

305 А

67.1 кВт

200,7 кВт

150 mm2

350 А

77 кВт

230.3 кВт

185 mm2

***

Так как значения силы тока и напряжения постоянны и равны мгновенным значениям в любой момент времени, то мощность в однофазной сети можно вычислить по формуле: P = I * U.

Например рассчитать мощность: ток I - 16 Амп умножаем на напряжение U - 220 Вольт и получаем мощность P - 3.520 ватт или 3.52 кВт.

Например рассчитать силу тока по формуле I = P / U: Мощность P - 8800 Ватт или 8.8 кВт делим на напряжение U - 220 Вольт и получаем силу тока I - 40 Амп.

Значит в квартире в однофазной сети с напряжением 220 Вольт и сечением кабеля 6 mm2, на 40 Амперный автомат можно подключить электрооборудования не более 8.8 кВт.

Mощность в трехфазной сети можно вычислить по формуле: P = 1.732 * U * I

Например рассчитать мощность: Корень из 3 или 1.732 умножаем на напряжение U - 380 Вольт и умножаем на ток I - 25 Амп получаем мощность P - 16.45 кВт или 16450 ватт.

Например рассчитать силу тока в трёхфазной сети по формуле I = P / (1.732 * U): Мощность p - 16 кВт или 16000 ват делим на значение в скобках (Корень из 3 или 1.732 умножить на U - 380 Вольт)

Ток I = Мощность P - 16000 делим на U - 658.1793 и получаем силу тока I - 24.3 Амп.

***

1. Эл. щит в магазине

В результате проверки было выявлено следующее (небольшой перекос по фазам A B C).

На фотографии выше, показано стрелками, подключение кабеля Головной станции к автомату 32 амп., и произведены замеры тока по фазам, которые составляют - фаза А - 17.3 амп., фаза В - 9.1 амп., фаза С - 19.4 амп. (Показания Соответствуют Рабочим Параметрам)

На фотографии ниже , стрелками показано подключение к автомату 50 амп. в ВРУ дома (вводное распределительное устройство дома), и сделаны замеры тока полной нагрузки по фазам. Они составляют фаза А -17 амп. фаза В - 11 амп. фаза С -26 амп. (Показания Соответствуют Рабочим Параметрам )

Данные показания соответствуют рабочим параметрам и не считаются аварийными. Сечение кабеля в эл. щите соответствует заявленным параметрам нагрузки.

На фотографии выше также указана аварийная фаза с обгоревшей изоляцией. Это могло произойти от послабления в местах соединения, плохого контакта, замыкания, повышенной нагрузки. На данный момент нагрузка соответствует нормам.

Также на фотографии сверху показано где можно дополнительно снять нагрузку.

Пояснение: Нет смысла снимать нагрузку в полтора киловатта с фазы С, которая питает некоторые комнаты магазина. А вот если добавить на Головной станции дополнительный кондиционер двух киловаттный, на фазу В, то нагрузка по фазам примерно станет равномерная, по 20 - 25 АМП. на одну фазу. И в обязательном порядке провести ППР(Планово-предупредительный ремонт) электрооборудования. Протяжку болтовых соединений. осмотр автоматических пускателей, контактов.

***

2. ВРУ в доме

uslgi.ru

Расчет сечения провода по потребляемой мощности. Особенности расчета

В данной статье будет рассказано о том, как провести расчет сечения провода по потребляемой мощности самостоятельно. Знать это нужно не только при монтаже электропроводки в доме, но и при проведении работ в автомобилях, например. Если сечение провода окажется недостаточным, то он начнет нагреваться очень сильно, что приведет к существенной потере уровня безопасности. Учитывая все рекомендации, которые будут изложены ниже, вы сможете самостоятельно рассчитать параметры проводов для монтажа электроснабжения в доме. Но если не уверены в своих силах, лучше обратитесь к специалистам в этой области. Причем нужно отметить, что расчет сечения провода по потребляемой мощности (12В и 220В) производится аналогично.

Проведение расчета длины электропроводки

Для любого типа электронной системы самым главным условием стабильной и безаварийной работы является грамотный расчет сечений всех проводов по току и мощности. Первым делом следует вычислить максимальную длину всей электропроводки. Существует несколько способов это сделать:

  1. Измерение расстояния от щитков до розеток, выключателей согласно схеме монтажа. Причем сделать это можно линейкой на заранее приготовленном плане электропроводки – достаточно полученные значения длин умножить на масштаб.
  2. И второй, более точный способ – это вооружиться линейкой и пройтись по всем комнатам, проводя замеры. Причем нужно учитывать, что провода должны как-то соединяться, поэтому всегда должен присутствовать запас – хотя бы по одному-два сантиметра с каждого края проводки.

Теперь можно приступить к следующему шагу.

Расчет нагрузки на проводку

Чтобы вычислить суммарную нагрузку, нужно сложить все минимальные мощности потребителей по дому. Допустим, вы проводите расчет для кухни, в ней установлены светильники, микроволновая печь, электрические чайник и плита, посудомоечная машина и так далее. Все мощности необходимо суммировать (смотрите на задних крышках потребляемую мощность, но придется вычислить самостоятельно по этому параметру еще ток). После умножаете на поправочный коэффициент 0,75. Он еще называется коэффициентом одновременности. Суть его ясна из самого названия. Эта цифра, которая получится в результате вычислений, вам необходима будет в дальнейшем для проведения расчетов параметров проводов. Обратите внимание на то, что вся система электроснабжения должна быть безопасной, надежной и прочной. Это основные требования, которые необходимо учитывать, когда производится расчет сечения провода по потребляемой мощности 12В и 220В.

Ток потребления электроустановок

Теперь о том, как произвести расчет потребляемого тока электрического прибора. Можно сделать это в уме, а можно и на калькуляторе. Смотрите инструкцию к прибору, какое значение потребляемой мощности у него. Само собой, в бытовой электросети течет переменный ток с напряжением 220 вольт. Следовательно, воспользовавшись простой формулой (потребляемую мощность разделить на напряжение питания), можно вычислить ток. Например, электрочайник имеет мощность 1000 Вт. Значит, если разделить 1000 на 220, получим значение, примерно равное 4,55 ампера. Производится очень просто расчет сечения провода по потребляемой мощности. Как осуществить это, рассказано в статье. В режиме работы чайник потребляет из сети 4,55 ампера (для защиты необходимо устанавливать автоматический выключатель большего номинала). Но обратите внимание на то, что не всегда это точное значение. Например, если в конструкции электроприбора имеется двигатель, можно увеличить примерно на 25 % полученное значение – ток потребления мотора в режиме запуска значительно больше, нежели во время работы на холостом ходу.

Рекомендации ПУЭ

Но можно воспользоваться сводом правил и стандартов. Имеется такой документ, как Правила устройства электроустановок, именно он регламентирует все нормы проведения монтажа проводки не только в частных владениях, но и на заводах, фабриках и т. д. По этим правилам стандарт электропроводки – это способность выдержать нагрузку в 25 ампер длительное время. Поэтому в квартирах вся электропроводка должна выполняться только с использованием медного провода, сечение его - не меньше 5 кв. мм. Каждая жила должна иметь сечение свыше 2,5 кв. мм. Диаметр проводника должен быть 1,8 мм.

Чтобы вся электропроводка работала максимально безопасно, на вводе производится монтаж автоматического выключателя. Он обезопасит квартиру от коротких замыканий. Также в последнее время большинством владельцев жилплощадей производится монтаж устройств защитного отключения, которые моментально действуют на изменение сопротивления в цепи. Другими словами, если вы случайно коснетесь оголенных проводов под напряжением, они моментально обесточатся и вы не получите удар. Автоматические выключатели необходимо рассчитывать по току, причем выбирать обязательно с запасом, чтобы всегда имелась возможность установить в доме какой-либо электроприбор. Грамотный расчет сечения провода по потребляемой мощности (как осуществить правильный выбор проводов, вы узнаете из данного материала) – это залог того, что функционировать электроснабжение будет правильно и эффективно.

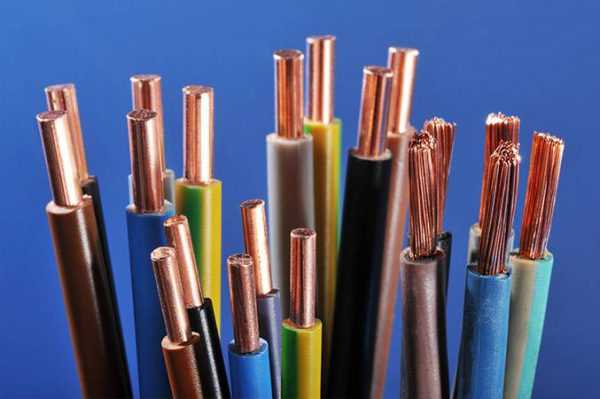

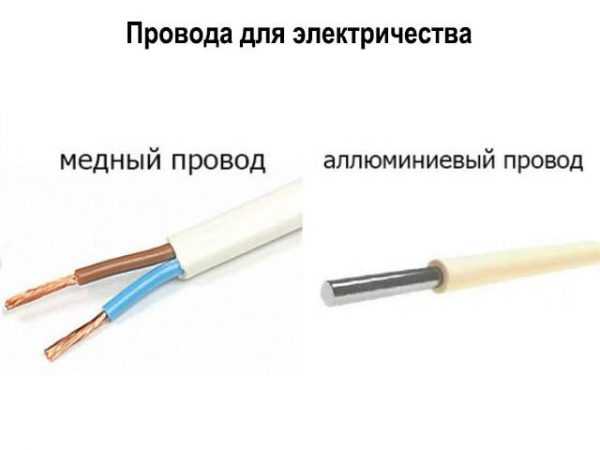

Материалы для изготовления проводов

Как правило, монтаж электропроводки в частном доме или квартире делают с использованием трехжильных проводов. Причем у каждой жилы - отдельная изоляция, все они имеют различную расцветку – коричневый, синий, желто-зеленый (стандарт). Жила – это именно та часть провода, по которой протекает ток. Она может быть как однопроволочной, так и многопроволочной. В некоторых марках провода используется хлопчатобумажная оплетка поверх жил. Материалы для изготовления жил проводов:

  1. Сталь.
  2. Медь.
  3. Алюминий.

Иногда можно встретить комбинированные, например, медный провод многопроволочный с несколькими стальными проводниками. Но такие использовались для осуществления полевой телефонной связи – по медным передавался сигнал, а стальные использовались по большей части для проведения крепления к опорам. Поэтому в этой статье о таких проводах разговор идти не будет. Для квартир и частных домов идеальным оказывается медный провод. Он долговечный, надежный, характеристики намного выше, нежели у дешевого алюминия. Конечно, цена медного провода кусается, но стоит упомянуть о том, что его срок службы (гарантированный) - 50 лет.

Марки проводов

Для прокладки электропроводки лучше всего использовать две марки проводов – ВВГнг и ВВГ. Первый имеет окончание «-нг», что говорит о том, что изоляция не горит. Используется он для осуществления электропроводки внутри сооружений и зданий, а также в земле, на открытом воздухе. Стабильно работает в диапазоне температур -50... +50. Гарантированный срок службы - не менее 30 лет. Кабель может быть с двумя, тремя или четырьмя жилами, сечение каждой - в диапазоне 1,5... 35 кв. мм. Обратите также внимание на то, что необходимо проводить расчет сечения провода по потребляемой мощности и длине (в случае с воздушной длинной линией).

Внимательно смотрите на то, чтобы перед названием провода не было буквы «А» (например, АВВГ). Это говорит о том, что внутри жилы изготовлены из алюминия. Имеются также зарубежные аналоги – кабель марки NYM, имеющий круглую форму, соответствует стандартам, принятым в Германии (VDE0250). Жилы медные, изоляция не подвержена горению. Круглая форма провода намного удобнее в том случае, если необходимо проводить монтаж сквозь стену. А вот для проведения проводки внутри помещений оказывается удобнее плоский отечественный.

Провода из алюминия

Они имеют маленький вес, а самое главное, низкую стоимость. Поэтому пригодятся для тех случаев, когда нужно прокладывать длинные линии по воздуху. Если все работы проводить грамотно и правильно, вы получите идеальную воздушную линию, так как у алюминия имеется одно огромное преимущество – он не подвержен окислению (в отличие от меди). Но часто проводка из алюминия использовалась и в домах (как правило, в старых). Провод раньше было проще достать, и стоил он копейки. Необходимо отметить, что расчет сечения провода по потребляемой мощности (особенности этого процесса известны каждому электрику) является главным этапом в создании проекта электроснабжения дома. Но нужно обращать внимание на одну особенность – сечение алюминиевого провода должно быть больше, нежели медного, чтобы выдержать одинаковую нагрузку.

Таблица для расчета сечения по мощности

Также нужно упомянуть и о том, что на алюминиевые провода предельно допустимая токовая нагрузка намного меньше, нежели для медных. Таблица ниже поможет рассчитать сечение жил алюминиевой проводки.

Диаметр жилы провода, мм

1,6

1,8

2

2,3

2,5

2,7

3,2

3,6

4,5

5,6

6,2

Сечение провода, кв. мм

2

2,5

3

4

5

6

8

10

16

25

30

Максимальный ток при длительной нагрузке, А

14

16

18

21

24

26

31

38

55

65

75

Максимальная мощность нагрузки, кВт

3

3,5

4

4,6

5,3

5,7

6,8

8,4

12

14

16

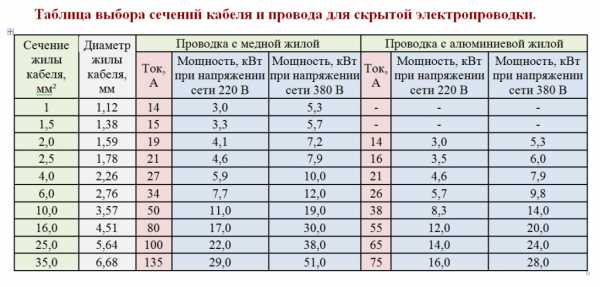

Сечение проводов в зависимости от типа проводки

Существует два типа монтажа электрической проводки в домах – открытый и закрытый. Как вы понимаете, нужно учитывать и этот нюанс при проведении расчетов. Скрытая монтируется внутри перекрытий, а также в бороздках и каналах, в трубах и т. д. Закрытая проводка имеет более высокие требования, так как у нее меньшая способность к охлаждению. А любой провод при длительном воздействии большой нагрузки нагревается очень сильно. Поэтому в случае когда осуществляете расчет сечения провода по потребляемой мощности, влияние на нагрев обязательно учитывайте. Необходимо также принимать во внимание еще следующие параметры:

  1. Длительную токовую нагрузку.
  2. Потерю напряжения.

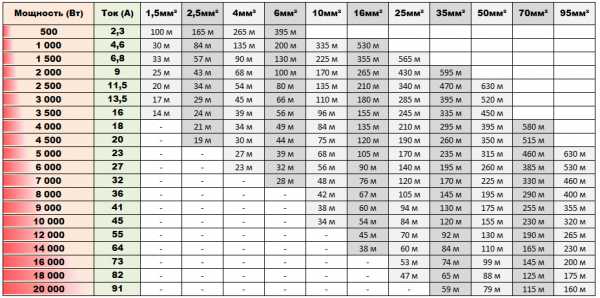

При увеличении длины провода уменьшается напряжение. Следовательно, чтобы уменьшить потери по напряжению, необходимо увеличить сечение жил провода. Если речь идет о небольшом доме или даже комнате, то значение потерь крайне низкое, ими можно пренебречь. Но если же проводится расчет длинной линии, от этого не уйти. Ведь расчет сечения провода по потребляемой мощности (влияние длины очень большое) зависит от такого параметра, как протяженность линии.

Расчет провода по мощности

Итак, вам потребуется знать следующие характеристики:

  1. Материал, из которого состоят жилы кабеля.
  2. Максимальную потребляемую мощность.
  3. Напряжение питания.

Обратите внимание на то, что при протекании любого тока происходит повышение температуры и выделение некоторого количества тепла. Причем количество тепла пропорционально всей мощности, которая рассеивается на куске электропроводки. Если подобрать неверное сечение, то произойдет чрезмерный нагрев, а результат может быть плачевным – воспламенение электропроводки и пожар. Поэтому стоит провести точный расчет сечения провода по потребляемой мощности. Факторы риска слишком большие, и их много.

Оптимальные параметры

Оптимальные сечения:

  1. Для разводки розеток – 2,5 кв. мм.
  2. Осветительная группа – 1,5 кв. мм.
  3. Электрические приборы высокой мощности (электроплитка) – 4-6 кв. мм.

При этом обратите внимание на то, что медные провода могут выдержать следующие нагрузки:

  1. Провод 1,5 кв. мм – до 4,1 кВт (нагрузка по току - 19 ампер).
  2. 2,5 кв. мм – до 5,9 кВт (по току - до 27 ампер).
  3. 4-6 кв. мм – более 8-10 кВт.

Поэтому при увеличении нагрузки у вас всегда будет довольно большой резерв.

Заключение

Теперь вы знаете, как произвести расчет сечения провода по потребляемой мощности (определение важных характеристик и прочих мелких факторов вам отныне известно). Исходя из всех вышеперечисленных данных, вы сможете самостоятельно, не прибегая к помощи профессионалов, составить правильно план электроснабжения для своего дома или квартиры.

fb.ru

Расчёт сечения провода, кабеля - Ремонт220

Материал изготовления и сечение проводов (правильнее будет площади сечения проводов) является, пожалуй, главными критериями, которыми следует руководствоваться при выборе проводов и силовых кабелей.

Напомним, что площадь поперечного сечения (S) кабеля вычисляется по формуле S = (Pi * D2)/4, где Pi – число пи, равное 3,14, а D – диаметр.

Почему так важен правильный выбор сечения проводов? Прежде всего, потому, что используемые провода и кабели – основные элементы электропроводки вашего дома или квартиры. А она должна отвечать всем нормам и требованиям надёжности и электробезопасности.

Главным нормативным документом, регламентирующим площадь сечения электрических проводов и кабелей являются Правила Устройства Электроустановок (ПУЭ). Основные показатели, определяющие сечение провода:

  • Металл, из которого изготовлены токопроводящие жилы
  • Рабочее напряжение, В
  • Потребляемая мощность, кВт и токовая нагрузка, А

Так, неправильно подобранные по сечению провода, не соответствующие нагрузке потребления могут нагреваться или даже сгореть, просто не выдержав нагрузки по току, что не может не сказаться на электро- и пожаробезопасности вашего жилья. Случай очень частый, когда в целях экономии или по каким-либо другим причинам используется провод меньшего, чем это необходимо сечения.

Руководствоваться при выборе сечения провода поговоркой «кашу маслом не испортишь» тоже не стоит. Применение проводов большего, чем это действительно нужно сечения приведёт лишь к большим материальным затратам (ведь по понятным причинам их стоимость будет больше) и создаст дополнительные сложности при монтаже.

Расчет площади сечения медных жил проводов и кабелей

Так, говоря об электропроводке дома или квартиры, будет оптимальным применение: для «розеточных» — силовых групп медного кабеля или провода с сечением жил 2,5 мм2 и для осветительных групп – с сечением жил 1,5 мм2. Если в доме имеются приборы большой мощности, напр. эл. плиты, духовки, электрические варочные панели, то для их питания следует использовать кабели и провода сечением 4-6 мм2.

Предложенный вариант выбора сечений для проводов и кабелей является, наверное, наиболее распространенным и популярным при монтаже электропроводки квартир и домов. Что, в общем-то, объяснимо: медные провода сечением 1,5 мм2 способны «держать» нагрузку 4,1 кВт (по току – 19 А), 2,5 мм2 – 5,9 кВт (27 А), 4 и 6 мм2 – свыше 8 и 10 кВт. Этого вполне хватит для питания розеток, приборов освещения или электроплит. Более того, такой выбор сечений для проводов даст некоторый «резерв» в случае увеличения мощности нагрузки, например, при добавлении новых «электроточек».

Расчет площади сечения алюминиевых жил проводов и кабелей

При использовании алюминиевых проводов следует иметь в виду, что значения длительно допустимых токовых нагрузок на них гораздо меньше, чем при использовании медных проводов и кабелей аналогичного сечения. Так, для жил алюминиевых проводов сечением 2, мм2 максимальная нагрузка составляет чуть больше 4 кВт (по току это – 22 А), для жил сечением 4 мм2 – не более 6 кВт.

Не последний фактор в расчете сечения жил проводов и кабелей – рабочее напряжение. Так, при одинаковой мощности потребления электроприборов, токовая нагрузка на жилы питающих кабелей или проводов электроприборов, рассчитанных на однофазное напряжение 220 В будет выше, чем для приборов, работающих от напряжения 380 В.

Вообще, для более точного расчета нужных сечений жил кабелей и проводов необходимо руководствоваться не только мощностью нагрузки и материалом изготовления жил; следует учитывать также способ их прокладки, длину, вид изоляции, количество жил в кабеле и т. д. Все эти факторы в полной мере определены основным регламентирующим документом – Правилами Устройства Электроустановок.

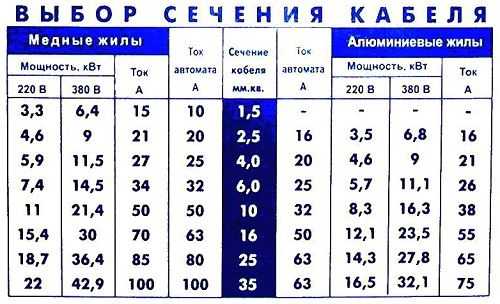

Таблицы выбора сечения проводов

Сечение токопро водящей жилы, кв.мм Медные провода
Напряжение, 220 В Напряжение, 380 В
ток, А мощность, кВт ток, А мощность, кВт
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19,8
6 46 10,1 40 26,4
10 70 15,4 50 33,0
16 85 18,7 75 49,5
25 115 25,3 90 59,4
35 135 29,7 115 75,9
50 175 38,5 145 95,7
70 215 47,3 180 118,8
95 260 57,2 220 145,2
120 300 66,0 260 171,6



Сечение токопро водящей жилы, кв.мм Алюминиевые провода
Напряжение, 220 В Напряжение, 380 В
ток, А мощность, кВт ток, А мощность, кВт
2,5 20 4,4 19 12,5
4 28 6,1 23 15,1
6 36 7,9 30 19,8
10 50 11,0 39 25,7
16 60 13,2 55 36,3
25 85 18,7 70 46,2
35 100 22,0 85 56,1
50 135 29,7 110 72,6
70 165 36,3 140 92,4
95 200 44,0 170 112,2
120 230 50,6 200 132,0

В расчете использовались данные из таблиц ПУЭ

Выбор сечения кабеля или провода. Ошибки



Как определить сечение провода? Несколько способов, пример расчета



Подбор автоматов и сечения кабеля по мощности



remont220.ru

Как рассчитать сечение кабеля по мощности

Содержание:
  1. Сечение провода по мощности и току
  2. Расчёт сечения провода по току
  3. Видео

При выборе кабельно-проводниковой продукции необходимо руководствоваться определенными критериями. Прежде всего, нужно учитывать материал, использованный для изготовления проводника, а также площадь его сечения. Именно правильный выбор сечения обеспечивает надежную и безопасную эксплуатацию электрических сетей. В противном случае, чрезмерные нагрузки вызовут нагрев и перегорание провода. Поэтому довольно часто возникает вопрос, как по мощности рассчитать сечение кабеля, чтобы избежать негативных последствий.


Сечение провода по мощности и току

Для того чтобы правильно рассчитать сечение кабеля по мощности, применяются различные способы. В первую очередь определяется общая длина будущей электрической сети. С это целью нужно взять электромонтажную схему и выполнить замеры расстояний между всеми имеющимися точками. Во втором случае измерения проводятся на месте установки будущей проводки. Каждый участок кабеля удлиняется не менее чем на 1 см, расходуемый для соединений.

После этого выполняется расчет общей нагрузки. Данное значение включает в себя суммируемые номинальные мощности всех приборов и устройств, предназначенных для будущей эксплуатации. Сумма мощностей умножается на так называемый коэффициент одновременности, составляющий 0,75. Полученная итоговая цифра будет использована в последующих вычислениях.

Значение тока, потребляемого электроприборами, можно вычислить самостоятельно. Мощность, взятую из технического паспорта, нужно разделить на сетевое напряжение в 220 вольт. Например, если мощность электрической плиты будет 2500 ватт, то по формуле 2500/220 величина максимального тока составит не более 11,3 ампера. В соответствии с этим током производится выбор и установка автоматических защитных устройств на вводе.


Расчёт сечения провода по току

Сечение жил должно рассчитываться еще на стадии проектирования. Основой для проведения расчетов служит величина предполагаемого максимального тока, потребляемого приборами, рабочее напряжение, протяженность сети и материал, из которого изготовлены провода.

Существуют специальные калькуляторы и таблицы с указанием максимально допустимых токовых значений для различных типов проводов и кабелей. Таблицы наглядно представляют более высокую удельную проводимость медных жил и их способность выдерживать более высокие токовые нагрузки, по сравнению с алюминиевыми проводами аналогичного сечения.

Существуют и другие факторы, которые следует учитывать при проведении расчетов. Например, жилы с одинаковым сечением при 380В способны выдерживать более высокую токовую нагрузку, чем при напряжении 220 В. Если в трехфазную сеть включается однофазная нагрузка, то сечение нулевого и фазных проводников должно быть одинаковым. Питающие линии с большой протяженностью рассчитываются с определенным запасом в сторону увеличения от ближайшего номинального значения.

При расчетах сечения кабеля по току необходимо соблюдать определенные правила. Наиболее простым способом считается деление максимального тока на 10, что в результате дает нужную площадь сечения. Полученные данные округляются в большую сторону до ближайшего типового значения. Например, если величина тока предполагается в 32 А, то следует 32/10. Получается сечение проводника 3,2 мм2. Ближайший типовой размер составляет 4 мм2, это и будет окончательным расчетным сечением, совпадающим с таблицей.

Но, данное правило является наиболее эффективным только для токов, не превышающих 40А. Например, при значениях токов 40-80 ампер, для деления используется не 10, а 8.


electric-220.ru

Расчет сечения проводов и кабелей по потребляемой мощности, таблицы

В современном технологическом мире электричество практически стало на один уровень по значимости с водой и воздухом. Применяется оно в практически любой сфере человеческой деятельности. Появилось такое понятие, как электричество еще в далеком 1600 году, до этого мы знали об электричестве не больше древних греков. Но со временем оно начало более широко распространяться, и только в 1920 году оно начало вытеснять керосиновые лампы с освещения улиц. С тех пор электрический ток начал стремительно распространяться, и сейчас он есть даже в самой глухой деревушке как минимум освещая дом и для коммуникаций по телефону.

Само электричество представляет из себя поток направленных зарядов, движущихся по проводнику. Проводником является вещество способное пропускать через себя эти сами электрические заряды, но у каждого проводника есть сопротивление (кроме так называемых сверхпроводников, сопротивление у сверхпроводников равняется нулю, такое состояние достижимо за счет понижения температуры до -273,4 градуса по Цельсию).

Но в быту сверхпроводников, конечно же, еще нету, да и появиться в промышленных масштабах еще нескоро. В повседневности, как правило, ток пропускается через провода, а в качестве жилы используется в основном медные или алюминиевые провода. Медь и алюминий популярны прежде всего, за счет своих свойств проводимости, которая обратно электрическому сопротивлению, а также из-за дешевизны, по сравнению, например, с золотом или серебром.

Как разобраться в сечениях медных и алюминиевых кабелей, для прокладки проводки?

Данная статья предназначена научить вас как рассчитать сечение провода. Это как чем больше воды вы хотите подать, тем большего диаметра труба вам нужна. Так и здесь, чем больше потребление электрического тока, тем больше должно быть сечение кабелей и проводов. Вкратце опишу что это такое: если вы перекусите кабель или провод, и посмотреть на него с торца, то вы как раз и увидите его сечение, то есть толщину провода, которая определяет мощность которую данный провод способен пропустить, разогреваясь до допустимой температуры.

Для того чтобы правильно подобрать сечение силового провода нам нужно учитывать максимальную величину потребляемой нагрузки тока. Определить значения токов можно, зная паспортную мощность потребителя, определяется по такой формуле: I=P/220, где P — это мощность потребителя тока, а 220 — это количество вольт в вашей розетке. Соответственно если розетка на 110 или 380 вольт, то подставляем данное значение.

Важно знать, что расчет значения для однофазных, и трехфазных сетей различается. Для того чтобы узнать на сколько фаз сеть вам нужно, требуется подсчитать общую сумму потребления тока в вашем жилище. Приведем пример среднестатистического набора техники, которая может быть у вас дома.

Простой пример расчета сечения кабеля по потребляемому току, сейчас мы вычислим сумму мощностей подключаемых электроприборов. Основными потребителями в среднестатистической квартире являются такие приборы:

  • Телевизор — 160 Вт
  • Холодильник — 300 Вт
  • Освещение — 500 Вт
  • Персональный компьютер — 550 Вт
  • Пылесос — 600 Вт
  • СВЧ-печь — 700 Вт
  • Электрочайник — 1150 Вт
  • Утюг — 1750 Вт
  • Бойлер (водонагреватель) — 1950 Вт
  • Стиральная машина — 2650 Вт
  • Всего 10310 Вт = 10,3 кВт.

Когда мы узнали общее потребление электричества, мы можем по формуле рассчитать сечение провода, для нормального функционирования проводки. Важно помнить что для однофазных и трехфазных сетей формулы будут разные.

Расчет сечения провода для сети с одной фазой (однофазной)

Расчет сечения провода осуществляется с помощью следующей формулы:

I = (P × K и ) / (U × cos(φ) )

где:

  • I — сила тока;

  • P — мощность всех потребителей энергии в сумме
  • K и — коэффициент одновременности, как правило, для расчетов принимается общепринятое значение 0,75
  • U — фазное напряжение, которое составляет 220V но может колебаться в пределах от 210V до 240V.
  • cos(φ) — для бытовых однофазных приборов эта величина сталая, и равняется 1.

Если есть необходимость рассчитать ток быстрее, то можно опустить значение cos(φ) и значение K и . Результат в таком случае отличается в меньшую сторону на 15%, если мы применим формулу:

I = P / U

Когда мы нашли мощность потребления тока по формуле, можно начать выбирать кабель, который подходит нам по мощности. Вернее, его площади сечения. Ниже приведена специальная таблица в которой предоставлены данные, где сопоставляется величина тока, сечение кабеля и потребляемая мощность.

Данные могут различаться для проводов изготовленных из разных металлов. Сегодня для применения в жилых помещениях, как правило, используется медный, жесткий кабель. Алюминиевый кабель практически не применяется. Но все же во многих старых домах, алюминиевый кабель все еще присутствует.

Таблица расчетной мощности кабеля по току. Выбор сечения медного кабеля, производится по следующим параметрам:

Также приведем таблицу для расчета потребляемого тока алюминиевого кабеля:

Если значение мощности получилось среднее между двумя показателями, то необходимо выбрать значение сечения провода в большую сторону. Так как запас мощности должен присутствовать.

Расчет сечения провода сети с тремя фазами (трехфазной)

А теперь разберем формулу подсчета сечения провода для трехфазных сетей.

Для рассчета сечения питающего кабеля воспользуемся следующей формулой:

I = P / (√3 × U × cos(φ))

Где:

  • I — сила тока, по которой выбирается площадь сечения кабеля
  • U — фазовое напряжение, 220V
  • Cos φ — угол сдвига фаз
  • P — показывает общее потребление всех электроприборов

Cos φ — в приведенной формуле крайне важен, так как самолично влияет на силу тока. Он различается для разного оборудования, с этим параметром чаще всего можно ознакомиться в технической документации, или соответствующей маркировкой на корпусе.

Общая мощность находится очень просто, мы суммируем значение всех показателей мощности, и используем получившееся число в расчетах.

Отличительной особенностью в трехфазной сети, является то, что более тонкий провод способен выдержать большую нагрузку. Подбирается необходимое нам сечение провода, по нижеприведенной таблице.

Расчет сечения провода по потребляемому току применяемый в трехфазной сети, используется с применением такой величины как √3. Это значение нужно для упрощения внешнего вида самой формулы:

U линейное = √3 × U фазное

Данным образом при возникновении необходимости заменяется произведение корня и фазного напряжения на линейное напряжение. Эта величина равняется 380V (U линейное = 380V).

Понятие длительного тока

Также один не менее важный момент при выборе кабеля для трехфазной и однофазной сети состоит в том, что необходимо учитывать такое понятие, которое звучит как допустимый длительный ток. Этот параметр показывает нам силу тока в кабеле, которую может выдержать провод в течение неограниченного количества времени. Определить эго можно в специальной таблице. Также для алюминиевых и медных проводников они существенно различаются.

В случае когда данный параметр превышает допустимые значения, начинается перегрев проводника. Температура нагрева является обратно пропорциональной силе тока.

Температура на некоторых участках может увеличиваться не только из-за неверно подобранного сечения провода, а и при плохом контакте. К примеру, в месте скрутки проводов. Такое довольно часто происходит в месте контакта медных кабелей и алюминиевых. В связи с этим поверхность металлов подвергается окислению, покрываясь оксидной пленкой, что весьма сильно ухудшает контакт. В таком месте кабель будет нагреваться выше допустимой температуры.

Когда мы провели все расчеты, и сверились с данными из таблиц, можно смело идти в специализированный магазин и покупать необходимые Вам кабели для прокладки сети у себя дома или на даче. Главное ваше преимущество перед, например, вашим соседом будет в том что вы полностью разобрались в данном вопросе с помощью нашей статьи, и сэкономите кучу денег, не переплачивая за то, что вам хотел продать магазин. Да и знать о том, как рассчитать сечение тока для медных или алюминиевых проводов никогда не будет лишним, и мы уверены что знания полученные у нас, неоднократно пригодятся на вашем жизненном пути.

elektro.guru

Выбор сечения кабеля для электропроводки

Провода и кабели, являются важной частью электропроводки, поэтому следует очень серьезно отнестись к их выбору.

Правильный расчет сечения жил проводов и кабелей непосредственно влияет на безопасность эксплуатации электропроводки. Заниженное сечение жил, не соответствующее токовым нагрузкам, приведет к чрезмерному нагреванию (из-за сопротивления проводника) и плавлению изоляции провода или кабеля, что может вызвать короткое замыкание и пожар.

С помощью приведенных в статье таблиц, можно довольно быстро определить необходимое сечение кабеля для стандартной электропроводки.

В таблицах учитываются не только допустимые длительные токовые нагрузки, но и длина проводников (к сожалению, на данный параметр, кроме проектировщиков обычно не обращают внимание, а зря, ведь никто не отменял закон Ома)

Приведенные данные в таблицах нельзя считать в качестве окончательного варианта, в каждом отдельном случае требуется квалифицированный расчет. Указанные значения несут рекомендательный характер и предназначены для быстрого определения необходимого сечения кабеля в большинстве случаев для устройства электропроводки в квартире, дачи, коттеджа, частного дома и т.п.

Для расчета необходимо подсчитать мощность всех электроприборов или знать максимальный ток нагрузки на линию. Всегда округляете полученное число в большую сторону!

Расчет сечения электрического кабеля по мощности и длине - напряжение 220В

Эта таблица поможет определится с выбором сечения кабеля (зависит от требуемой мощности и длины), который будет использоваться в электропроводке с напряжением 220 Вольт.

Условия расчета: моножильный (одножильный) медный кабель, фазное напряжение - 220 вольт, COS = 1, падение напряжения <3%, без учета любых внешних воздействий.

Расчет сечения электрического кабеля по мощности и длине - напряжение 380В

Эта таблица поможет определится с выбором сечения кабеля (зависит от требуемой мощности и длины), который будет использоваться в электропроводке с напряжением 380 Вольт.

Условия расчета: моножильный (одножильный) медный кабель, фазное напряжение - 380 вольт, COS = 0,8, падение напряжения <5%, без учета любых внешних воздействий.

Выбор сечения кабеля и проводов для электропроводки 220В по типу использования

В жилых помещениях, чаще всего встречается электропроводка напряжением 220В, для которой применяют в основном следующие сечения жил (указано сечение медного кабеля → рекомендуемый ток автомата → мощность линии электропроводки):

1,5 мм ² → 10 А → 2200 Вт → преимущественно используется для линий освещения;
2,5 мм ² →16 А → 3520 Вт → используются в отдельных линиях для розеток мощной бытовой техники (стиральная машина, посудомоечная машина, и т.д.) или групп розеток бытового назначения;
4 мм ² → 25 А → 5500 Вт → для силовых цепей (мощные электроприборы, электрическая система отопления, и т.д.) ;
6 мм ² → 32 А → 7040 Вт → для силовых цепей (электрическая плита, электрическая система отопления, и т.д.) ;
10 мм ² → 40 А → 8800 Вт → для линий ввода или силовых цепей;

Ниже приведенная таблица, составлена на основе международного стандарта МЭК 364 и европейского стандарта HD 384. Применяется для общих случаев обитания в жилых помещениях:


Понятия "точек" условны, их значения применяются только к данной таблице!

Работая с таблицей, следует принимать во внимание:

  1. Для линий освещения. 1 (условная!) точка, это система из одной лампочки или групп лампочек (бра, люстра, группы точечных светильников, светодиодной подсветки и т.д.) общей мощностью не более 300Вт, находящихся в одном помещении.
  2. Для линий розеток. 1 (условная!) точка, это отдельно стоящая одинарная розетка или смотрите схему розеток ниже...

    - если в одном корпусе две розетки, то это считается как одна точка
    - если в одном корпусе три или четыре розетки, то это считается как две точки
    - если в одном корпусе больше четырех розеток, то это рассматривается как три точки

electroshaman.by

Расчет сечения кабеля по мощности: диаметр и нагрузка

Каждый электрик, пусть даже с небольшим опытом, должен знать, как правильно сделать выбор сечения кабеля. Без осуществления правильного расчета кабеля, ожидать качественной безопасности эксплуатации электрических приборов и техники не представляется возможным. Давайте рассмотрим более подробно, в чем заключается важность осуществления корректного расчета.

Для чего учиться делать расчеты?

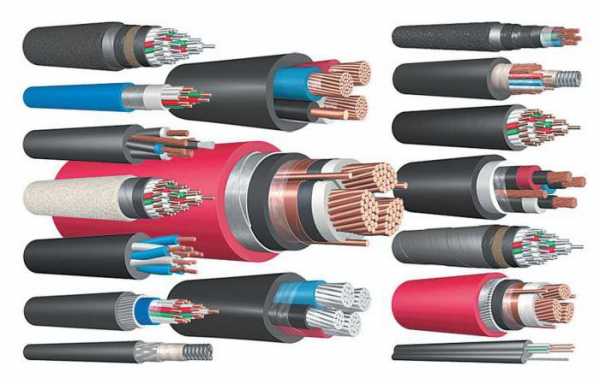

Прежде всего, осуществление таких математических действий требуется для обеспечения безопасности помещения. Любой кабель или провод являются основными средствами для передачи и распределения тока, подводящего к электрическим приборам.

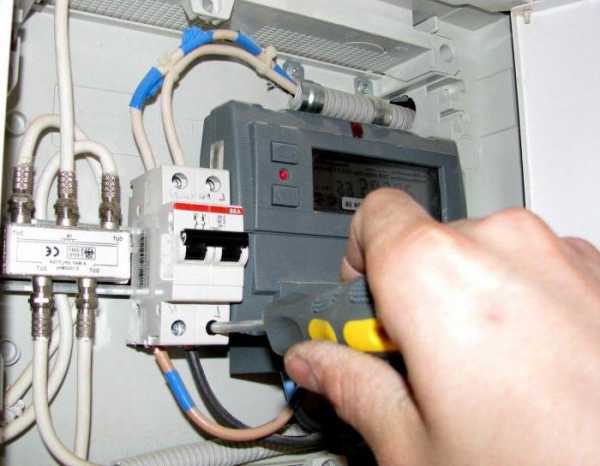

Практически каждый день, электрику необходимо подключить где-то электрическую кухонную плиту, починить розетку, установить новый светильник. Одним словом, необходимость произвести расчет сечения провода обусловлено обеспечением постоянного притока электроэнергии и избежание различных неприятных ситуаций, которые включают в себя некоторые повреждения в самой электрической проводке.

Если осуществить подключение прибора по кабелю и сечение выбранных проводов будет небольшим, неспособным в нужных объемах обеспечивать нормальное функционирование прибора, в таком случае сам кабель будет перегреваться, что, в свою очередь, приводит к медленному разрушению изоляции. Как следствие возможного возникновения короткого замыкания. В результате снижения надежности и срока службы эксплуатации электропроводки в помещении резко упадет или, более того, исчезнет, то есть сгорит.

Следует отметить, что правильный выбор сечения провода обеспечивает пожаробезопасность и электробезопасность в помещении.

Наиболее распространенной бытовой ситуацией, на сегодняшний день, является попытка сэкономить на стоимости провода, что неизбежно приводит к возникновению коротких замыканий или пожаров.

Именно по этой причине, перед тем как осуществлять электрическую проводку кабеля, выбрать сечение используемых проводов по всей квартире необходимо определить:

  • количество бытовых приборов, которые будут находиться в квартире;
  • суммарную мощность и потребляемую нагрузку приборов с учетом небольшого запаса;
  • осуществить математические расчеты;
  • определить тип и сечение необходимых проводов.
к содержанию ↑

Какие факторы оказывают влияние на нагрев проводов?

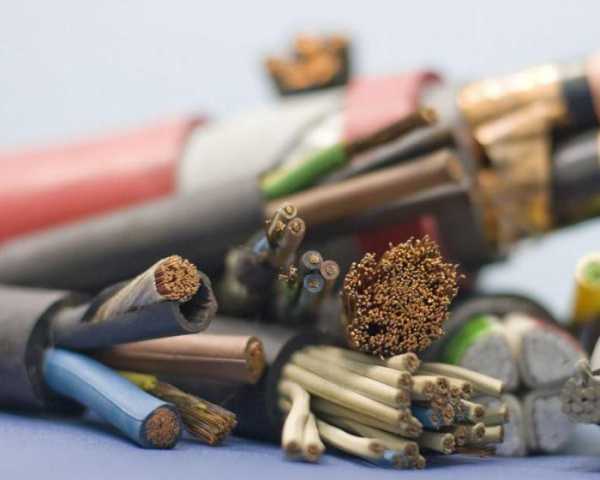

  1. Площадь сечения жилы. Для более доступного представления простого человека следует отметить, что чем больше площадь сечения выбранного провода по своим размерам, тем больший ток оно может безопасно провести. Сечение используемых проводов можно определить 2 способами: по марке, измерить штангенциркулем.
  2. Материал производства. Следует учесть, что медные провода обладают меньшим сопротивлением. Из чего следует, что нагревание будет осуществляться медленнее, нежели по алюминиевому.

  1. Вариант исполнения проводки. Одиночный провод всегда может пропускать более высокий ток, чем по проводу, проложенному вместе с иными.
  2. Исполнение прокладки. Сечение проложенных проводов в трубе всегда будет нагреваться быстрее, чем в открытой проводке, так как она обеспечивает хорошее охлаждение.
  3. Изоляции. Качество и материал изоляции напрямую оказывают влияние на температурный диапазон, который может пропустить сечение выбранных проводов.
к содержанию ↑

Как делается приблизительный расчет потребляемой мощности?

Для того что бы узнать как определить сечение провода по мощности необходимо выполнить ряд последовательных действий:

  1. Делаем полный список используемых электрических приборов в данном помещении.
  2. Определить общую потребляемую мощность всего оборудования, которое находится в помещении. Для этого берем лист, на котором отмечен весь список приборов и помечаем напротив каждого его потребляемую мощность. Определить это значение возможно, сняв показания с этикетки на каждом приборе или изучить листок-вкладыш от техники.
  3. Суммируем все полученные значения.

  1. Определяем какие приборы будут находиться в непрерывной работе, сколько единиц в периодичной и число редко используемых. Такие мероприятия необходимы для расчета более точного значения сечение всех проводов.
  2. Суммируем мощность постоянно работающих приборов и периодически включающих. Определяем приблизительное время работы проводки с такой нагрузкой (если коэффициент работы составляет 70%, то при дальнейших расчетах необходимо брать значение 0,7).
  3. Делаем расчет сечения кабеля по мощности. Для этого общую мощность потребляемой энергии делим на коэффициент работы сети и получаем требуемое значение мощности провода. Используя специальную таблицу проводов, определяем сечение жил.
к содержанию ↑

Как определить точное значение потребляемой мощности в сети?

Чтоб определить точный расчет сечения кабеля по мощности в сети необходимо использовать данные о потреблении приборами тока с усредненного подсчета. Однако, следует учесть, что данные на приборах зачатую проставляются среднего значения. Поэтому к этой цифре следует сразу добавить 5 % от полного значения.

Некоторые электрики полагают, что для проведения проводов освещения точечных светильников вполне достаточно сечение кабеля 0, 5 мм², для люстр – 1,5 мм², розеток – 2,5 мм².

Только нерадивый специалист станет утверждать, что реализация такой электрической схемы и сечения купленных проводов смотрятся вполне приемлемыми для использования в бытовых целях. Однако, как же вам быть, если, к примеру, на кухне включили одновременно холодильник, чайник электрический, телевизор и микроволновку?

Такая же неприятная ситуация произойдет с вами если в одну розетку включите одновременно кофеварку, стиральную машину и мультиварку.

к содержанию ↑

Какие особенности расчета скрытой проводки?

Для использования провода в скрытой проводке необходимо остановить свой выбор на кабеле, в котором сечение будущих проводов необходимо рассчитать на 20–30% больше от полученного значения. В скрытой проводке опасность возгорания может увеличиться в результате быстрого нагрева. В случае, если по каналу проходит более одной токоведущей линии, то следует увеличить сечение используемых проводов на 35-40%.

Следует отметить, что значения потребляемой нагрузки тока является более важным показателем, и настоящие профессионалы именно по нему могут корректно осуществить сечение кабеля.

к содержанию ↑

Как осуществить правильный выбор сечения проводника?

Для точного определения максимальной мощности следует знать потребляемый ток и вид фазы (одно- или трехфазная сеть).

Для однофазной сети суммарная мощность будет равна Р= 220*I*1,3, где I— это потребляемый суммарный ток.

Для трехфазной сети расчет осуществляется немного по-иному: Р= √3*380* I*1,3.

Однако, необходимо учесть, что сечение используемых проводов должно соответствовать критериям:

  • длину токоведущей линии;
  • способ реализации электропроводки;
  • общие характеристики автомата.

Правильно подобранное сечение используемых проводов – это самый важный критерий для осуществления и прокладки надежной проводки в помещении. Всем известно, что только скупой платит дважды, и не только за кабель, но и за весь ремонт в целом.

Расчет сечения кабеля по мощности: диаметр и нагрузка

220.guru

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
