Расчет проводки: правила и особенности. Как сделать расчет электропроводки

Содержание

правила и особенности. Как сделать расчет электропроводки

Сделать систему электропроводки собственными силами будет непросто, если не знать, какие материалы для этого использовать и как посчитать их количество. При работе с электричеством следует быть предельно осторожным — всегда есть риск ошибиться, купить больше или меньше проводов и фурнитуры, чем нужно, выбрать провода с неподходящим сечением или не так их расположить. В этой статье мы расскажем, как сделать расчет электропроводки в квартире и в частном доме.

Что нужно знать для расчетов

Перед тем как начинать расчет длины электропроводки и бегать по дому с рулеткой, неплохо бы разобраться, какие провода можно прокладывать в жилом доме, какие из них подходят для открытой и закрытой проводки и смогут ли они вообще выдержать мощность всех электроприборов? Иными словами, прежде чем приступать к практике, надо изучить теорию.

Кабель или провод?

Большинство людей не видят отличий между кабелем и проводом и употребляют эти слова как синонимы.

Да, эти изделия похожи, но предназначение, функции и технические характеристики у них совершенно разные.

Так, первое отличие становится заметно еще в магазине – провод стоит дешевле кабеля. Однако определяющий отличительный фактор – спецификация изделий. Проводом называют проводник электричества с очень тонкой изоляцией или вовсе без нее. Он может состоять из одной или нескольких жил.

Важный момент: Провода подходят только для монтажа скрытой электропроводки, а кабель можно прокладывать в открытую.

Кабель – это целая система проводников, каждый из которых имеет собственную изоляцию. Все эти жилы собраны воедино и окружены общей, более плотной изоляцией. Иными словами, кабель – это много изолированных проводов. Неудивительно, что его стоимость в разы выше.

Количество проводов

Определить необходимое количество проводов поможет схема электропроводки, но если дом строится «с нуля» и ничего подобного в нем нет, придется поработать рулеткой.

При измерениях учитывайте все углы и ниши, а еще лучше – делайте разметку простым карандашом в местах будущей прокладки проводов и кабелей.

Еще один важный момент – учет всех электроприборов, которые будут использоваться в доме, плюс небольшой запас на случай, если вы захотите купить второй телевизор, компьютер, тостер или кофемашину. В итоге у вас получится некое число. Умножьте его на 15%, чтобы иметь стандартный запас материала «на всякий случай» или для последующего ремонта.

Если вы планируете сделать электропроводку в деревянном доме на 2-3 этажа, то ползать по нему с рулеткой будет очень утомительно. В случае с большими площадями можно пойти другим путем – умножьте общую площадь всех комнат, включая нежилые, на 2. Например, если площадь составляет 90 м², то для проводки понадобится 180 м проводов и запас в 27 м. Кажется, что это очень много, но это только кажется. Однако этот способ дает лишь приблизительную цифру, поэтому есть вероятность, что материала может не хватить.

Также имеется еще одна проблема – для прокладки электропроводки в частном доме может понадобиться не один вид провода. Как быть в этом случае? Можно рискнуть и разделить общее количество требуемого материала на 2 – часть пойдет на электроснабжение, часть – на освещение. Но не стоит забывать про электрические плиты, стиральные машины, климатическую технику – для таких приборов нужны трехжильные кабеля, что также надо учитывать.

Какие нужны провода?

Как только вы «нырнули» в расчет электропроводки с головой, становится понятно, что измерить длину стен и пойти купить какой-нибудь провод недостаточно. Оказывается, видов проводов и кабелей очень много, и надо бы уметь их различать и правильно подбирать. Итак, мы плавно подошли к теме о разновидностях электропроводящих изделий.

Как вы уже знаете, они могут включать как одну жилу, так две, три и больше. Жилы, в свою очередь, могут быть одно- и многопроволочными. Оболочка предназначена не только для изоляции – различная маркировка и цвета позволяют с легкостью различать модели.

Зачастую для бытовой электрической проводки используют кабель ВВГнг, но также для этой цели подойдет ПУНП или NYM. Последний лучше выбирать для безопасного подключения к щитку на площадке в многоквартирном доме. Он же подходит для организации отдельного соединения мощных приборов. Им можно вообще полностью сделать силовую разводку, но из-за высокой стоимости (дороже, чем перечисленные выше изделия) его используют в редких случаях.

Полезно знать: Если вы видите в маркировке буквы «нг», значит изоляция сделана из огнеупорного пластика, что в случае возгорания проводки позволяет локализовать очаг пожара.

Рассмотрим основные разновидности изделий, которые годятся для прокладки электропроводки в частном доме и квартире:

  1. ВВГ – медножильный кабель с негорючей оболочкой, используемый для помещений с нормальной и повышенной влажностью. Недостаток кабеля в том, что он не обладает эластичностью.
  2. ВВГнг – может иметь различные формы, самая распространенная – плоский кабель.
  3. NYM – кабель, используемый для прокладки внутри и снаружи дома, но только на участках, закрытых от прямых солнечных лучей. Отличается низкой горючестью, при контакте с огнем выделяет мало дыма. Медные жилы в составе кабеля обернуты мелконаполненной резиной, внешняя оболочка выполнена из негорючего поливинилхлорида. Благодаря наличию внутренних оболочек кабель можно с легкостью разделывать во время прокладки.
  4. ПУНП – самый недорогой плоский провод из всех видов проводников, используемых для бытовой электропроводки. Может быть двух- или трехжильным в поливинилхлоридной изоляции (жилы отличаются по цвету). Этот провод можно использовать для освещения и розеток. В первом случае следует выбирать двужильный вариант. Недостаток в том, что изоляция изделия очень быстро теряет свои защитные свойства при нагреве.
  5. ПРТО, ПРН, ПРД, ПРВД – для бытовой проводки используются довольно редко и имеют резиновую изоляцию. ПРТО прокладывают в антипиренных трубах, провод ПРН используют для монтажа на улице, ПРД и ПРВД – для освещения в помещениях с низким уровнем влажности.
  6. ППВ и ППП – провода для открытой электропроводки. Первый имеет разделительное основание и негорючую изоляцию, второй – полиэтиленовую оболочку.
  7. ПВ – медножильный провод с негорючей разноцветной изоляцией из модифицированного пластика. В бытовой электропроводке используют зелено-желтый ПВ1. Модели с номерами 2,3 и 4 служат для прокладки внутри помещений в электрощитках. Последние два стоят дороже из-за эластичной оболочки.

Раньше везде укладывали алюминиевые провода с маркировкой АПВ, АПРТО и АППВ, но сейчас имеются более надежные, функциональные и безопасные изделия.

При расчете электропроводки в доме следует придерживаться требований ПУЭ по окрашиванию изоляции. Так, нулевой проводник всегда голубой, а защитный нулевой – зелено-желтый. Расцветка фазы всегда должна отличаться от расцветки нулевого проводника. Вариантов есть много – красный, бурый, белый, черный и т.д.

Одна фаза или три?

Владельцы многих частных домов советской постройки очень часто сталкиваются с такой проблемой – сеть не выдерживает напряжения. Включаешь электрический чайник, стиральную машинку и компьютер – вырубает свет. Дело в том, что раньше у людей не было такого количества бытовых электроприборов, да что там и говорить – телевизор был далеко не у всех! Потому и хватало однофазного вводного кабеля, что называется, «с головой». Сегодня же ситуация обстоит иначе, и только на кухне можно насчитать как минимум 5 приборов, без которых мы не представляем комфортной жизни.

Если вы думаете, что имея трехфазную сеть, вы сможете включать большее количество приборов, это правда, но с небольшой корректировкой. Однофазные сети также могут быть рассчитаны на 10 или даже 15 кВт, поэтому при расчете электропроводки по мощности выгоды вы можете и не получить. Чем трехфазные сети по-настоящему отличаются, так это вводным кабелем с небольшим сечением. Поскольку ток расходится по 3 фазам вместо одной, то провод испытывает меньшую нагрузку, поэтому и номинал выключателя ввода будет меньше. Вместе с тем распределительный щиток для трехфазной сети будет больших размеров, поскольку сам счетчик больше однофазного и для автоматического выключателя потребуется 3-4 модуля.

Плюсы трехфазного ввода:

  1. Распределение нагрузки между фазами позволяет избежать эффекта «перекоса» фаз.
  2. Малое сечение кабеля.
  3. Возможность подключения приборов большой мощности.
  4. Возможность увеличения максимальной дозволенной мощности электропотребления (если позволит энергосбытовая компания).

Из недостатков можно выделить тот факт, что для проведения трехфазного ввода или замены им однофазного придется добиваться разрешения от энергокомпании. Чаще всего даже при лояльном отношении с ее стороны модернизировать сеть нет возможности. Кроме того, высокое напряжение увеличивает риск поражения током, поэтому при монтаже проводки в частный дом, особенно если он деревянный, лучше сразу перед вводом поставить трехполюсный автомат и ограничители перенапряжения в щитке.

Если подытожить все вышеизложенные факты, становится понятно, что трехфазный ввод подходит для больших частных домов площадью от 100 м² и в тех случаях, если вы планируете подключать мощные электроприемники. Для небольшого дачного домика или квартиры вполне достаточно одной фазы.

Делаем расчет

Любая электропроводка бытового уровня в квартире или в частном доме берет начало с вводного кабеля, на который ложится вся нагрузка от приборов и освещения. Чтобы выбрать этот кабель, нужно рассчитать сечение в соответствии со всем оборудованием в доме, так что для начала придется составить их полный список. Сюда входят холодильники, телевизоры, компьютеры, микроволновки, настольные лампы, климатическая техника – в общем, все то, для чего требуется розетка.

У каждого бытового прибора есть своя мощность, и вам нужно узнать суммарное значение мощностей, после чего умножить это число на 0,75 (коэффициент). Мощность можно посмотреть на самом устройстве (обычно на дне или тыльной стороне корпуса есть наклейка с нужной технической информацией). Таблица ниже включает самые распространенные бытовые приборы и их потребляемую мощность:

Найдя нужное значение, подобрать сечение кабеля не составит труда. Для этого есть еще одна таблица, на которой указана зависимости сечения кабеля, мощности и напряжения. В ней отображены данные для меднопроводных кабелей, поскольку алюминиевые сегодня никто не использует.

К слову, почему отказались от применения алюминиевых кабелей и проводов для электропроводок, ведь работали же подобные системы раньше, и все было нормально? Если разобраться, то алюминий, как материал, отлично подходит для изготовления проводов – он легкий, отлично проводит ток, не подвержен коррозии, а при монтаже ЛЭП и вовсе незаменим. Однако есть одно большое «НО», которое поставило крест на применении алюминиевых проводов – высокое удельное электросопротивление (выше чем у меди в 2 раза). Говоря проще, для обеспечения одной и той же проводимости нужен алюминиевый проводник в разы мощнее, а значит и тяжелее, чем при работе с медью.

Еще один минус в том, что в результате окисления при контакте с воздухом на поверхности алюминиевого изделия образуется характерная пленка, которая ухудшает его качества как проводника. В точке электрического контакта с таким окислом может получиться повышенное переходное сопротивление, контакт нагреется и еще больше усилит электрическое сопротивление, и проводка в результате сгорит.

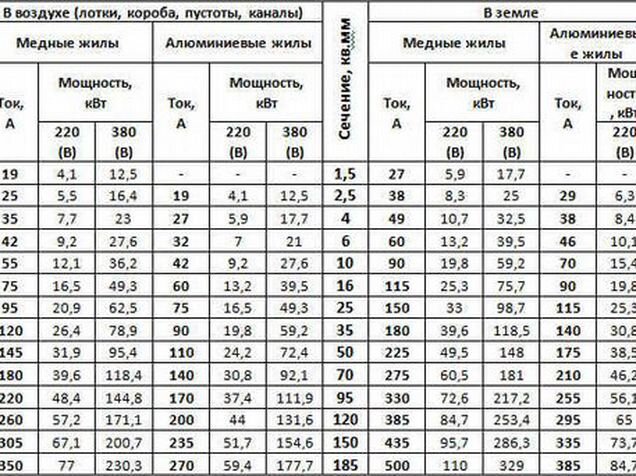

Но вернемся к расчету сечения электропроводки. Когда вы разобрались с вводным кабелем, можно переходить к расчету сечения кабелей и проводов для розеток и осветительных приборов. Исходя из данных в таблице, становится видно, что для освещения надо использовать провода 0,5 мм², а для розеток – 1,5 мм². Но зачастую устанавливают провода помощнее: для освещения не меньше 1,5 мм², а для розеток – от 2,5 мм², если, конечно, мощность приборов соответствует техническим характеристикам провода.

Например, как можно увидеть в таблице, если напряжение в сети составляет 220 В, то провод с сечением в 2,5 мм² выдержит напряжение до 27 А или 5,9 кВт. В такой ситуации, чтобы защитить потребители электричества и провода, рекомендуется установить специальный автомат с максимальным током срабатывания не больше 25 А.

Помимо расчета нагрузки электропроводки необходимо учесть и длину магистрали питания конечного потребителя. Опять же воспользуемся таблицей и определим сечение для других типов нагрузки. В процессе проектирования и монтажа проводки не забывайте о селективности автоматов.

Где бы вы ни делали расчет нагрузки электропроводки – в частном доме или квартире, помните, что подобная работа не терпит халатности, а ошибки могут обернуться большими неприятностями. Если вы не уверены в своих возможностях, лучше доверить это профессиональным электрикам.

Расчёт электропроводки в квартире своими силами

Вступление

Если вы ремонтируете, меняете, делаете новую электропроводку в квартире, нельзя обойти этап расчёта электропроводки. Этот расчёт даст требуемое сечение кабеля проводки и прояснит варианты защиты проводки.

Что включает расчёт электропроводки в квартире?

Давайте определимся, что включает полный расчёт электропроводки квартиры.

  • Во-первых, это расчёт сечения кабеля или кабелей необходимого для проводки.
  • Во-вторых, это вычисление длины необходимых кабелей.
  • В третьих, это подбор номиналов автоматов и устройств  защиты электропроводки.

Посмотрим подробно на каждый этап расчёта электропроводки подробно, но для начала выполним некоторые подготовительные работы.

Выбор типа проводки

На этом этапе вы должны определиться с типом электропроводки, а именно будет ли проводка скрытой или она будет открытой.

Скрытой электропроводкой считается проводка, монтируемая внутри строительных конструкций помещений. Иначе, скрытая проводка это проводка визуально не видимая глазу. При чём, невидимость распространяется не только на кабели, но и конструкции монтажа.

Например, кабель, уложенный в слой штукатурки в стене, считается скрытым, а кабель, уложенный в кабель канале плинтуса или кабель канале, относится к открытой проводке.

Открытой электропроводкой считается проводка визуально видимая глазу. При чём, кабель, уложенный в плинтусе, наличнике, видимом коробе, лотке, видимой трубе относится к открытой проводке.

Выбор типа проводки повлияет на расчёт сечения жил кабеля, о котором чуть ниже.

Расчёт сечения кабеля

Этот расчёт важнейший в общем расчёт электропроводки квартиры. От него будет зависеть безаварийная и стабильная работа электропроводки, а также её безопасность для окружающих.

Расчёт сечения кабеля проводится по мощности планируемых к подключению электроприборов и длине электрических линий. Второй расчёт называется расчётом потерь, и он не актуален для проводки квартиры.

Сечение кабеля рассчитываем по мощности на основе простых законов физики из курса средней школы и таблиц ПУЭ.

Напомню, ПУЭ это «Правила Устройства Электроустановок» — базовый нормативный закон электрика. Скачать его можно тут и тут.

Простейший расчёт по мощности проводим на основе закона Ома: Электрическая мощность сети прямо пропорциональна силу тока и напряжению в сети. Нам нужно рассчитать не мощность, а силу тока, поэтому нам актуальна такая версия закона: сила тока в электрической цепи прямо пропорциональная мощности, и обратно пропорциональна напряжению в цепи.

Математическая формула расчёта выглядит так:

P=U×I

Для этой формулы у нас точно известно напряжения в цепи (U). Бытовое напряжение в квартире равно 220-230 Вольт.

Мощность для формулы (P) нам нужно посчитать самостоятельно, сложив потребляемые мощности всех бытовых приборов, которые будут включены в эту электрическую цепь.

Взять мощность бытовых приборов можно из их паспорта, описании в магазине или запросив в Интернет поиск «мощности бытовых приборов». Вы легко найдете таблицу основных бытовых приборов используемых в квартире.

Имея суммарную мощность и напряжение цепи, мы легко посчитаем максимальную силу тока (I) этой цепи. Например, вы делаете новую розетку для электрической плиты. Пусть по паспорту её максимальная мощность будет 5100 Вт. Напряжение мы знаем оно 220 Вольт. Простым делением получаем, что максимальная сила тока этой цепи будет 23,18 А. Округляем в большую сторону, получаем, что сила тока этой цепи, с максимальной нагрузкой, будет 24 Ампера.

Имя это значения, мы легко рассчитаем сечение необходимого кабеля, воспользовавшись таблицам 3 из ПУЭ. Не буду приводить все таблицы ПУЭ, покажу сводный вариант расчёта:

Как видите по таблице, вы легко по силе тока определите сечение необходимого кабеля. Более того вы можете это сделать даже по расчётной мощности включаемый приборов.

Расчет автоматов и устройств защиты

Итак, мы рассчитали сечение необходимого кабеля, заодно рассчитав максимальную силу тока в цепи. По значению силы тока мы можем подобрать автомат защиты этой цепи.

Автомат защиты это электротехническое устройство, обеспечивающее автоматическое отключение электропитания цепи за безопасно короткое время при возникновении аварийных ситуаций короткого замыкания и перегрузки.

При подборе номинала автомата защиты нам понадобится округлённое в большую сторону значение силы тока нашей цепи и знание шага номиналов имеющихся в продаже. В продаже вы найдете автоматы защиты с номиналов по току 6, 10, 16, 25, 32, 64 Ампера.

Чтобы выбрать устройство защиты, нужно вспомнить, что это такое.

Устройство защиты или УЗО, это электротехническое устройство, обеспечивающее автоматическое отключение электропитания цепи при возникновении потенциальных угроз человеку быть пораженным электротоком.

Например, в ванной идет утечка тока от питающего кабеля на металлический корпус машины. Сила этого тока недостаточна, чтобы сработал автомат защиты. Вместе с тем во влажной среде этот ток может быть опасен для человека. УЗО определяет такие токи, которые называются дифференциальными, и отключает электропитание цепи.

При выборе УЗО нужно учесть, что:

  • УЗО ставится в цепь со стороны подачи электропитания вместе с автоматом защиты.
  • Устройство ставится в цепь после автомата защиты этой электрической группы.
  • Номинал УЗО по току должен быть на шаг меньше номинала автомата защиты, установленного вместе с УЗО.

Данные правила относятся к УЗО отдельной группы, но не относятся к выбору УЗО используемого для защиты нескольких групп электропроводки.

Чтобы упростить задачу расчёта номиналов автоматов защиты квартирной электропроводки, есть рекомендуемый вариант, который сработает для любой средней квартиры.

В этой визуальной таблице вы видите, как нужно разбить электропроводку квартиры на группы и какой подобрать номинал автомата защиты для каждой группы.

Расчёт длины кабеля

Длину необходимых кабелей нужно промерить рулеткой от мест расстановки розеток и светильников квартиры до щита.

Если вы делаете проводку для отдельной электро точки это сделать несложно. Однако если вы делаете проводку для всей квартиры с несколькими группами вам нужно предварительно нарисовать схему электропроводки с обозначением на схеме групп проводки и трасса прокладки кабелей.

К полученной длине кабеля нужно прибавить 10%-15% для запаса. Для правильного выбора трассировки кабеля нужно помнить о правилах монтажа электропроводки.

Пример

Для примера проведём расчёт электропроводки в квартире для новой стиральной машины. Я выбрал для примера, стиральную машину Bosch WAN20060OE. Её максимальная потребляемая мощность 2300 Вт (по описанию).

Для стиральной машины нужно сделать отдельную группу со своим автоматом защиты и УЗО. Отдельная группа защиты означает, что розетка стиральной машины должна питаться электрическим кабелем, идущим от квартирного щита и защищаться отдельным автоматом защиты и желательно, отдельным УЗО.

Расчёт по току:

Делим 2300 Вт на 220 Вольт и получаем силу тока цепи равную 10,45 Ампер. Здесь округляем в меньшую сторону, так как напряжение может быть 220-230 В.

Получаем ток данной цепи 10 Ампер. По таблице смотрим сечение кабеля. Оно равно 2,5 мм2, для меди. Алюминиевый кабель  в рассмотрение не берем.

Автомат защиты выбираем с запасом на 16 Ампер. УЗО выбираем на рабочий ток 10 или 16 Ампер. Ток срабатывания УЗО 30 мА.

Для улучшения эргономии щита, пару автомат защиты+УЗО лучше заменить на дифференциальный автомат защиты (дифавтомат). Он выполнит обе функции защиты. Номинал дифференциального автомата защиты 16 Ампер.

Длину необходимого кабеля промеряем рулеткой от места установки розетки до места установки автомата защиты. К этой длине прибавляем 10%.

Всё, расчет электропроводки в квартире для новой стиральной машины проведён.

Вывод

В этой статье я показал общий расчёт электропроводки в квартире своими силами. Конечно, расчёт всей электропроводки более сложен, но базироваться он будет именно на этих общих принципах.

©elektriksan.ru

Еще статьи

Расчет проводки в доме — выполняем самостоятельно



Пример проводки, которую нужно рассчитать

Почти каждый настоящий домашний мастер имеет навыки электромонтера, поэтому прокладку электропроводки в новом доме или квартире многие не доверяют никому, а делают своими руками. Первый этап — это сделать проект и определить, сколько и какого провода и фурнитуры нужно закупить. Постараемся рассказать, как сделать расчет электропроводки в доме.

Блок: 1/4 | Кол-во символов: 393
Источник: https://Elektrik-a.su/energii/raschet/raschet-provodki-v-dome-4

Разделы статьи

Нормативно-правовые ограничения

Коммунальные предприятия, обеспечивающие население электроэнергией, вправе вводить ограничения на максимальную суммарную мощность приборов в квартире. Достигаться это может установкой электросчетчиков с определенной пропускной способностью. На прибор ставятся автоматические одноразовые или многоразовые предохранители, которые срабатывают при превышении порогового значения тока.

Электросчетчики советского типа массово заменяются на электронные. Они ещё более чувствительны к перегрузкам, из-за которых быстро выходят из строя

Если убрать со счетчика пробки и подключить его к квартирной проводке напрямую, то он гарантировано сгорит при длительном нарушении режима работы. Большинство советских счетчиков, установленных в квартирах, выдерживают пиковую нагрузку в 25А до 1 минуты. После этого они сгорают, что чревато оплатой установки нового прибора и штрафом за нарушение правил эксплуатации.

Не выдержать высоких нагрузок способна и проводка в подъезде, перегорание которой может обесточить сразу несколько квартир. Поэтому при подключении квартиры к внутридомовой сети кабелем 2,5 мм не стоит рассчитывать, что более толстый внутриквартирный провод будет способен выдержать высокие нагрузки.

Особенно важно учитывать фактор нормативных ограничений на этапе планирования монтажа электрического отопления, теплых полов, инфракрасных саун и прочего энергоемкого оборудования. Предварительно нужно проконсультировать о возможностях электрооборудования, установленного перед квартирой, в соответствующих коммунальных службах

Блок: 2/10 | Кол-во символов: 1559
Источник: https://plusmillion.ru/rascet-elektroprovodki-pravila-osobennosti-12-rekomendacij

Готовим исходные данные

Составить такую схему, это полдела.

Для расчета нам нужно знать:

  • где и какие приборы будем устанавливать;
  • потребляемую мощность, с учетом запаса на появление новой техники;
  • тип проводки, открытая или закрытая.

С этим вопросом лучше всего справится, конечно, хозяин, а не проектировщик. Последний часто даже не тратит времени на натурные замеры или изучение чертежей дома.

Они делают всего лишь три шага:

  1. умножают площадь квартиры на два и получившуюся цифру берут за метраж;
  2. для обычных комнат принимают сечение провода 2,5 или 3 мм2, чего хватает с запасом для большинства случаев;
  3. для мощных потребителей (электроплиты) планируют сечение в 6 мм.

Все, для них расчет количества провода для электропроводки окончен. Примерно поэтому же принципу работают и многочисленные онлайн калькуляторы, которые легко найти в интернете. Но готовя расчет для себя, мы можем сделать его более точно, поэтому не надо жалеть времени, а просчитаем все досконально.

Какой будет ввод: одна или три фазы

Однофазный щиток в три раза меньше

Вопрос не ставится, если подключение к жилью уже произведено. Но чаще проводку делают до подключения коммуникаций. Если речь идет о городской квартире то здесь ясно — три фазы не имеют смысла. Для коттеджа такой вариант нужно продумать.

Он выгоден лишь в двух случаях:

  • если будет подключено мощное оборудование — электрокотел, теплые полы;
  • если Вы планируете, например, в гараже использовать станки или инструмент с асинхронными двигателями, которые заведомо лучше работают от трех фаз, чем от одной с подключением через конденсатор.

В прочих случаях три фазы излишни. К тому счетчики, автоматы и УЗО (устройство защитного отключения) которые нужно ставить на вводе заведомо дороже и больше для трех, чем для одной фазы.

Определяемся,  как будем делать разводку

Пример разводки, когда на каждую группу потребителей отдельная линия и защита

Возможны несколько вариантов:

  • Все устройства будут подключены через один автомат — для более мощных потребителей просто предусмотрим большее сечение провода. Не самый оптимальный выбор, установленное защитное устройство, рассчитанное на большие токи, может не сработать при замыкании, например в настольной лампе.
  • Для наиболее мощных потребителей предусматриваем отдельную защиту и проводку, второй кабель предназначается   для прочего оборудования дома. К розеткам и освещению идет одна разветвляющаяся линия. Этот способ применяется чаще всего.
  • Прокладываем отдельные линии на мощные устройства, освещение и розетки. Увеличивает длину проводки, зато упрощает обслуживание и выявление неисправностей.

Тип проводки

Есть два типа проводки, открытая и скрытая:

  • Открытая — для квартир применяется редко так как портит интерьер. Но ее разновидности, когда провод все прикрывается плинтусом или пластиковых коробах. Такой метод увеличивает расход провода, но зато упрощает монтаж и ремонт.
  • Скрытая — провода укладываются в материале стен в специально сделанных каналах (штробах). Для удобства прокладки и ремонта используют специальные лотки или трубы. Там где это возможно проводят линию под листовой облицовкой стен или прячут под натяжным или подвесным потолком.

Кстати, расчет электропроводки в деревянном доме,  хотя часть ее и будет возможно открыта, тоже делается по этой методике. Правила безопасности требуют, чтобы по сгораемым конструкциям все провода шли в трубе.

Провода скрытые в пробитых в стене штробах

Чертим схему разводки

Дальше нам необходимо определить, где будут находиться розетки, выключатели, светильники, распределительные коробки. Можно нарисовать на бумаге, но более выгоден другой путь — размечаем сразу на стенках.

Для разметки выбираем или карандаш или стираемый маркер, чтобы можно было исправить ошибки.

Таким образом, мы добиваемся следующих преимуществ:

  1. Мы сразу наглядно видим, что у нас будет и где стоять, если надо можем легко корректировать.
  2. Получаем готовую разметку выполнения работ и нарезки штроб.
  3. Нет необходимости чертить такой чертеж как на фото ниже, с привязками, можно просто нарисовать произвольную электрическую схему отметив расстояние между узлами.

Так примерно выполняют план на бумаге перед разметкой на стену

Примерно так (отметив расстояния между приборами), можно начертить в случае, когда сразу разметка нанесена на стене

Кроме того, что мы замерим длину проводов, мы можем сразу замерить и необходимый метраж труб для прокладки в стенах или коробов для наружной проводки. Одновременно можно просчитать и сколько, какого крепежа нам понадобится.

Но этот метраж не учитывает соединения внутри элементов проводки. Поэтому, делая расчет электропроводки в частном доме,  набрасываем по 20 см на каждую розетку, выключатель и распределительную коробку. Кроме того прибавляем процентов 10% общего запаса.

Что нужно учитывать, размечая расположение элементов проводки

Пример разметки прямо на стене

При разметке учитываем следующее, любая инструкция  по проектированию учитывает это:

  1. Провода пускаем или горизонтально или вертикально, но не под углом или закруглением (потом будет легче искать, где он проходит, чтобы случайно не повредить, забивая гвоздь).
  2. Все разветвления делаются только в распределительных коробках.
  3. Отступаем от углов, и проемов на 10-15 см, от отопительных приборов на 50 см.
  4. Проводка должна быть на 15 см ниже потолка.
  5. Розетки поднимаем выше уровня пола минимум на 0,3 метра (чтобы избежать попадания воды при заливе квартиры).

Выполнив эту работу самую трудоемкую при расчете, мы уже знаем, сколько провода нам надо, но пока еще не знаем какого. Нам нужные еще данные о потребителях тока, которые будут подключены в нашу проводку.

Определяем потребителей и нагрузки

Электрокотел и электроводонагреватель — устройства, потребляющие самую большую мощность в доме

Для этого этапа мы можем взять уже готовую, только что вычерченную нами схему. Проходимся по комнатам и смотрим, что и где у нас будет подключено.

Причем с учетом на перспективу, может быть сейчас у нас на кухне только мультиварка и микроволновка, а мы собираемся поставить, когда разбогатеем еще посудомоечную машину, кофе-автомат и большой телевизор. Также отмечаем мощности светильников.

Если затрудняетесь определить мощность эта табличка Вам в помощь:

Электроприбор Средняя мощность, КВт Электроприбор Средняя мощность, КВт
телевизор 0,3-0,4 кондиционер 1,5-2
принтер 0,5-0,3 проточный нагреватель воды 1,5-1,8
персональный компьютер 0,8-0,6 емкостный водонагреватель 1,5-2
фен 1-1,1 электродрель 0,5-0,8
электроутюг 1,6-1,8 перфоратор 1200
чайник 1,2 заточной станок (наждак) 0,5-1
вентиляторы 0,5-1 циркулярная пила 1,3-2
тостер 0,8 электрический рубанок 0,5-1
кофеварка 0,9-1,1 электролобзик 0,5-0,7
пылесос 1,8-1,5 шлифовальная машина 1,2-1,7
масляный обогреватель 1,5-2 фуговальный (рейсмусовый) станок 2,0-2,5
микроволновка 1,4-1,6 компрессор 1,0-2,0
электрическая духовка 2,0-2,1 электрическая газонокосилка 1,0-1,5
электроплита 2,5-3,5 сварочный агрегат 2,0-3,0
холодильник 0,8-0,6 минибашня 0,8-1,2
стиральная машина 2,0-2,5 цепная электропила 0,8-1,5

Определив, сколько и чего у нас будет подключено можно двигаться дальше.

Блок: 2/4 | Кол-во символов: 7077
Источник: https://Elektrik-a.su/energii/raschet/raschet-provodki-v-dome-4

Делаем расчет

Любая электропроводка бытового уровня в квартире или в частном доме берет начало с вводного кабеля, на который ложится вся нагрузка от приборов и освещения. Чтобы выбрать этот кабель, нужно рассчитать сечение в соответствии со всем оборудованием в доме, так что для начала придется составить их полный список. Сюда входят холодильники, телевизоры, компьютеры, микроволновки, настольные лампы, климатическая техника – в общем, все то, для чего требуется розетка.

У каждого бытового прибора есть своя мощность, и вам нужно узнать суммарное значение мощностей, после чего умножить это число на 0,75 (коэффициент). Мощность можно посмотреть на самом устройстве (обычно на дне или тыльной стороне корпуса есть наклейка с нужной технической информацией). Таблица ниже включает самые распространенные бытовые приборы и их потребляемую мощность:

Найдя нужное значение, подобрать сечение кабеля не составит труда. Для этого есть еще одна таблица, на которой указана зависимости сечения кабеля, мощности и напряжения. В ней отображены данные для меднопроводных кабелей, поскольку алюминиевые сегодня никто не использует.

К слову, почему отказались от применения алюминиевых кабелей и проводов для электропроводок, ведь работали же подобные системы раньше, и все было нормально? Если разобраться, то алюминий, как материал, отлично подходит для изготовления проводов – он легкий, отлично проводит ток, не подвержен коррозии, а при монтаже ЛЭП и вовсе незаменим. Однако есть одно большое «НО», которое поставило крест на применении алюминиевых проводов – высокое удельное электросопротивление (выше чем у меди в 2 раза). Говоря проще, для обеспечения одной и той же проводимости нужен алюминиевый проводник в разы мощнее, а значит и тяжелее, чем при работе с медью.

Еще один минус в том, что в результате окисления при контакте с воздухом на поверхности алюминиевого изделия образуется характерная пленка, которая ухудшает его качества как проводника. В точке электрического контакта с таким окислом может получиться повышенное переходное сопротивление, контакт нагреется и еще больше усилит электрическое сопротивление, и проводка в результате сгорит.

Но вернемся к расчету сечения электропроводки. Когда вы разобрались с вводным кабелем, можно переходить к расчету сечения кабелей и проводов для розеток и осветительных приборов. Исходя из данных в таблице, становится видно, что для освещения надо использовать провода 0,5 мм², а для розеток – 1,5 мм². Но зачастую устанавливают провода помощнее: для освещения не меньше 1,5 мм², а для розеток – от 2,5 мм², если, конечно, мощность приборов соответствует провода.

Например, как можно увидеть в таблице, если напряжение в сети составляет 220 В, то провод с сечением в 2,5 мм² выдержит напряжение до 27 А или 5,9 кВт. В такой ситуации, чтобы защитить потребители электричества и провода, рекомендуется установить специальный автомат с максимальным током срабатывания не больше 25 А.

Помимо расчета нагрузки электропроводки необходимо учесть и длину магистрали питания конечного потребителя. Опять же воспользуемся таблицей и определим сечение для других типов нагрузки. В процессе проектирования и монтажа проводки не забывайте о селективности автоматов.

Где бы вы ни делали расчет нагрузки электропроводки – в частном доме или квартире, помните, что подобная работа не терпит халатности, а ошибки могут обернуться большими неприятностями. Если вы не уверены в своих возможностях, лучше доверить это профессиональным электрикам.

Блок: 4/10 | Кол-во символов: 3486
Источник: https://plusmillion.ru/rascet-elektroprovodki-pravila-osobennosti-12-rekomendacij

Определение сечения кабелей освещения и розеточных групп

Сечение проводов для осветительных приборов и розеточных групп проводится аналогичным образом. После расчетов чаще всего определяется, что достаточным сечением для освещения является 0,5-0,7 кв. мм, а для розеточных групп – 1,5 кв. мм.

В большинстве случаев применяют провода с заведомо большим сечением: 1,5 кв. мм для освещения и 2,5 кв. мм для обычных домашних розеточных групп. Розеточные группы в мастерской могут потребовать и более толстого кабеля.

Увеличение толщины проводов от расчетного сечения связано с учетом возможного повреждения кабеля от коррозии и механических нагрузок при длительной эксплуатации.

Блок: 4/6 | Кол-во символов: 675
Источник: http://diskmag.ru/vnytrennyaya_otdelka/raschet-secheniya-provodov.html

Провод ввода

Пример подключения ввода в частный дом

  • Хотя это и не касается непосредственно расчета электропроводки, но все-таки выполните и этот шаг. Сверьте сечение (или сумму сечений, если у Вас несколько линий) проводов после ввода с сечением входного проводника.
  • Ввод должен либо выполняться проводом большего сечения либо быть равным. Если получается обратное, то вам нужно уменьшить свои аппетиты (мощность установленных в доме приборов), либо обратится в компанию поставщик электроэнергии.
  • Может произойти ситуация когда правильно рассчитанная внутренняя проводка выдержит но сгорит ввод. Поэтому нужно увеличить его диаметр и допустимый ток. Выполнить это может служба обслуживающая внешние сети.

Обычно это процедура платная и одновременно требуется перезаключать договор в связи с увеличением лимита отпускаемой энергии.

Правильный расчет проводки поможет избежать частых ее ремонтов

Надеюсь, наша статья полностью раскрыла для вас тему: расчет электропроводки в доме. Даже если вы не будете проводить эту работу самостоятельно, знание принципов поможет сэкономить при заказе материалов или услуг. Пусть дом будет всегда освещен, удобен и безопасен.

Блок: 4/4 | Кол-во символов: 1160
Источник: https://Elektrik-a.su/energii/raschet/raschet-provodki-v-dome-4

Выбор провода для монтажа проводки

В начале статьи мы говорили о том, что алюминиевые провода используются намного реже, чем медные. Действительно, преимуществом алюминия является его низкая стоимость, по эксплуатационным же характеристикам он значительно уступает меди.
Преимущества меди:

  • прочность, более высокая в сравнении с алюминием,
  • мягкость и пластичность, не позволяющая проводам ломаться в местах сгибов,
  • способность выдерживать большие токовые нагрузки в сравнении с алюминием.

Для монтажа специалисты рекомендуют использовать кабели и провода следующих марок: АППВ, ППВ, ПВС.

Обратите внимание: при приобретении кабелей или проводов в магазине, следует учитывать, что фактическое сечение может не совпадать с номинальным, и это не является недостатком или нарушением. Цитируем ГОСТ 22483-77 п.1.4.а: «Фактическое сечение жил может отличаться от номинального при соответствии электрического сопротивления требованиям настоящего стандарта». То есть, если за счет улучшения качества материала (меди) сохраняются требуемые параметры провода, его диаметр (сечение) может быть уменьшен.

Блок: 6/6 | Кол-во символов: 1135
Источник: http://diskmag. ru/vnytrennyaya_otdelka/raschet-secheniya-provodov.html

Расчет длины кабеля сколько метров 5 этажный дом

После расчета сечения кабелей и проводов, необходимо выяснить, сколько материала понадобиться на монтаж проводки. Определить расход кабеля поможет , созданная на основе плана жилища.

Расположение электроустановок в схеме при проектировании электропроводки должно отвечать требованиям СНиП 31-02 от 2001 года и часть 5-52 ГОСТа “Электроустановки низковольтные”.

Если здание построилось недавно или находится в процессе строительства, определять длину электропроводки придется вручную. Сделать это можно будет с помощью рулетки.

Измеряя длину электропроводки необходимо следовать таким рекомендациям:

  • Разметку будущей сети электропроводов можно наметить при помощи карандаша или угля;
  • Измеряя длину рулеткой, следует брать в расчет способы проходки и коммутации проводов;
  • Обмерять необходимо выступы, ниши, углы;
  • Полученную величину следует умножить на 15% – это стандартный коэффициент при проведении технических расчетов.

Расчет расхода кабеля на большие площади (например дом на 3-5 этажей) можно провести при помощи математических вычислений. Так, площадь всех комнат в здании (как жилых, так и нежилых) необходимо умножить на 2. К полученному значению следует прибавить технический запас. Так, например, на дом площадью в 330 кв м понадобиться 759 метров кабеля. Количество внутренних линий электросети в многоэтажном квартирном доме напрямую зависит от количества комнат в квартире. Так, на электропроводку в однокомнатную квартиру понадобится меньше кабеля чем, например, на трехкомнатную. Для примера, на проводку электрики для двухкомнатной квартиры пойдет порядком 100-105 метров кабеля.

Блок: 7/10 | Кол-во символов: 1645
Источник: https://plusmillion.ru/rascet-elektroprovodki-pravila-osobennosti-12-rekomendacij

Калькулятор электропроводки для дома

Для начала рассчитываем мощность автомата для всех наличествующих и включаемых одновременно потребителей тока. Если у вас работает холодильник и компьютер, а вы еще запускаете стиральную машинку, для подачи в которую воды нужен проточный водонагреватель и насос, то получится потребление порядка 11 кВт. Это если даже исключить освещение. Логично, что автомат на 16 А такую нагрузку не выдержит. Посмотреть, какую мощность имеют те или иные устройства, можно в следующей таблице, дальше по приведенной выше формуле вычисляем номинал автомата.

Мощности электроприборов (Вт)

Фен для волос 1200 Дрель 800
Утюг 1700 Перфоратор 1200
Электроплита 3000 Электроточило 900
Тостер 800 Дисковая пила 1300
Кофеварка 1000 Электрорубанок 900
Обогреватель 1500 Электролобзик 700
Гриль 1400 Шлифовальная машина 1700
Пылесос 1600 Нагреватель воды 5000
Принтер 100 Стиральная машина 2500
Телевизор 300 Компрессор 2000
Холодильник 300 Водяной насос 1000
СВЧ-печь 1400 Циркулярная пила 2000
Компьютер 500 Кондиционер 1500
Электрочайник 1200 Электромоторы 1500
Полное освещение 1000 Вентиляторы 1000
Бойлер 1500 Газонокосилка 1500
Аэрогриль 1700 Сварочный агрегат 2300
Радиоприёмник 70 Бетономешалка 70 литров 250
Компрессор очистного сооружения (ЛОС) 200 Инфракрасный обогреватель 600

Для монтажа электрической сети используются ответвительные коробки, от которых проводка протягивается в сопредельные помещения.

Следует помнить, что при разводке электросети по дому нужно сразу разделить ее на три группы, одна из которых выделяется полностью для осветительных приборов, вторая – для розеток, а третья используется для приборов, требующих заземления. Так будет легче рассчитывать калькулятор электропроводки. При этом ни в коем случае не следует использовать один нулевой кабель для двух различных групп, также как и объединять их между собой. Также необходимо снабдить каждую отдельную группу собственным автоматическим защитным выключателем, номинал которого рассчитывается из суммы мощностей подключаемых на данную разводку приборов.

Блок: 8/10 | Кол-во символов: 2058
Источник: https://plusmillion.ru/rascet-elektroprovodki-pravila-osobennosti-12-rekomendacij

Правильный расчет проводки в квартире и частном доме

Расчет проводки, как в квартире, так и частном доме, включает в себя определение типов, длины и сечения токопроводящих кабелей. От того насколько правильно будут подобраны провода зависит исправность системы, безопасность имущества и жизни жильцов.

Чтобы правильно рассчитать проводку в частном жилище, следует определить нагрузку, которая ляжет на систему токопроводящих жил.

Для этого следует определиться сколько и какие приборы в доме будет работать одновременно (например, холодильник, электроплита, СВЧ-печь, бойлер). После этого необходимо выяснить на какую мощность рассчитан каждый из приборов. При этом, следует учитывать и мощность осветительных приборов. Сделать это можно, отыскав технический паспорт электроустройств или таблицу мощностей в сети. После этого все мощности необходимо сложить. Зная общую потребляемую мощность всех электроприборов в доме и напряжение в сети, можно будет вычислить величину тока, который должен будет выдержать кабель, определиться с .

Блок: 9/10 | Кол-во символов: 1034
Источник: https://plusmillion.ru/rascet-elektroprovodki-pravila-osobennosti-12-rekomendacij

Длина основного силового кабеля в многоэтажке сколько метров 10 этажный дом

Расчет длины и сечения основного силового кабеля в многоэтажном доме может понадобиться при ремонте электропроводки. Так, жители старых квартир нередко меняют проводку в пользу более мощной. При этом, напряжение на силовой кабель увеличивается. Из-за этого кабель греется и приходит в негодность. Возникает резонный вопрос о замене главного силового кабеля в подъезде на кабель с большим сечением. Основные проблемы, с которыми могут столкнуться жильцы – это получение разрешения от коммунальщиков ЖЭУ или ТСЖ, очередь на исполнение заявки ремонтной бригадой и стоимость самого кабеля.

При ремонте электропроводки в многоэтажном доме может понадобится длина основного силового кабеля

Так как основной кабель проходит только от ВРУ до последнего этажа, рассчитать его протяженность не составит большого труда: она будет равняться высоте дома с учетом необходимых технологических зазоров.

Для десятиэтажного дома длина кабеля составит порядком 35 метров. Но все эти предварительные расчеты можно использовать только для вычисления ориентировочной стоимости кабеля. Точную длину и сечение необходимо узнавать только у работников соответствующего коммунального предприятия, к которому относится ваш дом.

Блок: 10/10 | Кол-во символов: 1284
Источник: https://plusmillion.ru/rascet-elektroprovodki-pravila-osobennosti-12-rekomendacij

Кол-во блоков: 11 | Общее кол-во символов: 21506
Количество использованных доноров: 3
Информация по каждому донору:

  1. https://plusmillion.ru/rascet-elektroprovodki-pravila-osobennosti-12-rekomendacij: использовано 6 блоков из 10, кол-во символов 11066 (51%)
  2. http://diskmag.ru/vnytrennyaya_otdelka/raschet-secheniya-provodov.html: использовано 2 блоков из 6, кол-во символов 1810 (8%)
  3. https://Elektrik-a.su/energii/raschet/raschet-provodki-v-dome-4: использовано 3 блоков из 4, кол-во символов 8630 (40%)

Расчет проводки в доме — выполняем самостоятельно

Расчет электропроводки в квартире требуется для того, чтобы избежать ненужных расходов, или наоборот, чтобы материал не кончился в разгар работ. В результате расчетов становится ясно сколько потребуется проводов и какого сечения.

Блок: 1/8 | Кол-во символов: 232
Источник: https://levevg.ru/calculation-of-the-cost-of-electrical-work-in-the-apartment-calculation-of-cable-length-for-wiring/

Зачем знать параметры провода

Стандартные электророзетки рассчитаны на длительный ток  в 16А, что соответствует максимальной мощности включенного прибора 3,52 кВт. Обычно к ним подводиться медный кабель с сечением 2,5 мм2, что может ввести в заблуждение при выборе типа провода для всей остальной электроразводки.

Параллельно увеличению площади поперечного сечения кабеля возрастает и его цена. Однако экономить на электропроводке не стоит – это может привести к гораздо большим финансовым затратам в будущем

При движении электронов по металлу часть энергии рассеивается в виде тепла. При большом токе и небольшом сечении кабеля тепловой компонент может привести к перегреву металла и оплавлению его оболочки.

В бытовых условиях это может инициировать как внутристенное короткое замыкание, так и возгорание открытых проводов, особенно в местах перегибов и счалок. В результате могут возникнуть следующие ситуации:

  1. Масштабный пожар, если рядом с кабелем находится легковоспламеняющийся материал.
  2. При неполном оплавлении оболочки жилы может возникнуть ток утечки, что ведет к бессмысленному расходу электроэнергии и вероятности поражения жильцов электрическим током.
  3. Незаметный разрыв провода внутри стен. В результате обесточивается часть квартиры или все помещение. После этого требуется поиск места разрыва и последующая замена проводки с локальным ремонтом стены.

Выбор толстого электропровода для квартиры, с запасом, также имеет один минус – перерасход финансовых средств, который не имеет смысла. Поэтому выбор сечения проводки лучше производить с помощью расчетных методов, чтобы избежать всех вышеуказанных проблем.

Блок: 2/6 | Кол-во символов: 1624
Источник: http://sovet-ingenera.com/elektrika/provodka/sechenie-provoda-dlya-domashnej-provodki.html

Делаем расчет

Любая электропроводка бытового уровня в квартире или в частном доме берет начало с вводного кабеля, на который ложится вся нагрузка от приборов и освещения. Чтобы выбрать этот кабель, нужно рассчитать сечение в соответствии со всем оборудованием в доме, так что для начала придется составить их полный список. Сюда входят холодильники, телевизоры, компьютеры, микроволновки, настольные лампы, климатическая техника – в общем, все то, для чего требуется розетка.

У каждого бытового прибора есть своя мощность, и вам нужно узнать суммарное значение мощностей, после чего умножить это число на 0,75 (коэффициент). Мощность можно посмотреть на самом устройстве (обычно на дне или тыльной стороне корпуса есть наклейка с нужной технической информацией). Таблица ниже включает самые распространенные бытовые приборы и их потребляемую мощность:

Найдя нужное значение, подобрать сечение кабеля не составит труда. Для этого есть еще одна таблица, на которой указана зависимости сечения кабеля, мощности и напряжения. В ней отображены данные для меднопроводных кабелей, поскольку алюминиевые сегодня никто не использует.

К слову, почему отказались от применения алюминиевых кабелей и проводов для электропроводок, ведь работали же подобные системы раньше, и все было нормально? Если разобраться, то алюминий, как материал, отлично подходит для изготовления проводов – он легкий, отлично проводит ток, не подвержен коррозии, а при монтаже ЛЭП и вовсе незаменим. Однако есть одно большое «НО», которое поставило крест на применении алюминиевых проводов – высокое удельное электросопротивление (выше чем у меди в 2 раза). Говоря проще, для обеспечения одной и той же проводимости нужен алюминиевый проводник в разы мощнее, а значит и тяжелее, чем при работе с медью.

Еще один минус в том, что в результате окисления при контакте с воздухом на поверхности алюминиевого изделия образуется характерная пленка, которая ухудшает его качества как проводника. В точке электрического контакта с таким окислом может получиться повышенное переходное сопротивление, контакт нагреется и еще больше усилит электрическое сопротивление, и проводка в результате сгорит.

Но вернемся к расчету сечения электропроводки. Когда вы разобрались с вводным кабелем, можно переходить к расчету сечения кабелей и проводов для розеток и осветительных приборов. Исходя из данных в таблице, становится видно, что для освещения надо использовать провода 0,5 мм², а для розеток – 1,5 мм². Но зачастую устанавливают провода помощнее: для освещения не меньше 1,5 мм², а для розеток – от 2,5 мм², если, конечно, мощность приборов соответствует техническим характеристикам провода.

Например, как можно увидеть в таблице, если напряжение в сети составляет 220 В, то провод с сечением в 2,5 мм² выдержит напряжение до 27 А или 5,9 кВт. В такой ситуации, чтобы защитить потребители электричества и провода, рекомендуется установить специальный автомат с максимальным током срабатывания не больше 25 А.

Помимо расчета нагрузки электропроводки необходимо учесть и длину магистрали питания конечного потребителя. Опять же воспользуемся таблицей и определим сечение для других типов нагрузки. В процессе проектирования и монтажа проводки не забывайте о селективности автоматов.

Где бы вы ни делали расчет нагрузки электропроводки – в частном доме или квартире, помните, что подобная работа не терпит халатности, а ошибки могут обернуться большими неприятностями. Если вы не уверены в своих возможностях, лучше доверить это профессиональным электрикам.

Блок: 3/3 | Кол-во символов: 3721
Источник: https://hi-electric.com/calculate-the-length-of-the-wiring-in-the-house-calculator-calculation-of-the-electricians-in-the-apartment/

Факторы выбора сечения проводки

Не только мощность прибора определяет характер необходимой электропроводки. Существуют и другие факторы, влияние которых обязательно учитывается при расчете необходимого сечения кабеля. Они могут оказать влияние на теплообразование в проводнике, его пожароопасность и эксплуатационные характеристики. К таким факторам относят:

  1. Материал жилы: медь, алюминий.
  2. Вид изоляции: ПТФЭ, ПВХ, ПЭ и другие пластики.
  3. Длина провода от источника тока до прибора.
  4. Способ прокладки провода: открытый, закрытый коробом или скрытый в стене.
  5. Температурный режим в помещении.
  6. Количество фаз и напряжение сети.
  7. Схема монтажа проводки.

Медь имеет меньшее сопротивление, чем алюминий, поэтому и расчеты по этим материалам производятся отдельно. Сечение медной жилы может быть примерно в 1,5 раза меньше, чем алюминиевой.

Материал изоляции также влияет на выбор электропровода. Существуют специальные оболочки, которые выдерживают высокие температуры без оплавления и изменения сопротивления, поэтому такие кабеля могут подвергаться повышенным нагрузкам и использоваться при повышенных температурах.

Галерея изображений

Фото из

Одно- и многожильный кабель

Прокладка электрокабеля в гофре

Различные виды изоляции проводов

Трехжильный кабель для домашней проводки

От длины провода и его сечения зависит степень падения напряжения, поэтому для работы чувствительной электроники необходимо учитывать и эти параметры.

Закрытые в короба или заштукатуренные в стене электропровода в меньшей степени теряют тепло при длительных нагрузках, поэтому они быстрее перегреваются и требуют большего расчетного сечения.

Проводка, идущая от счетчика к распределительным коробкам, вообще может испытывать одновременную нагрузку от нескольких приборов, включенных в различные розетки. Поэтому расчет сечения этих участков кабеля нужно производить отдельно.

Также нагрузка на электрокабель зависит от напряжения и количества подведенных фаз. Но так как в быту используется преимущественно однофазная проводка с напряжением 220В, то влияние этого фактора рассматриваться не будет.

Блок: 3/6 | Кол-во символов: 2103
Источник: http://sovet-ingenera.com/elektrika/provodka/sechenie-provoda-dlya-domashnej-provodki.html

Провод ввода

Пример подключения ввода в частный дом

  • Хотя это и не касается непосредственно расчета электропроводки, но все-таки выполните и этот шаг. Сверьте сечение (или сумму сечений, если у Вас несколько линий) проводов после ввода с сечением входного проводника.
  • Ввод должен либо выполняться проводом большего сечения либо быть равным. Если получается обратное, то вам нужно уменьшить свои аппетиты (мощность установленных в доме приборов), либо обратится в компанию поставщик электроэнергии.
  • Может произойти ситуация когда правильно рассчитанная внутренняя проводка выдержит но сгорит ввод. Поэтому нужно увеличить его диаметр и допустимый ток. Выполнить это может служба обслуживающая внешние сети.

Обычно это процедура платная и одновременно требуется перезаключать договор в связи с увеличением лимита отпускаемой энергии.

Правильный расчет проводки поможет избежать частых ее ремонтов

Надеюсь, наша статья полностью раскрыла для вас тему: расчет электропроводки в доме. Даже если вы не будете проводить эту работу самостоятельно, знание принципов поможет сэкономить при заказе материалов или услуг. Пусть дом будет всегда освещен, удобен и безопасен.

Блок: 4/4 | Кол-во символов: 1160
Источник: https://Elektrik-a.su/energii/raschet/raschet-provodki-v-dome-4

Готовим исходные данные

Составить такую схему, это полдела

Для расчета нам нужно знать:

  • где и какие приборы будем устанавливать;
  • потребляемую мощность, с учетом запаса на появление новой техники;
  • тип проводки, открытая или закрытая.

С этим вопросом лучше всего справится, конечно, хозяин, а не проектировщик. Последний часто даже не тратит времени на натурные замеры или изучение чертежей дома.

Они делают всего лишь три шага:

  1. умножают площадь квартиры на два и получившуюся цифру берут за метраж;
  2. для обычных комнат принимают сечение провода 2,5 или 3 мм2, чего хватает с запасом для большинства случаев;
  3. для мощных потребителей (электроплиты) планируют сечение в 6 мм.

Все, для них расчет количества провода для электропроводки окончен. Примерно поэтому же принципу работают и многочисленные онлайн калькуляторы, которые легко найти в интернете. Но готовя расчет для себя, мы можем сделать его более точно, поэтому не надо жалеть времени, а просчитаем все досконально.

Какой будет ввод: одна или три фазы

Однофазный щиток в три раза меньше

Вопрос не ставится, если подключение к жилью уже произведено. Но чаще проводку делают до подключения коммуникаций. Если речь идет о городской квартире то здесь ясно — три фазы не имеют смысла. Для коттеджа такой вариант нужно продумать.

Он выгоден лишь в двух случаях:

  • если будет подключено мощное оборудование — электрокотел, теплые полы;
  • если Вы планируете, например, в гараже использовать станки или инструмент с асинхронными двигателями, которые заведомо лучше работают от трех фаз, чем от одной с подключением через конденсатор.

В прочих случаях три фазы излишни. К тому счетчики, автоматы и УЗО (устройство защитного отключения) которые нужно ставить на вводе заведомо дороже и больше для трех, чем для одной фазы.

Определяемся,  как будем делать разводку

Пример разводки, когда на каждую группу потребителей отдельная линия и защита

Возможны несколько вариантов:

  • Все устройства будут подключены через один автомат — для более мощных потребителей просто предусмотрим большее сечение провода. Не самый оптимальный выбор, установленное защитное устройство, рассчитанное на большие токи, может не сработать при замыкании, например в настольной лампе.
  • Для наиболее мощных потребителей предусматриваем отдельную защиту и проводку, второй кабель предназначается   для прочего оборудования дома. К розеткам и освещению идет одна разветвляющаяся линия. Этот способ применяется чаще всего.
  • Прокладываем отдельные линии на мощные устройства, освещение и розетки. Увеличивает длину проводки, зато упрощает обслуживание и выявление неисправностей.

Тип проводки

Есть два типа проводки, открытая и скрытая:

  • Открытая — для квартир применяется редко так как портит интерьер. Но ее разновидности, когда провод все прикрывается плинтусом или пластиковых коробах. Такой метод увеличивает расход провода, но зато упрощает монтаж и ремонт.
  • Скрытая — провода укладываются в материале стен в специально сделанных каналах (штробах). Для удобства прокладки и ремонта используют специальные лотки или трубы. Там где это возможно проводят линию под листовой облицовкой стен или прячут под натяжным или подвесным потолком.

Кстати, расчет электропроводки в деревянном доме,  хотя часть ее и будет возможно открыта, тоже делается по этой методике. Правила безопасности требуют, чтобы по сгораемым конструкциям все провода шли в трубе.

Провода скрытые в пробитых в стене штробах

Чертим схему разводки

Дальше нам необходимо определить, где будут находиться розетки, выключатели, светильники, распределительные коробки. Можно нарисовать на бумаге, но более выгоден другой путь — размечаем сразу на стенках.

Для разметки выбираем или карандаш или стираемый маркер, чтобы можно было исправить ошибки.

Таким образом, мы добиваемся следующих преимуществ:

  1. Мы сразу наглядно видим, что у нас будет и где стоять, если надо можем легко корректировать.
  2. Получаем готовую разметку выполнения работ и нарезки штроб.
  3. Нет необходимости чертить такой чертеж как на фото ниже, с привязками, можно просто нарисовать произвольную электрическую схему отметив расстояние между узлами.

Так примерно выполняют план на бумаге перед разметкой на стену

Примерно так (отметив расстояния между приборами), можно начертить в случае, когда сразу разметка нанесена на стене

Кроме того, что мы замерим длину проводов, мы можем сразу замерить и необходимый метраж труб для прокладки в стенах или коробов для наружной проводки. Одновременно можно просчитать и сколько, какого крепежа нам понадобится.

Но этот метраж не учитывает соединения внутри элементов проводки. Поэтому, делая расчет электропроводки в частном доме,  набрасываем по 20 см на каждую розетку, выключатель и распределительную коробку. Кроме того прибавляем процентов 10% общего запаса.

Что нужно учитывать, размечая расположение элементов проводки

Пример разметки прямо на стене

При разметке учитываем следующее, любая инструкция  по проектированию учитывает это:

  1. Провода пускаем или горизонтально или вертикально, но не под углом или закруглением (потом будет легче искать, где он проходит, чтобы случайно не повредить, забивая гвоздь).
  2. Все разветвления делаются только в распределительных коробках.
  3. Отступаем от углов, и проемов на 10-15 см, от отопительных приборов на 50 см.
  4. Проводка должна быть на 15 см ниже потолка.
  5. Розетки поднимаем выше уровня пола минимум на 0,3 метра (чтобы избежать попадания воды при заливе квартиры).

Выполнив эту работу самую трудоемкую при расчете, мы уже знаем, сколько провода нам надо, но пока еще не знаем какого. Нам нужные еще данные о потребителях тока, которые будут подключены в нашу проводку.

Определяем потребителей и нагрузки

Электрокотел и электроводонагреватель — устройства, потребляющие самую большую мощность в доме

Для этого этапа мы можем взять уже готовую, только что вычерченную нами схему. Проходимся по комнатам и смотрим, что и где у нас будет подключено.

Причем с учетом на перспективу, может быть сейчас у нас на кухне только мультиварка и микроволновка, а мы собираемся поставить, когда разбогатеем еще посудомоечную машину, кофе-автомат и большой телевизор. Также отмечаем мощности светильников.

Если затрудняетесь определить мощность эта табличка Вам в помощь:

Электроприбор Средняя мощность, КВт Электроприбор Средняя мощность, КВт
телевизор 0,3-0,4 кондиционер 1,5-2
принтер 0,5-0,3 проточный нагреватель воды 1,5-1,8
персональный компьютер 0,8-0,6 емкостный водонагреватель 1,5-2
фен 1-1,1 электродрель 0,5-0,8
электроутюг 1,6-1,8 перфоратор 1200
чайник 1,2 заточной станок (наждак) 0,5-1
вентиляторы 0,5-1 циркулярная пила 1,3-2
тостер 0,8 электрический рубанок 0,5-1
кофеварка 0,9-1,1 электролобзик 0,5-0,7
пылесос 1,8-1,5 шлифовальная машина 1,2-1,7
масляный обогреватель 1,5-2 фуговальный (рейсмусовый) станок 2,0-2,5
микроволновка 1,4-1,6 компрессор 1,0-2,0
электрическая духовка 2,0-2,1 электрическая газонокосилка 1,0-1,5
электроплита 2,5-3,5 сварочный агрегат 2,0-3,0
холодильник 0,8-0,6 минибашня 0,8-1,2
стиральная машина 2,0-2,5 цепная электропила 0,8-1,5

Определив, сколько и чего у нас будет подключено можно двигаться дальше.

Блок: 2/4 | Кол-во символов: 7077
Источник: https://Elektrik-a.su/energii/raschet/raschet-provodki-v-dome-4

Вариант для ленивых

Если Вам лень тратить время на проектирование домашней сети, можете воспользоваться упрощенным расчетом длины проводников. Этим методом, кстати, пользуется множество даже профессиональных электриков, которые уже по собственному опыту могут посчитать, сколько провода нужно на тот или иной объект. Суть заключается в том, что нужно рассчитать количество кабеля для электропроводки по площади помещения. Все очень просто – берете площадь частного дома либо квартиры и умножаете на «2». Вот столько примерно Вам нужно длины кабельной продукции, чтобы провести проводку.

Помимо того, что это «расчет на глаз», так еще и не стоит забывать о важном нюансе – Вы, таким образом, сможете рассчитать только протяженность одной из линий (освещения либо силовой). А вот точно узнать, сколько провода Вам потребуется на розетки, а сколько на освещение, не получится.

В этом случае, опять-таки, принято брать продукцию в соотношении 1:1,5 – 1 часть на то, чтобы провести свет в комнатах, а 1,5 части на розетки и подключение техники. К примеру, если дом площадью 100 кв.м., придется купить 200 метров на светильники и 300 на розетки.

Опираясь на отзывы множества форумчан, в том числе и электриков, можно сказать, что такой вариант расчета электропроводки в большинстве случаев оказывается верным. Люди пишут, что, к примеру, на однокомнатную квартиру площадью 40 кв.м. вполне хватило 100 метров кабеля. В то же время для электроснабжения двухэтажного коттеджа общей площадью 400 кв.м. достаточно рассчитать по 1 км из каждого типа проводов. Если же расчет будет неверным, лучше докупить несколько десятков метров, чем переплатить довольно приличную сумму.

Напоследок рекомендуем просмотреть видео, на котором изложен расчет количества материалов для электромонтажа:

Вот таким образом можно узнать, сколько провода нужно на электроснабжение собственного жилья. Кстати, если Вы решите сделать открытую проводку, подсчет длины кабель-каналов делать нужно только опираясь на готовую схему. Надеемся, что теперь Вы знаете, как рассчитать количество кабеля на электропроводку.

Также читают:

Блок: 3/3 | Кол-во символов: 2096
Источник: https://samelectrik.ru/skolko-nuzhno-kabelya-na-elektrosnabzhenie-doma-libo-kvartiry.html

Нормативно-правовые ограничения

Коммунальные предприятия, обеспечивающие население электроэнергией, вправе вводить ограничения на максимальную суммарную мощность приборов в квартире. Достигаться это может установкой электросчетчиков с определенной пропускной способностью. На прибор ставятся автоматические одноразовые или многоразовые предохранители, которые срабатывают при превышении порогового значения тока.

Электросчетчики советского типа массово заменяются на электронные. Они ещё более чувствительны к перегрузкам, из-за которых быстро выходят из строя

Если убрать со счетчика пробки и подключить его к квартирной проводке напрямую, то он гарантировано сгорит при длительном нарушении режима работы. Большинство советских счетчиков, установленных в квартирах, выдерживают пиковую нагрузку в 25А до 1 минуты. После этого они сгорают, что чревато оплатой установки нового прибора и штрафом за нарушение правил эксплуатации.

Не выдержать высоких нагрузок способна и проводка в подъезде, перегорание которой может обесточить сразу несколько квартир. Поэтому при подключении квартиры к внутридомовой сети кабелем 2,5 мм не стоит рассчитывать, что более толстый внутриквартирный провод будет способен выдержать высокие нагрузки.

Особенно важно учитывать фактор нормативных ограничений на этапе планирования монтажа электрического отопления, теплых полов, инфракрасных саун и прочего энергоемкого оборудования. Предварительно нужно проконсультировать о возможностях электрооборудования, установленного перед квартирой, в соответствующих коммунальных службах.

Блок: 5/6 | Кол-во символов: 1562
Источник: http://sovet-ingenera.com/elektrika/provodka/sechenie-provoda-dlya-domashnej-provodki. html

Расчет длины электропроводки в квартире, расчет длины провода

Чтобы рассчитать количество провода для электропроводки потребуется калькулятор. Нужная длина провода зависит от количества розеток, светильников, выключателей и их удаленности от распределительной коробки. Сначала на стенах и потолке карандашом намечают будущие электроточки, затем рулеткой измеряют длину проводки от них до коробки. Расстояния нельзя измерять по диагонали, так как провода по нормам прокладываются только вертикально и горизонтально.

К суммарной длине провода нужно приплюсовать по 20-30 см на каждую точку, которые необходимы для скручивания в распределительных коробках и для монтажа розеток, выключателей и светильников. Расчет провода на частный дом делается так же, но еще добавляются метры, необходимые для подключения домашней электросети к заземляющему контуру.

Планируя денежные траты, нужно учесть, что провод продается бухтами по 50, 100, 200 метров. Провод, продаваемый произвольным метражом, встречается редко.

Блок: 2/8 | Кол-во символов: 1009
Источник: https://levevg.ru/calculation-of-the-cost-of-electrical-work-in-the-apartment-calculation-of-cable-length-for-wiring/

Выводы и полезное видео по теме

Видеоролики содержат практические советы электриков по выбору и покупке домашней проводки. Они помогут приобрести соответствующее кабелю оборудование, которое точно предохранит жилье от возможных проблем с перегрузками в сети.

Выбор сечения кабеля в магазине:

Соответствие сечения кабеля и параметрам автомата-предохранителя:

Выбор сечения кабеля и автомата:

Ошибки при выборе электрокабеля:

Основными факторами при выборе кабеля для домашней проводки являются мощность бытовой техники и ограничения электросетей, обеспечивающих подведение электрической энергии к квартире. Правильно подобрав сечение провода, можно включать в сеть все необходимые электроприборы. Это избавляет от неудобств при эксплуатации техники и позволяет предупредить возгорание проводки.

Блок: 6/6 | Кол-во символов: 803
Источник: http://sovet-ingenera.com/elektrika/provodka/sechenie-provoda-dlya-domashnej-provodki.html

Расчёт проводки вне дома

Если вы проживаете в частном доме, наверняка не раз задумывались о том, как можно украсить приусадебное пространство. Один из вариантов — устанавливать наружные осветительные приборы. Кто-то использует фонарики с солнечными батареями, а кто-то проводит линии электропроводки. Провод можно проложить как глубоко под землёй, используя трубы из диэлектрика, так и над ней.

Выделяют несколько видов подключения:

  • однофазное;
  • двухфазное;
  • трёхфазное.

На участке напрямую зависит от типа подводки от дома. В большинстве случаев для минимальных затрат электричества хватает системы из двух проводов. Один будет — фазой, другой — нулём. Встречаются ситуации, когда для подведения кабеля от дома к участку необходимо три провода. Третий играет роль второй фазы. Если у вас на участке находится такой источник потребления питания, как, например, трансформатор или станок, вам нужно будет использовать трёхфазный способ проводки. Такой четырёхжильный ввод допустим только после соответствующего разрешения организации, которая поставляет вам электроэнергию.

Рассмотрим однофазное двухжильное соединение на участке дома. Для начала дадим несколько рекомендаций:

  • перед тем как приступить к расчётам, необходимо учитывать протяжённость кабеля. Если расстояние от источника до участка превышает 25 метров, тогда нужно будет возводить дополнительное крепление для провода. Если в вашей местности наблюдаются значительные ветра, тогда это расстояние следует уменьшить до 15–20 метров;
  • если кабель проходит над проезжей частью, его высота должна быть не менее 6 метров над землёй;
  • подключить линию к дому рекомендуется на высоте не менее, чем 3 метра.

Как известно, от трансформатора ток отходит при напряжении 220 В. Но встречаются ситуации, когда происходят перепады напряжения, и к вам может доходить намного меньше — около 150 В. Для этого созданы стабилизаторы. на месте выхода электричества. Также оборудуйте систему автоматами защиты сети от перегрузки. Распределительный щиток необходимо расположить в сухом месте.

Вы можете прокладывать провод как под землёй, так и напрямую по воздуху. Последний вариант будет значительно экономнее. В случае с фонарями вдоль дорожек лучше обойтись подземной прокладкой кабеля. Лампочки необходимо соединять в параллельную цепь. Так вы исключите вариант отсутствия всего освещения в результате перегорания одной из них.

Провода, возьмите план участка и обозначьте все подземные и воздушные линии передачи электричества. Просуммируйте их длину и умножьте на два. Это нужно сделать потому, что вам понадобится два провода.

Блок: 8/9 | Кол-во символов: 2575
Источник: https://eltctricon.ru/appliances/repair-of-electricians-in-the-apartment-calculator-calculation-of-the-length-of-electrical-wiring-in-the-apartment-calculation-of-the-length-of-the-wire/

Кол-во блоков: 13 | Общее кол-во символов: 24416
Количество использованных доноров: 6
Информация по каждому донору:
  1. https://Elektrik-a. su/energii/raschet/raschet-provodki-v-dome-4: использовано 2 блоков из 4, кол-во символов 8237 (34%)
  2. https://samelectrik.ru/skolko-nuzhno-kabelya-na-elektrosnabzhenie-doma-libo-kvartiry.html: использовано 1 блоков из 3, кол-во символов 2096 (9%)
  3. https://hi-electric.com/calculate-the-length-of-the-wiring-in-the-house-calculator-calculation-of-the-electricians-in-the-apartment/: использовано 1 блоков из 3, кол-во символов 3721 (15%)
  4. https://eltctricon.ru/appliances/repair-of-electricians-in-the-apartment-calculator-calculation-of-the-length-of-electrical-wiring-in-the-apartment-calculation-of-the-length-of-the-wire/: использовано 2 блоков из 9, кол-во символов 3029 (12%)
  5. https://levevg.ru/calculation-of-the-cost-of-electrical-work-in-the-apartment-calculation-of-cable-length-for-wiring/: использовано 2 блоков из 8, кол-во символов 1241 (5%)
  6. http://sovet-ingenera.com/elektrika/provodka/sechenie-provoda-dlya-domashnej-provodki.html: использовано 4 блоков из 6, кол-во символов 6092 (25%)

Составляем бухгалтерские проводки, делаем расчет транспортного налога и заполняем 6-НДФЛ вместе с КонсультантПлюс | КонсультантПлюс

Нужно рассчитать налог, найти и правильно заполнить форму налоговой декларации, составить бухгалтерские проводки или разобраться с налоговыми вычетами?
Воспользуйтесь Готовыми решениями и другими фирменными аналитическими материалами КонсультантПлюс! Они написаны простым языком, дают развернутый ответ на вопрос и регулярно обновляются.

Рассмотрим на примерах, как с помощью системы КонсультантПлюс:

  • отразить в бухучете дебиторскую задолженность;
  • рассчитать транспортный налог;
  • заполнить 6-НДФЛ.

Пример 1. Как отразить дебиторскую задолженность в бухучете и какие проводки нужно для этого составить

Задайте запрос в Быстром поиске: ДЕБИТОРСКАЯ ЗАДОЛЖЕННОСТЬ БУХУЧЕТ. В начале списка будет Готовое решение «Что такое дебиторская задолженность и как ее отражают в бухгалтерском учете». Попадаем сразу в п. 2 «Как отражать дебиторскую задолженность в бухучете» с развернутым ответом на вопрос и примерами проводок (рис. 1).


рис.1

Готовые решения содержат и краткую теоретическую часть. Вы можете изучить п. 1 «Понятие и состав дебиторской задолженности», а также перейти по ссылкам к дополнительной информации по теме.

Пример 2. Как рассчитать транспортный налог по нескольким автомобилям разных лет выпуска

Задайте запрос в Быстром поиске: РАСЧЕТ ТРАНСПОРТНОГО НАЛОГА. В начале списка будет Типовая ситуация «Как рассчитать транспортный налог» (рис. 2).


рис.2

В Типовой ситуации вы найдете краткий, но исчерпывающий ответ на вопрос. Есть формулы, примеры и схемы расчетов. Из материала можно перейти на сайт ФНС, где приводятся ставки налога по регионам.

Пример 3. Как заполнить форму 6-НДФЛ за I квартал

Задайте запрос в Быстром поиске: 6-НДФЛ ЗА 1 КВАРТАЛ. Перейдите в Готовое решение «Как заполнить форму 6-НДФЛ». Вы сразу попадете в нужный пункт «Как заполнить и сдать 6-НДФЛ за I квартал», в котором даны рекомендации по заполнению формы. При необходимости воспользуйтесь оглавлением и изучите другие вопросы (рис. 3).


рис.3

Из Готового решения можно перейти к образцу заполнения декларации.

Как видите, с помощью КонсультантПлюс легко решить вопросы, которые возникают в работе бухгалтера. Фирменные материалы – Готовые решения и Типовые ситуации – дадут ответ на любой профессиональный вопрос и подскажут, как действовать в конкретной ситуации.



Расчет домашней сети, определение мощности

Современная внутренняя система электроснабжения дома или квартиры обязана удовлетворять нескольким требованиям. Она должна быть:

  • Рассчитана на длительную безаварийную эксплуатацию
  • Обеспечена устройствами защиты от перегрузки, короткого замыкания, поражения человека электрическим током и значительных скачков напряжения
  • Обеспечена различными приборами, позволяющими повысить комфортность проживания
  • Рассчитана на возможность подключения самых различных устройств

Создание такой системы — непростая задача, требующая вдумчивого и системного подхода. Она предполагает реализацию следующих этапов: расчет, комплектация и монтаж.

В процессе расчета в помещениях выявляются определенные функциональные зоны, требующие подключения каких-либо электрических приборов. Эту работу удобнее всего выполнять с использованием плана квартиры или дома. На плане можно «расставить» предполагаемую мебель, «разместить» люстры и светильники, «установить» электроплиту, холодильник, стиральную машину и т. д. Это позволит определить расположение розеток, а также их тип. Размещение люстр, светильников и подсветок позволит, в свою очередь, найти удобные места для соответствующих выключателей. На этом же плане следует указать мощность оборудования, планируемого к установке.

Разделение всех потребителей на группы

Расчет домашней электрической сети, как правило, начинается с разделения всех потребителей на группы. Под группой понимается несколько потребителей, подключенных параллельно к одному питающему проводу, идущему от распределительного щита. Это группы освещения, группы розеток и т. д. Отдельными линиями запитываются агрегаты большой мощности (стиральные машины и электрические плиты). В отдельную группу выделяются розетки кухни, где подключаются микроволновые печи, электрические духовки, посудомоечные машины, электрические чайники и многое другое.

Результат разделения потребителей на группы вначале лучше отобразить в таблице, дополняя ее в дальнейшем новыми данными (табл. 1).

Группы потребителей электрической энергии с отдельными устройствами защиты могут формироваться тремя способами:

  • По помещениям в квартире (каждому помещению предоставляют отдельную линию)
  • По видам потребителей: освещение, розетки, электроплиты, стиральные машины и т. д
  • Для каждого потребителя, будь то розетка или светильник, проводится отдельная линия электропитания с устройствами защиты (европейский вариант)

Как показывает практика, любая разводка в доме или квартире является комбинацией вышеназванных вариантов в зависимости от конкретных потребностей и условий.

Определение установленной мощности и тока нагрузки

Важным этапом проектирования является определение суммарной потребляемой мощности установленного оборудования в каждой группе.

Величина установленной мощности позволяет рассчитать номинальный ток нагрузки на данную цепь. Номинальный ток — это тот максимальный ток, который будет протекать по фазному проводу. Во внутренней сети квартиры или дома с напряжением 220 В он легко определяется по максимальной потребляемой мощности.

При однофазной нагрузке номинальный ток In ~ 4,5Pm, где Pm — максимальная потребляемая мощность в киловаттах. Например, при Pm = 5кВт In = 4,5 * 5 = 22,5 А.

При распределении потребителей по группам необходимо исходить из следующих условий:

  • Кондиционер, теплые полы, электроплита, стиральная машина и другие мощные потребители с открытыми токопроводящими элементами должны подключаться к отдельным линиям, каждая из которых защищается автоматом защиты и УЗО
  • В отдельную группу выделяются розетки зон с повышенной влажностью (кухни и ванные комнаты)
  • Розетки жилых комнат можно объединить в одну группу
  • Систему освещения жилых комнат желательно разделить на две (или более) группы

Разделение на группы выполняется в распределительном шкафу, где на каждую группу устанавливается автоматический выключатель, а в некоторых случаях и УЗО. Таким образом, каждая из групп за пределами распределительного щита представляет собой отдельную электрическую цепь.

Значение номинального тока нагрузки позволяет определить и характеристики защитных устройств, и сечение жил провода.

Самым простым является расчет группы с одним прибором, например электрической духовкой. Ее потребляемая мощность 2 кВт (определяется по паспорту). Номинальный ток нагрузки In = 4,5 * 2 = 9 А. Таким образом, в цепь питания духовки должен устанавливаться автоматический выключатель с номинальным током не менее 9 А. Ближайшим по номиналу является автомат 10 А.

Расчет токовой нагрузки и выбор автоматического выключателя для группы с несколькими потребителями усложняется введением коэффициента спроса, определяющего вероятность одновременного включения всех потребителей в группе в течение длительного промежутка времени.

Конечно, величина коэффициента спроса зависит от множества объективных и субъективных факторов: типа квартиры, назначения электрических устройств и т. д. Например, коэффициент спроса для телевизора обычно принимается за 1, а коэффициент спроса для пылесоса — 0,1. Существуют даже целые системы расчета коэффициента спроса как для отдельных квартир, так и для многоэтажных домов.

Понятно, что одновременное включение и работа всех электроприборов в квартире или частном доме маловероятны. Поэтому в нашем случае коэффициент спроса для каждой группы можно определить по таблице усредненных значений (табл. 2).

Для расчета розеточной группы кухни примем, что там будут включаться следующие приборы:

  • Электрический чайник — 700 Вт
  • Овощерезка — 400 Вт
  • Микроволновая печь — 1200 Вт
  • Холодильник — 300 Вт
  • Морозильник — 160 Вт
  • Прочее — 240 Вт

Суммарная номинальная мощность этих приборов в группе составляет 3000 Вт.

С учетом коэффициента спроса (равного 0,7) номинальная мощность будет равна 3000 * 0,7 = 2100 Вт.

Номинальный ток нагрузки в цепи этой розеточной группы будет равен 4,5 х 2,1 = 9,45 А.

После аналогичных расчетов дополним табл. 3 полученными значениями потребляемой мощности и номинального тока для остальных групп.

Выбор сечений жил и типа провода

Сечение жил провода для каждой группы рассчитывается в зависимости от предполагаемой суммарной мощности устанавливаемых в ней приборов и расчетных значений силы тока (конечно, с некоторым запасом). Необходимые рекомендации можно получить в «Правилах устройства электроустановок» (ПУЭ) — главном документе электрика.

Табл. 4 отражает соответствие нагрузочных токов и допустимых сечений проводов, регламентированных ПУЭ (применяется для медных проводов, потому что использование алюминиевых в электропроводке жилых помещений в настоящее время запрещено).

Для более точного расчета нужных сечений жил проводов необходимо не только руководствоваться мощностью нагрузки и материалом изготовления жил, но и учитывать способ их прокладки, длину, вид изоляции, количество жил в проводе, условия эксплуатации и другие факторы. Поэтому опытные электрики считают оптимальным вариантом применение жил сечением 1,5 мм2 — для осветительной группы (4,1 кВт и 19 А), 2,5 мм2 — для розеточной группы (5,9 кВт и 27 А) и 4—6 мм2 — для приборов большой мощности (свыше 8 кВт и 40 А). Такой вариант выбора сечений для проводов является, пожалуй, наиболее распространенным при монтаже электропроводки квартир и домов. Он позволяет повысить надежность скрытой проводки, а также создать некоторый «резерв» в случае увеличения мощности нагрузки, например при подключении дополнительных устройств В табл. 5 приведены сечения жил проводов, выбранные для нашего примера.

При выборе типа и марки провода необходимо исходить, прежде всего, из соображений надежности и долговечности. Также следует учитывать допустимое напряжение пробоя изоляции. Особенно это актуально при скрытой проводке. Сегодня для внутренней проводки в доме или квартире лучше всего использовать электрические провода с однопроволочными медными жилами (плоские или круглые) марки ВВГ, ВВгнг и NYM.

Выбор устройств защиты

Дальнейшая работа заключается в проектировании многоуровневой защиты внутренней электрической сети и оборудования от различных аварийных ситуаций. Эта важная и ответственная задача требует определенной подготовки и включает в себя выбор защитных устройств по типу и характеристикам, а также способ их подключения. Для защиты внутриквартирной сети используются, как правило, автоматические выключатели, устройства защитного отключения (УЗО), дифференциальные автоматы, реле напряжения.

Для сети частного дома кроме указанных устройств используются стабилизаторы, а также устройства защиты от импульсных перенапряжений (УЗИП). В квартирной проводке устройство защиты от импульсных перенапряжений и грозовых разрядов не требуется, так как она, как правило, входит в защитную систему всего дома.

Для выбора характеристик защитных устройств используются значения установленной мощности и номинальных токов, полученные в предыдущих расчетах, и принятые сечения проводов. Более подробные сведения о защитных устройствах приведены в разделе «Защитные устройства».

Автоматический выключатель

Автоматический выключатель служит для защиты проводки от токов перегрузки и короткого замыкания. УЗО является эффективным средством защиты от поражения электрическим током и возникновения пожаров, связанных с нарушением проводки. Включение в схему реле напряжения позволяет обеспечить надежную защиту дорогостоящего оборудования от аварийных скачков напряжения.

Выбор автоматического выключателя выполняется в первую очередь по допустимой величине номинального тока для проводки. При этом следует иметь в виду, что автоматический выключатель служит для защиты от сверхтоков именно электропроводки, идущей к розетке, а не подключенного к ней оборудования. Любая техника, как правило, имеет свою встроенную защиту от перегрузок или замыканий. Не защищает автоматический выключатель и людей от поражения электрическим током. Поэтому номинальный ток автоматического выключателя выбирается, прежде всего, исходя из возможностей проводки и ни в коем случае не должен превышать максимально допустимый ток для данного сечения провода. Для бытовых сетей изготавливаются автоматические выключатели с номинальными токами 6; 10; 16; 20; 25; 32; 40; 50; 63 А

При выборе автомата необходимо учитывать также класс прибора, его отключающую способность и класс токоограничения.

Автоматические выключатели класса В необходимо применять для защиты цепей с лампами накаливания и нагревательными приборами. Для всех остальных бытовых нагрузок используют автоматы с характеристикой С. Отключающая способность автоматического выключателя должна быть не менее 4,5 кА и не менее 6 кА для медной проводки сечением 2,5 мм2 и выше. Класс токоограничения следует выбирать не ниже 2, а лучше 3.

Итак, исходя из табл. 6, для нашего примера подойдут автоматические выключатели ВА 63 класса С с током короткого замыкания от 4000 до 6000 А и номинальными токами, соответствующими сечению жил по каждой группе. При этом следует помнить, что номинальный ток автомата должен быть на один порядок меньше значения допустимого тока для защищаемого провода.

Технические характеристики автоматических выключателей отражены в маркировке, имеющейся на корпусе. На рисунке изображен автоматический выключатель на 16 А, класса С с отключающей способностью до 4500 А.

Среди автоматических выключателей различных производителей наибольшее распространение получили устройства серии ВА фирм IEK, ДЭК, ИНТЭС, EKF. Они достаточно надежны и вполне удовлетворяют критерию цена/качество. К более дорогим устройствам премиум класса относятся автоматические выключатели серий ABB, Legrand, Siemens. Они имеют перегрузочную способность по току около 6—8 кА, механическую износостойкость и наработку на отказ, а также дополнительный сервис (крышечки, индикаторы и т. д.). Однако выбор дорогих автоматов предполагает использование и других элементов электрической системы той же ценовой категории.

Устройство защитного отключения (УЗО)

Для правильного выбора УЗО вначале нужно определиться с его конструктивными особенностями (электромеханическое или электронное). Электромеханические УЗО стоят гораздо дороже, но они отличаются высокой степенью надежности и способны гарантированно срабатывать при любом уровне напряжения в сети. Электронные УЗО на порядок дешевле, но их работоспособность (в силу конструктивных особенностей) зависит от стабильности напряжения в сети, что в редких случаях не исключает возникновение аварийной ситуации. Однако чаще всего они работают вполне стабильно, поэтому предпочтение отдается электронным УЗО в силу их доступности и дешевизны. Следует отметить, что их использование вполне оправданно при дополнительной установке стабилизатора напряжения.

Основными характеристиками УЗО являются ток утечки (ток срабатывания), время срабатывания и максимальная величина тока короткого замыкания. Расчетный ток утечки для бытовой сети, как правило, выбирается в пределах от 10 до 30 мА При этом время срабатывания должно составлять в среднем от 10 до 30 мс Максимальная величина тока короткого замыкания Inc — характеристика, определяющая способность прибора выдерживать сверхтоки, возникающие в цепи при коротком замыкании. Понятно, что автоматический выключатель, соединенный в цепи последовательно с УЗО, сработает на отключение, но это произойдет через 10 мс, а за это время УЗО будет находиться под воздействием сверхтока. И если оно сохраняет при этом работоспособность, то его качество считается высоким. Значения максимального тока короткого замыкания для различных УЗО лежат в пределах от 3000 до 10 000 А, а минимально допустимое значение Inc — 3000 А.

При выборе типа УЗО (АС, А, В, S, G) следует учитывать характер нагрузки в защищаемой группе. Если в цепь включаются современные стиральные машины, микроволновки, телевизоры, компьютеры, кондиционеры и т. д, имеющие в своем составе импульсные блоки питания, выпрямители, тиристорные регуляторы, то предпочтительнее устанавливать УЗО типа А. Применение УЗО типа АС допускается в случаях, когда заведомо известно, что в зону защиты УЗО не будут входить устройства с выпрямительными элементами. Селективное УЗО типа S устанавливается, как правило, на вводе после главного автоматического выключателя при организации многоуровневой защиты. Они служат для защиты всей сети дома или квартиры и должны срабатывать с задержкой во времени по отношению к УЗО, защищающим отдельные группы потребителей.

Окончательный выбор УЗО можно выполнить с достаточной точностью, используя значение номинального тока в цепи конкретной группы. Номинальный ток УЗО выбирается из следующего ряда; 10; 13; 16; 20; 25; 32; 40; 63; 80; 100; 125 А

В нашем примере (табл. 7) на группы № 1, 2, 3, 5 устанавливается УЗО с током утечки 30 мА и номинальными токами, на порядок превышающими токи автоматических выключателей.

Кроме того, после главного автомата устанавливается общее УЗО с током утечки 300 мА.

Для защиты УЗО от токов короткого замыкания и токов перегрузки перед ним обязательно устанавливается автоматический выключатель. При этом номинальный ток УЗО должен быть на ступень больше. Смысл такого требования заключается в следующем. Если УЗО и автоматический выключатель имеют равные номинальные токи, то при протекании тока, превышающего номинальный, например на 45 % , т. е. тока перегрузки, автоматический выключатель может сработать в течение одного часа. Это означает, что УЗО длительный период времени будет работать в режиме перегрузки.

Наиболее вероятными местами поражения электрическим током в квартирах и домах являются помещения с повышенной влажностью — кухня и ванная комната. Здесь достаточно много электробытовых приборов с открытыми токопроводящими элементами и естественных заземлителей (водопроводные, газовые трубы). Группы розеток таких помещений требуют установки УЗО в первую очередь.

Все важнейшие характеристики УЗО должны содержаться в маркировке прибора на его лицевой панели и в сопроводительной технической документации.

Эффективная работа УЗО в значительной степени зависит от правильной его установки. Устройство, как правило, подключается в распределительных щитах после главного (вводного) автомата. Допускается установка одного УЗО с током утечки 30 мА на всю квартиру или дом. Недостатками данного решения являются трудность обнаружения места утечки и полное отключение напряжения в квартире при срабатывании устройства.

Приобретая защитные устройства, необходимо обратить внимание не только на параметры приборов, но и на качество их изготовления, подтвержденное соответствующими сертификатами. В любом случае предпочтение следует отдавать фирме-изготовителю, которая предлагает полный ассортимент защитных устройств.

Вместо комбинации из двух устройств — УЗО + автомат — можно использовать дифференциальный автомат, сочетающий в себе функции обоих приборов. Такое решение в значительной степени упрощает их подбор и последующий монтаж.

Для наглядности полученные результаты можно изобразить в виде однолинейной схемы, где хорошо видны взаимосвязи всей электрической сети, а также характеристики ее элементов. Такая схема поможет избежать возможных сшибок при сборке распределительного щита. Следует отметить, что на этой схеме отсутствует система защиты от скачков напряжения (реле напряжения). В ней также не отражены тип электропитания (трехфазный или однофазный) и способ заземления.

В случае деления энергопотребителей на группы рекомендуется устанавливать по одному УЗО 30 мА на группу розеток и на группу освещения, а также по одному УЗО 30 мА на каждую линию, питающую энергоемкие приборы. Такой вариант позволяет избежать неудобств при срабатывании устройства и локализовать аварийную зону. Кроме того, рекомендуется установка одного УЗО с током утечки в 300 мА — на вводе.

Оно устанавливается после автоматического выключателя, а его номинальный ток будет зависеть от расчетной нагрузки и номинального тока автомата. В этом случае лучше применить не обычное, а так называемое селективное УЗО, время срабатывания которого составляет 0,3—0,5 с. Более длительное время срабатывания даст возможность среагировать на возникшую утечку устройствам, защищающим отдельные электроприборы или группы. Только в том случае, если они не сработают, оно отключит всю схему электроснабжения целиком.

Реле напряжения (PH)

Реле напряжения (PH) предназначено для отключения внутренней сети при недопустимых колебаниях напряжения с последующим автоматическим включением после его восстановления. Оно, как правило, оснащается устройством регулировки верхнего и нижнего порога срабатывания

Главным параметром реле напряжения является быстродействие. Это весьма эффективное устройство для защиты оборудования при аварийных ситуациях, которые возникают в результате обрыва нейтрали, перегрузки, перекоса фаз и т. п.

В зависимости от нагрузки устройства могут быть рассчитаны на номинальные токи в 16; 30; 40; 60; 80 А. Эта характеристика обозначает силу тока, которую реле способно пропустить без выхода из строя. Реле напряжения выбирают по значению номинального тока в цепи с 20—30%-ным запасом. То есть, если главный автоматический выключатель имеет номинальный ток в 25 А, то реле напряжения должно быть рассчитано на 32 или 40 А Обычно в домах и квартирах достаточно 30 или 40 А, что соответствует мощности примерно 6 и 8 кВт.

На трехфазном вводе чаще всего устанавливают по однофазному реле напряжения на каждую фазу (при отсутствии трехфазных потребителей).

Схемы вводно-распределительных устройств

Результаты расчетов и подбора защитных устройств, как правило, отражаются в схемах, которые становятся основным документом, позволяющим выполнить правильный монтаж распределительного щита. По схеме можно еще раз проверить правильность выбора защитных устройств и наметить последовательность их монтажа.

Схема распределительного щита. Однофазное питание приходит от вводного устройства с разделенными проводниками РЕ и N. На вводе установлены два вводных однополюсных автомата защиты на 50 А. На схеме они спаренные и вместо них можно использовать один двухполюсный автомат. Далее электропитание поступает на счетчик учета электроэнергии, а затем распределяется по группам. Проводник защитного заземления соединяется с шиной РЕ, от которой осуществляется разводка по помещениям. Рабочий нуль соединяется с шиной N и затем распределяется по группам.

Недостаткам этой схемы является отсутствие после электросчетчика дифференциального автомата защиты, объединяющего в себе функции устройства защитного отключения (УЗО) и автомата защиты электропроводки от сверхтоков (токов короткого замыкания) и перегрузки. Номинал этого дифференциального автомата должен быть 50 А, номинал по току утечки — 30 мА, его время отключения при коротком замыкании должно быть меньше времени отключения вводных автоматов.

На группе розеток кухни и стиральной машины установлен автомат защиты на 16 А и УЗО на 20 А, так как номинал УЗО должен быть больше номинала автомата защиты, установленного с ним в паре.

Схема вводно-распределительного устройства трехфазного тока для среднего частного дама с хозяйственной постройкой. В пластиковый или металлический шкаф вводится кабель с проводниками L1, L2,L3, и PEN. Проводник PEN расщепляется (на главной заземляющей шине) на проводники N (рабочая нейтраль) и РЕ (защитное заземление), которые присоединяются к двум медным шинам. К шине N приходят рабочие нейтрали от всех групп, к шине РЕ подключаются провода защитного заземления, приходящие от устройств большой мощности.

Фазные провода через главный трехфазный автоматический выключатель приходят к счетчику. К нему же подключается и рабочая нейтраль. Затем устанавливается трехфазное УЗО, которое защищает всю электрическую цепь дома. Далее электрический ток распределяется по линиям, защищенным, в свою очередь, автоматами или УЗО.

Первые три автоматических выключателя предназначены для защиты осветительных цепей от перегрузки и короткого замыкания. Отдельная линия, защищенная дифференциальным автоматом, выделена для розеточной группы кухни. Далее следует группа розеток для других помещений, защищенная УЗО и тремя автоматическими выключателями. Последняя линия, состоящая из одного УЗО и двух автоматических выключателей, предназначена для защиты цепей отдельно стоящего помещения. Все группы запитываются от разных фаз L1, L2,L3, а защитные приборы подбираются в соответствии с предварительно разработанной схемой с учетом нагрузок на каждую группу и условиями эксплуатации оборудования.

Схема квартирного распределительного щита, оснащенного (наряду с другими защитными устройствами) реле напряжения. В ней указаны номиналы всех автоматов защиты и сечений электрических кабелей. Энергопотребители разделены на отдельные группы с учетом их функциональных особенностей. Ввод выполнен по трехпроводной системе (с PE-проводником защитного заземления).

Для электропроводки здесь принят кабель марки ПВС. Это круглый гибкий кабель с двойной изоляцией и многопроволочными токопроводящими жилами, который не рекомендуется для скрытой проводки. Кроме того, концы жил такого кабеля в многочисленных соединениях требуют лужения. Разумнее использовать кабель марки ВВГ или NYM. Подобная схема вполне может быть полезна для организации электропитания небольшого частного дома.

Схема распределительного щита может быть выполнена с использованием условных обозначений, принятых правилами ПУЭ. На такой схеме указываются типы и характеристики защитных устройств, а также установка их на конкретные группы.

Тип ввода на приведенной схеме однофазный, с защитным проводником РЕ. Марка и сечения проводов здесь приняты в соответствии с номиналами защитных устройств и типом нагрузки.

Простейшая электрическая схема распределительного щита в квартире при однофазном вводе. Она не предусматривает установку счетчика энергии. В квартиру входят три провода — L, N и РЕ. На фазный провод установлен автоматический выключатель. Далее следует УЗО, которое защищает всю систему от возможности поражения человека электрическим током. Система разделена на девять групп потребителей, защищенных автоматами. Каждая группа подключена к проводнику защитного заземления РЕ.

Схема распределительного щита частного дома с сауной с трехфазным вводом без защитного проводника заземления РЕ, что является ее основным недостатком. В этом случае замыкание фазного провода на любой открытый токопроводящий корпус не вызывает короткого замыкания, необходимого для отключения автомата защиты. Кроме того, на линиях сауны, стиральной машины и группы розеток кухни установлены УЗО, что не защищает цепи от сверхтоков, вызванных перегрузкой или коротким замыканием (УЗО на короткое замыкание не реагирует). Здесь должны быть установлены УЗО + автомат или дифференциальные автоматы, совмещающие функции автомата и УЗО.

Для квартир различной планировки и степени комфортности можно предложить несколько электрических схем распределительных щитов с подбором номиналов устройств защиты.

Примеры оформления схем электропроводки

Каждый проект электроснабжения квартиры составляется с учетом особенностей жилья, типов электропитания, а также индивидуальных запросов. В общем случае для качественного последующего монтажа электрику необходимы:

  • Схема распределительного щита
  • План с размещением осветительных приборов, выключателей и регулирующих устройств
  • План размещения розеток и распределительного щита
  • Планы и схемы могут быть выполнены в достаточно упрощенном виде с использованием условных графических обозначений конкретных устройств. Их наличие поможет подобрать провода, а также электромонтажные и алектроустановочные изделия, необходимые для монтажа

Схема подключения дифференциального автомата, выполняющего функции УЗО и автоматического выключателя.

Схема подключения общего УЗО с выводом нулевого проводника на нулевую шину. Номинал УЗО принят на порядок выше номинала общего защитного автомата.

Однолинейная электрическая схема. Представляет собой систему электропитания однокомнатной квартиры с трехфазным вводом и защитным проводником РЕ. Она включает в себя результаты расчетов сети и наиболее полно отражает все ее особенности. Здесь указаны типы и характеристики защитных устройств, марка и сечения проводов, мощность потребителей. Такая схема позволит правильно укомплектовать и качественно смонтировать распределительный щит.

Смотрите также:

Таблица расчета сечения кабеля и проводов электропроводки



Вводная часть

Любая электрическая сеть не может монтироваться без предварительного расчета. Обычно расчет электропроводки производится профессионалами или проектными организациями. Однако для отдельных электрических групп квартиры или частного дома, можно рассчитать электропроводку и самостоятельно. Таблица в этой статье поможет рассчитать сечение жил электрического кабеля в зависимости от нагрузки цепи.

Расчетная мощности электросети

Подробно о расчетах с примерами читайте одлельную статью.

Таблицей расчета сечения кабелей электропроводки в зависимости от токов нагрузки и расчетной мощности сети



Проложенные открыто



S

Медные жилы



Алюминиевые жилы



мм2

Ток

Мощн. кВт



Ток

Мощн.кВт




А

220 В

380 В

А

220 В

380 В

0,5

11

2,4



0,75

15

3,3



1

17

3,7

6,4



1,5

23

5

8,7



2

26

5,7

9,8

21

4,6

7,9

2,5

30

6,6

11

24

5,2

9,1

4

41

9

15

32

7

12

5

50

11

19

39

8,5

14

10

80

17

30

60

13

22

16

100

22

38

75

16

28

25

140

30

53

105

23

39

35

170

37

64

130

28

49

Проложенные в трубе



S

Медные жилы



Алюминиевые жилы



мм2

Ток

Мощн. кВт



Ток

Мощн.кВт




А

220 В

380 В

А

220 В

380 В

0,5



0,75



1

14

3

5,3



1,5

15

3,3

5,7



2

19

4,1

7,2

14

3

5,3

2,5

21

4,6

7,9

16

3,5

6

4

27

5,9

10

21

4,6

7,9

5

34

7,4

12

26

5,7

9,8

10

50

11

19

38

8,3

14

16

80

17

30

55

12

20

25

100

22

38

65

14

24

35

135

29

51

75

16

28



Другие статьи сайта





Похожие статьи

Таблица размеров проводов

и формула

Эта таблица полезна для определения правильного размера провода для любого напряжения, длины или силы тока в любой цепи переменного или постоянного тока. Для большинства цепей постоянного тока, особенно между фотоэлектрическими модулями и батареями, мы стараемся удерживать падение напряжения на уровне 3% или меньше. Нет смысла использовать вашу дорогую фотоэлектрическую мощность для нагрева проводов. Вы хотите, чтобы эта сила в ваших батареях!

Примечание: Эта формула не дает непосредственно размер сечения провода, а скорее число «VDI», которое затем сравнивается с ближайшим числом в столбце VDI, а затем считывается в столбце сечения провода.

1. Рассчитайте индекс падения напряжения (VDI) по следующей формуле:

VDI = AMPS x FEET ÷ (% VOLT DROP x VOLTAGE) расстояние между проводами

  • % Падение напряжения = процентное падение напряжения, допустимое для этой цепи (обычно от 2% до 5%)
  • 2. Определите подходящий размер провода из приведенной ниже таблицы.

    • Возьмите число VDI, которое вы только что вычислили, и найдите ближайшее число в столбце VDI, затем прочтите слева размер сечения провода AWG.
    • Убедитесь, что сила тока вашей цепи не превышает значение, указанное в столбце «Ампактность» для этого размера провода. (Обычно это не проблема в низковольтных цепях).

    Пример: Ваша фотоэлектрическая батарея, состоящая из четырех модулей мощностью 75 Вт, находится в 60 футах от вашей 12-вольтовой батареи. Это фактическое расстояние проводки, монтаж на опоре, вокруг препятствий и т. д. Эти модули рассчитаны на 4,4 А x 4 модуля = максимум 17,6 А. Мы будем стрелять по 3% падению напряжения. Итак, наша формула выглядит так:

    VDI = 17.6 х 60
    3[%] x 12[В]
    = 29,3


    Глядя на нашу диаграмму, VDI 29 означает, что нам лучше использовать провод №2 из меди или провод №0 из алюминия. Хм. Довольно большой провод. Что, если бы эта система была 24-вольтовой? Модули будут соединены последовательно, поэтому каждая пара модулей будет производить 4,4 ампера. Две пары x 4,4 А = макс. 8,8 А.

    Размер провода Медный провод алюминиевый провод
    AWG VDI Ampacity VDI Ampacity
    0000 99 260 62 205
    000 78 225 49 175
    00 62 195 39 150
    0 49 170 31 135
    2 31 130 20 100
    4 20 95 12 75
    6 12 75
    8 8 55
    10 5 30
    12 3 20
    14 2 15
    16 1

    Диаграмма разработана John Dave и Dankyoff. Используется с разрешения.

    Сертификация солнечной энергии Обучение профессиональных специалистов по установке солнечной энергии

    С 18 сертифицированными IREC-ISPQ инструкторами по солнечной фотоэлектрической энергии и 24 сертифицированными NABCEP установщиками солнечной фотоэлектрической энергии — больше, чем в любой другой организации по обучению солнечной энергии — опытная команда Solar Energy International находится в авангарде образования в области возобновляемых источников энергии. Если вы ищете онлайн-обучение по солнечной энергии или личное лабораторное обучение для экзамена начального уровня NABCEP или сертификации установщика NABCEP, почему бы не получить образование у команды самых опытных специалистов по установке солнечной энергии в отрасли? Многие инструкторы SEI участвовали в самых известных солнечных установках в своих сообществах в США и в развивающихся странах.

    Нажмите здесь, чтобы начать обучение солнечной энергии сегодня в компании Solar Energy International.

    Как найти подходящий размер кабеля и провода? Метрические и имперские системы

    Как определить правильный размер провода и кабеля для установки электропроводки?

    Следующее пошаговое руководство покажет вам, как найти правильный размер кабеля и провода или любого другого проводника для установки электропроводки с примерами решений (на английском или английском языке и в системе SI i.е. Имперская и метрическая системы соответственно).

    Имейте в виду, что очень важно выбрать правильный размер провода при выборе размера провода для электроустановок. Несоответствующий размер провода для больших токов нагрузки может создать хаос, который приведет к выходу из строя электрооборудования, опасному пожару и серьезным травмам.

    Падение напряжения в кабелях

    Мы знаем, что все проводники, провода и кабели (кроме сверхпроводников) имеют определенное сопротивление.

    Это сопротивление прямо пропорционально длине и обратно пропорционально диаметру проводника, т. е.

    R ∝ L/a … [Законы сопротивления R = ρ (L/a)]

    Всякий раз, когда через проводник протекает ток, в этом проводнике происходит падение напряжения. Как правило, падением напряжения можно пренебречь для проводов небольшой длины, но в случае проводов меньшего диаметра и большой длины мы должны учитывать значительные падения напряжения для правильной прокладки проводки и управления нагрузкой в ​​будущем.

    В соответствии с правилом IEEE B-23 , в любой точке между клеммой питания и установкой Падение напряжения не должно превышать 2,5% от обеспеченного (питающего) напряжения .

    Похожие сообщения :

    Пример:

    Если напряжение питания 220В переменного тока, то значение допустимого падения напряжения должно быть;

    • Допустимое падение напряжения = 220 x (2,5/100) = 5,5 В

    Аналогично, если напряжение питания составляет 120 В переменного тока, допустимое падение напряжения должно быть не более 3 В (120 В x 2. 5%).

    В цепях электропроводки падение напряжения также происходит от распределительного щита к различным подцепям и конечным подцепям, но для подцепей и конечных подцепей значение падения напряжения должно составлять половину допустимого падения напряжения (т. е. 2,75 В). 5,5 В, как рассчитано выше)

    Обычно падение напряжения в таблицах описывается в Ампер на метр (А/м) например. каково будет падение напряжения в кабеле длиной один метр, по которому течет ток в один ампер?

    Существует два метода определения падения напряжения в кабеле , которые мы обсудим ниже.

    В SI ( Международная система и метрическая система ) падение напряжения описывается как ампер на метр (А/м) .

    В FPS (система футо-фунтов) падение напряжения описывается исходя из длины, которая составляет 100 футов.

    • Обновление : теперь вы также можете использовать следующие электрические калькуляторы, чтобы найти падение напряжения и размер провода в американских системах калибра .
    1. Калькулятор размеров электрических проводов и кабелей (медь и алюминий)
    2. Калькулятор размеров проводов и кабелей в AWG
    3. Калькулятор падения напряжения в проводах и кабелях

    Таблицы и диаграммы для правильных размеров кабелей и проводов

    Ниже приведены важные таблицы, которым вы должны следовать для определения надлежащего размера кабеля для установки электропроводки.

    Нажмите на картинку, чтобы увеличить

    Нажмите на картинку, чтобы увеличить

    Нажмите на картинку, чтобы увеличить

    Нажмите на картинку, чтобы увеличить

    Нажмите на картинку, чтобы увеличить

    Как определить падение напряжения в кабеле?

    Чтобы найти падение напряжения в кабеле, выполните простые действия, указанные ниже.

    • Прежде всего, найдите максимально допустимое падение напряжения.
    • Теперь найдите ток нагрузки.
    • Теперь в соответствии с током нагрузки выберите правильный кабель (чей номинальный ток должен быть ближайшим к расчетному току нагрузки) из таблицы 1.
    • Из Таблицы 1 найдите падение напряжения в метрах или 100 футах (какую систему вы предпочитаете) в соответствии с ее номинальным током.

    (Сохраняйте спокойствие 🙂 Мы будем использовать как методы, так и системы для определения падения напряжения (в метрах и 100 футах) в нашем решенном примере для всей проводки электроустановки).

    • Теперь рассчитайте падение напряжения для фактической длины цепи электропроводки в соответствии с ее номинальным током с помощью по формулам .

    (Фактическая длина цепи x падение напряжения на 1 м) /100 ===> чтобы найти падение напряжения на метр.
    (Фактическая длина цепи x падение напряжения на расстоянии 100 футов) /100 ===> чтобы найти падение напряжения на расстоянии 100 футов.

    • Теперь умножьте рассчитанное значение падения напряжения на коэффициент нагрузки где;

    Коэффициент нагрузки = ток нагрузки, потребляемый кабелем/номинальный ток кабеля, указанный в таблице.

    • Это значение падения напряжения в кабелях при протекании по ним тока нагрузки.
    • Если расчетное значение падения напряжения меньше значения, рассчитанного на шаге (1) (Максимально допустимое падение напряжения), то сечение выбранного кабеля является правильным
    • Если расчетное значение падения напряжения больше, чем значение, рассчитанное в шаге (1) (Максимально допустимое падение напряжения), рассчитать падение напряжения для следующего (большего по сечению) кабеля и так далее, пока рассчитанное значение падения напряжения не станет равным меньше максимально допустимого падения напряжения, рассчитанного на шаге (1).

    Похожие сообщения:

    Как правильно определить размер кабеля и провода для заданной нагрузки?
    Ниже приведены решенные примеры, показывающие, как найти правильный размер кабеля для заданной нагрузки.

    Сечение кабеля для данной нагрузки можно найти с помощью различных таблиц, но следует помнить и соблюдать правила падения напряжения.

    Определяя сечение кабеля для заданной нагрузки, учитывают следующие правила.

    Для данной нагрузки, кроме известного значения тока, должно быть 20% дополнительного объема тока для дополнительных, будущих или аварийных нужд.

    Падение напряжения от счетчика электроэнергии к распределительному щиту должно быть 1,25% , а для конечной подцепи падение напряжения не должно превышать 2,5% от напряжения питания.

    Учитывать изменение температуры, при необходимости использовать температурный коэффициент (Таблица 3)

    Также учитывайте коэффициент нагрузки при определении размера кабеля

    При определении размера кабеля учитывайте систему проводки i.е. в открытой системе электропроводки температура будет низкой, но в кабелепроводе температура повышается из-за отсутствия воздуха.

    Похожие сообщения:

    Решенные примеры правильного сечения проводов и кабелей

    Ниже приведены примеры определения надлежащего размера кабеля для монтажа электропроводки, которые облегчат понимание метода «как определить надлежащий размер кабеля для данной нагрузки».

    Пример 1 …
    (имперская, британская или английская система)

    Для прокладки электропроводки в здании, общая нагрузка 4.5 кВт, а общая длина кабеля от счетчика энергии до распределительного щита подсхемы составляет 35 футов. Напряжение питания 220 В, температура 40°C (104°F). Найдите наиболее подходящий размер кабеля от счетчика электроэнергии к подцепи, если проводка проложена в кабелепроводах.

    Решение:-

    • Общая нагрузка = 4,5 кВт = 4,5 x 1000 Вт = 4500 Вт
    • 20% дополнительная нагрузка = 4500 x (20/100) = 900 Вт
    • Общая нагрузка = 4500 Вт + 900 Вт = 5400 Вт
    • Общий ток = I = P/V = 5400 Вт / 220 В = 24.

    Теперь выберите сечение кабеля для тока нагрузки 24,5 А (из таблицы 1), которое составляет 7/0,036 (28 ампер). Это означает, что мы можем использовать кабель 7/0,036 в соответствии с таблицей 1.

    Теперь проверьте выбранный кабель (7/0,036) с температурным коэффициентом в таблице 3, таким образом, температурный коэффициент равен 0,94 (в таблице 3) при 40°C (104°F), а допустимая нагрузка по току (7/0,036) составляет 28А. , следовательно, допустимая нагрузка по току этого кабеля при 40°C (104°F) будет равна;

    Номинальный ток для 40°C (104°F) = 28 x 0.94 = 26,32 Ампер.

    Поскольку расчетное значение ( 26,32 А ) при 40°C ( 104°F ) меньше, чем допустимая нагрузка по току кабеля (7/0,036), которая составляет 28A , поэтому этот размер кабеля ( 7/0,036 ) также подходит в отношении температуры.

    Теперь найдите падение напряжения на 100 футов для этого (7/0,036) кабеля из таблицы 4 , которая равна 7V , Но в нашем случае длина кабеля составляет 35 футов. Следовательно, падение напряжения для кабеля длиной 35 футов будет равно;

    Фактическое падение напряжения на расстоянии 35 футов = (7 x 35/100) x (24,5/28) = 2,1 В

    А Допустимое падение напряжения = (2,5 x 220)/100 = 5,5 В

    Здесь фактическое падение напряжения (2,1 В) меньше максимально допустимого падения напряжения 5,5 В. Следовательно, подходящий и наиболее подходящий размер кабеля составляет (7/0,036) для данной нагрузки для установки электропроводки.

    Пример 2 …
    (СИ/метрическая/десятичная система)

    Кабель какого типа и размера подходит для данной ситуации

    • Нагрузка = 5.8кВт
    • Вольт = 230В АВ
    • Длина цепи = 35 метров
    • Температура = 35°C (95°F)

    Решение:-

    Нагрузка = 5,8 кВт = 5800 Вт

    Напряжение = 230 В

    Ток = I = P/V = 5800 / 230 = 25,2 А

    20% дополнительного тока нагрузки = (20/100) x 5,2 А = 5 А

    Общий ток нагрузки = 25,2 А + 5 А = 30,2 А

    Теперь выберите размер кабеля для тока нагрузки 30. 2А (из таблицы 1), что составляет 7/1,04 (31 ампер). Это означает, что мы можем использовать кабель 7/0,036 в соответствии с таблицей 1 .

    Теперь проверьте выбранный кабель (7/1,04) с температурным коэффициентом в таблице 3, таким образом, температурный коэффициент составляет 0,97 (в таблице 3) при 35 °C (95 °F), а допустимая нагрузка по току (7/1,04) составляет 31 А. , следовательно, допустимая нагрузка по току этого кабеля при 40°C (104°F) будет равна;

    Номинальный ток для 35°C (95°F) = 31 x 0,97 = 30 А.

    Поскольку расчетное значение (30 ампер) при 35°C (95°F) меньше значения допустимой нагрузки по току (7/1.04) на 31 А, поэтому этот размер кабеля (7/1.04) также подходит для температуры.

    Теперь найдите падение напряжения на амперметр для этого (7/1,04) кабеля из (Таблица 5), которое составляет 7 мВ. Но в нашем случае длина кабеля составляет 35 метров. Таким образом, падение напряжения для 35-метрового кабеля составит:

    Фактическое падение напряжения для 35 метров =

    = мВ x I x L

    = (7/1000) x 30×35 = 7,6 В

    И Допустимое падение напряжения = (2. 5 х 230)/100 = 5,75 В

    Здесь фактическое падение напряжения (7,35 В) больше, чем максимально допустимое падение напряжения 5,75 В. Следовательно, это не подходящий размер кабеля для данной нагрузки. Поэтому мы выберем следующий размер выбранного кабеля (7/1,04), который равен 7/1,35, и снова найдем падение напряжения.

    Согласно таблице (5) номинальный ток 7/1,35 составляет 40 ампер, а падение напряжения на амперметр составляет 4,1 мВ (см. таблицу (5)). Следовательно, фактическое падение напряжения для 35-метрового кабеля будет равно;

    Фактическое падение напряжения для 35 метров =

    = мВ x I x L

    (4.1/1000) x 40×35 = 7,35 В = 5,74 В

    Это падение меньше максимально допустимого падения напряжения. Так что это наиболее подходящий и подходящий кабель или провод размером .

    Похожие сообщения:

    Пример 3

    В здании подключены следующие нагрузки: —

    Подсхема 1

    • 2 лампы по 1000 Вт и
    • 4 вентилятора по 80 Вт
    • 2 телевизора по 120 Вт

    Субконтур 2

    • 6 ламп по 80 Вт и
    • 5 розеток по 100 Вт
    • 4 лампы по 800 Вт

    Если напряжение питания составляет 230 В переменного тока, то рассчитать ток цепи и Размер кабеля для каждой подсхемы ?

    Решение:-

    Общая нагрузка подцепи 1

    = (2 х 1000) + (4 х 80) + (2×120)

    = 2000 Вт + 320 Вт + 240 Вт = 2560 Вт

    Ток для подцепи 1 = I = P/V = 2560/230 = 11.

    Общая нагрузка подконтура 2

    = (6 х 80) + (5 х 100) + (4 х 800)

    = 480 Вт + 500 Вт + 3200 Вт = 4180 Вт

    Ток для подцепи 2 = I = P/V = 4180/230 = 18,1 А

    Таким образом, Кабель рекомендуется для подсхемы 1 = 3/0,029 ” ( 13 А ) или 1/1,38 мм ( 13 А )

    3

    Кабель, рекомендуемый для подцепи 2 = 7/.029 ” ( 21 А ) или 7/0,85 мм (24 А)

    Суммарный ток, потребляемый обеими подцепями = 11,1 А + 18,1 А = 29,27 А

    So Кабель рекомендуется для силового контура = 7/0,044″ (34 А) или 7/1,04 мм (31 А )

    Похожие сообщения:

    Пример 4

    Трехфазный асинхронный двигатель с короткозамкнутым ротором мощностью 10 л. с. (7,46 кВт) непрерывного действия с пуском по схеме «звезда-треугольник» подключается к источнику питания 400 В тремя одножильными кабелями из ПВХ, проложенными в кабелепроводе от 250 футов (76.2 м) от платы плавких предохранителей. Его полный ток нагрузки составляет 19А. Средняя летняя температура в электропроводке составляет 35°C (95°F). Рассчитать размер кабеля для двигателя?

    Решение:-

    • Нагрузка двигателя = 10 л.с. = 10 x 746 = 7460 Вт *(1 л.с. = 746 Вт)
    • Напряжение питания = 400 В (3 фазы)
    • Длина кабеля = 250 футов (76,2 м)
    • Ток полной нагрузки двигателя = 19 А
    • Температурный коэффициент для 35°C (95°F) = 0.97 (из таблицы 3)

    Теперь выберите размер кабеля для тока двигателя при полной нагрузке 19 А (из таблицы 4), который составляет 7/0,36 дюйма (23 ампера) *(помните, что это 3-фазная система, т. е. 3-жильный кабель) и напряжение падение составляет 5,3 В на 100 футов. Это означает, что мы можем использовать кабель 7/0,036 согласно таблице (4).

    Теперь проверьте выбранный кабель (7/0,036) с температурным коэффициентом в таблице (3), таким образом, температурный коэффициент составляет 0,97 (в таблице 3) при 35°C (95°F) и пропускной способности по току (7/0,036” ) составляет 23 ампера, следовательно, допустимая нагрузка по току этого кабеля при 40°C (104°F) составит:

    Номинальный ток для 40°C (104°F) = 23 x 0.97 = 22,31 Ампер.

    Поскольку расчетное значение (22,31 А) при 35°C (95°F) меньше, чем допустимая нагрузка по току кабеля (7/0,036), которая составляет 23 А, поэтому этот размер кабеля (7/0,036) также подходит относительно температуры.

    Коэффициент нагрузки = 19/23 = 0,826

    Теперь найдите падение напряжения на 100 футов для этого кабеля (7/0,036) из таблицы (4), которое составляет 5,3 В. Но в нашем случае длина кабеля составляет 250 футов. Следовательно, падение напряжения для кабеля длиной 250 футов будет равно;

    Фактическое падение напряжения для 250 футов = (5.3 х 250/100) х 0,826 = 10,94 В

    И максимальное Допустимое падение напряжения = (2,5/100) x 400В= 10В

    Здесь фактическое падение напряжения (10,94 В) больше, чем максимально допустимое падение напряжения 10 В. Следовательно, это не подходящий размер кабеля для данной нагрузки. Поэтому мы выберем следующий размер выбранного кабеля (7/0,036), который равен 7/0,044, и снова найдем падение напряжения. Согласно таблице (4) номинальный ток 7/0,044 составляет 28 ампер, а падение напряжения на 100 футов равно 4.1В (см. Таблицу 4). Следовательно, фактическое падение напряжения для кабеля длиной 250 футов будет равно;

    Фактическое падение напряжения на расстоянии 250 футов =

    = Падение напряжения на 100 футов x длина кабеля x коэффициент нагрузки

    = (4,1/100) х 250 х 0,826 = 8,46 В

    А Максимально допустимое падение напряжения = (2,5/100) x 400 В = 10 В

    Фактическое падение напряжения меньше максимально допустимого падения напряжения. Таким образом, это наиболее подходящий и подходящий размер кабеля для монтажа электропроводки в данной ситуации.

    Похожие сообщения:

    2010 Интерпретации Кодекса

    Стремясь помочь электротехнической промышленности осуществить плавный переход к новому Электротехническому кодексу и обеспечить непрерывность выполнения электромонтажных работ, Департамент строительства разместит интерпретацию кодекса на своем веб-сайте. Ниже перечислены новые вопросы, связанные с кодексом, и соответствующие интерпретации Комитета по кодексу. Пользователи этого списка должны иметь доступ к NEC 2005 г. и связанным с ним поправкам Нью-Йорка к NEC 2005 г., а также (Местный закон 49/06), вступившим в силу 1 января 2007 г.

    Все интерпретации основаны на NEC 1999 года и соответствующих поправках города Нью-Йорка.

    Всякий раз, когда есть ссылки на несколько разделов, первый из них является «ведущим разделом», а остальные — второстепенными разделами. На все второстепенные разделы даны ссылки с целью предоставления дополнительных пояснений.

    Щелкните тему или нажмите клавишу ввода на теме, чтобы открыть ответ.

    Глава 1: Общие положения (разделы с 110.2 по 110.79)

    Раздел 110 — (1.12.2010)

    1. Является ли ручка выключателя или язычок автоматического выключателя частью определения корпуса в соответствии со статьей 100? (b) Учитывается ли ручка выключателя или внешний замок на щите при определении глубины рабочего пространства?

    2. Запрещает ли раздел 110.25 размещение электрораспределительного оборудования в механическом помещении?

      После долгих обсуждений приведенный выше ответ останется в силе, поскольку все стороны согласились, что из-за того, что ручки выключателей и автоматических выключателей не добавляются в уравнение рабочего пространства, когда такие приложения представляются на рассмотрение Консультативный совет. Те ответы, которые обсуждались на заседании ECRIC 7 июля 2010 г. и впоследствии были размещены на веб-сайте DOB, будут аннулированы.

    Раздел 110.25 — (05.05.2010)

    1. Являются ли трансформатор и соответствующие распределительные щиты, питающие один этаж, «значительным электрораспределительным оборудованием», для которого требуется электрический шкаф, как это определено в статье 100, или специальное помещение, как требуется в соответствии с разделом 110.25?
      Нет, в любом случае.

    2. Запрещает ли раздел 110.25 размещение электрораспределительного оборудования в механическом помещении?

    Раздел 110.26 — (03.03.2010)

    1. В электрическом шкафу выделена зона для будущих стояков, расположенных напротив настенного осветительного щита 480/277В. Отверстие в полу для прохода стояка окружено бордюром глубиной 6 дюймов и высотой 6 дюймов. Горизонтальный зазор между панелью и стояком составляет 42 дюйма, а между панелью и бордюром — 36 дюймов (скачать приложение). Подходит ли этот код установки?

    Раздел 110.

    26 — (07.07.2010)
    1. Является ли ручка выключателя или язычок автоматического выключателя частью определения корпуса в соответствии со статьей 100?
      Да, согласно Разделу 110.26(a)(1).

    2. Учитывается ли ручка выключателя или внешний замок на панели управления при расчете глубины рабочего пространства?
      Да

    Раздел 110.26(F)(1) – (05.05.2010)

    1. Электрическая панель шириной 40 дюймов и глубиной 6 дюймов расположена в электрическом шкафу шириной 48 дюймов и глубиной 12 дюймов.Вытяжной канал осушителя размером 12 дюймов X 8 дюймов был установлен над панелью с зазором 16 дюймов. В соответствии с Разделом 110.26(F)(1)(b) допускается размещение посторонних систем в специально отведенном месте над панелью при условии, что установлена ​​защита, предотвращающая повреждение электрооборудования из-за конденсации или утечек. Если под воздуховодом установлен поддон, может ли панель оставаться на прежнем месте?
      Нет. Посторонние системы, такие как вытяжной канал сушилки, нельзя устанавливать в выделенном электрическом пространстве, как описано в разделе 110.26(F)(1)(а). Раздел 110.26(F)(1)(b) касается иностранных систем, разрешенных выше, но не в выделенном пространстве.

    Глава 2: Электропроводка и защита — (разделы кода с 200.1 по 285.25)

    Раздел 210.12 — (7 июля 2010 г.)

    1. Клиент запрашивает замену в натуральной форме двух устаревших электрических панелей, обслуживающих гостиничный номер с постоянными принадлежностями для приготовления пищи. Панели состоят из 1-фазного 3-проводного и 3-фазного 4-проводного проводов, а проводка для розеток встроена в каменные стены, и большинство цепей имеют общие нейтрали.Должны ли новые панели быть снабжены защитой от дугового замыкания?
      Нет, только если существующая схема остается на месте. Если устанавливается новая ответвленная цепь от панели к спальням, то требуется защита от дугового замыкания (AFCI).

    Раздел 210.52(B)(2) и 220.12- (4/7/2010)

    1. Касательно розетки, управляемой выключателем, расположенной в столовой жилого дома:
      1. Можно ли подключить розетку к одной из двух или более требуемых ответвлений для небольших бытовых приборов?
        №См. раздел 210.52(B)(2).

      2. Сосуд определен как непрерывная нагрузка?
        № См. раздел 220.12.

      3. Определяется ли такая розетка как постоянно подключенный светильник?

    Раздел 215.2 — (03.03.2010)

    1. Исключение № 2 поправки города Нью-Йорка к Разделу 215.2 гласит: «для жилых помещений… максимальное падение напряжения от точки обслуживания до последнего устройства максимального тока не должно превышать 4%, а общее максимальное падение напряжения до последний выход не должен превышать 5%.Поскольку это исключение не ограничивается только нагрузками на жилые помещения, правильно ли мы предполагаем, что оно также распространяется на все нагрузки (квартирные, механические и общественные) в жилых помещениях классов J1 и J2?

    Раздел 220 — (01.

    12.2010)
    1. В существующей квартире 2 электрических стояка; каждый из них рассчитан на 85 ампер, 115 вольт и защищен однополюсным автоматическим выключателем на 50 ампер в подвале здания. В квартире проводится капитальный ремонт, устанавливаются новые электрощиты и заменяются все ответвления.Расчет нагрузки показывает, что мощность существующего стояка достаточна, а падение напряжения находится в пределах 3%. Можно ли повторно использовать существующие стояки или необходимо предоставить новый однофазный стояк на 208 вольт, чтобы удовлетворить требования статьи 215.2(A)(1)?
      Да, каждый из двух существующих фидеров может быть повторно использован для индивидуального питания новой панели при условии, что он соответствует минимальному расчетному фидеру, необходимому для новых нагрузок, подключенных к каждой новой панели в соответствии со Статьей 220.

    Раздел 220.43 (Б) — (03.03.2010)

    1. Мы разрабатываем масштабную систему трекового освещения для музея. Раздел 220.43(B) требует, чтобы на каждые 2 фута рельсового освещения в расчеты фидерной и сервисной нагрузки включалась дополнительная нагрузка в 150 ВА. Наш проект будет включать в себя постоянно установленные устройства ограничения тока, которые не позволят трассе выдерживать 150 ВА / 2 фута, требуемые в этом разделе.
      1. Допустимо ли выбирать размеры служебных проводников исходя из максимально допустимой пропускной способности трассы с ограничением тока?

      2. Применяется ли для низковольтного рельсового освещения (менее 30 В) раздел 220.43(B)? Или дополнительная нагрузка должна основываться на максимальной мощности трансформатора в ВА?
        Применяется Раздел 220.43(B), если вся система не соответствует определению, содержащемуся в Разделе 411.2, и в этом случае применяется Статья 411.

    Разделы 220.84 и 230.70 — (7/7/2010)

    1. Мы являемся инженерами-строителями многих жилых домов в Нью-Йорке и участвуем в проверке многих перепланировок квартир.Очень часто у нас бывает ситуация, когда две (2) и более отдельных квартиры были объединены вместе, но при этом повторно использовались отдельные поквартирные стояки, электросчетчики и средства защиты. Иногда средства защиты стояков отдельных квартир располагаются в разных комнатах или электрошкафах. Наша интерпретация Кодекса заключается в том, что только один главный выключатель может отключить электроэнергию во всей квартире в случае пожара или любой другой чрезвычайной ситуации. Подскажите пожалуйста, верна ли такая трактовка или можно использовать несколько выключателей на совмещенную квартиру.
      Нет, ваша интерпретация кода неверна, и можно использовать несколько переключателей при условии, что переключатели постоянно идентифицируются.

    Раздел 230 — (01.12.2010)

    1. Раздел 230.70(A) (1) (Легкодоступное место) — Средства отключения обслуживания должны быть установлены в легкодоступном месте внутри здания или сооружения, ближайшем к точке ввода служебных проводников. В разделе 230.43(14) кабели с минеральной изоляцией и металлической оболочкой указаны как тип проводки, который можно прокладывать для проводников служебного входа.Раздел 230.6 (Проводники считаются находящимися вне здания) — Проводники считаются находящимися вне здания или другой конструкции в соответствии с любым из следующих требований:
      1. Если они установлены под бетоном толщиной не менее 2 дюймов под зданием или сооружением.

      2. При установке внутри здания или другой конструкции в кабелепроводе, облицованном бетоном или кирпичом толщиной не менее 2 дюймов.

      3. При установке в любом хранилище, отвечающем строительным требованиям Статьи 450, Часть III (удалено)

      4. При установке в кабелепроводе и на глубине не менее 18 дюймов под зданием или другим сооружением.
      Еще в 1999 году, когда в Нью-Йорке все еще действовали старые электротехнические нормы Нью-Йорка, компания Tyco Thermal Controls получила специальное разрешение на систему 1850-SE (которая состоит из огнеупорного кабеля MI, установленного в защищенном от несанкционированного доступа вентилируемом желобе с прикрепленными предупреждающими табличками). на всю длину желоба) для удлинения служебных вводных проводников внутри здания или иного сооружения. Если нет поправок к разделу 332 Электротехнического кодекса г. Нью-Йорка и поправок и 230.6(3) был удален, можно ли использовать систему 1850-SE для удлинения проводников служебных входов внутри здания или другого сооружения?
      Нет, можно получить специальное разрешение Консультативного совета по электротехнике Департамента зданий.

    Раздел 240 — (01.12.2010)

    1. Однофазный квартирный центр нагрузки с 2-полюсным автоматическим выключателем на 200 А питается от 2-полюсного автоматического выключателя на 175 А в распределительном щите с использованием проводников № 2/0 AWG. Подходит ли этот код установки?
      Да, при условии, что проводники медные, а расчетная нагрузка не превышает 175 Ампер.

    Раздел 240 — (01.12.2010)

    1. Устройство перегрузки по току, такое как автоматический выключатель в распределительном щите, может располагаться на высоте более 6 футов 7 дюймов над полом рабочей площадки, если второй автоматический выключатель установлен на стороне нагрузки рассматриваемой ответвленной цепи (с первым автоматическим выключателем в распределительном щите). ) в легкодоступном месте и не выше 6 футов 7 дюймов над полом? Вышеизложенное основано на Разделах 240.24(A) (3) и 230.921(a).

    Раздел 240.24(Д) — (06.01.2010)

    1. Мы рассматриваем возможность установки выносного субсчетчика в кухонном кладовке квартиры, расположенной в существующем здании. Шкаф имеет полноценную дверь, встроенные полки и достаточно места внутри для установки счетчика. Размеры счетчика: 8 дюймов X 8 дюймов X 1 дюйм. Можно ли устанавливать удаленный вспомогательный счетчик в кладовой? Кодекс касается только устройств перегрузки по току в шкафах для одежды [раздел 240.24(D)].
      Да, при условии обеспечения надлежащего доступа к оборудованию.

    Раздел 250 — (01.12.2010)

    1. В соответствии со статьей 250.52(A)(2) металлический каркас здания, не находящийся в прямом контакте с землей, допускается использовать в качестве заземляющего электрода, если он соединен в соответствии с подпунктами (2), (3) или (4) этой статьи.
      1. Для железобетонной конструкции будет ли соединение арматурного стержня колонны аналогичным образом квалифицировать арматурный стержень как приемлемый заземляющий электрод для соединения проводников заземляющего электрода с несколькими отдельными системами по всему зданию?
        Нет, в соответствии со статьей 250.30(A)(7) только металлическая водопроводная труба и конструкционный металл являются приемлемыми методами заземления электродов.

      2. Существуют ли особые требования, связанные с установкой и размерами арматуры, чтобы ее можно было квалифицировать как заземляющий электрод?
        Вопрос спорный, так как соединение арматурных стержней колонны не является приемлемым методом заземления электродов.

      3. Будут ли требования к соединению проводников заземляющего и заземляющего электродов такими же, как и для несущего металлического каркаса?
        Является спорным, так как соединение арматурных стержней колонны не является приемлемым методом заземления электродов.

    2. Требуется ли проводник заземления оборудования (EGC) между сервисным выключателем и сервисом коммунальной службы?
      Нет, применяется раздел 250.142.

    3. Должно ли требование вопроса 1(а) выше соответствовать Разделу 250.122?
      Нет, если заземляющий проводник оборудования установлен, то он должен соответствовать разделам 250.92(B) и 250.102(C).

    4. Требуется ли заземление и соединение между сервисным выключателем и распределительной сетью?
      Да.

    5. Должно ли требование вопроса 2(а) выше соответствовать Разделу 250.66?
      Нет, требуется соответствие Разделу 250.102(D)

    Раздел 250.64 (E) — (03.03.2010)

    1. При условии соблюдения требований раздела 250.64(E) допускается ли прокладка заземлителя в одном кабелепроводе с фазным, нулевым и заземляющим проводами оборудования?
      Да, при условии, что соблюдены все требования части III статьи 250, а заземлители отличимы друг от друга.

    Разделы 250.66 и 250.122 — (7 июля 2010 г.)

    1. Для параллельных служебных проводников, проложенных в нескольких кабелепроводах, должен ли проводник заземляющего электрода иметь размер в соответствии с Разделом 250.66 (а не Разделом 250.122)?
      Да.

    Глава 4: Оборудование общего назначения — (разделы кода с 400.1 по 490.74)

    Раздел 410.73- (7 июля 2010 г.)

    1. Мы находимся в процессе установки 6 рядов по 12 светильников в ряду, всего 72 светильника для внутреннего освещения.Будет шесть отдельных 20-амперных цепей (6 горячих, 6 нейтральных и 6 заземлений оборудования) и шесть однополюсных 20-амперных выключателей для управления освещением в открытом коммерческом помещении. (без офисов) Согласно Разделу 410.73(G), Исключение №5; он освобождает от необходимости использования балластных разъединителей для светильников. Верен ли мой ответ?
      Да.

    Раздел 422.31(B) и 440.14 — (05.05.2010)

    1. Мы устанавливаем мини-сплит-систему кондиционирования воздуха без воздуховодов, состоящую из двух компонентов: наружного компрессорно-конденсаторного блока (герметичный мотор-компрессор с хладагентом) и внутреннего блока (фанкойлы).Вся система питается от одной ответвленной цепи, которая подключается к наружному блоку через разъединяющее устройство, расположенное на наружном блоке. Требуется ли для внутреннего блока отдельное внутреннее устройство отключения?
      Да. Однако блокируемое устройство защиты ответвленной цепи от перегрузки по току на панели ответвленной цепи источника может служить средством отключения внутреннего блока. См. разделы 422.31(B) и 440.14
    2. .

    Глава 7: Особые условия — (раздел 700 Кодекса.от 1 до 780,7)

    Раздел 700 — (1.12.2010)

    1. Сценарий: Существующие секции распределительного устройства с коронными коробками и вертикальными тяговыми коробками имеют несколько комплектов проводников, идущих к соответствующим нагрузкам. Он предназначен для выборочного преобразования некоторых из существующих вспомогательных проводников в аварийные проводники, пока они остаются в своей соответствующей коронной коробке или вытяжной коробке.
      1. Разрешается ли устанавливать «барьер» внутри коронной коробки/распределительной коробки/вытяжной коробки, который будет отделять аварийные провода от других систем и соответствовать требованиям 700.9?

      2. Разрешается ли дуговая изоляция питаемой сети и проводников от других систем в соответствии с 700.9?
      В соответствии с разделом 700.9(B) (2) в служебном помещении разрешается размещать только аварийные питатели с противопожарной защитой.

    Раздел 700.9(B) – (06.01.2010)

    1. На территории кампуса будет установлен аварийный генератор мощностью 1000 кВт, 480/277 В для обслуживания двух зданий, одного нового, второго существующего.Новое здание будет спроектировано и построено в два этапа, второй этап произойдет в ближайшие 5-10 лет. В существующем здании генератор будет снабжать только нагрузки, обеспечивающие безопасность жизнедеятельности, через аварийный распределительный щит генератора (EGS), в то время как в новом здании генератор будет подавать нагрузки, обеспечивающие жизнедеятельность, а также резервные нагрузки через аварийный распределительный щит (EDS). ЭЦП будет получать аварийное питание от ЭГС через автоматический выключатель на 1200А и общий фидер (3 комплекта по 600МСМ).
      1. Согласно разделу 700.9(B), параграфы с 1 по 4, допустимо ли подавать нагрузки безопасности жизнедеятельности и резервные нагрузки через общий фидер, идущий от генератора к новому зданию?
        Да. Однако внутри нового здания нагрузки для обеспечения жизнедеятельности должны быть полностью независимы от опорных нагрузок.

      2. Требуется ли вертикальное разделение между секцией выключателя 1200A и соседними секциями в EGS?
        № См. раздел 700.9(B) действующих правил по электротехнике.Для Этапа 2 проектирования и строительства установка должна будет соответствовать нормам, действующим на момент реализации.

    Раздел 700.9 — (07.07.2010)

    1. Мы инженер-консультант, работающий над 9-этажным зданием в Квинсе. На крыше находится существующий аварийный (ЭМ) генератор. Аварийные фидеры от генератора к АВР, расположенным в подвале, выполнены кабельными с проводами типа ТНН. Мы перемещаем часть этих аварийных фидеров, чтобы учесть изменения в программе на одном из этажей.Пожалуйста, объясните следующее: Должны ли перенаправленные аварийные фидеры соответствовать 700.9(D)? Да.

    Глава 8: Системы связи — Код Разделы с 800.1 по 830.179)

    Раздел 800 — (1.12.2010)

    1. Установка типов: AC, FC, FCC, IGS, MV, MC, MI, NM, TC, SE, USE, UF, IMC, EMT, RMC, FMC, LFNC, NRC, LFMC, LNMFC, HDPE , NUCC, FMT, ENT, вспомогательные желоба, шинопроводы, кабельная шина, лотки из ячеистого бетона, лотки из ячеистого металла, металлические кабелепроводы, неметаллические лотки, многовыходная сборка, неметаллические удлинители, лотки стоечного канала, поверхность металлические кабельные каналы, кабельные каналы с неметаллической поверхностью, кабельные каналы под полом и кабельные лотки должны устанавливаться лицензированным мастером-электриком или обладателем специальной лицензии, даже если эти вышеперечисленные методы используются для низковольтной проводки, проводки безопасности или передачи данных?
      Да; в соответствии с §27-3017(a)(1) Электротехнического кодекса г. Нью-Йорка.Имейте в виду, что большинство перечисленных здесь способов подключения подходят только для силовых цепей и что Раздел 800.113 запрещает использование любого проводника с маркировкой напряжения для цепей связи.

    Раздел 800 — (01.12.2010)

    1. В отношении прокладки информационных, коаксиальных, телефонных, сигнальных и других коммуникационных/низковольтных кабелей; мы обязаны придерживаться главы 9, таблица 1 для заполнения кабелепровода? См. также 90.3 для справки.
      Нет, исключение из раздела 800.110.

    2. Касательно установки кабелей передачи данных (кабель, который начинается с коммутационной панели и заканчивается разъемом/компьютером/факсом/телефоном), распространяется ли статья 800 на эти установки?
      Да.

    Раздел 800 — (7.07.2010)

    1. В отношении прокладки информационных, коаксиальных, телефонных, сигнальных и других коммуникационных/низковольтных кабелей; мы обязаны придерживаться главы 9, таблица 1 для заполнения кабелепровода? См. также 90.3 для справки.
      Заполнение кабелепровода должно соответствовать статье, касающейся использования этих кабелей.

    2. Касательно установки кабелей передачи данных (кабель, который начинается с коммутационной панели и заканчивается разъемом/компьютером/факсом/телефоном), распространяется ли статья 800 на эти установки?
      Заполнение кабелепровода должно соответствовать статье, касающейся использования этих кабелей.

    Приложение D: Примеры расчетов

    Приложение D — (3 марта 2010 г.)

    1. Мы запрашиваем дополнительные разъяснения по интерпретации Комитета от 7 февраля 2007 г., касающейся расчета нагрузки.В ответ на вопрос об окончательной расчетной нагрузке для многоквартирных домов в ответе Комитета указывалось, что эта нагрузка считается постоянной. Примеры D3 и D3(a) Приложения D к NEC 2005 г. показывают, что расчетная нагрузка для определения параметров устройств сверхтока в нежилых помещениях получается при использовании 100 % непостоянной нагрузки плюс 125 % постоянной нагрузки. Однако в примерах D4(a) и D4(b) для вместимости жилых помещений коэффициент непрерывной нагрузки 125% не присваивается ни одному компоненту общей расчетной нагрузки.Пожалуйста, пересмотрите исходный ответ. Применимы ли примеры D4(a) и D4(b) к многоквартирным домам?
      Да. В примерах D4(a) и D4(b) показаны применимые расчеты для определения конечных нагрузок в многоквартирных жилых домах. Это относится только к расчетам нагрузки на жилую единицу.

    Статьи: подраздел главы, состоящий из определенного количества разделов

    Статья 110 — (08.09.2010)

    1. Представитель Con Ed сказал нам, что они регулируют требования к допуску перед C.Т. шкафы, а не Электротехнический кодекс Нью-Йорка. Это для КТ шкаф должен быть расположен на вторичной стороне главного выключателя здания перед вторым устройством максимального тока. Они хотят одобрить 30-дюймовое свободное пространство вместо 36-дюймового, требуемого кодексом. Есть ли у них полномочия санкционировать это и будет ли это принято BEC?
      Нет, требуется зазор в 3 фута в соответствии с таблицей 110.26(A) (1)

    Статья 250 — (08.09.2010)

    1. При использовании 250.122(F) (1) для справки. Рассмотрите возможность защиты фидера предохранителем на 4000 А на входе без защиты от замыкания на землю. Соответствует ли кодексу использование заземляющего провода оборудования 500MCM в каждом параллельном кабелепроводе?
      Да.

    2. Рассмотрите возможность защиты фидера предохранителем на 4000 А перед входом с защитой от замыкания на землю, настроенной на 400 А. Предполагая, что условия 1, 2 и 3 раздела 250.122(F) (2) соблюдены, соответствует ли кодексу использование медного заземляющего проводника оборудования №3 в каждом параллельном кабелепроводе?
      №Раздел 250.122 (F)(2) касается только многожильных кабелей.

    3. При использовании Таблицы 250.122 в качестве справочной — Размер заземляющего проводника оборудования для незащищенного рабочего провода не может быть непосредственно определен из Таблицы 250.122. Пожалуйста, рассмотрите здание с удаленной концевой коробкой обслуживания. Служебные проводники между служебной концевой коробкой и помещением электроснабжения проложены под землей из ПВХ.
      1. Можно ли прокладывать рабочие провода из ПВХ без заземляющего провода оборудования?
        Да, согласно разделу 250.142.

      2. Если ответ на вопрос (i) выше отрицательный, можно ли подобрать сечение заземляющего проводника оборудования в соответствии с устройством защиты от перегрузки по току?
        Ответ не требуется

      3. Если ответ на вопрос (i) отрицательный, можно ли выбрать сечение заземляющего проводника оборудования на основе размера фидера коммунальной сети и относительного устройства защиты от перегрузки по току в соответствии с разделом 240.4?
        Ответ не требуется

      4. Если все ответы на вопросы A, B и C отрицательные, существует ли метод определения размера заземляющего провода оборудования для служебных проводов, проложенных из ПВХ?
        Ответ не требуется

    Статья 300 — (05.05.2010)

    1. Разрешено ли использовать непроницаемый для жидкости гибкий металлический кабелепровод (герметичный) длиной более 6 футов для цепей класса 2? FPN к Разделу 725.1 указано, что методы проводки, указанные в главах 1–4, не применяются к проводке класса 2.
      Да, оборудование, используемое в аварийных системах, должно соответствовать статье 700.

    Статья 400 — (08.09.2010)

    1. В образовательном учреждении владелец/архитектор предлагает установить розетку в накладной коробке на рабочем месте столярных изделий. Розетка будет установлена ​​под рабочей поверхностью и за панелью доступа (панель доступа НЕ требует снятия инструментов).На рабочую поверхность устанавливается люверс. На рабочую поверхность будет установлен шнур и штепсельное устройство. Шнур от прибора предлагается провести через втулку вниз к розетке, смонтированной в столярном станке. Допустима ли эта установка?
      Да, согласно Разделу 400.7(a)(3)

    2. В образовательном учреждении владелец/архитектор предлагает установить розетку в коробку для поверхностного монтажа в столе столярных изделий. Розетка будет установлена ​​под рабочей поверхностью и за панелью доступа (панель доступа НЕ требует снятия инструментов).Предлагается установить настольную коробку скрытого монтажа по аналогии с ФСР-Т3У-3. Коробка содержит четыре емкости. Эти розетки питаются от собранного на заводе шнура NEMA 5-20P SJ. Этот комплект шнуров предлагается втыкать в розетку, установленную в столе. Допустима ли эта установка?
      Нет, согласно разделу 400.8 № 1. Портативные (не стационарные) разрешены со шнуром и вилкой, тогда как стационарно установленные не могут быть подключены с помощью шнура и вилки.

    Статья 700 — (07.04.2010)

    1. Мы планируем установить когенерационную установку в существующем высотном жилом доме, в котором нет аварийного генератора.Когенерационная установка мощностью 100 кВт работает на природном газе и может работать как автономный генератор при отключении электроэнергии.

      Когенерационная установка указана на соответствие UL 1741 (Инверторы, преобразователи, контроллеры и оборудование систем связи для использования с распределенными источниками энергии), но не UL 2200 (Стационарные генераторные установки). В случае отключения коммунальных услуг блоку требуется более 10 секунд для перехода из режима межсетевого взаимодействия в режим автономной генерации.Владелец здания заинтересован в использовании когенерационной установки в автономном режиме для питания нагрузок здания (включая лифты и аварийное освещение) в случае длительного отключения электроэнергии.

      1. Распространяются ли требования статьи 700 (включая доступность в течение 10 секунд) на когенерационную установку при работе в режиме автономной генерации?

      2. Можно ли использовать этот коген в автономном режиме в качестве добровольно устанавливаемого аварийного генератора для питания лифтов и аварийного освещения при отключении коммунальных услуг?

      3. Если ответ на (b) «Нет», можно ли использовать этот коген-блок в автономном режиме только для питания нагрузок, не связанных с безопасностью жизни?
      №Требования Статьи 300 применяются к герметичным гибким металлическим кабелепроводам, даже если они используются для проводки класса 2. См. Раздел 90.3.

    Статья 700 — (07.04.2010)

    1. Мы запрашиваем дополнительные разъяснения по интерпретации Комитета от 6 января 2010 г., касающейся аварийных фидеров. В ответ на вопрос о том, допустимо ли подавать нагрузки безопасности жизнедеятельности и резервные нагрузки через общий аварийный фидер кампуса, Комитет ответил «Да». У нас есть аналогичный случай, когда панель пожарной сигнализации (FAP) устанавливается в здании, обслуживаемом аварийным фидером кампуса.FAP будет подключен через выделенную АВР на 30 ампер. Можно ли отводить общий аварийный фидер перед каким-либо коммутационным аппаратом для подключения АВР на 30 А?
      Да.

    Статья 760 — (08.09.2010)

    1. В существующем малоэтажном доме престарелых существующий предохранитель с предохранителем пожарной сигнализации подключен к основной линии, а существующий щит панели аварийного освещения подключен к основной. Владелец планирует установить аварийный генератор и автоматический ввод резерва (АВР) для питания щита аварийного освещения.Генератор будет иметь главный автоматический выключатель. Работа с существующей системой пожарной сигнализации не планируется.
      1. Может ли владелец оставить существующий предохранитель пожарной сигнализации впереди главного?
        Да, с учетом аварийного питания согласно ответам ниже.

      2. Обязан ли владелец подключить существующую систему пожарной сигнализации к генератору?
        Да.

      3. Если владелец добровольно решит подключить систему пожарной сигнализации к генератору, может ли он сделать это, коснувшись стороны нагрузки АВР перед панелью аварийного освещения?
        Вопрос спорный, так как собственник обязан подключить пожарную сигнализацию к генератору.

      4. Если владелец добровольно решит подключить систему пожарной сигнализации к генератору, потребуется ли для системы пожарной сигнализации специальная АВР?
        Да.

    Электротехнический кодекс г. Нью-Йорка 2011 г. – Административные положения и поправки NEC 2008 г. уже поступили в продажу в магазине CityStore.

    Другие ссылки на интерпретацию кода:

    Расчеты электрической нагрузки для жилой панели


    Онлайн-интерактивный калькулятор электрической нагрузки для жилых помещений


    Резюме: Калькулятор электрической нагрузки для жилых помещений, онлайн и интерактивный, обеспечивает точные расчеты нагрузки на панель.

    Узнайте, чем делятся другие, на сайте «Спросите электрика»:
    Отличный веб-сайт, особенно если вы не считаете необходимым платить электрику за потенциально незначительную работу. Чердак из Шеркока, Великобритания
    Краткое руководство по калькулятору электрической нагрузки

    Обратите внимание: для этого онлайн-инструмента расчета требуется, чтобы в вашем браузере был включен JavaScript.

    Подробные инструкции для калькулятора электрической нагрузки.

    Знакомство с калькулятором электрической нагрузки

    Целью расчета электрической нагрузки жилого дома является точное определение размера базы электроснабжения в зависимости от электрооборудования, которое будет установлено. Национальные электротехнические нормы и правила являются основой для обеспечения правильного расчета и правильной установки электросети.

    Этап 1

    Общие требования к электрической нагрузке основаны на внутренней площади дома в квадратных футах, которая затем используется для расчета базовой нагрузки освещения и необходимых цепей электроприборов. Калькулятор жилой электрической нагрузки предварительно загружен электрической информацией, которую вы можете выбрать. Нажмите на кнопку со знаком вопроса, чтобы получить более подробную информацию о каждом разделе и записи.

    Этап 2

    Бытовые приборы и нагрузки моторного типа обычно представляют собой более крупное оборудование, используемое на кухне, в прачечной, в гараже.Обязательно проверьте информацию на паспортной табличке для точных расчетов.

    Этап 3

    Отопление и кондиционирование воздуха. Правильная идентификация оборудования для отопления и кондиционирования воздуха очень важна, потому что это оборудование обычно требует большей электрической нагрузки.

    Этап 4

    Выполнение расчетов: Кнопка «Рассчитать» выполняет расчеты на основе информации, которую вы предоставили в этой форме.Кнопка «Рассчитать» должна быть нажата при внесении любых изменений в форму.

    Основы измерения и расчета электроэнергии

    Что такое ВА?

    ВА — это аббревиатура вольт-ампер, которая представляет собой единицу мощности, определяемую путем умножения напряжения и силы тока в цепи. ВА — это стандартное измерение электрической мощности, которое используется для определения требований к компонентам электрической цепи.
    Пример : цепь на 120 вольт, обеспечивающая 1 ампер = 120 вольт-ампер.

    Разница между ВА и ваттами?

    Ватт — это мера истинной мощности, необходимой для выполнения работы со скоростью 1 джоуль в секунду. Мощность рассчитывается путем умножения напряжения на коэффициент мощности цепи.
    Пример : Вт = напряжение, умноженное на силу тока, умноженное на коэффициент мощности.

    Что такое коэффициент мощности?

    PF или коэффициент мощности представляет собой отношение фактической мощности в ваттах к полной мощности в вольт-амперах, выраженное в процентах.
    Пример : коэффициент мощности 100% является оптимальным, однако типичный коэффициент мощности может находиться в диапазоне от 75 до 90%.

    ОСОБОЕ ПРИМЕЧАНИЕ:
    В некоторых областях формы ниже вы можете комбинировать нагрузки ВА для нескольких устройств с указанным разделом.



    Краткие инструкции для калькулятора электрической нагрузки

    Калькулятор нагрузки разделен на три основных раздела, которые позволяют ввести необходимую информацию о проекте дома и предполагаемом электрооборудовании, которое будет установлено.

    Расчеты выполняются в соответствии с национальными электротехническими нормами и правилами, в которых основное внимание уделяется требуемым нагрузкам с учетом электроприборов и электродвигателей. Кнопки помощи со знаком вопроса помогут вам получить подробную информацию о типичных нагрузках оборудования, которые можно выбрать в различных раскрывающихся меню.

    В этот калькулятор электрической нагрузки для жилых помещений предварительно загружена электрическая информация, которую вы можете выбрать. Пожалуйста, используйте дополнительные кнопки со знаком вопроса для получения более конкретной информации.Для вашего продолжения кнопки «Обновить» и «Рассчитать» будут пересчитывать всю форму.




    ВАЖНО : Мы предоставляем эти инструменты расчета в качестве руководства, которое поможет вам понять процесс точного определения размеров электрощита в жилом доме на основе предполагаемых нагрузок. Результаты расчетов основаны на точности предоставленной вами информации.Кнопка [Рассчитать] должна быть нажата при внесении любых изменений в форму. Точный расчет нагрузки лучше всего проводить с помощью профессионального архитектора или инженера, который проверяется строительным отделом в вашей юрисдикции.



    Видео по электромонтажу #2


    Советы по электромонтажу для домашних электромонтажных работ Размыкающий автоматический выключатель, розетка на настенном выключателе, светильник без заземляющего провода, помощь в проектировании домашней электропроводки.

    Посмотреть больше видео о проводке дома от Ask The Electrician:


    Узнайте больше из моего видеокурса по домашней электротехнике:


    » Вы можете избежать дорогостоящих ошибок! «

    Вот как это сделать:
    Правильно подключите с помощью моей иллюстрированной книги по электромонтажу

    Отлично подходит для любого проекта домашней электропроводки.



    Идеально подходит для домовладельцев, учеников,




    включает в себя:
    проводки GFCI выходов проводки GFCI Выключатели освещения

    Электропроводка 3- и 4-проводной электрической плиты
    Электропроводка 3-проводной и 4-проводной кабель для сушилки и розетка для сушилки
    Методы устранения неполадок и ремонта электропроводки для 5-градусных электропроводок


    01306 Электропроводка

    Коды NEC для домашней электропроводки
    ….и многое другое.


    СВЯЗАННЫЕ

    Подробнее о расчете электрической нагрузки в жилых помещениях

    Установка дополнительной электрической панели
    Думаете об установке дополнительной панели? Вот что нужно учитывать в первую очередь, и вы можете обнаружить, что вам вообще не нужна вспомогательная панель.

    Сечение провода для щита электроснабжения дома
    Как выбрать сечение провода для щита электроснабжения: Какие провода мне нужны для подачи электроэнергии в мой дом?

    Достаточно ли велика ваша электрическая панель обслуживания
    Достаточно ли велика моя электрическая панель для всех моих приборов? Оценка необходимого электроснабжения, размеров домашних электрических панелей, мест для автоматических выключателей в электрических панелях.

    Установка электропроводки в хозяйственной постройке
    Установка электропроводки в хозяйственной постройке: Как определить размеры и рассчитать электрощит для хозяйственной постройки, онлайн-калькулятор электрической нагрузки и калькулятор падения напряжения.

    Электропроводка в доме
    Что требуется для электропроводки в жилом доме? Как спланировать домашние электрические цепи, Установка электрической проводки для светильников и розеток, Домашняя электрическая проводка.

    Электропроводка для автодома
    Провода какого сечения мне нужны для внешней вспомогательной панели? Как установить электрическую проводку, обеспечивающую питание автодома.

    Размеры главного электрического щита для дома
    Какой размер главного щита следует установить для домашних электрических цепей? Как подобрать главный электрощит для дома.

    Размеры электрических панелей
    Электрические автоматические выключатели и панели: В моей панели много автоматических выключателей, почему главный выключатель не срабатывает, когда все включено одновременно?

    Расчет электрической нагрузки жилых помещений — 1491


    Как рассчитать натяжение троса и троса



    При проектировании кабельных или тросовых систем важным фактором является степень растяжения, возникающая при приложении силы.При расчетах помните следующее:

    Существует два типа растяжения кабеля и стальных тросов: Structural Stretch и Elastic Stretch.

    Структурное растяжение

    Структурное растяжение — это удлинение свивки в конструкции кабеля и стального каната, поскольку отдельные проволоки регулируются под нагрузкой. Структурное растяжение в продукции Loos & Co., Inc. составляет менее 1% от общей длины кабеля. Эта форма растяжения может быть полностью устранена путем предварительного растяжения троса или стального троса перед отправкой.

    Эластичный стретч

    Elastic Stretch — это фактическое физическое удлинение отдельных проводов под нагрузкой. Упругое растяжение можно рассчитать по следующей формуле*:

    E = (Ш x Г) / Г 2

    Где:

    E = Упругое растяжение в % от длины**

    W = Вес груза в фунтах

    D = Диаметр кабеля в дюймах

    G = см. таблицу ниже

    Кабель/трос

    Коэффициент G

    Кабель/трос

    «G» фактор

    1×7 Нержавеющая сталь 302/304

    .00000735

    1×7 оцинк.

    .00000661

    1×19 Нержавеющая сталь 302/304

    .00000779

    1×19 оцинк.

    .00000698

    7×7 Нержавеющая сталь 302/304

    .0000120

    7×7 оцинк.

    .0000107

    7×19 Нержавеющая сталь 302/304

    .0000162

    7×19 оцинк.

    .0000140

    6×19 Нержавеющая сталь 302/304 IWRC

    .0000157

    6×19 Оцинк. IWRC

    .0000136

    6×25 Нержавеющая сталь 302/304 IWRC

    .0000160

    6×25 Оцинкованный IWRC

    .0000144

    19×7 Нержавеющая сталь 302/304

    .0000197

    19×7 оцинк.

    .0000178

    *Эластичное растяжение, полученное по этой формуле, является приблизительным.

    **Не забудьте сохранить единицы измерения постоянными. Длина вашего кабеля должна быть рассчитана в дюймах, чтобы соответствовать измерению диаметра, также в дюймах

    Для получения дополнительной информации и загрузки бесплатного калькулятора растяжения с нашего веб-сайта обратитесь к менеджеру по продукции или посетите нашу страницу технической информации.

    Мы не можем найти эту страницу

    (* {{l10n_strings.REQUIRED_FIELD}})

    {{l10n_strings.CREATE_NEW_COLLECTION}}*

    {{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

    {{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.ТЕГИ}} {{$элемент}} {{l10n_strings.ПРОДУКТЫ}} {{l10n_strings.DRAG_TEXT}}

    {{l10n_strings.DRAG_TEXT_HELP}}

    {{l10n_strings.ЯЗЫК}} {{$select.selected.display}}

    {{article.content_lang.display}}

    {{l10n_strings.АВТОР}}

    {{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

    {{$select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}} Калькулятор размеров проводов и кабелей

    в AWG

    Введение

    Электрический провод или кабель имеет определенное сопротивление, что приводит к некоторому падению напряжения от одного конца к другому.Слишком маленький размер кабеля, и вы рискуете нагреться в кабеле; слишком большой, и вы будете тратить деньги на медь, которая вам не нужна. Поэтому очень важно рассчитать правильный размер кабеля для выбора провода/кабеля. В Северной Америке стандарт AWG чаще всего используется для многожильных кабелей и выражает калибр вместе с количеством жил и их калибром. Например, кабель, указанный как 16 AWG 7/24, имеет размер 16AWG и состоит из 7 отдельных жил, каждая из которых имеет сечение 24 AWG.

    Примечание к расчету

    Это простой калькулятор для определения приблизительного сечения/размера провода на основе длины провода (в футах) и силы тока (в амперах) в обычных автомобильных приложениях. В Северной Америке они измеряются по диаметру проводника и выражаются с использованием американского калибра проводов (AWG). Кроме того, следует отметить следующие моменты:
    Фазы — Выбор количества фаз в цепи. Обычно это однофазный или трехфазный.Для однофазных цепей требуется три провода. Для трехфазных цепей требуется четыре провода. Один из этих проводов является проводом заземления, размер которого можно уменьшить.
    Напряжение -Введите напряжение на источнике цепи. однофазные напряжения обычно составляют 115 В или 120 В, а трехфазные напряжения обычно составляют 208 В, 230 В или 480 В.
    Ампер -Введите максимальный ток в амперах, который будет протекать по цепи. Его необходимо получить у производителя оборудования.
    Расстояние -Введите длину проводов в цепях в одном направлении в футах.
    Материал — Выберите материал, используемый в качестве проводника в проводе. Общие проводники — медь и алюминий.
    Падение напряжения — Это может стать проблемой для инженеров и электриков при выборе размера провода для длинных проводников. Падение напряжения в цепи может произойти из-за использования слишком маленького сечения провода или из-за слишком большой длины проводника.

    Как правило, чем меньше диаметр провода, тем выше его сопротивление и, следовательно, меньше допустимый ток на заданной длине.Почти всегда можно использовать провод большего сечения. Если вы сомневаетесь в нагрузке, поднимитесь на шкалу. Помимо длины, на пропускную способность провода могут влиять и другие факторы, в том числе его нахождение в жаркой среде, продолжительность нагрузки, многожильный или одножильный провод, покрытие провода и т. д.



    Люди также спрашивают (Вопросы и ответы)

    1. Как определить сечение кабеля?
    Разделите напряжение, проходящее по кабелю, на требуемый ток. Если, например, на кабель будет действовать 120 вольт, а вы хотите, чтобы по нему проходило 30 ампер: 120/30 = 4.-8 = 0,0005172 Ом кв.

    2. Каковы стандартные размеры кабелей?
    Стандартные размеры кабелей и проводов

    3. Какой размер провода подходит для 100 ампер?
    2-го калибра
    Когда речь идет о линиях, соединяющих главную и вторичную панели, где по линии будет передаваться ток до 100 ампер, используйте электрический кабель 2-го калибра с неметаллической оболочкой. Кабель должен содержать один или два горячих провода в зависимости от ваших потребностей, один нейтральный провод и один заземляющий провод. Каждый провод должен быть 2-го калибра.

    4. Какой размер алюминиевого провода подходит для 100 ампер?

    5. Как узнать, что мой кабель 2,5 мм?
    Выбор кабеля
    Кабели для розеток кольцевой или радиальной магистрали обычно представляют собой кабель диаметром 2,5 мм. Это измерение представляет собой площадь поперечного сечения отдельных проводов в кабеле — фактическую площадь открытой поверхности провода. Размер кабеля должен быть напечатан на оболочке.

    6. Какой размер провода мне нужен для 30 ампер?
    Любая цепь с предохранителем на 30 ампер должна использовать как минимум медь калибра 10 или алюминий калибра 8.Для более длинных пробегов может потребоваться увеличение размера провода. В вашем случае используйте не менее 10 меди для вашего сварочного аппарата, независимо от того, как далеко он находится от панели выключателя.

    7. Какой провод используется в электропроводке дома?
    Что касается домашних электрических проводов, вы обычно будете работать с проводами калибра 12 или 14. Но для бытовой техники вы будете использовать калибр 10, 8 или 6. В таких вещах, как печи, водонагреватели, сушилки и кондиционеры, используются эти большие датчики, потому что они требуют большой силы тока.

    8.В чем разница между проводом и кабелем?
    Основное ключевое различие между проводами и кабелями заключается в том, что провод представляет собой один проводник, тогда как кабель представляет собой группу проводников. … Но некоторые провода покрыты тонким слоем ПВХ. А в случае кабелей они идут параллельно и скручены или соединены вместе, образуя единый корпус.

    9. Могу ли я использовать провод калибра 18 для светодиодных фонарей?
    Большинство людей, скорее всего, порекомендуют использовать для светодиодных фонарей одножильный провод 18-го калибра. … Этот размер провода способен обрабатывать гораздо больше, чем ваша обычная система.Если вы собираетесь установить несколько 12-вольтовых светодиодных светильников с возможностью регулировки яркости, вам, возможно, захочется взять разъемы для проводки, которые помогут вам с проводкой.

    10. Какой размер провода мне нужен для розетки 110?
    Пока вы не подключаете слишком много ламп к цепи освещения, вы обычно можете управлять этой цепью с помощью 15-амперного выключателя, а также подключать ее проводом 14-го калибра. С другой стороны, для выходной цепи, управляемой 20-амперным выключателем, требуется провод 12-го калибра.

    11. Какой размер провода мне нужен?
    ЭМПИРИЧЕСКИЕ ПРАВИЛА.Многие техники будут повторять эти эмпирические правила и полагаться на них при любых обстоятельствах: «Провод двенадцатого калибра подходит для 20 ампер, провод 10-го калибра подходит для 30-амперного, 8-го калибра подходит для 40-амперного и 6-го калибра. подходит для 55 ампер» и «Автоматический выключатель или предохранитель всегда рассчитан на защиту проводника [провода].

    12. Как рассчитать, какой размер провода мне нужен?
    VDI = AMPS x FEET ÷ (% ПАДЕНИЕ НАПРЯЖЕНИЯ x НАПРЯЖЕНИЕ)
    Amps = Вт, деленные на вольты.
    футов = расстояние в одну сторону.
    % Падение напряжения = процентное падение напряжения, допустимое для этой цепи (обычно от 2% до 5%)

    13.Как далеко можно протянуть провод 8 калибра на 30 ампер?
    около 18 футов
    Это отличное место для информации, спасибо. вместо этого — пробег до коробки составляет около 18 футов. Если это требует 30А, то было бы напрасно использовать провод 8ga.

    .

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
