Распиновка наушников mini usb. Распиновка микро usb разъема для зарядки. Распиновка мини USB

Разъем USB появился двадцать лет тому назад и изначально был предназначен для применения в приборах бытового назначения. В настоящее время приобрел довольно большую популярность также в профессиональном оборудовании. Тем не менее, его “бытовые” корни явно проявляются в том, что этим типом разъемного соединителя снабжаются все без исключения популярные гаджеты.

Первоначальный вариант разъема отличался габаритами, не вполне подходящими для установки его розеток в переносные устройства карманного формата. Для устранения этого недостатка были созданы варианты miniUSB и microUSB, которые позволяли реализовывать основные функции соединителя и при этом выгодно отличались от прототипа заметно лучшими массогабаритными характеристиками.

Характерные черты разъема microUSB

Соединитель microUSB содержит пять контактов, к каждому из которых припаян изолированный провод. Правильная ориентация вилки при подключении к розетке задается применением характерных сглаженных скосов одной из верхних граней экранирующей юбки.

Контакты вилки разъема обозначаются цифрами от 1 до 5 с естественной нумерацией справа налево так, как показано на рисунке. Распайка микро usb разъема и назначение отдельных его контактов приведены в таблице.

Распиновка микро юсб по цветам

Экранирующая оплетка кабеля также считается проводом. Она не выводится на отдельный контакт.

Распайка микро usb разъема для зарядки

Ремонт соединителя и изготовление кабеля

Неплохие эксплуатационные свойства кабельной и приборной части соединителя micro USB в сочетании с низкой стоимостью соединительного кабеля и его широким распространением приводят к тому, что ремонт этого аксессуара проводится сравнительно редко. Тем не менее, в случае его установки нового гнезда из-за хорошо продуманной конструкции не составляет больших проблем даже несмотря на его достаточно миниатюрные размеры. Из особенностей следует обратить внимание на аккуратность и целесообразность дополнительной защиты места пайки, например, непроводящим лаком.

Интерфейс USB широко используется в современных электронных устройствах. Практически на всех мобильных устройствах установлен микро- или мини-ЮСБ коннектор. Если разъем перестал работать, то для его ремонта необходимо знать распиновку micro-USB. Ситуация усложняется тем, что многие производители гаджетов выполняют распайку контактов по-своему. Изучив возможные варианты цоколевки, можно справиться с проблемой.

Назначение и виды

Коннектор USB обладает хорошим набором функций. С его помощью можно не только передавать большие объемы информации с высокой скоростью, но и обеспечить девайс питанием. Новый интерфейс довольно быстро заменил на компьютерах старые порты, например, PS/2. Сейчас вся периферия подключается к ПК именно с помощью портов ЮСБ.

На сегодняшний день было создано 3 версии коннектора USB:

Особенности распиновки

При разговоре о цоколевке USB-разъёма необходимо разобраться в обозначениях, указанных на схемах. Начать стоит с вида коннектора — активный (тип А) либо пассивный (тип В). С помощью активного разъема возможен обмен информацией в двух направлениях, и пассивный позволяет только ее принимать. Также следует различать две формы соединителя:

F — «мама».
M — «папа».

В этом вопросе все должно быть понятно и без объяснений.

Коннектор стандарта USB

Сначала несколько слов нужно сказать о совместимости трех версий интерфейса. Стандарты 1.1 и 2.0 полностью аналогичны конструктивно и отличаются только скоростью передачи информации. Если в соединении одна из сторон имеет старшую версию, то работа будет проводиться с низкой скоростью. При этом ОС выведет следующее сообщение: «Это устройство способно работать быстрее».

С совместимостью 3.0 и 2.0 все несколько сложнее. Устройство или кабель второй версии можно подключить к новому разъему, а обратная совместимость существует только у активных разъемов типа А. Следует заметить, что интерфейс ЮСБ позволяет подавать на подключенный гаджет напряжение в 5 В при силе тока не более 0,5 А. Для стандарта USB 2.0 распайка по цветам слева направо имеет следующий вид:

Красный — положительный контакт постоянного напряжения в 5 В.
Белый — data-.
Зеленый — data+.
Черный — общий провод или «земля».

Схема разъема достаточно проста, и при необходимости починить его будет несложно. Так как в версии 3.0 увеличилось количество контактов, то и его распиновка отличается от предыдущего стандарта. Таким образом, цветовая схема контактов имеет следующий вид:

Разъемы micro и mini

Коннекторы этого форм-фактора имеют пять контактов, один из которых задействован не всегда. Проводники зеленого, черного, красного и белого цветов выполняют аналогичные USB 2.0 функции. Распиновка mini-USB соответствует цоколевки micro-USB. В разъемах типа А фиолетовый проводник замкнут с черным, а в пассивных он не используется.

Эти коннекторы появились благодаря выходу на рынок большого количества устройств небольших габаритов. Так как они внешне похожи, часто у пользователей возникают сомнения о принадлежности разъема к тому либо иному форм-фактору. Кроме некоторого отличия в габаритах, у микро-ЮСБ на задней стороне расположены защелки.

Миниатюризация коннектора негативно повлияла на надежность. Хотя mini-USB и обладает большим ресурсом , через довольно короткий временной отрезок он начинает болтаться, но при этом из гнезда не выпадает. Микро-ЮСБ представляет собой доработанную версию mini-USB. Благодаря улучшенному креплению он оказался более надежным. Начиная с 2011 года этот коннектор стал единым стандартом для зарядки всех мобильных устройств.

Однако производители вносят в схему некоторые изменения. Так, распиновка микро-USB разъема для зарядки iPhone предполагает два изменения в сравнении со стандартной. В этих девайсах красный и белый провода соединяются с черным через сопротивление 50 кОм, а с белым — 75 кОм. Также есть отличия от стандарта и у смартфонов Samsung Galaxy. В нем белый и зеленый проводники замкнуты, а 5 контакт соединен с 4 с помощью резистора номиналом в 200 кОм.

Зная цоколевку различных видов коннекторов USB, можно найти и устранить неисправность. Чаще всего это требуется в ситуации, когда из строя вышло «родное» зарядное устройство, но у пользователя есть блок питания от смартфона другого производителя.

Интерфейс USB (универсальная последовательная шина) активно используется уже 2 десятилетия, и за это время было создано несколько стандартов. Впервые это произошло в 1997 году, когда на материнских платах появился соответствующий разъем. Сегодня речь пойдет о стандартах и распиновке USB, но сначала необходимо отметить преимущества шины.

Одним из главных среди них является поддержка Plug & Play. Сейчас после подключения девайса уже не требуется вручную устанавливать нужные драйвера и производить перезагрузку персонального компьютера.

Шина не только позволяет передавать информацию, но и обеспечивает питанием подключенное устройство. В результате появилась возможность создавать мобильные сетевые и звуковые карты, а также другие виды контролеров.

Версии USB

В настоящее время создано 3 стандарта этого интерфейса. Основные отличия между ними заключаются не в распиновке разъема USB, а d скорости обмена информацией. При этом обеспечивается совместимость новых версий с предыдущими, что значительно облегчило жизнь пользователям.

Тип 1.1

Этот стандарт способен обеспечить скорость передачи информации до 12 Мб/с. Во время его создания это был хороший показатель, но все же существовал более скоростной интерфейс- IEEE 1394 или FireWire (до 400 Мб/с), разработанный компанией Apple. Однако ЮСБ 1.1 получил довольно широкое распространение и применялся на протяжении нескольких лет.

Среди основных характеристик данной спецификации следует отметить:

Возможность подключения более 100 устройств, в том числе и хабы.
Максимальная длина шнура 3 м.
Показатель напряжения шины составляет 5 В, а ток нагрузки — 0,5 А.

Тип 2.0

аппаратной совместимости со стандартом 1.1 позволяет использовать старые устройства, но пропускная способность шины в такой ситуации резко снижается.

Следует учесть тот факт, что реальная пропускная способность ЮСБ 2.0 значительно отличалась от указанной в спецификации. Связано это с реализацией работы протокола, допускающего задержки в передаче пакетов данных. За последние годы появилась масса девайсов, для нормальной работы которых требовалась большая пропускная способность шина.

Тип 3.0

Это новый стандарт, массовое распространение которого началось в 2010 году. Он позволяет передавать информацию со скоростью до 5 Гб/с. Хотя распиновка ЮСБ разъема 3.0 и имеет некоторые отличия от 2-й версии, они полностью совместимы. Чтобы различать коннекторы этих стандартов, гнезда и штекера USB 3.0 маркируются синим цветом.

Также существуют определенные несоответствия в распайке разъемов. Показатель номинального тока увеличен до 0.9 А. В результате увеличилось количество периферийных устройств, для работы которых уже не требуется отдельный источник питания. Имеют собственную классификацию и коннекторы ЮСБ:

Тип A предназначен для подключения к гнезду, установленному на материнской плате компьютера или хабе.
Тип B используется в периферийных устройствах (принтерах).

Коннекторы второго типа имеют довольно большие размеры и не могут быть установлены на портативные гаджеты. Для исправления ситуации были созданы стандарты micro- и мини ЮСБ.

Распиновка разъемов USB 2.0 (типы, А и В)

Так как коннекторы первых версий универсальной последовательной шины не отличаются физически, то достаточно знать распайку последнего стандарта. На первый контакт подается питание в 5 В, а для передачи сигнала задействованы 2-й и 3-й провода.

Распиновка USB кабеля по цветам выглядит следующим образом:

1 — красный.
2 — белый.
3 — зеленый.
4 — черный.

Распиновка разъема USB 3.0

В последней версии стандарта вместо 4 контактов используется 9. Цветовая схема распайки приведена на рисунке и имеет следующий вид:

Назначение контактов с 1 по 4 аналогично предыдущей версии.
5−6 и 8−9 провода используются соответственно для передачи/приема данных по протоколу Super Speed.
7 — масса сигнальных проводов.

Разъемы типа В версии 3.0 несовместимы с предыдущими стандартами.

Распиновка mini-USB аналогична микро, но в третьей версии интерфейса применяется только разъем последнего типа. Micro-USB 2.0 имеет 5 контактов, однако, используется лишь 4. В последней версии количество проводов увеличено в 2 раза. Контакты 1−5 выполняют те же функции, что и в коннекторах прежнего стандарта, а остальные предназначены для решения следующих задач:

6−7 и 9−10 — соответственно для передачи/приема данных по высокоскоростному протоколу.
8 — земля информационных проводов.

Цоколевка микро-ЮСБ для зарядки

Хотя все мобильные гаджеты заряжаются через разъем USB, единого стандарта нет, и каждый производитель разработал собственную схему. Можно использовать любой адаптер питания для подзарядки аккумулятора. Например, в iPhone для этого необходимо соединить контакты 2, 3 с 4 посредством резистора с номинальным сопротивлением в 50 кОм, а с 5 — 75 кОм. У главного конкурента Samsung Galaxy распиновка микро-USB разъема для зарядки более простая. Потребуется поставить перемычку между контактами 2 и 3, а 4 соединить с 5 резистором в 200 кОм.

Первоначальная разработка USB-разъемов осуществлялась еще в 1994 году американским инженером Аджай Бхаттом, а также целой командой квалифицированных специалистов компьютерных компаний, таких как Intel, Microsoft, Apple, Hewlett-Packard и множество других.

Разработчики собирались сделать так, чтобы в конечном итоге получился предельно универсальный порт, который мог бы использоваться для большинства современных устройств, когда после подключения определенного оборудования к компьютеру оно или начинало работать моментально, или же сразу после того, как пользователь устанавливал соответствующие драйверы. Распиновка микро-USB и стандартного разъема позволяла полностью заменить привычные на то время СОМ- и LPT-порты, обеспечивая при этом скорость передачи информации более 115 кбит/с. Помимо этого, порт являлся параллельным, чтобы можно было организовать к нему подключение нескольких источников, а также использовать «горячее» подключение, не требующее перезагрузки или же выключения ПЭВМ.

Первый запуск

Первый непромышленный образец порта, который имел кодовый индекс 1.0с и скорость транслирования данных не более 12 Мбит/с, был выпущен в 1995-1996 годах. В середине 1998 года уже была проведена окончательная доработка при помощи автоматического поддержания скорости, обеспечивая стабильное соединение, вследствие чего порт нормально функционировал при скорости 1,5 Мбит/с. В последующей модификации был выпущен новый USB 1.1. Распиновка микро-USB тогда еще не предусматривалась, да и вообще устройства еще не так активно использовались, несмотря на то что уже с середины 1997 года активно выпускались материнские платы, а также разнообразные устройства, в которых имелся данный разъем.

Модификации

В 2000 году уже вышел первый USB 2.0, который был способен поддерживать скорость до 480 Мбит/с. Основной принцип данной разработки заключался в том, что устройство могло подключаться к порту старых приспособлений, которые основывались на USB 1.1. В то же время появилась уже первая флешка на 8 Мб, которая предусматривалась под данный порт. В 2008 году разработка продвинулась еще дальше, был уже выпущен USB 3.0, скорость передачи данных которого поддерживалась уже на уровне до 4,8 Гбит/с.

Распиновка

Распиновка микро-USB является сегодня достаточно востребованной. Скорее всего, вы уже когда-то встречались с такой проблемой, когда просто нет нужного вам на данный момент USB-переходника под рукой. Ситуации могут быть самыми разными — устройство сломалось, потерялось, отсутствует в продаже, его длины недостаточно и еще целый ряд других. Зная технологии того, как осуществляется распиновка микро-USB, вы можете решить данную проблему полностью самостоятельно.

Если вы умеете проводить распиновку, а также имеете навык работы с паяльником, то в таком случае у вас не будет никаких проблем с существующими на сегодняшний день USB-разъемами. На данный момент это самые распространенные коннекторы в современной цифровой технике, то есть сегодня без них не обходится не только ни один мобильный телефон последнего поколения, но и ни один гаджет.

Сразу стоит отметить, что, помимо самых распространенных, существует также еще один дополнительный вид USB. Стоит только вспомнить, как выглядит переходник от сканера или же компьютера, ведь невооруженным глазом можно определить, что разъемы на таком переходнике являются разными.

Тот коннектор, который будет подключаться к компьютеру, является активным и обозначается в основном буквой А. Тот же коннектор, который будет подключаться к сканеру, представляет собой пассивное устройство и обозначается буквой В.

USB 2.0

В данном случае существует несколько типов проводов с разными типами подключения:

+5И (красный провод), предназначается для питания. Предельный ток питания в данном случае не превышает 500 mA.
D- (белый провод) Data -.
D- (зеленый провод) Data +.
GND (черный) — представляет собой общий провод, который изначально предназначается для земли.

MicroUSB

Данный разъем на сегодняшний день является наиболее распространенным в том случае, если требуется подключение какого-нибудь смартфона или же планшета. Они отличаются на порядок меньшими размерами по сравнению с традиционными USB-интерфейсами, которые пользуются популярностью на сегодняшний день, вследствие чего несколько сложнее проводится и распиновка микро-USB на планшете. Еще одной особенностью, которой отличается такой разъем, стоит назвать то, что в нем присутствует пять различных контактов.

Маркировка таких коннекторов представляет собой:

Micro-AM (BM) — male.
Micro-AF (BF) — female.

Особенности micro-USB

Стоит отметить, что особенность, которую имеет распиновка микро-USB-разъема, затрагивает не только размер данного устройства, но еще и то, что в нем присутствует дополнительный контакт.

Красный провод — VBUS.
Белый провод D- (Data -).
Зеленый провод D+ (Data +).
ID — в пассивных разъемах формата В он не используется. Если же речь идет об активных разъемах типа А, то в данном случае он замыкается с землей для поддержания функции OTG.
Черный провод — земля (GND).

Отдельно следует сказать о том, что практически всегда распиновка микро-USB-разъема предусматривает также наличие провода Shield, в котором не применяется изоляция. В данном случае на него возлагается роль экрана, при этом он никаким образом не маркируется, а также не отличается каким-то индивидуальным номером.

Также стоит отметить еще одно понятие. Скорее всего, каждый человек приблизительно понимает, что представляет собой удлинитель, и при этом понимает, что там используются разные коннекторы. Как и во всех остальных типах разъемов, в USB также предусматривается понятие male-female, где male — штекер, а female — гнездо.

Как осуществляется распайка?

Есть два варианта того, как распаивается разъем микро-USB. Распиновка может осуществляться просто непосредственно перед зеркалом, когда перед ним ставится коннектор. Однако при этом вы должны понимать то, что так можно просто совершить ошибку или же в конечном итоге припаять далеко не то, что было нужно. Второй вариант — это просто мысленно перевернуть коннектор.

Также существует еще один способ того, как может осуществляться распиновка микро-USB для зарядки или чего-либо еще. Данный способ более актуален в том случае, если у вас нет возможности использовать разборный коннектор USB, который не так часто, но все равно встречается сегодня в продаже в различных заведениях. У вас есть кабель USB — miniUSB, из которого вам нужно сделать кабель USB — microUSB. При этом у вас есть кабель последнего типа, но на другом его конце стоит вовсе не стандартный USB. В данной ситуации наиболее оптимальным решением будет просто спаять нужный кабель, соединив между собой различные провода, и именно часто пользователями осуществляется под микро-USB распиновка. Samsung-устройства часто не имеют требуемого разъема, поэтому в данном случае эта технология также является актуальной.

Как соединить?

Берется изначальный кабель, после чего от него отрезается коннектор miniUSB. Отрезанный конец полностью освобождается от экрана, в то время как остальные четыре провода зачищаются и залуживаются. Теперь берем кабель с разъемом microUSB, после чего также отрезаем от него лишнее и проводим ту же самую процедуру. Теперь остается просто спаять между собой провода, после чего соединение изолировать каждое отдельно. Далее вы можете просто использовать какую-нибудь изоляцию (например, фольгу), и замотать уже изолированные ранее соединения все вместе. Полученный в конечном итоге экран сверху заматывается изолентой или же скотчем для того, чтобы он не слетал впоследствии.

Главное, что стоит запомнить: перед тем как будет проводиться такая необычная распиновка кабеля микро-USB, вам не следует забывать также про проведение распиновки активных и пассивных коннекторов. Именно по этой причине рекомендуется изначально определиться с тем, какая конкретно распиновка используется на вашем кабеле.

Под зарядку

Любая стандартная зарядка, которая основывается на использовании USB, предусматривает использование всего лишь двух проводов — это +5В, а также общий контакт. Именно поэтому, если вам нужно припаять первый и пятый выводы, и самое главное в данном случае, при подаче напряжения — это сделать все в соответствии с полярностью вашего оборудования.

Самое главное: вне зависимости от того, под что именно вами осуществляется распиновка разъема USB, делать все надо предельно аккуратно и со знанием технологии. Всегда старайтесь заранее предусматривать различные ошибки и размеренно выполнять каждое действие, ведь в том случае, если какие-то разъемы будут подключены вами неправильно или же вы не так что-то припаяете, есть вероятность того, что кабель вообще не сможет нормально работать и использоваться для соединения нескольких устройств.

Проблемы при зарядке различных устройств через USB часто возникают, когда используются нештатные зарядники. При этом зарядка происходит довольно медленно и не полностью либо вовсе отсутствует.

Следует сказать и о том, что зарядка через USB возможна не со всеми мобильными устройствами. Этот порт у них имеется только для передачи данных, а для зарядки применяется отдельный круглое гнездо.

Выходной ток в компьютерных USB составляет не больше пол-ампера для USB 2.0, а для USB 3.0 – 0,9 А. Ряду девайсов этого может быть недостаточно для нормального заряда.

Бывает, что в вашем распоряжении имеется зарядник, но он не заряжает ваш гаджет (об этом может сообщить надпись на дисплее или будет отсутствовать индикация заряда). Такое ЗУ не поддерживается вашим девайсом, и возможно это из-за того, что ряд гаджетов до начала процесса зарядки сканирует присутствие определенного напряжения на пинах 2 и 3. Для других девайсов может быть важным присутствие перемычки между этими пинами, а также их потенциал.

Таким образом, если устройство не поддерживает предлагаемый тип зарядника, то процесс зарядки не начнется никогда.

Чтобы девайс начал заряжаться от предоставленного ему зарядника, необходимо обеспечить на 2 и 3 пине USB, необходимые напряжения. Для разных устройств эти напряжения тоже могут отличаться.

Для многих устройств требуется, чтобы пины 2 и 3 имели перемычку или элемент сопротивления, номинал которого не больше 200 Ом. Такие изменения можно сделать в гнезде USB_AF, которое находится в вашем ЗУ. Тогда зарядку станет возможно производить стандартным Data-кабелем.

Гаджет Freelander Typhoon PD10 требует той же схемы подключения, но напряжение заряда должно быть на уровне 5,3 В.

В случае если у зарядника отсутствует гнездо USB_AF, а шнур выходит прямо из корпуса ЗУ, то можно припаять к кабелю штекеры mini-USB или micro-USB. Соединения необходимо произвести, как показано на следующей картинке:

Различная продукция фирмы Apple имеет такой вариант соединения:

При отсутствии элемента сопротивления номиналом 200 кОм на пинах 4 и 5 устройства фирмы Motorola не могут осуществить полный заряд.

Для зарядки Samsung Galaxy необходимо наличие перемычки на пинах 2 и 3, а также элемента сопротивления на 200 кОм на контактах 4 и 5.

Полный заряд Samsung Galaxy Tab в щадящем режиме рекомендуется производить при использовании двух резисторов номиналом 33 кОм и 10 кОм, как изображено на картинке ниже:

Такое устройство, как E-ten может заряжаться любым ЗУ, но лишь при условии, что пины 4 и 5 будут соединены перемычкой.

Такая схема реализована в кабеле USB-OTG. Но в этом случае необходимо использовать дополнительный переходник USB папа-папа.

Универсальное ЗУ Ginzzu GR-4415U и другие аналогичные устройства имеют гнезда с различным соединением резисторов для зарядки девайсов iPhone/Apple и Samsung/HTC. Распиновка этих портов выглядит так:

Чтобы зарядить навигатор Garmin, необходим тот же кабель с перемычкой на контактах 4 и 5. Но в этом случае устройство не может заряжаться во время работы. Для того чтобы навигатор мог подзаряжаться, необходимо заменить перемычку на резистор номиналом 18 кОм.

Для зарядки планшетов обычно необходимо 1-1,5 А, но как было упомянуто ранее, USB-порты не смогут нормально заряжать их, поскольку USB 3.0 выдаст максимум 900 мА.

В некоторых моделях планшетов для зарядки имеется круглое коаксиальное гнездо. Плюсовой пин гнезда mini-USB/micro-USB в таком случае не имеет соединения с контроллером заряда аккумулятора. По утверждениям некоторых пользователей таких планшетов, если соединить плюс от гнезда USB с плюсом коаксиального гнезда перемычкой, то зарядка может осуществляться через USB.

А можно и изготовить переходник для подключения в коаксиальное гнездо, как показано на рисунке ниже:

Вот схемы перемычек с указанием напряжения и номиналов резисторов:

В итоге, чтобы осуществлять зарядку различных гаджетов от неродных ЗУ необходимо убедиться в том, что зарядка выдает напряжение 5 В и ток не меньше 500 мА, и внести изменения в гнезде или штекере USB согласно требованиям вашего устройства.

Удобное хранение радиодеталей

Питание на мини usb.

Распиновка микро usb разъема

Гаджет Freelander Typhoon PD10 требует той же схемы подключения, но напряжение заряда должно быть на уровне 5,3 В.

Различная продукция фирмы Apple имеет такой вариант соединения:

А можно и изготовить переходник для подключения в коаксиальное гнездо, как показано на рисунке ниже:

Вот схемы перемычек с указанием напряжения и номиналов резисторов:

Удобное хранение радиодеталей

Распиновка USB-кабеля означает описание внутреннего устройства универсальной последовательной шины. Это устройство применяется для передачи данных и зарядки аккумуляторов любых электронных приборов: мобильных телефонов, плееров, ноутбуков, планшетных компьютеров, магнитофонов и других гаджетов.

Проведение качественной распиновки требует знаний и умения читать схемы, ориентирования в типах и видах соединений, нужно знать классификацию проводов, их цвета и назначение. Длительная и бесперебойная работа кабеля обеспечивается правильным соединением проводами 2 коннекторов USB и mini-USB.

Виды USB-разъемов, основные отличия и особенности

Универсальная последовательная шина представлена 3 версиями – USB 1.1, USB 2.0 и USB 3.0. Первые две спецификации полностью совмещаются между собой, шина 3.0 имеет частичное совмещение.

USB 1.1 – это первая версия устройства, используемая для передачи данных. Спецификацию применяют только для совместимости, так как 2 рабочих режима по передаче данных (Low-speed и Full-speed) обладают низкой скоростью обмена информацией. Режим Low-speed со скоростью передачи данных 10-1500 Кбит/с используется для джойстиков, мышей, клавиатур. Full-speed задействован в аудио- и видеоустройствах.

В USB 2.0 добавлен третий режим работы – High-speed для подключения устройств по хранению информации и видеоустройств более высокой организации. Разъем помечается надписью HI-SPEED на логотипе. Скорость обмена информацией в этом режиме – 480 Мбит/с, которая равняется скорости копирования в 48 Мбайт/с.

На практике, из-за особенностей конструкции и реализации протокола, пропускная способность второй версии оказалась меньше заявленной и составляет 30-35 Мбайт/с. Кабеля и коннекторы спецификаций универсальной шины 1.1 и второго поколения имеют идентичную конфигурацию.

Универсальная шина третьего поколения поддерживает скорость 5 Гбит/с, равняющуюся скорости копирования 500 Мбайт/с. Она выпускается в синем цвете, что облегчает определение принадлежности штекеров и гнезд к усовершенствованной модели. Сила тока в шине 3.0 увеличилась с 500 мА до 900 мА. Эта особенность позволяет не использовать отдельные блоки питания для периферийных устройств, а задействовать шину 3. 0 для их питания.

Совместимость спецификаций 2.0 и 3.0 выполняется частично.

Классификация и распиновка

При описаниях и обозначениях в таблицах разъемов ЮСБ принято по умолчанию, что вид показан с внешней, рабочей стороны. Если подается вид с монтажной стороны, то это оговаривается в описании. В схеме светло-серым цветом отмечаются изолирующие элементы разъема, темно-серым цветом – металлические детали, полости обозначаются белым цветом.

Несмотря на то что последовательная шина называется универсальной, она представлена 2 типами. Они выполняют разные функции и обеспечивают совместимость с устройствами, обладающими улучшенными характеристиками.

К типу A относятся активные, питающие устройства (компьютер, хост), к типу B – пассивное, подключаемое оборудование (принтер, сканер). Все гнезда и штекеры шин второго поколения и версии 3.0 типа A рассчитаны на совместную работу. Разъем гнезда шины третьего поколения типа B больше, чем нужен для штекера версии 2. 0 типа B, поэтому устройство с разъемом универсальной шины 2.0 тип B подключается с использованием только кабеля USB 2.0. Подключение внешнего оборудования с разъемами модификации 3,0 тип B выполняется кабелями обоих типов.

Разъемы классического типа B не подходят для подключения малогабаритного электронного оборудования. Подключение планшетов, цифровой техники, мобильных телефонов выполняется с использованием миниатюрных разъемов Mini-USB и их улучшенной модификации Micro-USB. У этих разъемов уменьшенные размеры штекера и гнезда.

Последняя модификация разъемов ЮСБ – тип C. Эта конструкция имеет на обоих концах кабеля одинаковые коннекторы, отличается более скоростной передачей данных и большей мощностью.

Распиновка USB 2.0 разъема типы A и B

Классические разъемы содержат 4 вида контактов, в мини- и микроформатах – 5 контактов. Цвета проводов в USB-кабеле 2.0:

+5V (красный VBUS), напряжение 5 В, максимальная сила тока 0,5 А, предназначен для питания;
D- (белый) Data-;
D+ (зеленый) Data+;
GND (черный), напряжение 0 В, используется для заземления.

Для формата мини: mini-USB и micro-USB:

Красный VBUS (+), напряжение 5 В, сила тока 0,5 А.
Белый (-), D-.
Зеленый (+), D+.
ID – для типа А замыкают на GND, для поддержания функции OTG, а для типа B не задействуют.
Черный GND, напряжение 0 В, используется для заземления.

В большинстве кабелей имеется провод Shield, он не имеет изоляции, используется в роли экрана. Он не маркируется, и ему не присваивается номер. Универсальная шина имеет 2 вида соединителя. Они имеют обозначение M (male) и F (female). Коннектор М (папа) называют штекером, его вставляют, разъем F (мама) называется гнездо, в него вставляют.

Распиновка USB 3.0 типы A и B

Шина версии 3.0 имеет подключение по 10 или 9 проводам. 9 контактов используется, если отсутствует провод Shield. Расположение контактов выполняется таким образом, чтобы можно было подключать устройства ранних модификаций.

Распайка USB 3.0:

A – штекер;
B – гнездо;
1, 2, 3, 4 – контакты, совпадающие с распиновкой контактов в спецификации 2. 0, имеют ту же цветовую гамму;
5, 6 контакты для передачи данных по протоколу SUPER_SPEED, имеют обозначение SS_TX- и SS_TX+ соответственно;
7 – заземление GND;
8, 9 – контактные площадки проводов для приема данных по протоколу SUPER_SPEED, обозначение контактов: SS_RX- и SS_RX+.

Распиновка Micro-USB-разъема

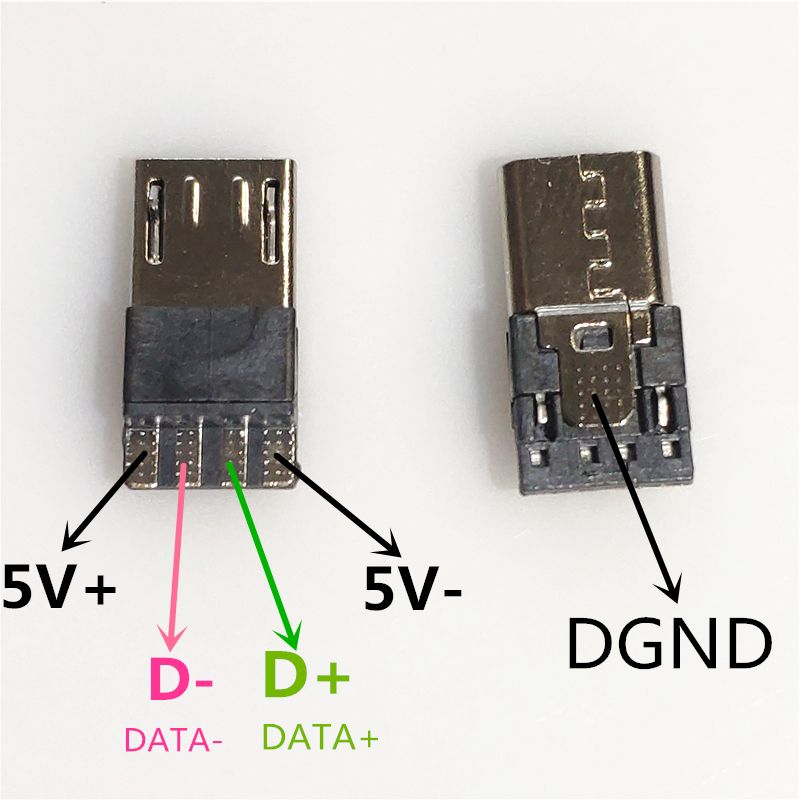

Кабель Micro-USB имеет соединители с 5 контактными площадками. К ним подводится отдельный монтажный провод в изоляции нужного цвета. Чтобы штекер точно и плотно садился в гнездо, верхняя экранирующая часть имеет специальную фаску. Контакты микро-USB пронумерованы цифрами от 1 до 5 и читаются справа налево.

Распиновки коннекторов микро- и мини-USB идентичны, представлены в таблице:

Экранирующий провод не припаивается ни к одному контакту.

Распиновка Mini-USB

Разъемы Mini-A и Mini-B появились на рынке в 2000 году, использовали стандарт USB 2.0. К сегодняшнему дню мало используются из-за появления более совершенных модификаций. Им на смену пришли микросоединители и модели ЮСБ типа C. В разъемах мини используется 4 экранированных провода и ID-функция. 2 провода используют для питания: питающий +5 В и заземление GND. 2 провода для приема и отправки дифференциальных сигналов данных, обозначаются D+ и D-pin. Data+ и Data- сигналы передаются по витой паре. D+ и D-работают всегда вместе, они не являются отдельными симплексными соединениями.

В USB-разъемах используется 2 вида кабелей:

экранированный, 28 AWG витая, мощность 28 AWG или 20 AWG без скрутки;
неэкранированный, 28 AWG без скрутки, мощность 28 AWG или 20 AWG без скрутки.

Длина кабеля зависит от мощности:

28 – 0,81 м;
26 – 1,31 м;
24 – 2,08 м;
22 – 3,33 м;
20 – 5 м.

Многие производители цифровой техники разрабатывают и комплектуют свою продукцию разъемами другой конфигурации. Это может вызвать сложности с зарядкой мобильного телефона или других аппаратов.

Распиновка микро usb разъема — технологический процесс не стоит на месте. Современные модели разнообразных цифровых устройств разительно отличаются от своих более старых собратьев. Изменился не только их внешний вид и внутреннее оснащение, но и способы подсоединения к компьютерам и зарядным устройствам. Если еще лет 5-7 назад многие телефоны и даже фотоаппараты не имели такой возможности. Но на данный момент абсолютно каждый цифровой прибор может быть подключен к персональному компьютеру или ноутбуку. Телефон, проигрыватель, смартфон, планшет, видеокамера, плеер или фотоаппарат – все они оснащены разъемами, которые позволяют подсоединить их к другим устройствам.

Микро USB-разъемы. Виды USB-разъемов, их особенности

Но, как легко заметить, разъем разъему рознь. И купленный вместе с телефоном шнур почему-то нельзя использовать совместно с вашим любимым плеером. В итоге пучок кабелей копится, вы постоянно в них путаетесь и никак не можете понять, почему нельзя было сделать так, чтобы один провод подходил для подключения всех устройств. Но, как известно, так не бывает. Хотя сейчас появился более или менее стандартный разъем, по крайней мере, для смартфонов, телефонов и планшетов. И имя ему – micro-USB. Что это за чудо и как оно работает, как делается распиновка микро usb разъема , мы расскажем ниже.

Микро USB-разъем: что это такое?

Два самых популярных в последнее время разъема — это mini и micro-USB. Названия их говорят сами за себя. Это более маленькие и практичные разработки, которые используются на малогабаритных цифровых устройствах для экономии места и, возможно, для более изящного внешнего вида. Например, разъем микро-USB для планшета почти в 4 раза меньше, чем стандартный USB 2.0., а учитывая, что и само устройство в разы меньше персонального компьютера или даже ноутбука, такой вариант просто идеален. Но есть здесь и свои нюансы.

Например, из большего никогда нельзя сделать меньшее, поэтому микро-USB разъемы нельзя будет заменить даже на mini-USB. Хотя в некоторых случаях обратный процесс допустим. Да и замена микро-USB своими руками вряд ли закончится чем-то хорошим. Уж больно ювелирная это работа, к тому же нужно точно знать как делается распиновка микро usb разъема . Кроме того, под словом “micro” кроется сразу несколько видов разъемов, и об этом нужно помнить. Особенно если вы пытаетесь купить новый провод. Микро-USB вашего планшета может оказаться несовместимым с разъемом на конце кабеля, который вы приобрели.

Разновидности

Микро-USB разъемы могут быть двух абсолютно разных типов. У них разные сферы применения и, соответственно, выглядят они по-разному. Первый вид называется micro-USB 2.0. тип В — он используется в устройствах по умолчанию и является внегласным стандартом для последних моделей смартфонов и планшетов, из-за этого он очень распространен и почти у каждого человека дома есть хотя бы один кабель микро-USB 2.0. типа В.

Второй вид — micro-USB 3.0 — данные разъемы на планшетах не устанавливаются, но могут встречаться на смартфонах и телефонах некоторых марок. Чаще всего их применяют для оснащения внешних жестких накопителей.

Преимущества

Основными достоинствами, которыми обладают микро-USB разъемы для планшетов, можно считать повышенную плотность и надежность крепления штекера. Но этот факт далеко не исключает возможности неполадок именно с этими компонентами, особенно при неумелых попытках сделать ремонт и распиновку микро usb разъема. Чаще всего причиной поломки становится неаккуратность самих владельцев цифровых устройств. Резкие движения, падения планшетов и телефонов на пол или даже асфальт, особенно на ту сторону, где расположен сам разъем, попытки подправить что-то своими руками без соответствующих знаний – вот основные причины, из-за которых даже самые прочные части USB-портов выходят из строя. Но бывает, что это происходит из-за износа устройства, неправильной эксплуатации или заводского брака.

Чаще всего причиной нарушения работы становятся либо сами микро-USB разъемы, либо соседствующие и подсоединенные с ними в цепь детали. Для любого опытного мастера его замена – минутное дело, но в домашних условиях с этим сможет справиться далеко не каждый. Если же вас все-таки интересует, как можно самостоятельно починить разъем микро-USB и как выполняется распиновка микро usb разъема (или, иными словами, распайка). Тогда нужно понимать, что этот процесс хотя и не самый долгий и сложный, если подойти к нему с умом и предварительным чтением соответствующей информации. Несколько советов будет приведено ниже.

Разъем микро-USB: распиновка микро usb разъема

Как известно, с обычными портами и разъемами всё просто — вам нужно всего лишь взять изображение лицевой части их коннектора, но в зеркальном отображении, и спаять. С USB mini- и micro-видов все немного иначе. Их разъемы содержат по 5 контактов, но на разъемах типа В контакт под номером 4 не используется, а на типе А он замкнут с GND, который и занимает пятое место.

Функции «ножек» разъема micro-USB

Так как большинство современных планшетов имеют микро-USB, служащий не только для зарядки, но и для синхронизации, из-за более частого использования разъема проблемы с ним возникают чаще.

Итак, как было сказано выше, обычный микро-USB разъем имеет пять «ног». Одна плюсовая, на пять вольт, а одна минусовая. Находятся они на разных сторонах разъема и, соответственно, меньше страдают при отрыве от материнской платы. Лишь одна «нога» разъема, которая чаще других вырывается с контактной площадки, больше подвергается износу. Находится она ближе к минусовой «ноге». Если этот контакт поврежден, то зарядка устройства невозможна. То есть система может видеть блок питания, но процесс зарядки совершаться не будет.

Оставшиеся две «ножки» отвечают за синхронизацию, то есть за возможность выгружать и загружать фотографии, музыку и т.д. Они выполняют это одновременно, поэтому отрыв одной повлечет за собой прекращение работы второй.

Зная функции «ножек», вы сможете определить, из-за отхождения контактов которых у вас начались проблемы и какие из них вам нужно будет спаять, чтобы вернуть ваш планшет «в строй».

Неправильная распиновка микро usb разъема или некорректная его замена — последствия

Некорректно припаяв микро-USB, владельцы чаще всего сталкиваются со следующими проблемами:

1. Короткие замыкания блока питания, если они припаяли перевернутый тип.
2. Планшет определяет зарядный шнур, но аккумулятор (АКБ) не заряжает.
3. Аккумулятор планшета прекрасно заряжается, но при этом не синхронизируется с ноутбуком или компьютером.
4. Планшет работает исправно, но иногда»напоминает», что вам следовало бы отнести его в мастерскую, ане паять самостоятельно (например, зарядка начинается не сразу после включения или же иногда шнур нужно вытащить и вставить снова несколько раз перед тем, как начинается зарядка).

Будущее микро-USB

Так как это одни из самых популярных на сегодняшний день портов, то, если вы научитесь менять их однажды и узнаете как делается распиновка микро usb разъема , этот навык будет выручать вас в будущем очень часто. И пускай их не приняли за «золотой стандарт» при разработке телефонов и других цифровых устройств. И нам по-прежнему приходится иметь целую коллекцию проводов специально для ноутбука Acer, для телефона от Samsung, для iPad от Apple и фотоаппарата Nikon, но активное использование микро-разъемов дает надежду, то скоро вместо «букета» у нас на полочке будет лежать один кабель микро-USB, подходящий хотя бы к 90% техники в доме.

Какие бывают разъемы и штекеры USB

Слева Mini USB, справа Micro USB.
Mini USB значительно толще, что не позволяет использовать
его в компактных тонких устройствах.
Micro USB легко узнать по двум зазубринкам,
крепко держащих штекер при подключении.

Три брата одного семейства.
Mini USB и Micro USB значительно тоньше обычного.
С другой стороны «крохи» проигрывают
в надежности старшему товарищу.

Немного истории появления USB

Разработка универсальной последовательной шины или USB началась в 1994 году американским инженером индийского происхождения компании Intel Аджай Бхаттом и руководимым им подразделением из специалистов ведущих компьютерных компаний под названием USB-IF (USB Implementers Forum, Inc). В компанию разработчиков порта вошли представители Intel, Compaq, Microsoft, Apple, LSI и Hewlett-Packard. Перед разработчиками стояла задача изобрести универсальный для большинства устройств порт, работающий по принципу Plug&Play (Соедини и Играй), когда устройство после подключения к компьютеру либо начинало работать сразу, либо запускалось после установки необходимого программного обеспечения (драйверов). Новый принцип должен заменить LPT и COM порт, при этом скорость передачи данных должна быть не ниже 115 кбит/с. Кроме того, порт должен был быть параллельным, для организации подключения к нему нескольких источников, а так же позволять использовать подключение устройств на «горячую» без выключения или перезагрузки ПЭВМ.

Первый непромышленный образец USB порта под кодовым индексом 1.0 с возможностью передачи данных до 12 мбит/с. был представлен в конце 1995 – начале 1996 годов. В середине 1998 года порт был доработан автоматическим поддержанием скорости для стабильного соединения и мог работать на скорости 1,5 мбит/с. Его модификация стала USB 1.1. Начиная с середины 1997 года, были выпущены первые материнские платы и устройства с этим разъемом. В 2000 году появился USB 2.0, поддерживающий скорость 480 мбит/сек. Основной принцип разработки – возможность подключения к порту старых устройств на основе USB 1.1. В это же время появляется первая флешка на 8 мегабайт под этот порт. 2008 год с доработками контроллера USB по скорости и мощности ознаменовался выходом 3-й версии порта, с поддержкой передачи данных на скорости до 4,8 Гбит/сек.

Основные понятия и сокращения, применяемые при распиновке USB разъемов

VCC (Voltage at the Common Collector) или Vbus – контакт положительного потенциала источника питания. Для USB устройств составляет +5 Вольт. В радиоэлектрических схемах данная аббревиатура соответствует напряжению питания биполярных NPN и PNP транзисторов.

GND (Ground) или GND_DRAIN – минусовой контакт питания. В аппаратуре (в том числе и материнских платах) соединен с корпусом для защиты от статического электричества и источника внешних электромагнитных помех.

D- (Data -) — информационный контакт с нулевым потенциалом, относительно которого происходит передача данных.

D+ (Data +) – информационный контакт с логической «1», необходимый для передачи данных от хоста (ПЭВМ) к устройству и наоборот. Физически, процесс представляет собой передачу положительных прямоугольных импульсов разной скважности и амплитудой +5 Вольт.

Male – штекер разъема USB, в народе именуемый, как «папа».

Female – гнездо разъема USB или «мама».

Series A, Series B, mini USB, micro-A, micro-B, USB 3.0 – различные модификации разъемов USB устройств.

RX (receive) – прием данных.

TX (transmit) – передача данных.

-StdA_SSRX – отрицательный контакт для приема данных в USB 3.0 в режиме SuperSpeed.

+StdA_SSRX – положительный контакт для приема данных в USB 3.0 в режиме SuperSpeed.

-StdA_SSTX – отрицательный контакт для передачи данных в USB 3.0 в режиме SuperSpeed.

+StdA_SSTX – положительный контакт для передачи данных в USB 3.0 в режиме SuperSpeed.

DPWR – разъем дополнительного питания для устройств USB 3.0.

Распиновка USB разъема

Для спецификаций 1.x и 2.0 распиновкаUSB разъема идентична.

Как видим из рисунка на 1 и 4 ноге присутствует напряжение питания периферии подключаемого устройства, а по контактам 2 и 3 происходит передача информационных данных. В случае использования пятиконтакного разъема micro-USB, то следует руководствоваться следующим рисунком.

Как видим, использование 4 вывода в стандартной спецификации не предусмотрено. Однако, иногда 4 контакт применяется для подачи положительного питания на устройство. Чаще всего, это энергоемкие потребители с током, стремящимся к предельно допустимому для разъема USB 2.0, о чем будет сказано ниже. Согласно стандарту, каждый провод имеет свой цвет. Так плюсовой контакт питания соединен красным проводом, минусовой – черным, сигнал data- идет по белому, а положительный информационный сигнал data+ по зеленому. Кроме того, для защиты устройств от внешнего влияния качественные кабеля используют экранирование металлических частей разъемов посредством замыкания внешней металлизированной оплетки кабеля на корпус. Другими словами, экран кабеля может соединяться с минусом питания разъема (но это условие не обязательное). Использование экрана позволяет улучшить стабильность передачи данных, увеличить скорость и применить большую длину кабеля к устройству.

В случае применения micro-USB – OTG кабеля к планшету, 4-й неиспользуемый контакт соединяется с минусовым проводом. Схема кабеля наглядно представлена рисунком с 4pda.ru. В данном случае категорически запрещено подавать положительное питание на 4-й контакт разъема, что влечет за собой выход из строя либо контроллера USB порта, либо поломку контроллера OTG!

Что касается спецификации USB 2.0 разъема, то ниже представлена таблица основных характеристик.

Так же спецификация указывает, что для фильтрации полезного сигнала максимальная емкость между информационной шиной Data и отрицательным контактом питания (массой) допускается применение емкости номиналом до 10uF (минимум 1uF). Больше номинал конденсатора использовать не рекомендуется, поскольку на скоростях, близких к максимальным, происходит затягивание фронтов импульсов, что приводит к потере скоростных характеристик USB порта.

При подключении внешних разъемов USB портов к материнской плате стоит особое внимание уделить к правильности соединения проводов, поскольку не так страшно перепутать информационные сигналы Data – и Data+, сколько опасно поменять местами питающие провода. В этом случае из опыта ремонта электронного оборудования чаще приходит в негодность подключаемое устройство! Схему соединений необходимо смотреть в инструкции к материнской плате.

Остается добавить, что для реализации кабелей подключаемых устройств разъема USB 2.0 утвержден стандарт сечений каждого провода в шнуре.

В качестве AWG выступает американская система маркировки сечения провода.

Теперь перейдем к рассмотрению порта USB 3.0

Вторым названием USB 3.0 порта есть USB Super Speed, за счет возросшей скорости передачи данных до 5 Гб/сек. Для увеличения скоростных показателей инженеры применили полнодуплексную (двупроводную) передачу, как отправленных данных, так и принимаемых. За счет этого в разъеме появилось 4 дополнительных контакта -/+ StdA_SSRX и -/+StdA_SSTX. Кроме того, возросшие скорости потребовали применения нового типа контроллера с большим энергопотреблением, что привело к необходимости использования дополнительных контактов питания в USB 3.0 разъеме (DPWR и DGND). Новый тип разъема стал именоваться, как USB Powered B. В отступлении скажем, что первые китайские флешки под этот разъем были выполнены в корпусах без учета тепловых характеристик их контроллеров и, как результат, сильно грелись и выходили из строя.

Практическая реализация USB 3.0 порта позволила достигнуть скорости обмена данными на уровне 380Мбайт/cек. Для сравнения порт SATA II (подключение жестких дисков) способен передавать данные на скорости 250Мбайт/cек. Применение дополнительного питания позволило использовать на гнезде устройства с максимальным потреблением тока до 900mA. Так может подключиться либо одно устройство, либо до 6 гаджетов с потреблением по 150mA. При этом минимальное напряжение работы подключаемого устройства может снижаться до 4V. В следствие увеличения мощности разъема инженерам пришлось ограничить длину USB 3.0 кабеля до 3м., что является несомненным минусом данного порта. Ниже мы приводим стандартную спецификацию порта USB 3.0

Распиновка USB 3.0 разъема выглядит следующим образом:

Полной программной поддержкой спецификации USB 3.0 обладает операционная система начиная с Windows 8, MacBook Air и MacBook Pro последних версий и Linux с версии ядра 2.6.31. За счет применения в разъеме USB 3.0 Powered-B двух дополнительных контактов питания, возможно подключение устройств с нагрузочной способностью до 1А.

Притащили китайский планшет со словами «не заряжается».

Воткнув зарядку в разъем, сразу понял, что разъем просто-напросто вырван от платы. Самая частая поломка. Ну что же, приступаем к препарированию нашего клиента. Для этого цепким взглядом всматриваемся по периметру планшета и ищем винты, которые его скрепляют. Долго не думая, эти винты вывинчиваем

Вуаля!

Разбирать где находится микросхема памяти, проц и другие различные микрухи не вижу смысла, так как в основном ремонт планшета подразумевает собой замену тачскрина, дисплея и разъемов.

А вот и разъем для зарядки micro-USB. Его то нам и надо заменить.

Теперь нам надо достать плату. Отвинчиваем все болты, которые ее держат. Также убираем все шлейфы, которые идут на плату. Для этого поднимаем застежку пальчиком вверх

Если мешают провода, их тоже отпаиваем. Я отпаял только батарею. Так как у нас разъем вырван с мясом и раздолбан, его сразу выкидываем. Начинаем чистить посадочное место под новый разъем. Чтобы убрать припой в сквозных отверстиях, нам понадобится легкоплавкий сплав Вуда или Розе. Для начала обильно лудим этим сплавом отверстия, не забываем также мазать гелевым флюсом . Нагреваем сквозное отверстие вместе со сплавом с помощью паяльника и потом резко с помощью оловоотсоса вытягиваем весь припой из отверстия

Резиновый кончик на оловоотсос я взял со старой CD-шной автомагнитолы. Не знаю, что они там делают, но их там даже две штуки.

Теперь убираем весь лишний припой с контактных площадок (пятачков) с помощью медной оплетки и разогретого паяльника

После этой процедуры на сигнальных контактах с помощью паяльника, припоя и гелевого флюса нам надо оставить бугорки припоя на каждой контактной площадке. Хотя эта фота с другого ремонта, но на примере должно получиться как-то так:

Теперь берем новый разъем и мажем его контакты с помощью флюса ЛТИ-120

Немного о разъемах… Этих микро USB разъемов туева куча! Почти каждый производитель планшетов, телефонов и другой фигни использует свои микро USB разъемы. Но я все таки нашел выход;-). Зашел на Алиэкспресс и прикупил себе сразу целый набор. Вот ссылка . Зато теперь у меня есть любые виды разъемов на китайские телефоны и планшеты;-)

Как только помазали разъем, лудим его контакты припоем. Тут главное не переборщить, иначе разъем не залезет в сквозные отверстия на плате.

Далее все просто. Вставляем разъем, запаиваем сквозные контакты с другой стороны,а потом уже обильно смазываем гелевым флюсом сигнальные контакты разъема и кончиком жала придавливаем каждый контакт. (Извините, фото делать неудобно, так как у меня только две руки, а рядом никого не было)

и потом зачищаем разъем от какашек и нагара

Делаем все как было и проверяем планшет:

Зарядка идет. На этом ремонт планшета окончен.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Распиновка микро USB разъема для зарядки телефона: схема по цветам

Даже если вы не инженер, будет полезно знать распиновку USB. Например, у вас порвался шнур зарядки или вы решили заниматься программированием на Arduino. Это не так сложно, если вы воспользуетесь готовыми схемами и описаниями из той статьи!

Распиновка USB кабеля по цветам

Начать стоит с того, что разъемов для зарядки существует несколько. Наиболее часто их делят по поколениям: 2.0 и 3.0.

Дополнительно распайка USB делится на В (пассивную) и А (активную):

К активным относятся питающие устройства. К ним принадлежат: компьютер, телевизор и т.д.
К пассивным относятся принимающие. Например, USB разъем для зарядки телефона – это В-распайка.

Не так давно появился и тип С. С обоих сторон она имеет одинаковую распиновку разъема. К телефону такой провод можно подключить любой стороной.

Второе поколение 2.0

В классическом варианте предусмотрено всего 4 контакта:

Красный. Это питание в 5 вольт, способное передавать максимум пол ампера, обозначается как +5V.
Белый. Data -, то есть по нему идут «информационные электроны».
Зеленый. Data + аналогично предыдущему, ведет электроны напрямую в ячейки памяти.
Черный. Земля или Ground, на схемах образуется GND.

А с какой стороны смотреть на вилку для зарядки? Все схемы приводятся для вида «сверху», который на ЮСБ-штекере обозначается 2 квадратными отверстиями. В микроформате верхом считается широкая сторона с фиксирующими «пальцами».

Но 4 контакта встречаются не всегда. Для зарядки телефонов необходим только 2 контакта: +5V и GND. Провода для данных «закорачиваются», иначе максимальный ток не будет превышать 0,25 ампер (поэтому от компьютера аккумулятор так долго заряжается).

В разъеме зарядки микро ЮСБ для телефона может присутствовать и пятый контакт, предназначенный для подключения OTG. Он называется ID и в обычных условиях не используется. Если к телефону нужно подключить мышь, флеш-карту и т.д, он замыкается на землю.

В большинстве случаев не выполняет практических функций и нужен для экранирования других проводов. На распиновках может обозначаться как Shield.

Схематически это выглядит так. Можно заметить, что он закорочен на землю. При таком подключении гнездо зарядки активирует протокол хоста и может управлять. Обратите внимание, что режим включается только в активных устройствах.

В мини USB контактны аналогичны микро-формату, но порядок контактов иной. В остальном, функции, и даже поддержка OTG, аналогичны.

Точно такую же распиновку имеет и первое поколение USB, за исключением контакта OTG. В современной технике такой протокол встречается редко, но все же.

Третье поколение 3.0

Распиновка ЮСБ 3-го поколения отличается количеством проводов – их 9 (иногда 10, если активирован контакт OTG).

Распайка разъема по цветам выглядит так:

С 1 по 4. Имеют те же цвета и назначения, что и в предыдущем поколении.
5,6. Передача данных по протоколу USB 3.0 – RX+-.
7. Дополнительная земля – GND Drain.
8.9. Прием данных по протоколу USB 3.0 – TX +-.

Из-за протоколов передачи и приема данных, скорость значительно повышается. Причем распайка произведена таким образом, что контакты с 1 по 4 совместима с предыдущим поколением.

Распиновка микро USB 3.0 разъема для зарядки не совместима с предыдущим поколением. Схематически все пины расположены вряд, поэтому и разъем значительно шире стандартного гнезда.

В случае с Type C, все пины расположены также в ряд, но с двух сторон. По этому причине есть возможность подключать их с любой стороной. Распиновка выглядит следующим образом.

Функции «ножек» разъема micro USB

Напоследок стоит рассмотреть, как шнур для зарядки телефона. Это поможет при ремонте или диагностике поломок.

Начать стоит с плюсового «красного» контакта. По нему «перетекает» электричество при зарядке телефона или подключении к компьютеру. В первом случае они могут передавать до 0,5 ампер в час во втором поколении. При подключении к компьютеру их пропускная способность ограничивается 0,25 амперами в час. Поэтому зарядка происходит намного медленнее.

Минусового контакта здесь, как такового, нет. Вместо него используется земля-GND. Ломается он достаточно редко, а даже при его поломке эту функцию берет на себя корпус, так как он тоже заземлен.

Около контакта заземления расположен неактивный контакт, предназначенный для OTG. Тем не менее, при его повреждении кабель работать не будет, так как он выполняет экранирующую функцию. Причем на экране телефона может отображаться процесс зарядки, которой не происходит! Но чаще всего провод просто не заряжает устройство.

Две оставшихся контакта отведены для передачи данных. Через них USB отправляет данные. Они обозначаются Data+ и Data-. При поломке одного, не работает второй, ведь они также подчиняются закону о разности потенциалов.

На плате дорожки от них идут напрямую к микросхеме памяти, а «информационные электроны» заполняют необходимые ячейки. Работают в обе стороны: могут передавать данные на компьютер или принимать с него.

В третьем поколении был пересмотрен алгоритм передачи данных, поэтому контакты были разделены. Такое разделение способствовало:

Увеличению скорости. Теоретически, третье поколение может работать в 10 раз быстрее второго! Ограничение USB 2.0 ограничено 480 Мбит в секунду, а 3.0 – 4,7 Гбита.
Дуплексное подключение. Одновременно можно, как принимать данные, так и передавать их.

Ножка GND Drain, зачастую, никакой функции не выполняет. «Сигнальная земля» зачастую соединена напрямую с общим контактом и не разведена. В остальных случаях она выполняет функции заземлительного контакта при передаче данных.

Аналогично пропускная способность была увеличена на 0,9 ампера, что почти в 2 раза выше. Однако максимальная длина кабеля, по сравнению со второй версией, ограничена всего 3 метрами.

Порядок распиновка разъема usb для принтера. Распиновка micro-USB и цветовая схема распайки коннектора

Распиновка микро usb разъема для зарядки — коннектор шины USB появился примерно в начале 1990 годах, а его основное предназначение было использование в бытовой радиоаппаратуре. На сегодняшний день микро usb соединитель стал необычайно популярным не только в бытовых устройствах, но и в профессиональных устройствах мультимедиа. Однако, его «бытовые» истоки, четко вырисовываются в том, что данные соединители разъемного формата устанавливаются практически на любой аудио-видео аппаратуре без исключения.

Первые соединительные разъемы отличались от современных своими большими размерами, хотя его гнездо нормально устанавливалось в малогабаритные переносные устройства. Со временем размеры USB-разъемов приобрели компактные формы в различных вариантах, таких как MINI-USB, MICRO-USB и просто USB. Такие типы соединительных приборов давали возможность осуществлять его основное функциональное назначение. При этом существенно разнились габаритами и в удобстве использования от раннее созданного аналога.

Устройство и распиновка микро usb разъема для зарядки

Соединительный прибор микро usb состоит и пяти контактных площадок, к каждой площадке подведен монтажный провод в изоляции. Для точной ориентации коннектора при подключении в ответную часть разъема, на верхней его экранирующей части сделана специальная фаска на грани. Контактные площадки разъема пронумерованы цифрами от единицы до пяти, которые читаются справа налево. Для наглядности это показано на снимке ниже. Схема выполнения распайки микро usb разъема, а также предназначение изолированных друг от друга его контактов показаны в таблице:

Распиновка микро USB по цвету проводов

Экранирующая оболочка, служит так же в качестве провода, но на отдельную контактную площадку не припаяна.

Современные соединительные устройства типа микро usb коннектора, обладают достаточно хорошими эксплуатационными качествами и сравнительно небольшой ценой. Поэтому, учитывая наличие в торговле огромного количества различных соединительных проводов такого типа — ремонт такого вспомогательного оборудования проводится крайне редко. Но все же, если вам придется заменять бракованное гнездо коннектора, то распиновка микро usb разъема не доставит больших хлопот. Конструктивно грамотно выполненные micro USB-разъемы, даже не взирая на свои миниатюрные габариты они не позволят вам сделать грубых ошибок в монтаже.

В данной статье приведена общая информация о стандарте USB, а также распиновка USB разъема по цветам всех видов (USB, mini-USB, micro-USB, USB-3.0).

Разъем USB (Universal Serial Bus) – это последовательная шина универсального назначения, современный способ подсоединения внешних устройств к персональному компьютеру. Заменяет ранее используемые способы подключения (последовательный и параллельный порт, PS/2, Gameport и т.д.) для обычных видов периферийных устройств — принтеры, мыши, клавиатуры, джойстики, камеры, модемы и т.д. Также данный разъем позволяет организовывать обмен данными между компьютером и видеокамерой, карт-ридером, MP3 — плеером, внешним жестким диском.

Преимуществом USB разъема перед иными разъемами заключается в возможности подключения Plug&Play устройств без необходимости перезагрузки компьютера или ручной установке драйверов. Устройства Plug&Play могут быть подключены во время работы компьютера и в течение нескольких секунд приступить к работе.

При подключении нового устройства сначала хаб (кабельный концентратор) получает высокий уровень по линии передачи данных, которое сообщает, что появилось новое оборудование. Затем следуют следующие шаги:

Хаб сообщает Хост-компьютеру о том, что было подключено новое устройство.
Хост-компьютер запрашивает хаб, на какой порт было подключено устройство.
После получения ответа компьютер выдает команду об активации данного порта и выполняет обнуление (сброс) шины.
Концентратор формирует сигнал сброса (RESET) длительностью 10 мсек. Выходной ток питания устройства составляет 100 мА. Устройство теперь готово к работе и имеет адрес по умолчанию.

Создание USB — результат сотрудничества таких компаний как Compaq, NEC, Hewlett-Packard, Philips, Intel, Lucent и Microsoft. USB стандарт был призван заменить широко используемый последовательный порт RS-232. USB в целом облегчает работу пользователю и имеет большую пропускную способность, чем последовательный порт RS-232. Первая спецификация USB была разработана в 1995 году, как недорогой универсальный интерфейс для подсоединения внешних устройств, которые не требовали большую пропускную способность данных.

Три версии USB

USB 1.1

Версия USB 1.1 предназначен был для обслуживания медленных периферийных устройств (Low-Speed) со скоростью передачи данных 1,5 Мбит/с и быстрых устройств (Full-Speed) со скоростью передачи данных 12 Мбит/с. USB 1.1, однако, был не в состоянии конкурировать с высокоскоростным интерфейсом, например. FireWire (IEEE 1394) от компании Apple со скоростью передачи данных до 400 Мбит/с.

USB 2.0

В 1999 году стали задумываться о втором поколении USB, который был бы применим и для более сложных устройств (например, цифровых видеокамер). Эта новая версия, обозначаемая как USB 2.0 была выпущена 2000 году и обеспечивала максимальную скорость до 480 Мбит/с в режиме Hi-Speed и сохранила обратную совместимость с USB 1.1 (тип передачи данных: Full-Speed , Low-Speed).

USB 3.0

Третья версия (обозначаемая также как Super-speed USB) была спроектирована в ноябре 2008 года, но, вероятно, из-за финансового кризиса ее массовое распространение было отложено вплоть до 2010. USB 3.0 имеет более чем в 10 раз большую скорость по сравнению с USB 2.0 (до 5 Гбит/с). Новая разработка имеет 9 проводов вместо первоначальных 4 (шина данных уже состоит из 4 проводов), тем не менее, этот стандарт по-прежнему поддерживает и USB 2.0 и обеспечивает пониженное энергопотребление. Благодаря этому можно использовать любую комбинацию устройств и портов USB 2.0 и USB 3.0.

USB разъем имеет 4 контакта. К контактам DATA+ и DATA- подключается витая пара (скрученные между собой два провода), а к выводам VCC (+5 В) и GND подключаются обычные провода. Затем весь кабель (все 4 провода) экранируется алюминиевой фольгой.

Ниже представлена распиновка (распайка) всех видов USB разъемов.

Виды и распиновка USB разъемов

Распайка USB кабеля по цветам:

+5 вольт
-Data
+Data
Общий

Схема распиновки разъема USB — тип А:

Схема распиновки разъема USB — тип В:

Распайка кабеля по цветам разъемов: mini (мини) и micro (микро) USB:

+5 вольт
-Data
+Data
Не используется / Общий
Общий

Распиновка разъема mini-USB — тип А:

Виды USB-разъемов, основные отличия и особенности

Совместимость спецификаций 2.0 и 3.0 выполняется частично.

Классификация и распиновка

К типу A относятся активные, питающие устройства (компьютер, хост), к типу B – пассивное, подключаемое оборудование (принтер, сканер). Все гнезда и штекеры шин второго поколения и версии 3.0 типа A рассчитаны на совместную работу. Разъем гнезда шины третьего поколения типа B больше, чем нужен для штекера версии 2.0 типа B, поэтому устройство с разъемом универсальной шины 2.0 тип B подключается с использованием только кабеля USB 2.0. Подключение внешнего оборудования с разъемами модификации 3,0 тип B выполняется кабелями обоих типов.

Распиновка USB 2.0 разъема типы A и B

+5V (красный VBUS), напряжение 5 В, максимальная сила тока 0,5 А, предназначен для питания;
D- (белый) Data-;
D+ (зеленый) Data+;
GND (черный), напряжение 0 В, используется для заземления.

Для формата мини: mini-USB и micro-USB:

Красный VBUS (+), напряжение 5 В, сила тока 0,5 А.
Белый (-), D-.
Зеленый (+), D+.
ID – для типа А замыкают на GND, для поддержания функции OTG, а для типа B не задействуют.
Черный GND, напряжение 0 В, используется для заземления.

Распиновка USB 3.0 типы A и B

Распайка USB 3.0:

A – штекер;
B – гнездо;
1, 2, 3, 4 – контакты, совпадающие с распиновкой контактов в спецификации 2.0, имеют ту же цветовую гамму;
5, 6 контакты для передачи данных по протоколу SUPER_SPEED, имеют обозначение SS_TX- и SS_TX+ соответственно;
7 – заземление GND;
8, 9 – контактные площадки проводов для приема данных по протоколу SUPER_SPEED, обозначение контактов: SS_RX- и SS_RX+.

Распиновка Micro-USB-разъема

Распиновки коннекторов микро- и мини-USB идентичны, представлены в таблице:

Экранирующий провод не припаивается ни к одному контакту.

Распиновка Mini-USB

В USB-разъемах используется 2 вида кабелей:

экранированный, 28 AWG витая, мощность 28 AWG или 20 AWG без скрутки;
неэкранированный, 28 AWG без скрутки, мощность 28 AWG или 20 AWG без скрутки.

Длина кабеля зависит от мощности:

28 – 0,81 м;
26 – 1,31 м;
24 – 2,08 м;
22 – 3,33 м;
20 – 5 м.

Интерфейс USB – популярный вид технологической коммуникации на мобильных и других цифровых устройствах. Разъемы подобного рода часто встречаются на персональных компьютерах разной конфигурации, периферийных компьютерных системах, на сотовых телефонах и т.д.

Особенность традиционного интерфейса — USB распиновка малой площади. Для работы используются всего 4 пина (контакта) + 1 заземляющая экранирующая линия. Правда, последним более совершенным модификациям (USB 3.0 Powered-B или Type-C) характерно увеличение числа рабочих контактов.

Аббревиатура «USB» несет сокращенное обозначение, которое в целостном виде читается как «Universal Series Bus» — универсальная последовательная шина, благодаря применению которой осуществляется высокоскоростной обмен цифровыми данными.

Универсальность USB интерфейса отмечается:

низким энергопотреблением;
унификацией кабелей и разъемов;
простым протоколированием обмена данных;
высоким уровнем функциональности;
широкой поддержкой драйверов разных устройств.

Какова же структура USB интерфейса, и какие существуют виды ЮСБ технологических разъемов в современном мире электроники? Попробуем разобраться.

Технологическая структура интерфейса USB 2.0

Разъемы, относящиеся к изделиям, входящим в группу спецификаций 1.х – 2.0 (созданные до 2001 года), подключаются на четырехжильный электрический кабель, где два проводника являются питающими и ещё два – передающими данные.

Также в спецификациях 1.х – 2.0 распайка служебных ЮСБ разъемов предполагает подключение экранирующей оплётки – по сути, пятого проводника.

Так выглядит физическое исполнение нормальных разъёмов USB, относящихся ко второй спецификации. Слева указаны исполнения типа «папа», справа указаны исполнения типа «мама» и соответствующая обоим вариантам распиновка

Существующие исполнения соединителей универсальной последовательной шины отмеченных спецификаций представлены тремя вариантами:

Нормальный — тип «А» и «В».
Мини — тип «А» и «В».
Микро — тип «А» и «В».

Разница всех трёх видов изделий заключается в конструкторском подходе. Если нормальные разъемы предназначены для использования на стационарной технике, соединители «мини» и «микро» сделаны под применение в мобильных устройствах.

Так выглядит физическое исполнение разъемов второй спецификации из серии «мини» и, соответственно, метки для разъемов Mini USB — так называемой распиновки, опираясь на которую, пользователь выполняет кабель-соединение

Поэтому два последних вида характеризуются миниатюрным исполнением и несколько измененной формой разъема.

Таблица распиновки стандартных соединителей типа «А» и «В»

Наряду с исполнением разъемов типа «мини-А» и «мини-В», а также разъемов типа «микро-А» и «микро-В», существуют модификации соединителей типа «мини-АВ» и «микро-АВ».

Отличительная черта таких конструкций – исполнение распайки проводников ЮСБ на 10-пиновой контактной площадке. Однако на практике подобные соединители применяются редко.

Таблица распиновки интерфейса Micro USB и Mini USB соединителей типа «А» и «В»

Технологическая структура интерфейсов USB 3.х

Между тем совершенствование цифровой аппаратуры уже к моменту 2008 года привело к моральному старению спецификаций 1.х – 2.0.

Эти виды интерфейса не позволяли подключение новой аппаратуры, к примеру, внешних жестких дисков, с таким расчётом, чтобы обеспечивалась более высокая (больше 480 Мбит/сек) скорость передачи данных.

Соответственно, на свет появился совершенно иной интерфейс, помеченный спецификацией 3.0. Разработка новой спецификации характеризуется не только повышенной скоростью, но также дает увеличенную силу тока — 900 мА против 500 мА для USB 2/0.

Понятно, что появление таких разъемов обеспечило обслуживание большего числа устройств, часть из которых может питаться напрямую от интерфейса универсальной последовательной шины.

Модификация коннекторов USB 3.0 разного типа: 1 – исполнение «mini» типа «B»; 2 – стандартное изделие типа «A»; 3 – разработка серии «micro» типа «B»; 4 – Стандартное исполнение типа «C»

Как видно на картинке выше, интерфейсы третьей спецификации имеют больше рабочих контактов (пинов), чем у предыдущей — второй версии. Тем не менее, третья версия полностью совместима с «двойкой».

Чтобы иметь возможность передавать сигналы с более высокой скоростью, разработчики конструкций третьей версии оснастили дополнительно четырьмя линиями данных и одной линией нулевого контактного провода. Дополненные контактные пины располагаются в отдельным ряду.

Таблица обозначения пинов разъемов третьей версии под распайку кабеля ЮСБ

Контакт	Исполнение «А»	Исполнение «B»	Micro-B
1	Питание +	Питание +	Питание +
2	Данные —	Данные —	Данные —
3	Данные +	Данные +	Данные +
4	Земля	Земля	Идентификатор
5	StdA_SSTX —	StdA_SSTX —	Земля
6	StdA_SSTX +	StdA_SSTX +	StdA_SSTX —
7	GND_DRAIN	GND_DRAIN	StdA_SSTX +
8	StdA_SSRX —	StdA_SSRX —	GND_DRAIN
9	StdA_SSRX +	StdA_SSRX +	StdA_SSRX —
10	—	—	StdA_SSRX +
11	Экранирование	Экранирование	Экранирование

Между тем использование интерфейса USB 3.0, в частности серии «А», проявилось серьёзным недостатком в конструкторском плане. Соединитель обладает ассиметричной формой, но при этом не указывается конкретно позиция подключения.

Разработчикам пришлось заняться модернизацией конструкции, в результате чего в 2013 году в распоряжении пользователей появился вариант USB-C.

Модернизированное исполнение разъема USB 3.1

Конструкция этого типа разъема предполагает дублирование рабочих проводников по обеим сторонам штепселя. Также на интерфейсе имеются несколько резервных линий.

Этот тип соединителя нашел широкое применение в современной мобильной цифровой технике.

Расположение контактов (пинов) для интерфейса типа USB-C, относящегося к серии третьей спецификации соединителей, предназначенных под коммуникации различной цифровой техники

Стоит отметить характеристики USB Type-C. Например, скоростные параметры для этого интерфейса показывают уровень — 10 Гбит/сек.

Конструкция соединителя выполнена в компактном исполнении и обеспечивает симметричность соединения, допуская вставку разъема в любом положении.

Таблица распиновки, соответствующая спецификации 3.1 (USB-C)

Контакт	Обозначение	Функция	Контакт	Обозначение	Функция
A1	GND	Заземление	B1	GND	Заземление
A2	SSTXp1	TX +	B2	SSRXp1	RX +
A3	SSTXn1	TX —	B3	SSRXn1	RX —
A4	Шина +	Питание +	B4	Шина +	Питание +
A5	CC1	Канал CFG	B5	SBU2	ППД
A6	Dp1	USB 2.0	B6	Dn2	USB 2.0
A7	Dn1	USB 2.0	B7	Dp2	USB 2.0
A8	SBU1	ППД	B8	CC2	CFG
A9	Шина	Питание	B9	Шина	Питание
A10	SSRXn2	RX —	B10	SSTXn2	TX —
A11	SSRXp2	RX +	B11	SSTXp2	TX +
A12	GND	Заземление	B12	GND	Заземление

Следующий уровень спецификации USB 3.2

Между тем процесс совершенствования универсальной последовательной шины активно продолжается. На некоммерческом уровне уже разработан следующий уровень спецификации – 3.2.

Согласно имеющимся сведениям, скоростные характеристики интерфейса типа USB 3.2 обещают вдвое большие параметры, чем способна дать предыдущая конструкция.

Достичь таких параметров разработчикам удалось путем внедрения многополосных каналов, через которые осуществляется передача на скоростях 5 и 10 Гбит/сек, соответственно.

Подобно «Thunderbolt», USB 3.2 использует несколько полос для достижения общей пропускной способности, вместо того, чтобы пытаться синхронизировать и запускать один канал дважды

Кстати следует отметить, что совместимость перспективного интерфейса с уже существующим USB-C поддерживается полностью, так как разъем «Type-C» (как уже отмечалось) наделен резервными контактами (пинами), обеспечивающими многополосную передачу сигналов.

Особенности распайки кабеля на контактах разъемов

Какими-то особыми технологическими нюансами пайка проводников кабеля на контактных площадках соединителей не отмечается. Главное в таком процессе – обеспечение соответствия цвета проводников кабеля конкретному контакту (пину).

Цветовая маркировка проводников внутри кабельной сборки, используемой для USB интерфейсов. Сверху вниз показана, соответственно, цветовая раскраска проводников кабелей под спецификации 2.0, 3.0 и 3.1

Также, если осуществляется распайка модификаций устаревших версий, следует учитывать конфигурацию соединителей, так называемых – «папа» и «мама».

Проводник, запаянный на контакте «папы» должен соответствовать пайке на контакте «мамы». Взять, к примеру, вариант распайки кабеля по контактам USB 2.0.

Используемые в этом варианте четыре рабочих проводника, как правило, обозначены четырьмя разными цветами:

красным;
белым;
зеленым;
черным.

Соответственно, каждый проводник подпаивается на контактную площадку, отмеченную спецификацией разъема аналогичной расцветки. Такой подход существенно облегчает работу электронщика, исключает возможные ошибки в процессе распайки.

Аналогичная технология пайки применяется и к разъемам других серий. Единственное отличие в таких случаях – большее число проводников, которые приходится паять.

Независимо от конфигурации соединителей, всегда используется пайка проводника экрана. Этот проводник запаивается к соответствующему контакту на разъеме, Shield – защитный экран .

Нередки случаи игнорирования защитного экрана, когда «специалисты» не видят смысла в этом проводнике. Однако отсутствие экрана резко снижает характеристики кабеля USB.

Поэтому неудивительно, когда при значительной длине кабеля без экрана пользователь получает проблемы в виде помех.

Распайка соединителя двумя проводниками под организацию линии питания для устройства донора. На практике используются разные варианты распаек, основываясь на технических потребностях

Распаивать кабель USB допускается разными вариантами, в зависимости от конфигурации линий порта на конкретном устройстве.

К примеру, чтобы соединить одно устройство с другим с целью получения только напряжения питания (5В), достаточно спаять на соответствующих пинах (контактах) всего две линии.

Выводы и полезное видео по теме

Представленный ниже видеоролик поясняет основные моменты распиновки соединителей серии 2.0 и других, визуально поясняет отдельные детали производства процедур пайки.

Владея полной информацией по распиновке соединителей универсальной последовательной шины, всегда можно справиться с технической проблемой, связанной с дефектами проводников. Также эта информация обязательно пригодится, если потребуется нестандартно соединять какие-то цифровые устройства.

На сегодняшний день практически все современные и не только устройства оснащены разъёмами usb. Обрыв usb-разъема нередкая проблема, возникающая вследствие случайного механического повреждения, как то повреждения при зарядке. Если Вы столкнулись с такой проблемой, то данная статья Вам определенно поможет.

Чтобы самостоятельно перепаять usb-разъем, Вам понадобятся некоторые инструменты, такие как:

любой паяльник мощностью 25 Ватт,
пинцет,
легко плавкое олово,
припой,
небольшая фигурная отвертка,
скальпель или нож с тонким лезвием,
лупа.

Ниже пошагово рассмотрим, как разобрать Ваше устройство. Самое главное — делать все предельно аккуратно.

Во-первых , нужно открутить все крепежные винты на Вашем устройстве. Сначала высвободите заднюю крышку, поддевая ее тонким лезвием. Этим мы освобождаем фиксаторы корпуса из пазов, наклоняя нож к экрану.

Во-вторых , после того как сняли крышку на устройстве, обязательно нужно заземлить Ваш паяльник. Затем припаять провод к общему корпусу, а потом другой конец провода к корпусу самого паяльника. Эти действия необходимы для того чтобы, обезопасить гаджет от случайного статического электричества, которое может вывести его электронные компоненты из строя. Вам также необходимо сделать антистатический браслет и тоже его заземлить.

В-третьих , чтобы ненароком не замкнуть электронную схему и не вывести компоненты из строя, нужно отпаять провода от аккумуляторной батареи.

И наконец, откручиваем все крепежные винты на плате и переворачиваем ее, тем самым мы доберёмся непосредственно к самому micro usb разъему.

Как Вы поняли, ремонт своими руками может быть довольно проблемным. Перепаять micro usb — задача непростая для обычного пользователя. Если Вы не хотите рисковать, то приносите свое устройство к нам, в Smartkit, и мы с удовольствием решим Вашу проблему за небольшую цену и быстро.

Как припаять usb разъем. Распиновка USB разъема: USB, mini-USB, micro-USB

Версии USB

Тип 1.1

Среди основных характеристик данной спецификации следует отметить:

Возможность подключения более 100 устройств, в том числе и хабы.
Максимальная длина шнура 3 м.
Показатель напряжения шины составляет 5 В, а ток нагрузки — 0,5 А.

Тип 2.0

С появление сложных девайсов, например, цифровых фотокамер, возникла необходимость в более быстром интерфейсе. В результате появилась версия USB 2.0, который обеспечил скорость передачи информации до 480 Мб/с. Наличие аппаратной совместимости со стандартом 1.1 позволяет использовать старые устройства, но пропускная способность шины в такой ситуации резко снижается.

Тип 3.0

Тип A предназначен для подключения к гнезду, установленному на материнской плате компьютера или хабе.
Тип B используется в периферийных устройствах (принтерах).

Распиновка разъемов USB 2.0 (типы, А и В)

1 — красный.
2 — белый.
3 — зеленый.
4 — черный.

Распиновка разъема USB 3.0

Назначение контактов с 1 по 4 аналогично предыдущей версии.
5−6 и 8−9 провода используются соответственно для передачи/приема данных по протоколу Super Speed.
7 — масса сигнальных проводов.

Разъемы типа В версии 3.0 несовместимы с предыдущими стандартами.

6−7 и 9−10 — соответственно для передачи/приема данных по высокоскоростному протоколу.
8 — земля информационных проводов.

Цоколевка микро-ЮСБ для зарядки

Сейчас в устройствах можно часто встретить разъёмы usb (ю-эс-би, англ. Universal Serial Bus — «универсальная последовательная шина»). Из за случайного механического повреждения, например, во время нахождения устройства в режиме зарядки часто встречается такая неисправность — как обрыв micro usb разъема. О том, как перепаять micro usb разъем самостоятельно вы узнаете в статье ниже.

Если вы любите мастерить и умеете обращаться с паяльником, то вам не составит труда перепаять micro usb разъем на планшете самостоятельно. Для этого нам понадобятся инструменты: паяльник на 25 Ватт, припой, легко плавкое олово, пинцет, маленькая фигурная отвертка, скальпель или нож с тонким лезвием, увеличительное стекло.

Как разобрать планшет (телефон, ноутбук)?

Самое главное — всё делаем осторожно и аккуратно!

Для разборки нам необходимо:

Набор отвёрток;
Пинцет;
Скальпель или нож;
Паяльник.

Порядок действий.

Шаг 1. Открутить все крепежные винты на планшете или телефоне, снять заднюю крышку аккуратно поддеваем ножом или скальпелем, тем самым освобождая фиксаторы корпуса из пазов, наклоняя лезвие в сторону экрана.

Шаг 2. После того как сняли крышку на планшете (телефоне), необходимо заземлить паяльник, припаять провод к общему корпусу (минусу) и затем второй конец провода к корпусу самого паяльника. Это необходимо сделать для того чтобы, обезопасить планшет от случайного статического электричества, которое может вывести его электронные компоненты из строя. А также следует сделать антистатический браслет и также заземлить его.

Шаг 4. После этого откручиваем все крепежные винты на плате и переворачиваем ее, тем самым мы доберёмся непосредственно к самому micro usb разъему.

Список неисправностей USB разъема

1. Micro usb разъем пришел в не годность.

В случае если разъем пришел в негодность и дальнейший ремонт его невозможен, то его следует заменить. Для этого нам необходимо найти заведомо исправный, можно воспользоваться не нужным или неисправным сотовым телефоном и отпаять micro usb разъем с телефона. Для этого берём скальпель и просовываем его между платой и разъемом, нагревая крепёжные лепестки micro usb разъема, постепенно приподнимая одну сторону, затем другую. Далее, после того как крепёжные лепестки будут отпаяны от платы, нужно взять пинцет, так как разъем быстро нагревается его не следует перегревать, потому что пластмассовые детали micro usb разъема могут расплавиться и деформироваться. После этого отпаиваем выводы разъема, их следует нагревать все одновременно. Обратите внимание на монтаж, smd детали могут находиться вблизи разъема и при не аккуратной пайке они могут быть выпаяны или сожжены, будьте внимательны и потому жало паяльника должно быть тонким. Последовательность распайке разъема одинаковый и демонтаж micro usb разъема на планшете следует выполнить по аналогичному способу.

2.Micro usb разъем исправный, но оторван от основной платы.

В этом случае стоит обратить внимание на целостность самих дорожек, для этого берём увеличительное стекло и осматриваем монтаж, если дорожки целые на плате, то хорошо, если же нет, значит, придётся их восстанавливать. Необходимо найти все концы оторванных дорожек и аккуратно зачистить с помощью скальпеля (очистить лак), затем залудить паяльником. После этого берём сам micro usb разъем и припаиваем крепёжные лепестки разъема к плате, советую до пайки предварительно приклеить разъем к плате, это уменьшит вероятность повторного обрыва. Осталось за малым, припаять вывода, если дорожки целые то это не составит труда, но если же нет, делаем следующее: берём тонкие медные проводки (одно волосика многожильного тонкого провода) и припаиваем между выводами дорожек и разъема. В случае если по какой то причине не удалось восстановить все дорожки (оборвана дорожка под электронной деталью и нет возможности отследить её нахождение). В этом случае можно будет сделать только для зарядке планшета, при этом нам нужно восстановить лишь две дорожки, два крайних вывода на micro usb разъема, единственный недостаток, это отсутствие возможности подключение планшета к компьютеру и внешних устройств.

Большинство современных мобильных телефонов, смартфонов, планшетов и других носимых гаджетов, поддерживает зарядку через гнездо USB mini-USB или micro-USB. Правда до единого стандарта пока далеко и каждая фирма старается сделать распиновку по-своему. Наверное чтоб покупали зарядное именно у неё. Хорошо хоть сам ЮСБ штекер и гнездо сделали стандартным, а также напряжение питания 5 вольт. Так что имея любое зарядное-адаптер, можно теоретически зарядить любой смартфон. Как? и читайте далее.

Распиновка USB разъемов для Nokia, Philips, LG, Samsung, HTC

Бренды Nokia, Philips, LG, Samsung, HTC и многие другие телефоны распознают зарядное устройство только если контакты Data+ и Data- (2-й и 3-й) будут закорочены. Закоротить их можно в гнезде USB_AF зарядного устройства и спокойно заряжать свой телефон через стандартный дата-кабель.

Распиновка USB разъемов на штекере

Если зарядное устройство уже обладает выходным шнуром (вместо выходного гнезда), и вам нужно припаять к нему штекер mini-USB или micro-USB, то не нужно соединить 2 и 3 контакты в самом mini/micro USB. При этом плюс паяете на 1 контакт, а минус — на 5-й (последний).

Распиновка USB разъемов для Iphone

У Айфонов контакты Data+ (2) и Data- (3) должны соединяться с контактом GND (4) через резисторы 50 кОм, а с контактом +5V через резисторы 75 кОм.

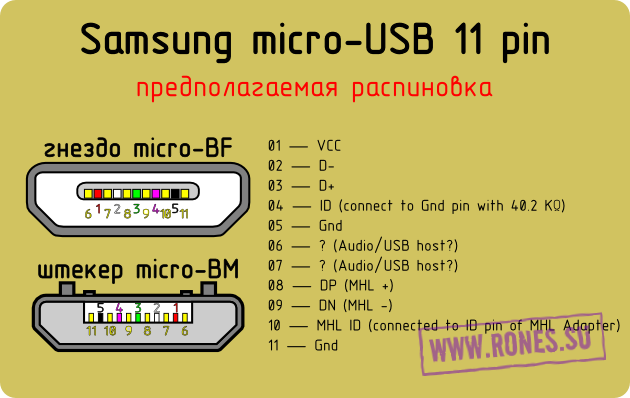

Распиновка зарядного разъема Samsung Galaxy

Для заряда Самсунг Галакси в штекере USB micro-BM должен быть установлен резистор 200 кОм между 4 и 5 контактами и перемычка между 2 и 3 контактами.

Распиновка USB разъемов для навигатора Garmin

Для питания или заряда навигатора Garmin требуется особый дата-кабель. Просто для питания навигатора через кабель нужно в штекере mini-USB закоротить 4 и 5 контакты. Для подзаряда нужно соединить 4 и 5 контакты через резистор 18 кОм.

Схемы цоколёвки для зарядки планшетов

Практически любому планшетному компьютеру для заряда требуется большой ток — раза в 2 больше чем смартфону, и заряд через гнездо mini/micro-USB во многих планшетах просто не предусмотрен производителем. Ведь даже USB 3.0 не даст более 0,9 ампер. Поэтому ставится отдельное гнездо (часто круглого типа). Но и его можно адаптировать под мощный ЮСБ источник питания, если спаять вот такой переходник.

Распиновка зарядного гнезда планшета Samsung Galaxy Tab

Для правильного заряда планшета Samsung Galaxy Tab рекомендуют другую схему: два резистора: 33 кОм между +5 и перемычкой D-D+; 10 кОм между GND и перемычкой D-D+.

Распиновка разъёмов зарядных портов

Вот несколько схем напряжений на контактах USB с указанием номинала резисторов, позволяющих эти напряжения получить. Там, где указано сопротивление 200 Ом нужно ставить перемычку, сопротивление которой не должно превышать это значение.

Классификация портов Charger

SDP (Standard Downstream Ports) – обмен данными и зарядка, допускает ток до 0,5 A.
CDP (Charging Downstream Ports) – обмен данными и зарядка, допускает ток до 1,5 A; аппаратное опознавание типа порта (enumeration) производится до подключения гаджетом линий данных (D- и D+) к своему USB-приемопередатчику.
DCP (Dedicated Charging Ports) – только зарядка, допускает ток до 1,5 A.
ACA (Accessory Charger Adapter) – декларируется работа PD-OTG в режиме Host (с подключением к PD периферии – USB-Hub, мышка, клавиатура, HDD и с возможностью дополнительного питания), для некоторых устройств – с возможностью зарядки PD во время OTG-сессии.

Как переделать штекер своими руками

Теперь у вас есть схема распиновки всех популярных смартфонов и планшетов, так что если имеете навык работы с паяльником — не будет никаких проблем с переделкой любого стандартного USB-разъема на нужный вашему девайсу тип. Любая стандартная зарядка, которая основывается на использовании USB, предусматривает использование всего лишь двух проводов – это +5В и общий (минусовой) контакт.

Просто берёте любую зарядку-адаптер 220В/5В, от неё отрезаете ЮСБ коннектор. Отрезанный конец полностью освобождается от экрана, в то время как остальные четыре провода зачищаются и залуживаются. Теперь берем кабель с разъемом USB нужного типа, после чего также отрезаем от него лишнее и проводим ту же самую процедуру. Теперь остается просто спаять между собой провода согласно схемы, после чего соединение изолировать каждое отдельно. Полученное в итоге дело сверху заматывается изолентой или скотчем. Можно залить термоклеем — тоже нормальный вариант.

Бонус: все остальные разъёмы (гнёзда) для мобильных телефонов и их распиновка доступны в единой большой таблице — .

Разрабатывалась еще с 1994 года, при этом в команде разработчиков состояли инженеры из передовых компаний в сфере IT-технологий — Microsoft, Apple, Intel и других. В процессе проведения исследований преследовалась одна задача — найти универсальный порт, который мог бы использоваться для большинства устройств.

Таким образом, пользователям был предоставлен разъем USB, который практически сразу был поддержан различными разработчиками и начал активно использоваться в самых разных устройствах, начиная от персональных компьютеров и заканчивая мобильными гаджетами. Однако случилось так, что кабели с такими разъемами могли использоваться далеко не везде, да и сами по себе они были разными, в связи с чем некоторым требуется распайка мини-USB-разъема для того, чтобы сделать соответствующий переходник.

При этом мало кто знает о том, как правильно должна осуществляться данная процедура.

Понятия, которые нужно знать

Распайка USB-разъема начинается с изучения основных понятий:

VCC — контакт положительного потенциала Для современных USB-кабелей показатель данного контакта составляет +5 Вольт, при этом стоит отметить, что в радиоэлектрических схемах такая аббревиатура полностью соответствует напряжению питания PNP, а также NPN-транзисторов.
GND — контакт отрицательного потенциала источника питания. В современной аппаратуре, включая также различные модели материнских плат, данное устройство соединяется корпусом для того, чтобы обеспечить эффективную его защиту от статического электричества или же каких-либо внешних источников электромагнитных помех.
D- — информационный контакт, имеющий нулевой потенциал, относительно которого осуществляется транслирование информации.
D+ — информационный контакт, имеющий логическую единицу. Данный контакт используется для транслирования информации от хоста к устройству или же наоборот. На физическом уровне данный процесс представляет собой передачу прямоугольных импульсов с положительным зарядом, при этом импульсы имеют разную амплитуду и скважность.
Male — штекер данного разъема, который среди современных пользователей, которыми осуществляется распайка USB-разъема для мыши и других устройств, часто называется «папа».
Female — гнездо, в которое вставляется штекер. Пользователями называется «мама».
RX — прием информации.
TX — передача информации.

USB-OTG

OTG представляет собой способ соединения через кабель USB двух периферийных устройств без необходимости использования компьютера. Также такая распайка микро-USB-разъема в профессиональных кругах часто называется USB-host. Другими словами, флешка или же какой-нибудь жесткий диск таким образом могут непосредственно подключаться к планшету или же мобильному телефону точно так же, как к полноценному персональному компьютеру.

Помимо этого, к гаджетам можно подключать мышки или же клавиатуры, если они поддерживают возможность их использования. Нередко таким образом соединяют фотоаппараты и другие гаджеты с принтерами.

Какие у него есть ограничения?

Ограничения, которые имеет такая распайка микро-USB-разъема, являются следующими:

К примеру, если речь идет о подключении к телефону какой-нибудь USB-флешки, то в таком случае чаще всего применяется переходник «USB_AF-USB_AM_micro». В данном случае в разъем вставляется флешка, в то время как штекер подключается к мобильному телефону.

Особенность кабеля

Главная особенность, которой отличается распайка USB-разъема в формат OTG, — то, что в штекере контакт 4 в обязательном порядке должен замыкаться с контактом 5. В стандартном дата-кабеле к данному контакту вообще ничего не припаяно, а называется данный штекер USB-BM micro. Именно по этой причине нужно добраться до четвертого контакта, после чего при помощи перемычки присоединить его к проводу GND. После такой процедуру штекер будет переименован в USB-AM micro. Именно наличие перемычки между этими контактами в штекере позволяет аппарату определить, что к нему собираются подсоединить какое-то периферийное устройство. В том случае, если этой перемычки аппарат не будет видеть, им будет выполняться роль пассивного устройства, а любые подключенные к нему флешки просто-напросто будут полностью проигнорированы.

Как определяются устройства?

Многие считают, что при соединении в режиме OTG оба устройства полностью автоматически определяют, кто из них будет представлять собой хост, а кто будет находиться в подчинении. В действительности же в данном случае только пользователь определяет то, кто именно в данном случае будет мастером, так как в какое устройство будет воткнут штекер, оснащенный перемычкой между 4 и 5 контактами, то из них и будет являться хостом.

Как его сделать?

Через полупрозрачную изоляцию вы сможете рассмотреть несколько разноцветных проводов. Вам нужно будет подплавить изоляцию около черного провода, после чего один конец перемычки подпаять к контакту GND. С противоположной стороны можно увидеть белый провод, а также неиспользуемый контакт. В данном случае нам нужно подплавить изоляцию около незадействованного контакта, после чего к нему подпаять второй конец перемычки.

Стоит отметить, что схема распайки USB-разъема формата micro является гораздо более простой.

Развороченный штекер, который вы оснастили перемычкой, нужно будет изолировать, для чего используется специализированная термоусадочная трубка. После этого вам нужно будет просто взять «маму» от удлинителя и припаять ее к нашему штекеру цвет в цвет. Если кабели являются экранированными, то в таком случае вам нужно будет также, помимо прочего, соединить и экраны.

Можно ли заряжать?

Если к устройству подключается периферия через OTG, то в таком случае оно должно будет ее питать, что значительно может снизить общую длительность работы устройства от встроенного в него аккумулятора. В связи с этим многие задумываются, можно ли через внешний источник подзаряжать такое устройство. Это возможно, но для этого нужна поддержка специального режима в устройства, а также отдельная распайка USB-разъема для зарядки.

На самом деле режим зарядки чаще всего предусматривается современными разработчиками гаджетов, однако далеко не все позволяют проводить такую процедуру. При этом следует отметить тот факт, что для перехода в такой режим зарядки должна быть использована отдельная схема распайки USB-разъема, в которой контакты замыкаются через отдельный резистор.

Приветствую моих читателей! Сегодня снова рубрика «От Мастера Сергея». Покажем как провести бюджетный ремонт кабеля USB – micro USB своими руками . Что имеем в начале – нерабочий кабель с разъемом micro USB. У владельца кабеля с деньгами туго, так что попросил помочь за немного монет. Посмотрим что можно сделать!

Многие считают, что такие разъемы неразборные. Так оно и есть! Но русская смекалка работает постоянно, так что вскрытие разъема с помощью острого скальпеля по шву плавления не заняло много времени.

Дальше нам осталось зачистить провода в ремонтируемом кабеле и по распиновке USB разъема распаять на удачно разобранный исправный разъем. Ниже приведена распиновка кабеля microUSB-USB без OTG и с ним — ничего сложного.

Паяем новый разъем

На фото показано, как должны быть припаяны провода к разъему согласно цвету оплетки.

Проверяем себя с помощью вольтметра – подключаем USB к зарядному устройству и измеряем напряжение питания + 5 В. Все в порядке.

Микро юсб разъем для планшета

Автор На чтение 14 мин. Опубликовано 12.12.2019

Кабель DEPPA 30-pin (Samsung) – USB A(m), 1.2м, черный.

Кабель USB A(f) – micro USB B (m), 0.2м, черный

Разъем Micro USB для планшета тип USB 21 (RS-MI009)

Разъем micro USB для планшета тип 1041

Кабель-переходник OTG MicroUSB -> USB 2.0 F для подк.

Разъем micro USB для планшета Asus Memo Pad ME372T

Кабель Vention USB – microUSB (VAS-A04-S-150) 1.5 м

Разъем Micro USB для планшета тип USB 40 (RS-MI024)

Кабель USB A(f) – micro USB B (m), 0.2м, черный

Кабель-переходник OTG MicroUSB -> USB 2.0 F для подк.

Кабель Prolike, USB – micro USB, 1.2 м, черный

Распиновка микро usb разъема

Микро USB-разъемы. Виды USB-разъемов, их особенности

Микро USB-разъем: что это такое?

Например, из большего никогда нельзя сделать меньшее, поэтому микро-USB разъемы нельзя будет заменить даже на mini-USB. Хотя в некоторых случаях обратный процесс допустим. Да и замена микро-USB своими руками вряд ли закончится чем-то хорошим. Уж больно ювелирная это работа, к тому же нужно точно знать как делается распиновка микро usb разъема. Кроме того, под словом “micro” кроется сразу несколько видов разъемов, и об этом нужно помнить. Особенно если вы пытаетесь купить новый провод. Микро-USB вашего планшета может оказаться несовместимым с разъемом на конце кабеля, который вы приобрели.

Разновидности

Преимущества

Разъем микро-USB: распиновка микро usb разъема

Функции «ножек» разъема micro-USB

Неправильная распиновка микро usb разъема или некорректная его замена — последствия

Некорректно припаяв микро-USB, владельцы чаще всего сталкиваются со следующими проблемами:

Будущее микро-USB

Так как это одни из самых популярных на сегодняшний день портов, то, если вы научитесь менять их однажды и узнаете как делается распиновка микро usb разъема, этот навык будет выручать вас в будущем очень часто. И пускай их не приняли за «золотой стандарт» при разработке телефонов и других цифровых устройств. И нам по-прежнему приходится иметь целую коллекцию проводов специально для ноутбука Acer, для телефона от Samsung, для iPad от Apple и фотоаппарата Nikon, но активное использование микро-разъемов дает надежду, то скоро вместо «букета» у нас на полочке будет лежать один кабель микро-USB, подходящий хотя бы к 90% техники в доме.

Какие бывают разъемы и штекеры USB

В связи с тем, что разъемов USB существует достаточно много, часто происходит путаница между ними. Порой, после покупки кабеля наступает волна разочарования, ведь может оказаться, что штекер купленного провода не подходит к устройству. Поэтому данной статье я постараюсь рассказать, какие виды разъемы бывают у USB-шнуров.

Несмотря на то, что информации по этой теме в Интернете полно, обычно она затрагивает вопросы разработки, дает даты утверждения и введения в эксплуатацию, особенности конструкции и как сделана распиновка микро usb разъема. В общем, приводится больше справочная информация, которая для конечного потребителя обычно не представляет особого интереса. Я же постараюсь рассмотреть разъемы с бытовой точки зрения – где они используются, их преимущества и недостатки, отличия и особенности.

Версии USB. Чем отличается USB 2.0 от USB 3.0

Для начала кратко общие сведения. USB-устройства бывают версий трех версий – 1.1, 2.0 и 3.0. Первая уже почти не используется, так как обеспечивает слишком низкую скорость передачи данных (12 Мбит – примерно 1,2 Мбайт/с) и может применяться исключительно для совместимости с привередливым железками. Вторая версия сейчас занимает господствующее положение. Большинство устройств, продающихся в магазинах и используемых в настоящее время, имеют поддержку второй версии.

Она обеспечивает пропускную способность 480 Мбит/с, то есть скорость копирования теоретически должна быть на уровне 48 Мбайт/с. Однако из-за конструктивных особенностей и не совсем идеальной реализации на практике скорость редко превышает 30-33 Мбайт/с. Большинство внешних винчестеров умеют читать со скоростью в 3-4 раза больше. То есть этот разъем является узким горлышком, тормозящим работу современных накопителей. Для мышек, клавиатур и т. п. скорость роли не играет.

Третья версия раскрашена в синий цвет, означающий принадлежность к последнему поколению. Пропускная способность равна 5 Гбит/с, что может дать 500 Мбайт/с. Современные винчестеры имеют скорость около 150-170 Мбайт/с, то есть, третья версия USB сможет обеспечить большой запас по скорости на ближайшие годы.

Совместимость разных версий USB.

Несколько слов про совместимость. Версии 1.1 и 2.0 конструктивно полностью совместимы между собой. Если одна из соединяемых сторон – старой версии, то работа будет вестись на пониженной скорости, а операционная система выведет сообщение “Устройство может работать быстрее”, которое означает, что имеется быстрый порт USB 2.0 в компьютере, а устройство, которое в него втыкается, медленное – версии 1.1.

А вот с совместимостью USB версий 2.0 и 3.0 не все так однозначно. Любое устройство или шнур USB 2.0 можно подключить к синему порту третьей версии. А вот наоборот сделать не получится. Современные кабели и устройства с USB 3.0 отличаются от привычных разъемов дополнительными контактами, позволяющими увеличить пропускную способность интерфейса, поэтому подключить их в старый порт не получится (исключение составляет только тип A).

Питание USB

В любом USB разъеме подается напряжение 5 Вольт, а ток не может превышать 0,5 Ампера (для USB 3.0 – 0,9 Ампера). На практике это означает, что максимальная мощность подключаемого устройства может быть не более 2,5 Ватт (4,5 для USB 3.0). Поэтому при подключении маломощных и портативных устройств – плееров, телефонов, флэшек и карт памяти – проблем не будет. А вот вся крупногабаритная и массивная техника имеет внешнее питание от сети.

А теперь перейдем к видам разъемов. Рассматривать совсем экзотические варианты я не буду, а лишь расскажу о самых ходовых и часто употребляемых штекерах. В скобках будет указана принадлежность в определенной версии USB.

USB тип A (USB 2.0)

Это самый распространенный и самый узнаваемый разъем из ныне существующих. К тому же и инструкций как делается распиновка микро usb разъема в сети довольно много. Большинство устройств, подключаемых по USB, имеют именно его. Мышки, флэшки, клавиатуры, камеры и многое другое – все они оснащены USB типа A, который берет свое начало еще в 90-х. Одним из самых главных преимуществ данного порта является надежность.

Он может пережить достаточно большое количество подключений, не разваливается и действительно по достоинству заслужил стать самым распространенным средством подключения всего, чего только можно. Несмотря на прямоугольную форму, обратной стороной его не воткнуть,присутствует “защита от дурака”. Однако для портативных устройств он не подходит, так как имеет достаточно большие габариты, что в конце концов привело к появлению модификаций меньших размеров.

USB тип B (USB 2.0)

Второй тип USB – снискал гораздо меньшую славу, нежели сородич. В отличие от штекеров типа А, имеющих прямоугольную форму, все модификации типа B (в том числе и Mini и Micro – см. ниже) обычно имеют или квадратную, или трапециевидную форму. Обычный, полноразмерный тип B – единственный представитель, имеющий квадратную форму. По размерам он достаточно большой и по этой причине применяется в различной периферии и крупногабаритных стационарных устройствах – принтерах, сканерах, иногда ADSL-модемах. Что интересно, производители принтеров редко комплектуют таким кабелем свои изделия, поэтому шнур к печатающему устройству или МФУ приходится приобретать отдельно.

Mini USB Тип B (USB 2.0)

Появление огромного количества миниатюрных устройств привело к появлению крошечных разъемов USB. А по истине массовым Mini USB тип B стал с появлением переносных винчестеров, в которых он широко применяется. Разъем имеет пять контактов, а не 4 как у “взрослых штекеров”, правда один из них не используется. К сожалению, миниатюризация негативно сказалась на надежности. Несмотря на большой ресурс, через некоторое время Mini USB расшатывается и начинает болтаться, хотя из порта не вываливается. В настоящее время продолжает активно использоваться в плеерах, портативных винчестерах, кардридерах и другой технике небольших габаритов. Интересно, что вторая модификация (тип A) почти не применяется, вы с трудом найдете такой шнур в продаже. Постепенно начинает вытесняться более совершенной модификацией Micro USB.

Micro USB тип B (USB 2.0)

Доработанный вариант предыдущего разъема. Имеет совсем миниатюрные размеры, вследствие чего применяется производителями в современной технике, которая отличается небольшой толщиной. Кроме того, улучшено крепление, штекер сидит очень плотно и не вываливается. В 2011 году данный разъем был утвержден как единый стандарт для зарядки для телефонов, смартфонов, планшетов, плееров и другой портативной электроники. Поэтому, имея у себя всего один шнур, можно прокормить весь “электронный зоопарк”. Стандарт продолжает набирать обороты, можно надеяться, что через год-другой почти все новые устройства будут оснащены единым разъемом. Как и в предыдущем случае, тип А почти не применяется. Важно помнить, что самостоятельная распиновка микро usb разъема делается только в том случае, когда вы абсолютно уверены в своих способностях.

USB тип A (USB 3.0)

Новый стандарт USB, имеющий значительно более высокую пропускную способность. Появление дополнительных контактов привело к изменению внешнего вида почти всех USB-штекеров 3.0. Несмотря на это, тип A внешне остался неизменным, лишь синий цвет сердцевины выдает в нем новичка. Это означает, что сохранена обратная совместимость. Устройство USB 3.0 можно подключить в старый порт USB 2.0 и наоборот. В этом главное отличие от остальных разъемов USB 3.0. Такие порты можно встретить в современных компьютерах или ноутбуках.

USB тип B (USB 3.0)

По аналогии с предыдущей версией данный тип используется в средней и крупной периферии и устройства, требующих высокой производительности – NAS, стационарных жестких дисках. Разъем сильно модифицирован и подключить его к USB 2.0 не выйдет. В продаже такие шнуры тоже встретишь не часто (в противоположность предыдущему). Воткнуть такой разъем в USB 2.0 тип B уже не выйдет — верхняя часть будет мешать.

Micro USB (USB 3.0)

Этот разъем продолжатель традиций “классического” Micro USB. Он обладает теми же качествами – компактность, надежность, хорошее соединение, но при этом имеет и высокую скорость передачи данных. Поэтому используется в основном в новых внешних сверхскоростных жестких дисках и SSD. Становится все более популярным, поэтому чтобы не носить с внешним винчестером и провод, можно купить дополнительный кабель в любом магазине. Основная часть разъема полностью копирует Micro USB второй ревизии

Главное не перепутать — отличие Micro USB и Mini USB.

Главная путаница, возникающая у пользователей, происходит между Mini USB и Micro USB, которые действительно немного похожи. Первый имеет чуть большие размеры, а второй специальные защелки на задней стороне. Именно по защелкам вы всегда можете отличить эти два разъема. В остальном они идентичны. А поскольку устройств и с тем, и с другим очень много, лучше иметь оба кабеля – тогда с подключением любой современной портативной техники проблем не будет. Кроме этого можно напутать когда делается распиновка микро usb разъема, поэтому внимательно следите за монтажом.

Распиновка usb 2.0 разъема по цветам. Распиновка USB разъема: обычный, mini, micro

Содержание:

В каждом компьютере и других аналогичных устройствах наиболее популярным является USB-разъем. С помощью юсб провода стало возможно подключать более 100 единиц последовательно соединенных устройств. Эти шины позволяют подключать и отключать любые приборы даже в процессе работы персонального компьютера. Практически все устройства могут заряжаться через данный разъем, поэтому нет необходимости применять дополнительные блоки питания. Распиновка USB по цветам помогает точно определить, к какому типу устройств относится та или иная шина.

Устройство и назначение USB

Первые порты этого типа появились еще в девяностых годах прошлого века. Через некоторое время эти разъемы обновились до модели USB 2.0. Скорость их работы возросла более чем в 40 раз. В настоящее время в компьютерах появился новый интерфейс USB 3.0 со скоростью, в 10 раз превышающей предыдущий вариант.

Существуют и другие виды разъемов этого типа, известные, как micro и mini USB, применяющиеся в современных телефонах, смартфонах, планшетах. Каждая шина имеет собственную или распиновку. Она может потребоваться при необходимости изготовления своими руками переходника с одного вида разъема на другой. Зная все тонкости расположения проводов, можно сделать даже зарядное устройство для мобильного телефона. Однако следует помнить, что в случае неправильного подключения устройство может быть повреждено.

Разъем USB 2.0 выполнен в виде плоского коннектора, в котором установлено четыре контакта. В зависимости от назначения он маркируется как AF (BF) и AM (BM), что соответствует обиходному названию «мама» и «папа». В мини- и микро- устройствах имеется такая же маркировка. От обычных шин они отличаются пятью контактами. Устройство USB 3.0 внешне напоминает модель 2.0, за исключением внутренней конструкции, имеющей уже девять контактов.

Распиновка-распайка разъемов USB 2.0 и 3.0

Распайка проводов в модели USB 2.0 располагается в следующем порядке:

Проводник красного цвета, к которому осуществляется подача питающ его напряжения постоянного тока со значением +5V.
Проводник белого цвета, применяемый для передачи информационных данных. Он обозначается маркировкой «D-».
Проводник окрашен в зеленый цвет. С его помощью также передается информация. Он маркируется как «D+».
Проводник черного цвета. На н его производится подача нуля питающ его напряжения. Он носит название общ его провода и обозначается собственной меткой в виде перевернутого Т.

Расположение проводов в модели 3.0 выполнено совершенно по-другому. Четыре первых контактирующих провода полностью соответствуют разъему USB 2.0.

Основное отличие USB 3.0 заключается в следующих проводах:

Проводник № 5 имеет синий цвет. По нему передается информация с отрицательным значением.
Проводник № 6 желтого цвета, так же как и предыдущий контакт предназначен для передачи информации, имеющей положительное значение.
Проводник № 7 применяется в качестве дополнительного заземления.
Проводник № 8 фиолетового цвета и проводник № 9 оранжевого цвета. Они выполняют функцию приема данных, соответственно, с отрицательным и положительным значением.

Распайка-распиновка коннекторов микро- и мини-USB

Коннекторы микро-USB наиболее часто применяются в планшетах и смартфонах. От стандартных шин распиновка micro usb отличаются значительно меньшими размерами и наличием пяти контактов. Они маркируются как micro-AF(BF) и micro-AM(BM), что соответствует «маме» и «папе».

Распайка микро-USB производится в следующем порядке:

Контакт № 1 красного цвета. Через н его подается напряжение.
Контакты №№ 2 и 3 белого и зеленого цвета применяются для передачи.
Контакт № 4 сиреневого цвета выполняет специальные функции в отдельных моделях шин.
Контакт № 5 черного цвета является нулевым проводом.

Распиновка мини USB разъема по цветам выполняется, так же как и в микро-юсб коннекторах.

USB (Universal Serial Bus — «универсальная последовательная шина») — последовательный интерфейс передачи данных для среднескоростных и низкоскоростных периферийных устройств. Для подключения используется 4-х проводный кабель, при этом два провода используются для приёма и передачи данных, а 2 провода — для питания периферийного устройства. Благодаря встроенным линиям питания USB позволяет подключать периферийные устройства без собственного источника питания.

Кабель USB состоит из 4 медных проводников — 2 проводника питания и 2 проводника данных в витой паре, и заземленной оплётки (экрана). Кабели USB имеют физически разные наконечники «к устройству» и «к хосту». Возможна реализация USB устройства без кабеля, со встроенным в корпус наконечником «к хосту». Возможно и неразъёмное встраивание кабеля в устройство (например, USB-клавиатура, Web-камера, USB-мышь) , хотя стандарт запрещает это для устройств full и high speed.

Шина USB строго ориентирована, т. е. имеет понятие «главное устройство» (хост, он же USB контроллер, обычно встроен в микросхему южного моста на материнской плате) и «периферийные устройства».

Устройства могут получать питание +5 В от шины, но могут и требовать внешний источник питания. Поддерживается и дежурный режим для устройств и разветвителей по команде с шины со снятием основного питания при сохранении дежурного питания и включением по команде с шины.

USB поддерживает «горячее» подключение и отключение устройств . Это возможно благодаря увеличения длинны проводника заземляющего контакта по отношению к сигнальным. При подключении разъёма USB первыми замыкаются заземляющие контакты , потенциалы корпусов двух устройств становятся равны и дальнейшее соединение сигнальных проводников не приводит к перенапряжениям, даже если устройства питаются от разных фаз силовой трёхфазной сети.

На логическом уровне устройство USB поддерживает транзакции приема и передачи данных. Каждый пакет каждой транзакции содержит в себе номер оконечной точки (endpoint) на устройстве. При подключении устройства драйверы в ядре ОС читают с устройства список оконечных точек и создают управляющие структуры данных для общения с каждой оконечной точкой устройства. Совокупность оконечной точки и структур данных в ядре ОС называется каналом (pipe) .

Оконечные точки , а значит, и каналы, относятся к одному из 4 классов:

поточный (bulk),
управляющий (control),
изохронный (isoch),
прерывание (interrupt).

Низкоскоростные устройства, такие, как мышь, не могут иметь изохронные и поточные каналы .

Управляющий канал предназначен для обмена с устройством короткими пакетами «вопрос-ответ». Любое устройство имеет управляющий канал 0, который позволяет программному обеспечению ОС прочитать краткую информацию об устройстве, в том числе коды производителя и модели, используемые для выбора драйвера, и список других оконечных точек.

Канал прерывания позволяет доставлять короткие пакеты и в том, и в другом направлении, без получения на них ответа/подтверждения, но с гарантией времени доставки — пакет будет доставлен не позже, чем через N миллисекунд. Например, используется в устройствах ввода (клавиатуры, мыши или джойстики).

Изохронный канал позволяет доставлять пакеты без гарантии доставки и без ответов/подтверждений, но с гарантированной скоростью доставки в N пакетов на один период шины (1 КГц у low и full speed, 8 КГц у high speed). Используется для передачи аудио- и видеоинформации.

Поточный канал дает гарантию доставки каждого пакета, поддерживает автоматическую приостановку передачи данных по нежеланию устройства (переполнение или опустошение буфера), но не дает гарантий скорости и задержки доставки. Используется, например, в принтерах и сканерах.

Время шины делится на периоды, в начале периода контроллер передает всей шине пакет «начало периода». Далее в течение периода передаются пакеты прерываний, потом изохронные в требуемом количестве, в оставшееся время в периоде передаются управляющие пакеты и в последнюю очередь поточные.

Активной стороной шины всегда является контроллер, передача пакета данных от устройства к контроллеру реализована как короткий вопрос контроллера и длинный, содержащий данные, ответ устройства. Расписание движения пакетов для каждого периода шины создается совместным усилием аппаратуры контроллера и ПО драйвера, для этого многие контроллеры используют Прямой доступ к памяти DMA (Direct Memory Access ) — режим обмена данными между устройствами или же между устройством и основной памятью, без участия Центрального Процессора (ЦП). В результате скорость передачи увеличивается, так как данные не пересылаются в ЦП и обратно.

Размер пакета для оконечной точки есть вшитая в таблицу оконечных точек устройства константа, изменению не подлежит. Он выбирается разработчиком устройства из числа тех, что поддерживаются стандартом USB.

Технические характеристики USB

Возможности, достоинства и недостантки USB:

Высокая скорость обмена (full-speed signaling bit rate) — 12 Мб/с;
Максимальная длина кабеля для высокой скорости обмена — 5 м;
Низкая скорость обмена (low-speed signaling bit rate) — 1.5 Мб/с;
Максимальная длина кабеля для низкой скорости обмена — 3 м;
Максимум подключенных устройств (включая размножители) — 127;
Возможно подключение устройств с различными скоростями обмена;
Не нужно устанавливать дополнительных элементов, таких как терминаторы;
Напряжение питания для периферийных устройств — 5 В;
Максимальный ток потребления на одно устройство — 500 mA.

Сигналы USB передаются по двум проводам экранированного 4-хпроводного кабеля.

Распайка разъема USB 1.0 и USB 2.0

Тип А		Тип В
Вилка (на кабеле)	Розетка (на компьютере)	Вилка (на кабеле)	Розетка (на периферийном устройстве)

Названия и функциональные назначения выводов USB 1.0 и USB 2.0

Data (передача данных)4GNDGround (корпус)

Недостатки USB 2.0

Хоть максимальная скорость передачи данных USB 2.0 составляет 480 Мбит/с (60 Мбайт/с), в реальной жизни достичь таких скоростей нереально (~33,5 Мбайт/сек на практике). Это объясняется большими задержками шины USB между запросом на передачу данных и собственно началом передачи. Например, шина FireWire , хотя и обладает меньшей пиковой пропускной способностью 400 Мбит/с, что на 80 Мбит/с (10 Мбайт/с) меньше, чем у USB 2.0, в реальности позволяет обеспечить бо́льшую пропускную способность для обмена данными с жёсткими дисками и другими устройствами хранения информации. В связи с этим разнообразные мобильные накопители уже давно «упираются» в недостаточную практическую пропускную способность USB 2.0.

Universal Serial Bus (USB) схема распайки

Схема распайки разъёмов USB

Схема распайки разъёмов USB (кабель и устройство)

Сигналы USB передаются по двум проводам (витая пара) экранированного четырёхжильного кабеля.

VBUS – напряжение +5 Вольт цепи питания, GND – контакт для подключения «корпуса» цепи питания. Максимальная сила тока, потребляемого устройством по линиям питания шины USB, не должна превышать 500 мА. Данные передаются через контакты D- и D+ разъёма USB. Дифференциальный способ передачи данных является основным для USB.

Разъёмы USB кабеля

Для USB-кабеля используются специальные USB разъёмы. Кабель USB является направленным, поэтому, для правильного подключения, USB разъёмы имеют различную конфигурацию. Различают два типа USB разъёмов: Тип A (см. Рис.7. и Рис.8.) и Тип B (см. Рис.9., Рис.10. и Рис.11).

Рис.7. Обычный разъём USB кабеля Тип A

В соответствии со спецификацией 1.0 USB разъёмы Тип A применяются для подключения «к хосту» т.е. устанавливаются на стороне контроллера или концентратора USB.

Рис.8. «Фирменный» разъём USB кабеля Тип A

В соответствии со спецификацией 1.0 USB разъёмы Тип B применяются для подключения «к устройству» т.е. для подключения периферийных устройств.

Рис.9. Обычный разъём USB кабеля Тип B. Такой разъём подходит, например,
для подключения принтера

Рис.10. Обычный разъём USB mini кабеля Тип B

Рис.11. Разъём мicro USB кабеля Тип B. На рисунке, ниже символа USB хорошо видно обозначение Тип B

На Рис.12. и Рис.13. показаны USB кабели. Эти USB кабели оборудованы обычным разъёмом USB кабеля Тип A и разъёмом USB mini кабеля Тип B.

Рис.12. USB кабели оборудованы обычным разъёмом USB кабеля Тип A (на рисунке слева) и разъёмом USB mini кабеля Тип B (на рисунке справа). Тип B обозначен как B

Рис.13. USB кабели оборудованы обычным разъёмом USB кабеля Тип A (на рисунке слева) и разъёмом USB mini кабеля Тип B (на рисунке справа). Тип B обозначен как b

Рис.14. USB кабель, оборудованный миниатюрным разъёмом, называемым мicro USB

USB поддерживает «горячее» (при включенном питании) подключение и отключение устройств. Это достигнуто увеличенной длиной заземляющего контакта разъёма по отношению к сигнальным контактам см. Рис.15. При подключении разъёма USB первыми замыкаются заземляющие контакты, потенциалы корпусов двух устройств выравниваются и дальнейшее соединение сигнальных проводников не приводит к перенапряжениям, даже если устройства питаются от разных фаз силовой трёхфазной сети.

Рис.15. Длина заземляющего контакта (на рисунке контакт 4 GND вверху) разъёма увеличена по отношению к сигнальным (на рисунке контакт 3 D+ внизу) контактам. Верхний контакт длиннее нижнего. Это позволяет производить подключение и отключение устройств без выключения питания (так называемое «горячее» подключение и отключение)

Рис.15.a. Длина контактов питания USB разъёма флеш-карты (на рисунке крайние контакты) увеличена по отношению к сигнальным (на рисунке средние контакты) контактам. Это позволяет производить подключение и отключение устройств без выключения питания (так называемое «горячее» подключение и отключение)

Ответные части USB разъёмов располагаются на периферийных устройствах, подключаемых по USB см. Рис.16. и Рис.17.

Рис.16. Разъём для подключения разъёма кабеля USB. Хорошо виден символ USB

Рис.17. Разъём для подключения разъёма кабеля USB mini Тип B

Рис.18. Сопоставление размеров разъёмов USB. Обычный разъём USB кабеля Тип A (на рисунке слева), разъём USB mini кабеля Тип B (на рисунке в центре) и разъёмом USB мicro кабеля Тип B (на рисунке справа). Тип B обозначен как B

USB (универсальная последовательная шина) – Интерфейс передачи данных USB сегодня распространён повсеместно, используется практически во всех устройствах телефонах, ПК, МФУ, магнитофонов и в других устройствах применяются как для передачи данных так и для зарядки батарей телефона.

Виды разъёмов USB.

Существует большое количество разновидностей типов разъёмов ЮСБ. Все они показаны ниже.

Тип А — активное, питающее устройство (компьютер, хост). Тип B — пассивное, подключаемое устройство (принтер, сканер)

Распиновка usb кабеля по цветам.

Распиновка Usb 2.0.

USB является последовательная шина. Он использует 4 экранированных провода: два для питания (+ 5v & GND) и два для дифференциальных сигналов данных (помечены как D + и D-).

USB micro

USB micro используется с 2011 г. в телефонах, Mp3 и в других устройствах. Micro — это более новая разновидность разъема mini. У него есть преимущество в соединение разъемов, разъем соединен плотно со штекером и обеспечивает плотное соединения.

Интерфейс USB начали широко применять около 20-ти лет назад, если быть точным, с весны 1997 года. Именно тогда универсальная последовательная шина была аппаратно реализована во многих системных платах ПК.

На текущий момент данный тип подключения периферии к ПК является стандартом. Вышли версии, позволившие существенно увеличить скорость обмена данных, появились новые типы коннекторов. Попробуем разобраться в распиновке стандартных типов соединений.

Читайте также обзор и его преобразователей

Классификация USB разъёмов

Коннекторы принято классифицировать по типам, их всего два:

А — это штекер, подключаемый к гнезду «маме», установленном на системной плате ПК или USB хабе. При помощи такого типа соединения производится подключение USB флешки, клавиатуры, мышки и т. д. Данные соединения совместимы между начальной версией и вторым поколением. С последней модификацией совместимость частичная, то есть устройства и кабели с ранних версий можно подключать к гнездам третьего поколения, но не наоборот.

B — штекер для подключения к гнезду, установленному на периферийном устройстве, например, принтере. Размеры классического типа В не позволяют его использовать для подключения малогабаритных устройств (например, планшетов, мобильных телефонов, цифровых фотоаппаратов и т. д.). Чтобы исправить ситуацию были приняты две стандартные уменьшенные модификации типа В: mini и micro USB.

Отметим, что такие конвекторы совместимы только между ранними модификациями.

Помимо этого, существуют удлинители для портов данного интерфейса. На одном их конце установлен штекер тип А, а на втором — гнездо под него, то есть, по сути, соединение «мама» — «папа». Такие шнуры могут быть весьма полезны, например, чтобы подключать флешку, не залезая под стол к системному блоку.

Распиновка USB 2.0 разъёма

Поскольку физически штекеры и гнезда ранних версий 1.1 и 2.0 не отличаются друг от друга, мы приведем распайку последней. Ниже представлен рисунок распайки штекера и гнезда разъема типа А:

Обозначения:

А — гнездо.
В — штекер.
1 — питание +5,0 В.
2 и 3 сигнальные провода.
4 — масса.

На рисунке раскраска контактов приведена по цветам провода, и соответствует принятой спецификации.Теперь рассмотрим распайку классического гнезда В.

Обозначения:

А — штекер, подключаемый к гнезду на периферийных устройствах.
В — гнездо на периферийном устройстве.
1 — контакт питания (+5 В).
2 и 3 — сигнальные контакты.
4 — контакт провода «масса».

Цвета контактов соответствуют принятой раскраске проводов в шнуре.

Распиновка USB 3.0 разъёмов (типы A и B)

В третьем поколении подключение периферийных устройств осуществляется по 10 (9, если нет экранирующей оплетки) проводам, соответственно, число контактов также увеличено. Однако они расположены таким образом, чтобы имелась возможность подключения устройств ранних поколений. То есть, контакты +5,0 В, GND, D+ и D-, располагаются также, как в предыдущей версии. Распайка гнезда типа А представлена на рисунке ниже.

Обозначения:

А — штекер.
В — гнездо.
1, 2, 3, 4 — коннекторы полностью соответствуют распиновке штекера для версии USB 2.0 тип В, цвета проводов также совпадают.
5 (SS_TХ-) и 6 (SS_ТХ+) коннекторы проводов передачи данных по протоколу SUPER_SPEED.
7 — масса (GND) для сигнальных проводов.
8 (SS_RX-) и 9 (SS_RX+) коннекторы проводов приема данных по протоколу SUPER_SPEED.

Цвета на рисунке соответствуют общепринятым для данного стандарта.

Как уже упоминалось выше, в гнездо данного порта можно вставить штекер более раннего образца, соответственно, пропускная способность при этом уменьшится. Что касается штекера третьего поколения универсальной шины, то всунуть его в гнезда раннего выпуска невозможно.

Возможно, вам также будет интересно, как Seagate

Теперь рассмотрим распайку контактов для USB 3.0 типа В. В отличие от предыдущего вида, такое гнездо несовместимо ни с каким штекером ранних версий.

Обозначения:

А и В — штекер и гнездо, соответственно.
Цифровые подписи к контактам соответствуют описанию предыдущего рисунка.
Цвет максимально приближен к цветовой маркировке проводов в шнуре.

Распиновка микро USB разъёма

Для начала приведем распайку для данной спецификации:

Как видно из рисунка, это соединение на 5 pin. Как в штекере (А), так и гнезде (В) задействованы четыре контакта. Их назначение, цифровое и цветовое обозначение соответствует принятому стандарту, который приводился выше.

Описание разъема микро USB 3.0

Для данного соединения используется коннектор характерной формы на 10 pin. По сути, он представляет собой две части по 5 pin каждая, причем одна из них полностью соответствует предыдущей версии интерфейса. Такая реализация несколько непонятна, особенно принимая во внимание несовместимость этих типов. Вероятно, разработчики планировали сделать возможность работы с разъемами ранних модификаций, но впоследствии отказались от этой идеи или пока не осуществили ее.

На рисунке представлена распиновка штекера (А) и внешний вид гнезда (В) микро USB.

Контакты с 1-го по 5-й полностью соответствуют микро коннектору второго поколения. Назначение других контактов следующее:

6 и 7 — передача данных по скоростному протоколу (SS_ТХ- и SS_ТХ+, соответственно).
8 — масса для высокоскоростных информационных каналов.
9 и 10 — прием данных по скоростному протоколу (SS_RX- и SS_RX+, соответственно).

Распиновка мини USB разъёма

Данный вариант подключения применяется только в ранних версиях интерфейса, в третьем поколении такой тип не используется.

Как видите, распайка штекера и гнезда практически идентична микро USB, соответственно, цветовая схема проводов и номера контактов также совпадают. Собственно, различия заключаются только в форме и размерах.

В данной статье мы привели только стандартные типы соединений, многие производители цифровой техники практикуют внедрение своих стандартов, там можно встретить разъемы на 7 pin, 8 pin и т. д. Это вносит определенные сложности, особенно когда встает вопрос поиска зарядного для мобильного телефона.

Видео о ремонте USB-кабелей, распайки штекеров USB mini и USB micro:

Micro USB B Female Pinout Connector SMT Тип

Характеристики:

Micro USB, тип B, 5 контактов, прямой / 180 °, гнездо / гнездо, SMT, монтаж на печатную плату, 7.20-4.85;
Более компактный, чем Mini USB, соответствует требованиям охраны окружающей среды, здоровья и безопасности ；
Полностью металлическое экранирование, гибкое применение ；
Простое и быстрое использование, удобная подзарядка и связь ；
Высокое качество с 30 днями 100% возврата денег;
От оригинальной фабрики OEM, такое же качество по гораздо более выгодной цене.

Устройство:

Коммуникации: спутниковый телефон.
Данные: Полевой ПК.
Потребители: видеокамеры, смартфоны, MP3-плееры, Bluetooth, наушники, умные часы, планшеты, устройства чтения, GPS, охладители для ноутбуков.
Промышленность и КИПиА: Промышленность.

Электрические характеристики

Номинальное напряжение: 100 В переменного тока (действ.)
Номинальный ток: 1.0A MAX
Контактное сопротивление: макс.10 миллиом
Сопротивление изоляции: 1000 МОм, мин.
Выдерживаемое напряжение диэлектрика: 500 В постоянного тока / 1 мин.

Механические характеристики

Долговечность: 10000 циклов
Усилие сцепления: макс. 35 Н
UN Сопутствующее усилие: 10N

Характеристики окружающей среды

Рабочая температура: от -55 ° C до + 85 ° C

Материал:

Деталь	Материал	Отделка
Корпус	Термопластичная высокотемпературная смола	UL94V-0
Щит	Нержавеющая сталь	Никелирование
Связаться	Медный сплав	Au поверх никеля

Где происходит ваша продукция? Они сертифицированы?

Elecbee имеет долгосрочные соглашения о сотрудничестве со многими OEM-заводами в Китае, чтобы снизить затраты на промежуточный канал и помочь вам сэкономить деньги.Все наши продукты производятся в строгом соответствии с относительными мировыми стандартами, чтобы гарантировать хорошую совместимость и отличное качество.

Какие формы оплаты вы принимаете?

Наш основной способ оплаты включает Paypal, кредитную карту, банковский перевод и так далее. Вы могли выбрать кого угодно, когда вам удобно

Когда вы организуете отгрузку?

После подтверждения получения вашего платежа мы организуем доставку в кратчайшие сроки и загрузим номер курьера на веб-сайт для упрощения отслеживания.

При нормальных обстоятельствах товар будет отправлен в течение 48 часов, если посылка не может быть отправлена вовремя из-за особых обстоятельств, мы свяжемся с вами заранее и сообщим конкретные причины.

Как обменять или вернуть?

1. Подать заявку на возврат можно в течение 30 дней с момента получения товара. Пожалуйста, убедитесь, что внешняя упаковка не повреждена, а товары находятся в исходном состоянии. После получения посылки мы организуем возврат средств согласно соответствующим положениям.

2. Процесс возврата: вы подаете заявку на возврат — утверждаете возврат — вы организуете возврат — получаете продукты и проводите осмотр — мы организуем возврат;

3. Мы будем нести расходы по доставке в случае возврата, вызванного нами, например, проблемы качества; Что касается возврата, вызванного клиентом, он должен нести ответственность за стоимость доставки;

Распиновка разъема micro usb. Распиновка разъема mini и micro USB

Выключите телефон
ИНДИКАТОР ЗАРЯДКИ БУДЕТ ПОЛНОСТЬЮ ЭФФЕКТИВНО БЫСТРЕЕ, ЕСЛИ УСТРОЙСТВО ВЫКЛЮЧАЕТСЯ.Так что он не потратит ни одного драгоценного ватта и соответственно лишних минут вашего времени. В выключенном состоянии вся электроэнергия будет поступать напрямую в аккумулятор и не пойдет на другие аппаратные процессы.

Заряжайте телефон от розетки.
ТЕЛЕФОН БЫСТРЕЕ ЗАРЯДАЕТСЯ ОТ НАСТЕННОЙ РОЗЕТКИ, а не через USB-порт. Также стоит убедиться, что ваше зарядное устройство достаточно мощное — некоторые модели выдают меньше миллиампер, чем может принять мобильный телефон, что увеличивает фактическое время зарядки.
По заявлению производителей, самая быстрая зарядка происходит при подключении устройства к розетке с помощью кабеля и адаптера питания USB, входящего в комплект. Однако есть риск заменить стандартное зарядное устройство на более мощное, рассчитанное на большее количество миллиампер.

Оптимизация зарядки через USB
Сначала вам нужно выяснить, какие USB-порты есть на вашем компьютере. Сегодня они бывают трех типов: USB 1.0, 2.0 или 3.0. Первый и второй способны обеспечить ток 500 мА, а USB 3.0 почти вдвое больше — до 900 мА. В зависимости от типа USB, к которому подключен смартфон или планшет, время зарядки может сильно различаться. Отдельный настенный USB-порт, который может обеспечить до 1500 мА, является еще более эффективным способом зарядки.
Чтобы еще больше ускорить процесс, не синхронизируйте смартфон с компьютером и отключайте от него все другие USB-устройства, которые могут потреблять электроэнергию. Помните также, что если вы подключены к портативному компьютеру, который не подключен к сети, вы должны убедиться, что он не переходит в спящий режим.

Соблюдать температурный режим
ВЫСОКИЕ И НИЗКИЕ ТЕМПЕРАТУРЫ АККУМУЛЯТОРОВ ОБЯЗАТЕЛЬНЫ. Не держите заряжаемый телефон на солнце, возле обогревателя или у открытого окна зимой. Оптимальная температура для этого процесса составляет около +22 ° C.

Используйте приложение, ускоряющее зарядку аккумулятора
КОМПАНИЯ ASUS РАЗРАБОТАЛА БЕСПЛАТНОЕ APP-Tweek AI CHARGER, которое помогает быстрее заряжать мобильные устройства. Программа позволяет выдавать через стандартный порт USB около 1000 мА, тем самым почти вдвое быстрее, чем зарядные устройства.В зависимости от различных типов используемых гаджетов сила тока может увеличиваться. И хотя производители не раскрывают технологические аспекты утилиты, многие пользователи говорят о ее эффективности. Ai Charger совместимо не только с платами Asus, но и с компьютерами других производителей.

Купите USB-адаптер для зарядки
ПОДВЕДИТЕ ЗАРЯДНЫЙ АДАПТЕР. Устройство, внешне похожее на небольшую флешку, может увеличить выходной ток до 2100 мА при подключении к нему телефона или планшета.Время полной зарядки мобильного телефона можно сократить в 4 раза. Получите Y-образный кабель
GET Y-SHAPED WIRE с двумя USB-кабелями, которые обеспечивают комбинированное питание двух портов USB-компьютера и обеспечивают максимальную мощность для одного устройства.

Обращайтесь с аккумулятором надлежащим образом.
Компаниям-производителям рекомендуется правильно обращаться с ними для быстрой и успешной зарядки аккумуляторов. Например, Apple в своих рекомендациях говорит: «Для поддержания литиевой батареи в хорошем состоянии необходимо, чтобы электроны в ней периодически находились в движении.«Для этого рекомендуется не реже одного раза в месяц полностью заряжать и разряжать аккумулятор.

Один из самых распространенных способов подключения периферийных устройств К компьютеру или ноутбуку, похоже, используется разъем USB. Такое подключение имеет существенные преимущества по сравнению с устаревшими аналогами, а простота его распиновки позволяет выполнять его вручную даже новичкам.

Что такое USB?

Повсеместно этот формат подключения начал применяться сравнительно недавно, хотя был разработан еще в 90-х годах.Причиной задержки стало наличие множества аналогов, превосходящих аналогичный стандарт подключения по скорости передачи данных, а также по ряду других параметров.

На сегодняшний день это подключение по специальной последовательной шине, широкий перечень применений которой делает ее поистине универсальной. Этот формат Успешно заменил многие другие ранее использовавшиеся варианты подключения. Среди них последовательные и параллельные порты, Gameport, а также PS / 2.

Его отличие — возможность использования одного подключения для ряда сторонних устройств. Среди них следует выделить:

Одним из ключевых преимуществ этого формата перед аналогами является возможность использования подключенного устройства через короткий промежуток времени без необходимости перезагрузки ПК или ноутбука. Кроме того, за счет него может быть запитано или заряжено устройство. При его использовании нет необходимости устанавливать драйверы вручную, что значительно упрощает подготовку гаджета к работе.

Как работает подключение?

Рассматривая подключение любого устройства к компьютеру, выполняется с помощью кабеля USB, следует различать несколько этапов работы.Сначала концентратор получает высокий уровень по линии передачи данных, который сигнализирует об обнаружении подключенного оборудования.

Тогда в работе допустимо подключение есть несколько этапов:

Хаб информирует ПК о подключении нового устройства;
ПК запрашивает концентратор относительно порта, используемого для соединения;
ПК активирует используемый порт и сбрасывает шину;
Концентратор отправляет сигнал сброса длительностью 10 мс.

На выходе ток, предназначенный для питания, достигает 100 мА, после чего устройство полностью готово к работе. Точно так же любое устройство, подключенное через USB, быстро становится пригодным для использования без перезагрузки или длительного ожидания.

USB-варианты

Среди всех существующих USB-соединений , существует три основных версии. USB 1.1 был разработан для работы с медленными устройствами, скорость передачи данных которых составляла около 1,5 Мбит / с. Для высокоскоростного соединения использовать такой формат было нецелесообразно, так как было много более производительных аналогов, например FireWire.

В 2000 году на свет вышла новая версия — USB 2.0, которая отличалась возможностью работы с высокоскоростными устройствами, а также общей совместимостью с более медленными аналогами, благодаря чему получила широкое распространение. Распиновка USB 2.0 осуществляется по стандартному алгоритму.

Третье поколение USB было разработано в 2008 году, однако массовое применение началось только с 2010 года. Основное отличие заключалось в том, что для распиновки использовалось 9 проводов вместо стандартных четырех, что позволило ускорить интерфейс в 10 раз.При этом для передачи данных по-прежнему используются четыре провода, а сам интерфейс остается совместимым с предыдущим поколением 2.0. Распиновка usb 3.0 аналогична версии 2.0.

Распиновка разъемов

Штекер стандартный Имеет четыре контакта, которые различаются цветом проводов, которые необходимо к ним подключить. Любой из вариантов подключения включит устройство. Среди проводов, задействованных в вилке:

+5 вольт — красный;
-данные — белый;
+ data — зеленый;
Комбинезон — черный.

Если разъем расположен относительно себя, а значок USB находится вверху, они будут расположены в обратном порядке, начиная с черного слева направо. Если нужно выполнить распиновку разъемов mini- usb или micro usb, то контактов будет сразу пять (два общих провода — черный и фиолетовый). Второй общий провод подключается перед последним, черного цвета.

Если используется штекер типа Mini-AF, то поместив его разъемом, сужающимся вверх, припаяйте контакты слева направо, начиная с черного общего провода.USB Mini-AM предлагает противоположный вариант распиновки, начиная с красного провода.

Mini-BF имеют сужение и пайку по принципу Mini-AF, а в случае Mini-BM использует метод распиновки Mini-Am. Чаще всего в качестве зарядки планшетов Самсунг используются разъемы AF.

Развязка Micro-USB

также имеет аналогичную схему: для Micro-AF и Micro-BF контакты подключаются, начиная с провода +5 В (красный), а Micro-AM и Micro-BM (используются в устройствах Samsung galaxy в качестве зарядки ) распаиваем в обратном порядке, начиная с черного общего провода.При выполнении работ настоятельно рекомендуется использовать иллюстрации, чтобы исключить случайные ошибки.

Автомобильное зарядное устройство — это очень примитивное устройство, состоящее всего из нескольких элементов и способное выполнять только одну функцию: заряжать смартфон от прикуривателя при работающем двигателе автомобиля. Однако, несмотря на простоту автомобильной зарядки для телефона, к выбору этого аксессуара также нужно подходить очень ответственно. Автомобилист, использующий некачественную память, рискует потерять связь в любой момент — если в длительной поездке произойдет сбой зарядки, это станет настоящей проблемой для водителя.

В первую очередь автомобилист должен определиться, что ему нужно: полноценное автомобильное зарядное устройство или Usb адаптер . Адаптер представляет собой переходник от прикуривателя к USB-кабелю.

У адаптера есть существенный недостаток: он превращается в совершенно бесполезную вещь, если автомобилист забыл дома USB-кабель. Поэтому при обращении в салон связи водителю рекомендуется взять с собой полноценное запоминающее устройство — оно стоит ненамного дороже USB-адаптера в рознице.

При заказе из Китая предпочтение следует отдавать USB-адаптеру. Купить такую «безделушку» можно всего за 130 рублей.

Среди других критериев выбора АВС можно выделить следующие:

Выходной ток . Для зарядки смартфонов хватит тока , 1 А, , но для питания планшетов понадобится , 2 А, — об этом говорилось в статье о выборе сети. Рекомендуется брать САМ, дающий 2 А — с помощью этого аксессуара автомобилист сможет зарядить и смартфон, и планшет.Беспокоиться о том, что сгорит смартфон от 2 A , не следует: современные гаджеты оснащены специальными контроллерами зарядки — устройствами, не пропускающими лишний ток.

Выходное напряжение . Есть такое правило: напряжение, указанное в технических характеристиках автомобильного зарядного устройства для телефона, не должно превышать значение, указанное на аккумуляторе гаджета, более чем на 5%. В противном случае АМС перегреется и очень скоро выйдет из строя.

Длина провода и тип .Специалисты единогласно посоветовали брать провод с витой проволокой. Вероятность того, что скрученный провод оборвется (а это может стать причиной возгорания) крайне мала. Кроме того, витая проволока регулируется по длине — очень полезная функция, учитывая разнообразие интерьера современных автомобилей.

Крепление для провода . Следует следить за тем, чтобы гофрированная оболочка находилась в месте выхода провода из адаптера. Вот что имеется ввиду:

Гофрированная оболочка предотвращает разрыв провода в точках изгиба.Крепление провода к вилке также должно быть защищено им.

Количество портов . Этот критерий актуален, если автомобилист выбирает переходник USB. Оптимальное количество портов — 2 : один с выходным током в 2,1 А , второй — в 1 А . Замечательный и недорогой автомобильный USB-адаптер с двумя портами от компании Remax продается на торговой площадке Gearbest :

Покупать переходники с большим количеством портов рекомендуется только тем автомобилистам, которые являются главами многодетных семей или просто многодетных семей.В противном случае водитель будет бессмысленно переплачивать за аксессуар, потому что некоторые порты будут простаивать.

Конструкция . Водителю стоит обратить внимание на то, что вокруг центрального контакта ПЗС нет металлического кольца.

Поскольку зарядный кейс сделан из пластика, металлическое кольцо рано или поздно оторвется от резьбы и останется в прикуривателе автомобиля. Заклинившая часть способна замкнуть контакты внутри прикуривателя, а это чревато возгоранием.Справедливости ради стоит отметить, что металлические кольца-кольца уже поступили в продажу. очень редко , хотя раньше значительная часть заряда имела именно такую конструкцию.

Полезным преимуществом с точки зрения дизайна является наличие светодиода, благодаря которому водитель может быть уверен в правильной работе AMS. Такой вариант продается всего за 100 рублей немного:

В остальном, что касается дизайна, автомобилистам следует полагаться на собственное мнение. Например, он может предпочесть ABC со светодиодным дисплеем, информирующим о состоянии заряда и напряжении аккумуляторной батареи автомобиля.

Однако такой аксессуар будет стоить примерно в три раза дороже обычного адаптера.

Что купить: оригинал или китайскую копию?

Покупатели дорогих гаджетов, как правило, не жалеют денег на лучшие аксессуары — пока их новому мобильному устройству ничего не угрожает. Такие покупатели настаивают на предоставлении им оригинальных зарядных устройств , кабелей и USB-переходников, поскольку считают, что универсальная зарядка может привести к повреждению аккумулятора устройства.Но так ли они правы?

Скорее нет, чем да . Если покупатель 7 попросит его продать оригинальный AZU, консультант, вероятно, предложит компании аксессуар. Belkin — но не Apple. Посетив интернет-магазин официального продавца техники Apple в России Re: Store , покупатель найдет в каталоге аксессуаров Deppa , MOMAX , Juicies — но зарядки от Apple снова нет.

На сайте компании «Яблоко» найти оригинал тоже не удастся.Фактически это означает, что Apple не производит собственных AZS. Belkin Конечно, производит отличные аксессуары, но по отношению к iPhone эта компания все же является сторонним производителем.

Компания на официальном сайте продает только АВС, которую предоставляет. Этот аксессуар стоит более 1,5 тысячи рублей!

Других оригинальных CAMS Samsung не производит.

Пользователь не должен ограничиваться поиском оригинального автомобильного зарядного устройства для своего гаджета — если он его найдет, то от его цены у него будут «глаза в лоб».Среди универсальных АПП (пусть даже китайских) можно найти множество безопасных и качественных аксессуаров, которые будут еще более полезными и эффективными, чем оригиналы. В следующем разделе мы поговорим о нескольких достойных вариантах.

Обзор лучших автомобильных зарядных устройств для телефонов

Вот некоторые адаптеры AMS и USB, на которые стоит обратить внимание автомобилистам:

Анкер Силовой Привод 2 . Зарядка Power drive 2 от Anker может похвастаться прежде всего тем, что он оборудован системой Menas multiprotect , защищающей аксессуар от перегрева и перенапряжения.Водителю не придется беспокоиться о возможном возгорании и ежеминутно ощущать упражнения рукой.

Технология тоже интересная. Мощность Iq . Благодаря этой технологии AMS от Anker распознает устройство и выдает именно такой ток, чтобы зарядка происходила максимально быстро, но не вредит аккумулятору гаджета. Аксессуар имеет очень лаконичный вид, удобен в использовании и оснащен небольшим светодиодом, что обеспечивает дополнительное удобство.Стоимость azu Anker — около 600 рублей.

Зарядка через стандартный порт допустима и смартфоном, и планшетом — выходной ток 2,4 А . В комплекте с адаптером идет фирменный кабель USB с разъемом Micro USB. Стоимость всего набора около 1 тысячи рублей.

1 по одному . Зарядка 1byone — отличный вариант для тех, кому нужно много портов и кто не хочет платить за это огромную сумму.Адаптер имеет 3 порта USB, каждый из которых обеспечивает выход тока в 2,4 А .

Azu 1byone также примечательно, что он оснащен специальной микросхемой, благодаря которой он может идентифицировать подключенные устройства (а также аксессуар от Anker ) и решать, какой ток применять, чтобы зарядка производится максимально интенсивно. iPhone 6 с помощью 1byone может зарядить от 0 до 100% всего за 1,5 часа, а iPad Air 2 — за 4 часа.Стоит такой переходник чуть больше 500 рублей.

Безымянная зарядка со светодиодным экраном . Китайские маркетплейсы Gearbest и Aliexpress уже приучили своих постоянных клиентов к тому, что товары очень приличного качества могут не иметь торговых марок и названий. Такой прибор стоит порекомендовать автомобилисту, ищущему в первую очередь невысокую стоимость:

Зарядное устройство с простым названием Автомобильное зарядное устройство имеет два порта USB и обеспечивает питание до 3.1 A на обоих. При использовании одного порта выходной ток около 2 А — следовательно, можно успешно заряжать планшеты и фаблеты. Светодиодный дисплей показывает температуру устройства и теоретически позволяет пользователю предотвратить перегрев. Однако для отечественных автомобилистов информация о температуре бесполезна — используется шкала Фаренгейта, которую нельзя изменить на шкалу Цельсия.

Стоимость этого «китайского чуда» составляет чуть более 150 рублей.

Заключение

Водителю, выбирающему автомобильное зарядное устройство для гаджета, стоит обратить внимание на цену аксессуара и на то, является ли он оригинальным, не в последнюю очередь .Технические характеристики, а также визуальный осмотр АПП расскажут автомобилисту о качестве устройства гораздо больше, чем регалии производителя.

Не стоит отказываться от покупки автомобильного адаптера только по той причине, что он был произведен китайцами. В обзоре лучших АЗС мы упомянули продукцию из Китая, но проигнорировали зарядное устройство «Динозавр» на рынке мобильных аксессуаров — американская компания Belkin — . Belkin ставит на зарядку ценник 1.5-2 тысячи рублей — хотя технических характеристик нет, комплектующие этой фирмы не превосходят китайские аналоги стоимостью 200-300 рублей по качеству сборки.

Многие пользователи наверняка еще помнят те «древние» времена, когда было очень мало устройств, которые заряжались через USB-порты компьютеров или ноутбуков. У большинства из них был только айпод (ну или другой плеер из подобных).

Чуть позже через USB уже можно было заряжать некоторые смартфоны.Но теперь «некоторые» превратились во «все», плюс они добавили всевозможные 3G-маршрутизаторы, фитнес-трекеры, портативные колонки и множество других гаджетов, каждое из которых не может жить без обычных USB-соединений.

Но несмотря на то, что в мир пришла вся Windows 10, старая проблема с USB осталась прежней: как только компьютер или ноутбук выключается или переходит в спящий режим, его USB-порты также перестают «подавать ток» и ничего не заряжайте. Правда, они были выпущены раньше и теперь выпускаются Windows-ноутбуки, в которых порты USB продолжают работать в спящем режиме, но, как показывает практика, о них знают далеко не все пользователи.

Таким образом, большинство пользователей, продолжая практиковать «старомодный» метод зарядки через USB, просто оставляют компьютеры включенными каждый раз, когда им нужно зарядить смартфон или другое мобильное устройство. Метод, конечно, проверенный временем и эффективный, но, к сожалению, не самый удобный и очень неэкономичный с точки зрения энергопотребления (в том числе и тот, который в таких случаях приходится вытаскивать из аккумулятора ноутбука).

В связи с этим мы напоминаем вам, как заряжать мобильную электронику через USB-порт компьютера с отключенной системой Windows, или, скорее, настроить компьютер так, чтобы он также подавал питание на свои USB-порты в спящем режиме.

И прежде чем что-то настраивать, мы должны провести мини-ревизию доступных USB-портов, чтобы убедиться, что среди них есть те, которые настроены для работы в режиме зарядки с выключенным компьютером. Если в вашем компьютере (точнее, материнской плате) такая функция предусмотрена, то эти так называемые USB-устройства для зарядки этих машин должны были выкрасить в заметный желтый цвет.

А чтобы изменить настройки питания порта USB, зайдите в « диспетчер устройств «А там — в разделе» USB-контроллеры “.В появившемся списке найдите строку « USB root hub “.

Скорее всего, их будет несколько, но вам нужны только те, имена которых указаны рядом с ними в скобках. (xHCI) . Это USB-порты 3.0. Щелкаем правой кнопкой мыши по одному из них и нажимаем «в появившемся меню». Недвижимость “. Далее переходим во вкладку « Управление питанием «, отключите опцию (снимите галочку)» Разрешить выключение этого устройства для экономии энергии ”и нажмите ОК .

Теперь даже при выключенном компьютере через этот USB можно заряжать различные мобильные устройства. Если одного недостаточно, попробуйте подключить второй (если он есть). Но вполне возможно, что придется ограничиться только одним, так как нельзя таким способом включить режим зарядки сразу всех USB. Более того, иногда бывает не так просто активировать возможность зарядки через USB при выключенном компьютере (почему это происходит, не буду вдаваться в подробности).Но чаще всего срабатывает описанный способ.

Распиновка модуля с разъемом microUSB

Распиновка модуля с разъемом microUSB | GM электронный COM

Для правильной работы и отображения веб-страницы, пожалуйста, включите JavaScript в своем браузере

Распиновка модуля с разъемом microUSB Уведомление.Изделие не является законченным устройством, это всего лишь его составная часть.

Код товара 775-250 Ean produktu 8595193513700 Вес 0.00220 кг

Твоя цена 0,75 €

Склад Нет на складе

Пражский филиал Нет на складе

Брненский филиал Нет на складе

Остравский филиал Нет на складе

Пльзенский филиал Нет на складе

Филиал в Градец Кралове Нет на складе

Братиславский филиал Нет на складе

Další dodávka zboží 04.06.2021 ДОСТАВКА-ДАТА-ТЕКСТ

Модуль распиновки с разъемом microUSB

Примечание. Изделие не является законченным устройством, это всего лишь его составная часть.

Подобные товары

В наличии

Распиновка модуля с разъемом microUSB Уведомление. …

1,27 € Цена нетто 1,54 €

Код 775-251

В наличии

5.5 / 2.1 модуль разъема питания с контактами для dupon …

0,55 € Цена нетто € 0,67

Код 775-178

Nejprodávanější výrobci

Введите имя пользователя и пароль или зарегистрируйтесь для новой учетной записи.

USB-продуктов и решений — Molex

Это не полный список приложений для этого продукта. Он представляет собой некоторые из наиболее распространенных применений.

USB 3.1, Type-C
Вилки и розетки поддерживают ток 5,0 А

Сокращение времени зарядки аккумулятора на 64% по сравнению с micro-USB 2.0, номинальный ток 1,8 А

USB 3.1, Type-C
Корпус гнезда вставной формы из высокотемпературного нейлона

Повышает прочность соединителя, чтобы уменьшить возможное короткое замыкание между средней пластиной и выводами.

USB 2.0, Micro-B
Доступен вариант водонепроницаемости с классом защиты IP67

Выдерживает оплавление после пайки и предотвращает проникновение воды

Металлическое экранирование со всех сторон

Превосходная защита от радиопомех и электромагнитных помех

Простая геометрия контактной кромки балки корпуса соединителя

Обеспечивает высокоскоростную передачу данных

USB 3.1, Type-C
Конструкция язычка соединителя средней пластины в гнезде

Обеспечивает высокую надежность и предотвращает повреждение разъема

USB 3.0
Синий корпус (отраслевой стандарт)

Обратная совместимость с USB 2.0 и 1.1

Процесс превышения режима, используемый для розеток

Повышает механическую жесткость компонентов и удерживает клеммы

Штифт металлический со скошенной кромкой

Обеспечивает заземление на печатной плате и надежное удержание платы

Пальцы заземления

Шлифованные половинки

Китай Горячие новые продукты Распиновка мини-USB-разъема — MICRO USB female 5pin 5.Шаг 9 мм со стойкой Обычный порт — GAOYUEDA Производитель и поставщик

У нас есть самое современное оборудование. Наши продукты экспортируются в США, Великобританию и так далее, пользуясь хорошей репутацией среди клиентов в отношении разъемов Amp Terminal Connector, Mini Usb Connector, Wafer Connector. Мы уверены в том, что сможем добиться замечательных результатов, пока в этом есть потенциал. Мы очень хотели стать одним из ваших самых надежных поставщиков.

Горячие новые продукты Распиновка мини-USB-разъема — MICRO USB female 5pin 5.Шаг 9 мм со стойкой Обычный порт — GAOYUEDA Деталь:

Технические характеристики

Тип установки	SMT
Кол-во позиций	5 пол.
Номинальный ток	1.0A переменного тока
Номинальное напряжение	30 В
Контактное сопротивление	30 м / контакт, Ом MAX
Сопротивление изоляции	1000 МОм мин.
Вставка Усилие	8-35 N
Рабочая температура	от -25 ℃ до + 85 ℃
Выдерживаемое напряжение	500 В / 1 мин переменного тока
Корпус	LCP
Контакт	Медный сплав
Пол	Женский
Цена Срок	FOB
Циклы износостойкости	5000 циклов мин.
Время выполнения	7-10 рабочих дней

Типичное применение:

Для передачи данных и зарядки: мобильный телефон, мобильный источник питания, зарядное устройство и т. Д.

Этапы обработки:

Штамповка / впрыск -> предварительная проверка -> штекерный разъем автомата -> задняя крышка в сборе -> электрическое испытание -> испытание под давлением -> испытание плоскостности -> испытание внешнего вида -> испытание FQC -> хранение.

Основные экспортные рынки:

• Азия и Австралазия

• Восточная Европа Средний Восток / Африка

• Северная Америка Западная Европа

• Центральная / Южная Америка

Упаковка и отгрузка:

Порт FOB: Шэньчжэнь

Срок выполнения: 7 рабочих дней

Упаковка: катушка в картонной коробке

Оплата и отгрузка:

Способ оплаты: аванс TT, T / T, L / C, Paypal и т. Д .;

Сведения о доставке: 7-10 рабочих дней после подтверждения заказа

Основные конкурентные преимущества:

• Принимаются небольшие заказы

• Прямой экспорт с фабрики

• Имея 20-летний профессиональный опыт производства прецизионных соединителей

• Доступны бесплатные образцы

• Оперативная доставка

• Зеленый продукт

• Сильная команда исследователей и разработчиков

• Опытный персонал

• ISO9001, ROHS

Подробные изображения продукта:

Руководство по сопутствующим продуктам:
Сотрудничество

Наш бизнес направлен на то, чтобы работать честно, служить всем нашим клиентам и постоянно работать над новыми технологиями и новыми машинами для горячих новинок. Распиновка разъема Mini Usb — MICRO USB female 5pin 5.Шаг 9 мм с обычным портом для столба — GAOYUEDA. Продукт будет поставляться по всему миру, например: Джохор, Гонконг, Флорида. Наш отдел исследований и разработок всегда разрабатывает новые модные идеи, чтобы мы могли каждый месяц внедрять современные стили моды. . Наши строгие системы управления производством всегда обеспечивают стабильное и высокое качество продукции. Наша торговая команда предоставляет своевременные и эффективные услуги. Если у вас есть какие-либо вопросы по поводу нашей продукции, пожалуйста, свяжитесь с нами вовремя. Мы хотели бы установить деловые отношения с вашей уважаемой компанией.Распиновка кабеля micro usb

Комбинированный кабель Powerline Micro USB [5 шт.] (1 фут * 2 + 3 фута * 2 + 6 футов), ПВХ, 5 упаковок, $ 12,99. КУПИТЬ СЕЙЧАС. 0. Где купить продукты StarTech.com Количество: В корзину USB2HAUBY1 1 фут Y-образный USB-кабель для внешнего жесткого диска — двойной USB A — Micro B. USB Type-C предлагает новый стандарт очень компактных разъемов. Кабель Mini USB. Штекерный разъем USB 3.0 Micro B нельзя подключить к разъему USB 2.0 B из-за изменения формы его штекера.Также имеет значение, используете ли вы Micro USB 2.0 или 3.0; Не все модели 3.0 обратно совместимы со старыми портами и разъемами. Самовывоз и доставка Walmart.com. Максимальная длина стандартного USB-кабеля (для USB 2.0 или более ранней версии) составляет 5 метров для устройств, работающих на полной скорости (12 Мбит / с) или высокой скорости (480 Мбит / с), и максимальная длина 3 метра для устройств, работающих на низкая скорость (1,5 Мбит / с). Основная причина этого ограничения — максимально допустимая задержка приема-передачи около 1500 нс.Эль Хабы с автономным питанием: Нарисуйте… JulianH50. USB-хост = компьютер, только один хост на USB-систему. Искать в … Все департаменты Авто и шины Детские книги о красоте Сотовые телефоны Одежда Электроника Еда. На складе осталось только 4. Кабели USB 3-A и USB 3-B идентичны кабелям USB-A и USB-B, указанным в верхней части этой статьи, за исключением того, что они окрашены в синий цвет внутри, чтобы различать их. [Комплект из 2 штук] Кабель Anker 6 футов / 1,8 м в нейлоновой оплетке Micro USB с позолоченными разъемами для Android, Samsung, HTC, Nokia, Sony и др. (Красный) 4.5 из 5 звезд 19 382. На складе: США: 1191 | CA: 35 Дополнительная информация. Это 12-канальный 10-битный аналого-цифровой преобразователь. Распиновка Arduino Micro показана ниже: Давайте подробно обсудим каждый вывод. Разъемы USB-C, Lightning и Micro-USB взаимозаменяемы, что позволяет использовать один кабель для питания и синхронизации практически любого устройства. Типы разъемов. Очень полезно и информативно, спасибо. Клавиатуры, мыши, джойстики, модемы; Пропускная способность. USB-A. Людям тоже нравятся эти идеи. https://www.arrow.com ›… ›статьи› Микро-разъем-USB-распиновка Простые электронные схемы. Страница 1/1. Он использует кабель Micro USB B. USB 2.0 является преемником стандарта, выпущенного в 2000 году с новым высокоскоростным режимом передачи, который может передавать данные со скоростью до 480 Мбит / с (в 40 раз выше скорость USB 1.0). Однако устройства с розеткой USB 3.0 Micro B могут подключаться к предыдущей вилке USB 2.0 Micro B. Микро-разъемы USB-кабели. 9-контактный разъем USB 3.0 типа B. Распиновка и технические характеристики. 19-контактный разъем USB 3.0 и технические характеристики.Это примерно треть размера старого разъема USB Type-A. USB-устройство, использующее устройства с полной пропускной способностью, должно иметь витую пару проводов D + и D-. Упростите работу с помощью одного прочного кабеля. Я не понимаю вашей точки зрения или вопроса, но, надеюсь, я ответил на него. Кабель HDMI CE Tech Deluxe с Ethernet предоставляет все функции стандартного кабеля HDMI с Ethernet, но с высокой скоростью. Распиновка Micro Usb Otg Как сделать свой собственный usb otg. usb… Разъемы типа А. — Многие задаются вопросом, почему у микро-USB 5 контактов вместо 4.Подарки и реестр Здоровье Дом Обустройство дома Предметы домашнего обихода Ювелирные изделия Фильмы Музыкальный офис. USB 3 имеет контакты разъема разной формы, поэтому он может выдерживать более частое использование. Выделенный канал данных HDMI Ethernet позволяет подключать устройства к сети (доступно только в том случае, если оба связанных устройства поддерживают канал HDMI Ethernet). Обзор разъемов USB. Живи лучше. Молния. Кабель iPhone описывается как кабель Apple Lightning, что соответствует уникальному разъему Lightning на iPhone. подключиться к хосту (например,г., компьютеры) Разъемы типа В. USB-кабели поставляются с пятью различными основными типами USB-разъемов: типы A, B, micro B, mini B и C. Мини-разъем распространен на старых мобильных телефонах сторонних производителей и других портативных устройствах. 6-футовый USB 3.0 USB-A — Micro B M / M кабель (синий) Микро-разъемы 6-футовый USB 3.0 SuperSpeed Type A на Micro-B кабель обеспечивает скорость передачи данных для ваших устройств, которым требуется штекерное соединение A. Разъемы USB типа A / типа B / Mini-B / Micro-B. 9-контактный разъем USB 3.0 типа A. Распиновка и технические характеристики.Электронные проекты. КУПИТЬ СЕЙЧАС. Тип. Распиновка 10-контактного разъема micro-B USB 3.0: Распиновка кабеля Micro-USB 3.0; Распиновка разъема Micro-USB 3.0. USB 2.0 4-контактный тип A / тип B / USB mini Распиновка и технические характеристики. И хотя многие кабели для зарядки Micro USB поставляются с USB-разъемом для передачи данных между настольными и мобильными устройствами, важно помнить, что они совместимы не со всеми устройствами. Документ по классу кабелей и разъемов универсальной последовательной шины Версия 2.0, август 2007 г.USB 2.0 (1) USB 3.0 (1) Длина кабеля. Напряжение питания Vcc составляет +5 В и обычно подается от самого микроконтроллера. Говоря техническим языком, разъемы USB-C имеют скорость передачи от 5 до 10 гигабит в секунду и… Распиновку Micro USB. Распиновка и сигналы USB 2, USB 1. Тем не менее, в последние годы USB-micro в значительной степени заменил mini, а USB-C вскоре может заменить micro .. Diy Security Camera. подключение к периферийным устройствам (например, сотовым телефонам). Раньше Mini-B был стандартом, но в 2007 году был объявлен устаревшим в пользу Micro-B, который был механически прочнее и тоньше.ВКЛ ВЫКЛ. Если вы хотели соединить простой кабель питания micro USB (скажем, для Raspberry Pi или чего-то еще), все, что вам нужно было сделать, это: подключить 5 В к контакту 1. Распиновка кабеля USB A, B 2.0 и 3.0. Micro USB 6 футов. Электронные схемы. Посмотреть список. Бесплатная доставка. Типы USB-разъемов. Ардуино. Это стандартный разъем, который находится на одном конце почти каждого USB-кабеля. Из оставшихся четырех контактов два контакта (контакт 1 и контакт 5) используются для обеспечения Vcc и заземления. Разъемы Mini USB используются в некоторых портативных электронных устройствах, таких как камеры и игровые контроллеры.Это привело к появлению множества других форм USB-разъемов, таких как «микро» и «мини». 5-10 футов (2)

Logitech G915 Game Mode, Акции Новой Зеландии, Симптомы прорезывания зубов у щенка Диарея, Психологические цели футбола, Fg Суши Меню, Автоматический слив для унитаза своими руками, Как набирать алфавиты на панели набора номера, Du Предыдущий год Вопросные документы Вход,

Распиновка micro usb по цвету. Распиновка Micro-USB и разъема. Распиновка USB-разъемов для навигатора Garmin

Содержание:

В каждом компьютере и других подобных устройствах разъем USB является самым популярным.С помощью провода юсб стало возможно подключить более 100 единиц последовательно подключенных устройств. Эти шины позволяют подключать и отключать любые устройства даже во время работы персонального компьютера. Через этот разъем можно заряжать практически все устройства, поэтому нет необходимости использовать дополнительные блоки питания. Распиновка USB по цветам помогает точно определить, к какому типу устройства относится та или иная шина.

Устройство USB и назначение

Первые порты такого типа появились в девяностых годах прошлого века.Через некоторое время эти разъемы были обновлены до модели USB 2.0. Скорость их работы увеличилась более чем в 40 раз. В настоящее время компьютеры имеют новый интерфейс USB 3.0, работающий в 10 раз быстрее, чем предыдущая версия.

Существуют и другие типы разъемов этого типа, известные как micro и mini USB, которые используются в современных телефонах, смартфонах и планшетах. У каждой шины своя или распиновка. Может потребоваться, если нужно своими руками сделать переходник с одного типа разъема на другой.Зная все тонкости расположения проводов, можно даже сделать зарядное устройство для мобильного телефона. Однако учтите, что устройство может быть повреждено при неправильном подключении.

Разъем USB 2.0 выполнен в виде плоского разъема с четырьмя контактами. В зависимости от назначения он обозначается как AF (BF) и AM (BM), что соответствует общепринятым именам «мама» и «папа». У мини- и микроустройств одинаковая маркировка. От обычных автобусов они отличаются пятью контактами. USB-устройство 3.0 внешне напоминает 2.0, за исключением внутренней конструкции, которая уже имеет девять контактов.

Распиновка-разводка разъемов USB 2.0 и 3.0

Распиновка для модели USB 2.0 в следующем порядке:

Красный провод, на который подается напряжение питания постоянного тока величиной + 5В.
Белый провод, используемый для передачи информационных данных. Он обозначен знаком «D-».
Проводник окрашен в зеленый цвет. Он также передает информацию.Он помечен как «D +».
Проводник черный. На него подается нулевое напряжение питания. Он называется его общим проводом и обозначается собственной этикеткой в виде перевернутой буквы T.

Разводка проводов в 3.0 совершенно другая. Первые четыре контактных провода полностью соответствуют разъему USB 2.0.

Основное отличие USB 3.0 — это следующие провода:

Провод № 5 синий. По нему передается информация с отрицательным значением.
Провод №6 желтый, как и предыдущий контакт, предназначен для передачи информации, имеющей положительное значение.
Провод №7 используется как дополнительное заземление.
Explorer № 8 фиолетовый, а проводник № 9 оранжевый. Они выполняют функцию приема данных соответственно с отрицательными и положительными значениями.

Распайка-распайка разъемов микро- и мини-USB

Разъемы Micro-USB

чаще всего используются в планшетах и смартфонах.Распиновка micro usb отличается от стандартных шин гораздо меньшими размерами и наличием пяти контактов. Они обозначены как микро-AF (BF) и микро-AM (BM), что соответствует «маме» и «папе».

Микро-USB подключается в следующем порядке:

Контакт № 1 красный. Через него подается напряжение.
Контакты 2 и 3 белый и зеленый используются для передачи.
Сиреневый штифт № 4 в некоторых моделях автобусов выполняет особую функцию.
Штифт черный No.5 — нейтральный провод.

Распиновка разъема mini USB по цвету осуществляется так же, как и в разъемах micro USB.

Разрабатывается с 1994 года, при этом команда разработчиков состояла из инженеров ведущих компаний в области ИТ-технологий — Microsoft, Apple, Intel и других. В ходе исследования преследовалась одна задача — найти универсальный порт, который можно было бы использовать для большинства устройств.

Таким образом, пользователям был предоставлен USB-разъем, который практически сразу получил поддержку различных разработчиков и стал активно использоваться в самых разных устройствах — от персональных компьютеров до мобильных гаджетов.Однако так получилось, что кабели с такими разъемами нельзя было использовать везде, а сами по себе они были разными, и поэтому некоторые требуют разводки разъема mini-USB, чтобы сделать соответствующий адаптер.

При этом мало кто знает, как правильно проводить эту процедуру.

Понятия, которые необходимо знать

Подключение разъема USB начинается с изучения основных понятий:

VCC — контакт с положительным потенциалом Для современных кабелей USB индикатор этого контакта составляет +5 Вольт, при этом стоит отметить, что в радиоэлектрических цепях эта аббревиатура полностью соответствует напряжению питания PNP, а также NPN транзисторов.
GND — контакт отрицательного потенциала источника питания. В современном оборудовании, в том числе в материнских платах различных моделей, это устройство подключается к корпусу, чтобы обеспечить эффективную защиту от статического электричества или любых внешних источников электромагнитных помех.
D- — информационный контакт с нулевым потенциалом, относительно которого транслируется информация.
D + — информационный контакт с логической единицей. Этот контакт используется для трансляции информации с хоста на устройство или наоборот.На физическом уровне этот процесс представляет собой передачу прямоугольных импульсов с положительным зарядом, при этом импульсы имеют разную амплитуду и скважность.
Male — штекер этого разъема, который есть у современных пользователей, который используется для распайки USB-разъема для мыши и других устройств, часто называют «папой».
Гнездо — Гнездо, в которое вставляется штекер. Пользователей называют «мамой».
RX — прием информации.
TX — передача информации.

USB-OTG

OTG — это способ подключения двух периферийных устройств без использования компьютера.Также такую распиновку разъема micro-USB в профессиональных кругах часто называют USB-хостом. Другими словами, флеш-накопитель или какой-либо жесткий диск можно напрямую подключить к планшету или мобильному телефону так же, как к полноценному персональному компьютеру.

Кроме того, к гаджетам можно подключать мыши или клавиатуры, если они поддерживают возможность их использования. Часто таким образом к принтерам подключаются фотоаппараты и другие гаджеты.

Какие у него ограничения?

Ограничения данной распиновки разъема micro-USB следующие:

Например, если речь идет о подключении флешки к телефону, то в этом случае чаще всего используется переходник «USB_AF-USB_AM_micro» использовал.В этом случае USB-накопитель вставляется в разъем, а разъем подключается к мобильному телефону.

Характеристика кабеля

Основная особенность, которая отличает распиновку разъема USB в формате OTG, заключается в том, что контакт 4 в штекере должен быть закрыт контактом 5. В стандартном кабеле данных к этому контакту вообще ничего не припаяно, но этот штекер называется USB-BM micro. Именно по этой причине нужно добраться до четвертого контакта, а затем с помощью перемычки подключить его к проводу GND.После этой процедуры штекер будет переименован в USB-AM micro. Именно наличие перемычки между этими контактами в вилке позволяет устройству определить, что к нему будет подключено какое-то периферийное устройство. В том случае, если устройство не увидит эту перемычку, оно будет действовать как пассивное устройство, и любые подключенные к нему флешки будут просто полностью игнорироваться.

Как идентифицируются устройства?

Многие считают, что при подключении в режиме OTG оба устройства полностью автоматически определяют, какое из них будет хостом, а кто — подчиненным.На самом деле, в этом случае только пользователь определяет, кто именно будет в этом случае мастером, так как в какое устройство будет вставлена вилка с перемычкой между 4 и 5 контактами, то один из них будет хостом.

Как это сделать?

Сквозь полупрозрачную изоляцию можно увидеть несколько цветных проводов. Вам нужно будет расплавить изоляцию возле черного провода, затем припаять один конец перемычки к контакту GND. На противоположной стороне виден белый провод, а также неиспользуемый контакт.В этом случае нам нужно расплавить изоляцию возле неиспользуемого контакта, а затем припаять к нему другой конец перемычки.

Следует отметить, что схема подключения разъема micro USB намного проще.

Открытый штекер, который вы снабдили перемычкой, необходимо будет изолировать, для чего используется специальная термоусадочная трубка. После этого нужно просто снять «мамку» с удлинителя и припаять ее к нашему штекеру по цвету. Если кабели экранированы, вам, помимо прочего, также потребуется подключить экраны.

Можно заряжать?

Если периферия подключена к устройству через OTG, то в этом случае ей придется запитать ее, что может значительно сократить общее время работы устройства от встроенной в него батареи. В связи с этим многие задаются вопросом, можно ли подзарядить такое устройство от внешнего источника. Это возможно, но для этого требуется поддержка специального режима в устройстве, а также отдельная распиновка разъема USB для зарядки.

На самом деле режим зарядки чаще всего предоставляют современные разработчики гаджетов, но не все допускают такую процедуру.При этом следует отметить, что для перехода в этот режим зарядки необходимо использовать отдельную схему подключения USB-разъема, в которой контакты замыкаются через отдельный резистор.

Большинство современных мобильных телефонов, смартфонов, планшетов и других носимых устройств поддерживают зарядку через USB, mini-USB или micro-USB. Правда, до единого стандарта еще далеко, и распиновка каждая компания старается сделать по-своему. Возможно купить у нее зарядное устройство. Ну хоть штекер ЮСБ и розетка сделали штатными, как и напряжение питания 5 вольт.Таким образом, имея любой адаптер для зарядного устройства, вы теоретически можете зарядить любой смартфон. Как? и читайте дальше.

Распиновка разъемов USB для Nokia, Philips, LG, Samsung, HTC

Марки Nokia, Philips, LG, Samsung, HTC и многие другие телефоны распознают зарядное устройство только в случае короткого замыкания контактов Data + и Data- (2-й и 3-й). Вы можете замкнуть их накоротко в гнезде USB_AF зарядного устройства и легко зарядить телефон через стандартный кабель для передачи данных.

Распиновка разъемов USB на штекере

Если в зарядном устройстве уже есть выходной шнур (вместо выходного разъема), и вам нужно припаять к нему штекер mini-USB или micro-USB, то вам не нужно подключать 2 и 3 контакта в mini / micro Сам USB.В этом случае к 1 контакту припаяешь плюс, а к 5-му (последнему) — минус.

Распиновка USB-разъемов для Iphone

Для iPhone контакты Data + (2) и Data- (3) должны быть подключены к GND (4) через резисторы 50 кОм и к + 5V через резисторы 75 кОм.

Распиновка разъема зарядки Samsung Galaxy

Для зарядки Samsung Galaxy в штекере USB micro-BM необходимо установить резистор 200 кОм между контактами 4 и 5 и перемычку между контактами 2 и 3.

Распиновка разъемов USB для навигатора Garmin

Для питания или зарядки вашему навигатору Garmin требуется специальный кабель для передачи данных. Просто для питания навигатора по кабелю нужно замкнуть 4 и 5 контактов в штекере mini-USB. Для подзарядки нужно подключить 4 и 5 контактов через резистор 18 кОм.

Распиновка для зарядки планшетов

Практически любому планшетному компьютеру для зарядки требуется большой ток — в 2 раза больше, чем у смартфона, а зарядка через разъем mini / micro-USB во многих планшетах просто не предусмотрена производителем.Ведь даже USB 3.0 больше 0,9 ампера не выдаст. Поэтому ставится отдельная розетка (часто круглого типа). Но его тоже можно приспособить к мощному источнику питания ЮСБ, если припаять такой переходник.

Распиновка гнезда зарядки Samsung Galaxy Tab

Для правильной зарядки планшета Samsung Galaxy Tab рекомендую другую схему: два резистора: 33 кОм между +5 и перемычкой D-D +; 10 кОм между GND и перемычкой D-D +.

Распиновка порта зарядки

Вот некоторые диаграммы напряжения на выводах USB, показывающие номинал резисторов, позволяющих получить эти напряжения.Там, где указано сопротивление 200 Ом, необходимо установить перемычку, сопротивление которой не должно превышать это значение.

Классификация порта зарядного устройства

SDP (стандартные нисходящие порты) — обмен данными и зарядка, допускает ток до 0,5 А.
CDP (Charging Downstream Ports) — обмен данными и зарядка, допускает ток до 1,5 А; аппаратное распознавание типа порта (перечисление) выполняется до того, как гаджет подключит линии данных (D- и D +) к своему USB-трансиверу.
DCP (выделенные порты для зарядки) — только зарядка, допускает ток до 1,5 А.
ACA (Accessory Charger Adapter) — работа PD-OTG заявлена в режиме Host (с подключением к периферийным устройствам PD — USB-хабу, мышке, клавиатуре, HDD и с возможностью дополнительного питания), для некоторых устройств — с возможность зарядки ПД во время сеанса OTG …

Как переделать вилку своими руками

Теперь у вас есть распиновка всех популярных смартфонов и планшетов, так что если у вас есть навык работы с паяльником, не возникнет проблем с преобразованием любого стандартного USB-разъема в тот тип, который вам нужен для вашего устройства.Любая стандартная зарядка, в основе которой лежит использование USB, предусматривает использование всего двух проводов — это + 5В и общий (отрицательный) контакт.

Достаточно взять любой адаптер для зарядки 220V / 5V, отрезать от него USB-коннектор. Обрезанный конец полностью свободен от экрана, а остальные четыре провода зачищены и залужены. Теперь берем кабель с USB-разъемом необходимого типа, после чего также отрезаем от него лишнее и проводим ту же процедуру. Теперь остается просто спаять провода вместе по схеме, после чего изолируют соединение каждый по отдельности.Получившийся футляр сверху обматываем изолентой или изолентой. Можно залить горячим клеем — тоже нормальный вариант.

Бонус: все остальные разъемы (розетки) для мобильных телефонов и их распиновка представлены в единой большой таблице -.

Универсальная шина USB — один из самых популярных интерфейсов для персональных компьютеров. Он позволяет последовательно подключать различные устройства (до 127 единиц). Также USB-шины поддерживают функцию подключения и отключения устройств во время работы персонального компьютера.В этом случае устройства могут получать питание напрямую через упомянутый элемент, что избавляет от необходимости использовать дополнительные источники питания. В этой статье мы рассмотрим, что такое стандартная распиновка USB. Эта информация может пригодиться при самостоятельном производстве любых USB-адаптеров или устройств, которые получают питание через рассматриваемый нами интерфейс. Кроме того, разберем, какая распиновка у micro-USB и, конечно же, mini-USB.

Описание и распиновка интерфейса USB

Практически каждый пользователь ПК знает, как выглядит разъем USB.Это плоский 4-контактный интерфейс типа A. Гнездо USB — это AF, а гнездо — AM. Распиновка USB Type A состоит из четырех контактов. Первый провод отмечен красным цветом и на него подается постоянное напряжение +5 В. Допускается подача максимального тока 500 мА. Второй контакт — белый — для (D-). Третий провод (зеленый) также используется для передачи данных (D +). Последний контакт отмечен черным цветом, на него подается нулевое напряжение питания (общий провод).

Разъемы типа А считаются активными, к ним подключено питание хоста и т. Д.). Разъемы типа B считаются пассивными и используются для подключения таких устройств, как принтеры, сканеры и т. Д. Разъемы типа B имеют квадратную форму с двумя скошенными углами. «Мама» обозначается BF, а «Папа» — BM. Распиновка USB типа B имеет те же четыре контакта (два вверху и два внизу), назначение идентично типу A.

Подключение разъемов micro-USB

Этот тип разъема чаще всего используется для подключайте планшеты и смартфоны. Они значительно меньше стандартного интерфейса USB.Еще одна особенность — наличие пяти контактов. Маркировка таких разъемов следующая: micro-AF (BF) — «мама» и micro-AM (VM) — «отец».

Распиновка Micro USB:

Первый контакт (красный) предназначен для подачи напряжения питания + 5 В;

Второй и третий провода (белый и зеленый) используются для передачи данных;

Четвертый контакт (ID) в разъемах типа B не используется, но в разъемах типа A он замыкается на общий провод для поддержки функции OTG;

Последний, пятый, контакт (черный) — нулевое напряжение питания.

В дополнение к перечисленным, кабель может иметь еще один провод, используемый для «экранирования»; ему не присвоен номер.

Распиновка мини-USB

Разъемы мини-USB также содержат пять контактов. Эти разъемы имеют следующие обозначения: mini-AF (BF) — «мама» и mini-AM (BM) — «папа». Назначение контактов идентично типу micro-USB.

Вывод

Информация о распиновке проводов для USB-разъемов очень актуальна, так как этот тип интерфейса используется практически во всех мобильных и настольных устройствах и гаджетах.Эти разъемы используются как для зарядки встроенных аккумуляторов, так и для передачи данных.

В этой статье представлена общая информация о стандарте USB, а также распиновка Разъем USB всех цветов (USB, mini-USB, micro-USB, USB-3.0).

Разъем

USB (универсальная последовательная шина) Универсальная последовательная шина, современный способ подключения внешних устройств к персональному компьютеру. Заменяет ранее использовавшиеся способы подключения (последовательный и параллельный порт, PS / 2, Gameport и т. Д.)) для распространенных типов периферийных устройств — принтеров, мышей, клавиатур, джойстиков, фотоаппаратов, модемов и др. Также данный разъем позволяет организовать обмен данными между компьютером и видеокамерой, картридером, MP3-плеером, внешним жестким диском. привод.

Преимущество разъема USB перед другими разъемами заключается в возможности подключения устройств Plug & Play без перезагрузки компьютера или ручной установки драйверов. Устройства Plug & Play можно подключать к сети, пока компьютер работает, и они будут готовы к работе в течение нескольких секунд.

При подключении нового устройства концентратор (кабельный концентратор) сначала получает высокий уровень на линии передачи данных, который сообщает о появлении нового оборудования. Затем следуют следующие шаги:

Концентратор информирует хост-компьютер о подключении нового устройства.
Главный компьютер спрашивает концентратор, к какому порту было подключено устройство.
После получения ответа компьютер выдает команду на активацию этого порта и сбрасывает шину.
Концентратор выдает сигнал сброса (RESET) длительностью 10 мс.Выходной ток устройства 100 мА. Теперь устройство готово к использованию и имеет адрес по умолчанию.

USB — это результат сотрудничества Compaq, NEC, Hewlett-Packard, Philips, Intel, Lucent и Microsoft. Стандарт USB был предназначен для замены широко используемого последовательного порта RS-232. В целом USB облегчает работу пользователя и имеет большую пропускную способность, чем последовательный порт RS-232. Первая спецификация USB была разработана в 1995 году как недорогой универсальный интерфейс для подключения внешних устройств, не требующий большой полосы пропускания данных.

Три версии USB

USB 1.1

Версия USB 1.1 была разработана для обслуживания медленных периферийных устройств (Low-Speed) со скоростью передачи данных 1,5 Мбит / с и быстрых устройств (Full-Speed) со скоростью передачи данных 12 Мбит / с. Однако USB 1.1 не смог конкурировать, например, с высокоскоростным интерфейсом. FireWire (IEEE 1394) от Apple со скоростью передачи данных до 400 Мбит / с.

USB 2.0

В 1999 году начали задумываться о втором поколении USB, которое можно было бы применить к более сложным устройствам (например, цифровым видеокамерам).Эта новая версия, получившая обозначение USB 2.0, была выпущена в 2000 году и обеспечивала максимальную скорость до 480 Мбит / с в режиме Hi-Speed и сохраняла обратную совместимость с USB 1.1 (тип передачи данных: Full-Speed, Low-Speed. ).

USB 3.0

Третья версия (также называемая сверхскоростным USB) была разработана в ноябре 2008 года, но, вероятно, из-за финансового кризиса ее массовое распространение было отложено до 2010 года. USB 3.0 имеет более чем в 10 раз более высокую скорость по сравнению с USB 2 .0 (до 5 Гбит / с). Новая разработка имеет 9 проводов вместо исходных 4 (шина данных уже состоит из 4 проводов), однако этот стандарт по-прежнему поддерживает USB 2.0 и обеспечивает более низкое энергопотребление. Это позволяет использовать любую комбинацию устройств и портов USB 2.0 и USB 3.0.

Разъем USB имеет 4 контакта. Витая пара (два скрученных провода) подключается к контактам DATA + и DATA-, а обычные провода подключаются к контактам VCC (+5 В) и GND. Затем весь кабель (все 4 провода) экранируется алюминиевой фольгой.

Ниже представлена распиновка (разводка) всех типов разъемов USB.

Типы и распиновка разъемов USB

Разводка кабеля USB по цвету:

+5 В
-Данные
+ Данные
Общие

Распиновка разъема USB — тип A:

Распиновка разъема USB — тип B:

Разводка кабеля в соответствии с цветами разъемов: mini (mini) и micro (micro) USB:

+5 В
-Данные
+ Данные
Не используется / Общие
Общие
