Распиновка коннектора rj45 по цветам

Обжим 2-х парного кабеля

Для обжатия 2-х парного кабеля используются первые три канала и шестой из любой схемы EIA/TIA — 568 B или EIA/TIA — 568 А.

Обжим 4-х парного кабеля на два компьютера

Преимуществом 8-ми жильного кабеля является возможность разделения кабеля для обжатия на два сетевых устройства, это очень удобно особенно когда прокладка дополнительного кабеля затруднена по различным причинам.

Ответить однозначно на вопрос о том, для чего нужно знать, как производится распиновка RJ45 и обжимка кабеля в домашних условиях, сложно. В первую очередь распиновка востребована людьми, которые надумали провести в квартире ремонт. Банальная замена кабеля, торчащего из оконной рамы, и разведение высокоскоростной сети по комнатам служит второй причиной. Третьим нужно подключить специфическое оборудование, кому-то хочется играть по сети между двумя компьютерами. Знания лишними не бывают.

О кабеле и инструменте

Самым важным компонентом является кабель «витая пара». На прилавках магазинов встречается с четырьмя и с восемью жилами. Разница в цене бывает из-за страны-производителя и дополнительного экранирования. Не вдаваясь в электрофизику, разъясним, что название «витая пара» кабель получил из-за того, что все пары жил между собой переплетены. Данное переплетение позволяет передавать сигнал по кабелю на большое расстояние (до 100 метров без усилителя). Производится распиновка RJ45 по цветам. Для каждых задач существует определенная последовательность, к тому же каждому цвету кабеля соответствует его положение в розетке или разъеме.

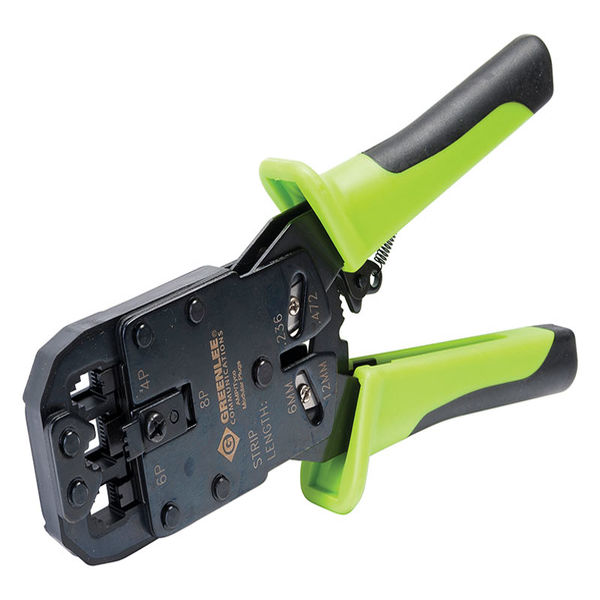

Для обжима кабеля применяется специальный обжимной инструмент, но если его нет под рукой, подойдет молоток, плоская отвертка или нож. Требуется для организации сети и вилка RJ45. Её можно заменить старой, предварительно прочистив канал для жил, или оголить выступающие концы проводов для скрутки.

Технология обжима кабеля

Распиновка кабеля RJ45 требует специальной подготовки. Главное – запомнить, что технология неизменна для обжимки кабеля. Меняется лишь последовательность цветов жил кабеля.

1. Аккуратно срезается верхний слой обмотки. Длина среза порядка 5-6 см для удобства разводки.
2. Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.
3. Выстроенные в необходимый цветовой ряд жилы срезаются ножницами так, чтобы длина от кончиков до основания общего кабеля не превышала 3 см.
4. Удерживая пластиковую вилку RJ45 зажимной клипсой вниз, жилы аккуратно вставляются в корпус. Если присмотреться, для каждой жилы отведен специальный канал, в который невозможно вставить два кабеля. Главное, выдержать нужную последовательность.
5. Приложив небольшое усилие, убедиться, что концы жил касаются медных вставок на краю обжимного коннектора.
6. Не давая кабелю выскользнуть из разъема, аккуратно произвести обжимку каждой жилы, надавливая отверткой или ножом на медную вставку. Можно аккуратно усилить нажим ударом молотка.

В результате произведенной работы все жилы должны быть надежно закреплены в пластиковом корпусе вилки RJ45. Другой конец клипсы с общей оплеткой можно срастить для удобства изолентой.

Технология разводки кабеля в розетке

Распиновка розетки RJ45 не требует никакого специализированного оборудования, поэтому разводка локальной сети по объекту выполняется с большим удовольствием и быстротой. Понадобится всего один инструмент – маникюрные ножницы либо маленький ножик с тонким лезвием.

1. Аккуратно срезается верхний слой обмотки. Длина среза порядка 10 см для удобства разводки.
2. Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.
3. Любая розетка имеет две цветовые маркировки. «А» – подключение кросс, «В» – подключение стандарт. По последней маркировке и осуществляется распиновка RJ45.
4. Приложив основание оплетки к плате, сначала жилы вставляются в дальние разъемы. Обязательно проконтролировать натяжку кабеля, чтобы расстояние от оплетки до зажима не превышало 3 см.
5. Закрепив жилы кабеля в нужных коннекторах, производится обжимка. Удерживая маникюрные ножницы так, чтобы угол режущих направляющих составлял 45 градусов, необходимо осуществить нажим на жилу сверху до характерного металлического щелчка.

Монтаж розетки на столетие

Главное, что нужно учитывать при монтаже сетевой розетки на стену, это положение разъемов по отношению к полу. Разъемы всегда должны быть направлены вниз. Во-первых, это предохраняет контакты от засорения пылью и попадания влаги. Во-вторых, при быстром подключении кабеля снизу, меньше шансов нечаянно сбить крепление розетки на стене. Даже с эстетической точки зрения, подключение кабеля снизу не так сильно бросается в глаза и не портит красивой обстановки в комнате.

Помимо прямого назначения, компьютерную сетевую розетку используют для передачи посторонних сигналов (телефония, стереозвук, видеосигнал). Ведь ни для кого не секрет, что для подключения Интернета распиновка RJ45 критична для четырех жил, остальные либо запасные, либо для гигабитных сетей, которые в странах постсоветского пространства в домашнем обиходе не организовываются.

Подключение к сети Интернет стандартным способом

Распиновка RJ45 по цветам при создании кабеля для соединения персонального компьютера с сетевым оборудованием выглядит так.

1. Бело-оранжевый.
2. Оранжевый.
3. Бело-зеленый.
4. Синий.
5. Бело-синий.
6. Зеленый.
7. Бело-коричневый.
8. Коричневый.

Если есть потребность по одному кабелю произвести подключение к двум компьютерам или пустить по свободным жилам другой сигнал, то распиновка производится по двум парам – зеленой и оранжевой, с соблюдением последовательности и нумерации в разъеме. То есть коннекты 1, 2, 3, 6 в вилке RJ45 должны быть заняты согласно своим цветовым распределениям.

Бывают случаи, когда одна или несколько активных жил перебиты. На помощь придет альтернативная распиновка RJ45. 2 пары подменяются другими цветами. Оранжевая пара замещается коричневой, а зеленая пара синей. Нумерация разъемов в вилке не изменяется.

Соединение между собой двух компьютеров

В последнее время распиновка RJ45 компьютер-компьютер не является востребованной. Ведь большинство современных сетевых адаптеров научились понимать, чего от них добивается пользователь. Информация пригодится тем владельцам, чьи адаптеры не умеют «переворачивать» жилы в сетевой вилке.

Один коннектор	Второй коннектор
1	Бело-зеленый	1	Бело-оранжевый
2	Зеленый	2	Оранжевый
3	Бело-оранжевый	3	Бело-зеленый
4	Синий	4	Синий
5	Бело-синий	5	Бело-синий
6	Оранжевый	6	Зеленый
7	Бело-коричневый	7	Бело-коричневый
8	Коричневый	8	Коричневый

Такой кабель подойдет и для подключения двух сетевых концентраторов, в которых нет переключателя Uplink. Для простоты запоминания цветовой распиновки кросс-кабеля достаточно увидеть, что пары 1-2 поменялись местами с парами 3-6. Остальным цветовым парам стоит уделить внимание в том случае, если сетевые адаптеры умеют работать в гигабитных сетях, иначе их можно задействовать для других нужд.

Подключение периферийного оборудования

Вряд ли большинству пригодится распиновка RJ45-USB, но получить знания о ней не помешает. Такое странное подключение активно используется при подключении дорогостоящих серверных систем, а также довольно популярно в банковской отрасли, при подключении оргтехники и кассовых аппаратов. Лучше сделать распиновку с помощью паяльника, но при его отсутствии работать будет все и на скрутках.

Полностью обжатый кабель в вилке RJ45 обрезается ножом на необходимую длину. Обрезанный конец зачищается от обмотки на 5 см. Разбирается любая вилка USB-кабеля либо обрезается так, чтобы был доступ к разъемам. Прежде чем обрезать провода в USB-вилке, нужно зачистить до медного основания красный и черный кабель и скрутить между собой. После всех манипуляций производится следующее соединение RJ45 с USB.

1. Бело-зеленая жила из третьего коннекта припаивается к красно-черной скрутке USB (GND).
2. Синяя жила из четвертого разъема присоединяется к зеленому кабелю USB (RX).
3. Бело-синяя жила из пятого коннекта соединяется с белым кабелем USB (TX).

Для прочности конструкции можно воспользоваться изолентой.

В заключение

Распиновка RJ45 не должна составить особых трудностей. Не стоит волноваться, что из-за некачественной обжимки пропадет канал связи или произойдет короткое замыкание. Ничего подобного даже в теории не будет. Работая неаккуратно ножом или отверткой вместо профессионального инструмента, можно лишь создать в линии небольшие помехи, которые сводятся к нулю на отрезках кабеля до пяти метров. Но всё же нужно стремиться к достижению максимального результата. Лучше сделать один раз, но выполнить работу качественно и навсегда.

Стандарт EIA/TIA-568B предполагает несколько вариантов цветовых комбинаций распиновки витых пар, они же патч-корды, посредству подключения через коннектор RJ-45. Коннектор RJ-45 предназначен для присоединения электронных устройств. Для того, чтобы подключить коннектор RJ-45 нужно взять кабель витых пар, при этом нужно брать провод с большим количеством жил, чтобы они не перегибались во время эксплуатации. Длина патч-корда должна быть не более 5 метров. Если длина кабеля будет больше, то сигнал будет передаваться хуже. Сфера применения RJ-45 широкая, им можно подключать активное оборудование и создавать локальные сети. При этом, подсоединение посредству патч-корда выгоднее, особенно, если возникнет необходимость перенести один из подсоединенных элементов.

Монтаж RJ-45 производится методом обжима, при котором вдавливаются металлические провода заостренной стороной обратно в провод, что позволяет создать плотный контакт. Сделать обжимку RJ-45 сможет каждый, даже без опыта в распиновке . Распиновка RJ-45 по цветам делается по определенной схеме. Для подключения витой пары, нужно соблюдать цветовую схему, которая соответствует определенному номеру на патч-корде.

Чтобы создать подключение, необходимо взять кабель «витая пара». Они бывают на 4 и на 8 жил. Витая пара состоит из жил, которые сплетены между собой. Это переплетение способно передавать сигнал между источниками, не более, чем на 100 метров без применения усилителей. Для создания подключения необходимо сделать распиновку RJ45, которая делается по цветам. Каждая задача, для которой применяется коннектор, требует определенного порядка цветов. Цветовая схема должна соответствовать цветам в системе. При подключении двух единиц активного оборудования, необходимо соблюдать ту же очередность цветов, что и в первом подключении, только в зеркальном отражении.

Чтобы обжать кабель, нужно использовать обжимной инструмент, но можно использовать и подручные средства, главное, не повредить провод. Чтобы подключить кабель в сеть, нужно использовать вилку RJ45.

Подключение	Пин-контакт (цвет) RJ-45
Стандартные схемы распиновки витой пары по прямому кабелю:	БО	О	БЗ	С	БС	З	БК	К
Цвет витой пары	Бело-оранж.	Оранж.	Бело-зелен.	Синий	Бело-синий	Зелен.	Бело-корич.	Корич.
Номер пина-контакта RJ45 витой пары	1	2	3	4	5	6	7	8

Распиновка RJ-45 подходит для создания подключения между компьютером, телевизором, хабом, роутером и т.д. Обжимать кабель нужно с обеих сторон одинаково. Один конец коннектора подключается к компьютеру, другой в разъем хаба.

Как обжимать кабель RJ45?

Распиновка кабеля RJ45 должна осуществляться аккуратно, чтобы не повредить кабель, технология обжима не отличается для разных устройств, меняется лишь очередность подключения цветов.

1. Нужно аккуратно срезать обмотку. Чтобы было удобно делать разводку, нужно оголить провод на 5-6 см.
2. Раскручиваем витые пары и выравниваем их.
3. Складываем провода в нужном цветовом порядке, не более 3 см в длину.
4. Аккуратно вводим провода в разъем зажимом вниз. В пластиковую вилку RJ45 нужно ввести жилы в корпус. Для каждого провода есть свой канал. Нужно вставлять провода в правильной последовательности, потом поменять их не получится.
5. Затем, нужно убедиться, что концы жил прикасаются к медным вставкам на коннекторе.
6. Придерживая кабель, обжимаем жилы по одной, а потом фиксируем их зажим вместе.

В конце, все жилы должны быть хорошо зафиксированы в корпусе вилки RJ45. Чтобы зафиксировать другой конец провода, можно обмотать его изолентой.

Распиновка RJ-45 витой пары для Интернета

Обжим витых пар по цветам осуществляется по двум вариантам:

А первый кабель монтируется по цветам:

Б – второй кабель обжимается точно также, как и вариант А, только меняются местами оранжевой цвет на зеленый, а зеленый на оранжевый.

Таким образом, подключение по варианту Б будет выглядеть следующим образом:

Можно поменять местами пары, это на производительности сети не повлияет, поэтому вы можете выбрать вариант установки витой пары на свое усмотрение.

Распиновка RJ45 витой пары 4 провода для сети

Для подключения к сети Интернет используются, как раз витые пары, но мало кто знает, что при соединении к сети Интернет подключаются только 2 пары, из 4 доступных. Одна пара используется для получения сигнала, вторая его передачи. Получается, что 3 и 6 кабель и 1,2 используются для хаба, и также с противоположной стороны 3,6 и 1, 2 для компьютера.

При повреждении или необходимости подключить еще одну пару, можно использовать еще 2 линии, если обжать вилки RJ-45. Их использование улучшит качество сигнала и поможет повысить производительность сети.

Распиновка RJ-45 витой пары 4 провода

Для создания подключения, используя 4 провода в системе компьютер – хаб используются только оранжевые и зеленые линии. Сигнал передается только по оранжевой и зеленой парам. Контакты при этом обжаты к линиям 1,2,3 и 6 с обеих сторон.

Можно подключить RJ-45 по той же схеме, то есть использовать линии О и З, но подключать их к другим контактам, поменяв местами пары. Или подключить жилы других цветов, при этом важно соблюдать последовательность, чтобы сигнал передавался.

Распиновка RJ-45 витой пары 4 провода для 2 компьютеров

При обжиме витой пары компьютер-компьютер для передачи сигнала используются зеленая и оранжевая пары. Создавая распиновку RJ45 компьютер-компьютер не очень популярна, но знания о том, как подключать эту систему могут быть полезными. Один коннектор нужно подключать по системе:

Второй коннектор нужно подключить по системе:

Распиновка RJ-45 витой пары для ремонта

Иногда случается, что один из кабелей витой пары обрывается и одна из них не работает. В случае с подключением хаба с компьютером используются пары О и З. В случае их замыкания не обязательно менять кабель, можно заменить поврежденную пару на жилы другого цвета.

Таким образом, нужно заменить оранжевый цвет синим, а зеленый коричневым. Можно заменить цветовую пару на обоих кабелях, и они будут работать исправно.

Также, можно создать подключение нескольких компьютеров с помощью одного кабеля. Для подключения компьютерного оборудования используются цветовые пары пары О-З, С-К. Для распиновки RJ-45 используются те же цвета, только в зеркальном отражении. Начать подключение нужно с зеленого провода для первого компьютера и синего для второго, а также с бело-оранжевого и бело-коричневого для подключения активного оборудования.

Распиновка RJ45 для подключения розетки

Можно использовать витую пару для подключения к розетке, то сделать достаточно просто, в какой-то мере проще даже, чем подключить коммуникативный шнур. Для распиновки розетки RJ45 нужно взять ножницы или канцелярский нож, чтобы избавиться от верхнего покрытия провода.

1.Нужно срезать обмотку, не повредив кабель. Оставляем 10 см для удобного подключения.

2.Разматываем и выравниваем провода.

3.У любой розетки есть 2 маркировки по цветам. «А» — кроссовое подключение, «В» — стандартное подключение. Распиновка RJ45 делается для стандартного подключения.

4.Нужно вставить жилы в разъемы. Кабель должен быть натянут, чтобы расстояние от начала жил до зажима было не более 3 см. После того, как жилы вставлены в коннектор, они обжимаются до щелчка.

Распиновка RJ-45 под силу даже новичкам, поскольку при слабом или неточном обжиме качество сигнала не испортится. Здесь важно соблюдать правильную последовательность цветов. Чтобы сигнал был чистый, нужно все-таки оставить кабель, не более 5 метров.

“>

Компьютерный разъем RJ-45 на 8 контактов

Чтение этой статьи было бы невозможно без простого и одновременно гениального устройства – LAN разъема RJ45. Если посмотреть на роутер или на сетевую карту компьютера, там обязательно будет именно этот разъем – RJ45 – современный стандарт, который используют 99.9% всех интернет-провайдеров для постройки локальных и глобальных сетей.

Устройство коннектора и гнезда

Если обратить внимание на тот же роутер, можно заметить, что кабель обжат пластиковой клипсой, говоря о RJ45подразумевают именно ее. Она состоит из пластикового корпуса с отличными характеристиками прочности и 8 контактных площадок, которые принимают сигнал с витой пары. Чтобы сигнал не пропадал, а кабель не вылезал, в клипсе есть ножи, которые обжимают проводки, обеспечивая постоянное взаимодействие. Прочно обжатая «витая пара» подключается в розетку, которая также имеет восемь принимающих штекеров.

Гнезда или розетки под RJ45 встречаются довольно разные. Обывателю знакомы обычные порты сетевой карты системного блока или гнезда в роутере. Но также существуют настенные розетки, наподобие тех, что можно было увидеть в американских фильмах, куда подсоединяют телефонный кабель. Они могут идти с гнездом под коннектор или сразу иметь встроенную клипсу.



Последняя удобна тем, что инструменты для обжима кабеля не понадобятся. Подключение происходит путем вталкивания витых пар и нажима на корпус розетки.

Стоит сказать, что, обжав кабель, вытащить его из коннектора уже не получится. В этом плане разъем RJ45 одноразовый. При неправильном обжатии сетевой кабель обрезается и берется новая клипса.



Существующие разновидности

Стандарт стандартом, а разновидности все-таки имеются. Для начала стоит раскрыть распространенный миф – 8p8c и RJ45 – это не одно и тоже. Хотя в магазинах их до сих пор ошибочно обзывают разъемом RJ45 5e 8p8c (5е означает пропускную мощность до 1000 мб). Визуально они похожи и 8p8c также способен обжимать четыре витых пары, но его пропускная способность ограничена 10 мб/с, что характерно для стандарта Internet.

Но мы сегодня пользуемся стандартом Fast Internet и средняя температура по больнице около 80 мб/с, поэтому артикулом 8p8c сегодня только обозначают возможность обжимки 4 витых пар. Также разъем ethernet RJ45 будет использоваться для Gigabit Internet, так как число витых пар там также останется в пределах четырех, но вместо 5е, там будут использовать 6е и более.

Ножи

Чтобы купить правильный коннектор нужно знать, какой тип кабеля будет заводиться. Под разный тип применяют разные ножи – прямые и смещенные. Последний используется для кабелей с одинарными жилами. Прямые ножи хороши для обжатия наборных жил. Неправильно подобранные ножи будут плохо зажимать витые пары, из-за чего будет страдать контакт и, соответственно, скорость передачи данных.

Напыление

Также, если посмотреть на предлагаемые сегодня RJ45 можно заметить, что цена на них может значительно отличаться. Кроме оригинальных и непонятно где штампованных клипс, большую роль в ценообразовании влияет золотое напыление на ножах и контактных площадках. Чем оно толще, тем изначально лучше скорость передачи. Со временем покрытие истончается и коннектор меняется. Правда для обычного пользователя это неактуально, срок службы исчисляется десятилетиями.

Экранировка

В условиях внешних помех, электромагнитных полей и электрических токов приходится применять экранированные кабеля. Для них предусмотрены экранируемые клипсы, а стоят они не сильно дороже. Часто используют обычные коннекторы, но дополнительно защищенные прорезиненными «чехлами». В остальных случаях изнутри клипса обернута фольгой.



Как обжать витую пару самостоятельно

Чтобы самостоятельно обжать кабель, в первую очередь понадобится кримпер для разъемов RJ . Инструмент похож на плоскогубцы, но имеет специальный разъем, который при

сдавливании рукоятей зажимает жилы ножами коннектора, обеспечивая надежное соединение с контактными площадками. В продаже можно найти универсальные кримперы, предназначенные для двух-трех типов разъемов.

Также есть такое понятие — распиновка и ее нужно правильно сделать. В кабеле есть 8 жил разных цветов – бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый и коричневый. Распиновка может выполняться двумя вариантами – А и В. В наших стандартных интернет-сетях для подключения к компьютеру используют последний вариант распиновки. На Западе наоборот, больше любят первый. От применения противоположного варианта ничего критического не произойдет, может наблюдаться лишь незначительная потеря скорости.

Итак, согласно картинке, сверху вниз необходимо расположить жилы в коннекторе и обжать с помощью кримпера, после чего разъем RJ45 готов к подключению.





Распиновка rj45 по цветам 4 провода.

Распиновка коннектора RJ45 по цветам.

Стандарт TIA / EIA 568-A, который был ратифицирован в 1995 году, был заменен стандартом TIA / EIA 568-B в 2002 году и с тех пор обновлен. Оба стандарта определяют выходы T-568A и T-568B для использования кабеля с не экранированной витой парой и разъемов RJ-45 для подключения Ethernet. Оба стандарта T-568A и T-568B являются наиболее часто используемыми в Ethernet-соединений. Приставка RJ означает Зарегистрированные Jacks. RJ-11 представляет собой 6-позиционное 4-жильное гнездо, используемое для телефонной проводки, а RJ-45 — 8-позиционное 8-жильное гнездо, используемое в 10BaseT и 100BaseT ethernet-проводке.

Разъем RJ45 распиновка

RJ45 разъем обычно используется для подключения сетевых карт с концентраторами на кабель 10base-T и 100Base-TX в сети. RJ45 является стандартным типом физического соединителя для сетевых кабелей. Разъем RJ45 модульный 8-позиционный, 8-контактный разъем, используемый для подключения компьютеров в локальных сетях с концентраторами. На сетевые карты, пара 1-2 это передатчик, а пара 3-6-это приемник. Остальные две пары не используются. Кабели перекрестной связи используются для подключения TX + к RX + и TX — к RX-. Неиспользуемые штыри, как правило, соединены прямолинейно как в прямом, так и в перекрестном смысле. Первоначально они использовались в качестве стандарта только для телефона, но в дальнейшем они были применены к высокоскоростным модемам и другим компьютерным сетям.

Кабель передачи данных RJ-45 содержит 4 пары проводов, каждый из которых состоит из сплошной цветной проволоки и полоски того же цвета. Для коннектора RJ-45 предусмотрены два стандарта: T-568A и T-568B. Хотя есть 4 пары проводов, Ethernet 10BaseT / 100BaseT использует только 2 пары: оранжевый и зеленый. Остальные два цвета (синий и коричневый) могут использоваться для второй линии Ethernet или для телефонных соединений. Два стандарта проводки используются для создания перекрестного кабеля (T-568A на одном конце и T-568B на другом конце) или прямого кабеля (T-568B или T-568A с обоих концов).

Ниже приведены инструкции для обжима соединителей RJ-45 на кабель.

Цветная схема T-568A

1 Бело-зеленый.
2 Зеленый.
3 Бело-оранжевый.
4 Синий.
5 Бело-синий.
6 Оранжевый.
7 Бело-коричневый.
8 Коричневый.

Цветная схема T-568B

1 Бело-оранжевый.
2 Оранжевый.
3 Бело-зеленый.
4 Синий.
5 Бело-синий.
6 Зеленый.
7 Бело-коричневый.
8 Коричневый.

Также распиновка продублирована на картинке ниже.

Как обжать витую пару 8 жил

Нам понадобятся обжимник, коннектор rj45, и витая пара, ножницы.

Шаг 1: Убираем наружную оболочки на конце кабеля примерно на 2,5 см от края. Далее разматываем витые провода и убираем все лишние.

Шаг 2: Зажмите провода между пальцами и выпрямляем их. Сортируем провода в правильном порядке так как описано выше.

Шаг 3: Укорачиваем провода так чтобы провода торчали приблизительно на 1,2-1,4 см. от края изоляции. Используйте ножницы, чтобы сделать прямой разрез по всем 8 проводам.

Шаг 4: Осторожно вставьте все 8 проводов в разъем RJ-45 как можно дальше и убедившись, что они остаются выровненными, и каждый цвет попал в соответствующий канал.

Шаг 5: Вставляем до упора провода в разъем rj45, проверяем последовательность проводов. Далее вставляем коннектор в обжимник, в гнездо «Р8» и обжимаем коннектор до характерного щелчка.

Подробнее о сквозных и перекрестных соединениях

T-568A и T-568B — это два стандарта проводки для кабеля данных разъема RJ-45, указанного в документе по стандартам электропроводки TIA / EIA-568-A. Разница между ними — это расположение оранжевых и зеленых проводов. Предпочтительно подключать стандартам T-568B, так как этот стандарт имеет большую популярность и распространенность.

Чтобы создать прямоточный кабель, вам необходимо использовать либо T-568A, либо T-568B на обоих концах кабеля. Чтобы создать перекрестный кабель, вы можете подключить T-568A на одном конце и T-568B на другом конце кабеля.

Прямые кабели используются при подключении оборудования для терминации данных (DTE) к коммуникационному оборудованию (DCE), например компьютерам и маршрутизаторам, к модемам (шлюзам) или концентраторам (Ethernet-коммутаторам). Перекрестные кабели используются при подключении DTE к DTE или DCE к оборудованию DCE, таких как компьютер и маршрутизатор. Или шлюз к соединениям концентратора.

Для подключения двух компьютеров без концентратора используется перекрестный кабель. Кросс-кабель также используется для подключения маршрутизатора к компьютеру или коммутатора Ethernet (концентратора) к другому коммутатору Ethernet без восходящей линии связи. Большинство коммутаторов Ethernet сегодня предоставляют порт восходящей линии связи, который предотвращает использование кросс-кабеля для последовательного подключения другого коммутатора Ethernet. Проводные кабели используются для подключения компьютера к коммутатору Ethernet или маршрутизатора к коммутатору Ethernet.

В статье собраны цветовые распиновки разьемов rj-45 для трех основных типов патчкордов — прямого (straight through), перекрестного (crossover), перевернутого (rollover).

Вид разьемов rj-45

Прямой кабель (straight through cable)

Наиболее часто встречающийся тип кабеля, используется для соединения сетевой карты компьютера и коммутатора (switch).

Цветовая схема обжимки концов прямого патч-корда.

Примечание: для изготовления прямого сетевого кабеля можно использовать только две пары оранжевую и зеленую (используем pin 1,2,3,6), однако скорость при этом скорость соединения будет только до 100 Мбит/c. Для скорости 1 Гбит/с необходимо задействовать все четыре пары.

Перекрёстный кабель (crossover cable)

Изначально использовался для соединения однотипного оборудования (например, коммутатора с коммутатором, компьютера с компьютером и т.п.). Однако в последнее время все современное сетевое оборудование поддерживает технологию автоматического распознания и подстройку под разный тип обжима кабеля (Auto MDI/MDI-X), т. е. если вы подключите два коммутатора прямым кабелем 99% что устройства договоряться и будут работать.

Цветовая схема обжимки концов перекрестного патч-корда.

Примечание: для изготовления перекрестного кабеля всегда используются все четыре пары.

Перевернутый кабель (rollover cable)

Перевернутый кабель часто еще называют консольным кабелем (console cable), т.к. он в основном используется для подключения к консольным портам устройств. Является наиболее редким типом кабеля, если вы неявляетесь сетевым администратором он скорее всего вам никогда непонадобиться.

Цветовая схема обжимки концов перевернутого патч-корда.

Вот и все. Мы рассмотрели три типа патчкордов — прямй (straight through), перекрестный (crossover), перевернутый (rollover).

Компьютерная локальная и интернет сеть создается с помощью специальных кабелей. А для того чтобы уменьшить воздействие различных помех используется витая пара, которая прокладывается от роутера к компьютеру или между ПК. Специалисты портала «2 Схемы» подробно расскажут про виды таких кабелей, их , монтаж и особенности использования. Конструкция кабеля представляет собой 8 жил, которые свиты между собой и помещены в общую оплётку.

Виды цветовых схем обжима LAN кабелей

Согласно спецификации EIA/TIA-568 предусмотрено несколько цветовых схем обжима lan кабеля витых пар (патч-кордов) в коннектор RJ-45 для соединения компьютеров с роутером, хабом, свичем или подключения двух компьютеров межу собой.

В чем же отличие патч-корда от кабеля витых пар? Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например компьютер с хабом, свичем или двух компьютеров между собой. Для изготовления пач-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались. Для обжима такого кабеля используются специальные коннекторы RJ-45.

Разновидности кабелей для интернета

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.

• Незащищенная витая пара (UTP — Unshielded twisted pair) — отсутствует защитный экран вокруг отдельной пары чаще всего это UTP категории 5 и выше;
• Фольгированная витая пара (FTP — Foiled twisted pair) — также известна как F/UTP, присутствует один общий внешний экран в виде фольги;
• Защищенная витая пара (STP — Shielded twisted pair) — присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки;
• Фольгированная экранированная витая пара (S/FTP — Screened Foiled twisted pair) — внешний экран из медной оплетки и каждая пара в фольгированной оплетке;
• Незащищенная экранированная витая пара (SF/UTP — Screened Foiled Unshielded twisted pair) — двойной внешний экран из медной оплетки и фольги, каждая витая пара без защиты.

Обжимка витой пары отверткой

Обжать сетевой кабель можно и без обжимника. Если под рукой не оказалось специального приспособления, то можно воспользоваться обычной плоской отверткой.

Отверткой действительно можно надёжно обжиматься — ничего сложного тут нет, главное хорошо разладить заранее провода так, чтобы они ровно зашли и держались в коннекторе, а затем аккуратно вдавливать отверткой металлические пластины перевернув и положив коннектор на плоскую поверхность. Вы чётко почувствуете, что давить хватит — оплетка пробита и провод надежно зафиксирован. Нажимать инструментом нужно до тех пор, пока защелка перестанет выступать за края коннектора. Только в этом случае электропровод будет надежно зафиксирован и закреплен.

Видео — как правильно обжимать без инструмента

Технология разводки кабеля в розетке

Распиновка розетки RJ45 не требует никакого специализированного оборудования, вам понадобится всего один инструмент – маникюрные ножницы либо маленький ножик с тонким лезвием. Вот последовательность действий:

1. Срезается верхний слой обмотки. Длина среза порядка 10 см для удобства разводки.
2. Разматываются скрутки всех пар и выравниваются провода так, чтобы от основания верхнего слоя до кончиков жил они не пересекались.
3. Любая розетка имеет две цветовые маркировки. «А» — подключение кросс, «В» — подключение стандарт. По последней маркировке и осуществляется распиновка RJ45.
4. Приложив основание оплетки к плате, сначала жилы вставляются в дальние разъемы. Обязательно проконтролировать натяжку кабеля, чтобы расстояние от оплетки до зажима не превышало 3 см.
5. Закрепив жилы кабеля в нужных коннекторах, производится обжимка. Удерживая маникюрные ножницы так, чтобы угол режущих направляющих составлял 45 градусов, необходимо осуществить нажим на жилу сверху до характерного металлического щелчка.

При монтаже сетевой розетки на стену, разъемы всегда должны быть направлены вниз. Это предохраняет контакты от засорения пылью и попадания влаги и при быстром подключении кабеля снизу, меньше шансов нечаянно сбить крепление розетки на стене.

Снижение скорости интернета или сети

Если кабель дешевый и очень длинный, то как правило поднять скорость на таком варианте на практике редко когда можно более чем в 10 мегабит — сама система понизит её перейдя на единственно возможно стабильный вариант работы. Еще низкая скорость возможна потому, что коннекторы были плохо обжаты — контактные пластинки не четко пробили оплетку провода.

В сегодняшней статье я расскажу о том, как правильно обжать сетевой кабель “витая пара” и какие инструменты и аксессуары для этого понадобятся. Конечно, до сих пор встречаются умельцы, которые могут это сделать с помощью ножа и отвертки, но хороший системный администратор должен иметь определенный набор инструментов, позволяющих выполнить обжим гораздо качественнее.

Итак, мы готовы приступить к обжиму сетевого кабеля. Что нам понадобится?

1. Кабель типа витая пара пятой категории:2. Коннекторы RJ-45 (две штуки). Также для увеличения влаго- и пылезащиты контактной площадки коннектора можно использовать специальный пластиковый колпачок (но не обязательно):3. Обжимной инструмент (его еще называют обжимные клещи или ):Внешний вид инструмента может отличаться лишь некоторыми деталями, но, как правило, с его помощью можно производить обжим, используя сетевой коннектор RJ-45 и телефонный коннектор RJ-11. Кроме того, в нем имеется площадка с резаками, с помощью которых можно обрезать кабель.

4. Инструмент для снятия внешней изоляции – . Иметь его, конечно, желательно, но не обязательно, т.к. в большинстве кримперов уже есть встроенное лезвие для снятия изоляции:

Теперь нам нужно определиться со схемой обжима . Существует два варианта обжима коннектора на кабеле “витая пара”:

• для создания прямого кабеля – используется для соединения компьютера с коммутатором;
• для создания перекрёстного кабеля (называемого кроссовер ) – используется для соединения двух компьютеров напрямую без коммутатора, а также для соединения между собой некоторых старых моделей коммутаторов.

При создании прямого кабеля развести цвета по парам можно в соответствии с двумя стандартами: T568A и T568B . Оба эти стандарта используются при обжиме витой пары для соединения компьютера и коммутатора и абсолютно равнозначны. Однако в России более широкое распространение получил стандарт T568B .
Я покажу вам схемы обжимки прямого кабеля по обоим стандартам, но помните, что на практике чаще используется схема T568B (я ее даже сделаю более крупной).

Вариант по стандарту T568A

Вариант по стандарту T568B

При создании перекрёстного кабеля ( ) цветовая последовательность проводников будет выглядеть следующим образом:

Итак, имея перед собой схему обжима и весь необходимый инструмент, приступаем к обжимке сетевого кабеля . Необходимо выполнить следующую последовательность действий:

1. Аккуратно обрежьте конец кабеля. При этом лучше всего пользоваться резаком, встроенным в обжимные клещи.
2. Снимите с кабеля изоляцию. Это можно сделать с помощью все того же обжимного инструмента, либо с помощью стриппера:

3. Разведите и расплетите проводки:

Затем выровняйте их в один ряд, при этом соблюдая цветовую последовательность. Вам необходимо разложить провода по цветам в соответствии со стандартом T568B .

4. Обкусите проводки так, чтобы их осталось чуть больше сантиметра:

5. Вставьте проводки в разъем RJ-45. Помните, что коннектор вы должны расположить отверстием вниз и защелкой от себя:

6. Проверьте, правильно ли вы расположили проводки.
7. Убедитесь, чтобы все провода полностью вошли в разъем и уперлись в его переднюю стенку.
8. Поместите коннектор с установленной парой в обжимные клещи, затем плавно, но сильно произведите обжим:

На этом обжатие кабеля “витая пара” закончено. Хотя в статье я постарался как можно подробнее описать весь процесс, как говорится: “Лучше один раз увидеть, чем сто раз услышать”. Поэтому в завершение, предлагаю вам посмотреть видеоролик по данной теме. Видео хоть и не сопровождается словесным комментарием, но все равно наглядно демонстрирует весь процесс обжимки кабеля “витая пара” с помощью кримпера . В конце ролика автор проверяет работоспособность кабеля с помощью LAN-тестера.

схемы использования коннектора RJ-45, распиновка

Сетевой кабель или витая пара — это специальный провод, который состоит из свитых между собой четырёх пар медных жил. Такое количество жил и сама конструкция помогают снизить влияние всевозможных помех. Обжим сетевого кабеля необходим, чтобы закрепить на нём специальные разъёмы (коннекторы) для подключения к компьютеру. С его помощью создают локальную сеть и связывают устройства между собой.

Коннектор RJ45

При обжимке чаще всего используют коннекторы 8P8C с 8 контактами. Чаще всего их называют RJ45. Обжим кабеля сам по себе не сложен, но нужно внимательно выбирать коннектор — некоторые из них используются только профессионалами. Бывают они двух типов:

• Неэкранированные, которые используются для UTP-проводов;
• Экранированные — для STP или FTP.

Также бывают коннекторы со вставкой, но они предназначены только для мягких многожильных проводов. Если провод твёрдый, то использовать их будет крайне неудобно.

Внутри коннектора есть восемь углублений, предназначенных для проводов. Над ними расположены металлические контакты. Жилы шнура нужно расположить в этих углублениях, а когда коннектор закроется, они соединятся с контактами. Надо положить коннектор защёлкой к себе, контактами вверх, чтобы нумерация была правильной. В таком положении первое углубление будет находиться справа, восьмое — слева. Укладку рекомендуется начинать с первого контакта.

Существует две основных схемы распределения: EIA/TIA-568А и EIA/TIA-568B. В них по-разному расположены жилы. В сетевом шнуре их всего четыре пары, реже — две. Для таких проводов схема будет иная.

Варианты обжима

Существует несколько схем обжима витой пары RJ 45: кроссовый и прямой. Разница в целях использования:

• Прямой применяется тогда, когда кабель будет использоваться для связи сетевого оборудования (с компьютером или между собой), и подключения клиентского оборудования. Этот способ применяется чаще всего.
• Кроссовый используют для связи компьютеров между собой. Другое оборудование при этом использоваться не должно. Реже этот способ применяют для связи устройств через порты типа up-link.

Можно использовать любой способ, но оба конца должны быть обжаты одинаково. Обычно при прямом обжиме используют схему 568В.

В последнее время популярность набирают кабели, в которых вместо четырёх витых пар есть только две. С их помощью можно подключить только два устройства. В случае если локальный трафик высокий, такой способ применять не желательно, потому что скорость передачи данных снизится с 1 ГБит/с до 100 МБит/с.

Используются либо оранжевый и зелёный, либо синий и коричневый цвета. Контакты подключаются так же, как и в случае использования всех 8 проводов.

Чтобы сделать кроссовый кабель, один конец шнура обжимают по схеме 568 В, второй — по 568А. Использовать нужно все провода. Этот способ даёт сравнительно небольшую скорость.

Для обеспечения более высокой скорости используют специальную схему: один конец кабеля обжимают по цветовой схеме 568В, а распиновка сетевого кабеля на другом конце должна быть такой:

1. белый с зелёным;
2. зелёный;
3. белый с оранжевым;
4. белый с коричневым;
5. коричневый;
6. оранжевый;
7. синий;
8. белый с синим.

Для создания сети из двух или более компьютеров без использования другого оборудования (свичей, роутеров и прочего) используется другая распиновка витой пары.

Цветовая схема для 8 проводов позволяет соединить два устройства, просто вставив кабель в их сетевые порты. Разные концы обжимаются при этом по разным схемам.

Необходимый инструмент

Для обжима витой пары RJ-45 нужен специальный инструмент, он называется обжимные клещи. Другое его название, которое используют специалисты, — кримпер.

Есть два вида кримперов: рычажные и прессовые. Рычажные (слева на картинке) дешевле, но работать ими сложнее: нужно прилагать физические усилия, но обжатие всё равно получается неровным. Конструкция же вторых подразумевает наличие гребёнки, которая движется перпендикулярно коннектору, устанавливая в него контакты.

Чтобы обжать кабель, нужно сначала разделить и зачистить витые пары, вставить их в углубления на RJ-45 и всю конструкцию — в паз на кримпере. После этого свести его ручки до упора. Потом нужно прижать защёлку коннектора к корпусу и вынуть её из клещей.

Способ обжатия без кримпера

Есть способ, который позволяет обжать кабель без кримпера. Для этого понадобятся тиски (или другое приспособление, которое позволит зафиксировать вилку RJ-45), отвёртка, молоточек. Нужно сначала вставить проводки в контакт, затем зафиксировать его тисками за боковые части. Потом наконечником отвёртки и молотком аккуратно углубить ламели, защёлкнуть зажим кабеля — и всё готово.

В этом способе важно, чтобы остриё наконечника было не более 55 мм, иначе оно раздавит изолирующие бортики, потому что ламели в коннекторах толщиной 56 мм. Если это произошло, то нужно острым ножом срезать свисающие края, иначе контакты розетки будут цепляться за края, и контакта не будет.

Применение использованных коннекторов

Если нужно обжать кабель срочно, а нового коннектора под рукой нет, то можно воспользоваться старым. Для этого нужно зажать тисками фиксатор коннектора и шилом аккуратно поддеть ламели, вытащив их на 1 мм. Потом ножом подрезать защёлку со стороны кабеля, вынуть её и старые витые пары. При этом фиксатор кабеля удаляется, и для того, чтобы закрепить новый, в образовавшееся пространство нужно капнуть силикона или герметика.

Обжим после удаления старого сетевого шнура происходит так же, как если бы коннекторы были новыми. При необходимости устранения повреждений шнура, или чтобы его удлинить можно, использовать скрутку или спайку вместо того, чтобы обжимать новый кабель. Спайка гораздо надёжнее.

Обжимаем RJ-45 и проводим сетевой кабель на 4 / 8 жил

Решил бросить кабель от роутера до компа. Купил кабель каналы еще три года назад, вот только руки дошли до них :). Не помню когда уже последний раз обжимкой RJ-45 занимался, вспоминал, много думал. Делюсь.

Что нам понадобится ?

Выбираем кабель, прокладываем

Отмерьте от точки А до Б сколько вам нужно кабеля. Прикиньте сразу как он будет идти в кабель-канале или крепиться к стенам. Возможно, вы собираетесь прятать его под плинтусом. Перед прокладкой желательно прозвонить кабель :).

До операции «обжима» кабель уже надо проложить, оставив с концов адекватный запас. К примеру, желательно, чтобы компьютер с подключенным кабелем, можно было выдвинуть из ниши, развернуть, выполнить какое-то обслуживание системного блока без необходимости отсоединения проводов.

Кабели для прокладки сети используют с 2мя и 4мя витыми парами проводов. Вам подойдет любой из них, но 4х жильный (где всего 2 пары) позволит вам подключиться только на скорости до 100 Мбит. Такой кабель дешевле, его проще обжимать, а часто большей скорости и не требуется.

Обратите внимание, каждая пара жил маркирована своим цветом. К примеру, оранжевый провод переплетен с бело-оранжевым. Каждая из пар абсолютно ничем не отличается от другой, кроме цвета изоляции. На схемах соединения и обжима жил всегда конкретизируют цвета проводов, но на самом деле если вы поменяете местами две пары — все будет точно также работать.

Коннекторы RJ-45

Сквозь прозрачный корпус коннектора видны 8 позолоченных контактов. Нумерация контактов от 1 до 8 показана на картинке.

Для обжима нам понадобится всего пара таких разъемов-соединителей. Но никогда не бывает лишним взять несколько штук про запас. 🙂

Обжимные клещи

На рисунке отмечены три типовые операции, которые позволяют выполнить обжимные клещи.

Зачистка общей изоляции кабеля. Ножи (1) смыкаются не до конца, и провод можно упереть в специальную планочку. Планка позволит отмерить оптимальную длину кабеля (около 1,5 см). При снятии изоляции конец кабеля можно повернуть, тогда ножи срежут защитный слой по кругу.

Обжим RJ-45 коннектора. Клещи (2) используются в самом финале, когда проводники пропущены в нужные канальцы. Зубчатая грань вдавливает ножи контактов в проводники, а специальный выступ защелкивает фиксатор провода RJ-45.

Нож. 3-ий типовой элемент обжимных клещей обычно используется для выравнивая проводников и резки кабеля. Этот нож полностью касается противоположной кромки, работает как кусачки.

Что мы соединяем?

Различают два типа соединения, поэтому надо разобраться, что мы будет соединять. Наиболее распространен случай, когда мы соединяем компьютер с каким то коммутирующим устройством — роутер (router), свич (switch), коммутатор… Здесь подойдет прямая схема соединения (рабочая станция — концентратор).

Прямая схема соединения

Вам нужно с обоих концов сделать совершенно одинаковый обжим кабеля по вот этой схеме. Выбирайте картинку для вашего случая — 8 или 4 жилы в кабеле.

Порядок цвета пар показан для примера. Вместо оранжевой пары к контактам 1 и 2 вы можете подключить, например, зеленую пару. Но оба коннектора должны быть разведены на концах провода одинаково.

Кросс схема разводки кабеля

Второй случай — это соединение двух концентраторов или двух рабочих станций. В данной схеме нужно, чтобы оранжевая и зеленая пары на концах провода поменялись местами.

Процесс обжима RJ-45

1. Снимите клещами внешнюю изоляцию кабеля.
2. Распутайте и выставьте проводники в нужном порядке.
3. Вставьте их в каналы разъема RJ-45, пока для примерки, чтобы они приняли форму каналов, распрямились.
4. Выньте их и, при необходимости, подровняйте кусачками «обжимки».
5. Снова вставьте их в каналы разъема, проверьте, что все — на своих местах и каждый проводник входит до упора в свой канал.
6. Используйте клещи для обжима.

Распиновка RJ 45 — Обжим витой пары: схемы, способы подключения

В компьютерных сетях соединение между собой различных устройств осуществляется посредством специального разъема, известного как распиновка RJ 45 – Registered Jack. По-другому он называется сетевым коннектором и особым образом закрепляется на концах соединительного кабеля – витой пары. Далее рассмотрим и выберем подходящую цветовую схему, по которой распределяются проводники. При наличии минимальных знаний и практических навыков, обжимка витой пары доступна даже начинающим пользователям.

Особенности витой пары

Сетевой шнур включает в себя одну или несколько пар тонких проводников, покрытых изоляцией. Все они скручены попарно, поэтому и называются витой парой. На практике используются готовые изделия в виде патчкорда, где отрезок кабеля обжимается с обеих сторон штекерами. Они вставляются в специальные разъемы, имеющиеся на компьютере, роутере и других устройствах, которые требуется подключить.

Иногда при прокладке сетей используется кабель без обжатия, проводимый сквозь маленькие дырки в стенах, непроходимые для коннектора. В подобных случаях распиновка и обжим выполняются после прокладки сети.

Интернет-кабель RJ45 отличается следующими характеристиками:

• Материал проводников и изоляция. Для их изготовления применяется медь или алюминий покрытый медью. Каждая жила защищена цветной изоляцией. Весь пучок витых пар дополнительно укладывается в единую более плотную изоляционную оболочку. От помех устанавливается экран из фольги и других металлизированных материалов.
• Цвет изоляционного слоя. Классифицируется по назначению кабеля. Витая пара с черной изоляцией применяется снаружи, с серой – в помещениях, с оранжевой – на пожароопасных участках. Самые современные кабели представлены всевозможными цветами, а их конкретная принадлежность указывается в маркировке.
• Число жил. По этому показателю шнуры делятся на одно- и многожильные. В одножильных размещаются монолитные жилки, диаметром 0,3-0,6 мм, отличающиеся низкой эластичностью и ломкостью. В многожильных парах используются тоненькие жилки, скрученные в пучки. Они свободно перегибаются и скручиваются, при этом, совершенно не ломаясь. Под них подбирается и коннектор для витой пары.
• Экранирование. Внутри помещений используется шнур UTP – без защитных элементов. Наружная разводка выполняется фольгированными материалами (FTP) или с металлизированной оплеткой (STP).
• Пропускная способность. Для RJ45 существует 10 категорий: 7 основных и 3 дополнительных. Наиболее востребованной считается 5-я категория, поскольку первые 4 уже устарели и не поддерживают высоких скоростей передачи.

Вся информация о RJ45 указана в маркировке, нанесенной снаружи на изоляцию. Она помогает подобрать витую пару для конкретных условий эксплуатации.

Стандартные схемы обжима

Распиновка RJ 45 и последующая процедура обжима витой пары делается по международному стандарту EIA/TIA-568. Именно эти требования используются при монтаже сетей внутри помещений. Схема обжимки витой пары выбирается под параметры сети и самого кабеля.

Известно, что каждый коннектор находится в прозрачном пластиковом корпусе, наглядно демонстрирующем порядок разложенных жил. При несоблюдении этой последовательности, соединения не произойдет, и коммутация окажется нарушенной. Подключение витой пары, независимо от числа проводников, может производится разными методами. Основные – прямой или перекрестный, схемы А или В.

Вариант – 1: Прямой 8 проводниковый кабель

Данный способ незаменим при непосредственном соединении компьютеров, ноутбуков и другой техники к роутеру или свитчу. Здесь обжим на каждом конце будет одинаковым, отсюда и название этого способа.

Соединение может выполняться по типу А или В. В Российской Федерации принято использовать тип В, где распиновка витой пары начинается с оранжево-белого провода и заканчивается коричневым.

В Европе и США в сетях пользуются типом А, в котором также 8 проводов, только оранжево-белая и оранжевая жилы меняются местами с бело-зеленой и зеленой жилами.

Эти два способа полностью работоспособные, от них не зависит качество передаваемой информации. В каждом случае, самое главное – соблюдение очередности цветных проводков.

Вариант – 2: 8 проводниковый кроссовер

Кроссовер представляет собой форму перекрестного сжатия витой пары RJ. Способ применяется при подключении друг к другу двух компьютеров. Точно так же подключаются ХАБы, представляющие собой обычные концентраторные устройства, коммутирующие оборудование.

Кроссоверный способ постепенно выходит из употребления. Все современные устройства могут автоматически определить тип сетевого кабеля и, в зависимости от цоколевки, самостоятельно изменить подаваемый сигнал. Такая технология получила название авто-MDIX. Многие устройства в домашних условиях продолжают действовать по этой схеме, и перекрестное сжатие еще не потеряло своей актуальности.

Перекрестная распайка также выполняется по вариантам А и В. На рисунке 1 отображается порядок обжима проводников в высокоскоростных сетях. Слева расположена схема В, где сигнал идет в обоих направлениях по всем 8-ми жилкам. Справа отображен тип А, в котором бело-оранжевый и оранжевый провода поменялись местами с бело-зеленой и зеленой жилами.

На рисунке 2 – схема подключения для низкой скорости. При варианте В скрутки бело-голубого и голубого, а также бело-коричневого и коричневого цветов соединяются без перекрещивания, напрямую. Тип А зеркально копирует схему В.

Вариант – 3: Прямой 4 проводниковый кабель

Если распиновка Ethernet с высокой скоростью выполняется исключительно 8-ми жильным кабелем, то для низкоскоростных сетей допускается обжимка кабеля RJ 45 с 4-мя проводниками.

Для подключения используются наиболее привычные пары: жилы бело-оранжевого и оранжевого цвета и жилы бело-зеленого и зеленого цвета (Вариант – слева). Если основные проводники не работают, можно воспользоваться двумя другими парами (Вариант – справа). С этой целью разъем rj 45 отрезается и на его место устанавливается новый, с жилами других цветов.

Вариант – 4: 4 проводниковый кроссовер

Перекрестная схема обжима витой пары из 4-х жил допускает использование скруток любых цветов. Чаще всего используются разновидности зеленых и оранжевых проводников. Данный способ применяется очень редко, в основном для соединения старых компьютеров в домашних сетях.

Как обжать кабель RJ 45 правильно

Дальнейшая работоспособность сети зависит не только от соблюдения распиновки жил, но и от того, насколько качественно будет обжат lan разъем RJ45. Для выполнения этой задачи понадобятся специальные инструменты, позволяющие быстро подключить оборудование. Кроме того, все действия должны выполняться точно, в установленной последовательности.

Подбор и подготовка инструментов

Специальные инструменты существенно облегчают работу по обжиму интернет кабеля. С их помощью удается получить высокое качество соединения, и такой сетевой разъем надежно функционирует в течение длительного времени.

Минимальный набор состоит их следующего оборудования:

• Кримпер или обжимник. Существуют разные типы таких клещей, но профессионалы пользуются универсальными, способными обжимать не только RJ45, но и любой переходник с нестандартными размерами. Эти клещи обжимают сетевые и телефонные провода, то есть их возможности намного шире, чем у обычного инструмента.
• Стриппер. Специальные кусачки для аккуратного удаления изоляции без повреждения жил. Не может разделывать кабели с защитной фольгой или экраном, но они и не используются внутри помещений.
• Тестер. Используется для проверки работоспособности сети еще до подключения к ethernet rj Представляет собой два модуля с гнездами под разъем стандарта рж45. Первый модуль – master – основной, второй – remote – удаленный. Концы провода подключаются к обоим модулям. На лицевой панели расположены индикаторы. Если распиновка проводников правильная – загорится зеленый свет, если неправильная – красный.
• Кроссировщик. Вспомогательный инструмент, оборудованный крючками и другими приспособлениями. Облегчает извлечение жил из-под изоляции.

В домашних условиях можно обойтись первыми двумя инструментами. Правильная распиновка RJ45 может быть проверена и без тестера. При наличии интернета нужно просто подключить компьютер к сети, и, если все заработало, значит все сделано правильно.

Пошаговая инструкция по обжимке

Для изготовления патч-корда нужно заранее запастись кабелем и коннекторами, подготовить инструмент и определиться с типом подключения оборудования. Цветовая схема должна быть заранее распечатана и использована при распределении проводников.

Все действия рекомендуется выполнять в определенной последовательности:

• Кусачками или кримпером кабель RJ отрезается на необходимую длину.
• С помощью стриппера наружная изоляция надрезается по кругу на расстоянии 2-4 см от концов. После этого ее нужно аккуратно снять.
• Скрученные пары следует раскрутить, выпрямить провода и распределить их по выбранной цветовой схеме. Нейлоновая нить, скрытая под оболочкой, просто отводится назад, чтобы не мешала.
• Выравнивание кончиков у проводников. Для этого необходимо отступить от края наружного изоляционного слоя примерно на 10-13 мм и отрезать жилы кусачками. Линия отреза должна быть перпендикулярна с осью витой пары.
• Ровные проводники вставляются в коннектор и задвигаются до упора.
• Для того чтобы обжать интернет кабель, коннектор с проводниками помещается в разъем кримпера, обозначенный маркировкой 8Р. Далее ручки инструмента сжимаются до щелчка.
• Чтобы убедиться в надежности крепления, нужно слегка потянуть кабель из коннектора. Если жилы закреплены прочно, значит обжим выполнен правильно.
• Проверка работоспособности готового патч-корда тестером. Коннекторы рж вставляются в гнезда, прибор включается и загорается индикация. При нормальном подключении огни будут зелеными. Красный свет или полное отсутствие индикации указывает на ошибку и подключение требуется переделать.

Практические навыки приобретаются очень быстро, достаточно сделать самому 3-4 обжима провода. В современной квартире, насыщенной различным оборудованием, эти умения пригодятся неоднократно в случае аварий, поломок или новых подключений. Точно так же подключается RJ45, распиновка которого сделана по нестандартной схеме.

Схемы обжимки и маркировка витой пары

Когда выполняется обжим витой пары 8 жил, следует обязательно учитывать маркировку проводников. Каждому подключению обязательно соответствует определенная схема цветов, которая требует неукоснительного соблюдения. Иначе сигнал не пройдет, и сеть не станет функционировать.

Ленивая обжимка 2 пар

В Рассмотренном варианте применяется прямой обжим шнура, где задействованы не 8, а лишь 4 жилки. Поэтому такой способ и получил свое название для тех, кто не желает возиться со всеми жилами. Однако, такое подключение годится лишь для низкоскоростных сетей.

Подобный обжим не рекомендуется к применению в настоящее время. Дело в том, что скорость интернета постоянно растет, оборудование улучшается и 4-х проводная схема перестает работать в новых условиях. Поэтому, рано или поздно, придется переходить на стандартную схему. Если сеть изначально проложена 8-ми жильным кабелем, то остается лишь обжать коннекторы RJ по-новому, и все заработает. Но, если сеть оборудовалась четырехжильным шнуром, то его придется полностью менять и прокладывать заново.

Распиновка для локальной сети в которой больше 2х компьютеров

При использовании коннекторов RJ 45, распиновка для подключения в сеть более двух компьютеров выполняется по стандартной схеме. Все жилки раскручиваются и укладываются сверху вниз или слева направо так, как это показано на рисунке.

Проводники выравниваются, обрезаются, после чего их можно обжимать. После этого, каждый соединитель витой пары подключается в свое гнездо.

Прямая распиновка маркируется как 568B

Прямое расключение необходимо для того, чтобы соединить с компьютером ХАБ, роутер или свитч. Этот способ получил наибольшее распространение в России. Он маркируется в виде 568В, а распайка проводится по обычной схеме, начиная с бело-оранжевого проводника и заканчивая коричневым. Здесь налицо прямая обжимка, поскольку на обоих разъемах жилы расположены одинаково.

Перекрестная распиновка Crossover маркируется как 568A

Еще один способ, как обжать витую пару. Для соединения однотипных устройств, например, двух компьютеров, используется перекрестная схема или кроссовер с маркировкой 568А. В этом случае первый штекер подключен по обычной схеме, а второй – с заменой оранжевого и бело-оранжевого проводов зеленой и бело-зеленой жилами. Проводники оказываются перевернутыми, поэтому схема и получила свое название.

Прямой обжим с 4 жильной витой пары двухпарный провод

Кабель с четырьмя жилами используется при монтаже внутренних сетей с низкими скоростями. При больших объемах получается сэкономить значительные средства, поскольку такой кабель намного дешевле обычной витой пары на 8 жил. Обжимка выполняется в последовательности, указанной на рисунке.

Однако, использование таких сетей имеет ряд ограничений, и прежде всего – по скорости. Кроме того, к устройству невозможно подать питание, когда это необходимо.

Схема обжатия витой пары RJ 45 с POE стандарт IEEE 802 3AF

Данная схема, выполненная по технологии РоЕ, позволяет не только передавать информационные сигналы, но и подводить питание на роутер, свитч, адаптер и другие устройства. Например, при подключении видеокамер не требуется отдельного питающего провода. Таким образом, коннектор объединяет в себе сразу две функции – передачу данных и питание устройства. Напряжение в такой распиновке поступает по проводникам синего и коричневого цветов.

Витую пару категорически запрещено использовать для подачи 220 вольт, поскольку это может привести к непредсказуемым последствиям. Дело в том, что сечение кабеля в сети составляет всего 0,51 мм2 и рассчитано на ток до 1,5 А. Если силу тока нужно увеличить, два проводника соединяются параллельно и тогда показатель возрастает до 3А.

Перекрестной схемой обжимайте для скорости прокачки 1 гбит/с

Схема подключения применяется в высокоскоростных сетях, до 1 Гбит/с. Восемь проводов обжимаются в последовательности, отображенной на рисунке.

Схема обжатия консольного кабеля Rollover Cable

Каждый конец в таком подключении обжимается зеркально по отношению друг к другу. Эта схема применяется для настройки коммутатора или роутера с помощью компьютера.

Обжим без инструмента

В домашнем хозяйстве не у всех найдется специальный инструмент, поэтому в единичных случаях можно обойтись без него. Процедура обжима выполняется плоской отверткой, шириной лопатки 3 мм. Понадобится острый нож и материалы: нужное количество коннекторов и отрезок витой пары.

Все действия выполняются в строгой последовательности:

• Наружная изоляция осторожно снимается ножом.
• Провода раскладываются последовательно, в соответствии с выбранной схемой.
• Лишние кончики обрезаются кусачками и одновременно выравниваются по длине.
• Коннектор разворачивается отверстием к себе, защелкой вниз.
• Разложенные по цветам проводники, аккуратно вставляются в свои каналы до упора.
• Отвертка устанавливается на контактную пластину, после чего по ее ручке нужно чем-нибудь не сильно ударить. Это нужно проделать с каждым контактом, после чего они проваливаются в пазы и оказываются ниже разделительной перемычки на 1 мм.
• После контактов нужно слегка ударить по замку для жесткой фиксации самого шнура.
• По окончании нужно испытать работоспособность подключения.

Проверка

После монтажа проводной сети и обжима коннекторов, необходимо проверить работоспособность подключения. Для этой цели существуют специальные тестеры, состоящие из основного и дополнительного модулей. Коннекторы подключаются парой в каждый модуль и защелкиваются в своем гнезде. С лицевой стороны прибора находятся индикаторы.

Каждой жиле соответствует своя лампочка. Если все индикаторы загорелись зеленым, значит проводники обжаты правильно. Если же какая-то лампочка не горит или моргает красным цветом, процедуру обжима придется повторить.

Как правильно обжать витую пару по цветам

Цветовая схема обжима RJ 45 компьютер хаб для интернета

Эта схема чаще всего используется для интернета при подключении компьютеров к роутерам, свитчам и другим сетевым устройствам. Распиновка выполняется прямым способом по типу В, а последовательность проводов наглядно показана на рисунке. Обжим выполняется любым из способов, рассмотренных ранее.

Цветовая схема RJ 45 двух парного кабеля витая пара

Кабель, состоящий из двух витых пар намного дешевле обычного восьмижильного. С его помощью легко соединить почти все линии, предназначенные для интернета. Существуют различные варианты подключения по типам А и В. На представленном рисунке хорошо видно, что все подключения одинаковые, меняются только цвета, в зависимости от выбранной схемы.

Схема обжима RJ 45 компьютер компьютер

Соединение по схеме компьютер-компьютер требует перекрестного подключения по типу кроссовера. На рисунке хорошо видно, что левая сторона обжата по стандартной схеме, а с правой стороны провода поменялись местами. В результате, две цветовые схемы перекрестились и образовали кроссоверное соединение.

Следует отметить, что все рассмотренные схемы постепенно теряют свое значение. Современная технология Auto-MDIX, применяемая в сетевом оборудовании, позволяет автоматически установить тип обжатия и подстроиться под него. Поэтому все новые компьютеры могут свободно подключаться к любым устройствам без оглядки на цветовые раскладки кабелей.

Цветовая схема обжима RJ 45 по стандарту POE IEEE 802 3AF и IEEE 802 3AT

Технология РоЕ отличается интеллектуальной схемой работы, позволяющей не только передавать информацию, но и снабжать оборудование необходимым питанием. Такая технология называется активной и соответствует стандартам 802.3af, 802.3at.

Перед подачей питания к подключенному оборудованию, необходимо уточнить следующее:

• Может ли устройство получать питание через витую пару. Если этой функции нет, то и напряжение к нему не будет поступать.
• Номинальное напряжение оборудования. На основании данных источник сам подаст нужный ток.
• Устройство должно быть потребителем электричества и находиться во включенном состоянии.
• Возможные перегрузки на запитанном устройстве приведут к его отключению.

В представленной таблице хорошо видно, по каким жилам осуществляется передача. Для разных стандартов они будут отличаться:

• Вариант 3af, тип А. Передача данных и питания происходит через жилы 1, 2, 3, 6. Провода 4, 5, 7, 8 не используются.
• Вариант 3af, тип В. Питающее напряжение передается по жилам 4, 5, 7, 8. Для передачи информации задействованы остальные провода.
• Вариант 3at. В нем применяется только тип В из предыдущей раскладки. Распиновка по типу А запрещается стандартом.

Схема обжима RJ 45 по цветам 4 провода для интернета

Подключение с четырьмя жилами, которое использует кабель ethernet, характеризуется прямой схемой. Этот вариант применяется в сетях с низкой скоростью – до 100 Мбит/с. Коннектор используется стандартный, но в самом кабеле в наличии всего 2 витые пары. За счет этого удается заметно снизить общую стоимость сети.

При прямом обжиме в коннекторе задействованы лишь контакты №№ 1, 2, 3 и 6. Используемые провода – с бело-оранжевого по зеленый (рисунок справа). В перекрестной распиновке провода вставляются в те же контакты, но порядок расстановки у них другой – с бело-зеленого по оранжевый (рисунок слева).

Цветовая схема обжима RJ 45 4 провода компьютер хаб

На рисунке видно, что прямое и кроссовое соединения отличаются цветом проводов, используемых для передачи данных. Во втором варианте они меняются местами, но подключаются к тем же контактам.

Схема обжима RJ 45 по цветам 4 провода компьютер компьютер

В представленной схеме для передачи сигналов используются только оранжевая и зеленая пары.

Цветовая схема обжима RJ 45 компьютер хаб при ремонте

При обнаружении неисправности в основных парах оранжевого или зеленого цвета, возможно проведение ремонта без замены всего кабеля. Вместо оборванных или замкнутых, используются жилы синего и коричневого цветов. После этого кабель просто обжимается по новой схеме.

Схема обжима RJ 45 для подключения двух компьютеров к хабу по одному кабелю

Для разных компьютеров используются схемы, показанные на рисунке. Один конец соединяется с компьютерной сетевой картой, а другой вставляется в розетку ХАБ, свича или другого оборудования. Например, к стандартному роутеру можно подключить 4 компьютера, а входной сетевой кабель у них будет общий.

Схема кабеля витой пары 4 провода для подключения компьютера и телефона по одному кабелю

Если возникла необходимость одновременного подключения телефона и компьютера, то для этого можно использовать кабель на 8 жил. При этом используется только 4 провода, а жилы коричневого и синего цвета не задействуются.

Чем отличается патч корда от кабеля витых пар

Витая пара (рис. 1) представляет собой сетевой кабель, состоящий из одной или нескольких пар проводников, скрученных между собой. Используется для прокладки линий связи. Концы остаются свободными, что позволяет делать отрезки любой длины.

Патч-корд (рис. 2) является соединительным шнуром для подключения друг к другу различных устройств. На его концах устанавливаются коннекторы, соответствующие подключаемому оборудованию. Длина патч-кордов может быть разной, а изготовление – заводским или ручным.

Выводы и полезное видео по теме

Зная основные цветовые схемы, можно без труда подключить любое сетевое оборудование. В случае неисправностей и ремонта эти знания также будут очень полезны. Основные моменты распиновки хорошо показаны в видеоролике.

Распайки различных интерфейсных кабелей



В документе содержится информация по распайке интерфейсных кабелей для различного оборудования.

Важно! нумерация в разъеме RJ-45 указана на рисунке ниже:

«Короткая» распайка

DB9 RS232 (компьютер)	DB25 RS232 (принтер)
2	2
3	3
5	7
6	20

Полная распайка

DB9 RS232 (компьютер)	DB25 RS232 (принтер)
2	2
3	3
4	6
6	4
5	7
8	20

В POS-терминале IBM SurePos внешние COM-порты выполнены в виде разъемов RJ45. Как правило, в комплекте поставляется один кабель-переходник, который можно изготовить самостоятельно. Ниже в таблице указана схема распайки:

RJ-45 (8-pin)	RS-232 (9-pin Male)
1	7
2	8
3	3
4	2
5	5
6	4
7	1
8	6

На POS-терминалах Glaive/Gladuis (также на остальных терминалах производтсва компании Firich) COM4 выполнен в виде 10-ти контактного разъема RJ45. Для подключения к COM4 различной перифирии необходимо изготовить переходник, схема которого указана ниже в таблице:

RJ-45 (10-pin)	RS-232 (9-Pin Male)
2	8
4	5
5	4
6	6
7	3
8	2

Примечание: для изготовления переходника можно использовать стандартную витую пару, которая имеет восемь жил — в таком случае первый и последний пины в разъеме RJ45 (10-pin) остаются свободными.

На POS-терминале Glaive RT565 COM4 выполнен в виде стандартного 8-ми контактного разъема RJ45

RJ-45 (8-pin)	RS-232 (9-Pin «папа»)
1	9
2	8
3	5
4	7
5	4
6	6
7	3
8	2

На станции RK6200 все COM-порты выполнены в виде стандартных 8-ми контактных разъемов RJ45 (всего на станции четыре свободных COM-порта)

Распайка кабеоя переходника на стандартный разъем DB9 простая — прямое соединение с 1-го по 8-й пин:

RJ-45 (8-pin)	RS-232 (9-Pin «папа»)
1	1
2	2
3	3
4	4
5	5
6	6
7	7
8	8

Данный кабель используется для подключения бесконтактного считывателя СРЧ-2М (Ангстрем) к Ethernet-контроллеру UCS.14.03.02/UCS.08.01.04.04 с преобразователем TTL. Эта модель контроллера поддерживает одновременное подключение двух считывателей — один подлючается в разъем DB9, второй в разъем RJ-12. Ниже в таблицах приведены распайки соотв. кабелей

Кабель соединения считывателя СРЧ-2М с разъёмом RJ-12 игрового контроллера

RJ-45 (СРЧ-2М)	RJ-12 (Ethernet-контроллер)
1	5
2	3
3	6
4	—
5	1
6	—
7	—
8	—

Кабель соединения считывателя СРЧ-2М с разъёмом DB9 игрового контроллера

RJ-45 (СРЧ-2М)	DB9 (Ethernet-контроллер)
1	2
2	5
3	3
4	—
5	9
6	5
7	—
8	—
9	—

Данный кабель используется для подключения бесконтактного считывателя СРЧ-125 UCS.03.01.01.01M2 (Em-Marine) к игровому ethernet-контроллеру UCS.14.03.02/UCS.08.01.04.04 с преобразователем TTL. Эта модель контроллера поддерживает одновременное подключение двух считывателей — один подлючается в разъем DB9, второй в разъем RJ-12. Ниже в таблицах приведены распиновки соотв. разъемов и распайки соединительных кабелей.

Распиновка разъема СРЧ-125	Распиновка разъема RJ-12	Распиновка разъема DB9
Пин Назначение 1 TXD 2 GND 3 RXD 4 nc 5 +5V_input 6 GND 7 +5V_input 8 nc	Пин Назначение 1 +5V_internal 2 CTS 3 GND 4 DTR 5 RXD 6 TXD	Пин Назначение 1 DCD 2 RXD 3 TXD 4 DTR 5 GND 6 DSR 7 RTS 8 CTS

Схема соотв. контактов для распайки кабеля

СРЧ-125	RJ-12 (RS232 6 pin)	DB9 (RS232 9 pin)
1	5	2
2	3	5
3	6	3
5 ⇒ +5V (внешний)	1 ⇒ +5V (внешний)

9-pin RS-232 (Мат. плата)	9-pin RS-232 (принтер)	25-pin RS-232  (принтер)
3	3	2
5	5	7
6	6	6
	7 и 8 замкнуть	4 и 5 замкнуть

Важно! На стороне принтера замкнуть контакты 7 и 8 (для разъема 9-pin) ,  и контакты 4 и 5 (для разъема 25-pin).

DB25 — принтер («папа»)	DB9 -компьютер («мама»)
1	1
2	2
3	3
6	4
7	5
20	6
6	7
20	8
—	9

Стандартная распайка

Весы (DB9 «папа»)	DB9 -компьютер («мама»)
2	2
3	3
5	5

Альтернативная распайка

Весы (DB9 «папа»)	DB9 -компьютер («мама»)
2	2
3	3
7	5
—	контакты 4-6 замыкаем между собой
—	контакты 7-8 замыкаем между собой

Кабель используется для прямого соединения двух устройств по интерфейсу RS3232 (например, компьютера и любого периферийного устройства)

Разъем №1    9-pin («мама»)	Разъем №2    9-pin («мама»)	Назначение
2	3	RxD
3	2	TxD
4	6
5	5	GND, Экран
6	4
7	8	RTS
8	7	CTS

Примечание: пин №9 в нуль-модемном кабеле не используется

Вложение	Размер
RJ45.gif	4.31 КБ

Завершение стандартного неэкранированного разъема RJ45 Cat5e

Написано Доном Шульцем, техническим торговым представителем и сертифицированным техником Fluke Networks

Это комбинированное видео и письменный блог покажут вам, как надеть один из самых сложных стилей разъемов RJ45 8P8C Ethernet (далее именуемый «штекер») — стандартный стиль! У этого типа вилки прочный нос. Проводники не проходят через переднюю часть до заделки на ваш кабель.Вы имеете дело с делом, скроенным по фигуре. Готовы вернуться в старую школу? Возьмите классные доски и правила для слайдов, поскольку мы будем продвигать это шаг за шагом.

Рекомендация? Я предлагаю вам посмотреть видео и прочитать этот блог, так как оба вносят свой собственный уровень детализации в таблицу.

Вы можете спросить себя, почему вы захотите использовать одну из этих старых вилок RJ45, когда у вас есть доступ к новому сквозному типу? Вы не поверите, но есть немало людей, которые предпочитают их по следующим причинам:

• Это то, чему они обучались и что предпочитают по сей день.Не сломался? Не чинить.
• Эти типы заглушек стоят меньше, чем проходные.
• Некоторые установщики считают, что сквозные разъемы RJ45 могут создавать проблемы с устройствами PoE (питание через Ethernet), поскольку они более склонны к короткому замыканию. Интересно, что до некоторой степени это верно, но не потому, что они сквозные в дизайне! Первопричиной является плохая установка или недостаточная обрезка заподлицо проводов на кончике вилки.

Во-первых, вы должны убедиться, что ваш кабель подходит к вилке RJ45.Вся эта «категория» вводит в заблуждение, если только кабель и вилка RJ45 не сделаны одним и тем же производителем, как в случае с trueCABLE. trueCABLE отметит категорию на сумке, потому что мы делаем дополнительный шаг, подтверждающий установку и характеристики кабеля. Если ваш кабель Ethernet другой марки, для подтверждения установки вам потребуется . Отличный ресурс — это выбор правильного соединителя.

Для тех, кто хотел бы больше узнать о разъемах RJ45 и о том, почему вокруг них может возникать такая путаница, прочтите, что такое разъем RJ45?

Довольно! Давайте сразу приступим к уничтожению маленького зверя, не так ли?

Мы продемонстрируем это оконечное устройство с помощью кабеля Ethernet trueCABLE Cat5e Unshielded Riser .Этот кабель прошел проверку на соответствие требованиям и эксплуатационные характеристики при использовании нашей стандартной неэкранированной вилки Cat5e.

Вам обязательно понадобятся следующие инструменты:

Торговые инструменты

Рекомендуемые инструменты, которые сделают вашу жизнь намного проще (и менее болезненной):

• Перчатка рабочая легкая (нужна только одна)
• Гладкий металлический стержень какой-то, как стержень отвертки

Life Savers не со вкусом вишни, но точно спасатели!

Шаг 1

: Зачистка оболочки кабеля

Снимите примерно 1.50 дюймов оболочки кабеля, осторожно!

• Перед тем, как вставить кабель в инструмент для снятия изоляции, отрегулируйте лезвие до упора, поскольку оно может быть слишком низким и резать слишком глубоко. Вам нужно сделать это только один раз в начале сеанса.
• При перемещении ножа для зачистки вниз надавливайте на оболочку кабеля, чтобы надрезать ее, но не прорезать. Это особенно важно для внутренних кабельных оболочек Cat5e, поскольку они имеют тенденцию быть тоньше и не полностью круглыми из-за отсутствия внутреннего шлицевого каркаса.Я быстро научился делать конец оболочки кабеля (более) круглым, скручивая его между большим и указательным пальцами перед зачисткой. Это действительно помогает!
• Если вы случайно надрежете кабель слишком глубоко, вы, скорее всего, порежете проводник, что приведет к плохой или некачественной заделке — возможно, вам придется начинать заново.
• Теперь откройте куртку и снимите ее. Держите кусок куртки, это будет бесплатный инструмент минимум на пять минут.Я обещаю.

Куртка с правильными насечками «расстегивается»

Шаг 2: Проверьте свои проводники

Посмотрите на проводники на краю оболочки кабеля. Проверьте, нет ли зазубрин (порезов в изоляции проводника или даже заметной меди).

Шаг 3. Удалите нейлоновый рипкорд

Немедленно отрезайте рипкорд заподлицо.Вы этого не хотите.

Шаг 4:

Открутите провода до оболочки кабеля

Раскрутите время. Когда закончите, вы можете выбросить свой бесплатный инструмент.

Все раскручено. Теперь мы начинаем нервничать по этому поводу.

Шаг 5: Удаление перегиба

Не получайте особого удовольствия от этого шага.

Помните эту перчатку и металлический стержень?

• Перчатка и металлический стержень сделают это намного быстрее.
• Обрабатывайте жилы по отдельности, начиная с конца оболочки кабеля и заканчивая концами
• Easy делает это … обычно для проводов 24 AWG требуется всего один или два прохода. Не нажимайте слишком сильно, так как вы можете снять изоляцию проводника сразу с меди.
• Чем они прямее, тем легче вам будет надеть штекер на

Шаг 6. Поместите проводники в правильную цветовую последовательность

Это одна из самых важных частей, требующая некоторой практики.При этом не допускайте чрезмерного пересечения проводов на краю оболочки. Если вы используете T568B, как я, сплошной зеленый провод будет пересекаться, так что вам придется смириться.

Показана последовательность T568B. Я люблю работать сверху вниз (если могу). Бело-оранжевый вверху и сплошной коричневый внизу.

• Вы можете использовать либо T568A, либо T568B для своей последовательности. Одно не лучше другого.Просто убедитесь, что используете одинаковую последовательность на обоих концах кабеля, если вы не хотите создать перекрестный кабель.
• Когда вы выстроите этих кондукторов в очередь, продолжайте давить на них, чтобы они не вышли из строя для вас. Они будут, поверьте мне. Попробуйте один раз, чтобы понять, что я имею в виду …

Вот вам полезный справочник. Глядя на последовательность цветов проводов, убедитесь, что вы понимаете ориентацию самой вилки! Да, вполне возможно добиться правильной последовательности и поставить вилку вверх дном.Я сделал это, так что не будь доном.

Шаг 7. Определите размер среза заподлицо

Для этой части вам понадобится вилка RJ45. В идеале он должен быть у вас под рукой, чтобы не снимать пальцы с проводов. Вы знаете, что произойдет, если вы сделаете это…

Вот как вы получите ту ½ дюйма раскрутки. Наблюдая за этим.

Возьмите штекер RJ45 и положите его перед собой.Поместите край оболочки кабеля прямо в конец «выступа». Давите пальцами вверх, пока ноготь большого пальца не окажется точно на конце носика пробки, а затем … другой рукой переверните захват. Если вы не уверены в длине (например, вы случайно потеряли контроль над проводниками), повторите этот шаг еще раз.

Резка заподлицо, прямая

• При размещении вилки перед собой, чтобы измерить длину разреза, используйте нижнюю часть (сторона без защелки) вилки в качестве ориентира.
• Держите заглушку вправо.
• Если вы находитесь в ситуации, когда вы должны использовать защелкивающуюся сторону вилки в качестве ориентира (например, недостаточное провисание, когда вы находитесь на вершине лестницы), вам необходимо убедиться, что вы понимаете цветовой код, который вы используете в реверс . Для T568B я должен быть уверен, что сплошной коричневый цвет находится «вверху», а бело-оранжевый проводник — «внизу».

Шаг 8: Опасная часть

Наденьте вилку, не перекрещивая провода!

Перед тем, как вставлять провода в вилку, проверьте последовательность цветов! Вдавите оболочку кабеля и «подтолкните» эти проводники к нужному месту.Возможно, вам придется вытащить его и начать заново. У меня такое тоже бывает.

Этот шаг требует внимания к деталям и практики. Даже опытные установщики время от времени попадают в замешательство.

• Убедитесь, что оболочка кабеля полностью вставлена ​​в вилку, на выступе или за ним!
• Убедитесь, что медные проводники идут к передней части вилки. Проверьте конец и убедитесь, что вы видите проводник в каждой из восьми точек.
• Еще раз проверьте правильность цветовой последовательности

Шаг 9: Прекращение действия

Нет, я не хочу убить его до смерти!

Вставьте конец кабеля в обжимной инструмент.

Не нажимайте на кабель с силой. Достаточно легкого давления. Как только вы начнете закрывать инструмент, вы можете даже убрать руку с кабеля, так как прижимная планка с защелкой деформации войдет в заднюю часть заглушки и будет удерживать ее в инструменте во время этого процесса.

Нажмите рычаг вниз, чтобы завершить цикл.

Шаг 10. Проверьте свою работу

Готово! Итак, теперь у вас есть стандартный вставной разъем RJ45 Cat5e на вашем кабеле. Подключите его и ЖЕЛАЕТ СЕТИ!

Подождите!

Что-то не так? Ваш кабель не соответствует вашим ожиданиям? У вас может быть плохой или плохо заделанный разъем RJ45.Лучше посмотрите, как выглядит плохое завершение?

trueCABLE представляет информацию на нашем веб-сайте, включая блог «Кабельная академия» и поддержку в чате, как услугу для наших клиентов и других посетителей нашего веб-сайта в соответствии с условиями и положениями нашего веб-сайта. Хотя информация на этом веб-сайте касается сетей передачи данных и электрических проблем, это не профессиональный совет, и вы полагаетесь на такие материалы на свой страх и риск.

Кабель RJ45 Cat5e, как его обжать?

При прокладке сетевого соединительного кабеля в доме более экономически выгодно использовать объемный кабель и заделывать концы самостоятельно.Потому что это дает пользователям возможность вырезать нужную длину, как очень короткую, так и очень длинную. С другой стороны, если нужно провести 50-футовый кабель Ethernet наверху через потолок туалета, гораздо проще проложить медный кабель без прикрепленных головок и сразу же обжать концы, когда он будет на месте. Таким образом, необходимо потратить несколько минут на то, чтобы научиться опрессовке кабеля Ethernet. Здесь используется кабель RJ45 Cat5e в качестве примера, чтобы показать этапы обжима кабеля.

Подготовьте инструменты и материалы

Перед началом убедитесь, что подготовлены необходимые инструменты и материалы для обжима.Как показано на рисунке 1, здесь необходимо:

Рисунок 1: Инструменты для опрессовки кабеля Cat5e.

• Длина необжатого, неэкранированного кабеля Cat5e в большой части. Вы можете купить его оптом в Интернете или, если под рукой есть сетевые кабели Cat5e с поврежденными разъемами, отрежьте их и начните заново. Цвет Cat5e представлен в широком диапазоне, чаще всего используется синий. Выберите один понравившийся цвет.
• Модульные разъемы Cat5e RJ45 UTP. Это вилки на двух концах кабеля Cat5e.Затем убедитесь, что проводные каналы разъемов могут быть соединены с внешним диаметром кабеля Cat5e (24AWG-0,95 мм, 26AWG-0,9 мм, 28AWG-0,75 мм).
• Инструмент для снятия изоляции и обжимной инструмент. Инструмент для зачистки используется для зачистки оболочки кабеля Ethernet, а инструмент для обжима предназначен для прикрепления модульной вилки RJ45 к концу медного коммутационного кабеля.

Кроме того, вы можете подготовить тестер кабеля для проверки правильности работы кабеля Cat5e после обжима обоих концов.

Этапы обжима кабеля RJ45 Cat5e

Ниже приведены этапы обжима кабеля Cat5e.

Шаг первый: Отрежьте соединительный кабель Cat5e до необходимой длины. И используйте инструмент для зачистки, чтобы снять примерно 2,5 см куртки с двух концов кабеля Rj45 Cat5e.

Рисунок 2: Зачистка кабеля.

Шаг второй: После снятия оболочки будут обнажены четыре витые пары проводов. Каждая пара представлена ​​сплошным цветом и полосатым цветом, в том числе оранжево-белыми полосами и сплошным оранжевым, зелено-белыми полосами и сплошным зеленым, сине-белыми полосами и сплошным синим, коричнево-белой полосой и сплошным коричневым.Разделите эти пары.

Рисунок 3: Четыре витые пары.

Шаг третий: Выберите стандарт проводки. T568A и T568B — это два цветовых кода для подключения 8-позиционного модульного штекера. Как показано на следующем рисунке, единственное различие между двумя цветовыми кодами состоит в том, что пары оранжевого и зеленого меняются местами. Нет никакой разницы в возможности подключения между двумя стандартами: соединительный кабель T568B может нормально работать с кабельной системой T568A и наоборот. Обычно стандарт подключения T568B рассматривается как предпочтительный вариант подключения.Здесь мы используем стандарт T568B. После разделения четырех пар осталось 8 отдельных проводов. Установите порядок кабелей Cat5e, сделав 8 проводов в цветовой последовательности T568B.

Рисунок 4: Стандарты проводки.

Шаг четвертый: Зажмите 8 проводов между пальцами и обрежьте провода, чтобы они оставались аккуратными и выровненными. Обратите внимание, что изоляция кабеля Cat5e должна находиться внутри нижней части разъема Cat5e RJ45. Провода следует обрезать, чтобы они могли ровно совпадать с верхней частью разъема RJ45.

Шаг пятый: Подключите провода к разъему RJ45, убедившись, что каждый провод доходит до верхней части разъема RJ45. В противном случае недавно обжатый разъем RJ45 может оказаться недействительным.

Шаг шестой: Используйте обжимной инструмент, чтобы обжать только что изготовленный разъем RJ45, и сильно надавите, убедившись, что контакты разъема полностью соединены с 8 проводами. Затем получается разъем RJ45 на одном конце кабеля Cat5e.

Повторите шаги с первого по шестой на другом конце соединительного кабеля Cat5e.Но обратите внимание, что при обжиме Cat5e можно сделать два типа кабелей Ethernet: прямой и перекрестный. Для проходного типа используйте одинаковые стандарты проводки на обоих концах кабеля. Его часто называют «патч-кабелем», он предназначен почти для всех целей, например для подключения компьютеров к маршрутизаторам. Для кроссовера используйте T568A на одном конце и T568B на другом. Этот тип кабеля предназначен для подключения одного компьютера к другому без использования маршрутизатора, коммутатора или концентратора.

Рисунок 5: Обжим кабеля RJ45 Cat5e завершен.

Последний шаг: используйте тестер кабеля для проверки обжатого кабеля Cat5e, чтобы убедиться, что он работает нормально.

Надежный источник сборки кабеля Ethernet

Обжать кабель RJ45 Cat5e не так уж и сложно. Просто подготовьте инструменты для снятия изоляции и обжима и следуйте инструкциям выше, у вас все получится. Однако для успешного выполнения этой работы лучше использовать качественные кабели и инструменты.В FS вы найдете кабели Ethernet высочайшего качества и комплект инструментов для наиболее ответственных сетей. Все кабели RJ45 Ca5e / Cat6 / Cat6a / Cat7 / Cat8 полностью прошли тест Fluke Channel Test, обеспечивая отличную производительность. В них используется куртка из ПВХ CM, которая обеспечивает лучшую огнестойкость, чем куртка из ПВХ. Кроме того, в медных соединительных кабелях FS используется бескислородная медь для обеспечения высокой электропроводности и низкого затухания при передаче сигнала. FS также предоставляет набор медных узлов, таких как нож для снятия изоляции, инструмент для перфорации и набор инструментов для сетевой установки.Эти инструменты проходят высочайший контроль качества. Если у вас все еще есть вопросы об опрессовке сетевых кабелей, сотрудники отдела продаж FS всегда рады помочь по адресу [email protected].

Как обжать кабель Ethernet или RJ45

Загрузите PDF: Как сделать собственный кабель Cat5.

Это руководство даст вам пошаговые инструкции о том, как отрезать и обжать кабель Ethernet до нужной длины. Правильная прокладка и подключение сетевых кабелей может избавить вас от головной боли и устранения неполадок на более поздних этапах процесса установки, поэтому правильное решение этой задачи в долгосрочной перспективе сэкономит вам массу времени и денег.

Вам понадобятся эти предметы:

• 1 — Коробка для кабелей Cat5 / Cat6
• 2 — Инструмент для обжима RJ45
• 3 — Разъемы RJ45
• 4 — Ножницы электрические или инструмент для снятия изоляции

Когда у вас есть все необходимое, внимательно следуйте этим простым шагам:

Шаг 1: Отмерьте кабель и обрежьте его до нужной длины, чтобы немного провисать, и имейте в виду, что максимальное расстояние, на которое вы можете проложить один кабель, составляет 300 футов.Всегда рекомендуется оставлять дополнительный кабель в петле над стеной, прежде чем протянуть кабель к камере или настенной розетке или выйти из внешней стены. Эти петли обычно называются «служебными петлями» и обеспечивают возможность технического обслуживания кабеля в будущем.

Шаг 2: Отрежьте примерно 1,5–2 дюйма внешнего экрана, чтобы обнажить скрученные пары. Будьте осторожны, чтобы не надрезать и не надрезать витые пары, так как это может ослабить провод и сломать кабель.

Шаг 3: Раскрутите каждую витую пару и уложите кабели в правильном порядке.В этом случае мы используем формат распиновки T-568B (O / W, O, G / W, Bl, Bl / W, G, Br / W, Br).

Шаг 4: Удерживайте упорядоченные пары большим и указательным пальцами, чтобы провода были в правильном порядке и плоскими. Обрежьте провода так, чтобы они были достаточно длинными, чтобы «выходить изнутри» внутри разъема, в то время как экран кабеля заходил в разъем RJ45.

Шаг 5: С зажимом разъема RJ45 вниз вставьте обрезанные пары в разъем RJ45, убедившись, что каждая пара встала в свой паз

Шаг 6: Поместите разъем RJ45 с кабелем, вставленным в соответствующий слот вашего обжимного инструмента.Сильно надавите, пока он не станет надежным. Некоторые обжимные инструменты будут щелкать, чтобы указать, что ваш разъем полностью обжат. Проверьте конец разъема. Вы должны увидеть блестящие концы каждой медной пары в каждой канавке напротив внутренней части разъема. Это хороший показатель успешного обжима. Также дважды проверьте порядок ваших пар, чтобы убедиться, что провод не попал в неправильную канавку.

Шаг 7: Если у вас есть кабельный тестер, проверьте его на возможность подключения. В противном случае подключите новый кабель к IP-камере или сетевому видеорегистратору и подождите около минуты, пока изображение с камеры не появится на вашем мониторе.Вы сможете определить, доходит ли до вашей камеры питание, если светодиоды ИК-подсветки горят красным или индикаторы связи начинают мигать на порте камеры NVR. Хотя не думайте, что ваш кабель исправен, если у вас есть световые индикаторы. Плохой кабель иногда может вести себя нормально. Если он включается, все готово!

Сетевые кабели и адаптеры | Кабели и соединители Ethernet RJ 45

Разъем RJ11 (6P4C) для плоского многожильного провода		Разъем RJ12 (6P6C) для плоского многожильного провода		РАЗЪЕМ ДЛЯ ТРУБКИ 4C RJ-9
Разъем RJ11 (6P4C) для сплошного круглого провода		Разъем RJ12 (6P6C) для многожильного круглого провода		RJ45 Кат.Штекер 5E для твердого кабеля 50Micron с 3 штырьками
Разъем RJ12 (6P6C) для сплошного круглого провода		Разъем RJ45 (8P8C) для плоского многожильного провода		СИНИЙ ЗАЖИМ ДЛЯ МОДУЛЬНОЙ ВИЛКИ RJ-45
RJ45 Кат.5E Plug Многожильный 2-контактный 50Micron		Модули-заглушки закрывают неиспользуемые отверстия портов на всех лицевых панелях Signamax Keystone и коробках для поверхностного монтажа. Пустые модули продаются упаковками по 10 штук. Цвет слоновой кости.		Модули-заглушки закрывают неиспользуемые отверстия портов на всех лицевых панелях Signamax Keystone и коробках для поверхностного монтажа. Пустые модули продаются упаковками по 10 штук. Белый
Новый запатентованный разъем EZ-RJ12 / 11 упрощает заделку витой пары, позволяя вводить провода через разъем и выводить их спереди.Это позволяет техническому специалисту легко проверить правильность подключения проводов перед подключением. Используйте обжимной инструмент EZ-RJPRO HD ™ (P / N 100054) для однократного обжима и обрезки лишнего провода. Соответствует требованиям FCC и соответствует стандартам UL. Сделано в США. Запатентовано.		Запатентованный разъем EZ-RJ45 упрощает заделку витой пары, позволяя вводить провода через разъем и выводить его спереди. Это позволяет технику легко проверить правильность порядка подключения.Электрические характеристики заделки оптимизируются за счет натягивания разъема на оболочку кабеля и его плотной посадки в задней части разъема. Уменьшение расстояния между витками провода и контактами повышает производительность! Уменьшает количество брака, без лишних складок. Надежнее, выше производительность. Обжим с помощью запатентованного обжимного инструмента EZ-RJ45 … обжима и обрезки за один цикл. Произведено в США. Запатентовано.		ЖЕЛЕЗНЫЙ РАЗЪЕМ ДЛЯ МОДУЛЕЙ CAT-6, 2 ПК
Новый запатентованный разъем EZ-RJ45 Cat 6+ упрощает заделку витой пары, позволяя вводить провода через разъем и выводить их спереди.Это позволяет технику легко проверить правильность порядка подключения. Электрические характеристики заделки оптимизируются за счет натягивания разъема на оболочку кабеля и его плотной посадки в задней части разъема. За счет уменьшения расстояния между витками проводов и контактами производительность оптимизируется! Обжим с помощью запатентованного обжимного инструмента EZ-RJ45 … обжима и обрезки за один цикл. (См. Номер детали 100 004 или 100 054 EZ-RJPRO HD). Произведено в США. Запатентовано.		ПОКРЫТИЕ НА СТЕНУ Слоновая кость		Модульная прямая муфта RJ12, прямая, белого цвета
Модульная прямая муфта RJ11, прямая, белая		ОДИНОЧНАЯ ПЛИТА		Модульная прямая муфта RJ45, прямая, белая
Модульный Т-образный адаптер RJ11 1M / 2F, цвет слоновой кости		Адаптер RJ12 1M / 2F T, бежевый		Одномодульный разъем RJ12 (6P6C).Двусторонняя подкладка и винты в комплекте
Патч-корд, 4 пары / 24 AWG, CM, CAT 5e, RJ45, ботинок для снятия натяжения / защиты от заеданий, неэкранированный, витая пара, черный, длина: 1 фут.		50 МИКРОФОН ЭКРАННЫЙ C5E 8P8C КРУГЛЫЙ НИТЬ ТВЕРДЫЙ		БЕЛАЯ СТЕНА 6C RJ-11 СТАНДАРТНАЯ ОТДЕЛКА
Одномодульный разъем RJ11 (6P4C).Двусторонняя подкладка и винты в комплекте		БЕЛЫЙ 6C RJ-11 СТАНДАРТНАЯ ОТДЕЛКА ПОВЕРХНОСТИ		8-жильные кабели CAT5 для расширения ваших последовательных (DB9) соединений.

RJ45 Определение

Домашняя страница: Технические термины: Определение RJ45

RJ45 — это тип разъема, обычно используемый для сетей Ethernet. Он похож на телефонную розетку, но немного шире.Поскольку кабели Ethernet имеют разъем RJ45 на каждом конце, кабели Ethernet иногда также называют кабелями RJ45.

«RJ» в RJ45 означает «зарегистрированный разъем», поскольку это стандартизованный сетевой интерфейс. «45» просто обозначает номер стандарта интерфейса. Каждый разъем RJ45 имеет восемь контактов, что означает, что кабель RJ45 содержит восемь отдельных проводов. Если вы внимательно посмотрите на конец кабеля Ethernet, вы действительно увидите восемь проводов, каждый из которых имеет свой цвет.Четыре из них однотонные, а четыре других полосатые.

Кабели

RJ45 можно подключить двумя способами. Одна версия называется Т-568А, а другая — Т-568Б. Эти стандарты электропроводки перечислены ниже:

Т-568А Белый / Зеленый (Прием +) Зеленый (получение -) Белый / оранжевый (передача +) Синий Белый / Синий Оранжевый (передача -) Белый / Коричневый коричневый

Т-568Б Белый / Оранжевый (Передача +) Оранжевый (передача -) Белый / зеленый (прием +) Синий Белый / Синий Зеленый (получение -) Белый / Коричневый коричневый

Схема подключения T-568B является наиболее распространенной, хотя многие устройства также поддерживают схему подключения T-568A.Для некоторых сетевых приложений требуется перекрестный кабель Ethernet, который имеет разъем T-568A на одном конце и разъем T-568B на другом. Этот тип кабеля обычно используется для прямого подключения компьютера к компьютеру при отсутствии маршрутизатора, концентратора или коммутатора.

Обновлено: 1 июля 2011 г.

https://techterms.com/definition/rj45

TechTerms — Компьютерный словарь технических терминов

Эта страница содержит техническое определение RJ45. Он объясняет в компьютерной терминологии, что означает RJ45, и является одним из многих технических терминов в словаре TechTerms.

Все определения на веб-сайте TechTerms составлены так, чтобы быть технически точными, но также простыми для понимания. Если вы найдете это определение RJ45 полезным, вы можете сослаться на него, используя приведенные выше ссылки для цитирования. Если вы считаете, что термин следует обновить или добавить в словарь TechTerms, отправьте электронное письмо в TechTerms!

Подпишитесь на информационный бюллетень TechTerms, чтобы получать избранные термины и тесты прямо в свой почтовый ящик. Вы можете получать электронную почту ежедневно или еженедельно.

Подписаться

Что это такое и чем он отличается от RJ11?

К настоящему времени все видели разъем RJ45 много раз, особенно если им когда-либо приходилось подключать кабель Ethernet к маршрутизатору.«RJ» обозначает зарегистрированный разъем, а 45 — это просто номер, присвоенный стандарту интерфейса. Некоторые могут спутать его с разъемом RJ11, который используется для телефонных линий. Вот различия между разъемами RJ11 и RJ45 с магнитами.

RJ45 против RJ11 Штекер RJ45 — это конец кабеля RJ45, который подключается к модульному разъему RJ45 на сетевой карте RJ45. Это единообразие применимо и к RJ11 с точки зрения названий его штекера, кабеля, разъема и сетевой карты.Кабель категории 6 часто является синонимом кабеля RJ45 и всегда подключается к разъему RJ45.

Основное визуальное различие между двумя разъемами заключается в том, что RJ45 шире, поскольку состоит из восьми проводов, а RJ11 — из четырех. Заглушка описывается как имеющая «кристаллическую головку» из-за ее прозрачного внешнего вида, сделанного из пластика, что позволяет видеть восемь внутренних контактов порта. Четыре из этих контактов облегчают отправку и получение данных.

Несмотря на то, что разъемы RJ45 и RJ11 похожи друг на друга и относятся к одному семейству RJ, их никогда не следует рассматривать как взаимозаменяемые.Например, если вы подключите штекер RJ11 к гнезду RJ45, это может потенциально повредить оборудование.

Различные приложения RJ45 обычно используется для соединений LAN и ADSL. Это очень распространено для подключения компьютеров, сетей, телекоммуникаций и заводской автоматизации. Важно отметить, что для разъемов RJ45 существует два стандарта: T568A и T568B. Необходимо использовать соответствующий стандарт совместимости оборудования. T568B в настоящее время является более широко используемым стандартом.Разница заключается в цветах контактов, например, контакт №1 белый с оранжевой полосой на T568B, по сравнению с белым с зеленой полосой на 7568A.

Заключение Разъемы RJ45 с магнитным полем отличаются от разъемов RJ11 по применению и не должны быть перепутаны. К счастью, их легко отличить из-за большей ширины RJ45.

Allied Components International

Allied Components International специализируется на разработке и производстве широкого спектра стандартных магнитных компонентов и модулей, таких как индукторы для микросхем, магнитные индукторы на заказ и трансформаторы на заказ.Мы стремимся предоставлять нашим клиентам продукцию высокого качества, обеспечивать своевременные поставки и предлагать конкурентоспособные цены.

Мы — растущее предприятие в магнитной промышленности с более чем 20-летним опытом.

Адаптер разветвителя RJ45, гнездовой интерфейс, кабель Ethernet 8P8C Разветвитель

Теплые наконечники

Обратите внимание: адаптер RJ45 не поддерживает разделение портов на маршрутизаторе или модеме.Используйте пару адаптеров, как показано на изображениях продуктов, для одновременного использования Интернета на 2 устройствах.
Но помните, что он не сделает два порта Ethernet из одного, а это означает, что вы не можете использовать два компьютера одновременно, используя этот разветвитель.

Инструкция по применению:

Сценарий 1:
• Проложите 1 кабель от маршрутизатора / розетки к разветвителю, 2 кабеля от разветвителя к 2 устройствам. В этом случае только 1 устройство может получать доступ в Интернет. Splitter не имеет функции назначения IP.
Сценарий 2:
• Проложите 2 кабеля от маршрутизатора к разветвителю. Проложите кабель категории 5e или выше от разветвителя ко второму разветвителю (входит в комплект). Проложите 2 кабеля от разветвителя к 2 устройствам. Интернетом можно пользоваться на 2-х устройствах одновременно.

Характеристики:
• Высококачественные материалы со встроенной печатной платой: печатная плата толщиной 2 мм, встроенная проводящая цепь, чтобы избежать повреждения проводника утечки. Обеспечьте более долгую жизнь.
Игла
• , покрытая золотом из чистой меди (восьмиядерный): передача более стабильна, имеет превосходное соединение и передачу.Фиксированный женский интерфейс RJ45, экранирующий внешние электромагнитные помехи, чтобы предотвратить повреждение интернет-сигнала.
• Обратите внимание: разветвители необходимо использовать парами для каждой установки, по одному на каждом конце кабеля, чтобы использовать сеть на обоих устройствах. Или используйте индивидуально, чтобы использовать Интернет на 1 устройстве одновременно.
Сплиттеры
• можно использовать индивидуально.
• Этот продукт в основном используется для решения проблем с подключением, вызванных недостаточным количеством проводов, и он может заставить два устройства выходить в Интернет одновременно с помощью метода физического прослушивания.

В коплект входит:
• Упаковка: 2 разветвителя RJ45

.
