Ремонт светодиодных LED ламп, электрические схемы

Светодиодные лампы, благодаря малому энергопотреблению, теоретической долговечности и снижению цены стремительно вытесняют лампы накаливания и энергосберегающие. Но, несмотря на заявленный ресурс работы до 25 лет, зачастую перегорают, даже не отслужив гарантийный срок.

В отличие от ламп накаливания, 90% перегоревших светодиодных ламп можно успешно отремонтировать своими руками, даже не имея специальной подготовки. Представленные примеры помогут Вам отремонтировать отказавшие светодиодные лампы.

Устройство светодиодной лампы

Прежде, чем браться за ремонт светодиодной лампы нужно представлять ее устройство. Вне зависимости от внешнего вида и типа применяемых светодиодов, все светодиодные лампы, в том числе и филаментные лампочки, устроены одинаково. Если удалить стенки корпуса лампы, то внутри можно увидеть драйвер, который представляет собой печатную плату с установленными на ней радиоэлементами.

Любая светодиодная лампа устроена и работает следующим образом. Питающее напряжение с контактов электрического патрона подается на выводы цоколя. К нему припаяны два провода, через которые напряжение подается на вход драйвера. С драйвера питающее напряжение постоянного тока подается на плату, на которой распаяны светодиоды.

Драйвер представляет собой электронный блок – генератор тока, который преобразует напряжение питающей сети в ток, необходимый для свечения светодиодов.

Иногда для рассеивания света или защиты от прикосновения человека к незащищенным проводникам платы со светодиодами ее закрывают рассеивающим защитным стеклом.

О филаментных лампах

По внешнему виду филаментная лампа похожа на лампу накаливания. Устройство филаментных ламп отличается от светодиодных тем, что в качестве излучателей света в них используется не плата со светодиодами, а стеклянная герметичная заполненная газом колба, в которой размещены один или несколько филаментных стержней.

Драйвер находится в цоколе.

Филаментный стержень представляет собой стеклянную или сапфировую трубку диаметром около 2 мм и длиной около 30 мм, на которой закреплены и соединены последовательно покрытые люминофором 28 миниатюрных светодиодов. Один филамент потребляет мощность около 1 Вт. Мой опыт эксплуатации показывает, что филаментные лампы гораздо надежнее, чем изготовленные на базе SMD светодиодов. Полагаю, со временем они вытеснят все другие искусственные источники света.

Филаментным лампам и их ремонту посвящена отдельная статья «Устройство и ремонт филаментных ламп».

Примеры ремонта светодиодных ламп

Внимание, электрические схемы драйверов светодиодных ламп гальванически связаны с фазой электрической сети и поэтому следует соблюдать осторожность. Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током.

Ремонт светодиодной лампы

ASD LED-A60, 11 Вт на микросхеме SM2082

В настоящее время появились мощные светодиодные лампочки, драйверы которых собраны на микросхемах типа SM2082. Одна из них проработала менее года и попала мне в ремонт. Лампочка бессистемно гасла и опять зажигалась. При постукивании по ней она отзывалась светом или гашением. Стало очевидно, что неисправность заключается в плохом контакте.

Чтобы добраться к электронной части лампы нужно с помощью ножа подцепить рассеивающее стекло в месте соприкосновения его с корпусом. Иногда отделить стекло трудно, так как при его посадке на фиксирующее кольцо наносят силикон.

После снятия светорассеивающего стекла открылся доступ к светодиодам и микросхеме – генератора тока SM2082. В этой лампе одна часть драйвера была смонтирована на алюминиевой печатной плате светодиодов, а вторая на отдельной.

Внешний осмотр не выявил дефектных паек или обрывов дорожек. Пришлось снимать плату со светодиодами. Для этого сначала был срезан силикон и плата поддета за край лезвием отвертки.

Чтобы добраться до драйвера, расположенного в корпусе лампы пришлось его отпаять, разогрев паяльником одновременно два контакта и сдвинуть вправо.

С одной стороны печатной платы драйвера был установлен только электролитический конденсатор емкостью 6,8 мкФ на напряжение 400 В.

С обратной стороны платы драйвера был установлен диодный мост и два последовательно соединенных резистора номиналом по 510 кОм.

Для того, чтобы разобраться в какой из плат пропадает контакт пришлось их соединить, соблюдая полярность, с помощью двух проводков. После простукивания по платам ручкой отвертки стало очевидным, что неисправность кроется в плате с конденсатором или в контактах проводов, идущих из цоколя светодиодной лампы.

Так как пайки не вызывали подозрений сначала проверил надежность контакта в центральном выводе цоколя. Он легко вынимается, если поддеть его за край лезвием ножа. Но контакт был надежным. На всякий случай залудил провод припоем.

Винтовую часть цоколя снимать сложно, поэтому решил паяльником пропаять пайки подходящих от цоколя проводов. При прикосновении к одной из паек провод оголился. Обнаружилась «холодная» пайка. Так как добраться для зачистки провода возможности не было, то пришлось смазать его активным флюсом «ФИМ», а затем припаять заново.

После сборки светодиодная лампа стабильно излучала свет, несмотря за удары по ней рукояткой отвертки. Проверка светового потока на пульсации показала, что они значительны с частотой 100 Гц. Такую светодиодную лампу допустимо устанавливать только в светильники для общего освещения.

Электрическая схема драйвера

светодиодной лампы ASD LED-A60 на микросхеме SM2082

Электрическая схема лампы ASD LED-A60, благодаря применению в драйвере для стабилизации тока специализированной микросхемы SM2082 получилась довольно простой.

Схема драйвера работает следующим образом. Питающее напряжение переменного тока через предохранитель F подается на выпрямительный диодный мост, собранный на микросборке MB6S. Электролитический конденсатор С1 сглаживает пульсации, а R1 служит для его разрядки при отключении питания.

С положительного вывода конденсатора питающее напряжение подается непосредственно на последовательно включенные светодиоды. С вывода последнего светодиода напряжение подается на вход (вывод 1) микросхемы SM2082, в микросхеме ток стабилизируется и далее с ее выхода (вывод 2) поступает на отрицательный вывод конденсатора С1.

Резистор R2 задает величину тока, протекающего через светодиоды HL. Величина тока обратно пропорциональна его номиналу. Если номинал резистора уменьшить, то ток увеличится, если номинал увеличить, то ток уменьшится. Микросхема SM2082 допускает регулировать резистором величину тока от 5 до 60 мА.

Ремонт светодиодной лампы

ASD LED-A60, 11 Вт, 220 В, E27

В ремонт попала еще одна светодиодная лампа ASD LED-A60 похожая по внешнему виду и с такими же техническими характеристиками, как и выше отремонтированная.

При включении лампа на мгновение зажигалась и далее не светила. Такое поведение светодиодных ламп обычно связано с неисправностью драйвера. Поэтому сразу приступил к разборке лампы.

Светорассеивающее стекло снялось с большим трудом, так как по всей линии контакта с корпусом оно было, несмотря на наличие фиксатора, обильно смазано силиконом. Для отделения стекла пришлось по всей линии соприкосновения с корпусом с помощью ножа искать податливое место, но все равно без трещины в корпусе не обошлось.

Для получения доступа к драйверу лампы на следующем шаге предстояло извлечь светодиодную печатную плату, которая была по контуру запрессована в алюминиевую вставку. Несмотря на то, что плата была алюминиевая, и можно было извлекать ее без опасения появления трещин, все попытки не увенчались успехом. Плата держалась намертво.

Извлечь плату вместе с алюминиевой вставкой тоже не получилось, так как она плотно прилегала к корпусу и была посажена внешней поверхностью на силикон.

Решил попробовать вынуть плату драйвера со стороны цоколя. Для этого сначала из цоколя был поддет ножом, и вынут центральный контакт. Для снятия резьбовой части цоколя пришлось немного отогнуть ее верхний буртик, чтобы места кернения вышли из зацепления за основание.

Драйвер стал доступен и свободно выдвигался до определенного положения, но полностью вынуть его не получалось, хотя проводники от светодиодной платы были отпаяны.

В плате со светодиодами в центре было отверстие. Решил попробовать извлечь плату драйвера с помощью ударов по ее торцу через металлический стержень, продетый через это отверстие. Плата продвинулась на несколько сантиметров и в что-то уперлась. После дальнейших ударов треснул по кольцу корпус лампы и плата с основанием цоколя отделились.

Как оказалось, плата имела расширение, которое плечиками уперлось в корпус лампы. Похоже, плате придали такую форму для ограничения перемещения, хотя достаточно было зафиксировать ее каплей силикона. Тогда драйвер извлекался бы с любой из сторон лампы.

Напряжение 220 В с цоколя лампы через резистор — предохранитель FU подается на выпрямительный мост MB6F и после него сглаживается электролитическим конденсатором. Далее напряжение поступает на микросхему SIC9553, стабилизирующую ток. Параллельно включенные резисторы R20 и R80 между выводами 1 и 8 MS задают величину тока питания светодиодов.

На фотографии представлена типовая электрическая принципиальная схема, приведенная производителем микросхемы SIC9553 в китайском даташите.

На этой фотографии представлен внешний вид драйвера светодиодной лампы со стороны установки выводных элементов. Так как позволяло место, для снижения коэффициента пульсаций светового потока конденсатор на выходе драйвера был вместо 4,7 мкФ впаян на 6,8 мкФ.

Если Вам придется извлекать драйвера из корпуса данной модели лампы и не получится извлечь светодиодную плату, то можно с помощью лобзика пропилить корпус лампы по окружности чуть выше винтовой части цоколя.

В конечном итоге все мои усилия по извлечению драйвера оказались полезными только для познания устройства светодиодной лампы. Драйвер оказался исправным.

Вспышка светодиодов в момент включения была вызвана пробоем в кристалле одного из них в результате броска напряжения при запуске драйвера, что и ввело меня в заблуждение. Надо было в первую очередь прозвонить светодиоды.

Попытка проверки светодиодов мультиметром не привела к успеху. Светодиоды не светились. Оказалось, что в одном корпусе установлено два последовательно включенных светоизлучающих кристалла и чтобы светодиод начал протекать ток необходимо подать на него напряжение 8 В.

Мультиметр или тестер, включенный в режим измерения сопротивления, выдает напряжение в пределах 3-4 В. Пришлось проверять светодиоды с помощью блока питания, подавая с него на каждый светодиод напряжение 12 В через токоограничивающий резистор 1 кОм.

В наличии не было светодиода для замены, поэтому вместо него контактные площадки были замкнуты каплей припоя. Для работы драйвера это безопасно, а мощность светодиодной лампы снизиться всего на 0,7 Вт, что практически незаметно.

После ремонта электрической части светодиодной лампы, треснувший корпус был склеен быстросохнущим суперклеем «Момент», швы заглажены оплавлением пластмассы паяльником и выровнены наждачной бумагой.

Для интереса выполнил некоторые измерения и расчеты. Ток, протекающий через светодиоды, составил 58 мА, напряжение 8 В. Следовательно мощность, подводимая на один светодиод составляет 0,46 Вт. При 16 светодиодах получается 7,36 Вт, вместо заявленных 11 Вт. Возможно производителем указана общая мощность потребления лампы с учетом потерь в драйвере.

Заявленный производителем срок службы светодиодной лампы ASD LED-A60, 11 Вт, 220 В, E27 у меня вызывает большие сомнения. В малом объеме пластмассового корпуса лампы, с низкой теплопроводностью выделяется значительная мощность — 11 Вт. В результате светодиоды и драйвер работают на предельно допустимой температуре, что приводит к ускоренной деградации их кристаллов и, как следствие, к резкому снижению времени их наработки на отказ.

Ремонт светодиодной лампы

LED smd B35 827 ЭРА, 7 Вт на микросхеме BP2831A

Поделился со мной знакомый, что купил пять лампочек как на фото ниже, и все они через месяц перестали работать. Три из них он успел выбросить, а две, по моей просьбе, принес для ремонта.

Лампочка работала, но вместо яркого света излучала мерцающий слабый свет с частотой несколько раз в секунду. Сразу предположил, что вспучился электролитический конденсатор, обычно если он выходит из строя, то лампа начинает излучать свет, как стробоскоп.

Светорассеивающее стекло снялось легко, приклеено не было. Оно фиксировалось за счет прорези на его ободке и выступу в корпусе лампы.

Драйвер был закреплен с помощью двух паек к печатной плате со светодиодами, как в одной из вышеописанных ламп.

Типовая схема драйвера на микросхеме BP2831A взятая с даташита приведена на фотографии. Плата драйвера была извлечена и проверены все простые радиоэлементы, оказались все исправны. Пришлось заняться проверкой светодиодов.

Светодиоды в лампе были установлены неизвестного типа с двумя кристаллами в корпусе и осмотр дефектов не выявил. Методом последовательного соединения между собой выводов каждого из светодиодов быстро определил неисправный и заменил его каплей припоя, как на фотографии.

Лампочка проработала неделю и опять попала в ремонт. Закоротил следующий светодиод. Через неделю пришлось закоротить очередной светодиод, и после четвертого лампочку выкинул, так как надоело ее ремонтировать.

Причина отказа лампочек подобной конструкции очевидна. Светодиоды перегреваются из-за недостаточной поверхности теплоотвода, и ресурс их снижается до сотен часов.

Почему допустимо замыкать выводы сгоревших светодиодов в LED лампах

Драйвер светодиодных ламп, в отличие от блока питания постоянного напряжения, на выходе выдает стабилизированную величину тока, а не напряжения. Поэтому вне зависимости от сопротивления нагрузки в заданных пределах, ток будет всегда постоянным и, следовательно, падение напряжения на каждом из светодиодов будет оставаться прежним.

Поэтому при уменьшении количества последовательно соединённых светодиодов в цепи будет пропорционально уменьшаться и напряжение на выходе драйвера.

Например, если к драйверу последовательно подключено 50 светодиодов, и на каждом из них падает напряжение величиной 3 В, то напряжение на выходе драйвера составлял 150 В, а если закоротить 5 из них, то напряжение снизится до 135 В, а величина тока не изменится.

Такое поведение драйвера объясняет закон Ома, в соответствии с которым U=I×R. Если I (ток) остается неизменным, а R (сопротивление) уменьшается, то U (напряжение) тоже пропорционально уменьшится.

Ремонт светодиодной лампы MR-16 с простым драйвером

Из обозначения на этикетке следовало, что данная светодиодная лампа модели MR-16-2835-F27, источником света лампы являются светодиоды LED-W-SMD2835 в количестве 27 штук, излучающие световой поток 350 люмен. Лампа предназначена для питания от сети напряжением 220-240 В переменного тока, излучает натуральный белый свет цветовой температуры 4100 градусов Кельвина, потребляемая мощность 3,5 Вт, тип цоколя GU5,3 (два штырька на расстоянии 5,3 мм), угол светового потока составляет 120° (узконаправленного света).

Внешний осмотр показал, что светодиодная лампа сделана добротно, корпус выполнен из алюминия, цоколь съемный и привинчен к корпусу двумя винтами, защитное стекло натуральное и приклеено к корпусу в трех точках клеем.

Как разобрать LED лампу MR-16

Для определения причины выхода из строя лампы ее необходимо разобрать. Вопреки ожиданиям, лампочки разбирались без особых трудностей.

Корпус лампочки для лучшего отвода тепла был весь ребристый, и между ребрами была возможность надавить отверткой с узким лезвием на защищающее светодиоды стекло изнутри.

Прилагая значительное усилие в разных точках между ребрами корпуса по кругу, было найдено податливое место, и таким образом стекло удалось сорвать с места. Печатная плата со светодиодами тоже оказалась приклеенной и легко отделилась с помощью поддетой, как рычагом, за ее край отвертки.

Ремонт LED лампочки MR-16

Первой я вскрыл LED лампочку, в которой выгорел всего один светодиод, но до такой степени, что даже прогорела насквозь печатная плата, сделанная из стеклотекстолита.

Эту LED лампочку сразу решил использовать в качестве донора запчастей для ремонта остальных девяти, так как у многих из них были видны сгоревшие светодиоды. Это свидетельствовало о том, что драйверы у лампочек в порядке и причина выхода их из строя, скорее всего, кроется в неисправности светодиодов.

Электрическая схема светодиодной лампы MR-16

Для облегчения ремонта полезно под рукой иметь электрическую схему LED лампочки. Поэтому первое, что я сделал после полного разбора лампочки, нарисовал ее схему.

Работает схема следующим образом. Переменное напряжение питающей сети 220 В подается через токоограничивающий конденсатор С1 на диодный мост VD1-VD4. С диодного моста выпрямленное постоянное напряжение подается на последовательно включенные светодиоды HL1-HL27. Количество последовательно включенных светодиодов в эту схему может достигать 80 штук. Электролитический конденсатор С2 служит для сглаживания пульсаций выпрямленного напряжения, тем самым исключается мерцание света с частотой 100 Гц. Чем его емкость больше, тем лучше.

R1 служит для разрядки конденсатора С1 для исключения удара током человека, в случае прикосновения к штырям цоколя при замене светодиодной лампы. R2 защищает конденсатор С2 от пробоя в случае обрыва в цепи светодиодов. R1 и R2 непосредственного участия в работе схемы не принимают.

На фотографии внешний вид драйвера с двух сторон. Красный это С1, цилиндр черного цвета это С2. Диодный мост применен в виде микросборки, черный прямоугольный корпус с четырьмя выводами.

Классическая схема драйвера светодиодных ламп мощностью до 5 Вт

В схеме светодиодной лампы MR-16 нет элементов защиты, нужен хотя бы один резистор в цепи подключения к сети номиналом 100-200 Ом. Не будет лишним и еще один такой же резистор, включенный последовательно со светодиодами, для их защиты от бросков тока.

На фотографии выше изображена классическая схема драйвера для LED лампы с двумя защитными резисторами от бросков тока. R2 защищает диодный мост, а R3 – конденсатор С2 и светодиоды. Такой драйвер хорошо подходит для светодиодных ламп мощностью до 5 Вт. Драйвер способен запитать лампочку, в которой установлено до 80 LED SMD2835. Если понадобится использовать драйвер для светодиодов, рассчитанных на меньший или больший ток, то конденсатор С1 нужно будет уменьшить или увеличить соответственно. Для исключения мерцания света С2 тоже нужно будет увеличить. Чем емкость С2 будет больше, тем лучше.

Эту схему можно еще сделать проще, удалив все резисторы, а конденсатор С1 заменить сопротивлением, номинал и мощность которого можно рассчитать с помощью онлайн калькулятора.

Но коэффициент полезного действия (КПД) драйвера, собранного по такой схеме будет низкий и потери мощности, составят более 50%. Например, для LED лампочки MR-16-2835-F27 понадобится резистор номиналом 6,1 кОм мощностью 4 ватта. Получится, что драйвер на резисторе будет потреблять мощность, превышающую мощность потребления светодиодами и его разместить в маленький корпус LED лампы, из-за выделения большего количества тепла, будет недопустимо.

Но если нет другого способа отремонтировать светодиодную лампу и очень надо, то драйвер на резисторе можно разместить в отдельном корпусе, все равно потребляемая мощность такой LED лампочки будет в четыре раза меньше, чем лампы накаливания. При этом надо заметить, что чем больше будет в лампочке последовательно включенных светодиодов, тем выше будет КПД. При 80 последовательно соединенных светодиодов SMD3528 понадобится уже резистор номиналом 800 Ом мощностью всего 0,5 Вт. Емкость конденсатора С1 нужно будет увеличить до 4,7 µF.

Поиск неисправных светодиодов

После снятия защитного стекла появляется возможность проверки светодиодов, без отклеивания печатной платы. В первую очередь проводится внимательный осмотр каждого светодиода. Если обнаружена даже самая маленькая черная точка, не говоря уже о почернении всей поверхности LED, то он точно неисправен.

При осмотре внешнего вида светодиодов, нужно внимательно осмотреть и качество паек их выводов. В одной из ремонтируемых лампочек оказалось плохо припаянных сразу четыре светодиода.

На фотографии лампочка, у которой на четырех LED были очень маленькие черные точки. Я сразу пометил неисправные светодиоды крестами, чтобы их было хорошо видно.

Неисправные светодиоды могут и не иметь изменений внешнего вида. Поэтому необходимо каждый LED проверить мультиметром или стрелочным тестером, включенным в режим измерения сопротивления.

Встречаются светодиодные лампы, в которых установлены по внешнему виду стандартные светодиоды, в корпусе которых смонтировано сразу два последовательно включенных кристалла. Например, лампы серии ASD LED-A60. Для прозвонки таких светодиодов необходимо приложить к его выводам напряжение более 6 В, а любой мультиметр выдает не более 4 В. Поэтому проверку таких светодиодов можно выполнить только подав на них с источника питания напряжение более 6 (рекомендуется 9-12) В через резистор 1 кОм.

Светодиод проверяется, как и обычный диод, в одну сторону сопротивление должно быть равно десяткам мегаом, а если поменять щупы местами (при этом меняется полярность подачи напряжения на светодиод), то небольшим, при этом светодиод может тускло светиться.

При проверке и замене светодиодов лампу необходимо зафиксировать. Для этого можно использовать подходящего размера круглую банку.

Можно проверить исправность LED и без дополнительного источника постоянного тока. Но такой метод проверки возможен, если исправен драйвер лампочки. Для этого необходимо подать на цоколь LED лампочки питающее напряжение и выводы каждого светодиода последовательно закорачивать между собой перемычкой из провода или, например губками металлического пинцета.

Если вдруг все светодиоды, засветятся, значит, закороченный точно неисправен. Этот метод пригоден, если неисправен только один светодиод из всех в цепи. При таком способе проверки нужно учесть, что если драйвер не обеспечивает гальванической развязки с электросетью, как например, на приведенных выше схемах, то прикосновение рукой к пайкам LED небезопасно.

Если один или даже несколько светодиодов оказались неисправны и, заменить их нечем, то можно просто закоротить контактные площадки, к которым были припаяны светодиоды. Лампочка будет работать с таким же успехом, только несколько уменьшится световой поток.

Другие неисправности светодиодных ламп

Если проверка светодиодов показала их исправность, то значит, причина неработоспособности лампочки заключается в драйвере или в местах пайки токоподводящих проводников.

Например, в этой лампочке была обнаружена холодная пайка проводника, подающего питающее напряжение на печатную плату. Выделяемая из-за плохой пайки копоть даже осела на токопроводящие дорожки печатной платы. Копоть легко удалилась протиркой ветошью, смоченной в спирте. Провод был выпаян, зачищен, залужен и вновь запаян в плату. С ремонтом этой лампочки повезло.

Из десяти отказавших лампочек только у одной был неисправен драйвер, развалился диодный мостик. Ремонт драйвера заключался в замене диодного моста четырьмя диодами IN4007, рассчитанными на обратное напряжение 1000 В и ток 1 А.

Пайка SMD светодиодов

Для замены неисправного LED его необходимо выпаять, не повредив печатные проводники. С платы донора тоже нужно выпаять на замену светодиод без повреждений.

Выпаивать SMD светодиоды простым паяльником, не повредив их корпус, практически невозможно. Но если использовать специальное жало для паяльника или на стандартное жало надеть насадку, сделанную из медной проволоки, то задача легко решается.

Светодиод имеют полярность и при замене нужно правильно его установить на печатную плату. Обычно печатные проводники повторяют форму выводов на LED. Поэтому допустить ошибку можно только при невнимательности. Для запайки светодиода достаточно установить его на печатную плату и прогреть паяльником мощностью 10-15 Вт его торцы с контактными площадками.

Если светодиод сгорел на уголь, и печатная плата под ним обуглилась, то прежде чем устанавливать новый светодиод нужно обязательно очистить это место печатной платы от гари, так как она является проводником тока. При очистке можно обнаружить, что контактные площадки для пайки светодиода обгорели или отслоились.

В таком случае светодиод можно установить, припаяв его к соседним светодиодам, если печатные дорожки ведут к ним. Для этого можно взять отрезок тонкого провода, согнуть его вдвое или трое, в зависимости от расстояния между светодиодами, залудить и припаять к ним.

Ремонт светодиодной лампы серии «LL-CORN» (лампа-кукуруза)

E27 4,6 Вт 36x5050SMD

Устройство лампы, которая в народе называется лампа-кукуруза, изображенной на фотографии ниже отличается, от вышеописанной лампы, поэтому и технология ремонта другая.

Конструкция ламп на LED SMD подобного типа очень удобна для ремонта, так как есть доступ для прозвонки светодиодов и их замены без разборки корпуса лампы. Правда, я лампочку все равно разобрал для интереса, чтобы изучить ее устройство.

Проверка светодиодов LED лампы-кукурузы не отличается от вышеописанной технологии, но надо учесть, что в корпусе светодиода SMD5050 размещено сразу три светодиода, обычно включаемые параллельно (на желтом круге видны три темные точки кристаллов), и при проверке должны светиться все три.

Неисправный светодиод можно заменить новым или закоротить перемычкой. На надежность работы лампы это не повлияет, только незаметно для глаза, уменьшится немного световой поток.

Драйвер этой лампы собран по простейшей схеме, без развязывающего трансформатора, поэтому прикосновение к выводам светодиодов при включенной лампе недопустимо. Лампы такой конструкции недопустимо устанавливать в светильники, к которым могут добраться дети.

Если все светодиоды исправны, значит, неисправен драйвер, и чтобы до него добраться лампу придется разбирать.

Для этого нужно снять ободок со стороны, противоположной цоколю. Маленькой отверткой или лезвием ножа нужно, пробуя по кругу, найти слабое место, где ободок хуже всего приклеен. Если ободок поддался, то работая инструментом, как рычагом, ободок нетрудно отойдет по всему периметру.

Драйвер был собран по электрической схеме, как и у лампы MR-16, только С1 стоял емкостью 1 µF, а С2 — 4,7 µF. Благодаря тому, что провода, идущие от драйвера к цоколю лампы, были длинными, драйвер легко вынулся из корпуса лампы. После изучения его схемы, драйвер был вставлен обратно в корпус, а ободок приклеен на место прозрачным клеем «Момент». Отказавший светодиод заменен исправным.

Ремонт светодиодной лампы «LL-CORN» (лампа-кукуруза)

E27 12 Вт 80x5050SMD

При ремонте более мощной лампы, 12 Вт, такой же конструкции отказавших светодиодов не оказалось и чтобы добраться до драйверов, пришлось вскрывать лампу по выше описанной технологии.

Эта лампа преподнесла мне сюрприз. Провода, идущие от драйвера к цоколю, оказались короткими, и извлечь драйвер из корпуса лампы для ремонта было невозможно. Пришлось снимать цоколь.

Цоколь лампы был сделан из алюминия, закернен по окружности и держался крепко. Пришлось высверливать точки крепления сверлом 1,5 мм. После этого поддетый ножом цоколь легко снялся.

Но можно обойтись и без сверления цоколя, если острием ножа по окружности поддевать и немного отгибать его верхнюю кромку. Предварительно следует нанести метку на цоколе и корпусе, чтобы цоколь было удобно устанавливать на место. Для надежного закрепления цоколя после ремонта лампы, достаточно будет надеть его на корпус лампы таким образом, чтобы накерненные точки на цоколе попали на старые места. Далее продавить эти точки острым предметом.

Два провода были подсоединены к резьбе прижимом, а другие два запрессованные в центральный контакт цоколя. Пришлось эти провода перекусить.

Как и ожидалось, драйверов было два одинаковых, питающих по 43 диода. Они были закрыты термоусаживающейся трубкой и соединены вместе скотчем. Для того, чтобы драйвер можно было опять поместить в трубку, я обычно ее аккуратно разрезаю вдоль печатной платы со стороны установки деталей.

После ремонта драйвер окутывается трубкой, которая фиксируется пластмассовой стяжкой или заматывается несколькими витками нитки.

В электрической схеме драйвера этой лампы уже установлены элементы защиты, С1 для защиты от импульсных выбросов и R2, R3 для защиты от бросков тока. При проверке элементов сразу были обнаружены на обоих драйверах в обрыве резисторы R2. Похоже, что на светодиодную лампу было подано напряжение, превышающее допустимое. После замены резисторов, под рукой на 10 Ом не оказалось, и я установил на 5,1 Ом, лампа заработала.

Ремонт светодиодной лампы серии «LLB» LR-EW5N-5

Внешний вид лампочки этого типа внушает доверие. Алюминиевый корпус, качественное исполнение, красивый дизайн.

Конструкция лампочки такова, что разборка ее без применения значительных физических усилий невозможна. Так как ремонт любой светодиодной лампы начинается с проверки исправности светодиодов, то первое что пришлось сделать, это снять пластмассовое защитное стекло.

Стекло фиксировалось без клея на проточке, сделанной в радиаторе буртиком внутри него. Для снятия стекла нужно концом отвертки, которая пройдет между ребрами радиатора, опереться за торец радиатора и как рычагом поднять стекло вверх.

Проверка светодиодов тестером показала их исправность, следовательно, неисправен драйвер, и надо до него добраться. Плата из алюминия была прикручена четырьмя винтами, которые я открутил.

Но вопреки ожиданиям, за платой оказалась плоскость радиатора, смазанная теплопроводящей пастой. Плату пришлось вернуть на место и продолжить разбирать лампу со стороны цоколя.

В связи с тем, что пластмассовая часть, к которой крепился радиатор, держалась очень крепко, решил пойти проверенным путем, снять цоколь и через открывшееся отверстие извлечь драйвер для ремонта. Высверлил места кернения, но цоколь не снимался. Оказалось, он еще держался на пластмассе за счет резьбового соединения.

Пришлось отделять пластмассовый переходник от радиатора. Держался он, так же как и защитное стекло. Для этого был сделан запил ножовкой по металлу в месте соединения пластмассы с радиатором и с помощью поворота отвертки с широким лезвием, детали были отделены друг от друга.

После отпайки выводов от печатной платы светодиодов драйвер стал доступен для ремонта. Схема драйвера оказалась более сложной, чем у предыдущих лампочек, с разделительным трансформатором и микросхемой. Один из электролитических конденсаторов 400 V 4,7 µF был вздутый. Пришлось его заменить.

Проверка всех полупроводниковых элементов выявила неисправный диод Шоттки D4 (на фото внизу слева). На плате стоял диод Шоттки SS110, заменил имеющимся аналогом 10 BQ100 (100 V, 1 А). Прямое сопротивление у диодов Шоттки в два раза меньше, чем у обыкновенных диодов. Светодиодная лампочка засветила. Такая же неисправность оказалась и у второй лампочки.

Ремонт светодиодной лампы серии «LLB» LR-EW5N-3

Эта светодиодная лампа по внешнему виду очень похожа на «LLB» LR-EW5N-5, но конструкция ее несколько отличается.

Если внимательно присмотреться, то видно, что на стыке между алюминиевым радиатором и сферическим стеклом, в отличие от LR-EW5N-5, имеется кольцо, в котором и закреплено стекло. Для снятия защитного стекла достаточно небольшой отверткой подцепить его в месте стыка с кольцом.

На алюминиевой печатной плате установлено три девяти кристальных сверхярких LED. Плата прикручена к радиатору тремя винтами. Проверка светодиодов показала их исправность. Следовательно, нужно ремонтировать драйвер. Имея опыт ремонта похожей светодиодной лампы «LLB» LR-EW5N-5, я не стал откручивать винты, а отпаял токоподводящие провода, идущие от драйвера и продолжил разбирать лампу со стороны цоколя.

Пластмассовое соединительное кольцо цоколя с радиатором снялось с большим трудом. При этом часть его откололась. Как оказалось, оно было прикручено к радиатору тремя саморезами. Драйвер легко извлекся из корпуса лампы.

Саморезы, прикручивающие пластмассовое кольцо цоколя закрывает драйвер, и увидеть их сложно, но они находятся на одной оси с резьбой, к которой прикручена переходная часть радиатора. Поэтому тонкой крестообразной отверткой к ним можно добраться.

Драйвер оказался собран по трансформаторной схеме. Проверка всех элементов, кроме микросхемы, не выявила отказавших. Следовательно, неисправна микросхема, в Интернете даже упоминание о ее типе не нашел. Светодиодную лампочку отремонтировать не удалось, пригодится на запчасти. Зато изучил ее устройство.

Ремонт светодиодной лампы серии «LL» GU10-3W

Разобрать перегоревшую светодиодную лампочку GU10-3W с защитным стеклом оказалось, на первый взгляд, невозможно. Попытка извлечь стекло приводила к его надколу. При приложении больших усилий, стекло трескалось.

Кстати, в маркировке лампы буква G означает, что лампа имеет штыревой цоколь, буква U, что лампа относится к классу энергосберегающих лампочек, а цифра 10 – расстояние между штырями в миллиметрах.

Лампочки LED с цоколем GU10 имеют особые штыри и устанавливаются в патрон с поворотом. Благодаря расширяющимся штырям, LED лампа защемляется в патроне и надежно удерживается даже при тряске.

Для того чтобы разобрать эту LED лампочку пришлось в ее алюминиевом корпусе на уровне поверхности печатной платы сверлить отверстие диаметром 2,5 мм. Место сверления нужно выбрать таким образом, чтобы сверло при выходе не повредило светодиод. Если под рукой нет дрели, то отверстие можно проделать толстым шилом.

Далее в отверстие продевается маленькая отвертка и, действуя, как рычагом приподымается стекло. Снимал стекло у двух лампочек без проблем. Если проверка светодиодов тестером показала их исправность, то далее извлекается печатная плата.

После отделения платы от корпуса лампы, сразу стало очевидно, что как в одной, так и в другой лампе сгорели токоограничивающие резисторы. Калькулятор определил по полосам их номинал, 160 Ом. Так как резисторы сгорели в светодиодных лампочках разных партий, то очевидно, что их мощность, судя по размеру 0,25 Вт, не соответствует выделяемой мощности при работе драйвера при максимальной температуре окружающей среды.

Печатная плата драйвера была добротно залита силиконом, и я не стал ее отсоединять от платы со светодиодами. Обрезал выводы сгоревших резисторов у основания и к ним припаял более мощные резисторы, которые оказались под рукой. В одной лампе впаял резистор 150 Ом мощностью 1 Вт, во второй два параллельно 320 Ом мощностью 0,5 Вт.

Для того чтобы исключить случайное прикосновение вывода резистора, к которому подходит сетевое напряжение с металлическим корпусом лампы, он был заизолирован каплей термоклея. Он водостойкий, отличный изолятор. Его я часто применяю для герметизации, изоляции и закрепления электропроводов и других деталей.

Термоклей выпускается в виде стержней диаметром 7, 12, 15 и 24 мм разных цветов, от прозрачного до черного. Он плавится в зависимости от марки при температуре 80-150°, что позволяет его расплавлять с помощью электрического паяльника. Достаточно отрезать кусок стержня, разместить в нужном месте и нагреть. Термоклей приобретет консистенцию майского меда. После остывания становится опять твердым. При повторном нагреве опять становится жидким.

После замены резисторов, работоспособность обеих лампочек восстановилась. Осталось только закрепить печатную плату и защитное стекло в корпусе лампы.

При ремонте светодиодных ламп для закрепления печатных плат и пластмассовых деталей я использовал жидкие гвозди «Монтаж» момент. Клей без запаха, хорошо прилипает к поверхностям любых материалов, после засыхания остается пластичным, имеет достаточную термостойкость.

Достаточно взять небольшое количество клея на конец отвертки и нанести на места соприкосновения деталей. Через 15 минут клей уже будет держать.

При приклейке печатной платы, чтобы не ждать, удерживая плату на месте, так как провода выталкивали ее, зафиксировал плату дополнительно в нескольких точках с помощью термоклея.

Светодиодная лампа начала мигать как стробоскоп

Пришлось ремонтировать пару светодиодных ламп с драйверами, собранными на микросхеме, неисправность которых заключалась в мигании света с частотой около одного герца, как в стробоскопе.

Один экземпляр светодиодной лампы начинал мигать сразу после включения в течении первых нескольких секунд и затем лампа начинала светить нормально. Со временем продолжительность мигания лампы после включения стала увеличиваться, и лампа стала мигать беспрерывно. Второй экземпляр светодиодной лампы стал мигать беспрерывно внезапно.

После разборки ламп оказалось, что в драйверах вышли из строя электролитические конденсаторы, установленные сразу после выпрямительных мостов. Определить неисправность было легко, так как корпуса конденсаторов были вздутые. Но даже если по внешнему виду конденсатор выглядит без внешних дефектов, то все равно ремонт светодиодной лампочки со стробоскопическим эффектом нужно начинать с его замены.

После замены электролитических конденсаторов исправными стробоскопический эффект исчез и лампы стали светить нормально.

Онлайн калькуляторы для определения номинала резисторов

по цветовой маркировке

При ремонте светодиодных ламп возникает необходимость в определении номинала резистора. По стандарту маркировка современных резисторов производиться путем нанесения на их корпуса цветных колец. На простые резисторы наносится 4 цветных кольца, а на резисторы повышенной точности – 5.

Дмитрий 05.02.2017

Здравствуйте, Александр Николаевич.
Может подскажите решение проблемы. Суть в следующем.
Имеется светодиодная лампа типа «кукуруза». Состоит из 11 полосок по 13 светодиодов каждая + «пятак» с торца тоже на 13.
Примерно через полгода работы появилась следующая проблема. Через 4-5 минут после включения гаснут несколько полосок (5-6). Некоторые сразу, некоторые начинаю мигать, после этого гаснут. Могут через некоторое время опять включиться. Такое впечатление, что от перегрева теряется контакт, так как минут через 10 после выключения все полоски снова светятся.

Александр

Здравствуйте, Дмитрий!
Подобная картина может наблюдаться из-за плохой пайки выводов светодиодов в печатной плате или приварки проволочек, идущих от кристалла светодиода к его выводу. Устраняется только поиском плохой пайки или заменой неисправного светодиода.
Приходилось сталкиваться с подобной неисправностью. Если отказ из-за качества пайки выводов светодиодов, то достаточно пропаять их повторно. Но если отказал светодиод и через время лампа опять стала мигать, значит вышел из строя следующий. В таком случае диоды будут отказывать регулярно, пока не заменишь все.
При ремонте, чтобы быстрее проявлялся отказ, светодиоды можно закутать тканью.
Причина поломки лампочки – некачественные светодиоды и проще ее заменить новой, чем многократно возиться с ремонтом.

Сергей 08.02.2018

Здравствуйте.
На диодной лампочке был пробит светодиод, впаял новый, вставил лампочку. Короткая вспышка и она погасла, пробило еще один светодиод. Впаял новый, ситуация повторилась. Токоограничивающий конденсатор неисправен?

Александр

Здравствуйте, Сергей.
Если в схеме драйвера в качестве стабилизатора тока служит конденсатор, то судя по выгоранию светодиодов, конденсатор пробит и ток идет максимально возможный. Светодиод работает как предохранитель и выгорает тот, у которого минимальное падение напряжения.

Yodgorbek 17.02.2019

Добрый день Александр!
Вы предлагаете закорачивать контакты сгоревших диодов и пишите, что это ни на что не влияет.
Но почему вы не учитываете, что диоды соединены последовательно, то есть напряжение подается исходя из количества диодов. Сокращая количество диодов, на каждый диод увеличивается напряжение, соответственно и нагрузка. Тем самым вы сокращаете жизнь оставшихся диодов. Как раз вы это описали с лампой, которую вы ремонтировали каждую неделю…

Александр

Здравствуйте.
Драйвер светодиодных ламп, в отличие от блока питания постоянного напряжения, на выходе выдает стабилизированную величину тока, а не напряжения. Поэтому вне зависимости от сопротивления нагрузки, в заданных пределах, на выходе драйвера ток будет всегда постоянным, а напряжение изменятся. Поэтому падение напряжения на каждом из светодиодов будет оставаться прежним.
Поэтому при уменьшении количества последовательно соединённых светодиодов ток через них и приложенное напряжение к каждому светодиоду не изменятся.
Например, если в цепочке последовательно соединённых 50 светодиодов, на каждом из которых падение напряжения составляло 3 В, и общее напряжение составлял 150 В, закоротить 5 штук, то выходное напряжение драйвера снизится до 135 В.
Это подтверждает и закон Ома, в соответствии с которым U=IR. Если I остается неизменным, а R цепи уменьшается, то напряжение тоже пропорционально уменьшиться.

Алексей 27.11.2020

Добрый день!
В статье Вы пишите, что драйвер стабилизирует ток. И поэтому можно замыкать выводы сгоревших светодиодов. Но у драйверов как правило указывают и другую характеристику — выходное напряжение, его минимум и максимум.
Если прямое падение напряжения опустится ниже минимума драйвера, как изменится его поведение?

Александр

Здравствуйте, Алексей!
Обычно электронный драйвер в светодиодные светильники устанавливается исходя из того, чтобы он работал в середине диапазона выходного напряжения, который обычно имеет не менее 10% запас. Поэтому если будут замкнуты выводы менее 10% светодиодов от общего количества, например, 5 из 50 установленных, то драйвер будет обеспечивать штатный режим работы оставшихся светодиодов. Если будет закорочено больше светодиодов и нагрузка на драйвер не будет соответствовать расчетной, то он уйдет в режим защиты и светодиоды светить не будут.

Это не касается драйверов, в которых ток ограничивается с помощью конденсаторов, на схеме это С1. Такой драйвер будет работать даже если останется всего один светодиод из сотни. Правда и яркость свечения светильника станет в сто раз меньше.

Евгений 13.12.2020

Огромное спасибо за статью, очень профессионально и полезно.
Если возможно подскажите, в чём неисправность. Лампы Jazzway 11W — 2шт (стабилизатор PT4515C) и EAC A60 15W (стабилизатор MT7606D, напаян на стороне светодиодов), одинаковый дефект, светят в пол накала все светодиоды.
К сожалению, на пенсии и под руками только тестер. Как проверить?

Александр

Здравствуйте, Евгений!
Микросхемы PT4515C, MT7606D и SM2082 являются стабилизаторами тока и включаются по одинаковой схеме. Достаточно надежные и из строя практически не выходят. Поэтому надо искать неисправный светодиод. Зачастую достаточно просто внимательно осмотреть кристалл на наличие изменения светоизлучающей поверхности (часто становится вместо матовой прозрачной с желтым оттенком) или темной точки. Если обнаружили, то этот светодиод точно неисправен.
Проверить можно, если закоротить его выводы подгоревшего светодиода, лампа должна засветить в полную силу. Если не засветила, то возможно есть еще подгоревшие светодиоды.
Но как я писал выше, в лампочках большой мощности с малой площадью охлаждения светодиоды работают в тяжелых температурных условиях и быстро выходят из строя. Поэтому после ремонта лампочка долго не проработает.

Единственное что может помочь это увеличение на 10% номинала резистора R2, ток через светодиоды тогда уменьшится. Рабочая температура светодиодов тоже и тогда они возможно некоторое время еще послужат. Правда после модернизации яркость лампочки незначительно уменьшится.
А вот если номинал резистора увеличить до начала эксплуатации лампы, то служить она будет дольше точно.

Евгений

Александр Николаевич!
Большое спасибо. Последовательно замыкая светодиоды обнаружил в каждой лампе неисправный. Смущало то, что при работе в «пол-накала» во всех диодах светилось по 2-е полоски и друг от друга они не отличались.

Александр 05.04.2021

Добрый вечер!
Думаю, по вопросу об эффективности замыкания неисправных светодиодов нужно одно уточнение.
В простейших драйверах, где нет специализированной микросхемы и ток ограничивается с помощью конденсатора, нельзя сильно уменьшать количество светодиодов, замыкая неисправные. Конденсатор здесь является плохим стабилизатором тока, он просто гасит на себе избыточное напряжение, которое приблизительно равно разности между входным напряжением и суммой напряжений, падающих на светодиодах. Если замыкать светодиоды, то падение напряжения на конденсаторе возрастает, тогда возрастает ток через конденсатор и через всю цепь с оставшимися светодиодами. Если светодиодов в цепи много и замкнут только один-два из них, то ток возрастет незначительно, и лампа будет работать долго. Если же замкнуть много светодиодов, то ток через оставшиеся светодиоды сильно возрастает, и они быстро выйдут из строя.

Александр

Здравствуйте, Александр!
Все вы изложили правильно. Но в настоящее время схемы драйверов, в которых ток ограничивается с помощью конденсаторов практически не встречаются, так как стоимость специально разработанных для этих целей микросхем, таких как PT4515C, MT7606D, CYT1000, 90035, SM2082 и им подобных, ниже.
Пробовал удалять до 30% последовательно включенных светодиодов в лампах со схемами драйверов на этих микросхемах. Увеличения тока не наблюдалось. Единственное что наблюдалось это незначительное увеличение количества выделяемого тепла микросхемами.

Ремонт светодиодных ламп, устройство и электрические схемы

Если лампы накаливания считаются неремонтопригодными, а в компактных люминесцентных светильниках можно восстановить только работу электронного балласта, то в светодиодной лампе можно отремонтировать абсолютно всё. Главное – выявить неисправную деталь и найти ей достойную замену. О ремонте светодиодных лампочек и пойдет речь в данной статье.

Устройство

Условно все светодиодные лампочки можно разделить на 2 категории: сделанные с учетом всех особенностей светодиодов и собранные без учета этих особенностей. К первой категории относятся дорогостоящие фирменные образцы, имеющие в своей конструкции качественный токовый драйвер и хорошую систему отвода тепла от чипов светодиодов.

Ко второй – дешевые изделия китайского производства без системы охлаждения, собранные с применением R-C-преобразователя напряжения. Об этом подробно рассказывалось в данной статье.

Ниже разберем все причины поломок лампочек из обеих категорий и расскажем, как отремонтировать неработающую LED лампу.

Стоит отметить, что в последнее время некоторые производители из первой категории выпускают LED-лампы высокой мощности с малоэффективной системой охлаждения. Это приводит к быстрой деградации светодиодов и, как следствие, потере яркости светильника.

Причины поломки

Несмотря на стремительно растущий ассортимент светодиодных ламп на 220В, их внутреннее устройство основано на общих принципах схемотехники. Визуальные конструктивные и схемные отличия носят исключительно экономический характер. Поэтому восстановив работоспособность одной лампы, ремонт каждой последующей будет проходить быстрее. Особенно это правило работает с дешёвыми китайскими светодиодными лампочками.

Конечно отличия между светодиодными лампами присутствуют. С них и начнём. Первое – это количество светодиодов в лампе. Оно зависит от мощности LED-лампы и типа самих светодиодов. В лампах и светодиодных светильниках первого поколения устанавливали светодиоды с линзой, сейчас же всё базируется на SMD элементах. Часто на плате размещают не более 10 одноваттных светодиодов, реже встречаются модели, внутри которых находятся около 50 светодиодов малой мощности. В любом случае все они соединены между собой последовательно. Это означает, что при выходе из строя одного светодиода, остальные перестают светиться. Почему светодиоды с заявленным сроком службы 30 тыс. ч. так быстро умирают? Причин несколько: использование элементной базы низкого качества, отсутствие стабилизации по току, перегрев кристалла, скачки сетевого напряжения. Некоторые производители изначально «перегружают» светодиоды, чтобы произвести впечатление на покупателя высокой яркостью от миниатюрного светодиодного светильника.

Ремонт

Какой бы ни была причина поломки, отремонтировать светодиодную лампу можно. Но чтобы выяснить причину поломки необходимо добраться до ее начинки. Разборка светодиодной лампы начинается со снятия рассеивателя. Он либо посажен на корпус с помощью герметика, либо держится на защелке. Если рассеиватель вращается отдельно от корпуса, то его легко снять путём надавливания. Если он приклеен, то вскрывается корпус с помощью тонкой отвертки.

Исключением являются LED-лампочки со стеклянной колбой. Как правило, разобрать светодиодную лампу такого образца без повреждения колбы сложно, поэтому в большинстве случаев они неремонтопригодны.

Замена светодиодов

Разобравшись с колбой, переходим к внимательному рассмотрению печатной платы. В идеале (в фирменных образцах) на ней расположены только SMD светодиоды. Хуже, если рядом с ними есть другие планарные элементы, а с обратной стороны запаяны конденсаторы. В таком исполнении плата быстро перегревается и одна из деталей выходит из строя.

Определить неисправный светодиод просто. Он или частично почернел или под люминофором появилась маленькая чёрная точка. В любом случае оставшиеся кристаллы нужно проверить мультиметром. В режиме прозвонки исправные светодиоды будут слегка светиться. Сгоревший элемент нужно заменить на аналогичный рабочий. Как правило, на плате указана модель установленных smd led. Замену лучше производить при помощи паяльной станции или промышленного фена.

Существует и другой способ ремонта. Если на плате много мелких светодиодов (около 60 штук), то отсутствие одного сильно не повлияет на работу оставшихся. Поэтому вместо перегоревшего элемента можно запаять перемычку в виде тонкого проводка.

Ремонт драйвера

Если при тестировании все светодиоды оказались рабочими, то придётся искать неисправность в драйвере. В дорогих и некоторых бюджетных вариантах драйвер выполнен в виде отдельной платы и находится в цокольной части. Как правило, ремонт led драйвера начинается со снятия платы со светодиодами либо с разборки металлического цоколя лампы.

Дальнейшие действия по ремонту не имеет точной инструкции, так как у каждого производителя схема светодиодной лампы своя. Придётся действовать исходя из особенности конструкции. Элементная база драйвера в разных лампах может сильно отличаться. Тем не менее основные детали можно диагностировать самостоятельно. С помощью мультиметра проверяем на отсутствие короткого замыкания выводы диодов и транзисторов, сравниваем номиналы резисторов.

Конденсаторы в неудовлетворительном состоянии лучше заменить на такие же новые. Если в схеме присутствует специализированная микросхема (интегральный драйвер), то нужно скачать её описание (даташит). Затем замерить напряжение на её выходе и сделать вывод о работоспособности.

В дешёвых лампочках, собранных по так называемому китайскому стандарту, все детали источника напряжения размещены на одной плате со светодиодами. Принципиальная схема такого псевдодрайвера очень проста, а его ремонт сводится к замене одного из конденсаторов.

Потеря ёмкости конденсатора является причиной мерцания светодиодной лампы.

Неисправный электролитический конденсатор визуально сверху вздут. Починить эту неисправность можно только заменой компонента. Рекомендуется использовать конденсатор ёмкостью не меньше чем 4,7 мкФ и напряжением 400В с максимальной рабочей температурой 105°C. Компонент с большей ёмкостью не поместится. Неисправность неполярного конденсатора может быть наглядно не видна. Поэтому определять её лучше экспериментально. Для этого мультиметром измеряют переменное напряжение на входе диодного моста и постоянное напряжение – на выходе.

Гораздо реже в недорогой светодиодной лампочки выходит из строя диодный мост и токоограничивающий резистор. Их пригодность легко проверяется без выпаивания. Номинал резистора должен соответствовать маркировке на его корпусе, а выводы диодного моста не должны звониться накоротко.

Прочие неисправности

Кроме стандартного набора поломок, есть вероятность столкнуться с нестандартными неисправностями. Например, так называемый эффект холодной пайки. Это когда визуально все элементы запаяны, а на самом деле один из контактов на плате имеет микротрещину, возникшую от некачественной пайки или перегрева. Опытные мастера всегда пропаивают сомнительные контакты, а также выводы элементов, которые в процессе работы сильно нагреваются.

Стоит отметить, что китайские лампочки славятся некачественной сборкой. В результате все элементы схемы могут быть рабочими, но светодиоды не зажигаются. Как правило, в этом случае ремонт led лампы сводится к внимательному осмотру всей конструкции и поиску отпавшего провода. Иногда в процессе сборки под корпусом остаются кусочки проводов или выводов от резисторов, которые становятся причиной короткого замыкания.

Ремонт светодиодной лампы своими руками – занятие несложное и под силу даже начинающим радиолюбителям. Стоит учесть, что какова бы ни была причина поломки, ремонт обойдется намного дешевле, чем покупка новой лампочки.

Ремонт светодиодной лампочки (LED) своими руками

В попытках снизить расходы на электроэнергию, мы меняем лампы накаливания на более экономичные. Лучшими считаются светодиодные, так как при малом потреблении тока они дают яркий свет. И производитель заявляет, что работать они должны не менее 30 лет, но по факту через полгода эксплуатации просто не зажигаются. Учитывая высокую стоимость LED ламп, это совсем не весело. Хорошая новость в том, что ремонт светодиодной лампочки не слишком сложная задача. Проблему можно решить имея минимальный набор инструментов. В некоторых случаях, можно даже обойтись без паяльника.

Содержание статьи

Устройство светодиодной лампочки на 220 В

Самостоятельный ремонт светодиодной лампочки возможен, только если вы представляете себе из каких деталей она состоит и как все это работает. Это позволит самому искать неисправности. Устройство LED лампочки не слишком сложное. Если смотреть снаружи, можно выделить три части:

• пластиковый или стеклянный светорассеиватель,
• металлический, пластиковый или керамический радиатор для отвода тепла,
• цоколь одного из стандартов.

Чтобы отремонтировать светодиодную лампочку своими руками, надо будет добраться до внутренностей — все проблемы сконцентрированы тут.

Из каких частей состоит светодиодная лампа

Если разобрать LED лампу, внутри обнаружим электрическую часть, где и будем искать повреждения. Это:

• Преобразователь/стабилизатор напряжения или драйвер. Находится наполовину в цоколе, наполовину в радиаторе теплоотвода.
• Плата со светодиодами.

Как видите, не слишком сложно, хотя вариаций море. Например, в некоторых моделях драйвер распаян на той же плате, где крепятся светодиоды. Это «эконом» решение и встречается обычно в дешевых лампочках. В других светодиод один. Это, наоборот, дорогие модели, так как один большой и мощный светодиод стоит значительно больше, чем куча маленьких с той же (или большей) мощностью свечения.

Схемы LED лампочек

Светодиоды питаются от низкого напряжения — порядка 3 В, потребляют очень мало тока — от 20 до 50 мкА, подключать их к сети 220 В можно только через преобразователь. Его можно увидеть в нижней части лампы. Схема светодиодной лампочки на 220 В тоже несложная, зато по ней легко определить возможные проблемы.

Схема светодиодной лампы на 220 V

На рисунке выше представлена схема с диодным мостом. Он преобразует и стабилизирует напряжение. Это один из самых распространенных вариантов, так как такие лампы стоят не очень дорого. Как видите, в данном варианте диоды подключены параллельно, но это редкий вариант. Чаще они подключаются последовательно — один за другим.

С микросхемой

Есть и другие светодиодные лампочки. В них присутствует микросхема. Такие лампы более дорогие, но обычно и более долговечные, так как параметрами работы управляет микроконтроллер, который выдает более стабильное питание. А некачественное питание равно быстрому снижению яркости свечения. Резкие скачки напряжения вообще приводят к пробою светодиода. Так как подключены они последовательно — один за другим — выход из строя одного светодиода означает поломку всей лампы. Она просто не зажигается. Хотя не работает, скажем, один светодиод из 80.

Как разобрать

Ремонт светодиодной лампочки начинается с того, что ее надо разобрать. Вакуума в ней нет, так что это возможно. Светорассеиватель и цоколь обычно без проблем отделяются. Они соединяются при помощи насечек на различных частях.

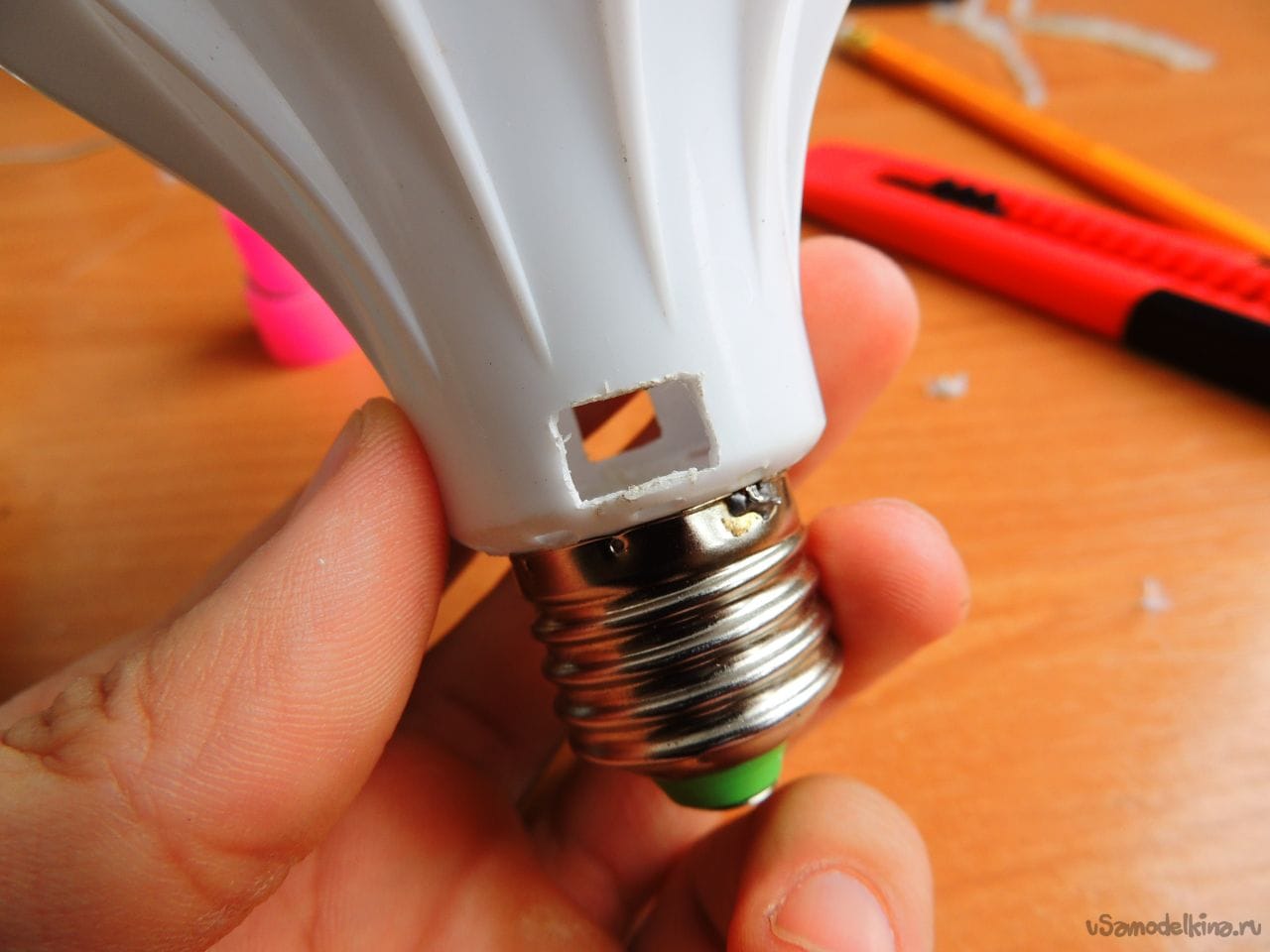

В большинстве своем части светодиодной лампы держатся на защелках

Есть два варианта. Более простой при разборке и более сложный. В простом детали лампы соединены только за счет механических защелок. В более сложном кроме защелок есть еще и силикон, который обеспечивает водонепроницаемость лампы. Такие экземпляры можно эксплуатировать при повышенной влажности. Разбирать светодиодную лампу нужно так:

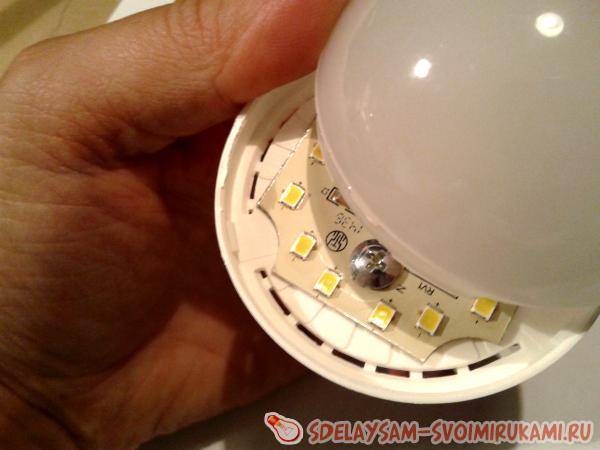

• Зажать в руках цоколь и повернуть против часовой стрелки радиатор. Светорассеиватель снимается точно также.
• В некоторых ЛЭД лампочках соединения залиты силиконом. В этом случае поворачивай, не поворачивай, ничего не двигается. Присмотревшись, можно увидеть герметик. В этом случае нужен растворитель. Его набираете в шприц (без иголки или с толстой иглой), аккуратно вводите жидкость по периметру. Выдержать его надо 5-10 минут, после чего снова повторить попытку. С первого раза обычно не получается разобрать светодиодную лампочку, но три-четыре захода помогают.

Платы внутри лампы или вставляются в пазы, или также держатся на защелках. Их проще отодвинуть плоской отверткой, одновременно выдавливая плату вверх. Усилия не должны быть чрезмерными, так как защелки пластиковые и могут сломаться.

Характерные поломки

Так как вы решили ремонтировать LED лампочку своими руками, предполагается, что у вас есть тестер или мультиметр и вы умете проводить элементарные измерения. Еще необходим будет паяльник, но с тонким жалом и маломощный. Без него можно обойтись, но надо будет искать замену. Паять паяльником тоже надо хоть немного уметь. А еще надо бы иметь пинцет, кусачки и утики. Утики или утконосы — это ручной инструмент, похожий на миниатюрные пассатижи с длинными захватами — ими удобно держать мелкие детали, но можно обойтись и пинцетом. А еще запчасти. Их придется приобретать по мере выявления неисправности. Хорошо, если есть вторая нерабочая лампа. Ее можно использовать как донор — забирать оттуда нужные детали.

Заявленный срок службы светодиодных ламп чуть ли не полвека, а через полгода накапливается несколько штук нерабочих

Пробой светодиода

Как уже говорили, в светодиодной лампочке кристаллы подключены последовательно. С выхода одного провод идет на вход другого и так оббегает все элементы. Схема очень простая. Но если хоть один кристалл не рабочий, лампочка не будет гореть. А выходят из строя кристаллы часто, поэтому первым делом проверяем их. Тем более, их легко найти в любой модели. Схема для проверки не нужна.

Для начала внимательно осмотрите все кристаллы. Те, которые нормально себя «чувствуют» имеют светлую ровную окраску. Вас должны насторожить темные пятна. Если на кристаллах есть темные, почти черные точки, эти светодиоды, скорее всего, пробиты. Их меняем однозначно. Если поверхность немного темнее, кристаллы еще светят, но уже «на последнем дыхании» и скоро перегорят, то их тоже лучше заменить сейчас.

Выгоревший светодиод имеет на поверхности темное пятно

Чтобы убедиться в исправности или неисправности светодиодов, можно использовать мультиметр. Его переключают в режим прозвонки, щупы прикладывают к контактам светодиода. Если ток для работы светодиода нужен небольшой, исправные светодиоды загораются. Второй вариант проверки — батарейка на 3-4 Вольта, к контактам которой припаяны провода. Эти провода (с соблюдением полярности) прикладываем к кристаллам. Исправные загораются, а неисправные остаются темными.

Как выпаять поврежденные светодиоды

До этого момента все просто и понятно, ремонт светодиодной лампочки трудностей, пока, не представляет. Теперь надо решить, как паять мелкие светодиоды. Вся штука в том, что они припаяны на подложку, хорошо проводящую тепло. То есть, прогревая контакт одного светодиода вы, одновременно, греете всю плату. Если действовать маломощным паяльником понадобится слишком много времени. Мощный — тоже не вариант, так как перегреть очень легко. Максимальная температура, которую кристаллы выносят без последствий — 80°C. При дальнейшем нагреве быстро идет разрушение, поэтому при ремонте светодиодной лампочки основная задача — как можно меньше нанести вреда остальным элементам.

Точечного нагрева все равно не выйдет, но можно попытаться нанести минимальный урон соседним кристаллам. Для этого сначала выкусываем/выламываем пластину кристалла, а оставшиеся металлические ножки прогреваем маломощным (на 20 Вт) паяльником и удаляем.

Выпаиваем поврежденные светодиоды

Если маломощного паяльника нет, можно использовать утюг. Его надо жестко закрепить (например, при помощи струбцины) и выставить на средний режим. Для минимизации «поля нагрева» лучше использовать носик утюга. Греть в этом случае будем всю плату. Вернее, греть будем тот край, на котором находится поврежденный светодиод, но прогреваться будет вся плата. И в этом минус этого способа — от перегрева кристаллы мутнеют и быстро выходят из строя. Поэтому весь фокус в том, чтобы, как только будет возможно, быстро удалить поврежденный кристалл.

Перед началом работы все неисправные кристаллы окрашиваем маркером. Поворачиваем плату так, чтобы место с прогоревшими элементами было на платформе утюга. Постоянно тянем поврежденный элемент вверх, зажав его щипцами. Как только он оторвался, пробуем расположенные рядом поврежденные. Если они оторвались — отлично. Нет — поворачиваем плату так, чтобы больше нагревался поврежденный элемент. Потом сразу снимаем плату и оставляем остывать. Никаких специальных средств для быстрого остывания! Просто положите, пусть сама охлаждается.

Как припаять новые светодиоды

На месте выпаянных светодиодов остаются контактные площадки. На них наносим каплю флюса для пайки, сверху выкладываем исправные (с соблюдением полярности) и снова прогреваем, но на этот раз на кристалл надавливаем. Когда его ножки «войдут» в припой, плату снимаем или переворачиваем. Если светодиода нет, можно вместо него впаять отрезок проволоки. Светить лампа будет чуть тусклее, но работать будет. Да! Этот фокус работает, только если на плате десять и больше кристаллов.

В некоторых случаях вместо сгоревших светодиодов можно использовать проволочные перемычки

В видео представлен другой способ замены. Нужно найти похожий светодиод на ленте, вырезать его и вместе с подложкой припаять на место удаленного.

Еще один способ пайки мелких светодиодов. Он, кажется, наиболее реальным без применения спецтехники. Можно выпаять диоды при помощи небольшой газовой горелки.

Повреждения в драйвере

Если визуально все светодиоды нормальные или их уже поменяли, ремонт светодиодной лампочки продолжаем, рассматривая драйвер. Некоторые повреждения легко установить визуально. Почерневшие или треснувшие резисторы, вздутые емкости. Если присмотреться, то это все заметно. Если визуально ничего не определяется, берем тестер, проверяем целостность компонентов.

Могут быть сгоревшие сопротивления и потекшие/вздутые конденсаторы

Еще бывает так, что все элементы абсолютно нормальны, а светодиодная лампочка все равно не горит. Скорее всего, это плохая сборка. Надо проверять все места пайки. Если недостаточно прогреть место пайки, через время от постоянных температурных изменений контакт ухудшится или пропадет совсем. В первом случае лампочка то горит, то нет. Во втором, просто перестает работать. Подносим все места пайки к свету и внимательно смотрим. Если обнаруживаем трещину в пайке — это оно. Холодная пайка. Далее просто хорошо прогреваем это место паяльником.

Холодная пайка — одна из причин поломки светодиодных ламп

Очень редко выходят из строя диодные мосты, поэтому их проверяем в последнюю очередь. Если диод таки пробит, его выпаиваем, повторно проверяем (по идее, их проверять надо только выпаяв), если повреждение подтвердилось, ставим аналогичный. Не перепутайте подключение, иначе работать ничего не будет. В общем, ремонт светодиодной лампочки не слишком сложная задача. Обойдется он значительно меньше, чем новая лампочка. А вы, по пути, можете усовершенствовать конструкцию. В результате перегорать ЛЭД лампочки будут реже. В любом случае вы ничего (почти) не теряете.

Ремонт светодиодных ламп своими руками: пошаговая инструкция

При многообразии осветительных приборов на прилавках страны, светодиоды остаются вне конкуренции по причине экономичности и долговечности. Однако не всегда приобретается качественное изделие, ведь в магазине товар не разберешь для осмотра. Да и в этом случае не факт, что каждый определит, из каких деталей она собрана. Лампы перегорают, а покупать новые становится накладно. Выходом становится ремонт светодиодных ламп своими руками. Работа эта под силу даже начинающему домашнему мастеру, а детали недороги. Сегодня разберемся, как проверить осветительный прибор, в каких случаях изделие ремонтируется и как это сделать.

Светодиодные осветительные приборы прочно вошли в нашу жизнь

Содержание статьи

Как устроены светодиодные лампы 220 В

Известно, что светодиоды не могут работать напрямую от сети 220 В. Для этого им нужно дополнительное оборудование, которое, чаще всего, и выходит из строя. О нем сегодня и поговорим. Рассмотрим схему светодиодного драйвера, без которого невозможна работа осветительного прибора. Попутно и проведем ликбез для тех, кто ничего не понимает в радиоэлектронике.

Драйвер в светодиодной лампе выполняет основную работу

драйвер gauss 12w

Схема драйвера светодиодной лампы 220 В состоит из:

• диодного моста;
• сопротивлений;
• резисторов.

Диодный мост служит для выпрямления тока (превращает его из переменного в постоянный). На графике это выглядит как отсекание полуволны синусоиды. Сопротивления ограничивают ток, а конденсаторы накапливают энергию, увеличивая частоту. Рассмотрим принцип действия на схеме светодиодной лампы на 220 В.

Принцип работы драйвера в лампе на светодиодах

Вид на схеме	Порядок работы
	Напряжение 220 В подается на драйвер и проходит через сглаживающий конденсатор и сопротивление, ограничивающее ток. Это нужно для того, чтобы обезопасить диодный мост.
	Напряжение подается на диодный мост, состоящий из четырех разнонаправленных диодов, которые отсекают полуволну синусоиды. На выходе ток постоянный.
	Теперь, посредством сопротивления и конденсатора, ток снова ограничивается и ему задается нужная частота.
	Напряжение с необходимыми параметрами поступает на равнонаправленные световые диоды, которые служат и как ограничение тока. Т.е. при перегорании одного из них напряжение повышается, что приводит к выходу из строя конденсатора, если он недостаточно мощный. Такое происходит в китайских изделиях. Качественные приборы от этого защищены.

Поняв принцип работы и схему драйвера, решение как починить светодиодную лампу на 220V уже не будет казаться сложным. Если говорить о качественных световых приборах, то неприятностей от них ждать не стоит. Они работают весь положенный срок и не тускнеют, хотя есть «болезни», которым подвержены и они. Как с ними справиться сейчас поговорим.

Причины выхода из строя осветительных LED-приборов

Чтобы проще было разобраться с причинами, обобщим все данные в одной общей таблице.

Причина поломки	Описание	Решение проблемы
Перепады напряжения	Такие светильники в меньшей мере подвержены поломкам из-за перепадов напряжения, однако чувствительные скачки могут «пробить» диодный мост. В результате перегорают LED-элементы.	Если скачки чувствительны, нужно установить стабилизатор напряжения, который значительно продлит срок службы светового оборудования, но и остальных бытовых приборов.
Неправильно подобран светильник	Отсутствие должной вентиляции влияет на драйвер. Выделяемое им тепло не отводится. В результате происходит перегрев.	Выбрать светильник с хорошей вентиляцией, которая обеспечит нужный теплообмен.
Ошибки монтажа	Неправильно выбранная система освещения, его подключение. Неверно высчитанное сечение электропроводки.	Здесь выходом будет разгрузить линию освещения или заменить осветительные приборы устройствами, потребляющие меньше мощности.
Внешний фактор	Повышенная влажность, вибрации, удары или запыленность при неправильном подборе IP.	Правильный подбор степени защиты или устранение негативных факторов.

Полезно знать! Ремонт светодиодных светильников невозможно выполнять до бесконечности. Намного проще исключит негативные факторы, влияющие на долговечность и не приобретать дешевые изделия. Экономия сегодня обернется затратами завтра. Как говорил экономист Адам Смит: «Я не настолько богат, чтобы покупать дешевые вещи».

Есть и такие приборы, но ремонту они не подлежат

Ремонт светодиодной лампы на 220 В своими руками: нюансы производства работ

Перед тем, как отремонтировать светодиодную лампу своими руками, обратите внимание на некоторые детали, требующие меньшего количество трудозатрат. Проверка патрона и напряжения в нем – первое, что стоит сделать.

Важно! Ремонт ЛЕД-ламп требует наличия мультиметра – без него не получится прозвонить элементы драйвера. Так же потребуется паяльная станция.

мультиметры бытовые

Паяльная станция необходима для ремонта светодиодных люстр и светильников. Ведь перегрев их элементов приводит к выходу из строя. Температура нагрева при пайке должна быть не выше 2600, в то время как паяльник разогревается сильнее. Но выход есть. Используем кусок медной жилы, сечением 4 мм, который наматывается на жало паяльника плотной спиралью. Чем сильнее удлинить жало, тем ниже его температура. Удобно, если на мультиметре присутствует функция термометра. В этом случае ее можно отрегулировать точнее.

Так выглядит паяльная станция. Стоимость ее довольно высока

паяльная станция

Но перед тем, как выполнить ремонт светодиодных прожекторов, люстр или ламп нужно определить причину выхода из строя.

Как разобрать светодиодную лампочку

Одна из проблем, с которой сталкивается начинающий домашний мастер – как разобрать светодиодную лампочку. Для этого понадобится шило, растворитель и шприц с иглой. Рассеиватель LED-лампы приклеен к корпусу герметиком, который нужно удалить. Проводя аккуратно вдоль кромки рассеивателя шилом, шприцем вводим растворитель. Через 2÷3 минуты, легко покручивая, рассеиватель снимается.

Проверка светодиодной лампочки в разобранном состоянии. Не стоит так делать – это опасно

Некоторые световые приборы изготовлены без проклейки герметиком. В этом случае достаточно провернуть рассеиватель и снять его с корпуса.

Выявляем причину выхода из строя светодиодной лампочки

Разобрав осветительный прибор, обратите внимание на LED-элементы. Часто сгоревший определяется визуально: на нем имеются подпалины или черные точки. Тогда меняем неисправную деталь и проверяем работоспособность. Подробно о замене мы расскажем в пошаговой инструкции.

Если LED-элементы в порядке, переходим к драйверу. Для проверки работоспособности его деталей нужно их выпаять из печатной платы. Номинал резисторов (сопротивлений) указывается на плате, а параметры конденсатора – на корпусе. При прозвонке мультиметром в соответствующих режимах отклонений быть не должно. Однако часто конденсаторы, вышедшие из строя, определяются визуально – они вздуваются либо лопаются. Решение – замена подходящим по техническим параметрам.

Светодиод можно прозвонить мультиметром не выпаивая из печатной платы

Замену конденсаторов и сопротивлений, в отличие от светодиодов, часто выполняют обычным паяльником. При этом следует соблюдать осторожность, не перегревать ближайшие контакты и элементы.

Замена светодиодов лампочки: насколько это сложно

При наличии паяльной станции или фена работа эта проста. Паяльником работать сложнее, но тоже возможно.

Полезно знать! Если под рукой нет рабочих LED-элементов можно установить перемычку вместо сгоревшего. Долго такая лампа не проработает, но некоторое время выиграть удастся. Однако такой ремонт производится только если количество элементов более шести. В противном случае день – это максимум работы ремонтного изделия.

Современные лампы работают на SMD LED-элементах, которые можно выпаять из светодиодной ленты. Но стоит подбирать подходящие по техническим характеристикам. Если таковых нет, лучше поменять все.

Китайский драйвер – эти ребята любят минимализм

Статья по теме:

Для правильного выбора LED-приборов надо знать не только общие характеристики светодиодов. Пригодятся сведения о современных моделях, электрических схемах рабочих устройств. В этой статье вы найдете ответы на эти и другие практические вопросы.

Ремонт драйвера светодиодной лампы при наличии электрической схемы устройства

Если драйвер состоит из SMD-компонентов, которые имеют меньший размер, воспользуемся паяльником с медной проволокой на жале. При визуальном осмотре выявлен сгоревший элемент – выпаиваем и подбираем подходящий по маркировке. Нет видимых повреждений – это сложнее. Придется выпаивать все детали и прозванивать по отдельности. Найдя сгоревший, меняем на работоспособный и монтируем элементы на места. Удобно использовать для этого пинцет.

Полезный совет! Не стоит удалять с печатной платы все элементы одновременно. Они похожи по внешнему виду, можно перепутать впоследствии местоположение. Лучше выпаивать элементы по одному и, проверив, монтировать на место.

Ремонт светодиодной трубки в форме люминесцентной лампы ничем не отличается от работы с простой

Как проверить и заменить блок питания светодиодных светильников

При монтаже освещения в помещениях с повышенной влажностью (ванная комната или кухня) используются стабилизирующие блоки питания, которые понижают напряжение до безопасного (12 или 24 вольта). Стабилизатор может выйти из строя по нескольким причинам. Основные из них – это избыточная нагрузка (потребляемая мощность светильников) или неправильный выбор степени защиты блока. Ремонтируются такие устройства в специализированных сервисах. В домашних условиях это нереально без наличия оборудования и знаний в области радиоэлектроники. В этом случае БП придется заменить.

Блок питания для светодиодов выглядит так

Блок питания для светодиодов

Очень важно! Все работы по замене стабилизирующего блока питания светодиодов производятся при снятом напряжении. Не стоит надеяться на выключатель – он может быть неправильно скоммутирован. Напряжение отключается в распределительном щитке квартиры. Помните, что прикосновение рукой к токоведущим частям опасно для жизни.

Нужно обратить внимание на технические характеристики устройства – мощность должна превышать параметры ламп, которые от него запитаны. Отключив вышедший из строя блок, подключаем новый согласно схеме. Она находится в технической документации прибора. Сложностей это не представляет – все провода имеют цветовую маркировку, а контакты – буквенное обозначение.

Расшифровка степеней защиты IP для электроприборов

Играет роль и степень защиты устройства (IP). Для ванной комнаты прибор должен иметь маркировку не ниже IP45.

Статья по теме:

Чтобы освещение было стабильным, а установленные изделия прослужили как можно дольше, следует правильно подобрать блок питания 12 В для светодиодной ленты. В данной публикации мы рассмотрим виды устройств, как правильно их рассчитать, как сделать своими руками, как подключить, популярные модели.

Причины моргания светодиодных ламп: методы устранения

Если причиной мерцания светодиодной лампы является выход из строя конденсатора (его нужно заменить), то периодическое моргание при выключенном свете решается проще. Причина такому «поведению» светильника – подсветка-индикатор на клавише выключателя.

Находящийся в схеме драйвера конденсатор накапливает напряжение, а при достижении предела выдает разряд. Подсветка клавиши пропускает малое количество электричества, которое никак не сказывается на лампочках накаливания или «галогенках», однако этого напряжения хватает, чтобы конденсатор начал его накапливать. В определенный момент он выдает разряд на светодиоды, после чего снова переходит к накоплению. Решить эту проблему можно двумя способами:

1. Вытаскиваем клавишу из выключателя и отключаем подсветку. Метод прост, но индикация, увеличивающая стоимость выключателя теперь бесполезна.
2. Разбираем люстру и на каждом патроне меняем фазный провод с нулевым местами. Способ сложнее, но он сохраняет функционал выключателя. В темноте его видно хорошо, и это плюс.

Такой выключатель может стать причиной мигания световых диодов в приборе

Миганию подвержены не только светодиодные лампы, но и КЛЛ. Устройство их ПРУ (пуско-регулирующего устройства) работает по похожему принципу, что позволяет конденсатору накапливать энергию.

Ремонт светодиодных ламп своими руками: пошаговая инструкция

Рассмотрим на примере простой ремонт светодиодной лампы:

Как можно понять, ремонт светодиодной лампы 220 В своими руками не так уж и сложен. При отсутствии новых деталей можно воспользоваться сгоревшими лампочками, выпаяв элементы из них. Из 2-3 старых собирается один рабочий световой прибор.

Заключение

Стоимость светодиодных ламп медленно, но верно снижается. Однако цена все же остается высокой. Не каждому по карману менять некачественные, но дешевые, лампы или покупать дорогостоящие. В этом случае ремонт таких осветительных приборов — неплохой выход. Если соблюдать  правила и меры предосторожности, то экономия составит приличную сумму.

Лампа «кукуруза» дает больше света, но и потребление энергии у нее выше

Надеемся, что информация, изложенная в сегодняшней статье, будет полезна читателям. Вопросы, возникшие по ходу прочтения, можно задать в обсуждениях. Мы ответим на них как можно полно. Если у кого-либо был опыт подобных работ, будем благодарны, если Вы им поделитесь с другими читателями.

А напоследок, уже по традиции, короткое познавательное видео по сегодняшней теме:



Предыдущая

ОсвещениеПрактические советы, как повесить люстру на натяжной потолок

Следующая

ОсвещениеДиммеры для светодиодных ламп 220 В: что это такое и в каких случаях используются

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Ремонт ламп своими руками — разборка, ремонт и сборка ламп в домашних условиях (фото + видео инструкция)

Конструкция светодиодных ламп

Устройство светодиодной лампы немногим отличается от конструкции КЛЛ. На рисунке показаны узлы, входящие в состав лампы.

Устройство светодиодной лампы

1. Рассеиватель. Предназначен для равномерного распределения светового потока в пространстве и исключения ослепления при взгляде на светодиоды.
2. Светодиоды.
3. Основание светодиодов с печатными проводниками для их последовательного соединения.
4. Радиатор охлаждения. Необходим для отвода тепла, выделяющегося при работе светодиодов.
5. Драйвер. Формирует напряжение, требующееся для работы светодиодов.
6. Корпус драйвера (лампы).
7. Цоколь.

В пояснении нуждается только функциональное назначение драйвера. Светодиод – полупроводниковый прибор, излучающий свет при прохождении через него тока. Как и обычный диод, он проводит его только в одном направлении. При изменении полярности ток через него равен нулю. Как и у обычного диода, напряжение на выводах светодиода имеет величину, не превышающую нескольких вольт, и не изменяющуюся при повышении напряжения.

Поэтому при последовательном соединении светодиодов необходимая для работы величина напряжения подсчитывается умножением количества изделий на падение напряжения в прямом направлении тока через них. Его можно узнать из справочника или измерить. При подключении требуемого количества светодиодов к сети 220 В переменного тока нужно:

• понизить напряжение до требуемой величины;
• преобразовать из переменного в постоянное;
• сгладить пульсации;
• защитить драйвер и его нагрузку от замыканий;
• защитить сеть от помех, образующихся при работе устройства.

Для понижения напряжения используются:

• схемы с конденсатором;
• схемы с понижающим трансформатором;
• инверторные схемы.

Схемы с конденсатором используются в большинстве драйверов светодиодных ламп бытового применения. Они простые и дешевые, но это – их единственное достоинство. Функционально они похожи на схему с включением гасящего резистора последовательно с нагрузкой, на котором «падает» лишнее напряжение. Применение резистора нецелесообразно, так как на нем выделяется мощность, соизмеримая или большая, чем на самих светодиодах.

Конденсатор же на переменном токе выполняет ту же самую функцию – он тоже гасит напряжение. На схеме элементы C2. C3 и R1 предназначены для понижения напряжения до требуемой величины.

Схема простейшего драйвера светодиодной лампы

Недостаток такой схемы – зависимость напряжения на нагрузке от напряжения питающей сети. Ток через светодиоды нестабилен и иногда превышает допустимые значения. В этот момент возможен выход из строя диодов.

Второй недостаток — нет гальванической развязки с сетью. При ремонте ламп не прикасайтесь к токоведущим частям. Хоть напряжение на них и не опасное, но «фаза» питающей сети может приходить напрямую.

Трансформаторные схемы применяются в мощных светодиодных лампах, инверторные – при большом количестве светодиодов или при необходимости регулировки яркости (диммируемые лампы).

Для выпрямления переменного напряжения используется диодный мост VD1. а для сглаживания пульсаций – электролитический конденсатор С4 .

Резисторы R2 и R3 необходимы для ограничения тока в момент подачи напряжения на схему. Разряженный электролитический конденсатор имеет малое сопротивление и в первый момент времени ток через него большой. Он может вывести из строя полупроводниковые диоды выпрямителя. Дополнительно эти резисторы при коротких замыканиях играют роль предохранителей. Резистор R4 разряжает конденсатор после отключения от сети для скорейшего погасания лампы.

Детали R2. R3 и R4 некоторые производители не устанавливают. Конденсатор С1 нужен для предотвращения проникновения помех от работы лампы в питающую сеть.

Рубрики статей

Калькулятор

• Калькулятор цены земляных работ
• Калькулятор расхода штукатурной смеси
• Калькулятор раствора
• Калькулятор полов (черновых). Песок, бетон, шлак, щебень
• Калькулятор окраски поверхности
• Калькулятор кровли
• Калькулятор бетона
• Калькулятор кирпичной кладки
• Калькулятор забора (профнастил, рабица, сварной)

Рекомендуем

«Окнамарин» — производство, продажа и установка пластиковых окон.

Собственная фабрика по производству металлопластиковых конструкций, профессиональный подход к установке и низкие цены делают компанию …

#dennick

ВАЗ-2114 — пятидверный хэтчбек Волжского автомобильного завода, рестайлинговая версия ВАЗ-2109, продолжение семейства под условным названием …

Безопасные работы с люминесцентной лампой

КЛЛ разобрать можно, но не с целью дальнейшего использования для поделок, а только если нужно отремонтировать устройство запуска. Колбу люминесцентной лампы лучше совсем не трогать, поскольку от ядовитых паров ртути нужно держаться подальше.

Провода, идущие от нити накала лампы к плате, иногда не припаивают к последней, а накручивают на специальные штырьки

В состав такой лампы входят пять частей:

• U-подобная или спиралевидная колба;
• верхняя составляющая корпуса с закрепленной на ней колбой;
• электронная плата со смонтированным на ней пускорегулирующим устройством;
• нижний элемент корпуса с размещенным в нем электронным балластом;
• цоколь — вместе с низом корпуса это неразъемная конструкция.

Для разборки и доступа к контроллеру запуска используют плоскую отвертку с широким концом. С ее помощью поочередно рассоединяют защелки корпуса. Чтобы выполнить операцию, нужно вставить инструмент в паз и провернуть его.

Сделать это не так уж и просто. После длительной эксплуатации, сопровождающейся постоянным нагревом, пластик теряет летучие вещества, становится твердым. Сами защелки часто в процессе разъединения ломаются.

Линия вскрытия лампы находится в месте, где нанесены технические параметры прибора и название. Здесь же расположено и основание колбы

Если все-таки произошла поломка запоров, их просто срезают острым инструментом или отпиливают. Для этого нужно вооружиться маленькой дисковой фрезой. Ее можно купить или изготовить самому.

Вначале измеряют штангенциркулем окружность корпуса. Затем в патрон сверлильного станка вставляют шпильку с фрезой. Делают это таким образом, чтобы последняя находилась над станиной на высоте равной ½ диаметра корпуса лампы.

Сверлильное оборудование включают, корпус лампы прижимают к режущему инструменту и надрезают осторожно внешнюю часть корпуса. Аналогичные пропилы делают с интервалом в 1,5 см по всему контуру

Отвертку с тонким стержнем вставляют в прорези и приподымают обрезки. После берут отвертку на размер больше и открывают корпус осветительного прибора.

Далее, проверяют на исправность колбу лампы. Для чего берут мультиметр и проверяют попарно выводы. Нормальным считается сопротивление в пределах 15 Ом. Если все в норме, делают вывод о неисправности пускорегулирующего модуля.

При обрыве нитки накала, балласт может оказаться работоспособным. В этом случае колбу утилизируют, а исправное устройство используют как запчасть.

Если в схеме управления есть предохранитель, он может сгореть. Вопрос решается установкой на его место резистора с сопротивлением в несколько Ом.

Сгоревшие элементы на электронной плате видны невооруженным глазом. Исходя из мощности лампы, это может быть один или пара резисторов, транзисторы или вздувшиеся конденсаторы (+)

Если сгорела только одна нить накала, ее можно зашунтировать сопротивлением, но это повлечет за собой перегрузку пускорегулирующего устройства. Долго работать такая отреставрированная лампа не сможет — год максимум.

По завершении ремонта две половины лампы просто склеивают. Для упрощения процесса реконструкции изделие иногда нагревают с применением строительного фена.

Как починить вышедший из строя элемент?

Итак, имея представление об устройстве электронной схемы нашей светодиодной лампы, которая не работает, рассмотрим, как отремонтировать ее в домашних условиях.

Первым делом производим визуальный осмотр микросхемы и самих диодов. В 80% случаях поломкой является сгоревший светодиод. Чтобы осуществить ремонт, нужно сначала найти диод, который зрительно отличается от остальных, например, наличием выраженной черной точки, как показано на фото ниже, после чего заменить его на новый.

Видеоурок по ремонту светодиодной лампочки, в которой сгорел светодиод:

Как починить сгоревшую LED лампу с цоколем E27

Также может перегореть токоограничивающий резистор. Редко выходят из строя рабочие конденсаторы, своей поломкой выводя из строя остальные элементы LED устройства.

Раз вы изучаете данную страницу, мы надеемся что у Вас есть паяльник и минимальные понятия в электронике. Теперь о методике поиска неисправности. Проверка диода возможна как мультиметром, так и кроной с ограничивающим резистором 1 кОм. Поочередно ставя проводки на выводы светодиода, исправный будет светить. Мультиметр в положении прозвонка также заставит светодиод светиться, при соблюдении полярности.

Если со светоизлучателем проблемы не выявлено, тестером проверяем ограничивающий резистор, в большинстве схем его номинал около 100- 200 Ом. Более сложный ремонт рекомендуем просмотреть на видео:

Также бичом современных схем является такое понятие, как «холодная пайка». Это когда со временем разрушается контакт в плохо залитом оловом месте пайки.

Цепь разрушается физически и разрывает целостность схемы, в результате чего светодиодная лампа не включается. Отремонтировать поломку можно путем повторного прогрева места контакта с нанесением на него флюса.

Редко встречающиеся неисправности — это пробой выпрямительного диода или конденсатора, который случается во время бросков напряжения. С помощью тестера можно установить это досконально. Выявив причину и заменив перегоревший элемент можно вернуть лампочкам рабочее состояние. Более подробно узнать о том, как проверить конденсатор. вы можете в нашей соответствующей статье.

В более дорогих LED устройствах вместо конденсаторного блока питания стоит импульсный источник питания, который автоматически подстраивается под напряжение в сети, и регулируя его, на выходе держит постоянное значение напряжения и тока, не давая кристаллам диодов перегреваться, обеспечивая долгую службу и постоянный световой поток.

Метод поиска неисправности практически не отличается от вышеописанного, и скорее всего это будет холодная пайка на каком-либо из элементов. Ремонт светодиодной лампы в этом случае не составит труда.

Если же диодная лампочка не загорается либо мерцает, далеко не всегда причина в ее неисправности. В большинстве случае мигание происходит из-за того, что она подключена к выключателю с подсветкой. В этом случае решить проблему можно, заменив выключатель на обычный. Также в качестве ремонта можно рассмотреть еще один простой способ исправить проблему — отключить подсветку на выключателе, отсоединив диодную лампочку в нем.

Однако иногда все же лампа может мигать, т.к. в ней что-то отошло, например, отпаялся провод от цоколя. В этом случае отремонтировать ее достаточно просто, по следующей технологии:

Что делать, если настольная лампа мерцает?

Типичные поломки

Существуют два варианта, при которых лампа ломается:

• Повреждений внутренних составляющих светильника;
• Естественное старение. При выходе лампы из строя необходимо утилизировать ее через специальные пункты приема ртутных ламп.

Ремонт энергосберегающих ламп своими руками возможен, однако многие не рискуют проводить его, предпочитая попросту заменить сломавшееся оборудование. В то же время ремонтировать подобные светильники достаточно легко, главное – определиться с источником проблемы. Рассмотрим наиболее частые поломки.

Тип поломки
Причина
Способ устранения
Постоянное моргание
По тому, как мигает лампа, определяется  характер поломи или степень ее износа.
Первой причиной поломки может быть разгерметизация корпуса, что позволяет выходить из основной колбы химический газ, который и дает осветительный эффект.
Второй причиной такой поломки может быть перегоранием электродов, которые находятся внутри ламп.
Третий вариант, если после включения лампочка загорается, но при этом продолжает мерцать, чаще неисправность заключается неисправности таких составляющих компонентов как дроссель или стартер.
Четвёртым вариантом, по которому энергосберегающая лампа мигает после включения может быть даже простые перепады напряжения в сети

Несмотря на то, что практически каждая настольная или обычная лампа имеет защиту, бывают случаи, когда ее недостаточно.
Пятым вариантом может быть случай, когда греется проводка.

В большинстве случаев оптимальным вариантом является полная замена лампы.
Но на настольной лампе мощностью в 11 ватт устранить неполадки легко, когда она сразу же видна, тогда нужно заменить внутреннюю деталь и всё вернётся в норму.
Если же лампа горит одна за одной, обратите  внимание на дросселя, на которых мог произойти обрыв проводки. Стоит лишь восстановить проводку или заменить необходимый компонент, после чего проблема будет решена

Однако для этого следует обратить внимание, на такой фактор, как схема энергосберегающей лампы, которая рассматривалась выше.
Если допустить ошибку, то возникают  серьезные проблемы, решение которых потребует много времени и сил. Лучше проверять проводку на каждом этапе работ тестером. В таком случае настольную лампу 11 ватт легко проверить и ремонтировать.

Нагар
Основным признаком износа или поломки может служить нагар, который вызван выгоранием спиралей
При наличии данного признака, восстановлению скорее всего лампа не будет подлежать. В таком случае в светильнике следует заменить лампу и он по-прежнему будет нормально функционировать.

Перегорание нитей накаливания
Основные причины неполадок осветительных приборов:
—                   проблемы в пускорегулирующем аппарате;
—                   старение лампы;
—                   износ основных пускорегулирующих соединений.

Нити сложно спаять самому в домашних условиях, легче заменить данный компонент лампы.

При первом запуске светильника может произойти проблема разрыва цепи в стартер
Это связано с тем, что когда происходит прохождение тока в светильнике, оно является недостаточным для нормального всплеска в ионизации молекул газа. Эта проблема возникает при малом напряжении в сети.
В этом случае стоит направить свои усилия по нормализации напряжения в системе распределения электроэнергии.

После включения лампы, автомат полностью выбивает всю проводку.
Причина, кроется в том, что пробит конденсатор,  который подключен  параллельно сети.
Такой конденсатор нужно тут же заменить, заодно проверив остальные компоненты с помощью омметра.
Лампа не включается
Причиной того, что лампа не включается может быть обрыв дросселя или собственно поломка самой лампы.

Для начала — проверить непосредственно дроссель омметром. В случае, когда обрыв не был обнаружен — заменить стартер, и попробовать включить лампу. Если предыдущий вариант не помог, следует проверить саму лампу дневного света. Внимание стоит уделить на нити накаливания. В случае перегорания нити —  закоротить ее. Однако не стоит повторять этот процесс сразу с двумя нитями, ведь в таком случае перегорит дроссель.
Также данная проблема может свидетельствовать об неисправности в светильнике при ее старении. Это неисправности в проводке светильника, в патронах подключения ламп и стартера. В этом случае надо рассмотреть вопрос о целесообразности ремонта светильника.

Рекомендуемый порядок поиска неисправности и ремонта

Проверка наличия и номинала промышленного напряжения

Автор понимает, что этот пункт кому-то покажется бессмысленным, даже несколько наивным и так далее. Но практика показывает, что нередко неисправность не в самой лампе, а в том осветительном приборе (устройстве), в котором она расположена. Перед тем, как начинать ее ремонт, стоит сначала убедиться в наличии напряжения на контактах патрона, их состоянии. Нагар, дефект «язычка» или, например, плохое соединение в эл/проводке – все это и может быть причиной того, что лампа при включении не светится.

На такую проверку понадобится всего пара минут, но почему-то не все соблюдают одно из основополагающих правил ремонта любого электротехнического устройства. Вкратце его можно сформулировать так – сначала убедись, что есть питание (и оно в норме), и только потом начинай «потрошить».

Разборка лампы

Все светодиодные модели отличаются корпусом, внутренней «начинкой», особенностями конструктивного исполнения. При разборке LED-прибора (равно, как и любого другого устройства, механизма) нужно соблюдать определенный порядок. Он заключается в том, что все отсоединенные (отвинченные, отпаянные) детали укладываются в ряд, слева направо. А вот сборка лампы производится в обратном порядке.

Такая методика – гарантия того, что все будет сделано правильно, и не останется «лишней детальки, неизвестно откуда взявшейся». Тем, кто привык все сваливать в кучу, автор предрекает некоторые сложности после окончания ремонта светодиодной лампы.

Начинать следует с демонтажа «купола». Когда он будет снят, дальнейший алгоритм действий станет понятен.

Нужно запомнить (записать, зарисовать) и то, как именно скрепляются детали друг с другом. Иногда такая невнимательность оборачивается проблемой при сборке светодиодной лампы.

Визуальный осмотр

Любая подгоревшая (оплавившаяся) деталь, какой-то сегмент на плате – явный признак неисправности. Как поступить? Кто умеет производить точечную пайку и имеет соответствующий инструмент, решает проблему просто – заменой детали. К примеру, если плата потемнела в области диодного моста, то «вычислить» неисправный полупроводник – простейшая задача. Второй вариант – приобрести панель драйвера и поменять.

Проверка радиодеталей на исправность

Это касается включенных в схему конденсаторов и резисторов. Ток утечки емкости определить сложнее, но выявить пробой можно и простейшим мультиметром. Сопротивления обычно подгорают, но иногда встречается и такая их визуально незаметная неисправность, как внутренний обрыв токопроводящего слоя. То же самое – «прослушать» измерительным прибором.

Выходят из строя и отдельные светодиоды

Это самый негативный вариант. Дело в том, что для нормальной работы лампы их нужно менять по принципу «один в один». Где взять исходные данные (по параметрам п/п прибора)? Плюс к этому – с учетом их плотной компоновки и «нежности» ножек перепаять несколько полупроводников без соответствующего опыта вряд ли получится. Как правило, если светодиоды вышли из строя в большом количестве, то проще купить новую LED-лампу. Неисправность же 3 – 5 штук «погоды не делает».

Как определить целостность светодиода? Обычной батарейкой типа «Крона», но через резистор номиналом порядка 150±50 Ом. Дело в том, что она на 9 В, а для п/п изделия требуется всего 1,5. При касании выводов прибора он должен (если исправен) засветиться.

Моргание (мигание) светодиодной лампы часто является причиной ее замены на новую. Торопиться не следует – такая неприятность довольно легко устраняется. Об этом подробно рассказывается здесь .

Собственно, вот и все, что можно сказать о ремонте светодиодных ламп своими руками. Если учесть, что ничего особо сложного в этом нет, а требуется лишь внимательность и аккуратность, не стоит прибор сразу же выбрасывать и тратить деньги на новый.

Рекомендовано для вас:

Как передать показания счетчика электроэнергии через интернет, телефон и терминал Почему генератор не дает зарядку на аккумулятор авто — причины и способы ремонта Скачки напряжения в электросети — основные причины и способы решения проблемы

Причины выхода из строя осветительных LED-приборов

Чтобы проще было разобраться с причинами, обобщим все данные в одной общей таблице.

Причина поломки	Описание	Решение проблемы
Перепады напряжения	Такие светильники в меньшей мере подвержены поломкам из-за перепадов напряжения, однако чувствительные скачки могут «пробить» диодный мост. В результате перегорают LED-элементы.	Если скачки чувствительны, нужно установить стабилизатор напряжения, который значительно продлит срок службы светового оборудования, но и остальных бытовых приборов.
Неправильно подобран светильник	Отсутствие должной вентиляции влияет на драйвер. Выделяемое им тепло не отводится. В результате происходит перегрев.	Выбрать светильник с хорошей вентиляцией, которая обеспечит нужный теплообмен.
Ошибки монтажа	Неправильно выбранная система освещения, его подключение. Неверно высчитанное сечение электропроводки.	Здесь выходом будет разгрузить линию освещения или заменить осветительные приборы устройствами, потребляющие меньше мощности.
Внешний фактор	Повышенная влажность, вибрации, удары или запыленность при неправильном подборе IP.	Правильный подбор степени защиты или устранение негативных факторов.

Есть и такие приборы, но ремонту они не подлежат

Ремонт светодиодной лампы на 220 В своими руками: пошаговая инструкция

Драйвер, становящийся причиной поломки в 80% случаев, не обязательно встраивается в лампочку. Источник света может состоять только из светодиодов, а стабилизирующее устройство будет встроено в светильник или люстру. Однако оставшиеся 20% не стоит сбрасывать со счетов. Необходимо проверить все детали, прежде чем приступить к ремонту лед ламп.

В случае с отдельным драйвером все проще. Меняем лампу, и, если она светится, значит проблема в ней, если нет – виноват стабилизатор. Со встроенным драйвером дело обстоит сложнее.

Фото пример
Выполняемое действие

Первый вопрос – как разобрать светодиодную лампочку. Делается это легко. Следует повернуть радиатор против часовой стрелки.

Извлекаем драйвер. На прозвонке светодиодов останавливаться не будем – это просто, а вот с электроникой стоит «повозиться».

Здесь видны проблемные места даже визуально, но прозвонить диодный мост и микросхему стоит. По всему заметно, что драйвер пережил резкий скачок напряжения.

Паяльником с SMD-компонентами работать нельзя – есть опасность перегреть печатную плату и сам элемент, а значит, придется воспользоваться феном и паяльной станцией. Такие устройства есть не у каждого мастера, а потому ниже пошаговой инструкции мы откроем один секрет, как обойти эту проблему подручными средствами.

Выпаяв диодный мост и микросхему, промазываем контакты специальной пастой и прогреваем. Это поможет впоследствии поставить на место мелкие детали и припаять их аккуратно.

Начинаем с микросхемы. Такие детали можно приобрести за 50÷70 руб/10 шт в китайском онлайн-магазине. Приклеив микросхему на пасту, придерживаем и припаиваем.

Теперь диодный мост. Он имеет вот такой вид и приобретается на тех же сайтах.

Готовый драйвер аккуратно припаиваем сначала к цоколю. Проводка в нем очень короткая, и чтобы не демонтировать завальцованый на пластиковом корпусе цоколь, их нужно нарастить.

Другая сторона драйвера припаивается к печатной плате со светодиодами

Здесь важно не перепутать полярность. На печатной плате и драйвере полюса обозначены.

Остается проверить работоспособность

Мы подали питание при разобранной лампе. Если нет опыта электротехнических работ, этого делать не стоит – возникает опасность поражения электрическим током или короткого замыкания.

Ремонт светодиодных ламп своими руками: работаем без паяльной станции

Теперь обещанный секрет. Для ремонта светодиодных светильников обычным паяльником нужен кусок медного одножильного провода, сечением 4 мм², длиной 10÷15 см. Наматываем его на жало паяльника плотной спиралью так, чтобы жало удлинилось на 4÷5 см, а конец медного провода затачиваем под «шило» или «лопатку». От длины будет зависеть и температура. Удобно, если на мультиметре есть функция термометра. Для LED SMD компонентов, которые используются в светодиодных лампах, нужна температура 240÷260°С.

Здесь можно поставить перемычку – быстро, но ненадолго

Как разобрать светодиодную лампу, проклеенную герметиком

Некоторые приборы не так просто разобрать. При попытке повернуть верхнюю часть ничего не выходит? Тогда пригодится растворитель. Набираем его в шприц и через иглу аккуратно проходим по шву. Оставляем на 5 мин, после чего повторяем операцию. Обычно 2÷3 процедур хватает. Аккуратно раскачиваем верхнюю часть поворотами влево-вправо. После снятия крышки счищаем старый герметик и обезжириваем поверхности. Если планируется использование лампы в сухом помещении, новый герметик накладывать не нужно.

Разобрать светодиодную лампу не сложно, главное – чтобы польза была

Ремонт светодиодных ламп: устройство и электрические схемы различных приборов

Разобравшись, как починить светодиодную лампу на 220V, имеет смысл разобраться и с более сложными устройствами, такими, как прожекторы или люстры. Хотя особой разницы в работе нет. Специалисты утверждают, что ремонт светодиодных прожекторов даже проще, ведь драйверы и их детали крупнее. Мы присоединяемся к этому мнению. Только кажется, что такие устройства высокотехнологичнее и сложнее. На самом деле, имея под рукой схемы (они всегда содержатся в технической документации осветительного прибора) произвести, к примеру, ремонт светодиодной люстры достаточно просто. Та же прозвонка светодиодов, деталей драйвера. После – подбор подходящих взамен сгоревших.

Важная информация! Если сгорел светодиод и под рукой нет подходящего для замены, можно ненамного продлить жизнь осветительному прибору. Контакты сгоревшего элемента перемыкаются между собой, и лампочка снова загорается. Но стоит быть готовым к тому, что через непродолжительное время она снова погаснет. Перегорит следующий за перемкнутым светодиод. Если продолжать установку перемычек, сроки между ремонтами будут сокращаться в геометрической прогрессии.

Несколько светодиодных ламп преобразят интерьер до неузнаваемости, но в лучшую сторону

Погасли все лампы в ванной комнате: причины и способы устранения

Если одновременно погасло все светодиодное освещение в ванной комнате, стоит начать с малого. Снимаем крышку выключателя и проверяем подачу напряжения. Если все в порядке, значит проблема в блоке питания.

Ванная комната – это помещение с повышенной влажностью, в котором недопустимо использование осветительных приборов на 220 вольт. По этой причине устанавливают блок питания на 12 вольт. Причиной того, что перестало гореть все освещение разом, может стать выход из строя этого устройства или пробой проводки, что вряд ли реально. Такой блок придется купить. Демонтировав старый блок смотрим технические параметры, приобретаем стабилизатор с аналогичными характеристиками и устанавливаем на место.

При работе с электропроводкой нужно быть крайне внимательным. Поражение опасно

Устранение причин моргания светодиодных ламп

Это распространенная проблема. Бывает, что люди отказываются от замены в квартире обычного освещения на светодиодное по причине того, что при выключенном свете светодиоды моргают, на манер стробоскопа. Причина этому одна – подсветка выключателя.

Если индикатор горит, он пропускает через себя определенное количество электроэнергии, которое не оказывает никакого влияния на обычные лампы. Но в драйвере светодиодных осветительных приборов присутствует конденсатор, который имеет свойство накапливать электричество, а затем выдавать его. Он то и собирает «по крупицам» эту энергию, а по достижении определенного объема выдает ее в виде импульса на светодиоды.

Этот индикатор становится причиной моргания светодиодов

Решить проблему можно очень просто – отключаем подсветку на выключателе. Однако мигание из-за индикации на клавише – это следствие. А в чем причина? Здесь сложностей так же нет. Причиной служит неправильное подключение патронов люстры. Известно, что при установке ламп накаливания, на резьбу цоколя идет ноль, а на центр – фаза. Моргать светодиоды начинают, если этот порядок нарушен и разводка сделана неправильно.

Филаментные лампы – новинка на рынке. Они ремонту не подлежат

Работа осветительного устройства

Люминесцентный светильник (ЛС) – это газоразрядный источник света, в котором, благодаря взаимодействию нитей накаливания и ртути образуется электрический разряд, создающий ультрафиолетовое свечение, которое с помощью люминофора преобразуется в видимый свет. Стоит отметить, что ток, который проходит по нитям, равномерно распределяется по контурам лампы, способствуя шунтированию, уменьшая накал, поэтому данные устройства не нагреваются, что является одним из преимуществ.
Существуют следующие виды люминесцентных осветительных устройств:
1. ЛС с дросселями и стартерами.
Люминесцентные светильники по массовости использования пребывают на пике своей популярности. Они способны экономит до 50% электроэнергии, в отличие от обычных светильников. Для максимального увеличения срока эксплуатационного периода и бесперебойной работы устройства, необходимо использовать такие элементы как стартер и дроссель.

Стартер, аналогично тому, который используют для автомобилей, играет роль пускового механизма. Он нужен, чтобы лампа начала работать. Зачастую, напряжение в момент зажигания значительно выше, чем в сети, поэтому необходим стабилизатор. Также, стартером замыкается и размыкается электронная цепь сети лампы.

Дроссель играет роль трансформатора и способен стабилизировать работу светильника. Он предохраняет люминесцентною лампу от перепадов напряжения и перегревов.
Данный вид характерен и неудобен тем, что при запуске они начинают мигать (данный эффект даёт стартер, он пропускает ток и постепенно разжаривает нити накаливания) первые 2-3 секунды бьют по глазам резкими вспышками света, а потом разжигаются и горят нормально.
2. Люминесцентные лампы без стартера с баланстником.
В отличии от предыдущего вида, в таких устройствах отсутствует стартер. Это позволяет избежать мерцания светильника в первые 2-3 секунды, а запустить его сразу же после включения. Рассматривая схему, можно заметить, что вместо стартера здесь стоит баланстник. Данный элемент относится к пускорегулирующим устройствам, которые ограничивают ток. Но если сравнивать баланстник и стартер, то последний лучше.

3. Энергосберегающие лампы.
Не редко обычные ЛС путают с энергосберегающими, а это не совсем так. Конечно, если сравнивать с лампами накаливания, то любая люминесцентная в разы превосходит их по сроку службы. Но если выбирать между разновидностями ЛС, то среди них есть лидеры продаж – энергосберегающие модели.

Отличительной особенностью этих светильников является их форма, диаметр трубки и пониженное содержание ртути. Благодаря тому, что колба светильника изогнута (за частую она имеет форму спирали), а диаметр – уменьшен, это позволяет экономить электроэнергию на розжиг нитей накаливания, но при этом освещать достаточно большую площадь.
Во всех видах ламп современного типа используют новые технологии, которые обеспечивают надежную обратную связь инвертора, что даёт возможность контролировать силу тока. Инверторы используются в ЭПРА (электронный пускорегулирующий аппарат), что гарантирует их большую долговечность, экономичность и практичность.

Ремонт светодиодных ламп своими руками

Из-за большой стоимости LED-лампы выкидывать ее после поломки – не лучшая идея. Обидно, если она сломалась на следующий день после истечения гарантии. Данная статья особенно актуальна для тех, у кого сравнительно новые лампочки, яркость которых еще не уменьшилась после короткого времени работы.

Для определения причины поломки и проведения даже легкого ремонта светодиодных ламп своими руками необходимо иметь достаточно знаний об их строении и принципе работы. Практика показывает, что большинство моделей ломается по пустяковым причинам, их можно устранить в домашних условиях, даже не имея достаточного опыта в светотехнике.

Кратко об устройстве и принципе работы

Стандартная светодиодная лампа состоит из таких элементов, как:

• Цоколь – вкручивается в патрон, имеет контакты для подведения электрического тока.
• Драйвер – устройство для регулировки напряжения, контроля перегрева, выпрямления переменного тока в постоянный, обеспечения работы LED-лампы в определенном диапазоне напряжений.
• Радиатор – охлаждение мощных светодиодов в фирменных бытовых и промышленных лампочках.
• Светодиоды – полупроводниковые кристаллы, которые светятся при прохождении постоянного тока в одном направлении. Переменный ток без драйвера для них губителен.
• Рефлектор и рассеиватель – приборы, помогающие равномерно и наиболее качественно распространить свет под максимальным углом (или специально заданным для особых видов лампочек).

Принцип работы очень прост: из сети через контакты на драйвер подается переменный ток, там он выпрямляется и направляется на светодиоды. Излишки тепла выводятся с помощью радиатора или платы, на которой расположены светодиоды.

Несмотря на огромное разнообразие светодиодных ламп, нашедших применение во всех сферах современной жизни, их строение идентично и отличается только визуально. В светодиодных светильниках присутствует трансформатор (иногда в дополнение к драйверу, а иногда и вместо него).

Устройство стандартной светодиодной лампочки



Более подробно об устройстве светодиодных ламп, назначении каждого элемента и принципе работы можно прочитать в отдельной статье, посвященной конкретно этим вопросам.

Предварительная проверка

Как отремонтировать светодиодную лампу? Если она не светит, то не стоит сразу же бросаться ее разбирать. Сначала все же следует поискать коробочку с гарантией – вдруг сегодня последний день? Тогда срочно менять. Если срок гарантии истек, то:

• Вооружитесь вольтметром или мультиметром, для начала необходимо проверить напряжение в самой квартире или в доме. Все дело в принципе работы драйвера светодиодной лампочки. Как уже было сказано выше, он определяет безопасные границы напряжения для работы светодиодов. Стандартными параметрами является диапазон 170–260 вольт. Однако этот диапазон не соблюдается недобросовестными производителями и безымянными «китайцами», сокращая его до 190–240. При достижении этих параметров драйвер отключит светодиоды, чтобы слабый или сильный ток их не повредил. Поэтому есть смысл проверить напряжение в доме, если оно отличается от нормы 220 В на 20–30 вольт в любую сторону, отложите лампочку на время. Проверьте ее рано утром, когда все спят, электроприборы не используют ни жильцы вашего дома, ни соседи (предварительно вновь проведите замеры напряжения). Может быть, при нормальных параметрах лампочка будет светить, как ни в чем не бывало.
• Вторым по распространенности случаем является поломка люстры или светильника. Для этого подозреваемую в поломке лампочку вкрутите туда, где светильник точно работает. Для полноты эксперимента гарантированно работающую лампочку вкрутите на место прежней. Если «поломанная» лампочка горит на новом месте, а работающая не захочет гореть на старом – вывод очевиден. Если все лампочки при смене мест сохранили свои свойства – двигаемся дальше.

Пример сгоревшего предохранителя

• Проверяем целостность предохранителей, особенно если счетчик старый. Поврежденные или сгоревшие предохранители могут нарушить целостность сети, и некоторые ее участки перестанут работать. Это особо актуально в случае, если есть подозрения в поломке светильника. Проверьте все рубильники, тумблеры, предохранители, розетки и выключатели поблизости люстры – нигде ли ничего не перегорело, не замкнуло ли. Все, что вышло из строя – меняем.

• Теперь следует разделить осветительные приборы на две категории – светодиодные и те, куда вкручиваются светодиодные лампочки. Поговорим о ремонте светодиодных светильников.
• Их строение очень похоже на лампочку, только размах побольше. Светодиодные люстры представляют собой ряд светодиодов, соединенных последовательно. Контролируется их свет блоком питания. Обесточьте квартиру, снимите панель, прозвоните ее мультиметром. Возможно, дело в блоке питания – частая проблема таких люстр. Найти его на радиорынках несложно. Если замена не помогла – значит, переходим к контактам. Чистим их ваткой со спиртом, проверяем и перепаиваем провода при необходимости. Если и это не помогло – проблема в светодиодах. Они соединены последовательно, если сгорел один – погасли все. Сложность их перебора стремится к бесконечности при увеличении количества светодиодов в цепи (более 6 штук), поэтому бывает легче выполнить массовую замену светодиодов, всех сразу (покупайте качественные элементы, например, Онлайт). Такая радикальная мера точно исправит проблему – глобальнее только покупка новой люстры.

Люстра с множеством светодиодов

• Похожие меры есть и в обычной люстре: прозвонить, проверить контакты, почистить патроны. Если это не помогает – меняем патроны и провода на новые. Перед этим удостоверьтесь с помощью прибора, что на люстру подается ток. Такие радикальные меры точно приведут люстру в порядок. Лампа все равно не хочет загораться? Зато профилактику светильнику сделали.

На текущем этапе мы удостоверились, что проблема в неисправности светодиодов в лампочке, поэтому теперь приступаем к ее диагностированию и профилактике. Что можно сделать для ремонта сгоревших ламп?

Ремонт светодиодной лампочки

• Приступать к ремонту светодиодной лампы следует с попытки ее разобрать. К сожалению, далеко не все образцы имеют разборный корпус, некоторые, китайского производства, одноразовые – их корпус спаивается еще на производстве, и разбор без повреждения внутренних узлов невозможен. Не тратьте время, они стоят не так уж и дорого, чтобы пробовать их чинить своими руками. Но если вам интересно, то можете попробовать. Обычно начинать стоит с цоколя или рассеивателя, они держатся слабее основного корпуса, но и скрывают самые важные элементы лампочки – драйвер и блок светодиодов соответственно.
• Начинаем ремонт LED-драйвера – прозваниваем его. С него следует начинать потому, что именно он первый стоит в очереди подачи тока на LED. Драйвер представляет собой сложную структуру, содержащую множество элементов, поэтому вооружаемся хорошей настольной лампой и лупой при необходимости. Проверяем конденсаторы, резисторы, шлейфы. Это дело тонкое – даже визуально целые элементы могут иметь обрыв цепи внутри, поэтому придется проверить все. В большинстве лампочек конденсаторы и резисторы припаяны сверху, поэтому их можно заменить на новые (их перед установкой тоже прозвоните, чтобы лишнюю работу не делать). Если есть другая разобранная лампочка с аналогичными параметрами, можно драйвер испытать на ней. Не работает – легче новую лампочку купить, работает – ремонт прошел успешно, следуем дальше.

Следует отметить, что именно таким способом выполняется доработка китайских люстр и китайских светодиодных лампочек, в том числе лампы «кукуруза».

• Просматриваем все пути цепи от драйвера к LED, для профилактики протираем ватной палочкой, слегка смоченной спиртом – светодиодным лампам на 220 В это точно не повредит.

Высокоточный цифровой мультиметр

• С помощью цифрового мультиметра прозваниваем светодиоды. Дальнейшие действия зависят от типа кристаллов. Если это один кристалл с линзой, впаянный в чип – придется выпаивать целиком весь чип, неисправности светодиодных элементов такого типа в домашних условиях починить практически невозможно (чтобы выпаять его, придется запастись паяльником с очень тонким наконечником). Если сгорели SMD-диоды (а скорее всего, именно они и установлены в лампочке), то они спокойно выпаиваются и заменяются на новые (их перед установкой не забудьте проверить мультиметром, чтобы случайно не поставить перегоревшие кристаллы).

• На этом этапе лампочка должна работать, т. к. проверены все важные узлы. Не работает – перепроверьте все еще раз, может, какой шлейф не протерли. Все равно не работает – с чистой совестью отправляйте в мусорное ведро. Если все в порядке – добро пожаловать в мир живой электротехники, приятного пользования.

Моргание светодиодной лампочки

Вопрос вынесен в отдельный пункт, потому что эта проблема часто встречается в быту, и многие не знают, как починить светодиодную лампу в этом случае. Причем моргание бывает двух типов:

• В выключенном состоянии лампочка ярко мигает, периодичность разная – от раза в секунду до нескольких раз в минуту, а то и в час. На этом месте продолжает мигать даже замененная лампа. Возможны случаи, когда в темноте она едва заметно, слабо горит – это также приводит к постепенно перегорающим светодиодам, и необходим ремонт.
• Во включенном состоянии периодически гаснет на секунду или даже на несколько минут, затем загорается вновь.

Первый случай возникает из-за наличия выключателя с индикатором. Его работа обеспечивается протеканием малого тока сквозь слабый диод, поэтому он светится. Этот ток продолжает свой путь в люстру, заряжая конденсатор в лампочках. Когда накапливается достаточный заряд, драйвер пытается запустить свечение, но оно мгновенно прекращается после разряда конденсатора. Можно ли решить такую проблему в домашних условиях? В такой ситуации нужно использовать параллельно подключенный между выключателем и лампочкой резистор, который гасит слабый ток. Как дополнительную нагрузку используют лампу накаливания в этой же цепи, хватает миниатюрного варианта буквально на 10 Вт. Еще можно поменять выключатель на вариант без индикатора.

Бывает, что мигание наблюдается даже при обычном выключателе. Это вызвано неправильным подключением контактов – фаза подается на лампочку постоянно, а размыкается ноль. Правильно будет, если выключатель размыкает фазу, а ноль постоянный. В лампе современного типа на 220 вольт (например, Gauss) светодиоды защищены от такого воздействия установленными резисторами.

Если возникает периодическое отключение ламп во время их работы, это может быть вызвано двумя причинами: постоянно изменяющееся напряжение в сети или неисправность в контактах. Первая проблема решается стабилизацией напряжения с помощью соответствующих приборов или заменой лампочки на ту, которая имеет больший диапазон работы. Вторая – способом, который описан в пункте ремонта LED-ламп (прозвонка и протирка контактов, перепайка поврежденных резисторов и конденсаторов).

Заключение

Ремонт светодиодных ламп чаще всего можно выполнить в домашних условиях. Для этого достаточно иметь цифровой мультиметр, паяльник, ватные палочки и спирт. Тщательный осмотр всех важных узлов и элементов позволит выявить проблему с первого раза, а внимательное проведение работ – восстановить поврежденные участки. Главное – не выкидывать лампочку при первых признаках поломки, чаще всего повреждения настолько простые, что их исправление выполнимо своими руками и займет совсем немного времени. А покупка качественных ламп (например, Gauss) даст вам гарантию от производителя.

Ремонт светодиодных ламп своими руками, устройство и схема

Длительность работы лампы определяется условиями эксплуатации. Каждый из видов источников света рекомендуется использовать в соответствии с некоторыми правилами и рекомендациями. Это позволит продлить срок службы лампочки. Диодные источники света плохо переносят значительные перепады напряжения источника питания, в таких ситуациях не избежать поломки. Не следует сразу выбрасывать лампочку, вполне реально  отремонтировать ее своими руками.

Принцип работы и схема

Конструкция таких осветительных элементов сложнее, чем у аналогов (лампы накаливания, галогенные и др.). Ключевые узлы: цоколь, встроенный драйвер (стабилизатор тока), корпус+рассеиватель, непосредственно сами светоизлучающие диоды в определенном количестве.

Устройство диодной лампы

Основа функционирования такого источника света: преобразование электрической энергии в световую.

Простейшая схема светодиодной лампы:

При включении переменное напряжение питает диодный мост. Проходя по схеме, на вход блока светодиодов подается уже выпрямленное напряжение. В результате лампочку можно подключать к сети 220 вольт, так как встроенный драйвер стабилизирует электрические параметры до нужных величин.

Определение степени повреждения

Прежде чем разбирать лампу, нужно проверить, действительно ли в ней проблема. Случается, что в момент включения отсутствует напряжение (220 вольт) на самом выключателе. Значит, причина кроется в электропроводке. Но все же чаще выходит из строя именно лампа. В этом случае придется разобрать ее своими руками, аккуратно разъединив части корпуса.

Некоторые модели не предусматривают демонтаж, однако, умельцы нашли выход: можно разогреть корпус феном, чтобы клей рассохся. Теперь нужно оценить степень повреждения визуально: внешний вид элементов платы, качество пайки светодиодов, отсутствие нагара и расплавленных участков.

Если нет видимых деформаций, нужно искать причину неисправности посредством сопутствующего оборудования (тестер, мультиметр).

Какие элементы на плате вышли из строя?

Одна из наиболее частых проблем – токоограничивающий конденсатор, который вышел из строя. Для проверки его придется выпаивать с платы своими руками. Но мультиметр может выдать ошибку при измерении тока утечки. А значит, проще сразу поменять этот элемент на рабочий аналог. Важно, чтобы напряжение токоограничивающего конденсатора было выше 400 вольт.

Работоспособность диодов (на пробой) также проверяется при помощи мальтиметра. Для этого необходимо установить соответствующий режим и «прозвонить» все элементы. Если проблема не выявлена, значит, нужно продолжить поиск причины неисправности, проверив токоограничивающий резисторы. Если внешние изменения отсутствуют, велика вероятность, что произошел обрыв токопроводящей дорожки.

Почему светодиодные лампы «моргают»?

Причина этого явления кроется в токоограничивающем конденсаторе с недостаточным рабочим напряжением. Чтобы отремонтировать лампу своими руками, нужно выпаять некачественный элемент с платы и установить вместо него аналог с напряжением не менее 400 вольт.

Есть и другой выход из этой ситуации. Он заключается в параллельном подключении еще одного конденсатора наряду с тем, что уже установлен (с небольшим рабочим напряжением). В результате совокупная емкость двух элементов обеспечит равномерное свечение без мерцания.

Как проверить диоды

Еще одна причина поломки источника света – сгоревший излучатель. Определить его можно по черному нагару. Но не все диоды проявляют внешние признаки неисправности, а значит, придется проверять каждый из элементов. Устройство разных ламп на напряжение 220 вольт заметно отличается: в некоторых используется минимальное количество диодов, а в других, наоборот, установлено довольно много излучателей (до нескольких десятков единиц).

При поиске неисправного диода используется тестер. Цель проверки – сравнение уровня сопротивления перехода светодиодов в прямом включении. Ориентировочный уровень – 30 кОм. Есть и другой метод проверки.

Он подразумевает использование подручных средств: резистор 150-1 000 Ом (в зависимости от параметров источника питания), который соединяется последовательно с батарейкой (1,5-9 В).

Для проверки не требуется выпаивать излучатели. Достаточно подносить выводы с минимальным напряжением в прямом подключении к каждому диоду. В случае неисправности, элемент не будет светить.

Если сгорел один светодиод, вполне достаточно замкнуть его контакты, в ситуации, когда не работает некоторое количество излучателей, их можно заменить, используя диоды со светодиодной ленты. Ее несложное устройство позволяет выпаять излучатели.

Причины выхода из строя лампы

Срок службы таких источников света определяется в первую очередь условиями эксплуатации. Заявленный производителем период работы не всегда соответствует действительности по разным причинам: некачественные кристаллы, которые стремительно деградируют, оценка работоспособности на производстве в условиях, отличных от тех, при которых используются лампочки. Ремонт светодиодных ламп (220 вольт), сделанный своими руками, позволяет продлить срок службы изделия.

Основные причины выхода из строя осветительных элементов:

1. Перепады напряжение. Несмотря на то, что диодные лампы не особо чувствительны к незначительным колебаниям электрических параметров, заметные изменения значения напряжения негативно повлияют на работу источника света. Для сравнения, все остальные виды ламп в еще большей мере подвержены колебаниям сетевого напряжения.
2. Неправильно подобранный светильник, в частности, неподходящая конфигурация плафона. В этом случае увеличивается риск перегрева источника света. Несмотря на то, что светодиодные лампы в меньшей мере зависят от этого фактора, все равно очень рекомендуется правильно подбирать осветительный прибор, так как постоянное повышение температуры негативно сказывается на диодах.
3. Некачественные элементы конструкции. В первую очередь это касается светоизлучающих элементов (кристаллов). Сегодня далеко не все производители используют комплектующие с отличными характеристиками, так как это позволяет снизить себестоимость изделия. А в результате лампы с некачественными кристаллами выходят из строя раньше положенного срока.
4. Ошибки при организации системы освещения своими руками, в частности, это касается электропроводки: неверно подобранные по сечению провода, неправильно подключенные осветительные приборы и т. д.
5. Внешние факторы. Сильные вибрации, постоянные удары могут сказаться на работе даже таких ламп, как светодиодные, которые характеризуются повышенными прочностными характеристиками благодаря пластиковой колбе.

Что можно сделать, чтобы повлиять на качество и продолжительность работы источника света? Прежде всего, необходимо исключить или максимально снизить влияние вышеназванных факторов на лампу. Это можно сделать, если прокладка электропроводки будет производиться мастерами, а при эксплуатации осветительного элемента следует создать допустимые условия (без сильных биений, вибраций и пр.).

Дополнительно к тому обращается внимание на устройство светодиодов. В первую очередь учитывается качество кристаллов, необходимо также оценить, насколько ровные края изделия.

Еще одна возможность предупредить поломку лампочки заключается в установке диммера (он же светорегулятор). При этом нужно использовать специальные источники света – диммируемые.Светорегуляторы позволяют снизить пусковые токи, а ведь известно, что эта характеристика способствует выходу лампы из строя.

Таким образом, приобретая светодиодные осветительные элементы на 220 вольт, необходимо обращать внимание не только на их основные параметры, но еще и на качество. Специалисты рекомендуют выбирать изделия проверенных марок. В этом случае производитель дорожит своей многолетней отличной репутацией и задействует при изготовлении кристаллы с отличными характеристиками.

Но все равно есть риск поломки (неидеальные условия эксплуатации). Если источник света не включается, скорее всего, потребуется его разборка. Это позволит определить проблему и починить лампу собственными силами. Как правило, ремонт обходится недорого.

Разборка

: светодиодная лампа дает крошечный ИБП

Иногда вы сталкиваетесь с продуктом, который, как вы знаете, слишком хорош, чтобы быть правдой. Возможно, вы не знаете , почему , но у вас есть подозрение, что напыщенная фраза на упаковке не совсем соответствует действительности. Это чувство у меня возникло недавно, когда я заметил лампу LED intellibulb Battery Backup от Feit Electric. Приблизительно за 12 долларов в магазине Home Depot, коробка обещает покупателю «никогда больше не будет в темноте», и что лампочка будет продолжать нормально работать до трех.5 часов при отключении электроэнергии. Если бы я мог перепрофилировать это, чтобы сделать крошечный ИБП для собственного проекта микроконтроллера, это могло бы быть еще более полезным.

Светодиодная лампа с батареей в основании — это не совсем ракетостроение, мы можем концептуально понять продукт с первого взгляда. Но, как говорится, дьявол кроется в деталях. В коробке указано, что лампа потребляет 8,5 Вт, но батарея с достаточной емкостью, чтобы работать с такой нагрузкой в ​​течение 3,5 часов, была бы слишком большой, чтобы поместиться внутри лампочки.Очевидно, это еще не все.

На стороне коробки самым мелким шрифтом, используемым во всем пакете, мы получаем подсказку. В режиме резервного питания от батареи яркость лампы падает до 200 люмен, то есть примерно такая же яркость, как у дешевого светодиодного фонарика. Теперь все начинает складываться. Даже не открывая устройство, мы можем быть уверены, что оно будет содержать два отдельных массива светодиодов: один низкий для батареи, а более яркий — для работы, когда лампочка работает от переменного тока.

Тем не менее, я склонен придерживаться мнения, что все, что меньше 20 долларов или около того, стоит взломать, чтобы посмотреть, что движет.Даже если сам продукт не впечатляет, есть вероятность, что внутренние компоненты могут быть полезными или интересными. Имея это в виду, давайте посмотрим, что внутри лампочки резервного питания от батареи и что мы можем с ней сделать.

Разборка

Я ожидал, что придется разрезать лампочку, но был приятно удивлен, что ее можно разобрать неразрушающим образом. Не то чтобы это было задумано при изготовлении, конечно, но это приятный побочный эффект того факта, что какой-то бедняге, вероятно, пришлось собирать эти вещи вручную.

Если вы сдавите матовый пластиковый купол, в конечном итоге клей, которым он закреплен, лопнет, и оттуда потребуется лишь легкое поддевание, чтобы освободить его. Когда купол выключен, вы увидите светодиодную матрицу. Три винта вокруг светодиодов позволят вытащить всю электронику из лампы. Два провода спускаются в основание, которое, к сожалению, оказывается постоянно вдавленным в пластик. Таким образом, чтобы извлечь электронику, вам нужно либо отрезать провода, либо отсоединить их от платы.

Светодиодная матрица

Как и ожидалось, в матрице есть два концентрических кольца светодиодов, которые включаются или выключаются в зависимости от того, работает ли лампа постоянного или переменного тока. Внутреннее кольцо светодиодов, а также пять в центре загораются при питании от постоянного тока, а при наличии переменного тока загораются внешние светодиоды. Стоит отметить, что центральные светодиоды не становятся ярче при переменном токе по сравнению с постоянным током, но внешние светодиоды на намного ярче, чем внутренние.

Это имеет смысл, учитывая информацию на коробке: если общая мощность лампы составляет 600 люмен, но только 200 люмен при питании от батареи, мы знаем, что внешнее светодиодное кольцо должно самостоятельно выдавать примерно 400 люмен.

Матрица выглядит достаточно хорошо сделанной и прикреплена к довольно симпатичному круглому алюминиевому радиатору. Хотя провода не имеют маркировки, нетрудно понять, что центральный провод отрицательный, а два внешних провода соответствуют двум светодиодным кольцам. Этот модуль было бы очень легко повторно использовать в проекте, где вам может потребоваться переменная яркость, не беспокоясь о ШИМ.

Блок питания

Плата должна выглядеть довольно знакомо, если вы когда-либо видели внутреннюю часть светодиодной лампы.Это двухсторонняя печатная плата с довольно простой компоновкой: трансформатор и конденсаторы на верхней стороне для преобразования переменного тока в постоянный, а на оборотной стороне — логика работы. Белый разъем на верхней стороне платы подключается к батарее 3,7 В 2000 мАч, которая, кстати, занимает большую часть внутреннего объема лампы.

Теория работы

Об этой лампочке нужно помнить то, что она не похожа на аварийный свет; он не включается автоматически при отключении электроэнергии.В конце концов, это лампочка, и она должна гаснуть, когда вы нажимаете выключатель или выкручиваете его.

Вместо этого лампа определяет, когда пропадает питание в цепи, к которой она подключена. Он делает это, проверяя сопротивление между выводами переменного тока при потере питания. Если есть «бесконечное» сопротивление, он знает, что он был выключен или отключен от сети.

Интересно, что схема в лампочке достаточно чувствительна, поэтому, если вы возьмете лампу голыми руками, она увидит в ней цепь без питания и загорится.В зависимости от вашего чувства юмора, это может стоить только 12 долларов.

Я хотел прояснить, как работает лампочка, потому что я думаю, что она открывает некоторые интересные возможности для повторного использования оборудования. Если светодиоды работают при напряжении 3 В, а схема лампы способна поддерживать это напряжение независимо от того, подключена она к источнику переменного тока или нет, по сути, у нас в руках есть низковольтный источник бесперебойного питания (ИБП).

Подтверждение концепции

Питание, вероятно, довольно «грязное», и вероятны скачки при включении и выключении переменного тока.У вас должен быть как минимум большой конденсатор на стороне постоянного тока этой платы. Но в качестве быстрой демонстрации я смог взять провода светодиодов и вставить их прямо в сторону 3,3 В Wemos D1. Опять же, это не лучшая идея, но показывает, что основная предпосылка работоспособна.

Если предположить, что D1 потребляет 250 мА, этот маленький взломанный ИБП должен проработать не менее 5 часов или около того. Учитывая заявленное время работы в 3,5 часа, а также емкость 2000 мАч, указанную на аккумуляторе, эта плата должна обеспечивать не менее 400 мА при 3 В.С повышающим преобразователем вы могли бы получить из него 5 В, но, вероятно, не с достаточным током для большой работы.

Многие люди не решаются возиться со схемой переменного тока, поэтому тот факт, что она предлагает решение «под ключ» и позволяет сосредоточиться на стороне постоянного тока, является большим плюсом. С добавлением корпуса и шнура лампы для стороны переменного тока, это может быть интересным «ИБП для бедняков» для проектов микроконтроллеров, полностью построенных из деталей, доступных в Home Depot. Существует определенный элемент MacGyver , позволяющий настроить что-то подобное, не покидая местный крупный магазин.

того стоит?

В лампочке есть приличное оборудование, которое может стоить стоимости допуска, особенно когда эти лампочки неизменно попадают в секцию зазора примерно за 6 долларов. Для начала, матрицу светодиодов двойной яркости и относительно мощную батарею можно легко перепрофилировать. Это не лучшая сделка по утилизации, которую мы видели в Home Depot, но вы могли бы сделать и хуже.

Но лично мне больше всего нравится идея использовать эти лампочки в качестве дешевых ИБП постоянного тока. Это, безусловно, требует дальнейшего исследования, и было бы интересно посмотреть, что сообщество может придумать с точки зрения соответствующих нагрузок для замены светодиодной матрицы.Я еще немного поработаю над этой концепцией, так что следите за будущими публикациями по этой теме.

Cree LED Floodlight Teardown

Несколько лет назад я купил светодиодный прожектор мощностью 90 Вт в Home Depot. Сейчас он устарел, но на момент покупки был по последнему слову техники. Моим первым злоупотреблением было падение, в результате чего стеклянная линза треснула. Это водонепроницаемый внешний светильник в стиле PAR38, но я использую его для освещения рабочего места внутри. Последние несколько лет трещина не была проблемой.Несколько месяцев назад один из светодиодов внутри лампы стал синим. Пришло время демонтировать (рис. 1) .

% {[data-embed-type = «image» data-embed-id = «5df275f9f6d5f267ee215c70» data-embed-element = «aside» data-embed-align = «left» data-embed-alt = «Сайты электронного дизайна Electronicdesign com Файлы Рисунок 01 Teardown «data-embed-src =» https://img.electronicdesign.com/files/base/ebm/electronicdesign/image/2019/03/electronicdesign_com_sites_electronicdesign.com_files_Figure_01_Teardown.png? auto = format & fit = max & w = 1440 «data-embed-caption =» «]}%

1. Прожектор Cree PAR38 2013 года представляет собой прочную конструкцию с тяжелым металлическим рифленым основанием, металлической печатной платой для светодиодов и высокочастотным источником питания.

Я сломал треснувшую стеклянную линзу и подал питание на лампу. Стало очевидно, что один из светодиодов действительно светился синим, а другой имел прерывистый контакт (рис. 2) . После снятия отражателя на печатной плате (PCB) светодиода было одно место, в котором, похоже, никогда не было светодиода с условным обозначением G16 (рис.3) . Cree, возможно, сделал это, поскольку светодиоды были достаточно эффективными, и им не нужно было полностью заполнять печатную плату, чтобы получить требуемую яркость. Печатная плата имеет металлическую подложку, и дата ее авторского права 2013 года свидетельствует о том, что лампе около четырех лет.

% {[data-embed-type = «image» data-embed-id = «5df275f9f6d5f267ee215c72» data-embed-element = «aside» data-embed-align = «left» data-embed-alt = «Сайты электронного дизайна Файлы Electronicdesign com Рис. 02 Отсутствует линза «data-embed-src =» https: // img.electronicdesign.com/files/base/ebm/electronicdesign/image/2019/03/electronicdesign_com_sites_electronicdesign.com_files_Figure_02_missing_lens.png?auto=format&fit=max&w=1440 «data-embed-caption =» «]}%

2. Поскольку я уже сломал линзу, я сломал ее полностью и обнаружил, что один из светодиодов светится синим цветом, так как линза с люминофорным покрытием сломалась.

% {[data-embed-type = «image» data-embed-id = «5df275f9f6d5f267ee215c74» data-embed-element = «aside» data-embed-align = «left» data-embed-alt = »Сайты электронного дизайна Файлы Electronicdesign com Рис. 03 Отсутствует линза «data-embed-src =» https: // img.electronicdesign.com/files/base/ebm/electronicdesign/image/2019/03/electronicdesign_com_sites_electronicdesign.com_files_Figure_03_Missing_lens.png?auto=format&fit=max&w=1440 «data-embed-caption =» «]}%

3. Внутренние части лампы очень качественные. Печатная плата скользит по металлической втулке и контактирует с двумя пружинными металлическими контактами. Печатная плата покрыта металлом, чтобы отводить тепло до рифленого основания. Отсутствующий светодиод на G16, кажется, никогда не был загружен.

Creative Cree

Cree — отличная компания.Базируясь в Северной Каролине, они производят ВЧ-чипы SiC (карбид кремния), которые затем превращают их в ВЧ-чипы с прямой запрещенной зоной из GaN (нитрид галлия), а затем позиционируют их для изготовления светодиодов InGaN (нитрида индия-галлия) с прямой запрещенной зоной на светодиодах. Подложка SiC. Прямая запрещенная зона делает светодиоды эффективными источниками света, в то время как солнечные элементы с прямой запрещенной зоной на основе GaAs (арсенид галлия) являются более эффективными рецепторами света, чем кремниевые солнечные элементы. Опыт Кри в области производства этих широкозонных полупроводников позволяет им работать как на ВЧ, так и на потребительском рынке светодиодов.

У синего светодиода была выбита линза, вероятно, ослабла, когда я уронил лампу много лет назад. Когда я потянул за печатную плату, пытаясь ее разобрать, несколько других линз отвалились (рис. 4) . Линзы должны удерживать люминофоры, которые изменяют синий свет на белый. Рифленая основа сделана из металла, вероятно, из цинка, для отвода тепла от печатной платы светодиода.

% {[data-embed-type = «image» data-embed-id = «5df275f9f6d5f267ee215c76» data-embed-element = «aside» data-embed-align = «left» data-embed-alt = «Сайты электронного дизайна Electronicdesign com Файлы Рисунок 04 Led Lens «data-embed-src =» https: // img.electronicdesign.com/files/base/ebm/electronicdesign/image/2019/03/electronicdesign_com_sites_electronicdesign.com_files_Figure_04_LED_lens.png?auto=format&fit=max&w=1440 «data-embed-caption =» «]}%

4. Когда я потянул за плату, со светодиодов выскочило еще несколько линз. Желтый цвет может появиться из-за выцветания или из-за балансировки цвета для получения номинальной цветовой температуры 3000 К.

Основание винта Эдисона соединяется с рифленым металлическим основанием с помощью трех пластиковых защелок (рис.5) . В основание винта Эдисона залито блок питания. Эта печатная плата расширяется, чтобы зацепить узел промежуточных контактов, содержащий пружинные клеммы, которые прижимаются к печатной плате светодиода. Пружинные контакты учитывают тепловое расширение печатной платы светодиода.

% {[data-embed-type = «image» data-embed-id = «5df275f9f6d5f267ee215c78» data-embed-element = «aside» data-embed-align = «left» data-embed-alt = «Сайты электронного дизайна Electronicdesign com Файлы Рисунок 05 Коннектор PS «data-embed-src =» https: // img.electronicdesign.com/files/base/ebm/electronicdesign/image/2019/03/electronicdesign_com_sites_electronicdesign.com_files_Figure_05_PS_connector.png?auto=format&fit=max&w=1440 «data-embed-caption =» «]}%

5. Основание защелкивается. Контактный узел защелкивается на выступающем выступе, а основание винта Эдисона защелкивается на металлическом радиаторе с канавками.

Просветительский дизайн

На одной стороне печатной платы блока питания виден конденсатор (рис.6) . Перед тем, как разобрать эти части, я измерил напряжение на светодиодах на уровне 235 В постоянного тока с пульсациями всего 2,1 В переменного тока, что довольно примечательно. Когда светодиодная печатная плата была удалена, источник питания поднялся до 315 В. Затем он сломался, и выход упал до 259 В, после чего питание снова поднялось до 315 В. Это заняло около восьми секунд.

% {[data-embed-type = «image» data-embed-id = «5df275f9f6d5f267ee215c7a» data-embed-element = «aside» data-embed-align = «left» data-embed-alt = «Сайты электронного дизайна Electronicdesign com Файлы Рисунок 06 Базовый конденсатор «data-embed-src =» https: // img.electronicdesign.com/files/base/ebm/electronicdesign/image/2019/03/electronicdesign_com_sites_electronicdesign.com_files_Figure_06_Base_capacitor.png?auto=format&fit=max&w=1440 «data-embed-caption =» «]}%

6. Плата питания имеет большой конденсатор на той же стороне, что и выходные контакты.

Я был впечатлен прочной конструкцией в условиях холостого хода. Я уверен, что он также выдержит короткое замыкание на выходе, но я хочу еще немного поиграть с этим высоковольтным источником питания, прежде чем я рискну его сломать.

На другой стороне печатной платы блока питания находится главный переключающий дроссель (рис. 7) . Его размер соизмерим с потребляемой мощностью устройства 18 Вт. Без нагрузки вроде переключается на 400 кГц; при загрузке он разгонялся до 500 кГц. Заливка была довольно мягкой. Это компромисс при установке силовой электроники. Жесткая заливка может отводить тепло из цепи, но при тепловом расширении приведет к поломке выводов и компонентов. Этот высокочастотный импульсный источник питания должен быть достаточно эффективным, чтобы избежать проблем с мягкой заливкой.Я не думаю, что есть необходимость в гашении акустического шума, поскольку эта частота переключения находится далеко за пределами слышимого диапазона.

% {[data-embed-type = «image» data-embed-id = «5df275f9f6d5f267ee215c7c» data-embed-element = «aside» data-embed-align = «left» data-embed-alt = «Сайты электронного дизайна Electronicdesign com Файлы Рисунок 07 Базовый индуктор «data-embed-src =» https://img.electronicdesign.com/files/base/ebm/electronicdesign/image/2019/03/electronicdesign_com_sites_electronicdesign.com_files_Figure_07_Base_inductor.png? auto = format & fit = max & w = 1440 «data-embed-caption =» «]}%

7. На другой стороне печатной платы блока питания находится переключающий дроссель. Источник вроде работает на частоте 500 кГц. Основание пластиковое, поэтому для инженеров Cree не должно быть проблем с электромагнитными помехами (EMI).

Как сочетается новая модель?

Я был так впечатлен этой старой лампой Cree, что заменил ее новой. На этот раз мне попался прожектор с углом 25 ° (рис.8) . Это уменьшает блики на моих мониторах, обеспечивая еще лучшее освещение клавиатуры и области чтения. Новая лампа также изготовлена ​​из водонепроницаемого материала PAR38 и имеет эквивалентную выходную мощность 120 Вт. Его линза сделана из пластика, и, похоже, это очень помогает снизить затраты. Его мощность составляет 1200 люмен, входная мощность 19 Вт, а эффективность — 63 л / Вт. Цветовая температура 3000К. Сравните это со старым дизайном на 1500 люмен с его потребляемой мощностью 18 Вт и эффективностью 83 л / Вт.

% {[data-embed-type = «image» data-embed-id = «5df275f9f6d5f267ee215c7e» data-embed-element = «aside» data-embed-align = «left» data-embed-alt = «Сайты электронного дизайна Electronicdesign com Файлы Рисунок 08 Cree Side «data-embed-src =» https: // img.electronicdesign.com/files/base/ebm/electronicdesign/image/2019/03/electronicdesign_com_sites_electronicdesign.com_files_Figure_08_Cree_side.png?auto=format&fit=max&w=1440 «data-embed-caption =» «]}%

8. Отрывная лампа находится слева. Я заменил его на последний дизайн Кри. У него почти такая же производительность за половину цены. Он также полностью пластиковый, что свидетельствует об эффективности блока питания.

% {[data-embed-type = «image» data-embed-id = «5df275f9f6d5f267ee215c80» data-embed-element = «aside» data-embed-align = «left» data-embed-alt = «Сайты электронного дизайна Electronicdesign com Файлы Рисунок 09 Cree Front «data-embed-src =» https: // img.electronicdesign.com/files/base/ebm/electronicdesign/image/2019/03/electronicdesign_com_sites_electronicdesign.com_files_Figure_09_Cree_front.png?auto=format&fit=max&w=1440 «data-embed-caption =» «]}%

9. Стеклянная линза на отрывной лампе треснула, когда я ее уронил много лет назад. Линза на новой лампе пластиковая, скорее всего из небьющегося поликарбоната. Светодиоды расположены на плоскости, возможно потому, что новая лампа представляет собой пятно под углом 25 °, в отличие от затопления старой лампы под углом 47 °.

В новой лампе Cree светодиоды расположены в плоскости, в отличие от старой лампы (рис.9) . Новая лампочка не такая эффективная и яркая, но, судя по обширным полевым испытаниям, она мне нравится больше, чем лампочка 47 ° из разобранного (рис. 10 и 11) . Удивительно то, что новая лампочка стоит 10 долларов по сравнению с 21 долларом у старой лампы. Новая лампа также имеет лучший индекс цветопередачи (CRI), 90 по сравнению со старой лампой 80. Еще лучше то, что пластиковая линза новой лампы не разобьется, когда я ее уроню, в отличие от того, что случилось со старой лампой.

% {[data-embed-type = «image» data-embed-id = «5df275f9f6d5f267ee215c82» data-embed-element = «aside» data-embed-align = «left» data-embed-alt = «Сайты электронного дизайна Electronicdesign com Файлы Рис. 10 Уэсли Дим «data-embed-src =» https: // img.electronicdesign.com/files/base/ebm/electronicdesign/image/2019/03/electronicdesign_com_sites_electronicdesign.com_files_Figure_10_Wesley_dim.png?auto=format&fit=max&w=1440 «data-embed-caption =» «]}%

10. Мой рисунок, выполненный тушью Уэсли Уиллиса, тускнеет при освещении отрывной лампой .

% {[data-embed-type = «image» data-embed-id = «5df275f9f6d5f267ee215c84» data-embed-element = «aside» data-embed-align = «left» data-embed-alt = »Сайты электронного дизайна Electronicdesign com Файлы Рис. 11 Уэсли Брайт «data-embed-src =» https: // img.electronicdesign.com/files/base/ebm/electronicdesign/image/2019/03/electronicdesign_com_sites_electronicdesign.com_files_Figure_11_Wesley_bright.png?auto=format&fit=max&w=1440 «data-embed-caption =» «]}%

11. Пятно под углом 25 ° новой лампы намного лучше освещает произведение Уэсли Уиллиса. У новой лампы также улучшен индекс цветопередачи.

В целом, я в восторге от обоих продуктов Cree, в отличие от лампы Philips PAR38, которую я купил много лет назад, которая выключается, когда я использую свой измельчитель бумаги.Возможно, инженерам Philips следовало позвонить моим друзьям из подразделения Linear Technology компании Analog Devices. Разработчики LT-приложений должны были удостовериться в отсутствии наведенных EMI (электромагнитных помех) до отправки продукта.

% {[data-embed-type = «image» data-embed-id = «5df275bcf6d5f267ee1f771f» data-embed-element = «aside» data-embed-alt = «Electronicdesign Com Sites Electronicdesign com Источники файлов Esb Lookin For Parts Banner Заглавные буквы 0 «data-embed-src =» https://img.electronicdesign.com/files/base/ebm/electronicdesign/image/2012/07/electronicdesign_com_sites_electronicdesign.com_files_SourceESB_Lookin_For_Parts_BannerCAPS_0.png? auto = format & fit = max & w = 1440 «data-embed-caption =» «]}%

Узнайте о светодиодном освещении | ENERGY STAR

Основы светодиодного освещения

Что такое светодиоды и как они работают?

LED обозначает светоизлучающий диод . Светодиодные осветительные приборы производят свет на 90% эффективнее, чем лампы накаливания. Как они работают? Электрический ток проходит через микрочип, который освещает крошечные источники света, которые мы называем светодиодами, и в результате получается видимый свет.Чтобы предотвратить проблемы с производительностью, тепло, выделяемое светодиодами, поглощается радиатором.

Срок службы светодиодных осветительных приборов

Срок службы светодиодных осветительных приборов определяется иначе, чем у других источников света, таких как лампы накаливания или компактные люминесцентные лампы (КЛЛ). Светодиоды обычно не «перегорают» и не выходят из строя. Вместо этого они испытывают «уменьшение светового потока», когда яркость светодиода со временем медленно тускнеет. В отличие от ламп накаливания, «срок службы» светодиодов рассчитывается исходя из того, когда светоотдача снизится на 30 процентов.

Как используются светодиоды в освещении

Светодиоды используются в лампах и светильниках общего освещения. Небольшие по размеру светодиоды предоставляют уникальные возможности для дизайна. Некоторые решения светодиодных ламп могут физически напоминать знакомые лампочки и лучше соответствовать внешнему виду традиционных лампочек. Некоторые светодиодные светильники могут иметь встроенные светодиоды в качестве постоянного источника света. Существуют также гибридные подходы, в которых используется нетрадиционный формат «лампочки» или сменного источника света, специально разработанный для уникального светильника.Светодиоды предоставляют огромные возможности для инноваций в форм-факторах освещения и подходят для более широкого круга приложений, чем традиционные технологии освещения.

Светодиоды и нагрев

В светодиодах

используются радиаторы, которые поглощают тепло, выделяемое светодиодами, и отводят его в окружающую среду. Это предохраняет светодиоды от перегрева и перегорания. Управление температурой обычно является самым важным фактором успешной работы светодиода на протяжении всего срока его службы. Чем выше температура, при которой работают светодиоды, тем быстрее ухудшается качество света и тем короче будет срок службы.

В светодиодных продуктах

используются различные уникальные конструкции и конфигурации радиаторов для управления теплом. Сегодня достижения в области материалов позволили производителям разрабатывать светодиодные лампы, которые соответствуют формам и размерам традиционных ламп накаливания. Независимо от конструкции радиатора, все светодиодные продукты, получившие оценку ENERGY STAR, были протестированы, чтобы гарантировать, что они должным образом отводят тепло, чтобы светоотдача сохранялась должным образом в течение всего срока службы.

Чем светодиодное освещение отличается от других источников света, таких как лампы накаливания и компактные люминесцентные лампы (КЛЛ)?

Светодиодное освещение

отличается от ламп накаливания и люминесцентных по нескольким параметрам.При правильном проектировании светодиодное освещение более эффективное, универсальное и служит дольше.

Светодиоды

являются «направленными» источниками света, что означает, что они излучают свет в определенном направлении, в отличие от ламп накаливания и КЛЛ, которые излучают свет и тепло во всех направлениях. Это означает, что светодиоды могут более эффективно использовать свет и энергию во множестве приложений. Однако это также означает, что для производства светодиодной лампы, которая светит во всех направлениях, требуется сложная инженерия.

Общие цвета светодиодов: желтый, красный, зеленый и синий.Для получения белого света светодиоды разных цветов комбинируются или покрываются люминофором, который преобразует цвет света в знакомый «белый» свет, используемый в домах. Люминофор — это материал желтоватого цвета, которым покрываются некоторые светодиоды. Цветные светодиоды широко используются в качестве сигнальных ламп и индикаторов, таких как кнопка питания на компьютере.

В КЛЛ электрический ток течет между электродами на каждом конце трубки, содержащей газы. Эта реакция дает ультрафиолетовый (УФ) свет и тепло.Ультрафиолетовый свет превращается в видимый свет, когда он попадает на люминофорное покрытие внутри лампы. Узнайте больше о КЛЛ.

Лампы накаливания излучают свет, используя электричество для нагрева металлической нити до тех пор, пока она не станет «белой» или не станет раскаленной. В результате лампы накаливания выделяют 90% своей энергии в виде тепла.

Почему я должен выбирать продукты светодиодного освещения, сертифицированные ENERGY STAR?

Сегодня доступно больше вариантов освещения, чем когда-либо прежде.Несмотря на это, ENERGY STAR по-прежнему остается простым выбором для экономии на счетах за коммунальные услуги.

К светодиодным лампам

, получившим оценку ENERGY STAR, предъявляются особые требования, призванные воспроизвести опыт, к которому вы привыкли со стандартной лампой, поэтому их можно использовать для самых разных целей. Как показано на рисунке справа, светодиодная лампа общего назначения, которая не соответствует требованиям ENERGY STAR, может не распределять свет повсюду и может вызвать разочарование при использовании в настольной лампе.

ENERGY STAR означает высокое качество и производительность, особенно в следующих областях:

• Качество цвета
  • 5 различных требований к цвету для обеспечения качества с самого начала и со временем
• Световой поток
  • Минимум светоотдачи для обеспечения достаточного освещения
  • Требования к распределению света для обеспечения того, чтобы свет попадал туда, где он вам нужен
  • Руководство по утверждениям об эквивалентности, позволяющее предположить замену
• Душевное спокойствие
  • Подтверждено соответствие более чем 20 требованиям к характеристикам и маркировке
  • Долгосрочное тестирование для подтверждения заявлений на весь срок службы
  • Тестирование продуктов в операционных средах, аналогичных тому, как вы будете использовать продукт у себя дома
  • Минимальная трехлетняя гарантия

Как и все продукты ENERGY STAR, сертифицированные светодиодные лампы ежегодно проходят выборочную проверку, чтобы убедиться, что они по-прежнему соответствуют требованиям ENERGY STAR.

Для получения дополнительной информации о том, как выбрать лампу с сертификацией ENERGY STAR для каждого применения в вашем доме, просмотрите Руководство по приобретению лампочек ENERGY STAR (PDF, 1,49 МБ) или воспользуйтесь интерактивным онлайн-инструментом «Выбор света».

Что нужно знать о ремонте и замене светодиодных ламп

Все мы знакомы с постепенным отказом от ламп накаливания в пользу более экологически чистых и энергоэффективных светодиодных ламп, лент и светильников. Хотя вы, возможно, начали заменять несколько ламп, так как старые перегорели, вы, вероятно, заметили, что новое освещение может стоить руки и ноги.

Возможно, вы испытали шок от наклеек, когда впервые начали делать покупки. Там, где вы могли купить 3 упаковки старых ламп накаливания за пару долларов, новые светодиодные лампы могут стоить от 6 до 9 долларов за штуку. Замена 24 лампочек за один раз может стоить от 144 до 216 долларов.

Прежде чем вы решите, что сможете обойтись фонариком на телефоне, примите во внимание следующие факты о светодиодах от Министерства энергетики США:

• Они выделяют меньше тепла.
• Они потребляют от 20% до 25% энергии.
• Они могут прослужить до 40 000 часов, что в 15-25 раз дольше, чем лампы накаливания.
• Вы можете сэкономить почти 7000 долларов за 20 лет, вложив 216 долларов за 24 лампы накаливания.

Опции светодиодов

Светоизлучающие диоды (светодиоды) доступны во множестве различных стилей, например, умные лампы со встроенным Bluetooth и Wi-Fi. Они могут стоить от 40 до 100 долларов за лампочку, но способны активировать голосовые функции, такие как затемнение, изменение цвета и включение / выключение через удаленные приложения или приложения для смартфонов.

Светодиодные ленты

— еще один оригинальный способ добавить света в уникальные места. Используйте их в качестве подсветки под шкафом, художественного оформления или акцентирующего свечения в любом приложении. Они доступны с клейкой основой и источником питания низкого напряжения. Это делает установку несложной даже для самого неопытного домашнего мастера. Стоимость белых или меняющих цвет полос составляет от 50 до 300 долларов.

Хотите вывести энергоэффективное освещение на новый уровень? Подумайте о замене всего светильника на светильник со встроенным светодиодным освещением.Для этого проекта вам понадобится профессиональный разнорабочий или электрик. Стоимость оборудования составляет от 100 до 150 долларов плюс оплата труда.

Работаете дома и вам нужна лучшая система освещения? Светодиодные трековые светильники — идеальное решение. Обычно они состоят из шести светильников и могут быть подключены напрямую или подключаться к розетке. Цены варьируются от 50 до 200 долларов плюс установка.

Светодиодные фонари

работают не только в помещении, но и на улице. Выберите настенные светильники, потолочные светильники, садовые светильники или дорожные светильники.Сэкономьте еще больше энергии с помощью светильников на солнечных батареях.

Ремонт светодиодов

Использование светодиодных ламп вместо ламп накаливания дает массу преимуществ, и хотя они обычно более надежны, иногда они перегорают раньше, чем ожидалось. Когда старая лампа перегорает, ничего не остается, кроме как выбросить ее в мусорное ведро. Большим преимуществом светодиодных ламп является то, что вы можете отремонтировать практически все.

Преждевременное выгорание может быть вызвано плохим качеством компонентов, перегревом светодиода и скачками напряжения.Хорошая новость заключается в том, что вам не нужно иметь большой опыт, чтобы справиться с ремонтом, а стоимость значительно ниже, чем цена новой лампы.

Шаги по устранению проблемы

Шаг 1 — Разберите лампу, сняв корпус рассеивателя с помощью небольшой отвертки.

Шаг 2 — Найдите перегоревший светодиод по черному пятну или следам ожога.

Шаг 3 —Если видимых повреждений нет, используйте мультиметр для проверки работы диода.Коснитесь анода красным датчиком и катода черным датчиком, чтобы найти диод, который не горит.

Шаг 4 — Удалите неисправный светодиод горячим пинцетом.

Шаг 5 — Припаяйте старый светодиод к новому того же типа (обычно отмечен на печатной плате лампы). Температура пайки составляет 260 градусов C в течение не более 2 секунд.

Шаг 6 — Установите на место корпус рассеивателя. Возможно, вам придется использовать клей, чтобы держать его закрытым.

Пусть Puls осветит путь ремонта или замены светодиодов

Независимо от того, являетесь ли вы опытным мастером DIY или неопытным любителем, мастер Puls может помочь вам позаботиться обо всех ваших потребностях в ремонте или замене светодиодов.Наши специалисты имеют опыт работы со всеми видами электрического оборудования, обеспечивая безопасную и быструю настройку. При необходимости доступна удобная онлайн-запись на прием с обслуживанием в тот же день.

Хватит тратить деньги на неэффективные лампы накаливания и светильники. Позвольте мастеру Puls сделать все: от рекомендации правильной конфигурации и светодиодных продуктов до покупки и установки лучшего света для ваших нужд. Наши полностью проверенные специалисты могут отремонтировать поврежденные или перегоревшие светодиодные лампы, что является менее дорогостоящим решением вашей проблемы.

Позвоните или щелкните сегодня, чтобы назначить встречу и осветить все аспекты вашей жизни.

Светодиодное освещение | Министерство энергетики

Светодиоды

потребляют гораздо меньше электроэнергии, чем лампы накаливания, и декоративные светодиодные гирлянды, такие как огни рождественской елки, ничем не отличаются. Светодиодные праздничные светильники не только потребляют меньше электроэнергии, но и обладают следующими преимуществами:

• Безопаснее: светодиоды намного холоднее, чем лампы накаливания, что снижает риск возгорания или ожога пальцев.
• Более прочные: светодиоды изготавливаются с линзами из эпоксидной смолы, а не из стекла, и гораздо более устойчивы к поломке.
• Более длительный срок службы: та же светодиодная гирлянда может по-прежнему использоваться 40 праздничных сезонов.
• Более простая установка: до 25 цепочек светодиодов можно соединить встык, не перегружая розетку.

Ориентировочная стоимость электроэнергии для освещения двухметрового дерева в течение 12 часов в день в течение 40 дней

Тип света	Стоимость
Лампы накаливания C-9	10 долларов США.00
Светодиодные фонари C-9	0,27 доллара США
Миниатюрные лампы накаливания	2,74 доллара США
Светодиодные мини-фонари	Ориентировочная стоимость 0,82 долларов США

эксплуатационная стоимость 900 *

10 праздничных сезонов

Тип света	Стоимость
Лампы накаливания C-9	$ 122,19
Светодиодные лампы C-9	$ 17.99
Мини-лампы накаливания	55,62 $
Миниатюрные светодиодные фонари	33,29 $

* Предполагается, что 50 ламп C-9 и 200 мини-лампочек на дерево, с электричеством по 0,119 доллара за киловатт час (кВтч) (AEO 2012 г. в среднем для жилых домов). Цены на светильники основаны на котировках цен на небольшие объемы закупок у крупных розничных продавцов товаров для дома. Все затраты дисконтированы по ставке 5,6% годовых. Предполагается, что срок службы не светодиодных огней составляет три сезона (1500 часов).

Плюсы и минусы: светодиодные лампы

Светодиоды, более известные как светодиодные лампы, за последние годы прошли долгий путь — с точки зрения доступности, стоимости и разнообразия. Поскольку на рынке все время появляются новые продукты и конструкции, мы можем с уверенностью сказать, что светодиодные лампы подходят практически для всех типов осветительных приборов. Но — подходят ли они всем и хорошо ли работают в каждой комнате? Узнайте о плюсах и минусах, которые помогут вам принимать правильные решения по повышению эффективности вашего дома.

ПРОФИ

Они энергоэффективны и долговечны

Нельзя отрицать, что рост популярности светодиодных ламп связан с эффективностью по сравнению с лампами накаливания, компактными люминесцентными (КЛЛ) и люминесцентными лампами. Для освещения небольших светодиодов требуется меньше энергии, что означает меньшее потребление энергии, снижение счетов за электроэнергию и улучшение состояния окружающей среды (поскольку многие продукты могут быть переработаны).Сами лампы служат намного дольше, чем нить накаливания в старых осветительных приборах, при этом срок службы некоторых продуктов составляет более 10 лет или от 10 000 до 50 000 часов использования. Когда вы смотрите на доллары и центы, по некоторым оценкам, вы будете ежегодно экономить 15 долларов на каждой лампе при переходе от лампы накаливания к светодиодной.

Они выглядят как обычные лампочки

В течение многих лет лучшей и наиболее эффективной альтернативой лампе накаливания были КЛЛ с завитками.Это было эффективно, но не стильно.

КЛЛ не предназначена для использования в открытых подвесных светильниках или люстрах, а светодиодные лампы гораздо лучше справляются с задачей преодоления разрыва между дизайном и энергоэффективностью. Современные светодиодные лампы продолжают развиваться, приобретая формы и отделки, которые дополняют светильники, но при этом обеспечивают энергоэффективность. Существуют даже лампы, имитирующие нить накала лампы Эдисона.

Они во многих модификациях умного дома

Эффективность светодиодов

позволила изменить взгляды производителей и на другие товары для дома.При обновлении выключателей и розеток в моем собственном доме мы выбрали продукты со встроенными ночными светильниками и другими функциями, удобными для умного дома. «Светодиодные осветительные приборы энергоэффективны, не выделяют тепло и служат дольше, чем другие типы ламп», — объясняет Адам Хейс, старший менеджер по продукции Legrand, Северная Америка. «Помня об этом, домовладельцы должны искать светодиодные технологии в многофункциональных предметах первой необходимости, таких как ночные светильники с защищенными от несанкционированного доступа розетками, локаторные фонари с переключателями и диммерами, а также освещение под шкафами, чтобы помочь домовладельцам сэкономить энергию и средства.”

Теперь они более доступны

Стоимость светодиодных ламп с каждым годом снижается. Хотя по сравнению с лампами CFL они по-прежнему являются выгодным вложением, их стоимость считается основной. В хозяйственном магазине вы найдете широкий выбор светодиодной продукции. Ищите оптовые упаковки, чтобы получить лучшую цену за лампочку.

Отлично справляется с направленным светом

Светодиоды

отлично подходят для освещения цели, например, столешницы под шкафом или над зеркалом в ванных комнатах.В течение долгого времени их критиковали за неспособность предложить рассеянный свет, предпочитаемый в жилом пространстве. Эволюция продуктов продолжает адаптироваться, предлагая всенаправленные светильники с отражающими поверхностями, которые стремятся обеспечить равномерное рассеянное свечение.

Минусы

Они не всегда совместимы с диммером

Даже при доплате за светодиоды, которые заявляют, что они совместимы с диммером, вы все равно можете время от времени испытывать легкое мерцание светодиодных ламп, независимо от того, приглушен ли свет или включен на максимальную яркость.

Одной из основных причин мерцания или стробирования светодиодов является несовместимость диммера, трансформатора, самого прибора и лампочек. Выбирайте продукт хорошо протестированного бренда, но помните, что качество переключателя диммера, а также возраст и состояние осветительной арматуры также являются факторами. Нет никакой гарантии, что ваша регулируемая лампа оправдает ваши ожидания.

У них синий свет

Синий свет — более холодный конец спектра светодиодов — категорически больше похож на естественный полуденный свет, который предпочитают многие домовладельцы.Эксперты по освещению полагают, что более прохладные оттенки лучше подходят для освещения кухни и ванной комнаты, но не спальни или жилого помещения. Связанные с проблемами со здоровьем, включая лишение сна, длины волн, излучаемые синими светодиодными лампами, можно найти в смартфонах, телевизорах и лампах, которые мы используем в наших ночниках и прикроватных лампах. Исследователи предлагают избегать использования экранов перед сном, чтобы получить более спокойный ночной сон, и устранение воздействия этих синих световых волн является частью их логики. Выбор янтарного и мягкого белого светодиодного освещения в спальне и гостиной может помочь компенсировать эффекты, вызванные искусственными лучами дневного света.Некоторые критикуют этот противоположный конец спектра как недостаточно яркий — в зависимости от цвета вашей стены он может казаться теплым или слишком желтым.

Они теряют яркость

Внутреннее устройство светодиодной лампы сложнее, чем у обычной лампы. Хотя производители могут утверждать, что светодиоды работают более 10 000 часов, схема лампы нередко перегревается в зависимости от того, где она расположена.Перегрев (а также общий возраст лампы и повседневное использование) может способствовать сгоранию внутренней работы перед отметкой в ​​10 000 часов. Он может работать на максимальной мощности только 80 процентов своего срока службы. Во многих случаях лампа со временем будет давать меньше света (вы можете даже не заметить этого, поскольку это постепенное изменение), а в других случаях лампа вообще перестанет работать, если будет повреждена схема.

Как сделать светодиодный домашний свет своими руками?

Хотя светодиодные фонари имеют много преимуществ во многих сферах применения, для домашнего использования они все же немного дороги.Сегодня я расскажу, как сделать домашний светодиодный светильник своими руками. Идея «сделай сам» пришла от студента колледжа. Я покажу вам, как он это сделал сам.

«У меня дома установлено много ламп на потолке. Все они энергосберегающие люминесцентные лампы. Проблема в том, что мне приходится покупать новые лампы, чтобы заменять их много раз каждый год. освещение почти равно ежедневному энергосбережению.Кроме того, выброшенные лампы являются большим загрязнением для окружающей среды.Поэтому я хотел сделать своими руками долговечные светодиодные лампы для дома, которые являются энергосберегающими и экономичными.»

Как сделать домашний светодиодный светильник своими руками?
«У меня есть аккумуляторный фонарик с ярким светодиодным источником света. Он использовался более двух лет. Хотя он несколько раз падал на землю, а корпус сломался, он все еще может работать очень хорошо. Тогда я бы хотел сделать домашний светодиодный свет из энергосберегающих люминесцентных светодиодных ламп ». Принцип работы

и чертежи «Сделай сам»
«Во-первых, я должен спроектировать электрическую схему. Чтобы добиться хорошего освещения, я должен поставить несколько светодиодов в последовательные цепи, использовать неполярный конденсатор для ограничения тока и применить выпрямитель. схема для улучшения использования мощности.»

«Этот светодиодный домашний светильник использует бытовое электропитание, 220 В переменного тока. Переменный ток 220 В, подаваемый выпрямителем C1 и фильтруемый фильтрующим конденсатором C2, обеспечивает источник постоянного тока для светодиода 19. Обеспокоенность проблемой плохого освещения и тепла, я выбрал ток 15 мА в конструкции схемы. Измененная схема занимает меньше места, поэтому ее можно легко поместить в емкость для отработанной люминесцентной лампы ».

Процесс своими руками
«Убедитесь, что монтажная сторона платы обращена вверх, а полярность светодиода находится в правильном месте.Внимание, длинноногая часть положительна, а короткая — отрицательна. Паяльные работы можно начинать после установки печатной платы светодиодов. Перед пайкой убедитесь, что сторона для пайки обращена вверх. Рекомендуется использовать паяльник мощностью 30 Вт и подсоединить заземляющий провод. Обрежьте штырь. На этом сборка светового табло завершена. После этого поместите световую доску в световую чашку и приклейте к ней немного клея. Лучше закройте свет круглым плоским стеклом, чтобы снаружи не было контакта с внутренней проводкой, что безопасно для использования.

Стоимость и преимущества DIY
«Стоимость материалов для самостоятельного изготовления составляет менее 10 юаней. Вы также можете сделать своими руками другие светодиодные светильники для дома, изменив схему. Если этот светодиодный светильник для дома будет запущен в массовое производство, он станет очень популярным домашним освещением. меньше электроэнергии, но экономит больше денег ».

Рекомендуемые сообщения:
«4 основных преимущества и преимущества светодиодного освещения»
«Что такое светодиодное освещение»

.
