Размер подрозетников для бетона: То, что вам не скажут про подрозетники в магазине – какие выбрать Legrand или Schneider Electric?

Содержание

Коронки для подрозетников по бетону: виды, критерии выбора, цены

Выполнение в стенах больших отверстий дрелью с обычными сверлами и насадками не дает хорошего результата, края получаются неровными, процесс трудоемкий. Приходится делать более десятка сверлений, затем выдалбливать куски. Поэтому для бурения под монтаж электрических розеток используют перфораторы или установки со специальными коронками для подрозетников по бетону. Реже их применяют с мощной дрелью (не менее 800 Вт).

Оглавление:

  1. Что такое коронка?
  2. Классификация
  3. Критерии выбора
  4. Проделывание отверстий для розеток
  5. Цены

Общие сведения о коронках

Это приспособления в виде отрезка цилиндрической трубы с режущей сегментированной окантовкой, состоящей из 5-16 зубьев. Чем больше сегментов, тем эффективнее и быстрее выполняется сверление. В состав также входят фланец (переходник под патрон) для крепления к инструменту и центрирующее сверло, первым проникающее в стену и задающее направление основной режущей кромке.

За счет особенностей конструкции коронки просто и быстро проникают в поверхность. Используя их, за 5 минут получают полость с ровными краями. Насадки для подрозетников по бетону хорошо справляются не только с этим материалом, но и с искусственным или природным камнем, керамической плиткой, кирпичом.

Способы сверления:

  • Ударный. Для этого метода нужен мощный перфоратор и специальная насадка. Сердцевина отверстия крошится и полностью вываливается. Не подходит для железобетонных стен, так как пригодные для него коронки не справляются с резкой арматуры.
  • Безударный. При помощи дрели или перфоратора с коронкой, работающего в режиме сверления. Отличается от ударного отсутствием шума и вибрации, позволяет резать арматурные прутья. О разновидностях коронок для бетона и ЖБИ вы узнаете из этой статьи.

Виды коронок

1. Габариты.

Для достижения хорошего результата необходимо правильно подобрать размер и диаметр коронки под розетки. Длина рабочей части бывает различной — от 60 до 550 мм. Ее подбирают в зависимости от требуемой глубины (не менее 40 мм, оптимально 60-65). Стандартный диаметр — 68, предельный — 74 мм (у насадок, используемых для других целей, он может быть намного меньшим или большим). Перед покупкой рекомендуется уточнить размер подрозетников, для которых нужно выполнить сверления. Если есть сомнения по поводу диаметра, то лучше выбрать больший. В случае ошибки зазор несложно заделать цементным раствором, а вставить подрозетник в отверстие меньшего размера невозможно.

2. Классификация по материалу.

  • Из твердосплавной стали с победитовыми кромками. На режущем крае этого вида находятся напайки из сплава вольфрама и кобальта (победита). За счет низкой цены это самый востребованный тип коронок для выполнения сверлений под розетки, особенно для разовых работ. Недостатки — напайки часто отделяются от режущей кромки, нежелательно использовать на армированных участках стены. Но если соблюдать правила безопасной эксплуатации, делать перерывы, менять насадки — изделие прослужит долго. Важно дать остыть до того, как снять, это предотвращает отрывание напаек.
  • С алмазным напылением (для безударного метода). Режущая кромка покрыта крошкой из технических алмазов, поэтому их применение возможно и на армированном бетоне. Отверстие получается идеально ровным, без дефектов по краям. Ограничений по глубине сверления для алмазных коронок нет. Уровень шума и вибрации значительно ниже, ударные нагрузки отсутствуют. Скорость выполнения бурения намного выше, а количество пыли меньше. Преимущество — изделия способны к самовосстановлению, износостойкие. Для продления срока службы участков с армированием лучше избегать.
  • Из карбидно-вольфрамовых сплавов. Они не подходят для железобетонных стен. При попадании на арматурные стержни сразу выходят из строя. Достоинства — доступная цена, могут работать с обычной дрелью. Недостаток — сравнительно быстро изнашиваются без возможности восстановления, часто требую заточки.

3. Классификация по типу крепления.

Разновидности по хвостовику:

  • 3-хгранные.
  • 6-тигранные. Этот вид крепления, как и предыдущий, встречается чаще всего у бытовых дрелей.
  • SDS Plus. Наиболее применимый вариант, соответствующий разъемам всех современных бытовых моделей перфораторов, работающих с насадками, оснащенными хвостовиком диаметром 10 мм.
  • SDS Max. Используется только в мощном профессиональном оборудовании для коронок с диаметром хвостовика от 20 мм.
  • SDS Top.

Подбор подходящего хвостовика зависит от типа инструмента.

Рекомендации по выбору

Несколько советов:

  • Начинают с определения необходимых диаметра и глубины отверстий. Они зависят от размера монтажных коробок для розеток и должны быть одинаковыми с ними. Сверление получается на 1-2 мм шире, что позволяет плотно вставить в него подрозетник.
  • Нужно учитывать объем работ. Если он большой, то подойдут только варианты с алмазным напылением, твердосплавных может хватить лишь на 3-4 раза.
  • Разумнее приобретать изделия известных производителей (Bosch, Makita). Чтобы избежать покупки подделки рекомендуется проверять у продавца документы, подтверждающие происхождение и качество товара.
  • Перед покупкой обязательно хорошо осмотреть насадку на предмет отсутствия дефектов, задиров. Напыление должно быть равномерным, прочным, не осыпаться.
  • Использовать коронки по дереву для бетона нельзя.
  • Для дрели и перфоратора подходят варианты с разными хвостовиками. В первом случае это обычно шестигранник, во втором — разъем типа SDS.

Пошаговая инструкция по сверлению в бетонной стене подрозетника

Порядок действий при высверливании в стенах:

  • Подобрать инструмент и коронки.
  • Нанести разметку.
  • Вынести из помещения мебель и другие вещи, так как работа связана с обильным выделением пыли. Тяжелые предметы, которые невозможно переместить, накрыть пленкой.
  • Обязательно использовать средства индивидуальной защиты: очки, респиратор, перчатки, спецодежду.
  • Установить на перфораторе режим сверления.
  • Проделать по разметке отверстия. В процессе на перфоратор не давить, не перекашивать.
  • Оставшиеся фрагменты бетона выбить молотком и зубилом.

Если сверление идет с трудом, инструмент имеет небольшую мощность, то предварительно обычным сверлом проделывают несколько маленьких дыр по всему диаметру подрозетника. После этого надевают коронку и выполняют основную работу.

Стоимость

Цена зависит от материала, типа режущей кромки, производителя. Если нужно приспособление для одного-двух подрозетников, то можно купить дешевое китайское сверло. Изделия отечественных изготовителей более долговечны. Для многократного применения лучше приобретать насадки известных иностранных брендов.

ВидЦена, рубли
С алмазным напылением2000
Твердосплавные с победитовыми напайками 620
Карбидно-вольфрамовые260

Для разовой работы лучше купить карбидно-вольфрамовую насадку, для небольшого объема — твердосплавную с победитовой кромкой, для профессионального оборудования — с алмазным напылением.

Подрозетники: размеры, виды, различия

После демонтажа старой розетки или штробления стены под установку новой необходимо закрепить в стене подрозетник. Это изделие нужно для того, чтобы надежно зафиксировать розетку либо выключатель внутри подготовленного отверстия. Помимо этого в деревянных домах данное изделие дополнительно служит для того, чтобы предотвратить пожар при возгорании розетки. В этой статье мы рассмотрим основные виды и размеры подрозетников, применяемых в электромонтаже.

Материал изготовления

Для начала рассмотрим, из чего делают подрозетники и где применяется каждая разновидность. Итак, на сегодняшний день существует 2 основных материала изготовления:

  1. Пластик. Более популярен, может быть негорючим, благодаря чему подрозетник можно устанавливать в деревянной стенке (например, в вагонке или в брусе).
  2. Металл. Металлические изделия все больше отходят на задний план. Раньше они использовались для предотвращения распространения пламени, однако из-за того, что металл проводит электрический ток, в целях безопасности такой вид подрозетника теряет свою популярность.
  3. Дерево. Деревянные накладки могут использоваться при монтаже открытой электропроводки, когда розетку устанавливают непосредственно на стене. Такой вид исполнения также потерял свою популярность, но ранее использовался часто.

Конструктивные особенности

Следующее различие в подрозетниках – особенность самой конструкции. Существуют пластиковые стаканы для установки в гипсокартоне, а также бетоне. Основная разница между ними в наличии специальных прижимных лапок, которые в полых стенах (как правило, гипсовых) позволяют надежно зафиксировать стакан. Эти распорки выглядят следующим образом:

Обычные пластиковые подрозетники по конструкции не отличаются от железных и могут применяться не только для установки в бетон, но и кирпич, газобетон, а также пеноблоки. Фиксация таких изделий производится за счет наложения слоя алебастра в подготовленное отверстие.

Помимо этого подрозетники бывают открытого и скрытого типа установки. Первые чаще всего используют для крепления на плинтус, если есть необходимость провести проводку в плинтусе. Скрытые подрозетники были рассмотрены выше (обычный стакан, с ушками или без них).

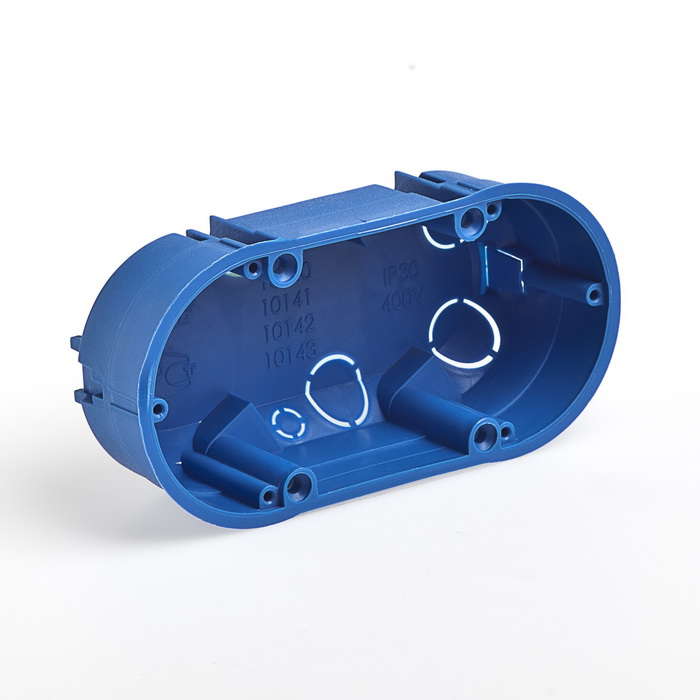

По форме монтажные коробки (их еще так могу называть) делятся на круглые, квадратные и овальные. Чаще всего используют круглый вид исполнения, однако иногда возникает необходимость применить квадратные изделия (они немного вместительнее). Овальные подрозетники нужны для того, чтобы одновременно можно было подключить двойную розетку (или 1, но с выключателем света).

Тут же следует рассказать о составных конструкциях, имеющих соединители, благодаря которым можно собрать до 5 стаканов в одну конструкцию, что удобно, если вы решили установить блок розеток в стене. Фото блочного вида монтажных коробок:

Ну и последнее различие между изделиями – глубина самого стакана. Существуют узкие, стандартные и углубленные подрозетники. Для различных условий применяется каждый отдельный тип корпуса. К примеру, глубокие коробки используют в том случае, если решено проводить электропроводку без распределительных коробок. В этом случае стакан будет сам служить распредкоробкой.

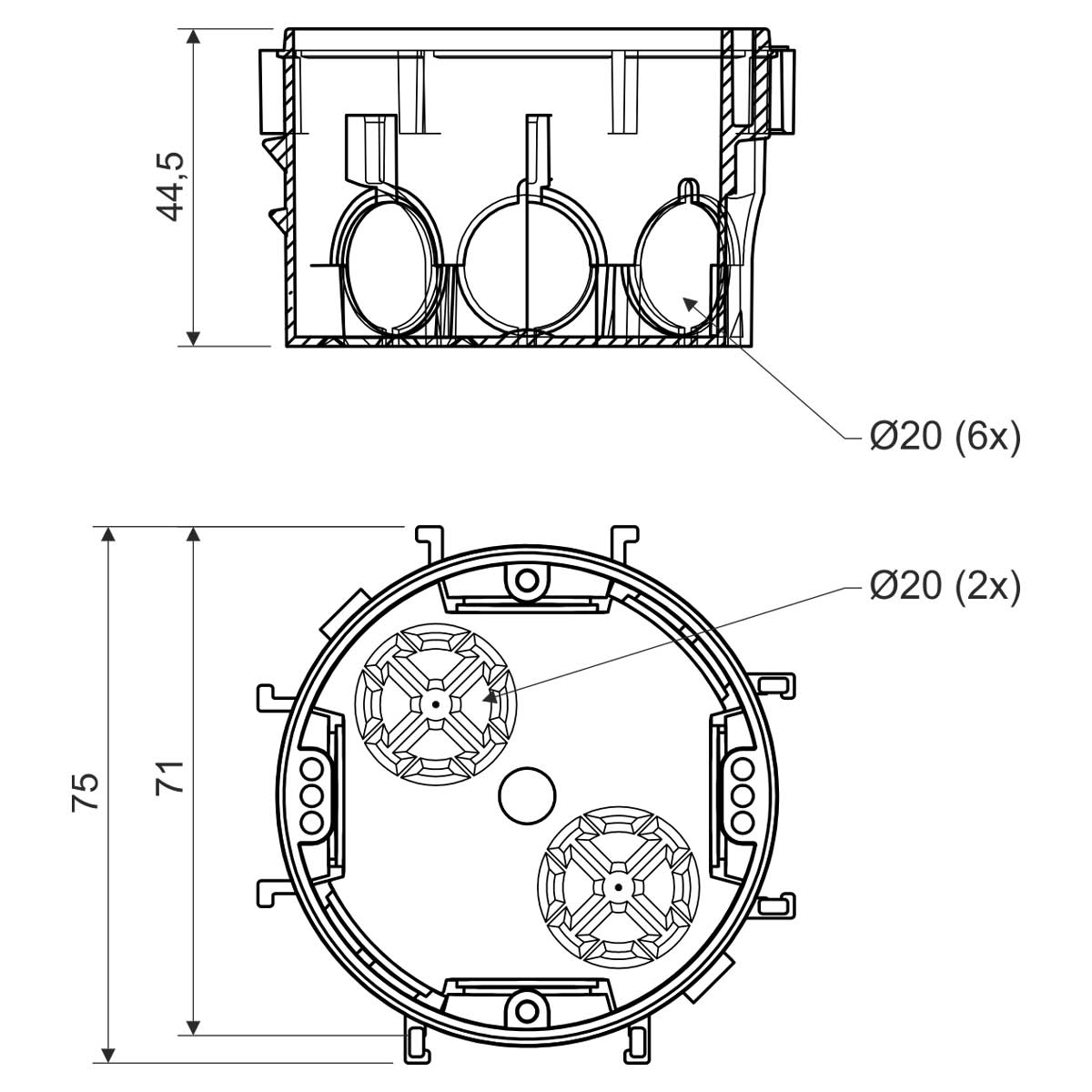

Типовые размеры

Ну и последнее, о чем хотелось бы рассказать – какие бывают размеры подрозетников. Стандартные габариты 68 на 45 мм, но при этом учтите, что внутренний диаметр будет 65 мм, а глубина – 40. У узких монтажных коробках глубина может быть 25 мм, а вот размеры углубленных изделий могут достигать 80 мм. Диаметр также может различаться и составлять не 65, а 60 мм, что востребовано в некоторых случаях.

Габариты квадратных подрозетников отличаются, в зависимости от производителя. Чаще всего используют размер 70*70 мм, однако могут быть и 60*60, как показано на фото ниже:

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели, какие бывают виды и размеры подрозетников. Как вы видите, для собственных условий можно выбрать подходящий вариант из широкого ассортимента товара!

Похожие материалы:

Подрозетник

Подрозетник предназначен для установки и защиты механизма розетки или выключателя и является обязательной частью электропроводки в квартире.

В настоящее время в основном выпускаются подрозетники из полипропилена.

Фиксация электроустановочных устройств в них выполняется при помощи саморезов, разжимные лапки практически не используются.
Рассмотрим основные виды, их размеры и предназначение.

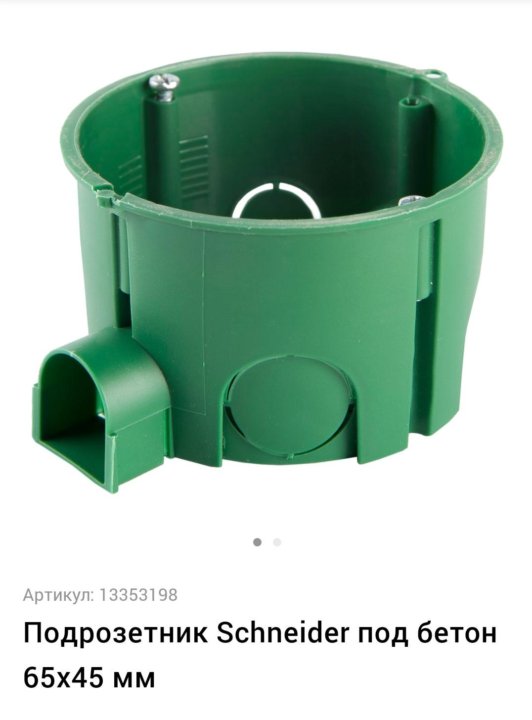

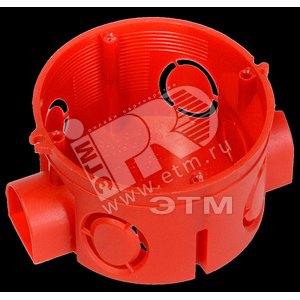

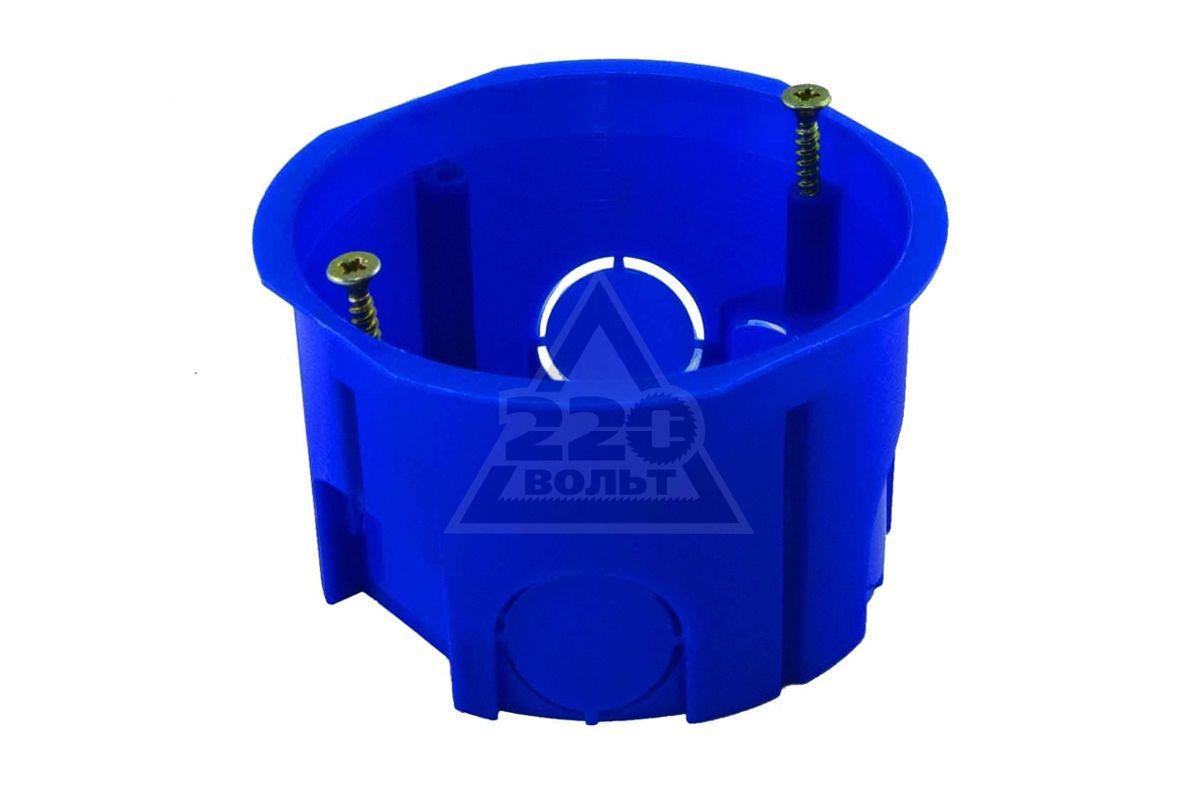

Подрозетники для бетона

Или подштукатурного монтажа. Подходят также для установки в кирпичные стены, пазогребневые перегородки и т.п. Существуют в нескольких размерах.

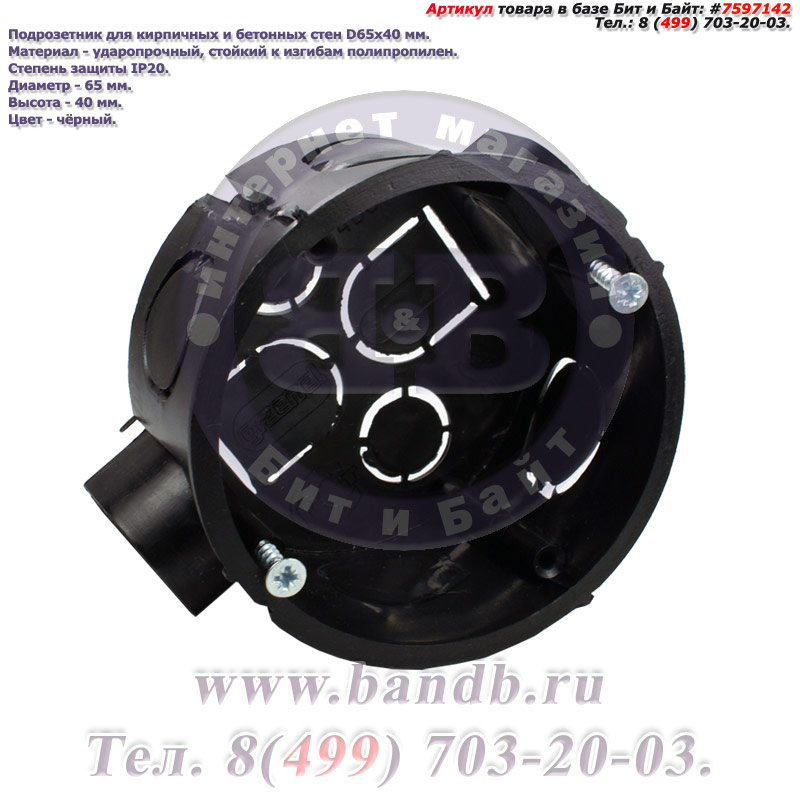

Подрозетник для бетона (диаметр 60мм, глубина 40мм, IP-20)

Подрозетник для бетона (диаметр 68мм, глубина 45мм, IP 30)

Оба варианта подходят для монтажа всех стандартных розеток или выключателей, но из личного опыта отмечу, что легче монтировать механизмы в подрозетник диаметром 68мм и глубиной 45мм.

Подрозетники могут объединяться в блоки при помощи каналов, которые являются частью корпуса, или присоединяемым кабель-каналом.

Разница в их использовании невелика, в основном это дело вкуса. При монтаже первого типа, требуется удаление боковых каналов у крайних подрозетников в блоке или при установке одиночного подрозетника.

А ко 2му типу потребуется дополнительное приобретение соединительных кабель-каналов.

Фиксация в стене производится алебастром или аналогичными гипсовыми смесями.

Подрозетники для бетона не подходят для установки в гипcокартонные и аналогичные стены! Их нельзя надежно зафиксировать.

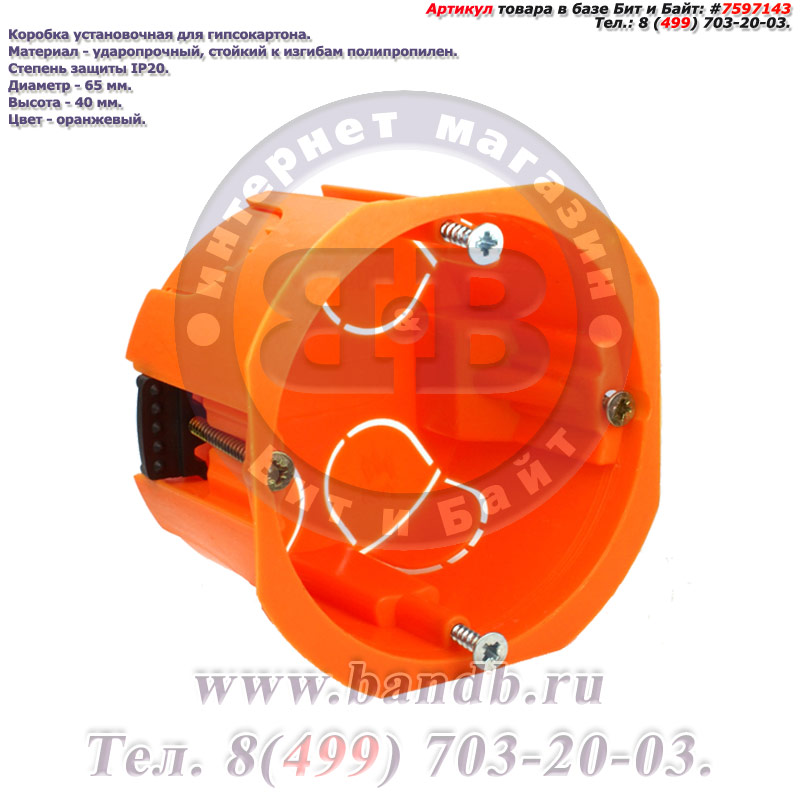

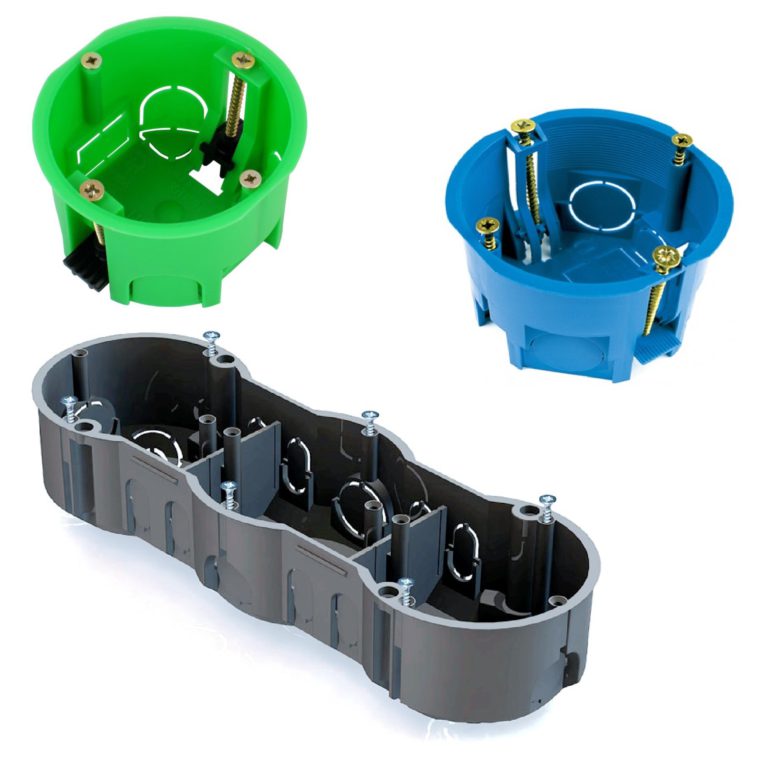

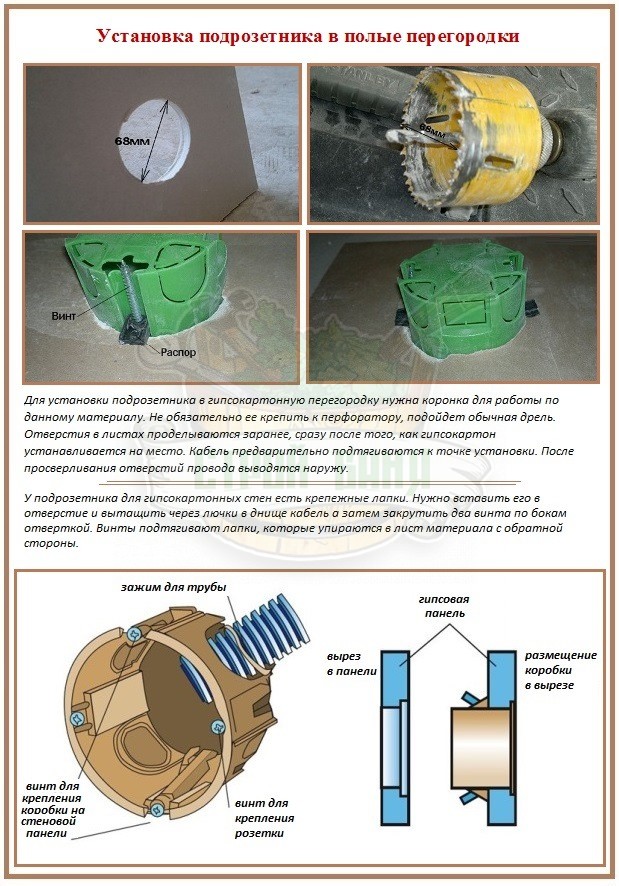

Подрозетники для гипсокартона

Отличаются от предыдущих наличием боковых лапок,винтовых зажимов. С их помощью подрозетник жестко фиксируется в стене из гипсокартона. Важно не промахнуться с диаметром отверстия в стене, иначе ширины лапок может не хватить.

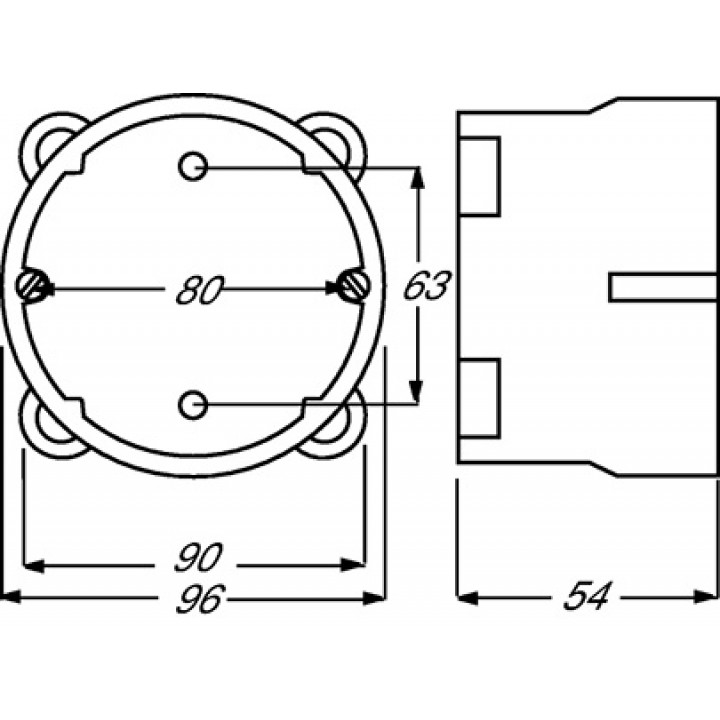

Основные размеры которые необходимо знать для точного расположения подрозетников, это диаметр, глубина и расстояние между подрозетниками для блока розеток.

В независимости от диаметра, 60 или 68мм, межосевое расстояние равно 71мм. Именно этот размер позволит смонтировать блок розеток(выключателей и т.п.) в одной рамке.

О том как установить подрозетники правильно и без перекосов читайте в следующей статье.

Как установить подрозетник в бетонную стену

Простые способы установки подрозетников

Энергоснабжение любого помещения должно обеспечивать возможность оперативного подключения электроустановок (в том числе бытовой техники). Для этого применяются розетки, размещенные на стенах. Поскольку подключение розеток к силовому кабелю должно быть надежным и безопасным, Правила устройства электроустановок (ПУЭ) предписывают наличие для каждой розетки корпуса, обеспечивающего защиту от поражения электрическим током. Розетки, исполненные для навесного монтажа (включая уличный) имеют собственный корпус, удовлетворяющий мерам безопасности. Для устройств, встраиваемых в стену предусмотрена установка подрозетников.

Монтажные коробки для розеток выполняют несколько функций

  • Конструкционную: коробочка должна быть прочно зафиксирована в стене, и надежно удерживать саму розетку.
  • Электробезопасность. Коробки для кирпичных, бетонных и гипсокартонных стен выполняются из диэлектрических материалов, и предотвращают попадание электрического потенциала с контактов на несущие конструкции.
  • Кроме того, защищенной оказывается и сама розетка. Внутрь корпуса не проникает влага, пыль, и посторонние предметы.
  • Пожарная безопасность. При возникновении возгорания внутри розетки, пламя не проникает за пределы подрозетника.
  • Эстетическая составляющая также присутствует. При монтаже подрозетников в кирпичной или бетонной стене, посадочное место выглядит аккуратно. Вокруг розетки получается ровная поверхность.

Требования к подрозетникам

Единого свода правил, описывающих монтаж коробок для скрытой установки электрических розеток, не существует. Правила устройства электроустановок требуют соблюдения общих требований пожарной и электробезопасности. В этом смысле установка коробки под розетку ничем не отличается от монтажа распределительной коробки. Существуют строительные нормы и правила (СНиП), которые определяют геометрию размещения розеток в помещении. Ну и здравый смысл никто не отменял.

Мы постараемся объединить все условия, при которых установка подрозетников не вызовет проблем при эксплуатации электрообрудования.

  • Материал коробочек должен быть достаточно прочным, чтобы выдерживать усилие, с которым из розетки вынимается вилка. Кроме того, сам корпус не должен выдергиваться из стены вместе с розеткой. Для этого на подрозетниках, предназначенных для установки на строительные смеси (как правило это гипс или алебастр), имеются отлитые на внешней поверхности ребра, пазы и зацепы. Технологические отверстия для заведения проводки также работают в качестве фиксирующих элементов.
  • В эти щели попадает пастообразный раствор, после высыхания выдернуть корпус можно, лишь разрушив часть стены или сломав пластик.
  • Подавляющее большинство подрозетников изготавливается из различных видов пластмасс. С одной стороны, это дешево, с другой — пластик является диэлектриком, и не разрушается под действием влаги.
  • На внутренней стороне коробочек должны быть отформованы ребра для крепления розеток.Многие помнят квартиры советской постройки, в которых розетки выпадали из стены при малейшем усилии. Раньше подрозетники делались из металла. Мало того, что это небезопасно, за гладкую поверхность не могли зацепиться распорные направляющие на розетке.
  • Кроме того, подрозетники оснащаются посадочными отверстиями для винтового крепления.
  • Пластик, из которого делают подрозетники, не должен поддерживать горение. С точки зрения стены (бетон или кирпич), это требование бессмысленно. Но от корящей розетки могут воспламениться обои на стене, или стоящая рядом мебель.

Необязательные, но полезные требования — возможность соединять несколько розеток между собой на стандартные фиксаторы. Это позволяет собирать конструкцию любой длины.

Переходим к непосредственному монтажу подрозетников

Перед началом работ желательно иметь полный набор расходных материалов. Силовой кабель, необходимое количество подрозетников (с небольшим запасом «на лом»), строительные смеси, клей ПВА. Электроинструмент, с помощью которого вы планируете вырезать отверстия.

Разметка

Вне зависимости от того, проложен силовой кабель заранее, или вы будете штробить под него стены одновременно с бурением ниш для розеток, установка подрозетников начинается с тщательной разметки.

Угадать, где будут размещаться электроприборы невозможно. Возможно, завтра вы захотите сделать перестановку в квартире. Поэтому розетки устанавливают по следующему принципу:

  • Для универсального использования — на высоте 30 см от чистого пола (имеется ввиду высота от уложенного чистового покрытия).
  • Для крупной бытовой техники (стиральная машина, холодильник) на высоте 1 метр.
  • Если блоки розеток монтируются над столешницами или тумбочками — не менее, чем в 10 см от поверхности.
  • Особый случай — монтаж розеток для телевизора, подвешенного на стену. Это индивидуальный проект.
  • А вот расстояние между центрами подрозетников — это константа (касается групповой установки, в ряд). Эта величина для установки стандартных розеток составляет 71 мм.

Необходимо также учитывать горизонтальное расположение. От углов, потолка, пола, дверных коробок — расстояние не менее 15 см. От радиаторов отопления не ближе 50 см. Разумеется, нельзя размещать розетки над приборами отопления (за исключением системы «теплый пол») и над кухонными плитами. Правила устройства электроустановок и СНиП запрещают установку розеток и прокладку проводов на стенах, непосредственно выходящих на улицу.

Делаем отверстия

Существует три основных способа. Преимуществ или недостатков между ними не существует. Все зависит от наличия у вас инструмента и насадок. Принципиальной разницы между установкой подрозетников в кирпичной или бетонной стене нет, поэтому технология схожая.

    Коронка по камню (бетону, кирпичу). Классический и самый быстрый вариант сверления стены под круглую коробочку.Диаметр такой насадки, как правило, 70 или 75 мм. Учитывая наружные размеры подрозетников (61–65 мм), лучше воспользоваться большей коронкой. Во-первых, заделать раствором лишнюю щель проще, чем втискивать коробочку в тесное отверстие. Во-вторых, у вас появляется небольшой запас на случай просчета в разметке.Затем, придерживаясь строго центральной разметки, высверливаем отверстия на глубину, превышающую длину подрозетника на 10–15 мм. Готовых отверстий у вас не получится, скорее всего место установки будет выглядеть так:Ничего страшного, сердцевина легко выбивается зубилом или шлямбуром.

Совет! Как поступить, если на пути коронки попалась арматура? (Касается только бетонных стен).

Идентифицировать металл под коронкой несложно. Вы точно не ошибетесь: заглубление прекращается, появляется характерный стук и вибрация.

Самый правильный совет — измените место установки розетки. Арматура имеет шаг 15–30 мм, если размещение не настолько принципиально — сдвиньте отверстие на 3–5 см. Перед этим, постарайтесь определить, в какую арматурину вы попали: вертикальную или горизонтальную. Это поможет избежать дальнейших ошибок.

Если передвинуть розеточный блок невозможно — придется удалять кусок арматуры. Для этого, выбейте «стакан» бетона, чтобы увидеть металл. Разбейте шлямбуром место вокруг арматуры на пару сантиметров. Проволоку диаметром 5–6 мм, можно перебить зубилом.

Более толстую арматурину придется высверливать.

Оптимальный вариант — вырезать этот участок болгаркой. С таким способом мы ознакомимся дальше.
Высверливание отверстий с помощью дрели. Не самый простой способ, но при отсутствии коронки можно проделать одно-два посадочных места. Принципиальное отличие — контур высверливается не по центральной точке разметки. Необходимо нарисовать вокруг нее окружность диаметром 75 мм. Затем надо как можно чаще насверлить отверстий по контуру.

А дальше, как и в первом варианте — шлямбур или зубило.

Совет: Не бойтесь нарушить целостность стены вокруг отверстий. Безусловно хочется, чтобы все выглядело красиво даже на подготовительном этапе: отверстия, как на картинке, идеально ровный ряд. Вы просто потратите лишнее время, все неровности заштукатурятся и закроются финишной поверхностью.

Кстати, если вы проводите монтаж подрозетников именно в кирпичной стене, высверливание не будет сложной задачей. Материал мягкий, легко сверлится даже без перфоратора: обычной дрелью с победитовым сверлом.

Если вы делаете нишу в красном кирпиче, старайтесь попасть между цементными слоями. Меньше разрушений (бетон выламывается кусками), и легче выбирать отверстие.


Монтаж подрозетников с помощью болгарки. Такой способ применяется не из-за отсутствия дрели или коронки по бетону. Если у вас есть болгарка, значит и перфоратор найдется. Просто это еще одна технология, не лучше и не хуже остальных.

Единственное условие, при котором этот способ незаменим — работа с железобетонной стеной особой прочности. Вы просто затупите дорогую коронку, а диски на болгарке стоят копейки.

Вместе со штробами для силового кабеля, просто вырезаем прямоугольные или квадратные отверстия с запасом вокруг подрозетников.

Выглядит безусловно грубо. На более-менее обработанных стенах, рука не поднимается на такое кощунство. А если до отделки еще далеко — это самый быстрый и эффективный способ. Также подходит и для кирпичных стен.

  • Самый не эстетичный способ — перфоратор в режиме отбойного молотка. К нему следует прибегать лишь в случае, если остальные способы невозможны. Тем не менее технология есть, и мы не можем ее игнорировать.
  • Конечный результат — готовые отверстия для подрозетников с подведенными штробами. Вычищаем ниши с помощью щетки или строительного пылесоса, и обязательно грунтуем.

    Установка коробочек

    В соответствии с разметкой, примеряем собранные блоки. Монтаж подрозетников производится вне зависимости от качества отверстий. Если коробка упирается в неверно высверленную нишу — ее надо расширить. Разметка — наше всё! Не ленитесь на этом этапе, даже если не хочется еще раз взять в руки зубило и намусорить.

    Опытные установщики закрепляют подрозетники на какую-нибудь направляющую, фиксируют идеальное расположение, а потом замазывают коробочки алебастром.

    Если просто усадить подрозетники в жидкий раствор, они могут сместиться до полного высыхания. Придется все долбить заново.

    Провода необходимо оставить с запасом 10–15 см. При установке розеток вы уберете лишнее, оставив небольшую установочную петлю.

    Вечный вопрос: устанавливать подрозетники до или после штукатурки

    Если поверхность покрыта гипсокартоном — такой проблемы нет. А что делать при установке подрозетников в кирпичной или бетонной стене?

    На самом деле, с технической точки зрения нет никакой разницы. Можно точно рассчитать высоту посадки: главное – чтобы подрозетник не торчал, даже на 1 мм. Если край будет утоплен на 3–5 мм, это не страшно. Монтажная площадка розетки упрется в стену, а для крепления воспользуйтесь более длинными шурупами.

    Проблема скорее психологическая — жалко сверлить отштукатуренную поверхность.

    При выборе последовательности (до или после штукатурки) следует учесть один нюанс: если кромка установленных подрозетников будет выступать над плоскостью стены, как вы будете ровно наносить штукатурку?

    Поэтому, оптимальный вариант: высверлить ниши, затем отштукатурить стены (останутся дыры для розеток с неровными краями), а после этого аккуратно подчистить кромку отверстий. Перед тем, как вмонтировать подрозетники, придется восстановить разметку.

    Далее — ничего нового. Монтируем подрозетники на алебастр, ждем пока высохнет. Останется немного подровнять края.

    Простой совет начинающим мастерам: Для того, чтобы алебастр или гипс не застывал слишком быстро, добавьте в воду клей ПВА. После замешивания раствор кристаллизуется в 2–3 раза дольше.

    Правда окончательного высыхания придется ждать несколько часов. Зато смесь будет во много раз прочнее.

    Видео по теме

    Как установить подрозетник в бетонную стену

    При монтаже скрытой электропроводки в доме или квартире невозможно обойтись без такого элемента, как подрозетник. Подрозетник служит для монтажа электрических розеток, выключателей, регуляторов, термостатов и аналогичного оборудования.

    Наиболее распространёнными являются подрозетники диаметром 65-68 мм и глубиной от 40 до 60 мм, которые имеют круглое сечение.

    Подрозетники для бетона и кирпича, в отличие от подрозетников для гипсокартона не имеют лапок-фиксаторов:

    В этой статье мы пошагово рассмотрим процесс установки подрозетника в бетонную стену.

    Необходимый инструмент и материалы:

    • Перфоратор;
    • Специальная коронка по бетону;
    • Шпатель;
    • Пластиковое ведро;
    • Акриловая грунтовка;
    • Алебастр или гипсовая шпаклёвка.

    Последовательность установки подрозетника в бетонную стену:

    Шаг 1. Размечаем место установки подрозетника. При ремонте современных квартир принято устанавливать розетки на высоте 30 см от пола, а выключатели — на высоте 90 см. Но при этом самым главным фактором для выбора места установки подрозетника является удобство.

    Шаг 2. Просверливаем отверстие в стене. Удобно и быстро сделать отверстие под подрозетник можно с помощью перфоратора и специальной коронки для ударного сверления.

    Я использовал коронку «Практика» диаметром 68 мм, которая предназначена для работы по бетону, кирпичу и камню:

    Шаг 3. После того как отверстие в стене готово необходимо примерить подрозетник и убедиться, что глубина отверстия соответствует длине подрозетника. Затем следует выломать одну из заглушек подрозетника и пропустить электрический кабель. Устройство штробы под кабель необходимо выполнить до фиксации подрозетника.

    Шаг 4. Обеспыливаем стенки ниши под подрозетник. Для этого удаляем бетонную пыль при помощи кисти или щётки, а стенки ниши пропитываем акриловой грунтовкой, а при её отсутствии просто водой.

    Шаг 5. При установке подрозетников в бетон или кирпич часто возникает вопрос: «С помощью чего фиксировать подрозетник?». Самым надёжным и доступным способом является использование строительного гипса — алебастра или гипсовых смесей (шпаклёвок и штукатурок).

    Я фиксировал подрозетник с помощью универсальной шпаклёвки Knauf Fugen. Плюсом является, то что этот материал широко используется в отделке помещений, поэтому если вы занялись ремонтом, то скорее всего он у вас есть, а также гипсовая шпаклёвка довольно быстро схватывается и надёжно фиксирует подрозетник.

    В пластмассовом ведре необходимо замесить небольшое количество гипсовой шпаклёвки, примерно 100 грамм на 1 подрозетник. Затем, надев резиновую перчатку, промазываем стенки ниши и сам подрозетник шпаклёвкой. Устанавливаем подрозетник в нишу и выравниваем его, ждём пока смесь застынет.

    На этом установка подрозетника в бетонную стену завершена. О том, как установить подрозетник в гипсокартон можно прочитать здесь.

    Как ровно установить подрозетники в бетон

    Подрозетники требуются практически во всех местах установки электроприборов. От того, насколько ровно установлен один или несколько подрозетников, зависит итоговый облик установленных розеток, выключателей и иных установочных изделий. Безусловно, ровность установки подрозетника не решает на 100% конечный итог – розетку или выключатель возможно идеально прикрутить даже в криво “вмазанный” подрозетник. Однако это не означает, что можно безответственно относится к “вмазыванию” круглых установочных коробок (это официальное название подрозетников).

    Криво установленный подрозетник может стать причиной многих страданий при чистовом монтаже установочных изделий. Поэтому ровный монтаж установочных коробок категорически рекомендован.

    Между прочим, подрозетники не всегда имеют округлую форму – встречаются квадратные установочные коробки, предназначенные под четыре модуля, по два в ряду. Да и вообще, существуют модели прямоугольной формы, по своему назначению заменяющие несколько одинарных подрозетников в ряду. Однако самыми распространенными являются именно круглые, поэтому на них мы сделаем основной акцент.

    На первый взгляд установить подрозетник в бетонную стену кажется делом простым. В принципе, это действительно так, “вмазать” установочную коробку может каждый. Единственный момент, с которым многие испытывают трудности – это ровность установки, особенно нескольких совмещенных подрозетников.

    Способ, который хочется описать, далеко не новый. Эти несколько дополнительных операций позволят качественно установить несколько подрозетников подряд в любые стены – бетон, кирпич, газобетон.

    Первый этап – разметка, нужно наметить горизонтальные и вертикальные оси каждого подрозетника. При монтаже нескольких коробок подряд нужно выдержать между ними правильное расстояние, чтобы будущие розеточные или иные модули корректно установились. Оптимальным расстоянием между осями (центрами) считается 71 мм., однако встречаются изделия, в соединительных элементах которых заложенно расстояние 70-72 мм. При установке 2-3 подрозетников это не имеет особого значения, однако для 5 коробок подряд важен каждый миллиметр.

    Перед установкой 5 точек в ряд (вертикальный или горизонтальный), следует уточнить конкретный размер устанавливаемых электроточек конкретной серии. По хорошему – собрать подрозетники на столе в ряд при помощи соединителей (обычно идут в комплекте к коробкам) и прикрутить все 5 розеток (или выключателей). Тогда вы узнаете, правильный ли размер по осям заложен производителем или нет. Зачастую 5 подрозетников в ряду могут не соответствовать размеру пяти розеток. Если возможности примерить розетки нет – между осями выдерживается расстояние 71 мм.

    Если наружная ширина коробки 70 мм. (с лицевой каемкой) – такие подрозетники без проблем устанавливаются с расстоянием между осями в 71 мм. Если же ширина 72 мм., то “сузить” оси коробок будет сложно. Для 2-3 модулей в ряду можно выдержать расстояние 72 мм, однако для 5 подряд лучше подобрать другие изделия.

    Итак, оси размечены – подрозетники могут монтироваться как в вертикальные, так и в горизонтальные ряды. Но некоторые серии розеток не предназначены для формирования вертикальных рядов (редкость, но случается), поэтому нужно уточнять этот момент.

    Второй этап – это выборка отверстий под установку. В бетоне это можно сделать алмазной коронкой для оборотистой дрели или болгарки. Более простой способ – набурить мелким буром отверстий по кругу и выбить середину перфоратором. Оптимальным диаметром отверстия является размер 75 мм. – тогда любой подрозетник свободно войдет и останется зазор под замазку. Глубина отверстия – около 50-60 мм., коробка должна входить в стену полностью. Чисто установленный подрозетник должен стоять заподлицо с чистовой шпаклевкой стен или немного заглубляться относительно плоскости стены.

    Для кирпича, гипса и прочих, более мягких стен (относительно бетона) подойдет ударная коронка для перфоратора. Данная коронка может сверлить и бетонные стены, но тогда ресурс ее работы сильно укорачивается. В кирпичных стенах ей сверлят с ударом, в пенобетоне и гипсе – в режиме сверления без удара.

    Когда отверстие сделано, в него примеряется подрозетник (или группа подрозетников), если все входит без проблем – обметается и грунтуется.

    Следующий этап – создание лекала. Многие установочные коробки комплектуются соединительными элементами для объединения в группы. Соединители могут конструктивно являться частью подрозетника или комплектоваться отдельной деталью. В нашем способе монтажа, соединители совершенно неважны, их может не быть вовсе. Роль эталонного шаблона, выдерживающего нужные расстояния между крепежными винтами выполняет самодельное лекало.

    Для изготовления лекала подойдет любой кусок профиля, например ПН27X28. В профиле намечаются и сверлятся отверстия для крепежных шурупов каждого подрозетника, таким образом, чтобы между левыми винтами первой и второй коробки (и всеми последующими) было расстояние 71 мм. Ну а расстояние между шурупами в одной коробке составляет 60 мм.

    Профиль-лекало должен быть длиннее всей группы подрозетников, чтобы было место закрепиться к стене. Для этого в профиле также сверлятся отверстия. Далее в лекало вкручиваются все коробки с плоской стороны, для этого используются шурупы, которые идут в комплекте с подрозетниками.

    Собранную конструкцию примеряют в заранее подготовленное углубление. Ничего не должно мешать профилю встать плотно к плоскости стены.

    Ну и финальная операция – вмазывание. Для закрепления подрозетников в бетоне, газобетоне и кирпиче подходит широкий список материалов. Это может быть гипсовая смесь: алебастр, густой фуген, ротбанд или гольдбанд и другие. Вполне подойдут и цементные смеси, в том числе и плиточный клей. Самое главное, что благодаря шаблону не требуется быстрое схватывание замазки.

    Замазку набивают в подготовленное отверстие и подрозетники вдавливаются сверху. Нужно вдавливать до тех пор, пока плоскость профиля шаблона не будет плотно прилегать к плоскости стены. Лекало выравнивают на горизонтальную ось группы подрозетников (или на вертикальную, при формировании вертикального ряда) и просверлив отверстия, закрепляют к стене. Вся лишняя замазка, что вылезла из-под коробок удаляется небольшим шпателем. Внутрь подрозетников также обязательно попадет замазка – она удаляется без проблем после снятия шаблона.

    При вмазывании важно проследить, чтобы ни один подрозетник не выпирал из плоскости стены. Если же некоторые коробки провалились немного глубже плоскости стены (что маловероятно) – ничего страшного.

    После схватывания замазочной смеси, шаблон-лекало откручивается, шпателем счищаются оставшиеся наплывы. Установка завершена!

    Для тех, кто любит “надежную надежность”, можно посоветовать дополнительное усиление крепления с помощью саморезов. Прямо через дно подрозетника, в стене сверлится отверстие и закручивается саморез с пластиковым дюбелем. В стенах из пенобетона и газобетона предварительное сверление ни к чему – саморез закручивается прям как есть. Удобно использовать саморезы с прессшайбой.

    Как не крути, но замазочная смесь обычно дает некоторую усадку, поэтому место вмазывания требует финишной шпаклевки. Поэтому лучшим решением по монтажу электрики будет монтаж до финишной шпаклевки стен.

    Совет: крепежные винты постоянно теряются, когда дело доходит до чистовой установки розеток и выключателей. Поэтому рекомендуется закручивать шурупы на место сразу после снятия шаблона. А чтобы они не мешали финишному шпаклеванию – винты закручиваются глубже плоскости стены.

    Как установить подрозетники до штукатурки

    Вообще проще выполнять установку по готовой штукатурке, однако выставлять подрозетники до штукатурки никто не запрещает. Другое дело, что это немного сложнее.

    Чтобы качественно выставить установочные коробки перед оштукатуриванием, необходимо наличие уже выставленных штукатурных маяков. Подставляя правило на маяки, нужно контролировать, чтобы подрозетники не выступали из плоскости будущей, оштукатуренной стены. Лучше всего даже немного заглубить коробки относительно правила на 1-2 мм., тогда наверняка не возникнет проблем с протягиванием штукатурного раствора правилом.

    Алгоритм вмазывания практически не отличается от вышеописанного, разница лишь в том, что шаблон крепится к стене не вплотную, а с учетом будущих слоев. Контролируя плоскоть правилом по маякам, выставляют шаблонную планку. Между шаблоном и стеной вставляются какие-либо клинья. После схватывания крепящего раствора, крепежные саморезы удаляются или притапливаются глубже, торчащие провода аккуратно сворачиваются в самих подрозетниках.

    Установка коробок под НЕмодульные устройства

    Подобные ситуации случаются редко, однако могут принести немало трудностей, если их не брать во внимание. Если будут устанавливаться немодульные розетки или выключатели (которые не помещаются в общую рамку) в один ряд, то между ними необходимо выдержать минимальное расстояние. Иначе дальнейшая установка будет невозможна!

    В качестве примера такой схемы можно взять дешёвый терморегулятор электрического тёплого пола – данное изделие не обладает модульностью и не помещается в общие рамки с другими розетками. Конечно, есть терморегуляторы, подходящие к общим рамкам, но они более дорогие и привязаны к определённой коллекции установочной электрики. Поэтому если используется устройство без общей рамки – выдержать расстояние обязательно!

    Итак, подавляющее большинство розеток, выключателей, терморегуляторов и прочих, в чистовом виде имеют ширину 86 мм. Соответственно между коробками под немодульные розетки должно быть минимальное расстояние (по осям) 86 мм. Но это если “в притирку” и не точно, а вдруг выключатель окажется шире? Поэтому лучше делать минимальное расстояние между осями установочных коробок 90 мм. или более.

    Ну вот и подошла статья к концу. Для установки подрозетников в бетон и прочие материалы – ее более, чем достаточно.

    Установка (монтаж) подрозетников (розетки) в бетонную стену своими руками — пошаговая инструкция

    Электрическая система в жилом или офисном помещении оснащается розетками для подключения оборудования, которые удерживаются специальными подрозетниками. Существуют изделия, предназначенные для крепления в легких перегородках из гипсокартона или в несущих стенах из бетона. От качества установки монтажной коробки зависит безопасность эксплуатации электрической розетки.

    Виды подрозетников

    Для установки розеток или выключателей в стены из бетона используются пластиковые монтажные коробки без прижимных планок. В конструкции устройства предусмотрены выходы для проводки и соединительные муфты, позволяющие собрать несколько элементов в блок.

    Существуют специальные единые блоки, предназначенные для установки тройной розетки или комбинированного блока, состоящего из выключателей и розеток. Конструкция отличается повышенной жесткостью на изгиб и кручение, допускается установка в несущие стены и перегородки, вы

    socketserver — фреймворк для сетевых серверов — документация Python 3.9.1

    Исходный код: Lib / socketserver.py


    Модуль socketserver упрощает задачу написания сетевых серверов.

    Существует четыре основных конкретных класса серверов:

    класс сокет-сервер. TCPServer ( адрес_сервера , RequestHandlerClass , bind_and_activate = True )

    Используется протокол Internet TCP, который обеспечивает непрерывные потоки данных между клиентом и сервером. Если bind_and_activate истинно, конструктор автоматически пытается вызвать server_bind () и server_activate () . Остальные параметры передаются в базовый класс BaseServer .

    класс сокет-сервер. UDPServer ( адрес_сервера , RequestHandlerClass , bind_and_activate = True )

    Здесь используются дейтаграммы, которые представляют собой дискретные пакеты информации, которые могут прибыть из строя или быть потеряно во время транспортировки.Параметры То же, что и для TCPServer .

    класс сокет-сервер. UnixStreamServer ( адрес_сервера , RequestHandlerClass , bind_and_activate = True )
    класс сокет-сервер. UnixDatagramServer ( адрес_сервера , RequestHandlerClass , bind_and_activate = True )

    Эти менее часто используемые классы похожи на TCP и Классы UDP, но используют сокеты домена Unix; они недоступны на платформы, отличные от Unix. Параметры такие же, как у TCPServer .

    Эти четыре класса обрабатывают запросы синхронно ; каждый запрос должен быть завершено до того, как можно будет начать следующий запрос. Это не подходит, если каждый запрос занимает много времени, потому что он требует много вычислений, или потому, что он возвращает много данных, которые клиент медленно обрабатывает. В решение — создать отдельный процесс или поток для обработки каждого запроса; то ForkingMixIn и ThreadingMixIn классы смешивания могут использоваться для поддерживать асинхронное поведение.

    Создание сервера требует нескольких шагов. Сначала необходимо создать заявку класс обработчика путем создания подкласса BaseRequestHandler и переопределение метода handle () ; этот метод будет обрабатывать входящие Запросы. Во-вторых, вы должны создать экземпляр одного из классов сервера, передав его адрес сервера и класс обработчика запросов. Рекомендуется использовать сервер в с оператором . Затем позвоните в handle_request () или serve_forever () метод объекта сервера для обрабатывать один или несколько запросов.Наконец, вызовите server_close () чтобы закрыть сокет (если вы не использовали с оператором ).

    При наследовании от ThreadingMixIn для поведения резьбового соединения, вы должны явно объявить, как вы хотите, чтобы ваши потоки вели себя при внезапном неисправность. Класс ThreadingMixIn определяет атрибут daemon_threads , который указывает, должен ли сервер ждать завершение потока. Вы должны установить флаг явно, если хотите потоки вести себя автономно; по умолчанию Ложь , что означает, что Python не завершится, пока все потоки, созданные ThreadingMixIn , не будут вышел.

    Серверные классы имеют одинаковые внешние методы и атрибуты, несмотря ни на что. сетевой протокол, который они используют.

    Замечания по созданию сервера

    На диаграмме наследования пять классов, четыре из которых представляют синхронные серверы четырех типов:

     + ------------ +
    | BaseServer |
    + ------------ +
          |
          v
    + ----------- + + ------------------ +
    | TCPServer | -------> | UnixStreamServer |
    + ----------- + + ------------------ +
          |
          v
    + ----------- + + -------------------- +
    | UDPServer | -------> | UnixDatagramServer |
    + ----------- + + -------------------- +


    Обратите внимание, что UnixDatagramServer является производным от UDPServer , а не от UnixStreamServer — единственная разница между IP и Unix потоковый сервер — это семейство адресов, которое просто повторяется в обоих Unix серверные классы.

    класс сокет-сервер. ForkingMixIn

    sklibfun.mif

    % PDF-1.4 % 1 0 obj > endobj 9 0 объект > endobj 2 0 obj > endobj 3 0 obj > endobj 4 0 obj > поток Acrobat Distiller 7. 0 (Windows) FrameMaker 7.22008-01-16T11: 59: 59Z2008-01-16T11: 59: 59Zapplication / pdf

  • sklibfun.mif
  • ccimr_migadm.gen
  • uuid: 9d286695-b153-4c39-af56-342467965404uuid: 68aaec34-2404-40fd-aaa2-07da2d23fe3c конечный поток endobj 5 0 obj > endobj 6 0 obj > endobj 7 0 объект > endobj 8 0 объект > endobj 10 0 obj > endobj 11 0 объект > endobj 12 0 объект > endobj 13 0 объект > endobj 14 0 объект 3510 endobj 15 0 объект > endobj 16 0 объект > endobj 17 0 объект > endobj 18 0 объект > endobj 19 0 объект > endobj 20 0 объект > endobj 21 0 объект > endobj 22 0 объект > endobj 23 0 объект > endobj 24 0 объект > endobj 25 0 объект > поток HWr ܸ} WLi (k7JN4N \ e «rHQ ߜ / خʃ-

    Типы заполнителей | EasyMix Concrete UK Ltd

    Заполнители являются важной частью широкого спектра строительных приложений, используемых как в жилых, так и в коммерческих проектах, и они составляют огромная часть в составе таких материалов, как бетон и цемент. Заполнители по определению представляют собой совокупность сыпучих материалов, таких как песок, гравий и щебень. Их добывают из карьеров, карьеров и даже из материалов, добытых в море в некоторых странах. Готовый бетонный бетон на 80% состоит из заполнителей, а асфальт на 95% состоит из заполнителей.

    Тип 1: Гранитные заполнители

    Это лучший заполнитель для высококачественного бетона. Поскольку он бывает разных оттенков, таких как серый, красный и розовый, его также можно использовать в качестве декоративного элемента.Сам гранит состоит из кристаллов полевого шпата, кварца и слюды, которые определяют цвет камня.

    Тип 1: Заполнители известняка

    Агломераты известняка образуются в результате дробления осадочной породы. Этот тип заполнителя является одним из наиболее часто используемых в дорожном строительстве и железобетоне, помимо гранита и гравия.

    Гравийно-балластные заполнители

    Гравийные агрегаты получают путем просеивания добытой породы и дробления природного камня. Гравийные заполнители не обладают такой прочностью, как их гранитные аналоги, но их часто дешевле купить. Еще одно, несколько нишевое, но все же положительное качество — низкое содержание радиоактивности. Гравийные заполнители используются для фундаментов и бетонов, а также для изделий из железобетона и материалов, используемых в дорожном строительстве. Есть два типа гравийных заполнителей:

    • Камень скребковый — обычный, натуральный или дробленый
    • Гравий — окатанная галька обычно речного или морского происхождения

    Вторичные агрегаты

    Полученные путем измельчения строительных отходов (бетон, кирпичи и асфальт), вторичные заполнители разработаны как эффективный и недорогой вариант по сравнению с другими материалами.Он примерно в два раза дешевле гранита, но не такой прочный, как его более дорогой аналог. Однако вторичные заполнители имеют широкий спектр применения: крупномасштабный наполнитель для бетонов с прочностью 5-20 МПа, строительство дорог, ремонтные работы (используются под асфальтированными участками и тротуарами) и для укрепления слабых грунтов.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
