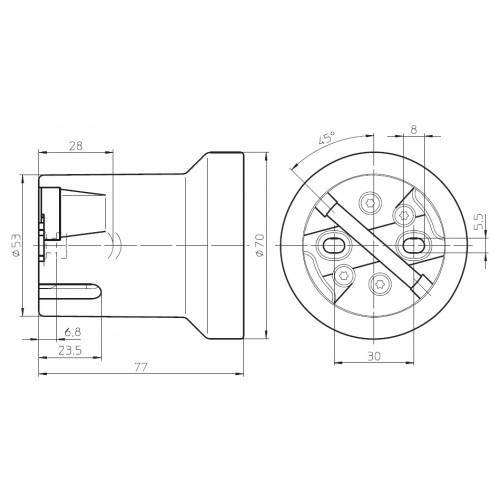

Размеры патронов для ламп: Типы, виды и размеры цоколей ламп

Содержание

виды, типоразмеры, устройство, критерии выбора

Ни один человек не может представить своего существования без электрического освещения. И удивительно, когда человек не понимает, каким образом меняется лампочка в патроне, хотя такие индивидуумы встречаются крайне редко. А вот о самом устройстве патронов и их видах знают не все – это факт. В сегодняшней статье речь пойдёт именно об этом. Попробуем разобраться, какими могут быть патроны для лампочек, насколько сложно они устроены, как их отличить по внешнему виду при необходимости замены лампы, чтобы не нести осветительный прибор с собой в магазин.

Ни один современный человек не может обойтись без электрического света
ФОТО: lepnina-oboi.com

Читайте в статье

Для чего предназначен патрон в осветительном приборе

Если проводить аналогии, то патрон можно сравнить с гнездом тех же наушников, для которого штекером является лампочка. В зависимости от вида, лампа может вворачиваться или просто вставляться в патрон. При этом создаётся надёжный контакт токоведущих проводов с излучателем. Для обывателя проблема заключается в том, что цоколи ламп, равно как и патроны под них, не всегда имеют одинаковый размер и внешний вид. А значит, имеет смысл разобраться, как классифицируются те или иные соединительные узлы домашней электросети.

Для различных светильников требуются разные патроны под определённые лампы
ФОТО: rmnt.ru

Виды патронов, их маркировки и материалы изготовления

Первое, что видит человек, переехавший в новостройку – это патроны, свисающие с потолка на проводах. Чаще всего, это самые распространённые соединители, предназначенные для обычного винтового цоколя лампы накаливания. Но в процессе ремонта возникает необходимость установки различных светильников, к которым простейшие лампочки просто не подойдут. Именно тогда домашний мастер начинает задумываться о видах цоколей и их маркировках – эта информация необходима при закупке осветительных приборов. Разберём подробно, какими могут быть патроны для ламп, из чего они могут быть изготовлены.

Часто, это первое, что видит новый владелец в новостройке
ФОТО: tam-bet.ru

Простейший патрон под винтовой цоколь, его устройство и принцип работы

Такие патроны могут иметь два различных диаметра. Маркируется этот вид буквой «Е», после которой указывается размер. В России применяется три типоразмера подобных патронов – Е27 (наиболее распространённый вариант под привычную лампу накаливания), Е14 (более тонкий патрон под излучатель, называемый «миньоном») и Е40 – изделие для промышленного освещения.

Простейший винтовой патрон из пластика под цоколь Е27
ФОТО: chelny-svet.com

Каким образом возникает контакт между патроном и лампочкой

Принцип работы таких патронов прост. К металлическому «стакану» с резьбой подключается нулевой провод, а внутри, на «дне» расположен фазный контакт. При вворачивании лампы фазный контакт попадает на центр цоколя. Так цепь замыкается, и через излучатель начинает течь электрический ток. При этом резьбовое соединение удерживает лампу, не давая ей вывалиться из патрона.

Так выглядит обычный патрон под винтовой цоколь изнутри
ФОТО: elektrik380.ru

Из чего изготавливают винтовые патроны Е40, Е27 и Е14

Материалы изготовления могут быть разнообразными. Чаще всего, это пластиковая, карболитовая или керамическая оболочка, внутри которой располагаются медные, латунные, а иногда даже стальные (что бывает очень редко) контакты. Производитель выбирает материал в соответствии с моделью, формой и условиями эксплуатации светильника. Наиболее подходящими для приборов, в которых будут использоваться лампы накаливания, является керамика, которая не боится высоких температур. А при работе светильника с колпаком, температура внутри будет значительной. Ведь лампы накаливания выделяют большое количество тепла.

Карболит со временем начинает разрушаться, и патрон приходится менять
ФОТО: elektrika.ru

Патроны под штырьковые цоколи и их разновидности

Такие патроны обозначаются латинской буквой «G», а цифра после наименования будет означать расстояние между двумя гнёздами под штырьки. Встречаются, хотя и значительно реже, патроны на 4 гнезда. В этом случае указывается расстояние по диагонали между противоположными контактами. Такие коннекторы применяются для галогеновых, неоновых и светодиодных ламп. Наиболее частая область применения – точечные потолочные светильники или направленные споты.

Штырьковые патроны предельно просты по конструкции
ФОТО: stil-svet.ru

Штырьковые патроны предназначены для маломощных излучателей. Их контакт не настолько плотен, как у винтовых, вроде Е14 или Е27. Некоторые характеристики подобных патронов имеет смысл рассмотреть списком.

  1. От G4 до G10 – эти патроны подходят для галогеновых ламп, имеющих невысокую мощность, не более 60 Вт. При этом патрон G9 предназначен для плоского петлеобразного цоколя.
  2. GU10 – довольно интересный вариант патрона. Внешне практически не отличается от G10, но имеет фиксаторы. На штырьках цоколя должны быть небольшие утолщения, которые входят в пазы при повороте лампы, максимальная мощность которой не должна превышать 50 Вт.
  3. G13 – патрон позволяет использовать лампы немного большей мощности – до 80 Вт.
  4. GX53 – то же, что и G10, но имеющий большее расстояние между штырьками. Имеет малую толщину, что позволяет его установку в подвесные конструкции при небольших зазорах. Максимальная мощность лампы – 50 Вт.
Таблица цоколей для патронов с буквенно-цифровыми маркировками
ФОТО: dekoriko.ru

Принцип работы и устройство штырькового патрона

Здесь всё довольно просто. Лампа вставляется в патрон так, чтобы штырьки цоколя попали в предназначенные для них пазы. Некоторые модели патронов данного вида требуют поворота излучателя. Такую фиксацию можно сравнить с установкой или снятием стартера с люминесцентного светильника. На какой из двух контактов будет подаваться фаза, а на какой нейтраль – значения не имеет.

Такие патроны также могут быть изготовлены из керамики или пластика. Они могут отличаться и по расположению – торцевые, подвесные, стоечные.

Патрон GU10 для светодиодных и люминесцентных ламп
ФОТО: maxcom.byПатрон G9 – его форма сильно отличается
ФОТО: spot-svet.ruИнтересный переходник с Е27 на G9
ФОТО: eldorado.ru

Достоинства и недостатки различных видов патронов

Попробуем разобраться с плюсами и минусами патронов, изготовленных из различных материалов. А начать следует с наиболее распространённых изделий – из карболита и керамики.

Среди достоинств материала можно отметить:

  • невысокую стоимость;
  • устойчивость к высоким температурам;
  • распространённость (проблем при необходимости замены не возникнет).
Керамический G4 для подключения светодиодных или галогеновых точечных светильников
ФОТО: ачинск.бигсклад.рф

Но помимо плюсов, есть у таких изделий и чувствительные минусы:

  • качество подобных патронов оставляет желать лучшего;
  • материал чрезвычайно хрупок, что, вкупе с первым пунктом, способствует частым поломкам с необходимостью замены;
  • контакты (в последнее время всё чаще) делаются из простого металла, подверженного коррозии, что приводит к ухудшению соединения, его нагреву и отгоранию либо попросту исчезновению. А значит, нужно быть готовым к тому, что чистить такие контакты придётся часто.
Это тоже одна из разновидностей патрона под штырьковый цоколь
ФОТО: krsk.au.ru

Критерии выбора: на что обратить внимание, приобретая патрон для осветительного прибора

Для начала следует определиться, будет ли меняться один из патронов или замене подлежат все элементы. В первом случае необходимо подобрать определённую форму и размер, а во втором можно немного отойти от габаритов. Однако и старые лампы выбрасывать смысла нет, поэтому лучше всего, если новые патроны будут совершенно идентичны снимаемым.

В таком потолочном светильнике можно установить даже керамический винтовой патрон
ФОТО: naberezhnye-chelny.el43.ru

При замене лучше всего подобрать патрон того же типоразмера, но изготовленный из более стойкого материала. К примеру, если осветительный прибор имеет хорошую вентиляцию и в него не планируется установка ламп накаливания, которые очень сильно греются, лучше всего остановиться на патроне с силиконовой оболочкой. Этот материал эластичен, долговечен и никогда не выкрашивается, что частенько случается с карболитовыми и керамическими изделиями.

Силиконовые патроны можно вешать даже без люстры
ФОТО: lampagid.ru

По типу цоколя можно сказать следующее. Если есть возможность установки патрона под штырьковый цоколь, то лучше остановиться на этом варианте. Качество современных винтовых патронов настолько низкое, что о нём лучше вообще забыть. Исключение составляют дизайнерские электроприборы, собранные вручную от первой до последней детали. Вряд ли владельцу подобного эксклюзива придёт в голову мысль заменить в них патроны.

Вряд ли владелец захочет что-то менять в такой люстре
ФОТО: dekormyhome.ru

Приобретая патроны для осветительных приборов, стоит внимательно рассмотреть контакты на них. Они должны быть плотными. Малейший недочёт в соединении приведёт к нагреву, отгоранию верхнего слоя, дальнейшему ухудшению контакта и ещё большему повышению температуры. Вот такой замкнутый круг.

Варианты фиксации патронов в светильниках, люстрах и на других поверхностях

При разработке интерьера помещения дизайнером патроны могут просто свисать на проводе, без какого либо дополнительного крепления. А вот при изготовлении люстр на производстве, чаще всего используются медные, стальные или латунные трубки. На концах изогнутого «тоннеля» в таких случаях, находится резьба, на которую и наворачивается патрон. Провод пропускается внутри трубки и проходит по ней до места соединения. Такую же конструкцию имеют и различные настольные светильники, торшеры или бра.

Приспособления для фиксации патронов в светильнике или люстре
ФОТО: festima.ru

Если речь идёт о керамическом патроне, то он зачастую крепится при помощи небольших болтиков к металлической платформе. А вот патроны под штырьковые цоколи фиксируются немного иначе.

Крепление при помощи защёлок

О потолочных точечных светильниках можно не говорить. Патроны на них вовсе не фиксируются. Достаточно того, что корпус светильника крепится в отверстии потолка или мебели. Сама же лампа вниз выпасть не может – её придерживает бортик на корпусе осветительного прибора. А вот в люстрах фиксация патронов необходима. Обычно она осуществляется при помощи пластиковых защёлок, которые входят в специально подготовленные для них посадочные места. Это очень удобно при необходимости демонтажа патрона, который производится быстро и просто. Нужно лишь нажать на защёлки пальцами с двух сторон и вытянуть патрон из пазов.

Несколько слов напоследок

При самостоятельном монтаже освещения в комнатах квартиры или частного дома, очень важно подобрать такие патроны, которые не только прослужат максимально долго, но и будут доступны при возникновении форс-мажорной ситуации. Приобретая патрон для светильника, не стоит пренебрегать ознакомлением с его техническими характеристиками. Ведь даже самое качественное изделие не прослужит долго, если в него установить неподходящий по параметрам излучатель. Также имеет смысл обратить внимание на IP патрона. Класс защищённости выбирается в зависимости от помещения, где будет устанавливаться этот элемент электросети. К примеру, если установить обычный, незащищённый патрон в ванной комнате, его контакты начнут окисляться уже через месяц. Если же выбор сделан правильно, устройство, вместе с лампочкой, независимо от его конструкции и вида, будет долгое время радовать владельца бесперебойной работой. Предлагаем вам ознакомиться со светильниками, в которых замена патронов вполне возможна.

Надеемся, что сегодняшняя статья была не только интересна, но и полезна нашему читателю. Любые вопросы, в случае их возникновения, можно задать в комментариях ниже. Наша редакция обязательно на них ответит в максимально сжатые сроки.

Уважаемые читатели! Огромная просьба, если у Вас имеется опыт установки, замены или приобретения патронов для ламп, поделиться им с начинающими домашними мастерами. Эта информация будет для них весьма полезна. Также интересует ваше мнение по поводу сегодняшней статьи: что вы думаете о ней. И ещё, не забывайте оценивать наши обзоры. Это важно для автора.

А напоследок предлагаем вашему вниманию видеоролик, который более полно раскроет тему сегодняшнего разговора.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

как не ошибиться с выбором лампы

При выборе лампочки необходимо обращать внимание на тип ее цоколя, иначе она может попросту не подойти к патрону светильника. Какими бывают цоколи лампочек и как разобраться в существующем многообразии цоколей разного типа.

Существую следующие типы цоколей:

1) Первая буква указывает на тип цоколя:

E – резьбовой цоколь (Эдисона)
G – штырьковый цоколь
R – цоколь с утопленным контактом
B – штифтовой цоколь (Байонет)
F– цоколь с одним штырьком
      a – цилиндрический штырёк
      b – рифленый штырёк
      c – штырёк специальной формы
S – софитный цоколь
K – цоколь с кабельными соединениями
H – цоколь для ксеноновых ламп
P – фокусирующий цоколь

T – телефонный цоколь
W – основание, в котором электрический контакт с патроном осуществляется непосредственно через токовые вводы, расположенные на стеклянном основании лампы.

2) Число в обозначении цоколя указывает диаметр соединительной части или расстояние между штырьками.

3) Строчные буквы на конце показывают количество контактных пластин, штырьков или гибких соединений (только для некоторых типов):
      s – один контакт
      d – два контакта
      t – три контакта
      q – четыре контакта
      p – пять контактов

4) Иногда к первой букве добавляется еще одна буква, уточняющаяя (для некоторых типов):
U – энергосберегающая лампочка;
V – цоколь с коническим концом;
A – автомобильная лампа.

Светодиодные лампы имеют стандартные цоколи, которые подходят к большинству применяемых в быту патронов.

Резьбовой цоколь Е (Эдисона):

Цоколь Е10 – это самый маленький из резьбовых цоколей. Каждый из нас в детстве наверняка вворачивал миниатюрные лампочки с этим цоколем в елочные гирлянды. А еще они применяются в карманных фонарях.

Цоколь Е14 – так называемые «миньоны» для миниатюрных классических ламп, чаще всего используемых в небольших светильниках, бра и люстрах. Современные светодиодные лампы также изготавливаются в таком цоколе, ими можно заменить любую стандартную лампу накаливанию, при этом произойдет существенная экономия электроэнергии. Их отличает наибольшее разнообразие типов: грушевидная, свечеобразная, каплевидная, шарообразная, зеркальная и др.

Цоколь Е27 – осветительные приборы с таким цоколем наиболее распространены, они подходят под стандартные патроны, которые установлены в каждом помещении. Светодиодные лампы с таким цоколем максимально напоминают стандартные и привычные нам лампы накаливания, они подойдут к любому светильнику с аналогичным патроном. Можно также приобрести лампы с цоколем Е26, который предназначен для напряжения в 110 В.

Цоколь Е40 – цоколь «голиаф». Используется в основном в уличных светильниках, и для освещения производственных помещений. При замене обычной лампы на светодиодную с аналогичным цоколем, вы сэкономите затраты на электроэнергию в 10 раз, и получите лампу с долгим сроком службы – более 10 лет.

Штыковой цоколь G:

Штырьковый цоколь G использовался ранее для установки трубчатых люминесцентных ламп. Здесь для соединения лампы и патрона используется штыревая система. Цифрой обозначается расстояние между контактами. Буквы U X Y Z указывают на модификацию конструкции. Такие цоколя не являются взаимозаменяемыми!

Цоколь G13 – В серии светодиодных ламп созданы трубки Т8 и Т10, которые идеально подходят для установки в патрон G13. На эти лампы легко заменить ранее использовавшиеся люминесцентные лампы. Помимо общего цоколя светодиодные трубки имеют схожий внешний вид с люминесцентными.

Цоколь G53 – Наиболее актуальной заменой галогенных ламп для освещения эксклюзивных бутиков является светодиодная лампа с цоколем G53, она обеспечивает яркий и приятный цвет, показывая товар в самом привлекательном свете.

Цоколь GU10 – имеет утолщения на концах контактов для поворотного соединения с патроном. Такой вид цоколя имеют стандартные потолочные светильники. В серии светодиодной продукции с таким цоколем можно приобрести лампы серии GL-BR.

Цоколь GU5,3 – наиболее часто встречается в галогеновых лампах накаливания MR16. Такой цоколь используется в ювелирных магазинах, для освещение витрин, подсветки для картин, акцентного освещения, в мебельных светильниках, в подвесных и натяжных потолках. Светодиодные лампы с таким цоколем представлены достаточно широкой линейкой, поэтому они смогут полноценно заменить галогенные лампы.

Штифтовой цоколь B:

Этот вид ламповых цоколей появился в процессе эволюции конструкции Эдисона. Он был разработан для того, чтобы ускорить процесс замены лампочек и сделать их более компактными. В его основе — пара симметрично расположенных круглых боковых штифтов, которые вставляются в соответствующие им прорези патрона. Затем цоколь фиксируют, прокручивая на четверть оборота.

Цоколь ВА – разновидность штифтового цоколя лампы накаливания, применяемая в автомобилях. Этот подтип обладает несимметричными боковыми контактами, что позволяет закрепить лампу в патроне определённым образом и сфокусировать световой поток автомобильных фонарей, фар, навигационных судовых огней и т.

д.

Цоколь с утопленным контактом R:

Помимо основных, существуют достаточно редкой встречающиеся такие типы цоколей, как цоколь с утопленным контактом R. Основные представители ламп с цоколем R7s – кварцевые галогенные лампы. Они используются в осветительных установках высокой интенсивности. Такие лампы маленькие и легкие, их применяют в сетях переменного тока 220 В, 50Гц. Обратите внимание, после обозначения цоколя R7s, указываются цифры: 78 или 118. Они показывают общую длину лампы в мм.

Софитный цоколь S:

Софитный двусторонний цоколь S как правило применяется в светильниках для освещения ванных комнат, подсветке зеркал или сценическом оборудовании. Цифрами обозначают диаметр корпуса (S6, S7, S8,5).

Фокусирующий цоколь P:

Применяется для прожекторов, фонарей, кинопроекторов, навигационных огней и т.д. Этот цоколь лампы накаливания содержит в себе сборную линзу, которая и направляет поток света в нужную сторону. Цифры обычно обозначают диаметр фокусирующего фланца или части цоколя, на которой горизонтально устанавливается лампа.

Телефонный цоколь Т:

Эти цоколи подходят лампочкам подсветки, пультов, мнемосхем и т.д. Цифры означают измеренную по контактным пластинкам внешнюю ширину.

Цоколь типа W:

В случае такого цоколя контакт с патроном происходит прямо через токовые вводы, которые расположены на стеклянном основании лампы. Цифрами обозначают общую толщину стеклянной части с одним токовым вводом. Далее следует знак умножения и ширина основания цоколя в миллиметрах.

На сегодняшний день существует так же ряд нестандартных цоколей, используемых в некоторых проекционных лампах, цоколь с кабельным соединением (К), а так же специальные цоколи для ксеноновых ламп, обозначаемые буквой Н и цифрами в соответствии с модификацией.

При создании светодиодных ламп были учтены различные варианты цоколей. Светодиодные лампы производятся под самые распространенные различные виды патронов. Поэтому решив заменить любую из ранее используемых вами ламп, вам не составит труда найти аналогичную замену в линейке светодиодных ламп с подходящим для вас цоколем.

Вернуться к списку

Типы и виды цоколей ламп освещения

Вне зависимости от того, какие виды лампочек при организации освещения планируется использовать: энергосберегающие, светодиодные, галогенные или аналоги накаливания, упор при выборе делается на цоколь. Учитывается разновидность и особенности конструкции осветительного прибора, чтобы подобрать нужный осветительный элемент к нему.

Обзор существующих видов

Цоколь – важная часть конструкции галогенных, люминесцентных и прочих лампочек, он обеспечивает плотную установку изделия в светильник определенного вида. А дополнительно к тому еще и дает возможность подключить его к сети.

Виды и маркировка

Несмотря на это существует еще и бесцокольная лампа – это узкоспециальная разновидность, предназначенная для организации системы освещения автомобиля (лампочки Н10, НВ3, D1S).

Существуют различные типы:

  • резьбовой – Эдисона Е;
  • штырьковой G;
  • штифтовой B;
  • цоколь, контакты в котором утоплены – R;
  • фокусирующий – Р;
  • софитный аналог S;
  • кабельный вид К;
  • телефонный – Т;
  • бесцокольный – W.

В обозначении обычно зашифрованы размеры или другие характеристики держателя. Например, для лампы Е14, Е27, Е40 характерен диаметр резьбовой части конструкции. Это может быть значение 14, 27 или 40 мм в зависимости от того, какие типы рассматриваются. А вот разновидности цоколей G5, G12 отличает расстояние между контактными штырьками: 5 или 12 мм.

Кроме того, держатели предназначаются для подключения к сети с различными значениями электрических параметров. Например, существуют лампы для системы освещения 12, 24 вольт, а другие виды позволяют подключиться только к сети 220 вольт.

Резьбовой цоколь Е

Данный вид встречается в следующих вариациях: Е5, Е10, Е12, Е14, Е17, Е26, Е27, Е40. Представленные типы цоколей характеризуются размерами от минимальных до максимальных. Например, исполнение Е5 характеризуется высотой и диаметром, равными 5 мм.

Резьбовой держатель может быть установлен в галогенных, люминесцентных и аналогах с нитью накаливания. Кроме того, светодиодные источники света довольно часто встречаются именно с таким цоколем.

Наиболее распространенные: Е14, Е27, Е40. Причем последняя разновидность чаще устанавливается в люминесцентных ртутных источниках освещения, а также является частью ламп накаливания. Е14 обычно встраивается в грибовидные источники света и аналоги в форме свечи, «свечи на ветру». Е27 можно встретить в качестве держателя ламп совершенно любых типов.

Еще одна особенность цоколей Е14, Е27, Е40 – питание от сети 220 вольт. Благодаря этому энергосберегающие лампы, которые требуют использования ПРА, могут подключаться напрямую к источнику питания.

Штырьковый вариант

При выборе нужно ориентироваться на расстояние между контактами (штырями). Если предусмотрено количество выступающих элементов более 2, ориентиром становится диаметр окружности держателя. В зависимости от того, какие исполнения лампы со штырьковым держателем выбраны, появляется возможность выполнить подключение системы освещения к источнику питания 220 вольт или 12/24 вольт.

В обозначении держателя G могут быть и другие буквы: G4, GU4, GY4, G5, GU5.3, GX5.3, G6.35, GU10, G9, G12, G13, G23, G53, GU53, GX53, GX70. U, X, Y, Z – обозначают модификацию конструкции. При этом названные виды не являются взаимозаменяемыми.

Держатель G4 можно встретить в галогенных осветительных элементах, предназначенных для подключения к источнику питания 12/24 вольт. Целевое назначение – точечный свет, встраиваемые системы освещения. Низковольтные лампы с таким держателем также могут быть светодиодные. Исполнение G5 применяется в люминесцентных аналогах, например Т5.

Держатель GU5.3 является частью ламп, целевое назначение которых – встраиваемые системы освещения. Такой вариант входит в конструкцию ламп светодиодных и галогенных, он подходит для источника света типа MR16, который, в свою очередь, используется при организации подсветки витрин, ниш и декоративного освещения. Источником питания может выступать электросеть 12/24 вольт или 220 вольт.

Особенность GU10 – уплощения на торцевых участках контактных элементов, что способствует более надежному соединению с патроном. Источники света с такой контактной частью питаются от сети 220 вольт.

Аналог GU6.35 – сходен по характеристикам с вариантом GU5.3, но расстояние между штырями составляет 6,5 мм, а в качестве источника питания может выступать только сеть переменного тока 220 вольт. Если исполнения типа G5 характеризуются контактными элементами в виде штырьков, то вариант G9 оснащен вытянутыми петлями. Расстояние между ними составляет 9 мм. Используются такие виды источников освещения при организации акцентного освещения и декоративной подсветки.

Исполнение G13 – распространенный вариант, используется в светодиодных и энергосберегающих люминесцентных источниках света с формой колбы в виде цилиндра. Благодаря этой особенности названные виды являются взаимозаменяемыми.

Вариант G23

Расстояние между штырями – 13 мм. Другой вариант G23 немного отличается по конфигурации, так как помимо штырей держатель имеет еще и пластиковый выступ. Крепление осуществляется посредством установки контактных элементов в гнездо с отверстиями.

Цоколи компактных люминесцентных ламп

Аналог держателя G53 характеризуется существенным расстоянием между штырями – 53 мм. Целевое назначение ламп с таким контактным элементом – направленный свет в торговых залах, ресторанах, галереях. Исполнение GX53 применяется в лампочках для установки в подвесные и натяжные потолочные конструкции. Штырьки по форме аналогичны контактам GU10. При установке лампочка поворачивается.

Выбор лампы с учетом типа цоколя

В первую очередь необходимо определить, к какой сети будет выполняться подключение: 12/24 В, 220 В, потому как разные типы держателей могут быть предназначены для подключения к сетям с различными параметрами. Выбор контактного элемента галогенных, светодиодных и энергосберегающих ламп делается на основании устройства светильника, в который производится его установка.

Определить подходящий вариант можно по маркировке: G12, GX70, G5, E27, E14, E40, GX53 и пр. Также виды ламп обычно указывают на конструкционные особенности. Например, для энергосберегающих или светодиодных осветительных элементов Т5 подходит вариант G5.

Каждый из вариантов предназначен для эксплуатации в определенных условиях. Бывают исполнения для постоянных и переменных сетей. Кроме того, можно подобрать держатель лампочки под осветительный прибор разного целевого назначения: встраиваемые или подвесные светильники, вариант направленного или рассеянного освещения, функциональные или декоративные светильники.

Патроны для ламп накаливания, патроны миньоны.

Перед тем как покупать понравившийся светильник, уточните, патрон какого типа в нем установлен – это важно. Данная информация пригодится вам и при замене ламп.

На фото:

Патрон светильника и цоколь лампы — это детали, которые должны идеально подходить друг другу.

Определение

Патрон – это устройство, посредством которого лампочка подключается к электрической сети. Патрон для лампы, как правило, изготавливают из термостойких пластмасс, реже – из керамики. Он может быть с винтовой резьбой (тогда лампочка вкручивается) или с пружинными гнездами (лампа фиксируется при помощи «ножек»-штырьков, расположенных на цоколе).

Виды патронов

Под резьбу или штырьки. В бытовых светильниках чаще всего встречаются три типа патронов: винтовые двух диаметров и штырьковые. Далеко не всегда типу лампы (накаливания или люминесцентной) соответствует какой-то один тип цоколя.

Чаще всего лампы накаливания имеют винтовой, а люминесцентные и галогенные – винтовой или штырьковый цоколь. В свою очередь, светильники для них оснащаются соответствующим патроном.

Стандартный патрон

Для лампы с цоколем Е27. Это винтовые патроны для ламп накаливания и так называемых энергосберегающих ламп – КЛЛ (компактная люминесцентная лампа). Осветительные приборы с таким патроном наиболее распространены, так как лампу к ним подобрать проще всего. Подойдет такой патрон для ламп накаливания, для энергосберегающих люминесцентных ламп, для галогенных ламп, и даже для светодиодных ламп. То есть выбор здесь очень широкий: можно установить модель с прозрачной, зеркальной либо матовой колбой, большей или меньшей мощности (и таким нехитрым способом корректировать уровень освещенности в помещении).

На фото:

Патрон миньон

Для лампы с цоколем Е14. В быту такие лампочки называются миньонами. Они могут иметь декоративный вид (как, например, модели в форме свечки), однако их мощность редко превышает 60 Вт. А значит, если вам нужен светильник для общего освещения большого пространства, лучше отдать предпочтение прибору, рассчитанному на несколько подобных лампочек.

Винтовые патроны под лампы миньоны устроены так же, как и стандартные патроны. Отличается лишь внутренний диаметр – 14 и 27 мм соответственно.

На фото:

Патроны для ламп с цоколями G

Для галогенных и люминесцентных ламп. Видов G-патронов довольно много. Каждый из них предназначен для определенной лампы. Поэтому перегоревшую лампочку лучше взять с собой в магазин – так будет проще выбрать новую.

Следует также знать, что светильник, имеющий патрон для галогенных ламп (низковольтных штырьковых), работает исключительно в паре с трансформатором. Последний поставляется в комплекте с прибором, но не является частью его конструкции. Это значит, что, например, в случае с токопроводной системой придется думать, где разместить коробку трансформатора: спрятать под подвесным потолком или просто привинтить к стене.

На фото:

конструкция, виды, способы подключения и крепления

Патрон для лампочки — промежуточный элемент, используемый для удобного и надежного соединения электропроводки и лампы. Нередко к нему крепят различные декоративные элементы современных люстр и светильников.

Устройство

Конструкция электрических патронов зависит от серийного ряда. Наиболее распространены изделия модели E-серии с резьбой Эдисона. Есть три основных элемента — наружный корпус в форме цилиндра, куда крепятся металлическая гильза с резьбой Эдисона, донышко и керамический вкладыш.

Латунные контакты и специальные планки используются для передачи электрического тока от кабеля к цоколю лампы. Чтобы повысить безопасность при эксплуатации, на центральный контакт цоколя подают фазу, что уменьшает вероятность соприкосновения с фазой.

Патроны G-серии характеризуются тем же принципом работы, но имеют более простую конструкцию и используют иной метод передачи тока на цоколь.

Маркировка

В соответствии с ГОСТ изделия с резьбой Эдисона делятся на три основные типа — E14, E27 и E40. Первые называются «миньонами» и используются в СВЧ-печах, морозильных камерах, вторые — в светильниках, последние — при организации уличного освещения. Принцип действия везде одинаков, а отличия связаны с дизайном и габаритами.

На корпусе патронов имеется маркировка. При расшифровке можно узнать характеристики изделия. E14 устанавливают в приборах с током потребления не более 2 А и мощностью до 440 Вт, E27 – до 4 А (880 Вт), E40 — до 16 А (3500 Вт). Каждая модель рассчитана на переменный ток напряжением 250 В.

Разновидности по способу установки

Фактически способ установки — то, как именно изделие крепится к лампе в светильнике или другом электрическом оборудовании. Если несколько лет назад альтернативы резьбовому соединению не было, то сейчас используются патроны штырькового типа. Последние подразумевают крепление с помощью штырьков, расположенных на цоколе.

Резьбовое соединение — классическая схема с закручиванием лампочки. Фаза с него на лампочку передается тогда, когда последняя полностью закручена и обеспечено соприкосновение гильзы цоколя с контактами патрона.

Есть третий вариант — комбинированные приборы с цоколем GU10, используемые в современных люстрах. Сначала лампочка вставляется в патрон, затем закручивается в замке до упора. Элементы с поворотно-резьбовым соединением характеризуются сложностью конструкции, но незаменимы там, где осветительные приборы подвергаются периодическим/постоянным механическим воздействиям, включая вибрации.

Разновидности по типу цоколя

Выбор цоколя зависит от используемых лампочек:

  1. Практически для всех экономок, люминесцентных и обычных ламп применяют тип E27 с традиционным резьбовым соединением. Патрон подходит для светодиодных приборов бытового пользования и ряда галогенок.
  2. Небольшие лампочки могут эксплуатироваться с патронами типа E14 (миньонами). Число в маркировке указывает на диаметр — в данном случае 14 мм.
  3. G-патроны — изделия, использующие штырьковое крепление. Подходят для экономок и галогенок с такой же конструкцией.

Как подключить патрон для лампочки

Подключение патрона осветительных приборов к электропроводке дома осуществляется одним из двух методов — разъемным или неразъемным. В первом случае (способ называется «винтовым») крепление осуществляется при помощи винта с резьбой либо специальной клеммы.

Неразъемное крепление связано с самодельной пайкой или запрессовкой на заводе-изготовителе изделия. Последняя процедура актуальна для элементов серий G4-G10. Из них заранее выводятся два изолированных кабеля, длина которых не превышает 100 мм. К электрической проводке элементы крепятся при помощи клеммной колодки.

Обыкновенный электрический

Для начала нужно разобраться с процедурой сборки обычного электрического патрона. Изготавливается керамический вкладыш, к которому прижимается пластинка из латуни, используемая в качестве основного контакта. На другой стороне вкладыша находится стальная пластина — к ней прикручивают винт, обеспечивающий надежное крепление пластины на вкладыше. Тот же винт выполняет и другую функцию — через него поступает ток на основной контакт.

При закручивании винта применяйте большое усилие, что связано с его участием в передаче электрического тока от кабеля к лампочке. Та же последовательность действий используется для крепления второй латунной пластины, после основной контакт подгибается так, чтобы находиться на уровне с боковыми.

Далее сформируйте колечки на проводниках, проденьте их через донышко и закрепите на стальные пластины. В случае применения патрона в электрической цепи со стационарным выключателем провод, передающий фазу, следует соединить с центральным контактом. Для проверки надежности соприкосновения нужно установить лампочку в цоколь и убедиться в том, что при упоре в боковые контакты основной прогибается на величину не менее 2 мм. В случае меньшего прогиба основной контакт отгибается вверх.

К данной конструкции крепится цилиндрический корпус, затем патрон можно использовать. Подбирайте лампочки, сопоставив маркировку на обоих изделиях.

Патрон с клеммами

При подключении электрической проводки к современным патронам задействуют винтовые зажимы на клеммных колодках. Подход существенно ускоряет процесс подключения и монтажа электротехнического устройства.

Корпус изготавливается из пластмассы, монолитный. При помощи специальной заклепки к корпусу крепятся провода, питающие цоколь.

Обратите внимание! Основной недостаток изделия с клеммами — невозможность ремонта, поэтому при выходе из строя нужно целиком поменять патрон на новый. Среди типоразмеров наиболее популярны модельные ряды E14 и E27, используемые и в обычных электрических изделиях.

Безвинтовой электрический

Наиболее современная конструкция подразумевает наличие специальных отверстий на корпусе патрона — обычно четыре (сгруппированы попарно). Сквозь отверстия протягиваются провода, фиксируемые латунными контактами с помощью пружинного механизма. Попарное соединение контактов упрощает параллельное подключение лампочек в люстрах или светильниках. Электрический ток подается на первый патрон, а последующие подключаются к нему при помощи перемычек.

Важно! Таким способом можно соединить множество экономок, потребляющих минимум электроэнергии.

Изделия характеризуются простым и быстрым подключением — зачистите конец провода и вставьте в правильное отверстие на корпусе патрона с зажимным креплением.

Многие люстры и осветительные приборы используют многожильные тонкие провода. Обеспечить их надежное крепление в корпусе безвинтового патрона нереально. Выбирайте люстры с обслуживаемыми концами проводов либо самостоятельно напаивайте на многожильный кабель сплав, чтобы провод стал одножильным. Луженные концы проще вставить в контакт безвинтового изделия.

Если не умеете пользоваться паяльником, есть иной способ. Прежде чем вставлять в отверстие зачищенный конец кабеля, поместите туда металлический стержень, диаметр которого превышает диаметр самого провода. Подойдут гвоздь, отвертка. Отодвиньте пружинный контакт и без проблем вставьте многожильный провод в отверстие. Удалите гвоздь (стержень), чтобы контакт зажал жилы провода. Тот же способ используется для демонтажа. Слегка потяните за кабель, чтобы проверить надежность соединения.

Как подключить розетку к электрическому патрону

На первый взгляд подключение розетки к электрическому патрону — процесс совершенно бессмысленный. Представьте, если срочно понадобилась розетка рядом с зеркалом в ванной комнате, а распределительная коробка расположена слишком далеко. В ванной комнате обязательно имеется осветительный прибор с патроном, к которому параллельно подсоединяют два кабеля, необходимых для эксплуатации розетки.

Но есть один нюанс: розетка обесточивается всякий раз, когда выключается свет в ванной комнате, что нельзя назвать недостатком. Подобная взаимосвязь повышает электрическую безопасность — в случае утечки воды и попадания влаги на розетку исключается короткое замыкание. Для большей безопасности выберите герметичные розетки, предназначенные для комнат с высоким уровнем влажности.

Способы крепления

В большинстве случаев патрон к осветительному прибору присоединяется через дно. В донышке есть отверстие, предназначенное для ввода электрического кабеля. Серия E27 выпускается с резьбой M16, M10 или M13, а E14 — M10.

За токоподводящие провода

Прямое соединение патрона с проводами недопустимо! Прежде нужно обеспечить надежное крепление изделия в осветительном приборе (светильнике или люстре), для чего на донышко устанавливают пластиковую втулку с отверстием по центру, необходимым для кабеля. К втулке монтируется пластиковый винт для дальнейшей фиксации.

Подключите патрон, зажмите провода с помощью пластикового винта. Втулка предназначается для монтажа декоративных деталей, а винт обеспечивает надежную фиксацию плафона и подвески прибора.

На трубке

Патрон крепится при помощи металлической трубки, что позволяет подвешивать тяжелые плафоны к потолку. Трубка оснащается дополнительными гайками, с помощью которых устанавливают арматуру для люстры, включая колпаки. Вся нагрузка падает на металлическую трубку, а провода, необходимые для подключения питания, протягиваются прямо через нее.

Патроны с резьбой на наружной поверхности корпуса могут украшаться абажурными кольцами, другими элементами декора.

Втулкой

Трубчатые втулки используются для крепления патронов в настольных лампах, настенных бра. Изготавливаются изделия из листовых материалов. Достаточно проделать отверстие, через которое следует прикрепить патрон, используя втулку.

Пластмассовые втулки из-за нагрева лампочки могут деформироваться, из-за чего патрон начинает болтаться. Замените пластик на металл.

Крепежная резьба бывает разной, поскольку для патронов с цоколем E27 определенного стандарта нет. Для замены пластиковой втулки на металлическую используйте резисторы. Прежде чем ломать, разберите и сравните резьбу, чтобы зазря не испортить изделие.

С безвинтовыми контактными зажимами

Корпус и дно патрона, использующее безвинтовые зажимные контакты, соединены между собой с помощью двух защелок. К трубке с резьбой прикручивается дно изделия, после заводятся электрические провода. Корпус выполняется в форме цилиндра и крепится к донышку.

Элементы подлежат ремонту и обслуживанию. Воспользуйтесь отверткой и уберите защелки в стороны, чтобы не повредить кабель при демонтаже изделия.

Ремонт электрических патронов

Электрические патроны E и G серий отличаются между собой и по возможности технического обслуживания. Если первые ремонтируются, в большинстве случаев при поломке вторых требуется замена патрона в люстре.

Ремонт разборного электрического патрона Е27

Причиной частого перегорания лампочек, изменения яркости при эксплуатации осветительных приборов может быть поломка электрического патрона. На это указывают и посторонние звуки, слышимые при включении изделия.

Выкрутите лампочку из цоколя и осмотрите внутреннюю полость элемента. При обнаружении почерневших контактов их нужно не просто зачистить, но и разобраться в первопричине. Часто образованию почернения предшествует плохой контакт в точке соприкосновения патрона и электрических проводов.

Разберите патрон, осмотрите проводные соединения (слегка потяните за кабель, чтобы убедиться в надежной фиксации) и зачистите контактные пластины. В некоторых случаях для лучшего соприкосновения пластины нужно подогнуть в направлении цоколя лампочки.

Нередки случаи, когда при попытке выкрутить лампочку из патрона колба отклеивается от металлического цоколя и последний остается внутри. Если это произошло, разберите корпус и дно, чтобы вытащить цоколь лампочки. Другой вариант — возьмите в руки плоскогубцы с заизолированными ручками, попытайтесь ухватиться за край цоколя и проверните его против часовой стрелки. Действуйте осторожно, чтобы не повредить внутреннюю резьбу патрона.

Заключение

При выборе электрических патронов для осветительных приборов ориентируйтесь на надежное крепление лампочки и рассчитывайте уровень безопасности.

Изделие — важная часть вспомогательной фурнитуры светильников и люстр, элемент электрической цепи. Малейшие сбои могут привести к возникновению пожара или серьезным травмам. Избегайте покупок некачественных, дешевых изделий!

Патроны для лампочек: конструкция, виды, способы подключения и крепления

Виды цоколей ламп освещения, типы и классификация лампочек

Если вы решили приобрести светильник для спальни или любой другой комнаты, то обратите первым делом ваше внимание на то, какой цоколь у лампы. Лампы могут не идти в комплекте с осветительным прибором, по этой причине рекомендуется выяснить вид цоколя, благо сейчас на рынке их огромное количество. Лампочки бывают разной формы, размера, мощности и иметь разные цоколи, с помощью которых они закреплены в патроне осветительного прибора. Также с их помощью в лампу поступает электричество.

Цоколи изготавливают из металла или керамики. Во внутренней их области имеется контакт, через который подается ток на рабочую область. У любого осветительного прибора есть один либо несколько таких патронов для крепления ламп. При покупке лампы обращайте внимание на то, чтобы цоколь совпадал с размером патрона.

Все лампы со временем нуждаются в замене, так как их срок эксплуатации не вечен. Для оптимального выбора рекомендуется заранее ознакомиться с основными видами ламп и тем, какой цоколь у обычной лампочки.

Виды цоколей для разных ламп

Разновидности цоколей для ламп

Различают несколько видов цоколей ламп, получивших широкое применение в самых разных сферах. Из-за этого их принято классифицировать; согласно этой классификации все разновидности бывают определенной категории. Кроме того, обычно мы в большинстве случаев имеем дело со следующими двумя цоколями лампочек: резьбовым и штырьковым.

Традиционно подразумевается, что резьбовой цоколь – это и есть винтовой. Его принято маркировать буквой Е. Цоколь E27 получил широкое применение в большинстве типов ламп, среди которых и бытовые. После буквы непременно отмечается число – это диаметр резьбового соединения. В бытовой лампочке применяется 2 размера – E27 и E14.

У обычной лампы накаливания резьбовой тип цоколей E27 или, как еще его принято называть, миньон. У многих новейших осветительных приборов такая конструкция. Она самая удобная для использования, и пользуется спросом у широких масс населения. Габариты резьбового соединения для ламп не менялись в течение нескольких десятков лет, по этой причине даже новые светодиодные лампочки, приобретенные сегодня, можно вкрутить в старую люстру. Кроме того, лампа с цоколем типа E отличается своими размерами – она имеет малый вес.

В Америке стандартные размеры цоколей совсем иные, чем в Европе. Это связано с тем, что там в сети напряжение составляет 110 В. Чтобы нечаянно не вкрутить европейскую лампочку, нужно помнить, что диаметр у них другой: Е12, Е17, Е26 и Е39.

Классификация цоколей

Эта разновидность тоже получила широкое применение в различных областях. Этот цоколь состоит из 2 металлических штырьков, играющих в то же время роль электрического контакта. Эти штыри обеспечивают удержание прибора в патроне, потому что их вставляют в патрон очень плотно. Размеры штырей бывают разного диаметра. Цоколь маркируется буквой G, обозначающей, что это штырьковый тип, а число после нее указывает на расстояние между штырьками. К примеру, цоколь G4, цоколь G9, цоколь G5 либо G13. Последний, G13, получил сегодня широкое распространение в лампах-трубках. Они имеются в каждом подъезде.

Такой тип цоколей можно встретить у разных ламп: накаливания, люминесцентных, галогенных. Цоколь G очень распространен в светодиодном освещении. Кроме того, лампы с таким цоколем вы можете приобрести и для обычной старой люстры.

Кроме обыкновенных, указанных ранее, существуют также виды лампочек и типы цоколей, которые не так востребованы, однако успешно используются в разнообразных осветительных приборах:

  1. Тип с утопленным контактом (R). Он получил широкое применение главным образом в технике, которая работает с высокой интенсивностью с питанием от переменного тока.
  2. Штифтовой вариант (В) позволяет очень легко сменить лампочку в патроне благодаря тому, что у него несимметричные контакты по бокам. Практически это усовершенствованный вид резьбовой разновидности.
  3. Одноштырьковый (F), который в свою очередь бывает цилиндрическим, с рифленой областью и особенной формой.
  4. Софитный (S) используется в осветительных приборах гостиниц и транспортных средств. Отличается симметричным расположением контактов.
  5. Фиксирующий (P) используется в специальных мощных прожекторах и фонарях.
  6. Телефонный (Т) оснащен маленькой лампочкой для разнообразных пультов, какой-либо подсветки.
Варианты цоколей для разных патронов

В большинстве случаев на цоколе имеется, кроме основной маркировки, еще одна буква. Она обозначает подвид этого светильника:

  • V – вариант с коническим концом.
  • U – цоколь люминесцентных ламп.
  • A – лампочка для машин.

Классификация лампочек

Далее рассмотрим наиболее популярные в быту осветительные приборы, среди которых стоит отметить лампу накаливания, галогенную, энергосберегающую, люминесцентную и светодиодную лампу.

  • Лампа накаливания.

Лампа накаливания является самым массовым из всех типов ламп и, вероятнее всего, вы с ней знакомы. Она так востребована из-за низкой себестоимости и несложной конструкции. Применяется в простейших видах осветительных приборов. Но у ламп накаливания есть огромный недостаток – такой светильник сильно уступает по техническим свойствам своим собратьям. Длительность ее эксплуатации равна 1 000 часов, хоть это не такой уж серьезный, но все же минус. Многие модели ламп накаливания выпускают с цоколями Е14 и Е27.

Существуют и рефлекторные виды светильников накаливания. Они отличаются посеребренной поверхностью. Это дает возможность направлять свет в какой-то конкретный участок, по этой причине такие осветительные приборы применяются для получения направленной освещенности помещения. Сегодня вы можете приобрести рефлекторные приборы для освещения R50, R63 и R80, где цифра является диаметром прибора. У них типы патронов другие, а цоколь E14 либо Е27.

  • Галогенные лампы.

Отличаются длительным сроком эксплуатации – 4 000 часов. Имеют высокий индекс цветопередачи, который составляет 100%. У них размеры меньше, чему у обыкновенной лампы, форма тоже бывает разная, соответственно, и область применения значительно шире. Цоколь для галогенных ламп – G9, G4, R7s, GU10.

  • Энергосберегающие лампы.

Такие осветительные приборы получили достаточно широкое распространение на сегодняшний день. Они пользуются огромным спросом среди потребителей. Такими типами лампочек пользуются так часто из-за того, что они могут снизить расходы на электричество. Реализуются они везде, а смонтировать их не составляет особого труда.

Новейшие технологии в производстве позволили создать энергосберегающие лампы компактного размера, разнообразной мощности, различных форм, а также с продолжительным сроком эксплуатации. Но важное значение имеет то, что они не любят постоянного включения и выключения, так как при этом снижается срок их эксплуатации.

Виды ламп

Важный момент: на сегодняшний день небольшие энергосберегающие лампочки вы можете купить с почти любыми видами цоколей: Е27, G13, GU10, G9, GU5.3, G4, GU4. Кроме того, они используются с типом цоколя E14.

  • Люминесцентные лампы.

Их принято также именовать трубчатыми либо линейными из-за особой формы. Буква Т – это диаметр, а число – это диаметр в дюймах. К примеру, T12 (диаметр 12/8 дюйма).

Они также именуются «энергосберегающими», однако это не главное их достоинство. А основное преимущество – это длительный период эксплуатации, составляющий 25 000–100 000 часов. Если переведем это число в годы, то выходит 3–12 лет постоянной работы.

На сегодняшний день принято различать типы цоколей и для светодиодных ламп. Кроме того, бывает и лампочка без цоколя. Выглядит она как обычная.

Лампы с цоколем G13 сегодня так же востребованы, как светодиодные модели. Они не быстро нагреваются. По этой причине лампы с цоколем G13 лучше использовать в помещении, где строго соблюдается температурный режим.

Типы цоколей ламп — Суперпокупка.Ру. ☎ 8 495 108 58 45

ПОРУЧИК ГОЛИЦИН — ПРОВЕРЬТЕ ПАТРОНЫ! А ТАКЖЕ ЦОКОЛИ И ЛАМПЫ.

В каждом светильнике используется определенный тип патрона, в который можно установить только такую лампу, которая имеет подходящий цоколь. Таким образом, при покупке светильника следует обратить внимание на тип цоколя ламп, которые используются в светильнике.

В комплект подавляющего большинства светильников лампы не входят и об их приобретении следует позаботиться одновременно с покупкой светильника. Кроме того, лампы недолговечны и их приходится периодически заменять. В нашем обзоре — небольшой экскурс в мир патронов, цоколей и источников света.

При выборе лампы для светильника следует учитывать не только тип цоколя, но и разрешенную для светильника мощность лампы, напряжение в сети, подходящие под конкретный светильник габариты лампы, схему подключения светильника.

Каждый тип цоколя имеет свое обозначение, которое позволяет не заблудиться в их довольно широкой номенклатуре. Например, цоколь «Е» (Edison Screw type / Винт Эдисона) — винтовой, цифра после буквы обозначает наружный диаметр в миллиметрах.

Цоколь E14

E14 — один из самых привычных типов цоколя. Для миниатюрных классических ламп накаливания с таким цоколем прижился термин «миньон». Традиционные лампы накаливания являются наиболее широко применяемым источником света. Их отличает наибольшее разнообразие типов: грушевидая, свечеобразная, каплевидная, шарообразная, зеркальная и др.


накаливаня

галогенная

люминесцентная

Цоколь E27

E27 — самый популярный тип цоколя, придуманный еще Эдиссоном. Кроме классических ламп накаливания, такой цоколь теперь имеют и лампы другого типа, в том числе энергосберегающие компактные люминесцентные лампы, галогенные лампы накаливания, газоразрядные и другие.
Будьте внимательны — компактные люминесцентные лампы с цоколем E27 и E14 не подходят для работы в схемах с диммерами и электронными выключателями.


накаливания

галогенная

люминесцентная

Цоколь G4

Цоколь G4 разработан для миниатюрных галогенных ламп, которые широко используются для декоративного светового оформления благодаря своему яркому точечному свету. В основном это низковольтные лампы для напряжения 12В или 24В. Преимущества этих ламп проявляются, прежде всего, во встраиваемых потолочных светильниках и гибких системах освещения. Срок службы таких ламп — свыше 2000 часов. В настоящее время лампы с таким цоколем широко используются в светильниках с хрустальными стразами.


патрон G4

галогенная

низковольтная галогенная

Цоколь G5

Цоколь G5 используется в люминесцентных трубчатых лампах с диаметром колбы 16 мм. Эти лампы излучают свет очень высокого качества цветом от теплого белого до холодного дневного. Люминесцентные лампы отличаются высокой световой отдачей и малым потреблением электроэнергии.


патрон G5

патрон G5

люминесцентная

Цоколь G9

Миниатюрные галогенные лампы с цоколем G9 предназначены для использования в сети переменного тока напряжением 220В и являются идеальным источником света для декоративных светильников в жилых помещениях и работают без трансформатора.



патрон G9

высоковольтная галогенная

галогенная

Цоколь 2G10

Четырехштырьковый цоколь 2G10 используется в особоплоских компактных люминесцентных лампах с высокой светоотдачей. Такие лампы применяются для светильников типа Downlights (вниз-светящие) и Uplights (вверх-светящие), для плоских настенных или потолочных светильников.



патрон 2G10

люминесцентная

Цоколь 2G11

Компактные люминесцентные лампы с односторонним четырехштырьковым цоколем 2G11 используются в системах внутреннего и наружного освещения. Такие лампы — идеальный вариант для современных малогабаритных светильников.


патрон 2G11
горизонтальный

патрон 2G11
вертикальный

люминесцентная

Цоколь G12


патрон G12

металлогалогенная

Цоколь G13



патрон G13

люминесцентная

U-образная

Автор: Февзи Мусаев, специально для Superpokupka.ru

Детали и ремонт ламп | Доктор лампы: размеры патронов и формы ламп

При ремонте, реставрации и создании освещения важно использовать продукты, предназначенные для правильного применения. Розетка — это не просто розетка. Это может быть фарфоровая розетка E39 без ключа. И лампочка — это не просто лампочка. Для розетки E39 вам понадобится подходящая лампочка.

К счастью, в осветительной промышленности существуют стандарты, в которых детали изготавливаются в соответствии со спецификациями. Куски старой лампы, которые вышли из строя, можно заменить почти точной заменяемой деталью.Изношенные розетки и выключатели можно заменить. Лампочки производятся в соответствии с этими стандартами и подходят для розетки.


Объяснение форм ламп Формы лампочек сложно объяснить. Стандарты формы колбы относятся к ширине, высоте и кривизне. Для лампы A-19 части A описывают форму, а 19 — размер лампы. Для ламп серии A ширина измеряется в 1/8 дюйма, а у A19 — 2 3/8 дюйма (19 умноженных на 1/8 дюйма).
A-19, Стандартная цоколь, универсальная лампа для дома и бытовой техники

Другие формы луковиц, такие как G, PS, CT или T, описывают форму, а соответствующее число — это размер.Эти стандарты являются частью номенклатуры ANSI C79.1-2002 для стеклянных колб, предназначенных для использования с электрическими лампами. Если вы хотите узнать больше, удачи в этом путешествии.

Объяснение размеров розеток

Размеры гнезда подчиняются более простому правилу размера шрифта. Розетки типа Е являются наиболее распространенными. E обозначает Эдисон и обозначает гнездо винтового типа. Размер — это простое измерение ширины в миллиметрах. Розетка E26 (наиболее распространенный тип) имеет внутреннюю резьбу Эдисона и имеет ширину 26 миллиметров.Этот сокет также называется средним сокетом.
48226 — Бесключевое соединение для свечи со средним основанием, 3 дюйма
Три наиболее распространенных розетки в США — это E12 (канделябр), E26 (средний) и E39 (могул). Как видно из этой таблицы, есть несколько розеток между этими размерами. Для традиционного освещения чаще всего используются эти три.
E5 5 мм Lilliput Edison Screw (LES) Световые индикаторы, декоративные светильники 7004-25 [12]
E10 10 мм Miniature Edison Винт (MES) Фонари, велосипедные фонари 7004-22
E11 11 мм Мини-канделябр Винт Эдисона (мини-банка) Галогенный мини-канделябр 120 В (7004-6 -1)
E12 12 мм Винт Канделябра Эдисона (CES), C7 Канделябр 120 В / ночник 7004-28
E14 14 мм Винт Эдисона малый ( SES) Канделябры / люстра 230 В, ночники и некоторые подвесные светильники. 7004-23
E17 17 мм Промежуточный винт Эдисона (IES), C9 Устройство на 120 В 7004-26
E26 26 мм [Средний] (один -дюйм) Винт Эдисона (ES или MES) Стандартные лампы на 120 В 7004-21A-2
E27 27 мм [Средний] Винт Эдисона (ES) Стандартные лампы на 230 В 7004-21
E29 29 мм [Admedium] Винт Эдисона (ES)
E39 39 мм Одноконтактный (Mogul — в Америке) Винт Голиафа Эдисона (GES) 120 В 250+ Вт промышленный 7004-24-A1
E40 40 мм (Mogul) Винт Голиафа Эдисона (GES) 230 В 250+ Вт промышленный 7004-24
Источник: Википедия: Edison Screw 5-31-2017

Калифорния требует ремонта, и в новой конструкции используется розетка GU24 (двухконтактная).Эти типы розеток требуют подходящих ламп и могут ограничиваться лампами CFL или LED. Традиционные розетки могут быть адаптированы к розеткам GU24 с помощью простого адаптера.

48707 — Гнездо E26 со средней базой для переходника гнезда GU-24

Некоторые стандарты не применяются

Как всегда, есть исключения из правил. Единственным исключением может быть неисправный шарнир на старой лампе. Как бы вы ни старались, запасной части не существует.Это правда, но вертлюги, ручки, корпуса и основания являются декоративными элементами, а не электрическими частями. Стандарты для этих деталей являются частью размеров резьбы. Другая тема.

Другая жалоба может быть связана с европейским приспособлением. Может быть, у него байонетные гнезда или резьбовое гнездо странного размера. Стандарты все еще действуют, но зависят от региональных предпочтений. Некоторые старые европейские светильники имеют разъемы E17 Intermediate. Если вы находитесь в процессе ремонта для рынка США, замените розетки на E12 Candelabra, так как эти лампы легче найти.

47624 — Одноконтактная латунная байонетная розетка с наружной резьбой 1/8 дюйма

Вывод

Эта статья лишь поверхностно описывает стандарты ламп и розеток. Мы не касались мощности, измерения энергопотребления лампочек. Мы также не рассмотрели специализированный античный стиль или формы и стили декоративных ламп.

Что вы можете сделать с этими новыми знаниями? Мы предлагаем использовать его для легкой беседы на следующем званом ужине.

Таблица размеров патронов для ламп

Таблица размеров патронов для ламп

Вот таблица размеров патронов для лампочек, которая поможет вам определить, какой размер вам нужен. Вы можете сравнить наиболее распространенные обозначения размера E с диаметром резьбы, увидеть конкретное название лампочки для этого размера, узнать, какие области применения наиболее распространены, и даже увидеть официальный стандарт для лампочек.

Вы даже можете использовать эту таблицу как таблицу патронов лампы.

Обозначение Основной диаметр основания (внешняя резьба) Название Применение Стандарт IEC 60061-1
E5 5 мм Винт Лиллипут Эдисона (LES) Индикаторы, декоративные фонари 7004-25 [11]
E10 10 мм Миниатюрный винт Эдисона (MES), C6 Фонари, велосипедные фонари 7004-22
E11 11 мм Мини-канделябр Винт Эдисона (мини-банка) Галогенный мини-канделябр 120 В (7004-6-1)
E12 12 мм Винт Эдисона для канделябров (CES), C7 Канделябры / ночник 120 В 7004-28
E14 14 мм Малый винт Эдисона (SES) Канделябры / люстра 230 В, ночники и некоторые подвесы муравьиные огни. 7004-23
E17 17 мм Промежуточный винт Эдисона (IES), C9 Устройство на 120 В / Рождество на открытом воздухе 7004-26
E26 26 мм [Средний ] (один дюйм) Винт Эдисона (ES или MES) Стандартные лампы на 120 В 7004-21A-2
E27 27 мм [Средний] Винт Эдисона (ES) Стандарт 230 В лампы 7004-21
E39 39 мм Одноконтактный (Mogul — в Америке) Винт Goliath Edison (GES) 120 В 250+ Вт промышленный 7004-24-A1
E40 40 мм (Mogul) Винт Goliath Edison (GES) 230 V 250+ W industrial 7004-24

Винтовые цоколи для лампочек

Вот фото, чтобы показать вам, как все размеры лампочек выглядят так же хорошо, как и размер e в миллилитрах и соответствующие обозначения E.Это стандартные размеры резьбы лампочки.

винтовые основания для лампочек

Если вы ищете замену вашей лампочке из-за мерцания, вот отличное видео, показывающее, как вы можете решить эту проблему:

Свет Размеры патронов для ламп (с диаграммами) — Garage Tool Advisor

Примечание. Этот пост может содержать партнерские ссылки. Это означает, что мы можем бесплатно для вас заработать небольшую комиссию за соответствующие покупки.

Обновлено 7 апреля 2021 г.

Вы когда-нибудь перегорали светом и обнаруживали, что не знаете, какая лампа нужна? Или, может быть, вы копались в ящике ящика и нашли лампочку, но не понимали, к чему она идет. Не бойтесь, потому что совместить лампы и цоколи не так сложно, как может показаться на первый взгляд.

Луковицы обычно классифицируются по трем параметрам: размеру, форме и базовому типу. В результате названия ламп соответствуют простому шаблону шрифтового размера, при этом базовый размер обычно измеряется в миллиметрах (британские единицы измерения могут отображаться на упаковке в США, но не обязательно отражаются в названии лампы.

Примечание: Мы используем термин «лампочка» очень вольно, поскольку многие осветительные приборы больше не имеют форму лампы.

Мы не будем слишком углубляться в формы пузырьков, так как вы можете получить лампочки разной формы для одного и того же патрона. Вы встретите такие обозначения, как A-19 (стандартная лампочка) или G-16.

В этом случае обозначение идет по форме-размеру, причем число кратно базовому размеру (например, 1/8 дюйма). Таким образом, лампочка G-16 может иметь цоколь E-12, что означает, что она имеет форму шара, но требует цоколя E-12 (патрон).У вас также может быть лампа А-образной формы с цоколем E-12.

Как видите, знание формы / размера лампы не обязательно для соединения лампы и ее патрона. Исключение составляют случаи, когда лампе необходимо вписаться в ограниченное пространство, например в вытяжку на кухне или в потолочное освещение гаража. Но об этом часто можно догадаться, обратив внимание на размер и форму помещения. Возможно, в другой день мы рассмотрим эту тему более подробно.

Розетки Эдисона

Примеры цоколя Эдисона (кредит)

Когда вы думаете о лампочке, вы, вероятно, думаете о лампочке Эдисона (с винтовым цоколем).Они бывают разных размеров, но в США обычно используются три: «канделябр» E12, «средний» E26 и «могул» E39.

В то время как большинство лампочек имеют одинарный контакт, некоторые имеют двойной контакт. Они могут быть обозначены буквой «d» в конце имени (например, E26d)

Таблица размеров розеток Edison

Размер Имя Общее использование Другие названия / примечания
E5 Lilliput Edison Screw (LES) декоративные, индикаторы AKA «карлик»
E10 Miniature Edison Screw (MES) велосипедные фонари, фонарики AKA «miniature Screw»
E11 Мини-канделябр Эдисон Винт (мини-банка) Галогенный мини-канделябр 120 В
E12 Канделябр Эдисон Винт (CES) Канделябр 120 В, ночник AKA «канделябр», C7 общий Розетка США
E14 Small Edison Screw (SES) Канделябр 230 В, люстра, ночник, подвесной светильник
E17 Промежуточный винт Эдисона (IES) Приборы на 120 В AKA «промежуточный», C9
E26 Винт Эдисона (ES или MES) Стандартные лампы на 120 В AKA «средний», наиболее распространенный в США розетка
E27 Винт Эдисона (ES) Стандартные светильники 230 В AKA «европейский промежуточный уровень»
E29 Винт Эдисона Admedium (ES) специальные приложения, такие как лампы УФ-прожекторов
E39 Винт Goliath Edison с одноконтактным контактом (GES) 120v 250+ W, промышленный AKA «могул», обычная розетка для США
E40 Goliath Edison Screw (GES) 230v 250+ W industrial

Двухштырьковые розетки

Примеры двухштырьковых цоколей

Традиционно используются для светодиодных и люминесцентных светильников, таких как склады, потолки гаражей или низкие потолки подвала , двухконтактные (также известные как двухконтактные) розетки приобрели известность в связи с законодательством Калифорнии, требующим, чтобы все новые конструкции использовали розетки GU24.

Все двухконтактные розетки обозначены буквой G, которая восходит к тому времени, когда лампы изготавливались из стекла.

Двухштырьковые розетки немного сложнее, так как типы требуют двух разных измерений: расстояния между центрами обоих штифтов и диаметра штифта. Число после буквы G указывает длину штифтов в миллиметрах.

Обратите внимание, что длина штифта (G #) и расстояние между штифтами часто, но не всегда, идентичны. Основания с обозначением GY примерно на полмиллиметра длиннее, чем их аналог G.По большей части лампы G и GY полностью взаимозаменяемы, несмотря на эту разницу.

Гнезда GU включают в себя канавки для зажимов и предназначены для закругленного дна лампы, в то время как GZ подходят для квадратного дна. Лампочки GU обычно подходят к эквивалентному основанию GZ, но не наоборот. Патроны и лампы GX идентичны GU, за исключением того, что на лампе GX нет канавок.

Некоторые розетки оснащены поворотным замком. Для этого на штырях прилагаемой лампы имеется более широкий наконечник, который фиксирует его на месте при скручивании лампы.

Таблица размеров двухштырьковых головок

Обозначение Диаметр штифта Расстояние между штифтами Распространенное применение
G4 / GY4 .65 — 0,75 мм 4 мм 5-20 маленькие галогенные кварцевые капсулы
GU4 / GZ4 0,95 — 1,05 мм 4 мм MR8 и MR11
G5 нет данных 5 мм Люминесцентные лампы T4 или T5
G5.3 1,47 — 1,65 мм 5,33 мм
GU5.3 / GX5.3 1,45 — 1,60 мм 5,33 мм малые галогены мощностью 20-50 Вт, такие как MR16
GY5. 3 плоские штифты 5,33 мм
G6.35 / GX6.35 / GZ6.35 0,95 — 1,05 мм 6,35 мм
GY6.35 1,2 — 1,3 мм 6,35 мм галогены, используемые для рабочего и ландшафтного освещения
G8 нет данных 8 мм галогенные лампы мощностью 35-100 Вт
GY8.6 нет данных 8,6 мм 100 Вт или меньше галогенные
G9 нет данных 9 мм Галогенные и светодиодные лампы 120 или 230 В
G9.5 3,10 — 3,25 мм 9,5 мм Светильники для театров
GU10 нет данных 10 мм 35-50 Вт MR16 галоген; компактные люминесцентные, светодиодные лампы
GZ10 нет данных 10 мм добавляет дихроичный фильтр к GU10; можно использовать лампы GU10
G12 2.35мм 12мм театральное освещение; односторонние металлогалогенные лампы
G13 2,35 мм 13 мм Люминесцентные лампы T8 / 10/12
GX16d нет данных 16 мм Театральные лампы PAR
G23 2 мм 23 мм заменить люминесцентные лампы PL в встраиваемых стационарных светильниках
GU24 н / д 24 мм поворотный замок (компактный люминесцентный лампы с балластом)
G38 11.1 мм 38 мм мощные театральные светильники
GX53 нет данных 53 мм поворотный замок (компактные люминесцентные лампы в форме шайбы под шкафом; светодиодные лампы)
GX70 n / a 70 мм поворотный замок (компактные люминесцентные лампы в форме шайбы, светодиодные лампы)

Соответствующие: Стандартные размеры кольцевой пилы

Байонетные головки

Примеры байонетных оснований

Байонеты бывают трех видов, все в зависимости на конструкции с поворотным замком.У большинства байонетных ламп с обеих сторон основания есть штифты, которые фиксируют их в патроне при скручивании.

На некоторых цоколях штыри немного смещены, чтобы лампа входила в патрон только с одной стороны. На других основание имеет три штифта для предотвращения кражи.

Байонетная конструкция обеспечивает более надежную фиксацию, что делает эти приспособления более полезными в условиях повышенной вибрации, чем базы Edison. Общие приложения — автомобили, уличное освещение и фонарики.

Байонеты обозначаются BA, диаметром основания, и могут включать суффикс «s» для одиночного контакта или «d» для двойного контакта.«-3» в конце указывает на три контакта. За буквой BA может следовать дополнительная буква, обозначающая положение штифта, например:

  • U — Штифты находятся на одном уровне, но смещены на 60 градусов.
  • Y — Штифты расположены напротив друг друга, но один штифт на основании выше, чем другой.
  • Z — Один штифт выше другого, и штифты смещены на 60 градусов

Таблица размеров основания байонета

BA7 B8 BA9 BA9s BAX9s BAY9s
BAU9s BAW9s BAZ9s B15s B15d BA15
BAU15 BAU15s BAW15 BAX15d BAY15d BAX15d BAY15d BAZ BAZ BA15d-3 BA20 BA21 B22s
B22d B22d-3 BY22d

В чем разница между E26, E27 и A19? — EarthLED.com

Покупатели светодиодных ламп часто путают характеристики цоколя (E26 или E27) и формы лампы (A19).

Базовый тип

В лампах с винтовым креплением используется цоколь, называемый винтом Эдисона или цоколем ES. Эта основа была разработана Томасом Эдисоном для первых лампочек и используется до сих пор.

Обычно используются четыре группы размеров резьбы для ламп:

  1. Канделябры: E12 в Северной Америке, E11 в Европе
  2. Промежуточный: E17 в Северной Америке, E14 (Small ES, SES) в Европе
  3. Средний или стандартный: E26 (MES) в Северной Америке, E27 (ES) в Европе
  4. Mogul: E39 в Северной Америке, E40 (Goliath ES) в Европе.

Число после E указывает размер винта с внешней резьбой в мм. Таким образом, E26 имеет базовый диаметр 26 мм.

Вы можете увидеть недорогие светодиодные лампы с цоколем E27 на eBay и Amazon от иностранных поставщиков. Хотя технически они будут работать с цоколями E26, обычно это верный признак того, что лампа не была предназначена строго для рынка США, и у этой лампы может отсутствовать надлежащая сертификация безопасности в Северной Америке, UL или ETL, поэтому ее следует избегать.

Форма лампы

Теперь, когда мы узнали, что E26 и E27 — это термины, используемые для описания используемого типа цоколя, что означает A19 или лампы с обозначением A?

Тип описывает лампочку грушевидной формы.Число, которое следует за буквой «А» в серии А, указывает ширину колбы в единицах 1/8 дюйма или в миллиметрах.

Наиболее часто используемая лампа серии A — это лампа A19, которая имеет ширину 2 3 8 дюймов (60 мм) в самом широком месте и приблизительно 4 3 8 дюймов (110 мм). в длину. Это классическая форма, к которой привыкло большинство людей, покупая «лампочку». Вы можете использовать это удобное изображение ниже, чтобы определить размер вашей лампы A-образной формы:

Что такое стандартная цоколь для лампочки? Различные типы электронных розеток — Mondoro Company Limited

При рассмотрении различных типов цоколей для лампочек возникает путаница.Многие люди не понимают различных цифр, используемых для каждой цоколя лампочки, и их значений.

Стандартное цоколь лампы — Е-26. Цоколь лампочки E-26 должен использовать патрон E-26; Вы найдете розетки E-26 на многих настольных и торшерах, продаваемых в Соединенных Штатах. Розетка E-26 также известна как стандартная розетка. Помимо цоколя патрона лампы E-26, в США существуют другие важные типы патронов патрона лампы E-12, E-19 и E-39.

E-26 Объяснение патрона лампы, патронов и лампочки.

E-26 — Цоколь и патрон для стандартной лампы

Стандартным размером UL для всех патронов и лампочек является патрон E-26 и лампа накаливания; большинство людей называют это стандартной розеткой и лампочкой или просто E-26. В большинстве приобретаемых вами настольных и торшеров используются розетка E-26 и лампочка E-26. Этот тип лампочки также известен как лампочка со средним винтом Эдисона (MES).

В лампочке или патроне E-26 используется цоколь лампы размера E-26 диаметром 26 мм, который подходит для патрона патрона размера E-26. Один из способов легко узнать, используется ли в вашей лампочке или патроне лампа E 26, — это измерить нижнюю часть лампочки или внутреннюю часть патрона.

На фотографии ниже показано, как измерить розетку, чтобы увидеть, подходит ли она к цоколю лампы E-26.

Как измерить размер гнезда E

Несколько вещей, которые следует помнить о стандартных розетках и лампах E-26:

  • E-26 не относится к форме или стеклянной части лампочки.
  • E-26 относится только к размеру цоколя лампы, который ввинчивается в патрон .
  • Производители обычно печатают E 26 на лампочках.
  • Лампа E-26 также может быть лампой накаливания или светодиодной лампой.
  • E-26 также относится к размеру патрона лампы. Итак, если кто-то говорит, что этот цоколь лампы имеет сертифицированный UL патрон патрона E-26, они имеют в виду, что в цоколе лампы также используется лампочка E-26.

Типы розеток E 26 для настольных и напольных светильников

Когда мы производим сертифицированные UL настольные или торшеры, мы обычно используем патрон E 26; патроны, которые мы используем, являются либо сверхмощными, либо обычными патронами. Под сверхмощным или обычным патроном лампы понимается внешний кожух самого патрона патрона. Большинство внутренних деталей, используемых для изготовления мощных или обычных розеток на цоколе лампы, одинаковы.

Гнезда для патронов для тяжелых условий эксплуатации по сравнению с обычными патронами

Вот таблица, которую мы составили, чтобы сравнить вам разницу между патронами E-26 для тяжелых условий эксплуатации и обычными патронами.

Описание Гнездо патрона лампы для тяжелых условий эксплуатации (E-26) Гнездо патрона стандартной лампы (E-26)
Размер лампы E-26 E-26
Размер отверстия для лампы накаливания 26 мм или 1 дюйм 26 мм или 1 дюйм
Типы розеток Ключ или без ключа Ключ или без ключа
Стандартные типы розеток 2-ходовые, 3-ходовые и диммер 2-ходовые, 3-ходовые и диммер
Патрон лампы Материал Металл Металл, керамика и пластик .
Стандартная отделка Полированная латунь и полированный никель Латунь и никель, белый (керамика) и черный (пластик).
Другая отделка Античная латунь, полированная медь, сатинированный никель, матовый черный Античная латунь, полированная медь, сатинированный никель, матовый черный
Сборка Патрон лампы Винты с головкой Патрон патрона зажимается вместе
Поверните ручку (ключ) Обычно всегда металл Обычно черный пластик (иногда черная ручка заменяется металлической ручкой).
Стандартное использование Стол, торшеры и подвески Стол, торшеры и подвески
Детали стандарта UL Стандартные детали дежурная розетка). Стандартные детали
Стоимость Дороже, чем обычная розетка, обычно используется в лампах и осветительных приборах более высокого класса, Дешевле, чем мощная розетка.
Сравнение UL патронов для патронов для тяжелых условий эксплуатации и обычных патронов

Как видно из приведенной выше таблицы, основное различие патронов для тяжелых условий эксплуатации и обычных патронов заключается в качестве внешнего кожуха патрона лампы, ручке включения / выключения, и как собирается сама розетка.

Не существует четких правил о том, какая компания будет использовать патроны для тяжелых условий эксплуатации, а какие — обычные патроны для производства ламп. Розетка для тяжелых условий эксплуатации — более дорогая и более дорогая розетка, чем обычная розетка; мы обнаружили, что большинство производителей ламп более высокого класса будут использовать для производства ламп усиленные цоколи, а не обычные цоколи.

Если вы хотите больше узнать об этих двух разных типах патронов для ламп E-26, вы можете посмотреть наше видео ниже, в котором четко показана разница между сверхмощными E-26 и E-26 обычными патронами UL. разъем.

Нажмите на видео ниже :

Патрон E-26 и лампочка в стандартной лампочке, используемой в большинстве осветительных приборов. Другие важные розетки и цоколи лампочек — E-12, E-19 и E-39.

Что означают разные розетки E?

Ниже мы представили основные сертифицированные UL цоколи ламп E и их размеры. В E-12 используется цоколь лампы наименьшего размера, а в E-39 — самый большой. Стандартная цоколь лампочки размера E-26 находится посередине этих размеров.

Сравнение цоколей лампочек E (цоколи стандартных ламп США)

Каждая из этих четырех основных цоколей для патронов E подходит для различных типов цоколей лампочек. Четыре типа: E-12, E-19, E-26 (стандартное основание лампочки) и E-39, — основные сертифицированные UL лампочки и патроны для ламп, продаваемые в США. Европейский E-26 называется E-27 и должен использовать лампочку E-27.

Буква «E» на каждой из этих лампочек или розеток обозначает Эдисон, в честь американского изобретателя Томаса Эдисона . Томас Эдисон считается одним из величайших изобретателей всех времен, поскольку он разработал ключевые изобретения в области электроэнергии, массовой коммуникации, звукозаписи и кинофильмов.Среди основных изобретений Томаса Эдисона — фонограф, кинокамера и электрическая лампочка.

Буква E для цоколей лампочек также известна как ES для системы Edison Screw ; Система ES сегодня используется со многими системами крепления лампочек. Винт Эдисона (ES) относится к способу ввинчивания лампочек в патрон лампы. Лампочки имеют металлическое основание (колпачки) с правой резьбой, которое ввинчивается в соответствующий патрон с резьбой.

Как измерить размер лампочки E

Число после E на патронах или лампочках обозначает диаметр в миллиметрах (мм) основания лампочек, которые ввинчиваются в патрон патрона.

В приведенной ниже таблице показаны все эти типы розеток E, их стандартные отраслевые наименования, соответствующие типы лампочек и фактические размеры основания ламп , которые продаются в Соединенных Штатах:

Размер патрона патрона Патрон патрона Название патрона Тип лампы Размер основания лампы
E-12 12 Candelabra Socket 12 мм (0.47 дюймов)
E-19 Промежуточная розетка E-19 19 мм (0,74 дюйма)
E-26 Средняя или стандартная розетка E-26 26 мм (1 дюйм)
E-39 Головка Mogul E-39 39 мм (1,53 дюйма)
Сравнение сертифицированных UL E-12, E-19 , E-26 и E-39 Патроны для ламп

Два основных патрона для патронов, которые мы используем для производства сертифицированных UL ламп и освещения для домашнего декора и домашнего интерьера, — это E-12 (канделябры) и E 26 (средние или стандартные патроны). .

Mondoro имеет собственный завод по производству ламп, сертифицированный UL, за пределами Ханоя, Вьетнам. На заводе мы собираем лампы UL (настольные, напольные и другие портативные), а также изготавливаем собственные плафоны. Если вы хотите узнать больше о том, как мы можем помочь вам в производстве ламп, сертифицированных UL, свяжитесь с Анитой, нажав здесь, или напишите ей прямо на ее адрес электронной почты, нажав здесь. Мы будем рады услышать от вас и узнать, как мы можем вам помочь.

Связанные вопросы

Что такое Solid Wood vs.Инженерная древесина?

Твердая древесина вырезается из дерева, разрезается на деревянные доски, а затем используется для изготовления. С другой стороны, искусственная древесина считается искусственной, поскольку она обычно изготавливается из древесной стружки или стружки и клея. Сегодня производство инженерной древесины чрезвычайно технологично.

Вы можете узнать больше, прочитав наш блог. Что такое цельная древесина по сравнению с конструкционной древесиной? нажав здесь.

Что такое алебастр?

Алебастр известен как минерал гипса или кальцита средней твердости, который обычно белый и полупрозрачный с мелкой однородной текстурой.Поднесите алебастр к свету, и вы увидите мелкую мелкую естественную зернистость камня. Поскольку алебастр — это пористый минерал, его можно окрашивать в различные цвета.

Вы можете узнать больше об Алебастре, прочитав наш блог Что такое Алебастр? Алебастр для разработки продуктов домашнего декора, нажав здесь.


Руководство по установке ламп: Основания для ламп и типы патронов для ламп

Пришло время заменить или приобрести новую лампочку для вашего светильника.Это должно быть довольно просто! Все, что вам нужно сделать, это купить лампочку того же типа, что и раньше. Но что происходит, когда вы идете в магазин и обнаруживаете десятки различных типов лампочек? И что еще больше сбивает с толку — много разных типов патронов для ламп. Не паникуйте, вы найдете ответы на все свои вопросы, в том числе: как узнать, какой тип лампы мне нужен и почему цоколь лампочки должен иметь значение?

Какой тип патрона лампы мне нужен?

Цоколь лампы:

Описание:

Использование:

4-контактный T9
  • Имеет 4 контакта
  • Обычно используется с круглыми лампами T9
  • Потолочные вентиляторы
  • Потолочные светильники
  • ‘BA’ обозначает основание для штыка
  • .
  • ‘d’ означает, что у него есть двойная или две точки соприкосновения на дне
  • Цифра после буквы BA означает, что он имеет основание шириной 15 мм
  • Замена освещения на авто.Чаще всего для своих фар
  • Освещение школьных автобусов
  • Подставка под байонет
  • ‘s’ обозначает единую точку контакта
  • Цифра после буквы BA означает, что его диаметр составляет 15 миллиметров.
  • Замена освещения на авто. Чаще всего для своих фар
  • Канделябр База
  • Обычно поддерживает светильник с тупым концом, пламенем или шарообразный светильник
  • Основания канделябров E-11 и E-14 не взаимозаменяемы с этим основанием
  • Буква E означает Edison
  • .
  • Диаметр 12 миллиметров
  • Винты в розетку
  • Люстры
  • Бра
  • Некоторые штанги для ванн
  • Также известен как промежуточный винт Эдисона
  • Буква E означает Edison
  • .
  • Основание между канделябром и средним основанием
  • Диаметр 17 миллиметров
  • Винты в розетку
  • Инидкаторы для игрушек и праздничных украшений
  • Знаки выхода
  • Иногда используется в потолочных вентиляторах и других приборах
  • Средняя база
  • Самый распространенный тип базы в США
  • Может использоваться с лампами разной формы
  • Стандарт для дома
  • ‘E’ обозначает Эдисон
  • .
  • Имеет диаметр 26 миллиметров
  • Винты в розетку
  • Настольные лампы
  • Большинство светильников вокруг дома
  • Настольные лампы
  • Также известна как база магнатов
  • Редко используется, за исключением коммерческого освещения
  • ‘E’ обозначает Эдисон
  • .
  • Диаметр 39 миллиметров
  • Он такой большой, чтобы выдерживать тепло 300-ваттной лампочки
  • Вкручивается в розетку
  • Двухконтактный разъем
  • Может использоваться с КЛЛ или светодиодными лампами
  • Имеет поворотный замок конструкции
  • Взаимозаменяемость между производителями со стандартными лампами GU24
  • Освещение бытовое
  • Строительные фонари
  • Замена галогенной базы ГУ-110
  • Имеет 2 штифта на расстоянии 10 мм друг от друга
  • Работает от того же напряжения, что и GU-110, поэтому у вас не будет проблем с трансформатором.
  • Основание типа Twist and Lock
  • Штанги для ванн
  • Потолочные вентиляторы
  • Трек освещение
  • Цоколь лампы MR-16
  • С электронным трансформатором вам нужно будет приобрести светодиод MR-16 для подтверждения правильной работы
  • Головки трековые осветительные
  • Штанги для ванн
  • Потолочные вентиляторы
  • Диаметр штифтов и расстояние между ними такие же, как у G4, 4 миллиметра
  • Обычно имеет пару пазов по бокам для зажима для крепления лампы
  • В основном используется в промышленности и торговле
  • Совместимость с 2- и 4-контактными базовыми розетками G24d, GX24d, G24q или GGX24q
  • Обычно используются в потолочных отражателях
  • Промышленное освещение
  • Торговое освещение
  • Отражатели потолочные
  • Двухштырьковая база среднего размера
  • 13 миллиметров между двумя штифтами
  • Используется с большинством линейных люминесцентных ламп T8, T10 и T12
  • Склады
  • Спортзалы
  • Гаражи
  • Заводы
  • Основание с двумя выводами
  • 4 миллиметра между двумя штифтами
  • Галогенная версия выделяет много тепла и может потреблять всего 20 Вт
  • Подсветка шкафа
  • Декоративное освещение
  • Рабочее освещение
  • Дом на колесах / кемпер
  • Пейзажное освещение
  • Имеет 4 контакта
  • 24 означает миллиметры между штифтами
  • «Q» означает четырехъядерный или 4 лампочки
  • Есть G24Q1, G24Q2, G24Q3
  • G24Q1 обычно используется для ламп на 10 и 13 Вт
  • G24Q2 используются с лампами мощностью 18 Вт
  • G24Q3 может использовать лампы мощностью 26 Вт
  • Основание общего типа для люминесцентных ламп
  • Обычно используется в светодиодных линейных высоких отсеках
  • Би-штифт относится к двум штифтам, расположенным на основании
  • Склады
  • Спортзалы
  • Гаражи
  • Заводы

Оставайтесь на связи!

Хотите быть в курсе новостей в блогах? Следите за нашей страницей в Facebook!

Если вам понравился этот блог, оставьте нам комментарий ниже!

Справочник по различным типам фитингов Эдисона с винтовыми лампами

Когда вы обнаружите, что покупаете лампочки в Интернете, и обнаруживаете, что просматриваете различные базовые резьбовые соединения на своем компьютере, может быть трудно сказать, получаете ли вы правый.Может быть довольно непонятно, какой размер винта или байонетного колпачка подходит. Еще больше сбивает с толку, когда вы проверяете колпачки для винтов и замечаете, что между размерами всего несколько миллиметров.

Не волнуйтесь, как только вы поймете значение различных типов цоколей, вы сможете без проблем заказать лампочку. Все, что вам нужно, это надежная рулетка. Вы можете просмотреть наш интернет-магазин и ознакомиться с описанием или спецификациями продуктов.

Названия резьбовых соединений начинаются с буквы «E», что означает винт Эдисона.Вторая часть названия соответствует диаметру патрона лампы, в который входит винт лампы. Таким образом, винты E12 подходят к держателю диаметром 12 мм, а винт E17 — к держателю диаметром 17 мм, и так далее.

Обратите внимание, что число измеряет диаметр патрона лампы, а не размер винта лампы. Это потому, что колпачок лампы немного меньше фитинга. Если бы они были одного размера, винт не подошел бы.

Edison Screw — это стандартный патрон для большинства электрических лампочек.Томас Эдисон разработал этот патрон, и он был запатентован в 1881 году. Эти лампы имеют правосторонние металлические основания, которые вставляются в соответствующие резьбовые патроны патронов.

Резьба подключена к нейтрали для ламп, питающихся от сети переменного тока. Нижний конец базы подключен к фазе под напряжением. В Европе и Северной Америке винт Эдисона вытеснил другие типы розеток.

5 групп общих размеров резьбы

  • Канделябр, то есть E12 в Северной Америке (диаметр 12 мм)
  • Канделябр E14 в Европе (диаметр 14 мм)
  • Intermediate, то есть E17 в Северной Америке (диаметр 17 мм)
  • Средний или Стандартный, то есть E26 в Северной Америке и E27 в Европе (диаметр 26–27 мм)
  • Mogul, то есть E39 в Северной Америке и E40 в Европе (диаметр от 39 до 40 мм)

E12 имеет диаметр 12 мм, E17 имеет диаметр 17 мм, E26 имеет диаметр 26 мм, а E39 имеет диаметр 39 мм.Большинство ламп накаливания в Соединенных Штатах относятся к категории E26, и ее обычно называют «средней» или «стандартной» цоколем.


E12 — основа небольшого канделябра. Применяется для лампочек-ночников, а также в качестве декоративных лампочек для люстр и зеркал для ванных комнат. Он встречается в Америке, особенно в старой или импортной фурнитуре. Однако это встречается нечасто, поэтому в ближайшем супермаркете вы вряд ли найдете его в наличии. Но вы все равно можете найти ряд этой арматуры у специализированных поставщиков.

E17 является промежуточной базой и находится между двумя размерами, E12 и обычным E26. Этот фитинг часто используется для настольных ламп и лампочек для бытовых приборов, но они встречаются нечасто. Более крупный из этих четырех светильников, E39 или цоколь Mogul, обычно используется в уличных фонарях, а также в лампах высокой мощности. Они необычны, и вам вряд ли понадобится такая примерка.

Вы найдете другие винты, которые существуют для других целей. Некоторые из этих винтов включают следующее:

E10

Этот винт часто называют MES или миниатюрным винтом Эдисона.Эти вещи часто используются в старинных люстрах. Лампы, предназначенные для этих винтов и патронов, обычно имеют более декоративный вид. Вы найдете лампы E10 в большинстве миниатюрных ламп.

E11

Это часто называют мини-канделябрами. Его диаметр составляет 11 мм, что немного меньше, чем у канделябра E12, диаметр которого составляет около 12 мм. Винты E11 часто используются в небольших галогенных лампах, а E12 — в декоративных светильниках. Вы можете использовать эти переходники для установки новых светодиодных ламп в старые галогенные светильники.

E14

Это называется SES или малый винт Эдисона. Это самый распространенный размер винта в Великобритании и во всей Европе. Вы можете найти его в большинстве небольших осветительных приборов в доме. Их используют в прикроватных настольных лампах, настенных светильниках и даже люстрах. Лампы E14 бывают разных форм, включая свечи, мячи для гольфа, прожекторы и лампы накаливания. Вам просто нужно знать, какая форма лучше всего подойдет для ваших резьбовых соединений.

E26 и E27

E26 — стандартный размер винта для большинства крупных осветительных приборов сетевого напряжения в США.Его не используют в тонких осветительных приборах, таких как люстры. Его также нельзя использовать для старой фурнитуры. Конечно, из этого есть исключения. Однако для резьбовых соединений E26 доступен широкий диапазон форм колб.

В то время как E26 — это стандартная 120-вольтовая американская база, E27 — это европейский вариант. Он рассчитан на 220 вольт. E26 имеет диаметр 26 мм, а E27 — диаметр 27 мм. Лампа E26 может без проблем поместиться в E27 и наоборот. Эти розетки взаимозаменяемы, но имеют разное номинальное напряжение.

E39 и EX39

Фитинг EX39 имеет более длинный наконечник у основания винта. Он может работать как со стандартными патронами E39, так и с патронами EX39. Лампы для цоколей EX39 обычно поставляются с защитными экранами, поэтому их можно использовать как для открытых, так и для закрытых светильников. Однако лампы E39 будут работать с патронами E39, но не будут работать с патронами EX39.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
