Размеры подрозетников для скрытой проводки: Опция Антипоисковик активирована для Вашего IP 85.140.0.57

Содержание

диаметр и параметры изделий для скрытого монтажа

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Для монтажа и безопасной эксплуатации электроустановочного оборудования используется подрозетник: диаметр этого элемента, его глубина и другие параметры зависят от типа поверхности, с которой предстоит работать. Эта статья поможет разобраться в существующих видах монтажных коробок и научиться подбирать изделия оптимальных размеров для стен из бетона, гипсокартона и других материалов.

Размеры подрозетников могут различаться в зависимости от предназначения и материала изготовления

Общие сведения о монтажных коробках: размеры и виды подрозетников

Монтажная коробка или стакан для розетки – специальный короб, который используется при организации электрической проводки в помещении. Он необходим для безопасной установки таких компонентов системы, как:

  • розетки штепсельного типа;

Подрозетники монтируются в стену, и затем внутри них устанавливаются розетки и выключатели

  • выключатели;
  • регуляторы и панели управления для настройки электрических приборов;
  • клеммные колодки;
  • диммеры, контролирующие интенсивность света.

При условии соблюдения технологии и правильного подбора размеров, подрозетники в стенах обеспечат защиту пользователей от поражения электрическим током.

Какими бывают подрозетники: виды и классификация изделий

Для изготовления стаканов под розетки применяется пластик, а также металл и древесина. Каждый материал имеет свои особенности. Деревянные коробки пригодны только для открытого монтажа проводки, поэтому они не так популярны, как пластиковые. Металлические изделия практически не используются, поскольку нередко провоцируют короткое замыкание. Сфера их применения распространяется на деревянные дома.

Оптимальным вариантом считается пластик. Для изготовления таких стаканов применяется негорючий материал. Производители пластиковых изделий подгоняют размеры подрозетников под гипсокартон и стенные конструкции из дерева, бетона и других материалов.

Металлические подрозетники используются только для деревянных стен

Стаканы из пластика подходят для монтажа розеток на поверхностях с различными видами отделки:

  • ДВП;
  • фанера;
  • ДСП;
  • вагонка.

Важно! Независимо от типа помещения, проводка должна прокладываться в соответствии с установленными правилами и нормативами. Благодаря этому подключение и последующая эксплуатация электрических приборов будут удобными и безопасными.

По форме и типу конструкции монтажные коробки бывают:

  1. Круглыми – изделия универсального назначения, самые востребованные.
  2. Квадратными – отличаются большей вместительностью.
  3. Овальными – предназначены для установки 2-х розеток или конструкции «розетка-выключатель».
  4. Составными – блоки, позволяющие объединить в одной конструкции несколько подрозетников (от 2 шт.).

Несмотря на различия в конфигурации, все конструкции внешне похожи на стакан. Для фиксации изделий в стене применяется алебастр или строительный гипс.

Квадратный подрозетник имеет более вместительное внутреннее пространство

В продаже встречаются модели с дополнительным крепежом и без него.

Выбор зависит от материала поверхности. Бетон – плотный и прочный материал. Изделия в нем надежно фиксируются без дополнительного крепежа. Достаточно лишь подобрать подходящий размер коронки для подрозетника в бетоне, выполнить отверстие и установить изделие в соответствии с технологией. Если же стены в помещении мягкие, пустотелые, лучше брать коробки с крепежными планками. За счет них розетка будет надежно зафиксирована в отверстии.

Подрозетники отличаются друг от друга дизайном и цветовым решением. Как правило, этот фактор важен для накладных изделий, которые устанавливаются в плинтус. Ведь они являются частью интерьера. Однако внешнее оформление никак не сказывается на их функциональности.

Какие параметры имеет подрозетник: диаметр и общие габариты

Пластиковые стаканы чаще всего изготавливаются из полиамида, поливинилхлорида (ПВХ) или полипропилена. Размер подрозетника для розетки, точнее его параметры, зависят от формы конструкции.

Стаканы для розеток изготавливаются из специального негорючего пластика

Для круглых изделий основными параметрами являются диаметр и глубина. Данные о размерах обычно указаны на самих стаканах. Диаметр обозначается буквой «D», причем измеряется как внешний, так и внутренний показатели:

  1. Внешний – максимальный диаметр, определяющий размер внешней части самого подрозетника. Он служит ориентиром при подборе диаметра коронки под розетку.
  2. Внутренний – диаметр, определяющий максимально возможные размеры устройства, которое может быть установлено в коробку.

Самыми востребованными являются подрозетники с таким диаметром: 75, 70, 68, 65, 64 и 60 мм.

Важно! Чтобы качественно и надежно установить выключатель или розетку, нужно подбирать эти механизмы так, чтобы их размер совпадал с внутренним диаметром монтажной коробки.

Глубина подрозетника обозначается буквой «H». Как и в случае с диаметром, стакан имеет два показателя:

  1. Установочная глубина – показывает глубину отверстия, необходимую для нормальной установки подрозетника в стене.
  2. Внутренняя глубина – определяет глубину короба с внутренней стороны. Это пространство используется для монтажа розетки. Здесь же располагается запас проводов.

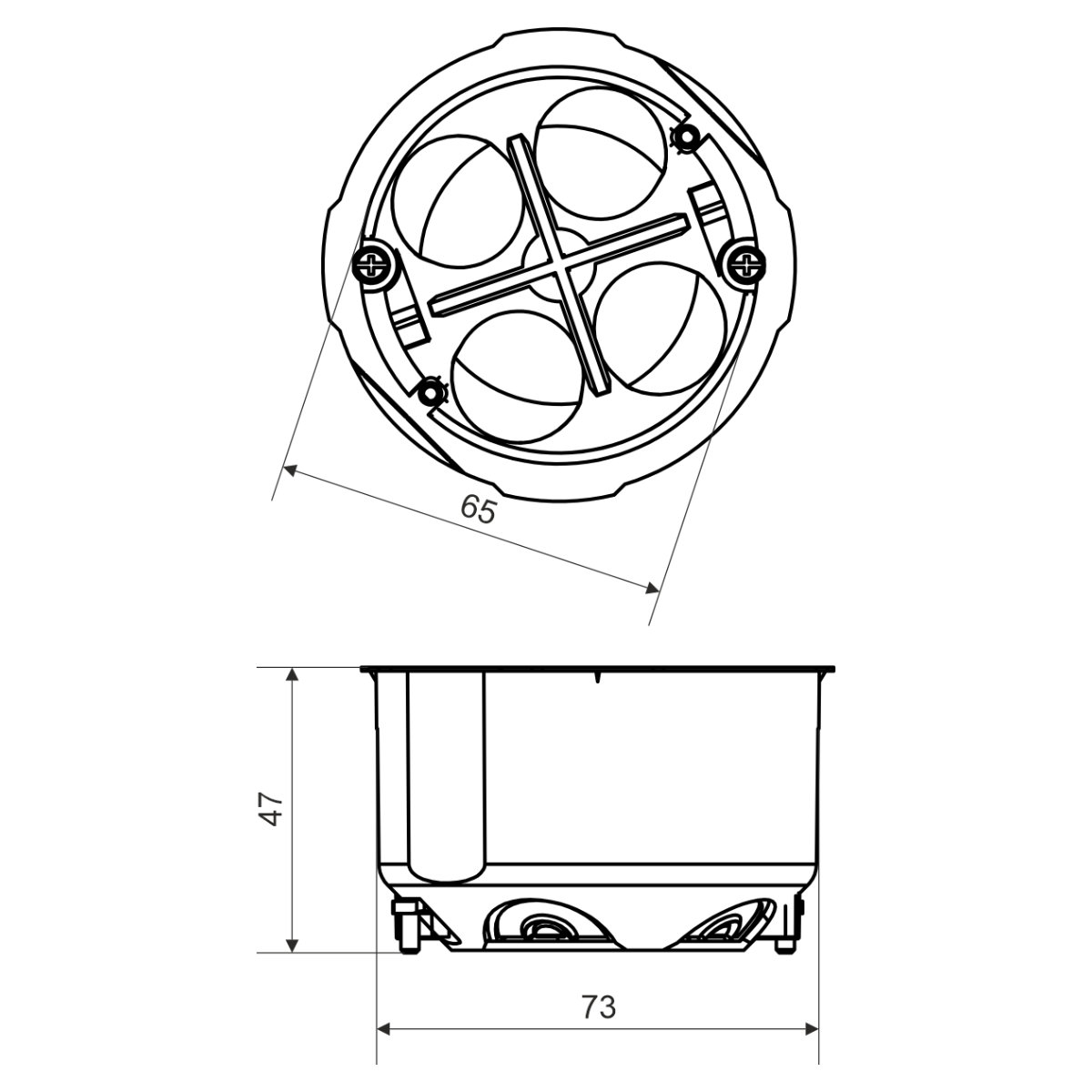

Стандартные размеры круглого подрозетника

Чаще всего этот параметр составляет 62, 60, 45, 42 или 40 мм. Встречаются и более глубокие стаканы величиной до 80 мм. Этот вариант используется, если в проводке отсутствуют распаечные коробки. Увеличенная глубина позволяет установить клеммные колодки.

Если предполагается монтаж овальных коробок или составных блоков, учитывается еще и межцентровое или крепежное расстояние. Этот параметр показывает, на какой дистанции друг от друга находятся центры осей (отверстий). Благодаря этому можно добиться оптимального расстояния между розетками. Согласно стандарту, оно составляет 71 мм. Однако этот показатель может варьироваться в обе стороны, поскольку производители иногда отклоняются от общепринятых параметров.

У квадратных коробок габариты определяются по следующим параметрам:

  1. Высота.
  2. Ширина.
  3. Глубина.
  4. Межцентровое расстояние.

В качестве примера возьмем стакан с размерами 68х68х43. Габариты подрозетника 68х68 говорят о том, что и ширина, и высота квадратного изделия составляет 68 мм. Глубина монтажной коробки – 43 мм.

Стандартные габариты квадратного подрозетника составляют 68х68х43 мм

Стандартные размеры подрозетников и вариации от разных производителей

Изделия стандартного размера имеют диаметр 68 мм. Их глубина равна 45 мм. С учетом этих параметров разметка под установку стаканов наносится так, чтобы между крепежными центрами получился строго 71 мм. В соответствии с этим подбираются и размеры коронки для подрозетника.

Обратите внимание! Под стандартными габаритами подразумеваются внешние размеры изделия. Внутреннее сечение таких коробок соответствует 65 мм, а их глубина составляет 40 мм.

Размеры стаканов у разных производителей могут варьироваться. Чтобы избежать несоответствия, желательно использовать монтажные коробки и электрику от одной марки.

У подрозетников Legrand внешняя кромка может достигать 70 мм, а глубина равна 65 мм. Эти изделия считаются гигантами. Хотя производитель предлагает сразу несколько вариантов, включая коробки, диаметр которых равен 68 мм, а глубина может составлять 60 или 40 мм.

Некоторые производители отходят от общепринятых размеров и выпускают стаканы нестандратных габаритов

Стаканы от отечественного производителя Hegel тоже имеют глубину 60 мм при стандартном диаметре 68. Эти коробки предназначены для установки диммеров со сложной конструкцией и переключателей.

У подрозетников Шнайдер есть четко обозначенный стандарт – 65х45 мм. Эти изделия производятся на территории России и пользуются высоким спросом у покупателей.

Что касается глубины встречающихся в продаже изделий, то она варьируется в пределах 40-60 мм. Этот параметр подбирается с учетом размеров фурнитуры, которая будет устанавливаться. В магазинах можно встретить и углубленные варианты – 75-80 мм.

Бывают и более мелкие стаканы.

Их глубина не превышает 25 мм. Такие коробки используются в тех случаях, когда требуется организовать две точки питания в тонкой перегородке и установить розетки с обеих сторон стены. Подобный вариант монтажа не позволит использовать элементы стандартной величины, поскольку они не войдут полностью в перегородку и будут выступать над ее плоскостью.

У квадратных изделий также имеется свой стандарт. Их величина составляет 70х70 мм. В качестве редких исключений можно встретить квадратные стаканы размером 60х60 мм.

Увеличенная глубина подрозетников может достигать 80 мм

Разновидности коробок для розеток по способу установки

При выборе монтажной коробки учитывается сразу несколько факторов. Следует обращать внимание не только на материал изделия, его форму и тип конструкции, которая может быть одинарной, двойной или тройной (встречаются даже рядные). Значение имеет и тип установки (вертикальный или горизонтальный), а также материал стены, куда будет осуществляться монтаж.

Стаканы могут устанавливаться в такие типы поверхностей:

  • полнотелые стены;
  • гипсокартонные перегородки;
  • плинтуса.

Важно!Размеры коронки под подрозетник, а также величина самого стакана подбираются с учетом типа поверхности. Каждый материал имеет собственные требования к параметрам системы, поэтому технология и набор инструментов могут различаться.

Для разного материала стен подбирается соответствующий тип монтажной коробки

Полнотелые стены: размеры подрозетников по бетону и другим материалам

Если предполагается монтаж коммуникаций в полнотелых стенах, специалисты рекомендуют использовать метод замуровывания. Этот способ применим к помещениям, где перегородки выполнены из газобетона, кирпича, бетона, камня и других материалов с похожей структурой.

Поскольку полнотелые стены имеют довольно большую толщину, нет жестких ограничений на глубину подрозетников для бетона, их форму и конструкционное строение.

Однако существует единый стандарт диаметра – 68 мм. Причем этот показатель не является требованием самого материала, как такового.

Статья по теме:

Датчики движения для включения света: верный способ экономии электроэнергии

Характеристика устройства. Разновидности приборов по разным критериям. Алгоритм установки датчика. Популярные модели. Светильник с ДД.

Бетонные панели для стен имеют общепринятые параметры. Они отливаются вместе с углублениями под монтаж розеток и каналами, куда укладывается силовой кабель. Существуют четкие строительные нормы по изготовлению стенных панелей из бетона, а заданный диаметр подрозетника уже является побочным продуктом этих правил. Для полнотелых стен обычно берут коробки глубиной в пределах 41-45 мм. Этого вполне достаточно для того, чтобы качественно установить любые разновидности розеток и выключателей.

Если не принимать во внимание несущие стены, толщина перегородок в комнате составляет 8-10 см минимум.

Проектирование точек питания обычно осуществляется на одном уровне. Таким образом, розетки будут располагаться с обеих сторон стены. К тому же они буду питаться от одного силового кабеля. Это значит, что в сумме глубина обеих коробок не должна превышать 9 см, то есть не более 45 мм на каждую.

Монтаж подрозетников в бетонную стену

Для чего выполняется монтаж глубоких подрозетников в бетоне

Глубокие стаканы монтируются в несущих стенах. Толщина этих перегородок позволяет устанавливать не только стандартные изделия, но и коробки с увеличенными параметрами. Монтаж осуществляется с применением все той же коронки для подрозетников 68 мм, поскольку диаметр стаканов остается прежним.

Глубокие монтажные коробки применяются в различных целях. Во-первых, они подходят для установки розеток под телевизионный кабель или локальной сети Ethernet. Радиус изгиба внутреннего провода в этом случае должен быть достаточно большим. Обычные стаканы не обеспечивают подобных условий, поэтому посадочная глубина должна быть увеличена до 61 мм.

Во-вторых, короб с удлиненным корпусом позволяет устанавливать объемные элементы. К ним относятся розетки с нестандартным модулем или выключатели. Вся начинка легко поместится внутри благодаря этим дополнительным 15-20 мм.

В-третьих, увеличенная глубина необходима для стаканов, имеющих двойное назначение. Эти изделия называются двухъярусными. Благодаря им отделка выглядит более эстетично, а производители могут сэкономить на количестве материала.

Обратите внимание! Двухъярусные стаканы подходят не только для розеток, но и для выключателей.

Для монтажа в несущих стенах чаще всего используют глубокие стаканы

Подрозетники для гипсокартона: размеры изделий для тонких перегородок

Обычные стаканы для полнотелых стен не пригодны для монтажа розеток в гипсокартоне. Для этих перегородок предусмотрены специальные конструкции с особым строением. Чтобы обозначить размер коробок используется внешний диаметр изделий (d2) и глубина их посадки (Н).

Специально для работ с тонкими перегородками предусмотрен стандартный диаметр подрозетников для гипсокартона, который равен 68 мм. Хотя в продаже встречаются и другие варианты. Внешний диаметр этих изделий может соответствовать 75, 70, 65, 64 или 60 мм.

Глубина установочных коробок может быть разной. В небольших изделиях она составляет 40, 42 или 45 мм. Существуют и более глубокие виды стаканов. Их величина может составлять 60 или 62 мм.

На рынки поставляются модели с нестандартными посадочными размерами. Такие изделия не соответствуют норме, они, скорее, являются исключениями из правил. При выборе стакана нужно обязательно учитывать место монтажа. Специалисты рекомендуют использовать коробки с посадочной глубиной 60 или 62 мм, если толщина гипсокартонной перегородки позволяет это. Подобные конструкции существенно упрощают монтаж проводки, если схема не позволяет установить распределительные коробки.

Диаметр стаканов для гипсокартонных стен может варьироваться в пределах 60-75 мм

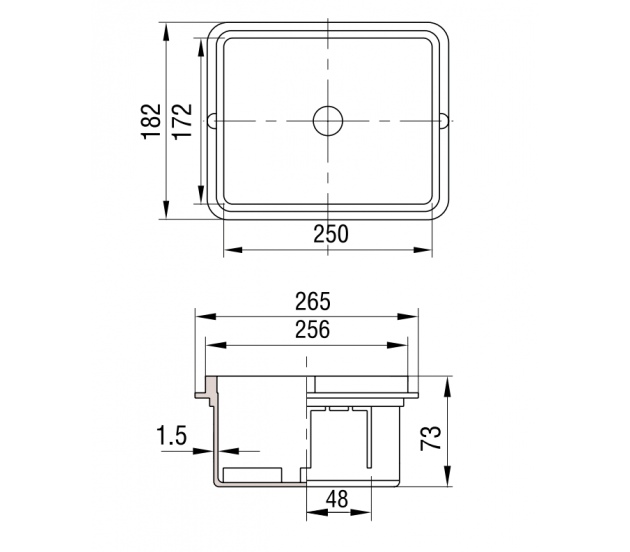

Установочные коробки для монтажа плинтусных розеток

Установочные коробки для монтажа розеток в плинтус выпускаются в виде готовых модулей. Их параметры подогнаны под общепринятый стандарт. Можно не волноваться, что розетки или другие коммутационные устройства не подойдут по размеру. Эти изделия имеют особую конфигурацию, благодаря чему они устанавливаются поверх плинтуса. Задняя часть крепится к несущей стене или гипсокартону.

Форма и цвет этих изделий могут быть разными. Чтобы установочная коробка не привлекала внимания и не выбивалась из общей картины, желательно подбирать расцветку в соответствии с отделкой стен и дизайном самой розетки.

Установка таких коробок выполняется так же легко, как монтаж розеток накладного типа. Для этого нужно организовать в плинтусе небольшой промежуток. Его размер должен соответствовать величине задника коробки. Ширина крепежной части варьируется в пределах 65-85 мм. Максимальная глубина такого стакана составляет 25 мм. В канал следует проложить силовой кабель и прикрутить коробку к стене с помощью шурупов.

Важно! Нужно убедиться, что подрозетник прочно и надежно закреплен к стене. В противном случае этот модуль вместе с содержимым будет отрываться каждый раз, когда штекер выдергивается из розетки.

Монтаж коробок для плинтусных розеток в кирпичной стене

Составные конструкции и тройные розетки в один подрозетник

Тройные розетки имеют множество конфигураций. Существуют модели, заключенные в один каркас и имеющие одну крышку. В продаже встречаются варианты с тремя отдельными розетками. При этом корпус и крышка у них объединены. Высоким спросом у потребителей пользуются модели, укомплектованные выключателем. Он позволяет обесточить определенный участок цепи, что очень удобно для тех случаев, когда владельцы квартиры долго отсутствуют.

Тройные подрозетники используются для монтажа розеток двух типов:

  1. С5 – розетка советского образца. Она не имеет заземления, в некоторых случаях отверстия под вилку имеют нестандартный вид.
  2. С6 – евро-розетка, с заземлением или без него. Размеры этих устройств подчиняются строгому стандарту.

Для монтажа коробок с тремя отдельными розетками придется дополнительно просверливать два отверстия. С гипсокартонной перегородкой проблем не возникает: подбирается соответствующий диаметр коронки под розетку, наносится разметка с учетом межцентровых расстояний, дальнейшие действия выполняются в соответствии с технологией.

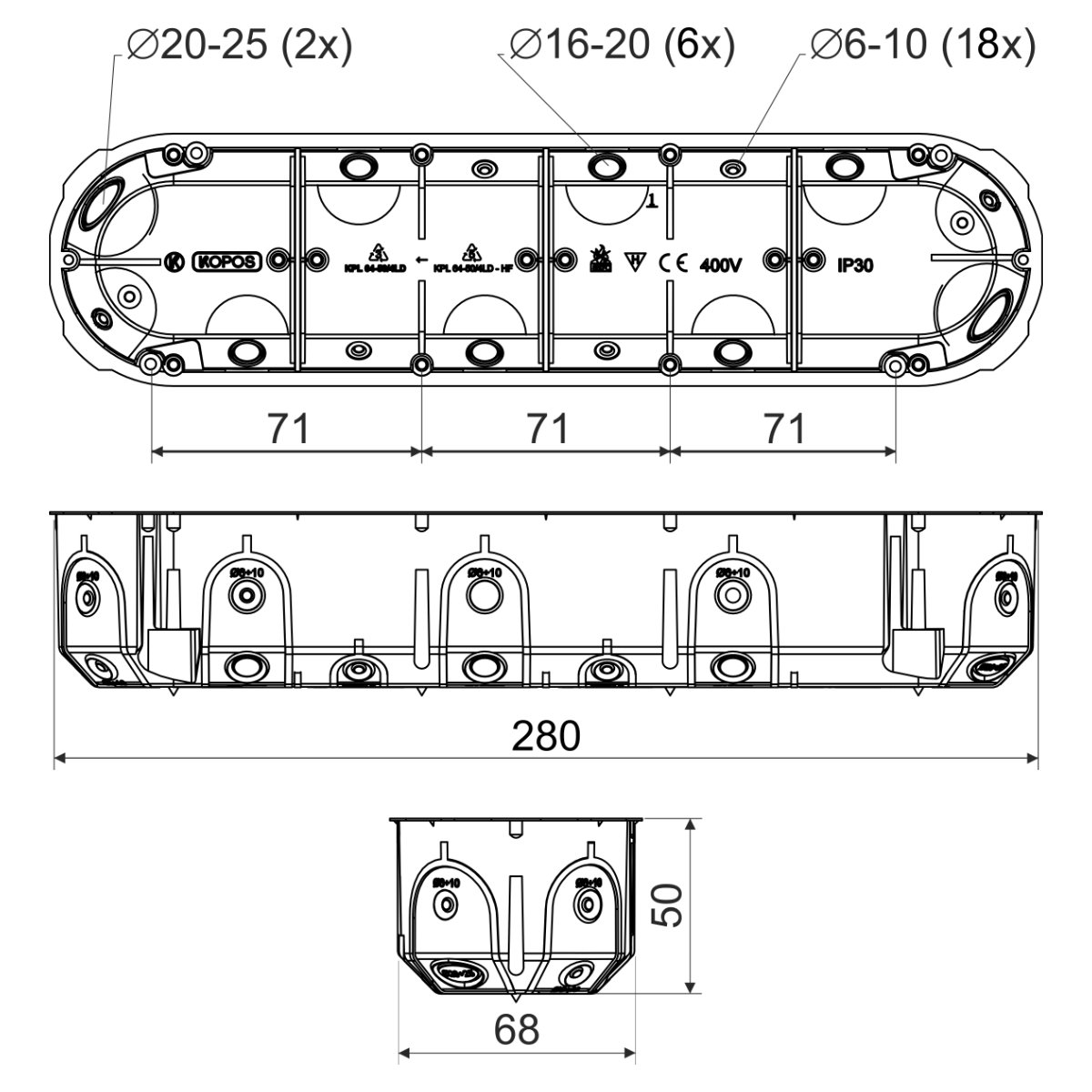

Для монтажа нескольких розеток в ряд используются удлинённые и составные конструкции стаканов

Монтаж коробки в полнотелые стены повлечет за собой дополнительные затраты. Поэтому многие владельцы квартир предпочитают устанавливать тройную розетку в один подрозетник. Этот вариант считается более дешевым, хотя практичным его не назовешь.

Как правильно выбрать коронку для подрозетника

Коронка представляет собой короткий отрезок трубы с центрирующим сверлом и встроенными режущими элементами. Они могут быть обычными или иметь специальное напыление. Для изготовления режущих элементов используется твердые сплавы. Материал стены не только диктует, какой диаметр коронки для подрозетника выбрать, но и какой тип напайки для режущих элементов лучше всего подойдет для этих целей.

Распространенные виды напаек:

  1. Твердосплавные – бюджетный и самый распространенный вариант. Материал подходит для непрофессионального использования. Он быстро изнашивается, поэтому коронки с такими напайками нельзя применять на стенах из особо прочного бетона.
  2. Карбидно-вольфрамовые – универсальны, подходят для сверления любых материалов, включая керамическую плитку.
  3. Алмазные – самый дорогой и стойкий вариант. Материал справляется с большими объемами работ, поэтому подходит для профессионального использования.

Выбор коронки для подрозетника зависит от материала, из которой построены стены

Обратите внимание! Коронки с алмазным напылением, в отличие от карбидно-вольфрамовых и твердосплавных, не разрушаются при попадании на арматуру. Они пригодны для ее нарезки.

Оптимальный диаметр коронок для подрозетников в стенах из разных материалов

Стены из бетона или кирпича не налагают ограничений на величину подрозетников. Однако чаще всего используется стандартный размер, равный 68 мм. При этом диаметр коронки по бетону для подрозетников подбирается так, чтобы между коробкой и стеной был небольшой зазор, примерно – 5-10 мм. Это пространство впоследствии заполняется раствором, который после застывания надежно фиксирует стакан в гнезде.

Глубина гнезда также имеет значение. Когда в стене формируется отверстие и делается выборка бетона, нужно следить за тем, чтобы его глубина соответствовала глубине подрозетника. Желательно, чтобы кромка монтажной коробки по уровню совпадала с плоскостью стены. Чтобы гнездо не получилось слишком глубоким, можно сделать отметку на самой коронке и в процессе работы ориентироваться на нее.

В продаже можно найти небольшие коронки, которые используются для формирования гнезд под коробки диаметром 60 мм. Но лучше отказаться от таких цилиндров и применять стандартный вариант. Из-за того, что производители не придерживаются общепринятых размеров, существует вероятность того, что подрозетник не сможет войти в такое отверстие. Лучше закрыть лишние миллиметры раствором, чем столкнуться с подобной ситуацией.

Размеры коронок соответствуют стандартным габаритам подрозетников

С кирпичной стеной дело обстоит немного иначе. Монтажная коробка устанавливается так, чтобы ее кромка идеально совпадала не с плоскостью стены, а с финишной отделкой на ней.

В качестве отделки для стен из кирпича используется:

  • вагонка;
  • гипсокартонные листы;
  • штукатурка и т.п.

Поэтому параметры гнезда подгоняются под толщину обшивки. В этом случае целесообразнее использовать глубокие подрозетники. Если высчитать толщину отделки заранее не представляется возможным, допускается сверление поверхности уже после того, как проведены чистовые работы.

Если требуется монтаж розетки в гипсокартонную стену, для этих целей используется специальная коронка для ГКЛ. Нельзя ни в коем случае использовать цилиндры для бетона. Они повредят материал. Для работы берутся стандартные размеры коронки для подрозетников в гипсокартоне – 68 мм. Сама коробка фиксируется в стене за счет собственных креплений.

Для сверления отверстий в бетонных стенах используются специальные инструменты и насадки

Несмотря на то, что многие производители не придерживаются общепринятых величин, все же существует единый стандарт. Поэтому ошибиться с размером монтажной коробки

очень сложно. Даже не имея под рукой розеток и выключателей, можно делать разметку и сверлить отверстия по стандарту, не боясь, что потом под них будет сложно купить фурнитуру.

Размеры подрозетников: диаметр, глубина, межосевое расстояние

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

У меня на сайте уже имеется статья про установку одного подрозетника в гипсокартонную стену, а вот про установку блока подрозетников я как то упустил из виду, поэтому восполняю этот пробел и сегодня я расскажу Вам про выбор, разметку и монтаж блока подрозетников в стену из гипсокартона.

Данная статья скорее всего будет интересна начинающим электрикам, студентам или домашним мастерам, которые самостоятельно выполняют монтаж электропроводки в своей квартире или доме. Сложного здесь ничего нет, специального и дорогостоящего инструмента для этого тоже не требуется, но есть некоторые тонкости и нюансы, про которые я и поделюсь с Вами.

Сразу же условимся с определениями. Это как в известном фильме: они же подрозетники, они же монтажные коробки, они же установочные коробки, но я привык называть их именно подрозетниками, поэтому и в статье буду применять такое название, хотя правильнее называть из все же установочными коробками.

Установка подрозетников, будь это бетонная стена, кирпичная стена или стена из гипсокартона — это неотъемлемый этап при монтаже розеток, выключателей, переключателей, диммеров, терморегуляторов и прочих электроустановочных изделий.

Выбор подрозетников для гипсокартона

Для монтажа подрозетников в стену из ГКЛ необходимы специально-предназначенные для этого подрозетники. На рынке имеется большой выбор производителей, например, Schneider Electric, Legrand, Hegel, Gusi Electric, Tyco и другие.

Подрозетники классифицируются по двум основным установочным размерам:

  • внешний диаметр (d2)
  • глубина (H)

Вот ряд стандартных диаметров у подрозетников: 60 (мм), 64 (мм), 65 (мм), 68 (мм), 70 (мм) и даже 75 (мм). Есть еще и не стандартные размеры и габариты, но это уже частный случай.

Диаметр подрозетника для гипсокартона составляет 68 (мм) — это стандартный, самый распространенный и правильный вариант.

Глубина подрозетников может иметь следующие размеры: 40 (мм), 42 (мм), 45 (мм), 60 (мм) и 62 (мм).

Тут все зависит от места установки. Если толщина стены позволяет, то лучше установить подрозетники поглубже, например, на 60 (мм) или 62 (мм). В них гораздо проще и легче производить расключения.

К тому же в последнее время все чаще приходится отказываться от распределительных коробок и расключения производить непосредственно в подрозетниках — вот тут то и начинаешь считать и экономить каждый миллиметр глубины, и чем подрозетник глубже, тем легче и удобнее осуществить в нем соединения проводов и монтаж механизмов электроустановочных изделий.

В последнее время чаще всего для гипсокартонных стен я применяю пластиковые подрозетники Hegel модификации КУ1201 и КУ1202 со стандартным диаметром d2=68 (мм) и глубиной Н=45 (мм). Кстати, у Hegel нет подрозетников для полых стен с глубиной на 60 (мм) и 62 (мм), хотя толщина стенки порой позволяет установить углубленные подрозетники.


Пластик негорючий (полипропилен с антипиреном), огнестойкость 850°C, корпус достаточно плотный, имеется широкий передний борт, перфорация (заглушки) для ввода кабелей различных диаметров и вполне приемлемая цена.

Вот внешний вид подрозетника для гипсокартона Hegel КУ1201.


Как видите, у подрозетника есть две крепежные лапки. При затягивании (закручивании) крепежных винтов-саморезов, эти лапки притягиваются и плотно фиксируют подрозетник с обратной стороны ГКЛ.

Лапки могут быть, как пластиковыми, так и металлическими, разницы между ними особой никакой нет.

Лично я предпочитаю устанавливать подрозетники с пластиковыми лапками (КУ1201). У них больше площадь поверхности, и при закручивании, они лучше держатся и не продавливают лист гипсокартона. Но у них есть одна не очень удобная особенность при установке, про которую я расскажу чуть позже.

А вот подрозетник Hegel КУ1202.

Все аналогично, только у них металлические лапки, которые фиксируются пластиковыми стопорами. Изначально, лапки не выпирают за габариты корпуса, поэтому данные подрозетники удобны при установке.

При закручивании крепежного винта пластиковый стопор срывается и лапка выходит за габариты подрозетника.

Но КУ1202 мне все равно меньше нравятся из-за маленьких шлицов на крепежных винтах — их очень не удобно закручивать.

Разметка места установки блока подрозетников

Перейдем к моему примеру. Мне необходимо установить блок из трех подрозетников вот в этой гипсокартонной перегородке.

Блок подрозетников устанавливается над тумбой и предназначен исключительно для розеток. В них планируется включать декоративную лампу и зарядные устройства для телефонов. В моем случае высота тумбы составляет 45-50 (см). Нам же нужно установить подрозетники на высоте примерно 62-63 (см) от уровня пола.

Рекомендую Вам перед монтажными работами всегда иметь при себе план электропроводки с учетом расстановки и габаритов всей мебели. Поверьте мне, что лучше потратить больше времени, но зато по максимуму выудить у заказчика, что именно и где он планирует установить, чем в дальнейшем что-то не подойдет, придется переносить и переделывать.

Скоро я опубликую несколько статей, где очень подробно расскажу про варианты расположения розеток и выключателей в разных помещениях (ванная комната, спальня, кухня). Так что не пропускайте выход новых статей — подписывайтесь на рассылку сайта.

Итак, вернемся к разметке. С помощью самовыравнивающегося лазерного уровня LD-SL-01 отмечаю горизонтальную линию на высоте 63 (см) от пола.


  • Уровень LD-SL-01 мне очень нравится, но иногда я пользуюсь и более простым, и компактным, лазерным уровнем Black Deсker LZR-310, правда луч у него проецируется всего в одной плоскости и настройка уровня идет в ручном режиме по пузырькам.

Не много подольше получается с разметкой, но тем не менее тоже удобно. О нем я еще напишу отдельный обзор.

Если лазерного уровня у Вас нет в наличие, то без проблем можно отметить горизонтальную линию и обычным строительным уровнем.

Затем по лазерной линии с помощью линейки (можно использовать ровный брусок или профиль) чертим горизонтальную линию карандашом. После этого уровень нам больше не нужен и его можно отключить.

  1. Рассчитываем, чтобы блок смотрелся симметрично на стене и отмечаем на линии первый центр подрозетника.

Затем с помощью линейки или рулетки от первого центра откладываем 71 (мм) и отмечаем центр второго подрозетника. Затем от центра второго подрозетника откладываем 71 (мм) до центра третьего подрозетника.

  • Расстояние между центрами подрозетников составляет именно 71 (мм) и его необходимо как можно точнее измерить, иначе накладная рамка может встать, либо в натяг, либо с зазорами, в зависимости от Вашего «промаха».
  • Да, забыл упомянуть, что при разметке учитывайте, где и в каком месте проходят у Вас профили, а то может выйти вот такой вот нелепый казус (фотографию взял из интернета).

Коронка по гипсокартону

  1. Для сверления отверстий в гипсокартоне (а также в фанере, дереве, ДСП, пластике) я применяю металлическую фрезу, или другими словами наборную кольцевую пилу (коронку), диаметром 67 (мм) от Kraftool.
  2. Кольцевая пила идет в комплекте с держателем, центрирующим сверлом и еще двумя коронками: на 60 (мм) и 74 (мм).
  3. Помимо фрезы, еще имеется биметаллическая коронка (Bi-metal) диаметром 68 (мм) с центрирующим сверлом.

Если же у Вас нет коронок, то ничего страшного. Отверстия можно аккуратно высверлить или вырезать с помощью ножа.

Сверлим отверстия для подрозетников

По гипсокартону сверлится достаточно легко, поэтому вставляю коронку в шуруповерт.

Кстати, уже третий год пользуюсь шуруповертом Makita BDF-453 с 18-вольтовым аккумулятором. Очень доволен им, кроме одного момента — за 2 года активной эксплуатации «умер» один аккумулятор. Благо, что в комплекте изначально было два аккумулятора. Ну а в остальном нареканий к нему нет — вполне достойный аппарат.

Итак, направляем центрирующее сверло коронки на отметку и сверлим отверстия для подрозетника.

Обычно я сверлю на 1-ой скорости. У этой коронки великовато центрирующее сверло, поэтому здесь не нужно торопиться, иначе может увести центр при сверлении. Лучше заранее просверлить центровые отверстия сверлом с меньшим диаметром.

  • Да еще, сильно давить на шуруповерт не нужно, иначе можно продавить и сломать гипсокартон.
  • Отверстия для подрозетников готовы.

Собираем блок подрозетников

Берем три подрозетника. Теперь нам нужно соединить их в единый блок. Для этого с помощью ножа убираем боковые заглушки (перфорацию) в подрозетниках: в первом — одну заглушку, в среднем — две, в третьем — одну.

Все подрозетники данной серии можно соединять между собой в единые блоки с помощью кабельных переходников типа ПК5201 или ПК5202 (для установочных коробок новых серий). Кабельные переходники (ПК) продаются отдельно от подрозетников. Эти переходники мы еще называем соединителями или тоннелями.

Кстати, у некоторых производителей имеются подрозетники с несъемными соединителями. С одной стороны это удобно, не нужно рассчитывать точное количество и приобретать соединители отдельно, но с другой стороны — не удобны они тем, что приходится отпиливать или отрезать незадействованные соединители, т. к. они мешают при установке подрозетника в высверленное отверстие.

  1. Итак, берем один соединитель и вставляем его в посадочное отверстие подрозетника до защелкивания.
  2. Соединитель защелкивается достаточно туго, поэтому нужно приложить некоторое усилие.
  3. Обратите внимание, что профиль посадочного отверстия и кабельного соединителя выполнен ступенькой, что исключает выполнение неправильного соединения.
  4. Затем берем второй подрозетник и защелкиваем в него соединитель.

Далее через еще один соединитель объединяем аналогичным способом второй и третий подрозетники. В итоге получаем вот такой вот единый блок из трех подрозетников. Соединители четко фиксируют подрозетники между собой.

Расстояние между подрозетниками в блоке составляет ровно 71 (мм), что совпадает со стандартным расстоянием электроустановочных изделий (розетки, выключатели и т.п.), размещаемых в одной рамке.

Таким образом, можно собрать в ряд бесконечное количество подрозетников, но на практике больше пяти подрозетников в ряд Вам врядли когда потребуется, потому что общих рамок более, чем на пять постов я не встречал. Может и существуют такие не стандартные рамки, но крайне редко и по какому-нибудь специальному заказу.

Монтаж блока подрозетников в гипсокартонную стену

  • Теперь нужно срезать перегородки в гипсокартоне, иначе они будут нам мешать при установке блока подрозетников.
  • Срезать их можно обычным ножом или ножовкой.

Совет: перед установкой подрозетников в гипсокартон можно снять по окружности отверстий фаску, чтобы борт подрозетника был немного утоплен в стене.

Это несколько упростит работу строителям-отделочникам при штукатурке стен.

В одном из подрозетников убираем заглушку для ввода кабеля.

В сделанное отверстие необходимо завести питающий кабель, а затем приступать к установке блока подрозетников. В моем примере кабеля пока нет, т.е. его я буду заводить чуть позже, поэтому данный этап я пока опущу.

Помните, в начале статьи я говорил, что при установке подрозетников КУ1201 есть одна не очень удобная особенность?! Из-за торчащих крепежных лапок в отверстия сначала необходимо завести все лапки нижнего ряда блока, а лишь потом, поочередно надавливая на верхние лапки, заводить верхнюю часть блока.

Теперь осталось с помощью отвертки или шуруповерта закрутить крепежные винты-саморезы. Я буду использовать шуруповерт, т.к. обычной отверткой крутить придется достаточно долго.

  1. При закручивании крепежных винтов-саморезов, лапки притянутся с обратной стороны листа гипсокартона и надежно зафиксируют блок подрозетников.
  2. После завершения работ можно проверить уровень установленного блока.

Как видите, уровень у меня немного ушел, примерно на 1-2 (мм). Причиной тому, как я и говорил, было большое сверло на коронке, но это не критично, т.к. с помощью регулировочных отверстий в розетках это вполне поправимо.

На этом монтаж блока подрозетников в гипсокартонную стену завершен. После этого наступает этап отделочных работ. И только после отделки в этот блок можно будет устанавливать розетки, о чем обязательно будет отдельная подробная статья.

  • Все что было сказано и написано в данной статье смотрите в моем видео:

P.S. На этом все. Спасибо за внимание. Будут вопросы — форма комментариев к Вашим услугам.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Установка подрозетников

Перед установкой подрозетника (монтажной коробки) нужно в первую очередь подготовить необходимый инструмент и материалы. Если уже проложен провод, он должен быть обесточен или заизолирован.

Установка подрозетников в бетон

Начинаем с разметки. Как правило, розетки располагают на расстоянии 25-30 см от пола, выключатели примерно 90 см от пола. Если розетка устанавливается над рабочей поверхностью кухни, то её расположение должно быть на расстоянии 15-20 см от столешницы.

После того, как расположение электроточки определено, с помощью пузырькового уровня чертим на стене горизонтальную линию и отмечаем на ней расстояние между подрозетниками.  Для этого нужно отметить две точки на линии, которые будут центрами будущих углублений. Расстояние между точками 71 мм .

Для бурения углублений используется специальная коронка для подрозетников с зубьями из твёрдого сплава. Диаметр коронки по бетону для подрозетника  примерно 85 мм.

Чтобы ускорить процесс и обеспечить более точное вхождение коронки, предварительно делаем отверстия с помощью перфоратора и бура

диаметром равным диаметру сверла в коронке. От вибрации очень часто у коронки откручивается прижимной болт для сверла. Чтобы этого не происходило, его можно зафиксировать с помощью изоленты. Если Вам нужно пробурить большое количество углублений, лучше использовать мощный перфоратор (лучше SDSmax). Можно использовать и безударное сверление.

Для безударного сверления используют алмазные коронки сухого сверления и мощную высоко-оборотистую дрель, желательно от 1.5 кВт и от 3000 об/мин без нагрузки. Диаметры коротких коронок, выпускаемых для сверления отверстий под подрозетники: 68 и 82 мм. Преимущества безударного сверления: малый уровень шума и вибрации, высокая производительность, способность резать армированный бетон.

Недостаток такого способа – дороговизна.

После работы коронки, с помощью зубила и молотка или перфоратора с зубилом убираем бетон из углублений. Проверяем, чтобы подрозетники свободно входили в углубления. Для лучшего сцепления строительного гипса и бетона углубления обрабатываем грунтовкой. Можно просто смочить водой. Теперь углубления готовы для установки подрозетников.

Так выглядит подрозетник и соединитель. В продаже существует огромный ассортимент подрозетников: с соединителями и без, округлой и квадратной формы, для установки в гипсокартон и бетонные стены. Перед монтажом необходимо вырезать в подрозетниках отверстия для провода.

Теперь нужно приготовить строительный гипс. Для этого разводим его водой так, чтобы смесь была похожа на густую сметану. Заполняем углубления гипсом примерно на одну треть и размещаем коробки, вдавливая их в раствор заподлицо с поверхностью стены или чуть утопив. Край подрозетника ни в коем случае не должен выступать за поверхность стены.

Проверяем положение подрозетников по горизонту, ориентируясь на, ранее сделанную на стене, разметку. С выравниванием подрозетников лучше поторопиться, так как гипс схватывается очень быстро. После частичного схватывания, шпателем, как скребком убираем лишний раствор с поверхности стены и чистим подрозетники от попавшего через щели гипса.

Всё, подрозетники установлены. В стене из кирпича, шлакоблоков, гипсовых плит и газобетона коробки монтируются аналогично.

  • Установка подрозетников в гипсокартон
  • В стену из гипсокартона монтаж подрозетников гораздо проще. Для этого существуют специальные подрозетники с «лапками» прижимающими его к листу гипсокартона

с обратной стороны. На стене делается разметка аналогичная предыдущей, с помощью обычной дрели и коронки для гипсокартона делается отверстие. В случае установки двух и более розеток в блоке, расстояние между центрами так же должно составлять 71 мм, только диаметр коронки должен быть равен диаметру подрозетника — 68 мм.

Ещё нужно обратить внимание на расстояние между основной стеной и стеной из гипсокартона, чтобы хватило глубины для установки коробки, в противном случае основную стену придётся поддалбливать с помощью перфоратора или зубила. Если гипсокартон смонтирован в два слоя на профиль 60×27 мм, проблем с глубиной возникнуть не должно.

Глубина коробки составляет 47 мм.

  1. Также посмотрите видео про установку подрозетников в гипсокартон:
  2. Установка подрозетников в старом фонде

Теперь рассмотрим сложный случай. Старый фонд с деревянными оштукатуренными перегородками. В таких стенах даже кабель в гофрированной трубке не уложить, толщины штукатурки не хватит, придётся убирать дранку и выпиливать в доске штробу. Для кабеля это конечно не обязательно, его можно и так уложить, а вот коробку для розетки или выключателя всё равно придётся утапливать.

Помочь нам в этом может коронка по дереву и дрель. Цена такого набора коронок невысокая и продаётся она почти в любом строительном магазине. Дрель лучше всего использовать с низкими оборотами с дополнительной рукояткой, это так называемая сверлильная машина. Такие дрели ещё используют с миксером для размешивания растворов. Но можно обойтись и обычной дрелью.

Перед началом работы в месте установки удаляем штукатурку и делаем разметку, как в примере с бетонной и стеной. Дрелью с коронкой сверлим углубление. С помощью стамески и молотка выдалбливаем сердцевину углубления. Если для подрозетника не хватает глубины, повторяем эту процедуру. Углубление делаем немного глубже подрозетника, примерно на 5 мм.

Готовим раствор строительного гипса. Затем шпателем наносим его на заднюю часть монтажных коробок и монтируем их в углубления заподлицо с поверхностью стены. Выравниваем по горизонтали и ждём, когда схватится гипс. После этого, саморезами по дереву прочно крепим их к стене и заштукатуриваем пространство между подрозетниками и стеной.

И наконец, последнее. Если розетки и выключатели устанавливаются во влажных помещениях, без гидроизоляции стен, или вне помещения, вместо гипса желательно использовать ремсостав на цементно-песчаной основе.

Подрозетник (монтажная коробка)

Подрозетник (установочная коробка) – это неотъемлемая часть любой электропроводки, от правильной и точной установки которого зависит насколько безопасным, надежным и комфортным будет монтаж и последующая эксплуатация электроустановочных устройств, таких как розетки, выключатели, диммеры, регуляторы теплого пола и т. п. В зависимости от типа основания, в которое происходит монтаж, подрозетники бывают для сплошных стен (кирпичные, бетонные, гипсолитовые и т.п.) и для скрытой установки в полые стены и сухие перегородки.

Существует несколько типовых размеров установочных коробок, но наиболее востребованы и распространены в элетромонтаже стандарты с внутренними диаметрами 60-65мм и глубиной 40-45мм. Максимальный внешний диметр таких подрозетников обычно — 68мм, поэтому отверстия под них, лучше всего выполнять коронкой диаметром 68 или 70мм.

Чаще всего установочные коробки имеют возможность объединяться в блоки из нескольких штук. Блочный вариант позволяет устанавливать рядом, вертикально или горизонтально, сразу несколько механизмов электроустановочных устройств, объединенных одной общей рамкой.

При этом межосевое расстояние у соединяемых между собой подрозетников равно 71мм, что полностью совпадает со стандартными размерами межосевого расстояния электроустановочных устройств, при монтаже в одной рамке.

Поэтому расстояние между отверстиями, сделанных для блока подрозетников, должно быть 71мм.

В зависимости от типа розеток и производителей, элементы конструкции для сборки подрозетников в блоки, бывают двух типов:

В одном случае, соединительные тоннели являются несъемной частью подрозетника и присутствуют на каждом изделии.

При этом, всегда имеется возможность объединить коробки в блоки, если есть в этом необходимость.

Небольшое неудобство таких подрозетников состоит в необходимости механического удаления незадействованных соединительных элементов, т.к. они могут мешать установке коробки или блока в посадочное место.

При другом варианте конструкции, соединительные элементы приобретаются отдельно, что удобно при монтаже например одинарного подрозетника, но требует тщательного расчета количества соединителей. Через соединители, удобно прокладывать провода внутри всего блока, сделать это можно уже после монтажа подрозетника, например для подключения розеток последовательно — «шлейфом».

Фиксация в посадочном месте монтажной коробки для сплошных стен, чаще всего выполняется с помощью гипсовых смесей таких как алебастр.

Отверстие предварительно смачивается, затем наносится раствор алебастра, только после этого, предварительно выведя провода через подрозетник, устанавливаем его по уровню так, чтобы он был вровень со стеной – не выпирал и не торчал из нее и затем убрать излишки смеси. После высыхания, можно продолжать следующие этапы.

Установка подрозетников для полых стен, осуществляется с помощью специальных крепежных элементов – зажимов, расположенных по бокам. Для этого коробка помещается в монтажное отверстие, и закручиваются крепежные винты, при это зажимы упираются со внутренней стороны основания, тем самым жестко фиксируя подрозетник.

Для закрепления механизмов розеток, выключателей и т.п. в установочной коробке, предусмотрены специальные гнезда, в которые вкручиваются шурупы. Многие производители сразу комплектуют свои подрозетники такими шурупами.

Подрозетники для бетона: как установить

Размещаются такие изделия в зонах подключения выключателей, датчиков движения, розеток к электрической сети. В общем виде подрозетники для бетона представляют собой круглые или квадратные коробки с отверстиями в открытом корпусе для подсоединения кабелей и элементов проводки. Надежность фиксации приборов обеспечивают вырезы в коробке.

Популярность скрытого вида проводки обуславливает необходимость установки монтажных коробок, которые применяются при любом ремонте помещения. Правильность выполнения этой работы обеспечит надежность эксплуатации и поможет избежать передавливанию или разрывов проводки, приводящих к выходу из строя розеток. Важный момент – обеспечение требований по электробезопасности.

Самые популярные размеры:

  • внутренний диаметр устройства – 60 и 68 мм;
  • диапазон глубины – 25-80 мм;
  • стандартное межосевое расстояние – 71мм.

Монтажники считают наиболее удобными габариты 68х45 мм, с полипропиленом в качестве исходного материала. Все работы по креплению выполняются саморезами. Формирование блоков происходит при помощи заранее подготовленных кабелей или с применением корпусных каналов. Рекомендуемый, как наиболее удобный, метод сборки – это монтаж устройства с полной заводской комплектностью.

Как устанавливать подрозетники в бетон

Перед началом работы рассмотрим основные способы выполнения монтажа:

  • фиксация подрозетника в нишах раствором гипса. Для этого в стенах заранее пробиваются отверстия для установки;
  • метод фиксации корпуса распорными лапками в подготовленных выемках стеновой поверхности;
  • замена подрозетников на конструкции соответствующих размеров.

Важный момент – тщательная разметка места установки. В этом случае учитываются особенности интерьера, действующие нормативы технического плана и безопасности. Процедура выглядит достаточно просто – на предусмотренном расстоянии от пола отмечается центр размещаемого устройства, который поможет начертить круг с параметрами подрозетника.

20 см – рекомендуемое расстояние к розетке от дверей.

Работа с перфоратором для обустройства ниши в бетоне

В этом случае имеется определенный алгоритм выполнения работы. Укомплектуем набор требуемых материалов и инструментов:

  • перфоратор с бурами диаметром 8 мм;
  • обычный карандаш;
  • рулетка или линейка;
  • коронка с диаметром 68-70 мм;
  • насадка в форме лопатки;
  • обычный уровень.

Для определения центра коронки на стене наносим точку карандашом. Если требуется установка блока из нескольких устройств, разметка начинается с крайнего из них.

Уровень применяется для нанесения линии через центр блока, равной его общей длине. Затем поочередно находим центральную точку для каждого элемента в отдельности.

Для этого понадобится рулетка с соблюдением расстояния 71 мм между соседними точками.

Отверстия проделываются отдельно в каждом намеченном центре после насадки 8-миллиметрового бура на перфоратор. Затем, получив глубину выемок 5-6 см, намечаются размеры под устройство коронкой по бетону. Теперь как можно компактнее бурятся отверстия по имеющемуся контуру. Минимальное количество выемок составляет 12 штук. Таким образом будущее обустройство ниш происходит гораздо легче.

Вначале используем коронку для углубления на 5-6см, а затем устраняем ненужный бетон из отверстий с применением насадки в виде лопатки. При стандартном диаметре подрозетника 67 мм коронка обычно выбирается 70 мм.

По глубине ниша должна обеспечить свободное расположение устройства с запасом 4 мм.

Работа с использованием болгарки

Этот вариант позволит гораздо быстрее выполнить процедуру подготовки ниши, но сопряжен с большим загрязнением помещения. Методика проведения хорошо знакома всем, кто пользовался болгаркой – в местах разметки делаются разрезы в самых разных направлениях. Далее для получения необходимой глубины зубилом устраняются куски материала.

Не упустите из внимания важный нюанс – проверьте правильность установки после завершения работ. Пластмассовый корпус должен иметь максимально плотную фиксацию и полностью входить в нишу. В отверстие тыльной стенки подрозетника заводится кабель для обеспечения электропитания розетки.

Крепление гипсовым раствором установленного устройства – заключительная стадия монтажных работ. После высыхания производится очистка корпуса от излишков материала.

Особенности приготовления раствора

Для приготовления вам понадобится:

  • тара для выполнения перемешивания;
  • алебастр, медицинский или строительный гипс.

Сухая смесь в небольшом объеме насыпается в емкость. Понемногу добавляем воду, ритмично смешивая состав. Идеальным считается получение сметанообразной, полностью однородной массы.

Приготовление надо выполнять маленькими порциями по причине быстрого, буквально за пару минут, затвердевания раствора.

[embedded content]

Фиксация подрозетника

В качестве своеобразной грунтовки отверстия выступает обыкновенная вода, которой перед монтажом подрозетника обильно смачивается поверхность ниши. Для хорошей пропитки достаточно 4-5 минут. Затем свежий раствор наносим вовнутрь шпателем. И в завершение аккуратно вставляем устройство с заведенным в него проводом в отверстие. Через имеющиеся прорези раствор выдавливается наружу.

Тщательно выравниваем подрозетник, чтобы он был в погруженном состоянии, а винтики были в отношении пола в горизонтальной плоскости. Правильность монтажа определяется приложенным по диагонали к изделию уровнем. Пока гипс полностью не затвердеет, не следует двигать стаканом в нише. В завершение соскребаем остатки застывшего раствора.

Новые модели обладают такими положительными свойствами, как диэлектрические характеристики, надежность крепления раздвижных лапок, они стойки к воздействию коррозии и имеют большой эксплуатационный ресурс.

Размер подрозетника стандартный

Размеры подрозетников и их монтаж на разные виды поверхностей

Подрозетник представляет собой коробку для крепления в ней электрооборудования, в основном выпускается круглый, но также встречается и квадратный. Размеры подрозетников стандартные, отклонение от нормы встречается редко. Он нужен для того, чтоб не повреждать стену каждый раз при замене, берет на себя функцию для жесткого скрепления элементов в плоскости.

  • Монтаж одиночного подрозетника
  • Монтаж нового подрозетника в старый
  • Установка блока подрозетников
  • Монтаж подрозетника на прочие поверхности
  • Расположение провода в подрозетнике
  • Вывод

Монтаж одиночного подрозетника

Для того чтобы закрепить одну коробку в стене потребуется:

  • Уровень;
  • Карандаш, кисточка/пульверизатор, маленький шпатель;
  • Зубило;
  • Молоток;
  • Дрель с круглой насадкой, имеющая диаметр 68 мм;
  • Алебастр, вода.

Для начала отмечаем по горизонтальному уровню линию, затем от провода вниз чертим еще одну, это будет левая крайняя точка нашего подрозетника. Ориентируясь на вертикальную полоску, горизонтальную линию, обводим заднюю часть элемента, для ориентира.

Диаметр обода — 68 мм,установочная внешняя глубина 45 мм, это следует учесть при выборе насадки. Делаем метки, по ним сверлим отверстие, смачивая насадку водой, чтоб не было она не перегревалась.

В коробке есть 2 стороны: одна немного уже второй, устанавливаем широкой частью по горизонтали, узкой – по вертикали, иначе коробка может не влезть. Также удаляются «ушки» — переходы для монтажа блока подрозетников. они абсолютно не нужны при монтаже одиночного элемента. Если мы их не удалим, коробка не войдет в отверстие и нам придется его расширять.

Мы отметили линию вниз от провода, это наш левый край. Нам необходимо, чтобы провод зашел в диагональное отверстие, не в прямое, а диагональное, потому, что винт для крепления расположен прямо над вертикальным отверстием, он повреждает провод.

После того как мы примеряли подрозетник, убедились что диаметр подходит, нам осталось смочить отверстие и наш элемент для крепления розеток водой, чтобы алебастр лучше держался. Мешаем алебастр с водой в пропорции 1:4, где одна часть воды и четыре алебастра и наносим его на стенку, боковые грани, на дно подрозетника, примыкающее к поверхности.

После установки коробку нужно поправить, добиться строго одного уровня со стеной, чтобы она не выпирала и не была глубоко посажена, все крайние точки имели одинаковое расстояние до стены. Весь лишний алебастр использовать на маскирование провода, идущего к будущей розетке.

  • Монтаж нового подрозетника в старый
  • Часто случается так, что старый, советский металлический подрозетник имеет диаметр больше чем нужно, новые розетки сидят в нем неплотно, болтаются, несмотря на максимально широкий размер между лапками.
  • Работы нужно совершать в следующем порядке:

1.Выключаем свет в электрическом счетчике.

2.Проверяем отсутствие напряжения включением лампочки.

3.Снимаем крышку, выкручиваем розетку.

5.Смотрим на нашу коробку, если она железная ржавая, без дна, тогда нам понадобится алебастр чтоб прочно закрепить новую коробку.

Если коробка держится надежно, не вызывает сомнений, у нее есть стенка, тогда можно просто прикрутить новую коробку, к задней стенке старой, с помощью самореза по металлу с буром. Не стоит забывать о расположении коробки узкой частью вертикально, широкой – горизонтально.

Диаметр подрозетника: размеры, глубина, межосевое расстояние

В современной электротехнике широко применяются монтажные или установочные коробки, известные также как подрозетников. Внутри них закрепляется механизм розетки, когда прокладывается скрытая проводка.

Чаще всего они выпускаются круглыми с определенной линейкой стандартных размеров. Большое значение имеет диаметр подрозетника, от которого зависит жесткость и надежность крепления внутри стены.

Данный параметр привязан не только к розетке, но и к монтажному отверстию, куда он будет установлен.

Для чего нужны подрозетники

Поскольку коробки устанавливаются внутрь стены в отверстие под подрозетник. Поэтому многие не знают, что делать с этими изделиями, а иногда даже не подозревают о их существовании.

Тем не менее, это наилучшее решение для скрытой электропроводки, без которого невозможен монтаж современных розеток и выключателей.

Благодаря несложной конструкции, монтажную коробку вполне возможно установить собственными силами, без привлечения квалифицированных специалистов.

  • Гарантируют надежную фиксацию механизмов внутри коробки. Это особенно актуально для группы розеток, их которых регулярно вытаскиваются вилки бытовых устройств. Крепление осуществляется распорными лапками механизмов или с помощью специальных винтов, находящихся в самом подрозетнике.
  • Диэлектрическая функция. Пластик обеспечивает надежную изоляцию контактов розетки с материалом стены. В бетоне имеются металлические конструкции, соприкосновение с которыми может вызвать токовые утечки или короткие замыкания.
  • Противопожарная функция. Коробки, изготовленные из металла или негорючего пластика, защищают от возгораний, если сделан правильный выбор.
  • Нередко подрозетники исполняют роль распределительных коробок, если они не предусмотрены схемой электропроводки.

И, наконец, следует отметить, что экономия на подрозетниках весьма сомнительная, поскольку эти изделия стоят недорого.

Разновидности и классификация

Подрозетники выпускаются в широком ассортименте, включающем в себя большое количество моделей и модификаций, в том числе и углублённый вариант. Человеку, впервые столкнувшемуся с такими изделиями, сложно сразу разрешить проблему, как выбрать подрозетник.

Рейтинг перфораторов Hammer

При более внимательном рассмотрении, оказывается, что все виды подрозетников классифицируются всего лишь по нескольким признакам – по материалу, конструкции и размерам. Кроме того, они отличаются цветовой гаммой и дизайнерскими решениями, которые никак не влияют на функциональность коробок.

Наиболее распространенным материалом для изготовления подрозетников, является прочный негорючий пластик. За счет этих качеств монтажные коробки могут устанавливаться в отверстия для подрозетников в гипсокартоне и даже в деревянные конструкции. Они часто используются совместно с такими отделочными материалами, как фанера, ДСП, ДВП, вагонка и другими декорами.

Качественный пластик постепенно вытеснил модели из металла, проводящие электричество. Благодаря этому снизилась вероятность коротких замыканий. Однако металлические подрозетники должно быть очень хорошо зарекомендовали себя в деревянных домах, если они до сих пор применяются на подобных объектах.

Существуют разновидности моделей, которые выбираются по конфигурации и особенностям конструкции.

Тем не менее, все типы изделий напоминают стакан цилиндрической формы, закрепляемый в стене раствором из строительного гипса или алебастра.

При монтаже по бетону используются модели, не оборудованные дополнительным крепежом. Изделия с крепежными планками применяются в более мягких и пустотелых стенах, где требуется делать надежную фиксацию.

Некоторые модификации коробок для блока розеток могут быть дополнены винтами и другими фиксирующими деталями в виде распорок, регулируемых поворотами винтов. В этом случае крепление в стену осуществляется собственными силами подрозетника, за счет его конструктивных особенностей. Обращаться с креплениями нужно аккуратно, чтобы не испортить посадочное место.

Стандартные размеры подрозетников и коронок

Рассматривая классификацию монтажных коробок, следует более подробно остановиться на их размерах. Стандартные габариты изделия составляют 68х45 мм, и расшифровываются как диаметр подрозетника – 68, глубина – 45 мм. В связи с этим, при разметке отверстий под блок монтажных коробок расстояния между центрами берутся в размере 71 мм.

У разных производителей размеры изделий отличаются в зависимости от предназначения каждого из них. Диаметры находятся в пределах 60-68 мм, максимальное значение составляет 72 мм.

Глубина подрозетника выбирается в зависимости от количества элементов, запланированных к установке во внутреннем пространстве.

Ее значение начинается от 40 мм, среднее составляет 60 мм, максимальное – 75-80 мм, что означает углубленный подрозетник.

В соответствии с размерами подрозетника выбираются бур и коронка для сверления отверстий. Подбирать инструмент под диаметр отверстия нужно внимательно, иначе коробка просто не поместится внутрь. Железобетон и другие материалы повышенной прочности сверлятся алмазными коронками, а расстояние между подрозетниками в 71 мм сохраняется независимо от их размеров.

Глубина сверления регулируется меткой, наносимой на корпус насадки. За счет этого отверстия получаются не слишком глубокими, что особенно актуально для тонких межкомнатных перегородок.

Выбор диаметра при монтаже в бетонные и кирпичные стены

Проще всего монтируется одиночный подрозетник, размеры которого относятся к стандартным. Разметка коробки совпадает с расположением самой розетки, а все регулировки можно делать в процессе установки.

Для ускорения работы рекомендуется использовать перфоратор и специальную коронку или бур для твердых материалов. С их помощью отверстие в бетонной стене просверливается за несколько минут.

При отсутствии коронки для одноразового мероприятия вполне подойдет сверло с наконечником из твердого сплава.

Значение имеет правильный выбор диаметра подрозетника. Он выбирается таким образом, чтобы между корпусом и стеной оставался небольшой зазор. То есть, коробка должна свободно заходить на свое посадочное место.

При разметке на стене вертикальные и горизонтальные линии должны немного выходить за пределы диаметра окружности. Это даст возможность выровнять подрозетник в том числе и двойной, в процессе его фиксации раствором.

Диаметр коронки для подрозетника при сверлении должен обеспечивать зазор 5-10 мм в который помещается раствор. После застывания он надежно удерживает коробку в гнезде.

Во время работы инструмент, в том числе и сверло, нагревается и расширяется, поэтому рекомендуется использовать водяное охлаждение коронки.

По достижении нужной глубины бур или коронка вынимается, а само отверстие выравнивается зубилом.

Кирпичную стену можно сверлить точно так же, как и бетон, аналогично выбирается и диаметр отверстия. Глубина высчитывается по-другому, с учетом нанесенной штукатурки, чтобы коробка была на одном уровне с поверхностью.

Монтаж проводки в кирпичных стенах выполняется еще до нанесения штукатурки. После высыхания раствора монтируется подрозетник.

Ниже линии по кирпичу нужно осторожно просверлить отверстие, после чего пробить канавку и завести провод внутрь коробки.

Особенности монтажа с керамической плиткой

Сверление отверстий в керамической плитке имеет свои особенности. Здесь также нужно рассчитать глубину монтажа подрозетника, чтобы он располагался в одной плоскости с поверхностью стены.

Иногда используется усложненный вариант, когда подрозетник изначально монтируется на стену, а уже потом монтируется плитка.

В этом случае учитывается несколько параметров, слой клеящего раствора, толщина плитки и размеры подрозетников.

Определенную сложность представляет расчет места расположения отверстия под монтажную коробку.

Его необходимо разметить и вырезать непосредственно в плитке и несоответствие в 3-4 мм уже будет критическим и не позволит установить подрозетник на свое место.

В таких случаях прорезается новая плитка или вновь сверлится отверстие в самой стене. Нужно учитывать и расстояние между центрами подрозетников.

В более простом варианте делается штроба, после чего провод подводится к отверстию в стене без плитки. Место расположения отверстия и межосевое расстояние подрозетников должны быть размечены, после чего оно закрывается на период выравнивающей штукатурки стен и последующей укладки плитки. После высыхания раствора, на отмеченном месте в плитке прорезается отверстие под коробку.

Для резки плитки используется коронка для подрозетника с алмазным напылением. Такая насадка способна прорезать отверстие не только в плитке, но и в стене.

Диаметр подрозетников при установке в гипсокартон

Для гипсокартонных покрытий совершенно не подходят стандартные подрозетники, в том числе и блочные, используемые в обычных стенах. В этом случае применяются совершенно другие конструкции, в том числе и в блоке.

При выборе нужного изделия обязательно учитывается глубина посадки (Н) и наружный диаметр (d2). Стандартная величина диаметра составляет 68 мм, но весь размерный ряд находится в пределах 60-75 мм.

По нему следует подбирать и размер коронки.

Глубина посадки изделия тоже может отличаться. Чаще всего встречается высота 40, 42, 45, 60 и 62 мм. Коробки с нестандартными размерами выпускаются редко и применяются в особых случаях. Для сверления отверстий используется коронка для подрозетников по гипсокартону или сверло.

Выбор изделий осуществляется в соответствии с местом будущего монтажа. При наличии благоприятных технических условий, рекомендуется применять размер подрозетника стандартный, высотой 60-62 мм.

При таком размере гораздо удобнее сделать разводку проводов. Провода разводятся внутри коробки, и глубокий подрозетник зачастую имеет большое значение.

Процесс соединения проводки также существенно упрощается.

Подрозетник закрепляется в ГКЛ с помощью двух металлических лапок, расположенных на расстоянии. Благодаря фиксаторам увеличивается площадь сцепления с поверхностью стены, без какого-либо вреда для покрытия. Крепление двух и более коробок осуществляют винтовые саморезы, которые в процессе закрутки плотно прижимают изделие к гипсокартону.

Виды подрозетников по бетону, их размеры и установка

Стандартные подрозетники по бетону изолируют провода от стены и выполняют роль крепежных элементов для основных видов электроустановочного оборудования, к числу которого относятся:

  1. Панели управления электрическими приборами.

  2. Диммеры — регуляторы интенсивности света.

  3. Штепсельные розетки.

  4. Клеммные колодки.

  5. Выключатели.

Расскажем об основных видах изделий.

Виды подрозетников

Производители изготавливают подрозетники из пластика, дерева и металла. Последние два вида утратили былую популярность, поскольку древесину можно применять только для монтажа открытой проводки, а железные коробы способны стать причиной короткого замыкания.

Различают 4 варианта исполнения крепежных коробок:

  • Круглые. Самые популярные и универсальные.
  • Квадратные. Более вместительные.
  • Овальные. Нужны для монтажа двух розеток или розетки и выключателя в одном кожухе.
  • Составные. Блок из 2 и более подрозетников, соединенных в одну конструкцию.

Перед покупкой фиксатора следует определиться с его размерами.

Размеры

В случае использования изделий квадратной формы, размеры подрозетников по бетону определяются следующими характеристиками:

  1. Ширина и высота.

  2. Глубина.

  3. Крепежное расстояние.

Например, размеры 68×68×43 информируют о том, что длина и ширина короба равны 68 мм, а глубина подрозетника для бетона — 43 мм. Эти параметры следует подбирать под конкретную розетку, которую планируется установить.

Существует такой размер, как крепежное расстояние — точная «дистанция» между двумя отверстиями для монтажа механизма розетки.

Диаметр

Для круглых коробов под бетон производители разработали иную систему классификации:

  • Диаметр подрозетника. Обозначается буквой D. Самые ходовые параметры: 60, 64, 65, 68, 70 и 75 мм. Чтобы розетка или выключатель идеально поместились внутри кожуха, у них должен быть аналогичный диаметр механизма.
  • Глубина. Обозначается буквой H. Типичные размеры: 40, 42, 45, 60 и 62 мм. Бывают изделия с глубиной до 80 мм. Они нужны для внутреннего размещения клеммных колодок, если проводка не оборудована распаечными коробками.

При монтаже овальных и составных подрозетников необходимо учитывать такой параметр, как межцентровое расстояние — «дистанция» между центрами осей.

Это расстояние, которое нужно отсчитать между отверстиями под сверление при установке коробки. По стандарту оно равняется 71 мм, но некоторые производители меняют «разбег» в большую или меньшую стороны.

Установка подрозетника в бетон

Перед тем, как ставить подрозетники в бетон, следует подготовиться. Нужно собрать весь необходимый инвентарь, а именно:

  1. Инструменты для проделывания отверстий. Это может быть перфоратор с алмазной коронкой и набором ударных бит или угловая шлифовальная машинка с диском малого диаметра.

  2. Вспомогательные инструменты. Строительный уровень, молоток и зубило. Еще понадобится нож, неширокий шпатель, карандаш для нанесения разметки.

  3. Компоненты раствора. Гипс или алебастр, вода и емкость для замешивания.

Когда все готово, можно переходить к нанесению направляющих линий и точек.

Нанесение разметки

Грамотная разметка ускоряет процесс установки монтажных коробок и сводит на нет риск возникновения ошибок. Каждый элемент должен быть на своем месте, поэтому существуют рекомендации, которых стараются придерживаться электрики:

  • Розетки в жилых помещениях — 30 см от пола.
  • Выключатели и диммеры — 90 см от пола.
  • Любые узлы проводки — 10 см от дверной коробки.

Единственные ограничения для расположения розеток и выключателей перечислены в нормативной документации ПУЭ 7. 1.48 — 1.50: не менее 50 см от газопровода и 60 см от дверного проема душевой кабины.

Сделать разметку просто — достаточно отметить на стене точки для сверления, которые станут основами направляющих размерных сеток, выровненных по уровню.

Контуры для круглого подрозетника можно наметить с помощью циркуля, но есть способ проще: приложить монтажную коробку к поверхности, совместив центр с отмеченным маркером, и очертить карандашом.

Диаметр меток-контуров должен быть больше, чем у подрозетника, иначе с установкой возникнут сложности: короб не влезет в подготовленное отверстие.

Подготовка отверстия

Выемку в стене можно сделать тремя способами, используя:

  1. Победитовую или алмазную коронку по бетону. Необходимо упереть центровочное сверло коронки в отметку центра будущего отверстия и вырезать «керн» чуть больше глубины подрозетника, затем сколоть остатки зубилом или ударной битой перфоратора.

  2. Дрель с победитовым сверлом. Нужно просверлить по отмеченному периметру много отверстий: чем больше, тем лучше, потом выбить бетон по частям с помощью молотка, зубила или перфоратора.

  3. Болгарку. Следует выбрать диск малого диаметра и прорезать бетон по отмеченным контурам. Справиться с оставшимися частями поможет зубило.

Подгонка подрозетника

Перед окончательной фиксацией нужно проверить глубину подрозетника: его края должны быть «утоплены» внутрь отверстия примерно на 5-6 мм. Это нужно для того, чтобы «зарезервировать» место для раствора. Если все в порядке, остается лишь сделать штробу для провода и начать замешивание раствора.

Провод необходимо оставлять с запасом: контактные участки могут подгореть, тогда их придется откусить, а длины для повторного крепления к механизму розетки или выключателя уже не хватит.

Фиксация раствором

На финальном этапе следует очистить готовое отверстие от пыли, смочить его водой и подождать 3-4 минуты (эта мера повысит адгезию), затем просунуть провод в подрозетник и приступить к замешиванию раствора.

Пропорции для разведения гипса и алебастра примерно одинаковы: на 2 части сухого порошка требуется 1 часть воды. Раствор застывает очень быстро — в течение 5-20 минут, поэтому не нужно готовить его заранее.

Когда смесь приобретет густую консистенцию, необходимо вложить ее часть в отверстие с помощью шпателя, потом вставить подрозетник и заполнить боковые зазоры. Остатки раствора можно удалить после его полного отвердевания.

Качественный подрозетник по бетону, изготовленный из полипропилена, будет выполнять свои задачи на протяжении 25 лет. Это недорогой конструктивный элемент, который не только надежно зафиксирует розетку или выключатель, но и предотвратит возгорание в случае возникновения короткого замыкания.

ПОДРОЗЕТНИКИ: ИХ ВИДЫ И РАЗМЕРЫ | Денис Прокошенков

Диаметр подрозетников В современной электротехнике широко применяются монтажные или установочные коробки, известные также как подрозетников. Внутри них закрепляется механизм розетки, когда прокладывается скрытая проводка. Чаще всего они выпускаются круглыми с определенной линейкой стандартных размеров. Большое значение имеет диаметр подрозетника, от которого зависит жесткость и надежность крепления внутри стены. Данный параметр привязан не только к розетке, но и к монтажному отверстию, куда он будет установлен. Для чего нужны подрозетники Поскольку коробки устанавливаются внутрь стены в отверстие под подрозетник. Поэтому многие не знают, что делать с этими изделиями, а иногда даже не подозревают о их существовании. Тем не менее, это наилучшее решение для скрытой электропроводки, без которого невозможен монтаж современных розеток и выключателей. Благодаря несложной конструкции, монтажную коробку вполне возможно установить собственными силами, без привлечения квалифицированных специалистов. Конфигурация подрозетника выглядит как пластиковый или металлический стакан, устанавливаемый в отверстие, заранее просверленное в стене. Внутри него располагается механизм розетки или выключателя. Сверху закрепляется декоративные рамки, какие делают всю конструкцию невидимой. Для сверления отверстий применяются коронки для подрозетников. Нередко у хозяев возникает вопрос о возможности как-то делать монтаж без таких коробок и устанавливать механизмы коммутационных приборов напрямую в стену. Чтобы раз и навсегда решить эту проблему, необходимо более подробно рассмотреть основные функции подрозетника и для чего он нужен: Гарантируют надежную фиксацию механизмов внутри коробки. Это особенно актуально для группы розеток, их которых регулярно вытаскиваются вилки бытовых устройств. Крепление осуществляется распорными лапками механизмов или с помощью специальных винтов, находящихся в самом подрозетнике. Диэлектрическая функция. Пластик обеспечивает надежную изоляцию контактов розетки с материалом стены. В бетоне имеются металлические конструкции, соприкосновение с которыми может вызвать токовые утечки или короткие замыкания. Противопожарная функция. Коробки, изготовленные из металла или негорючего пластика, защищают от возгораний, если сделан правильный выбор. Нередко подрозетники исполняют роль распределительных коробок, если они не предусмотрены схемой электропроводки. И, наконец, следует отметить, что экономия на подрозетниках весьма сомнительная, поскольку эти изделия стоят недорого. Разновидности и классификация Подрозетники выпускаются в широком ассортименте, включающем в себя большое количество моделей и модификаций, в том числе и углублённый вариант. Человеку, впервые столкнувшемуся с такими изделиями, сложно сразу разрешить проблему, как выбрать подрозетник. Читайте также: Торцовочная пила Metabo KGS 216 M При более внимательном рассмотрении, оказывается, что все виды подрозетников классифицируются всего лишь по нескольким признакам – по материалу, конструкции и размерам. Кроме того, они отличаются цветовой гаммой и дизайнерскими решениями, которые никак не влияют на функциональность коробок. Наиболее распространенным материалом для изготовления подрозетников, является прочный негорючий пластик. За счет этих качеств монтажные коробки могут устанавливаться в отверстия для подрозетников в гипсокартоне и даже в деревянные конструкции. Они часто используются совместно с такими отделочными материалами, как фанера, ДСП, ДВП, вагонка и другими декорами. Качественный пластик постепенно вытеснил модели из металла, проводящие электричество. Благодаря этому снизилась вероятность коротких замыканий. Однако металлические подрозетники должно быть очень хорошо зарекомендовали себя в деревянных домах, если они до сих пор применяются на подобных объектах. Существуют разновидности моделей, которые выбираются по конфигурации и особенностям конструкции. Тем не менее, все типы изделий напоминают стакан цилиндрической формы, закрепляемый в стене раствором из строительного гипса или алебастра. При монтаже по бетону используются модели, не оборудованные дополнительным крепежом. Изделия с крепежными планками применяются в более мягких и пустотелых стенах, где требуется делать надежную фиксацию. Некоторые модификации коробок для блока розеток могут быть дополнены винтами и другими фиксирующими деталями в виде распорок, регулируемых поворотами винтов. В этом случае крепление в стену осуществляется собственными силами подрозетника, за счет его конструктивных особенностей. Обращаться с креплениями нужно аккуратно, чтобы не испортить посадочное место. Стандартные размеры подрозетников и коронок Рассматривая классификацию монтажных коробок, следует более подробно остановиться на их размерах. Стандартные габариты изделия составляют 68х45 мм, и расшифровываются как диаметр подрозетника – 68, глубина – 45 мм. В связи с этим, при разметке отверстий под блок монтажных коробок расстояния между центрами берутся в размере 71 мм. У разных производителей размеры изделий отличаются в зависимости от предназначения каждого из них. Диаметры находятся в пределах 60-68 мм, максимальное значение составляет 72 мм. Глубина подрозетника выбирается в зависимости от количества элементов, запланированных к установке во внутреннем пространстве. Ее значение начинается от 40 мм, среднее составляет 60 мм, максимальное – 75-80 мм, что означает углубленный подрозетник. В соответствии с размерами подрозетника выбираются бур и коронка для сверления отверстий. Подбирать инструмент под диаметр отверстия нужно внимательно, иначе коробка просто не поместится внутрь. Железобетон и другие материалы повышенной прочности сверлятся алмазными коронками, а расстояние между подрозетниками в 71 мм сохраняется независимо от их размеров. Выбор диаметра при монтаже в бетонные и кирпичные стены Проще всего монтируется одиночный подрозетник, размеры которого относятся к стандартным. Разметка коробки совпадает с расположением самой розетки, а все регулировки можно делать в процессе установки. Для ускорения работы рекомендуется использовать перфоратор и специальную коронку или бур для твердых материалов. С их помощью отверстие в бетонной стене просверливается за несколько минут. При отсутствии коронки для одноразового мероприятия вполне подойдет сверло с наконечником из твердого сплава. Значение имеет правильный выбор диаметра подрозетника. Он выбирается таким образом, чтобы между корпусом и стеной оставался небольшой зазор. То есть, коробка должна свободно заходить на свое посадочное место. При разметке на стене вертикальные и горизонтальные линии должны немного выходить за пределы диаметра окружности. Это даст возможность выровнять подрозетник в том числе и двойной, в процессе его фиксации раствором. Диаметр коронки для подрозетника при сверлении должен обеспечивать зазор 5-10 мм в который помещается раствор. После застывания он надежно удерживает коробку в гнезде. Во время работы инструмент, в том числе и сверло, нагревается и расширяется, поэтому рекомендуется использовать водяное охлаждение коронки. По достижении нужной глубины бур или коронка вынимается, а само отверстие выравнивается зубилом. Кирпичную стену можно сверлить точно так же, как и бетон, аналогично выбирается и диаметр отверстия. Глубина высчитывается по-другому, с учетом нанесенной штукатурки, чтобы коробка была на одном уровне с поверхностью. Монтаж проводки в кирпичных стенах выполняется еще до нанесения штукатурки. После высыхания раствора монтируется подрозетник. Ниже линии по кирпичу нужно осторожно просверлить отверстие, после чего пробить канавку и завести провод внутрь коробки. Особенности монтажа с керамической плиткой Сверление отверстий в керамической плитке имеет свои особенности. Здесь также нужно рассчитать глубину монтажа подрозетника, чтобы он располагался в одной плоскости с поверхностью стены. Иногда используется усложненный вариант, когда подрозетник изначально монтируется на стену, а уже потом монтируется плитка. В этом случае учитывается несколько параметров, слой клеящего раствора, толщина плитки и размеры подрозетников. Читайте также: Чем пользуется электрик Определенную сложность представляет расчет места расположения отверстия под монтажную коробку. Его необходимо разметить и вырезать непосредственно в плитке и несоответствие в 3-4 мм уже будет критическим и не позволит установить подрозетник на свое место. В таких случаях прорезается новая плитка или вновь сверлится отверстие в самой стене. Нужно учитывать и расстояние между центрами подрозетников. В более простом варианте делается штроба, после чего провод подводится к отверстию в стене без плитки. Место расположения отверстия и межосевое расстояние подрозетников должны быть размечены, после чего оно закрывается на период выравнивающей штукатурки стен и последующей укладки плитки. После высыхания раствора, на отмеченном месте в плитке прорезается отверстие под коробку. Для резки плитки используется коронка для подрозетника с алмазным напылением. Такая насадка способна прорезать отверстие не только в плитке, но и в стене. Диаметр подрозетников при установке в гипсокартон Для гипсокартонных покрытий совершенно не подходят стандартные подрозетники, в том числе и блочные, используемые в обычных стенах. В этом случае применяются совершенно другие конструкции, в том числе и в блоке. При выборе нужного изделия обязательно учитывается глубина посадки (Н) и наружный диаметр (d2). Стандартная величина диаметра составляет 68 мм, но весь размерный ряд находится в пределах 60-75 мм. По нему следует подбирать и размер коронки. Глубина посадки изделия тоже может отличаться. Чаще всего встречается высота 40, 42, 45, 60 и 62 мм. Коробки с нестандартными размерами выпускаются редко и применяются в особых случаях. Для сверления отверстий используется коронка для подрозетников по гипсокартону или сверло. Выбор изделий осуществляется в соответствии с местом будущего монтажа. При наличии благоприятных технических условий, рекомендуется применять размер подрозетника стандартный, высотой 60-62 мм. При таком размере гораздо удобнее сделать разводку проводов. Провода разводятся внутри коробки, и глубокий подрозетник зачастую имеет большое значение. Процесс соединения проводки также существенно упрощается. Подрозетник закрепляется в ГКЛ с помощью двух металлических лапок, расположенных на расстоянии. Благодаря фиксаторам увеличивается площадь сцепления с поверхностью стены, без какого-либо вреда для покрытия. Крепление двух и более коробок осуществляют винтовые саморезы, которые в процессе закрутки плотно прижимают изделие к гипсокартону.
Подрозетник, вроде бы такая мелочь, но в качественно выполненной проводке даже мелкая деталь имеет серьезное значение. Благодаря этому изделию происходит надежная фиксация розетки или выключателя внутри подготовленного отверстия. В этой статье я хочу рассказать о существующих видах данного изделия.

yandex.ru

Материал изготовления

Итак, в первую очередь подрозетники отличаются друг от друга материалом, из которого они произведены. И сейчас существуют два основных вида:

1. Пластиковые. Такой тип подрозетников очень популярен. Для производства используется пожаробезопасный пластик, поэтому такое изделие вполне можно использовать в деревянных постройках.

2. Металлические. Сейчас довольно редкие подрозетники, но активно используются в деревянных строениях для выполнения скрытой проводки.

yandex.ru

Особенности конструктивного исполнения

Помимо материала изготовления подрозетники отличаются самой конструкцией. Есть установочные коробки предназначенные под монтаж в гипсокартоне, и для бетона.

Главное различие между этими подрозетниками в том, что у изделия, предназначенного под установку в гипсокартон, присутствуют прижимные лапки, с помощью которых выполняется надежная фиксация в гипсокартоне.

yandex.ru

Наиболее простые подрозетники конструктивно не отличаются от изделий из металла и могут так же устанавливаться в: бетон, кирпич, газобетон и пеноблок.

А фиксация подрозетника в заблаговременно подготовленной нише выполняется с помощью алебастра.

yandex.ru

Еще существуют подрозетники открытого типа, такой вид довольно часто применяют для крепления на плинтуса.

yandex.ru

Деление по форме

Так же коробки бывают разнообразных форм. Наиболее используемые - это круглые для единичной установки или же для сборки составной конструкции (есть специальные соединители).

yandex.ru

Овальные подрозетники. В них удобно выполнять установку двойной розетки или же розетки и выключателя. Так же есть квадратные установочные коробки, в которых больше свободного места.

yandex.ru

Ну, и последнее различие - это глубина установочного стакана. Есть глубокие, стандартные и узкие стаканы. И каждый тип изделия активно используется. Так, например, глубокие подрозетники применяются, когда проводка выполняется без распределительных коробок и вся разводка выполняется именно в подрозетниках.

yandex.ru

Типоразмеры подрозетников

И последнее различие - это различные размеры подрозетников. Стандартными считаются 68 х 45 мм (важно, внутренний диаметр равен 65 мм, а внутренняя глубина 40 мм). При монтаже блоком такие подрозетники имеют расстояние между центрами высверливаемых отверстий 71 мм.

Минимальная глубина равна 40 мм, а максимальная может достигать 80 мм. Стандартные типоразмеры подрозетников некоторых производителей:

Размеры квадратных подрозетников зависят от производителя, но гораздо чаще остальных встречаются с размером 70х70 мм, но могут быть и 60х60.

размеры и виды. Оптимальный диаметр подрозетника.

Во время капитального ремонта часто приходится менять проводку выключатели и розетки. Немаловажную роль при этом играют подрозетники, в которые устанавливаются эти детали. От правильного выбора модели и размера зависит то, как будут держаться и выполнять свою функцию электророзетки.

Стандартные размеры подрозетников

Стандартные подрозетники отечественных производителей имеют наружный диаметр 68 мм, а глубину — 45 мм. Следовательно, наружный диаметр розетки в стене будет составлять 65 мм, а ширина — 40 мм. При монтаже цельным блоком диаметр отверстия в стене должен быть около 71 мм. Однако он может быть иным — 60 или 72 мм по внешней стороне, в зависимости от производителя. Это касается и глубины подрозетников, которая варьируется в пределах 40, 60, а иногда 75-80 мм.

Подрозетники подбираются в зависимости от типа и диаметра розетки. Поэтому кроме стандартных подрозетников, существуют особые модели, встраиваемые в гипсокартонную конструкцию. Их размеры, особенно глубина и фиксирующие элементы, отличаются. Минимальная высота стаканов для гипсокартона может составлять 25 мм.

Подрозетники конкретных производителей

У каждого производителя существуют свои стандарты на розетки и подрозетники. Но все они стараются придерживаться госстандартов, поэтому различия могут быть незначительны. Но если постоянно пользоваться каким-либо отдельным видом розеток, то и подрозетники лучше приобретать этой же фирмы.

На сегодняшний день выделяют несколько популярных брендов:

  • Стандартные стаканы для розеток от российской фирмы производителя Schneider Electric имеют следующие размеры — диаметр 65 мм, а глубина — 45 мм.
  • Тамбовский производитель Hegel придерживается несколько других стандартов. Глубина подрозетников составляет 60 мм, а внешний диаметр — 68 мм. Их часто используют для монтажа переключателей.
  • LeGrand — это французский производитель, занимающий лидирующие позиции по производству и сбыту данной продукции. Внешний диаметр фирменных розеточных коробов составляет 70 мм, при глубине 65 мм. Кроме этого, фирма выпускает подрозетники со стандартными размерами с глубиной стакана в 40 и 60 мм. Такие элементы больше подходят для группированных розеток.

Методика установки подрозетников в стены

Монтаж подрозетников осуществляется в определенном порядке. Но прежде чем начать установку, необходимо убедиться, что короба подходят к розеткам. В противном случае их придется купить в магазине.

После того как место для установки розеток определено, приступают к разметке. Обычно ее наносят на стену простым карандашом. Когда разметка готова, можно начинать штробление, которое обуславливается высверливанием отверстий (ниш) для непосредственной установки стаканов, с учетом прокладки проводов. Для этого обычно используют перфоратор или дрель.

Если отверстия для монтажа розеток готовы, можно начинать установку подрозетников. Если подрозетник не входит в отверстие, его нужно расширить. Однако слишком большое гнездо тоже не нужно, так как розетка будет шататься, и тогда придется делать лишнюю работу — замазывать лишнее пространство гипсом или другим раствором.

Разметка стены для установки подрозетников

Разметка стены под установку розеток осуществляется независимо от наличия проводки и штроб для нее. Если место определено точно, то ниши под кабели можно сделать при сверлении отверстий для монтажа подрозетников.

Точное место для розеток определить сложно, ведь многие хозяева часто делают переустановку мебели. Поэтому розетки монтируют в соответствии с некоторыми правилами:

  1. Для многофункционального применения рекомендуется устанавливать розетки на высоте 30 см от покрытия пола.
  2. Для холодильников или стиральных машин это значение приравнивают к 1 метру.
  3. При установке блочных розеток в фартучной зоне кухни, это расстояние измеряется от поверхности столешниц на уровне 10 см.
  4. Для групповой установки нужно учитывать расстояние между подрозетниками, которое по стандартам должно составлять 71 мм.
  5. Если розетка предназначена для подвесного телевизора, то здесь, скорее всего, нужен индивидуальный подход.
  6. Кроме этого, нужно учитывать боковые и верхние зазоры. От потолка, углов, дверных проемов, расстояние должно быть не менее 15 см. А от отопительных приборов — не менее 50 см.

Как сделать шаблон для установки подрозетников своими руками

Чтобы упростить процесс установки групповых подрозетников используют специальные шаблоны, которые можно сделать собственноручно. Материалы для их изготовления могут быть разными. Могут подойти пластмассовые пластины, обрезки фанеры, металлические или алюминиевые профиля. Также шаблон может иметь различную по сложности форму, это зависит от желания хозяина.

Приспособление может выглядеть в виде прямоугольного трафарета с отверстиями, соответствующими диаметру подрозетников. Они высверливаются на одном уровне, на определенном расстоянии друг от друга (зависит от промежутков между подрозетниками блочного типа). Длина заготовки зависит от количества стаканов в блоке. По краям высверливаются отверстия для фиксации шаблона к стене.

Также можно сделать шаблон, представляющий собой вышеописанную конструкцию, напополам распиленную вдоль. По внешнему виду она напоминает морские волны.

Планка для установки подрозетников

Более простым вариантом блочных шаблонов, является планка для монтажа подрозетников. Обычно ее изготавливают из алюминиевого профиля или уголка. Делается она очень просто. Для стандартных подрозетников подойдет уголок со сторонами в 40 мм. Длина учитывается от количества розеточных стаканов, так чтобы от краев оставалось не менее 10 см для крепления планки к стене.

По центру одного из ребер уголка проводиться горизонтальная линия. Далее нужно приложить блок с подрозетниками и отметить отверстия, под саморезы для каждого стакана. Блок должен располагаться таким образом, чтобы от краев планки получилось одинаковое расстояние. Далее просверливаем намеченные отверстия соответствующего диаметра. На последнем этапе нужно высверлить еще два отверстия по краям шаблона, на которые он будет крепиться к стене.

Данная конструкция не отнимет много времени и облегчит работу. Она позволит ровно выставить подрозетники и зафиксировать, чтобы в процессе накидывания раствора, они не сдвигались.

Монтаж одиночного подрозетника

Перед тем как высверливать стакан для подрозетника необходимо сделать отметку, которая будет центром розетки. Для этого проводят горизонтальную линию по вышеописанным правилам разметки. Затем проводится вертикальная линия от проводов подходящих к будущей розетке. Точка пересечения линий будет являться центром.

Диаметр ниши в стене должен быть немного больше, внешнего диаметра подрозетника. То же самое касается глубины. Это делается для того, чтобы при фиксации раствором, подрозетник можно было выставить ровно. Далее нишу заполняют нужным количеством раствора и устанавливают подрозетник, предварительно пропустив провода в отверстие короба.

После монтажа необходимо поправить приспособление и удалить лишний раствор. Как только он высохнет можно приступать к подключению и установке самой розетки.

Монтаж двух и больше подрозетников

Установка нескольких подрозетников осуществляется аналогичным образом, что и установка одиночного. Только в данном случае придется измерить расстояние между розетками в рамке, а затем перенести эти размеры на стену. Но лучше использовать блочные короба, которые продаются в магазинах от двух и более стаканов, что облегчит процесс работы.

Группированные элементы легче монтировать, если применять шаблоны или планки для установки подрозетников. Так делают многие электромонтажники, особенно при строительстве многоэтажных зданий.

Прочный металлический подрозетник

В последнее время мало кто использует металлические подрозетники, ввиду того что они обладают отличной электропроводимостью. Этот фактор увеличивает риск короткого замыкания в стакане розетки. Но с другой стороны — металл будет препятствовать возгоранию. Но дело даже не в этом, так как современные пластиковые короба имеют долгий срок эксплуатации и многие годы не расшатываются и не выпадают. Однако некоторые люди предпочитают использовать именно модели из металла, так как они значительно прочней и надежнее.

Установка подрозетников в гипсокартон

Монтаж подрозетников в гипсокартонные перегородки осуществляется аналогичным образом, но имеет некоторые нюансы. Для листов ГКЛ существуют специальные модели, оснащенные крепежными лапками, которые фиксируются с обратной стороны. Поэтому блочные подрозетники заводят под определенным углом.

Кроме этого, нужно учитывать, что гипсокартон является хрупким материалом, поэтому работать с ним нужно предельно аккуратно. Все будет зависеть от правильности и точности разметки.

Монтаж подрозетников в бетонные и кирпичные стены

Кирпичные или бетонные стены имеют высокую прочность, поэтому для установки розеток в бетонную стену необходимо использовать перфоратор со специальными насадками. Они представляют собой цилиндрическую коронку с направляющим победитовым сверлом. С их помощью можно быстро справиться с бетонной стеной.

После того, как контуры для подрозетников готовы нужно удалить бетон посередине отверстия. Если не получается сделать это обычными инструментами, то нужно использовать перфоратор в ударном режиме. После того, как ниша готова, нужно убрать пыль и убедиться, что ничего не будет мешать монтажу короба.

Деревянные подкладки в качестве подрозетников

На сегодняшний день подкладки для розеток из дерева практически не используют. Ранее их подкладывали под выключатели и розетки, чтобы обеспечить безопасное расстояние от оголенных контактов, до воспламеняющихся материалов и покрытий. Сами розетки использовались из фарфора или карболита — материалы, которые не плавятся и не горят.

Характерные ошибки при монтаже подрозетников

При установке подрозетников совершаются одни и те же ошибки, особенно если работа выполняется самостоятельно, без всяких навыков.

Самыми распространенными являются:

  1. Установка розеток до нанесения слоя штукатурки при капитальном ремонте. Таким образом, невозможно угадать глубину, и розетка будет не на уровне поверхности стенки.
  2. Часто монтажники забывают пропустить проводку в подрозетник перед тем как вставить его в нишу.
  3. Установка должна происходить строго параллельно по отношению к полу, иначе при заполнении ниши раствором она перекосится или поплывет.
  4. Нельзя использовать монтажную пену вместо раствора.
  5. Возможна неправильная укладка проводов.

Коррекция размера отверстия

Очень часто случается, что отверстие получается несколько больше чем нужно, и розетка выпадает из него. Чтобы это исправить потребуется корректировка. В этом случае необходимо полностью демонтировать все устройство и очистить нишу. Затем при помощи дрели, перфоратора или другого инструмента (в зависимости от крепости стены) необходимо расширить и углубить проемы.

Несколько миллиметров будет достаточно. После корректировки необходимо выставить подрозетник, используя вспомогательную фиксирующую планку и заполнить нишу алебастром или другим быстро застывающим раствором.

На этом установка подрозетника завершена.

Установка подрозетников: как провести монтаж самостоятельно

В благополучно забытые времена глобального дефицита скрытые розетки устанавливались навечно. Колодка с клеммами буквально замуровывалась в бетоне либо в кирпичной стене. Иногда совсем без монтажной коробки. О собственноручном ремонте электрической точки простые граждане мечтать не имели права. Сейчас с фиксацией и подключением модернизированного устройства без проблем справится новичок в электротехническом деле. Разработчиками розеток досконально продуман и отшлифован весь процесс их монтажа. Важным моментом процесса является установка подрозетников, благодаря которым ремонт и замена приборов не вызывает мизерных затруднений.

Критерии подбора установочной коробки

Подрозетник для силовой точки скрытой проводки представляет собой пластиковую коробку, напоминающую широкий и короткий стакан. На стенках его перфорацией намечены лючки для ввода в устройство проводов. Имеются приспособления для фиксации подрозетника в цельной или в полой стене и винты для присоединения механизма розетки.

Конструкция несложная, но будущему электрику, подбирающему подрозетник для предстоящей установки, следует учесть:

  • Тип материала, из которого сооружена обустраиваемая стена. К цельной стене чаще всего коробку прикручивают саморезами через предназначенные для их ввинчивания отверстия. В полой перегородке из гипсокартонных плит крепление производится посредством винтовой регулировки распорных лапок. Есть универсальные варианты розеток с обоими форматами фиксации. Однако пользоваться распорными лапками лучше при обустройстве гипсокартонной перегородки, т.к. в кирпичной стене они не обеспечат достаточно прочного крепления.
  • Форму и размеры подрозетника. Большинство предложенных к продаже розеток рассчитаны на беспрепятственную установку в круглую коробку с диаметром 68 мм, но нередко встречаются и квадратные установочные коробки
  • Площадь сечения подсоединяемых к розетке проводов. Дело в том, что между механизмом розетки и дном ее пластикового «подстаканника» должны уложиться петли запаса двух силовых и одного заземляющего проводников.

Опытные электрики настоятельно советуют запасаться двадцатью см провода на случай ремонтов, замен и прочих электромонтажных операций. Минимальный, но не очень желательный запас должен составить хотя бы 10 см. Каждый раз при проведении каких-либо работ с механизмом розетки провода будут подрезаться, а их окончания зачищаться. В результате чего запас постепенно «растает».

Из-за нехватки длины провода придется наращивать: скручивать, паять, сваривать и др. Удлинение провода любым из перечисленных способов не только напрягает исполнителя и отнимает время, но и изменяет характеристики токоведущего компонента в точке соединения.

Запас проводов должен быть сформирован именно в петли или в «мягкие» складки. Образование резких заломов крайне нежелательно. Располагать петли на дне установочной коробки нужно так, чтобы зачищенные от изоляции отрезки проводов не соприкасались.

Токоведущие сердцевины проводов с сечением 2,5 квадрата и более указанного размера довольно жесткие. Свернуть и уложить их петлями под колодкой розетки будет весьма проблематично, если внутренняя глубина подрозетника 15-30 полезных см. Значит, для установки розетки, подключенной к источнику толстым кабелем, потребуется более глубокий подрозетник.

Алгоритм установки подрозетника в полнотелую стену

Владельцам деревянных бань проще. Им требованиями ПУЭ рекомендовано устройство открытой проводки и установка накладных розеток. У них не будет особых осложнений ни с прокладкой силовой линии, ни с креплением питающих точек. Собственникам культурно-гигиенических объектов из бетона или кирпича предстоит пройти путь тернистый и трудоемкий. Но прежде чем тронуться в выбранном направлении, следует выяснить, как установить подрозетник в полнотелую стену.

Стартовый этап: разметка

Домашнему мастеру, несведущему в тонкостях организации банной проводки, разметка вне сомнений представляется простейшим процессом. Ан нет. Придется блюсти свод законов ПУЭ:

  • в парных и моечных помещениях, душевых отсеках и саунах установка розеток штепсельного типа со всеми полагающимися причиндалами запрещена;
  • банную электросеть обязательно необходимо подсоединить к заземляющему контуру или к молниезащите;
  • от дверного проема размещенной в бане душевой кабины розетку следует удалить как минимум на 60 см;
  • источник питания банной проводки устанавливать разрешается в комнате отдыха;
  • щиток следует оснастить дифавтоматом или иным средством защиты.

Есть совет, не обозначенный в правилах ПУЭ, но имеющий технически обоснованное право на существование. Подвести кабель к розетке лучше снизу, чтобы капли конденсата случайно не затекали в прибор. Особенно, если из-за неправильно установленного подрозетника между защитной рамкой и стеной окажутся прорехи. Высота расположения розетки выбирается произвольно в интервале 30 – 60 см от линии пола. Лимитов каких-либо у этого параметра нет: т.е. монтируем так, как самим для пользования будет удобно.

О вводе кабеля в подрозетник речь не зря заводилась. Под него ведь нужно будет штрабу долбить, что также относится к трудоемким и пыльным занятиям. Кабель денег стоит. Затем предстоит заделывать борозду штукатуркой, алебастром или цементным раствором. Опять затраты. Значит, во имя сокращения расходов нужно придумать заранее, как рационально расположить силовую линию, а потом:

  • нарисуем на стене кратчайшую траекторию для будущего движения электродов и определим на ней оптимальную точку для монтажа коробки;
  • через выбранную точку прочертим горизонталь с вертикалью, контролируя собственную интуицию уровнемером, угольником и отвесом;
  • от центра их пересечения отложим отрезки, равные внешнему радиусу подрозетника;
  • приложим данную установочную коробку к стене, обратив ее к себе тылом;
  • совместим обозначенные точки с краями коробки и вычертим на сене ее абрис.

Знатно подготовились. Теперь можно приступать к формированию борозд и основного отверстия.

«Бурильно-дробильный» процесс

Бурить бетонную стену можно болгаркой. Но гораздо полезней запастись перфоратором с алмазной коронкой, применяемой для формирования широких отверстий. Некое подобие прицела карабина на стене мы вычерчивали неспроста. Центральная точка рисунка нужна для верного попадания в обозначенное место сверла кольцевой коронки. Сверло забурится в толщу стены первым и направит коронку в нужное русло. Не забудем про ограничитель глубины бурения. Он автоматически завершит работу инструмента по достижении намеченной цели. Глубину вычислим, добавив к высоте подрозетника 1,5 см для нанесения на дно отверстия сцепляющего раствора.

Последовательность бурения отверстия под установочную коробку:

  • смочим участок стены, если наша коронка не предназначена для сухого бурения бетонных конструкций;
  • оснастим перфоратор имеющимся у нас буром;
  • установим сверло в обозначенную точку;
  • придерживаясь режима «вращение с ударом», сделаем для начала пару пробных включений;
  • бурим стену до остановки инструмента.

За неимением перфоратора можно воспользоваться ударной дрелью, а чтобы сделать рядом несколько нешироких отверстий и доработать углубление до нужных размеров зубилом. Можно вообще только зубилом «дырявить» стену, но это муторно и слишком долго.

Непосредственно установка монтажной коробки

Далее действуем согласно следующей технологической схеме:

  • Примерим установочную коробку к сформированному отверстию. Пусть не пугает запас глубины. Штукатурка, цементный раствор или алебастр поможет выровнять все со стеной.Строительный алебастр твердеет слишком быстро для неопытных рук домашнего мастера. Крепить коробку в отверстии лучше с помощью штукатурки.
  • Убедившись в успешном завершении работ с отверстием для подрозетника, подведем к нему штрабу по прочерченной траектории. Вот ее лучше прорезать болгаркой и добить зубилом.
  • Выломаем намеченный производителем коробки люк в его боковине. Через полученное отверстие потом протянем кабель.
  • Очистим пробуренное отверстие от цементной пыли и обработаем его грунтовкой.
  • Наносим в отверстие штукатурку без показной щедрости.
  • Вставляем в отверстие подрозетник так, чтобы выломанный люк для введения кабеля оказался напротив штрабы. Придавливаем коробку до установки заподлицо с «потерпевшей» стеной.
  • Спустя 7-10 минут удаляем излишек штукатурки и выравниваем поверхность шпателем.
  • Ждем пару часов отвердевания штукатурки, затем подводим к коробке проводку.
  • Проложим кабель по предназначенной для него борозде, рассчитав, что примерно 20 см его нужно завести в подрозетник.
  • Для временной фиксации кабеля в штрабе используем алебастр, потому что он быстро схватывается. Нашлепки алебастра наносим через каждые полметра.
  • Отступив приблизительно 5 см от абриса отверстия под коробку, кабель фиксируем пластиковой скобой для надежности.

В завершении вводим силовую линию в люк подрозетника и… умиротворенно потираем руки, потому что установка коробки завершена.

Порозетники для шлейфа розеток монтируем точно так же. Только отверстие бурим большое, вычертив предварительно все контуры коробок на стене.  Для двух расположенных рядком розеток продается замечательная альтернатива – коробка на «два посадочных места».

Процесс установки подрозетника в полую стену

Срытую электропроводку прокладывают не только в монолитных стенах, но и в полых перегородках, выполненных из гипсокартона либо иного листового материала. Для монтажа тогда используют подрозетники с распорными лапками, обеспечивающими безупречную фиксацию коробки в полой стене.

Для высверливания широких отверстий теперь потребуется коронка для работы с гипсокартоном. Насадить ее можно не на перфоратор, а просто на дрель. Резать штробы вообще не нужно, кабель свободно ляжет между листами, прикрепленными к металлическому каркасу.

Действуем по следующей схеме:

  • В коробке по аналогии с вышеописанным способом выламываем люк.
  • Вставляем подрозетник в сформированное отверстие и вводим через люк кабель.
  • Закручиваем два монтажных винта, подтягивающие лапки коробки. Они упрутся в материал стены с тыльной стороны. Винты закручиваем сразу не до конца, затягиваем поочередно. Сначала подкрутим немного один из них, затем второй, чтобы не было перекосов из-за деформации материала.

Установка коробок для распаячных узлов и выключателей в стены из гипсокартона производится точно также.

Дополнительный видео-инструктаж

Вдоволь налюбовавшись результатом своего труда, можно приступать к подключению механизма розетки. Укрепить его в подрозетнике можно либо посредством раздвижных лапок, либо простыми шурупами, для ввинчивания которых на стенках коробки имеются резьбовые отверстия. Неопытным домашним электрикам лучше воспользоваться шурупами, т.к. фиксация лапками не слишком надежна и может разочаровать азимутальным перекосом. Значит, прикрепим винтами, закроем сверху декоративной крышкой и будем с удовольствием пользоваться установленной собственными силами электрической точкой.

Монтажная коробка (подрозетник) СП 140х65х45 Ruvinil 10140 - цена, отзывы, характеристики, фото

Установочная коробка СП 140х65х45 Ruvinil 10140 выполнена из прочного пластика, который является хорошим диэлектриком. Применяется для прокладки в кирпичные и бетонные стены с целью установки розеток и выключателей. Коробка скрытой проводки синего цвета обладает степенью защиты от пыли и влаги IP20. Размер: 140х65х45мм.

  • Внутренние габариты, мм 140х65х45
  • Степень защиты, IP 20
  • Материал полистирол, полипропилен
  • Конструкция овальная
  • Цвет синий
  • Тип проводки скрытая
  • Назначение для кирпича и бетона
  • Тип монтажные (подрозетники)

Этот товар из подборок

Параметры упакованного товара

Единица товара: упаковка 90 шт
Вес, кг: 0,04

Длина, мм: 145
Ширина, мм: 70
Высота, мм: 45

Преимущества

  • Корпус установочной коробки СП 140х65х45 Ruvinil 10140 изготовлен из прочного пластика;
  • Скрытая проводка;
  • Степень защиты от пыли и влаги IP20;
  • Размер: 140х65х45мм;
  • Коробка овальной формы синего цвета.

Произведено

  • Россия — родина бренда
  • Россия — страна производства*
  • Информация о производителе
* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

На данный момент для этого товара нет расходных материалов

Коробка монтажная под розетку: особенности выбора и установки

Для того чтобы произвести установку электрической розетки по всем правилам, не обойтись без предварительного выбора и монтажа в отверстие стены специальной монтажной коробки для розетки и выключателей, в которую затем и будет установлен данный элемент электроарматуры.

Огромный ассортимент подобных изделий, может вызвать лёгкое ощущение некомпетентности даже у мастера, которому не впервые приходится иметь дело с электромонтажными работами. Количество разновидностей подрозетников с каждым годом увеличивается, и чтобы точно определить тип монтажной коробки для розеток и выключателей, следует тщательно изучить разновидности таких изделий и способы их установки.

Выбор коробки для розеток и выключателей

Чтобы произвести правильный подбор монтажной коробки (ее еще иногда называют подрозетником), необходимо точно знать:

  • Материал, из которого изготовлена стена.
  • Размер и форму отверстия под розетку или выключатель.
  • Количество устанавливаемых розеток или выключателей.

Только после того как будет собрана вся необходимая информация, можно смело отправляться за приобретением новой коробки в ближайший магазин стройматериалов.
Для бетонных, деревянных и гипсокартонных стен приобретаются разные изделия. Деревянные дома, является наиболее пожароопасными объектами, поэтому в таких зданиях применяются только металлические коробки.
Надёжно закрепить пластмассовую деталь в гипсокартонной перегородке, можно только в то случае, если изделие имеет дополнительный элемент крепежа. Специальные «лапки», которые выдвигаются с обратной стороны листового материла, будут надёжно удерживать коробку внутри гипсокартонной стены.


Подрозетники для бетонных стен имеют самую простую конструкцию, бетон не является горючим материалом, поэтому при осуществлении монтажных работ применяются изделия из пластика.


Если осуществляется замена детали, то её размер имеет значение. В этом случае необходимо подобрать изделие равное по размеру ранее установленному подрозетнику. Если осуществляется замена круглой коробки, то на её место устанавливается аналогичная конструкция, если квадратная — то соответственно подрозетник должен быть такой же геометрической формы.


При установке нескольких элементов электроарматуры в ряд, намного удобнее использовать спаренные коробочные конструкции.


В некоторых случаях, возможна установка до пяти и более элементов электроарматуры в ряду, но наиболее часто используются модели с 2 и 3 соединёнными в ряд коробками.

Установка коробки

Если установка розетки или выключателя осуществляется на новом месте, то потребуется сделать отверстие, в которое будет установлена коробка. Для того чтобы сделать отверстие в бетонной стене понадобится зубило и молоток. Если есть «болгарка» и алмазный диск, то сначала можно вырезать контуры места установки монтажных коробок с помощью этого инструмента.

Если «болгарки» нет, и отверстие делается под один подрозетник, то задача усложняется. На стене, где планируется установка электротехнической арматуры, намечается контур отверстия. Для того чтобы произвести разметку достаточно приложить подрозетник большим диаметром к стене и обвести его маркером. Затем, по внутреннему диаметру намеченного круга, вырубается зубилом отверстие. Глубина выемки должна быть такого размера, чтобы коробка установочная для розеток полностью помещалась в сделанном отверстии.

Можно значительно ускорить выполнение этой работы при наличии перфоратора и специальной коронной насадки. В этом случае, достаточно знать диаметр коробки под розетку, чтобы подобрать коронку необходимого размера.

Этот показатель можно определить с помощью штангенциркуля, измерив внешний диаметр изделия. В большинстве случаев, коробка установочная под розетку имеет диаметр 60 мм. Иногда встречаются модели монтажных коробок для розеток, имеющие размер 68 мм. Чтобы установить изделие правильно, потребуется просверлить отверстие в стене с помощью коронки такого же диаметра. Если после того, как отверстие под коробку будет просверлено, надо выдолбить бетон, который остался внутри отверстия с помощью зубила и молотка. Глубина отверстия должна соответствовать длине монтажной коробки.

Когда отверстие будет готово, к нему подводится электрический кабель. Для осуществления скрытой проводки, кабель ведётся в штробе, которая предварительно вырубается в стене. Штроба ведётся от распределительной коробки или электрического щитка, к отверстию для установки подрозетника. В установочной коробке удаляется заглушка и подрозетник устанавливается в отверстие таким образом, чтобы место, где была удалена заглушка, было обращено в сторону штробы.

Затем гипсовым раствором заделывается щель между подрозетником и стеной. При установке коробки, необходимо следить, чтобы эта деталь не выступала за плоскость стены.

Установка в гипсокартонную стену

Установка подрозетника в гипсокартонную стену осуществляется аналогичным способом, но фиксация осуществляется без применения гипсового раствора. Вырезание отверстие для установки коробки, осуществляется коронкой соответствующего размера. Подрозетник должен быть куплен специальный, для монтажа в гипсокартон. У него есть специальный буртик, что бы он не провалился в отверстие в гипсокартоне, и специальные элементы крепежа. Подрозетник устанавливается в отверстие, и с помощью отвёртки производится равномерное затягивание болтов, которые осуществляют фиксацию коробки.

Если необходимо установить несколько подрозетников, то сверлится необходимое количество отверстий расположенных на одной горизонтально линии, при этом каждое отверстие должно быть расположено на равном расстоянии друг от друга.

Обычно, стандартный диаметр для этого вида деталей составляет 60 мм, но могут встречаться и модели с окружностью 68 мм.

Чтобы установить монтажные коробки меньшего размера и при отсутствии необходимой коронки, возможно, потребуется сделать отверстие острым ножом. Не все комплекты коронных насадок имеют инструмент такого диаметра. В этом случае делает разметка маркером и по кругу вырезается отверстие для подрозетника. Коробки под розетки для гипсокартона устанавливать следует осторожно, чтобы не повредить лист материала. Затягивание винтов крепления, также должно осуществляться с осторожностью.

Установка в деревянную стену

Коробка установочная для розеток, монтаж которой осуществляется в деревянном доме, изготавливается из тонкого металла, поэтому при монтаже скрытой проводки в дереве, необходимо использовать коронку немного меньшего диаметра, чем внешняя окружность детали.

Дерево при сверлении, может слегка выгорать, что сделает установку коробки под выключатели и розетки невозможной, по причине несовпадения диаметров отверстия и подрозетника.

Заключение

Коробка для установки выключателей и розеток монтируется таким образом, чтобы обеспечить надёжное и безопасное размещение внутри этого приспособления, соответствующего элемента электротехнической арматуры.

Короткие замыкания, являются распространённой причиной пожаров, поэтому коробка под розетку размер которой уже известен, должна быть установлена только в такую конструкцию. Кроме безопасности следует не забывать и об эстетике.  Установленная накладка под розетку сделает данный элемент более эстетичным, особенно в том случае, если стены покрыты бумажными обоями. Коробка установочная для розеток, является абсолютно необходимым элементом электроснабжения в доме, поэтому следует ответственно отнестись к её выбору и способу монтажа.

Соблюдение всех правил установки коробки, позволит уменьшить вероятность возникновения короткого замыкания проводов, что предохранит домовладение от возникновения пожара. Если в доме есть маленькие дети, то обязательно следует приобрести заглушки для розеток. Если устанавливается розетка в ванной комнате, то коробка для скрытой установки выключателей и розеток должна быть установлена в том месте, где отсутствует вероятность прямого попадания влаги на элементы электроарматуры.

Электротехника


В статье « Фитинги и опоры кабелепровода » я объяснил следующие моменты:
  • Типы фитингов и опор кабелепровода,
  • Примечания для поддержки кабелепровода.

Сегодня я объясню Типы электрических коробок следующим образом.

Для получения дополнительной информации вы можете просмотреть следующие статьи этого же курса:

1- Функции электрического Ящики В любой установке электрические коробки используются для выполнения следующих требований:
  1. Электрические коробки закрывают проводное соединение или кабельные сращивания.
  2. Щит электрических коробок деревянные элементы каркаса зданий или другие соседние легковоспламеняющиеся предметы из электрические искры в случае неисправности проводки.
  3. Электрические коробки также защищают людей от случайного поражения электрическим током и сохраняют влагу и пыль нет проводных соединений или стыков.

2- Материалы для электрических коробок Большинство электрических коробок изготавливаются из следующих материалов:
  1. Сталь листовая и окрашенная или оцинковка,
  2. Чугун,
  3. Алюминий,
  4. ПВХ, или
  5. Прозрачный поликарбонат.

3- Где находится электрическая коробка требуется в системе электропроводки? Раздел 300.15 NEC содержит особые требования для случаев, когда требуется коробка или корпус кабелепровода система проводки. Как видно, есть общее утверждение с несколькими исключения. Коробка или корпус кабелепровода, соответствующие Статье 314, должны быть установлен в каждой точке соединения сращивания проводов, розетке, точке переключения, точка соединения или точка отрыва для подключения кабелепровода, электрического металлические трубки, поверхностные дорожки качения или другие дорожки качения.Коробка обязательна установлен в каждой точке соединения сращивания проводов, розетке, точке переключения, точка соединения или точка отвода для подключения кабеля типа MC, кабель с минеральной изоляцией, в металлической оболочке или другие кабели. Коробка должна быть установлен в точке соединения между любой такой кабельной системой и кабельным каналом система.
  • Боксы следует устанавливать только при необходимости. Слишком много коробок приведет к такому сращиванию проводов, что вероятность возникновения проблем из-за неправильно сращенных проводов возрастет.

4- Общие Правила для ящиков
  • Все коробки должны быть достаточно большими обеспечить достаточное свободное пространство для всех проводников, которые будут закрыты внутри них, чтобы предотвратить переполненность и возможные физические повреждения, когда устройства или стыки установлены или завершены.
  • Ни в одной коробке не разрешается иметь внутренняя глубина менее 1/2 дюйма.Коробка, предназначенная для установки заподлицо устройства должны иметь внутреннюю глубину не менее 15/16 дюйма.
  • В завершенных установках каждая Коробка должна иметь крышку, лицевую панель или навес для крепления.
  • Металлические крышки, используемые с Неметаллические коробки необходимо заземлить.
  • Ящики с подставками бытовые требуется в вертикальных кабельных каналах, где вес кабеля может чрезмерная нагрузка на клеммы проводов.Эти опорные коробки для кабелепроводов часто встречается в многоэтажных зданиях, где используются тяжелые фидерные проводники.
  • Коробки доступны с различное количество заглушек (KOs) или pryouts (POs) для размещения различное расположение рычагов переключателей, ручек управления, розеток, или другие устройства.
  • Потому что так много разных производители предлагают эти электрические коробки, читателю рекомендуется проконсультироваться последние каталоги производителей для получения более подробной информации, чем можно здесь.

5- Монтаж электрических коробок
  • Должен быть установлен любой тип коробки заподлицо в стене или потолке из дерева или другого горючего материала. В этом Таким образом, материал, который будет гореть, хранится подальше от проводов в случае дуги или искры в коробке. Если коробка установлена ​​в стене или потолке из материала, не горит, коробка может быть утоплена до 1/4 дюйма.
  • Не менее 6 дюймов проводника необходимо оставить у розетки или распределительной коробки для подключения приборов или устройств.Этот измерение проводится с точки выхода проводника из кабелепровод или оболочка кабеля. Если проем коробки меньше восьми дюймов в любого размера, каждый проводник должен выходить на 3 дюйма за пределы отверстия.

6- Типы электрических коробок Есть много типов ящиков, используемых в монтаж кабелепровода. Приложение и условия площадки определяют тип используемой коробки.Электрические коробки могут делиться на:
  • Коробки розеточные,
  • Ящики для приборов,
  • Коробки тягово-соединительные.

Ниже приводится список наиболее распространенных коробки и краткое описание их предполагаемого использования.

Первая: розетки Розетки с правильной фурнитурой быть установлен в следующих местах:
  1. Каждая точка соединения проводов,
  2. Каждая розетка, точка переключения или соединение точка,
  3. Каждая точка подключения для кабелепровод и другие дорожки качения,
  4. Переходы от кабелепровода к открытым кабелям.

  • Широкий выбор стандартных металлических и неметаллических изделий. электрические или розеточные коробки доступны для установки выключателей и розетки, соединяющие осветительные приборы и защитные стыки. Только обсуждаются и проиллюстрированы наиболее часто используемые коробки и их особенности в этом курсе.
  • Тип шкафов, используемых как розетки и ящики для устройств для поддержки, ограждения и крепления электропроводки, например, выключатели, розетки или другое оборудование на одной вилке или ремне доступны в различных размерах и формах.Эти корпуса можно использовать в одном, два, три и более типов банд.

6,1 Коробки розеточные прямоугольные
  • прямоугольный розетки предназначен для установки одиночного выключателя или дуплексной розетки. Также называется устройством коробки, они обычно монтируются вертикально в стенах, прикрепляя их к стенным стойкам в новое строительство.
  • прямоугольный розетки могут быть собраны вместе с соответствующими коробками, чтобы получить одну коробку с двумя громкость.После удаления противоположных съемных сторон каждой коробки, они скреплены винтами, образуя единый жесткий блок. Ящики с гангстерами могут принимать два переключателя или две дуплексные розетки с соответствующей проводкой.

6,2 Восьмиугольные розеточные коробки
  • Восьмиугольник, часто называемый «Коробка для светильников», соединяет светильники. Коробки Octagon имеют защитные крышки. проводники, когда коробка используется как распределительная коробка. В таблице 314-16 (a) перечислены размеры коробок с устройствами или без них, но можно использовать только провода №14–6. использовал.Доступны восьмиугольные коробки разных размеров для размещения кабеля. зажимы, фитинги и устройства (выключатели или розетки).
  • Эти коробки обычно измеряются по диагонали, где их фактические размеры составляют 4 дюйма, но у них номинал 4 дюйма. размеры при измерении между их плоскими стороны. Их можно прикрепить к потолочным балкам или стойкам гвоздями или шурупами, или может поддерживаться телескопическими металлическими скобами, которые проходят между смежные балки.Эти ящики часто используются для крепления светильников, если в ящике, на крышке ящика или на поперечных ремнях есть шпильки или засосы.

  • Ящики для опорных светильников и Лопастные потолочные вентиляторы бывают круглого и восьмиугольного типа.
  • Обычно коробки с устройствами не принимаются для крепления или поддержки осветительных приборов. Одна из причин в том, что Коробки для устройств имеют от 6 до 32 отверстий под винты, а коробки круглой или восьмиугольной формы имеют 8-32 отверстия для винтов с резьбой, чтобы выдержать вес осветительного прибора.

6,3 Ящики для потолочных панелей круглые
  • Круглый потолочные поддоны с диаметры 3,25 дюйма применяются аналогично восьмиугольным коробкам. потому что они могут быть установлены на стенах или потолках для поддержки осветительных приборов. Круглые коробки глубиной 0,5 дюйма имеют объем 4 дюйма. 3 , и те, у которых глубина 0,75 дюйма, имеют объем 5,5 дюйма. 3 . Выбор внутренних кабельных зажимов предлагается с этими коробками, и они могут принимать круглые крышки, подходящие как для круглых, так и для восьмиугольных коробок.

  • Размер квадратной коробки четыре дюймов на четыре дюйма. Они есть достаточно большой, чтобы разместить два переключателя или две дуплексные розетки в одной коробке или защитить кабельные стыки.
  • Это включает переключатели, термостаты, таймеры и розетки. У них больше кубический дюйм объема, чем восьмиугольные коробки, и позволяет проводить больше проводов установлены. У них также есть аксессуары, такие как гипсовые (грязевые) кольца для крепления приспособления или устройства. Он также функционирует как распределительная коробка или тяговая коробка.
  • Если используется квадратный металлический ящик, он может быть используется для поддержки приспособления или устройства, в зависимости от типа поднятого крышка б / у. Эти покрытия часто называют «гипсовыми» или «грязевыми» кольцами.
  • Квадратные коробки также обычно устанавливаются вертикально в стены, прибивая их к стойкам во время оригинального строительство. Для этих ящиков доступен широкий выбор крышек, с различными вырезами для доступа к переключателям на ремне или к обнажить оба выхода двойных розеток на ремне.Одиночные переключатели или дуплексные розетки могут быть установлены в эти коробки, если крышка адаптера с центрально расположенным вырезом.

  • Монтажный ящик или розетка на поверхности. Его часто называют «Удобная коробка». В служебном ящике переключатели, розетки, термостаты или кнопочные блоки. Коробка имеет глубину минимум 1,5 дюйма. Коробки должны соответствовать минимальной емкости в кубических дюймах на количество проводников на Таблица 314-16 (a) и Таблица 314-16 (b) статьи 314 в NEC.Подсоедините кабелепровод к любому из выбивных отверстий. дырочки в коробке. Этот тип ящика используется для открытых работ.

6.6 Коробка для кабелепровода
  • Коробка устройства кабелепровода устанавливается в гипсокартон. Боковые стороны можно снять, чтобы увеличить прикрепляя еще одну коробку. Это называется «группировка ящиков». Коробка кабельного устройства устанавливается в офисах и домах для выключателей и сосуды.

  • Кладочная коробка представляет собой специальный трубопровод коробки.Кладочная коробка устанавливается в бетонные блоки и кирпичные стены. Каменная коробка доступна в различных размерах. не увеличивается.

  • Всепогодный бокс - это специальные коробки для кабелепроводов, которые используются снаружи и во влажной среде. или влажные места. Всепогодный бокс изготовлен из тяжелого литого металла и имеет резьбовую втулку для подсоединения к кабелепроводу.

В следующей статье я объясню Другие типы электрических коробок .Пожалуйста, продолжайте следить.

Артикул 370 - Коробки, корпуса трубопроводов и фитинги

370-20 В стене или потолке Раздел 370-20 можно легко пропустить во время процедуры установки коробки. Иногда передний край коробки оказывается на расстоянии более 1/4 дюйма от готовой поверхности. Это нарушение независимо от типа материала, окружающего коробку. Национальный электротехнический кодекс (NEC) содержит минимальные требования для коробок, установленных в горючих, а также негорючих материалах.В стенах или потолках, построенных из негорючего материала (бетон, плитка и т. Д.), Коробки должны быть установлены таким образом, чтобы передний край не отходил более чем на 1/4 дюйма от готовой поверхности. Ящики в стенах или потолках, изготовленные из горючего материала, например дерева, должны быть заподлицо с готовой поверхностью или выступать за нее. Хотя эти правила легко понять, их часто игнорируют. Повторюсь, внутри горючего материала коробки должны быть заподлицо или выходить за пределы готовой поверхности.Из негорючего материала передний край коробки должен находиться в пределах 1/4 дюйма от готовой поверхности. 370-21 Ремонт гипсокартона (или гипсокартона) и штукатурки Обычно электрики не несут ответственности за вырезание отверстий в гипсокартоне, гипсокартоне или штукатурке. Но там, где гипсокартон есть или уже был установлен, обычно электрик вырезает отверстия. Кто бы ни выполнял резку, соблюдение Раздела 370-21 обязательно. Сломанный (или неполный) гипсокартон, гипсокартон или гипсовые поверхности необходимо отремонтировать так, чтобы ни один зазор или открытое пространство вокруг коробки или фитинга не превышало 1/8 дюйма.Скрытие поврежденного или неполного гипсокартона (штукатурки и т. Д.) Путем установки негабаритной (или громоздкой) накладки не удовлетворяет требованиям этого раздела. Зазоры или открытые пространства более 1/8 дюйма должны быть устранены независимо от размера крышки. 370-22 Расширения открытой поверхности Короб для поверхностного монтажа, устанавливаемый над скрытой коробкой с целью расширения системы электропроводки, называется расширением поверхности. Расширение поверхности - это просто переходная точка между скрытой и открытой проводкой.Коробка или удлинительное кольцо, закрывающее коробку от системы скрытой проводки, должны быть механически закреплены над скрытой коробкой. Раздел 370-22 также гласит, что заземление оборудования, где это необходимо, должно соответствовать статье 250. В то время как статья 250, часть F (разделы с 250-110 по 126) охватывает заземление оборудования и заземляющие провода оборудования, часть G (разделы 250-130) по 148) описаны методы заземления оборудования. Хотя положений частей F и G слишком много, чтобы их можно было упомянуть, следует отметить два раздела.В разделе 250-118 обсуждаются типы заземляющих проводов оборудования. Типы включают: медный или другой коррозионно-стойкий провод, металлический трубопровод (жесткий и промежуточный), электрические металлические трубы и 10 других специальных предметов. Раздел 250-148 (а) требует, чтобы соединение было выполнено между заземляющим проводом (ами) оборудования и металлической коробкой с помощью перечисленного заземляющего устройства или заземляющего винта, который не служит другой цели. [Раздел 250-148 (a)] Если заземляющий провод оборудования входит в металлическую коробку, она должна быть заземлена или соединена с заземляющим проводом.Это соединение должно выполняться с помощью указанного заземляющего устройства или винта заземления, не используемого ни для каких других целей. Раздел 250-8 запрещает использование винтов для листового металла для подсоединения заземляющего провода к корпусу. Исключение из 370-22 допускает другой тип точки перехода между скрытой проводкой и открытой проводкой. Если соблюдены все требования в пределах исключения, крышка скрытого ящика разрешается в качестве расширения поверхности. Расширение поверхности, сделанное из крышки скрытого ящика, должно быть спроектировано таким образом, чтобы оно не упало или не было снято, если его средства крепления ослабнут.Кроме того, метод подключения должен быть гибким и сконфигурированным так, чтобы любое требуемое заземление не зависело от соединения между коробкой и крышкой. Установка негибкого кабелепровода или трубки, такой как электрические металлические трубки, на крышку скрытого ящика нарушает это требование. Гибкий металлический трубопровод, водонепроницаемый гибкий металлический трубопровод и непроницаемый для жидкости гибкий неметаллический трубопровод - вот некоторые из разрешенных методов проводки. Последнее требование этого исключения гласит, что непрерывность системы заземления не может зависеть от соединения между коробкой и крышкой.Следовательно, для обеспечения безопасного обратного пути к земле необходимо установить заземляющий провод оборудования. В Таблице 250-122 приведены заземляющие провода оборудования минимального размера для заземления кабельных каналов и оборудования. 370-23 Опоры Корпуса, подпадающие под действие Статьи 370, должны соответствовать одной или нескольким спецификациям поддержки, перечисленным в Разделах 370-23 (a) - (h). К ним относятся: (а) поверхностный монтаж; (б) структурный монтаж; (c) монтаж на готовых поверхностях; (г) подвесные потолки; (e) корпус, поддерживаемый дорожкой качения, без устройств или приспособлений; (f) кожух, поддерживаемый кабельным каналом, с устройствами или приспособлениями; (ж) ограждения из бетона или кирпича; и (h) подвесные коробки.370-23 (a) Монтаж на поверхности Корпус, установленный на здании или другой поверхности, должен быть жестко и надежно закреплен на месте. Аналогичное требование в Разделе 110-13 гласит, что электрическое оборудование должно быть надежно закреплено на поверхности, на которой оно установлено. Хотя Кодекс не предусматривает приемлемых процедур крепления, он запрещает один метод. Запрещается использовать деревянные заглушки, вбитые в отверстия в кирпичной кладке, бетоне, штукатурке или подобных материалах. [Раздел 110-13] Если монтажная поверхность не обеспечивает жесткой и надежной опоры, необходимо не только обеспечить дополнительную опору, но и соответствовать разделам 370-23 (a) - (h).Не всегда имеется прочная поверхность здания, способная выдержать ограждение. Например, защищенная от атмосферных воздействий розетка с защитой от замыкания на землю (GFCI) необходима в ландшафтной зоне без зданий или сооружений. Один разрешенный метод поддержки коробки - это установка распорки в соответствии с Разделом 370-23 (b) (2). Другой метод предполагает использование жесткого или промежуточного металлического кабелепровода, установленного в соответствии с Разделом 370-23 (f). 370-23 (b) Монтаж на конструкции Ограждение, опирающееся на конструктивный элемент здания или на уровень, должно иметь жесткую опору либо напрямую, либо с помощью распорки (деревянной, металлической или полимерной).Невозможно переоценить важность правильного монтажа электрооборудования. Сколько раз электрики видят, что коробки, корпуса или кабелепроводы установлены неправильно? В соответствии с требованиями Раздела 300-11 (а) кабельные каналы, кабельные сборки, коробки, шкафы и арматура должны быть надежно закреплены на месте. 370-23 (b) (1) Гвозди Использование гвоздей в качестве крепежных элементов запрещено, если они не используются для крепления кронштейнов на внешней стороне корпуса или если они не проходят через внутреннюю часть в пределах 1/4 дюйма от задней части или концов корпуса.[370-23 (b) (1)] Это требование несколько ограничивает использование гвоздей в качестве разрешенного метода крепления. Если кронштейны расположены снаружи корпуса, допускается использование гвоздей. Гвозди, проходящие внутри, должны находиться в пределах 1/4 дюйма от задней части или концов корпуса. В конструкции некоторых металлических коробок для устройств (без внешних кронштейнов) предусмотрены монтажные отверстия, соответствующие этой спецификации. В следующем месяце в фокусе, начиная с Раздела 370-23 (b) (2), будет продолжено обсуждение Статьи 370, Часть B, Установка.Раздел 370-23 (b) (2) охватывает требования к распоркам (деревянным, металлическим или полимерным), используемым для поддержки корпусов. МИЛЛЕР, владелец Lighthouse Educational Services и автор иллюстрированного руководства по Национальному электротехническому кодексу, можно связаться по телефону (615) 333-3336 или по электронной почте [email protected]

Как выбрать электрическую коробку правильного размера

При ремонте кухни, чердака, подвала или другой комнаты в вашем доме вам может потребоваться добавить электрические провода к электрической коробке.Существует ограничение на количество проводов, которые вы можете безопасно разместить в электрической коробке определенного размера. Кроме того, чем больше проводов вы поместите в электрическую коробку, тем выше вероятность ошибок подключения.

Рис. 1. Стандартные устройства считаются за 1 ремешок.

К электрическим коробкам применяются следующие правила:

  • Для каждого калибра провода требуется количество кубических дюймов доступного пространства в электрической коробке. В таблице 1 указаны кубические дюймы, необходимые для каждого стандартного сечения жилого провода.

Таблица 1


Калибр провода / кубические дюймы
Калибр провода
Кубические дюймы
18
1,50
16
1,75
14
2,00
12
2.25
10
2,5
8
3
6
5
Рисунок 2 - Розетка электрической плиты считается двумя ремнями.
  • Если в электрическом ящике также предполагается разместить выключатель или розетку, необходимо предусмотреть место для используемого устройства.Допустимое пространство для выключателя или розетки зависит от размера устройства. Используемый термин ремешок . Количество ремешков зависит от размера устройства - площади, которую оно покрывает.
  • С точки зрения непрофессионала, индивидуальный ремешок имеет размер стандартного выключателя или розетки, как показано на рисунке 1. Таким образом, если устанавливаемое вами устройство занимает пространство двух стандартных выключателей и / или розеток, оно будет считаться два ремня, как показано на рисунке 2.

    Каждая полоса , которая будет установлена ​​на электрическую коробку, эквивалентна двум самым большим проводникам, входящим в электрическую коробку или выходящим из нее, даже если самые большие проводники не подключены к электрическому устройству, которое также установлено в этой электрической коробке.

Рисунок 3 - Металлическая электрическая коробка с кабельными зажимами
  • Если электрическая коробка имеет внутренние зажимные механизмы, как показано на рисунке 3, для удержания электрического провода в нужном положении, зажимные механизмы занимают место внутри распределительной коробки и, следовательно, должны иметь место.Один или два внутренних зажима в электрическом ящике эквивалентны одному из самых больших проводников, входящих в электрический ящик или выходящих из него.
  • Косички, которые берут начало в распределительной коробке и не покидают распределительную коробку, как показано на Рисунке 4, не учитываются.
Рисунок 4 - Проводники с косичками
  • Несколько проводов заземления считаются только одним проводом. Он должен быть рассчитан как самый большой провод заземления, входящий в электрическую коробку.Например, у вас есть два заземляющих провода калибра 14 и один калибр 12 в электрической коробке. При расчете доступного пространства вы учитываете один провод 12 калибра для всех трех заземляющих проводов.
  • Учет каждого провода. Провод, который входит в электрическую коробку и соединяется с другим проводом внутри электрической коробки, который затем выходит из коробки, считается двумя проводами для расчетов распределения пространства, как показано на рисунке 4. Проволочные гайки, используемые для соединения проводов вместе, не рассматриваются. в расчете отведенного пространства.

Таблица 2


кубических дюймов электрических коробок общего размера
Тип
Размер в дюймах
Кубические дюймы
Восьмиугольник
4 х 1 1/2
15,5
4 x 2 1/8
21,5
Квадрат
4 х 1 1/4
18
4 x 1 1/2
21
4 x 2 1/8
30.3
4 11/16 x 1 1/2
29,5
4 11/16 x 2 1/8
42
Handy Box
4 х 2 1/8 х 1 1/2
10,3
4 x 2 1/8 x 2 1/8
14,5
Блок устройства
3 х 2 х 1 1/2
7.5
3 х 2 х 2
10
3 х 2 х 2 1/4
10,5
3 х 2 х 2 1/2
12,5
3 х 2 х 2 3/4
14
3 х 2 х 3 1/2
18

Как спрятать телевизионные кабели и провода

Возможно, самое большое разочарование телевизора - это беспорядок, который могут создать соединительные кабели.Честно говоря, есть несколько вещей хуже, чем установить телевизор на стене, чтобы просто оставить пучок кабелей, свисающих к розетке питания и к вашему AV-оборудованию. Я знаю, что я предвзят, но смотря, как далеко вы хотите зайти; Небольшие усилия могут иметь большое значение для наведения порядка в проводах телевизора. Я знаю, что в настоящее время все больше и больше вещей переходят на беспроводную связь, но даже в этом случае вам все равно придется беспокоиться о кабеле питания телевизора при установке телевизора на стене. К счастью, некоторые марки и модели телевизоров делают это намного проще для вас, например Samsung. и их «One Connect», к которому подключаются все ваши HDMI, оптические, Ethernet, USB, оптические и аудиокабели, а также традиционные телевизионные антенные кабели, от которых к телевизору можно подключить один кабель, а также кабель питания.Тем не менее, вам все равно придется беспокоиться о наведении порядка в кабелях.

В этом блоге я собираюсь поделиться с вами некоторыми методами, которые я использую для создания бесшовного внешнего вида для наших настенных креплений для телевизоров, и, надеюсь, поможет вам достичь идеального результата.

Скрытие телевизионного кабеля для настенного телевизора

Я начну с настенного телевизора, потому что это должно быть сделано правильно, чтобы ваш телевизор дополнял ваше жилое пространство, при правильной работе телевизоры могут действительно хорошо выглядеть и быть настоящими космическая заставка.Есть несколько приемов, которые я использую для уборки телевизионных кабелей, и это действительно зависит от стены, на которой вы устанавливаете телевизор.

Скрытие телевизионных кабелей в каркасных стенах

Мне нравятся каркасные стены, но я не люблю каркасные стены. Я ненавижу их, если честно, мне просто нравится крепить телевизор на каркасные стены, потому что телевизионные кабели очень легко спрятать за гипсокартоном или в стене с карнизами. Если вы не знакомы, каркасная стена - это листы гипсокартона, которые крепятся к деревянным или металлическим стойкам.По-прежнему существует большая нервозность по поводу установки телевизора на каркасные стены, поскольку многие люди считают, что либо у вас не получится отремонтировать, либо телевизор разнесет стену. Я не говорю, что это не та задача, которую следует выполнять без осторожности, вам просто нужно убедиться, что вы используете соответствующие методы крепления стен и стеновые крепления. Во всяком случае, вернемся к кабелям.

Если вам повезет, вы можете просто разрезать целиком позади телевизора и еще одну под ним, где находится ваше аудио / видео оборудование или где вы хотите снова вывести кабели.Подайте что-нибудь, например, электрические стержни, или специальный инструмент для прокладки кабеля, или даже крышку кабельного канала. Прикрепите к нему все свои кабели, такие как силовые кабели, HDMI, антенные и спутниковые кабели, и потяните их вверх. Установите телевизор на кронштейн перед этим отверстием и вуаля кабели ТВ. Я бы пошел немного дальше, но это не будет самым профессиональным финишем. За телевизором я обычно вырезал квадратное отверстие, достаточно большое, чтобы установить заднюю коробку из гипсокартона, и то же самое внизу.Это также будет, если у вас достаточно маленькие руки, чтобы вы могли засунуть руки внутрь стены, если у вас возникнут проблемы с их вытаскиванием снова. Затем вы можете установить матовую лицевую панель с любой стороны. Эти лицевые панели имеют щетину, покрывающую ввод и вывод кабеля, что придает им более аккуратный вид.

Если вам не повезло с провисанием кабеля за гипсовую плиту, вы можете встретить горизонтальную стойку, которую вам нужно будет пройти. Единственный вариант - пройти через это.Скорее всего, вам придется вырезать кусок гипсокартона и отрезать часть стойки, чтобы пропустить кабели. Я рекомендую следующий метод: вставьте стержень в стену, чтобы найти расстояние до горизонтальной стойки. Измерьте эту отметку на стене. Используя универсальный инструмент, вырежьте квадрат из гипсокартона поверх шпильки, вам нужно вырезать немного шире, чем шпилька, но не слишком далеко. Центрометр или полдюйма подойдет с любой стороны. Удалите вырезанный кусок гипсокартона, будьте осторожны, чтобы не сломать его, так как вы будете использовать его для заполнения отверстия.С помощью многофункционального инструмента вырежьте секцию от стойки, но не на всю ширину, поскольку нам нужно иметь возможность прикрутить гипсокартон обратно на место. Проложите кабели. Поместите отрезанный кусок гипсокартона в отверстие и прикрутите его обратно, для этого лучше всего подходят шурупы для гипсокартона. Вы также можете с помощью ножа Стэнли или универсального ножа немного снять фаску с кромок вырезанного гипсокартона. Это позволит легко заполнить гипсокартон шпатлевкой.

Если вы пытаетесь спрятать кабели в стене с карнизами по горизонтали, есть вероятность, что вам придется сделать это несколько раз, поскольку деревянные стойки обычно находятся на расстоянии 16 дюймов от центра к центру, а расстояние фактически отмечено на большинстве рулеток. не многие об этом знают, но теперь знаете вы.Если вы делаете это с металлическими штифтами, их сложнее отрезать. Стоит отметить, что большинство металлических шпилек имеют внутри отверстия специально для прокладки кабелей, вам просто нужно найти их и провести через них.

Другая ситуация, с которой вы можете столкнуться, заключается в том, что каркасная стена заполнена изоляцией. Этого обычно легко избежать, если использовать инструмент для фрезерования, который имеет естественный изгиб, удерживая его близко к внутренней части гипсокартона внутри стены.Если у вас нет ничего подобного, вам нужно будет самостоятельно форсировать угол. Если стена очень плотно набита изоляционной панелью типа Celotex, вам может потребоваться вырезать канал для ввода кабелей. Я опишу эту технику в следующем разделе.

Для нас, если мы делаем это профессионально, это будет классифицироваться как наш комплект для настенного монтажа телевизора Silver +.

Скрытие телевизионных кабелей на стенах с нанесенным покрытием и точками и мазками

Стены, нанесенные методом сухого нанесения, и стены с нанесением точек и мазков похожи на стены с гвоздями, за исключением того, что гипсокартон приклеивается к кирпичной кладке или бетонному блоку с пятнами, похожими на цемент.Это будут «точки» и «мазки». В настоящее время это очень популярный метод для новостроек и ремонта, и он значительно быстрее, чем нанесение двух или трех слоев штукатурки, как это требуется на твердых стенах. Гипсокартон наклеивается, а затем поверх наносится финишный слой, по крайней мере, в Великобритании. Теперь точечные стены могут быть очень удобными, когда дело доходит до скрытия телевизионных кабелей за ними, но это действительно зависит от нескольких вещей. Зазор за гипсокартоном, если вам повезет, будет около дюйма, но может быть только полметра.Расстояние, на котором нужно проложить кабели, и место расположения капель клея по отношению к месту, где вы хотите проложить кабели.

При прокладке кабелей за точечными и плохими стенами. Прежде чем вырезать отверстия за телевизором, я потрачу несколько минут, просто постучав по стенам, чтобы определить, где находятся капли цемента. Они будут звучать более твердо, тогда как, когда вы не стучите по капле, они будут звучать глуше. Вы ищете четкий маршрут между телевизором и местом, где ваше аудио / видео оборудование избегает этих пятен.Как только вы их определили. Вы можете вырезать отверстие на любом конце, я рекомендую использовать металлическую заднюю коробку, как правило, глубиной около 25 мм, и вырезать вокруг нее. Надеюсь, у вас есть хороший зазор, чтобы проложить кабели за гипсокартоном или пропустить через него электрические стержни. Скорее всего, он не будет достаточно большим, чтобы провести что-то вроде SCART, кто-нибудь еще ими пользуется? В любом случае, с кабелями HDMI не должно быть проблем. Я рекомендую приобрести для этой задачи несколько тонких кабелей HDMI, без колец EMI, так как они обычно делают кабель достаточно большим, чтобы подходить к гипсокартону.Если вас беспокоит производительность кабеля HDMI и помехи, вы можете купить зажим для колец EMI, который можно закрепить на месте после установки кабеля. Помимо кабелей HDMI, такие вещи, как ТВ-антенна, спутник, Ethernet, фонокорректоры и даже некоторые силовые кабели. Концевые заделки кабеля могут быть установлены после того, как кабель проложен, что означает, что кабели могут проходить через меньший зазор.

Если вам повезет, прикрутите задние ящики на место.Возможно, установите лицевую панель со щеткой сверху, чтобы она была опрятной и не мешала. Я рекомендую отрезать верхнюю и нижнюю часть металлических коробок, чтобы пропустить кабели. Это создаст острый край, который может повредить кабель при протягивании. Будьте особенно осторожны с силовыми кабелями. Я рекомендую просто накрыть срез металлической задней коробки изоляционной лентой для защиты кабелей.

Если вам не повезло, вам, возможно, придется вырезать часть гипсокартона примерно на полпути, чтобы пропустить кабели, а затем использовать ту же технику, которая описана в разделе «Скрытие телевизионных кабелей на стенах с стойками», где вырезанного гипсокартона будет использован для заполнения дыры.Скорее всего, вам нужно будет использовать изрядное количество шпатлевки, поскольку вы будете прикреплять гипсокартонную секцию к кирпичной кладке позади, которая естественным образом углубит ее в стену, в отличие от стены с карнизами, где вы прикрепляете ее к шпильке, которая делает гипсокартон. секции сидят заподлицо.

Если зазор между гипсокартоном и кирпичной кладкой слишком мал, тогда вам нужно будет вырезать канал, чтобы кабели проложить внутрь стены, а также, возможно, прогнать кирпичную кладку позади.Для этого я снова рекомендую использовать мультитул, просто отметьте линии между входными и выходными гнездами кабеля и разрежьте. Вы также можете использовать для этого дисковую пилу, но для этого потребуется немного больше смазки для локтей. Если вы будете осторожны с отрезанным участком гипсокартона, вы сможете повторно использовать его для заполнения созданного канала. Поместите кабели за гипсокартон, приколите их к стене и заполните отверстие. При этом мне лично нравится отгонять кусок стены и устанавливать внутри секцию кабелепровода или кабелепровода, чтобы кабели можно было пропустить позже, без необходимости повредить стену в процессе.Это действительно может помочь, поскольку вы никогда не знаете, какие кабели вам понадобятся в будущем. Я опишу этот процесс более подробно в следующем разделе.

Это также будет наш комплект для настенного крепления телевизора Silver +.

Скрытие телевизионных кабелей в сплошных стенах / кирпичной кладке

Вещи вот-вот станут пыльными, очень пыльными! Если вы хотите спрятать телевизионные кабели, которые идут к телевизору, вам нужно избавиться от штукатурки и кирпичной кладки.Это будет включать заполнение трюма, шлифовку и, возможно, покраску, но конечный результат того стоит. Если у вас есть друзья-профессиональные штукатуры, вы можете попросить их подойти и профессионально проскользнуть по поверхности после завершения установки, но хороших результатов также можно добиться с помощью таких вещей, как One Time или One Strike Filler, это то, что я использую . Многим людям не нравится проделывать дыры в стенах, поэтому вы можете использовать магистральный кабель, чтобы скрыть телевизионные кабели.

Для этого я рекомендую выполнить тот же процесс, который описан в разделе «Скрытие телевизионных кабелей в стенах с гипсокартоном» в отношении срезания металлических задних коробок, с вырезом на дне, чтобы можно было проложить кабели и лицевая панель выхода / входа щетки должна быть установлена. Чтобы совершить погоню, вам понадобятся как минимум молоток и долото, но для меня это кажется слишком тяжелой работой. Лично я использую дрель SDS с долотом или чеканной насадкой.Это сделает все, что вам нужно. Вы, конечно, можете использовать что-то вроде резака для стен, у меня он есть, но, честно говоря, это упрощает работу, поскольку он редко снимается с фургона из-за количества пыли, которая сходит с них. Даже некоторые из хороших с пылесосом Генри. Это подводит меня к следующему пункту: вам понадобится пылесос и несколько листов от пыли. Накройте свою мебель и откройте окна. Когда я занимаюсь охотой на стену для настенного монтажа телевизора, у меня обычно есть ученик, который может держать пылесос, когда вы преследуете, это действительно помогает улавливать пыль.

Я настоятельно рекомендую при этом потратить немного дополнительного времени и загнать стену немного глубже, чем было бы, возможно, необходимо, поэтому вы можете установить кабельный канал или кабелепровод со стеной, чтобы позволить прокладывать кабели позднее, не повреждая стену. Очевидно, что чем глубже и шире кабелепровод, тем лучше, поскольку в дальнейшем протягивать кабели будет намного проще, чем при более тесном пространстве. Вы просто захотите проверить глубину вашей стены, если вы бегаете между комнатами, поскольку последнее, что вам нужно сделать, это проделать дыру прямо насквозь и создать отверстие для глаз!

Я лично так делаю.Используя желоб, который мы устанавливаем в стене, отметьте стену немного шире с обеих сторон. Затем, используя сверло, оберните метку лентой немного глубже, чем сама кабелепровод. Вдоль линий, отмеченных на стене, просверлите сверлом отверстия на глубину, указанную лентой, на расстоянии примерно 2 см или дюйм друг от друга. Это поможет вам загнать стену на нужную глубину. Затем я вставляю широкую насадку в мое сверло и продеваю отверстие в отверстие над просверленными отверстиями, это поможет создать прямую кромку.Теперь отогнайте кирпичную кладку и штукатурку посередине. Поместите кабелепровод или кабелепровод на место, чтобы убедиться, что бит подходит под него, убедившись, что все это войдет под готовую линию стены. Если нет, прогоните куски кирпича, которые мешают ему встать на место. Как только он будет закреплен на месте с помощью винтов и дюбелей / дюбелей. Вставьте кабели, а затем залейте шпаклевкой или штукатуркой. Тогда беги пылесосом!

Для этого воспользуйтесь нашим пакетом Gold TV Wall Mining.

Скрытие телевизионных кабелей в транкинге

Методы, описанные выше, подходят не всем. Некоторым людям не нравится идея о том, что кабели нелегко вытащить, некоторым не нравится идея проделывать отверстия в стенах, а другим просто не нравится идея пыли! Если это так, то следующим лучшим вариантом будет установка кабелей в кабельном коробе из ПВХ. Ее можно закрасить в тон стены, если вам не нравится идея другого цвета.Это не всегда самый популярный выбор, и некоторые люди его презирают, но он выглядит значительно лучше, чем незакрепленные кабели. При аккуратном выполнении кабельный канал может быть почти незаметным, например, при правильном размере и форме кабель-канал проходит через квадратный плинтус.

Существуют также шинопроводы в декоративном стиле, например серия D-Line. Они могут быть разных форм и размеров, но наиболее популярными будут полукруглые короба, которые подходят к телевизору. Существуют также другие типы, такие как их квадрантные короба, которые похожи на коробку в форме четверти круглой формы, которую можно прикрепить к нижней части плинтуса, и которая выглядит как бортик или скотия, используемая для очистки края пола там, где он встречается с плинтусом.Это идеально подходит для того, чтобы скрыть телевизионные и AV-кабели, такие как акустические кабели, которые, возможно, придется проложить во всех углах вашей комнаты для системы объемного звучания, и вы даже можете получить цвет под дерево, подходящий к вашему ламинатному или дубовому полу.

Советы по скрытию телевизионных кабелей

Ниже приведены некоторые из профессиональных уловок, которые мы используем, чтобы скрыть телевизионные кабели на наших установках, таких как наши настенные крепления для телевизоров.

Укоротите все кабели

За вашим телевизором может образоваться беспорядок, если его оставить наедине с собой.Я рекомендую по возможности укоротить все кабели, поскольку у вас есть ровно столько, сколько вам нужно. Меньшая длина кабеля означает меньше кабеля, который нужно спрятать. Это может означать покупку более коротких кабелей для таких вещей, как HDMI и оптические кабели, штекеры которых можно легко заменить. Для коаксиальных кабелей, используемых для телевизионных антенн и спутниковых соединений, и кабелей cat5 и cat6, используемых для соединений Ethernet, их можно обрезать короче, а вилку кабеля заменить. Вы также можете укоротить многие электрические и силовые кабели, я просто рекомендую не делать этого самостоятельно, если вы не знаете, что делаете.

Чтобы помочь вам в случае необходимости укоротить коаксиальные кабели или заделать кабели cat5 или Ethernet, щелкните ссылки ниже, чтобы просмотреть видео с вашей стороны.

Как установить коаксиальную вилку

Как установить вилку F

Как установить вилку RJ45

У нас также есть широкий выбор полезных видео в разделе «Сделай сам» и на нашем канале Youtube.

Подружитесь с кабельными стяжками / застежками-молниями

Я, наверное, просматриваю сотню таких стяжек в неделю.Если у вас есть лишние кабели, я рекомендую скрутить их и сохранить в порядке с помощью пары кабельных стяжек или стяжек, если вы читаете это в США. Это также предотвратит запутывание кабеля и его завязывание с другими кабелями, на распутывание которых может потребоваться целая жизнь. Как я часто говорю, «все, что кабель может зацепить, зацепит».

Кабельные стяжки также можно использовать для закрепления кабелей позади предметов. Я использую кабельные стяжки, чтобы обвязать ножки мебели, кронштейны для телевизоров и при прокладке кабелей снаружи за такими предметами, как водосточные трубы.

Провести кабели снаружи

Хорошо, технически это не так сильно их скрывает, но часто кабели выглядят лучше, установленные снаружи, чем внутри. Это не мой предпочтительный вариант, но такие вещи, как транкинг, также можно использовать, чтобы скрыть их снаружи.

Прокладывать кабели через другие комнаты / шкафы / гардеробы

Это действительно зависит от вашей собственности и расположения комнат, но часто, проявив немного изобретательности, вы можете проложить кабели позади и через шкафы и тому подобное. встроенные шкафы.

Прокладка кабелей под половыми досками

Если вам нужно проложить кабель из одной стороны комнаты в другую, прокладка полов может быть лучшим способом скрыть провода. Если вы живете в доме старого типа и у вас есть что-то вроде ковров, вы обычно можете приподнять его вместе с любой подложкой, чтобы обнажить половицы. Если вам повезет, половицы будут уложены под прямым углом к ​​пути, по которому вы хотите проложить кабели, это обычно означает, что балки, к которым прикреплены половицы, будут проходить так же, как вы хотите провести кабель. .Это будет означать гораздо меньше работы, так как вы часто можете просто поднять одну или две доски, а затем вставить в кабель несколько стержней для прокладки кабеля и вытащить их и снова вынуть. Как только это будет сделано, вы можете просто прикрепить к нему кабели и протянуть их.

Если доски пола проходят по тому же пути, по которому вы хотите проложить кабели, это будет несколько иначе, поскольку это будут балки и балки, через которые вам нужно будет пройти. Это будет означать поднятие большего количества досок и необходимость просверливать отверстия или надрезать отверстия, чтобы кабели могли проходить через них.Для этого вам понадобится аккумуляторная дрель с насадкой для сверления отверстий по дереву, или какое-нибудь долото или универсальный инструмент для надрезания. Прежде чем вы начнете поднимать доски, я рекомендую потратить примерно 1 минуту, чтобы посмотреть, есть ли какие-нибудь короткие доски, которые можно поднять, которые находятся в пределах вашего маршрута кабеля. Их будет намного легче поднять, и, скорее всего, они были ранее сняты и часто просто прикручиваются. В противном случае вам придется поднимать их ломом, острием молотка или молотков.Вы также можете обнаружить, что вам нужно разрезать несколько досок, чтобы их поднять. Это должно быть сделано над балками, чтобы оба конца можно было уложить на место. Я рекомендую, когда вы поднимаете доску, которая была прибита гвоздями, вместо этого прикрутите ее обратно. Это поможет вам встать позже и прекратит скрип половиц. Как насчет этого? Вы читаете блог о том, как спрятать телевизионные кабели, а также получаете советы по поводу скрипящих половиц! Пожертвования можно делать прямо на мой личный банковский счет.😊

Возможно, что после того, как вы поднимете ковер, у вас не останется половиц обычного типа, как в новостройках, где полы с туннелями и канавками теперь наиболее распространены для предотвращения любого воздушного потока. Чтобы поднять его, вам нужно сломать канавки, которые входят в туннели между досками. Лично я ненавижу это делать, но вы должны делать то, что должны.

Очевидно, что у вас может не быть ни того, ни другого, если у вас есть что-то вроде плиточного или твердого пола.В этом случае я рекомендую вам попробовать что-нибудь еще, например, транкинг.

Спрячьте кабели за обшивкой

Я проделал это один или два раза. Намного проще протянуть кабели на месте, а затем просто установить навес, чтобы скрыть их, но если вы терпеливы, кабели часто можно выловить впоследствии . Это можно использовать для потолочных динамиков. Однако вы многие рассматриваете возможность использования беспроводной звуковой системы.

Спрятать кабели за подножками на кухне

Когда кабель нужно проложить через кухню, один из самых простых и эффективных способов сделать это - просто удалить откидные доски внизу кухонных шкафов. , пропустите кабели и закрепите платы на месте.Я использовал этот трюк много раз. Это не всегда возможно, как если бы после этого пол был облицован плиткой, чтобы не было возможности отодвинуть доску. В таком случае тебе просто нужно попробовать что-нибудь еще, мой друг.

Go Wireless

За последние годы беспроводные технологии могут значительно продвинуться вперед, например, беспроводные звуковые системы, такие как Sonos и WIFI, обеспечивающие более высокие скорости. Телевизионные системы начали следовать, также как Sky Q, который работает с использованием ячеистой системы для своих многокомнатных систем, и переход на беспроводную связь может быть лучшим вариантом.У вас также есть такие вещи, как Bluetooth, который может обеспечить беспроводное соединение между оборудованием, это особенно полезно для настенных звуковых панелей и устраняет необходимость в прокладке кабеля между оборудованием и другими технологиями, такими как зеркальное отображение экрана, позволяющее передавать вещи с вашего смартфона или планшета прямо вверх к телевизору по беспроводной сети.

Должен сказать, что я исхожу из той философии. «Беспроводная связь для движущихся вещей и провода для вещей, которые не двигаются». Это означает, что, по моему мнению, как и многие другие профессионалы в области AV, такие вещи, как телевизор и AV-оборудование, проводное соединение обеспечит гораздо большую производительность, чем беспроводное.Фактически, из-за того, как радиоволны распространяются по воздуху, не всегда возможно использовать беспроводное соединение, особенно в больших зданиях или при прохождении через вещества металлического типа, такие как металл и изоляционная плита. Недавно я сделал видео для сравнения скоростей на моем Xbox между WIFI и проводным подключением. Я рекомендую вам проверить это, когда вы закончите здесь.

Это означает, что на этапе перенастройки проекта, возможно, в середине ремонта или ремонта вам следует серьезно подумать о том, какие телевизионные и AV-системы вы будете использовать.Я всегда рекомендую установить пару коаксиальных кабелей и кабелей cat5 на каждую позицию TV / AV, даже если они вам не нужны, так как это даст вам большую гибкость в отношении того, что можно сделать в будущем, и вернуть все кабели обратно. в центральное место для простоты обслуживания и т. д. В прошлом у меня было много странных взглядов, предполагающих, что в этом нет необходимости в наши дни и что часто сопровождается приговором. «Разве в наши дни все это не делается через WIFI?» Обычно ответ отрицательный.Например, я недавно завершил некоторую работу в собственности, где я предложил им установить дополнительные кабели для будущего использования системы, для чего член семьи вмешался и предположил, что в этом нет необходимости, поскольку они будут просто получать Sky Q и никаких кабелей были необходимы. Приходите к установке системы Sky Q из-за длины и размера собственности, чтобы заставить систему работать. Sky пришлось проложить кабели передачи данных снаружи здания, вместо того, чтобы быть скрытым, и я видел этот сценарий очень много раз.

Я надеялся, что вам понравился этот блог, еще один крик более 4300 слов, теперь это становится чем-то вроде привычки. Как всегда, если у вас есть какие-либо вопросы, оставьте комментарий в разделе комментариев ниже, и я свяжусь с вами в ближайшее время.

Если вы находитесь на юго-востоке Великобритании и хотите обсудить вопрос о том, как спрятать ваши телевизионные кабели, свяжитесь с нами, и мы будем рады помочь вам, если вы находитесь в нашей зоне покрытия.

Расчеты заполнения ящика | EC&M

Благодарим вас за посещение одной из наших самых популярных классических статей.Если вы хотите получить обновленную информацию по этой теме, ознакомьтесь с недавно опубликованной статьей
Расчеты заполнения вашего ящика .

Заполнение коробки - это не просто количество проводов в коробке, это общий объем проводников, устройств и арматуры в коробке.

В каждой розетке есть определенное пространство для проводов, устройств и фитингов. Мы называем это объемом коробки. Вы рассчитываете объем коробки на 314,16 (A) и заполнение коробки на 314.16 (B), но убедитесь, что объем вашего ящика 314,16 (A) больше или равен вашему заполнению ящика 314,16 (B).

Объем ящика

Таблица 314.16 (A), кажется, упрощает определение объема коробки, но не волнуйтесь. Таблицу 314.16 (A) можно использовать только в том случае, если в коробке нет переключателей, розеток, стоек светильников, засосов светильников, внутренних кабельных зажимов или проводов заземления оборудования. Так бывает редко.

Рис. 1. Чтобы рассчитать объем проводника, используйте приведенные выше рекомендации для определенных расчетов заполнения коробки.

Если таблица 314.16 (A) неприменима для вашей установки, что обычно бывает, как рассчитать объем коробки? Речь идет о сложении отдельных объемов собранных деталей [314.16 (A)].

Начнем с самой коробки. Если коробка нестандартного размера, объем будет отмечен на коробке производителем [314,16 (A) (2)]. Затем добавьте к нему сумму отдельных объемов собранных деталей, таких как гипсовые кольца, удлинительные кольца и т. Д. Включите только те детали, которые отмечены их объемами в кубических дюймах [314.16 (A)] или включены в таблицу 314.16 (A) NEC.

Объем проводника

Расчет объема проводника представляет собой сложение объемов заполнения отдельных проводников и заполнений эквивалентных объемов проводников - а таких объемов пять. После расчета всех пяти объемов с использованием 314,16 (B) (1) - (5) сложите их, используя эквивалентные объемы, указанные в таблице 314.16 (B). Полученное число - это общий объем проводника. Ни в коем случае это не может превышать объем коробки [314,16 (A)].

Инжир.2. Каждое ярмо многоканального устройства считается как два объема проводника для каждой группы, исходя из наибольшего проводника, заканчивающегося на устройстве.

В этом процессе вам не нужно учитывать дорожки качения и кабельные фитинги (включая контргайки и втулки), соединители проводов или кабельные соединители с их зажимным механизмом вне коробки. Вам также не нужно подсчитывать проводники, которые начинаются и заканчиваются в розетке (например, перемычки для подключения оборудования и гибкие провода) [314.16 (A)].

Использование 314.16 (B), рассчитайте каждый из пяти следующих эквивалентных объемов проводника:

  1. Объем проводника

    Каждый непрерывный проводник, проходящий через коробку, а также каждый проводник, заканчивающийся в коробке, считается объемом одного проводника. Каждая петля или катушка непрерывного проводника, имеющая длину, по крайней мере, в два раза превышающую минимальную длину, требуемую для свободных проводников в 300.14, должна учитываться как два объема проводника. Проводники, начинающиеся и заканчивающиеся внутри коробки (например,г., косички) вообще не учитываются ( рис. 1 ).

    Вы можете исключить провода заземления оборудования и до четырех проводов крепления 16 AWG и меньше при расчете заполнения коробки, если они входят в коробку из куполообразного светильника или подобного навеса (например, навеса потолочного лопастного вентилятора) [314.16 (B) ( 1) Пример].

  2. Объем кабельного зажима

    Один или несколько внутренних кабельных зажимов считаются единым объемом проводника в зависимости от самого большого проводника, входящего в коробку.Кабельные соединители, у которых есть механизм зажима вне коробки, не учитываются.

  3. Объем опоры

    Каждая стойка светильника или заслонка светильника считаются как единый объем проводника, исходя из самого большого проводника, входящего в коробку.

  4. Объем бугеля прибора

    Каждое ярмо одноблочного устройства (независимо от номинального тока устройства) считается как два объема проводника, исходя из самого большого проводника, который заканчивается на устройстве.

    Ярмо многожильного устройства, которое слишком велико для установки в одиночную коробку, как описано в Таблице 314.16 (A), считается как два объема проводов для каждой группы, исходя из самого большого проводника, который заканчивается на устройстве ( Рис. 2 ).

  5. Объем заземляющего провода

    Все проводники заземления оборудования в коробке считаются как единый объем проводника, исходя из самого большого проводника заземления оборудования, входящего в коробку. Изолированные заземляющие провода оборудования для розеток, имеющих изолированные клеммы заземления (изолированные заземляющие розетки) [250.146 (D)] считается дополнительным объемом с одним проводником.

Всего проводников

Каково общее количество проводников, использованных для расчета заполнения коробки в рис. 3 на стр. 48?

Переключатель и проводники: пять - 14 AWG *

Розетки и проводники: четыре - 14 AWG **

Провод заземления оборудования: один - 14 AWG

Кабельные зажимы: один - 14 AWG

Итого = 11–14 AWG

* два проводника для устройства и три проводника для оконцовки

** два проводника для устройства и два проводника на конце

Инжир.3. В коробке есть эквивалент одиннадцати проводов 14 AWG.

Каждый размер 14 AWG считается как два кубических дюйма [Таблица 314.16 (B)]. Следовательно, 11 проводников × два кубических дюйма = 22 кубических дюйма.

Если объем в кубических дюймах грязевого кольца не указан или указан в задаче, мы не можем включить его в объем коробки. Не зная объема грязевого кольца, коробка размером 4 дюйма на 2 дюйма глубиной будет минимально необходимым для этого примера.

Размер коробки

Чтобы определить размер розеточной коробки при разных размерах проводов, выполните следующие действия:

Шаг 1 : Определите количество и размер эквивалентов проводов в коробке.

Шаг 2 : Определите объем эквивалентов проводника от 314,16 (B) (1) до (5).

Рис. 4. Коробка имеет эквивалент пяти проводников 14 AWG и шести проводов 12 AWG.

Шаг 3 : Задайте размер коробки, используя Таблицу 314.16 (A).

Давайте рассмотрим пример. Какой минимальный размер квадратной розеточной коробки требуется для одного кабеля типа NM 14/3, который подключается к трехпозиционному переключателю, и одного кабеля типа NM 12/2, который подключается к розетке? Внутри коробки установлены кабельные зажимы ( рис.4 ).

Шаг 1: Определите количество проводов каждого размера.

14 AWG

14/3 нм = три - 14 AWG

Переключатель = два - 14 AWG

Всего = пять - 14 AWG

12 AWG

12/2 нм = два - 12 AWG

Кабельный зажим = один - 12 AWG

Розетка = два - 12 AWG

Провод заземления оборудования = один - 12 AWG

Всего = шесть - 12 AWG

Все проводники заземления оборудования считаются одним проводником, исходя из самого большого проводника заземления оборудования, входящего в коробку [314.16 (В) (5)].

Шаг 2: Определите объем проводников [Таблица 314.16 (B)].

14 AWG = два кубических дюйма каждый

2 кубических дюйма × пять проводников = 10 кубических дюймов

12 AWG = 2,25 куб. Дюйма каждый

2,25 кубических дюймов × шесть проводников = 13,50 кубических дюймов

Общий объем = 10 кубических дюймов + 13,50 кубических дюймов

Общий объем = 23,50 кубических дюймов

Шаг 3. Выберите выходную коробку из Таблицы 314.16 (А).

квадрат 4 × 2⅛, 30,30 кубических дюймов соответствует минимальным требованиям в кубических дюймах.

Как правильно

Иногда у вас уже есть коробка, и вам нужно убедиться, что вы не переполнили ее. Это может легко произойти во время работ по реконструкции / модернизации или после внесения изменений в новое строительство. В других случаях вы знаете, сколько проводов пройдет за один участок, и вам нужно убедиться, что вы установили достаточно большую коробку. В любом случае вы рассчитываете объем коробки и объем проводника.Однако вы можете резюмировать весь процесс так:

  • Если проводники имеют одинаковый размер, сложите их вместе и определите размер коробки, используя столбцы размеров AWG в таблице 314.16 (A). Все ваши эквиваленты проводников будут того же размера, что и проводники.

  • Если коробка содержит проводники разных размеров, используйте Таблицу 314.16 (B), чтобы найти площадь каждого проводника, сложите их и определите размер коробки из Таблицы 314.16 (A), используя столбец кубических дюймов.

Но помните:

  1. Расчет объема ящика складывается из отдельных объемов собранных деталей [314.16 (А)].

  2. Расчет объема проводника представляет собой сложение эквивалентных объемов отдельных проводников [314,16 (B) (1) - (5)].

Если заполнение коробки превышает ее объем, необходимо уменьшить количество проводников или использовать коробку большего размера.

Имейте в виду, что это минимальных требований [90.1]. Нет никаких штрафов за использование слишком большой коробки, кроме дополнительной стоимости этой коробки по сравнению с меньшей. Как правило, для проекта более рентабельно использовать меньшее количество размеров коробок и иметь некоторые из них слишком большого размера, чем рассчитывать точный минимум, необходимый в каждой точке, и пытаться сопоставить их все в полевых условиях.

Как спрятать шнуры на настенном телевизоре

Ищете идеи, как спрятать шнуры на настенном телевизоре? У меня для вас есть две идеи. Требуется дрель и набор шнура. Это лучший способ. Если вы снимаете дом или квартиру и не можете просверлить стену, другая идея, которую я использую для скрытия шнура, использует ткань, ее легко сделать и снять.

Я превратил спальню в тренажерный зал. Одной из особенностей комнаты, которую я хотел, был телевизор для просмотра во время тренировки и видеорегистратор, чтобы следить за онлайн-уроками фитнеса.

Как спрятать шнуры на настенном телевизоре

В моем последнем посте о трансформации комнаты я оставил вам изображение настенного телевизора с оголенными шнурами, свисающими с него. Не очень красиво. Я рад сообщить вам, что теперь они вошли в историю.

Ну, собственно не история, но шнуры сейчас тянутся за стеной.

Как спрятать шнуры на настенном телевизоре

Я использовал комплект , чтобы безопасно проложить провода телевизора за стеной.

Примечание: Когда я впервые проложил шнуры за стеной, я сделал это без комплекта и получил много комментариев, в которых говорилось, насколько это небезопасно. Я удалил исходный пост и переписал его, указав этот правильный и безопасный способ. Все примерно так же, но теперь провода проходят внутри трубы, которую вы вставляете в стену.

В магазинах товаров для дома продаются комплекты Flat Screen In Wall Cover и Power . Я использовал этот комплект In Wall и Power Cable, чтобы проложить телевизионные провода «для кодирования» за стеной.В комплекте идут розетки. Наборы стоят около 50 долларов и являются лучшим и самым безопасным способом спрятать телевизионные шнуры за стенами.

Что входит в комплект для скрытия шнура телевизора?

  • гофрированная пластиковая трубка с подключенными розетками, крышка, длинный удлинитель, коронка для дрели, проволочная змейка, бумажный шаблон

Обзор установки скрытия телевизионного шнура

Розетка подключена к пластиковой трубке, которую вы размещаете за стеной через два отверстия, которые вы просверливаете в стене за телевизором (одно отверстие в стене, другое выше в стене за телевизором). Шнуры телевизора проходят через пластиковую трубку.

В верхней розетке есть вилка. Сюда вы подключаете телевизор. В комплект входит кабель питания, который необходимо затем подключить к существующей розетке, расположенной ниже на стене. (Я поставил перед этой розеткой мебель, чтобы она была скрыта от глаз, но до нее все равно было легко добраться, если необходимо.)

Пошаговая инструкция по установке комплекта для скрытия телевизионного шнура в стене

  1. После размещения монтажного кронштейна телевизора (приобретается отдельно) на стене, вам необходимо выяснить, где должны быть два отверстия, чтобы верхнее было скрыто за телевизором, а нижнее - ближе к полу и рядом с существующая розетка, к которой будут подключаться шнуры и источник питания комплекта, выходящий из стены.

2. Просверлите отверстия круглым сверлом.

3. Следуя указаниям набора, протолкните трубку и шнур через верхнее отверстие. Это выглядит сложно, но было довольно легко. Видите этот белый шнур вдоль черной трубки? Это часть шнура питания в комплекте и то, как вы подаете питание на телевизор.

4. В верхней части шнура питания комплекта есть розетка. Вы подключаете телевизор к нему за телевизором. Затем в нижнем отверстии необходимо подключить питание к существующей розетке.

СОВЕТ ПО УСТАНОВКЕ: Попросите члена семьи дать второй набор рук, чтобы помочь схватить и вытащить трубку / шнур, когда он достигнет просверленного отверстия в нижней части стены.

5. С помощью винтов из комплекта прикрепите розетку к стене за телевизором. Сюда вы подключаете телевизор, остальные шнуры проходят через трубку.

6. Пропустите кабели через трубку и выведите их из нижнего отверстия и подключите к задней панели телевизора на стене и кабельной коробке / DVR ниже.

Когда вы решите, где разместить отверстия в стене, вам следует расположить нижнее отверстие как можно ближе к существующей розетке. После того, как трубка и шнуры вынуты из нижнего отверстия, в зависимости от того, насколько близко находится настенная розетка, вы просто вставляете вилки в розетку. Розетка в моей комнате была низко на стене и скрыта за столом.

Если у вас более двух вилок (обычная розетка), вы можете подключить удлинитель с несколькими розетками. Это у меня на столе.

Готово! От старта до финиша ушло около 2 часов.

ВАЖНО : Самым сложным было выяснить, где разместить отверстия в стене. Убедитесь, что все шнуры, соединяющие вашу электронику, достаточно длинные, чтобы их можно было продеть через стену и в заднюю часть телевизора. Возможно, вам придется приобрести более длинные кабели HDMI и т. Д.

*** ВАРИАНТЫ ***

Если вы не хотите прятать шнуры за стену, чтобы скрыть их при подвешивании настенного телевизора с плоским экраном, прочтите этот пост:

Как я спрятал шнуры на настенный телевизор с плоским экраном в своей семейной комнате, не проложив их за стену.

Вы можете узнать больше о том, как я превратил эту неиспользуемую спальню в тренажерный зал, в этих сообщениях:

Hide TV Wire | Как спрятать шнуры

Потратив кучу денег на свой новый красивый телевизор, последнее, что вы хотите видеть, - это клубок незакрепленных шнуров и кабелей, свисающий со стены. К счастью, есть несколько быстрых и доступных решений этой сложной проблемы, и каждый может сделать это сам.

Вы любите создавать крутые штуки.И мы тоже. Давайте вместе запачкаем руки.

Есть два основных способа спрятать телевизионные провода: на стене или за стеной.

Самый простой способ - скрыть провода на поверхности стены, пропустив их внутри так называемого кабельного канала, который представляет собой не что иное, как неглубокий канал, который крепится непосредственно к стене.

Провода помещаются в канал дорожки качения, а затем защелкивается крышка, чтобы скрыть провода. Различные угловые и тройники позволяют прокладывать провода вертикально, а затем, при необходимости, горизонтально.


Необходимое снаряжение

Cable Concealer On-Wall Raceway Kit

Для закрывания шнуров вне стен.

Echogear в настенном комплекте питания

Для скрытия шнуров в стене (включая розетку для высоковольтного питания).

Цифровой мультисканер GMS120

Он больше, чем просто прибор для поиска стержней, он может обнаруживать провода переменного тока, металлические предметы, пластиковые трубы и даже арматуру.

Комплект для организации кабельного ТВ с плоским экраном

Для скрытия шнуров в стене (требуется розетка для высокого напряжения).


Существует несколько различных типов дорожек качения, в том числе из металла или пластика. Металлические дорожки качения более долговечны и поддаются покраске, но их сложнее установить, поскольку их обычно нужно привинчивать к стене. Пластиковые дорожки качения менее дороги и имеют клейкую основу, которая позволяет легко их отслаивать и приклеивать.Теперь, если вы выберете кабельный канал, провода и кабели будут полностью скрыты от просмотра, но вы все равно будете видеть канал, прикрепленный к стене.

Лучше и аккуратнее проложить телевизионные провода за стеной, используя нечто, называемое встроенным в стену комплектом питания. Эта предварительно смонтированная система поставляется с двумя модулями питания низкого напряжения, к которым можно подключить несколько проводов, включая HDMI, Ethernet и аудиокабели.


Лучшие крепления для телевизоров

ПРОСТОТА УСТАНОВКИ

Sanus Systems VMPL50A-B1

Оценка потребителей: 90% дали 4 или более звездочки

Без проблем повесьте телевизор любого размера.

ПРОЧНЫЙ

Peerless-AV ST650P

Оценка потребителей: 87% дали 4 или более звездочки

Не беспокойтесь о том, что ваш телевизор утяжелит вас.

НАИБОЛЕЕ НАСТРОЙКА

Echogear Full Motion

Оценка потребителей: 95% дали 4 или более звездочки

Где бы вы ни сидели, у вас будет прекрасный вид.

Лучшее соотношение цены и качества

VideoSecu ML531BE2

Оценка потребителей: 95% дали 4 или более звездочки

Это доступный, надежный и доступный вам размер.

ДЛЯ МАЛЕНЬКИХ ТЕЛЕВИЗОРОВ

AmazonBasics Heavy-Duty

Оценка потребителей: 92% дали 4 или более звездочки

С легкостью установите мини-экран.


Эта система обеспечивает лучший способ прокладки кабелей, а также самый безопасный способ прокладки телевизионных проводов внутри стены. Если вы хотите установить свою собственную розетку, чтобы использовать более дешевое настенное крепление, вот видео с инструкциями о том, как это сделать.

⚠️В большинстве штатов простое сверление отверстий и протягивание шнуров питания за стеной является нарушением национальных правил пожарной безопасности. В комплекте питания для внутренней установки используются провода низкого напряжения, поэтому он соответствует нормам.

В комплект даже входит кольцевая пила для сверления отверстий силового модуля в гипсокартоне.Установка выполняется быстро и легко: просверлите отверстия, пропустите телевизионные кабели через модуль питания и вниз в стену, вставьте оба модуля питания в отверстия и затяните стопорные винты.

Теперь подключите оборудование непосредственно к модулям, и все - никаких видимых проводов или кабелей.


🎥 Смотреть дальше:

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
