Размеры розетки: система стандартов электроустановочных устройств

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Чтобы обеспечить оптимальное размещение электроустановочных устройств в помещении, желательно знать точные размеры розетки. Конструкция состоит из контактной колодки, подрозетника и декоративной рамки, поэтому нужно принимать во внимание не только общие габариты изделия, но и величину всех его компонентов. Из этой статьи можно узнать о типовых и самых распространенных размерах розеток, а также стандартах, которые используются при их установке.

Размеры розеток различных производителей могут существенно различаться

Содержание

• 1 Общие характеристики и размеры розетки по стандарту
  • 1.1 Типовые размеры утопленных в стену розеток
  • 1.2 Технические характеристики розеток: стандарт напряжения в сети
  • 1.3 Размеры стандартных розеток штепсельного типа
• 2 Универсальная фурнитура: размеры рамок и розеток
  • 2.1 Размерная сетка и особенности розеток Легранд
  • 2. 2 Размеры современных розеток с рамками: Legrand, Schneider Electric и ABB Busch-Jaeger
  • 2.3 Стандартные рамки для розеток и формула для вычисления размеров
• 3 Евро- и отечественные стандарты размещения розеток и выключателей
  • 3.1 Различия между отечественными моделями и розетками европейского стандарта
  • 3.2 Размеры стаканов под розетку и правила их размещения в комнатах
  • 3.3 Стандарты размещения монтажных коробок для розеток в помещении

Общие характеристики и размеры розетки по стандарту

Существуют определенные стандарты, которых нужно придерживаться в процессе монтажа розеток. Часть этих нормативов распространяется и на сами устройства.

Размеры встроенной розетки Legrand Valena

По способу установки и типу конструкции розетки бывают:

• встроенными;
• накладными;
• переносными.

Встроенные или утопленные изделия устанавливаются в стены из кирпича, бетона, камня, железобетона и прочих подобных материалов.

Допускается монтаж в тонкие композитные перегородки. К таким материалам относятся гипсокартонные листы, МДФ и ДСП.

Технология монтажа розеток в гипсокартон достаточно проста. Электроустановочное устройство нужно поместить в заранее подготовленное отверстие и закрепить его. Фиксация механизма осуществляется за счет шурупов и специальных распорок, которые предусмотрены в подрозетнике. После установки устройство закрывается декоративной накладкой для розеток.

Накладные розетки применяются в тех случаях, когда проводка в помещении установлена открытым способом. Такой вариант обычно встречается в деревянных домах.

Важно! Правилами пожарной безопасности запрещено протягивать электрические кабели внутри бревен, поэтому монтаж электроустановочных устройств и всей проводки осуществляется только открытым способом. Для этих целей предусмотрены специальные подрозетники.

Размеры тройного блока с розеткой и выключателями

Существует разновидность накладных розеток для пола. Эти изделия устанавливаются на плинтус. Такой вариант используется, когда прокладка проводов осуществляется уже после ремонта. При этом все кабели прячут внутри плинтусов.

В целом розетки накладного типа не так прочны, как встраиваемые варианты и часто бросаются в глаза. Чтобы место установки не привлекало лишнего внимания, устройство подбирается в тон стен или плинтусов. В качестве альтернативы могут использоваться тонкие накладные розетки. При общих размерах 86х86 мм, глубина таких изделий составляет всего 25 мм (китайская продукция).

Переносные варианты выполнены в виде удлинителей. Они дополнительно укомплектованы вилкой и шнуром. Чаще всего такие конструкции состоят из двух или трех розеток.

Корпусная часть розеток изготавливается из различных материалов:

• пластика;
• карболита;
• керамики;
• резины (каучук).

Размеры накладной розетки с заземлением

Размер розеток с рамкой зависит не только от производителя, но и от назначения конструкции, а также наличия дополнительных функций.

Типовые размеры утопленных в стену розеток

Для создания розеток встраиваемого типа производители чаще всего используют поликарбонат или пластик ABS с повышенными прочностными характеристиками. Такие изделия подходят как для жилых, так и для производственных помещений. Ширина пластиковых розеток составляет от 65 до 86 мм. Длина (высота) варьируется в пределах 65-366 мм. Глубина самых компактных изделий равна 11 мм. Максимально этот показатель может составлять 55 мм.

Размерная линейка типовых изделий:

Длина, мм	Ширина, мм	Глубина, мм
65	65	11
71	71	30
75	75	35
80	80	38
161	82	40
244	84	41
295	85	50
366	86	55



Минимальная дистанция между распорными лапками составляет 50 мм. Независимо от модели, это расстояние не должно превышать 71 мм. Рабочая температура розеток находится в пределах 25-35°С. Этот показатель является общим для всех производителей. Размеры двойных розеток не имеют четко выраженных стандартов. Параметры зависят от производителя, конструкционных особенностей изделия, а также дизайна.

Параметры самых распространенных моделей:

Элемент конструкции	Длина (высота), мм	Ширина, мм	Толщина, мм
Основание рабочей части	71	71	30,7
Защитная рамка на розетке	122	81	21,6



Двойные модели имеют один подрозетник. Короб для розеток такого типа имеет два разведенных клеммника. При этом монтажная часть, где размещаются провода, у них общая.

Важно! Материал проводов должен быть идентичным. Если для производства магистрального кабеля использовалась медь, то перемычка должна быть аналогичной – медной.

Технические характеристики розеток: стандарт напряжения в сети

Для России общепринятым стандартом напряжения в сети является 380 и 220В. Электроустановочные устройства, предназначенные для бытового использования, рассчитаны на 220В. Второй вариант применяется в промышленных целях. Это силовые розетки. Иногда трехфазные сети встречаются и в частных домах, где также может быть напряжение 380В, поэтому фурнитура должна быть соответствующей. В Японии и США стандартом напряжения считается 100-127В. Электрическая фурнитура, выпускаемая этими странами, не подходит для подключения к мощным сетям.

Розетки, применяемые в быту, рассчитаны на напряжение 220В

Розетки бытового назначения рассчитаны на подключение электрических приборов, мощность которых составляет не более 3,5 кВт, а сила тока – до 16А. Этим параметрам соответствует холодильник, стиральная машина, компьютер, телевизор и другая техника. В домашних условиях могут использоваться и более мощные потребители. К ним относятся бойлеры и нагревательные котлы, работающие от электричества. В таких случаях требуется установка силовых розеток. Встречаются и промышленные варианты устройств, рассчитанные на силу тока до 32А. Их нередко применяют и в быту, где напряжение в сети составляет 220В.

Для подключения котла нужно закрепить только основные жилы – ноль и фазу, а также присоединить заземление, если таковое имеется. На отечественном рынке очень редко встречаются бытовые розетки, которые рассчитаны на большую силу тока, что вызывает некоторые сложности.

В гостиницах и других общественных местах, а также на предприятиях должна присутствовать маркировка по ГОСТу. Наклейки на розетку 220В размером 11х35 мм подходят под рамки большинства производителей. Они соответствуют требованиям пункта 11.6.2 о том, что все штепсельные устройства должны иметь отметку, где указан тип тока (переменный или постоянный) и номинальное напряжение сети.

Круглая розетка с заземлением в оригинальном деревянном корпусе

Размеры стандартных розеток штепсельного типа

В бытовых условиях используются штепсельные розетки.

Этот тип соединения позволяет подключить электрические приборы к источнику питания через вилку. Сама конструкция имеет вид гнездового разъема, благодаря чему исключается вероятность того, что токоведущие части будут соприкасаться с посторонними предметами.

Габаритные размеры – это длина, ширина и толщина изделия. Стандартная величина розеток штепсельного типа составляет 80х80х34 мм. Хотя встречаются и другие варианты. Все зависит от типа конструкции и способа установки.

Стандартные параметры штепсельных розеток с двумя полюсами (250В, 6А):

Наименование	Длина, мм	Ширина, мм	Толщина, мм
Размеры утопленных розеток
РС6-252	80	80	34
РС6-122	81	81	43
2РС6-071 (двойная)	94	80	51
Размеры накладных розеток
РА6-252	60	60	37
РА6-123	60	60	37
2РА6-072 (двойная)	98	60	37
2РА36-043 (двойная)	98	60	37
2РА6-119 (двойная)	98	60	37
РА16-251 (двойная, боковое заземление)	60	60	48
РА16-117 (двойная, боковое заземление)	60	60	48



Обратите внимание! Все указанные в таблице розетки соответствуют четвертой категории размещения (крытые отапливаемые помещения с искусственной вентиляцией, отсутствие низких температур, слабая концентрация пыли, возможность регулировать температурный режим). Они рассчитаны на умеренные и холодные макроклиматические районы (УХЛ).

Универсальная фурнитура: размеры рамок и розеток

Размеры выключателей с рамкой и всех розеток желательно знать еще на этапе проектирования коммуникаций. На основе этих данных подбирается оптимальное место для монтажа электроустановочных устройств в помещении.

Поскольку внешние габариты изделий у разных производителей отличаются, лучше заранее определиться с маркой и моделью электрофурнитуры. В этом и заключается основная сложность. Большинство владельцев на этапе проектирования и прокладки коммуникаций еще не знают точно, каким будет конечный ремонт. По этой причине покупка электроустановочных устройств, подрозетников и прочих комплектующих осуществляется непосредственно перед их монтажом.

Рамка позволяет объединить вместе две и более розетки

Величина электроустановочного устройства во многом зависит от декоративной накладки. Габариты видимой части утопленного изделия будут соответствовать размерам рамки для розетки, которая к ней прилагается.

От этого показателя и нужно отталкиваться, выполняя расчеты для будущей проводки.

Штепсельные розетки и выключатели встраиваемого типа состоят из следующих компонентов:

• суппорт;
• механизм;
• рамка;
• лицевая панель (у выключателей – клавиши).

Некоторые производители предлагают комплекты в сборе. В остальных случаях детали нужно покупать отдельно. При желании можно менять дизайн розеток, благодаря съемным комплектующим. У стандартных рамок размеры универсальны, поэтому они подходят для всех электроустановочных устройств, принадлежащих одной серии. Их можно комбинировать с розетками, переключателями, диммерами и выключателями.

Рамки разных производителей имеют различные размеры, поэтому их необходимо покупать одновременно с розетками

Размерная сетка и особенности розеток Легранд

Компания Легранд (Франция) на протяжении многих лет занимает лидирующие позиции на европейском рынке. Продукция этого производителя отличается стильным дизайном, долговечностью и надежностью, а также приемлемыми ценами.

Стандартные размеры розеток Легранд (штепсельные):

Высота, мм	Ширина, мм	Глубина, мм
75	75	11
161	82	11
244	82	11
295	84	11
366	86	11



Штепсельные розетки экономичны, безопасны и просты в монтаже. Конструкции обладают влагозащитными свойствами. Компания предлагает сразу несколько линеек электроустановочных устройств, поэтому у покупателей есть огромный выбор.

Размерные параметры одинарных розеток Legrand (популярные серии):

Название серии	Высота, мм	Ширина, мм	Глубина, мм
Аллюр	75	75	11
Валена	82	82	11
Селян	84	161	11
Лайф	86	114	11



В таблице указаны размеры электроустановочных устройств вместе с рамками Легранд соответствующих серий. Глубина рабочей части изделий стандартна для всех розеток этого производителя. Она равна 43 мм.

Обратите внимание! В розетки с заземлением можно подключать только те вилки, которые имеют заземляющие контакты. Электроустановочные устройства Легранд могут эксплуатироваться в сети, где напряжение составляет 230В. Максимально допустимая нагрузка — 3,5 кВт.

Размеры современных розеток с рамками: Legrand, Schneider Electric и ABB Busch-Jaeger

Дорогие эксклюзивные модели электроустановочных устройств, как правило, имеют нестандартные габариты. Рамки под розетки элитного класса чаще всего гораздо больше, чем у обычных изделий. Если будущий дизайн интерьера не предполагает покупку дорогостоящих статусных моделей, можно ограничиться популярными вариантами, которые максимально приближены к стандартам.

Размеры розеток и рамок производителя Legrand

В качестве ориентира многие покупатели используют габариты розеток Легранд Валена. Продукция этого производителя соответствует европейским стандартам и при этом сочетает в себе оптимальные характеристики. Не обязательно ограничиваться только этим брендом. Существуют и другие производители, которые выпускают модели того же класса и качества. В большинстве случаев их размеры совпадут с габаритами розеток Легранд или будут максимально к ним приближены.

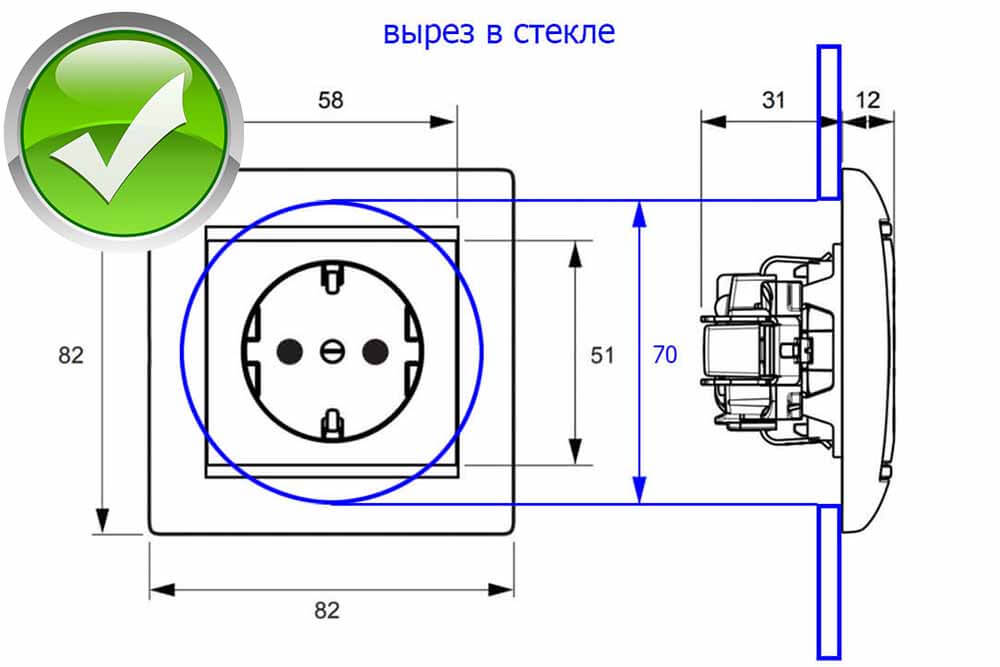

Внешние габариты одинарных розеток Valena составляют 82х82х11 мм. Глубина рабочей части – 43 мм. Для сравнения параметров можно взять модели других производителей, которые имеют аналогичный класс. Сопоставив данные, можно увидеть, что разница составляет всего лишь несколько миллиметров. В большинстве случаев при монтаже электроустановочных устройств такие расхождения не критичны.

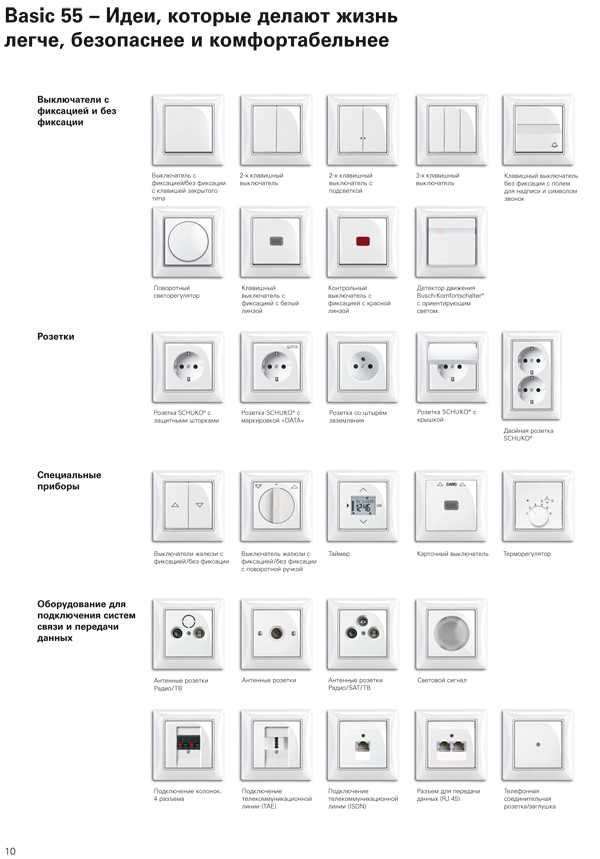

Например, размеры розеток Basic 55 от немецкого бренда ABB Busch-Jaeger вместе с рамкой составляют 84х84х11 мм. Глубина механизма электроустановочных устройств – 41 мм. К тому же классу электрической фурнитуры относится продукция французской компании Schneider Electric. При общих габаритах 80х80х7 мм глубина механизма розеток Sedna составляет 44,6 мм.

Это значит, что можно смело ориентироваться на размерные параметры розеток с рамками Легранд Валена, которые берутся в качестве среднего показателя. Если же в процессе ремонта будут какие-то изменения, то продукция ABB Busch-Jaeger, Schneider Electric и других брендов того же класса без проблем впишется в общую картину.

Оригинальная продукция бренда Schneider Electric

Полезный совет! При монтаже одноместных и двухместных розеток со встраиваемой конструкцией желательно оставлять в стакане запас провода – примерно 5-6 см.

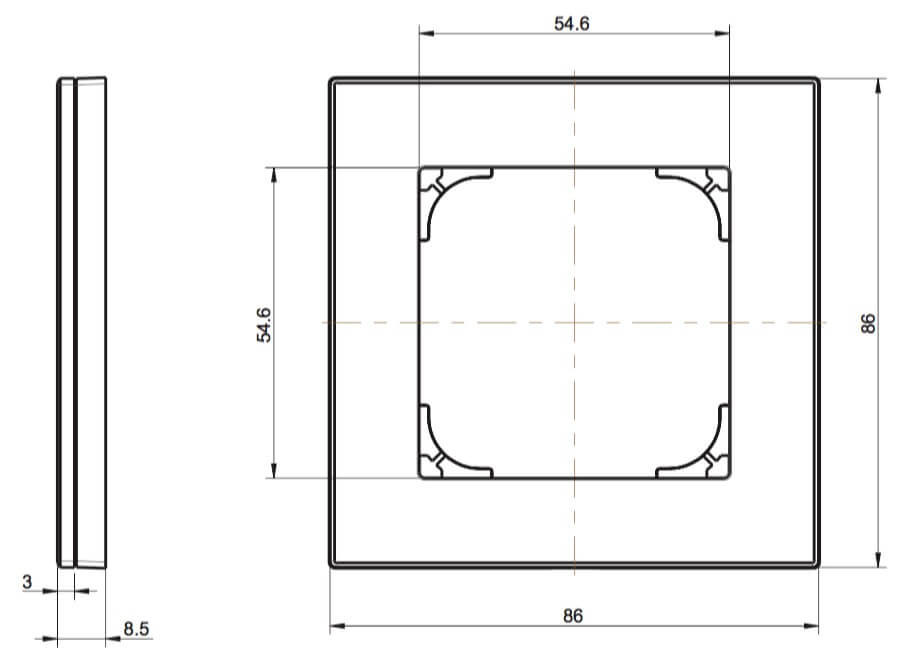

Стандартные рамки для розеток и формула для вычисления размеров

Если нужно узнать габариты рамок с двумя точками подключения, следует ориентироваться на размер двойных розеток Легранд этой же серии. То же самое касается конструкций с тремя и четырьмя механизмами.

Стандартные габариты блочных розеток Велена (с рамками):

Количество розеток в рамке, шт.	Высота, мм	Ширина, мм	Глубина, мм
2	82	153	11
3	82	224	11
4	82	295	11
5	82	366	11



Каждое свободное место под установку розетки в рамке называется «постом». Соответственно, рамки, рассчитанные на два механизма – двухпостовые и т.д. Не обязательно использовать серию Валена в качестве единственно возможного стандарта. Можно вычислить ширину изделий, воспользовавшись универсальной формулой:

Ширина одинарной розетки + (Количество розеток – 1 шт.) х 71 мм = Ширина блочной рамки

При желании узнать ширину розетки на 4 гнезда, например, от французского бренда Schneider Electric, расчет будет выглядеть так: 80 мм + (4-1) х 71 мм = 293 мм. Если одинарная розетка Sedna имеет габариты 80х80х7 мм, то четырехпостовая – 80х293х7 мм.

Чтобы вычислить размеры тройных розеток ABB Busch-Jaeger Basic 55, достаточно взять ширину однопостовой (84 мм) и снова воспользоваться формулой: 84 мм + (3-1) х 71 мм = 226 мм. В итоге габариты трехпостовой конструкции будут составлять 84х226х11 мм.

Статья по теме:

Установка подрозетников в бетонные стены и тонкие перегородки из гипсокартона

Нюансы монтажа коробок под электроустановочные устройства в полнотелые стены и тонкие перегородки, подробная технология.

Многопостовые или блочные розетки идеально подходят для спален, гостиных, кухонь и рабочих кабинетов. Они обеспечивают подключение сразу нескольких электроприборов к одному источнику питания.

Евро- и отечественные стандарты размещения розеток и выключателей

Для розеток предусмотрена система международных стандартов. Однако осталось еще много различий между электрической фурнитурой в разных странах. В основном это касается конфигурации вилки. Штырьки на ней могут иметь различную форму и располагаться на разном расстоянии. Это не могло не сказаться и на розетках.

Накладные угловые розетки на кухне

Конструкции большинства электроустановочных устройств достаточно просты, поэтому в основном схема подключения везде совпадает. С некоторыми розетками евростандарта не сочетаются вилки отечественного образца. Если в механизме предусмотрены плоские отверстия, штепсель с круглыми штырями просто не войдет. Габариты у всех розеток примерно одинаковые. Зато количество отверстий может быть разным, как и характер их размещения.

На величину устройства также влияет наличие заземления. Если общий размер встроенной розетки равен 185х190х85 мм, то такая же модель с контактами заземления будет иметь габариты 230х190х85 мм. Схема подключения также будет другой, поскольку в ней появляется третий кабель.

Различия между отечественными моделями и розетками европейского стандарта

Большую часть продукции на рынке составляют розетки типа С6, соответствующие европейскому стандарту. Диаметр штырьков в таких конструкциях составляет 4,8 мм. В розетках предусмотрены контакты заземления. Европейские устройства разработаны на основе немецких стандартов.

Еще встречаются в продаже розетки советского образца. У отечественных моделей штепсельного типа диаметр штырьков равен 4 мм. Они расположены на расстоянии 19 мм друг от друга. Этим параметрам соответствуют розетки типа С5, в которых не предусмотрены заземляющие контакты.

Розетка с заземлением и дополнительными USB разъёмами

Обратите внимание! Если в механизме имеется пружинный контакт, то к розетке подойдут вилки и европейского, и советского образца (С5 и С6).

Габариты современной фурнитуры, как и размеры коробок под розетки, гораздо меньше, чем у механизмов старого образца. По этой причине специалисты рекомендуют по возможности заменять металлические стаканы на пластиковые варианты этих изделий. Дело в том, что стальные лапки не способы обеспечивать нормальный упор. Такие розетки будут плохо фиксироваться в установочных отверстиях. Можно использовать специальные прокладки, но они будут лишь временной мерой и прослужат недолго.

Размеры стаканов под розетку и правила их размещения в комнатах

Подрозетники изготавливаются из древесины, металла и прочного пластика. Они применяются для фиксации электроустановочных устройств внутри стен помещения. Размеры отверстий под розетку зависят от величины монтажной коробки. Диаметр стаканов варьируется в пределах 50-70 мм, а глубина составляет от 40 до 80 мм. В среднем высота подрозетников равна 116 мм. Толщина этих изделий примерно 23 мм.

Типовые размеры монтажных коробок:

Диаметр, мм	Высота, мм	Глубина, мм
50	116	40
60	116	45
65	116	68
68	116	70
70	116	80



Чаще всего для монтажа электроустановочных устройств используются круглые коробки диаметром 68 или 70 мм. Для формирования отверстий под них применятся коронки для розеток величиной 70-72 мм. В продаже встречаются подрозетники универсального типа. Эти изделия имеют большой размер – 83 мм.

При монтаже стаканов под розетки нужно выбирать ту высоту, которая соответствует требованиям комнаты. По европейскому стандарту электроустановочные устройства должны размещаться в разных частях помещения. Распределение розеток по комнате имеет свои преимущества, поскольку не нужно будет использовать удлинители. Этот вариант более удобен, чем монтаж блочной конструкции в одном месте.

Полезный совет! Рассчитывая количество розеток для помещения, желательно добавить небольшой запас.

Монтажные размеры установочной коробки KP 67/3 для твёрдых стен

Основные правила проектирования проводки:

1. Желательно заранее спланировать обстановку. Подбирая место под монтаж электроустановок, следует учитывать расстановку мебели и предполагаемое размещение бытовых приборов.
2. К розеткам обеспечивается свободный доступ. Нельзя перекрывать электроустановочные устройства предметами мебели и другими габаритными объектами.
3. Расстояние между розетками рассчитывается таким образом, чтобы можно было беспрепятственно убрать любую часть помещения с помощью пылесоса.
4. Расположение электроустановочных устройств зависит от назначения комнаты. В складских помещениях их размещают недалеко от входа. В жилых комнатах желательно устанавливать розетки в зоне отдыха.
5. Высота установки розеток и выключателей зависит еще и от дизайна помещения. Кроме этого следует учитывать рост владельца.

Стандарты размещения монтажных коробок для розеток в помещении

По европейскому стандарту розетки для подключения бытовой техники должны размещаться на высоте 30 см от уровня пола. Этот вариант размещения имеет свои преимущества, поскольку провода приборов будут находиться внизу. Таким образом, они не будут сильно бросаться в глаза и портить внешний вид интерьера, а также не будут создавать проблем при расстановке мебели. Кроме этого шнуры, которые располагаются на полу, не мешают проходу.

Расположение розеток в плинтусе с использованием электроустановочных кабель-каналов

Выключатели монтируются на высоте 90 см. Данный параметр считается оптимальным вариантом, поскольку каждый член семьи может без проблем включить освещение. Выключателем, установленным на этом уровне, сможет пользоваться даже ребенок. По советским стандартам розетки устанавливаются на высоте 90 см от уровня пола. Преимущество этого способа заключается в отсутствии необходимости наклоняться для того, чтобы подключить или отключить вилку.

Кроме этого по стандарту высота рабочего места составляет 0,75-0,8 м, а это значит, что розетка на высоте 0,9 м будет находиться над столом. Благодаря этому к сети можно будет подключить любые настольные приборы (светильник, аудиоаппаратуру, оснащение для аквариума), даже если у них короткий шнур. В то же время маленькие дети не могут дотянуться до такой розетки. Руководствуясь данными правилами можно установить розетку как в бетонные стены, так и в перегородки, выполненные из других материалов.

ГОСТом регламентировалось положение не только розеток, но и выключателей. Оптимальным уровнем для размещения тумблера считалась высота 1,6 м. Благодаря этому выключатель всегда находился в поле зрения. При такой установке тумблер размещается на уровне головы, поэтому его легко найти в помещении, даже если рядом располагается мебель.

В прихожей можно ограничиться монтажом 2-3 розеток. Этого хватит для подключения электрической сушилки для обуви и пылесоса. Если в коридоре есть полки, можно установить рядом с ними еще один разъем для зарядки телефона. В ванной комнате обычно присутствует водонагреватель и стиральная машина. Некоторые люди используют в помещении фен для сушки волос и электрическую бритву. Для этой комнаты достаточно будет 2-3 розеток.

Влагозащищенная розетка с крышкой для ванной комнаты

В гостиной размещается большое количество электроприборов. Поэтому рекомендуется устанавливать 1-2 розетки в каждой стене помещения. Желательно использовать блочные конструкции. В кухне также присутствует большое количество бытовой техники и различных приборов. Некоторые из них работают постоянно, другие используются периодически. Розетки в этом помещении устанавливают в соответствии с нормами безопасности. Для спальни достаточно 4 разъемов.

При установке розеток особое значение нужно уделить комфорту и безопасности. А размеры электроустановочных устройств и их характеристики подбираются в соответствии с требованиями сети и приборов. Придерживаясь общепринятых стандартов и техники безопасности, можно без проблем установить розетки самостоятельно.

диаметр, глубина, расстояние между центрами

Подрозетник представляет собой коробку для крепления в ней электрооборудования, в основном выпускается круглый, но также встречается и квадратный. Размеры стандартные, отклонение от нормы встречается редко. Он нужен для того, чтоб не повреждать стену каждый раз при замене, берет на себя функцию для жесткого скрепления элементов в плоскости.

ОГЛАВЛЕНИЕ

• Стандартные размеры подрозетников
• Монтаж одиночного подрозетника
• Монтаж нового подрозетника в старый
• Установка блока подрозетников
• Монтаж на прочие поверхности
• Расположение провода в подрозетнике
• Вывод

Стандартные размеры подрозетников

Обычный подрозетник имеет размер 68 мм на 45 мм, где 68 — диаметр, а 45 — его глубина. При установке блоком расстояние между центрами высверливаемых отверстий — 71 мм.

Стандартные размеры подрозетников

Монтаж одиночного подрозетника

Для того чтобы закрепить одну коробку в стене потребуется:

• Уровень,
• Карандаш, кисточка/пульверизатор, маленький шпатель,
• Зубило,
• Молоток,
• Дрель с круглой насадкой, имеющая диаметр 68 мм,
• Алебастр, вода.

Для начала отмечаем по горизонтальному уровню линию, затем от провода вниз чертим еще одну, это будет левая крайняя точка подрозетника. Ориентируясь на вертикальную полоску, горизонтальную линию, обводим заднюю часть элемента, для ориентира.

Диаметр обода 68 мм,установочная внешняя глубина 45 мм, это следует учесть при выборе насадки. Делаем метки, по ним просверливаем отверстия, смачивая насадку водой, чтобы она не перегревалась.

В коробке есть 2 стороны: одна немного уже второй, устанавливаем широкой частью по горизонтали, узкой – по вертикали, иначе коробка может не влезть. Также удаляются «ушки» переходы для монтажа блока подрозетников, они абсолютно не нужны при монтаже одиночного элемента. Если мы их не удалим, коробка не войдет в отверстие и нам придется его расширять.

Мы отметили линию вниз от провода, это наш левый край. Нам необходимо, чтобы провод зашел в диагональное отверстие, не в прямое, а диагональное, потому, что винт для крепления расположен прямо над вертикальным отверстием, он повреждает провод.

После того как мы примеряли подрозетник, убедились что диаметр подходит, нам осталось смочить отверстие и наш элемент для крепления розеток водой, чтобы алебастр лучше держался. Мешаем алебастр с водой в пропорции 1:4, где одна часть воды и четыре алебастра и наносим его на стенку, боковые грани, на дно подрозетника, примыкающее к поверхности.

После установки коробку нужно поправить, добиться строго одного уровня со стеной, чтобы она не выпирала и не была глубоко посажена, все крайние точки имели одинаковое расстояние до стены. Весь лишний алебастр использовать на маскирование провода, идущего к будущей розетке.

Монтаж нового подрозетника в старый

Часто случается так, что старый, советский металлический подрозетник имеет диаметр больше чем нужно, новые розетки сидят в нем неплотно, болтаются, несмотря на максимально широкий размер между лапками.

Работы нужно совершать в следующем порядке:

1. Выключаем свет в щитке.
2. Проверяем отсутствие напряжения включением лампочки.
3. Снимаем крышку, выкручиваем розетку.
4. Отсоединяем провода.
5. Смотрим на коробку, если она железная ржавая, без дна, тогда нам понадобится алебастр, чтобы прочно закрепить новую коробку.

Если коробка держится надежно, не вызывает сомнений, у нее есть стенка, тогда можно просто прикрутить новую коробку, к задней стенке старой, с помощью самореза по металлу с буром. Не стоит забывать о расположении коробки узкой частью вертикально, широкой – горизонтально.

Нужно помнить и о проводе, если встарой он идет по центру, тогда следует очень аккуратно закручивать винты, чтобы было оптимальное расстояние и допустимая глубина закручивания шурупов. Если есть возможность, то желательно сточить кончик, чтобы он имел некое расстояние до провода, или был, по крайней мере, неострый, иначе повреждение чревато коротким замыканием.

Установка блока подрозетников

Для того, чтобы установить сразу блок подрозетников, нам понадобится тот же инструмент и еще более широкая коронка на дрель, диаметр которой 70 – 80мм, если он идет с четырьмя коробками тогда диаметр лучше выбрать на 80.

Размечаем справа от линии, чтобы он вошел в диагональное отверстие, это и экономит время, и шнур фактически не сгибается, не повреждается шурупами. Если блок готовый, тогда там отмерено уже готовое расстояние между коробками, если нет, то нам следует отмерить это вручную.

Отмеряем горизонталь тщательно, на блоке это будет очень хорошо видно невооруженным глазом, после чего также обводим блок, главное, чтобы межосевое расстояние между центрами было не менее 71 мм, это можно сделать и вручную, без обвода.

Затем сверлим отверстия, вынимаем остатки цемента и кладки, выбываем перегородки, заводим провод в элемент, меряем, чтобы он был строго по горизонтали. На блоке этого сложнее добиться, поэтому сверлим с запасом, и большей коронкой, диаметр которой 70-80 мм.

На блоке узкая часть уже установлена вертикально, и специальные переходы между подрозетниками выполняют свою работу. В одиночном они удаляются, чтоб занимать меньше пространства.

Монтаж на прочие поверхности

В гипсокартоне задача упрощается, потому что нет необходимости в алебастре. Нужно проделать те же операции, разметка, вырезание определенного размера отверстия, соответствующего с подрозетником, фиксация.

Фиксация коробки в гипсокартоне происходит за счет специальных крепежных лапок, которые прижимаются к гипсокартону при закручивании. Он называется универсальным, его можно крепить к различным тонкостенным поверхностям, в которые входит гипсокартон.

Если коробка, несмотря на плотную фиксацию, сильно выпирает, необходимо снять толщину, и сделать кромки отверстия в гипсокартоне под углом.

Универсальный подрозетник имеет большие размеры, потому что расстояние между лапками составляет 83 мм, что удобно, если у нас имеется розетка либо нестандартный выключатель, у которого расстояние между креплением может быть немного больше.

Аналогично по дереву, если это тонкая деревянная перегородка, но если дом со сруба, тогда возможен вариант прикручивания стенки коробки к срубу на саморезы.

Если куплен универсальный подрозетник для кирпичной стены либо сруба, тогда лапки необходимо выкрутить.

Отверстия в одиночном подрозетнике лучше сделать разогретым ножом, во избежание поломки корпуса. При этом нужно иметь безопасное расстояние от гипсокартона и дерева.

При монтаже на поверхность, которая будет штукатуриться, либо на нее будет ложиться плитка, нет необходимости сверлить отверстия на всю глубину. Следует сделать подрозетник немного выступающим, на 5-7 мм, либо меньше, в зависимости от толщины штукатурки/плитки.

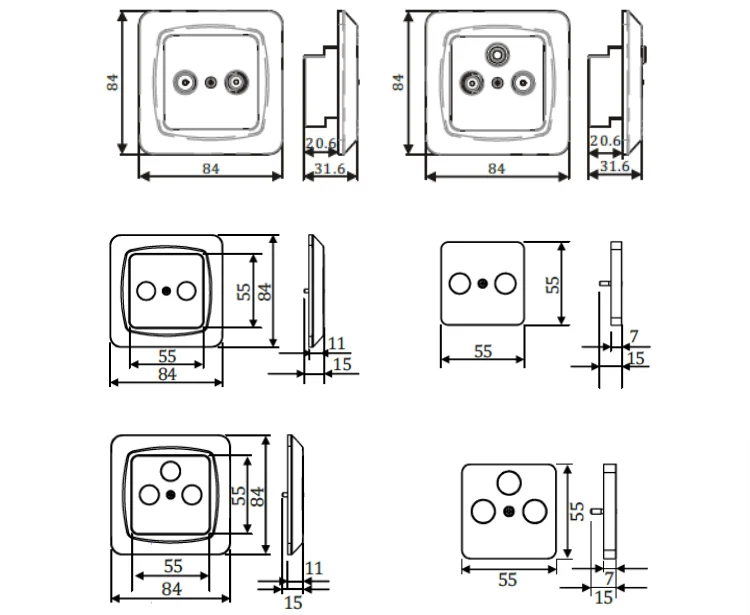

При выборе важно учитывать, что размер глубины розетки может отличаться от глубины подрозетника, также как и диаметр.

Расположение провода в подрозетнике

Конечно, многие не делают на этом особого акцента, но это весьма немаловажная деталь, ведь после каждой замены розетки, выключателя, в коробке, подрозетнике есть вероятность облома кончика провода, либо удаление его и зачистка.

Многие настаивают на том, чтоб запас провода в подрозетнике был 20 см, хуже, если не менее 10 см, но размер провода будет со временем уменьшаться. В худшем случае, при ошибке строителей их наращивают сразу в подрозетнике, такие места окисляются, искрят, и являются у многих проблемным местом.

Провод нужно аккуратно сложить либо по спирали, имеющей большой диаметр, либо с плавным изгибом, ни в коем случае, не допуская резкого изгиба, либо перелома. Такую ошибку делают зачастую неопытные хозяева домов, когда провода укладывают на скорую руку, с надеждой нескоро вновь разбирать розетку.

Так делать не желательно, ведь мы не сможем подтянуть нехватающую длину из штукатурки, нужно стараться делать изгиб менее резким. Особо осторожно следует вести себя со старыми проводами, которым более 20 лет.

Вывод

Самостоятельный монтаж подрозетника возможен, для этого достаточно лишь следовать общеизвестным стандартам и правилам, бережно относиться к проводам. Самое главное не забывать про технику безопасности, и обязательно, без наличия специальных инструментов не проверять отсутствие электрического тока включением лампочки в помещении.

Таблица размеров розеток

Расстановка или сортировка розеток по размеру может показаться легкой задачей. Но это не так. Особенно, когда есть два стандарта измерения, SAE и метрика, о которых нужно помнить. Однако, если вы только что купили свой набор розеток, мы можем помочь вам их подобрать.

Ниже вы найдете необходимую информацию о розетках, их типах и размерах. Вы также найдете подробную диаграмму для легкой конвертации. Итак, начнем.

Контур

Наиболее распространенные размеры приводов

Гнездо привода можно представить как отверстие (квадратное) для крепления гнезда к токарному инструменту, такому как гаечный ключ или трещотка. Есть три наиболее часто встречающихся стандартных размера в зависимости от того, для чего они вам нужны. Вот распространенные размеры:

• 1/2″ Приводы : Такие приводы в основном используются для тяжелых работ, когда гайки массивны и требуют большего усилия или крутящего момента. Диски ½” в основном используются с гнездами размером 19 мм. Вы можете использовать их при забивании анкерных болтов в стены для монтажа вашего светодиодного телевизора.
• Приводы 3/8″ : Такие приводы более универсальны. Это потому, что вы можете использовать эти диски для покрытия сокетов и областей для различных задач. Используется как дома, так и в мастерских.
• Приводы 1/4″ : Когда речь идет о работах с низким крутящим моментом, вы можете выбрать приводы 1/4″. Вы можете использовать такие диски для небольших сокетов с максимальным размером 14 мм. Он используется для точных или внутренних работ.

Типы розеток

Существуют разные розетки, подходящие для разных задач. Если вы работаете в области механики, приведенная ниже информация будет вам полезна.

Вот некоторые распространенные типы головок:

Ударные головки : В большинстве случаев люди предпочитают ручные инструменты. Это потому, что они старой школы и имеют крепкое телосложение. Однако большинство типов сокетов не подходят для таких инструментов. И здесь на помощь приходят ударные головки. Ударные головки специально разработаны для таких инструментов.

Предположим, вы работаете с пневматическим или электрическим гаечным ключом. Теперь для таких инструментов вам нужны прочные головки, способные выдерживать высокие крутящие моменты. Ударные головки отлично справляются с этой задачей, поскольку они прочнее и надежнее, чем обычные головки.

Точечные сокеты:  Далее в нашем списке идут точечные сокеты. Такие розетки, особенно 12-гранные, очень просты в установке и использовании. Вы можете легко надеть эту насадку на инструмент в любом из 12 доступных положений. Так что, даже если вы новичок, вы легко сможете им пользоваться, так как проблем с выравниванием не возникнет.

12-гранные розетки обычно предназначены для легких бытовых задач. Тем не менее, есть еще одна категория этого разъема, известная как 6-контактный разъем. 6-гранная головка используется для тяжелых работ, требующих приложения большого или значительного крутящего момента.

В таких случаях 6-гранные головки с меньшей вероятностью соскальзывают или смещаются. Они считаются более прочными и крепкими, чем внутренние стены. Итак, если вам нужна розетка для легких работ, выбирайте 12-гранную розетку. В противном случае используйте 6-гранную розетку.

Мелкие и глубокие сокеты

Мелкие сокеты — это другое название обычного сокета. В некоторых случаях он может не коснуться гайки до того, как болт коснется конца гнезда, что делает работу сложной, а иногда и невыполнимой. В таких случаях механики используют глубокие раструбы.

Обычно, имея длину один дюйм, можно использовать глубокие розетки в труднодоступных местах. Вы можете сделать это, только если ваш драйвер имеет расширение.

Таблица размеров метрических головок

Ниже приведены метрические размеры головок: –

Привод 3/8″	Привод 1/4″	Привод 3/4″	Привод 1/2″
5,5 мм	4 мм	19 мм	8 мм
6 мм	4,5 мм	20 мм	9 мм
7 мм	5 мм	21 мм	10 мм
8 мм	5,5 мм	22 мм	11 мм
9 мм	6 мм	23 мм	12 мм
10 мм	7 мм	24 мм	13 мм
11 мм	8 мм	25 мм	14 мм
12 мм	9 мм	26 мм	15 мм
13 мм	10 мм	27 мм	16 мм
14 мм	11 мм	28 мм	17 мм
15 мм	12 мм	29 мм	18 мм
16 мм	13 мм	30 мм	19 мм
17 мм	14 мм	31 мм	20 мм
18 мм	15 мм	32 мм	21 мм
19 мм		33 мм	22 мм
20 мм		34 мм	23 мм
21 мм		35 мм	24 мм
22 мм		36 мм	25 мм
		38 мм	26 мм
		40 мм	27 мм
		41 мм	28 мм
		42 мм	30 мм

Таблица размеров головок SAE

Давайте узнаем о размерах головок SAE: –

Привод 3/8″	Привод 1/4″	Привод 3/4″	Привод 1/2″
1/4″	5/32″	7/8″	3/8″
5/16″	3/16″	15/16″	7/16″
3/8″	7/32″	1″	1/2″
7/16″	1/4″	1-1/16″	9/16″
1/2″	9/32″	1-1/8″	19/32″
9/16″	5/16″	1-3/16″	5/8″
5/8″	11/32″	1-1/4″	21/32″
11/16″	3/8″	1-5/16″	11/16″
3/4″	7/16″	1-3/8″	3/4″
13/16″	1/2″	1-7/16″	25/32″
7/8″	9/16″	1-1/2″	13/16″
15/16″		1-5/8″	7/8″
1″		1-11/16″	15/16″
		1-3/4″	1″
		1-13/16″	1-1/16″
		1-7/8″	1-1/8″
		2″	1-3/16″
		2-1/8″	1-1/4″
		2-3/16″	1-1/2″
		2-1/4″

Таблица преобразования SAE в метрические единицы

Иногда, когда у вас есть ключ в метрических единицах и гайка в британских единицах, вы не знаете, подойдет он или нет. В таких случаях нужно знать, как правильно перевести одну единицу в другую. А приведенная ниже таблица поможет вам легко преобразовать размеры из SAE в метрические или наоборот.

Размер SAE	Метрический размер	Дюймы Десятичные
5/32″		0,156	5/32″ и 4 мм
	4 мм	0,157	достаточно близко
	4,5 мм	0,177
3/16″		0,188
	5 мм	0,197
	5,5 мм	0,216
7/32″		0,219
	6 мм	0,236
1/4″		0,25
	6,5 мм	0,256
	7 мм	0,276
9/32″		0,281
5/16″		0,313	5/16″ и 8 мм
	8 мм	0,315	достаточно близко
11/32″		0,344
	9 мм	0,354
3/8″		0,375
	10 мм	0,394
13/32″		0,406
	11 мм	0,433	7/16″ и 11 мм
7/16″		0,438	достаточно близко
15/32″		0,469	15/32″ и 12 мм
	12 мм	0,472	достаточно близко
1/2″		0,5
	13 мм	0,512
17/32″		0,531
	14 мм	0,551
9/16″		0,563
	15 мм	0,591	19/32″ и 15 мм
19/32″		0,594	достаточно близко
5/8″		0,625
	16 мм	0,63
21/32″		0,656
	17 мм	0,669
11/16″		0,688
	18 мм	0,709
23/32″		0,719
	19 мм	0,748	3/4″ и 19 мм
3/4″		0,75	достаточно близко
25/32″		0,781
	20 мм	0,787
13/16″		0,813
	21 мм	0,827
27/32″		0,844
	22 мм	0,866
7/8″		0,875
	23 мм	0,906	29/32″ и 23 мм
29/32″		0,906	достаточно близко
15/16″		0,938
	24 мм	0,945
1″		1

Заключительные слова

Быть механиком — тяжелая работа. А если вы имеете дело с набором розеток или органайзером розеток, работа становится еще сложнее. Розетки бывают разных размеров, типов и даже единиц измерения. А без адекватной информации все может показаться тарабарщиной.

Однако приведенной выше информации достаточно, чтобы просветить вас. Мы обсудили размеры приводов и типы сокетов. Проверить размер сокетов можно как в метрике, так и в системе SAE. Кроме того, вы можете найти таблицу преобразования размеров в желаемый тип единиц измерения. Таким образом, вы можете сортировать розетки так, как хотите, и сэкономить время при выполнении работы.

Видео:

Таблица размеров торцевых головок – с правильным корнем

Инструмент для торцевых головок – это инструмент, который крепится к трещотке или гаечному ключу, что позволяет гораздо более эффективно работать при повороте гайки или болта. Вы можете легко ослабить или затянуть без необходимости изменять положение инструмента, как с помощью гаечного ключа. Однажды воспользовавшись, вы никогда не вернетесь!

Поскольку торцевая головка полностью закрывает головку гайки или болта, у вас также будет гораздо лучший захват и, следовательно, больший крутящий момент, чем при использовании ключа с открытыми губками.

В связи с тем, что на сегодняшний день доступно множество различных форм и размеров крепежных деталей, вполне вероятно, что даже самый полный набор головок не будет предлагать все возможные комбинации. Имея это в виду, мы рассмотрим таблицу размеров сокетов, типы и то, как вы можете определить, какой из них лучше всего подходит для ваших текущих потребностей.

Содержимое

• Типы размеров головок
• Размеры приводных головок
• Типы наборов головок
• Таблица размеров головок SAE или Standard
• Преобразование размеров SAE в метрические размеры
• Сводка

Типы размеров гнезд

Существует два различных типа размеров гнезд — метрический и стандартный. Стандартный тип также может называться SAE (Общество автомобильных инженеров) или имперской системой. В наборах сокетов все они будут расположены в порядке от наименьшего размера к наибольшему.

Чтобы добиться наилучшего соответствия вашей муфты и гайки или болта, вам необходимо определить их размер и использовать соответствующий тип размера муфты, стандартный (SAE) или метрический. Например, гайку SAE необходимо использовать с гнездом SAE, чтобы обеспечить наиболее правильную посадку.

Точно так же метрический болт следует использовать с гнездом метрического размера.

Кроме того, вы можете использовать таблицу размеров сокетов для преобразования размеров SAE в метрические размеры и наоборот, если у вас нет точного типа, который вам нужен.

Это означает, что вы сможете использовать SAE и метрические головки взаимозаменяемо с большинством типов гаек и болтов.

Размеры приводных головок

Метрические и стандартные (SAE) головки бывают трех размеров: 1/4 дюйма, 3/8 дюйма и 1/2 дюйма. Измерение относится к размеру квадрата, используемого для крепления гнезда к гаечному ключу или трещотке. Головки меньшего размера, как правило, наиболее удобны для узких мест, в то время как приводные головки большего размера выдерживают больший крутящий момент, что позволяет легко полностью ослабить или выпрямить.

Типы наборов торцевых головок

В дополнение к разным размерам комплекты торцевых головок также поставляются с различными размерами крепежных элементов и компонентов в зависимости от области применения. Мы кратко рассмотрим некоторые из наиболее распространенных здесь в списке ниже.

Наборы ударных головок предназначены для использования с электроинструментами с электрическим или пневматическим приводом в таких областях, как ремонт и техническое обслуживание автомобилей. Их можно выковать из более толстых сплавов, чтобы предотвратить разрушение, и покрыть для предотвращения коррозии.

Наборы глубоких головок обычно доступны в виде небольших наборов или в виде отдельных насадок, поскольку они используются реже. Хорошим примером этого является свеча зажигания, гнездо которой достаточно глубокое, чтобы достать до сидящей свечи зажигания.

Наборы шестигранных головок, также называемые наборами шестигранных головок, предназначены для установки на шестигранные гайки или болты и являются наиболее распространенным типом головок.

Наборы торцевых головок с двенадцатью точками обеспечивают в два раза больше внутренних точек контакта, чем набор торцевых головок с шестигранной головкой, что может упростить установку головки на различные крепежные детали, а также позволяет использовать гайку или болт с квадратной головкой, которые нельзя использовать с шестигранник.

Таблица размеров SAE или стандартных розеток

Ниже приведена таблица размеров розеток SAE (стандарт). Это относится к инструментам, гнездам и болтам SAE.

67 21/32 ″67 21/32 21/32 21/32 21/32 21/32 ″7067 13/16 13/167 13/167 13/167 13/167 13/167 13/167 13/167 13/167 13/167 13/167 13/167 13/167 13/167 13/167 13/167 13/167 13/167 13/167 13/167 13/167 13/167 13/167 13/167 13/167070. ″9 9 7777777799 77777799 79 9007 2-16 ″ 9007 2-16 ″ 9007 2-16 ″9

SAE Socket Sizes

1/4” Drive

3/8” Drive

1/2” Drive

3/4” Drives

1” Приводы

5/32″

1/4″

3/8″

7/8″

1-5/8″

3/16″

5/16″

7/16″

15/16″

1-11/16″

7/32″

3/8″

1/2″

1″

1-3/4″

1/4″

7/16″

9/16″

1-1/16 ″

1-13/16 ″

9/32 ″

1/2 ″

19/32 ″

1-1/8 ″

1-7 /7/7/7/7/7/7/7. 8″

5/16 ″

9/16 ″

5/8 ″

1-3/16 ″

2 ″

11/32 ″

5/8/8 ″

5/8/8.

.

1-1/4 ″

2-1/8 ″

3/8 ″

11/16 ″

11/16 ″

1-5/16 ″

2-3/16. ″

7/16 ″

3/4 ″

3/4 ″

1-3/8 ″

2-1/4 ″

1/2 ″

25/32″

1-7/16″

2-3/8 ″

9/16 ″

7/8 ″

13/16 ″

1-1/2 ″

2-1/2 ″

2-1/2 ″

2-1/2 ″

2-1/2 ″

2-1/2 ″

/16 ″

7/8 ″

1-5/8 ″

2-5/8 ″

1 ″

15/16 ″

1-11/16 ″

1-11/16 ″

1-11/16 ″

1-11/16 ″

2-16 ″

1-11/16 ″

2-16 ″

1-11 ″

2-16 ″

1 ″

2-16 ″

1. 3/4″

1″

1-3/4″

2-15/16″

1-1/16″

1-13/16″

3″

1-1/8”

1-7/8”

3-1/8”

1-3/16″

2″

1-1/4 ”

2-1/8”

1-1/2 ″

2-3/16 ″

9027

779 2-1-1111111111111111111111111111111/40066 29006 21/40069 2127 21-1/4006 21/40069 2127 211-1/4006 21/40069 2127 2127

9027

21-151/4006 2 2

9027 211111/4006 2

Преобразование размеров SAE в метрические размеры

Если вам нужно преобразовать метрические размеры из стандартных размеров, вы можете воспользоваться приведенной ниже таблицей размеров гнезд.

Имейте в виду, что метрические размеры не всегда полностью соотносятся со стандартными (SAE или британскими размерами), но существуют разные размеры гнезд, полученные при обоих методах определения размеров, которые довольно близко коррелируют друг с другом.

При преобразовании размеров SAE в метрические размеры необходимо преобразовать их между дюймами и миллиметрами. Эта таблица может помочь вам преобразовать размеры в отношении гаечных ключей, головок и других инструментов.



677.

• Разное

Что такое фанкойл: как устроен, виды и принцип работы

• alexxlab
• 17.01.2022
• 0

• Разное

Направляющие для теплого пола: Шина для укладки тёплого пола 0,5 м пластик

• alexxlab
• 15.01.2022
• 0

• Разное

Вывоз холодильников на утилизацию бесплатно: О компании «Утилизатор 24»

• alexxlab
• 14.01.2022
• 0

• Разное

Рейтинг полотенцесушителей: 12 Лучших Полотенцесушителей – Рейтинг 2021 года

• alexxlab
• 13.01.2022
• 0

• Разное

Как лучше отапливать гараж: самый экономный способ из всех вариантов

• alexxlab
• 13.01.2022
• 0

• Разное

Коробки для электропроводки: Купить Распределительные и монтажные коробки по выгодной цене в Санкт-Петербурге

• alexxlab
• 12.01.2022
• 0

Преобразование стандартных размеров в метрические
SAE Sizes	Metric Sizes	Similar Socket Sizes
5/32”	4 mm	5/32” and 4 mm are almost the same
	4.5 mm
3/16”
	5 mm
	5.5 mm
7/32”
	6 mm
1/4”
	6.5 mm
	7 mm
9/32”
5/16”		5/16” and 8 mm are almost the same
	8 mm
11/32”
	9 mm
3/8”
	10 mm
13/32”
	11 mm	7/16” and 11 mm are almost the same
7/16”
15 /32”		15/32” and 12 mm are almost the same
	12 mm
1/2”
	13 mm
17/32
	14 мм
9/16 ”
	15 мм	19/32” и 15 мм почти в то же самое
