Типы кабелей и проводов: силовой, коаксиальный, оптоволоконный кабель и витая пара | RuAut

Автор: Руслан Мусин

Силовые кабели

Среди наиболее популярных в последнее время видов кабельной продукции можно назвать кабель ВВГ и его модификации. ВВГ обозначается силовой кабель с изоляцией ТПЖ из ПВХ, оболочкой (кембриком)  из ПВХ, медным материалом жилы, не имеющий внешней защиты.

Используется для передачи и распределения электрического тока, рабочее напряжение 660 – 1000 В, частота 50 Гц. Количество жил может варьироваться от 1 до 5. Сечение – от 1,5 кв.мм до 240 кв.мм. Жилы могут быть как одно-, так и многопроволочными.

ВВГ применяется в широком диапазоне температур: от – 50 до + 50 ºС. Выдерживает влажность до 98% при температуре до + 40 ºС. Кабель достаточно прочен на разрыв и изгиб, стоек к агрессивным химическим веществам. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба. Это означает, что для поворота на 90º в случае с ВВГ радиус изгиба должен быть не меньше 10 диаметров сечения кабеля. Внешняя оболочка, как правило, черного цвета. Не распространяет горение.

Разновидности ВВГ:

• АВВГ – те же характеристики, только вместо медной жилы используется алюминиевая;
• ВВГнг – кембрик с повышенной негорючестью;
• ВВГп – наиболее часто встречающаяся разновидность. Сечение кабеля не круглое, а плоское;
• ВВГз – пространство между изоляцией ТПЖ и кембриком заполнены жгутами из ПВХ или резиновой смесью.

КГ расшифровывается очень просто – кабель гибкий. Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянного напряжения 1000 В.

Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Изоляция ТПЖ – резина, внешняя оболочка из того же материала. Диапазон рабочих температур от – 60 до + 50 ºС. Кабель применяется в основном для подсоединения различных переносных устройств. Есть разновидность КГнг с негорючей изоляцией. КГ прекрасно зарекомендовал себя именно в качестве кабеля, работающего практически при любых условиях на открытом воздухе.

Кабели для передачи информации

Помимо электроэнергии кабели предают информационные сигналы.

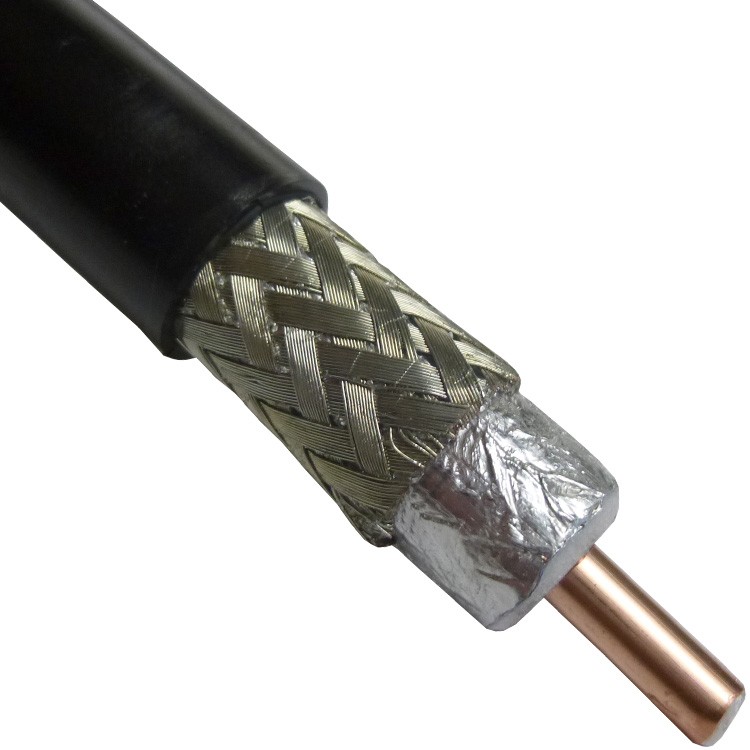

Коаксиальный кабель

Коаксиальный кабель представляет собой электрический кабель, состоящий из центрального провода и металлической оплетки, разделенных между собой слоем диэлектрика (внутренней изоляции) и помещенных в общую внешнюю оболочку.

К нему труднее механически подключиться для несанкционированного прослушивания сети, он также дает заметно меньше электромагнитных излучений вовне. Однако монтаж и ремонт коаксиального кабеля существенно сложнее, чем витой пары, а стоимость его выше (он дороже примерно в 1,5-3 раза по сравнению с кабелем на основе витых пар). Сложнее и установка разъемов на концах кабеля. Поэтому его сейчас применяют реже, чем витую пару.

Экран выполняет 2 функции: 1) защита от электромагнитных помех. 2)передача информационных сигналов.

Преимущества: низкая чувствительность к электромагнитным помехам, высокая частота передачи (порядка 50 МГц) на длинных линиях порядка километров. Недостаток: высокий вес кабеля, сложность прокладки. Обычно служит для передачи высокочастотных сигналов. Благодаря совпадению осей обоих проводников у идеального коаксиального кабеля обе компоненты электромагнитного поля полностью сосредоточены в пространстве между проводниками (в диэлектрической изоляции) и не выходят за пределы кабеля, что исключает потери электромагнитной энергии на излучение и защищает кабель от внешних электромагнитных наводок. В реальных кабелях ограниченные выход излучения наружу и чувствительность к наводкам обусловлены отклонениями геометрии от идеальности.

Существует два типа коаксиальных кабелей: тонкий и толстый.

Тонкий КК – это кабель диаметром 0,5 см.

Прост в применении и годится практически для любых видов сетей. Подключается непосредственно к платам сетевого адаптера компьютера. Тонкий КК способен передавать сигнал на расстояния до 185 м без искажений.

Толстый КК – это кабель диаметров 1 см. Чем толще кабель, тем большее расстояние способен преодолеть сигнал. Толстый КК передает сигнал до 500 м. Для подключения к толстому КК применяют специальное устройство – трансивер.

При заземлении экрана в нескольких точках по нему начинают протекать выравнивающие токи (ведь разные «земли» обычно имеют неравные потенциалы). Такие токи могут стать причиной внешних наводок (иной раз достаточных для выхода из строя интерфейсного оборудования), именно это обстоятельство является причиной требования заземления кабеля локальной сети только в одной точке.

Наибольшее распространение получили кабели с волновым сопротивлением 50 ом. Это связано с тем, что эти кабели из-за относительно толстой центральной жилы характеризуются минимальным ослаблением сигнала (волновое сопротивление пропорционально логарифму отношения диаметров внешнего и внутреннего проводников).

RG-6 – коаксиальный кабель для передачи высокочастотных сигналов.

Кабели марки RG имеют множество разновидностей и отличаются друг от друга по некоторым характеристикам, например сопротивлению проводника, устойчивости к температурным и ударным нагрузкам, времени затухания сигнала, разновидности экрана и т.д.

Коаксиальный кабель РК-50 очень часто применяется в ультразвуковой расходометрии. Первичные преобразователи (излучатели и приемники ультразвуковых волн) соединяются с блоком электроники ультразвукового расходомера посредством отрезков коаксиального кабеля фиксированной длины.

Коаксиальный кабель является частью схемы, параметры которой определяют параметры формируемого ультразвукового импульса. Поэтому самовольное изменение длины отрезков коаксиальных кабелей входящих в комплект поставки ультразвуковых расходомеров (US-800, UFM-001 и т.

п.) либо запрещено производителем вовсе, либо требует ввода «новой» длины кабелей в настройки расходомера. В противном случае погрешность измерения может оказаться выше заявленной производителем, а в некоторых случаях это может и вовсе привести к отказам в работе. К такому же эффекту может привести применение коаксиального кабеля с другим волновым сопротивлением. Например, РК-75 с волновым сопротивлением 75 Ом против 50 Ом у РК-50.

Витая пара

Служит для построения компьютерных сетей. Витая пара может быть экранированной и неэкранированной.

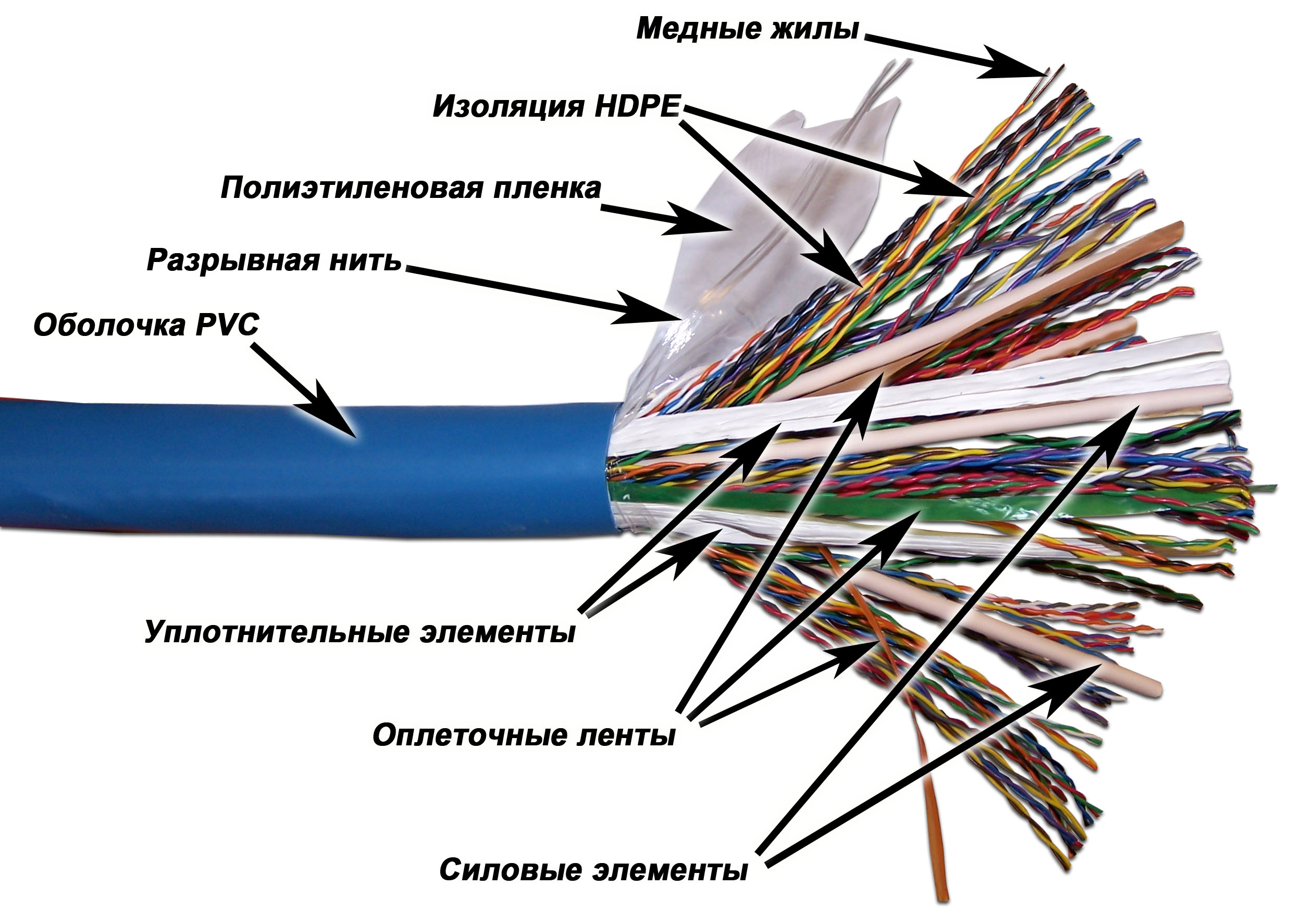

Состоит из одной или нескольких пар проводов, перевитых попарно, что делается в целях улучшения приема и передачи сигнала. Проводники в парах изготовлены из монолитной медной проволоки толщиной 0,4—0,6 мм. Скручивание проводов снижает влияние внешних и взаимных помех на полез­ные сигналы, передаваемые по кабелю (электромагнитные помехи одинаково влияют на оба провода пары).

Также внутри кабеля встречается так называемая «разрывная нить» (обычно капрон), которая используется для облегчения разделки внешней оболочки — при вытягивании она делает на оболочке продольный разрез, который открывает доступ к кабельному сердечнику, гарантированно не повреждая изоляцию проводников. Также разрывная нить, ввиду своей высокой прочности на разрыв, выполняет защитную функцию.

Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка также из ПВХ. Кабель может быть дополнительно оснащен влагонепронициаемой оболочкой из полипропилена.

 В зависимости от вида кабеля возможны различные варианты защиты:

• UTP или незащищенная, без общего экрана для пар проводов;
• FTP, или фольгированная, с экраном из алюминиевой фольги;
• STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;
• S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно включена в экран.

Кроме того, витые пары разделяются на категории по количеству пар, объединенных в один кабель. Самый распространенный вид, применяемый для компьютерных сетей – это категория CAT5. Он состоит из 4 пар проводов различного цвета. Скорость передачи данных – до 1 Гб/с при использовании всех пар.

Нужно отличать электрическую изоляцию проводящих жил, которая имеется в любом кабеле, от электромагнитной изоляции. Первая состоит из непрово­дящего диэлектрического слоя — бумаги или полимера, например поливинилхлорида или полистирола. Во втором случае помимо электрической изоляции проводящие жилы помешаются также внутрь электромагнитного экрана, в каче­стве которого чаще всего применяется проводящая медная оплетка.

Свивание проводников производится с целью повышения степени связи между собой проводников одной пары (электромагнитные помехи одинаково влияют на оба провода пары) и последующего уменьшения электромагнитных помех от внешних источников, а также взаимных наводок при передаче дифференциальных сигналов.

Экранированная витая пара хорошо защищает передаваемые сигналы от внеш­них помех, а также меньше излучает электромагнитные колебания вовне, что, в свою очередь, защищает пользователей сетей от вредного для здоровья излу­чения. Наличие заземляемого экрана удорожает кабель и усложняет его про­кладку.

Для построения сетей применяются следующие разновидности кабеля:

UTP (unshielded twisted pair) — незащищенная витая пара — витые пары которого не имеют экранирования;

FTP (Foiled Twisted Pair) — фольгированная витая пара — имеет общий экран из фольги, однако у каждой пары нет индивидуальной защиты;

STP (shielded twisted pair) — защищенная витая пара — каждая пара имеет собственный экран;

Преимущества: простота монтажа, низкая цена. Недостаток: высокая чувствительность к электромагнитным помехам. Для защиты от электромагнитных помех применяют экран. В зависимости от количества витков на 1м провода, от типа изоляции и типа экрана витые пары разделяются на категории и на частоту использования: 3 категория – 16МГц, 4 категория – 20 МГц, 5 категория – 100 МГц. Типичная длина сегмента – сотни метров.

Категории кабеля витая пара

Существует несколько категорий кабеля витая пара, которые определяют эффективный пропускаемый частотный диапазон. Кабель более высокой категории обычно содержит больше пар проводов и каждая пара имеет больше витков на единицу длины.

• Кабель категории 1 — это обычный телефонный кабель (пары проводов не витые), по которому можно передавать только речь, но не данные. Данный тип кабеля имеет большой разброс параметров (волнового сопротивления, полосы пропускания, перекрестных наводок).
• Кабель категории 2 — это кабель из витых пар для передачи данных в полосе частот до 1 МГц. Кабель не тестируется на уровень перекрестных наводок. В настоящее время он используется очень редко. Стандарт Е1А/Т1А 568 не различает кабели категорий 1 и 2.
• Кабель категории 3 — это кабель для передачи данных в полосе часто до 16 МГц, состоящий из витых пар с девятью витками проводов на метр длины. Кабель тестируется на все параметры и имеет волновое сопротивление 100 Ом. Это самый простой тип кабелей, рекомендованный стандартом для локальных сетей.
• Кабель категории 4 — это кабель, передающий данные в полосе частот до 20 МГц. Используется редко, так как не слишком заметно отличается от категории 3. Стандартом рекомендуется вместо кабеля категории 3 переходить сразу на кабель категории 5. Кабель категории 4 тестируется на все параметры и имеет волновое сопротивление 100 Ом.
• Кабель категории 5 — самый совершенный кабель в настоящее время, рассчитанный на передачу данных в полосе частот до 100 МГц. Состоит из витых пар, имеющих не менее 27 витков на метр длины (8 витков на фут). Кабель тестируется на все параметры и имеет волновое сопротивление 100 Ом. Рекомендуется применять его в современных высокоскоростных сетях. Кабель категории 5 примерно на 30-50% дороже, чем кабель категории 3.
• Кабель категории 6 — перспективный тип кабеля для передачи данных в полосе частот до 200 МГц.
• Кабель категории 7 — перспективный тип кабеля для передачи данных в полосе частот до 600 МГц.

Оптоволокно

Оптоволоконный кабель (он же волоконно-оптический) — это принципиально иной тип кабеля по сравнению с другими типами электрических или медных кабелей. Информация по нему передается не электрическим сигналом, а световым. Главный его элемент — это прозрачное стекловолокно, по которому свет проходит на огромные расстояния (до десятков километров) с незначительным ослаблением.

Волоконно-оптический кабель состоит из тонких (5-60 микрон) гибких стек­лянных волокон (волоконных световодов), по которым распространяются свето­вые сигналы. Это наиболее качественный тип кабеля — он обеспечивает переда­чу данных с очень высокой скоростью (до 10 Гбит/с и выше) и к тому же лучше других типов передающей среды обеспечивает защиту данных от внешних помех (в силу особенностей распространения света такие сигналы легко экранировать).

Каждый световод состоит из центрального проводника света (сердцевины) — стеклянного волокна, и стеклянной оболочки, обладающей меньшим показате­лем преломления, чем сердцевина. Распространяясь по сердцевине, лучи света не выхолят за ее пределы, отражаясь от покрывающего слоя оболочки.

Структура оптоволоконного кабеля очень проста и похожа на структуру коаксиального электрического кабеля, только вместо центрального медного провода здесь используется тонкое (диаметром порядка 1-10 мкм) стекловолокно, а вместо внутренней изоляции — стеклянная или пластиковая оболочка, не позволяющая свету выходить за пределы стекловолокна. В данном случае мы имеем дело с режимом так называемого полного внутреннего отражения света от границы двух веществ с разными коэффициентами преломления (у стеклянной оболочки коэффициент преломления значительно ниже, чем у центрального волокна). Металлическая оплетка кабеля обычно отсутствует, так как экранирование от внешних электромагнитных помех здесь не требуется, однако иногда ее все-таки применяют для механической защиты от окружающей среды (такой кабель иногда называют броневым, он может объединять под одной оболочкой несколько оптоволоконных кабелей).

Никакие внешние электромагнитные помехи в принципе не способны исказить световой сигнал, а сам этот сигнал принципиально не порождает внешних электромагнитных излучений. Однако в данном случае необходимо применение специальных оптических приемников и передатчиков, преобразующих световые сигналы в электрические и обратно, что порой существенно увеличивает стоимость сети в целом.

Типичная величина затухания сигнала в оптоволоконных кабелях на частотах, используемых в локальных сетях, составляет около 5 дБ/км, что примерно соответствует показателям электрических кабелей на низких частотах.

Однако оптоволоконный кабель имеет и некоторые недостатки. Самый главный из них — высокая сложность монтажа (при установке разъемов необходима микронная точность, от точности скола стекловолокна и степени его полировки сильно зависит затухание в разъеме). Для установки разъемов применяют сварку или склеивание с помощью специального геля, имеющего такой же коэффициент преломления света, что и стекловолокно. В любом случае для этого нужна высокая квалификация персонала и специальные инструменты. Поэтому чаще всего оптоволоконный кабель продается в виде заранее нарезанных кусков разной длины, на обоих концах которых уже установлены разъемы нужного типа. Никаких проблем согласования и заземления в данном случае не существует. Кабель обеспечивает идеальную гальваническую развязку компьютеров сети.

Виды проводов для прокладки электропроводки



Электрический провод, кабель или шнур, представляет собой медные или алюминиевые жилы, по которым проходит ток и изоляцию, предохраняющую линию от короткого замыкания, а человека от воздействия на него опасного напряжения. Все виды проводов различаются только толщиной металлических жил и материалом изоляции, что определяет ее сопротивляемость нагреванию, воздействию окружающей среды и вероятность воспламенения.

Основные разновидности проводов



В первую очередь разделение производится по назначению. Самые первые разновидности электрических проводов и кабелей были силовые, предназначенные доставлять электроэнергию потребителю. Затем выяснилось, что переменный ток выгоднее использовать для передачи электричества и чем выше напряжение, тем меньше потери, поэтому начались поиски его оптимальных значений. Как итог – силовые провода делятся те, что передают электричество от электростанций в города (с напряжением 20-150 тыс. Вольт) и такие, что непосредственно приносят его в дома потребителей (110-380 Вольт).

С изобретением и развитием телефонной связи появились соответствующие провода – так как телефонам для работы не нужно большое напряжение, то использовать для линий них силовую проводку слишком дорого. Кроме того, для подключения большого количества абонентов нужны были кабеля с соответствующим количеством жил и защитой от попадания влаги.

С развитием радио и телевидения понадобились специальные провода, соединяющие воспроизводящее сигналы устройство с антенной. Одно из основных требований к ним это наличие экранирования, так как без него слабый сигнал передатчика будет искажаться паразитными токами.

Когда появилась необходимость соединять в единую сеть компьютеры, то понадобились новые виды кабелей и проводов – специально для этих целей. Первоначально для этих целей использовались телефонные линии, но скорость передачи данных при этом оставалась на очень низком уровне. Прорыв в этой области наступил с изобретением оптоволокна, которое стали применять для передачи сигнала на большие расстояния. Для подключения местных локальных сетей стали использовать кабели вида «витая пара».

Кроме основных разновидностей проводов используются нестандартные – к примеру, для нагрева, освещения или просто декоративные.

Силовые провода

Предназначены для передачи электроэнергии от электростанций до распределительных трансформаторов и дальше до конечного потребителя. В первом случае применяются провода, рассчитанные на эксплуатацию под открытым небом и выдерживающие напряжение до 150 кВольт – оптимальное значение для передачи электричества на большие расстояния.

Бытовая силовая проводка рассчитана переменный ток частотой 50-60 Герц и напряжением до 1000 Вольт. Часто используется классификация по материалу токоведущих жил, что могут быть из алюминия, его сплавов или меди. Алюминиевые дешевле в производстве, а у медных меньше сопротивление электрическому току, поэтому они меньшего сечения. Предпочтительнее использовать медную проводку – она долговечнее и надежнее, но из-за цены алюминиевая применяется все еще достаточно часто, а в линиях электропередач и вообще – практически повсеместно.

ВВГ – лидер рынка

Кабель для прокладки электросетей с двойной поливинилхлоридной изоляцией – разноцветной на каждой жиле и общим кембриком. Токоведущие жилы одно или многопроволочные, сечением 1,5-240 мм². Имеет такие разновидности:

• АВВГ. Литера «А» перед названием говорит, что жилы кабеля сделаны из алюминия.
• ВВГнг. Изоляция провода не воспламеняется в большем диапазоне температур.
• ВВГп. Отличается только внешне – плоской формой.
• ВВГз. Кабель повышенной защищенности – внутри него все пустые места заполнены резиновой смесью.

Кабель NYM

Сделан по европейским стандартам и хотя в токопроводящих свойствах схож с проводами ВВГ, по классу изоляции превосходит отечественные аналоги, так как при изготовлении, пустоты между жилами заполняются мелованной резиной. Изготавливается с количеством токоведущих жил от 2 до 5, сечением 1,5-16 мм². Монтаж под открытым небом разрешается, но с дополнительной защитой от солнечного света, так как изоляция не отличается стойкостью к ультрафиолету. В отличие от отечественных аналогов может прокладываться с радиусом изгиба от 4 своих диаметров.

КГ – кабель гибкий

Без потери своих свойств кабель может эксплуатироваться при температурах от -60 до +50 С°. Чаще всего применяется для подключения электроприборов к сети, причем его жилы рассчитаны на частоту тока до 400 Гц, что делает его хорошим выбором для использования в сварочных аппаратах. Токоведущие жилы только медные многопроволочные с резиновой изоляцией. Количество может быть от 1 до 6, спрятанные под общей внешней оболочкой.

ВББШв – бронированный

Повышенная защита от механических повреждений обеспечивается лентами, которыми провода обматываются перед нанесением основного слоя изоляции. Токоведущие жилы из меди, отдельно изолированные ПВХ, количество – 1-5 штук, состоящие из одной или нескольких проволочек. Одножильные используются при передаче постоянного тока.

Для использование кабеля есть одно ограничение – не рекомендуется монтаж без защиты от ультрафиолета. Применяются следующие его типы:

• АВББШв – с жилами из алюминия;
• ВББШвнг – при чрезмерном нагревании изоляция не горит, а тлеет;
• ВББШвнг-LS – минимум дыма и газов при тлении.

Кабели для телефонных линий

Есть два вида проводов и электрических кабелей – чтобы подключать к линии распределительный щиток и к нему уже присоединять отдельных абонентов.

• ТППэп – кабель с жилами 0,4-0,5 мм², экранированный алюмополимерной лентой. Некоторые его варианты позволяют подсоединять к станции распределительные щитки на 500 абонентов. Для удобства работы телефонистов отдельные провода скручены между собой попарно, и дополнительно собраны в группы по 10-20 пар, хотя такое разделение может и отсутствовать. Экранирующие и защитные слоя кабеля позволяют использовать его во всех существующих кабелеводах – подземных и воздушных.
• ТРВ – плоский провод с двумя или четырьмя жилами и ПВХ изоляцией, которым один или два абонента подключаются к распределительному шкафу. Предназначен для монтажа телефонной проводки внутри зданий. Может эксплуатироваться при влажности воздуха до 80%.
• ТРП – аналог ТРВ, но с изоляцией из ПЭТ. Это более устойчивый материал, поэтому прокладку ТРП можно делать на улице.
• ШТЛП – шнур плоской формы сечением многопроволочных жил от 0,08 до 0,12 мм². Его назначение это монтаж телефонных линий и соединения внутри телефонных аппаратов (при изготовлении или ремонте).
• ПРППМ – плоский провод с двумя токопроводящими жилами сечением 0,9-1,2 мм² с усиленной двойной полиэтиленовой изоляцией. Может прокладываться в земле и на опорах, сохраняет свои свойства при -60 до +60 С°.

Антенные кабели

Их основная задача – без искажений передать сигнал от антенны до приемного устройства. Конструктивно представляет собой одну медную жилу, по которой передается сигнал. Для защиты от механических повреждений и исключения частотных накладок жила изолируется слоем вспененного полиэтилена толщиной 1-2 мм. От паразитных токов основную жилу защищает экранирующий слой, изготавливаемый из фольги или оплетки. Снаружи все зашивается ПВХ оболочкой.

Несмотря на простоту, эти кабели имеют множество характеристик, по которым их нужно выбирать:

• Электрическое сопротивление основной жилы – влияет на максимально возможную длину провода.
• На какую частоту сигнала рассчитан провод. Для ДВ и УКВ связи необходимые параметры будут сильно отличаться – чем выше частота тем сильнее растекание тока по поверхности, поэтому во втором случае надо применять кабель с многопроволочной жилой.
• Качество экранирования – здесь желательно учитывать природу паразитных токов и подбирать для их нейтрализации экран из сплошной фольги или оплетки.
• Обязательно надо учитывать где будет проложен кабель – нужна ли ему защита от механических воздействий и устойчивость к перепадам температуры.

Подробнее о выборе антенного кабеля смотрите в этом видео:

Компьютерные кабели

По аналогии с телефонами здесь используются два основных вида проводов – для соединения конечных абонентов с распределительным устройством и подключения последнего со всемирной паутиной.

Оптоволокно, применяющееся для передачи данных на большие расстояния, не является электрическим кабелем, так как по нему идет не электрический ток, а световые импульсы, которые еще надо преобразовать в электрические. Для подключения таких проводов нужно специальное оборудование и персонал высокой квалификации, поэтому в быту они практически не используются.

Витая пара. Провод, хорошо знакомый пользователям сети интернет – именно такой кабель приходит к компьютеру и подключается к его сетевой карте. Конструктивно представляет собой восемь токоведущих жил, попарно скрученных между собой. Каждая жила имеет отдельную ПВХ или пропиленовую изоляцию и в зависимости от классификации провода все вместе они могут покрываться дополнительными защитными и экранирующими слоями:

• UTP – все провода попарно скручены между собой, а сверху закрыты только внешней оболочкой;
• FTP – под внешней оболочкой есть экран из слоя фольги;
• STP – кабель с двойным экранированием. Отдельный экран есть на каждой витой паре и все вместе окружено оплеткой из медной проволоки;
• S/FTP – тоже двойное экранирование, только здесь применяется экран из фольги.

Провода специального назначения

Используются таки виды электрических проводов если от них нужны особые свойства, которых нет у обычных кабелей и для подключения электрооборудования в тех местах, где применение стандартных проводников по каким-либо причинам затруднено или вообще невозможно. К примеру, обычные провода не получится использовать при подключении электропечей, которые разогреваются до высоких температур. То же самое относится к баням или погребам, где кроме температуры надо учитывать фактор влажности.

Кроме воздействия температуры и влаги надо учитывать вероятность механических повреждений, особенно это касается проводов, которые прокладываются под землей.

Нестандартные силовые провода

РКГМ. Гибкий одножильный провод для монтажа силовой электропроводки в местах с повышенной температурой – не меняет своих характеристик в диапазоне от -60 до +180 С°. Материал изоляции выдерживает напряжение до 660 Вольт, устойчив к вибрационному воздействию, 100% влажности воздуха, не разрушается от воздействия плесени и контакта с агрессивными жидкостями – лаками или растворителями.

ПНСВ. Одножильный стальной провод в ПВХ изоляции с сечением токопроводящей жилы от 1,2 до 3 мм². Материал и сечение подобраны таким образом, чтобы провод нагревался при пропускании через себя электрического тока. Чаще всего он используется как нагревательный элемент в теплых полах или на стройплощадках при заливке бетона в холодное время года – это позволяет использовать бетонные растворы при минусовой температуре.

ВПП. Многопроволочный одножильный провод, сечением от 1,2 до 25 мм² с двойной изоляцией. Рассчитан на работу в артезианских скважинах, где он используется для подключения питания к двигателям электронасосов – т.е. не боится воды и высокого давления.

Нестандартная декоративная проводка

Светодиодный кабель. Кроме основных токопроводящих жил имеет дополнительную цепь, к которой подключены светодиоды. Они расположены под прозрачной внешней оболочкой на расстоянии около 2 см друг от друга и начинают светиться, когда провод включается в сеть. Схема подключения светодиодов последовательно-параллельная, что позволяет разрезать провод в любом месте, а также, в случае повреждения, показывает место обрыва кабеля. Если подобрать провода с различными цветами светодиодов, то можно создавать целые картины, что определяет самую востребованную нишу использования такого кабеля – сценические эффекты и подключение необходимой для них аппаратуры.

Электролюминесцентные провода – работают благодаря явлению предпробойной электролюминесценции твердых тел. Основная жила провода покрывается люминофором и слоем диэлектрика. Сверху она обматывается двумя тонкими проволочками и на все наносится диэлектрик – прозрачный или цветной. По сути, основная жила и дополнительные проволочки представляют собой конденсатор, для работы которого нужен переменный ток с частотой от 500 до 5,5 тыс. Герц и напряжением порядка 100-150 Вольт. При зарядке-разрядке конденсатора, под воздействием электрического поля, люминофор начинает светиться по всей длине. Такой провод по всем параметрам лучше неоновых трубок – у него меньшее энергопотребление, он дешевле в производстве, не ограничен по длине и может свободно изменять свою форму.

К декоративной проводке также можно отнести ту, что применяется для стиля «ретро». Это обычные силовые кабели, но предполагается что они будут не спрятаны в стену, а проложены по ее поверхности, с соответствующими требованиями к надежности и внешнему виду изоляции. Чаще всего это двух или трехжильные провода со скрученными между собой жилами.

Это основные кабели для передачи электрического тока, радиосигналов и цифровых данных. Разумеется, есть еще достаточно много разновидностей и аналогов, только перечисление которых займет большое количество времени, поэтому для примера были выбраны те из них, характеристики которых наиболее полно отвечают классу проводов, который они представляют.

Виды кабелей, проводов и шнуров

Виды кабелей, проводов и шнуров

Основные виды кабелей и проводов, используемые при монтаже в условиях квартиры или частного дома, необходимо рассмотреть более подробно. При покупке, установке, эксплуатации и ремонте необходимы тщательные сведения о них.





Силовые кабели

Среди наиболее популярных в последнее время видов кабельной продукции можно назвать кабель ВВГ и его модификации.

ВВГ — обозначается силовой кабель с изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, медным материалом жилы, не имеющий внешней защиты. Используется для передачи и распределения электрического тока, рабочее напряжение — 660–1000 В, частота — 50 Гц. Количество жил может варьироваться от 1 до 5. Сечение — от 1,5 до 240 мм².

В бытовых условиях используется кабель сечением 1,5–6 мм², при строительстве частного дома — кабель сечением до 16 мм². Жилы могут быть как одно-, так и многопроволочными. Никаких ограничений нет — можно и в квартире положить кабель сечением 10 мм².

ВВГ применяется при широком диапазоне температур: от –50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Кабель достаточно прочен на разрыв и изгиб, стоек к агрессивным химическим веществам. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба. Это означает, что для поворота на 90 °C в случае с ВВГ радиус изгиба должен быть не меньше 10 диаметров сечения кабеля.

В случае с плоским кабелем или проводом считается ширина плоскости. Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Не распространяет горение. Изоляция ТПЖ маркирована различными цветами: голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Кабель упакован в бухты по 100 и 200 м. Иногда встречаются и другие величины.

Кабель ВВГ в разрезе

Разновидности кабеля ВВГ:

• АВВГ— те же характеристики, только вместо медной жилы используется алюминиевая;

Кабель АВВГ

• ВВГнг— кембрик с повышенной негорючестью;

Кабель ВВГнг LS

• ВВГп— наиболее часто встречающаяся разновидность, сечение кабеля не круглое, а плоское;

• ВВГз — пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью.

NYM не имеет российской расшифровки буквенного обозначения. Это медный силовой кабель с изоляцией ТПЖ ПВХ, внешняя оболочка из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, что придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.

Кабель NYM: 1 — медная жила; 2 — оболочка ПВХ; 3 — продольная негорючая герметизация; 4 — изоляция ПВХ

Количество жил — от 2 до 5, сечение — от 1,5 до 16 мм². Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Обладает высокой влаго- и термостойкостью. Может применяться для прокладки на открытом воздухе. Диапазон рабочих температур — от –40 до +70 °C.

Недостаток: плохо выдерживает воздействие солнечного света, поэтому кабель необходимо укрывать. По сравнению с ВВГ любого вида более стоек и удобен в работе. Однако бывает только круглого сечения (неудобно закладывать в штукатурку или бетон) и существенно дороже ВВГ. Радиус изгиба — 4 диаметра сечения кабеля.

Кабель КГ

КГ расшифровывается очень просто — кабель гибкий. Это проводник с рабочим переменным напряжением до 660 В, частотой до 400 Гц или постоянного напряжения 1000 В. Жилы медные, гибкие или повышенной гибкости. Их количество варьируется от 1 до 6. Изоляция ТПЖ — резина, внешняя оболочка из того же материала. Диапазон рабочих температур — от –60 до +50 °C. Кабель применяется в основном для подсоединения различных переносных устройств. Чаще всего это сварочные аппараты, генераторы, тепловые пушки и т. д. Есть разновидность КГнг с негорючей изоляцией.





Примечание

КГ прекрасно зарекомендовал себя именно в качестве кабеля, работающего практически при любых условиях на открытом воздухе. На стройке для протяжки силовых линий он просто незаменим. Хотя отдельные оригинальные люди, привлеченные гибкостью и надежностью КГ, монтируют его в качестве домашней проводки.



ВББШв — бронированный силовой кабель с медными жилами. Последние бывают как однопроволочными, так и многопроволочными. Количество жил — от 1 до 5. Сечение — от 1,5 мм² до 240 мм². Изоляция ТПЖ, внешняя оболочка, пространство между изоляцией и кембриком — во всех этих местах используется ПВХ. Затем идет броня из двух лент, накрученных таким образом, что внешняя перекрывает границы витков нижней. Поверх брони кабель заключен в защитный шланг из ПВХ, а в модификации ВББШвнг использован этот материал пониженной горючести.



Кабель ВББШв

ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Диапазон рабочих температур — от –50 до +50 °C. Влагоустойчив: при температуре +35 °C выдерживает влажность 98 %. Применяется при проведении электроэнергии для стационарных установок, а также подведении электричества к отдельно стоящим объектам. Радиус изгиба — не менее 10 диаметров сечения кабеля. ВББШв прекрасно подойдет для подземного подведения электричества к отдельно стоящему строению.

Модификации:

АВББШв — кабель с алюминиевой жилой;

ВББШвнг — негорючий кабель;

ВББШвнг-LS — негорючий кабель с низким газо- и дымовыделением при повышенных температурах.



Провода

Наибольшей популярностью пользуются провода марок ПБПП (ПУНП) и ПБППг (ПУГНП). Произнести буквосочетание ПБППг сложно, поэтому чаще его называют ПУНП или ПУГНП. ПБПП (ПУНП) относится к установочным, или монтажным.

Провод ПБПП

Провод плоский, с медными однопроволочными жилами, покрытыми изоляцией из ПВХ, внешняя оболочка также из ПВХ. Количество жил — 2 или 3, сечение — от 1,5 до 6 мм². Применяется при прокладке стационарных осветительных систем, а также для монтажа розеток, хотя предпочтительнее использовать его именно для освещения. Номинальное напряжение — до 250 В, частота — 50 Гц. Температурные рамки эксплуатации — от –15 до +50 °C. Радиус изгиба — не менее 10 диаметров.

ПБППг (ПУГНП) отличается от ПУНП жилами — они многопроволочные. Именно поэтому к названию провода добавляется буква «г» — гибкий. Все остальные характеристики соответствуют ПУНП, только минимальный радиус изгиба равен 6. Отличительное свойство — гибкость, поэтому ПУГНП прокладывают в местах, где проводка совершает частые изгибы, или для присоединения к сети бытовых приборов. Провода этих марок продаются в бухтах по 100 и 200 м. Цвет, как правило, белый, реже встречается черный.

Провод ПУГНП

К разновидности ПУНП относится провод с алюминиевыми жилами — АПУНП Он имеет точно такие же характеристики, что и ПУНП, с поправкой на материал жилы. Единственное отличие — АПУНП не может быть многопроволочным, а следовательно, гибким.



Примечание

В целом провода марок ПУНП, ПУГНП и АПУНП прекрасно зарекомендовали себя именно как бытовые провода. В половине случаев мастеру приходится иметь дело именно с ними. Однако следует помнить, что эти марки проводов узкоспециализированные, и не стоит применять их вместо силовых кабелей (таких как NYM или ВВГ).

Внимание!

Популярность проводов ПУНП и ПУГНП основана прежде всего на цене. Однако в этом таится подвох. Дело в том, что в последнее время было замечено несоответствие между заявленным сечением жил провода и фактическим. После проверки выяснилось, что провод, имеющий маркировку ПУГНП 3 х 1,5, на самом деле 3 х 1 — то есть фактическое сечение жилы меньше. То же самое относится и к изоляции. При покупке проводов этой марки необходимо измерять сечение жил и толщину изоляции.



ППВ — медный провод с изоляцией из ПВХ. Провод плоский с разделительными перемычками. Жила однопроволочная, с сечением от 0,75 до 6 мм². Количество жил — 2 или 3. Применяется при монтаже осветительных стационарных систем и прокладке силовых линий. Номинальное напряжение — до 450 В, частота — до 400 Гц. Провод стоек к агрессивным химическим средам, негорюч, имеет широкий температурный диапазон эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба при прокладке составляет не менее 10 диаметров сечения провода. Стоек к механическим повреждениям и вибрации.

АППВ имеет те же самые характеристики, что и ППВ, за исключением материала жилы — она алюминиевая.

Провода ППВ и АППВ

АПВ — алюминиевый одножильный провод с изоляцией из ПВХ. Провод круглый, жила однопроволочная с сечением от 2,5 до 16 мм² и многопроволочная — от 25 до 95 мм².

Провод АПВ

Провод применяется практически во всех видах монтажа стационарных осветительных и силовых систем. Прокладывается в пустотах, трубах, стальных и пластиковых лотках. Широко используется при монтаже распределительных щитов. Химически стоек, температурный режим эксплуатации — от –50 до +70 °C. Влагостойкость — 100 % при температуре +35 °C. Радиус изгиба — не менее 10 диаметров. Стоек к механическим повреждениям и вибрации.

Провод ПВ 1

Внешний вид и характеристики ПВ 1 во всем совпадают с АПВ, кроме материала жилы: вместо алюминия — медь. Сечение жилы начинается с 0,75 мм². Кроме того, жила становится многопроволочной не с 25, а с 16 мм². Более гибок, чем АПВ.

Характеристики провода  ПВ 3 совпадают со свойствами АПВ и ПВ 1. Область применения — монтаж участков осветительных и силовых цепей, где необходим частый изгиб проводов: в распределительных щитах, при установке большого количества электроустройств. Применяется также для прокладки электроцепей в автомобилях. Радиус изгиба — не менее 6 диаметров провода.

Провод ПВ 3



Примечание

Провода марок АПВ, ПВ 1 и ПВ 3 имеют самую разнообразную расцветку изоляции, поэтому их весьма удобно использовать для монтажа различного вида распределительных щитов.



ПВС — медный многожильный провод с изоляцией и оболочкой из ПВХ. Оболочка проникает в пространство между жилами, придавая проводу круглую форму и плотность. Жила многопроволочная, их общее количество колеблется от 2 до 5, сечение — от 0,75 до 16 мм². Номинальное напряжение — до 380 В, частота — 50 Гц. Изоляция жил имеет цветовую маркировку, оболочка белая. Провод используется при присоединении различных электроустройств, начиная с бытовой техники и заканчивая садовым инвентарем. Благодаря гибкости и легкости применяется также для проведения освещения и даже монтажа розеток.

Провод ПВС

ПВС является бытовым проводом, используемым для изготовления удлинителей, шнуров для любого вида техники и ремонта электросетей. Он негорюч (при одиночной прокладке не распространяет горение), термостоек: диапазон температур — от –40 до +40 °C (вариант ПВСУ) и от –25 до +40 °C. Благодаря своей конструкции устойчив к изгибу и механическому износу. ПВС может выдержать не менее 3000 перегибов.

ШВВП — медный или меднолуженый плоский провод. Изоляция жил и оболочка из ПВХ. Жила многопроволочная, повышенной гибкости. Количество жил — 2 или 3, сечение — от 0,5 до 0,75 мм². Напряжение — до 380 В, частота — 50 Гц. Используется как шнур для присоединения осветительных приборов и бытовой техники невысокой мощности, например, паяльников, миксеров, кофемолок и радиоэлектронных приборов.



Примечание

ШВВП — провод исключительно для домашних нужд, его не применяют для проводки освещения или розеток.



Провод ШВВП







Кабели для передачи информации

Помимо электроэнергии кабели передают информационные сигналы. В последнее время появилось множество новых видов проводников информации. Если еще 10–15 лет назад существовали лишь телефонные и антенные кабели, то сейчас с развитием компьютерной техники видов информационных проводников стало намного больше. Большинство из них слишком специализировано и представляет интерес лишь для узкопрофильных специалистов. Для домашнего мастера достаточно знать и уметь пользоваться лишь несколькими видами. Их мы и рассмотрим.

Коаксиальный кабель RG-6

Антенные кабели. На сегодняшний день чаще всего используются RG-6, RG-59, RG-58 или российские аналоги серии РК 75. RG-6 — коаксиальный кабель для передачи высокочастотных сигналов для электронной аппаратуры, телевидения или радио. Состоит из центральной медной жилы сечением в 1 мм², окружающей ее изоляции из вспененного полиэтилена, экрана из алюминиевой фольги, внешнего проводника из луженой медной оплетки и оболочки из ПВХ. Широко используется для передачи сигналов кабельного и спутникового телевидения. Имеет множество технических характеристик, касающихся частоты передающего сигнала, сопротивления, экранирования и т. д.

Кабель РК 75

Например, обозначение в названии кабеля РК 75 означает, что сопротивление проводника — 75 Ом. Данная информация предназначена для специалистов. Вкратце можно сказать, что этот кабель идеально подходит для передачи видеосигнала от антенны или видеокамеры до приемника (телевизора) и разводки видеосигнала на несколько источников.

Коаксиальный кабель с наконечником

Кабели марок RG имеют множество разновидностей и отличаются друг от друга по некоторым характеристикам, например сопротивлению проводника, устойчивости к температурным и ударным нагрузкам, времени затухания сигнала, разновидности экрана и т. д.

Кабель РК 75 в разрезе

Компьютерные кабели. Служат для построения компьютерных сетей. Кабель, при помощи которого компьютеры соединяются с Интернетом или друг с другом, — это как раз, известная всем компьютерщикам — витая пара. Состоит из одной или нескольких пар проводов, перевитых попарно, что делается в целях улучшения приема или передачи сигнала.

Витая пара

Каждый проводник заключен в изоляцию из ПВХ или пропилена. Внешняя оболочка также из ПВХ. Кабель может быть дополнительно оснащен влагонепроницаемой оболочкой из полипропилена.

Витая пара в разрезе

В конструкции витой пары присутствует разрывная нить. При ее помощи с кабеля легко снимается внешняя оболочка, открывая доступ к токопроводящим жилам. В зависимости от вида кабеля возможны различные варианты защиты:

• UTP, или незащищенная, без общего экрана для пар проводов;
• FTP, или фольгированная, с экраном из алюминиевой фольги;
• STP, или защищенная, с общим экраном из медной сетки, к тому же каждая витая пара окружена отдельным экраном;
• S/FTP, или фольгированная, экранированная с общим экраном из фольги, к тому же каждая пара дополнительно заключена в экран.

Наконечник RJ-45 для подсоединения к компьютеру

Кроме того, витые пары разделяются на категории по количеству пар, объединенных в один кабель. Самый распространенный вид, применяемый для компьютерных сетей, — это категория CAT5e. Он состоит из 4 пар проводов различного цвета. Скорость передачи данных — до 1 Гб/с при использовании всех пар. Можно увидеть такой кабель, использующийся в качестве телефонного провода категории CAT1 или САТ2, то есть состоящий из 1 или 2 пар проводов.

Витая пара с коннектором для подсоединения к компьютеру, защищенная оболочкой из ПВХ



Телефонные кабели и провода

Телефонные провода делятся на 2 основных вида. Первые предназначены для прокладки нескольких (до 400) абонентских линий. Второй вид применяется для разводки в отдельно взятых квартире или доме.

ТППэп: 1 — жила; 2 — полиэтиленовая изоляция; 3 — сердечник; 4 — скрепляющая обмотка; 5 — поясная изоляция; 6 — экран

ТППэп — основной вид кабеля для прокладки линий телефонной связи, рассчитанной на большое количество абонентов. Кабель состоит из двойки проводов, свитых в пары. ТПЖ из мягкой медной проволоки, сечением 0,4 или 0,5 мм², покрыта полиэтиленовой изоляцией. В некоторых видах кабеля пары объединены в группы по 5 или 10 пар. Внешняя оболочка также полиэтиленовая или виниловая. Буквы «э» и «п» в названии обозначают пленочный экран.

Встречаются разновидности кабеля, бронированного лентами, или заполненного, в котором пространство между оболочкой и жилами занимает гидрофобный уплотнитель. Словом, это кабель для проведения телефонной связи в многоквартирный дом, предназначен он для прокладки практически во всех условиях: под землей, в кабельных каналах или воздушным путем. Для проведения телефонной линии к отдельному абоненту и разводки внутри помещения используются телефонные провода следующих видов.

Телефонный провод ТРВ

ТРВ — одно- или двупарный телефонный распределительный провод. Это плоский провод с разделенным основанием, жила медная, однопроволочная, сечением 0,4 или 0,5 мм². Количество жил — 2 или 4. Изоляция из ПВХ. Предназначен для проведения телефонных линий внутри помещений. Эксплуатируется при температуре от –10 до +40 °C. Влажность не должна превышать 80 % при температуре +30 °C.

Провод ТРП

ТРП — по характеристикам совпадает с ТРВ. Единственное отличие — это изоляция, у ТРП она сделана из полиэтилена. По сравнению с ТРВ провод более устойчив к воздействию внешней среды и его можно прокладывать снаружи зданий.

Провод ШТЛП

ШТЛП — телефонный плоский шнур с медными многопроволочными жилами. Изоляция жил из полиэтилена. Изолированные ТПЖ покрыты оболочкой из ПВХ. Количество жил — 2 или 4, сечение — от 0,08 до 0,12 мм². Используется для проведения линий внутри помещений и в телефонных аппаратах. Провод повышенной гибкости.

Провод ПРППМ

ПРППМ — плоский провод с разделяющим основанием и медными однопроволочными жилами с изоляцией и оболочкой из полиэтилена. Существует модификация ПРПВМ, оболочка которого изготовлена из ПВХ. Количество жил — 2, сечение жилы — 0,9 или 1,2 мм². Применяется при прокладке телефонной линии вне помещения, на воздушных опорах, в земле и по стенам зданий. Стоек к температурному воздействию, условия эксплуатации — от –60 до +60 °C.



Специальные виды кабелей и проводов

Для монтажа электрических систем в местах, условия которых сильно отличаются от обычных, используются специальные кабели, обладающие повышенной устойчивостью к воздействию внешней среды. К таким местам относятся бани, печи и погреба. В общем, везде, где слишком жарко, влажно или холодно и к тому же есть вероятность механического повреждения. Понятно, что ПВС или ВВГ в таких местах устанавливать нельзя, не говоря уже о ПУНП или ШВВП.

Провод РКГМ

РКГМ — силовой монтажный одножильный провод повышенной термостойкости, гибкий. Жила медная, многопроволочная, сечение — от 0,75 до 120 мм². Изоляция из кремнийорганической резины, оболочка стекловолоконная, пропитанная термостойкой эмалью или лаком. Данный провод рассчитан на номинальное напряжение до 660 В и частоту до 400 Гц. Устойчив к вибрации, повышенной влажности (до 100 % при температуре +35 °C), термостоек (диапазон эксплуатационных температур — от –60 до +180 °C). Кроме того, провод защищен от вредного воздействия лаков, растворителей и грибковой плесени. Идеальный проводник для помещений с повышенной температурой (котельные и печи), подходит для электромонтажа в банях, саунах, подключений духовых шкафов.

Провод ПНСВ

ПНСВ — нагревательный одножильный провод. ТПЖ однопроволочная стальная, вороненая или оцинкованная сталь. Сечение жилы — 1,2; 1,4; 2 и 3 мм². Изоляция из ПВХ или полиэтилена. Номинальное напряжение — до 380 В, частота — 50 Гц. Провод термоустойчив: диапазон рабочих температур — от –50 до +80 °C, стоек к щелочам и влагоустойчив (переносит погружение в воду). Применяется в качестве нагревательного элемента: в бытовых условиях при помощи ПНСВ монтируются теплые полы.

Провод ВПП

ВПП — одножильный медный провод. Жила многопроволочная, заключена в изоляцию из полиэтилена, оболочка также из полиэтилена или ПВХ. Сечение жилы — от 1,2 до 25 мм². Номинальное напряжение — 380 или 660 В, частота — 50 Гц. Провод устойчив к перемене давления. Диапазон рабочих температур — от –40 до +80 °C. Применяется для двигателей артезианских скважин, погруженных в воду в условиях высокого давления.

Светодиодный кабель

Светодиодный кабель — очень интересный вариант силового. Под прозрачной внешней оболочкой вдоль силовых ТПЖ размещены дополнительные провода с последовательно подсоединенными светодиодами разного цвета. Они расположены на расстоянии 2 см друг от друга, горят постоянным достаточно сильным светом. Такой кабель выполняет не только декоративные функции, хотя с его помощью можно создавать целые световые картины. Помимо эстетических целей он очень удобен для присоединения к переносным электромеханизмам. Чаще всего светодиодный кабель используют для подключения сценической аппаратуры. Полезен он тем, что при разрыве не надо искать место повреждения: диоды на этом участке перестанут светиться. Такие кабели изготовляет фирма «Дюралайт». Помимо силовых проводов существуют компьютерные светящиеся кабели. С помощью таких проводов можно создавать очень интересные дизайнерские решения, превращая кабель в элемент освещения.

Электролюминесцентный кабель

Кроме светодиодных кабелей существуют электролюминесцентные. Они светятся равномерно по всей длине. С помощью таких кабелей можно создавать светящиеся надписи и даже целые картины. Это отличная альтернатива гибким неоновым трубкам, из которых обычно изготавливаются подобные дизайнерские украшения. К тому же электролюминесцентный кабель дешевле неоновых трубок и не ограничен по длине.









Что бы еще почитать?

Электрические провода.Виды и устройство.Маркировка и особенности

Электрические провода должны выполнять передачу электрической энергии от источника к потребителю. Свои задачи эти изделия должны выполнять длительное время, быть надежными, не допускать неисправностей. К таким изделиям относятся кабели и провода. Они применяются практически в любой отрасли промышленности и жизни человека. Электрические провода необходимы для образования замкнутой цепи электрического тока, не допуская его потери в этой цепи. Люди, которые не разбираются в вопросах электротехники, не отличают различные виды электрических проводов, приписывают все виды к одной категории.

Но это совершенно не так. Силовые провода используются в различных условиях работы, на разных магистралях, имеют много отличий в применении, по-разному устроена их структура, имеют конструктивные особенности. Линии электрических сетей могут состоять на своем протяжении, как из воздушных проводов, так и подземного кабеля.

Разветвление кабеля на воздушной линии осуществляется для специальных целей, необходимых по местным условиям.

Электрические провода

Провод имеет простейшую конструкцию, которую можно разделить на две части:

1. Жила из металла, предназначена для проведения электрического тока.
2. Изоляционный слой, предохраняющий жилу от контакта с посторонними проводниками, во избежание несанкционированной утечки тока.

В качестве изоляции может выступать и воздух, находящийся вокруг металлической жилы вместо оболочки из диэлектрических материалов. В этом случае провод изготавливается оголенным, а места крепления провода по его пути на несущих конструкциях (столбах) выполняют в виде изоляторов (стеклянные, керамические).

Жилы, проводящие электрический ток, изготавливают из медных сплавов и меди, а также алюминия. Наиболее инновационным материалом токопроводящей жилы в настоящее время является композитная алюмомедь. Она создана для лучшего использования свойств меди и алюминия.

Для выполнения специальных задач применяют жилы из сплавов стали, а также нихрома, серебра. В некоторых случаях для специального оборудования в жилах используют золото.

Жила кабеля, а часто и оплетка изготавливаются из ценных металлов, потому отходы кабеля подлежат вторичной переработке. В пунктах приема можно получить хорошую цену за кабель любого вида. Актуальные цены, по которым можно сдать кабель: https://citylom.ru/priem-kabelya

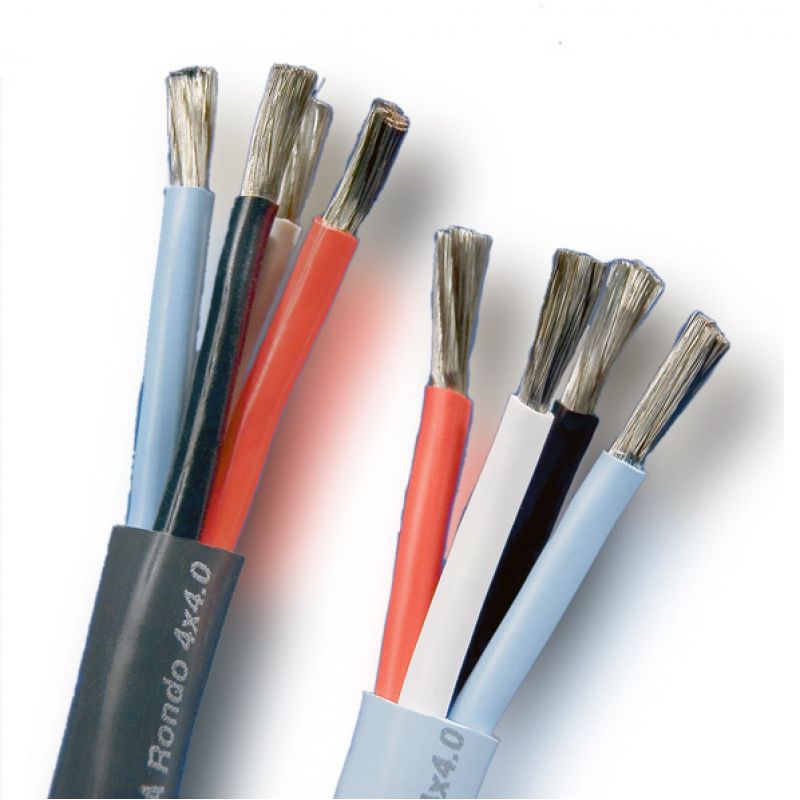

Особенности структуры токопроводящей жилы

Жила может быть в виде:

• Цельный провод (одножилка), имеющий определенную длину.
• Свитый из тончайших проволок (многожилка), действующих параллельно.

Провода с одной проволокой изготавливать намного проще. Они имеют жесткую форму, применяются для подачи электрического тока при жестком креплении к опорам, имеют малое сопротивление при передаче токов низкой частоты, постоянного тока.

Жилы, состоящие из множества проволок, имеют очень гибкую форму, хорошо проводят ток высокой частоты.

Виды проводов

Часто проводом называют изделие, в котором одна жила из проволоки. Но электрические провода могут иметь несколько жил, скрученных или сдвоенных, с тремя жилами и более.

Электрический кабель

Кабель имеет конструкцию сложнее, он создан для надежного функционирования при агрессивном действии негативных факторов внешней среды.

Число жил, проводящих ток, выбирают по условиям эксплуатации. Они между собой изолированы.

Кабель может иметь вспомогательные элементы:

• Защитная оплетка из стали, брони из проволоки, либо пластика.
• Наполнитель.
• Сердечник.
• Наружный экран.

Каждый элемент выполняет свои функции назначения для определенных условий.

Электрики должны знать основные группы, к которым относятся кабели и электропровода:

• Силовые, действующие в установках для любых напряжений.
• Контрольные, передают данные параметров разных систем.
• Управления, применяют для подачи сигналов и команд автоматикой, либо вручную.
• Связи, для обмена сигналами на разной частоте.

В обособленную группу включены кабели спецназначения:

• Излучающие, применяются для подачи радиосигналов высокой частоты.
• Нагревающие, преобразуют электроэнергию в тепло.



Токопроводящие жилы

Жилы кабелей изготавливаются по таким же правилам, как и жилы проводов, из различных материалов, с одним проводником, либо многопроволочными, защищены слоем изоляции. По гибкости структуры кабели делятся на 7 групп. Группа №1 включает в себя кабели, которые трудно сгибаются, имеют моножилу. Самая гибкая группа – это №7. Кабели этой группы являются самыми дорогостоящими.

Электрические провода с многопроволочными гибкими жилами перед установкой оборудуют специальными наконечниками в виде трубок (оконцевателей). В случае с проводом моножильным трубки не устанавливаются, так как в этом нет смысла.

Оболочка

Она выполняет функцию защиты жилы и ее изоляцию от повреждений окружающей среды, создает герметичность от влаги и других факторов, содержит несколько слоев из экранирующих и армирующих элементов.

Оболочка может состоять из:

• Пластика.
• Ткани.
• Металла.
• Усиленной резины.

Материалы на основе пластика служат для:

• Изоляции жил и проводов с повышенными диэлектрическими характеристиками.
• Образования шланга с высокой герметичностью, который защищает от повреждений и замыканий, с размещенной в нем структурой элементов.

Пропитанная специальным составом кабельная бумага применяется в кабелях высокого напряжения до 35 киловольт. Сшитый полиэтилен используется для образования изоляционных свойств кабеля, функционирующего в электроустройствах до 500 киловольт с повышенной надежностью и длительным сроком службы.

Для цепей высокого напряжения до 500 киловольт ранее производились кабели, наполненные маслом. Они состояли из экранированных жил, установленных внутри герметичной полости, наполненной маслом. После того, как стал применяться сшитый полиэтилен, конструкция масляных кабелей стала неактуальной.

Условия безопасности

Кабельную продукцию подвергают специальной оценке, включающей в себя:

• Поведение кабеля при замыкании в канале.
• Может ли кабель держать долгие перегрузки.
• Поведение кабеля при открытом огне, возможность распространения огня при пожаре.
• Наличие токсичных веществ при горении.

Возникновение замыканий

Во время замыканий жил образуется высокая температура, которая передается другим кабелям, расположенным рядом, нагревает их, может провоцировать горение. В результате этого образуются газы, которые создают повышенное давление, происходит нарушение герметичности канала кабеля. Далее, в канал проникает воздух, обогащенный кислородом, развивается пожар.

Длительные перегрузки

Электрический ток большой величины нагревает металлические жилы и диэлектрический слой изоляции вместе с оболочкой. Начинаются химические реакции, разрушающие изоляционный слой, образуются газы, которые смешиваются с воздухом, образуется пламя огня.

Распространение огня

Оболочка из пластика и некоторых сортов полиэтилена может провоцировать горение. Это дает возможность возникновению пожара. Большая опасность возникает в том случае, когда кабели расположены вертикально.

По распространяемости горения электрические провода делятся на:

• Обычную.
• Не способствующая продолжению горения в одинарной прокладке: горизонтально и вертикально.
• Не распространяющая пламя, из нескольких прокладок: горизонтально и вертикально.
• Огнестойкие.

Главным свойством этих процессов можно считать удельную теплоту горения проводов или кабелей, которая определяется путем эксперимента.

Выделение вредных веществ

Ведется учет реагирования кабеля на внешний пожар. Изоляция может выделять вредные вещества просто при нагревании, без горения. Такие кабели нельзя применять в общественных местах.

Требования к кабелям

Для увеличения надежности и безопасной работы кабели оценивают по:

• Стойкости к пожару.
• Стойкости к нагреву изоляции.
• Методу разделки концов.
• Защите от влаги.

Электрический шнур

Конструкция шнура – это изделие, среднее между кабелем и изолированным проводом. Шнур выполнен по специальной технологии для создания гибкости и длительной работы.

Шнур служит для создания соединения питающей сети с передвижным электроустройством. К бытовым устройствам, оснащенным шнурами, относятся: чайники, утюги, лампы и т.д.

Маркировка

Для различия электрические провода маркируются при следующих обстоятельствах:

• На заводе при изготовлении.
• При установке.

В маркировку входит:

• Цветовая разметка изоляции.
• Надписи на оболочке.
• Этикетки и бирки.

Маркировка дает возможность:

• Выяснить назначение и конструкцию кабеля.
• Сделать анализ свойств.
• Сделать оценку применения.

Маркировка при эксплуатации добавляет сведения к имеющейся информации и производится надписями и бирками, на которых указывают схемы и пути прокладки кабеля, жил между элементами. Маркировка может дополняться электронными маркерами. Это дает возможность определить кабель в многочисленном скоплении кабелей.

Европейская маркировка



Идентификация проводов по цвету

Изоляция провода окрашивается по всей длине одним цветом, либо наносятся цветные метки. Стандарт определяет порядок применения разметки по определенным цветам.

Для зеленого и желтого цветов допускается только их комбинация на маркировке одной оболочки. Отдельно маркировать этими цветами запрещается. Такая маркировка по цветам служит для обозначения защищенных проводников.

Для выделения средних проводников применяют светло-синий цвет. Электрические провода фаз маркируют черным, серым и коричневым цветом.

Идентификация изоляции проводов с помощью букв и цифр

Такие методы маркировки определяют составные части конструкций проводов и кабелей. Но в них нет полного перечня информации о проводах. Такие сведения нужно искать в специальной литературе.

Похожие темы:

Разновидности силовых кабелей и особенности их выбора.

Главная › Статьи › Разновидности силовых кабелей и особенности их выбора.

Кабели силовые нужны для того, чтобы передавать электричество от места его производства напрямую в дома потребителей, предприятия, магазины, общественные заведения. Разновидности силовых кабелей представлены для того, чтобы понять в какой роли проводника используются и какие входят в список самых нужных из известных типов кабелей.

Из чего состоит силовой кабель?

Силовой провод, как и другие кабеля, включает в себя основные составляющие:

• Жилу, проводящую электричество;
• Изоляцию от помех для каждого из проводников;
• Наружную оболочку.

Для того, чтобы улучшить параметры качества передачи тока и защитить кабель от возможных физических повреждений и сбоев в работе, он может включать в себя дополнительные компоненты:

• Броневое покрытие;
• Подкладку для брони;
• Экранирующие средство;
• Заполняющий полости состав;
• Поясная изоляция, наложенная равномерным слоем.

Разновидности силовых кабелей

Кабельные силовые жилы производиться из меди и алюминия. Оба этих металла отличаются повышенной гибкостью и хорошими показателями проводимости электричества. Кабели подразделяются на разные виды в зависимости от своей толщины, конкретного предназначения и материала для изоляции. Он может быть изготовлен из:

• Полиэтилена;
• Резины;
• Пропитанной специальным раствором металлической бумаги;
• Поливинилхлорида.

Провода, оснащенные так называемой металлической бумагой, в составе которой алюминий и свинец, используется для работы с частотой не более 50 герц и уровнем напряжения не выше 750 киловольт. Защита из полиэтилена устойчива к перепадам температур и обеспечивает качественную сохранность содержимого кабеля от физического повреждения. При этом провода с такой оболочкой известны продолжительным сроком эксплуатации и выносливостью.

Значение цветовой маркировки на жилах

Для того, чтобы работать с ПВВГ или другими видами силовых кабелей, недостаточно знать об их составе и ключевых особенностях. Каждый элемент обладает своим закрепленным оттенком изоляционной системы, чтобы безопасно и правильно взаимодействовать с проводами данного типа, нужно хорошенько разобраться в этом вопросе.

АВБбВШ и другие кабеля имеют схожую маркировку, включающую в себя:

• Черным или коричневым цветом обозначается жила фазы;
• Голубой цвет укажет на так называемый нулевой проводник;
• Желтовато-зеленым оттенком обозначается заземляющая часть;
• Зелено-желтый цвет с пометками голубого цвета выделяет дополнительную жилу, осуществляющую заземление.

Основные марки кабеля

Аббревиатура ВВГНГ указывает на марку конкретного кабеля и ее характерные особенности. Для того, чтобы знать, какой кабель подобрать нужно хорошо разбираться в этих характеристиках. В противном случае, недостаточно опытный покупатель может выбрать что-то не подходящее проекту.

Итак, к наиболее популярным и востребованным маркам кабеля можно отнести:

• ППВ – данный провод состоит из трехжильной медной сердцевины с надежным покрытием из ПВХ. Его применяют для прокладки линий освещения при условии, что монтаж будет осуществляться в открытой и неподвижной форме.
• АППВ – по параметрам очень похож на предыдущий провод. Однако здесь ключевым элементом является алюминий, который проходит по всей длине кабеля.
• ВВГ – сердцевина провода выполнена из меди и имеет, в разных вариантах, от одной до четырех жил. Оболочка изготовлена из поливинилхлорида. При помощи этого провода в жилых и не жилых домах, на предприятиях прокладываются линии освещения, без учета уровня влажности и других внешних факторов.
• ПВС – основой для данного кабеля стала медь, обеспечившая его гибкость. В зависимости от толщины кабеля может быть минимум два, и максимум пять скручиваний фрагментов стержня. Такой провод можно увидеть на бытовой технике, удлинителях, а также системах питания и освещения.
• ВБбШв – такие провода могут иметь до пяти скручиваний жил. Это обусловлено спецификой их применения, ведь они используются при прокладке силовых линий электропередач и благодаря своей прочности застрахованы от физических повреждений.
• НУМ – Оболочка кабеля защищена несгораемым покрытием, а до четырех сечений в стержне окутаны наполнением из мела. Такие провода можно использовать для любого типа процедуры монтажа электросетей. Благодаря устойчивости к внешним раздражителям провода можно прокладывать на открытой местности не боясь воздействия дождя или ветра.
• КГ – провод работает на основе многопроволочных медных жил. Оболочка оснащена прорезиненной изоляционной системой. Такой провод применяют, когда нужно проводить электричество в труднодоступном участке и важно использовать прочный и гибкий провод. Благодаря своим характеристикам он устойчив к повышенной влажности.

Это базовые типы кабелей, если вам сложно выбрать из огромного множества один единственный проконсультируйтесь в месте продажи у продавца.

Разновидности кабелей и проводов: выбор, монтаж

В наше время нет ни одного дома или квартиры, в которых бы не было электричества. При помощи электроэнергии работают многие бытовые приборы, компьютеры. Электричество дает нам свет в темное время суток. Но для того, чтобы оно появилось, необходимо проложить кабеля и провода.

О видах

В нашей статье мы рассмотрим только те кабели, которые можно использовать для прокладки сетей внутри и снаружи жилых зданий. Итак, электрические элементы бывают:

1. Из меди.
2. Из алюминия.

Лучше всего себя зарекомендовали шнуры с жилами из меди. Этот металл имеет намного меньший уровень сопротивления. К примеру, если взять алюминиевые и медный элементы с одинаковым сечением и пропустить через них ток, то последний сможет дать больше мощности. Шнуры из меди имеют долгий срок службы. Но зато алюминиевые элементы стоят намного дешевле. Именно поэтому раньше их устанавливали чаще всего. Сравнить цены и выбрать кабель можно вот здесь.

Но это далеко не единственный параметр, по которому кабели делятся на виды. Большое значение имеет и число жил в них. По этому параметру проводники делятся на:

• Одножильные. Жесткие, плохо гнутся, идеально подходят для выполнения скрытой проводки. Такие кабели не требуют частой замены. Они очень надежные и долговечные.
• Многожильные. Отличаются мягкостью. Они рассчитаны на то, что их будут постоянно сгибать. Подобные элементы подходят для бытовой электрической техники и создания переносок.

А еще их используют для прокладки проводки открытым методом. Очень важно, чтобы у провода была двойная изоляция. Другими словами все его жилки должны быть заизолированы по отдельности. После этого все они собираются в один пучок и снова покрываются слоем изоляции.

Запомните, что нельзя соединять кабели из разных металлов, просто скрутив их. В таких случаях необходимо использовать специальные клеммники. В противном случае провода будут окисляться и греться, а контакт может и вовсе пропасть. В идеале лучше укладывать электропроводку из шнуров, изготовленных из одного и того же металла.

Монтаж скрытой проводки

Чтобы понять, какими характеристиками обладает кабель, необходимо внимательно изучить его маркировку. Буквы в аббревиатуре означают то, какой материал использовался при производстве. А вот цифры – это число жил, а также диаметр их сечения. Так буквы АВВГ и ВВГ означают, что шнур не бронирован, то есть он «голый». Буква А означает, что он имеет алюминиевые жилы. Если ее нет, то жили медные.

Для выполнения электропроводки скрытым методом в помещениях любого типа с нормальным уровнем влажности, как правило, применяют виды шнуров:

• АВВГ. Плоский или круглый, с алюминиевыми жилами. Их количество может доходить до четырех. Такой кабель отличается хорошей пожаростойкостью.
• ВВГ. Также бывает плоским или круглым. Его жилы всегда медные, а их число может доходить до четырех. Такой шнур делится на два вида: ВВГнг – негорючий, и ВВГнг-LS – негорючий с заниженным выделением дыма.
• ПВС. Это электрический кабель, у которого многожильные проводники изготовлены из меди.
• ШВВП. Плоский и многожильный, изготовлен из меди. Как правило, у такого шнура малое сечение. Всего 0,75 мм, максимум 2 мм. Его используют для подключения бытовых приборов.
• NYM. Это импортный аналог ВВГнг. Он бывает только круглым.

О монтаже проводки снаружи

Последнее время стало модно монтировать электропроводку открытым способом. Часто так делают с целью подчеркнуть дизайн интерьера, выполненного в стиле ретро. В данном случае большое значение имеет то, из чего построено само здание. Если дом деревянный, то лучше использовать шнур типа ВВГнг, ВВГнг-LS или NYM. Если цвет проводящего элемента не подходит под интерьер, то его можно закрыть специальным кабель-каналом.

О монтаже снаружи помещений

Если нужно провести кабель к строению под землей, то лучше всего это выполнять, используя бронированные элементы типов АВББШВ или ВББШВ. Они защищены стальной бронированной лентой, которая накладывается сверху изоляционного слоя. Эта лента имеет защитное резиновое покрытие для большей надежности. Такой метод защиты электропроводов позволяет гарантировать им долгий срок службы и надежность.

Чтобы монтировать внешнюю электропроводку, лучше использовать электрические элементы типа АВВГ или ВВГ. Их изоляция более качественная. Она может выдержать влияние различных температур, солнечных лучей.

О монтаже в помещениях с повышенной влажностью

Если необходимо провести электричество во влажные помещения, то вам понадобятся особые элементы. Это же касается и помещений с высокой температурой воздуха. В обеих ситуациях лучше использовать кабели типа ПВКВ или РКГМ с защитной изоляцией из органического кремния. Запомните, что перед рабочим процессом в сырых помещениях проводку и электрические приборы обязательно заземляют.

О выборе проводов

Покупая кабель для электропроводки, обязательно посоветуйтесь с опытным электриком. Ведь нужно, чтобы сечение провода выдерживало необходимую мощность. Если проводка будет укладываться открытым методом, то нужно обращать внимание и на цвет провода. Если же будут использоваться кабель-каналы, то вы должны запомнить вид и цвет изоляции согласно их марке.

• ШВВП имеет белый цвет.
• ВВГ имеет черный цвет.
• ПВС бывает как белого, так и оранжевого цвета.
• Кабель NYM всегда окрашивается в серый цвет.

Помимо этого, особое внимание нужно обращать и на другие надписи, которые имеются на проводах. Это:

• ГОСТы.
• ТУ.
• Завод-изготовитель.
• Марка.

На кабельной бухте должна иметься бирка, на которой все эти параметры указываются. Также по всей длине провода указывается его марка и сечение. Если всего, что мы перечислили, нет, то такой элемент нельзя покупать.

Отметим, что существуют шнуры, которые запрещено использовать из-за того, что они легко загораются. К таким относятся:

• ПУНП.
• ПУНГП.
• ПУВП.
• ПБПП.

Стоят такие провода на порядок дешевле, чем ВВГ, к примеру. Кроме того, отличить их только по внешнему виду способен только человек знающий. Именно поэтому нужно внимательно проверять наличие необходимой маркировки. Очень часто недобросовестные изготовители снижают стоимость готовых изделий, уменьшая сечение проводников и изоляционных слоев. А еще они могут обмеднять алюминивый кабель, выдавая его за настоящий медный.

Если все сделать правильно, рассчитать и не экономить на материалах, то готовая электропроводка прослужит вам не одно десятилетие. Более того, ваше жилье будет надежным и пожаробезопасным. Эти качества являются залогом комфорта.

О различиях между электрическими элементами

• Проводом именуют неизолированные жилы, которые окутаны неметаллической оболочкой. Они бывают как голыми, так и изолированными.
• Голые провода, как правило, совсем не имеют изоляционных покрытий. Их обычно используют при прокладке воздушных электрических линий.
• Изолированные – это шнуры покрытые резиной или пластмассой. Поверх они дополнительно защищаются оболочкой из таких же материалов. Иногда для этой цели используется хлопковая пряжа.
• Изолированные шнуры с защитой. У них есть дополнительная оболочка помимо обычной изоляции. Она улучшает технические характеристики данных элементов.
• Незащищенными называют провода, у которых нет дополнительной оболочки.
• Также бывают шнуры, состоящие из нескольких заизолированных жил. Они всегда скручиваются и укладываются параллельно, и могут иметь неметаллическую обмотку.
• Обычные же кабели имеют одну или несколько заизолированных жил, спрятанных в резиновую, металлическую или пластмассовую оболочку. Она защищает их от негативного влияния солнечного света, влаги и разных химических веществ.
• Что касается установочных проводов, то их используют в процессе установки силовых и осветительных сетей на открытом воздухе и внутри помещений. Жилы в них бывают как медными, так и алюминиевыми.

О видах изоляций

Теперь давайте поговорим об изолировании. Под этим понятием подразумевается использование материала, препятствующего распространению электрического тока за границы кабеля. Существует шесть видов изоляции с учетом номинального напряжения электросети, а также особенностей кабельных конструкций. Также имеет значение и то, из какого материала она сделана.

1) Из резины. Делают данную изоляцию из каучуков синтетического или природного происхождения. Главные ее достоинства — это эластичность, что очень облегчает процесс монтажа. Однако у такого материала имеется и недостаток. Резина быстро изнашивается, стареет и теряет свои качественные характеристики.

2) Из полиэтилена. Делают ее из полиэтиленов низкой и высокой плотности с добавлением стабилизаторов и иных химических веществ. Полиэтилен полностью инертен. Он не распадается под влиянием растворителей, но высокая температура воздуха действует на этот материал отрицательно. Но у такой изоляции имеется и преимущество – она бывает разных цветов.

3) Из поливинилхлорида. Делают такой изоляционный материал из поливинилхлоридной смолы, в которую добавляют разнообразные химические компоненты. Данный полимер, как правило, бывает только белым, но при необходимости в него добавляют различные красители. Он почти не горит. Благодаря пластификаторам материал получается гибким. Это значительно упрощает процесс монтажа электропроводки. Также материал не боится повышенных температур.

4) Из бумаги. Этим материалом изолируют провода, напряжение в которых не превышает 35 кВ. Предварительно бумагу пропитывают специальной смесью из воска, канифоли и масла. Если кабель высоковольтный, то его изолируют при помощи многослойной целлюлозы. Недостатком такого материала является то, что он очень хрупок и горюч.

5) Изоляция из фторопласта отличается высокими химическими, электрическими и механическими параметры. Ее используют как при очень низких, так и при очень высоких температурах. Также фторопласт не боится влияния химических веществ. Отметим, изготавливать такую изоляцию довольно сложно.

6) Изоляция нестандартных видов. К таким относятся лаковые, полистироловые, шелковые и прочие материалы. Их используют реже всего.

О мерах предосторожности при изолировании

Если вы решили заизолировать электрические провода, то отключите их от сети при помощи рубильника или специального выключателя. После этого обязательно проверьте, что напряжения действительно нет.

Также вы должны учитывать качество материалов, которые будете использовать. Они должны быть пожаростойкими. Иначе возможны серьезные последствия. Добавим, что изолировать провода, которые уложены под землей, невозможно.

Подготовка инструментов

Приступая к процессу изолирования, обязательно подготовьте следующие материалы:

• ПВХ-изолента. Она пригодна для помещений с повышенной влажностью. Этот материал не будет отклеиваться и раскисать. Однако использование ее в сухих помещениях значительно продлит срок службы этого материала.
• Изолента ХБ. Этот материал даже лучше, чем предыдущий. Его используют даже для того, чтобы подключать провода в автомобиле. Это уже само по себе является свидетельством высокого качества.
• ТУТ или термоусадочная трубка. Такой материал отлично подойдет для использования в воде, в земле, в авто. Монтировать ее довольно просто, а срок годности у нее довольно долгий.
• Колпачки СИЗ. Их используют не часто. Только при необходимости провести изоляцию места скрутки.

Об основных методах изолирования

• Если вы хотите заизолировать провод изолентой, то вначале должны скрутить провода между собой. Если жил у них много, то их лучше всего спаять. Затем нужно взять изоленту и немного ее размотать. После этого не спеша обматывайте ею кабель. Следите, чтобы не оставалось оголенных мест. В противном случае может случиться замыкание. В результате у вас должно получиться сразу два слоя.
• А вот изолировать кабель термоусадкой довольно просто. Однако запомните, что трубка одевается до соединения жил шнура между собой. Изолирование медных кабелей не займет у вас много времени. После того, как жилки соединены, а трубка надета, можно надевать колпачок, и проводить процесс нагрева. Если у вас имеется промышленный фен, то можете использовать его. Однако подойдет и обычная зажигалка. Термоукладка должна плотно обернуть шнур.

Видео. Электромонтажные работы. Выбор кабеля

Виды кабеля — КВИН

#квин_кабель #kvin_cable

Кабельная промышленность выпускает большое разнообразие Кабельно-проводниковой продукции (далее КПП). Все виды имеют специальное назначение, позволяющее решать те или иные производственные задачи.

Самое общее деление КПП можно сделать по принципиальному назначению того или иного кабеля:

• Кабель для передачи энергии.
• Кабель для передачи сигнала.
• Комбинированные кабели (передают и сигнал и энергию).

В зависимости от сферы применения КПП можно разделить:

 Кабели и провода силовые – предназначены для передачи энергии в осветительных и силовых электроустановках.

 Контрольные кабели – применяют для обеспечения питания электротехнического оборудования и, дополнительно, для создания цепи контроля.

 Кабели и провода связи – предназначены для передачи сигнала. В свою очередь делятся:

• Кабели дальней связи – передача высокочастотного сигнала.
• Кабели местной (зоновой) связи – передача низкочастотного сигнала.

 Радиочастотные кабели — применяют для связи меду отдельными радиотехническими устройствами.

 Волоконно-оптический кабель – Кабель на основе волоконных световодов, предназначенных для передачи оптических сигналов в линиях связи.

Специальные виды КПП – кабели, предназначенные для решения узкоспециализированных задач в различных отраслях промышленности.

• Кабели для погружных электронасосов (Нефтяная отрасль).
• Кабели шахтные (Горнорудная промышленность)
• Кабели для сигнализации и блокировки (РЖД)
• Провода и кабели авиационные.
• Кабели и провода судовые.
• Кабели и провода для подвижного состава (РЖД).
• Провода неизолированные для воздушных ЛЭП (Энергетика).
• Греющий кабель. (Строительство)

Все это далеко не полный перечень разновидностей КПП!

Присоединяйтесь к нам в социальных сетях, чтобы не упускать полезные знания от Кабельного центра. Если у вас есть, что добавить по теме, не стесняйтесь.

Какие бывают типы кабелей? типы кабелей wiki и все типы кабелей_VGCABLE

vgcable
Тип кабеля назван в соответствии с материалом и характеристиками. Давайте поговорим о VGCABLE. Какие бывают типы кабелей? типы кабелей вики и все типы кабелей.

1. Какие бывают типы кабелей?

Коаксиальный кабель: используется для радиочастотных сигналов, например, в системах распределения кабельного телевидения.
Кабель связи: это кабель, проложенный на морском дне между наземными станциями для передачи сигналов связи через океан и море.
Прямой подземный кабель: это вид электрического кабеля связи или передачи, который специально разработан для прокладки под землей без какого-либо дополнительного покрытия, оболочки или трубопроводов для его защиты.
Гибкие кабели: электрические кабели, специально разработанные для работы с малыми радиусами изгиба и физическими нагрузками, связанными с движущимися приложениями, такими как внутренние кабельные держатели.
Кабель Heliax: входит в обширный ассортимент коаксиальных кабелей Allied Wire and Cable.Этот набор коаксиальных кабелей разработан для передачи сигналов в AM / FM-радио, UHF / VHS TV и других системах связи.
Кабель в неметаллической оболочке (или неметаллический строительный провод, НМ, НМ-Б)
Кабель в металлической оболочке (или армированный кабель переменного тока или BX)
Многожильный кабель (состоит из более чем одного провода и покрыт оболочкой кабеля)
Спаренный кабель — состоит из двух отдельно изолированных проводов, которые обычно используются в цепях постоянного или низкочастотного переменного тока
Портативный шнур — гибкий кабель для питания переменного тока в портативных устройствах
Ленточный кабель — полезен, когда требуется много проводов.Этот тип кабеля легко сгибается, и он разработан для работы с низкими напряжениями.
Экранированный кабель — используется для чувствительных электронных схем или для обеспечения защиты в высоковольтных приложениях.
Одинарный кабель (время от времени это название используется для провода)
Погружной кабель
Твинаксиальный кабель
Двухжильный кабель — этот тип кабеля представляет собой плоскую двухпроводную линию. Ее обычно называют линией 300 Ом, потому что линия имеет импеданс 300 Ом. Он часто используется как линия передачи между антенной и приемником (например,г., телевидение и радио). Эти кабели скручены для уменьшения кожных эффектов.
Витая пара — состоит из двух переплетенных между собой изолированных проводов. Он похож на спаренный кабель, за исключением того, что спаренные провода скручены.

2. Типы кабелей, используемых в сети

В следующих разделах обсуждаются типы кабелей, используемых в сетях, и другие связанные темы.
Кабель неэкранированной витой пары (UTP)
Кабель экранированной витой пары (STP)
Коаксиальный кабель
Волоконно-оптический кабель
Руководства по установке кабелей
Беспроводные сети
Кабель неэкранированной витой пары (UTP)
Кабели на основе витой пары бывают двух видов: экранированные и неэкранированные.Неэкранированная витая пара (UTP) является наиболее популярной и, как правило, лучшим вариантом для школьных сетей (см. Рис. 1).

3. Все типы кабелей

Типы проводов — в основном существует 5 типов проводов:.
Триплексные провода: Триплексные провода обычно используются в однофазных отводных проводах, между опорой питания и погодными головками. Они состоят из двух изолированных алюминиевых проводов, обернутых третьим оголенным проводом, который используется в качестве общей нейтрали. Нейтраль обычно меньшего калибра и заземлена как на электросчетчике, так и на трансформаторе.
Основные питающие провода: основные питающие провода — это провода, которые соединяют служебную погодозависимую головку с домом. Они сделаны из многожильного или одножильного провода THHN, а установленный кабель на 25% превышает требуемую нагрузку.
Провода подачи панели: Кабели подачи панели, как правило, представляют собой провод THHN с черной изоляцией. Они используются для питания главной распределительной коробки и панелей автоматических выключателей. Как и провода основного источника питания, кабели должны быть рассчитаны на 25% больше фактической нагрузки.
Провода в неметаллической оболочке: Провод в неметаллической оболочке, или Romex, используется в большинстве домов и имеет 2-3 проводника, каждый с пластиковой изоляцией, и неизолированный провод заземления.Отдельные провода покрыты еще одним слоем неметаллической оболочки. Поскольку он относительно дешевле и доступен в номиналах на 15, 20 и 20 ампер, этот тип предпочтительнее для внутренней проводки.
Однонитевые провода: одножильные провода также используют провод THHN, хотя есть и другие варианты. Каждый провод является отдельным, и несколько проводов можно легко протянуть вместе через трубу. Однопроволочная проволока — самый популярный выбор для компоновок, в которых для прокладки проводов используются трубы.
Типы электрических кабелей. На сегодняшний день доступно более 20 различных типов кабелей, предназначенных для различных применений, от передачи до тяжелой промышленности.Вот некоторые из наиболее часто используемых:
Кабель с неметаллической оболочкой: эти кабели также известны как неметаллические строительные провода или кабели NM. Они имеют гибкую пластиковую оболочку с двумя-четырьмя проводами (кабели TECK имеют термопластичную изоляцию) и неизолированный провод для заземления. Особые разновидности этого кабеля используются для подземного или наружного использования, но кабели с неметаллической оболочкой NM-B и NM-C являются наиболее распространенной формой прокладки кабелей внутри жилых помещений.
Подземный фидерный кабель: эти кабели очень похожи на кабели NM, но вместо того, чтобы каждый провод индивидуально обматывать термопластом, провода сгруппированы вместе и заделаны в гибкий материал.Ультрафиолетовые кабели, доступные в различных размерах, часто используются для наружного освещения и в земле. Их высокая водонепроницаемость делает их идеальными для влажных помещений, таких как сады, а также для открытых светильников, насосов и т. Д.
Кабель с металлической оболочкой: также известный как бронированный кабель или кабель BX, кабели с металлической оболочкой часто используются для подачи электроэнергии в сеть или для крупных бытовых приборов. Они имеют три одножильных медных провода (один провод для тока, один заземляющий провод и один нейтральный провод), изолированные с помощью сшитого полиэтилена, подложки из ПВХ и черной оболочки из ПВХ.Кабели BX с оболочкой из стальной проволоки часто используются для наружных работ и установок с высокими нагрузками.
Многожильный кабель: это тип кабеля, который обычно используется в домах, поскольку он прост в использовании и хорошо изолирован. Многожильные или многожильные (MC) кабели имеют более одного проводника, каждый из которых изолирован отдельно. Кроме того, для дополнительной безопасности добавлен внешний изоляционный слой. В различных отраслях промышленности используются различные разновидности, такие как многожильный аудиокабель «змеиный», используемый в музыкальной индустрии.
Коаксиальный кабель: коаксиальный (иногда гелиаксиальный) кабель имеет трубчатый изолирующий слой, который защищает внутренний проводник, который дополнительно окружен трубчатым проводящим экраном, а также может иметь внешнюю оболочку для дополнительной изоляции. Эти кабели, названные «коаксиальными», поскольку два внутренних экрана имеют одну и ту же геометрическую ось, обычно используются для передачи телевизионных сигналов и подключения видеооборудования.
Неэкранированная витая пара: как следует из названия, этот тип состоит из двух скрученных вместе проводов.Отдельные провода не изолированы, что делает этот кабель идеальным для передачи сигналов и видео. Поскольку они более доступны по цене, чем коаксиальные или оптоволоконные кабели, кабели UTP часто используются в телефонах, камерах видеонаблюдения и сетях передачи данных. Для использования внутри помещений популярны кабели UTP с медными проводами или сплошными медными жилами, поскольку они гибкие и легко сгибаются для установки в стене.
Ленточный кабель: Ленточные кабели часто используются в компьютерах и периферийных устройствах с различными проводящими проводами, которые проходят параллельно друг другу на плоской плоскости, что приводит к визуальному сходству с плоскими лентами.Эти кабели довольно гибкие и могут работать только с низковольтными устройствами.
Прямой проложенный кабель: также известные как DBC, эти кабели представляют собой специально разработанные коаксиальные или связанные оптоволоконными кабелями, которые не требуют дополнительной оболочки, изоляции или трубопроводов перед тем, как проложить их под землей. Они имеют тяжелый металлический сердечник с многослойной металлической обшивкой, тяжелые резиновые покрытия, амортизирующий гель и водонепроницаемую обернутую нитью усиленную ленту. Высокая устойчивость к перепадам температуры, влажности и другим факторам окружающей среды делает их популярным выбором для требований передачи или связи.
Двухжильный кабель: это плоские двухжильные кабели, которые используются для передачи между антенной и приемником, например, для телевидения и радио.
Твинаксиальный кабель: это вариант коаксиального кабеля, который имеет два внутренних проводника вместо одного и используется для высокоскоростных сигналов с очень коротким радиусом действия.
Спаренный кабель: с двумя индивидуально изолированными проводниками, этот кабель обычно используется в приложениях постоянного или низкочастотного переменного тока.
Витая пара: этот кабель похож на парные, но внутренние изолированные провода скручены или переплетены.

Типы подземных кабелей | electricaleasy.com

Мы уже видели, что такое подземные кабели и где они используются. Двигаясь вперед, мы должны понимать различных типов подземных кабелей , доступных нам.

Классификация подземных кабелей

Классификация подземных кабелей может быть сделана на основе нескольких критериев. При классификации учитываются различные аспекты, в том числе:

1. Количество жил в кабеле
2. Номинальное напряжение кабеля
3. Строительство кабеля
4. Тип и толщина используемой изоляции
5. Монтаж и прокладка кабелей

Классификация по количеству жил в кабеле

1. Одножильный кабель
2. Трехжильный кабель

Обычно подземный кабель имеет одну, три или четыре жилы.Эти кабели, конечно, построены соответствующим образом.
Для подачи 3-фазного питания обычно используются подземные кабели. Рекомендуется использовать трехжильный кабель до 66 кВ. Кроме того, для кабеля требуется слишком много изоляции. Для более высоких напряжений конструкции с 3 сердечниками становятся слишком громоздкими, и поэтому, даже с некоторыми ограничениями, мы используем одножильные кабели

[Также читайте: Система передачи электроэнергии]

Классификация основана на номинальном напряжении кабеля

1. Кабели низкого напряжения : Максимальное допустимое напряжение 1000 В (1 кВ)
2. Кабели высокого напряжения : Максимальное допустимое напряжение составляет 11 кВ.
3. Кабели сверхнапряжения : Максимальное допустимое напряжение составляет 33 кВ.
4. Кабели сверхвысокого напряжения : Максимальное допустимое напряжение составляет 66 кВ.
5. Кабели сверхвысокого напряжения : Используются для приложений с напряжением выше 132 кВ.

Классификация по конструкции кабеля

1. Трос с поясом

В таких кабелях жилы (обычно три) скручиваются вместе, а затем связываются изоляционной бумажной «лентой».В таких кабелях каждый проводник изолирован бумагой, пропитанной подходящим диэлектриком. Зазоры между проводниками и изоляционной бумажной лентой заполнены волокнистым диэлектрическим материалом, например джутом или гессеном. Это обеспечивает гибкость, а также круглую форму. Как мы обсуждали ранее (в разделе «Строительство кабелей»), слой джута затем покрывается металлической оболочкой и броней для защиты. Особенностью этого кабеля является то, что его форма может быть не идеально круглой.Он не имеет круглой формы, чтобы более эффективно использовать доступное пространство.

У такой конструкции есть некоторые ограничения. Поскольку электрическое поле является тангенциальным, предусмотренная изоляция подвергается нагрузке. В результате со временем диэлектрическая прочность падает. Следовательно, такая конструкция не является предпочтительной для уровней напряжения выше 11 кВ.

2. Экранированный кабель

Далее делятся на H-type и S.L. — кабели типа.

• Кабели H-типа : впервые были разработаны М.Hochstadter. Три жилы по отдельности изолированы бумагой, а затем закрыты металлическим экраном / крышкой. Эти металлические крышки перфорированы. В результате такая конструкция позволяет трём металлическим экранам касаться друг друга. Эти три металлических крышки затем объединяются в металлическую ленту, обычно сделанную из меди. Эту конструкцию окружает свинцовая оболочка. Металлические крышки и оболочка заземлены.

  Очевидным преимуществом является то, что электрические напряжения являются радиальными, а не тангенциальными и, следовательно, меньшими по величине.Кроме того, металлические крышки улучшают отвод тепла.

• Кабели типа S.L : они похожи на кабели типа H, с той разницей, что каждая из трех жил имеет собственную свинцовую оболочку. Благодаря этому отпадает необходимость в общей оболочке, которая использовалась ранее. Преимущество такой конструкции состоит в том, что вероятность пробоя между жилами значительно сводится к минимуму. Кроме того, повышается гибкость кабеля.

  Ограничения серьезные. Такая конструкция ограничена только для напряжений до 66 кВ.Отдельные оболочки тоньше, и в случае дефектов конструкции в кабель может попасть влага и снизить его электрическую прочность.

• H.S.L. Кабели типа : Этот тип кабеля представляет собой комбинацию кабелей типа H и S.L. тип кабеля. В этих кабелях каждая жила изолирована пропитанной бумагой и снабжена отдельными свинцовыми оболочками.

3. Напорные тросы

Для напряжений выше 66 кВ электростатические напряжения в кабелях превышают допустимые значения, и сплошные кабели становятся ненадежными.Это происходит главным образом из-за того, что при напряжении выше 66 кВ образуются пустоты. Следовательно, вместо жестких кабелей мы используем тросы давления. Обычно такие кабели заполнены маслом или газом.

• Кабели, заполненные маслом : Масло циркулирует под подходящим давлением через предусмотренные для этой цели каналы. Подача масла и давление поддерживаются за счет резервуаров, находящихся на определенном расстоянии. Используемое масло такое же, какое используют для пропитки бумажных изоляторов.
• Кабели, заполненные газом : Газ под давлением (обычно сухой азот) циркулирует вокруг кабелей в герметичной стальной трубе.Такие кабели являются кабелями с более высокими значениями тока нагрузки и могут работать при более высоких значениях напряжения. Но общая стоимость больше.

[Также читайте: Типы проводов, используемых в воздушных линиях электропередачи]

Классификация по изоляции кабеля

В конструкции кабеля используются различные изоляционные материалы: резина, бумага, ПВХ, сшитый полиэтилен (сшитый полиэтилен) и т. Д. Такая классификация основана на ограничениях рабочих температур. Ниже приведены некоторые используемые изоляционные материалы и их максимальные рабочие температуры.

Изоляционный материал	Макс. рабочая температура
ПВХ ТИП A	75 ° C
ПВХ ТИП B	85 ° C
ПВХ ТИП C	85 ° C
9016 C
РЕЗИНА	90 ° C
РЕЗИНА — EPR IE-2, EPR IE-3, EPR IE-4, КРЕМНИЙ IE-5	150 ° C

Классификация по монтажу и прокладке кабеля

• Прямой погребенный : Как следует из названия, проводники закапываются под землей в траншею без дополнительных принадлежностей.Иногда при необходимости добавляются охлаждающие трубы. После того, как кабели проложены, над землей не будет никаких видимых знаков.
• Желоб : Выкапываются бетонные желоба и проложены кабели. Они видны на поверхности. Техническое обслуживание проще.
• Тоннели : Иногда для этой цели вырывают туннели. Такое строительство в основном используется, если необходимо пересечь реку или если предполагается распределение электроэнергии в крупный город. Техническое обслуживание и дальнейшее расширение проще, но первоначальная стоимость выше.
• Линии с газовой изоляцией : Это относительно новая технология. Для кабелей, работающих при более высоких напряжениях и токах и имеющих большую мощность, такая конструкция линии с газовой изоляцией является более безопасной. Сейчас он используется для перспективных проектов.

Типы коаксиальных кабелей

и их применение

Коаксиальные кабели, обычно сокращаемые до «коаксиальных» кабелей, представляют собой тип сверхмощных электрических кабелей, используемых в различных приложениях для передачи радиочастотных (РЧ) сигналов.

Эти кабели окружают нас с начала 20 века. У них есть важные приложения в телефоне, кабеле и Интернете, что делает их вездесущими в домах и на работе.

Технология коаксиальных кабелей постоянно развивается. Таким образом, может быть трудно запомнить каждый существующий тип коаксиального кабеля. Учитывая универсальность этих кабелей, они используются во многих сферах применения.

Ниже мы описали основные типы коаксиальных кабелей, а также их использование.Но сначала давайте посмотрим, что такое коаксиальный кабель.

Что такое коаксиальный кабель?

Как вы, возможно, уже знаете, назначение коаксиальных кабелей — передавать электрические сигналы от одного устройства, компонента или системы к другому. Коаксиальные кабели легко узнать из-за их тяжелой конструкции.

Кроме того, это также делает их одним из самых прочных типов кабелей, используемых при передаче радиочастот. Название «коаксиальный» происходит от общей оси двух жил кабеля.

Как работают коаксиальные кабели

Чтобы понять, как работают коаксиальные кабели, мы должны сначала познакомиться с его четырьмя различными слоями.

• Центральный проводник, который обычно изготавливается из меди. Этот проводник передает видео и данные.
• Центральный проводник окружает пластиковый диэлектрический изолятор. Это предотвращает потерю сигнала и способствует снижению электромагнитных помех. Он также обеспечивает изоляцию и создает расстояние между проводником жилы и внешними слоями.
• Медная плетеная сетка защищает кабель от электромагнитных помех и радиопередач.
• Внешний пластик предотвращает повреждение внутренних слоев.

Состав коаксиального кабеля

Основной причиной успеха коаксиального кабеля является его экранированная и многослойная конструкция. Рассмотрим обычный электрический кабель, внутри которого один или несколько проводов отвечают за пропускание электрического тока. Напротив, коаксиальный кабель передает радиочастотные (RF) сигналы, которые проявляются в виде поперечных электромагнитных волн.

Внутри коаксиального кабеля находится медный проводник. Этот кабель окружен легким пластиковым диэлектрическим слоем или изоляционным материалом. Изолятор, в свою очередь, защищен легкой плетеной сеткой. Кроме того, вся группа слоев покрыта внешней защитной изоляционной оболочкой.

Кроме того, именно эта конструкция позволяет коаксиальному кабелю успешно работать без помех от внешних электромагнитных полей. Не только это, но и факторы, вызывающие экологический стресс, также не допускаются.В результате получается высокопрочный кабель передачи, способный передавать сигналы высокой частоты с низкими потерями.

Коаксиальный кабель обеспечивает скорость передачи 10 мегабит в секунду. Их пропускная способность в 80 раз выше, чем у кабелей с витой парой.

Различные части коаксиального кабеля описаны ниже.

• Центральный проводник: Обычно изготавливается из стали, плакированной медью.
• Соединение центрального проводника: в котором использование чистого удаляющего полимера предотвращает миграцию влаги.
• Диэлектрик: Изготовлен из полиэтилена для пены с закрытыми ячейками с высоким VP.
• Первый внешний проводник: лента алюминий-полимер-алюминий соединена с диэлектрическим сердечником для создания экрана.
• Второй внешний проводник: Вторая лента алюминий-полимер-алюминий используется в конструкции трехэкранированных и четырехэлементных экранов. Это облегчает изоляцию ВЧ экрана до и после изгиба.
• Третий внешний проводник: то же применение, что и
• Четвертый внешний проводник: В среде с высоким уровнем радиочастотного шума другая алюминиевая оплетка сечением 34/36 AWG используется в конструкции четырех экранов для облегчения изоляции экрана НЧ.
• Защитное средство: Защитное средство должно быть устойчивым к коррозии.
• В помещении и на воздухе: предотвращает миграцию влаги с помощью не капающего материала.
• Под землей: текучий состав, который может герметизировать разрывы в рубашке.
• Оболочка: изготовленная из полиэтилена или ПВХ, устойчивая к ультрафиолетовому излучению внешняя оболочка защищает жилу проводника во время и после установки.
• Встроенный посыльный: опорный элемент из гальванизированной проволоки из углеродистой стали, соединенный с кабелем через отделяемую перемычку.

Типы коаксиальных кабелей и их использование

Без лишних слов, давайте перейдем к различным типам коаксиальных кабелей, которые доступны. Мы также рассмотрим практическое использование каждого типа, чтобы вы могли выбрать наиболее подходящий при настройке сети.

1. Жесткий коаксиальный кабель

Наиболее часто используемый тип коаксиального кабеля, жесткие коаксиальные кабели предпочтительнее в приложениях, где требуется высокий уровень сигнала. Эти кабели обычно имеют длину около 0.От 5 дюймов до 1,75 дюйма, что делает их диаметр больше, чем у других типов коаксиальных кабелей.

У них есть центральный проводник из таких материалов, как серебро, медь, алюминий или сталь. Некоторые жесткие кабели содержат азот под давлением для предотвращения проникновения влаги и образования дуги.

Жесткие коаксиальные кабели обычно используются для передачи кабельного телевидения. Один из этих кабелей может передавать сотни каналов кабельного телевидения. Кроме того, они также используются в телефонных линиях и интернет-линиях.

Если ваш офис или многоквартирный дом довольно среднего размера, можно положиться на жесткий коаксиальный кабель, обеспечивающий подключение к Интернету и телефону.

2. Коаксиальный кабель RG-6

RG-6 — еще один коаксиальный кабель, который широко используется в наших окрестностях. «RG» в названии означает «радиогид», а число означает диаметр кабеля. В этом случае «6» означает, что кабель имеет диаметр 0,06. Кабели RG-6 также называют радиочастотными кабелями.

Одна из причин, по которой RG-6 так популярна, заключается в том, что у нее, как правило, большие проводники. Это способствует повышению качества сигнала.

Поскольку они имеют уникальное экранирование и более толстую диэлектрическую изоляцию, они лучше воспринимают сигналы уровня ГГц. Кроме того, некоторые кабели RG-6 водонепроницаемы. Благодаря своей тонкости RG-6 легко устанавливается на потолки и стены.

Это то, что делает этот кабель идеальным для передачи кабельного телевидения и широкополосного доступа в Интернет, а также причина, по которой их так легко найти в домах людей.RG-6 — идеальный кабель для использования в развлекательных системах как в домашних, так и в коммерческих учреждениях.

3. Коаксиальный кабель RG-11

Подобно RG-6, RG-11 представляет собой кабель с сопротивлением 75 Ом. Однако он толще, чем RG-6, и чаще всего используется для приложений спутникового, телевизионного или кабельного телевидения. Хотя он менее гибкий, чем RG-6, он обеспечивает меньшие потери.

Более того, в результате на приемник доставляется более сильный сигнал.Таким образом, коаксиальные кабели RG-11 идеально подходят для использования на больших расстояниях. Они также отлично подходят для подключения к HDTV, поскольку имеют больший размер.

4. Коаксиальный кабель RG-59

Подобно RG-6, RG-59 используется во многих домашних видео приложениях. Он отличается относительно более тонким центральным проводником, что позволяет ему быть более эффективным для низкочастотных передач и коротких участков.

5. Трехосный кабель

Трехосный коаксиальный кабель (также называемый «Triax») характеризуется дополнительным экраном в виде медной оплетки.Поскольку эта оплетка заземлена, она защищает внутренние токопроводящие элементы кабеля от емкостных помех поля и токов контура заземления.

Кроме того, поскольку триаксиальный кабель обеспечивает более широкую полосу пропускания и подавление помех, он идеально подходит для использования в приложениях, где могут возникать помехи из-за сильных электромагнитных сил.

Кроме того, он эффективно снижает нагрузку на кабель и потери в кабеле. Чаще всего триаксиальный кабель используется на кабельном телевидении. Он также используется для подключения камер к их CCU (блоку управления камерой).

6. Полужесткий коаксиальный кабель

Как следует из названия, полужесткий коаксиальный кабель менее гибкий. Это связано с тем, что его экран обычно изготавливается из более твердых металлов.

Принимая это во внимание, вы можете себе представить, почему такие кабели обычно предпочтительны в ситуациях, когда кабель можно проложить прямо без необходимости изгибать или сгибать. После того, как он был сформирован изначально, этот тип кабеля нельзя согнуть или переформатировать.

7.Гибкий коаксиальный кабель

В отличие от полужесткого коаксиального кабеля, гибкий вариант можно, как следует из названия, сгибать или перемещать в соответствии с потребностями ситуации. Такие кабели поставляются с внутренним проводником из металла, который, в свою очередь, окружен диэлектриком из гибкого полимера. Поверх этого — защитная внешняя куртка.

Гибкий коаксиальный кабель следует использовать в ситуациях, когда вам может потребоваться увеличить его гибкость. В этом случае у вас есть возможность заменить провод с металлическим сердечником на одножильный многопроволочный.Между тем, диэлектрик из вспененного полиэтилена может заменить существующий полимерный диэлектрик.

Гибкие коаксиальные кабели чаще всего используются в приложениях, связанных с кабельным телевидением или домашним видеооборудованием.

8. Формируемый коаксиальный кабель

Формируемый коаксиальный кабель не следует путать с гибким коаксиальным кабелем. Он является хорошей альтернативой полужестким коаксиальным кабелям. Эти кабели имеют прочную внешнюю оболочку из гибкого металла вместо жесткой меди. Этот металл можно формировать или изменять вручную (отсюда и название), чтобы соответствовать потребностям ситуации.

Формируемый коаксиальный кабель иногда используется в прототипах для проектирования прокладки кабелей. После настройки конструкция изменяется для использования полужесткого коаксиального кабеля.

9. Жесткий коаксиальный кабель

Жесткий коаксиальный кабель, также называемый жесткой линией, на самом деле неправильно называть, поскольку он довольно гибкий. Это связано с тем, что жесткие коаксиальные кабели обычно производятся и продаются в виде фланцевых прямых участков фиксированной длины.

Колена под 45 или 90 градусов могут использоваться для соединения участков линии передачи вместе в зависимости от ситуации.

На практике коаксиальный кабель с жесткой линией обычно используется внутри помещений. Они идеально подходят для мощных соединений в системах FM- и телевещания. Конструкция жесткого коаксиального кабеля включает медный внутренний проводник, а внешний проводник сделан из алюминия или меди.

10. Твинаксиальный кабель

Подобно коаксиальному кабелю, твинаксиальный кабель отличается тем, что в его центре расположены два отдельных проводящих провода (вместо одного).Твинаксиальные кабели обеспечивают снижение потерь в кабеле и более эффективную защиту от емкостных полей и контуров заземления.

Снижение низкочастотного магнитного шума также может быть аккредитовано для твинаксиальных кабелей. Твинаксиальные кабели являются наиболее подходящим вариантом для низкочастотных видео и цифровых приложений.

Заключение

Неуклонная популярность коаксиальных кабелей обусловлена ​​не только их долговечностью и прочностью, но и другими факторами. Они доступны по цене и просты в установке.Кроме того, их легко расширить. И, конечно же, высокая устойчивость к электромагнитным помехам и скорость до 10 Мбит / с.

Надеюсь, наше обсуждение каждого типа коаксиального кабеля просветило вас. Желаем удачи в построении вашей сети!

Кабели для сетей: типы и характеристики — видео и стенограмма урока

Кабели витой пары

Витая пара означает, что кабель сконструирован с двумя независимыми изолированными проводами, намотанными друг на друга.Этот метод используется как средство уменьшения помех от электромагнитного спектра, что позволяет сетевым устройствам работать более плавно с меньшим шумом от внешних источников (шум может исходить от нескольких источников, таких как линии электропередач). Существует два разных типа кабелей витой пары: экранированная витая пара (STP) и неэкранированная витая пара (UTP) :

• Кабели STP имеют дополнительное покрытие, которое действует как заземление для телефонного кабеля для переноски. данные быстрее.
Кабели
• UTP не имеют этого дополнительного покрытия, но это не значит, что они плохие сетевые кабели. Фактически, кабели UTP являются сегодня самыми популярными и часто используемыми кабелями.

Давайте взглянем на некоторые типы кабелей витой пары.

Типы UTP

Кабели витой пары помогают снизить уровень шума, но есть еще несколько вещей, о которых вам следует знать. В настоящее время существует девять категорий: от CAT1 до CAT5, CAT5e, CAT6, CAT6a и CAT7.

• CAT1 — CAT3 больше не является стандартом и использовался в старых телефонных линиях
• CAT4 обычно используется в сетях Token Ring. Он поддерживает 16 Мбит / с на дальности до 100 метров.
• CAT5 — это то, что у многих людей может быть дома с сетями на базе Ethernet. Он содержит две витые пары и поддерживает скорость 100 Мбит / с на дальности до 100 метров.
• CAT5e использует четыре витые пары через соединение Ethernet. Он поддерживает скорость 1000 Мбит / с (гигабитная скорость сети) с радиусом действия до 100 метров.
• CAT6, CAT6a и CAT7 также содержат четыре витые пары и являются будущим стандартом для сетевых кабелей. Они имеют базовую скорость передачи данных 10 Гбит / с с дальностью действия до 100 метров.

Кроме того, наиболее распространенный тип соединительного кабеля UTP известен как RJ-45. Эти кабели, скорее всего, подходят для вашей домашней сети.

UTP против STP

Давайте внимательнее рассмотрим существенные плюсы и минусы UTP:

Плюсы

• Они меньше, чем STP, что делает их физически проще в использовании и установке
• Они дешевле, и меньше беспокойств об износе из-за отсутствия дополнительной защиты.
• Они являются наиболее распространенными из двух и используются в различных ситуациях.

Минусы

• Отсутствие дополнительной защиты — единственный серьезный недостаток по сравнению с STP

Давайте более подробно рассмотрим существенные плюсы и минусы STP:

Плюсы

• Единственным наиболее значительным преимуществом STP является дополнительное экранирование, которое обеспечивает максимальную производительность при сокращении электрических помех.

Минусы

• Они дороже из-за дополнительной защиты
• Еще они массивнее за счет экранированного корпуса.
• Их сложнее настроить, потому что они должны быть надлежащим образом заземлены для достижения максимальной производительности.
• Экранирование кабелей очень хрупкое, и качество может быть легко нарушено в случае небольшого повреждения

UTP — наиболее распространенный выбор, но есть одна конкретная ситуация, когда STP преобладает как высший выбор.Если в окружающей среде присутствует огромное количество электромагнитных помех, дополнительная экранирующая способность STP снизит окружающий электрический шум.

Коаксиальный кабель в сравнении с оптоволоконным кабелем

Коаксиальный кабель — это то, что многие из нас установили в своих домах нашими поставщиками интернет-услуг. Затем он подключается к кабельному модему.

Волоконно-оптические кабели — это новый стандарт сетевых подключений, они настолько быстрые, что могут нести световые скорости, что позволяет создавать гигабитные сети со скоростью более 1000 Мбит / с.Хотя они набирают популярность, они все же гораздо менее распространены, чем коаксиальные соединения. Оптоволоконные кабели имеют более тонкую конструкцию, более высокие скорости, более широкую полосу пропускания, остаются прохладными при большой нагрузке, имеют гораздо меньше помех и более безопасны, чем коаксиальные кабели.

Существует три типа оптоволоконных кабелей, известных как одномодовые, многомодовые и пластиковые оптические волокна:

• Одномодовый (SMF) используется для передачи данных на гораздо большие расстояния, чем два других типа. , что делает его более идеальным для различных ситуаций.
• Многорежимный (MMF) чаще используется для отправки данных на короткие расстояния, что идеально подходит для бизнес-среды.
• Пластиковое оптоволокно часто называют потребительским оптоволоконным кабелем, что означает, что его наиболее идеальным вариантом является использование в домашних сетях

Когда достигнуты пределы многомодового режима, нам понадобится преобразователь для преобразования сигнала в одномодовое оптоволоконное соединение.

Резюме урока

Давайте уделим несколько минут тому, чтобы проанализировать, что мы узнали о различных типах и характеристиках кабелей для сетей. Сначала мы узнали, что существует много разных типов сетевых кабелей, но основные из них, которые вы видите в сетевых средах, — это витые пары, коаксиальные и оптоволоконные кабели.

Витые пары — это кабели с двумя независимыми изолированными проводами, намотанными друг на друга, с целью борьбы с электромагнитными помехами.Их можно разделить на два типа: экранированная витая пара (STP) и неэкранированная витая пара (UTP) . Кабели STP в основном используются в областях с высокими электрическими помехами. Кабели UTP наиболее распространены среди потребителей.

Коаксиальный кабель — это то, что ваш интернет-провайдер использовал для подключения сетевого подключения к кабельному модему, и до сих пор остается наиболее распространенным средством для этого. Волоконно-оптические кабели превосходят коаксиальные кабели, поскольку они являются новым стандартом сетевого подключения и настолько быстры, что могут нести скорость света, что позволяет создавать гигабитные сети.Тем не менее, они все еще относительно редко встречаются в домах. Из трех различных типов оптоволоконных кабелей тот, который используется для домашних сетей, называется пластиковым оптоволокном . Другими типами являются одномодовый (SMF) , который используется для передачи данных на гораздо большие расстояния, чем два других типа, и многорежимный (MMF) , который чаще используется для передачи данных через короткие расстояния.

У сетей светлое будущее, так что ждите дальнейших улучшений с течением времени, поскольку все больше компаний начинают продвигаться вперед с лучшими технологиями!

Введение в сетевые кабели и типы сетевых кабелей

Несмотря на прогресс в беспроводных технологиях, многие компьютерные сети в 21 веке полагаются на кабели как на физическую среду, которую устройства используют для передачи данных.Существует несколько стандартных типов сетевых кабелей, каждый из которых предназначен для определенных целей.

Грег Лоулер / Getty Images

Коаксиальные кабели

Изобретенный в 1880-х годах коаксиальный кабель (также называемый коаксиальным кабелем) был наиболее известен как кабель, соединяющий телевизоры с домашними антеннами. Коаксиальный кабель также является стандартом для кабелей Ethernet 10 Мбит / с.

Когда 10 Мбит / с Ethernet был наиболее популярен, в 1980-х и начале 1990-х годов, в сетях обычно использовался один из двух типов коаксиальных кабелей — тонкий (стандарт 10BASE2) или толстый (10BASE5).Эти кабели состоят из внутреннего медного провода разной толщины, окруженного изоляцией и другим экраном. Их жесткость вызвала затруднения у сетевых администраторов при установке и обслуживании тонких и толстых сетей.

Кабели витой пары

Витая пара появилась в 1990-х годах в качестве ведущего стандарта кабельной проводки для Ethernet, начиная с 10 Мбит / с (10BASE-T, также известного как Категория 3 или Cat3), затем последовали улучшенные версии для 100 Мбит / с (100BASE-TX, Cat5 и Cat5e). и последовательно более высокие скорости до 10 Гбит / с (10GBASE-T).Кабели типа «витая пара» Ethernet содержат до восьми проводов, скрученных попарно для минимизации электромагнитных помех.

Были определены два основных типа промышленных стандартов кабелей витой пары: неэкранированная витая пара (UTP) и экранированная витая пара (STP). В современных кабелях Ethernet используется проводка UTP из-за ее более низкой стоимости, в то время как кабели STP можно найти в других типах сетей, таких как волоконно-распределенный интерфейс данных (FDDI).

Волоконная оптика

Вместо изолированных металлических проводов, передающих электрические сигналы, в волоконно-оптических сетевых кабелях используются стеклянные нити и световые импульсы.Эти сетевые кабели можно гнуть, несмотря на то, что они сделаны из стекла. Они зарекомендовали себя особенно полезными в установках глобальной сети (WAN), где требуются проложенные на большие расстояния подземные или внешние кабели, а также в офисных зданиях, где обычен большой объем коммуникационного трафика.

Определены два основных типа отраслевых стандартов оптоволоконных кабелей — одномодовые (стандарт 100BaseBX) и многомодовые (стандарт 100BaseSX). В сетях дальней связи обычно используется одномодовый режим из-за его относительно более высокой пропускной способности, в то время как в локальных сетях обычно используется многомодовый режим из-за его более низкой стоимости.

USB-кабели

Большинство кабелей универсальной последовательной шины (USB) подключают компьютер к периферийному устройству (например, клавиатуре или мыши), а не к другому компьютеру. Однако специальные сетевые адаптеры (иногда называемые ключами) подключают кабель Ethernet к порту USB косвенно. Кабели USB имеют витую пару.

Все, что вам нужно знать о USB-портах и ​​кабелях

Последовательные и параллельные кабели

Поскольку многие ПК в 1980-х и начале 1990-х годов не имели возможности Ethernet, а USB еще не был разработан, последовательные и параллельные интерфейсы (ныне устаревшие на современных компьютерах) иногда использовались для организации сети ПК-ПК.Так называемые нуль-модемные кабели, например, соединяли последовательные порты двух ПК и обеспечивали передачу данных со скоростью от 0,115 до 0,45 Мбит / с.

Перекрестные кабели

Нуль-модемные кабели являются одним из примеров категории перекрестных кабелей. Перекрестный кабель соединяет два сетевых устройства одного типа, например, два ПК или два сетевых коммутатора. Несколько лет назад в старых домашних сетях при прямом соединении двух ПК использовались перекрестные кабели Ethernet.

Внешне перекрестные кабели Ethernet выглядят идентичными обычным кабелям (иногда называемым прямыми), единственная видимая разница заключается в порядке расположения проводов с цветовой кодировкой на концевом разъеме кабеля.По этой причине производители обычно наносят на свои кроссоверные кабели специальные отличительные знаки. Однако в настоящее время в большинстве домашних сетей используются маршрутизаторы со встроенной функцией кроссовера, что устраняет необходимость в этих специальных кабелях.

Другие типы сетевых кабелей

Некоторые сетевые профессионалы используют термин патч-кабель для обозначения любого типа прямого сетевого кабеля, используемого для временной цели. Существуют коаксиальные, витые пары и оптоволоконные соединительные кабели.Эти кабели имеют те же физические характеристики, что и другие типы сетевых кабелей, за исключением того, что соединительные кабели обычно короче.

В сетевых системах Powerline используется стандартная домашняя электропроводка для передачи данных с использованием специальных адаптеров, подключаемых к розеткам.

Спасибо, что сообщили нам!

Расскажите, почему!

Другой Недостаточно подробностей Сложно понять Типы коаксиальных кабелей

— объединенные электронные провода и кабели

Коаксиальные кабели представляют собой цилиндрические кабели, состоящие из внутреннего металлического проводника, окруженного трубчатым изолирующим диэлектрическим материалом, который, в свою очередь, окружен защитным трубчатым проводящим экраном и покрыт общей оболочкой.Термин «коаксиальный» относится к общей геометрической оси трубчатого внутреннего проводника и внешнего проводящего экрана. Напротив, простой экранированный кабель состоит из плетеных или спирально намотанных жил в изолирующей оболочке.

В то время как традиционные экранированные кабели используются для передачи сигналов более низкой частоты, коаксиальные кабели функционируют как линии передачи, проводя переменные токи радиочастотных сигналов. Обладая превосходными возможностями передачи и приема, коаксиальные кабели обычно используются для широкополосного Ethernet, кабельного телевидения и коммерческого радио.

Какие бывают типы коаксиальных кабелей?

Коаксиальные кабели различаются по конструкции в зависимости от их конечного использования. Более короткие кабели часто используются в бытовых приложениях, таких как AV-системы или личные соединения Ethernet, в то время как более длинные кабели могут соединять целые радио- и телевизионные сети или междугородные телефоны. Кабели Micro / Mini также часто используются в различных потребительских, военных, аэрокосмических и медицинских устройствах.

Ниже приведены некоторые из наиболее распространенных типов коаксиальных кабелей и поддерживаемые ими приложения.

Hardline

Изготовленные с использованием меди, серебра, алюминия или стали для центрального проводника и одного из этих материалов для экрана, эти толстые кабели (диаметром ≥ 1/2 дюйма) используются для высокопрочной передачи в таких приложениях, как военные сигналы. или радиовещание между наземным передатчиком и антенной или антенным приемником. Кабели Hardline могут содержать диэлектрический буфер, такой как полиэтиленовая пена или сжатый азот, чтобы предотвратить искрение и попадание влаги.Материалы защиты варьируются от труб до жестких или гофрированных труб.

Излучающий

Излучающие кабели, также называемые «излучающими кабелями», имеют структуру, аналогичную жесткой, но с добавлением прорезей, прорезанных в экране, настроенных на определенные длины волн или радиочастоты. Допуская заранее определенную величину «утечки» между передатчиком и приемником, эти кабели могут быть реализованы в местах, где использование антенн невозможно.

Twinaxial

Также известные как «Twinax», эти кабели имеют ту же структуру, что и коаксиальные кабели, но имеют два центральных проводника вместо одного.Они используются для высокоскоростных приложений передачи сигналов ближнего действия, таких как сетевое оборудование с интерфейсами SFP +.

Triaxial

Также известные как «Triax», эти кабели имеют ту же структуру, что и коаксиальные кабели, но имеют дополнительный слой изоляции и вторую токопроводящую оболочку. Эти кабели более дорогие, чем стандартные коаксиальные кабели, но обеспечивают большую полосу пропускания и меньше помех для телевизионного производства или приложений, подверженных воздействию электромагнитных сил, вызывающих помехи.

Полужесткие

Полужесткие коаксиальные кабели с диэлектриком на опоре из ПТФЭ и экраном из сплошного проводника вместо многожильных проводов обладают лучшими диэлектрическими свойствами для улучшения характеристик на высоких частотах. Однако по сравнению с жесткими кабелями полужесткие линии имеют ограниченный размер и частотную передачу.

Rigid Line

Жесткие коаксиальные кабели содержат две медные трубки и диэлектрический буфер из ПТФЭ, поддерживаемый на обоих концах кабеля, а также с различными интервалами на всем протяжении для предотвращения изгибов.В диапазоне диаметров от ⅞ дюйма до 8 ^{³ / ₁₆} дюймов, жесткие кабели намного больше, чем полужесткие кабели, и обладают достаточной мощностью для работы на частотах ТВ и FM с многоканальной передачей.

RG-6

Кабели RG-6, изготовленные из стали с медным покрытием (CCS) или сплошной медью (BC), являются, вероятно, наиболее распространенным коаксиальным кабелем, поскольку они используются для ретрансляции сигналов кабельного телевидения. Заимствованные из военной спецификации «Radio Guide» времен Второй мировой войны, они доступны в четырех различных вариациях для конкретных приложений:

• Обычная — Для стандартной внутренней / наружной проводки дома
• Затопленная — Содержит дополнительный водоблокирующий гель для подземных трубопроводов
• Messenger — содержит стальную проволоку, выдерживающую натяжение вертикального падения опоры электросети.
• Камера статического давления — окружена внешней оболочкой на основе тефлона в соответствии с правилами пожарной безопасности вентиляционных каналов.

Почему выбирают объединенные электронные провода и кабели?

Обладая более чем 100-летним опытом разработки передовых решений для кабельных проводов, Consolidated Electronic Wire & Cable с гордостью обеспечивает непревзойденное качество благодаря своей производственной системе Total Quality Management (TQM).

Удобно расположенный рядом с международным аэропортом О’Хара в Чикаго, Consolidated предлагает широкий ассортимент продукции, такой как электронные провода и кабели, силовые и втягивающие шнуры, литые кабельные сборки и жгуты проводов, а также короткие сроки поставки. Consolidated может помочь вам быстро выполнить ваши уникальные требования к приложению.

Чтобы узнать больше о том, как выбрать подходящего поставщика для вашей работы, загрузите нашу бесплатную электронную книгу «Выбор производителя проводов и кабелей для вашего приложения».”

Информация от CableWholesale

Кабели HDMI

— это один, если не самый распространенный способ подключения развлекательных устройств в нашей жизни. Эти общие кабели помогают нам смотреть любимые фильмы, телешоу, играть в видеоигры и делиться семейными фотографиями. Однако для достижения наилучшего результата вам понадобится правильный кабель. Это руководство поможет вам разобраться в различных типах кабелей HDMI и в том, какой кабель лучше всего соответствует вашим потребностям.

Во-первых, что такое кабель HDMI?

HDMI означает мультимедийный интерфейс высокой четкости, и несколько компаний, включая Hitachi, Sony и Panasonic, разработали первый кабель в 2002 году.Целью этого кабеля была передача данных и скорости на мультимедийные устройства, такие как проигрыватели DVD и Blu-ray, телевизоры, проекторы, игровые консоли, компьютеры и ноутбуки, а также некоторые цифровые камеры. Сегодня они стали наиболее распространенным способом подключения любого из этих элементов в наших домах и на работе.

Будет ли работать любой кабель HDMI?

Вроде бы, но он не будет работать в полную силу, если это неподходящий кабель для неправильного устройства. Например, некоторые производители проектируют кабели HDMI специально для быстрой передачи данных для более качественного видео, такого как высокое разрешение и 4K.С появлением умных устройств и умных домов практически все должно быть подключено к Интернету, поэтому есть кабели HDMI со встроенным Ethernet. Хотя технически любой кабель HDMI подойдет для базовых нужд, если вам нужна максимальная эффективность, вам следует выбирать кабель с умом.

Различные типы кабелей HDMI

Кабели HDMI

сильно изменились с момента выпуска первой версии, поэтому давайте рассмотрим их, их отличия и то, какой из них соответствует вашим потребностям.

Стандартный HDMI

Это кабель 2002 года, положивший начало этой тенденции; они все еще используются сегодня, но не так часто, со всеми улучшениями.Некоторые виды использования стандартного кабеля — это базовое подключение к кабелю и телевизору. Это уже не лучший вариант, но он выполняет свою работу в традиционных сценариях.

Стандартный автомобильный HDMI

Помните те развлекательные системы, которые были в машинах некоторых семей? Именно для этого и нужен стандартный автомобильный кабель. Он похож на стандартный кабель, только с дополнительным покрытием, уменьшающим помехи от других устройств в автомобиле.

Высокоскоростной HDMI

По мере того, как технологии и качество видео улучшались, стандартные кабели HDMI не соответствовали спросу.Началось производство высокоскоростных кабелей HDMI, отвечающих требованиям высокой четкости, 3D и 4K.

Высокоскоростной автомобильный HDMI

Конечно, с обновлением технологий «каждый» получил 4K-телевизоры в своих автомобилях, поэтому производителям пришлось обновить и автомобильные кабели.

Высокоскоростной Премиум HDMI

Как и предыдущий высокоскоростной кабель HDMI, 4K стал более требовательным, поэтому кабели также нуждались в обновлении. Однако не только улучшения 4K потребовали более качественных кабелей; Также выросла популярность изображения с высоким динамическим диапазоном (HDR).Так родились высокоскоростные кабели HDMI премиум-класса .

Сверхскоростной HDMI

Technology не остановилась на моделях премиум-класса. По мере того, как он продолжал улучшаться, кабели изо всех сил пытались соответствовать требуемой скорости передачи. Сверхскоростные кабели HDMI стали обычным явлением в профессиональной среде в первую очередь благодаря своему высокому качеству. Сверхвысокая скорость — не шутка — эти кабели способны передавать данные с разрешениями до 8K и 10K, которые недоступны большинству.

HDMI с Ethernet

Как упоминалось ранее, сейчас большинство устройств в наших домах и на предприятиях подключаются к Интернету, и по мере того, как это стало более популярным, снова потребовалось заменить кабели. Они не только улучшают качество соединения, но и если вам нужно подключение к Интернету, например, для смарт-телевизора, это лучший выбор для вас.

Различные типы разъемов HDMI

Теперь, когда кабели не мешают, на кабелях HDMI также есть несколько различных разъемов.Важно отметить, что у большинства из них с одной стороны есть разъем типа A, а с другой стороны — другой разъем.

Тип A — Обычный

Когда вы думаете о кабеле HDMI, это, вероятно, то, что вы себе представляете. Это соединение было наиболее распространенным с момента первоначальной разработки кабелей HDMI.

Тип C — Мини

Этот разъем полезен во время презентаций, поскольку один конец имеет тип A, поэтому вы можете подключить его к телевизору или проектору. Конец типа C — это обычный размер для планшетов, фотоаппаратов и другой электроники.

Тип D — Микро

Как и разъем типа C, разъем типа D меньше и работает с еще меньшей электроникой, такой как карманные цифровые камеры, планшеты и некоторые смартфоны.

Тип E — автомобильный

Наконец, для всех потребностей вашей автомобильной развлекательной системы есть разъемы типа E. У них есть традиционный разъем типа A на одной стороне, а затем разъем типа E будет подключаться к входу, установленному на транспортном средстве.

Итак, какой кабель HDMI мне купить?

Это зависит от того, для чего они вам нужны.Если вы хотите подключить телевизор к проигрывателю DVD или Blu-ray и смотрите фильмы в формате 4K, вам понадобится высокоскоростной кабель.
