Разветвитель электропроводки: Ответвители проводов. Виды и работа. Применение и как выбрать

Содержание

Ответвители проводов. Виды и работа. Применение и как выбрать

Ответвители проводов – устройства, которые позволяют добавить новую линию в уже существующую электрическую сеть. Необходимость в таких устройствах может возникнуть в тех случаях, когда требуется подключить электроустановку к линии, проходящей рядом. К примеру, на стене находится кабель, от которого нужно отвести провод, чтобы подключить новую розетку. В данном случае можно обойтись без разрезки жилы и скручивания концов. Достаточно применить специальные ответвители, что будет на порядок безопаснее и надежнее.

Виды

Ответвители проводов различаются по ряду признаков: методу монтажа, происхождению и так далее. Существует следующая основная классификация ответвителей.

  • Сжим орех. Это специальный зажим, который имеет довольно ординарное устройство. Вместе с тем, при помощи него можно создать крепкое и качественное ответвление. Сжим орешек в большинстве случаев имеет карболитовый корпус, пластинки и плашки из металла, которые производят придавливание жил посредством 4-х винтов.

  • Прокалывающий зажим. Это улучшенный вариант вышеуказанного устройства. Устройство прокалывающих зажимов позволяет использовать их только разово, однако при помощи них можно выполнить ответвление провода без разреза. В том числе при присоединении можно даже не счищать слой изоляции. Устройство зажима выполнено в виде шестигранной головки, стягивающей жилы, в том числе из контактных пластин с зубцами. Последние производят прокалывание слоя изоляционного материала.

  • Зажим ОВ. В случае ремонта проводки в помещение отличным вариантом будет ответвление проводов с помощью зажимов типа ОВ. Устройства выделяются простой конструкцией и принципом действия – провод размещается в защелке, после чего коннектор из латуни пробивает изоляционный слой. В результате за короткий период времени можно создать ответвление от основной магистрали электрической сети, к примеру, для подключения новой розетки.

  • Клеммная колодка ДКС. Это устаревшие варианты устройств, позволяющих выполнить ответвление. Но здесь надо учитывать, что не стоит использовать изделия малых габаритов, так как в любом случае будет нужно произвести разрыв и разрезание жилы магистрали. К тому же у клеммной колодки есть определенные минусы, среди которых можно назвать необходимость время от времени подтянуть винт, особенно если используется жила из алюминия. В результате преимуществ у данного устройства довольно мало, но недостатки весьма существенны.
Принцип действия

Ответвители проводов весьма популярны, ведь они имеют довольно простую конструкцию и принцип действия. Имеются разные типы данного устройства, однако они между собой мало чем отличаются.

В большинстве случаев они имеют следующие основные элементы:
  • Корпус. Он выполнен из пластика, чаще всего ПВХ. Именно корпус позволяет эффективно фиксировать провода и выполнить надежную изоляцию.
  • Врезной контакт. Выступает в качестве проводника, соединяя провода между собой. К тому же он работает в качестве рабочего фиксатора, так как он производит прижим контактов и производит разделение потока.
  • Крышка. Данный элемент требуется для фиксирования и дополнительной изоляции ответвителя, ведь он закрывает врезной контакт. Крышка накрывает собой почти всю рабочую часть устройства.

Наличие подобных простых и дешевых элементов дает возможность получать ответвления на самых разных проводах, которые обеспечивают безопасность и надежность соединения. Обычно используются направленные и классические ответвители, у которых ветвь идет в конкретную сторону. Это позволяет избежать изломов.

Ответвление без выполнения зачистки изоляции осуществляется с помощью зажимов, состоящих из корпуса, контактных пластин и прокалывающих зубцов из алюминия. Корпус выполняется из полимера, который усилен стекловолокном. В нем предусмотрены отверстия с пластинами контакта, чтобы можно было ввести кабель. Пластины имеют зубцы, предназначенные для прокола изоляции, в том числе обеспечения требуемого контакта с медными либо алюминиевыми жилами.

Прокалывание изоляционного материала выполняется посредством давления зажимного болта на изделие. Фиксация провода выполняется с помощью болта, которая имеет специальную срывающуюся головку. В результате происходит качественная фиксация, которая получается надежным и герметичным. Вследствие герметичности подобные зажимы часто применяются на воздушных линиях.

Следует указать, что монтаж специальных ответвляющих устройств возможен лишь раз. Вызвано это конструктивными особенностями ответвителей.

Применение

Ответвители проводов применяются для выполнения отвода от токонесущего провода. Бывают отечественного производства – модели типа У859. Также производятся прокалывающие герметичные зажимы, которые часто именуются ЗПО.

Для монтажа ответвителей У859 применяются следующие операции:
  • Обесточивается требуемая магистраль.
  • С конца провода снимается изоляция, это делается там, где производится установка ответвителя.
  • Само устройство ответвления следует разобрать, сняв крепежные кольца и раскрутив болты, чтобы произвести разъединение монтажного узла;
  • Выполнить монтаж устройства на магистрали, но уже в обратном порядке, производя сборку: производится соединение узла с ответвителем, завинчиваются болты, после чего корпус фиксируется с помощью крепежных колец.
  • Далее возобновляется подача напряжения и проверяется качество выполненного монтажа.
    Однако необходимо отметить, что подобные устройства в определенной степени приводят к нарушению целостности жил и изоляционного покрытия.

В случае использования ЗПО либо прокалывающего зажима потребуется выполнить следующие действия:
  • Отметить место, в котором будет выполняться ответвление.
  • Произвести фиксацию ответвителя на основном проводе.
  • Выполнить закручивание болта непосредственно до срыва головки.

К достоинствам ЗПО можно отнести то, что работы можно выполнить без отключения напряжения. К тому же провод сохранит свою структуру, его не потребуется оголять.

Как выбрать ответвители проводов
  • Выбирая ответвители проводов, следует изучить маркировку изделия. В ней должны быть приведены допустимые сечения жил провода, в том числе размер головки болта под ключ. В большинстве случаев применяется крепеж под ключ размером в 13 мм.
  • Для выделения магистралей часто применяются ответвители разных цветов. Всего в электрике применяются 3 типа ответвителей ОВ, которые отличаются цветами: красного цвета ОВ-1 для проводов 0,5-1,5 мм², синего цвета ОВ-2 для проводов 1,5-2,5 мм², желтого цвета ОВ-3 для проводов 4-6 мм².
  • На рынке можно встретить ответвители от разных производителей, который в своих изделиях применяют различные материалы. Однако чтобы ответвители проводов служили долго, нужно выбирать изделия с прочным пластиком, который будет прочным и будет иметь устойчивость к механическому воздействию. К тому же важно, чтобы ответвительный зажим проявлял устойчивость к ультрафиолету и воздействию тепла.

    Выбирать ответвители проводов нужно так, чтобы входные отверстия корпуса соответствовали сечению провода. Это позволит обеспечить максимальную герметичность устройства после его монтажа. В результате влага не сможет проникнуть внутрь, что убережет провода и само изделие от окисления и ржавчины. В противном случае окисление контактов легко вызовет обесточивание сети и даже может привести к короткому замыканию.

  • При выборе следует учесть, что соединять меди с алюминием без использования промежуточной пластины, главным образом латунной, не стоит. Вызвано это тем, что спустя определенный промежуток времени начнется процесс окисления.
Особенности применения ответвителей

Ответвители проводов следует применять правильно. К примеру, если в небольшом пятиэтажном или семиэтажном доме на каждом этаже производить ответвления, то нужно использовать правильные изделия. Для этого лучше всего подойдут ответвители типа «орех». Вызвано это тем, что через этажи проходит четырехжильный, а иногда пятижильный провод. Если применять «орех», то ответвления электрических проводов будут происходить без разрывов на каждом этаже.

Если в подобной ситуации выполнить разрыв магистрального провода на каждом этаже с использованием клеммных колодок, то такой подход приведет к снижению уровня электрического снабжения потребителей. В результате, если на одной из фаз будет отсутствовать контакт на нижних этажах, то у людей на верхних этажах, которые будут подсоединены к указанной фазе, остаются без электричества.

«Орехи» являются отличными устройствами, однако следует учитывать, что при подсоединении проводов будет нужно проводить зачистку от изоляции. В результате «орешки» нельзя использовать при наличии в проводах напряжения. Это не очень удобно, к тому же степень защиты такого изделия от внешних воздействий является не высокой – только IP20. Указанные недостатки не имеют прокалывающие зажимы. Они герметичны, не нуждаются в зачистке провода, вследствие чего не снижают его эксплуатационные качества.

Похожие темы:

Как соединить провода | Лучшие и быстрые способы

Как соединить провода? Пайка или сварка? Долго и неудобно. Надо искать паяльник или сварочный аппарат. Но скажу по секрету, что самое лучшее соединение  – это сварка, а потом идет пайка. Скрутка проводов? Дело хорошее, но не эстетично. Да и по новым правилам запрещено ее применять, разве что втихаря на даче. В настоящее время изобретены специальные соединители для проводов, которые очень облегчают жизнь электрикам и электромонтажникам. О них мы как раз и поговорим в этой статье.

Винтовой клеммник

Применяется очень широко на производстве, а также в домашнем хозяйстве для соединения двух проводов между собой. Продается в виде кассеты по 10 штук и более. Сколько требуется, мы отрезаем и используем по надобности. Применяется в основном для соединения медных проводов. Для алюминиевых нежелательно. Алюминиевые провода обладают свойством текучести. Это значит, что через какое-то время зажатый алюминиевый провод будет “растекаться” из под зажимного болта и соединение ослабнет.

Преимуществом соединительных клеммников является то, что они очень дешево стоят и позволяют за считанные секунды соединить без проблем два провода между собой. Главное, найти подходящую плоскую отвертку.

Колпачки СИЗ

СИЗ – это соединительный изолирующий зажим. Применяется для соединения однопроволочных жил проводов с последующим их завинчиванием по часовой стрелке. Колпачки СИЗ очень удобны, но все-таки не очень надежны. Поэтому, если у вас имеется ответственная часть электропроводки, то лучше отдать предпочтение более крутым конкурентам колпачков СИЗ.

Как вы могли заметить, внутри колпачка стоит спираль, которая при завинчивании колпачка сжимает соединяемые провода.

На практике все это происходит примерно так: зачищаем два провода, а потом завинчиваем на них колпачок СИЗ

Клеммники ВАГО (WAGO)

Клеммники Ваго в настоящее время являются самыми топовыми соединителями для проводов. Хотя и у них есть свои минусы – это дороговизна и слабый коммутируемый ток. Ниже на фото показан принцип работы клеммников Ваго.

В настоящее время синюю изоленту уже можно отложить в долгий ящик. Если раньше с помощью нее построили Советский Союз, то сейчас в ней уже нет надобности. Гораздо проще все-таки сходить в ближайший магазин и купить соединители для проводов. Это не сильно ударит по вашему карману.  В результате ваш электромонтаж будет намного крепче и безопаснее.

Также не забывайте и про  силу тока,  на которую рассчитаны данные соединители. Не стоит, например, использовать клеммники ВАГО  на различные электрокотлы и мощные потребители энергии. В этом случае они могут не выдержать большой нагрузки, что приведет еще к более худшим последствиям.

инструкция, как выполнить соединение своими руками. Инструкция по применению клеммы, сжима и наконечников

Электропроводка в доме должна быть полностью надежна и безопасна. Для того чтобы избежать замыкания, перебоев с подачей электроэнергии и более серьезных проблем, необходимо правильное соединение проводов. Способ соединения и вид соединителей подбираются с учетом плана проводки и различий в типе провода. В случае проблем с поступлением электроэнергии или когда разводка изначально уже была проведена не качественно, требуется правильно соединить провода. Когда под рукой нет специального оборудования, сделать это можно вручную.

Краткое содержимое статьи:

Способы соединения проводов

Как правило, в домашней проводке используется провод ПВС, он может варьироваться по размеру сечения, в зависимости от силы предаваемого тока. Провод ПВС гибкий, в нем медные элементы скручены вдоль оси.

В случае, когда работу нужно сделать срочно, но нет специальных знаний в области электрики и оборудования, провода можно соединить следующими способами:

  • соединение с использованием болтов;
  • соединительные изолирующие зажимы;
  • зажимы пружинные;
  • использование клемм.

Специалисты в этом случае, используют соединение при помощи пайки, сварки или обжима гильзами. В любом случае, необходимо учитывать характеристики, вид, материал и количество проводков.

Рассмотрим основные виды соединения электрических проводов: при помощи пайки и без пайки.

Для того чтобы спаять провода, необходим паяльник и наждачная бумага.

Место спайки зачищается, затем канифоль разогревается до нужного состояния, проводники соединяются и покрываются канифолью, далее сварка застывает. Здесь нужен определенный опыт, так как место спайки можно перекрутить или перегреть, тогда надежное соединение будет невозможно.

Метод скрутки

Для соединения без оборудования можно использовать метод скрутки, он самый простой, но при этом менее надежный из всех. Скрутка не должна использоваться сама по себе, как единственное соединение, он должна применяться с каким-либо креплением. Эта техника не допустима при соединении проводов с разными металлами проводников.

Скрутка состоит из нескольких этапов:

  1. Изоляция зачищается на расстояние 4-5 см;
  2. Проводники раскручиваются на 2-3 см;
  3. Закручивание проводников при помощи пальцев;
  4. Изоляция при помощи трубки или специальной ленты.

Обжим

Совмещает в себе преимущества рассмотренных способов. Обжимной соединитель проводов представляет собой гильзу.

Для работы нужны только клещи и источник тепла.

Провода зачищаются на 5 мм, вставляют в гильзу, с помощью клещей зажимают изоляцию и саму муфту. Затем соединение закрепляется при помощи разогрева. Этот метод не требует специальных знаний и большого мастерства, он наиболее простой и надежный.

Основной ошибкой при использовании метода обжима может быть не правильный подбор диаметра гильзы. В этом случае может снизиться пропускная способность участка цепи и снизится прочность соединения.

Виды соединителей для проводов

Существует несколько разновидностей соединителей. Рассмотрим разницу в том, как называется соединитель проводов.

СИЗ

СИЗ или соединительный изолирующий зажим используется, как правило, при ручной скрутке и представляет собой колпачок для изоляции места скручивания. По сути, он заменяет изоляционную ленту, но является более безопасным в эксплуатации.

При его приобретении нужно обратить внимание на предназначение. СИЗ может различаться в зависимости от типа провода, многожильного или одножильного. Следует учесть диаметр сечения.

Клеммы

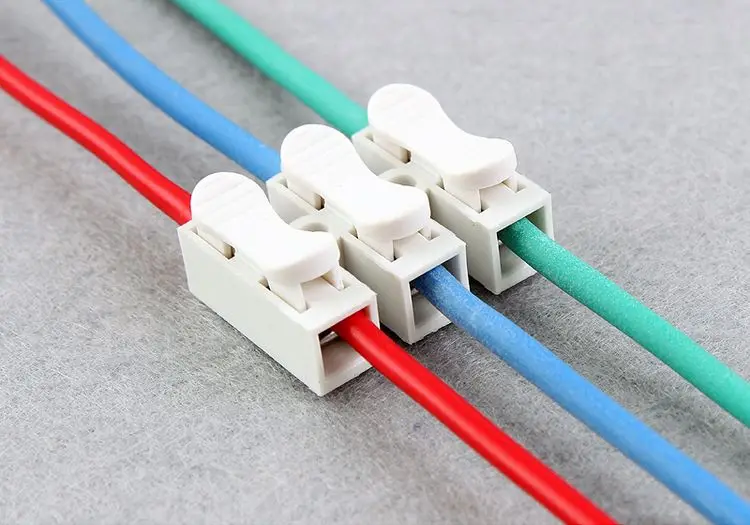

Клеммы – наиболее популярные соединители для электрических проводов. Это проводники, изготовленные из латуни. При таком способе стыковки проводов, они не контактируют напрямую, что дает возможность брать разный диаметр сечения и соединять различные материалы.

Wago

Для большинства домашних электроприборов и некоторых видов производственного оборудования, лучше использовать клеммы Wago. Соединитель проводов Wago становится все более популярным, благодаря множеству преимуществ.

Механизм зажима этого вида клемм надежно фиксирует жилу кабеля и обеспечивает постоянный контакт между проводами. Изготовление корпуса из негорючего полиамида обеспечивает безопасность в эксплуатации и полную защиту элементов проводки.

Механизм зажимает провод пружиной. Это может происходить при помощи специального рычага или путем вставки провода в пружинный механизм напрямую.

Существует специальный вид клемм, применяемых для заземления. Они имеют другой цвет и должны использоваться строго по назначению. Применение их для фазного провода может быть опасно.

Особенности соединения алюминиевых проводов

Алюминиевые провода имеют отличительные особенности при соединении, для них подходит не каждый способ. Дело в том, что алюминий при контакте с воздухом создает особую пленку на поверхности, которая мешает пайке, так как достаточно термоустойчива.

При сварке эта пленка значительно снижает качество контакта. Для скрутки этот материал очень хрупок. А при болтовом соединении, алюминий может постепенно вытекать из места крепления. Для алюминия не подходит ручная скрутка, должны быть использованы пассатижи, для максимально большей площади прилегания.

Скрутка включает этап обезжиривания ацетоном и очищения пленки до появления металлического блеска. Делается это с применением наждачной бумаги. Далее жилы скручиваются и изолируются при помощи ленты или колпачка.

Для соединения проводов из алюминия с небольшой нагрузкой можно использовать клеммы. Лучший соединитель алюминиевых проводов – это специальная трубка для оппресовки. Проводники вставляются в трубку и максимально прочно закрепляются клещами, их не нужно скручивать или как-то дополнительно соединять. После изоляции данное соединение можно считать наиболее надежным.

Соединение медных проводов

Медные провода наиболее надежно соединяются методом сварки, но это требует наличия оборудования и специальных навыков. В домашних условиях доступным и надежным способом будет пайка. Для нее требуется только паяльник и припой. Проводники сначала зачищаются, затем скручиваются и спаиваются.

Цилиндр для опрессовки по всем параметрам – лучший соединитель медных проводов. Метод его использования отличается быстротой и надежностью. Для того чтобы им воспользоваться нужны специальные клещи. Электрики для прокладки новой проводки чаще всего используют именно этот способ.


Скотчлок

Для телекоммуникационных систем наиболее удобно использовать скотчлок. Это приспособление изготавливают из пластмассы, внутри располагают металлические контакты. Скотчлок соединитель проводов обеспечивает высокий уровень изоляции. Без паяльника, без скрутки, провода зажимаются устройством. Соединение обеспечено хорошей изоляцией и защитой от влаги. Главное при таком методе – не забывать учитывать диаметр сечения провода.

как соединить между собой медный и алюминиевый провод, какие бывают клеммники для многожильных и одножильных проводов, варианты крепления с пайкой и без нее

Около 70% ошибок при монтаже электропроводки связаны с проводами. Отсутствие электричества может быть обусловлено ненадежным контактом или его отсутствием в соединительной коробке, электроприборе. Далее в статье – все варианты соединения проводов, их монтаж и разновидности.

Способы соединения проводов и кабелей

Электричество – это сфера, в которой нужно тщательно подбирать материалы, следить за надежностью и работоспособностью.

Для качественного и бесперебойного электроснабжения в доме, электропровода должны быть соединены правильно.

В случае ошибки под угрозой будет не только работоспособность бытовых приборов, но и пожарная безопасность.

Когда потребуется соединять кабели

Соединение кабелей потребуется в случае некачественной разводки, выполненной ранее, либо по причине произведенных ошибок при монтажных работах. Чтобы восстановить подачу электричества в дом, требуется соединить электропровода. Сделать соединение можно способами, которые условно делятся на 2 группы:

  1. Для первой группы специальное оборудование не требуется.
  2. Для второй группы уже нужны определенные умения и профессиональные инструменты.

Работы по соединению кабелей должны производиться с соблюдением техники безопасности.

Виды кабелей для соединения

Наиболее распространенный кабель для домашней электропроводки – это электропровод соединительный ПВС, состоящий из двух изолирующих слоев. Жилы медные, многожильные, скручены вдоль центральной оси. Провод гибкий, поэтому отлично подходит для различных соединений.

Напряжение подключаемых приборов должно быть до 380 Вольт.

Сечение выбирается в зависимости от нагрузки:

  • для тока в 6 А используется ПВС с сечением 0,75 мм.;
  • для 10 Ампер – сечение составляет 1 мм.;
  • для токов в 16 А – 1,5 мм.

Помимо провода ПВС для соединения существуют многожильные кабели ШВВП, ПУГНП, ПРС, КГ. Они используются реже для домашней проводки, чем ПВС.

Как лучше надежно соединить между собой два кабеля

Способы соединения кабелей, при которых нужно оборудование и умения в области электротехники:

  • пайка;
  • сварка;
  • обжим гильзами.

Простые способы соединения, не требующие инструментов и знаний:

  • соединение с помощью клеммных колодок;
  • пружинные зажимы;
  • колпачки СИЗ;
  • болтовое соединение.

Выбор способа соединения зависит от характеристик проводов. Требуется учитывать вид и материал жилы, количество проводков, условия эксплуатации.

Со спайкой

Спайка – распространенный способ соединения кабелей. Для работы нужен паяльник, канифоль, припой и наждачная бумага. Как соединять провода путем пайки:

  • зачистка изоляции;
  • очистка от окислов при помощи наждачной бумаги;
  • проводники нужно залудить – канифоль укладывается на провод, ее разогревают паяльником до тех пор, пока провод не покроется канифолью;
  • проводники собираются вместе, на них нужно нанести пузырящуюся канифоль и прогреть, пока припой не растечется;
  • место пайки охлаждается.

Сложность процесса заключается в наличии профессиональных навыков. Нельзя перегревать место припоя, либо перекручивать его при нагреве, иначе может расплавиться изоляция. Важно обеспечить качественный и надежный контакт проводов. Пайка используется в малоточной электрике.

Без пайки

Соединение проводов без пайки осуществляется при помощи специальных соединительных элементов. Также возможно соединить провода скруткой. Скрутка является самым простым способом, который не требует оборудования, но также этот метод самый ненадежный.

Использовать только соединение скруткой по правилам ПУЭ запрещено.

Медные

Медный провод можно соединить при помощи клеммных колодок, зажимов Wago (обязательно с использованием специальной пасты), при помощи болта, пайки.

Алюминиевые

Алюминиевые провода также можно соединять любым методом, но с некоторыми особенностями. При соединении металл нужно вручную зачистить от изоляции.

Напрямую соединять медные и алюминиевые провода нельзя. Место присоединения сильно нагревается и со временем контакт ослабевает. Поэтому лучше использовать клеммные колодки, wago, болтовое соединение или специальные ответвительные зажимы.

Можно ли соединять и кабели скруткой

Согласно правилам ПУЭ, скрутка запрещена, так как она не обеспечивает надежного контакта. Ее можно использовать только вместе с другим способом соединения. Также недопустимо использовать скрутку для присоединения двух разных металлов.

Многожильные и одножильные

При подсоединении многожильных проводов следует придерживаться следующих правил:

  • зачистить изоляцию на 4 см;
  • раскрутить проводники на 2 см;
  • соединить до стыка незакрученных жил;
  • закручиваются провода только пальцами;
  • затянуть скрутку можно при помощи плоскогубцев;
  • оголенные провода изолируются специальной лентой или термоусадочной трубкой.

Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.

Способы скрутки

Делать скрутку можно разными способами. Она может быть выполнена ответвлением, параллельным или последовательным соединением. Также для улучшения надежности контакта дополнительно используются колпачки и зажимы.

Правильная скрутка электропроводки в распределительной коробке

При скрутке нужно следовать следующему порядку действий:

  • обесточить дом или квартиру;
  • очистить проводки от изоляции на 4 см и более;
  • раскрутить проводки на 2 см;
  • соединить до стыка нераскрученные провода;
  • закрутить жилы пальцами;
  • затянуть скрутку плоскогубцами;
  • заизолировать оголенные провода.

Соединять можно как одножильные, так и многожильные кабели.

Скрутка разного сечения

Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.

Колпачки скрутки

Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой.

Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

С помощью контактных зажимов

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.

Как заварить скрутку

После скрутки провода нужно запаять. Для этого провода перед скруткой лудят и наносят на них канифоль. Разогретый паяльник опускается в канифоль, им нужно провести по зачищенной части проводков. После скрутки на паяльник берут олово, прогревают место соединения до тех пор, пока олово не станет затекать между витками. На такой способ требуется много времени, но он является надежным и качественным.

Способы соединения проводов или кабелей между собой

Места соединения двух проводников должны удовлетворять следующим требованиям:

  • надежность;
  • механическая прочность.

Соблюсти эти условия можно и при соединении проводников без спайки.

Опрессовка

Этот метод требует наличия специального оборудования. Опрессовка проводов гильзами проводится как для медных, так и для алюминиевых проводов разных диаметров. В зависимости от сечения и материала выбирается гильза.

Алгоритм опрессовки:

  • зачистка изоляции;
  • зачистка проводов до чистого металла;
  • провода нужно скрутить и вставить в гильзу;
  • проводники обжимаются при помощи специальных клещей.

Подбор гильзы вызывает основные сложности. Неправильно выбранный диаметр не сможет обеспечить надежного контакта.

Болтовое соединение

Для контакта используются болты, гайки и несколько шайб. Место соединения получается надежным, но сама конструкция занимает много места и неудобна при укладке.

Порядок соединения такой:

  • зачистка изоляции;
  • зачищенная часть укладывается в виде петли с диаметром, равным сечению болта;
  • на болт надеваются шайба, затем один из проводников, другая шайба, второй проводник и третья шайба;
  • конструкция затягивается гайкой.

С помощью болта можно соединить несколько проводов. Затягивание гайки производится не только руками, но и ключом.

Клеммники

Клеммник представляет собой контактную пластину в полимерном или карболитовом корпусе. С их помощью соединить провода может любой пользователь. Соединение происходит в несколько этапов:

  • зачистка изоляции на 5-7 мм;
  • удаление оксидной пленки;
  • установка проводников в гнезда друг напротив друга;
  • фиксирование болтами.

Плюсы – можно соединить кабели разных диаметров. Недостатки – можно соединить только 2 проводка.

Виды клеммников для многожильных и одножильных кабелей

Всего существует 5 основных видов клеммников:

  • ножевые и штыревые;
  • винтовые;
  • зажимные и самозажимные;
  • колпачковые;
  • ужимные типа «орех».

Первый вид используется редко, они не рассчитаны на большие токи и имеют открытую конструкцию. Винтовые клеммы создают надежный контакт, но не подходят для соединения многожильных кабелей. Зажимные клеммники – самые удобные в применении приборы, для их установки не нужно специальное оборудование. Колпачковые также используются часто, но в отличие от зажимных приборов колпачки можно использовать неоднократно. «Орех» практически не используется.

Клеммы в распределительной коробке (медные или металлические)

Клеммы являются самым распространенным способом соединения в распределительной коробке. Они стоят дешево, легко монтируются, обеспечивают надежную фиксацию контакта и могут использоваться для соединения меди и алюминия. Недостатки:

  • дешевые приборы обладают низким качеством;
  • соединить можно только 2 провода;
  • не подходят для многожильные проводов.

Самозажимные клеммники WAGO

Используется 2 вида клеммников Ваго:

  • С плоскопружинным механизмом – их еще называют одноразовыми, так как повторное использование невозможно. Внутри находится пластина с пружинными лепестками. При установке проводника лепесток отжимается, а провод зажимается.
  • С рычажковым механизмом. Это наилучший вариант соединителя. Зачищенный проводник вставляется в клемму, зажимается рычажок. Возможна повторная установка.

При правильной эксплуатации клеммники Ваго работают 25-30 лет.

Использование наконечников

Для подключения используют 2 вида наконечников и гильз:

  • в первых соединение производится внутри изделия;
  • во втором оконцевание двух электропроводов происходит разными наконечниками.

Соединение внутри гильзы или наконечника является прочным и надежным. Также существуют специальные гильзы для подсоединения медных и алюминиевых проводов.

Пайка наконечников электропроводки

Наконечники соединяются с проводком при помощи пресса. Если его нет, можно обеспечить контакт путем пайки.

Электропровод и наконечник внутри облуживается, зачищенный кабель заводится внутрь.

Всю конструкцию на контакте надо обмотать стекловолоконной лентой, прогреть горелкой до плавления олова.

Соединители для проводов и кабелей

Соединители – это специальные устройства, облегчающие присоединение двух или нескольких проводников. Бывают винтовые и зажимные механизмы.

Винтовые зажимы

Используются для соединения проводов разного материала и различного диаметра. Исключение – многожильные электропровода, которые обжимаются специальными наконечниками. Также винтовой зажим может повредить алюминиевые провода, поэтому для такого материала их лучше не использовать.

Винтовые клеммы

Позволяют соединить между собой алюминиевые и медные проводники. Отличаются простотой соединения.

Зажим силовой

В такие зажимы зачищенный проводник помещается в отверстие до конца. Там он автоматически фиксируется прижимной пластиной. С помощью зажимов можно закреплять медные и алюминиевые проводки.

Клипсы

Для установки провода фиксатор клипсы ставится в вертикальное положение, внутрь вставляются провода, а затем фиксатор нужно перевести в горизонтальное положение. Плюс – можно внести коррективы.

Пружинные зажимы

В качестве пружинных зажимов используются колпачки СИЗ. Благодаря ним можно быстро выполнить контакт двух проводов схожих диаметров. Важно правильно подобрать зажим, иначе контакт будет ненадежным.

Пружинные клеммы

Пружинные клеммы Wago быстро и качественно обеспечивают надежный контакт. При этом со временем пружина может ослабнуть или перегреться.

Соединительные зажимы

Бывают двух видов – электрические и электротехнические. Разница лишь в токовой нагрузке. Соединение происходит внутри прибора.

Муфты

Выполняется в виде металлической трубки. Используются для проводников с сечением 0,25-16 мм. Фиксируется провод путем силового обжима. Не используются для одножильных проводов.

Соединительные колодки электропроводки при ее повреждении

При повреждении электропроводки с многожильными проводниками нельзя использовать зажимные колодки. Они дополнительно передавливают проводники, из-за чего жилы деформируются и повреждаются. В результате соединение греется, оплавляется и есть риск возникновения пожара.

Советы и правила безопасности

К сварке допускаются только мастера, имеющие квалификационную группу. К пайке также допускаются лица, имеющие навыки работы с паяльником.

Соединять кабели можно только разрешенными для них способами. Нельзя работать с поврежденными проводками. Все оголенные части требуется заизолировать.

Соединить кабели можно разными способами. Выбор метода подсоединения определяется материалом, диаметром сечения и другими параметрами. Для корректной работы электрооборудования нужно, чтобы проводники надежно соединялись. При ненадежном контакте возможен риск возникновения пожара.

Полезное видео

Ответвление провода без разрыва и разрезания – обзор лучших способов

Ответвление проводов используется для того, чтобы добавить в готовую электросеть новую линию. К примеру, по стене у Вас проходит кабель, к которому нужно подсоединиться для подключения новой розетки. В этом случае не обязательно разрезать жилу и скручивать между собой три конца. Более безопасным и долговечным способом является использование специальных ответвителей, о которых мы и поговорим далее!

Сжим орех

Когда мы рассматривали основные способы соединения проводов в распределительной коробке, особое внимание было уделено специальному зажиму типа орех. Изделие имеет довольно простую конструкцию, но, несмотря на это позволяет сделать ответвление надежным и долговечным. Состоит сжимной орех из карболитового корпуса, стальной плашки и пластины, которая собственно и прижимает жилы четырьмя винтами.

Компактные размеры ореха, а также невысокая стоимость делает его одним из наиболее популярных ответвителей для линии электросети. В свою очередь недостатками изделия является низкая герметичность (степень защиты IP 20), а также отсутствие возможности ответвления жил проводов под напряжением. Также следует отметить, что очень важным достоинством «орешка» является возможность качественно соединять медные и алюминиевые жилы сечением от 1,5 до 150 мм2.

Все что Вам нужно — уложить зачищенные контакты в специальную плашку и тщательно затянуть винтики отверткой, после чего защелкнуть корпус. Более подробно о сжиме типа орех вы можете узнать из нашей статьи.

Прокалывающие зажимы

Усовершенствованной моделью кабельного сжима орех являются прокалывающие зажимы. Изделия одноразовые, однако, позволяют делать ответвление провода без разрезания и даже, не счищая изолирующий слой при сращивании. Конструкция зажима представлена шестигранной головкой, которая стягивает жилы, а также контактными пластинами с зубцами, которые собственно и прокалывают изоляционный материал.

Их чаще всего используют для ответвления от воздушной линии проложенной проводом СИП без снятия напряжения.

Преимущество данных изделий заключается в следующем:

  • Ответвлять провода от воздушной линии (ВЛ) можно даже под напряжением, не боясь за свою безопасность. Это связано с тем, что контактная пластина надежно заизолирована от зажимающих болтов.
  • Корпус изделий герметичный и надежно защищает место соединения от плохих погодных условий.
  • Зажимы простые в эксплуатации и имеют длительный срок службы.
  • Низкая стоимость продукции.
  • Возможность скрепления медных и алюминиевых проводников.

Что касается недостатков, главным является только «одноразовость» продукции, однако это момент весьма спорный, если учитывать долговечность такого способа ответвления проводов без разрыва.

Монтаж осуществляется следующим образом:

Видео инструкция по установке прокалывающего зажима

Зажим типа ОВ

При ремонте либо замене электропроводки в квартире можно использовать еще один довольно неплохой вариант сращивания проводов – с помощью зажимов типа ОВ. Изделия имеют простейшую конструкцию и не менее простой принцип работы – кабель укладывается в специальную защелку, которая латунным коннектором пробивает слой изоляции проводника. В итоге за считанные секунды Вы можете сделать хорошее ответвление от кабеля главной магистрали электросети (к примеру, на розетку).

Что касается недостатков защелок, основным является ограниченные условий применения – поперечное сечение жил не должно превышать 6 мм2. В свою очередь для домашней электропроводки такого сечения будет вполне достаточно даже для подключения мощной электрической плиты.

Такие соединители также называют «Скотчлоками». Подробнее узнать о том, что такое скотчлоки и как ими пользоваться, вы можете из нашей отдельной статьи: https://samelectrik.ru/skotchloki-dlya-soedineniya-provodov.html.

Видео инструкция по использованию защелки для ответвления провода без разрезания:

Простейший вариант ответвителя

Полиэтиленовые клеммники

Более устаревший способ ответвления провода – использование клеммных колодок (их еще называют полиэтиленовыми клеммниками). Компактные клеммники использовать не рекомендуется, т.к. в этом случае без разрезания и разрыва магистральной жилы не обойтись. Помимо этого клеммная колодка имеет еще такие недостатки, как плохая герметичность и необходимость периодически подтягивать зажимной винт, особенно если проводник алюминиевый. В итоге Вы не получаете никаких важных плюсов при сращивании и в то же время получаете несколько серьезных недостатков.

Обзор клеммных колодок

Дедовская скрутка

Ну и последний метод ответвления проводов, который можно использовать – скрутить новую линию с проходящей магистральной без дополнительной пайки либо сварки. В этом случае необходимо сначала зачистить изоляцию проводников, после чего ответвляющую линию хорошенько накрутить на магистральную (как показано на картинке).

Обращаем Ваше внимание на то, что при создании скрутки запрещается соединять алюминиевые и медные жилы. Проводники должны быть изготовлены из одного металла. Согласно пункта ПУЭ 2.1.21. (Глава 2.1 ПУЭ) скрутки делать вообще нельзя – все соединения должны быть спаяны, сварены, обжаты или зафиксированы зажимами или клеммниками. Поэтому для ответвления от провода используйте приведённые выше способы или пропаивайте такие скрутки. Подробнее о том, как делать скрутки мы рассказывали в статье: https://samelectrik.ru/kak-pravilno-sdelat-skrutku-provodov.html.

Вот, собственно, мы и рассмотрели наиболее популярные способы ответвления проводов без разрыва и разрезания. Теперь Вы знаете, чем можно сделать качественное сращивание двух линий электросети. Наш совет – используйте прокалывающие зажимы, которые среди всех вариантов вызывают наибольшее доверие!

Похожие материалы:

Способы ответвления проводов » сайт для электриков

Правила соединения проводов

Для соединения нужного проводника с магистральным электрическим кабелем сначала следует разобрать зажим. Чтобы это осуществить, необходимо снять стопорные кольца, находящиеся по бокам «ореха». После этого выкручиваются болты, соединяющие плашки и пластину между ними.

Затем требуется снять изоляцию с кабеля в соответствии с длиной промежуточной пластины внутри сжима. Счищать изоляцию больше не целесообразно.

Как соединить провода дальше? Очень просто! Оголенные участки проводников вставляются в пазы плашек, после чего закручиваются винтами. Теперь получившаяся конструкция укладывается обратно в изолированный поликарбонатный корпус «орешка». Можно заметить, что в корпусе есть четыре отверстия. Первое отверстие наглухо запаяно, второе предназначается для ответвительного кабеля, через оставшиеся два отверстия протягивают магистральный электрический проводник. Таким вот образом и производится соединение электрических кабелей орехом.

Не стоит забывать, что соединение типа «орех» не способно гарантировать герметичность всех стыков, поэтому в процессе эксплуатации при разных климатических и погодных условиях внутрь корпуса может попадать пыль, грязь и влага. Чтобы обеспечить некоторую степень защиты, корпус сжима нужно заизолировать или, иными словами, просто обмотать изолентой.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как соединить провода с помощью зажима типа орешек:

Теперь вы знаете, что такое электрический орех для соединения проводов, какая у него конструкция и назначение. Надеемся, предоставленная информация была для вас полезной и интересной!

Будет интересно прочитать:

Сжим орех, как вариант ответвление провода

И так, если говорить за этот вариант соединение и ответвление жил проводов и кабелей – он считается оптимальным. Его я решил поставить на первое место. Сжим орех представляет собой простую конструкцию, смотрите фото:

У него небольшие размеры и простой принцип работы. Даже не вижу смысла делать инструкцию по этом поводу. Вот так он выглядит в разрезе:

Чтобы сделать ответвление медных или алюминиевых проводов таким способом, нужно только уложить все провода по своим местам. Далее зажимаем все и закручиваем корпус. Этот способ можно назвать самым простым и действенным. Плюс ко всему, стоимость сжима ореха довольно низкая

Обратите внимание на статью: как соединить провода

Это интересно: Измерение сопротивления изоляции мегаомметром: методика

Сжим ответвительный типа «орех»

При производстве электромонтажных работ, которые связанны с вводом в работу нового электрооборудования или прокладкой электропроводки, возникает необходимость в подключении кабельной линии, отходящей от магистрального кабеля. Для выполнения ответвления от основного кабеля используются специальные устройства ― сжимы ответвительные, которые также известны под названием «кабельные орехи». Они получили широкое распространение при монтаже электросетей бытового и производственного назначения, подключения осветительного оборудования и т. п.

Мне как электрику часто приходится сталкиваться с проблемой отсутствия напряжения. И нужно сказать, что 60 % проблем отсутствия напряжения у потребителя связанно именно по причине плохого контакта в щитках, распределительных коробках и прочих силовых пунктах.

Безусловно, немаловажным фактом во всех этих проблемах является то, что за последние пол столетия электрическая нагрузка у бытовых потребителей резко возросла. У каждого дома имеется водонагреватели, электрочайники, варочные панели, стиральные машинки и другая мощная техника. Мы стараемся сделать свое окружение как можно комфортней и уютнее.

По сравнению с прошлым веком, когда практически везде использовалась скрутка, на сегодняшний день известно очень много способов качественного соединения электрических проводов это различные самозажимные и винтовые клеммники, опрессовка проводов гильзами. пайка, сварка.

Если рассматривать тему соединения проводов то нельзя не оставить без внимания один очень практичный способ соединение проводов с помощью зажимов типа «орех» .

Клеммная колодка ДКС

Более устаревший способ ответвления провода – использование клеммных колодок ДКС. Компактные клеммники использовать не рекомендуется, т.к. в этом случае без разрезания и разрыва магистральной жилы не обойтись. Помимо этого клеммная колодка имеет еще такие недостатки, как плохая герметичность и необходимость периодически подтягивать зажимной винт, особенно если проводник алюминиевый. В итоге Вы не получаете никаких важных плюсов при сращивании и в то же время получаете несколько серьезных недостатков.

Обзор клеммных колодок

Орехи электрические соединительные

Приветствую Вас друзья на моем сайте «Электрик в доме». Очередная статья, которую мне бы хотелось опубликовать будет посвящена электрическому контакту в плане ответвления и соединения проводов. Я очень много внимания уделял темам соединения проводов, но в этот раз рассмотрим соединительные зажимы типа «орех». На первый взгляд из выражения «орех» может сложиться негативное впечатление, но это очень простое и надежное устройство. Немого позже станет ясно, почему его так называют.

В моей практике довольно часто встречаются варианты соединения проводов с помощью ответвительных зажимов типа «орех» .

Их часто применяют, если необходимо сделать ответвление от магистрального провода не разрываю основную линию. Примером тому послужит схема этажного распределительного щитка. Дело в том, что в многоквартирных домах электроэнергия поступает в квартиры ответвлением от основной магистральной линии.

Попробую объяснить. Например, есть девятиэтажный дом. На каждом этаже расположен свой распределительный щиток. С первого этажа на последний через каждый щиток проходит кабельная линия — три фазы и ноль (система TN-C). Это в старых домах, а в новых помимо фазных проводов и рабочего ноля еще и заземление отдельным проводом прокладывают (получается пяти-проводная система TN-C-S).

В щитке от этого кабеля идет отвод питания в каждую квартиру. Но чтобы обеспечить надежность питания для всех потребителей дома, магистральная линия не разрывается на каждом этаже, а идет цельным проводом. А питание в квартиры поступает методом ответвления как раз вот с помощью таких ответвительных сжимов типа «орех».

Если же сделать наоборот, например, разрывать все четыре провода в щите на каждом этаже и подключать их на какую-нибудь клеммную колодку то в таком случая надежность питания у всех потребителей дома резко ухудшается. Скажем, если пропадет контакт по одной фазе на втором этаже без напряжения останутся квартиры семи верхних этажей в доме, которые подключены к этой фазе. А это никому не нужно.

Способы соединения алюминиевых и медных проводов

Существует множество ситуаций, при которых возникает острая необходимость в организации подобных соединений. И далеко не всегда можно быстро и беспроблемно заменить старую алюминиевую проводку в доме на новую медную. Если при попытке подключить новое электрическое оборудование выяснилось, что проводка в доме алюминиевая, то обязательно воспользуйтесь одним из доступных соединителей.

Перечислим основные разновидности электромонтажных соединителей для разных проводников:

Клеммная колодка (клеммник)

Данные устройства заслуживают отдельную статью для рассмотрения, а пока обратим ваше внимание на основные нюансы их эксплуатации. Для надежного контакта алюминиевого и медного проводников в устройстве винтового или самозажимного типа нужно изготавливать пластины из нейтральных материалов

В качестве альтернативы их поверхность следует покрыть специальной пастой, изготовленной исключительно для подобных действий. Эта информация должна указываться на маркировке или в инструкции к изделию.
«Орешки». О них мы писали выше. Свое название изделия получили благодаря строению: роль скорлупы играет пластиковый корпус из карболита, начинки – зажимные пластины для хорошего контакта. Вы без проблем задействуете ответвительные сжимы. Для начала магистраль из алюминиевой жилы зачищается в месте коммутации, после чего помещается в канал одной из зажимных пластин. Медная жила нового оборудования устанавливается в другой пластине без контакта с внешним каналом. Изделия с сечением 120-150 кв. мм используются преимущественно профессиональными электриками, 1,5-4 кв. мм – в домашних условиях.
Прокалывающий зажим коммутируется напрямую к самонесущему изолированному проводу (СИП) на магистрали. Выполнение подобных ответвлений лучше всего доверить квалифицированным специалистам. Если решите делать это самостоятельно, то прибор следует подключить к проводникам без нарушения изоляции (не зачищая кабель). Крепко затяните гайку, что приведет к прокалыванию и обеспечит контакт.
Самодельный соединитель можно изготовить из одного болта, трех латунных шайб, гайки и изоленты. Для коммутации алюминиевого и медного проводников зона их прямого контакта разделяется тремя шайбами. Такой метод считается временным соединением, но по факту узел прослужит в течение нескольких десятилетий.

Это интересно: Расчет заземления для частного дома — формулы, схемы, видео

Пример применения

Сжимы считаются низковольтными компонентами и работают в диапазоне напряжения от 60 до 660 В. Допустим монтаж внутри электрических щитков, при прокладке открытой электропроводки и подключения приборов малой мощности.

Процесс установки максимально простой. После того как подберете нужную модель в соответствии с сечением скрепляемых проводников, удалите зажимные пластины из оборудования. Чтобы это сделать, снимите крепление, сдерживающее две части корпуса. Конструкция крепления бывает разной: с применением стопорного кольца, резьбового элемента с саморезами или шайбой, сдерживающей половинки «скорлупы».

После извлечения зажимных пластин в зависимости от их размеров высчитывается протяженность участка, на котором будет удалена изоляция на коммутируемом кабеле. Соответствующие отметки можете оставить маркером или ручкой. При помощи заточенного ножа максимально аккуратно надрежьте изоляцию, не задевая жил, после чего снимите ее с провода.

Зажимные поверхности и зачищенные жилы лучше всего протереть ватным тампоном с любым обезжиривателем. Установите проводники в выемки плашки. Отличной идеей станет добавление токопроводящей смазки. Соедините и скрепите детали, тесно затянув винтики. Спрячьте зажимные пластины внутри корпуса, надежно скрепив обе половинки. Чтобы обеспечить стабильное соединение, под винты на плашке подложите шайбы Гровера.

Пример применения

Рассмотрим многоэтажный дом, состоящий из семи этажей. Как известно, в подъезде на каждом этаже принято располагать распределительные щитки. Начиная с нижнего этажа до верхнего проводится четырехжильный, либо пятижильный кабель (в новых домах с современной проводкой, где отдельно идет заземляющий проводник). Он проходит через все щитки на этажах. От каждого щитка осуществляется уже питание квартир. При таком раскладе применение соединителя типа «орех» просто крайне необходимо для того, чтобы обеспечить соединение электрических проводов на каждом этаже с общим магистральным кабелем без его разрыва на каждом отдельном этаже.

Если в данной ситуации производить разрыв «магистралки» на всех этажах, подсоединяя ее на клеммные колодки. то это значительно снизит уровень надежности электроснабжения потребителей. То есть, при отсутствии контакта на одной из фаз у потребителей нижних этажей, потребители всех верхних этажей, которые, в свою очередь, подсоединены к данной фазе, в таком случае рискуют остаться без напряжения.

Подключение проводов (кабелей) к проводке в автомобиле на разъемы, скрутки, зажимы

При установке дополнительного электрооборудование перед автолюбителем всегда встает вопрос о способах подключения, соединения проводов, а вернее кабелей между собой в автомобиле. Обычные скрутки имеют свои недостатки, так они не гарантируют надежного контакта с постоянным прижимным усилием проводников, если вы не обожмете их должным образом. Как ни странно, но скручивать тоже надо правильно и уметь. Кроме того скрутки в электропроводке автомобиля могут показаться не эстетичными, не всегда удобными к монтажу, особенно в зимнее время, когда для изоляции соединения используется изолента. Все знают, что клеящий слой в этом случае не обеспечивает достаточной адгезии между материалами. Однако скрутку нельзя списывать со счетов! Кроме того соединения бывают на зажимах, когда легким движением руки один провод соединяется с другим, и на контактных колодках, когнда провода соединяются между собой с помощью крепежа. Каждый из этих вариантов имеет свои достоинства и недостатки, каждый из них можно встретить на машинах автолюбителей. Но на каком остановиться и как самому реализовать соединение проводов в машине, именно об этом в нашей статье.

Один из вариантов соединения проводки в автомобиле это применение специализированного разъема. Кроме него Вам также потребуются обычные пассатижи.

Назначение, преимущества и недостатки соединителей

Основное предназначение ответвительного сжима – организация ответвления на магистральном электрическом кабеле без выполнения разрыва на основной трассе. Соединитель «орешек» может быть установлен в месте монтажа магистрали с проводкой нового оборудования, и нет необходимости перерезать кабель. Это один из лучших вариантов при коммутации проводников разного сечения, изготовленных из алюминия и меди. Контактную пластину желательно делать латунной, поскольку данный материал не вступает в электрохимическую реакцию ни с медью, ни с алюминием.

Из недостатков сразу стоит отметить необходимость оголения соединяемых проводов. Этого не нужно делать при эксплуатации ответвительных сжимов прокалывающего типа. Другой нюанс – слабая степень защиты от пыли и влаги (не выше IP20).

Зажим типа ОВ

При ремонте либо замене электропроводки в квартире можно использовать еще один довольно неплохой вариант сращивания проводов – с помощью зажимов типа ОВ. Изделия имеют простейшую конструкцию и не менее простой принцип работы – кабель укладывается в специальную защелку, которая латунным коннектором пробивает слой изоляции проводника. В итоге за считанные секунды Вы можете сделать хорошее ответвление от кабеля главной магистрали электросети (к примеру, на розетку).

Что касается недостатков защелок, основным является ограниченные условий применения – поперечное сечение жил не должно превышать 6 мм 2 . В свою очередь для домашней электропроводки такого сечения будет вполне достаточно даже для подключения мощной электрической плиты.

Такие соединители также называют «Скотчлоками». Подробнее узнать о том, что такое скотчлоки и как ими пользоваться, вы можете из нашей отдельной статьи: https://samelectrik.ru/skotchloki-dlya-soedineniya-provodov.html.

Видео инструкция по использованию защелки для ответвления провода без разрезания:

Прокалывающие зажимы

Усовершенствованной моделью кабельного сжима орех являются прокалывающие зажимы. Изделия одноразовые, однако, позволяют делать ответвление провода без разрезания и даже, не счищая изолирующий слой при сращивании. Конструкция зажима представлена шестигранной головкой, которая стягивает жилы, а также контактными пластинами с зубцами, которые собственно и прокалывают изоляционный материал.

Преимущество данных изделий заключается в следующем:

  • Ответвлять провода от воздушной линии (ВЛ) можно даже под напряжением, не боясь за свою безопасность. Это связано с тем, что контактная пластина надежно заизолирована от зажимающих болтов.
  • Корпус изделий герметичный и надежно защищает место соединения от плохих погодных условий.
  • Зажимы простые в эксплуатации и имеют длительный срок службы.
  • Низкая стоимость продукции.
  • Возможность скрепления медных и алюминиевых проводников.

Что касается недостатков, главным является только «одноразовость» продукции, однако это момент весьма спорный, если учитывать долговечность такого способа ответвления проводов без разрыва.

Монтаж осуществляется следующим образом:

Видео инструкция по установке прокалывающего зажима

Советы от бывалых монтажников

Существует множество спорных вопросов как в способах соединений, так и в применении отдельных монтажных изделий. Но ряд правил касается абсолютно всех мастеров, которые занимаются электромонтажом.

Например, строго запрещено соединение скруткой алюминиевых проводников с медными. Процесс быстрого окисления приводит к разрушению коммутации и возникновению опасной точки, которая в любое время может заискрить или вспыхнуть.

Еще несколько важных правил:

Галерея изображений

Фото из

Правильно выполненная скрутка

Максимальная изоляция соединений

Важность маркировки проводников

Если проводник покрылся оксидной пленкой, ее необходимо аккуратно удалить или контактной пастой, или мелкой шкуркой.  Диаметры гильз, наконечников, колпачков лучше подбирать по размеру.

При использовании изоленты накладывайте витки внахлест. Одного слоя недостаточно, лучше пройтись вдоль соединения 2-3 раза, обязательно сделав последний виток на изоляции

Одиночные проводники в винтовых зажимах держатся слабо. Поэтому рекомендуется зачищенный конец сгибать вдвое или делать из него произвольную петельку.

По окончании работ обязательно проверьте надежность соединений – слегка подергайте за провода. Бывает так, что коммутация произведена неудачно, и жила просто выскальзывает из клеммника.

Если позволяет объем распредкоробки, к примеру, щиты вмещают много проводов и устройств, то оставляйте кабель с запасом. Иногда требуется переключение и лишняя длина пригодится, если соединения неразъемные или подгоревшие.

Разветвитель

Библиотека: База
Введено: 2.0 Бета 1
Внешний вид:

Поведение

Разделитель создает соответствие между многобитовым значением и несколькими отдельные подмножества этих битов. Несмотря на свое название, он может разбить многобитовое значение на составные части или объединить составляющие части в многобитовое значение — или он может делать и то, и другое одновременно.Более полное описание разветвителей находится в разделе «Разветвители» Руководство пользователя .

Logisim специально обрабатывает разделители при передаче значений внутри схема: В то время как все остальные компоненты имеют вычисленную задержку для целей моделирования их поведения, значения распространяются через сплиттеры (как ну и провода) мгновенно.

Примечание: Термин разветвитель является нестандартным. термин, который, насколько мне известно, является уникальным для Logisim.Я ничего не знаю стандартный термин для такого понятия; единственный термин, который я слышал, это bus ripper , но этот термин неоправданно жесток для моего вкусы.

Штыри

Чтобы различать несколько точек подключения разветвителя, мы называем к единственной точке соединения с одной стороны в качестве комбинированного конца , и мы называем несколько точек соединения на другой стороне его Секущиеся концы .

Комбинированный конец (разрядность ввода / вывода соответствует атрибуту разрядности)
Значение, содержащее все биты, проходящие через разделитель.
Разделение концов (ввод / вывод, разрядность вычисляется на основе атрибутов Bit x )
Количество секущихся концов указывается в атрибуте Fan Out, и каждый разделенный конец имеет индекс не менее 0 и меньше значения Fan Out атрибут. Для каждого разделенного конца все биты, для которых Бит x ссылается на то, что его индекс проходит через этот разделенный конец; порядок этих бит такой же, как и их порядок в комбинированном конце.

Атрибуты

Облицовка
Расположение секущихся концов относительно комбинированного конца.
Выход вентилятора
Количество секущихся концов.
Ширина бит
Разрядность комбинированного конца.
Бит x
Индекс разделенного конца, к которому относится бит x комбинированного конец соответствует. Секущиеся концы индексируются, начиная с 0 вверху. (для разветвителя, обращенного на восток или запад) или от 0 слева / на запад (для сплиттер, обращенный на север или юг). Можно указать бит, соответствующий нет секущихся концов.Бит не может соответствовать несколько секущихся концов.

Поведение инструмента Poke Tool

Нет.

Поведение текстового инструмента

Нет.

Вернуться к Ссылка на библиотеку

4- и 5-проводный разветвитель eurofast для полевого подключения

DeviceNet, распределительная коробка для монтажа на панели

DeviceNet, соединительная коробка для монтажа на панель Соединительная коробка для DIN-рейки Съемные клеммы открытого типа Номер детали Схемы электрических соединений JRBS-57-4 JRBS-57-6 Монтажная монтажная коробка открытого типа JRBS-57-8 Технические характеристики

Подробнее

Клапанные соединители

Разъемы клапана, тип A (18 мм), доступны с резиновым кожухом 18 и проводниками AWG 2 + заземление, заземляющие контакты Параллельное соединение NRTL / C ** Все детали, кроме E.Разъемы клапана типа А, стандартный цвет

Подробнее

Серия 400 — мини-USB Buccaneer

IP68 Герметичность со степенью защиты IP68 Характеристики USB V2.0 Возможность Plug and Play Экранированная система Переформованные кабели Винтовые соединения Версии для печатных плат Пыленепроницаемость и водонепроницаемость согласно EN60529 Скорость передачи данных до 480 Мбит / с с возможностью горячей замены,

Подробнее

Справочник, глава 04

M Справочник глава 04 D-Sub Смешанные сверхминиатюрные разъемы D Новая страница Общая информация о смешанных разъемах D-Sub………………. 04.02 Контакты ……………………….. ……………

Подробнее

Подключение канала А

20 Edge Lighting. Все права защищены. Инструкции по установке подвески Cirrus Channel T, трубчатой ​​линзы с навесом 2sq или 2RD ВАЖНАЯ ИНФОРМАЦИЯ — Этот продукт подходит для использования в помещениях.

Подробнее

Рынок промышленной автоматизации Amphenol

Амфенол LTW Technology Co., Ltd. Рынок промышленной автоматизации Amphenol http://www.amphenolltw.com Инновации в водонепроницаемых решениях Amphenol LTW Наша история Компания LTW Technology, основанная в 1993 году, является профессиональным предприятием. Подробнее

Разъемы IEC. Введение

Введение Соединители IEC Полный спектр качественных входов, розеток и соединителей, соответствующих спецификациям IEC и EN 60320, имеющих сертификаты UL, CSA, VDE и другие.С электрическими характеристиками

Подробнее

Дискретное уплотнение проводов SOURIAU

Дискретное уплотнение проводов SOURIAU Описание Используя проверенную технологию втулки от SOURIAU, обладая обширными знаниями в суровых условиях, соединители UTO и UTS с втулкой гарантируют дискретное уплотнение провода

Подробнее

Клеммы и разъемы FASTON

Введение Факты о продукте Доступны прямые и прямоугольные комбинации, а также гнезда и язычки Доступны розетки для 6 штук.Размер выступа 3 мм, 4,8 мм и 2,8 мм (серии .250, .187 и 110) Гнезда совместимы с

Подробнее

Подключайтесь к ifm

ifm efector Свяжитесь с ifm ifm предлагает высококачественные кабели, своевременную доставку и отличное соотношение цены и качества. Познакомьтесь с нами Свяжитесь с ifm Почему стоит выбирать ifm в качестве поставщика наборов кабелей и решений для проводки?

Подробнее

Технические характеристики кабелей

ПРИЛОЖЕНИЕ A В этом приложении представлена ​​информация о кабелях и выводах для функциональных карт универсальных шлюзов Cisco AS5350XM и Cisco AS5400XM.Он содержит следующие секции: 2-портовый и 4-портовый T1

Подробнее

Магнитные датчики приближения

Магнитные датчики приближения Магнитные датчики приближения Обзор Страница 38 Принцип действия и установка Страница 39 Цилиндрические конструкции Страница 41 Прямоугольные конструкции Страница 42 37 Kurzübersicht Magnetoresistive

Подробнее

Стандартный Buccaneer — Ethernet

Оболочка из полиуретана, соответствующая классу IP6, на кабеле Экранированная система, экранированный соединитель Кожух на RJ45 Винтовое соединение Повторно прокручиваемый гибкий соединитель Соединитель панели, установленный на печатной плате Соединительный элемент оконечной панели IDC Заземляющий провод версии

Подробнее

Подключение аудио / видео, данных, питания и управления для настенного, мебельного и напольного монтажа

Подключение аудио-видео, данных, питания и управления для настенного, мебельного и напольного монтажа Описание Архитектурные переходные пластины Extron — это дополнительные монтажные пластины, которые подходят к обозначенному

Подробнее

OEM-EP регуляторы давления

Регуляторы давления Типичные применения Контроль давления газа-носителя Контроль воздуха над жидкостью Масс-спектрометр Регулирование давления подачи технологического газа Миниатюрный датчик Миниатюрный датчик преобразует переменную

Подробнее

Гиваре NC-SRS 280 оч 880

Givare NC-SRS 280 och 880 Aratron AB / Nordic Control, 02 03 SRS280SEALED ROTARY SENSOR ХАРАКТЕРИСТИКИ ± 2 Сопротивление ± 20% Гистерезис (повторяемость) Точность Максимальное приложенное напряжение Разрешение Плавность выхода

Подробнее

Дата изменения: 19 сентября 2006 г.

Кабели RS232 — TTL Дата пересмотра: 19 сентября 2006 г. SuperDroid Robots Inc.зарегистрирована в округе Уэйк, Северная Каролина, США. SuperDroid Robots также ведет бизнес, поскольку Team Half-Life SuperDroid Robots имеет зарегистрированный номер

. Подробнее

Справочник глава 02 — DIN Power (до 6 А) Типы D, E, F, FM, 2F, F9, интерфейсные разъемы I / U 02.01. Технические характеристики типов D и E … 02.

Справочник глава 02 — () Типы D, E, F, FM, 2F, F9, интерфейсные разъемы I / U Страница Технические характеристики типов D и E………………………… 02.10 Разъемы типа D …………….. … 02.11

Подробнее

Делаем переходник DB на RJ45.

Делаем переходник DB на RJ45. Адаптеры DB9 — RJ45 часто используются в сочетании с повторителем RS232 для увеличения расстояния последовательного канала RS232, но могут использоваться для любых целей адаптера или преобразователя.

Подробнее

Стандартный Buccaneer — USB

Версия 2 USB с классом защиты IP68.0 Производительность Plug and play Визуальная индикация подключения Экранированная система Односторонние и двусторонние кабели Винтовые соединения Версии для печатных плат Пыле- и водонепроницаемость при сопряжении

Подробнее

Джойстики на эффекте Холла серии HF

Отличительные особенности и характеристики Конфигурации с 1, 2 и 3 осями Двойные датчики для резервирования Опции CANbus J1939 и CANopen Регулятор напряжения, опция питания 24 В USB 1.1 вариант интерфейса HID ized

Подробнее

08. КОННЕКТОРЫ SEK IDC

. Разъемы IDC CONNECTORS для плоских кабелей обеспечивают простую и экономичную настройку устройства. разъемы предпочтительно используются для подключения внутри устройства. HARTING предлагает широкий ассортимент этих

Подробнее

CONEC SnapLock. 1. Введение

CONEC SnapLock E L E C T R O N I C O N N E C T O R S 1 Введение Новая система блокировки CONEC SnapLock состоит из разъемов D-SUB и кожухов D-SUB, обеспечивающих быстрое и безопасное запирание без дополнительных

Подробнее

Подключение аудио / видео, данных, питания и управления для настенного, мебельного и напольного монтажа

Возможности подключения аудио / видео, данных, питания и управления для настенного, мебельного и напольного монтажа Описание Миниатюрные архитектурные переходные пластины Extron — это дополнительные монтажные пластины, предназначенные для работы

Подробнее

ИДЕАЛЬНОЕ УПЛОТНЕНИЕ SNAP-N-SEAL

Компрессионные соединители ULTIMATE SNAP-N-SEAL серии F. Thomas & Betts представляет компрессионный соединитель Ultimate Snap-N-Seal, новейшее дополнение к системе Snap-N-Seal.Ищите классический дизайн

Подробнее

Буканьер серии 7000

Полностью пластиковая и металлическая конструкция — круглая, сочетающая в себе простоту использования механизма быстрого соединения с проверенной защитой от воздействия окружающей среды для сигнала и сетевого питания. Разработано и независимо

Подробнее

Промышленные круглые соединители

Промышленные круглые соединители M 16 M 58010 CONINVERS — Круглые соединители M16 — M58 для промышленного применения CONINVERS GmbH, независимая компания, специализируется на круглых соединителях M16 — M58

Подробнее

Универсальные соединители MATE-N-LOK

Факты о продукте Штыри и гнезда могут быть совмещены в одном корпусе. Положительная поляризация. Идентификация задней полости, полностью заключенная в корпуса. Корпуса с принудительной фиксацией. Изоляционная способность.00

Подробнее

Круглый соединитель HARAX

Показать навигацию Круглый разъем HARAX Технические характеристики Спецификации IEC 60 352-4 IEC 60 9475-2 Сертификаты HARAX M8-S / M12-S Номинальное напряжение Номинальный ток Диаметр отдельных жил Проводник

Подробнее

VOYAGER 570G. 744A Управление распылителем

VOYAGER 570G 744A Управление опрыскивателем И С Е Р М А Н У А Л У С Е Р М А Н У А Л Содержание ГЛАВА 1 — ВВЕДЕНИЕ…1 КОНФИГУРАЦИИ СИСТЕМЫ … 1 СОДЕРЖАНИЕ КОМПЛЕКТА … 3 БЛОК УПРАВЛЯЮЩЕГО КОРПУСА … 5 ГЛАВА

Подробнее

Клеммная колодка WR-TBL

Клеммная колодка WR-TBL 09 / 08-1 Клеммная колодка WR-TBL Würth Elektronik WR-TBL доступна во многих различных типах подключения и предлагает большие и модульные возможности клеммной колодки для соответствия стандарту

Подробнее

Конвертер протокола INTMOD485-LH

Для использования с датчиками серии L-GAGE Функции LH Преобразует сеть LH в протокол 485-RTU Поддерживает скорость передачи до 230400 бод Поддерживает сети LH с максимум 32 датчиками Преобразование протокола модели

Подробнее

СВЯЗЬ RS-232

Техническое примечание D64 0815 СВЯЗЬ RS-232 RS-232 — это стандарт ассоциации электронной промышленности (EIA), предназначенный для помощи в соединении оборудования для последовательной связи.Стандарт определяет

Подробнее

Технические характеристики

Технические характеристики Серия разъемов Fischer S SaintPrex, Швейцария Телефон +41 21 800 95 95 Факс +41 21 800 39 24 www.fischerconnectors.com [email protected] Многополюсный ассортимент продукции:

Подробнее

Датчик влажности в воздуховоде

Канальный датчик влажности SDC-H Характеристики Сменный сенсорный элемент Измерение влажности для воздуховодов Память минимальных и максимальных значений 0 0 В, 0 0 мА или 0 В, 4 0 мА измерительные сигналы выбираются с помощью перемычек

Подробнее

СЕРИЯ AC ДВОЙНОЙ 1/4 (6.35 мм) / XLR

СЕРИЯ AC DUAL 1/4 (6,35 мм) / XLR Розетки шасси типа C серии AC имеют два разъема в одном компактном корпусе. Комбинированная розетка XLR с гнездовым разъемом 6,35 мм (1/4)

Подробнее

Часто задаваемые вопросы по Siemens Magmeters

Часто задаваемые вопросы по Siemens Magmeters 1. Кабели для катушек и электродов для магметров выглядят одинаково.Имеет ли значение, какой кабель используется для катушек, а какой — для электродов? Оба кабеля

Подробнее

разъемы hm Тип A Штекерный разъем

Тип A Штекерный разъем Расположение контактов Технология пресс-фитинга Уровень производительности II Толщина печатной платы> 2,2 110 243-11010-15 154 243-11310-15 cpci Горячая замена (P1) 154 243-11322-15 cpci Спецификация телефонии (P4) Контакт

Подробнее

вещей с меткой «Разветвитель проводов»

BTTF Time machine (1: 8) Разветвитель проводов (8 проводов) по SconNL 8 сен.2019 11 16 4 Y-разветвитель для наушников автор: IngeniousIngenuity 12 августа 2019 3 3 0 Thingiverse О Thingiverse ® Юридический политика конфиденциальности Свяжитесь с нами Разработчики © 2020 MakerBot Industries, ООО Разветвитель / делитель и сумматор ВЧ мощности

»Электроника

Пассивные радиочастотные делители / делители и сумматоры

— это просто противоположность друг другу — они просто используются наоборот.


РЧ-комбайнер Разветвители и гибриды Включает:
Комбайнер, разветвитель, гибриды, обзор Сплиттеры и комбайнеры Резистивный разветвитель и сумматор Гибридный сплиттер и сумматор Делитель и сумматор Wilkinson Направленный ответвитель


Как следует из названия, делители / делители РЧ мощности и комбайнеры используются для разделения одной РЧ линии на более чем одну линию и деления мощности, и аналогичным образом комбайнеры используются для объединения более одной линии питания в одну.

ВЧ-сумматоры мощности и ВЧ-делители

— это одно и то же. Одни и те же схемы могут использоваться для объединения и разделения ВЧ-мощности, с той лишь разницей, что ВЧ-мощность подается на один порт и извлекается из другого в случае ВЧ-разветвителя, а для ВЧ-сумматора мощность подается в противоположном направлении. .

Типичный коммерчески доступный делитель / делитель СВЧ

Типы разветвителя и сумматора ВЧ мощности

Есть две большие категории радиочастотных разветвителей:

  • Резистивные делители мощности: Как следует из названия, в этих делителях и сумматорах мощности используются резисторы.Хотя они способны поддерживать характеристическое сопротивление системы, использование резисторов приводит к потерям, превышающим минимальные потери, вызванные любым действием разделения. Они дешевы и просты в изготовлении.
  • Гибридные разветвители мощности: Гибридные разветвители используют трансформаторы и способны обеспечивать низкий уровень потерь. Хотя в трансформаторе есть некоторые физические потери, основные «потери» возникают из-за процесса разделения, когда один и тот же сигнал распределяется между несколькими выходами.

Символы разделителя и сумматора

Для разделителей или разделителей и сумматоров могут использоваться различные символы контура. Как правило, они не требуют пояснений и могут даже иметь описание функции на символе.

Символ разделения / деления

Если требуется разделить мощность более чем на два направления, можно использовать следующий символ.

n-полосный символ разделителя / деления

Символ объединителя является обратной стороной символа разделителя.

Обозначение сумматора

Вносимые потери делителя мощности

Когда в цепь вставлен разветвитель, естественно, возникают некоторые потери из-за того, что ни один компонент не является полностью без потерь. Эти потери обычно сводятся к минимуму и не могут быть точно рассчитаны.

Типичный коммерчески доступный микроволновый 8-полосный делитель / делитель

Однако есть также «потери», возникающие из-за того, что сигнал разделяется между несколькими выходами. Это должно быть более точно описано как уменьшение сигнала разделения, поскольку фактически ни один из сигналов не теряется.Вместо этого происходит снижение уровня из-за того, что входная мощность распределяется между несколькими выходами.

Это уменьшение деления мощности сигнала можно вычислить, и таблица уровней для делителей мощности с разным количеством выходов приведена ниже.


Таблица снижения потерь делителя
Количество выходных портов
Теоретическое
Уменьшение деления (дБ)
2 3.0
3 4,8
4 6.0
5 7,0
6 7,8
8 9,0
10 10,0

Приведенные выше в таблице потери обеспечивают снижение уровня разделения сигнала, и эти цифры являются теоретическими. На самом деле все компоненты несовершенны и приведут к реальным потерям.Их необходимо будет учесть при любых расчетах потерь.

Другие важные темы по радио:
Радиосигналы Типы и методы модуляции Амплитудная модуляция Модуляция частоты OFDM ВЧ микширование Петли фазовой автоподстройки частоты Синтезаторы частот Пассивная интермодуляция ВЧ аттенюаторы RF фильтры RF циркулятор Типы радиоприемников Радио Superhet Избирательность приемника Чувствительность приемника Обработка сильного сигнала приемника Динамический диапазон приемника
Вернуться в меню тем радио.. .

Структурированная монтажная панель

Монтажная панель для структурированной разводки

Панель проводки — это сердце любой структурированной проводки. Вы уже должны были выбрать расположение своей монтажной панели, когда создавали свой Схема подключения. Его, вероятно, следует поместить в подвал, если он у вас есть. В противном случае подойдет и шкаф. Преимущество правильно структурированного плана электропроводки заключается в том, что все провода заканчиваются в одном месте — на вашей монтажной панели.Это значительно упрощает изменение настроек, а также диагностику и устранение проблем.

Покупка монтажной панели может добавить профессиональной отделке вашей работе, но также может стоить дорого. Пустая панель может начинаться с 50 долларов, но в конечном итоге вы попадаете в ловушку, используя их модули по завышенной цене для телефонной, кабельной и интернет-раздачи. Мне удалось найти автономный 24 порта Интернет-коммутатор дешевле, чем 4-портовый концентратор Leviton.Если ваша монтажная панель будет видна (он находится в чулане или небольшой комнате), тогда вы можете использовать настоящую монтажную панель, например показанный выше. Поскольку моя монтажная панель спрятана в незавершенной шкаф в подвале, я предпочитаю сэкономить и просто все крепить к стене. Провода видны, но в нем больше места, что облегчает перемещение предметов.

Любые неэлектрические провода снаружи дома должны быть проложены к монтажной панели.Как вы можете видеть ниже, большинство компаний пытаются предложить три больших услуги (телефон, телевидение и Интернет). Если все провода начинаются в одном месте, легче переключаться между компаниями. Все всегда предлагают новым клиентам более выгодную сделку, чтобы заставить их переключиться. Затем группа раздаст их остальной части дома. Это включает в себя:

  • Кабель — ТВ, телефон или Интернет
  • Телефон — Телефон или Интернет
  • Спутник — ТВ или Интернет
  • Волоконно — ТВ, телефон или Интернет
  • Антенна — ТВ

Например: кабельные компании предоставляют специальный кабельный модем для предоставления интернет-услуг.Обычно они хотят, чтобы у вас было кабельное соединение рядом с вашим компьютером. Тогда они бы поместите кабельный модем рядом с компьютером, проложите провод к модему, а затем к Интернету Кабель Cat5 от модема к компьютеру. Если вы хотите, чтобы 2 компьютера были подключены к Интернету, тогда вам придется провести провод от этого модема к компьютеру в другой комнате.

При структурированной схеме подключения кабельный модем расположен на монтажной панели в подвале.Входящий кабель подводится к кабельному модему. Затем кабель Cat5 подключается к Интернет-коммутатору. который затем может распространять Интернет по всему дому. Типичная монтажная панель будет содержать кабельный или DSL-модем, интернет-коммутатор, WiFi-роутер, телефонный разветвитель, ТВ / спутниковые разветвители, сигнализация.

Прежде чем отрезать провода, сделайте приблизительную схему расположения каждого переключателя, разветвителя, переключателя и панели. Мне нравится начинать сначала с проводов, идущих с улицы, потом с земли, потом с разветвителей. внизу.

Завершение соединений

Телефон

Существует два способа подключения телефонных линий к коммутационной панели. Стандартный метод — используйте перфоратор. В зависимости от модели подключается каждый разъем столбца (или ряда). Для каждого телефонного провода проденьте все жилки одного цвета в один столбец. Удостовериться так же подключить входящий телефонный провод с улицы. Примечание: не все перфорированные блоки будут иметь каждый разъем в колонке предварительно соединен вместе.Если они этого не сделают, вам придется их подключить вместе сами.

Второй способ раздачи телефонов — просто купить разветвитель на несколько портов.

Каждый провод должен иметь 6-контактный телефонный разъем. Для этого потребуется специальный обжимной инструмент и телефонные разъемы. Каждый провод в оплетке вставляется через собственное отверстие в разъеме, затем провода обжимаются, чтобы удерживать их в разъеме.Наконец, избыток провод обрезается с конца разъема. Раскрутите только проволоку, чтобы необходимо.

Красный
Штырь Цвет телефона Цвет Cat3 / Cat5
1 Зеленая полоса
2 Черный Оранжевая полоса
4 Зеленый Голубая полоса
5 Желтый Оранжевый
6 Зеленый

Если у вас есть модем DSL, вам нужно будет отфильтровать телефонный сигнал из линии DSL.Телефонная компания может предоставить вам фильтр для установки на каждую телефонную розетку. При структурированной проводке следует использовать только один разветвитель, расположенный на монтажной панели. Сплиттер выведет линию DSL (которая идет прямо к модему DSL) и телефонная линия, которая идет к телефонному блоку. Правильное подключение разветвителя DSL на монтажной панели означает, что вам не нужен специальный фильтр для каждого телефона.

Интернет

Для нескольких подключений к Интернету требуется сетевой коммутатор.Выход Cat5 кабельного или DSL-модема должен подключаться к одному из разъемов сетевого переключателя. Затем Cat5 из каждой комнаты подключается к другому порту коммутатора. Примечание: некоторые коммутаторы имеют специальный порт для входящего соединения. от модема. Прочтите вашу документацию.

Каждый провод Cat5 должен быть оконцован. Для Cat5 существует 2 стандарта проводки: T568A и T568B. Неважно, какой стандарт вы используете, если вы используете один и тот же для обоих концов провода.Обжим концевых разъемов для Cat5 такой же, как у телефонного провода. Требуются специальный обжимной инструмент и разъемы Cat5. Каждый провод в оплетке вставляется через собственное отверстие в разъеме, затем провода обжимаются, чтобы удерживать их в разъеме. Наконец, избыток провод обрезается с конца разъема. Обязательно раскручивайте ровно столько проволоки, сколько необходимо.

Оранжевая Оранжевая 9000 9000 Коричневый 9000 Коричневый
Штифт T568A Цвет T568B Цвет
1 Зеленая полоса Оранжевая полоса
2 Зеленая Оранжевая10
4 Синий Синий
5 Синяя полоса Синяя полоса
6 Оранжевый Оранжевый
7 8 Коричневый Коричневый

Коаксиальный кабель

Используйте коаксиальный разветвитель для распределения входящего кабельного соединения.Если у вас есть спутник, вам понадобится специальный спутниковый мультиплексор для разделения кабелей.

Для коаксиальных проводов необходимо обжать коаксиальный разъем перед подключением его к разветвителю. Не используйте скрученные разъемы. Вы можете использовать стандартный инструмент для зачистки проводов, чтобы зачистить коаксиальный кабель, но специальный инструмент для зачистки коаксиального кабеля даст вам идеальный разрез. После зачистки провода наденьте оплетку на провод и затем обожмите разъем. Белый изолятор должен быть виден внутри разъема.Убедитесь, что вы выбрали правильные разъемы RG6 (не RG59). Следите за тем, чтобы оплетка и внутренняя сердцевина не соприкасались.

Все коаксиальные провода (кабельные или спутниковые), идущие с улицы, должны быть заземлены. Большинство сплиттеров имеют встроенные заземляющие соединения, но в противном случае вы можете использовать отдельный заземляющий блок. Если строитель еще не обеспечил заземление, вам нужно будет пропустить медный провод от медной водопроводной трубы к винту на заземляющем блоке.

Кабель S-Video

Кабель S-Video состоит из двух небольших коаксиальных кабелей в одном кабеле с одной оболочкой. 4 контакта на кабеле S-Video включают центральный кабель двух коаксиальных кабелей (как Y, так и усилитель C), а также землю или внешний экран каждого кабеля. Более дешевый кабель S-Video может не использовать настоящий коаксиальный кабель и не будет иметь белой изоляции вокруг центральной жилы. Этот кабель подходит для более коротких трасс S-Video.

Сплиттеры, усиленные сплиттеры и аттенюаторы

DIP2 SAT / TV-комбайнер или декомплексор / диплексер см. V24-3160 Комбайнер FM / DAB / TV или декомплексор / триплексор см. Стр.15


Спутниковый LNB выбор аттенюатора сигнала

От 3 дБ до 10 дБ £ 1.99

Аттенюатор сигнала LNB для использования с БОЛЬШИМИ антеннами. Предназначен для ослабления сигнала, но передает питание постоянного тока на LNB. Может незначительно отличаться от фотографии. (Сообщается, что некоторые дигибоксы Grundig Sky не работают должным образом, если длина кабеля LNB меньше 5 метров. Аттенюатор может это компенсировать. Но учтите, что Grundigs в основном страдает от неисправностей источника питания, поэтому сначала проверьте это). Amstrad DRX895 , как сообщается, также страдает от проблем, если сигнал слишком сильный. Закажите два аттенюатора (по одному на каждый вход LNB).Попробуйте 6 дБ (или 10 дБ, если кабели LNB очень короткие).

Аттенюаторы УВЧ

Когда приемник Freeview обнаруживает слишком сильный сигнал, его автоматическая регулировка усиления (AGC) понижает усиление тюнера для компенсации. Если сигнал слишком сильный, АРУ пытается защитить приемник путем чрезмерной компенсации и дальнейшего уменьшения усиления. В результате часто отображается довольно низкий уровень сигнала, когда сигнал слишком высокий.

Добавление аттенюатора снижает входящий сигнал, заставляя АРУ «расслабляться» и показания сигнала увеличиваются!

Таким образом, вы не можете полагаться на индикацию сигнала на экране для измерения уровня сигнала. Это чисто руководство (и не очень хорошее). Единственный способ измерить антенный сигнал — это правильно откалиброванный антенный измеритель сигнала. К сожалению, самая дешевая из имеющихся у нас стоит больше ста фунтов.

Я провел несколько тестов на своей собственной антенной системе (которая дает отличные результаты на всех каналах).У меня хороший, сильный сигнал, но не слишком сильный. Я обнаружил, что могу добавить 30 дБ ослабления на антенный вход, прежде чем 100% -ная индикация на экране начнет падать. В случае слишком сильного сигнала я бы ожидал, что потребуется ослабление более 30 дБ, чтобы снизить уровень сигнала до разумного уровня, с которым может справиться приемник. Возможно, даже целых 40 дБ. Если у вас действительно сильный сигнал, вам может потребоваться пара фиксированных аттенюаторов плюс переменный аттенюатор 20 дБ, чтобы получить правильный уровень.Постарайтесь, чтобы уровень сигнала был чуть ниже 100%, а «качество сигнала» — 100%. Из двух более важно «качество сигнала».

С нашими аттенюаторами мало что может случиться, кроме поломки регулятора. Внутри нет электроники.

Обратите внимание, что аттенюаторы могут быть подключены шлейфом. Например, 3 дБ + 6 дБ сделает аттенюатор 9 дБ.

Аттенюатор УВЧ

Аттенюатор УВЧ для использования с антенной.(Не подходит для сигнала тарелки).
Выберите необходимое затухание из раскрывающегося списка ниже.

(Никогда не подключайте аттенюатор непосредственно к розетке телевизионной антенны. Это приведет к чрезмерной нагрузке на разъем и может вызвать дорогостоящие повреждения. Используйте короткий гибкий провод .)


Переменный аттенюатор УВЧ Регулируемый аттенюатор 25 дБ с РУЧКОЙ

Не знаете, насколько ослабить усиленный сигнал УВЧ?
Это ваш ответ.(Не подходит для сигнала LNB антенны — см. Ниже).
Используйте этот регулируемый аттенюатор УВЧ для Freeview, если ваш сигнал может быть слишком сильным.
Регулируемый аттенюатор УВЧ также полезен для минимизации помех, вызываемых слишком сильным антенным сигналом в Sky Digibox. Подключайтесь как можно ближе к антенному входу оборудования. (Не подключайте его напрямую — используйте короткий кабель). Примечание: изготавливается разными производителями, поэтому разъемы могут быть вилками или розетками IEC TV, либо обоими. Текущий запас на 15 января 2015 года — Televes 4315, как показано.


Переменный аттенюатор 18 дБ (разъемы с резьбой)

с проходом постоянного тока (до 500 мА) для использования с антенной LNB или UHF. Диапазон частот от 5 МГц до 2400 МГц. Регулируется от -3 дБ до -18 дБ. Использует резьбовые «F» соединители. Регулировка отвертки. Щелкните изображение, чтобы увеличить изображение. Требуется короткий кабель с F-штекерами.


MA1620 Регулируемый аттенюатор 0-20 дБ, версия с коаксиальным разъемом

Используйте короткий гибкий провод .

  • Диапазон частот: 5 — 1000 МГц
  • Размеры: 50 x 30 x 20 мм
  • Вес: 41 г


UHF30 «Y» 900 «Y» 2-полосный пассивный разветвитель теряет около 4 дБ сигнала. Если у вас много сигнала, это не имеет значения. Пассивный разветвитель следует подключать как можно дальше от антенны , чтобы минимизировать риск помех, влияющих на более слабый сигнал на конечном участке кабеля.

(В зоне слабого сигнала следует использовать усилитель. Всегда устанавливайте усилители как можно БЛИЖЕ к антенне — идеально подходит чердак.)

Примечание: все двухполосные разветвители пропускают примерно 40% сигнала на каждый выход.

Дешевый, неэкранированный Y-разветвитель UHF

Неэкранированный дешевая версия 010-0115 (подключение одной антенны к двум телевизорам)

Не рекомендуется для слабых сигналов где помехи могут быть проблемой.Входное гнездо «папа» и два выходных гнезда «мама» для стандартных ТВ-вилок. Так что вам понадобится либо одна розетка для телевизора и два мужских, либо три мужских и адаптер COLCM.

Входное гнездо «папа» и два выходных гнезда «мама» для стандартных ТВ-вилок.Так что вам понадобится либо одна розетка для телевизора и два мужских, либо три мужских и адаптер COLCM.


Пассивный разветвитель, совместимый со SkyLink

, который способен пропускать питание 9 В от удаленного RF Outlet 2 Digibox. Управляющий сигнал вернуться в Sky Digibox. Как и все пассивные разветвители, это устройство снижает уровень сигнала примерно на 4 дБ (60%), тем самым ограничивая длину кабеля, который можно использовать.Однако это очень дешевое решение, когда усиление не требуется. F = розетка, M = розетка IEC, вилка. (Для всех подключений необходимо использовать штекеры IEC TV. Припаяйте центральный контакт. Для подключения к вашему дигибоксу требуется ТВ-переходник COLCM и UHF-провод CO01 штекер-гнездо.) Если требуется усиление, пожалуйста используйте SkyLink-совместимый Amplified Splitter вместо этого пассивного разветвителя. Пожалуйста, прочтите наши ПРИМЕЧАНИЯ.

Примечание: все 2-полосные разветвители пропускают примерно 40% сигнала на каждый выход.

Силовые разветвители

Следующие ниже разветвители также могут использоваться на открытом воздухе при условии, что F-соединения должным образом гидроизолированы самоамальгамирующейся лентой.


2-полосный пассивный разветвитель (разъемы с резьбой)

подходит для разделения телевизионного антенного сигнала.Он также подходит для использования там, где установлен топовый усилитель, потому что он позволяет мощности усилителя проходить от или выхода обратно на вход. Его также можно использовать в качестве разветвителя канала LNB для двух приемников спутникового телевидения, где он может позволить ОДНОМУ приемнику работать одновременно, а другой находится в режиме ожидания. Однако обратите внимание, что результирующая потеря сигнала (4 дБ), вероятно, будет слишком высокой для надежной работы.

Примечание: все 2-полосные разветвители пропускают примерно 40% сигнала на каждый выход.

Требуется 3 штекера F, чтобы соответствовать вашему кабелю или кабелю с установленным штекером F.

Если вы хотите разделить спутниковый кабель, нажмите ЗДЕСЬ


Двухполосный пассивный разветвитель (разъемы с резьбой)

подходит для разделения телевизионного антенного сигнала . Он также подходит для использования там, где установлен топовый усилитель, поскольку он позволяет мощности усилителя проходить только с выхода ONE обратно на вход.Его также можно использовать в качестве разделителя подачи LNB для двух приемников спутникового телевидения, где он может позволить ОДНОМУ приемнику действовать как «ведущий» для управления поляризацией LNB.

Примечание: все 2-полосные разветвители пропускают примерно 40% сигнала на каждый выход.

Требуется 3 штекера F, чтобы соответствовать вашему кабелю или кабелю с установленным штекером F.


Разветвитель / сумматор УВЧ (разъемы резьбовые)

тип PAS1243 / 001 (как в книге «Piping TV»).(Не обеспечивает обход для сигналов SkyLink). 4-полосный разветвитель от 5 МГц до 2300 МГц.

Заказать 73237 сплиттер / сумматор. БОЛЬШЕ ИНФОРМАЦИИ.

Примечание. При использовании в качестве разветвителя на каждый выход будет передаваться очень ослабленный сигнал.

Требуется 5 штекеров типа F, чтобы соответствовать вашему кабелю или кабелю с установленным штекером F.


4-полосный пассивный разветвитель

HTS 4DC — это 4-полосный разветвитель с низкими вносимыми потерями до 1000 МГц и высокими возвратными потерями.

Модель: Triax HTS 4DC (347014)

  • Описание: 4-полосный разветвитель
  • Вносимые потери 5-40 МГц: <6,8 дБ
  • Вносимые потери 860 — 1000 МГц: <8,0 дБ
  • Изоляция между выходами 5-1000 МГц:> 24 дБ
  • Обратные потери 5-1000 МГц:> 20 дБ
  • Проход постоянного тока: Двунаправленный между входом и выходом 1 (1,0 А макс.)

4-полосный Пассивный разветвитель

Полностью экранированный внутренний разветвитель ТВ-сигнала с низкими вносимыми потерями на частотах до 2400 МГц.Диапазон частот 5-2300 МГц. Постоянный ток проходит до 1 А между входом и 1 выходом. Распределяет сигналы одинаково на все выходы. Литой под давлением корпус с кабельным мостом для аккуратной установки.

Модель: V26-104 или эквивалент

  • Описание: 4-полосный разветвитель
  • Вносимые потери 5-1000 МГц: <8,0 дБ
  • Вносимые потери 1000-2400 МГц: <10,0 дБ
  • Изоляция между розетками 5-1000 МГц:> 18 дБ
  • Изоляция между розетками 1000-2400 МГц:> 20 дБ
  • Обратные потери 5-1000 МГц:> 8.0 дБ
  • Обратные потери 1000-2400 МГц:> 8,0 дБ
  • Проход постоянного тока: Двунаправленный между входом и выходом 1 (макс. 1,0 А)

6-полосный пассивный разветвитель

Полностью экранированный ТВ-сигнал внутренний разветвитель с низкими вносимыми потерями. Диапазон частот 5-2300 МГц. Постоянный ток проходит до 1 А между входом и 1 выходом. Распределяет сигналы одинаково на все выходы. Литой под давлением корпус с кабельным мостом для аккуратной установки.

Модель: V26-106 или эквивалент

  • Описание: 6-полосный разветвитель
  • Вносимые потери 5-1000 МГц: <12.0 дБ (VHF-UHF)
  • Вносимые потери 1000-2400 МГц: <16,0 дБ
  • Изоляция между выходами 5-1000 МГц:> 18 дБ
  • Изоляция между выходами 1000-2400 МГц:> 20 дБ
  • Обратные потери 5-1000 МГц:> 8,0 дБ
  • Обратные потери 1000-2400 МГц:> 8,0 дБ
  • Проход постоянного тока: Двунаправленный между входом и выходом 1 (1,0 А макс.)


8-полосный пассивный разветвитель

Полноэкранный телевизор внутренний разветвитель сигналов с низкими вносимыми потерями.Диапазон частот 5-2300 МГц. Постоянный ток проходит до 1 А между входом и 1 выходом. Распределяет сигналы одинаково на все выходы. Литой под давлением корпус с кабельным мостом для аккуратной установки.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
