Циркуляционный насос в конструкции газового котла

Практически во всех газовых котлах в конструкцию входит циркуляционный насос. Если он установлен обособленно, то назначение такое же, как и насоса. Циркуляционный насос необходим для циркуляции носителя тепла в отопительной системе. Кроме этого с его помощью повышается производительность газового котла и снижается расход топлива.



Содержание:

1. Циркуляционный насос в составе газового котла
2. Виды циркуляционных насосов для газовых котлов
3. Как подключить циркуляционный насос к электричеству
4. Как подготовить циркуляционный насос к запуску газового котла

Циркуляционный насос в газовом котле

Циркуляционный насос в котле разгоняет носитель тепла по отопительной системе, поэтому теплоноситель охлаждается медленнее в системе и возвращается в теплом состоянии. Теплоноситель нагревается до необходимой температуры в газовом котле, а следующий цикл нагрева будет короче. Поэтому повышается производительность котла и снижается расход газа.

В современных гидравлических системах отопления перестали устанавливать циркуляционный насос, но он необходим в старых системах, в которых устроены трубы большого диаметра.

Если вы приобрели газовый котел с встроенным циркуляционным насосом, то не придется покупать отдельный элемент для установки в отопительной системе.

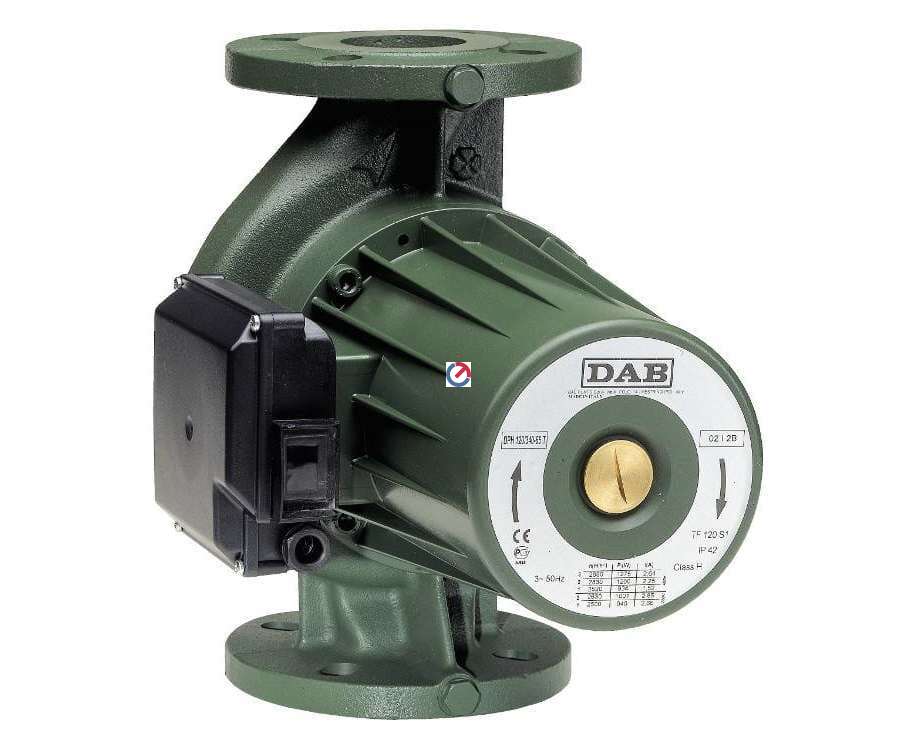

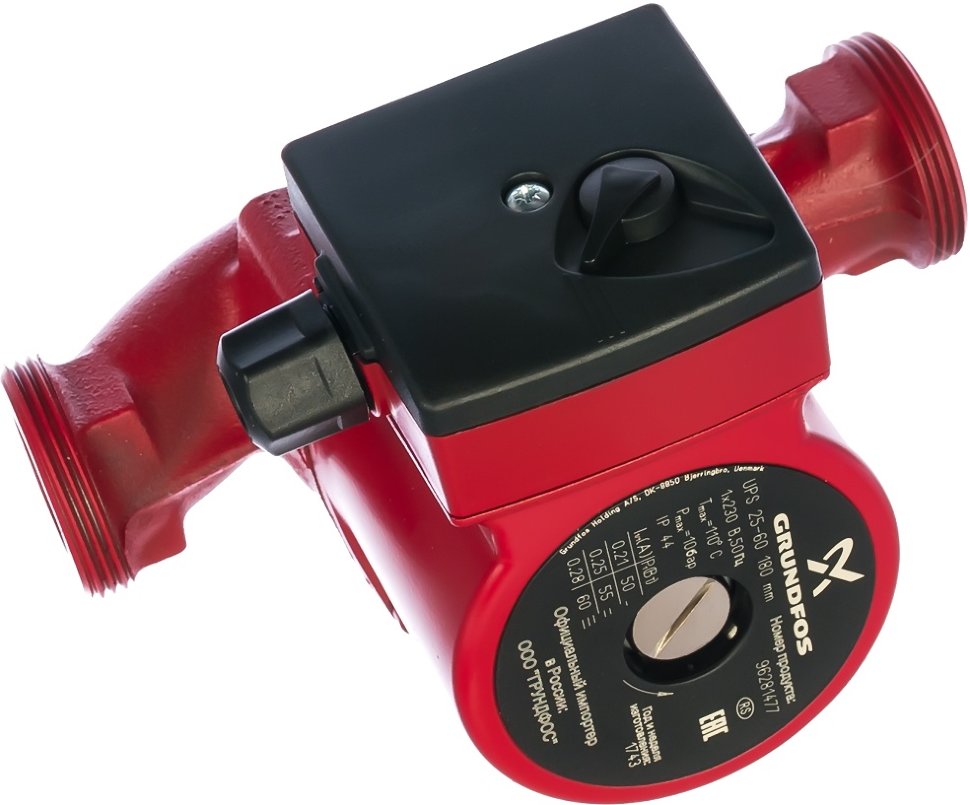

Виды циркуляционных насосов для газовых котлов

Чаще всего в газовых котлах устраиваются двухступенчатые циркуляционные насосы. Ступенями насоса являются скорости вращения лопастей насоса. Например, 2500 или 2800 оборотов в минуту. На заводе устанавливается вторая ступень с большой скоростью.

Устанавливается циркуляционный насос в газовом котле настенного типа рядом с гидравлическим блоком.

Как подключить циркуляционный насос к электричеству

Насос в газовом котле подключается к распределительному щитку оборудования и включается при подключении электричества к отопительному котлу. Напряжение может быть +-230 Вт.

Как подготовить циркуляционный насос к запуску газового котла

Перед включением газового котла нужно убрать воздух из системы. В первую очередь необходимо вывести воздух из насоса. На нем вверху расположен продувной вентиль и сбоку – пробка. Вначале нужно открутить вентиль отопительной системы. После этого может вывести воздух из насоса.



Циркуляционный насос котла имеет следующие режимы: запуск, работа и добег. После выключения газового котла насос работает и выводит тепло из камеры сгорания. Таким образом, предотвращаются температурные пики, и увеличивается срок службы теплообменника отопительного котла.

Вне зависимости от типа газового котла (одноконтурного или двухконтурного) циркуляционный насос положительно влияет на работу всей отопительной системы. Особенно важен насос в настенном газовом котле.

Читайте также:

Обзор отопительных котлов Vaillant Turbotec / Atmotec

__________________________________________________________________________

Обзор отопительных котлов Vaillant Turbotec / Atmotec

Варианты газовых настенных котлов Vaillant Turbotec / Atmotec

Модельный ряд

Существуют котлы Vaillant Turbotec и Atmotec мощностью 20 кВт, 24 кВт, 28 кВт, 32 кВт и 36 кВт. Приборы мощностью 32кВт и 36кВт предлагаются только в турбо версии, все остальные как турбо так и атмо.

Дополнительно имеются двухфункциональные котлы Vaillant Kombi (VUW) B и однофукциональные (VU). Приборы Kombi изготовлены по проточному принципу для приготовления бытовой воды (так же в комбинации с гелиоустановками).

Маркировка котлов Vaillant Turbotec / Atmotec

VUW 240/3,5:

VU — однофункциональный котел

VUW — B двухфункциональный котел

24 — мощность в кВт

0 — дымоходный, 2 B турбо, 4B с понижеными выбросами NOx, 6 B конденсационный

3 — модификация atmoTEC, turboTEC

5 — котел серии Plus, 3 B котел серии Pro, 7 B котел серии VUI

Возможности применения настенного газового котла Vaillant Turbotec Plus VUW

Котел Vaillant Turbotec Plus пригоден для обеспечения отоплением больших квартир, а также домов на одну — две семьи площадью от 50 до 300 м2.

Он может быть использован как для высокотемпературных 85/65 °C, так и для низкотемпературных систем отопления.

В отличие от Vaillant Atmotec Plus он не требует дымовой трубы для отвода отходящих газов.

Возможной областью применения котлов типа Vaillant Turbotec Plus являются новые многоквартирные дома и модернизация отопительных систем в старых домах.

Для этого имеются многообразные комплекты принадлежностей для устройства систем подачи воздуха и отвода отходящих газов.

Этот агрегат может работать как на природном, так и на сжиженном газе, а также соответствует любым требованиям в отношении вида монтажа и использования.

Возможности применения газового котла Vaillant Atmotec Plus VUW

Котел Vaillant Atmotec Plus VUW также пригоден для обеспечения отоплением больших квартир, а также домов на одну/две семьи площадью от 50 до 300 м2.

Он может быть использован как для высокотемпературных (85/65 °C, так и для низкотемпературных систем отопления.

Дополнительно в аппаратах VUW предусмотрена возможность нагрева воды по проточному принципу для горячего водоснабжения.

Функция «горячего» пуска котлов серии Plus обеспечивает комфортабельное и экономичное горячее водоснабжение, особенно при небольших расходах отбираемой горячей воды (1,5 л/мин).

Температуру горячей воды на выходе из водонагревателя можно устанавливать в пределах от 35 до 65°C.

Гидравлические составляющие котлов

Гидравлические составляющие котлов Vaillant Atmotec/Turbotec соединены с гидравлическим модулем штеккерными или фланцевыми соединениями.

В нижней части расположены датчик давления, VUW с регулируемым байпасом и подключением циркуляционного насоса.

Двуступенчатый циркуляционный насос с ручным переключением

Все варианты котлов Vaillant Turbotec pro и Atmotec pro оснащены двуступенчатым насосом (VP 5) с ручным переключением. Заводская установка выставлена на «Ступень 2».

Переключение режима насоса на «Ступень 1» имеет смысл только при возникновении шума от текущей воды в отопительном приборе.

— Число оборотов насоса на ступени 2 > 2583 мин -1.

— Число оборотов насоса на ступени 1 > 2312 мин — 1.

Двуступенчатый циркуляционный насос с автоматическим переключением

В отличие от котла Vaillant pro варианты plus оснащены автоматически переключающимся насосом.

Насос оснащен двуступенчатым переключателем для включения первой ступени (средняя производительность) и второй ступени (предельная производительность).

В зависимости от потребности насос отопления обеспечивает надежную циркуляцию воды в однофункциональных и двухфункциональных котлах.

Рис.1. Двигатель 40В

Ступень I 2500 B мин -1

Ступень II 2800 B мин -1

Переключение между скоростями осуществляется с помощью реле, находящегося на печатной плате электронного блока (действует как классическое ручное переключение, только с дистанционным управлением).

Режим работы двухступенчатого циркуляционного насоса котлов Vaillant Atmotec/Turbotec устанавливается в пункте диагностики d.19.

В режимах работы 1 и 2 насос на короткое время (300 мс) запускается на второй скорости, после чего переключается на первую. Эта операция служит для контроля за производительностью насоса. Общее время предварительного включения насоса составляет 20 с.

Характеристики циркуляционного насоса котлов Vaillant Turbo tec / Atmotec

Время запуска и остановки насоса

Время выбега насоса перед запуском на систему отопления в целом составляет 20 секунд. Время выбега отопительного насоса после выключения горелки устанавливается в системе DIA кодом диагностики d. 1 (заводская настройка 5 мин.).

Время выбега насоса после работы на приготовление горячей воды составляет 10 секунд, и не может быть изменено.

Защита от закисания

Для предотвращения залипания насоса производится циклический запуск на 20 секунд каждые 23 часа. Защиту от блокировки насоса не возможно выключить.

Для того, чтобы насос не запускался в одно и то же время выбран цикл < 24 часов. Иначе это могло бы привести к рекламации со стороны конечного пользователя.

Трехходовой приоритетный переключающий вентиль

Трехходовой вентиль по сравнению с вентилем приоритетного переключения Euro pro/plus конструктивно изменен. Он соединен с новой группой гидравлики фланцевым соединением.

Внутреннее устройство и функции трехходового вентиля не изменились. На фланце трехходового вентиля серийно встраивается вентиль избыточного потока (ByBpass), регулируемый вручную.

Вентиль избыточного потока (байпасс) — Свойства

Вентиль избыточного потока (байпасс) плавно регулируется от 170 мбар до 350 мбар дифференцированного давления. Заводская настройка байпаса составляет 250 мбар.

Регулировка вентиля защищена от неумышленной разрегулировки защитным лаком.

Изменение регулировки байпаса производится, например, при возникновении шума на вентилях термостататов (регулировка < 250 мбар) или на установках, на которых один или несколько радиаторов недостаточно нагреваются (регулировка > 250 мбар).

Весь диапазон регулировки байпаса (170 мбар < 250 мбар < 350 мбар) вмещается в 10 оборотов установочного шпинделя, с изменением давления приблизительно на 18 мбар на один оборот.

Вентиль избыточного потока (байпасс) — Регулировки

— Правый упор шпинделя = 350 мбар

— Левый упор шпинделя = 170 мбар

— Среднее положение шпинделя = 250 мбар (заводская установка)

Датчик давления воды — свойства

Газовые настенные котлы Vaillant Atmotec/Turbo tec оснащены датчиком давления воды в системе отопления. От него на электронику постоянно передается текущее значение давления воды.

Действительное значение давления воды в системе воздействует на мембрану датчика давления, изменяющую свое положение при изменении давления.

Движение мембраны передается на пружину магнита, воздействующую соответственно на датчик Хола.

Расстояние между магнитом и датчиком Хола в зависимости от давления регистрируется электронным чипом, преобразуется в сигнал напряжения и подается на электронику.

Датчик давления воды — Неисправности

По умолчанию давление воды в системе отображается на дисплее в барах.

При давлении ниже 0,4 бар распознается недостаток воды «отсутствие давления в системе» и в результате прибор блокируется с индикацией неисправности F.22 (сухое горение), работа горелки заблокирована до превышения минимального значения давления в 0,7 бар.

После возрастания давления в системе свыше 0,7 бар прибор разблокируется и снова переходит в рабочий режим.

Аналоговый манометр

Манометр устанавливается на котлах котлов Vaillant Turbo tec / Atmotec и накопителях бытовой воды и показывает давление воды в отопительном контуре прибора.

Максимальное рабочее давление составляет 3,0 бар предельного давления. Точность манометра в точке измерения составляет 1 бар < +,B 0,2 бар.

Предохранительный клапан

Предохранительный клапан устанавливается на контуре отопления. При нагреве отопительной установки или отопительного прибора вода расширяется увеличивая давление воды в системе.

При превышении допустимого давления в 3 бар предохранительный клапан открывается и спускает воду отопления или паровую смесь в дренаж. Температурная устойчивость до 110°C.

Вторичный теплообменник

Газовые котлы Vaillant Turbotec / Atmotec оснащены новыми пластинчатыми вторичными теплообменниками. Вторичный теплообменник относительно группы гидравлики загерметизирован круглыми сальниками и закреплен четырьмя болтами.

У котлов Vaillant Atmotec/Turbotec Plus на передней стенке находится датчик NTC гарячего старта. В зависимости от вариантов прибора используются теплообменники с 13, 19 или 35 пластинами.

Передача теплоты осуществляется в пластинчатом теплообменнике из нержавеющей стали, состоящем из большого количества переслаивающихся и запаянных металлических пластин.

Нагреваемая вода и греющая вода протекают через вторичный теплообменник параллельными потоками по принципу противотока.

Наибольшая тепловая мощность развивается во вторичном теплообменнике при максимальном расходе воды, наибольший прирост температуры dТ достигается при минимальном расходе воды.

Благодаря большой теплообменной поверхности и небольшому объему воды имеющееся количество тепловой энергии может быть быстро передано нагреваемой воде.

Фильтр грубой очистки

На входе в вторичный теплообменник (SWT), после первичного теплообменника расположен фильтр грубой очистки, который предохраняет пластинчатый теплообменник от быстрого засорения водой отопления.

При проведении технического обслуживания необходимо обязательно прочищать.

Датчик протока воды с крыльчаткой (Аквасенсор)

Повышена чувствительность аквасенсора посредством увеличения числа пластин крыльчатки с 6 до 10.

При открытии отбора теплой воды датчик распознает проток воды. Под воздействием протока крыльчатка начинает вращаться.

При определенном числе оборотов электроника котлов Vaillant Turbotec / Atmotec распознает режим «нагрев воды». Включение происходит при протоке воды приблизительно 1,5 л/мин.

При уменьшении протока до значения 1,1 л/мин котел распознает недостачу протока и электроника отключает прибор. Крыльчатка приводит в движение многополюсный постоянный магнит.

Датчик Холла установленый на внешней стенке корпуса бесконтактно реагирует на магнитный импульс. Число замеренных импульсов является мерой объема протока теплой воды.

Кран подпитки с обратным клапаном

Кран подпитки является соединением между контурами подачи питьевой воды и отопительной воды. Кран подпитки служит для заполнения и подпитки воды в отопительное устройство при падении давления в системе ниже определенного уровня. Кран подпитки оснащается обратным клапаном и перекрывается одним вентилем.

Для бесперебойной работы отопительной установки требуется давление воды/давление наполнения от 1,0 до 2,0 бар. Давление наполнения системы отопления зависит от статической высоты системы отопления. Перед собственно заполнением тщательно промойте отопительную установку.

— Ослабьте крышку быстродействующего воздухоотводчика на насосе на один-два оборота (прибор автоматически обезвоздушивается в режиме непрерывной эксплуатации посредством быстродействующего воздухоотводчика).

— Откройте все вентили радиатора или термостатные вентили установки.

— Вставьте прилагаемую ручку в наполнительное устройство и крепко привинтите.

Первичный теплообменник котлов Vaillant Atmotec/Turbotec

В блоке пластин теплообменника происходит передача теплоты от раскаленных отходящих газов нагреваемой воде. От пяти до семи последовательно соединенных медных трубок с припаянными медными пластинами обеспечивают возможно лучшее использование теплоты отходящих газов.

Соответствующая тепловая мощность аппарата определяется размером образуемой трубками и пластинами теплообменной поверхности.

На входе и выходе первичного теплообменника установлены датчики NTC, которые являются составной частью системы безопасности. Место установки выбрано для лучшего доступа при обслуживании.

Мембранный расширительный бак (6 или 10 л)

Расширительный бак котлов Vaillant Turbotec / Atmotec выполняет две задачи:

— Воспринимает увеличение объема воды, происходящее при нагреве воды в системе отопления, или соответственно сокращение ее объема при охлаждении.

— Создает запас воды для компенсации небольших потерь.

В котле Vaillant Atmotec/Turbotec применяется однокамерный расширительный бак номинальной емкостью 10 л (аппараты на 12, 20, 24, 28, 32, 36 кВт). В котлах Pro устанавливается бак объёмом 6 л.

Устанавливаемое на заводе давление над мембраной—0,75 бар.

При необходимости у котлов Vaillant Turbo tec / Atmotec Pro расширительный бак емкостью 6 л может быть заменен баком на 10 л. Расширительный бак емкостью 10 л можно заказать в качестве запасной части.

Датчик NTC

Все котлы Vaillant Turbotec / Atmotec оснащены датчиками NTC подачи и обратки воды.

По одному на подаче и на обратной линии отопления и на выходе из вторичного теплообменника для замера начальной температуры нагрева. Все датчики NTC двухпроводные, рабочий режим до 10 kOм и при коротком замыкании NTC сигнал не глушится.

У аппаратов серии Plus установлен четвертый датчик NTC обеспечивающий функцию «Горячий старт».

При отсутствии функции «Горячий старт/Подача воды» речь идет об отборе воды.

NTC датчики используется для управления температурой системы отопления, приготовлением горячей воды и участвуют в обеспечении безопасности (сухое горение, недостаток воды, функция STB и т.д.).

Датчики подачи и обратки воды котлов Vaillant Atmotec/Turbotec регулярно подвергаются функциональной проверке:

— на реакцию на изменение температуры,

— на короткое замыкание или разрыв,

— на наличие недопустимых отклонений,

— на наличие контакта с массой прибора.

Во время проверки при определенных условиях рабочие режимы нагрева горячей воды и отопления прерываются. В случае неисправности проверка может длиться до 15 минут пока на дисплее не появится сигнал неисправности.

При отсутствии на дисплее текстовой информации для определения статуса следует нажать кнопку Info.

Газовая арматура — Природный/Сжиженый газ

На газовой арматуре котлов Vaillant Turbotec / Atmotec имеется два газовых вентиля.

Предохранительный вентиль (MV1) и вентиль регулировки (MV2). При команде на нагрев предохранительный вентиль срабатывает приблизительно при 22В DC.

Вентиль регулировки газовой арматуры имеет шаговый двигатель. Электрический запуск привода производиться электроникой прибора. При этом от электроники на шаговый двигатель подается точно определенное число шагов в зависимости от выставленного уровня мощности.

Число шагов является непосредственной мерой степени открытия, и соответственно количества пропущенного через вентиль газа. Двигателю требуется прибл. 2 сек. на переход из позиции «закр.» (шаг «0») до позиции «откр.» (шаг «430»).

Возникшие при попеременном прохождении тока через катушки магнитные поля приводят в движение шпиндель, отмеряющий точный ход для выпуска соответствующего количества газа. В обесточенном состоянии вентиль регулировки удерживается в исходной позиции пружиной.

При команде на нагрев электроника котлов Vaillant Turbo tec / Atmotec запускает параллельно обе катушки вентилей. Предохранительный вентиль (магнитный вентиль 1) полностью открывает подачу газа, в противоположном потоку газа направлении. Таким образом, газ попадает на вентиль шагового двигателя (вентиль двигателя 2).

Электроника приводит в движение шаговый двигатель в противоположном потоку направлении в положение «Розжиг», а затем, по истечении времени блокировки модуляции, переводит в позицию «Номинальная мощность». Во «Время открытия» происходит розжиг горелки. Если электрод ионизации распознал пламя, розжиг отключается. Выставить специальное количество газа для розжига невозможно.

Оно выставлено на значение 5% свыше минимальной нагрузки. Шаговый двигатель меняет позицию до тех пор, пока имеется разница между заданным и действительным значениями подачи.

Сопротивление потока газа на арматуре без регулятора должно быть таким, что бы при полностью открытом клапане и номинальном динамическом давлении газа на входе, количество газа быть оптимальным для номинальной нагрузки.

Для подгонки общего сопротивления потока газа на выходе газовой арматуры в котлах Vaillant Turbotec / Atmotec устанавливается предварительная форсунка. Так же как и некоторые варианты для жидкого газа.

Предварительная форсунка находится на выходе газовой арматуры. При изменении давления на подаче изменяются так же давления на выходе или на горелке.

Газовая арматура — Регулировка производительности

При активизации контрольной программы Р.1 возможна проверка максимальной производительности прибора. В качестве специфического параметра установки нагрузка отопления является установка частичной мощности кодом диагностики d.0.

При активизации контрольной программы Р.2 можно установить минимальную производительность прибора.

Минимальная производительность аппарата составляет приблизительно 40 % для котла Turbotec, 35% для котла Atmotec 28.

Газовая арматура для природного газа с редуктором

Задачей регулятора на арматуре является выравнивание колебаний давления на входе. Регулировка производится по нормативному значению, определяемому номинальным давлением на подаче.

Высокие давления на подаче полностью выравниваются регулятором. Давление на выходе или на горелке не увеличивается.

Регулятор допускает подключение котла Vaillant Turbo tec / Atmotec даже при давлении в 13 мбар. Это означает, что регулятор даже при низком давлении на выходе в зависимости от искомого давления открывает до определенного положения вентиль регулировки, выравнивая, таким образом, давление на выходе.

Но если вентиль регулировки давления открыт полностью, а давление на подаче продолжает падать, то выравнивание уже невозможно. Давление на выходе продолжает падать вместе с давлением на подаче.

Атмосферная горелка с предварительным смешением

Речь идет о атмосферной горелке с предварительным смешением из группы Vaillant.

В зависимости от числа камер горелка оснащена распределительной трубкой с соответствующим числом форсунок.

Распределительная трубка (носитель камеры) с форсунками горелки закреплена на раме прибора под камерой сгорания. К ней привинчена горелка. Распределительная трубка изготовлена из профилированной стали и выполнена в виде прямоугольника.

Уменьшение выбросов NOx

В зависимости от нагрузки первичное содержание воздуха на горелке с незначительным количеством вредных веществ составляет от 110 % до 130 %. Это достигается выбором конфигурацией смесительных трубок, инжекторов и профилем отверстий горелки.

Благодаря этим мерам достигается почти совершенная предварительная смесь газа и воздуха. Время нахождения азота и кислорода в зоне высоких температур очень непродолжительно благодаря небольшой высоте пламени этой горелки. Вследствие этого образуется меньше термического NOx.

Горелка соответствует требованиям класса 3 NOX, эмиссии = 150 мг/кВч.

Электроды розжига и блок контроля пламени

Розжиг смеси газа и воздуха производит парный электрод розжига. Для розжига смеси расстояние от горелки составляет 5 мм. На передней части находится комбинированный блок контроля и запала (тройник) из керамики (BERU) или металлической шины (CAST).

Электроника котлов Vaillant Turbotec / Atmotec

Газовые настенные котлы Vaillant Turbotec / Atmotec оснащены электроникой платой с коммуникативными свойствами. Благодаря этому обеспечивается быстрая (= 3 сек.) коммуникация в двух направлениях между блоком управления (BMU), интерфейсом прибора (AI) и приборами управления через шину Bus.

Все изменяемые параметры для надежности сохраняются дважды как в AI, так и в BMU.

Конструкция и функция электронных плат

Электроника обеспечивает все функции управления и регулировки. В плате заложены так же функции блока питания и автоматики розжига. Состояние прибора постоянно контролируется, проводится анализ неисправностей и визуально отслеживается статус прибора. Важные данные сохраняются.

Котлы Vaillant Turbotec / Atmotec не имеют отдельного трансформатора питания. Функции трансформатора выполняет встроенный в плату импульсный блок питания.

Электроника имеет предохранитель в 2 A. При неисправности дисплей остается затемненным и прибор не функционирует.

При активизации контрольных программ можно провести на приборе проверки и регулировки разных параметров.

Активизация контрольных программ

Контрольные программы стартуют при одновременном включении «Сеть вкл.» и нажатии кнопки «+» на 5 сек. На дисплее появляется показание P.0.

Нажатием кнопки «+» или «B» номер контроля считывается вверх или вниз. Нажатием кнопки «i» стартует контрольная программа.

Выйти из контрольной программы можно одновременным нажатием кнопок «i»B и «+». Контрольная программа завершается автоматически через 15 минут.

С началом работы контрольной программы P.0 котел начинает работать в положении отопления, а насос отопления периодически запускается. Цикл: 15 сек. «Вкл» 10 сек. «Выкл». Эта операция повторяется 15 раз.

Общая продолжительность B приблизительно 6 минут. На дисплее попеременно появляются показания «P.0» и «HP».

По завершении этого цикла или при нажатии кнопки «i» происходит выпуск воздуха из контура питьевой воды в той же последовательности и тогда на дисплее высвечиваются «P.0″ и SP».

Автоматика розжига и контроля пламени котлов Vaillant Turbotec / Atmotec

Автоматика розжига и контроля пламени (GFA) розжигает газовоздушную смесь и контролирует пламя. Если автоматика не распознала в течение 8 секунд безопасного времени пламя, то следуют еще две попытки розжига.

Пауза между попытками составляет 15 секунд. После третьей безуспешной попытки производится отключение. Сообщение о неисправности F.28.

Первая попытка производится при стабильном количестве газа для розжига, а при второй и третьей попытках количество газа последовательно увеличивается к 100 % (см. диаграмму) до возгорания и опознания пламени. Если прибору понадобилось более одной попытки, то электроника на 15 минут

уже при первой попытке увеличивает количество газа в соответствии с диаграммой.

При этом образуется более плотная (способная к возгоранию) газовоздушная смесь. На приборах для жидкого газа делается только две попытки B обе со стабильным количеством газа. И в этом случае после двух безуспешных попыток появляется показание неисправности F.28.

Практически при пропадании пламени делается только одна попытка и через 8 секунд показывает ошибку F.29. Сразу после опознания пламени автоматикой контроля пламени (GFA) горелка отключается и стартует время стабилизации в 3 секунды. В течение этого промежутка времени пламя должно постоянно распознаваться.

Проверка исправности автоматики розжига и контроля пламени

Проверка безопасности должна проводиться после каждого сервисного обслуживания.

Для этого замыкается кабель ионизации. Котел Vaillant Turbotec / Atmotec во время проверки должен работать.

Автоматика розжига и контроля пламени (GFA) должна через 8 секунд отреагировать на ошибку и остановить подачу газа. Проверка безопасности ни в коем случае не должна производиться перекрытием подачи газа, т.к. в этом случае нельзя проверить герметичность газового вентиля.

Рабочие приоритеты

Рабочие режимы и функции отрабатываются по следующим приоритетам:

— Функции отработки неисправностей, самодиагностика (высший приоритет)

— Функция трубочиста

— Нагрев теплой воды

— Горячий старт

— Отопление

— Защита от замерзания

__________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________ __________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

__________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера     Протерм Скат     Протерм Медведь     Протерм Гепард     Эван
Аристон Эгис     Теплодар Купер     Атем Житомир     Нева Люкс     Ардерия     Нова
Термона     Иммергаз     Электролюкс     Конорд     Лемакс     Галан     Мора     Атон

_______________________________________________________________________________

Модели котлов    Советы по ремонту котлов    Коды ошибок    Сервисные инструкции

_______________________________________________________________________________

Монтаж и эксплуатация газовых котлов Бош 6000

Управление и обслуживание котлами Vaillant Turbotec / Atmotec

Обзор газовых котлов Житомир-3 Атем

Монтаж системы отопления частного дома

Котлы Данко, Росс и Dani — Ответы специалистов на вопросы пользователей

Рекомендации по монтажу настенных газовых котлов Навьен

Обзор твердотопливного котла Купер ОК-15 Теплодар

Неисправности и ошибки котлов Ферроли

Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

Обзор отопительных котлов Дон КСТ-16

Ремонт и сервис котлов Вайлант — ответы экспертов

Обзор газового котла КСГ Очаг

Обзор отопительного котла Купер ОК-20 Теплодар

Комплектация и компоненты электрического котла Протерм Скат

Подключение и ввод в работу котла Будерус Логомакс U072

Ответы специалистов по неисправностям котлов Китурами

Советы мастеров по обслуживанию котлов Навьен

Обслуживание компонентов газового котла Navien Deluxe

Подключение котла Аристон Egis Plus 24 ff к рабочим системам

Обслуживание и ремонт циркуляционного насоса

В системе отопления с принудительной циркуляцией сердцем является циркуляционный насос. От его стабильной работы зависит наличие обогрева и его качество. То же самое касается и закрытых систем горячего водоснабжения с постоянным током воды в трубах между котлом и аккумулирующей емкостью. В ходе эксплуатации неизбежно возникает вопрос, как выполнить обслуживание и ремонт циркуляционного насоса, чтобы он продолжал работать стабильно и безотказно.

Для нормального функционирования насоса обязательно должны проводиться следующие мероприятия:

• Правильная эксплуатация с учетом всех правил, установленных производителем насосного оборудования.
• Профилактика и обслуживание насоса.
• Диагностика и ремонт в случае выхода насоса из строя.

Чем точнее соблюдаются правила эксплуатации и регулярнее выполняется профилактика насоса, тем реже придется думать о его ремонте или замене.

Правильная эксплуатация

Ряд простых требований относятся к любому циркуляционному насосу:

• Нельзя допускать холостой ход насоса в отсутствии воды. Касается насоса и мокрого и сухого типа.
• Нельзя допускать работу насоса с остановленным током воды, например, если перед или после насоса перекрыт вентиль.
• Следует определить оптимальный режим работы с учетом максимальной и минимальной пропускной способности оборудования.
• Важно соблюсти требования производителя по номинальному давлению воды в системе.
• Температура теплоносителя не должна превышать 65оС. Потому циркуляционный насос устанавливается на обратной линии перед котлом, где течет уже остывшая вода. При превышении заданного порога многократно ускоряется процесс отложения солей жесткости на внутренних поверхностях насоса.
• Нельзя допускать длительного простоя. Примерно раз в месяц или два желательно включать насос на 15 минут. Если этого не делать, то в процессе окисления повышается риск заклинивания вала.
• Недопустимо использовать циркуляционный насос для перекачки грязной воды с включением плотных частиц во взвешенном состоянии. Обязательно устанавливается фильтр грубой очистки, или другими способами контролируется чистота воды или теплоносителя.

В рабочем режиме у насоса должен быть равномерный звук работающего привода и постоянное значение напора на выходе, что контролируется установленным манометром. При хорошем обращении даже самый простой циркуляционный насос способен проработать до 5 лет, пока не износятся основные его элементы.

Конструкция

Почти все циркуляционные насосы центробежного типа. В них имеется крыльчатка, закрепленная на валу двигателя и помещенная в специальную камеру «ракушку». Вход в ракушку располагается в центре, тогда как выход представляет собой внешний край раковины с каналом, отходящим по окружности по направлению движения крыльчатки. Двигатель раскручивает крыльчатку, и вода под воздействием центростремительной силы устремляется от центра к краям раковины от входа к выходу.

Конструкционные элементы насоса:

• насосная часть, раковина и крыльчатка, закрепленная на валу;
• электродвигатель;
• блок электронного управления.

Износу больше всего подвержена подвижная часть насоса – вал двигателя и крыльчатка, а также подшипники, на которых они закреплены.

Профилактика и обслуживание

Долгий срок службы и безотказная работа возможна лишь при соблюдении должных условий эксплуатации и регулярной профилактики насоса. Под обслуживанием подразумевается периодический осмотр и чистка насоса. Осмотр на предмет отклонений в работе следует осуществлять хотя бы раз в квартал, то есть два раза за отопительный сезон. Чистку желательно выполнять раз в два-три года в зависимости от качества воды и условий, в которых функционирует насос.

В течение всего периода эксплуатации желательно периодически проверять работу насоса:

• Места подсоединения проверяются на предмет протечки. При выявлении заменяются прокладки и уплотнители (пакля, ФУМ-лента и т.п.).
• Визуально проверяется наличие и состояние заземления.
• Звук работающего двигателя не должен сопровождаться лязгами или ударами, посторонними звуками.
• Двигатель не должен сильно вибрировать.
• Проверяется давление в линии и его соответствие номинальному.
• Корпус должен быть чистым и сухим. Если это не так, то следует провести внешнюю чистку, проверку электронного блока на предмет залива и устранить причину, по которой насос оказался мокрым.

Примерно раз в два-три года желательно выполнить чистку насоса, включая все его элементы. Это касается только моделей с возможностью разборки. Есть насосы с запрессованным или цельным, сварным корпусом, не предполагающие ремонта или разборки. Такие агрегаты работают на отказ и после заменяются на новый в сборе. Желательно доверить эту работу сервисному центру. Однако при наличии навыков и инструмента можно выполнить все самостоятельно

Потребуется:

• шестигранный ключ;
• шлицевая отвертка (плоская) на 4 и 8 мм;
• отвертка крестовая.

Перед разборкой насоса с системы сливается вода или дренируется отдельный участок, в котором задействован насос, демонтировать его и после уже приступать к разборке.

Порядок действий:

1. Шестигранным ключом или крестовой отверткой откручиваются 4-6 болтов по периметру корпуса двигателя в месте соединения с ракушкой насосной части.
2. Снимите ракушку, при этом крыльчатка останется на валу ротора вместе с двигателем.
3. По периметру найдите четыре дренажных отверстия. С помощью узкой шлицевой отвертки понемногу по периметру поддевайте рубашку отсека двигателя под крыльчаткой. В результате вал с ротором и крыльчаткой выйдут из пазов и стакана статора. Помочь себе можно, если открутить защитную пробку с внешней стороны насоса, вставить в прорезь на торце вала отвертку и легкими ударами выбивать вал из опорного подшипника.

Разбор на этом завершен. Теперь следует очистить поверхность ротора, крыльчатки и внутреннюю поверхность ракушки от налета и накипи, если она есть, только не повредив поверхность деталей. Использовать грубый абразив не допустимо. Действовать лучше щеткой с полимерным жестким ворсом. Помочь могут чистящие средства, содержащие слабый раствор соляной кислоты. В крайнем случае, применяется самый мелкий наждак – «нулевка».

Для насосов с мокрым ротором, важно проверить чистоту канала внутри вала и дренажные отверстия, расположенные в защитной рубашке, разделяющей зону насосной части и двигателя. Жидкость к ротору поступает как раз через эти отверстия и после возвращается по внутреннему каналу, если они забиты – страдает охлаждение двигателя.

Для насосов с сухим ротором важна гидроизоляция опорного подшипника. Если обнаружена протечка от блока насоса в блок статора, то следует заменить полностью все прокладки и уплотнители внутри аппарата.

Проверяется состояние подшипников, на которых опирается вал. Если они уже порядком разбиты, потребуется их замена, что в домашних условиях сделать предельно сложно, придется обращаться в сервисный центр.

Все уплотнители и прокладки внутри насоса следует проверить на износ и при необходимости заменить новыми. Как только все элементы очищены и проверены, выполняется сборка в обратном порядке.

Необходима чистка циркуляционного насоса

Диагностика неисправностей

По тому, как работает насос, звук, вибрации или изменение в напоре, давлении на выходе, необходимо точно определить неисправность и устранить причину.

Признак неисправности	Вероятная причина	Ремонт
Насос после включения издает звуки, но вал не вращается	Окисление вала, вследствие длительного простоя	С торца вала на корпусе двигателя открутить защитный колпачок и с помощью шлицевой отвертки вручную прокрутить вал двигателя.
	Блокирование посторонним предметом	Разобрать блок насоса с крыльчаткой и очистить, проверить состояние фильтра грубой очистки установленного перед насосом
	Проблемы электропитания	Проверить номинал напряжения в сети, при необходимости исправить проблему.
После подачи напряжения насос не запускается и не издает никаких звуков	Нет фактического напряжения в линии питания	Проверить линию питания и состояние защитных автоматов
	Сработал плавкий предохранитель в блоке управления	Заменить предохранитель
Насос отключается после непродолжительной работы	Известковый налет в стакане статора	Выполнить чистку стакана статора и ротора двигателя
Сильный посторонний шум при работе насоса	Сухой ход, наличие воздуха в трубах	Воздух выпустить. Дренировать ракушку насоса и заполнить водой.
	Кавитация	Увеличить давление в подающем трубопроводе.
Вибрация насоса	Износ опорных подшипников	Замена подшипников
Снижение напора и подачи в сравнении с паспортными данными	Нарушение в электропитании насоса, смена фаз, вследствие чего снижается мощность насоса или меняется направление вращения крыльчатки	Для трехфазных двигателей проверяется качество всех фаз. Для однофазного питания проверить конденсатор, при необходимости заменить
	Большое гидросопротивление циркуляционного контура	Проверить фильтры, увеличить сечение труб, проверить состояние запорной арматуры.
Срабатывание внешней защиты на линии питания насоса	Проблемы с электрической частью насоса	Проверить состояние клемм на предмет короткого замыкания, проверить конденсатор и блок регулировки. Проверить обмотки статора. Их сопротивление не должно быть ниже паспортного.

Ремонт

Сломанный циркуляционный насос лучше всего отдать в специализированный сервисный центр, особенно если он еще на гарантии. Большая часть моделей, представленных сейчас на рынке, к сожалению, являются неразборными или частично разборными, так что при возникновении проблем с его внутренними запчастями замене подлежат целые блоки или насос в сборе. Если же гарантийный срок уже истек, а конструкция насоса позволяет разобрать его и добраться до всех основных узлов, то при наличии соответствующих навыков можно выполнить ремонт самостоятельно.

Определив из таблицы выше причину неисправности, достаточно разобрать насос, как указано в пункте о профилактике и обслуживании, и заменить неисправную деталь.

В блоке управления насосом основными элементами являются:

• конденсатор на 1-5 микрофарад;
• блок клемм для подключения;
• регулятор скорости.

В виду малой емкости конденсатора, проверить его можно с помощью мультиметра, в котором имеется встроенный С-метр с ограничением до 20 мкФ. При сильном отклонении показаний от номинала, конденсатор следует заменить, при этом важно соблюсти полярность включения и обязательно его допуск по вольтажу. Для обычного однофазного двигателя используются конденсаторы с допуском до 450 В.

Регулятор скорости заменяется в сборе новым. Достаточно его отсоединить от клемм, запомнив положение каждого пина и подключить новый.

Блок клемм должен быть идеально чистым, сухим и без следов явного перегрева или обгорелости. Если вышеперечисленные проблемы имеются, то его следует заменить новым, такой же или схожий по количеству подключений.

Популярными являются модели циркуляционных насосов от производителей Wilo, Ggrundfos, Dab. Не в последнюю очередь за счет их надежности. Ожидать, что эти насосы сломаются в гарантийный срок, можно только при нарушении рекомендованных условий эксплуатации. Однако в пост гарантийный период у Wilo часто наблюдается проблема с опорными подшипниками. Помогает только их замена.

Ggrundfos и Dab могут «порадовать» зарастанием крыльчатки накипью для высокотемпературных систем отопления, а также заиливание стакана статора. Лучше предупредить эти проблемы установкой хорошего фильтра и подготовкой воды. В остальном поломки чаще аргументируются внешними проблемами.

Почему нельзя использовать компьютерный ИБП для газового котла

Содержание

Дополнительные критерии выбора модели ИБП для котла

Что предлагает ГК «Штиль»?

Какой тип ИБП оптимально подходит для питания газового котла?

В любом магазине можно увидеть несколько типов источников бесперебойного питания (резервные, линейно-интерактивные, онлайн), отличающиеся значениями параметров и ценой. Большой выбор разнообразных моделей способен завести в тупик любого неспециалиста. Остановимся на особенностях каждого типа подробнее.

Резервные ИБП – являются простейшими приборами без функции стабилизации входного напряжения. К их недостаткам относят длительное время переключения на питание от батарей (до 15 мс), несинусоидальность выходного сигнала, переход в аварийный режим при небольших перепадах напряжения на входе, малую величину тока заряда АКБ, отсутствие возможности подключения внешних аккумуляторов.

Так называемые компьютерные ИБП относятся именно к резервному типу, недостатки которого особенно критичны при совместной работе с газовым котлом. Несмотря на привлекательную низкую стоимость, такое оборудование рекомендуется применять только для электропитания нетребовательной к качеству входного напряжения техники, например, компьютеров.

Линейно-интерактивные ИБП – более совершенное оборудование, оснащенное встроенным стабилизатором напряжения, исключающим сбои при колебаниях сетевого напряжения. Время переключения на работу от батарей – до 4 мс. Основной недостаток: ступенчатая регулировка выходного сигнала, ведущая к искажению его формы. Линейно-интерактивные ИБП также не рекомендуются для питания газовых котлов.

Онлайн ИБП – лучшие на сегодня источники питания с непрерывным (двойным) преобразованием входного переменного напряжения в постоянное и нулевым временем перехода в автономный режим. Онлайн ИБП отличаются высоким качеством выходного сигнала и его идеальной синусоидальной формой, справляются с критическими перепадами напряжения сети переменного тока, поддерживают подключение массива внешних аккумуляторных батарей любой необходимой емкости. Оборудование данного типа отлично подойдет для электропитания газового котла.

Сравним характеристики компьютерных и онлайн ИБП и разберем более детально, почему именно онлайн оборудование целесообразно использовать для электропитания газового отопительного оборудования.

Какие параметры ИБП влияют на работу газового котла?

Рассмотрим основные параметры ИБП, оказывающие влияние на безаварийное функционирование газового котла. В процессе рассмотрения станут понятны причины проблем с работой котла после подключения к нему компьютерного источника питания.

Форма выходного напряжения

Газовый котел очень чувствителен к форме питающего напряжения. Идеальным вариантом является чистая синусоида без каких либо отклонений. Дело в том, что в состав котла входит циркуляционный насос с асинхронным двигателем, критичным к форме входного сигнала. При низком качестве напряжения наблюдаются толчки в работе ротора, приводящие к биениям двигателя и его перегреву. Кроме того, возникает громкий гул, издаваемый циркуляционным насосом, пытающимся выполнить свою основную функцию. Как результат – быстрый выход насоса из строя и аварийный останов котла.

Компьютерные ИБП выдают сигналы в форме меандра или ступенчатого синуса, что абсолютно не подходит для питания котла. Только онлайн источники бесперебойного электропитания обеспечивают идеальную синусоидальную форму напряжения.

Правильная фазировка

Газовые котлы с автоматическим поджигом и ионизационным датчиком пламени требуют точной фазировки для корректной работы. Это связано с тем, что ток ионизации датчика протекает от «фазы» к «земле». При нарушении фазировки автоматический поджиг не сработает. В отличие от онлайн ИБП, компьютерный источник бесперебойного электропитания не выдает напряжения с выраженной фазой.

Время работы в автономном режиме

Компьютерные ИБП со встроенными аккумуляторами способны поддерживать функционирование домашнего или офисного компьютера в течение 10-15 мин. Этого времени вполне достаточно, чтобы правильно отключить устройство. Но для резервирования питания котельного оборудования необходим значительно больший временной запас, поскольку отключения электроэнергии могут длиться несколько часов и неоднократно повторяться в течение суток.

Соответственно, требуются специализированные ИБП, рассчитанные на работу в аварийном режиме не менее 5-10 ч, с мощностью 250-3000 ВА и соответствующей емкостью аккумуляторных батарей. Увеличение периода автономного функционирования можно добиться за счет использования внешнего массива аккумуляторов, размещаемых на отдельном стеллаже.

Сравнение характеристик компьютерных и онлайн ИБП

Параметры	Значения, необходимые для корректной работы котла	Компьютерный ИБП	Онлайн ИБП
Форма выходного сигнала	чистая синусоида	меандр	чистый синус
Время переключения в аварийный режим	0 мс	15 мс	0 мс
Время работы в автономном режиме	до 10 ч	до 15 мин	более 10 ч
Стабилизация выходного напряжения	в диапазоне не менее 100-250 В	отсутствует	90-295 В
Возможность подключения внешних батарей	любое количество для обеспечения нужной суммарной ёмкости	отсутствует	да
Фазировка	фазировка входной сети должна соответствовать фазировке нагрузки	отсутствует	да

На основании сравнения компьютерного и онлайн ИБП и рассмотрения их характеристик абсолютно понятно, что компьютерные источники питания нельзя использовать для электропитания газового котла. Для этой цели лучше всего подойдут ИБП с двойным преобразованием.

Дополнительные критерии выбора модели ИБП для котла

При покупке ИБП для электропитания газового котла необходимо обратить внимание на несколько важных моментов:

• выбирайте источник питания на основе максимальной (пусковой) мощности, которая может превышать номинальную примерно в 3 раза;
• учитывайте, что встроенные аккумуляторы обеспечивают автономную работу не более 4 часов. При необходимости большего времени резервирования лучше выбрать модель, предназначенную для работы с внешними АКБ;
• попросите специалиста рассчитать суммарную емкость аккумуляторных батарей, необходимую для поддержки нагрузки в течение требуемого периода;
• обратите внимание на поддержку ИБП функции «холодный» старт, дающей возможность запустить котел отопления при отсутствии напряжения в электросети.

Что предлагает ГК «Штиль»?

Компания «Штиль» предлагает линейку однофазных настенных ИБП серии SW, предназначенную специально для бесперебойного электропитания газовых котлов и циркуляционных насосов. Оборудование имеет мощность 250 ВА, 500 ВА и 1000 ВА, позволяющую обеспечить работу любых моделей котельных систем. ИБП изготавливаются по передовой онлайн технологии с двойным преобразованием энергии.

Устройства мгновенно переключают нагрузку на питание от аккумуляторных батарей, выдают напряжение идеальной синусоидальной формы с высокой точностью стабилизации. Использование уникальных алгоритмов цифрового управления, разработанных инженерами компании, позволило поднять КПД до 95% и поддерживать стабильную работу нагрузки при отклонениях сетевого напряжения в пределах 90-295 В.

Помощь по устранению неполадок в газовом котле Элсотерм

______________________________________________________________________________

Настенный котел Elsotherm T-116 неудовлетворительно выполняет функции в режиме нагрева контура горячего водоснабжения. Из крана может идти вперемешку то холодная вода, то горячая. Помогите, пожалуйста, по какой причине это случилось?

Причины возникновения неисправности возможны такие. Имеется подмес холодной воды ввиду того, что неработоспособен 3-х ходовой клапан. Теплообменник забит грязью. Нужно выполнить его чистку.

Из крана внизу котла все время подтекает вода. Сам прибор не стартует. Что необходимо сделать?

По всей видимости, теплоноситель выходит через клапан защиты. В таком случае, это обозначает высокое давление в системе. Кроме того мог быть открытым вентиль заполнения системы или следует подкачать бак-расширитель.

Не могли бы Вы подсказать, по какой причине резко возрастает давление, и в то же время вступает в работу клапан сброса воды? На дисплее мигает всегда значок отопления в режиме нагревания агрегата. Что можно сделать?

Присутствует неисправность термодатчика отопительной линии. Нет нормальной циркуляции в отопительной линии.

Из-за чего регулярно отключается газовый котел Элсотерм b23fi? Скажем, вчера пьезо зажигание вовсе не действовал. Чистку котла производили на той неделе. Что может быть?

Есть подозрение, что имеются неполадки в процессе дымоотвода. Вам нужно провести диагностику дымохода. Неработоспособность электророзжига означает поломку его деталей из-за перепадов напряжения либо протечки воды.

Помогите мне решить проблему с дымоходным каналом? Скоро вторые сутки, как наблюдается возвратная тяга, при этом дым стал попадать прямиком в помещение. Дымоход делал я сам. Он выполнен из стальной трубы. Кажется где-то встречаются недоработки.

Прибор хорошо нагревает бытовую воду, а когда запускаешь отопление, вода сразу доходит до кипения, и агрегат уходит в сбой. Что может быть неисправно, и каким способом избавиться от этого?

Вероятно, насос циркуляции не рабочий, сбой платы управления, поломка датчика температуры. Также могла забиться сеточка фильтра.

В цикле приготовления горячей воды агрегат попеременно выдает то горячую, то холодную воду. Помогите понять, в чем причина. Как настроить нагревание теплоносителя?

По всей видимости, имеется загрязнение в отопительной системе или необходимо очистить теплообменник. Также возможна неисправность датчика контроля давления или сломался циркуляционный насос.

Важным фактором является неверно сделанная структура дымоходного канала. Может быть загрязнение сажей, которое достаточно понижает его КПД. Также обязательно нужно контролировать вытяжку в помещении.

Установил неделю назад двухконтурный настенный котел Elsotherm B15Fi. Агрегат быстро набирает температуру выше 96 градусов, а после останавливается по перегреву. Немного погодя, при его остывании, начинает автоматически запускаться. С чем это связано?

Блокировка по перегреву указывает на недостаток циркуляционного процесса. Главным образом необходимо осмотреть краники на радиаторах. Они устанавливаются в положение «открыто». Далее выполняется контроль чистоты фильтра, а также необходимо удостовериться, не содержит ли грязи теплообменное устройство.

Произвели ввод в эксплуатацию данного котла в марте. Ориентировочно спустя несколько недель прибор начал сильно шуметь. Подскажите, из-за чего он шумит?

Предположительно, присутствие в теплообменнике накипи. Если вода жесткая, то впоследствии в радиаторе на стенке труб откладывается известь.

Котел Элсотерм 23 не может выполнить пуск. Пока сохраняешь в нажатом положении клавишу старта, горелочное устройство зажигается. Но если отжать клавишу, аппарат затухает. Какая причина поломки?

Видимо, неисправен термоэлектрический преобразователь или газовый клапан. Еще может быть уменьшение давления газа на впускной магистрали. В некоторых случаях имеется слишком малое напряжение платы управления.

Возникла неполадка. Старт производится очень плохо. Запальное устройство зажигается, но на главном горелочном узле огня нет. Помогите разобраться, в чем причина?

Похоже, неисправность узла розжига. Необходимо произвести проверку котла и чистку узла зажигания.

Отчего котел Elsotherm B19Fi не может отключиться во время того, как наберет требуемую температуру? Нагревание идет до 90 С, вслед за этим уходит в аварию. При выполнения перезагрузки проблема возобновляется.

Видимо, плата не в порядке, термодатчик имеет поломку, поломалась кнопка защиты от перегрева. Нельзя исключать, что произошла ошибка настройки автоматики.

Хотелось бы узнать, отчего температура нагрева не может подняться более 70 С? Мы хотим установить больше, но дисплей показывает, что это наибольшее значение. Как усилить нагревание?

Если агрегат не исполняет повышение температуры отопительного контура, то вероятны следующие причины. В регулировках стоит ограничение наибольшей температуры нагрева до 70 С. Произошло снижение тяги в дымоходе.

Хотели бы в отопительную систему смонтировать газовый настенный котел Элсотерм 19. Скажите, пожалуйста, как самому правильно запускать такой агрегат в работу?

Для корректного запуска в эксплуатацию котельного аппарата надо сделать следующие действия. Подключаем электрическое питание прибора. Ставим открытым газовый вентиль. Затем включаем газогорелочную аппаратуру. После отрегулировать необходимую температуру.

Мне требуется провести ремонт. Проконсультируйте, каким образом слить воду из агрегата?

В соответствии с инструкцией, эта процедура выполняется следующим образом. Отключаем агрегат от электрической сети. Перекрываем газовый вентиль. Открываем немного автоматический воздухоотводчик. Полностью открываем кран для слива. Далее убираем вытекшую жидкость. Также можно сливать воду с помощью защитного клапана. Такой компонент размещен внизу агрегата.

Объясните мне, как диагностировать работу 3-х ходового клапана? Мне кажется, что он плохо выполняет открытие. В цикле отопления не может прокачать дальние батареи, а на горячем водоснабжении греется труба для поступления отопления под котлом.

Действительно, надо проверять трехходовой клапан на присутствие плохого хода его штока в промежуточном состоянии. В свою очередь рекомендуем сделать осмотр самой системы отопления.

Установил и подключил в квартире котел Elsotherm B23Fi. До вчерашнего вечера грел без вопросов. Теперь по прошествии 1 минуты после включения аппарат гаснет.

Есть предположение, что у него не получается нагнать теплоноситель в систему. Помогите, пожалуйста, в чем неполадка? Вероятным фактором такого дефекта может быть электрод-ионизатор, который не видит огонь, или недостаток циркуляции.

Совсем недавно возникла неполадка с отопительным прибором. В цикле нагревания он свистит. Попытался выполнить перезапуск — получилось, но изменений не произошло. Подскажите мне, в чем неполадка?

Во многих случаях сильный свист возникает, когда некорректно настроено давление на форсунках горелки. Надо проверить установленную величину и исправить при необходимости.

В котёл на днях натекла вода, и он начал функционировать с перебоями. Например, если выставить любую температуру, а нагрев происходит от силы до 25 градусов, и потом он выключается. Объясните, в чем проблема?

Если налилась вода в блок платы управления, то вероятно, она испортилась. Попробуйте ее перезагрузить с помощью полного отключения аппарата от электрической сети. После этого снова включите и протестируйте его исправность.

В работе аппарат данной модели. Теперь во время пуска фитиль горит пять секунд, основная горелка не ловит огонь, из-за чего прибор гаснет. Как возможно исправить поломку?

Судя по описанию, сломался автоматический розжиг или неполадки в горелке. В любом случае нужно посмотреть, корректна ли фазировка во время подсоединения к электропитанию.

Я провел в середине этого года подключение такого же прибора. Приблизительно спустя пять месяцев возникла проблема контура ГВС, однако отопительный контур работает как положено. Попробовал включить горячую воду, но агрегат лишь показывает температуру, а выполнять нагрев не считает нужным. Помогите, как исправить?

Скорей всего, проблема в 3-х ходовом клапане. Он должен быть заменен.

Хотелось бы узнать, для каких функций в систему котла установлен защитный термодатчик?

Датчик температуры блокирует поступление газа на горелку при перегревании жидкости в первичной системе.

Требуется вымыть и очистить основной теплообменник. Объясните, что нужно сделать для того, чтобы по инструкции отсоединить его?

Данный элемент несложно демонтируется с котельного агрегата посредством обычной отвертки. Ниже указан порядок демонтажа. Слить воду из прибора, применяя выпускной кран. Далее требуется опорожнить систему горячего водоснабжения. Открутить крепежные винты первичного теплообменника и вытащить его из каркаса.

Я провел подключение такого же отопительного прибора. Где-то спустя несколько месяцев снизилось давление воды в аппарате. Нередко он сбавляет его и отключается. Другими словами абсолютно не держит давление. В чем неисправность?

Если прибор не нагоняет давление воды, можно предположить, что есть утечка из подпитывающего крана. Когда происходит выключение и давление воды уменьшилось до 0, то сломался 3-х ходовой клапан.

Поясните, как сделать очистку фильтра холодной воды?

Первое, это необходимо освободить от воды контур ГВС. Второе, отвинтить гайку датчика потока. Потом вытаскиваем датчик и фильтр из полости. После снятия очищаем накопившиеся примеси и грязь.

Аппарат в момент начала работы и до этого издавал гудение, а теперь шум усилился. Изначально звук возникал кратковременно, сейчас же продолжается намного дольше. Кто-нибудь наблюдал такую неполадку?

Появление постороннего грохота говорит о наличии накипи на внутренних стенках теплообменника, который нагревается не одинаково из-за различной толщины стенок. Чем сильнее засорился теплообменник, тем громче грохот, и соответственно понижается теплоотдача.

Агрегат вроде работает, хотя в системе циркуляция воды отсутствует. Очень горячий насос обратки. Как исправить это?

Вероятно, забит грязевой фильтр либо где-нибудь перекрыли кран, что не дает теплоносителю пройти. Мог также выйти из строя циркуляционный насос.

Из-за чего перестала нагреваться гор. вода? Вода из крана льется практически холодная. Подскажите, что произошло?

Выяснение проблем ведут по следующим направлениям. Например, поломка температурного датчика горячего водоснабжения, нужно провести его замену. Возможно, сбилась настройка мощности агрегата на нагрев воды.

Часто просматривается обрыв искры в момент розжига. В горелке грязи нет, с дымоходом все в норме, тяга отличная. В чем может быть неисправность?

Аппарат не регистрирует пламя из-за недостаточного оповещения с блока управления горением. Нужно проверить провода от ионизационного датчика до электрода. Очевидно, надо подтянуть его. Может присутствовать дефект изоляции датчика, которую надлежит заменить.

______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________

Советы по устранению неполадок с газовым котлом Nova Florida

______________________________________________________________________________

Газовый настенный котел Нова Флорида нестабильно функционирует в плане нагревания контура снабжения горячей водой. Из крана вытекает попеременно то горячая вода, то холодная. Помогите, пожалуйста, в чем проблема?

Причины появления нарушения функций судя по всему следующие. Холодная вода может подмешиваться вследствие того, что неисправен трехходовой клапан. Теплообменник сильно загрязнен. Вам следует сделать его очистку.

Из краника под котлом постоянно сочится вода. Сам прибор не запускается. Что необходимо сделать?

По-видимому, происходит выход теплоносителя из предохранительного клапана. Данная ситуация означает повышение давления в системе. Помимо этого мог быть не перекрыт вентиль наполнения системы или рекомендуется подкачать расширительный бак.

Не могли бы Вы подсказать, почему резко происходит повышение давления, а также приходит в действие сбросной клапан? Экран высвечивает неизменно значок отопления в цикле нагрева прибора. Что может быть?

Имеется проблема с термодатчиком отопительного контура. Отсутствует нормальная циркуляция в системе отопления.

В чем проблема, если часто стал выключаться котел Nova Florida CTN 24? Например, вчера пьезоподжиг никак не сработал. Профилактику котла делали в начале месяца. Что за неисправность?

Велика вероятность, что случились неполадки в процессе дымоудаления. Требуется осмотреть дымоход. Неработоспособность пьезорозжига будет означать повреждение какого-либо компонента в силу перепада напряжения или протечки воды.

Кто-нибудь помогите, пожалуйста, решить проблему с дымоходным каналом? Скоро вторые сутки, как возникает возвратная тяга, при этом дым начал валить прямиком на кухню. Дымоход делал я сам. Он выполнен из стальной трубы. Похоже, где-то допущена ошибка.

Агрегат отлично производит горячую воду, а когда включаешь отопление, вода сразу доходит до кипения, и аппарат уходит в сбой. Что может быть неисправно, и как это устранить?

Предположительно, циркуляционный насос имеет поломку, сбой платы управления, термодатчик неисправен. В то же время могла забиться сеточка фильтра.

В режиме горячего водоснабжения прибор поочерёдно подает то горячую, то холодную воду. Никак не могу понять, в чем причина. Каким образом отрегулировать нагревание воды?

По-видимому, есть грязь в системе отопления либо теплообменник нуждается в чистке. Кроме того, возможен дефект датчика протока или мог поломаться насос циркуляции.

Главной причиной выступает неверно выполненная конструкция дымоходной трубы. Возможно загрязнение сажей, которое резко понижает его КПД. Кроме этого, необходимо контролировать вытяжные отверстия в жилых помещениях.

Используем газовый котел Нова Флорида Вела Компакт. Он сразу поднимает температуру до 96 С, но потом блокируется по перегреву. Позже, при его охлаждении, выходит на перезагрузку. Как устранить поломку?

Сбой функций по перегреву указывает на недостаток циркуляционного процесса. Предварительно требуется проверять краны радиаторов. Они должны быть в открытом положении. Затем проводится проверка на чистоту фильтра-грязевика, а также рекомендуется удостовериться, не забился ли теплообменное устройство.

Провел монтаж этого агрегата в феврале этого года. Ориентировочно через несколько недель прибор вдруг начал сильно шуметь. Объясните, по какой причине в котле шум?

Возможно, присутствие в теплообменнике накипи. Если вода имеет жесткость, то в дальнейшем на стенках труб радиатора скапливается известь.

Настенный котел Nova Florida Vela CTFS 24 AF не запускается. Пока держишь кнопку вкл/выкл, горелка работает. Как только не фиксировать кнопку, аппарат затухает. В чем причина поломки?

Скорей всего, вышла из строя термопара или поломка газового клапана. Также бывает снижение давления газа на входном трубопроводе. Иногда возникает слишком малое напряжение электронной платы.

Возникла неисправность. Включение выполняется очень трудно. Запальное устройство горит, но главной горелке огонь отсутствует. Никак не могу понять, в чем причина?

Возможно, повреждение деталей механизма розжига. Рекомендуем провести технический осмотр аппарата и очистить устройство зажигания.

По каким причинам газовый котел Нова Флорида Вела Компакт не отключается после того, как произойдет установка заданной температуры? Нагревание идет до 85 градусов, вслед за этим впадает в сбой. После выполнения перезагрузки проблема начинается опять.

Скорей всего, электронная плата неисправна, датчик температуры котловой воды имеет неисправность, сломана датчик на перегрев. Не исключено, что произошло нарушение автоматической регулировки.

Хотелось бы узнать, из-за чего котел не нагревает воду выше 70С? Мы хотим поднять температуру, а экран выдает, что это максимальное значение. Каким образом нарастить нагревание?

В случае, если прибор не может реализовать цикл повышения температуры в системе отопления, то можно предположить следующие факторы. В заданных регулировках стоит ограничение на максимальную температуру нагревания не более 70-ти градусов. Прослеживается понижение тяги в дымоходе.

Мы думаем в загородном доме установить двухконтурный котел Nova Florida Vela Compact 24. Не могли бы Вы подсказать, как самому корректно рекомендуется запускать его в эксплуатацию?

Для корректного запуска в эксплуатацию этого аппарата необходимо произвести следующие операции. Включить электропитание прибора. Открываем газовый кран. Затем включаем горелочное устройство. Далее настроить необходимую температуру.

Хотим выполнить сервисное обслуживание. Проинструктируйте, как сливать теплоноситель из аппарата?

Согласно инструкции, эта операция реализовывается следующим образом. Отключить прибор от электропитания. Закрываем кран газа. Приоткрыть воздухоотводчик-автомат. Поворачиваем кран для слива. Далее убрать вытекшую жидкость. Также допускается слив воды с помощью предохранительного клапана. Такой клапан размещен снизу котельного прибора.

Скажите каким образом можно проверить функции 3х-ходового клапана? Я думаю, что он плохо открывается. В цикле отопления не может прокачать дальние батареи, а на горячем водоснабжении греется труба на подачу отопления под котлом.

Все верно, нужно посмотреть трехходовой клапан на наличие плохого хода его штока в промежуточном положении. Также советуем выполнить осмотр вашей отопительной системы.

Установил и подключил в квартире котел Nova Florida Altair. До этого вечера трудился без вопросов. Теперь через 3 секунды после старта агрегат тухнет.

Думается, что не может доставить теплоноситель в систему. Объясните, что это за фактор неполадки? Вероятным фактором данной неисправности является электрод-ионизатор, который не определяет пламя, либо нет циркуляции.

Недавно возникла неполадка с данным агрегатом. В режиме нагрева он стал свистеть. Попробовал его перезапустить — получилось, но изменений не произошло. Может, кто подскажет, в чем причина свиста?

Во многих случаях резкий свист проявляется, когда не по инструкции выполнена регулировка давления на форсунках горелки. Рекомендуем проверить установленную величину и исправить при необходимости.

В газовый котёл вчера попала вода, и он стал функционировать со сбоями. К примеру, устанавливаем произвольную температуру, а цикл нагревания идет от силы до 26 градусов, после чего агрегат встает в аварию. Объясните, что вышло из строя?

Если был залит водой блок электронной платы, можно предположить, что печатная плата неисправна. Рекомендуем Вам провести ее обнуление при помощи прямого отключения прибора от электрической сети. После этого заново проведите запуск и проверьте его функциональность.

В работе аппарат такой же модели. Сейчас при пуске фитиль горит 8 секунд, но главная горелка не схватывает пламя, из-за чего аппарат гаснет. Как я могу выйти из ситуации?

Исходя из ваших слов, не работоспособен блок розжига либо неполадки с горелкой. На всякий случай можно проверить, не нарушилась ли фазировка при подключении к электросети.

Выполнил самостоятельно в октябре того года ввод в эксплуатацию данной модели. Ориентировочно спустя пять месяцев перестал работать контур ГВС, при этом режим отопления действует нормально. Попробовал пользоваться горячей водой, но он всего лишь показывает температуру, и производить нагревание совсем не хочет. Подскажите, какая причина?

Можно предположить, что проблема в трехходовом клапане. Он должен быть заменен.

Хотелось бы узнать, для каких функций котел оснащен предохранительным термодатчиком?

Данный компонент останавливает поступление газа в газогорелочный блок при перегревании жидкости в первичной системе.

Мне посоветовали вымыть и очистить основной теплообменник. Скажите мне, что нужно сделать для того, чтобы безошибочно снять его?

Теплообменник несложно снимается с агрегата с помощью простой отвертки. Вот процесс снятия. Сливаем воду из прибора, используя выпускной клапан. Затем опорожняем систему горячего водоснабжения. Выкрутить крепежные болты первичного теплообменника и вытащить его из каркаса.

Я провел ввод в эксплуатацию котел Nova Florida Delfis. Предположительно спустя три месяца понизилось давление воды в аппарате. Нередко он сбавляет его и отключается. То есть совершенно не держит давление. Почему не держит давление?

Если прибор не держит водяное давление, можно предположить, что есть утечка из подпитывающего крана. Когда случилось выключение и давление воды резко понижается до нуля, то имеет дефект 3-х ходовой кран.

Расскажите, как провести прочистку фильтра холодной воды?

Во-первых, слить воду из контура ГВС. Второе, выкрутить гайку датчика потока. Затем вытаскиваем датчик и фильтр из углубления. После этого чистим от примесей и грязи.

Аппарат при пуске и ранее издавал гудение, а теперь шум усилился. Изначально звук возникал кратковременно, сейчас же слышится дольше. слышался недолго, с такой проблемой сталкивался?

Возникновение излишнего грохота можно объяснить наличием минеральных отложений внутри теплообменника, который греется неравномерно в силу неодинаковой толщины стенок. Чем больше теплообменник засорен, тем громче шумит агрегат, и соответственно снижается теплоотдача.

Прибор работает, хотя по системе вода, видимо, не циркулирует. Очень горячий насос обратки. Почему происходит нагрев?

Скорей всего, загрязнился фильтр либо где-то закрыт кран, и это тормозит прохождение теплоносителя. Мог еще сломаться циркуляционный насос.

От чего перестала нагреваться горячая вода? Вода из крана вытекает совсем теплая. Можете объяснить, в чем дело?

Выяснение проблем ведут в очередных направлениях. Как вариант, неисправность датчика температуры горячего водоснабжения, требуется выполнить замену датчика. Возможно, произошел сбой настроек мощности агрегата для нагрева ГВС.

Постоянно мы замечаем срыв пламени при розжиге. В горелке грязи нет, дымоход в норме, тяга хорошая. Где смотреть поломку?

Агрегат не может засечь искру ввиду плохого импульса с блока управления горением. Здесь надо диагностировать провода от ионизационного датчика до электрода. Возможно, следует подтянуть его. Может присутствовать дефект изоляции датчика, которую надлежит заменить.

______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________

______________________________________________________________________________

Ответы специалистов по эксплуатации котлов Protherm

___________________________________________________________________________

Вопрос: Недавно заметил, что стабилизатор напряжения щелкает после этого котел начинает работать не стабильно, что это может быть?

Ответ: Тут дело не в котле. Стабилизатор щелкает, потому что срабатывает реле при падении напряжения в сети, на короткое время разрывает фазу — вот от разрыва фазы котел и может вести себя не стабильно.

Вопрос: Имеется газовый котел Protherm KLZ 50 c турбонасадкой. Возникла проблема — на топке появилось пятно, и все время понемногу увеличивается. Вызывали специалистов местных, сказали, что обычно никто с такими проблемами не обращался.

Еще через несколько вызовов приехал наконец то специалист (главный инженер) и отрегулировал на котле подачу газа — после этого котел начал работать с модуляцией (то есть сначала на малых оборотах и потом на полную). До этого включался всегда на полную мощность и в молотил без остановки в морозы. Это было в отопительный сезон 2013 года и пятно перестало увеличиваться. В этом году все пятно стало снова расти. Что делать?

Ответ: Если изоляция горелки не повреждена, пятно не имеет влияния на безопасность эксплуатации оборудования.

Вопрос: Может быть котел тактует часто и потребляет много газа из-за того что мощность котла завышена? У меня S=220м2, мощность=38 кВт. Брал такую мощность с перспективой отопления гаража. Если это так, то что мне надо сделать для стабилизации работы котла и потребления газа?

Ответ: Определенно. Надо снизить мощность. Не на минимум, а пропорционально.

Вопрос: Подскажите: планирую котел гепард 25 кто и бкн протерм В100Z. Нужны ли дополнительные трехходовые клапаны и насосы.

Ответ: Трехходовой клапан и насос уже встроены в котел. Нужен только датчик бойлера.

Вопрос: что означает двухступенчатая горелка применительно к Гризли 65 KLO: это пресловутый режим зима-лето (т.е. 1 ступень — лето, вторая ступень — зима) или минимум (1 ступень) и максимум (2 ступень) работы котла, которые штатно на максимум на заводе настроено, никакой официальной информации на сайте нет, как и в руководстве.

Ответ: 2-ступенчатая горелка — это аналог модуляции, т. е. котел может работать на максимальной мощности (2я ступень), может на сниженной (1я ступень) или выключится, если совсем нет запроса на тепло. Причем, обе ступени настраиваются.

Вопрос: если дом хорошо утеплен, то возможно и котел 30 квт тоже будет тактовать. При чём когда холодно-мощность нужна одна, потеплело-другая, температура бывает в течении суток меняется на 10-15 градусов, от 0 до -15 и т. д. Как же тогда быть? При условии что любой котел нельзя регулировать самому, а вызывать специалиста. Объясните, как вести себя с данным котлом?

Ответ: если дом хорошо утеплен, вероятность тактования снижается. Дом остывает медленнее, теплоноситель в системе отопления тоже меньше остывает, котел это видит и не на максимальной мощности работает, а модулирует только для поддержания.

Подобрать котел с максимальной мощностью, которая покроет максимальную потребность вашего дома в тепле. Большой запас брать не нужно (если не планируете расширяться). Дальше котел будет модулировать, в зависимости от потребности — стало на улице теплее, мощность уменьшается, холоднее — увеличивается.

Вопрос: Установлен напольный котёл Protherm 30 KLOM. Проект отопления ещё в стадии разработки, предполагается комбинированное отопление: радиаторы и тёплый пол. По инструкции к котлу питание циркулярного насоса необходимо подключать не напрямую в розетку, а через клеммы котла, чтобы котёл мог отключать насос на низких температурах и, как понимаю, в связи с этим не допускать коррозии чугуна. Но для тёплого пола предполагается использование тёплого пола со смесительным узлом и ещё одним циркулярным насосом. При выключенном основном насосе отопления, насос тёплого пола всё равно может осуществлять циркуляцию через котёл, если включён напрямую в розетку.

В связи с этим 2 группы вопросов:

1) Получается для сохранности котла обязательно нужно вешать оба насоса на клеммы котла? Но в инструкции я не нашёл разъяснений на этот счёт и максимальную мощность подключаемого оборудования. Возможно ли это, какова максимальная мощность и можно ли увидеть какую-то ссылку на
документ разрешающий это?

2) Кроме того в идеале хотелось бы питание насоса тёплого пола подключать через установленный в комнате термостат (включает питание 220V при уменьшении температуры и выключает при увеличении), для автоматизации регулирования температуры пола. Выходит что это в принципе невозможно?

Ответ: Нельзя подключать два насоса на одну клемму. Нет такой схемы управления у Протерма. Для управления ТП есть каскадная автоматика. SD2000 снят с производства.

Вопрос: Не могу найти данные по мощности насоса для этого котла, может вы поможете? Например, если у нас стоит один насос напором 4 метра, то он потребляет 45 Вт, если 6 метров, то он потребляет 80 Вт, если один насос 8 метров, то он потребляет 170Вт. Так почему не возможно подсоединить 2-3 насоса по 45-80 Вт? Чем это обусловлено?

Ответ: Это обусловлено тем, что производителем предусмотрено подключение к клеммам только одного насоса. Подключение 2х и более — на Ваш страх и риск.

Вопрос: по подключению бойлера B200S к газовому напольному котлу Медведь KLOM 30. В мануале к B200S сказано: Для обеспечения работы бойлера с котлом PROTHERM отдельно поставляется электромеханический разделительный трёхходовой клапан со встроенным электрическим
переключающим контактом размером DN ?” (для использования с навесными котлами) или DN 1” (для использования с напольными чугунными котлами ).

В мануале к KLOM сказано: Система управления котлом регулирует нагрев бойлера с помощью насоса и NTC датчика бойлера. Ничего не сказано о трёхходовом клапане. Не совсем понятно, какая же схема предпочтительна? Какой электромеханический разделительный трёхходовой клапан со встроенным электрическим переключающим контактом имеется в виду? Где можно посмотреть его характеристики? Ещё не понятен принцип управления циркуляционным насосом, котёл отключает насос или изменяет его производительность?

Ответ: Это две возможных схемы подключения бойлера к KLOM — через трехходовой и через насосы. В первом случае не нужны насосы, кроме циркуляционного, во втором — трехходовой.

Вопрос: Протерм скат — возможна ли его безболезненная работа от генератора по однофазной схеме включения?

Ответ: Модели 6К и 9К могут работать от сети напряжением как ~380В, так и ~220В, другие только от ~380В.

Вопрос: Корректно ли подключать напольный котёл Медведь KLZ 30 через гидроразделитель к отдельным контурам отопления (Условно 2 контура, соответственно завязанные на автоматику регулирования температурой). Прочему спрашиваю — в KLZ контур нагрева встроенного бойлера уже интегрирован и по логике при включении насоса бойлера будет отключаться насос контура котла.

Соответственно отсутствие циркуляции — вторичные контура будут работать сами на себя, т. е гонять остывший теплоноситель, пока не отключится насос бойлера и не включится насос котла. Или не
заморачиваться и поставить KLOM 30 и бойлер подключить к гидрострелке как третий контур? Кто что посоветует?

Ответ: У Protherm не таких рекомендованных схем, но он их и не запрещает. Т. е они имеют право на существование. Это к вопросу о корректности. Что касается схем. Я считаю, что можно сделать и так, и так, есть два нюанса: В первой схеме, если забыть закрыть кран горячей воды, система отопления остынет, в морозы замерзнет. Во второй схеме такого не будет. Размеры котельной. Для второго варианта требуется больше места.

Вопрос: Установил электрокотел Скат 21кВт, в процессе изучения Инструкции по монтажу и эксплуатации котла нашел сведения о том, что над котлом должно быть минимальное расстояние до потолка — 800 мм. С чем это связано, для чего такой зазор? В Инструкции на газовый котел такого требования не нашел. Это специфика электрокотла? По факту у меня получается около 400 мм. Это проблема большая?

Ответ: 800 мм требуется для замены ТЭНа, если у Вас 400 мм, то для замены ТЭНа придется снимать котел, на работу котла это никак не скажется.

Вопрос: У нас подключен котел пантера 25 ктв, неделю назад делал запуск специалист. Утром проснулся, горит сообщение ошибка ф68, в книжке нет такой ошибки, что делать? Пытаюсь сбросить ошибку ресет, котел запускается, до температуры 32 и выдает ошибку.

Ответ: Проблема в потере пламени. Т. е. либо котел не видит пламя (см в сторону электродов ионизации), либо пламени действительно нет (см в сторону газа — подача или газовый клапан).

Вопрос: Проблема, имется Protherm KLOM 50 с турбонасадкой проработал 1,5 года, не запускается. При включении запускается турбонасадка на дисплее отображается индикация действующей температуры теплоносителя и мерцает с права в углу индикатор и всё! Что это?

Ответ: Возможно «залип» маностат турбонадставки. Если аномальное низкое атмосферное давление — убавить чувствительность.

Вопрос: Для дома S=100 м2 какой лучше котел напольный или настенный ? с учетом подключения теплый пол в двух комнатах S=16 И 18 М2 И ТРЕМЯ точками разбора воды. мой выбор пал на протерм но какой точно я не знаю подскажите пожалуйста?

Ответ: Ориентировочная мощность для Вашего дома — около 15 кВт. Более точно Вам скажут в проектной организации. Что касается моделей — основное различие между навесными и напольными котлами, конечно же, габариты и возможности установки. У них разные варианты совместимости с терморегуляторами. У навесных более широкие возможности управления. Так же важно решить, двухконтурный котел или комбинацию одноконтурный котел+бойлер.

Вопрос: Установлен котел Протерм KLOM 40 и турбонасадка. эксплуатирую котел с декабря 2013 года… контролировал работу котла наездами утром и вечером. в марте переехал в дом и заметил особенность. время от времени котел разгоняется до 85 градусов при выставленной температуре в 60 градусов. причем когда котел разгоняется до 85 градусов, на экране мигает нижняя правая метка а насос циркуляционный не вибрирует (работу насоса подключенного к котлу определяю приложив к нему руку, иначе не услышишь). после нагрева котла до 85, насос включается и котел переходит в штатный режим… до 55 остыл, до 65 нагрелся. Что может быть?

Ответ: диод мигает – котел работает в режиме нагрева воды в бойлере. Все в порядке — это программа защиты от бактерий в бойлере — кратковременный нагрев.

Вопрос: как определить периодичность кратковременных нагревов? Читал, что когда разбор воды в бойлере происходит залповый, котел дает команду стоп насосу на отопление и в приоритете нагревает воду в бойлере (бойлер на 200 литров) и после нагрева воды в бойлере до номинала, снова включает насос на батареи и так как котел в ошибку не уходит, значит автоматика котла нарушений не находит. Всего две кнопки на котле, а какой умный оказался.

Ответ: У этого котла нет функции защиты от бактерий в бойлере. Это происходит нагрев бойлера. Независимо от разбора воды, когда идет запрос на нагрев воды в бойлере, котел переключается на нагрев бойлера на максимальной мощности, поэтому-то температура и поднимается до 85. Отопление
в этот момент не активно. Как только нагрев бойлера закончен, котел переключается на отопление. ГВС в приоритете.

Вопрос: В чем различие (кроме мощности) котлов Гепард 23 MTV и Пантера 25 KTV? Продавцы сказали, что медных частей в Пантере больше (Гепард — это удешевленная Пантера). Вот я и хочу понять, в чем принципиальные конструктивные отличия, чтобы решить, стоит ли переплачивать. Из чего у них сделаны теплообменники? при временном отключении газа и\или электроэнергии оба котла включаются в работу автоматически?

Ответ: Конструктивно — разные расширительные баки 5 и 7 л. Плюс к этому разница в дизайне передней панели. отчасти они правы, так как Пантера мощнее и теплообменник у нее больше. Но в целом, они одинаковые. в случае отключения/включения электричества — котлы включатся, если газа — оба в ошибку, включение после сброса ошибки.

Вопрос: Нужно подключить к напольнику 30 KLOM только БКН. Этот котел будет работать только на загрузку бойлера. Соответственно вся система состоит из котла, БКН, группы безопасности, мембранного бака и циркуляционного насоса. Как сделать правильно? Просто подключить на колодку датчик температуры и насос загрузки бойлера или есть нюансы?

Ответ: Нужно перевести котел в «летний режим» по отоплению, тогда он будет работать только на бойлер. Других нюансов нет.

Вопрос: Подскажите, установлен Котел Protherm Гепард, на малой мощности горелки выскакивает ошибка 28 либо 29. И еще не поддерживает заданную температуру (не отключается после набора заданной температуры). Куда смотреть, чего крутить?

Ответ: У Вашего котла, вероятно, проблемы с газовым клапаном. Тут могу рекомендовать только осмотр специалистом.

Вопрос: Установили мне котел медведь клз 40. Стартовал нормально, в доме никто не живет пока, но котел оставил включенным. Через 2 дня приехал, котел с ошибкой ф1 стоит. Сбрасываю ошибку, запускается, но через разные промежутки времени опять выкидывает ф1. Может это быть из
за недостаточной вентиляции?

Или копать в сторону электроэнергии? Напряжение вроде стабильное, но в любом случае буду
ставить ибп. И второй вопрос какой gsm модуль лучше поставить на мой протерм для управления котлом через смс? есть ли возможность сбрасывать ошибки через смс? Фазность соблюдена, бойлер для гвс не заполнен и не включен.

Ответ: Данная ошибка означает блокирование автоматики розжига и прекращение подачи газа через газовый клапан, т. е. потерю пламени. Подобная блокировка может возникать в тех случаях, когда, находясь в режиме открытого газового клапана, автоматика зажигания не получает обратный сигнал о наличии пламени от ионизационного электрода.

Данная неисправность может быть вызвана также срабатыванием аварийного термостата или термостата продуктов сгорания. Низкое давление газа на входе, неправильное электрическое подключение (перепутаны местами фаза и ноль) также могут быть причиной потери пламени. Если сбой не удается устранить c помощью кнопки RESET, обратитесь в сервисную организацию. По поводу GSM — у Протерма нет таких модулей.

Вопрос: Получается модуляция должна сработать и котел будет поддерживать стабильную температуру от протока воды 3л/мин? Будем наблюдать на практике. Ну и оно понятно, что при забитом теплообменнике не будет нормального теплообмена и протока воды. Речь идет о том как должен работать новый котел и есть ли регулировки газа по ГВС, т. е. возможность убавить мощность ГВС, чтобы котел не тактовал при слабом давлении в водопроводе.

Ответ: после включения модуляция должна поддерживать стабильную температуру. Регулировок газа по ГВС нет. Автоматика сама регулирует работу газовой арматуры.

Вопрос: Датчик SO10045 для подключения бойлера — это термо сопротивление. Термостат выполняет аналогичную функцию. Почему нужен датчик для соединения котла и бойлера?

Ответ: принцип действия схож, но при работе от термостата котел не получает информации от бойлера о температуре воды, поэтому не имеет возможности модулировать мощность нагрева, а только включается на полную мощность и выключается, что не экономично. Плюс к этому при использовании SO10045 на котле отображается текущая температура в бойлере — удобно и наглядно.

___________________________________________________________________________

___________________________________________________________________________

• Неисправности котла АОГВ-23 ЖМЗ
• Параметры и устройство газовых котлов АОГВ и АКГВ
• Автоматика котла Baxi Luna-3 Comfort
• Установка и монтаж котла Бакси Слим
• Регулировки и сервисное обслуживание котла Беретта Чао
• Определение кода ошибок и неисправностей котлов Rinnai
• Ошибки и неисправности газового котла Термет
• Значение кода ошибок и неисправностей котлов Вайлант
• Определение неисправностей и ошибок котлов Висман
• Вопросы по обслуживанию котлов Навьен
• Вопросы по неисправностям дизельных котлов Китурами
• Котлы Юнкерс — На вопросы пользователей отвечают мастера
• На вопросы по котлам Electrolux отвечают специалисты
• Ответы экспертов по ремонту котлов Нова
• Вопросы по сервису котлов Hermann
• Ответы мастеров по обслуживанию котлов Дэу
• Вопросы по обслуживанию котлов Ферроли
• Вопросы пользователей по ремонту электрокотлов Эван
• Из-за чего газовый котел АКГВ загорается и сразу же гаснет
• В чем неисправность котла Альфа Колор, если он показывает код ошибки Е01
• Из-за чего котел АОГВ зажигается и быстро гаснет
• Как следует устранять на котле Балтгаз ошибку Е01
• В чем поломка, если котел Дани зажигается, но сразу же гаснет
• Почему котел Данко загорается, но быстро тухнет
• Котел Демрад перестал держать давление, в чем неполадка
• Из-за чего котел Газлюкс начал греться и шуметь
• В чем причина, если газовый котел Кебер загорается, но быстро тухнет
• Как следует устранять на котле Китурами ошибку с кодом 01
• Из-за чего котел Конорд загорается, но сразу же тухнет
• В чем причина, если котел Лемакс зажигается и быстро тухнет
• Из-за чего котел Мимакс зажигается, но резко тухнет?
• Почему котел Очаг зажигается, но сразу же тухнет
• Почему газовый котел Росс загорается, но быстро гаснет
• В чем неисправность, если котел Сиберия загорается и резко гаснет
• Почему котел Сигнал загорается и резко тухнет
• Из-за чего может шуметь и греться котел Термет
• Почему газовый котел Термотехник зажигается, но внезапно гаснет
• Как можно устранить на котле Термона ошибку Е01
• По причине чего двухконтурный котел Электролюкс начал гудеть и нагреваться
• По каким причинам газовый котел Ферроли выдает ошибку с кодом А01
• По какой причине котел Иммергаз не функционирует на ГВС
• Почему газовый котел Навьен при нагреве постоянно выключается и сразу включается

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

Руководство по ремонту котла

: Циркуляционный насос

Котел — отличная альтернатива использованию системы приточного воздуха, такой как газовая печь, для обогрева вашего дома. Бойлеры используют гидравлическую энергию — силу воды — для циркуляции тепла к радиаторам и обогревателям плинтуса, которые отдают чистое, беспыльное тепло в комнаты, и в среднем они работают более эффективно, чем печи. Еще одним преимуществом котлов является то, что они не требуют особого обслуживания и ремонта, что увеличивает срок их службы.

Причина, по которой котлы не требуют такого количества ремонтов, как системы, такие как печи и тепловые насосы, заключается в том, что они работают с использованием лишь небольшого количества механических частей.Однако они не полностью без движущихся частей: важным компонентом котла является циркуляционный насос, который иногда требует ремонта, чтобы котел продолжал работать.

Если у вас возникли проблемы с циркуляционным насосом на вашем котле, или если вам нужен какой-либо другой ремонт котла в Андовере, Миннесота, позвоните в Air Mechanical, Inc. Для вашего удобства мы доступны круглосуточно и без выходных.

Циркуляционный насос

Без циркуляционного насоса горячая вода в бойлере не могла бы двигаться по трубам к конечным точкам для отвода тепла.Тепловые конвекционные потоки будут перемещать воду по трубам, но лишь на небольшую часть мощности. Циркуляционный насос содержит крыльчатку с электрическим приводом, которая отводит горячую воду из бака и направляет ее по трубам к нагревателям плинтуса или радиаторам. В то же время насос всасывает холодную воду, чтобы запустить цикл нагрева.

Если циркуляционный насос изнашивается, это может вызвать проблемы. Перегруженный насос может вызвать срабатывание автоматических выключателей, что часто является ранним признаком того, что насос нуждается в ремонте.Сломанные внутренние компоненты и клапаны могут привести к прекращению работы насоса. В насосе также может возникнуть утечка из-за коррозии, что приведет к падению давления воды внутри резервуара и уменьшению нагрева во всем доме. У протекающего насоса или насоса с внутренними повреждениями обычно требуется полная замена, хотя иногда специалист по ремонту может замазать соединения и фланцы, чтобы насос работал еще несколько лет.

Поскольку циркуляционный насос работает почти бесшумно, любой странный шум, исходящий от него, должен побудить вас обратиться в ремонт.Громкие шумы часто указывают на то, что внутри насоса скопилось большое количество воздуха или что подшипник вышел из строя. Ослабленные подшипники обычно означают, что насос не ремонтировался, но технический специалист может исправить застрявший воздух.

Какая бы проблема ни беспокоила ваш циркуляционный насос, будь то ремонт или установка нового насоса, вы можете доверить Air Mechanical, Inc., чтобы прийти к вам на помощь. Мы предлагаем ремонт котлов и другие услуги по обслуживанию систем отопления, вентиляции и кондиционирования воздуха в Андовере, штат Миннесота, с 1985 года. Позвоните нам сегодня и поговорите с одним из наших экспертов по системам отопления, вентиляции и кондиционирования воздуха о ваших потребностях в ремонте котлов.

Теги: Andover, Ремонт котлов
Пятница, 28 марта 2014 г., 13:14 | Категории: Отопление |

Циркуляционный насос

— обзор

Техническая оценка

Скорее всего, несколько заводов, если таковые были, когда-либо построенные за всю историю обрабатывающей промышленности, работали в точности так, как ожидалось, после первоначального ввода кормов. В этом отношении завод в Бхопале не стал исключением.По этой конкретной причине не только принято, но и ожидается, что период «обкатки» следует сразу же после заключительного этапа строительства завода. Этот «льготный период» позволяет внести соответствующие корректировки за пределы типичных производственных давлений, которые влияют на производительность предприятия при передаче процесса в эксплуатацию. В зависимости от сложности проблем, возникающих на этапе ввода в эксплуатацию, проверка готовности процесса к производству может занять всего несколько дней.В крайних случаях, когда существуют серьезные недостатки, этап ввода в эксплуатацию может длиться значительно дольше — возможно, даже до целого года. После этого терпение, проявленное до этого момента, обычно заканчивается. Если производство вообще возможно после завершения этапа ввода в эксплуатацию, то любые оставшиеся эксплуатационные проблемы обычно решаются в режиме онлайн. Время, затраченное на ввод процесса в эксплуатацию, предназначено для создания уверенности, необходимой для достижения приемлемого уровня безопасности, защиты окружающей среды, надежности и производственных показателей.Длительность ввода в эксплуатацию завода в Бхопале в сочетании с его низким объемом производства указывает на то, что процесс был остановлен из-за хронического сбоя механизма при запуске. Действительно, с самого начала производительность фабрики была ограничена постоянной проблемой надежности активов с серьезными и широко распространенными последствиями.

Некоторые из этих последствий включали прерывание как отбора проб MIC, так и перемешивания в резервуаре. Точка отбора МИК находилась на контуре циркуляционного насоса. Следовательно, качество MIC внутри резервуара для хранения не могло быть проверено, когда циркуляционный насос был выведен из эксплуатации для технического обслуживания.Никаких других условий для безопасного получения образца MIC из другого места не было [15].

Обратите внимание, как несовпадение приоритетов, наблюдаемое в этой части временной шкалы Бхопальской катастрофы, соответствует модели, обнаруженной ранее (глава: Выбор процесса). Ограничение производства возникло в этот отрезок времени вскоре после начала этапа ввода в эксплуатацию. Ограничение возникло из-за механизма хронического отказа механического уплотнения, который в равной степени повлиял на все пять насосов MIC.Ограничение производства требовало от заводских рабочих полного внимания с того момента, как в процесс были добавлены корма. На собственном опыте рабочие выяснили, что утечки жидких MIC не представляют серьезной угрозы для их личного здоровья и безопасности. Ношение основных средств индивидуальной защиты (СИЗ) и применение простых методов управления опасностями было адекватной защитой для предотвращения инцидента, о котором нужно было бы сообщать внутри компании. Этот ярлык позволил рабочим немедленно приступить к процессу, не опасаясь причинения вреда или дисциплинарных взысканий [16].Это помогло им ускорить процесс ремонта и минимизировать потери MIC из-за утечек.

Руководству было бы трудно установить дисциплину в этом случае, поскольку действия рабочих были направлены на увеличение производства. Игнорирование политики PPE ограничит потерю MIC до изоляции процесса, а также уменьшит MTTR. При таких обстоятельствах рабочие были бы скорее вознаграждены, чем выговорены за свои самоотверженные действия. В системе, столь склонной к сбоям, только грубая сила не могла поддерживать производство.Тем не менее, это именно та ситуация, когда дисциплина (в карательном смысле) необходима больше всего — до того, как инцидент создаст двойные стандарты в отношении конструктивного использования дисциплины. Хорошо управляемая карательная дисциплина является важным компонентом оперативной дисциплины. Однако влияние продемонстрированного здесь отношения оказывает отрицательный эффект, как мы увидим в главе «Изоляция и сдерживание процесса».

Сравните продемонстрированную здесь приоритизацию опасностей с более ранними событиями, связанными с обращением с фосгеном и MIC на заводе.В этом случае мы увидели такое же несоответствие в способах обращения с двумя, возможно, опасными продуктами. В случае, обсуждаемом в этой главе, мы обнаруживаем несоответствие в том, как приоритизируются обязательства по производству и безопасности. В иерархии отраслевых приоритетов безопасность всегда стоит на первом месте, занимая первое место в списке [5]. Тем не менее, на практике нередко обнаруживаются ситуации, подобные описанной на заводе в Бхопале, связанные с утечками насосов MIC, где безопасность отошла на задний план при производстве.

Относительная степень боли — это то, что обычно определяет расстановку приоритетов при любых обстоятельствах. Эти отношения не ограничиваются только обрабатывающей промышленностью. Если ситуация более болезненна, чем другая, то более болезненный сценарий — это тот, который всплывает наверх. Любой, кто пытается напомнить кому-то о «голосовом» приоритетном сообщении, рискует быть немедленно отключен. Там, где есть боль, обычно следует внимание. Признавая эту тенденцию, находчивые руководители прилагают особые усилия, чтобы оставаться последовательными в вопросах между произнесенными словами и продемонстрированными действиями.

Ограничение производства, вызванное повторяющимися отказами уплотнения насоса MIC, стало непосредственным источником экономических проблем. Частое воздействие процесса утечки могло вызвать временный дискомфорт, но это даже не было близко к острой боли, которую создавало производственное ограничение из-за низкой доступности насоса MIC. Серьезные производственные потери фабрики были главной проблемой после запуска. Всем было ясно, что, если производство не будет восстановлено, бизнес не сможет выжить.Действительно, рабочие многократно доказали, что интимный контакт с жидким МПК возможен без последствий, которые можно было бы ожидать при интимном контакте с газообразным фосгеном. Таким образом, рабочие и ремонтные бригады могут постоянно поддерживать в рабочем состоянии хотя бы один изношенный резервуар. Они привыкли обслуживать процесс MIC, не принимая тех же мер предосторожности, которые были необходимы при обслуживании фосгеновой системы.

Если техническое обслуживание перекрывается на обоих изношенных резервуарах, то заводское производство остановится до тех пор, пока не станет доступен перекачивающий насос.Поскольку наработка на отказ каждого насоса MIC составляла около 24 дней, количество ремонтов было примерно в 75 раз больше, чем было необходимо, если бы процесс мог работать с более приемлемым 5-летним циклом ремонта. При фактической скорости ремонта затраты на дополнительное обслуживание (детали и рабочая сила) не были ни реалистичными, ни приемлемыми. Требовалось больше людей, чтобы вмешаться в процесс отказа от сотрудничества. Больше сотрудников только увеличивало бюджетный дисбаланс. Что еще хуже, повторяющиеся сбои вызвали ограничения производства. Мало того, что безубыточные затраты выросли в ответ на чрезмерный ремонт насосов MIC, но и объем безубыточной добычи был невозможен из-за чрезмерного простоя [13]. В результате завод начал убывать с самого начала, еще до завершения этапа ввода в эксплуатацию.

Поскольку немедленный экономический ущерб, понесенный отказом уплотнения насоса MIC, был более разрушительным, чем хроническая проблема безопасности технологического процесса, быстро развивалась другая проблема. Утечки становились нормальным явлением для рабочих. Но не только рабочие привыкли к работе фабрики в этом отношении.Любое попадание ВПК в атмосферу было вредным для окружающей среды, которое также оказывало воздействие за пределами площадки. Сообщество, окружающее завод, также регулярно ожидало утечек и необъяснимых запахов. Эти запахи вскоре исчезнут без объяснения причин, и жизнь продолжится как обычно [17]. Поэтому случайные запахи с завода были обычным явлением для удаленного населения. Через некоторое время знакомые запахи MIC стали привычной частью жизни рядом с фабрикой. Опять же, утечки насоса MIC внутри или за пределами завода не повлекли за собой серьезных последствий.

Важно осознавать влияние повседневной производственной деятельности на внешнее сообщество. В следующих главах мы сталкиваемся с не имеющей смысла информацией о том, как сообщество отреагировало на опасения рабочих, и с более прямыми предупреждающими признаками надвигающейся катастрофы. В контексте повторяющихся отказов уплотнения насоса MIC эти загадочные действия и решения сообщества имеют смысл.

Описанный здесь процесс кондиционирования представляет собой нормализацию отклонения.Этот опасный образец неоднократно становился предметом серьезной озабоченности по поводу безопасности технологического процесса в истории обрабатывающей промышленности. Мы можем наблюдать это уже здесь, на начальном этапе заводского производства. Подобно взрывам космических челноков, приведенная здесь нормализация отклонений связана с проблемой надежности активов. В контексте нормализации отклонения отказы механического уплотнения, случаи прорыва уплотнительного кольца и удары пены по передней кромке крыла — все равно.Все они представляют собой механизмы хронических отказов, которые стали нормальной частью работы активов в результате процесса кондиционирования, который привел к нормализации отклонений.

Наряду с этим отказы приборов и манометров накопительного резервуара, на которые мы ссылались ранее, также были приняты как нормальная работа в течение относительно короткого периода времени на заводе в Бхопале. Это понятно с учетом типа механизма отказа, ограничивавшего производство в течение первого года работы завода.Любой отказ циркуляционного насоса приведет к отказу датчиков температуры и сигналов тревоги соответствующего накопительного резервуара MIC. Если температура окружающей среды повысится выше + 11 ° C, то постоянно звучащий сигнал тревоги не будет иметь никакого значения. Если температура окружающей среды поднимется выше + 25 ° C, тогда не только будет активна сигнализация высокой температуры (и не будет никакой пользы), но датчики температуры также выйдут из строя. Эта взаимосвязь серьезно ограничивает чувствительность мониторинга процесса. Незначительные отклонения температуры больше не могут обеспечивать заблаговременное предупреждение о потенциально опасной ситуации, развивающейся внутри резервуаров для хранения.Поскольку датчики и датчики больше не работают так, как задумано, только более прямой предупреждающий сигнал может вызвать реакцию человека. Этот прямой сигнал мог означать только то, что происходило за пределами танков, возможно, спустя много времени после восстановления было практичным вариантом.

Циркуляционный насос имел решающее значение в этом аспекте. Для точного измерения температуры необходимо, чтобы циркуляционный насос постоянно работал. Однако сигнализация высокой температуры резервуара для хранения MIC была отключена на очень раннем этапе работы фабрики в Бхопале, чтобы исключить ложную сигнализацию [18]. Это понятно, так как постоянно сбойный (активный) сигнал тревоги не может дать абсолютно никакой пользы, если сбой произойдет внутри резервуара. В конце концов, если отказывает циркуляционный насос, причина срабатывания аварийного сигнала высокой температуры была хорошо известна:

1.

Отказ циркуляционного насоса.

2.

Циркуляционный насос, который вышел из строя, пришлось отключить и изолировать, чтобы остановить утечку MIC.

3.

Застоявшееся содержимое резервуара для хранения не охлаждали.

4.

Единственный способ сбросить сигнал тревоги — это охладить содержимое резервуара.

5.

Для охлаждения содержимого бака потребовался ремонт циркуляционного насоса.

6.

Ремонт насоса был временным преимуществом, поскольку новое уплотнение снова выходило из строя в течение 24 дней после замены.

7.

Цикл будет повторяться каждый раз при выходе из строя циркуляционного насоса.

Эта последовательность событий объясняет, почему ремонту насосов было уделено столько внимания.Здесь мы видим развитие потенциально очень опасной ситуации. Если циркуляционный насос выйдет из строя, не только повысится температура MIC, но и не будет возможности обнаружить небезопасные условия эксплуатации внутри резервуаров для хранения. Высокая температура внутри резервуара была нормальным явлением — этого и следовало ожидать. Если в резервуаре будет обнаружена небезопасная ситуация, то не будет возможности получить доступ к строке отклонения MIC (глава: Осведомленность об опасностях процесса и анализ).

В ретроспективе решение отключить сигнализацию высокой температуры резервуара для хранения MIC может быть справедливо подвергнуто критике.Но опять же, в контексте повторяющихся отказов циркуляционного насоса MIC, аварийная сигнализация высокой температуры не служила абсолютно никакой цели, кроме как раздражать кого-либо, назначенного на пост управления. Отключение будильника было неизбежным. Единственное решение заключалось в устранении механизма хронического отказа, действующего на всех пяти насосах MIC, так что тишина, согласно проекту, была нормой. Обеспечение непрерывной работы насосов без отключения из-за внепланового обслуживания было единственным способом обеспечить функционирование технологического процесса в соответствии с основами проектирования процесса.Если это было невозможно, то прослушивание постоянных сигналов тревоги не давало никакой защиты. Постоянный сигнал тревоги не позволял обнаружить небезопасное состояние внутри резервуаров для хранения. Это было так же, как если бы не было никакой тревоги; таким образом, он был намеренно отключен, а не просто увеличен до более высокой температуры, чтобы остановить его [19]. Принятые меры, в том числе отключение защиты, стали яркой демонстрацией нормализации отклонений. Высокая температура внутри резервуаров MIC происходила так часто и без происшествий, что стала допустимой.

Что касается хронических отказов уплотнения насоса MIC, общедоступные записи не содержат конкретных подробностей о механизме отказа. Судя по постоянству проблемы и действиям, которые будут обсуждаться более подробно позже, вероятно, что проблема была очень сложной для решения. В главе «Повторные отказы механического уплотнения: пример повышения надежности насоса» документируются уроки, извлеченные из истории болезни, связанной с хроническим отказом механического уплотнения насоса, не поддающимся никакому разумному объяснению в течение длительного периода времени.Чтобы решить эту проблему, потребовалось много времени и терпения. Эта информация может использоваться для диагностики конкретной причины необъяснимых повторяющихся отказов уплотнения. В этом случае, как и в этом случае, нормализация отклонения привела к серии повторных отказов. Однажды установленная нормализация отклонений делает невозможным отличить правильное от неправильного. Ответственная эксплуатация процесса требует настаивать на устранении повторяющихся отказов. Доступная информация о повышении надежности механического уплотнения помогает исключить постоянные повторяющиеся отказы, которые могут причинить значительный вред — как физический, так и моральный.

В современной истории мы наблюдаем, как в конечном итоге заканчиваются хронические неудачи, связанные с нормализацией отклонений. Основываясь на этой оценке, мы понимаем, почему та же участь в конечном итоге постигла производственный процесс, построенный в Бхопале, Индия. Во всех случаях, когда нормализация отклонений развивается, случаются плохие вещи. Поэтому его следует избегать любой ценой. Если способ управления процессом опасен, не верьте, что вы можете избежать наказания за неправильное управление без каких-либо последствий навсегда.Ваше решение в конечном итоге повлияет как на вас, так и на окружающих.

Говоря о защите окружающих, фабрика в Бхопале является ярким примером недобровольного участия сообщества. Хотя нормализация отклонений укоренилась внутри фабрики, она также распространилась на территорию, окружающую фабрику. Нам дана способность чувствовать вред и реагировать на него. Это нормально — ожидать, что соседи будут заботиться о ваших интересах и защищать вас, но личная защита всегда более надежна.Факт остается фактом: технологические выбросы на заводе в Бхопале были обнаружены людьми, живущими за пределами завода.

В нефтеперерабатывающей промышленности то же самое с сероводородом (H ₂ S). H ₂ S — ядовитый газ, ежегодно уносящий жизни множества людей в мировой обрабатывающей промышленности. Компаунд представляет собой вещество с характерным запахом тухлых яиц. По этой причине его очень трудно игнорировать, когда он присутствует в низких концентрациях; это будет ситуация, когда кто-то приближается к утечке.При обнаружении запаха требуются немедленные действия. Защитите себя, двигаясь против ветра или бокового ветра, или используйте автономный дыхательный аппарат, пока источник утечки не будет обнаружен и изолирован.

Многократное воздействие любого вредного вещества без последствий создает ложное чувство безопасности. Люди в сообществе, которые подвергаются регулярным инцидентам высвобождения с близлежащего завода, могут потерять свой страх перед процессом, подобно тому, как эти события также влияют на тех, кто работает на заводе.Нормализация отклонений разрушает наше сенсорное восприятие потенциального вреда. Когда мы обнаруживаем знакомое происшествие, вместо того, чтобы немедленно предпринять действия для защиты себя и других, мы можем подождать, чтобы увидеть, что произойдет. В случае утечки H ₂ S или MIC ждать, чтобы увидеть, что произойдет, слишком долго. Дело в том, что никогда не существует приемлемой причины, по которой проблема сохраняется без ее решения. Наша способность обнаруживать опасность и принимать немедленные меры требует не привыкания к потенциально небезопасным, но повторяющимся условиям эксплуатации.Поскольку население за пределами завода в Бхопале перестало бояться процесса, только сигнализация и сирены могли обеспечить защиту в случае более серьезного нарушения процесса.

Сигналы тревоги и сирены, однако, контролируются людьми, на личное мнение которых также может повлиять нормализация отклонений. Эти устройства общественного оповещения доступны только в том случае, если они независимы; то есть они не становятся инвалидами кем-то, кто вынужден принимать опасности, связанные с конкретным процессом.К сожалению, те, кто контролировал сигналы оповещения населения, которые можно было активировать из диспетчерской фабрики в Бхопале, были те, кто чувствовал себя комфортно, отключая сигнализацию высокой температуры резервуара для хранения MIC. Эту связь необходимо установить, чтобы объяснить контекст аналогичных действий, которые будут иметь место позже.

Еще раз важно отметить, что многие проблемы на заводе в Бхопале были переданы операциям в конце периода ввода в эксплуатацию. Утечки MIC, потеря перемешивания в резервуаре для хранения, отключенные сигнальные устройства и датчики, чрезмерные затраты на техническое обслуживание и перерывы в отборе проб резервуаров — вот лишь некоторые из трудностей, которые были выявлены до завершения фазы ввода в эксплуатацию. Однако самой насущной проблемой были колоссальные производственные ограничения, вызванные повторяющимися отказами механического уплотнения перекачивающего насоса MIC. Из-за этой конкретной проблемы фабрика не была прибыльной, и ей пришлось бы найти способ увеличить производство, чтобы хотя бы окупиться в финансовом отношении. Это потребует устранения производственных ограничений.

В событиях, описанных ранее на временной шкале, мы наблюдали, как проблемы решались путем внесения изменений. Единственное изменение, которое могло бы привести этот случай к удовлетворительному заключению, — это регулировка для увеличения MTBF насоса MIC.Однако, глядя на прецедент, созданный в способах решения предыдущих проблем, мы ожидаем конкретных действий в соответствии с шаблоном. Другими словами, было бы разумно предсказать, что проблема с насосами MIC, скорее всего, будет решена импровизированным способом. Как мы уже заметили, импровизированные решения создают новые опасности.

Поиск и устранение неисправностей циркуляционного насоса | DoItYourself.com

Циркуляционный насос котла используется для откачивания горячей воды из котла, а затем подачи ее в нагревательные устройства, такие как радиатор или система конвекционных труб.Мощности насоса достаточно, чтобы вода вернулась обратно в котел по трубопроводу. Использование циркуляционного насоса — отличный способ удержать воду в системе. В некоторых больших домах даже используется несколько насосов для обогрева определенных участков дома.

Несмотря на свою полезность, насосы, как и все механическое оборудование, иногда могут выходить из строя, и когда это происходит, вам необходимо иметь возможность устранять неисправности ваших нагревательных устройств. Чтобы устранить неисправность циркуляционного насоса, вам сначала нужно убедиться, что бойлер уже горячий (если нет, это проблема термостата), но горячая вода не выходит из резервуара.Подождите, пока температура котла не достигнет необходимого уровня, при котором насос должен включиться, а затем проверьте устройство.

Вот несколько распространенных проблем с циркуляционным насосом.

1. Насос не работает

Если насос не работает, это означает, что горячая вода не поступает в насосную систему или тепло перемещается туда очень медленно. Ваш насос может работать очень тихо, но если вода не проходит через систему, это означает, что в насосе нет энергии. Клапаны или другие детали внутри могут быть повреждены, и в этом случае вам следует выключить насос и заменить его опытным сантехником.Насос также может быть слишком маленьким, чтобы выдерживать давление воды. Чтобы исправить последнее, потребуется увеличить количество напора холодной воды или приобрести насос большего размера.

2. Насос шумит

Большинство циркуляционных насосов бесшумно. Если вы слышите сильный шум от системы, это может означать, что в насосе находится слишком много воздуха. Промывка насоса должна устранить это, но если это не остановит шум, возможно, у вас ослабился подшипник, часть внутреннего механизма насоса.Это будет означать, что насос необходимо заменить. Наклоняйте насос из стороны в сторону и прислушивайтесь к любым дребезжащим или лязгающим звукам.

3. Насос протекает

В насосах часто возникают утечки в местах соединений или фланцев. Это происходит из-за давления воды, проникающей в самые слабые части насоса, а также из-за веса самого насоса, влияющего на соединения и образования отверстий, через которые может проникать вода. Утечки могут вызвать потерю давления воды и могут повлиять на отопление в некоторых частях дома.Эту проблему нетрудно обнаружить на самом насосе, так как пятна часто будут появляться на внешней стороне насоса и лужах воды на полу ниже. Конопатка вокруг стыков и фланцев может помочь решить проблему в краткосрочной перспективе.

С помощью этого руководства можно легко найти и устранить неисправность циркуляционного насоса вашего котла. В случае сомнений следует вызвать опытного сантехника.

Объяснение насосов центрального отопления

— Mr Central Heating Blog

Когда дело доходит до системы центрального отопления в доме, может быть хорошей идеей понять, как работают различные компоненты в этой системе и что они делают. Основная причина этого заключается в том, что при возникновении неисправности вы можете быстро определить, какая часть системы центрального отопления вышла из строя, и действовать соответствующим образом. Некоторые проблемы с системой центрального отопления очень легко решить, в то время как другие проблемы требуют профессионального вмешательства.

О насосе центрального отопления

Одним из компонентов системы центрального отопления, который считается само собой разумеющимся большинством пользователей до тех пор, пока он не перестанет работать, является насос центрального отопления. Этот насос представляет собой устройство, которое используется для перекачивания или перемещения горячей воды в системе центрального отопления и через радиаторы.Другое название насоса центрального отопления — Циркулятор отопления. Что касается того, где найти насос в вашем доме, насос центрального отопления обычно, но не всегда, находится рядом с котлом или в сушильном шкафу.

Тепло, которое производит система центрального отопления, вырабатывается за счет горячей воды внутри котла и, в свою очередь, расходуется через радиаторы по всему дому. Чтобы это работало, свежая горячая вода должна проходить через систему, поскольку радиаторы обогревают комнату, тепло используется, а вода охлаждается.Эту более холодную воду необходимо вернуть в котел для повторного нагрева и повторного запуска процесса. Устройство, которое заставляет воду перемещаться по системе, — это насос центрального отопления. Без насоса центрального отопления в системе свежая горячая вода не поступала бы в радиаторы для обогрева помещения. Это означает, что насос центрального отопления является неотъемлемой частью системы центрального отопления.

Типы насосов центрального отопления

Доступно несколько различных типов тепловых насосов.Это двухскоростной, трехскоростной или более современный высокоэффективный насос, который автоматически регулирует скорость насоса в соответствии с потребностями. Большинство людей, которые долгое время не меняли насос центрального отопления, скорее всего, будут иметь трехскоростной системный насос. Законодательство ЕС было принято еще в 2013 году, чтобы регулировать количество энергии, потребляемой тепловыми насосами, и теперь современные установки, вероятно, будут использовать насосы с электронным управлением там, где это необходимо.

В традиционном двух- или трехскоростном насосе сам по себе насос центрального отопления может состоять из ряда компонентов.Эти насосы будут иметь электрическое подключение к домашней электросети, поскольку для работы им требуется электричество. У них будет впускной клапан для воды или труба, позволяющая воде поступать в насос, а также выпускной клапан для воды, через который вода будет выходить из насоса. В дополнение к этому на насосе есть два пользовательских элемента управления, которые используются редко. Первый — это регулятор давления насоса, а второй — спускной винт насоса. В более современных системах регулировка давления насоса будет осуществляться с помощью электрической цепи, а не пользователем.Эти элементы управления позволяют пользователю удалить воздух из системы, если в насос попадает воздух, или отрегулировать давление воды, создаваемое насосом.

Проблемы с насосами центрального отопления

Как правило, насос центрального отопления будет работать тихо и правильно без особого вмешательства пользователя, за исключением ежегодной проверки специалистом по центральному отоплению. Однако, как и в случае со всеми устройствами, имеющими движущиеся компоненты, со временем могут возникать сбои.

Если ваш котел работает и нагревается, но горячая вода не поступает в радиаторы, то одно из объяснений заключается в том, что насос центрального отопления работает неправильно.

Насос работает?

Чтобы узнать, работает ли насос отопления, он должен немного вибрировать. Насосы могут нагреваться на ощупь, но не слишком горячие, поскольку это указывает либо на неисправность, либо на то, что они слишком сильно работают. Если насос не вибрирует (и вы не получаете тепло от радиаторов), значит, возникла проблема. Это может быть отсутствие электроэнергии в насосе или даже заклинивание клапана, который не пропускает воду.Легкое прикосновение к насосу может освободить застрявший клапан, но в этом случае услуга должна занимать первое место в списке дел, поскольку проблема обычно возникает повторно после запуска. Что касается отсутствия электроэнергии, первым делом необходимо проверить предохранитель цепи, так как он может выйти из строя и исправить это очень просто.

Иногда грязь и сажа в системе центрального отопления также могут вызывать неправильную работу насоса. Это относительно простое решение для инженера центрального отопления, который может промыть систему.Как правило, симптомы могут включать в себя то, что радиаторы совсем не нагреваются или не нагреваются так же хорошо, как когда-то.

Шум от насоса отопления

Необычные шумы, исходящие от насоса, обычно могут быть вызваны рядом различных причин. Подшипники и двигатель могут изнашиваться на старых насосах, это может указывать на скрежет, исходящий от насоса, поскольку при нормальной работе насос должен быть относительно тихим. Гудение или другие странные звуки, исходящие от насоса, могут быть вызваны воздушной пробкой.

Что касается странных звуков, исходящих из насоса, то воздушная пробка — это первое, что нужно проверить, так как это просто устраняется путем удаления воздуха из насоса путем осторожного открытия винта для выпуска воздуха. Поскольку в насосе есть горячая вода, вы должны учитывать ее разлив, помнить о ней и планировать ее соответствующим образом при выполнении этой задачи. Другие проблемы с шумом могут быть вызваны просто установкой или окружающим материалом, к которому крепится насос. В этом случае в установку можно внести изменения.

Если не все радиаторы в системе нагреваются, то, возможно, потребуется отрегулировать расход на старых насосах центрального отопления с ручной настройкой. Однако обычно эта настройка выполняется при установке, и если насос работал отлично и внезапно начал работать менее эффективно, хотя существует соблазн увеличить настройку, это может быть не лучшим способом действий, поскольку он будет использовать больше электричество и эффективность будут потеряны. Это также может указывать на потенциальную неисправность самого насоса.Как правило, в этих случаях лучше вызвать специалиста по центральному отоплению, чтобы он проверил целостность системы.

Наконец, если насос центрального отопления протекает, это может означать, что из-за вибрации были ослаблены соединения труб или вышли из строя уплотнения. Опять же, это относительно простое решение, но с ним нужно работать немедленно, поскольку утечки воды могут быть как опасными (поскольку электрические компоненты, как правило, находятся рядом), так и вызывать большой ущерб окружающим областям из-за попадания воды.

В этом случае один из вариантов — связаться с сантехником — у нас есть список рекомендуемых, доступных на https://www.mrcentralheating.co.uk/blog/find-an-installer

Ознакомьтесь с нашим ассортиментом насосов здесь .

Устранение неисправностей котла, Руководство по ремонту домашнего отопительного котла

С помощью нашего руководства по поиску и устранению неисправностей котла вы можете исправить это самостоятельно и сэкономить из Деньги. В среднем вызов на ремонт будет стоить более 100 долларов. С небольшой помощью вы можете сделать это самостоятельно и сохраните свои кровно заработанные деньги.

** ПРИМЕЧАНИЕ ** Только вы можете оценить свою способность выполнять эту задачу. Это руководство и не может предоставить все подробности для каждой ситуации.

Правильный уход поможет вам избежать многих распространенных причин выхода из строя котла. До тебя начните поиск и устранение неисправностей, убедитесь, что вы выполнили предложенное обслуживание. Мы начнем наш поиск неисправностей котла с обычным газовым отопительным котлом. Это руководство предназначено для современных устройств, которые делать не допускайте постоянного горения запального пламени.Если у вашего устройства есть постоянная контрольная лампа, вам следует проверить к убедитесь, что он горит. Затем вы можете использовать остальную часть руководства, но пропустите часть о пилоте. освещение.

Комбинированный котел Устранение неисправностей

Мы продолжаем поиск и устранение неисправностей котла и рассмотрим ремонт комбинированного котла. Мы проверим агрегат в режим центрального отопления. Вы должны начать с нажатия кнопки сброса на устройстве. Если агрегат не запускается, проверьте установка термостата.Если настройка выше комнатной температуры, проверьте, работает ли циркуляционный насос. Бег. Если это не так, проверьте предохранитель или автоматический выключатель устройства. Если у вас есть питание устройства и он по-прежнему не работает, проблема может быть в термостате, циркуляционном двигателе или единицы’ пульт управления. Если циркуляционный насос запускается, вы можете пощупать выпускную трубу отопительной воды агрегата, чтобы узнать, горячая ли она. Если Это не горячий, убедитесь, что вентилятор дымохода запускается. Если вентилятор не запускается, проблема может быть в в реле протока воды, датчик температуры отопления, двигатель дымососа или панель управления агрегатом.Если в вентилятор запускается, но затем блок блокируется, проблема может быть в датчике температуры дымовых газов. Если вентилятор дымохода запускается, зажигается ли горелка после короткой задержки? Вы должны услышать Искра генератор и горелка зажигаются. В противном случае проблема может быть в искровом генераторе, газе. клапан или панель управления агрегатом. Если горелка загорится, продолжает ли она работать? В противном случае проблема может быть в пламени. датчик или плата управления.В режиме ГВС процедура поиска неисправностей котла должна быть такой же, если забор воды осуществляется. из кран.

(ПРИМЕЧАНИЕ. Большинство агрегатов имеют минимальный расход воды, забираемой из нажмите, прежде чем устройство начнет работать. Если расход недостаточно высок, установка не будет работать.)

Мицубиси Пауэр, Лтд. | Барабанные котлы

Обзор

В барабанном котле циркуляция воды осуществляется за счет разницы плотностей воды в нисходящей трубе и пароводяной смеси в топочных трубах.В котлах низкого давления, где эта разница плотностей велика, сила циркуляции велика и может быть обеспечен большой объем циркуляции, но поскольку становится трудно поддерживать достаточный объем циркуляции, когда разница плотностей между двумя уменьшается из-за более высокого давления, насос (BCP) установлен в нижней части трубы для увеличения циркуляционной силы. Тип, который обеспечивает циркуляцию воды с использованием только разницы в плотности, называется котлом с естественной циркуляцией, а тип, который включает в себя насос, называется котлом с принудительной циркуляцией.

Схема протока жидкости в котле с естественной циркуляцией

Схема прохождения жидкости в котле с принудительной циркуляцией

Отчет о доставке

• Котел с принудительной циркуляцией

  Заказчик	BLCP
  Завод (деревня)	Электростанция BLCP (Таиланд)
  Выход	717 МВт
  Максимальный продолжительный номинал	2,285 т / ч
  Условия пара	Температура основного пара	538 ° С
  	Температура подогрева пара	538 ° С
  	Давление основного пара	16.7 МПаА
  Топливо	Уголь каменный
  Начало работы	2006

• Котел с естественной циркуляцией

  Заказчик	Каирская компания по производству электроэнергии
  Завод (деревня)	Западная Каирская электростанция, блоки 7 и 8 (Египет)
  Выход	350 МВт
  Максимальный продолжительный номинал	1094т / ч
  Условия пара	Температура основного пара	541 ° С
  	Температура подогрева пара	541 ° С
  	Давление основного пара	18. 1 МПаА
  Топливо	Природный газ, мазут
  Начало работы	2011 г.

Что необходимо знать для выбора правильного размера насоса питательной воды котла

23 апреля 2020 г.

Насос питательной воды котла является важным компонентом котельной системы. Без него питательная вода из бака не может быть передана в котел.В зависимости от требований эксплуатации насосы питательной воды котла регулируют и регулируют подачу питательной воды.

Теперь приобрести насос для бойлера не так просто, как заказать его в Интернете или пойти в магазин за ним. Каждый насос питательной воды котла изготавливается, проектируется и адаптируется к работе котла.

Нужны советы по выбору насоса питательной воды котла? Вот 17 шагов, которые необходимо знать при выборе лучшего насоса питательной воды котла .

Котел может отключиться при низком уровне воды. Мощность насосов по подаче воды в систему может определять количество воды в котле в любой момент времени. Правильный подбор насосов питательной воды котла может обеспечить бесперебойную работу и более длительный срок службы котла.

Вот что нужно знать, чтобы правильно рассчитать насос питательной воды котла:

1. Информация о жидкости

   Выбор насоса котла начинается с понимания жидкости, которую он будет перекачивать.Такие факторы, как температура, химический состав и вязкость, являются важной информацией, которую следует учитывать при выборе насоса питательной воды котла.

   Температура

   Питающий насос котла имеет максимально допустимую температуру. В зависимости от температуры жидкости питательный насос котла может быть спроектирован с учетом требуемых потребностей.

   Для перекачивания высокотемпературных жидкостей питательный насос котла должен быть оборудован дополнительным охлаждением. Например, для жидкостей с температурой выше 220 aboveF (104˚C) следует добавить шарикоподшипники с водяным охлаждением.

   Питательный насос котла может быть поврежден при повышении температуры жидкости в течение короткого периода времени.

   Химический состав

   В питательную воду иногда добавляют химикаты для получения относительно чистого пара. Обработку питательной воды можно проводить перед ее подачей из резервуара в питательный насос котла. Это также можно сделать либо в питающих линиях, либо в самом котле.

   Внешняя очистка используется, когда в питательной воде слишком много примесей, которые не могут быть допущены системой котла.Удаление или уменьшение этих примесей должно быть выполнено до того, как питательная вода пройдет через деаэратор и питательный насос котла.

   При внутренней очистке в питательную воду во время процесса кондиционирования добавляют очистку. Некоторые из добавленных кондиционирующих процедур:

   • Фосфаты-диспергаторы
   • Полифосфаты-диспергаторы
   • Лигносульфонаты
   • Танины
   • Натрия сульфит
   • Гидразин
   • Производные аскорбиновой кислоты

   Растворенный кислород, диоксид углерода и другие материалы могут вызвать коррозию питательного насоса вашего котла.Очистка питательной воды от этих примесей может продлить срок службы вашей системы.

   С помощью этой информации вы можете определить размер подающих труб. Кроме того, материалы (например, нержавеющая сталь, высокопрочный чугун или чугун), используемые для изготовления питательного насоса котла, зависят от этих химических добавок.

2. Производительность насоса и необходимое давление / напор

   Мощность насоса питательной воды котла описывает его расход.Рассчитайте минимальный и максимальный поток вашей операции. Определение этих факторов может помочь вам выбрать размер помпы.

   Специалисты по насосам должны знать, какой расход и напор требуются для вашей работы. В свою очередь, они порекомендуют размер рабочего колеса для вашего котлового насоса, поскольку он зависит от производительности насоса.

   Несколько рабочих колес в серии образуют многоступенчатый центробежный насос. По мере того, как питательная вода проходит через каждое рабочее колесо (или ступень), она набирает скорость и давление до тех пор, пока не выйдет в выпускную трубу.Некоторыми приложениями, требующими высокого напора, являются производство электроэнергии, питание котлов и промывка.

   Количество рабочих колес зависит от напора, необходимого для работы. Чем выше необходимый напор, тем больше ступеней должно быть у питающего насоса котла. Знание необходимого напора для ваших операций может помочь определить размер насоса.

   Когда вы начинаете вычислять мощность и напор вашего производства, вы можете приступить к построению кривой системы. Если вы поделитесь этой характеристикой системы с производителем вашего насоса, им будет проще рекомендовать размер насоса.

3. Чистая высота всасывания

   Чистый положительный напор на всасывании (NPSH) измеряет давление на всасывающем патрубке насоса. Следует учитывать два типа NPSH: NPSHa (доступно) и NPSHr (обязательно).

   NPSHa или чистый положительный напор на всасывании — это мера давления на насос для подачи жидкости. Требуемый NPSHr или чистый положительный напор на всасывании — это мера того, какое давление необходимо для предотвращения кавитации в насосе.

   Диаметр и конструкция всасывающего трубопровода сильно влияют на NPSH. Неправильный размер или конструкция могут привести к плохой работе насоса котла и его выходу из строя.

   Увеличение диаметра всасывающего трубопровода приведет к увеличению NPSHa, и наоборот. Размер диаметра трубопровода относится к NPSHa, который включает высоту всасывания и потери на трение в трубе.

   Помимо большего диаметра трубопровода, конструкция всасывающего трубопровода также влияет на NPSH. Конструкция с большим количеством клапанов, фитингов и колен приведет к более высоким потерям на трение.В качестве подсказки — прямые трубы с минимальным количеством клапанов и фитингов.

   Источник изображения: xresch с сайта Pixabay.

4. Информация об объекте и системе подачи котлового насоса

   При установке размера насоса котла следует учитывать место установки. Питательные насосы котла нуждаются в регулярном осмотре и обслуживании. Для выполнения этих задач должно быть достаточно места и запаса. Кроме того, это место должно быть сухим с достаточным дренажем.

   Зона также должна обеспечивать правильную установку трубопроводов. Не должно быть чрезмерных нагрузок или деформаций на все компоненты и части всей системы. Соединения трубопроводов должны иметь независимую опору.

   Итак, вы должны сообщить предполагаемое место установки вашему специалисту по насосам. На основе этой информации они могут направить и помочь вам выбрать правильный размер питательного насоса котла.

   Еще один фактор, который необходимо знать специалистам по насосам, — это цель работы вашего котла.В зависимости от назначения можно определить следующие размерные коэффициенты насоса:

   • Расход
   • Общий динамический напор
   • NPSHa и NPSHr
   • Температура

   Кроме того, цель и размер вашего предприятия могут помочь определить, нужен ли вам вертикальный питательный насос котла или горизонтальный питательный насос котла.

   Если вам требуется меньшая занимаемая площадь для установки, вы можете выбрать вертикальный линейный насос. Горизонтальные центробежные насосы занимают больше места.

5. Прочие характеристики

   Предоставление производителю насоса других спецификаций может помочь им адаптировать насос, который вам нужен для вашей котельной системы. Ниже приведены некоторые вопросы, которые следует учитывать при выборе размера питательного насоса котла:

   • Вам нужны специальные материалы для ваших насосов и компонентов?
   • Как будет работать насос? Как часто вам нужно открывать или закрывать клапаны?
   • Какие стандарты или сертификаты требуются для вашей помпы (т.е.е., ANSI, API, сертификаты качества)?
   • Какой тип муфты вам нужен?
   • Сколько насосов вам нужно для всей операции?

   При выборе котлового насоса необходимо учитывать множество факторов. Чтобы узнать больше о питательных насосах для котлов, прочтите 7 фактов о питательных насосах для котлов и о том, как найти правильный насос для повышения эффективности вашей котельной системы .

Определите всю необходимую информацию перед разговором с производителем помпы

Сбор всей этой информации для вашей работы может помочь вам правильно рассчитать насос питательной воды котла.

1. Информация о жидкости или питательной воде
2. Необходимая производительность и давление / напор насоса
3. Имеется чистая положительная высота всасывания
4. Информация о месте и назначении насоса
5. Другие характеристики (например, требуемые специальные материалы, количество насосов, стандарты качества и т. Д.)

Создайте системную кривую на основе расчетов производительности насоса и необходимого давления / напора. Если вы поделитесь этими данными, переговоры с производителем помпы пройдут успешно.Кроме того, производитель вашего насоса может предоставить дополнительные сведения и более подробные сведения, чтобы адаптировать насос, который вам нужен.

Обратитесь к надежному производителю насосов с многолетним опытом

Помимо правильного выбора питающего насоса котла, выбор правильного производителя насоса может гарантировать успех любого применения насоса.

Carver Pump работает в отрасли более 80 лет. Их продукция использовалась в различных приложениях во многих отраслях промышленности. У них есть технические ноу-хау, которые помогут вам понять, какой тип и размер насосов вам нужен для любой работы парового котла.

Вы можете использовать инструмент выбора насоса. Просто зарегистрируйтесь, чтобы получить учетную запись. После этого вы можете ввести данные, и вы получите тот насос, который вам нужен.

Просто введите в поля расход, общий напор и статический напор. Если у вас есть другая информация, введите ее тоже. После того, как вы введете все данные, он вернется со списком подходящих насосов. Вы можете выбрать нужный размер и изгибы помпы.

В инструменте выбора насоса нет выбора материала.Итак, когда вы начнете обсуждать потребности питательного насоса котла со своим экспертом по насосам, обязательно поговорите об этом.

В Carver Pump вы можете выбирать между RS и RSV в зависимости от потребностей вашего котла.

RS, используемый Департаментом общего обслуживания штата Калифорния.

Два насоса Carver Pumps RS-D размером 6x3x8 4-ступенчатые насосы будут питать вспомогательный котел парогазовой электростанции в Пенсильвании, электростанции, работающей на экологически чистом топливе и работающей на природном газе, с заявленной мощностью 925 мегаватт.

RS — горизонтальный многоступенчатый насос кольцевого профиля. Он может работать с перекачкой от среднего до высокого давления, подходящего для тяжелых промышленных применений. Его гидравлические характеристики могут достигать расхода до 2000 галлонов в минуту и ​​напора до 3400 футов в час. RS выпускается в семи основных размерах и может иметь до 18 ступеней.

Помимо подачи в котел, RS лучше всего использовать для:

• Мойки для больших автомобилей
• Системы полива
• Перенос легких углеводородов
• Каустическое и химическое сырье
• Системы окраски, окраски поверхностей и распыления краски
• Опреснение и обратный осмос
• Очистка воды NOx
• Вода для душа для бумажной фабрики
• Услуги санитарной мойки
• Системы мойки сверхчистой водой
• Системы очистки сточных вод
• Спринклеры для высотных зданий
• Этан и полиуретан
• Применение горячего масла

RSV — это линейный вертикальный многоступенчатый насос Carver Pump.
