Регулировка давления в гидроаккумуляторе насосной станции: Как отрегулировать реле давления воды с гидроаккумулятором

Содержание

Как отрегулировать реле давления воды с гидроаккумулятором

Одной из причин, по которым насос включается чаще положенного и не обеспечивает плавную подачу воды, является неправильная регулировка реле давления и настройка параметров работы гидроаккумулятора. Это две разные операции на разных устройствах. И хотя сам бак водоаккумуляторного устройства не имеет реле или встроенных автоматических устройств, давление в воздушном кармане бака косвенно влияет на работу всей системы водоснабжения.

Что и как необходимо отрегулировать в системе с насосом и гидроаккумулятором

Для организации нормальной работы насосного оборудования необходимо выставить три основных параметра:

  • Отрегулировать давление воздуха в воздушном пространстве гидроаккумулятора;
  • Зафиксировать уровень, при котором реле управления запускает водяной насос;
  • Предельный уровень давления воды, при котором с помощью команды реле происходит отключение насосного агрегата.

Важно! Все три параметра потребуется отрегулировать несколько раз, подгоняя более комфортный уровень давления в водопроводе и расход воды на гидроаккумуляторе под характеристики для своего дома.

Регулируем давление в гидроаккумуляторе

Водоаккумуляторное устройство очень простое по конструкции. Внутри стального бака находится резиновая мембрана, занимающая примерно 2/3 от объема гидроаккумулятора. Остальное пространство занимает воздушная камера. С помощью избыточного давления воздуха в камере и упругих сил растягивающейся резиновой мембраны вода выдавливается по мере необходимости в систему водопровода. Особо настраивать и регулировать нечего, кроме давления в воздушном отсеке гидроаккумулятора.

С завода устройство приходит с предустановленным давлением воздуха в 1.5 атм. Перед тем как купить прибор,следует убедиться в наличии заводского давления. Обычно это свидетельствует об исправности ниппеля и целостности резиновой оболочки внутри баллона, переходим к регулировке гидроаккумулятора для систем водоснабжения.

Сначала устанавливают гидроаккумулятор в систему и запускают насос, чтобы определить параметры рабочего давления в системе. Давление воздуха в воздушном кармане гидроаккумулятора стараются регулировать на 10-13% ниже давления включения насосной станции.

Проще говоря, надо отрегулировать на 0.6 — 0.9 атм. ниже давления воды, при котором запускается мотор. Отрегулированный уровень проверяем манометром в течение часа, чтобы убедиться в отсутствии протечек воздуха.

Давление воздуха в полости гидроаккумулятора необходимо регулировать при отключенном давлении воды, достаточно просто перекрыть кран. Величину необходимо проверять и регулировать хотя бы раз в квартал.

Как выполняется регулировка реле давления для гидроаккумулятора

Реле или автомат управления давлением подачи воды в систему водоснабжения выглядит, как небольшая черная пластиковая коробка с двумя штуцерами, выполненными из материала корпуса, и одним металлическим выводом-штуцером с наружной или внутренней трубной резьбой размером ¼ дюйма, как на фото. С помощью штуцера реле подключают к пятивыводному штуцеру, закрепленному на приемном патрубке гидроаккумулятора.

В других случаях реле может быть установлено вместе с манометром непосредственно на корпусе поверхностного насоса или насосной станции.

Через пластиковые приливы внутрь корпуса заводятся провода от обмотки насоса. Если отвернуть обычной отверткой винт в верхней части, крышку можно снять, после чего становятся доступными две части прибора – пара вертикальных пружин на металлической основе-пластинке, с помощью которых и можно отрегулировать рабочие параметры давления воды, и контактная группа, к которой подключается заведенная проводка от насоса. К металлическим нижним контактам подключается желто-зеленый провод «земли», к верхним колодкам попарно голубой и коричневый провода обмотки двигателя насоса.

Пружины разные по размеру. Большая пружина посажена на ось и закреплена гайкой, вращая которую, можно отрегулировать степень сжатия упругого пружинного элемента. Здесь же на пластине нанесены стрелки, помогающие правильно сориентироваться и вращать гайку, чтобы отрегулировать порог срабатывания реле.

Важно! Несмотря на большое количество витков на центральной шпильке, которая удерживает пружину на пластине, реле и мембрана достаточно чувствительны даже на небольшой поворот гайки, регулирующий уровень срабатывания.

В некоторых случаях, чтобы отрегулировать и изменить порог срабатывания примерно на 1 атм. давления воды, достаточно повернуть гайку всего на ¾ оборота.

Поэтому работать с гайками необходимо аккуратно, и не стоит спешить регулировать и сбивать заводские настройки.

Рядом с большой пружиной есть маленькая, примерно в 4 раза меньше. По конструкции она полностью идентична большой пружине, но, в отличие от первой, маленькая пружинка нужна, чтобы отрегулировать разницу между давлением запуска насоса и максимальным давлением воды, при котором насос выключается.

Под металлической пластиной находится мембрана, в которой находится вода под давлением из системы труб водопровода или гидроаккумулятора. Благодаря давлению воды в мембране пластина преодолевает сопротивление пружин и замыкает-размыкает группу контактов.

Хороший экскурс по теме устройства реле давления и органов его регулировки можно получить из видео:

Способ отрегулировать реле давления воды

Регулировать реле давления воды типа РП-5 достаточно просто. Чаще всего регулировать реле приходится в двух случаях – на этапе введения в эксплуатацию системы водоснабжения и после ремонта, модификации или внесения изменений в работу водопровода и гидроаккумулятора. В любом случае, перед тем как начинать регулировать, выполните несколько обязательных процедур:

  1. Предупредите жильцов дома о том, что в течение времени, пока вы будете регулировать реле давления, пользоваться кранами, туалетом, душем, в общем, всеми элементами системы водоснабжения нельзя;
  2. Закройте все краны и проверьте целостность соединения и отсутствие подтекания воды, особенно на недавно установленных или отремонтированных приборах, особенное внимание уделите сливному бачку туалета. Если он остался в работе или подтекает, правильно отрегулировать реле в системе будет сложно;
  3. Проверьте рабочее давление воздуха в гидроаккумуляторе, если оно нестабильно или ниже нормы его необходимо отрегулировать до заводской нормы;

Совет! При регулировке вам понадобится ключ для вращения гаек, кран для сброса давления воды в системе и контрольный манометр, по которому можно отследить давление воды в водопроводе.

Чтобы отрегулировать пороги срабатывания реле давления, выполняем следующие процедуры:

  • Включаем станцию или насос, чтобы определить, на каком показании манометра реле отключит двигатель при достижении максимального значения давления. Обычно на новых реле значение редко вырастает более двух атмосфер, что вполне достаточно для водоснабжения обычного дома. При достижении более 2,5 атм в действие вступит малая пружина, что будет хорошо заметно при снятой верхней крышке реле.
  • Если реле отключает насос выше, чем 3,2-3,3 атмосферы, например, – 3,5-5 атм, его легко можно отрегулировать и снизить, вращая против часовой стрелки накидным ключом гайку на малой пружине. Но стоит помнить о высокой чувствительности реле, поэтому регулировать угол поворота следует осторожно,выполняя регулировку ключом на пол-оборота или четверть оборота.
  • Запускаем станцию и определяем показания манометра. Оптимальным будет 3-3,2 атм.
  • Сбрасываем краном напор воды и замечаем показание манометра, при котором происходит включение насосной станции, обычнона начальных регулировках этавеличинасоставляет не менее 2,5 атм.
  • Чтобы понизить нижнее значение,необходимо отрегулировать положение большой пружины. Аналогично маленькой пружине вращаем гайку на пол-оборота против часовой стрелки, после чего запускаем насос и засекаем показания манометра. Оптимальным будет давление 1,8-1,9 атм., при «провале» давления его можно отрегулировать, вращая гаку по часовой стрелке. Полезным будет видео:

Поломки и проблемы в работе реле

К положительным сторонам характеристик реле можно отнести его простоту и надежность работы. Если в системе нет воздуха, и правильно отрегулированы пороги срабатывания, такое устройство обычно служит очень долго.

Как любой контактный прибор, реле необходимо периодически обслуживать – проверить работу механических «качелек»,отрегулировать и почистить контакты.

Но иногда реле начинает срабатывать неравномерно, на разных порогах включения — выключения. Бывает, что реле просто не отключается на верхнем или нижнем пороге. Если аккуратно постучать деревяшкой по корпусу, прибор сработает.

Не спешите регулировать пороги срабатывания или выбрасывать прибор на свалку. Скорее всего, причиной стал песок и мусор,скопившиеся в мембранном пространстве. Чтобы исправить ситуацию, потребуется:

  • Отвернуть четыре болта на донной части корпуса реле, металлическую накладку с входным штуцером и снять стальную крышку;
  • Аккуратно промыть резиновую мембрану и полость под ней от песка и накопившейся грязи;
  • Установить все элементы на место и затянуть крепление;
  • Отрегулировать пороги срабатывания и проконтролировать нормальную работу реле на отключение мотора.

Даже малознакомый с устройством реле человек сможет легко снять, почистить и отрегулировать прибор, как на видео:

Кроме контактов и мембраны, можно смазать консистентной смазкой шарнир «качелек», подобную процедуру можно выполнять не чаще, чем раз в год.

Заключение

Регулировать пороги срабатывания на реле относительно несложно, если система водоснабжения исправна и не травит воду на соединениях или на бачке унитаза. Учитывая тот факт, что обслуживать и чистить систему водоснабжения от песка и солей приходится достаточно часто, есть смысл разобраться в вопросе,как отрегулировать реле, и далее самостоятельно тестировать прибор по мере необходимости.

Как отрегулировать давление в насосной станции — Насосная станция

Канализация и водопровод – неотъемлемая часть комфортного быта. Чтобы обеспечить себя благами цивилизации даже на даче, многие приобретают специальные насосы. Эти устройства обеспечивают должный напор воды, используемой для бытовых и хозяйственных нужд. Со временем заводские установки сбиваются, поэтому появляется необходимость в такой процедуре как регулировка реле давления насосной станции (НС).

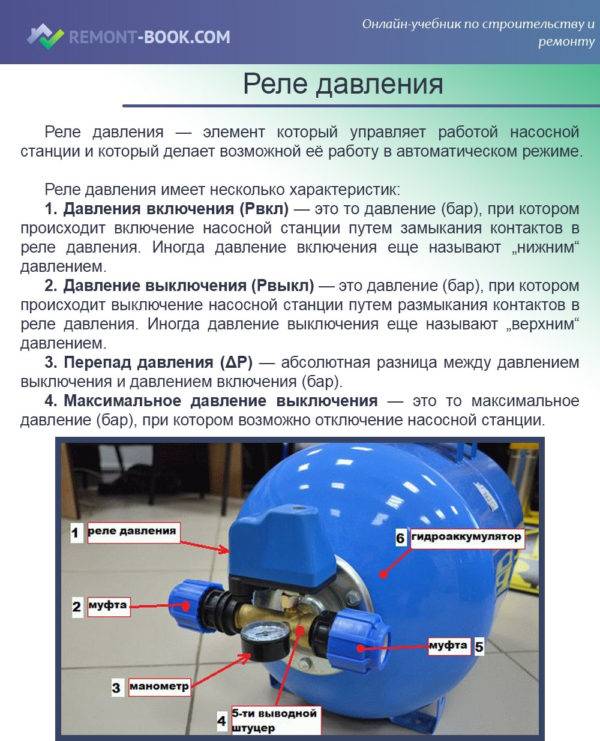

Реле давления представляет собой автоматизированный датчик, управляющий включением и выключением насоса. Как правило, производитель поставляет насосы с уже откалиброванным реле:

  • давление включения устанавливается на отметке 1,5 -1,8 атмосфер (бар)
  • давление отключения – 2,5-3 атмосфер.

Коррекция режима работы достигается изменением этих настроек. При этом обязательно должны учитываться объем гидроаккумулярора и требуемый напор воды. В реле давления есть две регулировки:

  • Прижимная гайка P – установка верхнего предела давления, по достижении которого насос отключается.
  • Прижимная гайка ΔP (дельта Р) – отвечает за нижний уровень давления, то есть включение оборудования (перепад давления).

Чтобы понять, как проводится регулировка и настройка реле, нужно знать принцип работы комплектной насосной станции. Итак, помпа закачивает воду в гидроаккумулятор, увеличивая тем самым уровень давления воды в главном баке. Отслеживается этот показатель по манометру. Далее, по достижении заданного уровня Р в реле размыкаются контакты и насос отключается. Жильцы, используя воду, постепенно уменьшают давление в баке, по достижении нижней отметки ΔP помпа включается, процесс повторяется.

Расчет нижнего предела давления – момент включения НС

Любая калибровка начинается с самого начала – определения минимально требуемого давления в кране, находящегося на самой высокой точке системы водоснабжения. К примеру, требуемый уровень в кранах на 2 этаже вашего дома – 2 бара. При этом помните о том, что давление в 1 бар создает столб воды, высота которого составляет 10 м.

Разумеется, на первом этаже давление будет выше. Просчитайте высоту, на которую будет подниматься вода от гидроаккумулятора до крайней точки водозабора. Если перепад, предположим, составил 8 м, то давление составит 0,8 бар. Дальше простая математика: сложить величину требуемого давления на втором этаже и высоту водяного столба, получится минимальное давление в трубах на уровне гидроаккумулятора. В нашем примере это 2,8 бар.

Далее следует определить давление воздуха в баке гидроаккумулятора. Хорошо использовать для этого шинный насос с манометром. При этом емкость должна быть пустой, а станция отключена от сети. Иначе сложно будет понять, на какое суммарное давление воздуха и воды настроено реле: в соотношение 2:1, или 1,5:1,5.

В соответствии в рекомендациями известного производителя насосного оборудования Грюндфос, подпорное давление в газовой полости должно составлять не менее 90% от расчетного минимального уровня. То есть, если брать данные примера, показатель составит 2,8х0,9=2,52 бара. Чтобы достичь нужного значения, необходимо стравить лишний воздух или наоборот, подкачать автонасосом.

Регулировка верхнего и нижнего давления осуществляется аккуратным, постепенным вращением прижимных гаек: по часовой стрелке для увеличения показателя, против часовой – для уменьшения. При этом некоторые заводы-изготовители рекомендуют уровень включения выставлять на 0,1 бар выше желаемого, то есть в примере эта величина составит 2,9 бара.

Проверить достаточно просто: когда система включена, открываем кран, сливаем воду из бака и отслеживаем по водяному манометру тот момент, когда реле включит насос. Минимальный предел давления воздуха в гидроаккумуляторе – 0,78 бар.

Расчет верхнего уровня давления – момент выключения НС

Теперь нужно определиться с верхним давлением, то есть моментом, когда реле будет отключать насос. Мастера, как правило, выставляют разницу между точками включения и выключения до 1 бара. Объясняется это тем, что вода в смесителях будет выдаваться одной температуры. Конечно, пользователям удобно. Есть одно «но»: гидроаккумулятор будет слишком часто запускаться и глохнуть, что негативно сказывается на сроке бесперебойной службы устройства.

Именно поэтому, согласно расчетам производителей, разнос между Pи ΔP должен составлять не менее 1,4 бар при любых значениях давления. Для нашего примера получается 2,9+1,4=4,3 бара.

Устанавливая значения Pи дельта-P, обязательно надо учитывать предельное давление, на которое рассчитан гидроаккумулятор и стараться не превышать его. Данные, как правило, указываются в техническом паспорте изделия. Кроме того, слишком высокое давление может негативно сказаться на смесителях и резиновых подводных шлангах, для которых также устанавливается максимально допустимый уровень.

Большинство проблем с регулировкой давления и работой реле связаны с нарушением работы мембраны гидроаккумулятора. Нарушение режима включения-отключения происходит из-за того, что мембранная камера в отсутствии воды лежит на дне бака. Поскольку в ее составе есть бутилкаучук, в неработающем механизме она слипается и перестает выполнять свои функции. Проблема устраняется путем осторожного продувания: стравливается воздух из аппарата до 0,5 бар, включается насос и постепенно накачивается до 1 бара воды. Мембрана расправится. Следом уже по схеме: слить воду, заново накачать воздух при помощи автонасоса. Дальнейшая регулировка реле будет осуществляться без проблем.

Особенности регулировки реле НС от разных производителей

Приведенная схема регулировки является классической. Однако, настройка реле насосных станций разных изготовителей немного отличается с учетом особенностей продукции.

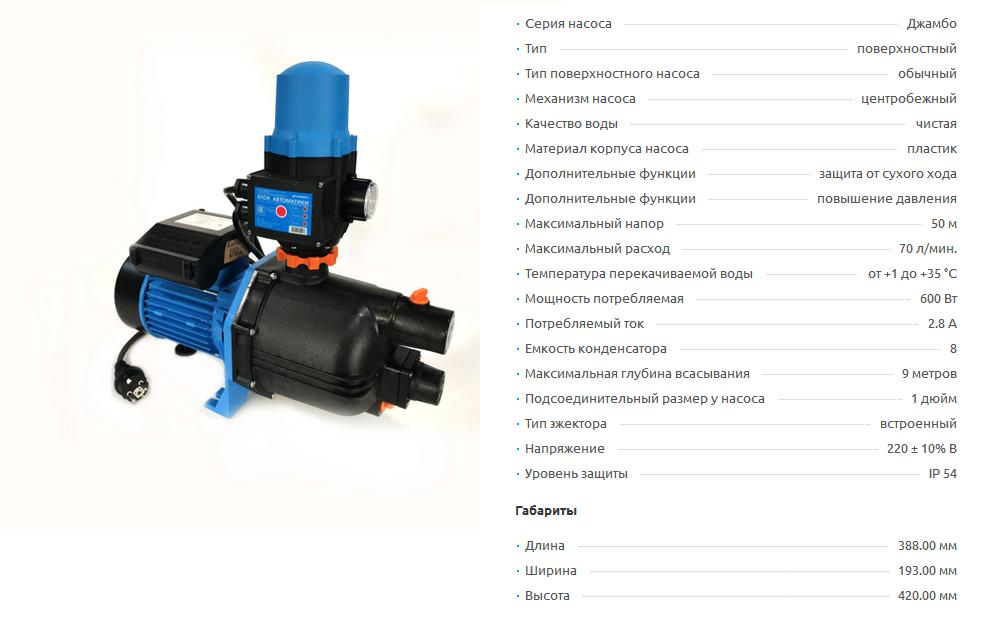

Так, для насосов Джилекс Джамбо характерно применение механического устройства РДМ-5, в конструкции которого предусмотрена еще одна дополнительная пружина, заключенная в пластиковую рамку. Предназначена для фиксации регулировочных гаек в установленных пределах, то есть своеобразный защитный механизм, не допускающий изменение точек включения-выключения насосной станции.

Аналогично предыдущему виду, регулируются помпы от Калибр и Алко.

Насосы от «Marina» (Марина) имеют стандартные заводские установки: Р – 1,5 атм, ΔP – 3 атм. предельное давление – 3,2 атм. Со временем пружины ослабляются, поэтому их требуется раз в полгода подтягивать до нужного уровня по стандартной схеме, но не выставляя на максимум. В противном случае механизм изнашивается очень быстро.

Насосные станции от Pedrollo имеют регулируемое давление 1,4-2,8 бар. Перед настройкой реле нужно измерить давление воздуха в гидроаккумуляторной емкости. Цифра должна быть ниже уровня минимального давления на 0,2 бара. В остальном регулировка идет по общему принципу.

Компания Grundfos более ответственно подходит к регулировке реле своих насосных станций, поэтому завод обязывает дилеров проверять и настраивать продукцию при покупателе. Безусловное требование: разница между Р и ΔP должна составлять 1-1,5 бар. При этом каждому клиенту рекомендуется проверять настройки раз в год.

насосные станции водоснабжения бытовые

насосную станцию

ремонт насосных

какая лучше насосная станция

регулировка насосной станции

как отрегулировать своими руками, настройка напора воды в системе водоснабжения

Реле давления является одной из важных частей насосной станции. Оно отвечает за работу насоса при определенных значениях давления. Периодически реле нуждается в правильной настройке. Для этого следует знать, как оно устроено, его принцип работы и технические характеристики.

Вне зависимости от своих незначительных размеров, реле значительно продлевает срок службы насоса, а также обеспечивает качественную работу насосной станции.

Особенности

Покупая насосную станцию, многие хотят сразу ознакомиться с ее устройством. Немалое значение имеет каждый ее элемент. Непосредственно за отключение и включение насоса при достижении определенных значений давления в гидробаке отвечает реле давления.

Реле давления – элемент, который регулирует подачу воды в системе. За счет реле включается и выключается вся насосная система. Именно реле регулируется напор воды.

По принципу работы реле разделяются на электронные и механические. Использовать электронные реле проще в плане эксплуатации, зато срок службы механических больше. Поэтому механические реле пользуются большим спросом.

Реле могут быть как изначально встроены внутрь насосной станции, так и идти отдельно. Таким образом, по характеристикам можно легко подобрать реле для эффективной работы насосной системы.

В воде неизбежно содержатся сторонние частицы, и они являются основной причиной выхода из строя электронных реле. Поэтому лучше использовать специальный отдельный фильтр для очистки воды. Основное преимущество использования электронного реле состоит в том, что оно не дает насосной станции работать вхолостую. После отключения подачи воды электронное устройство продолжает работать еще на протяжении некоторого времени. К тому же такие реле проще в настройке и установке.

Зачастую датчики давления сразу имеют заводские настройки. Как правило, они установлены на 1,5-1,8 атмосфер для включения, и на 2,5-3 атмосферы для выключения. Максимально допустимое значение давления для реле — это 5 атмосфер. Однако его не каждая система сможет выдержать. Если давление будет слишком высоким, то это может вызвать протечки, износ мембраны насоса и другие неисправности.

Изначальная регулировка не всегда подходит для определенных условий работы станции, и тогда приходится самостоятельно настраивать реле. Конечно, для правильной регулировки лучше всего детальнее ознакомиться с тем, что из себя представляет этот небольшой прибор, и как он работает.

Принцип устройства

Наиболее распространенное механическое реле давления насосной станции представляет собой металлическую пластину, на которой сверху имеется контактная группа, два подпружиненных регулятора и клеммы подключения. На нижней части металлической пластины установлена крышка мембраны. Она прикрывает непосредственно мембрану и прикрепленный к ней поршень. А также на крышке есть резьбовое соединение для установки на переходнике, который находится на насосном оборудовании. Все выше перечисленные детали конструкции накрыты пластиковой крышкой.

На рабочей части регулятора данная крышка закреплена винтами.

Ее можно в случае необходимости снять, используя гаечный ключ или отвертку.

Реле могут иметь различную конфигурацию, форму, и даже различаться расположением некоторых элементов или схемой подключения. Бывают реле, имеющие дополнительные защитные элементы, которые сохраняют устройство при работе «всухую» и позволяют обезопасить мотор от перегрева.

Для водоснабжения частного дома используются конструкции станций, в которых регулятором давления выступает РМ-5 или его зарубежные аналоги. Такая модель реле давления внутри имеет подвижную пластину и две пружины с противоположных ее сторон. Пластину перемещает давление воды в системе при помощи мембраны. Вращением прижимной гайки того или иного пружинного блока можно изменять в большую или меньшую сторону пределы, при которых срабатывает реле. Пружины как бы содействуют тому, чтобы давление воды смещало пластину.

Механизм сделан так, что при смещении пластины происходит размыкание или замыкание нескольких групп контактов. Если рассмотреть схему работы, то она будет следующей. При включении насос подает воду в гидроаккумулятор. Через замкнутые контакты реле на двигатель поступает питание. При этом в баке повышается давление воды.

Когда давление достигнет значения, которое задано пружинами верхнего предела, механизм срабатывает, контакт размыкается, и происходит выключение насоса. Жидкость из трубопровода не стекает снова в колодец за счет обратного клапана. По мере того как вода используется, груша становится пустой, давление понижается, и тут срабатывает пружина нижнего параметра, которая замыкает контакты, включая насос. Затем цикл повторяется.

В процессе работы всей насосной станции работа реле давления выглядит следующим образом:

  • открывается кран с водой, и она поступает из наполненного гидробака;
  • в системе давление начинает снижаться, а мембрана давить на поршень;
  • замыкаются контакты и включается насос;
  • вода поступает потребителю, а когда кран закроется, наполнит гидробак;
  • при наборе воды в гидробак происходит рост давления, оно действует на мембрану, а она, в свою очередь, на поршень, и контакты размыкаются,
  • насос перестает работать.

От настроек реле зависит и то, насколько часто будет включаться насос, и напор воды, и срок службы всей системы в целом. Если параметры установлены неправильно, то насос будет работать некорректно.

Подготовка

Реле нужно регулировать только после проверки давления воздуха в гидроаккумуляторе. Для этого стоит лучше понимать, как устроен этот самый гидроаккумулятор (гидробак). Он представляет собой герметичную составную емкость. Основная рабочая часть емкости — резиновая груша, в которую набирается вода. Другая часть — металлический корпус гидроаккумулятора. Пространство между корпусом и грушей заполнено воздухом под давлением.

Груша, в которой накапливается вода, подключена к системе водоснабжения. За счет воздуха в гидробаке груша с водой сжимается, что позволяет поддерживать давление в системе на определенном уровне. Таким образом, когда открывается кран с водой, она движется по трубопроводу под напором, при этом насос не включается.

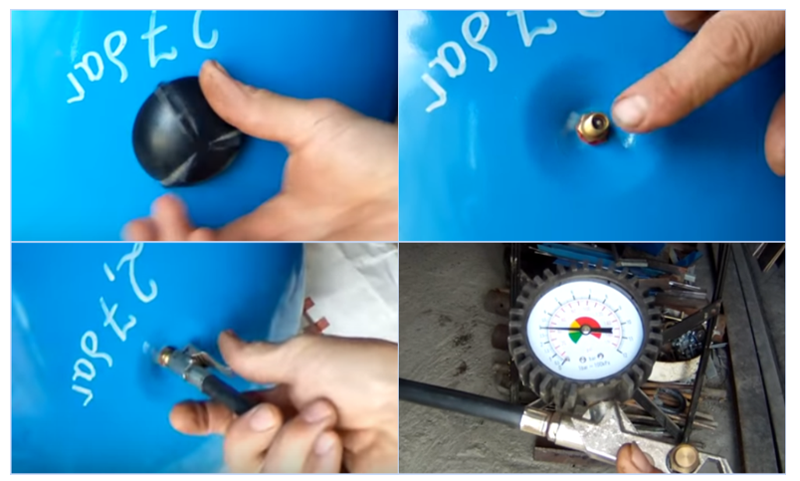

Перед тем как проверить давление воздуха в гидробаке, надо насосную станцию отключить от сети, а из бака гидроаккумулятора спустить всю воду. Далее следует открыть боковую крышку на баке, найти ниппель и при помощи велосипедного или автомобильного насоса с манометром измерять давление. Хорошо, если его значение составляет около 1,5 атмосферы.

В том случае если полученный результат имеет меньшее значение, то давление при помощи того же насоса поднимают до нужного. Стоит напомнить, что в баке воздух всегда должен быть под давлением.

Для гидробака объемом 20-25 литров давление лучше выставить в диапазоне 1,4-1,7 атмосферы, объемом 50-100 литров — 1,7-1,9 атмосферы.

Важно при использовании насосной станции периодически проверять давление воздуха в гидробаке (примерно раз в месяц или хотя бы в три месяца), и если есть необходимость, то подкачивать его. Эти манипуляции позволят мембране гидроаккумулятора проработать дольше. Но также не следует, чтобы гидробак слишком долго был пустым без воды, так как это может привести к рассыханию стенок.

После проведения регулировки давления в гидроаккумуляторе бывает, что насосная станция перестает работать в обычном режиме. Это значит, что следует отрегулировать непосредственно реле давления.

Как настроить своими руками?

При запуске скважинного насоса и станции очень важна настройка реле. Причем сделана она должна быть правильно.

Несмотря на то что реле давления сразу уже идет с заводскими настройками, лучшим вариантом будет дополнительная их проверка и регулировка. Перед тем как начать регулировать реле, стоит узнать, каковы значения, которые рекомендует производитель, чтобы установить допустимые значения давления. Однако надо учитывать, что выход из строя насосной станции из-за неправильной настройки является негарантийным случаем.

При произведении расчетов допустимых значений давления срабатывания и отключения автоматики, производитель делает учет возможных особенностей эксплуатации. Причем это делается при разработке параметров для работ.

При их подборе учитываются следующие данные:

  • необходимое давление в наивысшем участке водопровода;
  • разница высот между насосом и наивысшим участком отбора воды;
  • возможное падение давления при передаче воды.

Перед тем как регулировать, надо подготовить инструменты в виде набора отверток и гаечных ключей. Обычно крышку реле делают черного цвета, чтобы она не сливалась со всем гидроаккумулятором. Под крышкой находятся две пружины, которые выступают в роли регулятора. На каждой пружине есть по гайке.

Следует заметить, что размер верхней пружины больший, и гайка на ней регулирует давление на выключение. Ее еще иногда обозначают буквой «Р». Малая гайка на нижней пружине позволяет отрегулировать разницу давлений. Обозначение малой гайки бывает в виде «ΔР» (дельта Р).

Стоит помнить, что точность произведенных настроек лучше всего проверять по манометру, который встроен в систему. Чтобы обеспечить более точные настройки, важно сверять полученные значения с теми, что указаны в паспорте насосной станции. Следите за тем, чтобы не превышать максимальные значения.

Для поднятия значения давления, при котором станция будет отключаться, гайку «Р» затягивают по часовой стрелке, а для снижения — против часовой. Нередко рядом с гайкой проставлены обозначения в виде «+» и «-». Вращение гайки необходимо проводить не спеша, менее оборота за один раз. Полезно запомнить, что при большем значении «Р» воды в груше будет больше, а значит насос будет включаться реже.

До того как переходить непосредственно к настройке реле, следует хотя бы немного разобраться, как работает насосная станция в целом. Гидроаккумулятор содержит в себе резиновую грушу и воздух. Насос качает воду из скважины в грушу. Она наполняется водой, происходит сжатие воздуха, и создается давление на стенки.

Регулировка реле давления позволяет самостоятельно провести установку предела заполнения емкости, то есть момента, когда насос должен отключиться. Давление в системе отображается на манометре. Стоит заметить, что вода в колодец поступать не будет за счет обратного клапана.

Когда кран в доме открывается, вода из груши уходит с напором, который равен выставленному давлению. Вода из груши расходуется, и давление снижается, а когда оно достигнет нижнего порогового значения, насос включится.

При сборке насосной станции реле давления подключается между выходным штуцером гидробака и обратным клапаном на трубопроводе. При сборке лучше всего использовать пятиконечный штуцер, у которого есть резьба под основные детали, в том числе и манометр. Очень важно в правильном порядке установить обратный клапан и штуцер. Иначе будет затруднительно регулировать реле давления.

Стоит заметить, что в состав насосной станции, помимо реле, может еще входить датчик «сухого хода», а также частотный преобразователь при необходимости.

Давление воздуха в гидробаке проверено и имеет оптимальное значение, все фильтры в системе новые или заменены, значит, можно приступить к настройке реле давления. Вначале необходимо отключить насос, затем слить воду из трубопровода, открыв по возможности самый нижний кран. После, используя гаечный ключ или отвертку, необходимо снять пластиковый корпус с реле. Включить насос, и дать системе заполниться водой.

После срабатывания реле и отключения насоса следует записать значение, отображаемое на манометре. Именно это значение и является верхним пределом давления. Далее необходимо частично открыть кран, находящийся на максимально высоком участке системы. В случае одноуровневой системы отбора воды надо открыть кран, наиболее удаленный от насоса.

При понижении давления до определенного показания произойдет запуск насоса. В этот момент необходимо зафиксировать данные при помощи манометра. Получаем значение нижнего давления. Если отнять его от верхнего давления, зафиксированного ранее, то получим значение текущей разницы давлений реле.

Однако, помимо значения давления, нужно проконтролировать, достаточный ли напор воды создается в наивысшем и наиболее удаленном кране системы. Если он слабый, то надо увеличить значение нижнего давления. Вначале устройство отключают от электросети, а затем поджимают гайку, которая находится на большей пружине. В случае сильного напора гайку послабляют, чтобы его убавить.

Теперь можно отрегулировать разницу давлений реле, найденную выше. Обычно оптимальным значением считается 1,4 атмосферы. При меньшем подача воды будет более равномерной, но насос чаще будет включаться, что снижает срок службы системы.

При значении разности давлений реле более 1,4 атмосферы система будет работать не в таком сильном режиме износа, но станет весьма заметной разница между наибольшим и наименьшим напором. Для его настройки следует повернуть гайку на меньшей пружине. Для увеличения значения разности давлений необходимо закрутить гайку по часовой стрелке. При послаблении пружины результат получится противоположным.

При полностью ослабленных пружинах настройку реле производят несколько другим способом. Сперва запускают насосную станцию, чтобы произвести нагнетание давления в системе. Его производят до уровня, пока из наиболее удаленного от насоса крана вода не будет течь приемлемым напором. Например, в данный момент манометр показывал 1,5 атмосферы. Такое давление фиксируют, отключив насос и насосную станцию от электропитания.

Затем снимают с реле пластиковый корпус и подтягивают гайку, которая находится на большей пружине до характерного щелчка, который свидетельствует о срабатывании контактов. Далее корпус реле устанавливают на место, а насосное оборудование запускают. Давление нагнетают на 1,4 атмосферы больше.

После чего устройство снова отключают от электропитания, снимают корпус реле и затягивают гайку меньшей пружины до щелчка. Это щелчок размыкания контактов. Получаем реле давления, настроенное на срабатывание при верхнем давлении в 2,9 атмосферы и нижнем давлении в 1,5 атмосферы. После окончания настройки следует вернуть пластиковый корпус реле на место и подключить насосную станцию к электросети.

Настройка реле при наполненной груше водой не производится. Это обусловлено тем, что верхнее значение давления реле настраивается как сумма давлений воды и воздуха. Получается, что если гидроаккумулятор заполнен, то точно нельзя сказать, сколько в нем атмосфер воды, а сколько воздуха.

Советы

Чтобы вода в вашей системе всегда радовала своим напором, стоит прислушаться к советам, которые касаются настройки реле давления. Особенно важно учитывать некоторые моменты, на которые многие даже не обращают внимания.

Не следует выставлять максимальное значение давления (более 5 атмосфер). А также не следует гайки, которыми осуществляется регулировка давления, закручивать до упора. Иначе реле, вообще, не будет работать.

В ходе эксплуатации насосной станции нужно смотреть за наличием и давлением воздуха в корпусе гидробака. Отдельные неполадки можно определить на слух. Например, если в емкости гидроаккумулятора сниженное давление воздуха, то будет заметно чрезмерно частое включение насоса. Причем автоматика будет включать его практически сразу при открытии крана и выключать при закрытии. В данном случае, когда кран открыт, стрелка манометра будет достигать нижнего значения.

Чтобы мембрана или груша работала как можно дольше, давление воздуха следует установить на 10 процентов ниже, чем значение давления на включение при регулировании реле.

Следует учитывать, что проверка воздушного давления в гидробаке производится, только когда вода слита из водопровода, а насос отключен от электропитания.

Если при регулировании верхнего значения не происходит выключения насоса, а манометр показывает какую-то одну и ту же цифру, то это свидетельствует о малой мощности насоса. Ее просто не хватает, чтобы закачивать воду в установленных пределах.

Ремонтировать реле можно, но это не всегда уместно. Лучше приобрести новое исправное реле, так как оно защищает грушу от повреждений, а насос – от чрезмерной перегрузки. Реле нуждается в постоянном обслуживании, например, можно смазывать внутренние детали, которые трутся. Это позволит снизить сопротивление, и реле будет срабатывать более точно.

Достижение оптимального режима работы насосной станции важно, и он во многом зависит от правильно подобранного давления в гидробаке и правильной настройки реле.

Проверять давление лучше всего автомобильным насосом, в котором менее градуированная шкала. Это позволит обеспечить более точные измерения. В некоторых моделях насосных станций имеются пластиковые манометры, но они не отличаются надежностью и точными показателями. Что касается электронных манометров, то их показания зачастую зависят от окружающей температуры и уровня заряда батареи. Именно поэтому специалисты советуют остановить выбор на обычном механическом манометре в металлическом корпусе.

О том, как правильно настроить реле давления насосной станции, смотрите в следующем видео.

Самостоятельная регулировка реле давления насосной станции (безбашенки)

Обычно реле давления изначально отрегулировано производителем на определенное давление включения и отключения. Это так называемые заводские установки, которые чаще всего имеют значения 1,5-1,8 бар (включение) и 2,5-3 бар (выключение). Но иногда, во время эксплуатации требуется дополнительная регулировка реле давления насосной станции (безбашенки), а как это можно сделать своими руками мы рассмотрим в данной статье.













Содержание статьи:

=>Конструкция реле

=>Принцип действия

=>Регулирование

=>Что необходимо учесть

=>Давление воздуха в гидроаккумуляторе

=>Видео







Перед тем как приступить к регулировке реле давления неплохо будет ознакомиться с его конструкцией и принципом действия.

Конструктивно реле насосной станции, чаще всего, представляет собой металлическое основание к которому снизу крепится крышка мембраны (под ней находится мембрана и металлический поршень) с быстросъемной гайкой для  крепления к переходнику насосной станции, а сверху - контактная группа, клеммная колодка  (для подключения сети, насоса и заземления) и два пружинных регулятора разных размеров. Все это сверху накрывается пластиковой крышкой, которая крепится к винту большого регулятора и которую, в зависимости от модели, можно легко снять с помощью отвертки или гаечного ключа.

На рис.1: 1,2 - пружинные регуляторы; 3 - основание; 4 - гайка крепления реле к переходнику и крышка мембраны; 5 - клеммная колодка для подключения сети 220V, насоса и заземления.

В зависимости от производителя и модели реле могут отличаться размерами, формой, расположением составляющих элементов, но большинстве своем они имеют вышеописанную конструкцию. Иногда в неё включают дополнительные элементы, например, рычаг защиты от «сухого хода» или др.

Принцип действия



Принцип действия этого реле основан на том, что под действием давления воды, которая подается от насоса, мембрана давит на поршень, который приводит в движение контактную группу, смонтированную на металлической платформе, имеющей два шарнира. В зависимости от её положения, контакты к которым подключены напряжение 220V и насос, могут быть замкнуты или разомкнуты, соответственно насос будет включаться или выключаться.
Пружина большого регулятора действует на платформу контактной группы, уравновешивая давление поршня. Как только давление ослабевает, под действием пружины платформа опускается и контакты замыкаются (насос включается).

Пружина малого регулятора также действует против давления воды, но она расположена дальше от шарнира платформы и вступает в работу не сразу, а когда платформа с контактами поднимется на определенную высоту.

За срабатывание электрической части реле (замыкание и размыкание контактов) отвечает небольшой шарнир с пружиной. Конструктивно устроено так, что платформа и это шарнир не могут быть в одной плоскости. Как только она поднимается выше шарнира, контакты скачком опускаются вниз, а как только она опускается ниже его плоскости – они тут же перещелкиваются вверх. Плоскость этого шарнира находится немного выше основания пружины малого регулятора, что позволяет платформе подниматься до этого уровня без размыкания контактов, а как только она его достигнет – под действием пружин обеих регуляторов контакты размыкаются и насос выключается.

Таким образом, большой пружинный регулятор отвечает за момент включения насоса или так называемое «нижнее» давление (P), а меньший – за разность давлений включения и выключения (∆P).

При сжимании пружины большого регулятора (закручивании гайки по часовой стрелке) , она с большей силой действует на платформу контактной группы и «нижнее» давление возрастает. Если при этом не изменять степень сжатия пружины малого регулятора, то также возрастет и «верхнее» давление (отключения), ровно на такую же величину ( так как ∆P будет в этом случае неизменным).

При сжимании пружины меньшего регулятора, будет увеличиваться «верхнее» давление при неизменном «нижнем», то есть будет увеличиваться ∆P. При ослаблении пружин, соответственно, вышеуказанные показатели будут уменьшаться. На  этом и основана регулировка реле давления насосной станции.

Если вас, по каким либо причинам, не устраивают заводские установки реле давления вашей насосной станции, то вы вполне можете выполнить его регулировку самостоятельно. Для  этого достаточно лишь отвертки или гаечного ключа на 10 для снятия крышки реле (в зависимости от его модели)  и ключа для закручивания (откручивания) гаек регуляторов. Место расположения гайки для снятие крышки показано стрелкой на фото справа.

Первое, что необходимо сделать – отключить реле от напряжения. После этого снимаем пластиковую крышку реле и производим его регулировку в зависимости от того, какая её цель: повысить давление, понизить или изменить диапазон срабатывания.

Сняв крышку, мы увидим под ней два пружинных регулятора. Как было уже оговорено ранее, большой регулятор отвечает за давление включения, то есть «нижнее», которое будет в сети водоснабжения нашего дома, а также и «верхнее», при постоянном ∆P (если мы не трогаем меньший регулятор).

Повышение или уменьшение давление в сети



Таким образом, если мы просто хотим увеличить или уменьшить давление в сети без изменения диапазона срабатывания реле, то просто закручиваем или откручиваем гайку на большем регуляторе.

После того, как мы, таким образом, изменили регулировку, закрываем крышку, включаем напряжение, открываем кран и по манометру насосной станции определяем, при каком давлении включается насос («нижнее»). Закрываем кран и проверяем по манометру «верхнее» - в момент отключения насоса. Если такие показатели нас удовлетворяют, то регулировка окончена. Если же нет, повторяем всю процедуру.

Изменение диапазона срабатывания реле



Если нас устраивает «нижнее» давление, а мы хотим только увеличить или уменьшить «верхнее», то для этого используем меньший регулятор. При закручивании гайки этого регулятора по часовой стрелке «верхнее» давление будет расти, при неизменном «нижнем», а при откручивании – наоборот, то есть, будет увеличиваться или уменьшаться разница между ними - ∆P. После того, как мы изменили регулировку, включаем питание и замечаем по манометру момент отключения насоса - «верхнее» давление. Если оно нас устраивает, то регулировку на этом прекращаем, если нет – повторяем до получения необходимого результата.

Следует учесть, что увеличение ∆P позволит насосу реже включаться, но в сети водоснабжения будут более заметны перепады давления, уменьшение, наоборот, будет способствовать выравниванию его в системе, но при этом чаще будет включаться насос, что может привести к уменьшению срока его службы.

Если нас одновременно не устраивает и «нижнее» давление (включения) и диапазон срабатывания реле, то сначала выполняем регулировку большим регулятором, а потом – меньшим, контролируя весь процесс по манометру станции.

Что необходимо учесть, выполняя регулировку



Собираясь самостоятельно отрегулировать работу реле насосной станции необходимо не упустить некоторые важные моменты:

  1. Нельзя устанавливать «верхнее» давление, которое составляет более 80% максимального для данной модели реле. Оно, как правило, указано в инструкции или на упаковке и, чаще всего, составляет 5-5,5 бар (атм.). Если вам нужно установить его более высокий уровень в системе вашего дома, то необходимо подобрать реле с большим максимальным давлением.
  2. Перед тем как повысить давление включения насоса («верхнее») необходимо посмотреть его характеристики, сможет ли он развить такое давление. Иначе насос, будучи не в состоянии его создать, будет работать не выключаясь, а реле его не отключит, потому что не будет достигнут установленный предел. Обычно напор насоса приводится в метрах водяного столба. Приблизительно 1 м. вод. ст. = 0,1 бар (атм.). Кроме этого, необходимо учесть и гидравлические потери в системе.
  3. При регулировании не надо закручивать гайки регуляторов до отказа – реле вообще может перестать срабатывать.

Давление воздуха в гидроаккумуляторном баке и регулировка  реле



Давление воздуха в гидроаккумуляторе насосной станции оказывает влияние на её нормальную работу, но к регулировке реле отношения не имеет. Реле в любом случае будет срабатывать при установленном «нижнем» и «верхнем», независимо от наличия давления воздуха в баке.

Отсутствие воздуха в мембранном баке приведет лишь к тому, что он будет полностью заполняться водой и (так, как жидкость практически не сжимается) давление в системе будет повышаться до «верхнего» моментально и насос будет отключаться сразу же после прекращения забора воды. При каждом открывании крана насос будет тут же включаться, так как оно будет сразу же падать до «нижнего». То есть реле будет срабатывать также, как и при отсутствии гидроаккумулятора. Пониженное давление воздуха приведет к тому, что мембрана будет сильно растягиваться, а повышенное – недостаточное заполнение бака водой, так как избыточное давление воздуха будет вытеснять воду.

Для того, чтобы насосная станция работала нормально и мембрана служила долго, давление воздуха должно быть на 10% ниже «нижнего»(включения), которое установлено вами при регулировке. Тогда и гидроаккумулятор будет оптимально заполнен водой, и мембрана не будет слишком растягиваться и выходить из строя, и насос будет включаться с интервалами, которые будут соответствовать отрегулированному в реле  ∆P.

Кроме этого, следует помнить, что проверять давление воздуха в гидроаккумуляторном баке насосной станции необходимо при отсутствии давления в нем воды, то есть, необходимо открыть кран, который в системе находится ниже всего и слить воду.

Если Вы не нашли ответа на интересующий Вас вопрос в материале статьи, задайте его в коментариях.

Видео по теме

С этим материалом часто читают:



< Предыдущая   Следующая >

Настройка и ремонт реле давления насосной станции

Насосная станция в определенных ситуациях может давать нарушения и сбои в работе. В результате этого минимизируется напор воды или нарушается работа конструкции в указанном диапазоне необходимого давления. Причиной выхода прибора из строя обычно становится неисправное реле давления или неправильно выставленные настройки.

Диагностика неполадок реле

Процесс автоматизации станции происходит благодаря работе реле давления. Именно этот элемент осуществляет управление режимом включения и выключения электронасоса. С его помощью осуществляется стабильный уровень напора в водопроводных путях. На начальном этапе рекомендуется проверить показатели уровня давления, при которых происходит работа режимов станции. Все производители насосных станций придерживаются одинаковых стандартных установок:

  • 1,5 – 1,8 атм. необходимо для включения электронасоса;
  • 2,5 – 3 атм. обеспечивают режим отключения прибора.

Распространенное ошибочное действие – попытка регулирования сразу всех параметров давления. Специалисты настоятельно рекомендуют проверять показатели влияния сжатых воздушных масс в емкости гидроаккумулятора.

Перед началом работы необходимо обесточить насосную электростанцию, открыть крышку из пластика, расположенную на торцевой стороне бака. Рекомендуется замерить давление при помощи манометра на автомобильном насосе. При полученных показателях менее полутора атмосфер, нужно последующее повышение режима давления при помощи насоса для автомобиля. В дальнейшем проверку рекомендуется осуществлять регулярно.

Для полноценного процесса функционирования мембраны аккумулятора и длительного периода его эксплуатации необходимо соблюдение постоянного режима равномерного давления воздушных масс в баке.

После успешного поднятия показателей давления, станция начнет функционировать в обычном режиме. Если этого не произошло, рекомендуется начать подробную регуляцию настроек и режимов реле.

Крайний показатель порога выключения насосного аппарата не должен превышать уровня давления заданных параметров. Иначе это будет обеспечивать непрерывную работу электронасоса и невозможность создания нужного давления.

Установка и регуляция настроек реле

Процесс коррекции настроек универсален для всех моделей бытовых насосных электростанций.

Осуществление корректировки происходит в рабочем состоянии оборудования. В начале необходимо подключить систему к сети и ожидать поднятия уровня давления в трубопроводных путях. При последующем отключении электрического прибора рекомендуется выполнить ряд манипуляций:

  • Открываем крышку реле и уменьшаем степень прижимания меньшей пружины путем ослабления гайки.
  • Поворачивая гайку большей пружины, осуществляем процесс настройки показателей уровня нижнего давления. Это позволит впоследствии осуществить включение насоса.
  • На следующем этапе специалисты рекомендуют открыть кран и слить жидкость. В процессе этого необходимо засечь показатель давления, при котором насос включился в работу. Если значение показателя оказалось неудовлетворительным, нужно повторить процедуру корректировки и настройки.
  • Устанавливаем нужные показатели режима выключения электронасоса. Для осуществления этого действия нужно произвести запуск системы и дождаться момента срабатывания реле. При получении неудовлетворительных результатов, осуществляют настройку посредством поворачивания гайки малой пружины до получения желаемого результата.

Если все вышеописанные манипуляции не помогли наладить работу реле - оно вышло из строя. В этом случае необходим профессиональный ремонт или полная замена элемента.

Реле давления гидроаккумулятора: конструкция, функции, особенности регулировки

Система водоснабжения, или насосная станция, состоит из трех основных узлов: насоса, гидроаккумулятора и реле давления. Весь принцип работы станции заключен в следующей схеме: включить насос, заполнить резервуар гидронакопителя, отключить насос. Всеми этими процессами и управляет реле.

Устройство и принцип работы реле давления

Этот узел управления должен быть смонтирован у входа в гидронакопитель с помощью переходника, который имеет пять отводов: три для поступления воды, еще один для манометра и последний для реле.

Чтобы понять, как это устройство работает, следует разобраться в его конструкции. Обычно внешне это небольшая пластиковая коробка. К ее основанию снизу прикручена крышка, под которой установлена мембрана, а также поршень из металла. Крышка снабжена гайкой, с помощью которой реле крепится к переходнику системы водоснабжения. Сверху крышки мембраны расположена клеммная колодка. Она отвечает за подключение сети и насоса, а также за заземление.

Также сверху крышки находятся разных размеров пружинные регуляторы. Крышка от коробки реле упирается в большой регулятор и закрепляется на его винте. Итак, конструкция реле состоит из:

  • основание;
  • гайка крепления к переходнику;
  • крышка мембраны;
  • большой пружинный регулятор;
  • малый пружинный регулятор;
  • клеммная колодка с выходами для подключения насоса, подведения 220V и заземления.

Сейчас мы описали стандартную конструкцию этого узла управления, она может быть и иной. Реле могут быть разной формы, размеров, внутри элементы могут располагаться по-другому. Все это зависит от производителя.

Далее, по логике вещей, следует кратко рассмотреть устройство гидроаккумулятора, так как эти два узла находятся в непосредственном взаимодействии. Гидроаккумулятор или гидронакопитель представляет собой расширительный бак, главная задача которого поддержание, а при определенных условиях и изменение давления в системе насосной станции. По конструкции расширительный бак внутри имеет две полости, разделенные мембраной. Одна полость заполняется водой, вторая воздухом.

Когда насос подает воду и водяная полость бака заполняется, в воздушной полости давление будет расти. По достижении уровня, выставленного в реле, насос должен автоматически отключится. Это показатель отключения насоса. Посмотрим, что происходит в реле во время описанного процесса. При подаче воды насосом в гидронакопитель, в реле мембрана начинает давить на поршень, который, в свою очередь, активирует контактную группу на платформе.

Контакты, к которым подведено напряжение 220V и подключен насос, в зависимости от взаиморасположения пружинных регуляторов и платформы, могут быть разомкнуты и насос выключается. Как только начинается забор воды из системы, сжатый воздух в гидроаккумуляторе выталкивает воду, и ее давление медленно ослабевает. При достижении уровня давления, указанного в реле для включения насоса, контакты замкнутся, и насос должен снова запуститься. Таким образом, гидроаккумулятор и реле приводят в действие всю систему водоснабжения и регулируют ее работу.

Как отрегулировать уровни давления в реле

Удобство пользования насосной станцией и срок службы отдельных ее составляющих напрямую зависят от правильности настройки работы реле давления и гидроаккумулятора.

Реле, прежде чем включить или выключить систему подачи воды диагностирует состояние гидронакопителя на предмет:

  • минимальное давление в нем;
  • максимальное давление;
  • разница между ними;
  • и технически допустимое давление накопителя.

Минимальный уровень давления в баке составляет 1,5 атмосферы и это означает, что реле активирует подачу воды, если давление упадет ниже этой отметки. Максимальный уровень находится в пределах 5 атмосфер. Если давление превысит этот показатель, реле отключит насос. Разница между этими величина примерно составляет 2,5 атмосфер.

Следует знать, что завод-изготовитель первоначально устанавливает технически рассчитанные пределы давления в реле. Это как раз вышеуказанные величины. И прежде чем запускать собранную насосную станцию, необходимо сверить эти показатели, так как в процессе хранения до покупки могло произойти ослабление давления в гидроаккумуляторе.

Замеряем показатели давления

Сделать это можно с помощью манометра, которым измеряют давление в шинах автомобиля, если в комплекте не было "родного" прибора. Важно, чтобы он имел как можно более минимизированную шкалу измерения. Замеры делают в пустом гидроаккумуляторе путем подцепления манометра к ниппелю бака. Если уровень превышает допустимый, воздух должен быть спущен, если не дотягивает, необходимо подкачать. После этого переходим к регулировке реле. Здесь важно сверить фактическую величину давления в баке с цифрой, указанной в техническом паспорте.

Процедура эта проста. Можно воспользоваться тем же манометром, который устанавливают на горловину пустого гидроаккумулятора. Далее включить насосную станцию и подождать пока давление в баке не увеличится до максимального уровня, в результате чего станция отключится. После этого сравниваем показатели манометра с цифрами, прописанными в техпаспорте. Если они не совпадают, значит, необходима ручная регулировка реле.

Настраиваем реле

Здесь также все несложно. Для необходимых манипуляций, вскрываем коробку реле, чтобы подобраться к гайкам, удерживающим пружинные регуляторы. Регулируя натяжение большой гайки (большого регулятора), мы устанавливаем минимальное давление, а затягивая или ослабляя малую, мы регулируем разницу минимального и максимального показателей.

Итак, чтобы приступить, необходимо остановить насос и опустошить бак. Далее ослабляем большой регулятор, открутив гайку полностью. Запускаем насос и одновременно затягиваем гайку. Как только началась подача воды, прекращаем затягивать большую гайку. При соблюдении этих условий давление в накопителе установится на нужной отметке, а именно оно должно быть 1,5 атмосферы.

Теперь нужно выставить разницу показателей. Для этого нужно дождаться пока насос выключится и посмотреть, сколько показывает манометр. Если величина та, которая должна быть, так и оставляем. Если нет, затягиваем гайку, чтобы давление повысилось, ослабляем, чтобы понизилось. После этих манипуляций насосную станцию вновь запускают. Все показатели должны быть проверены снова. Стоит учесть, что превышение минимального показателя постепенно повреждает мембрану, которая выйдет из строя быстрее. И, кроме того, не стоит поднимать давление в самом накопителе больше 5 атмосфер. Излишние нагрузки выводят из строя уплотнители в кранах и ту же мембрану.

Подключение и регулировка реле давления для насоса: инструктаж по настройке

Реле давления – маленький, но незаменимый узел большой и малой насосной станции. И если все остальные ее элементы нужно просто правильно подключить, то его придется еще и дополнительно настраивать. Именно это устройство отвечает за автоматизацию процесса откачки. Оно включает и отключает оборудование по показаниям давления в гидробаке.

Грамотно выполненная регулировка реле давления для насоса – залог комфорта и длительной службы оборудования. О том, как она выполняется, какие действия нужно произвести и какие данные знать для точной настройки, мы подробно излагаем в статье. Вы узнаете, для чего и в каких ситуация ее производят.

Кроме пошагового описания процедуры регулировки мы приводим ценные рекомендации, сообщенные гидротехниками. Для оптимизации восприятия текст дополнен фото-подборками, схемами, видео-руководствами.

Содержание статьи:

  • Особенности устройства и принцип работы
  • А нужна ли вообще настройка?
  • Общая терминология показателей
  • Давление в гидроаккумуляторе
  • Как правильно настраивать реле?
  • Несколько советов и рекомендаций
  • Выводы и полезное видео по теме

Особенности устройства и принцип работы

Многочисленные разновидности реле давления, которое комплектуется практически со всеми насосными станциями, устроены примерно одинаково.

Внутри пластикового корпуса находится металлическое основание, на котором закреплены остальные элементы:

  • мембрана;
  • поршень;
  • металлическая платформа;
  • узел электрических контактов.

Сверху под пластиковой крышкой расположены две пружины – большая и малая. Когда мембрана испытывает давление, она толкает поршень.

Он, в свою очередь, поднимает платформу, которая воздействует на большую пружину, сжимая ее. Большая пружина сопротивляется этому давлению, ограничивая движение поршня.

Небольшого расстояния, которое разделяет большую и малую регулировочную пружины, достаточно для того, чтобы регулировать работу целого комплекса приборов. Платформа под давлением от мембраны постепенно поднимается до тех пор, пока ее край не дойдет до малой пружины. Давление на платформу в этот момент увеличивается, в результате ее положение изменяется.

Галерея изображенийФото из Функциональное назначение реле давления заключается в автоматизации процессов включения/выключения электронасоса Представляет собой двухконтактный прибор коммутации электрических цепей, реагирующий на падение и повышение давления в контуре водоснабжения При использовании реле давления, дополненного манометром и пятиходовым штуцером, устройство приобретает значения автоматического комплекта Реле давления включают в схему водоснабжения только с гидроаккумулятором, конструкция которого позволяет точно фиксировать моменты изменения давления в системе В заводском исполнении реле давления рассчитано на среднестатистические значения давления в водоснабжающих системах. При необходимости внести изменения в настройки его разбирают Для выполнения бесплатного ремонта, гарантированного обязательствами изготовителя, необходимо соблюдать перечисленные в инструкции потребительские правила и корректно эксплуатировать прибор Регулировка прибора заключается в изменении уровня верхнего или нижнего предела давления, установленного при выполнении заводской настройки Для увеличения предела давления установленные на пружины гайки аккуратно подкручиваются по часовой стрелке, для уменьшения — наоборот Стандартное место установки реле давленияПринцип устройства и специфика работы реле давленияРеле давления в формате комплекта автоматикиИспользование реле давления в системе водоснабженияРазборка реле давления для внесения корректировокУсловия для обязательств по ремонтуРегулировка реле давления для водоснабженияПриспособления для регулировки реле давления

Это вызывает переключение контактов, что изменяет режим работы насоса, и он выключается. Для переключения контактов имеется специальный шарнир с пружинкой.

Когда платформа преодолевает уровень, на котором находится этот шарнир, электрические контакты изменяют положение, размыкая цепь электропитания. В этот момент происходит отключение насоса. После чего вода перестает поступать и давление, оказываемое на мембрану, снижается по мере расходования воды из гидроаккумулятора.

Соответственно, платформа плавно опускается. Когда ее положение оказывается ниже, чем пружинный шарнир электрических контактов, они поднимаются, снова включая электропитание.

Реле давления – это небольшое устройство, которое позволяет включать и выключать насос в зависимости от наличия или отсутствия воды в гидроаакумуляторе

Насос закачивает воду в гидробак, мембрана реле давит на платформу, она поднимается, достигает большой пружины и т.д. Цикл возобновляется и производится в автоматическом режиме.

С помощью большой пружины задается показатель давления, при котором насосный агрегат необходимо включить, а малая определяет не “потолок” допустимого давления в системе, как можно подумать, а разницу между этими двумя показателями. Это важный момент, который пригодится при изучении порядка действий при настройке реле давления собственного насоса.

А нужна ли вообще настройка?

Безусловно, самостоятельно или с помощью специалиста, но настраивать реле давления понадобится всем, кто собрал свою насосную станцию из отдельных элементов.

Бытует мнение, что готовые насосные станции, купленные в собранном виде, оснащены уже настроенным и подготовленным к работе реле давления. На практике это далеко не всегда именно так.

Перед подключением и настройкой реле давления следует внимательно изучить техническую документацию, предоставленную производителем, чтобы выяснить предельно допустимые значения давления

Каждая водопроводная система имеет индивидуальные характеристики. Да и потребности жильцов дома могут быть разными.

Постоянный напор в системе для дома, в котором имеется лишь душевая кабина, кухонная раковина и ванна, существенно отличаются от потребностей просторного коттеджа с джакузи и гидромассажем. Заводские установки соответствуют реальному положению дел далеко не всегда.

Насосные станции обычно уже укомплектованы реле давления, но все же после подключения его придется настраивать для потребностей конкретной водопроводной системы

Помимо настройки реле давления при установке насосной станции следует также периодически проверять и корректировать его работу.

Эту же операцию придется повторить, если какая-то часть насосной станции вышла из строя, была отремонтирована или заменена. Порядок регулировки оборудования практически не отличается от процедуры его настройки.

Общая терминология показателей

При выполнении настройки реле давления используются некоторые специфические названия. Специалисту они хорошо понятны, а вот новичка могут привести в замешательство. Лучше сразу же уяснить их суть, чтобы не запутаться во время выполнения работ.

Вот эти термины:

  • давление включения;
  • давление выключения;
  • перепад давления;
  • максимальное давление отключения.

Давление выключения обычно обозначают как Рвыкл. Иногда этот показатель называют также верхним давлением. Этот показатель, как понятно из названия, указывает на давление, при котором насос начинает или возобновляет работу, и в гидробак начинает закачиваться вода. Обычно производитель по умолчанию выставляет нижнее давление в 1,5 бар.

Давление включения по аналогии также называют нижним давлением и обозначают как Рвкл. Это второй гранитный показатель, на реле, поступившем с завода, обычно выставлено около 3 бар или немного меньше.

Перепад давления или дельта (ΔР) рассчитывается, как разница между нижнем и верхним давлением. В стандартной модели реле давления до настройки этот показатель обычно составляет около 1,5 бар.

Максимальное, а точнее максимально допустимое значение давление выключения позволяет составить представление о максимальном давлении в системе. Превышение этого показателя может нанести существенный вред водопроводу и оборудованию. Обычно этот показатель составляет примерно 5 бар или немного меньше.

Давление в гидроаккумуляторе

Понимание того, как устроен гидроаккумулятор, поможет лучше справиться с самостоятельной настройкой управляющего оборудования.

Различают два типа гидробаков: с резиновой вставкой, напоминающей грущу, или с резиновой же мембраной. Этот элемент делит емкость на две не сообщающиеся части, в одной из которых находится вода, а в другой – воздух.

Внутри гидробака находится резиновая грушевидная вставка или резиновая мембрана. Давление в гидробаке можно регулировать, подкачивая или стравливая воздух

В любом случае, работают они примерно одинаково. В бак поступает вода, а резиновая вставка давит на нее, чтобы обеспечить перемещение воды по водопроводной системе.

Поэтому в гидробаке всегда присутствует определенное давление, которое заметно изменяется в зависимости от количества воды и воздуха в баке.

Чтобы перед настройкой реле измерить давление воздуха в гидробаке, следует подключить манометр к ниппельному соединению, предусмотренному на корпусе устройства

На корпусе бака обычно имеется автомобильный ниппель. Через него можно закачать в гидробак воздух или стравить его, чтобы отрегулировать рабочее давление внутри емкости.

При выполнении подключения реле давления к насосу рекомендуется измерить текущее давление в гидробаке. Производитель по умолчанию выставляет показатель в 1,5 бар. Но на практике часть воздуха обычно уходит, и давление в емкости будет ниже.

Чтобы измерить давление в гидроаккумуляторе, используют обычный автомобильный манометр. Рекомендуется выбрать модель со шкалой, на которой проставлен самый малый шаг градации. Такой прибор позволит провести более точные измерения. Не имеет смысла замерять давление, если нет возможности учесть одну десятую часть бара.

В этом отношении имеет смысл проверить и тот манометр, которым укомплектована насосная станция промышленного производства.

Нередко изготовители экономят и устанавливают недорогие модели. Точность измерений с помощью такого прибора может вызывать сомнения. Его лучше заменить на более надежное и точное устройство.

Выбирая манометр для насосной станции или насоса с гидробаком, стоит обратить внимание на механические модели с точной шкалой градации

Механические автомобильные манометры выглядят не слишком презентабельно, однако, судя по отзывам, они значительно лучше новомодных электронных устройств. Если все же выбор сделан в пользу электронного манометра, не следует экономить. Лучше взять устройство, выпущенное надежным производителем, чем дешевую пластиковую поделку, которая точных данных не дает и может в любой момент сломаться.

Еще один важный момент – электронный манометр требует электропитания, за этим придется следить. Проверяют давление в гидробаке очень просто.

Манометр присоединяют к ниппелю и замеряют показания. Нормальным считается давление в пределах от одной до полутора атмосфер. Если давление в гидробаке слишком высокое, запас воды в нем будет меньше, но напор при этом будет просто отличным.

На этой схеме наглядно показан порядок подключения реле давления и манометра к погружному насосу и гидробаку, чтобы автоматизировать работу насосного оборудования

Следует помнить, что слишком высокое давление в системе может быть опасным. В этом случае все компоненты водопровода постоянно работают под повышенной нагрузкой, а это приводит к быстрому износу оборудования. Кроме того, чтобы поддерживать повышенное давление в системе приходится чаще подкачивать в бак воду, а значит и чаще включать насос.

Это также не слишком полезно, поскольку вероятность поломок увеличивается. При настройке системы нужна определенная уравновешенность. Например, если давление в гидроаккумуляторе слишком высокое или чрезмерно низкое, это может привести к повреждению резиновой прокладки.

Галерея изображенийФото из Дополнение реле давления пятиходовым штуцером и манометром переводит устройство в разряд блоков автоматики Накидная гайка значительно облегчает подключение прибора в труднодоступных местах В конструкции использован пятиходовый штуцер, который подключается к реле и имеет еще 3 выхода с резьбой Блок автоматики оснащается чаще всего манометром на 6 бар, возможно использование манометрического устройства на 12 бар Блок автоматики с реле давления для водоснабженияТочка соединения штуцера с реле давленияВыходы для подключения к пятиходовому штуцеруМанометр в формате блока автоматики с реле давленияКак правильно настраивать реле?

На корпусе реле давления имеется крышка, а под ней – две пружины, снабженные гайками: большой и малой. Вращая эти пружины, устанавливают нижнее давление в гидроаккумуляторе, а также разницу между значениями давления включения и отключения. Нижнее давление регулируется посредством большой пружины, а малая отвечает за разницу верхнего и нижнего давления.

Под крышкой реле давления находятся две регулировочные пружины. Большая пружина регулирует включение насоса, а малая – разницу между давлением включения и отключения

Перед началом настройки необходимо изучить техническую документацию реле давления, а также насосной станции: гидробака и других ее элементов.

В документации указаны рабочие и предельные показатели, на которое рассчитано это оборудование. В ходе регулировки следует учитывать эти показатели, чтобы не превышать их, иначе эти устройства могут вскоре сломаться.

Иногда бывает так, что во время настройки реле давления давление в системе все же достигает предельных значений. Если это произошло, необходимо просто выключить насос вручную и продолжать настройку. К счастью, такие ситуации крайне редки, поскольку мощности бытовых поверхностных насосов просто не хватает, чтобы довести гидробак или систему до предельных показателей.

На металлической площадке, где расположены регулировочные пружины, сделаны обозначения “+” и “-“, которые позволяют понять, как вращать пружину, чтобы увеличить или уменьшить показатель

Бесполезно настраивать реле, если гидроаккумулятор заполнен водой. В этом случае будет учтено не только давление воды, но и параметры давление воздуха в емкости.

Чтобы выполнить регулировку реле давления, нужно выполнить следующие действия:

  • Установить рабочее давление воздуха в пустом гидроаккумуляторе.
  • Включить насос.
  • Заполнять бак водой до тех пор, пока не будет достигнуто нижнее давление.
  • Отключить насос.
  • Вращать малую гайку до момента запуска насоса.
  • Дождаться заполнения бака и отключения насоса.
  • Открыть воду.
  • Вращать большую пружину, чтобы установить давление включения.
  • Включить насос.
  • Заполнить гидробак водой.
  • Откорректировать положение малой регулировочной пружины.
  • Определить направление вращения регулировочных пружин можно по знакам “+” и “-”, которые обычно находятся рядом. Чтобы увеличить давление включения, большую пружину следует вращать по часовой стрелке, а чтобы уменьшить этот показатель, ее вращают против часовой стрелки.

    Регулировочные пружины реле давления очень чувствительные, поэтому их нужно подкручивать очень аккуратно, постоянно проверяя состояние системы и показания манометра

    Вращение регулировочных пружин при проведении настройки реле давления для насоса нужно выполнять очень плавно, примерно по четверти или половине оборота, это очень чувствительные элементы. Манометр при повторном включении должен показать нижнее давление.

    В отношении показателей при регулировке реле полезно будет помнить следующие моменты:

    • Если гидробак наполняется, а показатели манометра остаются неизменными, значит, предельное давление в емкости достигнуто, насос следует сразу же отключить.
    • Если разница между значениями давления выключения и включения составляет около 1-2 атм., это считается нормальным.
    • Если разница больше или меньше, следует повторить регулировку с учетом возможных ошибок.
    • Оптимальная разница между установленным нижним давлением и определенным в самом начале давлением в пустом гидроаккумуляторе составляет 0,1-0,3 атм.
    • В гидроаккумуляторе давление воздуха не должно быть менее 0,8 атм.

    Система может исправно включаться и выключаться в автоматическом режиме и при других показателях. Но эти границы позволяют свести к минимуму износ оборудования, например, резиновой вкладки гидробака, и продлить время работы всех устройств.

    Несколько советов и рекомендаций

    Для нормального функционирования насосной станции рекомендуется замерять показатели давления воздуха в гидроаакумуляторе каждые три месяца. Эта мера поможет поддерживать стабильные настройки в работе оборудования. Резкое изменение показателей может свидетельствовать о каких-то поломках, которые необходимо устранить.

    Чтобы оперативно контролировать состояние системы, имеет смысл просто время от времени фиксировать показания водяного манометра при включении и отключении насоса. Если они соответствуют цифрам, установленным при настройке оборудования, можно считать работу системы нормальной.

    Заметная разница свидетельствует о том, что нужно проконтролировать давление воздуха в гидробаке и, возможно, перенастроить реле давления. Иногда просто нужно подкачать немного воздуха в гидроаккумулятор, и показатели придут в норму.

    Точность показателей манометра имеет определенную погрешность. Отчасти это может быть вызвано трением его подвижных частей во время измерений. Чтобы улучшить процесс показаний, рекомендуется перед началом измерений дополнительно смазать манометр.

    Реле давления, как и прочие механизмы, имеет свойство со временем изнашиваться. Изначально следует выбрать прочное изделие. Важный фактор длительной работы реле давления – правильные настройки. не следует использовать этот прибор на максимально допустимых значениях верхнего давления.

    Если в работе реле давления появились проблемы и неточности, возможно, его необходимо разобрать и очистить от загрязнений

    Следует оставить небольшой запас, тогда элементы устройства будут изнашиваться не так быстро. Если же необходимо выставить верхнее давление в системе на достаточно высоком уровне, например, в пять атмосфер, лучше приобрести реле с предельно допустимым значением работы в шесть атмосфер. Найти такую модель сложнее, но это вполне возможно.

    К серьезным поломкам реле давления может привести наличие загрязнений в водопроводных трубах. Это характерная ситуация для старых водопроводов, выполненных из металлических конструкций.

    Перед установкой насосной станции водопровод рекомендуется тщательно прочистить. Не помешает и полная замена металлических труб на пластиковые конструкции, если имеется такая возможность.

    При настройке реле к регулировочным пружинам следует относиться исключительно бережно. Если они будут сжаты слишком сильно, т.е. перекручены в процессе настройки, при работе устройства очень скоро станут наблюдаться погрешности. Поломка реле в ближайшем будущем почти гарантирована.

    Если во время проверки работы насосной станции наблюдается постепенный рост давления выключения, это может свидетельствовать о том, что устройство засорилось. Не нужно сразу же его менять.

    Нужно открутить четыре крепежных болта на корпусе реле давления, снять мембранный узел и тщательно промыть внутреннюю часть реле, где это возможно, а также все небольшие отверстия.

    Иногда достаточно просто снять реле и почистить его отверстия снаружи без разборки. Не помешает также провести очистку всей насосной станции. Если же вода вдруг начинает течь прямо из корпуса реле, значит, частички загрязнений пробили мембрану. В этом случае придется устройство полностью заменить.

    Выводы и полезное видео по теме

    Обзор устройства реле давления представлен здесь:

    Этот видеоматериал подробно повествует о процессе настройки реле давления:

    Настроить реле давления не всегда просто. Нужно действовать осторожно и внимательно. Но понимание принципов работы устройства и особенностей его настройки позволяет справиться с этой задачей вполне удовлетворительно.

    Ждем ваших рассказов об опыте установки и настройки реле давления, эксплуатации насосной системы, оснащенной прибором. Возможно, у вас возникли вопросы в процессе ознакомления с материалом? Задавайте их и комментируйте статью в расположенном ниже блоке.

    Источник sovet-ingenera.com

    Контроль помпажа на насосных станциях

    В этом учебном пособии представлены основные принципы контроля помпажа и функции различных клапанов, связанных с насосными станциями.

    Водопроводы и распределительные системы почти ежедневно подвергаются скачкам, которые со временем могут вызвать повреждение оборудования и самого трубопровода. Скачки вызваны внезапными изменениями скорости жидкости и могут быть от нескольких фунтов на квадратный дюйм до пятикратного статического давления.Будут обсуждены причины и последствия этих скачков в насосных системах, а также оборудование, которое предназначено для предотвращения и рассеивания скачков. Будет сделана ссылка на типовые установки и примеры, чтобы можно было понять применимые ограничения.

    На рис. 1 показана типичная система перекачки / распределения воды, в которой два параллельных насоса забирают воду из влажного колодца, а затем перекачивают воду через обратные клапаны и дроссельные заслонки в коллектор и систему распределения насоса.Расширительный бак и предохранительный клапан показаны как возможное оборудование на коллекторе насоса для снятия и предотвращения скачков. Каждый из них будет рассмотрен более подробно.

    Причины и последствия

    Скачки вызваны внезапными изменениями скорости потока, которые являются следствием общих причин, таких как быстрое закрытие клапана, запуск и остановка насоса, а также неправильная практика заполнения. Трубопроводы часто сталкиваются с первым всплеском во время заполнения, когда воздух, выпускаемый из трубопровода, быстро выходит через ручной выпускной клапан или дроссельный клапан, за которым следует вода.

    Будучи во много раз плотнее воздуха, вода следует за воздухом к выпускному отверстию с высокой скоростью, но ее скорость ограничена выпускным отверстием, что приводит к скачку. Крайне важно, чтобы скорость потока наполнения тщательно контролировалась, а воздух выпускался через автоматические воздушные клапаны надлежащего размера. Точно так же линейные клапаны должны закрываться и открываться медленно, чтобы предотвратить резкие изменения расхода.

    Работа насосов и внезапная остановка насосов из-за перебоев в подаче электроэнергии, вероятно, имеют наиболее частое воздействие на систему и наибольшую вероятность возникновения значительных скачков напряжения.Если насосная система не контролируется или не защищена, загрязнение и повреждение оборудования и самого трубопровода могут быть серьезными.

    Последствия скачков напряжения могут быть как незначительными, например ослабление стыков труб, так и серьезными, например, повреждением насосов, клапанов и бетонных конструкций. Поврежденные соединения труб и условия вакуума могут вызвать загрязнение системы грунтовыми водами и обратным потоком. Неконтролируемые скачки также могут иметь катастрофические последствия. Разрывы линий могут вызвать затопление, а смещение линии может вызвать повреждение опор и даже бетонных опор и сводов.Потери могут исчисляться миллионами долларов, поэтому очень важно понимать и контролировать скачки с помощью соответствующего оборудования.

    Фон перенапряжения

    Будут представлены некоторые из основных уравнений теории помпажа, чтобы можно было получить представление об оборудовании для контроля помпажа. Во-первых, импульсное давление (H), возникающее в результате мгновенной остановки потока, прямо пропорционально изменению скорости и может быть рассчитано следующим образом:

    H = ср / г

    где:

    H = импульсное давление, фут водяного столба

    a = скорость волны давления, фут / с

    v = изменение скорости потока, фут / с

    г = плотность, 32.2 фут / с2

    Скорость волны давления (а) зависит от жидкости, размера трубы и материала трубы. Для стальной линии среднего размера это значение составляет около 3500 футов / с. Для труб из ПВХ скорость будет намного меньше. Для 12-дюймовой стальной линии с водой, протекающей со скоростью 6 футов / с, величина скачка от мгновенной остановки потока составляет:

    H = (3500 фут / с) (6 фут / с) / (32 фут / с2)

    H = 656 футов водяного столба

    Это импульсное давление 656 футов (285 фунтов на кв. Дюйм) в дополнение к статическому давлению в трубопроводе; следовательно, результирующее давление, вероятно, превысит номинальное давление системы.Кроме того, это высокое давление будет поддерживаться в течение нескольких секунд, поскольку волна отражается от одного конца системы трубопроводов к другому концу, вызывая избыточное давление в уплотнениях труб и фитингов. Затем после отражения волна давления может вызвать отрицательное давление и вакуумные карманы на несколько секунд, позволяя загрязненным грунтовым водам попадать в систему через уплотнения или соединения.

    В системах с длинными трубопроводами достигаются даже более высокие скорости, чем скорость откачки.Если насосы внезапно останавливаются из-за сбоя питания, кинетическая энергия воды в сочетании с низкой инерцией насоса может вызвать разделение водяного столба в насосе или в высокой точке трубопровода. Когда водяные столбы возвращаются через статический напор линии, обратная скорость может превышать нормальную скорость. Результирующее импульсное давление может быть даже выше, чем рассчитанное выше 656 футов.

    Компьютерные программы анализа переходных процессов обычно используются для прогнозирования разделения колонок и фактических скоростей обратного потока и скачков.переходные программы могут также моделировать методы, используемые для управления разделением колонок, такие как использование расширительного бака, вакуумного прерывателя или воздушного клапана. Эти решения будут рассмотрены более подробно.

    До сих пор изменения скорости описывались как «внезапные». Насколько внезапными должны быть изменения скорости, чтобы вызвать скачки? Если изменение скорости происходит в течение периода времени, волна давления пройдет по длине трубопровода и вернется, изменение скорости можно считать мгновенным, и применимо уравнение для импульсного давления (S), приведенное ранее.Этот период времени, часто называемый критическим периодом, можно рассчитать по формуле:

    т = 2 л / год

    где:

    t = критический период, с

    L = длина трубы, фут

    a = скорость волны давления, фут / с

    Для более раннего примера 12-дюймовой линии критический период будет следующим для стального трубопровода длиной 4 мили:

    t = 2 (21 120 футов) / (3500 фут / сек)

    t = 12 сек

    Чтобы вызвать скачки, насос не должен останавливаться быстро, а клапан не должен закрываться мгновенно (или даже внезапно).Обычная остановка потока на 5 или 10 секунд может вызвать максимальный скачок в длительных насосных системах. Отсюда следует, что стратегии борьбы с помпажами должны применяться на всех протяженных трубопроводах.

    Насосы

    Снова обращаясь к Рисунку 1, ключом к управлению скачками в насосных системах является управление скоростью увеличения и уменьшения скорости потока в системе. Насосы должны быть рассчитаны на ожидаемый расход. Для удовлетворения различных требований к воде можно использовать несколько насосов.Негабаритные насосы могут нанести ущерб некоторым насосным системам.

    Доступны специальные системы управления двигателем насоса для медленного разгона и торможения насосов путем управления электрическим приводом насоса. Эти системы контролируют подачу и могут предотвратить скачки напряжения во время нормальной работы насоса. Однако после сбоя питания органы управления двигателем перестают работать, и насос немедленно отключается, что вызывает внезапную остановку потока.

    В некоторых конструкциях насосных станций используется несколько насосов, поэтому при запуске или останове одного из насосов остановленный насос оказывает незначительное влияние на общую скорость в трубопроводе.Тем не менее, эти станции также сталкиваются с серьезными последствиями перебоев в электроснабжении. Почти все насосные системы нуждаются в дополнительном импульсном оборудовании для предотвращения скачков напряжения после сбоя питания.

    Вертикальные насосы и воздушные клапаны для обслуживания скважин

    Вертикальные насосы, как показано на рисунке 2, поднимают воду из резервуара или колодца в трубопровод. Когда насос выключен, уровень всасывания воды ниже выпускного патрубка насоса. Колонна насоса наполняется воздухом после каждой остановки насоса.

    Воздушные клапаны играют важную роль в автоматическом удалении воздуха из колонны насоса и контроле скачков в колонне насоса. Если вертикальный турбинный насос запускается без воздушного клапана, воздух в насосной колонне будет подвергаться сжатию и продавливаться через обратный клапан в трубопровод, вызывая проблемы, связанные с воздухом. Воздушные клапаны для нагнетания насоса, называемые воздушными клапанами для обслуживания скважины, аналогичны воздушным / вакуумным клапанам, но оснащены либо дросселирующим устройством, либо устройством предотвращения захлопывания, и предназначены для выпуска воздуха при запуске насоса и впуска воздуха за насосом. неисправность.

    Как показано на Рисунке 3, воздушный клапан для обслуживания скважины представляет собой нормально открытый поплавковый клапан, который быстро сбрасывает воздух из колонны насоса. Когда вода попадает в клапан, поплавок автоматически поднимается и закрывается, чтобы предотвратить слив воды.

    Дросселирующие устройства предусмотрены на выходе 3-дюймовых и меньших клапанов для управления скоростью выпуска воздуха, особенно с медленно открывающимися регулирующими клапанами насоса. Дросселирующее устройство регулируется с помощью внешнего винта для замедления подъема воды в колонне насоса.Однако после отключения насоса второй порт в верхней части дроссельного устройства обеспечивает полный поток в колонну насоса для сброса вакуума. Дросселирующее устройство с двумя портами важно, потому что оно обеспечивает полный вакуумный поток и предотвращает попадание загрязненной воды в трубопровод, что может произойти, если устройство имеет общие выхлопные и вакуумные соединения.

    Когда регулирующий клапан насоса с механическим приводом используется с вертикальным насосом, можно использовать выпускной воздушный клапан, оборудованный вакуумным прерывателем, как показано на рисунке 4.В этом случае запускается насос, и открытие регулирующего клапана задерживается на несколько секунд, так что выпускной воздушный клапан может медленно вытеснять воздух через маленькое отверстие.

    Во время процесса, колонна насоса станет под давление в головку насоса запорной и заставить воздух при высоком давлении. На мгновение захваченный воздух будет действовать как подушка, контролируя подъем воды в колонне насоса. Размер отверстия клапана позволяет контролировать подъем воды до безопасной скорости, обычно 2 фута / с.

    Обратные клапаны

    Еще одним ключевым элементом конструкции насосной системы является правильный выбор и работа обратного клапана нагнетания насоса. Каждый проектировщик насосной станции сталкивался с захлопыванием обратного клапана, которое вызвано внезапной остановкой обратного потока через закрывающий обратный клапан. Для предотвращения захлопывания обратный клапан должен закрываться очень быстро или очень медленно. Все, что посередине, - это нейтральная зона и повод для беспокойства.Но не менее важно, что клапан должен защищать насосную систему и трубопровод от внезапных изменений скорости, если это находится в пределах его функциональных возможностей. Обратный клапан также должен быть надежным и обеспечивать низкие потери напора.

    Мы подробно рассмотрим две категории обратных клапанов. Первые, быстрозакрывающиеся обратные клапаны, представляют собой общую категорию обратных клапанов, которые работают автоматически менее чем за секунду и без использования внешнего источника питания или сигналов от насосной системы.Другая категория - это регулирующие клапаны насоса, которые работают очень медленно (например, от 60 до 300 секунд), чтобы тщательно контролировать изменения скорости жидкости в трубопроводе.

    Быстро закрывающиеся обратные клапаны

    Быстро закрывающиеся обратные клапаны просты, автоматичны и экономичны, но часто страдают от проблемы с захлопыванием обратного клапана и, как следствие, скачком давления в системе. Если замедление прямого потока можно оценить, например, с помощью анализа переходных процессов в насосной системе, можно предсказать потенциал захлопывания различных обратных клапанов.Затем будут представлены несколько вариантов клапанов без гидрораспределителя, а их характеристики и стоимость можно будет использовать для выбора лучшего обратного клапана для конкретного применения.

    Самый распространенный тип обратного клапана - это традиционный поворотный обратный клапан. Поворотные обратные клапаны определены в AWWA C508 для работы на гидротехнических сооружениях и предназначены для быстрого закрытия для предотвращения обратного вращения насоса во время реверсирования потока.

    Традиционные поворотные обратные клапаны имеют седло под углом 90 градусов с длинным ходом и подвержены ударам.Таким образом, эти клапаны снабжены широким спектром аксессуаров, которые выходят за рамки стандарта AWWA C508. Наверное, самый распространенный аксессуар - это рычаг и грузик. Хотя обычно предполагается, что вес заставляет клапан закрываться быстрее, на самом деле он уменьшает захлопывание, ограничивая ход диска, но, в свою очередь, вызывает значительное увеличение потери напора. Закрытие клапана также замедляется инерцией самого веса и трением набивки штока.

    В более суровых условиях иногда используется воздушная подушка, чтобы замедлить воздействие закрытия клапана.Все видели, насколько эффективно работает воздушная подушка при хлопке штормовой двери. Но условия в трубопроводе существенно отличаются.

    Когда дверь захлопывается, ее импульс плавно поглощается воздушным цилиндром, потому что по мере замедления движения двери силы от закрывающей пружины и внешнего ветра становятся все меньше и меньше. И наоборот, когда обратный клапан в трубопроводе закрывается, обратный поток ускоряется с огромной скоростью, поэтому каждую долю секунды, когда закрытие клапана задерживается, силы на диске будут увеличиваться на порядок.

    Хотя это может быть правдой, что воздушная подушка предотвращает столкновение диска с седлом клапана в витрине с продукцией, на практике воздушная подушка просто удерживает диск открытым достаточно долго, чтобы обратный поток усилился и еще сильнее ударьте диск по седлу. Поскольку воздушные подушки основаны на использовании воздуха (который является сжимаемым), они не обеспечивают принудительного сдерживания закрывающего диска и не могут противодействовать огромным силам, создаваемым обратным потоком.В общем, наилучшая настройка воздушной подушки, как правило, - это когда выпускной игольчатый клапан полностью открыт и воздух удаляется с максимальной скоростью.

    Гораздо более эффективным приспособлением для управления движением обратного клапана поворота является масляная подушка, также называемая масляной заслонкой. Поскольку масло несжимаемо, масляная подушка будет выдерживать большие силы, оказываемые на диск обратным потоком, и должным образом контролировать последние 10 процентов закрытия клапана. Однако насос должен быть способен к некоторому значительному обратному потоку, потому что масляный бачок позволит обратному клапану пропускать часть потока обратно через насос.

    Поскольку силы обратного потока на тарелке клапана чрезвычайно высоки, давление масла часто превышает 2000 фунтов на кв. Дюйм, из-за чего клапаны с этими устройствами становятся дорогостоящими. Масляный цилиндр высокого давления стоит дорого, и поскольку он подвергает шток клапана высоким нагрузкам, часто требуется специальный обратный клапан. Поскольку насосы могут выдерживать только такой большой обратный поток, время закрытия дашпотов обычно ограничивается 1–5 секундами. Если в трубопроводе есть мусор или сточные воды, обратный клапан с масляной подушкой может действовать как экран в условиях обратного потока и быстро забивать трубопровод.

    Еще лучшим решением является выбор обратного клапана, который закрывается до появления значительного обратного потока, тем самым предотвращая захлопывание. Одним из таких клапанов является подпружиненный, «бесшумный» обратный клапан (SCV) с центральной направляющей, как показано на Рисунке 6. SCV почти защищен от взлома из-за его короткого линейного хода (1/4 диаметра), расположения клапана диск в потоке и сильная пружина сжатия. Однако выбор бесшумного обратного клапана имеет несколько недостатков, таких как высокая потеря напора, отсутствие индикации положения и ограничение для применения с чистой водой.

    На другом конце спектра находится обратный клапан Tilted Disc® (TDCV). TDCV, показанный на Рисунке 7, имеет наименьшие потери напора, поскольку площадь его порта составляет 140 процентов от размера трубы, а его диск похож на диск дроссельной заслонки, где потоку позволяют проходить по обеим сторонам диска. Этот клапан имеет надежные металлические седла и может быть оснащен масляными коллекторами, установленными сверху или снизу, чтобы обеспечить эффективные средства управления клапаном и минимизировать помпаж.Он полностью автоматический и не требует внешнего питания или электрического подключения к системе управления насосом.

    Другой вариант - обратный клапан с упругим диском, называемый обратным клапаном Swing-Flex® (SFCV). Единственная движущаяся часть SFCV - это гибкий диск. Этот клапан имеет 100-процентный канал, наклоненный под углом 45 градусов, что обеспечивает короткий ход 35 градусов, быстрое закрытие и низкую потерю напора. Он также доступен с механическим индикатором положения и концевыми выключателями. Surgebuster® (SB) имеет еще более быстрое закрывание благодаря добавлению дискового ускорителя, обеспечивающего характеристики закрытия SB, аналогичные бесшумным обратным клапанам.

    Имея все возможности обратного клапана, один доступен для каждой системы с низкими потерями напора и безударной работой. Характеристики закрытия всех типов обратных клапанов показаны для различных замедлений системы на Рисунке 9. Клапаны, кривые которых наиболее правы, имеют лучшие характеристики без захлопывания.

    Регулирующие клапаны насоса

    Даже несмотря на то, что быстрозакрывающийся обратный клапан может предотвратить захлопывание, он не может полностью защитить насосные системы с длительными критическими периодами от изменений скорости во время запуска и остановки насоса.Для насосных систем с длительным критическим периодом часто используется регулирующий клапан насоса. Клапан управления насосом подключается к контуру насоса и обеспечивает регулируемое время открытия и закрытия сверх критического периода времени системы. Управление насосом клапаны с гидравлическим управлением, так что движение запорного элемента клапана (т.е. дроссельный клапан диска) не зависит от расхода или давления в линии. Кроме того, большинство работающих сегодня насосов имеют низкую инерцию вращения и останавливаются менее чем за 5 секунд.

    Регулирующий клапан насоса может быстро закрываться при отключении электроэнергии или отключении насоса, чтобы защитить насос. Однако, когда требуется быстрое закрытие, потребуется дополнительное оборудование для перенапряжения, как объясняется в следующем разделе. Однако сначала будут представлены критерии выбора регулирующих клапанов насоса.

    Список возможных регулирующих клапанов насоса длинный, потому что многие клапаны могут быть оснащены автоматическим управлением, необходимым для насосных систем.Обычно рассматриваются такие клапаны, как дисковые, пробковые, шаровые и шаровые регулирующие клапаны. Вероятно, наиболее распространенным критерием выбора клапана является первоначальная стоимость, но для насосных систем процесс выбора следует тщательно подбирать с учетом:

    • клапан и затраты на установку
    • затраты на прокачку
    • целостность сиденья
    • надежность
    • расходные характеристики

    Стоимость установки различных типов регулирующих клапанов насосов может сильно различаться.Например, 12-дюймовый дроссельный или плунжерный клапан с гидравлическим приводом и элементами управления может стоить 5000 долларов, в то время как шаровой или шаровой регулирующий клапан может стоить от 2 до 4 раз больше. Помимо стоимости покупки, следует также добавить затраты на изготовление фланцевых соединений, управляющую проводку к органам управления двигателем насоса и обеспечение бетонных оснований для более тяжелых шаровых и шаровых регулирующих клапанов.

    Конечно, стоимость установки клапана важна и представляет собой важное вложение.Но не менее важна стоимость перекачки, связанная с потерей напора через клапан. Электрический ток, потребляемый насосом, зависит от потери напора в системе и расхода. Дополнительные затраты на электроэнергию из-за потери напора клапана можно рассчитать по формуле:

    A = (1,65 Q ΔH Sg C U) / E

    где:

    A = годовая стоимость энергии, долларов в год

    Q = расход, галлонов в минуту

    ΔH = потеря напора, фут водяного столба

    Sg = удельный вес, безразмерный (вода 1.0)

    C = стоимость электроэнергии, $ / кВт · час

    U = использование, процент x 100 (1,0 равняется 24 часа в сутки)

    E = КПД насоса и двигателя (типичное значение 0,80)

    Например, разница в потерях напора между дроссельной заслонкой 12 дюймов (K = 0,43) и шаровым регулирующим клапаном (K = 5,7) в системе 4500 галлонов в минуту (12,7 футов / с) может быть рассчитана как следует:

    ΔH = K v2 / 2 г

    где:

    ΔH = потери напора, фут водяного столба

    K = коэффициент гидравлического сопротивления, безразмерный

    v = скорость, фут / с

    г = плотность, 32.2 фут / с2

    заменяющий:

    ΔH = (5,7 - 0,43) (12,7) 2/2 · 32,2

    = 13,2 футов туалета

    Эту разницу в потерях напора можно затем использовать для расчета разницы в годовых эксплуатационных расходах, предполагая, что затраты на электроэнергию составляют 0,05 доллара США за кВт-ч и 50-процентное использование.

    A = (1,65 х 4500 х 13,2 х 1,0 х 0,05 х 0,5) / (0,8)

    = 3062 доллара США

    Расчет показывает, что использование 12-дюймовой дроссельной заслонки вместо 12-дюймовой проходной регулирующей заслонки может сэкономить 3 062 доллара в год на энергозатратах.Если бы на насосной станции было четыре таких клапана, работающих в течение сорока лет, общая экономия составила бы около 490 000 долларов за весь срок службы станции. Понятно, что затраты на перекачку могут быть даже более важными, чем затраты на установку. Кроме того, чем больше размер клапана, тем больше влияние затрат энергии.

    Типичные коэффициенты потери напора показаны в таблице ниже в порядке уменьшения потерь напора. Шаровой кран AWWA имеет самые низкие потери напора среди всех регулирующих клапанов насоса, но дроссельный клапан AWWA, вероятно, обеспечивает лучший баланс между затратами на электроэнергию и затратами на установку.

    Тип размер порта клапана cv k регулирующий клапан globepattern 100 1800 570 бесшумный обратный клапан 100 2500 295 двухдисковый обратный клапан 80 4000 115 поворотный обратный клапан 100 4200 105 эксцентриковый плунжерный клапан 80 4750 81 обратный клапан swingflex 100 4800 80 обратный клапан с наклонным диском 140 5400 63 Дроссельный клапан 90 6550 43 Шаровой кран 100 21500 4

    Целостность седла регулирующего клапана насоса также важна для того, чтобы насос можно было обслуживать без обратного потока через клапан.Упругое седло клапана, которое сопрягается с устойчивой к коррозии посадочной поверхностью, очень надежно, поскольку обеспечивает нулевую утечку. Если какая-либо утечка допустима, например, из-за неподходящих металлических седел, в местах утечки будет накапливаться мусор, и сопрягаемые поверхности могут подвергнуться эрозионному износу из-за обломков или утечки с высокой скоростью.

    Чтобы клапан был надежным, он должен быть построен и протестирован на соответствие промышленным стандартам, таким как AWWA C504, Butterfly Valves, опубликованным Американской ассоциацией водопроводных сооружений, чтобы гарантировать надежность конструкции, а также рабочие характеристики.На некоторые клапаны, например, регулирующие клапаны с шаровой опорой, не распространяется стандарт AWWA.

    Наконец, характеристики потока регулирующих клапанов насоса определяют, насколько хорошо они предотвращают скачки. Наиболее желательной характеристикой расхода клапана является такая, при которой клапан равномерно изменяет расход при установке в системе. Данные о расходе, предоставляемые производителями клапанов, представляют собой внутренние характеристики расхода, обычно выражаемые через коэффициент расхода (Cv) в различных положениях, как показано на рисунке 10.

    С левой стороны изображена кривая быстро открывающегося клапана (например, поворотного обратного клапана), которая отображает быстрое изменение расхода при открытии клапана. С другой стороны, это равнопроцентный клапан (например, шаровой клапан с V-образным отверстием), который изменяет скорость потока на равномерный процент. Наиболее желательной характеристикой потока для длинных трубопроводов является равный процент, обеспечиваемый дисковыми затворами и шаровыми кранами.

    Все обсуждаемые критерии выбора, включая стоимость, потери напора, надежность и характеристики потока, следует рассматривать вместе при выборе клапана.Ни один тип клапана не превзойдет всех категорий. Выгоды от ожидаемой производительности должны быть сопоставлены с затратами и влиянием на потенциал всплеска системы.

    Работа регулирующего клапана насоса

    Используя дроссельную заслонку, давайте рассмотрим работу типичного регулирующего клапана насоса. Дроссельная заслонка приводится в действие поворотом вала на 90 градусов и обычно оснащена гидроцилиндром. Цилиндр может питаться водой под давлением от магистрали или от независимой масляной энергосистемы.

    Ранее мы узнали, что отрицательные помпажи могут возникать в течение нескольких секунд, поэтому резервная водяная или масляная система является подходящей. Рисунок 11 иллюстрирует типичную установку. Гидравлическое управление, электрически подключенное к контуру насоса, установлено на клапане. Четырехходовые и двухходовые электромагнитные клапаны (SV) направляют рабочую среду к портам цилиндра для включения клапана. Скорость открытия и закрытия регулируется независимо регулируемыми клапанами управления потоком (FCV).Клапаны управления потоком представляют собой специальные игольчатые клапаны со встроенным обратным обратным клапаном, позволяющим свободный поток в цилиндр, но контролируемый поток из цилиндра.

    Когда насос запускается и давление растет, реле давления (PS), расположенное на коллекторе насоса, подает сигнал на открытие дроссельной заслонки. Во время останова клапан закрывается, а насос продолжает работать. Когда клапан приближается к закрытому положению, концевой выключатель (LS), расположенный на клапане, останавливает насос.

    Безопасное время работы регулирующего клапана насоса обычно намного больше критического периода. Для трубопроводов требуется длительное время работы, поскольку эффективное время закрытия клапана составляет часть его общего времени закрытия из-за того, что потеря давления клапана должна быть объединена с общей потерей давления в трубопроводе при регулировании расхода. Начальные полевые настройки обычно в три-пять раз превышают критический период, чтобы минимизировать помпаж.

    Следует рассмотреть одну дополнительную функцию регулирующего клапана насоса: предотвращение обратного вращения насоса после сбоя питания или отключения по перегрузке. Поскольку современные насосы больше не оснащены маховиками, как в старых дизельных агрегатах, они имеют низкую инерцию вращения и останавливаются всего за несколько секунд. Следовательно, после отключения электроэнергии или отключения насоса регулирующий клапан насоса должен закрываться быстрее, чтобы предотвратить обратное вращение.

    Гидравлическое управление клапана оснащено байпасной линией, оснащенной 2-ходовым электромагнитным клапаном (SV), чтобы направлять контролируемый поток цилиндра вокруг клапана регулирования нормального потока и через большой клапан регулирования потока (FCV), тем самым закрывая управление насосом. клапан автоматически через 5-10 секунд после сбоя питания.Это важно для предотвращения чрезмерного обратного вращения насоса и предотвращения истощения воды в гидропневматическом расширительном баке обратно через насос, если он используется.

    В качестве альтернативы специальному байпасному контуру перед регулирующим клапаном насоса иногда устанавливается быстрозакрывающийся обратный клапан для поддержки регулирующего клапана. Быстро закрывающийся обратный клапан не только предотвращает обратный поток через насос, но также обеспечивает избыточную защиту насоса в случае, если регулирующий клапан насоса не закрывается из-за потери давления или неисправности оборудования.

    Быстрое закрытие либо регулирующего клапана насоса, либо быстрозакрывающегося обратного клапана в системе длинных трубопроводов создает дилемму. Ранее объяснялось, что регулирующий клапан должен закрываться в три-пять раз больше критического периода. С другой стороны, клапан должен закрываться через пять секунд, чтобы защитить насос после сбоя питания. Следовательно, в этих системах чрезмерные скачки напряжения будут возникать при отключении электроэнергии, поэтому обычно требуется дополнительная защита от перенапряжения.

    Оборудование для защиты от перенапряжений

    Поскольку непрактично использовать материалы труб, которые могут выдерживать высокие скачки давления или замедлять рабочую скорость потока до ползучего, необходимо оборудование для разгрузки от скачков напряжения, чтобы предвидеть и рассеивать скачки при резких изменениях скорости после отключения электроэнергии.Оборудование для сброса перенапряжения также обеспечит защиту от неисправных клапанов, неправильного заполнения или других проблем в системе.

    Напорные трубы и расширительные баки

    Многие типы оборудования для защиты от перенапряжения используются для защиты насосных систем. В системах низкого давления напорная труба, открытая в атмосферу, будет почти мгновенно сбрасывать давление за счет выпуска воды. Для систем с более высоким давлением высота стояка была бы непрактичной, поэтому баллонный аккумулятор или уравнительный бак с воздухом под давлением над водой можно использовать для поглощения ударов и предотвращения разделения колонн (см. Рисунок 12).

    Однако для типичных насосных систем эти резервуары имеют тенденцию быть большими и дорогими и должны поставляться с системой сжатого воздуха. При использовании также необходим дополнительный обратный клапан с быстрым закрытием, чтобы предотвратить утечку воды из расширительного бачка обратно через насос. Это типичный пример, когда вы видите, что установлены и регулирующий клапан насоса, и обратный клапан с быстрым закрытием.

    Кроме того, расширительный бачок создает чрезвычайно высокие показатели замедления (т.е.е. 25 футов / с2), поэтому для предотвращения захлопывания следует использовать быстрозакрывающиеся обратные клапаны или обратные клапаны, оборудованные расположенными снизу масляными заслонками.

    Предохранительные клапаны

    Клапаны сброса давления часто являются более практичным средством сброса давления. В этих клапанах скачок давления поднимает диск, позволяя клапану быстро сбрасывать воду в атмосферу или обратно во влажный колодец.

    Клапаны сброса перенапряжения имеют ограничение, заключающееся в том, что они не могут открываться достаточно быстро для рассеивания скачков в случаях, когда может произойти разделение колонки.В тех случаях, когда компьютерная модель переходных процессов предсказывает резкие или быстрые скачки давления, следует рассмотреть возможность использования предохранительных клапанов, оборудованных упреждающими устройствами. Регулирующий клапан с шаровой опорой, оснащенный элементами управления для защиты от перенапряжения и предотвращения перенапряжения, показан на рисунке 13. Клапан предупреждения перенапряжения быстро открывается при обнаружении события высокого или низкого давления.

    Когда насос внезапно останавливается, давление в коллекторе упадет ниже статического давления, что приведет к открытию клапана предотвращения перенапряжения.В этом случае клапан будет частично или полностью открыт, когда произойдет скачок давления в обратной магистрали. Клапаны антипакета обычно открываются менее чем за пять секунд, проходят высокие низкие скорости и повторно закрываются медленно со скоростью закрытия регулирующего клапана насоса (от 60 до 300 секунд). Подбор предохранительных клапанов имеет решающее значение и должен контролироваться специалистами по анализу переходных процессов.

    Комбинированные воздушные клапаны Anti-Slam

    Воздушные клапаны помогают уменьшить скачки давления в трубопроводах, предотвращая образование воздушных карманов в трубопроводах при нормальной работе.Воздушные карманы могут перемещаться по трубопроводу и вызывать внезапные изменения скорости и отрицательно влиять на работу оборудования, такого как устройства измерения расхода. Воздушные клапаны также предназначены для открытия и впуска воздуха в трубопровод, чтобы предотвратить образование вакуумного кармана, связанного с разделением колонны. Компьютерные программы анализа переходных процессов позволяют анализировать уменьшение помпажа при использовании воздушных клапанов различных размеров.

    Если ожидается разделение колонки в месте расположения воздушного клапана, воздушный клапан должен быть оборудован устройством предотвращения захлопывания, которое контролирует поток воды в воздушный клапан, чтобы предотвратить повреждение поплавка клапана (см. Рисунок 14).

    Устройство защиты от захлопывания позволяет воздуху беспрепятственно проходить через него во время цикла выпуска или повторного входа воздуха. Когда вода (из-за ее большей плотности) попадает в устройство, диск быстро закрывается и обеспечивает медленное закрытие поплавка воздушного клапана. Диск содержит отверстия, которые позволяют воде проходить через устройство защиты от захлопывания, когда оно закрыто, чтобы заполнить воздушный клапан примерно на 5 процентов от полной скорости заполнения, предотвращая закрытие воздушного клапана.

    Клапаны вакуумного прерывателя

    Другой тип воздушного клапана, который используется в критических точках трубопровода, где может произойти разделение колонны, - это вакуумный прерыватель (VB), см. Рисунок 15. VB имеет компоненты, очень похожие на устройство предотвращения захлопывания, за исключением того, что диск VB удерживается закрытым с помощью пружину, в то время как тормозной диск остается открытым. Следовательно, вакуумный прерыватель не может удалить воздух; он пропускает воздух только для предотвращения образования вакуумного кармана. Это поддерживает избыточное давление в трубопроводе и снижает помпаж, связанный с разделением колонны.По сути, большая воздушная подушка попадает в трубопровод и задерживается в трубопроводе после отключения насоса. Затем в течение нескольких минут воздух медленно выпускается через примыкающий к нему выпускной воздушный клапан с маленьким (т.е. i.e. дюйма) отверстием. Опять же, программы анализа переходных процессов также предназначены для моделирования этого типа решения с воздушным клапаном.

    Список литературы

    1. Американская ассоциация водопроводных сооружений, Стальная водопроводная труба: руководство по проектированию и установке M11, «Гидравлический удар и скачок давления», 4-е изд.2004, с. 51-56.

    2. Боссерман Баярд Э. «Контроль гидравлических переходных процессов», Проект насосной станции, Баттерворт-Хайнеманн, 2-е изд., 1998 г. Санкс, Роберт Л., изд., Стр. 153-171.

    3. Хатчинсон, Дж. У., Справочник ISA по регулирующим клапанам, 2-е изд., Instrument Society of America, 1976, стр. 165-179.

    4. Kroon, Joseph R., et. др., "Причины и последствия гидроудара", журнал AWWA, ноябрь 1984 г., стр. 39-45.

    5.Val-Matic Valve & Mfg. Corp, 1993 "Критерии выбора обратного клапана" Обзор Waterworld, ноябрь / декабрь 1993 г., стр. 32-35.

    6. Рахмейер, Уильям, 1998. «Испытания обратного потока восьмидюймовых обратных клапанов Valmatic», Отчет лаборатории Университета штата Юта № USU-609, Отчет об испытаниях клапана Val-Matic № 117, Элмхерст, Иллинойс, [конфиденциально].

    7. Таллис, Дж. Пол, Гидравлика трубопроводов, Черновик 1984 г., Университет штата Юта, стр. 249-322.

    8.Valmatic Valve & Mfg. Corp., "Динамические характеристики обратных клапанов", 2003 г.

    Насосы и системы , май 2007 г.

    Гидравлические аккумуляторы: как они работают?

    Гидравлические аккумуляторы - это накопители энергии. Как и аккумуляторные батареи в электрических системах, они накапливают и разряжают энергию в виде жидкости под давлением и часто используются для повышения эффективности гидравлической системы.

    Баллонные аккумуляторы от Accumulators Inc.

    Аккумулятор сам по себе представляет собой сосуд высокого давления, в котором находится гидравлическая жидкость и сжимаемый газ, обычно азот. Корпус или оболочка изготовлены из таких материалов, как сталь, нержавеющая сталь, алюминий, титан и армированные волокном композиты. Внутри движущийся или гибкий барьер - обычно поршень или резиновый баллон - отделяет масло от газа.

    В этих гидропневматических агрегатах гидравлические жидкости лишь слегка сжимаются под давлением. Напротив, газы можно сжимать в меньшие объемы под высоким давлением, и инженеры используют это свойство при проектировании и применении аккумуляторов.По сути, потенциальная энергия хранится в сжатом газе и высвобождается по требованию, чтобы вытеснить масло из аккумулятора в контур.

    Для использования устройства объем газа сначала предварительно заполняется - обычно до 80–90% минимального рабочего давления системы. Это увеличивает объем газа, чтобы заполнить большую часть аккумулятора, а внутри остается лишь небольшое количество масла. Во время работы гидравлический насос повышает давление в системе и заставляет жидкость поступать в аккумулятор. (Клапаны регулируют поток масла на входе и выходе.) Поршень или баллон перемещаются и сжимают объем газа, потому что давление жидкости превышает давление предварительной зарядки. Это источник накопленной энергии.

    Движение прекращается, когда давление в системе и давление газа уравновешены. Когда последующее действие, такое как движение привода, создает потребность системы, давление в гидравлической системе падает, и аккумулятор выпускает хранящуюся под давлением жидкость в контур. Когда движение прекращается, цикл зарядки начинается снова.

    Три распространенных типа - это баллонные, поршневые и диафрагменные гидроаккумуляторы. Баллонные аккумуляторы обычно имеют большие порты, которые обеспечивают быстрый слив жидкости и помогают гарантировать, что устройство относительно нечувствительно к грязи и загрязнениям. Как правило, баллонные аккумуляторы устанавливают вертикально, хотя их также можно установить на бок в малоцикловых приложениях. Накопители баллонного типа обычно проектируются с соотношением давлений 4: 1 (максимальное давление к давлению газового заряда) для защиты баллона от чрезмерной деформации и деформации материала.

    Эксперты склонны рассматривать баллонные аккумуляторы как лучшие универсальные устройства. Они выпускаются в широком диапазоне стандартных размеров, а хорошие характеристики отклика делают их хорошо подходящими для ударных нагрузок. В зависимости от конструкции баллон можно легко заменить в случае выхода из строя или повреждения.

    Поршневые гидроаккумуляторы от Kocsis Technologies

    A Поршневой гидроаккумулятор очень похож на гидроцилиндр без штока. Подобно другим аккумуляторам, типичный поршневой аккумулятор состоит из секции жидкости и секции газа, причем подвижный поршень разделяет их.Менее распространены поршневые гидроаккумуляторы, в которых газ высокого давления заменяется пружиной или тяжелым грузом для приложения силы к поршню.

    Поршневые гидроаккумуляторы

    обычно рекомендуются для хранения больших объемов - до 100 галлонов и более - и могут иметь высокий расход. Степень давления ограничена только конструкцией, но обычно они не рекомендуются для ударных нагрузок. Они часто создаются для тяжелых условий эксплуатации. Однако они более чувствительны к загрязнениям, которые могут повредить уплотнения, хотя большинство поршневых гидроаккумуляторов можно легко отремонтировать, заменив поршневые уплотнения.

    Мембранные аккумуляторы работают так же, как баллонные аккумуляторы. Разница в том, что вместо резинового баллона в этой версии используется эластичная диафрагма для разделения объемов нефти и газа. Мембранные аккумуляторы - это экономичные, компактные и легкие устройства, которые обеспечивают относительно небольшой расход и объем - обычно около одного галлона.

    Мембранный аккумулятор может выдерживать более высокие степени сжатия от 8 до 10: 1, поскольку резиновый барьер не деформируется в такой степени, как баллон.Они также обладают большей гибкостью при установке, нечувствительны к загрязнениям и быстро реагируют на изменения давления, что делает их пригодными для применения в ударных нагрузках.

    Аккумуляторы накапливают энергию, которую можно использовать для пополнения потока насоса, улучшения реакции системы или в качестве резерва при отключении электроэнергии. Они также могут компенсировать утечку или тепловое расширение, а также уменьшить вибрацию, пульсации и удары.

    Объяснение аккумуляторов холодной воды - Pump Express

    Что такое аккумулятор холодной воды?

    Аккумуляторы холодной воды - это эффективный, энергосберегающий способ решить проблему низкого давления воды, поступающей в вашу систему отопления, и проще всего представить их как большой резервуар для хранения воды, который добавляет воду, пополняя система отопления при наибольшей потребности.

    Они состоят из стального резервуара с двумя камерами, разделенными диафрагмой. Одна сторона диафрагмы герметизирована и находится под давлением сжатого воздуха; другая сторона открыта для системы водоснабжения.

    Когда вы открываете выпускной патрубок, например кран в ванной, вода сначала течет из гидроаккумулятора, пока давление не упадет настолько, чтобы насос мог включиться. Во время работы насос обеспечивает поток воды, необходимый для открытого выпуска. Когда выпускное отверстие отключено, насос будет продолжать работать до тех пор, пока в аккумуляторе холодной воды не появится давление, при котором будет отключена настройка насоса.

    Насколько гидроаккумулятор холодной воды увеличит давление моей воды?

    Распространенное заблуждение. Аккумуляторы не увеличивают давление воды. Они просто позволяют системе работать с максимальным давлением. Каждая система горячего водоснабжения имеет постоянное давление и рабочее давление. Как бы то ни было, «постоянное давление» - это давление, которое существует, когда выходы не используются, а вода находится в состоянии покоя. Это давление упадет до «рабочего давления» при использовании крана или душа.

    Аккумулятор холодной воды работает, дополняя поток воды, когда система имеет открытые выпускные отверстия, таким образом поднимая поток обратно до постоянного давления, даже если выпускные отверстия открыты и обычно находится под рабочим давлением. Когда выходы закрыты, гидроаккумулятор перекрывает дополнительный поток до тех пор, пока он снова не понадобится.

    Могу ли я использовать аккумулятор холодной воды с моим существующим комбинированным котлом?

    Да. Комбинированные бойлеры с низкой скоростью потока могут использоваться вместе с аккумулятором холодной воды, что позволяет котлу работать с максимальной скоростью потока и не отключаться, если во время душа включается второй выход.

    Где я могу установить аккумулятор холодной воды?

    Аккумуляторы бывают разных размеров и стилей. Специально разработанные модели подходят для наружной установки, например, в открытом гараже или сарае. Нет требований к дренажу, и для аккумулятора не требуется электропитание, поэтому единственная проблема - это трубопровод, который необходимо будет вести от аккумулятора к дому. В зависимости от размера и формы аккумулятора холодной воды он может подходить или не подходить для горизонтальной установки, например, на чердаке.Убедитесь, что вы покупаете модель, соответствующую вашим потребностям.

    Каковы правила, касающиеся аккумуляторов холодной воды?

    Аккумулятор холодной воды может быть установлен в любом месте в сети, входящей в собственность, и на магистрали должен быть установлен обратный клапан. Редукционный клапан на 3,5 бар также должен быть установлен, если давление может подняться выше 5 бар.

    Давление воздуха внутри гидроаккумулятора установлено на 2 бара, но может потребоваться его регулировка, чтобы оно было в пределах 1–1.На 5 бар ниже давления в сети. Минимальное значение, которое можно установить, составляет 0,5 бар, но для этого потребуется проконсультироваться с производителем.

    Чем ниже давление в сети, тем меньше воды может храниться в гидроаккумуляторе, поэтому всегда не забывайте увеличивать размер гидроаккумулятора, по крайней мере, на один чистый размер больше, чем требуется для невентилируемого баллона или требуемой скорости потока.

    У меня общий водопровод. Могу ли я установить аккумулятор холодной воды?

    Да. Аккумуляторы холодной воды могут быть установлены на 15 мм (малое отверстие) или даже на общих основных источниках, если вы проводите испытания давления и расхода и увеличиваете размер аккумулятора, чтобы не только удовлетворить, но и превысить ожидаемую потребность.

    Что еще мне следует знать о аккумуляторах холодной воды?

    Аккумулятор правильного размера позволит принимать практически любое количество ванн или душевых одновременно, независимо от входящего основного расхода, и будет продолжать работать, даже если сеть отключена, независимо от давления воды в сети

    Аккумулятор холодной воды не требует электропитания, не генерирует шума, не потребляет энергию и не требует постоянного обслуживания - это наиболее экономичный и экологически чистый вариант для домашних хозяйств, страдающих низким давлением в сети.

    Источник Сэма Б.

    Гидравлические аккумуляторы для насосных станций. Насосная станция без гидроаккумулятора: описание, устройство и отзывы

    Чисто технически водопровод может работать без гидроаккумулятора. Почему же тогда специалисты настоятельно рекомендуют не отказываться от использования этого устройства?

    Допустимое давление в системе от 1,5 до 3 атмосфер. Если показания выходят за указанные пределы, реле давления сработает и насос отключится.

    Насос снова заработает только после нормализации давления. Резкие скачки давления, сопровождающие эти процессы, отрицательно влияют как на электрические, так и на механические элементы устройства. Аккумулятор способен выравнивать давление в процессе использования насосной станции.

    Схема действия довольно проста. Достигнув давления в 3 атмосферы, насос естественным образом отключается, но система продолжает расходовать воду из гидроаккумулятора до тех пор, пока давление не упадет до предела, необходимого для возобновления работы насоса.Временной интервал между включением и выключением значительно сокращается, что определяет функциональность всей системы.

    Различные модели гидроаккумуляторов дают неодинаковые показатели максимального числа пусков насоса в час. Например, при эксплуатации бытового агрегата емкостью 24 л насос будет включаться примерно 20 раз в час. Чем больше емкость гидроаккумулятора, а в некоторых промышленных установках она может достигать 500 литров, тем меньше количество пусков в час.

    Важно, чтобы давление предварительно накачанного воздуха в гидроаккумуляторе было на несколько десятых меньше уровня давления, необходимого для включения насоса. Отклонение от этого требования в большую сторону приведет к заметному сокращению интервала между включением и выключением насоса. Несоблюдение нисходящего направления чревато разрывом мембраны, что, естественно, исключает гидроаккумулятор из водопровода.

    Зачем мне гидроаккумулятор? Видео

    Технологии в области насосного оборудования сегодня позволяют частному домовладельцу полностью взять на себя задачу по обеспечению водой.Модели насосных станций с компактными размерами покрывают потребности в поливе, а мощные агрегаты с повышенной производительностью реализуют подъем воды на второй этаж. Для поддержания стабильного давления в контурах разработчики все чаще используют гидроаккумулятор. Это решение имеет много очевидных преимуществ, но такое увеличение мощности не всегда целесообразно с точки зрения эксплуатационной рациональности. В свою очередь, правильно подобранная насосная станция без гидроаккумулятора способна обеспечить водой цель с минимальными финансовыми и технологическими затратами.

    Общие сведения о насосных станциях

    Принцип работы водонасосных станций во многом аналогичен обычным насосам. Отличие заключается в использовании автоматических средств управления технологическим процессом и возможности дополнительного оборудования - прежде всего за счет того же гидроаккумулятора. Но даже модели без гидравлического бака превосходят обычные насосы по мощности. Например, в среднем для снабжения частного дома требуется 2-5 м3 / час. В этом ассортименте есть насосная станция для частного дома без гидроаккумулятора, вводимая в колодец или колодец.Существенным отличием является прочная элементная база, заключенная в корпус из нержавеющей стали. Больше внимания в этом смысле уделяется моделям без гидроаккумулятора, так как они работают при высоких нагрузках без дополнительной страховки от гидроудара.

    Как работает без гидроаккумулятора?


    Конструкция станции образована целым комплексом функциональных элементов. Все без исключения модели оснащены насосом, который обеспечивает откачку воды из источника.Функции агрегата контролируются реле. По крайней мере, через него пользователь может регулировать достаточное давление. Для контроля давления используется манометр, который обычно входит в базовую комплектацию. Также в обязательном порядке насосная станция без гидроаккумулятора включает в себя электрический кабель, зажимы заземления и розетку для подключения к сети. Вышеуказанные компоненты не всегда поставляются в комплекте. При желании можно построить станцию ​​из разных компонентов - главное, чтобы они соответствовали друг другу по характеристикам.

    Монтаж станции


    Монтаж осуществляется на месте будущей эксплуатации, когда уже организован водопровод от источника - колодца или колодца. К насосу подключены комплектные форсунки на ввод и вывод. Затем к ним подключаются шланги - соответственно от источника забора и от контура водоснабжения до места использования. Обратных линий может быть несколько, в зависимости от конструкции станции. Грамотно собрать насосную станцию ​​своими руками без гидроаккумулятора для нескольких потребителей возможно только с учетом нагрузки на электросеть.По мере увеличения каналов для отходов производительность будет расти. Поэтому рекомендуется заземление с помощью устройства защитного отключения. Такие устройства обычно присутствуют в комплекте, а также контрольная арматура с датчиками, измерительными приборами и автоматами. Последние вводятся в инфраструктуру станции на завершающей стадии монтажа.

    Нюансы эксплуатации


    Желательно размещать собранный агрегат в хозблоке на устойчивой ровной поверхности.Обе линии подключения (к источнику водозабора и электросети) должны быть изолированы и защищены от внешних воздействий. Во время перекачки насос не будет работать для подачи воды, как в случае с гидроаккумулятором. Забор пройдет прямо до точки потребления, что увеличивает ответственность контрольного оборудования. При этом работа насосной станции без гидроаккумулятора предполагает автоматические отключения и включение.Пороговые значения можно установить через управляющее реле, но в этом случае важно правильно оценить нагрузку на станцию, не рассчитывая на поддержку буферного блока.

    Положительные отзывы о станциях без гидроаккумулятора

    В основном пользователи указывают на эргономичную конструкцию, упрощенную по сравнению с насосами, дополненными гидроаккумулятором. Это небольшие и легкие агрегаты, не доставляющие особых проблем при установке и эксплуатации. Отмечена возможность удобного размещения таких моделей в ямах с каркасным основанием.Но этот аспект будет зависеть от того, в каком форм-факторе выполнена насосная станция без гидроаккумулятора. Обзоры скважинных модификаций, например, подчеркивают разнообразие вариантов крепления в вертикальной и горизонтальной плоскостях. Станции с гидроаккумулятором таких возможностей не предоставляют - как правило, допускается только однократное горизонтальное размещение.

    Негативные отзывы о станциях без аккумулятора

    У данной модели тоже много недостатков.На практике владельцы оборудования отметили скромные характеристики. Более того, не допускается использование максимального ресурса для восполнения недостатка мощности. Здесь речь идет о недостатке в виде опасности гидроудара. Это менее защищенные конструкции, поэтому в процессе работы желательно установить средние параметры эксплуатации. В целом насосная станция без гидроаккумулятора воспринимается на рынке как устаревшее решение. Частично это связано с ограничениями производительности, но также идет процесс сокращения необязательного контента, поскольку производители теряют интерес к этому сегменту.

    Заключение


    Включение гидроаккумулятора в конструкцию насосов, несомненно, подняло возможность организации частного водоснабжения на новый уровень. Это касается и повышения надежности оборудования, и увеличения его мощностных показателей. Тем не менее есть задачи, с которыми лучше справляются насосные станции без гидроаккумулятора. Цена таких агрегатов, которая в среднем составляет 7-15 тысяч рублей, также выступает важным фактором в пользу такого выбора.Например, за 10 тысяч можно купить качественную установку, возможностей которой хватит для полива сада и покрытия хозяйственных нужд на даче. Гидроаккумулятор для такой системы особой пользы не принесет, но обязательно станет еще одной статьей расхода энергии. Обычные станции могут обслуживать и частный дом, но в этом случае вам придется обратиться к наиболее производительным моделям в своем сегменте.

    Разберем семь самых распространенных мифов об аккумуляторах и их функциональности.

    Миф 1. Гидроаккумулятор предназначен для создания постоянного давления в системе водоснабжения.

    Такое словосочетание часто можно встретить в описаниях гидроаккумуляторов. Вариации - гидроаккумулятор поддерживает постоянное давление и т. Д.

    Начнем с того, что мембрана (резиновая груша) в металлическом корпусе не способна создавать какое-либо давление, ни постоянное, ни «переменное». Давление создается только насосом. Какое давление обеспечивает насос, такое же давление будет в гидроаккумуляторе.Единственное, что можно сказать, это то, что гидроаккумулятор при отсутствии расхода воды поддерживает создаваемое в нем давление и способствует его постепенному снижению с началом отвода и плавному увеличению после закрытия всех кранов. Те. без него давление изменилось бы мгновенно, а вместе с тем плавно изменилось бы из-за изменения гидравлического объема за счет растяжения-сжатия мембраны. В этом суть его использования. Для правильного функционирования системы с повсеместным реле давления именно плавное изменение давления обеспечивается с помощью гидроаккумулятора.

    Рассказывать о постоянном давлении в штатной системе с реле давления и гидроаккумулятором не нужно вообще. Вся суть функционирования такой системы в том, что давление постоянно меняется, благодаря чему насос автоматизируется с помощью реле давления. Постоянное давление может быть только при постоянном расходе, но как только расход воды изменяется (открывается или закрывается дополнительный кран), давление моментально меняется. Все, что может сделать гидроаккумулятор, - это установить инерцию системы, а это именно то, что от него действительно требуется.Постоянное давление в системах с переменным расходом может быть достигнуто только с помощью преобразователя частоты, когда скорость насоса изменяется в зависимости от расхода воды.

    Миф 2. Чем больше объем аккумулятора, тем лучше.

    Тем лучше для чего? На сам гидроаккумулятор, на надежность системы, на помпу? Большой гидробак дороже, занимает больше места, выше стоимость замены мембраны. Некоторые минусы.

    Но в утверждении есть определенная логика и она заключается в следующем: чем больше объем гидробака, тем реже будет включаться насос.И чем реже включается насос, тем дольше он проработает, так как ресурс будет сохранен (режим пуска электродвигателя самый интенсивный - скачок пускового тока, высокий пусковой момент, повышенная нагрузка на детали насоса).

    Однако, с другой стороны, логично предположить, что существует некий лимит на объем аккумулятора, который необходимо остановить. Ведь никому не приходит в голову покупать тысячи литров гидроаккумуляторов для частного дома.Хотя с таким бачком помпа может включаться только один-два раза в день или вообще не включаться. Не забывайте, что полезный объем аккумулятора составляет около 30%.

    Заблуждение состоит в том, что даже если мы уменьшим количество запусков насоса в час вдвое (увеличивая объем гидроаккумулятора), насос в конечном итоге не прослужит вдвое дольше. Даже зная количество пусков в час, мы не можем оценить общее время работы в каждом цикле, что гораздо важнее для ресурса. Точно так же, если вы используете насос только шесть месяцев, например, в летний сезон, вам не нужно ожидать, что насос прослужит в два раза дольше, чем у соседа, который использует насос круглый год.

    Производители двигателей не дают определенного лимита включения / выключения на весь период эксплуатации, после которого двигатель выходит из строя или требует ремонта. На срок службы двигателя влияет общее время работы и температурный режим. Но при этом действительно важно, чтобы количество кратковременных пусков насоса в час не превышало значений, указанных производителем (эти данные есть в технической документации на насос). Это главный критерий, по которому выбирается объем гидроаккумулятора.А если насос укомплектован устройством плавного пуска, то количество этих самых пусков можно увеличить. Тех. объем бака можно уменьшить.

    Миф 3. Все аккумуляторы одинаковые. Если это не имеет значения, зачем платить больше?

    Если обращать внимание только на внешний аспект, то с этим утверждением сложно не согласиться. Если мы говорим о стандартных гидробаках со сменной мембраной, то внешне действительно похожи на братьев-близнецов.

    Но как это часто бывает, самое главное - внутри. Хотя у аккумуляторов устройство действительно простое, даже здесь есть место нюансам. Поэтому в некоторых гидробаках воздух выходит из строя, и мембрана выходит из строя через год или два, в то время как другие держат давление и служат намного дольше.

    Миф 4. В гидроаккумуляторе необходимо установить вентиляционное отверстие.

    Водопровод (не путать с системой отопления) без дефлектора может обойтись.Пузырьки воздуха при правильно проложенных трубах удаляются через кран во время слива. А при неправильно проложенных трубах (с возможностью появления воздушных карманов) дефлектор не спасет дело.

    Обратите внимание, что реле давления также могут работать с воздухом (например, установленные на компрессорном оборудовании).

    Для самоуспокоения можно установить дефлектор, но реального эффекта это не дает.

    Миф 5. Все аккумуляторы синие.

    Помогая покупателю сориентироваться в разнообразии расширительных баков, большинство производителей фактически выпускают гидроаккумуляторы (расширительные баки для систем водоснабжения) синего цвета.Стандартная цветовая ассоциация работает, в этом нет ничего плохого.

    Однако аккумулятор окрашен только снаружи, поэтому технологических проблем с изменением цвета нет.

    Гидроаккумуляторы являются неотъемлемой частью многих бытовых и промышленных насосных станций (идут с ними в комплекте). Производители насосного оборудования самостоятельно не производят расширительные баки, а закупают их на специализированных предприятиях. В маркетинговых целях эти резервуары могут иметь не только другую заводскую табличку с названием, отличным от оригинала (что сегодня не редкость), но и другой цвет.По желанию заказчика производитель гидроаккумуляторов может покрасить их на заводе в любой цвет.

    Например, Grundfos долгое время использовала зеленые аккумуляторы, Pedrollo - красные, а DAB - белые. Причем даже разные партии товаров могут быть разного цвета. Иногда выбор цвета аккумулятора зависит от общей цветовой схемы производителя насоса.


    Сам цвет никак не влияет на технические характеристики гидроаккумулятора и по большому счету может быть любым.

    Следовательно, если ваш зеленый гидробак со станции Grundfos вышел из строя, нет смысла искать бак подобного цвета.

    Конечно, синий - это самый распространенный аккумулятор на рынке, но не единственный.

    Миф 6. На зиму из гидроаккумулятора необходимо не только слить всю воду, но и спустить воздух.

    Действительно, если вы планируете еще использовать свой гидроаккумулятор в следующем году, то необходимо слить воду из бака.Однако после слива воды нет необходимости спускать воздух. Мембрана сильно сжимается под давлением воздуха и выжимает всю воду.

    Считается, что перепонка легче в свободном состоянии и на зиму лучше снимать. Не аргументируя и даже не учитывая трудозатрат, приведем лишь один важный контраргумент. Все гидроаккумуляторы поступают в продажу с предварительным заводским впрыском воздуха, который сильно деформирует (сжимает) мембрану, так как в неподключенном состоянии отсутствует противодавление воды.В таком виде новый резервуар может храниться не один месяц, а то и год, пока не найдет своего хозяина. И в этом нет ничего плохого. Установлен гидроаккумулятор, давление воздуха контролируется, система запущена и все работает отлично.

    Наш опыт эксплуатации систем хозяйственно-питьевого водоснабжения свидетельствует о том, что положительный эффект от полного опорожнения воздушной полости в зимний период не имеет практического подтверждения.

    Конечно, можно пойти на крайности, разобрать половину водопровода на зиму и дополнительно гидробак.Все промыть, обсушить и сложить дома в теплом месте. Но этот вариант лучше оставить «знатокам».

    Миф 7. Лучше не заменять мембрану, а сразу заменить весь аккумулятор.

    Когда мембрана выходит из строя, необходимо решить, заменять ли мембрану отдельно или заменить весь аккумулятор.

    Хотите продлить срок службы мембран? Не забывайте контролировать давление воздуха.

    Логично, что решение принято на основании сравнения стоимости новой мембраны и всей сборки гидроаккумулятора.Для некоторых дорогих европейских брендов стоимость мембраны составляет порядка 60-70% от общей стоимости товара. Конечно, это не реальная стоимость мембраны, а наглая политика производителя, пытающегося заработать на запчастях и сервисе, что сегодня довольно распространено. К тому же далеко не всегда можно найти подобную замену, так как производители могут специально изготавливать мембраны с нестандартной горловиной. Поэтому неудивительно, что покупатель решает приобрести новое оборудование.

    А в каких случаях оправдана сборка насосной станции из разрозненных деталей, которые можно купить в магазине.

    Зачем собирать насосную станцию ​​самому.

    Во-первых, мне кажется, что насосную станцию ​​нужно собирать самостоятельно, если у вас уже есть какие-то ее компоненты, обычно самые дорогие. Это насос и гидроаккумулятор. Поскольку стоимость насоса составляет примерно половину стоимости насосной станции, соответственно гидроаккумулятор примерно на треть.То есть покупать новую насосную станцию ​​нет смысла, если ваш гидроаккумулятор зимой раздавился или насос по какой-то причине сгорел. Вы можете купить и то, и другое по отдельности, и просто заменить то, что у вас сломалось, благо крепления помпы и платформа для крепления гидроаккумулятора, как правило, стандартные и вы легко можете соединить одно с другим.

    Еще одним поводом собрать насосную станцию ​​своими руками может быть несоответствие ваших требований характеристикам оборудования готовой насосной станции.Например, вам нужен насос с большим давлением или расходом, чем предлагаемые вам насосные станции, и то, что вам подходит по своим характеристикам, вам не подходит - с точки зрения стоимости или надежности. Или габариты насосной станции слишком велики для того места, где вы находитесь, или вас не устраивает емкость гидроаккумулятора, ну и т. Д. Только нужно учитывать, что общая стоимость насосной станции вполне может быть намного больше, чем вы планировали.

    Третий, наиболее распространенный вариант, когда вы вынуждены собирать распределенную насосную станцию ​​из-за сам.Как правило, в этом случае используют мощный погружной насос, а гидроаккумулятор с блоком автоматики ставят где-нибудь дома.

    Действительно ли нужен гидроаккумулятор?

    Резонный вопрос: можно ли обойтись без гидроаккумулятора? В принципе, это возможно, но с обычным блоком автоматики насос будет очень часто включаться и выключаться, реагируя даже на небольшой поток воды. В конце концов, количество воды в напорном трубопроводе является небольшим, и малейшим поток воды приведет к быстрому падению давления и тем же быстрому увеличению, когда насос включен.Это связано с тем, что помпа не включается при каждом вашем "чихании", ставят гидроаккумулятор, хоть маленький. Поскольку вода - несжимаемое вещество, в гидроаккумулятор закачивается воздух, который, в отличие от воды, хорошо сжимается и действует как своего рода демпфер, регулирующий накопление и поток воды. Если в гидроаккумуляторе нет воздуха или его слишком мало, то сжимать будет нечего, то есть скопления воды не будет.

    В идеале емкость аккумуляторов должна быть лишь немного меньше дебита вашего источника воды, а насос в этом случае будет включаться только тогда, когда будет израсходован некоторый, довольно приличный запас воды, т.е.е. очень редко, но надолго. Но тогда это будет очень дорого.

    В продаже имеются насосные станции с усовершенствованными блоками автоматики со встроенной защитой от сухого хода, которые плавно запускают и останавливают насос, а также регулируют его мощность в зависимости от установленного давления. Считается, что аккумулятор в принципе им не нужен. Но все это хорошо работает только при отсутствии скачков напряжения, чем не могут похвастаться наши глубинки и дачные поселки. И, к сожалению, не всегда от этой беды спасают стабилизаторы.К тому же цена такой станции очень часто намного выше обычной, что, как мне кажется, не оправдывает себя.

    Системы автоматизации готовые.

    Вистан.

    Из всех готовых систем автоматизации насосных станций особенно выделяется наша отечественная разработка Вистан, которая предназначена исключительно для организации насосной станции на основе вибрационного насоса. Я не сторонник использования вибрационных насосов в системах водоснабжения частных и дачных участков, но не могу не обратить внимание на это устройство из-за большой популярности «Малышей», «Ручейков» и др.на постсоветском пространстве.


    В интернете очень много лестных отзывов об этом устройстве. В жизни, к сожалению, не все так радужно. Итак, вкратце.

    Преимущества:

    - Специальная конструкция для вибрационных насосов;

    - Автоматически поддерживает давление в системе на уровне 1,5-2,0 бар;

    - Имеет встроенную защиту от сухого хода;

    - Имеет встроенный стабилизатор напряжения, может работать с напряжением от 160 до 250 вольт;

    - Может работать без гидроаккумулятора, плавно меняет мощность насоса;

    - Плавный пуск и останов насоса;

    - Имеет защиту от превышения электрического тока: предохранитель на 5 ампер;

    - Автоматически возобновляет работу при восстановлении параметров: напряжение сети, появление давления воды на напоре насоса (сухой ход).

    - Простота монтажа и разборки схемы: производитель рекомендует использовать гибкую подводку размером ½ дюйма.

    Недостатки:

    - Насос должен создавать давление на входе в устройство не менее 3,0 бар: не каждый вибрационный насос на это способен, учитывая разницу в высоте между водяным зеркалом в колодце (колодце) и расположением Вистана.

    - Расход воды ограничен внутренним сечением гибкой подводки, либо нужно поставить гидроаккумулятор.

    - Защита от работы всухую решена оригинальным образом: устройство отключает насос, если давление на входе не поднимается выше 0,8 бар за 10 секунд. Те. вода действительно есть, и помпа ее качает нормально, ей просто не хватает силы, чтобы поднять давление до необходимого уровня.

    - Нет возможности регулировать давление в системе.

    - Высокая цена устройства по сравнению со стоимостью вибрационных насосов. Стоимость насосного агрегата Wistan + сопоставима со стоимостью готовой насосной станции не самого плохого качества (а китайская, в полтора раза дешевле).

    В целом такой вариант организации насосной станции подходит дачникам, привыкшим к своим вибрационным насосам и не избалованным благами цивилизации на даче. Кроме того, систему легко собрать весной перед использованием и разобрать осенью, забрав всю ферму с собой в город и не боясь, что ее украдут или разорвет мороз. Для более серьезной системы водоснабжения дома это устройство, однако, как и использование, вряд ли подойдет.

    Блок автоматики центробежных насосов.


    Для организации насосной станции на базе, погружной или наземной, необходим блок автоматики. Проще всего собрать своими руками из купленных предметов: коллектора, реле давления, манометра. Но можно купить уже готовый агрегат, на котором все это уже будет установлено. Осталось только установить его на головку насоса в удобном для обслуживания месте.

    Различные фирмы предлагают широкий выбор таких агрегатов, различающихся конфигурацией и стоимостью.Самые простые и недорогие, включают только необходимые элементы, указанные выше. Блоки, в которые добавлен датчик сухого хода, будут немного дороже. Самыми сложными считаются блоки автоматики, которые самостоятельно, регулируя мощность насоса, поддерживают заданное давление в системе, а также имеют несколько (до трех) защит от различных неприятных вещей (сухой ход, перегрузка насоса. , разрыв трубы под давлением).

    Коллектор.

    Собственно, каждый волен делать свой выбор. Кому-то такой блок проще собрать самому, кому-то проще купить. Мне кажется, что единственным недостатком таких блоков, кроме цены, является именно их блочность. Те. если что-то сломается в составе такого блока автоматики, то придется менять весь блок, а это иногда дорого.

    Схемы насосных станций.


    Самая распространенная схема насосной станции - когда все ее элементы собраны вместе, как написал один из читателей: «насос на бочке».В этом случае блок автоматики ставится на головку насоса, а вода отводится в гидроаккумулятор по отдельной трубе или гибкому соединению. Получается, что можно поставить помпу и гидроаккумулятор (ГА) в разные места, просто заменив ответвление к ГА на более длинное.


    Но оптимальным вариантом будет поставить блок автоматики на ГА, соединив коллектор блока с насосной трубкой. Тогда у нас получается распределенная насосная станция, где насос может стоять, например, в колодце (или в колодце для погружного насоса), а насос - в теплом доме.


    Продолжая совершенствовать нашу схему, вы сможете найти наиболее удобное место для блока автоматики. Думаю, распределительный коллектор - это такое место холодной воды, где блок автоматики будет поддерживать постоянное давление (ведь это именно то, что нам нужно). Гидроаккумулятор в этом случае можно разместить под ванной или в любом другом свободном месте в ванной, а напорная труба будет идти от насоса. Сам насос можно поставить ближе к источнику водоснабжения и подальше от дома, чтобы не слышать его шум, или купить погружной насос (опять же, в доме шума нет).

  • Здравствуйте, уважаемые читатели «Сан Самыч». Мне кажется, нет нужды повторять простую истину о том, что помпа - «сердце» водопровода ...
  • Что такое насосная станция? Это комплект оборудования, поддерживающий определенное давление воды в системе водоснабжения. При этом вода обеспечивает водопровод постоянно. Например, водопроводная сеть, которая снабжает дом водой из колодца с помощью насоса. Саму помпу нельзя назвать станцией, потому что, если отключить электропитание, в водопроводе не будет воды.И станция обеспечивает это постоянно. В последнее время такими станциями стали называть насосы, в состав которых входит гидроаккумулятор. Этот накопительный бак с мембраной внутри создает не только определенное количество воды, но и давление воды. Есть ли насосная станция без гидроаккумулятора?

    Резервуары для водоснабжения

    Конечно, есть. Нужно лишь создать необходимые условия, чтобы в водопроводной сети всегда присутствовала вода под определенным давлением.Поэтому к насосной установке крепится накопительный бак любого объема, в котором должен быть установлен поплавковый датчик уровня. Последний отвечает за отключение и включение насосного устройства, если вода в баке соответственно превышает или превышает установленный уровень.

    Имеются две схемы расположения накопительного бака.

    • Устанавливается где угодно, обычно в помещении, где, например, монтируется система очистки воды. Но такая схема не дает возможности перекачивать воду выше ее уровня в бак, поэтому в нее включен еще один насос, который будет перекачивать воду из накопительного бака потребителям.
    • Вторая схема - установка емкости выше уровня нахождения потребителя. Таким образом решается проблема давления в водопроводной сети. Здесь сработает давно известный современной физике принцип соединения сосудов. Поэтому накопительный бак обычно устанавливают на чердаке.

    Внимание! Если чердак - неотапливаемое помещение, то емкость потребуется утеплить.

    Кстати, вторая схема водоснабжения без гидроаккумулятора сегодня довольно популярна.Ведь с его помощью можно организовать водопровод с большим объемом воды, во много раз большим, чем с гидроаккумулятором. Правда, вам придется очень точно все рассчитать, ведь бак с наполненным баком - это огромная тяжесть, действующая на полы дома. Поэтому необходимо быть уверенным, что несущая конструкция здания выдержит такую ​​массу.

    Читайте также:

    Классификация фильтров для насосных станций


    Установка потолочного резервуара

    Схема насосной станции без гидроаккумулятора

    В принципе схема довольно простая.Независимо от того, какой насос будет использоваться в водопроводе дома (погружной или поверхностный), сам источник в первую очередь необходимо защитить от ила и грязи из источника водозабора. Поэтому в самом низу устанавливается сетчатый фильтр, который будет задерживать крупные взвешенные частицы.

    Далее по схеме идет либо сам насос, если он глубокий, либо трубопровод, который соединит фильтр с насосом, установленным на поверхности. В первом случае такая же подача воды будет протягиваться от насоса в виде трубы или шланга.То есть маршрут начнется прямо в гидротехническом сооружении. Поэтому очень важно определить уровень промерзания почвы в районе расположения колодца или колодца. Начиная с этого уровня необходимо утеплить трубопровод.

    Схема с дополнительным насосом

    Теперь внутренняя разводка водопровода. Во-первых, необходимо продумать систему очистки воды. К сожалению, из колодцев и неглубоких колодцев вода не будет поступать в дом очень чистой.Поэтому самый простой вариант - установить два фильтра: грубой и тонкой очистки. Они легко справляются со своими обязанностями по очистке воды, но требуют частой замены фильтрующих картриджей.

    Следующий элемент - накопительный бак с поплавком. Он подключается к насосу через трубу и установленный фильтр. После этого труба уже направляется потребителям.


    Схема с баком на чердаке

    Накопительный бак

    Что такое резервуар для хранения? Это простой контейнер, он может быть разной формы и размера.Имеет три сопла. Верхний - подающий, по нему вода поступает в емкость. Второй нижний - сток, по которому вода отводится потребителям. Третий, он тоже ниже, и расположен ниже второго, это отвод грязной воды и осадков, который используется при проведении ремонтных работ.

    Читайте также:

    Подкачивающие насосы для холодного водоснабжения - элемент прогресса в домашнем водоснабжении

    Накопительный бак Также снабжен крышкой, которая плотно прикручивается к корпусу бака.Он расположен сверху. Через крышку осмотрите емкость, а также проведите профилактические мероприятия.

    В настоящее время многие потребители отдают предпочтение пластиковым резервуарам, чем металлическим. Они дешевле, но по техническим характеристикам вторым не уступят. К тому же их вес в несколько раз меньше, что упрощает их установку и установку. Особенно, если речь идет о монтаже на чердаке. Что касается теплоизоляции, то для этого можно использовать любые материалы, главное, чтобы во время эксплуатации вода в баке не замерзала.


    Резервуар секционный

    Конечно, у этой схемы есть свои недостатки.

    • Пассивная подача воды, отсюда и небольшое давление в системе водоснабжения. Хотя на первом этаже будет больше, чем на втором. Ведь чем выше расположена емкость, тем большее давление она создает в водопроводе.
    • Большой размер самого накопительного бака. Следовательно, иногда возникают трудности с выбором места его установки.
    • К сожалению, поплавковый датчик - не лучшее устройство для контроля работы насосной установки.Он может просто мгновенно выйти из строя, насос будет качать воду, пока вода не потечет из заглушенных щелей бака. Неизбежно затопление чердака и нижних помещений.
    • Очистить большой резервуар непросто. Придется залезть внутрь резервуара, где нужно будет руками выкопать осадок. Правда, частота очистки довольно большая, ведь в системе будет установлена ​​водоподготовка.

    Читайте также:

    Как правильно организовать защиту от сухого хода насосной станции

    Заключение по теме

    Итак, насосная станция для дома без гидроаккумулятора считается прошлым веком.Вероятно, это так. Ведь современный подход к реализации сети автономного водоснабжения - это не только мощность, это возможность ее установки в таком месте, где это удобно. И хотя сам гидроаккумулятор следует эксплуатировать только при положительных температурах, устанавливать его на чердаке нет необходимости. Можно использовать для этого подвал, кессон, любое помещение. Главное, чтобы в нем температура воздуха не опускалась ниже + 5С. Но система без гидроаккумулятора пока что не сдала позиции.Более того, всегда есть выбор, который по цене, к сожалению, не в пользу новой технологии.

    Аккумуляторные системы высокого давления

    Компания Henry Pratt, уходящая корнями в начало 1900-х годов, проектирует, разрабатывает, производит и продает системы управления. Наши продукты используются на рынках питьевой воды, сточных вод, энергетики, промышленности и атомной энергетики. Системы управления Pratt включают Check-Mate, Electro-Check, аккумуляторную систему высокого давления, аккумуляторную систему низкого давления и систему резервного питания

    .

    Особенности конструкции

    • Индивидуальный дизайн
    • От 1 до 100 галлонов годного к употреблению масла после сбоя питания
    • Запорные клапаны на каждом гидроаккумуляторе для облегчения обслуживания
    • Система остается в рабочем состоянии во время обслуживания аккумулятора
    • Фильтр возвратной линии 10 микрон для защиты компонентов
    • Электрический шкаф NEMA 4

    Система высокого давления состоит из группы аккумуляторов, заряженных азотом, насоса / двигателя, установленного на масляном отстойнике, шкафа управления электродвигателем, а также всех необходимых элементов управления и принадлежностей.

    Аккумуляторный банк - Баллоны с заправкой
    Группа гидроаккумуляторов рассчитана на три (3) хода гидроцилиндра при давлении от 1400 до 1000 фунтов на кв. Дюйм. Имеются аккумуляторные системы высокого давления Pratt любой мощности, но всегда содержат минимум два аккумулятора. Зарядный и измерительный узел поставляется с каждой стойкой для проверки давления.

    Комплект масляного насоса / двигателя и отстойник - со встроенным гидравлическим управлением
    Комплект поршневого насоса / двигателя рассчитан на зарядку аккумулятора маслом менее чем за пять минут, минимум 1 галлон в минуту.Открытый каплезащищенный двигатель подходит для всех 3-х фазных двигателей с 60 циклами мощности. Устройство оснащено встроенным сетчатым фильтром, предохранительным клапаном, манометром и индикатором уровня.

    Шкаф управления - ручной и автоматический режим
    В электрическом шкафу NEMA 4 (защищенный от дождя / для установки вне помещений) находится пускатель двигателя, селекторный переключатель Hand-Off-Auto, кнопка запуска и автоматические выключатели. Используя реле давления, установка автоматически запускает масляный насос, когда давление ниже 1400 фунтов на квадратный дюйм, и останавливает масляный насос при 2500 фунтов на квадратный дюйм.Шкаф управления обеспечивает дополнительную защиту от пыли и воды и устанавливается на стене.

    VALCO S.r.l. - ФИТИНГИ

    FITTINGS полная линейка фитингов для насосов и насосных систем, обеспечивающая быструю установку и полный успех.

    Level Control - Поплавковые датчики уровня для дренажных насосов, регуляторы уровня жидкости для насосных станций сточных вод. Без ртути (без ртути) в соответствии с директивой ЕС RoHS (2002/95 / EC).Версии из нержавеющей стали для высоких температур. Зонды и датчики уровня, давления, температуры и расхода. Также доступны огнестойкие исполнения согласно директиве ATEX 94/9 / EC для оборудования, предназначенного для использования во взрывоопасных средах.

    Контроль давления и расхода - Реле давления (прессостаты), регуляторы постоянного давления, электронные контроллеры насоса и регуляторы потока - защищает насос от потери заливки и от работы всухую, устраняя цикличность и поддерживая постоянное давление и постоянный расход.Устройства для измерения расхода для измерения расхода воды или жидкости в контуре. Манометры (манометры).

    Электрическое и электронное управление - Пускатели, панели управления и инверторы переменной скорости (регулирование частоты с модуляцией) для управления, защиты и модуляции насосного агрегата (для погружных скважин, дренажа и сточных вод, наземных и бустерных установок: «Интеллектуальный насос»). Устройства дистанционного управления.

    Шланги и соединители - Гибкие шланги также из нержавеющей стали, устойчивой к коррозии.3-ходовые и 5-ходовые латунные соединители. Стальные всасывающие кожухи и трубы из ПВХ с экранами, колодцем и подъемными головками, переходники, заглушки для скважинных насосов и насосов для глубоких скважин Conva. Фитинги для полиэтиленовых труб.

    Клапаны - Обратные обратные клапаны, стопорные, шаровые, поворотные, из латуни, бронзы, нержавеющей стали, чугуна, экологические, бессвинцовые, многоцелевые, со свободным проходом, полный поток для минимизации потерь на трение и максимального увеличения всасывания производительность насосов, отсутствие засорения, лучшее качество для питьевой воды, также из ацетальной смолы и полипропилена с доступными размерами от ½ до 4 дюймов.Редукторы и стабилизаторы давления, предохранительные клапаны, мембранные предохранительные клапаны для снижения избыточного давления и предотвращения серьезных повреждений оборудования - предназначены для защиты систем и людей от опасностей и повреждений, связанных с избыточным давлением в системах водоснабжения и отопления. Фланцевые шаровые запорные клапаны для насосов и систем сточных вод. Специальная арматура для бензиновой и химической промышленности, морских установок и трубопроводов. Клапаны высокого давления, запорные клапаны для тяжелых условий эксплуатации, обратные клапаны с обратным клапаном для предотвращения реверсирования потока в тяжелых условиях эксплуатации согласно стандартам ASME, API, DIN, ISO и другим стандартам.

    Фильтры с картриджами - Проточные картриджные фильтры для воды с картриджами. Фильтры-сборщики примесей, самоочищающиеся фильтры.

    Сменные мембранные резервуары с запасными мембранами - Сменные мембранные резервуары для откачки аккумуляторов (диафрагмы, баллоны и резервуары аккумуляторов, резервуары, отложения, вкладыши и т. Долговечная экологическая бутиловая мембрана (также с фланцами из нержавеющей стали и полностью из нержавеющей стали), подходящая для питьевой воды для потребления человеком в соответствии с CE 0036 и требованиями PED 97/23 / CE, для электрических насосов и бустерных установок.Бак системы фильтрации для обратного осмоса. Расширительные баки для бытовой горячей воды, для водонагревателей, для систем центрального отопления и солнечной энергии. Сосуды для котлов, теплообменников. Резервуары Aries из нержавеющей стали для защиты от гидравлических ударов - предотвращения обратного потока и устройств предотвращения обратного потока.

    Компоненты и детали для HVAC (отопления, вентиляции и кондиционирования воздуха) - Комплект для соединения коллектора для контуров отопления. Предварительно собранные коллекторы. Комплект циркуляционного насоса с термостатическими клапанами и байпасом.Гидронные решения.

    Комплекты для соединения и электрические кабели - Комплект для соединения электрического кабеля. Кабель электропитания для погружных и поверхностных насосов.

    Для всех вышеперечисленных продуктов мы поставляем исполнения, подходящие для воды для потребления человеком в соответствии с Директивой ЕС 98/83 / CE.

    12VAC5-610-880. Прокачка.

    12В переменного тока 5-610-880. Прокачка.

    A. Силовая сеть.

    1.Скорость. При производительности насоса минимальная скорость самоочищения должна составлять два фута в секунду. Не следует превышать скорость восьми футов в секунду.

    2. Клапан сброса воздуха. Клапаны сброса воздуха должны быть размещены в высоких точках силовой магистрали, если это необходимо, для снятия воздушных пробок.

    3. Постельные принадлежности. Все силовые сети должны быть устроены так, чтобы обеспечивать равномерную опору по всей их длине.

    4. Защита от замерзания. Силовая сеть должна быть размещена достаточно глубоко, чтобы предотвратить замерзание.

    5. Расположение. Силовая магистраль не должна проходить ближе чем на 50 футов к источнику питьевой воды, если только давление не проверяется на месте на месте отключения насоса. Ни при каких обстоятельствах силовая магистраль не должна находиться ближе 10 футов от закрытого источника питьевой воды.

    6. Строительные материалы. Все трубы используются для силовых сети должны быть типа давления с суставами типа давления.

    7. Анкеры. Силовая сеть должна быть достаточно закреплена внутри насосной станции и по всей длине линии.Количество изгибов должно быть как можно меньше. Там, где требуется ограничение, должны быть предусмотрены упорные блоки, фиксированные соединения и / или стяжные тяги.

    8. Засыпка и трамбовка. Траншеи силовых магистралей должны быть засыпаны и утрамбованы как можно скорее после утверждения установки силовых магистралей. Материал для засыпки не должен содержать крупных камней и мусора.

    Б. Насосная станция и насосы.

    1. Калибровка. Влажные колодцы насосной станции должны обеспечивать хранение по крайней мере на четверть (1/4) дня выше уставки срабатывания сигнализации высокого уровня.Фактический объем между верхним и нижним пределами уровня определяется в каждом конкретном случае в зависимости от цели перекачивания: (i) при использовании дозирования при низком давлении см. Требования к размерам в 12VAC5-610-940 A; (ii) при перекачке в гравитационную распределительную коробку влажный колодец должен иметь размер, обеспечивающий рабочий объем между 1/4 суточного расхода и суточного расхода; (iii) при перекачке с целью улучшения распределения потока (см. 12VAC5-610-930 A) рабочий объем влажной стенки должен составлять 0,6 объема перколяционного трубопровода.

    2. Материалы. Материалы для строительства насосных станций такие же, как и для септиков (см. 12VAC5-610-810). Все материалы и оборудование, используемые на насосных станциях, не должны подвергаться коррозионному воздействию сточных вод.

    3. Доступ. Должен быть предусмотрен люк для доступа, заканчивающийся над поверхностью земли. Люк должен иметь минимальную ширину 24 дюйма и должен быть снабжен крышкой типа коробки для обуви, надежно закрепленной.

    4. Строительство.Насосные станции, построенные из сборного или залитого бетона, должны соответствовать строительным требованиям, содержащимся в 12VAC5-610-815 E. Когда сборные бетонные трубы используются для насосной станции, труба должна быть размещена и прикреплена к бетонной площадке как минимум шесть дюймов толщиной и шириной, по крайней мере, на один фут больше диаметра трубы. Все насосные станции должны быть водонепроницаемыми. Все водоводы, входящие в насосные станции или выходящие из них, должны быть снабжены водозащитой.Приточная труба должна входить в насосную станцию ​​на высоте, по крайней мере, на один дюйм выше максимального уровня воды в мокром колодце (общий полезный объем).

    5. Установка. Размещение насосных станций должно соответствовать требованиям к размещению септиков, содержащимся в 12VAC5-610-815 F.

    6. Насосы. Все используемые насосы должны быть центробежного типа с открытым забоем, предназначенные для перекачивания сточных вод. Насосы, используемые с единственной целью перекачки сточных вод на более высокую отметку, должны иметь производительность примерно 2.5-кратный среднесуточный расход в галлонах в минуту, но не менее пяти галлонов в минуту в головке системы. Насосы, используемые для улучшения распределения потока (см. 12VAC5-610-930 A), должны иметь минимальную производительность 36 галлонов в минуту при напоре системы на 1200 погонных футов перколяционного трубопровода. Насосы, нагнетаемые в систему распределения низкого давления, должны иметь размеры в соответствии с 12VAC5-610-940 A. Двойные переменные насосы требуются в системах 1800 погонных футов или более в соответствии с 12VAC5-610-930 B.Насосы должны быть размещены таким образом, чтобы при нормальных условиях запуска они подвергались положительному напору всасывания. При использовании нескольких насосов каждый насос должен иметь свою отдельную всасывающую линию. Подходящие запорные клапаны должны быть предусмотрены на линии нагнетания и линии всасывания (если он предусмотрен) для нормальной изоляции насоса. Обратный клапан должен быть размещен в напорном трубопроводе между насосом и запорным клапаном. Если нагнетание насоса находится на более низкой отметке, чем высокий уровень жидкости в насосной станции, на выпуске насоса должно быть предусмотрено антисифонное устройство.Насосы должны иметь трубопроводы таким образом, чтобы их можно было снимать для обслуживания, не осушая колодец.

    7. Органы управления. Каждая насосная станция должна быть оснащена средствами управления для автоматического запуска и остановки насосов в зависимости от уровня воды. Когда используются регуляторы поплавкового типа, они должны быть размещены так, чтобы на них не влиял поток, поступающий в мокрый колодец. Должна быть предусмотрена автоматическая чередование насосов. Центр управления электродвигателем и главный выключатель должны быть размещены в безопасном месте над уровнем земли и вдали от насосной станции.Каждый центр управления двигателем должен быть снабжен переключателем ручного управления.

    8. Сигнализация. Должна быть предусмотрена сигнализация наводнения с дистанционным датчиком и электрическая схема, отдельная от схемы центра управления двигателем. Сигнал тревоги должен быть аудиовизуальным и подавать сигнал в месте, где его можно легко контролировать. При использовании нескольких насосов должна быть предусмотрена дополнительная аудиовизуальная сигнализация, чтобы предупредить, когда двигатель насоса не запускается по запросу.

    9. Вентиляция. На насосных станциях должна быть обеспечена принудительная вентиляция, когда персонал должен входить на станцию ​​для текущего обслуживания.

    а. Мокрые колодцы. Вентиляция может быть непрерывной или прерывистой. Вентиляция, если она постоянная, должна обеспечивать не менее 12 полных воздухообменов в час; в случае перебоев - не менее 30 полных воздухообменов в час. Такая вентиляция должна осуществляться механическими средствами.

    г. Просушите колодцы. Вентиляция может быть непрерывной или прерывистой. Вентиляция, если она постоянная, должна обеспечивать не менее шести полных замен воздуха в час; в случае перебоев - не менее 30 полных воздухообменов в час.Такая вентиляция должна осуществляться механическими средствами.

    Статутный орган

    §§ 32.1–12 и 32.1–164 Кодекса Вирджинии.

    Исторические заметки

    На основе VR355-34-02 § 4.23, эфф. 5 февраля 1986 г .; с поправками, эфф. 11 мая 1988 г .; Том 16, выпуск 16, эфф. 1 июля 2000 г.

    Адреса веб-сайтов, указанные в Административном кодексе штата Вирджиния для документов, включенных посредством ссылки, предназначены только для удобства читателя, не обязательно могут быть активными или актуальными, и на них нельзя полагаться.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
