Регулятор давления воды в водопроводной системе частного дома

В любом благоустроенном доме должна быть система водоснабжения, автоматически подающая воду в краны, бойлеры, стиральные и посудомоечные машины. Все это оборудование рассчитано на работу в определённом диапазоне напорных показателей. Если они нестабильны, техника быстро изнашивается, а при критическом повышении напора в сети может выйти из строя. Стабилизировать напор можно, встроив в систему регулятор давления воды. Что это за прибор, как он работает и где устанавливается, должен знать каждый домовладелец.

Поршневой регулятор в латунном корпусеИсточник i.ytimg.com

Зачем нужен и как работает РДВ

И в централизованную, и в автономную систему вода подаётся насосным оборудованием. Принципиально эти схемы отличаются только числом разветвлений, диаметром труб и количеством запорной арматуры. И скачки давления, обусловленные различными техническими причинами, возможны в любой из них.

Регулятор давления воды в системе водоснабжения стабилизирует напор, гасит возникающие в ней гидравлические удары.

В автономных системах его устанавливают на вводе в дом, перед счётчиком, в централизованных – перед поквартирной разводкой. Такой механизм не помешает и в частных домах, подключённых к централизованной подаче воды, несмотря на то, что есть общий РВД.

Функции регулятора

Механизм, который ещё называют редуктором давления, в бытовой водопроводной сети выполняет функцию стабилизатора. Без него оборудование, рассчитанное на определённый напор и реагирующее на его изменения, выходит из строя быстрее. Это касается не только бытовых приборов, потребляющих воду, для которых гидравлический удар становится серьёзным испытанием. Но и электрических бойлеров, газовых водонагревателей, котлов, водяных счётчиков.

Когда редуктор невозможно встроить в начало внутридомовой сети, его устанавливают непосредственно перед стиральной машиной или другим дорогостоящим оборудованиемИсточник www. rmnt.ru

От гидроударов страдают и сами трубопроводы, особенно узловые соединения и места стыков. При частых скачках давления они теряют герметичность и начинают подтекать.

Есть и ещё одна причина, по которой желательно использовать редуктор воды: это комфортность пользования водоразборными устройствами. Мало приятного, когда струя из крана или душевой лейки с отрегулированной температурой и напором вдруг начинает произвольно менять эти параметры.

Принцип действия

Несмотря на скромные размеры и простое устройство, РДВ справляется с регулированием напора самостоятельно, без подключения дополнительного оборудования. Причём делает это автоматически.

Принцип его работы схож с тем, как регулируется поток воды вентильным краном, при откручивании которого шток с поршнем поднимаются и открывают просвет определённого сечения. Но в этом случае при увеличении напора в системе поршень остаётся неподвижным, и сила водяного потока возрастает.

Тогда как клапан давления воды в редукторе в такой ситуации меняет своё положение и уменьшает просвет.

На выходе из устройства давление падает до значений, установленных настройкойИсточник i.ytimg.com

Проследим весь путь воды по системе, оснащённой РДВ.

Вода подаётся в дом из скважины, колодца либо централизованной системы с помощью насосов, задающих определённый напор.

Из-за сбоя в работе насоса, закрытия крана на ответвлении или по какой-то другой причине давление резко меняется, что угрожает включённому в сеть оборудованию выходом из строя.

Проходя через редуктор, поток воды давит на его действующий элемент, который сжимается и автоматически уменьшает просвет клапана.

Изменение проходного сечения не позволяет воде двигаться с прежним напором, он снижается и выходящая из редуктора вода поступает к точкам потребления с нормативными показателями давления.

В домах с подачей воды из скважины или колодца часто устанавливают гидроаккумулятор, оборудованный похожим механизмом – реле давления. Этот прибор работает от электрической сети и предназначен для включения насоса при падении давления в гидробаке, и его отключения при достижении заданных параметров. В этом случае редуктор давления воды в системе водоснабжения не обязателен, так как напор не превысит максимальных значений, установленных для гидроаккумулятора.

Система автономного водоснабжения с гидроаккумуляторомИсточник cdn.sovet-ingenera.com

Но давление в трубах будет меняться в заданных реле пределах. Если максимальное выставленное для гидробака давление больше 3 атмосфер, а для нормальной работы бытовых приборов оно должно быть ниже, то регулятор стоит установить.

Виды регуляторов

Регуляторы давления классифицируются по нескольким признакам. По назначению они делятся на:

• бытовые с производительностью около 3 куб.м./час;
• коммерческие – до 15 куб.м./час;
• промышленные – более 15 куб.м./час.

Бытовой редуктор давления воды в системе устанавливается на трубы внутренней разводки диаметром максимум до 2 дюймов и монтируется с помощью резьбовых муфт или переходников. А более мощные механизмы встраиваются в магистральные водопроводы большего диаметра, и их монтаж осуществляется на фланцах.

Промышленный регулятор с фланцами и манометрамиИсточник zavodaso.ru

Материалами для изготовления приборов являются не поддающиеся коррозии металлы – чугун, латунь и латунные сплавы, хромированная или никелированная сталь.

Бытовые РДВ имеют два боковых патрубка с резьбой для подсоединения к трубам, а также регулировочный винт и выход для подключения манометра.

На заметку! Некоторые модели могут быть оснащены и другими устройствами: шаровым краном, фильтром грубой очистки (грязевиком) и т.п., что позволяет не заниматься их монтажом дополнительно.

По внутренней конструкции редукторы делятся на мембранные, поршневые и лабиринтные.

Мембранные редукторы

Этот вид регуляторов считается самым износостойким, так как легко переносит наличие механических примесей в воде. Кроме того, он более мощный, а настройка регулятора давления воды выполняется точнее и в широком диапазоне. Но эти характеристики отражаются на стоимости прибора – он самый дорогой из линейки бытовых.

Схема устройства мембранного регулятораИсточник i.ibb.co

Вода, поступающая в камеру под высоким напором, давит на шток с пружиной, он прижимает мембрану и уменьшает просвет, через который жидкость вытекает наружу, тем самым уменьшая давление.

Поршневые редукторы

Принцип действия тот же, только проходное сечение изменяется из-за движения поршня, на который давит пружина. Такие механизмы дешевле, но из-за присутствия движущихся элементов чаще выходят из строя и более чувствительны к качеству жидкости. Поэтому перед ними необходимо устанавливать фильтры.

О том, как работает и чем отличается поршневой регулятор давления воды в системе от мембранного, рассказано в видео:

Для справки! Когда вода в систему подаётся с нормальным напором, она проходит через редукторы, не встречая сопротивления в виде уменьшенного просвета, поэтому давление уменьшается незначительно, в пределах 0,1-0,2 бара.

Лабиринтные редукторы

В отличие от конструкций с мембраной и поршнем, в лабиринтных регуляторах нет движущихся элементов. Их внутреннее пространство разделено на множество мелких каналов, проходя по которым вода теряет напор, преодолевая гидравлическое сопротивление.

Такие приборы не оснащаются манометрами и устанавливаются локально перед водопотребляющим оборудованием.

Обратите внимание! К чистоте воды при использовании лабиринтных редукторов предъявляются особенно высокие требования.

Выбирая РДВ, нужно изучить его рабочие параметры, чтобы определить возможность его применения в той или иной системе. В первую очередь это диаметр подключения, допустимая температура воды, максимальное входное давление, диапазон, в котором возможна его регулировка.

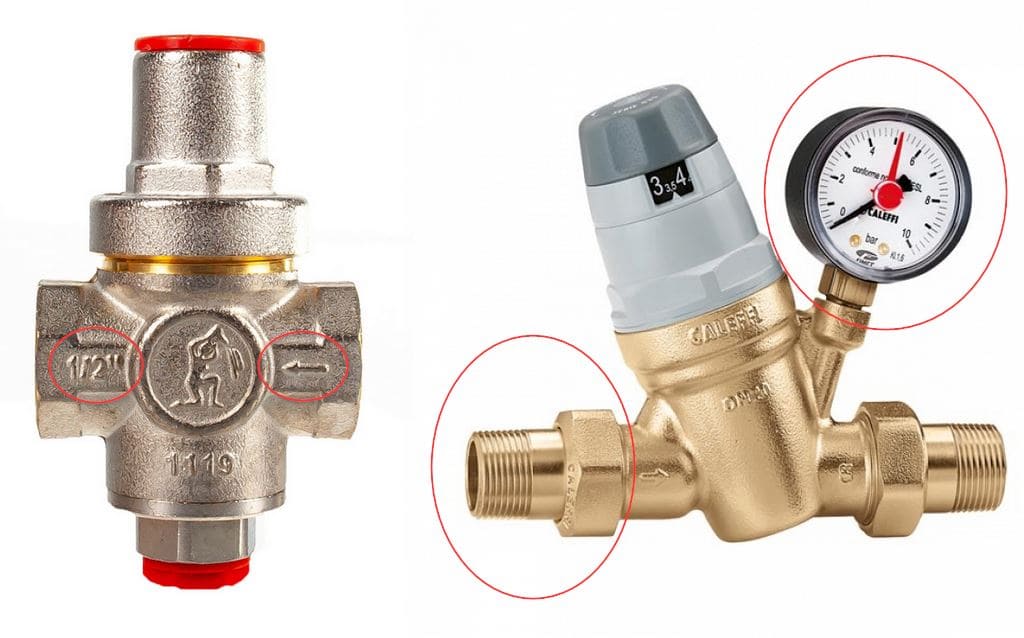

Диаметр подключения указывается на корпусе прибораИсточник kanaliza.ru

Монтаж и настройка

Установить бытовой регулятор так же просто, как водомер. Особенно если делать это сразу при монтаже внутренней разводки. Если же его необходимо встроить в уже работающую систему, то для этого сначала нужно перекрыть воду и слить её остатки, открыв все краны в доме. Затем вырезать часть трубы, установить соединительные фитинги и подключить к ним редуктор, выполнив герметизацию всех соединений. При этом необходимо учитывать направление потока, указанное на корпусе стрелкой, а манометр располагать вертикально.

Как выполняется монтаж или замена РДВ, показано в видеоролике:

Критерии выбора фильтра для воды под мойку – какой лучше

Схемы монтажа

Где должен находиться регулятор давления воды в системе водоснабжения для частного дома, вопрос неоднозначный. При централизованном снабжении его обычно устанавливают сразу после входного крана и фильтра грубой очистки, но перед счётчиком. Причём делают это на обеих магистралях – холодного и горячего водоснабжения.

Если такой монтаж невозможен, редуктор можно встроить в трубу после водомера и обратного клапана, так как водяной счётчик не является дорогим оборудованием и к тому же довольно стойко переносит резкие колебания давления.

Рекомендуемый порядок установки РДВ и водомераИсточник i.ibb.co

В домах с автономным водоснабжением без гидроаккумулятора скачки давления неизбежны. В таких случаях редуктор устанавливают обязательно, встраивая его в систему после обратного клапана насоса.

В загородных домах с приусадебным участком и большим количеством оборудования редуктор понижения давления рекомендуется ставить на каждой ветке, чтобы иметь возможность поддерживать в каждой из них требуемый напор. Например, для нормальной работы бытовой техники он устанавливается в пределах 3 бар, а на уличной ветке, предназначенной для полива, мытья дорожек и прочих нужд, давление на выходе можно увеличить вдвое.

Локальная установка РДВ осуществляется в конкретной точке забора воды определённым прибором – стиральной машиной, бойлером. Чтобы его можно было без проблем снять для чистки, ремонта или замены, редуктор монтируется после запорного крана.

В следующем видео рассказывается о том, как устанавливать регулятор на бойлер косвенного нагрева:

Что лучше для дачи – колодец или скважина

Регулировка редукторов

Как отрегулировать давление воды регулятором давления, зависит от его конструкции. Некоторые модели оснащены удобными поворотными ручками со встроенной шкалой давления. Нужное значение выставляется простым поворотом ручки по или против часовой стрелки.

Модели попроще настраиваются подкручиванием регулировочного винта с помощью плоской отвёртки. В инструкции к прибору всегда есть схема настройки с подробным описанием действий. Но даже если такой инструкции нет либо она утеряна, выполнить регулировку можно интуитивно, разобравшись в устройстве РДВ.

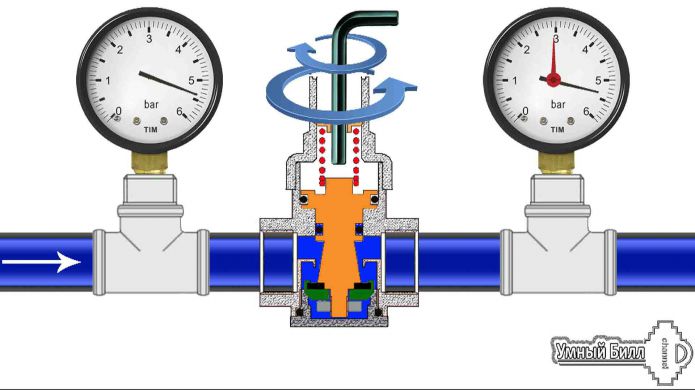

Настройка выполняется вращением регулировочного винтаИсточник vod-hogarmania.atresmedia.com

Регулировку производят после закрытия запорного шарового крана на входе, чтобы отсечь поток воды. После установки желаемого значения напора на выходе, поток восстанавливают и открывают любой кран в доме, чтобы по манометру отследить точность настройки. При необходимости её повторяют.

Если вы устанавливаете новый редуктор давления воды, как отрегулировать его можно не задумываться, потому что это делается на заводе-изготовителе, где выставляется нормативное давление 3 бара. Но со временем оно может уменьшиться из-за зарастания внутренней камеры отложениями, износа деталей или каких-то неисправностей.

Если это произошло, механизм нужно отсоединить от трубопровода и визуально оценить его состояние. Возможно, его производительность восстановится после промывки. В остальных случаях прибор придётся заменить.

О том, как настраивать и обслуживать РДВ со встроенным манометром и сетчатым фильтром, расскажет этот видеоролик:

Насос для повышения давления воды: виды насосов и когда появляется необходимость в них

Коротко о главном

Ни одна водопроводная система не работает без сбоев и скачков давления в трубах, последствиями которых могут стать разгерметизация стыков, поломка оборудования, выход из строя смесителей. Избежать их поможет регулятор давления, автоматически ослабляющий напор до нормативных параметров.

В зависимости от действующего механизма, он бывает поршневым, мембранным или лабиринтным, и может устанавливаться как в самом начале внутренней магистральной разводки дома, так и непосредственно перед оборудованием, чувствительным к изменению давления воды.

Простой монтаж, продление срока службы оборудования и возможность настройки прибора на нужные значения делают его незаменимым устройством для стабильной эксплуатации системы.

технология проведения работ и основные ошибки

Датчик давления – это механическое приспособление, которое отвечает за управление работой напорной установки. Прибор меряет изменения давления жидкости, включает или отключает напорную технику. Когда гидроаккумуляторный бак начинает наполняться водой, давление снижается, датчик срабатывает на включение и приводит в действие сам насос.

Насосная станция (гидрофор) – это комплексное сооружение для перекачки воды из одного места в другое. Не важно, колодец у вас или скважина, погружной вы используете насос или скважинный, монтаж насосных станций значительно облегчает систему водоснабжения частных домовладений. Насосные установки принято комплектовать дополнительным оборудованием, которое позволяет отрегулировать водяной напор так, как вам нужно.

1 Назначение и функции деталей напорной установки

Правильно настроенный и регулируемый насос (или насосная станция) с реле давления, тепловым датчиком, манометром и таймером – это и есть гидрофор , т.е. комплекс полноценной напорной установки. Полный комплект состоит из:

• насоса;
• термодатчика;
• манометра;
• системы невозвратно-запорных клапанов;
• системы трубопровода;
• таймера;
• и, собственно, самого реле давления к насосу.

Тепловое реле защищает электронасос от перегрева. Сигнал о перегреве механизмов поступает из-за деформации металлических пластин-предохранителей после достижения предельно допустимой температуры, заданной системе изначально.

Делают тепловые датчики из нержавейки и антикоррозийных материалов. Их корпус герметичен, все соединительные механизмы и детали выполнены на резьбе. Крепят датчики тепла через соединители типа Дин 43-650.

Реле времени (таймер) – это механизм, которым можно настроить нужные вам промежутки времени для включения и выключения техники.

Манометр – механическое или автоматическое приспособление для проведения замеров давления в замкнутых системах. Различные его модификации используют для воды, газа, пара, и других субстанций.

2 Устройство и принцип работы реле

Реле давления для насоса при заводских настройках по умолчанию настроено на полторы атмосферы. Реле давления воды для насоса «нормального замкнутого типа» означает, что при нулевом давлении контакт в аппарате замкнут.

Чтобы настроить реле давления для управления насосом нужно предварительно разобрать аппарат. Для того чтобы снять корпус, воспользуйтесь шлицевой отверткой, снимите нижний винт. Схема внутреннего устройства крайне проста:

• пружинка большого диаметра;
• пружинка малого диаметра
• клеммы для подключения проводов.

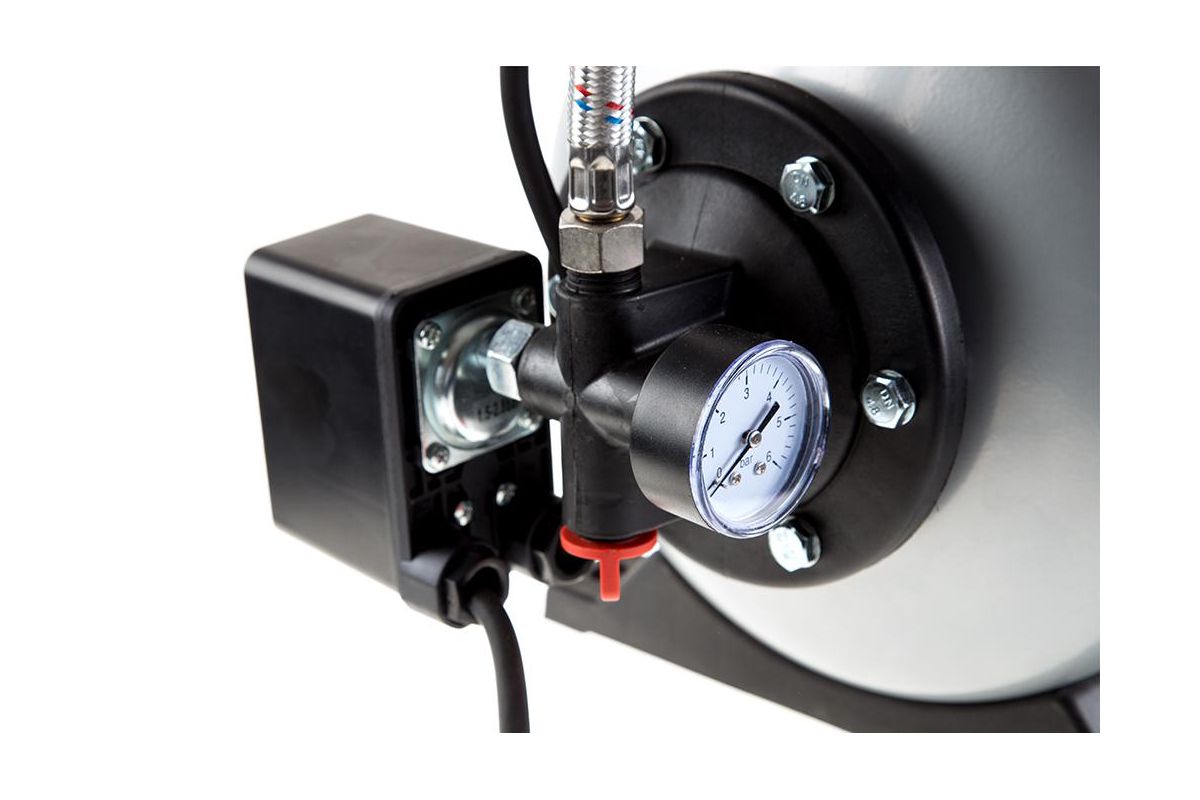

2.1 Как подключить реле насосной станции?

Подключение реле давления происходит следующим образом. В два широких раструба нужно подключить провода от сети и самого напорного аппарата. Схема включения насоса всегда есть в инструкции к изделию. Подключение реле к системе происходит через соединительный патрубок. Сами патрубки в конструкциях бывают с наружной резьбой или внутренней. Стандартный размер резьбы (ее диаметр) 14 дюйма.

Обратная сторона регулятора (так называемый узел подключения к трубопроводу) выглядит так: металлическая пластина с отверстием на винтовой резьбе (большая гайка) на четырех винтах, под которой закреплены поршень с мембраной.

Когда вода заставляет срабатывать поршень, то он, поднимая мембрану, заставляет срабатывать (сжиматься и разжиматься) пружину. Поэтому, если ваш регулятор проработал некоторое время, под ним могут скапливаться различные виды грязи, песка, ржавчины, суспензий и так далее в зависимости от вида почвы на которой стоит установка гидрофора.

2.2 Как настроить реле потока воды для насосной станции?

Регулировка реле давления насосной станции начинается с установки правильных подключений самого регулятора к точке гидроаккумулятора либо рядом с ним. Настраивать насосную станцию нужно исходя из четкого знания параметров гидрофора. Повторимся, по умолчанию заводская установка настроена так:

• 1,5 бар для включения;
• 3 бар – выключение;
• 5 бар максимально допустимое давление.

Весь цикл работы установки выглядит так. При полном баке воды, подключенная установка начинает подавать воду в трубопроводную систему, давление в трубах постепенно спадает. За этим процессом наблюдаем по манометру. В момент, когда уровень воды спадает до нижнего предельного значения, контакты внутри аппарата должны замкнуться. В этот момент срабатывает запуск насоса.

До тех пор, пока краны не закроются, вода поступает в дом за счет работы напорного механизма насоса. Когда краны закрылись, насос закачивает полный гидробак воды и должен останавиться. Давление в установке снова нарастает, и, когда достигает заданного уровня, контакты регулятора снова размыкаются и насос выключается.

Как видим, процесс достаточно прост, чтобы с ним смог разобраться даже не профессионал. Однако следует напомнить: внимательно смотрите на комплектацию своей напорной установки и модель техники, которую вы используете. В инструкции всегда есть рекомендации о том, какие установки совмещаются с тем или иным оборудованием.

Например, для скважинного насоса стоит всего подбирать реле давления воды для насоса диаметром 9см (это так называемая девятка). Варианты таких делают компании Водолей, Грюндфус и Аквария. Для шнековых напорных аппаратов многие производители поставляют в комплекте свой пульт управления, так что при желании можно обойтись и без установки датчика.

Последствия выхода из строя датчика могут быть самыми разнообразными. От безостановочной работы гидрофора, до закипания воды в установке, что приведет не просто к дополнительным расходам на электроэнергию, но и к выходу внутренних деталей из строя. Сальники, например, в случае закипания воды в насосе придется менять. Если проблему вовремя не заметить и не решить – можно вообще остаться без гидрофора.

2.3 Регулировка реле давления насосной станции (видео)

Есть в комплекте насосной станции небольшой, но очень ответственный прибор – реле давления. Он обеспечивает постоянное давление в системе водопровода частного дома. Автоматическое управление насосом производится с помощью реле давления.

Грамотно отрегулированные границы наименьшего и наибольшего давления позволяют насосу работать с отдыхом, что значительно продлит срок его эксплуатации.

Принцип работы

Реле давления — это блок с пружинами, отвечающими за границы давления. Регулировка проводится специальными гайками. Силу давления воды передает мембрана. Она может ослабить пружину (при минимуме) или выдержать ее сопротивление (при максимуме).

Воздействие на пружину приводит к размыканию и соединению контактов в реле.

Падение давления до минимальной границы замыкает электрическую цепь, подает напряжение на двигатель и включает его. Насос работает до максимального показателя давления, затем реле размыкает цепь, прекращается подача напряжения и насос отключается.

Обычное реле давления регулируется в пределах от 1 до 8 бар.

Заводская настройка срабатывает при 1,4 бар (минимум) и 2,8 бар (максимум) на выключение насоса.

Регулировка давления

Существует прямая зависимость между объемом гидроаккумулятора, настройками реле давления и давлением водопровода. Перед настройкой реле проверяют давление воздуха в гидроаккумуляторе.

1. Насосную станцию надо отключить от электричества.
2. Слить воду из гидроаккумулятора.
3. Отвинтить на гидроаккумуляторе боковую крышку.
4. Проверить давление автомобильным насосом для шин. Норма — около 1,5 атм.
5. При меньших значениях давление поднять насосом до нужного уровня.

Инструкция настройки

Настройка датчика реле давления проводится под давлением, в работающей системе. Перед регулировкой надо включить насос для подъема давления в системе, пока сработает реле и электродвигатель отключится.

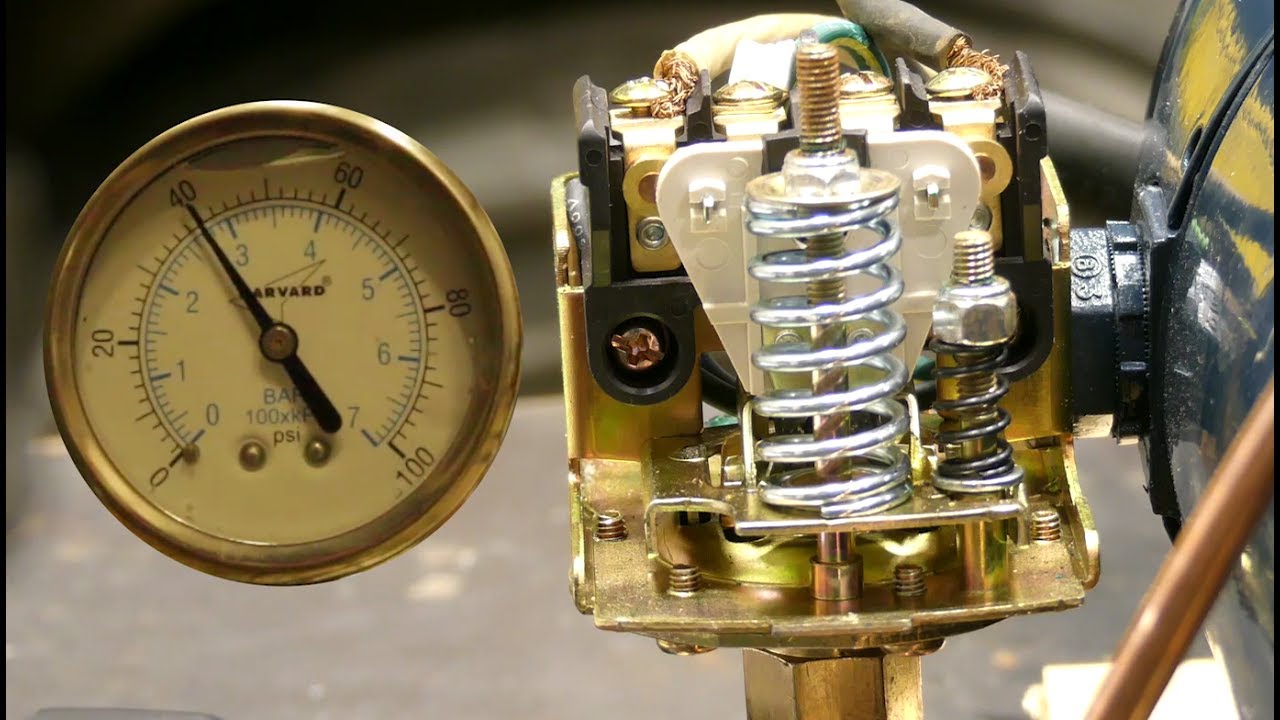

Регулировка давления выполняется двумя винтами, которые находятся под крышкой автоматики. Чтобы изменить пределы срабатывания реле, нужно:

Зафиксировать давление включения и выключения при работающем насосе (снять показания манометра).

Отключить насос от электросети.

Снять крышку реле (предварительно открутив винты) и ослабить прижимную гайку маленькой пружины.

Настроить минимальное давление, для чего подтянуть или отпустить большую пружину с маркировкой Р, вращая винт в правильном направлении по знакам «+» (увеличить) по часовой стрелке и «-» (уменьшить) против часовой стрелки.

Открыть кран, снижая давление в системе и контролируя включение насоса.

Запомнить показания манометра, выключить питание и регулировать дальше, приближаясь к оптимальному показателю.

Чтобы отрегулировать давление выключения, нужно подтянуть или отпустить малую пружину с маркировкой «Δ Р» и знаками «+» и «-»,которая показывает разницу между давлением включения и выключения и обычно составляет 1-1,5 бар.

Включить насос и ждать срабатывания реле. Если результат не достигнут, слить воду и регулировать дальше.

С увеличением давления выключения увеличивается Δ Р. В заводском варианте Р вкл =1,6 бар, Р выкл = 2,6 бар с Δ=1бар. При изменении установок, например Рвыкл до 4 бар разницу (дифференциал) можно сделать1,5 бар, установив Р выкл на уровне 2,5 бар.

С увеличением дифференциала выше перепад давления в системе и насос включается реже.

Но для кранов это не комфортно.

При регулировке надо учитывать возможности насоса. Если со всеми потерями в паспорте значится 3,5 бар, то настраивать надо до 3 бар, иначе перегрузка неизбежна, и мотор будет работать без выключения.

Даже если установить реле с заводскими настройками, контролировать давление нужно хотя бы раз в квартал. Это продлит срок эксплуатации насосной станции.

Защита от сухого хода

Эксплуатация насоса при отсутствии жидкости – частая причина поломок насосной станции при нормальном энергообеспечении.

В бытовых насосах используют термопласт (износоустойчивый пластик), обладающий высокой технологичностью и приемлемой ценой.

Но при нагрузке без воды (она для него и смазка, и охладитель) внутренние детали при контакте нагреваются и деформируются.

В итоге вал мотора заклинивает и мотор горит. После работы без воды насос или совсем не работает или не соответствует указанной мощности.

Опасными для «сухого хода» могут быть:

Колодцы или скважины с низким дебитом. Причина может заключаться в несоответствии мощности насоса объему воды или природные явления.

При жаркой сухой погоде дебит (количество воды из подземных источников/ на скважину за час или сутки) меньше производительности насоса.

Емкость для сбора воды должна быть под контролем при включенном насосе, чтобы вовремя его отключить.

Сетевые трубопроводы с врезанным насосом для выравнивания давления в системе. Засушливым летом перебои с водой в трубопроводе обычное явление и важно отследить, когда давление пропадает совсем.

Виды защиты:

Выбор и цена

К выбору реле надо отнестись серьезно. Изучить, для какой среды оно предназначено, диапазон настроек, дополнительные функции.

Основные характеристики качественного реле любого производителя

• Доступный монтаж.
• Простота регулировки.
• Гидроизоляция реле давления.
• Соответствие контактной группы мощности мотора
• Надежность и долговечность.

На стоимость реле влияют дополнительные возможности, допустимый диапазон давления и фирма – производитель.

Марку можно взять любую, но устройство системы водоснабжения в конкретном доме специалисты советуют комплектовать оборудованием от одного производителя.

Контроль давления в системе позволяет избежать сбоев в работе станции и выхода из строя. Поэтому правильной настройке и регулировке реле следует уделить максимум внимания.

Заводские настройки

Реле выпускается с уже настроенными значениями давления:

Нижний показатель составляет 1,5 бара. Как только давление в системе снижается до этого уровня, происходит замыкание контактов и включение скважинного или погружного насоса.

Верхний показатель согласно стандартным настройкам составляет 2,5-3 бара. Максимальное значение 5 бар – оно указано на шкале датчика. При достижении заданного значения контакты разрываются — происходит выключение насоса.

Разницу между верхним и нижним значением называют перепадом. Его можно отрегулировать .

Напор воды обеспечивается через закачку воздуха. В бак, имеющий резиновую ёмкость (грушу) с автомобильным ниппелем, накачивают некоторое количество воздуха. Воздух давит на воду, которая заполняет грушу, тем самым обеспечивая правильную работу станции.

Контрольное измерение

Контроль давления необходимо произвести перед установкой станции, а затем периодически повторять измерения с помощью обычного автомобильного манометра, заключённого в металлический корпус.

Для этого на баке снимается пластиковая заглушка. Под ней находится доступ к ниппелю. Задача хозяев поддерживать здесь давление в 1,5 атмосферы . Но, в принципе, даже 1 атмосферы достаточно для комфортного водоснабжения небольшого дома. Очевидно, что давление в баке не должно опускаться ниже одной атмосферы, так как это скажется на работе всей насосной станции.

При несоответствии давления установленным нормам воздух нужно стравить либо подкачать.

Регулировка реле

Реле представляет собой компактный узел с пластиковым корпусом. Если снять крышку, под ней обнаружится две регулировочных пружины с гайками:

• большая гайка настраивает нижние показатели давления;
• а малая гайка отвечает за диапазон между верхним и нижним показателем – отвечает за выключение насоса.

После закачки в бак воздуха с помощью автомобильного насоса необходимо подключить станцию к электропитанию и понаблюдать за встроенным в систему манометром. В паспорте каждого насоса есть необходимая техническая информация, на которую и следует ориентироваться при проверке.

Предельным напором считает тот, при котором перестаёт расти давление. Если насос продолжает работать. Его следует отключить вручную! Бытовые насосы не отличаются большой мощностью, поэтому закачать бак до предельных значений они не могут. А для нормальной работы агрегата требуется диапазон всего в 1-2 атмосферы.

Для проверки нижних значений следует включить кран. Реле сработает на нижнем показателе давления. На этом этапе станцию следует отключить и начать регулировку.

Она включает в себя следующие этапы:

1. Малая гайка увеличивает или уменьшает нижнее значение (на включение станции). Для увеличения давления гайка закручивается по часовой стрелке. Необходимо сделать всего один оборот! После чего включить электропитание и проконтролировать работу по манометру (засечь момент включения – нижний предел). Для снижения давления, соответственно, гайка вращается против часовой стрелки.
2. Большая гайка устанавливает диапазон (на выключение станции). Для увеличения диапазона гайка закручивается, а для уменьшения откручивается против часовой стрелки. Нижний показатель при этом не изменяется! Момент отключения насоса также необходимо проверить по манометру.

При большом диапазоне станция будет включаться немного реже, что экономит ресурсы насоса. Если диапазон меньше, станция срабатывает чаще.

Важно: давление на включение (нижнее значение) должно быть на 0,1-0,3 атмосферы выше, чем показатель в пустом баке . Например, если давление воздуха при измерении автомобильным манометром через ниппель груши составляет 1,5 атм., реле должно быть установлено на 1,6-1,8 атмосферы.

Что нужно для работы?

Для регулировки понадобится ключ 8 на 10 или отвёртка. Отвёрткой снимается крышка, а ключом выполняется точная настройка узла.

Узел в разобранном виде выглядит следующим образом:

Корпус(1), крышка(2), винт крепления (3), регулятор на включение (4), регулятор на выключение (5), клеммы (6), заземление (7).

Важные моменты

Нельзя полностью закручивать одну или обе гайки (до упора) – это может привести к несрабатыванию узла.

Не рекомендуется увеличивать давление более чем на 80% от рекомендуемого по техническому паспорту, идущему в комплекте с реле. Например, при максимальном значении в 5 бар, можно установить верхнее значение в 4 атмосферы (5 умножить на 0,8 равно 4).

Если насос может установить давление лишь в 3 атмосферы, нет смысла настраивать реле на большее значение. На 10 метров водяного столба в среднем расходуется одна атмосфера. Соответствующее значение будет указано в паспорте насоса. Например, что он рассчитан на 30 метров.

При этом важно учитывать, что давление устанавливается на одном уровне со станцией. Если сантехническое устройство находится выше (на втором этаже, например), значение на отключение будет ниже (теряется по 0,1 атмосферы на каждый метр высоты).

Проводя настройку, необходимо помнить, что у сантехнического оборудования, резиновых шланг и других элементов системы есть свои пределы давления, которые нельзя превышать, даже если это позволяют сделать возможности самого реле и насоса.

Реле давления является одной из важных частей насосной станции. Оно отвечает за работу насоса при определенных значениях давления. Периодически реле нуждается в правильной настройке. Для этого следует знать, как оно устроено, его принцип работы и технические характеристики.

Вне зависимости от своих незначительных размеров, реле значительно продлевает срок службы насоса, а также обеспечивает качественную работу насосной станции.

Особенности

Покупая насосную станцию, многие хотят сразу ознакомиться с ее устройством. Немалое значение имеет каждый ее элемент. Непосредственно за отключение и включение насоса при достижении определенных значений давления в гидробаке отвечает реле давления.

Реле давления – элемент, который регулирует подачу воды в системе. За счет реле включается и выключается вся насосная система. Именно реле регулируется напор воды.

По принципу работы реле разделяются на электронные и механические. Использовать электронные реле проще в плане эксплуатации, зато срок службы механических больше. Поэтому механические реле пользуются большим спросом.

Реле могут быть как изначально встроены внутрь насосной станции, так и идти отдельно. Таким образом, по характеристикам можно легко подобрать реле для эффективной работы насосной системы.

В воде неизбежно содержатся сторонние частицы, и они являются основной причиной выхода из строя электронных реле. Поэтому лучше использовать специальный отдельный фильтр для очистки воды. Основное преимущество использования электронного реле состоит в том, что оно не дает насосной станции работать вхолостую. После отключения подачи воды электронное устройство продолжает работать еще на протяжении некоторого времени. К тому же такие реле проще в настройке и установке.

Зачастую датчики давления сразу имеют заводские настройки. Как правило, они установлены на 1,5-1,8 атмосфер для включения, и на 2,5-3 атмосферы для выключения. Максимально допустимое значение давления для реле — это 5 атмосфер. Однако его не каждая система сможет выдержать. Если давление будет слишком высоким, то это может вызвать протечки, износ мембраны насоса и другие неисправности.

Изначальная регулировка не всегда подходит для определенных условий работы станции, и тогда приходится самостоятельно настраивать реле. Конечно, для правильной регулировки лучше всего детальнее ознакомиться с тем, что из себя представляет этот небольшой прибор, и как он работает.

Принцип устройства

Наиболее распространенное механическое реле давления насосной станции представляет собой металлическую пластину, на которой сверху имеется контактная группа, два подпружиненных регулятора и клеммы подключения. На нижней части металлической пластины установлена крышка мембраны. Она прикрывает непосредственно мембрану и прикрепленный к ней поршень. А также на крышке есть резьбовое соединение для установки на переходнике, который находится на насосном оборудовании. Все выше перечисленные детали конструкции накрыты пластиковой крышкой.

На рабочей части регулятора данная крышка закреплена винтами.

Ее можно в случае необходимости снять, используя гаечный ключ или отвертку.

Реле могут иметь различную конфигурацию, форму, и даже различаться расположением некоторых элементов или схемой подключения. Бывают реле, имеющие дополнительные защитные элементы, которые сохраняют устройство при работе «всухую» и позволяют обезопасить мотор от перегрева.

Для водоснабжения частного дома используются конструкции станций, в которых регулятором давления выступает РМ-5 или его зарубежные аналоги. Такая модель реле давления внутри имеет подвижную пластину и две пружины с противоположных ее сторон. Пластину перемещает давление воды в системе при помощи мембраны. Вращением прижимной гайки того или иного пружинного блока можно изменять в большую или меньшую сторону пределы, при которых срабатывает реле. Пружины как бы содействуют тому, чтобы давление воды смещало пластину.

Механизм сделан так, что при смещении пластины происходит размыкание или замыкание нескольких групп контактов. Если рассмотреть схему работы, то она будет следующей. При включении насос подает воду в гидроаккумулятор. Через замкнутые контакты реле на двигатель поступает питание. При этом в баке повышается давление воды.

Когда давление достигнет значения, которое задано пружинами верхнего предела, механизм срабатывает, контакт размыкается, и происходит выключение насоса. Жидкость из трубопровода не стекает снова в колодец за счет обратного клапана. По мере того как вода используется, груша становится пустой, давление понижается, и тут срабатывает пружина нижнего параметра, которая замыкает контакты, включая насос. Затем цикл повторяется.

В процессе работы всей насосной станции работа реле давления выглядит следующим образом:

• открывается кран с водой, и она поступает из наполненного гидробака;
• в системе давление начинает снижаться, а мембрана давить на поршень;
• замыкаются контакты и включается насос;
• вода поступает потребителю, а когда кран закроется, наполнит гидробак;
• при наборе воды в гидробак происходит рост давления, оно действует на мембрану, а она, в свою очередь, на поршень, и контакты размыкаются,
• насос перестает работать.

От настроек реле зависит и то, насколько часто будет включаться насос, и напор воды, и срок службы всей системы в целом. Если параметры установлены неправильно, то насос будет работать некорректно.

Подготовка

Реле нужно регулировать только после проверки давления воздуха в гидроаккумуляторе. Для этого стоит лучше понимать, как устроен этот самый гидроаккумулятор (гидробак). Он представляет собой герметичную составную емкость. Основная рабочая часть емкости — резиновая груша, в которую набирается вода. Другая часть — металлический корпус гидроаккумулятора. Пространство между корпусом и грушей заполнено воздухом под давлением.

Груша, в которой накапливается вода, подключена к системе водоснабжения. За счет воздуха в гидробаке груша с водой сжимается, что позволяет поддерживать давление в системе на определенном уровне. Таким образом, когда открывается кран с водой, она движется по трубопроводу под напором, при этом насос не включается.

Перед тем как проверить давление воздуха в гидробаке, надо насосную станцию отключить от сети, а из бака гидроаккумулятора спустить всю воду. Далее следует открыть боковую крышку на баке, найти ниппель и при помощи велосипедного или автомобильного насоса с манометром измерять давление. Хорошо, если его значение составляет около 1,5 атмосферы.

В том случае если полученный результат имеет меньшее значение, то давление при помощи того же насоса поднимают до нужного. Стоит напомнить, что в баке воздух всегда должен быть под давлением.

Для гидробака объемом 20-25 литров давление лучше выставить в диапазоне 1,4-1,7 атмосферы, объемом 50-100 литров — 1,7-1,9 атмосферы.

Важно при использовании насосной станции периодически проверять давление воздуха в гидробаке (примерно раз в месяц или хотя бы в три месяца), и если есть необходимость, то подкачивать его. Эти манипуляции позволят мембране гидроаккумулятора проработать дольше. Но также не следует, чтобы гидробак слишком долго был пустым без воды, так как это может привести к рассыханию стенок.

После проведения регулировки давления в гидроаккумуляторе бывает, что насосная станция перестает работать в обычном режиме. Это значит, что следует отрегулировать непосредственно реле давления.

Как настроить своими руками?

При запуске скважинного насоса и станции очень важна настройка реле. Причем сделана она должна быть правильно.

Несмотря на то что реле давления сразу уже идет с заводскими настройками, лучшим вариантом будет дополнительная их проверка и регулировка. Перед тем как начать регулировать реле, стоит узнать, каковы значения, которые рекомендует производитель, чтобы установить допустимые значения давления. Однако надо учитывать, что выход из строя насосной станции из-за неправильной настройки является негарантийным случаем.

При произведении расчетов допустимых значений давления срабатывания и отключения автоматики, производитель делает учет возможных особенностей эксплуатации. Причем это делается при разработке параметров для работ.

При их подборе учитываются следующие данные:

• необходимое давление в наивысшем участке водопровода;
• разница высот между насосом и наивысшим участком отбора воды;
• возможное падение давления при передаче воды.

Перед тем как регулировать, надо подготовить инструменты в виде набора отверток и гаечных ключей. Обычно крышку реле делают черного цвета, чтобы она не сливалась со всем гидроаккумулятором. Под крышкой находятся две пружины, которые выступают в роли регулятора. На каждой пружине есть по гайке.

Следует заметить, что размер верхней пружины больший, и гайка на ней регулирует давление на выключение. Ее еще иногда обозначают буквой «Р». Малая гайка на нижней пружине позволяет отрегулировать разницу давлений. Обозначение малой гайки бывает в виде «ΔР» (дельта Р).

Стоит помнить, что точность произведенных настроек лучше всего проверять по манометру, который встроен в систему. Чтобы обеспечить более точные настройки, важно сверять полученные значения с теми, что указаны в паспорте насосной станции. Следите за тем, чтобы не превышать максимальные значения.

Для поднятия значения давления, при котором станция будет отключаться, гайку «Р» затягивают по часовой стрелке, а для снижения — против часовой. Нередко рядом с гайкой проставлены обозначения в виде «+» и «-». Вращение гайки необходимо проводить не спеша, менее оборота за один раз. Полезно запомнить, что при большем значении «Р» воды в груше будет больше, а значит насос будет включаться реже.

До того как переходить непосредственно к настройке реле, следует хотя бы немного разобраться, как работает насосная станция в целом. Гидроаккумулятор содержит в себе резиновую грушу и воздух. Насос качает воду из скважины в грушу. Она наполняется водой, происходит сжатие воздуха, и создается давление на стенки.

Регулировка реле давления позволяет самостоятельно провести установку предела заполнения емкости, то есть момента, когда насос должен отключиться. Давление в системе отображается на манометре. Стоит заметить, что вода в колодец поступать не будет за счет обратного клапана.

Когда кран в доме открывается, вода из груши уходит с напором, который равен выставленному давлению. Вода из груши расходуется, и давление снижается, а когда оно достигнет нижнего порогового значения, насос включится.

При сборке насосной станции реле давления подключается между выходным штуцером гидробака и обратным клапаном на трубопроводе. При сборке лучше всего использовать пятиконечный штуцер, у которого есть резьба под основные детали, в том числе и манометр. Очень важно в правильном порядке установить обратный клапан и штуцер. Иначе будет затруднительно регулировать реле давления.

Стоит заметить, что в состав насосной станции, помимо реле, может еще входить датчик «сухого хода», а также частотный преобразователь при необходимости.

Давление воздуха в гидробаке проверено и имеет оптимальное значение, все фильтры в системе новые или заменены, значит, можно приступить к настройке реле давления. Вначале необходимо отключить насос, затем слить воду из трубопровода, открыв по возможности самый нижний кран. После, используя гаечный ключ или отвертку, необходимо снять пластиковый корпус с реле. Включить насос, и дать системе заполниться водой.

После срабатывания реле и отключения насоса следует записать значение, отображаемое на манометре. Именно это значение и является верхним пределом давления. Далее необходимо частично открыть кран, находящийся на максимально высоком участке системы. В случае одноуровневой системы отбора воды надо открыть кран, наиболее удаленный от насоса.

При понижении давления до определенного показания произойдет запуск насоса. В этот момент необходимо зафиксировать данные при помощи манометра. Получаем значение нижнего давления. Если отнять его от верхнего давления, зафиксированного ранее, то получим значение текущей разницы давлений реле.

Однако, помимо значения давления, нужно проконтролировать, достаточный ли напор воды создается в наивысшем и наиболее удаленном кране системы. Если он слабый, то надо увеличить значение нижнего давления. Вначале устройство отключают от электросети, а затем поджимают гайку, которая находится на большей пружине. В случае сильного напора гайку послабляют, чтобы его убавить.

Теперь можно отрегулировать разницу давлений реле, найденную выше. Обычно оптимальным значением считается 1,4 атмосферы. При меньшем подача воды будет более равномерной, но насос чаще будет включаться, что снижает срок службы системы.

При значении разности давлений реле более 1,4 атмосферы система будет работать не в таком сильном режиме износа, но станет весьма заметной разница между наибольшим и наименьшим напором. Для его настройки следует повернуть гайку на меньшей пружине. Для увеличения значения разности давлений необходимо закрутить гайку по часовой стрелке. При послаблении пружины результат получится противоположным.

При полностью ослабленных пружинах настройку реле производят несколько другим способом. Сперва запускают насосную станцию, чтобы произвести нагнетание давления в системе. Его производят до уровня, пока из наиболее удаленного от насоса крана вода не будет течь приемлемым напором. Например, в данный момент манометр показывал 1,5 атмосферы. Такое давление фиксируют, отключив насос и насосную станцию от электропитания.

Чтобы сделать в небольшом частном доме автономную систему водоснабжения, будет достаточно обычного насоса, скважинного или поверхностного, с подходящими характеристиками производительности. Но для дома, в котором проживает больше 4 человек, или для 2-3 этажного жилища потребуется устанавливать насосную станцию. Это оборудование уже имеет заводские настройки давления, но иногда их необходимо корректировать. Когда требуется регулировка насосной станции, и как это делать, будет рассказано ниже.

Чтобы правильно отрегулировать данное насосное оборудование, необходимо иметь хотя бы минимальное представление о том, как оно устроено и по какому принципу работает. Главное предназначение насосных станций, состоящих из нескольких модулей – это обеспечение питьевой водой всех точек водозабора в доме. Также данным агрегатам под силу автоматически повышать и поддерживать давление в системе на необходимом уровне.

Ниже приведена схема насосной станции с гидроаккумулятором.

В состав насосной станции входят следующие элементы (см. рисунок выше).

1. Гидроаккумулятор . Выполнен в виде герметичного бака, внутри которого находится эластичная мембрана. В некоторых емкостях вместо мембраны установлена резиновая груша. Благодаря мембране (груше) гидробак делится на 2 отсека: для воздуха и для воды. Последняя закачивается в грушу или в часть бака, предназначенную для жидкости. Подключение гидроаккумулятора происходит на отрезке между насосом и трубой, ведущей к точкам водозабора.
2. Насос . Может быть поверхностным или скважинным. Тип насоса должен быть либо центробежным, либо вихревым. Вибрационный насос для станции использовать нельзя.
3. Реле давления . Датчик давления автоматизирует весь процесс, при котором вода подается из скважины в расширительный бак. Реле отвечает за включение и выключение двигателя насоса при достижении в баке необходимой силы сжатия.
4. Обратный клапан . Препятствует вытеканию жидкости из гидроаккумулятора при отключении насоса.
5. Электропитание. Чтобы подключить оборудование к электрической сети, для него требуется протянуть отдельную проводку с сечением, соответствующим мощности агрегата. Также в электрической цепи должна быть установлена система защиты в виде автоматов.

Данное оборудование работает по следующему принципу . После открытия крана в точке водозабора вода из гидроаккумулятора начинает поступать в систему. Одновременно в баке происходит снижение сжатия. Когда сила сжатия снизится до величины, установленной на датчике, происходит замыкание его контактов, и двигатель насоса начинает работать. После прекращения потребления воды в точке водозабора, или при повышении силы сжатия в гидроаккумуляторе до необходимого уровня, происходит срабатывание реле на отключение насоса.

Устройство и принцип работы реле давления

Устройство реле давления насосной станции не отличается сложностью. В конструкцию реле входят следующие элементы.

1. Корпус (см рисунок ниже).

1. Фланец для подсоединения модуля к системе.
2. Гайка, предназначенная для регулировки отключения аппарата.
3. Гайка, регулирующая силу сжатия в баке, при которой агрегат будет включаться.
4. Клеммы, к которым подключаются провода, идущие от насоса.
5. Место для подключения проводов от электросети.
6. Клеммы заземления.
7. Муфты для закрепления электрических кабелей.

Снизу реле имеется металлическая крышка. Если ее открыть, то можно увидеть мембрану и поршень.

Принцип работы реле давления следующий. При увеличении силы сжатия в камере гидробака, предназначенной для воздуха, мембрана реле выгибается и воздействует на поршень. Он приходит в движение и задействует контактную группу реле. Контактная группа, имеющая 2 шарнира, в зависимости от положения поршня либо замыкает, либо размыкает контакты, через которые происходит электропитания насоса. В итоге, при замыкании контактов происходит запуск оборудования, а при их размыкании — остановка агрегата.

Когда требуется регулировать реле

Как было сказано выше, реле автоматизирует процесс закачивания жидкости в систему водопровода и в расширительный бак. Чаще всего насосное оборудование, купленное в готовом виде, уже имеет базовые настройки реле . Но возникают ситуации, когда требуется срочная регулировка давления насосной станции. Выполнять данные действия придется в случаях, если:

• после запуска двигателя насоса, он сразу же отключается;
• после отключения станции наблюдается слабый напор в системе;
• при работе станции в гидробаке создается чрезмерная сила сжатия, о чем свидетельствуют показания манометра, но аппарат при этом не отключается;
• не срабатывает реле давления, и насос не включается.

Чаше всего, если у агрегата появляются вышеперечисленные симптомы, то ремонт реле не требуется. Нужно всего лишь правильно настроить данный модуль.

Подготовка гидробака и его регулировка

Перед поступлением гидроаккумуляторов в продажу в них на заводе закачивают воздух под определенным давлением. Закачка воздуха происходит через золотник, установленный на данной емкости.

В среднем, давление в насосной станции должно быть таким: в гидробаках объемом до 150 л. — 1,5 бар, в расширительных баках от 200 до 500 л. — 2 бар.

Под каким давлением находится воздух в гидробаке, можно узнать из этикетки, приклеенной к нему. На следующем рисунке красной стрелкой указана строка, в которой обозначено давление воздуха в накопителе.

Также данные замеры силы сжатия в баке можно произвести, используя автомобильный манометр . Измерительный прибор подключается к золотнику бака.

Чтобы начать регулировать силу сжатия в гидробаке, необходимо его подготовить:

1. Отключите оборудование от электросети.
2. Откройте любой кран, установленный в системе, и дождитесь момента, когда жидкость перестанет течь из него. Конечно же, будет лучше, если кран будет находиться недалеко от накопителя или на одном этаже с ним.
3. Далее, замерьте силу сжатия в емкости, используя манометр, и запомните это значение. Для накопителей небольших объемов показатель должен быть около 1,5 бар.

Чтобы правильно отрегулировать накопитель, следует учитывать правило: давление, вызывающее срабатывание реле на включение агрегата, должно превышать силу сжатия в накопителе на 10%. Например, реле насоса включает двигатель при 1,6 бар. Значит, необходимо создать и соответствующую силу сжатия воздуха в накопителе, а именно 1,4-1,5 бар. Кстати, совпадение с заводскими настройками здесь не случайно.

Если датчик настраивается для запуска двигателя станции при большем, чем 1,6 бар силе сжатия, то, соответственно, и настройки накопителя меняются. Увеличить давление в последнем, то есть накачать воздух, можно, если воспользоваться насосом для накачки автомобильных шин .

Совет! Коррекцию силы сжатия воздуха в накопителе рекомендуется проводить хотя бы 1 раз в год, поскольку за зиму она может снижаться на несколько десятых бар.

Настройка реле давления

Бывают случаи, когда настройки датчика по умолчанию не устраивают пользователей насосного оборудования. Например, если открыть кран на каком-либо этаже здания, то можно заметить, что напор воды в нем быстро снижается. Также установка некоторых систем, очищающих воду, невозможна, если сила сжатия в системе находится на уровне меньше 2,5 бар. Если станция настроена на включение при 1,6-1,8 бар, то фильтры в данном случае работать не будут.

Обычно настройка реле давления своими руками не вызывает затруднений и выполняется по следующему алгоритму.

1. Запишите показатели манометра при включении и отключении агрегата.
2. Выдерните шнур питания станции из розетки или отключите автоматы.
3. Снимите крышку с датчика. Обычно она закреплена 1 шурупом. Под крышкой можно увидеть 2 винта с пружинами . Тот, что больше, отвечает за давление, при котором происходит запуск двигателя станции. Обычно возле него стоит маркировка в виде буквы “Р” и нарисованы стрелки с нанесенными возле них знаками “+” и “-”.
4. Чтобы увеличить силу сжатия , вращайте гайку по направлению к знаку “+”. И наоборот, чтобы снизить ее, нужно крутить винт к знаку “-”. Сделайте один оборот гайки в требуемом направлении и запустите аппарат.
5. Дождитесь, пока станция отключится. Если показания манометра вас не устраивают, то продолжайте вращать гайку и включать аппарат до тех пор, пока давление в накопителе не достигнет требуемого значения.
6. На следующем этапе следует настроить момент выключения станции . Для этого предназначен винт меньшего размера с пружиной вокруг. Возле него находится маркировка “ΔP”, а также нарисованы стрелки со знаками “+” и “-”. Настройка регулятора давления на включение устройства проводится так же, как и на отключение аппарата.

В среднем, интервал между силой сжатия, при которой датчик включает двигатель станции, и значением силы сжатия, когда агрегат останавливается, находится в пределах 1-1,5 бар. При этом интервал может увеличиваться, если выключение будет происходить при больших значениях.

Например, агрегат имеет заводские настройки, при которых Р вкл = 1,6 бар, а Р выкл = 2,6 бар. Из этого следует, что разница не выходит за пределы стандартного значения и равна 1 бар. Если требуется по каким-либо причинам увеличить Р выкл до 4 бар, то следует увеличить и интервал до 1,5 бар. То есть, Р вкл должно быть около 2,5 бар.

Но при увеличении данного интервала увеличится и перепад давления в системе водоснабжения . Иногда это может вызывать дискомфорт, поскольку придется израсходовать большее количество воды из бака, чтобы станция включилась. Но благодаря большому интервалу между Р вкл и Р выкл включение насоса будет происходить реже, что увеличит его ресурс.

Вышеописанные манипуляции с настройками силы сжатия возможны только при наличии оборудования соответствующей мощности. К примеру, в тех. паспорте к аппарату указано, что он может выдать не более 3,5 бар. Значит, настраивать на нем Р выкл = 4 бар не имеет смысла, поскольку станция будет работать без остановки, а давление в баке так и не сможет подняться до необходимого значения. Поэтому, чтобы получить давление в ресивере 4 бар и выше, необходимо приобрести насос соответствующей мощности.

Рекомендуем также

как регулировать настройки датчика регулятора водоснабжения?

Часто встречающиеся ситуации

Во время эксплуатации насосной станции могут появляться различные сбои в ее работе, причина нарушений – неправильное включение/выключение электрического двигателя.

Необходимость замены реле

Замена выполняется в следующем порядке.

Отключите питание и полностью слейте воду с гидроаккумулятора. Краны отставьте в открытом положении.

Питание насоса должно быть выключено перед началом работ

Отсоедините провода подвода тока и подключения электрического двигателя. Если есть заземление, то надо открутить и его. Достаньте кабели из патрубков.

Выполняется отсоединение проводов

Открутите старое реле. Оно фиксируется к металлической трубе при помощи штуцера

Важно помнить, что остаточное давление воды в баллоне всегда будет, чтобы уменьшить разливы, подкладывайте под штуцер миску или иную небольшую емкость. Объем оставшейся воды зависит от диаметра и метража водопроводных труб, расположенных между открытым краном и насосной станцией.

Старое реле необходимо снять

Установите новое реле давления, плотно закрутите металлический штуцер
Обращайте внимание на состояние прокладки, не допускайте появления протечек.

Установка нового реле давления

Закрутите провода на клеммнике

Проверьте стояние большой и маленькой пружин, они должны иметь заводскую регулировку.

Подключение питания к прибору

После этого закройте все водопроводные краны или главный вентиль на выходе, включите насос и выполните точную регулировку давления воды по вышеописанному алгоритму. Никогда не спешите. Работы несложные, но последствия ошибок могут быть очень печальными.

Перед запуском насоса следует убедиться в правильности подключения и регулировки реле

Насос постоянно включается/выключается

Это значит, что давление воды резко повышается до максимальных значений, двигатель при этом выключается. Давление столь же резко падает до минимальных и агрегат опять включается.

В этом случае реле давления трогать не надо, оно не виновато. Причина в гидроаккумуляторе – порвалась или сильно растянулась резиновая мембрана, размещенная внутри баллона. Она не расширяется, не принимает воду и не компенсирует повышение давления.

Принцип работы мембраны в гидроаккумуляторе

Как известно из школьных уроков физики, вода не сжимается. При включении насоса давление моментально поднимается, при выключении также моментально падает. Придется разбирать гидроаккумулятор и менять мембрану.

Решить проблему поможет замена мембраны

Для нормальной работы насоса рекомендуется давление воздуха в металлическом баллоне устанавливать примерно на 10% ниже параметра включения электрического двигателя. Давление проверяется только после полного спуска воды из гидроаккумулятора. Если она есть, то значения поднимаются и искажают регулировочные показатели.

Насос длительное время не выключается

Вначале все было нормально, а потом появилась такая проблема. Причина – износ насоса, он уже не может создавать нужное давление. Регулировка простая – немного уменьшите максимальное значение до момента выключения насоса. Чтобы иметь запас по надежности давление рекомендуется еще снизить на несколько десятых долей атмосферы. Если в результате регулировки показатели понижаются до критических, то придется менять водяной насос.

Если насос долго не выключается, это может указывать на износ оборудования

Воды в системе нет, а насос не включается

Есть три причины: неисправна проводка, закислились клеммы подключения или перегорел электрический двигатель. Для проверки надо иметь тестер и прозвонить электрооборудование, работы следует делать строго по правилам ПУЭ.

Если насос не включается, возможно, проблема в контактах реле

Что делать, если реле полностью разрегулировано?

Инструкция по настройке насосной станции

Если сделанные на заводе регулировки не соответствуют необходимым, реле настраивают снова.

Проверка давления воздуха в гидроаккумуляторе

Производитель закачивает в гидронасос воздух, давление которого достигает 1,5 атм. Часто из-за длительного срока сбережения происходят утечки, поэтому после покупки такого прибора надо самостоятельно проверить давление.

Для этого откручивают защитный колпачок и надевают на золотник манометр. Некоторые насосы имеют его в комплекте, если нет, то берут автомобильный. Чем выше точность используемого прибора, тем лучше.

В соответствии с выбранным режимом работы выставляют необходимое значение. При показателях менее 1 атм груша трется о стенки сосуда и со временем повреждается. Если давление высокое, то в гидроаккумулятор не получится закачать много воды, т.к. его объем займет груша с воздухом.

Измеряем величину давления в гидроаккумуляторе.

Контроль параметров

Производитель настраивает оборудование так, что если при включении гидронасоса давление составляет 1,6 атм, соответствующий показатель для воздуха не превышает 1,4-1,5 атм.

Если выставлено минимальное значение срабатывания в 2,5 атм, то этот показатель для воздуха должен составлять 2,2-2,3 атм. Контролировать давление в этой камере накопителя надо раз в 6-12 месяцев, даже если настройки реле не изменялись.

Если гидроаккумулятора нет

Некоторые модели глубинных насосов не имеют накопительного бака. Они защищены от работы всухую, срабатывают при достижении заданных параметров.

Недостаток в том, что они не имеют запаса воды, и происходит частое включение помпы. Когда кран открывают, насос запускается, а после его закрытия еще немного работает, чтобы накачать в систему воду.

Преимущества:

• небольшие размеры оборудования;
• экономия на приобретении гидроаккумулятора;
• постоянный напор воды.

Такой вариант подходит для длительных режимов включения (набора воды, полива и т.д.).

Насосные станции без гидроаккумулятора.

Процесс регулировки с помощью реле

Настройка выполняется в таком порядке:

1. Отключают гидронасос от сети, сливают всю воду из водопровода.
2. Запускают станцию и записывают давление, при котором включится реле. Показатель соответствует нижнему порогу.
3. Открывают самый дальний кран и замечают, когда оборудование снова включится. Это будет верхний порог.
4. Если напор воды из крана слабый, давление увеличивают. Для этого поворачивают гайку, имеющуюся на большой пружине.
5. Настраивают дельту, она должна составлять 1,5-2 атм. Для этого регулируют нижнюю пружину.

После выполненных настроек из системы снова удаляют воду и включают гидронасос. Если напор устраивает, значит, все сделано правильно.

Регулировка малой и большой пружин.

Настройка реле давления

Бывают случаи, когда настройки датчика по умолчанию не устраивают пользователей насосного оборудования. Например, если открыть кран на каком-либо этаже здания, то можно заметить, что напор воды в нем быстро снижается. Также установка некоторых систем, очищающих воду, невозможна, если сила сжатия в системе находится на уровне меньше 2,5 бар. Если станция настроена на включение при 1,6-1,8 бар, то фильтры в данном случае работать не будут.

Обычно настройка реле давления своими руками не вызывает затруднений и выполняется по следующему алгоритму.

1. Запишите показатели манометра при включении и отключении агрегата.
2. Выдерните шнур питания станции из розетки или отключите автоматы.
3. Снимите крышку с датчика. Обычно она закреплена 1 шурупом. Под крышкой можно увидеть 2 винта с пружинами. Тот, что больше, отвечает за давление, при котором происходит запуск двигателя станции. Обычно возле него стоит маркировка в виде буквы “Р” и нарисованы стрелки с нанесенными возле них знаками “+” и “-”.
4. Чтобы увеличить силу сжатия, вращайте гайку по направлению к знаку “+”. И наоборот, чтобы снизить ее, нужно крутить винт к знаку “-”. Сделайте один оборот гайки в требуемом направлении и запустите аппарат.
5. Дождитесь, пока станция отключится. Если показания манометра вас не устраивают, то продолжайте вращать гайку и включать аппарат до тех пор, пока давление в накопителе не достигнет требуемого значения.
6. На следующем этапе следует настроить момент выключения станции. Для этого предназначен винт меньшего размера с пружиной вокруг. Возле него находится маркировка “ΔP”, а также нарисованы стрелки со знаками “+” и “-”. Настройка регулятора давления на включение устройства проводится так же, как и на отключение аппарата.

Например, агрегат имеет заводские настройки, при которых Р_вкл = 1,6 бар, а Р_выкл = 2,6 бар. Из этого следует, что разница не выходит за пределы стандартного значения и равна 1 бар. Если требуется по каким-либо причинам увеличить Р_выкл до 4 бар, то следует увеличить и интервал до 1,5 бар. То есть, Р_вкл должно быть около 2,5 бар.

Но при увеличении данного интервала увеличится и перепад давления в системе водоснабжения. Иногда это может вызывать дискомфорт, поскольку придется израсходовать большее количество воды из бака, чтобы станция включилась. Но благодаря большому интервалу между Р_вкл и Р_выкл включение насоса будет происходить реже, что увеличит его ресурс.

Вышеописанные манипуляции с настройками силы сжатия возможны только при наличии оборудования соответствующей мощности. К примеру, в тех. паспорте к аппарату указано, что он может выдать не более 3,5 бар. Значит, настраивать на нем Р_выкл = 4 бар не имеет смысла, поскольку станция будет работать без остановки, а давление в баке так и не сможет подняться до необходимого значения. Поэтому, чтобы получить давление в ресивере 4 бар и выше, необходимо приобрести насос соответствующей мощности.

Проверка автоматики

После запуска насосной станции нужно проверить, правильно ли работает автоматика. Если вы приобрели реле давления с заводскими настройками, то оно должно отключить насосное оборудование при достижении верхнего порога давления в системе, установленного на реле. После открывания крана и вытекания вод из гидробака реле давления должно снова запустить насос, когда показатель давления в системе понизится до установленного минимума. При необходимости заводские настройки можно изменить, настроив реле на нужное вам давление включения и выключения. Это делается так:

Отключаем насосное оборудование и сливаем воду из гидробака, открутив нижний кран в системе. Открываем крышку на реле давления при помощи отвертки или гаечного ключа.
Запускаем насосное оборудование, которое начнёт закачивать воду в гидробак.
Засекаем и записываем показания манометра в момент отключения насоса. Это будет верхнее давление.
Теперь открываем самый удалённый от насоса кран или тот кран, который находится на самой верхней отметке. По мере вытекания из него воды давление понизится, и насос снова запуститься. Нужно зафиксировать и записать показания манометра в момент запуска насоса. Это будет нижнее давление

Находим их разницу.
Во время тестирования необходимо обратить внимание на напор воды, текущей из самого дальнего или высшего крана в системе. Если он вас не устраивает, то давление нужно повысить

Чтобы это сделать правильно, насос нужно отключить и туже закрутить гайку на большой пружине в реле. Для уменьшения напора, наоборот, ослабляем эту гайку.
Теперь настроим разность давлений. Вы уже нашли её, отняв записанные показания манометра. Если это число равно 1,4 бар, то ничего настраивать не надо. Если найденное значение ниже, то это может привести к более частому запуску насоса и неравномерному напору, что вызовет преждевременный износ оборудования. Если значение выше, то режим работы станции будет более щадящим, но станет заметна разница между максимальным и минимальным напором. Для настройки этого параметра нужно подтянуть или ослабить гайку на малой пружине в реле. Для увеличения разности давлений гайку затягивают сильнее, а для уменьшения – ослабляют.
Когда вы отрегулировали давление, нужно снова проверить работу системы, повторив предыдущие действия. При необходимости регулировку можно повторить.

Если ваше реле давления вообще без настроек, то есть все пружины полностью ослаблены, то регулировку делают так:

1. Запускаем насос и нагнетаем давление в трубопроводе настолько, чтобы напор воды из самого дальнего или высшего в системе крана был удовлетворительным. Засекаем показания манометра и отключаем насос. Допустим, что прибор показал в этот момент давление равное 1,3 бар.
2. Отключаем питание станции и открываем крышку на реле давления. Начинаем подтягивать гайку на большой пружине. Когда раздастся щелчок замыкания контактов, вращение прекращаем.
3. Ставим на место крышку и включаем насос. Доводим давление в системе до 2,7 бар. Это значение мы получили, сложив наш показатель 1,3 бар с рекомендуемой разницей значений равной 1,4 бар.
4. Отключаем насос от сети, снимаем крышку и подтягиваем гайку на меньшей пружине. Когда контакты разомкнуться, вы услышите щелчок. В этот момент вращение нужно прекратить.
5. После наших настроек реле давления будет производить запуск насосного оборудования, когда давление в системе понизится до 1,3 бар, и отключать насос, когда давление повысится до 2,7 бар. Теперь все настройки выполнены. Крышку реле устанавливаем на место, а насосный агрегат подключаем к сети электропитания.

Практические примеры настройки реле

Разберем случаи, когда обращение к регулировке реле давления действительно необходимо. Обычно это происходит при покупке нового прибора или при возникновении частых отключений насоса. Также настройка потребуется, если вам досталось б/у устройство со сбитым параметрами.

Подключение нового прибора

На этом этапе следует проверить, насколько корректны заводские установки, и при необходимости внести некоторые изменения в работу насоса.

Галерея изображений
Фото из
Отключаем энергию, полностью опустошаем систему от воды, пока манометр не достигнет отметки «ноль». Включаем насос и следим за показаниями. Запоминаем, на каком значении он выключился. Затем спускаем воду и запоминаем параметры, при которых насос вновь начинает работать

Закручиваем большую пружину, чтобы увеличить нижнюю границу. Производим проверку: спускаем воду и запоминаем значение включения и выключения. Второй параметр должен увеличиться вместе с первым. Регулируем до тех пор, пока не достигаем нужного результата

Производим те же самые действия, но уже с малой пружиной. Действовать нужно аккуратно, так как малейшее изменение положения пружины откликается в работе насоса. Немного закрутив или ослабив гайку, тут же проверяем результат работы

Закончив все манипуляции с пружинами, снимаем конечные показания и сравниваем их с начальными. Также смотрим, что изменилось в работе станции. Если бак стал наполняться в другом объеме, а интервалы включения/выключения изменились, настройка прошла успешно

Этап 1 – подготовка оборудования

Этап 2 – регулировка величины включения

Этап 3 – регулировка величины отключения

Этап 4 – тестирование работы системы

Чтобы проследить за ходом работы, рекомендуется записывать все полученные данные на листок бумаги. В дальнейшем можно вернуть начальные настройки или еще раз изменить параметры.

Насос перестал выключаться

В этом случае принудительно выключаем насосное оборудование и действуем в следующем порядке:

1. Производим включение, и дожидаемся, когда давление достигает максимальной отметки – предположим, 3,7 атм.
2. Отключаем оборудование и понижаем давление путем спуска воды – например, до 3,1 атм.
3. Слегка затягиваем гайку на малой пружине, увеличивая значение дифференциала.
4. Проверяем, как изменилось давление отключения и тестируем систему.
5. Настраиваем оптимальный вариант путем подтягивания и ослабления гаек на обеих пружинах.

Если причина была в неправильной первоначальной настройке, ее можно решить, не покупая новое реле. Рекомендуется регулярно, раз в 1-2 месяца, проверять работу реле давления и при необходимости производить регулировку пределов включения/выключения.

Ситуации, не требующие регулировки

Причин, когда насос не выключается или не включается, может быть множество – от засора в коммуникациях до выхода из строя двигателя. Поэтому, прежде чем начать разборку реле, следует убедиться, что остальное оборудование насосной станции работает исправно.

Если с остальными приборами все в порядке, проблема в автоматике. Переходим к осмотру реле давления. Отключаем его от штуцера и проводов, снимаем крышку и проверяем две критические точки: тонкий патрубок подключения к системе и блок контактов.

Галерея изображений
Фото из
Чтобы проверить, чистое ли отверстие, необходимо произвести демонтаж прибора для осмотра, а при обнаружении засорения выполнить чистку

Качество водопроводной воды не идеально, поэтому часто проблема решается обыкновенной чисткой входного отверстия от ржавчины и минеральных отложений

Даже у приборов с высокой степенью защиты от влаги могут происходить сбои из-за того, что окислились или подгорели контакты проводов

Для очищения контактов используют специальный химический раствор или простейший вариант – самую мелкую наждачку

Действовать нужно очень осторожно

Забился патрубок подключения к гидробаку

Чистка входного отверстия в реле

Засорились электрические контакты

Чистка блока контактов. Если очистительные мероприятия не помогли, а регулировка положения пружин также была напрасной, скорее всего, реле не подлежит дальнейшей эксплуатации и его следует заменить новым

Если очистительные мероприятия не помогли, а регулировка положения пружин также была напрасной, скорее всего, реле не подлежит дальнейшей эксплуатации и его следует заменить новым.

Предположим, вам в руки попал старый, но действующий прибор. Его регулировка происходит в том же порядке, что и настройка нового реле. Перед началом работы убедитесь в целостности прибора, разберите его и проверьте, все ли контакты и пружины на своих местах.

Исправление погрешности в работе

Прежде чем приступать к более серьезному вмешательству в работу оборудования необходимо принять самые простые меры — прочистить фильтры, устранить протечки. Если они не дали результатов, тогда приступают к дальнейшим шагам, пытаясь выявить первопричину.

Следующее, что необходимо предпринять — настроить давление в баке гидроаккумулятора и отрегулировать реле давления.

Ниже приводятся самые распространенные нарушения в работе бытовой насосной станции, которые пользователь может попытаться решить самостоятельно. При более серьезных проблемах необходимо обращаться в сервисный центр.

Нарушение правил эксплуатации

Если станция беспрерывно работает, не выключаясь, вероятной причиной является неправильная регулировка реле — выставлено высокое давление выключения. А также случается, что двигатель работает, но станция воду не качает.

Причина может крыться в следующем:

• При первом запуске насос не был заполнен водой. Необходимо исправить ситуацию, залив воду через специальную воронку.
• Нарушена целостность трубопровода или образовалась воздушная пробка в трубе или во всасывающем клапане. Для обнаружения конкретной причины необходимо убедиться, что: приемный клапан и все соединения герметичны, по всей длине всасывающей трубы нет изгибов, сужений, гидравлических затворов. Все неисправности устраняют, при необходимости заменяют поврежденные участки.
• Оборудование работает, не имея доступа к воде (на сухую). Необходимо проверить, почему его нет или выявить и устранить иные причины.
• Засорен трубопровод — необходимо очистить систему от загрязнений.

Бывает, что станция очень часто срабатывает и выключается. Скорее всего это происходит из-за поврежденной мембраны (тогда необходимо заменить ее), или же в системе отсутствует требующееся для работы давление. В последнем случае необходимо измерять наличие воздуха, проверить бак на наличие трещин и повреждений.

Перед каждым запуском необходимо через специальную воронку залить воду в насосную станцию. Она не должна работать без воды. Если есть вероятность работы помпы без воды, следует приобретать насосы-автоматы, оборудованные контролером потока

С меньшей вероятностью, но может случиться, что открыт и заблокирован обратный клапан из-за попадания мусора или постороннего предмета. В такой ситуации придется разобрать трубопровод в районе возможного засорения и устранить проблему.

Неполадки в действии двигателя

Двигатель бытовой станции не работает и не издает шума, возможно, по следующим причинам:

• Оборудование отключено от питания или отсутствует напряжение в сети. Необходимо проверить схему подключения.
• Перегорел предохранитель. В таком случае нужно заменить элемент.
• Если не удается провернуть крыльчатку вентилятора — значит, ее заклинило. Необходимо выяснить почему.
• Повреждено реле. Его нужно попытаться отрегулировать или, если не удастся, заменить новым.

Неполадки в работе двигателя чаще всего вынуждают пользователя воспользоваться услугами сервисного центра.

Проблемы с напором воды в системе

Недостаточный напор воды в системе можно объяснить несколькими причинами:

• Давление воды или воздуха в системе выставлено на недопустимо-низкое значение. Тогда необходимо настроить работу реле в соответствии с рекомендуемыми параметрами.
• Трубопровод или рабочее колесо насоса заблокировано. Очистка элементов насосной станции от загрязнений, возможно, поможет решить проблему.
• В трубопровод попадает воздух. Проверка элементов трубопровода и их соединений на герметичность сможет подтвердить или опровергнуть эту версию.

Плохая подача воды бывает также обусловлена тем, что происходит втягивание воздуха из-за неплотных соединений водопроводных труб или уровень воды упал настолько, что при ее заборе закачивается воздух в систему.

Плохой напор воды может создавать ощутимый дискомфорт при использовании водопроводной системы

На какое давление надо регулировать насосную станцию

Очень важный вопрос, не все потребители понимают тонкости функционирования оборудования. Некомпетентные действия всегда имеют отрицательные последствия.

За счет увеличения давления потребители надеются решить две задачи.

1. Увеличить объем закачиваемой за одно включение воды. Многие считают, что частые включения эклектического двигателя быстро выводят его из строя. Это правда, во время включения пусковые токи достигают критических значений и перегревают обмотку. Но в случае с насосом зависимость сложнее, какая именно – расскажем ниже.

   Из-за частых включений двигатель может выйти из строя

2. Только при высоком давлении могут работать бытовые приборы: стиральная машина, мойка, душ и т. д. Убеждение также действительно лишь отчасти.

   Для работы бытовой техники необходим достаточный напор воды в системе

В связи с такими убеждениями, максимальное давление устанавливается в пределах 3–4 атм. , тем более что технические характеристики позволяют создавать давление до пяти и более атмосфер. Рабочие значения не превышают 80% максимальных, значит, все в норме. Но это не так. Какое выбрать значение для оптимальной работы насоса и бытового оборудования? Этот вопрос надо рассматривать подробно.

Выбор давления прямо влияет на качество работы оборудования

1. При повышении давления возрастает объем воды в гидроаккумуляторе. Но его увеличение обходится слишком дорого в прямом и переносном смысле слова. К сведению, в баллоне объемом 10 л за счет увеличения давления на одну атмосферу количество воды возрастает приблизительно на 1 л. Если исходное давление воздуха в баллоне 1 атм., то при давлении воды в резиновой камере 1 атм. ее объем составляет 4 л, если давление 2 атм., то объем увеличивается до 5 л, а при давлении 3 атм. объем воды составляет  5,5 л. Действительно, насос будет включаться реже. Но надо понимать, что каждое увеличение давления на одну атмосферу требует значительно больше затрат электрической энергии, кроме того, элементы насоса работают с повышенными нагрузками. В результате попытки добиться экономии оборачиваются прямыми убытками – придется чаще менять дорогостоящее оборудование.
2. Считается, если давление низкое, то не функционирует бытовая техника. Это неправда, все стиральные автоматы, посудомоечные машины и прочие приборы отлично работают при давлении воды в 1 атм.

Принцип работы насосной станции

Опытные сантехники настоятельно рекомендуют устанавливать насос на давление в пределах 1,2–1,7 атм. Такие параметры считаются золотой серединой, нагрузка на электрический двигатель и насос приемлема, а в доме все работает как надо.

Виды и разновидности

Конструктивное исполнение может быть отличным от описанного выше, в связи с другим типов. Все изделия нужно в первую очередь классифицировать на:

Механические модели. Ее устройство как раз описано выше. Это две пружины, подвижная мембранная перегородка и блок с контактами. Отметить стоит такое достоинство, как стабильность работы механизма, а также его простота. А чем проще конструкция, тем меньше вероятность поломки и проще ремонт. Поэтому деталь можно назвать достаточно легкой в обращении. Если имеет место быть датчик «сухого хода», то есть полное отключение оборудования при отсутствии жидкости, то повторное включение производится вручную. Стоит отметить, что на механических реле-регуляторах давления воды для насоса точная регулировка сложнее.

Электрические модели. Отличаются повышенной точностью значений и простотой настройки. Они имеют несколько более высокую стоимость. В основе – контролер потока. Именно он передает импульс о прекращении действия оборудования накачки. Дополнительным преимуществом является дополнительное наличие небольшого гидробака. Такой запас жидкости помогает защитить всю установку от гидроудара. Однако есть и негативная особенность – это повышенная чувствительность к примесям. Если вы ставите электрическое реле, то перед ним обязательно нужно установить фильтры. Фильтрационное оборудование можно заказать в компании «Вода Отечества» – мы поставляем продукцию для бытового и коммерческого использования.

Еще одно конструктивное разграничение – датчик может быть:

• Силовым. Он осуществляет процесс активации и отключения насоса.
• Управляющим. Они только передают информацию, а также отвечают за работу насосной станции.

Кроме конструктивных особенностей и назначения, все реле можно отличить по техническим показателям:

• по максимально достигаемому давлению в водоканале;
• по нижней аналогичной границе;
• по объему гидроаккумулятора, с которым совместимо устройство;
• по мощности – этот параметр должен быть соотнесен с проходной способностью обрудования;
• по производителю – российские и китайские модели не всегда уступают европейским, но отдельно стоит выделить такие страны производства, как Дания, Германия, Италия.

Приведем сравнительную таблицу популярных моделей:

Источник

Заключение

Информация, которую нужно запомнить:

1. Бытовое применение насосной станции – забор воды из скважины, водоема, централизованной системы водоснабжения и подача ее по трубам в здание.
2. При первом включении оборудования проверяют соответствие его режима работы допустимым нагрузкам и логическим ограничениям.
3. Давление выключения мотора не должно превышать такого значения, которое способна создать помпа, иначе насос никогда не выключится.
4. Для того, чтобы двигатель включался, нижнее положение стрелки манометра не должно показывать значение меньшее, чем давление воздуха в баке.
5. Объем воздуха в гидроаккумуляторе контролируют каждые 3 месяца.
6. Проверенные настройки иногда необходимо менять.

Источник

4 причины отрегулировать регулятор давления



У вас проблемы с давлением воды? Давление воды слишком высокое или слишком низкое для ваших светильников? Ваш регулятор давления воды может нуждаться в замене или регулировке. Вот четыре причины для замены или регулировки регулятора, когда у вас возникают проблемы с давлением воды.

1. Колебания давления воды раздражают и разрушают

Когда давление воды слишком высокое, ваши водопроводные трубы страдают от таких проблем, как ослабление фитингов, гидравлический удар и стук. Узел бачка унитаза может быть принудительно открыт, чтобы в чашу постоянно попадала чистая вода.

Когда давление воды слишком низкое, ваша ванна, посудомоечная и стиральная машины заполняются вечно. Нельзя использовать более одного сантехнического прибора одновременно. Души могут капать вместо брызг. Чтобы избежать этих проблем, вызовите сантехника, чтобы он посмотрел на регулятор давления.

2. Колебания давления воды имеют множество причин

Высокое давление воды обычно связано с высоким давлением в вашей скважине или муниципальном водопроводе.Если ваш регулятор давления воды не работает должным образом, устройство не снижает давление воды до того, как поток попадет в ваши трубы.

Низкое давление воды может быть вызвано множеством возможных причин. Локальные проблемы с низким давлением воды — это те, которые затрагивают только один кран. Эти локальные проблемы с низким давлением решаются заменой аэраторов, картриджей или новых линий подачи.

К другим причинам низкого давления воды относятся:

• Утечки в основных линиях подачи
• Неисправность в системе кондиционирования воды
• Неисправность в насосе или бустерном насосе
• Промывка или прерывание коммунальных линий

Проверьте, чтобы клапан открыт до конца. Если ни одна из этих проблем не является причиной низкого давления воды, подозревайте регулятор давления воды. Регулятор давления может выйти из строя и потребовать очистки, регулировки или замены.

3. Регуляторы давления воды не всегда хорошо отрегулированы

Регуляторы давления находятся на главной входной трубе водопроводной системы вашего дома. Они могут включать или не включать манометр, показывающий давление воды на выходе из регулятора.

Регулятор давления предназначен для снижения давления воды, поступающей из водопроводов высокого давления.Регулятор давления воды работает с помощью подпружиненной диафрагмы, которая сжимает, а затем медленно выпускает воду в основные бытовые трубы.

В некоторых случаях регулятор давления установлен слишком низко и снижает давление воды слишком сильно. Заводская настройка регулятора давления обычно составляет от 45 до 55 фунтов на квадратный дюйм. Тем не менее, вам может потребоваться регулировка давления от 40 до 70 фунтов на квадратный дюйм, чтобы иметь надлежащее давление воды во всем доме.

Если вы живете в районе Сакраменто с давлением воды на входе всего 35 фунтов на квадратный дюйм, стандартный регулятор давления не может заметно увеличить давление воды.Однако ваш сантехник может установить устройства для повышения давления воды.

Эти устройства включают бустерные насосы, регуляторы низкого расхода, баки под давлением и обратные клапаны для повышения низкого давления воды в вашем доме. Трубы большего размера, установленные на главном конце водопровода, могут увеличить давление в трубах меньшего диаметра.

4. Клапаны сброса давления воды нуждаются в обслуживании

Клапаны сброса давления изнашиваются так же, как любая часть водопровода или приспособление. Внутренние компоненты могут подвергаться коррозии или склеиваться из-за отложений кальция или накипи.Регуляторы давления также имеют уплотнительные кольца или шайбы, которые изнашиваются и требуют замены.

Будьте осторожны при очистке, ремонте или замене регулятора давления. Если неправильно собрать и установить регулятор, он будет протекать и не будет выполнять свою функцию. Сантехнические знания также необходимы для регулировки настроек регулятора давления. Вы можете повредить свои трубы и другие приспособления из-за неправильной настройки давления.

Наймите сантехника для установки нового регулятора давления.Профессиональные услуги сантехника гарантируют отсутствие утечек и безопасность на месте установки регулятора. Они также могут отрезать и снова подключить магистральные трубопроводы к вашей водопроводной системе. Сантехник также может откалибровать и установить манометр-регулятор, который поможет вам контролировать давление воды в вашем доме.

Если вам нужно более низкое или более высокое давление воды в вашем доме, обратитесь к специалистам Rapid First Plumbing. Мы помогаем решать и устранять проблемы с давлением воды в районе Большого Сакраменто, штат Калифорния.

Сан-Диего Сантехник — ЧТО ВАШ PSI

ВОДА   РЕГУЛЯТОРЫ ДАВЛЕНИЯ

Мы ремонтируем и обслуживаем любые виды систем регулирования давления воды в округе Сан-Диего. Если ваш регулятор давления воды показывает плохое давление воды или у вас есть какие-либо другие проблемы, мы позаботимся о том, чтобы привести вашу систему регулятора давления воды в идеальное рабочее состояние.

  СЛИШКОМ БОЛЬШОЕ ДАВЛЕНИЕ ВОДЫ

Слишком большое давление воды в системе распределения воды может быть опасным и разрушительным. Когда светильники находятся под слишком большим давлением, они плохо работают в течение длительных периодов времени. Уплотнительные кольца. стержни и другие компоненты водопроводной системы обычно не предназначены для работы с давлением, превышающим 80 фунтов на квадратный дюйм.Чрезмерное давление воды может быть опасным для пользователей водопроводной системы. Высокий напор воды легко контролировать. Давление воды можно уменьшить с помощью редукционного клапана, а в случае колодезных систем – с помощью регулировки реле давления. Устранить неполадки высокого давления воды просто; все, что вам нужно сделать, это посмотреть на манометр на скважинной системе или установить манометр на кран, обычно на шланг. Если давление выше 60 фунтов на квадратный дюйм, его обычно следует снизить.Большинство жилых домов хорошо работают при давлении воды от 40 до 50 фунтов на квадратный дюйм. Если у вас скважинная система, все, что вам нужно сделать, это войти в реле давления и отрегулировать настройку отключения. В случае с городским водоснабжением придется установить редукционный клапан. Если редукционный клапан уже установлен, вы можете понизить давление в системе, повернув регулировочный винт по часовой стрелке.

РЕДУКЦИОННЫЙ G КЛАПАНЫ

Неправильно отрегулированные редукционные клапаны могут вызвать проблемы в виде низкого давления воды.Если эти клапаны не отрегулированы на надлежащие настройки, они могут уменьшить количество воды до чуть более тонкой струйки. Иногда регулировочные винты редукционных клапанов закручиваются слишком туго. Если вы имеете дело с ситуацией низкого давления, когда задействован редукционный клапан, проверьте уровень настройки винта. Поворот регулировочного винта против часовой стрелки увеличит давление воды в системе. Редукционные клапаны не часто являются причиной проблем с давлением, но могут быть.Возможно, регулировочный винт установлен неправильно, а может быть, весь клапан неисправен. Если вы отключили воду на уличном подключении, вы можете проверить давление в здании, сняв редукционный клапан и установив на трубопроводе манометр. Это устранит или подтвердит любые сомнения относительно редукционного клапана.

Как отрегулировать регулятор давления воды (пошаговое руководство) — Модернизированный дом

Давление воды в вашем доме — это то, что вы обычно не замечаете, пока оно не отключено.Только когда вы заходите в душ и видите, что у вас едва набирается вода, вы понимаете, что есть проблема. В некоторых случаях проблема также может заключаться в чрезмерно высоком давлении воды.

Это явно не та проблема, которую можно оставить без внимания. Вы должны действовать быстро, чтобы отрегулировать регулятор давления воды и привести все в порядок.

Начните с поиска регулятора на главном водопроводе, который часто выглядит как колокол. Найдите стопорную гайку, расположенную наверху регулятора, и поверните ее против часовой стрелки с помощью гаечного ключа, пока она не ослабнет.Затем найдите регулировочный винт и поверните его по часовой стрелке, чтобы увеличить давление, или против часовой стрелки, чтобы уменьшить давление.

Как вы увидите, очень важно знать, как работать с регулятором давления в вашем доме. Посмотрите, что этот конкретный компонент делает для вашего дома и как вы должны работать с ним, читая дальше.

Не хотите сделать это сами?

Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Что такое регулятор давления воды?

Знаете ли вы, какой напор воды поступает из вашего городского водопровода? Они варьируются от одного места к другому, но обычно диапазон составляет от 80 до 150 фунтов на квадратный дюйм (psi). В местах, где воде необходимо подняться на возвышенность, давление может достигать 200 фунтов на квадратный дюйм.

Есть очень большая вероятность, что вы никогда не увидите такого высокого давления воды в своем доме. Регулятор удерживает давление воды на таком высоком уровне. По сути, регулятор или редукционный клапан отвечает за нормализацию давления по мере поступления воды в ваш дом.

Каковы преимущества наличия регулятора давления воды?

Если у вас нет регулятора давления воды, самое время серьезно подумать об его установке.Ниже перечислены некоторые преимущества, предоставляемые регуляторами давления воды.

Вы полностью контролируете поток воды в своем доме

Помните, как давление воды из городского источника обычно регистрируется в диапазоне от 80 до 150 фунтов на квадратный дюйм? Что ж, получается, что вы не хотите, чтобы в вашем доме был такой напор воды.

Существует рекомендуемый диапазон уровня давления воды в вашем доме. По данным PlumbingSupply, современные дома могут достаточно хорошо функционировать при давлении воды в диапазоне от 45 до 75 фунтов на квадратный дюйм.

В некоторые дни уровень давления может чрезмерно повышаться или вам может потребоваться увеличить низкое давление для очистки. Возможно, вам придется немного настроить регулятор, чтобы получить точное давление. Регулятор поможет вам сделать эти настройки быстрее.

Проще говоря, регулятор давления воды позволяет вам контролировать поток воды в вашем доме. Вы будете благодарны за это в долгосрочной перспективе, потому что альтернатива может оказаться дорогостоящей.

Вы продлите срок службы труб, приспособлений и приборов

Если оставить без внимания высокое давление воды, это плохо для вашего дома, потому что это может привести к значительному ущербу.Давайте выделим причины, по которым высокое давление воды может быть разрушительным.

Начиная с труб в вашем доме, вы должны знать, что они не рассчитаны на высокое давление. Регулярно подвергайте их чрезмерно высокому давлению, и они начнут протекать или, возможно, даже лопнут. Из-за этого вам придется платить за дорогостоящий ремонт.

Ваши светильники также не защищены от высокого давления воды. Смесители и спринклерные клапаны — это лишь некоторые из приспособлений, которые могут выйти из строя из-за повышенного давления воды.Даже ваш туалет может в конечном итоге получить повреждения, если высокое давление воды останется постоянным.

Домашние бытовые приборы, так или иначе подключенные к водопроводу, также уязвимы. Стиральные машины, посудомоечные машины и холодильники — это лишь часть различных приборов, которые могут быть повреждены высоким давлением воды.

Вы можете сэкономить значительную сумму денег

Установка регулятора давления воды позволяет сэкономить деньги. Стоимость покупки и установки одного из них будет более чем оправдана в долгосрочной перспективе.

Первый способ, с помощью которого редукционный клапан экономит ваши деньги, — это просто сокращение затрат на ремонт. Вам не придется устранять повреждения, нанесенные высоким давлением воды вашим трубам, арматуре и/или приборам.

Вы также сокращаете расходы, потому что меньше воды уходит впустую. Без протечек арматуры или труб вы не будете платить за воду, которую не используете. Если вы давно хотели установить дома слаботочные светильники, вы можете это сделать, так как давление воды находится под контролем.

Помимо всей этой потенциальной экономии, Realtor.com отмечает, что даже ваши счета за электроэнергию могут быть уменьшены. Ваш нагреватель должен работать больше, если из-за высокого давления выливается много воды. Установка регулятора снижает количество отходов, а также количество энергии, необходимой для нагрева воды.

Как отрегулировать регулятор давления воды

В зависимости от того, что вам нужно, вам может потребоваться уменьшить или увеличить давление воды в вашем доме. Хотя это может показаться сложной задачей, с ней легко справиться самостоятельно.

Для этой работы вам не нужны специальные инструменты. Простой гаечный ключ — это все, что вам действительно нужно.

Шаг 1. Найдите регулятор давления воды

Подойдите к главному водопроводу и найдите главный запорный клапан. Обычно там находится регулятор давления воды. Если у вас есть счетчик воды, вы также можете увидеть регулятор, расположенный рядом с ним.

Для тех, кому трудно, ищите колоколообразный компонент на главном водопроводе, потому что это регулятор.Вы также можете сказать, что это регулятор, если увидите контргайку и регулировочный винт .

Шаг 2: Ослабьте контргайку

Возьмите гаечный ключ и начинайте откручивать контргайку. Это можно сделать, просто повернув стопорную гайку против часовой стрелки. Прекратите вращение, как только контргайка ослабнет.

Шаг 3: Поверните регулировочный винт

Подведите ключ к следующему регулировочному винту и начните его вращать. Если вы хотите увеличить давление, поверните винт по часовой стрелке.Поворот винта против часовой стрелки уменьшит давление воды.

Шаг 4. Проверьте и верните стопорную гайку в исходное положение

Попросите кого-нибудь открыть кран, чтобы проверить, достаточен ли сейчас напор воды. Продолжайте вносить коррективы, если уровень давления воды еще не соответствует норме. Как только вы будете довольны давлением воды, снова возьмите гаечный ключ и затяните контргайку. Поверните его по часовой стрелке, чтобы зафиксировать на месте.

Не хотите сделать это сами?

Получите бесплатные расценки без обязательств от профессиональных подрядчиков рядом с вами.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Связанные вопросы

Как определить текущий уровень давления воды в вашем доме?

В некоторых домах магистральный водопровод уже оборудован счетчиком воды. Если он есть в вашем доме, просто посмотрите на него, чтобы получить точное значение текущего уровня давления воды. Другим домовладельцам, возможно, не так повезло, и их основные водопроводы могут не иметь счетчиков. Не волнуйтесь, если вы один из них, потому что вы все еще можете использовать манометр.

Прикрутите манометр к крану для стирки и включите воду. После этого манометр покажет вам давление воды.

Где должен быть установлен регулятор давления воды?

Главный водопровод — это то место, где вы должны расположить регулятор давления воды, но вы не можете выбрать место наугад. Лучшее место для редукционного клапана – сразу после главного запорного клапана.

Вы хотите установить там регулятор, потому что это дает вам лучший контроль над потоком воды в вашем доме с водой.Одна регулировка регулятора, установленного в этом месте, означает, что давление будет изменено во всей водопроводной системе.

Установка регулятора давления воды в этом месте также облегчает отключение подачи воды. Это должно пригодиться, когда вам нужно сделать ремонт или установить новые светильники.

Как обслуживать регулятор давления воды?

Чтобы правильно обслуживать регулятор давления воды, вам сначала понадобится водомер или манометр. Они избавят вас от догадок при измерении давления воды и дадут вам знать быстрее, если возникнут проблемы.

Также следует регулярно проверять работу регулятора давления воды. Не реже одного раза в год настраивайте его и смотрите, работает ли он. Отсутствие постоянной проверки регулятора может привести к скачкам давления воды в вашем доме без вашего ведома.

Со временем регулятор давления воды изнашивается. Не утруждайте себя попытками ремонта регулятора.В этом случае вам придется приобрести сменный регулятор.

Модернизированная домашняя команда

Мы команда страстных домовладельцев, профессионалов в области обустройства дома и энтузиастов, которые любят делиться с другими домовладельцами обустройством дома, ведением домашнего хозяйства, украшением и многим другим! Ищете ли вы пошаговое руководство по ремонту бытовой техники или стоимости установки забора, мы здесь, чтобы помочь.

Недавно опубликованные

ссылка на стандартные размеры гаражных ворот (с чертежами)

Размеры стандартных гаражных ворот (с чертежами)

Есть много причин для установки новых гаражных ворот. Отремонтируйте свой текущий гараж, расширив его, чтобы вместить больше автомобилей, или замените поврежденную дверь. Независимо от причины, важно найти…

ссылка на стандартные размеры ванны (с чертежами)

Стандартные размеры ванны (с чертежами)

Нет ничего лучше, чем расслабиться и расслабиться, приняв горячую ванну после долгого дня. Ванна — отличное дополнение к любому дому, но она может привести к перенаселенности, если она неуместна…

Основы регуляторов давления воды

Регуляторы давления воды — это водопроводные клапаны, которые снижают давление воды из местной водопроводной сети в линию вашего дома.

Регулятор выполнен в виде клапана, снижающего давление воды до уровня, безопасного для сантехнических приборов в доме. Избыточное давление может вызвать серьезные проблемы с большинством бытовых сантехнических приборов. Таким образом, по словам наших экспертов по аварийной сантехнике, работающих круглосуточно, важно контролировать давление.

Где находится регулятор?

Регулятор давления обычно располагается в точке, где местная линия подачи соединяется с вашим домом, сразу после главной точки отключения вашего дома. Таким образом, всякий раз, когда вы захотите отремонтировать или заменить регулятор, вы просто закроете главный клапан.



Как работает регулятор?

Регулятор давления поставляется с регулируемой диафрагмой. Диафрагма нагружена пружиной.Вода, протекающая через клапан, сжимается под действием пружины. Таким образом, вода поступает в ваш дом под более низким и безопасным давлением.

Нужно ли его иметь?

Чтобы узнать, нужен ли вам регулятор на линии водоснабжения, вам необходимо проверить давление воды в магистрали. Вы можете приобрести измеритель давления или манометр в местном магазине оборудования.

Вы просто прикрутите манометр к нагруднику стиральной машины или любому другому нагруднику для шланга, который сможете достать.Затем включите воду, чтобы измерить ее давление. Если давление воды постоянно находится в пределах от 40 до 60 фунтов на квадратный дюйм, вам не о чем беспокоиться.

Тем не менее, следите за любыми колебаниями, особенно в ночное время, так как нагрузка от муниципальной линии может снизиться при меньшем использовании, что означает большее давление. Таким образом, проверьте давление в разное время суток.

При проведении испытания под давлением убедитесь, что в вашем доме не используется вода. Вы также можете обратиться в местную компанию по водоснабжению, чтобы узнать, нужен ли вам регулятор давления воды в районе вашего проживания.

Насколько просто установить регулятор?

Если в водопроводе вашего дома есть регулятор, заменить его не составит труда, особенно если заменяемая модель и марка той же модели, что и существующая.

Большинство производителей не меняют размер и форму регуляторов. Таким образом, новый агрегат точно поместится на существующем месте.

Все, что вам нужно будет сделать, это перекрыть главный клапан и отвинтить или вытащить старый регулятор из его положения.Затем установите новый блок напротив того, как вы сняли старый блок.

Однако установка нового устройства является более сложной задачей, так как требует корректировки вашей основной линии подачи. Возможно, вам придется переделать главный запорный клапан, чтобы было достаточно места для регулятора.

Это может быть сложной задачей для многих людей, поэтому вы можете позвонить в сантехнику, чтобы помочь вам с установкой.



Как узнать, что регулятор давления воды поврежден?

Регулятор, как и любая другая сантехника, может выйти из строя.Если вы заметили такие проблемы, как гидравлический удар, пониженное давление воды, повышенное давление воды и любые другие подобные несоответствия в давлении воды, это может быть признаком того, что ваш регулятор больше не работает должным образом.

Вы можете проверить давление воды с помощью манометра, чтобы узнать, работает ли регулятор. Вы можете проверять давление один раз в год, чтобы быть в безопасности.

Чрезмерное давление воды может повредить сантехнику в вашем доме. Это может привести к тому, что краны будут продолжать капать, туалеты переполняться и возникать проблемы с гидравлическим ударом.

В экстремальных ситуациях трубы могут лопнуть и вода зальет дом. Вам нужно будет потратить много денег, чтобы вызвать аварийных сантехников в Сиднее, чтобы решить проблему. Таким образом, необходимо иметь регулятор давления воды, чтобы защитить вашу водопроводную систему и избежать потерь.



Читайте: Как улучшить и исправить низкое давление воды

Слишком высокое давление воды в вашем доме?

Наслаждаться сильным душем по утрам может показаться плюсом для тех, у кого высокое давление воды, но возникающие в результате головные боли в сантехнике в будущем не стоят того. Высокое давление воды создает огромную нагрузку на внутренние трубы вашего дома и, как правило, является источником проблем с сантехникой, с которыми сталкивается каждый.

ПОЧЕМУ У МЕНЯ БЫЛО ВЫСОКОЕ ДАВЛЕНИЕ ВОДЫ?

Домовладельцы должны помнить, что городские власти регулируют давление водопровода в зависимости от вашего района. По мере роста сообществ и создания новой инфраструктуры все больше людей получают доступ к одним и тем же старым системам трубопроводов, поэтому неизбежно снижение давления с таким количеством различных выходов.Вместо того, чтобы тратить деньги на ремонт кварталов, классическое решение этой проблемы — просто повысить давление в водопроводе, который питает эту водопроводную сеть. Хотя это гарантирует, что у всех в целом будет достаточное давление, это может привести к неравномерному давлению воды в зависимости от расстояния каждого отдельного дома от магистрали. Это может привести к колебаниям давления в связи с использованием по соседству, внезапным повышениям давления или постоянному уровню высокого или низкого давления воды.

Другой возможной причиной высокого давления является остаточное повышение давления, вызванное механическим устройством предотвращения обратного потока, которое предотвращает попадание воды, уже находящейся в ваших трубах, в городскую систему водоснабжения и, возможно, вызывая загрязнение.Это стандартное устройство помогает предотвратить потерю давления в вашей водопроводной системе и увеличение счетов за воду, но когда возникают входящие или внутренние скачки давления, они остаются в ваших трубах. Со временем это может вызвать высокое давление воды и последующее повреждение.

Распространенной причиной высокого давления воды является неисправный регулятор давления воды, который используется для снижения давления воды в водопроводе общего пользования, чтобы он был совместим с бытовыми приборами, такими как наружный кран и кухонная раковина.Это первая линия защиты любой водопроводной системы, которая устанавливается после счетчика воды. Иногда регуляторы давления устанавливаются в качестве превентивной страховки — они не всегда снижают давление до нормального уровня, а защищают ваш дом от резких скачков. В этом случае вы можете не знать, что ваш регулятор вышел из строя, пока не станет слишком поздно.

КАК ДАВЛЕНИЕ ВЛИЯЕТ НА САНТЕХНИКУ И ОБОРУДОВАНИЕ

Все эти протечки в доме могут быть не только из-за плохой сантехники; даже самая лучшая сантехника не выдерживает высокого давления в течение длительного периода времени.Слишком много воды, протекающей по трубам, вызывает тряску, грохот и гидроудары, которые обязательно не дадут вам спать по ночам.

Этот износ распространяется на вашу технику; сделанные для стандартного давления, неестественная нагрузка давления может привести к тому, что туалеты, душевые лейки, стиральные машины и даже водонагреватели сломаются на годы раньше, чем должны. Если ваш унитаз постоянно издает этот «звук после смыва», возможно, он протекает из-за высокого давления воды. Унитаз может быть не в состоянии остановить такое скопление воды, которое может вливаться внутрь, выливаться в чашу и выливаться прямо в канализацию, а вы даже не заметите этого.

Гарантия на некоторые устройства аннулируется, если высокое давление воды является причиной повреждений, из-за которых вы можете не платить большие деньги.

Другие утечки могут причинить гораздо больший ущерб, просачиваясь в стены и разрушая потолки из-за чрезмерной нагрузки на стыки всей сантехники. В крайних случаях вы можете стать жертвой взрыва резервуаров с холодной или горячей водой из-за избыточного давления. Небольшие или большие, устранение последствий беспорядка под высоким давлением требует больших затрат и времени.

КАК СНИЖАТЬ ВЫСОКОЕ ДАВЛЕНИЕ ВОДЫ

Хорошей новостью о высоком давлении воды является то, что его относительно легко исправить! Если вы уже знаете о значительном давлении в вашем доме, вы можете попросить лицензированного подрядчика установить или отремонтировать регулятор давления воды. Это будет поддерживать заданный уровень входного давления, независимо от PSI в вашей водопроводной магистрали.

Даже если в настоящее время у вас нет никаких проблем, важно следить за тем, что течет по вашим трубам. Проверка вашей системы с помощью манометра (10 долларов США в хозяйственном магазине) даст вам душевное спокойствие и позволит вам зарабатывать деньги, экономя на превентивных изменениях. Просто прикрепите манометр к ближайшему к водомеру крану и медленно откройте этот кран. Чтобы обеспечить точные показания, вам необходимо убедиться, что все остальные приборы (гидрогенераторы, душевые, холодильники с льдогенераторами) выключены и закрыты.

Многие местные правила сантехники требуют, чтобы ваше давление было в пределах 40-80 фунтов на квадратный дюйм. Если ваше давление выше или ниже, вам необходимо установить, отремонтировать или отрегулировать регулятор давления, чтобы он соответствовал требованиям.Настроить регулятор легко, если он работает правильно. Просто затяните винт по часовой стрелке, чтобы увеличить давление, и против часовой стрелки, чтобы уменьшить давление. Не забывайте вносить небольшие корректировки за раз и постоянно проверяйте давление для получения точных и безопасных результатов. Подробное руководство по установке и регулировке регулятора давления см. в этом полезном руководстве от наших друзей из This Old House.

При проектировании гидранта Aquor House мы помнили о проблемах, с которыми каждый сталкивается в связи с высоким давлением воды.Используя нержавеющую сталь и систему двойного уплотнительного кольца, мы позаботились о том, чтобы высокое давление воды не приводило к утечкам. Вместо того, чтобы вызывать его постепенный выход из строя, высокое давление воды фактически заставляет гидрант дома закрываться сильнее. Это связано с запатентованной конструкцией клапана, который закрывается потоком воды, а не винтом, задвижкой или шаровым клапаном. Независимо от того, какое приспособление вы используете, важно относиться к своему дому, как к собственному телу, и регулярно проводить проверки, чтобы убедиться, что ваша сантехника держится.Если вы проведете годы, не заглядывая в свои трубы, это может стоить вам немалых денег в виде возмещения ущерба позже. Время от времени проверяйте давление воды, чтобы ваш дом оставался сухим и безопасным!

Как проверить и отрегулировать напорный бак

Если у вас есть собственная система водяных скважин, у вас, вероятно, есть напорный бак. Важно время от времени проверять его, чтобы убедиться, что он работает должным образом.

Примечание. Перед проверкой бака важно отключить все питание системы и слить воду из системы.Вы сбросите давление в системе, отключив выключатель на насосе и открыв кран в своем доме. Оставьте выключатель выключенным, пока не завершите проверку бака. Регулировка нового бака должна быть сделана до установки.

Вам понадобится манометр, предпочтительно циферблатный или цифровой, для проверки давления в баке. Также подойдет стандартный шинный манометр с клапаном Шредера.

Чтобы проверить и отрегулировать давление, выполните следующие шаги:

1. При выключенном выключателе насоса слейте всю воду из бака, открыв кран в системе.
2. Снимите защитный колпачок воздушного клапана. Если вы обнаружите, что вода вытекает из клапана, у вас может быть разрыв мочевого пузыря, и бак необходимо заменить.
3. Проверьте давление в баке с помощью манометра.
4. При необходимости выпустите или добавьте воздух, чтобы давление было на 2 фунта на кв. дюйм ниже настройки включения насоса реле давления. Например, если у вас есть настройка реле давления 30/50 фунтов на квадратный дюйм, ваше давление, измеренное в верхней части резервуара, должно быть 28 фунтов на квадратный дюйм. Воздух можно добавить с помощью компрессора или велосипедного насоса.
5. Заменить колпачок защитного воздушного клапана.

Совет 1: Если вы не знаете настройку реле давления вашей системы, поищите манометр, установленный рядом с резервуаром или реле давления. Откройте кран и обратите внимание на показания манометра при включении насоса — это давление включения.

Совет 2: Если вы подозреваете, что у вас разрыв мочевого пузыря в баке, постучите по верхней и нижней части, когда система находится под давлением. Если с мочевым пузырем все в порядке, резервуар издаст глухой звук вверху и глухой стук внизу.Вы проверяете наличие сжатого воздуха вверху и воды внизу.

Ознакомьтесь с тройником RC Worst Tank Tee Assembly на нашем веб-сайте, если вы хотите упростить свою систему и сократить время, необходимое для проверки вашего напорного бака.

Ищете другие советы по продлению срока службы насосной системы или другие советы по техническому обслуживанию: посетите канал RC Worst на YouTube или позвоните нам сегодня по адресу RC Worst & Company.

Что такое регулятор давления воды?

Регулятор давления воды — это специальный водопроводный клапан, который используется для регулирования давления воды, поступающей в ваш дом по водопроводу.

Мы не часто задумываемся о сантехнике в нашем доме, пока с ней что-то не случится. Одной из основных частей водопроводной системы вашего дома является регулятор давления воды, который иногда называют редукционным клапаном (PRV). Этот клапан играет жизненно важную роль в снижении давления воды в главном водопроводе до безопасного уровня для сантехнических приборов в вашем доме. Снижая давление до безопасного уровня до того, как вода достигнет ваших приборов, регулятор давления воды помогает предотвратить многие проблемы с сантехникой до того, как они произойдут.

Как работает регулятор давления воды?

Типичный регулятор давления воды представляет собой колоколообразную деталь, расположенную сразу за основным запорным клапаном воды. Регулятор состоит из винта регулировки давления в верхней части, внутренней регулировочной пружины и диафрагмы. Эти части работают вместе, чтобы повысить или понизить давление воды, поступающей через главный водопровод. Когда давление в главном водопроводе высокое, пружина сужает диафрагму, чтобы уменьшить поток воды, снижая давление воды.Противоположный эффект происходит, когда давление слишком низкое. Внутренний механизм втянется, открывая диафрагму, чтобы пропустить больше воды. Возможность регулировать давление поступающей воды позволяет регулятору давления воды поддерживать эффективную работу ваших приборов и внутренних регуляторов, уменьшая нагрузку на ваши трубы.

Нужен ли мне регулятор давления воды?

Хотя редукционный клапан играет важную роль в обеспечении безопасности ваших труб, на самом деле он не всегда нужен в зависимости от того, где вы живете. Идеальное давление воды для дома составляет от 60 до 70 фунтов на квадратный дюйм, а иногда давление может быть на этом уровне прямо от ватерлинии. Если ваше давление постоянно составляет 80 фунтов на квадратный дюйм или выше, вам следует установить регулятор давления воды, чтобы снизить уровень давления и защитить вашу водопроводную систему.

Есть несколько способов узнать давление воды в вашем доме. Во-первых, свяжитесь с вашей водоканалом. Они должны быть в состоянии сказать вам, какое среднее давление воды в магистрали в вашем районе и нужен ли вам регулятор давления воды.Еще один способ определить давление воды — проверить его самостоятельно с помощью манометра. Давление воды в вашем доме может часто меняться в течение дня, поэтому, если вы проверяете давление воды самостоятельно, обязательно сделайте это пару раз в течение дня, чтобы получить точные результаты.

Сантехника стала проще с Mason Pro Services

Высокое или низкое давление воды может быть одной из главных причин повреждения водопроводных систем.
