Промышленные рекуператоры

ООО «Асбестовский котельно-машиностроительный завод» производит промышленные рекуператоры в широком ассортименте, которые позволяют снизить затраты на энергопотребление.

На основании вашего технического задания проектно-конструкторский отдел завода спроектирует промышленный рекуператор по вашим размерам с необходимыми характеристиками.

Выездные монтажные бригады готовы произвести качественный монтаж и пуско-наладочные работы под ключ.

Промышленные рекуператоры воздуха состоят из двустенного теплообменника, в котором приточный и вытяжной потока воздуха разграничены тонкой перегородкой, через которую и происходит теплообмен.

Дополнительно промышленные рекуператоры оснащаются фильтром, который задерживает частички пыли и грязи, а также осуществляют защиту от болезнетворных микроорганизмов.

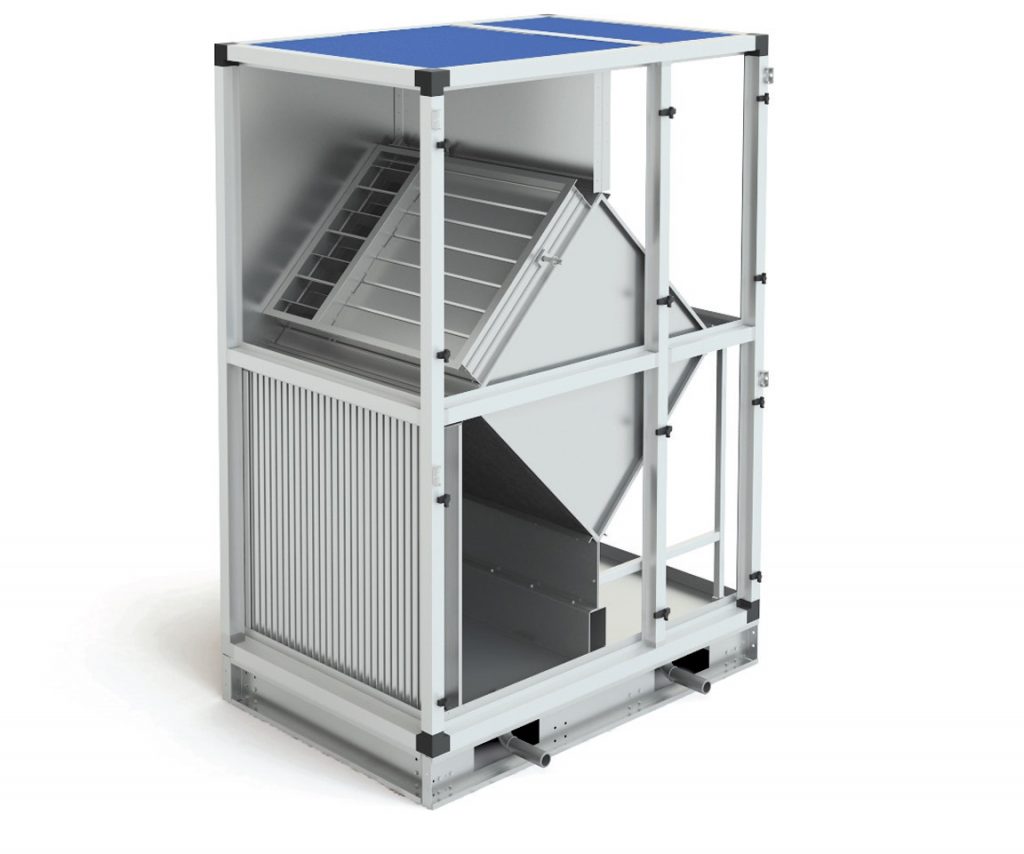

Пластинчатые промышленные рекуператоры

Пластинчатые рекуператоры состоят из двух воздухопроводящие камеры разделенных между собой теплообменными пластинами. В процессе вентиляции воздух из помещения выводится через первую камеру, а наружный поступает через вторую. Преимуществом является простота конструкции, низкое аэродинамическое сопротивление и возможность работы с разогретыми до до 200 °С газо-воздушными смесями. КПД пластинчатого рекуператора достигает 90%.

Роторные промышленные рекуператоры

Роторные рекуператоры передают тепло при помощи вращающегося ротора между камерами. КПД составляет до 85%. Отличительной особенностью является компактные габариты.

Промышленные рекуператоры с промежуточным теплоносителем

Позволяет соеденить приточную и вытяжную систему вентиляции, которые находятся в разных местах предприятия. Принцип действия: в приточную систему устанавливается теплообменник, который нагревает промежуточный теплоноситель (воду или антифриз), циркулирующий по замкнутому контуру и отдающий тепло второму теплообменнику, который установлен перед вытяжной установкой.

Такой промышленный рекуператор позволяет возвращать 25-55% тепла, может работать даже при низких температурах наружного воздуха.

Рекуператор воздуха

Здравствуйте, меня зовут Александр Байдак, я директор компании «Геотермал54».
Мы являемся резидентом Новосибирского Технопарка и недавно, стали участником проекта фонда Сколково. Направление деятельности компании, энергоэффективное отопление, вентиляция и кондиционирование.
Сегодня я хочу представить вам инновационную разработку Усть-Каменогорского завода тепловых насосов «SunDue». Это приточно-вытяжная Климатическая установка «SDAR» с комбинированным рекуператором тепла.




Рекуператоры воздуха классического исполнения


Известно, что с удаляемым вытяжкой воздухом, из помещений выносится затраченная на его нагрев энергия. Поступающий свежий уличный воздух, требует предварительного подогрева водяным или электрическим калорифером. Вентиляция процесс непрерывный и расходы на подготовку приточки порой достигают 70% от всех тепловых потерь здания.
Доказано, что классическая (роторная, пластинчатая, гликолевая) рекуперация сокращает расходы на подогрев приточного потока. Рекламные компании некоторых видов рекуператоров утверждают, что их изделия обладают КПД 80-90%. Казалось бы, куда уже лучше?


К сожалению, на деле это оказывается маркетинговым ходом, а их среднегодовой коэффициент возврата тепла составляет 30-45%. В условиях реальной эксплуатации КПД будет плавать от 0 до 85%. То есть чем больше разница температур в помещении и на улице (дельта), тем выше Коэффициент Полезного Действия. «Олимпийские» рекорды фиксируются при специально подобранной дельте, игрой со скоростью потоков, а также завышенным содержанием влаги.
Отопительный период для города Новосибирск составляет 240 дней, из которых только 45 дней со средней температурой ниже -17. Это тот период, когда КПД близок к заявленному рекламными компаниями.

Остаются 195 дней, на протяжении которых эффективность классического рекуператора становится ниже в зависимости от сезонного потепления. Значит, поле для маневра остается.


Парокомпрессионный рекуператор

Теперь рассмотрим Климатическую установку SDAR, где один из традиционных теплообменников совмещен с тепловым насосом. Парокомпрессионный рекуператор, представляет из себя встроенный Тепловой Насос воздух-воздух, который извлекает из удаляемого потока скрытое тепло.

Работа Теплового Насоса начинается от -15 градусов и его эффективность растет с атмосферным потеплением. Также необходимо учесть, что на выходе после обычного рекуператора температура воздуха всегда выше, чем уличная.
Таким образом, мы получаем два способа возврата тепла, которые работают в противофазе. Когда КПД одного рекуператора снижается, у другого напротив растет. За счет разных физических принципов теплообмена, Климатическим приточно-вытяжным рекуператорам SDAR удается добиться поразительных среднегодовых коэффициентов 80-85%.

Кондиционирование помещений.

Но это еще не все преимущества. Вишенкой на торте является то, что парокомпрессионный рекуператор в реверсе выполняет функции канального кондиционера. Одно устройство объединяет возврат тепловой энергии зимой и охлаждение помещений летом.
Кроме того что обычный канальный кондиционер дополнительное устройство, он начинает работать, когда на улице становится жарко. Рассчитывают его на максимальную нагрузку и потребление.
Рекуператор воздуха SDAR вентилирует здание непрерывно и просто поддерживает комфортный микроклимат помещения. Это значит, что мощности для кондиционирования требуется в 3 раз ниже по сравнению с обычным кондиционером, а следовательно снижается потребление энергии.
Дополнительно хочу перечислить выгоды от использования Климатической установки:
1.            Эффективность рекуперации повышается в 2 раза.
2.            Уменьшаются габариты приточно-вытяжной установки.
3.            Не требуется покупка оборудования для кондиционирования.
4.            При кондиционировании возможно получение бесплатной горячей воды.
5.            Управление климат контролем происходит с единого контроллера.

Рекуперация тепла

Рекуперация тепла (на латыни recuperator — снова приобретающий, отвоёвывающий, снова овладевающий), возврат (полностью или частично) теплового потенциала, используемого в том или ином технологическом цикле, для вторичного применения.

Рекуперация тепла, применительно к вентиляции, это процесс теплопередачи, при котором тепловая энергия вытяжного воздуха посредством контакта с теплообменным устройством переходит к свежему приточному воздуху, за счёт чего происходит его нагрев. Теплообменное устройство называется рекуператором, причём, в последнее время, этим термином называют как теплообменник (об их типах ниже), так и более сложное устройство для рекуперации воздушного тепла. Итогом такого процесса является выброс зимой на улицу уже охлаждённого воздуха и подача в помещения уже подогретого.

Совершенствование строительных норм, появление новых строительных материалов, технологий строительства и увеличение потребности в комфорте ужесточает требования к инженерным системам вновь возводимых зданий, в том числе к вентиляционным системам, делают естественной минимизацию энергопотребления для этих систем. Пережитком ушедшего века можно считать механическую вытяжку и естественный приток. Такой метод низкозатратен и на этапе проектирования и строительства позволял экономить на капитальных затратах. По старым строительным нормам воздухообмен в помещениях осуществлялся следующим образом. Вытяжная вентиляция, естественная, за счёт разницы давления, или принудительная, создавала внутри помещений разрежение воздуха и, для его компенсации, через щели и неплотности в окнах и дверях воздух снаружи попадал в комнаты. С началом отопительного сезона поступающий воздух нагревался системой отопления, спроектированной с колоссальным запасом, с учётом такого нагрева.

Эксплуатационные затраты на содержание зданий при такой системе отопления и вентиляции, конечно, колоссальны. При этом, воздухообмен в помещениях нормируется весьма условно (советская система здравоохранения совершенно справедливо рекомендовала, по возможности, держать открытыми форточки в жилых помещениях). Развитие строительных технологий привело к появлению оконных и дверных пакетов, закрывающихся герметично. Такие окна и двери стали значительно экономить тепловую энергию, но сделали практически невозможным воздухообмен в помещениях. Вдобавок, в результате применения современных строительных материалов, значительно снижается воздухопроницаемость стен. Находиться в таких помещениях, а, тем более, регулярно проживать в них без системы воздухообмена стало крайне небезопасно для здоровья. Появилась необходимость оборудовать помещения принудительной приточно-вытяжной вентиляцией. Что, в свою очередь, вновь увеличило нагрузку на систему отопления за счёт регулярного нагрева приточного воздуха. А появившиеся и повсеместно распространившиеся системы кондиционирования получают дополнительную нагрузку в жаркий период, так как происходит обратный процесс – на улицу регулярно выбрасывается уже не нагретый, а охлаждённый воздух помещений. То есть, вновь вернулись к отоплению улицы, к которому теперь добавилось и кондиционирование её в летний период. Стремительно дорожающие для потребителя коммунальные услуги и ухудшающееся здоровье населения поставили перед выбором — на чем экономить? Зачем нагревать в помещениях воздух, если он тут же выбрасывается на улицу? С другой стороны, растущее количество аллергиков и астматиков говорит о том, что герметичные помещения небезопасны. Ответ очевиден – необходимо использовать такую вентиляционную систему, в которой тепло, требуемое для подогрева холодного внешнего воздуха, будет отниматься у использованного вытягиваемого воздуха. И, соответственно, наоборот, в жаркую погоду при кондиционировании. То есть – вентсистему, в которой применяется рекуперация тепла.

Рекуператор воздуха – приспособление, которое осуществляет энергосберегающую функцию, так как позволяет нагревать холодный нагнетаемый воздух, используя тепло отработанного вытяжного. Что, в свою очередь, даёт возможность экономить в отопительно-вентиляционной инженерной системе, так как снижает нагрузку на отопление в части нагрева приточного воздуха. Нагрев же приточного воздуха может составлять до половины всей отопительной мощности при однократном обмене воздуха в помещениях и, конечно, занимать львиную долю отопительной мощности при многократном (3-х, 5-и и 10-и) обмене воздуха. Таким образом, промышленный рекуператор воздуха (на производствах с многократным обменом воздуха) ещё более жизненно необходим, чем рекуператор для частного дома.

Рекуператор воздуха делится на нескольких типов.

Пластинчатый рекуператор воздуха

Вытягиваемый и свежий поступающий воздух двигаются поперёк или противотоком во множестве плоских каналов, образованных пластинками из теплопроводного материала, через который, не смешиваясь, обмениваются теплом. Пластинчатые рекуператоры имеют особенность, связанную с тем, что пластины одновременно контактируют с тёплым и холодным воздухом – в результате такого контакта, при значительной разнице температур, на пластинах будет оседать влага, которая, при понижении температуры, может превратиться в лёд. Поэтому пластинчатый рекуператор воздуха должен оснащаться системой отвода конденсата и системой оттаивания. Пластинчатые рекуператоры имеют достаточно высокий показатель эффективности – от 50% до 75%. Они получили достаточно широкое распространение из-за своей относительной дешевизны.

эффективность 50-65% эффективность 60-75%

Роторный рекуператор воздуха

Ротор рекуператора изготавливается из теплопроводного материала. Вращаясь между потоками вытяжного и приточного воздуха, он осуществляет передачу тепла. Роторный рекуператор воздуха не является изолированной системой, поэтому нужно учитывать, что при наличии запахов или вредных примесей они могут попадать в приточный воздух. Хотя некоторые производители заявляют о том, что производимые ими роторные рекуператоры воздуха не допускают смешивания, на практике порядка 15% вытяжного воздуха попадает в приточный канал. Для бытовых помещений это вполне допустимо, но не подходит, например, для вредных химических производств. Степень рекуперации тепла можно регулировать изменением скорости вращения ротора. Роторные рекуператоры демонстрируют высокий показатель эффективности (70-85%), а также отличаются достаточно высокой ценой. Существуют как в промышленном, так и бытовом исполнении.

эффективность 70-85%

Рекуператор воздуха с промежуточным теплоносителем

Такой рекуператор состоит из двух теплообменников, один из которых располагается в приточном канале вентиляции, а другой в вытяжном. Между ними в замкнутой системе циркулирует антифриз, который в теплообменнике вытяжного канала аккумулирует тепло, а в теплообменнике приточного его отдаёт. Таким образом и происходит рекуперация тепла. Риск передачи запахов и загрязнений в такой системе отсутствует. Теплообмен можно регулировать, изменяя скорость протока антифриза и величину воздушного потока.

Камерный рекуператор воздуха

Основу данного рекуператора воздуха составляет камера, разделённая заслонкой. Заслонка регулирует движение воздушных потоков с таким расчетом, что тёплый вытяжной воздух нагревает стенки камеры, через которые затем пропускается приточный. Благодаря этому в системе осуществляется рекуперация тепла. Такая система не является изолированной и допускает смешение потоков воздуха, но имеет высокий показатель эффективности – порядка 70-80%.

Рекуператор воздуха — тепловые трубы

Такой рекуператор представляет собой замкнутую систему трубопроводов, закачанных хладагентом, который в результате нагревания вытяжным воздухом испаряется, а при контакте с холодным приточным воздухом вновь конденсируется и принимает жидкое агрегатное состояние. Показатель эффективности рекуперации тепла находится в пределах 50-70%.

Рекуператор воздуха, применяемый в системе вентиляции, позволяет добиться значительного снижения нагрузки на отопительную систему. Однако, даже применение рекуператора требует обычно использования дополнительных секций в системе вентиляции. Для подогрева приточного воздуха применяются электрические нагревательные элементы или жидкостные калориферы, а для охлаждения приточного воздуха до заданной температуры – центральные кондиционеры или чиллеры.

ТЭН после рекуператора в режиме «нагрев»

Гликолевый калорифер вместе с рекуператором в режиме «кондиционирование — нагрев»

Применение классических типов рекуператоров воздуха в системах вентиляции даёт возможность вторично использовать от 45% тепла вытяжного воздуха. Однако развитие систем рекуперации не стоит на месте. Способы и эффективность рекуперации тепла вытяжного воздуха для сохранения его внутри обслуживаемых помещений постоянно совершенствуются. Результатом такого развития является, например, система с термодинамической рекуперацией тепла (тепловой насос «воздух – воздух» используется совместно с пластинчатым или роторным рекуператором), которая использует контур теплового преобразователя с прямым расширением, размещаемый в виде фреоновых теплообменников в вытяжном и приточном канале приточно-вытяжной установки после классического пластинчатого (или роторного) рекуператора. Такая система, после теплообмена непосредственно в рекуператоре, позволяет получить с вытяжного воздуха ещё какое-то количество тепла для передачи приточному, доводя общий показатель эффективности до 95-100%. Таким образом удаётся добиться максимально комфортной, то есть – заданной, температуры приточного воздуха почти без расхода энергоресурсов.

Ещё одно неоспоримое преимущество термодинамической или активной рекуперации тепла – исключается потребность в дополнительных секциях нагрева и охлаждения.

Использование теплового насоса «воздух – воздух» в сочетании с рекуператором

Специалистами УКЗТН SunDue разработаны установки, сочетающие в себе устройства приточной и вытяжной вентиляции, рекуператор воздуха и тепловой насос «воздух – воздух» для активной рекуперации. Приточно-вытяжные рекуперативные установки SDAR являются отличным универсальным решением для организации системы вентиляции с рекуперацией тепла в современных зданиях и сооружениях.

Весь модельный ряд приточно-вытяжных установок с рекуперацией тепла по своим характеристикам оптимально подходит для реализации проектов приточно-вытяжных вентиляционных систем любых зданий и помещений бытового, служебного или промышленного назначения за счет использования технологии «активной» рекуперации тепла (встроенная секция охлаждения или нагрева тепловым насосом «воздух – воздух»). Поистине колоссальный эффект энергосбережения демонстрируют промышленные установки SDAR. Причём, чем больше производственные мощности или выше требования к воздухообмену – тем значительнее экономия. Достаточно сказать, что по нормам воздухообмена в ряде промышленных производств (металлургия, химическое производство, кузнечные цеха) и в аспирационных системах требуется 5-10-кратный обмен воздуха ежечасно! Проекты промышленной вентиляции с использованием ПВУSDAR достаточно быстро окупаются.

В бытовых приточно-вытяжных установках SDAR используются ЕС-кулеры, которые, имея увеличенное давление воздуха и перекачиваемый объём, потребляют до четверти меньше электрической энергии по сравнению с идентичными асинхронными электродвигателями.

Промышленная линейка установок для регулирования производительности комплектуется частотными преобразователями.

Также опционально модели можно дооснастить инверторами и дополнительными теплообменниками, идеально приспособив установку к требованиям конкретного проекта.

Проектирование же системы вентиляции с установкой SDAR позволяет предложить пользователю совершенную вентиляционную систему.

Однако, опыт рекуперации тепла не заканчивается на системах вентиляции. Применение теплонасосных систем позволяет осуществлять рекуперацию тепла в технологических процессах.

Так, в частности, специалистами компании Тепло-Heat совместно с инженерами УКЗТН SunDue в прошлом году была разработана и предложена система водоподготовки для рыбозавода, расположенного у ГРЭС. Проблема заключалась в том, что для разведения мальков и содержания молоди рыбозаводу требовалось ежечасно менять в двух бассейнах 200 кубических метров воды, которая поступала с ГРЭС с температурой 10 градусов по Цельсию, а требовала нагрева и поддержания 16-18 градусов по Цельсию. Была предложена схема использования теплонасосной установки с выходной мощностью до 1 МВт. В качестве источника тепла была выбрана оборотная вода с ГРЭС и использованная подогретая сбросная вода рыбозавода для рекуперации тепла.

Впрочем, тема утилизации тепла жидких сред для повторного использования заслуживает отдельной статьи.

Достаточно сказать, что применение данной схемы снижает ежегодные эксплуатационные затраты на водоподготовку рыбозавода в 3 раза.

Принцип работы вентиляции с рекуператором воздуха

Свежий воздух не только в промышленных, но и в жилых помещениях – это залог здоровья людей и безопасного микроклимата. Но, у классической вентиляции есть существенный недостаток – в зимний период вместе с воздухом уходит драгоценное тепло. В летние месяцы, если в помещении установлен кондиционер, он будет чаще включаться в работу. Чтобы не выбрасывать деньги вместе с потоком ветра, существует технология рекуперации воздуха.

Что такое рекуператор?

Простыми словами, это специальный теплообменник для воздуха. Он способен частично возвращать уходящее тепло в зимнее время, и охлаждать поступающий с улицы воздух в летний период. Рекуперация – простой и эффективный способ снизить затраты на подержание нормального микроклимата в помещениях.

Что такое рекуператор?

Это специальная труба с двумя стенками, в которой поступающий поток и вытяжной не смешиваются друг с другом. Но, так как они тесно взаимосвязаны тонкими стенками теплообменника, температура двух потоков выравнивается относительно друг друга. Кроме этого, теплообменник способен уменьшать влажность воздуха путем конденсации излишек влаги на холодных стенках рекуператора.

Технология, по сути, разновидность энергосберегающих систем, призванных уменьшить потери тепла. При этом сохраняется нормальная циркуляция воздуха в доме или любом другом помещении. Исследования показали, что грамотно продуманная система сохраняет до 70% уходящего тепла. Благодаря разнообразию конструкций, подобрать оптимальное устройство можно для любого помещения или целого здания.

Классифицировать рекуператоры можно по следующим различиям:

Роторный тип устройства с механическим приводом.

Прямоточные и противоточные теплоносители системы.

Пластинчатые, ребристые или трубчатые конструкции.

Для подогрева воздуха или жидкого теплоносителя.

Первая конструкция имеет самый высокий показатель КПД. Но, система имеет один значительный недостаток, большие размеры устройства требуют большие габариты приточно-вытяжной системы чтобы обеспечить эффективную работу пластинчатого ротора.

Пластинчатый рекуператор воздуха — одна из самых компактных и недорогих конструкций, не требующих значительных изменений в уже существующей системе вентиляции. Работает по принципу несмешиваемых потоков воздуха. Но, благодаря этому обладает одним существенным недостатком – в зимний период вытяжная труба очень часто обмерзает. Повышенная влажность мгновенно конденсируется на стенках трубы, и превращается в растущую корку льда. Тем не менее, рекуператор пользуется популярностью, и широко применяется практически во всех широтах.

Подробное устройство и принцип работы

Отсутствие трущихся и движущихся деталей делает устройство очень надёжным в повседневной эксплуатации. КПД достигает средних показателей 60% за счёт простого устройства теплообменника. Несмотря на некоторые недостатки, связанные с частым обмерзанием в зимний период, конструкция теплообменника достаточно простая. Чаще всего применяется в квартирах, жилых домах и отапливаемых гаражах.

Частично нивелировать обмерзание удаётся установкой вентилятора принудительного обдува. Который необходимо периодически включать в работу. Клапан байпас тоже может решить проблему обмерзания, но он немного усложнит конструкцию рекуператора.

Технология достаточно простая, и вполне реализуема своими силами. Для этого не потребуется покупать сложные материалы, и иметь сложный электрический и ручной инструмент.

Самодельный рекуператор

Любой современный дом просто обязан иметь качественную вентиляцию. Отделочные материалы и пластиковые окна делают его практически герметичным. Если не обеспечить нормальное движение воздушных масс, люди, проживающие в таком доме, будут страдать от повышенной влажности воздуха и частыми респираторными болезнями. Кроме этого, вопрос энергосбережения с каждым годом всё острее становится перед владельцами частной недвижимости. Поэтому вполне оправданно желание самостоятельно изготовить недорогой, но эффективный теплообменник.

Перед тем как приступить к изготовлению, необходимо купить 4 квадратных метра жести, можно оцинкованной, и разрезать её на пластины размером 30 х 20 см. Пластины должны быть максимально точными. Это необходимо для создания эффективного рекуператора с показателем КПД не ниже 50%.

Важно: лучше воспользоваться не ножницами по металлу, а болгаркой. Резка отрезным кругом ускорит процесс и даст большую точность, если сложить листы в несколько слоёв.

Пластины не должны создавать повышенного сопротивления воздуху, то есть, зазор между отдельно взятыми кусками жести минимум 4 мм. В идеальных условиях поток воздуха должен быть максимально близким к значению 1 м/с. При такой скорости как раз можно выйти на показатель эффективности в 50-60%. Уложенные пластины дополнительно герметизируют любым веществом с нейтральными характеристиками.

Основной корпус рекуператора делают из жести или более толстого металла. Дополнительно его упаковывают в деревянный короб из фанеры или ДВП. Между деревянной и стальной частью обязательно должна быть прослойка из утеплителя. На эту роль лучше использовать минеральную вату. Общая эффективная площадь пластин будет 3,3 м кубических, этого вполне достаточно для обмена воздуха 150 м3/ч.

Важно: в зимний период, когда температура будет опускаться ниже -10, выходной фланец будет частично обмерзать. Датчик изменения давления позволит своевременно направлять приточный воздух через байпас, давая возможность тёплому потоку избавить фланец от накопившегося льда.

ВентКомфорт. Системы вентиляции и кондиционирования

Рекуператоры – это просто незаменимые устройства в системах вентиляции. Принцип работы этих элементов достаточно простой. Зимой они нагревают холодный воздух, который попадает в помещение с улицы, за счет теплого воздуха, который выходит наружу. А летом их действие имеет обратный эффект: рекуператоры выполняют функции охлаждения.

И в первом, и во втором случаях рекуператор воздуха обеспечивает поддержание постоянной температуры в помещении. Также это способствует экономии электроэнергии.

Современные производители предлагают потребителям несколько вариантов этого элемента. Одна из популярных разновидностей – это роторные рекуператоры, они имеют набивки из разных металлических пластин, которые нагреваются, а в проточном воздуховоде их омывает холодный воздух, тем самым они отдают свое тепло.

Пластинчатый рекуператор прекрасно решает проблему рационального использования энергетических ресурсов. Он состоит из алюминиевых пластин, которые в свою очередь образуют каналы, по которым идут перекрестные воздушные массы, но эти потоки не смешиваются. Современные рекуператоры характеризуются своей долговечностью и дают высокий КПД. Жесткость конструкции придают ребра на пластинах. Очищают этот элемент с применением воды  или воздуха.

Работает в вентиляции рекуператор по следующему принципу:  воздух, который нужно удалить, идет по четным каналам, там он отдает свое тепло воздуху, который поступает в помещение и двигается по другим каналам. Применять пластинчатые рекуператоры можно и в системе, где не установлена принудительная вытяжка.

Можно сегодня купить рекуператор воздуха с промежуточным теплоносителем. Их особенность – в наличии водно-гликолиевого раствора, который циркулирует между теплообменниками, находящимися в вытяжном канале и в приточном.  Подходят эти элементы для мягкого климата, где зимы не отличаются особой суровостью. В России такой рекуператор купить можно, но это повлечет за собой установку других дополнительных элементов.

На современном рынке производители предлагают широкий ассортимент этих устройств. Все они могут обеспечить постоянную подачу воздуха в помещение, экономию электроэнергии, с их помощью можно контролировать и уровень влажности в здании.  Сегодня рекуператор воздуха цены имеет разные, все они зависят от размера устройства, его типа и страны-производителя.

Искать эти устройства проще всего в сети, рассматривая варианты как товара прямо от  производителя, так и у посредников. Если вы решили использовать последний вариант, то купить рекуператор воздуха нужно в магазине, который занимается климатической техникой. Там вам предложат доукомплектовать это устройство всеми необходимыми элементами. Если у вас уже смонтирована система вентиляции и кондиционирования, то это не проблема. Плата контролера позволит подключить устройство к ней.

Также на рекуператор цена будет зависеть и от того, будете ли вы заказывать его монтаж.

Промышленный рекуператор воздуха . в Омске (Рекуператоры)

Промышленный рекуператор воздуха Прана 340S

Диаметр корпуса рабочего модуля — 340 мм, диаметр монтажного отверстия — 350 мм. Длина рабочего модуля от 700 мм. Потребление электроэнергии — от 50 Вт до 94 Вт, в зависимости от режима работы. КПД 48-78%. Объем воздухообмена от 20 до 1100 м3/час.

Данная модель является конструктивно законченными изделием, разработана с целью обеспечения вентиляцией помещений с большой площадью и особыми условиями эксплуатации. Промышленный рекуператор воздуха позволяет подключение приточных и вытяжных каналов (Σ≤ 300 Па).

Управляется промышленный рекуператор воздуха «ПРАНА-340» с помощью блока управления, который позволяет плавно регулировать количество воздухообмена, а так же переключать рекуператор:

• в режим односторонней работы вентилятора — «только приток (более 1000 м³/час)» или «только вытяжка (более 1000 м³/час)»;


• режим рекуперации — приток (1100 м³/ч) и вытяжка (1020 м³/ч)» (работают одновременно на встречных потоках).

Для чего нужно переключать промышленный рекуператор воздуха Прана-340 в режимы: «только приток» или «только вытяжка»? Дело в том, что «Прана-340» может использоваться в производственных помещениях, в которых есть потребность включать только вытяжку или только приток, в отличие от помещений бытового сегмента. Кроме этого, рекуператор «Прана-340» может быть адаптирован для подключение к существующим вентиляционным каналам, то есть может работать как :

• децентрализованная система вентиляции (только один рабочий модуль;)


• централизованная система вентиляции (в таком случае в рабочем модуле рекуператора предусмотрены переходники под стандартные вентиляционные каналы).

Преимуществом промышленного рекуператора воздуха Прана-340 является:

• установление локальных (зонных) систем позволяет организовать воздухообмен по потребности;


• каждая зона обслуживания имеет возможность независимого регулирования воздухообмена («интенсивность», «баланс», «приток-вытяжка»), при этом выбор эксплуатационных режимов и точность настройки на порядок выше, чем может обеспечить централизованная вентиляционная система;


• увеличенный воздухообмен;


• утепленный рабочий модуль;


• простой и быстрый монтаж.

Прана купить
Каталог товаров «Доктор воздух»

Рекуператор воздуха прана-340 S (промышленный) — 69 600 руб. — Тимашевск

Опубликовано 3 февраля 2020 г. 14:01

Рекуператор воздуха прана-340 S (промышленный) это приточно-вытяжная прямоточная система вентиляции, выполненной в корпусе из пищевого пластика с использованием медного теплообменника.
Благодаря этой системе из помещения удаляется загрязненный микроэлементами пыли и газами воздух. Одновременно с этим в помещение подается чистый и свежий воздух с улицы. Вытяжной и приточный воздух проходит по разным каналам и не смешивается.
В процессе вентиляции происходит межканальная теплопередача (теплый воздух с помещения передает свое тепло холодному воздуху с улицы), обеспечивая энергетическую эффективность системы в любое время года.
А комфорт в помещении можно регулировать количеством удаляемого и поступающего воздуха.
Рекуператор ПРАНА — 340 S (промышленный) технические характеристики.
Приток — 1100 м3/час;
Вытяжка — 1020 м3/час;
Диаметр рабочего модуля — 340мм.
Диаметр монтажного отверстия — 350мм.
Длина корпуса — 850мм.
Вес — 20 кг.
204Х60 — боковые выходы, D200 центральные
Разработанная с целью обеспечения вентиляцией помещений большой площади и с особыми условиями эксплуатации, запущена в серийное производство с соответствующими техническими характеристиками.
Система позволяет подключение разветвленных приточных и вытяжных каналов (ΣΔР≤ 350па).
Данная система изготавливается как в варианте для монтажа внутри помещения с последующим подключением стандартных приточных и вытяжных каналов, так и в варианте для монтажа в стене.
Управление системой вентиляции «Прана-340S» происходит с помощью 1-го димера (реостатный выключатель) или 2-х димеров.
Данная модель применяется на объектах производственно-промышленного назначения (заводы, торговые центры, спортивно-развлекательных комплексы, бассейны, помещения сельскохозяйственного сектора…). Модель можно использовать также на объектах бытового назначения.
Рекуператор ПРАНА — 340 S (промышленный) комплект поставки
вентиляционная система – 1 шт. ;
паспорт – 1 шт. ;
упаковочная коробка – 1 шт. ;
пульт дистанционного управления — 1 шт.

Лучшая цена на завод по производству теплообменников рекуператора промышленного воздуха в воздух и поставщики

Наши решения широко известны и пользуются доверием людей, и могут удовлетворить постоянно меняющиеся экономические и социальные требования к лучшей цене на теплообменник рекуператора тепла промышленного воздуха в воздух. Мы считаем, что увлеченная, революционная и хорошо обученная команда вскоре сумеет установить с вами очень хорошие и взаимовыгодные деловые отношения. Не забудьте связаться с нами, чтобы узнать больше фактов.
Наши решения широко известны и пользуются доверием людей и могут удовлетворять постоянно меняющиеся экономические и социальные потребности в теплообменниках воздух-воздух. подходит для выбора покупателей Джидды. Наше предприятие. Поскольку сайт расположен внутри национальных цивилизованных городов, посещаемость веб-сайта очень беспроблемная, благодаря уникальным географическим и финансовым условиям. Мы придерживаемся философии компании «ориентированный на людей, тщательное производство, мозговой штурм, создание блестящих».Строгое хорошее управление качеством, фантастический сервис, доступная стоимость в Джидде — наша позиция среди конкурентов. При необходимости свяжитесь с нами через нашу веб-страницу или по телефону, мы будем рады помочь вам.

Почему Eco-Smart?

Современные здания строятся плотно, чтобы повысить энергоэффективность. Eco-smart вентилятор с рекуперацией энергии HEPA (ERV) — идеальное решение для вентиляции энергоэффективных зданий, позволяющее снизить воздействие на окружающую среду и улучшить здоровье человека.Энергию можно сэкономить, используя двигатели постоянного тока и повысив энергоэффективность с помощью интеллектуальной системы управления, чтобы добиться экологичных климатических условий.

Основная характеристика вентиляторов с рекуперацией энергии Eco-Smart HEPA:

1. Расход воздуха в широком диапазоне от 150 м3 / ч до 6000 м3 / ч, 10 скоростей управления
2. Высокоэффективный бесщеточный двигатель постоянного тока, соответствует требованиям ERP 2018
3. Высокоэффективная регенерация энтальпийного тепла
4. Автоматический байпас, интеллектуальное управление по температуре наружного воздуха
Фильтр
5. G3 + F9, эффективность более 96% для фильтрации твердых частиц из 2.От 5 мкм до 10 мкм
6. Интеллектуальная система управления, дополнительная функция контроля CO2 и влажности, внешнее управление и контроль BMS
7. Сигнализация двойного фильтра, сигнализация таймера или сигнализация другого манометра
8. Технические характеристики вентиляторов с рекуперацией энергии Eco-Smart HEPA

Посмотрите видео о вентиляторах с рекуперацией энергии серии DMTH

Спецификация на вентиляторы с рекуперацией энергии Eco-Smart HEPA:

Модель	Номинальный расход воздуха (м3 / ч)	Внешний Давление (Па)	Энтальпийный КПД (%)		Температура КПД (%)	Шум дБ (A)	Напряжение (В)	Потребляемая мощность (Вт)	Н. W. (кг)
			Охлаждение	Отопление
XHBQ-D1.5DMTHA	150	70	60-65	63-70	75-80	31,5	220-240	38	25
XHBQ-D2.5DMTHA	250	90	62-71	65-73	73-81	34,5	220-240	85	27
XHBQ-D3.5DMTHA	350	140	62-70	65-73	74-82	37,5	220-240	107	33
XHBQ-D5DMTHA	500	110	63-72	67-75	76-84	39	220-240	140	38
XHBQ-D6.5DMTHA	650	100	60-67	65-71	74-82	41	220-240	160	62
XHBQ-D8DMTHA	800	140	63-71	65-73	76-82	42	220-240	188	72
XHBQ-D10DMTHA	1000	140	60-68	62-72	76-82	43	220-240	312	81
XHBQ-D13DMTHA	1300	135	58-71	59-75	74-82	43	220-240	405	81
XHBQ-D15DMTHA	1500	95	63-71	65-73	76-80	50	220-240	700	147
XHBQ-D20DMTHA	2000	115	60-68	62-72	76-82	51. 5	220-240	724	167
XHBQ-D26DMTHA	2600	115	58-66	59-75	74-82	55	220-240	810	190
XHBQ-D40DMTHA	4000	230	60-68	61-71	73-81	59	380-400	2140	335
XHBQ-D50DMTHA	5000	260	60-68	61-71	73-81	68	380-400	2630	395
XHBQ-D60DMTHA	6000	300	60-68	61-71	73-81	70	380-400	3030	557

Узнайте больше о ERV серии DMTH с Mr.Андрей

---

Пред .: Заявленная цена на теплообменник воздух-вода с вентилятором

следующий: Оптовая цена 2018 OEM смещенный стержень ребра сердечника компрессорного охладителя, производитель воздушного охладителя

---

Надежный и качественный промышленный рекуператор

Если вы пытаетесь приобрести. Промышленный рекуператор по самым конкурентоспособным ценам и бескомпромиссному качеству, Alibaba.com — идеальное место для вас.Отличные разновидности. Промышленный рекуператор , предлагаемый на сайте, отличается высоким качеством и изготовлен с использованием новейших технологий, обеспечивающих долговечное качество и долговечность. Представленные здесь товары продаются ведущими. Промышленный рекуператор Поставщики и оптовые торговцы обеспечивают превосходное качество и стабильную работу. Эти продукты можно использовать как в коммерческих, так и в домашних проектах, они легко устанавливаются и ремонтируются.

Многочисленные типы.Промышленный рекуператор , продаваемый здесь, изготовлен из прочных и жестких материалов, таких как металлы, АБС-пластик и т. Д., Которые обладают высокой прочностью и устойчивы к любым видам использования и внешним воздействиям. Файл. Промышленный рекуператор усовершенствован и эффективен в управлении окружающей средой в вашем помещении. Эти. Промышленный рекуператор работает над температурой, влажностью, качеством воздуха, движением воздуха и чистотой воздуха, чтобы сделать воздух вокруг вас более безопасным и комфортным.

Alibaba.com имеет несколько функций. Промышленный рекуператор различных цветов, размеров, форм, функций и т. Д. В зависимости от ваших требований и выбранной модели. Эти продукты оснащены самыми современными типами охлаждения и теплообменниками для повышения эффективности работы. Файл. Промышленный рекуператор Имеющиеся также оснащены мощными компрессорами различной мощности. Выберите из этих мощных. промышленный рекуператор для удовлетворения всех ваших индивидуальных требований по улучшению качества воздуха, обогрева и охлаждения.

Исследуйте различные отличия. промышленный рекуператор вариантов покупки этих продуктов в рамках вашего бюджета и экономии денег при покупках. Эти сертифицированные ISO продукты предлагаются с подробными инструкциями и простыми процессами установки. Они идеально подходят для всех зданий, нуждающихся в первоклассном управлении внутренней средой.

Спроектированный воздух | Один из крупнейших полностью интегрированных производителей оборудования для отопления, вентиляции, кондиционирования воздуха, охлаждения и рекуперации энергии в Северной Америке.

---

Справочная информация:

Медицинский центр Grant был назван одним из лучших госпиталей Америки по версии журнала U.S. News & World Report за выдающиеся достижения в области ортопедии. В их специализированном центре, работающем по принципу «все включено», работает обширная команда врачей, стремящихся предоставить самые современные методы лечения и терапии для всего, от переломов до полной замены сустава. Опытные хирурги Grant по полной замене суставов выполняют более 1500 операций в год.

Медицинский центр Грант, подразделение компании Ohio Health, решил переоборудовать свое существующее реабилитационное отделение для костей и суставов в более современное учреждение с расширенными операционными залами для замены суставов, костей и дополнительных ортопедических хирургических нужд.

Здание Grant Bone and Joint Center изначально было центром Holiday Inn, которое с годами было модернизировано. В здании бывшего отеля не было механических помещений, а пространство на крыше уже было ограничено существующими чиллерами и оборудованием для обработки воздуха.Расположение этого здания в центре города требовало установки на крышу каких-либо дополнительных блоков.

Приложение:

В новых операционных требуется поддерживать температуру на уровне 60º F (15,6º C) при постоянной относительной влажности 50%. Эти условия были критическими, потому что во многих хирургических операциях используются уникальные швы и клеи, правильная фиксация которых зависит от точного уровня влажности.

Это, в сочетании с хирургической одеждой, которую носят хирургические бригады, также требовало более низкой температуры в помещении при постоянной влажности.Эти условия от хирургов сыграли большую роль в дизайне новых хирургических кабинетов.

Задача:

Существующая система охлажденной воды не имела достаточной мощности или более низкой температуры воды, необходимой для удовлетворения требований к температуре воздуха в операционных. На крыше также не хватало места для установки нового низкотемпературного чиллера с устройством обработки воздуха.

Стоимость охлаждающей системы оказалась выше, чем стоимость комплектной системы DX.Другой предложенной альтернативой было использование адсорбционного осушителя, но это было бы слишком дорого.

Кроме того, консультант уточнил, что, когда хирургические комплекты не используются, объем воздуха должен быть сокращен вдвое в течение «режима незанятости / времени без операции». Это стало серьезным препятствием для решения низкотемпературного механического охлаждения.

Решение:

Сотрудничая с отделом специальных цен Engineered Air, Columbus Sales предложила конструкцию блока с двойным охлаждением с моделью Engineered Air FWA-186 / O / MV / UVC.Конструкция оборудования соответствовала требованиям к комфорту хирургов. Когда блок двойного охлаждения работает при 100% -ном объеме воздуха в «хирургическом режиме», он обеспечивает температуру выходящего воздуха 45 ° F / 45 ° F (7,2 ° C / 7,2 ° C) с использованием как первой, так и второй катушек DX.

В оборудование также входит дополнительный змеевик для повторного нагрева конденсатора, обеспечивающий повторный нагрев на 5 ° F (9 ° C) до температуры осушенного воздуха по мере необходимости. Чтобы обеспечить дополнительный контроль температуры в зоне, консультант установил подогревательные боксы для каждой хирургической комнаты.

Когда комплекты находятся в режиме «Non Surgery», воздушный поток снижается до 50%, а вторая система DX отключается, работая только с первой механической катушкой DX с температурой воздуха на выходе 55 ° F (12,7 ° C). Поистине предоставление двух операционных систем в одной.

Резюме:

Из этого проекта мы получили несколько других запросов на этот тип системы. Включая систему ультрафиолетового света «UV Centurion», он сделал этот комплект полным комплектом для нашего рынка.Все чаще хирургические центры строятся в небольших или существующих зданиях, где владельцы не могут установить низкотемпературную систему охлаждения. После этого проекта у нас был еще один аналогичный дизайн с консультантом, который в настоящее время готовится к предварительной покупке.

Заключительный отчет

, Материалы для промышленных систем рекуперации тепла, Задача 1 Улучшенные материалы и работа рекуператоров для алюминиевых плавильных печей (Технический отчет)

Кейзер, Джеймс Р., Сарма, Горти Б., Текди, Арвинд, Мейснер, Роберта А., Фелпс, Тони, Уиллоуби, Адам В., Горог, Дж. Питер, Зе, Джон, Нингилери, Шридас, Лю, Яншэн и Сяо, Чэнхэ. Заключительный отчет, Материалы для промышленных систем рекуперации тепла, Задача 1 Улучшенные материалы и работа рекуператоров для плавильных печей для алюминия . США: Н. П., 2007. Интернет. DOI: 10.2172 / 919037.

Кейзер, Джеймс Р., Сарма, Горти Б., Текди, Арвинд, Мейснер, Роберта А., Фелпс, Тони, Уиллоуби, Адам В., Горог, Дж. Питер, Зе, Джон, Нингилери, Шридас, Лю, Яншэн и Сяо, Чэнхэ. Заключительный отчет, Материалы для промышленных систем рекуперации тепла, Задача 1 Улучшенные материалы и работа рекуператоров для плавильных печей для алюминия . Соединенные Штаты. https://doi.org/10.2172/919037

Кейзер, Джеймс Р., Сарма, Горти Б., Текди, Арвинд, Мейснер, Роберта А., Фелпс, Тони, Уиллоуби, Адам В., Горог, Дж. Питер, Зе, Джон, Нингилери, Шридас, Лю, Яншэн и Сяо, Чэнхэ. Солнце . «Заключительный отчет, Материалы для промышленных систем рекуперации тепла, Задача 1. Улучшенные материалы и работа рекуператоров для плавильных печей для алюминия». Соединенные Штаты. https://doi.org/10.2172/919037. https://www.osti.gov/servlets/purl/919037.

@article {osti_919037,
title = {Итоговый отчет, Материалы для промышленных систем рекуперации тепла, Задача 1: улучшенные материалы и работа рекуператоров для плавильных печей для алюминия},
автор = {Кейзер, Джеймс Р. и Сарма, Горти Б. и Текди, Арвинд и Мейснер, Роберта А. и Фелпс, Тони и Уиллоуби, Адам В. и Горог, Дж. Питер и Зе, Джон и Нингилери, Шридас и Лю, Яншэн и Сяо, Chenghe},
abstractNote = {Производство алюминия - очень энергоемкий процесс, который приобретает все большее значение в США.Этот проект был сосредоточен на вопросах материалов, связанных с рекуперацией энергии из потока дымовых газов во вторичной промышленности, где лом и переработанный металл плавятся в больших печах с использованием газовых горелок. Рекуператоры - это один из методов передачи тепла от дымовых газов воздуху, предназначенный для использования в газовых горелках. За счет предварительного нагрева воздуха для горения необходимо использовать меньше топлива для повышения температуры газа до желаемого уровня. Рекуператоры успешно используются для предварительного нагрева воздуха, однако во многих случаях металлические трубы рекуператора имеют относительно ограниченный срок службы - от 6 до 9 месяцев.Цель этого проекта состояла в том, чтобы определить причину быстрого разрушения трубок, а затем рекомендовать альтернативные материалы или условия эксплуатации для продления срока службы трубок рекуператора. Первым шагом к пониманию деградации труб было исследование открытых труб для выявления продуктов коррозии. Анализ поверхностной окалины показал, что в первую очередь оксиды железа, а не оксид хрома, предполагают, что трубы, вероятно, подвергались циклическому воздействию при относительно высоких температурах до такой степени, что циклирование и последующее отслаивание оксида снижали поверхностную концентрацию хрома ниже критического уровня.Чтобы охарактеризовать температуры, достигаемые трубками, на выбранные трубки устанавливали термопары и измеряли температуры. В течение нескольких часов цикла печи температура трубы значительно превышала 1000 ° C, а в некоторых случаях измерялась температура более 1100 ° C. Дальнейшие температурные характеристики были выполнены с помощью инфракрасной камеры, и эта камера четко показала изменения температуры в первом ряду трубок в четырех модулях рекуператора. Вычислительная гидродинамика использовалась для моделирования потока воздуха для горения в трубах и дымового газа вокруг внешней стороны труб.Это моделирование показало, что распределение воздуха в трубах не было равномерным, и на него сильно влияли скорость и турбулентность, создаваемая элементами в нижней камере, такими как прорези вилочного погрузчика, конструктивные элементы и сломанные спиральные ребра, изначально предназначенные для способствовать нелинейному течению в трубках. Конечно-элементное моделирование напряжений, возникающих между трубками в первом и втором рядах, показало, как напряжения могут стать достаточно большими, чтобы учесть изгиб и изгиб трубок в первом ряду.Для предотвращения быстрой деградации и, как следствие, короткого срока службы трубок рекуператора были предложены два подхода. Сплавы, которые образуют поверхностный слой оксида алюминия, с большей вероятностью выдержат переходы к очень высоким температурам. Однако наличие этих сплавов в трубах требуемых размеров может быть проблемой, как и возможность сварки этих сплавов с другими компонентами рекуператора. Другой подход повлечет за собой улучшение конструкции модуля рекуператора и изменение рабочих процедур, чтобы избежать условий, в которых очень горячие дымовые газы протекают через трубы рекуператора, в то время как воздух с пониженным содержанием воздуха для горения течет через трубы рекуператора.},
doi = {10.2172 / 919037},
url = {https://www.osti.gov/biblio/919037}, журнал = {},
номер =,
объем =,
place = {United States},
год = {2007},
месяц = ​​{9}
}

Воздухо-воздушный теплообменник

Эффективная рекуперация тепла — рентабельная, под заказ

Описание

Вот как это работает: теплый воздух из технологического процесса обтекает гладкие тонкостенные трубы, охлаждается и при необходимости конденсируется.Холодный свежий воздух проходит внутри трубок, предварительно нагревается отработанным воздухом и затем вводится в технологический процесс, обеспечивая эффективную рекуперацию тепла. Воздухо-воздушные теплообменники спроектированы как как простые, так и поперечно-противоточные с реверсивными кожухами. В качестве материала используется нержавеющая сталь, поэтому конденсация воды не критична. У нас есть решения для широкого диапазона расхода воздуха, а также температур — у нас есть опыт до 1000 ° C.

Теплообменники Kelvion воздух-воздух доступны в двух версиях:

Клей воздух-воздух
Клей воздух-воздух представляет собой легкую конструкцию, в которой соединение трубы с трубной решеткой производится с помощью специального клея, не содержащего силикона.Этот тип теплообменника может идеально использоваться в системах с низкой и средней температурой до температуры 180 ° C. Значительное снижение веса рекуператора Kelvion позволяет устанавливать его в ранее недоступных местах. Уменьшение потребности в сварке и использовании тонкостенных компонентов делает новую конструкцию более дешевой и менее сложной в производстве, при этом сохраняя ее полную функциональность.

Сварка воздух-воздух
Сварка воздух-воздух подходит для применений с более высокими температурами, более высоким уровнем загрязнения и более высокими внешними нагрузками на теплообменник, полностью адаптированный для удовлетворения индивидуальных потребностей клиентов.Соединение трубы с трубной решеткой производится сваркой.

Чтобы обеспечить технологическое и экономичное решение, мы можем смешивать клееный и сварной раствор, а также материалы из нержавеющей и углеродистой стали. Таким образом, мы контролируем разницу температур и точку конденсации, чтобы предоставить вам безопасную конструкцию с гарантированной производительностью при минимально возможных затратах.

Ознакомьтесь также с нашим сопутствующим продуктом Rekuluvo.

Завод Инжиниринг | Улавливание тепла из печи

Технологические печи, работающие на природном газе, широко используются в промышленности, особенно в областях, связанных с металлургией, термообработкой, стеклом и керамикой.Даже при нынешних привлекательных тарифах на природный газ в качестве промышленного топлива имеет смысл утилизировать как можно больше отработанного тепла из печи и использовать его в полезных целях.

Источники тепловых потерь

При любой работе печи тепло теряется от кожуха печи, от нагретого продукта, покидающего зону обработки, от конвейерного или толкающего оборудования, от чрезмерной тяги и от открытых дверей или других точек доступа. Но самый большой и наиболее концентрированный тип потери тепла происходит из выхлопных газов печи, некоторые с температурами 1000 ° F или выше.К счастью, это, как правило, наиболее практичное тепло для рекуперации и повторного использования.

Два типа систем рекуперации тепла, которые обычно используются в промышленных печах, — это рекуператоры и регенераторы. По данным Министерства энергетики США, рекуператор является наиболее широко используемым устройством для рекуперации тепла. Рекуператор — это газовый теплообменник, установленный на выхлопе печи, который предварительно нагревает поступающий воздух для горения.

Рекуператор Модернизация

При относительно чистом выхлопе сгорания природного газа эти теплообменные поверхности могут быть даже оребрены или углублены для захвата максимального количества тепла.Хотя выхлопные газы сами по себе чистые, в процессе нагрева могут образовываться коррозионные или твердые побочные продукты, которые могут повредить или засорить высокоэффективный теплообменник, например, с ребрами. Убедитесь, что конструкция рекуператора учитывает особенности работы вашей печи.

Технология доступна

Джон Сульцбау — технический директор компании Hauck Manufacturing Company, Ливан, Пенсильвания. Компания Hauck производит оборудование для сжигания печей, включая рекуперативные горелки, и предлагает индивидуальные инженерные услуги пользователям промышленных печей.Сульцбо отмечает, что текущие привлекательные цены на природный газ из внутренних источников поощряют использование газовых печей, но в некоторых случаях могут обеспечить более длительную окупаемость при модернизации рекуперации. Однако он также отмечает, что для операторов, имеющих разрешения на выбросы на объекте, записанные в фунтах / млн БТЕ, рекуперация позволяет использовать большую мощность печи и, следовательно, повысить производительность.

Hauck предлагает ряд типов горелок для промышленных печей, в том числе самовосстанавливающуюся горелку Ecomax с прямым нагревом для высокотемпературных печей на рынке Северной Америки.Компания также оказывает помощь клиентам, желающим добавить рекуперацию в существующую систему горелок.

Он отмечает, что элементы, которые следует учитывать, включают существующую конструкцию горелки для определения открытых металлических частей и изоляции, которые, возможно, придется модернизировать, чтобы обеспечить более высокие температуры воздуха для горения и температуры пламени. Возможно, потребуется увеличить размер трубопровода подачи воздуха или изменить его конструкцию, чтобы обеспечить более высокое давление воздуха. Сульцбау добавляет: «Нам также необходимо рассмотреть соотношение воздух-топливо, которое потребует корректировки.”

На вопрос, можно ли приспособить существующие автоматы горения к добавлению рекуперации, Сульцбо поясняет: «Это зависит от типа используемого метода управления. Технологии старого типа, использующие релейную логику, не могут быть легко адаптированы. Если используется электронное управление, например, с использованием управления массовым расходом, его легче адаптировать с помощью программных изменений программируемого логического контроллера (ПЛК). «

Firebridge, Inc — это инженерно-строительная компания с головным офисом в Берлингтоне, Онтарио, имеющая большой опыт в области проектирования промышленных печей.Расс Чепмен из этой фирмы указывает, что в рекуператорах дымовых газов обычно ограничиваются температурой дымовых газов около 1800 ° F. Его компания работает над проектами, которые позволят системам работать при температурах до 2200 ° F, но на данный момент ограничение все еще остается в силе.

Eclipse, Inc. — давний лидер в области технологии горелок для промышленных печей. По словам Джима Робертса из Eclipse, в последние годы важным усовершенствованием в области рекуперации тепла печи является разработка самовосстанавливающихся горелок, таких как конструкция ThermaJet компании Eclipse.Он говорит: «Это кульминация 20 лет разработки на рынке горелок, которые не только выбрасывают горячий поток газов, но и отводят отработавшие газы обратно через горелку для рекуперации тепла, обычно теряемого в дымоходе».

Регенераторы : другой подход

Еще одним потенциальным инструментом для утилизации значительного количества тепловой энергии от выхлопных газов печи является регенератор. Хотя регенераторы используются реже, чем рекуператоры, они по-прежнему широко используются в высокотемпературных печах, таких как печи для повторного нагрева стекла и стали.В регенераторе используются два или более резервуара или секций резервуара, содержащих матрицу с высокой теплопроводностью. Матрицы могут быть керамическими или металлическими. Выхлопные газы проходят через матрицу, отдавая большую часть тепла перед выпуском.

После нагрева матрицы поток механически направляется в другую секцию или емкость, и поступающий воздух для горения втягивается через горячую секцию и нагревается. Регенератор чередует горячий и холодный потоки, поэтому рекуперация тепла происходит непрерывно.Преимущество регенератора перед рекуператором состоит в том, что он представляет собой гораздо большую поверхность теплообмена для потока горячих выхлопных газов.

Недостатком является то, что теплосодержание поступающего воздуха имеет некоторые вариации, что затрудняет точное регулирование горения. Это можно уменьшить за счет сокращения продолжительности цикла или использования нескольких сосудов на разных этапах охлаждения. Еще одно соображение заключается в том, что некоторые выхлопные продукты неизбежно остаются в резервуаре, чтобы объединиться с поступающим воздухом для горения.

В будущее

По-прежнему существует довольно много заводов с большим потенциалом снижения энергопотребления, и уровень их принятия неодинаков. Расс Чапман из Firebridge отмечает, что более крупные компании начинают сравнивать свои крупные предприятия друг с другом и с конкурентами с точки зрения устойчивости предприятий. Однако он считает, что упор на краткосрочную прибыльность иногда означает отсутствие стимулов для долгосрочных проектов по энергосбережению.

В качестве примера он приводит производителя автомобилей Уровня 2, у которого есть завод с ежемесячным счетом за электроэнергию в размере 200 000 долларов в месяц. Он считает, что эта компания может снизить этот счет на 25%. Тем не менее, за последние три года на заводе переходит третий управляющий, и никаких действий по его усовершенствованию не предпринимается. Ясно, что экономии энергии не всегда достаточно.

Ориентация на глобальную конкуренцию

Чепмен отмечает, что выплавка в горнодобывающей промышленности является примером того, как отрасль начинает двигаться в этом направлении.«Это потому, что они конкурируют во всем мире и сравнивают ключевые показатели эффективности, прилагая усилия, чтобы соответствовать».

На вопрос, может ли эффективная рекуперация тепла снизить выбросы парниковых газов от промышленных печей, Чепмен ответил: «Совершенно верно! Снижение энергии равняется сокращению выбросов. Единственный ингибитор накипи ». Он объясняет: «Стоимость модернизации небольших печей непропорционально выше, чем стоимость модернизации, скажем, 45 MMBtu / час или больше, поэтому экономическое обоснование сделать труднее.”

На шаг

Безусловно, стратегия рекуперации тепла имеет огромный потенциал для снижения энергозатрат и выбросов завода.

Джим Робертс из Eclipse отмечает: «Иногда стоимость выглядит ошеломляющей, но помните, что у большинства печей очень активный график работы, поэтому окупаемость даже при низких затратах на газ может быть очень быстрой. Даже если окупаемость составит от двух до трех лет, долгосрочная экономия того стоит ».

Дополнительная информация:

Блум Инжиниринг

Программа промышленных технологий Министерства энергетики США

Eclipse, Inc.

Центр энергетических решений Информация о рекуперации тепла печи

Firebridge Inc.

Производство Hauck

Промышленный рекуператор тепла воздух-воздух_OKCHEM

* Страна ：

Выберите CountryAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAscension IslandAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBolivarian Республика VenezuelaBonaire, Синт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurmaBurundiCambodiaCameroonCanadaCanary IslandsCape VerdeCayman IslandsCentral Африканский RepublicCeuta, MelillaChadChileChinaChristmas IslandClipperton IslandCocos (Килинг) IslandsColombiaComorosCongoCook IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzech RepublicCôte d’IvoireDemocratic Народная Республика KoreaDenmarkDiego GarciaDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland Острова (Мальвинские острова) Фарерские островаФедеративные Штаты МикронезииФиджиФинляндияФранцияФранция, МетрополитенФранцузская ГвианаФранцузская ПолинезияФранцузский Южный р-н TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard остров и McDonald IslandsHoly Престол (Ватикан) HondurasHong Kong SAR (Китай) HungaryIcelandIndiaIndonesiaIraqIrelandIslamic Республика IranIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKuwaitKyrgyzstanLao Народной Демократической RepublicLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacao SAR (Китай) MadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNeutral ZoneNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPlurinational Состояние BoliviaPolandPortugalPuerto RicoQatarRepublic из KoreaRepublic Косово, Республика Молдова, Румыния, Российская Федерация.
