Регулировка реле давления для гидроаккумулятора: настройка
Когда давление в гидроаккумуляторе сильно снижается, то реле приводит в действие насос, соответственно оно и выключает оборудование при достижении критической отметки давления. В результате, даже маленький сбой в работе детали скажется на функциональности целой системы подачи воды в дом. К счастью, это не критично, и любой сбой можно будет устранить самостоятельно при помощи регулировки. Поэтому необходимо детально разобраться в особенностях процесса регулировки, подключения и стандартной настройки реле.
Конструкция

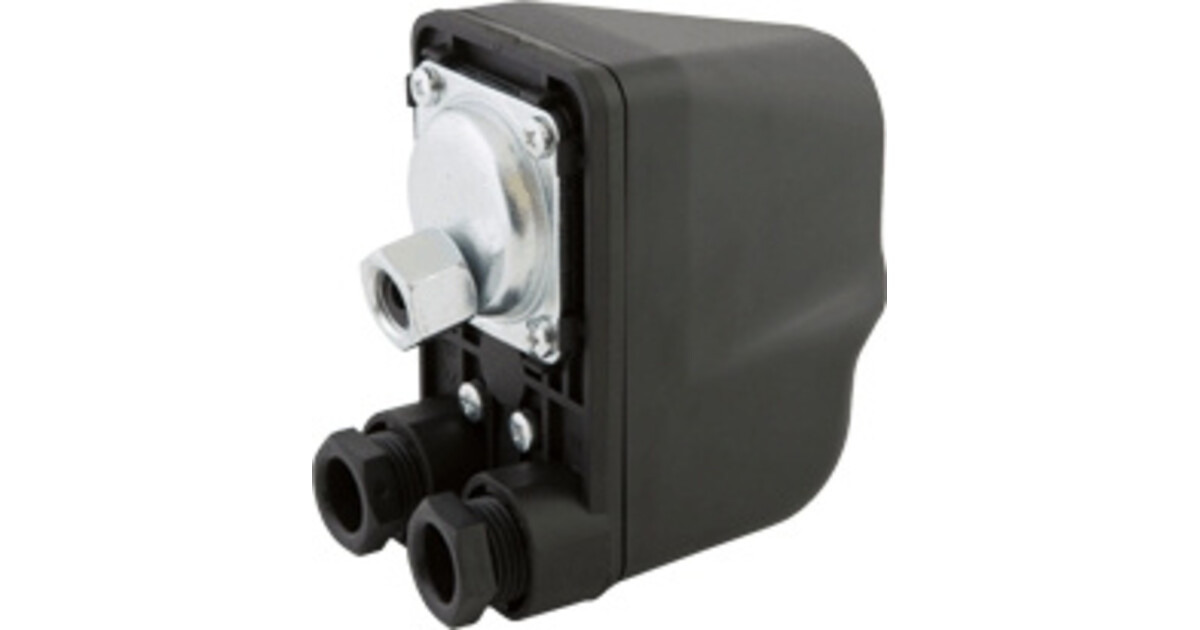

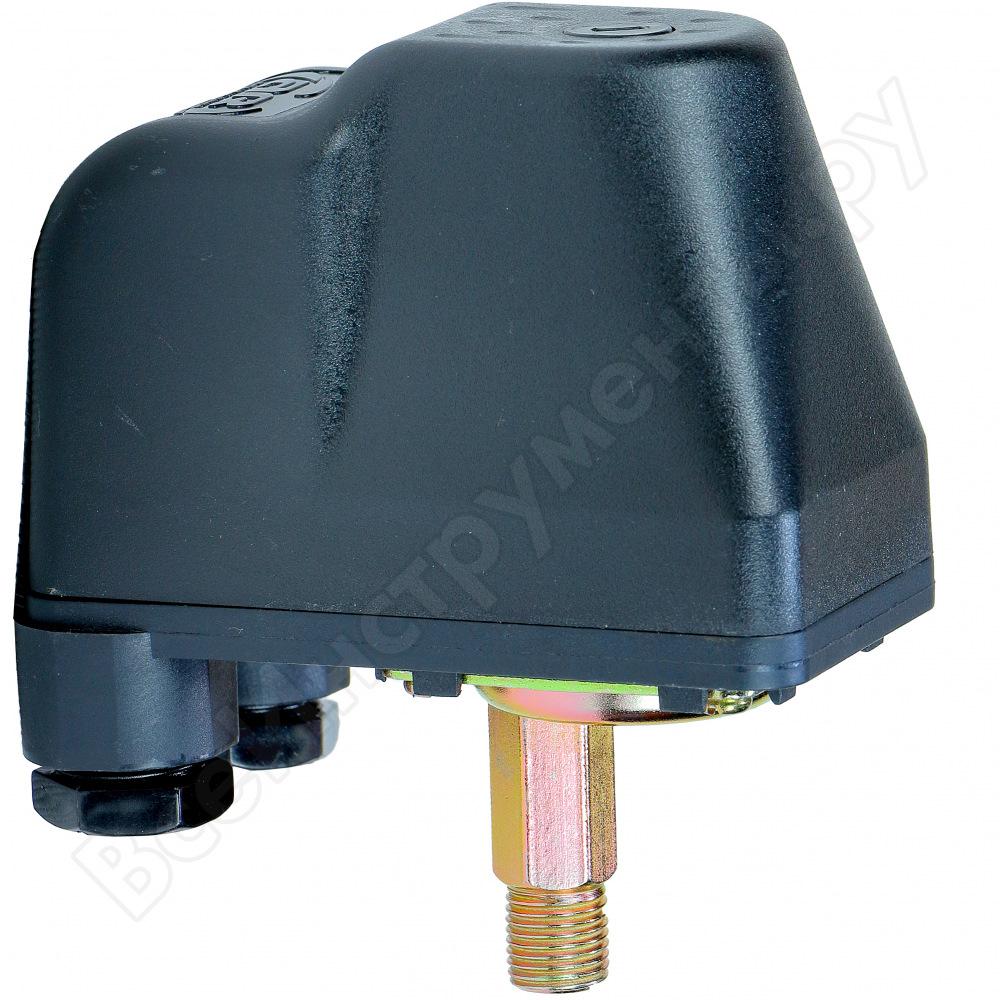

В большинстве случаев реле давления состоит из металлической основы, к которой внизу присоединяется крышка мембраны (она, в свою очередь, скрывает мембрану и поршень). Также на крышке есть быстросъемная гайка для соединения с переходником насосного оборудования, а в верхней части реле установлена контактная группа и клеммная колодка (для подключения насосной станции, заземления и т.
Разные модели реле давления могут отличаться между собой по форме, расположению деталей, размерам, но практически все они имеют вышеописанную конструкцию. Правда, некоторые производители оснащают свою продукцию еще и дополнительными деталями, такими, как рычаг защиты от «сухого хода» и т.д.
Принцип действия
В насосной станции есть гидроаккумулятор (герметичная емкость для жидкости), агрегат (насос вибрационного или центробежного типа), а также реле давление, которое регулирует работу этих частей.
Интересно, что принцип действия реле определяется схемой работы самой станции, которая складывается из нескольких этапов: включение насосного оборудования – заполнение емкости – выключение.
При этом, процедура принятия решения о запуске или остановке насоса делается на основе мониторинга таких данных: минимальное и максимальное давление в системе. Также на действие реле влияют такие величины, как разница между самым низким и самым высоким давлением, а также максимально возможное давление в накопительной емкости.
Минимальный показатель давления в большинстве случаев равен 1,5 атмосферам. Это значит, что если показатель опустится ниже заявленных 1,5 атмосфер, то реле путем замыкания контактов включит насос и начнет прокачку жидкости.
Что касается максимального давления, то этот показатель редко находится выше 4 атмосфер. Это значит, что при достижении этой отметки, в реле происходит размыкание контактов, и насос перестает активно работать.
Из этих двух величин мы может получить третью – разницу между самым низким и самым высоким давлением, которая составляет 2,5 атмосферы. В процессе регулировки надо ориентироваться именно на этот показатель, настраивая желаемую разницу от минимального давления.
Максимальным показателем давления в накопительной емкости будет 5 атмосфер. Это значит, что если давление дойдет до этого показателя, то насосное оборудование отключится самостоятельно, независимо от разницы давления.
Проверка давления в гидроаккумуляторе
Самая первая регулировка элемента происходит еще на предприятии, где производят насосные станции. Поэтому все стандартные настройки в 1,5 атмосферы минимального давления и 2,5 атмосферы разницы также называют «заводскими». Собственно подключение реле давления к насосному оборудованию происходит на последнем этапе сборки системы. А пока агрегат купят, и он будет установлен в доме, пройдет еще немало времени, поэтому заводские настройки могут сбиться.
После приобретения насосной системы, нужно проверить показатель давления, который создан в баке компанией-производителем. В большинстве случаев эта характеристика находится на уровне 1,5 атмосфер, но надо учитывать, что при хранении на складе и при перевозке, часть воздуха могла утечь из накопительного бака.
Специалисты для проверки этой характеристики советуют применять автомобильный манометр с детально градуированной шкалой, чтобы получить точный результат. В комплекте к насосному оборудованию производитель может давать пластиковый манометр, но такое устройство вряд-ли сможет точно определить характеристику давления в гидробаке. Есть еще один тип устройств – электронные манометры, но их работа часто зависит от уровня заряда и температуры воздуха. Учитывая еще то, что электронный вариант будет стоить немало и скоро сломается, то лучше все-таки взять обычный автомобильный манометр в стальном корпусе.
Специалисты советуют использовать механические устройства потому, что они являются более надежными и прочными, по сравнению с дорогими и не совсем точными электронными моделями, или пластиковыми аналогами из Поднебесной, которые быстро сломаются.
Для проверки давления в баке, вначале надо снять специальный колпачок, под которым располагается ниппель, потом подключить к нему манометр и замерить характеристику. Чем ниже показатель давления, тем больший запас жидкости в баке можно обустроить. Для нормального напора воды советуют держать давление в пределах 1,5 атмосфер. Некоторые специалисты утверждают, что и при 1 атмосфере можно с легкостью обеспечить все бытовые нужды в воде.
Если давление в системе высокое, то и насос будет работать чаще, и соответственно изнашиваться будет быстрее, но это позволит создать напор примерно такой же мощности, как и в городской системе подачи воды. Это очень полезно, и позволит установить душ с функцией гидромассажа или даже джакузи. Если же давление слишком низкое, то водные процедуры будут ограничиваться лишь принятием ванны, и то придется долго ждать наполнения чаши водой.
Стоит учитывать, что профессионалы не советуют слишком сильно перекачивать гидроаккумулятор или снижать давление до показателя ниже 1 атмосферы.
Настройка реле давления
Перед тем, как совершать регулировку, надо демонтировать крышку, под ней будут видны две пружины с гайками: большой и малой. Если поворачивать большую гайку, то будет регулироваться показатель нижнего давления в системе (P). При повороте малой гайки, можно контролировать разницу давлений (ΔР). Показателем отсчета будет выступать расположение габаритной пружины, благодаря ей можно настроить предел минимальной характеристики давления.
Когда показатель давления внутри емкости достиг необходимого уровня, бак нужно соединить с системой и запустить в работу. Нужно понаблюдать за показателями водяного манометра. Стоит отметить, что в инструкции и других документах к насосному оборудованию прописаны характеристики рабочей и предельной характеристике давления, а также допустимый расход жидкости.
На самом деле, модели агрегатов для бытовых целей не обладают столь высокой мощностью, чтобы максимально закачать емкость. В большинстве случаев разница между настроенными характеристиками давления запуска и остановки составляет лишь 1-2 атмосферы, что создает безопасные и нормальные условия применения насосных систем.
При достижении нижнего давления до настроенного показателя, насос сразу же следует выключить. Далее настройка реле давления гидроаккумулятора происходит в несколько этапов:
- Осторожно прокручивается малая гайка (контроль разницы давления) до тех пор, пока система не включится.
- На следующем этапе надо открыть воду, чтобы механизм полностью освободился от жидкости.
- Когда реле нижнего давление начнет работать, это значит, что достигнут показатель нижнего давления. Стоит учитывать, что давление включения насосного оборудования должно быть на 0,1 – 0,3 атмосферы больше, чем показатель в пустом гидроаккумуляторе. Это исключит повреждения резиновой «груши».
- Далее надо откручивать большую гайку (контроль нижнего давления).
- На этом этапе насосное оборудование снова включается, оно должно работать до тех пор, пока давление не поднимется до необходимого показателя.
- В конце надо еще раз подстроить малую гайку, и процедура настройки гидроаккумулятора завершается.
Кроме совершения первичной регулировки при подключении реле к насосному оборудованию, специалисты советуют, время от времени проверять работу механизма и настраивать его. Как минимум раз в три месяца вам нужно будет полностью сливать жидкость из гидроаккумулятора, и проверять показатель давления. Корректировка проводится подкачкой (для увеличения) или стравливанием (для уменьшения).
Рекомендации по регулировке
Если вы решили своими руками настроить работу реле насосной системы, то нужно учитывать некоторые особенности механизма:
- Специалисты не советуют настраивать верхний показатель давления, который будет составлять больше 80% максимально допустимого давления для конкретной модели реле. Чтобы не допустить ошибок, надо ознакомиться с техничной документацией устройства, также этот показатель может быть указан на упаковке, обычно он составляет 5 – 5,5 атмосфер. Если в вашем жилье необходимо более высокое давление, то надо подобрать и соответствующее реле.
- Прежде, чем настраивать высший показатель давления при включении насосного оборудования, надо изучить его характеристики, и разобраться, сможет ли агрегат развить такой показатель. Когда насосная система не сможет справиться с такой задачей, то она будет действовать без перерыва, ведь не сможет обеспечить необходимое давление.
Напор оборудования отмечают в метрах водяного столба и приблизительно единица по этому показателю равна 0,1 атмосфере. Также стоит учитывать и возможные гидравлические потери в механизме.
- При настройке давления в механизме, не стоит завинчивать гайки полностью, в таком случае реле просто перестанет срабатывать.
Показатель давления воздуха в гидроаккумуляторе
Данный показатель оказывает сильное влияние на работу насосного оборудования, но не контролирует регулировку реле. Оно в любой ситуации будет начинать работу при настроенном нижнем и верхнем показателе давления, и это не зависит от характеристик воздуха в емкости.
Если внутри бака не будет воздуха, то это потянет за собой его заполнение жидкостью. Учитывая то, что вода почти не сжимается, давление в механизме будет достигать «верхнего» показателя сразу же, и насос незамедлительно отключится при закрытии крана. Также и каждое включение точки водозабора будет моментально включать насос, ведь давление упадет до минимального показателя. Это значит, что система будет работать также, как она бы это делала без гидроа. Слишком низкий показатель давления воздуха потянет за собой растягивание мембраны, а при пониженном давлении бак не будет заполняться жидкостью достаточно, воздух ее полностью заменит.
Чтобы насосная система работала в оптимлаьном режиме, и мембрана не повредилась, рекомендуют устанавливать давление воздуха на 1/10 меньше, чем минимальный показатель нижнего давления. В такой ситуации емкость будет нормально заполняться жидкостью, и мембрана не пострадает от сильного растягивания. Насосное оборудование в таком случае будет начинать работу с интервалами, которые будут равны показателю разницы давлений.
Также надо учитывать, что проверка давления воздуха в гидроаккумуляторе насосной системы необходима при отсутствии давления воды. Это значит, что нужно открыть нижний кран механизма, и слить оттуда жидкость.
Если учитывать все советы специалистов, то никаких проблем настройка реле давления не принесет, а оборудование прослужит еще очень долго без необходимости в ремонте. Если же нет уверенности в своих силах, то лучше пригласить мастеров, они настроят систему за считанные минуты.
Видео
Джилекс как регулировать давление. Самостоятельная установка и регулировка реле давления воды для насоса. Причины неполадок оборудования
На чтение 6 мин.
Сразу после покупки настройка реле давления насосной станции не требуется – необходимые манипуляции уже проведены на заводе. Значения этих настроек колеблется в пределах 1,3-1,9 бар на включении, и 2,6-3,1 бар на выключение.
Но ввиду многих причин, часто требуется повторно настраивать реле давления. Ниже разберем все основные моменты, после которых вы будете знать, как отрегулировать реле давления воды, почему оно не срабатывает, не выключается и т. д.
Как устроено насосное реле и как его настроить?
Перед тем, как отрегулировать реле давления, стоит разобраться с его конструктивными особенностями и принципом работы.
Реле уровня жидкости – устройство на основе металла, в нижней части которого есть мембранная крышка со специальным крепежом, который можно быстро снять. На верхней части реле протока воды есть несколько контактов и пара регуляторов.
Сверху все эти элементы прикрыты крышкой. Последняя прикреплена к одному из регуляторов. Вся эта конструкция быстросъемная – разбор устройства можно произвести с помощью обыкновенного гаечного ключа.
Производители предлагают разные реле по форме, размерам, расположению рабочих элементов, небольшими отличиями в конструктивных особенностях деталей. Нередко эти устройства дополняются предохранителями от «холостой работы».
Как работает?
Реле насосной станции работает по принципу, основанному на давлении жидкости, попадающей от насоса – мембрана двигает поршень, активизирующий контакты, расположенные на основании из железа с двумя шарнирами.
Контакты эти могут замыкаться и размыкаться (в зависимости от положения) – это обеспечивает автоматическое включение/выключение оборудования. Второй регулятор, при этом, стабилизирует поршневое давление.
Электрика устройства (отвечающая за включение/выключение насоса) «слушает» пружинный шарнир. Как только реле давление РМ (или реле давления РДМ5) поднимается выше шарнира, регуляторы перещелкиваются.
Так, один регулятор (большой) включает насосное оборудование, а второй, более мелкий, отвечает за деактивацию ввиду перепадов давления в устройстве.
Как отрегулировать самому?
Если по любой причине первичная настройка реле давления вас не устраивает, тогда самое время подключать свои руки с опытом, и настраивать реле уровня воды своими руками. Настройка реле насосной станции своими руками – довольно простая процедура. Нам понадобится только накидной ключ и отвертка.
Последовательность регулировки насосной станции своими руками:
- Обесточить устройство.
- Демонтировать панель устройства.
- Установить необходимый напор.
- Собрать отрегулированный агрегат.
Помните! Под крышкой есть два регулятора – крупный и мелкий. Первый работает с давлением на активации насоса, второй отвечает за разность давлений и выключение системы.
Регулировка реле давления Насосной станции (видео)
Повышаем/понижаем системное давление
Все просто – чтобы поднять или понизить давление в гидроаккумуляторе, нужно ослаблять или затягивать гайку на крупном регуляторе. Такая настройка реле давления гидроаккумулятора самая быстрая и простая.
Внимание ! Настройка реле насосной станции своими руками должна проводиться строго с выключенным оборудованием. Перед началом обесточьте систему!
Далее включаем настроенный прибор и смотрим по манометру установлений нижний предел давления. Также проверяем давление на отключение. Если новые показатели реле давления воздуха для компрессора вас удовлетворяют, то процесс настройки можно считать завершенным.
Важные тонкости при настройке
Любая для насоса требует своевременного выявления неисправности и соблюдения рабочей «правильной» температуры. Ремонт реле давления насосной станции – крайняя мера, и оправдана она только при очень высокой стоимости новой детали.
Поэтому, очень важно уметь самому проводить регулировку оборудования, при которой обязательно учитывать важные тонкости:
- регулируя реле, нельзя ставить верхнее давление, превышающее предел для этой модели на 75% – это гарантировано приведет к неисправности. Единственный выход в такой ситуации – замена комплектующей;
- прежде, чем повышать давление, стоит ознакомиться с рабочими параметрами вашего устройства – посмотреть, выдержит ли насос. Если указать давление намного меньше, чем в паспорте устройства, то поломка также гарантирована, ведь срабатывает реле теперь постоянно;
- свой насос нужно регулировать аккуратно – не закручивать болты до упора, иначе реле будет работать постоянно.
Основные неисправности насосной станции и как с ними бороться?
Бывает, что реле давления не отключает насос, в гидроаккумуляторе насосной станции образовалась протечка, оборудование постоянно щелкает, не включает насос и т. д.
Конечно, неисправный водяной насос проще выкинуть, а на его место водрузить новый. Но, не всем по карману такие перетурбации, поэтому, давайте рассмотрим основные поломки насосных систем, и разберемся с их ликвидацией.
Насос перестал работать: первое, что нужно предпринять
Если водный насос включенный, но не подает «признаков жизни» – проверьте напряжение в электросети. Попробуйте отсоединить и обратно подсоединить электрокабель. Это банально, но многие сталкиваются именно с такой проблемой.
Напряжение все-таки есть? Тогда проверьте надежность всех электросоединений.
Насос включается впервые после покупки? Проверьте корректность подключений. Ничего не вышло? Тогда причина может крыться в поломке колеса или реле. Ваши действия следующие:
- отключите питание устройства;
- попробуйте руками провернуть вал мотора;
- если он не крутится – проблема в пусковом конденсаторе;
- выход – его замена. Понадобится паяльник, аналогичный конденсатор и умелые руки.
Воздушный насос не качает воду
В каких ситуациях такое бывает:
- в корпус некоторых элементов попал воздух. Проверьте герметичность всех емкостей, отключите устройство, и с помощью специального клапана (его нужно открутить) дайте излишкам воздуха выйти;
- аналогичная проблема возникает и при низком уровне воды. Проверьте уровень воды на точке водозаборе, и соответствие выполненной установки насоса рекомендациям в паспорте;
- проблема может крыться в поломке или засорении эжекторного сопла. Прочистите клапан.
Оборудование не выключается
Насос оборудован гидроаккумулятором и не выключается? Могло неправильно сработать реле давления. Обычно причина кроется в неправильно выставленном давлении или низком напоре воды, из-за попадания воздуха в герметичные части устройства.
Постоянная работа насоса может быть обусловлена засорением пятирника – из-за слишком жесткой воды. Выход – снятие и чистка реле, установка специального фильтра для «смягчения» воды.
Если насос работал и потом резко остановился, проблема может скрываться в перегреве мотора. Нужно отсоединить устройство от электросети, найти причину перегревания и устранить ее. Тут же понадобится опыт или помощь мастера.
Соединять все элементы насосной станции нужно предельно внимательно. Если же возникли проблемы, то сразу обращайтесь к мастерам!
Не забывайте, чтобы протока воды своими руками была сделана правильно, и никогда вас не подводила, нужен немалый опыт, инструменты и «правильные» руки.
Автономные системы водоснабжения от колодцев и скважин состоят из нескольких важных узлов: перекачивающего оборудования, гидроаккумулятора, автоматики, труб и оснащения водоразборных точек. Разница давления в погружном насосе поднимает воду на нужную высоту. Далее по трубам она поступает в накопительный бак, откуда подается на точки разбора. Благодаря этому обеспечивается должный напор и стабильная работа всей системы в целом. Для нормальной работы водоснабжения требуется правильно настроить автоматику, чтобы гарантировать минимальное количество включений-выключений насоса и продлить срок его эксплуатации.
Схема автономной системы водоснабжения
Как работает погружной насос
Для подачи воды используют поверхностные и погружные насосы. Первые устанавливают рядом с источниками воды, а вторые полностью или частично опускают в воду (способ монтажа зависит от особенностей конструкции конкретной модели). Корпуса погружных приборов герметичны. Принцип их работы примерно одинаковый: помпа втягивает воду в корпус через входное отверстие и через выходной патрубок проталкивает в трубопровод.
В зависимости от конструкции разница давления на входе и выходе погружного насоса создается либо за счет колеблющейся мембраны (вибрационные модели), либо вращением одной или нескольких крыльчаток (центробежные приборы). Многие владельцы скважин устанавливают устройства центробежного типа. Они обходятся дороже, но более производительны, универсальны и при работе не разрушают обсадную трубу.
Длительность и безопасность работы насоса во многом зависит от автоматических систем, регулирующих режим их включения и выключения. Если прибор подсоединен к водоснабжению напрямую, без гидробака, то он включается каждый раз, когда открываются краны в водоразборных точках. Такой режим работы приводит к его быстрому выходу из строя. При подключении к гидроаккумулятору необходимо правильно настроить пределы давления для работы устройства в оптимальном режиме.
Схема конструкции центробежного погружного насоса
Реле давления в автономной системе водоснабжения
Для нормальной работы насоса подключают реле давления. Это прибор, который включает и выключает водоподъемное оборудование в автоматическом режиме, когда напор воды изменяется в заданных пределах. При достижении нижнего порога заданных параметров устройство замыкает контакты, подает ток к насосу, и он включается. Когда давление поднимается до верхнего порога, автоматика размыкает контакты, питание перестает поступать к оборудованию, и оно отключается.
Реле давления для системы водоснабжения частного дома
Конструкционные особенности прибора
В конструкции реле предусмотрена гибкая мембрана. Под влиянием давления в системе она деформируется и замыкает или размыкает контакты. Работу прибора регулируют специальные пружины, которые настраивают с помощью гаек – затягивая или отпуская их. При закручивании гайки пружина сжимается. Чем сильнее она зажата, тем больший напор требуется для ее срабатывания.
Разницу между порогами включения и выключения устройства регулируют с помощью второй гайки. Чем больше она затянута, тем больше разница давлений. К сети электропитания и к самому насосу реле подключено с помощью двух пар контактов. Для установки прибора на трубу системы водоснабжения предусмотрено резьбовое отверстие, диаметр которого чаще всего составляет ¼ дюйма.
Схема подключения реле давления погружного насоса
Видео: назначение и принцип работы реле давления
Как правильно подключить устройство
Особенность подключения реле давления заключается в том, что его приходится подсоединять к двум сетям – электрической и водопроводной. Первый этап – подключение к системе водоснабжения. Для этого отдельно приобретают специальный переходник, если диаметр резьбы ввода водопровода отличается от резьбового отверстия прибора.
Для реле давления выбирают удобное место на трубопроводе со свободным доступом. Резьбовые соединения уплотняют льном или другим материалом от начала до торца. После этого прибор подсоединяют к резьбе. Гайка должна сесть точно на уплотнение. При работе нужно следить, чтобы уплотнительный материал не вылезал и не собирался складками.
Когда устройство установлено на водопровод, его подключают к электросети. Для этого предусмотрена одна или две пары контактов. Модели с двумя парами встречаются в продаже чаще, обычно владельцы домов приобретают именно их. Если на контактах есть маркировка, то при подключении следует ориентироваться на нее. Если нет – нужно тщательно изучить инструкцию и разобраться в назначении каждого из элементов.
Перед подключением необходимо убедиться, что прибор в порядке, а контакты нормально замыкаются и размыкаются. Для подключения используют трехжильный провод. Первую жилу соединяют с первым контактом, вторую – со вторым, третью – с винтом от провода заземления. К контактам насоса реле подключают с помощью провода соответствующего диаметра.
Схема подключения реле через пятивыводной штуцер
Регулировка порогов включения и выключения насоса
Приборы поступают в продажу с заводскими настройками. Нижний порог обычно установлен на включение помпы при падении давления до 1,5 бар. Отключается устройство при достижении давления до 2,5-3 бар. Разница (Δ – дельта) – это параметр, который можно отрегулировать второй гайкой на приборе. При настройке следует учитывать показатель максимально допустимого давления выключения. Он указан в технической документации к каждой модели и обычно составляет 5 бар.
При регулировке пределов напора необходимо проверить настройки гидроаккумулятора. Оптимальные показатели давления – 1-1.5 бар. Если они отличаются, их корректируют. После этого настраивают реле:
- Открывают крышку для доступа к гайкам регулировки и ослабляют маленькую прижимную пружину.
- Порог включения корректируют большой гайкой. Поворачивая по часовой стрелке, увеличивают напор, против – снижают.
- Настраивают порог давления малой пружины.
Видеоурок: настройка реле давления для погружного насоса
Когда устройство подключено и настроено, остается только проверить работу системы. Для этого открывают кран, дают стечь воде и следят за режимом включения-выключения насоса. Если система работает нормально, ее можно вводить в эксплуатацию. При необходимости настройки реле давления погружного насоса корректируют.
Одной из причин, по которым насос включается чаще положенного и не обеспечивает плавную подачу воды, является неправильная регулировка реле давления и настройка параметров работы гидроаккумулятора. Это две разные операции на разных устройствах. И хотя сам бак водоаккумуляторного устройства не имеет реле или встроенных автоматических устройств, давление в воздушном кармане бака косвенно влияет на работу всей системы водоснабжения.
Что и как необходимо отрегулировать в системе с насосом и гидроаккумулятором
Для организации нормальной работы насосного оборудования необходимо выставить три основных параметра:
- Отрегулировать давление воздуха в воздушном пространстве гидроаккумулятора;
- Зафиксировать уровень, при котором реле управления запускает водяной насос;
- Предельный уровень давления воды, при котором с помощью команды реле происходит отключение насосного агрегата.
Важно! Все три параметра потребуется отрегулировать несколько раз, подгоняя более комфортный уровень давления в водопроводе и расход воды на гидроаккумуляторе под характеристики для своего дома.
Регулируем давление в гидроаккумуляторе
Водоаккумуляторное устройство очень простое по конструкции. Внутри стального бака находится резиновая мембрана, занимающая примерно 2/3 от объема гидроаккумулятора. Остальное пространство занимает воздушная камера. С помощью избыточного давления воздуха в камере и упругих сил растягивающейся резиновой мембраны вода выдавливается по мере необходимости в систему водопровода. Особо настраивать и регулировать нечего, кроме давления в воздушном отсеке гидроаккумулятора.
С завода устройство приходит с предустановленным давлением воздуха в 1.5 атм. Перед тем как купить прибор,следует убедиться в наличии заводского давления. Обычно это свидетельствует об исправности ниппеля и целостности резиновой оболочки внутри баллона, переходим к регулировке гидроаккумулятора для систем водоснабжения.
Сначала устанавливают гидроаккумулятор в систему и запускают насос, чтобы определить параметры рабочего давления в системе. Давление воздуха в воздушном кармане гидроаккумулятора стараются регулировать на 10-13% ниже давления включения насосной станции. Проще говоря, надо отрегулировать на 0.6 — 0.9 атм. ниже давления воды, при котором запускается мотор. Отрегулированный уровень проверяем манометром в течение часа, чтобы убедиться в отсутствии протечек воздуха.
Давление воздуха в полости гидроаккумулятора необходимо регулировать при отключенном давлении воды, достаточно просто перекрыть кран. Величину необходимо проверять и регулировать хотя бы раз в квартал.
Как выполняется регулировка реле давления для гидроаккумулятора
Реле или автомат управления давлением подачи воды в систему водоснабжения выглядит, как небольшая черная пластиковая коробка с двумя штуцерами, выполненными из материала корпуса, и одним металлическим выводом-штуцером с наружной или внутренней трубной резьбой размером ¼ дюйма, как на фото. С помощью штуцера реле подключают к пятивыводному штуцеру, закрепленному на приемном патрубке гидроаккумулятора.
В других случаях реле может быть установлено вместе с манометром непосредственно на корпусе поверхностного насоса или насосной станции.
Через пластиковые приливы внутрь корпуса заводятся провода от обмотки насоса. Если отвернуть обычной отверткой винт в верхней части, крышку можно снять, после чего становятся доступными две части прибора — пара вертикальных пружин на металлической основе-пластинке, с помощью которых и можно отрегулировать рабочие параметры давления воды, и контактная группа, к которой подключается заведенная проводка от насоса. К металлическим нижним контактам подключается желто-зеленый провод «земли», к верхним колодкам попарно голубой и коричневый провода обмотки двигателя насоса.
Пружины разные по размеру. Большая пружина посажена на ось и закреплена гайкой, вращая которую, можно отрегулировать степень сжатия упругого пружинного элемента. Здесь же на пластине нанесены стрелки, помогающие правильно сориентироваться и вращать гайку, чтобы отрегулировать порог срабатывания реле.
Важно! Несмотря на большое количество витков на центральной шпильке, которая удерживает пружину на пластине, реле и мембрана достаточно чувствительны даже на небольшой поворот гайки, регулирующий уровень срабатывания. В некоторых случаях, чтобы отрегулировать и изменить порог срабатывания примерно на 1 атм. давления воды, достаточно повернуть гайку всего на ¾ оборота.
Поэтому работать с гайками необходимо аккуратно, и не стоит спешить регулировать и сбивать заводские настройки.
Рядом с большой пружиной есть маленькая, примерно в 4 раза меньше. По конструкции она полностью идентична большой пружине, но, в отличие от первой, маленькая пружинка нужна, чтобы отрегулировать разницу между давлением запуска насоса и максимальным давлением воды, при котором насос выключается.
Под металлической пластиной находится мембрана, в которой находится вода под давлением из системы труб водопровода или гидроаккумулятора. Благодаря давлению воды в мембране пластина преодолевает сопротивление пружин и замыкает-размыкает группу контактов.
Хороший экскурс по теме устройства реле давления и органов его регулировки можно получить из видео:
Способ отрегулировать реле давления воды
Регулировать реле давления воды типа РП-5 достаточно просто. Чаще всего регулировать реле приходится в двух случаях — на этапе введения в эксплуатацию системы водоснабжения и после ремонта, модификации или внесения изменений в работу водопровода и гидроаккумулятора. В любом случае, перед тем как начинать регулировать, выполните несколько обязательных процедур:
- Предупредите жильцов дома о том, что в течение времени, пока вы будете регулировать реле давления, пользоваться кранами, туалетом, душем, в общем, всеми элементами системы водоснабжения нельзя;
- Закройте все краны и проверьте целостность соединения и отсутствие подтекания воды, особенно на недавно установленных или отремонтированных приборах, особенное внимание уделите сливному бачку туалета.
Если он остался в работе или подтекает, правильно отрегулировать реле в системе будет сложно;
- Проверьте рабочее давление воздуха в гидроаккумуляторе, если оно нестабильно или ниже нормы его необходимо отрегулировать до заводской нормы;
Совет! При регулировке вам понадобится ключ для вращения гаек, кран для сброса давления воды в системе и контрольный манометр, по которому можно отследить давление воды в водопроводе.
Чтобы отрегулировать пороги срабатывания реле давления, выполняем следующие процедуры:
Поломки и проблемы в работе реле
К положительным сторонам характеристик реле можно отнести его простоту и надежность работы. Если в системе нет воздуха, и правильно отрегулированы пороги срабатывания, такое устройство обычно служит очень долго.
Как любой контактный прибор, реле необходимо периодически обслуживать — проверить работу механических «качелек»,отрегулировать и почистить контакты. Но иногда реле начинает срабатывать неравномерно, на разных порогах включения — выключения. Бывает, что реле просто не отключается на верхнем или нижнем пороге. Если аккуратно постучать деревяшкой по корпусу, прибор сработает.
Не спешите регулировать пороги срабатывания или выбрасывать прибор на свалку. Скорее всего, причиной стал песок и мусор,скопившиеся в мембранном пространстве. Чтобы исправить ситуацию, потребуется:
- Отвернуть четыре болта на донной части корпуса реле, металлическую накладку с входным штуцером и снять стальную крышку;
- Аккуратно промыть резиновую мембрану и полость под ней от песка и накопившейся грязи;
- Установить все элементы на место и затянуть крепление;
- Отрегулировать пороги срабатывания и проконтролировать нормальную работу реле на отключение мотора.
Даже малознакомый с устройством реле человек сможет легко снять, почистить и отрегулировать прибор, как на видео:
Кроме контактов и мембраны, можно смазать консистентной смазкой шарнир «качелек», подобную процедуру можно выполнять не чаще, чем раз в год.
Заключение
Регулировать пороги срабатывания на реле относительно несложно, если система водоснабжения исправна и не травит воду на соединениях или на бачке унитаза. Учитывая тот факт, что обслуживать и чистить систему водоснабжения от песка и солей приходится достаточно часто, есть смысл разобраться в вопросе,как отрегулировать реле, и далее самостоятельно тестировать прибор по мере необходимости.
Реле давления – маленький, но незаменимый узел большой и малой насосной станции. И если все остальные ее элементы нужно просто правильно подключить, то его придется еще и дополнительно настраивать. Именно это устройство отвечает за автоматизацию процесса откачки. Оно включает и отключает оборудование по показаниям давления в гидробаке.
Грамотно выполненная регулировка реле давления для насоса – залог комфорта и длительной службы оборудования. О том, как она выполняется, какие действия нужно произвести и какие данные знать для точной настройки, мы подробно излагаем в статье. Вы узнаете, для чего и в каких ситуация ее производят.
Кроме пошагового описания процедуры регулировки мы приводим ценные рекомендации, сообщенные гидротехниками. Для оптимизации восприятия текст дополнен фото-подборками, схемами, видео-руководствами.
Многочисленные разновидности , которое комплектуется практически со всеми насосными станциями, устроены примерно одинаково.
Внутри пластикового корпуса находится металлическое основание, на котором закреплены остальные элементы:
- мембрана;
- поршень;
- металлическая платформа;
- узел электрических контактов.
Сверху под пластиковой крышкой расположены две пружины – большая и малая. Когда мембрана испытывает давление, она толкает поршень.
Он, в свою очередь, поднимает платформу, которая воздействует на большую пружину, сжимая ее. Большая пружина сопротивляется этому давлению, ограничивая движение поршня.
Небольшого расстояния, которое разделяет большую и малую регулировочную пружины, достаточно для того, чтобы регулировать работу целого комплекса приборов. Платформа под давлением от мембраны постепенно поднимается до тех пор, пока ее край не дойдет до малой пружины. Давление на платформу в этот момент увеличивается, в результате ее положение изменяется.
Галерея изображений
В комплекте с насосной станцией владелец дома или дачи получает реле давления воды для насоса. Оно позволяет наполнять гидробак автоматически, избавляя хозяев от лишних хлопот, но требует самого внимательного отношения. Дело в том, что этот ключ необходимо, во-первых, правильно подключить, а во-вторых — выполнить регулировку для потребностей конкретного дома и его водопроводной системы. Пренебрежени этими важными моментами может привести к поломке всей насосной станции, а также к снижению сроков ее эксплуатации. Перед подключением и настройкой оборудования необходимо разобраться в принципах работы устройства и гидроаккумулятора.
Назначение, устройство и принцип работы
Реле — это основной элемент для регулировки подачи воды в насосной системе. Благодаря ему осуществляется включение и выключение всей системы насосного оборудования.
Именно этот узел в системе водоснабжения отвечает за напор воды. Благодаря реле, происходит баланс между большой ее подачей и слабой.
Реле устроено на принципе размыкания контактной группы при изменении напора воды. Оно непосредственно соединяется с насосом с помощью выходных контактов. На схеме, представленной ниже, показаны основные узлы устройства реле подачи давления воды.
Схема реле давления воды
Два сетевых контакта служат для электрического запуска устройства. С помощью насосной контактной группы срабатывает включение и выключение реле. На верхней части устройства располагаются две гайки. Они предназначены для регулировки подачи давления. Каждая гайка отвечает за силу давления воды в системе. При регулировании реле всегда следует помнить, что отключение устройства должно срабатывать при среднем давлении подачи воды в насосе. Гайка настройки дифференциала регулирует подачу воды между большим и малым давлением.
С помощью реле автоматически регулируется включение и отключение устройства, подающего воду в гидробак. При этом специалисты используют ряд понятий, таких как:
- Давление включения или нижнее давление (Рвкл), при котором контакты реле для погружного или скважинного насоса замыкаются, устройство включается и в бак начинает поступать вода. Стандартные настройки производителя — 1,5 бар.
- Давление выключения или нижнее давление (Рвыкл), при котором контакты устройства размыкаются и насос выключается. Стандартные настройки производителя — 2,5-3 бар.
- Перепад давления (ΔР) — разница предыдущих двух показателей.
- Максимально допустимый показатель выключения, при котором насосная станция может быть отключена. Стандартные настройки производителя — 5 бар.
Гидроаккумулятор же представляет собой бак, в который встроена дополнительная резиновая ёмкость, именуемая «грушей». В эту «грушу» через самый обычный автомобильный ниппель накачивают некоторое количество воздуха. Чем выше давление в «груше», тем сильнее она давит на скопившуюся в баке воду, выталкивая её в водопроводную систему. Таким образом обеспечивается напор воды, достаточный для комфортного использования.
Несколько иначе устроены мембранные гидроаккумуляторы, однако их принцип работы примерно такой же. Бак разделяют на две части специальной мембраной, по одну сторону которой находится вода, по другую — воздух, который давит на воду и т. д.
Классификация реле
Реле бывает двух видов по принципу работы — механическое и автоматическое. При покупке этого механизма нужно учесть, какие функции должен выполнять этот прибор.
Кроме этого, автоматические реле хоть и более легки в эксплуатации, но менее долговечны, чем механические. Поэтому большинство покупателей останавливаются именно на механическом варианте.
Кроме этого, реле продаются как встроенными внутрь насосной станции или отдельно от него. Поэтому можно по индивидуальным характеристикам подобрать реле, которое улучшит работу всего оборудования.
Механического типа
- Механическое реле давления SQUARE с защитой сухого хода. Давление, вырабатываемое этим устройством, составляет от 1.3 до 5 бар. Необходимая сила тока для эффективной работы реле составляет 10 А.
- Реле давления Cristal. Сила тока, необходимая для работы данного устройства, 16 А. Допустимый предел давления в водопроводной системе составляет 4.5 бар.
Электронные
Электронные реле более подвержены поломкам из-за того, что при подаче воды в ней появляются разные мелкие частицы, которые и выводят из строя оборудование. Чтобы этого не случилось, на входе подачи ставится специальный фильтр, которые очищает воду и не предотвращает поломку прибора. Электронное устройство лучше механического тем, что оно не допускает холостой работы насосной станции.
Электронные реле после нажатия кнопки для отключения подачи воды работает еще в течение 16 секунд. Эта функция необходима для того, чтобы устройство работало более продолжительное время.
Электронное реле проще установить и настроить. Чтобы перенастроить его работу, всю систему не нужно разбирать, требуется просто настроить на электронном табло при помощи соответствующих кнопок необходимые параметры.
- Реле давления PS-15A с сухим ходом. Этот электронный прибор работает в диапазоне давления от 1 до 5 бар. Сила тока составляет 12 А. Кроме перечисленных характеристик, устройство имеет встроенные заводские настройки и полную защиту от сухого хода.
- Реле давления PS-2-15. Имеет заводские настройки и защиту от сухого хода. Возможный предел давления в водопроводной системе 5.6 бар, сила тока 10 А.
Установка и подключение реле: инструкция
Чтобы установить реле, нужно произвести вначале механическую сборку всей системы, затем следует подключить эти устройства к электрической сети.
Электрическая часть
По данной схеме подключить к клеммам Л1 и Л2 электрические провода к общей сети. К клеммам М подключить клеммы насоса, и к соответствующим клеммам подсоединить заземление.
Провода нужно подсоединить к специальным клеммам
Затем выполнить работы по представленной ниже схеме подключения электрической и механической части данного соединения.
После подключения механической части нужно подключить электрику
Но такая система подключения не спасает насосную станцию от режима сухого хода. Поэтому следует установить насос в правильном положении, т. е. на порядок выше расположенного обратного клапана.
Система, подключенная по такому принципу, будет работать в защищённом режиме
Это немного другой вариант установки домашнего агрегата. Но если всю установку осуществить в соответствии с этой схемой, насос будет работать в защищенном режиме, то есть будет исключен режим работы насоса без поступления воды.
Этот принцип работы насосной станции спасет всю водопроводную систему от быстрого износа и полного выхода из строя.
Надо соблюдать все правила и инструкции по подключению насосного оборудования. В первую очередь нужно определить требуемый напор воды и на основе этого показателя подбирать реле.
Видео: как установить контроллер давления
Проверка давления в системе водоснабжения с помощью манометра
Сразу же после покупки насосной станции необходимо проверить показатели, которые заданы в гидробаке производителем. Обычно этот показатель равен 1,5 атмосферы. Однако в процессе хранения и транспортировки утечка из бака части воздуха — явление совершенно обычное.
Для проверки рекомендуется использовать автомобильный манометр с как можно менее градуированной шкалой, чтобы обеспечить точность измерения. Некоторые модели насосных станций комплектуются пластиковыми манометрами, но практика показала, что они ненадежны и точных показателей давления в гидробаке не дают. Ещё один вариант — электронные манометры, показания которых во многом зависят от уровня заряда батареи и окружающей температуры. Учитывая высокую стоимость электронных манометров и крайнюю ненадежность китайских пластиковых изделий, специалисты рекомендуют выбрать обычный механический автомобильный манометр, заключенный в металлический корпус.
Для настройки реле давления насоса лучше всего использовать механический манометр
Чтобы проверить давление в гидроаккумуляторе, необходимо снять декоративный колпачок, под которым срыт ниппель, подсоединить к нему манометр и снять показания. Чем меньше давление, тем больше запас воды можно в нем создать. Для создания достаточно большого напора воды приемлемым показателем считается давление в 1,5 атм. Но и одной атмосферы вполне хватит для того, чтобы обеспечить бытовые нужны небольшого дома.
При высоком давлении насос включается чаще, а значит, изнашивается быстрее, однако напор воды в системе создается примерно такой же, как в городской водопроводной системе. Это позволяет, например, использовать душ с гидромассажем. При низком давлении насос изнашивается меньше, но максимальный комфорт, который можно себе позволить — обычная ванна, наполненная горячей водой, но никак не прелести джакузи.
Обратите внимание, что специалисты не советуют чрезмерно перекачивать гидробак или снижать давление до показателя менее одной атмосферы. Это может привести к недостаточному запасу воды в гидроаккумуляторе, либо к повреждению резиновой «груши».
После того, как выяснены эти нюансы, воздух в гидробак либо подкачивают, либо стравливают его, пока не будет достигнут необходимый показатель.
Как правильно отрегулировать (с гидроаккумулятором)
Перед настройкой реле необходимо снять крышку, под которой имеются две пружины с гайками: большая и малая. Поворотом большой гайки регулируется нижнее давление в гидроаккумуляторе (Р). Вращая малую гайку, выставляют разницу давлений (ΔР). Точкой отсчёта считается положение большой пружины, с помощью которой выставляется предел нижнего давления.
Перед тем, как начать настройку реле давления для насоса, необходимо снять с устройства верхнюю крышку, которая скрывает большую и малую пружины
После того как в гидроаккумуляторе достигнут необходимый параметр воздуха, бак следует подключить к системе и включить, наблюдая за показаниями водяного манометра. Заметим, что в технической документации для каждого насоса указаны показатели давления рабочего и предельного, а также допустимая норма расхода воды. Не допускается превышение этих значений при настройке реле. Если при работе системы достигнуто рабочее давление гидроаккумулятора или предельное значение насоса, необходимо отключить насос вручную. Предельный напор считается достигнутым в тот момент, когда давление перестает расти.
К счастью, обычные бытовые модели насосов не настолько мощные, чтобы закачать бак до предельных значений. Чаще всего разница между установленными показателями давления включения и отключения составляет 1-2 атмосферы, что полностью обеспечивает оптимальное использование техники.
После того, как водяной манометр покажет необходимое нижнее давление, насос следует отключить. Далее регулировка производится таким образом:
- Осторожно вращают малую гайку (ΔР) до тех пор, пока механизм не начнёт работать.
- Открывают воду, чтобы полностью освободить систему от воды.
- Когда произойдёт включение реле, будет достигнуто значение нижнего показателя. Обратите внимание, что давление включения насоса должно быть примерно на 0,1-0,3 атмосферы выше, чем показания давления в пустом гидробаке. Это предохранить «грушу» от преждевременного повреждения.
- Теперь нужно вращать большую гайку (Р), чтобы выставить нижний предел давления.
- После этого насос снова включают и ожидают, когда показатель в системе поднимется до нужного уровня.
- Остается подстроить малую гайку (ΔР), после чего гидроаккумулятор можно считать настроенным.
Схема регулировки
Вот схема, которая подойдёт для большинства устройств:
Регулировка реле давления для насоса осуществляется с помощью двух гаек: большой и малой. Обращаться с ними нужно очень осторожно, чтобы не повредить прибор
Видео: как отрегулировать реле для насоса
Помимо первичной настройки при подключении реле к насосу, владельцу дома необходимо периодически проверять работу системы и корректировать настройки. Не реже, чем раз в три месяца специалисты рекомендуют полностью сливать воду из гидробака и проверять давление воздуха, подкачивая необходимое количество или стравливая излишки.
Настройка реле давления: tvin270584 — LiveJournal
Сегодня мы рассматриваем принципы настройки реле давления при обустройстве системы автоматики водоснабжения дома. Главный вопрос — как правильно установить и настроить прессиометр? На что обратить особое внимание при монтаже реле давления? Все подробности расскажет мастер сантехник в нашей новой статье.
Особенности
Покупая насосную станцию, многие хотят сразу ознакомиться с ее устройством. Немалое значение имеет каждый ее элемент. Непосредственно за отключение и включение насоса при достижении определенных значений давления в гидробаке отвечает реле давления.
Реле давления – элемент, который регулирует подачу воды в системе. За счет реле включается и выключается вся насосная система. Именно реле регулируется напор воды.
По принципу работы реле разделяются на электронные и механические. Использовать электронные реле проще в плане эксплуатации, зато срок службы механических больше. Поэтому механические реле пользуются большим спросом.
Реле могут быть как изначально встроены внутрь насосной станции, так и идти отдельно. Таким образом, по характеристикам можно легко подобрать реле для эффективной работы насосной системы.
Обратите внимание! В воде неизбежно содержатся сторонние частицы, и они являются основной причиной выхода из строя электронных реле. Поэтому лучше использовать специальный фильтр очистки воды
Основное преимущество использования электронного реле состоит в том, что оно не дает насосной станции работать вхолостую. После отключения подачи воды электронное устройство продолжает работать еще на протяжении некоторого времени. К тому же такие реле проще в настройке и установке.
Зачастую датчики давления сразу имеют заводские настройки. Как правило, они установлены на 1,5-1,8 атмосфер для включения, и на 2,5-3 атмосферы для выключения. Максимально допустимое значение давления для реле — это 5 атмосфер. Однако его не каждая система сможет выдержать. Если давление будет слишком высоким, то это может вызвать протечки, износ мембраны насоса и другие неисправности.
Изначальная регулировка не всегда подходит для определенных условий работы станции, и тогда приходится самостоятельно настраивать реле. Конечно, для правильной регулировки лучше всего детальнее ознакомиться с тем, что из себя представляет этот небольшой прибор, и как он работает.
Принцип устройства
Наиболее распространенное механическое реле давления насосной станции представляет собой металлическую пластину, на которой сверху имеется контактная группа, два подпружиненных регулятора и клеммы подключения. На нижней части металлической пластины установлена крышка мембраны. Она прикрывает непосредственно мембрану и прикрепленный к ней поршень. А также на крышке есть резьбовое соединение для установки на переходнике, который находится на насосном оборудовании. Все выше перечисленные детали конструкции накрыты пластиковой крышкой. На рабочей части регулятора данная крышка закреплена винтами. Ее можно в случае необходимости снять, используя гаечный ключ или отвертку.
Реле могут иметь различную конфигурацию, форму, и даже различаться расположением некоторых элементов или схемой подключения. Бывают реле, имеющие дополнительные защитные элементы, которые сохраняют устройство при работе «всухую» и позволяют обезопасить мотор от перегрева.
Для водоснабжения частного дома используются конструкции станций, в которых регулятором давления выступает РМ-5 или его зарубежные аналоги. Такая модель реле давления внутри имеет подвижную пластину и две пружины с противоположных ее сторон. Пластину перемещает давление воды в системе при помощи мембраны. Вращением прижимной гайки того или иного пружинного блока можно изменять в большую или меньшую сторону пределы, при которых срабатывает реле. Пружины как бы содействуют тому, чтобы давление воды смещало пластину.
Механизм сделан так, что при смещении пластины происходит размыкание или замыкание нескольких групп контактов. Если рассмотреть схему работы, то она будет следующей. При включении насос подает воду в гидроаккумулятор. Через замкнутые контакты реле на двигатель поступает питание. При этом в баке повышается давление воды.
Когда давление достигнет значения, которое задано пружинами верхнего предела, механизм срабатывает, контакт размыкается, и происходит выключение насоса. Жидкость из трубопровода не стекает снова в колодец за счет обратного клапана. По мере того как вода используется, груша становится пустой, давление понижается, и тут срабатывает пружина нижнего параметра, которая замыкает контакты, включая насос. Затем цикл повторяется.
В процессе работы всей насосной станции работа реле давления выглядит следующим образом:
- Открывается кран с водой, и она поступает из наполненного гидробака;
- В системе давление начинает снижаться, а мембрана давить на поршень;
- Замыкаются контакты и включается насос;
- Вода поступает потребителю, а когда кран закроется, наполнит гидробак;
- При наборе воды в гидробак происходит рост давления, оно действует на мембрану, а она, в свою очередь, на поршень, и контакты размыкаются,
- Насос перестает работать.
От настроек реле зависит и то, насколько часто будет включаться насос, и напор воды, и срок службы всей системы в целом. Если параметры установлены неправильно, то насос будет работать некорректно.
Подготовка
Реле нужно регулировать только после проверки давления воздуха в гидроаккумуляторе. Для этого стоит лучше понимать, как устроен этот самый гидроаккумулятор (гидробак). Он представляет собой герметичную составную емкость. Основная рабочая часть емкости — резиновая груша, в которую набирается вода. Другая часть — металлический корпус гидроаккумулятора. Пространство между корпусом и грушей заполнено воздухом под давлением.
Груша, в которой накапливается вода, подключена к системе водоснабжения. За счет воздуха в гидробаке груша с водой сжимается, что позволяет поддерживать давление в системе на определенном уровне. Таким образом, когда открывается кран с водой, она движется по трубопроводу под напором, при этом насос не включается.
Перед тем как проверить давление воздуха в гидробаке, надо насосную станцию отключить от сети, а из бака гидроаккумулятора спустить всю воду. Далее следует открыть боковую крышку на баке, найти ниппель и при помощи велосипедного или автомобильного насоса с манометром измерять давление. Хорошо, если его значение составляет около 1,5 атмосферы.
В том случае если полученный результат имеет меньшее значение, то давление при помощи того же насоса поднимают до нужного. Стоит напомнить, что в баке воздух всегда должен быть под давлением.
Для гидробака объемом 20-25 литров давление лучше выставить в диапазоне 1,4-1,7 атмосферы, объемом 50-100 литров — 1,7-1,9 атмосферы.
Обратите внимание! При использовании насосной станции периодически проверять давление воздуха в гидробаке (примерно раз в месяц или хотя бы в три месяца), и если есть необходимость, то подкачивать его. Эти манипуляции позволят мембране гидроаккумулятора проработать дольше. Но также не следует, чтобы гидробак слишком долго был пустым без воды, так как это может привести к рассыханию стенок
После проведения регулировки давления в гидроаккумуляторе бывает, что насосная станция перестает работать в обычном режиме. Это значит, что следует отрегулировать непосредственно реле давления.
Как настроить своими руками
При запуске скважинного насоса и станции очень важна настройка реле. Причем сделана она должна быть правильно.
Несмотря на то что реле давления сразу уже идет с заводскими настройками, лучшим вариантом будет дополнительная их проверка и регулировка. Перед тем как начать регулировать реле, стоит узнать, каковы значения, которые рекомендует производитель, чтобы установить допустимые значения давления. Однако надо учитывать, что выход из строя насосной станции из-за неправильной настройки является негарантийным случаем.
При произведении расчетов допустимых значений давления срабатывания и отключения автоматики, производитель делает учет возможных особенностей эксплуатации. Причем это делается при разработке параметров для работ.
При их подборе учитываются следующие данные:
- Необходимое давление в наивысшем участке водопровода;
- Разница высот между насосом и наивысшим участком отбора воды;
- Возможное падение давления при передаче воды.
Перед тем как регулировать, надо подготовить инструменты в виде набора отверток и гаечных ключей. Обычно крышку реле делают черного цвета, чтобы она не сливалась со всем гидроаккумулятором. Под крышкой находятся две пружины, которые выступают в роли регулятора. На каждой пружине есть по гайке.
Следует заметить, что размер верхней пружины больший, и гайка на ней регулирует давление на выключение. Ее еще иногда обозначают буквой «Р». Малая гайка на нижней пружине позволяет отрегулировать разницу давлений. Обозначение малой гайки бывает в виде «ΔР» (дельта Р).
Обратите внимание! Точность произведенных настроек лучше всего проверять по манометру, который встроен в систему. Чтобы обеспечить более точные настройки, важно сверять полученные значения с теми, что указаны в паспорте насосной станции. Следите за тем, чтобы не превышать максимальные значения
Для поднятия значения давления, при котором станция будет отключаться, гайку «Р» затягивают по часовой стрелке, а для снижения — против часовой. Нередко рядом с гайкой проставлены обозначения в виде «+» и «-». Вращение гайки необходимо проводить не спеша, менее оборота за один раз. Полезно запомнить, что при большем значении «Р» воды в груше будет больше, а значит насос будет включаться реже.
До того как переходить непосредственно к настройке реле, следует хотя бы немного разобраться, как работает насосная станция в целом. Гидроаккумулятор содержит в себе резиновую грушу и воздух. Насос качает воду из скважины в грушу. Она наполняется водой, происходит сжатие воздуха, и создается давление на стенки.
Регулировка реле давления позволяет самостоятельно провести установку предела заполнения емкости, то есть момента, когда насос должен отключиться. Давление в системе отображается на манометре. Стоит заметить, что вода в колодец поступать не будет за счет обратного клапана.
Когда кран в доме открывается, вода из груши уходит с напором, который равен выставленному давлению. Вода из груши расходуется, и давление снижается, а когда оно достигнет нижнего порогового значения, насос включится.
При сборке насосной станции реле давления подключается между выходным штуцером гидробака и обратным клапаном на трубопроводе. При сборке лучше всего использовать пятиконечный штуцер, у которого есть резьба под основные детали, в том числе и манометр. Очень важно в правильном порядке установить обратный клапан и штуцер. Иначе будет затруднительно регулировать реле давления.
Обратите внимание! В состав насосной станции, помимо реле, может еще входить датчик «сухого хода», а также частотный преобразователь при необходимости
Давление воздуха в гидробаке проверено и имеет оптимальное значение, все фильтры в системе новые или заменены, значит, можно приступить к настройке реле давления. Вначале необходимо отключить насос, затем слить воду из трубопровода, открыв по возможности самый нижний кран. После, используя гаечный ключ или отвертку, необходимо снять пластиковый корпус с реле. Включить насос, и дать системе заполниться водой.
После срабатывания реле и отключения насоса следует записать значение, отображаемое на манометре. Именно это значение и является верхним пределом давления. Далее необходимо частично открыть кран, находящийся на максимально высоком участке системы. В случае одноуровневой системы отбора воды надо открыть кран, наиболее удаленный от насоса.
При понижении давления до определенного показания произойдет запуск насоса. В этот момент необходимо зафиксировать данные при помощи манометра. Получаем значение нижнего давления. Если отнять его от верхнего давления, зафиксированного ранее, то получим значение текущей разницы давлений реле.
Однако, помимо значения давления, нужно проконтролировать, достаточный ли напор воды создается в наивысшем и наиболее удаленном кране системы. Если он слабый, то надо увеличить значение нижнего давления. Вначале устройство отключают от электросети, а затем поджимают гайку, которая находится на большей пружине. В случае сильного напора гайку послабляют, чтобы его убавить.
Теперь можно отрегулировать разницу давлений реле, найденную выше. Обычно оптимальным значением считается 1,4 атмосферы. При меньшем подача воды будет более равномерной, но насос чаще будет включаться, что снижает срок службы системы.
При значении разности давлений реле более 1,4 атмосферы система будет работать не в таком сильном режиме износа, но станет весьма заметной разница между наибольшим и наименьшим напором. Для его настройки следует повернуть гайку на меньшей пружине. Для увеличения значения разности давлений необходимо закрутить гайку по часовой стрелке. При послаблении пружины результат получится противоположным.
При полностью ослабленных пружинах настройку реле производят несколько другим способом. Сперва запускают насосную станцию, чтобы произвести нагнетание давления в системе. Его производят до уровня, пока из наиболее удаленного от насоса крана вода не будет течь приемлемым напором. Например, в данный момент манометр показывал 1,5 атмосферы. Такое давление фиксируют, отключив насос и насосную станцию от электропитания.
Затем снимают с реле пластиковый корпус и подтягивают гайку, которая находится на большей пружине до характерного щелчка, который свидетельствует о срабатывании контактов. Далее корпус реле устанавливают на место, а насосное оборудование запускают. Давление нагнетают на 1,4 атмосферы больше.wПосле чего устройство снова отключают от электропитания, снимают корпус реле и затягивают гайку меньшей пружины до щелчка. Это щелчок размыкания контактов. Получаем реле давления, настроенное на срабатывание при верхнем давлении в 2,9 атмосферы и нижнем давлении в 1,5 атмосферы. После окончания настройки следует вернуть пластиковый корпус реле на место и подключить насосную станцию к электросети.
Настройка реле при наполненной груше водой не производится. Это обусловлено тем, что верхнее значение давления реле настраивается как сумма давлений воды и воздуха. Получается, что если гидроаккумулятор заполнен, то точно нельзя сказать, сколько в нем атмосфер воды, а сколько воздуха.
Видео
В сюжете — Настройка реле давления
Советы
Чтобы вода в вашей системе всегда радовала своим напором, стоит прислушаться к советам, которые касаются настройки реле давления. Особенно важно учитывать некоторые моменты, на которые многие даже не обращают внимания.
Не следует выставлять максимальное значение давления (более 5 атмосфер). А также не следует гайки, которыми осуществляется регулировка давления, закручивать до упора. Иначе реле, вообще, не будет работать.
В ходе эксплуатации насосной станции нужно смотреть за наличием и давлением воздуха в корпусе гидробака. Отдельные неполадки можно определить на слух. Например, если в емкости гидроаккумулятора сниженное давление воздуха, то будет заметно чрезмерно частое включение насоса. Причем автоматика будет включать его практически сразу при открытии крана и выключать при закрытии. В данном случае, когда кран открыт, стрелка манометра будет достигать нижнего значения.
Чтобы мембрана или груша работала как можно дольше, давление воздуха следует установить на 10 процентов ниже, чем значение давления на включение при регулировании реле.
Следует учитывать, что проверка воздушного давления в гидробаке производится, только когда вода слита из водопровода, а насос отключен от электропитания.
Если при регулировании верхнего значения не происходит выключения насоса, а манометр показывает какую-то одну и ту же цифру, то это свидетельствует о малой мощности насоса. Ее просто не хватает, чтобы закачивать воду в установленных пределах.
Ремонтировать реле можно, но это не всегда уместно. Лучше приобрести новое исправное реле, так как оно защищает грушу от повреждений, а насос – от чрезмерной перегрузки. Реле нуждается в постоянном обслуживании, например, можно смазывать внутренние детали, которые трутся. Это позволит снизить сопротивление, и реле будет срабатывать более точно.
Достижение оптимального режима работы насосной станции важно, и он во многом зависит от правильно подобранного давления в гидробаке и правильной настройки реле.
Проверять давление лучше всего автомобильным насосом, в котором менее градуированная шкала. Это позволит обеспечить более точные измерения. В некоторых моделях насосных станций имеются пластиковые манометры, но они не отличаются надежностью и точными показателями. Что касается электронных манометров, то их показания зачастую зависят от окружающей температуры и уровня заряда батареи. Именно поэтому специалисты советуют остановить выбор на обычном механическом манометре в металлическом корпусе.
В продолжение темы посмотрите также наш обзор Как установить автоматику на насос
Источник
https://santekhnik-moskva.blogspot.com/2017/10/nastroyka-rele-davleniya.html
Реле давления — Датчики давления — Датчики
Электронные реле давления имеют множество преимуществ по сравнению с механическими реле давления и контактными манометрами. Их впечатляющие характеристики включают в себя большую точность, отсутствие износа, долговременную стабильность, простоту эксплуатации и большое количество циклов переключения.
Серия
Без индикации измеренных значений
- EDS 4000, для мобильной и стационарной гидравлики, настраивается перед поставкой или программируется,
В зависимости от версии для взрывоопасных сред с допуском ATEX, CSA, IECEx - EDS 820 с интерфейсом IO-Link
- EDS 710, для серийного применения в промышленности и мобильных устройствах секторов с ограниченным пространством для установки, чрезвычайно малая, компактная конструкция, настройка перед поставкой
- EDS 410, для серийного применения, настройка перед поставкой или программируемая
, для EDS серийное применение в промышленности и мобильных секторах, устанавливается перед поставкой,
С одобрением типа ECE для дорожного транспорта, опционально с интерфейсом IO-Link
с дисплеем измеренных значений
- EDS 8000, переход меню к VDMA, 1 или 2 PNP-транзисторных переключающих выхода,
4-разрядный цифровой дисплей, многоцветный переключательный дисплей, степень защиты IP 67 - EDS 3000, с возможностью поворота по продольной оси и индикацией, 4-разрядный светодиодный дисплей, индикация в барах, psi
или МПа, регулировка с помощью кнопки, в зависимости от версии 3-разрядный светодиодный дисплей, настраиваемый с помощью клавиатуры - EDS 300, для судостроения и оффшора, с одобрением
— Американского бюро судоходства
— Регистра судоходства Ллойда
— Det Norske Veritas / Germanischer Lloyd
— Bureau Veritas - EDS 601 , манометр или устройство для установки на переднюю панель, 4-значный светодиодный дисплей,
2 релейных выхода, настраиваемые с клавиатуры - EDS 1700, 4 релейных выхода, 4-значный светодиодный дисплей, множество дополнительных функций,
настраивается с помощью клавиатуры
Технология
- Толстослойный тензорезистор на керамической мембране (низкий диапазон настройки)
- Тонкопленочный тензодатчик на мембране из нержавеющей стали (низкий и высокий диапазон настройки)
Стандартная настройка диапазоны
- от 0 до 1 и от 0 до 600/1000 бар относительного давления, в зависимости от версии
- До 2.
5 бар абсолютного давления
- Калибровка также в PSI и МПа
- Другие диапазоны настройки и специальная калибровка по запросу
%PDF-1.3 % 1693 0 объект > эндообъект внешняя ссылка 1693 90 0000000016 00000 н 0000003691 00000 н 0000003780 00000 н 0000004683 00000 н 0000004808 00000 н 0000004935 00000 н 0000005062 00000 н 0000005189 00000 н 0000005316 00000 н 0000005444 00000 н 0000005572 00000 н 0000005699 00000 н 0000005825 00000 н 0000005953 00000 н 0000006081 00000 н 0000006209 00000 н 0000006337 00000 н 0000006465 00000 н 0000006592 00000 н 0000006720 00000 н 0000006847 00000 н 0000006975 00000 н 0000007103 00000 н 0000007231 00000 н 0000007359 00000 н 0000007486 00000 н 0000007614 00000 н 0000007742 00000 н 0000007870 00000 н 0000007998 00000 н 0000008126 00000 н 0000008254 00000 н 0000008382 00000 н 0000008510 00000 н 0000008641 00000 н 0000008772 00000 н 0000008904 00000 н 0000009036 00000 н 0000009168 00000 н 0000009300 00000 н 0000009432 00000 н 0000009564 00000 н 0000009696 00000 н 0000009828 00000 н 0000009960 00000 н 0000010092 00000 н 0000010223 00000 н 0000010355 00000 н 0000010487 00000 н 0000010619 00000 н 0000010751 00000 н 0000010883 00000 н 0000011015 00000 н 0000011147 00000 н 0000011279 00000 н 0000011993 00000 н 0000012619 00000 н 0000012671 00000 н 0000012723 00000 н 0000012838 00000 н 0000013375 00000 н 0000020995 00000 н 0000021653 00000 н 0000022033 00000 н 0000022427 00000 н 0000029031 00000 н 0000029557 00000 н 0000029928 00000 н 0000030604 00000 н 0000031156 00000 н 0000031341 00000 н 0000031441 00000 н 0000032739 00000 н 0000032984 00000 н 0000033532 00000 н 0000034086 00000 н 0000034526 00000 н 0000035034 00000 н 0000035652 00000 н 0000036056 00000 н 0000042709 00000 н 0000043241 00000 н 0000043616 00000 н 0000044077 00000 н 0000044682 00000 н 0000045217 00000 н 0000046038 00000 н 0000050544 00000 н 0000053172 00000 н 0000002096 00000 н трейлер ]/предыдущая 1604574>> startxref 0 %%EOF 1782 0 объект >поток hX{Lw&
Основы гидравлики Sonnax, часть II: Аккумуляторы и ощущение переключения
Прочтите часть I серии «Основы гидравлики».
«Стук», «лязг», «хлопки», «скольжение» и «резкий» — все эти слова используются клиентами для описания неприятного ощущения при переключении передач. Эти жалобы могут возникать при переключении на повышенную или пониженную передачу, на определенных диапазонах передач или на всех переключениях. Аккумуляторы и их схемы годами использовались в качестве основного метода контроля переключения передач. Эти компоненты предназначены для изменения переключения передач, выступая в качестве амортизатора давления жидкости, воздействующего на сцепление, тормоз или ленту. Амортизация этого высокого давления позволяет накладному компоненту входить в зацепление постепенно, вместо того, чтобы хлопать и дребезжать как по частям, так и по костям.
За прошедшие годы аккумуляторы значительно изменились. Как и большинство других изменений, потребности вождения заключались в повышении экономии топлива, улучшении качества переключения передач и снижении общих производственных затрат за счет сохранения или уменьшения размера и веса трансмиссии. В более старых 3- и 4-ступенчатых полностью гидравлических трансмиссиях контуры аккумуляторов обычно представляли собой большие поршни и пружины с многочисленными дополнительными клапанами, помогающими контролировать давление и поток. Когда в игру вступила электроника, в цепи аккумуляторов были добавлены соленоиды, что обеспечило лучший контроль над ощущением переключения передач в зависимости от условий движения, тем самым устранив необходимость в некоторых клапанах.Во многих новых 6- и 8-ступенчатых трансмиссиях «традиционные» гидроаккумуляторы и соответствующие клапаны больше не нужны. Это связано с тем, что компьютер и соленоиды напрямую контролируют переключения передач, обеспечивая очень точный контроль переключения передач, часто при переходах от сцепления к сцеплению. Вне зависимости от конструкции трансмиссии накопление приложенного давления все равно происходит, но сопутствующие устройства гораздо более разнообразны. Чтобы правильно ответить на жалобу ваших клиентов на ощущение переключения, важно понимать эти различные компоненты, как они работают, а также типичные виды отказов и исправления для каждого из них.
Знакомство с прикладными компонентами и аккумуляторной схемой в GM 4L60 (700-R4) в диапазонах D1–D4 позволит лучше понять базовое полностью гидравлическое управление переключением передач. На рис. 1 показана очень упрощенная диаграмма включения, показывающая работу сцепления и ленты, поскольку мы сосредоточились на том, как накапливаются давления включения и выключения.
Рисунок 1 — 4L60 клатч Применить
Gear | 2-4 Band | 3-4 клатч | 3-4 клатч | ||
---|---|---|---|---|---|
P — N | | | | | |
D — 1 | D — 1 | | | | |
D — 2 | Наносится | | |||
D — 3 | |||||
D — 3 | | Применено | |||
D — 4 | Применяется | Применяется | Применяется |
При переводе автомобиля из режима парковки в режим повышенной передачи включается муфта переднего хода. Ручной клапан направляет регулируемое линейное давление в контур D4 (рис. 2) , в котором находится контрольный шарик №12.
Рисунок 2 – 4L60 Аккумулятор прямого хода |
---|
При низком давлении/холостом ходу эта жидкость вытесняется через форсунку усилие, тем самым поглощая давление D4, которое также направляется на включение муфты переднего хода.По мере увеличения давления дроссельной заслонки давление D4 будет увеличиваться и смещать клапан переднего хода против усилия пружины, что позволяет обходить отверстие и увеличивать поток жидкости к муфте переднего хода и аккумулятору для более быстрого включения. Важно, чтобы схема была чувствительной к дроссельной заслонке, поскольку на более высоких скоростях желательны более быстрые и четкие переключения для улучшения ощущения переключения, а также для предотвращения длительного проскальзывания сцепления и перегрева, сокращающего срок службы сцепления. Муфта переднего хода включена для всех передач переднего хода.При ручном переключении селектор с любой передачи переднего хода на парковку или транспортное средство будет остановлен первым. Затем сцепление переднего хода отключалось, сбрасывая контрольный шар № 12 для быстрого сброса давления. По этой же причине нет необходимости, чтобы ход поршня гидроаккумулятора противодействовал силе жидкости, чувствительной к дроссельной заслонке; Одной силы пружины достаточно. Отказ муфты переднего хода или жесткое включение переднего хода могут быть вызваны утечкой в контуре гидроаккумулятора, особенно в отверстии клапана переднего хода в корпусе клапана и на границе поршня и штифта поршня гидроаккумулятора.
По мере увеличения скорости автомобиля произойдет переключение на 2-ю -ю -ю передачу и будет применяться диапазон 2-4. На рис. 3 показано, как жидкость 2 nd направляется от клапана переключения 1-2 к посадке контрольного шарика № 8, который измеряет поток к поршню накопителя 1-2, а поршень 2 nd подает в узел сервопривода через отверстие.
Рисунок 3 — 4L60 1-2 накопление сдвига |
---|
В этом случае натуральный поршень впитывает 2 ND , применяют давление, работая против весенней и чувствительной к дроссельной заслонке. усилие, создаваемое клапаном гидроаккумулятора, поскольку он регулирует давление D4 в контуре гидроаккумулятора 1-2.Добавление этого чувствительного к дроссельной заслонке аккумулятора давления 1-2 помогает лучше контролировать ощущение переключения в зависимости от скорости автомобиля. Таким образом, более высокая скорость приведет к большему противодавлению на поршень аккумулятора, что приведет к более твердому и быстрому переключению 1-2. Этот гидроаккумуляторный клапан имеет различные соотношения размеров от оригинальных, чтобы обеспечить различные ощущения при переключении передач для различных комбинаций автомобилей и двигателей. Узлы сервоприводов, используемые для наложения лент, часто имеют встроенный накопительный эффект, как показано в этом примере, когда 2 и толкают жидкость, а 2 и прикладывают поршень против силы пружины для наложения ленты 2-4.Этот поршень 2 и также имеет другие размеры оригинального оборудования для различных ощущений при переключении передач. Проблемы с ощущением переключения 1-2 или 2-1 могут быть результатом износа клапана гидроаккумулятора, поршня гидроаккумулятора 1-2, узла сервопривода или износа штифта к картеру. Неправильное соотношение клапана аккумулятора 1-2 или сервопоршня также может создать нежелательное ощущение переключения 1-2, 2-1.
Коробка передач 4L60-E в основном сохранила ту же архитектуру трансмиссии, что и 4L60, но в ней были представлены различные электрические устройства, которые контролировали давление на основе различных входных данных.На 4L60-E по-прежнему используются те же компоненты гидроаккумулятора и сервопоршня, что и на 4L60, и можно использовать ту же упрощенную схему для фрикционов 2-4, Forward и 3-4 в Рисунок 1 . В 4L60 в основном использовался узел механического регулятора для определения скорости автомобиля путем взаимодействия с выходным валом. Давление дроссельной заслонки регулируется механическим рычагом, соединяющим педаль газа с плунжерным клапаном дроссельной заслонки, чтобы контролировать давление, связанное с моментом переключения и ощущением.Это также потребовало многочисленных вспомогательных клапанов (дроссельный клапан, понижение передачи MTV, повышение передачи MTV, ограничение TV, смещение линии) для точной настройки управления переключением в зависимости от потребностей водителя. В 4L60-E эти клапаны, узел регулятора и механические органы управления дроссельной заслонкой устранены, выполняя те же функции с помощью соленоида EPC (электронного управления давлением) (рис. 4) , управляемого модулем управления мощностью (PCM), получающим входные данные от датчиков скорости и датчик положения дроссельной заслонки.
Рисунок 4.![]() В 2006 году GM представила серию 6-ступенчатых заднеприводных двигателей: 6L45, 6L50, 6L80 и 6L90.Как и в других трансмиссиях GM, последние две цифры указывают относительный крутящий момент агрегата, а более высокие числа означают повышенный крутящий момент для приложений с более высокими характеристиками. Рисунок 5 — GM 6-Shone RWD сцепление и соленоид применить
* Наносится без нагрузки Эта архитектура проектирования и смены стала возможной благодаря дальнейшему внедрению передвижение в автоматизированные и электрические смены. Важно понимать детали того, как происходят эти переключения, поскольку в схеме все еще есть компоненты, которые могут выйти из строя и привести к жалобам на ощущение переключения. Различные муфты имеют специальные соленоиды управления давлением, которые с помощью команд от модуля управления коробкой передач (TCM) напрямую модулируют предельное давление подачи привода в давление муфты PCS.
давление жидкости направлено на обе 3-2 5-41 PCS регулятор сцепления и бустерные клапаны 1-2-3-4 сцепления.Когда клапан регулятора сцепления срабатывает против усилия пружины и давления обратной связи сцепления, давление подачи сцепления регулируется в муфте 1-2-3-4, и оно начинает действовать. Когда давление жидкости PCS 5 увеличивается (Рисунок 7) , клапан повышения давления муфты полностью срабатывает, открывая давление обратной связи муфты для выпуска и обеспечивая полный ход регулирующего клапана, так что полное давление сцепления передается на муфту.
|
---|
