Реле давления pm 5 регулировка: Настройка реле давления PM5 | Блог

Содержание

Реле давления рм 5 регулировка инструкция. Как подключить и отрегулировать реле давления воды. Уменьшение или повышение давления

Реле давленияРМ-5 — устройство, включающее и выключающее насос при определенных уровнях давления, основной элемент управления работой насоса.

Принцип работы

Реле давления — это блок с пружинами, отвечающими за границы давления. Регулировка проводится специальными гайками. Силу давления воды передает мембрана. Она может ослабить пружину (при минимуме) или выдержать ее сопротивление (при максимуме).

Воздействие на пружину приводит к размыканию и соединению контактов в реле.

Падение давления до минимальной границы замыкает электрическую цепь, подает напряжение на двигатель и включает его. Насос работает до максимального показателя давления, затем реле размыкает цепь, прекращается подача напряжения и насос отключается.

Обычное реле давления регулируется в пределах от 1 до 8 бар.

Заводская настройка срабатывает при 1,4 бар (минимум) и 2,8 бар (максимум) на выключение насоса.

Регулировка давления

Существует прямая зависимость между объемом гидроаккумулятора, настройками реле давления и давлением водопровода. Перед настройкой реле проверяют давление воздуха в гидроаккумуляторе.

  1. Насосную станцию надо отключить от электричества.
  2. Cлить воду из гидроаккумулятора.
  3. Отвинтить на гидроаккумуляторе боковую крышку.
  4. Проверить давление автомобильным насосом для шин. Норма — около 1,5 атм.
  5. При меньших значениях давление поднять насосом до нужного уровня.

Инструкция настройкиРеле давления РМ-5

Настройка датчика реле давления проводится под давлением, в работающей системе. Перед регулировкой надо включить насос для подъема давления в системе, пока сработает реле и электродвигатель отключится.

Регулировка давления выполняется двумя винтами, которые находятся под крышкой автоматики. Чтобы изменить пределы срабатывания реле, нужно:

  1. Зафиксировать давление включения и выключения при работающем насосе (снять показания манометра).
  2. Отключить насос от электросети.
  3. Снять крышку реле (предварительно открутив винты) и ослабить прижимную гайку маленькой пружины.
  4. Настроить минимальное давление, для чего подтянуть или отпустить большую пружину с маркировкой Р, вращая винт в правильном направлении по знакам «+» (увеличить) по часовой стрелке и «-» (уменьшить) против часовой стрелки.
  5. Открыть кран, снижая давление в системе и контролируя включение насоса.
  6. Запомнить показания манометра, выключить питание и регулировать дальше, приближаясь к оптимальному показателю.
  7. Чтобы отрегулировать давление выключения, нужно подтянуть или отпустить малую пружину с маркировкой «Δ Р» и знаками «+» и «-»,которая показывает разницу между давлением включения и выключения и обычно составляет 1-1,5 бар.
  8. Включить насос и ждать срабатывания реле. Если результат не достигнут, слить воду и регулировать дальше.

С увеличением давления выключения увеличивается Δ Р. В заводском варианте Р вкл =1,6 бар, Р выкл = 2,6 бар с Δ=1бар. При изменении установок, например Рвыкл до 4 бар разницу (дифференциал) можно сделать1,5 бар, установив Р выкл на уровне 2,5 бар.

С увеличением дифференциала выше перепад давления в системе и насос включается реже.Но для кранов это не комфортно.

При регулировке надо учитывать возможности насоса. Если со всеми потерями в паспорте значится 3,5 бар, то настраивать надо до 3 бар, иначе перегрузка неизбежна, и мотор будет работать без выключения.

При регулировке надо учитывать возможности насоса. Если со всеми потерями в паспорте значится 3,5 бар, то настраивать надо до 3 бар, иначе перегрузка неизбежна, и мотор будет работать без выключен

Реле давления РМ-5

Системы водоснабжения можно контролировать и управлять по разным параметрам – по уровню воды, давлению, температуре. Наиболее часто встречается управление по давлению. Одним из самых простых и популярных элементов домашней автоматики в этом случае является реле давления – РМ-5.

Это реле предназначено для управления электрическими насосами для подачи воды в дом. При помощи реле – РМ-5 насос будет работать четко в заданном режиме давления. При минимальном давлении контакты замкнутся и насос включится, а при достижении максимального давления контакты разомкнутся и насос выключится.

Реле давления – РМ-5 выпускается разными производителями. Из-за этого такие реле могут иметь незначительные различия в типе корпуса и расположении мест подключения кабелей.

Существуют разновидности реле давления такого типа со встроенными манометрами, что упрощает их подключение к насосной станции, так как уменьшается количество резьбовых соединений. Также выпускаются реле со специальным рычагом, позволяющим вручную разомкнуть контакты если оно самостоятельно не может отключить насос.

Общий вид реле давления – РМ-5 показан на рисунке. Теперь давайте разберемся, как оно устроено.

Это двух-контактное реле для коммутации электроцепей, которое срабатывает по давлению воды в системе. Внутри его корпуса располагается электрические контакты, которые управляются мембраной.

Реле давления чаще всего подключается к насосной станции с помощью специального пятерного переходника. Кроме реле давления к переходнику подключаются труба от насоса, труба от источника водоснабжения, гидроаккумулятор и манометр.

Насос качает воду в гидроаккумулятор. По показаниям манометра можно наблюдать, как увеличивается давление воды. Реле давления автоматически управляет включением и отключением насоса.

При подключении реле к переходнику /присоединительный размер – 1/4”/, вода давит на мембрану, которая нажимает на пружины, управляющие электрическими контактами. Контакты реле включаются последовательно с электродвигателем насоса и подают на него напряжение питания.

Водоснабжение от колодца или скважины  +7-932-2000-535

Кабель к реле подключаются через специальные герметизированные контакты. Рабочее напряжение – 220 В.  На самом реле есть клеммы, обозначенные «L

» /Line/, вот к ним и подключается электрический кабель, который идет от электросети. К клеммам, имеющим обозначение «М» /Motor/ подключается кабель от электродвигателя насоса. На клеммнике есть также заземляющие контакты для присоединения заземляющих жил кабелей.

При подключении реле давления воды к насосу необходимо помнить, что максимальный коммутируемый ток его контактов – 10,0 А /у отдельных моделей – 16,0 А/.

Схема подключения контактов реле

Принцип действия реле давления – РМ-5 очень простой. Если в системе давление упало ниже уровня включения /1,4 бар или предварительно настроенной величины/, то в этом случае контакты замкнутся и реле включит насос, а если в системе давление будет выше уровня выключения /2,8 бар или также предварительно настроенной величины/, мембрана давит на пружины, контакты разомкнуться и насос автоматически выключится.

При падении давления ниже заданного значения процесс повторяется.

Таким образом реле давления РМ-5 применяется для того, чтобы автоматически поддерживать давление воды в системе водоснабжения в рабочем диапазоне – 1,4….2,8 бар /заводские настройки давления/ или – 15 бар /ручные настройки/.

На заводе эти реле настраивают по существующим стандартам и нормам. Настройки, как правило, менять не потребуется, потому что они наиболее оптимальные. Иногда возникает необходимость настроить реле на собственные, отличные от заводских параметры срабатывания. Добиться желаемого результата в регулировке можно путем вращения двух прижимных гаек в различные стороны.

Для этого нужно снять крышку с реле. В корпусе находятся две гайки – большая и маленькая. С помощью большой гайки можно установить давление отключения насоса. Для увеличения порога срабатывания нужно подкрутить ее по часовой стрелке и проверить давление.

С помощью второй гайки можно изменить разность между давлением включения и выключения насоса как в большую, так и в меньшую сторону.

Все эти настройки нужно выполнять с использованием манометра. После регулировки реле нужно обязательно закрыть крышку.

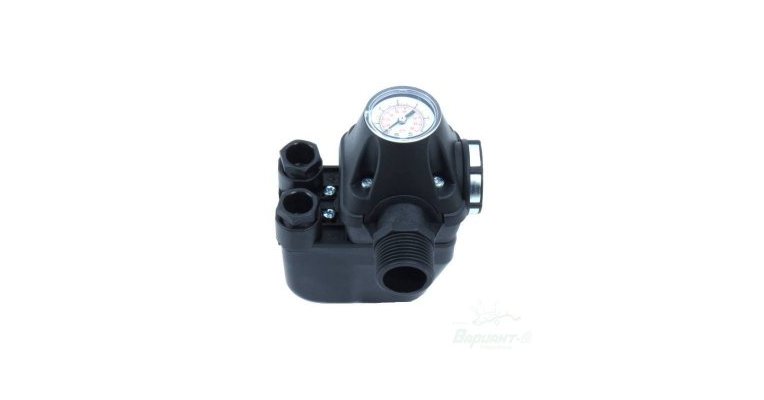

Реле давления РМ-5 со встроенным манометром

Недостатками реле – РМ-5 заключаются в том, что у него довольно сложная регулировка порогов давления. Кроме этого давление воды в системе водоснабжения поддерживается ступенчато /реле срабатывает только по нижнему и верхнему пределу/. Если вода в колодце или скважине закончилась, то оно не сможет отключить насос. При отсутствии воды реле будет включено пока не сможет создать давления, что может привести к выходу насоса из строя. Поэтому реле давления воды –

РМ-5 нужно обязательно использовать с совместно с реле протока жидкости для исключения “сухого хода” насоса и его поломки.

Отопление и водоснабжение – многогранный инженерный процесс,

требующий знаний и умений ПРОФЕССИОНАЛА.

Проясним Вашу ситуацию и ответим на вопросы бесплатно +7-932-2000-535

Сантехнические работы Тюмень

Как правильно подсоединить реле pm 5 3w. Как подключить и отрегулировать реле давления воды

Доброго времени суток. Рассмотрим схему подключения механического реле давления PM /5 к сети и насосу. Давайте сначала посмотрим на схему.

Когда вы открутите верхнюю крышку, то увидите следующее. Во-первых, большой винт с пружиной для . Он обозначен большой буквой «P”. Второе, это малый винт с пружиной для регулировки разницы этого параметра в режиме включения и выключения. Он имеет наименование «дельта P”. Дальше идут две клеммы для подключения электропровода, названные словом «motor”. Две – «line». Внизу – две для подсоединения заземления. Такой вид имеет PM/5 внутри. Реле давление недорого продается в этом китайском магазине .

Соединение насоса с сетью

Как же нам соединить насос с реле давления и электросетью? Из него выходят три провода разного цвета. Синий – это нулевой рабочий или просто «ноль». Коричневый – «фаза». Жёлто-зелёный – нулевой защитный или попросту «Земля».

Теперь давайте посмотрим, как же они будут «заходить» в реле и как «выходить» из него. Просовываем все три провода через специальное отверстие в корпусе. Подключаем. Коричневый и синий в клеммы с надписью «motor”. Жёлто-зелёный в заземление. Затем такие же провода выводим на вилку электропитания. Коричневый с синим, соответственно, из клемм «line» (сеть). Жёлто-зелёный из заземления. Всё готово. Реле давления PM/5 подключено к насосу и к сети.

Чтобы узнать, что прочнее — водопроводный шланг, трубы или насос, можно собрать систему водоснабжения без реле давления. Во всех остальных случаях при водоснабжении дома в систему встраивается устройство, заменяющее ручное включение и выключение питающего напряжения глубинного насоса.

Индивидуальное водоснабжение дома невозможно представить без реле, позволяющего автоматически отключать насос по мере заполнения водопроводной системы водой и включать его после расходования воды.

Рис.1 Конструктивное исполнение реле давления

Конструктивно стандартное реле давления для управления насосом выглядит следующим образом. В пластиковом корпусе размещены клеммные колодки для подключения кабеля питания и механическая система управления устройством с регулировочными пружинными стойками, снаружи расположен патрубок диаметром 4 дюйма для подключения к водопроводной магистрали. Питающий кабель поступает и выходит с реле давления через два широких входных отверстия, провода зажимаются при помощи гайки с обжимным кольцом из пластика.

В обычном состоянии контакты нормально замкнуты, и подключенное устройство обеспечивает работу электродвигателя насоса. При повышении напора в системе вода воздействует на резиновую мембрану с поршнем, установленную на входе водяного патрубка прибора. В свою очередь поршень мембраны давит на подвижную металлическую платформу, шарнирно закрепленную внутри корпуса устройства в одной точке. Пластина платформы поднимается и размыкает электрические контакты, при понижении давления она возвращается в исходное состояние, замыкая контакты.

По центру прибора установлен винт с пружиной и гайкой, устанавливающий расстояние контактной пластины до поршня мембраны — если оно меньше, устройство срабатывает при меньшем давлении, увеличенное расстояние потребует большего перемещения поршня с мембраной для воздействия на контактную площадку, что равносил

Реле давления Джилекс РДМ-5 — инструкция по регулировке на vodatyt.ru

На чтение 3 мин. Просмотров 3.5k. Опубликовано Обновлено

Для многих частных домов, имеющих автономную систему водообеспечения, весьма актуальна проблема поддержания стабильного давления в водопроводной системе. Чрезмерное внутрисетевое давление ни к чему хорошему привести не может – это повышенный износ водозапорной арматуры, самих труб, фитингов, прочих сантехнических приборов и приспособлений. Специально для решения данной проблемы было разработано реле давления Джилекс, поступающее на прилавки под маркировкой РДМ-5.

Технические характеристики

  • Напряжение электропитания – стандартные 220В, подающиеся из общедомовой сети.
  • Диапазон рабочих температур РДМ – от нуля до +40оС.
  • Рабочее давление, на которое рассчитана эксплуатация данного прибора, составляет от 1 до 4,6 атмосферы.
  • Стандартные заводские настройки рабочего давления – от 1,5 до 2,8 атмосферы.
  • Минимальная величина перепада давления, при котором прибор будет срабатывать – порядка 1 атмосферы.
  • Размер внутреннего диаметра крепёжных патрубков – четверть дюйма.

Реле давления РДМ-5 – инструкция по регулировке

Принцип работы реле состоит в автоматическом понижении давления воды в трубопроводной системе, когда данный показатель достигает опасной величины.

В случае нормального показателя давления, внутренние контакты прибора остаются в первоначальном положении, не препятствуя свободному току воды. Но, как только данный показатель начинает зашкаливать, контактные пластины, под напором потока, размыкаются и водоподающий насос, соединённый с реле, выключается.

Базовая настройка датчика срабатывания производится в заводских условиях, и на рынок прибор поставляется уже в готовом для установки виде. Однако, инструкция по регулировке реле давления РДМ предусматривает самостоятельную установку показателей, в зависимости от нужд потребителя.

Прежде всего, водопровод должен снабжаться манометром – в соответствии с его показаниями и будет осуществляться настройка. Работа по регулировке прибора производится следующим образом:

  1. Подключаем РДМ к системе, в точном соответствии с эксплуатационной инструкцией.
  2. Гидроаккумулятор к системе не подключается, а отвод, ведущий к нему, глушится.
  3. Насос включается в сеть, и производится проверка работы прибора при заводских настройках. Одновременно можно убедиться в герметичности трубопровода до места установки реле. Показания сетевого манометра следует стабилизировать на цифре 3 атмосферы.
  4. Далее вскрываем крышку РДМ, под которой располагаются две гайки с пружинами – одна больше, другая поменьше. Если вращать большую гайку по часовой стрелке, произойдёт сжатие пружины. Таким образом, верхний предел срабатывания датчика будет повышен, а при вращении в обратном направлении – этот предел понижается.
  5. При помощи вращения подпружиненной большой гайки выставляется необходимый показатель верхнего предела, допустим 2,9 атм. Нижний показатель оставляем в заводском варианте – 1 атм.
  6. Затем подключаем к внутридомовой системе гидробак и при помощи имеющегося на нём отдельного манометра проверяем давление внутри него. Средний показатель для гидроаккумуляторов составляет порядка 1,5 атмосферы.
  7. Подключаем гидробак к прибору РДМ, запускаем насос и наблюдаем, при каком показателе внутрисетевого давления датчик отключит работу насосного оборудования. Согласно выставленным настройкам (1 атм. – нижний, а 2,9 – верхний предел), рабочий диапазон давления составляет у нас 1,9 атмосферы, что на 0,4 атм. больше рабочего давления в гидробаке.

Согласно эксплуатационным инструкциям, рабочий диапазон датчика РДМ-5 должен быть выше показателя давления в гидробаке на 0,3 атм. В этом случае происходит оптимизация циклов включения/выключения насоса, что позволяет сохранить моторесурс и защитить от поломок, а также сберечь дополнительную электроэнергию.

Реле давления РДМ-5 Джилекс — инструкция по регулировке

Реле давления Джилекс является одним из главных элементов автоматизированной структуры управления насосной станции. Блок контроля устройства, в состав которого и входит прибор, позволяет оптимизировать работу оборудования в момент повышения или понижения напора жидкости в трубопроводе.

Как правильно провести регулировку

Реле РДМ-5 предусмотрено для насоса с гидроаккумулятором и состоит из металлического кожуха, внутри которого располагается контактная группа, управляемая резиновой мембраной, связанной с подающей магистралью. Прибор автоматически запускает станцию при снижении напора в трубопроводе до нижнего заданного предела и отключает питание при достижении максимального уровня.

Заводские настройки:

  • напряжение: 220-230 В;
  • температура: 0…+40°С;
  • рекомендуемый размер давления: 1,1-4,8 атм;
  • нижняя граница срабатывания — 1,2 атм;
  • верхний уровень — 3,1 атм;
  • разница давления: 1,8 атм.

Подключение и настройка реле РДМ-5:

  1. Подключить устройство к выпускному штуцеру насоса.
  2. Открыть защитный кожух.
  3. Подсоединить контакты РД к центральной электрической сети при помощи трехжильного кабеля сечением 1,5 мм² (паспорт прибора).
  4. Запустить установку, при этом все краны в системе должны быть открыты. После удаления воздуха из водопровода перекрыть подачу и отключить питание.
  5. Установить кожух РД.
  6. Запустить станцию и зафиксировать нижний порог срабатывания.
  7. Подождать какое-то время, пока давление в магистрали не достигнет предельного уровня, при этом станция должна отключиться автоматически. Запомнить или записать значение, которое было на шкале манометра.
  8. Полученные результаты сравнить с заводскими рекомендациями. Если снятые параметры отличаются от нормативов или работа реле не обеспечивает достаточную силу напора, можно подкорректировать настройку самостоятельно.

Как настраивается нижний предел давления

Технические показатели РД, установленные на заводе, могут не соответствовать местным условиям эксплуатации. Конструкция прибора предусматривает регулировку параметров реле своими руками. Перед началом корректировки необходимо убедиться, что давление перед расширительным баком будет равно 1,3-1,4 атм. В противном случае все проделанные манипуляции не приведут к желаемому результату, так как контакты электроприбора не будут смыкаться и станция не заработает.

Под кожухом приспособления расположены маленькая и большая гайка с пружинами. При вращении регулировочного механизма вправо максимальный предел срабатывания увеличится. Снижение границы отключения происходит при движении гайки в противоположную сторону.

Точная регулировка — инструкция по стабилизации давления в домашней системе водоснабжения:

  1. Отключаем гидроаккумулятор и присоединяем РД к точке приема.
  2. Запускаем насос, проверяем непроницаемость системы и работу агрегата на стандартных настройках.
  3. Манометр зафиксировал 3 атм.
  4. Снимаем кожух реле.
  5. С помощью большого механизма корректируем порог остановки насоса, рекомендуемые значения — 2,5-3,1 атм.
  6. Устанавливаем гидроаккумулятор на место и проверяем в нем давление (норма — 1,5 атм).
  7. В самой высокой точке водозабора открываем кран, отслеживаем силу напора и фиксируем момент запуска насоса (нижний уровень).
  8. Закрываем кран, наблюдаем повышение давления и отмечаем верхнюю границу остановки устройства.

Технические условия по эксплуатации насосных станций рекомендуют устанавливать значение нижнего предела на 0,2-0,5 атм выше показателей расширительной емкости.

Начальную границу срабатывания можно отрегулировать ослаблением или усилением затяжки маленькой гайки с пружиной, а также путем снижения концентрации воздуха в расширительной камере гидроаккумулятора.

Какие функции выполняет прибор

Реле укомплектовываются перекачивающие станции для обслуживания систем водоснабжения жилых зданий. Прибор совместим с любым насосным оборудованием, функционирующим от однофазной сети с напряжением 220 В.
