какое реле давления лучше выбрать?

Автономные (децентрализованные) системы водоснабжения обустраиваются по определенным схемам, требующим точного расчета всех параметров. Но одной лишь прокладки труб, установки в источник устройства для перекачки жидкости недостаточно, чтобы обеспечить эффективность и надежность инженерной коммуникации. Без автоматики, управляющей работой насоса, не обойтись. В наиболее простом исполнении она представлена реле давления, которое его периодически (при необходимости) включает/выключает.

Примечание. Нужно учесть, что реле давления может работать только совместно с гидроаккумулятором (об этих изделиях подробно здесь).

В трубных системах, где установка такого бака невозможна (нежелательна), или при сложной схеме коммуникации, где необходим качественный контроль нескольких параметров, используется более совершенная автоматика управления насосным оборудованием (блочного типа) с включением различных датчиков. Информация по устройствам данной группы – по этой ссылке.

Реле давления – краткий обзор моделей

Принцип функционирования всех изделий этой категории идентичен. Алгоритм самый простой: давление в системы снизилось ниже критического – реле включает насос в работу; повысилось до максимально выставленного значения (при настройке) – разрывает контактами цепь его электропитания.

1. Юнипамп

Хорошая отечественная разработка, отличающаяся высоким качеством и приемлемой стоимостью. Поставляется на рынок в различных модификациях.

Особенности

Предназначены для работы с насосами мощностью до 1,5 кВт.
Манометр, встроенный в корпус реле давления. Следовательно, устанавливать измерительный прибор отдельно не нужно.
Присоединения – на четверть дюйма.

Более детальную информацию по изделиям марки «Unipump», пределам настройки и стоимости можно найти здесь.

2. Грундфос

Надежные реле давления от датского производителя с безупречной репутацией «GRUNDFOS».

Особенность

Высокая степень защищенности (IP52). Такие изделия пригодны для установки даже в местах с избыточной влажностью (сырые подвалы, кессоны и так далее).
Надежность в работе.
Некоторые модификации (к примеру, FF 4-4 или 4-8) относятся к приборам слаботочным. Непосредственно в сеть пром/напряжения их включать нельзя, только через «промежуточное звено» в виде специального устройства (преобразователя).
Внушительный сортамент. Реле отличаются в основном значением верхнего предела срабатывания.

Многие специалисты едины во мнении – большая часть стоимости реле давления «Грундфос» приходится на «узнаваемость» бренда. Анализ же эксплуатации такой автоматики показывает, что отечественные аналоги ни в чем «датчанам» не уступают, хотя цена на них значительно ниже.

3. Condor

Это образец немецкой промышленности, который завоевал много симпатий благодаря безотказности в работе.

Особенности

Реле давления – двухполюсное. То есть при срабатывании одновременно размыкаются обе цепи (фаза и ноль), что делает эксплуатацию системы более безопасной.
Регулировка производится вращением.
Универсальность настроек.
Возможно подключение манометра.
Стоимость высокая.

4. Danfoss (серия KP1)

Реле давления от известного датского производителя. Стоит дорого, но высокая цена вполне оправдана.

Особенности

Золоченые контакты. Следовательно, «залипание» исключено.
Наличие настроечной шкалы позволяет обходиться без показывающего прибора (манометра).

5. ACP PM5

Это китайское изделие часто путают с реле «сухого хода», хотя его назначение в схеме совсем иное. Единственный плюс – низкая стоимость.

Но такая «дешевизна» имеет и обратную сторону. Вот лишь основные недостатки, которые отмечаются пользователями на тематических форумах.

Контакты не посеребренные (обычные). Следовательно, по причине их пригорания цепь в нужный момент может и не разомкнуться.
Влаго- и пылезащищенность – нулевые.
Гарантированный срок службы не отрабатывают – ломаются довольно быстро.

6. ITALTECNICA

Реле итальянского производителя. Совместно с насосами используется модификация PM/5. Привлекает не высокой ценой при отличном качестве и надежности. Монтируется в схемы управления контура ХВС. Пределы регулирования давления (

бар) – от 1 до 5 (нижний/верхний). Гарантия небольшая – всего год.

Если в системе водоснабжения установлен не насос, а станция, то она комплектуется модификацией G. Ее основное отличие – в пределах настройки – от 1,4 до 2,8.

Контактная группа – медные ламели.
Антипригарное покрытие – слой Ag-Ni.
Пластиковый корпус с изолирующей прокладкой.

alfatep.ru

принцип работы + настройка и регулировка

Пользоваться автономным водопроводом, оснащенным устройствами автоматики, можно как городской системой. Это же невероятно удобно, не правда ли?

Мы предлагаем вам полноценную информацию о том, как действует реле давления воды, какой вид прибора лучше выбрать для установки в независимую систему. У нас вы найдете подробный разбор технологических нюансов различных типов датчиков.

Представленная статья располагает ценными сведениями об особенностях установки устройств и о настройке реле давления. Для лучшего восприятия текст дополнен фото, схемами и видео-обзорами.

Содержание статьи:

Принцип действия и виды реле давления

Электромеханические модели реле давления используются очень давно. Они устроены несложно, поэтому надежны и удобны в эксплуатации. Внутри прибора имеется гибкая пластина, положение которой изменяется под воздействием потока воды. Чем активнее поток, тем большим будет ее изгиб.

Этот элемент соединен с двумя пружинами, которые реагируют на изменение позиции пластины. В результате замыкаются и размыкаются контакты пары электрических цепей, срабатывающих на заданные пользователем пределы давления.

Одна пружина настроена на максимальное значение давления в автономной сети, вторая – на разницу между верхним и нижним пределами давления. Устройство подключают к .

Когда давление достигает минимального показателя, установленного для реле, мембрана внутри гидробака ослабевает, контакт под второй пружиной срабатывает, и насос включается. Постепенно давление нарастает, доходит до верхнего предела, после этого размыкается контакт под первой пружиной, что выключает насос.

Устройство механического реле не слишком сложное, разобравшись в расположении его основных частей, даже не слишком опытный мастер сможет выполнить подключение и настройку (+)

Пружины, которые управляют контактами, снабжены регулировочными гайками. С их помощью можно изменять степень сжатия этих пружин. Чтобы обеспечить срабатывание устройства при более высоком давлении, их затягивают туже, если же нужно уменьшить показатели – наоборот, элемент следует ослабить.

Это принцип работы электромеханического варианта реле давления, существуют также более новые электронные модели.

С помощью реле давления можно заметно уменьшить количество пусков насоса и поддерживать оптимальный напор в системе, что положительно отразится на состоянии других ее элементов

Электромеханические модели датчиков

Работа реле давления тесно связана с гидроаккумулятором, без которого включение прибора в сеть водоснабжения становится бессмысленным. Вместо уже привычного электромеханического устройства сейчас нередко применяют электронные варианты и блоки автоматики с функцией защиты от “сухого хода”.

Если есть риск осушения источника в процессе откачки воды, реле давления просто дополняют блоком автоматики.

Выключение поможет предохранить мотор от серьезной поломки. Кроме того, с помощью такого реле можно поддерживать в водопроводной сети .

Основная характеристика устройства – номинальное рабочее давление. Оно может варьироваться в пределах от 1,5 – 6,0 бар.

Выбирая подходящее реле, следует обратить также внимание на такие показатели как:

размеры присоединительной резьбы;
уровень защиты от пыли и влаги;
масса и размеры прибора;
напряжение контактов;
номинальные параметры тока;
тип датчика и т.п.

Не стоит приобретать реле, рассчитанное на работу с хладагентом или другими жидкостями. Обратить внимание нужно и на температуру рабочей среды для конкретной модели.

Перед установкой или регулировкой устройства следует тщательно изучить инструкцию с описанием его конструкции, технических характеристик, порядка монтажа, эксплуатации и т.п. (+)

Чаще всего для нужд домашнего водопровода используют стандартную модель РДМ-5. Такое устройство нужно подключить сначала к гидроаккумулятору водопроводной системы, затем – к контактам, соединенным с механизмом включения/отключения насоса. После этого нужно обеспечить прибор электропитанием.

Выбирая подходящее реле давления, следует учесть такие характеристики как размеры патрубков, напряжение, температура рабочей среды и т.п.

Обычно вместе с поставляется и реле давления. Если предполагается одновременно использовать электронную модель, то с помощью электромеханического варианта будет устанавливаться давление отключения. Для подключения к водопроводу следует использовать тройной фитинг с подходящими размерами резьбы.

Обычно берут элемент на четверть дюйма. Если имеется хотя бы небольшой опыт сантехнических работ, то эта операция пройдет без затруднений. Разумеется, все резьбовые соединения следует уплотнить с помощью ленты ФУМ, льняной нити или другого подходящего материала.

Завершают механическую часть установки реле давления монтажом манометра, чтобы получать актуальную информацию о текущем состоянии водопровода.

Для подключения реле к контактам насоса нужно убрать защитную крышку прибора. Под ней находятся четыре контакта. Два из них нужны для входа, через них обеспечивают поступление электропитания. Еще два контакта – это выход, их подключают к насосу

В процессе монтажа прибора следует правильно выбрать сечение кабеля, а также обеспечить его заземление, используя . Если же необходимо сделать защиту от сухого хода, то нужно обеспечить правильное положение насоса. Он должен быть установлен выше обратного клапана.

После установки нужно выполнить регулировку реле давления воды. Для этого, как упоминалось выше, имеется два винта с пружинами. Они находятся под крышкой, которую нужно снять. На производстве обычно устройство настраивают. Стандартными считаются показатели от 1,4 атмосфер (минимум) до 2,8 атмосфер.

Реле следует грамотно подключить к электросети и к контактам насоса. Обязательное требование безопасности – наличие заземления прибора

Даже если эти данные соответствуют тем, которые необходимы для конкретного насоса, их следует проверить. В процессе хранения и установки настройки могли немного сбиться. Вот порядок настройки реле, подключенного к системе с гидроаккумулятором.

Сначала следует измерить давление в баке, используя для этого автомобильный манометр, который подключают к ниппельному соединению. Ниппель расположен сверху на вертикальных моделях гидробаков, сбоку – на горизонтальных, но всегда со стороны, противоположной расположению фланца.

Лучше брать устройства с достаточно высокой градацией измерительной шкалы. Дешевые китайские модели не всегда соответствуют этому требованию. Бак нужно оставить пустым, насос или станцию не нужно подключать к электропитанию.

Перед началом настройки нужно замерить показания давления воздуха в пустом гидроаккумуляторе и отрегулировать его до значений, рекомендованных производителем

Нормальное давление в опустошенном баке устанавливается в зависимости от его объема. Небольшие емкости (менее 25 л) должны быть накачаны до 1,4-1,7 бар. Баки на 50-100 л нужно подкачать до 1,7-1,9 бар. При несоответствии давления в новом баке этим параметрам, нужно исправить ситуацию, т.е. подкачать недостающий воздух или стравить его избыток.

Ежемесячно рекомендуется проверять состояние гидроаккумулятора, контролируя и по необходимости корректируя при этом давление воздуха. Эти простые меры помогут не только сохранить необходимый уровень давления в баке, но и предотвратят быстрый износ резиновой мембраны.

Перед настройкой нужно внимательно изучить документацию, которая прилагается к насосу.

Нужно учесть такие показатели как:

предельное давление;
рабочее давление;
норма расхода воды.

Эти данные нужно использовать при настройке реле, установленные значения давления должны находиться в пределах этих показателей.

Учитываются также и данные гидробака. Мощности бытового насоса обычно недостаточно, чтобы перекачать обычный гидроаккумулятор, однако не стоит рисковать и заведомо устанавливать некорректные настройки.

Регулировочные винты реле обозначены как P и ΔР, чтобы добраться до них, нужно снять защитную крышку с прибора

С установленного в подходящем месте реле нужно снять крышку. Для этого следует открутить крепеж. Там находятся две пружины. Рядом с той, что больше, находится обозначение P, та, что меньше, обозначена как ΔР. Теперь можно подключить насос или насосную станцию к электросети, и начать процесс заполнения бака водой.

Чтобы увеличить предел, вращать гайку необходимо по часовой стрелке, если нужно сделать уменьшить настройки – против.

Теперь следует открыть воду и освободить гидробак. Со временем реле сработает и включит насос. Нужно снова зафиксировать показания манометра и отрегулировать настройки реле, если это необходимо. Для корректировки нижнего предела давления нужно повернуть малую пружину.

Все манипуляции с регулировочными пружинами нужно выполнять крайне аккуратно. Это очень чувствительные элементы, поворачивать винт нужно постепенно, на малую часть окружность, не стоит делать несколько полных оборотов сразу, так можно полностью испортить прибор.

Реле давления можно использовать для управления работой поверхностной насосной станции или системы с погружным насосом. Порядок настройки практически не отличается

Поэтому после корректировки положения большой гайки следует дождаться заполнения бака и снова проверить данные для верхнего предела и изменить их, если необходимо.

Устанавливая настройки верхнего предела для реле нужно помнить, что этот показатель должен быть хотя бы на 10% ниже, чем давление в опустошенном гидробаке, которое было зафиксировано и отрегулировано в самом начале. Иначе резиновая мембрана гидроаккумулятора окажется под неоправданно высоким давлением и быстро износится.

В процессе эксплуатации может оказаться, что рекомендованные настройки не подходят для этого конкретного водопровода. Тогда нужно повторно выполнить настройку по описанной выше схеме. Следует помнить, что рекомендованная производителями разница между пределами варьирует в интервале 1,2 – 1,6 бар.

Чтобы правильно настроить механический вариант реле давления, нужно вращать его регулировочные винты. Периодически следует проверять состояние прибора, поскольку со временем пружины могут ослабнуть (+)

Если этот момент не учтен, оборудование будет работать постоянно, поскольку не сможет обеспечить уровень давления, необходимый для отключения прибора. Эта ситуация делает использование реле бессмысленным.

Проверять настройки рекомендуется каждые три месяца. Эти же операции нужно выполнять после , замене гидробака, и т.п.

Корректировать настройки не рекомендуется изготовителями систем для откачки воды, но при необходимости проводить корректировку лучше после каждой новой заливки системы водой, например, на даче после расконсервации систем весной.

Дополнительная информация по регулировке реле давления для насоса приведена в .

Электронные варианты реле

Каждая такая модель снабжена контроллером потока, который моментально отключает насос, когда нет воды. Это надежно защищает насос от работы в опасном режиме “сухого хода”.

Электронные модели реле давления более точны, надежны и проще в эксплуатации, чем механические устройства, но они значительно дороже

Обычно электронное реле давление снабжено небольшим гидробаком, объем которого составляет всего 400 мл. Это немного, но таким образом система надежно защищена от возможных . Если для скважины используется дорогой насос высокого качества, имеет смысл потратиться и на хорошее электронное реле давления.

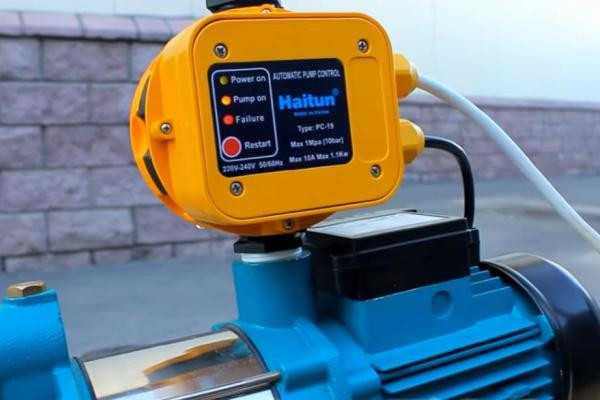

Выглядят такие модели достаточно привлекательно, отличаются высокой надежностью и длительным сроком эксплуатации. Но они могут быть чувствительны к качеству воды, поступающей в водопроводную систему. Чтобы предохранить реле от поломки, нужно позаботиться об установке.

Если скважину обслуживает дорогой и мощный насос, имеет смысл купить электронное реле, чтобы защитить прибор от перегрузок

После первого подключения к сети некоторые модели включаются с задержкой на 15 секунд. Это не поломка, просто прибор настраивается.

В дальнейшем отключение насоса может выполняться также с задержкой около 7-15 секунд. Это нужно, чтобы насос отключался реже, если за этот короткий период давление опять возрастет. Электронную модель такого контроллера можно использовать в комплекте с насосной станцией, уже имеющей реле давления.

Здесь верхний предел выставляют на этом встроенном приборе. А давление включения устанавливается регулировкой электронного реле. Питание подключают сначала к электронному устройству, затем контакты переводят на реле станции, после чего запитывают насос.

Если электронное реле подключают к гидроаккумулятору, настройку выполнить проще. На реле задается нижний предел, который должен быть немного выше аналогичных данных, указанных на корпусе насоса. Отключается поток воды после того, как в системе будет достигнут максимальный напор, который зависит от мощности насоса.

Место установки электронного реле выбирают между насосом и перед первой точкой забора воды из системы. Следует учесть направление движения воды, обозначенное стрелкой.

Если устройство используется с насосом мощностью более 10 атм, рекомендуется перед электронным реле поставить редуктор давления, чтобы избавить прибор от ненужных нагрузок.

При подключении электронного реле к станции нужно сначала запитать прибор, потом – механическое реле, после этого включить в цепь насос

Если существующие настройки не подходят, их можно изменить. Для этого нужно отверткой подкрутить соответствующий винт или использовать другие элементы настройки, описанные в инструкции. Между максимальным давлением, которое может обеспечить насос, и минимальным показателем электронного реле должна быть разница не менее 0,6 атмосфер.

Перед первым пуском реле нужно сначала заполнить подающую магистраль водой, затем подать на устройство электропитание, после этого нужно открыть кран.

О срабатывании режима защиты от “сухого хода” обычно сигнализирует включение красного светодиода на корпусе. Для перезагрузки системы следует нажать кнопку “reset”, конечно, предварительно устранив причины возникновения опасной ситуации.

Выводы и полезное видео по теме

Настройка стандартной механической модели представлена здесь:

В этом ролике подробно описан порядок настройки и особенности эксплуатации электронного реле давления на примере модели BRIO 2000:

Реле давления – прибор исключительно полезный. Однажды разобравшись с его настройкой, можно будет регулярно корректировать состояние напора в водопроводной системе и надежно защитить насос и прочее оборудование от возможных поломок.

Возникли вопросы, или есть желание поделиться личным опытом выбора, установки и использования реле давления? Пожалуйста, оставляйте комментарии к статье и участвуйте в обсуждениях – блок для связи расположен ниже.

sovet-ingenera.com

Реле давления для насоса – как выбрать, установить и отрегулировать

Реле давления воды предназначено для управления насосной установкой и поддержания давления в водопроводной сети дома на заданном уровне. Реле давления является весьма важным элементом и его установка и настройка должны производиться квалифицированно. От качества работы реле давления зависит вся система водопровода, безопасность ее функционирования и работоспособность других агрегатов в системе.

Принцип работы реле давления (датчика управления насосом)

Реле регистрирует подвижной пружинной группой давление воды в системе. При достижении заданного минимального давления замыкается контакт, включающий насосную установку. При достижении максимального заданного давления, контакт размыкается и насосная установка выключается. Реле давления снабжены регулировочными механизмами, позволяющими настроить значения давления, а тажке дополнительно могут комплектоваться кнопкой «сухого» принудительного пуска, аппаратурой плавного пуска насоса, дополнительными разъемами вместо клемных групп для подключения насоса, индикацией работы и др.

Место для установки реле давления

Рекомендуется устанавливать реле давления непосредственно у отвода на гидроаккумулятор, где в большей степени нивелируются скачки давления и турбулентность потока во время запуска и работы насоса. Также для отдельных моделей, производители ограничивают условия эксплуатации по микроклимату, а именно температура не ниже +4 град. и влажность не выше 70%. Такие реле должны устанавливаться в отапливаемом помещении.

Перед датчиком управления насосом (реле давления) в системе водопровода должны быть установлены:

Фильтр грубой очистки воды
Насос и трубопроводы
Входной вентиль
Фильтр тонкой очистки воды
Обратный клапан
Слив на канализацию

Вариант монтажа реле давления в системе водоснабжения дома представлен на рисунке.

Современные модели насосов оборудуются специальными штуцерами для подключения реле давления, а также встроенными фильтрами и обратным клапаном. Поэтому отдельные реле давления могут монтироваться и непосредственно в блоке с насосом. Если реле выполнено по влагозащищенной схеме, то оно может устанавливаться с насосом и в кессоне (приямке) и даже непосредственно в колодце. Все зависит от выбранной модели и рекомендациям производителя по температуре и влажности.

Определение параметров работы

Перед выбором реле давления должны быть уже выбраны насосная установка и гидроаккумулятор, и должны быть определены рабочие параметры сети:
– максимальное давление в системе, при котором насос будет отключаться;
— минимальное давление, при котором насос будет включаться;
— давление в воздушной камере гидроаккумулятора.

Обратите внимание, что минимальное рабочее давление в системе водоснабжения должно быть на 0,2 атм больше, чем давление в воздушной камере гидроаккумулятора. Иначе возможен повышенный износ эластичной мембраны.

Обратите внимание, что реле может быть:

— силовым, — включающим силовые контакты на насосную установку;
— управляющим, — выдающим сигнал на силовой блок управления.

Проверьте, на какую допустимую мощность включения рассчитано реле. И как это значение соотносится с выбранной насосной установкой.

Конструктивные особенности и настройка давления

Реле давления простой конструкции представляет из себя небольшой прибор, который снабжен штуцером для подключения к водопроводной трубе и клемной группой для подключения электрических кабелей. Регистрация параметров давления производится с помощью пружин, усилие которых настраивается резьбовыми регуляторами.

Чем сильнее сжимаются пружины регулятором, тем большее усилие они создают, и тем выше нужно давление для срабатывания реле (большая пружина), или тем больше должна быть разница в давлениях (малая пружина). Т.е. зажимая пружины мы повышаем значения.

Обычно реле давления, предназначенные для работы в быту, имеют заводские настройки пружин, которые полностью подходят для бытовых условий применения и распространенных моделей насосов и гидроаккумуляторов. Например, минимальное давление – 1,5 атм. Максимально давление – 3,0 атм.

Тем не менее, в силу каких либо факторов (соображений), иногда возникает необходимость в регулировке давления.

Регулировка реле давления для насоса

Обычно реле снабжены двумя пружинами с разным диаметром.
Пружина с большим диаметром управляет уровнями давлений.
Пружина с малым диаметром – определяет разницу уровней.
Зажимая большую пружину, мы повышаем минимальное и максимальное давление одновременно.
Зажимая маленькую пружину, мы увеличиваем превосходство максимального давления над минимальным.

На видео показан процесс регулировки давления на реле (несколько путанные объяснения о назначении пружин не должны вводить в заблуждение, а пониманию разницы между показаниями манометра и озвученными результатами должна способствовать психологическая устойчивость наблюдающего)

Подключение реле давления воды

Подключение реле давления производится в соответствии с инструкцией по прилагаемой схеме.
На трубопроводе в подходящем месте устанавливается тройник, а к нему переходящий штуцер по диаметру (или отводной шланг) на реле давления. Еще вариант установки реле давления на трубопроводе приведен на рисунке.
Подключение производится на резьбе, поэтому необходимо тщательно герметизировать резьбовое соединение с помощью ФУМ-ленты или пенькового каната на герметике.
Обратите внимание, что в приборах, как правило, не предусматривается вращающееся соединение с трубопроводом, имеется лишь гайка, жестко закрепленная в корпусе. Поэтому нужно предусмотреть соединение по типу американки, либо вращать сам прибор на тройнике.
Подключение электрической части производится кабелем, сечение которого подходит по мощности (до 2 кВт – сечение проводника 2,5 мм кв.).
Клемные группы должны иметь надписи по предназначению, если нет, то определить их предназначение не сложно и по схемотехнике самого реле.
Если имеется клема заземления (обозначение символом «земля), то устанавливать заземляющий кабель обязательно.

Реле давления воды: регулировка, настройка и устройство

Автор Пётр Андреевич На чтение 7 мин. Опубликовано 06.12.2018

Отрегулированное реле давления воды, за счёт насоса и гидроакамулятора сможет создать постоянный напор 1,5-3 атмосферы. Для того, чтобы реле работала нормально, его нужно настроить. Для самостоятельной отладки постоянного напора в системе водопровода, понадобиться изучить схему регулирования датчиков.

Назначение и устройство реле давления

Важно: устанавливать реле давления нет смысла, если в системе отсутствует гидроаккумулятора или насос. Так же при установке необходимо знать, что реле ставят за насосом и перед накопительным гидроаккумулятором. Иногда оно устанавливается на сам насос, в том числе и на погружаемый.

Устройство реле давления

Предлагаю рассмотреть предназначение элементов, метод работы системы. Гидроаккумулятором называется емкость, поровну разделяющаяся специальной перегородкой. Одна половина накачана воздушной средой, вторая — водяной.

Их пропорции 1/1. Увеличение объема воздуха повышает давление. Все зависит от принципа их работы. Повышая функциональность домашнего водопровода — давление рассчитывается 1,4-2,8 атм.

Регулировка реле позволяет выставить пределы ограничений. Когда оно понижается ниже нижнего ограничения — насос включается, когда повышается — он выключается. Как результат, напор остается в указанных пределах.

Сюда включены детали с электрическими и гидравлическими составляющими.

Рассмотрим, как работает данное реле:

В первую составляющую входит набор компонентов, запускающих и отключающих насосное оборудование.
Гидравлическая — имеет специальную перегородку, оказывающую давление на твердую перегородку, а также две пружины различного размера.
В результате этого включается и выключается качающее оборудование.

В итоге взаимодействия этого механизма давление не выходит за заданные ограничения, чем повышается комфорт проживания в доме.

Разновидности

Существует два вида реле для водяного насоса: механические и электронные приборы. Разберем их особенности:

В основном используются механические приборы, они более надежные, отличаются меньшей стоимостью. Механическое — расположено в прочном корпусе, где находятся следующие детали: поршень, эластичная перегородка, платформа из металла, контактный узел.

Под защитной крышкой корпуса располагаются две пружины разного размера. При срабатывании мембраны — она толкает поршень, который оказывает воздействие на пружины, в результате чего включается или выключается насос.

Электронные приборы являются более точными. Они имеют датчик, который отключает насос при отсутствии воды. У таких изделий более высокая стоимость, они устанавливаются на заказ. Использование такой аппаратуры требует современная сантехника, обладающая большим функционалом.

Наиболее распространенным вариантом являются электромеханические модели датчиков, которые являются удобными в применении. Отличаются надежностью, чем оберегают систему водопровода от непредвиденных изменений напора.

Подключение реле давления воды

Пошаговая установка реле давления в систему водопровода

Одновременно присоединяется к электроснабжению и водопотреблению, предназначается на постоянное подключение. Перед тем, как начать подключать реле давления — разберитесь в деталях.

Электрическая часть

Отдельная электропроводка желательна — дает больше шансов повысить срок эксплуатации. Понадобится одножильный медный кабель сечением 2,5 квадратных мм. Рекомендуется устанавливать в комплексе автомат и УЗО. Основные характеристики выбираются по потребляемому насосом току, ведь само реле много электроэнергии не требует.

Важно предусмотреть подключение заземления, потому как прибор устанавливается на трубу с водой, может нести потенциальную опасность.

Устройство реле давления для насосной станции оборудовано:

разъемами фазы и нуля от источника питания;
такими же контактами от качающей станции;
заземление соединяется с такой же разводкой от источника питания и станцией задающей напор.

Все провода прочно фиксируются согласно требованиям стандартного подключения. Спустя час, контакты следует проверить и подтянуть при

необходимости.

Подключение к водопроводу своими руками

Существуют различные схемы подключения реле к водопроводу:

для удобства используется специальное устройство со штуцером на пять выводов;
применяются различные фитинги;
рекомендуется комплектовать водопровод фильтрами, обеспечивающими продолжительность эксплуатации.

В результате, получается качественное водоснабжение с одинаковым напором. Оно позволяет использовать различную сантехнику.

Регулировка реле давления воды

Разберем регулировку реле давления на примере РДМ-5, являющимся одним из самых распространенных приборов. Оно производится с настройкой меньшего барьера 1,4-1,5 атмосфер и большего — 2,8-2,9 атмосфер. При установке, данные показателей необходимо регулировать в зависимости от длины трубопровода и используемой сантехники. Можно поменять один или оба предела в любом направлении.

В нашем приборе есть 2 пружины различных размеров, которыми можно настроить пределы начала работы и ее прекращения насосным устройством. Большая пружина одновременно меняет оба барьера. Меньшая — ширину в указанном диапазоне. На каждой из них стоит гайка. Если ее проворачивать и закручивать — оно увеличивается, если откручивать — оно падает. Каждый оборот гайки соответствует разнице 0,6-0,8 атмосферы.

Как определить пороги срабатывания реле

Меньший барьер привязан к объему воздушной среды в аккумулирующей емкости, рекомендуется больше 0,1-0,2 атмосферы. Итак, когда в гидроаккумуляторе 1,4 атмосферы — то порог отключения должен составлять 1,6 атмосферы. В таком режиме на мембрану оказывается меньшая нагрузка, что повышает эксплуатацию.

Важно обратить внимание на номинальные условия работоспособности насосного устройства, узнав их в эксплуатационных характеристиках. Нижний барьер насосного устройства — не менее выбранного показателя в реле.

Прежде чем устанавливать реле давления — измерьте его в аккумулирующей емкости, зачастую оно не соответствует заявленным характеристикам. Для этого к контрольному штуцеру присоединяется манометр. Таким же образом контролируется давление при регулировании.

Высший барьер устанавливается автоматически. Реле рассчитывается с запасом 1,4-1,6 атм. Если меньший барьер 1,6 атм. — больший будет 3,0-3,2 атм. Для увеличения напора в системе нужно добавить нижний порог. Однако, бывают ограничения:

Верхний предел бытовых реле не более 4 атмосфер, его повысить невозможно.
При ее значении в 3,8 атмосферы — он отключится еще на показателе 3,6 атмосферы, так как это делается с запасом для сбережения насоса и системы от повреждения.
Перегрузки негативно сказываются на общей эксплуатации водопровода.

По существу все. В каждом случае эти показатели выставляются индивидуально, они зависят от источника водозабора, длины трубопровода, высоты подъема воды, перечня и технических особенностей сантехники.

Настройка реле давления для насоса или насосной станции

Для качественной подстройки работоспособности водопровода необходим проверенный манометр, подключающийся возле реле.

Регулировка насосной станции заключается в поворачивании гаек, подпирающих пружины реле. Для регулировки нижнего предела крутится гайка большей пружины. При ее закручивании — давление повышается, откручивании — понижается. Регулировка происходит на половину оборота или меньше. Настройка насосной станции состоит из следующих действий:

Включается водопровод и при помощи манометра фиксируется барьер запуска и остановки насоса. Зажимается либо отпускается большая пружина. Заново запускают систему и проверяют показатели обоих пределов давления. Оба значения смещаются на одинаковую разницу.
Таким образом корректировка продолжается до ее завершения. После установления нижнего предела происходит регулировка верхнего показателя. Для этого регулируется гайка на меньшей пружине. Она такая же чувствительная, как и предыдущая регулировка. Все действия аналогичны.

При настройке реле важно знать, что не во всех моделях есть техническая возможность регулировать разницу между нижним и верхним пределом. Кроме этого, есть модели в герметичном корпусе, которые можно устанавливать непосредственно на корпус насоса. Так же их можно погружать в воду.

Есть экземпляры, которые совмещены с реле холостого хода, способные отключить насос при отсутствии воды. Они оберегают двигатель от перегревания. Так происходит регулирование давления воды для насоса, что обеспечивает щадящий режим для водопровода.

Выводы и полезное видео по теме

Для долгосрочной эксплуатации водопровода и полноценной функциональности сантехники необходимо отрегулированное давление в системе, что позволяет сделать регулировка реле давления воды. Тщательно подходите к выбору регулятора, он должен быть качественным!

vodatyt.ru

Реле давления воды для насоса как выбрать

Принцип работы реле давления (датчика управления насосом)

Место для установки реле давления

Перед датчиком управления насосом (реле давления) в системе водопровода должны быть установлены:

Фильтр грубой очистки воды
Насос и трубопроводы
Входной вентиль
Фильтр тонкой очистки воды
Обратный клапан
Слив на канализацию

Вариант монтажа реле давления в системе водоснабжения дома представлен на рисунке.

Определение параметров работы

Обратите внимание, что реле может быть:
— силовым, — включающим силовые контакты на насосную установку;
— управляющим, — выдающим сигнал на силовой блок управления.

Конструктивные особенности и настройка давления

Регулировка реле давления для насоса

Обычно реле снабжены двумя пружинами с разным диаметром.
Пружина с большим диаметром управляет уровнями давлений.
Пружина с малым диаметром – определяет разницу уровней.
Зажимая большую пружину, мы повышаем минимальное и максимальное давление одновременно.
Зажимая маленькую пружину, мы увеличиваем превосходство максимального давления над минимальным.

Подключение реле давления воды

Подключение реле давления производится в соответствии с инструкцией по прилагаемой схеме.
На трубопроводе в подходящем месте устанавливается тройник, а к нему переходящий штуцер по диаметру (или отводной шланг) на реле давления. Еще вариант установки реле давления на трубопроводе приведен на рисунке.
Подключение производится на резьбе, поэтому необходимо тщательно герметизировать резьбовое соединение с помощью ФУМ-ленты или пенькового каната на герметике.
Обратите внимание, что в приборах, как правило, не предусматривается вращающееся соединение с трубопроводом, имеется лишь гайка, жестко закрепленная в корпусе. Поэтому нужно предусмотреть соединение по типу американки, либо вращать сам прибор на тройнике.
Подключение электрической части производится кабелем, сечение которого подходит по мощности (до 2 кВт – сечение проводника 2,5 мм кв.).
Клемные группы должны иметь надписи по предназначению, если нет, то определить их предназначение не сложно и по схемотехнике самого реле.
Если имеется клема заземления (обозначение символом «земля), то устанавливать заземляющий кабель обязательно.

Принцип действия и виды реле давления

Одна пружина настроена на максимальное значение давления в автономной сети, вторая — на разницу между верхним и нижним пределами давления. Устройство подключают к гидроаккумулятору.

Устройство электромеханического реле не слишком сложное, разобравшись в расположении его основных частей, даже не слишком опытный мастер сможет выполнить подключение и настройку

Пружины, которые управляют контактами, снабжены регулировочными гайками. С их помощью можно изменять степень сжатия этих пружин. Чтобы обеспечить срабатывание устройства при более высоком давлении, их затягивают туже, если же нужно уменьшить показатели — наоборот, элемент следует ослабить. Это принцип работы электромеханического варианта реле давления, существуют также более новые электронные модели.

Электромеханические модели датчиков

Однако в ряду электромеханических приборов, есть есть стрелочные устройства, которые можно использовать только с насосом. Они также сокращают количество включений оборудования и защищают от работы при отсутствии внутри насосного оборудования потока воды. Выключение поможет предохранить мотор от серьезной поломки. Кроме того, с помощью такого реле можно поддерживать в водопроводной сети комфортный напор.

Основная характеристика устройства — номинальное рабочее давление. Оно может варьироваться в пределах от 1,5 — 6,0 бар. Выбирая подходящее реле, следует обратить также внимание на такие показатели как:

размеры присоединительной резьбы;
уровень защиты от пыли и влаги;
масса и размеры прибора;
напряжение контактов;
номинальные параметры тока;
тип датчика и т.п.

Датчик давления может устанавливаться непосредственно на гидробак или монтироваться отдельно от него. Следует также учесть, что реле производятся для работы в различной среде. Для домашнего хозяйства подойдет прибор, предназначенный для воды. Не стоит приобретать реле, рассчитанное на работу с хладагентом или другими жидкостями. Обратить внимание нужно и на температуру рабочей среды для конкретной модели.

Чаще всего для нужд домашнего водопровода используют стандартную модель РДМ-5. Такое устройство нужно подключить сначала к гидроаккумулятору водопроводной системы, затем — к контактам, соединенным с механизмом включения/отключения насоса. После этого нужно обеспечить прибор электропитанием.

Обычно вместе с насосной станцией поставляется и реле давления. Если предполагается одновременно использовать электронную модель, то с помощью электромеханического варианта будет устанавливаться давление отключения. Для подключения к водопроводу следует использовать тройной фитинг с подходящими размерами резьбы.

Для подключения реле к контактам насоса нужно убрать защитную крышку прибора. Под ней находятся четыре контакта. Два из них нужны для входа, через них обеспечивают поступление электропитания. Еще два контакта — это выход, их подключают к насосу

В процессе монтажа прибора следует правильно выбрать сечение кабеля, а также обеспечить его заземление, используя розетку с тремя контактами. Если же необходимо сделать защиту от сухого хода, то нужно обеспечить правильное положение насоса. Он должен быть установлен выше обратного клапана.

Реле следует грамотно подключить к электросети и к контактам насоса. Обязательное требование безопасности — наличие заземления прибора

Сначала следует измерить давление в баке, используя для этого автомобильный манометр, который подключают к ниппельному соединению. Ниппель расположен сверху на вертикальных моделях гидробаков, сбоку — на горизонтальных, но всегда со стороны, противоположной расположению фланца.

Нормальное давление в опустошенном баке устанавливается в зависимости от его объема. Небольшие емкости (менее 25 литров) должны быть накачаны до 1,4-1,7 бар. Баки на 50-100 литров нужно подкачать до 1,7-1,9 бар. При несоответствии давления в новом баке этим параметрам, нужно исправить ситуацию, т.е. подкачать недостающий воздух или стравить его избыток.

Перед настройкой нужно внимательно изучить документацию, которая прилагается к насосу. Нужно учесть такие показатели как:

предельное давление;
рабочее давление;
норма расхода воды.

Эти данные нужно использовать при настройке реле, установленные значения давления должны находиться в пределах этих показателей. Учитываются также и данные гидробака. Мощности бытового насоса обычно недостаточно, чтобы перекачать обычный гидроаккумулятор, однако не стоит рисковать и заведомо устанавливать некорректные настройки.

Когда давление в емкости достигнет верхнего значения, реле выключит насос. Следует определить показания манометра в этот момент. Если полученные данные отличаются от рекомендованных, нужно отрегулировать их значение с помощью большой пружины. Чтобы увеличить предел, вращать гайку необходимо по часовой стрелке, если нужно сделать уменьшить настройки — против.

При этом нужно учесть следующий важный момент: поскольку малая гайка регулирует разницу между пределами, то при корректировке нижнего значения произойдет изменение данных для давления отключения. Поэтому после корректировки положения большой гайки следует дождаться заполнения бака и снова проверить данные для верхнего предела и изменить их, если необходимо.

Но чрезмерно усердствовать не стоит, поскольку чем больше эта разница, тем больше будут колебания напора в водопроводе. Давление отключения следует установить ниже, чем максимальное давление насоса. Если этот момент не учтен, оборудование будет работать постоянно, поскольку не сможет обеспечить уровень давления, необходимый для отключения прибора. Эта ситуация делает использование реле бессмысленным.

Проверять настройки рекомендуется каждые три месяца. Эти же операции нужно выполнять после ремонта и замены насоса, гидробака, и т.п. Корректировать настройки не рекомендуется изготовителями систем для откачки воды, но при необходимости проводить корректировку лучше после каждой новой заливки системы водой, например, на даче после расконсервации систем весной.

Электронные варианты реле

Электронные модели реле давления на порядок дороже электромеханических аналогов, но эти затраты вполне окупаются. Такие устройства настраивать проще, а значения пределов можно выставить гораздо точнее. Каждая такая модель снабжена контроллером потока, который моментально отключает насос, когда нет воды. Это надежно защищает насос от работы в опасном режиме “сухого хода”.

Обычно электронное реле давление снабжено небольшим гидробаком, объем которого составляет всего 400 мл. Это немного, но таким образом система надежно защищена от возможных гидроударов. Если для скважины используется дорогой насос высокого качества, имеет смысл потратиться и на хорошее электронное реле давления.

Регулировочных пружин такие устройства не имеют, поэтому не придется периодически перенастраивать прибор из-за того, что они ослабли. Да и саму настройку выполнить значительно проще. Сначала нужно изучить инструкцию. После первого подключения к сети некоторые модели включаются с задержкой на 15 секунд. Это не поломка, просто прибор настраивается.

Место установки электронного реле выбирают между насосом и перед первой точкой забора воды из системы. Следует учесть направление движения воды, обозначенное стрелкой. Если устройство используется с насосом мощностью более 10 атм, рекомендуется перед электронным реле поставить редуктор давления, чтобы избавить прибор от ненужных нагрузок.

При подключении электронного реле к станции нужно сначала запитать прибор, потом — механическое реле, после этого включить в цепь насос

Для уплотнения резьбового соединения такого прибора лучше всего использовать тефлоновую ленту. В электронных реле давления обычно имеется встроенный клапан. Этот момент следует учесть, когда опустошают водопровод. Перед первым пуском реле нужно сначала заполнить подающую магистраль водой, затем подать на устройство электропитание, после этого нужно открыть кран.

Выводы и полезное видео по теме

Настройка стандартной механической модели представлена здесь:

Реле давления — прибор исключительно полезный. Однажды разобравшись с его настройкой, можно будет регулярно корректировать состояние напора в водопроводной системе и надежно защитить насос и прочее оборудование от возможных поломок.

Реле давления – краткий обзор моделей

1. Юнипамп

Особенности

Предназначены для работы с насосами мощностью до 1,5 кВт.
Манометр, встроенный в корпус реле давления. Следовательно, устанавливать измерительный прибор отдельно не нужно.
Присоединения – на четверть дюйма.

Более детальную информацию по изделиям марки «Unipump», пределам настройки и стоимости можно найти здесь.

2. Грундфос

Надежные реле давления от датского производителя с безупречной репутацией «GRUNDFOS».

Особенность

Высокая степень защищенности (IP52). Такие изделия пригодны для установки даже в местах с избыточной влажностью (сырые подвалы, кессоны и так далее).
Надежность в работе.
Некоторые модификации (к примеру, FF 4-4 или 4-8) относятся к приборам слаботочным. Непосредственно в сеть пром/напряжения их включать нельзя, только через «промежуточное звено» в виде специального устройства (преобразователя).
Внушительный сортамент. Реле отличаются в основном значением верхнего предела срабатывания.

3. Condor

Это образец немецкой промышленности, который завоевал много симпатий благодаря безотказности в работе.

Особенности

Реле давления – двухполюсное. То есть при срабатывании одновременно размыкаются обе цепи (фаза и ноль), что делает эксплуатацию системы более безопасной.
Регулировка производится вращением.
Универсальность настроек.
Возможно подключение манометра.
Стоимость высокая.

4. Danfoss (серия KP1)

Реле давления от известного датского производителя. Стоит дорого, но высокая цена вполне оправдана.

Особенности

Золоченые контакты. Следовательно, «залипание» исключено.
Наличие настроечной шкалы позволяет обходиться без показывающего прибора (манометра).

5. ACP PM5

Контакты не посеребренные (обычные). Следовательно, по причине их пригорания цепь в нужный момент может и не разомкнуться.
Влаго- и пылезащищенность – нулевые.
Гарантированный срок службы не отрабатывают – ломаются довольно быстро.

6. ITALTECNICA

Контактная группа – медные ламели.
Антипригарное покрытие – слой Ag-Ni.
Пластиковый корпус с изолирующей прокладкой.

Что учесть

Простейшие модификации реле давления – однополюсные. Это значит, что их контакты размыкают лишь 1 линию. И вот здесь «подводный камень». Если изделие включается в схему непрофессионалом, то он может перепутать фазу с нулем и установить его именно в цепь последнего. Следовательно, при размыкании контактов насос останется под напряжением.

Кроме того, при выборе модификации реле давления необходимо учитывать особенность конкретной схемы водоснабжения. Советы «знатоков» мало чем помогут. В первую очередь подразумеваются такие показатели, как характеристики гидроаккумулятора и перекачивающего устройства (в том числе, и тип насоса).

Приобрести оптимальный вариант реле давления проживающим в Подмосковье помогут специалисты компании «АЛЬФАТЭП». Достаточно лишь позвонить по номеру 8 (495) 308 46 48, и ее сотрудники дадут квалифицированный и подробный ответ на любой интересующий клиента вопрос по управлению насосами. Сами определят характеристики регулирующего изделия с учетом параметров системы, учтут все нюансы ее функционирования и предложат наиболее рациональное решение. При необходимости – выедут на место, установят реле давления и произведут настройку пределов его срабатывания.

otoplenie-help.ru

Реле давления воды для насоса: глубинного, управления

Содержание

Система водоснабжения частного дома – это сложный механизм, который функционирует за счет насосной станции. Именно она обеспечивает подачу воды из скважины или колодца в жилище.

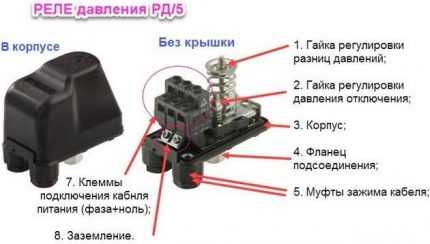

Реле давления в разобранном виде

Эффективность, правильность и надежность работы указанного оборудования, в свою очередь, зависит от такой составляющей как реле давления воды. Попробуем разобраться, какую роль играет этот конструкционный элемент в системе и почему так важно его правильно монтировать и настроить.

Особенности и назначение

Рациональные хозяева при эксплуатации глубинного или скважинного насоса в обязательном порядке оборудуют его реле давления. Это замечательное устройство помогает автоматически наполнить гидробак и поддерживает давление в водопроводной сети на оптимальном уровне.

Стоит понимать, что без этого маленького устройства ваша система работать автономно попросту не сможет, так как ни насос ни накопительная емкость к таким задачам не предназначены. Насос просто качает воду столько времени, сколько на него подается электричество. Гидроаккумулятор же накапливает жидкость, замыкает трубопровод и регулирует давление в системе.

По отдельности они являются всего лишь инструментами, которые пришлось бы постоянно контролировать самостоятельно. Но не будете же вы бегать к насосу каждый раз, когда в трубопроводе вашего дома упадет давление или накопительный бак опустошится.

Правильное подключение дополнительного элемента системы, а именно реле давления, позволяет избежать всех этих ненужных хлопот, связанных с обслуживанием насосной станции.

Кроме того, грамотно отрегулировав границы давления в сети, вы снизите нагрузку на оборудование, тем самым, позволив ему работать с отдыхом, а значит меньше изнашиваться. Покупка и установка реле дает возможность продлить срок службы насоса. Как видим, выгода очевидна.

Чтобы окончательно осознать, какую пользу приносит устройство, нужно разобраться с принципом его функционирования. Уже было выяснено, что реле служит для управления уровнем давления воды. Процесс происходит за счет специальной пружинной группы, которая имеется в приборе.

Простейшее реле давления для насоса, без крышки

Стоит понимать, что реле неразрывно связано с гидроаккумулятором. Без него оно работать не способно. Мы сейчас подразумеваем именно простые двухтактные конструкции, а не сложную электронную автоматику. Те установки могут обходиться вообще без накопительных емкостей, однако и стоимость у них соответствующая.

Регулировку давления осуществляет гидроаккумулятор. Внутри него есть резиновая мембрана со сжатым воздухом. Воздух в ней находится постоянно и постоянно давит на воду внутри бака. При малом ее количестве давление понижается. При большом же его уровень существенно повышается. Сам по себе бак ничего, кроме поддержки реального уровня давления делать не умеет.

За него эти функции перенимает само реле. Оно подключается к устройству и реагирует на изменения уровня давления, тем самым воздействуя на работу насоса.

При падении давления воды в системе до нижнего уровня реле замыкает контакты и обеспечивает включение насоса. При достижении верхнего установленного порога устройство наоборот размыкает контакты, обесточивая станцию. Посредством такого нехитрого управления действуют реле от всех производителей.

Таким образом, с его помощью удается полностью обходится без дополнительного контроля, так как все функции выполняет эта маленькая, но очень важная деталь. При этом стоит она очень дешево, а конструкция ее отличается исключительной простотой и применением элементарных приемов механики.
к меню ↑

Особенности конструкции реле давления

Специфика работы устройства неразрывно связана с особенностями его конструкции. Реле давления, установленное на погружной или скважинный насос Grundfos или Малыш, в своем составе обязательно имеет специальную пластину, которая выступает восприимчивым элементом.

Она реагирует на изменение показателей в системе, что и приводит к попеременному переключению контактов. Кроме того, в конструкцию реле включен специальный пружинный блок. Первый элемент рабочей группы – пружина минимального допустимого давления, именно она сдерживает натиск воды.

Пример конструкции стандартного насосного реле давления

Ее воздействие регулируется гайкой. Второй элемент блока – пружина дифференциала давления, принцип ее настройки идентичен. Правильно выставив пороги сопротивления пружинной группы, вы избавитесь от необходимости управления и обслуживания насосной станции вручную.

Эффективная работа реле давления во многом зависит от места его монтажа. Специалисты рекомендуют устанавливать устройство вблизи отвода на гидроаккумулятор, где нивелируются перепады давления и турбулентность потока воды при включении и работе станции. В некоторых случаях его ставят непосредственно на накопительную емкость или поверхностный насос.

Оснащая дополнительным оборудованием погружной насос Grundfos или Малыш, внимательно изучите тех. особенности реле. Некоторые модели требуют особых условий эксплуатации и могут стабильно функционировать только при определенной температуре и влажности. Не исключено, что подобные устройства придется монтировать в отапливаемом помещении.

Особенно это касается моделей, что взаимодействуют с поверхностными насосными установками. Такое оборудование рекомендуется монтировать только в кессоне, подвале или других утепленных и защищенных местах. На морозе или под дождем они долго не протянут.
к меню ↑

Настройка реле давления

Тех. характеристики реле давления для скважинных или погружных насосов Grundfos и Малыш зависят непосредственно от рабочих параметров сети. Именно поэтому при выборе и подключении устройства нужно определить следующие показатели:

максимальное давление, при котором погружной насос Grundfos или Малыш будет автоматически отключаться;
минимальное давление, по достижению которого станция будет включаться;
рабочее давление в камере гидроаккумулятора.

После того, как выяснены тех. особенности водопроводной сети и насоса, можно приступать к регулировке реле давления. Обычно, в устройстве уже произведены заводские настройки пружин, но часто выставленные значения не соответствуют бытовым потребностям пользователя.

Схема подключения реле давления к гидроаккумулятору и поверхностному насосу

Чтобы избежать ручного управления системой и решить указанную проблему, придется снять крышку реле для насоса, под которой расположены большая и малая пружины с гайками.

Поворачивая большую гайку, вы сможете установить порог нижнего давления в гидроаккумуляторе, в то время как малая гайка позволит отрегулировать разницу давлений, на которых будет работать погружной насос Grundfos или Малыш. Точкой отсчета в данном случае выступает положение нижней пружины.

Достигнув оптимальных значений, можно подключать бак гидроаккумулятора к системе. Чтобы убедиться в правильности произведенных манипуляций, наблюдайте за показаниями водяного манометра. Выведенные на циферблат значения должны соответствовать нормам, которые обозначены в документации скважинных или погружных насосов Grundfos либо Малыш.

Как только водяной манометр зафиксировал нижний предел давления, насос нужно отключить от питания и выполнить следующие действия:

Произвести вращение малой гайки до начала работы механизма.
Открыть воду для освобождения системы.
Ожидать включения реле по достижению нижнего порога значения.
Произвести вращение большой гайки для установки нижнего давления.
Включить насос для поднятия давления до оптимального уровня.
Подстроить малую гайку в соответствии с нормами верхнего порога давления.

Настраивая систему автоматического управления, нужно четко следовать правилу: давление в сети водоснабжения должно быть на 0,2 атмосферы выше, нежели в баке гидроаккумулятора. Иначе повышенного износа мембраны не избежать.

Установив реле, вам не придется постоянно включать и отключать насос, все операции будут производиться самостоятельно. Если придерживаться всех вышеуказанных правил, система управления будет функционировать четко и без сбоев.
к меню ↑

Материал по регулированию простейшего реле давления (видео)

Главная страница » Насосы
byreniepro.ru
Реле давления для насосной станции: устройство, регулировка
Представьте, что для получения воды на даче можно просто открыть кран. Что не нужно ведрами наполнять емкости для элементарных гигиенических процедур, приготовления пищи, уборки. Для этого надо всего лишь установить насосное оборудование с датчиком давления, но прежде следует разобраться с его устройством, согласны?
Наша статья в тонких подробностях познакомит вас с реле давления для насосной станции. Вы узнаете, как работает прибор, каким образом он активизирует и останавливает откачку. Мы подробно описываем востребованные варианты датчиков давления и способы их регулировки.
В материале перечислены технологические нюансы и методы настройки реле. Изложенную информацию идеально дополняют полезные схемы, фото и видео-приложения.
Содержание статьи:
Роль реле давления в системе водоподачи
Небольшое по габаритам устройство относится к группе автоматики, обслуживающей насосное оборудование. Его функционал возможен только в связке с гидроаккумулятором.
Несмотря на свои малые размеры, реле выполняет ряд важных функций:
позволяет всем приборам функционировать в заданном режиме;
чутко реагирует на изменение порогов включения/выключения;
активизирует и останавливает работу насоса при достижении критических значений.
Проще говоря, он регулирует автоматический процесс откачки воды в схемах независимого водоснабжения с мембранным баком. Регулировка производится в ходе коммутации электрических цепей при достижении в системе двух параметров давления, принятых в качестве верхнего и нижнего предела.
Покупая , вы получаете комплект оборудования, частью которого является и реле давления. Внешне модели разных марок и серий похожи, но могут отличаться формой, размером, цветом корпуса, способом настройки и местом расположения.
При самостоятельной сборке автоматики необходимо изучить характеристики приборов и выбрать наиболее подходящие для конкретной системы.
Схема расположения приборов, участвующих в организации водоснабжения частного дома из колодца или скважины. Реле контролирует рабочее давление в сети, а манометр отображает актуальные параметры
Приборы адаптированы под удобную установку и обслуживание насосной станции. Чаще всего они закреплены штуцером на входе , но могут монтироваться и в трубу системы ХВС в непосредственной близости к аппарату.
Галерея изображений
Фото из
Оригинальное реле давления Grundfos
Реле с интегрированным манометром AL-KO
Отечественное реле давления Вихрь
Оборудование марки Gardena для дачи
Конструкция и принцип действия
Реле для регулировки давления имеет простую разборную конструкцию, благодаря которой пользователь может самостоятельно настраивать работу гидроаккумулятора, сужать или расширять параметры.
Внутренние детали скомпонованы в прочном пластиковом корпусе, напоминающем коробочку неправильной формы. Она имеет гладкую поверхность и только 3 наружных рабочих элемента: два муфтовых зажима для электрокабелей, идущих от сети и насоса, и металлический патрубок ¼, ½, 1 дюйм для подключения к системе. Резьба на патрубке бывает как наружной, так и внутренней.
Чтобы снять корпус прибора, необходимо вооружиться плоской отверткой и неторопливо и осторожно открутить утопленный в пластик винт, расположенный над осью большой пружины
Внутри находится основание, к которому крепятся рабочие элементы: большая и малая пружины с регулировочными гайками, контакты для подключения, мембрана и пластина, меняющая свое положение в зависимости от повышения/понижения параметров давления в системе.
Галерея изображений
Фото из
Клеммы для подключения заземляющего провода
Клеммы для подключения фазы и ноля
Большая пружина и ее назначение
Маленькая регулировочная пружина
Контакты двух электрических цепей, замыкаемые при достижении предельных параметров давления, находятся под пружинами, которые закреплены на металлической пластине. Когда давление повышается, мембрана гидробака деформируется, давление внутри груши увеличивается, масса воды давит на пластину. Та, в свою очередь, начинает воздействовать на большую пружину.
При сжатии пружина срабатывает и размыкает контакт, подающий напряжение на двигатель. В результате этого насосная станция отключается. С понижением давления (обычно это в интервале 1,4 – 1,6 бар) пластина встает в исходное положение и контакты снова замыкаются – мотор начинает работать и производить подкачку воды.
При покупке новой насосной станции рекомендуется произвести тестирование оборудования, чтобы убедиться в работоспособности всех составных частей. Проверка эксплуатационных качеств реле происходит в последовательности, изложенной ниже. В качестве примера – модель Haitun PC-19.
Галерея изображений
Фото из

Перед включением станции в сеть необходимо установить обратный клапан и залить в гидробак воду. Электронное реле давления мощностью 1,1 кВт начинает работу при 1,5 атм и должно отключиться, когда оно достигает 2,5 атм.

Если перекрыть кран, тем самым отключив подачу воды, спустя несколько секунд давление в гидробаке поднимется до максимального, реле сработает и остановит работу станции. Верхнюю границу давления можно отрегулировать вручную

Для тестирования необходимо несколько раз закрыть/открыть кран. Давление будет то возрастать, то понижаться, соответственно, реле должно срабатывать каждый раз. По манометру можно отследить реальные рабочие границы давления – они не всегда совпадают с заявленными

Устройство должно отключать работу станции и в том случае, если заканчивается вода в источнике. Давление также резко поднимается и происходит аварийное отключение. На панели индикации загорается оранжевая лампочка
Насосная станция с блоком автоматики

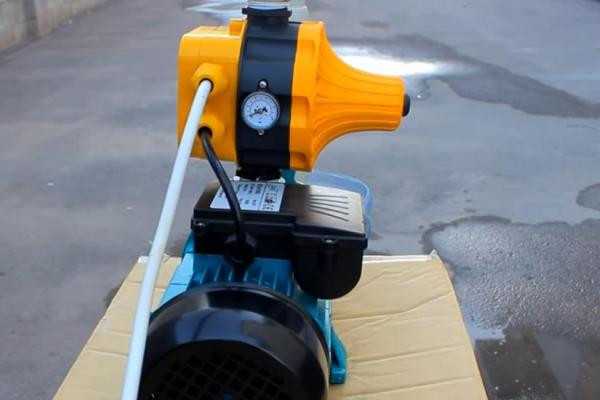

Манометр встроен в корпус реле
Мониторинг работы оборудования
Сигнализация при «сухом ходе»
У механических моделей индикации и панели управления нет, однако они могут быть снабжены кнопкой принудительного включения. Она необходима, чтобы заставить функционировать.
Критерии выбора реле для насоса
Существует множество универсальных моделей, которые продаются отдельно от насосных станций и могут быть использованы для сборки системы своими руками. Приобретая реле или блок автоматики, необходимо опираться на характеристики прибора. Их можно найти в технической документации.
Важно, чтобы возможности реле совпадали по характеристикам с возможностями остального оборудования.
Перед покупкой блока автоматики или реле внимательно изучите технические данные модели. В большинстве случаев они стандартны: номинальное давление от 1,5 атм., максимальное – 3 атм.
Отталкиваться следует от номинального давления, но верхний предел рабочего давления также важен. Необходимо учесть электрические показатели и максимальную температуру воды. Обязательным параметром является класс IP, обозначающий пыле- и влагозащиту: чем выше значение, тем лучше.
Размеры присоединительной резьбы обозначаются в дюймах: например, ¼ дюйма или 1 дюйм. Они должны совпадать с размерами штуцера для подключения. Размеры и масса самих приборов примерно одинаковы и являются второстепенными характеристиками.
Следует также помнить, что существуют встроенные и выносные модели. Большая часть имеющихся в продаже приборов универсальны: они могут подключаться непосредственно к или монтироваться на трубу.
Электронные реле имеют те же функции, что и механические: отвечают за подачу воды и защищают механизм насоса от сухого хода. Они более капризные, чем простые модели, и чутко реагируют на взвешенные частицы в воде. Чтобы защитить устройство, перед местом его подключения устанавливают сетчатый фильтр-грязевик.
По сути, электронный прибор представляет собой блок автоматики с удобным дисплеем и системой кнопок, дающей возможность выполнять регулировку без разборки устройства
Одно из отличий от традиционной модели заключается в задержке отключения насоса. Если при повышении давления механическое устройство срабатывает быстро, то электронный аналог выключает оборудование только через 10-15 секунд. Это объясняется бережным отношением к технике: чем реже будет включаться/выключаться насос, тем дольше он прослужит.
Некоторые стрелочные модели, а также блоки автоматики работают без гидроаккумулятора, но их функционал ограничен более простым использованием. Предположим, они прекрасно подходят для полива огорода или перекачки жидкости из одного резервуара в другой, но в системе водоснабжения дома не применяются.
При этом технические характеристики устройств такие же, что и у традиционных реле: заводская настройка 1,5 атм., порог отключения – 3 атм., максимальное значение – 10 атм.
Причины для выполнения индивидуальной настройки
Разборную конструкцию прибора и инструкцию по настройке придумали не зря. Заводские параметры редко когда соответствуют требованиям системы водоснабжения, а также объему гидроаккумулятора.
Перед процедурой коррекции реле обязательно следует убедиться в исправности гидроаккумулятора и налаженной работе системы водоподачи в дом, иначе можно неправильно выставить рабочие параметры
С помощью настройки можно не только «подогнать» верхний и нижний предел под оптимальные значения, но и сделать работу оборудования более щадящей – например, уменьшить число включений/выключений насоса. Для этого достаточно немного увеличить диапазон между рабочими давлениями – дельту.
Можно столкнуться и с некорректной настройкой фабричной модели. Если дельту неправильно скоординировали и сделали слишком маленькой, то насос будет постоянно включаться и выключаться, реагируя на минимальное повышение параметров.
Рекомендации по регулировке прибора
Манипулируя пружинами, можно добиться изменения порога отключения насоса, а также отрегулировать объем воды в гидроаккумуляторном баке. Принято считать, что чем больше дельта, тем больше объем жидкости в баке. Например, при дельте в 2 атм. бак заполнен водой на 50%, при дельте 1 атм. – на 25%.
Чтобы добиться дельты в 2 атм., необходимо установить нижнее значение давления, например, на 1,8 атм., а верхнее на 3,8 атм., изменяя положение малой и большой пружин
Сначала вспомним общие правила регулировки:
чтобы повысить верхнюю границу срабатывания, то есть увеличить давление отключения, следует закрутить гайку на большой пружине; для уменьшения «потолка» – ослабить ее;
чтобы увеличить разницу между двумя показателями давления, закручиваем гайку на малой пружине, для уменьшения дельты – ослабляем ее;
движение гайки по часовой стрелке – увеличение параметров, против – снижение;
для настройки необходимо подключение манометра, который показывает начальные и измененные параметры;
перед началом регулировки необходимо прочистить фильтры, заполнить бак водой и убедиться в работоспособности всего насосного оборудования.
Все действия по регулировке проводятся только после тестирования системы и обнаружения низкой производительности или явных ошибок в работе. Бывает и так, что станция перестает работать по причине засора, забившего фильтр или один из узких патрубков. На нашем сайте есть еще одна статья, где более подробно изложен процесс регулировки реле давления – переходите , чтобы ознакомиться с материалом.
Практические примеры настройки реле
Разберем случаи, когда обращение к регулировке реле давления действительно необходимо. Обычно это происходит при покупке нового прибора или при возникновении частых отключений насоса.
Также настройка потребуется, если вам досталось б/у устройство со сбитым параметрами.
Подключение нового прибора
На этом этапе следует проверить, насколько корректны заводские установки, и при необходимости внести некоторые изменения в работу насоса.
Галерея изображений
Фото из

Отключаем энергию, полностью опустошаем систему от воды, пока манометр не достигнет отметки «ноль». Включаем насос и следим за показаниями. Запоминаем, на каком значении он выключился. Затем спускаем воду и запоминаем параметры, при которых насос вновь начинает работать

Закручиваем большую пружину, чтобы увеличить нижнюю границу. Производим проверку: спускаем воду и запоминаем значение включения и выключения. Второй параметр должен увеличиться вместе с первым. Регулируем до тех пор, пока не достигаем нужного результата

Производим те же самые действия, но уже с малой пружиной. Действовать нужно аккуратно, так как малейшее изменение положения пружины откликается в работе насоса. Немного закрутив или ослабив гайку, тут же проверяем результат работы

Закончив все манипуляции с пружинами, снимаем конечные показания и сравниваем их с начальными. Также смотрим, что изменилось в работе станции. Если бак стал наполняться в другом объеме, а интервалы включения/выключения изменились, настройка прошла успешно
Этап 1 – подготовка оборудования
Этап 2 – регулировка величины включения
Этап 3 – регулировка величины отключения
Этап 4 – тестирование работы системы
Чтобы проследить за ходом работы, рекомендуется записывать все полученные данные на листок бумаги. В дальнейшем можно вернуть начальные настройки или еще раз изменить параметры.
Насос перестал выключаться
В этом случае принудительно выключаем насосное оборудование и действуем в следующем порядке:
Производим включение, и дожидаемся, когда давление достигает максимальной отметки – предположим, 3,7 атм.
Отключаем оборудование и понижаем давление путем спуска воды – например, до 3,1 атм.
Слегка затягиваем гайку на малой пружине, увеличивая значение дифференциала.
Проверяем, как изменилось давление отключения и тестируем систему.
Настраиваем оптимальный вариант путем подтягивания и ослабления гаек на обеих пружинах.
Если причина была в неправильной первоначальной настройке, ее можно решить, не покупая новое реле. Рекомендуется регулярно, раз в 1-2 месяца, проверять работу реле давления и при необходимости производить регулировку пределов включения/выключения.
Ситуации, не требующие регулировки
Причин, когда насос не выключается или не включается, может быть множество – от засора в коммуникациях до выхода из строя двигателя. Поэтому, прежде чем начать разборку реле, следует убедиться, что остальное оборудование насосной станции работает исправно.
Если с остальными приборами все в порядке, проблема в автоматике. Переходим к осмотру реле давления. Отключаем его от штуцера и проводов, снимаем крышку и проверяем две критические точки: тонкий патрубок подключения к системе и блок контактов.
Галерея изображений
Фото из
Забился патрубок подключения к гидробаку
Чистка входного отверстия в реле
Засорились электрические контакты
Чистка блока контактов
Если очистительные мероприятия не помогли, а регулировка положения пружин также была напрасной, скорее всего, реле не подлежит дальнейшей эксплуатации и его следует заменить новым.
Предположим, вам в руки попал старый, но действующий прибор. Его регулировка происходит в том же порядке, что и настройка нового реле. Перед началом работы убедитесь в целостности прибора, разберите его и проверьте, все ли контакты и пружины на своих местах.
Выводы и полезное видео по теме
Практические видеосоветы помогут вам лучше понять, как следует производить регулировку нового реле давления насосной станции, если параметры по каким-то причинам вас не устраивают. Также вы узнаете, чем отличается устройство сухого хода.
Рекомендации по настройке автоматики:
Профессиональные советы по правильной регулировке:
Сравнительная характеристика двух видов реле:
Для коррекции работы реле давления специалистов обычно не приглашают, так как это несложная процедура, занимающая немного времени. Вы можете оставить и заводские настройки, однако даже минимальная регулировка поможет продлить эксплуатацию насоса и гидробака, а также оптимизирует работу станции.
У вас есть личный опыт по регулировке реле для насоса и вы можете поделиться дельным советом с посетителями нашего сайта? Пожалуйста, оставляйте свои комментарии, задавайте вопросы, делитесь опытом в расположенном ниже блоке.
sovet-ingenera.com
