Реле давления воды какой лучше: какое реле давления лучше выбрать?

Содержание

какое реле давления лучше выбрать?

Автономные (децентрализованные) системы водоснабжения обустраиваются по определенным схемам, требующим точного расчета всех параметров. Но одной лишь прокладки труб, установки в источник устройства для перекачки жидкости недостаточно, чтобы обеспечить эффективность и надежность инженерной коммуникации. Без автоматики, управляющей работой насоса, не обойтись. В наиболее простом исполнении она представлена реле давления, которое его периодически (при необходимости) включает/выключает.

Примечание. Нужно учесть, что реле давления может работать только совместно с гидроаккумулятором (об этих изделиях подробно здесь).

В трубных системах, где установка такого бака невозможна (нежелательна), или при сложной схеме коммуникации, где необходим качественный контроль нескольких параметров, используется более совершенная автоматика управления насосным оборудованием (блочного типа) с включением различных датчиков.

Информация по устройствам данной группы – по этой ссылке.

Реле давления – краткий обзор моделей

Принцип функционирования всех изделий этой категории идентичен. Алгоритм самый простой: давление в системы снизилось ниже критического – реле включает насос в работу; повысилось до максимально выставленного значения (при настройке) – разрывает контактами цепь его электропитания.

1. Юнипамп

Хорошая отечественная разработка, отличающаяся высоким качеством и приемлемой стоимостью. Поставляется на рынок в различных модификациях.

Особенности

Предназначены для работы с насосами мощностью до 1,5 кВт.
Манометр, встроенный в корпус реле давления. Следовательно, устанавливать измерительный прибор отдельно не нужно.
Присоединения – на четверть дюйма.

Более детальную информацию по изделиям марки «Unipump», пределам настройки и стоимости можно найти здесь.

2.

Грундфос

Надежные реле давления от датского производителя с безупречной репутацией «GRUNDFOS».

Особенность

Высокая степень защищенности (IP52). Такие изделия пригодны для установки даже в местах с избыточной влажностью (сырые подвалы, кессоны и так далее).
Надежность в работе.
Некоторые модификации (к примеру, FF 4-4 или 4-8) относятся к приборам слаботочным. Непосредственно в сеть пром/напряжения их включать нельзя, только через «промежуточное звено» в виде специального устройства (преобразователя).
Внушительный сортамент. Реле отличаются в основном значением верхнего предела срабатывания.

Многие специалисты едины во мнении – большая часть стоимости реле давления «Грундфос» приходится на «узнаваемость» бренда. Анализ же эксплуатации такой автоматики показывает, что отечественные аналоги ни в чем «датчанам» не уступают, хотя цена на них значительно ниже.

3.

Condor

Это образец немецкой промышленности, который завоевал много симпатий благодаря безотказности в работе.

Особенности

Реле давления – двухполюсное. То есть при срабатывании одновременно размыкаются обе цепи (фаза и ноль), что делает эксплуатацию системы более безопасной.
Регулировка производится вращением.
Универсальность настроек.
Возможно подключение манометра.
Стоимость высокая.

4. Danfoss (серия KP1)

Реле давления от известного датского производителя. Стоит дорого, но высокая цена вполне оправдана.

Особенности

Золоченые контакты. Следовательно, «залипание» исключено.
Наличие настроечной шкалы позволяет обходиться без показывающего прибора (манометра).

5. ACP PM5

Это китайское изделие часто путают с реле «сухого хода», хотя его назначение в схеме совсем иное.

Единственный плюс – низкая стоимость.

Но такая «дешевизна» имеет и обратную сторону. Вот лишь основные недостатки, которые отмечаются пользователями на тематических форумах.

Контакты не посеребренные (обычные). Следовательно, по причине их пригорания цепь в нужный момент может и не разомкнуться.
Влаго- и пылезащищенность – нулевые.
Гарантированный срок службы не отрабатывают – ломаются довольно быстро.

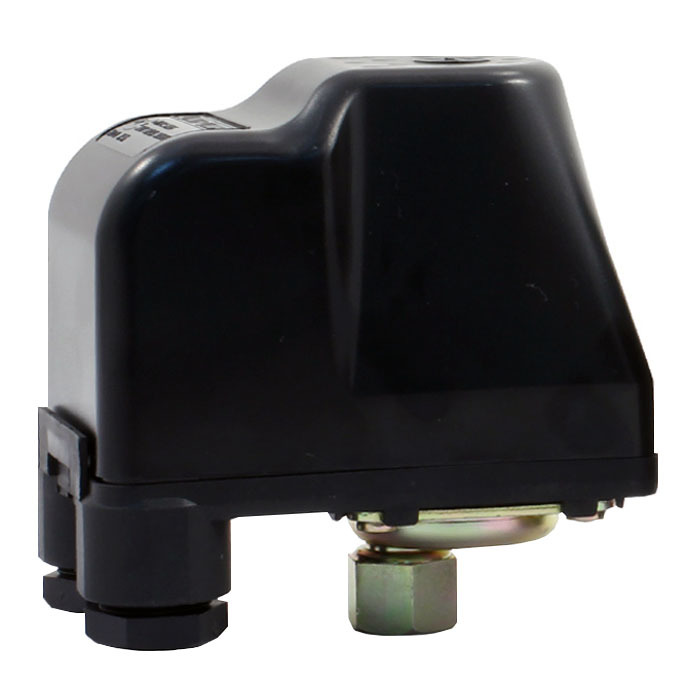

6. ITALTECNICA

Реле итальянского производителя. Совместно с насосами используется модификация PM/5. Привлекает не высокой ценой при отличном качестве и надежности. Монтируется в схемы управления контура ХВС. Пределы регулирования давления (бар) – от 1 до 5 (нижний/верхний). Гарантия небольшая – всего год.

Если в системе водоснабжения установлен не насос, а станция, то она комплектуется модификацией G. Ее основное отличие – в пределах настройки – от 1,4 до 2,8.

Контактная группа – медные ламели.
Антипригарное покрытие – слой Ag-Ni.
Пластиковый корпус с изолирующей прокладкой.

Что учесть

Простейшие модификации реле давления – однополюсные. Это значит, что их контакты размыкают лишь 1 линию. И вот здесь «подводный камень». Если изделие включается в схему непрофессионалом, то он может перепутать фазу с нулем и установить его именно в цепь последнего. Следовательно, при размыкании контактов насос останется под напряжением.

Кроме того, при выборе модификации реле давления необходимо учитывать особенность конкретной схемы водоснабжения. Советы «знатоков» мало чем помогут. В первую очередь подразумеваются такие показатели, как характеристики гидроаккумулятора и перекачивающего устройства (в том числе, и тип насоса).

Приобрести оптимальный вариант реле давления проживающим в Подмосковье помогут специалисты компании «АЛЬФАТЭП». Достаточно лишь позвонить по номеру 8 (495) 109-00-95, и ее сотрудники дадут квалифицированный и подробный ответ на любой интересующий клиента вопрос по управлению насосами. Сами определят характеристики регулирующего изделия с учетом параметров системы, учтут все нюансы ее функционирования и предложат наиболее рациональное решение. При необходимости – выедут на место, установят реле давления и произведут настройку пределов его срабатывания.

Реле давления для насоса – как выбрать, установить и отрегулировать

Реле давления воды предназначено для управления насосной установкой и поддержания давления в водопроводной сети дома на заданном уровне. Реле давления является весьма важным элементом и его установка и настройка должны производиться квалифицированно. От качества работы реле давления зависит вся система водопровода, безопасность ее функционирования и работоспособность других агрегатов в системе.

Принцип работы реле давления (датчика управления насосом)

Реле регистрирует подвижной пружинной группой давление воды в системе. При достижении заданного минимального давления замыкается контакт, включающий насосную установку. При достижении максимального заданного давления, контакт размыкается и насосная установка выключается. Реле давления снабжены регулировочными механизмами, позволяющими настроить значения давления, а тажке дополнительно могут комплектоваться кнопкой «сухого» принудительного пуска, аппаратурой плавного пуска насоса, дополнительными разъемами вместо клемных групп для подключения насоса, индикацией работы и др.

Место для установки реле давления

Рекомендуется устанавливать реле давления непосредственно у отвода на гидроаккумулятор, где в большей степени нивелируются скачки давления и турбулентность потока во время запуска и работы насоса. Также для отдельных моделей, производители ограничивают условия эксплуатации по микроклимату, а именно температура не ниже +4 град. и влажность не выше 70%. Такие реле должны устанавливаться в отапливаемом помещении.

Перед датчиком управления насосом (реле давления) в системе водопровода должны быть установлены:

Фильтр грубой очистки воды
Насос и трубопроводы
Входной вентиль
Фильтр тонкой очистки воды
Обратный клапан
Слив на канализацию

Вариант монтажа реле давления в системе водоснабжения дома представлен на рисунке.

Современные модели насосов оборудуются специальными штуцерами для подключения реле давления, а также встроенными фильтрами и обратным клапаном. Поэтому отдельные реле давления могут монтироваться и непосредственно в блоке с насосом. Если реле выполнено по влагозащищенной схеме, то оно может устанавливаться с насосом и в кессоне (приямке) и даже непосредственно в колодце. Все зависит от выбранной модели и рекомендациям производителя по температуре и влажности.

Определение параметров работы

Перед выбором реле давления должны быть уже выбраны насосная установка и гидроаккумулятор, и должны быть определены рабочие параметры сети:
– максимальное давление в системе, при котором насос будет отключаться;
— минимальное давление, при котором насос будет включаться;
— давление в воздушной камере гидроаккумулятора.

Обратите внимание, что минимальное рабочее давление в системе водоснабжения должно быть на 0,2 атм больше, чем давление в воздушной камере гидроаккумулятора.

Иначе возможен повышенный износ эластичной мембраны.

Обратите внимание, что реле может быть:
— силовым, — включающим силовые контакты на насосную установку;
— управляющим, — выдающим сигнал на силовой блок управления.

Проверьте, на какую допустимую мощность включения рассчитано реле. И как это значение соотносится с выбранной насосной установкой.

Конструктивные особенности и настройка давления

Реле давления простой конструкции представляет из себя небольшой прибор, который снабжен штуцером для подключения к водопроводной трубе и клемной группой для подключения электрических кабелей. Регистрация параметров давления производится с помощью пружин, усилие которых настраивается резьбовыми регуляторами.

Чем сильнее сжимаются пружины регулятором, тем большее усилие они создают, и тем выше нужно давление для срабатывания реле (большая пружина), или тем больше должна быть разница в давлениях (малая пружина). Т.е. зажимая пружины мы повышаем значения.

Обычно реле давления, предназначенные для работы в быту, имеют заводские настройки пружин, которые полностью подходят для бытовых условий применения и распространенных моделей насосов и гидроаккумуляторов. Например, минимальное давление – 1,5 атм. Максимально давление – 3,0 атм.

Тем не менее, в силу каких либо факторов (соображений), иногда возникает необходимость в регулировке давления.

Регулировка реле давления для насоса

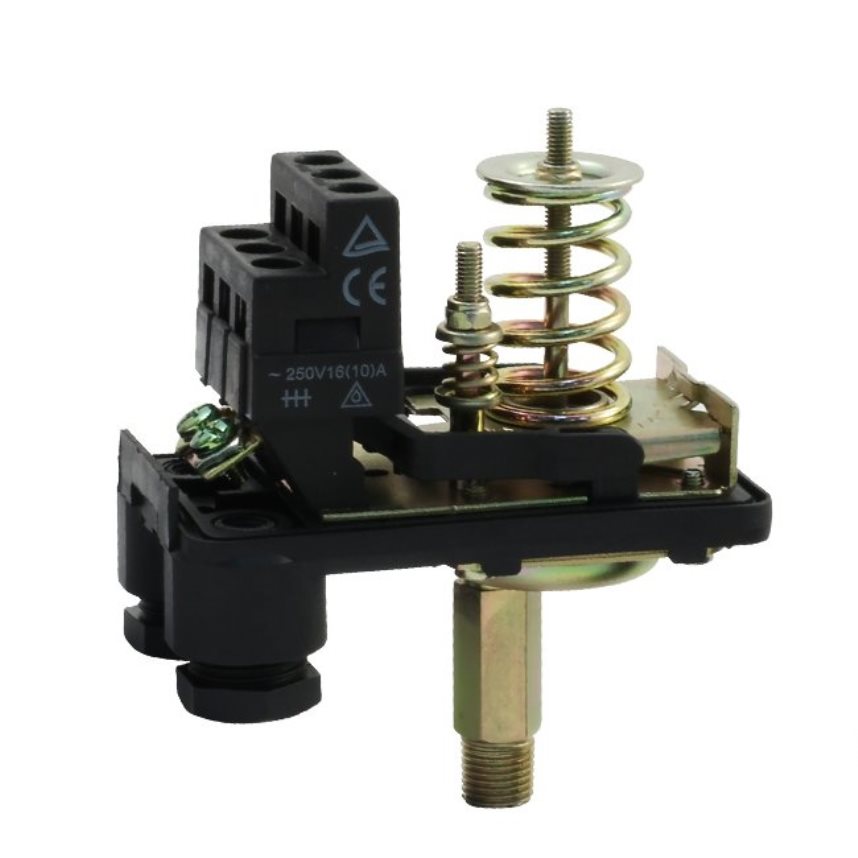

Обычно реле снабжены двумя пружинами с разным диаметром.
Пружина с большим диаметром управляет уровнями давлений.
Пружина с малым диаметром – определяет разницу уровней.
Зажимая большую пружину, мы повышаем минимальное и максимальное давление одновременно.
Зажимая маленькую пружину, мы увеличиваем превосходство максимального давления над минимальным.

На видео показан процесс регулировки давления на реле (несколько путанные объяснения о назначении пружин не должны вводить в заблуждение, а пониманию разницы между показаниями манометра и озвученными результатами должна способствовать психологическая устойчивость наблюдающего)

Подключение реле давления воды

Подключение реле давления производится в соответствии с инструкцией по прилагаемой схеме.
На трубопроводе в подходящем месте устанавливается тройник, а к нему переходящий штуцер по диаметру (или отводной шланг) на реле давления. Еще вариант установки реле давления на трубопроводе приведен на рисунке.
Подключение производится на резьбе, поэтому необходимо тщательно герметизировать резьбовое соединение с помощью ФУМ-ленты или пенькового каната на герметике.
Обратите внимание, что в приборах, как правило, не предусматривается вращающееся соединение с трубопроводом, имеется лишь гайка, жестко закрепленная в корпусе. Поэтому нужно предусмотреть соединение по типу американки, либо вращать сам прибор на тройнике.
Подключение электрической части производится кабелем, сечение которого подходит по мощности (до 2 кВт – сечение проводника 2,5 мм кв. ).
Клемные группы должны иметь надписи по предназначению, если нет, то определить их предназначение не сложно и по схемотехнике самого реле.
Если имеется клема заземления (обозначение символом «земля), то устанавливать заземляющий кабель обязательно.

Реле давления воды для насоса: устройство, регулировка, схемы подключения

Водоснабжение – одна из важнейших систем в доме, так как именно она позволяет обеспечивать личную гигиену, содержание приусадебного участка и многие другие функции. С целью автоматизации водоснабжения в систему устанавливается реле давления воды для насоса, позволяющее контролировать работу компрессорной установки в соответствии с заданными параметрами.

Назначение

Реле давления воды предназначено для контроля количества жидкости в системе. Для этого используется система с насосом и гидроаккумулятором, которая может дополняться датчиком наличия воды.

Рис. 1. Назначение реле давления воды

Насос в системе водоснабжения может непрерывно подавать напор воды в основную магистраль, наполняя расширительный бак. Чем больше жидкости накопится в емкости, тем выше величина давления. В виду того, что количество накопленной воды в расширительном баке периодически расходуется по мере бытовых нужд, необходимость повторного включения компрессорной установки привязывается к давлению в системе. Поэтому основным назначением реле давления воды является подача и отключение питания насоса, в зависимости от достижения граничных значений измеряемого параметра.

Процесс измерения будет отличаться в зависимости от конструктивных особенностей конкретного типа реле. Для понимания принципа действия рассмотрим более детально устройство наиболее распространенного вида логического элемента для бытовых насосов.

Устройство

Конструктивно реле давления воды может иметь электронное или механическое исполнение. Первый вариант более компактный и все процессы в нем осуществляются за счет электронной схемы. Второй тип оборудования имеет более широкое распространение в быту за счет простоты и доступности. Как правило, механические модели мало чем уступают электронным при установке в домашнюю систему водоснабжения, поэтому в качестве примера мы рассмотрим именно такой вариант.

Все устройство состоит из трех составных блоков – гидравлического, механического и электронного, как показано на рисунке ниже:

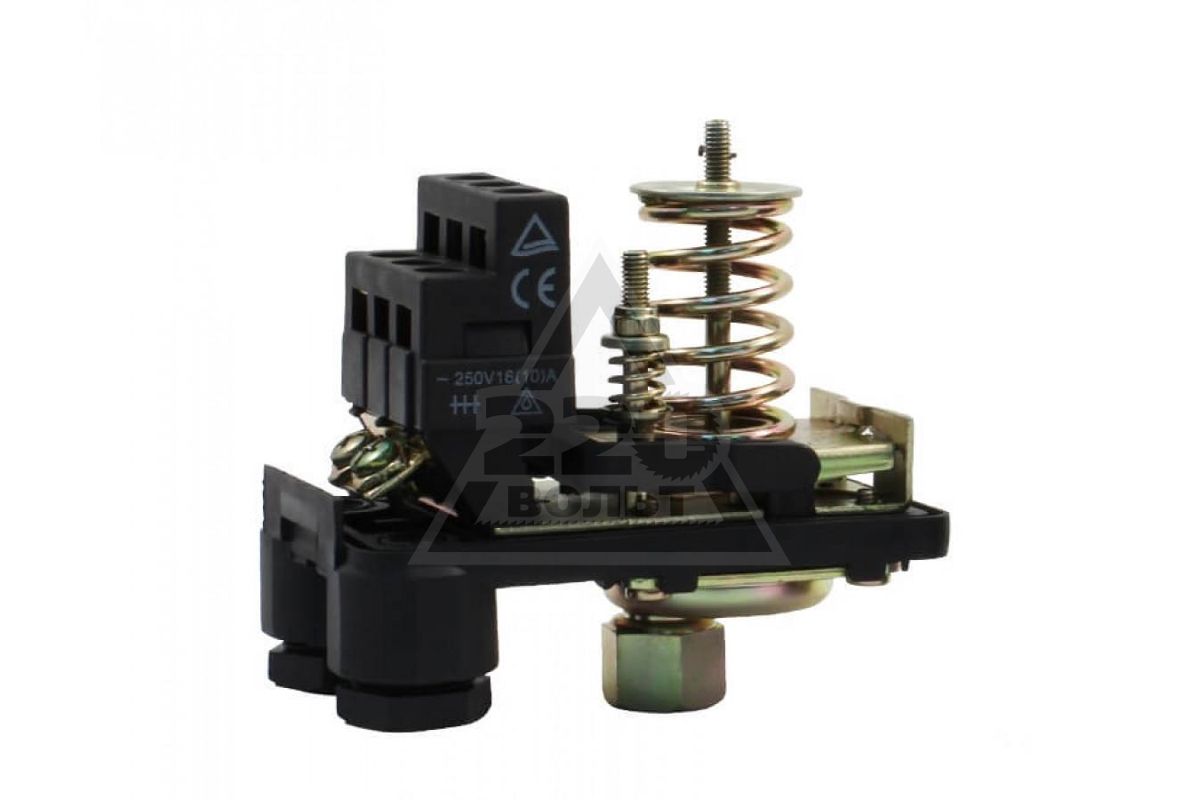

Рис. 2. Устройство реле давления воды

Все блоки сообщаются в единую систему, где изменения параметров измеряемой среды отображается на каждом из них. Однако рассмотрение конструкции удобнее произвести отдельно для каждого блока.

Гидравлический блок представлен подвижным чувствительным элементом, закрепляемым в фланце и сильфоне. В соответствии с п.4.1. ГОСТ Р 55023-2012 в качестве такого элемента может выступать мембрана, поршень или другое подвижное устройство.

Рис.

3. Составляющие электрического и механического блока реле давления воды

Электронный и механический блок представлены такими составляющими:

Клеммы для подключения жил питающих проводов – в данном случае имеется две группы клемм, одна из которых позволяет закрепить фазный, нейтральный и защитный проводник от распределительной сети. Вторая группа клемм используется для отходящей линии электроснабжения насоса.
Муфты – используются для ввода кабеля в реле давления. Одна из муфт предназначена для ввода кабеля от распределительной сети, а вторая для подачи питания на насос.
Контактная группа – приводится в движение за счет механического усилия рычагов и пружинного механизма. Включается и отключается в зависимости от состояния чувствительного элемента.
Пружинный привод – реагирует на физическую деформацию чувствительного элемента. В результате достижения порогового значения он перемещает шток, который и производит переключение контактов.
Регуляторы – в большинстве моделей позволяют отрегулировать максимальный и минимальный предел отключения. Предназначены для корректировки параметров давления воды в контуре.
Основание – служит базой для закрепления всех элементов реле. В зависимости от модели изготавливается из металла или полимера. Обеспечивает прочность и надежность конструкции.

Вся конструкция помещается в защитный корпус, который предотвращает попадание внутрь устройства мусора, влаги. В зависимости от климатического исполнения, имеет различное исполнение и состав компонентов.

Принцип работы

Чтобы рассмотреть работу реле давления воды для насоса, определимся к схеме, в которой он выполняет свои непосредственные функции. Если рассматривать действующий водопровод в частном доме, то его устройство будет выглядеть следующим образом:

Рис. 4. Принцип действия реле давления воды

Как видите на рисунке выше, погружной насос через обратный клапан и водопровод наполняет гидроаккумулятор и подает воду в систему водоснабжения. Электроснабжение самого насоса осуществляется через реле давления, подключаемого в разрыв цепи. Чувствительный элемент реле выводится в трубопровод через тройник (в некоторых ситуациях вместо тройника может применяться пятивыводной штуцер). Логика работы организованна следующим образом:

При включении насоса в сеть давление в рубах находится на нулевой отметке. Мембрана реле находится в минимальной отметке, поэтому его контакты замкнуты. Через контактную группу напряжение подается на обмотки насоса, и вода поступает в трубопровод.
По мере наполнения системы водоснабжения и расширительного бака давление воды пропорционально увеличивается. Мембрана в тройнике постепенно будет воспринимать все большее давление жидкости.
При наполнении гидроаккумулятора и достижении максимального предела давления в системе чувствительный элемент реле деформируется под воздействием воды. За счет чего шток переместится посредством пружинно-рычажного механизма и сместит контактную группу в противоположенное положение. Питание насоса прекратится, в системе установится максимальный уровень давления.
Как только в доме откроют кран или душ вода начнет вытекать из системы и гидроаккумулятора, в результате чего давление начнет линейно снижаться. Как только уровень воды достигнет минимальной отметки, при которой давление снизится менее установленного предела, мембрана снова деформируется. В результате деформации чувствительного элемента шток переведет контактную группу в противоположное положение. Контакты снова замкнут цепь питания насоса, который начнет подкачку воды в систему.

Цикл переключения контактов реле давления воды повторяется по мере достижения установленных границ давления для транспортируемого ресурса. Однако следует отметить, что в случае отсутствия воды в колодце или при обрыве трубы реле давления не отреагирует на повреждение, и питание будет непрерывно подаваться на насос. Такая ситуация может стать аварийной, поэтому для предупреждения преждевременного изнашивания элементов и выхода насоса со строя дополнительно устанавливается реле сухого хода.

Схемы подключения

Так как принцип подсоединения реле давления воды к системе водоснабжения мы рассмотрели, теперь разберем основные принципы электрического подключения.

Рис. 5. Схема подключения реле давления воды

Питание реле осуществляется от сети 230 В, от счетчика электрической энергии фазный и нейтральный проводник подается на ввод логического элемента. От шины защитного заземления также подводится провод на ввод. От реле к насосу также выводится три провода: защитный, нулевой и фазный для подачи питания на компрессорную установку. Если рассматривать само устройство, то принцип подключения следующий:

Рис. 6. Схема распиновки реле давления для подключения

Для защиты человека от поражения электротоком и для предотвращения возгорания от коротких замыканий в цепь электроснабжения насоса устанавливается диффавтомат. Но его можно заменить УДТ и обычным автоматическим выключателем. Помимо этого в схеме может устанавливаться реле сухого хода, тогда подключение будет производится следующим образом:

Рис.

7. Схема подключения через реле сухого хода

Настройка и регулировка

Настойка реле давления воды осуществляется посредством двух гаек, расположенных поверх пружин внутри корпуса устройства. Первая гайка отвечает за регулировку нижнего предела давления. Вторая гайка позволяет установить разницу пределов по давлению для коммутации оборудования.

Рис. 8. Настройка и регулировка реле давления воды

Регулировка производится при отключенном питании. На этапе холостого хода без воды устанавливается предел включения. Нижний предел необходимо выбрать таким образом, чтобы давление было хотя бы на 10% большее, чем при холостом ходе. Верхний предел также не рекомендуется подбирать не более 80 % от номинального.

Частые неисправности

Осведомленность об основных неисправностях, которые могут произойти с реле напора воды, помогут избежать длительных остановок и не менее продолжительных ремонтов.

К наиболее частым неисправностям можно отнести:

Обрыв питающего провода – требует отыскание места нарушения цепи и последующего устранения.
Заклинивание контактов реле – устраняется при проведении ревизии оборудования;
Окисление контактов или нагар – также производится путем разборки и чистки прибора;
Выход со строя чувствительного элемента реле – потребует либо замены лишь одной мембраны, или всего приспособления.

Список использованной литературы

Н.Н. Абрамов «Водоснабжение. Учебник для вузов.» 1974
Суреньянц С.Я. Иванов А.П.»Эксплуатация водозаборов подземных вод» 1989
Якубчик П.П. «Насосы и насосные станции» 1997
Эгильский И. С. «Автоматизированные системы управления технологическими процессами подачи и распределения воды.» 1988
Репин Б. Н., Запорожец С. С., Ереснов В. Н., Трегубенко Н. С., Мялкин С. М. «Водоснабжение и водоотведение. Наружные сети и сооружения» 1995

Гидроаккумулятор или контроллер давления? Что лучше? Ответ эксперта

Автоматику подразделяют на два основных типа: механическая и электронная.

Механическая автоматика представляет собой реле давления – обеспечивает включение и выключения насоса при изменении давления воды. Так же может комплектоваться дополнительно реле защиты от сухого хода, манометром. Устройство имеет верхний и нижний порог срабатывания, который регулируется путем натяжения пружины. При достижении нижнего порога контакты замыкаются и насос включается. При верхнем пороге контакты размыкаются и обесточивают аппарат. Основной задачей реле защиты от сухого хода является отключение оборудования, когда в скважине закончилась вода, так как это приведет к поломке оборудования. Преимущества механической автоматики: низкая стоимость, простота в эксплуатации и настройке. Основные недостатки: установка только с гидроаккумулятором, менее функционален в сравнении с контроллером.
Электронный контролер давления (прессконтроль) – более совершенный прибор для автоматизации подачи воды, чем реле давления, имеет ряд отличительных преимуществ:

Датчик давления и реле протока – позволяет контроллеру включать и отключать насос по протоку, т. е. запуск насоса происходит по давлению включения, а отключение — после перекрытия вентиля и прекращения протока по трубопроводу. Давления включения может быть ограничено заводскими настройками. Второй режим работы контроллера давления – по установленным настройкам (верхний и нижний порог). Количество режимов зависит от модели контроллера давления. Но стоит учесть, что второй режим работает только в паре с гидроаккумулятором. Пример контроллера с двумя режимами работы Aquatica 779546, Italtecnica Brio Top.

Все электронные контроллеры оснащены защитой от сухого хода – предотвращения работы насоса в холостую и выход его из строя из-за перегрева.
Индикаторы работы контроллера на блоке управления.
Автоматический перезапуск через определенные промежутки времени после остановки насоса реле защиты от сухого хода.
Встроенный обратный клапан. Стоит учесть, что водоразбор между насосом и контроллером давления невозможен. Автоматика не увидит понижения давления и не запустит насос.
Гаситель гидроударов – небольшой гидроаккумулятор в корпусе контроллера. Пример такой автоматики Pedrollo Easy Press II. Если вы не планируете устанавливать гидроаккумулятор, то стоит обратить внимание на контроллер с гасителем гидроударов.

Встроенный монитор облегчит настройку контроллера и работу с ним.
Функция плавного пуска насоса существенно увеличит срок его службы, уменьшит гидроудар.
Антицикличность предотвратит постоянный запуск и остановку насоса при протечке жидкости в системе и тем самым убережет от поломки дорогое оборудование.

В зависимости от модели и конструкции контроллера давления он может иметь все эти функции или только некоторые, устанавливаться в паре с гидроаккуулятором или без него. Каждый контроллер рассчитан на максимальную мощность. Мощность насоса должна быть меньше этого показателя. При выборе прессконтроля стоит обратить внимание, что некоторые контроллеры давления устанавливаются только в вертикальном, или только в горизонтально положении, например Aquatica 779534 устанавливается только вертикально

К электронной автоматике так же относят контроллер давления с функцией частотного преобразования. Это лучшая автоматика на сегодняшний день.

Кроме всех вышеперечисленных достоинств, частотный преобразователь регулирует скорость вращения вала двигателя в зависимости от объема потребления воды. Таким образом достигается одинаковое давления во всех точках водоразбора. Простыми словами если открыт один вентиль – крыльчатка насоса крутится с одной скоростью, если открыть еще один вентиль – частота вращения увеличится, а давление в точках водоразбора будет одинаковым. Еще важное преимущество — это значительная экономия электроэнергии и ресурса насоса.

Гидроаккумулятор

Гидроаккумулятор представляет собой металлический бак с резиновой мембраной(грушей) внутри. Между стенкой бака и мембраной создается давление путем закачивания воздуха. Заводская предзакачка 1,5bar, но это давление можно изменять в зависимости от потребностей. Для регулировки предусмотрен ниппель. Принцип действия: под давлением насоса в гидроаккумулятор подается вода, наполняя мембрану до определенного объема. После отключения системы, на воду начинает давить воздух, закачанный в гидробак, тем самым выталкивая ее в водопровод до тех пор, пока значение давление гидроаккумулятора не сравняется с давлением системы. Стоит учитывать, что вместимость гидробака 40-60% воды от заявленного объема.

Гидроаккумулятор выполняет три основных функции:

Защита от гидроудара. Гидроаккумулятор гасит резкое повышение давления от включения системы при открытии вентиля.
Гидроаккумулятор уменьшает количество пусков насоса за счет определенного запаса воды в мембране. Простыми словами если вам нужно набрать воды в чашку, насос не будет запускаться, а запас воды компенсируется за счет гидроаккумулятора. При отсутствии напорного бака произойдет полноценный запуск системы. Таким образом мембранный гидроаккумулятор существенно продлевает срок службы оборудования и водопроводной системы.
Поддержание стабильного давления в системе.
Создает запас воды на случай отключения электроэнергии или выход из строя агрегата.

В зависимости от материала изготовления гидроаккумуляторы бывают из нержавеющей стали и окрашенной стали. Нержавеющий аккумулятор имеет ряд преимуществ перед стальным, но стоит дороже. Мембрана из пищевой EPDM — резины. По объему баки могут быть 24л, 50л, 80л, 100л, 150л, 200л, 300л, 500л, 750л…2000л. Максимальное давление 10bar. Выбор модели оптимального гидроаккумулятора зависит от напорных характеристик, производительности насоса, количества потребления воды и для каких целей используется. Например, для одноэтажного здания, в котором проживает семья из 4 человек и 3-4 точки водоразбора оптимальным выбором будет бак объемом 80-100л. Для удобства монтажа гидроаккумулятор бывает вертикальный или горизонтальный. Отлично зарекомендовали себя на рынке итальянские производители баков Gidroferra, Aquasystem, Imera.

Широкий модельный ряд автоматики и гидроаккумуляторов позволяет подобрать оптимальное оборудование для автоматизированного водоснабжения, максимально учитывая пожелания клиента и его возможности. При выборе оборудования обязательно проконсультируйтесь со специалистом.

Автоматика для насосов, реле давления

Типы блоков управления и реле давления насосов

Современные системы водоснабжения, водоотведения и другие во многом автоматизированы. Каждый автоматический элемент таких систем позволяет обеспечить стабильность работы и контроль подачи жидкости. Сегодня каждая насосная система имеет блок управления насосом и реле давления воды для насоса. Они обеспечивают автоматическую работу насосной станции и насоса. В таких системах есть и другие составляющие:

Поплавковый выключатель.
Манометр.
Датчик сухого хода и др.

Купить автоматику для насосов

Благодаря вышеперечисленным элементам обеспечивается корректная работа техники. Например, основное предназначение реле давления для насоса — это включать или выключать насосы в зависимости от давления в системе. Если давление в системе достигает какого-то порогового значения, происходит размыкание контактов и насос отключается. Благодаря реле обеспечивается поддержка давления в необходимом диапазоне, в итоге обеспечивается стабильное водоснабжение. Внутри корпуса реле есть специальные прижимные гайки, реле срабатывает благодаря им, при достижении верхнего или нижнего предела. Реле давления воды для насоса – это довольно простое устройство, его настройка осуществляется еще на производстве. В среднем верхний порог отключения составляет 2,8 атм, нижний составляет 1,4 атм.

Блок автоматики насоса более сложное устройство. Его основное предназначение — это обеспечение автоматизации работы, кроме того он предотвращают “сухой” ход. Насосная станция начинает работать при падении давления до нижнего предела (от 2 до 3 атм). Если потока жидкости в системе нет, насос отключается (краны закрыты и нет воды). Эта особенность, в отличие от реле, позволяет предотвратить работу насосов в режиме сухого хода.

Как выбрать блок управления и реле давления насосов

Перед тем как приобрести реле или блок автоматики для насоса, необходимо произвести расчет давления в системе. Исходя из расчетного давления, и подбирается то или иное устройство. Немаловажно обращать внимание на мощность устройства, номинальный ток, его производительность. Следует учесть и напряжение питания, лучше выбирать устройство способное работать при серьезных колебаниях напряжения 170-250 В. Важно учесть и степень защиты корпуса, поддерживаемый диапазон температур и так далее. Цена на данное устройство более чем доступная, особенно выгодно покупать их в Москве.

Вопрос-ответ

Попробую объяснить, а точнее напомнить суть этого явления, т.к. все это проходили на уроке физики при изучении темы «атмосферное давление».

Для начала, немного истории:

До середины 17 века считалось неприемлемым утверждение древнегреческого ученого Аристотеля о том, что вода поднимается поршнем насоса потому, что природа не терпит пустоты.

В 1640 г. в Италии герцог Тосканский решил устроить фонтан на террасе своего дворца. Для подачи воды из озера был построен трубопровод и насос большой длины, каких до этого еще не строили. Но оказалось, что система не работает — вода в ней поднималась только до 10,3 м над уровнем водоёма.

Недоумевающие строители обратились за помощью Галилею, который сострил, что, вероятно, природа перестоит бояться пустоты на высоте более 34 футов, но все же предложил разобраться в этом своему ученику Торричелли. Поиски причин упрямства воды и опыта с более тяжелой жидкости – ртутью, принятые в 1643 году Торричелли привели к открытию атмосферного давления.

Стеклянную трубочку, длиной 1 м, запаянную с одного конца, наполняют доверху ртутью. Затем, плотно закрыв отверстие пальцем, трубочку поворачивают и опускают в чашу с ртутью. После этого палец убирают. Ртуть из трубки начинает выливаться, но не вся!

Осмысливая результаты эксперимента, Торричелли делает 2 вывода: в пространстве над ртутью в трубке нет воздуха (позже его назовут «торричеллиевой пустотой»), а ртуть не выливается из трубки обратно в сосуд потому, что атмосферный воздух давит на поверхность ртути в сосуде. Из этого следовало, что воздух имеет вес.

Столб ртути в трубке установился на высоте 760 мм над поверхностью ртути в сосуде. Вес столба ртути сечением в 1 см2 равен 1,033 кг, т. е. в точности равен весу столба воды такого же сечения высотой 10,3 м. Именно с такой силой атмосфера давит на каждый квадратный сантиметр любой поверхности, в том числе и на поверхность нашего тела.

Точно также, если в опыте с ртутью вместо неё в трубку налить воды, то столб воды будет высотой 10,3 метра.

Чем меньше атмосферное давление, тем на меньшую высоту может подняться жидкость (т.е. чем выше над уровнем моря, например в горах, тем с меньшей глубины может всасывать насос).

Чем меньше плотность жидкости, тем с большей глубины можно её выкачивать, и наоборот, при большей плотности глубина всасывания уменьшится.

Например, ту же ртуть, при идеальных условиях, можно поднять с высоты не более 760 мм.

Почему же в расчетах получился столб жидкости высотой 10,3 м, а насосы всасывают только с 9 метров?

Ответ достаточно простой:

— во-первых, расчет выполнен при идеальных условиях,

— во-вторых, любая теория не дает абсолютно точных значений, т.к. формулы эмпирические.

— и в-третьих, всегда существуют потери: во всасывающей линии, в насосе, в соединениях.

Т.е. не возможно в обычных водяных насосах создать разряжение, достаточное для того, чтобы вода поднялась выше.

Итак, какие выводы из всего этого можно сделать:

1. Насос не всасывает жидкость, а лишь создает разряжение на своём входе (т.е. уменьшает атмосферное давление во всасывающей магистрали). Вода выдавливается в насос атмосферным давлением.

2. Чем больше плотность жидкости (например, при большом содержании в ней песка), тем меньше высота всасывания.

3. Рассчитать высоту всасывания (h) можно, зная, какое разряжение создает насос и плотность жидкости по формуле:

h = P / ( ρ* g) — x,

где P – атмосферное давление, — плотность жидкости. g – ускорение свободного падения, x – величина потерь (м).

Примечание: формула может использоваться для расчета высоты всасывания при нормальных условиях и температуре до +30°С.

Также хочется добавить, что высота всасывания (в общем случае) зависит от вязкости жидкости, длины и диаметра трубопровода и температуры жидкости.

Например при увеличении температуры жидкости до +60°С, высота всасывания уменьшается почти в два раза.

Это происходит потому, что возрастает давление насыщенных паров в жидкости.

В любой жидкости всегда присутствуют пузырьки воздуха.

Думаю, все видели, как при закипании сначала появляются маленькие пузырьки, которые затем увеличиваются, и происходит кипение. Т.е. при кипении, давление в пузырьках воздуха становится больше, чем атмосферное.

Давление насыщенных паров и есть давление в пузырьках.

Увеличение давления насыщенных паров приводит к тому, что жидкость закипает при более низком давлении. А насос, как раз и создает в магистрали пониженное атмосферное давление.

Т. е. при всасывании жидкости при высокой температуре, существует возможность её закипания в трубопроводе. А никакие насосы не могут всасывать кипящую жидкость.

В конце дам еще пару рекомендаций: старайтесь везде, где возможно использовать погружные насосы. Никогда не используйте насосы на всасывание там, где глубина всасывания приближается к максимальной, т.к. всегда остается вероятность, что в измерении имеется погрешность, условия могут чуть изменится и насос перестанет работать.

Так же необходимо помнить, что 1 метр всасывания уменьшает расходные характеристики насоса примерно на 10%. Поэтому, чем больше глубина всасывания, тем мощнее приходится ставить насос. Что весьма не правильно и не экономично.

Блоки механического управления автоматикой подачи воды насоса с гидроаакумулятором

Сортировать: По умолчаниюПо имени (A — Я)По имени (Я — A)По цене (возрастанию)По цене (убыванию)По рейтингу (убыванию)По рейтингу (возрастанию)По модели (A — Я)По модели (Я — A)

Показывать: 16255075100

Блок автоматики для поддержания давления в насосных станций и установках PM/5G-3W, производство к. .

В наличии

960.00 р.

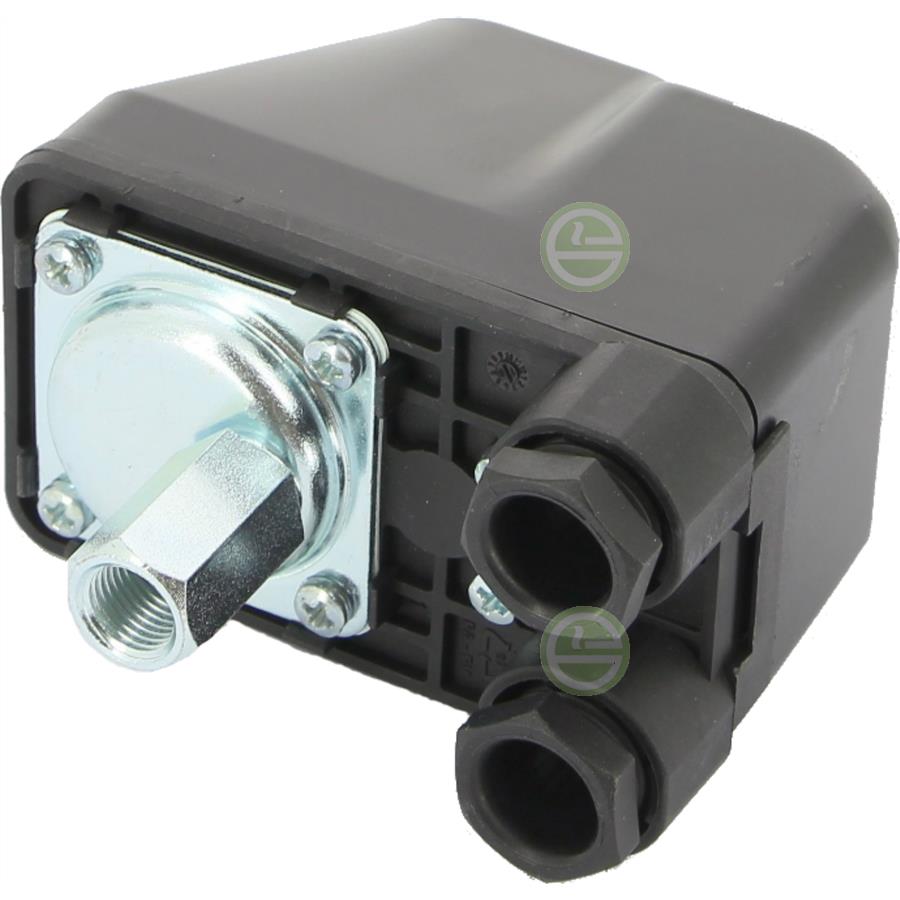

Реле поддержания давления для насосных станций и установок PM/12-G с американкой, производство ко..

В наличии

1 241. 00 р.

Реле поддержания давления для насосных станций и установок PM/5-G с американкой, производство ком..

В наличии

803.00 р.

Реле давления PT/12-380В производства компании «Italtecnica» Италия применяется в автоматических . .

В наличии

1 314.00 р.

Механическое реле поддержания давления для насосных станций МДД-1 с американкой, применяется в ав..

В наличии

384. 00 р.

Реле защиты насоса по давлению для насосных станций, насосных установок LP/3, производство компан..

В наличии

803.00 р.

Показано с 1 по 6 из 6 (всего 1 страниц)

Механическая автоматика для насосной станции

Механическая автоматика для водяных насосов

Насосная механическая автоматика предназначена для управления насосом и контроля его работой. Основные функции насосной автоматики – запуск насоса и прекращения его работы. Как правило, это происходит за счет реле давления для гидроаккумулятора, блока автоматики, реле защиты от «сухого хода» и пускозащитных устройств. Установка и регулировка реле давление для насоса проста, и можно ознакомиться в описании в технических характеристиках автоматики. Насосная механическая автоматика в форме блока предназначена для автоматизации работы насоса или насосной станции, она реагирует на понижение или повышение давления в водопроводной системе и запускает насос при открывании крана или останавливает, достигая установленного давления воды. Можно собрать насосную станцию своими руками по схеме подключения с гидроаккумулятором и реле давлением с погружным или поверхностным насосом.

Как правильно настроить реле давления

Реле давления предназначены для автоматического определения изменения давления. Они широко используются в индустрии водозаборных скважин, так как в основном используются в системах с жидкостями под давлением.

Большинство реле давления имеют возможность регулировки на месте, но некоторые этого не делают. В этом блоге мы расскажем, как правильно настроить стандартное реле давления, чтобы обеспечить безопасность вас и вашего переключателя. Давайте погрузимся.

Ищете информацию о различных компонентах установки с погружным насосом? Ознакомьтесь с Электронной книгой «Полное руководство по всем компонентам погружных насосов».

Все реле давления имеют две рабочие точки, известные как настройки включения (точка сброса) и отключения (точка срабатывания). Точка включения предназначена для падения давления, а точка отключения — для повышения давления. Каждый переключатель также включает в себя дифференциал или диапазон, основанный на точках включения и выключения. Как включение, так и выключение на большинстве переключателей можно отрегулировать, если этого требуют определенные приложения. Например: если включение составляет 40 фунтов на квадратный дюйм, а отключение — 60 фунтов на квадратный дюйм, дифференциал составляет 20 фунтов на квадратный дюйм.

Советы по настройке стандартного переключателя

1. Чтобы защитить вас и ваш коммутатор, первое, что нужно сделать, это отключить питание коммутатора от источника питания, прежде чем пытаться выполнять какие-либо регулировки.

2. После отключения питания измерьте и запишите расстояние от открытой резьбы от верха гайки до верха шпильки, которую вы регулируете.Запишите его в долях дюйма или мм, это на тот случай, если вам нужно начать все сначала, чтобы вы знали, с чего начали.

3. В первую очередь вам необходимо отрегулировать настройки включения и выключения. После того, как вы внесете в них нужные настройки, вы можете настроить дифференциал в качестве вторичной регулировки. Как вы можете видеть на рисунке, большая гайка регулирует врезку, меньшая гайка регулирует диапазон.

4. На гайку должно приходиться не более 3 оборотов, каждый раз вверх или вниз.

Чтобы узнать больше о реле давления и различных типах, ознакомьтесь с нашим веб-семинаром «Основное руководство по пониманию реле давления».

Регулировка врезки

Чтобы увеличить или уменьшить настройку включения или отключения, вам необходимо использовать гаечный ключ или головку 3/8 дюйма для регулировки переключателя, сохраняя при этом тот же дифференциал. Для этого выполните следующие действия.

1. Поверните гайку диапазона по часовой стрелке для более высокого давления включения и против часовой стрелки для более низкого давления включения.Примечание: изменение этих настроек НЕ изменяет дифференциал.

2. Когда вы начнете изменять значение включения, значение отключения изменится на ту же величину и в том же направлении. Например, если вы увеличиваете давление включения на 10 фунтов на квадратный дюйм, это также увеличит давление отключения на 10 фунтов на квадратный дюйм, избавляя вас от необходимости регулировать значение отключения.

Мониторинг важен

Затем вам следует внимательно следить за системой, чтобы убедиться, что настройка давления соответствует вашим требованиям.Обратите внимание, что настройку реле давления можно будет считать только после того, как насос достигнет своего первого настроенного отключения. Следующее давление включения и отключения — это ваша новая настройка.

1. При открытии слива котла или отстой кран можно слить воду из системы под давлением, пока давление падает ниже того, что ток отключения в точке, а затем насос включается.

2. После этого можно выключить кран.

3. Затем следует контролировать давление в системе по мере того, как насос создает давление и заполняет резервуар.Внимательно следите за манометром, чтобы вы могли определить точную точку, в которую насос выключается.

4. Наконец, вы можете повторить настройку, если необходимо, и продолжить мониторинг еще пару циклов. Повторяйте настройки и следите, пока не дойдете до нужной настройки.

Следует иметь в виду одну вещь: при понижении настройки давления большинство водных систем бака-дозатора рассчитаны на то, чтобы давление было на 2 фунта / кв. Дюйм ниже точки включения, когда в баке нет воды.Еще одна вещь, о которой следует помнить, — дифференциал не может быть отрегулирован сверх минимального и максимального дифференциала, опубликованного для переключателя.

Не срабатывает ли переключатель?

Если вы обнаружите, что реле срабатывает, давление включения, скорее всего, слишком близко к предварительной заправке бака. Чтобы переключатель не сработал, требуется разница минимум 2-5 фунтов на квадратный дюйм. Например, если срабатывание переключателя составляет 40 фунтов на квадратный дюйм, тогда предварительная зарядка бака должна составлять максимум 35-38 фунтов на квадратный дюйм.

Еще один фактор, который вы должны учитывать, — это то, что переключатели не тестируются индивидуально, что означает, что если вы получите переключатель с давлением 30-50 фунтов на кв. Реле давления также могут иногда заедать, поэтому они могут выходить на 1 или 3 фунта на квадратный дюйм от одного цикла к другому. Окружающее давление также может увеличить предварительную заправку в баке. Это просто то, о чем следует знать.

Помните об этих советах и действиях в следующий раз, когда вам понадобится отрегулировать реле давления.Но имейте в виду, что шаги регулировки могут немного отличаться от одного переключателя к другому в зависимости от того, какой у вас переключатель: стандартный или, например, переключатель низкого давления. Всегда полезно посмотреть, какой у вас переключатель, и изучить, есть ли конкретные шаги, которые вы должны сделать для этого переключателя.

Правильная установка реле давления останавливает «подпрыгивание или телеграфирование» — Cycle Stop Valves, Inc

Многие инструкции и схемы для расположения реле давления при использовании одного или нескольких баков-дозаторов просто неверны. Неправильно размещать кран для реле давления в любом месте главной магистрали. Ниже приведены примеры размещения реле давления.

# 1
Маленькая труба, которая идет к баллону-дозатору от основной линии, никогда не должна быть больше, чем изготовленный вход в резервуар. Большинство этих резервуаров-дозаторов будет иметь входное колено 1 дюйм или 1 1/4 дюйма. Вы можете использовать трубу 1 дюйм или 1 1/4 дюйма для подсоединения основной линии к резервуару-дозатору 1 1/4 дюйма. Никогда не используйте линию 1 1/4 дюйма для подсоединения к входному отверстию резервуара 1 дюйм.Никогда не начинайте с трубы большего диаметра на любом расстоянии, а затем переходите на трубу меньшего размера перед резервуаром. От основной линии до резервуара всегда должно быть не менее 12 дюймов трубы. Установите кран реле давления на тройник на конце этой длины трубы как можно ближе к резервуару. Вы можете навинтить реле давления непосредственно на этот кран или отрезок медной трубки или полилинии может соединить этот кран с реле или реле давления. Если используется несколько резервуаров, вы должны выбрать один и установить реле давления, как указано на этом резервуаре.Используемый резервуар всегда должен быть в конце небольшого водопровода или без воды, протекающей мимо или через него. Когда переключатель размещается в этом месте, объем воды внутри бака-дозатора должен измениться, прежде чем реле давления обнаружит разницу в давлении. Это исключает гидравлический удар, который мог бы испытать переключатель, если бы он был вставлен непосредственно в основную линию.

В основной магистрали наблюдаются значительные провалы и скачки давления при запуске или останове насосов. Просто скорость потока, проходящего через кран на основной линии, может вызвать турбулентные колебания давления.Это то, что вызывает удары насоса, поскольку реле давления выключает его почти сразу после запуска. Реле давления на главной линии увидит снижение давления до того, как в баке появится возможность вылить воду. Это приводит к срабатыванию насоса до того, как из бака будет израсходована вода. Демпфер давления не требуется. Размещение переключателя в правильном месте с бачком-дозатором полностью устранит неровность.

# 2
Говорят, что более крупные системы, которые никогда не достигают состояния нулевого расхода, имеют «постоянный спрос».Поскольку небольшой насос будет работать непрерывно, может быть все, что вам нужно. При использовании клапана остановки цикла системы можно настроить так, чтобы самый маленький насос в системе работал непрерывно. Всегда есть потребность, поэтому клапан остановки цикла на маленьком насосе поддерживает постоянное давление. В этой ситуации реле давления не требуется даже для небольшого насоса. Небольшой предохранительный клапан для безопасности настроен для сброса минимального потока из небольшого насоса, если потребность упадет до нулевого расхода и давление когда-либо повысится выше настройки клапана остановки цикла.

Реле давления на главных насосах все еще нуждаются в амортизаторе. В этих больших системах, где нет необходимости в резервуаре высокого давления. Крошечный бак-дозатор, вмещающий от 1/4 до 1/2 галлона, можно использовать в качестве амортизатора. Подключите этот резервуар к реле давления, затем используйте небольшую линию для подключения к главному крану. Маленькая линия может иметь размер 1/8 дюйма или 1/4 дюйма или может иметь регулируемое ограничительное устройство, такое как игольчатый клапан. Управление потоком в этот небольшой резервуар и из него с помощью реле давления осуществляется с помощью механического таймера.Это дает несколько секунд между разными давлениями реле давления, даже если давление в магистрали быстро меняется. Это хороший способ устранить дребезг реле давления в системах с несколькими насосами.

# 3
Некоторые баллонные напорные баки могут иметь слишком маленькое отверстие. Это происходит, когда в резервуар имеется колено или входное отверстие размером 1 или 1 1/4 дюйма, но фактическое отверстие, ведущее в резервуар, меньше. В этих ситуациях резервуар не может принимать воду с такой скоростью, с которой идет подача по линии 1 дюйм или 1 1/4 дюйма, что приводит к сбою реле давления. Мы не рекомендуем использовать емкости с такими маленькими отверстиями. Однако вы можете заставить его работать следующим образом. Подсоедините ниппель к впускному колену бака, размер которого совпадает с размером штуцера бака. Сразу на краю бака подсоедините тройник того же размера, что и входное соединение бака. Уменьшите верх этого тройника до 1/4 дюйма и поместите реле давления прямо на тройник. Если вы хотите повесить переключатель на стене или в другом месте, вы можете использовать длинную медную или полимерную трубку для подключения реле давления. .Однако медная или полиэтиленовая трубка должна воспринимать давление тройника за пределами резервуара. Чтобы подсоединить этот тройник к основной линии, используйте трубу, которая меньше фактического отверстия внутри резервуара. Это означает, что вам может потребоваться труба 3/4 «от тройника 1» или 1 1/4 «с реле давления до основной линии.

# 4
Большие гидропневматические резервуары уже много лет используются с реле давления на насосных станциях. Установка реле давления на верхней или воздушной стороне этих гидробаков была нормой.Размещение реле давления на воздушной стороне резервуара исключает любую возможность гидравлического удара на реле давления. В более новых системах, использующих баллонные резервуары, эта опция редко бывает. В случае баков-дозаторов размещение реле давления на воздушной стороне бачка-дозатора может создать проблемы.

Диафрагма реле давления не позволяет молекулам воды легко проходить сквозь нее. Однако молекулы воздуха намного меньше по размеру и могут проходить через большинство материалов. Когда реле давления установлено на воздушной стороне баллона баллонного типа, в конечном итоге весь воздух будет выходить из баллона через реле давления.Возникает ситуация переувлажнения, и насосная система выходит из строя.

CSV в сравнении с системами управления безбактовыми насосами — Cycle Stop Valves, Inc

Небольшая утечка, такая как капающий кран или работающий унитаз, также может привести к тому, что Davey будет многократно включаться и выключаться, пока не выйдет из строя двигатель. Стандартный струйный насос с небольшим баком и реле давления — гораздо лучший вариант. Добавление цикла запорного клапана обеспечивает постоянное давление и делает систему менее цикл, и быть более надежным. Некоторые дистрибьюторы теперь используют наш комплект управления насосом Pside-kick на обычных струйных насосах вместо Davey.

CSV может обеспечивать постоянное давление только при работающем насосе. Когда насос выключен, резервуар обеспечивает расход и давление. Длительное использование, такое как полив газона или наполнение бассейна, вызывает чрезмерную езду на велосипеде. В этих случаях насос со стандартным давлением бака установки может цикл каждые 2 минуты, что в 30 раз в час, 720 раз в день, 262,800 раз в год, и так далее. Здесь цикличность становится разрушительной и сокращает срок службы насоса и системы.Все это езда на велосипеде уходит с использованием цикла запорный клапан, и насос системы будет продолжаться во много раз больше.

Система, работающая только с напорным баком, может работать только около 3 раз во время принятия душа или стирки тряпок. Это не приводит к тому, что достаточное количество циклов будет разрушительным, но непрерывное переключение с 40 на 60, с 60 на 40 может усугубить душевное состояние и может привести к тому, что водонагреватели без бака не будут работать должным образом. Что касается душа и стирки, CSV ускоряет наполнение стиральной машины, обеспечивает приятное постоянное давление для душа и поддерживает работу водонагревателя мгновенного действия благодаря стабильному потоку.

Для получения прерывистого использования воды, таких как промывка туалеты, морозильные камеры, стиральные зубные щетки и т.д., с использованием воды в резервуаре под давлением является хорошей вещью. Все 9.3 галлона в вашем резервуаре высокого давления может быть использован, прежде чем насос должен начать. Это позволяет промыть около 5 раз или льдогенератор проработать месяц до запуска насоса. Конечно, вы увидите падение давления с 60 до 40, когда используется вода в резервуаре, и это единственный способ получить воду из резервуара высокого давления. После того, как резервуар опустеет и насос запустился, CSV будет поддерживать вашу систему на уровне 57 фунтов на квадратный дюйм, пока используется вода.

Сужение полосы пропускания резервуара под давлением или с помощью гораздо меньшего танка может уменьшить время ожидания для насоса, чтобы начать. Несмотря на то, что чем более узкая полоса пропускания реле давления или чем меньше резервуар, тем чаще насос должен работать для прерывистого использования, такого как туалеты и льдогенераторы. Даже с резервуаром размером 4,4 галлона, который вмещает только 1 галлон воды, вы можете использовать весь галлон до запуска насоса, что помогает при мытье зубных щеток и генераторах льда.В таком маленьком резервуаре падение давления с 60 до 40 происходит до того, как вы отрегулируете температуру в душе, и вы никогда не заметите ничего, кроме «постоянного давления». При использовании бака большего размера вы можете заметить падение давления душа при первом запуске, но давление станет постоянным, как только насос запустится.

Не будучи в состоянии использовать любую воду из бака под давлением является одним из многих крушений так называемого «постоянного давления насосов» (VFD), или «безрезервуарное» управление, такие как Дэви или Masscontrol.Когда насосная система настроена на постоянное поддержание ровно 50 фунтов на квадратный дюйм, вы никогда не наливаете воду в резервуар и не получаете ее. Это означает, что насос должен запускаться каждый раз, когда вы моете зубную щетку, независимо от того, насколько большой у вас напорный бак. Это также означает, что небольшая утечка, например, из медленно капающего крана или работающего туалета, которого вы не видите, заставит насос работать тысячи раз. Некоторые из этих «безрезервуарных» или «насосов постоянного давления» имеют встроенную задержку около 8 секунд. Таким образом, небольшое капель в любом месте может заставить насос работать каждые 8 секунд, 24 часа в сутки, что составляет 8550 циклов в день или больше. 3 миллиона циклов в год, которые никогда не выдержат насоса.

Вывод: Постоянный напор для длительного использования воды — это хорошо. Будучи в состоянии использовать воду в резервуаре под давлением для краткосрочного использования воды является хорошей вещью. Запорный клапан цикла — единственное устройство «постоянного давления», которое обеспечивает и то, и другое. Это только одна из многих причин, по которым клапаны остановки цикла превосходят «насосы постоянного давления», частотно-регулируемые приводы или любые доступные элементы управления «без резервуара».

Реле потока или челночные клапаны

Функции реле расхода или челночного клапана:

Запуск насоса, когда используется поток
Остановить насос, когда поток не используется

Выбор реле расхода или челночного клапана

При выборе реле расхода или челночного клапана должна быть известна определенная информация:

Требуемое давление в системе
Производительность насоса
Максимальное давление на выходе насоса

Реле потока предназначено для поддержания мощности насоса до тех пор, пока скорость потока не упадет до очень низкого уровня (обычно менее 1/2 галлона в минуту). Когда расход меньше 1/2 галлона в минуту, реле расхода переходит в нормальное положение и размыкает цепь, чтобы отключить питание двигателя. С регуляторами такого типа можно использовать очень маленький напорный бак. Когда насос выключен, поток необходимо, может быть настолько низкими, что скорость потока из резервуара под давлением, если таковая имеются, не является достаточной, чтобы поднять переключатель потока для запуска насоса. Поэтому в большинстве систем этого типа для перезапуска насоса используется низкое давление. Насос останавливается, когда расход становится достаточно низким, чтобы реле расхода упало.Затем насос перезапускается, когда давление падает до заданного более низкого значения давления. Эти системы лучше всего можно охарактеризовать как включаемые и вытекающие.

Челночный клапан работает по тому же принципу, что и реле потока. Челночная часть клапана управляется потоком. Когда поток превышает 1/2 галлона в минуту, челнок перемещается, чтобы заблокировать давление на стандартное реле давления. Это поддерживает работу насоса, даже если давление, создаваемое насосом, может превышать давление отключения реле давления.Только уменьшение количества используемой воды (обычно менее 1/2 галлона в минуту) приведет к тому, что челночный клапан переместится в нормальное положение и откроет вход для реле давления. Давление нагнетания насоса уже превышает уставку выключения реле давления, поэтому питание насоса быстро отключается. Когда снова требуется вода, реле давления может перезапустить насос при заранее определенном более низком давлении, как и в любой системе, управляемой реле давления.

При использовании реле расхода или челночного клапана после запуска насоса создаваемое давление и потребляемая энергия определяются возможностями насоса и объемом используемого потока.При низкой скорости потока насос создает большее давление, потребляет меньше тока, но при этом потребляет больше энергии на галлон. При высоких скоростях потока насос может создавать меньшее давление, потребляет больше силы тока, но при этом потребляет меньше энергии на галлон. Давление в системе зависит от характеристики насоса. По этой причине эти устройства обычно используются с насосами, которые не могут создавать большее давление, чем может выдержать система. Реле потока или челночный клапан не регулируют давление, поэтому максимальное давление, которое может создать насос, будет применяться ко всей системе подачи воды.В некоторых случаях вместе с этими устройствами используется редукционный клапан или PRV. Технические проблемы и различия в типах этих контроллеров требуют, чтобы вы следовали инструкциям фактических производителей при выборе и установке.

Нанять лучшего сантехника для ремонта реле давления насосов |

Если вы владелец дома в Южном Мэриленде, возможно, вы столкнулись с проблемами давления воды в вашем доме. Даже если проблемы с давлением воды связаны с непостоянным или нерегулярным потоком или полной потерей давления, проблема в большинстве случаев возникает в неудобное время.Домовладельцы сталкиваются с различными проблемами давления воды. Некоторые могут просто испытывать проблемы с давлением в отдельных частях, тогда как некоторые могут испытывать постоянное низкое давление воды. Какой бы ни была проблема с давлением воды, очень важно, чтобы ее проверил специалист по сантехническим услугам, чтобы обеспечить постоянный напор воды в доме. Одна из проблем, с которой вы можете столкнуться, — это выход из строя реле давления скважинного насоса.

Что такое реле давления?
Это переключатель, который подает сигналы насосу для запуска или остановки откачки.Он будет работать в зависимости от давления в водопроводной системе. Эти реле давления будут иметь два типа настроек давления: давление отключения и давление включения. Настройки давления — это числа, которые видны на переключателе давления. Они будут отображаться как 40-60, 30-50 или 20-40 фунтов на квадратный дюйм. Меньшее число — это когда реле давления начинает срабатывать и заполнять резервуар под давлением. Как только показание достигнет максимального значения, насос остановится. Настройки более низкого и высокого давления можно регулировать в зависимости от ваших потребностей и требований к водоснабжению.Реле давления будет видно в подвале вашего дома, в гараже или у бассейна.

Как выходит из строя реле давления скважинного насоса?
Реле давления будет иметь пружины для установки давления, а также электрическую проводку для подачи сигнала насосу на включение и выключение. Наиболее частые проблемы, наблюдаемые в коммутаторе, — это коррозия отверстий для проводов или ослабление пружин после регулярного использования. Если контакты заржавели и полностью отсоединились, реле давления вообще не будет работать.Бывают случаи, когда реле давления может нуждаться в замене из-за износа.

Когда нужно вызывать сантехников?
Ниже приведены некоторые проблемы, которые могут быть симптомами, указывающими на то, что реле давления неисправно или вышло из строя.

Эти симптомы могут быть, а могут и не быть связаны с проблемами реле давления. Если у вас возникнут какие-либо из этих проблем, лучше обратиться за помощью к сертифицированным и профессиональным специалистам по реле давления скважинных насосов, чтобы осмотреть насосную систему.При возникновении проблем с напором воды очень важно заранее вызвать специалистов, чтобы устранить проблемы как можно быстрее. Таким образом, вам, возможно, не придется заменять весь переключатель, и вам может потребоваться только некоторая очистка или подтяжка.

Признаков неисправности реле давления скважинного насоса

Независимо от того, являетесь ли вы новым домовладельцем или опытным, возможно, вам никогда не приходилось иметь дело с реле давления в скважине. Возможно, вы даже не подозреваете о его существовании… до одного раннего утра, в канун Рождества, или сразу после того, как вы исчерпали запас нижнего белья, и переключатель выйдет из строя.Это всегда наихудшее время, не так ли? Пока вы ждете прибытия специалиста по аварийному ремонту скважинного насоса из Мэриленда (знаете ли вы, что у нас есть горячая линия для оказания экстренной помощи?), Вот некоторая информация о том, с чем вы можете иметь дело и что это означает.

Что делает реле давления

Реле давления — это переключатель, который сигнализирует скважинному насосу о начале или прекращении откачки в зависимости от давления в водяной системе. Реле давления имеют две настройки давления: давление включения и давление отключения.Это числа, которые вы можете найти на самом переключателе, и они обычно составляют 40-60, 30-50 или 20-40 в фунтах на квадратный дюйм. Меньшее число — это давление, при котором насос включится и начнет наполнять резервуар высокого давления. Более высокое число — это давление, при котором насос остановится. Оба числа можно отрегулировать по мере необходимости в зависимости от ваших уникальных потребностей в водоснабжении.

Реле давления может быть расположено снаружи или в вашем подвале, гараже или бассейне, в зависимости от того, как настроена ваша скважинная система.Если у вас погружной насос, переключатель находится в другом месте, чем насос — обычно он устанавливается на трубе, входящей в напорный бак. Если у вас есть струйный насос, реле давления может быть прикреплено непосредственно к нему сбоку.

Почему может выйти из строя реле давления

Механизм реле давления содержит пружины для установки давления, а также электрическую проводку для подачи сигнала насосу на включение или выключение. Со временем пружины могут ослабнуть, а отверстия для проводов могут обнажиться и подвергнуться коррозии.Такая простая вещь, как жучок, застрявший между электрическими контактами, может помешать их правильному соединению. Ржавые контакты также могут полностью отсоединиться, делая выключатель бесполезным. Хотя реле давления обычно имеет толстую пластиковую крышку, летняя влажность в Мэриленде все же может проникнуть в него и медленно повредить его. Возможно, это не изнашиваемая деталь в его традиционном значении, но реле давления, возможно, придется менять несколько раз во время вашего владения домом.

Как узнать, выходит из строя реле давления

Теперь, когда вы знаете, что делает реле давления и как оно работает, устранять проблемы с скважинным насосом стало немного проще. Если у вас возникли следующие проблемы, возможно, реле давления вышло из строя или неисправно:

Нет воды и насос вообще не включается
Насос продолжает цикл
Насос работает, но напор воды слабый

Имейте в виду, что эти симптомы не являются уникальными для проблем с реле давления. Могут быть и другие причины, по которым это происходит, например, баллон с пониженным давлением или отказавший насос. Прежде чем делать поспешные выводы, лучше всего позвонить специалисту по насосам из Мэриленда, чтобы он осмотрел вашу систему.Возможно, все, что вам нужно, это очистить и подтянуть контакты реле давления, а может быть, нужно заменить весь переключатель. В таком случае, как правило, это быстрый и доступный ремонт.

Позвоните нам сегодня или свяжитесь с нами через Интернет, если у вас возникли проблемы с вашей скважинной системой! Наша опытная команда будет рада разместить вас в любой день недели!

Как исправить низкое давление воды при наличии колодезной системы

В ваш дом вода поступает из колодца? Если вы ответили утвердительно, то, скорее всего, у вас тоже низкий напор воды. Вместо того, чтобы жить с низким давлением воды (которое может быть неприятным для многих), есть методы, которые вы можете использовать для улучшения давления воды. Вы можете начать с…

Техническое обслуживание Ваше давление в баллоне

Среднее давление воды в доме должно составлять от 40 до 60 фунтов на квадратный дюйм. Для тех, кому нужно увеличить это число:

Отключить цепь, предназначенную для скважинного насоса
Проверьте клапан наполнения воздухом с помощью манометра и посмотрите, где находится ваше давление
Если давление воды составляет около 40 фунтов на квадратный дюйм или ниже, увеличьте его, отрегулировав реле давления (оно находится на трубе, соединяющей колодец и напорный резервуар)
Включите контур и проверьте воду, открыв кран
При необходимости отрегулируйте, повторив эти шаги

Проверка труб

Распространенной причиной низкого давления воды являются водопроводные трубы, забитые тоннами отложений и минералов. Это накопление будет происходить в домах с жесткой водой, что приведет к повреждению водопровода и препятствует плавному течению воды. Боритесь с этим, осматривая и очищая трубы и установив умягчитель воды (или отремонтировав текущий).

Установка новой системы постоянного давления

Для того, чтобы помочь вашему напорный гидробак в обеспечении вашего дома с увеличенным количеством давления воды, рассмотреть вопрос об установке системы постоянного давления. Этот элемент устанавливается на водопроводе, который входит в ваш дом, и предотвращает падение давления воды при использовании нескольких светильников.Обратитесь к местному водопроводчику для установки новых деталей и деталей, а также для проверки и обслуживания вашей сантехники.

Не уверены, подходит ли вам система постоянного давления? Специалисты Len The Plumber также предлагают бустерные насосы для повышения давления воды и могут помочь выбрать лучшее решение для вашей системы водоснабжения из скважины!

Постоянно повышайте давление воды

Низкое давление воды может быть вызвано множеством разных причин, но существует столько же способов его улучшить. Если вам нужен сантехник для обслуживания вашей колодезной системы и решения проблемы низкого давления воды, обратитесь в Len The Plumber.

Если вы ищете надежного сантехника, проверьте, живете ли вы в одной из наших многочисленных зон обслуживания!

Как определить, что реле давления вашего скважинного насоса неисправно

Ремонт скважинного насоса — непростая задача, однако важно определить тип необходимого ремонта скважинного насоса.

Каждый раз, когда вы видите, как работает водяной насос из скважины, это происходит потому, что несколько компонентов работают вместе, чтобы сделать это простое действие возможным.Когда это действие нарушено, потребуется ремонтная служба водяного насоса, чтобы ваш скважинный насос снова встал на ноги. Некоторые из этих компонентов не могут препятствовать запуску скважинного насоса. Кроме того, неисправность вызовет только функциональную проблему. Это может ускользнуть от не очень любопытных глаз.

Реле давления скважинного насоса является неотъемлемой частью скважинного насоса. Когда что-то идет не так, основная нагрузка ложится на доставку воды в ваш дом. Почему это может показаться нецелесообразным для вызова службы ремонта скважинных насосов, на самом деле это так.

Если вы используете насос с течением времени, выход из строя реле давления насоса является нормальным. Откуда вы знаете, что все пошло не так, что вы можете обратиться в ремонт водяного насоса в скважине? Об этом и пойдет речь в этой статье:

Признаки, на которые следует обратить внимание, если вы подозреваете, что реле давления вашего скважинного насоса неисправно

Есть зловещие признаки, когда речь идет о том, нужен ли вам ремонт скважинного насоса специально для ремонта реле давления.В тот момент, когда вы заметите один или несколько из этих признаков, без колебаний позвоните в сервисную службу по ремонту водяных насосов для скважин.

Ваше давление воды на уровне или выше давления отключения, но насос не выключается

Ваша помпа предназначена для перекачивания воды, разве это не повторение? Вам потребуется ремонт скважинного насоса, как только ваш насос начнет всасывать воздух вместо воды из-за неисправности реле давления скважинного насоса. Как только ваш насос продолжает работать ниже давления отключения, он в основном перекачивает воздух, что может вызвать еще большие проблемы.Не усложняйте ремонт колодезного водяного насоса, вызовите специалиста, как только заметите это.

У вас низкое давление воды, хотя насос работает

Если у вас работает насос, но он не работает, но вы все равно обнаруживаете, что давление воды у вас низкое. Возможно, что-то не так с реле давления вашего скважинного насоса. Не спешите с выводами, есть несколько других причин, которые могут быть причиной этого, в том числе утечка где-то в вашей водопроводной или ирригационной системе. Вам нужно перепроверить, чтобы убедиться, что другой проблемы нет. Между тем, лучше всего воспользоваться услугой по ремонту водяных насосов для скважин. Низкое давление можно легко обнаружить по шипению кранов и арматуры, а также по капающей воде.

Ваш насос работает, но периодически включается и выключается

Это, пожалуй, самый частый симптом при ремонте любого скважинного насоса, смена насоса никогда не бывает крутой. Вырастет не только счет за электричество, но и будет перегружен водяной насос, и в конце концов что-то еще может быть повреждено.Решение данной проблемы может предотвратить это. Когда выключатель насоса давления поврежден, есть много вопросов, которые могут возникнуть из него, то лучше всего вы имеете дело с причиной, а не симптомы.

Чтобы быть уверенным, откуда взялась проблема, вы можете выполнить простое устранение неисправностей. Вы должны выключить помпу и включить ее снова, чтобы проверить, не вызвана ли цикличность какой-либо другой проблемой. Если водяной насос все еще работает, пора проверить герметичность. Пройдите по дому и проверьте, не скапливается ли вода из насосной арматуры.Это могло быть причиной падения давления, проблема явно менее серьезная, чем повреждение реле давления.

Не рекомендуется выходить за рамки этого пункта при поиске и устранении неисправностей. Если вы все еще разобрались в сути проблемы, пора обратиться за помощью. Как только вы заметите любой из этих признаков, не стесняйтесь обращаться в агентство по ремонту скважинных насосов. У нас лучшие предложения, давайте отремонтируем ваш водяной насос из скважины. Нажмите здесь, чтобы связаться с нами.
