Реле давления воздуха принцип работы: Принцип работы реле давления воздуха

Содержание

Принцип работы реле давления воздуха

Для автоматического отключения и включения компрессора было разработано специальное устройство – реле давления. Можно также встретить такие названия, как телепрессостат или просто прессостат. Такое устройство преимущественно применяют в системах управления поршневыми компрессорами в целях поддержания рабочего давления воздуха на нужном уровне. Реже реле давления встречается в винтовых компрессорах, что связано с применением автоматики иного типа.

Цепь питания замыкается или размыкается в зависимости от величины давления в пневматической системе. Если давление падает, компрессор начинает свою работу, при повышении давления до определенного, заранее заданного уровня, компрессор перестает работать. Реле давления воздуха работает по принципу, основанному на управлении двигателем посредством использования стандартной электросхемы замкнутого контакта.

Виды моделей реле давления

Существуют модели реле с обратным принципом действия, которые отключают питание в момент минимального показателя давления, и включать при максимальном показателе давления.

Особенностью такой схемы является нормально разомкнутый контакт.

Рабочий элемент реле – это пружины с разной степенью жесткости, реагирующие на незначительные показатели изменения давления в системе. Любое колебание давления оказывает влияние на пружинный механизм, который в свою очередь включает или отключает электропитание в цепи.

Комплектующие

Рассмотрим некоторые обязательные элементы устройства реле давления воздуха:

  • механический переключатель;
  • разгрузочный клапан;
  • предохранительный клапан;
  • тепловое реле.

Чтобы включать или отключать автоматический режим работы системы используется механический переключатель.

Чтобы избежать перегрузок используется разгрузочный клапан. Его основной задачей служит стравливание воздуха из поршневого блока в момент остановки двигателя. При запуске двигателя клапан закрывается за счет нагнетаемого давления в системе.

Если реле вышло из строя, срабатывает предохранительный клапан, который защищает установку от экстремальных показателей давления. Такой элемент позволяет избежать аварий на установке в случае выхода из строя автоматики.

Чтобы защитить двигатель также используется тепловой регулятор, ограничивающий величину силы питающего тока, и предотвращает возгорание обмоток в двигателе. Значение силы тока выставляют при помощи такого регулятора. Если наблюдается превышение этого значения, двигатель автоматически отключится от электросети.

Настройка реле давления

Телепрессостат – это устройство, которое предварительно отрегулировано производителем в производственных условиях, что не предполагает дополнительных вмешательств в процесс работы со стороны потребителя. Но в некоторых случаях заводские настройки нужно по каким-то причинам изменить. Для настройки обязательно нужно использовать манометр, который позволит определить давление воздуха в момент включения и отключения реле. Доверить настройку реле можно только профессионалу, в противном случае можно вывести из строя всю установку или создать аварийную ситуацию.

Siemens QBM81 — каталог

Описание

Габаритные размеры

Документация

Аксессуары

Реле дифференциального давления SIEMENS QBM81


Датчик перепада давления Siemens QBM81 предназначены для регулирования и контроля дифференциального давления воздуха и неагрессивных газов. Они используются в установках вентиляции и кондиционирования воздуха, а так же, для наблюдения за фильтрами и потоками воздуха, приводными ремнями вентиляторов, для наблюдения давления в чистых помещениях, на кухнях и т.п. Настройка перепада давления в диапазоне от 0,2 до 50 мбар. Имеют высокую точность настройки и регулирования. Более 1 млн циклов переключения.

Принцип работы:  Перепад давления между двумя отводами заставляет отклоняться мембрану, нагруженную пружиной. Эта мембрана обеспечивает долговременную стабильность точек переключения.

Модель Установочный
диапазон, мбар
Разница
переключения, мбар
Макс.
давление, мбар
Макс. темп.
среды, °С
Вес,
кг
QBM81-3
0,2…3
прибл. 0,2
50 -30…85 0,19
QBM81-5 0,5…5
прибл. 0,3 50 -30…85 0,19
QBM81-10 1…10
прибл. 0,5 50 -30…85 0,19
QBM81-20 5…20
прибл. 1,0
50 -30. ..85 0,19
QBM81-50 10…50
прибл. 2,5
50 -30…85 0,19

Технические характеристики:

Тип контакта: Однополюсный перекидной, многопозиционный контакт
Напряжение: AC/DC 24 В, AC 250 В
Срок эксплуатации: >1 000 000 циклов переключения
Рабочая температура: Работа –30… +85 °C / Хранение  –40… +85 °C
Влажность:  <90 % относительной влажности (без конденсата)
Класс защиты: II по EN 60 730
Степень защиты: IP54 по IEC 60 529

Материалы:

Корпус: поликарбонат, армированный стекловолокном
Крышка: поликарбонат
Мембрана: кремний,слаборасширяющаяся резина,без испарений
Монтажный кронштейн: тонколистовая сталь (гальванизированная)
Адаптеры для воздуховода: пластик АБС
Трубки: ПВХ, мягкий

Вы можете уточнить цену, наличие на складе или срок поставки на реле давления Siemens QBM81, обратившись к наших менеджерам по телефону (495) 774-12-86 или отправив запрос по электронной почте на адрес [email protected]

ru


Габаритные размеры SIEMENS QBM81


Обозначения:

1. Монтажный кронштейн
2. Ввод P1, сторона высокого давления
3. Ввод P2, сторона низкого давления
4. Шкала перепада давления (герметизирована краской в заводских условиях)
5. Кнопка установки значения


Сигнализатор давления — реле давление

Сигнализатор давления  — реле давление используется в различных отраслях промышленности и технологиях. По достижении заданного давления сигнализатор давления размыкает и замыкает соответствующий коммутирующий контакт. В зависимости от требований могут использоваться механические или электронные модели.

В широкой продуктовой линейке WIKA вы можете подобрать подходящую модель

реле давление для каждого типа применения:

Механический сигнализатор давления — реле давление, стандартное исполнение

Если мы используем механический сигнализатор давления, он же реле давление, и достигается заданное давление, то данный прибор приводится в действие и генерирует электрический сигнал. Для этого не требуется наличие дополнительного источника питания. Сигнализатор давления имеет важное преимущество — он надежен.

Сигнализатор давления WIKA или реле давление оснащен высококачественными микровыключателями. Он гарантирует высокую долговременную стабильность и точность. Механический сигнализатор давления WIKA также может без проблем переключать электрические нагрузки до 15 А/220В.

Для переключения низких напряжений, например для PLC, WIKA предлагает аргоновый микровыключатель с позолоченными контактами. Электронный

сигнализатор давления  — реле давление также отлично подходит для низких мощностей.

Механический сигнализатор давления – реле давление, взрывозащищенное исполнение

Для эксплуатации в опасных зонах доступен механическое реле давление WIKA Ex-ia или Ex-d исполнения. Переключатель Ex-d исполнения имеет корпус, выполненный из алюминиевого сплава, не содержащего медь, с эпоксидным покрытием.

Электронный сигнализатор давления — реле давление

Электронный сигнализатор давленияреле давление основан на электронном датчике давления. Помимо электрического сигнала для переключения электрической цепи электронный сигнализатор давления может генерировать дополнительный аналоговый сигнал, пропорциональный давлению. Таким образом, осуществляется не только определение достижения заданной точки переключения, но также передача фактического измеренного давления. Электронный

сигнализатор давления — реле давление часто оснащен дисплеем, с которого считывается измеренное давление и выполняется настройка и программирование параметров. Точки переключения, выходной сигнал, время задержки, гистерезис и другие параметры могут быть настроены в зависимости от индивидуальных условий эксплуатации.

Удачная конструкция и высокая функциональность реле давление WIKA уже пользуются мировым признанием: в 2009 году модель реле давление PSD-30 была удостоена премии международного форума изобретателей iF.

Свяжитесь с нами

Вам нужна дополнительная информация? Напишите нам:

реле давления высокого давления реле давления воздуха компрессора

Быстрые данные


Максимум. Ток: 25 А
Максимум. Напряжение: 480V
Максимум. Рабочее давление: 3 ~ 700PSI
Наименование элемента: Реле давления для переключателя дифференциального давления компрессора воздуха
YK-3.5 / 3.0: черный
Автоматический сброс: ручной сброс
контроль температуры: AC240V
Диапазон давления: 0,02 МПа ~ 5,5 МПа
Применяемая температура: -30 ° C ~ + 100 ° C
Диэлектрик: Клемма к клемме: AC600V, 10S Клемма к корпусу: AC1500V, 1 мин
Срок полезного использования: свыше 100 000
Контактный пресс: однополюсный одиночный бросок
характеристика напряжения: в соответствии с требованием заказчика



заявка


Генеральная
наш контроллер давления в нашей серии (также называемый реле давления) является более продвинутым мини-контроллером в мире и исследован и спроектирован с использованием специальных материалов и процессов на основе абсорбции и переваривания технических преимуществ одного и того же продукта как внутри страны, так и за рубежом. Свойства продукта надежны и его установка и применение очень удобны. Он широко используется для теплового насоса, масляного насоса, газового насоса, холодильного комплекта кондиционирования и оборудования, где необходимо отрегулировать давление среды и защиту от давления.

Принцип работы
Когда подъем давления, который должен контролироваться в системе, превышает установленное значение, давление в системе будет приводить в движение мини-бабочку металлической пленки и производить мгновенное перемещение и нажимной переключатель в положение «выключено» (или включено) и иметь защиту от перенапряжения. давление среды, подлежащей опрокидыванию, ниже заданного значения, мини-пленочный лист будет подпрыгивать в противоположном направлении и восстанавливать свое первоначальное состояние, а переключатель в дюймах выключен (или включен) и имеет защиту от перенапряжения.

Технологии


#имяЗапрос техники
1Значение давления задает масштаб3-667PSl / 0,02-4,6 МПа
2Объем деловой поездки1,45-14,5PSl / 0,01-0,1 МПа
3Коснитесь некоторой формыNC (H) NO (L)
4Мощность контактовAC240V 3A AC120V 6A
5Связаться с сопротивлением«50 мОм
6Изолируйте электрическое сопротивление»100 мОм Подключите линию, проводящую с» 100 мОм
7Сила противодействия электричествуAC1500V длился 1 мин. Часов и не сломался

через и просвет

8Крупнейший взрыв давленияПри «5000PSl (« 34,5 МПа ») взрывается давление

под 1мин часы не лопнул явление

9Герметичность4,8 Мпа / 1 мин без утечки
10Адаптировать температуруТемпература окружающей среды -30 ~ + 80 ° C

Температура жизни -50 ~ + 120 ° C



сопутствующие товары

реле давления воздуха, реле давления компрессора, дифференциальный датчик давления, реле низкого давления воздуха, реле давления водяного насоса

Дифференциальное реле давления Shuft PS-500 L в кредит

Описание Shuft PS-500 L

Дифференциальное реле давления Shuft PS-500 L серии PS-L предназначено для контроля или перепада давления воздуха на элементах систем вентиляции и кондиционирования.

Регулирование происходит с помощью ручки настройки диапазона срабатывания.

Особенности

  • Изготовлен из прочного материала;
  • Легко монтируется;
  • Быстро реагируют;
  • Имеет долгий срок службы.

Устройство и схема подключения

Монтаж дифференциального реле давления Shuft PS-500 L необходимо осуществлять на обесточенном оборудовании.

Реле необходимо установить вертикально, вниз патрубками, как показано на нижнем рисунке. Часть трубок необходимо проложить ниже прибора.

Подключение реле давления должен осуществлять подготовленный персонал в соответствии с действующими нормами.

Условные обозначения:

  1. NO — Нормально разомкнут;
  2. NC — Нормально замкнут;
  3. COM — Общий.

Технические характеристики
Модель PS-500-L
Диапазон давления, Па 30-500
Разность срабатывания, Па 20
Погрешность срабатывания, нижняя граница, Па 30±5
Погрешность срабатывания, верхняя граница, Па 500±30
Релейный контакт при резистивной нагрузке 1,5 А, 250 B ~
Релейный контакт при индуктивной нагрузке 0,4 А, 250 B ~
Корпус АБС-пластик
Крышка поликарбонат
Мембрана силикон
Переходники АБС-пластик
Трубка ПВХ, гибкая
Электрические соединения 3 винтовых клеммы
Кабельный ввод PG11
Патрубки воздуха ø5 мм
Вес 150гр(350 с принадлежностями)
Рабочая температура -20. ..+60 оC
Температура хранения -40…+85 оC
Максимальное давление 10 кПа
Среда воздух и неагрессивные газы
Ресурс >1 000 000 циклов
Степень защиты IP54

Комплектация

Дифференциальное реле давления Shuft PS-500 L комплектуется:

  • Реле дифференциального давления;
  • Крепежных шурупа — 4 шт.;
  • Пластмассовых переходника — 2 шт.;
  • Трубки ø4/7 мм — 2 метра;
  • Инструкция по эксплуатации.

О производителе

SHUFT K. S. — европейский машиностроительный холдинг, специализирующийся на разработке и производстве оборудования для систем вентиляции. Компания была основана в 1998 году в Копенгагене (Дания) как производитель вентиляторов для модульных систем. В течение 16 лет SHUFT K.S.разработал и запустил в производство более 500 моделей оборудования. Сегодня холдинг производит весь спектр оборудования для создания механических вентиляционных систем: вентиляторы, модульные элементы, оборудование для автоматизации, воздухораспределители, моноблочные и каркасно-панельные вентиляционные установки, а также промышленные увлажнители и компрессорно-конденсаторные блоки. SHUFT — это штаб-квартира в Копенгагене (Дания), R&D- центры в Дании и Германии, 3 современные специализированные производственные площадки, расположенные в странах Евросоюза, более 1000 высококвалифицированных сотрудников. Дистрибуция оборудования SHUFT охватывает несколько десятков национальных рынков. История успеха SHUFT — это процесс неустанной концентрации на исследованиях и разработках и настойчивое стремление к максимальной стандартизации и унификации производства.

SHUFT K.S. — европейский машиностроительный холдинг, специализирующийся на разработке и производстве оборудования для систем вентиляции.

Настройка реле давления

Реле давления является одной из важнейших деталей системы автоматического орошения. Это устройство отвечает за регулировку давления в системе подачи воды, просто в использовании и имеет небольшие размеры. Очень важна правильная настройка реле давления насоса, что обеспечит своевременную подачу воды из емкости в трубопровод. Регулировка происходит за счет включения и отключения системы, если происходит изменение фактических показателей от установленных данных.

Реле давления делятся на два типа: механические и электронные. Механические наиболее распространены в системах полива за счет своей износоустойчивости, простоты в применении и надежности. Они требуют меньше усилий настройки, а калибровка давления осуществляется при подключении прямо в системе.

Что представляет собой реле давления

Реле давления представляет собой коробку небольших габаритов, внутри которой находится пружинный механизм – именно он и отвечает за допустимые изменения давления. Также в корпусе находятся регулировочные механизмы и контакты электродвигателя:

·        Большая гайка со шпилькой предназначена для удержания большой пружины, отвечающей за установку минимально допустимого уровня давления в системе;

·        Маленькая гайка удерживает пружину меньших размеров, которая отвечает за настройку разницы давления.

Реле давления, как правило, находится в комплектации насосных станций и отвечает за автоматизацию работы системы, отключая насос при необходимости и включая обратно в рабочий режим. Начальные настройки выстраиваются на производстве. Измерение происходит в двух показателях: Бар и Атмосферное давление (Атм). Для корректировки режимов необходимо изменить данные настройки производителя.

Станция не требует дополнительных настроек и установлена на оптимальные показатели, если насосная система поставляется в готовом к эксплуатации виде. Настройку реле давления необходимо проводить, если станция собирается по-отдельности из разных составляющих элементов. Это необходимо, поскольку имеется прямая связь между:

·        Давлением внутри насоса;

·        Гидроаккумулятором и его общим показателем объема бака.

Выполняется установка показателей реле. Две гайки с обозначениями «Р» и «ΔP» настраивают пороги давления за счёт вращения прижимных гаек. «Р» настраивает верхний предел допустимого значения давления; «ΔP» регулирует нижний показатель давления.

Принцип работы насосной системы

Гидроаккумулятор наполняется водой за счет работы насоса. В баке начинает повышаться уровень давления воды. Данный показатель можно отслеживать на манометре. Как только достигается необходимый показатель уровня давления, контакты разъединяются и насос прекращает перекачку. Как только уровень давления в баке понижается до настроенного «ΔP», насос снова начинает перекачивать воду и весь рабочий цикл повторяется по той же схеме.

Первым делом, необходимо определить уровень давления воздуха при выключенной насосной системе в гидроаккумуляторе. Для этого подойдет стандартный машинный насос, у которого имеется манометр. В верхней части бака находится ниппель, он закрывается небольшим колпачком. Воздух должен находиться в пустом баке постоянно и уровень его давления необходимо время от времени проверять – это продлит сроки эксплуатации мембраны бака и позволит системе корректно работать на установленных настройках.

Необходимо своевременное наблюдение за порогами значения давления по манометру в процессе работы насосной системы. Если давления воздуха изменяется, то это может привести к самопроизвольному выключению станции. К примеру, если был выставлен нижний порог на 3 Атм, со временем показатель изменился до 4 Атм, то это говорит о понижении давления воздуха в баке, значит, необходимо его подкачать с помощью насоса.

Монтаж и настройка

Насос присоединяется к сети после установки показателя давления воздуха, вода в емкость начнет закачиваться и насос отключиться, как только возникнет нужный показатель давления. Когда появляется необходимость повысить нижний порог отключения, гайка «Р» крутится в правую сторону, в обратном направлении – для понижения давления. Уровень перекаченной воды в бак зависит от установленного показатель «Р».

Настраивая верхний порог, необходимо помнить, что:

·        У гидроаккумулятора есть свой максимальный уровень допустимого давления, и это значение нельзя превышать;

·        Шланги и реле также имеют свой допустимый показатель давления;

·        Насос должен иметь возможность справиться с настроенным уровнем давления, слишком высокие настройки могут негативно сказаться на работе всей системы.

После происходит слив воды. Давление снижается с уходом воды из станции, и как только показатель нижнего порога достигает установленного уровня, насосная система вновь возобновляет работу. Для настроек данного показателя используется гайка «ΔP», система вращения, как и в другой гайке. Настраивая необходимое значение надо следить, чтобы на 10% давление воздуха в баке было ниже, чем в работающем насосе. Если не соблюдать данные показатели, то это негативно скажется на мембране гидроаккумулятора.

Необходимо контролировать давление воздуха в баке, по нормам оно должно быть не ниже 0,8-0,9 Атм. Чем ниже установлен показатель нижнего порога, тем больше гидроаккумулятор дает воды до начала работы системы. Когда настраиваются показатели манометра, нельзя забывать о возможных погрешностях в данных прибора. Внутри рамки реле находятся подвижные рамки, которые по мере эксплуатации трутся друг об друга. Как правило, они имеют заводскую смазку, но в небольших количествах. Для корректной работы системы рекомендуется дополнительное периодическое смазывание подвижных деталей.

Проблема сухого хода и ее решение

Отсутствие воды в механизме может стать причиной некорректной работы прибора или привести к выходу из строя всей системы. Если насосная станция работает «вхолостую», то это приводит к повреждению деталей и сокращению сроков эксплуатации насосного устройства. Чтобы не допустить неисправностей, важно учитывать особенности всего механизма при выборе подходящего реле и соблюдать допустимые параметры работы прибора.

Чтобы избавиться от проблемы можно установить прибор, который имеет функцию защиты от сухого хода. Такие устройства довольно дорогие, но они доказали свою эффективность. В зависимости от марки производителя, они реагируют на изменения показателя давления от 0,2 до 1,2 бар. Существуют контроллеры, функция которых – отслеживание напора в системе. Если показатель давления падает ниже установленной границы, то данный контролер включает насос и стабилизирует давление. Специалистами настоятельно рекомендуется установка такого прибора.

Паспортные данные устройства – то, на что нужно обратить внимание в первую очередь. Вполне пригодными будут те приборы, которые предназначены для работы в быту. Обратите внимание на оптимальные показатели давления, максимальный уровень должен находиться на отметке в 4 бар, а диапазон от 1,4 до 2,8 Атм. Насос понадобиться включать гораздо реже, если наличествует высокая разница показателей верхнего и нижнего порогов.

Важно установить манометр на трубопровод, это необходимо для увеличения сроков работы всей системы и повышения качества работы. Реле давления 12A /240В /135-175psi /IP54 без кабеля – надежное устройство, которое обеспечит бесперебойную работу насосной станции, а, следовательно, всей системы автополива.

Реле перепада давления взрывозащищенное | Сиб Контролс

Взрывозащищенные реле перепада давления

Реле перепада давления для эксплуатации во взрывоопасных средах. В зависимости от модели оборудование может иметь сертификат соответствия Техническому Регламенту Таможенного Союза 012/2011 «О безопасности оборудования для работы во взрывоопасных зонах» и другие сертификаты, такие как: UL, CSA, ATEX, IECEx, CE, CRN, CCC, DUAL SEAL.

Реле на основе дисковой пружины Dual-Snap

Дисковая пружина Dual-Snap имеет два фиксированных состояния: вогнутое, под давлением и выгнутое, без нагрузки. Дисковая пружина конструктивно связана с мембраной, на которую действует низкое и высокое давление процесса. При достижении установленного переда давления, дисковая пружина скачкообразно меняет свое состояние и замыкает электрические контакты. С помощью натяжения проволочной пружины можно регулировать жесткость пружины Dual-Snap и тем самым точку срабатывания реле.

Фото Наименование Диапазон регулирования точки срабатывания Максимальное рабочее давление Температура эксплуатации

Взрывозащищенное исполнение
Реле 642DE*
от 6,89 до 552 кПа 1 103 кПа От -54 °C до 86 °C

Взрывозащищенное исполнение
Реле 646DCE*
От 3,4 до 520 кПа 5 171 кПа От -54 °C до 86 °C

Взрывозащищенное исполнение
Реле 646DZE*
От 2,76 до 517 кПа 2 757 кПа От -54 °C до 86 °C

Взрывозащищенное исполнение
Реле 672DE*
От 13,79 до 1 034 кПа 20 684 кПа От -54 °C до 86 °C

Взрывозащищенное исполнение
Реле 673DE*
От 13,8 до 413,6 кПа 20 684 кПа От -54 °C до 86 °C

Взрывозащищенное исполнение
Реле 674DE*
От 14 до 5 515,8 кПа 20 684 кПа От -54 °C до 86 °C

Взрывозащищенное исполнение
Реле 675DE*/675DE*800*
От 0,17 до 7,7 кПа 68,9 кПа От -54 °C до 86 °C

Взрывозащищенное исполнение
Реле 6403DZE*
От 2,7 до 517 кПа 2 757 кПа От -54 °C до 86 °C

Взрывозащищенное исполнение
Реле 6900DZE*
От 2,76 до 517 кПа 2 757 кПа От -54 °C до 86 °C

Взрывозащищенное исполнение
Реле 6905DZE*
От 3,45 до 517 кПа 2 757 кПа От -54 °C до 86 °C


Поршневые дифманометры как реле перепада

Опционально некоторые модели дифманометров выпускаются без шкалы индикации. Применение герконовых переключателей и трансмиттеров с токовыми выходами, позволяет использовать их в качестве реле.

Фото Модель Минимальный диапазон срабатывания Максимальный диапазон срабатывания Максимальное рабочее давление Контакты Температура эксплуатации

220 От 0 до 35 кПа От 0 до 689,4 кПа 27 579 кПа Трансмиттер 4-20mA От -20 °C до 65 °C



Диафрагменные дифманометры как реле перепада

ФотоМодельМинимальный диапазон срабатыванияМаксимальный диапазон срабатыванияМаксимальное рабочее давлениеКонтактыТемпература эксплуатации

240 От 0 до 5 кПа От 0 до 689,4 кПа 10 342 кПа Трансмиттер 4-20mA От -20 °C до 65 °C

Опросный лист для выбора реле перепада давления

 Взрывозащищенная продукция CCS

Уточнить текущую цену и купить реле Вы можете, обратившись к нам по контактным координатам, указанным на странице Контакты или заполнив контактную форму «Написать нам», расположенную справа на текущей странице данного сайта.

Взрывозащищенное исполнение
Реле дифференциального давления
модель 642DE*

от 6,89 до 552 кПа

1103,2 кПа

От -54 °C до 86 °C

Взрывозащищенное исполнение
Реле дифференциального давления
модель 646DCE*

От 3,4 до 520 кПа

5171 кПа

От -54 °C до 86 °C

Взрывозащищенное исполнение
Реле дифференциального давления
модель 646DZE*

От 2,76 до 6895 кПа

2757,9 кПа

От -54 °C до 86 °C

Взрывозащищенное исполнение
Реле дифференциального давления
модель 672DE*

От 13,79 до 1034 кПа

20684,3 кПа

От -54 °C до 86 °C

Взрывозащищенное исполнение
Реле дифференциального давления
модель 673DE*

От 13,8 до 413,6 кПа

20684,3 кПа

От -54 °C до 86 °C

Взрывозащищенное исполнение
Реле дифференциального давления
модель 674DE*

От 14 до 5515,8 кПа

20684,3 кПа

От -54 °C до 86 °C

Взрывозащищенное исполнение
Реле дифференциального давления
модель 675DE*/675DE*800*

От 0,17 до 7,7 кПа

68,9 кПа

От -54 °C до 86 °C

Взрывозащищенное исполнение
Реле дифференциального давления
модель 6403DZE*

От 2,7 до 517 кПа

2757,9 кПа

От -54 °C до 86 °C

Взрывозащищенное исполнение
Реле дифференциального давления
модель 6900DZE*

От 2,76 до 517 кПа

2757,9 кПа

От -54 °C до 86 °C

Взрывозащищенное исполнение
Реле дифференциального давления
модель 6905DZE*

От 3,45 до 517 кПа

2757,9 кПа

От -54 °C до 86 °C

Реле давления — как они работают

Рисунок 1: Реле давления

Реле давления — это устройство, приводящее в действие электрический контакт при достижении заданного давления жидкости. Реле замыкает электрический контакт при повышении или понижении давления от определенного заданного уровня давления. Реле давления используются в широком диапазоне промышленных и бытовых применений, таких как системы отопления, вентиляции и кондиционирования, скважинные насосы, печи и т. Д. Прочтите нашу статью с символами реле давления для получения информации о схемах.

Реле давления не следует путать с датчиком давления. Датчик давления преобразует давление в электрический выходной сигнал. Прочтите нашу техническую статью о датчиках давления, чтобы узнать о них больше.

Содержание

Типы реле давления

Реле давления механическое

Рисунок 2: Механическое реле давления

В механическом реле давления используется пружина и диафрагма или поршень, чтобы контролировать, при каком давлении срабатывает микровыключатель.Пружина является силой, противоположной входному давлению, и предварительное натяжение пружин регулируется с помощью установочного винта или ручки. Предварительное натяжение пружины напрямую зависит от давления, при котором переключатель устанавливает электрический контакт. Когда давление падает, переключатель возвращается в исходное состояние.

Разница между точкой переключения и точкой сброса называется гистерезисом. Часто это выражается в процентах от значения точки переключения, например, 20%. Производитель определяет гистерезис, и для большинства механических переключателей он не настраивается пользователем.

Эти реле давления обычно имеют три различных типа контактов: нормально разомкнутый (NO), нормально замкнутый (NC) и переключающий (SPDT) контакты. Переключающие контакты предназначены как для нормально разомкнутого, так и для нормально замкнутого режима.

Механическое реле давления лучше подходит для работы с высоким напряжением и силой тока, чем электронное реле давления. Их можно использовать для изменения контакта для увеличения или уменьшения давления. У нас есть статья о том, как настроить механические реле давления. На рис. 2 показан пример механического реле давления.

Электронное реле давления

Рисунок 3: Электронное реле давления

В электронном реле давления используется электрический датчик давления для измерения изменения давления на входе. У них есть цифровые дисплеи для настройки функции переключения. Точка переключения может быть установлена ​​производителем или может быть запрограммирована на месте в соответствии с требованиями приложения. Точка переключения, выходные сигналы, гистерезис, время задержки и т. Д.это некоторые функции, которые могут быть настроены пользователем в соответствии с требованиями.

Электронные реле давления

подходят для автоматизированных и управляемых систем оборудования, которым требуются программируемые функции, цифровой дисплей, гибкость, точность, защита от проникновения и стабильность. На рисунке 3 показан пример электрического реле давления.

Принцип действия

Реле давления, показанное на Рисунке 4, является примером однополюсного двухпозиционного переключателя (SPDT), который имеет механический принцип действия. Все компоненты находятся внутри корпуса переключателя (F), и он имеет одно входное отверстие для давления (H). Короче говоря, давление на входе толкает поршень (D) к пружине (C), которая имеет известную силу сопротивления. Затем поршень включает микровыключатель (A), перемещая его между нормально замкнутым (NC) и нормально разомкнутым (NO) положением через рабочий штифт (B) и изолированную кнопку отключения (E).

Рисунок 4: Компоненты реле давления включают: микровыключатель (A), рабочий штифт (B), пружину диапазона (C), рабочий поршень (D), изолированную кнопку отключения (E), корпус переключателя (F), гайка настройки отключения (G), давление на входе (H)

Чтобы установить уровень давления, при котором микровыключатель переключается между NC и NO, гайка настройки отключения (G) изменяет глубину гнезда пружины.Это изменение глубины позволяет усилию сопротивления пружины увеличиваться или уменьшаться, что соответствует установленному давлению для срабатывания микровыключателя. Давление на входе (H) оказывает давление на рабочий поршень (D), создавая силу, противодействующую пружине диапазона (C). Как только сила входного поршня превышает силу противодействующей пружины, он толкает рабочий штифт (B) в изолированную кнопку отключения (E). Эта кнопка затем перемещает микровыключатель из положения NC в положение NO. Если давление падает ниже силы пружины, кнопка, штифт и поршень отодвигаются от микровыключателя, разрывая соединение.Затем соединение переходит из положения NO в положение NC.

Критерии отбора

Учитывайте следующие критерии выбора для вашего приложения:

  1. Тип среды: Тип среды должен быть совместим с материалом корпуса и уплотнения. Нитрилбутадиеновый каучук (NBR) подходит для использования с воздухом и гидравлическим / машинным маслом. Этиленпропилендиеновый мономерный каучук (EPDM) подходит, когда в качестве среды используется вода. Обычные среды, используемые с реле давления:
    • Масло гидравлическое
    • Мазут
    • Скипидар
    • Бензин / бензин
    • Воздух
    • Вода
  2. Давление: Он должен выдерживать максимальное рабочее давление. Конструкция диафрагмы хорошо работает в условиях вакуума и низкого давления. Для приложений с высоким давлением используйте поршневую конструкцию.
  3. Температура: Он должен хорошо работать в пределах своего максимального и минимального температурного диапазона.
  4. Повторяемость: Повторяемость или точность — это способность устройства точно возвращаться к той же уставке при каждом повторении. Требуемый диапазон точности определит выбор реле давления для вашего приложения.Конструкция диафрагмы обычно обеспечивает большую точность, чем конструкция поршня.
  5. Гистерезис: Гистерезис — это разница между точкой переключения и точкой сброса. Переключатель остается активным в течение длительного времени, если точка сброса слишком велика. Если точка сброса слишком короткая, переключатель будет часто переключаться между состоянием включения / выключения. Гистерезис настраивается с помощью электрического реле давления, но предварительно устанавливается производителем с помощью механического реле давления.
  6. Тип реле давления: Для низкого давления и вакуума используйте реле с мембранной конструкцией.Для приложений высокого давления используйте поршневую.
  7. Одобрения: Наши реле давления соответствуют зонам 1, 2 и 22 ATEX, сертифицированы для использования в потенциально взрывоопасной атмосфере.
  8. Электрическое или механическое реле давления: Электрическое реле давления более дорогое, но имеет больший контроль над настройками, такими как уставка давления и гистерезис, по сравнению с механическим реле давления.

Общие приложения

Реле давления может использоваться в широком диапазоне бытовых и коммерческих приложений, как указано ниже:

  • HVAC, газовые баллоны, воздушные насосы и т. Д.используйте реле давления воздушного компрессора для контроля и управления давлением воздуха в системе.
  • Реле давления масла используются двигателями в качестве исполнительного механизма или датчика, чтобы определить, когда давление масла в двигателе упало ниже заданного уровня.
  • Реле давления в печи действуют как предохранительные устройства как в промышленных, так и в жилых помещениях. Они обнаруживают отрицательное давление во время запуска печи и отключают печь при низком давлении воздуха.
  • Реле давления насоса для скважины
  • используются в жилых и коммерческих зданиях для подачи воды из колодца и обеспечения давления воды в системе, достаточного для подачи воды без избыточного давления.
  • Реле давления водяного насоса в жилом, коммерческом и сельском хозяйстве автоматически регулируют расход воды.
  • Вакуумные реле давления измеряют вакуум или отрицательное давление в системе. Они находятся в жилых котлах, электрических обогревателях, воздушных компрессорах и системах передачи.

FAQ

Как отрегулировать реле давления?

Для механического реле давления поверните гайку по часовой стрелке для увеличения и против часовой стрелки для уменьшения точки переключения.Электрический переключатель давления имеет клавиатуру для регулировки.

Как проверить реле давления?

Отключите питание от реле давления и подключите мультиметр к его клеммам. Для нормально разомкнутого переключателя мультиметр должен показывать разомкнутую цепь. Включите контур, чтобы давление жидкости попадало на реле давления. Если мультиметр не показывает 0 Ом, замените переключатель. Напротив для нормально замкнутого переключателя.

Что делает реле давления?

Реле давления контролирует давление жидкости в системе и открывает или закрывает электрическое соединение в зависимости от заданного уровня давления.

Как определить неисправность реле давления?

Реле давления может иметь проблемы, если жидкость протекает, давление слишком низкое, давление меняется слишком часто, а также неправильное начальное установленное давление.

Как работает механическое реле давления?

Когда сила давления на входе превышает силу предварительного натяжения пружины, электрический контакт переключается. Контакт NC размыкается, а контакт NO замыкается. Как только давление упадет, контакты вернутся в нормальное состояние.

В чем разница между реле давления и датчиком давления?

Реле давления приводят в действие электрические переключатели при заданном уровне давления, а датчики давления считывают давление в системе и преобразуют его в электрический сигнал.


Ежемесячный информационный бюллетень Тамесона

  • Для кого: Вы! Существующие клиенты, новые клиенты и все, кто ищет информацию о контроле жидкости.
  • Почему ежемесячный информационный бюллетень Tameson: Он прямолинейный, серьезный и полон актуальной информации об индустрии контроля жидкости один раз в месяц.
  • Что в нем: Объявления о новых продуктах, технические статьи, видео, специальные цены, отраслевая информация и многое другое, на что вам придется подписаться, чтобы увидеть!
Подписаться на рассылку новостей

Как работают реле давления • Airtrol Components Inc.

Реле давления являются важными компонентами для управления включением и отключением насосов в жидкостных системах при достижении пороговых значений давления. Они также используются в системах управления технологическим процессом для поддержания постоянного пневматического или механического давления.

Понимание того, как работают реле давления, различных типов реле давления и их общих приложений, полезно при выборе решения для данного приложения.

Что такое реле давления?

Реле давления — это простое электромеханическое устройство, которое приводится в действие давлением для включения или выключения электрической цепи. Точка давления, которая активирует переключатель, называется его уставкой, а пороговое значение давления, которое деактивирует переключатель, называется точкой отключения.Реле давления состоит из следующих основных компонентов:

  • Мембрана , которая действует как датчик давления. Обычно он изготовлен из податливого материала, чувствительного к давлению.
  • Регулировочная пружина для изменения точек установки или вырезания. Некоторые переключатели имеют отдельные пружины для управления точками включения и выключения.
  • Рычаг AUTO / OFF для включения переключателя или его ручного выключения. Этот рычаг полезен для отключения переключателя во время установки или обслуживания.В некоторых случаях это может быть ручка, а не рычаг, но принцип тот же.
  • Электрические контакты , пропускающие ток от внешнего источника питания, когда они касаются друг друга.
  • Клеммы для подключения внешнего источника питания к контактам.

Реле давления бывают двух типов: нормально разомкнутые (NO) и нормально замкнутые (NC). Обозначение разомкнутого / замкнутого типа относится к электрическим контактам в переключателе. Контакты в нормально разомкнутом переключателе остаются открытыми, когда давление находится в допустимом диапазоне, и замыкаются, когда давление выходит за пределы допустимого диапазона.

Для переключателей NC порог давления, который изменяет состояние контактов, зависит от приложения. Это может быть уставка для одних приложений и точка отключения для других.

Как работает реле давления?

Реле давления — это пассивное устройство, так как наличие или отсутствие давления — это все, что необходимо для его работы. Давление на диафрагму сжимает калиброванную пружину. Когда натяжение пружины достигает или превышает заданное значение, она переводит контакты из разомкнутого в замкнутый в нормально разомкнутом переключателе или из замкнутого в разомкнутый в нормально замкнутом переключателе.

Для простоты конфигурирования в различных приложениях реле давления обычно содержат по крайней мере одну пару нормально разомкнутых и одну пару нормально замкнутых контактов.

Общие приложения для реле давления

Реле давления широко используются в системах управления промышленными процессами. Некоторые примеры включают:

  • Пневматические системы . Реле давления включают или выключают компрессор при заданном значении.
  • HVAC оборудование .Реле давления выполняют важную функцию безопасности в системах отопления, таких как печи. Они выключат печь при обнаружении отрицательного давления, создаваемого тяговым двигателем. Реле давления также могут обнаруживать утечки, отслеживая давление газа.
  • Технологическое оборудование . В оборудовании для контроля потока жидкости и газа используются реле давления для поддержания постоянной скорости потока.
  • Насосные системы . Реле давления помогают поддерживать уровень воды в резервуаре путем включения или выключения насоса по мере необходимости.Когда давление воды падает ниже порогового значения, замыкающие контакты замыкаются и пропускают ток через насос. Когда давление воды достигает заданного значения, контакты размыкаются, чтобы отключить подачу тока к насосу, тем самым прекращая работу насоса.

Реле давления от Airtrol Components

Airtrol Components, Inc. — это семейная компания, которая уже более 40 лет поставляет реле давления и другие высококачественные миниатюрные устройства управления.Airtrol поставляет эти устройства для использования во многих отраслях промышленности, включая аэрокосмическую, стоматологическую, медицинскую, а также для управления технологическими процессами и автоматизации. У нас есть большой перечень стандартных устройств, но мы можем разработать детали по индивидуальному заказу в соответствии с конкретными потребностями наших клиентов.

Для получения дополнительной информации о наших реле давления или других продуктах, пожалуйста, свяжитесь с нами.

Как работает реле давления ~ Изучение КИП

Пользовательский поиск


Что такое реле давления?

Это устройство, предназначенное для контроля технологического давления и выдачи сигнала при достижении заданного давления (заданного значения). Реле давления делает это путем приложения технологического давления к диафрагме или поршню для создания силы, сравнимой с силой предварительно сжатой пружины диапазона.

Реле давления используется для определения наличия давления жидкости. В большинстве реле давления в качестве чувствительного элемента используется мембрана или сильфон. Движение этого чувствительного элемента
используется для приведения в действие одного или нескольких переключающих контактов, чтобы указать сигнал тревоги или инициировать управляющее действие.
Реле давления имеют разную конструкцию с разными чувствительными элементами.Один из наиболее распространенных — с диафрагмами или сильфонами в качестве чувствительных элементов. В том, о котором я расскажу здесь, в качестве чувствительного элемента давления используется поршень. В любом случае принцип действия для этого типа поршня такой же, как и для реле давления мембранного или сильфонного типа.

Основные части реле давления:

Основные части типичного реле давления показаны на схеме ниже:

Схема реле давления

Выше показан разрез реле давления, на котором показаны все основные части переключателя.

Также ниже показан графический вид реле давления:

На разрезе реле давления можно увидеть следующие основные детали:

Микровыключатель

Микровыключатель используется для включения или отключения электрической цепи при срабатывании реле давления. Микровыключатель в разрезе представляет собой однополюсный двухпозиционный переключатель (S.P.D.T.). Этот переключатель состоит из одного нормально закрытого контакта (NC) и одного нормально открытого контакта (NO).Когда срабатывает реле давления, замыкается замыкающий контакт, а размыкающий замыкающий.

Микровыключатели с золотыми контактами обычно используются в системах с низким напряжением и током (т. Е. В искробезопасных цепях). Для более высоких напряжений / токов используются серебряные контакты.

Изолированная кнопка отключения

Эта кнопка вызывает переключение контактов NO и NC при срабатывании реле давления

Как показано на разрезе реле давления выше, рабочий штифт прикреплен к рабочему поршню. Когда поршень приводится в действие в результате изменений давления на входе, рабочий штифт либо перемещается вверх и входит в контакт с кнопкой отключения, либо перемещается вниз и прерывает контакт с кнопкой отключения

Гайка регулировки срабатывания

Гайка настройки отключения (также может называться винтом диапазона) используется для регулировки уставки реле давления. Это достигается за счет изменения степени сжатия пружины диапазона. Чем сильнее пружина диапазона сжимается гайкой настройки отключения, тем выше уставка давления для переключателя.Чем меньше компрессия, тем ниже уставка для реле давления

.

Пружина диапазона

Это предварительно сжатая пружина, и создаваемая ею сила определяет давление, при котором работает переключатель.

Рабочий поршень

Это часть реле давления, контактирующая с технологическим процессом. Давление процесса, действующее на область рабочего поршня, создает силу, противодействующую силе пружины диапазона. Диапазон действия переключателя зависит от площади рабочего поршня и скорости пружины диапазона (измеряется в фунтах-силах на дюйм, Н / мм и т. Д.).

Корпус, содержащий микровыключатель и другие аксессуары реле давления, называется корпусом переключателя или корпусом. Для реле давления, выдающего электрический выход, предусмотрено одно или несколько резьбовых соединений, позволяющих ввести кабель в корпус через подходящий сальник. Для выключателя с пневматическим выходом для выходных соединений предусмотрены два или более переборочных соединения.Корпуса переключателей обычно доступны из алюминия или нержавеющей стали.

Принцип действия реле давления

Как показано на разрезе реле давления выше, давление на входе прикладывается к нижней части рабочего поршня. Этот поршень движется вверх под действием давления на входе пружины диапазона. Натяжение пружины диапазона можно отрегулировать так, чтобы она сжималась при определенном давлении или заданном значении. Когда это давление будет достигнуто, рабочий штифт ударит по кнопке отключения на микровыключателе и переключит его.Нормально разомкнутые контакты (от NO до C) станут закрытыми, а нормально замкнутые контакты (от NC до C) откроются. Давление, при котором переключается микровыключатель, устанавливается регулировочной гайкой отключения. Эта гайка регулирует натяжение пружины диапазона (например, если гайка поворачивается по часовой стрелке, давление срабатывания будет выше).

Как работает реле давления компрессора

Чтобы вы лучше понимали реле давления в целом, я объясню на этой странице, как они работают.

Давление

Реле давления представляют собой электрические переключатели, приводимые в действие давлением.

Это просто означает, что есть электрический выключатель, который принудительно размыкается или замыкается давлением воздуха.

Давление воздуха во впускном отверстии действует на гибкую мембрану. Давление превратилось в силу.

Какая сила зависит от двух факторов: площади (квадратные миллиметры) мембраны и давления (бар) сжатого воздуха. Поскольку площадь постоянна, создаваемая сила прямо пропорциональна давлению воздуха.

Другая сторона мембраны соединена с пружиной и рычагом, который действует на электрический выключатель. Пока сила пружины, направленная вниз, превышает силу сжатого воздуха, направленную вверх, мембрана (и рычаг) остаются внизу.

Но когда давление растет, наступает момент, когда восходящая сила сжатого воздуха выше, чем нисходящая сила пружины.

В этой точке мембрана (и рычаг) переместятся вверх. Когда мембрана движется вверх, рычаг тоже.Рычаг, в свою очередь, размыкает электрические контакты, и компрессор останавливается.

Это не прямое соединение, но внутри есть хитроумный механизм, который заставляет переключатель переключаться сразу, при определенном давлении, а не медленно («мгновенное действие»). Этот механизм также связан со вторым установочным винтом, который устанавливает перепад давления. Для внутренней работы реле давления это просто означает, что переключатель снова замыкается при более низком давлении, чем давление, при котором реле закрывается (встроенный гистерезис).

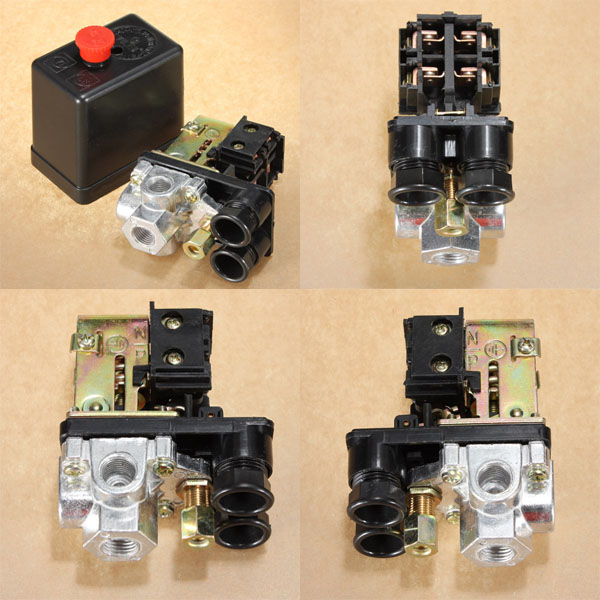

Я попытаюсь объяснить это с помощью реле давления, которое у меня есть здесь, на моем столе. Я буду моделировать давление воздуха с помощью отвертки (вместо сжатого воздуха, поднимающегося вверх, это я с отверткой, толкающей вверх :).

Не рекомендуется, если вы все еще хотите использовать реле давления, так как это повредит мембрану. Я купил это реле давления только для иллюстрации и не собираюсь использовать его на воздушном компрессоре, так что вот оно…

Реле давления с низким давлением воздуха

Внутренняя работа реле давления при низком давлении : большая пружина толкает мембрану (зеленый кружок) вниз (красная стрелка), в то время как давление воздуха пытается подтолкнуть ее вверх (желтые стрелки).

Пружина «побеждает», и мембрана остается внизу. Электрические контакты замкнуты (синий кружок)

Реле давления с высоким давлением воздуха

Внутренняя работа реле давления при высоком давлении: большая пружина сжимает мембрану (зеленый кружок) вниз (красная стрелка), в то время как давление воздуха пытается подтолкнуть его вверх (желтые стрелки).

Теперь давление достаточно высокое и мембрана движется вверх. Электрические контакты размыкаются (синий кружок), и компрессор останавливается.

Установка давления.

Чтобы иметь возможность изменять настройку давления, можно отрегулировать направленную вниз силу большой пружины (красная стрелка на рисунках выше).

Регулировка осуществляется путем сжатия пружины с помощью длинного винта. Когда вы поворачиваете винт по часовой стрелке, пружина сжимается сильнее. Теперь он будет создавать большую направленную вниз силу на мембрану, поэтому нам нужно более высокое давление воздуха, чтобы преодолеть эту силу. Другими словами: мы повысили настройку давления.

Когда вы поворачиваете винт против часовой стрелки, пружина становится менее сжатой.Теперь сжатому воздуху будет легче давить на пружину. Другими словами: настройка давления снижена.

Основная пружина почти не сжимается. Реле давления установлено на очень низкое давление.

Пружина сейчас сильно сжата. Реле давления установлено на высокое давление.

Выключатель / выключатель / автоматический выключатель

Некоторые реле давления имеют выключатель или кнопку для включения / выключения. На некоторых переключателях написано «ВКЛ / ВЫКЛ», но слова «АВТО / ВЫКЛ» были бы более правильными.

В положении AUTO («ON») реле давления работает должным образом. Он открывается и закрывается автоматически в зависимости от давления. В положении ВЫКЛ. Настройки давления отменяются, и электрические контакты всегда разомкнуты. Компрессор остановлен.

(положение ВКЛ не имеет особого смысла, так как это заставит компрессор работать бесконечно долго, что, конечно, приведет к слишком высокому давлению).

Как это работает? Кнопки включения / выключения или выключатель подключаются к пластиковому выводу.Когда реле давления находится в положении «ВЫКЛ», штифт нажимает на пластиковый блок. Пластиковый блок, в свою очередь, размыкает электрические контакты. Компрессор остановится и останется остановленным.

Действие переключателя авто / выключения. Белая булавка нажимает на черный пластиковый блок (красный кружок).

Черный пластиковый блок заставляет электрические контакты размыкаться и компрессор останавливается.

Если вам нужна дополнительная информация о настройке правильного давления, посетите нашу страницу настроек реле давления воздушного компрессора.

Я также сделал базовый обзор различных моделей и типов реле давления.

И когда вы хотите купить реле давления, ознакомьтесь с моей страницей покупки реле давления.

Клапан регулирования давления

и принцип работы реле давления

Пневматическое реле давления представляет собой разновидность клапана регулирования давления , предназначенного для контроля технологического давления и обеспечения выхода при достижении установленного давления или заданного значения. Пневматическое реле давления выполняет свою работу, прикладывая технологическое давление к поршню или диафрагме для создания силы, сравнимой с силой предварительно сжатой пружины диапазона.

Пневматическое реле давления также используется для определения наличия давления жидкости. Во многих пневматических реле давления в качестве чувствительного элемента используется диафрагма. Движение чувствительного элемента используется для приведения в действие одного или нескольких переключающих контактов для инициирования управляющего воздействия или срабатывания сигнализации.

Работа пневматических переключателей

В принципе, пневматические реле давления представляют собой клапаны регулирования давления, которые могут направлять поток воздуха на выбор из нескольких вариантов.Как правило, следует учитывать две разные ситуации.

Во-первых, если переключатель находится в первом слоте, воздух блокируется на пути ко второму слоту. Действие отменяется, если элемент управления набирается с противоположной настройкой. Если пневматическое реле давления приводится в действие вручную, оператору просто нужно переключаться между двумя переключателями, в зависимости от необходимости и ситуации в данный момент.

Во-вторых, в большей степени, пневматическое реле давления с электрическим приводом автоматически позволяет самому переключателю или оператору выбирать между разомкнутой или разомкнутой цепью и замкнутой.Например, выбор позволяет при выборе поток воздуха между двумя точками.

Найдите пневматические реле давления в Master Mac 2000

MasterMac2000 дает хорошее понимание основ клапанов регулирования давления, таких как пневматические реле давления, которые дают клиентам широкий спектр идей о том, что им нужно и какие работа должна производиться с компонентами, приводимыми в действие сжатым воздухом. Вы всегда можете позвонить или посетить нас в нашем офисе, чтобы обсудить, что вам нужно для начала или какие пневматические компоненты нужны вашей компании или отрасли.Это обсуждение выходит за рамки простых разговоров о продажах, потому что наши опытные представители будут рядом, чтобы гарантировать, что вы получите все необходимое для автоматизации или разработки даже самых сложных рабочих процессов.

Master Mac 2000

Если вы ищете подходящий клапан регулирования давления или другие пневматические клапанные системы или компоненты, частный дистрибьютор Master Mac 2000 является ведущим поставщиком цилиндров и пневматических компонентов. Ознакомьтесь с Univer, Piab, Mack и другими брендами клапанов и цилиндров на https: // mastermac2000.com.au/.

Принцип работы реле перепада давления

Реле дифференциального давления, как и обычное реле давления, представляет собой простое электромеханическое устройство, которое работает на основных принципах рычагов и противоположных сил. В основном они используются для определения разницы между двумя точками процесса. Три ключевых элемента используются в различных комбинациях для производства различных типов реле дифференциального и стандартного давления, отвечающих уникальным промышленным потребностям.

Этими элементами являются:

  • Чувствительный элемент из сильфона или диафрагмы, металлический или эластомерный
  • Закаленная пружина для определения заданного диапазона
  • Микропереключатель мгновенного действия, доступный в широком ассортименте, SPDT, DPDT и т. Д.

Принцип

Назначение реле дифференциального давления — определять разницу в давлении между двумя источниками давления в процессе управления. Когда давление
от двух разных источников подается через чувствительную диафрагму, разница давлений создает силу, которая затем действует на предварительно натянутую пружину.Это действие перемещает балансировочный рычаг или механизм, чтобы выполнить минимальное движение, необходимое для активации микровыключателя.

Высокое и низкое давление прикладываются с обеих сторон чувствительной диафрагмы специальной формы. Эта функция помогает устранить ошибки из-за разницы в площади, что обычно является проблемой для двухэлементных переключателей дифференциального давления.

Порты давления для высокого и низкого давления разделены эластичной диафрагмой. Разница в давлении между двумя портами вызывает осевое перемещение диафрагмы, также известное как измерительный ход, против пружины измерительного диапазона. Перепад давления, который пропорционален измеряемому уровню, передается через шатун с небольшим трением на поршни микровыключателя.

Микропереключатель содержит электрические контакты переключателя, и электрические контакты срабатывают в зависимости от точек переключения и уставок. Избыточное давление защищено фигурными металлическими подпорками эластичной диафрагмы.

Регулировка уставок

Регулировка точки переключения или уставки может быть выполнена с помощью винтов уставки, доступных с передней стороны реле перепада давления.Градуированные шкалы позволяют относительно точно регулировать точки переключения и показывают, что уставка была изменена.

Короче говоря, реле перепада давления работают на основе разницы в давлении между двумя нижними и верхними точками. Разница преобразуется в осевое перемещение, которое используется для приведения в действие контактов микровыключателя в зависимости от заданных значений.

Принцип работы

Давление процесса измеряется комбинацией мембрана-поршень. Давление на стороне нагнетания действует на поршень, создавая усилие Fh. Ему противодействуют усилие пружины Fs с регулируемым диапазоном и давление системы на стороне Lo, действующее на заднюю часть поршня, создавая силу Fl. Результирующая сила Fd действует на поршень и преодолевает силу пружины регулируемого диапазона [Fd = Fh — (Fl + Fs)] и перемещает вал, который приводит в действие (отключает) электрический переключающий элемент, создавая замыкающий или замыкающий контакт.

Также читайте: Основы переключателей и приложений

Обзор реле давления

, типы, функции, применение

Реле давления — одно из наиболее распространенных измерительных устройств, используемых сегодня в промышленных приложениях, в насосах, оборудовании HVAC и гидравлических системах.Эти устройства гарантируют, что процессы имеют достаточное давление для правильной работы.

В своей основной форме современное реле давления состоит из двух компонентов: датчика давления и переключающего контакта . Когда технологическое давление достигает определенного значения, называемого точкой переключения , переключающий контакт срабатывает и либо разрешает, либо останавливает прохождение тока в цепи управления.

Типы реле давления

Существует два основных типа реле давления:

  • Механический (электромеханический)
  • Электронный (твердотельный)

Какой тип реле давления использовать, это будет зависеть от конкретного применения.При выборе реле давления необходимо учитывать особенности устройства, в том числе:

  • Максимально допустимое давление
  • Диапазон рабочего давления
  • Технологическая среда
  • Условия процесса, такие как вибрация и температура
  • Зона нечувствительности или гистерезис

Реле давления механическое

Как следует из названия, электромеханическое реле давления измеряет изменения давления с помощью механических средств, таких как диафрагма, трубка Бурдона или поршень. Основными преимуществами механических реле давления являются их высокая надежность и возможность работы без вспомогательного питания. Кроме того, они обычно могут работать при более высоких напряжениях и силах тока, чем электронные реле давления.

Механические реле давления

WIKA оснащены высококачественными микровыключателями. Даже переключение электрических нагрузок до 15А / 220В не вызывает никаких проблем. Для низких коммутационных напряжений WIKA предлагает микровыключатели, заполненные аргоном, с позолоченными контактами.

Защищенные механические реле давления

Для работы во взрывоопасных зонах WIKA предлагает механические реле давления Ex-ia (согласно стандарту IEC 60079-11) и Ex-d (согласно стандарту IEC 600979-1).

Электронные реле давления

Электронные реле давления, как следует из их названия, имеют электронные, а не механические датчики давления. Этот тип реле давления отличается высокой устойчивостью к ударам и вибрации, стабильностью и долгим сроком службы. Многие твердотельные реле давления также предлагают дополнительный аналоговый сигнал, пропорциональный давлению.Следовательно, они не только замыкают или размыкают контакты, но и передают фактическое значение давления.

Другим преимуществом электронных реле давления является их гибкость. Точка переключения, выходной сигнал, время задержки, гистерезис и многие другие параметры могут быть индивидуально отрегулированы в соответствии с приложением. Электронные реле давления также хорошо работают в устройствах переключения низкого напряжения, таких как реле управления и реле, подключенные к ПЛК (программируемые логические контроллеры).

WIKA предлагает полную линейку высококачественных механических и электронных реле давления с долговременной стабильностью и точностью.Разнообразие диапазонов давления, материалов, размеров, датчиков и вариантов монтажа гарантирует, что тип реле давления соответствует требованиям вашего приложения.
