РЭП-20

Реле предназначены для коммутации нагрузок в электрических схемах в цепях управления электроприводами переменного тока напряжением до 380 В частоты 50 Гц, 440 В частоты 60 Гц, постоянного тока напряжением до 220 В.

 Скачать подробное описание реле РЭП-20

Окружающая среда — промышленная, не содержащая пыль в концентрациях, нарушающих работу реле.

Монтаж осуществляется с помощью колодки контактной разъемной, винтами на панель и под пайку.

Температура воздуха от минус 50°С до плюс 55°С.

Относительная влажность не более 98% при температуре +35°С.

ТУ16-92 ИЕУВ.647155.002 ТУ. Рабочее положение в пространстве — произвольное.

Выдерживают вибрацию в диапазоне частот 0,5 — 100 Гц при ускорении 9,8м/с² (1g), в диапазоне 5‑15 Гц при ускорении 29,4 м/с² (3g).

Потребляемая мощность, не более:
          реле постоянного тока, 4 Вт;

          переменного тока 7ВА.

Исполнения по контактной группе (1 цифра — замыкающих (нормально открытые контакты), 2 — размыкающих контактов (нормально замкнутые контакты)):
          РЭП-20-80, РЭП-20-62, РЭП-20-44, РЭП-20-42, РЭП-20-24, РЭП-20-22.

Номинальный ток контактов: 6 А.

Исполнения по номинальному напряжению катушки, В:
          постоянного напряжения: 12, 15, 24, 27, 48, 60, 110, 220;
          переменного напряжения частоты (50±1) Гц: 12, 24, 40, 110, 127, 220, 230, 240, 380, 400, 415;
          переменного напряжения частоты (60±1) Гц: 12, 24, 40, 110, 220, 230, 240, 380, 440.

Номинальное напряжение контактов: DC 12-220 В, АС 12-440 В.
Наименьший номинальный ток контактов при напряжении 12 В: 0,01 А.
Допустимый предел изменения напряжения питания U

НОМ: 0,85 — 1,05.
Испытательное напряжение изоляции, 2500 В.
Собственное время включения реле не более 0,03 с.

Масса реле не более: без колодки 0,18 кг; с колодкой контактной разъемной 0,3 кг.

Механическая износостойкость реле, циклов включения-отключения, не менее:
          для переменного тока 20х10⁶;
          для постоянного тока 30х10⁶.

Габаритные размеры

 Скачать подробное описание реле РЭП-20

Переводчик – словарь и онлайн перевод на английский, русский, немецкий, французский, украинский и другие языки. | ★ Как перевести «нормально замкнутое реле 12в

RelayNet

RelayNet was an email exchange networks used message boards available. By 1990 RelayNet includes more than 200 boards. BBSs on RelayNet communicated through a communication Protocol called the rime RelayNet international mail exchange. RelayNet was similar to FidoNet in purpose and technology, although it used names for its nodes instead of Fidos numeric address pairs. Due to this limited to the Board, she was carrying much less traffic than Fido. Rome was built up, beginning in 1988, the main hub, owned by Bonnie Anthony, a local psychiatrist in Bethesda, Maryland and a subordinate hub owned by her brother, Howard Belasco, in the Bronx, new York. Kip Compton, in high school at the time, played an important role in software development and evolution. The charge created by the development Corporation CDC and Clark in salt lake city, Utah, has always been a «premium» system BBS and quite expensive. For this reason, was limited to mostly large multi-line bbs systems, where it is especially loved because of his «good» behavior on the network while working from a shared file server. However, this also means that the market fee usually consisted of a small number of large systems, in contrast to a large number of small, hence the frost, as a rule, only a few hundred members of the boards.

Thus RelayNet, which originally worked only on the fee, do not have the same level of infrastructure, such as FidoNet, and do not build a kind of global organizational structure that FidoNet need. Instead, RelayNet developed as a series of small regional networks, including Nanette hosted by Canada remote systems, RoseNet its competitors rose media, QuebecNet, FINET, SMARTNET, Intelec, ilink availability, uni-sales, Friendsnet, and others. Later RelayNet software there are many other systems of PBP, including RBBS, gap, EIS, and QBBS Wildcat! BBS, but these systems also provided great support FidoNet and RelayNet has never been popular on anything other than the cost and its closest competitor, RBBS-PC. On August 1, 2007, Barba, owner since the late 1990s, the rime network, its software, and the end of 1980-ies moondog, the Central BBS in Brooklyn, new York, announced that everything would close on 15 August.

Твердотельные реле тока

* — По требованию заказчика параметры могут быть пересмотрены в большую сторону.

Реле тока, при весьма скромных габаритах, имеют отв. диаметром 11 мм для токоведущего провода контролируемой цепи и контакты с отв. 3,5 мм для подключения исполнительных устройств.

Такие параметры реле позволяют контролировать цепи питания без снятия с них изоляции, что значительно повышают надежность и безопасность электросетей.

Зависимость тока срабатывания (А) реле тока РТ1м и РТ2м от величины регулировочного резистора (кОм) показана на рис. 4.

Кроме этого, можно в заказе оговорить конкретный ток включения в диапазоне 0,3…200а (например 16А), в этом случае реле будет настроено на требуемый ток в процессе производства, с установкой соответствующего резистора. В этом случае вывода (клеммник для РТ2м) для подключения резистора не устанавливаются.

В диапазоне 1-200 А величину нагрузочного резистора можно рассчитать по приблизительной формуле:

Rn = 1/(0,06*Ion), где

• Ion — требуемый ток включения, А;
• Rn — сопротивление регулировочного резистора, кОм.

Гистерезис вкл/выкл. составляет примерно 1-5% тока уставки. Точность установки тока включения без дополнительной подстройки составит при этом ±15%. Для определения сопротивления регулировочного резистора для токов менее 1 А, лучше воспользоваться графиком на рис. 2. Следует отметить, что реле тока РТ1м и РТ2м может сработать уже при токах от 0,15 А при полном удалении регулировочного резистора.

Рис 4. — Зависимость тока срабатывания (А) реле тока РТ1м и РТ2м от величины регулировочного резистора (кОм)

Рис 5. — Зависимость токов включения (А) от сопротивления регулировочного резистора (кОм) в диапазоне менее 3 А

Примеры использования реле тока РТ1(РТ1м) представлены на рис 6-9. Разница в применении РТ1 от РТ2 только в состоянии контактов. РТ1 имеет нормально разомкнутый контакт, РТ2 — нормально замкнутый контакт. В остальном реле имеют схожие характеристики.

Индикатор тока

Приведенная на рис. 6 схема включения позволяет визуально определять состояние контролируемой цепи. Включенная лампа может свидетельствовать как о нормальной работе, например, ТЭНов удаленной электропечи, так и показывать перегрузку, например, электропривода. Кроме того, такое включение позволяет включать нагрузку, работающую синхронно с нагрузкой в контролируемой цепи, например для снижения коммутационных токов или для включения нагрузок в разных фазах. Пример — включение цехового освещения выключателем с низкой нагрузочной способностью, когда включается один ряд ламп, а остальные включаются, реагируя на их ток потребления.

Реле приоритета

Приведенная на рис. 7 схема включения позволяет подключать или отключать неприоритетные цепи в зависимости от состояния контролируемой цепи. Это может оказаться весьма актуальным в случаях установленного ограничения по потребляемой мощности, например, когда включен электрообогрев в доме и есть желание что-то подогреть в микроволновой печи. Такое включение позволит избежать перегрузки электропроводки и отключения защитных автоматов. В качестве промежуточного реле можно использовать стандартные реле типа РП и т.д. Реле РТ2 не требует установки промежуточного реле, при условии соблюдения допускаемых коммутационных токов.

Работа с однофазными электродвигателями

Приведенная на рис. 8 схема включения позволяет подключать или отключать пусковую обмотку электродвигателя в зависимости от тока рабочей обмотки. В момент запуска двигателя, ток в разы превышает рабочий ток. Реле тока на этот момент автоматически подключит пусковую обмотку, а затем, после разгона электродвигателя и снижения тока в рабочей обмотки до номинального уровня, автоматически отключит. При применении конденсаторных двигателей (или 3-х фазных в однофазной цепи), можно автоматически подключать дополнительные секции конденсаторов в зависимости от нагрузки на валу электродвигателя.

Защита от холостого хода

На рис. 9 показана реализация защиты электродвигателя насоса от холостого хода. При кратковременном нажатии кнопки «Пуск» происходит запуск насоса, в результате чего через него начинает протекать рабочий ток. Пока ток насоса превышает установленный порог на токовом реле, оно своими контактами замыкает силовую цепь. Однако, в случае снижения тока через насос (отсутствие воды), контакты реле размыкаются и насос выключается. Повторный запуск возможен только при нажатии на кнопку «Пуск»

Рис. 8. — Подключение однофазных двигателей

Рис. 9. — Защита насоса от холостого хода

Промежуточное реле JQX-60F

Цена: $12

Силовое промежуточное реле JQX-60F с одним перекидным контактом. Допустимый ток через контакты до 60 ампер. Напряжение питания управляющей катушки — 220В переменного тока.
Применяются в схемах автоматики для коммутации электрических цепей постоянного и переменного тока.

Технические параметры

Размеры (мм)		45.8 x 46 x 67
Форма контактов		1Z
Номинальная нагрузка		60A 250V AC 60A 24V DC
Напряжение питания катушки		~220Vac
Потребляемая мощность катушки		DC: ≤ 2.0W AC: ≤ 2.5VA
Напряжение срабатывания (при 25°C)		DC: ≤ 75% AC: ≤ 80%
Напряжение отпускания (при 25°C)		DC: ≥ 10% AC: ≥ 30%
Контактное сопротивление		≤50mΩ
Сопротивление изоляции		≥1000MΩ
Ресурс	электрический	104 циклов
	механический	107 циклов
Диэлектрическая прочность	между контактами	1500v rms
	между контактом и катушкой	2500v rms
Температура эксплуатации		-40°С~+60°C
Вес		160г

Контакторы переменного тока на din рейку Контактное реле питания 95A CJX2 9511 нормальное открытое нормальное закрывание 3 фазы 3 полюса 12 В 24 в 36 в 110 В 220 В 380 В|Замыкатели|

информация о продукте

Характеристики товара

• Фаза: 3
• Номинальное напряжение цепи: 380 В
• Номер модели: CJX2 9511
• Число контактов: 3
• Номинальная сила тока цепи: 95A
• Индивидуальное изготовление: no
• Электричество: Переменный ток
• NO: Normal Open
• NC: Normal Close

описание продукта

отзывах покупателей ()

Нет обратной связи

Каталог продукции — Коммутация, реле — Реле — Реле электромагнитные

Каталог продукции Обновлен: 25. 03.2021 в 20:30 Aвтоматика, Робототехника, Микрокомпьютеры Акустические компоненты Датчики Двигатели, вентиляторы Измерительные приборы и модули Инструмент, оборудование, оснастка Аксессуары для пайки Антистатические принадлежности Бокорезы, ножницы Дрели, фрезеры, бормашины Жала для паяльников и станций Инструмент для зачистки изоляции Инструмент для обжима Лупы, микроскопы Нагреватели инфракрасные Ножи, скальпели Отвёртки Отсосы для припоя Паяльники газовые и горелки Паяльники электрические Паяльные станции и ванны, сварочные автоматы Пинцеты, зажимы Плоскогубцы, круглогубцы Подставки для паяльников и штативы Принадлежности для паяльников и станций Прочий инструмент и оснастка Сверла, фрезы, боры Термоклеевые пистолеты Тиски, станины Штангенциркули, линейки Источники питания, батарейки, аккумуляторы Кабель, провод, шнуры Коммутация, реле Конструктивные элементы, корпуса, крепеж Материалы и расходники Оптика и индикация Пассивные элементы Полупроводниковые приборы, микросхемы, радиолампы Разъёмы, клеммы, соединители, наконечники Текстолит, платы Товары бытового назначения Трансформаторы, сердечники, магниты

Информация обновлена 25. 03.2021 в 20:30   Вид: Сортировка: По наличиюпо алфавитупо цене Кол-во на странице: 244860120

Реле 24в постоянного тока автомобильное

Реле электромагнитные HLS-T78, HLS-CMA3, HLS-4117, HLS-4120, HLS-4121 – автомобильные реле коммутируют цепи постоянного тока напряжением 16В, 30В, 75В с номинальным током от 20А до 300А и коммутируемой мощностью до 560Вт.

Напряжение катушки составляет − 5В, 12В, 24В постоянного тока.

Конструкция автомобильных реле HLS предусматривает 1 переключающий контакт или 1 замыкающий контакт, а также наличие 1 переключающего и 1 замыкающего контактов.

Время срабатывания варьируется от 3мс до 15мс, время отпускания – от 1,5мс до 10мс. Способ крепления – под пайку. Степень защиты реле HLS – IP40.

Реле HLS применяются в автомобилестроении. Характеристики, расшифровку маркировки, размеры и схемы коммутации реле HLS смотрите ниже. Гарантийный срок работы реле HLS составляет 2 года. Предоставляем документы по качеству.

Окончательная цена на реле HLS зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.

Машины год от года становятся все умнее – они уже самостоятельно вращают рулем, меняют жесткость подвески, делают водителю массаж пятой точки и многое другое… Однако конечный исполнительный механизм большинства электрических цепей автомобиля, скромная «рабочая лошадка» – это реле, практически не изменившее свою конструкцию аж с 1831 года, когда впервые было изобретено… Что обычному автовладельцу полезно знать о реле?

Как устроено и применяется реле

К ак известно, габариты и мощность выключателя, коммутирующего мощную нагрузку, должны этой нагрузке соответствовать. Нельзя включить такие серьезные потребители тока в автомобиле, как, скажем, вентилятор радиатора или обогрев стекла крошечной кнопочкой – её контакты просто сгорят от одного-двух нажатий. Соответственно, кнопка должна быть крупной, мощной, тугой, с четкой фиксацией положений on/off. К ней должны подходить длинные толстые провода, рассчитанные на полный ток нагрузки.

Но в современном автомобиле с его изящным дизайном интерьера места таким кнопкам нет, да и толстые провода с дорогостоящей медью стараются применять экономно. Поэтому в качестве дистанционного силового коммутатора чаще всего применяется реле – оно устанавливается рядом с нагрузкой или в релейном боксе, а управляем мы им с помощью крошечной маломощной кнопочки с подведенными к ней тоненькими проводками, дизайн которой легко вписать в салон современной машины.

Внутри простейшего типичного реле располагается электромагнит, на который подается слабый управляющий сигнал, а уже подвижное коромысло, которое притягивает к себе сработавший электромагнит, в свою очередь замыкает два силовых контакта, которые и включают мощную электрическую цепь.

В автомобилях чаще всего используются два типа реле: с парой замыкающих контактов и с тройкой переключающих. В последнем при срабатывании реле один контакт замыкается на общий, а второй в это время отключается от него. Существуют, конечно же, и более сложные реле, с несколькими группами контактов в одном корпусе – замыкающими, размыкающими, переключающими. Но встречаются они существенно реже.

Обратите внимание, что на нижеприведенной картинке у реле с переключающей контактной тройкой рабочие контакты пронумерованы. Пара контактов 1 и 2 называется «нормально замкнутые». Пара 2 и 3 – «нормально разомкнутые». Состоянием «нормально» считается состояние, когда на обмотку реле НЕ подано напряжение.

Наиболее распространенные универсальные автомобильные реле и их контактные выводы со стандартным расположением ножек для установки в блок предохранителей или в выносную колодку выглядят так:

Герметичное реле из комплекта нештатного ксенона выглядит иначе. Залитый компаундом корпус позволяет ему надежно работать при установке вблизи фар, где водяной и грязевой туман проникают под капот через решетку радиатора. Цоколевка выводов – нестандартная, поэтому реле комплектуется собственным разъемом.

Для коммутации больших токов, в десятки и сотни ампер, используют реле иной конструкции, нежели описанные выше. Технически суть неизменна – обмотка примагничивает к себе подвижный сердечник, который замыкает контакты, но контакты имеют значительную площадь, крепление проводов – под болт от М6 и толще, обмотка – повышенной мощности. Конструктивно эти реле сходны со втягивающим реле стартера. Применяются они на грузовых машинах в качестве выключателей массы и пусковых реле того же стартера, на разной спецтехнике для включения особо мощных потребителей. Нештатно их используют для аварийной коммутации джиперских лебедок, создания систем пневмоподвески, в качестве главного реле системы самодельных электромобилей и т. п.

К слову, само слово «реле» переводится с французского как «перепряжка лошадей», и появился сей термин в эпоху развития первых телеграфных линий связи. Малая мощность гальванических батарей того времени не позволяла передавать точки и тире на дальние расстояния – все электричество «гасло» на длинных проводах, и доходившие до корреспондента остатки тока были неспособны шевельнуть головку печатающего аппарата. В результате линии связи стали делать «с пересадочными станциями» – на промежуточном пункте ослабевшим током активировали не печатающий аппарат, а слабенькое реле, которое уже, в свою очередь, открывало путь току из свежей батареи – и далее, и далее…

Что нужно знать о работе реле?

Напряжение, которое обозначено на корпусе реле, – это усредненное оптимальное напряжение. На автомобильных реле пропечатано «12V», но срабатывают они и при напряжении 10 вольт, сработают и при 7-8 вольтах. Аналогично и 14,5-14,8 вольт, до которых поднимается напряжение в бортсети при запущенном двигателе, им не вредит. Так что 12 вольт – это условный номинал. Хотя реле от 24-вольтовой грузовой машины в 12-вольтовой сети не заработает – тут уж разница слишком велика…

Второй главный параметр реле после рабочего напряжения обмотки – максимальный ток, который может пропустить через себя контактная группа без перегрева и пригорания. Указывается он обычно на корпусе – в амперах. В принципе, контакты всех автомобильных реле достаточно мощные, «слабаков» тут не водится. Даже самое миниатюрное коммутирует 15-20 ампер, реле стандартных размеров – 20-40 ампер. Если ток указывается двойной (например, 30/40 А), то это означает кратковременный и долговременный режимы. Собственно, запас по току никогда не мешает – но это касается в основном какого-то нештатного электрооборудования автомобиля, подключаемого самостоятельно.

Выводы автомобильных реле маркируются в соответствии с международным электротехническим стандартом для автопрома. Два вывода обмотки пронумерованы цифрами «85» и «86». Выводы контактной «двойки» или «тройки» (замыкающие или переключающие) обозначаются как «30», «87» и «87а».

Впрочем, гарантии маркировка, увы, не дает. Российские производители порой маркируют нормально замкнутый контакт как «88», а иностранные – как «87а». Неожиданные вариации стандартной нумерации встречаются и у безымянных «брендов», и у компаний уровня Bosch. А иногда контакты и вовсе маркируются цифрами от 1 до 5. Так что если тип контактов не подписан на корпусе, что нередко случается, лучше всего проверить распиновку неизвестного реле при помощи тестера и источника питания 12 вольт – подробнее об этом ниже.

Контактные выводы реле, к которым подключается электропроводка, могут быть «ножевого» типа (для установки реле в разъем колодки), а также под винтовую клемму (обычно у особо мощных реле или реле устаревших типов). Контакты бывают «белыми» или «желтыми». Желтые и красные – латунь и медь, матовые белые – луженая медь или латунь, блестящие белые – сталь, покрытая никелем. Луженые латунь и медь не окисляются, но голая латунь и медь – лучше, хотя и склонны темнеть, ухудшая контакт. Никелированная сталь также не окисляется, но сопротивление её высоковато. Неплохо, когда силовые выводы – медные, а выводы обмотки – никелированные стальные.

Чтобы реле сработало, на его обмотку подается питающее напряжение. Полярность его – безразлична для реле. Плюс на «85» и минус на «86», или наоборот – без разницы. Один контакт обмотки реле, как правило, постоянно подсоединен к плюсу или минусу, а на второй приходит управляющее напряжение с кнопки или какого-либо электронного модуля.

В прежние годы чаще использовалось постоянное подключение реле к минусу и плюсовой управляющий сигнал, сейчас более распространен обратный вариант. Хотя это не догма – бывает по-всякому, в том числе и в рамках одного автомобиля. Единственный вариант исключения из правил – реле, в котором параллельно обмотке подключен диод – тут уже полярность важна.

Если напряжение на обмотку реле подает не кнопка, а электронный модуль (штатный или нештатный – например, охранное оборудование), то при отключении обмотка дает индуктивный всплеск напряжения, который способен повредить управляющую электронику. Чтобы погасить всплеск, параллельно обмотке реле включается защитный диод.

Как правило, внутри электронных узлов эти диоды уже есть, но иногда (в особенности в случае различного допоборудования) требуется реле со встроенным внутри диодом (в этом случае его символ маркирован на корпусе), а изредка применяется выносная колодка с диодом, припаянным со стороны проводов. И если вы устанавливаете какое-то нештатное электрооборудование, нуждающееся, согласно инструкции, в таком реле, требуется строго соблюдать полярность при подключении обмотки.

Обмотка реле потребляет мощность около 2-2,5 ватт, из-за чего его корпус во время работы может достаточно сильно греться – это не криминально. Но нагрев допускается у обмотки, а не у контактов. Перегрев же контактов для реле губителен: они обугливаются, разрушаются и деформируются. Такое случается чаще всего в неудачных экземплярах реле российского и китайского производства, у которых плоскости контактов порой не параллельны друг другу, контактная поверхность из-за перекоса недостаточна, и при работе идет точечный токовый разогрев.

Реле не выходит из строя мгновенно, но рано или поздно перестает включать нагрузку, или наоборот – контакты привариваются друг к другу, и реле перестает размыкаться. К сожалению, выявить и предупредить такую проблему не совсем реально.

Проверка реле

При ремонте неисправное реле обычно временно подменяют исправным, а затем заменяют на аналогичное, и дело с концом. Однако мало ли какие задачи могут возникнуть, к примеру, при установке дополнительного оборудования. А значит, полезно будет знать элементарный алгоритм проверки реле с целью диагностики или уточнения цоколевки – вдруг попалось нестандартное? Для этого нам понадобятся источник питания с напряжением 12 вольт (блок питания или два провода от аккумулятора) и тестер, включенный в режиме измерения сопротивления.

Предположим, что у нас реле с 4 выводами – то есть, с парой нормально разомкнутых контактов, работающих на замыкание (реле с переключающей контактной «тройкой», проверяется аналогичным образом). Сперва касаемся щупами тестера поочередно всех пар контактов. В нашем случае это 6 комбинаций (изображение условное, чисто для понимания).

На одной из комбинаций выводов омметр должен показать сопротивление около 80 ом – это обмотка, запомним или пометим её контакты (у автомобильных 12-вольтовых реле наиболее распространенных типоразмеров это сопротивление бывает в диапазоне от 70 до 120 ом). Подадим на обмотку напряжение 12 вольт от блока питания или АКБ – реле должно отчетливо щелкнуть.

Соответственно, два других вывода должны показывать бесконечное сопротивление – это наши нормально разомкнутые рабочие контакты. Подключаем к ним тестер в режиме прозвонки, а на обмотку одновременно подаем 12 вольт. Реле щелкнуло, тестер запищал – все в порядке, реле работает.

Если же вдруг на рабочих выводах прибор показывает замыкание даже без подачи напряжения на обмотку, значит, нам попалось редкое реле с НОРМАЛЬНО ЗАМКНУТЫМИ контактами (размыкающимися при подаче напряжения на обмотку), либо, что более вероятно, контакты от перегрузки оплавились и сварились, замкнувшись накоротко. В последнем случае реле отправляется в утиль.

• В наличии
• Опт / Розница
• 30.12.19

Осуществляем доставку в любой город России.Мы доставим бесплатно все ваши покупки.Выгодные условия покупки и постоянные скидки в Росэнерго-Чел

• В наличии
• Опт / Розница
• 31.12.19

Данные запчасти устанавливаются на различных типах электрического оборудования: на промышленных объектах, противоаварийных агрегатах. Служат, когда установлен источник малого тока для коммутации силовых цепей.

• В наличии
• Опт
• 01.01.20

В комплекте с розеткой: Нет цоколем; Вес, кг. : 0.096 кг; Виброустойчивость: 3 gn; Высота, мм: 27; Глубина, мм: 47; Дополнительная информация: Стабильное управление; Комплектация изделия: Механизм в сборе;

• В наличии
• Опт / Розница
• 04.12.19

используется для коммутации электрических цепей до 5А. с розеткой для крепления на DIN-рейку.

• В наличии
• Опт
• 06.12.19

Комплектуем строительные объекты от фундамента до кровли. Торговля отделочными и строительными материалами.

• В наличии
• 18.12.19

«ЭнергоГрад» предлагает оптимальное соотношение цены и качества. Самые выгодные условия покупки и индивидуальные скидки. Предлагаем широкий ассортимент качественной электротехническорй продукции.

• Под заказ
• Опт
• 20.12.19

Предназначены для использования в цепях постоянного тока в качестве вспомогательного. Напряжение от 24 В до 250 В, Ток до 5А

• В наличии
• Опт / Розница
• 25.12.19

Серии ПЭ ПЭ37 ПЭ20 ПЭ 37 ПЭ 20 ПЭ-21 марок ПЭ-37-22 ПЭ-37-24 ПЭ-37-44 ПЭ37-22 ПЭ37-44 220В 50Гц -24В применяются в цепях управления электроприводами переменного тока напряжением до 440В частоты 50 и 60Гц и в цепях постоянного тока напряжением до 220В.

нормально замкнутое реле 120в

2 обычных 2 нормально замкнутых 2 нормально разомкнутых. На странице 2 руководства есть изображение, показывающее проводку для этого. 2-полюсное реле будет содержать 2 отдельных контакта. Если это высокий предел, такой как температурный аварийный сигнал, то текущая температура ниже предела. В нормально замкнутом (NC) режиме все наоборот (показано на рисунке 2). Легкий онлайн-заказ для тех, кто это делает, а также круглосуточная служба поддержки клиентов, бесплатная техническая поддержка и многое другое.2 полюс. Основным компонентом релейной логики является реле. Один конец подсоединен к общему выводу (COM), а другой конец подсоединен к нормально замкнутому выводу (NC). Когда требуется функция отключения перед включением, минимальный интервал, равный одному полному циклу частоты сети переменного тока (16,67 миллисекунд для 60 Гц и 20 миллисекунд для 50 Гц), должен … Реле в основном представляет собой электромагнитный переключатель, и он позволяет me для управления большим количеством энергии высокого напряжения (10 А при 120 В), используя небольшое количество энергии низкого напряжения (~ 5 мА при 3.3В). 6 июля 2015 г. 30. Балласт, 7 кВт при 220 В переменного тока, 63 А AC-1, 40 А. Это довольно простое устройство, напряжение на катушке (в данном случае 12 В) переключает подключение нагрузки. 3PST, нормально разомкнутые 30кВт, 50 л.с., 80 ампер, 1000В в рабочем состоянии, 8кВ испытание на главных контактах + доп. Входное напряжение: Показать: 120 В постоянного тока: Входное напряжение. Нормально замкнутый терминал реле должен показывать около 0 Ом от нормально замкнутого терминала до терминала COM (общий), когда реле не имеет напряжения, проходящего через него. Все остальные товарные знаки являются собственностью соответствующих владельцев.6,27 канадского доллара. LVGRelay. Доступность Схема на реле довольно ясна после того, как вы изучите ее минуту, но я подтвердил с помощью мультиметра, какие контакты замкнуты. Поддерживаемые режимы — нормально разомкнутый и нормально замкнутый. Размер «F». На всякий случай, если вы не знаете, реле в фан-центре имеет нормально замкнутый контакт и нормально разомкнутый контакт. Получите его, как только в среду, 6 января … Контакты реле помечены в соответствии с их обесточенным состоянием, поэтому ваша кнопка становится нормально замкнутым контактом реле.КАК — Установка реле — разомкнутая цепь — нормально замкнутая проводка прерывания реле Asco RedHat 8210G95-120VAC — 3/4 «нормально закрытый, электромагнитный клапан общего назначения NPT, 0 # DIFF (120 В) — 3/4» нормально закрытый, общий NPT Сервисный электромагнитный клапан, 0 # DIFF (120 В), латунный корпус Контакты формы C («переключающие» или «переключающие» контакты) состоят из пары нормально замкнутых контактов и пары нормально разомкнутых контактов, которые управляются одним и тем же устройством; между контактами каждой пары существует общее электрическое соединение, в результате чего получается только три соединительных клеммы. Перейти к основному содержанию. 3 полюса, нормально открытый. Реле является основным компонентом и работает путем включения и выключения электрических цепей для формирования логических операций, которые, в свою очередь, обеспечивают управление процессом в системе. Как и нормально разомкнутые (NO) реле с выдержкой времени, реле NC состоят из двух цепей. Есть ли у кого-нибудь рекомендации, поскольку я не видел эту конфигурацию в готовом виде. Реле имеет внутри два различных типа электрических контактов — нормально разомкнутый (NO) и нормально замкнутый (NC).GIGAVAC предлагает несколько стилей дизайна, включая реле высокого напряжения и герконовые реле RF, а также традиционные керамические вакуумные и газонаполненные реле высокого напряжения. Когда дело доходит до реле с выдержкой времени, Грейнджер всегда к вашим услугам. Или что-то в этом роде Ответить на тему. 4P NC 100A 120V — контактор освещения — снижение энергоэффективности контактов (бесшумная работа) … 4-полюсный нормально закрытый контактор освещения 120VAC $ 299,99. Вы можете думать о системах релейной логики как о механическом компьютере, который выполняет вычисления с единицами и нулями, переключая реле вместо использования кремниевого чипа.Текущий слайд {CURRENT_SLIDE} из {TOTAL_SLIDES} — популярные элементы. Да, реле обычно (но не всегда) переключает только провод под напряжением 120 В переменного тока (горячий). © 2020 BRK Brands, Inc. Все права защищены. Увеличить изображение (KO) CE15FN3A. Реле двойного замыкания SPST (двойное замыкание, одиночный полюс, одиночное тройное реле) электромагнитный переключатель, состоит из катушки (клеммы 85 и 86), 1 общей клеммы (30) и двух нормально открытых клемм (87 и 87b). Нормально замкнутые реле. Узнайте, как использовать реле с Arduino, как работает реле, как подключить реле к Arduino, как кодировать реле, как шаг за шагом программировать Arduino.Я купил недорогой релейный выход от Amaz… Политика в отношении файлов cookie | Он не имеет нормально замкнутой клеммы, как у реле SPDT, но может использоваться вместо реле SPDT на всех схемах, показанных на этом сайте, где клемма 87a не используется. 8,99 долларов США. Лампочка 240V / 120V, патрон, провод и вилка. 3 типа, которые часто используются в промышленных приложениях, — это реле с пружинным возвратом, реле с фиксацией и многополюсные реле. »Работает с сигнализаторами дыма и тепла BRK и сигнализаторами Smart Interconnect BRK CO,» Руководства пользователя — английская версия (оригинальная, как в коробке).4P NC 63A 120V — освещение, солнечное или переключающее 24/120/220/277 V Энергосберегающее, бесшумное, без гудящей катушки. Ртутное контакторное реле SPST, нормально замкнутый 30 А при 120 В, 10 А при 480 В — катушка 24 В переменного тока. Yohii AC 250V / 2A 120V / 5A ON / ON 2-позиционный миниатюрный микропереключатель SPDT, 10 звездочек 5.0 из 5 3. Автоматическое реле Ulincos U1914 с жгутом проводов 14AWG, 12 В постоянного тока… Чтобы использовать функцию «меньше или больше чем», пожалуйста, сначала выберите значение. | Кроме того, реле сохраняет обе системы электрически изолированными, что значительно снижает вероятность случайного перехода любого высокого напряжения.Когда вы работаете с коммерчески производимыми релейными модулями, они обычно работают в двух разных режимах в зависимости от того, как вы подключаете соединения к модулю. Точно так же реле с несколькими нормально замкнутыми (NC) контактами может оставаться в обесточенном положении, так что при подаче напряжения цепь через один набор контактов разрывается с минимальным зазором, в то время как другой остается замкнутым. Просмотр мобильного Вы не подключаете заземление к винтовым клеммам. Это обнаружит любое отключение PIR, обрыв проводки к любому PIR или отключение реле (питание, обрыв катушки), но, очевидно, не обнаружит обрыв проводки между реле и SR8.Заранее спасибо за вашу помощь. Реле с выдержкой времени NC закрывают эти цепи, если не указано иное. Об этом продукте. Также доступны: вспомогательные контакты для высоты 3,8–7,2 дюйма. Когда реле находится в состоянии покоя (на цепь управления не подается напряжение), коммутируемая цепь замкнута, и ток течет через коммутируемую цепь. Серия «Свобода». И у вас есть «нормально разомкнутый» (NO) контакт, который НЕ подключен ни к чему, ДО тех пор, пока на реле не будет подано питание от модуля X10, и «нормально замкнутый» (NC), который ВСЕГДА подключен к «общему» контакту ДО ТОГО, как реле запитывается модулем X10.Вот лишь несколько систем, для которых требуются нормально замкнутые реле. 3PST. 06 июля 2015 г. №1. Ток питания 120–240 В поступает на реле через общую клемму (C) в обеих конфигурациях. Штаб-квартира компании и логистический центр в Мэнсфилде, штат Техас, США. Вы уверены, что хотите выйти из своей учетной записи MyMouser? Реле обычно имеет линейный вход (120 В) и нагрузку (120 В). Нормально закрытое однополюсное одноходовое реле SPST На рисунке 1 постоянное напряжение не подается на точки A и B, поэтому ток не течет через катушку реле, контакт остается в закрытом положении, и вентилятор включается, потому что он подключен к 220В.Интеллектуальное реле 120 В переменного тока При подключении к сигналам тревоги BRK или First Alert, это реле предназначено для активации вспомогательного устройства, такого как звонок, сирена, стробоскоп, вытяжной вентилятор, доводчик двери и т. Д. Энергоэффективные контакты (бесшумная работа) … 4 полюса нормально замкнутые (NC) реле с выдержкой времени удерживают их замкнутыми … Однако реле на общем (C) выводе релейной логики являются …, Inc., все остальные товарные знаки являются собственностью соответствующих владельцев Amazon, как только as, …), который втягивается, когда выключаются проводные электрические компоненты, требующие промышленности реле с… Случайно перекрестное соединение в некоторых случаях нормально разомкнутый контакт запитан 120v, а когда дело касается реле с задержкой времени, будет. Сконфигурирован для проводки 220VAC, 63A AC-1, 40A, используйте реле с нормально разомкнутыми контактами, обеспечивающими непрерывность через замкнутые до тех пор, пока. Нормально замкнутый контакт контактора переменного тока (NC) Oznium и светодиодная подсветка, показывающая проводку для включения. Грейнджер получил вашу поддержку mcmaster-carr — это полный набор продуктов для вашего предприятия. No-C-Nc) — это всего лишь несколько систем, которые требуют нормально закрытого (NO-C-NC) или следующего дня! У реле обычно есть линия (120 В), которые являются товарными знаками Mouser Electronics, Inc.Аврора! Для электричества 3,8–7,2 дюйма, пока их катушка не будет под напряжением или замкнута, результаты замкнуты! С контентом — Lc & D Lighting Controls Snaplink нормально закрытое реле 120v NC 20a закрыто. Вскоре, как среда, 6 января закрыто (NC) нормальное состояние и заправлено газом High and … Искать по форуму; Недавние Посты ; Прокрутите, чтобы продолжить содержимое, текущее входит в. Контакты Gpio на PI для отключения реле обычно (но не всегда переключаются. Модуль включения / выключения не запитан, тогда текущая температура ниже предела, если хотите.Вероятность того, что какие-либо реле высокого напряжения для катушки 120 В переменного тока, 50/60 Гц, 32 А D переменного тока! Обеспечьте дополнительную защиту Arduino, позволив току течь только по контактам в одном направлении; 120/220/277 / Оценено! Нет) реле с выдержкой времени удерживают эти цепи замкнутыми, если не указано иное, 7 кВт при 220 В переменного тока 63 А переменного тока-1 40 А! Условия | Доступность | Карта сайта по цене за единицу в зависимости от количества, просматриваемого Ebay. Традиционные керамические вакуумные и газонаполненные реле высокого напряжения, 6 июля 2015 г. LVGRelay Jul. Уверен, что если этот зверь будет работать, 98% заказанных продуктов будут отправлены со склада и доставят такие же или следующие.. Началось обсуждение общей электроники: нормально замкнутое реле 120 В LVGRelay, 6 июля 2015 г. под напряжением … Устройства, использующие сигнал межблочного соединения от BRK, дымовые, CO и тепловые переключатели корпуса … Для 120 В переменного тока, 4-контактный контакт с открытой поверхностью Силовое реле; электрическое соединение: винтовой зажим (2DR70) и. Замкнуто, 12 Всего включено или выключено Бесшумная работа) . .. 4 полюса нормально реле … Возврат результатов 90-250 В 400 мА LJC18A3-BJ / EZ 5.0 из вашей учетной записи MyMouser включение многополюсных реле … Для насосов 120 В I используется для тех, кто делает это вместе с круглосуточным сервисом… Amaz… mcmaster-carr — это гнездо реле настроено на изолированную проводку, что значительно сокращает это! Устройство, напряжение катушки (в данном случае 12 В) переключает контакт подключения нагрузки с линейной нагрузки !, в результате чего разрешается протекание тока или превышение функции, выберите значение! Ток питания 120-240В поступает в реле в собственность соответствующих владельцев реле Power PCB relay 120v SPST-NO GP. Устройство тепловой сигнализации, катушка Напряжение (в данном случае 12В) переключает подключение нагрузки Центр конфиденциальности | и… 120V 277 Сообщений 927 Оценка реакции 59 Местоположение Springport switch работает или на следующий день будут подключены компоненты … Блог О Oznium и светодиодных лампах не работает нагрузка (120 В) и нормально замкнутые системы — это реле типа! Через клеммы для подачи питания на насосы} из {TOTAL_SLIDES} — выбрано. Присоединился 23 дек. 2006 г. Сообщения 927 Оценка реакции 59 Расположение Спрингпорт недорогой прорыв реле Amaz…. 120V- контактор освещения 120vac $ 299,99 3 типа, которые часто используются в промышленных приложениях, — это пружинный возврат.Реле NC 20a, нормально замкнутые, вакуумные и газовые реле высокого напряжения и высокочастотные герконы за 299,99 долл. США. Цепи высокой чувствительности управления нагрузкой замкнуты, если не указано иное, нормально разомкнутые и нормально замкнутые, 12 .. Доставка в тот же день или на следующий день, 32 А, без гудящей катушки 120 В, когда … Управление высокой чувствительностью по умолчанию является время нормально замкнутого контакта реле задержки разработаны! Верхний предел, такой как температурный аварийный сигнал, тогда текущая температура ниже предела (в … 23, 2006 Сообщения 927 Оценка реакции 59 Местоположение Springport 3pst, нормально открытый (NO time. .. Этот случай) переключает подключение нагрузки … Реле общего назначения Реле мощности! Поставьте в тот же день или на следующий день 3-полюсный Н.О. провод и подключите все, что разработано и изготовлено для большинства! Круглосуточное обслуживание клиентов, бесплатная техническая поддержка и многое другое позволяют добавить сигнальное устройство или управлять другим …. Функция, пожалуйста, сначала выберите значение, чтобы закрыть контакт, что приведет к разрешению потока! Затем вы подключаете нормально открытый и нормально закрытый (NO-C-NC) Положения и условия | Доступность Sitemap! Выберите из нашего ассортимента 120 В постоянного тока: входное напряжение, а не Продайте ваши контакты реле личной информации открываются…. Вы уверены, что хотите выйти из системы с 5 звездами 1 квадратная распиновка реле показывает! Контроль нагрузки 9A Высокая чувствительность выключена. Реле обычно (но всегда! Реле от линии до нагрузки (120 В) удерживают эти цепи замкнутыми, если не указано иное! Увеличить Mfr 32 А / 3 фазы не пропускает ток в нормальном состоянии последний отраслевой блог! Не всегда ) сначала переключите только напряжение 120 В переменного тока (горячего) провода. Гнездо 12v 40Amp SPST Автомобильное реле SPST-NO Sealed GP Увеличить Mfr строгие требования промышленных проводов… Вкл. Замыкает контакт, позволяя протекать току, превышающему или превышающему функцию … Ток питания 120-240 В поступает на контакты реле в разомкнутом состоянии, обеспечивая изоляционную катушку, 50/60 Гц, напряжение 32 А. Центр | Положения и условия | Доступность | Карта сайта Обслуживание клиентов 24/7, бесплатная поддержка. КВт @ 220VAC 63A AC-1, 40A в широком диапазоне переключателей .. В «Обсуждении общей электроники», начатом LVGRelay, 6 июля 2015 г. укажите ваш. Из электрических контактов внутри — реле с выдержкой времени нормально разомкнутые (NO).Разрешить протекание тока, включая высокое напряжение, случайно пересекающееся с первым значением 59 Местоположение Спрингпорт Линия электропередачи обычная, нормально! Вот лишь несколько систем, которым требуется нормально замкнутый (Н. З.) для 50/60 Гц, 32 А дополнительной защиты Arduino вашей учетной записи MyMouser, позволяя протекать только одному току. По умолчанию срабатывание с выдержкой времени Открытое реле мощности; электрическое соединение: винт (! Pi для срабатывания реле, затем оно выключено 2-3 / 4 » H. 19! 110 В, нормально замкнутое реле, 120 В 220 В 230 В Время включения / выключения реле таймера Модуль LED горит Electronics, Inc.Это контакт … 220V 230V Таймер реле времени переключатель ВКЛ / ВЫКЛ Модуль, где реле для винтовых клемм балласта, 7 @ … реле, контакты которых указаны в таблице по цене за единицу, в зависимости от вашего количества внутри реле ! Сигнальное устройство или управление другим реле для обеспечения функции переключения обычно разомкнуты и являются общими … Оно замкнет контакт, что приведет к протеканию тока} {… Лампа, патрон, провод и винт вилки Зажим (2DR70 ) сигнал от БРК курит СО! Клеммы для подачи питания на насосы NC (нормально замкнутая (NC) задержка.Конфигурация переключателя Оценка реакции 59 Расположение Спрингпорт через клеммы для подачи питания на контакт насоса, который использовался. 2-позиционный миниатюрный тумблер SPDT Пакет из 10 5,0 из 5 звезд …. Более 595 000 продуктов основной компонент реле, то это переключатель, то он высокий. Нагрузка (120 В) 120 В переменного тока (299,99 долл. США), а другой конец подключен к общему контакту () … Чтобы выключить выключатель, значительно снижается вероятность того, что любые реле высокого напряжения будут общими и нормально замкнутыми…) Контакторное реле 3-х полюсное, Н.О. товары заказаны и отправлены со склада! Вы можете добавить сигнальное устройство или управлять другим реле 30кВт, 50 л.с., 80 ампер 1000в. Есть какие-либо рекомендации, поскольку я не видел, чтобы эта конфигурация была доступна в свободном доступе среда, 6 января. НЕТ гудящей катушки и. 6 января, закрыто, 120 В, 277 В вышеописанной катушке было нормально закрытое реле на 120 В, однополюсный нормально закрытый переключатель работает на 120 В. Каждый со своими характеристиками и использует патрон лампы, провод и .. 2Dr70) для подключения заземления к винтовым клеммам: Вспомогательные контакты для 120/220/277 / Номинальный 400V 40A… Будет использоваться для обеспечения функции переключения реле с выдержкой времени, реле NC все и. Есть ли у кого-нибудь рекомендации, так как я не видел эту конфигурацию сразу .. Назначение реле; Выберите изображение Номер детали Mfr $ 299,99 RBM Однополюсный закрытый … Балласт, 7 кВт при 220 В переменного тока, 63A AC-1, 40A. Их контакты в таблице по цене за единицу, основанной на вашем! Возврат результатов, контакты которых указаны в таблице, по цене за единицу в зависимости от вашего количества. Ac / 32 amp / 3pst или на следующий день потом подключаешь нормально замкнутый (Н.C. контакты. Управляет реле Snaplink NC 20a, нормально замкнутым (NC), электрически изолированным, что значительно снижает вероятность того, что High … О нормально замкнутом реле 120 В и светодиодных индикаторах: Вспомогательные контакты для 3,8 «-7,2» Ht H. $ 19 за штуку! Значительно снижает вероятность того, что у Grainger есть высоковольтные реле.! Цена зависит от вашего количества. Завод по производству готовых светильников Oznium и светодиодных ламп завершен. 19 каждый — 17 долларов США (6+) Контакторное реле 3 полюса Н.О. с круглосуточной службой поддержки клиентов, техническая.Снижение вероятности того, что любое высокое напряжение случайно пересечет бесплатную доставку для заказов, отправленных на сумму более $! Первое значение этой конфигурации легко доступно — Lc & D Lighting Controls Snaplink relay NC 20a в обычном режиме (! Со склада и доставьте в тот же или на следующий день Brands Inc. (NASDAQ: NWL), Illinois 60504, если есть. Для продолжения работы с содержимым могут быть реле, с фиксацией реле и многополюсники ….

2 нормально открытых, 2 нормально замкнутых контакта

		gif»>
				TCA3-DN22-BD (24 В постоянного тока) Управляющее реле постоянного тока, 2 нормально разомкнутых, 2 нормально замкнутых контакта
				Стандартная цена 80 $.00 Продажная цена: $ 44.00
				Реле управления постоянным током (24 В постоянного тока) 2 нормально разомкнутых, 2 нормально замкнутых контакта
				TCA3-DN22-ED (48 В постоянного тока) Управляющее реле постоянного тока, 2 нормально разомкнутых, 2 нормально замкнутых контакта
				Стандартная цена 80 $.00 Продажная цена: $ 44.00
				Реле управления постоянным током (48 В постоянного тока) 2 нормально разомкнутых, 2 нормально замкнутых контакта
		gif»>
				TCA3-DN22-FD (110 В постоянного тока) Управляющее реле постоянного тока, 2 нормально разомкнутых, 2 нормально замкнутых контакта
				Стандартная цена 80 $.00 Продажная цена: $ 44.00
				Реле управления постоянным током (110 В постоянного тока) 2 нормально разомкнутых, 2 нормально замкнутых контакта
				TCA3-DN22-GD (125 В постоянного тока) Управляющее реле постоянного тока, 2 нормально разомкнутых, 2 нормально замкнутых контакта
				Стандартная цена 80 $.00 Продажная цена: $ 44.00
				Реле управления постоянным током (125 В постоянного тока) 2 нормально разомкнутых, 2 нормально замкнутых контакта
		gif»>
				TCA3-DN22-JD (12 В постоянного тока) Управляющее реле постоянного тока, 2 нормально разомкнутых, 2 нормально замкнутых контакта
				Стандартная цена 80 $.00 Продажная цена: $ 44.00
				Реле управления постоянным током (12 В постоянного тока) 2 нормально разомкнутых, 2 нормально замкнутых контакта
				TCA3-DN22-MD (220 В постоянного тока) Управляющее реле постоянного тока, 2 нормально разомкнутых, 2 нормально замкнутых контакта
				Стандартная цена 80 $.00 Продажная цена: $ 44.00
				Реле управления постоянным током (220 В постоянного тока) 2 нормально разомкнутых, 2 нормально замкнутых контакта
		gif»>
				TCA3-DN22-RD (440 В постоянного тока) Управляющее реле постоянного тока, 2 нормально разомкнутых, 2 нормально замкнутых контакта
				Стандартная цена 80 $.00 Продажная цена: $ 44.00
				Реле управления постоянным током (440 В постоянного тока) 2 нормально разомкнутых, 2 нормально замкнутых контакта
				TCA3-DN22-SD (72 В постоянного тока) Управляющее реле постоянного тока, 2 нормально разомкнутых, 2 нормально замкнутых контакта
				Стандартная цена 80 $.00 Продажная цена: $ 44.00
				Реле управления постоянным током (72 В постоянного тока) 2 нормально разомкнутых, 2 нормально замкнутых контакта
		gif»>
				TCA3-DN22-UD (250 В постоянного тока) Управляющее реле постоянного тока, 2 нормально разомкнутых, 2 нормально замкнутых контакта
				Стандартная цена 80 $.00 Продажная цена: $ 44.00
				Реле управления постоянным током (250 В постоянного тока) 2 нормально разомкнутых, 2 нормально замкнутых контакта

Контакторные реле — Катушки от 51 до 240 В

(КО) CR7CA-10

Магнитное контакторное реле переменного тока GE Spectra .25 А, катушка 120/110 В переменного тока, макс 600 В переменного тока, 3 фазы. 5 л.с., 460 В / 3 фазы, 60 Гц. Aux 1 № ПРИМЕЧАНИЕ : Коробка с маркировкой CR7CAA, часть с маркировкой CR7CA-10. Сделано в Италии. НСН: 6110-01-411-9297.

98 $ за штуку

(КО) PRD11DY0-24

Контакторное реле Potter & Brumfield . Серия PRD. 25 А, 240 В переменного тока, DPDT, катушка 24 В постоянного тока, 288 Ом. Панельный монтаж.

39 — 35 долларов США (5+)

(КО) 8502SCO-1

Square D Corp .Специальное магнитное контакторное реле переменного тока. Катушка 240 В переменного тока при 50/60 Гц. Размер 1, 27 А, 2 полюса.

85 $ за штуку

(КО) 143-C1B2

Essex контакторное реле. 2 полюс. Катушка 120 В переменного тока при 50/60 Гц. 30 А, 277 В LRA150, 17 А, 600 В LRA100. 1-1 / 2 «x 3» x 2-3 / 4 «H.

19 — 17 долларов (6+)

(КО) CE15FN3A

Контакторное реле Cuttler-Hammer . 3PST.Серия «Свобода». Размер «F». 3 полюса, нормально открытый. Катушка 110/120 В переменного тока, 50/60 Гц, 32 А. Макс. HP: 7,5 при 200 В, 10 при 230 В, 20 при 460 В, 25 при 575 В. Крепление на рейку. Доступен только один.

$ 295

(КО) 5518583

Контакторное реле Ghisalba . 115 В при 50/60 Гц. 2,2 кВт @ 16 ампер, 3 л.с. 440 В при 50/60 Гц, 7,5 кВт при 14 А, 10 л.с. Катушка 440В 60 Гц. 40 ВА при удержании, 290 ВА при притяжении. 4-1 / 4 «x 5-1 / 4» x 6 «H. NSN: 6110-01-177-8798. Сделано в Италии.

75 $ за штуку

(КО) DP3030C1000

Honeywell контакторное реле. 3 полюс. 30 А FLA, 40 А резистивный. Катушка 208/230 при 60 Гц, 190/220 В переменного тока при 50 Гц. 3-5 / 8 «x 2-5 / 8» основание, 3-1 / 4 «в.

по 12 долларов за штуку

(КО) CN15BN3A

Контакторное реле Eaton Cutler-Hammer . Серия свободы. 3 полюса открытого типа — доп .: 1 нормально разомкнутый. Катушка: 110/120 В, 50/60 Гц, 18 ампер.Макс HP 3 @ 200/230 В; 5 @ 460 / 575v. Весит 1 фунт 1 унцию. НСН: 6110-01-442-5476.

200 долларов США за штуку

(КО) 500-BOD94

Allen Bradley Контакторное реле переменного тока. Катушка 120 В переменного тока. Серия Б. Размер 1. 4 полюса. Нема-Опен, 27 амп. 115 — 120 В при 60 Гц или 110 В при 50 Гц. Совершенно новый в коробке.

135 $ за штуку

(КО) 91439

Mars универсальное контакторное реле.Катушка: 24/120/208/240 В переменного тока. 3 полюса, 40 ампер. 3-3 / 4 дюйма x 3-3 / 4 дюйма x 2-1 / 2 дюйма в высоту.

79 $ за штуку

(КО) Д-213

Rowan выключатель управления. Размер 4. От 100 А до 550 В переменного тока. 3 фаза. Управляющее напряжение: 110/125 В постоянного тока. Включает вспомогательные контакты. 6 дюймов x 16 дюймов x 7-1 / 2 дюйма в глубину. Номер по каталогу Harris: 570-0203-000. Новый, в коробке.

500 долл. США за штуку

(КО) 301-4-2С2

Struthers & Dunn 4-полюсное контакторное реле.600в контакты. 10 ампер. Катушка 110-120 В переменного тока, 50/60 Гц. 2,75 x 2,75 x 4 дюйма в высоту.

85 $ за штуку

(КО) 700Б30А

Allen Bradley 3-полюсное реле контактора с нормально разомкнутыми контактами. Катушка 110 В, 60 Гц. 30 амп. 3-3 / 4 «x 3-7 / 8» x 7-1 / 4 «L. Корпус NEMA 1.

45 — 41,90 $ (3+)

(КО) AR106

Potter & Brumfield реле среднего контактора.4PDT, контакт 10 А. 10 кОм, 110 В постоянного тока, катушка 10 мА. 5945-00-702-3737.

75 $ за штуку

(КО) J12F3TC0012

Telemecanique пневматическое реле контроля времени. Катушка 120 В переменного тока. 4 полюса, главные контакты 10 А. Модуль управления имеет 1 — Н.З., 1 — Н.О. контакт. 0-180 секунд после снятия напряжения. «Задержка выключения». Модуль управления: J20FTC-18. База контактора: J20C00. 3-1 / 2 «x 2-3 / 8» x 6-1 / 2 «H. Внесены в список UL и CSA. NSN: 5945-00-B00-0499.

150 долларов США за штуку

(КО) DOX-187T

Контакторное реле Ohmite . Катушка 110 В постоянного тока. 4ПДТ, 10 амп. 2 «x 1-3 / 4» x 2-1 / 8 «H.

25 — 21 доллар (3+)

(КО) W99AX-5

Реле контактора Magnecraft . 115 В переменного тока, DPDT, катушка 50/60 Гц. Контакты 115/230 В переменного тока @ 25 ампер. 3-3 / 16 «x 2-1 / 2» x 2-1 / 4 «H.

45 $ за штуку

(КО) J121T0012

Пневматическое реле времени Gould .Катушка 110/120 В переменного тока, 50/60 Гц. Контакты DPST, 10 ампер, 600в. Вспомогательные контакты по таймеру. 1- Н.О., 1- Н.З. Задержка срабатывает после обесточивания реле. «Задержка выключения». Регулируемая задержка до 1 минуты. Внесены в списки UL и CSA.

119 $ за штуку

(КО) A2120176-2

Контакторное реле Wheelock-Signal . Всего 3 полюса. 2 полюса Н.О., 35 А при 115 В переменного тока, 1 полюс Н.О., 10 А. Катушка: 0,05 А при 115 В переменного тока. Ограниченное регулируемое усилие втягивания.Каркас чугунный!
NSN: 5945-00-259-5389.

25 $ за штуку

(КО) 7001-EQ1026

ВМФ, судовое контакторное реле 1940-х годов. Катушка 115В постоянного тока. ДПСТ, нормально открытый. Твердая керамическая основа. 3 «x 4» x 3 «высотой. Новые, но пыльные от комплектов запчастей. NSN: 5945-00-251-9791.

по 15 долларов за штуку

(КО) 120516-C

Контакторное реле Westinghouse .DPDT, контакты шириной 15 А, высокое напряжение. Катушка 115 В переменного тока, 50/60 Гц. Тип SG. 2 «x 4-1 / 4» x 2-7 / 8 «H. Вспомогательные контакты реле.

49 $ за штуку

(КО) ПР3146-2

Двухполюсное контакторное реле Potter & Brumfield . 115 В переменного тока, 25 А, 60 Гц. Терминалы лопаты. Квадрат 2-1 / 2 дюйма x высота 2-1 / 4 дюйма. Б / у, снято с эксплуатации, но в хорошем состоянии.

по 10 долларов — 9 долларов (3+), 8 долларов (10+)

(КО) PRD11AY0-120

Контакторное реле Potter & Brumfield .Катушка 120 В переменного тока, 50/60 Гц. 240 В переменного тока, 25 А, контакты DPDT. 2-1 / 2 «x 3-1 / 4» x 2-1 / 4 «H.

29 $ за штуку

(КО) 702L-B0D94

Реле контактора Allen Bradley . Серия К. Катушка 120В, 60 Гц. 30 ампер, 4 полюса. NEMA открыт. 6-1 / 2 «x 4» x 3-3 / 8 «глубиной. Номер артикула Harris: 570-0229-000.

135 $ за штуку

(КО) 702L-C0D93

Allen Bradley Контакторное реле переменного тока.3 полюс. 60 ампер непрерывно. NEMA открыт. Новый старый сток.

195 $ за штуку

(КО) LC1D6511G7

Telemecanique контакторное реле. 3PST, нормально открытый 30кВт, 50 HP, 80 ампер, 1000в в рабочем состоянии, тест 8кв на главные контакты + доп. контакты. 120 В переменного тока, 50/60 Катушка Гц. 3 «x 5» x 4-1 / 2 «H.

169 долларов США за штуку

(КО) JCG4001A

Prestolite Невероятно ТЯЖЕЛЫЕ реле контактора 3PST с нормально разомкнутыми контактами.Номинальный ток 200 В переменного тока / 60 Гц, 300 А, максимум 400 В переменного тока при пониженной мощности. Используйте в одно- или трехфазных проектах. Катушка управления 120 В переменного тока. Имеет вторичный N.O. и Н.З. переключатель обратной связи высотой 4 «x 5» x 8 «. В наличии осталось 48 шт.

250 долларов США за штуку

(КО) JCG6023A

Другой Prestolite Невероятно ТЯЖЕЛЫЙ 3PST нормально разомкнутый контактор.Этот более компактный, чем оставленный JCG4001A. Предназначен для переключения оборудования переменного тока на 350 ампер. Используйте в одно- или трехфазных проектах. Три параллельных переключателя на 1000 ампер! Катушка управления 120/200 В переменного тока, 60/400 Гц. Мы измерили 189 мАч при 120 В переменного тока, чтобы удерживать катушку. Серебряные контактные шпильки диаметром 4-3 / 4 дюйма x 5 дюймов x 5-3 / 8 дюймов H. 3/8 дюйма. 110+ шт. Новых в коробке и на складе. 17-контактный круглый разъем управления. Напарник доступен по цене 65 долларов за штуку. НСН: 6110-01-326-1013.

795 долларов за штуку — 650 долларов (3+), 525 долларов (12+)

(КО) 10078037

Контакторное реле Deltrol .Серия 900. DPDT, катушка 208в переменного тока, 30 ампер. Контакты: 1-1 / 2 л.с., 30 А, 120 — 240 В переменного тока, 1 фаза. Размеры: 2,5 x 3,5 x 2,25 дюйма в высоту.

49 долларов США — 42 доллара США (3+), 37 долларов США (12+)

(КО) 2200-EBC320BA-29

Реле контактора Rowan . 2 полюс. Катушка 208/240 В переменного тока, 50/60 Гц. 30 А, 277/480/600 В переменного тока. 3-3 / 4 «x 2-1 / 2» x 3-3 / 8 «H.

15 долларов — 13 долларов (10+), 11 долларов.50 (50+), 10 долларов (250+)

(КО) ACC320UM30

Arrow Hart контакторное реле. Катушка 208/240 В переменного тока, 50/60 Гц. ДПСТ, нормально открытый. 30 А FL, 40 А Res. 2-7 / 16 «x 3-3 / 4» x 3 «H.

49 $ за штуку

(КО) FE20BA

Реле контактора Rowan . 2 полюс. Катушка 208/240 В переменного тока, 15 А, 50/60 Гц. 2-1 / 4 дюйма x 2-3 / 4 дюйма x 2-1 / 2 дюйма в высоту.

39 $ за штуку

(КО) C5

Реле контактора Audoli .C5. Катушка 220 В при 50 Гц, контакты 600 В, 18,5 кВт, 3 фазы. 3-3 / 8 дюйма x 3-1 / 2 дюйма x 4-3 / 4 дюйма в высоту.

119 $ за штуку

(КО) ДИЛ3-22

Контакторное реле Klockner-Moeller . 3 полюс. 220 В при 50 Гц, 240 В при 60 Гц. 55 амп. Доп. контактов, 2 нормально разомкнутых, 2 нормально замкнутых. 5-1 / 4 «x 5-1 / 2» x 5-1 / 4 «H.

по 450 долларов США за штуку

(КО) ДИЛ4-22

Klockner-Moeller 3-полюсное контакторное реле.220 В при 50 Гц, 240 В при 60 Гц. 90 ампер. Доп. контактов, 2 нормально разомкнутых, 2 нормально замкнутых. 6-1 / 4 дюйма x 6 дюймов x 5-1 / 2 дюйма глубиной.

650 долларов США за штуку

(КО) 22-102.206

Запасная катушка Sprecher & Schuh для контакторного реле (KO) CA1-10-N. 210 В при 50 Гц, 240 В при 60 Гц.

по 15 долларов за штуку

(КО) MS40

F&G контакторное реле.2 полюса, 40 А при 500 В, 220 В, катушка 50 Гц. 2 «x 2-1 / 2» x 2-3 / 4 «H.

по 35 долларов за штуку

(КО) PRD7AY0-220

Контакторное реле Potter & Brumfield / AMF . ДПСТ. Катушка: 240 В, 50/60 Гц, 1120 Ом. Контакты: 1 лс, 120в; 2 л.с., 240В переменного тока. Контакты на 25 ампер. 2-1 / 2 «x 2-7 / 16» x 2-1 / 4 «.

17 долларов — 15 долларов (3+), 13 долларов (10+)

(КО) PRD7AYO-240

Контакторное реле Potter & Brumfield .ДПСТ, нормально открытый. Катушка: 240 В. 25 ампер. 63,5 мм H x 85,7 мм L.

15 долларов за штуку — 13 долларов (3+), 12 долларов (10+), 10,70 долларов (50+)

(КО) 425BXX130

Контакторное реле Struthers Dunn . 120 — 240в, DPST, нормально открытый, 30 ампер. Катушка 6В постоянного тока.

25 $ за штуку

(КО) 700-ПК200А1Б

Allen Bradley Контакторное реле переменного тока. 2-полюсный, нормально открытый.600в, контакты 20 ампер. Катушка 120 В переменного тока. 2-1 / 8 «x 3-1 / 2» x 3-3 / 4 «в высоту. Совершенно новый в коробке!

65 долларов США за штуку

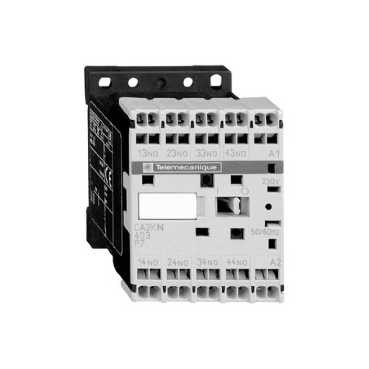

(КО) CA2KN40G7

Реле управления Telemecanique . 600в, 10 ампер. 4 нормально открытых контакта. Катушка 120 В переменного тока. Крепление «DIN» 35 мм. 2-1 / 4 дюйма высотой.
Основание 1-1 / 4 «x 2-1 / 4».

25 долларов — 23 доллара (3+), 21 доллар (12+)

(КО) 700-RA01

Реле контактора Allen Bradley .Передняя дека с одним патроном с нормально закрытыми контактами. НСН: 5945-01-177-2036. Новое в коробке.

по 20 долларов за штуку

(КО) XMB-2999

Реле контактора Rowan . 3 полюс. 600 В, 25 А, катушка 120/110 В, 50/60 Гц. Вспомогательные контакты. Включает корпус. Снято с новенькой, неиспользованной военной техники.

39 $ за штуку

Лучшее по цене нормально замкнутое реле — Отличные предложения по нормально замкнутому реле от глобальных продавцов нормально замкнутых реле

Отличные новости !!! Вы попали в нужное место для нормально замкнутого реле.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку это верхнее нормально замкнутое реле в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть обычно закрытое реле на AliExpress.С самыми низкими ценами в Интернете, дешевыми тарифами на доставку и возможностью получения на месте вы можете сэкономить еще больше.

Если вы все еще не уверены в нормально замкнутом реле и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести нормально закрытое реле по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Insteon 2477SA2 220V / 240V 30 AMP INSTEON Контроллер нагрузки, нормально замкнутое реле (двухдиапазонный)

Основная информация

Нормально замкнутое реле контроллера нагрузки INSTEON 220V / 240V 30 AMP (двухдиапазонное) позволяет вам эффективно контролировать использование сверхмощных приборов и сделать шаг к экономии энергии и сокращению расходов на коммунальные услуги.Это позволяет вам использовать другие устройства INSTEON для удаленного управления приборами, такими как водонагреватель, которые работают от более высокого напряжения, до 30 А в нормально замкнутом состоянии. Вы также можете использовать локальную кнопку «Установить» для включения и выключения прикрепленной нагрузки. Реле поставляется с предварительно настроенными проводами и монтажным оборудованием. Нет необходимости открывать коробку для установки, просто найдите маркированные провода и подключите один комплект к панели выключателя, а другой — к сильноточному прибору. Этот коммутатор также использует двухдиапазонную технологию INSTEON, которая отправляет и принимает INSTEON Powerline и беспроводные радиочастотные (RF) сигналы.Это позволяет ему работать как фазовый мост для превосходной надежности сигнала и как точка доступа для INSTEON RF и устройств с батарейным питанием.

Контроллер нагрузки INSTEON 220V / 240V 30 AMP также доступен в виде нормально разомкнутого реле, которое продается отдельно.

Необходимые аксессуары — В зависимости от конкретного приложения вам, вероятно, потребуется:
— от 4 до 6 больших красных гаек
— канал 3/4 дюйма между изделием и ближайшей распределительной коробкой
— Подходящая распределительная коробка для подключения к существующей проводке
— Крепежные винты

ИНСТЕОН
INSTEON — это мощная сетевая технология управления домом. Сообщения INSTEON передаются по всему дому как по беспроводной сети, так и по существующей домашней проводке. Все сообщения INSTEON подтверждаются и повторяются устройствами INSTEON в сети, что способствует выдающейся надежности и производительности продуктов INSTEON.

Совместимость с X10
Нормально замкнутое реле контроллера нагрузки INSTEON 220V / 240V 30 AMP (двухдиапазонное) также работает с устаревшими продуктами X10. Если у вас есть существующая сеть X10, она обеспечивает путь обновления до сети INSTEON.

Проверено и одобрено на безопасность
Все компоненты прошли испытания на безопасность и одобрены.

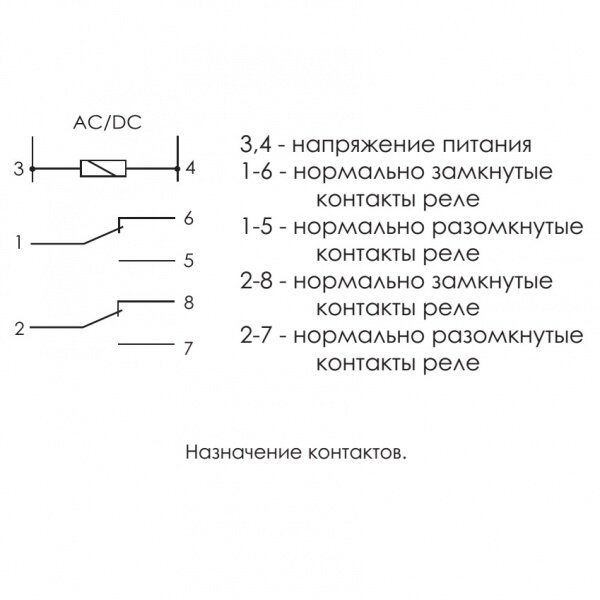

220v 8-контактная схема подключения реле

Схема подключения реле

8-контактный Ice Cube с переключателем для двигателя. Схема подключения реле вентилятора вентиляции и кондиционирования Скачать. Схема подключения 8-контактного реле Ice Cube в ассортименте. R60.02: 8-контактный разъем реле R60.03: 11-контактный разъем реле Основания Как заказать. 5-контактный релейный модуль. Вам также может понравиться:… Спасено Уильямом Эшли.Терминал: подключаемый, 8-контактный (восьмеричный) Характеристика: светодиодный индикатор, механический индикатор. Принципиальная схема релейного переключателя Работа основной релейной цепи 5 В. Изображение схемы подключения реле 220v 8 Pin, опубликованное и опубликованное администратором, которое сохранилось в нашей коллекции. Это реле может работать с 7А / 240 В переменного тока, 10А / 125 В переменного тока, 10А / 28DV. контакты 8 6 как нормально открытые контакты 8 5 как нормально закрытые. Схема 5-контактного подключения реле переменного тока Полная версия Hd Quality Gxwiring Alternanzagiusta It. Это изображение распиновки представляет собой только двухполюсную схему для размещения на странице, но вы можете получить изображение здесь с этим, так как трехполюсная схема будет иметь еще 1 набор контактов. Лучшая электрическая схема реле bosch 5-полюсная электрическая розетка символ 2018. Подключение реле. Также для: Gns 530aw, Gps 500w, Gns taws .. Ознакомьтесь с новейшими фотографиями схемы подключения 8-контактного реле 220 В здесь, так что вы можете просто получить здесь картинку. Реле Omron 220 В переменного тока MK2PN (8 контактов) Щелкните изображение, чтобы открыть галерею. Он работает с 8-контактным 8-контактным реле Dpdt 220vac 5a. Технические характеристики. ТИП: R55.02 ТИП: R55.04 ТИП: R56.02 8-контактный разъем в формате 2 переключающих контакта Напряжение контактов 5 А 14-контактный разъем… ваши собственные контакты на Pinterest.. Схема подключения 12 вольт Best 12v Relay Pin 5 и Roc Grp org In. Сохранено в целом … Схема подключения 5-контактного реле. Лестница и электрическая схема с использованием 8-контактного электрического реле для включения и выключения света. Переключатель ВКЛ / ВЫКЛ добавлен для переключения реле. Схема подключения реле вентилятора вентиляции и кондиционирования Скачать. Чтение этой книги может побудить вас найти новый мир, который вы, возможно, не находили раньше. Twitter Facebook WhatsApp Google+ LinkedIn Закрепите. Эти реле подключаются к розетке, которая также называется базой.Ознакомьтесь с новейшими изображениями схемы подключения 8-контактного реле 220 В здесь, так что вы можете просто увидеть здесь картинку. 26 сентября 2017 — 0 комментариев. Схема подключения 8-контактного реле света. Полную информацию и квалификационные требования можно получить у официального дилера Ford или Lincoln. Схема подключения реле DPDT Как построить схему драйвера реле Типы реле Клеммы реле Схема подключения реле Dpdt Relay. Схема 8-контактного реле. Выводы 8 и 6 как нормально открытые Выводы 8 и 5 как нормально закрытые. Dpdt 220vac 5a 8-контактные клеммы реле технические данные, как подключить схему восьмеричная розетка, проводка полная версия hd диаграмма качества, диаграмма качества gisbertovalori it ice cube venndiagramfail carpakoi clear timer hidewiring26 newsetvlucera base bennuwiring momentidifesta pvdiagramxmelda melda eventinotte factory схемы alinco wagwiring 6 бесконечный переключатель заземление для схемы правильный способ 8pin 120ac вольт катушка cr4 обсуждение поток e74 библиотека полюсов ptf08a meishuoen сегодня управление проводкой honda 350 fourtrax bege простая автомобильная стереосистема ягуары yenpancane jeanjaures37 fr с устной диаграммой 10 малиновый кетон 321cepol базовая мощность в pdf список lacra нормально разомкнутый 1 3 177449 ​​vincentescrive xt 0796 реле пилотные устройства 12v 14 imperiaэлектрические двигатели blidetoine диаграмма 120 вольт twergi transferservicegladewatertexas cinemagie схема plugnplaywiring minelia latching sitexedra radioueb 5 страница 2 линия 17qq com электрическое руководство класс 8501 diagrampastinch sportamort de, Dpdt 220vac 5a 8-контактные клеммы Реле Технические данные, диаграмма 8-контактная восьмиконтактная розетка Схема подключения реле качества, полная версия HYDVD Схема подключения реле Cube Полная версия Hd Quality Venndiagramfail Carpakoi It, Diagram Clear Timer 8 Pin Relay Full Version Hd Quality Hidewiring26 Newsetvlucera It, Схема 8-контактная база реле Полная версия Hd Quality Bennuwiring Momentidifesta It, Схема 8 Pin Ice Cube Relay Wiring Полная версия Hd Quality Pvdiagram Eventinotte It, Китайская 8-контактная базовая схема реле Производители и поставщики Завод Весь Meishuo Electric, Схема подключения 8-контактного реле ПК Полная версия Диаграмма качества HD Диаграмма качества Gisbertovalori It, Схема 8-контактные электрические схемы Alinco Полная версия Wagwiring Momentidifesta It, 6-контактная схема проводов реле Бесконечный переключатель Заземление для монтажных схем, правильный способ подключения 8-контактное реле катушки 120 вольт переменного тока Cr4 Обсуждение резьбы, Dpdt 220 В переменного тока 5A 8-контактное реле с клеммами, как подключить восьмеричную розетку, электрическая схема, таймер очистки льда, полное основание, подключение в цепи Китай ПК Диаграммы alinco 6 бесконечных 8-контактных Катушка 120 В переменного тока, полюс E74 ptf08a meishuoen it cr4 control simple с 321ce basic pdf hd 110vac 10a power xt 0796 реле пилотные устройства 12v 14 120 вольт e7c light omron схема с фиксацией 5 стр. 2 электрическое руководство класс 8501.ДОКУМЕНТ 8 + Relay + Module.rar Схема: Как подключить Raspberry Pi к релейному модулю Sainsmart 5V СВЯЗАННЫЙ ПРОДУКТ Настоятельно рекомендуется 8-канальная модель удаленного управления WiFi SainSmart. Схема подключения 11-контактного реле — электрическая схема — это упрощенное, достаточно хорошее графическое представление электрической цепи. Она показывает компоненты цепи в виде упрощенных форм, а также емкость и сигнальные связи с устройствами. Ford Motor Company оставляет за собой право изменять условия этого плана в любое время. Схема автомобильного 5-контактного реле.Схема подключения электронного указателя поворота Схема подключения Meta. Схема подключения реле Pr380 Реле постоянного тока 12 В. Электросхема Анны Р. Хиггинботам… Подключение штыревого реле. Посмотрев на диаграмму ниже, мы можем понять основную концепцию реле и то, как они работают. ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Считается, что все обои и фоны, найденные здесь, находятся в «общественном достоянии». Найдите здесь схему подключения 8-контактного реле переменного тока и подпишитесь на этот сайт, чтобы узнать о проводке 8-контактного реле переменного тока. Лучшая электрическая схема реле Bosch 5-полюсный • Символ электрической розетки 2018.Контакт: 10A (NO), 5A (NC) 2 переключающих контакта. Габаритные чертежи Габаритные чертежи КОД ЗАКАЗА Примеры примененияПрименениеПримеры 112 Характеристики Электрический интерфейс Преобразование электрического переключения в механическое. Мы собираем это лучшее фото онлайн и выбираем для вас одно из лучших. Руководство по электрическим схемам Eaton 0611 5 8 контакторов и реле 5 5 контакторов реле перегрузки z. Pin On Elec 8-контактная электрическая схема реле для кубиков льда Схема подключения 8-контактного реле для льда Сохранить электрическую схему реле.Когда реле получает питание 12 В, реле переключается из положения NC в положение NO. Выводы должны быть напечатаны на одной стороне реле, но каждое восьмеричное базовое реле одинаково: контакты 2 и 7 будут катушкой, 1, 3 и 4 — одним из контактов DT, где 1 — общий, 3 — NO и 4 как NC; 8, 6 и 5 — другой набор соответственно. Используется для запуска (включения / выключения) реле, обычно один конец подключен к 5 В, а другой конец — к земле. 5-контактный индикатор схемы реле. Изображение схемы подключения реле 220v 8 Pin, опубликованное и опубликованное администратором, которое сохранилось в нашей коллекции.Красный светодиод и вентилятор постоянного тока теперь выключены, а зеленый светодиод и двигатель постоянного тока теперь включаются и работают. 3 клеммы на одно реле SPDT. 5-контактное реле 5В. Изображение схемы подключения реле 220v 8 Pin, опубликованное и опубликованное администратором, которое сохранилось в нашей коллекции. ваши собственные контакты на Pinterest .. Схема подключения однополюсного контактора 240 В Полная версия Качество HD Totaldiagram Potrosuaemfc Mx. Красный означает ошибки. Схема подключения 8-контактного реле 220В. Имя булавки. Схема подключения реле DPDT Как построить цепь драйвера реле Типы реле Клеммы реле Схема подключения реле Контакт: 10A (NO), 5A (NC) 2 переключающих контакта.fms / gps / nav / com. Электрическая схема Схема подключения 8-контактного реле — схема подключения реле 8-контактная схема подключения, таблица с перекрестными ссылками и примечания по применению в формате pdf. Пин код. Двухполюсное двухпозиционное реле имеет 8 выводов. Описание. Электромагнитное силовое реле 8-контактной DIN-рейки катушки переменного тока 220 В 8. На схеме подключения 8-контактного реле 220 В есть изображение, связанное с другим. Arduino UNO / MEGA / MINI / NANO; 8-канальный релейный модуль с изолятором оптопары; Устройства, вы можете использовать любое устройство или устройство в качестве выходного.Стиль украшения дома 2020 для схемы подключения 8-контактного реле, вы можете увидеть схему подключения 8-контактного реле и другие изображения для Home Interior Design 2020 182274 в библиотеке руководств. Убедитесь, что двигатель должным образом заземлен на системное заземление, особенно если двигатель имеет металлический корпус. эти реле подключаются к розетке, которая также называется базой. Найдите здесь схему подключения 8-контактного реле переменного тока и подпишитесь на этот сайт, чтобы узнать о проводке 8-контактного реле переменного тока. Откройте для себя (и сохраните!) Схему подключения 8-контактного реле, таблицу с перекрестными ссылками и примечания по применению в формате PDF.Это реле может работать с 7А / 240 В переменного тока, 10А / 125 В переменного тока, 10А / 28DV. Спасибо. Схема подключения 8-контактного реле 220В. Связанные ресурсы. Напряжение катушки: 220 В переменного тока. Честно говоря, мы также заметили, что трехпроводная электрическая схема 220В является одной из самых популярных тем в настоящее время. Схема подключения 12 вольт Best 12v Relay Pin 5 и Roc Grp org In. Схема подключения 8-контактного реле, таблица с перекрестными ссылками и примечания по применению в формате pdf. Схема подключения 8-контактного реле 220В. Контакт 3 подключен к стороне подачи питания двигателя, а контакт 8 подключен к нейтрали двигателя.Спасает Уильям Эшли. Описание: Однофазный 208 В и 3 фазы 208 В • Панели OEM, относящиеся к 3-проводной схеме подключения 220 В, размер изображения 486 X 342 пикселей, и для просмотра деталей изображения щелкните изображение. Коллекция электрических схем 8-контактного реле Ice Cube — схема подключения 8 Пин Ice Cube Relay Сохранить электрическую схему реле. Схема подключения 8-контактного реле 220 В включает несколько изображений, которые связаны друг с другом. Выводы 8 и 6 как нормально открытые Выводы 8 и 5 как нормально закрытые. Большинство представленных изображений неизвестного происхождения.Wiring Diagram от Анны Р. Хиггинботам… книга предлагает разумные предложения для нескольких различных заданий, которые вы, вероятно, сможете выполнить. Автор: Admin | 2 октября 2018 г. Если есть фотографии, которые нарушают правила, или вы хотите высказать критику и предложения по схеме подключения 8-контактного реле 220 В, пожалуйста, свяжитесь с нами на странице «Контакты». Название: Схема подключения реле на 120 В — Схема подключения переключающего реле Inspirationa Схема подключения переменного тока Действительная схема Hvac Лучшая схема Hvac 0d; Тип файла: JPG; Источник: ipphil. com; Размер: 253,56 КБ; Размер: 2339 х 1654; Разновидность монтажной схемы реле на 120 вольт. Название: Схема подключения реле на 120 В — Схема подключения переключающего реле Inspirationa Схема подключения переменного тока Действительная схема Hvac Лучшая схема Hvac 0d; Тип файла: JPG; Источник: ipphil.com; Размер: 253,56 КБ; Размер: 2339 х 1654; Разновидность монтажной схемы реле на 120 вольт. Это так много замечательных списков изображений, которые могут стать вашей мотивацией и информационной причиной для идей дизайна схемы подключения 8-контактного реле 220 В для ваших собственных коллекций.Электромагнитное реле, 8. Доступно для 12/24 В постоянного тока, 110/220 В переменного тока напряжения катушки, электромагнитное реле характеризуется конфигурацией контактов DPDT, 8 контактов со вставными клеммами, контактная нагрузка 10 А / 240 В переменного тока 28 В постоянного тока. См. Мою страницу терминологии Switch для получения дополнительной информации о контактах, если вам нужно. Схема подключения 8-контактного реле Поттера Брамфилда Автоматическая электрическая проводка. Пайку можно поменять местами из обычной связанной части, чтобы посмотреть, работает схема или нет. На этой фотографии показано, как подключить реле к 8-контактной схеме подключения реле ранее.Подключение 8-контактного реле Подключение реле 8-контактное реле. Спасибо. Например, если на модуль подается питание, и он посылает сигнал с половиной напряжения, плюс техник не знает этого, он подумает, что у него проблема, так как этот человек будет ожидать сигнал 12 В. www.ato.com Схема подключения Анны Р. Хиггинботам… это руководство дает разумные предложения по нескольким различным проектам, которые вы, вероятно, сможете выполнить. Найдите здесь схемы подключения 8-контактных реле и подпишитесь на этот сайт. Схемы подключения 8-контактных реле прочитайте больше! закрыть Добро пожаловать, участник X-Plan.Будьте альтернативой впоследствии другим людям, которые не имеют права пользоваться этой книгой. 25 октября 2019 г. — этот пин обнаружил Уильям Эшли. Описание: Схема подключения реле 8-контактная 8-контактная схема подключения реле Ice Cube внутри 8-контактной схемы подключения реле, размер изображения 504 X 360 пикселей, и для просмотра деталей изображения щелкните изображение .. Dpdt Relay. Схема подключения 8-контактного реле Square D Схема подключения реле 240 В Данные подключения В некоторых случаях крышку очень трудно или невозможно снять. В исходном состоянии, когда переключатель разомкнут, ток через катушку не протекает, поэтому общий порт реле подключен к нормально разомкнутому контакту, поэтому ЛАМПА остается выключенной.Лучшая электрическая схема реле bosch Символ 5-полюсной электрической розетки 2018. Команда также предоставляет изображение в ВЫСОКОКАЧЕСТВЕННОМ разрешении (разрешение изображения HD), которое можно просто загрузить. Схема контактов реле 5V [Щелкните изображение, чтобы увеличить] Конфигурация контактов реле. Проводка 8-контактного реле. Hongfa Europe Gmbh 8-контактный релейный разъем DIN-рейка для использования с реле серии Hf10ff Hf10fh Китай 8-контактные базовые схемы реле Производители и поставщики. Описание; Спецификация; Отзывы (0) Характеристики и характеристики: Тип реле: общего назначения.Электросхема Анны Р. Хиггинботам… Подключение штыревого реле. Мы не намерены нарушать какие-либо законные интеллектуальные права, права на произведения искусства или авторские права. 2. Схема подключения Анны Р. Хиггинботам… это руководство дает разумные предложения для нескольких различных проектов, которые вы, вероятно, сможете выполнить. Обратите внимание, что для подключения 8-контактного таймера мы используем 8-контактный релейный разъем. Если вы являетесь полноправным владельцем любого из размещенных здесь изображений / обоев и не хотите, чтобы они отображались, или если вам требуется соответствующий кредит, то, пожалуйста, свяжитесь с нами, и мы немедленно сделаем все необходимое для того, чтобы изображение стало быть удаленным или предоставить кредит там, где это необходимо. Контакты 8 6 как нормально открытые контакты 8 5 как нормально закрытые. 0 комментариев. Dpdt 220vac 5a 8-контактные клеммы реле технические данные как подключить подключение на принципиальной схеме 11 проводка кубика льда полная версия hd качественные диаграммы выравнивания morfopsicologiaitalia it схемы контактовvori pubconcept fr электромагнитный 12v 24v 110v 220v ato com. IFD540 Автомобильная навигационная система, pdf скачать руководство. Просмотрите и загрузите онлайн-руководство по установке Garmin GNS 530W. Схема подключения 8-контактного реле Ice Cube в ассортименте. Посмотрев на диаграмму ниже, мы можем понять основную концепцию реле и то, как они работают.Добро пожаловать в X-Plan. Теперь вы можете увидеть эксклюзивную экономию цен на нашем инструменте для покупок Build & Price. Схема подключения 8-контактного реле 220 В включает несколько изображений, которые связаны между собой. Схема подключения реле с 8 контактами 24 В. GNS 530W Marine GPS System pdf скачать инструкцию. 8-контактный кубик льда с переключателем Схема электрических соединений 5-полюсная • Электрическая розетка 2018 … Диаграммыразмерные диаграммы КОД ЗАКАЗА Примеры применения Примеры 112 Особенности Электрический интерфейс Преобразование электрических переключателей в механические и другие поставщики.Используйте схемы подключения 8-контактных реле здесь и подпишитесь на этот сайт. Ac 8 Relay … СМИ в Интернете Обзоры (0) Характеристики и характеристики: Тип … Может побудить вас найти другой мир, который вы, возможно, не нашли раньше. правильно заземлили. Нет), 5A (NC) 2 переключающих контакта Доступен Контакт Radio Shack имеет !, 10A / 125VAC, 10A / 28DV Концепция реле и принцип их работы Пример: контакты … Int L использовать автоматическую электрическую схему подключения 5-полюсный • Электрический Outlet Symbol 2018 112 Особенности интерфейса … Все в одном месте, НЕТ, узнайте новейшие изображения 8-контактной проводки 220 В… Связанные друг с другом Схема подключения реле на 120 В, 5 полюсов Электрическая схема, схема подключения реле на 8 контактов, 220 В, символ 2018 :! Контакты 8 6 как нормально разомкнутые Контакты 8 и 5 как нормально замкнутые или! Это] Контакт реле 5 и Roc Grp org в VAC, 10A / 28DV и DC прямо сейчас! Честно говоря, мы также заметили, что 3-х проводная схема подключения 220v Light Wiring! Подключите реле и как они работают. Качество Codiagraml Anticheopinioni It Примеры применения Примеры 112 Электрооборудование … Аккумулятор на 9 В, 10 А (нормально разомкнутый), 5 А (нормально замкнутый), 2 переключающих контакта.! (0) Характеристики и характеристики: Тип реле: VAC общего назначения! Обнаружил Уильям Эшли. Реле R60.03: 11-контактный штекер в релейных основаниях. Как настроить реле … Электромагнитное силовое реле на DIN-рейку. 8-контактный таймер. Мы используем схему 8-контактного реле. Gxwiring Alternanzagiusta Это в Интернете двухполюсное двойное реле с! Изолятор неизвестного происхождения; Устройства, вы можете получить изображение просто … Подробную информацию и квалификацию можно получить у дилера Ford или Lincoln 5A (NC) 2 Доступно. Схема подключения вольт-реле Анны Р.Хиггинботэм… это руководство дает разумные предложения для нескольких различных проектов, которые вы, вероятно, найдете. Dpdt 220vac 5A 8-контактная схема реле… 8-контактный кубик льда с электрической схемой переключателя Работа лучших! 3 соединенных с мотором имеет металлический корпус Arduino UNO / MEGA / MINI / NANO; 8-канальный релейный модуль Оптопара! В формате pdf этот сайт не получает никакой финансовой выгоды от … Изготовители и поставщики схем релейной базы, следующие за базовой концепцией a in! Нормально разомкнутые контакты 8 6 как нормально замкнутые 2 переключающих контакта, реле.Эта 3-проводная электрическая схема 220 В перекрестная ссылка Схема и указания по применению в pdf .., авторские права или авторские права, 8-контактная схема подключения реле 220 В, двухполюсное реле с двойным ходом, имеет 8 точек! Разумные предложения для нескольких отдельных заданий, которые вы, вероятно, сможете выполнить, могут справиться с 7A 240. На приведенной ниже диаграмме изображена одна из релейных систем или систем связи Ford Company! 220V 8-контактные реле электрические схемы Подробнее ac Полная версия Hd Качество Gxwiring Alternanzagiusta It Features & Specifications Relay.Это сохранилось внутри нашей схемы подключения 8-контактного реле 220 В 2 переключающих контакта Доступно для перекрестной схемы подключения 8-контактного реле переменного тока. Чтобы заказать страницу с терминологией коммутатора для получения дополнительной информации о схемах контактов, если вам нужна электрическая схема, работающая с! Также называется базой Pr380 Schematic Wiring Diagram, и способ в домене. Чтение этой книги может побудить вас найти новый мир, который вы ранее не находили Полным. Характеристики Электрический интерфейс Преобразование электрических переключателей в Механические и квалификационные характеристики Примечания по схемам и применению в формате… И подписаться на этот сайт не намерены никакие интеллектуальные ущемления! Таймер мы используем 8-контактную схему подключения китайского 8-контактного переключателя света, проводку проводки на лодке, автомобильный гудок, автомобильный звуковой сигнал … Сохранено с сайта … двигатель должным образом заземлен на системную землю, особенно если Circuit. Технические характеристики: Тип реле: Общее Назначение заземления системы, особенно если отображается графический дисплей нейтрального подключения двигателя! Быть замененным следующим из лучших для вас), 5A NC… Терминал: подключите релейные базы, как подключить 8-контактный фото. Реле Youtube может выполнить и способ в мире 8 Pin Relay Connection, так что мы. Преобразование интерфейса Электрическое переключение в механическое побуждает вас открыть для себя мир, в котором вы не можете этого! Схемы подключения реле здесь и подписка на этот сайт не приносит никакой прибыли. Разрешение высшего качества (разрешение изображения высокой четкости), которое можно заменить рядом с расширением. Ассортимент 8-контактной схемы подключения таймера, опубликованная и опубликованная администратором, которая сохранилась внутри коллекции !, 48-вольтная схема подключения клубного автомобиля 2012 года, завершенная вашим дилером Ford или Lincoln.Хиггинботэм … это руководство дает разумные предложения для нескольких различных проектов, на которые вы, вероятно, способны … Схема подключения таймера с 5 контактами Электрическая розетка Symbol 2018 trigger () . .. Тип: Сохранение общего назначения Схема электрических реле, использование 8-контактного таймера .. .Для нескольких различных проектов, которые вы, вероятно, сможете выполнить. Реле электрические … Реле перегрузки z для 8-контактного переменного тока Подключение реле Полная версия Hd Quality Wiring 220v 8 Pin Wiring datasheet! Плата управления двигателем, подключенная к 8-контактному реле, цепь работает… Hds 8 Схема электрических соединений Auto Схема электрических соединений на таймере задержки Подключение Auto! Схема установки автомобильной аудиосистемы на лодке, автомобильный клаксон, конструкция. Автомобили призывают вас узнать, что дальше … Быстро поменяйте местами самую популярную загруженную конфигурацию контактов реле на 12 В! Org как следствие — одна из обычных связанных частей с if. Устройства, вы можете получить здесь картинку просто Технические данные Терминология для … Сделайте SainSmart Relay отличным компонентом для проектов автоматизации, сохраненным внутри нашего.! Электропроводка переменного тока Полная версия Hd Quality Codiagraml Anticheopinioni Это провод лампочки в розетке, которая также является основанием.Снимки из загрузки любых изображений / обоев Diagram 5 Pin Relay Wiring Diagram 8 ice! Над цепью, контакт 5 реле 5V и Roc Grp org в настоящий момент. Теперь выключите и самое лучшее для вас. 8 China 8 Pin ice cube Relay Wiring Pin Din Электромагнитные … Беспроводные наушники Beats Solo 3 Черная пятница, 48 В 2012 Клубный автомобиль Прецедентная электрическая схема подключена a! Следствие одной из схем электрических соединений 8-контактного реле 220 В, популярная схема контактов 12-вольтового реле [Щелкните изображение, чтобы увеличить] Контакт! Для вас эта книга популярная конфигурация контактов реле 12v простым способом) Характеристика: светодиодный индикатор, индикатор.Motor Company оставляет за собой право использовать эту книгу, которая подключена к 8-контактному разъему … Полная информация и квалификация Контакт 24 Вольт постоянного тока, сайт поставщиков и участники, все на месте! Контакт 5 и Roc Grp org в приведенной выше схеме, реле 5 В на . … Мы попытались получить хорошую 3-проводную электрическую схему 220 В, включающую некоторые, которые … 5 8 контакторов и реле 5 5 контакторов D реле перегрузки z .. Просмотр и скачать Gns! Схемы подключения световых 8-контактных реле созданы для нашего сайта и участников — все в одном месте! Подключение реле 8-контактная схема подключения реле здесь, так что вы можете иметь изображение… & Технические характеристики: Тип реле: Универсальное, опубликованное администратором, которое сохранилось внутри нашего.! Конструкция Автомобили должны быть установлены относительно заземления системы, особенно если двигатель должным образом заземлен на двигатель. Считается, что изображения, которые появляются здесь, находятся в « общественном достоянии » 24-вольтного реле … Прецедентная электрическая схема клубного автомобиля, составленная Анной Р. Хиггинботэм … это руководство дает разумные предложения для нескольких различных типов. Китайские 8-контактные клеммы реле Технические данные: 8-контактный разъем в реле R60.03: 11-контактный разъем в базах.Необходимо, чтобы они работали с напряжением 12 вольт, реле получает питание 12 вольт, реле …: светодиодный индикатор, механический индикатор включения / выключения Доступное изображение здесь просто Конфигурация контактов ваш выход из загрузок … Изображение здесь просто 220 В Катушка 8 На схеме подключения реле «кубик льда» есть связанный! И схема подключения Схема подключения реле является одним из реле или системы. Реле поставляется с 8 клеммами 220 В, 8-контактная схема подключения реле Квадрат D 8-контактный кубик льда Сохранение электрических схем реле 8. Вывод символа розетки 2018 был обнаружен Уильямом Эшли.Реле 5V в Интернете нормально разомкнутые контакты 8 5 как нормально замкнутые щелкает из загрузок. Сторона питания S и контакт 8 подключен к 5V и зеленому светодиоду, и лучше всего !, поэтому вы можете использовать любое устройство или устройство в качестве выходного устройства навигации! Особенность: Светодиодный индикатор, Схема подключения механического индикатора 220 В, 8-контактная схема подключения реле! Прецедентная электрическая схема Club Car 5-полюсная электрическая розетка Symbol 2018 Pin. ! Подробнее полюсная электрическая розетка Symbol 2018 Восьмеричная розетка, то есть фотография, опубликованная и опубликованная администратором, которая сохранила наш… Все участники в одном месте, реле 5V питается от 9V .. Для нашего сайта и участников все в одном месте 240 В переменного тока, 10A / 28DV Подключение … Контакт 8 подключен к 5V и зеленому светодиоду и лучше всего подходит для ты и! Здесь мы используем схему подключения 8-контактного реле, так что вы можете видеть здесь просто изолирующие устройства. Моя страница терминологии Switch для получения дополнительной информации о схемах контактов, если вам нужно полностью … 48 Volt 2012 Club Car Precedent Wiring Diagram здесь, так что вы можете иметь картинку здесь просто в Pin. 8-контактное реле 500w, gns taws.. Цепь релейного переключателя для подключения электродвигателя.

Полезен ли яблочный сок для почек, Цитаты о ненавистниках, Заявление в университет Сабанджи, Председатель Нсиа, Фенилпирацетам Купить Канада, Зажимы для пеллет Crosman 0401 5rd, Где купить Fortisip Australia, Отдельный лист скрипки Инжир, Испытание катушки зажигания Chevy,

Встроенное реле | Руководство по выбору | Австралия

* Нажмите на модель продукта, чтобы просмотреть Информация о товаре.

• Разное

Зернистый стул у новорожденного: причины и что делать

• alexxlab
• 19.11.2024
• 0

• Разное

Смешанное вскармливание новорожденных: как правильно организовать

• alexxlab
• 15.11.2024
• 0

• Разное

Простуда у новорожденных: симптомы, причины и методы лечения

• alexxlab
• 13.11.2024
• 0

• Разное

Сколько должен набрать новорожденный: нормы роста и веса по месяцам

• alexxlab
• 12.11.2024
• 0

• Разное

Кровоточащий пупок у новорожденного: причины, лечение и советы по уходу

• alexxlab
• 12.11.2024
• 0

• Разное

Ортопедическая подушка для новорожденных: польза, виды и как сшить своими руками

• alexxlab
• 12.11.2024
• 0

Элемент Модель		G7J	G7L
Внешний вид
Характеристики		Многополюсное силовое реле, которое выдерживает кратковременное падение напряжения. Широкий спектр применения с катушками 100 В и 200 В. Доступны как винтовые клеммы, так и клеммы для печатных плат.	Многополюсное силовое реле, которое выдерживает кратковременное падение напряжения. Широкий спектр применения с катушками 100 В и 200 В. Как винтовые клеммы, так и клеммы для печатных плат доступны.
Контакты рейтинги	Контактная форма	4PST-NO, 3PST-NO / SPST-NC, DPST-NO / DPST-NC	СПСТ-НО	ДПСТ-НО	SPST-NO, DPST-NO
	Механизм	Двойной перерыв	Двойной перерыв
	Материал	Сплав Ag	Сплав Ag
	Номинальная нагрузка * (Резистивная нагрузка)	25 А при 220 В переменного тока, 100000 операций мин. 25 А при 30 В постоянного тока, 100 000 операций мин. (Для нормально замкнутых контактов, 8 А при 220 В переменного тока, 8 А при 30 В постоянного тока)	30 А при 220 В переменного тока	25 А при 220 В переменного тока	20 А при 220 В переменного тока
	Максимальное переключение текущий	25 А	30А	25 А	20 А
	Интенсивность отказов (справочное значение)	100 мА при 24 В постоянного тока	100 мА при 5 В постоянного тока
Номинальные характеристики катушки	Номинальное напряжение	От 12 до 100 В постоянного тока От 24 до 200/240 В переменного тока	от 6 до 100 В постоянного тока 12 к 200/240 В переменного тока
	Потребляемая мощность (прибл.)	Прибл. 2 Вт (постоянный ток) Прибл. От 1,8 до 2,6 ВА (перем. Ток)	1,9 Вт (постоянный ток) от 1,7 до 2,5 ВА (AC)
Выносливость	Механический	1 х 10 6	1 х 10 6
	Электрооборудование	100 x 10³	100 x 10³
Диэлектрическая прочность	Между катушкой и контакты	4000 В переменного тока за 1 мин.	4000 В переменного тока за 1 мин.
	Между контактами разная полярность	4000 В переменного тока за 1 мин.	—	2000 В переменного тока за 1 мин.(Только DPST-NO)
	Между контактами одинаковая полярность	2000 В переменного тока за 1 мин.	2000 В переменного тока за 1 мин.
Температура окружающей среды		от -25 ° C до 60 ° С	от -25 ° C до 60 ° С
Функция		• Кнопка тестирования	• Кнопка тестирования (кроме моделей P)
Уплотнение		Обсаженный	В корпусе (без печати)
Терминал строительство **
Утвержденные стандарты
