Реле времени для освещения \ таймер для освещения

Типы реле времени для освещения и их особенности

Реле времени (программируемые таймеры) — это целый класс микропроцессорных устройств, которые бывают различных типов. Тип таймера определяет его основные эксплуатационные характеристики и сферу применения. Кратко рассмотрим основные из них:

• Циклические таймеры являются самыми простыми устройствами своего класса. Пользователь может устанавливать временные интервалы относительно начала отсчета (включения питания), при которых нагрузка будет включена или выключена. Отличным примером циклического реле времени для освещения является УкрРеле РВЦ-10/D.
• Суточные таймеры применяются для ежесуточного подключения или отключения нагрузки в одно и то же время. Подобный функционал замечательно подойдет для офисов, чтобы каждый вечер автоматически отключать свет.
• Недельные таймеры представляют собой развитие функционала суточного таймера. Данные реле времени работают аналогично с той лишь разницей, что задается режим работы на всю неделю с последующим повторением. Удобно для организаций, в которых длительность рабочего дня разнится в зависимости от дня недели. Среди недельных таймеров покупатели отлично отзываются о продукции украинской компании Adecs, которая отличается наличием двух дисплеев и широкими возможностями настройки режимов работы.
• Годовые таймеры для освещения — самые сложные устройства, позволяющие установить график работы на целый год с высокой точностью. Максимальное количество команд в таких реле времени может достигать нескольких сотен.

Дополнительные параметры для реле времени

И хотя тип таймера — это важнейшая характеристика при выборе реле времени для освещения, есть еще масса других параметров, на которые следует обращать внимание. К примеру, устройство может различаться по типу монтажа:

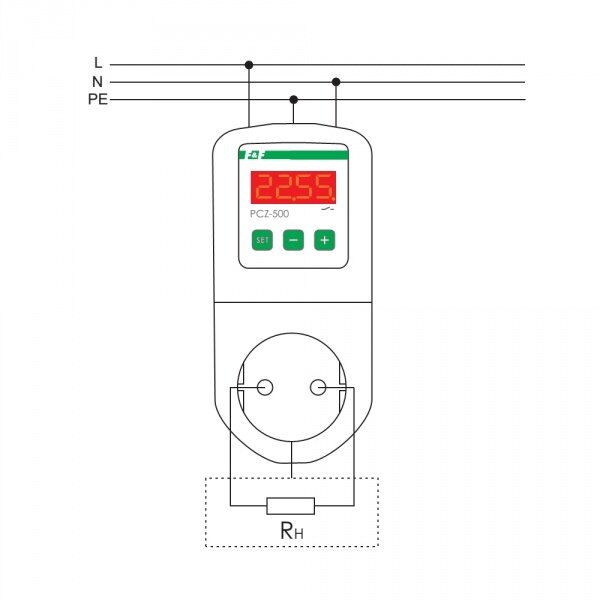

в розетку или на DIN-рейку. Также не стоит забывать, что реле времени может совмещать в себе несколько устройств, таких как реле напряжения и фотореле. Последнее отлично подойдет для уличного освещения, так как наличие функции фотореле позволяет включать фонари с наступлением темноты. Популярным, судя по отзывам покупателей, примером такого многофункционального устройства является НОВАТЕК-ЭЛЕКТРО РЭВ-303, оснащенное удобным графическим дисплеем и возможностью настройки параметров через USB-порт. Обратите внимание, что не обязательно подбирать мощное реле для коммутации нагрузки напрямую. Параллельно с таймером всегда можно использовать контактор или магнитный пускатель соответствующей мощности.

Для более детального знакомства с интересующими моделями реле времени для освещения рекомендуем посетить магазины «Вольтмаркет», расположенные в Киеве и Днепре. Если же Вам для выбора достаточно ознакомиться с техническими характеристиками и отзывами покупателей – товар всегда можно купить с доставкой по всей Украине.

Реле задержки включения и выключения.

Огромное количество разнообразных функций в технологических процессах и стандартных бытовых задачах реализуются с помощью реле задержки времени. Наиболее простые алгоритмы работы успешно решаются использованием данных приборов. Эти устройства осуществляют функцию задержки времени в системах отопления и вентиляции, холодильных установках, освещении и прочих.

Требования к функционалу реле времени.

Что касается основных требований, выдвигаемых к данному разделу продукции, то они выглядят следующим образом. Во-первых, данный прибор должен быть довольно универсальным. А именно, большим плюсом устройства является универсальное напряжение питания от 12В до 264В. Это сделает более удобным монтаж, особенно при модернизации уже существующих объектов, где не всегда есть возможность найти нужное напряжение питания.

Во вторых, уважающая себя фирма-производитель должна производить приборы со всеми основными необходимыми простыми функциями. Основными из них есть замедленное включение, отключение и одиночный импульс при включении. Все эти алгоритмы очень востребованы и часто используются.

Ну а в-третьих, безусловно, должно быть разное исполнение корпуса, так как местом установки изделия не всегда есть щит, и кроме стандартной Дин-рейки нужно предусмотреть как минимум корпус под монтажную коробку.

Наш интернет-магазин предлагает продукцию польской компании F&F, выполняющую все вышеприведенные законы управления и выпускающуюся в различных корпусах. Это соответственно PCA-512 UNI (реле задержки включения), PCA-513 UNI (одиночный импульс при включении), а так же PO-406 и PO-415 (реле задержки выключения).

Дополнительным плюсом этих моделей есть удобство и ширина диапазона установки задержки. Установка производится довольно просто, поворотом регуляторов диапазона и множителя на передней панели прибора, благодаря чему осуществляется пауза от 0,1 секунды до 576 часов.

На чем остановить выбор?

При выборе реле времени, сегодня стоит отдать предпочтение микропроцессорным устройствам, так как они имеют значительно большую функциональность и точность. Естественно выбор лучше остановить на продукции известной компании, пусть и не из высшего ценового сегмента, но соответствующей всем нормам качества. Это впоследствии убережет Вас как от ненужных финансовых затрат на замену бракованного оборудования, так и в принципе сделает возможным гарантийное обслуживание продукции.

Кроме того, в нашем интернет-магазине цены на данные изделия и сервис Вас приятно порадуют.



Рады видеть Вас в интернет магазине mir-rele.com.ua ! Вы находитесь в категории товара Реле задержки времени. Хотим сразу отметить, что имея достаточный стаж в реализации данной продукции, эта позиция товара является одной из самых востребованных и популярных. Вы можете купить как реле задержки времени на включение, так и реле задержки на выключение, а также приборы с другими законами управления. Все устройства имеют заводскую гарантию 18 месяцев. (Производитель — Польша, «F&F»). Покупайте реле задержки и мы доставим Ваш заказ в любую точку Украины: Киев, Харьков, Донецк, Винница, Житомир, Запорожье, Луцк, Львов, Луганск, Кировоград, Ивано-Франковск, Николаев, Одесса, Сумы, Полтава, Ровно, Тернополь, Ужгород, Хмельницкий, Херсон, Чернигов, Черновцы, Черкассы, и конечно же Днепропетровск.

С уважением и заботой о наших клиентах, Ваш «Мир Реле» !

Tele Промышленная Автоматизация — Функции реле времени: звезда-треугольник, задержка включения, задержка выключения и др.

Ниже представлены временные функции, выполняемые реле времени TELE. Выпускаются реле времени с 1 функцией и многофункциональные реле времени — до 16 функций. Набор функций, которые выполняет каждый конкретный тип реле времени можно посмотреть в технической документации или на самом устройстве.

S	Таймер переключения ЗВЕЗДА-ТРЕУГОЛЬНИК
При подаче напряжения питания U выходное реле контактора ЗВЕЗДА замыкается, (желтый LED ВКЛ) и начинается отсчет интервала времени t1 (зеленый LED U/t мигает). По истечении интервала t1 (зеленый LED U/t ВКЛ) выходное реле контактора ЗВЕЗДА размыкается (желтый LED ВЫКЛ) и начинается отсчет интервала t2, по истечении которого выходное реле контактора ТРЕУГОЛЬНИК запукается. Чтобы запустить функцию «звезда-треугольник» сначала необходимо прервать и снова восстановить подачу напряжения питания.
E	Задержка включения
При подаче напряжения питания U начинается отсчет заданного интервала времени t (зеленый LED мигает). По истечении интервала t (зеленый LED ВКЛ) выходное реле R замыкается (желтый LED ВКЛ). Состояние сохраняется, пока приложено напряжение питания. При отключении напряжения питания до истечения интервала t, интервал удаляется и при следующей подаче напряжения питания цикл начинается сначала.
Es	Задержка включения с контактом управления
Напряжение питания U должно быть постоянно подано на реле времени (зеленый LED ВКЛ). При замыкании контакта управления S начинается отсчет заданного интервала t (зеленый светодиод мигает). По истечении интервала t (зеленый LED ВКЛ) выходное реле R замыкается (желтый LED ВКЛ). Это состояние сохраняется пока контакт управления разомкнут. При размыкании контакта управления до истечения интервала t начинается новый цикл.
R	Задержка выключения
Напряжение питания U должно быть постоянно подано на реле времени (зеленый LED ВКЛ). При замыкании контакта управления S, выходное реле R замыкается (желтый LED ВКЛ). При размыкании контакта управления S начинается отсчет интервала времени t (зеленый LED мигает). По истечении интервала t (зеленый LED ВКЛ) выходное реле размыкается (желтый LED ВЫКЛ). При повторном замыкании контакта управления S до истечения интервала t цикл начнется сначала.
Ws	Ждущий мультивибратор с контактом управления
Напряжение питания U должно быть постоянно подано на реле времени (зеленый LED ВКЛ). При замыкании контакта управления S, выходное реле R замыкается (желтый LED ВКЛ) и начинается отсчет заданного интервала t (зеленый LED мигает). По истечении интервала t (зеленый LED ВКЛ) выходное реле размыкается (желтый LED ВЫКЛ). В течение срока действия интервала t на контакт управления могут подаваться любые импульсы. Новый цикл можно запустить только после завершения текущего.
Wu	Ждущий мультивибратор с запуском по питанию
При подаче напряжения питания U выходное реле R замыкается (желтый LED ВКЛ) и начинается отсчет заданного интервала t (зеленый LED мигает). По истечении интервала t (зеленый LED ВКЛ) выходное реле размыкается (желтый LED ВЫКЛ). Это состояние сохранятеся до тех пор, пока не будет отключено напряжение питания. При отключении напряжения питания до истечения интервала t, выходное реле размыкается. При следующей подаче напряжения питания цикл начинается сначала.
Wa	Ждущий мультивибратор с запуском по спаду с контактом управления
Напряжение питания U должно быть постоянно подано на реле времени (зеленый LED ВКЛ). Замыкание контакта управления S не оказывает никакого влияния на состояние выходного реле R. При размыкании контакта управления, выходное реле R замыкается (желтый LED ВКЛ) и начинается отсчет заданного интервала t (зеленый LED мигает). По истечении интервала t (зеленый LED ВКЛ), выходное реле R размыкается (желтый LED ВЫКЛ). В течение срока действия интервала t на контакт управления могут подаваться любые импульсы. Новый цикл можно запустить только после завершения текущего.
WsWa	Ждущий мультивибратор с запуском по фронту и спаду с контактом управления
Напряжение питания U должно быть постоянно подано на реле времени(зеленый LED U/t ВКЛ). При замыканиии контакта управления S выходное реле R замыкается (желтый LED ВКЛ) и начинается отсчет заданного интервала t1 (зеленый LED U/t редко мигает). По истечении интервала t1, выходное реле размыкается (желтый LED ВЫКЛ). При размыкании контакта управления выходное реле снова замыкается (желтый LED ВКЛ) и начитается отсчет интервала t2 (зеленый LED U/t часто мигает). По истечении интервала t2 выходное реле снова размыкается (зеленый LED ВЫКЛ). В течение отсчета интервалов контакт управления может изменять состояние любое количество раз.
Wt	Контроль длительности управляющего импульса
При подаче напряжения питания U начинается отсчет заданного интервала t1 (зеленый LED U/t редко мигает) и замыкается выходное реле R (зеленый LED ВКЛ). По истечении интервала t1, начинается отсчет заданного интервала t2 (зеленый LED U/t часто мигает). Чтобы выходное реле R оставалось замкнутым необходимо замкнуть и снова разомкнуть контакт управления S в течение времени действия интервала t2, если этого не произойдет — выходное реле R будет разомкнуто (желтый LED ВЫКЛ) и все последующие импульсы на контакте управления S будут проигнорированы. Чтобы запустить цикл сначала необходимо прервать и снова восстановить подачу напряжения питания.
ER	Задержка включения и выключения с контактом управления
Напряжение питания U должно быть постоянно подано на реле времени (зеленый LED U/t ВКЛ). При замыкании контакта управления S начинается отсчет интервала t1 (зеленый LED U/t редко мигает). По истечении интервала t1 выходное реле замыкается (желтый LED ВКЛ). При размыкании контакта управления начинается отсчет заданного интервала t2 (зеленый LED U/t часто мигает). По истечении интервала t2 выходное реле размыкается (желтый LED ВЫКЛ). При размыкании контакта управления до истечения интервала t1 цикл начинается сначала.
EWu	Задержка включения + ждущий мультивибратор с запуском по питанию
При подаче напряжения питания U начинается отсчет интервала времени t1 (зеленый LED U/t редко мигает). По истечении интервала t1 выходное реле R замыкается (желтый LED ВКЛ) и начинается заданный интервал t2 (зеленый LED U/t часто мигает). По истечении интервала t2 выходное реле размыкается (желтый LED ВЫКЛ). При прерывании подачи напряжения питания до истечения интервала t1+t2, отсчитанный интервал удаляется и цикл начинается сначала при подаче напряжения питания.
EWs	Задержка включения + ждущий мультивибратор с контактом управления
Напряжение питания U должно быть постоянно подано на реле времени (зеленый LED U/t ВКЛ). При замыкании контакта управления S начинается отсчет заданного интервала времени t1 (зеленый LED U/t редко мигает). По истечении интервала t1 выходное реле R замыкается (желтый LED ВКЛ) и начинается отсчет интервала времени t2 (зеленый LED U/t часто мигает). По истечении интервала t2 выходное реле размыкается (желтый LED ВЫКЛ). В течение интервалов контакт управления может изменять состояние. Новый цикл можно запустить только после завершения текущего.
Bp	Генератор симметричных импульсов, начиная с паузы
При подаче напряжения питания U начинается отсчет заданного интервала t (зеленый LED мигает). По истечении интервала t, выходное реле R замыкается (желтый LED ВКЛ) и снова отсчитывается заданный интервал t, по истечении которого выходное реле R размыкается (желтый LED ВЫКЛ). Цикл повторяется с соотношнением импульс-пауза 1:1 пока не будет прервана подача напряжения питания.
Bi	Генератор симметричных импульсов, начиная с активного такта
При подаче напряжения питания U, выходное реле R замыкается (желтый LED ВКЛ) и начинается отсчет заданного интервала времени t (зеленый LED U/t мигает). По истечении интервала t, выходное реле R размыкается (желтый LED ВЫКЛ) и снова начинается отсчет заданного интервала времени t (зеленый LED U/t мигает). Выходное реле генерирует импульсы с соотношением 1:1 до тех пор, пока не будет прервана подача напряжения питания.
lp	Генератор асимметричных импульсов начиная с паузы
При подаче напряжения питания U начинается отсчет интервала времени t1 (зеленый LED U/t редко мигает). По истечении интервала t1 выходное реле R замыкается (желтый LED ВКЛ) и начинается отсчет интервала t2 (зеленый LED U/t часто мигает). По истечении интервала t2 выходное реле R размыкается (желтый LED ВЫКЛ). Цикл продолжается до тех пор, пока не будет прервана подача напряжения питания.
li	Генератор асимметричных импульсов начиная с активного такта
При подаче напряжения питания U выходное реле замыкается (желтый LED ВКЛ) и начинается отсчет заданного интервала t1 (зеленый LED U/t редко мигает). По истечении интервала t1 выходное реле размыкается (желтый LED ВЫКЛ) и начинается отсчет интервала t2 (зеленый LED U/t часто мигает). По истечении интервала t2 выходное реле снова замыкается (желтый LED ВКЛ). Цикл продолжается до тех пор, пока не будет прервана подача напряжения питания.

Управление по времени

Купить Реле и приборы управления по времени

На производстве не всегда можно решить задачи в ручном режиме. В таких случаях применяют универсальное реле времени, которое предоставляет дополнительные возможности для режимов работы и задач интервалов срабатывания.

Все реле времени разделяются на такие виды:

1. Циклическое. В нем объединены функции задержек включения/выключения с возможностью цикличного выполнения работы;
2. Универсальные реле. В них кроме функций включения и выключения могут устанавливаться паузы.


Оба типа устройств широко применяются на производстве. Они задают режим работы механизмов в правильной последовательности. Использование прибора помогает максимально автоматизировать производственный процесс, избежать заминок и остановок.
Купить реле времени нужного типа можно в популярном интернет-магазине компании «СПК-Электрик». Возможны комплексные поставки электрооборудования. Для их заказа обращайтесь к менеджеру магазина.

Для чего применяется реле времени?

Устройства выполняют задержку сигнала в механизмах на конкретное время. Промежуточные реле подразделяются на типы:

• Моторные. Устанавливаются в цепях защиты ВЛ для повторного включения. Возможна задержка от нескольких секунд до десяти часов;
• Электромагнитные. Используются для разгона и торможение электрического привода. Максимальный предел регулирования – до 5 секунд;
• Пневматические. Применяются в цепях управления для регулирования разгона и торможения. Период регулирования – до 60 секунд;
• Электронные;
• С анкерным и часовым механизмами. Выполняют регулировку в течение 20 секунд.


Цена реле времени в интернет-магазине «СПК-Электрик» доступная. Доставка выполняется своевременно. Заказы принимаются через корзину, по телефону, электронному адресу, а также предусмотрена возможность заказа электрооборудования в один клик.

ВЛ-162 — Реле времени с задержкой включения или отключения | РЕЛСiС

ВЛ-162

• Задержка времени на включение.
• Задержка выключения после отключения напряжения питания —
  после пропадания напряжения питания реле разомкнётся только по истечении установленной выдержки времени.
• Универсальное питание АС/DC 12-240 В.
• Индикация наличия питания и состояния выходного ключа.
• Коммутируемый ток 8 А (АС-1).

 Скачать подробное описание реле ВЛ-162

Выполняемые функции:

e — Задержка на включение;
a — Задержка на выключение при пропадании напряжения.

Технические характеристики

Питание, вход
Номинальное напряжение питания:	универсальное AC/DC 12-240 В
Потребляемая мощность:	0,7-3 ВА (0,5-1,7 Вт)
Индикация наличия напряжения питания:	зеленый светодиод
Выход
Диапазон выдержек времени: Настройка выдержки поворотными переключателями	от 0,1 с до 10 мин
Погрешность уставки времени	5 %
Разброс:	0,2 %
Погрешность от изменения температуры на 1 °С	0,01 % (нормальное значение 20 °С)
Количество и род выходных контактов:	2 переключающих
Номинальный ток (категория применения АС-1):	8 А
Замыкаемая мощность:	2000 ВА/АС1, 192 Вт/DC
Замыкаемое напряжение:	250 В (АС1), 24 В (DC)
Индикация выхода	красный светодиод
Механическая износостойкость:	3х107 циклов
Электрическая изностойкость:	0,7×105
Диапазон рабочих температур	-20. ..+55 °С
Степень защиты корпуса	IP40
Габариты, (масса):	90х17,6х64 мм (93 грамма)

Схема подключения реле ВЛ-162

Габаритные и установочные размеры

 Скачать подробное описание реле ВЛ-162

Циклические реле времени (ассиметричные генераторы импульсов)

Основные применяемые электронные реле времени это реле с функциями задержки включения и отключения, циклические реле времени, и реле с выдержкой времени после снятия напряжения питания.

Реле времени циклическое предназначено для коммутации электрических цепей через контакты реле после отработки предварительно установленных выдержек времени («паузы» и «импульса»)

В реле можно регулировать следующие параметры:

• временные диапазоны выдержек паузы и импульса,
• начало цикла с паузы или с импульса, или по внешнему запуску

В этом обзоре рассмотрим основные виды циклических реле времени различных производителей релейной техники. На данный момент существует множество многофункциональных реле с функциями циклического реле, но мы рассмотрим только некоторые из них, т.е. циклические реле функционал которых позволяет установить независимо длительности импульса и паузы в широком временном диапазоне.

Реле времени ВЛ-65 (Украина)

Циклическое реле времени ВЛ-65 предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени. (циклическое с паузы)

Независимая плавная регулировка длительности импульса и паузы.

Диапазон выдержек времени:

• импульс: от 0,1с до 30ч
• пауза: от 0,1с до 30ч

Выходные контакты, коммутируемый ток, напряжение питания:

• 1 замыкающийи и 1 размыкающий, 4А, 110 50Гц, 220В 50Гц

Реле времени РСВ-15-3 (ВНИИР, Чебоксары)

Реле времени РСВ-15-3 предназначено для коммутации электрических цепей с определенными, предварительно установленными выдержками времени и применяется в схемах автоматики как комплектующее изделие. Реле имеет плавную регулировку выдержки времени.

Диапазон выдержек времени

• импульс:(0,1..1; 0,3..3; 1..10; 3..30)с,мин,ч
• пауза: (0,1..1; 0,3..3; 1..10; 3..30)с,мин,ч

Выходные контакты, коммутируемый ток, напряжение питания:

• 1 замыкающий и 1 размыкающий с выдержкой времени, 3А,
• 24,110,220В постоянного тока, 110,220В переменного тока.

Реле времени ВЛ-42М1.

Циклическое реле времени ВЛ-42М1 позволяет установить независимо длительности импульса и паузы в широком временном диапазоне от 0,1с до 99час. Реле имеет управляющий вход для остановки отсчета времени, 1 замыкающий контакт и один переключающий контакт. Питание реле — универсальное (24…220В постоянного или переменного тока).

функции реле ВЛ-42М1:

• циклическое с паузы / с импульса
• циклическое с паузы / с импульса с остановом

Диапазон выдержек времени

Выходные контакты, коммутируемый ток. напряжение питания:

• 1 замыкающий и 1 переключающий
• 24…220В постоянного и переменного тока

Реле времени циклическое РСВ-01-5 (ЧЭАЗ,Чебоксары)

Циклическое реле времени РСВ 01-5 предназначено для коммутации электрических цепей схем автоматики и управления аппаратуры различного назначения. Реле времени широко используются на предприятиях различного профиля в технологическом цикле работы оборудования, в энергетике, в системах автоматики и управления, в рекламных установках.

(циклическое одноцепное, с регулируемой длительностью импульса и паузы)

Реле циклическое  РВЦ-П2-08 ACDC24-240В (Санкт-Петрбург)

Циклическое реле времени РВЦ-П2-08 (РВЦ-08) предназначено для коммутации электрических цепей с предварительно установленными выдержками времени (паузы и импульса).

• Диапазон выдержек времени: импульс, пауза: 0,1 сек -99 час, разбит на 8 поддиапазонов
• Количество контактов 2 переключающие группы, 5А. питание: ACDC24-240В

Реле циклическое  РВЦ-П3-14 ACDC24B/AC220B (Санкт-Петрбург)

Циклическое реле времени РВЦ-П3-14 (РВЦ-14) предназначено для коммутации электрических цепей через контакты реле после отработки предварительно установленных выдержек времени («паузы» и «импульса»).

• Диапазон выдержек времени: импульс, пауза: 0,01 сек -999 мин, разбит на 4 поддиапазона
• Количество контактов: 2 переключающие группы + переключающий мгновенный контакт, 7 А, ACDC24B/AC220B

Реле времени РЭВ-201М (Санкт-Петербург)

Реле РЭВ-201М предназначено для коммутации электрических цепей переменного тока 220В 50 Гц и постоянного тока 24-100В с регулируемой выдержкой времени.
Реле содержит два канала. Каждый канал может работать по четырем алгоритмам работы, задаваемым пользователем:
— задержка включения;
— импульсный режим;
— циклический режим с паузы;
— режим реле управления*.

Диапазон выдержек времени

Выходные контакты, коммутируемый ток, напряжение питания:

• 1П в каждом канале, 7 А
• 160…300В переменного тока
• 21,6…26,4В постоянного тока

Многофункциональное реле  времени PCU-520 (Белоруссия)

Микропроцессорное реле времени PCU-520 предназначено для управления потребителями (нагрузкой) в системах промышленной и бытовой автоматики.

Функции реле:

• задержка включения / выключения
• циклическая работа с задержкой включения / выключения

2 переключающих контакта, 8А, напряжение питания 230В 50Гц

FINDER — 80.91.0.240.0000, 83.91.0.240.0000 (Италия)

Генератор асимметричных импульсов D6DI 24V AC/DC 110-240V AC (Австрия)

D6DI это 2-временной многофункциональный таймер, генератор асимметричных импульсов.

Функции D6DI 24VAC/DC 110-240VAC

• генератор асимметричных импульсов начиная с паузы
• генератор асимметричных импульсов начиная с импульса (выбирается перемычкой)
• 1 перекидной контакт, 5А

Генератор асимметричных импульсов E1ZI10 12-240V AC/DC (Австрия)

Реле E1ZI10 — 2-временной многофункциональный таймер, генератор асимметричных импульсов.

• Генератор асимметрич. импульсов начиная с импульса (выбирается перемычкой)
• Генератор асимметричных импульсов начиная с паузы (выбирается перемычкой)
• 7 диапазонов времени
• Напряжение питания от 12 до 240V AC/DC
• 1 перекидной контакт, 8А

Асимметричный циклователь CRM-2H (Чехия)

Асимметричный циклователь (циклическое реле) CRM-2H используется для регулярного включения выключения устройств на заданный промежуток времени. Задаётся период включения и выключения вывода, и циклователь регулярно выключает и включает управляемые электроприборы.

• Напряжение питания AC/DC 12 — 240 V или AC 230 V,
• Диапазон длительности 0.1 сек – 100 дней
• выводной контакт: 1x переключающий 16 A.

Ассиметричный генератор импульсов TRC01 (Чехия)

TRC01 — ассиметричный генератор импульсов. Многофункциональное реле времени – ассиметричный генератор импульсов, с началом на импульсе или паузе. Установка времени возможна в интервале от 0,1 секунды до 10 дней.

• напряжение питания: 12 … 230 В AC/DC (+10/15%)
• 1 x перекидной контакт, 8А

Практически все циклические реле имеют функцию управления с контактной группой номинальным током от 5 до 8А (16А — CRM-2H, type 80.91 ) поэтому для подключения производители рекомендуют использовать промежуточные реле рассчитанные на определенную нагрузку, тоесть при больших нагрузках необходимо дополнительное силовое реле (промежуточное реле/ контактор/пускатель). Все эти устройства вам помогут регулярно проветривать помещения, избавиться от влажности, управлять освещением, световой рекламой или управлять циркулярными насосами, регулярно выключать и включать управляемые электроприборы.

использование в сети 220 В, характеристики таймеров и их применение

Для управления последовательностью работы электрических приборов используется реле времени с задержкой выключения 220 В. После включения электрического аппарата через заданное время происходит отключение нагрузки. Таким образом регулируется последовательность работы элементов электрической цепи и производится управление электроприборами и технологическими процессами.

Типы реле

Все реле подразделяются на устройства с гальванической развязкой и без гальванической развязки. Под гальванической развязкой понимается электрическая изоляция цепей по отношению к другим цепям, находящимся рядом. Имеется полная изоляция между контролирующей цепью и управляемыми цепями.

На практике применяются следующие устройства:

• Устройства, основанные на электромагнитном принципе. Предназначены для работы в цепях постоянного тока. На катушке устройства добавлен отдельно короткозамкнутый контур. За счёт остаточного магнитного поля происходит замедление на отпускание или замыкание контактов. Пределы регулирования — до 5 секунд.
• Устройства с пневматическим замедлением. После поступления сигнала якорь не может включить контакт, пока воздух находится в демпфере. Время задержки задаётся путём регулирования отверстия. Задержка возможна до 60 секунд. Реле времени пневматического типа возможно использовать для управления металлорежущими станками или для ступенчатого регулирования разгона и торможения.
• Моторные реле задержки включения 220 В используются для задержки времени от 10 секунд до десятков часов. Они состоят из синхронного электродвигателя, редуктора, электромагнита и контактов.
• Устройства на часовом механизме осуществляют регулировку за счёт пружины, взведённой под действием электромагнита. Контакт реле срабатывает только после отсчёта времени часовым механизмом. До появления электронных реле часовые механизмы имели большое распространение. Их отличает простота регулирования, точность отсчёта времени и лёгкая перенастройка.
• Электронные реле времени с задержкой включения применяются при коммутации малоиндуктивных или неиндуктивных нагрузок. При использовании электронного реле можно сэкономить электроэнергию. Оно может отключать освещение в подъездах и коридорах через некоторое расчётное время, которого достаточно, чтобы покинуть помещение.

Электронные таймеры обладают большой точностью, но интервал задержки у них значительно меньше, чем у электромагнитных, и они требуют программирования. Электромагнитные устройства имеют меньшую стоимость, их проще настраивать. Они не требуют обслуживания, но ресурс работы у них ограничен.

Применение таймеров

Реле времени можно разделить на встроенные в технику и отдельно приобретаемые. В мультиварках, стиральных и посудомоечных машинах таймеры запрограммированы, на их работу повлиять нельзя. Самостоятельно можно применить отдельные таймеры, управляющие освещением, отоплением, открыванием дверей. Самыми распространёнными считаются цифровые таймеры, в основе которых лежит кварцевый резонатор со стабильной частотой.

Замена человеческого труда при управлении различными механическими устройствами, увеличение производительности устройств без участия человека, повышение безопасности производства — эти задачи способны выполнять реле времени.

Характеристики установок

По характеристикам определяется возможность использования приборов в тех или иных рабочих условиях. Свойства установок задержки времени имеют четыре направления:

• Диапазон времени задержки. Он может регулироваться в больших пределах.
• Стабильность работы. Этот параметр относится к электронным приборам и характеризует возможность прибора функционировать при изменении напряжения питания.
• Долговечность, измеряемая в циклах включения-выключения.
• Электронные приборы характеризуются потребляемой мощностью.

Каждый таймер характеризуется определёнными параметрами. Важным является алгоритм работы, а именно последовательность включений и отключений.

Наиболее часто используемые алгоритмы:

• Задержка включения — после подачи электропитания на таймер выходной импульс образуется после отсчёта установленного времени.
• Импульс формируется при включении — сигнал появляется в момент включения электропитания таймера и исчезает после окончания установленного времени.
• После включения электропитания таймера выходной сигнал появляется в момент снятия управляющего сигнала и исчезает через установленное время.
• Задержка выключения после отключения электропитания — выходной сигнал появляется в момент включения питания таймера и исчезает через установленное время после отключения.
• Циклический режим — после включения электропитания таймера время импульса чередуется со временем паузы и так до отключения электропитания.

Для того чтобы подключить таймер, необходимо знать, в какой сети он будет монтироваться — однофазной или трехфазной. Важно учитывать, что будет коммутировать этот таймер, какую нагрузку нужно отключать или включать. Используя эти данные, можно подобрать устройство с необходимыми характеристиками.

Реле 12 В с таймером: 4 ступени

После того, как все подключено, можно проверить привод. Нажатие кнопки «Ручной» на таймере имитирует активацию таймера. Загорится оранжевый свет, и переключатель закроется. Это должно привести к срабатыванию реле и выдвижению привода. Если нет, проверьте проводку.

Таймер может хранить 17 различных временных программ. Это дает огромную гибкость, позволяя вам программировать множество различных последовательностей для управления вашим приводом.

Перво-наперво вам нужно запрограммировать текущий день и время. В таймере есть небольшая внутренняя батарея, поэтому он может работать без питания в течение короткого времени. На всякий случай предположим, что если он потеряет питание, вам придется сбросить все настройки.

Проверьте аннотации на изображении, чтобы узнать, какая кнопка какая:

-Чтобы запрограммировать день, удерживайте кнопку часов и нажимайте D +, пока не будет показан правильный день.

-Чтобы запрограммировать час, удерживайте кнопку часов и нажимайте H +, пока не будет показан правильный час (это 24-часовые часы)

-Чтобы запрограммировать минуты, удерживайте кнопку часов и нажимайте M +, пока не появится правильный показаны минуты.

-Чтобы запрограммировать разные временные графики, нажмите кнопку P. В левом нижнем углу вы увидите небольшое число (1-17) с включенным или выключенным под ним. Когда вы впервые просматриваете программы, они будут установлены на -: -. Повторное нажатие кнопки P приведет к циклическому переключению: 1 ВКЛ, 1 ВЫКЛ, 2 ВКЛ, 2 ВЫКЛ …

Цифры представляют номер программы. Когда вы находитесь в разделе программы ON, вы программируете время, в которое переключатель будет замкнут, а реле будет активным. Когда вы находитесь в разделе программы «ВЫКЛ.», Вы устанавливаете время, в течение которого переключатель будет разомкнут, а реле деактивировано.

Когда вы находитесь в нужном программном меню (например, 1 ON), вы можете нажимать кнопки D +, H + и M +, чтобы установить время. При нажатии кнопки D + дни будут переключаться между 15 вариантами. Можно выбрать каждый день, только будние дни, только выходные, каждый день, кроме X дня, каждый второй день … Есть много вариантов, доступных для всех ваших потребностей.

Вы можете нажать кнопку C / R (сброс / сброс), когда вы находитесь в программном меню, чтобы установить значения -: — без дней или до 00:00 каждый день.

По окончании программирования нажмите кнопку часов, чтобы вернуться к текущему времени.

Компактное реле времени с задержкой включения — регулируемое 12В

Реле времени с регулируемой задержкой включения 12 В	А	Индивидуальное время задержки (см. Ниже)	S1	1.022.112.xxE	+ Список цитат
Реле времени с регулируемой задержкой включения 12 В	C	Индивидуальное время задержки (см. Ниже)	S2	1.022. 110. xxE	+ Список цитат
Реле времени с регулируемой задержкой включения 12 В	А	Интервал времени: 0,5 — 5 секунд	S1	1.022.112.01E	+ Список цитат
Реле времени с регулируемой задержкой включения 12 В	А	Временной интервал: 1-30 секунд	S1	1.022.112.02E	+ Список цитат
Реле времени с регулируемой задержкой включения 12 В	А	Интервал времени: 0,5 — 60 секунд	S1	1.022.112.03E	+ Список цитат
Реле времени с регулируемой задержкой включения 12 В	А	Временной интервал: 30 — 900 секунд	S1	1.022.112.04E	+ Список цитат
Реле времени с регулируемой задержкой включения 12 В	А	Временной интервал: 0,5 — 4000 секунд	S1	1.022.112.05E	+ Список цитат
Реле времени с регулируемой задержкой включения 12 В	C	Интервал времени: 0,5 — 5 секунд	S2	1.022.110.01E	+ Список цитат
Реле времени с регулируемой задержкой включения 12 В	C	Временной интервал: 1-30 секунд	S2	1.022.110.02E	+ Список цитат
Реле времени с регулируемой задержкой включения 12 В	C	Интервал времени: 0,5 — 60 секунд	S2	1.022.110.03E	+ Список цитат
Реле времени с регулируемой задержкой включения 12 В	C	Временной интервал: 30 — 900 секунд	S2	1.022.110.04E	+ Список цитат
Реле времени с регулируемой задержкой включения 12 В	C	Временной интервал: 0,5 — 4000 секунд	S2	1.022.110.05E	+ Список цитат

Описание реле задержки срабатывания — инженерное мышление

Изучите основы реле задержки таймера и переключателей таймера, чтобы понять основные типы, как они работают и где мы их используем.

Прокрутите вниз, чтобы просмотреть руководство по YouTube.

TELE Controls любезно спонсировала эту статью, и они являются одним из ведущих производителей в области автоматизации с 1963 года.

Они предлагают одни из лучших таймеров на рынке и гарантируют максимальную функциональность и временные диапазоны.

Найдите время, чтобы изучить их портфель реле с выдержкой времени, а также подходящие релейные базы и аксессуары. Вы можете связаться с ними по адресу [электронная почта защищена] или через LinkedIn. Чтобы узнать больше, нажмите ЗДЕСЬ

Что такое реле с задержкой времени?

Реле задержки времени

Реле задержки времени — это просто управляющие реле со встроенной функцией задержки времени.Они управляют событием, запитывая вторичную цепь, через определенное время или в течение определенного периода времени, некоторые могут даже делать и то, и другое.

Механическое реле

В стандартном нормально разомкнутом реле управления контакты на вторичной стороне замыкаются немедленно, когда на катушку на первичной стороне подается напряжение. Когда электричество отключается на первичной стороне, контакты на вторичной стороне размыкаются и отключают питание нагрузки.

Для некоторых приложений нам не нужен немедленный ответ на вторичной стороне, мы хотим, чтобы это происходило через определенное время или только в течение определенного времени.Для этого мы можем использовать реле с выдержкой времени.

Существует два основных типа реле времени: с задержкой включения и с задержкой выключения. Это могут быть реле нормально открытого или нормально закрытого типа, и мы можем контролировать время задержки от миллисекунд до часов или даже дней.

Тип задержки выключения, тип задержки включения

Кстати, мы подробно рассмотрели основы механических реле в нашей предыдущей статье, проверьте это ЗДЕСЬ.

Где используются реле времени

Реле времени

широко используются в промышленных приложениях, системах отопления, вентиляции и кондиционирования воздуха и строительстве для обеспечения переключения с задержкой по времени.Например, чтобы запустить двигатель, управлять электрической нагрузкой или просто автоматизировать действие. Они играют жизненно важную роль для целевых логических нужд.

Типичный пример, который вы, вероятно, видели, — коридор или лестничная клетка, которые используются нечасто. Возможно, на рабочем месте или в многоквартирном доме. Мы не хотим, чтобы свет оставался постоянно включенным, мы хотим, чтобы он автоматически выключался. Таким образом, как только выключатель света нажат, реле задержки времени удерживает свет включенным в течение определенного времени. По истечении этого времени он автоматически отключает питание света.

Пример реле

Реле времени можно применять практически в любом приложении, они доступны в виде съемных устройств, монтируемых на цоколе устройств, печатных плат и даже в виде элементов управления, устанавливаемых на DIN-рейку.

Традиционно реле времени были доступны только как однофункциональные устройства с одним временным диапазоном. Эти устройства все еще доступны и обычно используются в приложениях с очень простыми временными требованиями.

Но мы можем получить более совершенные реле времени с различными функциями и несколькими диапазонами времени.Большинство из них также способны управлять напряжением или током в широком диапазоне, поэтому их применение не ограничено. Для их настройки не требуется язык программирования, мы просто настраиваем параметры с помощью циферблатов, а руководства производителя проинструктируют вас, как это сделать.

Усовершенствованные реле времени

Реле и переключатели временной задержки будут работать автоматически после настройки и снабжены триггером или сигналом, вызывающим действие. В многофункциональных реле мы часто находим светодиод, встроенный в устройство, он будет мигать с разной периодичностью, чтобы указать, какую функцию оно выполняет в данный момент.Руководство производителя расскажет нам, на какую функцию указывает светодиод.

Чтобы применить реле или переключатель с временной задержкой, нам необходимо рассмотреть, где будет установлено устройство, что будет запускать устройство, как долго будет задержка перед подачей питания на вторичную сторону или как долго будет запитываться вторичная сторона.

Цепь отключения с задержкой по времени

Иногда нам нужно, чтобы вторичная сторона реле оставалась включенной в течение заданного времени. Например, внешний лучистый обогреватель, который мы можем найти в ресторане со столиками на открытом воздухе.Когда клиент замерз, он щелкает выключателем. Теперь они потребляют много энергии, поэтому мы не хотим, чтобы их оставляли включенными на несколько часов. Клиент не будет там слишком долго, поэтому мы можем использовать реле времени. Реле времени автоматически выключит нагреватель, например, примерно через 30 минут.

Простая схема

Если мы посмотрим на эту простую схему батареи и светодиода. Когда переключатель замкнут, загорается светодиод. При размыкании переключателя светодиод мгновенно гаснет. Как отсрочить выключение светодиода?

Можно поставить конденсатор параллельно светодиоду.Таким образом, когда переключатель замкнут, светодиод загорается, и конденсатор заряжается. Когда переключатель разомкнут, конденсатор разряжается, а светодиод продолжает гореть. Мы можем использовать конденсаторы разного размера, чтобы изменить время, в течение которого светодиод остается запитанным. Мы могли бы даже использовать переменный конденсатор, чтобы можно было регулировать период времени.

Установите конденсатор параллельно.

Переключатель может быть вторичной стороной реле и использует входной сигнал на первичной стороне для запуска таймера на вторичной стороне.

В качестве альтернативы светодиод может быть на первичной стороне твердотельного реле. Следовательно, в этом случае будет использоваться светодиод для обеспечения оптической связи с фототранзистором на вторичной стороне.

Simple Time Delay

Проблема, с которой мы сталкиваемся в этой конструкции, заключается в том, что скорость разряда конденсатора не является линейной, поэтому светодиод медленно гаснет, пока в конце концов не погаснет. Так что нам может понадобиться лучший дизайн.

Как мы можем гарантировать, что светодиодный индикатор остается включенным при размыкании переключателя, а также обеспечить его автоматическое отключение, если он станет слишком тусклым.

Мы можем добавить в схему транзистор. Транзистор будет действовать как переключатель. Существуют разные типы транзисторов, но мы не будем подробно останавливаться на них в этом видео. А пока мы будем считать, что основная цепь подключена к двум из трех контактов транзистора. Этот тип транзистора обычно блокирует прохождение тока в цепи. Но когда на вывод базы подается определенное напряжение, транзистор пропускает ток. Когда напряжение на выводе базы снимается, транзистор останавливает ток в главной цепи.

Прикладное малое напряжение

На этой схеме показана простая схема задержки отключения с использованием транзистора, конденсатора, светодиода и переключателя. Резисторы используются для ограничения тока и защиты компонентов.

Схема простого отключения с задержкой

Итак, мы можем контролировать ток в главной цепи, посылая сигнал на базовый вывод транзистора, этот сигнал представляет собой небольшое напряжение. Транзистор позволит току течь в главной цепи, только если напряжение на выводе базы находится на определенном уровне или выше, обычно 0.7В. Если напряжение на выводе базы упадет ниже этого минимального уровня, это не позволит току течь.

При разомкнутом переключателе светодиод не загорается, напряжение на выводе базы транзистора не обнаруживается, поэтому транзистор действует как разомкнутый переключатель и предотвращает протекание тока в главной цепи.

Switch Closed

Когда переключатель замкнут, электричество течет к базовому выводу транзистора. Транзистор определяет напряжение и определяет, что оно выше минимального уровня, что позволяет току течь через главную цепь.

По мере протекания тока через главную цепь загорается светодиод, в то время как конденсатор заряжается.

Когда переключатель разомкнут, основное питание на выводе базы транзистора отключается. Конденсатор теперь начинает разряжаться и подает напряжение на вывод базы. Это позволяет транзистору пропускать ток через главную цепь, поэтому светодиод остается включенным.

Когда уровень напряжения конденсатора падает ниже минимального значения срабатывания транзистора, он выключается и останавливает ток, протекающий в главной цепи, поэтому светодиод гаснет.Таким образом, емкость конденсатора определяет, как долго цепь находится под напряжением.

Эта простая конструкция предназначена для переключателя с временной задержкой, но мы могли бы снова интегрировать его в реле.

Кстати, мы подробно рассмотрели, как работают конденсаторы, в нашей предыдущей статье ЗДЕСЬ

Задержка по времени в цепи

Иногда нам нужно, чтобы вторичная сторона реле оставалась выключенной в течение определенного времени.

Например, когда большие индуктивные нагрузки включаются или выключаются, возможно, из-за внезапной потери мощности или запуска большого асинхронного двигателя, из-за сильного магнитного потока в цепи могут возникать большие скачки напряжения или броски тока.Эти скачки могут повредить компоненты и оборудование.

Если предусмотрена небольшая задержка, такого повреждения можно избежать. Для этого используются цепи реле с выдержкой времени.

Транзистору требуется минимальное напряжение

Если мы посмотрим на это простое время задержки в цепи, транзистор не позволяет лампе включиться. Транзистору необходимо минимальное напряжение для открытия и включения лампы. Когда мы замыкаем переключатель, транзистор получает это напряжение и мгновенно открывается.

Как мы можем отсрочить это?

Мы могли бы просто подключить стабилитрон к выводу базы транзистора, а затем подключить резистор и конденсатор параллельно между диодом и переключателем.Диоды позволяют току течь только в одном направлении и блокируют ток в противоположном направлении. Однако, если на стабилитрон подается определенное обратное напряжение, он откроется и позволит току течь в обратном направлении, это называется напряжением пробоя. Таким образом, мы можем использовать это для управления транзистором, открывая его только при подаче определенного напряжения.

Переключатель закрыт, блокировка транзистора

Теперь, когда мы замыкаем переключатель, ток будет медленно заряжать конденсатор. Стабилитрон продолжает блокировать ток транзистора, а лампа остается выключенной.По мере зарядки конденсатора напряжение увеличивается. В конце концов напряжение превысит напряжение пробоя стабилитронов. В этот момент диод пропускает ток через него и достигает транзистора. Транзистор принимает это и позволяет току течь через него, поэтому лампа включается.

Когда мы отсоединяем переключатель, конденсатор продолжает подавать напряжение, поддерживая открытыми стабилитрон и транзистор. Ток течет через резистор, пока не истощит конденсатор, как только напряжение конденсатора упадет ниже напряжения пробоя, стабилитрон снова блокирует ток, идущий к транзистору, и лампа выключается.

Итак, теперь, когда цепь находится под напряжением, нагрузка не включается мгновенно. Он включится только после того, как конденсатор будет заряжен и превысит напряжение пробоя стабилитронов.

Напряжение пробоя стабилитрона превышает

. Это довольно простая конструкция, вероятно, чаще встречается микросхема IC внутри, вместо этого используется что-то вроде таймера 555. Но этот простой дизайн дает вам визуальное представление о том, как может работать схема.

---

---

Как работает реле задержки времени?

1	ЗАДЕРЖКА ВКЛЮЧЕНИЯ: Когда на катушку подается питание, начинается период задержки ВКЛЮЧЕНИЯ, и контакты в это время не переключаются.По истечении времени ЗАДЕРЖКИ ВКЛЮЧЕНИЯ контакты переключаются, либо подключают (нормально разомкнутые контакты), либо отключают (нормально замкнутые контакты) нагрузку. Контакты остаются в переданном состоянии до тех пор, пока с катушки не будет отключено питание. Затем они возвращаются в исходное состояние, и устройство готово к новому циклу.
2	ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ I: На катушку постоянно подается питание. При замыкании пускового переключателя («сухой» внешний контакт) контакты переключаются, либо подключают (нормально разомкнутые контакты), либо отключают (нормально замкнутые контакты) нагрузку.Когда пусковой переключатель разомкнут, начинается период ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ, и контакты остаются в переданном положении до окончания периода ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ. Затем они возвращаются в исходное положение, и агрегат готов к новому циклу.
3	ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ II: На катушку постоянно подается питание. После включения и выключения пускового переключателя («сухой» внешний контакт) начинается период ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ и контакты переключаются, либо подключают (нормально разомкнутые контакты), либо отключают (нормально замкнутые контакты) нагрузку.Когда период отсчета времени заканчивается, контакты возвращаются в исходное положение, и устройство готово к новому циклу.
4	ИНТЕРВАЛЬНАЯ ЗАДЕРЖКА: При подаче питания на катушку (пусковой переключатель должен быть переключен в многофункциональные таймеры), начинается период времени ИНТЕРВАЛ и контакты переключаются, либо соединяются (нормально открытые контакты), либо разъединяются (нормально замкнутые контакты) Загрузка. Когда интервал времени INTERVAL заканчивается, контакты возвращаются в исходное положение.Устройство перезагружается при отключении питания от катушки, делая устройство готовым к новому циклу.
5	ВЫПУСК ЦИКЛА 1 (РАВНОЕ ВРЕМЯ ВЫКЛ. / ВКЛ.): При подаче питания на таймер начинается отсчет времени. Выходное реле выключено на установленное время, а затем включено на установленное время только на 1 цикл. Таймер сбрасывается при отключении питания или подаче сигнала сброса.
6	ПОВТОРНЫЙ ЦИКЛ (РАВНЫЕ ВРЕМЯ ЗАДЕРЖКИ ВКЛЮЧЕНИЯ И ВЫКЛЮЧЕНИЯ): Когда питание подается на катушку, инициируется период времени ВЫКЛЮЧЕНИЯ; контакты не переносятся.В конце периода времени выключения начинается период времени включения. Контакты переключаются, либо подключают (нормально разомкнутые контакты), либо отключают (нормально замкнутые контакты) нагрузку. В конце периода включения контакты переключаются, и цикл продолжается до тех пор, пока с катушки не будет отключено питание.
7	ЦИКЛ ПОВТОРЕНИЯ (НЕЗАВИСИМЫЕ ВРЕМЯ ЗАДЕРЖКИ ВКЛЮЧЕНИЯ И ВЫКЛЮЧЕНИЯ): При подаче питания на катушку период ВКЛЮЧЕНИЯ инициируется переключением контактов (нормально разомкнутые контакты замыкаются, нормально замкнутые контакты разомкнуты).В конце периода ВЫКЛ контакты размыкаются и начинается период ВКЛ. Цикл продолжается до тех пор, пока с катушки не будет отключено питание.
8	ИНТЕРВАЛ СИГНАЛА / ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ: На катушку постоянно подается питание. После замыкания пускового выключателя («сухой» внешний контакт) начинается цикл ИНТЕРВАЛ; контакты переключаются, либо подключают (нормально разомкнутые контакты), либо отключают (нормально замкнутые контакты) нагрузку. В конце цикла ИНТЕРВАЛ начинается цикл ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ, и контакты остаются переданными до тех пор, пока цикл ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ не закончится.Затем контакты возвращаются в исходное положение, и устройство готово к новому циклу.
9	ЗАДЕРЖКА ВКЛЮЧЕНИЯ / ЗАДЕРЖКА СИГНАЛА: На катушку постоянно подается питание. После замыкания пускового выключателя («сухой» внешний контакт) начинается цикл ЗАДЕРЖКИ ВКЛЮЧЕНИЯ; контакты не переносятся. В конце цикла ЗАДЕРЖКИ ВКЛЮЧЕНИЯ контакты переключаются, либо подключают (нормально разомкнутые контакты), либо отключают (нормально замкнутые контакты) нагрузку.После отпускания пускового переключателя начинается цикл ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ; контакты остаются переданными. В конце цикла ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ контакты возвращаются в исходное положение, и устройство готово к новому циклу.
10	ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ ПИТАНИЯ: Когда питание подается на катушку, контакты переключаются, либо подключают (нормально разомкнутые контакты), либо отключают (нормально замкнутые контакты) нагрузку. Когда питание обмотки прекращается, начинается отсчет времени ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ; контакты остаются переданными.В конце цикла ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ контакты возвращаются в исходное положение, и устройство готово к новому циклу.
11	WATCHDOG (RETRIGGERABLE SINGLE SHOT): После подачи входного напряжения реле с выдержкой времени готово принимать сигналы запуска. При подаче триггерного сигнала реле включается и начинается заданное время. По истечении заданного времени реле обесточивается, если триггерный сигнал не срабатывает и не размыкается до истечения времени ожидания (до истечения заданного времени).Непрерывное переключение триггерного сигнала со скоростью, превышающей заданное время, приведет к тому, что реле останется под напряжением.

Задержка включения реле таймера 12 В постоянного тока — 5 А — BRAZIX

Задержка включения реле таймера 12 В постоянного тока — 5 А

Артикул: BRX12A5DO

Обозначение производителя: BRX12A5DO

75 долларов.00

Перевозки: 57,95 долл. США

Доставка каждой дополнительной единицы: 9,85 долл. США

Состояние: Новое

---

Таймеры серии BRX12A5DO очень компактны и обладают высокой точностью.Они предлагают тип работы с выдержкой времени с одним временным диапазоном. Эти таймерные переключатели предназначены для оптимизации монтажного пространства на небольших площадях. Эти таймеры обладают высокой точностью с точностью повторения в пределах ± 1% при максимальном времени настройки. Монтаж на DIN-рейку или крепление непосредственно к панели с помощью фиксатора.
При первом использовании таймера дайте ему зарядиться в течение 3 часов при подключении к аккумулятору 12 В постоянного тока. Убедитесь, что переключатель ВКЛ-ВЫКЛ находится в положении «ВКЛ.»

Модель	BRX12A5DO
Напряжение / частота	DC 12 В — Объем 85% ~ 110% 50 Гц
Диапазон времени задержки	0.1 с ~ 9,9 с, 1 с ~ 99 с, 10 с ~ 990 с, 0,1 м ~ 9,9 м, 1 м ~ 99 м, 0,1 ч ~ 9,9 ч, 1 ч ~ 99 ч
Функция синхронизации	Добавление и обратный отсчет
Точность повторения	≤1%
Рабочий режим	6 типов задержки включения — многофункциональный
Дисплей	4-битный светодиодный дисплей
Контактный №	2 НО 1НЗ
Терминал	— с клеммами сброса и паузы — бесплатно 11-контактная розетка
Контактная емкость	DC12V 5A
Точность задержки	0.03% ＋ 10 мс
Ошибка колебания напряжения	85% ～ 110% Ue
Механический срок службы	≥10 6
Электрическая долговечность	≥10 6
Внешний размер	48 * 48 * 115 мм
Размер для монтажа на панели	46 * 46 мм — Зажим для свободного монтажа на панели
Рабочая температура	+ 10C — + 50C
Относительная Влажность	≤ 95%
Установка	Панельный монтаж, DIN-рейка 35 мм
Масса	Приблизительно 280 г

INDUSTRIAL CONTROLS — прикладное промышленное электричество

Хотя может показаться странным охватить элементарную тему электрических переключателей на столь позднем этапе этой серии книг, я делаю это потому, что в следующих главах исследуется более старая область цифровых технологий, основанная на контактах механического переключателя, а не на твердотельных затворах. цепей, и для этого необходимо доскональное понимание типов переключателей.Изучение функций схем на основе переключателей одновременно с изучением полупроводниковых логических вентилей упрощает понимание обеих тем и создает основу для расширенного опыта обучения булевой алгебре, математике, лежащей в основе цифровых логических схем.

Что такое электрический выключатель?

Электрический выключатель — это любое устройство, используемое для прерывания потока электронов в цепи. Переключатели по сути являются бинарными устройствами: они либо полностью включены («замкнуты»), либо полностью выключены («разомкнуты»).Существует много различных типов переключателей, и в этой главе мы рассмотрим некоторые из них.

Изучите различные типы переключателей

Самый простой тип переключателя — это переключатель, в котором два электрических проводника приводят в контакт друг с другом за счет движения исполнительного механизма. Другие переключатели более сложны и содержат электронные схемы, которые могут включаться или выключаться в зависимости от физического воздействия (например, света или магнитного поля). В любом случае, конечным выходом любого переключателя будет (как минимум) пара клемм для подключения проводов, которые будут либо соединены вместе внутренним контактным механизмом переключателя («замкнут»), либо не соединены вместе («разомкнуты»). .Любой переключатель, предназначенный для управления человеком, обычно называется ручным переключателем , и они производятся в нескольких вариантах:

Тумблеры

Рисунок 9.1 Тумблер

Тумблеры приводятся в действие рычагом, находящимся под углом в одном из двух или более положений. Обычный выключатель света, используемый в бытовой электропроводке, является примером тумблера. Большинство тумблеров остановятся в любом из своих положений рычага, в то время как другие имеют внутренний пружинный механизм, возвращающий рычаг в определенное нормальное положение , что позволяет выполнять так называемое «мгновенное» действие.

Кнопочные переключатели

Рисунок 9.2 Кнопочный переключатель

Кнопочные переключатели — это двухпозиционные устройства, приводимые в действие нажатием и отпусканием кнопки. Большинство кнопочных переключателей имеют внутренний пружинный механизм, возвращающий кнопку в ее «отжатое» или «отжатое» положение для мгновенного срабатывания. Некоторые кнопочные переключатели поочередно включаются или выключаются при каждом нажатии кнопки. Другие кнопочные переключатели будут оставаться в своем «включенном» или «нажатом» положении до тех пор, пока кнопка не будет вытянута обратно.Этот последний тип кнопочных переключателей обычно имеет грибовидную кнопку для легкого нажатия и вытягивания.

Селекторные переключатели

Рисунок 9.3 Селекторный переключатель

Селекторные переключатели приводятся в действие поворотной ручкой или каким-либо рычагом для выбора одного из двух или более положений. Как и тумблер, селекторные переключатели могут находиться в любом из своих положений или содержать механизмы с пружинным возвратом для мгновенного срабатывания.

Джойстик-переключатели

Рисунок 9.4 Джойстик-переключатель

Переключатель-джойстик приводится в действие рычагом, который может свободно перемещаться по более чем одной оси движения.Один или несколько из нескольких переключающих контактных механизмов приводятся в действие в зависимости от того, в каком направлении нажимается рычаг, а иногда и от того, насколько на дальше он нажат. Обозначение из круга и точки на символе переключателя представляет направление движения рычага джойстика, необходимое для приведения в действие контакта. Ручные переключатели-джойстики обычно используются для управления краном и роботом.

Некоторые переключатели специально разработаны для управления движением машины, а не рукой человека-оператора.Эти управляемые движением переключатели обычно называются концевыми выключателями , потому что они часто используются для ограничения движения машины путем отключения исполнительной мощности компонента, если он перемещается слишком далеко.

Как и ручные выключатели, концевые выключатели бывают нескольких разновидностей:

Концевые выключатели

Рисунок 9.5 Концевой выключатель рычажного привода

Эти концевые выключатели очень похожи на прочные тумблеры или ручные переключатели, оснащенные рычагом, нажимаемым частью машины.Часто рычаги имеют небольшой роликовый подшипник, предотвращающий износ рычага при многократном контакте с деталью машины.

Бесконтактные переключатели

Рисунок 9.6 Бесконтактный переключатель

Бесконтактные переключатели распознают приближение металлической части машины с помощью магнитного или высокочастотного электромагнитного поля. Простые бесконтактные переключатели используют постоянный магнит для приведения в действие герметичного механизма переключения всякий раз, когда часть машины приближается (обычно на 1 дюйм или меньше).Более сложные бесконтактные переключатели работают как металлоискатель, запитывая катушку с проволокой током высокой частоты и электронным способом отслеживая величину этого тока. Если металлическая часть (не обязательно магнитная) подойдет достаточно близко к катушке, ток увеличится и отключит цепь контроля. Символ, показанный здесь для бесконтактного переключателя, относится к электронной разновидности, на что указывает ромбовидная рамка, окружающая переключатель. Неэлектронный бесконтактный переключатель будет использовать тот же символ, что и концевой выключатель с рычагом.Другой вид бесконтактного переключателя — это оптический переключатель, состоящий из источника света и фотоэлемента. Положение машины определяется по прерыванию или отражению светового луча. Оптические переключатели также полезны в приложениях безопасности, где лучи света могут использоваться для обнаружения входа персонала в опасную зону.

Различные типы переключателей процесса

Во многих промышленных процессах необходимо контролировать различные физические величины с помощью переключателей. Такие переключатели могут использоваться для подачи сигналов тревоги, указывающих, что параметр процесса превысил нормальные параметры, или они могут использоваться для остановки процессов или оборудования, если эти переменные достигли опасного или разрушительного уровня.Существует много различных типов переключателей процесса.

Переключатели скоростей

Рисунок 9.7 Переключатель скорости.

Эти переключатели определяют скорость вращения вала либо с помощью механизма центробежного груза, установленного на валу, либо с помощью какого-либо бесконтактного обнаружения движения вала, такого как оптическое или магнитное.

Реле давления

Рисунок 9.8 Реле давления

Давление газа или жидкости может использоваться для приведения в действие механизма переключения, если это давление приложено к поршню, диафрагме или сильфону, что преобразует давление в механическую силу.

Реле температуры

Рисунок 9.9 Температурный выключатель

Недорогим механизмом измерения температуры является «биметаллическая полоса»: тонкая полоска из двух металлов, соединенных спиной к спине, причем каждый металл имеет разную скорость теплового расширения. Когда полоса нагревается или охлаждается, разная скорость теплового расширения двух металлов вызывает ее изгиб. Затем изгиб полосы можно использовать для приведения в действие механизма переключающего контакта. В других реле температуры используется латунная колба, заполненная жидкостью или газом, с крошечной трубкой, соединяющей колбу с датчиком давления.Когда баллон нагревается, газ или жидкость расширяются, вызывая повышение давления, которое приводит в действие механизм переключения.

Датчик уровня жидкости

Рисунок 9.10 Реле уровня жидкости.

Плавающий объект может использоваться для приведения в действие механизма переключения, когда уровень жидкости в резервуаре поднимается выше определенной точки. Если жидкость является электропроводной, сама жидкость может использоваться в качестве проводника между двумя металлическими зондами, вставленными в резервуар на требуемой глубине.Метод проводимости обычно реализуется с помощью специальной конструкции реле, срабатывающего при небольшом токе, протекающем через проводящую жидкость. В большинстве случаев переключать полный ток нагрузки цепи через жидкость нецелесообразно и опасно. Реле уровня также могут быть разработаны для определения уровня твердых материалов, таких как древесная щепа, зерно, уголь или корм для животных, в силосе для хранения, бункере или бункере. Обычной конструкцией для этого применения является небольшое лопастное колесо, вставленное в бункер на желаемой высоте, которое медленно вращается небольшим электродвигателем.Когда твердый материал заполняет бункер на эту высоту, материал предотвращает вращение лопаточного колеса. Отклик крутящего момента маленького двигателя приводит к срабатыванию механизма переключения. В другой конструкции используется металлический стержень в форме «камертона», который вставляется в бункер снаружи на желаемой высоте. Вилка вибрирует на своей резонансной частоте с помощью электронной схемы и узла катушки магнита / электромагнита. Когда бункер заполняется на эту высоту, твердый материал гасит вибрацию вилки, изменение амплитуды и / или частоты вибрации, обнаруживаемое электронной схемой.

Реле расхода жидкости

Рисунок 9.11 Реле расхода жидкости.

Вставленное в трубу реле потока обнаруживает любой расход газа или жидкости, превышающий определенный порог, обычно с помощью небольшой лопасти или лопасти, которую толкает поток. Другие реле потока сконструированы как реле перепада давления, измеряющие падение давления на дросселе, встроенном в трубу.

Ядерный датчик уровня

Рисунок 9.12 Ядерный переключатель уровня.

Другим типом реле уровня, подходящим для обнаружения жидких или твердых материалов, является ядерный переключатель.Состоящие из радиоактивного источника материала и детектора излучения, они установлены поперек диаметра емкости для хранения твердого или жидкого материала. Любая высота материала, превышающая уровень расположения источника / детектора, будет ослаблять силу излучения, достигающего детектора. Это уменьшение излучения в детекторе можно использовать для запуска релейного механизма для обеспечения переключающего контакта для измерения, точки срабатывания сигнализации или даже контроля уровня в сосуде.

Источник и детектор находятся вне судна, никакого проникновения, кроме самого радиационного потока.Используемые радиоактивные источники довольно слабые и не представляют непосредственной угрозы здоровью эксплуатационного или обслуживающего персонала.

Все коммутаторы имеют несколько приложений

Как обычно, существует несколько способов реализовать коммутатор для мониторинга физического процесса или для управления оператором. Обычно не существует единого «идеального» переключателя для любого приложения, хотя некоторые из них, очевидно, обладают определенными преимуществами перед другими. Для обеспечения эффективной и надежной работы переключатели должны быть разумно адаптированы к задаче.

• Переключатель — электрическое устройство, обычно электромеханическое, используемое для контроля непрерывности между двумя точками.
• Ручные переключатели приводятся в действие от прикосновения человека.
• Концевые выключатели срабатывают при движении машины.
• Переключатели процесса срабатывают при изменении какого-либо физического процесса (температуры, уровня, расхода и т. Д.).

Переключатель может быть сконструирован с любым механизмом, приводящим два проводника в управляемый контакт друг с другом.Это может быть так же просто, как соприкосновение двух медных проводов друг с другом движением рычага или непосредственное соприкосновение двух металлических полос. Однако хорошая конструкция переключателя должна быть прочной и надежной и не подвергать оператора опасности поражения электрическим током. Поэтому конструкции промышленных переключателей редко бывают такими примитивными. Проводящие части в переключателе, используемом для включения и отключения электрического соединения, называются контактами и . Контакты обычно изготавливаются из серебра или сплава серебро-кадмий, проводящие свойства которого существенно не ухудшаются из-за поверхностной коррозии или окисления.Золотые контакты демонстрируют лучшую коррозионную стойкость, но имеют ограниченную токонесущую способность и могут «свариваться в холодном состоянии», если соединены вместе с высокой механической силой. Независимо от выбора металла, контакты переключателя управляются механизмом, обеспечивающим квадратный и равномерный контакт, что обеспечивает максимальную надежность и минимальное сопротивление. Такие контакты могут быть сконструированы так, чтобы выдерживать очень большие количества электрического тока, в некоторых случаях до тысяч ампер. Факторы, ограничивающие допустимую нагрузку на контакт переключателя, следующие:

• Тепло, выделяемое током через металлические контакты (когда они замкнуты).
• Искра, возникающая при размыкании или замыкании контактов.
• Напряжение на разомкнутых контактах переключателя (потенциал скачка тока через зазор).

Одним из основных недостатков стандартных переключающих контактов является воздействие на контакты окружающей атмосферы. В красивой, чистой среде диспетчерской это обычно не проблема. Однако большинство промышленных сред не столь благоприятны. Присутствие в воздухе агрессивных химикатов может привести к разрушению контактов и преждевременному выходу из строя.Еще более неприятной является возможность регулярного контактного искрения, вызывающего возгорание легковоспламеняющихся или взрывоопасных химикатов. Когда существуют такие проблемы с окружающей средой, для небольших переключателей можно рассмотреть другие типы контактов. Эти другие типы контактов изолированы от контакта с наружным воздухом и поэтому не имеют тех же проблем воздействия, что и стандартные контакты. Распространенным типом выключателя с герметичным контактом является ртутный выключатель. Ртуть — металлический элемент, жидкий при комнатной температуре.Будучи металлом, он обладает прекрасными проводящими свойствами. Будучи жидкостью, его можно привести в контакт с металлическими зондами (чтобы замкнуть цепь) внутри герметичной камеры, просто наклонив камеру так, чтобы зонды находились на дне. Во многих промышленных переключателях используются небольшие стеклянные трубки, содержащие ртуть, которые наклоняются в одну сторону, чтобы замкнуть контакт, и в другую сторону, чтобы размыкаться. Помимо проблем, связанных с поломкой трубки и просыпанием ртути (которая является токсичным материалом), а также восприимчивостью к вибрации, эти устройства являются отличной альтернативой открытым контактам переключателя там, где есть проблемы с воздействием окружающей среды.Здесь ртутный переключатель (часто называемый переключателем наклона ) показан в открытом положении, где ртуть не контактирует с двумя металлическими контактами на другом конце стеклянной колбы:

Рисунок 9.13

Рисунок 9.14

Здесь тот же переключатель показан в закрытом положении. Теперь гравитация удерживает жидкую ртуть в контакте с двумя металлическими контактами, обеспечивая электрическую непрерывность от одного к другому: контакты ртутного переключателя непрактично строить в больших размерах, поэтому вы обычно найдете такие контакты, рассчитанные не более чем на несколько ампер. , и не более 120 вольт.Конечно, есть исключения, но это общие ограничения. Другой тип переключателя с герметичными контактами — это герконовый переключатель. Как и у ртутного переключателя, контакты геркона расположены внутри герметичной трубки. В отличие от ртутного переключателя, в котором в качестве контактной среды используется жидкий металл, геркон — это просто пара очень тонких магнитных металлических полос (отсюда и название «язычок»), которые контактируют друг с другом путем приложения сильного магнитного поля. вне герметичной трубки. Источником магнитного поля в переключателях этого типа обычно является постоянный магнит, перемещаемый ближе или дальше от трубки с помощью исполнительного механизма.Из-за небольшого размера язычков этот тип контакта обычно рассчитан на более низкие токи и напряжения, чем средний ртутный переключатель. Однако герконовые переключатели обычно лучше справляются с вибрацией, чем ртутные контакты, потому что внутри трубки нет жидкости, которая могла бы разбрызгиваться. Обычно номинальное напряжение и ток контактов переключателя общего назначения выше для любого данного переключателя или реле, если переключаемая электрическая мощность является переменным током, а не постоянным. Причина этого — тенденция самозатухания дуги переменного тока через воздушный зазор.Поскольку ток в линии электропередачи 60 Гц фактически останавливается и меняет направление 120 раз в секунду, у ионизированного воздуха дуги есть много возможностей потерять температуру, достаточную для прекращения проведения тока, до такой степени, что дуга не возобновится в следующий раз. пиковое напряжение. Постоянный ток, с другой стороны, представляет собой непрерывный, непрерывный поток электронов, который имеет тенденцию гораздо лучше поддерживать дугу в воздушном зазоре.

Следовательно, переключающие контакты любого типа подвержены большему износу при переключении заданного значения постоянного тока, чем при таком же значении переменного тока.Проблема переключения постоянного тока усугубляется, когда нагрузка имеет значительную индуктивность, поскольку при размыкании цепи на контактах переключателя будут возникать очень высокие напряжения (индуктор делает все возможное, чтобы поддерживать ток в цепи на том же уровне, что и при размыкании цепи). выключатель был замкнут). Как при переменном, так и при постоянном токе искрение контактов можно свести к минимуму, добавив «демпферную» цепь (конденсатор и резистор, соединенные последовательно) параллельно контакту, например:

Рисунок 9.15

Внезапное повышение напряжения на переключающем контакте, вызванное размыканием контакта, будет сдерживаться зарядным действием конденсатора (конденсатор противодействует увеличению напряжения за счет потребления тока). Резистор ограничивает количество тока, который конденсатор разряжает через контакт, когда он снова замыкается. Если бы резистора не было, конденсатор мог бы фактически сделать искрение во время замыкания контактов хуже, чем искрение во время размыкания контактов без конденсатора! Хотя это добавление к схеме помогает уменьшить возникновение контактной дуги, оно не лишено недостатков: основным соображением является возможность неисправной (закороченной) комбинации конденсатор / резистор, обеспечивающей постоянный путь для электронов, проходящих через цепь, даже если контакт разомкнут и ток не желателен.Риск этого отказа и серьезность возникающих в результате последствий должны быть рассмотрены с учетом повышенного износа контактов (и неизбежного выхода из строя контактов) без демпферной цепи. Использование демпферов в цепях переключателей постоянного тока не является чем-то новым: производители автомобилей годами применяли это в системах зажигания двигателей, сводя к минимуму искрение на «точках» контактов переключателя в распределителе с помощью небольшого конденсатора, называемого конденсатором . Как вам скажет любой механик, срок службы «точек» дистрибьютора напрямую зависит от того, насколько хорошо работает конденсатор.При всей этой дискуссии, касающейся уменьшения дугового разряда контактов переключателя, можно было бы подумать, что меньший ток всегда лучше для механического переключателя. Однако это не обязательно так. Было обнаружено, что небольшое периодическое искрение может быть полезно для контактов переключателя, поскольку оно защищает контактные поверхности от небольшого количества грязи и коррозии. Если механический переключающий контакт работает со слишком малым током, контакты будут иметь тенденцию к накоплению чрезмерного сопротивления и могут преждевременно выйти из строя! Это минимальное количество электрического тока, необходимого для поддержания контакта механического переключателя в хорошем состоянии, называется током смачивания .Обычно номинальный ток смачивания переключателя намного ниже его максимального номинального тока и намного ниже его нормальной рабочей токовой нагрузки в правильно спроектированной системе. Однако есть приложения, в которых может потребоваться механический переключающий контакт для регулярной обработки токов ниже нормальных пределов тока смачивания (например, если механический селекторный переключатель должен размыкать или замыкать цифровую логическую или аналоговую электронную схему, где значение тока чрезвычайно мало. ). В таких случаях настоятельно рекомендуется использовать позолоченные переключающие контакты.Золото — «благородный» металл и не подвержен коррозии, как другие металлы. В результате такие контакты имеют чрезвычайно низкие требования к току смачивания. Обычные контакты из серебра или медного сплава не будут обеспечивать надежную работу при использовании в такой слаботочной среде!

• Части переключателя, отвечающие за включение и отключение непрерывного электрического соединения, называются «контактами». Обычно сделанные из коррозионно-стойкого металлического сплава, контакты соприкасаются друг с другом с помощью механизма, который помогает поддерживать правильное выравнивание и расстояние.
В ртутных выключателях
• в качестве подвижного контакта используется кусок жидкой металлической ртути. Запечатанный в стеклянной трубке искра ртутного контакта изолирована от внешней среды, что делает этот тип переключателя идеально подходящим для атмосфер, потенциально содержащих взрывоопасные пары.
• Герконы — это еще один тип устройства с герметичным контактом, контакт осуществляется двумя тонкими металлическими «язычками» внутри стеклянной трубки, соединенными друг с другом под действием внешнего магнитного поля.
• Переключающие контакты подвергаются большему воздействию постоянного тока, чем переменного тока.Это в первую очередь связано с самозатуханием дуги переменного тока.
• Сеть резистор-конденсатор, называемая «демпфер», может быть подключена параллельно переключающему контакту, чтобы уменьшить искрение контакта.
• Смачивающий ток — это минимальная величина электрического тока, необходимая для прохождения переключающего контакта, чтобы он мог самоочищаться. Обычно это значение намного ниже максимального номинального тока переключателя.

Любой вид переключающего контакта может быть спроектирован так, что контакты «замыкаются» (обеспечивают непрерывность) при срабатывании или «размыкаются» (прерывают непрерывность) при срабатывании.Для переключателей, в которых есть механизм с пружинным возвратом, направление, в которое пружина возвращает его без приложения силы, называется нормальным положением . Следовательно, контакты, которые разомкнуты в этом положении, называются нормально разомкнутыми , а контакты, которые замкнуты в этом положении, называются нормально замкнутыми . Для переключателей процесса нормальное положение или состояние — это то, в котором переключатель находится, когда на него не влияет процесс. Простой способ выяснить нормальное состояние технологического коммутатора — это рассмотреть состояние коммутатора, когда он находится на полке хранения и не установлен.Вот несколько примеров «нормальных» условий переключения процесса:

• Переключатель скорости : Вал не вращается
• Реле давления : нулевое приложенное давление
• Реле температуры : Окружающая (комнатная) температура
• Реле уровня : пустой бак или бункер
• Реле расхода : нулевой расход жидкости

Важно различать «нормальное» состояние коммутатора и его «нормальное» использование в рабочем процессе.Рассмотрим пример реле расхода жидкости, которое служит сигналом низкого расхода в системе охлаждающей воды. Нормальное или исправное состояние системы охлаждающей воды должно иметь довольно постоянный поток охлаждающей жидкости, проходящий через эту трубу. Если мы хотим, чтобы контакт реле потока на замыкал в случае потери потока охлаждающей жидкости (например, для замыкания электрической цепи, которая активирует сирену аварийной сигнализации), мы хотели бы использовать реле потока с нормально закрытым а не нормально разомкнутые контакты.При достаточном потоке через трубу контакты переключателя размыкаются принудительно; когда расход падает до аномально низкого уровня, контакты возвращаются в нормальное (закрытое) состояние. Это сбивает с толку, если вы думаете о «нормальном» как о регулярном состоянии процесса, поэтому всегда думайте о «нормальном» состоянии переключателя как о том, что он находится на полке. Схематические символы переключателей различаются в зависимости от назначения и срабатывания переключателя. Нормально открытый контакт переключателя нарисован таким образом, чтобы обозначать открытое соединение, готовое к закрытию при срабатывании.И наоборот, нормально замкнутый переключатель изображен как замкнутое соединение, которое будет разомкнуто при срабатывании. Обратите внимание на следующие символы:

Рисунок 9.16 Кнопочный переключатель

Существует также общая символика для любого контакта переключателя, использующая пару вертикальных линий для обозначения точек контакта в переключателе. Нормально открытые контакты обозначаются линиями, не соприкасающимися с ними, а нормально замкнутые контакты обозначаются диагональной линией, соединяющей эти две линии. Сравните два:

Рисунок 9.17 Общее обозначение переключающего контакта

Переключатель слева замыкается при нажатии и размыкается в «нормальном» (не сработавшем) положении. Переключатель справа размыкается при нажатии и замыкается в «нормальном» (не сработавшем) положении. Если переключатели обозначены этими общими символами, тип переключателя обычно указывается в тексте непосредственно рядом с символом. Обратите внимание, что символ слева — , а не , чтобы его можно было спутать с символом конденсатора.Если конденсатор необходимо представить в схеме логики управления, он будет показан следующим образом:

Рисунок 9.18 Конденсатор

В стандартной электронной символике приведенный выше рисунок зарезервирован для конденсаторов, чувствительных к полярности. В символике управляющей логики этот символ конденсатора используется для любого типа конденсатора , даже если конденсатор не чувствителен к полярности, чтобы четко отличить его от нормально разомкнутого контакта переключателя. При использовании многопозиционных селекторных переключателей необходимо учитывать еще один фактор конструкции: то есть последовательность разрыва старых соединений и создания новых соединений при перемещении переключателя из положения в положение, при этом подвижный контакт последовательно касается нескольких неподвижных контактов.

Рисунок 9.19

Селекторный переключатель, показанный выше, переключает общий контактный рычаг в одно из пяти различных положений на контактные провода с номерами от 1 до 5. Наиболее распространенная конфигурация многопозиционного переключателя, подобного этому, — это когда контакт с одним положением разрывается с до происходит контакт со следующей позицией. Эта конфигурация называется перед сборкой . В качестве примера, если бы переключатель был установлен в положение номер 3 и медленно поворачивался по часовой стрелке, контактный рычаг переместился бы из положения номер 3, размыкая эту цепь, переместился бы в положение между номером 3 и номером 4 (оба контура цепи разомкнуты. ), а затем коснитесь позиции 4, замыкая эту цепь.Есть приложения, в которых недопустимо полностью разомкнуть цепь, подключенную к «общему» проводу, в любой момент времени. Для такого применения может быть сконструирована конструкция переключателя с перерывом , в которой подвижный контактный рычаг фактически замыкает два положения контакта (между номером 3 и номером 4 в приведенном выше сценарии), когда он перемещается между положениями. . Компромисс здесь заключается в том, что схема должна допускать замыкание переключателя между соседними позиционными контактами (1 и 2, 2 и 3, 3 и 4, 4 и 5), когда ручка переключателя поворачивается из положения в положение.Такой переключатель показан здесь: Рисунок 9.20.

Когда подвижный (е) контакт (ы) может быть приведен в одно из нескольких положений со стационарными контактами, эти положения иногда называют бросками . Количество подвижных контактов иногда называют полюса . Оба переключателя, показанные выше, с одним подвижным контактом и пятью неподвижными контактами, будут обозначены как «однополюсные, пятипозиционные» переключатели. Если два идентичных однополюсных пятипозиционных переключателя механически соединить вместе так, чтобы они приводились в действие одним и тем же механизмом, весь узел будет называться «двухполюсным пятипозиционным переключателем»:

Рисунок 9.21 год

Вот несколько распространенных конфигураций переключателей и их сокращенные обозначения:

Рисунок 9.22 Двухполюсный, одноходовой

Рисунок 9.23 Двухполюсный, двунаправленный

Рисунок 9.24 Четырехполюсный, одноходовой

• Нормальное состояние переключателя — это то, где он не сработал. Для технологических коммутаторов это состояние, в котором они находятся на полке без установки.
• Переключатель, который разомкнут в неактивном состоянии, называется нормально разомкнутым .Переключатель, который замкнут, когда не сработал, называется нормально замкнутым . Иногда термины «нормально открытый» и «нормально закрытый» обозначаются аббревиатурой N.O. и N.C. соответственно.
• Многопозиционные переключатели могут быть как размыкающими перед размыканием (наиболее часто), так и переключающими перед размыканием.
• «Полюса» переключателя относятся к количеству подвижных контактов, в то время как «ходы» переключателя относятся к количеству неподвижных контактов на один подвижный контакт.

Электрический ток через проводник создает магнитное поле, перпендикулярное направлению потока электронов.Если этот проводник свернуть в форму катушки, создаваемое магнитное поле будет ориентировано по длине катушки. Чем больше ток, тем больше напряженность магнитного поля при прочих равных условиях:

Рисунок 9.25

Рисунок 9.26

Рисунок 9.27

Катушки индуктивности реагируют на изменения тока из-за энергии, хранящейся в этом магнитном поле. Когда мы строим трансформатор из двух катушек индуктивности вокруг общего железного сердечника, мы используем это поле для передачи энергии от одной катушки к другой.Однако есть более простые и прямые способы использования электромагнитных полей, чем те, которые мы видели с индукторами и трансформаторами. Магнитное поле, создаваемое катушкой с токоведущим проводом, можно использовать для приложения механической силы к любому магнитному объекту, точно так же, как мы можем использовать постоянный магнит для притяжения магнитных объектов, за исключением того, что этот магнит (образованный катушкой) может быть включается или выключается путем включения или выключения тока через катушку. Если мы поместим магнитный объект рядом с такой катушкой с целью заставить этот объект двигаться, когда мы запитываем катушку электрическим током, мы получим так называемый соленоид .Подвижный магнитный объект называется якорем , и большинство якорей можно перемещать с помощью постоянного (DC) или переменного тока (AC), питающего катушку. Полярность магнитного поля не имеет значения для притяжения железного якоря. Соленоиды могут использоваться для электрического открывания дверных защелок, открытия или закрытия клапанов, перемещения роботизированных конечностей и даже приведения в действие механизмов электрических переключателей. Однако, если для приведения в действие набора переключающих контактов используется соленоид, у нас есть такое полезное устройство, которое заслуживает собственного названия: реле .Реле чрезвычайно полезны, когда нам необходимо управлять большим током и / или напряжением с помощью слабого электрического сигнала. Катушка реле, которая создает магнитное поле, может потреблять только доли ватта мощности, в то время как контакты, замыкаемые или размыкаемые этим магнитным полем, могут передавать нагрузке в сотни раз больше мощности.

Фактически, реле действует как двоичный (включенный или выключенный) усилитель. Как и в случае с транзисторами, способность реле управлять одним электрическим сигналом с помощью другого находит применение при построении логических функций.Более подробно эта тема будет рассмотрена в другом уроке. На данный момент будет исследована «усилительная» способность реле. На приведенной выше схеме катушка реле питается от источника низкого напряжения (12 В постоянного тока), а однополюсный однопозиционный (SPST) контакт прерывает высокий -цепь напряжения (480 В переменного тока). Вполне вероятно, что ток, необходимый для включения катушки реле, будет в сотни раз меньше номинального тока контакта. Типичные токи обмотки реле значительно ниже 1 А, в то время как номинальные характеристики контактов промышленных реле составляют не менее 10 А.Один узел катушка реле / ​​якорь может использоваться для приведения в действие более чем одного набора контактов. Эти контакты могут быть нормально разомкнутыми, нормально замкнутыми или любой их комбинацией. Как и в случае переключателей, «нормальным» состоянием контактов реле является то состояние, когда катушка обесточена, точно так же, как вы бы обнаружили реле на полке, не подключенным к какой-либо цепи. Контакты реле могут быть открытыми площадками из металлического сплава, ртутными трубками или даже магнитными язычками, как и в других типах переключателей. Выбор контактов в реле зависит от тех же факторов, которые диктуют выбор контактов в других типах переключателей.Контакты на открытом воздухе лучше всего подходят для сильноточных приложений, но их склонность к коррозии и искрению может вызвать проблемы в некоторых промышленных средах. Ртутные и герконовые контакты не имеют искр и не подвержены коррозии, но их токопроводящая способность ограничена. Здесь показаны три небольших реле (примерно два дюйма в высоту, каждое), установленных на панели как часть системы электрического управления на муниципальной водоочистной станции: показанные здесь блоки реле называются «восьмеричным», потому что они подключаются в соответствующие розетки, электрические соединения закрепляются с помощью восьми металлических штифтов на дне реле.Винтовые клеммы, которые вы видите на фотографии, где провода подключаются к реле, на самом деле являются частью узла розетки, в который вставляется каждое реле. Такая конструкция облегчает снятие и замену реле в случае выхода из строя. Помимо способности позволить относительно небольшому электрическому сигналу переключать относительно большой электрический сигнал, реле также обеспечивают электрическую изоляцию между катушкой и контактными цепями. Это означает, что цепь катушки и цепь контактов электрически изолированы друг от друга.Одна цепь может быть постоянным током, а другая — переменным током (например, в примере схемы, показанной ранее), и / или они могут иметь совершенно разные уровни напряжения между соединениями или между соединениями и землей. Хотя реле по сути являются двоичными устройствами, полностью или полностью выключенными, существуют рабочие условия, при которых их состояние может быть неопределенным, как и в случае с полупроводниковыми логическими вентилями. Для того, чтобы реле положительно «втягивало» якорь и приводило в действие контакт (ы), через катушку должен проходить определенный минимальный ток.Эта минимальная величина называется втягивающим током и аналогична минимальному входному напряжению, которое требуется логическому вентилю для обеспечения «высокого» состояния (обычно 2 В для TTL, 3,5 В для CMOS). Однако, когда якорь подтягивается ближе к центру катушки, требуется меньший поток магнитного поля (меньший ток катушки), чтобы удерживать его там. Следовательно, ток катушки должен упасть ниже значения, значительно меньшего, чем ток втягивания, прежде чем якорь «выпадет» в подпружиненное положение и контакты вернутся в нормальное состояние.Этот уровень тока называется отпускным током , и он аналогичен максимальному входному напряжению, которое вход логического элемента позволяет гарантировать «низкое» состояние (обычно 0,8 В для TTL, 1,5 В для CMOS). Гистерезис или разница между токами включения и отключения приводит к работе, аналогичной работе логического элемента триггера Шмитта. Токи включения и отключения (и напряжения) сильно различаются от реле к реле и указываются производителем.

• Соленоид — это устройство, которое вызывает механическое движение за счет подачи питания на катушку электромагнита.Подвижная часть соленоида называется якорем .
• Реле — это соленоид, настроенный для приведения в действие контактов переключателя, когда его катушка находится под напряжением.
• Втягивающий ток — это минимальная величина тока катушки, необходимая для приведения в действие соленоида или реле из его «нормального» (обесточенного) положения.
• Ток отпускания — это максимальный ток катушки, ниже которого включенное реле вернется в свое «нормальное» состояние.

Что такое реле с задержкой времени?

Некоторые реле сконструированы с своеобразным механизмом «амортизатора», прикрепленным к якорю, который предотвращает немедленное полное движение, когда катушка находится под напряжением или обесточена.Это дополнение дает реле свойство срабатывания с задержкой по времени . Реле с выдержкой времени могут быть сконструированы так, чтобы задерживать движение якоря при включении катушки, отключении питания или и том и другом. Контакты реле с выдержкой времени должны быть указаны не только как нормально разомкнутые или нормально замкнутые, но и в зависимости от того, действует ли задержка в направлении закрытия или в направлении открытия. Ниже приводится описание четырех основных типов контактов реле с выдержкой времени.

Нормально открытый, закрытый по времени контакт

Во-первых, у нас есть нормально открытый, закрытый по времени (NOTC) контакт.Этот тип контакта обычно разомкнут, когда катушка обесточена (обесточена). Контакт замыкается подачей питания на катушку реле, но только после того, как на катушку непрерывно подается питание в течение заданного времени. Другими словами, направление движения контакта (закрытие или размыкание) идентично обычному замыкающему контакту, но есть задержка в направлении замыкания . Поскольку задержка происходит в направлении подачи питания на катушку, этот тип контакта также известен как нормально разомкнутый, на — задержка:

Рисунок 9.28

Ниже представлена ​​временная диаграмма работы этого контакта реле:

Рисунок 9.29

Нормально открытый контакт с синхронизацией по времени

Далее у нас есть нормально разомкнутый контакт с таймером открытия (NOTO). Как и контакт NOTC, этот тип контакта обычно разомкнут, когда катушка обесточена (обесточена), и замкнут при подаче питания на катушку реле. Однако, в отличие от контакта NOTC, синхронизирующее действие происходит при обесточивании катушки, а не при подаче напряжения.Поскольку задержка происходит в направлении обесточивания катушки, этот тип контакта также известен как нормально разомкнутый, выкл. -задержка:

Рисунок 9.30

Ниже представлена ​​временная диаграмма работы этого контакта реле:

Рисунок 9.31

Нормально замкнутый контакт с синхронизацией открытия

Далее у нас есть нормально-замкнутый, открывающийся по времени (NCTO) контакт. Этот тип контакта обычно замкнут, когда катушка обесточена (обесточена).Контакт размыкается при подаче питания на катушку реле, но только после того, как на катушку непрерывно подается питание в течение заданного времени. Другими словами, направление движения контакта (закрытие или размыкание) идентично обычному размыкающему контакту, но есть задержка в направлении размыкания и направления. Поскольку задержка происходит в направлении подачи питания на катушку, этот тип контакта также известен как нормально замкнутый, на — задержка:

Рисунок 9.32

Ниже представлена ​​временная диаграмма работы этого контакта реле:

Рисунок 9.33

Нормально закрытый, закрытый по времени контакт

Наконец, у нас есть нормально закрытый, закрытый по времени (NCTC) контакт. Как и контакт NCTO, этот тип контакта обычно замыкается, когда катушка обесточена (обесточена), и размыкается при подаче питания на катушку реле. Однако, в отличие от контакта NCTO, синхронизирующее действие происходит при обесточивании катушки, а не при подаче напряжения.Поскольку задержка происходит в направлении обесточивания катушки, этот тип контакта также известен как нормально замкнутый, выкл. -задержка:

Рисунок 9.34

Ниже представлена ​​временная диаграмма работы этого контакта реле:

Рисунок 9.35 Использование реле задержки времени

в промышленных логических схемах управления

Реле с выдержкой времени

очень важны для использования в промышленных логических схемах управления. Вот некоторые примеры их использования:

• Управление мигающим светом (время включения, время выключения): два реле задержки времени используются вместе друг с другом для обеспечения включения / выключения с постоянной частотой импульсов контактов для подачи прерывистой энергии на лампу.
• Управление автоматическим запуском двигателя: Двигатели, которые используются для питания аварийных генераторов, часто оснащены элементами управления «автозапуск», которые позволяют автоматически запускать двигатель в случае отказа основного источника электроэнергии. Чтобы правильно запустить большой двигатель, сначала необходимо запустить некоторые вспомогательные устройства и дать им некоторое время для стабилизации (топливные насосы, масляные насосы предварительной смазки) перед подачей питания на стартер двигателя. Реле с выдержкой времени помогают упорядочить эти события для правильного запуска двигателя.
• Управление безопасной продувкой печи: перед тем, как можно будет безопасно зажечь печь внутреннего сгорания, необходимо запустить воздушный вентилятор в течение определенного времени для «продувки» топочной камеры от любых потенциально воспламеняющихся или взрывоопасных паров.Реле с выдержкой времени обеспечивает логику управления печью с этим необходимым элементом времени.
• Управление задержкой плавного пуска двигателя: вместо запуска больших электродвигателей путем переключения полной мощности из состояния полной остановки можно переключить пониженное напряжение для более «мягкого» пуска и уменьшения пускового тока. После заданной задержки времени (обеспечиваемой реле задержки времени) подается полная мощность.
• Задержка последовательности конвейерной ленты: когда несколько конвейерных лент расположены для транспортировки материала, конвейерные ленты должны запускаться в обратной последовательности (последняя первая и первая последняя), чтобы материал не складывался в стопу или медленно -подвижной конвейер.Чтобы разогнать большие ремни до полной скорости, может потребоваться некоторое время (особенно, если используются средства управления двигателем с плавным пуском). По этой причине на каждом конвейере обычно имеется схема задержки по времени, чтобы дать ему достаточно времени для достижения полной скорости ленты перед запуском следующей подачи конвейерной ленты.

Расширенные функции таймера

В более старых механических реле с выдержкой времени использовались пневматические датчики или поршневые / цилиндровые устройства, заполненные жидкостью, для обеспечения «амортизации», необходимой для задержки движения якоря.В более новых конструкциях реле с выдержкой времени используются электронные схемы с цепями резистор-конденсатор (RC) для создания временной задержки, а затем для подачи питания на нормальную (мгновенную) катушку электромеханического реле с выходом электронной схемы. Реле электронного таймера более универсальны, чем более старые механические модели, и менее подвержены выходу из строя. Многие модели предоставляют расширенные функции таймера, такие как «однократный» (один измеренный выходной импульс для каждого перехода входа из обесточенного в под напряженный), «рециркуляционный» (повторяющиеся циклы включения / выключения выходного сигнала до тех пор, пока входное соединение находится в рабочем состоянии. запитан) и «сторожевой таймер» (меняет состояние, если входной сигнал не циклически включается и выключается повторно).

Рисунок 9.36

Рисунок 9.37

Рисунок 9.38

Реле «сторожевого таймера»

«Сторожевой» таймер особенно полезен для мониторинга компьютерных систем. Если компьютер используется для управления критическим процессом, обычно рекомендуется иметь автоматический сигнал тревоги для обнаружения «зависания» компьютера (ненормальная остановка выполнения программы из-за любого количества причин). Простой способ настроить такую ​​систему мониторинга — это заставить компьютер регулярно включать и выключать катушку реле сторожевого таймера (аналогично выходу таймера «рециркуляции»).Если выполнение компьютера останавливается по какой-либо причине, сигнал, который он выдает на катушку реле сторожевого таймера, перестанет циклически повторяться и зависнет в том или ином состоянии. Через некоторое время реле сторожевого таймера отключится и сигнализирует о проблеме.

• Реле с выдержкой времени построены в следующих четырех основных режимах работы контактов:
• 1: нормально открытый, закрытый по времени. Сокращенно «NOTC», эти реле открываются сразу после обесточивания катушки и замыкаются, только если катушка постоянно находится под напряжением в течение определенного периода времени.Также называется реле с нормально разомкнутыми контактами и задержкой включения .
• 2: нормально открытый, открытый по времени. Сокращенно «NOTO», эти реле замыкаются сразу после подачи питания на катушку и размыкаются после того, как катушка была обесточена на определенный период времени. Также называется реле нормально разомкнутые, реле задержки выключения .
• 3: нормально закрытый, открытый по времени. Сокращенно «NCTO», эти реле замыкаются сразу после обесточивания катушки и размыкаются, только если катушка постоянно находится под напряжением в течение определенного периода времени.Также называется реле с нормально замкнутыми контактами и задержкой включения .
• 4: нормально закрытый, закрытый по времени. Эти реле, сокращенно NCTC, размыкаются сразу после подачи питания на катушку и замыкаются после того, как катушка была обесточена на определенный период времени. Также называется реле нормально замкнутые, реле задержки выключения .
• Одноразовые таймеры обеспечивают однократный контактный импульс заданной длительности для каждого включения катушки (переход от катушки на к катушке на ).
• Recycle Таймеры обеспечивают повторяющуюся последовательность импульсов включения-выключения до тех пор, пока катушка находится под напряжением.
• Сторожевые таймеры срабатывают своими контактами только в том случае, если катушка не может непрерывно включаться и выключаться (включаться и выключаться) с минимальной частотой.

Рисунок 9.39

Рисунок 9.40

Рисунок 9.41

Лестничные диаграммы — это специализированные схемы, обычно используемые для документирования промышленных логических систем управления.Они называются «лестничными» диаграммами, потому что они напоминают лестницу с двумя вертикальными направляющими (питание) и таким количеством «ступенек» (горизонтальных линий), сколько нужно представить схем управления. Если бы мы хотели нарисовать простую лестничную диаграмму, показывающую лампу, управляемую ручным переключателем, она выглядела бы так: Обозначения «L ₁ » и «L ₂ » относятся к двум полюсам 120 В переменного тока. поставка, если не указано иное. L ₁ — это «горячий» провод, а L ₂ — заземленный («нейтральный») провод.Эти обозначения не имеют ничего общего с индукторами, просто чтобы запутать. Фактический трансформатор или генератор, питающий эту схему, для простоты опущен. На самом деле схема выглядит примерно так: Обычно в схемах промышленной релейной логики, но не всегда, рабочее напряжение для контактов переключателя и катушек реле будет составлять 120 вольт переменного тока. Системы с более низким напряжением переменного и даже постоянного тока иногда строятся и документируются в соответствии с «лестничными» диаграммами: до тех пор, пока все контакты переключателя и катушки реле имеют соответствующие номиналы, действительно не имеет значения, какой уровень напряжения выбран для работы системы. с участием.Обратите внимание на цифру «1» на проводе между переключателем и лампой. В реальном мире этот провод должен быть помечен этим номером с помощью термоусадочных или самоклеящихся этикеток, где бы это было удобно для идентификации. Провода, ведущие к коммутатору, будут обозначены «L ₁ » и «1» соответственно. Провода, ведущие к лампе, будут иметь маркировку «1» и «L ₂ » соответственно. Эти номера проводов упрощают сборку и обслуживание. Каждый проводник имеет свой уникальный номер провода для системы управления, в которой он используется.Номера проводов не меняются ни на каком стыке или узле, даже если размер, цвет или длина провода меняются при входе в точку соединения или выходе из нее. Конечно, желательно поддерживать одинаковые цвета проводов, но это не всегда практично. Важно то, что любая электрически непрерывная точка в цепи управления имеет один и тот же номер провода. Возьмем, к примеру, этот участок цепи с проводом № 25 в качестве единой, электрически непрерывной точечной резьбы для многих различных устройств: на диаграммах — нагрузочное устройство (лампа, катушка реле, катушка соленоида и т. Д.).) почти всегда рисуется с правой стороны ступени. Хотя электрически не имеет значения, где расположена катушка реле внутри ступени, имеет значение, какой конец источника питания лестницы заземлен, для надежной работы. Возьмем, к примеру, эту схему: здесь лампа (нагрузка) расположена с правой стороны перекладины, как и заземление источника питания. Это не случайность или совпадение; скорее, это целенаправленный элемент хорошей практики проектирования.Предположим, что провод №1 случайно соприкоснулся с землей, причем изоляция этого провода была стерта, так что оголенный провод вступил в контакт с заземленным металлическим кабелепроводом. Наша схема теперь будет работать следующим образом: если обе стороны лампы соединены с землей, лампа будет «закорочена» и не сможет получать питание для зажигания. Если бы выключатель замкнулся, произошло бы короткое замыкание, немедленно взорвавшее предохранитель. Однако подумайте, что произойдет с цепью с такой же неисправностью (провод №1 соприкасается с землей), за исключением того, что на этот раз мы поменяем местами переключатель и предохранитель (L ₂ все еще заземлен): на этот раз случайное заземление провода №1 приведет к подаче питания на лампу, в то время как выключатель не подействует.Намного безопаснее иметь систему, которая перегорает предохранитель в случае замыкания на землю, чем иметь систему, которая неконтролируемо включает лампы, реле или соленоиды в случае той же самой неисправности. По этой причине нагрузка (и) всегда должна быть расположена ближе всего к заземленному силовому проводу на лестничной диаграмме.

Рисунок 9.42

Рисунок 9.43

Рисунок 9.44

• Лестничные диаграммы (иногда называемые «релейной логикой») — это тип электрических обозначений и символов, часто используемых для иллюстрации того, как электромеханические переключатели и реле связаны между собой.
• Две вертикальные линии называются «рельсами» и прикрепляются к противоположным полюсам источника питания, обычно 120 вольт переменного тока. L ₁ обозначает «горячий» провод переменного тока, а L ₂ — «нейтральный» (заземленный) провод.
• Горизонтальные линии на лестничной диаграмме называются «ступенями», каждая из которых представляет уникальную параллельную ветвь цепи между полюсами источника питания.
• Обычно провода в системах управления маркируются цифрами и / или буквами для идентификации.Правило состоит в том, что все постоянно подключенные (электрически общие) точки должны иметь одну и ту же этикетку.

Рисунок 9.45

Рисунок 9.46

Рисунок 9.47

Рисунок 9.48

Рисунок 9.49

Мы можем построить простые логические функции для нашей гипотетической схемы лампы, используя несколько контактов, и довольно легко и понятно задокументировать эти схемы с дополнительными ступенями к нашей исходной «лестнице».Если мы будем использовать стандартную двоичную запись для состояния переключателей и лампы (0 для не сработавшего или обесточенного; 1 для сработавшего или запитанного), можно составить таблицу истинности, чтобы показать, как работает логика: Теперь лампа загорится включается, если срабатывает контакт A или контакт B, потому что все, что требуется для включения лампы, — это иметь хотя бы один путь для прохождения тока от провода L ₁ к проводу 1. У нас есть простая логическая функция ИЛИ, реализовано только с контактами и лампой. Мы можем имитировать логическую функцию И, подключив два контакта последовательно, а не параллельно: теперь лампа активируется, только если одновременно срабатывают контакт A и контакт B.Путь существует для тока от провода L ₁ к лампе (провод 2) тогда и только тогда, когда оба переключающих контакта замкнуты. Функция логической инверсии, или НЕ, может быть выполнена на контактном входе, просто используя нормально замкнутый контакт вместо нормально разомкнутого контакта: теперь лампа включается, если контакт не срабатывает, а срабатывает, и отключается, когда контакт активирован . Если мы возьмем нашу функцию ИЛИ и инвертируем каждый «вход» с помощью нормально замкнутых контактов, мы получим функцию И-НЕ.В специальном разделе математики, известном как логическая алгебра , этот эффект изменения идентичности вентильной функции при инверсии входных сигналов описывается теоремой ДеМоргана , которая будет исследована более подробно в следующей главе. быть под напряжением, если любой из контактов не сработал. Он погаснет, только если оба контакта сработают одновременно. Точно так же, если мы возьмем нашу функцию И и инвертируем каждый «вход» с помощью нормально замкнутых контактов, мы получим функцию ИЛИ: шаблон быстро обнаруживается, когда лестничные схемы сравниваются с их аналогами логического элемента:

• Параллельные контакты эквивалентны логическому элементу ИЛИ.
Контакты серии
• эквивалентны логическому элементу И.
• Нормально замкнутые контакты эквивалентны вентилю НЕ (инвертору).

Рисунок 9.50 Рисунок 9.51

Рисунок 9.52

Мы можем создавать функции комбинационной логики, также группируя контакты в последовательно-параллельную схему. В следующем примере у нас есть функция исключающего ИЛИ, построенная из комбинации логических элементов И, ИЛИ и инвертора (НЕ): Верхняя ступень (замыкающий контакт A последовательно с замыкающим контактом B) является эквивалентом верхнего НЕ / И комбинация ворот.Нижняя ступенька (замыкающий контакт A последовательно с замыкающим контактом B) эквивалентен комбинации нижнего элемента НЕ / И. Параллельное соединение между двумя ступенями в проводе номер 2 образует эквивалент логического элемента ИЛИ, позволяя либо ступеньке 1 , либо ступени 2 запитать лампу. Чтобы реализовать функцию исключающего ИЛИ, нам пришлось использовать два контакта на каждый вход: один для прямого входа, а другой для «инвертированного» входа. Два контакта «А» физически приводятся в действие одним и тем же механизмом, как и два контакта «В».Общая связь между контактами обозначается меткой контакта. Нет ограничений на количество контактов на переключатель, которое может быть представлено на лестничной диаграмме, поскольку каждый новый контакт на любом переключателе или реле (нормально разомкнутом или нормально замкнутом), используемом на диаграмме, просто помечен одной и той же меткой. Иногда несколько контактов на одном переключателе (или реле) обозначаются составными метками, такими как «A-1» и «A-2» вместо двух меток «A». Это может быть особенно полезно, если вы хотите специально указать, какой набор контактов на каждом переключателе или реле используется для какой части цепи.Для простоты я воздержусь от такой сложной маркировки в этом уроке. Если вы видите общую метку для нескольких контактов, вы знаете, что все эти контакты приводятся в действие одним и тем же механизмом. Если мы хотим инвертировать выход любой логической функции, генерируемой переключателем, мы должны использовать реле с нормально замкнутым контактом. Например, если мы хотим активировать нагрузку на основе инверсии, или НЕ, нормально разомкнутого контакта, мы могли бы сделать это: мы назовем реле «реле управления 1» или CR ₁ .Когда катушка CR ₁ (обозначенная парой скобок на первой ступени) находится под напряжением, контакт на второй ступеньке размыкается на , таким образом обесточивая лампу. От переключателя A к катушке CR ₁ логическая функция не инвертируется. Нормально замкнутый контакт, приводимый в действие катушкой реле CR ₁ , обеспечивает функцию логического инвертора для включения лампы, противоположной состоянию срабатывания переключателя. Применяя эту стратегию инверсии к одной из наших функций инвертированного входа, созданной ранее, такой как OR-to-NAND, мы можем инвертировать выход с помощью реле, чтобы создать неинвертированную функцию: от переключателей к катушке CR ₁ , логическая функция — это функция логического элемента И-НЕ.Нормально замкнутый контакт CR ₁ обеспечивает одну последнюю инверсию, чтобы превратить функцию И-НЕ в функцию И.

• Параллельные контакты логически эквивалентны логическому элементу ИЛИ.
Контакты серии
• логически эквивалентны логическому элементу И.
• Нормально замкнутые (Н.З.) контакты логически эквивалентны вентилю НЕ.
• Реле необходимо использовать для инвертирования выхода функции логического элемента, в то время как простых нормально замкнутых переключающих контактов достаточно для представления инвертированного элемента входов .

Рисунок 9.53 Рисунок 9.54

Рисунок 9.55

Рис. 9.56.

Практическое применение логики переключателя и реле находится в системах управления, где необходимо выполнить несколько условий процесса, прежде чем оборудование будет запущено. Хорошим примером этого является автомат горения для больших топочных печей. Чтобы горелки в большой печи могли запускаться безопасно, система управления запрашивает «разрешение» у нескольких переключателей процесса, включая высокое и низкое давление топлива, проверку потока воздушного вентилятора, положение заслонки выхлопной трубы, положение дверцы доступа и т. Д.Каждое условие процесса называется разрешающим , и каждый разрешающий контакт переключателя подключается последовательно, так что, если какой-либо из них обнаруживает небезопасное состояние, цепь будет разомкнута: если все разрешающие условия соблюдены, CR ₁ будет включится, и загорится зеленая лампа. В реальной жизни было бы запитано больше, чем просто зеленая лампа: обычно управляющее реле или соленоид топливного клапана помещали бы в эту ступень цепи, чтобы запитать, когда все разрешающие контакты были «хороши», то есть все замкнуты. .Если какое-либо из разрешающих условий не выполнено, последовательная цепочка контактов переключателя будет разорвана, CR ₂ обесточится, и загорится красная лампа. Обратите внимание, что контакт высокого давления топлива нормально замкнут. Это потому, что мы хотим, чтобы контакт переключателя размыкался, если давление топлива становится слишком высоким. Поскольку «нормальное» состояние любого реле давления — это когда к нему прикладывается нулевое (низкое) давление, и мы хотим, чтобы этот переключатель открывался при чрезмерном (высоком) давлении, мы должны выбрать переключатель, который замкнут в своем нормальном состоянии.Другое практическое применение релейной логики — в системах управления, где мы хотим гарантировать, что два несовместимых события не могут произойти одновременно. Примером этого является управление реверсивным двигателем, где два контактора двигателя подключены для переключения полярности (или чередования фаз) на электродвигатель, и мы не хотим, чтобы контакторы прямого и обратного хода включались одновременно: когда контактор M ₁ включен под напряжением 3 фазы (A, B и C) подключены непосредственно к клеммам 1, 2 и 3 двигателя соответственно.Однако, когда контактор M ₂ находится под напряжением, фазы A и B меняются местами, A идет к клемме 2 двигателя, а B идет к клемме 1 двигателя. Это реверсирование фазных проводов приводит к тому, что двигатель вращается в противоположном направлении. Давайте рассмотрим схему управления этими двумя контакторами: обратите внимание на нормально замкнутый контакт «OL», который представляет собой контакт тепловой перегрузки, активируемый элементами «нагревателя», включенными последовательно с каждой фазой двигателя переменного тока. Если нагреватели станут слишком горячими, контакт изменится из нормального (замкнутого) состояния на разомкнутый, что предотвратит включение любого контактора.Эта система управления будет работать нормально, пока никто не нажимает обе кнопки одновременно. Если бы кто-то сделал это, фазы A и B были бы замкнуты накоротко вместе в силу того факта, что контактор M ₁ посылает фазы A и B прямо на двигатель, а контактор M ₂ меняет их местами; фаза A будет замкнута на фазу B и наоборот. Очевидно, это плохая конструкция системы управления! Чтобы этого не произошло, мы можем спроектировать схему так, чтобы включение одного контактора предотвращало включение другого.Это называется блокировкой , и это достигается за счет использования вспомогательных контактов на каждом контакторе, как таковых: Теперь, когда M ₁ находится под напряжением, нормально замкнутый вспомогательный контакт на второй ступени будет разомкнут, что предотвращает M ₂ от подачи питания, даже если нажата кнопка «Реверс». Точно так же подача напряжения M ₁ предотвращается, когда M ₂ находится под напряжением. Также обратите внимание на то, как были добавлены дополнительные номера проводов (4 и 5), чтобы отразить изменения проводки.Следует отметить, что это не единственный способ блокировки контакторов для предотвращения короткого замыкания. Некоторые контакторы оснащены опцией механической блокировки : рычаг, соединяющий якоря двух контакторов вместе, так что они физически не могут замыкаться одновременно. Для дополнительной безопасности все же можно использовать электрические блокировки, и из-за простоты схемы нет веских причин не использовать их в дополнение к механическим блокировкам.

• Переключающие контакты, установленные в ступени релейной логики, предназначенные для прерывания цепи, если определенные физические условия не выполняются, называются разрешающими контактами , потому что системе требуется разрешение от этих входов для активации.
Контакты переключателя
• , предназначенные для предотвращения одновременного выполнения системой управления двух несовместимых действий (например, одновременное включение электродвигателя вперед и назад), называются блокировками .

Добро пожаловать в лучшее место для покупки электронных комплектов, модулей Arduino, транзисторов, микросхем, резисторов, конденсаторов, светодиодов, индукторов, комплектов усилителей и электронного оборудования. Загляните в наш новый розничный магазин в Окала, Флорида. 636 NW 27th Ave.

Мы предлагаем очень простую и безопасную процедуру оформления заказа с без ИМЯ ПОЛЬЗОВАТЕЛЯ и без ПАРОЛЯ.

Бесплатная доставка для заказов на сумму более 25 долларов США только в США.

Подробности см. На вкладке «Доставка».

Требуется техник-электронщик. Позвоните или загляните, чтобы узнать подробности.

Мы являемся создателями знаменитого массива детекторов привидений.

Микроконтроллеры: Мы предлагаем продукты для семейства Arduino и семейства микроконтроллеров PIC. Наши устройства с логическим управлением могут управляться большинством доступных микроконтроллеров. Мы можем разработать для вас индивидуальную систему, просто позвоните нам для получения дополнительной информации.

Наш раздел Arduino сильно вырос. У нас есть Uno, Pro-Mini, Nano, Micro, Leonardo, Mega2560 и Due. У нас есть новые щиты и десятки новых датчиков и модулей.

BLUETOOTH — BLUETOOTH — BLUETOOTH

Мы только что разработали 3 новых комплекта BLUETOOTH, и они просто фантастические. Вы можете найти их в категории Arduino.

Мы только что получили нашу последнюю партию НОВЫХ ДИЗАЙН-наборов, проверьте их в разделе «НОВЫЕ НАБОРЫ».К ним относятся:

Комплект мерцающего пламени

Комплект ручного резака

Призрачные значки и многое другое.

Мы поддерживаем «Движение производителей» и предлагаем продукты, способствующие созданию электронных комплектов.

Да, теперь мы предлагаем комплекты, подходящие для клубов и учебных классов . Ознакомьтесь с категорией продуктов «Клубные / групповые комплекты». Отличные комплекты по сниженной групповой цене.Мы предоставили продукты нескольким различным образовательным группам STEM и бесчисленному количеству учителей.

Hamfests: Мы, , планируем посетить как можно больше Hamfests на Юго-Востоке и вокруг него, когда они снова откроются.

Мы также являемся официальным дилером Primal 3D Printing. Мы предлагаем 3D-материалы и 3D-печать на заказ.

Ознакомьтесь с нашим новым тестером светодиодов в категории LED Project Kits.

За очень немногими исключениями, все наши комплекты произведены в АМЕРИКАНСКОМ стиле .Мы их проектируем, тестируем и комплектуем здесь, в Окале, Флорида.

YOUTUBE : У нас есть более 45 видеороликов, демонстрирующих, как работают некоторые из наших комплектов k . На YouTube введите «vakits.com». Подпишитесь, чтобы получать последние учебные материалы и выпуски.

Мы сильно увлечены Arduino. Мы предлагаем собственные щиты, стартовые комплекты и индивидуальное программное обеспечение.

Мы создали 22-страничный PDF-документ, который можно использовать со всеми нашими наборами.Это подробное введение в идентификацию компонентов, чтение схем и сборку комплектов. Он предназначен для новичков, но каждый может извлечь из него пользу. Щелкните здесь: Общие инструкции по сборке комплекта

Теперь мы в РОЗНИЦУ. Наши электронные комплекты теперь доступны в ваших местных магазинах электроники / хобби по всем Штатам. Призовите местный магазин позвонить нам, чтобы узнать подробности о том, как стать дилером NightFire. Мы приглашаем обычных розничных продавцов носить наши комплекты в своих магазинах.Подробности см. На вкладке «Дилеры» выше.

Вы заинтересованы в продаже нашей продукции на Amazon? Мы можем отправить любой из наших продуктов вашим покупателям. За подробностями звоните. Начни зарабатывать деньги СЕЙЧАС.

Мы принимаем MasterCard, Visa, American Express, денежные переводы и PayPal. Извините, но мы НЕ принимаем кредитные карты Discover.

Безопасно разместите заказ онлайн или позвоните по телефону

352-300-3548

636 NW 27th Avenue, Ocala, FL 34475

ПН-ПТ.
