🚿 Реле давления воды для насоса: виды, назначение, порядок монтажа

Обеспечить стабильную работу водопровода можно путём установки реле давления воды для насоса. Это устройство позволяет отрегулировать параметры работы системы, а также повысить срок её службы. Чтобы вам было проще сделать выбор в пользу того или иного варианта, предлагаем познакомиться с существующими разновидностями.

Реле давления воды поможет автоматизировать работу системы водоснабжения

Читайте в статье

Область применения

Основным назначением данного устройства является оптимизации работы системы водоснабжения. Благодаря его наличию, происходит периодическое включение и выключение насоса. В качестве контролируемого параметра выступает давление в системе.

Внимание! Установив реле, вы увеличите срок службы системы водоснабжения в целом.

Можно задать диапазон изменения давления в системе

Как устроены и работают реле различного вида

Конструктивное исполнение подобных устройств может отличаться. Производители предлагают механические и электронные модели с различным диапазоном контролируемых параметров. Предлагаем познакомиться с особенностями каждого вида и их отличительными чертами.

Для каждой системы можно подобрать несколько моделей

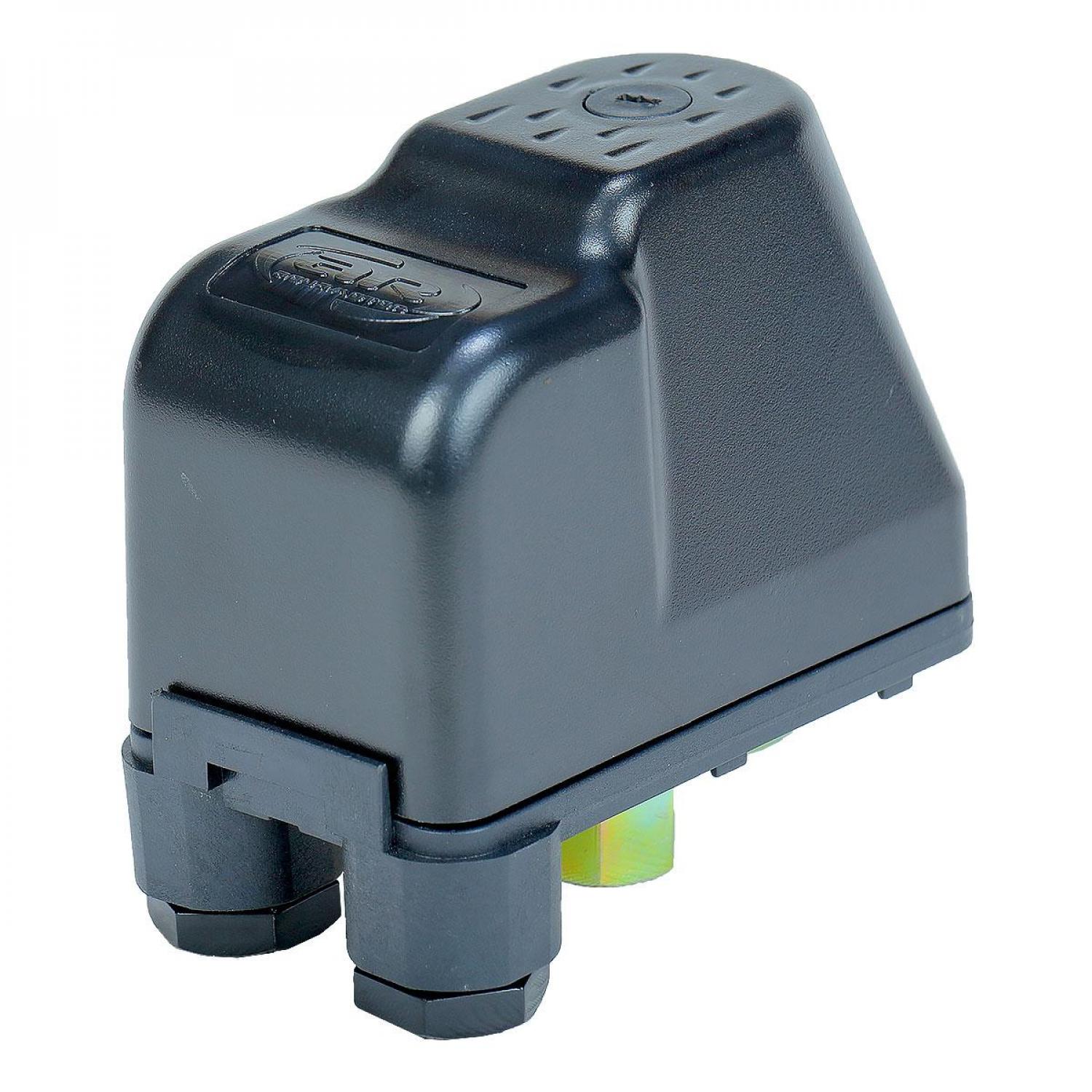

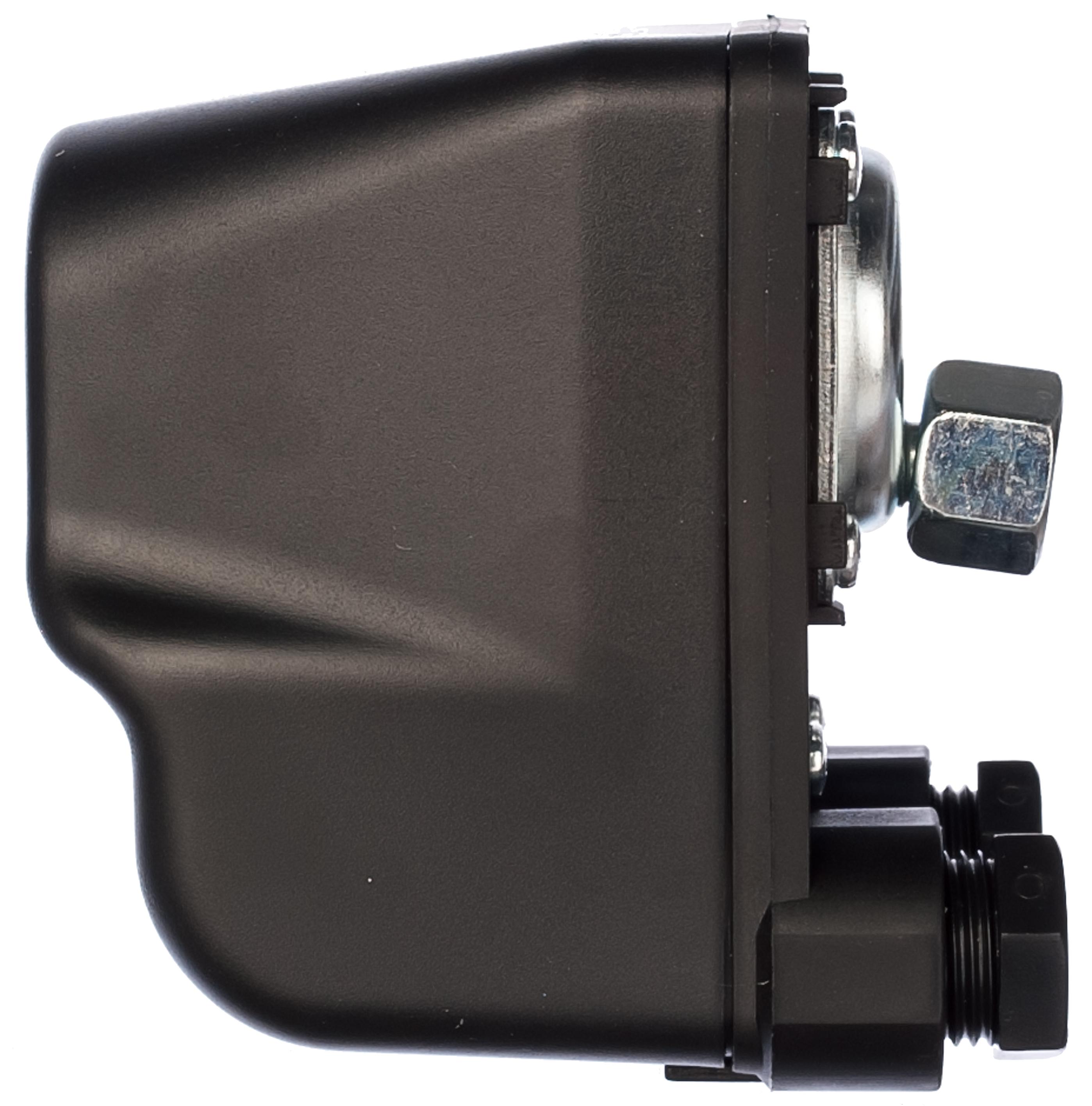

Механические

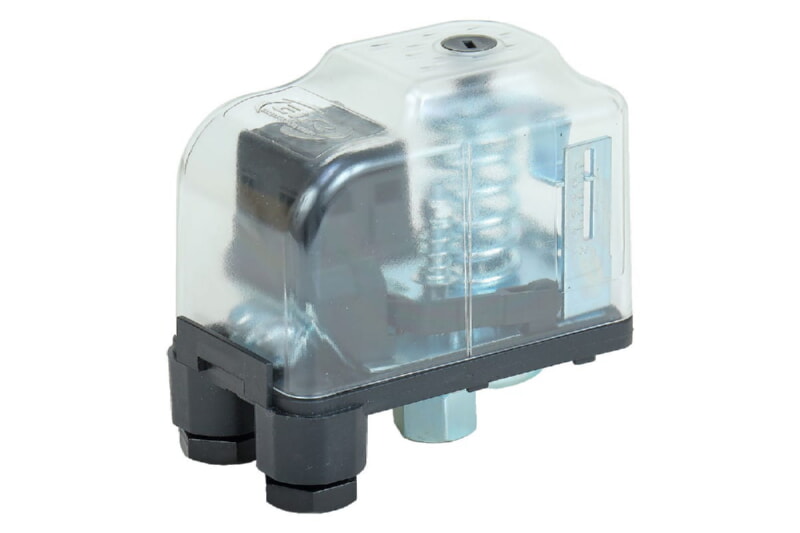

В пластмассовом корпусе такого устройства содержится пружинный блок и контакты, положение которых контролируется мембраной (тонкой пластиной), разделяющей сжатый воздух и воду в гидробаке. В состав пружинного блока входят два элемента:

• маленькая пружина, контролирующая значение минимального давления в системе. Для изменения значения контролируемого параметра используются специальные гайки;
• большая пружина, позволяющая изменить максимальное значение давления. Регулировка выполняется с помощью гайки.

Устройство включает большую и маленькую пружину

При работе механического реле, мембрана, отреагировав на изменение давления в системе, смыкает и размыкает контакты. Чем больше данное значение, тем больше изгиб пластины. Как только будет достигнут максимальный порог, произойдёт размыкание контакта. При снижении параметра ниже установленного значения, насос опять включится в работу.

Интервал варьирования задаётся с путём подкручивания пружин

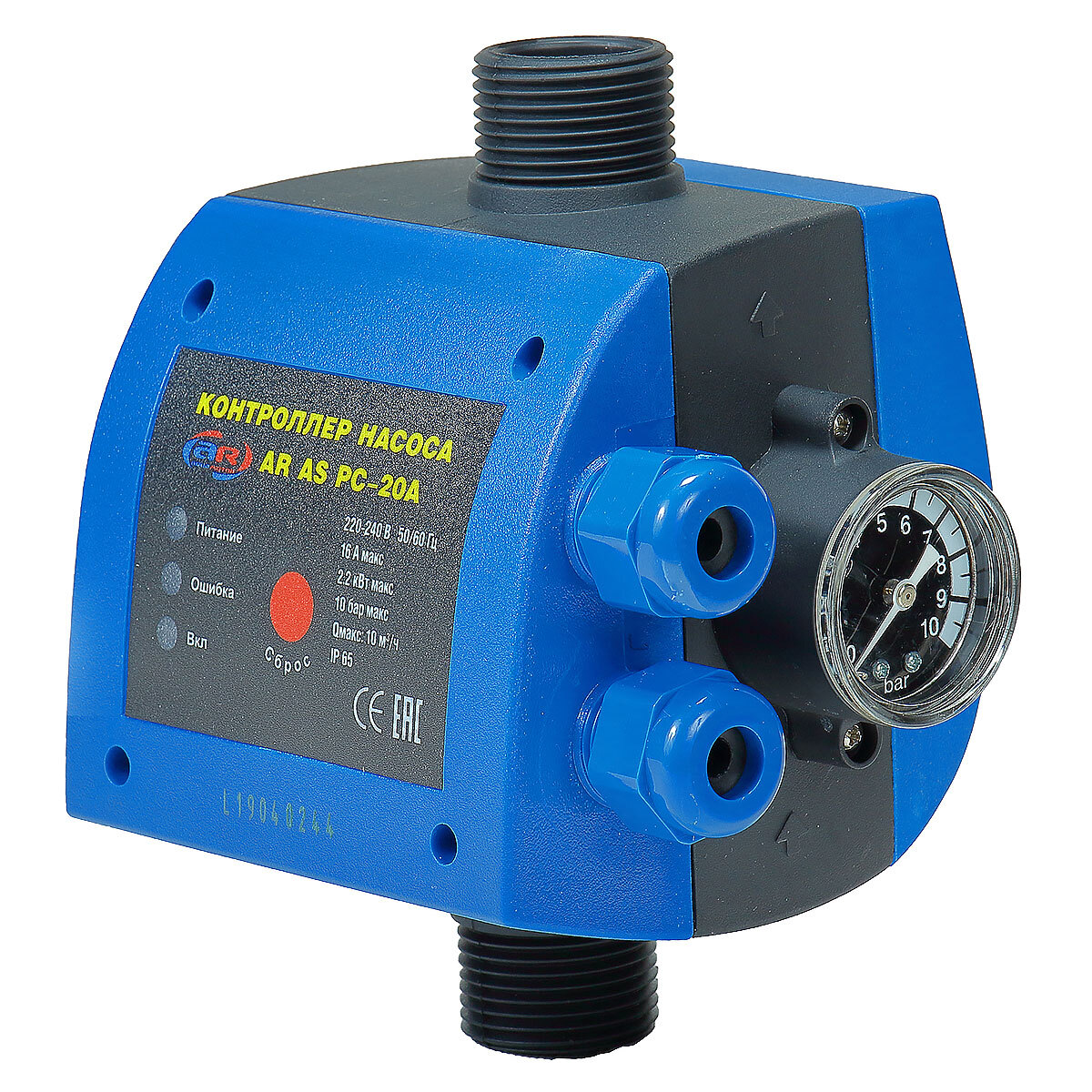

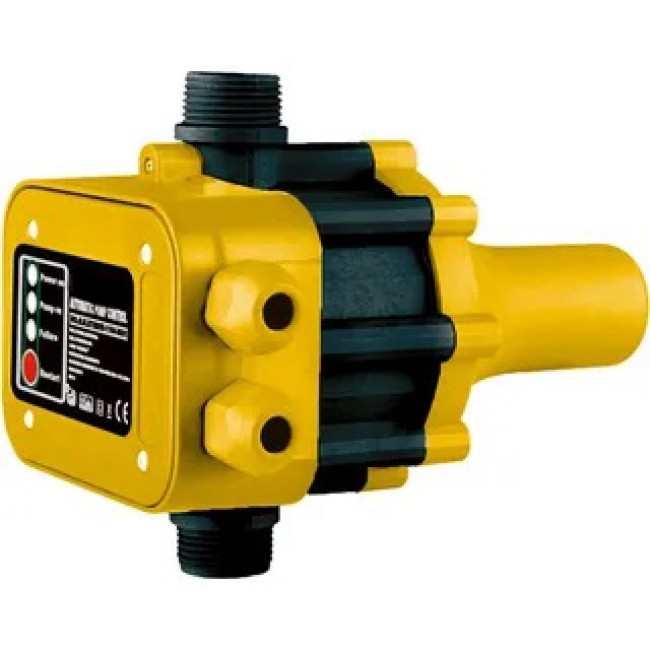

Электронные

Электронные устройства стоят дороже механических. Они проще настраиваются и обеспечивают более высокую точность контроля. В их состав входит контроллер потока, моментально отключающий насос при прекращении подачи воды. Благодаря этому удаётся избежать режима «сухого хода». У большинства моделей имеется собственный гидробак небольшого объёма, который позволяет защитить систему от гидроудара.

Электронные модели просты в эксплуатации

Повышенная чувствительность устройств к наличию примесей в подаваемой воде, может стать причиной их выхода из строя. Для увеличения периода эксплуатации стоит установить фильтры, благодаря которым из рабочей жидкости вовремя будет удалено всё лишнее.

Для длительной работы конструкции наличие фильтра обязательно

Достоинства и недостатки реле давления воды

К основным преимуществам прибора стоит отнести:

• стабильность работы системы водоснабжения. При этом, электронные модели позволяют более точно настраивать работу насоса;
• благодаря датчику протока во всех электронных и некоторых механических моделях создана защита от «сухого хода», отключающая насос при отсутствии воды;
• защита от гидроудара;
• увеличение срока службы всех элементов системы водоснабжения.

Функционал устройств может отличатьсяДатчик «сухого хода» предотвратит нежелательные явления

Комментарий

Владислав Михальцев

Слесарь по эксплуатации систем водоснабжения и водоотведения ООО «ГК «Спецстрой»

Задать вопрос

«При срабатывании защиты от «сухого хода», в системах с механическим реле, подача воды возобновляется после ручного включения насоса.

«

Из недостатков стоит отметить сложность регулировки механических устройств.

Чтобы отрегулировать механическое реле для насоса, надо обладать определёнными знаниями

Выбираем реле давления воды для насоса: основные критерии

Чтобы выбрать подходящую модель, надо ориентироваться на ряд критериев. Неправильный выбор может привести к тому, что система будет работать неправильно. Предлагаем узнать, на что обратить внимание, выбирая подходящую модель для системы водоснабжения частного дома.

Выбрать оптимальную модель бывает очень сложно

По конструкции

Для начала стоит определиться с конструктивными особенностями реле. Всё зависит от требуемой точности. У электронных моделей варьируемые параметры могут меняться в более узком диапазоне. Однако, по сравнению с механическими аналогами, они имеют более высокую стоимость, предъявляют повышенные требования к качеству воды и стабильности напряжения в системе электроснабжения.

Устройство с встроенным манометром предпочтительно

Совет! Если вы приобрели дорогостоящий насос, увеличьте его срок службы, отдав предпочтение электронной модели, вместо механической.

Следует также учитывать, что реле для насоса могут быть:

• силовыми, с помощью которых осуществляется включение и выключение насосной установки;
• управляющим. Такие устройства подают сигнал на силовой блок управления, отвечающий за работоспособность насоса.

Силовые реле сразу отключают насос

По техническим параметрам

Насос и гидроаккумулятор приобретаются до покупки реле. Кроме того, для выбора контроллера, надо знать рабочие параметры системы водоснабжения. В частности:

• максимальное допустимое давление в системе;
• минимальное давление;
• давление в воздушной камере гидроаккумулятора.

Два последних параметра связаны между собой. Минимальное давление в системе должно быть выше, чем аналогичный параметр в воздушной камере гидроаккумулятора, на 0,2 атм. В противном случае мембрана начнет интенсивно изнашиваться.

Также следует проконтролировать максимальную мощность, на которую рассчитана конкретная модель. Она должна соотноситься с характеристиками насоса.

До начала монтажных работ, следует убедиться в соответствии реле давления воды требованиям системы

По производителю

Чтобы приобрести качественную модель, чьи характеристики полностью соответствуют заявленным, мы советуем обратить внимание на продукцию:

• «Юнипамп». В каталоге российского производителя представлены качественные модели по умеренной цене. Предлагаемые реле ориентированы на взаимодействие с насосами, мощность которых не превышает 1,5 кВт. Встроенные манометры упрощают монтажные работы;
• Grundfos. Предлагаемые датской компанией устройства отличаются высоким качеством изготовления. Имеют уровень защиты IP52, что практически не ограничивает место их установки. Некоторые устройства могут эксплуатироваться при напряжении менее 220 В. По заявленным производителем параметрам, можно подобрать реле давления воды для подключения к насосу с определённой мощностью;
• Condor. Качественные реле от немецкого производителя отличаются универсальностью. Компания предлагает двухполюсные модели. Имеют достаточно высокую стоимость;

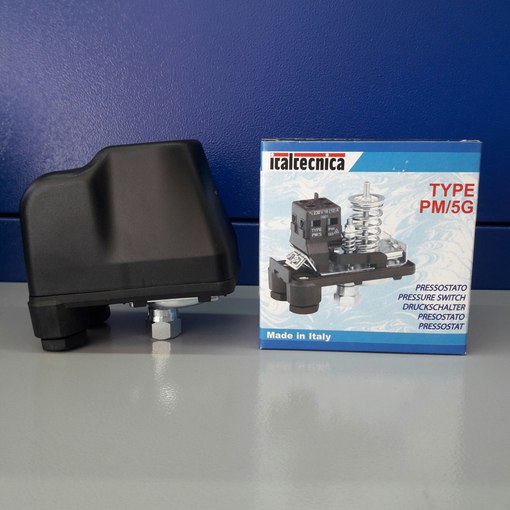

• Italtecnica. Итальянский производитель смог совместить высокое качество и приемлемую цену. Давление в системе может регулироваться в пределах 1 – 5 бар;
• «Джилекс». Качественные модели с оптимальным функционалом.

«Джилекс» – гарантия качества

Качественные реле давления воды предлагают и другие производители: «Прессконтроль», «Акваробот», «ВиСтан 3», Alco, «Малыш» и Espa.

Отзыв о реле давления ACR РМ/5:

Подробнее на Отзовик: https://otzovik.com/review_5969952.html

Установка реле давления воды для насоса

Если ваша система водоснабжения до сих пор работает без реле, предлагаем исправить данный недостаток. Все работы можно выполнить своими руками. Надо лишь выбрать подходящую модель и разобраться с порядком выполнения монтажных работ.

Реле давления воды должно подключаться правильно

Подключение к электросети

Чтобы подключить реле давления воды к электросети, следует сначала внимательно изучить инструкцию, составленную производителем. Это поможет разобраться, какие провода к каким клеммам должны подключаться. После этого, следует снять крышку. Клеммы, с помощью которых реле давления воды подключается к системе электроснабжения, обозначаются как «Line».

Заземление должно быть обязательно подключено

Подключение к трубопроводу

Подключение выполняется следующим образом:

Иллюстрация	Описание действия
	Подключаем реле давления воды к насосу. Для этого используются специальные клеммы, обозначенные, как правило, «Motor». Третий провод подключается к заземлению. Устанавливаем крышку обратно.
	К патрубку на задней части реле давления воды прикручиваем пятивыводной штуцер, с помощью которого устройство будет подсоединяться к трубопроводу.
	К выходам подсоединенного штуцера подключаем магистраль, по которой вода подаётся в дом, шланг, подающий воду от насоса и гидроаккумулятор. Возможно также подключение манометра.

Порядок регулировки

Регулировка механического реле давления осуществляется с помощью гаек около большой и маленькой пружины, расположенных внутри корпуса. Большая позволяет выставить нижний порог срабатывания реле. Меньшая – установить разницу между минимальным и максимальным давлением. Настройку выполняем следующим образом:

• подключаем гидроаккумулятор с предварительно выставленным давлением воздуха;
• для контроля точности настройки, устанавливаем манометр;
• включаем насос и ждём, пока на манометре не будет зафиксировано максимальное значение давления;
• начинаем сливать воду, дожидаясь срабатывания реле. Этот момент будет соответствовать минимальному значению;
• если полученные значения не соответствуют требуемым, вращаем большую гайку, меняя значение нижнего уровня.

Давление следует контролировать с помощью манометра

Более подробно процесс регулировки можно увидеть на следующем видео:

Защита от холостого хода

Если существует вероятность отключения воды, стоит обезопасить оборудование от холостого хода, который может существенно сократить срок его службы. Особенно, если речь идёт о насосе с мокрым ротором, использующим в качестве охлаждающей жидкости воду. Установка реле, обеспечивающего размыкание контактов при отсутствии воды, позволит защитить систему от нежелательного режима работы.

Датчик давления позволит проконтролировать наличие холостого хода

Внимание! Повторное включение будет возможно только при достаточном количестве воды.

Для контроля холостого хода может использоваться:

• значение уровня воды;
• давление, создаваемое на выпускном патрубке;
• характеристики потока, проходящего через прибор.

Реле для насосной станции

Предлагаем посмотреть следующие видео, чтобы разобраться в тонкостях подключения защиты от холостого хода:

Неисправности и их устранение

В процессе работы любого реле давления воды могут возникнуть неисправности, которые, в ряде случаев, можно устранить своими руками:

Неисправность	Электронная модель	Механическое реле
Не работает мотор	Проверьте подключение к сети и наличие тока. Для этого необходимо открыть крышку и внимательно осмотреть устройство, проверить качество контактов. Неисправные контакты, другие вышедшие из строя элементы следует заменить.	Проверить контакты и убедиться в их целостности. Если контактную группу из-за скопившихся загрязнений заклинило в определённом положении, стоит очистить подвижные части.
Нестабильная работа насоса	Нагар на контактах. Следует их очистить.	Грязь на мембране и отверстии штуцера, ржавчина на пружинах. Следует очистить подвижные элементы, смазать и отрегулировать.

Иногда ремонт можно выполнить своими руками

Делитесь в комментариях, какое реле давления воды подключено к насосу в вашем водопроводе, и почему вы отдали предпочтение именно этой модели.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Реле давления. Что это? Для чего и зачем?

Весьма важной деталью в системе подачи воды насосной станцией в частном доме, является реле давления. Данное устройство, имея сравнительно небольшие габариты, регулирует уровень давления во всей системе водоснабжения путем включения и отключения электрических контактов, в случае превышения допустимого отклонения фактических показателей от номинальных данных.

Устройство и принцип работы механизма

По своему устройству, реле давления могут быть механическими или электронными. Приборы механического типа более распространены, за счет своей надежности, износоустойчивости и простоты. Механическое реле требует минимума усилий при настройке и выполняется при подключении на месте.

Реле представляет собой небольших размеров коробку с пружинными механизмами, отвечающими за допустимые колебания давления. В корпусе устройства расположены контакты электродвигателя и регулировочные элементы (Рис 1). К ним относятся: большого размера гайка со шпилькой, которая отвечает за удерживание большой пружины и маленькая гайка со шпилькой для небольшой пружины. Силой натяжения большой пружины устанавливается минимальное допустимое давление.

При помощи небольшой пружины, регулируется разница.

Фактическое давление воды передается в устройство при помощи специальной мембраны. При минимально допустимом значении, она ослабляет натяжение пружины. Впоследствии замыкается электрическая цепь и включается двигатель насоса. Он работает вплоть до достижения максимально допустимого значения, после чего цепь размыкается, а двигатель автоматически отключается.

Электронное реле, является полноценным устройством управления работой насоса. Прибор включает в себя элемент плавного запуска, защиту срабатывания сухого хода, а также настройку верхнего и нижнего порога включения насоса в режиме эксплуатации. Из преимуществ перед механическим реле, можно выделить лишь меньшие габариты электронного прибора, а также принцип регулировки. Регулировочные болты расположены на корпусе электронного реле и имеют маркировку величины показателей.

Рис 1. Устройство прибора реле давления

Проблема сухого хода

Весьма часто, причиной сбоев и поломок в работе насосных станций, является недостаток или полное отсутствие воды в системе. Работа вхолостую приводит к деформации деталей и выходу из стоя всего устройства.

Во избежание таких поломок, при выборе реле необходимо учитывать особенности системы, а также номинальные допустимые величины для работы прибора. Саму возможную проблему сухого хода можно устранить двумя способами:

• приобрести устройство оборудованное защитой сухого хода. Данные приборы стоят несколько дороже, однако они весьма эффективны, поскольку способны реагировать на падение уровня давления от 0,2 до 1,2 бар, в зависимости от производителя;

• дополнительная установка контроллера, который способен не только следить за напором, но и включать насос в случае падения фактических значений ниже установленного минимума.

Выбор прибора

При выборе оптимального устройства, следует обращать внимание на паспортные данные. Стоит использовать приборы, предназначенные для бытовых нужд. Оптимальными показателями являются: максимальное давление в 4 бар, а рекомендуемый диапазон работы, составляющий от 1,4 до 2,8 атмосферы.

Стоит знать, что чем выше заявленная разница между минимальным и максимальным показателями, тем реже необходимо включение насоса, поскольку в гидроаккумуляторе будет находиться больший объем воды.

Для обеспечения качественной и продолжительной работы прибора и всей системы, при установке реле, на трубопровод необходимо смонтировать манометр, и периодически контролировать давление в системе.

Проверка и настройка показателей

Номинальные величины регулируются от 1 до 8 бар. В большинстве устройств, при выпуске установлено максимальное значение для отключения двигателя насоса на показателе от 2,8 до 4 бар. Допустимый минимум выставлен на 1,4-1,5 бар.

Важно помнить, что в большинстве случаев, покупка происходит спустя некоторое время после выпуска устройства. За это время натяжение пружин в реле и мембраны могут ослабнуть. Поэтому обязательно необходимо произвести проверку насосного оборудования на величину давления в гидроаккумуляторе, а также максимальные и минимальные заводские настройки.

Проверка значений

Для проверки выставленных значений используют любой манометр. Вполне возможно применение автомобильного. Его присоединяют к ниппелю бака или аккумулятора. Стрелка прибора покажет величину давления при пустом накопителе. Эти данные должны быть в рамках 1,2-1,5 атмосфер.

В случае превышения допустимого отклонения значений применяются меры по стабилизации давления пустого бака. Если на манометре зафиксированы недостаточные показатели, их увеличивают путем подкачки автомобильным насосом. При избыточном давлении, его спускают до необходимого.

После проверки необходимо сверить фактические показатели максимального и минимального давления с установленными заводскими настройками. Для этого необходимо:

• прикрепить манометр к коллектору;

• открыть кран и опустошить накопитель, доведя его до минимально допустимого значения в 1,4-1,5 атмосфер;

• закрыть кран, и включить насос.

В результате этих действий, давление в баке поднимется до установленного максимального показателя, а насос автоматически отключится.

Данные, полученные на манометре необходимо сравнить с заявленными паспортными. В случае несовпадения показателей или индивидуальной необходимости, реле давления можно перенастроить.

Настройка допустимых показателей

При применении индивидуальных настроек необходимо учитывать, что увеличение минимальной заводской настройки в 1,5 бар не рекомендуется, поскольку влечет за собой серьезные нарушения в работе мембраны гидроаккумулятора.

В ходе установки разницы, важно ориентироваться на паспортные показатели прибора. Также, важно знать, что давление, превышающее 6 бар, способствует разрушению уплотнителей кранов. Поэтому верхний предел в 4-5 атмосфер увеличивать категорически не рекомендуется.

Для самостоятельной регулировки необходимо (Рис 2.):

• отсоединить защитный кожух, открыв корпус реле;

• настройка минимального давления производится в пустом накопителе. Для этого выключается насос, и открывается кран. Далее, гайка большой пружины откручивается против часовой стрелки до полного ослабления пружины.

После этого, включив насос необходимо медленно закручивать гайку. Если насос начал качать воду, манипуляции с большой пружиной прекращают. Таким образом, минимум за мембраной выставлен на 1,2-1,3 атмосферы. Для установки большего минимума, перед манипуляциями необходимо нагнать давление в накопитель;

• для регулировки разницы необходимо выключить насос и спустить воду. Затем, для изменения номинала в сторону повышения давления, маленькую гайку необходимо немного закрутить, а для уменьшения – открутить. После этого, включив насос, проверяется новое верхнее давление.

Более подробно можно ознакомиться со способом регулировки реле давления, посмотрев видео.

как правильно настроить для насоса в частном доме, как регулировать в квартире, в насосной станции?

Реле давления насосной станции

Датчик в автоматическом порядке регулирует процесс откачки воды в системе. Именно реле давления отвечает за включение и отключение насосного оборудования.

Он же контролирует уровень напора воды. Встречаются механические и электронные элементы.

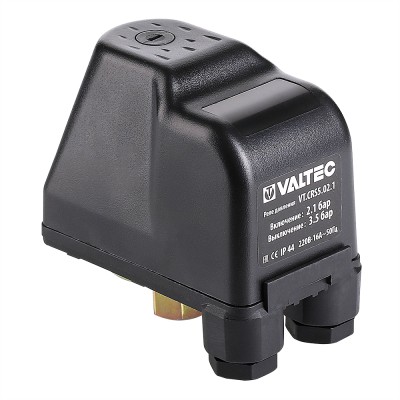

Механические реле

Устройства такого плана отличаются простой и вместе с тем надёжной конструкцией. Они гораздо реже выходят из строя, чем электронные аналоги, потому как в механических реле перегорать попросту нечему. Регулировка происходит посредством смены натяжения пружин.

Механическое реле давление регулируется натяжением пружин

Механическое реле включает в себя пластину из металла, где закреплена контактная группа. Здесь же находятся клеммы для подключения устройства и пружины для регулировки. Нижняя часть реле отведена под мембрану и поршень. Конструкция датчика достаточно проста, поэтому с самостоятельной разборкой и анализом повреждений серьёзных проблем возникнуть не должно.

Электронные реле

Подобные устройства привлекают в первую очередь удобством пользования и своей точностью. Шаг электронного реле заметно меньше, чем механического, а значит, вариантов регулировки здесь больше. Но электроника, в особенности бюджетная, часто ломается. Поэтому излишняя экономия в этом случае нецелесообразна.

Электронное реле давления воды

Ещё одно явное преимущество электронного реле – это защита техники от холостого хода. Когда напор воды в магистрали будет минимальным, элемент некоторое время будет продолжать работать. Такой подход позволяет защитить основные узлы станции. Отремонтировать электронное реле своими силами гораздо сложнее: кроме технических знаний необходим специфический инструмент. Поэтому диагностику и обслуживание датчика лучше предоставить профессионалам.

Характеристики устройства

В зависимости от модели станции и её типа устройство может располагаться как внутри корпуса, так и крепиться снаружи. То есть, если оборудование идёт без реле, или его функционал не устраивает пользователя, то всегда есть возможность подобрать элемент в отдельном порядке.

Датчики также различаются по максимально допустимому давлению. Добрая половина классических реле настроены на 1,5 атм для запуска системы и 2,5 атм на её деактивацию. Мощные бытовые модели имеют порог в 5 атм.

Когда речь идёт о внешнем элементе, то здесь крайне важно учесть характеристики насосной станции. Если оперировать слишком высоким давлением, то система может не выдержать, и как следствие появятся протечки, разрывы и скорый износ мембраны

Поэтому так важно отрегулировать реле именно с оглядкой на критичные показатели станции.

Особенности работы

Рассмотрим принцип работы устройства на примере одного из самых распространённых реле для насосных станций – РМ-5. В продаже также можно встретить зарубежные аналоги и более продвинутые решения. Подобные модели укомплектованы дополнительной защитой и предлагают расширенные функциональные возможности.

РМ-5 включает в себя подвижную металлическую основу и пару пружин с двух сторон. Мембрана в зависимости от давления двигает пластину. Посредством прижимного болта можно отрегулировать минимальные и максимальные показатели, при которых техника включается или отключается. РМ-5 оснащён обратным клапаном, поэтому вода при деактивации насосной станции не сливается обратно в скважину или колодец.

Поэтапный разбор работы датчика давления:

1. По открытию крана вода начинает поступать из бака.
2. По мере убывания жидкости в насосной станции давление постепенно снижается.
3. Мембрана воздействует на поршень, а он в свою очередь замыкает контакты, включая технику.
4. По закрытию крана бак наполняется водой.
5. Как только показатель давления достигает максимальных значений, оборудование отключается.

От имеющихся установок зависит периодичность работы насоса: как часто он будет включаться и отключаться, а также уровень давления. Чем меньше промежуток между запуском и деактивацией оборудования, тем дольше прослужат основные узлы системы и вся техника в целом. Поэтому так важна грамотная регулировка реле давления.

Но на работу оборудования влияет не только датчик. Случается, что устройство настроено правильно, но другие элементы станции сводят на нет работу всей системы. К примеру, проблема может быть из-за неисправного двигателя или засора коммуникаций. Поэтому к осмотру реле стоит подходить после диагностики основных элементов, особенно если речь идёт о механических датчиках. В доброй половине случаев для устранения проблем с разбросом давления достаточно почистить реле от скопившейся грязи: пружины, пластины и контактные группы.

Практические примеры настройки реле

Разберем случаи, когда обращение к регулировке реле давления действительно необходимо. Обычно это происходит при покупке нового прибора или при возникновении частых отключений насоса. Также настройка потребуется, если вам досталось б/у устройство со сбитым параметрами.

Подключение нового прибора

На этом этапе следует проверить, насколько корректны заводские установки, и при необходимости внести некоторые изменения в работу насоса.

Галерея изображений
Фото из
Отключаем энергию, полностью опустошаем систему от воды, пока манометр не достигнет отметки «ноль». Включаем насос и следим за показаниями. Запоминаем, на каком значении он выключился. Затем спускаем воду и запоминаем параметры, при которых насос вновь начинает работать

Закручиваем большую пружину, чтобы увеличить нижнюю границу. Производим проверку: спускаем воду и запоминаем значение включения и выключения. Второй параметр должен увеличиться вместе с первым. Регулируем до тех пор, пока не достигаем нужного результата

Производим те же самые действия, но уже с малой пружиной. Действовать нужно аккуратно, так как малейшее изменение положения пружины откликается в работе насоса. Немного закрутив или ослабив гайку, тут же проверяем результат работы

Закончив все манипуляции с пружинами, снимаем конечные показания и сравниваем их с начальными. Также смотрим, что изменилось в работе станции. Если бак стал наполняться в другом объеме, а интервалы включения/выключения изменились, настройка прошла успешно

Этап 1 – подготовка оборудования

Этап 2 – регулировка величины включения

Этап 3 – регулировка величины отключения

Этап 4 – тестирование работы системы

Чтобы проследить за ходом работы, рекомендуется записывать все полученные данные на листок бумаги. В дальнейшем можно вернуть начальные настройки или еще раз изменить параметры.

Насос перестал выключаться

В этом случае принудительно выключаем насосное оборудование и действуем в следующем порядке:

1. Производим включение, и дожидаемся, когда давление достигает максимальной отметки – предположим, 3,7 атм.
2. Отключаем оборудование и понижаем давление путем спуска воды – например, до 3,1 атм.
3. Слегка затягиваем гайку на малой пружине, увеличивая значение дифференциала.
4. Проверяем, как изменилось давление отключения и тестируем систему.
5. Настраиваем оптимальный вариант путем подтягивания и ослабления гаек на обеих пружинах.

Если причина была в неправильной первоначальной настройке, ее можно решить, не покупая новое реле. Рекомендуется регулярно, раз в 1-2 месяца, проверять работу реле давления и при необходимости производить регулировку пределов включения/выключения.

Ситуации, не требующие регулировки

Причин, когда насос не выключается или не включается, может быть множество – от засора в коммуникациях до выхода из строя двигателя. Поэтому, прежде чем начать разборку реле, следует убедиться, что остальное оборудование насосной станции работает исправно.

Если с остальными приборами все в порядке, проблема в автоматике. Переходим к осмотру реле давления. Отключаем его от штуцера и проводов, снимаем крышку и проверяем две критические точки: тонкий патрубок подключения к системе и блок контактов.

Галерея изображений
Фото из
Чтобы проверить, чистое ли отверстие, необходимо произвести демонтаж прибора для осмотра, а при обнаружении засорения выполнить чистку

Качество водопроводной воды не идеально, поэтому часто проблема решается обыкновенной чисткой входного отверстия от ржавчины и минеральных отложений

Даже у приборов с высокой степенью защиты от влаги могут происходить сбои из-за того, что окислились или подгорели контакты проводов

Для очищения контактов используют специальный химический раствор или простейший вариант – самую мелкую наждачку

Действовать нужно очень осторожно

Забился патрубок подключения к гидробаку

Чистка входного отверстия в реле

Засорились электрические контакты

Чистка блока контактов. Если очистительные мероприятия не помогли, а регулировка положения пружин также была напрасной, скорее всего, реле не подлежит дальнейшей эксплуатации и его следует заменить новым

Если очистительные мероприятия не помогли, а регулировка положения пружин также была напрасной, скорее всего, реле не подлежит дальнейшей эксплуатации и его следует заменить новым.

Предположим, вам в руки попал старый, но действующий прибор. Его регулировка происходит в том же порядке, что и настройка нового реле. Перед началом работы убедитесь в целостности прибора, разберите его и проверьте, все ли контакты и пружины на своих местах.

Почему не работает и что с этим делать?

Если диагностика показала, что сама насосная станция исправна, то тогда следует обратить внимание непосредственно на реле давления. Алгоритм действий будет зависеть от того, как проявляется неисправность этого блока

Часто срабатывает

При стабильном давлении в гидробаке, главная причина самопроизвольных частых включений насоса — сбой настроек автоматики. Для регулировок к системе должен быть подключен манометр.

Наиболее востребовано в местном водоснабжении реле РДМ-5, с предустановленными настройками порогов срабатывания:

• нижнее давление — 1,4 атм.,
• верхнее — 2,8 атм.

Пошагово, это стандартное реле регулируется так:

1. Снять крышку блока.
2. Правым вращением гайки пружины большего размера поднять до нужного, например 3,8 атм., давление отключения. При этом поднимется и нижняя граница запуска.
3. Левым вращением регулятора меньшей спирали установить нужную дельту давлений.

Спирали, особенно меньшая, очень восприимчивы к регулировкам, поэтому настраивать их следует очень аккуратно, с постепенным, по 45о оборотами закручиванием гаек.

Не отключает насос

К самым распространенным причинам несрабатывания реле на отключение насоса относятся:

• Залипание и в, тяжелых случаях при мощных пусковых токах, оплавление контактов прерывателя. Если контакты не повреждены, то дефект устраняется их зачисткой тонкозернистой наждачкой, мелким надфилем или пилкой для ногтей.
• Завышен перепад между порогами срабатывания реле. Следует выставить рекомендованные производителем или оптимальные для конкретного насоса настройки.

Желательно поддерживать дельту давлений в интервале от 1,2 до 1,6 атм.

Щелкает и часто отключается

На практике можно встретиться с еще одной неисправностью блока автоматики, отвечающего за давление воды, — периодическое щелкание.

Если причина не связана, как описывалось выше, с поломкой в самой системе водоснабжения, (чаще – завоздушивание) или отсутствие давления в гидробаке (порвана мембрана), значит дело в автоматике.

Обобщив многочисленные мнения по этой проблеме на форумах инженерной тематики, можно сделать вывод, что имеется только один возможный вариант ее решения — попытаться устранить частое срабатывание автоматики (щелкание) увеличением разницы порогов срабатывания реле.

Если проблема этим не решается, то — только замена блока.

Просто не срабатывает

Реле может не замыкается на включение по следующим причинам:

1. Недостаточное напряжение в сети — автоматика требовательна к этому параметру.
2. Окисление контактной группы — необходимо разобрать устройство и почистить контакты.
3. Установлен завышенный предел давления отключения автоматики.
4. Известковые и прочие отложения в пятивыводном штуцере с манометром, подключающем реле к насосу (пятернике), или забито отверстие мембранного отсека — необходимо снять реле и почистить деталь.
5. Попадание песка в мембранную часть блока, что мешает воздействию диафрагмы на поршень. Последнее часто наблюдается, если насос закачал песок. Необходимо разобрать реле, аккуратно все вычистить и промыть.

Устройство и принцип работы

Электромеханические реле состоят из пластмассового корпуса, пружинного блока и контактов, управление которыми осуществляется с помощью мембраны. Мембрана имеет непосредственный контакт с напорной трубой и представляет собой тонкую пластинку, которая играет роль элемента восприятия. Она мгновенно реагирует на изменение уровня давления в трубопроводе, что влечёт за собой попеременное включение контактов. Пружинный блок водяного реле состоит из 2 элементов. Первый представляет собой пружину, контролирующую минимально допустимый уровень давления, и отвечает за сдерживание основного натиска воды. Нижний предел давления регулируется с помощью специальной гайки. Второй элемент представлен пружиной контроля за верхним давлением, и также регулируется при помощи гайки.

Принцип работы реле состоит в том, что контакты, благодаря мембране, реагируют на колебания давления, и при их смыкании насосы начинают перекачивать воду. В то время как при их размыкании происходит разрыв электрической цепи, питание насосного оборудования отключается и принудительная подача воды прекращается. Происходит это из-за того, что реле имеет соединение с гидроаккумулятором, внутри которого находится вода со сжатым воздухом. Соприкосновение этих двух сред происходит благодаря гибкой пластинке.

При включённом насосе вода, находящаяся внутри резервуара, давит через мембрану на воздух, в результате чего в камере резервуара создаётся определённое давление. При расходовании воды, её количество уменьшается и давление понижается. Помимо стандартной комплектации, некоторые модели могут оборудоваться кнопкой принудительного (сухого) пуска, индикатором работы, устройством плавного запуска и специальными разъёмами, используемыми вместо традиционных клемм.

Обычно в качестве верхнего порога берут показатель в 2,6 атмосферы, и как только давление доходит до этого значения – насос выключается. Нижний показатель выставляют на отметке 1,3 атмосферы, и при достижении давлением этого предела – насос включается. Если правильно выставить оба порога сопротивления, то работа насоса будет проходить в автоматическом режиме, и ручное управление не потребуется. Это избавит от необходимости постоянного присутствия человека и обеспечит бесперебойную подачу водопроводной воды потребителю. Реле не требует специального дорогостоящего обслуживания. Единственной процедурой, которую потребуется время от времени выполнять, является чистка контактов, которые во время работы окисляются и требуют ухода.

Помимо электромеханических моделей, существуют и электронные аналоги, которые отличаются более точной регулировкой и эстетичным видом. Каждое изделие снабжено контроллером протока – устройством, моментально отключающим насосное оборудование при отсутствии в трубопроводе воды. Благодаря такой опции насос надёжно защищён от работы на «сухом ходу», что предотвращает его перегрев и преждевременный выход из строя. Кроме того, электронное реле оборудовано небольшим гидробаком, объём которого обычно не превышает 400 мл.

Благодаря такой конструкции система получает надёжную защиту от гидроударов, что значительно продлевает срок службы как самих реле, так и насосов. Помимо большого числа преимуществ, у электронных моделей есть и слабые стороны. К минусам изделий относят высокую стоимость и повышенную чувствительность к качеству водопроводной воды. Однако, затраченные деньги быстро окупаются надёжностью и долговечностью приборов, а особая чувствительность устраняется путём установки системы фильтрации.

Таким образом, реле давления является неотъемлемым компонентом глубинного или скважинного насосного оборудования, способствует наполнению гидробака и поддержанию нормального давления в сети без помощи человека. Использование реле позволяет полностью автоматизировать процесс подачи воды и избавляет от необходимости включать насос самостоятельно при снижении давления или опустошении накопительного резервуара.

Обзор популярных моделей

Реле давления бывают двух видов: механические и электронные, последние намного дороже и редко применяются. На рынке представлен широкий ассортимент приборов от отечественного и зарубежного производителя, облегчающий выбор необходимой модели.

РДМ-5 Джилекс (15 у. е.) — наиболее популярная качественная модель от отечественного производителя.

Характеристики

• диапазон: 1,0 — 4,6 атм.;
• минимальный перепад: 1 атм.;
• рабочий ток: максимум 10 А.;
• класс защиты: IP 44;
• заводские настройки: 1,4 атм. и 2,8 атм.

Genebre 3781 1/4″ (10 у.е.) — бюджетная модель испанского производства.

Характеристики

• материал корпуса: пластик;
• давление: верхнее 10 атм.;
• соединение: резьбовое 1.4дюйма;
• вес: 0,4 кг.

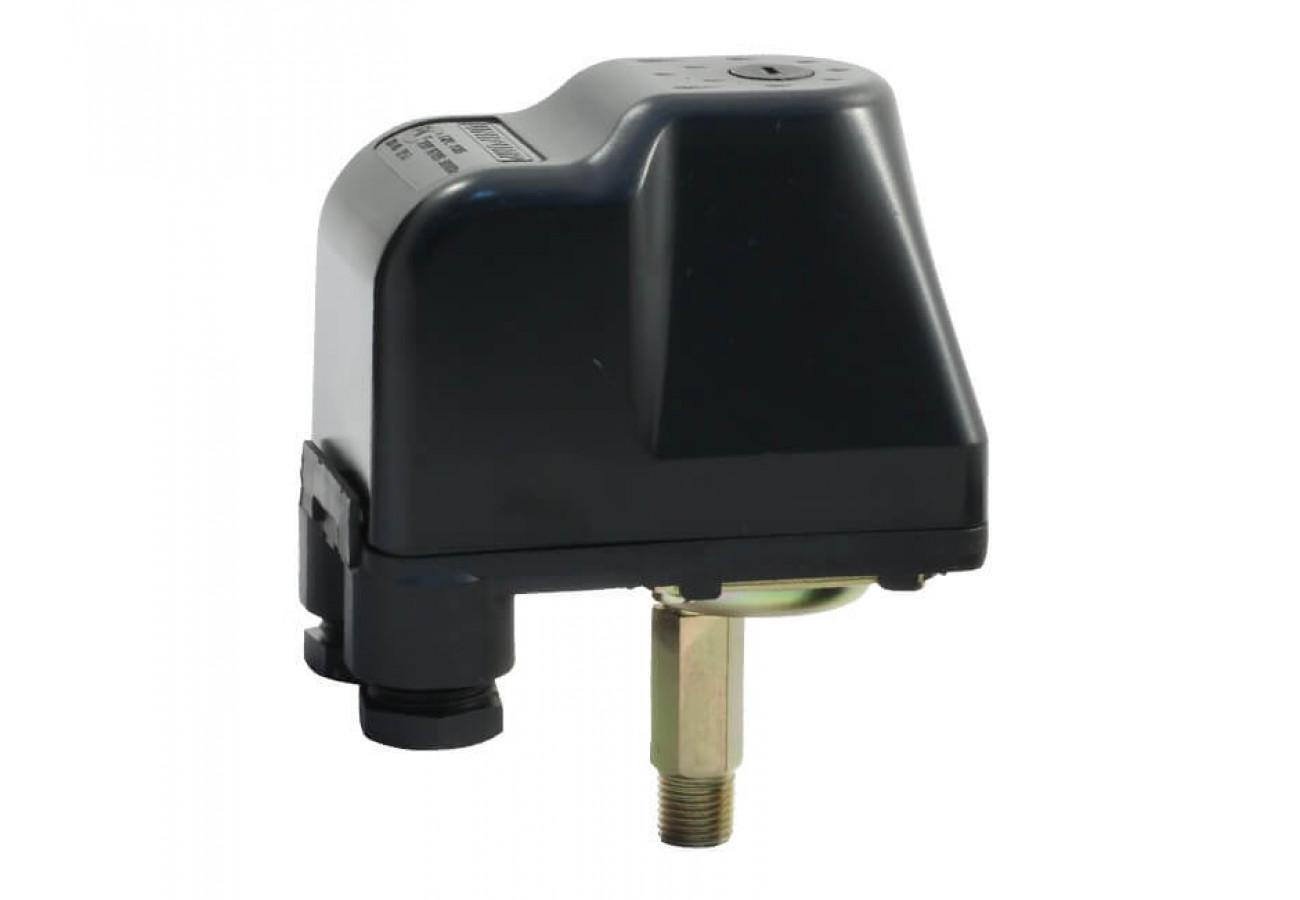

Italtecnica PM/5-3W (13 у.е.) — недорогое устройство итальянского производителя со встроенным манометром.

Характеристики

• максимальный ток: 12А;
• рабочее давление: максимум 5 атм.;
• нижнее: диапазон регулировки 1 — 2,5 атм.;
• верхнее: диапазон 1,8 — 4,5 атм.

Реле давления — важнейший элемент в системе водозабора, обеспечивающий автоматическое индивидуальное водоснабжение дома. Оно размещается рядом с гидроаккумулятором, режим работы задается посредством регулировочных винтов внутри корпуса.

При организации автономного водоснабжения в частном доме для подъема воды используют насосное оборудование. Чтобы подача воды была стабильной, необходимо подбирать его правильно, так как каждый вид обладает своими техническими характеристиками и особенностями.

Для эффективной и безаварийной работы насоса и всей системы водоснабжения необходимо приобрести и установить комплект автоматики для насоса , учитывая характеристики колодца или скважины, уровень воды и ее предполагаемый расход.

Вибрационный насос выбирают, когда количество потраченной за сутки воды не превышает 1 кубометра. Он недорого стоит, при эксплуатации и обслуживании не создает проблем, ремонт его прост. Но если воды потребляется от 1 до 4 кубометров или воды находится на расстоянии 50 м – лучше приобрести центробежную модель.

Обычно в комплект входят:

• рабочее реле, которое отвечает за подачу и блокировку напряжения на насосе в момент опустошения или заполнения системы; устройство может быть сразу настроено на заводе, допускается и самостоятельная настройка для конкретных условий:
• коллектор, подающий и распределяющий воду по всем точкам потребления;
• манометр для проведения замеров давления.

Производители предлагают готовые насосные станции, адаптированные под определенные требования, но самостоятельно собранная система будет работать наиболее эффективно. Система также оснащается датчиком, блокирующим ее работу во время сухого хода: он отключает двигатель от питания.

Обеспечивают безопасность работы оборудования датчики защиты от перегрузки и целостности магистрального трубопровода, а также регулятор мощности.

Назначение, устройство и принцип работы

Реле — это основной элемент для регулировки подачи воды в насосной системе. Благодаря ему осуществляется включение и выключение всей системы насосного оборудования.

Именно этот узел в системе водоснабжения отвечает за напор воды. Благодаря реле, происходит баланс между большой ее подачей и слабой.

Реле устроено на принципе размыкания контактной группы при изменении напора воды. Оно непосредственно соединяется с насосом с помощью выходных контактов. На схеме, представленной ниже, показаны основные узлы устройства реле подачи давления воды.

Схема реле давления воды

Два сетевых контакта служат для электрического запуска устройства. С помощью насосной контактной группы срабатывает включение и выключение реле. На верхней части устройства располагаются две гайки. Они предназначены для регулировки подачи давления. Каждая гайка отвечает за силу давления воды в системе. При регулировании реле всегда следует помнить, что отключение устройства должно срабатывать при среднем давлении подачи воды в насосе. Гайка настройки дифференциала регулирует подачу воды между большим и малым давлением.

С помощью реле автоматически регулируется включение и отключение устройства, подающего воду в гидробак. При этом специалисты используют ряд понятий, таких как:

1. Давление включения или нижнее давление (Рвкл), при котором контакты реле для погружного или скважинного насоса замыкаются, устройство включается и в бак начинает поступать вода. Стандартные настройки производителя — 1,5 бар.
2. Давление выключения или нижнее давление (Рвыкл), при котором контакты устройства размыкаются и насос выключается. Стандартные настройки производителя — 2,5-3 бар.
3. Перепад давления (ΔР) — разница предыдущих двух показателей.
4. Максимально допустимый показатель выключения, при котором насосная станция может быть отключена. Стандартные настройки производителя — 5 бар.

Гидроаккумулятор же представляет собой бак, в который встроена дополнительная резиновая ёмкость, именуемая «грушей». В эту «грушу» через самый обычный автомобильный ниппель накачивают некоторое количество воздуха. Чем выше давление в «груше», тем сильнее она давит на скопившуюся в баке воду, выталкивая её в водопроводную систему. Таким образом обеспечивается напор воды, достаточный для комфортного использования.

Несколько иначе устроены мембранные гидроаккумуляторы, однако их принцип работы примерно такой же. Бак разделяют на две части специальной мембраной, по одну сторону которой находится вода, по другую — воздух, который давит на воду и т. д.

Реле, редуктор, стабилизатор давления — что и когда выбрать?

Забота о поддержании напора воды возлагается, кроме реле, еще на 2 устройства: редуктор и стабилизатор давления.

Редуктор — это клапан с пружиной в качестве исполнительного элемента. Предназначен для поддержания напора в водопроводе.

Принцип действия простой. При низком давлении в подводящих трубах, пружина открывает клапан полностью.

При высоком напоре, пружина частично закрывает клапан, обеспечивая падение давление в трубах, стоящих за клапаном.

Стабилизатор давления — это устройство с датчиком давления и электроприводом, закрывающим и открывающим клапан. Предназначен для точного поддержания напора в водопроводе.

Редуктор и стабилизатор не могут повышать напор воды. Поддерживают заданное давление на выходе, если на их входе оно достаточно высокое. Стабилизаторы это делают с высокой точностью, редукторы грубее.

Редуктор и стабилизатор не могут заменить реле давления. Но их установка принесет пользу. Монтируют редуктор и стабилизатор между гидроаккумулятором и точкой водоразбора.

Назначение и устройство

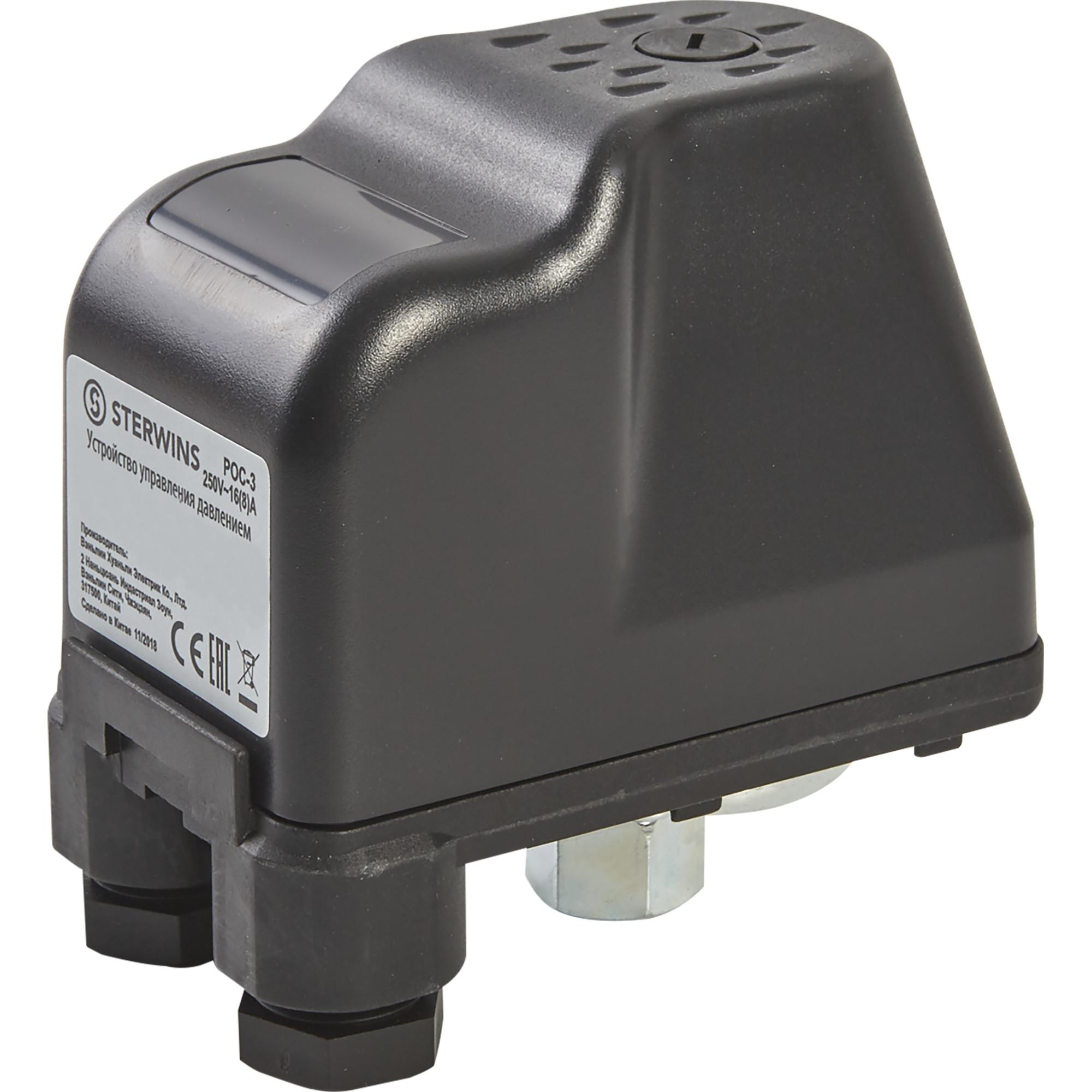

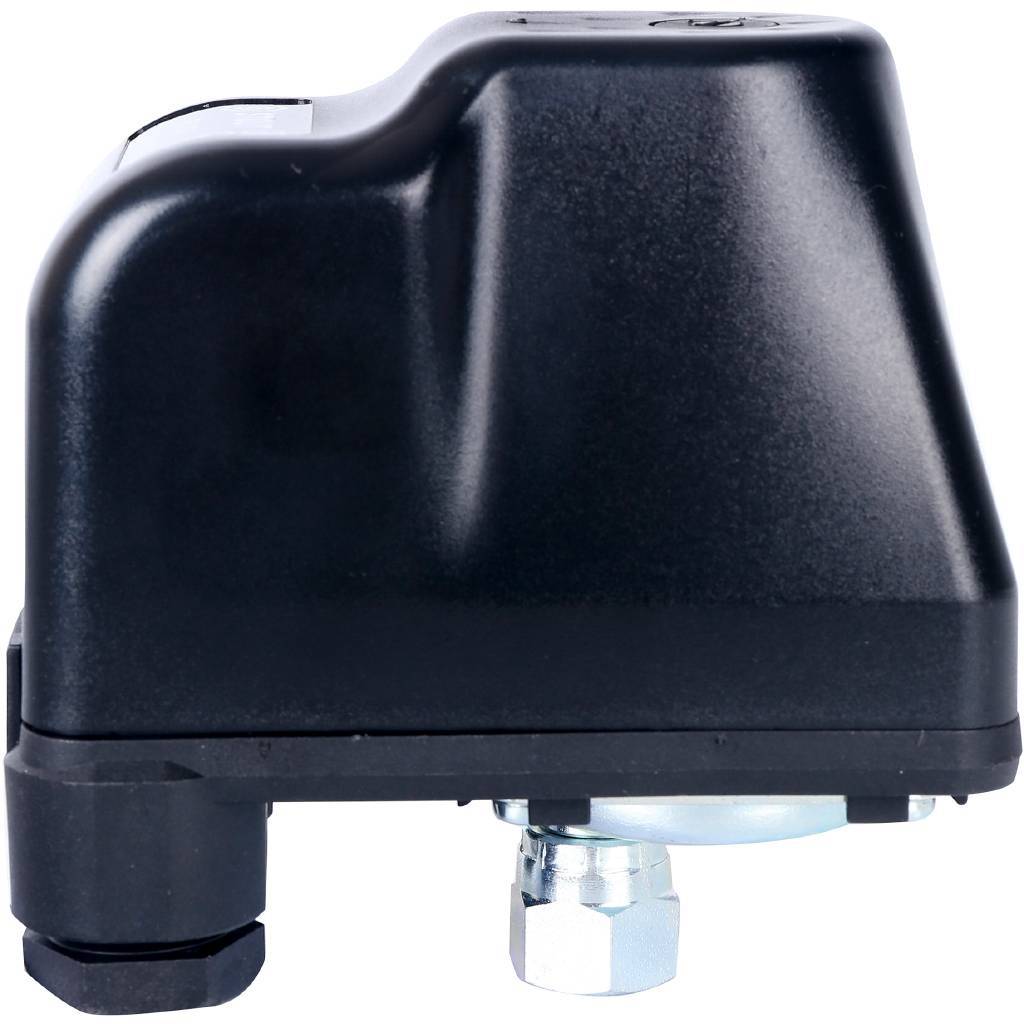

Реле регулятор давления воды для насоса – внешний вид

Для поддержания постоянного давления в водопроводе частного дома необходимы два устройства – гидроаккумулятор и реле давления. Оба эти устройства подключены к насосу через трубопровод – реле давления расположено посередине между насосом, аккумулятором. Чаще всего он находится в непосредственной близости от этого резервуара, но некоторые модели могут быть установлены на корпусе насоса (даже погружного). Давайте разберемся, для чего предназначены эти устройства, как работает система.

Одна из схем подключения насоса

Гидроаккумулятор — емкость, разделенная эластичной грушей или мембраной на две половины. В одной находится под некоторым давлением воздух, во вторую закачивается вода. Давление воды в гидроаккумуляторе и количество воды, которую туда можно закачать, регулируется количеством накачанного воздуха. Чем воздуха больше, тем выше давление поддерживается в системе. Но в то же время а воды в емкость удается закачать меньше. Обычно удается в емкость закачать не более половины объема. То есть в гидроаккумулятор объемом 100 литров получится закачать не более 40-50 литров.

Для нормальной работы бытовой техники требуется диапазон 1,4 атм — 2,8 атм. Чтобы его поддерживать такие рамки и требуется реле давления. Оно имеет два предела срабатывания — верхний и нижний. При достижении нижнего предела реле запускает насос, он накачивает воду в гидроаккумулятор, в нем (и в система) при этом повышается давление. Когда давление в системе достигает верхнего предела, реле отключает насос.

В схеме с гирдроаккумулятором какое-то время вода расходуется из емкости. Когда вытечет достаточное количество для того, чтобы давление упало до нижнего порога срабатывания, включится насос. Так и работает эта система.

Устройство реле давления

Этот прибор состоит из двух частей — электрической и гидравлической. Электрическая часть — это группа контактов, которая замыкается и размыкается включая/выключая насос. Гидравлическая часть — мембрана, которая оказывает давление на металлическое основание и пружины (большая и малая) с помощью которых давление включения/выключения насоса можно изменять.

Устройство реле давления воды

Выпуск гидравлической части находится на тыльной стороне реле. Это может быть выпуск с наружной резьбой или с гайкой по типу американки. Второй вариант более удобен при установке — в первом случае надо или искать переходник с накидной гайкой подходящего размера или крутить сам прибор, накручивая его на резьбу, а это не всегда возможно.

Входы электрической части тоже находятся на тыльной стороне корпуса, а сама клеммная колодка, куда подключают провода, спрятана под крышкой.

Виды и разновидности

Реле давления воды бывают двух типов: механические и электронные. Механические гораздо дешевле и предпочитают обычно их, а электронные в основном привозят под заказ.

Разница в ценах в разных магазинах бывает более чем существенной. Хотя, как обычно, покупая дешевые экземпляры, есть риск нарваться на подделку.

Комплектация блока автоматики компрессора

Конструкция реле представляет из себя малогабаритный блок, оснащенный приемными патрубками, воспринимающим элементом (пружина) и мембраной. К обязательным подузлам относят – разгрузочный клапан и механический переключатель.

Воспринимающий узел прессостата составлен из пружинного механизма, изменение силы сжатия которого осуществляется винтом. Согласно заводским стандартизированным настройкам коэффициент упругости устанавливается на давление в пневмоцепи 4-6 ат, о чем сообщается в инструкции к прибору.

Недорогие модели эжекторов не всегда оснащены релейной автоматикой поскольку подобные приборы монтируются на ресивере. Тем не менее при длительном режиме работы для устранения проблемы перегрева элементов двигателя есть смысл устанавливать прессостат

Степень жесткости и гибкости элементов пружины подчинены температурным показателям окружения, поэтому абсолютно все модели промышленных устройств спроектированы для устойчивого функционирования в среде от -5 до +80 ºC.

Мембрана резервуара подсоединена к выключателю реле. В процессе передвижения она осуществляет включение и отключение прессостата.

Узел разгрузки подключен к воздухоподводящей магистрали, что позволяет выпустить в атмосферу из поршневого отсека лишнее давление. При этом происходит разгрузка подвижных частей компрессора от излишнего усилия

Разгрузочный элемент расположен между обратным клапаном эжектора и блоком компрессии. Если привод мотора прекращает работу, активизируется отдел разгрузки, посредством которого стравливается лишнее давление (до 2 атм) из поршневого отсека.

При дальнейшем старте или ускорении электромотора создается натиск, закрывающий клапан. Таким образом предотвращается перегруженность привода и упрощается запуск прибора в выключенном режиме.

Есть система разгрузки с временным интервалом включения. Механизм остается в открытом положении при старте мотора в течение заданного промежутка. Этого диапазона хватает для достижения двигателем максимального крутящего момента.

Механический выключатель требуется для старта и остановки автоматических опций системы. Как правило, в нем две позиции: «вкл.» и «выкл.». Первый режим включает привод и компрессор действует по заложенному автоматическому принципу. Второй – предотвращает случайный запуск мотора, даже когда давление в пневмосистеме на низком уровне.

Запорная арматура позволяет избежать аварийных ситуаций при выходе из строя элементов схемы управления, например, поломки поршневого узла или внезапной остановки мотора

Безопасность в промышленных конструкциях должна находиться на высоком уровне. Для этих целей компрессорный регулятор оснащают предохранительным клапаном. Таким образом обеспечивается защита системы при некорректном действии реле.

При нештатных ситуациях, когда уровень давления выше допустимой нормы, а телепрессостат не срабатывает, включается в работу предохранительный узел и выполняет сброс воздуха. По аналогичной схеме действуют предохранительные клапаны в системах отопления, принцип работы и устройства которых описаны в рекомендуемой нами статье.

Опционально в качестве дополнительного защитного оборудования в обзорном устройстве может использоваться и тепловое реле. С его помощью выполняется мониторинг силы подающего тока для своевременного отключения от сети при возрастающих параметрах.

Во избежание выгорания обмоток двигателя приводится в действие выключение питания. Установка номинальных значений осуществляется посредством специального регулирующего устройства.

Конструкция и принцип действия

Реле для регулировки давления имеет простую разборную конструкцию, благодаря которой пользователь может самостоятельно настраивать работу гидроаккумулятора, сужать или расширять параметры.

Внутренние детали скомпонованы в прочном пластиковом корпусе, напоминающем коробочку неправильной формы. Она имеет гладкую поверхность и только 3 наружных рабочих элемента: два муфтовых зажима для электрокабелей, идущих от сети и насоса, и металлический патрубок ¼, ½, 1 дюйм для подключения к системе. Резьба на патрубке бывает как наружной, так и внутренней.

Чтобы снять корпус прибора, необходимо вооружиться плоской отверткой и неторопливо и осторожно открутить утопленный в пластик винт, расположенный над осью большой пружины

Внутри находится основание, к которому крепятся рабочие элементы: большая и малая пружины с регулировочными гайками, контакты для подключения, мембрана и пластина, меняющая свое положение в зависимости от повышения/понижения параметров давления в системе.

Контакты двух электрических цепей, замыкаемые при достижении предельных параметров давления, находятся под пружинами, которые закреплены на металлической пластине. Когда давление повышается, мембрана гидробака деформируется, давление внутри груши увеличивается, масса воды давит на пластину. Та, в свою очередь, начинает воздействовать на большую пружину.

При сжатии пружина срабатывает и размыкает контакт, подающий напряжение на двигатель. В результате этого насосная станция отключается. С понижением давления (обычно это в интервале 1,4 – 1,6 бар) пластина встает в исходное положение и контакты снова замыкаются – мотор начинает работать и производить подкачку воды.

При покупке новой насосной станции рекомендуется произвести тестирование оборудования, чтобы убедиться в работоспособности всех составных частей. Проверка эксплуатационных качеств реле происходит в последовательности, изложенной ниже. В качестве примера – модель Haitun PC-19.

У механических моделей индикации и панели управления нет, однако они могут быть снабжены кнопкой принудительного включения. Она необходима, чтобы заставить функционировать.

Реле давления воды: разновидности и принцип работы

Для организации автономного водоснабжения частного домовладения требуется насосное оборудование. Чтобы оно работало максимально эффективно, используют специальное устройство, которое называется реле давления воды.

Для организации автономного водоснабжения частного домовладения требуется насосное оборудование. Чтобы оно работало максимально эффективно, используют специальное устройство, которое называется реле давления воды.

Прибор позволяет автоматизировать выключение/включение насосной станции или насоса при изменении напора воды и, тем самым, не только оптимизирует их работу, но и значительно увеличивает срок эксплуатации.

Различают две разновидности реле давления. Самый простой вариант – электромеханическое устройство. Оно оснащено особым элементом, способным реагировать на изменения давления в системе. Это гибкая мембрана, изгибающаяся под напором жидкости в водопроводе.

Она соединяется с двумя пружинами, которые обеспечивают реакцию на изменения в положении мембраны. Одна из них настраивается на минимально допустимый напор, вторая – на разницу между нижней и верхней границей давления в водопроводе.

Принцип действия конструкции очень прост. Как только давление снижается до минимально установленного для реле значения, расположенный под первой пружиной контакт срабатывает. Он запускает насосное оборудование, что приводит к постепенному увеличению давления. Оно растет до тех пор, пока не достигнет верхнего установленного показателя.

В этот момент сработает контакт второй пружины, который остановит насос. Для того чтобы можно было изменять диапазон срабатывания реле, управляющие контактами пружины оснащаются регулировочными гайками. При сильном сжатии пружины реле будет срабатывать при высоком давлении, соответственно, если степень сжатия меньше, устройство отреагирует на меньший напор воды.

Электромеханические разновидности реле предназначены для работы в паре с гидроаккумулятором. Но есть устройства (их называют стрелочными), которые функционируют только с насосным оборудованием. Они исключают работу насоса в условиях отсутствия внутри него воды и уменьшают количество запусков, чем значительно продлевают срок службы прибора. Помимо этого стрелочное реле позволяет поддерживать необходимый напор воды в трубопроводе.

При выборе электромеханического реле нужно обязательно учесть его номинальное рабочее давление, напряжение контактов, размеры резьбы, номинальные характеристики тока, степень влаго- и пылезащиты устройства, тип датчика и т.д. Надо знать, что выпускаются реле для работы с различным жидкостями, включая хладагенты. Для водопровода следует подбирать только прибор, предназначенный для воды.

Реле давления электромеханического типа – простые и надежные устройства. Их значимым недостатком можно считать недостаточное удобство в эксплуатации, поскольку владельцу приходится регулярно проверять настройки реле и при необходимости их исправлять. Связано это с тем, что с течением времени пружины ослабевают и их необходимо подкручивать.  Процесс перенастройки прибора занимает много времени, поскольку приходится полностью опустошать гидроаккумулятор. Кроме того, конструкция прибора не позволяет настраивать его с максимальной точностью.

Электронные реле устроены намного сложнее. Благодаря этому значения пределов можно настроить очень точно и не проверять при последующей эксплуатации. Выставленные показатели не изменяются с течением времени. Помимо этого электронные приборы дополнительно оборудуются контроллером потока, что позволяет отключать насосное оборудование при опасном уменьшении уровня воды. Тем самым предотвращается работа насоса в режиме так называемого сухого хода, что очень для него опасно.

Для защиты от возможного и крайне нежелательного для устройства гидроудара, электронное реле оснащается гидробаком небольшого объема. Обычно он не превышает 400 мл. Это очень немного, но вполне достаточно для предотвращения выхода прибора из строя.

Электронное реле устанавливается на участке между первой точкой водоразбора и насосным оборудованием. При этом обязательно учитывается направление, в котором двигается вода, иначе устройство не сможет работать. Если мощность насоса превышает 10 атм, следует позаботиться о том, чтобы защитить реле от лишней нагрузки. Для этого перед ним дополнительно устанавливается редуктор давления.

Как и электромеханический аналог, электронный прибор подбирается с учетом эксплуатационных характеристик водопровода. Можно выбрать устройство, заводские настройки которого аналогичны желаемому максимально допустимому порогу срабатывания. При необходимости их можно изменить и выставить свои значения, делается это просто и достаточно быстро.

Высокая точность срабатывания – значимое преимущество таких устройств, но она не всегда бывает нужна для бытовых водопроводов. При этом стоимость электронных реле значительно выше, чем у механических аналогов. Помимо этого надо отметить высокую чувствительность электронных приборов к скачкам напряжения и качеству воды. Эти факторы часто выводят оборудование из строя.

Специалисты считают реле давления необходимым элементом автономной водопроводной системы. Прибор позволяет поддерживать комфортный напор воды, а при необходимости его корректировать. Помимо этого реле оптимизирует работу насосного оборудования, сохраняет его рабочий ресурс и предотвращает поломки. опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

Взрывозащищенные реле давления и температуры

Реле давления и температуры во взрывозащищенном исполнении

Реле давления и температуры позволяют автоматизировать процесс ввода/вывода оборудования из эксплуатации. При достижении заданного значения измеряемого параметра датчик отправит сигнал в систему управления или разомкнет цепь питания устройства.

Реле имеют широких диапазон регулировки точки срабатывания от 174 Па до 110 316 кПа для давления и от -39 °C до 343 °C для температуры. Влаго-пылезащищенные корпуса с рейтингом NEMA 4X и IP 66. Для применения во взрывоопасных средах датчики имеют сертификат соответствия Техническому Регламенту Таможенного Союза 012/2011 «О безопасности оборудования для работы во взрывоопасных зонах» и другие сертификаты, такие как: UL, CSA, ATEX, IECEx, CE, CRN, CCC, DUAL SEAL. Диапазон рабочих температур от -54 °C до 86 °C. Благодаря широкому выбору материалов, реле применимы для работы с различными агрессивными средами.



Устройство взрывозащищенных реле

Взрывозащищенные реле давления и температуры состоят из следующих составных частей:

Резьба электрического подключения. Герметичная электрическая сборка. Микропереключатель. Дисковая пружина Dual-Snap. Спиральная регулировочная пружина. Регулировочный маховик. Разделительная диафрагма. Порт подключения давления или капиллярной трубки температурного датчика.



Виды конструкций взрывозащищенных реле



Реле давления во взрывозащищенном исполнении

В качестве сенсора давления применяется запатентованная дисковая пружина Dual-Snap ®. Пружина выгибается под давление и принимает исходное положение после падения давления.

Поршень или диафрагма служат для передачи давления среды дисковой пружине. При достижении заданного значения дисковая пружина деформируется и замыкает электрические контакты. Для установки точки срабатывания применяется проволочная пружина, от предварительного натяга которой зависит жесткость дисковой пружины.

Фото	Наименование	Диапазон регулирования точки срабатывания	Температура эксплуатации
	Взрывозащищенное исполнение Реле давления модель 611GE*	От 5,17 до 1 241 кПа	От -54 °C до 86 °C
	Взрывозащищенное исполнение Реле давления модель 642GE*	От 6,89 до 552 кПа	От-54 °C до 86 °C
	Взрывозащищенное исполнение Реле давления модель 646G*E*	От 2,76 до 34 474 кПа	От-54 °C до 86 °C
	Взрывозащищенное исполнение Реле давления модель 646GV*E	От 67,7 до 83 кПа	От -54 °C до 86 °C
	Взрывозащищенное исполнение Реле давления модель 646PE*	От 68,9 до 34 474 кПа	От -54 °C до 86 °C
	Взрывозащищенное исполнение Реле давления модель 675GE*/675GE*800*	От 0,17 до 7,72 кПа	От -54 °C до 86 °C
	Взрывозащищенное исполнение Реле давления модель 6403GZE*	От 3 до 44 802 кПа	От -54 °C до 86 °C
	Взрывозащищенное исполнение Реле давления модель 6403PE*	От 3 до 44 802 кПа	От -54 °C до 86 °C
	Взрывозащищенное исполнение Реле давления модель 6860GE*/6862GE*	От 0,374 до 689 кПа	От -54 °C до 86 °C
	Взрывозащищенное исполнение Реле давления модель 6900G*E*	От 6,89 до 23 400 кПа	От -54 °C до 86 °C
	Взрывозащищенное исполнение Реле давления модель 6900GCZZE*5Y*	От 6,89 до 23 400 кПа	От -54 °C до 86 °C
	Взрывозащищенное исполнение Реле давления модель 6900PE*	От 34,47 до 110,316 кПа	От -54 °C до 86 °C
	Взрывозащищенное исполнение Реле давления модель 6900PZZE*5Y*	От 34,47 до 110,316 кПа	От -54 °C до 86 °C
	Взрывозащищенное исполнение Реле давления модель 6905GZE*	От 6,89 до 110316 кПа	От -54 °C до 86 °C
	Взрывозащищенное исполнение Реле давления модель 6905PE*	От 6,89 до 110 316 кПа	От -54 °C до 86 °C



Реле температуры во взрывозащищенном исполнении

Реле температуры манометрического типа основано на принципе измерения давления паров в замкнутой капиллярной трубке. С ростом температуры жидкость начинает вскипать, давление повышается и при достижении некоторого значения срабатывает реле давления.



Опросный лист для выбора реле давления

Опросный лист для выбора реле температуры



 Продукция CCS для взрывоопасных сред

 646DCE-7076 Реле давления для низких температур и взрывоопасных сред

 646GVE Реле давления взрывозащищенные

 6900GCZZE5Y  6900PZZE5Y Взрывозащищенные реле давления



Уточнить текущую цену и купить реле Вы можете, обратившись к нам по контактным координатам, указанным на странице Контакты или заполнив контактную форму «Написать нам», расположенную справа на текущей странице данного сайта.

какое реле давления лучше выбрать?

Автономные (децентрализованные) системы водоснабжения обустраиваются по определенным схемам, требующим точного расчета всех параметров. Но одной лишь прокладки труб, установки в источник устройства для перекачки жидкости недостаточно, чтобы обеспечить эффективность и надежность инженерной коммуникации. Без автоматики, управляющей работой насоса, не обойтись. В наиболее простом исполнении она представлена реле давления, которое его периодически (при необходимости) включает/выключает.

Примечание. Нужно учесть, что реле давления может работать только совместно с гидроаккумулятором (об этих изделиях подробно здесь).

В трубных системах, где установка такого бака невозможна (нежелательна), или при сложной схеме коммуникации, где необходим качественный контроль нескольких параметров, используется более совершенная автоматика управления насосным оборудованием (блочного типа) с включением различных датчиков. Информация по устройствам данной группы – по этой ссылке.

Реле давления – краткий обзор моделей

Принцип функционирования всех изделий этой категории идентичен. Алгоритм самый простой: давление в системы снизилось ниже критического – реле включает насос в работу; повысилось до максимально выставленного значения (при настройке) – разрывает контактами цепь его электропитания.

1. Юнипамп

Хорошая отечественная разработка, отличающаяся высоким качеством и приемлемой стоимостью. Поставляется на рынок в различных модификациях.

Особенности

• Предназначены для работы с насосами мощностью до 1,5 кВт.
• Манометр, встроенный в корпус реле давления. Следовательно, устанавливать измерительный прибор отдельно не нужно.
• Присоединения – на четверть дюйма.

Более детальную информацию по изделиям марки «Unipump», пределам настройки и стоимости можно найти здесь.

2. Грундфос

Надежные реле давления от датского производителя с безупречной репутацией «GRUNDFOS».

Особенность

• Высокая степень защищенности (IP52). Такие изделия пригодны для установки даже в местах с избыточной влажностью (сырые подвалы, кессоны и так далее).
• Надежность в работе.
• Некоторые модификации (к примеру, FF 4-4 или 4-8) относятся к приборам слаботочным. Непосредственно в сеть пром/напряжения их включать нельзя, только через «промежуточное звено» в виде специального устройства (преобразователя).
• Внушительный сортамент. Реле отличаются в основном значением верхнего предела срабатывания.

Многие специалисты едины во мнении – большая часть стоимости реле давления «Грундфос» приходится на «узнаваемость» бренда. Анализ же эксплуатации такой автоматики показывает, что отечественные аналоги ни в чем «датчанам» не уступают, хотя цена на них значительно ниже.

3. Condor

Это образец немецкой промышленности, который завоевал много симпатий благодаря безотказности в работе.

Особенности

• Реле давления – двухполюсное. То есть при срабатывании одновременно размыкаются обе цепи (фаза и ноль), что делает эксплуатацию системы более безопасной.
• Регулировка производится вращением.
• Универсальность настроек.
• Возможно подключение манометра.
• Стоимость высокая.

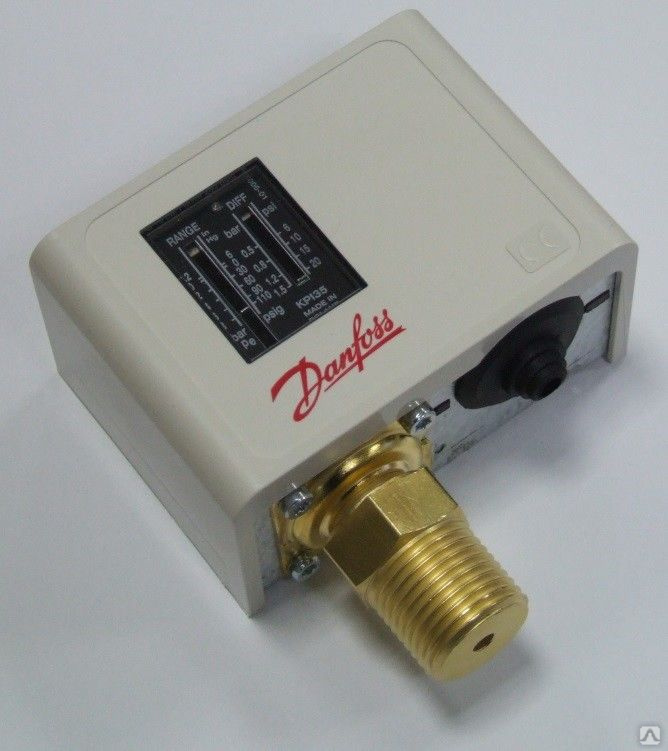

4. Danfoss (серия KP1)

Реле давления от известного датского производителя. Стоит дорого, но высокая цена вполне оправдана.

Особенности

• Золоченые контакты. Следовательно, «залипание» исключено.
• Наличие настроечной шкалы позволяет обходиться без показывающего прибора (манометра).

5. ACP PM5

Это китайское изделие часто путают с реле «сухого хода», хотя его назначение в схеме совсем иное. Единственный плюс – низкая стоимость.

Но такая «дешевизна» имеет и обратную сторону. Вот лишь основные недостатки, которые отмечаются пользователями на тематических форумах.

• Контакты не посеребренные (обычные). Следовательно, по причине их пригорания цепь в нужный момент может и не разомкнуться.
• Влаго- и пылезащищенность – нулевые.
• Гарантированный срок службы не отрабатывают – ломаются довольно быстро.

6. ITALTECNICA

Реле итальянского производителя. Совместно с насосами используется модификация PM/5. Привлекает не высокой ценой при отличном качестве и надежности. Монтируется в схемы управления контура ХВС. Пределы регулирования давления (бар) – от 1 до 5 (нижний/верхний). Гарантия небольшая – всего год.

Если в системе водоснабжения установлен не насос, а станция, то она комплектуется модификацией G. Ее основное отличие – в пределах настройки – от 1,4 до 2,8.

• Контактная группа – медные ламели.
• Антипригарное покрытие – слой Ag-Ni.
• Пластиковый корпус с изолирующей прокладкой.

Что учесть

Простейшие модификации реле давления – однополюсные. Это значит, что их контакты размыкают лишь 1 линию. И вот здесь «подводный камень». Если изделие включается в схему непрофессионалом, то он может перепутать фазу с нулем и установить его именно в цепь последнего. Следовательно, при размыкании контактов насос останется под напряжением.

Кроме того, при выборе модификации реле давления необходимо учитывать особенность конкретной схемы водоснабжения. Советы «знатоков» мало чем помогут. В первую очередь подразумеваются такие показатели, как характеристики гидроаккумулятора и перекачивающего устройства (в том числе, и тип насоса).

Приобрести оптимальный вариант реле давления проживающим в Подмосковье помогут специалисты компании «АЛЬФАТЭП». Достаточно лишь позвонить по номеру 8 (495) 109-00-95, и ее сотрудники дадут квалифицированный и подробный ответ на любой интересующий клиента вопрос по управлению насосами. Сами определят характеристики регулирующего изделия с учетом параметров системы, учтут все нюансы ее функционирования и предложат наиболее рациональное решение. При необходимости – выедут на место, установят реле давления и произведут настройку пределов его срабатывания.

Автоматика для насосов, реле давления

Типы блоков управления и реле давления насосов

Современные системы водоснабжения, водоотведения и другие во многом автоматизированы. Каждый автоматический элемент таких систем позволяет обеспечить стабильность работы и контроль подачи жидкости. Сегодня каждая насосная система имеет блок управления насосом и реле давления воды для насоса. Они обеспечивают автоматическую работу насосной станции и насоса. В таких системах есть и другие составляющие:

• Поплавковый выключатель.
• Манометр.
• Датчик сухого хода и др.

Купить автоматику для насосов

Благодаря вышеперечисленным элементам обеспечивается корректная работа техники. Например, основное предназначение реле давления для насоса — это включать или выключать насосы в зависимости от давления в системе. Если давление в системе достигает какого-то порогового значения, происходит размыкание контактов и насос отключается. Благодаря реле обеспечивается поддержка давления в необходимом диапазоне, в итоге обеспечивается стабильное водоснабжение. Внутри корпуса реле есть специальные прижимные гайки, реле срабатывает благодаря им, при достижении верхнего или нижнего предела. Реле давления воды для насоса – это довольно простое устройство, его настройка осуществляется еще на производстве. В среднем верхний порог отключения составляет 2,8 атм, нижний составляет 1,4 атм.

Блок автоматики насоса более сложное устройство. Его основное предназначение — это обеспечение автоматизации работы, кроме того он предотвращают “сухой” ход. Насосная станция начинает работать при падении давления до нижнего предела (от 2 до 3 атм). Если потока жидкости в системе нет, насос отключается (краны закрыты и нет воды). Эта особенность, в отличие от реле, позволяет предотвратить работу насосов в режиме сухого хода.

Как выбрать блок управления и реле давления насосов

Перед тем как приобрести реле или блок автоматики для насоса, необходимо произвести расчет давления в системе. Исходя из расчетного давления, и подбирается то или иное устройство. Немаловажно обращать внимание на мощность устройства, номинальный ток, его производительность. Следует учесть и напряжение питания, лучше выбирать устройство способное работать при серьезных колебаниях напряжения 170-250 В. Важно учесть и степень защиты корпуса, поддерживаемый диапазон температур и так далее. Цена на данное устройство более чем доступная, особенно выгодно покупать их в Москве.

Зона нечувствительности реле давления

| Техническое обучение

Реле давления состоит из чувствительного элемента и электрического переключателя. Переключатель размыкает и замыкает контакт при определенном давлении, называемом уставкой. Уставка может быть фиксированной или регулируемой. Выбор реле давления с точкой переключения в соответствующем диапазоне рабочего давления важен для обеспечения точности и долговечности. Точные характеристики и возможности зависят от типа реле давления.

Типы реле давления

Реле давления бывают двух основных типов: электромеханические и твердотельные. В электромеханических реле давления используются датчики нескольких типов. Атрибуты датчика определяют относительную точность и долговечность переключателя и включают следующие типы:

• В мембранных переключателях используется сварная металлическая диафрагма для включения переключателя. Они имеют рабочее давление до 150 фунтов на квадратный дюйм и точность до ± 0.5%.
В переключателях с трубкой Бурдона
• для срабатывания переключателя используется запаянная трубка Бурдона. Рабочее давление составляет от 50 до 18 000 фунтов на квадратный дюйм, а точность составляет ± 0,5%.
• Мембранные поршневые переключатели оснащены эластомерной диафрагмой, которая действует на поршень. Затем поршень приводит в действие переключатель. Их рабочее давление составляет от вакуума до 1600 фунтов на квадратный дюйм, а точность — до ± 0,2%.
• Поршневые переключатели используют поршень для непосредственного включения переключателя. Их рабочее давление составляет до 12000 фунтов на квадратный дюйм, а их точность — до ± 0.2%.
• Реле дифференциального давления могут иметь диафрагменный, металлический или эластомерный датчик. У них есть два порта давления, одно для высокого и низкого рабочего давления. Датчик определяет разницу давлений между двумя источниками и включает переключатель.

Твердотельные реле давления могут иметь одну или несколько точек переключения. Они не только открывают и закрывают цепь реле давления, но и включают цифровые дисплеи и обеспечивают аналоговый или цифровой выход. Большинство современных моделей полностью программируются и могут взаимодействовать с ПЛК или компьютером.Твердотельные реле давления имеют широкий диапазон рабочих давлений и частотных характеристик. Они обладают высокой устойчивостью к ударам и вибрации с точностью до ± 0,25%. По сравнению с электромеханическими реле давления они имеют гораздо больший срок службы.

Приложения для реле давления

Реле давления используются во многих отраслях промышленности. Они широко используются в промышленном управлении оборудованием, таким как прессы, машины для литья пластмасс под давлением и сварочные машины.Гидравлические и пневматические реле давления управляют пневмобаллонами грузовиков и тормозным давлением поездов. Реле давления также используются во многих автомобильных приложениях, например, для контроля моторного масла, гидроусилителя рулевого управления и трансмиссий. В медицинском оборудовании, таком как системы подачи кислорода, используются реле давления для контроля давления поступающего газа.

Тип корпуса, используемого для реле давления, может определять, приемлемо ли оно для использования в конкретных приложениях. Некоторые реле давления не имеют корпуса.Чаще всего они используются там, где большое внимание уделяется пространству или стоимости. Корпуса доступны из различных материалов, чтобы выдерживать суровые условия, в которых они могут подвергаться воздействию химикатов или коррозионных веществ. Взрывозащищенные реле давления оснащены тяжелыми кожухами для предотвращения возгорания там, где присутствуют легковоспламеняющиеся вещества. Чаще всего они используются в нефтегазовой промышленности.

Что такое зона нечувствительности?

Реле давления Зона нечувствительности — это разница между уставкой и точкой повторного срабатывания переключателя.Для расчета зоны нечувствительности необходимо проверить уставки увеличения и уменьшения давления. Сначала с помощью омметра или цифрового мультиметра убедитесь, что настройки контактов реле давления верны для «нормально замкнутого» (NC) или «нормально разомкнутого» (NO). Подключите клемму к цепи NO и прочитайте дисплей данных, чтобы убедиться, что это нормально разомкнутая цепь. Увеличивайте заданное значение до тех пор, пока контакты не поменяются местами, и на измерителе не будет отображаться увеличивающееся заданное значение давления. Затем, начиная с самой высокой уставки, уменьшите настройку с NC до NO.Измеритель отобразит заданное значение уменьшения давления. Вычитание уставки увеличения давления из уставки уменьшения давления обеспечит зону нечувствительности.

Зона нечувствительности может быть фиксированной или регулируемой в процентах от полного диапазона давления. Трубка Бурдона и диафрагменные переключатели обычно имеют узкую зону нечувствительности, в то время как поршневые переключатели имеют широкую зону нечувствительности. Твердотельные реле давления можно отрегулировать на 100 процентов от всего диапазона. Настройка зоны нечувствительности играет важную роль в системе, помогая предотвратить быстрое переключение.Это может отрицательно повлиять на работу реле давления и привести к износу электрических контактов.

Реле давления с регулируемой зоной нечувствительности

Реле давления и вакуума Цифровой переключатель давления Реле давления PSW20A и PSW20B компании Omega — это высокочувствительные однополюсные переключатели, которые можно использовать в качестве реле вакуума или дифференциального давления.Они предназначены для использования с чистым, сухим, некоррозионным газом в диапазоне температур от -30 до 65 ° C. Точность уставки составляет ± 10% при 70 ° F, а испытательное давление — 8 фунтов на кв. Дюйм. Контакты покрыты серебром, покрытым золотом, а диафрагма из EPDM приклеена к стальному кольцу. PSW21 и PSW22 признаны UL и сертифицированы CSA.

PSW21 и PSW22 — это компактные регулируемые реле давления. Пластиковый корпус и механизмы минимизируют влажность и нестабильность размеров. Их можно использовать с воздухом, водой и другими газами и жидкостями, совместимыми с ацеталем и EPDM.Точность уставки составляет ± 10% при 70 ° F, а диапазон температур составляет от -10 до 70 ° C. Зона нечувствительности составляет от 15 до 25% от заданного значения. Переключатели оснащены 1⁄8 NPT или центральным изливом для трубки 1⁄8 внутреннего диаметра. Каждый проходит 100% тестирование при высоких и низких настройках и при испытательном давлении.

PSW2000 — это цифровое реле давления с твердотельным датчиком. Он оснащен полностью настраиваемой клавиатурой, 3-значным красным светодиодным дисплеем и 10-битным аналого-цифровым преобразователем. Два выхода совместимы либо с 2 твердотельными переключателями, либо с 1 переключателем и 1 аналоговым выходом.Точность составляет 0,5% от полной шкалы с повторяемостью ± 0,1%. Испытательное давление составляет 150% диапазона измерения. Зона нечувствительности и регулировка от 0 до 125% от полной шкалы. PSW2000 устойчив к ударам и вибрации.

Заключение

Реле давления с регулируемой зоной нечувствительности позволяют выполнять регулировку для увеличения и уменьшения уставок. Это может потребоваться при изменении условий для оптимизации точности и ожидаемого срока службы коммутатора.Для электромеханических переключателей наибольшая точность достигается, когда переключатель приводится в действие в верхней четверти рабочего диапазона, а долговечность увеличивается за счет работы в нижней части. Лучший компромисс — поддерживать работу переключателя посередине. Однако при изменении рабочих условий может потребоваться сброс точек переключения для поддержания наилучшей производительности реле давления.

Руководство по выбору реле давления

: типы, характеристики, применение

Реле давления срабатывают при изменении давления жидкости или газа.Они активируют электромеханические или твердотельные переключатели при достижении определенного уровня давления для открытия или закрытия системы.

Измерение реле давления

Выбор диапазонов измерения реле давления включает:

Опорное давление. Кредит изображения: sensormag

Реле перепада давления показывают относительное давление между двумя точками. Если оба рабочих давления одинаковы, измерительный элемент не может двигаться и давление не будет отображаться.Дифференциальное давление отображается, когда одно давление выше или ниже. Низкие дифференциальные давления могут быть измерены непосредственно в случаях высоких статических давлений. Герметичное измерение манометрического давления аналогично концепции реле абсолютного давления, за исключением того, что давление измеряемой среды сравнивается со стандартным атмосферным давлением (на уровне моря).

Абсолютные реле используются там, где давление должно измеряться независимо от естественных колебаний атмосферного давления.Давление измеряемой среды сравнивается с эталонным давлением абсолютного нуля (абсолютный вакуум) в герметичной эталонной камере.

Манометрические выключатели — наиболее распространенный тип реле давления. Давление измеряется относительно давления окружающей среды, которое является атмосферным давлением в данном месте. Среднее атмосферное давление на уровне моря составляет 1013,25 мбар, но изменения погоды и высоты напрямую влияют на выходной сигнал датчика давления и переключателя.В этом устройстве входное давление проходит через порт высокого давления, а давление окружающей среды — через открытый порт низкого давления.

• Вакуумные реле используются для измерения давления ниже локального атмосферного давления. Вакуум — это объем пространства, в котором практически нет материи. Вакуумные реле делятся на различные диапазоны низкого, высокого и сверхвысокого вакуума.
• Герметичные манометрические переключатели реагируют на изменение давления относительно одной атмосферы на уровне моря (14.7 PSI) независимо от местного атмосферного давления.

Количество шестов и бросков

Большинство переключателей имеют один или два полюса и одно или два хода, но некоторые производители выпускают переключатели уровня для специальных применений. Количество полюсов описывает количество отдельных цепей, которые могут проходить через переключатель одновременно. Количество бросков описывает количество цепей, которыми может управлять каждый полюс. Это отмечается конфигурацией схемы (NO / NC).Разрывы — это прерывания в цепи, вызванные разделенными контактами, которые переключатель вводит в каждую цепь, которую он размыкает.

Однополюсные, однополюсные (SPST) — Однополюсные, однополюсные (SPST) переключатели замыкают или разрывают соединение одного проводника в одной ответвленной цепи. Обычно они имеют две клеммы и называются однополюсными выключателями

.

Однополюсные двухпозиционные переключатели (SPDT) — Однополюсные двухпозиционные переключатели (SPDT) замыкают или разрывают соединение одного проводника с одним из двух других однопроводных проводов. Обычно они имеют три клеммы и обычно используются парами. Переключатели SPDT иногда называют трехходовыми переключателями.

Двухполюсные одинарные переключатели (DPST) — Двухполюсные однополюсные переключатели (DPST) замыкают или разрывают соединение двух проводников цепи в однофазной цепи. Обычно они имеют шесть клемм и доступны как в версиях с мгновенным контактом, так и в версиях с постоянным контактом.

Двухполюсные двухпозиционные переключатели (DPDT) — Двухполюсные двухпозиционные переключатели (DPDT) замыкают или размыкают соединение двух проводов с двумя отдельными цепями.Обычно они имеют шесть клемм и доступны как в версиях с мгновенным контактом, так и в версиях с постоянным контактом.

Другое — Прочие специальные типы метания с более чем двумя полюсами. Примеры включают переключатели, которые предназначены для разделения нагрузок на отдельные цепи (например, переключатели фар).

Конфигурации столб / бросок. Кредит изображения: Digi-Key

Сенсорные технологии

Реле давления могут использовать различные технологии измерения давления для создания переключающего действия.Реле давления могут быть полностью механическими и использовать такие технологии, как поршневые или механические отклонения. В них также могут использоваться полупроводники или другие электрические датчики, которые в сочетании с дополнительной электроникой обеспечивают коммутационный выход. Сенсорные технологии для реле давления включают поршень, диафрагму, тензодатчик, полупроводниковый пьезорезистивный, пьезоэлектрический, МЕМ, переменную емкость и вибрирующий элемент.

Параметры реле давления

Другие важные параметры, которые следует учитывать, включают точность переключения, тип измеряемого материала, такие функции, как температурная компенсация и выходная температура, а также электрическая мощность.Важные рабочие параметры, которые следует учитывать, включают рабочую температуру, максимальный удар и максимальную вибрацию. Для получения дополнительной информации о параметрах и функциях, связанных с реле давления, прочтите «Как выбрать датчики давления» и «Как выбрать манометры».

Изображение предоставлено:

Allen-Bradley / Rockwell Automation

Основы работы с реле давления и советы по выбору | Library.AutomationDirect

Реле давления обычно используются в большом количестве промышленных и коммерческих приложений.Чтобы удовлетворить меняющиеся требования этих приложений, доступны многочисленные конструкции реле давления. Ключом к выбору лучшего реле давления для вашего приложения является понимание различий в конструкциях реле давления. Прочтите, чтобы узнать больше об основных принципах работы реле давления

Sensing Technologies

Реле давления — это просто устройство, способное обнаруживать изменение давления и при заданном давлении размыкать или закрывать электрический переключатель.

Реле давления обычно классифицируются как электромеханические или твердотельные.
Электромеханические реле давления имеют чувствительный элемент, который реагирует на изменения давления и механически приводит в действие переключатель мгновенного действия в ответ на изменения давления. В конструкции электромеханических реле давления используются различные типы сенсорных технологий. В мембранных переключателях используется эластомерная или сварная металлическая мембрана, которая отклоняется при изменении давления; они действуют напрямую или через шток на переключатель мгновенного действия.

У сильфона или переключателя с трубкой Бурдона движение сильфона или герметичной металлической трубки Бурдона вызывается изменениями давления; это движение механически приводит в действие переключатель мгновенного действия.

В конструкции поршневого переключателя используется поршень с уплотнительным кольцом, который перемещается в ответ на изменения давления и непосредственно или через шток толкателя приводит в действие электрический переключатель мгновенного действия.

В полупроводниковых реле давления используется та же технология, что и в аналоговых датчиках давления, для определения изменений давления. Металлическая диафрагма с сварным швом или керамическая диафрагма с уплотнительным кольцом и чувствительным элементом на основе пьезорезистивного тензодатчика используются для измерения изменений давления. Вместо того, чтобы использовать энергию изменений давления для механического управления переключателем (как в случае с электромеханическими реле давления), твердотельные реле давления электрически измеряют изменения давления, а внутренняя электронная схема используется для активации одного или нескольких полупроводниковых переключаемых выходов.

Диапазоны, уставки и зона нечувствительности

Как электромеханические, так и твердотельные реле давления обычно доступны для измерения вакуума, положительного давления до тысяч фунтов на квадратный дюйм и сложных диапазонов от вакуума до положительного давления.

Предварительно определенная точка, в которой контакт реле давления размыкается или замыкается, является уставкой.

Электромеханические переключатели

обычно доступны с заводскими настройками или с возможностью слепой регулировки, устанавливаемой пользователем относительно внешнего эталонного давления, такого как манометр или известного значения давления.

Уставки электромеханического переключателя могут быть настроены на активацию при повышении или понижении давления. Уставки твердотельного переключателя устанавливаются либо откалиброванными дисками, ручками, либо вводятся в цифровом виде с клавиатуры и дисплея.

При выборе диапазона давления для реле давления, общее правило состоит в том, что электромеханические уставки должны находиться в середине диапазона рабочего давления, чтобы оптимизировать как точность, так и срок службы реле. При использовании твердотельного реле давления выбор уставки в верхних 25% рабочего диапазона обеспечит наиболее точную работу без ущерба для срока службы переключателя.

Зона нечувствительности — это разница давлений между уставкой переключателя и точкой сброса. Например, если реле давления настроено на срабатывание при давлении 100 фунтов на квадратный дюйм при повышении давления, переключатель закроется, когда давление поднимется до 100 фунтов на квадратный дюйм. Когда давление упадет до точки сброса 90 фунтов на квадратный дюйм, переключатель разомкнется. Зона нечувствительности составляет 10 фунтов на квадратный дюйм, разница между уставкой (100 фунтов на квадратный дюйм) и точкой сброса (90 фунтов на квадратный дюйм).

Для электромеханических реле давления зона нечувствительности может регулироваться, но обычно это фиксированное значение, или автоматически линейно увеличивается по мере увеличения уставки в пределах регулируемого диапазона уставок.

Для твердотельных переключателей зона нечувствительности обычно полностью регулируется до 100% от полного диапазона рабочего давления. Как правило, в цепях аварийной сигнализации используется узкая зона нечувствительности, в то время как более широкая зона нечувствительности лучше подходит для схем управления.

Испытательное давление и разрывное давление

Номинальные значения избыточного давления включают характеристики испытательного давления и давления разрыва. Подтвержденное давление — это величина избыточного давления, которое может быть приложено к реле давления без повреждения.Реле давления может подвергаться давлению, достигающему номинального давления, и ожидается, что он будет работать должным образом, когда давление вернется в пределы номинального рабочего диапазона.

Давление разрыва — это величина приложенного избыточного давления, при котором реле давления обязательно будет повреждено. Физическое повреждение реле давления может произойти в любой точке между испытательным давлением и давлением разрыва. Поскольку номинальные значения давления определяются в лаборатории в контролируемых условиях, включая скорость изменения давления и температуру, их следует рассматривать как справочные значения.Реле давления в полевых условиях нередко испытывают скачки и скачки давления, вызывающие повреждение, если было выбрано реле со слишком низким или надежным номинальным давлением. Обычно твердотельные переключатели имеют более низкие номинальные значения испытательного давления и наиболее чувствительны к условиям избыточного давления. Электромеханические переключатели с диафрагмой обычно имеют более высокие значения избыточного давления, чем твердотельные переключатели. Поршневые переключатели имеют очень высокие значения избыточного давления и являются наиболее надежными при скачках или скачках давления, а также в приложениях, где нормальное рабочее давление превышает номинальный диапазон переключателя.Если в приложении ожидаются скачки или скачки давления, следует выбрать реле давления с высоким испытательным давлением, чтобы избежать повреждений.

Установка демпфера давления также может помочь смягчить воздействие быстрых скачков давления на реле давления.

Точность (повторяемость)

Для электромеханического реле давления с заводской установкой или настроенной пользователем уставкой относительно известного эталонного давления, точность является мерой способности переключателя многократно работать с установленной уставкой в ​​одних и тех же рабочих условиях. В технических характеристиках реле давления это называется повторяемостью.

Поскольку уставку твердотельного переключателя можно регулировать с помощью откалиброванных циферблатов, ручек или клавиатуры и дисплея, спецификации будут включать как значение точности настройки, так и значение повторяемости. Реле давления обычно доступны с точностью от 0,25% до 2%, и стоимость увеличивается с увеличением точности. Чтобы не платить надбавку за ненужную точность, учитывайте потребности приложения. Точность 2%, вероятно, достаточна для простого тревожного приложения, но для управления критическим процессом может потребоваться более точный переключатель.

Химическая совместимость

Как для электромеханических, так и для твердотельных реле давления, определение химической совместимости реле давления с измеряемой средой является критическим элементом в долговечности реле давления. Смачиваемые части — это части реле давления, которые фактически находятся в прямом контакте с измеряемой средой, и их состав материала указан в технических характеристиках реле давления. Смачиваемые части будут включать порт измерения давления переключателя, диафрагму, сильфон, трубку Бурдона или поршень и любые уплотнительные кольца.

Таблицы химической стойкости и базы данных легко доступны в Интернете и могут использоваться для определения совместимости смачиваемых частей реле давления с химическими веществами, встречающимися в измеряемой среде.

Реле давления с латунным портом для измерения давления и эластомерной диафрагмой (например, Buna N или Viton) может хорошо работать для некоторых приложений, но не прослужит так долго, как реле давления, обладающее химической стойкостью свариваемой диафрагмы из нержавеющей стали и сенсорный порт во многих промышленных приложениях.

Срок службы и частота цикла

Количество срабатываний реле давления напрямую влияет на его долговечность. Электромеханические реле давления, заложенные в их конструкции, имеют движущиеся части, которые подвержены усталости под воздействием таких факторов, как величина изменений давления и температура. Мембранные переключатели обычно обеспечивают> 500 тыс. Циклов. Реле давления поршневой конструкции обычно может обеспечивать> 1 миллиона циклов и является более надежным, чем конструкция с диафрагмой, когда подвергается частым большим скачкам давления, скачкам и скачкам давления.Отсутствие движущихся частей снижает износ твердотельного реле давления, обычно допускающего> 50 миллионов циклов.

Скорость срабатывания реле давления также влияет на его долговечность. Электромеханическое реле давления с диафрагмой хорошо подходит для приложений с частотой цикла 25 или менее в минуту. Механические переключатели поршневой конструкции обычно рассчитаны на скорость до 50 циклов в минуту. Поскольку движущиеся части не изнашиваются, твердотельный переключатель следует выбирать для приложений, требующих скорости, превышающей 50 циклов в минуту.

Электрические характеристики

Электромеханические реле давления используют давление измеряемой среды для механического управления переключателем мгновенного действия — для работы реле давления не требуется внешнего источника питания. Обычно электромеханические реле давления снабжены контактами SPDT или DPDT, рассчитанными на ток от 3 до 15 ампер и напряжение от 120 до 480 В переменного тока. В случае твердотельных переключателей для питания электронных схем внутри переключателя необходим внешний источник питания, обычно 24 В постоянного тока.Выходы твердотельных переключателей обычно представляют собой нормально разомкнутые и нормально замкнутые транзисторные коммутационные выходы, рассчитанные примерно на 500 мА и 30 В постоянного тока.

Реле давления ProSense

AutomationDirect предлагает нашу линейку реле давления ProSense, которая включает как твердотельные, так и электромеханические реле давления. Наши переключатели имеют спецификации, соответствующие многим промышленным и коммерческим приложениям, и все они доступны для доставки в тот же день. Используйте следующую таблицу выбора, чтобы выбрать лучшее реле давления ProSense для вашего следующего применения.

Щелкните здесь для покупки: www. AutomationDirect.com/Pressure-Switches

(Щелкните изображение, чтобы увеличить)

Сообщение: 24 сентября 2013 г.

Модели и опции реле давления воздуха

Хотя все реле давления имеют одно и то же назначение (включение или выключение при определенном давлении), реле давления бывают разных конструкций и типов.

Некоторые из них очень простые и не регулируются, в то время как другие очень гибкие или имеют дополнительные опции.Итак, какие типы реле давления существуют? Вот базовый обзор различных моделей и доступных опций.

Обратите внимание, что это не список «или», а список «и».

Большинство реле давления, особенно на воздушных компрессорах, будут иметь более чем следующее:

Включение / выключение / автоматическая настройка

Некоторые реле давления имеют переключатель включения / выключения или автоматического выключения. В большинстве случаев это одно и то же (формулировка зависит от производителя).

Когда вы нажимаете «on» или «auto», он автоматически запускает и останавливает компрессор в соответствии с заданными значениями давления.

Когда вы нажимаете «выкл», он игнорирует заданные значения и выключает компрессор.

Реле давления воздушного компрессора с выбором ВЫКЛ. / АВТО

Это в основном комплексное решение для небольших компрессоров.

Этот тип используется в основном в небольших (поршневых) воздушных компрессорах, где двигатель запускается и останавливается непосредственно электрическими контактами реле давления (см. Также «электрические контакты» ниже на этой странице).

На многих реле давления нет переключателя «вкл / авто / выкл». Он всегда находится в «автоматическом» режиме и размыкает и замыкает свои электрические контакты в зависимости от давления.

Этот тип обычно используется на более крупных воздушных компрессорах, где электродвигатель запускается и останавливается с помощью внешних реле / ​​контакторов или пускателей двигателя.

Электрические контакты / номинальная мощность

Внутри реле давления имеется 1 или несколько электрических контактов, которые размыкаются и замыкаются в зависимости от давления.Количество и номинальная мощность (размер) этих контактов различаются.

Некоторые реле давления могут напрямую включать и выключать электродвигатель.

Другие реле давления могут включать и выключать только небольшой управляющий сигнал.

Управляющий сигнал затем подается на центральный контроллер или используется непосредственно для включения и выключения крупных контакторов или пускателей двигателей.

Реле давления с прямым переключением двигателя можно увидеть только на небольших воздушных компрессорах с относительно небольшими двигателями, скажем, до 10 кВт (около 13 л.с.).

Номинальная мощность реле давления должна превышать номинальную мощность двигателя компрессора!

Тогда есть 3-х фазные и 1-х фазные модели. Реле трехфазного давления имеют 3 отдельных контакта для трехфазных двигателей. Однофазные модели имеют только 1 набор контактов для однофазных двигателей или для слаботочного управляющего сигнала на главный контроллер (на больших воздушных компрессорах).

Электрические соединения на однофазном реле давления.

Уставки давления

Уставки давления — это значения давления, при которых переключатели давления переходят из состояния «включено» в «выключено» и наоборот.Эти точки также называются точками врезки и вырезами.

Большинство реле давления на воздушных компрессорах настроено на открытие (отключение) при давлении около 7 бар и закрытие (включение) при давлении около 5,5 бар. Разница между нижним и верхним заданным значением называется диапазоном давления или перепадом давления.

Что касается уставок давления, мы можем разделить реле давления на следующие группы:

— Как верхняя, так и нижняя уставка могут быть установлены индивидуально

— Только верхняя уставка может быть установлена ​​/ изменена, а нижние уставки автоматически следуют на заданном расстоянии (фиксированный перепад давления).

— Верхняя и нижняя уставки фиксированы на заводе и не могут быть изменены.

Подробнее об этом на нашей странице настройки реле давления.

Также убедитесь, что максимальное номинальное давление вашего реле давления превышает максимальное давление сжатого воздуха.

Большинство реле давления работают только до 8 или 9 бар (125 фунтов на кв. Дюйм), что совершенно бесполезно, если у вас есть компрессор на 13 или даже 30 бар.

Механическое соединение

Некоторые реле давления предназначены для установки непосредственно на резервуар, другие предназначены для установки в шкафу управления и соединяются трубками с системой сжатого воздуха.

Физическое соединение, где сжатый воздух подключается к реле давления, часто называют «типом соединения», «типом порта» или «типом фланца».

Чаще всего используются размеры / типы с внутренней резьбой 1/4 ″, 3/8 ″ или 1/2 ″ NPT.

Некоторые реле давления имеют только одно соединение, некоторые — несколько портов разного размера, поэтому всегда есть один, который подходит для вашего компрессора.

Подключение сжатого воздуха в нижней части реле давления

Реле давления со встроенным продувочным клапаном (см. Ниже) будут иметь дополнительное соединение для продувки.

Встроенный или дополнительный продувочный клапан

В поршневых компрессорах меньшего размера (домашняя мастерская / гараж) продувочный / разгрузочный клапан используется для сброса давления воздуха из выпускной линии компрессора, чтобы облегчить легкий запуск.

Он сбрасывает любое давление в трубопроводе между компрессором и ресивером, когда компрессор останавливается.

Этот спускной клапан обычно встроен в реле давления или заблокирован на нем.

Иногда он фиксируется внутри реле давления, но в большинстве случаев продувочный клапан не является обязательным, и на дне или сбоку реле давления имеется место для установки.

Реле давления с точкой подключения для продувочного / разгрузочного клапана.

Продувочный / разгрузочный клапан, установленный на реле давления.

Но многие реле давления не имеют встроенного или дополнительного продувочного клапана, поэтому, если вам нужен такой клапан на вашем компрессоре, обратите на это особое внимание.

Продувочный клапан, если он установлен, приводится в действие небольшим рычагом внутри реле давления.

Рычаг открывает продувочный клапан, когда достигается давление отключения и компрессор останавливается. Более подробная информация об этом находится на нашей странице разгрузчика воздушного компрессора.

Если вы хотите купить реле давления, ознакомьтесь с моей страницей покупки реле давления.

Основное руководство по пониманию реле давления

В этом веб-семинаре мы рассмотрим, что такое реле давления, и исследуем различные типы реле давления, которые предлагает Boshart.Мы даже даем несколько полезных советов, которые помогут упростить заказ реле давления! Посмотрите видео ниже.

Технические листы Square D и любые каталоги реле давления Square D можно найти на веб-сайте Square D.

Если вам нужна дополнительная информация о реле давления Hubbell и вы хотите ознакомиться с любыми ресурсами, посетите их веб-сайт здесь.

Выписка

Всем привет. Добро пожаловать на наш веб-семинар по реле давления и благодарим вас за то, что присоединились к нам сегодня.

Меня зовут Брэдлин МакИвен, я координатор социальных сетей и контента в Boshart Industries. Как видите, мой битмоджи выглядит немного иначе. Жду ноября и ухожу в декретный отпуск. Пока меня не будет, вебинары будет вести Мелисса Бендер. Сегодня мы будем проводить презентацию вместе.

Сегодня к нам присоединилась наша техническая команда: Уилл Бендер, наш аналитик по обеспечению качества, Стив Хадсон, наш менеджер по обеспечению качества, и Пол Эрб, наш менеджер по исследованиям и разработкам.Они помогут ответить на ваши вопросы в конце презентации.

Во время презентации не стесняйтесь печатать любые вопросы, которые у вас есть. Мы постараемся ответить на все вопросы после презентации. Если возникнут вопросы, на которые мы не сможем ответить, мы свяжемся с вами после презентации.

Если вы хотите ввести вопрос, найдите боковую панель в правой части экрана. Затем нажмите кнопку, которая выглядит как стрелка в поле. Это откроет меню с полем вопроса.Вы можете ввести свои вопросы там, и мы сможем их увидеть. Обратите внимание на номер слайда, если вы ссылаетесь на конкретный слайд. Номера слайдов будут отображаться в нижнем левом углу слайда.

Для начала разберемся, что такое реле давления и типы подключения. Затем мы перейдем к различным типам реле давления и обсудим особенности стандартного реле давления Boshart. Закончим презентацию полезными советами и вопросами.

Давайте начнем с того, что такое реле давления.

Реле давления чаще всего используется для включения и выключения водяного насоса по изменению давления в системе. Реле давления будет определять, когда будет достигнута заданная точка давления, и откроет или закроет электрический переключающий элемент.

Кроме того, переключатели могут использоваться для управления насосами воздушного компрессора. Они обычно используются для включения или отключения электрических цепей при выбранном давлении или других устройств, таких как сигнализация, используемая во многих промышленных приложениях.

Реле давления

имеют рейтинг NEMA, Национальной ассоциации производителей электрооборудования, в диапазоне от 1 до 13 для различных целей.

Все реле давления имеют две рабочие точки, известные как включение и выключение. Точка включения, также известная как точка сброса, возникает в результате падения давления и запуска насоса. Точка отключения, также известная как точка отключения, возникает в результате повышения давления и останавливает насос.

Поверните гайку на большой пружине по часовой стрелке, чтобы увеличить давление включения и выключения. Поверните гайку против часовой стрелки, чтобы снизить настройки давления включения и выключения.

Для обеспечения точности и увеличения срока службы переключателя уставки включения и выключения должны находиться в середине диапазона рабочего давления.

После презентации этот технический лист с указанием минимальных и максимальных диапазонов включения и выключения будет доступен для скачивания для ознакомления.

Дифференциал, также известный как зона нечувствительности, — это разница или разброс между точками включения и выключения. На большинстве переключателей дифференциал между включением и отключением можно отрегулировать, однако некоторые переключатели имеют фиксированные нерегулируемые дифференциалы. В некоторых случаях требуется более широкий или узкий разброс между уставками включения и выключения насоса.Для регулировки поверните гайку на маленькой пружине по часовой стрелке, чтобы повысить только давление отключения. Вращение против часовой стрелки снижает только давление отключения.

Теперь посмотрим на типы подключения.

Соединения FPT

¼ ”являются наиболее распространенными и идеально подходят для установки на тройники резервуаров. Обычно они используют 3-дюймовые ниппели, чтобы поднять переключатель достаточно высоко, чтобы можно было заменить манометр, не снимая переключатель. Их также можно легко приспособить для подсоединения к трубке с помощью трубки с зазубринами, компрессионных или быстроразъемных соединений для любого требуемого соединения под давлением.

Кроме того, существуют другие, менее распространенные соединения, доступные для присоединения непосредственно к струйным насосам или к полимерным трубкам. Если вас интересует дополнительная информация о типах подключения, обратитесь к своему представителю по внутренним продажам

.

Теперь мы рассмотрим выбор различных типов реле давления, доступных в нашем каталоге.

Boshart предлагает реле давления различных марок. Мы предлагаем эти разные бренды по нескольким причинам:

1. Часто бывают случаи применения, когда переключатели одной марки обеспечивают желаемые настройки включения и выключения, тогда как другая марка не может.
2. Дифференциальные диапазоны могут варьироваться от производителя к бренду, и в некоторых приложениях переключатель Hubbell может удовлетворить желаемую потребность, тогда как переключатель Square D нет, и наоборот.
3. Иногда электрические параметры переключателя отличаются, что делает одну марку более подходящей, чем другую.
4. В некоторых случаях все сводится к предпочтениям покупателя в отношении бренда

Важно знать, что если одно реле давления не может быть отрегулировано в соответствии с настройками вашего приложения, возможно, существует другая марка, которая может удовлетворить ваши потребности.

Большинство реле давления являются стандартными реле давления. Обычно стандартные реле давления лучше всего использовать с насосами мощностью до 1,5 лошадиных сил на двигателях на 120 вольт и до 2 лошадиных сил на двигателях на 240 вольт.

Если не указано иное, все реле давления поставляются с корпусами общего назначения NEMA 1. Эти корпуса предназначены только для использования внутри помещений. Они защищают коммутатор от мусора и защищают людей от компонентов внутри коммутатора.

Отсечные выключатели низкого давления обладают всеми характеристиками стандартных реле давления. Единственная разница в том, что реле низкого давления имеют функции выключения, запуска и автоматического включения, что помогает продлить срок службы насоса.

Если давление в системе упадет примерно на 10 фунтов на квадратный дюйм ниже установленной точки включения, выключатель откроется и выключит насос. Когда состояние будет устранено, ручной рычаг можно повернуть обратно в начальное положение, и, если давление восстанавливается при удерживании в этом положении, переключатель возобновляет нормальную работу.

Реле давления GARD-IT компании Hubbell

подключается последовательно с обычным реле давления Furnas.Он предназначен для защиты вашего водяного насоса или двигателя воздушного компрессора, автоматически отключая насос, если давление воды или воздуха становится слишком низким. Как только давление вернется в норму, вы просто нажмите кнопку ручного сброса, чтобы перезапустить систему.

Переключатель HI-GARD

Hubbell также подключается последовательно с любым переключателем давления в системе. Это специальное реле давления предназначено для отключения при достижении заданного давления. Его необходимо сбросить вручную. Эти реле давления используются, когда желательно ограничить максимальное давление в системе.

Реле обратного действия срабатывают при повышении давления воздуха или воды. Они предназначены для заземления зажигания на газовых насосах и компрессорах при достижении желаемого максимального давления. Они также могут действовать как сигнализация низкого давления или предотвращать работу насоса при низком давлении. Рычаг сброса не является обязательным.

Ручные переключатели включения / выключения предлагают рычаг автоматического / выключения. Рычаг позволяет вручную выключать насосную систему на длительные периоды времени. Когда рычаг находится в положении «включено», переключатель находится в автоматическом режиме и будет включаться и выключаться при заданных настройках давления включения и выключения.

Square D предлагает стандартный воздушный выключатель, разработанный для небольших электрических воздушных компрессоров мощностью до 2 лошадиных сил на двигателях на 120 вольт и до 3 лошадиных сил на двигателях на 240 вольт.

Они отличаются от большинства реле давления, поскольку имеют модели с фиксированным дифференциалом примерно 20, 30 или 40 фунтов на квадратный дюйм. Можно заказать несколько заводских настроек «выключено». Параметр «Выкл.» Также может быть отрегулирован до максимального значения 200 фунтов на квадратный дюйм в зависимости от выбранной модели. Их также можно заказать с рычагом авто / выключения.

Пульсационная заглушка замедляет поток жидкости к диафрагме реле давления, чтобы уменьшить скорость помпажа.

Наиболее распространенное применение переключателя с заглушкой пульсации — поршневые насосы. Без вилки скачок давления приведет к размыканию контактов, отключение питания насоса только для того, чтобы снова включить его. Пульсационный штекер можно легко установить в реле любой марки с штуцером для измерения давления FPT ¼ ”.

Реле давления для средних режимов работы лучше всего использовать с более крупными насосами до 2 лошадиных сил на двигателях на 120 вольт и до 3 лошадиных сил на двигателях на 240 вольт.

Серия 69J от Hubbell — самый гибкий коммутатор на рынке. Он предлагает пользователю гибкость в установке реле давления вокруг компрессора, а не наоборот. Разгрузчик может быть установлен с любой стороны и может поворачиваться в любое из восьми различных положений, что обеспечивает более быструю сборку и более короткие трубки.

Эти реле давления воздуха Hubbell для средних режимов работы могут включать в себя рычаг автоматического выключения, разгрузочный клапан или и то, и другое. Разгрузочные клапаны предназначены для разгрузки насоса и давления в воздуховоде после остановки двигателя.

Реле давления воздуха или воды для тяжелых условий эксплуатации используются с большими насосами и коммерческими компрессорами до 250 фунтов на квадратный дюйм, мощностью 2 лошадиных сил на двигателях на 120 вольт и до 5 лошадиных сил на двигателях на 240 вольт. Они могут работать до 5 лошадиных сил с двигателями на 575 В.

Реле давления воздуха для тяжелых условий эксплуатации также могут быть оснащены разгрузочными клапанами, как упоминалось ранее.

Серия

Square D 9013GSR соответствует требованиям как NEMA 7, так и 9. Корпуса NEMA 7 спроектированы таким образом, чтобы сдерживать внутренний взрыв, не создавая внешней опасности.Корпуса NEMA 9 предназначены для предотвращения воспламенения горючей пыли. Эти корпуса предназначены для использования внутри помещений во взрывоопасных зонах.

Выключатели

типа 3R предназначены для использования вне помещений. Они обеспечивают определенную степень защиты от дождя и образования льда. Имейте в виду, что они не являются водонепроницаемыми. Влага может попасть под струю воды при определенных условиях. Корпуса NEMA 3 и NEMA 3R обычно используются для распределения энергии и других электрических компонентов, которые необходимо защищать вне помещений.Кожухи, устойчивые к атмосферным воздействиям, не могут использоваться с автоматическими выключателями.

При выборе реле давления убедитесь, что максимальное давление, температура и электрические параметры не превышаются производителем. Электрооборудование должно обслуживаться только квалифицированным электриком. Ни Boshart Industries, ни производитель не несут ответственности за любые последствия, возникающие в результате использования этого материала.

Теперь мы рассмотрим преимущества стандартных реле давления Boshart, а также особенности, которые их выделяют, и сделают их лучшим выбором для профессионального установщика.

Большинство соединений на задней панели стандартных импортных переключателей приварены к фланцу методом фрикционной сварки. Этот тип сварного шва является слабым и, как известно, выходит из строя, что приводит к значительному материальному ущербу.

Задние пластины реле давления для стандартных режимов работы Boshart изготавливаются по индивидуальному заказу с использованием процесса приваривания шестигранного соединения к металлическому фланцу, в результате чего получается соединение, которое на 250% прочнее, чем соединение методом сварки трением и центрифугированием.

Boshart имеет разделители клеммных колодок, которые удерживают провод под головкой винта с правой стороны каждого клеммного винта. Разделитель помогает многожильным проводам оставаться надежно закрепленными под головкой винта при затяжке винта и обеспечивает хорошее электрическое соединение.

Подрядчикам нравится эта функция, потому что она экономит время. Жесткие проводники могут быть зачищены и вставлены под правую сторону без необходимости изгибать провод в форме буквы «U», чтобы обернуть вокруг винта клеммы. Просто вставьте и затяните, не выпуская провода.

У многих реле давления на рынке очень мало или в некоторых случаях нет зазора для контргаек кабелепровода, иногда называемых контргайками.Это очень затрудняет затяжку из-за столкновения с клеммной колодкой.

Специальная конструкция клеммной колодки

Boshart обеспечивает зазор вокруг отверстий кабелепровода, что упрощает установку.

Другая распространенная проблема с импортными переключателями заключается в том, что резьба отслаивается в латунных наконечниках винтовых клемм, в которых просверлены отверстия. Это оставляет тонкое поперечное сечение и небольшое зацепление резьбы для винтов клемм.

В стандартных переключателях Boshart винтовые наконечники клемм имеют штампованную форму, которая смещает металл и удваивает поперечное сечение с резьбой.Это увеличивает количество задействованных ниток с двух до четырех.

Поскольку это изменение было внесено много лет назад, не было ни одного сообщения об удалении резьбы.

Другая распространенная проблема с импортными переключателями заключается в том, что резьба отслаивается в латунных наконечниках винтовых клемм, в которых просверлены отверстия. Это оставляет тонкое поперечное сечение и небольшое зацепление резьбы для винтов клемм.

В стандартных переключателях Boshart винтовые наконечники клемм имеют штампованную форму, которая смещает металл и удваивает поперечное сечение с резьбой.Это увеличивает количество задействованных ниток с двух до четырех.

Поскольку это изменение было внесено много лет назад, не было ни одного сообщения об удалении резьбы.

Типичные импортные переключатели имеют короткие клеммные винты. При установке провода 10 AWG и более тяжелого, клеммные винты необходимо вывернуть дальше, чтобы провести провод под головкой винта. Часто это приводит к тому, что винт выкручивается прямо из клеммной колодки.

Винты клемм

Boshart были удлинены на 30%, чтобы устранить эту проблему.

Стандартные импортные переключатели используют шестивалентный хром, также известный как хром 6. Производство этого покрытия запрещено в Северной Америке и Мексике. Процесс не только вреден для окружающей среды; это также невероятно вредно для здоровья заводских рабочих. Несмотря на вредное воздействие на окружающую среду и здоровье, большинство импортеров все равно предпочитают покупать этот продукт, потому что он недорогой.

Вместо этого вредного продукта компания Boshart использует трехвалентный хром, также известный как хром 3.Мы платим больше за использование этого более дорогого и экологически чистого покрытия, потому что считаем, что это правильный и ответственный поступок. Кроме того, испытания в соляном тумане доказали, что это экологически чистое покрытие более устойчиво к коррозии.

Многие импортные коммутаторы не сертифицированы для обеспечения соответствия требованиям по пониженному содержанию свинца. Кроме того, на крышке часто отсутствует маркировка о бессвинцовой маркировке.

Коммутаторы

Boshart сертифицированы без использования свинца в соответствии со стандартом NSF-372. На крышках имеется большой знак сертификации без содержания свинца, что упрощает проверку соответствия требованиям Закона о безопасной питьевой воде для инспекторов.Номер сертификата без свинца указан внутри обложки вместе со списками электрических компонентов CSA и UL.

В дополнение к маркировке No-Lead, наши крышки переключателей имеют четкую маркировку для обозначения стандартных и специальных переключателей. Это позволяет легко отличить выключатели низкого давления от выключателей автоматического выключения, которые в остальном идентичны по внешнему виду.

Крышки

Boshart разработаны с увеличенной вставкой на заводской табличке, что обеспечивает большую гибкость при нанесении частной маркировки. Свяжитесь с торговым представителем Boshart для получения подробной информации о минимальных количествах заказа.

Теперь давайте рассмотрим несколько полезных советов.

Перед заказом коммутатора необходимо знать три вещи.

Во-первых, вам нужно знать желаемое давление в системе. Это касается включения, выключения и дифференциала. Во-вторых, вам нужно знать свои потребности в энергии. Посмотрите на насос, какая мощность будет проходить через переключатель. В-третьих, вам нужно знать, нужен ли вам специальный выключатель, например, выключатель низкого давления.

У нас есть отличный ресурс, который вы можете найти в нашем блоге BoshartU о том, как правильно настроить реле давления. В блоге есть советы по настройке и пошаговые инструкции по точной настройке врезки. Проверьте это на blog.Boshart.com.

Это конец сегодняшней презентации. Посетите наш блог BoshartU, чтобы узнать больше о наших продуктах, и не забудьте подписаться на получение обновлений контента.

Оставайтесь на связи с нами, подписавшись на Boshart Industries в Instagram, LinkedIn и Facebook.

Еще раз спасибо за то, что присоединились к нам сегодня. Посетите наш веб-сайт, чтобы узнать больше о наших продуктах, и подпишитесь на наш блог, чтобы получать обновления контента. Наслаждайтесь остатком дня.

Типы реле давления | Herga

Реле давления — это тип датчика, они входят в ассортимент нашей продукции здесь, в Herga.

Реле давления

широко используются в различных сферах деятельности, включая производство, HVAC, автоспорт, автомобилестроение, машиностроение.

Что такое реле давления?

Реле давления будет установлено на определенный предел давления, как только будет обнаружено, что давление достигло этого предела, реле давления изменит состояние, в результате чего оно либо замыкает, либо размыкает цепь. Это проинформирует персонал о том, что предел давления в этом приложении был достигнут.

Типы реле давления от Herga

Реле низкого давления — хорошо подходят для OEM-приложений, предлагая высокую производительность и повторяемость.

Монтаж на печатной плате Реле давления — маленькие переключатели для монтажа на печатной плате, переключение низкого давления предлагается с медленными контактами.

Мембранные реле давления — с двойной изоляцией для токопроводящей среды с несколькими вариантами носика и крышки.

Миниатюрные реле давления — миниатюрный размер делает их хорошо подходящими для OEM-приложений с длительным сроком службы и высокой надежностью.

Реле давления использует

Реле давления можно использовать для множества различных применений во многих отраслях промышленности

Другие области применения реле давления:

• Системы фильтрации
• Обнаружение засоров
• Уровни раствора на машинах для тестирования ДНК
• Компрессоры в медицинских учреждениях
• Контроль уровня кислорода в газовых баллонах
• Аппарат дыхательный медицинский
• Выдача жидкости в автоматах по продаже напитков, например, в кофемашинах
• Насосы водяные
• Обнаружение засорения фильтров в вентиляторах и системах воздушных фильтров
• Уровни воды в бытовой технике; стиральные машины и т. д.
• Кофемашины
• Регулятор котельной HVAC

Реле давления от Herga

У нас есть широкий ассортимент реле давления , доступных для просмотра на нашем веб-сайте, они производятся на нашем собственном предприятии.Некоторые из особенностей наших реле давления:

• Имеется сертификат UL
• Высокая чувствительность
• Универсальный
• Варианты с двумя полюсами
• Опции низкого давления
• Температурная компенсация

Для получения дополнительной информации о наших реле давления или любом из продуктов в нашем портфолио, пожалуйста, свяжитесь с нами.

Типы и применения пневматических переключателей

Автор: Джастин Ум

В этом посте мы рассмотрим различные типы пневматических переключателей и их применение.

Сначала общее определение:

Что такое пневматический переключатель?

Пневматический переключатель — это устройство, которое активирует или деактивирует электрический сигнал в системе в зависимости от уровня давления воздуха, определяемого компонентом.

Теперь давайте посмотрим на различные типы пневматических переключателей.

Реле давления для пневматики

Реле давления размыкает и замыкает точку электрического контакта, когда давление сжатого воздуха достигает заданного значения.Он состоит из части, принимающей давление, точки электрического контакта, которая генерирует электрические сигналы, и части установки давления.

Реле давления контролирует давление воздуха, и когда оно опускается ниже или выше заданного значения, монитор включает микровыключатель, открывая и закрывая точку контакта, чтобы генерировать электрический сигнал. Реле давления бывают четырех типов: мембранные, сильфонные, с трубкой Бурдона и поршневые.

Реле давления пневматическое используется для следующих целей:

• Он контролирует давление в пневматическом источнике питания и генерирует сигналы тревоги, когда давление воздуха падает ниже заданного значения, давление прекращается в целях безопасности.
• Он определяет пневматическое давление приводного устройства для генерации сигнала.
• Обнаруживает срабатывание пневматического давления. Например, его можно использовать для подсчета количества операций гидрораспределителя.

Рисунок 1. Назначение реле давления

Реле давления в основном применяется для устройств управления, в которых используются как пневматические цепи, так и электрические элементы управления, как показано на рисунке 1. Реле давления имеют характеристики как дифференциального, так и давления.Например, когда вы устанавливаете давление воздуха на реле давления на определенное значение, и давление превышает это значение, давление воздуха снова снизится до этого значения. Когда дифференциация слишком мала, точность управления увеличивается, но переключатель включается и выключается слишком часто, стабильность и управляемость системы оказывается под угрозой. Важно найти наилучшее значение дифференциации в зависимости от условий контроля.

В настоящее время реле давления на рынке классифицируются как 3 процента или 0.5 процентов от максимального контрольного давления. При выборе реле давления выберите подходящее, учитывая диапазон рабочего давления, диапазон регулирования перепада и частоту срабатывания.

Реле давления прямого типа

Реле давления диафрагменного типа, как показано на Рисунке 2, использует диафрагму для приема давления. Когда давление воздуха достигает диафрагмы через входное отверстие, верхняя часть диафрагмы толкается вверх, создавая силу, превышающую сжатие пружины.Затем диафрагма поднимается, чтобы микровыключатель размыкал и замыкал точку электрического контакта. Когда давление воздуха падает, и диафрагма, и точка микроконтакта возвращаются в исходное положение.

Рисунок 2. Реле давления мембранного типа.

Реле давления мембранного типа обеспечивает низкое трение с приводным устройством, поэтому имеет низкий гистерезис (выходной сигнал системы, который зависит от входа и истории входа). В некоторых случаях перемещение диафрагмы используется для размыкания и замыкания точек электрического контакта, чтобы обеспечить высокую стабильность работы.

Реле давления сильфонного типа

Реле давления сильфонного типа, показанное на рисунках 3 и 4, имеет принимающую давление часть, которая состоит из сильфона. Когда давление входного сигнала поступает в сильфон, рычаг перемещается против часовой стрелки до тех пор, пока сжатие основной пружины не будет соответствовать силе сильфона, и микровыключатель не будет приведен в действие рычагом.

Фигура. 3 Реле давления сильфонного типа (слева)
Рис. 4. Реле давления сильфонного типа TPC (справа)

Сильфон изготовлен из фосфорной бронзы или бериллиевой бронзы, нержавеющей стали и обычно используется для давлений от 0 до 20 см кв. .Конструкция с двойным сильфоном также имеет площадь более 40 см2. Обратите внимание, что пневматический переключатель сильфонного типа имеет большее значение гистерезиса.

Реле давления с трубкой Бурдона

Реле давления с трубкой Бурдона использует трубку Бурдона манометра (см. Рисунок 5). Он обладает высокой точностью и долговечностью, но трубка Бурдона может прогибаться под высоким давлением.

Фигура. 5 Компоненты реле давления с трубкой Бурдона

Реле давления поршневого типа

Реле давления поршневого типа, показанное на рис.6 сочетает в себе поршень и стойкую пружину в принимающей давление части и допускает широкий диапазон перемещения. Однако для предотвращения утечки из поршня требуется уплотнение. Уплотнение увеличивает трение и снижает точность. Диапазон доступного давления составляет около 10-100 см2 и в основном подходит для специальных применений с высоким давлением.

Фигура. 6 Реле давления поршневого типа

Мы надеемся, что эта информация о типах пневматических переключателей оказалась для вас полезной. Здесь, в TPC Automation, имеется обширный перечень коммутаторов.Посетите наш магазин, чтобы мы могли предоставить вам переключатели, необходимые для вашего приложения.
