Реле защиты от перенапряжения: Реле защиты от перенапряжения в Нижнем Новгороде

Содержание

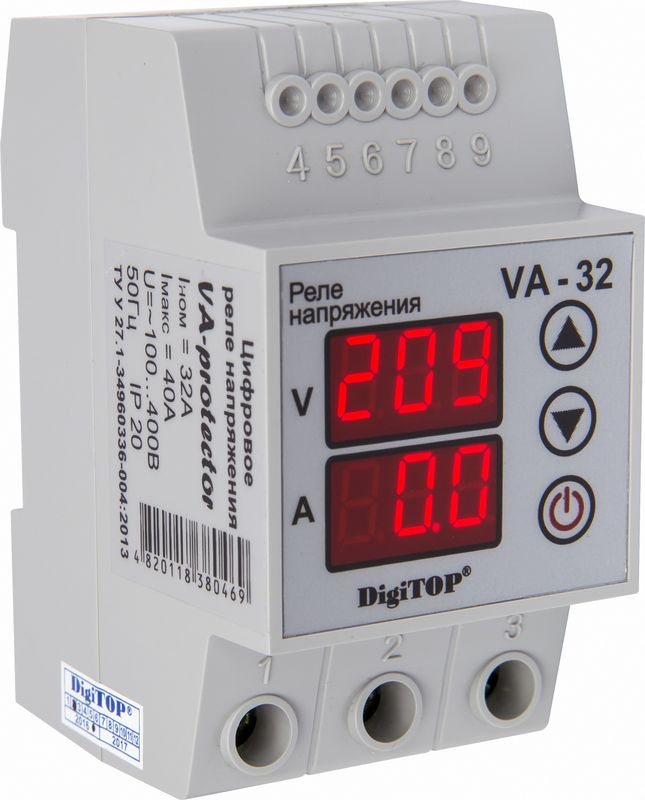

Реле напряжения - назначение, выбор и подключение своими руками

Наилучшим способом защиты домашней сети от скачков напряжения является установка правильно подобранного стабилизатора. Однако стоят эти устройства достаточно дорого, и если напряжение в линии в целом стабильно и перепады разности потенциалов случаются нечасто, то устранить неполадки можно с помощью реле напряжения. Оно имеет небольшую стоимость, и если перенапряжения в линии редки, вполне справляется с защитной функцией. Более того, если оборвется нулевой провод или замкнут обвисшие кабели, реле сетевого напряжения сработает даже быстрее, чем стабилизатор. В этом материале мы расскажем о том, что такое реле контроля напряжения (РКН), разберемся с его принципом работы и объясним, как выбрать и подключить реле к электросети.

Преимущества реле по сравнению со стабилизаторами

Использование реле напряжения для квартиры или для дома, если это позволяет устойчивость линии, во многом предпочтительнее, чем установка стабилизаторов. Перечислим основные преимущества РКН:

  • Компактность. Этот прибор занимает намного меньше места, чем любой стабилизатор.

  • Простота монтажа. Элемент контроля напряжения в сети может быть установлен внутри электрощита на ДИН-рейку, при этом даже не придется долго возиться с подключением кабелей. А чтобы установить стабилизатор, придется врезаться в линию (при монтаже прибора в помещении) или размещать устройство внутри специально изготовленного защитного ящика, рядом со щитком.
  • Быстрота реакции. Это основной плюс реле контроля напряжения. При внезапном скачке разности потенциалов срабатывание элемента происходит всего через несколько миллисекунд. В этом вопросе с РКН могут конкурировать только симисторные стабилизаторы, цена которых на порядок выше.
  • Бесшумность. Реле работают тихо, в то время как работающий стабилизатор слышно даже на довольно большом расстоянии.
  • Экономичность. В сравнении со стабилизирующими аппаратами элементы контроля разности потенциалов потребляют ничтожно малое количество электроэнергии.
  • Низкая цена. Как уже говорилось, реле контроля напряжения стоят во много раз дешевле стабилизаторов.

Учитывая вышеперечисленные преимущества РКН, становится понятно, почему при возможности следует выбирать именно их. И все же, ознакомившись с достоинствами этих элементов, увлекаться и ставить их везде вместо стабилизаторов не нужно.

Если вы используете реле как отсекатель напряжения для холодильника, а разность потенциалов в сети регулярно скачет, то постоянные включения и отключения питания закончатся тем, что дорогостоящий агрегат через несколько месяцев выйдет из строя.

Принцип работы контрольного устройства

Работает реле контроля напряжения по следующему принципу. Схема этого прибора сконструирована так, что электроэнергия постоянно поступает в него из сети. Элемент измеряет разность потенциалов, и если полученное значение находится в допустимых пределах, то встроенные в РКН ключи остаются открытыми, и поток электронов беспрепятственно поступает к потребителям.

Наглядно про реле на видео:

При возникновении перекоса фаз в цепи или появлении мощного импульса, вызванного ударом молнии или коммутацией, ключи мгновенно закрываются, происходит срабатывание устройства, и подача электричества в сеть прекращается. Это позволяет не допустить повреждения подключенных бытовых приборов. Процесс срабатывания занимает несколько миллисекунд.

После нормализации параметров потока электронов включается таймер задержки. Она предусмотрена схемой таких приборов, как кондиционеры, холодильники и морозильные камеры, и должна соблюдаться для их правильной работы.

Контрольные устройства регулируют время задержки, выдерживая нужный период. Когда запрограммированное время истечет, подача электричества возобновится в обычном порядке.

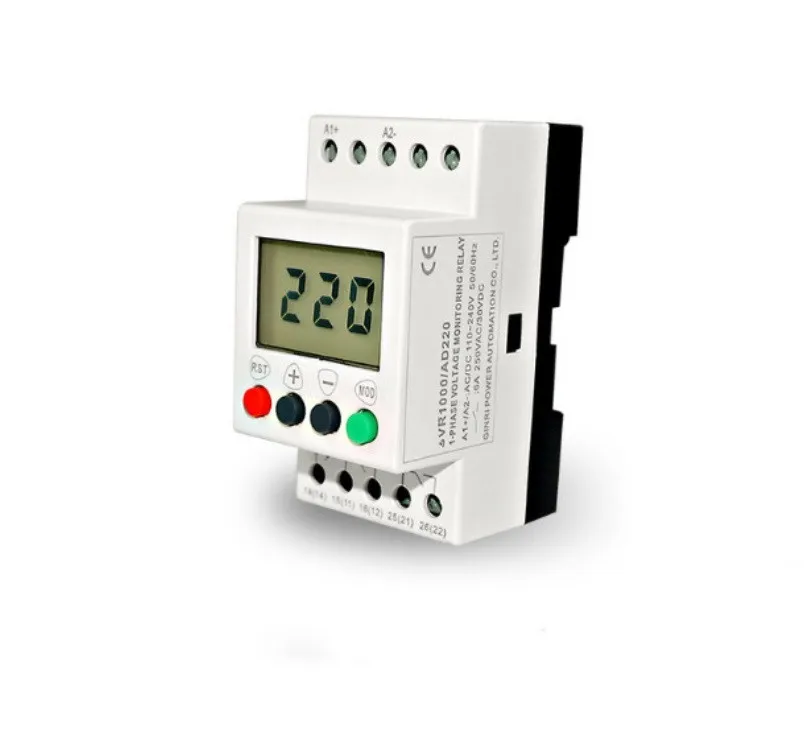

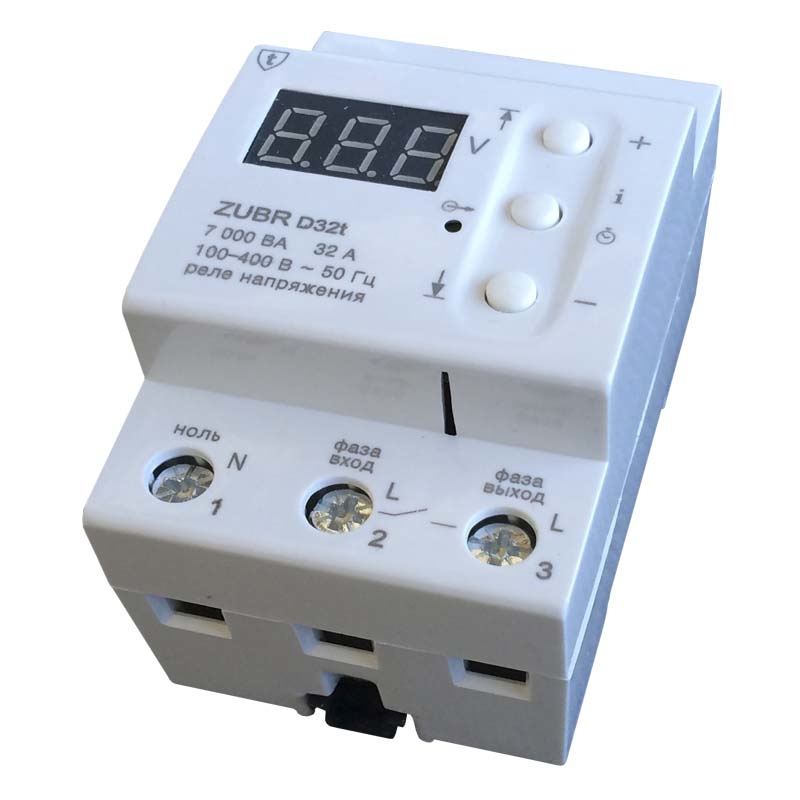

Подключение реле в однофазных сетях

Разберемся, как подключить однофазное реле в домашней сети 220В. Коммутация происходит по фазному кабелю. Нулевой провод должен быть подключен для подачи энергии к внутренней схеме. Схема подключения реле напряжения может быть выполнена одним из двух способов:

  • Сквозное (прямое) подключение устройства.
  • Совместное подключение прибора с контактором, выполняющим коммутацию.

Монтаж и подсоединение однофазного РКН рекомендуется производить перед электросчетчиком, чтобы при перенапряжении также обеспечить его защиту, но после автомата ввода. Когда на счетчике уже стоит пломба, то контрольный элемент подключают за ним. Если сразу за опломбированным счетчиком установлен автоматический выключатель, реле придется установить после него, отделив провод от выхода АВ и подсоединив к входу устройства контроля разности потенциалов.

Подключение выхода РКН производится на клемму, к которой ранее подсоединялся кабель от электросчетчика или ВА. Ноль на контрольном элементе подключается от нулевой шины с помощью отдельного проводника.

Следует помнить, что защита от КЗ и превышения тока не является задачей реле контроля напряжения, поэтому оно не может заменить автомат. Эти устройства подключаются к линии вместе, а номинал РКН должен превышать номинальный ток автоматического выключателя на одно значение.

Наглядно про монтаж реле напряжения на видео:

Совместная установка реле и контактора

Дополнительный контактор устанавливается в случае, когда величина коммутируемых токов слишком велика. Зачастую установка реле вместе с контактором обходится дешевле покупки РКН, которое будет соответствовать параметрам потока электронов.

К номинальному току контрольного элемента в таком случае одно требование – он должен превышать значение, при котором срабатывает контактор. Последний полностью возьмет на себя токовую нагрузку.

У этого варианта подключения имеется один, но довольно существенный, недостаток – пониженное быстродействие. Оно обусловлено тем, что к миллисекундам, нужным для срабатывания прибора контроля, добавляется время, необходимое для реакции контактора. Исходя из этого, при выборе обоих устройств нужно обращать внимание на максимально высокое быстродействие каждого из них.

При подключении этой связки фазный провод от ВА подсоединяется к нормально разомкнутому контакту.

Им является вход контакторной цепи. Фазный вход РКН должен подключаться посредством отдельного кабеля. Он может подсоединяться к клемме входа контактора или к контакту выхода ВА.

Поскольку фазный вход контрольного элемента подключается проводником меньшего сечения, необходимо обратить внимание на надежность соединения. Чтобы он не выпадал из гнезда, в котором находится более толстый кабель, оба провода нужно скрутить вместе и зафиксировать припоем или опрессовать специальной гильзой.

При выполнении монтажа нужно убедиться, что проводник, подходящий к реле, прочно закреплен. Для подключения выхода РКН к клемме соленоида контактора используется кабель диаметром 1 – 1,5 кв. мм. Ноль контрольного элемента и вторая клемма катушки подсоединяются к нулевой шине.

Выход контактора соединяется с распределительной шиной с помощью силового фазного проводника.

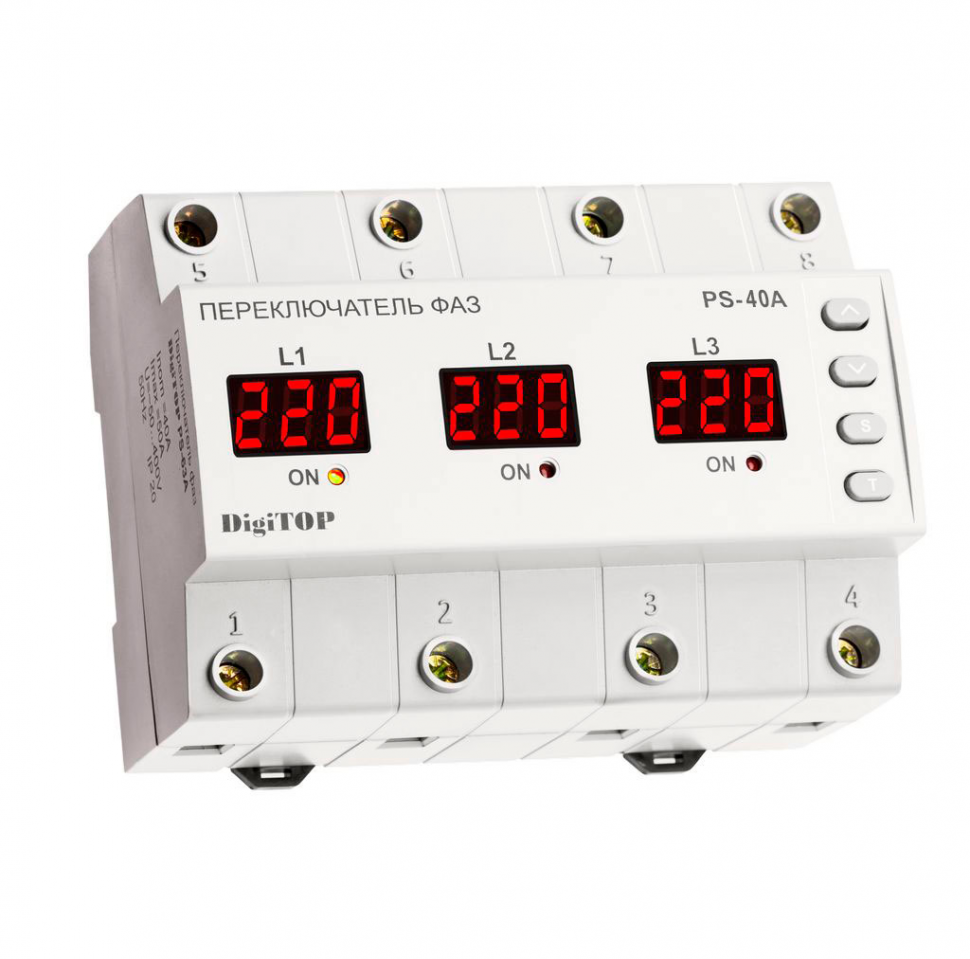

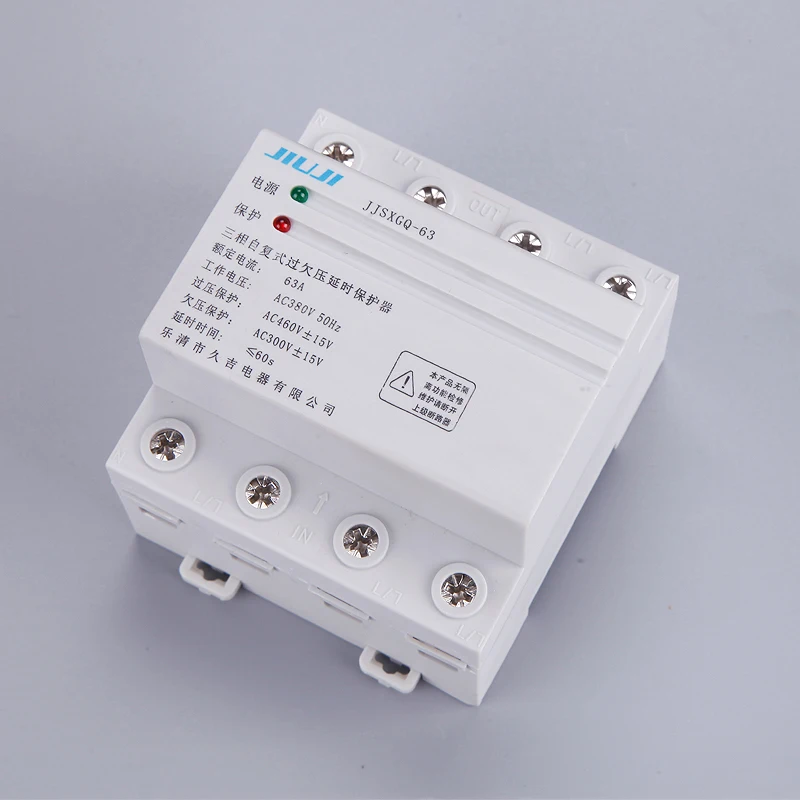

Как подключается реле напряжения в трехфазных сетях?

Трехфазное РКН при наличии перенапряжения хотя бы на одной из фаз отключает питание на всех трех. От автомата ввода три фазы идут к входному контакту реле, такое же количество фазных жил – на выходной. Соленоид контактора подключается к любому выходу контрольного устройства.

Подключаемый контактор также должен иметь три фазы, к которым подсоединяются силовые фазные кабели. Подключая трехфазное оборудование, нужно быть внимательным, чтобы не перепутать фазы. Подключать к каждой из них отдельное РКН не нужно – отсоединив одну жилу, можно вывести из строя оборудование.

Подключение реле напряжения в трехфазной сети на видео:

Нюансы выбора устройства

Выбирая реле напряжения, необходимо обращать внимание на следующие параметры:

  • Быстродействие элемента.
  • Возможность регулирования (выставления нужного времени задержки, а также пределов срабатывания).
  • Номинальная величина тока.

Если устройство имеет цифровой индикатор, его будет легче настраивать, но в целом наличие такого компонента не играет существенной роли. Перед тем, как отправиться за покупкой или заказать прибор через Интернет, неплохо будет посетить специализированные форумы и ознакомиться с отзывами.

Обратите внимание, общаются ли сотрудники фирм-производителей с пользователями. Открытость свидетельствует о том, что компания уверена в своей продукции.

Заключение

В этой статье мы подробно рассказали о том, что такое реле контроля напряжения, каковы его преимущества и слабые стороны, и объясняли, как правильно подключать это устройство и на что обратить внимание при выборе. Эта информация пригодится нашим читателям, собирающимся установить в домашней сети прибор защиты от перенапряжений.

Защита от перенапряжения сети для дома (220 и 380 вольт)

В современных бытовых приборах используется чувствительная электроника, что делает эти устройства уязвимыми перед перепадами напряжения.

Поскольку устранить их не представляется возможным, необходима надежная защита. К сожалению, ее организация не входит в сферу обязанностей службы ЖКХ, поэтому заниматься этим вопросом приходится самостоятельно. Благо защитные устройства приобрести сегодня не проблема. Прежде чем перейти к описанию и принципу действия таких приборов, кратко расскажем о причинах, вызывающих скачки напряжения, и их последствиях.

Что такое перепад напряжения и его природа?

Под этим термином подразумевается краткосрочное изменение амплитуды напряжения электросети, с последующим восстановлением, близким к первоначальному уровню. Как правило, длительность такого импульса исчисляется я миллисекундами. Существует несколько причин для его возникновения:

  1. Атмосферные явления в виде грозовых разрядов, они способны вызвать перенапряжение в несколько киловольт, что не только гарантированно выведет электроприборы из строя, а и может стать причиной пожара. В данном случае жителям многоэтажек проще, поскольку организация защиты от таких предсказуемых явлений входит в обязанности поставщиков электричества.
    Что касается частных домов (особенно с воздушным вводом), то их жильцы должны самостоятельно заниматься этим вопросом или обращаться к специалистам.
  2. Скачки при коммутационных процессах, когда происходит подключение-отключение мощных потребителей.
  3. Электростатическая индукция.
  4. Подключение определенного оборудования (сварка, коллекторный электродвигатель и т.д.).

На рисунке ниже наглядно продемонстрирована величина грозового (Uгр) и коммутационного импульса (Uк) по отношению к номинальному напряжению сети (Uн).

Грозовой и коммутационный импульсы перенапряжения

Для полноты картины следует упомянуть и о долгосрочном повышении и понижении напряжения. Причиной первого является авария на линии, в результате которой происходит обрыв нулевого провода, что вызывает повышение до 380 вольт. Нормализовать ситуации никакими приборами не получится, потребуется ждать устранения аварии.

Длительное снижение напряжения можно часто наблюдать в сельской местности или дачных поселках.

Это связано с недостаточной мощностью трансформатора на подстанции.

В чем заключается опасность перепадов?

В соответствии с допустимыми нормами, допускается отклонение от номинала в диапазоне от -10% до +10%. При скачках напряжение может существенно выйти за установленные границы. В результате блоки питания бытовой техники подвергаются перегрузке и могут выйти из строя или существенно сократить свой ресурс. При высоких или длительных перепадах велика вероятность возгорания проводки, и, как следствие, пожара.

Пониженное напряжение также грозит неприятностями, особенно к этому критичны компрессоры холодильных установок, а также многие импульсные блоки питания.

Защитные устройства

Существует несколько видов защитных устройств различающихся как по функциональности, так и по стоимости, одни из них обеспечивают защиту только одному бытовому прибору, другие – всем имеющимся в доме. Перечислим хорошо зарекомендовавшие себя и наиболее распространенные защитные устройства.

https://www.youtube.com/watch?v=e86nhzDoncM

Сетевой фильтр

Наиболее простой и доступный по деньгам вариант защиты маломощного бытового оборудования. Отлично зарекомендовал себя при бросках до 400-450 вольт. На более высокие импульсы устройство не рассчитано (в лучшем случае оно примет удар на себя, спасая дорогостоящую аппаратуру).

Фильтр удлинитель Swen Fort Pro

Основной элемент защиты у такого устройства – варистор (полупроводниковый элемент изменяющий сопротивление в зависимости от приложенного напряжения). Именно он выходит из строя при импульсе более 450 В. Вторая важная функция фильтра – защита от высокочастотных помех (возникают при работе электродвигателя, сварки и т.д.) отрицательно влияющих на электронику. Третьим элементом защиты является плавкий предохранитель, срабатывающий при КЗ.

Не следует путать фильтры с обычными удлинителями, которые не обладают защитными функциями, но похожи по внешнему виду. Чтобы различить их достаточно посмотреть паспорт изделия, где приведены полные характеристики. Отсутствие такового должно само по себе вызывать подозрение.

Стабилизатор

В отличие от предыдущего типа приборы этого класса позволяют нормализовать напряжение в соответствии с номинальным. Например, установив границу в пределах 110-250 В, на выходе устройства будет стабильные 220 В. Если напряжение выйдет за пределы допустимого, прибор отключит питание и возобновит его подачу после нормализации работы электросети.

Стабилизатор EDR-1000 от производителя Luxeon

В некоторых случаях (например, в сельской местности) установка стабилизатора является единственным способом повысить напряжение до необходимой нормы. Бытовые стабилизаторы выпускают двух модификаций:

  • Линейные. Они предназначены для подключения одного или нескольких бытовых приборов.
  • Магистральные, устанавливаются на входе электросети здания или квартиры.

И первые, и вторые следует подбирать исходя из мощности нагрузки.

Источники бесперебойного питания

Основное отличие от предыдущего типа является возможность продолжения подачи питания подключенного устройства после срабатывания защиты или полного отключения электричества. Время работы в таком режиме напрямую зависит от емкости аккумуляторной батареи и мощности нагрузки.

Бесперебойный блок питания APC, модель SC-420

В быту эти устройства в основном используются для подключения стационарных компьютеров, чтобы при проблемах с электросетью не потерять данные. При срабатывании защиты ИБП будет продолжать подачу питания в течение определенного времени, как правило, не более получаса (зависит характеристик устройства). Этого времени вполне достаточно, чтобы сохранить необходимые данные и корректно отключить компьютер.

Современные модели ИБП могут самостоятельно управлять работой компьютера через USB интерфейс, например, закрыть текстовый редактор (предварительно сохранив открытые документы), после чего произвести отключение. Это довольно полезная функция, если пользователь при срабатывании защиты не находился рядом.

Устройства защиты от импульсных перенапряжений

Все перечисленные выше приборы обладают общим недостатком, у них не реализована действенная защита от импульса высокого напряжения. Если таковой произойдет, он, практически гарантированно выведет такие устройства из строя. Следовательно, защита должна быть организована таким образом, чтобы после срабатывания можно было оперативно привести ее в рабочее состояние. Этому требованию, как нельзя лучше отвечают УЗИП. На их основе организуется многоуровневая система защиты внутренних линий частного дома.

Одна из принятых классификаций таких устройств показана в таблице.

Таблица 1. Классификация УЗИП

Категория Применение
В (I) Обеспечивают защиту при прямом попадании грозового разряда по системе молниезащиты. Место установки – вводно-распределительное устройство или главный распределительный щит. Основная нормирующая характеристика – величина импульсного тока.
С (II) Защищают токораспределительную сеть от коммутационных импульсов, а также играют роль второго защитного уровня при грозовом разряде. Место установки – распределительный щит.
D (III) Обеспечивают последний уровень защиты, при которой к потребителям не допускаются остаточные броски напряжения и дифференциальные перенапряжения. Помимо этого обеспечивается фильтрация высокочастотных помех. Установка производится перед потребителем. Могут быть выполнены в виде модуля под розетку, удлинителя и т.д.

Пример организации трехуровневой защиты продемонстрирован ниже.

Организация трехуровневой защиты от перенапряжения

Конструктивные особенности УЗИП.

Устройство представляет собой платформу (С на рис. 6) со сменным модулем (В), внутри которого находятся варисторы. При их выходе из строя индикатор (А) изменит цвет (в приведенной на рисунке модели на красный).

УЗИП Finder (категория II)

Внешне устройство напоминает автоматический выключатель, крепление – такое же (под DIN рейку).

Особенностью УЗИП является необходимость замены модулей при выходе варисторов из строя (что довольно просто). Конструкция модулей выполнена таким образом, что установить их на платформу с другим номиналом невозможно. Единственный серьезный недостаток связан с характерными особенностями варисторов. Им необходимо время, чтобы остыть, многократное попадание грозового разряда существенно усложняет этот процесс.

Защитное реле

В завершении рассмотрим реле контроля напряжения (РКН), эти устройства способны обеспечить защиту бытовых приборов от коммутационных импульсов, перекоса фаз, а также пониженного напряжения. С грозовыми импульсами они не справятся, поскольку на это не рассчитаны. Их сфера применения – защита внутренней сети квартиры, то есть там, где обеспечение грозозащиты входит в обязанности электрокомпаний.

Приборы могут устанавливаться во входном щитке, непосредственно, после электросчетчика, для этого предусмотрено крепление под DIN рейку.

РКН можно подключать после счетчика

Помимо этого выпускаются модификации приборов в виде удлинителей питания и модулей под розетку.

РКН в виде удлинителя и розеточного модуля

Данные устройства могут произвести только защитное отключение сети, при выходе напряжения за указанные пределы (устанавливается кнопками управления), после нормализации электросет

Как защитить дом от импульсных перенапряжений / Статьи и обзоры / Элек.ру

В техподдержке интернет-магазина «АСберг АС» клиенты часто задают вопросы о том как защитить дом от перепадов напряжения, что такое устройства защиты от перенапряжения, какие они бывают и как их подбирать. Класс продукции УЗИП известен покупателям значительно меньше чем автоматические выключатели или УЗО и игнорирование защиты от перенапряжения часто служит причиной пожаров и выхода из строя дорогостоящего электронного оборудования в частных домах. Хотелось бы восполнить этот пробел в знаниях покупателей и рассказать более подробно о том, что такое УЗИП, для чего он нужен и как его подобрать.

УЗИП: особенности выбора и применения

Даже кратковременные импульсные броски напряжения, в несколько раз превышающие номинальное, могут нанести непоправимый ущерб дорогостоящей электротехнике и электронике, а то и стать причиной пожара. Перенапряжение в сетях может возникать из-за грозы, аварий или переходных процессов. Например, импульсные перенапряжения могут стать следствием попадания молнии в систему молниезащиты или линию электропередач, переключения мощных индуктивных потребителей, таких как электродвигатели и трансформаторы, коротких замыканий.

Что такое УЗИП и для чего оно нужно?

Широкое распространение получили УЗИП
с быстросъемным креплением для установки на DIN-рейку

Ограничитель перенапряжения в электроустановках напряжением до 1 кВ называют устройством защиты от импульсных перенапряжений — УЗИП. Устройства защиты от импульсных перенапряжений — как раз и призваны защитить электрооборудование от подобных ситуаций. Они служат для ограничения переходных перенапряжений и отвода импульсов тока на землю, снижения амплитуды перенапряжения до уровня, безопасного для электрических установок и оборудования. УЗИП применяются как в гражданском строительстве, так и на промышленных объектах.

Основной российский документ, определяющий, что такое УЗИП, это ГОСТ Р 51992-2002, «Устройства для защиты от импульсных перенапряжений в низковольтных силовых распределительных системах».

УЗИП призваны обеспечить защиту от ударов молнии в систему молниезащиты здания (объекта) или воздушную линию электропередач (ЛЭП), защитить высокочувствительное оборудование и технику от импульсных перенапряжений и коммутационных бросков питания. Широкое распространение получили УЗИП с быстросъемным креплением для установки на DIN-рейку.

Аппараты защиты от импульсных напряжений включают в себя устройства нескольких категорий:

Тип устройства Для чего предназначено Где применяется
I класс Для защиты от непосредственного воздействия грозового разряда. Защищают от импульсов 10/350 мкс: попадание молнии в систему внешней молниезащиты и попадание молнии в линию электропередач вблизи объекта.
Амплитуда импульсных токов с крутизной фронта волны 10/350 мкс находится в пределах 25-100 кА, длительность фронта волны достигает 350 мкс.
Устанавливаются на вводе питающей сети в здание (ВРУ/ГРЩ).
Данными устройствами должны укомплектовываться вводно- распределительные устройства административных и промышленных зданий и жилых многоквартирных домов.
II класс Обеспечивают защиту от перенапряжений, вызванных коммутационными процессами, а также выполняющие функции дополнительной молниезащиты.
Предназначены для защиты от импульсов 8/20 мкс. Они защищают от ударов молнии в ЛЭП, от переключений в системе электроснабжения. Амплитуда токов — 15-20 кА.
Монтируются и подключаются к сети в распределительных щитах.
Служат дополнительной защитой от импульсов, которые не были полностью нейтрализованы УЗИП I класса.
III класс Для защиты от импульсных перенапряжений, вызванных остаточными бросками напряжений и несимметричным распределением напряжения между фазой и нейтралью.
Также работают в качестве фильтров высокочастотных помех. Предназначены для защиты от остаточных импульсов 1,2/50 мкс и 8/20 мкс импульсов после УЗИП I и II классов.
Используются для защиты чувствительного электронного оборудования, поблизости от которого и устанавливаются.
Характерные области применения — ИТ- и медицинское оборудование. Также актуальны для частного дома или квартиры — подключаются и устанавливаются непосредственно у потребителей.

Конструкция УЗИП постоянно совершенствуется, повышается их надежность, снижаются требования по техническому обслуживанию и контролю.

Как работает УЗИП?

УЗИП устраняет перенапряжения:

  • Несимметричный (синфазный) режим: фаза — земля и нейтраль — земля.
  • Симметричный (дифференциальный) режим: фаза — фаза или фаза — нейтраль.

В несимметричном режиме при превышении напряжением пороговой величины устройство защиты отводит энергию на землю. В симметричном режиме отводимая энергия направляется на другой активный проводник.

Схема подключения УЗИП в однофазной и трехфазной сети системы TN-S. В системе заземления TN-C применяется трехполюсное УЗИП. В нем нет контакта для подключения нулевого проводника.

Схема подключения УЗИП в однофазной и трехфазной сети системы TN-S.
В системе заземления TN-C применяется трехполюсное УЗИП.
В нем нет контакта для подключения нулевого проводника

В разрядниках при воздействии грозового разряда в результате перенапряжения пробивает воздушный зазор в перемычке, соединяющей фазы с заземляющим контуром, и импульс высокого напряжения уходит в землю. В вентильных разрядниках гашение высоковольтного импульса в цепи с искровым промежутком происходит на резисторе.

УЗИП на основе газонаполненных разрядников рекомендуется к применению в зданиях с внешней системой молниезащиты или снабжаемых электроэнергией по воздушным линиям.

В варисторных устройствах варистор подключается параллельно с защищаемым оборудованием. При отсутствии импульсных напряжений, ток, проходящий через варистор очень мал (близок к нулю), но как только возникает перенапряжение, сопротивление варистора резко падает, и он пропускает его, рассеивая поглощенную энергию. Это приводит к снижению напряжения до номинала, и варистор возвращается в непроводящий режим.

УЗИП имеет встроенную тепловую защиту, которая обеспечивает защиту от выгорания в конце срока службы. Но со временем, после нескольких срабатываний, варисторное устройство защиты от перенапряжений становится проводящим. Индикатор информирует о завершении срока службы. Некоторые УЗИП предусматривают дистанционную индикацию.

Как выбрать УЗИП?

При проектировании защиты от перенапряжений в сетях до 1 кВ, как правило, предусматривают три уровня защиты, каждая из которых рассчитана на определенный уровень импульсных токов и форму фронта волны. На вводе устанавливаются разрядники (УЗИП класса I), обеспечивающие молниезащиту. Следующее защитное устройство класса II подключается в распределительном щите дома. Оно должно снижать перенапряжения до уровня, безопасного для бытовых приборов и электросети. В непосредственной близости от оборудования, чувствительного к броскам в сети, можно подключить УЗИП класса III. Предпочтительнее использовать УЗИП одного вендора.

Для координации работы ступеней защиты устройства должны располагаться на определенном расстоянии друг от друга — более 10 метров по питающему кабелю. При меньших дистанциях требуется включение дросселя, возмещающего недостающие активно-индуктивные сопротивления проводов. Также рекомендуется защищать УЗИП с помощью плавких вставок.

При каскадной защите требуется минимальный интервал 10 м между устройствами защиты.

При каскадной защите требуется минимальный интервал 10 м между устройствами защиты

Классы УЗИП не являются унифицированными и зависят от конкретной страны. Каждая строительная организация может ссылаться на один из трех классов испытаний. Европейский стандарт EN 61643-11 включает определенные требования по стандарту МЭК 61643-1. На основе МЭК 61643 создан российский ГОСТ Р 51992.

Оценка значимости защищаемого оборудования

Необходимость защиты, экономические преимущества устройств защиты и соответствующие устройства защиты должны определяться с учетом факторов риска: соответствующие нормы прописаны в МЭК 62305-2. Критерии проектирования, монтажа и техобслуживания учитываются для трех отдельных групп:

Группа Что включает Где определяется
Первая Меры защиты для минимизации риска ущерба имуществу и вреда здоровью людей МЭК 62305-3
Вторая Меры защиты для минимизации отказов электрических и электронных систем МЭК 62305-4
Третья Меры защиты для минимизации риска ущерба имуществу и отказов инженерных сетей (в основном электрические и телекоммуникационные линии) МЭК 62305-5
Оценка риска воздействия на объект

Нормы установки молниезащитных разрядников прописаны в международном стандарте МЭК 61643-12 (принципы выбора и применения). Несколько полезных разделов содержит международный стандарт МЭК 60364 (электроустановки зданий):

  • МЭК 60364-4-443 (защита для обеспечения безопасности). Если установка запитывается от воздушной линии или включает в себя такую линию, должно предусматриваться устройство защиты от атмосферных перенапряжений, если грозовой уровень для рассматриваемого объекта соответствует классу внешних воздействий AQ 1 (более 25 дней с грозами в год).
  • МЭК 60364-4-443-4 (выбор оборудования установки). Этот раздел помогает в выборе уровня защиты для разрядника в зависимости от защищаемых нагрузок. Номинальное остаточное напряжение устройств защиты не должно превышать выдерживаемого импульсного напряжения категории II.
Выбор оборудования по МЭК 6036

В качестве первой ступени лучше применять УЗИП на базе разрядников без съемного модуля. Вряд ли вам удастся найти варисторное устройство с номинальным током Iimp более 20 кА. Шкаф, в котором установлено УЗИП такого типа, должен быть из несгораемого материала.

Важнейшим параметром, характеризующим УЗИП, является уровень напряжения защиты Up. Он не должен превышать стойкость электрооборудования к импульсному напряжению. Для УЗИП I-го класса Up не превышает 4 кВ. Уровень напряжения защиты Up для устройств II-го класса не должен превышать 2,5 кВ, для III-го класса — 1,5 кВ. Это тот уровень, который должна выдерживать техника.
Ещё несколько важных параметров, которые необходимо знать для выбора УЗИП. Максимальное длительное рабочее напряжение Uc — действующее значение переменного или постоянного тока, которое длительно подаётся на УЗИП. Оно равно номинальному напряжению с учетом возможного завышения напряжения в электросети.

Минимальное требуемое значение Uc для УЗИП в зависимости от системы заземления сети

Номинальный ток нагрузки IL — максимальный длительный переменный (действующее значение) или постоянный ток, который может подаваться к нагрузке. Этот параметр важен для УЗИП, подключаемых в сеть последовательно с защищаемым оборудованием. УЗИП обычно подключаются параллельно цепи, поэтому данный параметр у них не указывается.

Выбор защитной аппаратуры: чувствительное оборудование и оборудование зданияВыбор защитной аппаратуры: бытовая техника и электроникаВыбор защитной аппаратуры: производственное оборудованиеВыбор защитной аппаратуры: ответственное оборудование

Сегодня многие крупные потребители электрической энергии с успехом используют на территории России высококачественные элементы УЗИП. Положительные результаты испытаний и эффективность применения УЗИП в России позволяют говорить о том, что их использование в российских условиях выгодно и удобно. Остается подобрать нужную модель устройства и установить ее на объекте.

Защита от перенапряжения - советы электрика

Защита от перенапряжения сети для дома (220 и 380 вольт)

В современных бытовых приборах используется чувствительная электроника, что делает эти устройства уязвимыми перед перепадами напряжения. Поскольку устранить их не представляется возможным, необходима надежная защита.

К сожалению, ее организация не входит в сферу обязанностей службы ЖКХ, поэтому заниматься этим вопросом приходится самостоятельно. Благо защитные устройства приобрести сегодня не проблема.

Прежде чем перейти к описанию и принципу действия таких приборов, кратко расскажем о причинах, вызывающих скачки напряжения, и их последствиях.

Что такое перепад напряжения и его природа?

Под этим термином подразумевается краткосрочное изменение амплитуды напряжения электросети, с последующим восстановлением, близким к первоначальному уровню. Как правило, длительность такого импульса исчисляется я миллисекундами. Существует несколько причин для его возникновения:

  1. Атмосферные явления в виде грозовых разрядов, они способны вызвать перенапряжение в несколько киловольт, что не только гарантированно выведет электроприборы из строя, а и может стать причиной пожара. В данном случае жителям многоэтажек проще, поскольку организация защиты от таких предсказуемых явлений входит в обязанности поставщиков электричества. Что касается частных домов (особенно с воздушным вводом), то их жильцы должны самостоятельно заниматься этим вопросом или обращаться к специалистам.
  2. Скачки при коммутационных процессах, когда происходит подключение-отключение мощных потребителей.
  3. Электростатическая индукция.
  4. Подключение определенного оборудования (сварка, коллекторный электродвигатель и т.д.).

На рисунке ниже наглядно продемонстрирована величина грозового (Uгр) и коммутационного импульса (Uк) по отношению к номинальному напряжению сети (Uн).

Грозовой и коммутационный импульсы перенапряжения

Для полноты картины следует упомянуть и о долгосрочном повышении и понижении напряжения. Причиной первого является авария на линии, в результате которой происходит обрыв нулевого провода, что вызывает повышение до 380 вольт (если быть точным, то ). Нормализовать ситуации никакими приборами не получится, потребуется ждать устранения аварии.

Длительное снижение напряжения можно часто наблюдать в сельской местности или дачных поселках. Это связано с недостаточной мощностью трансформатора на подстанции.

В чем заключается опасность перепадов?

В соответствии с допустимыми нормами, допускается отклонение от номинала в диапазоне от -10% до +10%. При скачках напряжение может существенно выйти за установленные границы.

В результате блоки питания бытовой техники подвергаются перегрузке и могут выйти из строя или существенно сократить свой ресурс.

Обратите внимание

При высоких или длительных перепадах велика вероятность возгорания проводки, и, как следствие, пожара.

Пониженное напряжение также грозит неприятностями, особенно к этому критичны компрессоры холодильных установок, а также многие импульсные блоки питания.

Защитные устройства

Существует несколько видов защитных устройств различающихся как по функциональности, так и по стоимости, одни из них обеспечивают защиту только одному бытовому прибору, другие – всем имеющимся в доме. Перечислим хорошо зарекомендовавшие себя и наиболее распространенные защитные устройства.

Сетевой фильтр

Наиболее простой и доступный по деньгам вариант защиты маломощного бытового оборудования. Отлично зарекомендовал себя при бросках до 400-450 вольт. На более высокие импульсы устройство не рассчитано (в лучшем случае оно примет удар на себя, спасая дорогостоящую аппаратуру).

Фильтр удлинитель Swen Fort Pro

Основной элемент защиты у такого устройства – варистор (полупроводниковый элемент изменяющий сопротивление в зависимости от приложенного напряжения). Именно он выходит из строя при импульсе более 450 В.

Вторая важная функция фильтра – защита от высокочастотных помех (возникают при работе электродвигателя, сварки и т.д.) отрицательно влияющих на электронику. Третьим элементом защиты является плавкий предохранитель, срабатывающий при КЗ.

Стабилизатор

В отличие от предыдущего типа приборы этого класса позволяют нормализовать напряжение в соответствии с номинальным. Например, установив границу в пределах 110-250 В, на выходе устройства будет стабильные 220 В. Если напряжение выйдет за пределы допустимого, прибор отключит питание и возобновит его подачу после нормализации работы электросети.

Стабилизатор EDR-1000 от производителя Luxeon

В некоторых случаях (например, в сельской местности) установка стабилизатора является единственным способом повысить напряжение до необходимой нормы. Бытовые стабилизаторы выпускают двух модификаций:

  • Линейные. Они предназначены для подключения одного или нескольких бытовых приборов.
  • Магистральные, устанавливаются на входе электросети здания или квартиры.

И первые, и вторые следует подбирать исходя из мощности нагрузки.

Источники бесперебойного питания

Основное отличие от предыдущего типа является возможность продолжения подачи питания подключенного устройства после срабатывания защиты или полного отключения электричества. Время работы в таком режиме напрямую зависит от емкости аккумуляторной батареи и мощности нагрузки.

Бесперебойный блок питания APC, модель SC-420

В быту эти устройства в основном используются для подключения стационарных компьютеров, чтобы при проблемах с электросетью не потерять данные.

При срабатывании защиты ИБП будет продолжать подачу питания в течение определенного времени, как правило, не более получаса (зависит характеристик устройства).

Этого времени вполне достаточно, чтобы сохранить необходимые данные и корректно отключить компьютер.

Современные модели ИБП могут самостоятельно управлять работой компьютера через USB интерфейс, например, закрыть текстовый редактор (предварительно сохранив открытые документы), после чего произвести отключение. Это довольно полезная функция, если пользователь при срабатывании защиты не находился рядом.

Устройства защиты от импульсных перенапряжений

Все перечисленные выше приборы обладают общим недостатком, у них не реализована действенная защита от импульса высокого напряжения. Если таковой произойдет, он, практически гарантированно выведет такие устройства из строя.

Следовательно, защита должна быть организована таким образом, чтобы после срабатывания можно было оперативно привести ее в рабочее состояние. Этому требованию, как нельзя лучше отвечают УЗИП.

На их основе организуется многоуровневая система защиты внутренних линий частного дома.

Одна из принятых классификаций таких устройств показана в таблице.

Таблица 1. Классификация УЗИП

Категория Применение
В (I) Обеспечивают защиту при прямом попадании грозового разряда по системе молниезащиты. Место установки – вводно-распределительное устройство или главный распределительный щит. Основная нормирующая характеристика – величина импульсного тока.
С (II) Защищают токораспределительную сеть от коммутационных импульсов, а также играют роль второго защитного уровня при грозовом разряде. Место установки – распределительный щит.
D (III) Обеспечивают последний уровень защиты, при которой к потребителям не допускаются остаточные броски напряжения и дифференциальные перенапряжения. Помимо этого обеспечивается фильтрация высокочастотных помех. Установка производится перед потребителем. Могут быть выполнены в виде модуля под розетку, удлинителя и т.д.

Пример организации трехуровневой защиты продемонстрирован ниже.

Организация трехуровневой защиты от перенапряжения

Конструктивные особенности УЗИП.

Устройство представляет собой платформу (С на рис. 6) со сменным модулем (В), внутри которого находятся варисторы. При их выходе из строя индикатор (А) изменит цвет (в приведенной на рисунке модели на красный).

УЗИП Finder (категория II)

Внешне устройство напоминает автоматический выключатель, крепление – такое же (под DIN рейку).

Особенностью УЗИП является необходимость замены модулей при выходе варисторов из строя (что довольно просто).

Конструкция модулей выполнена таким образом, что установить их на платформу с другим номиналом невозможно. Единственный серьезный недостаток связан с характерными особенностями варисторов.

Им необходимо время, чтобы остыть, многократное попадание грозового разряда существенно усложняет этот процесс.

Защитное реле

В завершении рассмотрим реле контроля напряжения (РКН), эти устройства способны обеспечить защиту бытовых приборов от коммутационных импульсов, перекоса фаз, а также пониженного напряжения.

С грозовыми импульсами они не справятся, поскольку на это не рассчитаны.

Их сфера применения – защита внутренней сети квартиры, то есть там, где обеспечение грозозащиты входит в обязанности электрокомпаний.

Приборы могут устанавливаться во входном щитке, непосредственно, после электросчетчика, для этого предусмотрено крепление под DIN рейку.

РКН можно подключать после счетчика

Помимо этого выпускаются модификации приборов в виде удлинителей питания и модулей под розетку.

РКН в виде удлинителя и розеточного модуля

Данные устройства могут произвести только защитное отключение сети, при выходе напряжения за указанные пределы (устанавливается кнопками управления), после нормализации электросети производится ее подключение. Стабилизация и фильтрация не производятся.

Предостережения

Не следует доверять защиту своего дома самодельным конструкциям, в бытовых условиях бывает проблематично настроить собранную схему и протестировать ее работу в критических режимах.

Все манипуляции с электрощитом, приборами и проводкой необходимо проводить только при отключенном электропитании.

Источник: https://www.asutpp.ru/zashhita-ot-perenapryazheniya.html

Защита от перенапряжения в частном доме

Довольно часто происходят поломки электрической бытовой техники, ведь любой электротехнический агрегат при создании рассчитывается на работу с определенным уровнем электроэнергии, т.е. на конкретные показатели силы и напряжения тока в сетях подключения. Поэтому при превышении этих норм может случиться аварийная ситуация.

Последствия перенапряжения в условиях частного дома

Использование дорогостоящей домашней техники, агрессивные природно- атмосферные явления, не слишком высокий уровень прокладки линий электропередач делает жизненно необходимым для собственников квартир и домов принятие мер по защите от перенапряжения электросетей в частном доме и минимизации возможных последствий.

Откуда возникает перенапряжение

Планировка и строительство многих многоэтажек еще пару десятков лет назад производилась без прицела на сегодняшнее многообразие бытового электрооборудования: микроволновки, многокамерные холодильники, утюги высокой мощности и другие приборы, имеющие электрическое питание. Поэтому максимумы потребления электричества по утрам и вечерам пагубно влияют на работу всей электросети в любом жилище.

Электричество, текущее по кабелю или проводу, неспособному выдерживать такую нагрузку, способствует их ненормальному нагреву в дневные часы и охлаждению в вечерние. В силу законов физики, проводник ослабевает, поскольку он делается то шире, то уже.

Контакты в щитке на первых этажах или в едином вводно-распределяющем устройстве в доме заметно ослабевают. Также нулевые контакты могут отгореть, что приводит к перепаду напряжения от 110 до 360 вольт на всех этажах, выше этажа с перегоревшими контактами.

Важно

Перенапряжение в электросети может произойти в результате попадания молниевого разряда в линию электропередач, подстанцию или элементы дома, при этом сила тока просто огромная, порядка 200 килоампер. При попадании в молниеприемник и дальнейшем прохождении молнии по контуру заземления в проводниковых материалах возникает электродвижущая сила, измеряемая в киловольтах.

Также вызвать резкий скачок напряжения могут сварочные работы или одновременное включение многими соседями электроприборов или подключение/отключение мощного потребителя. Для защиты дорогостоящей электротехники и всего частного дома необходима защита от перенапряжения в сети.

Особенности защиты домашней электропроводки

Организация защиты от возникающего высокого напряжения – один из ключевых вопросов при прокладке электросети в жилом доме. Осуществляется она с помощью особых трансформаторов и фильтров сети. Во многих домах на этажных щитках устанавливаются автоматические выключатели, которые защищают от электротоков при коротком замыкании и временных перегрузок.

Когда возможна высокая нагрузка, все устройства, защищающие сети от повышенного напряжения, должны иметь приспособления для автоотключения и выключатели, реагирующие на изменения показателей тока. Как правило, самая надежная защита от подобных скачков ставится на входном силовом проводе, поскольку именно он испытывает наибольшее воздействие во время пиков нагрузки.

Схема защиты от перенапряжения домашней электросети бывает простой и многоуровневой.

Простая – представлена в основном реле перенапряжения в этажных щитках, а многоступенчатая (комбинированная, защищающая как от бытовых скачков напряжения, так и от импульсных, при грозах) – УЗИП, т. е.

устройства защиты от импульсных перенапряжений. Такие устройства наиболее часто встречаются в частных домах.

Устройство защиты от импульсного перенапряжения

Обратите внимание! Электронные приборы выходят из строя как из-за повышенного, так и из-за пониженного напряжения в сети (например, холодильники тяжело запускаются, что негативно сказывается на их дальнейшей работе).

Изоляционные слои домашних электросетей рассчитаны, как правило, на стандартные 220в, поэтому, если напряжение возрастает многократно, в диэлектрическом слое проскакивает искра, которая может спровоцировать электродугу и дальнейшее возгорание.

Чтобы не допустить негативных последствий, применяют следующие защиты, функционирующие по таким принципам:

  • при резком внеплановом повышении напряжения происходит отключение электросхемы в доме или в квартире;
  • вывода полученного сверхнормативного электрического потенциала от электроприборов путем перевода его в земляной контур.

Если напряжение поднимается незначительно (например, до 380 вольт), на помощь приходят различные стабилизаторы. Однако их защитные возможности довольно ограничены – они больше рассчитаны на поддержание заданных рабочих значений в электросетях.

Стабилизаторы напряжения применяются для поддержания рабочих параметров электросети

При проектировании защиты для частного дома рассматривают различные конструкционные решения и их технические характеристики.

Необходимо учитывать принципы формирования базы ограничителей перенапряжения (опн). Например, газонаполненные разрядники после того, как импульс прошел, пропускают через себя т.н. сопровождающий ток, напряжение которого сопоставимо с коротким замыканием.

По этой причине они сами могут быть источником возгорания, и их нельзя применять для защиты от электрического пробоя.

Совет

Для домашних сетей чаще всего применяют варисторное устройство защиты (полупроводниковые резисторы) – реостаты, скомпанованные из варисторных «таблеток» из смеси оксидов цинка, висмута, кобальта и других.

При штатном функционировании электросети такой автомат защиты допускает микроскопические утечки, а при проходе импульса повышенной вольтажности – способен мгновенно перестроиться на режим «туннеля» и «спустить» больше тысячи ампер за очень короткий промежуток времени, поскольку сопротивление на этом приспособлении снижается с возрастанием силы тока, после чего происходит быстрое возвращение к штатной «боевой готовности».

Варисторные таблетки невелики по размеру

Классы стойкости электропроводки

Все электроприборы в бытовых зданиях разделяется по четырем основным категориям, в зависимости от максимально выдерживаемого перенапряжения:

  • IV категория – до 6 киловольт;
  • III категория – до 4 киловольт;
  • II категория – до 2,5 киловольт;
  • I категория – до 1,5 киловольт.

Защита от взрыва электрического оборудования

В соответствии с этими категориями выстраивается система защиты, которая сокращенно называется узо (устройство защитного отключения) с защитой от перенапряжения, в целях маркетинга их чаще всего называют ограничителями, используют и другие наименования. Ограничители монтируются по ходу движения возможного импульса.

Так, на участке от вводного щитка идет 6-киловольтный импульс, в первой зоне он снижается ограничителем перенапряжения до 4 киловольт, в следующей зоне он падает до 2,5 киловольт, а в жилой зоне с помощью УЗИП III категории потенциал импульса снижают до 1,5 киловольт.

Устройства защиты всех классов функционируют в комплексе, последовательно понижая потенциал до нормальных значений, с которыми легко справляется изоляция домашней электропроводки.

Важно! При неисправности хотя бы одного из звеньев этой защитной цепочки может возникнуть электропробой в изоляции, что приведет к выходу конечного электроприбора из строя. Поэтому необходимо периодически проверять исправность каждого элемента устройств защитного отключения.

Основные устройства системы защиты

Статическое электричество и защита от него

Один из лучших способов спасти электросеть от скачков напряжения – монтаж стабилизатора, подходящего по техническим характеристикам. Это недешевые устройства, и не всегда они используются, поскольку напряжение в сетях и так бывает достаточно стабильным.

Также устранить нестабильность в работе сети помогают реле контроля напряжения. При обрыве нулевой жилы и замыкании в провисших кабелях такое реле способно включить защитные функции даже быстрее стабилизатора, нужно лишь 2-3 миллисекунды.

Реле контроля напряжения помогает справиться с импульсами в сети

Такие реле очень компактны – для монтажа они требуют меньше места, чем стабилизаторы, легко ставятся на простейшую din-рейку, кабеля подключаются элементарно (в отличие от монтажа стабилизаторов, когда вынужденно вклиниваются в электросеть или устанавливают особый короб для него). Стабилизаторы заметно гудят, поэтому в жилых помещениях их устанавливать нежелательно, а вот реле работают практически бесшумно. Кроме того, аппараты, контролирующие разность электрических потенциалов, потребляют очень мало электричества. Цена на такие реле в несколько раз ниже тех, что сложились на стабилизаторы.

Принцип работы реле контроля состоит в том, что при постоянном поступлении электротока устройство определяет разность потенциалов и сравнивает ее с допустимыми значениями.

Если показатели в норме, ключи остаются открытыми, и ток продолжает течь по сети. Если же проходит мощный импульс, происходит моментальное закрытие ключей и отключение подачи электроэнергии потребителям.

Такая быстрая и однозначная реакция помогает обезопасить все подключенные бытовые агрегаты.

Дополнительная информация. Возвращение в штатный режим происходит с некоторой задержкой, регулируемой таймером. Это необходимо для того, чтобы крупные электроприборы, такие как холодильники, кондиционеры и другие, включились с соблюдением правил и технической настройкой.

Подключение реле производится по фазному кабелю, при этом нуль-кабель включается во внутреннюю схему для питания энергией.

Схема подключения реле контроля потенциалов

Имеется два способа: сквозное подключение (по прямой) или с использованием прибора – контрактора для коммуникации. Оптимально подключать релейный механизм до подключения счетчика, чем обеспечится и его защита от перенапряжения. Однако, при наличии на приборе учета пломбы придется монтировать реле за ним.

Импульсные перенапряжения в электросети частных домов возникают из-за грозы с молниями или коммутационных скачков. Для безопасности электропроводки применяются специальные устройства УЗИП.

Обратите внимание

Как правило, это ограничители перенапряжений нелинейные (ОПН), стабилизаторы и реле контроля потенциалов.

Конечно, обустройство такой системы – мероприятие затратное, однако его стоимость гораздо ниже дорогих электробытовых приборов.

Видео

Источник: https://amperof. ru/bezopasnost/zashhita-perenapryazheniya-chastnom-dome.html

Защита от перенапряжения

Перенапряжения, которые возникают в электросети, сопровождаются, как правило, выходом из строя электрических приборов. Кроме того, перенапряжения, могут привести к таким негативным последствиям как пожар или даже гибель людей. В данной статье рассмотрены устройства, которые применяются для защиты от перенапряжения в сети.

Довольно часто в наших домах и квартирах можно наблюдать то, что напряжение в розетках несколько отличается от положенных 220 В. Зависит это от разных причин и диапазон таких отклонений напряжения может колебаться от 170 – 380 В до нескольких тысяч В.

Не трудно догадаться, что такие перепады напряжения часто становятся причиной выхода из строя бытовой техники. Понятно, что пониженное напряжение может привести к не корректной работе электрооборудования, а повышенное к выходу его из строя, особенно это касается таких устройств как компьютеры, телевизоры, плазменные панели, холодильники и т. п.

Перенапряжением называется такое значение установившегося напряжения, которое превышает значение предельно допустимого напряжения.

Государственным стандартом качества электрической энергии установлены нормы отклонения напряжения в точке подключения потребителей электрической энергии. Существует понятие допустимое и предельно допустимое значение напряжения. Эти значения равны соответственно ±5 и ±10 % от номинального значения напряжения и в точках общего присоединения потребителей.

То есть нормальным считается напряжение:

  • — для однофазной сети в диапазоне 198 – 242 В;
  • — для трехфазной сети 342 – 418 В.

Устройства защиты от перенапряжений

Обычно в любых электрических сетях напряжение находится в пределах, определяемых техническими нормативами, но иногда оно отклоняется от допустимых значений. Предельно допустимое напряжение находится в пределах ±10 % от номинального значения напряжения, т. е. для однофазной сети в диапазоне 198—242 В, а для трехфазной — 342—418 В. Отклонения от указанных значений называются перенапряжениями. Перенапряжения имеют различную природу и в зависимости от этого отличаются длительностью и величиной. Длительные перенапряжения (свыше 0,01 с) обычно возникают из-за неисправности понижающего трансформатора на подстанции или обрыва нулевого провода в питающей сети.

Такие перенапряжения имеют сравнительно небольшие значения (от 230 В до величины междуфазного напряжения — 380 В), но действуют длительное время и представляют вполне реальную угрозу и для человека, и для оборудования. Длительное повышение напряжения может произойти и в случае неравномерного распределения нагрузок по фазам во внешней сети. Тогда возникает перекос фаз, при котором на самой загруженной фазе напряжение становится ниже, а на незагруженной — выше номинального. Кратковременные всплески напряжения могут произойти и в результате переключений в энергосети или во время включения мощных реактивных нагрузок.

Для надежной защиты домашней электропроводки от перенапряжений рекомендуется создание многоуровневой (по крайней мере, трехступенчатой) системы защиты из УЗИП разных классов. УЗИП класса В (тип 1) рассчитано на номинальный разрядный ток 30— 60 кА, УЗИП класса С (тип 2) — на ток 20—40 кА. УЗИП класса D (тип 3) на ток 5—10 кА. При создании многоступенчатой системы защиты от перенапряжений следует обеспечить соответствие мощности каждой ступени, т. е. максимальный ток, протекающий через них, не должен превышать их номинальных характеристик. Но в первую очередь необходимо создать эффективную систему заземления.

Мощные импульсные перенапряжения (с токами до 100 кА) могут возникать при воздействии грозовых разрядов. При этом напряжение может достигать десятков киловольт. Такие импульсы длятся в течение максимум сотни микросекунд, и защитные автоматы не успевают на них среагировать, так как самые современные типы автоматов имеют время срабатывания единицы миллисекунд, что может стать причиной пробоя и повреждения изоляции между фазой и нейтралью или между фазой и землей. Как правило, это не приводит к короткому замыканию и не нарушает работу сети, но в месте повреждения изоляции возникает небольшой ток утечки. И если он проходит между фазой и нейтралью, то не фиксируется УЗО и автоматами защиты, но зато приводит к повышенному нагреву изоляции и ускорению процесса ее старения. С течением времени сопротивление изоляции на этом участке уменьшается, а ток утечки возрастает.

Последствия воздействия этих негативных факторов на электронное оборудование и электропроводку могут быть фатальными, поэтому домашняя сеть требует комплексной защиты от перенапряжений с использованием различных типов устройств (УЗИП, ОП, PH и т. д.).

Возможность использования различных УЗИП для выполнения конкретных защитных функций определяется по техническим характеристикам, отраженным в маркировке прибора.

Уровень напряжения защиты U является важнейшим параметром, характеризующим УЗИП. Он определяет значение остаточного напряжения, появляющегося на выводах УЗИП вследствие прохождения разрядного тока. Для УЗИП 1-го класса Up не должен превышать 4 кВ, для устройств 2-го класса — 2,5 кВ, для 3-го класса УЗИП устанавливается Up не более 1,5 кВ — тот уровень микросекундных импульсных перенапряжений, который должна выдерживать бытовая техника.

Максимальный разрядный ток Imax — величина импульса тока, которую должно выдержать УЗИП однократно, сохранив при этом работоспособность.

Номинальный разрядный ток 1n — величина импульса тока, которую УЗИП должно выдержать многократно при условии его остывания до комнатной температуры в промежутке между импульсами.

Максимальное длительное рабочее напряжение Uc — действующее значение напряжения переменного или постоянного тока, которое длительно подается на выводы УЗИП. Оно равно номинальному напряжению с учетом возможного завышения напряжения при различных нештатных режимах работы сети. Номинальный ток нагрузки Ii( — максимальный длительный переменный (действующее значение) или постоянный ток, который может подаваться к нагрузке, защищаемой УЗИП. Данный параметр важен для УЗИП, подключаемых в сеть последовательно с защищаемым оборудованием. Так как большинство УЗИП подключаются параллельно цепи, то данный параметр у них не указывается.

При необходимости дополнительной защиты конкретных приборов используются устройства, выполненные в виде вставок и удлинителей, — сетевые фильтры. В их конструкцию включены варисторы, подавляющие импульсные скачки напряжения.

Варисторы — это полупроводниковые резисторы, в работе которых используется эффект уменьшения сопротивления полупроводникового материала при увеличении приложенного напряжения, за счет чего они являются наиболее эффективным (и дешевым) средством защиты от импульсных напряжений любого вида. Варистор включается параллельно защищаемому оборудованию и при нормальной эксплуатации находится под действием рабочего напряжения защищаемого устройства. В рабочем режиме ток через варистор пренебрежимо мал, и он в этих условиях представляет собой изолятор. При возникновении импульса напряжения сопротивление варистора резко уменьшается до долей ома. В этом случае через него кратковременно может протекать ток, достигающий нескольких тысяч ампер. После гашения импульса напряжения он вновь приобретает очень большое сопротивление.

Выбор УЗИП производится в соответствии с принятой системой защиты. При этом обязательно учитываются технические характеристики устройств, которые должны быть приведены в каталоге и нанесены на лицевой части корпуса прибора.

При установке УЗИП необходимо, чтобы расстояние между соседними ступенями защиты было не менее 10 м по кабелю электропитания. Выполнение этого требования очень важно для правильной последовательности срабатывания защитных устройств. Первая ступень защиты класса В монтируется за пределами дома во входном щите.

УЗ-6/220, УЗ-18/380 предназначены для защиты сети от кратковременных (до 12 кВ) и длительных перенапряжений, вызванных коммутационными, индуктивными и грозовыми процессами. Устройства относятся к УЗИП 2-го и 3-го классов и выполнены на варисторах. Для надежной защиты от длительных перенапряжений, вызванных авариями в сети, прибор нужно подключать после УЗО и заземлять. Только при таком подключении создается ток утечки и обеспечивается срабатывание УЗО.

Устройство защиты от импульсных перенапряжений (УЗИП) предназначено для предотвращения возможных повреждений бытовой техники от мощных импульсных перенапряжений, вызванных авариями в питающей сети или грозовыми разрядами. Устройства такого типа могут называться ограничителями перенапряжений (ОП). Они, как правило, изготовлены на базе разрядников или варисторов и часто имеют индикаторные устройства, сигнализирующие о выходе их из строя. Обычно УЗИП на базе варисторов изготавливаются с креплением на DIN-рейку. Сгоревший варистор можно заменить простым извлечением модуля из корпуса УЗИП и установкой нового.

В зависимости от защищаемой зоны ограничители перенапряжений подразделяются на классы или типы. Приборы класса В (тип 1) защищают объекты от атмосферных и коммутационных перенапряжений, прошедших через разрядники класса А внешних сетей. Они устанавливаются на вводном устройстве дома и ограничивают величину перенапряжений до 4,0 кВ, защищая вводные счетчики и электрическое оборудование распределительного щита.

Ограничители класса С (тип 2) защищают электрооборудование от перенапряжений, прошедших через ограничители класса В, и ограничивают величину перенапряжения до 2,5 кВ. Они устанавливаются в распределительных щитках внутри дома или квартиры и осуществляют защиту автоматических и дифференциальных выключателей, внутренней проводки, контакторов, выключателей, розеток и др. Ограничители класса D (тип 3) являются защитой от перенапряжений, прошедших через приборы класса С, и ограничивают их величину до 13 кВ. Такие ограничители устанавливаются в распределительные коробки, розетки и могут встраиваться в само оборудование. Ограничители этого класса осуществляют защиту электрического оборудования с электронными приборами, а также переносных электрических устройств.

Ограничитель перенапряжений серии 0П-101 на основе варистора предназначен для защиты электрооборудования от импульсных перенапряжений, вызванных ударами молнии или коммутационными перенапряжениями. При возникновении скачка перенапряжения варисторы прибора переходят в проводящее состояние, ток возрастает на несколько порядков, достигая сотен и тысяч ампер и ограничивая при этом дальнейшее нарастание напряжения на выводах. После прохождения волны перенапряжения ограничитель возвращается в непроводящее состояние. Время срабатывания прибора составляет около 25 нс.

Ограничители перенапряжений серии 0П-101 бывают однофазными или трехфазными. Трехфазные устройства класса В устанавливаются на трехфазном вводе. Однофазные (класса D) используются для защиты отдельных потребителей или групп.

В распределительном щите внутри дома устанавливаются варисторные УЗИП класса С или D (тип 2 и 3). Недостатком УЗИП на базе варисторов является то, что после срабатывания оно нуждается в охлаждении, чтобы снова прийти в рабочее состояние. Это ухудшает защиту при многократных разрядах. Безусловно, использование УЗИП снижает вероятность выхода из строя оборудования или поражения людей, но лучше всего во время грозы отключать наиболее важные приборы.

Устройство защиты многофункциональное (УЗМ) предназначено для защиты оборудования (в доме, квартире или офисе и пр.) от разрушающего воздействия мощных импульсных скачков напряжения, а также для отключения оборудования при выходе сетевого напряжения за допустимые пределы (170—270 В) в однофазных сетях. Включение напряжения происходит автоматически при восстановлении его до нормального по истечении задержки повторного включения. Устройство представляет собой реле контроля напряжения с мощным электромагнитным реле на выходе, дополненное защитой на варисторах.

Реле напряжения (PH) — это прибор, сочетающий в себе электронное устройство контроля напряжения и электромагнитный расцепитель, собранные в одном корпусе. Реле напряжения серии PH — весьма эффективное устройство для защиты оборудования при возникновении длительных перенапряжений. Оно предназначено для отключения бытовой и промышленной однофазной нагрузки 220 В, 50 ГЦ при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления ее параметров. Реле может быть изготовлено на базе микропроцессора или простого компаратора и оснащено устройством регулировки верхнего и нижнего порога срабатывания.

Реле напряжения могут быть как однофазными, так и трехфазными. Трехфазные реле напряжения используются на трехфазном вводе для защиты трехфазного оборудования. Они, как правит, отключают сеть не напрямую, а через электромагнитный контактор. При отсутствии трехфазных потребителей лучше всего будет поставить на каждую фазу по однофазному реле напряжения.

В зависимости от способа подключения реле напряжения могут быть выполнены в виде переносного устройства типа «вилка—розетка» или для установки в распределительном шкафу на DIN-рейку. Обычно такие реле имеют широкий диапазон регулировок и могут работать в нескольких независимых режимах: как реле напряжения, как реле минимального напряжения, как реле максимального напряжения или как реле времени с задержкой на включение.

Реле напряжения работают в диапазоне 100—400 В и делятся на устройства, имеющие свою контактную группу и управляющие нагрузкой самостоятельно, а также реле, которые управляют нагрузкой через более мощные контакторы.

Некоторые типы реле напряжения могут использоваться для самостоятельного отключения электрической сети при возникновении аварийного напряжения. Они обладают большей коммутационной способностью и управляют сетью с нагрузкой до 13 кВт, что вполне достаточно для квартиры или частного дома. Приборы устанавливаются на вводе после электросчетчика и УЗО на DIN-рейку.

Реле напряжения не имеет встроенной защиты от высоких токов, поэтому его нужно устанавливать после автоматического выключателя. При этом номинальный ток реле должен быть на 20—30 % выше номинального тока автомата. Реле напряжения также не защищают от высокого напряжения остаточных токов грозовых разрядов.

Датчик превышения напряжения ДПН 260 предназначен для ограничения максимально допустимого напряжения на нагрузке. Он работает совместно с УЗО или дифференциальным автоматом с током утечки 30—300 мА Напряжение срабатывания ДПН 260 устанавливается в пределах 255—260 В, время срабатывания — 0,01 с. Он выполнен в стандартном модуле на базе обычного варистора и предназначен для установки на DlN-рейку 35 мм. Следует отметить, что датчик создает ток утечки и вызывает срабатывание УЗО, которое не может включиться самостоятельно, что является его основным недостатком.

Контактор — это коммутационный аппарат дистанционного действия, коммутирующий нагрузки переменного или постоянного тока, который предназначен для частых включений и отключений. Они могут управлять осветительными, обогревательными и другими устройствами в силовых цепях постоянного и переменного тока с напряжением до 380 В и частотой 50 Гц.

Контакторы не обладают защитными функциями, но эффективно работают совместно с реле напряжения, обеспечивая своевременное отключение сети. Достоинством этих устройств является надежная контактная группа, способная выдержать большое число включений и отключений при значительной мощности управляемой нагрузки.

Контакторы могут использоваться, например, для управления режимом работы системы обогрева полов, когда мощность нагревательных кабелей превышает допустимую мощность терморегулятора.

Контактор, управляемый выключателем, импульсным реле, таймером или другим датчиком, позволяет включить (выключить) необходимую нагрузку, с которой электронные реле, рассчитанные на сравнительно небольшие токи, самостоятельно справиться не могут. Контакторы являются незаменимым элементом многофункциональной системы типа «Умный дам».

Контакторы могут быть как однофазными, так и трехфазными. Основными параметрами, по которым осуществляют выбор контакторов, являются следующие:

  • Номинальное рабочее напряжение сети
  • Номинальный рабочий ток
  • Напряжение катушки управления
  • Каличество/вид дополнительных контактов

Смотрите также:

Защита от скачков напряжения и обрыва нуля

Добрый день. У меня в старой квартире /загородном доме недавно на ГРЩ произошел обрыв «ноля»/ был скачок напряжения. Вся техника в квартире сгорела. Слава богу, у соседей тоже.

Данный диалог с различными вариациями  в офисе нашей компании раздается достаточно часто. Для того, чтобы Вы не произнесли его в один прекрасный день, предлагаем ознакомиться с некоторыми типовыми устройствами защиты от скачков напряжения, которые можно использовать для защиты перепадов напряжения

1. Ограничители перенапряженией –узип – предназначены для защиты оборудования от импульсных скачков перенапряжений, которые могут возникнуть например вследствие близкого удара молний в линию электропередач или близкой работы устройств с большой индуктивностью..

В основном применяются  в загородном жилье.

Принцип работы: Во время импульса перенапряжения УЗИП  увеличивают свое сопротивление и замыкают на землю распространяющийся по системе разряд.

Более подробно читаем про ограничители перенапряжений. В основном устанавливаются в электрощиты учета

2. Реле напряжения –используют для защиты оборудования от скачков напряжения в сети или «обрыва нуля»

Применяется как в городском, так и загородном жилье..

Принципе работы- реле разрывает цепь, при отклонениях напряжения в сети больше заданных значений. После восстановления напряжения в сети, устройство автоматически замыкает цепь. .

Наиболее известные устройства на российском рынке. Устанавливаются при монтаже квартирных щитков

Реле РН 113



Максимальный ток -32А

Регулировки напряжения Umin 170-230  Umax 240-290

Наличие дисплея, отображающего текущее напряжение в сети.

Устанавливается в распределительных квартирных щитах в однофазных сетях. В случае, если в квартиру или в дом запутывается с помощью трехфазной сети, то обычно обеспечивают защиту каждой фазы

Купить реле РН 113

 Реле 101М



Номинальный ток 16А,

  Регулировки напряжения Umin 160-220  Umax 230-280

Устанавливается путем включения в розетку электросети, защищаемое оборудование включается непосредственно в РН 101М.

Наличие ЖК экрана, с индикацией текущего напряжения в сети

Купить реле РН 101М

Наша компания является дилером компании Новатек Электро, поэтому своим клиентам мы преимущество рекомендует использовать именно реле РН 113.

Реле УЗМ 51

Защита нагрузки от импульсных скачков сетевого напряжения

Макс. ток шунтирования импульсов варистором - 8000 А

Обеспечивает подавление импульсов с энергией до 200 Дж

Защита нагрузки от повышенного напряжения (более 270 В, для УЗМ-51 242-286 В)

Защита нагрузки от пониженного напряжения (менее 170 В, для УЗМ-51 154-198 В)

Фиксированная задержка срабатывания - 0,2с при превышении напряжения

Номинальный ток 63А.

Купить реле УЗМ 51

Реле напряжения РН-106 Новатек Электро (аналог УЗМ51)


Защита отходящих линий от повышенного/пониженного напряжения (в диапазоне 160-280В) и обрыва нейтрали

Номинальный ток - 63А

Мощность подключаемых электроприборов - до 14 квт

Купить реле РН-106

3.  Переключатель фаз ПЭФ 3

используется для повышения бесперебойности питания однофазных нагрузок от трехфазной сети.

При изменении напряжения в питающей "фазе" реле переключит питание на другую фазу, в которой напряжение соответвуется зданным значениям.

Купить переключатель фаз  ПЭФ 301.



Схемы и механизмы защиты от пониженного и повышенного напряжения

Для удовлетворительной работы всех электрических и электронных устройств рекомендуется подавать напряжение в установленных пределах. Колебания напряжения в электросети, безусловно, отрицательно сказываются на подключенных нагрузках. Эти колебания могут быть связаны с перенапряжением или пониженным напряжением, которые вызваны несколькими причинами, такими как скачки напряжения, молния, перегрузка и т. Д. Перенапряжения - это напряжения, превышающие нормальные или номинальные значения, которые вызывают повреждение изоляции электроприборов, приводящее к коротким замыканиям. Точно так же пониженное напряжение вызывает перегрузку оборудования, что приводит к мерцанию ламп и неэффективной работе оборудования. Таким образом, в данной статье приведены схемы схем защиты от пониженного и повышенного напряжения с различными структурами управления.

Повышенное или пониженное напряжение

Чтобы понять эту концепцию и лучше понять ее, необходимо пройти через три различных типа схем защиты от перенапряжения, в которых используются компараторы и таймеры.


1. Схема защиты от пониженного и повышенного напряжения с использованием компараторов

Эта схема защиты по напряжению разработана для создания механизма отключения при низком и высоком напряжении для защиты нагрузки от любого повреждения.Во многих домах и на производстве часто происходят колебания напряжения в сети переменного тока. Электронные устройства легко повредить из-за колебаний. Чтобы решить эту проблему, мы можем реализовать механизм отключения схемы защиты от пониженного / повышенного напряжения для защиты нагрузки от чрезмерного повреждения.

Блок-схема защиты от перенапряжения и пониженного напряжения

Работа схемы

2. Схема защиты от пониженного и пониженного напряжения с использованием таймеров

Это еще одна схема защиты от пониженного / повышенного напряжения для разработки механизма защиты от пониженного и повышенного напряжения для защиты нагрузки от повреждений.Эта простая электронная схема использует таймеры вместо компаратора, как в приведенном выше случае, в качестве механизма управления. Комбинация этих двух таймеров обеспечивает выход ошибки для переключения релейного механизма, когда напряжение выходит за установленные пределы. Таким образом, он защищает приборы от неблагоприятного воздействия напряжения питания.

Защита от перенапряжения с использованием таймеров

Работа схемы:

Это две разные схемы защиты от перенапряжения и пониженного напряжения. Обе схемы работают одинаково, но разница между ними составляет используемые компоненты.Эти схемы просты, дешевы и легки в реализации, и поэтому теперь вы сможете выбирать между этими двумя, чтобы обеспечить лучший и надежный контроль с простотой реализации. Так что напишите свой выбор и любую другую техническую помощь по созданию схем электронных проектов в разделе комментариев ниже.

Фото:

  • Цепь защиты от перенапряжения или пониженного напряжения в статике
  • Схема защиты от перенапряжения с использованием компараторов по blogspot
  • Цепь защиты от перенапряжения с использованием таймеров с помощью электронных схем

Схема защиты от перенапряжения

Цепи защиты, такие как обратные Защита полярности, защита от короткого замыкания и защита от повышенного / пониженного напряжения используются для защиты любого электронного устройства или цепи от любых неожиданных сбоев.Обычно для защиты от перенапряжения используется предохранитель или MCB, здесь, в этой схеме, мы построим схему защиты от перенапряжения без использования предохранителя.

Защита от перенапряжения - это функция источника питания, которая отключает питание, когда входное напряжение превышает заданное значение. Для защиты от перенапряжения мы всегда используем защиту от перенапряжения или схему защиты ломом. Схема защиты ломом - это тип защиты от перенапряжения, который чаще всего используется в электронных схемах.

Существует множество различных способов защиты вашей цепи от перенапряжения. Самый простой способ - подключить предохранитель со стороны входа питания. Но проблема в том, что это разовая защита, потому что, когда напряжение превышает заданное значение, провод внутри предохранителя сгорает и разрывает цепь. Затем вам необходимо заменить поврежденный предохранитель на новый, чтобы снова выполнить соединения.

Здесь, в этой схеме, стабилитрон и биполярный транзистор используются для автоматической защиты от перенапряжения.Это можно сделать двумя способами:

1. Цепь стабилитрона напряжения: Этот метод регулирует входное напряжение и защищает схему от перенапряжения путем подачи регулируемого напряжения, но не отключает выходную часть , когда напряжение превышает пределы безопасности . Мы всегда будем получать выходное напряжение, меньшее или равное номинальному значению стабилитрона.

2. Схема защиты от перенапряжения с использованием стабилитрона: Во втором методе защиты от перенапряжения, когда входное напряжение превышает предварительно установленный уровень, он отключает выходную часть или нагрузку от схемы.

Цепь стабилитрона

Стабилитрон стабилизатора напряжения защищает схему от перенапряжения, а также регулирует входное напряжение питания. Принципиальная схема защиты от перенапряжения с использованием стабилитрона приведена ниже:

Предустановленное значение напряжения цепи - это критическое значение, при превышении которого либо отключается питание, либо напряжение выше этого значения не допускается.Здесь предустановленное значение напряжения - это номинал стабилитрона. Мол, мы используем стабилитрон 5. 1V, тогда напряжение на выходе не будет превышать 5.1V.

Когда выходное напряжение увеличивается, напряжение база-эмиттер уменьшается, из-за этого транзистор Q1 проводит меньше. Поскольку Q1 проводит меньше, он снижает выходное напряжение, следовательно, поддерживает постоянное выходное напряжение.

Выходное напряжение определяется как:

  VO = VZ - VBE

Где,

VO - выходное напряжение

VZ - напряжение пробоя стабилитрона

VBE - напряжение база-эмиттер

Схема защиты от перенапряжения с использованием стабилитрона

Приведенная ниже принципиальная схема для защиты от перенапряжения построена с использованием стабилитрона и транзистора PNP. Эта схема отключает выход, когда напряжение превышает заданный уровень . Заданное значение - это номинальное значение стабилитрона, подключенного к цепи. Вы даже можете изменить стабилитрон в соответствии с вашим подходящим значением напряжения. Недостатком схемы является то, что вы не можете найти точное значение стабилитрона, поэтому выберите тот, который имеет наиболее близкое значение к заданному вами значению.

Необходимый материал

  • FMMT718 Транзистор PNP - 2 шт.
  • Стабилитрон
  • 5.1V (1N4740A) - 1шт.
  • Резисторы
  • (1 кОм, 2,2 кОм и 6,8 кОм) - 1 шт. (каждый)
  • Макет
  • Соединительные провода

Схема защиты от перенапряжения

Работа схемы защиты от перенапряжения

Когда напряжение ниже заданного уровня , на базовом выводе Q2 находится высокий уровень, и, поскольку это транзистор PNP, он выключается.И, когда Q2 находится в выключенном состоянии, базовый вывод Q1 будет в НИЗКОМ состоянии, и это позволяет току течь через него.

Теперь, когда напряжение превышает заданное значение , стабилитрон начинает проводить ток, который соединяет базу Q2 с землей и включает Q2. Когда Q2 включается, базовая клемма Q1 становится ВЫСОКОЙ, а Q1 включается, что означает, что Q1 ведет себя как разомкнутый переключатель. Следовательно, Q1 не пропускает ток через него и защищает нагрузку от превышения напряжения.

Теперь нам также нужно учесть падение напряжения на транзисторах, оно должно быть небольшим для правильной схемы.Поэтому мы использовали транзистор FMMT718 PNP , который имеет очень низкое значение насыщения VCE, из-за чего падение напряжения на транзисторах невелико.

Далее проверьте наши другие схемы защиты.

% PDF-1.3 % 1 0 obj > поток конечный поток endobj 2 0 obj > endobj 4 0 obj > поток h ޼ [rG) UBrlRk ٖ%> XsHMl ~ Pa! r ǯku9 +: t *> UaTUšҪ ۣ R] ͊, u ~ oG? E? 3WT || g "u, 7c ] n9 # g : y =? e'iL (^ mQMӨezq (^ 3PhTi \ _ ה sq | X ;.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
