Резьба на трубах: Как нарезать резьбу на трубе? – интернет-магазин ВсеИнструменты.ру

Содержание

Нарезка резьбы на трубах: инструмент, приспособления, устройства, способы

В практике выполнения сантехнических работ нарезка резьбы на трубах – дело частое привычное. Резьбовые соединения трубчатых элементов водопроводов и автономных систем отопления производятся в основном на стальных деталях. Трубчатый профиль, как известно, обладает наибольшим моментом сопротивления при тех же габаритных размерах, что предопределяет широкое использование труб в качестве садовых конструкций, столбиков для заборов и пр.

Нарезка резьбы на трубе при помощи резьбонарезного трубного клуппа KERN

Исполнения

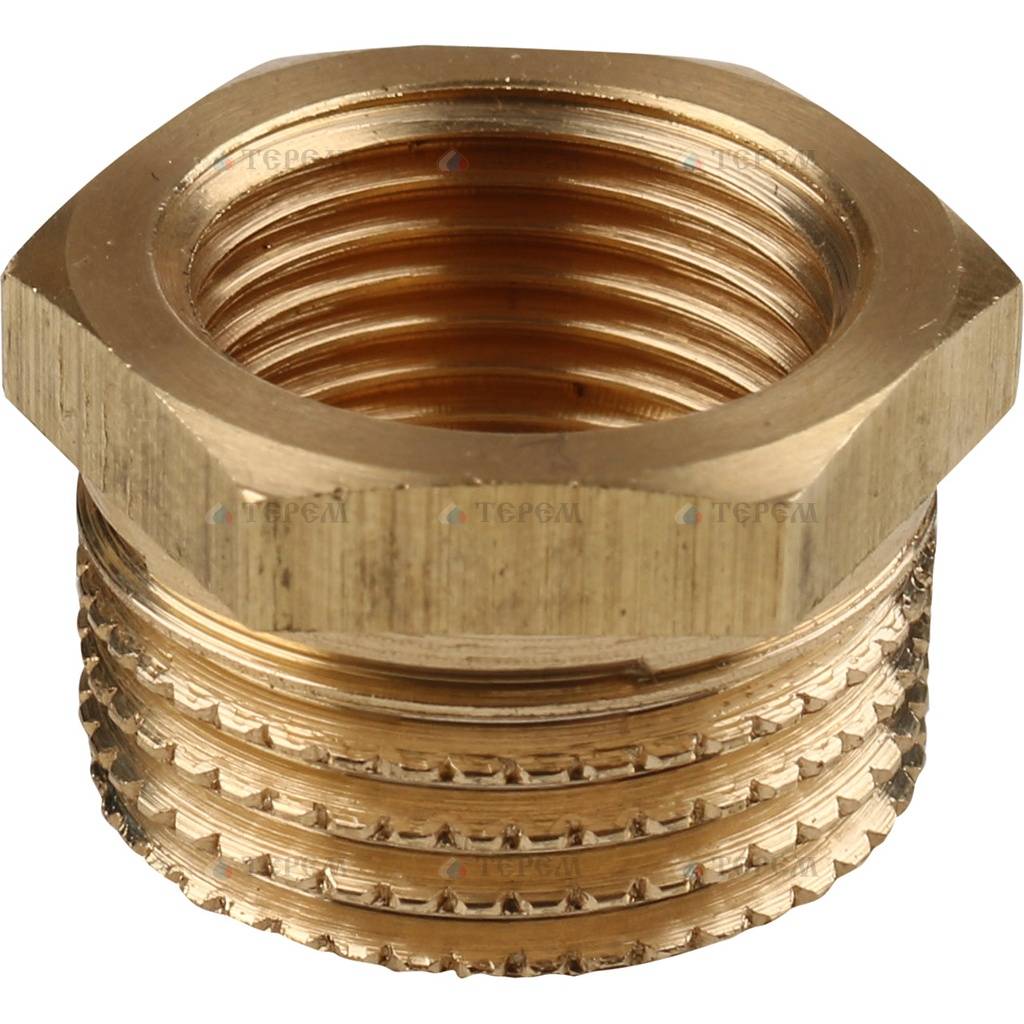

В соответствии с ГОСТ 6111 трубная резьба используется в разъёмных соединениях трубопроводов, рассчитанных на прокачку жидких и газообразных рабочих сред. При этом относительно водогазопроводных труб (ГОСТ 3262) она может быть и конической, что объясняется практическими удобствами навинчивания/свинчивания соединительных деталей. Угол при вершине профиля конической резьбы составляет 60°, а угол конусности зависит от диаметра и шага резьбы, но не может быть меньше 26°, иначе возможно самоотвинчивание соединения.

Характерная особенность всех трубных резьб – метрических и дюймовых – является скругление вершины профиля резьбы, которое при стандартных способах нарезки резьбы составляет 10% от её радиуса. Это связано с удобствами нарезки трубной резьбы и снижением внутренних напряжений на сравнительно малом теле металла для труб любого вида и сортамента.

ГОСТ 6357 предусматривает также метрическую трубную резьбу, как цилиндрическую, так и коническую, хотя на практике они используются реже. Угол наклона профиля цилиндрической резьбы составляет 55°, что увеличивает количество витков на одном и том же участке нарезания. Это увеличивает трудоёмкость соединения частей трубопровода, хотя и повышает герметичность.

Остальные виды резьб (упорные, трапецеидальные) на трубах не нарезают, поскольку это связано с появлением дополнительных концентраторов напряжений, которые существенно ослабляют поперечное сечение материала.

Инструменты для нарезания резьб на трубах

Как нарезать резьбу на трубе? Исключая технологии механизированного нарезания (например, на токарно-винторезных станках), для нарезки резьбы на трубах применяют два типа приспособлений: плашки (лерки) и клуппы.

Ручная плашка как инструмент для нарезки трубной резьбы представляет собой устройство, состоящий из двух частей – собственно рабочей, и корпуса (плашкодержателя), снабжённого двумя рукоятками, при помощи которых производится вращение плашки по наружному диаметру трубы. Удобен в применении набор резьбы на трубах вручную, который состоит из нескольких комплектов плашек наиболее употребительных диаметров. Объясняется это тем, что для качественного соединения следует применять черновую плашку, для первичного прохода, и чистовую, того же диаметра – с целью калибровки профиля. Можно, конечно, пользоваться и одной леркой, но её износ в этом случае будет намного выше, особенно, если трубопровод изготовлен из высокоуглеродистой стали.

В отличие от лерки, клупп для нарезки представляет собой более конструктивно сложный инструмент. Он имеет трещотку, которая фиксирует резьбонарезную часть в определённом положении, пока рукоятка проворачивается на следующий оборот. Поэтому резьба получается более качественной.

Нарезка резьбы на токарном станке
Нарезка резьбы на специализированном резьбонарезном станке

Кроме ручного резьбообразующего инструмента, в практике используется и механизированный инструмент для получения трубной резьбы. Наиболее компактный и удобный в быту станок для нарезки резьбы оснащается электрическим приводом. Однако в этом случае цена вопроса оказывается значительно более высокой, поэтому электрические резьбонарезатели оправдывают себя лишь тогда, когда предстоит оформлять резьбу на длинном участке трубы.

Подготовка к нарезке

Перед тем, как нарезать резьбу на трубе, поверхность металла следует очистить. Износ инструмента возрастает, если исходная поверхность изделия не очищена от поверхностной ржавчины и окалины, имеет остатки лакокрасочного покрытия и т.

п. Поэтому перед началом работ детали следует тщательно очистить. Стойкая окалина удаляется с использованием органических растворителей, а короткие детали – переходники, сгоны и т.п. – можно очищать, окуная их в горячий (не менее 60 °С) раствор буры.

Зачистка трубы

После очистки изделие осматривается для выявления поверхностных неровностей (они часто бывают на трубах б/у), а также при искривлениях оси элемента. Малейший изгиб приводит, во-первых, к искажению нарезаемого профиля, а, во-вторых, провоцирует резкое снижение стойкости, когда на один из сегментов рабочей части инструмента всегда приходится увеличенное усилие резьбообразования.

 Непосредственно перед работами нужный участок трубы смазывается. Подойдут смазки со средней вязкостью, например, масло «Индустриальное 40». Густую смазку (солидол) можно нанести и на рабочий профиль плашки.

Получение профиля при помощи плашек

Нарезка резьбы на трубах вручную плашками, входящими в набор для нарезания резьбы на трубах, выполняются в следующей последовательности:

  1. Деталь закрепляют в тисках верстака, следя за тем, чтобы поверхность материала не деформировалась (это особенно важно для тонких труб, изготовленных из низкоуглеродистых марок стали). Нагрузка должна быть рассредоточена, по крайней мере, на три точки, расположенные друг относительно друга под углом примерно в 120°.
  2. На обоих торцах снимается заходная фаска. Для этого можно воспользоваться напильником, сформировав по всему периметру торцевой части конус высотой не менее 1,5…2 мм и углом 45…60°. Можно обойтись и без этого перехода, но тогда усилие внедрения плашки в металл увеличивается, а стойкость плашки снижается.

    Плашки для нарезания резьбы

  3. Вращая рукоятками плашкодержатель, производят нарезку резьбы примерно на 5…6 оборотов. После этого усилие операции увеличивается, что связано как с фрикционным воздействием стружки, так и с уменьшением количества смазки между контактными поверхностями. Поэтому процесс приостанавливают, и добавляют смазку в рабочую зону, при этом инструмент лучше отвести на один оборот назад.
  4. После прохода черновой плашки используют чистовую, которая обычно входит в комплект. Порядок работ – такой же. Вращение всегда производится по часовой стрелке. Важно не увеличивать темп нарезания, поскольку при этом увеличивается температура инструмента, а труба дополнительно нагружается изгибающими усилиями.

Выбор материала плашек стоит делать в пользу инструментальной стали марок Х12Ф1 или даже быстрорежущей Р6М5. Инструмент китайского производства не отличается высоким качеством, поскольку плашки из КНР в лучшем случае изготавливаются из нелегированных инструментальных сталей.

Получение резьбового профиля при помощи клуппов

Клуппы изготавливаются с раздвижными и неподвижными плашками. Удобнее применять инструмент первого типа, который иногда называют клуппом Маевского. Конструктивная особенность такого устройства — наличие радиальных одно- или двухсторонних плашек. В корпусе инструмента имеется семь отверстий: четыре – для рабочей и три – для направляющей плашки.

Для перемещения в радиальном направлении предусмотрены планшайбы, которые прижимными кольцами прижимаются к корпусу клуппа. Такая конструкция исключает повторный проход резьбы (как в предыдущем варианте).

Работы производят так:

  1. Деталь, подготовленную к нарезке резьбы, устанавливают в тисках, подготавливают к нарезке торец, после чего надевают на изделие клупп с раздвинутыми плашками.
  2. Подводят плашкодержатель к образующей поверхности трубы и закрепляют его там при помощи струбцин (входят в состав клуппового набора).
  3. Устанавливают плашки, и усилием подачи начинают формообразование резьбового участка.
  4. При обратном провороте клуппа храповик выводит плашки из зацепления с поверхностью трубы, после чего планшайба поворачивается на следующий оборот, и нарезка резьбы продолжается.

Устройство

Недостаток клуппов – их массивность, а также необходимость в более тщательном уходе. Однако технологические удобства вполне восполняют эти бытовые ограничения.

Как самостоятельно нарезать резьбу на трубах, Нарезка резьбы в трубах

Резьба – один из основных типов скрепления металлических труб. Резьба на трубе представляет собой чередование выступов и канавок, которые винтообразно нанесены на металл. Ее можно наносить как на внутреннюю, так и на внешнюю поверхность изделия. Как правило, резьбу производят на трубах, различных крепежах и элементах оборудования.

Основные характеристики и виды резьбы

Для более удобной работы с резьбой используют общепринятые определения:

  • Профиль. Бывает треугольным, прямоугольным либо трапецеидальным. Треугольные профили довольно специфичны и обычно используются в разных технических системах.
  • Угол профиля. Это угол, который образовывают боковые грани получившихся витков.
  • Направление. Бывает правым либо левым. Левое направление, при котором гайка накручивается на болт против часовой стрелки, встречается достаточно редко. Более частым вариантом является правое направление.
  • Шаг. Это расстояние, получающееся между основаниями либо вершинами, которые образовывают соседние витки.
  • Глубина. Это величина отрезка, расположенного между самой глубокой точкой и вершиной.

Также специалисты различают внутренний, наружный и средний диаметр. Треугольные профили могут подразделяться на дюймовые и метрические.

Метрические представляют собой равносторонний треугольник, у которого углы составляют 60. В таком случае наружный и внутренний диаметры указывают в миллиметрах. Шаг также указываются в миллиметрах и долях.

Дюймовые профили отличаются от метрических тем, что угол их вершин составляет 55. Как очевидно из названия, все размеры выражаются в дюймах. Такую резьбу принято подразделять на крепежную и трубную. Крепежный вариант отличается большим шагом и обычно используется для болтов, гаек и различных отверстий, где требуется точная стыковка элементов.

Трубная же применяется для соединения труб и обладает меньшим шагом.

Таблица соответствия наиболее популярных диаметров для метрической, дюймовой и трубной резьб с примером подбора заготовки под резьбу

Нарезка резьбы ручным способом

Для того, чтобы качественно нарезать резьбу, вам потребуется специальне инструменты:

Плашки или лерки — инструмент для нарезания резьбы, представляющий собой прокаленные гайки с особыми кромками и стружечными отводами. Резьбонарезное приспособление состоит из 8-10 шагов резьбы, где первые пара витков представляют собой заборную часть. Используются совместно с держателями. По конструкции могут быть цельными, разрезными и раздвижными. Разрезные имеют возможность точной регулировки диаметра и применяются для нарезки более точных размеров с регулировкой диаметра до 1,25 мм.

Плашки трубные

Тип плашек с трубной дюймовой резьбой для нарезания соответствующих резьб на трубах и фасонных элементах. Маркируются буквой G. Диапазон размеров резьб составляет от 1/8 до 2 дюймов. Из них наиболее часто используются в системах водоподачи размеры - 1/2, 3/4 и 1 дюйм. Более редко, как правило, в гидравлике используется с размером резьбы 5/8, 7/8, 5/6 и 3/8 дюйма.

Плашки конические трубные

Специальные виды плашек для нарезания резьбы круглого конического типа, наиболее часто применяемой в трубопроводах высокого давления. Имеют особую конструкцию, обеспечивающую одностороннюю нарезку резьбы, а не напроход, как в обычной конструкции. Плашки имеют заборный конус с углом 30 – 55°, имеют малую ширину перьев для снижения усилий резания и трения. Имеет число стружечных отверстий от 4 до 7 (для диаметров от 1/6 до 2 дюймов).

Резьбонарезной клупп — представляет собой круглый держатель для сменной лерки, оборудованный трещоткой. Для облегчения работы с этим инструментом его комплектуют довольно длинным рычагом, который при необходимости может наращиваться.

Нарезка внутренней резьбы при помощи метчика

Чтобы нанести резьбу внутри трубы, обычно используется метчик. Он имеет форму стержня с режущими кромками. Вставлять его необходимо в специальный вороток.

Метчик состоит из следующих частей:

  • Заборная часть. Представляет собой конус, который производит непосредственное нарезание резьбы. Зубья резцов расположены по всей окружности.
  • Калибрующая часть. Этот элемент является продолжением заборной части и имеет вид цилиндра, на котором расположены зубья.
  • Хвостовая часть. Имеет головку с квадратным сечением и предназначена для удержания метчика в вороте.

Чтобы инструмент не перегревался во время работы, для охлаждения используют различные среды:

    • Для алюминия и алюминиевых сплавов подходит керосин,
    • Для медных изделий используют скипидар,
    • Сталь охлаждают эмульсией.

Если охладителя будет недостаточно, то профиль может получиться неравномерным или с шероховатостями.

Специалисты советуют использовать в работе комплектные метчики. В комплект входит инструмент для черновой нарезки и для чистовых работ. Исключив хотя бы один из метчиков, вы не сэкономите много времени, однако качество конечного результата может быть низким.

Требования к организации процесса

Чтобы нарезка резьбы прошла успешно, важно выполнять основные требования:

  • Первым делом поверхность тщательно очищается от грязи и пыли,
  • Далее поверхность рабочего инструмента и обрабатываемой детали нужно смазать спецжидкостью,
  • Перед началом работы следует убедиться, что инструмент исправен.



На складе Минской оптово-розничной металлобазы «Аксвил» вы можете подобрать и купить любые стальные трубы необходимые для проведения строительных или сантехнических работ:

Как нарезать резьбу на трубе

Домашние мастера сегодня не так часто задумываются о том, как нарезать резьбу на трубе. Большинство проектов реализуются с использованием альтернативных материалов. Но такая потребность иногда возникает. Благодаря основным навыкам появится возможность самостоятельно осуществлять несложный ремонт в домашних или других условиях.

Базовые понятия

Резьбовое соединение является неотъемлемым, если необходимо установить запорную арматуру, переходной тройник или муфту на металлическую трубу. Очень часто стыки приходят в негодность, и их приходится переделывать. Резьба характеризуется:

  • глубиной;
  • шагом;
  • профилем;
  • углом профиля;
  • местом расположения.
Какая может быть резьба

В зависимости от профиля и шага различают резьбу:

  • Дюймовую. Имеет форму треугольника. Получила свое название благодаря единицам, в которых измеряется внешний диаметр. Применяется при сборке деталей водопровода и отопления. Условно выделяют трубную и крепежную. Вторая имеет более крупный шаг для обеспечения лучшей фиксации.
  • Коническую. Основное применение этого вида сводится к тому, чтобы соединение получилось герметичным без применения различных уплотняющих материалов.
  • Цилиндрическую. Это разновидность дюймовой резьбы с более мелким шагом. Верхняя кромка профиля сглажена и напоминает часть цилиндра. Обычно шаг резьбы совпадает с дюймовым у подходящих по диаметру деталей.
  • Трапециевидную. Имеет угол при вершине в 30°. Чаще всего применяется в болтовых соединениях для придания большей надежности при фиксации. Резьбу, стороны витка которой напоминают неравнобедренную трапецию, называют упорной.
  • Прямоугольную. Применяется для тех же целей, что и предыдущий вид.
Обратите внимание! Последние две разновидности относят к классу метрических. Они могут нарезаться на патрубках небольшого диаметра, которые используются в специфических инструментах.

По месту расположения нарезки выделяют:

  • внешнюю;
  • внутреннюю.

Каждый из этих видов требует индивидуального подхода и предназначен для определенных целей.

Подготовительный этап

От того, насколько ответственно будет пройден этот этап, зависит качество конечного изделия.

  • Инструмент, которым будет производиться работа должен быть в надлежащем состоянии. На нем не должно быть ржавчины. Для этого при длительном хранении он покрывается консервирующей смазкой. Резцы клуппа должны быть хорошо заточены.
  • Если труба уже была в эксплуатации и на ней есть краска, тогда ее обязательно надо хорошо зачистить. Делается это при помощи напильника, болгарки и шлифовального круга, наждачной бумаги или строительного фена.
  • При помощи болгарки или ножовки выводится плоскость торца. Для этого отрезается небольшой кусок, чтобы получился прямой угол относительно оси.
  • Напильником убираются заусенцы.
  • Снимается фаска таким образом, чтобы создать небольшой конус.

Нарезка резьбы вручную

Вся работа производится плашкой или леркой. Это тождественные понятия и являются синонимами. В зависимости от конструкции они могут быть:

  • Регулируемые или раздвижные. Обычно в них присутствует несколько резцов, расстояние между которыми может быть изменено. Особенно полезны они бывают в тех случаях, когда профиль трубы неравномерный вследствие деформации или заводского брака, но все равно требуется нарезать резьбу. Чаще всего они устанавливаются в клуппы, которые обеспечивают им хорошую фиксацию. При помощи таких изделий резьбу можно нарезать за несколько проходов, что увеличивает ее точность и качество.
  • Монолитные. Представляют собой небольшой цилиндр с отверстием в середине. Такой инструмент зажимается в специальный плашкодержатель. Обычно фиксируется одним или несколькими болтами. Таким инструментом изготавливается нарезка за один проход.
  • Конусные. Предназначены для нарезания соответствующих резьб, о которых говорилось выше.
Выравнивается торец

Лерка подбирается в зависимости от того, какой диаметр обрабатываемой трубы, также от того, какое должно быть направление резьбы — правое или левое. Все обозначения наносятся на упаковку или непосредственно на сам инструмент. Весь процесс будет сводиться к следующим действиям:

  • Обрабатываемая деталь фиксируется. Если она не закреплена ни в какой системе, тогда она зажимается в тиски. В случае когда нарезка будет делаться на водопроводной трубе или трубе отопления, необходимо сделать подкладки, чтобы обездвижить ее.
  • Торец подготовленного отрезка трубы смазывается машинным маслом или солидолом. Если этих составляющих нет, тогда можно использовать то, что есть под рукой, – даже сало.
  • Смазке также подвергается поверхность резцов инструмента.
  • Плашкодержатель с леркой подносятся к торцу трубы. Сделать это нужно точно под прямым углом. Сделать это намного проще плашкодержателем с направляющей.
  • Одновременно необходимо вращать инструмент для нарезания резьбы и придавливать его к патрубку. Должно произойти сцепление. Таким образом важно нарезать первые 2 витка.
  • Если не пользоваться плашкодержателем с направляющей, то потребуется постоянно следить за тем, чтобы угол оставался 90°. Если не соблюдать это требование, тогда может пойти перекос. Это грозит тем, что резьба будет сорвана, инструмент испорчен, или не будет соблюден требуемый шаг.
  • Не стоит осуществлять нарезку непрерывным проходом. В процессе будет образовываться металлическая стружка. Для того чтобы удалить ее, необходимо делать один оборот по направлению движения и половину оборота обратно. Именно благодаря этому и будут удаляться накопившиеся отходы.
  • По ходу продвижения также надо добавлять смазку.
  • После завершения необходимо выкрутить лерку и пройтись ей еще раз, чтобы произвести финишную подводку.
Плашки для нарезки резьбы
Обратите внимание! Для того чтобы конечный результат был намного качественнее, применяется две плашки. Одна из них называется черновой. Ее предназначение — быстро проложить путь и метки для следующего элемента — чистового. Благодаря второй плашке выводится идеальная нарезка.
Набор клуппов

Нарезание резьбы при помощи клуппа происходит по такому же механизму. В дополнение ко всему в некоторых изделиях есть возможность не только сдвигать резцы, но и разворачивать их. При таком раскладе можно одним и тем же инструментом выполнить и чистовой и черновой проход. При использовании такого агрегат необходимо быть очень внимательным во время начального этапа. Связано это с тем, что благодаря рукоятке с трещоткой можно приложить большее усилие, чем в случае с обычным держателем лерки. Если в самом начале не выставить правильно угол, тогда можно испортить всю заготовку и не заметить этого. Клупп неудобно применять в тех случаях, когда труба уже установлена и находится близко к стене. Ее нужно будет либо отогнуть при помощи клина или выдолбить часть штукатурки, чтобы насадка хорошо зашла и не смещалась.

Использование электрического инструмента

Электрический резьбонарезатель

Электрическим резьбонарезателем можно осуществить планируемую работу в несколько раз быстрее, а по качеству конечное изделие будет намного выше. Последовательность работ будет такой:

  • Труба обрезается до необходимого размера. Наиболее приемлемый результат получается при использовании сабельной пилы с направляющей.
  • Фаску, как для лерки, снимать не нужно. Кстати, это правило актуально и при использовании ручного клуппа.
  • На патрубок надевается специальный держатель. Он выступает в роли направляющей. Его важно хорошо зажать.
  • Подводится электроинструмент и вставляется в приемник держателя. Клупп надевается на трубу.
  • Осуществляется смазка при помощи специального состава.
  • Далее агрегат все делает автоматически.

Нарезка внутренней резьбы

Бывают случаи, когда для сборки конструкции необходимо нарезать внутреннюю резьбу в трубе. Для таких целей применяется совсем другой инструмент — метчик. Представляет он собой небольшой металлический штырь, на одном из концов которого находятся наружные резцы. Чтобы все было правильно, необходимо придерживаться таких шагов:

  • При помощи штангенциркуля осуществляется замер внутреннего диаметра патрубка.
  • Точно по этому значению подбирается соответствующий метчик.
  • При помощи напильника убираются все заусенцы.
  • Поверхность обрабатывается при помощи металлического ершика.
  • Метчик под номером 1 зажимается в держателе и вводится в трубу. Он снимет 70% материала при проходе. Остальные 30% удаляются метчиком для чистовой обработки под номером 2.
  • Для того чтобы по ходу убирать стружку, применяется такое же правило, как и в случае с леркой.
  • Если резьбу нужно нарезать в одной из стенок трубы, тогда дрелью сверлится отверстие. Сверло должно находиться четко перпендикулярно. Это важно, т. к. в противном случае не получится качественной нарезки.
Обратите внимание! Если труба находится в стене, то резьбу можно нарезать до тех пор, чтобы несколько миллиметров выглядывающего патрубка были без нее. Необходимо оставить такой зазор, чтобы не сорвать изделие при вкручивании соединителя.

Нюансы

Есть нюансы

Существуют некоторые секреты, которые нарабатываются годами и о них рассказывают нечасто. Вот несколько из них:

  • Облегчить себе задачу при использовании обыкновенной лерки можно специальной направляющей. Она представляет собой небольшой зажимной механизм с резьбой на конце. Его необходимо вставить в середину трубы до упора в бортик и разжать губки. Плашка накручивается на резьбу фиксатора и потом ровно и точно идет по трубе.
  • В качестве смазывающего материала некоторые мастера рекомендуют применять средство для мытья посуды. Как бы абсурдно это ни звучало, но оно обеспечивает прекрасное прохождение, при этом стружка получается не рваная, а цельная, что говорит о лучшем качестве проведенной работы.
  • Если на стальную трубу планируется установка латунного крана, необходимо нарезать резьбу настолько, чтобы при накручивании запорного механизма получилось 4–5 оборотов. Это будет гарантией хорошей фиксации и долгой службы.
  • Устройство клуппа таково, что резьба получается немного под конус, т. е. последние витки получаются с меньшей глубиной, чем первые. При этом сгоны накручиваются не полностью. Чтобы компенсировать такую разбежность, необходимо после клуппа пройтись еще обыкновенной леркой.
  • Бывают такие ситуации, когда резьбу надо нарезать на трубе, которая выходит из стены на небольшое расстояние. В таком случае можно воспользоваться леркой, либо подрезать направляющую клуппа. На производительности это не скажется, но предоставит большее удобство.
  • При замене резцов в клуппе обязательно соблюдайте последовательность, в которой они должны быть установлены. Чаще всего на них нанесены цифры, которые соответствуют приемнику.
  • Если резьбу необходимо нарезать на трубе, которая утоплена в стену, тогда поступить нужно так. Вокруг патрубка выбивается небольшая площадь, чтобы поместился клупп. Проворачивать механизм для нарезки можно при помощи Т-образной рукоятки. На ее конец надевается шестигранная головка, в которой сделаны прорези. Подбирается она таким образом, чтобы входить через внешнее отверстие клуппа и цепляться за пространство между резцами.

Используя перечисленные методы и способы, у вас точно получится отличный результат, которого вы добьетесь своими руками. Если и вам известны некоторые секреты о том, где нарезать резьбу и как это лучше сделать, делитесь ими в комментариях к этой статье.

Видео

Технология нарезки резьбы на металлической трубе продемонстрирована ниже:

Читайте также:

Нарезка резьбы на трубах — Добродушный Сантехник

Допустим имеется труба которую надо соединить с другой трубой. Можно конечно же воспользоваться и сваркой, но это возможно только если железяку с железякой надо соединять.

А если надо соединить металлическую трубу с пластиковой, то нужна резьба.  Есть конечно же еще способы, например — гебо, но резьба получше будет.

В этом посте я расскажу о том, как я нарезаю резьбу на металлических трубах.

И так, имеем отрезанную трубу  и очищенную от краски/грязи. Далее нам понадобится резьбонарезатель. Они могут быть ручными и электрическими.

Немного расскажу о  электрическом:

Имеется вот такой комплект. 4 лерки ля разных диаметров и электрическое устройство.   Вот пример его работы:

Он очень удобен, если резьбу надо нарезать на небольшом участке трубы, которая у вас в мастерской. В таком случае не надо ломать себе мозг — как же удержать трубу.  Штука очень удобна, но не очень дешевая. Если вы режете резьбы пару раз в месяц — не стоит тратится на электрический резьбонарезатель. Есть у этого устройства и недостатки. Один из таких недостатков, это его быстрый нагрев и даже перегрев. Конечно, если надо нарезать одну резьбу,  то нет проблем. Но если же вам понадобится сделать более двух сгонов (длинная резьба) хотя бы на дюймовой трубе, то для него это, непосильная задача.  есть у него и еще один немаловажный недостаток, он слишком широк. Не надеть его на трубу, если она стоит близко к стене. По этому в таких местах, используем ручной резьбонарезатель или просто лерку.

Ручное устройство для нарезки резьб, немного покомпактней, но я обычно не использую даже ручной. Есть такая штука — шведка! Поехали:

Мы видим крашеную трубу. Труба должна быть чистой. Стрелкой показана неровность, это подтек строительного материала, который сверху еще и окрашен. Если этот слой не снять, то вы не сможете надеть лерку на трубу.  Подчистили и берем лерку нужного размера:

На снимке, мы видим две лерки, хорошую и дешевую.  Дешевая лерка режет резьбу хорошо, только пока новая, далее она не прорезает нужную глубину, следствии чего, закрутить  что-то на такую резьбу, превращается в проблему.  В некоторых случаях, имея две лерки, нам это облегчает задачу. Если первая не прорезает резьбу до нужной глубины, значит и крутить легче.  Далее мы на эту же полу-резьбу ставим хорошую лерку и перегоняем вновь.  Так делаем только в случае большого диаметра трубы, маленькие трубы режем сразу хорошей леркой. 🙂

И так, взяли лерку, почистили трубу и начинаем процесс нарезки резьбы, по часовой стрелке. Перед нарезкой, рекомендуется трубу немного смазать. Либо масло/смазка/тормозуха, либо специально предназначена для этого смазка. Вот вам кучка фото-примеров:

В итоге, должно получится вот так:

Нельзя резать резьбу «одним махом». Режьте ее постепенно, пол оборота вперед, потом чуток назад. В этом деле спешить не надо. Можно погнуть трубу и остаться без лерки.

После нарезки резьбы, попробуйте накрутить на неё то, что собираетесь монтировать. Так проверяется, на сколько хорошо нарезана резьба и достаточна ли её длинна.  Если все хорошо заворачивается, можно уплотнять и монтировать.

Теперь немного он возможных нюансах. После того, как вы нарезали резьбу, возьмите фонарик и внимательно, со всех сторон, осмотрите новую резьбу. Дело тут вот в чем, если труба старая, то есть риск, что в швах резьбы могут образоваться прорези насквозь. Мало того, бывает что труба просто скручивается и часть нарезанной резьбы, остается в лерке. Это хреново. Достать ее от туда, оооооооочень трудно.  (в таком случае лерку не разбирайте, а то превратится она  в металлолом ибо регулировка резцов, очень тонкая).  Если труба хреновая и нет возможности заменить трубу, не режте резьбу, установить гебо.

Что делать если лерка оказалась слишком длинной и резьбу не нарезать? Тогда надо просто отрезать кусок лерки, но оставить место, за что вы ее будете хватать:

Мало того, если вы отрежете ей весь «хвост», то ровно нарезать резьбу вам скорее всего не удастся. Этот самый «хвост» правильно направляет и выравнивает устройство нарезки резьбы/лерку.

Пожалуй все пояснил о нарезке резьбы. Желаю успехов в этом деле.

___________________

Дополнение темы

Один из наших постоянных читателей, его имя Алексей,  прислал фото еще одного устройства, с помощью которого он нарезает резьбу.

Спасибо Алексею. Далее его фото и комментарий:

Здравствуйте. Вот значит такая штука:

Лерка вытаскивается отдельно (в данном случае, она на пол дюйма). Но если вытащить кольцо-то можно вставить лерку на три четверти дюйма .

На направляющей есть тоже съёмное кольцо , которым можно отрегулировать внутренний диаметр направляющей. Под 3/4 или 1/2 дюйма.

Этой трещоткой можно резать резьбу на пол дюймовых трубах и на трубах диаметром три четверти.

Главное зацеп чтоб пошёл (Чтобы резьба начала резаться ровно) а потом можно и направляющую скрутить, если места мало для нее.

Устройство в разборе:

Устройство собрано для работы:

Эту трещотку можно перевернуть наоборот и резьбу нарезать почти вплотную.

Данная трещотка имеет реверс (тот отросток с колечком).

Выпускает Украина кажись. Я купил её (ну примерно)-за 18долларов .

Лерки продаются отдельно.

Нарезание резьбы на трубах | Металлообработка

Наружная поверхность труб может быть неоцинкованной и оцинкованной. На неоцинкованных трубах, в простонародье «черные», иногда четко выступает продольный сварной шов.

Телефон для связи : WhatsApp.

При сильном промерзании и плохом качестве сварке такой шов может разойтись. Черные трубы часто используются для разводки отопления в доме и магистральной газификации.

Для водоснабжения и водопроводов лучше приобретать оцинкованные трубы, так как слой цинкового покрытия толщиной не менее 20-30 мкм предотвращает коррозию. Важно, чтобы оцинкование трубы проходило в заводских условиях методом термодиффузионного цинкования, а не гальваническим методом.

Масса оцинкованных труб на 4-5% больше неоцинкованных. В зависимости от толщины стенки трубы бывают легкие, средние и усиленные. Например, для трубы с Ду=20 разница в толщине стенки может быть от 2,5 до 3,2 мм. Для нарезания резьбы подходят только средние и усиленные трубы. Для производства резьбы на трубах Ду 15‑65 можно использовать резьбонарезной станок к ВМС-2А. На легких трубах резьбу можно только накатывать. Часто недобросовестные производители сгонов, бочат и резьб используют легкие трубы для своих изделий, чтобы сэкономить. Это ведет к прорезанию стенки резьбы и к повышенной коррозии.

Мы поставляем мерные отрезки труб с резьбой длиной от 1 до 6 м с резьбой по концам и одной стальной муфтой. Однако трубная цилиндрическая резьба и муфта могут отсутствовать. Максимальное отклонение по длине допустимо в пределах 10 мм. Комплект труб, который можно приобрести, входят несколько труб с Ду 15-65 мм, имеющих резьбу по концам, угольники, муфты, контргайки и различные стальные фитинги. Длина каждой трубы не превышает 1 м (1000 мм). В зависимости от размера нарезанной резьбы трубы бывают полудюймовые, ½ дюйма и так далее (1 дюйм равен 25,4 мм). Также различают длину резьбы на трубе.

Сгон с одной стороны короткая резьба, с другой длинная для накручивания контргайки и муфты.

Бочонок — с обоих концов короткая резьба от 17-35 мм в зависимости от диаметра.

Резьба с одной стороны короткая резьба, с другой стороны под сварку.

Кроме водогазопроводных шовных труб промышленность выпускает бесшовные холодно- и горячекатаные стальные трубы. Они качественней водогазопроводных, имеют более высокие характеристики, такие трубы используются в трубопроводах высокого давления, пневматических и гидравлических систем.

Звоните или отправляйте ваши заказы на почту.

+7 (495) 223-64-73
+7 (495) 726-11-08
Запросить звонок
E-mail: [email protected]

Трубная резьба - выбор инструмента для резьбовых работ + Видео

1 Варианты трубной резьбы

В этой работе будут описаны способы формирования нарезки, инструменты, которые для этого используются, и некоторые резьбовые стандарты. Такая информация будет не лишней для покупателей труб с уже нарезанными резьбовыми соединениями и для тех мастеров, которые решились самостоятельно произвести внутреннюю или внешнюю металлообработку на трубах. Есть достаточно большое количество вариантов, которыми осуществляется резьба трубная. Среди них выделяются цилиндрическая, коническая, дюймовая. Помимо всего вышеперечисленного, стоит отметить и такой вид, как металлообработка метрическая.

Нормативные акты современности предполагают только три варианта металлообработки под общим названием трубная резьба:

  • цилиндрическая нарезка, образованная спиралевидной нарезкой с профилем равнобедренного треугольника с углом при вершине 55 градусов;
  • коническая, образованная спиралевидной нарезкой с профилем равнобедренного треугольника с углом при вершине 55 градусов, но нарезанном на скошенном участке трубы с конусностью 1:16;
  • дюймовая, образованная спиралевидной обработкой с профилем равнобедренного треугольника с углом при вершине 60 градусов.

Цилиндрическая нарезка трубы

В последнее время дюймовый вариант используется все реже, а в большинстве случаев в производстве новых трубопроводов совсем не используется. В современных изделиях трубные резьбы представлены или в цилиндрическом варианте, или в коническом. Цилиндрический тип нарезки используется весьма широко в водопроводных, отопительных и газопроводных системах. Он обозначается буквой G. Коническое соединение более прочное и используется для соединения узлов под давлением в гидравлике, топливопроводах или маслопроводах самолетов, автомобилей или станков. Обозначается коническая металлообработка буквой R.

Далее рассмотрим по возможности подробно G-тип и R-тип резьбы трубной. Такое обозначение характерно для цилиндрического и конического вариантов на чертежах.

Отличие трубной резьбы от метрической в том, что она обладает более острыми углами гребней и впадин. Еще вершины ниток трубной резьбы более округлые.

2 Трубная резьба цилиндрического типа

Трубная цилиндрическая резьба, которая регламентируется ГОСТ 6357-81, нарезается на трубах (или внутри) диаметром от 7,723 мм (соответствует 1/16") до 163,83 мм (соответствует 6" ровно). Общее количество оригинальных разновидностей данного типа работ (по диаметру) соответствует 16 типоразмерам. На трубах диаметром более 6" нарезка уже не делается. Такие трубы соединяются посредством сварки.

В резьбовой нарезке выделяют два диаметра. Один называется наружным. Он измеряется по верхним противоположным гребням. Второй измеряется по впадинам нарезки резьбы, тоже в противоположных точках. Разница этих двух диаметров равна величине профиля.

Однако, кроме диаметра, очень важной характеристикой для любой нарезки является еще и шаг нарезки - расстояние между двумя соседними вершинами или впадинами волны резьбы. Это расстояние должно быть одинаковым на всем протяжении и на любом отрезке спирали. Притом как на внешней, так и на внутренней. Иначе соединять детали будет невозможно.

Шаг резьбовой нарезки

Согласно ГОСТ 6211-81, который регламентирует размеры трубной цилиндрической резьбы, шаг резьбовой нарезки измеряется не в миллиметрах, а по количеству витков в пределах одного дюйма (25,4 мм).

И, кстати, шаг зависит от высоты профиля.

Он равен 1/2 разницы между наружным и внутренним диаметрами. В связи с этим определением и по ГОСТу существует четыре варианта шага данного типа металлообработки на 11, 14, 19 и 28 витков.

Шаги трубной металлообработки гост

В жилищном строительстве чаще всего пользуются трубами с такими типами:

1. С металлообработкой в 14 ниток на дюйм (шаг 1,814 мм):

  • диаметр 1/2";
  • диаметр 3/4".

2. С обработкой в 11 ниток на дюйм (шаг 2,309 мм):

  • диаметр 1";
  • диаметр 1 1/4";
  • диаметр 11/2";
  • диаметр 2".

Таким образом, конечное число рассматриваемых типоразмеров, соответствующих стандартной трубной цилиндрической металлообработке G-типа, равно 64-м единицам. Это число получается из расчета, что существует четыре типоразмера по шагу для каждого из 16 рассмотренных типоразмеров по диаметру.

Нужно заметить, что определенные ранее размеры трубной цилиндрической резьбы интересны большинству практикующих сантехников только в свете диаметра условного. Остальные параметры берутся во внимание только в процессе изготовления или контроля за качеством изготавливаемой резьбы.

3 Трубная резьба конического типа

Трубная коническая резьба R-типа регламентируется ГОСТ 6211-81. Этот тип нарезки используется на (или внутри) концах труб с конусностью 1:16 и диаметрами от 1/16" (7,723 мм) и до 6" (163,83 мм). Остальные пропорции аналогичны пропорциям цилиндрической резьбы. Общее количество всех оригинальных резьбовых типоразмеров равняется 64 единицам: 16 типоразмеров по диаметру, умноженных на 4 типоразмера по шагу резьбы для каждого диаметра.

4 Способы контроля качества и определения размеров и типов резьб

Независимо от того, какие инструменты для нарезки используются, выделяются следующие средства, с помощью которых могут измеряться отверстия:

  1. С помощью калибров. Этот способ позволяет определить все параметры резьбы. Делается это таким образом: если нужно проверить или определить тип резьбы внутри трубы, используется цилиндрический калибр с наружной нарезкой. Вкручивая его в трубу, контролируется плотность и легкость прохождения витков. Если в двух деталях не совпадают диаметр или шаг резьбы, то вкрутить калибр не получится. Соответственно, берется следующий калибр и проделывается та же операция. И так до тех пор, пока резьбы не подойдут. Для наружной резьбы берут калибр с внутренней резьбой и накручивают на трубу. Этот процесс может порядочно затянуться. Ведь общее количество калибров доходит до 64 штук. И это только для измерения наружной резьбы. А полный комплект калибров состоит из 128 штук.
  2. С помощью плоских шаблонов. Этот способ гораздо проще. Выполняется он таким образом: берется пластина с профилем нарезки и прикладывается к кромке на трубе или внутри трубы. Если между гранями получаемого после металлообработки рельефа и профилем шаблона нет просветов, операция по определению типа резьбы закончена. Такой метод хоть и проще, но не дает точных результатов. Он используется на объектах, где нет доступа к калибрам, а нужно проверить параметры резьбового соединения.

Также используемые инструменты для нарезки не влияют на способ, с помощью которого трубная резьба осуществляется. Так, на внутренней или наружной поверхности данный процесс производится несколькими способами:

  1. Накатка резьбы в процессе изготовления трубы. Такие изделия поступают в продажу или на строительные площадки с уже готовой обработкой.
  2. Механический способ нарезки резьбы. Здесь нужен токарный станок. В патроне зажимают трубу. В суппорт вставляют резьбовой резец. Делают фаску внутри или снаружи трубы. Включают резьбовую подачу и подводят резец, настроив скорость перемещения суппорта. Нарезка, сделанная таким образом, считается наиболее точной.
  3. Ручной метод. Для нарезки вручную понадобятся плашка для нарезания или метчик. Во многих случаях деталь просто невозможно поместить в станок. Тогда используются плашки для нарезания трубных способов металлообработки. Этот метод практикуется в строительстве, когда нужно соединить установленные разводки. Диаметр стыкующихся труб не должен превышать 6".
  4. Метод нарезания плашкой довольно прост. На закрепленную трубу надевается плашка, закрепляется в специальном зажиме с одной или двумя рукоятками. Далее навинчивается инструмент на трубу по часовой стрелке. Для труб диаметром более 1/2" обычно используют две плашки: черновую и чистовую. Когда поворачивать становится тяжело, откручивают пару витков назад и продолжают нарезать дальше.
  5. Нарезка трубной резьбы с помощью метчика еще проще. Он используется, когда нужно нарезать внутреннюю резьбу. Вставив хвостовик метчика в держатель с рукоятями, начинаете медленно вкручивать метчик в трубу. При увеличении усилия откручиваете назад пару витков и снова вкручиваете, нарезая дальше.

Эти виды нарезки внутри трубы или на поверхности требуют от исполнителя незаурядной силы и сноровки. Несмотря на трудоемкость процесса, обработку плашкой или метчиком практикуют все сантехники, которые имеют дело с металлическими трубами. Если руководствоваться знаниями, изложенными выше, можно спокойно приступать к работе с водопроводными, газовыми или отопительными трубами.

Нарезание резьбы на трубах в Москве: цена от 50 руб!

Каталог

Доставка Автокран Резка изделий Сварка Гибка труб Цвета и покрытия

Компания «Металлоторг» оказывает профессиональные услуги по нарезке резьбы на металле. У нас вы можете нарезать резьбу на трубе, стальном круге и гладкой арматуре класса А1. Услуги оказываются юридическим и физическим лицам. Возможны различные варианты оплаты (наличный, безналичный расчет).

Наши основные клиенты – строительные организации Москвы и Московской области, организации по благоустройству территорий, инженерные компании, архитектурные и дизайнерские бюро, производители мебели, частные лица.

Услуга нарезать резьбу востребована при выполнении строительных и отделочных работ, прокладке инженерных коммуникаций, возведении ограждающий конструкций и малых архитектурных форм, при изготовлении мебели, благоустройстве придомовых территорий, дачных участков и т. п. Чаще всего резьбовое соединение используется при прокладке коммуникаций (труб) и выполнении сантехнических работ.

Нарезка как процесс технологической обработки металлических изделий представляет собой нанесение на них спиралевидных впадин – резьбы. Впадины предназначены для быстрого и удобного соединения изделий между собой. Основные преимущества такого соединения перед сваркой:

  • более простая и экономичная технология соединения;
  • простота и безопасность сборки;
  • отсутствие необходимости в дополнительном оборудовании и защите;
  • высокая ремонтопригодность за счет быстрого рассоединения деталей.

В зависимости от места нанесения, нарезка резьбы бывает внутренней и внешней, в зависимости от стандартов измерения – метрической и дюймовой.

Цена нарезки зависит от параметров изделия и объемов заказа.


Калькулятор


Наши технологические возможности по нарезке резьбы

Для нарезки резьбы мы используем современное высокотехнологичное оборудование – электромеханический станок ZMP-50 с электронной нарезкой. Это обеспечивает максимальную точность работ и позволяет нарезать дюймовую резьбу диапазоном до 2-х дюймов, метрическую – до 50,8 мм на трубах, гладкой арматуре А1 и стальных кругах.

Почему мы?

Заказ услуги по нарезке резьбы в нашей компании - это:

  • возможность комплексного решения ваших задач – у нас вы можете приобрести трубы и арматуру нужных параметров и сразу нанести на них резьбу, получив готовое изделие;
  • оперативное исполнение заказа любых объемов;
  • высокое качество исполнение – нарезка резьбы выполняется на профессиональном оборудовании опытными специалистами;
  • всеобъемлющая консультационная поддержка – с учетом ваших задач наши сотрудники помогут вам подобрать нужный ассортимент металлоизделий и конфигурацию резьбы.
Коническая трубная резьба

и фитинги: соединение

NPT, National Pipe Taper (американский) и BSPT (британский стандартный трубный конус) - стандарты конической трубной резьбы. Наружная и охватывающая коническая трубная резьба заклинивает друг друга, но для полного герметичного соединения требуется герметик. Герметики заполняют любые пустоты между резьбами, которые могут перемещаться по спирали резьбы.


Труба и труба - это не одно и то же.
Труба и труба - это полые конструкции, предназначенные для обеспечения пути для потока жидкостей или газов.Основное отличие трубы от трубы состоит в том, что стенки трубы толще и жестче. Трубка не имеет резьбы , потому что ее стенки слишком тонкие. Стенки труб достаточно прочные, чтобы выдерживать нарезанные или формованные резьбы. Резьбовая труба может обеспечивать газонепроницаемые или непроницаемые для жидкости соединения, обладающие механической прочностью.


Трубная резьба
Существует множество национальных и международных стандартов для трубной резьбы. Они различаются по назначению, например, резьба для садового шланга и резьба для пожарного шланга. За «стандартными» размерами труб и формами резьбы также стоят исторические разработки. Примеры тому - различия между американской и британской нитками. Единицы измерения тоже играют роль.

Как установить пластиковые резьбовые фитинги


Две основные категории трубной резьбы

• Параллельная или прямая трубная резьба

• Трубная коническая резьба

Ознакомьтесь с ассортиментом фитингов ISM с металлической резьбой и пластиковых резьбовых фитингов. Здесь представлены примеры наиболее часто используемых типов трубной резьбы.


Коническая трубная резьба
Трубопроводы и фитинги в основном используются для транспортировки жидкостей и газов. По этой причине они должны иметь резьбовые соединения, непроницаемые для газа или жидкости. Коническая резьба помогает улучшить герметичность. Наружная и внутренняя резьбы сжимаются и защелкиваются. В результате эти соединения становятся более прочными и устойчивыми к утечкам.

Два самых распространенных стандарта для конической трубной резьбы

  • NPT Американский национальный стандарт с конической трубной резьбой
  • BSPT Британский стандарт трубная коническая резьба

Трубная резьба

NPT является наиболее распространенной конической трубной резьбой, используемой в США и Канаде, и несовместима с трубной резьбой BSPT.


Почему трубная резьба NPT и BSPT несовместима

Угол резьбы или входящий угол

  • Резьба NPT имеет угол 60 градусов
  • Резьба
  • BSPT имеет угол 55 градусов


Форма резьбы

  • Резьба NPT имеет уплощенные выступы и впадины
  • Резьба BSPT с закругленными выступами и впадинами


Шаг резьбы (TPI, резьбы на дюйм)

  • Каждый размер трубной резьбы NPT и BSPT имеет определенное количество резьб на дюйм


Некоторые общие сокращения для американских типов конической трубной резьбы

  • Коническая трубная резьба национального стандарта NPT
  • FPT, FNPT, NPT (F) * Внутренняя или внутренняя коническая трубная резьба
  • MPT, MNPT, NPT (M) Наружная или внешняя коническая трубная резьба

* Это не НПТФ. NPTF расшифровывается как National Pipe Taper Fuel. Ее также называют конической трубной резьбой Dryseal по национальному стандарту Американского национального стандарта. Конструкция NPTF обеспечивает герметичность соединений без использования герметиков.

Существуют параллельные и конические трубные резьбы для всех стандартов труб. NPS, National Pipe Straight, является американским стандартом для параллельной или прямой трубной резьбы. Для резьбовых соединений NPS требуются прокладки или уплотнительные кольца.

Модульные обратные клапаны

Мы подняли подпружиненные обратные клапаны на совершенно новый уровень.Смешайте и сопоставьте британские и метрические соединения. Посмотреть видео.


Герметик и коническая трубная резьба
Коническая трубная резьба требует герметика для герметичных соединений. Он заполняет любые пустоты между двумя нитями, которые могут вызвать спиральную утечку. Они также действуют как смазка между наружной и внутренней резьбой. Особого внимания требует сборка деталей и труб из разнородных материалов. Это связано с тем, что герметики облегчают чрезмерную затяжку фитингов.Чрезмерная затяжка фитингов может привести к повреждению и утечкам.


Загрузить Руководство по установке пластиковых фитингов с конической резьбой ISM >>


Заключение
Понимание конической трубной резьбы облегчает выбор лучшего компонента, особенно конических фитингов. Детали с подходящей резьбой всегда работают лучше, потому что подходящая резьба механически прочнее и создает лучшие газонепроницаемые и непроницаемые для жидкости уплотнения.

Какие проблемы возникали у вас при переходе между разными стандартами конической трубной резьбы при выборе компонентов для вашего приложения? Помогите нам, рассказав другим о том, что вы узнали.

Есть вопросы о конической или прямой трубной резьбе, используемой в компонентах управления потоком? Если да, напишите мне по электронной почте - steven. [email protected] Вы также можете задать вопросы, используя раздел комментариев ниже.

Некоторые дополнительные данные

Об авторе

Стивен К. Уильямс, бакалавр наук, технический писатель и специалист по входящему маркетингу в Industrial Specialties Manufacturing (ISM), поставщике ISO 9001-2015 миниатюрных пневматических, вакуумных и компоненты гидравлической системы для OEM-производителей и дистрибьюторов по всему миру.Он пишет на технические темы, связанные с миниатюрными пневматическими и жидкостными компонентами, а также на темы, представляющие общий интерес для ISM.

Разница между трубной резьбой и прямой резьбой

Работая в транспортной отрасли более 100 лет, Паркер понимает требования к грузовым автомобилям и компонентам пневматической тормозной системы. Традиционно в обжимных фитингах и фитингах с защелкиванием по стандарту DOT используется коническая трубная резьба американского национального стандарта, называемая трубной резьбой NPTF. NPTF или трубные фитинги имеют коническую резьбу, обеспечивающую механическую прочность, необходимую для удержания соединения вместе, плюс уплотнение металл-металл, образующееся, когда коническая резьба затягивается против конической резьбы порта. Этот тип резьбы требует использования резьбового герметика для герметизации любых спиральных путей утечки или пустот, которые могут остаться между конической резьбой на фитинге и резьбой на порте.

Гораздо более распространенный отраслевой стандарт для соединительных отверстий, установленных на компонентах пневматической тормозной системы, таких как воздушные баки и тормозные клапаны, выбор фитингов с трубной резьбой часто возникает по необходимости, причем резьба фитинга определяется соответствующими портами на компонентах. .Еще одно преимущество: трубная резьба не требует дополнительного уплотнительного механизма, кроме резьбового герметика, и, как правило, имеет более низкую стоимость по сравнению с двумя основными типами.


Недостатки трубной резьбы

Однако основным недостатком трубной резьбы является то, что в соединении могут оставаться пустоты. Трубная резьба склонна к протечкам, тем более что нет другого уплотнительного механизма, кроме самой конической резьбы. В пневматических тормозных системах утечка резьбы трубопровода была отмечена, в частности, в одной области - соединениях портов на воздушных резервуарах, известном источнике претензий по гарантии.Исследования этих утечек показали, что способ изготовления этих портов может привести к плохой герметичности.

Процесс требует, чтобы внутренняя резьба была врезана в стальные патрубки, которые привариваются к воздушному резервуару. Последующий процесс сварки может привести к деформации выступов, что приведет к плохой подгонке. Кроме того, некоторые резьбы NPTF может быть трудно позиционировать. Например, для ориентации может потребоваться ослабление фитинга с угловой трубной резьбой, что создаст потенциальный путь утечки.

Подобные проблемы с утечкой меньше беспокоят при использовании другого основного типа резьбы фитинга, уплотнительного кольца с прямой резьбой (STO). Фитинги этой конструкции имеют прямую резьбу, обеспечивающую только механическое соединение, но не герметичное уплотнение. Между тем, с уплотнением работает эластомерное кольцевое уплотнение или прокладка, которая соприкасается с определенной частью оборудования. Таким образом, уплотнительное кольцо компенсирует любые отклонения поверхности порта.

Намного более надежный вариант

Менее распространенный вариант для портов, установленных на компонентах пневматического тормоза, фитинги STO могут не использоваться в системах с такой частотой резьбы труб.Однако они доказали, что предлагают более надежные соединения там, где они используются. Например, деформированные патрубки воздушного резервуара оказывают меньшее воздействие при использовании фитингов STO. Один OEM-производитель обнаружил, что большая часть их претензий по гарантии на утечку воздуха исчезла, когда они перешли с воздушных резервуаров с отверстиями для трубной резьбы на резервуары с отверстиями STO.

Однако повышенная надежность фитингов STO также обходится производителям грузовых автомобилей дороже. Во многих случаях переход на фитинги STO может потребовать некоторой настройки фитингов или их соответствующих компонентов.Это затраты и выгоды, которые OEM-производители должны учитывать в своих общих бизнес-планах.


Посмотрите это видео и узнайте, как Parker делает все возможное для транспортной отрасли:

Статья предоставлена ​​Самантой Смит, менеджером по маркетингу, подразделение соединителей гидравлической системы


Связанный полезный контент для вас:

Почему производители грузовиков предпочитают латунные фитинги?

Пять наиболее важных факторов, которые необходимо учитывать при выборе гидравлических фитингов

Успешная сборка гидравлического шланга начинается здесь

Десять лучших советов по прокладке гидравлических шлангов

Процесс исключения при идентификации фитингов гидравлических шлангов

Различные типы трубной резьбы и их сокращения

Множество типов трубной резьбы определяется их стандартами, которые устанавливают единые ожидания для многих типов резьбовых соединений, используемых для соединения труб и трубопроводной арматуры. Целью этих технических стандартов является обеспечение безопасных и однородных соединений между трубами и трубопроводной арматурой. В Соединенных Штатах эти стандарты называются стандартами «Американский национальный стандарт трубной резьбы» или для краткости национальными стандартами трубной резьбы. Стандарты охватывают как коническую, так и прямую резьбу для различных фитингов, включая герметичное уплотнение, жесткость и т. Д. Различные типы стандартов обозначаются в отрасли как аббревиатурой, так и соответствующим полным названием.Двойственность ссылок на стандарты иногда может вызывать путаницу. Чтобы помочь прояснить некоторую путаницу, приведенная ниже информация предназначена в качестве справочного источника, который сопоставляет аббревиатуру с полным названием, которое он представляет, а также предоставляет некоторую другую уточняющую или определяющую информацию.

Что такое NPT?

Национальная трубная резьба (NPT) - это стандарт США для конической резьбы. В отличие от прямой резьбы, коническая резьба обеспечивает более плотное, воздухонепроницаемое и непроницаемое для жидкости уплотнение.

Что такое FPT?

Внутренняя трубная резьба (FPT) соответствует MIP (наружная стальная труба) и MNPT (наружная национальная трубная резьба). Резьба на трубах FPT является внутренней, чтобы соответствовать их наружной резьбе, имеющей наружную резьбу. Трубы с резьбой FPT представляют собой тип трубы NPT.

Что такое FIP?

Назначение FIP (внутренняя железная труба) - соединить вместе трубы NPT. Они делают это через свои внутренние потоки. В этом смысле они похожи на FPT.FIP - это тип трубы NPT. FIP иногда называют «женской международной трубкой».

Что такое MPT?

С наружной резьбой на обоих концах, наружная трубная резьба (MPT) - это тип соединения NPT с FPT. Резьбовые трубы MPT представляют собой тип трубы NPT.

Что такое MIP?

Металлическая труба с наружной резьбой (MIP) - это труба или фитинг с внешней резьбой, соединяющий фитинги FIP или FPT. MIP также являются разновидностью трубы NPT.

Что такое НПТФ?

Тонкая трубная резьба

National Pipe Thread (NPTF) предназначена для обеспечения герметичного уплотнения без необходимости использования ленты Teflon ™ или любого другого герметика.Иногда ее называют «Коническая трубная резьба по национальному стандарту Dryseal» или «Тонкая коническая трубная резьба по национальному стандарту».

Что такое ПТФ?

Тонкая трубная резьба (PTF) аналогична NPTF, за исключением того, что общая длина резьбы была сокращена на одну резьбу на малом конце. Эти фитинги, иногда называемые «PTF-SAE Short», в основном используются в пневматических и топливных системах низкого давления.

Что такое NPSM?

Среди наиболее распространенных резьб для механических соединений труб, National Pipe Straight Mechanical (NPSM) представляет собой прямую неконусную резьбу для механических соединений труб со свободной посадкой для приспособлений, иногда ее называют «NPS». Хотя уплотнение, которое они обеспечивают, происходит за счет сжатия седла на фаске, трубная резьба NPSM не всегда уплотняется так же эффективно, как резьба NPT, поэтому некоторые типы ленты Teflon ™ или другой герметизирующей ленты или компаунда часто используются с NPSM. Фитинг с внутренней резьбой имеет прямую резьбу и перевернутую посадку на 30 градусов. Фитинг с наружной резьбой имеет прямую резьбу и внутреннюю фаску 30 градусов.

Что такое NPSI?

Иногда их называют «Американская национальная трубная прямая промежуточная трубная резьба» или «Американская промежуточная внутренняя прямая трубная резьба с сухим уплотнением».«Их наружная резьба снижает вероятность утечек.

Что такое GHT?

Этот акроним охватывает все фитинги, относящиеся к резьбам для садовых шлангов. GHT входит в стандартную комплектацию садовых шлангов, а также для шланговых нагрудников, кранов и клапанов пресной воды на жилых автофургонах, прицепах и стационарных жилых домах.

Что такое NST?

Национальная стандартная резьба (NST) также известна как «резьба для пожарного рукава». Это форма резьбы, используемая на пожарных рукавах, а также на фитингах и соплах пожарных рукавов.

Что такое BSPT?

Британская стандартная коническая трубная резьба (BSPT) - это мировой стандарт винтовой резьбы, принятый повсюду, кроме США, где стандартом является NPT.

При работе с трубной резьбой имейте в виду, что правильное выравнивание на этапе крепления может быть обеспечено путем измерения резьбы с помощью калибра для измерения резьбы, а надлежащее уплотнение, особенно с конической резьбой, может быть достигнуто с помощью ленты или трубы для герметизации труб раствор герметика для резьбы.

Как правильно измерить национальную трубную резьбу (NPT) впервые - превосходное промышленное предложение | Блог

Вы когда-нибудь заказывали трубу неправильного размера и задавались вопросом, что случилось? Вы измерили трубную резьбу. Фактически, вы измеряли ее несколько раз перед размещением заказа, но как только ваш заказ поступает и вы переходите на трубу, она не подходит. Что ж, измерение трубной резьбы кажется достаточно простым, но может быть обманчиво сложным. Несколько настроек измерения трубной резьбы могут иметь решающее значение и сэкономить время и нервы.

Наиболее распространенная резьба, используемая в общих приложениях, соответствует стандартам американской национальной стандартной трубной резьбы или национальной трубной резьбы (NPT).

Они включают как коническую резьбу, используемую в крепежных изделиях, так и трубную и прямую резьбу.

Трубы с конической резьбой, часто используемые в сантехнических установках для подачи жидкостей или пара, имеют резьбовое сечение, имеющее форму конуса. Эта конструкция образует уплотнение при затягивании, так как боковые стороны резьбы прижимаются друг к другу

Фитинги с прямой резьбой соединяют трубопроводы, но не обеспечивают только уплотнение. Прямая резьба может быть запаяна в охватывающую трубу с помощью тефлоновой ленты или трубной смеси. Прочтите ниже рекомендации по измерению, относящиеся к NPT.

Свяжитесь с нами сегодня, чтобы обсудить ваши потребности или назначить консультацию на месте по телефону 314-638-6500, вариант 4.

Эмпирическое правило при измерении трубной резьбы National заключается в вычитании ¼ дюйма из первоначального измерения. Толщина стенки трубы будет варьироваться в зависимости от трубы, поэтому всегда учитывайте это.

Вот пример: Чтобы измерить резьбу на наружной трубной резьбе дюйма (MPT), измерьте самые внешние стороны резьбы, затем вычтите дюйма из измерения наружного диаметра (OD), чтобы учесть толщину трубы. стена с обеих сторон.При измерении внутренней трубной резьбы (FPT) измерьте внешний диаметр самой трубы и вычтите ¼ дюйма, чтобы найти правильный размер трубной резьбы.

Возможно, даже проще, чем это, приобрести измерительный инструмент, называемый штангенциркулем, который будет измерять внешний и внутренний диаметр (ID). Eaton Weatherhead предлагает в помощь штангенциркуль и измеритель шага резьбы.

Ознакомьтесь с таблицей ниже, чтобы узнать, как правильно измерить трубную резьбу национального стандарта (NPT). Для получения дополнительных указаний по резьбе других труб см. Это справочное руководство от Eaton Weatherhead.

Таблица резьбы для труб National Pipe Tapered (NPT)

Измерьте диаметр резьбы и вычтите 1⁄4 дюйма, чтобы найти номинальный размер трубы.

45 12 20342 1 1/4 20342 -11 ½
дюйм Размер Размер тире Номинальный размер резьбы Внешний диаметр наружной резьбы (дюйм) Внутренняя резьба I.D. (дюйм)
1/8 02 1⁄8 -27 .39 .33
1/4 04 ¼-18 ,52 . 44
3/8 3/8 8-18 .65 .58
1/2 08 ½ -14 .81 .70
3⁄4-14 1.02 .92
1 16 1-11 ½ 1,28 1,16
1 1/4 1,62 1,50
1 1/2 24 1 1⁄2-11 ½ 1,86 1,73
49 2-11 1⁄2 2.33 2,22

Дополнительные сокращения общей трубной резьбы

взаимозаменяемая
NPT Национальная трубная резьба (коническая)
FPT Внутренняя трубная резьба (взаимозаменяемая с NPT)
FIP Внутренняя резьба NPT (взаимозаменяемая)
MPT Наружная трубная резьба (взаимозаменяемая с NPT)
MIP Стальная труба с наружной резьбой (взаимозаменяемая с NPT)
IPS Iron
PTF Трубная резьба с коротким конусом SAE
NPTF Топливо для трубной резьбы National (Американская национальная коническая трубная резьба для герметичных соединений с сухим уплотнением)
NPS Pipe Straight Mechanical (Американская национальная прямая трубная резьба для механических соединений) 9034 5
NPSI Американская национальная прямая промежуточная трубная резьба
GHT Резьба садового шланга
NST Национальная резьба Стандартная резьба Британский стандарт с конической трубной резьбой (метрическая)

Связано: Советы Pro по правильному выбору концевых соединений гидравлических шлангов

Многие люди измеряют трубу по внешнему диаметру при измерении не по стандарту NPT. Например, вы проводите измерительную ленту по диаметру трубы и видите размер в 1 дюйм. Само собой разумеется, что тогда вы заказываете 1-дюймовую трубу. Однако вы будете удивлены, если детали не совпадут. На самом деле вам нужно заказать трубу дюйма, потому что выбранный диаметр должен относиться к внутренней части трубы, где происходит потенциальный поток, а не к внешней стороне, которая была измерена. Зачем? Этим объясняется толщина стенки трубы. Так что не забудьте сосредоточиться на внутреннем диаметре.

Свяжитесь с нами сегодня, чтобы обсудить ваши потребности или назначить консультацию на месте по телефону 314-638-6500, вариант 4.

Superior Industrial Supply предлагает расходные материалы для гидравлических шлангов и промышленные инструменты, необходимые для бесперебойной работы. Если мы не можем предоставить вам то, что вам нужно, мы поможем вам это найти. Зайдите в наш офис в Сент-Луисе или позвоните по номеру 314-638-6500, вариант 4, и мы отвяжем вас сегодня.

Что такое ДНЯО?

NPT означает национальную трубную коническую резьбу, также известную как ANSI / ASME B1.20.1 трубная резьба. Это стандарт США для измерения конической резьбы на резьбовых трубах и фитингах. Резьбовые трубы могут обеспечить эффективное уплотнение для труб, в которых используются гидравлические жидкости. Резьба NPT, которую иногда называют MPT (наружная трубная резьба), не взаимозаменяема с резьбой NPS (National Pipe Straight). В отличие от прямой резьбы на болте, коническая резьба затягивается, обеспечивая более плотное уплотнение. Для обеспечения герметичного уплотнения необходимо использовать герметик или ленту из политетрафторэтилена (PTFE).

Характеристики NPT:

  • Угол между конусом и центральной осью трубы составляет 1 ° 47 ’24” (1,7800 °)
  • усечение корней и гребни плоские
  • Угол резьбы 60 °
  • Шаг
  • измеряется в резьбах на дюйм (TPI)

Размер
Таблица размеров резьбы NPT включает данные для внешней и внутренней трубной резьбы. Степень конусности для всех резьб NPT составляет 1 / 16–3 / 4 дюйма на фут (62,5 мм на м), что измеряется изменением диаметра с увеличением расстояния.Также необходимо измерить внешний диаметр (OD) трубы или фитинга; и TPI, и OD требуются для точной идентификации размера резьбы, поскольку более одного размера могут иметь один и тот же TPI.

Обычно используемые размеры включают: 1/8, ¼, 3/8, ½, ¾, 1, 1 ¼, 1 ½ и 2 дюйма. Их можно найти на трубах и фитингах, используемых большинством поставщиков США. Размеры менее 1/8 дюйма иногда используются для сжатого воздуха, тогда как размеры более 2 дюймов встречаются реже, в основном потому, что для этих больших размеров чаще используются другие методы соединения.

Изображение предоставлено: Eaton Hydraulics

Проблемы утечки, связанные с резьбой NPT
NPT изначально были разработаны для водопровода (60 фунтов на квадратный дюйм), а не для гидравлических систем. Однако они уже много лет используются в гидравлических системах. Как правило, трубная резьба не рекомендуется для применения с высоким давлением, поскольку она имеет тенденцию к утечкам больше, чем любой другой тип соединения. Как упоминалось ранее, NPT требует нанесения на резьбу какого-либо герметика перед сборкой.

Резьба

NPT имеет больше шансов протечь, чем их аналоги Dryseal; однако любой тип резьбы будет протекать при недостаточной затяжке.Общий стандарт ужесточения еще не установлен, но имейте в виду, что требования к ужесточению меняются с каждым повторным использованием и / или типом используемого герметика. Также обратите внимание, что чрезмерное затягивание может привести к растрескиванию внутреннего порта.

Изображение предоставлено: Eaton Hydraulics

Измерение герметичности уплотнения
В английской системе TPI измеряется количеством гребней (резьбы) на дюйм; метрическая система измеряет расстояние между двумя гребнями.

Используя метод проб и ошибок, попробуйте разные калибры резьбы, пока не определите наиболее плотную посадку; зацепите как можно больше нитей - чем больше нитей зацеплено, тем точнее показания. Поднесите фитинг и калибр к свету, ища зазоры между калибром и резьбой. Это легче увидеть по мужской связи, чем по женской.

Затем измерьте диаметр резьбы штангенциркулем ID / OD. Диаметр наружной резьбы измеряется по внешнему диаметру; Диаметр внутренней резьбы измеряется по внутреннему диаметру. В Руководстве Института безопасности шлангов рекомендуется держать штангенциркуль под небольшим углом для более точного считывания наружной части и перпендикулярно резьбе для более точного считывания внутренней части.

Если соединение трубы или фитинга уплотняется на развальцованной поверхности или седле с перевернутым углом, определите этот угол уплотнения с помощью измерителя угла седла на охватываемом соединении. Поместите калибр на уплотнительную поверхность; если осевые линии соединения и калибра параллельны, правильный угол был определен. Для соединения с внутренней резьбой вставьте манометр в соединение и поместите его на уплотняемую поверхность. Как и в случае с охватываемым соединением, если осевые линии параллельны, правильный угол был определен.

Каталожные номера
Eaton Hydraulics. «Как определить и устранить утечки в трубопроводе»
www. eaton .com / гидравлика

Eaton Hydraulics. «Руководство по промышленной гидравлике»
www. eaton .com / гидравлика

Руководство Института безопасности шлангов NAHAD по проектированию и спецификации безопасных шлангов в сборе
www.nahad.org

Базовый размер трубной резьбы национального стандарта (NPT): ASME B1.20,1

ASME B1.20.1 (NPT / API)

NPS Количество ниток на дюйм Шаг резьбы Глубина резьбы Усечение, макс. Диаметр шага в плоскости
зацепления вручную
Длина от конца трубы до плоскости затяжки вручную
зацепление
Длина полезной резьбы Длина
конической (или размывающей) резьбы
п. H L E L1 L2 L2
в мм в мм в мм в мм в Нитки в Нитки в Нитки
ОСНОВНЫЕ РАЗМЕРЫ КОНУСНОЙ РЕЗЬБЫ АМЕРИКАНСКОГО НАЦИОНАЛЬНОГО СТАНДАРТА, NPT (ASME B1.20,1)
1/8 дюйма 27 0,03704 0,941 0,02963 0,753 0,00360 0,091 0,37360 9,489 0,162 4,36 0,2639 7,12 0,1285 3,47
1/4 дюйма 18 0,05556 1,411 0,04444 1,129 0,00490 0.124 0,49163 12,487 0,228 4,10 0,4018 7,23 0,1928 3,47
3/8 дюйма 18 0,05556 1,411 0,04444 1,129 0,00490 0,124 0,62701 15,926 0,240 4,32 0,0478 7,34 0,1928 3. 47
1/2 ” 14 0,07143 1,814 0,05714 1.451 0,00560 0,142 0,77843 19,772 0,320 4,48 0,5337 7,47 0,2478 3,47
3/4 дюйма 14 0,07143 1,814 0,05714 1.451 0,00560 0.142 0,98887 25,117 0,339 4,75 0,5457 7,64 0,2478 3,47
1 дюйм 11,5 0,08696 2,209 0,06957 1,767 0,00630 0,160 1,23863 31,461 0,400 4,60 0,6828 7,85 0,3017 3.47
1-1 / 4 ” 11,5 0,08696 2,209 0,06957 1,767 0,00630 0,160 1,58338 40,218 0,420 4,83 0,7068 8,13 0,3017 3,47
1-1 / 2 ” 11,5 0,08696 2,209 0,06957 1,767 0,00630 0. 160 1,82234 46,287 0,402 4,83 0,7235 8,32 0,3017 3,47
2 дюйма 11,5 0,08696 2,209 0,06957 1,767 0,00630 0,160 2,29627 58,325 0,436 5,01 0,7565 8,70 0,3017 3.47
2-1 / 2 ” 8 0,12500 3,175 0,10000 2,540 0,00780 0,198 2,76215 70,159 0,682 5,46 1,1375 9,10 0,4337 3,47
3 дюйма 8 0,12500 3,175 0,10000 2,540 0,00780 0.198 3,38850 86,068 0,766 6,13 1,2000 9,60 0,4337 3,47
3-1 / 2 ” 8 0,12500 3,175 0,10000 2,540 0,00780 0,198 3. 88881 98,776 0,821 6,57 1,2500 10,00 0,4337 3.47
4 дюйма 8 0,12500 3,175 0,10000 2,540 0,00780 0,198 4,38712 111,433 0,844 6,75 1,3000 10,40 0,4337 3,47
5 дюймов 8 0,12500 3,175 0,10000 2,540 0,00780 0.198 5,44929 138,412 0,937 7,50 1.4063 11,25 0,4337 3,47
6 дюймов 8 0,12500 3,175 0,10000 2,540 0,00780 0,198 6.50597 165,252 0,958 7,66 1,5125 12,10 0,4337 3. 47
8 дюймов 8 0,12500 3,175 0,10000 2,540 0,00780 0,198 8,50003 215.901 1,630 8,50 1,7125 13,70 0,4337 3,47
10 дюймов 8 0,12500 3,175 0,10000 2,540 0,00780 0.198 10,62094 296,772 1,210 9,58 1,9250 15,40 0,4337 3,47
12 дюймов 8 0,12500 3,175 0,10000 2,540 0,00780 0,198 12,61781 320,493 1,360 10,88 2,1250 17,00 0,4337 3.47
14 дюймов 8 0,12500 3,175 0,10000 2,540 0,00780 0,198 13,87262 352,365 1,562 12,50 2. 2500 18,00 0,4337 3,47
16 ” 8 0,12500 3,175 0,10000 2,540 0,00780 0.198 15.87575 403.244 1,812 14,50 2.4500 19,60 0,4337 3,47
18 дюймов 8 0,12500 3,175 0,10000 2,540 0,00780 0,198 17,87500 454.025 2.000 16,00 2.6500 21,20 0,4337 3.47
20 дюймов 8 0,12500 3,175 0,10000 2,540 0,00780 0,198 19.87031 504,706 2,125 17,00 2,8500 22,80 0,4337 3,47
24 дюйма 8 0,12500 3,175 0,10000 2,540 0,00780 0. 198 23,68094 606.066 2,375 19,00 3,2500 26,00 0,4337 3,47

E = диаметр шага в плоскости ручного натяжения. Это также делительный диаметр на плоскости датчика.

L 2 = Эффективная длина резьбы = Усечение от точки треугольника резьбы до плоскости (не показано на диаграмме). Минимум = 0,033P для всех шагов. См. Таблицу максимальных значений.

NPT = обозначение серии и формы резьбы (т.е.е., труба национального (американского) стандарта, конус)

L 1 = длина обычного ручного затягивания. Это также калибровочная длина L1. (Более длинное резьбовое соединение может использоваться в специальных приложениях, таких как фланцы для использования под высоким давлением. В таких случаях средний диаметр E остается таким, как указано, а диаметр на конце трубы пропорционально меньше.)

Пример обозначения: 3/8 - 18 NPT

где

3/8 = номинальный размер трубы

18 = количество витков на дюйм

Допуски При использовании калибра L1 для проверки резьбы резьба находится в пределах допустимого допуска, если поверхность калибра или паз пробки находится на +/- 1 оборот от заподлицо с концом резьбы.

Примечание: Основные размеры даны с точностью до четырех или пяти десятичных знаков, чтобы исключить ошибки при вычислении габаритных размеров, они не предполагают более высокой степени точности
, чем обычно достижимая. Метрические размеры, если они показаны, вычисляются на основе значений в дюймах и округляются.

Определения аббревиатур трубной резьбы

NPS: номинальный размер трубы (не внутренний или внешний диаметр трубы)
NPT: Национальная трубная резьба (коническая) - U.S. стандарт для конической резьбы
FPT, или FNPT, или NPT (F): внутренняя трубная резьба (взаимозаменяемая с NPT)
FIP: внутренняя железная труба (взаимозаменяемая с NPT)
MPT, MNPT или NPT (M): наружная трубная резьба (взаимозаменяемая с NPT)
MIP: Наружная железная труба (взаимозаменяемая с NPT)
NPTF: Национальная (American Dryseal)) трубная резьба, топливо, для герметичного уплотнения без герметика для резьбы
NPS: Национальная (американская) прямая труба (параллельная резьба вместо конуса) использует прокладку или уплотнительное кольцо для уплотнения.
NPSF: Национальная (американская) прямая труба (параллельная резьба вместо конуса) Топливо
BSPT: трубная резьба британского стандарта, коническая
BSPP: Параллельная трубная резьба британского стандарта
IPS: прямая железная труба
IPT: железная трубная резьба
TPI: число потоков на дюйм
WOG: вода, нефть, газ
SCH: Расписание
UNF: унифицированная серия тонкой резьбы
NPT: размеры трубной резьбы

Номинальный
Размер трубы
Нить
плотность
Шаг резьбы Плотное взаимодействие Эффективная резьба В общем и целом
длина
Актуально снаружи
диаметр, OD
Метчик дрель
Длина Повороты Диаметр Длина Повороты Диаметр
дюйм дюйм -1 дюйм мм дюйм
дюйм дюйм
дюйм дюйм дюйм мм дюйм мм
1 16 27 0. 037 0,940 0,16 4,32 0,281 0,261 7,05 0,288 0,390 0,313 7,95

1 8 27 0.037 0,940 0,161 4,36 0,374 0,264 7,13 0,380 0,392 0,405 10.29 0.339 8,611
1 4 18 00,056 1,411 0,227 4.1 0,492 0,402 7,23 0. 503 0,595 0,54 13,72 7 16 11.11
3 8 18 00,056 1,411 0.24 4,32 0,627 0,408 7,34 0,638 0,601 0,675 17.15 37 64 14,69
1 2 14 00.071 1,814 0,32 4,48 0,778 0,534 7,47 0,792 0,782 0,84 21,34 23 32 18. 257
3 4 14 00.071 1,814 0,339 4,75 0,989 0,546 7,64 1,002 0.794 1.05 26,67 59 64 23,416
1 11 1 2 0,087 2,208 0,4 4.6 1,24 0,683 7,85 1,256 0,985 1,315 33,40 1 5 32 29,37
1 1 4 11 1 2 0. 087 2,208 0,42 4.83 1,58 0,707 8,13 1,601 1,009 1,66 42,16 1 1 2 38.1
1 1 2 11 1 2 00.087 2,208 0,42 4.83 1,822 0,724 8.32 1,841 1.025 1.9 48,26 1 47 64 44,05
2 11 1 2 0,087 2.208 0,436 5. 01 2.300 0,757 8,7 2.316 1.058 2.375 60,33 2 7 32 56.36
2 1 2 8 0,125 3,175 0,682 5,46 2,762 1,138 9.1 2.791 1,571 2,875 73,03 2 5 8 66,68
3 8 0,125 3,175 0.766 6,13 3,39 1,20 9,6 3,416 1,634 3. 5 88,9 3 1 4 82,55
3 1 2 8 0.125 3,175 0,821 6.57 3,89 1,25 10 3,916 1,684 4 101,6 3 3 4 95.25
4 8 0,125 3,175 0,844 6,75 4,39 1.3 10,4 4,416 1.734 4.5 114,3 4 1 4 107,95
4 1 2 8 0,125 3,175






5 127 4 3 4 120. 65
5 8 0,125 3,175 0,937 7,5 5,449 1,406 11,25 5,479 1.84 5,563 141,30 5 9 32 134,14
6 8 0,125 3,175 0,958 7.66 6,506 1,513 12.1 6,541 1,946 6,625 168,28 6 11 32 161,13
8 8 0.125 3,175 1.063 8,5 8,500 1,713 13,7 8,541 2,146 8,625 219,06

10 8 0. 125 3,175 1,21 9,68 10,62 1,93 15.4 10,666 2,359 10,75 273,05

12 8 0.125 3,175 1,36 10,88 12,62 2,13 17 12,666 2,559 12,75 323,85

14 8 0.125 3,175 1,562 12,5 13,87 2,25 18 13,916 2,684 14 355,6

16 8 0. 125 3,175 1,812 14,5 15,88 2,45 19,6 15,916 2,884 16 406,4

18 8 0.125 3,175 2 16 17,88 2,65 21,2 17,916 3,084 18 457,2

20 8 0.125 3,175 2,125 17 19,87 2,85 22,8 19,916 3,284 20 508

24 8 0. 125 3,175 2.375 19 23,86 3,25 26 23,916 3,684 24 609,6

Информация основана на статье в Википедии «Национальная трубная резьба» и предназначена только для справки и должна быть проверена соответствующими стандартами трубной резьбы.Количество десятичных знаков, выраженное не обязательно, указывает на производство допуски.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
