Резьба на трубах – Как нарезать резьбу на трубе

Содержание

Как нарезать резьбу на водопроводной трубе — обзор способов



Резьбовые соединения широко применяются в области сантехнических хозяйств. При помощи этого вида соединений скрепляются между собой трубы, устанавливается запорная арматура и прочие аксессуары. Сантехнические детали под инсталляцию на трубопроводах, в отличие от труб, обычно имеют резьбу. А вот как нарезать резьбу на трубе, которая традиционно поставляется в продажу гладкой? Попытаемся выяснить.

Блок: 1/8 | Кол-во символов: 417
Источник: http://lux-standart.ru/articles/kak-narezat-rezbu-na-vodoprovodnoj-trube-obzor.php

Разделы статьи

Трубная резьба: краткая классификация

Термин «трубная» имеет привилегированное положение в сфере сантехнической деятельности. Классифицируется этот термин с оглядкой на группу стандартов, определяющих критерии соединений различных элементов сантехнических конструкций.

Трубные резьбы широко применяются в системах водопроводных и канализационных сетей, поэтому практика нарезки, вручную или автоматически, является деятельностью часто применимой

К примеру, размер трубной резьбы обозначается числовым значением, указывающим стандарт проходного диаметра трубы, но не физический диаметр нарезки.

На практике применяются трубные резьбы:

  • цилиндрическая (G/BSPP),
  • коническая (R/BSPT),
  • круглая под запорную сантехническую арматуру (Кр),
  • дюймовая цилиндрическая (американский стандарт NPSM),
  • дюймовая конусная (американский стандарт NPT).

Слесарю, основным рабочим участком которого является бытовое хозяйство, рекомендуется взять за основу условное разделение трубной резьбы на два основных вида:

  • цилиндрическая (G),
  • коническая (R).

Именно с этими двумя видами приходится чаще всего сталкиваться домашнему слесарю, обслуживающему бытовое сантехническое оборудование и системы трубопроводов.

Блок: 2/8 | Кол-во символов: 1186
Источник: http://lux-standart.ru/articles/kak-narezat-rezbu-na-vodoprovodnoj-trube-obzor.php

Нарезание резьбы. Необходимые понятия

Этот процесс представляет собой обработку стержня или отверстия при помощи специального инструмента для нарезки резьбы на трубах с целью получения наружных либо внутренних поочерёдных выступов-витков и спиральных канавок.

Основными характеристиками резьбы являются:

  • шаг. Это расстояние между вершинами или основаниями соседних витков;
  • профиль. Поперечное сечение у витка может быть трапецеидальным, треугольным, прямоугольным и др. В деталях санитарно-технических систем используется исключительно треугольный профиль;
  • угол профиля. Он образуется пересекаемыми сторонами (боковыми гранями) витков;
  • глубина. Это расстояние от вершины до основания резьбы;
  • наружный, средний и внутренний диаметры.

Наружный равен расстоянию между точками двух противоположных сторон резьбы. Средний диаметр ˗ это расстояние между вершиной и основанием профилей, которые находятся на противоположных сторонах детали. Внутренний представляет собой расстояние между противоположными впадинами.

Любая резьба имеет свои технические характеристики

Блок: 2/6 | Кол-во символов: 1060
Источник: http://TrubaMaster.ru/instrumenty/instrument-dlya-narezki-rezby-na-trubah.html

Виды резьбы на трубах

Хоть процедуру нарезания резьбы на водопроводной трубе сложной не назовёшь, прислушаться к некоторым советам будет отнюдь не лишним. Умение отличать левую резьбу от правой, а дюймовую от метрической тоже не помешает.

При левой резьбе гайка на болт накручивается против часовой стрелки. Если же резьба правая, гайка наворачивается на болт по часовой стрелке.

Метрическая резьба характеризуется тем, что:

  • геометрические размеры деталей измеряются в миллиметрах;
  • вид профиля – равносторонний треугольник;
  • имеет меньший шаг.

Особенностями дюймовой резьбы является:

  • единица измерения геометрических размеров деталей — дюймы;
  • имеет вид профиля равнобедренного треугольника с углом при вершине равным 55 градусов;
  • имеет больший шаг. Эта особенность означает, что профиль дюймовой резьбы крупнее, а прочность соединения выше.

Все виды резьбы используются в тех или иных случаях. Но стоит отметить, что правая встречается буквально на каждом шагу, а вот левая — гораздо реже.

Чтобы правильно нарезать резьбу, нужно знать, чем они отличаются друг от друга

Блок: 3/6 | Кол-во символов: 1068
Источник: http://TrubaMaster.ru/instrumenty/instrument-dlya-narezki-rezby-na-trubah.html

Технология нарезания резьбы на водопроводные трубы

Для укладки или замены трубопровода требуется организовать его подключение к стояку, источнику водоснабжения. А чтобы это сделать, предварительно необходимо выполнить резьбовое соединение. Резьба обычно имеется на конце фитинга устанавливаемого водопровода, однако ее может не быть на вводной трубе. В этом случае следует выполнить нарезку резьбы самостоятельно.

Для этого потребуются следующие инструменты: клупп, в комплекте с которым идут резьбовые плашки (требуется подобрать их соответствующий трубопроводу диаметр). А также метчик (используется для работы на внутренней поверхности), тиски или газовый ключ (для фиксирования труб), масло для смазки. Еще потребуется шлифовальная машинка для металла, оборудованная обрезным диском.

Нарезка внешней резьбы на водопроводной трубе

  1. Посредством шлифовального оборудования укорачивается тот конец водопроводной трубы, на котором присутствует деформация, коррозия или ненужная резьба. Последнюю строго не рекомендуется восстанавливать. Это очень трудоемкая и неблагодарная работа. Даже если что-то и выйдет из вашей затеи, оптимальный уровень герметизации водопровода обеспечен не будет, что приведет к возникновению протечек в процессе эксплуатации системы;
  2. Делается разметка. Затем водопроводная труба фиксируется в тисках или зажимается посредством газового ключа. Данная мера обеспечивает удобство и точность дальнейшей работы. Далее приступаем к выполнению перпендикулярного среза, нужного для фиксации переходников и комфорта при нарезании;
  3. Толщина края трубопровода уменьшается посредством удаления фаски. Данная мера нужна для качественной накрутки плашек. Чтобы они хорошо скользили по трубопроводу, на рабочую зону наносится машинное или иное смазочное масло. В крайнем случае, масло можно заменить обычным салом;
  4. Держатель плашек по часовой стрелке переводится в необходимое для работы направление. Постепенно, делая несколько витков и крутя клупп в обратном направлении, удаляя образовавшиеся опилки, нарезаем резьбу (желательно, не более 1 см). Если работа дается вам трудно, приходиться прикладывать много усилий, можно облегчить процесс, зафиксировав на ручке держателя плашки дополнительную ручку. Таким образом увеличится рычажная сила;
  5. Рабочая область очищается от смазочного масла, затем убирается оставшаяся металлическая стружка.

Нарезка внутренней резьбы на водопроводной трубе

  1. Предварительно определяем диаметр отверстия. Нужны самые точные цифры. Исходя из этого показателя выбирается нужный размер метчика. Длина резьбы должна быть несколькими мм меньше глубины отверстия;
  2. При помощи сверла, держать которое необходимо в строго вертикальном положении относительно рабочей поверхности, выполняется отверстие. Помните, что метчик должен держаться прямо. При уклоне велика вероятность его деформации;
  3. В выполненное отверстие вставляем в вороток метчик. Затем осторожно нарезается резьба.

Дополнение: Существует два типа метчиков: для черновой работы и для чистовой работы. В самом начале применяется первый тип метчика, по завершении работы – второй тип. Оборудование, перед эксплуатацией, смазывается машинным маслом.



Блок: 2/6 | Кол-во символов: 3488
Источник: https://pellete.ru/trub/rezba-na-trubah-vodoprovoda.html

Изготовление трубной резьбы плашками

Процесс создания резьбы на трубе плашкой или клуппом предполагает исполнения слесарем некоторых предварительных действий:

  1. Поверхность трубы в области нарезки необходимо тщательно зачистить.
  2. Торцевую часть трубы следует обработать напильником (сделать входную фаску).
  3. Нанести на обрабатываемую поверхность смазку для снижения сопротивления.

По возможности желательно закрепить трубу вертикально, к примеру, в слесарных тисках, оставив свободный доступ к верхней части – области реза. Следует правильно рассчитать силу кр

kachestvolife.club

Трубная резьба: размеры, таблица, ГОСТ

Резьба – это спираль с постоянным шагом, нарезаемая на поверхности цилиндрической или конической формы. У некоторых людей существует устойчивое мнение что трубная и дюймовая резьба – это одно и то же, но это в корне не верно. Размеры трубной резьбы – это не диаметр в мм или дюймах, а число, которое показывает проходной диаметр стандартной трубы.

Трубная резьба – это один из самых надежных методов создания разъемного соединения труб в водопроводных и газоснабжающих системах.

Резьба получается за счет формирования спиралевидного канала на внешней или внутренней поверхности трубы.

Резьбу этого класса получают или нарезкой, или накаткой. Получаемая любым из названных способов канавка резьбы должна отвечать все требованиями стандартов.

На территории нашей страны действует ГОСТ 6357-73 «Резьба трубная цилиндрическая».

Типы трубной резьбы и их характеристика

Существующие нормативные документы допускают применение следующих типов резьбы:

  • цилиндрическая;
  • коническая;
  • дюймовая.

Первый тип — спиральная нарезка, образованная треугольным сечением с углом при вершине 55 градусов.

Второй тип — это нарезка аналогична предыдущей на скошенном участке трубы равной 1/16.





Третий тип — это резьба профиль которой, это сечение, в форме равнобедренного треугольника с углом при вершине в 55 градусов.

В некоторых странах, например в США или Канаде угол при вершине равен 60 градусам. Справедливости ради, надо отметить, что последний тип резьбы постепенно уходит из оборота.

В трубопроводных соединениях чаще применяется трубная цилиндрическая или коническая нарезка. Цилиндрический тип носит обозначение «G», буквы «R» и «К» говорят о наличии конической резьбы. Характеристики метрической накатки регламентированы в ГОСТ 8724-81, метрическая коническая нормирована в ГОСТ 25229-82, в отношении конической дюймовой резьбы действует ГОСТ 6357-81.

Размеры трубной резьбы

Размеры определены в соответствующих нормативных документах. Геометрические размеры сводятся к следующим параметрам:

  1. Диаметр;
  2. Количество шагов на 1 дюйм;
  3. Шаг между впадинами (вершинами).

На практике резьбу нарезают (накатывают) на трубах с размером диаметра от 1/8 до 6 дюймов.

На трубах с диаметром свыше 6 дюймов рекомендовано использовать сварку. Размер шага трубной резьбы составляет от 0,9 до 2,309. При этом количество витков на дюйм равно:

  • 28 для трубы 1/8;
  • 19 для труб 1/4, 3/8;
  • 14 для труб от 1/2 до7/8;
  • 11 для труб от 1 до 6.

Определение шага

Для установления резьбы, и ее шага используют мерительный инструмент под названием резьбомер. Допустимо использование металлической линейки или штангенинструмента, в этом случае штангенциркуля. Есть и «народный» метод измерения шага. Но его желательно использовать только тогда, когда тогда под руками не специального мерительного инструмента.

Для реализации «народного» способа необходимо конец трубы прокатить по листу бумаги и подсчитать количество оттисков на расстоянии в один дюйм в результате будет получено количество витков. Для измерения с использованием резьбомера потребуется перебрать несколько шаблонов и тот, который не оставляет просвета между телом трубы и образцом, и будет искомый размер. На шаблоне выгравировано наименование резьбы.

Нарезка трубной резьбы

Нарезку проводят с использованием режущего инструмента вручную, с использованием приспособления, которое называют КЛУПП и на токарном станке. Следует отметить, что изготовление резьбы вручную сопряжено с определенными сложностями особенно при работе с трубами, размер которых составляет 1 дюйм и больше. Приходится прикладывать значительные мускульные усилия.

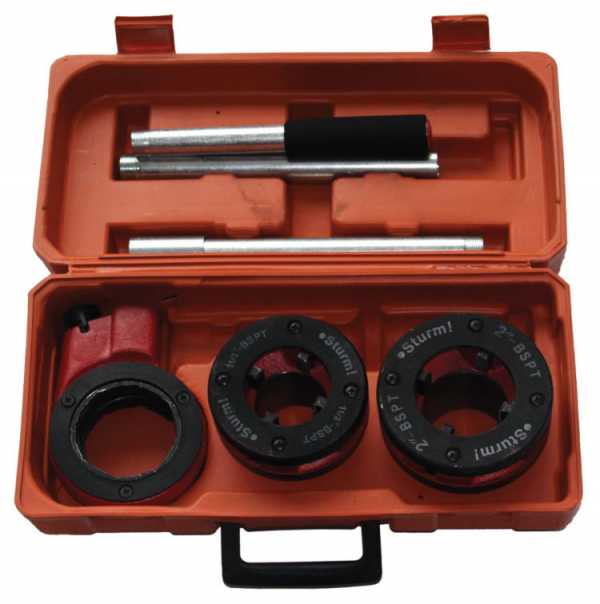

Для нарезки вручную применяют плашки и метчики соответствующего размера, этот инструмент закрепляют в держатели, и обильно смачивая заготовку специальным маслом выполняют нарезку резьбы. Наличие масла необходимо для снижения силы трения, а это приводит к снижению усилия резания. Применение масла повышает качество поверхности резьбы.

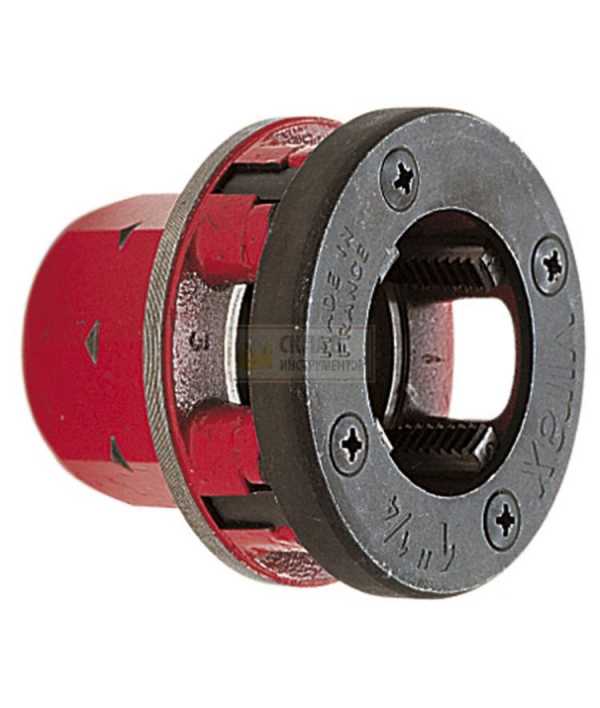

Скорость работы будет повышена, если использовать КЛУПП (устройство для нарезания резьбы). Внешне этот прибор выглядит так – в корпусе с двумя рукоятками размещают гребенки, с применением который происходит формирование резьбы на внешней поверхности трубы.

Существуют и гребенки, которые позволяет получить полный или неполный профиль. Инструмент этого типа нельзя назвать дешевым. Кроме вышеназванных методов получения резьбы существует и третий, с применением токарно-винторезного оборудования. Технология выглядит следующим образом, заготовку устанавливают заготовку, в резцедержатель вставляют резец, заточенный под профиль трубной резьбы. В процессе работы, заготовка вращается вокруг своей оси, а резец перемещается на заданную длину резьбы, при необходимости, резьбу нарезают за несколько проходов.

Видео

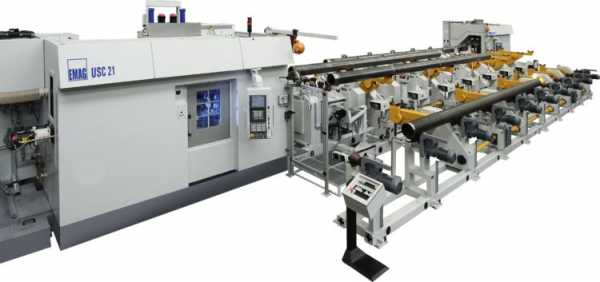

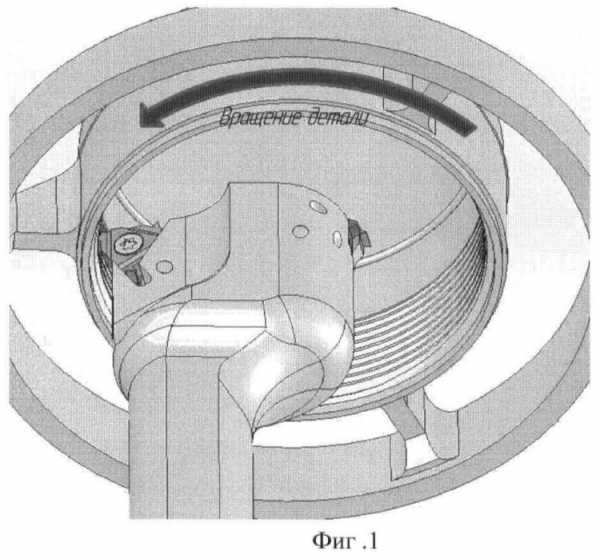

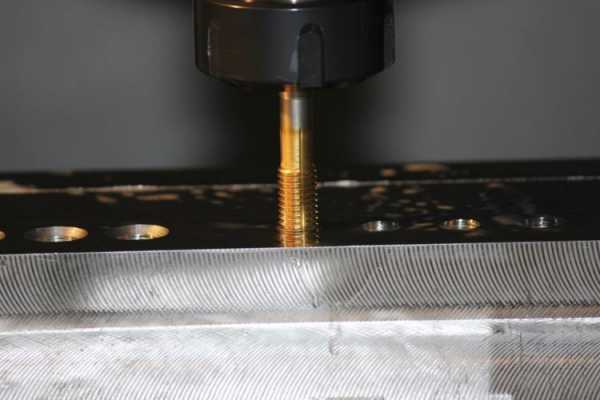

При мелкосерийном или серийном производстве применяют станки, работающие под управлением ЧПУ. На таком оборудовании скорость выпуска изделий в разы выше, чем даже на обыкновенных станках.

В условиях массового производства применяют другие способы формообразования резьбы, это может быть точное литье и прочее.

Оцените статью:


Рейтинг: 0/5 — 0
голосов

prompriem.ru

Нарезка внутренней и наружной резьбы своими руками

Резьбовое соединение — один из наиболее распространённых способов крепления различных деталей. Сегодня существует множество разновидностей болтов, гаек, винтов и т.п., но иногда бывают ситуации, при которых требуется самостоятельно нарезать резьбу, например, в сделанном в металле отверстии или на металлической трубе водопровода. Для этого существует несколько инструментов и способов нарезки резьбы, давайте их рассмотрим.

Содержание:
1. Виды резьбы.
2. Ликбез: что нужно знать при нарезании резьбы вручную.
3. Как нарезать наружную резьбу при помощи плашки.
3.1 Принцип нарезки резьбы плашкой.
3.3 Нарезаем резьбу плашкой своими руками (видео).
4. Нарезка внутренней резьбы метчиком.
4.1 Ручная нарезка внутренней резьбы метчиком (видео).
5. Нарезка резьбы на металлической трубе своими руками.
5.1 Нарезка наружной резьбы на трубе плашкой (клуппом).
5.2 Что такое клупп и как им пользоваться (видео).
5.3 Нарезка внутренней резьбы на трубе метчиком.

Виды резьбы

Резьба бывает:

  • Метрическая
  • Дюймовая
  • Трубная дюймовая

Чем они отличаются видно на картинке ниже, стоит отметить лишь одно, что в основном применяется метрическая резьба.

Виды резьбы

Так же различается правая и левая резьба.

Ликбез: что нужно знать при нарезании резьбы вручную

Как нарезать наружную резьбу при помощи плашки

Для нарезки наружной резьбы вручную применяется специальный инструмент — плашкодержатель с плашками различного диаметра.

Плашкодержатель с плашками под различный диаметр

В труднодоступных местах, например возле стен, используется плашкодержатель с трещоткой.

Подбор плашки

Номинальный диаметр резьбы — диаметр в вершинах треугольников резьбы. Плашка срезает металл, образуя впадины и оставляя нетронутыми вершины, тем самым и стержень и плашка должны быть одинакового диаметра. Диметр резьбы, к примеру, — М3 — это «М» — метрическая резьба, а число — номинальный диаметр резьбы в мм. Соответственно, что бы нарезать резьбу на 3 мм стержне, берём плашку М3. Замеры стержня выполняются штангенциркулем.

Что бы плашка лучше врезалась в стержень с его торца срезают фаску.

Принцип нарезки резьбы плашкой

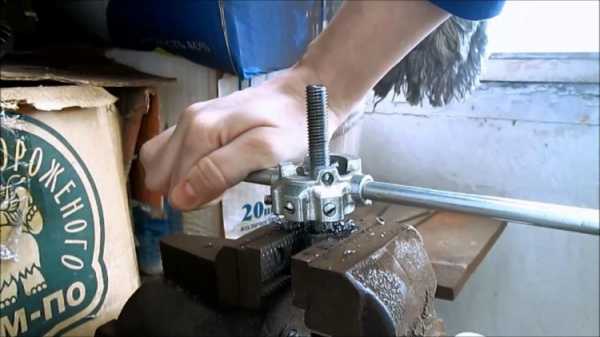

Для крепления заготовки понадобятся тиски. Заготовка прочно закрепляется в тисках и смазывается машинным маслом для более лёгкого хода плашки, уменьшения трения и износа инструмента.

При нарезке резьбы плашкой нужно избегать большого скопления стружки в стружкоотводящих отверстиях.

Плашку устанавливают на торец детали перпендикулярно. С небольшим нажимом начинают вращать плашкодержатель по часовой стрелке, если резьба правая, соответственно, если левая, то против часовой.

Нарезают резьбу следующим образом:

  1. Сначала делают 2-3 оборота.
  2. Потом пол оборота назад для удаления стружки.
  3. Подсмазываем после каждых 3-4 витков, можно при помощи шприца.
  4. И т.д.

Резьба проверяется гайкой или калибр-кольцом. Гайки для вашей резьбы можно прикупить здесь → https://rus-metiz.com/categories/gaiki (РусМетиз).

Калибр-кольцо

Нарезаем резьбу плашкой своими руками (видео)

Нарезка внутренней резьбы метчиком

Метчиком нарезают внутреннюю резьбу в предварительно просверленном отверстии. Отверстие должно быть меньше примерно на размер витка (размер витка указан на метчике). Примерно как в таблице:

Диаметр отверстия под внутреннюю резьбу метчиком

Стоит помнить, что сверло не даст абсолютно точный диаметр, он будет больше на некоторые доли мм. Особенно это заметно на диаметрах до 3 мм. Это следует учитывать и брать сверло меньше на десятую долю мм.

Так же как и с плашками, существует метчикодержатель.

Метчики бывают черновые и чистовые. Иногда режут сначала черновым, потом чистовым метчиком, но в основном используют сразу чистовые.

Ручная нарезка внутренней резьбы метчиком (видео)

Процесс практически идентичен с нарезкой резьбы плашкой. Метчик крепится в держатель и устанавливается перпендикулярно отверстию. Деталь с отверстием должна быть надёжно закреплена.

Метчик и отверстие смазывается и делается это периодически, после нескольких витков. Так же как и с плашкой, нужно делать 1-2 оборота и 0,5 оборота обратно, для удаления стружки.

Для проверки точности нарезки резьбы используют угольник, проверяя вертикальность метчика после нескольких витков.

Нарезка резьбы на металлической трубе своими руками

При монтаже металлических труб для водопровода или отопления на них приходится нарезать резьбу. Резьбовое соединение труб достаточно надёжно и выдерживает значительное давление (если его правильно сделать), по-этому давайте посмотрим, как нарезать резьбу на мет. трубе своими руками.

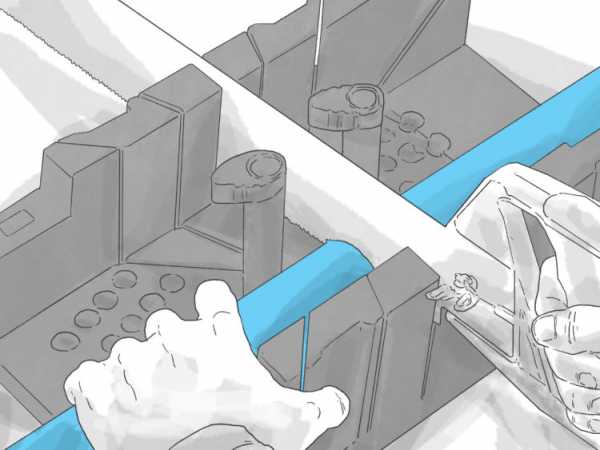

Первым делом отрезаем с помощью болгарки или ножовки по металлу нужный отрезок, обязательно контролируя ровность реза, чтобы одна часть трубы не была больше другой — рез должен быть перпендикулярен стенкам трубы.

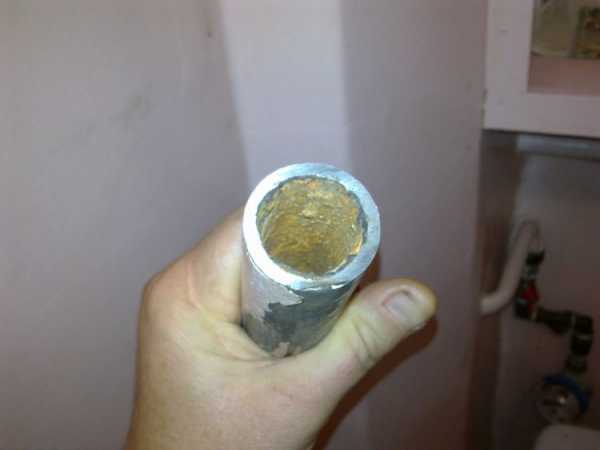

Труба должна быть очищена от ржавчины, старой краски и т.п., если что-то на ней имеется. Далее срезаем с трубы фаску (внутреннюю или наружную, в зависимости от того, какую резьбу вы нарезаете) для более лёгкого хода режущего инструмента. Фаску можно срезать болгаркой с диском по металлу (→ как работать болгаркой) или лепестковым диском или напильником.

Металлические трубы со срезанной фаской

Нарезка наружной резьбы на трубе плашкой (клуппом)

Всё так же как и со стрежнями, о которых писалось выше, но теперь больше диаметром, что скорее всего потребует некоторой практики и следует потренироваться либо быть крайне аккуратным первый раз. Так же для получения качественной резьбы и последующего хорошего соединения труб нужно работать сначала черновой плашкой, затем чистовой (такие комплекты продаются).

Выбор металла плашки так же важен. Для работы с твёрдыми сплавами следует использовать соответствующие плашки из определённых сплавов, уточняйте это при покупке.

Но, плашка — не столь хороший и мощный инструмент для нарезки резьбы на трубах своими руками, гораздо удобнее использовать клуппы.

Клупп представляет собой практически тот же плашкодержатель, только с направляющей для ровного хода и нарезки резьбы. Одевается клупп на трубу именно этой направляющей.

Одеваем и наживляем клупп на трубу, немного вкрутив его руками, далее нужно использовать либо специальный инструмент — трещётку, которой удобно крутить клупп, но для бытовых нужд подойдёт и большой разводной или газовый ключ.

Одна часть трубы должна быть, естественно, зафиксирована в тисках. Если труба нарезается по месту, то смотрите, чтобы её где-то не вырвало от усилия, применяемого к клуппу. Трубу можно зафиксировать с помощью второго газового ключа, но лучше это делать второму человеку, т.к. нарезать резьбу одной рукой проблематично.

Что такое клупп и как им пользоваться (видео)

Нарезка внутренней резьбы на трубе метчиком

Иногда приходится нарезать на мет. трубах и внутреннюю резьбу. Делается это так же с помощью метчика, только уже более большого диаметра.

Для нарезки хорошей резьбы следует использовать миниму 2 метчика — черновой и чистовой. Важно правильно подобрать метчик под диаметр трубы. Так, внутренний диметр трубы должен быть больше на длину витка метчика (если более точно, то на толщину реза), это указывается на самом метчике.

Нарезка производится сначала одним метчиком, затем вторым. Главное — строго соблюдать перпендикулярность хода метчика и контролировать его. На этом всё, успехов в нарезке резьбы!

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

chonemuzhik.ru

как нарезать внутреннюю и внешнюю трубную резьбу на трубах водопровода


Содержание:


Для сборки современных трубопроводов могут применяться трубы из пластика или металла, при чем для соединения пластиковых труб используется сварочный аппарат. Что касается металлических изделий, то их сборка предусматривает наличие резьбовых фитингов: это обеспечивает максимальную прочность соединения. Для реализации этого способа резьбу потребуется нарезать и на самих трубах.


Какой нужен инструмент


Нарезание резьбы на трубах потребует обязательного наличия следующих приспособлений:

  1. Рулетка, карандаш, штангенциркуль. Чтобы собрать трубопровод, необходимо заранее разработать схему. Вначале берется труба с указанной длиной: разметка производится рулеткой и карандашом. Штангенциркулем проводится замер диаметра и подбор подходящих приспособлений. При разметке важно соблюдать значительную точность и аккуратность, так как любое отклонение от заданного размера приводит к нарушению правильности всей конструкции. Как следствие, в таких случаях нередко приходится переделывать весь трубопровод.
  2. Болгарка. При помощи данного инструмента осуществляют порезку труб согласно нанесенным меткам. Эти же функции может выполнить и простая ножовка по металлу.

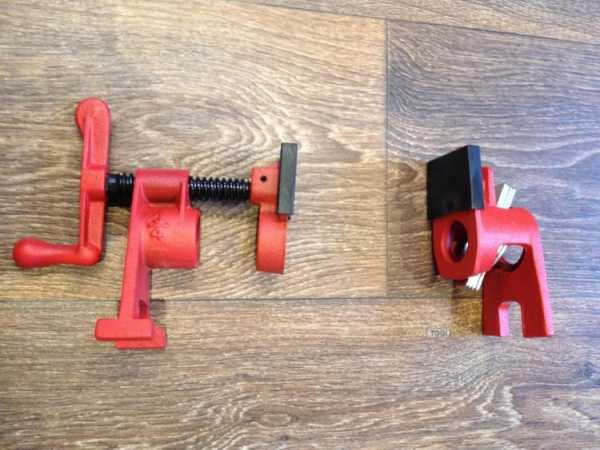

  3. Тиски. Во время работы труба должна быть надежно зафиксирована в строго горизонтальном положении.
  4. Машинное масло или другая смазка. Для облегчения ручной нарезки резьбы практикуется смазывание инструмента и обрабатываемого участка специальным веществом.
  5. Инструменты для нарезки резьбы. Трубную резьбу можно нарезать клуппом, плашкой или метчиком. Какой именно инструмент использовать, зависит от вида нарезаемой резьбы и предпочтений исполнителя. Наружная резьба нарезается плашкой, удерживание которой осуществляется клуппом или плашкодержателем. Для нанесение внутренней резьбы понадобятся метчики.

Самостоятельное нарезание резьбы


Как нарезать трубную резьбу своими силами?


Самостоятельное нарезание резьбы начинается рядом подготовительных мер:

  1. Отрезание куска трубы по размеру. При замене поврежденного участка трубопровода первым делом данный участок нужно аккуратно вырезать в строго перпендикулярном к стенке направлении. Если это условие не будет соблюдено.
  2. Чистка участка под резьбу. С того места, где будет нарезаться резьба, нужно полностью снять всю краску и коррозию: если это не сделать, работа может быть явно затруднена.

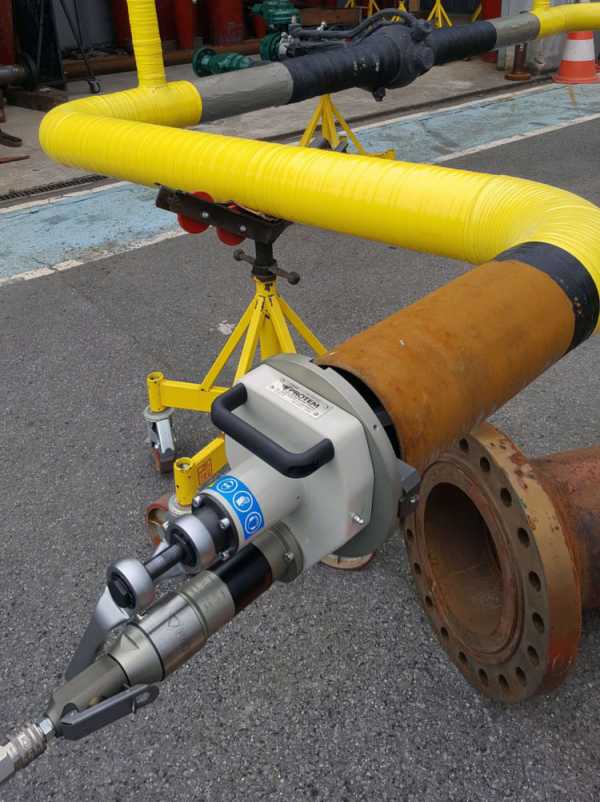

  3. Снятие фаски. Чтобы работа шла легче, с концов трубы нужно убрать фаску.

Нарезание резьбы при помощи клуппа


Клупп используют для нарезания наружной резьбы, для чего потребуются следующие операции:

  • Подобрать клупп с нужным диаметром. Чтоб провести подбор правильно, нужно обязательно сверяться по штангенциркулю.
  • Смазывание внутренней полости клуппа и подготовленного участка на трубе при помощи машинного масла.
  • Установка клуппа внутрь трубы, для облегчения вращательных движений. Как правило, такие держатели входят в комплект по нарезке резьбы на трубах. Читайте также: «Как использовать клупп трубный при нарезке резьбы».
  • Фиксация трубы в тиски. Это потребуется во время первоначального сбора трубопровода. Если же водопроводную трубу оснащают резьбой во время ремонтных мероприятий, нарезка резьбы осуществляется по месту.
  • Установка клуппа на подготовленный участок и начало вращательных движений. Таким образом осуществляется непосредственное нарезание резьбы. После проведения нескольких вращений клупп отводят обратно на 90 градусов, чтобы снять образовавшуюся в результате нарезки стружку. По завершению работы проводится полное удаление масла.



Как нарезать резьбу на трубе возле стены? Если резьба нарезается по месту на трубопроводе, который проходит рядом со стеной, то это может вызвать помехи для вращательных движений. В таком случае приходится каждый раз, когда трубка-держатель упирается в стену, переставлять ее в другое положение. Сам же нарезной инструмент должен оставаться в одном положении.

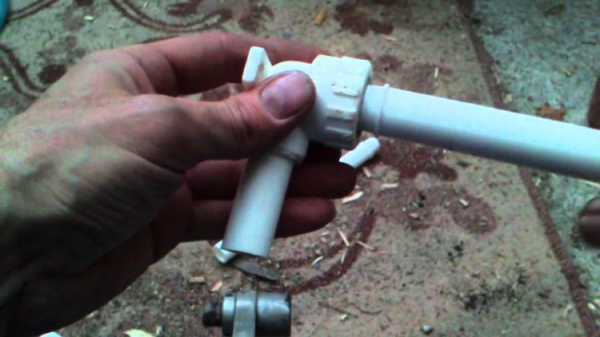

Нарезание резьбы при помощи плашки


Как нарезать резьбу плашкой на трубе? Плашки бывают круглыми и раздвижными. Круглые плашки могут иметь разный диаметр, в зависимости от диаметра трубы. Что касается раздвижных моделей, с помощью этого универсального инструмента можно обрабатывать трубы разного диаметра: для большего удобства он комплектуется специальным держателем. Большая популярность плашек объясняется их дешевизной. Перед началом работы проводится подготовка трубы по вышеописанной процедуре. Читайте также: «Как выполняется нарезка резьбы на трубах в зависимости от её вида».



Для проведения самой работы по нарезанию резьбы на трубе при помощи плашки предлагается следующая схема:

  • Подбор штангенциркулем подходящего плашки с подходящим диаметром.
  • Смазывание инструмента и обрабатываемого участка трубы любой смазкой.
  • Фиксация плашки внутри специального держателя. Крепление резьбовых лерок (плашек) в держателе должно быть очень прочным. При несоблюдении этого условия наблюдается перекос в нанесении резьбы, что делает место соединения очень ненадежным, вплоть до появления протечек.
  • Вращение плашкодержателя в правильном направлении. После проделывания нескольких вращений проделывается та же процедура, что и при использовании клуппа: таким образом появляется возможность убрать образовавшуюся стружку. Для этих целей приспособление нужно немного отвинтить обратно.
  • По окончанию работы проводится чистка инструмента и трубы от смазочного материала.


Первая стадия осуществляется черновыми плашками, осуществляющие четкое прорезание трубы, однако точность резьбы в этом случае незначительна. Для окончательной нарезки применяется чистовая плашка.

Нарезка внутренней резьбы на трубах


Трубка с внутренней резьбой получается при помощи двух метчиков – чернового и чистового. Черновым инструментом снимают примерно 70 % стружки, остальная часть удаляет чистовой инструмент.


Нарезка внутренней резьбы проводиться в таком порядке:

  1. Подготовка отверстия. Отверстие, в котором проводится нарезка резьбы, нужно хорошо почистить. Шлифовальной шкуркой с его поверхности убираются все инородные покрытия и отложения.
  2. Подборка метчика подходящего диаметра.
  3. Установка метчика внутрь отверстия. Очень важно, чтобы нарезное приспособление находилось в строго вертикальном положении.
  4. Начало вращательных движений. Их нужно совершать по часовой стрелке.



Водопроводные трубы с резьбой довольно нередко используется в современных бытовых коммуникациях. Своими силами оснастить трубу резьбой – вполне реальная задача. Все, что для этого нужно – приобрести нужный инструмент, и приложить старание. Резьба на трубах водопровода может быть сделана не только профессиональным мастером, но и любителем: главное, четко следовать предложенным рекомендациям, и не торопиться.


trubaspec.com

Инструмент для нарезки резьбы на трубах

Любой ремонт или замена существующего трубопровода предполагает врезку в магистраль. Сварка пригодна только для металлических труб, в то время как для соединения их с пластиковыми изделиями применять этот способ невозможно. Кроме того, при монтаже используется запорная арматура, которая крепится резьбовым соединением. Для его создания необходимо знать, как нарезать резьбу на трубе и с помощью каких приспособлений.

Для нарезки резьбы существует несколько видов инструментов

Нарезание резьбы. Необходимые понятия

Этот процесс представляет собой обработку стержня или отверстия при помощи специального инструмента для нарезки резьбы на трубах с целью получения наружных либо внутренних поочерёдных выступов-витков и спиральных канавок.

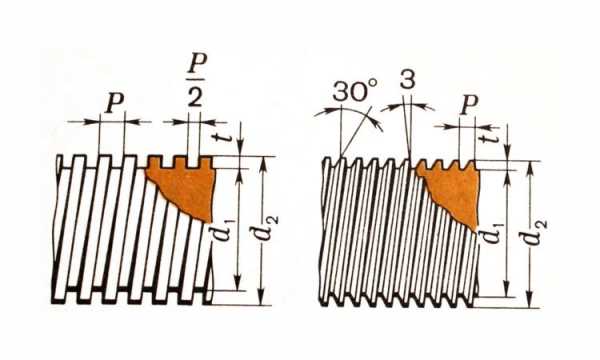

Основными характеристиками резьбы являются:

  • шаг. Это расстояние между вершинами или основаниями соседних витков;
  • профиль. Поперечное сечение у витка может быть трапецеидальным, треугольным, прямоугольным и др. В деталях санитарно-технических систем используется исключительно треугольный профиль;
  • угол профиля. Он образуется пересекаемыми сторонами (боковыми гранями) витков;
  • глубина. Это расстояние от вершины до основания резьбы;
  • наружный, средний и внутренний диаметры.

Наружный равен расстоянию между точками двух противоположных сторон резьбы. Средний диаметр ˗ это расстояние между вершиной и основанием профилей, которые находятся на противоположных сторонах детали. Внутренний представляет собой расстояние между противоположными впадинами.

Любая резьба имеет свои технические характеристики

Виды резьбы на трубах

Хоть процедуру нарезания резьбы на водопроводной трубе сложной не назовёшь, прислушаться к некоторым советам будет отнюдь не лишним. Умение отличать левую резьбу от правой, а дюймовую от метрической тоже не помешает.

При левой резьбе гайка на болт накручивается против часовой стрелки. Если же резьба правая, гайка наворачивается на болт по часовой стрелке.

Метрическая резьба характеризуется тем, что:

  • геометрические размеры деталей измеряются в миллиметрах;
  • вид профиля – равносторонний треугольник;
  • имеет меньший шаг.

Особенностями дюймовой резьбы является:

  • единица измерения геометрических размеров деталей — дюймы;
  • имеет вид профиля равнобедренного треугольника с углом при вершине равным 55 градусов;
  • имеет больший шаг. Эта особенность означает, что профиль дюймовой резьбы крупнее, а прочность соединения выше.

Все виды резьбы используются в тех или иных случаях. Но стоит отметить, что правая встречается буквально на каждом шагу, а вот левая — гораздо реже.

Чтобы правильно нарезать резьбу, нужно знать, чем они отличаются друг от друга

Инструмент и правила нарезки резьбы на трубах

Конечно же, чтобы выполнить эту процедуру, без инструмента для нарезания резьбы на трубах не обойтись. В сфере торговли его обычно называют трубным резьбонарезным набором.

Полезная информация! В набор может входить инструмент с непривычным названием клупп. Он напоминает плашку для нарезки резьбы на трубах, но содержит только её главную функциональную часть – круглую рамку в виде короткого цилиндра, выполненного из инструментальной стали и оснащённого прочными резцами.

Помимо плашек или клуппов, набор включает держатель (с трещоткой либо без неё), а также ряд других дополнительных инструментов, таких, как клещи, струбцину и т.д.

Требования к процессу нарезки резьбы на трубах вручную формулируются следующим образом:

  • обязательная подготовка трубы. С места будущей резьбы необходимо удалить грязь, ржавчину и слой краски. Очищать поверхность следует до металла;
  • процесс нарезания резьбы на трубах должен сопровождаться смазыванием их рабочих поверхностей и резцов применяемого инструмента – плашки или клуппа. Для этого используется смазка, представляющая собой специальную жидкость. Её наносят как до начала, так и в процессе нарезки резьбы на трубе;
  • на торце изделия предварительно необходимо снять наружную фаску;
  • работа должна проводиться только острым и исправным инструментом для нарезки резьбы на водопроводных трубах.

Кроме технологии, важно знать еще и тонкости выбора инструмента.

Нарезая резьбу, нужно строго соблюдать технологию

Резьбонарезной инструмент — это не только вышеупомянутые плашки и клуппы, но также и метчики. С помощью последних создаётся внутренняя резьба путём прорезки стружечных канавок. Но здесь есть один нюанс. Для нарезки резьбы на трубе необходимо использовать набор из двух метчиков, отличающихся глубиной прорезывания:

  • для черновой работы — №1;
  • для чистовой работы — №2.

Плашка для нарезки резьбы на трубах бывает:

  • круглой;
  • раздвижной;
  • разрезной;
  • цельной.

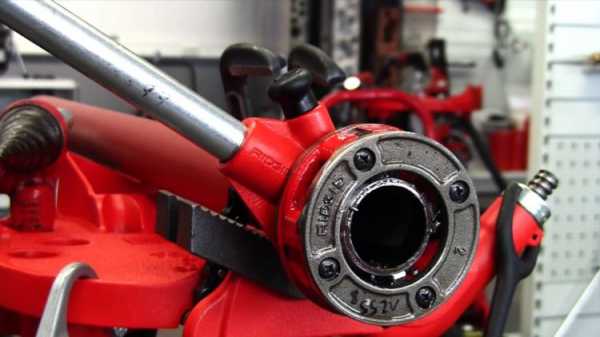

Ещё один инструмент – клупп – имеет в своей конструкции направляющую. Она служит для центрирования цилиндра с резцами по трубе.

Вместе с тем, одних знаний, чем нарезается резьба на водопроводной трубе, недостаточно. Необходимо выяснить требования ГОСТа к размеру трубной резьбы, и уже в соответствии с её шагом и диаметром подбирать набор резьбонарезного инструмента. Эти данные представлены в нижерасположенной таблице.

Таблица 1

Шаг резьбы Диаметр резьбы, мм Размер трубной резьбы, дюймы
мм Нитки на 1 дюйм Внутренний Наружный
2,309 11,0 84,930 87,887 3
2,309 11,0 72,230 75,187 2 1/2
2,309 11,0 56,659 59,616 2
2.309 11,0 44,847 47,805 1 1/2
2,309 11.0 38,954 41,912 1 1/4
2,309 11,0 30,293 33,250 1
1,814 14,0 24,119 26,442 3/4
1,814 14,0 18,632 20,956 1/2



Этапы нарезки трубной резьбы вручную

Как было сказано выше, данная операция выполняется с помощью плашки, клуппа либо метчика. Выбор набора для нарезания резьбы на трубах зависит от многих факторов. Но, прежде всего, от того, какое резьбу необходимо создать – наружную либо внутреннюю. Для большей конкретики рассмотрим, как нарезается резьба на нержавеющую трубу вручную с помощью плашки.

Отрежьте часть нержавеющей трубы, на которой присутствует старая резьба. Заниматься её восстановлением нецелесообразно, поскольку добиться полной герметичности соединения будет невозможно и, следовательно, в этом месте будут возникать протечки. Выполняя такую операцию вручную, особое внимание уделяйте срезу. Он должен быть строго перпендикулярным продольной оси трубы.

Важно! Удалению также подлежит сегмент трубопровода с признаками коррозии.

Для облегчения накручивания плашки, снимите с торца трубы фаску. Чтобы обеспечить лучшее скольжение, место будущей резьбы смажьте маслом. Далее начинайте собственно нарезку трубной резьбы. Проведя некоторое количество витков, плашку следует прокрутить в противоположную сторону.

При помощи плашки легко нарезать внешнюю резьбу

По завершении нарезания трубной резьбы удалите со вновь созданного места соединения металлические опилки. Для проверки правильности выполнения работ накрутите на трубу предполагаемый к установке объект. Так вы выясните корректность использования выбранной плашки для нарезания резьбы на трубах, а также достаточно ли количества витков. Если проверка пройдёт удачно, уплотните соединение и приступайте к монтажу водопроводной системы.

Преимущества клуппов

Некоторые особенности данного инструмента, используемого для нарезания резьбы на трубах, были упомянуты выше. Но удобство применения ˗ это далеко не единственное достоинство такого набора. Так, например, зная на практике, как нарезать резьбу на трубе с помощью плашки, вы без труда справитесь с этим заданием, используя клупп. Из других преимуществ стоит выделить чистоту получаемой резьбы, простоту конструкции клуппа, возможность оперативной замены резцов-плашек и небольшой вес.

Особого внимания заслуживает следующий фактор. Для изготовления плашки используется недешёвая инструментальная сталь. Но ведь повышенной прочностью должны обладать только резцы, в действительности выполняющие основную работу! Отсутствие дорогих нефункциональных частей обусловливает снижение цены набора клуппов и, соответственно, уменьшает себестоимость процесса нарезки резьбы на нержавеющей трубе. Поэтому домашние мастера, умеющие считать деньги, отдают предпочтение именно такому инструменту.

Применение клуппа существенно облегчит задачу по нарезке резьбы

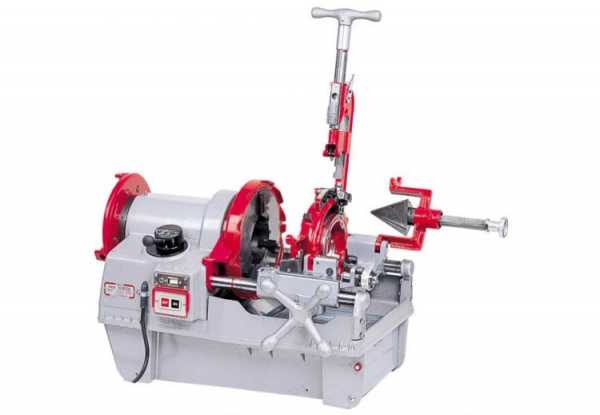

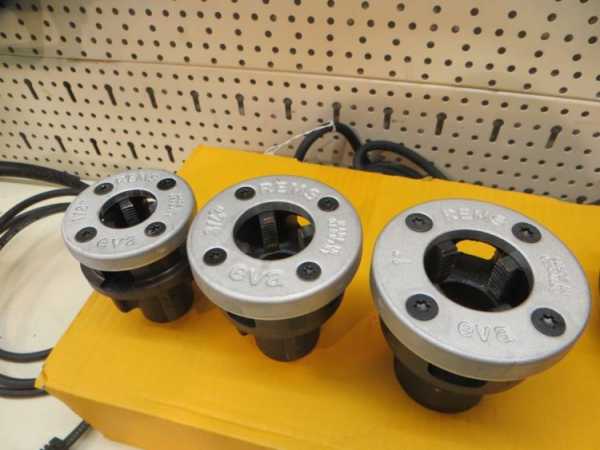

Продаются эти изделия с набором плашек для нарезки резьбы на трубах диаметром 50, 38, 32, 25, 20 и 15 мм. Каждая из них обозначается цифрой 1, 2, 3, или 4. Все прорези на корпусе клуппа тоже имеют номера, соответствующие резцам-плашкам, с помощью которых будет выполняться нарезание резьбы на трубе. Для повышения эффективности работы в труднодоступных местах совместно с клуппом рекомендуется приобрести специальную оснастку.

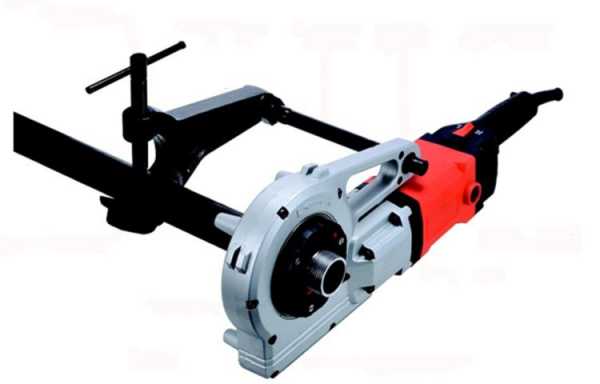

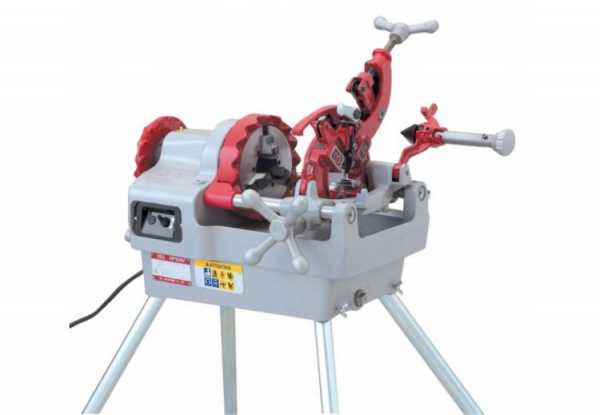

Сегодня на рынке можно найти такой инструмент с электрическим и ручным приводом. Поэтому может возникнуть вопрос, чем нарезается резьба на трубе более эффективно.

Полезная информация! Продаются клуппы в специализированных как стационарных, так и интернет-магазинах. Последние очень удобны, поскольку стать владельцем подходящего набора для нарезки резьбы на трубах можно, не покидая пределы своего дома.

Слесари-профессионалы, которые уж точно знают, как нарезать резьбу на трубе, предпочитают электрические клуппы. Но стоят такие устройства больше. Поэтому если планируется провести разовое нарезание резьбы на трубу,выгоднее приобретать набор инструмента с ручным приводом.

trubamaster.ru

размеры в мм и дюймах по диаметру, стандартная резьба


Содержание:


Любой мастер, работающий в области сантехники, должны быть знаком с трубной резьбой и ее разновидностями. Стандартная трубная резьба имеет определенные параметры, собранные в единую таблицу. При осуществлении работ по монтажу сантехнического оборудования важно придерживаться установленных стандартов. Иначе полученное некачественное соединение может привести к неисправностям в трубопроводе.


Разновидности резьбовых насечек


Резьбовыми насечками называют ряды выемок, располагающихся по спирали. Нанесение винтового рельефа может выполняться на элементы в форме цилиндра или конуса. При этом на всем протяжении требуется соблюдение одинакового шага и величины диаметра. Такая резьба используется при создании винтовых соединений. Основная область использования – автомобилестроение и коммуникационные системы.



Винтовой рельеф может быть двух видов:


Трубная насечка считается отдельной разновидностью. Ее делают на элементах, изготовленных из металла и полимерных материалов. Чаще всего трубной насечкой пользуются при сборке систем бытового назначения, таких как водоснабжение и отопление.

Виды трубной резьбы и размеры


Резьба оценивается по нескольким критериям:

  • Направление и расположение.
  • Профильные элементы, здесь речь идет о выступах и выемках, которые отлично видны на продольном разрезе.
  • Величина, взятая в качестве единицы измерения профильных элементов. Измеряются размеры трубных резьб в мм или дюймах.
  • Внутренний поперечник. Эта величина у разных деталей измеряется по-разному: на болтах – по рельефным выемкам, на гайках – по внешнему профилю.
  • Шаг резьбы определяет расстояние между двумя соседними витками, расположенными параллельно.


При осмотре довольно трудно установить вид и размеры трубной резьбы. Для этой цели используется штангенциркуль. А полученные в результате измерения параметры сравнивают с табличными данными.



Трубной дюймовой и метрической резьбе соответствуют разные размеры. Главным определяющим параметром является поперечное сечение. Причем определяется метрическая резьба по диаметру трубы и шагу. Дюймовая нарезка характеризуется количеством витков, которое приходится на один дюйм или долю дюйма. Однако стоит учитывать, что по сравнению со стандартным дюймом, величина которого 2,54 см, трубный дюйм имеет отличие и равен 3,324 см.


В отличие от метрической трубная дюймовая резьба имеет свою конфигурацию: более острые выемки и закругленные выпуклые части резьбы. Разное определение имеет шаг дюймового и метрического скручивания. В первом случае необходимо пересчитать витки, приходящиеся на один дюйм. Во втором случае берется конкретный отрезок, пересчитываются витки на этом участке, затем длину отрезка делят на число витков. Расчет необходимо проводить с точностью до десятой доли. Иначе насечка получится ненадлежащего качества. Читайте также: «Какая бывает трубная резьба и как она выполняется».


Насечки выполняются тремя способами:

  • Накатом в процессе изготовления трубы.
  • Нарезка на специальном токарном оборудовании.
  • Ручное нарезание метчиком и плашкой.

Трубное крепление цилиндрической формы


Высокой прочностью и надежностью характеризуется состыковка методом скручивания, хотя этот вариант достаточно прост в использовании. Единственным недостатком является необходимость использования пакли для большей герметизации. Такая ситуация возникает очень редко, когда требуется максимальная прочность соединения.


С помощью трубной резьбы достигается герметичное скручивание не только труб, но и других тонкостенных конструкций, имеющих цилиндрическую форму. В разрезе винтовая насечка имеет вид равнобедренного треугольника, верхний угол которого равен 550. Главный параметр винтовой насечки для цилиндров – условный диаметр. Если при нанесении винтовой насечки во внимание принимается внешний и внутренний диаметр, то условный важен для качественного монтажа сантехники.



Под определением условного диаметра понимается показатель, который определяет пропускную способность трубного изделия. Измеряется данный показатель в дюймах. У каждого условного значения имеется соответствующие параметры внешнего и внутреннего диаметра.


Метод скручивания допускается использовать на трубах, диаметр которых не превышает 6 дюймов. В остальных случаях применяется сварочное оборудование.


Цилиндрический рельеф имеет свое условное обозначение: трубная резьба g 1. Далее следуют обозначения диаметра и класса точности.


Для транспортировки горячей и холодной воды в большинстве случаев используются чугунные трубы с трубной резьбой из стали. Объясняется это качественными характеристиками материала. Чугунные изделия более хрупкие, стальные – более прочные, что способствует повышению качества креплений. Допускается нанесение цилиндрических насечек на трубные изделия, имеющие диаметр от 1/16 до 6 дюймов.

Конические дюймовые насечки


Для элементов, крепление которых должно иметь повышенную прочность, используют коническую дюймовую резьбу.  В частности речь идет о трубопроводах, в которых рабочая среда характеризуется повышенным давлением. Помимо этого, монтаж стальных подземных трубопроводов, расположенных на большой глубине, также проводится с использованием конических насечек.


Такие соединения в обязательном порядке должны иметь дополнительную герметизацию. Наружная резьба конического винтового рельефа имеет обозначение R, внутренняя – Rc. Стыковка такого вида наносится на конусный профиль, то есть на элементы, у которых величина диаметра меньше в конце трубы, чем в начале. В процессе скручивания наблюдается деформация витков, в результате этого получается надежное соединение металлических элементов.



С помощью конусной дюймовой резьбы соединяются элементы водопроводов, газопроводов и отопительных систем. Широко используется метрический конусный рельеф, отличительной особенностью которого является создание соединений с внешней конической насечкой и внутренней цилиндрической винтовой насечкой.

Круглая метрическая резьба


На стеклянные, керамические и жестяные детали наносят круглую резьбу. Такая скрутка может выдержать большие нагрузки. Скручивание и раскручивание элементов выполняется без особого труда, поэтому такая стыковка может использоваться при многократном разъединении. В основном применяется на вентилях, для смесителей и кранов, а также в цоколе электрической лампочки.

Крепление резьбовое NPSM


NPSM – дюймовая цилиндрическая американская резьба. Продольный разрез показывает треугольник, вершина которого равна 600. Является одним из видов цилиндрического крепления, но имеет обширный диапазон, от 1/16 до 24 дюймов. Выполнить такую насечку можно только в заводских условиях.


trubaspec.com

Нарезание резьбы на трубах — 88 фото лучших способов + инструкция как выполнить своими руками

Если у вас возникла необходимость соединить две металлические трубы, без нарезания резьбы не обойтись.

Чтобы досконально разобраться в этом вопросе, вам очень пригодится материал нашей статьи.

В нем содержится вся необходимая информация о том, какие лучше использовать инструменты и как ими правильно пользоваться.

Вы узнаете о различных способах нарезания резьбы и о некоторых профессиональных секретах, значительно облегчающих этот процесс.

Для начала давайте разберемся с основными понятиями.

Краткое содержимое статьи:

Шаг, профиль и глубина резьбы

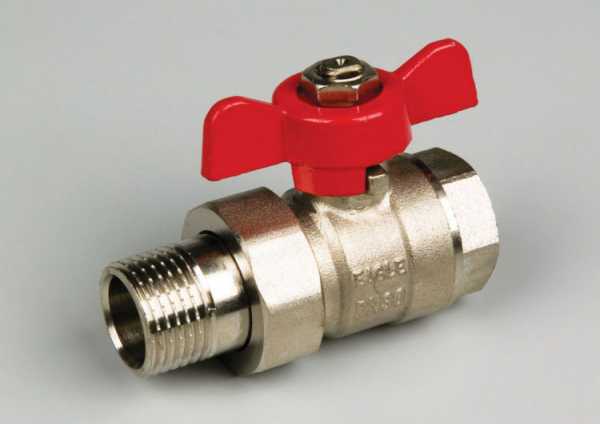

При соединении металлических труб и различной запорной арматуры (например, переходников или муфт) применяется резьбовое соединение. Основные характеристики резьбы это:

  • глубина;
  • профиль и угол профиля;
  • шаг резьбы;

Глубина – это расстояние от начала резьбы и до конца трубы;

Профиль – поперечное сечение витка. Оно может иметь форму различных геометрических фигур. Например, прямоугольника или треугольника.

Шаг резьбы – определяется расстоянием между соседними витками.

На заметку: чем больше шаг резьбы, тем больше ее глубина и тем большее количество витков приходится на единицу резьбы.

Существуют разные виды резьбы. Каждый из них применяется для решения определенных задач.

Виды резьбы

  • метрическая резьба – это основной вид крепежной резьбы для изделий, произведенных в нашей стране;
  • дюймовая резьбы – имеет треугольный профиль. Ее используют в основном при монтаже водопроводов, реже – для отопительных систем;

  • цилиндрическая резьба – разновидность дюймовой, только имеет более мелкий шаг и закругленные впадины;
  • коническая резьба имеет закругленные вершины и впадины и применяется в тех случаях, где особенно необходима герметичность соединения (например, при большом давлении)

Секреты мастерства

Чтобы качественно нарезать резьбу, нужно соблюдать несколько основных правил:

  • труба должна быть чистой. Грязь, ржавчину и остатки краски необходимо предварительно удалить;
  • фаска, если она имеется, тоже должна быть удалена. Вы можете использовать для этой цели напильник или болгарку;
  • чтобы предохранить используемые инструменты от повреждения и облегчить работу, нужно смазать трубу и сам инструмент специальной эмульсией;

Прислушайтесь к нашим советам. Тогда инструменты прослужат вам долго и резьба получится качественной.

Нарезка резьбы с помощью плашки

Самый простой способ нарезать резьбу – использование плашки. Закаленная гайка, имеющая специальные отверстия, образует специальные режущие кромки и выводит стружку.

Основное назначение плашки – нарезание наружной резьбы.

Как работать с плашкой

  • подготовьте трубу нужным образом: очистите от грязи, остатков краски. Зачистите фаски;
  • закрепите трубу строго вертикально;
  • нанесите специальную эмульсию;
  • слегка прижмите ручки плашки и крутите ее по часовой стрелке;

  • чтобы резьба получилась достаточно четкой, еще раз пройдитесь вверх-вниз плашкой, по уже нарезанной резьбе;
  • не забывайте, в процессе работы, смазывать соприкасающиеся детали специальной эмульсией.

Что такое клупп и почему с ним легко нарезать резьбу

Клупп – это модифицированный вариант плашки. Он может быть раздвижным и монолитным. Его отличительная особенность – наличие четырех сменных режущих пластин.

С помощью клуппа вы сможете нарезать резьбу разного диаметра гораздо быстрее и с меньшими усилиями, чем при использовании обыкновенной плашки.

Стоит отметить, что при изготовлении клуппа высококачественная сталь используется только для режущих поверхностей. Поэтому этот инструмент доступен и экономичен.

Как работать с помощью клуппа

  • закрепите клупп на трещотке;
  • нанесите на обрабатываемые детали специальную эмульсию;
  • вставьте конец трубы в направляющую и крутите трещотку;

  • действуйте плавно, без резких усилий;
  • в процессе нарезки резьбы, не забывайте смазывать соприкасающиеся детали;
  • если клупп затупился, вовремя меняйте режущие кромки.

Особенности нарезания внутренней резьбы

При соединении металлических труб часто возникает необходимость нарезания внутренней резьбы. Внутренняя резьба нарезается метчиком.

Изготавливаются метчики из инструментальной, легированной стали.

Состоит метчик из хвостовика и рабочей части.

Для вращения метчика при нарезании внутренний резьбы, обычно применяют вороток. Чтобы нарезать качественную внутреннюю резьбу, нужно действовать следующим образом:

  • установите метчик и смажьте соприкасающиеся поверхности специальной масляной эмульсией;
  • прижимайте вороток к метчику и поворачивайте его до двух-трех оборотов;
  • затем поворачивайте метчик с легким нажимом. Руки нужно переставлять каждые пол- оборота;
  • вращайте метчик по уже нарезанной резьбе, чтобы удалить стружку и сделать резьбу особенно четкой;

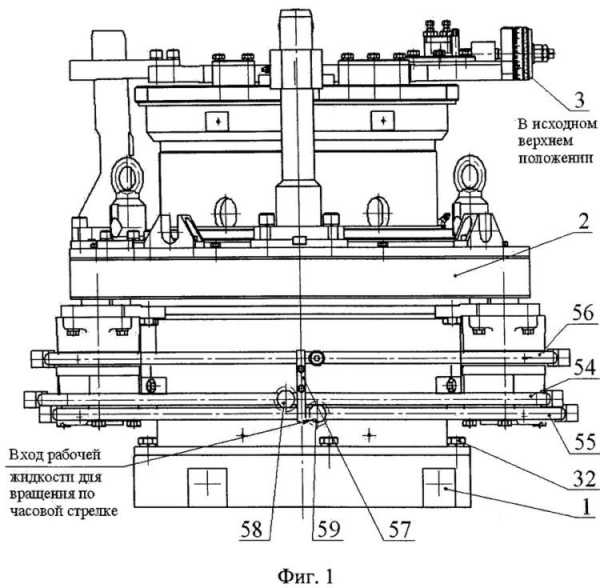

Конечно, для нарезания резьбы на металлических трубах, лучше всего использовать специальные станки.

Однако, если у вас нет такой возможности, то вы вполне сможете решить проблему своими силами.

Надеемся, что наша статья была вам полезной и помогла разобраться в том, как правильно наносить резьбовые соединения.

Фото правильной нарезки резьбы на трубах





stroykadomainfo.ru

admin

Отправить ответ

avatar
  Подписаться
Уведомление о
