Ротационный клапан: Ротационные клапаны — ESBE

Содержание

Ротационный клапан • ru.knowledgr.com

Ротационный клапан — тип клапана, в котором вращение прохода или проходов в поперечном штепселе регулирует поток жидкости или газа через приложенные трубы. Общая задвижка — самая простая форма ротационного клапана. Ротационные клапаны были применены в многочисленных заявлениях, включая:

  • Изменение подачи медных инструментов.
  • Управление паром и выхлопными портами паровых двигателей, прежде всего в паровом двигателе Corliss.
  • Периодически полностью изменяя поток воздуха и топлива через открытую печь очага.
  • Погрузка образца на хроматографических колонках.
  • Определенные типы двухтактных двигателей.
  • Большинство гидравлических автомобильных распределительных клапанов рулевого управления с усилителем.

Используйте в медных инструментах

В контексте медных инструментов ротационные клапаны найдены на рожках, трубах, тромбонах, flugelhorns, и тубах. Много европейских трубачей склонны одобрять ротационные клапаны.

Клапаны F-приложения тромбона обычно — ротация, с несколькими изменениями на базовой конструкции также в использовании, такими как клапан осевого потока Thayer и клапан Хагмана.

Джозефу Ридлу приписывают первое использование ротационных клапанов на медных инструментах в 1832.

Используйте в промышленности

В промышленности ротационный клапан (который можно также назвать воздушной пробкой) часто используется, чтобы войти или извлечь материал из двух палат с различным уровнем давления.

Как часть существенного обменного процесса, клапан часто используется в качестве измерительного или измерительного прибора.

Ротационный клапан в фармацевтической, химической и пищевой промышленности используется, чтобы дозировать и накормить твердые оптовые продукты в рамках процессов.

Используйте в дизайне двигателя

Ротационный двигатель внутреннего сгорания клапана обладает несколькими значительными преимуществами перед обычными собраниями, включая значительно более высокие степени сжатия и rpm, означая больше власти, намного более компактную и легкую головку цилиндра и уменьшенную сложность, означая более высокую надежность и более низкую цену. Как вставлено и выхлоп обычно объединяемое особое внимание, должен быть дан клапану, охлаждающемуся, чтобы избежать удара двигателя.

Ротационные клапаны использовались в нескольких различных проектах двигателя. В Великобритании National Engine Company Ltd рекламировала свой ротационный двигатель клапана для использования в раннем самолете, в то время, когда poppet клапаны были подвержены неудаче, придерживаясь или горя.

С 1930-х Франк Аспин развил дизайн с ротационным клапаном, который вращался на той же самой оси, как цилиндр имел, но с ограниченным успехом.

Кавасаки и другие также использовали ротационные клапаны в двухтактных двигателях мотоцикла, где договоренность помогает предотвратить обратный поток назад в порт потребления во время рабочего хода.

Австрийский производитель двигателей Ротэкс использовал ротационные клапаны потребления в их теперь дизайне двухтактного двигателя Rotax 532 из производства и продолжает использовать ротационные клапаны потребления в 532’s преемник, текущее производство Rotax 582.

Американская компания Coates International Ltd разработала сферический ротационный клапан для двигателей внутреннего сгорания, который заменяет poppet систему клапана. Этот особый дизайн — четырехтактный двигатель с ротационными клапанами, управляемыми верхними шахтами вместо верхних распредвалов (т.е. в соответствии с блоком цилиндров). Первая продажа такого двигателя была частью генератора двигателя природного газа.

Ротационные клапаны очень подходят для высоких бредящих двигателей, таковы как используемые в sportscars и гоночных автомобилях F1, на которых традиционные poppet клапаны с веснами могут потерпеть неудачу из-за весеннего резонанса и где desmodromic механизм клапана слишком тяжелый, большой в размере и слишком сложный ко времени и дизайну должным образом. Ротационные клапаны допускают более компактный и легкий дизайн головки цилиндра. Они вращаются на половине скорости двигателя и испытывают недостаток в силах инерции оплаты механизмов клапана. Это допускает более высокие скорости двигателя, предлагая приблизительно на 10% больше власти. Двигатель MGN W12 F1 1980-х использовал ротационные клапаны, но никогда не мчался. Между 2002 и 2004 австралийский разработчик епископ Инновэйшн и Mercedes-Ilmor проверили ротационные клапаны на двигатель F1 V10.

Патент епископа Инновэйшнса для ротационного двигателя клапана был выкуплен BRV Pty Ltd, принадлежавшей Тони Уоллису, одному из клапанов оригинальные проектировщики. BRV построил несколько функциональных двигателей, используя ротационную технологию клапана, таких как Honda CRF 450, которая имела больший вращающий момент в обоих низких (17%-е увеличение) и высоко (9%-е увеличение) скорости двигателя, и также произвела больше тормозной мощности до приблизительно на 30% больше на функциональных скоростях двигателя. Двигатель был также значительно меньшего размера и легче, поскольку собрание головки цилиндра не было столь же крупным.

Компания в Великобритании по имени Roton Engine Developments сделала некоторые успехи в 2005 с 2 роторами (один для входного отверстия и один для выхлопа) на мотоцикле единственный цилиндр Husaberg. Они подали патенты и получили пример, бегущий в 2006, но были поддержаны MG Ровер, который впоследствии обанкротился, покинув Roton без достаточного количества фондов, чтобы продолжиться. Проекты появились несколько лет спустя в Австралии с Engine Developments Australia Pty Ltd. Кастинг прототипа был произведен в 2013 на Ниндзя Кавасаки 300 параллельных двойных единиц. Эта единица находится все еще в этапе разработки во время написания, но значительная, поскольку у этого есть потенциал, чтобы управлять намного более высокими степенями сжатия, чем даже другие ротационные двигатели клапана из-за значительного, но нераскрытого нового метода охлаждения камеры сгорания и способности устранить дроссель полностью, делая его значительно более экономичным на более низких скоростях двигателя, таким образом, это требуется.

Используйте в производственных двигателях

Британское использование компании RCV Engines Ltd, вращающее цилиндрическую технологию лайнера как специализированная форма ротационного клапана в части их четырехтактной образцовой очереди двигателя и маленького двигателя. ACV также используют горизонтальные и вертикальные ротационные клапаны в четырехтактных двигателях в их текущем диапазоне двигателей.

RCV развились 125cc вращающийся цилиндрический двигатель лайнера, включив вращающийся клапан в цилиндрический лайнер, для приложений скутера. Скутеры PGO Тайваня работали с RCV в развитии двигателя для их заявлений.

Используйте в хроматографии

Ротационные клапаны используются для погрузки образцов на колонках, используемых для жидкой или газовой хроматографии. Клапаны, используемые в этих методах, являются обычно ротационными клапанами с 2 положениями, с 6 портами.

См. также

  • Воздушная пробка
  • Поршневой клапан
  • Ротационный едок
  • Автомобили Itala

Смесительный клапан Серия VRG130 « Вита Групп — системы вентиляции, системы кондиционирования, холодильные системы, системы пылеудаления

КЛАПАНЫ ПРОИЗВОДСТВА КОМПАНИИ ESBE
Смесительный клапан ESBE Серия VRG130



ВНУТРЕННЯЯ РЕЗЬБА Серия VRG131

Ротационный трехходовой смесительный клапан серии VRG130 производится в пяти типоразмерах DN 15–50. В качестве материала изготовления используется высококачественная латунь марки DZR, PN10. Имеются шесть типов соединений: внутренняя резьба, наружная резьба, компрессионный фитинг, накидная гайка, фланец насоса/наружная резьба и накидная гайка/наружная резьба. Самые низкие показатели утечки среди клапанов, производимых в Европе (<0.05%). Идеальная согласованность клапана с электроприводом ESBE.

Технические данные и характеристики
клапанов ESBE серии VRG130

Класс давления _____ PN10

ВНЕШНЯЯ РЕЗЬБА Серия VRG132

Температура теплоносителя max (постоянно)  ____ +110ºC
………………………………….. max (переменно) ____ +130ºC
………………………………….. min ____ -10ºC
Крутящий момент (при номинальном давлении)  DN15-32 ____

< 3Нм
………………………………………………………….. DN40-50 ____ < 5Нм
Утечка через закрытый клапан, % от потока (Дифференциальное давление 100 кПа):
………………………………………………. . смесительный ____ < 0.05%
……………………………………………….. отводной ____ < 0.02%
Давление блокировки ____ 200 кПа (2 бар)
Диапазон регулирования Kv/Kv min, A-AB: ____ 100
Подсоединения: ……….  Внутренняя резьба, EN 10226-1
……………………………..  Наружная резьба, ISO 228/1

КОМПРЕССИОННЫЙ ФИТИНГ Серия VRG133

…………………………….. Компрессионный фитинг, EN 1254-2
Материалы
Корпус клапана и золотник ____ Латунь DZR, CW 602N
Шток и втулка ____ PPS композит


Уплотнительные прокладки ____ EPDM

НАКИДНАЯ ГАЙКА Серия VRG138



НАКИДНАЯ ГАЙКА / НАРУЖНАЯ РЕЗЬБА Серия VRG138

Смесительный клапан ESBE серии VRG130 используется в следующих областях:
          • Отопление
          • Комфортное охлаждение
          • Питьевое водопотребление
          • Отопление полов
          • Нагрев от солнечных панелей
          • Вентиляция
          • Зональные отопительные системы
          • Системы центрального горячего водоснабжения
          • Системы центрального отопления
          • Системы центрального охлаждения

ФЛАНЕЦ / НАРУЖНАЯ РЕЗЬБА Серия VRG139

Следующие электроприводы ESBE легко могут подключаться к клапанам серии VRG130:
          • Серия ARA600
          • Серия 90 (Необходим комплект адаптеров)
          • Серия 90C
          • Серия CRB100
          • Серия CRA110
Схематические чертежи и габариты клапанов ESBE серий VRG 131, 132, 133
Характеристики клапанов серии VRG 131, внутренняя резьба

* Значение Kvs в м*3/ч при перепаде давления 1 бар

Характеристики клапанов серии VRG 132, наружная резьба

* Значение Kvs в м*3/ч при перепаде давления 1 бар

Характеристики клапанов серии VRG 133, компрессионный фитинг

* Значение Kvs в м*3/ч при перепаде давления 1 бар
CPF — компрессионный фитинг

Схематические чертежи и габариты клапанов ESBE серий VRG 138, 139

Характеристики клапанов серии VRG 138, накидная гайка и наружная резьба

* Значение Kvs в м*3/ч при перепаде давления 1 бар
RN — Накидная гайка

Характеристики клапанов серии VRG 139, фланец насоса и наружная резьба

* Значение Kvs в м*3/ч при перепаде давления 1 бар
FN — фланец насоса

Использование трехходовых клапанов ESBE

СМЕСИТЕЛЬНЫЕ ТРЕХХОДОВЫЕ КЛАПАНЫ ESBE

ОТВОДНЫЕ ТРЕХХОДОВЫЕ КЛАПАНЫ ESBE

Трехходовые клапаны ESBE серии VRG130 — это компактные смесительные клапаны высочайшего качества, имеющие крайне низкие показатели утечек.

Для изготовления клапанов ESBE используется специальный латунный сплав (DZR), который существенно расширяет температурные пределы эксплуатации вентиля. Для удобства ручного управления трехходовыми вентилями ESBE, они оснащаются специальными ручками и ограничителями угла поворота в 90 градусов. Шкала позиции трехходового клапана может поворачивается  и переключается. Эта функция существенно упрощает процесс монтажа клапана и дает возможность устанавливать вентиль практически в любом положении.
В случае необходимости оборудования клапана автоматическим управлением, компанией ESBE разработаны электроприводы различных серий. Сервоприводы серий ARA600, 90, 90C, CRB100, CRA110 идеально согласованы с трехходовыми клапанами серии VRG130 и обладают уникальным соединением клапан-сервопривод, благодаря чему отличаются высочайшей точностью регулировки. Для расширения и усложнения функционала трехходовых клапанов применяются контроллеры ESBE, которые существенно расширяют сферы применения вентилей.

Трехходовые клапаны ESBE серии VRG130  производятся в пяти типоразмерах (DN 15 – 50) и с шестью типами соединений: с внутренней или внешней резьбой, с накидной гайкой в DN20, с фланцевым соединением или с компрессионными фитингами для труб внешним диаметром 22 и 28 мм.

Монтаж и Обслуживание

Благодаря узкой и компактной конструкции клапана ESBE обеспечивается удобный доступ инструмента при монтаже и демонтаже вентиля. Предусмотрен ремкомплект для основных компонентов клапана.

Скачать инструкцию по установке трехходового клапана ESBE серии VRG130

Примеры установки

Все указанные в инструкции варианты установки клапанов могут быть зеркально отражены. Шкала позиции клапана переворачивается и поворачивается в зависимости от вариантов установки и обязательно устанавливается в правильную позицию (как продемонстрировано в инструкции по установке). Фигуры, изображенные на отверстиях клапана (■●▲), снижают риск неправильного монтажа.

УСТАНОВКА СМЕСИТЕЛЬНОГО ТРЕХХОДОВОГО КЛАПАНА ESBE

УСТАНОВКА ОТВОДНОГО ТРЕХХОДОВОГО КЛАПАНА ESBE

Ротационное устройство VRG130 + ARA600 3-ТОЧЕЧНЫМ

Клапан серии VRG и привод серии ARA может поставляться уже готовым устройством.

Купить продукцию компании ESBE Вы можете позвонив по телефону (8017) 399-97-01. Также по этому телефону вы можете получить подробную информацию о технических характеристиках устройства, его цене, наличии на складе (Минск, Гродно, Витебск, Гомель, Брест, Могилев, Борисов) и сроках поставки.

194 руб с другими недорогими товарами, отзывы, доставка.

Возврат и обмен

Согласно статье 28 Закона Республики Беларусь «О защите прав потребителей», потребитель имеет право на возврат и обмен товара. Товары надлежащего и ненадлежащего качества имеют различные условия возврата.

Условия возврата товара надлежащего качества

В течение 14 (четырнадцати) дней с момента передачи покупателю непродовольственного товара (если более длительный срок не объявлен продавцом) в месте приобретения или иных местах, объявленных продавцом, товар подлежит возврату и обмену, если он не был в употреблении, сохранены его потребительские свойства и имеются доказательства приобретения его у данного продавца.

Товар надлежащего качества можно вернуть или обменять его на аналогичный товар других размера, формы, габарита, фасона, расцветки или комплектации, произведя в случае разницы в цене необходимый перерасчет с продавцом.

Условия возврата товара ненадлежащего качества

Возврат товара ненадлежащего качества осуществляется в период установленного производителем срока гарантии. Покупатель может вернуть товар продавцу при соблюдении следующих условий:

  • наличие документа от уполномоченного производителем сервисного центра, где указано, что дефект является существенным;
  • сохранен гарантийный талон и документ, подтверждающий оплату;
  • целостность комплекта не нарушена.

Способы возврата товара

Для возврата товара необходимо связаться с представителями интернет-магазина для получения информации о том, на какой склад осуществить отправку. Стоимость обратной доставки — по договоренности с продавцом.

Денежные средства поступают на счет покупателя в течение 7 (семи) банковских дней после того как возвращаемый товар был доставлен на склад продавца и прошел проверку на соответствие условиям возврата.

Условия возврата средств

Если возврат товара подтвержден, возможны следующие варианты возврата средств:

  1. При оплате товара платежной банковской картой, возврат средств будет произведен на карту, с которой была осуществлена оплата. Наличие банковской платежной карты при возврате обязательно.
  2. При оплате товара через платежные системы, установленные в интернет-магазине (онлайн платеж), возврат средств будет осуществлен в течение 7 банковских дней на карту, с которой была осуществлена оплата.
  3. При оплате товара банковским переводом или другим способом, не предусматривающим использование банковской карты, необходимо связаться с продавцом для получения информации о дополнительных способах возврата средств.

Если вам не удалось связаться с продавцом, позвоните в службу поддержки портала по номеру +375 (29) 610-07-46

Исключения

  1. Продавец имеет право отказать в возврате и обмене непродовольственного товара надлежащего качества, если он входит в Перечень товаров, не подлежащих обмену и возврату.
  2. Потребитель вправе требовать возврат или обмен непродовольственного товара по истечении 30 дней, если он является технически сложным, в соответствии с Перечнем технически сложных товаров.
Ознакомиться с Перечнями и условиями вы можете по ссылке.

ВПУСК ЧЕРЕЗ РОТАЦИОННЫЙ КЛАПАН — Студопедия

В настоящее время эта система впуска применяется в машинах Формулы А, Супер А и в Формулы С.

1 – корпус клапана; 2 – уплотнительная прокладка; 3 – пружинное стопорное кольцо; 4 – ротационный клапан; 5 – шпонка; 6 – ступица клапана; 7 – документ фирмы YAMAHA

Впуском управляет усеченный диск, жестко закрепленный на коленчатом валу. Положение диска выбрано так, чтобы получить асимметричную диаграмму, в соответствии с которой впуск открывается раньше и не вызывает запаздывания при закрытии.

Для разработки ротационного распределителя использовались различные методы. На малых двигателях малых моделей все еще широко применяется полый коленчатый вал. На мотовелосипедах используется другая система, в которой один из маховиков коленчатого вала имеет выточку и играет роль распределителя. Оба этих метода не позволяют добиться хороших результатов, так как форма и размеры каналов не очень благоприятны для хорошего прохождения газовой смеси.

Для картов используется только один тип распределителя – ротационный.

По сравнению с вышеупомянутыми системами тонкий диск обладает тем преимуществом, что позволяет создать канал, обладающий благоприятным сечением, простой формой и благоприятным направлением. Простой заменой ротационного клапана можно легко изменять моменты открытия и закрытия впуска. Таким образом, становится легко проводить испытания и фиксировать опытные наилучшие значения для данного двигателя.


Благодаря более раннему открытию длительность впуска у ротационно-клапанного двигателя велика – от 175о до 270о вместо 170о для классического впуска. При прочих равных условиях этот более длительный впуск позволяет применить карбюратор меньших размеров. Благодаря этому обратный выброс в режиме низких оборотов значительно уменьшается, приемистость улучшается, расход горючего снижается, и легче регулируется карбюрация.

1

1 – Прежде чем демонтировать клапан, следует пометить его положение.

2 – На этой модели ParillaTT 37 Claver ступица клапана, пружинное стопорное кольцо и клапан из калиброванного листа предоставлены в классическом варианте.

3 – На этой модели ParillaTT 36 ступица клапана выточена прямо на коленчатом валу, чтобы уменьшить ненужные зазоры.

4 – Клапан той же модели ТТ 36 усилен в центральной части.

Главное преимущество этого асимметричного распределения проявляется в режиме низких и средних оборотов. В самом деле, на низких оборотах инерция газов играет незначительную роль, и желательно закрывать впуск немного после прохождения мертвой точки. В режиме высоких оборотов, наоборот, благодаря инерции газы продолжают поступать в картер в течение долгого времени после ВМТ, и асимметрия впуска уже не является определяющим преимуществом.


1 – На этой модели ITALSISTEM канавки в крышке клапана предназначены для снижения потерь на трение.

2 – На этой модели ROTAX крышка клапана имеет антифрикционное покрытие.

3 – На этой модели PARILLATT 37 применены оба метода.

Даже в этом случае ротационный распределитель представляет интерес. В основном, это обусловлено более благоприятным положением впускного канала. Цилиндр освобожден от впуска и лучше направляет поршень, позволяет поместить напротив выпускного окна третий перепускной канал, который улучшает продувку.

Кроме того, газы имеют более благоприятную траекторию, проходя прямо под днище поршня. Попутно они омывают также верхнюю головку шатуна, улучшая ее смазку. Это является важным преимуществом для двигателей, которые работают в режиме высоких оборотов и у которых кривошипно-шатунный механизм очень нагружен.

На картах 100 см3, где необходим очень широкий диапазон рабочих режимов, ротационный распределитель дает решающее преимущество по сравнению с распределением с помощью юбки поршня.

ESBE Ротационное устройство (комплект) клапан VRG131 и привод ARA661 (13020800), DN25, KVS 6,3

ПРИВОД
Способ регулирования ротационный
Тип сигнала 3-х точечный
Время закрытия, сек 120
Электропитание, В 230
Вес, кг 0,4
3-Х ХОДОВОЙ КЛАПАН
Материал латунь
Тип вентиля поворотный
Максимальная рабочая температура, °С 110
Максимальное рабочее давление, бар 10
Подсоединение 1″ / внутреняя резьба
Kvs (пропускная способность м3/ч при потере давления 1 бар) 6,3

Комплект, состоящий из 3-х ходового клапана и привода ESBE является уже готовым к установке набором.

Клапан VRG131 (серия VRG130) — это трёхходовое устройство для смешивания и отвода потоков в системах отопления и охлаждения.

Компактный ротационный привод ARA661 (серия ARA600) с 3–х точечным сигналом (открыть/закрыть).

Ротация (от лат. rotatio — круговращение) — последовательное, постепенное перемещение.

Рабочий диапазон движения составляет 90 градусов.

На передней части крышки расположена ручка «нажать и повернуть» для ручного управления .

Материалы для скачивания :

Использование клапанов ВН Термобрест с медленным открытием, с ротационными счетчиками RVG и RABO

Клапаны с медленным открытием производства СП «ТермоБрест» ООО широко применяются в технологических системах, где недопустимо наличие пневмоудара в момент открытия, например перед счетчиками газа. Потребители часто задают вопрос о возможности использования клапанов с медленным открытием (ВН…Т…) производства СП «ТермоБрест» ООО с ротационными счетчиками RVG и RABO производства ООО «Эльстер Газэлектроника» (Россия, г.Арзамас).

Для подтверждения возможности применения были проведены совместные испытания клапанов с медленным открытием и ротационных счетчиков на испытательной базе ООО «Эльстер Газэлектроника».

Во время процесса испытаний ротационные счетчики RVG и RABO устойчиво запускались за время срабатывания (открытия) клапана. По результатам испытаний клапаны обеспечивают плавный запуск счетчиков и рекомендованы для их совместного применения.

Протокол испытаний клапанов с медленным открытием совместно с ротационным счетчиками газа RVG и RABO.

Протокол исследований возможности применения для защиты ротационных счетчиков газа RVG и RABO от пневмоудара двухпозиционного отсечного электромагнитного клапана с медленным открытием ВН2Т-6П фл. , производства СП «ТермоБрест» ООО.

Объекты исследований

1. Серийные образцы ротационных счетчиков газа RVG и IIA130 типоразмеров G65, DN50.

2. Образец клапана отсечного двухпозиционного фланцевого с медленным открытием В112Т-6П фл., производства СП «ТермоБрест» ООО.

Клапан предназначен для использования в системах управления потоком различных газовых сред, в гом числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и др. неагрессивных газов в различных трубопроводных системах в качестве запорного органа. Клапан предназначен для использования в системах, где необходим о медленное открытие клапана (недопустимо наличие пневмоудара в момент включения.

Технические характеристики

Наименование параметров

Числовой показатель

Виды используемых газов

неагрессивные (сухие) газы

Фланцевое соединение

DN 50 согласно ISO 7005

Температура окружающей среды

от минус 30 до плюс 70°С

Диапазон рабочих давлений

0 — 6 бар

Время закрытия, не более

1 с

Время открытия

5 . …3 0 с

Напряжение питания

220 В/50 Гц

Степень защиты

1Р65

Материал корпуса

Алюминиевый сплав



Цель испытаний

Проверка возможности использования данного клапана в качестве клапана безопасности. Клапан должен обеспечивать плавный запуск ротационных счетчиков газа RVG и RABO на рабочий режим при подаче на его соленоид электропитания.

Оцениваемые показатели и расчетные соотношения

Скорость нарастания давления в системе после срабатывания клапана.

Условия и время» проведения испытаний

Испытания проводились на базе ООО «ЭЛЬСТЕР Газэлекгроника» на испытательном стенде для настройки регуляторов давления СИ РД 2. 06.2010 года.

Программа испытаний

  • Проверка регулирования пусковою расхода клапана
  • Проверка регулирования времени открытия затвора клапана без подачи давления воздуха
  • Проверка времени нарастания давления на участке трубопровода за клапаном
  • Проверка плавности запуска счетчика на рабочий режим
  • Определение минимального времени до повторного включения клапана после его закрытия (по паспорту не менее 90 с).
  • Результат испытаний

1 На клапане установлен нулевой пусковой расход. Эго означает, что клапан начинает открываться медленно с момента подачи электропитания (от полного закрытия).

2 На клапане установлено максимальное время о ткрытия затвора клапана, без подачи давления воздуха, равное 30 с (25 с на втором образце замедлителя) при напряжении питания U=235 В.

3 Давление воздуха (6 бар) на участке трубопровода за клапаном увеличилось с 0 до 6 бар за 30 с. Это значит, что скорость нарастания давления равна 0,2 бар/с, что соответствует скорости, рекомендованной Руководством по эксплуатации — 0,035 М Па/с (0,35 бар/с)

4 Ротационный счетчик RABO устойчиво запускался за время срабатывания клапана в течении 10…30 с без подпора воздуха после счетчика. При этом рабочее давление воздуха составляло 6 бар.

Ротационный счетчик R.VG устойчиво запускался за время срабатывания клапана в течении 10. ..30 с без подпора воздуха после счетчика. При этом рабочее давление воздуха составляло 6 бар.

5 Минимальное время возврата ш тока замедлителя в первоначальное состояние составило

Желательно, чтобы в документации время до повторного включения было уменьшено до фактического времени возврата штока. Прописать в документации на клапан зависимость времени открытия от колебания питающего напряжения.

Клапан отсечной двухпозиционный фланцевый с медленным открытием ВН2Т-6П фл., производства СП «ТермоБрест» можно рекомендовать в качестве электромагнитного клапана безопасности, устанавливаемого на вводе в котельную в качестве управляющего органа подачей газа на все теплоэнергетическое предприятие. Это должно обеспечить плавный запуск счетчиков RABO и RV G после отключения электропитания в котельной.

См.также:

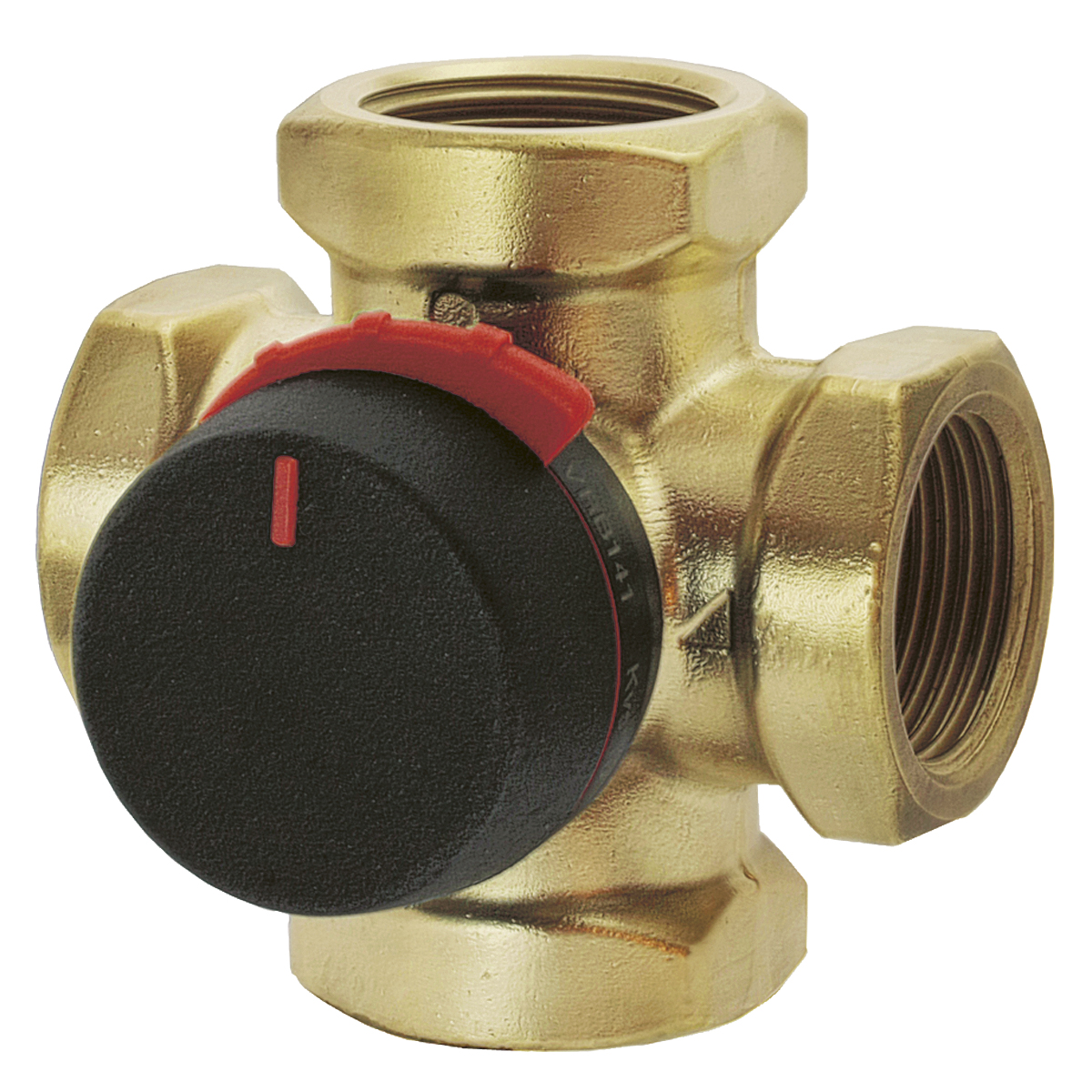

Ротационный клапан Esbe VRG131

Серия VRG130 — это 3-ходовые клапаны для смешивания жидкости в системах отопления и охлаждения. Корпус клапана выполнен из  латунного сплава DZR устойчивого к коррозии и износостойкого материала, втулка и шток выполнены из РРS(полифениленсульфида). Смесительный клапан расчитан на температуру рабочей среды до 110°С. Серия VRG 130 доступна в типоразмерах DN15-50. Смесительный клапан  имеет возможность ручного регулирования. Клапан прекрасно комбинируется с приводами и контроллерами производства ESBE  серии ARA 600, CRB 100, CRA 110, CRA 120 и другие

Применение

  • Отопление

  • Кондиционирование( системы охлаждения)

  • Подогрев полов

  • Солнечное отопление

  • Вентиляция

  • Зонирование

Технические данные


Класс давления:                                                     PN10
Температура теплоносителя:                               макс. (постоянно):  110 °C
                                                                                   макс. (временно):  130 °C мин.: -10 °C

Момент силы (при номинальном давлении):    DN15-32: <3 Нм

                                                                                   DN40-50: <5 Нм
Утечка через закрытый клапан, в % от потока:
                                                                                      Смесительный: <0.05 %
                                                                                      Отводной: <0.02 %

Рабочее давление:                                                     1 MПa
Макс. дифференциальное падение давления:   Смесительный: 100 кПа

                                                                                       Отводной: 200 кПа

Давление блокировки:                                              200 кПа

Диапазон регулирования Kv                                    100

Соединение:                                                                Внутренняя резьба: EN 10226-1
                                                                                       Внешняя резьба: ISO 228/1
                                                                                       Компрессионный фитинг: EN 1254-2

Материал:

                                                                                       Корпус клапана: Устойчивая к коррозии латунная поверхность, DZR
                                                                                       Золотник: Износостойкая латунная поверхность
                                                                                       Шток и втулка: PPS композит Уплотнительные прокладки: EPDM

Соответствие:                                                              PED 97/23 / EC, статья 3. 3

Поворотные клапаны — типы, применение и характеристики.

Клапанная технология выигрывает почти в каждом крупномасштабном применении. Клапаны — это устройства, которые регулируют поток жидкости / среды по трубопроводу и могут выполнять функции управления или регулирования. Их механическая / электромеханическая природа делает их простыми в производстве и эксплуатации, и, как следствие, эти инженерные инструменты широко используются и разнообразны. Наша статья о клапанах представляет собой отличное введение в эти устройства, но в этой статье мы более подробно рассмотрим поворотный клапан.Мы рассмотрим, что такое поворотный клапан, как он работает, для чего он используется и как выбрать правильный поворотный клапан, если он кажется полезным для вашего проекта.

Что такое поворотный клапан?

Рис. 1: Используемый поворотный клапан.

Изображение предоставлено: https://www.pelletroncorp.com/en/rotary-valves-airlocks.html

Поворотные клапаны (также известные как поворотные воздушные шлюзы, поворотные питатели и т. Д.) — это пневматические клапаны, которые регулируют и измеряют поток сыпучих материалов или порошков.Материал подается в клапан через бункер (см. Рис. 1) или другие входные отверстия, обрабатывается через ротор клапана, а затем откладывается на конвейерную систему отдельными пакетами с минимальной потерей давления. Чаще всего они используются в системах пневмотранспорта, чтобы минимизировать потерю давления на клапане, но поворотные клапаны также используются для дозирования материалов с контролируемой скоростью подачи. Они работают почти исключительно в воздушных системах и, среди прочего, выполняют функции воздушных шлюзов, взрывобезопасных / противопожарных барьеров и технологических изоляторов.Они могут переходить в сухие и слегка липкие продукты и находить множество применений в химической, пищевой, фармацевтической, пластиковой и других отраслях промышленности.

Как работают поворотные клапаны?

Рис. 2: Поворотный клапан с открытым ротором — обратите внимание на количество лопаток на роторе.

Изображение предоставлено: https://www.rotaval.co.uk/blog/the-effect-of-abrasive-powders-on-rotary-valves

Поворотные клапаны состоят из 4 основных компонентов: внешнего корпуса, ротора, подшипника и уплотнения ротора, а также привода.Корпус — крайний правый компонент на Рисунке 2, он обеспечивает входные / выходные порты, а также защитный путь для материала через клапан. Ротор удерживается на месте подшипником ротора, а материал герметизирован во внутреннем корпусе клапана через подшипник и уплотнение вала. Приводной механизм (обычно электродвигатель) присоединяется к валу ротора снаружи и регулирует скорость и направление вращения ротора. Продукт подается в клапан, улавливается в равные карманы между лопатками ротора и равномерно распределяется на выходах.Эти лопатки ротора имеют плотный зазор с корпусом и предотвращают потери давления / потери материала через клапан, обеспечивая сохранность перепада давления.

Поворотный клапан типов

Существует множество вариантов поворотного клапана, все они подходят для уникальных применений. Каждый компонент может быть сконфигурирован для удовлетворения различных потребностей, и в нижеследующих разделах кратко объясняется, чем отличаются определенные части для обеспечения различных типов поворотных клапанов.

Типы корпуса

Корпуса

могут поставляться как в линейном, так и в смещенном исполнении, в зависимости от необходимости.В линейных корпусах входное отверстие расположено непосредственно над выходом, что более эффективно и обычно практично в большинстве приложений. Смещенные корпуса намеренно наклоняют впускное отверстие от выпускного, чтобы предотвратить сдвиг и переполнение продукта, но они менее эффективны и занимают больше места в их применении. Существуют также конструкции, похожие на плуг, и одноразовые устройства, предназначенные для обеспечения наилучшей функциональности клапана для конкретных целей.

Типы ротора

Рис. 3. Различные конструкции ротора поворотного клапана.

Изображение предоставлено: https://www. younginds.com/products/rotary-valves/rotor-types/

Конструкция ротора

очень специфична для конкретного применения и бывает многих, многих типов. Существуют роторы с закрытым концом, роторы с открытым концом, дозирующие роторы, роторы с шахматными карманами, роторы с уменьшенным объемом, винтовые роторы, регулируемые роторы, роторы с гибкими наконечниками, роторы с радиусными карманами и многие другие одноразовые типы, каждый из которых подходит для уникального материала и потребности. Обычно в роторе имеется не менее 8 пазов ротора (и, следовательно, 8 лопастей), но увеличение количества ротора увеличит герметизирующую способность за счет эффективности заполнения.Сменные лопатки также популярны, так как роторы со временем изнашиваются, но обычно не используются в больших поворотных клапанах.

Стили привода

Большинство поворотных клапанов приводится в действие синхронным электродвигателем, соединенным с редуктором и цепной установкой, что позволяет точно контролировать и регулировать скорость. К этим приводам можно добавить дополнительное оборудование для контроля скорости и регуляторы скорости, что сделает поворотный клапан полезным в качестве поворотных автоматических клапанов. Существуют также гидравлические двигатели, которые могут приводить в действие более крупные поворотные клапаны, но они не используют коробку передач и зарезервированы для более специфического использования.

Технические характеристики + критерии выбора

Поскольку эти устройства зависят от области применения, при выборе клапана, подходящего для работы, необходимо многое указать. В этом разделе будут подробно описаны некоторые важные характеристики, которые необходимо понимать при рассмотрении поворотного клапана, но знайте, что этот список не является полным. Всегда консультируйтесь со своими дизайнерами и поставщиками по поводу технических характеристик, так как у них будет самая актуальная информация и ресурсы.

Приложение + требования к производительности

Разберитесь, для чего вы используете поворотный клапан и что он должен делать; это означает расчет желаемой пропускной способности, определение характеристик материала (плотность, коэффициенты расхода), оценку эффективности и других важных показателей. Эти значения зависят от всех характеристик клапана, поэтому будьте готовы изменить эти характеристики по мере необходимости.

Рабочая скорость

Скорость ротора влияет на производительность, износ клапана, размер клапана и многое другое. Понимание правильной скорости, с которой должен работать ваш поворотный клапан, поможет повысить эффективность и техническое обслуживание. Обычно говорят, что скорость ротора не должна превышать 40 м / мин, но опять же, это зависит от типа ротора, характеристик материала и многого другого.

Номинальная температура и давление

Если поворотный клапан будет использоваться в системе давления или вакуума, убедитесь, что он рассчитан на эти условия.Также не забудьте определить рабочие температуры окружающей среды и материала, чтобы никакая часть клапана не подвергалась перенапряжению. Между ротором и корпусом возникают значительные тепловые эффекты (особенно на полных оборотах), поскольку ротор обычно расширяется с разной скоростью, что может вызвать нежелательную утечку или обслуживание. Убедитесь, что выбранный поворотный клапан не будет проявлять этих эффектов в вашем приложении и может выдерживать тепло.

Типы подключения

Как клапан будет подключаться к вашей более крупной системе, и как он будет подавать и выпускать? Все это важные характеристики, так как различное оборудование для кормления и разгрузки может использоваться с разными успехами.Существуют бункерные питатели, воздуходувки, простые трубопроводы и другое оборудование, поэтому выясните, какое из них будет использоваться в вашем проекте. Указание этих аспектов также позволит вам найти поворотный клапан, который будет иметь правильные характеристики соединения для вашего более широкого применения, например, точки сварки, сквозные отверстия и т. Д.

Материал конструкции

Наконец, определите возможные химические и физические эффекты, которые могут возникнуть между вашим продуктом и клапаном, и выберите материал, который может выдерживать эти нагрузки.Например, лопасти ротора из нержавеющей стали устойчивы к ржавчине от влажной среды, а наконечники ротора из бронзы не изнашиваются так же легко, как другие виды. Выберите материал клапана, который будет поддерживать целостность давления / вакуума, если необходимо, и убедитесь, что материал рассчитан на расчетный срок службы вашего проекта.

Приложения

Рис. 4. Легко очищаемый поворотный клапан для пищевых продуктов.

Изображение предоставлено: https://bulkinside.com/food-processing/rotary-valves-for-food-applications

Поворотные клапаны используются почти во всех пневматических конвейерных системах, но они также находят применение во многих других областях.В этом разделе будет показано, насколько незаменимы эти клапаны и как они могут найти новое применение.

Некоторые известные области применения поворотных клапанов:

  • Пищевая и химическая промышленность
  • Применение в фармацевтическом производстве
  • Транспортировка / дозирование абразивных продуктов
  • Производство пластмасс
  • Часто очищаемые / абиотические приложения
  • Пневматический транспорт

и более.

Сводка

В этой статье представлено понимание того, что такое поворотные клапаны и как они работают.Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.

Источники:
  1. https://www.magnumsystems.com/2017/09/what-is-a-rotary-valve/
  2. https://www.schrage.de/en/schrage-informs/glossary/rotary-valve.html
  3. http://files.ecommercedns.uk/216486/bb6F5Z9oQ2GZ3EVVtiuapWcaShTKOfME.pdf
  4. https: // www.streamlineind.com/rotary-airlock-valves-and-how-they-work/

Арматура прочие изделия

Больше от Насосы, клапаны и аксессуары

Поворотные клапаны | U.S. Air Filtration

Использование поворотных клапанов является важным компонентом многих процессов пылеулавливания. Поворотные клапаны упрощают управление потоком материала из бункеров, бункеров или силосов в системы транспортировки или обработки.

Поворотные клапаны (также известные как воздушные шлюзы, роторные питатели или шлюзовые питатели) перемещают материал из одной точки под давлением, такой как пылесборник, в другую точку без давления, такую ​​как барабан или бункер.Клапан изолирует систему под давлением от потери воздуха и давления. Поворотные клапаны помогают свести к минимуму потери продукта во время обработки.

Типичными областями пылеулавливания поворотных шлюзовых шлюзов являются сбор пыли, пневматическая транспортировка, контроль загрязнения, смешивание, подача, взвешивание, сушка и смешивание. Некоторые из соответствующих отраслей промышленности для вращающихся шлюзов включают металлообработку, цемент, полезные ископаемые, сельское хозяйство, дерево, бумагу, резину, текстиль, зерно, краску, фармацевтическое производство и многое другое.

U.S. Air Filtration, поставляет полную линейку поворотных клапанов. У нас есть полный ассортимент поворотных клапанов, если вы ищете решение для срочного заказа. Мы также проектируем и производим поворотные клапаны на заказ в соответствии с потребностями вашего предприятия.

Многие варианты наших поворотных клапанов доступны в чугунных корпусах, корпусах из нержавеющей стали, выдерживают высокие температуры, имеют хромирование, открытые и закрытые роторы, варианты наконечников и многое другое. Вот несколько примеров чертежей некоторых из имеющихся на складе поворотных клапанов:

Свяжитесь с нами по телефону 888-221-0312 или отправьте электронное письмо [электронная почта защищена], чтобы узнать цены или помочь определить правильный размер и варианты, наиболее подходящие для вашего применения.

Ознакомьтесь с нашими стандартными моделями в нашем онлайн-каталоге.

Каталог продукции

Вопросы по проекту поворотных клапанов

Чтобы получить максимальную производительность, эффективность и ценность вашего следующего набора картриджных фильтров для пылесборника, позвоните нам по телефону 888-221-0312 или по электронной почте [адрес электронной почты защищен] список часто задаваемых вопросов о вашем проекте, которые мы можем задать вам.

Часто задаваемые вопросы по поворотным клапанам

Дополнительная информация:

Понимание роли поворотных клапанов и систем Вентури в пневмотранспорте

15 февраля 2017 г., среда

Поворотные клапаны и линейные системы Вентури обычно используются в системах пневмотранспорта.Однако у этих двух есть существенные различия. Таким образом, он используется в различных приложениях.


Как работает поворотный клапан?

A Поворотный клапан — это компактное механическое устройство, используемое для непрерывной загрузки сыпучих порошков или гранул под действием силы тяжести. Она считается самой простой из машин, так как имеет только одну движущуюся часть и многолопастной ротор, вращающийся в плотном контакте в корпусе. Другие части включают входное отверстие вверху и выходное отверстие внизу, как показано на изображении ниже.

Подробнее о поворотном клапане Pneuvay Engineering


Когда поворотный клапан


используется в промышленности?

Поворотный клапан используется для следующих функций:

  • Регулирование расхода продукта (при необходимости)
  • Поддержание разницы давлений газа между входом и выходом
  • Действует как взрывобезопасный барьер, барьер пламени и изолятор процесса

Его специфическая функция включает:


Опорожнение силосов

Поворотные клапаны размещаются под силосами, бункерами или другими системами контейнеров.Он используется для управления выгрузкой сыпучих материалов из этих узлов и устройств подачи, таких как шнековые питатели, конвейеры и смесители.


Разгрузка циклонов

Поворотные клапаны также могут быть размещены под циклонами. Он обеспечивает герметичное уплотнение между системами хранения и транспортировки, поэтому он равномерно вытекает из выхода.


Процесс пылеулавливания

В системах сбора пыли также используются поворотные клапаны для выгрузки пыли. Он используется для перемещения материала из одной точки под давлением, такой как пылесборник, в другую точку без давления, такую ​​как барабан или бункер.Клапан изолирует систему под давлением от потери воздуха и давления. Это позволяет контролировать поток материала из бункеров, бункеров или силосов в системы обработки или транспортировки.


Процесс смешивания и дозирования

Поворотные клапаны регулируют скорость вращения ротора шлюзовой камеры, что позволяет проводить измерения объема как порошкообразных, так и гранулированных сыпучих материалов.


Пневматические конвейерные системы

с требованиями к воздушным шлюзам

Поворотные клапаны также используются для подачи в пневматические конвейерные линии от бункеров, силосов, циклонов и станций разгрузки биг-бегов.Это помогает предотвратить утечку воздуха из конвейерной линии при постоянной подаче порошков или гранул.


Подача и разгрузка конвейеров

и шнековые питатели

Поворотные клапаны также помогают конвейерам, подающим из силосов, бункеров и шнековых питателей, отправляя сыпучие материалы в воздушные шлюзы, прежде чем они будут перемещены в другое устройство.

Посетите нашу страницу, посвященную поворотным клапанам, чтобы узнать об этом больше.


Что такое система Вентури?

Система Вентури считается одним из наиболее точных датчиков расхода, если и только если она точно откалибрована.Таким образом, важно выбрать компанию по пневмотранспорту, которая имеет многолетний опыт работы в этой области.

Он состоит из следующих элементов:

  • Сужающийся конический вход
  • Цилиндрическое горло
  • Расходящийся конус восстановления


Как работает система Вентури?

В отличие от поворотных клапанов, которые работают под действием силы тяжести, системы Вентури подчиняются уравнению Бернулли.

Согласно этому принципу, сумма всех форм энергии в жидкости (включая газ), протекающей по замкнутому пути, одинакова в любых двух точках этого пути.

Вследствие этого принципа жидкость, проходящая плавно с различными сужениями, может подвергаться различным изменениям скорости и давления. Взгляните на иллюстрацию ниже:

Система Вентури ускоряет поток жидкости, сужая ее в трубе конической формы. Таким образом, это заставляет систему увеличивать скорость при одновременном снижении давления. Это создает в нем частичный вакуум.

Kongskilde Inline Venturi System

Когда жидкость покидает сужение, повышенное давление сбрасывается обратно на уровень трубы, как показано в этом коротком зажиме:


Когда используется система Вентури

в промышленности?

Система Вентури обычно используется в процессах, требующих нагнетаемого усилия для протекания через трубку по мере увеличения и уменьшения скорости жидкости внутри трубки. Он используется для:


Процесс вытяжки

Система Вентури используется в тех случаях, когда требуется удаление газов с постоянной скоростью при поддержании давления на стабильном уровне, например, удаление дыма из зоны обработки или сварки.


Процесс откачки

Система Вентури перекачивает резервуар с начального давления до конечного более низкого давления, что часто используется в процессе откачки. Это снижает давление в реакционном сосуде, поэтому он может быть очищен от вредных газов.

Процесс откачки требует откачки газов с помощью струйных насосов из определенного объема путем откачки резервуара от начального давления до конечного более низкого давления. Его часто используют для снижения давления в реакционном сосуде, чтобы очистить его от вредных газов.

Kongskilde Inline

Система Вентури

Kongskilde обладает непревзойденным опытом обращения с технологическими отходами, образующимися в различных отраслях промышленности. Это включает в себя линейную систему Вентури.

Используется в различных отраслях промышленности, в том числе:

  • Сплошная кромка из бумаги
  • Производство пленки
  • Обработка
  • Пенополистирол (EPS)
  • Гильотинные пропилы
  • Концы рулона
  • Бутылки, полученные выдувным формованием
  • Литье под давлением продукты
  • Отходы форм для выдувания / литья под давлением, такие как верхняя часть, хвосты и литники


Почему стоит выбрать систему Kongskilde Inline Venturi?

Со многими производителями систем Вентури Kongskilde лидирует в конкуренции по следующим причинам:

  • Улучшенное всасывание, позволяющее материалам попадать непосредственно в трубы
  • Эффективная транспортировка продукта, позволяя ему свободно проходить через Вентури
  • С Отсутствие движущихся частей, система Inline Venturi требует минимального обслуживания.
  • Подходит даже для материалов с низкой плотностью, непрерывной длины и нестандартной формы
  • Легко соединяется с другими воздуходувками и трубами Kongskilde


Поворотные клапаны или система Вентури:

что использовать?

Теперь мы подходим к большому вопросу: какую систему мне следует использовать для моей пневматической транспортной системы?

Пневматическая транспортная система, требующая всасывания и переменного давления в трубопроводе, лучше подходит для системы Вентури. Однако для отраслей, требующих непрерывной загрузки сыпучих порошков, таких как следующие, может быть лучше использовать поворотные клапаны.

  • Сельское хозяйство и корма для домашних животных
  • Заполнители, асфальт и цемент
  • Молочные продукты, хлебопекарная и мукомольная промышленность
  • Уголь, минералы и химические вещества
  • Биомасса, энергия и энергия
  • Продукты питания, литейное производство и зерно
  • Бумага и краска
  • Пластмассы и порошковое покрытие
  • Фармацевтика
  • Сталелитейные заводы, резина и текстиль
  • Табак и древесина
  • Энергия из отходов
Вам нужна помощь в выборе наилучшей системы для использования на ваших фабриках и заводах? Мы рады Вам помочь.Свяжитесь с нами через Интернет, чтобы мы могли назначить вам встречу.

Все новости | Вернуться к началу

Понимание конструкции поворотного клапана | Magnum Systems Inc

Что такое роторный шлюз подачи?

Поворотные клапаны

часто называют разными именами (воздушные шлюзы, питатели, звездообразные клапаны и т. Д.). В зависимости от приложения его функция часто определяет, как оно называться. (См. Статью в блоге « Что такое поворотный клапан? »)

Давайте посмотрим на определения понятий «поворотный» и «клапан» из Webster’s:

Поворотный — Имеет важную деталь, которая вращает ось

Клапан — Механические устройства, с помощью которых поток жидкости, газа или сыпучих материалов может запускаться, останавливаться или регулироваться подвижной частью, которая открывает, закрывает или частично перекрывает одно или несколько портов или проходов

В промышленности поворотный клапан используется для регулирования потока продукта, обычно для уменьшения скорости потока до уровня, более подходящего для выполняемого процесса.Часто это происходит в тех областях, где давление газа на разных сторонах клапана разное.

Дозирует материал внутрь или из чего-либо в зависимости от предполагаемого объема.

Служит уплотнением между бункером, бункером, конвейерной линией или другой зоной перепада давления, при этом позволяя материалу проходить через нее.

Основа проектирования:

Корпус и Концевые панели

Поворотные клапаны состоят из 4 основных частей; цилиндр (или корпус), концевые пластины, ротор и приводной агрегат.Поворотные клапаны Magnum Systems изготавливаются из серого чугуна, нержавеющей стали или твердого хрома. Причина, по которой кожухи изготавливаются из литой формы, — это прочность, которую они добавляют к конструкции, что невозможно, если их просто изготовить. Поворотные клапаны часто устанавливаются в очень суровых условиях и должны выдерживать абразивные материалы.

Ротор

Внутренний ротор служит дозирующим устройством на шлюзе. Роторы, как с открытым, так и с закрытым концом, изготавливаются путем приваривания лопаток толщиной 3/8 дюйма к предварительно обработанному валу.В этом случае ротор с закрытым концом имеет кожух, приваренный к каждому концу узла. Валы ротора имеют большой диаметр, чтобы минимизировать прогиб материала под нагрузкой. Использование в роторах стали, а не чугуна, предотвращает поломку лопаток, когда посторонний предмет застревает между ротором и корпусом.

Роторы могут быть покрыты покрытием для облегчения потока продукта. Типы покрытий включают: твердый хром, тефлон, стеллит, Nedox® и карбид вольфрама, все наносимые в зависимости от материала, с которым работает клапан, его свойств текучести и уровня абразивности.Для получения дополнительной информации о вариантах ротора прочтите этот блог: «Что вам нужно знать о роторах в вашем воздушном шлюзе»

Подшипники, уплотнения и приводной агрегат

Внешние подшипники: Внешние подшипники обеспечивают плавное вращение ротора с минимальным прогибом. Подшипники находятся снаружи торцевой пластины. По заводским правилам они содержатся в чистоте и не содержат посторонних предметов. При такой конструкции они не подвергаются воздействию продукта или тепла и имеют заводскую смазку на весь срок службы подшипников.

Уплотнения и канатная набивка: U-образные уплотнения или канатная набивка используются для создания герметичного уплотнения вокруг вала ротора. Это предотвращает утечку материала вокруг вала во время его вращения. Применение поворотного клапана определяет необходимое уплотнение (или уплотнение). Пропитанные молибденом уретановые U-образные уплотнения используются при температурах до 230 ° F, высокотемпературная канатная набивка, пропитанная тефлоном, используется при температурах до 500 ° F, а канатная набивка, утвержденная FDA, используется как в стандартных, так и при высоких температурах для пищевых продуктов.

Цепь и привод в сборе: Привод поворотного клапана состоит из двигателя, коробки передач, цепи, звездочек и ограждения. Пакет привода обеспечивает постоянную мощность на ротор. Их размер соответствует требованиям к крутящему моменту и радиальной нагрузке для поворотного клапана каждого размера. Скорость ротора контролируется главным образом размером звездочки, чтобы максимально увеличить диапазон оборотов ротора. Также доступны приводы с регулируемой скоростью для более простого переключения скоростей при необходимости.

Заключительные замечания

Поворотный клапан по своей сути представляет собой простое устройство.Его влияние на систему обработки материалов может быть огромным для производительности оборудования при переработке сухих сыпучих материалов. При работе в качестве воздушного шлюза первостепенное значение имеет необходимость выдерживать узкие зазоры и препятствовать расширению из-за износа. Наши поворотные клапаны рассчитаны на работу в самых суровых условиях. Независимо от того, покупаете ли вы систему пневмотранспорта или просто запасной поворотный клапан, вы хотите знать, что он прослужит долго. Компания Magnum Systems предлагает клапаны, которые позволят вам расслабиться, зная, что ваш клапан создан для этого.

Что такое поворотный клапан / шлюз / питатель?

Поворотные клапаны, шлюз, роторный шлюз, роторные питатели, роторный питатель шлюз, в чем разница? Когда вы используете какой термин? Все они одно и то же? Терминология важна при обсуждении применения поворотных клапанов. Моя цель — помочь вам разграничить эти термины и узнать, когда и где различные функции клапанов требуются для выполнения работы.

Поворотный клапан — это клапан без дома, и только после того, как вы определите приложение и необходимые аксессуары, которые сделают его воздушным шлюзом, питателем или и тем, и другим.

Воздушный затвор — это клапан, который отделяет перепад давления от воздушного потока из бункера, бункера или конвейерной линии. В мире пневмотранспорта воздушные шлюзы обычно находятся в начале системы давления или в конце вакуумной системы. Другими компонентами, которые также могут рассматриваться как воздушные шлюзы , являются ножевые затворы, дроссельные заслонки, клапаны двойного сброса, трубки Вентури ИЛИ поворотный клапан . Как только клапан начинает вращаться, он становится ротационным воздушным шлюзом , который разделяет перепад давления при прохождении материала через него.

Питатель — это клапан или устройство, основное назначение которых — дозирование материала внутрь или из чего-либо, но не разделение перепада давления. Это могут быть объемные питатели, вибропитатели, шнековые конвейеры ИЛИ роторный питатель .

Ротационный шлюз подачи разделяет перепад давления, позволяя материалу проходить через него. Лучший способ понять, как это работает, — это представить вращающуюся дверь в здании; он пропускает материал, но поддерживает перепад давления между зданием и снаружи.Ротационные питатели с воздушным шлюзом пропускают воздух по своей унаследованной конструкции и не являются самым точным дозирующим устройством, но это единственный тип клапана, который выполняет и то, и другое одновременно.

Все клапаны будут выглядеть одинаково, но область применения имеет большое значение в выборе правильного размера и опций, чтобы обеспечить наилучший клапан для различных отраслей и областей применения. Я надеюсь, что это было полезно, ждите больше полезных советов по поворотным клапанам и пневматическим транспортным системам.

Вы уже скачали приложение Smoot Sizing? Используйте приложение, чтобы определить правильный клапан для вашего приложения прямо со своего телефона или планшета.

Для получения дополнительной информации о плавных поворотных клапанах щелкните здесь.

Отправлено: Tyler Morerod | Менеджер MarCom

Поворотный клапан

Складывайте меньше деталей

Благодаря нашей модульной конструкции складывайте меньше деталей. Торцевые пластины, корпуса и роторы разных типов взаимозаменяемы в полевых условиях.Мы поддерживаем наши клапаны опытными специалистами по обслуживанию и храним полный ассортимент компонентов и готовых клапанов. Вы можете рассчитывать на быструю и надежную доставку клапанов и запасных частей.

Основные характеристики

  • Разрешает обслуживание до 15 фунтов на квадратный дюйм
  • Разъемные сальники обеспечивают легкий доступ к сальникам, сокращая время технического обслуживания.
  • Встроенные сальники. затраты
  • Внешние подшипники предотвращают загрязнение продукта
  • Зазор 3/4 дюйма между ротором с закрытым концом и торцевой пластиной корпуса сводит к минимуму упаковку продукта
  • Прецизионная обработка с нормальным радиальным зазором между ротором и концом, равным 0.002 «до 0,004» минимизирует утечку
  • Закрытая конструкция ротора с 8 лопастями обеспечивает превосходное двухлопастное уплотнение без потери емкости карманов
Конструкция клапанов ANDRITZ с восемью лопатками

обеспечивает наилучшую производительность:

  • ротор
  • Конструкция ротора с закрытым концом
  • Тип 2 имеет регулируемые наконечники для уменьшения зазоров между ротором и корпусом, максимальной эффективности клапана и максимального срока службы. Наконечники изготавливаются из латуни, нержавеющей стали, износостойкой стали, инкрустированной стеллитом и никелированной стали.
  • Наконечники также доступны из более гибких материалов, таких как неопрен, тефлон® и полиуретан.
  • Периферия кожуха (торцевой пластины), края лопасти а регулируемые наконечники могут иметь твердое покрытие для минимизации воздействия абразивных материалов на ротор

Поворотный клапан MST

Легкий доступ к внутренней части клапана MST через th полноразмерная инспекционная панель.Когда клапан все еще работает, но заблокирован электроникой, вы можете менять, снимать или регулировать наконечники ротора, проверять на наличие повреждений и вычищать любой продукт из карманов ротора. Перед работой панель должна быть закреплена болтами.

Поворотный клапан MSI

Боковой впускной клапан снижает срезание или разрушение гранулированного, сыпучего продукта.

Поворотный клапан Quick Clean

Используйте поворотный клапан Quick Clean там, где перекрестное загрязнение является серьезной проблемой, а длительные остановки для целей очистки являются недопустимыми по затратам.

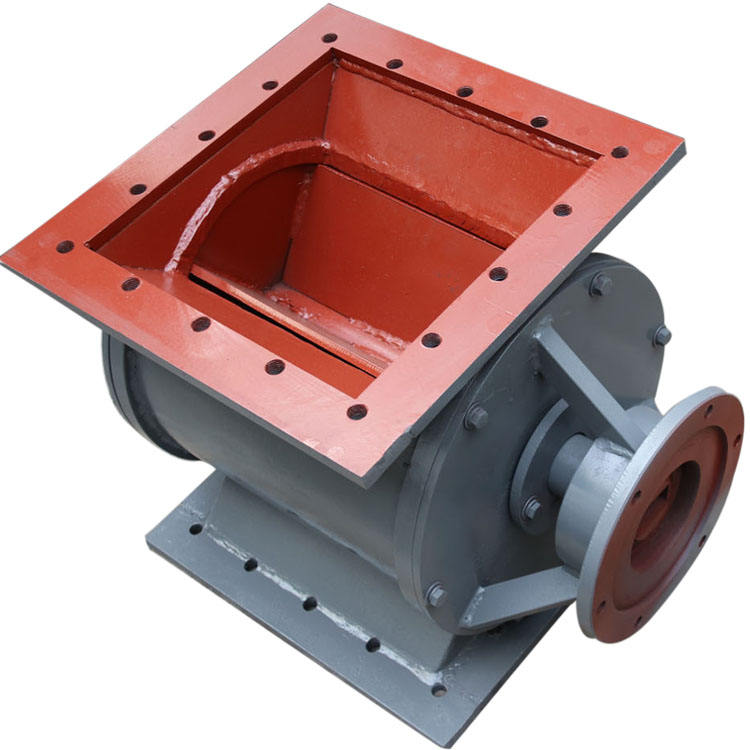

Поворотные воздушные шлюзы и питатели с поворотными воздушными шлюзами

Поворотные шлюзы

Prater Rotary Airlocks используются во всем мире в большом количестве промышленных и сельскохозяйственных систем транспортировки сыпучих и специальных материалов. Мы специализируемся на разработке и производстве поворотных шлюзовых затворов на заказ, которые могут сразу повысить безопасность, надежность и эффективность ваших операций подачи и дозирования при минимизации потерь давления по сравнению с поворотными клапанами других производителей.

Наши стандартные функции включают:

  • Прецизионно обработанные, прочные отливки, обеспечивающие долгий срок службы и минимальные потери воздуха
  • Универсальные фланцы увеличенного размера позволяют нашим воздушным шлюзам соответствовать существующим квадратным или круглым отверстиям под болты
  • Компактная конструкция для легкой установки в новые или существующие установки
  • Отверстие истинного размера для максимальной эффективности заполнения карманов
  • Стандартный 8-лопастной ротор, обеспечивающий более плавную подачу и максимизирующий конструкцию воздушного уплотнения, которая обрабатывается до заданной рабочей температуры
  • Подшипники, установленные на внешней стороне двигателя, для уменьшения прогиба и улучшения доступа к уплотнениям вала
  • Самостоятельная -регулировка сальникового уплотнения компенсирует приработку и нормальный износ уплотнений сальника
  • Подшипники с долговечной герметизацией и постоянной смазкой, исключающие необходимость технического обслуживания подшипников
  • Может соответствовать стандартам NFPA-69, MSHA и CSA, если указано

Поддерживайте давление на свои системы обработки и конкурентов с помощью поворотный шлюз от Prater. Мы стремимся предлагать ротационные шлюзы высочайшего качества и опции для обеспечения надлежащей подачи, дозирования и контроля материалов.


Наш роторный шлюз серии пылеуловителей представляет собой недорогой и экономичный роторный шлюз для подачи воздуха; выбор для общего использования под пылеуловителями, циклонами и бункерами.

Поворотный воздушный шлюз серии Heavy-Duty (PAV) — это идеальный выбор поворотного клапана для работы с большим количеством сухих, сыпучих порошков, где существует перепад давления.

Наш роторный шлюз серии Quick-Take-Apart (QTA) был разработан специально для применений, где требуется частое снятие внутренних деталей роторного клапана, таких как системы «Очистка на месте».

Наш роторный воздушный шлюз серии Quick-Take-Apart Rail имеет уникальную конструкцию с в три раза большей грузоподъемностью, чем поворотные клапаны питателя большинства других производителей. Конструкция направляющей защищает ротор от падения в неудобных местах и ​​позволяет быстро собрать его, чтобы максимально увеличить время безотказной работы.

Наш устойчивый к истиранию поворотный воздушный шлюз считается нашим самым прочным поворотным клапаном и является вашим решением для поворотных воздушных шлюзов, которые постоянно изнашиваются при работе с высоким абразивом.

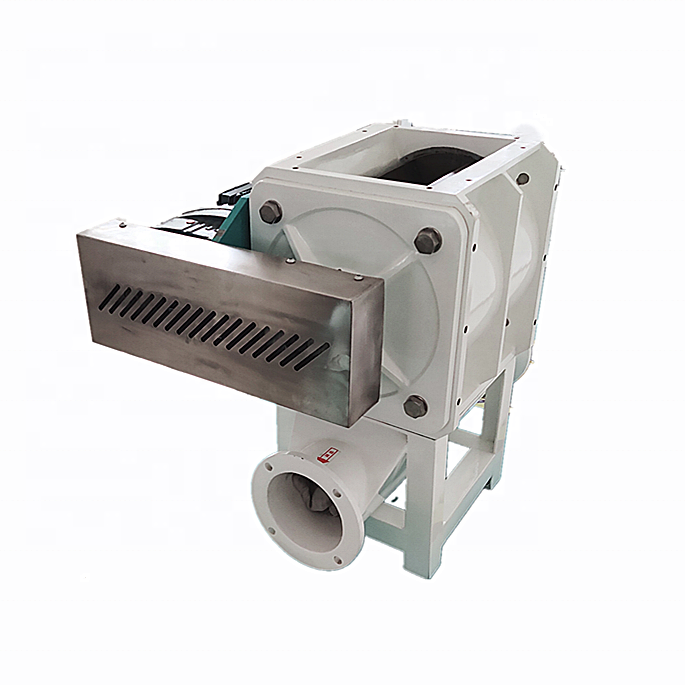

Ротационные воздушно-затворные клапаны Prater Blow-Thru спроектированы и изготовлены специально для применений, требующих нагнетания в пневмотранспортную линию. Эти воздушные шлюзы идеальны для сыпучих материалов, которым требуется некоторая помощь в очистке карманов лопастей ротора.

Не знаете, какая машина вам нужна?

Попробуйте наш инструмент рекомендации по оборудованию: выберите единицы измерения и желаемый размер отделки, и мы определим, какую машину использовать.

Почему стоит выбрать роторный шлюз Prater?

После многих лет разработки и производства поворотных воздушных шлюзов мы считаем себя проверенными экспертами в различных конструкциях поворотных шлюзов и клапанов, доступных для наших клиентов. Мы понимаем, что температура, давление, размер и конструкция играют очень важную роль при обработке различных материалов, поэтому все наши поворотные шлюзовые клапаны тщательно обрабатываются с учетом этих уникальных характеристик. Каждый из наших поворотных воздушных шлюзов может быть индивидуально настроен в соответствии с вашими точными техническими требованиями, чтобы обеспечить оптимальную, надежную и беспроблемную работу, которая точно соответствует вашим потребностям.

Наши воздушные шлюзы имеют инновационную конструкцию увеличенного лопаточного кармана, позволяющего увеличить объем до 50%, что позволяет ротору работать на более низких скоростях, чем роторные шлюзовые камеры и клапанные питатели других производителей.Соедините это с нашими эксклюзивными саморегулирующимися сальниками, и вы получите поворотный воздушный затвор, который обеспечивает минимальную утечку воздуха, более длительный срок службы, меньшие затраты на обслуживание и более высокую окупаемость ваших инвестиций.
