Розетка для интернет кабеля: установка своими руками

Подключаем интернет розетку

Розетки для интернета в последнее время находят все большее число приверженцев. Ведь они позволяют обеспечить надежное интернет соединение в любом удобном для вас месте. И в отличии от разных беспроводных сетей будут обеспечивать бесперебойное соединение в любое время суток и при любой погоде. При этом они не требуют каких-то особых познаний для их установки и вполне могут быть смонтированы самостоятельно.

Схема подключения и правила монтажа локальной сети

Для того чтоб создать локальную сеть необходимо определиться со схемой ее подключения и выполнить монтаж коммуникаций. И как в любом деле здесь есть определенные правила и особенности о которых лучше подумать еще на стадии задумки.

Схема подключения локальной сети

Прежде чем приступить непосредственно к созданию локальной сети нам нужно определиться с ее схемой. Эти схемы отличаются по количеству возможных соединений, их качеству и количеству необходимого дополнительного оборудования.

Подключение через свич

Итак:

• Наиболее простой является схема подключения одного компьютера от другого. В этом случае на основном компьютере у нас должно быть два сетевых выхода. Один из них применяется для подключения интернета, а второй для подключения второго компьютера.
• Обычно материнские платы имеют встроенную сетевую карту. Но она одна. То есть для подключения второго компьютера мы должны приобрести сетевую карту. Для подключаемого компьютера она не нужна. Но скажем откровенно такое соединение сейчас устарело и обычно применяется создание локальной сети с использованием свичей или как их еще называют конекторов. Суть данного подключения сводится к следующему. Кабель от провайдера подключается к свичу, а он уже имеет от двух до 32 выходов для подключения отдельных компьютеров.
• Так же для создания локальной сети достаточно часто используют Wi-Fi модемы
  , которые кроме раздачи беспроводного сигнала обычно имеют четыре выходы для подключения проводного интернета и используются как свичь.

Подключение через роутер

• Для отдельного дома или квартиры — это наиболее удобный вариант. Ведь своими руками вы можете создать не только беспроводное, но и проводное соединение для необходимого количества компьютеров, телевизоров и другой бытовой техники.

Правила монтажа локальной сети

Для обеспечения приемлемого уровня качества интернета крайне важно правильно выполнить монтаж и расположить оборудование.

Для этого достаточно знать несколько простых правил:

• Начнем с места установки коннектора. Обычно его монтируют в месте скрытом от посторонних глаз, но удобном для обслуживания. Кроме того, место установки коннектора должно располагаться недалеко от входа в помещение кабеля провайдера. Обычно инструкция по монтажу рекомендует устанавливать его рядом со сплиттером телевизионных сетей.
• Если для создания локальной сети используется Wi-Fi модем, то его напротив лучше расположить в центральной части квартиры. Ведь он должен обеспечить надежный уровень сигнала беспроводной сети, а при расположении его в центре помещения достичь этого проще всего.

Правила монтажа сетевого оборудования

• Теперь коснёмся вопросов касающихся самого подключения. Оно может быть выполнено двухпарным или четырехпарным проводом. Духпарный провод используется для создания интернет соединений со скоростью до 100Мбит в секунду. Четырехпарный провод позволяет обеспечить соединение до 1Гбит в секунду.

Обратите внимание! Исходя из приведенной выше информации может сложиться мнение о необходимости создания именно четырехпарного соединения, но это далеко не всегда так. Многие интернет-провайдеры до сих пор используют двухпарное соединение. В этом случае не имеет смысла покупать восьмижильный провод, цена на который несколько выше. Ведь скорость интернета не может быть выше той, которую обеспечивает вам провайдер.

• Розетка для интернета должна устанавливаться в местах удобных для обслуживания и не подверженных попаданию влаги. При этом желательно располагать их на некотором отдалении от силовых розеток. Часто их монтируют совместно с телевизионными розетками, которые так же не приемлют близкого соседства с силовым оборудованием.
• Кабель витой пары лучше монтировать скрытым способом. Это не только скроет инженерные сети от постороннего глаза, но и снизит уровень электромагнитных помех. При этом следует помнить, что прокладка интернет кабеля совместно с силовой проводкой недопустима. Ведь в случае нарушения изоляции силовой проводки под высоким напряжением может оказаться низковольтное сетевое оборудование. Это может привести не только к его поломке, но и возгоранию.
• Если монтаж провода витой пары осуществляется открытым способом, то нельзя допускать натяжки кабеля, а также чрезмерных изгибов. В местах возможных механических повреждений кабель лучше защитить при помощи пластиковых коробов.

Подключение розеток для интернета

После монтажа кабеля можно приступать к завершающему этапу – монтажу розетки для интернет кабеля. Для этого нам потребуется розетка под разъем RJ45, а также ножи и отвертка.

Розетка может быть для открытой и скрытой установки. Розетки для скрытой установки устанавливаются в специальные закладные коробки, как и их силовые собраться. Интернет розетки открытого типа обычно крепятся на двухсторонний скотч.

На фото схема подключения интернет кабеля

Итак:

• Прежде чем приступить непосредственно к подключению нам необходимо вскрыть контактную часть. Обычно она закрыта крышкой на клипсах, которую можно легко снять руками. В некоторых случаях для этого понадобится отвертка.
• Теперь следует разделать кабель. Делать это необходимо исходя из размеров контактной части м розетки и удобства подключения, но обычно для этого хватает 5 – 10 см.

Обратите внимание! Сейчас на рынке представлено большое количество разнообразных кабелей, но дабы вы не переплачивали существуют определенные рекомендации для каждого вида подключения. Наиболее распространенным является кабель категории 5е, который не имеет экранов и оплетки (обозначение UTP или U/UTP). Для интернета со скоростью до10 Гбит/с уже необходим кабель с экраном из фольги (обозначение FFTP или F/FTP).

• Теперь следует разобраться со схемой подключения проводов. Она должна соответствовать схеме подключения на противоположном конце провода. Для этого имеется два стандарта подключения — TIA/EIA-568A и TIA/EIA-568B. Обычно розетка для кабеля интернет имеет разметку для подключения по обоим вариантам. Обычно используется вариант TIA/EIA-568B или просто «В» как продемонстрированно на видео.

Обратите внимание! Если необходимо подключением с кроссированием, что свойственно для устаревших устройств, то на одном конце провода применяется вариант «А», а на втором вариант «В».

• При подключении двухпарного провода все немного сложнее, ведь цветовое обозначение у жил такого кабеля может разниться. Поэтому здесь следует производить подключение с оглядкой на первичное подключение.

Подключение интернет кабеля к розетке

• После того как каждую жилу кабеля мы посадили на соответствующее место следует их обжать.
  Для этого используя нож или тонкую отвертку зажимаем их в контактную часть розетки.
• Теперь осталось закрыть крышку контактной части и закрепить розетку. После этого можно проверять ее работоспособность.

Вывод

Как видите розетка под интернет кабель монтируется достаточно просто и не требует специфических знаний или инструмента. Главное здесь внимательность и четкое понимание выполняемых действий. В остальном же вам должны помочь рекомендации нашего сайта и видеоматериалы по подключению розеток под разъем RJ45.

Как подключить интернет розетку: схема подключения

Сегодня практически не осталось квартир или домов, в которых нет компьютера, ноутбука или современного телевизора со SMART технологией. Интернетом в России пользуется более половины населения, поэтому любой уважающий себя электрик должен знать, как подключить компьютерную розетку,

чтобы не попасть впросак при очередном вызове. Запомнить правила подключения несложно – они гарантированно пригодятся вам в жизни.

Введение

Для передачи данных посредством проводов между компьютерами используется кабель “витая пара”. Он состоит из 4 попарно сплетенных проводов из меди в тонкой изоляции. Благодаря такой структуре кабель отлично защищен от помех – он может без потерь передавать данные на расстояние до 300 метров со скоростью до 1 терабайта в секунду.

Штекер витой пары и разъем сетевой карты выглядят именно так

Для подключения витой пары к компьютеру используется два вида штекеров – RJ -45 (устанавливается на конец кабеля, разъем типа “папа”) и 8P8С (расположен в компьютере на сетевой плате), именно такой разъем и стоит в розетке (тип “мама”).

Для чего вообще нужны ethernet розетки? Интернет или сеть работает после подключения кабеля. Часто бывает, что роутер и компьютер стоят в разных комнатах или кабель приходит в квартиру через дверь, и его нужно завести в спальню. Прокладывать его по стене и полу некрасиво и непрактично, поэтому его утапливают в стену, а в нужном месте ставят розетку. Когда нужно подключить компьютер или ноутбук, вы просто втыкаете сетевой кабель в розетку и получаете доступ к интернету или сети.

Готовимся к подключению

Итак, у вас уже есть проложенный в штробу кабель и установленный короб в стене. Пришло время выполнить подключение интернет розетки. Если подрозетник еще не установлен, то придется воспользоваться перфоратором или дрелью с алмазной фрезой, которая вырежет круглое отверстие в бетонной стене. Остатки бетона нужно будет аккуратно сбить, убрать из отверстия пыль и установить подрозетник, посадив его на алебастр или монтажную пену. Также можно использовать обычную стартовую шпаклевку – она неплохо справляется с этой обязанностью. Обязательно оставляйте запас кабеля в розетке сантиметров на 15 – его можно будет легко уложить в корпус. Чем длиннее кабель, тем удобнее работать, и у вас будет поле для маневра в случае ошибки (если одна из жил сломается или вы напутаете с подключением розетки для интернета.

Подключение розетки к витой паре

Как правильно подключить розетку

Сама розетка состоит из трех частей – основания (укладывается в подрозетник), штекера и защитной декоративной крышки. Подключение к штекеру производится через клеммную пластину. Чтобы до нее добраться, нужно перевернуть розетку, положив ее “лицом” на стол и найти там фиксатор, Обычно он выполняется в форме кольца белого цвета, через которое проходит кабель. Чтобы снять кольцо, нужно просто повернуть его влево или вправо, чтобы оно вышло из зацепления, и вытянуть клеммник наружу. В некоторых устройствах используется автономный клеммник, поэтому снимать его не придется.

Перед подключением снимите с розетки переднюю планку, чтобы она не мешала вам. Далее можно переходить к подключению кабеля. Просуньте его в клеммник, снимите внешнюю изоляцию. При подключении розетки для интернет кабеля не нужно бояться электричества – оно не идет по кабелю. Но правильнее все же укладывать жилы, не коротя их, особенно если второй конец кабеля уже подключен к работающему роутеру.

Снимайте изоляцию с кабеля примерно на 5-7 см (все зависит от типа розетки). Разберите жилы на пары по цветам (сделать это несложно, поскольку они сплетены друг с другом – желтый с желто-белым, зеленый – с зелено-белым и пр). Концы жил зачищать не нужно. Делайте все аккуратно, не изгибайте провода под 180 градусов и не перетягивайте их – они достаточно хрупкие.

Что делать дальше? Посмотрите на свою розетку или клеммник – есть ли на них схема подключения. Если нет – то воспользуйтесь нашей. Обычно на клеммниках проставляются цвета, что помогает подключить жилы.

Стандарты подключения

Есть два стандарта подключения – А и В. Но в России большинство кабелей собирается по схеме В, поэтому мы распишем именно ее. Кстати, почти 95% сетевых устройств умеют работать с двумя типами подключений, поэтому даже если ваш провайдер задействовал схему А, то подключение все равно произойдет.

Рассмотрим процесс, как правильно подключить интернет кабель к розетке, подробнее, поскольку поначалу он кажется непонятным. Итак, в витой паре у нас есть 4 пары жил, объединенных по цветам (схема: цвет – цвет/белый, то есть желтый – желто/белый). Схема подключения выглядит следующим образом:

Схема подключения штекера и разъема

Разводим провода

Итак, подрозетник стоит на месте, схема подключения определена, изоляция с кабеля снята. Пришло время подключить компьютерную розетку.

Внимание: зачищать на них изоляцию не нужно. Подключение происходит через ножевые клеммы, которые самостоятельно прорезают изоляцию и надежно удерживают провода в зацеплении.

Далее вам нужно просто брать каждую жилу и вставлять в соответствующее гнездо до упора, применяя соизмеримую силу, чтобы не сломать ее. При этом происходит следующее:

1. Внутри разъема расположены ножевые контакты.
2. Когда жила входит в разъем, они прорезают изоляцию.
3. Угол наклона ножей не дает проводу выскочить назад. Ножи достают до сердцевины и плотно прижимаются к ней.
4. Чтобы улучшить контакт, можно использовать кроссировочный нож, но обычно простой вставки вполне достаточно.

Следите за цветовой схемой или памятной на клеммнике – часто напротив разъемов имеются цвета, помогающие правильно вставлять провода. Вставьте все 8 проводов (в некоторых случаях -4) в разъемы, проверьте надежность их крепления и переходите к следующему этапу.

Возвращаем клеммник

Теперь вы знаете, как подключить розетку для интернета. Опишем лишь оставшийся процесс. Вам нужно будет вернуть клеммник назад. Подтяните излишки кабеля, наденьте клеммник на выступ и поверните его так, чтобы надежно зафиксировать на корпусе. Ничего сложного в этом нет – он снимается так же просто, как и надевается, разве что поворачивать устройство нужно в другую сторону.

Обратите внимание: после подключения клеммника розетка является рабочей. Протестируйте ее, подключив к ней компьютер или роутер – если сигнал появился, то вы все сделали верно.

После тестирования уложите остатки кабеля в корпус подрозетника и вставьте в него розетку. Старайтесь не изгибать кабеля чересчур сильно и всегда соблюдайте схему подключения интернет розетки. После установки розетки наденьте на нее декоративную крышку и процесс можно считать выполненным.

Интернет-розетки и обжимка

Создание локальной сети

Создание локальной сети своими силами это весьма трудоемкий процесс. Конечно, если вы не хотите лишних трудностей, то можно просто обратиться к профессионалам, но при наличии желания, времени и упорства это вполне возможно выполнить своими силами. Процесс создания сети делится на несколько этапов. В данной статье мы рассмотрим второй из них (первый этап – прокладка интернет кабеля уже выполнен), а именно как установить интернет розетки и подключить к ним необходимое оборудование.

Установка интернет розетки

Розетка для подключения интернет кабеля позволяет подключить все необходимое оборудование для создания локальной сети по проводному соединению и при этом не оставить на виду лишние провода, соответственно сохранить привлекательный вид помещения, не потеряв при этом стабильность соединения, как в случае с подключением через Wi-Fi.

Для того чтобы подключить ваше оборудование к линиям интернета вам потребуется выполнить следующие шаги:

1. Спроектировать размещение интернет розеток в помещениях.
2. Проложить интернет кабель к интернет розеткам.
3. Установить интернет розетки.
4. Подключить необходимое оборудование к интернет розеткам.

Пункт 1 и 2 мы рассматривать не будем (как указано выше — они уже выполнены) и приступим сразу к пункту 3.

Типы интернет розеток

Интернет розетки бывают двух типов: внешние и внутренние. Какой тип выбрать для установки остается за вами, так как у каждого человека свои предпочтения и требования. Далее мы опишем монтаж каждого из этих типов розеток.

Внешний тип интернет розеток

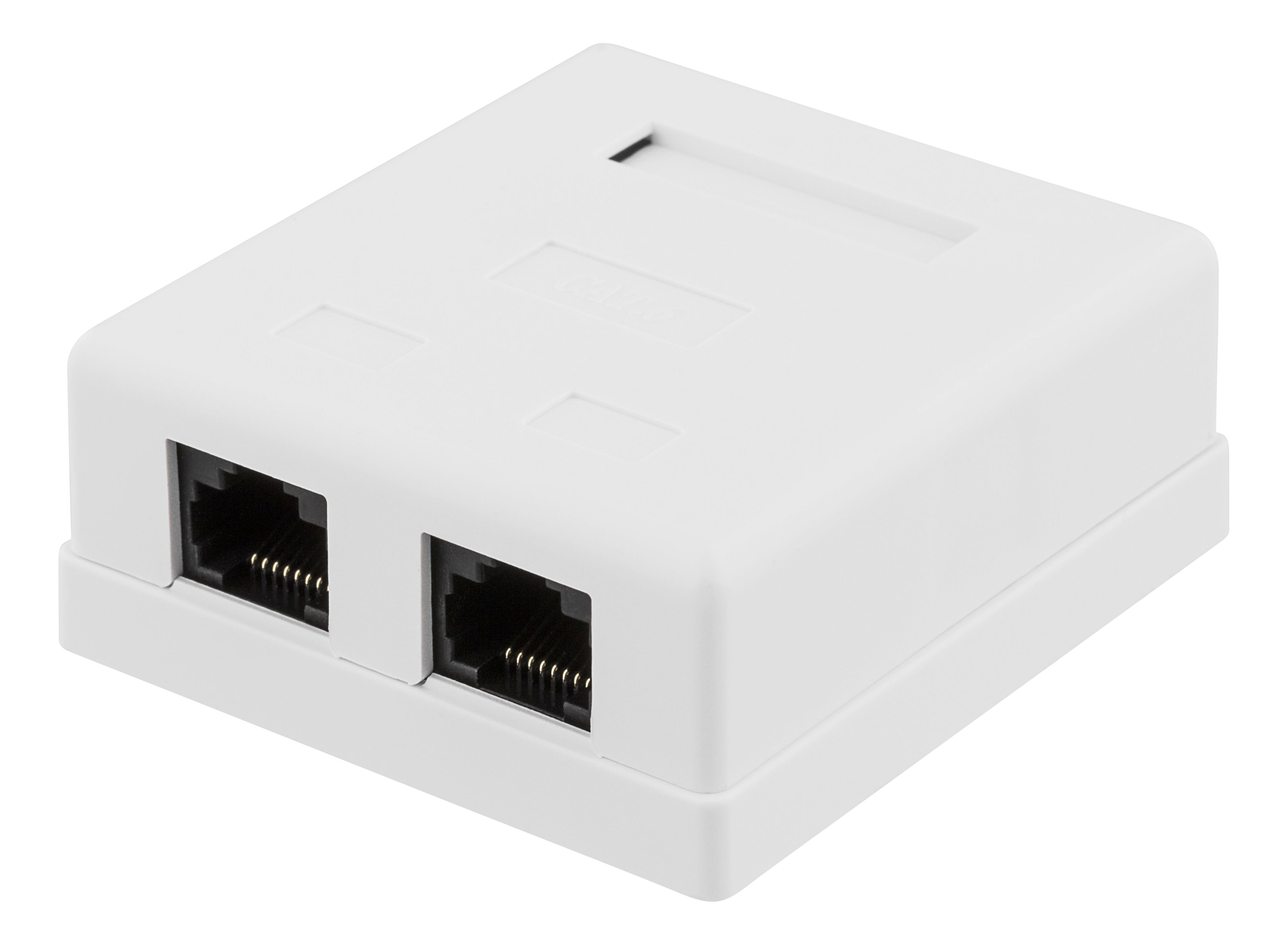

Внешняя розетка своим видом напоминает телефонную розетку. Однако внутри у телефонной розетки 4 контакта, а интернет розетки 8 контактов. Это различие очень важно, так как для скоростного подключения до 1000 Мбит/с необходимо подключить 8 контактов витой пары. Чтобы не спутать их при покупке запомните, что разъем интернет розетки называется RJ-45. Порядок действий для ее установки:

1. Заводим подготовленный интернет кабель в розетку.
2. Обрезаем жилы интернет кабеля так, чтобы они были одинаковой длинны. Зачищать жилы не нужно, так как механизм клеммника прорежет их сам.
3. Подключаем жилы к клеммам, согласно цветовой схеме. Как правило, в каждой розетке указана схема подключения жил к клеммам. Нужно просто аккуратно завести каждую жилу, согласно цвету, в зажимное отверстие и закрыть клеммник до щелчка.
4. Устанавливаем основание розетки с клеммником на необходимую поверхность.
5. После закрываем розетку накладкой.

Внутренний тип интернет розеток

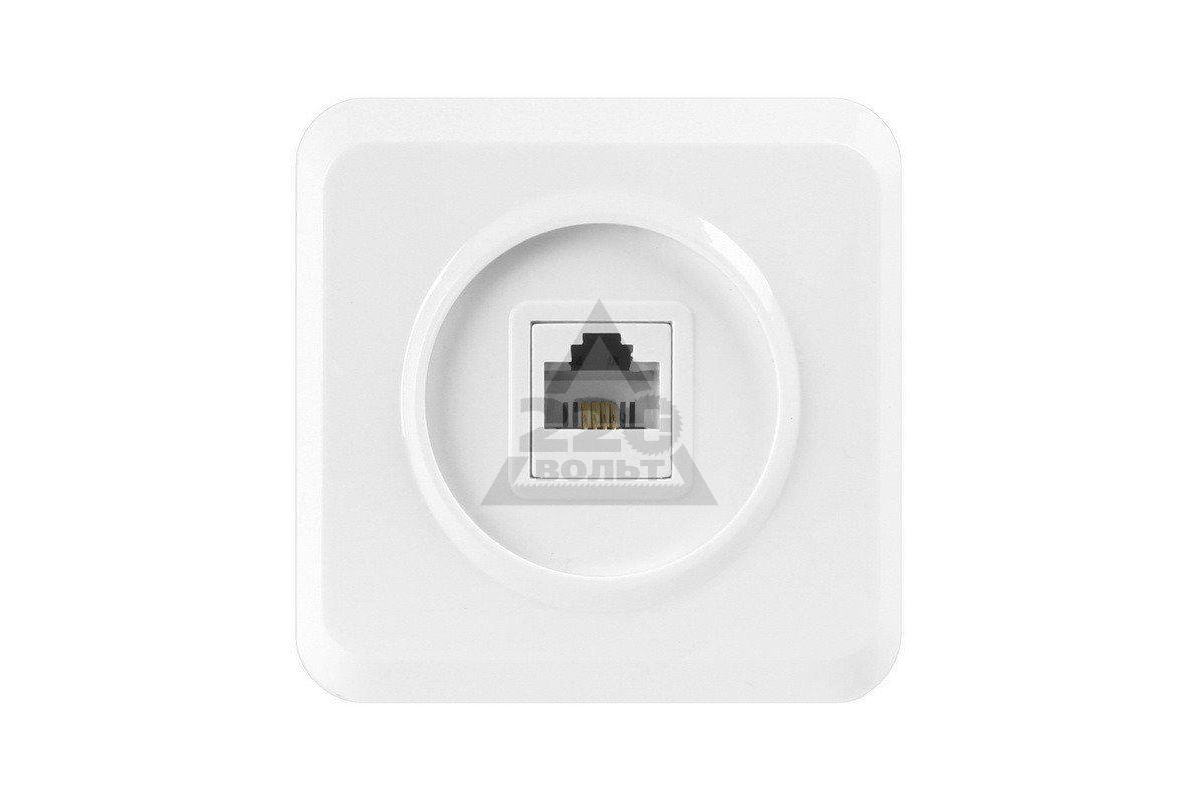

Внешне, внутренние интернет розетки выглядят абсолютно также, как и любые другие розетки. Просто на лицевой стороне у них разъем RJ-45. Соответственно принцип установки внутренней розетки также не отличается от монтажа любого другого типа розеток (электрических, телевизионных и т. д.). А коммутация внутри самой розетки выполняется по такому же принципу, как и во внешней интернет розетке. У разных производителей внутри розетки отличаются зажимными устройствами, но принцип остается тем же.

На этом раздел установки интернет розеток закончен, далее приступим к выполнению пункта 4.

Для этого нам понадобиться обжать подготовленный сетевой кабель. Для этого нам понадобиться: непосредственно сам сетевой кабель (витая пара), 2 разъема 8P8C (коннектор RJ-45), кримпер (профессиональный инструмент для обжимки сетевого кабеля).

Обжим сетевого кабеля

Разъем 8P8C обычно называют коннектор RJ-45 (хоть это и не правильно, но не будем усложнять). Он предназначен для подключения любого сетевого оборудования. То есть это аналог вилки на известных нам устройствах электрочайник, пылесос и т.д. Вот с этой «вилкой» нам и нужно соединить наш сетевой кабель. Сам кабель состоит из 8 жил различного цвета, которые нужно завести в коннектор RJ-45 в строго определенном порядке и обжать.

Существует несколько способов обжимки сетевого кабеля. У каждого из них свое предназначение. Мы не будем описывать их все, коснемся только двух необходимых – прямой и кроссовый.

ВАЖНО: Провод в квартиру от щита заводит провайдер. Поэтому часто нельзя посмотреть, каким способом он там обжат. Если вы хотите обжать кабель самостоятельно, стоит позвонить в техническую поддержку провайдера и уточнить, как именно он обжат в щитке.

Схема подключения сетевого кабеля по цветам

На фото вы можете увидеть последовательность контактов в коннекторе RJ-45.

Как уже было упомянуто выше, понимая теперь правильную нумерацию контактов, нам необходимо завести жилы сетевого кабеля в коннектор, согласно цветовым схемам указанным далее.

Прямой способ обжима сетевого кабеля (568B)

Прямой способ применятся в том случае, если нам нужно подключить два различных устройства (компьютер с роутером, свитч с роутером, телевизор с роутером). Оба конца сетевого кабеля обжимаются по одной схеме:

Кроссовый способ применятся в том случае, если нам нужно подключить два одинаковых устройства (компьютер с компьютером, маршрутизатор с маршрутизатором). Для такого способа концы кабеля обжимаются по другой схеме:

Весь процесс проводится при помощи кримпера. Так правильно обжимается кабель. Существуют также способы обжима кабеля без специального инструмента с помощью подручных инструментов, но ими не рекомендуются пользоваться людям без определенного опыта работы, иначе, скорее всего патч-корд будет поврежден. Далее рекомендуется проверить изготовленный патч-корд.

Проверка соединения

Для проверки патч-корда есть три способа:

1. Подключить патч-корд к сети и проверить скорость интернета. Это покажет нам его работоспособность.
2. Проверить патч-корда на излом. Для этого нужно немного отогнуть коннектор от провода и покачать в разные стороны. Если все сделано правильно, то соединение не нарушится и все жилы кабеля останутся на месте (можно дополнительно установить изолирующий колпачок).
3. Проверить мультиметром (при наличии). Самый надежный способ, однако, необходимо иметь хотя бы минимальные знания использования мультиметра.

Заключение

После того как мы полностью подготовили необходимые провода и смонтировали интернет розетки, останется только физически соединить между собой все необходимые устройства нашей сети с роутером и произвести настройку роутера. Настройку роутера и сети мы рассмотрим в 3 части.

Как правильно установить и подключить розетку для интернета

Данная процедура характеризуется наличием этапов, что отсутствуют в ходе подключения аналогичных устройств, не связанных с сетью. Ключевой причиной этому является вариация сетевого кабеля, выполненного в виде витой пары и подключаемого штекера (8Р8С). Указанные факторы привели к потребности в розетках, конструкция которых совершенно отличается от устройств, предназначенных для подключения телевизора, холодильника, зарядного устройства и т. д. Дополнительно, помимо конструкционных расхождений, имеются и те, что связаны непосредственно с технологией подключения.

Производители розеток столкнулись с довольно сложной задачей. Требовалось разработать универсальное устройство, к которому можно подключить 8-жильный кабель, состоящий из 4-х пар проводов разного цвета. Дополнительно, предусматривалось наличие гнезда для штекера 8Р8С. Разработчики устройства приложили максимум усилий, чтобы процесс установки и подключения был лишен даже малейших сложностей, и в конечном итоге добились намеченной цели. Теперь каждому пользователю под силу самостоятельно выполнить все этапы работ, не обращаясь за помощью к специалистам. Такой ход позволит сэкономить время и деньги.

В данной статье и пойдет речь об особенностях компьютерной розетки на примере устройства «Werkel».

Розетка для компьютера

 Универсальная конструкция данного прибора делает его подходящим под некоторые позиции и серии электроустановочных видов оборудования бренда «Веркель».

Этапы установки розетки

1.Первоначально необходимо проложить кабель. В том месте, где будет помещена розетка, надо сделать соответствующую ее размеру нишу. Поэтому, заранее стоит позаботиться о наличии перфоратора. Он понадобится и в процессе штробления стены. Затем выполняется прокладка кабеля, а его свободный конец выводится сквозь нишу.

2.Требуется повернуть по траектории движения часовой стрелки фиксатор и отсоединить крышку, что находится на тыльной стороне компьютерной розетки. По времени этот процесс занимает считанные минуты.

3.Нужно вставить кабель через центр крышки в направлении от фиксатора. Затем с кабеля удаляется наружная оболочка, и попарно соединяются провода.

На заметку!

Преимущественно, 8-жильный кабель содержит 4 белые с разноцветными вкраплениями жилы, а каждая из оставшихся имеет свой цвет. Необходимо комбинировать провода таким образом, чтобы цвет прожилки белой жилы совпадал с цветом второго провода.

4. Следует внимательно рассмотреть заднюю крышку, чтобы найти пазы на торцах, в которые после будут уложены провода. Наличие цветных наклеек на торцах поможет ориентироваться в вопросе, куда какую жилу провести.

Не стоит забывать о наличии двух стандартов схем подключения — «А» и «В». Большинство специалистов в данной области с целью подключения в интернет рекомендуют применять схему «В». На сегодняшний день в сетевых устройствах «Werkel» предусмотрено наличие функции распознавания схемы, что существенно облегчает и ускоряет рабочий процесс.

При установке задней крышки надо найти паз и шип, находящиеся по разные ее стороны. Аналогичные элементы имеются и на корпусе розетки. Поэтому необходимо подносить крышку зеркально относительно корпусу, чтобы исключить ошибку в процессе установки. После требуется повернуть против часовой стрелки фиксатор.

Особенности процесса подключения

Данный этап практически не имеет ничего общего с подключением розеток прочих типов. В первую очередь это связано с конструкцией интернетовской розетки, контакты которой выполнены в виде 2-х остроконечных пластин. Наименьшим расстоянием между ними является диаметр провода витой пары. Провод надежно фиксируется, а жила остается неповрежденной. После наблюдается надежный контакт.

Как только задняя крышка утапливается в розетку, в то же время пластины защемляют провода. Иными словами — наблюдается мгновенное подключение. Удостоверившись, что провода соединены правильно, необходимо аккуратно подрезать торчащие концы.

Когда все ранее указанные действия были выполнены безошибочно, то на финальном этапе требуется поместить устройство в готовую нишу либо подрозетник. Затем необходимо установить крышку с лицевой стороны.

На сегодняшний день существует довольно большой модельный ряд компьютерных розеток. Они могут отличаться между собой размером, строением, но схема подключения для всех экземпляров одинаковая.

Хотелось бы акцентировать внимание читателей этой статьи на момент, когда кабельная сеть для интернета уже проложенная, но провайдер при этом еще не подключен. В таком случае следует обязательно проинформировать провайдера относительно типа схемы, согласно которой выполнялось подключение розеток в доме пользователя. Такой ход позволит избежать разбирательств в дальнейшем.

Ознакомившись с содержанием данной статьи, каждый пользователь сможет без видимых затруднений подключить интернетовскую розетку. Вышеописанная технология является довольно практичной. Ее успешно можно задействовать не только к розеткам «Веркель», но и практически ко всем современным типам аналогичных устройств.

Розетки для интернет кабеля во Владивостоке

Розетки для интернет кабеля

Подключение интернет розетки своими руками

Для того, чтобы упростить процесс подключения проводов к розетке, они окрашены в разный цвет. Теперь осталось только проверить работоспособность новой сети. Или же Вам просто не хочется долбить лишний раз стены. Похожие материалы на сайте. Сами жилы освобождать от изоляции не нужно.

Перед подключением розетки legrand необходимо подготовить инструмент: ножик для зачистки кабеля, плоскогубцы, обжимку для коннектора. Эти стандарты отличаются между собой лишь цветами проводов. Его существует несколько видов, но, в общем, конструктивно они практически не отличаются. Необходимые материалы и инструменты. Они могут пересекать их под прямым углом (это допускается но лежать рядом в штробе, коробе или полости плинтуса ни в коем случае не должны.

Порядок выполнения работ:. А это уже представляет опасность не только для аппаратуры, но и для Вас. Установить на розетку лицевую крышку. Там имеется 8 отдельных разъемов, в которые нужно вставить каждую жилу согласно типу подсоединения.

Как подключить кабель витых пар к розетке

Если инструмент готов, можно приступить к подключению: — берем кабель, который выведен из стенки в коробку и снимаем верхнюю изоляцию; — сняв изоляцию, получилось 4 пары проводков. Французский производитель розеток и выключателей фирма Legrand успешно производит и интернет розетки. Но покупать их, чтобы обжать пару кабелей экономически не выгодно. Первый дороже и его имеет смысл ставить только на очень длинных расстояниях (более 100 м в стандартных квартирах таких нет или при присутствии внешних электромагнитных полей (рядом находится вышка сотовой связи, у вас в квартире установлен подпольный радиопередающий центр или. Как и при любых других работах, прежде, чем приступать к монтажу розетки, необходимо запастись необходимыми инструментами и материалами. смонтировать установочную коробку.

Интернет розетки французского производителя Schneider предлагает сдвоенные розетки для подключения к всемирной сети. Чтобы соединить компьютер с сетевой розеткой, берем сетевой кабель нужной длины и обжимаем его с обоих сторон, используя тот тип соединения (A или B который использовался в розетках. При желании их даже можно объединять в одну группу ставится группа установочных коробок, а сами розетки объединяются общей рамкой. В комнатах, где будут установлены сетевые розетки, ставим установочные коробки (такие же, как и при установке розеток и выключателей выключателей). В нашей стране продукция компании представлена несколькими вариантами. Обычно для этого используется наклейка с цветовой маркировкой.

Розетка rj-45: схема подключения компьютерной

Для того чтобы не возникло никаких недоразумений, нужно просто все розетки подключить одинаково в соответствии с этой маркировкой. Если вы не уверены в своих силах и навыках или у вас просто нет времени для самостоятельной установки розетки RJ 45, то можете обратиться к услугам квалифицированных специалистов, например, компании провайдера вашего Интернета. Чтобы подключить парную розетку для интернета Schneider, необходимо: — подготовить инструмент: плоскогубцы, острый канцелярский ножик, обжимку; — если выведено два провода со стены и заведены в коробку, нужно вытащить их наружу; — применяя канцелярский ножик, нужно снять верхний шар изоляции. Если все сделано правильно, при подключении компьютера к розетке Интернет должен работать.

Их особенностью есть то, что можно подключать более одного компьютера на одну розетку. Это удобное средство, поскольку нет необходимости, при наличии двух компьютерных мест, бросать дополнительные кабеля, которые потом нужно прятать, нарушая конструктивность помещения. Август 16, 2014, монтаж розеток admin, с появлением всемирной сети Интернет и ее дальнейшем развитии до глобальных масштабов, производители обычных телевизионных и кабельных розеток начали разрабатывать и выпускать розетки для подключения интернета. Соединение (обжим) сетевого кабеля, чтобы обжать сетевой разъем лучше всего использовать специальные обжимные клещи. В соответствии с нужной схемой подключения вложить жилы в порты, при этом нет необходимости снимать изоляцию, так как надежный контакт обеспечивается самим внутренним механизмом соединения. Снять лицевую крышку с розетки;.

Их нужно разъединить чтоб вышло восемь проводков; — затем берем розетку, и с тыльной стороны отсоединяем небольшой блочок с поворотным механизмом; — продеваем кабель через блочок со стороны поворотного механизма; — на блочке есть клемники, которые обозначены разными цветами. Благодаря специальному зажимному механизму, эти розетки широко используются в странах Европы. В месте, где будет стоять свич или роутер кабеля должны выходить наружу (со стены или плинтуса). Существует два основных типа соединения: тип A и тип. Интернет сейчас отыгрывает существенную роль в рабочем процессе любого офиса, кабинета, отдела.

Также делаем со вторым кабелем; — монтируем розетку на место установки и проверяем наличие подключения). Будьте внимательны, чтоб цвета совпадали; — после этого нужно взять верхнюю часть розетки и установить блочок в гнездо, повернув поворотный рычажок до упора; — вот и все, самая сложная работа позади. При этом кабель должен быть неподвижен. Правда есть экранированный сетевой кабель и неэкранированный. Для подключения компьютеров применяется кабель «витая пара который состоит из нескольких пар скрученных между собой изолированных проводов, заключенных в пластиковую оболочку. Зафиксировать розетку на стене или в установочной коробке;.

Как подключить интернет розетку

Какой именно кабель выбрать решать вам. Перед непосредственной установкой розетки необходимо осуществить следующие операции: — проложить кабель к месту установки розетки в виде внутренней проводки по штробах, которые нужно проделать заранее. Здесь уже можно, чтобы сетевая розетка стояла рядом с обычной или выключателем освещения. В этом отверстии коробка крепится саморезами или дюбелями. В месте ее установки перфоратором необходимо сделать соответствующее отверстие. Правда концы жил в этом случае придется освободить от внутренней изоляции и зачистить.

Когда Вы проложили все сетевые кабеля, необходимо переходить к их оконцовке подсоединению к сетевым розеткам или разъемам. Закладывать сетевой кабель можно прямо в стену, также как и силовой долбим штробы, укладываем кабель, примораживаем строительным гипсом (алебастром) и штукатурим. Клеммы розетки промаркированы в соответствии с цветами проводов, которые к ним подключаются. Непосредственное подключение розетки.

Также интернет-кабель можно проложить внутри или снаружи половых плинтусов. Подключение розетки RJ 45 порядок проведения предварительных работ. Прокладка сетевого кабеля по квартире, если Вы делаете ремонт и меняете проводку, то логично было бы заодно заложить сетевой, телефонный и телевизионный кабеля. Принцип работы интернет розеток одинаковы, но выбор форм и расцветок разнообразный. Розетка оборудована специальными защелками, которые работают по принципу зажимов, что позволяет обжать кабель RJ 45 без каких-либо инструментов и особых проблем.

Как подключить интернет розетку legrand. При подключении кабеля к розетке не должно возникнуть больших сложностей. Такой способ прокладки кабель будет полностью скрытым в стене, благодаря чему он не портит интерьер помещения и защищен от повреждений. Выровнять и распределить жилы витых пар;.

Монтаж, установка и подключение, интернет розетки

Соединение (по жильно) кабеля с разъемами и розетками. Достаточно часто в процессе ремонта как владельцы, так и рабочие, выполняющие работы, забывают об очень важных мелочах, таких как заблаговременная прокладка кабеля для компьютерной розетки (через которую компьютер будет подключаться к Интернету) или розетки для телефона. Как подсоединить интернет розетку. Для этого берем один из клемников и, в соответствии с цветами на клемнику, вставляем проводки соответствующего цвета. Для этого, нужно ознакомиться с некоторым материалом и инструкциями по подключению специальных розеток, иди же проконсультироваться с мастерами. Вот в принципе и все.

Поэтому можно воспользоваться обычной плоской отверткой, ширина и толщина которой примерно равна размеру одного контакта разъема. В данной статье поговорим о том как произвести подключение розетки. Как подключить интернет розетку schneider. Именно подключению такой розетки и посвящена настоящая статья.

Чтобы соединить два компьютера между собой используется «перекрестное» соединение с одной стороны устанавливается тип A, а с другой тип. Приобретая розетку, не каждый сможет правильно ее подключить. В случае, если такие зажимы отсутствуют, придется зафиксировать провода болтиками, воспользовавшись отверткой;. Чтобы правильно подсоединить все провода кабеля для прокладки интернета, необходимо сделать несколько действий: — для начала нужно приобрести розетку для интернета (она имеет вид обычной розетки, только вместо двух привычных отверстия для вилки, находится специальный квадратный разъем — каждая интернет-розетка. Домашняя сеть или подключение к внешней сети Интернет готово!

Как подключить розетку для интернет кабеля — Altclick

Подключаться к интернету можно разными способами. Один из вариантов – использование интернет-розетки. Розетка для интернет-кабеля может ставиться даже в городской квартире.

Содержание

Подключаться к интернету можно разными способами. Один из вариантов – использование интернет-розетки. Розетка для интернет-кабеля может ставиться даже в городской квартире. Она отличается от классической розетки наличием уникального разъема. С его помощью можно установить провод «витая пара». В нем есть специальные жилы с изоляцией. Всего проводов 8, они соединены друг с другом попарно. Таким образом, получается четыре пары.

Благодаря специфической конструкции, электромагнитные помехи сведены к минимуму. Передача информации в этом случае может осуществляться на скорости до одного гигабита в секунду. Кабель витая пара подключается в интернет-розетку. Для кабеля есть специальное гнездо. Оно называется RJ-45. Провод нужно установить в это гнездо, обжать инструментом. Провода разъема должны быть размещены в конкретном порядке. Это очень важно. Рассмотрим, как подключить розетку для интернета.

Internet розетки: разновидности

В этом пункте статьи мы рассмотрим основные виды розеток под разъем RJ-45. RJ-45 является стандартом для подсоединения витой пары различных сетевых коммуникаторов. Посредством кабеля витая пара пользователь может организовать любой канал. Этот канал будет служить для передачи информации для организации локальной или общей сети. Интерфейс RJ-45 подходит для подключения к интернету на даче.

Классификации розеток для интернета по параметрам:

• Число разъемов. По этому параметру разделяются на несколько типов. Одинарный, двойной, на четыре и восемь разъемов. Существуют и комбинированные варианты. Они оснащаются коммутаторами для подсоединения RJ-45 и USB, HDMI.
• Скорость интернет-соединения. По этому параметру розетки подразделяются на категории по скорости передачи информации: до 100 Мбит/сек, 1000 Мбит/сек и 10 Гбит/сек в радиусе 50 метров.
• Метод монтажа. Розетки бывают внутренние и накладные. Внутренние монтируют непосредственно в стену, а наружные крепят на стену. Каждый вариант имеет свои преимущества. Пользователи выбирают способ монтажа, ориентируясь на свои предпочтения.

Многие производители выпускают так называемые кейстоуны. Устройства представляют собой модульный порт. Он универсален, поэтому подойдет практически под любой вид разъема. Внешние интернет-розетки применяют, если есть необходимость установить устройство на стене. Внешний подрозетник монтируют на поверхности стен. А сверху устанавливается панель с модулями. Внутренние чаще устанавливаются внутрь кирпичных или гипсокартонных стен. Есть и другие модели – со сменными модулями. Пользоваться ими очень удобно. Их преимущество в простоте обслуживания. При выходе из строя какого-либо элемента такую розетку можно отремонтировать.

Принципы прокладки кабеля в стене

Один из сложных по исполнению тип прокладки сетевого кабеля – установка его внутри стены. Такой вариант подходит для городской квартиры, частного дома и офиса. Стоит детально разобрать особенности такого метода. Преимущество внутреннего монтажа заключается в том, что провод скрыт внутри стены. Следовательно, он не будет мешать, путаясь под ногами. Поэтому интерьер не пострадает. Но методика имеет и минусы. К примеру, могут возникнуть трудности с доступом к интернет-кабелю.

Ремонтировать и обслуживать провод будет крайне затруднительно, потому что он скрыт в стене. Обычно монтажом кабеля занимаются профессионалы. В таком случае развода выполняется по штробам в гофрированной трубе из ПВХ. Это сводит к минимуму риски появления поломки. В крайнем случае можно получить доступ к кабелю. Демонтаж при этом выполнять не придется. Перед выполнением прокладки провода нужно поставить разметки. Ставятся точки тех зон, где будет проходить интернет-кабель.

Нужно помнить, что витая пара без защитного экрана обладает высокой чувствительностью к электромагнитным помехам. Поэтому нужно правильно рассчитать расстояние от электропроводки до компьютерной проводки. Минимум должен составлять пятьдесят сантиметров. Следующий шаг – наметить трассу. Когда будете подбирать участок для штробы, учтите, что кабель ограничен по углу изгиба. Если вы работаете с витой парой, используйте для нее защитный гофрошланг.

Очень важно изначально правильно выбрать провод. На качестве лучше не экономить. Витая пара считается надежным кабелем. Монтаж начинается с укладки кабеля в гофротрубу нужного диаметра. Провод должен свободно двигаться внутри трубы. После этого гофру крепят в штробе специальной гипсовой стяжкой. И только после этого приступают к отделочным работам. На выходе провода будет установлена интернет-розетка. Но перед этим необходимо выполнить ее распиновку.

Сначала ставят подрозетник, в нем крепится корпус и сам механизм розетки. Как мы уже отметили выше, интернет-розетки бывают двух типов в зависимости от способа монтажа. Внутренние применяются в том случае, если кабель проложен в стене. Внешние модели крепятся на стенах. Но все модели состоят из нескольких частей. Одна половина устройства нужна для крепления. А внутренние компоненты предназначаются для подсоединения провода. Другая часть нужна для обеспечения защиты.

Чаще люди предпочитают пользоваться услугами мастеров. Технический специалист быстро выполнит работы. Схем подключения интернет-кабеля по цветам существует несколько. С их помощью можно подключать кабель: T568А и T568В. Первая схема «А» у нас не применяется. Кабель размещают по схеме T568В. У пользователей есть свои причины установить интернет-розетку. Эксперты рекомендуют сразу расшить сеть из восьми проводников. В таком случае при изменении скоростного показателя в будущем не придется менять сеть. Подсоединить витую пару к розетке можно по инструкции. На схеме все выглядит достаточно понятно.

Популярные бренды розеток для интернета

Если вы собираетесь установить у себя дома интернет-розетку, нужно знать, какие производители выпускают эти устройства:

• Французская продукция, которую выпускает надежный производитель. Устройства считаются одними из самых лучших на рынке электроники. Оснащаются лучшим механизмом фиксации провода. Схема подключения не имеет отличий от стандартных норм. Розетки Легранд универсальны. Подключение их можно выполнять по схемам А и В. Цветовые схемы размещены на клемме устройства.
• Стоимость моделей ниже, чем изделий предыдущего бренда. Это высококачественная продукция. Корпус интернет-розеток Вико выполнен из высокопрочных полимеров. Внутренняя сборка отличается эргономичностью. Продукция Вико считается оптимальным решением по цене. Для некоторых пользователей имеется существенный недостаток – отсутствие подсказок в виде цветовой схемы подсоединения. Распиновку нужно выполнять предельно аккуратно.
• Производство Турция. Компания помимо розеток выпускает качественные выключатели. Подключение и монтаж устройств можно выполнить самостоятельно. Розетки этого бренда предельно просты в использовании.
• Подключение устройств этого бренда выполняется аналогично. В линейке продукции можно найти двойные модели. В таком случае нужно будет проводить два провода от роутера. Поскольку соединение параллельно сетевые устройства не поддерживают. Самые популярные модели Шнайдер оснащены двумя выходами.

Проводной интернет сейчас считается самым качественным. Для удобства организации такой сети используют специальные интернет-розетки. Благодаря этим устройствам кабель не будет путаться под ногами. Несмотря на все вероятные сложности, пользователи предпочитают выполнять монтаж самостоятельно.

Нюансы монтажа интернет-розетки

Как мы уже сказали, интернет-розетки монтируются как внутри стены, так и на ее поверхность. Как именно будет установлено устройство, зависит от предпочтений пользователя. Если розетку нужно установить в помещении, где размещено много компьютерной техники, стоит отдать предпочтение внешнему монтажу. Для выполнения крепления этого устройства нужно поставить кабель в разъем. После этого посредством двух дюбелей производят крепление внутреннего элемента интернет-розетки к стене. Финальный этап – монтаж декоративного компонента устройства. Монтаж внутренним способом отнимет больше времени.

Рассмотрим алгоритм действий при монтаже внутренней розетки:

• В стене делают специальный вырез. Для этого чаще используют перфоратор. После этого зубилом и молотком убирают внутреннюю часть сделанного выреза.
• К стене делают штробу от одной розетки ко второй.
• В полученное отверстие монтируют подрозетник. Для фиксации используется гипсовый раствор.
• Кабель выводят по штробе, подключают ПК. Затем кабель выводят в специальную установочную коробку. После его подключают к розетке.
• Декоративная часть интернет-розетки устанавливается в последнюю очередь.

Если монтаж был выполнен с соблюдением всех правил, устройство прослужит достаточно долго.

Как проверить сигнал

По завершении монтажа нужно выполнить проверку сигналов в розетке. Работать будем со стандартным бытовым тестером. Также понадобится патч-корд с прямой схемой распиновки. По длине он должен быть от половины до пяти метров. Подсоединять второй конец кабеля нужно в тестовую розетку. Выставляем прибор в положение звукового сигнала. Теперь можно выполнить проверку каналов патч-корда и розетки. Если вы услышали звук, значит, соединение установлено. Если в тестовом приборе нет звуковых сигналов, ориентируемся на лампочки. При некорректном расключении жил, лампы на приборе будут гореть не по порядку, а произвольно. К примеру, сначала загорится первая лампочка, потом третья, затем вторая и так далее. Тестер не будет выдавать сигналы, если была установлена дешевая розетка низкого качества. В таком случае стоит приобрести более надежную модель.

Вероятные ошибки при монтаже розеток для интернета

Если во время тестирования вы обнаружили отсутствие подключения, вероятно, что в процессе монтажных работ подсоединение было выполнено неправильно.

Какие ошибки чаще всего допускают пользователи:

• Пользователь самостоятельно монтирует кабель и розетку по схеме Б. Но коннектор и модемное устройство были куплены ранее в собранном виде. Если предварительно не провести проверку формата подключения, может оказаться, что интернет-розетка подключается по одной схеме, а кабель по другой. Этим и объясняется отсутствие соединения. Выполните проверку кроссировки коннектора. Затем сделайте распиновку витой пары.
• Иногда пользователи в процессе монтажных работ повреждают ножом оболочку кабеля. Для обеспечения соединения нужно поставить контакты в пазы и выполнить правильный обжим.
• Пользователь оставил чересчур длинный кабель. Чтобы подключить розетку для интернета, необходимо оставлять максимум двадцать сантиметров. Если кабеля будет оставлено более чем на тридцать сантиметров, розетка разболтается. Поэтому пользователю придется выполнять монтажные работы заново.
• Соблюдены все основные требования и правила. Но интернет-розетка не функционирует. Пользовать выбрал низкокачественное устройство. Или розетка изначально была бракованная. На рынке электроники всегда можно найти надежные устройства. Стоимость их вполне доступна. Отдавайте предпочтение продукции надежных брендов. Качественное устройство прослужит достаточно долго.

Если у вас нет уверенности, что вы можете самостоятельно произвести монтаж кабеля и розетки для интернета, лучше обратиться к профессионалу. Мастер выполнит монтажные работы быстро. Интернет провайдеры по адресу в Московской области предлагают услуги по монтажу интернет-розеток. Стоимость необходимо уточнять на сайте поставщика услуг. Но некоторые пользователи все же предпочитают выполнять монтаж своими руками. Главное – разобраться в деталях.

Как подключить кабель интернета к розетке

Главная » Электрика » Подключение интернет розетки RJ-45 и обжим коннектора

Подключение интернет розетки RJ-45 и обжим коннектора

Во многих семьях подключается к интернету несколько устройств: без всемирной паутины мы жизни себе и не представляем, потому каждому требуется своя линия. Работают они, в основном, по беспроводному протоколу — Wi-Fi, но провод все-таки имеется, так как пока проводной интернет более стабильный, чем безпроводной. Во время ремонта все провода прячутся в стены и «интернетовские» не исключение. Их, как электрические, заводят на розетки, только другого стандарта: называют компьютерными или информационными. Они могут быть с разными разъемами, но наиболее распространенный — RJ 45. Установку и подключение можно сделать самостоятельно, но так как внешне выглядит разъем непривычно, проводов в нем больше чем два или три, да и соединение обеспечивается не пайкой и не скрутками, необходимо знать, как подключить интернет розетку а также коннектор, который в нее должен вставляться.

Обжим коннектора RJ-45

Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Вот это пластиковое устройство и есть коннектор, причем обычно RJ45. На профессиональном жаргоне их еще называют «Джек».

Так выглядит коннектор RJ-45

Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.

Схема подключения интернет кабеля по цветам

Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B». Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.

Схемы подключения интернет кабеля по цветам (используйте вариант B)

Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с. Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников. Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.

Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).

Схема подключения 4-х проводного интернет кабеля по цветам

Обжим витой пары в коннекторе

Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависимости от производителя. Работать ими удобнее, хотя можно обойтись обычной отверткой и кусачками.

Клещи для обжима коннекторов (один из вариантов)

Сначала с витой пары снимается изоляция. Ее снимают на расстоянии 7-8 см от конца кабеля. Под ней есть четыре пары проводников разных цветов, скрученых по двое. Иногда имеется также тонкий экранирующий провод, его просто отгибаем в сторону — он нам не нужен. Пары раскручиваем, провода выравниваем, разводя в разные стороны. Затем складываем по схеме «В».

Порядок заделки разъема RJ-45 в коннекторе

Провода в нужном порядке зажимаем между большим и указательным пальцем, Проводки выкладываем ровно, плотно друг к другу. Выровняв все, берем кусачки и отрезаем лишнюю длину выложенных по порядку проводов: остаться должно 10-12 мм. Если приложить коннектор как на фото, изоляция витой пары должна начинаться выше защелки.

Отрезаем так, чтобы остались проводки 10-12 мм

Витую пару с отрезанными проводами заводим в коннектор. Обратите внимание, что взять его нужно защелкой (выступ на крышке) вниз.

Заводим провода в коннектор

Каждый проводник должен попасть в специальную дорожку. Вставляют провода до упора — они должны дойти до края коннектора. Придерживая кабель у края разъема, его вставляют в клещи. Ручки клещей сводят плавно сводят вместе. Если корпус стал нормально, особых усилий не требуется. Если чувствуете, что «не идет» перепроверьте, правильно ли стоит RJ45 в гнезде. Если все нормально, попробуйте еще раз.

При надавливании имеющиеся в клещах выступы подвинут проводники к микроножам, которые прорежут защитную оболочку и обеспечат контакт.

Как работают клещи для обжима коннекторов

Подобное соединение надежное и проблемы с ним возникают редко. А если что и случается, перезаделать кабель легко: отрезаете и повторяете процесс с другим «джеком».

Видео-урок: обжим коннектора RJ-45 клещами и отверткой

Процедура несложна, ее легко повторить. Возможно, вам будет легче все проделать, после видео. В нем показано как работать клещами, а также как обойтись без них, а проделать все при помощи обычной прямой отвертки.

Как подключить интернет кабель к розетке

Теперь дошли непосредственно до того, как подключить интернет розетку. Начнем с разновидностей. Как и обычные электрические розетки, информационные бывают двух модификаций:

• Для внутреннего монтажа. В стену вмуровывается монтажная пластиковая коробка. В нее затем вставляется и закрепляется контактная часть розетки, а сверху закрывается все пластиковой декоративной панелью.

Компьютерная розетка RJ45 внутренняя

Для наружного монтажа. Этот тип розеток очень похож по внешнему виду на привычные телефонные розетки: небольшой пластиковый корпус, которые крепится на стену. Он тоже состоит из нескольких частей. Сначала монтируется корпус с контактной пластиной, потом подключаются провода, и после все закрывается защитным колпачком.

Компьютерная розетка RJ-45 для наружного монтажа — настенная

По количеству точек подключение есть одинарные и двойные компьютерные розетки.

Хоть внешне компьютерные розетки отличаются, принцип подключения проводников у них одинаков. Есть специальные контакты, оснащенные микроножами. У вставленного проводника прорезается защитная оболочка. В результате металл контактов-микроножей плотно прилегает к металлу проводника.

Как подключить настенную компьютерную розетку

Внутри каждой розетки есть подсказка о том, как размещать провода при подключении интернет-кабеля. Производители наклеивают цветовую схему, которую мы видели при обжиме коннектора. Так же имеются два варианте — «А» и «B», и точно также используем мы вариант «В».

Пример нанесения цветовой маркировки на корпусе компьютерной розетки

Корпус крепят на стену, как правило входным отверстием для кабеля вверх, компьютерным разъемом вниз. Далее действия просты:

• Снимают с витой пары защитную изоляцию примерно на 5-7 см. Проделывать это нужно осторожно, чтобы не повредить изоляцию проводников.
• На фото вы видите, что на плате есть небольшой пластиковый хомут. В него заводят проводник, и закрепляют так, чтобы зачищенный от изоляции кусок был ниже хомута.

Подключение настенной розетки с 4-мя проводами

На корпусе вы видите контакты-микроножи. К ним подводите провод нужного цвета и вставляете его, стараясь дотянуть его до самого низа контактной группы. Когда проводник проходит ножи, слышится щелчок. Это значит, что он стал на место и изоляция прорезана. Если добиться щелчка не удалось, после того как все согласно цветам разведено по контактам, берете обычную прямую отвертку с тонким лезвием и принудительно опускаете провода вниз. Это же можно сделать тыльной (неострой) стороной ножа.

Восемь проводников подключают по схеме «В»

После того как все проводники достигли своего места лишнее (торчащие кусочки) обрезают.

Надевают крышку.

Подключение витой пары к розетке действительно несложная процедура. Даже в первый раз она займет несколько минут. Еще раз посмотреть что и как делают можно в видео. В нем сначала показано подключение интернет-кабеля с 4 проводами, потом — с 8.

Иногда, чтобы выключить свет, приходится вставать в кровати. Но можно сделать управление освещением с нескольких точек. Как — читайте в статье про подключение проходных выключателей .

Как подключить внутреннюю интернет-розетку

Монтаж пластиковой коробки описывать не будем — это другая тема. Разберемся в особенностях подключения и сборки. Основная загвоздка тут в том, как разобрать компьютерные розетки. При подключении к ним проводников необходимо добраться до контактной части: небольшого керамического или пластикового корпуса с вмонтированными контактами-микроножами. Вот на эту монтажную пластину подключаются проводники, а потом снова собирается корпус. И вся проблема в том, что у разных производителей они собираются/разбираются по-разному.

Например, у популярного производителя компьютерных розеток Legrand (Легранд) для того чтобы добраться до разъемов в компьютерной розетке Legrand Valena RJ45, необходимо снять лицевую крышку. Под ней обнаружится белая пластиковая крыльчатка (как на фото), на которой нанесена стрелка.

Как разобрать интернет розетку RJ-45 Legrand (Легранд)

Необходимо крыльчатку повернуть по стрелке, после чего в руках у вас останется корпус и контактная пластина. На ней нанесена цветная маркировка проводников. Подключение ничем не отличается, разве что — сначала в отверстие на пластине необходимо продеть витую пару, а потом разводить провода.

Для наглядности, посмотрите видео.

Еще один популярный производитель такого оборудования — Lezard (Лезард). У него система другая. Лицевая панель и металлическая рамка фиксируются на небольших болтах. Их открутить легко, а вот внутренняя контактная пластина держится все на зажимах. Собирая и разбирая компьютерные розетки Lezard (Лезард) в нужных местах необходимо отжать контакты отверткой.

Как разобрать интернет-розетку Lezard (Лезард)

Чтобы вынуть пластиковую контактную группу из корпуса, необходимо надавить на защелку, находящуюся на верху. После чего в руках у вас окажется небольшая коробочка. Но и это еще не все. Необходимо снять пластиковую крышку, которая закрывает и прижимает проводники. Снимают ее поддевая отверткой боковые лепестки. Пластик упругий и усилия требуются довольно приличные. Только не переусердствуйте: это все-таки пластик. После чего разводка проводов стандартная: по нанесенной на боках разметке (не забываем, что используем схему «В»).

И снова, для закрепления материала советуем посмотреть видео.

Если знать, как подключить интернет розетку, даже с незнакомой моделью разобраться несложно. И вы теперь сможете модернизировать свою сеть сами (увеличить длину витой пары, перенести компьютер в другое место, сделать еще одну точку подключения и т.д.), без привлечения специалистов. Остался еще один вопрос: как подключать двойные розетки. К ним подводят два кабеля и дальше идет расшивка по цветовой схеме. Это возможно, когда сеть у вас формируется модемом или заходят две интернет-линии. Можно ли одним кабелем расшить оба входа? Можно, но нужно не запутаться в цветовом обозначении проводов в дальнейшей разводке сети (помнить какой цвет вместо какого вы использовали).

Как подключить интернет розетку

Ну что ребята, помните, писал про розетки за телевизором. там их было три – обычная электрическая, для антенны и последняя это интернет, очень востребованная в наше время. Про первые две я уже писал просто переходите по ссылкам, однако вот про последнюю, «заточенную» под компьютеры как-то все оттягивал. Сегодня я хочу поправить эту несправедливость и выложить полную инструкцию по подключению. У меня розетка фирмы LEZARD, однако посмотреть будет всем полезно, потому как принцип у всех одинаковый. Как обычно будет фото и видео инструкции. Так что добавляйте в закладки …

Для начала давайте посмотрим на саму интернет розетку. Это пластиковой тип, который вставляется в обычный подрозетник. но подключается к интернет кабелю, то есть там нет никаких электрических проводов.

Снаружи у этой розетки есть разъем под коннектор RJ45 именно в него мы дальше вставляет провод от сетевой карты компьютера, ноутбука или телевизора (СМАРТ ТВ ). Вешается на стену, чтобы скрыть провода (которые заделываются в стену) и сделать более эстетичный вид. Все скрыто все красиво – это основное назначение. Думаю теперь становится понятно, зачем она нужна!

Разбираем интернет розеткуLEZARD

Прежде чем нам ее монтировать, нам нужно ее разобрать. Делается это для того, чтобы подключить ее к интернет кабелю, и после приделать к стене. НУ что поехали:

• Раскручиваем корпус. Откручиваем центральный «болтик» и у вас отойдет вся пластиковая декоративная защита. Она пока нам не нужна.

• После этого нам нужно снять центральную часть с основными контактами. Сидит она на защелках, просто нажимаем сверху и все снимется.

• Центральная часть у нас в руках, именно ее мы будем подключать к интернет кабелю. Для этого нам нужно снять верхнюю «малую» крышку.

• В эти контакты нам нужно «посадить» уже зачищенный кабель. Однако встает еще один вопрос – как его сажать? Где должны быть какие-либо цвета? Смотрим схему внизу.

Схема подключения

Как можно заметить, на «бортах» розетки нанесены различные цвета, именно по ним можно определить, как правильно произвести подключение. Однако цветов два ряда: — ряд «А» и ряд «В», по какому же подключать?

• Все просто ребята, первый ряд «А» это так сказать для самостоятельного подключения, тут цвета идут не в общепринятой конфигурации, как бы для своих нужд. Подключать так стоит, если вы делали разводку своими руками. По научному, такая конфигурация называется – Т568A, я вам не советую ей пользоваться, потому как сейчас в России, используют немного другую конфигурацию.
• Т568B, «вариант B » – это общепринятая конфигурация, если вам в квартиру провод тянули монтажники, то они «обожмут» его именно так! Я и сам как «IT-шник» со стажем, использую только этот метод, чтобы в голове было все по «полочкам». Значит, все просто – совмещаем провода, соответственно цветам.

ТО есть на корпусе нанесен, «бело-оранжевый», вставляем в него провод «бело-оранжевый», если синий – вставляем синий, и так далее. Думаю, тут не стоит объяснять. Посмотрите видео версию внизу, там более подробно.

Хочется еще отметить что подключать нужно все 8 проводов! Конечно есть вариант с «четырьмя», но он работает на скоростях до 100Mb/s. А вот все «восемь» выдерживают до 1Gb/s, а это уже серьезно!

Как завести провод

Многие задаются вопросом – а как завести кабель в интернет розетку? Нужно ли его зачищать и т.д.?

Ничего зачищать не нужно! Просто берем нужной длины отрезок и с силой заводим его внутрь, у розетки по бокам есть «резцы», они сделаны как «зубы» с заточкой вниз. Они прорезают оплетку кабеля до металла, и не дают ему обратно выйти.

Таким образом, соединения получаются очень прочные, также сверху есть дополнительная крышка, которая не позволит «выйти» проводам.

Финальное подключение

Ну что мы совсем разобрались, самое главное с разводкой. Теперь предстоит финальное подключение. Кабель отрезаем (нужной длины, советую оставить 10 — 15 см) — зачищаем и вставляем в наши разъемы и закрываем пластиковую «малую» крышку.

Затем полученный «блок» вставляем в окно металлической рамки.

Теперь монтируем розетку к подрозетнику. Могут понадобиться как боковые стопорные болты, так и стандартные от подрозетника. Вот так вот выглядит без декоративной «заглушки».

Теперь берем и одеваем «заглушку», прикручиваем на «болтик». Это финальный этап, по сути уже можно пользоваться интернетом.

Сейчас смотрим видео версию статьи, в ней я постарался рассказать более подробно.

Вот такая вот инструкция, пользуйтесь ребята. У самого так подключено уже несколько выходов, в том числе и за телевизором, работает вот уже несколько лет!

Если понравилась статья расскажите про нее в соц. сетях или на форумах. Буду очень признателен.

• Что ремонтируем?
  нажмите, чтобы раскрыть

• Ремонт комнат
  гостиная, кухня, ванная.
  • Ванная
  • Кухня
  • Детская
  • Балкон
  • Спальня
  • Гостиная
  • Коридор
  • Прихожая

Как подключить интернет розетку?

Установка интернет розетки отличается от установки обычной розетки, она содержит специальный штекер и не 3 провода, а все 8. Поэтому данная инструкция пригодится тем, кто решит самостоятельно подключать такую розетку.

Что представляет собой internet розетка?

Основное отличие компьютерных розеток от обычных, в том, что они имеют такой тип проводов, как витая пара. Что это означает? Это означает, что розетка имеет 8 медных проводов, свитых друг с другом в 4 пары. Именно при помощи этих проводов все электрические помехи благополучно гасятся, и обеспечивается высокая скорость передачи данных (до 1000 Мбит/cек).

Такая розетка имеет отличительную от других видов розеток конструкцию и специальный разъем (наиболее часто используемый — RJ-45).

Подключение сетевой розетки с таким интерфейсом производится довольно просто, особенно если есть подробная инструкция этого процесса.

Подготовительные работы

Первое, что нужно сделать, это проложить электрическую проводку под интернет, конечно, если это не было сделано еще при строительстве дома. Проводка прокладывается к одной точке в квартире, а к ней уже будет подключен Wi-Fi роутер, который обеспечит надежное покрытие для всех интернет-пользователей.

После того как проводка будет подведена, можно устанавливать подрозетник. Для этого используется перфоратор и специальная коронка, при помощи которых в стене выдалбливается подходящее отверстие. Готовая ниша очищается от пыли и прочих загрязнений, и затем в нее устанавливается подрозетник. Закрепить его можно при помощи густой алебастровой смеси.

На этом подготовительные работы заканчиваются и можно переходить к разводке проводов.

Подключение интернет розетки

Каждая интернет розетка содержит клемник, к которому подключаются витые пары. Этот клемник нужно отсоединить от механизма розетки. Для этого нужно повернуть розетку к себе тыльной стороной и найти там белый фиксатор.

Данный фиксатор (стопорное кольцо) нужно немного повернуть по часовой стрелке до тех пор, пока съемная часть не отсоединится от корпуса розетки.

Если клемник стационарный, то ничего ни снимать не понадобится.

Схемы подключения проводов витой пары

Отсоединив клемник от розетки, можно приступать к подключению проводов.

Для начала через заднюю часть съемного клемника нужно просунуть интернет провод.

После этого нужно очень аккуратно зачистить витую пару при помощи ножа, чтобы оголить жилы. Затем жилы необходимо расправить, подготовив их к соединению.

Важно! При зачистке витой пары нужно действовать очень внимательно и не давить ножом на защитную оболочку чересчур сильно, так как жилы легко повредить.

Далее следует самый важный момент — подключение жил витой пары в соответствии со схемой кроссировки, которая находится прямо на корпусе клемника.

Расшифровка цветовой маркировки интернет розетки

Для того чтобы правильно подключить жилы витой пары, нужно разобраться, что означают цвета и цифры на клемнике.

Существует 2 стандарта подключения: A и B. Для того чтобы понять, какую схему следует использовать, нужно, чтобы она дублировала схему проводящих каналов в розетке.

Важно! Для того чтобы не ошибиться с выбором схемы подключения, нужно обязательно проконсультироваться поставщиком интернет услуг, который подскажет, какая схема была задействована во время монтажа.

Теперь нужно разобраться с цветовой маркировкой. Каждая пара проводов обозначается одним цветом.

Бело-коричневый — коричневый

Бело-синий — синий

Бело-оранжевый — оранжевый

Используя цветовую маркировку, можно подключать до 4-х витых пар, но для частных квартир обычно используется соединение 2-х витых пар.

Для более подробного разъяснения, можно рассмотреть схему:

T568A — это, соответственно, вариант A, а T568B — вариант B.

Подключение проводов

Разобравшись со схемой, можно начинать подключать жилы интернет провода, вставляя их в соответствующие пазы на коробке.

Инфо! Перед подключением проводов их концы не зачищаются, так как надежное и правильное подключение обеспечивается самим механизмом контактной площадки.

На фото видно, что цвет каждого провода соответствует цветовой схеме, расположенной напротив каждого паза.

Для того чтобы обеспечить высокую прочность соединения, можно углубить провода в пазах при помощи кроссировочного ножа. А дальше контактные площадки розетки выполняют свое дело, надежно закрепляя провода на своих местах.

Как же действует такие площадки? На самом деле все довольно просто: эти площадки изготовлены в виде заостренных пластин, расположенных друг от друга на таком расстоянии, чтобы при опускании крышки на свое посадочное место, изоляция жил легко прорезалась лезвиями, и они коснулись сердцевин, которые проводят электрический сигнал. Именно такое соединение обеспечивает бесперебойную работу розетки.

Установка клемника в розетку

Как только все манипуляции с соединением проводов были выполнены, клемник можно возвращать обратно в розетку таким же образом, каким он был оттуда изъят, и затем крепко закрутить стопорное кольцо.

После этого следует удостовериться в том, что подключение выполнено верно, для этого нужно подключить к розетке какое-нибудь устройство, например, модем — если он заработал, значит, все нормально. В случае же, если устройство не заработает, нужно будет проверять правильность подключения проводов и качество их обжатия.

Совет! Для того чтобы подключение было верным, лучше осуществлять его со специальным кабельным тестером.

После проверки работоспособности новой сети, можно подрезать торчащие жилы и приступать к монтажу розетки в уже устроенный в стене подрозетник.

Монтируем розетку

При установке ethernet розетки в подрозетник не нужно прибегать ни к каким ухищрениям — этот процесс полностью схож с процессом установки обычной электрической розетки. Но нужно обязательно проследить за тем, чтобы кабель аккуратно разместился в коробке, а уже только потом прикручивать розетку винтами.

После монтажа розетка для интернета оснащается декоративной накладкой.

Подобную схему подключения витой пары и монтажа розетки можно использовать для всех видов интернет розеток. Разве что, они могут отличаться формой и расположением контактных групп, а также способом установки, но суть подключения при этом нисколько не меняется.

Подключение интернет розетки своими руками доступно каждому пользователю, но стоит соблюдать правила соединения проводов витой пары и следовать цветовым и цифровым схемам, так как это наиболее важный момент при подключении такой розетки.

Как подключить интернет розетку — видео:

Видео о соединении витой пары:

Как подключить настенную розетку Ethernet

Независимо от того, насколько хорош Wi-Fi с точки зрения дальности действия и пропускной способности, вы не сможете превзойти старый добрый медный провод. Надежно и быстро. Итак, вы, вероятно, читаете это, потому что пытаетесь самостоятельно установить кабель Ethernet, оконцовывая кабели настенными розетками RJ45. Просмотреть все обзоры сетей

Сложная часть возникает из-за того, что существует два стандарта проводки, T568A и T568B, и у вашего разъема Ethernet, вероятно, есть схемы подключения для обоих (или, возможно, нет).Здесь мы объясним, как подключить розетку.

Во-первых, на самом деле не имеет значения, какую схему вы используете, поскольку T568A и T568B являются «сквозными» конфигурациями. Это означает, что провода от контактов 1 до 8 подключаются к соответствующему контакту на другом конце. Если вы не пытаетесь создать перекрестный кабель (что маловероятно), вы можете использовать любую схему. Но лучше выбрать один и придерживаться его ради последовательности.

И вы должны использовать одну и ту же схему на обоих концах одного и того же кабеля.Очевидно.

В зависимости от приобретенной вами розетки вам может потребоваться ударный или пробивной инструмент (дешевые версии, такие как эта, стоят менее 5 фунтов стерлингов), чтобы вставить провода в разъемы.

Вот две электрические схемы:

Штифт	T568A Пара	T568B Пара			T568A Цвет	T568B Цвет
1	3	2			белая / зеленая полоса	белая / оранжевая полоса
2	3	2			зеленый сплошной	оранжевый сплошной
3	2	3			белая / оранжевая полоса	белая / зеленая полоса
4	1	1			синий сплошной	синий сплошной
5	1	1			белая / синяя полоса	белая / синяя полоса
6	2	3			оранжевый сплошной	зеленый сплошной
7	4	4			белая / коричневая полоса	белая / коричневая полоса
8	4	4			коричневый твердый	коричневый твердый

Вот как контакты расположены на штекере RJ45 (выступ на штекере находится снизу на этой фотографии):

Фото: Википедия

Ethernet — последовательный Подключение двух сетевых розеток

Во-первых, я не сетевой инженер, и мои знания о физических сетевых установках весьма ограничены (я программист), поэтому, пожалуйста, извините меня, если мой вопрос слишком банален / наивен / невыносимо глуп или @ неправильный адрес.

Мне нужно установить несколько новых сетевых подключений в нашей научно-исследовательской лаборатории, и я хочу, чтобы они были гибкими, но я буду использовать существующие трубопроводы (кабелепроводы), которые изначально были сделаны для электричества, и поэтому последовательно.

Поэтому я хочу установить как можно больше (гибких) точек, не используя слишком много кабелей или усложняя типологию сети, а также без слишком большой сети или необходимости менять / добавлять переключатели.

Мой вопрос — я знаю, что это не «стандарт» или «лучшая практика», но будет ли работать что-то вроде этой диаграммы?

Очевидно, что если я подключу устройство к A1 , то B1 использовать нельзя.

Но если я подключаю Устройство к C1 (конечная точка), то A1 и B1 нужно вручную «соединить» кабелем (я знаю, что это, вероятно, неправильное слово, когда речь идет о сетях).

Итак, мой вопрос в основном о связи между A1 и B1 для обслуживания C1

Q1 — Даже если моя интуиция говорит «да», может ли это сработать?

Q2 — Что должен быть внешний «мостовой кабель»: соединительный кабель? нормальный стрит / кроссовер?

Q3 — каких проблем ожидать (если есть)

Q4 — Несмотря на то, что диаграмма примера упрощена, чтобы показать только 1 «мост», мне нужно / я хочу использовать более одного на моей линии, но, конечно, по замыслу, только одну конечную точку. Будет ли это то же самое (сериал) или может все усложнить?

[РЕДАКТИРОВАТЬ 1] — После комментариев

Для большей ясности вот еще одна диаграмма.

Внутренний водовод уже существует, и они соединяют две зоны / комнаты / этажи. Их подготовили к электричеству, и поэтому они скованы цепями.

Я не могу добавить больше трубопроводов, и я не могу проложить 2 кабеля в одном, не ломая стены и не делая капитального ремонта помещения.

Я хотел бы иметь возможность использовать один кабель в комнате X ИЛИ в комнате Y путем «соединения» или «соединения» двух розеток в комнате X .

Адаптеры Powerline | Все, что вам нужно знать

Если вы хотите посылать надежный интернет-сигнал по всему дому и не хотите, чтобы оба прокладывали новые кабели для передачи данных, вам подойдет сеть Powerline. С помощью адаптеров Powerline вы можете отправить быстрое подключение к Интернету из одной комнаты вашей собственности в другую, где ваш WIFI может быть недоступен, без необходимости в дополнительных кабелях Ethernet. В этом блоге я рассказываю о том, как работают коннекторы Powerline, и даю советы и рекомендации, как добиться от них максимальной производительности.

Как работают адаптеры Powerline?

Я уверен, что если бы я дал вам три предположения, вы бы его поняли, потому что название звучит как раздача. Технология Powerline работает, посылая интернет или сигнал данных по существующим сетевым кабелям. Для работы требуется как минимум два адаптера. Один устанавливается рядом с вашим маршрутизатором или широкополосным концентратором и подключается к портам Ethernet с помощью кабеля Ethernet. Затем он подключается к розетке. Затем второй адаптер Powerline устанавливается во второй комнате, где вам требуется подключение к Интернету, и подключается к розетке.Отсюда вы можете подключить второй кабель Ethernet, который можно подключить к любому устройству, к которому он вам нужен. Это может быть ПК или Smart TV, который может быть совместимым или несовместимым с WIFI. Соединения Powerline очень часто устанавливаются для ТВ-боксов BT Vision и TalkTalk, которые не совместимы с WIFI, поскольку это устраняет необходимость в подключении длинного кабеля для передачи данных.

Разъемы Powerline (домашняя вилка) должны быть установлены в одной электрической цепи

Для работы адаптеров Powerline важно, чтобы они были установлены в одной электрической цепи друг с другом, в противном случае они не будут подключаться к друг друга.В связи с сегодняшними требованиями к электричеству становится все более распространенным то, что несколько цепей объединяются в одном объекте. В относительно небольших домах нередко есть кольцевая магистраль наверху и кольцевая магистраль внизу. На больших объектах может быть и больше. В некоторых ситуациях адаптер Powerline может вам пригодиться. Вы можете использовать их для обеспечения связи между передней и задней частью дома, и если вам нужно было только установить соединение с комнатой наверху, вы можете установить точку беспроводного доступа или установить новый кабель Ethernet между комнатами.

Сколько у меня адаптеров Powerline?

Если у вас есть несколько комнат, в которых вы хотите быстро и легко подключиться к Интернету, вы можете использовать больше подключений Powerline. Важно, чтобы при установке дополнительных адаптеров Powerline, которые были от того же производителя и с той же модуляцией, вы могли получить проблемы с подключением, если они не используются или могут не работать вообще. Опять же, они должны быть подключены друг к другу в одной и той же электрической цепи. Это зависит от типа, который вы устанавливаете, но вам может потребоваться объединить их вместе, если используется более двух, или они могут быть готовы к работе сразу после установки.

Могу ли я использовать подключения к сети Powerline для увеличения скорости моего Wi-Fi?

Да, вы можете использовать сеть Powerline для улучшения производительности и покрытия Wi-Fi. Технически говоря, это не повысит ваш WIFI, но вы можете использовать соединения Powerline, чтобы обеспечить покрытие WIFI для комнат в вашем доме, которые испытывают трудности с подключением. Многие комплекты адаптеров Powerline на рынке совместимы с WIFI, что означает, что после их подключения вы сможете подключать к ним свои беспроводные устройства, такие как смартфоны и планшеты. Недавно я использовал их для подключения абонентского устройства Now TV Stick к Интернету, так как их существующий WIFI не мог достичь того места, где был телевизор, и было невозможно подключить к нему кабель Ethernet.

Когда вы покупаете адаптеры WIFI Home Plug, они предоставят вам другие данные для входа в WIFI для вашего широкополосного маршрутизатора, то есть другой SSID и пароль. Обычно они находятся на наклейке на самом адаптере Powerline. Их можно изменить на что-нибудь запоминающееся, войдя в устройство после того, как оно подключится к вашей локальной сети (LAN).Для этого вам понадобится компьютер и немного технических знаний. Обычно в документации производителя есть инструкции, но они могут сбивать с толку, если вы никогда раньше не делали ничего подобного. Вы можете изменить Powerline WIFI на такой же, как ваш широкополосный маршрутизатор, но я советую дать ему отдельное имя, так как это может сбивать с толку, и ваши устройства могут запутаться при переключении с одного на другое. Опять же, вы можете использовать более одного адаптера Powerline WIFI, чтобы улучшить производительность беспроводного Интернета в более чем одной комнате вашего дома.

Вы также можете вместо использования WIFI-совместимых адаптеров Powerline просто использовать обычные, а затем подключить отдельную точку доступа WIFI для улучшения вашей системы WIFI. В прошлом я рекомендовал линейку Ubiquiti Unifi, поэтому вы можете использовать технологию Powerline в качестве основы системы, чтобы вам не приходилось прокладывать кабели в любом другом месте. Однако я рекомендую использовать выделенные кабели для передачи данных Ethernet вместо разъемов Powerline для достижения наилучшей производительности.

Насколько быстро работают адаптеры Powerline?

Есть несколько вещей, которые влияют на скорость и скорость интернета / передачи данных, которые могут достигать адаптеры Powerline.Это тип модели, который вы установили, некоторые работают намного быстрее, чем другие, и соединение между адаптерами Powerline в вашем доме. Самые ранние модели на рынке и оригинальный стандарт Home plug 1.0 (IEE 1901) могли обеспечить соединение только со скоростью 14 Мбит / с. Хотя это не является неприемлемым, если вы хотите транслировать видеоконтент высокой четкости из Интернета, вы, скорее всего, столкнетесь с трудностями, поскольку на практике они обычно подключаются только со скоростью около 5 Мбит / с. С годами он увеличился до 85 Мбит / с, затем до 200 Мбит / с.На этом этапе был предложен Home Plug AV, поскольку предполагалось, что они более чем способны обеспечить надежное соединение для потоковой передачи видео и аудио. Скорость продолжает улучшаться до 600 Мбит / с, как в линейке TP-Link AV600, а некоторые из самых последних моделей совместимы с Gigabit Ethernet и выше. Самая высокая заявленная скорость соединения, которую я видел, составляет 1200 Мбит / с, что действительно очень быстро. Конечно, это всего лишь заявленная скорость, фактическая скорость будет составлять лишь ее часть, поскольку вы ограничены тем, насколько быстро ваш Интернет, сколько людей его используют и насколько надежно соединение между адаптерами Powerline.

Другая вещь, которая влияет на производительность, — это длина и состояние сетевых электрических кабелей, которые используются для передачи сигналов данных вниз. Если он очень большой или находится в плохом состоянии, следует ожидать более медленного соединения, которое может вызвать буферизацию или медленную загрузку при попытке потоковой передачи аудио и видео. Также важно знать, что, хотя ваши электрические кабели способны обеспечивать быстрое подключение к Интернету через технологию Powerline, они сами по себе не могут служить надежным носителем цифровой информации, поскольку при прокладке электрических кабелей это не учитывается.Электрические кабели предназначены для передачи низкочастотных электрических сигналов малой мощности, а не высокочастотных цифровых сигналов данных. Кроме того, на кабеле нет экрана, поэтому электрический кабель при использовании для таких приложений склонен к возникновению помех, которые могут ухудшить или затруднить передачу сигналов Powerline.

Могу ли я получить адаптеры Powerline и не потерять электрическую точку?

Ответ на это утвердительный. Хотя это не очень хорошая идея подключать адаптеры Home Plug к электрическому удлинителю или электрической полосе, которая позволяет подключать несколько предметов к одной розетке электросети.Вы можете приобрести адаптеры Powerline с одной розеткой на 13 А. Это означает, что вы можете подключить соединение Powerline к розетке, а затем подключить что-нибудь еще поверх этого.

На рынке постоянно появляется все больше и больше сетевых продуктов Powerline и технологий Homeplug. Существуют даже сетевые розетки, совместимые с Powerline, которые можно установить вместо традиционных электрических розеток, которые могут обеспечить прямое подключение к Powerline. Нет необходимости в переходниках.Они идеально подходят, когда вы не хотите, чтобы что-то торчало из электрических розеток или когда места очень мало. Например, за настенным телевизором.

Советы по установке Powerline Technology

Я дал несколько советов и советов по успешному развертыванию Powerline в вашей собственности. Если вы будете следовать этим инструкциям, вы получите быстрое и надежное соединение Ethernet через сетевые электрические кабели.

Передовые методы работы с Powerline:

— Всегда устанавливайте комплекты адаптеров Powerline в одну электрическую цепь

— Не вставляйте вилки Powerline в ведомые электрические розетки, подключайте их непосредственно к сетевой розетке.

— Получите пару адаптеров хорошего качества с высокой скоростью соединения. В идеале выше 600 Мбит / с.

— Используйте адаптеры Powerline только на небольших участках и кабелях.

Также большинство качественных комплектов Powerline предоставят вам информацию о состоянии подключения. Обычно это светодиодный индикатор на самой Powerline.

Адаптер Powerline с сетевым коммутатором

Если вам нужно или вы хотите подключить несколько единиц оборудования к разъему Powerline, что не редкость для всех Smart TV, телевизионных приставок, игровых консолей и т. Д., Все лучше всего работают с проводное соединение.Есть несколько способов сделать это, но самый простой способ сделать это — купить адаптер Powerline, который имеет несколько соединений Ethernet. Затем вы можете физически подключить несколько устройств к адаптеру Powerline.

Другой вариант — просто выйти из разъема Powerline и вставить в традиционный сетевой коммутатор. Очевидно, что вам понадобятся отдельные части оборудования, чтобы сделать это таким образом, но, возможно, это был бы лучший выбор, если бы у вас было более 4 единиц оборудования, которые вы хотели бы подключить к одной линии Powerline, поскольку у большинства из них нет такого количества входов / выходов. .

Лучший комплект адаптера Powerline

Я пробовал и тестировал множество различных марок и моделей и должен сказать, что, на мой взгляд, лучшее качество — это модели TP-Link с точки зрения производительности и стоимости. Из всех я больше всего рекомендую модель TP-Link AV1000. Я не буду здесь вдаваться в подробности, так как намерен протестировать несколько различных комплектов и создать новый пост в блоге с результатами. А пока я надеюсь, что моей личной рекомендации будет достаточно.

‍

Вопросы по сети Powerline

Если у вас есть какие-либо вопросы, возникающие из этого блога, или любые вопросы, связанные с сетями Powerline.Пожалуйста, разместите их в разделе комментариев блога ниже. Пожалуйста, не звоните на наши телефонные линии. Они предназначены только для клиентов, и никто не сможет ответить на ваши вопросы. Пожалуйста, также не публикуйте свои вопросы по электронной почте или в контактных формах нашего веб-сайта, поскольку вы либо не получите ответа, либо в ответе, который вы получите, вас попросят опубликовать свой вопрос в разделе комментариев блога. Я ценю ваше терпение, когда вы публикуете свой вопрос, поскольку я лично отвечаю на все это индивидуально, и у меня не всегда есть время, чтобы быстро ответить.Разместив вопрос в разделе комментариев блога, каждый, кто читает комментарий, получит пользу от заданного вопроса и полученного ответа.

‍

До следующего раза,

Tom

Как преобразовать телефонный разъем в разъем Ethernet | Руководства по дому

Автор SF Gate Contributor Обновлено 28 января 2021 г.

Предупреждение

Для работы в сети модем DSL должен быть зарегистрирован поставщиком услуг Интернета (ISP); требуется подписка на провайдера.

Модем DSL позволяет компьютеру подключаться к Интернету. Телефонная линия должна быть подключена к модему DSL для отправки и приема сетевых сигналов. Чтобы преобразовать телефонную розетку в разъем Ethernet, который можно подключить к компьютеру, установите DSL-модем, используя телефонную розетку в вашем доме. Требуются некоторые расходные материалы из магазина электроники.

Наконечник

Не используйте телефонный шнур длиной более 10–15 футов, поскольку это может снизить мощность сигнала DSL, поступающего в модем.

1. Разместите модем DSL рядом с компьютером, который будет использоваться для доступа в Интернет. Вставьте вилку блока питания DSL в розетку. Подключите кабель порта питания блока питания к порту переменного тока на задней панели модема.

2. Вставьте модульную вилку на одном конце модульного телефонного кабеля в модульную розетку на телефонной розетке; домкрат, скорее всего, находится на пластине внизу стены, напротив плинтуса. Вставьте модульную вилку на другом конце кабеля в модульное гнездо с надписью «DSL» на задней панели модема.

3. Вставьте штекер Ethernet на одном конце кабеля Ethernet в гнездо с надписью «Ethernet» или «Сеть» на задней панели модема; язычок на штекере Ethernet должен быть выровнен с прорезью на верхнем или нижнем крае розетки, если они должны подключаться правильно.

4. Вставьте штекер Ethernet на другом конце кабеля Ethernet в гнездо с надписью «Ethernet» или «Сеть» на задней панели компьютера, снова совместив выступ на штекере Ethernet со слотом в корпусе компьютера. разъем.

Вещи, которые вам понадобятся

• DSL-модем / блок питания DSL-модема

• Модульный телефонный шнур, 10 футов

• Кабель Ethernet, 6 футов

• Компьютер

Powerline 905 против Ethernet

Написано Ритой Майло, специалистом по информационной безопасности и технологиям

Простота. Это то, к чему большинство из нас стремится в наши дни, особенно когда все больше и больше технологий подключается к Интернету.Все ищут способы упростить процесс развертывания, и одно устройство, адаптер Powerline Ethernet (PEA), помогает воплотить мечту в реальность. Адаптер Powerline — отличная небольшая альтернатива Wi-Fi и встроенным кабелям Ethernet для ограниченных во времени владельцев дома и малого бизнеса. В отношении Powerline есть серьезный отказ от ответственности. Возможность получения высококачественных сигналов через адаптер Powerline зависит от состояния вашей электропроводки. С устаревшей или устаревшей проводкой технология PEA может не работать.

В этом посте мы обсудим:

1. Как работает технология Powerline
2. Скорость доставки Powerline по сравнению с Ethernet
3. Надежность Powerline по сравнению с Ethernet
4. Где развертывание Powerline может быть лучше, чем технология Ethernet или WiFi
5. Может ли Powerline повредить компьютеры или маршрутизаторы
6. Где Powerline может пойти не так
7. Советы по покупке ПЭА и совместимости между брендами

КАК РАБОТАЕТ ТЕХНОЛОГИЯ POWERLINE


Если вы любитель и плохо знакомы с ИТ-сетями внутри зданий, вам может быть интересно, как вообще возможна отправка сигналов по электропроводке. Устройство адаптера Powerline, подключенное к одной настенной розетке, будет посылать волны сигнала через электрический ток на второй адаптер в другом месте в том же здании или в электрической сети.

Установка Powerline требует меньше усилий по сравнению с протягиванием кабеля и может сэкономить время домовладельцев и предприятий при подключении к маршрутизатору для установки домашнего кинотеатра, классной комнаты или конференц-зала. Они устраняют необходимость в прокладке кабелей, что делает адаптер экономичным решением в краткосрочной перспективе.

Кабели Ethernet по-прежнему являются лучшим вариантом для создания надежной, простой, безопасной и простой в устранении неисправностей сети. Если в настоящий момент вы не можете развернуть полную установку кабеля Ethernet, Powerline — отличная альтернатива.

ПРИМЕЧАНИЕ. Если проводка в вашей структуре слишком устарела для Powerline и у вас есть цементный блок или кирпич, прокладка кабелей через камеру статического давления (HVAC) является жизнеспособной альтернативой.

СКОРОСТЬ АДАПТЕРА ПИТАНИЯ В ОТНОШЕНИИ ETHERNET

Производители склонны преувеличивать скорость адаптеров Powerline.Факторы, не относящиеся к фактическому устройству Powerline, влияют на фактическую скорость развертывания. Но не волнуйтесь. Во многих случаях этих фактических ставок более чем достаточно для большинства конечных пользователей.

Заявления производителя о скорости могут возникать в результате лабораторных испытаний или данных о разработке микросхем, а не в реальных условиях. Никакой критики. Утверждения могут быть верными в идеальных условиях, но имейте в виду, что это может не соответствовать вашему развертыванию. Важно помнить, что устройство может работать только со скоростью самых медленных технологий или широкополосного доступа, к которым оно подключено.

Тестирование

Outbrain показало, что Powerline со скоростью 200 Мбит / с обеспечивает скорость от 20 до 90 Мбит / с, а комплекты на 500 Мбит / с — от 20 до 200 Мбит / с. Powerline на 500 Мбит / с в среднем в два раза быстрее, чем комплекты Powerline на 200 Мбит / с, а гигабитные 1000 Мбит / с или 1200 Мбит / с еще примерно на треть быстрее.

Другие факторы скорости включают скорость соединения Ethernet.

• Адаптеры Powerline 200 Мбит / с и 500 Мбит / с с портами 10/100 Ethernet имеют максимальную скорость 100 Мбит / с.
Адаптеры Powerline
• с Gigabit Ethernet теоретически могут достигать максимальной скорости 1000 Мбит / с или 1 Гбит / с. Актуальность 1 Гбит / с станет очевидной по мере развертывания 5G.

НАДЕЖНОСТЬ АДАПТЕРА СЕТИ ПИТАНИЯ В ОТНОШЕНИИ ETHERNET

Другие факторы, влияющие на производительность адаптера Powerline, включают возраст ваших электрических кабелей, расстояние между адаптерами, «электрический шум», в том числе близость к линиям электропередач, электростанции и колебания тока, а также другие помехи от устройств, таких как зарядные устройства для телефонов, микроволновые печи и автоматические выключатели. .Затухание сигнала повлияет на производительность вашего адаптера.

КОГДА POWERLINE ЛУЧШЕ ПОДХОДИТ, ЧЕМ ETHERNET ИЛИ ОБЫЧНЫЙ WIFI

Адаптер Powerline — отличный вариант для конструкций, в которых сложно прокладывать кабель, или где установка слишком дорогостоящая или требует много времени. Оштукатуренные стены, кирпич или шлакоблок могут стать непростой задачей. Кроме того, если вы арендатор, возможно, вы не захотите вкладывать средства в встроенные в стену кабели Ethernet.

Адаптер Powerline улучшает обычные настройки WiFi в областях, где сигналы сталкиваются с препятствиями.Помехи могут возникать из-за интенсивных шумовых вибраций или радиочастотного излучения, например, в спальне рядом с кухней или в офисе рядом с лабораторией электроники или производственным цехом. Подобно технологии Power over Ethernet (PoE), которая заменяет медную проводку, Powerline может отправлять данные по существующей проводке в вашем доме, что означает, что затраты на развертывание остаются низкими. Это означает, что музыка, фотографии, потоковое видео и компьютерные данные теперь могут быть доступны в ранее труднодоступном месте.

МОЖЕТ ПОВРЕЖДЕНИЕ ЭЛЕКТРОНИКИ АДАПТЕРАМИ ПИТАНИЯ

С другой стороны, адаптеры Powerline должны подключаться непосредственно к настенным розеткам переменного тока и ничего промежуточного, включая устройства защиты от перенапряжения. Где вы можете использовать сетевой фильтр для своего компьютера, телевизора или чего-то еще, чтобы подключить его к сквозному разъему на адаптере Powerline. Если у вашего адаптера Powerline нет сквозной розетки, вам не повезло, если адаптер Powerline заблокировал обе розетки переменного тока из-за физического размера. Конечному пользователю необходимо будет продумать соответствующие меры, которые необходимо предпринять, когда дело доходит до защиты маршрутизаторов и компьютеров от электростатических событий или скачков напряжения.

Адаптеры Powerline просты в установке.Для достижения наилучших результатов рекомендуется установить основной блок в центральном месте дома или офиса. Затем разместите до 15 удаленных устройств, в зависимости от характеристик производителя вашего устройства, в других комнатах вашего офиса или дома.

Настройка Powerline аналогична настройке беспроводной точки доступа (WAP).

• Подключите основное устройство к маршрутизатору с помощью кабеля Ethernet.
• Настройте удаленные устройства, используя другие розетки в этой комнате.
• Основной блок отправляет данные в удаленные места по домашней или офисной электропроводке.
• Разместите удаленные устройства в других комнатах.
• Адаптер Powerline против Wi-Fi (обычного). При использовании адаптеров Powerline для Wi-Fi сигналы будут намного сильнее и стабильнее, чем стандартный Wi-Fi. Powerline не подвержен потерям сигнала из-за таких препятствий, как стены.

Изображение предоставлено Linksys

СОВМЕСТИМОСТЬ МОДЕЛИ POWERLINE И ПОКУПКА

Как правило, ПЭА конструируются в соответствии с производственными стандартами, и до тех пор, пока производители имеют хорошую репутацию, адаптеры Powerline будут сочетаться друг с другом.Большинство из них даже объединятся в пары автоматически, потому что производители хотят максимально упростить для потребителей покупку их продуктов, даже после того, как покупатель изначально установил адаптеры от другого производителя.

Советы по покупке адаптера Powerline:

• Готовясь к 5G, а также к скоростям и функциям этой перспективной технологии, выберите адаптеры с самой высокой доступной скоростью передачи данных для вашего бюджета.
• Геймеры и те, кто планирует потоковое вещание 4K, 8K и выше, захотят думать о будущем и выбрать скорость Gigabit Ethernet.
• Для наилучшей производительности всегда подключайте адаптеры непосредственно к розеткам, а не к удлинителям или сетевым фильтрам.
• Поищите адаптер, который имеет сквозную розетку для питания устройств в вашем помещении и позволяет установить сетевой фильтр.
• Зарядные устройства для телефонов мешают передаче сигналов по электрическому току. Для достижения наилучших результатов отключайтесь при потоковой передаче файлов больших данных через сеть Powerline.

trueCABLE представляет информацию на нашем веб-сайте, в том числе блог «Кабельная академия» и поддержку в чате, в качестве услуги для наших клиентов и других посетителей нашего веб-сайта в соответствии с условиями и положениями нашего веб-сайта. Хотя информация на этом веб-сайте касается сетей передачи данных и электрических проблем, это не профессиональный совет, и вы полагаетесь на такие материалы на свой страх и риск.

Что такое порт Ethernet?

Порт Ethernet (также называемый разъемом или розеткой) — это отверстие в компьютерном сетевом оборудовании, к которому подключаются кабели Ethernet. Их цель — подключить оборудование проводной сети к локальной сети Ethernet, городской сети (MAN) или глобальной сети (WAN).

Ethernet произносится с длинной буквы «е», как в слове есть . Порты Ethernet также имеют другие названия, такие как порты LAN, соединения Ethernet, гнезда Ethernet, гнезда LAN и сетевые порты.

Все, что вам нужно знать о портах Ethernet

Как выглядят порты Ethernet

Подключения Ethernet находятся на задней панели компьютера, а также на задней или боковой панели ноутбука. Маршрутизатор может иметь несколько портов Ethernet для подключения нескольких проводных устройств в сети. То же самое верно и для другого сетевого оборудования, такого как концентраторы и модемы.

Порт Ethernet принимает кабель с разъемом RJ-45. Альтернативой использованию такого кабеля с портом Ethernet является Wi-Fi, который устраняет необходимость как в кабеле, так и в порту.

Порт Ethernet немного шире телефонной розетки. Из-за такой формы невозможно аккуратно вставить кабель Ethernet в телефонную розетку, что немного упрощает подключение кабелей.

Так выглядит порт Ethernet.Это квадрат с парой жестких участков внизу.

Майкл Шварценбергер / Pixabay

Кабель Ethernet строится таким же образом, обычно с зажимом для фиксации кабеля в порту Ethernet.

Хорхе Гильен / Pixabay

Порты Ethernet на компьютерах

Большинство настольных компьютеров имеют один встроенный порт Ethernet, который используется для подключения устройства к проводной сети. Встроенный порт Ethernet компьютера подключен к его внутреннему сетевому адаптеру Ethernet, называемому картой Ethernet, который прикреплен к материнской плате.

Ноутбуки также обычно имеют порт Ethernet для подключения к сети, в которой отсутствуют возможности беспроводной связи. Исключением является MacBook Air, у которого нет порта Ethernet, но он поддерживает подключение адаптера Ethernet к порту USB на компьютере.

Устранение проблем с портом Ethernet

Если на вашем компьютере возникают проблемы с подключением к Интернету, в первую очередь следует обратить внимание на порт Ethernet.

Вот три причины проблем с подключением:

• Сетевой кабель отключен .Это состояние часто приводит к ошибке отключения сетевого кабеля. Это сообщение об ошибке появляется при перемещении компьютера или портативного компьютера, в результате чего кабель может вылететь из порта Ethernet.
• Сетевая карта отключена . Если компьютер перемещали, карта Ethernet может вылететь из слота расширения на материнской плате.
• Драйверы сетевой карты повреждены или отсутствуют . Еще кое-что, связанное с портом Ethernet, — это сетевой драйвер для сетевой карты, который может устареть, поврежден или отсутствовать.Один из самых простых способов установить сетевой драйвер — использовать бесплатное средство обновления драйверов.

Порты Ethernet на маршрутизаторах

Все популярные широкополосные маршрутизаторы имеют один или несколько портов Ethernet. При такой настройке несколько подключенных к сети компьютеров могут подключаться к Интернету и другим подключенным устройствам в сети.

Порт восходящей связи (также называемый портом WAN) — это специальный разъем Ethernet на маршрутизаторе, который подключается к широкополосному модему. Беспроводные маршрутизаторы включают порт WAN и обычно четыре дополнительных порта Ethernet для проводных подключений.

Порты Ethernet на бытовой электронике

Другие типы потребительских устройств (например, игровые приставки, цифровые видеомагнитофоны и телевизоры) включают порты Ethernet для домашних сетей. Другой пример — Google Chromecast, для которого вы можете купить адаптер Ethernet, чтобы использовать Chromecast без Wi-Fi.

Спасибо, что сообщили нам!

Расскажите, почему!

Другой Недостаточно деталей Трудно понять

Лучшая розетка для интернет-кабеля — Отличные предложения на розетки для интернет-кабеля от мировых продавцов розеток для интернет-кабелей

Отличные новости !!! Вы находитесь в нужном месте для подключения интернет-кабеля.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая розетка для интернет-кабеля вскоре станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили розетку для интернет-кабеля на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в розетке интернет-кабеля и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести гнездо для подключения к Интернету по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации.
