правила установки электрических розеток на определенном расстоянии однокомнатной или многокомнатной квартире, в доме

Правильное расположение розеток в доме сделает пользование приборами комфортным. Существуют рекомендации по установке точек питания в помещении.

Правильное расположение розеток в квартире

Ежедневно мы используем множество электроприборов. Они питаются от розетки, поэтому следует грамотно их расположить по всему помещению.

Если подойти к проведению установки с предварительным планированием, не придется перегружать сеть, спотыкаться о кабели и распутывать провода.

Зачем это нужно

По примерным подсчетам в каждой квартире используется не менее 6 бытовых приборов за сутки. Это число постоянно возрастает, а количество электророзеток остается неизменным, поэтому важно грамотно спланировать их местоположение. Если точки питания установлены в доме хаотично, придется отключать одни устройства для зарядки других. Это ведет к неудобству использования и риску повышения предельной мощности, на которую рассчитан механизм, и поломке подключаемого устройства.

Самостоятельно планируя помещение, нужно понимать его предназначение, какие устройства использоваться и как располагаться. Расстановку производят с учетом технических норм.

Требования ПУЭ

ПУЭ (полностью – Правила устройства электроустановок) устанавливают нормы электромонтажа розеток и выключателей. Точные требования к расположению не описываются, а лишь некоторые важные моменты.

При проектировании учитывают следующие требования:

• стационарный выключатель располагают на высоте 1 м от пола со стороны дверной ручки;
• от пола до розетки или выключателя расстояние 1 м;
• розетки и выключатели ставятся на отдалении не менее 50 см от газовых приборов;
• в комнатах с повышенной влажностью (ванные, кухни) электророзетки и выключатели располагают от 60 см от пола и источника воды.

Правила размещения разделяются на советский стандарт и евростандарт. По европейским требованиям от пола до электророзетки 30 см, до выключателя – 90 см.

По советским нормам выключатель устанавливается на уровне плеч (160 см), источник питания – на высоте 90-100 см.

Размещение электрических розеток в квартире – где делать?

Местоположение напрямую зависит от предназначения комнаты. В каждом помещении советуется установить по одной дополнительной розетке.

В гостиной или зале

В залах и гостиных существует 4 варианта размещения электророзеток.

1. Элементы питания монтируются около дверного проема. Высота 0,3 м от пола, до двери не менее 0,1 м. Находиться выключатель должен со стороны ручки на высоте 90 см.
2. Диванная зона. Розетки располагаются так, чтобы пользователю было удобно их использовать – например, для зарядки телефона или планшета, подключения светильника.
3. Зона телевизора. Точка питания устанавливается на стене за панелью.
4. Рабочий стол. Если в гостиной предусмотрено место для работы за компьютером, следует добавить несколько точек питания.

Для аудио- и видеотехники потребуются специальные розетки.

В спальне или детской комнате – правильное расположение

Располагать выключатели в спальной и детской комнате следует исходя из нужности, комфорта и безопасности использования. Электророзетки устанавливаются около прикроватных тумб или кровати. Если в помещении расположен письменный стол, следует добавить 2 электророзетки для лампы и компьютера. Над рабочей поверхностью размещают на высоте 0,2 м. Для телевизора нужна еще одна точка питания на высоте примерно 1,3 м от пола, установленная за прибором.

В детской комнате точки питания размещаются на безопасном расстоянии и оборудуются шторками.

Как правильно разместить в однокомнатной квартире, в кухне

По требованиям ПУЭ нужно соблюдать следующие правила:

• штепсельные устройства – не ближе 60 см к полу и водным коммуникационным выходам;
• аналогичное требование и к газовым коммуникациям – не менее 60 см от электроустановочных механизмов.

На нижнем уровне 10-15 см располагаются точки питания для устройств, которые включаются на непродолжительное время – стиральная и посудомоечная машина, электроплита. На втором уровне 100-130 см от пола размещают розетки для приборов, находящихся на рабочем столе, и светильников. Высота определяется конфигурацией мебели. На 2-2,5 м закрепляются розетки для включения вытяжки и освещения рабочей зоны.

В ванной

Важный критерий при проведении точек питания в ванной – безопасность.

Высота размещения от пола:

• Оптимальная – 60 см, но для стиральной машины розетку допустимо установить ниже.
• Для бойлеров – 1,5 м от пола.
• 1 метр для бритвы и фена.

Расстояние от источников воды также должно быть не менее 60 см. Выключатели света по нормам ПУЭ располагают за пределами комнаты.

В ванной обязательно используются розетки, степень защиты которой составляет IP44 и выше. Применение устройств с меньшей защитой от влаги запрещено.

В коридоре и прихожей

В коридоре устанавливается 1-2 разъема питания. Выключатель – на высоте 90 см и 10 см от дверной ручки, розетки – не менее 30 см от уровня пола.

Размещение электрических розеток в квартире: советы и правила

При планировке размещения точек питания желательно установить по дополнительной розетке в каждом помещении. Ее можно использовать для подключения аппаратов для хозяйственных работ.

По возможности электророзетки размещают за приборами – за телевизором, прикроватными тумбами, чтобы сделать незаметными. При этом расставляют механизмы так, чтобы добраться по необходимости не составило.

Расположение розеток и выключателей основывается на требованиях безопасности и с учетом комфорта пользователя. Осуществлять работу по установке нужно соблюдая технику безопасности.

Каждая квартира индивидуальна, и поэтому нужно разрабатывать отдельный план размещения розеток. Подсчет количества точек питания определяется числом и мощностью приборов, которые будут использоваться. Строгих требований к схеме расположения нет, важно, чтобы работу проводил высококвалифицированный мастер.

Полезное видео

Розетка в ванной комнате — 5 правил, расстояния, высота, влагозащищенное исполнение

Установка розеток в ванной, не такой простой случай, как может показаться несведущим людям. Здесь есть много допусков и ограничений. Обо всем этом пойдет речь в статье.

Ванная комната, согласно классификации ПУЭ — это помещение с повышенной опасностью. А значит и требования ТБ здесь должны быть более строгими, чем для остальных комнат квартиры.

Розетка в ванной, можно или нет?

Некоторые ошибочно считают, что розетки в ванной комнате категорически запрещены. Якобы к ним приходил специалист и запретил монтаж розетки. Вполне возможно, что он был прав. Например во Франции, печально известен несчастный случай, когда известный певец погиб у себя в ванной комнате из-за несоблюдения правил электробезопасности.

Но этот запрет не относится ко всем ванным помещениям и многое зависит от их размеров и расстановки смесителей, душевых кабин. Наверняка вы храните и пользуетесь в ванной целой кучей эл.приборов — фен, эл.бритва, стиральные машинки и т.д.

Не будете же вы каждый раз для подключения тянуть переноску! Лучше нормальная розетка установленная по правилам, с соблюдением безопасных расстояний, чем валяющийся удлинитель на полу. Тем более нормативы этого не допускают.

Из-за повышенной опасности к установке розеток в ванной предъявляется ряд требований. Весь монтаж должен соответствовать ГОСТ Р 50571-7-701-2013 «Требования к специальным установкам или местам расположения. Помещения для ванных и душевых комнат», который пришел на смену ГОСТ Р 50571.11-96  – скачать можно здесь.

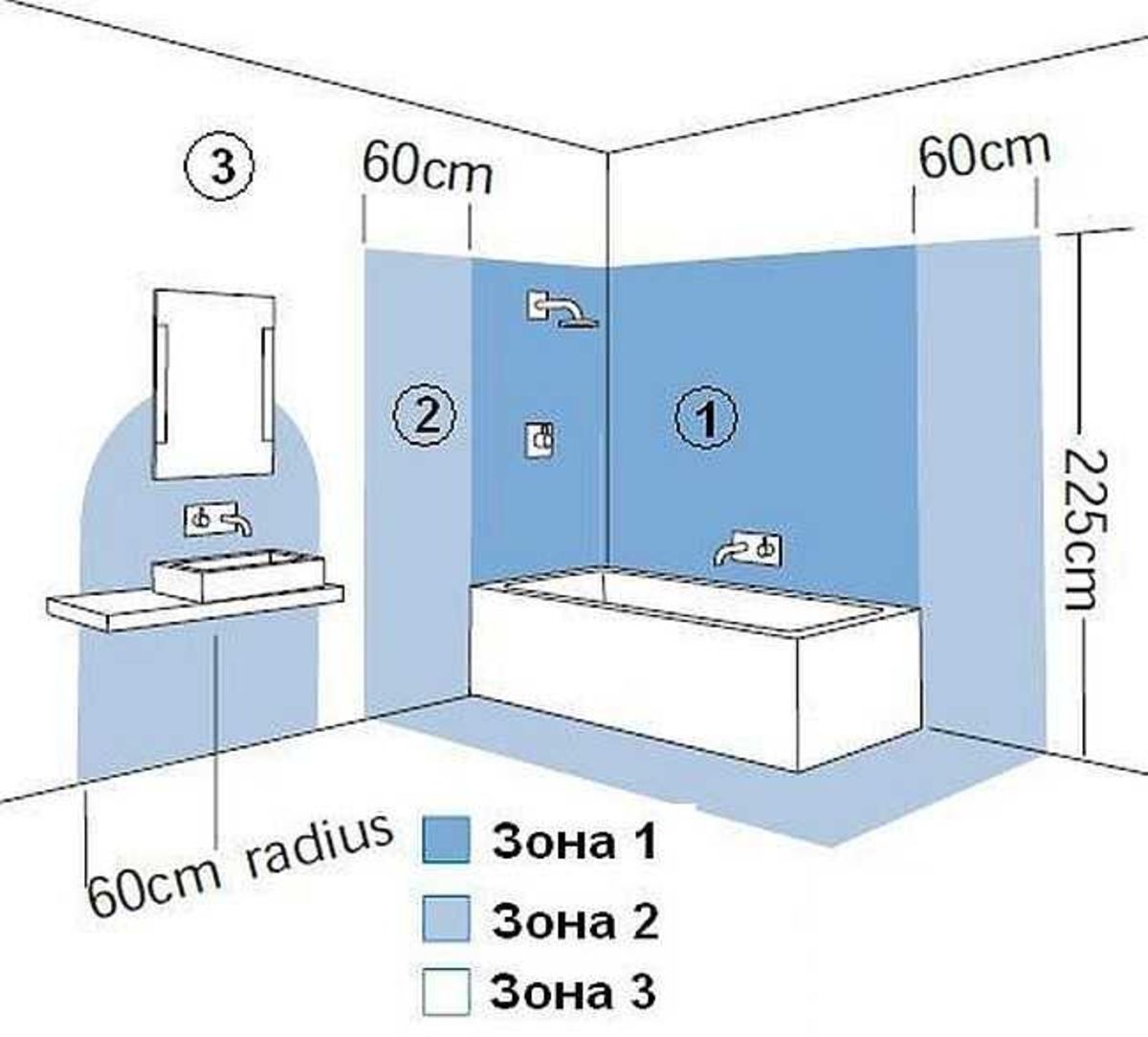

Зоны в ванной комнате

Все помещение ванной разбивается на зоны. Всего их четыре — от 0 до 3. Правда в последней редакции ГОСТа зона номер 3 не упоминается. Условно принимается что к ней относится пространство за зоной №2.

0 зона

внутренняя часть ванны, умывальника или душа

В этой зоне запрещено устанавливать электроприборы напряжением 220В. Разрешается только монтаж влагозащищенных, напряжением максимум 12В.

1 зона

это зона под раковиной, над ванной и т.п.

Здесь можно ставить эл.приборы с защитой IPX5. В основном ставят водонагреватели. При этом обязательно при подключении использовать трехжильный кабель с защитным проводником заземления. Розетки в этой зоне запрещены.

2 зона

все что находится, начиная с 60см и более от первой зоны

Розетки также монтировать запрещено. Можно ставить нагреватели, вытяжки, светильники которые включаются не с выключателя, а от шнурка.

В зонах до 2-й включительно запрещены распредкоробки. Поэтому до эл.прибора придется тянуть только цельный кабель от щитка или коробки в коридоре.

3 зона

начинается с того места, где заканчивается зона 2

Ее ширина по старому ГОСТ — 2,4м начиная от второй зоны. В новом издании не регламентируется и считается все пространство за зоной №2.

Важное замечание — действия зон в ванной распространяются до высоты 2,25м от чистового пола.

Если ванная комната, санузел, душевое помещение не имеет третьей зоны, то штепсельную розетку внутри устанавливать запрещено. Разрешается монтировать только на внешней стене, да и то на расстоянии в 60см от двери.

В Советское время длина шнура для подключения у отечественных стиральных машин по техусловиям равнялась 2,8м. Естественно никаких проблем с подсоединением стиралки к розетке на внешней коридорной стене не возникало.

Сегодня из-за повсеместной экономии с этим возникают явные трудности. И приходится в основном подключать только внутри помещения.

Правила установки розетки в ванной

1Розетки размещать можно только в зоне 3, но они должны быть влагозащищенные класса IPX4.

Разрешается использовать не ниже IP44. Цифра 4 означает, что розетке не страшны брызги воды, льющейся с любой из сторон. То есть на ней должны быть всякие резиночки и крышка. Плюс присутствуют шторки на отверстиях контактов под вилку.

Конечно, при включенной вилке и открытой крышке большинство розеток уже не будет обеспечивать первоначального уровня защиты. Но и вы навряд ли будете стирать и купаться одновременно.

Однако есть модели, которые даже со вставленной вилкой способны полностью защищать от брызг и поддерживать защиту IP66! Например Legrand Plexo.

2Касательно электропроводки — рекомендуется ее делать скрытой.

Причем ее нельзя монтировать в металлических трубах. Также запрещено крепить кабель с помощью стальных скоб.

Непосредственно под ванной монтаж открытой проводки также запрещен, даже в гофре, так как это считается тоже открытой прокладкой.

3Подключение розетки выполняется 3-х жильным медным кабелем с жилой защитного заземления.

Рекомендуемое сечение кабеля — 2,5мм2.

При этом не вздумайте использовать жилу заземления другой группы линии или от другого кабеля.

Заземляющий проводник не должен быть общим для разных групп.

4Розетки можно подключать только через УЗО или диф.автомат с током не более 30мА.

Но лучше всего использовать защитное устройство на ток 10мА. Безусловно, оно будет гораздо чувствительнее и дороже, и вполне вероятно что придется делать заказ, так как в магазинах в свободной продаже в основном от 30мА и выше. А если у вас еще и старая стиральная машинка, то не исключено что УЗО будет отключаться.

Ток утечки стиральной машины, имеющей даже исправный ТЭН, может составлять 1,5мА на 1кВт мощности. А если этот ТЭН уже отсырел, но все еще работает, то и пару дясятков миллиампер.

УЗО в 30мА при такой утечке не сработает, а вот вы при мытье рук ощутите на себе это в полной мере.

Кроме того, такой ток утечки хоть и незначительно, но влияет на коррозию труб в местах выхода.

Если у вас в эл.щитке не стоит УЗО, а розеткой вы намерены пользоваться, в этом случае применяйте переносные УЗО для розеток.

В правилах еще говорится о возможности подключения розеток через разделительный трансформатор. Однако в реальных жизненных условиях никто не будет ставить такую «бандуру» минимум под 10кг весом в ванную комнату.

А именно такого размера и придется монтировать трансформатор для питания например фена мощностью 1-2кВт. Так что установка УЗО это самый простой и наиболее выгодный вариант.

5В ванной комнате обязательно должна присутствовать система уравнивания потенциалов.

Причем вне зависимости от наличия или отсутствия там розеток. Она означает, что все металлический элементы в ванной должны быть заземлены (канализация и водопровод из металлических труб, чугунная ванная, душевая и т.д.)

Расстояния при монтаже розеток

Что касается минимальных расстояний, которые нужно будет соблюсти при монтаже розеток, то они следующие:

• высота розеток от пола — 1,3м

• безопасное расстояние розетки от умывальника, ванной или душевой кабинки — 0,6м

Если ванная слишком маленьких размеров и вы не сможете выдержать минимальные расстояния согласно указанных зон, то вам придется переносить розетку на другую стену, либо к сожалению вообще отказаться от нее.

Именно поэтому опытные электрики, некоторым хозяевам и говорят, что монтаж розеток в их ванной запрещен.

Статьи по теме

Высота установки выключателей и розеток

Со временем в нашей квартире появляются электрические приборы все большей и большей мощности. В связи, с чем возникает потребность в замене старой электрической проводки на новую, более мощную. При этом мало кто знает основные принципы установки электрического оборудования.

В данной статье мы рассмотрим вопрос правильного расположения электрических розеток.

Высота монтажа розеток

Каких-то строгих требования на этот счет нет. Строительные правила рекомендуют монтировать электророзетки на расстоянии одного метра от пола. А в правилах монтажа электрического оборудования есть пункты, на которые и следует обращать внимание, устанавливая розетки в доме или квартире:

• в жилых помещениях оптимальная высота розетки от пола – 15-30 сантиметров;
• электророзетки на кухне устанавливаются на уровне 1,3 метра от пола;
• если в квартире есть маленькие дети, то розетки в обязательном порядке должны быть оснащены специальными заглушками или шторками;
• минимальное расстояние от электророзеток до газовых труб – 50 сантиметров;
• в помещения с повышенной влажностью стандартная высота монтажа розеток – 1 метр;
• установка электророзеток в душевых кабинах запрещена;
• минимально допустимое расстояние от двери кабинки до электророзетки – 0,6 метра; электророзетки в таком случае обязательно дополняются устройством защитного отключения.

Высота установки выключателей

Обычно выключатели, отвечающие за основное освещение, монтируют на высоте от 70 до 90 сантиметров. Для этого, конечно, в первую очередь нужно учесть рост человека, проживающего в доме. Оптимальным считается вариант, когда человек опускает руку, слегка отводит ее в сторону и достает до клавиши выключателя. Исходя из этого, его устанавливают на расстоянии 10 сантиметров от дверного проема и на высоте 80 сантиметров. Выключатель, как в прочем и электророзетка, не должен заслоняться открытой дверью и стоящей мебелью, поэтому его располагают со стороны дверной ручки.

Выключатели освещения в туалете, кладовой и ванной комнате устанавливаются преимущественно в коридоре. Выключатели дополнительных источников освещения ограничений по расположению не имеют, главное, чтобы они не выпадали из общего дизайна помещения.

Расположение розеток на кухне

В современных кухнях используется достаточно большое количество различных электрических потребителей:

• морозильная камера;

• электрическая плитка;

• стиральная машина;

• посудомоечная машина;

• кухонная вытяжка;

• блендер, миксер и т. д.

Для удобства использования приборов и чтобы не приходилось постоянно выпутываться из электрических проводов, розетки монтируются на определенном расстоянии:

• электрическая плита – 30 сантиметров;
• посудомоечная и стиральная машина – 20-30 сантиметров;
• холодильник – 60-80 сантиметров;
• кухонная вытяжка – 2 метра.

Розетки обычно прячутся за кухонную мебель. В местах, где предполагается монтаж миксера, электрического чайники и прочих приборов, устанавливается несколько электророзеток. Если в кухне будет телевизор на кронштейне, то электророзетку делают на высоте 2 метров.

Расположение розеток в детской комнате

Детская комната выполняет роль не только спальни, но и игровой комнаты, поэтому обычно в ней устанавливают 3 электророзетки:

• одна для ночной лампы;
• два для других электроприборов.

Для безопасности все розетки должны иметь защитные заглушки и шторки.

Расположение розеток в кабинете

Кабинет подразумевает использование компьютерной техники. Здесь только для одного компьютера и сопутствующего оборудования понадобиться около 5 розеток. Также нужно еще выходы для подключения торшера или настольной лампы.

Расположение розеток в спальной комнате

В спальне организовывается как минимум три электророзетки – две у кровати с разных сторон и одна возле туалетного столика. Никаких ограничений по количеству розеток в одной комнате нет. Нужно лишь посчитать количество электрических потребителей в доме и добавить к ним еще два дополнительных.

Лучше сделать больше электророзеток, чем использовать тройник и аналогичные устройства. Монтаж электророзеток можно выполнить как самостоятельно, так и с привлечением специалистов в этой области.

Видео о расположении розеток

Размеры розетки: система стандартов электроустановочных устройств

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Чтобы обеспечить оптимальное размещение электроустановочных устройств в помещении, желательно знать точные размеры розетки. Конструкция состоит из контактной колодки, подрозетника и декоративной рамки, поэтому нужно принимать во внимание не только общие габариты изделия, но и величину всех его компонентов. Из этой статьи можно узнать о типовых и самых распространенных размерах розеток, а также стандартах, которые используются при их установке.

Размеры розеток различных производителей могут существенно различаться

Общие характеристики и размеры розетки по стандарту

Существуют определенные стандарты, которых нужно придерживаться в процессе монтажа розеток. Часть этих нормативов распространяется и на сами устройства.

Размеры встроенной розетки Legrand Valena

По способу установки и типу конструкции розетки бывают:

• встроенными;
• накладными;
• переносными.

Встроенные или утопленные изделия устанавливаются в стены из кирпича, бетона, камня, железобетона и прочих подобных материалов. Допускается монтаж в тонкие композитные перегородки. К таким материалам относятся гипсокартонные листы, МДФ и ДСП.

Технология монтажа розеток в гипсокартон достаточно проста. Электроустановочное устройство нужно поместить в заранее подготовленное отверстие и закрепить его. Фиксация механизма осуществляется за счет шурупов и специальных распорок, которые предусмотрены в подрозетнике. После установки устройство закрывается декоративной накладкой для розеток.

Накладные розетки применяются в тех случаях, когда проводка в помещении установлена открытым способом. Такой вариант обычно встречается в деревянных домах.

Важно! Правилами пожарной безопасности запрещено протягивать электрические кабели внутри бревен, поэтому монтаж электроустановочных устройств и всей проводки осуществляется только открытым способом. Для этих целей предусмотрены специальные подрозетники.

Размеры тройного блока с розеткой и выключателями

Существует разновидность накладных розеток для пола. Эти изделия устанавливаются на плинтус. Такой вариант используется, когда прокладка проводов осуществляется уже после ремонта. При этом все кабели прячут внутри плинтусов.

В целом розетки накладного типа не так прочны, как встраиваемые варианты и часто бросаются в глаза. Чтобы место установки не привлекало лишнего внимания, устройство подбирается в тон стен или плинтусов. В качестве альтернативы могут использоваться тонкие накладные розетки. При общих размерах 86х86 мм, глубина таких изделий составляет всего 25 мм (китайская продукция).

Переносные варианты выполнены в виде удлинителей. Они дополнительно укомплектованы вилкой и шнуром. Чаще всего такие конструкции состоят из двух или трех розеток.

Корпусная часть розеток изготавливается из различных материалов:

• пластика;
• карболита;
• керамики;
• резины (каучук).

Размеры накладной розетки с заземлением

Размер розеток с рамкой зависит не только от производителя, но и от назначения конструкции, а также наличия дополнительных функций.

Типовые размеры утопленных в стену розеток

Для создания розеток встраиваемого типа производители чаще всего используют поликарбонат или пластик ABS с повышенными прочностными характеристиками. Такие изделия подходят как для жилых, так и для производственных помещений. Ширина пластиковых розеток составляет от 65 до 86 мм. Длина (высота) варьируется в пределах 65-366 мм. Глубина самых компактных изделий равна 11 мм. Максимально этот показатель может составлять 55 мм.

Размерная линейка типовых изделий:

Длина, мм	Ширина, мм	Глубина, мм
65	65	11
71	71	30
75	75	35
80	80	38
161	82	40
244	84	41
295	85	50
366	86	55



Минимальная дистанция между распорными лапками составляет 50 мм. Независимо от модели, это расстояние не должно превышать 71 мм. Рабочая температура розеток находится в пределах 25-35°С. Этот показатель является общим для всех производителей. Размеры двойных розеток не имеют четко выраженных стандартов. Параметры зависят от производителя, конструкционных особенностей изделия, а также дизайна.

Параметры самых распространенных моделей:

Элемент конструкции	Длина (высота), мм	Ширина, мм	Толщина, мм
Основание рабочей части	71	71	30,7
Защитная рамка на розетке	122	81	21,6



Двойные модели имеют один подрозетник. Короб для розеток такого типа имеет два разведенных клеммника. При этом монтажная часть, где размещаются провода, у них общая.

Важно! Материал проводов должен быть идентичным. Если для производства магистрального кабеля использовалась медь, то перемычка должна быть аналогичной – медной.

Технические характеристики розеток: стандарт напряжения в сети

Для России общепринятым стандартом напряжения в сети является 380 и 220В. Электроустановочные устройства, предназначенные для бытового использования, рассчитаны на 220В. Второй вариант применяется в промышленных целях. Это силовые розетки. Иногда трехфазные сети встречаются и в частных домах, где также может быть напряжение 380В, поэтому фурнитура должна быть соответствующей. В Японии и США стандартом напряжения считается 100-127В. Электрическая фурнитура, выпускаемая этими странами, не подходит для подключения к мощным сетям.

Розетки, применяемые в быту, рассчитаны на напряжение 220В

Розетки бытового назначения рассчитаны на подключение электрических приборов, мощность которых составляет не более 3,5 кВт, а сила тока – до 16А. Этим параметрам соответствует холодильник, стиральная машина, компьютер, телевизор и другая техника. В домашних условиях могут использоваться и более мощные потребители. К ним относятся бойлеры и нагревательные котлы, работающие от электричества. В таких случаях требуется установка силовых розеток. Встречаются и промышленные варианты устройств, рассчитанные на силу тока до 32А. Их нередко применяют и в быту, где напряжение в сети составляет 220В.

Для подключения котла нужно закрепить только основные жилы – ноль и фазу, а также присоединить заземление, если таковое имеется. На отечественном рынке очень редко встречаются бытовые розетки, которые рассчитаны на большую силу тока, что вызывает некоторые сложности.

В гостиницах и других общественных местах, а также на предприятиях должна присутствовать маркировка по ГОСТу. Наклейки на розетку 220В размером 11х35 мм подходят под рамки большинства производителей. Они соответствуют требованиям пункта 11.6.2 о том, что все штепсельные устройства должны иметь отметку, где указан тип тока (переменный или постоянный) и номинальное напряжение сети.

Круглая розетка с заземлением в оригинальном деревянном корпусе

Размеры стандартных розеток штепсельного типа

В бытовых условиях используются штепсельные розетки. Этот тип соединения позволяет подключить электрические приборы к источнику питания через вилку. Сама конструкция имеет вид гнездового разъема, благодаря чему исключается вероятность того, что токоведущие части будут соприкасаться с посторонними предметами.

Габаритные размеры – это длина, ширина и толщина изделия. Стандартная величина розеток штепсельного типа составляет 80х80х34 мм. Хотя встречаются и другие варианты. Все зависит от типа конструкции и способа установки.

Стандартные параметры штепсельных розеток с двумя полюсами (250В, 6А):

Наименование	Длина, мм	Ширина, мм	Толщина, мм
Размеры утопленных розеток
РС6-252	80	80	34
РС6-122	81	81	43
2РС6-071 (двойная)	94	80	51
Размеры накладных розеток
РА6-252	60	60	37
РА6-123	60	60	37
2РА6-072 (двойная)	98	60	37
2РА36-043 (двойная)	98	60	37
2РА6-119 (двойная)	98	60	37
РА16-251 (двойная, боковое заземление)	60	60	48
РА16-117 (двойная, боковое заземление)	60	60	48



Обратите внимание! Все указанные в таблице розетки соответствуют четвертой категории размещения (крытые отапливаемые помещения с искусственной вентиляцией, отсутствие низких температур, слабая концентрация пыли, возможность регулировать температурный режим). Они рассчитаны на умеренные и холодные макроклиматические районы (УХЛ).

Универсальная фурнитура: размеры рамок и розеток

Размеры выключателей с рамкой и всех розеток желательно знать еще на этапе проектирования коммуникаций. На основе этих данных подбирается оптимальное место для монтажа электроустановочных устройств в помещении.

Поскольку внешние габариты изделий у разных производителей отличаются, лучше заранее определиться с маркой и моделью электрофурнитуры. В этом и заключается основная сложность. Большинство владельцев на этапе проектирования и прокладки коммуникаций еще не знают точно, каким будет конечный ремонт. По этой причине покупка электроустановочных устройств, подрозетников и прочих комплектующих осуществляется непосредственно перед их монтажом.

Рамка позволяет объединить вместе две и более розетки

Величина электроустановочного устройства во многом зависит от декоративной накладки. Габариты видимой части утопленного изделия будут соответствовать размерам рамки для розетки, которая к ней прилагается. От этого показателя и нужно отталкиваться, выполняя расчеты для будущей проводки.

Штепсельные розетки и выключатели встраиваемого типа состоят из следующих компонентов:

• суппорт;
• механизм;
• рамка;
• лицевая панель (у выключателей – клавиши).

Некоторые производители предлагают комплекты в сборе. В остальных случаях детали нужно покупать отдельно. При желании можно менять дизайн розеток, благодаря съемным комплектующим. У стандартных рамок размеры универсальны, поэтому они подходят для всех электроустановочных устройств, принадлежащих одной серии. Их можно комбинировать с розетками, переключателями, диммерами и выключателями.

Рамки разных производителей имеют различные размеры, поэтому их необходимо покупать одновременно с розетками

Размерная сетка и особенности розеток Легранд

Компания Легранд (Франция) на протяжении многих лет занимает лидирующие позиции на европейском рынке. Продукция этого производителя отличается стильным дизайном, долговечностью и надежностью, а также приемлемыми ценами.

Стандартные размеры розеток Легранд (штепсельные):

Высота, мм	Ширина, мм	Глубина, мм
75	75	11
161	82	11
244	82	11
295	84	11
366	86	11



Штепсельные розетки экономичны, безопасны и просты в монтаже. Конструкции обладают влагозащитными свойствами. Компания предлагает сразу несколько линеек электроустановочных устройств, поэтому у покупателей есть огромный выбор.

Размерные параметры одинарных розеток Legrand (популярные серии):

Название серии	Высота, мм	Ширина, мм	Глубина, мм
Аллюр	75	75	11
Валена	82	82	11
Селян	84	161	11
Лайф	86	114	11



В таблице указаны размеры электроустановочных устройств вместе с рамками Легранд соответствующих серий. Глубина рабочей части изделий стандартна для всех розеток этого производителя. Она равна 43 мм.

Обратите внимание! В розетки с заземлением можно подключать только те вилки, которые имеют заземляющие контакты. Электроустановочные устройства Легранд могут эксплуатироваться в сети, где напряжение составляет 230В. Максимально допустимая нагрузка — 3,5 кВт.

Размеры современных розеток с рамками: Legrand, Schneider Electric и ABB Busch-Jaeger

Дорогие эксклюзивные модели электроустановочных устройств, как правило, имеют нестандартные габариты. Рамки под розетки элитного класса чаще всего гораздо больше, чем у обычных изделий. Если будущий дизайн интерьера не предполагает покупку дорогостоящих статусных моделей, можно ограничиться популярными вариантами, которые максимально приближены к стандартам.

Размеры розеток и рамок производителя Legrand

В качестве ориентира многие покупатели используют габариты розеток Легранд Валена. Продукция этого производителя соответствует европейским стандартам и при этом сочетает в себе оптимальные характеристики. Не обязательно ограничиваться только этим брендом. Существуют и другие производители, которые выпускают модели того же класса и качества. В большинстве случаев их размеры совпадут с габаритами розеток Легранд или будут максимально к ним приближены.

Внешние габариты одинарных розеток Valena составляют 82х82х11 мм. Глубина рабочей части – 43 мм. Для сравнения параметров можно взять модели других производителей, которые имеют аналогичный класс. Сопоставив данные, можно увидеть, что разница составляет всего лишь несколько миллиметров. В большинстве случаев при монтаже электроустановочных устройств такие расхождения не критичны.

Например, размеры розеток Basic 55 от немецкого бренда ABB Busch-Jaeger вместе с рамкой составляют 84х84х11 мм. Глубина механизма электроустановочных устройств – 41 мм. К тому же классу электрической фурнитуры относится продукция французской компании Schneider Electric. При общих габаритах 80х80х7 мм глубина механизма розеток Sedna составляет 44,6 мм.

Это значит, что можно смело ориентироваться на размерные параметры розеток с рамками Легранд Валена, которые берутся в качестве среднего показателя. Если же в процессе ремонта будут какие-то изменения, то продукция ABB Busch-Jaeger, Schneider Electric и других брендов того же класса без проблем впишется в общую картину.

Оригинальная продукция бренда Schneider Electric

Полезный совет! При монтаже одноместных и двухместных розеток со встраиваемой конструкцией желательно оставлять в стакане запас провода – примерно 5-6 см.

Стандартные рамки для розеток и формула для вычисления размеров

Если нужно узнать габариты рамок с двумя точками подключения, следует ориентироваться на размер двойных розеток Легранд этой же серии. То же самое касается конструкций с тремя и четырьмя механизмами.

Стандартные габариты блочных розеток Велена (с рамками):

Количество розеток в рамке, шт.	Высота, мм	Ширина, мм	Глубина, мм
2	82	153	11
3	82	224	11
4	82	295	11
5	82	366	11



Каждое свободное место под установку розетки в рамке называется «постом». Соответственно, рамки, рассчитанные на два механизма – двухпостовые и т.д. Не обязательно использовать серию Валена в качестве единственно возможного стандарта. Можно вычислить ширину изделий, воспользовавшись универсальной формулой:

Ширина одинарной розетки + (Количество розеток – 1 шт.) х 71 мм = Ширина блочной рамки

При желании узнать ширину розетки на 4 гнезда, например, от французского бренда Schneider Electric, расчет будет выглядеть так: 80 мм + (4-1) х 71 мм = 293 мм. Если одинарная розетка Sedna имеет габариты 80х80х7 мм, то четырехпостовая – 80х293х7 мм.

Чтобы вычислить размеры тройных розеток ABB Busch-Jaeger Basic 55, достаточно взять ширину однопостовой (84 мм) и снова воспользоваться формулой: 84 мм + (3-1) х 71 мм = 226 мм. В итоге габариты трехпостовой конструкции будут составлять 84х226х11 мм.

Статья по теме:

Установка подрозетников в бетонные стены и тонкие перегородки из гипсокартона

Нюансы монтажа коробок под электроустановочные устройства в полнотелые стены и тонкие перегородки, подробная технология.

Многопостовые или блочные розетки идеально подходят для спален, гостиных, кухонь и рабочих кабинетов. Они обеспечивают подключение сразу нескольких электроприборов к одному источнику питания.

Евро- и отечественные стандарты размещения розеток и выключателей

Для розеток предусмотрена система международных стандартов. Однако осталось еще много различий между электрической фурнитурой в разных странах. В основном это касается конфигурации вилки. Штырьки на ней могут иметь различную форму и располагаться на разном расстоянии. Это не могло не сказаться и на розетках.

Накладные угловые розетки на кухне

Конструкции большинства электроустановочных устройств достаточно просты, поэтому в основном схема подключения везде совпадает. С некоторыми розетками евростандарта не сочетаются вилки отечественного образца. Если в механизме предусмотрены плоские отверстия, штепсель с круглыми штырями просто не войдет. Габариты у всех розеток примерно одинаковые. Зато количество отверстий может быть разным, как и характер их размещения.

На величину устройства также влияет наличие заземления. Если общий размер встроенной розетки равен 185х190х85 мм, то такая же модель с контактами заземления будет иметь габариты 230х190х85 мм. Схема подключения также будет другой, поскольку в ней появляется третий кабель.

Различия между отечественными моделями и розетками европейского стандарта

Большую часть продукции на рынке составляют розетки типа С6, соответствующие европейскому стандарту. Диаметр штырьков в таких конструкциях составляет 4,8 мм. В розетках предусмотрены контакты заземления. Европейские устройства разработаны на основе немецких стандартов.

Еще встречаются в продаже розетки советского образца. У отечественных моделей штепсельного типа диаметр штырьков равен 4 мм. Они расположены на расстоянии 19 мм друг от друга. Этим параметрам соответствуют розетки типа С5, в которых не предусмотрены заземляющие контакты.

Розетка с заземлением и дополнительными USB разъёмами

Обратите внимание! Если в механизме имеется пружинный контакт, то к розетке подойдут вилки и европейского, и советского образца (С5 и С6).

Габариты современной фурнитуры, как и размеры коробок под розетки, гораздо меньше, чем у механизмов старого образца. По этой причине специалисты рекомендуют по возможности заменять металлические стаканы на пластиковые варианты этих изделий. Дело в том, что стальные лапки не способы обеспечивать нормальный упор. Такие розетки будут плохо фиксироваться в установочных отверстиях. Можно использовать специальные прокладки, но они будут лишь временной мерой и прослужат недолго.

Размеры стаканов под розетку и правила их размещения в комнатах

Подрозетники изготавливаются из древесины, металла и прочного пластика. Они применяются для фиксации электроустановочных устройств внутри стен помещения. Размеры отверстий под розетку зависят от величины монтажной коробки. Диаметр стаканов варьируется в пределах 50-70 мм, а глубина составляет от 40 до 80 мм. В среднем высота подрозетников равна 116 мм. Толщина этих изделий примерно 23 мм.

Типовые размеры монтажных коробок:

Диаметр, мм	Высота, мм	Глубина, мм
50	116	40
60	116	45
65	116	68
68	116	70
70	116	80



Чаще всего для монтажа электроустановочных устройств используются круглые коробки диаметром 68 или 70 мм. Для формирования отверстий под них применятся коронки для розеток величиной 70-72 мм. В продаже встречаются подрозетники универсального типа. Эти изделия имеют большой размер – 83 мм.

При монтаже стаканов под розетки нужно выбирать ту высоту, которая соответствует требованиям комнаты. По европейскому стандарту электроустановочные устройства должны размещаться в разных частях помещения. Распределение розеток по комнате имеет свои преимущества, поскольку не нужно будет использовать удлинители. Этот вариант более удобен, чем монтаж блочной конструкции в одном месте.

Полезный совет! Рассчитывая количество розеток для помещения, желательно добавить небольшой запас.

Монтажные размеры установочной коробки KP 67/3 для твёрдых стен

Основные правила проектирования проводки:

1. Желательно заранее спланировать обстановку. Подбирая место под монтаж электроустановок, следует учитывать расстановку мебели и предполагаемое размещение бытовых приборов.
2. К розеткам обеспечивается свободный доступ. Нельзя перекрывать электроустановочные устройства предметами мебели и другими габаритными объектами.
3. Расстояние между розетками рассчитывается таким образом, чтобы можно было беспрепятственно убрать любую часть помещения с помощью пылесоса.
4. Расположение электроустановочных устройств зависит от назначения комнаты. В складских помещениях их размещают недалеко от входа. В жилых комнатах желательно устанавливать розетки в зоне отдыха.
5. Высота установки розеток и выключателей зависит еще и от дизайна помещения. Кроме этого следует учитывать рост владельца.

Стандарты размещения монтажных коробок для розеток в помещении

По европейскому стандарту розетки для подключения бытовой техники должны размещаться на высоте 30 см от уровня пола. Этот вариант размещения имеет свои преимущества, поскольку провода приборов будут находиться внизу. Таким образом, они не будут сильно бросаться в глаза и портить внешний вид интерьера, а также не будут создавать проблем при расстановке мебели. Кроме этого шнуры, которые располагаются на полу, не мешают проходу.

Расположение розеток в плинтусе с использованием электроустановочных кабель-каналов

Выключатели монтируются на высоте 90 см. Данный параметр считается оптимальным вариантом, поскольку каждый член семьи может без проблем включить освещение. Выключателем, установленным на этом уровне, сможет пользоваться даже ребенок. По советским стандартам розетки устанавливаются на высоте 90 см от уровня пола. Преимущество этого способа заключается в отсутствии необходимости наклоняться для того, чтобы подключить или отключить вилку.

Кроме этого по стандарту высота рабочего места составляет 0,75-0,8 м, а это значит, что розетка на высоте 0,9 м будет находиться над столом. Благодаря этому к сети можно будет подключить любые настольные приборы (светильник, аудиоаппаратуру, оснащение для аквариума), даже если у них короткий шнур. В то же время маленькие дети не могут дотянуться до такой розетки. Руководствуясь данными правилами можно установить розетку как в бетонные стены, так и в перегородки, выполненные из других материалов.

ГОСТом регламентировалось положение не только розеток, но и выключателей. Оптимальным уровнем для размещения тумблера считалась высота 1,6 м. Благодаря этому выключатель всегда находился в поле зрения. При такой установке тумблер размещается на уровне головы, поэтому его легко найти в помещении, даже если рядом располагается мебель.

В прихожей можно ограничиться монтажом 2-3 розеток. Этого хватит для подключения электрической сушилки для обуви и пылесоса. Если в коридоре есть полки, можно установить рядом с ними еще один разъем для зарядки телефона. В ванной комнате обычно присутствует водонагреватель и стиральная машина. Некоторые люди используют в помещении фен для сушки волос и электрическую бритву. Для этой комнаты достаточно будет 2-3 розеток.

Влагозащищенная розетка с крышкой для ванной комнаты

В гостиной размещается большое количество электроприборов. Поэтому рекомендуется устанавливать 1-2 розетки в каждой стене помещения. Желательно использовать блочные конструкции. В кухне также присутствует большое количество бытовой техники и различных приборов. Некоторые из них работают постоянно, другие используются периодически. Розетки в этом помещении устанавливают в соответствии с нормами безопасности. Для спальни достаточно 4 разъемов.

При установке розеток особое значение нужно уделить комфорту и безопасности. А размеры электроустановочных устройств и их характеристики подбираются в соответствии с требованиями сети и приборов. Придерживаясь общепринятых стандартов и техники безопасности, можно без проблем установить розетки самостоятельно.

Онлайн-библиотека уроков по аудированию на английском языке

Получите уроки аудирования от начального до продвинутого

Узнайте, как ELLLO начал свою деятельность и как он помогает студентам.

Посмотрите 50 новых видеороликов, обучающих различным вопросам грамматики.

Джерри рассказывает о проблемах островов в Таиланде.

Джерри рассказывает о своих любимых островах в Таиланде.

CEFR A1 — Разговоры с основными предложениями и словарным запасом.
Бесплатные книги для начинающих

CEFR A1 — Беседы, посвященные базовой грамматике.
Бесплатные книги для начинающих

CEFR A2 — Беседы, посвященные основным вопросам грамматики.
Бесплатные книги для начинающих

CEFR A2 — Естественный английский с базовым словарным запасом.
Бесплатные книги для начинающих

CEFR B1 — Беседы с грамматикой среднего уровня.
Бесплатная книга — низкий средний

CEFR B1 — Разговоры с использованием базовой лексики при естественной речи.
Бесплатная книга — низкий средний

CEFR B2 — Беседы со средней грамматикой.
Бесплатная книга — средний

CEFR B2 — Беседы со сложной лексикой.
Бесплатная книга — низкий средний

CEFR C1 — Более быстрое общение с трудным словарным запасом.
Бесплатная книга — средний уровень

CEFR C2 — Более быстрое общение с более сложной лексикой.
Бесплатная книга — Продвинутый уровень

Расстояние между

Этот инструмент можно использовать для определения расстояния между двумя именованными точками на карте. Вы можете решить, какие две точки измерять, а затем узнать расстояние между ними по прямой и расстояние при движении.Введите названия мест ниже и нажмите кнопку «Показать».

Как использовать

Просто введите названия двух мест в текстовых полях и нажмите кнопку «Показать»!

Наилучший формат для ввода местоположения — [Город, Страна], то есть [Город (запятая) (пробел) Страна]. Вы также можете ввести прямо в основные места, такие как «США», «Токио», «Лондон» и т. Д. Также можно использовать почтовые индексы и адреса.

Когда вы нажимаете кнопку поиска, будет произведен поиск, чтобы найти то место, о котором вы говорите. Во-первых, производится поиск по внутреннему списку общих мест. Если совпадений не найдено, поиск будет выполнен с использованием функции GlocalSearch API Карт Google. Если это тоже не дает результатов, вас попросят указать местоположение точки, щелкнув карту. Это позволяет вам увидеть расстояние между двумя точками, а также ввести местоположение во внутреннюю базу данных, чтобы в следующий раз, когда посетитель будет искать это местоположение, оно будет найдено.

Как только результат будет возвращен, вы можете скопировать URL-адрес, чтобы использовать его в качестве постоянной ссылки обратно на результат для вашей собственной ссылки или для передачи другим людям.

Примечание : для почтовых индексов используйте расстояние между почтовыми индексами, для почтовых индексов Великобритании используйте инструмент расстояния для почтовых индексов Великобритании. Кроме того, чтобы найти расстояние между точками, которые не названы, вы можете использовать инструмент «Измерить расстояние».

О том, как далеко от

Этот инструмент можно использовать для определения расстояния между странами, городами или поселками.

Выводятся два расстояния:

• Как летит ворона — Прямое расстояние между точками
• Расстояние наземным транспортом (если возможно) — оценка расстояния при движении по дороге и по морю.

Расстояния можно вывести в следующих единицах:

Результатом является измерение расстояния, а также карта, которая показывает эти два местоположения и путь между ними по прямой, а также маршрут наземным транспортом.

Вы можете использовать элементы управления на карте, чтобы:

• Панорамирование карты
• Увеличить карту
• Переключение между режимами просмотра карты и спутников

Некоторые примеры расстояний

Некоторые расстояния между городами, которые можно найти с помощью системы.Щелкните по одному из них, чтобы увидеть его, или введите свое собственное место выше в текстовые поля.

• Как далеко между Кардиффом, Уэльсом и Бирмингемом, Англия
• Как далеко между Чикаго, Иллинойс, США и Норвич, Норфолк, Великобритания
• Как далеко между Копенгагеном, Дания и Дели, Индия
• Как далеко это Между Девоном, Великобритания и Оттавой — Онтарио, Канада
• Как далеко находится между Денвером, Колорадо, США и Каир, Египет

Известные проблемы

• Красная линия не пересекает международную линию перемены дат
• Автоматический зум не работает, когда кратчайшее расстояние пересекает международную линию перемены дат
• Разрешить запросы на удаление точек из базы данных для сохранения информации в порядке

Если вы заметите что-то, что требует решения, обратитесь в Free Map Tools.

История версий

• 15 октября 2018: Исправление ошибки, неверное расстояние, когда маршрут пересекал IDL
• 30 сентября 2018: исправление ошибки, некорректное поведение после расчета 2-го, 3-го и т. Д. Маршрута
• 28 сентября 2018: Исправлена ​​ошибка, при вычислении 2-го расстояния возникала ошибка
• 21 сентября 2018: исправлена ​​проблема с форматом времени в пути
• 19 сентября 2018 г .: переключено на карты Leaflet
• 14 ноября 2016 г .: теперь выводится продолжительность поездки, если применимо
• 28 июня 2016 г .: вывод URL-адреса теперь содержит информацию о единицах (KM)
• 22 июня 2016 г .: настройка км / миль теперь будет сохранять и запоминать свое состояние между сеансами
• 28 мая 2015 г .: Теперь использует места Google.Автозаполнение
• 15 марта 2015: новая возможность избегать автомагистралей / шоссе
• 27 января 2015: добавлена ​​кнопка полноэкранного режима
• 8 января 2014 г .: Устранена незначительная проблема. Когда маршруты проезда не найдены, в поле отображается надпись «Н / Д». Ранее он не обновлялся и иногда сохранял значение расстояния
предыдущего поиска.
• 7 января 2014 г . : Решена незначительная проблема, из-за которой маршрут проезда из старого измерения все еще отображался, когда выполнялся другой поиск.
• 13 ноября 2013 г .: добавлен API Карт Google версии 3
• 7 марта 2010: Добавлен новый вид транспорта… Пассажирский самолет
• 2 декабря 2009 г .: Теперь предлагаемые города и страны отображаются намного быстрее. Также показывает самые популярные места вверху списка
• 20 января 2008 г .: Улучшено автоматическое масштабирование для получения более точных результатов
• 15 декабря 2007: добавлена ​​опция сохранения данных
• 29 ноября 2007: Добавлена ​​опция измерения наземного транспорта
• 4 ноября 2007 г .: динамический URL для сохранения расстояния между X и Y
• 21 октября 2007: Добавлен поиск GlocalSearch для автоматического поиска других мест
• , 18 июля 2007 г. Исправлены раскрывающиеся списки, поэтому они перекрывают все содержимое ниже
.
• 1 июля 2007 г .: Работа, проделанная для предоставления пользователям возможности добавлять новые местоположения, если их нет в системе.
• 30 июня 2007 г .: Страница создана с использованием базовой функциональности

Соответствующие ссылки

Leaflet — библиотека JavaScript для интерактивных карт

ответов на дизайн общественного здания

Проект общественного здания

Мы обсуждали факторы, которые архитектор должен учитывать при проектировании жилых домов.Теперь я перейду к рассмотрению дизайна общественных зданий и проиллюстрирую это, обратившись к новому Концертному залу Тейлора, который недавно был завершен здесь, в городе.

Итак, как и в случае с домашним зданием, при проектировании общественного здания архитектор должен учитывать функцию здания — например, будет ли оно использоваться в основном для развлечения, образования или управления? Второе, что нужно подумать архитектору о

— это контекст здания, который, очевидно, включает в себя его физическое расположение, но также включает в себя социальное значение здания.как он связан с людьми, для которых он создан. И, наконец, для важных общественных зданий архитектор может также искать центральную символическую идею, на которой основывается дизайн, своего рода метафора для здания и способа его использования.

Давайте посмотрим на новый концертный зал Тейлора в связи с этими идеями. Было выбрано место в захудалом районе, которое не учитывалось в предыдущих планах реконструкции. Он был занят фабрикой, которая несколько лет пустовала.Вся территория находилась на некотором удалении от многоэтажных офисных корпусов центрального делового района и торгового центра,

.

, но это было всего в одном километре от кольцевой дороги. Само место было ограничено на севере каналом, который когда-то использовался лодками, доставляющими сырье, когда этот район использовался для производства.

Архитектором, выбранным для проекта, был Том Харрисон. Он обнаружил, что главной проблемой проектирования было расположение объекта в районе, где не было соседних зданий, имеющих какое-либо значение.Чтобы отразить тот факт, что значение здания в этом довольно запущенном месте еще не было известно, он решил создать здание, в основе которого лежит идея загадки — чего-то, значение которой еще предстоит раскрыть.

Итак, как

% PDF-1.5 % 1907 0 obj> endobj 1908 0 obj> endobj 1909 0 obj> endobj 1910 0 obj> endobj 1911 0 obj> endobj 1912 0 obj> endobj 1913 0 obj> endobj 1914 0 obj> endobj 1915 0 obj> endobj 1916 0 obj> endobj 1917 0 obj> endobj 1918 0 obj > endobj 1919 0 obj> endobj 1920 0 obj> endobj 1921 0 obj> endobj 1922 0 obj> endobj 1923 0 obj > endobj 1924 0 obj> endobj 1925 0 obj> endobj 1926 0 obj> endobj 1927 0 obj> endobj 1928 0 obj > endobj 1929 0 obj> endobj 1930 0 obj> endobj 1931 0 obj> endobj 1932 0 obj> endobj 1933 0 obj > эндобдж 1934 0 obj> endobj 1935 0 obj> endobj 1936 0 obj> endobj 1937 0 obj> endobj 1938 0 obj> endobj 1939 0 obj> endobj 1940 0 obj> endobj 1941 0 obj> endobj 1942 0 obj> endobj 1943 0 obj> endobj 1944 0 obj> endobj 1945 0 obj> endobj 1946 0 obj> endobj 1947 0 obj> endobj 1948 0 obj> endobj 1949 0 obj> endobj 1950 0 obj> endobj 1951 0 obj> endobj 1952 0 obj> endobj 1953 0 obj> endobj 1954 0 obj> endobj 1955 0 obj> endobj 1956 0 obj> endobj 1957 0 obj> endobj 1958 0 obj> endobj 1959 0 obj> endobj 1960 0 obj> endobj 1961 0 obj > endobj 1962 0 obj> endobj 1963 0 obj> endobj 1964 0 obj> endobj 1965 0 obj> endobj 1966 0 obj > endobj 1967 0 obj> endobj 1968 0 obj> endobj 1969 0 obj> endobj 1970 0 obj> endobj 1971 0 obj > endobj 1972 0 obj> endobj 1973 0 obj> endobj 1974 0 obj> endobj 1975 0 obj> endobj 1976 0 obj> endobj 1977 0 obj > endobj 1978 0 obj> endobj 1979 0 obj> endobj 1980 0 obj> endobj 1981 0 obj> endobj 1982 0 obj > endobj 1983 0 obj> endobj 1984 0 obj> endobj 1985 0 obj> endobj 1986 0 obj> endobj 1987 0 obj > endobj 1988 0 obj> endobj 1989 0 obj> endobj 1990 0 obj> endobj 1991 0 obj> endobj 1992 0 obj > endobj 1993 0 obj> endobj 1994 0 obj> endobj 1995 0 obj> endobj 1996 0 obj> endobj 1997 0 obj > endobj 1998 0 obj> endobj 1999 0 obj> endobj 2000 0 obj> endobj 2001 0 obj> endobj 2002 0 obj > endobj 2003 0 obj> endobj 2004 0 obj> endobj 2005 0 obj> endobj 2006 0 obj> endobj 2007 0 obj> endobj 2008 0 obj> endobj 2009 0 obj> endobj 2010 0 obj> endobj 2011 0 obj> endobj 2012 0 obj > endobj 2013 0 obj> endobj 2014 0 obj> поток

.
