Розетки под телевизор на стене схема: Высота розеток для телевизора на стене

Содержание

Высота розеток для телевизора на стене

С развитием микроэлектроники всем привычные объемные телевизоры остались в прошлом. Им на смену пришли более современные плоские собратья. В результате этого изменились и способы их установки: если раньше телевизор чаще всего стоял на специальной подставке, то сейчас он крепится к стене, что позволяет погрузиться в просмотр как в кинотеатре.

Часто можно заметить рядом с телевизором удлинитель, к которому наряду с телевизором подключены всевозможные электроприборы. Во-первых, это некрасиво, а во-вторых, телевизор должен подключаться к отдельной розетке, независимо от других устройств. В связи с этим возникает вопрос о правильном расположении розетки. Данная статья рассказывает о различных методах расположения розетки, учитывая ее высоту и положение.

На какой высоте делать розетку для телевизора

Чтобы правильно выбрать место для розетки под телевизор, следует определиться с местом, где будет висеть сам телевизор.

Дело в том, что розетка должна быть полностью закрыта телевизором. Это делает интерьер квартиры или дома более приятным, чем хаотично болтающиеся провода. Поэтому делаем следующий вывод: для правильного местоположения розетки следует разобраться с расположением телевизора.

Теперь поговорим о некоторых тонкостях размещения и монтажа телевизора на стене. Первое правило монтажника:

  • — телевизор должен быть прижат к стене по максимуму. Он не должен занимать много места, висеть в пространстве, он должен плотно прилегать, например как картина. Тем более современные телевизоры позволяют это сделать.
  • — второе, что нужно учесть – вы должны без труда иметь доступ к выходным и входным разъемам ТВ. Нужно ли подключить обычную антенну, USB-приставку, компьютер через VGA, HDM,I DVI – неважно, доступ к этим портам должен быть удобным.
  • — и самое главное, вы должны заранее продумать и наметить место крепления держащих кронштейнов. При неправильном расположении розетки, монтаж может быть затруднен, например, на том месте, где нужно просверлить отверстие, проходит электрический провод к розетке.

Чтобы сделать все по уму, нелишним будет вспомнить пословицу: семь раз отмерь – один раз отрежь. Чтобы не попасть в неловкую ситуацию при установке телевизора, требуется тщательно спроектировать весь процесс работы. Как правило, сначала покупается оборудование (сам телевизор, кронштейны и т.д.), а потом уже продумывается схема, согласно которой будет производиться монтаж. В таком случае вам будет гораздо проще, зная все нюансы приобретенной техники, правильно подобрать место для расположения розетки за ТВ.

Существуют стандарты по размещению электрических выключателей, розеток и прочих устройств распределения электроэнергии в квартире. Однако, эти стандарты к

расположению розетки для телевизора не могут быть применены, поэтому следует применять другие методы расположения.

При изучении тыльной стороны корпуса телевизора, можно заметить углубления. Наличие таких углублений и телевизионных разъемов, а также особенности крепления кронштейнов помогут правильно подобрать местоположение розетки для конкретной модели, так как оптимальная высота розеток для телевизора напрямую зависит от его размеров.

Высота розеток для телевизора в гостиной

Если вы планируете установить телевизор в зале или гостиной, вам нужно будет учесть примерное количество человек, которые будут его смотреть.

Хорошо будет посовещаться со всеми членами семьи, потом ознакомиться с мнением специалиста, и уже тогда приступать к работе. А специалисты рекомендуют устанавливать такой телевизор на высоте около 70-120 сантиметров. Это при условии, что просмотр предполагается с дивана или кресел.

Чтобы размещение ТВ всех устроило, возьмите лист картона, посадите всю семью на диван и смоделируйте местоположение телевизора. Когда все будут довольны – смело приступайте к монтажу.

Помните о том, что высота размещения телевизора напрямую зависит от высоты мягкой мебели. Чем выше мебель, тем выше должен висеть телевизор. Если у вас есть дети, которые любят смотреть телевизор, сидя на полу, то он должен висеть невысоко.

Телевизор в спальне

Розетка для телевизора, находящегося в спальне, располагается гораздо выше, чем в гостиной.

Правильное размещение розеток под телевизор напрямую зависит оттого, на какой мебели вы предполагаете просмотр, сидя, стоя и т.д. Поэтому, также как и в предыдущем случае, находясь в спальне, мы ориентируемся на высоту кровати. Естественно предполагается что в спальне вы будете смотреть телевизор исключительно лежа.

Для этого лягте поудобней, представьте, что вы смотрите телевизор, потом закройте глаза. Когда откроете, запомните место, на которое упадет взгляд. Именно там должен располагаться экран вернее (центр экрана).

Средняя высота розеток для телевизора в спальне обычно составляет 120-130 см. Но опять же здесь в каждом случае индивидуальный подход. Так как в спальне телевизор располагается выше чем в гостиной, следует отрегулировать угол наклона, при котором плоский монитор не должен отклоняться от глаз на угол более 120-140 градусов.

Отрегулировать угол наклона можно с помощью специальных кронштейнов, в которых предусмотрено регулирование угла наклона телевизора. Лучшим решением являются кронштейны, позволяющие регулировать наклон в двух плоскостях, это позволит максимально эффективно настроить ваш телевизор для просмотра.

Телевизор на кухне

Самым сложным местом для расположения телевизора считается кухня. Обычно на кухне очень мало подходящих мест, а те, которые позволяют разместить телевизор, не всегда подходят для спокойного просмотра.

В этом случае практикуется, в основном, несколько видов установки телевизора. Во-первых, это тумбочка (если таковая имеется). Также часто телевизор вешают над холодильником, либо на стене. Высота размещения розеток для телевизора на стене 120-150 сантиметров от уровня пола.

Большую роль играет размер помещения: в большой столовой или кухне проблем с размещением не возникнет, в маленьких кухнях телевизор работает на фоне, его больше слушают чем смотрят, отвлекаясь лишь на действительно важные вещи.

Оптимальная высота размещения

Не всегда получается заранее все просчитать при работе с электропроводкой под телевизор, тем более он может сломаться, и вы будете приобретать другой, отличный по своей конструкции от прежнего.

Специально для таких ситуаций был разработан универсальный подход выбора высоты размещения розетки.

Согласно этому методу, оптимальная высота размещения розетки для вашего ТВ составляет около 130-140 сантиметров от пола. Эти данные, как правило, используются в тех помещениях, в которых просмотр телевизора осуществляется сидя.

Откуда взяты эти цифры и как самостоятельно рассчитать на какой высоте делать розетку для телевизора будет рассказано ниже, также будет предоставлена формула, применяющаяся при расчетах.

Как рассчитать высоту розетки для телевизора по формуле

Основным критерием для правильного местоположения розетки под телевизор является непосредственно размещение самого телевизора. При этом не нужно забывать, что телевизор должен располагаться под прямым градусом от глаз смотрящего. Если принять ваш взгляд за линию, то плоскость экрана телевизора должна находиться под углом в 90 градусов к этой воображаемой линии.

Расположение телевизора в гостиной рекомендуется на уровне от 120 сантиметров от пола. Именно на этом уровне находятся глаза человека, сидящего на диване или на кресле.

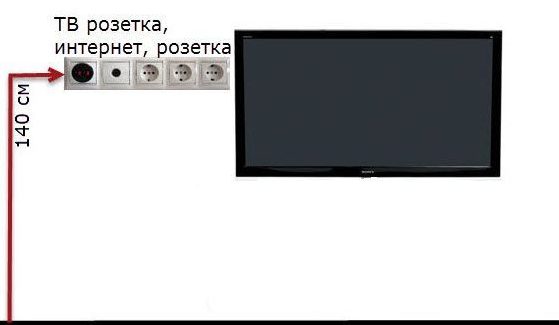

На изображении ниже можно увидеть как правильно установить розетку: по вертикальной оси, ближе к верхнему краю корпуса. Результат был получен с помощью простых математических вычислений.

Самой популярной диагональю современного телевизора считается диагональ 32 дюйма, высота диагонали такого телевизора около 40 сантиметров. Это самый маленький дисплей, меньше не покупают, только больше. Для своих расчетов мы берем высоту телевизора, берем высоту устанавливаемой розетки, которая вместе с пластмассовой рамкой составляет 8 сантиметров. Далее используем формулу.

Если телевизор расположен на высоте 120 сантиметров от пола, то получается следующее решение: 120+40/2-8=132. Все размеры округлены для большей наглядности.

Если же использовать в формуле точные цифры, то в результате розетка будет на 4 сантиметра ниже верхнего края дисплея взятого в пример телевизора, поэтому она не будет заметной даже если смотреть телевизор стоя.

Даже не прибегая к математике можно установить розетку на высоте 140 сантиметров, в таком случае она все равно будет скрыта корпусом телевизора, а за счет регулируемых кронштейнов всегда можно немного изменить положение и высоту телевизора.

Вывод следующий: если знаем параметры телевизора – рассчитываем все по формуле, если не знаем – монтируем розетку на высоте 140 сантиметров от пола.

На изображении выше можно увидеть прекрасный вариант расположения розетки: она утоплена в стену. Если ваша стена и наличие необходимых инструментов позволяют это сделать – это будет наилучшим расположением. Больше

высота розеток для телевизора не вызовет у вас затруднений.

Друзья хочу отметить, подбирая высоту установки розеток для телевизора нет четких норм или правил. В этом вопросе в каждом конкретном случае нужен индивидуальный подход, все зависит от диагонали TV, размера мебели, высоты потолков и т.п. В этой статье даны лишь рекомендации, опираясь на которые вы сможете сделать правильный выбор.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Как правильно повесить телевизор на стену с кронштейном и без своими руками

Если вы приобрели настенный телевизор, то возникает вопрос: как правильно его повесить на стену? В целом, в монтаже аппарата нет ничего сложного. Если вы умеете пользоваться дрелью, молотком и отверткой, то вполне сможете справиться с этим собственными силами. Чтобы телеприемник Самсунг или любой другой закрепить на стене, используются специальные приспособления: правильно вешать телевизор на специальные приспособления – кронштейны. Они бывают разные по форме, размеру и по функциональности.

Достоинства и недостатки подвеса ТВ на стену

Если после покупки вы не можете определиться с тем, где разметить телевизор, то подумайте о плюсах его подвеса на стену.

  1. Эстетика. Плоский современный телевизор на стене украсит любой интерьер помещения. Он не будет выглядеть неуместным практически в любом стиле оформления комнаты, а в некоторых случаях может задать тон всему помещению.
  2. Доступность. Если в комнате, где будет находится ТВ, нет подходящей мебели, то покупка кронштейна обойдется существенно дешевле, чем тумба.
  3. Безопасность. Если в квартире есть животные или дети, то сбросить телевизор, прикрученный к стене, им будет гораздо сложнее, чем стоящий на тумбе или столе.

Как и у любого решения, у подвешивания телевизора на стену есть недостатки.

  1. Поставить телевизор на тумбу или стол значительно проще, чем повесить на стену. Во втором случае потребуется инструмент и навык работы с ним.
  2. Не любая стена подойдет – она должна быть свободна от отопительного оборудования.
  3. Если будет решено демонтировать ТВ, отверстия от крепления придется заделывать.

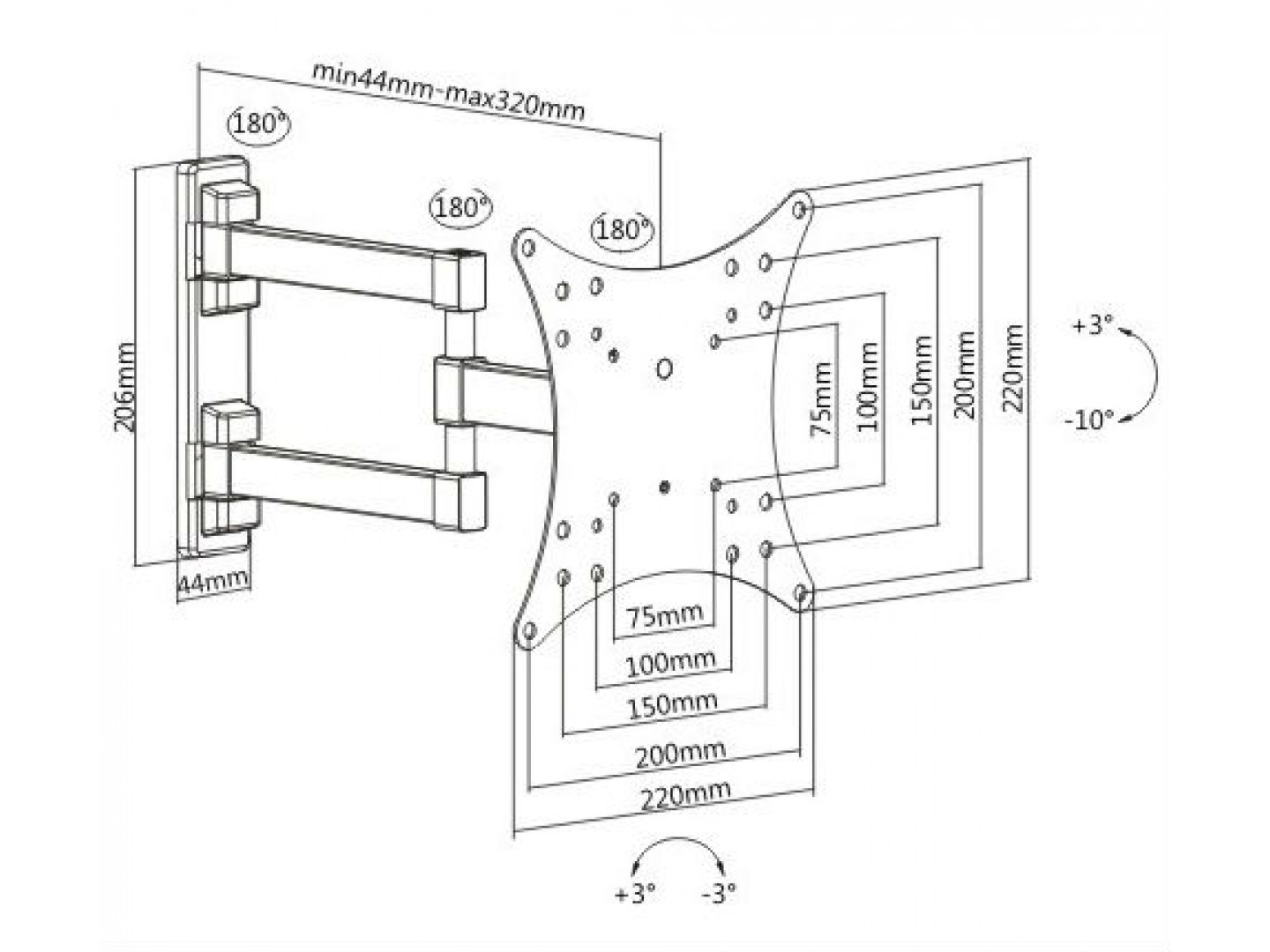

Виды кронштейнов

Для того чтобы правильно подобрать кронштейн для телевизора Samsung, LG или любого другого, следует изучить характеристики устройства. Важно знать его диагональ, вес и стандарт VESA. Это общепринятое расстояние между отверстиями для монтажа, заранее предусмотренное производителем. Оно варьируется от 10*10 до 40*40 см. Исходя из этого, выбирается кронштейн. Они отличаются материалом исполнения, количеством колен (их отсутствием), поворотной/наклонной/фиксированной площадкой, рассчитанной на разные диагонали.

Важно! Большинство кронштейнов выдерживают вес до 25 кг, а найти современный телевизор с весом больше этого значения крайне тяжело. Впрочем, убедиться, что масса устройства все же допустима, будет не лишним.

Рассмотрим подробнее конструкции кронштейнов.

  1. Фиксированным. Позволяет надежно закрепить аппарат, но без возможности его поворота или наклона. Такое крепление для подвески телевизора имеет минимум отверстий и просто в монтаже.
  2. Наклонным. Часто применяется при монтаже телеприемника высоко над уровнем глаз. Чтобы обеспечить комфортный просмотр ТВ, крепление позволяет наклонить панель под нужным углом.
  3. Наклонно-поворотным. Такое крепление очень удобно, если предусматривается монтаж телевизора на стену под потолком. За счет поворотного механизма просмотр ТВ возможен из любой точки комнаты.

Как повесить телевизор

Перед тем, как повесить телевизор на стену своими руками, важно определиться с высотой размещения агрегата. По существующим стандартам, нижний край устройства должен находиться на расстоянии от 0,7 м до 1 м от пола. Если телик будет покупаться на кухню, то расположение его под потолком будет лучшим вариантом. Однако есть и другие варианты размещения телевизора на кухне.

Не переживайте, если подходящее место немного выше уровня глаз – отрегулировать наклон можно с помощью наклонно-поворотного кронштейна. Лучше всего выбирать именно такой: в нем можно отрегулировать положение устройства для максимального комфорта при просмотре, а сзади останется место для размещения проводов.

Важные правила монтажа

Начать следует с изучения стены. Она может быть бетонной, кирпичной, деревянной или гипсокартонной. На последний вариант крепить ТВ не стоит – с вероятностью 99% через некоторое время он вырвет кусок такой стены и разобьется. Знать материал, из которого изготовлена стена, необходимо и для понимания, какое сверло понадобится для получения отверстий. А вот волноваться о крепеже, чтобы прикрутить кронштейн к стене, а к нему телевизор, не нужно — все необходимое есть в комплекте подвеса и телевизора.

Важно! При определении места кронштейна на стене учитывайте наличие скрытой проводки и расстояние до розеток. Также не стоит забывать о том, что рядом не должно быть отопительных приборов.

Подвешивание ТВ на кронштейн

Чтобы не ломать голову, как повесить телевизор на стену с кронштейном, вам потребуется сделать несложные шаги.

  1. Разметить точки под сверловку на стене. Для этого измерьте рулеткой расстояние от отверстий под кронштейн на задней панели аппарата до его нижнего края. Затем отметьте от пола 1 м + значение, полученное при замерах на телевизоре. Вы получите высоту, на которой будут сверлиться нижние отверстия для крепления. Через эту точку проведите горизонталь с помощью уровня.
  2. Теперь приложите крепление (настенное) для телевизора таким образом, чтобы прочерченная линия проходила через нижние отверстия подвеса.
  3. Следующим шагом будет прорисовывание через отверстия в креплении мест для сверловки.
  4. Перед тем, как установить кронштейн для телевизора на подготовленную стену, в ряде случаев требуется проверка участка монтажа на предмет скрытой проводки (с помощью специального прибора). С помощью дрели (а лучше – перфоратора) просверлите отверстия по сделанным меткам.
  5. В образовавшиеся отверстия с помощью молотка забейте дюбели.
  6. Приложите кронштейн к стене и закрутите болты (в некоторых случаях – саморезы) в забитые дюбели с помощью гаечного ключа.
  7. После того, как кронштейн будет надежно закрепленным, можно, воспользовавшись сторонней помощью, подносить аппарат к креплению и подвешивать на него.

Подвешивание ТВ без кронштейна

Плоские ТВ панели с диагональю 42ʺ (и особенно аппараты больших размеров) готовы к монтажу без использования специальных креплений. Производители аппаратов уже предусмотрели, как повесить телевизор на стену без кронштейна. Для этого на задней панели устройства сделали специальные “ушки” (пазы). Поэтому установка телевизора с “ушками” мало чем отличается от подвешивания картины или зеркала. Главное, чтобы крепеж соответствовал весу устройства. Если же ушки для подвешивания не предусмотрены, то можно сделать крепления своими руками.

Как спрятать провода

Решив повесить ТВ на стену, пользователь непременно задумается о том, как скрыть провода. Очевидно, что если они будут просто торчать, то вся красота такого способа установки сводится на нет.

Еще на стадии ремонта стоит продумать место, где в дальнейшем будет стоять телевизор. Желательно сзади разместить электрическую розетку и розетку для антенны. Первых лучше сделать несколько: возможно, придется подключать смарт приставку с внешним питанием или другое оборудование. Если под ТВ будет стоять тумба, то часть розеток можно монтировать на расстоянии 30 см от пола и еще пару непосредственно за экраном.

Совет! Заранее предугадать, что именно будет подключаться к ТВ, достаточно тяжело, поэтому в идеале стоит озаботиться наличием 5-6 розеток. Этого количества заведомо хватит для любых устройств, которые в будущем могут понадобиться.

Если ремонт уже сделан, то на помощь придет короб для проводов. Он может быть нейтрального белого цвета или оформлен в цветах интерьера. Если поблизости есть окно, то кабель можно спрятать за шторой, розетку поднять к потолку, а провод к ней пустить за карнизом.

Ниже приведены интересные идеи декорирования проводов.

Рекомендации от специалистов

Приведенные ниже советы получены от специалистов сервисных служб, которые занимаются монтажом и настройкой телевизионного оборудования. Благодаря этим рекомендациям риск выполнить подвес ТВ на стену неправильно сводится к минимуму.

  1. Выбор кронштейна нужно проводить обязательно с учетом веса и диагонали ТВ.
  2. При выборе кронштейна с поворотными и наклонными элементами убедитесь, что они сделаны из металла. Даже самый качественный пластик может со временем прийти в негодность.
  3. При установке ТВ в нишу убедитесь, что ее размеры имеют запас. В противном случае может быть нарушена циркуляция воздуха, что может сказаться на сроке службы ТВ.
  4. Монтаж производится следующим образом: сначала кронштейн крепится к стене, затем съемная площадка крепится к ТВ, и лишь после этого оба элемента соединяются друг с другом. Последний этап – подключение проводов.
  5. Если кронштейн имеет поворотные или наклонные механизмы, то убедитесь в запасе проводов – они не должны натягиваться или перегибаться в случае изменения положения устройства.

Делаем кронштейн своими руками

Если вы при эксплуатации телика не собираетесь менять его положение, то можно сделать простое и недорогое крепление для телевизора на стену своими руками.

Чтобы произвести монтаж аппарата с экраном 32 или 42 дюйма, потребуется приготовить 4 уголка из алюминия или из стали (будут использованы при изготовлении кронштейна для телевизора) и 1 спицу из велосипеда. Рекомендуется использовать алюминиевый уголок, так как его легче обрабатывать. Размеры отрезков не важны, главное, чтобы совпадали отверстия на корпусе аппарата и на уголке.

  1. Проделайте в деталях по 2 отверстия для крепления к агрегату, и в верхней части – по одному, для спицы. Прикрепите готовые детали к корпусу телеприемника (используются винты М4).
  2. Остальная пара деталей должна крепиться на стене. Вначале, в них нужно просверлить по 2 отверстия для крепления к стене (можно и больше, в зависимости от размера диагонали устройства и его веса) и по одному отверстию в верхней части детали для вставки спицы.
  3. После чего делается разметка на стене через проделанные отверстия. Все отверстия в 4-х деталях должны быть расположены строго друг напротив друга, дабы избежать перекоса аппарата после монтажа.
  4. Расстояние между уголками должно быть чуть меньше, чем между такими же деталями на агрегате, чтобы последние обхватывали настенные уголки снаружи (размещая крепеж для телевизора на стену, рекомендуется использовать строительный уровень для точного расположения деталей по горизонтали).
  5. Теперь можно вешать телевизор на стену. Для этого нужно поднять свой 42 дюймовый агрегат и совместить крепления, как показано на рисунке, после чего требуется вставить спицу. Если спицы нет, ее можно заменить гвоздем со шляпкой. Для аппаратов с большим весом используйте более толстые гвозди, например, длиной 100 мм. На этом этапе крепление телевизора на стену своими руками закончено.

Для крепления деталей на стене можно использовать дюбели из пластмассы нужного диаметра и длины (зависит от веса агрегата).

Перед тем, как прикрепить телевизор к стене, требуется определиться с шириной уголков. Она должна быть такой, чтобы обеспечить нормальную вентиляцию между стеной и телеприемником. В противном случае ваш 42 дюймовый телик будет перегреваться, что скажется на его сроке службы. Все провода, электрический и антенный, можно спрятать в кабель-канал.

Подвешивание ТВ на гипсокартонную стену

По поводу того, как закрепить телевизор на стене из гипсокартона, существует много мнений. Одни говорят, что можно применить дюбель-бабочку, другие – что это не надежное крепление. Из практики замечено, что вешать на “бабочку” можно телики весом не более 15 кг (диагональ 42 дюйма). Такой вариант можно использовать для телевизора на стену 32 или 42 дюйма. В противном случае, для телевизоров с большей массой, есть риск разрушения гипсокартона. Для наглядности, как пользоваться дюбелем-бабочкой, можно посмотреть видео:

Повесить телевизор на стену из гипсокартона можно более надежным способом: следует с помощью сильного магнита найти шурупы, которыми крепится лист к направляющим, и уже к металлическому профилю крепить кронштейн. Также можно повесить телевизор на гипсокартонную стену, используя шпильку-шуруп.

Такой анкер в качестве крепящего элемента можно вкрутить как в бетонную, так и в кирпичную стену (предварительно просверлив отверстие нужного диаметра). Длину шпильки нужно подбирать с учетом расстояния листа гипсокартона от основной стены. Чем на большую глубину в кирпич или бетон будет ввинчен анкер, тем больший вес он сможет выдержать, так как вся нагрузка будет на несущую стену, а не на облицовочный лист.

Как установить телевизор на стену, было рассмотрено выше. Но как быть, если лист гипсокартона используется не в качестве облицовки, а как перегородка? Крепить к такой плоскости дорогостоящий аппарат крайне не рекомендуется. В таком случае ТВ можно установить на специальную стойку, показанную на рисунке ниже. Повешенный таким образом телевизор на кронштейн можно поворачивать в любую сторону (благодаря роликам на стойке), то есть вся конструкция становится мобильной.

Можно для крепления телевизора к стене из гипсокартона, прикрутить к ней трубы для установки кронштейна.

Еще одним вариантом, как правильно повесить телевизор на непрочную стену, может быть применение полосы и ЛДСП, которую можно хорошо укрепить на ней. А уже на полосу можно прикреплять полочки, кронштейн и устанавливать аппарат. При таком варианте можно подвешивать панели больших размеров и большой массы, например, применив 2 параллельных полосы из ЛДСП.

Если установка телевизора на стену невозможна, то хорошим вариантом станет потолочное крепление.

Рассмотрев разные варианты монтажа телеприемника, можно понять, что основным затруднением, которое может возникнуть перед домашним мастером — это сверление отверстий, выбор и применение правильного крепежа. Если вы сомневаетесь в своих силах, лучше доверить работу специалистам.

Высота розетки для телевизора на стене

RozetkaOnline.ru — Электрика дома: статьи, обзоры, инструкции!

Высота розетки для телевизора на стене


Выбор высоты установки розеток для телевизора напрямую связан с расположением ТВ на стене, так как он должен скрывать розеточный блок.

Правильно выбранная высота розеток под телевизор на стене позволяет:

1. Полностью скрыть провода, кабели, разъемы, соединения и т.д. Думаю, многим знакомо раздражение от беспорядочно свисающих, спутанных проводов, в зоне расположения ТВ.

2. Максимально прижать телевизор к стене. В идеале ТВ выглядит в квартире как картина и органично вписывается любой интерьер. Не зря производители стремятся сделать телевизоры все более тонкими и элегантными.

3. Избежать проблем при установке кронштейнов крепления телевизора. Нередки случаи, когда неверно выбранное расположение розеток за телевизором, мешает монтажу прибора в требуемом месте, либо при установке повреждаются магистрали питания, антенный кабель и т.п.

4. Легко подключать к телевизору любые коммуникации (Антенные кабели, Витую пару, HDMI и т.д.)


Чтобы вы могли получить все описанные выше преимущества необходимо уже на этапе проектирования, иметь подробный проект вашего помещения, выбрать, а лучше сразу купить, будущую мебель, сам телевизор и крепление для него. Зная все особенности оборудования, вы сможете точно рассчитать, где удобнее всего располагать розетки за тв, с учетом всех особенностей.

Если посомтреть на тыльную сторону телевизора, вы увидите, что она неровная, там есть различные углубления, особенно в местах расположения разъемов, там и нужно делать выводы. Кроме этого, необходимо так же учитывать тип вашего кронштейна крепления телевизора к стене. Сопоставив эти и некоторые другие показатели, можно достаточно точно расчитать идеальное расположение розеток для конкетного телевизора.

Но чаще всего бывает так, что телевизор на этапе монтажа электропроводки еще не выбран или вы достаточно часто его меняете и не хотите каждый раз переделывать расположение розеток под новую модель, кроме того техника достаточно капризна и может выйти из строя, новый телевизор вряд ли будет точно такой же конфиурации. Для таких случаев была выведена универсальная методика выбора высоты установки розеток за телевизором, по ней подучается что:


Оптимальная высота установки розетки под телевизор на стене 130 — 140см ( Размер указан до центра розетки от пола)



Такая высота монтажа блока розеток обычно выбирается для телевизоров, устанавливаемых в зале или гостиной, в местах, где мы, чаще всего, смотрим телепередачи сидя на диване, на кресле или стуле.

Почему именно такая высота и как она была рассчитана я сейчас расскажу, более того, представлю формулу, пользуясь которой, вы сможете самостоятельно вывести высоту установки розеток для ТВ, где бы он у вас не располагался, на кухне, в спальне или ванной комнате.


ФОРМУЛА РАСЧЕТА ВЫСОТЫ УСТАНОВКИ РОЗЕТОК ДЛЯ ТЕЛЕВИЗОРА



Итак, ключевым показателем, для расчета расположения розеток, является высота установки телевизора. ТВ принято располагать напротив смотрящих так, чтобы его центр был или на уровне их глаз или чуть выше.

В зале или гостиной, телевизор чаще всего смотрят, сидя на диване или в кресле. Для среднестатистического человека, ростом около 175см, удобнее всего расположить телевизор на высоте

120см от пола до центра экрана.



Розетки делаются за телевизором, по его вертикальной оси, ближе к его верхнему краю, как показано на изображении ниже. Получилась же именно такая высота установки, путем несложных рассчетов:

Была взята высота современных телевизоров с диагональю 32” (самая распространенная минимальная диагональ приобретаемых тв), которая равна в среднем 48 см, меньше редко покупают для установки в зале или гостиной, чаще больше. Кроме того, была учтена высота современной розетки в комплекте с рамкой

8 см. Далее произведены расчеты по следующей формуле:

Формула расчета высоты установки розеток за телевизором


H установки розетки для ТВ = H установки тв + H ТВ /2 — H рамки розетки.


Для телевизора, установленного на 120см от пола, расчет получается следующий: 120+48/2 — 8 = 136см. Для наглядности, на схеме выше все размеры представлены округленно.

Если строго следовать формуле, то верхний край розетки будет ниже верхнего края телевизора диагональю 32″ на 4 см, поэтому даже смотря телевизор стоя, вы все равно не увидите проводов и штекеров.

Даже если вы не делая расчетов. разместите розетки на рекомендуемой высоте 140см, они будут скрыты корпусом, кроме того вы всегда сможете сыграть высотой установки, благо большинство креплений реулируемые.

Пользуясь этой нехитрой формулой, вы сможете довольно точно рассчитать высоту установки практически любой розетки для любого телевизора в квартире, а если не будете точно зать размер диагонали и высоту установки тв — делайте их на 140см от пола.

Если позволяют условия – толщина и материал стены, постарайтесь утопить розеточный блок вглубь стены, например как показано на изображении ниже, это будет лучшим вариантом для установки.

Кроме высоты установки, вам необходимо знать какие и сколько их должно быть розеток для телевизора в современных условиях, от этом вы можете прочитать ЗДЕСЬ.

Если же у вас есть какие-то дополнения, исправления, замечания или просто вопросы — обязательно пишите в комментариях к статье, отвечу всем!

http://rozetkaonline.ru

Розетки под телевизор | Строительный блог

Сегодня легкая, но актуальная статья – будем разговаривать про розетки под телевизор, которые нужно расположить на стену. Они находятся под телевизором и не портят внешний вид «висящими» проводами…

Если честно, то я немного затрагивал эту тему, правда тогда говорили о кухне. НО сегодня именно розетки под телевизор, нужно отметить, что они у меня есть в каждой комнате под каждым телевизором (планируется телевизоров три – четыре: кухня, две спальни и зал). НЕ люблю когда на стене висят «сопли», в виде проводов, поэтому заранее заложил их в стену. Так что на уровне штукатурки думайте, куда и какие провода нужно заложить, должен быть четкий план.

Итак, как я считаю нужно завести три типа розеток:

1) Конечно же электричество. У меня под каждый телевизор заведена двойная электрическая розетка, для самого телевизора и для телевизионной приставки, ну например цифрового телевидения или спутникового телевидения. Однако многие подключают еще и акустику, DVD плееры и т.д., поэтому я считаю, что нужно розеток минимум три.

2) Антенна. Конечно сейчас не такая нужная розетка (сейчас время смарт ТВ, кабельного, спутникового и т.д. телевидения). Но все же это некая запасная подушка, если нет ничего то можно и от обычной антенны посмотреть. Причем сейчас можно поймать бесплатное цифровое телевидение. Так что нужно заложить эту розетку пусть будет.

3) Интернет розетка. Или ее еще можно назвать RJ45 – это стандартная розетка для подключения интернета, для современного телевизора она просто необходима. Конечно сейчас много телевизоров работают по WIFI, но не всегда сигнал стабилен, да и по проводам надежнее. Кстати многие смарт телевизоры работают через интернет и не нужна антенна или кабельное телевидение. Просто ставите программу и смотрите кучу различных каналов. Главное чтобы интернет обладал хорошей скоростью.

Также нужно отметить, что можно расположить розетки более компактно, в одной рамке, это смотрится еще более эстетично, примерно вот так.

НО в данном случае эти розетки мне достались практически даром, и общей рамки для них было не достать, так что разместил так. Думаю получилось хорошо.

Наверное это все основные розетки, которые нужно разместить за телевизором на стене. Главное не будет никаких проводов видно, все будет закрыто, вид будет очень эстетичный.

Небольшая видео версия статьи.

macromedia.com/pub/shockwave/cabs/flash/swflash.cab#version=6,0,40,0″>

Если я забыл про какие-нибудь нужные розетки, то пишите в комментариях.

Высота розеток под телевизор в спальне. На какой высоте вешать телевизор

Дизайн спальни с телевизором на стене все больше получает популярность в современном интерьере. Это стало возможным с появлением плазменных и жидкокристаллических телевизионных панелей.
В данном случае плоский ТВ приемник выступает как украшение стены, а его монтаж позволяет сделать наличие современной техники в ретро или классическом интерьере, где он смотрится как картина. Как правильно своими руками устроить телевизор в спальном помещении предлагается узнать из этой статьи.

Необходимо ли устройство ТВ в спальне

По рекомендациям медиков и психологов телевизор допускается смотреть лишь строго ограниченный промежуток времени и для этого должно быть предназначено специальное место, например, в гостиной, в домашнем кинозале, но не в кухне-столовой, а что еще более вредно в спальне.
Этому объяснение, конечно, есть:

  • Сидя за обеденным столом или находясь в постели, на длительное время «прилипаешь» к ТВ приемнику, что вредно для сохранения зрения и мозга.
  • Смотреть телевизор, как и читать, не рекомендуется в положении лежа.

В спальне необходимо отдыхать и расслабляться. А звук и мерцание экрана телевизора делают отдых абсолютно неполноценным.

  • Присутствие телевизора в спальне может стать причиной стойкой бессонницы.

Совет: Прежде чем запланировать устройство телевизора в спальной комнате, необходимо задуматься: сильно необходим ли он здесь? При наличии проблем со сном и быстрым расслаблением, лучше отказаться от ТВ в спальне.

  • размещать телевизор нежелательно. В компактном помещении для сна нужно как можно меньше использовать техники, увеличение количества электроприборов, ухудшает микроклимат в помещении, что особенно ощутимо в маленьких помещениях.
    Здесь и без того бывает сложно расставить все необходимое. А по большому счету телевизор не является необходимостью, который к тому же еще и «съест» ценные сантиметры.

Основные правила монтажа телевизора

Совет: Настенный монтаж телевизора, вес которого более 25 кг, необходимо производить вдвоем, чтобы избежать непредвиденного падения оборудования.

Инструкция по эксплуатации телевизоров, которые выпускают производители, указывает, что вешать телевизор должен только квалифицированный специалист, при неграмотном настенном монтаже ТВ он может стать опасным.

Совет: Тому, кто имеет навыки работы с дрелью и может все аккуратно сделать сам, бояться монтажа не стоит, если телевизор не слишком громоздкий.

  • Перед тем как вешать на стену плоский телевизор, необходимо убедиться, что его вес конструкция способна выдержать.
  • Соединение кабелей производится уже после вывешивания телевизора на стену.
  • Нельзя производить монтаж аппарата в замкнутое пространство, воздух свободно должен циркулировать, проходя через все его отверстия для вентиляции.
  • При вывешивании ТВ на подвижном кронштейне, нужно убедиться, что не будет натягиваться при повороте аппарата провод для его питания, что может вызвать искру и возгорание.

Как выбрать ТВ

После того, как человек определился, как разместить в спальне телевизор можно приступить к выбору модели изделия. В настоящее время большей популярностью пользуются ТВ приемники плазменные, LCD, LED, OLED, в которой органические материалы используются для построения матрицы.
Одни хотят иметь на стене маленький экран и скромные характеристики устройства, другие предпочитают огромные экраны, цена их на порядок выше, что могут себе позволить далеко не все.

  • Диагональ изделия. Ее размер зависит от расстояния между телевизором и местом, откуда его предполагается смотреть. С увеличением расстояния экран должен выбираться больше.
  • Техническую сторону. Сюда относятся:
  1. возможность подключения кабельного телевидения;
  2. игровой приставки;
  3. просмотр DVD;
  4. встроен ли медиа плеер;
  5. наличие интерфайса.

На какой высоте должен располагаться ТВ

Высота, на которой необходимо размещать телевизор, зависит от места просмотра. Так, при просмотре программ сидя, его необходимо расположить достаточно низко.
Существует простое правило: треть верхней части экрана ТВ должна располагаться как раз напротив глаз человека, который смотрит устройство сидя.

Совет: Для выбора оптимального места, нужно, сидя в кровати или в кресле, закрыть глаза и на несколько секунд расслабиться. Затем глаза открываются и необходимо кинуть взгляд на противоположную стену, представить, что здесь расположена приятная для глаз картина.
Запоминается точка, куда направлен взгляд. Здесь должна быть верхняя треть или центр экрана телевизора. Высоко расположенный экран ТВ, при просмотре его сидя, вредно отражается на зрении и позвоночнике.

При просмотре устройства, лежа на кровати(см.), телевизор на стене в спальне вешать необходимо гораздо выше, а еще лучше под наклоном в сторону кровати. Можно использовать кронштейн для крепления агрегата, у которого есть возможность менять угол наклона и поворачиваться.

Допустимо крепить телевизор на потолке в спальне, при просмотре его лежа.


Как можно красиво поместить телевизор в спальне

Зона телевизора в спальне может стать одной из основных изюминок интерьера. Как правило, ТВ-стена, является акцентной, она выделяется из всего пространства, что делает интерьер более эффектным.
Для создания акцентной ТВ-стены можно:

  • Участок оклеить обоями, контрастными к основной отделке, обложить камнем, выполнить декоративную штукатурку, обшить деревянными плашками, наклеить фотообои.
  • Участку стены, где будет размещаться телевизор, можно сделать обрамление планками или молдингами. Все зависит от стиля интерьера в спальне.
  • Участок стены, для устройства аппаратуры, можно не выделять в классической или минималистической спальне. Здесь панель аппарата допустимо просто повесить на пустую стену.
  • Под висящим на стене изделием, может стоять туалетный столик или тумбочка. Если же экран расположен высоко, под ним можно поместить целый комод.
  • Телевизор, можно не вешать, а установить на тумбу. В этом варианте есть свои плюсы. Здесь нет необходимости скрыть провода и устроить розетку гораздо проще.
  • Можно приобрести с телевизором, что будет очень удобно.
  • В большой спальне, висящий на стене ТВ приемник, можно «встроить» в стеллаж, как показано на фото.
  • Хорошо смотрится изделие, «замаскированное» под картину. В этом случае нужно лишь вокруг экрана сделать обрамление.
  • Встраивается ТВ приемник и в дверцу шкафа-купе или вешается прямо на нее. Это практичное решение для экономии пространства в небольшом помещении.

Какие варианты размещения ТВ приемников в спальне хорошо показывает видео в этой статье.

Высота установки телевизора может вызывать некоторые затруднения. Часто расходятся мнения членов семьи, или хозяин сам теряется среди двух – трех вариантов. В действительности, строгих требований и правил на этот счет не существует, но есть ряд полезных рекомендаций, составленных на основе медицинских исследований и технических особенностей устройств. Не имеет значения, сколько в вашем доме телевизоров, важно, в какой именно комнате планируется их установить: в спальне, кухне, гостиной. Исходя из назначения помещений, можно приступать к вычислению идеального места для панели.

Гостиная комната

В гостиной комнате хозяева принимают друзей, родственников, празднуют семейные праздники. Словом, именно здесь люди проводят большее количество времени, а значит, смотрят телевизор с разных точек: из-за письменного стола, из кресел, с дивана или за обеденным столом. Условно, оптимальная точка середины экрана находится на расстоянии от 70 до 175 см от пола, а в большинстве случаев на высоте 1,2 – 1,4 м.

Что следует учитывать в первую очередь, что бы понять, на какой высоте вешать телевизор в гостиной комнате:

  • с какого места просмотр телевизора будет чаще всего: из-за стола или с дивана;
  • диагональ;
  • средний рост всех членов семьи.


Если в подавляющем большинстве случаев вы планируете смотреть фильмы или телепередачи, сидя на диване, то высота должна быть меньше, если из-за стола – то выше. Определить наиболее оптимальную высоту можно только опытным путем : присядьте на диван и посмотрите на стену, вам должно быть удобно и комфортно. Медики рекомендуют следующее.

  1. Голова не должна запрокидываться вперед или назад, это провоцирует излишнюю нагрузку на шейные отделы.
  2. Расстояние от глаз до экрана должно быть пропорционально к диагонали монитора. Установленный стандарт 1:2(3), то есть, если размер монитора равен 100 см, то расстояние должно варьироваться в диапазоне от 200 до 300 см для ЖК-панелей, для обычных телевизоров на 25% больше.

Обратите внимание! Напротив глаз человека должен быть центр монитора или его верхняя треть.

Нельзя упускать из виду тот факт, что телевизор может оказывать негативное влияние на зрение, как у взрослых, так и у детей. В процессе просмотра также участвуют шейные отделы позвоночника. Потому советы специалистов по рекомендуемому следует принять во внимание.

Часто ответ на вопрос находится сам собой, когда панель ставят в специальную нишу в мебели . Это не всегда правильно: при таком расположении высота телевизора может оказаться ниже/выше необходимой, если уровень дивана не соответствует стандарту, плюс важно учесть и собственный рост. Не лишним будет испытать на себе, насколько такая высота будет удобной. Если наблюдается дискомфорт, значит, местоположение следует скорректировать.

Установка панели в спальне или детской

Высота ЖК-панели в спальне зависит от расстановки и параметров мебели, идеальный вариант — расположить телевизор на стене, перпендикулярно кровати . Таким образом удобно смотреть фильмы в положении лежи или полусидя. Но допускается и параллельная установка.


Центр экрана должен быть напротив глаз при просмотре «сидя», но следует учесть, что экран необходимо наклонить примерно на 30°. Отличительная особенность жидкокристаллических мониторов в том, что при просмотре под углом теряется контраст, изображение темнеет, что оказывает негативное влияние на зрение. Наклон панели обеспечит прямой обзор из положения «лежа» или «полусидя».

Важно знать! Для максимального комфорта выбирайте регулируемые кронштейны. С их помощью можно изменять наклон панели или повернуть телевизор влево или вправо. Если вы задумаете небольшую перестановку, или любите смотреть фильмы в различном положении, направление экрана можно будет легко скорректировать.

ЖК-панели с матрицей TFT имеют довольно широкий угол обзора , но чувствительны к вертикальному отклонению: низкое положение увеличивает контрастность и затемняет экран, а слишком высокое наоборот – осветляет.

Что касается детской, то, вычисляя на какую высоту повесить телевизор, опирайтесь на рост ребенка. Панель должна висеть таким образом, чтобы во время игры малыши не задели ее головой или руками, это может травмировать детей, а также испортить дорогую вещь.

Активный образ жизни подрастающего поколения подразумевает просмотр ТВ из разных точек: с пола, с кровати, из-за письменного стола или даже стоя. Потому оптимальное положение вычислить затруднительно, здесь большую роль играет индивидуальная обстановка комнаты. Важно учесть угол наклона, чтобы контрастность и затемнение картинки не вредило детским глазам и не создавало нагрузок на позвоночник, который в малом возрасте еще не окреп.

Телевизор на кухне


Универсальный кронштейн для телевизора

Как повесить панель самостоятельно

Если пользователь решил отказаться от услуг специалистов, то можно самостоятельно. Для этого понадобится перфоратор или дрель . Кирпичная или бетонная стена достаточно прочна, чтобы выдержать вес свыше 30 кг, а вот для гипсокартона это предел. Набор метизов для крепления настенной части кронштейна идет в комплектации, достаточно проделать отверстие в стене и закрепить профиль.

Важно знать! В бетоне и кирпичной кладке отверстие делается перфоратором с помощью бура по бетону, а в дереве или гипсокартоне – сверлом по дереву.

После закрепляют вторую часть кронштейна к панели и монтируют телевизор к стене. На этом монтаж окончен, можно приступить к просмотру фильма.

На какой высоте правильно вешать телевизор на стену? Что стоит принимать во внимание?

На каком расстоянии от экрана должен располагаться зритель?

Как обеспечить комфортный просмотр и сберечь зрение? Возможно ли это?

Ответы на эти и другие вопросы вы узнаете, прочитав данную статью.

Какие требования к положению телевизора существуют?

В современной жизни телевизор давно стал почти членом семьи. Именно ему удается собирать вокруг себя вечерами всех домочадцев. Конечно, есть люди, которые совсем не смотрят телевидение, но пока это скорее исключение из правил.

После того как заканчивается ремонт, во многих семьях возникает спор, на какой стене и высоте будет висеть телевизор.

Однако в этом деле мало учитывать пожелания всех членов семьи, необходимо знать и общепринятые рекомендации.

Кроме того, принимаются во внимание такие вещи, как:

  • диагональ экрана;
  • размер и предназначение комнаты;
  • расстояние, с которого телевизор будут смотреть.

Центр экрана должен находиться на уровне глаз удобно устроившегося перед ним зрителя. Тем не менее, есть определенные критерии по высоте. Самый нижний уровень равен 70 см от пола, самый высокий – 1 м 75 см от пола. Получается разброс высоты более метра. Как определиться?

К расчету положения экрана в каждой отдельно взятой комнате нужно подходить индивидуально.

Современные жидкокристаллические экраны обладают мерцанием, которое не воспринимается человеческим мозгом, но вредит глазам.


Помимо этого, экран телевизора, монитор компьютера, дисплеи различных гаджетов – это обман глаз человека.

В реальной жизни глаз человека фокусируется на разное расстояние. При чтении, письме глазные мышцы фокусируют взгляд одним образом, при взгляде вдаль – другим.

Человек, обладающий хорошим зрением, видит одинаково хорошо на любом расстоянии, и это – заслуга развитых глазных мышц.

Чем же отличается просмотр телевизора от реальной жизни? Смотря на экране фильм, человек тоже видит передний и задний план.

Мозг человека распознает что, например, лицо героя находится на переднем плане, а деревья на заднем. Но на самом деле все это находится на одной плоскости телевизионного экрана, и глазам не приходится фокусироваться.

При длительном просмотре телевизора или работе за компьютером глазные мышцы слабеют, человеку становиться сложно сфокусировать глаза на дальнее расстояние, зрение падает.

Такое расстройство называется нарушением аккомодации. Особенно опасно это заболевание для детских глаз, так как их мышцы еще не успели развиться полностью. Нормальное развитие зрения происходит только к 12 годам.

Избежать вредного влияния телевизора на глаза человека не удастся, но снизить негативное влияние голубого экрана можно.

Как рассчитать положение экрана?

На какой высоте вешать телевизор? В зависимости от предназначения комнаты рекомендации могут различаться. В современных домах, как правило, больше одного телевизора.

Чаще всего их размещают:

  • в гостиной;
  • в спальне;
  • в детской;
  • на кухне.

Учитывая размер комнаты и положение зрителей при просмотре программ, можно рассчитать, как правильно повесить телевизор на стену в каждой отдельно взятой комнате.

В гостиной традиционно собирается вся семья, поэтому телевизор должен располагаться в центре стены – в этом случае будет лучше обзор с любого места в комнате.

Нужно учесть, где любят сидеть члены семьи в гостиной. Кто сидит в креслах, кто на диване? Кто любит смотреть передачи лежа?

Возможно, дети смотрят на экран, не отрываясь от игры на полу? Необходимо учесть и разницу в росте членов семьи.

Телевизор должен располагаться так, чтобы всем было комфортно.

Требования для размещения телевизора в гостиной:

  • расстояние от центра экрана до глаз зрителя должно составлять не менее двух метров, лучше больше;
  • середина экрана должна находиться на уровне взгляда большинства зрителей;
  • телезритель при просмотре передач не должен запрокидывать голову.

Чем больше диагональ экрана телевизора, тем дальше от него должны находиться люди.

Если помещение небольшое, то целесообразно повесить телеприемник чуть выше, тем самым немного увеличив расстояние от экрана до глаз членов семьи. В большей степени это актуально при размещении монитора на кухне или в небольшой спальне.

Исходя из полученных данных, высчитывается удобное расстояние от экрана до пола, после чего телевизор можно вешать на стену.

Применяя современный кронштейн, можно повысить комфорт при просмотре передач, поворачивая и наклоняя экран.

Размещать монитор в мебельной нише специалисты не рекомендуют, так как это существенно сужает угол обзора.

Как правило, в силу многих особенностей телевизор в гостиной размещается на меньшем расстоянии от пола, чем в спальне или на кухне. Это связано с положением телезрителей при просмотре.

Расположение телеприемника в других помещениях может иметь существенные отличия, но расчет производится по такому же принципу, с учетом расположения зрителей и их роста.

Расчет положения экрана в других помещениях

На какой высоте вешать телевизор в других комнатах? В спальне просмотр передач происходит чаще всего лежа, поэтому высота положения экрана зависит от того, какой высоты кровать.

При длительном просмотре голова не должна запрокидываться назад или слишком наклоняться вперед.

Если лечь на кровать в комфортной для себя позе и посмотреть на стену, то можно определить удобное положение экрана.

После подвешивания экрана на стену телевизор в спальне лучше наклонить на кронштейне вперед. Высота расположения от пола выйдет тем больше, чем меньше размер комнаты.

Оптимальный вариант для установки монитора – стена в ногах кровати. Если планировка комнаты этого не позволяет, а программы придется смотреть лежа на боку, то необходимо учесть, чтобы глаза зрителя находились на расстоянии не менее двух метров от экрана.

При установке телеэкрана на кухне тоже учитываются потребности членов семьи. Дети смотрят мультики во время еды?

Хозяйка иногда бросает взгляд на экран во время готовки? Так как кухни не отличаются большой площадью. Кроме того, кухонные помещения являются потенциально опасными.

Ведь именно тут находится:

  • большое скопление электрических нагревательных приборов;
  • водопровод;
  • газовая плита;
  • на полках и в шкафчиках хранится большое количество бьющейся посуды.

При установке монитора на кухне он не должен ничему мешать. Рекомендуется устанавливать его в такое место, где будет исключена возможность чем-либо зацепить экран.

Учитывается и расстояние от рабочего и обеденного столов до монитора. Для маленькой кухни лучше выбрать телевизор с небольшой диагональю.

Так как время пребывания людей на кухне, как правило, меньше, чем в спальне или гостиной, то и время просмотра там телевизора невелико.

Поэтому высота расположения экрана от пола может быть максимальной. Однако этот показатель не должен превышать уровень взгляда стоящей во весь рост хозяйки.

Кроме того, стоит позаботиться о возможности поворачивания и наклона экрана для комфортного просмотра любимой передачи за ужином для всей семьи.

Если в семье несколько детей, то в первую очередь нужно позаботиться об их комфорте, так как их здоровье может пострадать – и глаза, и позвоночник ребенка еще не достаточно окрепли. Поэтому первый удар от длительного просмотра в неудобной позе получают именно они.

(led TV, 3D HD TV) — это удобно и современно, но их эксплуатация выявила новую проблему – как, кроме установки на полку и тумбочку, устанавливать аппарат, на какой высоте вешать телевизор, и какой конструкции для этого можно использовать крепления. Поэтому автоматически возник вопрос – как рассчитать высоту, которая будет комфортной и безопасной для просмотра, и как рассчитать самое безопасное расстояние до экрана. Математические расчеты здесь не очень уместны, а вот практические подсказки и советы профессионалов придутся кстати.

На какой высоте подвесить телевизор – расчет положения

Ради комфортного отдыха и просмотра телепередач, собственно, и покупается телевизор, но для каждого помещения высота его размещения будет разной. Почему, и на какой высоте лучше подвесить монитор? Просмотр передач на кухне скорее превращается в прослушивание, поэтому высота расположения экрана не очень критична, и на кухне телевизионную панель вешают выше расчетной высоты, чтобы она не мешала работе. Подобное крепление не вызывает дискомфорта при просмотре передач.

Чтобы решить, на какой высоте вешать телевизор в гостиной, отталкиваются от максимальной комфортности при просмотре. Медицинские исследования доказали, что самым оптимальным будет крепить телевизор так, чтобы от нижнего края экрана до пола расстояние составляло 0,75-1 м.

Также медики дают практические советы о том, как интуитивно вычислить расстояние от телезрителя до телеэкрана. Для этого сядьте на то место, с которого предполагаете смотреть телевизор, закройте глаза, и через минуту откройте их. Куда сразу попал ваш взгляд, то место и является серединой экрана.

А на какой высоте вешать телевизор на стену в спальне? Рекомендуемая высота монтажа панели будет немного больше, чем в зале или в гостиной, а определить точку размещения аппарата можно так же, как и при предыдущем варианте решения, только лежа на кровати. Основное правило при расчете высоты монтажа телевизионной панели – ваш комфорт при просмотре.

В современных моделях телевизоров картинка не мерцает, и экран не излучает электромагнитные волны, то есть, не представляет опасности для глаз. Поэтому смотреть жидкокристаллический или плазменный телевизор можно на любом удобном расстоянии, и установка телевизора на стену возможна в любом случае. Но оптимальное соотношение диагонали TV (диагональ –расстояние между углами экрана) и расстояния от него до глаз зрителей все же существует. Расстояние, которое медики рекомендуют устанавливать при просмотре телевизора – 3-4 размера диагонали аппарата. Поэтому при покупке исходите из размеров комнаты, в которой телевизор будет находиться.

Сейчас телевизионные приемники имеют разное разрешение экрана. Приемники HDTV – это телевизоры с разрешением 1080р, которые передают изображение намного четче и ярче, чем аппараты с разрешением 720р. Поэтому при выборе и покупке LED или 3D панели принимайте во внимание разрешение экрана.

  1. При расчете, на какой высоте вешать телевизор в гостиной, расстояние до телеприемника с разрешением 720р должно равняться размеру диагонали экрана, помноженному на коэффициент 2,3.
  2. Расстояние от телевизора с разрешением 1080р до зрителя должно равняться размеру диагонали экрана, помноженному на коэффициент 1,56.

Расстояние, комфортное для глаз от плазменной панели — от трех до четырех диагоналей экрана, для жидкокристаллического монитора — от двух до трех диагоналей.

Пример: телевизор с диагональю 42 дюйма рекомендуется смотреть на расстоянии 84-126 (для жк модели) или 126-168 дюймов (для плазменной модели), или 210-320 см и 320-430 см.

На какой высоте подвесить телевизор в гостиной

При размещении телевизора в зале или в гостиной принимайте в расчет, сколько людей будут его смотреть. Чтобы вычислить самое лучшее место для телевизора, посоветуйтесь со всеми, но не забывайте о научном подходе. Если предполагается установка телевизора на стену в зале и просмотр из кресла или на диване, то лучше всего подвесить панель на высоте около метра (0,7-1,4 м), исходя из среднего арифметического роста всех членов семьи.

Если вы еще не приобрели телевизор, то вы имеете хорошую возможность для эксперимента: возьмите какой-либо плакат размером с ваш будущий телевизор, и «методом научного тыка» найдите ту оптимальную высоту панели, которая подойдет для всех членов семьи.

Если гостиная большая, то устанавливайте телевизор невысоко от уровня пола — так будет удобнее смотреть на экран всем – и детям на полу, и взрослым на диване или в креслах. От высоты мягкой мебели в гостиной рассчитывается рекомендуемая высота для монтажа полки или кронштейна под телевизионную панель. То есть, чем выше диван или кресла, тем выше устанавливайте телевизор.


На какой высоте подвесить телевизор в спальне

В любом помещении высота крепления телевизора зависит от размеров мебели, сидя на которой, вы будете этот телевизор смотреть. Поэтому, на какой высоте вешать телевизор в спальне, зависит от размера (высоты) кровати. Как вычислить высоту? Так же, как и в предыдущем случае, высота установки телевизора в спальне определяется следующим образом: лягте на кровать в удобной для вас позе (как будто вы смотрите на экран телевизора) и прикройте глаза, а через минуту откройте их. Куда сразу упадет взгляд, там и должен находиться центр экрана.

Практика показывает, что в спальне телевизор необходимо подвешивать выше, чем в гостиной комнате, поэтому здесь применяйте еще одно правило: угол отклонения от центра экрана до глаз зрителя не должен быть больше 30 0 . Это правило рекомендовано для недопущения искривления позвоночника.

Очень хорошо для регулировки угла отклонения помогают специальные крепления для кронштейнов, которые идут в комплекте с подвесными полками или кронштейнами. Эти крепления изменяют угол наклона плоскости экрана. Рекомендуется пользоваться кронштейнами с регулировкой корпуса телевизора в двух плоскостях.


Какая высота нужна для установки телевизора на кухне

На кухне соблюдать комфортабельную высоту установки телевизора (средняя часть экрана должна находиться на уровне глаз) сложно в силу обычно небольшой площади помещения. К тому же приготовление пищи почти не оставляет времени на просмотр, и обычно телевизор слушают. Отсюда и вопрос: на какой высоте от пола вешать телевизор на кухне?

ЖК телевизор с TFT матрицей на кухне – это замечательно, так как по горизонтали у него угол большого обзора при почти незаметном уменьшении контрастности. А вот изменение обзорного угла по вертикали приведет к затемнению (поворот вниз) или засветке экрана (поворот вверх). Поэтому, на каком расстоянии оптимально расположить монитор на кухне, очевидно: на той высоте, с которой телевизор чаще смотрят, а конструктивно это можно решать поворотом кронштейна для каждого случая. Регулировка угла поворота кронштейном позволит регулировать угол наклона и обзора, а значит, телевизор можно будет смотреть из любого положения.


Как и на какую высоту вешать телевизор в доме из кирпича. В видеоролике показано, как нужно надежно монтировать настенное крепление типа Vogels с подробной инструкцией по сборке и установке кронштейнов. Место монтажа: дом старой постройки, кирпичные стены, дряхлый слой штукатурки. Стена сыпется, поэтому для прочности сделана еще пара дополнительных отверстий для крепежа кронштейна.

Вконтакте

подключение телевизионной розетки своими руками

Сейчас сложно представить дом или квартиру, в которой не было бы телевизора. Все чаще их даже не один, а два или три. При этом провода антенны или кабельного телевидения могут путаться под ногами или просто эстетически не радовать глаз. Устранить эти проблемы поможет подключение телевизионной розетки. Если установить ТВ розетку, то появится возможность скрыть провода и обезопасить их от случайных разрывов и других повреждений.

Как подключить телевизионную розетку

Перед тем, как самостоятельно телевизионный кабель к розетке нужно решить какой тип крепления предпочтительнее. ТВ розетки по способу установки бывают трех видов:

— внешняя накладная телевизионная розетка

— розетка скрытого подключения (вмонтированная в стену)

— проходная телевизионная розетка

По выполняемым функциям все розетки следует разделить на:

  • Оконечные – чаще всего используются, если необходимо подключить один телевизор. Как и проходные телевизионные розетки, оконечные могут быть использованы для подключения нескольких телевизоров, однако, такой тип может создавать помехи.
  • Проходная розетка, которая служит разветвителем сигнала. К каждой такой розетке подключается один кабель по которому сигнал поступает и один по которому сигнал идет дальше. Используются для двух и более телевизоров. Проходная розетка создает меньше помех при большом количестве телевизоров.

Если принято решение о самостоятельной установке розетки под телевизор, то нужно обзавестись следующими инструментами:

  • Собственно, сама телевизионная розетка.
  • Инструмент для снятия изоляции.
  • Отвертки.
  • Ударная дрель или перфоратор.
  • Крепежные детали.

Схема подключения тв розетки скрытой установки.

  • На первом этапе необходимо сделать округлое отверстие в стене под размер будущей розетки. Для этого можно использовать перфоратор или дрель.
  • Вторым этапом следует расположить коробку в отверстие и закрепить ее при помощи саморезов и дюбелей.
  • На третьем этапе нужно снять изоляцию с кабеля. Для этого можно использовать канцелярский или кухонный нож. При снятии изоляции важно, чтобы не оставалось царапин на центральной металлической жиле, иначе кабель может переломиться в этом месте.
  • На четвертом этапе нужно закрепить центральную жилу в розетке винтом.
  • На пятом и последнем этапе следует закрепить корпус в стене и закрыть внешней крышкой. ТВ розетка установлена

Схема подключения накладной розетки.





Подключить розетку телевизионную накладного типа в значительной степени проще.  Для того, чтобы установить розетку под тв кабель накладного типа нужно:

  • Снять изоляцию с кабеля.
  • Открыть корпус. Для этого следует либо раскрутить винт, либо с силой потянуть верхний край розетки.
  • Закрепить центральную жилу внутри корпуса.
  • Собрать корпус и установить его на место.

Для большей наглядности и упрощения процесса установки розеток следует посмотреть видео подключения тв розетки. На видео четко показано, подключение розетки для телевизионного кабеля своими руками.

Телевизор к розетке подключайте коротким кабелем RG-6 или подобным. Для этого один конец кабеля следует подключить к телевизору, а другой утопить в розетку.

Альтернативный вариант установки.

Если же у вас нет сил, средств или желания чтобы телевизионный коаксиальный кабель самому, то специалисты платформы Юду смогут помочь в этом вопросе.

Как правильно расположить телевизор на стене: 6 правил

Практически в каждом доме есть телевизор, а иногда — даже несколько. Чаще всего он ассоциируется у нас с приятным времяпровождением в кругу семьи или друзей.  Наши взгляды обращены к этому электронному устройству довольно часто и неважно, транслирует ли он телевизионные каналы или просто является монитором для просмотра фильмов или роликов в интернете.

Давайте посмотрим, как правильно расположить в комнате монитор телевизора, чтобы это было максимально комфортно, безопасно и удобно для всех домочадцев. Прочитайте все пункты внимательно, постоянно оглядываясь на свои условия. Все советы здесь тесно взаимосвязаны,  и технические несоответствия одного из них в выбранной комнате могут повлиять на особенности планировки, которые уже, казалось бы, точно определены.

8



1. В какой части комнаты расположить телевизор

Расположение телевизора диктует расстановка мебели в комнате. Прежде всего определитесь с тем, с какой именно точки комнаты (или нескольких) вы будете его смотреть. Это может быть диван, обеденный стол, рабочая зона кухни — но возможны и другие варианты.

Особенно важным моментом при определении места расположения телевизора должно стать окно. Если экран будет находиться на противоположной стене, велика вероятность того, что он будет отблескивать и вы ровным счетом ничего не увидите.

Выходом из этой ситуации могут стать оконные ролеты или плотно закрывающиеся шторы с эффектом «блекаут».

Подумайте, насколько вы готовы закрывать их плотно каждый раз, включая телевизор. Для тех, у кого расположение будет именно таким, советуем присмотреться к шторам на электрическом карнизе, которыми можно управлять с пульта или планшета. Стоит это не так дорого, а подобная опциядобавит комфорта и сохранит аккуратный внешний вид и самих штор, которые от слишком частого механического воздействия могут быстрее запачкаться, и потерять первоначальный вид.

1



2. На какой высоте повесить телевизор

Если вы собираетесь смотреть телевизор на кухне, скажем, стоя у плиты,  встаньте у воображаемой (если у вас пока ремонт) или уже существующей рабочей поверхности, а потом быстро переместите взгляд на тот участок стены, где вы планируете монтировать телевизор. То место, куда вы посмотрели (это будет скорее всего уровень ваших глаз или чуть ниже/выше) нужно запомнить и сразу же аккуратно зафиксировать, скажем, мелком на стене. Здесь предположительно должен находиться центр монитора.

Высота расположение телевизора диктуется тем, в каком положении вы намерены его смотреть. Стандарты в этом плане довольно условны, поэтому ничего лучше личной перепроверки быть не может.

Точно по этому же принципу вы сможете определить комфортную для себя высоту расположения телевизора на стене в любой комнате, где он предположительно должен находиться.

4



3. Как правильно прикрепить телевизор на стене

Если при вашей планировке расположение телевизора предполагает его монтаж на стену, нужно в первую очередь проконтролировать техническую возможность выполнения этой операции. Запомните — на стену из гипсокартона тяжелый монитор вешать нельзя. Больше 30-35 кг она не выдержит и рискует просто-напросто обвалиться.

На стену из кирпича или блоков монитор можно монтировать при помощи кронштейнов. При этом заранее убедитесь в том, что в местах предполагаемого расположения дюбелей не проходит проводка.

Кронштейны бывают как с жесткой фиксацией, так и регулируемые. Мы рекомендуем в любом случае выбирать мобильный вариант. Кто знает — вдруг вам потребуется  изменить угол наклона или слегка повернуть экран в ту или иную сторону.

4



4.  Куда спрятать провода и кабели

Если ваша квартира сейчас находится в состоянии ремонта, заранее спроектируйте и правильно подготовьте место расположения телевизора и соответствующих выводов для него. То, что вам будет необходимо обязательно — 3 обычных розетки за монитором и 1 телевизионная. В них вы подключите сам плазменный монитор, тюнер и/или Wi-Fi адаптер. Все эти выходы можно благополучно спрятать за самим плазменным онитором, расположив розетки на расстоянии 8-10 см от верхнего или нижнего края монитора (как в вашей ситуации это будет удобней).

Если под телевизором будет располагаться ТВ-тумба, на которой предположительно будет стоять другая медиа-техника, розетки за ней вам тоже не помешают.

На высоте 30 см от пола расположите блок на 4-5 розеток — даже если сейчас они вам и не нужны, технологии на месте не стоят, лучше немного потратиться сейчас и уберечь себя от лишних проблем с проводами, розетками и переносками завтра.

Если ремонт уже сделан, все провода можно спрятать в кабель-короб и аккуратно подвести его к телевизору. Позже этот короб можно оформить под стиль стены, на которой он располагается — с тем, чтобы максимально его замаскировать.

В случае, когда телевизор располагается напротив окна и вы решили воспользоваться советом по поводу штор на электрическом карнизе, запланируйте еще одну розетку под потолком в том месте, где будет висеть такая штора (специалисты по шторам и электрик подробнее расскажут вам об этом).

4



5. Как выбрать размер диагонали

Многие ТВ-поклонники мечтают о большой плазме на половину стены. Купить такой телевизор не сложно, но прежде чем это сделать, проверьте, насколько параметры вашей комнаты позволят смотреть на такой монитор без вреда для здоровья.

Расстояние, комфортное для глаз от монитора — 3-4 диагонали экрана, в случае с жидкокристаллическими мониторами — 2-3 диагонали.

То есть 40-дюймовый телевизор нужно смотреть с расстояния 80-120 или 120-160 дюймов (1 дюйм равен 2,54 см). Теперь можно  подсчитать, что глаза человека, смотрящего на плазму 40 дюймов, должны располагаться от нее за 3-4 метра, а для ЖК-мониторов — за 2-3 метра.

6

Несложно, наблюдая действительность, убедиться в том, что очень многие пренебрегают этим правилом, чем портят зрение не только себе, но и своим близким. Не повторяйте этих ошибок.

6

Предлагаем интересные идеи расположения телевизора в современных интерьерах:

Настенные пластины для телевизора

Переход к пластинам для разборки

Содержимое

Пластина, которую нужно избегать
Двойная F-пластина
Проводка стандартной настенной пластины
Разъединенные пластины
Потеря сигнала в пластинах
Пластины декомбайнера
Разъем обратной связи
DC Coupling and Развязка
Примечания по электромонтажу
Модульные настенные панели

Пластина, которую следует избегать!

Пластины, подобные этим, не имеют экранированного соединения, поэтому помехи могут входить и выходить, что приведет к значительному несоответствию импеданса. Эта некачественная конструкция может вызвать слабый сигнал, помехи, потерю изображения и другие симптомы. Не используйте неэкранированные пластины для Freeview или спутникового телевидения.

ИЗБЕГАТЬ!

«Я могу сказать на собственном опыте: не покупайте [неэкранированные] настенные панели, если вам не нужен сигнал каждый раз, когда кто-либо в пределах 10 метров отправляет / получает текст или звонит на свой мобильный».

(Он разработан для американского UHF TV, а НЕ для спутникового телевидения, но многие недобросовестные или невежественные дилеры предлагают его как подходящий для спутникового телевидения.Вам может это сойти с рук, но зачем рисковать? Его даже опасно использовать для подключения антенны Freeview.)

Ознакомьтесь с безопасными альтернативами. Кликните сюда.

Уважаемые господа,

В ходе более глубокого исследования, чтобы выяснить, что у меня есть и что мне нужно, я оказался на вашем сайте. Однако ваши истории о неэкранированных, экранированных соединениях типа PCB / обжима / зажима с прямыми разъемами сбили меня с толку, поскольку я не могу легко сказать, что к чему.Я предполагал, что соединение печатной платы / обжима / зажима будет лучше, чем прямое соединение, но теперь я не знаю?

Это простая концепция: любой оголенный центральный соединитель будет излучать и / или привлекать помехи. Кроме того, если разъем обнажен, это означает, что импеданс подключения не может быть гарантированным 75 Ом (для соответствия коаксиальному кабелю), поэтому будут отражения и потери сигнала.


Любая пластина должна быть лучше этой!


Вам нужна двойная F-образная пластина для розеток? Доступны три типа: —

1.Простая настенная пластина S122-327, в которой кабели проходят прямо через стену снаружи и прикручиваются к задней части пластины. Эта пластина просто имеет два проходных резьбовых соединителя. Если у вас есть возможность, вы можете просверлить пустую пластину и установить разъемы самостоятельно. Его можно использовать для кабелей, вводимых сверху или сбоку, но вам понадобятся прямоугольные F-адаптеры, которые занимают довольно много места в задней части корпуса.

2. Пластина 100-00678 Maxview, где кабель спускается внутрь внутренней стены (штукатурка или сухая облицовка), и вы вставляете ее в соединения, снимая изоляцию и заворачивая винты.

3. Vision V33-23PLUS, где снова кабель идет по внутренней стене. Этот тип также включает розетку для телевизора (которую вам не нужно использовать). Если вам действительно нужен телевизионный сигнал, вы должны объединить его с одним из спутниковых каналов с помощью диплексера DIP2 или аналогичного объединителя.

4. Есть четвертый вариант: модульный, где вы можете разместить два модуля розеток F на лицевой панели.

Все наши настенные панели подходят для стандартных настенных коробок Великобритании, которые доступны на нашей странице «Электрооборудование» — щелкните ЗДЕСЬ.


Стандартная проводка настенной панели

Это наша экранированная настенная панель для скрытого монтажа TV + SAT 100-00677. Это НЕ пластина декомпинации. Гнездо TV (гнездо) и гнездо F (гнездо с резьбой) полностью отделены друг от друга, и для каждого из них нужен собственный кабель.

Мы рекомендуем вам установить его в самую глубокую коробку из имеющихся в наличии. Коробка глубиной 25 мм примерно достаточно глубока, но чем глубже, тем лучше.

Причина в том, что ваши кабели с двойным экраном проходят по стене в коробку, оставляя очень мало свободного места.Они не очень гибкие, поэтому вы должны обрезать их до нужной длины. На фотографии показан предлагаемый нами метод. Обратите внимание, что старый кабель h209 (= WC100, CT100 с воздушным диэлектриком) изогнут (красная стрелка), поэтому мы рекомендуем использовать современный кабель из вспененного диэлектрика. Изгиб, подобный показанному, может очень плохо сказаться на цифровых сигналах. Наш тонкий WF65 самый простой в использовании, но присоедините его к WF100 (чтобы минимизировать потерю сигнала), если длина пробега превышает 20 метров.

Еще лучше проложите кабели за пределами патронной коробки, проложите их снизу и сохраняйте большие радиусы изгиба.

Поскольку изогнутый кабель обычно оказывает гораздо худшее влияние, чем использование кабеля с немного более высокими потерями, я бы использовал подходящую резьбовую муфту и присоединил короткий отрезок тонкого кабеля WF65-1 к более толстому кабелю .

В тонком кабеле потери сигнала в два раза выше, чем в более толстом кабеле, но в краткосрочной перспективе они незначительны. Дважды ничтожно мало по-прежнему ничтожно. Более тонкий кабель намного легче проложить, поскольку он более гибкий и менее подвержен перекручиванию.

Сделайте соединение должным образом с помощью резьбовых заглушек «F» и силиконовой смазки, чтобы не допустить попадания влаги, и оно будет идеальным.

(Большинство настенных панелей имеют такую ​​конструкцию, что кабели должны вводиться в них снизу. Это может быть неудобно, если кабели проходят за «сухой облицовкой» или чем-то подобным. Вам необходимо оставить достаточно места для мягких петель. (не перегибайте кабели).

Вы также можете повернуть настенные панели (но имейте в виду, что любые отметки также будут повернуты, поэтому они могут выглядеть не так красиво).

Зачистите оболочку кабеля на 25 мм.Снова загните медную оплетку поверх ножен. Зачистите белую пластиковую диэлектрическую изоляцию, чтобы оставить оголенными 5 мм медного провода. Обрежьте плетеный медный экран, чтобы оставить незащищенным 5 мм прозрачного пластикового изолятора. Вставьте центральный медный провод в центральную винтовую головку. Затяните винт. НЕ ЗАТЯГИВАЙТЕ ИЗБЫТОЧНО! Частая причина проблем заключается в том, что центральный проводник срезан винтом. Кажется, что он все еще подключен, но вы периодически теряете сигнал.

Убедитесь, что медные жилы не могут касаться медного сердечника или револьверной головки.Таким же образом установите второй трос, затем отрежьте выступающий центральный трос. Закройте откидную крышку и затяните каждый винт всего на несколько оборотов. НЕ ЗАТЯГИВАЙТЕ ИЗБЫТОЧНО! Кабель должен быть зажат, но не раздавлен.

ВАЖНО: Маленькая металлическая «клетка», поставляемая со многими такими стеновыми панелями, НЕОБХОДИМА. Его цель — поддерживать импеданс 75 Ом. По той же причине кабель следует зачистить, как показано на рисунке, при этом медная оплетка и фольга растягиваются почти до самого винта (но убедитесь, что никакие жилы не касаются винта).Если импеданс 75 Ом не поддерживается, результирующее рассогласование может вызвать снижение мощности сигнала на выбранных частотах, что может привести к отсутствию или прерывистости некоторых каналов.

Смажьте медные провода силиконовой смазкой перед вставкой. Медь окисляется даже в условиях низкой влажности, поэтому целесообразно защитить ее этой смазкой, чтобы предотвратить проблемы с соединением в будущем.


Разделенные пластины

Эти пластины имеют изолирующий конденсатор для предотвращения протекания постоянного тока (DC).Ни одна из наших тарелок не изолирована. У нас нет на складе этого типа.

Все наши настенные панели подходят для стандартных настенных коробок Великобритании, которые доступны на нашей странице «Электрооборудование» — щелкните ЗДЕСЬ.


Потеря сигнала в настенных панелях

Всякий раз, когда вы перерезаете кабель и вставляете разъем, будет некоторая потеря сигнала. Более того, будет отражение сигнала на определенных частотах. При значительном значении это отражение может привести к отмене определенных частот (см. Дополнительную информацию.) Результат — очень низкий уровень сигнала на одной или нескольких частотах. В худшем случае этот эффект может привести к исчезновению программ из мультиплекса.

В правильно выполненном соединении (включая экранированные настенные панели) такие потери сигнала обычно незначительны на частотах УВЧ-антенн и очень малы на частотах LNB. Если ваш сигнал не очень низкий, вы можете спокойно игнорировать этот эффект.

Если вы хотите минимизировать потерю сигнала, не используйте разъем или настенную пластину, а кабели должны быть как можно короче.

(Если требуется декомбинатор сигнала диплексера или триплексора, у вас нет другого выбора, кроме как его использовать.)



# декомбинер

Фотографии на этой странице показывают, как выглядели эти пластины как несколько лет назад. Дизайн действительно меняется.

В пластину декомпинера обычно входит один кабель, по которому передаются несколько сигналов от диплексера или Loft Box. Эти сигналы разделяются настенной панелью и подаются на соответствующие розетки.Другие розетки часто используются для входов, таких как обратный канал на чердак и телефонное соединение. Относится к модульным пластинам, таким как C13897, C13319, и к полноразмерным пластинам, таким как Triax 304264 и Triax 304109

На иллюстрациях показаны Triax 304264 и Triax 304109 — часто называемые a «четырехъядерная пластина» — с возвратным питанием (SAT2 — простой F-коннектор, который не соединен ни с чем другим в настенной пластине и может использоваться как восходящий или нисходящий поток для LNB или UHF) и триплексор, который включает один входной кабель, подающий несколько сигналов в схему разделительного фильтра.

Этот тип настенной пластины несовместим с системами «волшебный глаз» по причинам, объясненным ниже.

Этот набор фильтров может разделять (декомпилировать) ТВ (UHF) Radio (VHF и DAB) и спутниковые (LNB) сигналы на три выхода. Обратите внимание, что гнезда LNB имеют «проход постоянного тока», потому что спутниковый ресивер должен питать LNB.

SAT2 может иметь пометку «Возврат». Он электрически разделен и может использоваться для подачи любого сигнала, вверх или вниз.Вам не нужно подавать все три партии сигналов в кабель триплексора, но он разделит их, если вы это сделаете. Вам понадобится Loft Box, или диплексер (два сигнала), или триплексор (три сигнала), или сумматор, или мультисвитч на верхнем конце двух нижних питающих кабелей. Обратите внимание, что соединение SAT2 НЕ разделяет сигналы. Все сигналы, подаваемые в его кабель, будут присутствовать на соединении SAT2. На большинство приемников спутникового телевидения , а не , будет влиять присутствие на этом выходе телевизионных и / или радиосигналов.

Схема триплексора. Единственная разница в том, что соединение SAT2 отсутствует. Вы можете заменить пластину «Triplexer» на пластину «quadplex», если вам дополнительно нужен разъем «SAT2» (или «возврат»).

Хотите купить пластину? Нажмите ЗДЕСЬ

TV

UHF-фильтр предотвращает прохождение постоянного тока, а также блокирует удаленный сигнал от «волшебного глаза» на частоте около 70 МГц.

Радио

УКВ-фильтр, вероятно, пропустит удаленный сигнал «волшебного глаза», но он блокирует постоянный ток, необходимый для его питания, а также радиочастотный сигнал для просмотра.

Возврат

Обратите внимание, что гнездо « Возврат » может иметь маркировку « SAT2 ». Он полностью отделен от соединений распаковщика и может использоваться для любых целей, требующих отдельного соединения (и поддерживает сквозное соединение постоянного тока). Если он не используется для подключения LNB, вы можете использовать его для любого сигнала, включая RF и «волшебный глаз».

Соединение по постоянному току

В этом типе пластины Triplex только гнездо SAT соединено по постоянному току с кабелем (входом). Разъемы для ТВ и радио отделены от конденсаторами, так что напряжение LNB не может пройти и вызвать повреждение. Этот тип розетки НЕ может пропускать напряжение по входному кабелю на ТВ-усилитель УВЧ (кроме SAT2).

Это настенная панель Triax 304110 со всеми опциями.Устанавливается на патрасный бокс двойной ширины.

Доступны другие настенные панели одинарной ширины с меньшим количеством опций. Конечно, вы можете использовать две настенные пластины, чтобы создать комбинацию вариантов.

Сначала необходимо снять узел розетки с передней панели. Он удерживается одним винтом.

Подготовьте кабель, сняв изоляцию на 11 мм внешней оболочки, затем прорежьте медные экраны и внутренний изолятор так, чтобы оставалось около 6 мм центральной жилы. Убедитесь, что медная жила не касается центральной жилы!

Обрежьте центральную сердцевину под углом, чтобы получился острый конец. Плотно вставьте его в розетку, не перегибая провод. Осторожно затяните винт, чтобы удерживать центральный сердечник. (Некоторые устройства не имеют винтов, но полагаются на пружинные контакты внутри).

Перед установкой смажьте оголенные медные провода силиконовой смазкой .

Установите второй кабель таким же образом, затем закрутите зажим так, чтобы он надежно удерживал медный экран, но не раздавливал его.

Узел розетки можно перевернуть и навинтить пластину.

Примечания:

Все наши настенные панели подходят для стандартных настенных коробок Великобритании, которые доступны на нашей странице «Электрооборудование» — нажмите ЗДЕСЬ.

См. Примечания к 304109 выше.

Перед установкой смажьте медные провода силиконовой смазкой. Медь окисляется даже в условиях низкой влажности, поэтому целесообразно защитить ее этой смазкой, чтобы предотвратить проблемы с соединением в будущем.

Декомбинатор (диплекс или триплекс) настенные панели можно использовать только вместе с диплексером или Loft Box, которые объединяют сигналы в один кабель.

Следует использовать только кабель с двойным экраном.Обычный «телевизионный антенный кабель» имеет плохие экранирующие свойства и не передает высокочастотные сигналы LNB.

Кабели входят в розетку снизу. Это означает, что вам придется либо тщательно спланировать кабельную трассу, либо установить пластину вверх дном, чтобы кабели входили сверху!

Кабели не должны перегибаться. Не делайте изгибов меньше рекомендованного радиуса (абсолютный минимум размера кофейной кружки).

Если плата объединяет SAT (LNB) и другие источники питания в один кабель, только гнездо SAT может иметь связь по постоянному току. Если вам требуется пластина с ТВ-розеткой, подключенной по постоянному току, вы должны использовать «обратный» канал или использовать пластину, которая не объединяет SAT-канал с ТВ-каналом в один кабель.

Телефонные провода следует прижать к месту, не снимая цветной изоляции, с помощью инструмента Krone. В качестве альтернативы вы можете использовать тонкое лезвие с ножовкой по центру.

V36-102 является эквивалентом нашей пластины декомпинатора GLO28.Имеет один кабельный ввод.

Кабель разделен на две розетки IEC для радио и телевидения. Хомут навесной.

Отогните кабельный зажим вниз и частично затяните винт.

Подготовьте кабель обычным способом (как для F-разъема) и вставьте его в активное отверстие из двух (один — неиспользованный манекен).

Затяните зажимной винт так, чтобы он просто касался медной экранирующей оплетки. Не затягивайте слишком сильно, иначе вы сломаете кабель.


Модульные настенные пластины

Подготовьте конец кабеля, обрезав, как показано, так, чтобы выступало только 6 мм неизолированного медного провода. Не разрезайте медную проволоку, иначе она может сломаться!

Снимите 7 мм внешней оболочки, как показано.

Убедитесь, что медная оплетка не касается внутренней медной проволоки.

Крестовой отверткой №1 Pozidriv ослабьте центральный винт до тех пор, пока отверстие в клемме не станет свободным. Продвиньте медный провод так, чтобы можно было видеть его конец. Он не должен выступать.

Затяните винт настолько, чтобы зажать провод. Не затягивайте слишком сильно, иначе проволока может сломаться позже. Убедитесь, что красные невыпадающие шайбы плотно прилегают к внутренней стороне откидной створки.

Убедитесь, что маленькая металлическая клетка установлена. Это гарантирует поддержание импеданса 75 Ом. Без этого на некоторых каналах могут возникнуть проблемы со слабым сигналом.

Закройте откидную крышку и затяните винты так, чтобы выступающий металлический клин зажимал медную оплетку, а НЕ внешнюю пластиковую оболочку кабеля. НЕ затягивайте слишком сильно. Поперечное сечение кабеля должно оставаться круглым, иначе возникнет несоответствие импеданса.

Обратите внимание на плохо спроектированный пластиковый зажим. Я рекомендую записать его перед тем, как начать, чтобы кабель не перегибался.

Используйте самый глубокий задний ящик, который вы можете найти.

Если ваши кабели недостаточно ослаблены, чтобы их можно было протолкнуть в кабелепровод, оставьте их длинными и …

… закрутите их так, чтобы они перекрещивались и входили в розетку из ниже.

Это может дать достаточную гибкость, чтобы пластина могла быть привинчена на место без перегиба кабелей.

Однако может потребоваться присоединить несколько дюймов WF65 для соединения пластины, чтобы получить достаточную гибкость (см. Ниже).

Доступны настенные пластины другого дизайна. Нажмите ЗДЕСЬ для просмотра видео.

Перед вставкой смажьте медные провода силиконовой смазкой.Медь окисляется даже в условиях низкой влажности, поэтому целесообразно защитить ее этой смазкой, чтобы предотвратить проблемы с соединением в будущем.

ВАЖНО

Модули плохо спроектированы. Вы должны обрезать этот пластиковый зажим на 2 мм, иначе он вонзится в коаксиальный кабель и повредит его.

Присоединение кабеля WF65 длиной не менее нескольких последних дюймов значительно упростит установку из-за его гибкости и меньшего диаметра.

Обрежьте выступающий провод, как показано.

Теперь снимите кабель и снова вставьте его с сеткой экрана на месте. Будьте очень осторожны, чтобы не затянуть винт слишком сильно, иначе провод может оборваться ПОСЛЕ завершения установки.

Затягивайте зажимные винты до фиксации медной оплетки.

© SatCure 2011 — 2016

Пожалуйста, НАЖМИТЕ ЗДЕСЬ для получения дополнительной информации о настенных панелях.

Все наши настенные панели подходят для стандартных настенных коробок Великобритании, которые доступны на нашей странице «Электрооборудование» — нажмите ЗДЕСЬ.

У нас в наличии стеновые панели от различных производителей. Важно отметить, что, хотя все они подходят к стандартной настенной коробке * Великобритании *, формы и цвета отдельных пластин могут отличаться друг от друга и от изображений на этом веб-сайте .

Все «белые» настенные тарелки и патронные ящики различаются по оттенку в зависимости от производителя, производственной партии и условий освещения. Мы не можем гарантировать соответствие оттенков белого. Оттенки / цвета отдельных пластин могут со временем измениться, особенно под воздействием прямых солнечных лучей или ультрафиолетового излучения. Кроме того, радиусы углов и плоскостность поверхности различаются, поэтому даже пластины одного производителя могут не совпадать. Эти примечания также относятся к металлическим пластинам — мы не можем гарантировать совпадение цвета, отделки поверхности или отражения даже с пластинами в том же порядке от нас.

Чтобы прояснить этот момент: производители меняют дизайн по своей прихоти. Мы не знаем, чего ожидать от недели к неделе. Пластина с острыми углами могла иметь закругленные углы в следующей партии. Мы привели несколько примеров ожидаемых вариаций. Эти фотографии были сделаны пару лет назад. Они не актуальны.

Мы рекомендуем заказывать все тарелки одновременно, чтобы минимизировать отклонения.

Если вам нужен определенный оттенок цвета или определенная форма, НЕ ИСПОЛЬЗУЙТЕ КОМПАНИЮ ДЛЯ ЗАКАЗА ПО ПОЧТЕ.Сходите в магазин, где вы сможете осмотреть то, что покупаете, при подходящих условиях освещения.

Полные технические характеристики см. На странице каталога.

Все наши настенные панели полностью экранированы. Такое экранирование гарантирует отсутствие проблем с помехами. Существует множество настенных панелей без экранирования (см. Ниже). У нас нет на складе этого типа.

Если плата объединяет SAT (LNB) и другие источники питания в один кабель, только гнездо SAT может иметь связь по постоянному току.Если вам требуется пластина с ТВ-розеткой, подключенной по постоянному току, вы должны использовать «обратный» канал или использовать пластину, которая не объединяет SAT-канал с ТВ-каналом в один кабель.

* Настенные коробки доступны на нашей странице «Электрооборудование» — щелкните ЗДЕСЬ.

Отправьте адрес этой страницы НАЖМИТЕ ЗДЕСЬ другу!

Розетки и переключатели | Традиционные, современные и сделанные на заказ розетки и выключатели для вашего дома, офиса или гостиницы

Быстрый поиск — Популярные варианты отделки

Отделка Античная латуньЧерныйМедьСтарая бронзаПолированная латуньПолированный хромПолированная медьСатиновый хромСатиновый никельНержавеющая стальБелый

Продукция Напольная розеткаИнтеллектуальный диммерLED DimmerLight SwitchРозетка с USB-зарядкойПереключаемая розеткаToggle / Dolly Switch

Выбирайте из широкого ассортимента выключателей света, одинарных и двойных розеток, диммеров, антенных розеток, телефонных розеток, ответвлений с предохранителями и многого другого. Просто начните с выбора отделки …


Нужны большие розетки и переключатели?

Наш ассортимент розеток и выключателей большого размера идеально подходит, когда вам нужно еще немного. От 95 мм и выше. Просто заменяет стандартную фурнитуру, поэтому никаких специальных работ не требуется.

Посмотреть все розетки и переключатели большого диапазона>


Серия розеток и переключателей Studio

Характерная ромбовидная накатка на органах управления, отделка цельной металлической деталью в виде монет на винтах делают переключатели и диммеры Studio изысканным выбором для вашего дома и офиса.

Узнайте больше о The Studio Range.

Розетки и переключатели квадратные безвинтовые

Гладкая, чистая конструкция с четкими квадратными углами и низким профилем делает линейку розеток и выключателей без винта одним из самых умных на рынке. Они просто потрясающе выглядят.

См. Линейку безвинтовых квадратов.


Сделайте электричество в вашем доме умным

Интеллектуально управляйте всем освещением, штепсельными розетками и отоплением в вашем доме с помощью Lightwave RF.

Узнайте о преимуществах умного дома Lightwave и преимуществах использования Lightwave.

Работает с

См. Розетки и диммеры серии Lightwave Smart.


Другие идеи отделки розеток и выключателей

Не ограничивайтесь полированным хромом или латунью, вдохновляйтесь некоторыми из наших прекрасных отделок, представленных ниже — просто нажмите на образец, чтобы увидеть стили розеток и переключателей в этой отделке.

Бронза — некоторые из наших красивых и тонких бронзовых покрытий розетки и выключателя

Pewter & Old Metals — красота металла, идеально подходящая для старинной собственности.

Coppers — потрясающая медь в современной и традиционной отделке

Необычная отделка — чтобы добавить немного другой


Розетки напольные

Напольные розетки, которые подойдут к вашему стилю интерьера, с 16 вариантами отделки на выбор. Не удалось найти совпадение, значит, у нас есть версия для покраски, поэтому вы можете точно сопоставить краску в своей комнате.

Кроме того, теперь у нас также есть розетки для пола, которые можно вставить в розетку, а крышка закрывается ровно, оставляя выход кабеля.Или выберите из нашего ассортимента деревянного шпона, который будет гармонировать с вашим деревянным полом.

Посмотреть линейки розеток>


Ретро Индустриальный

Традиционно отлитые, эти розетки и выключатели отражают современность прошлого как дань ретрофутуризму.

Изготовлен вручную из переработанных металлов, каждый из которых сам по себе является произведением искусства. Очень стимпанк.

Посмотреть ретро-индустриальные диапазоны>


RetroTouch, определяемый дизайном

Розетки и переключатели

RetroTouch идеально подходят для тех, кто ищет доступный и стильный способ отделки дома, офиса или гостиницы. Они современные, изысканные и британские. Они придают особый шарм завершению дизайнерского образа интерьера.

Уникальный дизайн выключателей света умело сочетает в себе новейшие технологии с тщательно продуманным внешним видом. В каждом номере есть стеклянные панели различных привлекательных дизайнов, которые подходят как для современного, ультрасовременного, так и для классического интерьера. Узнайте больше и просмотрите полный ассортимент>


Будьте в форме!

Ищете что-то немного другое? Не ищите ничего, кроме нашего ассортимента розеток и выключателей определенной формы.Эти культовые тарелки доступны в форме круглого диска или овальной формы и доступны в 6 различных вариантах отделки.

Уникальная форма этих тарелок, несомненно, привлечет внимание и создаст креативную формулировку для улучшения вашего интерьера. Эти фасонные пластины подходят к существующей настенной коробке, поэтому их легко и быстро установить.

Посмотреть диапазон форм.


Не в Великобритании?

Если вам нужны розетки и выключатели стандарта Великобритании и вы не живете в Великобритании, мы можем помочь.

Все, что вам нужно сделать, это связаться — по электронной почте, в чате или по телефону — и мы будем рады помочь вам найти идеальные розетки и выключатели.

Клиенты выбирают розетки и выключатели в Дубае, на Мальте, на Карибах, на Кипре, в Бахрейне, Малайзии и других странах.

Почему розетки и переключатели?
  • Выберите из более чем 80000 розеток и выключателей
  • Традиционный и современный дизайн
  • Множество уникальных дизайнов пластин на выбор
  • Изготовлено в соответствии с высшими стандартами Великобритании
  • Износостойкая, долговечная, превосходная отделка
  • Многослойные лаки для длительной защиты
  • Каждый продукт собран вручную и упакован в индивидуальную коробку
  • Более 98% нашей продукции разрабатываются и производятся в Великобритании

Используйте меню выше, чтобы выбрать отделку от популярных хромированных и латунных материалов до розеток и переключателей в диапазонах бронзы, черного, белого, деревянного, двойного и прозрачного акрила.


Как добавить розетку для настенного телевизора

Добавить розетку за настенным телевизором — несложная задача, которую вы можете выполнить самостоятельно с помощью всего нескольких инструментов. В этом проекте среднего уровня вы узнаете, как проложить электрический кабель внутри стены, расширив цепь вашей текущей розетки до новой, расположенной прямо за телевизором. Это недорогое, быстрое и придаст вашему телевизору чистый профессиональный вид. Вот что вам понадобится:

ИНСТРУМЕНТЫ

  • Тестер цепей
  • Инструмент для поиска шпилек
  • Ударная пила для гипсокартона
  • Отвертка с плоской головкой
  • Инструмент для зачистки проводов
  • Универсальный нож
  • Плоскогубцы для игл
  • Кабельный рыхлитель

98 908 908

  • 1-канальный старый рабочий ящик
  • Кабель 14-2 или 12-2 — в пластиковой оболочке и неметаллический
  • Разъемы для проводов
  • Дуплексное выходное отверстие
  • Выходная заглушка

При выполнении этой самостоятельной задачи убедитесь, что чтобы вооружиться надлежащим защитным снаряжением.На протяжении всего видео мы будем предупреждать вас о том, когда следует и не следует использовать защитное снаряжение.

Прежде чем начать, обратите внимание, что ни в коем случае нельзя прятать электрический шнур телевизора в стене. Это может привести к пожару в нарушение Национального электротехнического кодекса.

ШАГ ОДИН

Выключить цепь. Начните с отключения питания, связанного с цепью, над которой вы будете работать. При этом проверьте силу тока на выключателе. Для цепи на 15 А потребуется кабель с проводом калибра 14.Для схемы на 20 ампер потребуется кабель с проводом калибра 12. Подключите тестер цепи к розетке, над которой вы будете работать, чтобы убедиться, что цепь отключена.

ВТОРОЙ ШАГ

Найдите новую коробку. Имеющаяся у вас розетка будет прибита или привинчена к стенной стойке. Используйте инструмент для поиска шпилек, чтобы определить, прибита ли существующая коробка справа или слева от этой шпильки. Новая коробка будет установлена ​​над существующей коробкой, но с той же стороны стойки.

Держите переделанный ящик, который вы будете использовать, иногда называемый старым рабочим ящиком, по крайней мере в одном дюйме от стойки.Коробка имеет две створки, которые открываются внутри гипсокартона и фиксируются на месте.

ШАГ ТРЕТИЙ

Вырежьте новое отверстие. Если ваша новая коробка включает в себя шаблон, используйте его, чтобы обвести линии разреза на стене. Если шаблон недоступен, обведите лицевую сторону коробки на стене. Вырежьте отверстие ножовкой. Двигайтесь медленно, стараясь не задеть существующие провода или трубы, идущие за той же стеной.

ЧЕТВЕРТЫЙ ШАГ

Нажимной трос. Отвинтите и снимите крышку с имеющейся розетки.Открутите два винта, которыми розетка крепится к коробке. Затем осторожно вытащите розетку. В верхней части коробки будет одно или два отверстия для кабеля. Каждый будет закрыт пробкой или краном. Если коробка металлическая, вы увидите металлический зажим. Ослабьте зажимной винт. Если он забит, выбейте заглушку для одного из отверстий кончиком отвертки. Для этого вам, возможно, придется постучать по рукоятке отвертки молотком. Если коробка пластиковая, откройте одно из отверстий.

Чтобы предотвратить заедание, обожмите передний конец нового провода примерно на дюйм, прежде чем проталкивать его через существующую коробку. После этого проденьте новый кабель в отверстие и протолкните его вверх. Протяните кабель через отверстие. Этот шаг может быть немного сложным и потребует некоторой настойчивости.

ШАГ ПЯТЬ

Подготовить существующую розетку. Розетки в середине пробега имеют два черных и два белых провода. Для этих розеток отсоедините один белый провод и один черный провод, ослабив винты клемм. Концевые розетки имеют только один черный провод и один белый провод. Если у вас есть выходная розетка, оставьте эти провода подключенными.

ШЕСТОЙ ШАГ

Подготовьте провода заземления. Если ваша существующая коробка пластиковая, отсоедините оголенный провод заземления от зеленой клеммы на розетке. Если ваша коробка металлическая, вы увидите короткий оголенный провод, подключенный к зеленому винту заземления в задней части коробки. Обязательно проверьте упаковку разъемов для проводов, чтобы убедиться, что они рассчитаны на количество проводов, которые вы будете подключать, а также на калибр проводов, который вы используете.

СЕДЬМОЙ СТУПЕНЬ

Подготовьте провода в имеющейся коробке.Используйте кабельный рыхлитель, чтобы разрезать оболочку нового кабеля. Снимите оболочку и удалите ее универсальным ножом. Подключите оголенный провод нового кабеля к другим оголенным проводам с помощью соединителя. При необходимости замените разъем на другой, рассчитанный на большее количество проводов. Используйте инструмент для зачистки проводов, чтобы удалить ¾ дюйма изоляции с новых черных и белых проводов.

ШАГ ВОСЬМОЙ

Соединительные провода в имеющейся коробке. Если к розетке подключены только один белый провод и один черный провод, переходите к шагу девять.Если к розетке подключены два белых и два черных провода, переходите к шагу десять.

ДЕВЯТЫЙ ШАГ

Выполнение соединений в конце цикла. Для пластиковой коробки отрежьте шестидюймовую длину неизолированного провода, чтобы использовать его в качестве косички. Используйте плоскогубцы, чтобы скрутить один конец гибкого провода с оголенным проводом заземления, который вы отсоединили от розетки, и оголенным проводом заземления от нового кабеля. Закрепите соединение с помощью коннектора. Если ваша коробка металлическая, вы уже подключили все оголенные провода.

ШАГ ДЕСЯТЬ

Выполнение промежуточных соединений. Отрежьте три шестидюймовых куска проволоки, белый, черный и голый, чтобы использовать их в качестве косичек. Снимите дюйма изоляции с каждого конца черных и белых косичек. Используя плоскогубцы, скрутите один конец белого провода с белым проводом, который вы отсоединили от клеммы, и белым проводом от нового кабеля, убедившись, что оголенные участки каждого провода имеют одинаковую длину. Закрепите провода вместе с помощью соединителя для проводов.

Повторите этот шаг, чтобы подключить два черных провода к черному кабелю, и, если коробка пластиковая, два оголенных провода к оголенному кабелю. Если коробка металлическая, значит, вы уже подключили все оголенные провода.

ШАГ ОДИННАДЦАТЬ

Подключите старую розетку. С помощью плоскогубцев согните крючок на конце каждого отсоединенного провода в коробке. Подключите белый провод к неиспользуемому серебряному выходному винту, черный провод к неиспользуемому латунному винту и, если он еще не подключен, оголенный провод к зеленому винту.Аккуратно сложите выходные провода в коробку. Подключите розетку к коробке и снова установите крышку.

ДВЕНАДЦАТАЯ ШАГ

Установить новую коробку. Вставляя коробку в отверстие в гипсокартоне, протяните кабель через отверстие в нижней части новой коробки. Зафиксируйте крылья зажима, затянув два винта за гипсокартоном. Затяните, пока коробка не будет надежно закреплена.

ШАГ ТРИНАДЦАТЬ

Установить новую розетку. Снимите оболочку с нового кабеля внутри коробки.Снимите ¾ дюйма изоляции с черного и белого проводов, сделав крючки на всех трех. Подключите оголенный провод к зеленой клемме розетки, подключите черный провод к одной из латунных клемм, а белый провод к одной из серебряных клемм. Сложите провода в коробку. Прикрутите выпускной патрубок к коробке и установите крышку с помощью прилагаемых винтов. Включите автоматический выключатель, подключенный к вашей новой розетке, и с помощью тестера цепей убедитесь, что ваша новая розетка находится под напряжением.

Подключите телевизор снова и наслаждайтесь просмотром без проводов!

Ищете отличные инструменты, которые помогут выполнить ваш проект? Магазин Stanley , Black & Decker и DeWALT для всего, что вам нужно!

Объяснение и опровержение домашних пакетов Smart Wiring

Действительно ли необходима интеллектуальная проводка?

Стоит ли тратить от 3 до 15 тысяч долларов на интеллектуальную проводку?

Действительно ли необходима интеллектуальная проводка? а что это такое?

Сегодня почти каждый новый дом поставляется с комплектом smart wiring , который должен сделать ваш дом « , отвечающим требованиям завтрашнего дня».

Это утверждение могло быть правдой 10 лет назад, но сегодня это НЕ . Объясняем почему.

Что такое

smart-wired или smart wiring home?

В наши дни вы видите, что многие дома рекламируются как « smart » или « smart-wired » (smart-wiring). Быть « smart » не означает, что дом может думать самостоятельно или включать и выключать свет, когда вы входите в комнату или выходите из нее (см. Определение «умный дом»)…

Smart в данном случае относится к тому факту, что он был « с жесткой проводкой » с ТВ-антенной (коаксиальный), Foxtel (коаксиальный), Телефонный и Ethernet (Сеть и безопасность). к центральному « junction bo x», « smart-wiring panel » или « hub », обычно расположенному в шкафу, гараже или подсобном помещении.

От центрального концентратора кабели подводятся к различным точкам в доме и заканчиваются настенными пластинами, такими как следующие.

Истинное определение умной проводки определяется здесь как система, которая позволяет комбинировать множество различных типов проводов, используемых вокруг дома, в одном месте, что позволяет интегрировать множество различных систем и датчиков умного дома по всему дому. , а также возможность добавить больше, если вы захотите это сделать, в том числе освещение, безопасность, интернет-связь, системы безопасности, аудиовизуальные системы или системы домашних развлечений.

Возможность включать свет, кондиционер или духовку с помощью смартфона или расписания является компонентом «домашней автоматизации». Умный дом может иметь интеллектуальную проводку, которая поможет вам добиться домашней автоматизации, но это не одно и то же. ИТ-специалисты (WA) могут помочь вам в умном подключении вашего дома и предложить альтернативы, которые могут сэкономить вам много денег. Свяжитесь с нами по телефону 08 6118 2601 или напишите нам по адресу [email protected] для БЕСПЛАТНОЙ оценки.

Что дает мне пакет Smart-Wiring?

При строительстве нового дома вам может быть предоставлена ​​возможность добавить пакет « smart-wiring » за дополнительную плату.

Предполагается, что это обеспечит доступ в Интернет из дома и обычно осуществляется по субподряду со специалистом-субподрядчиком «умный дом» .

Честно говоря, электрические субподрядчики-строители могут выполнять эту работу сами, но предпочитают передавать ее на субподряд, так как многие электрики не любят устанавливать и особенно «терминировать» проводку Ethernet.

К сожалению, ваш застройщик вряд ли предложит вам ряд альтернативных подрядчиков по умному электромонтажу.В Западной Австралии, в частности, кажется, что одна компания удушает крупные строительные компании. ( По юридическим причинам мы не можем упоминать название компании )

Большинство крупных строителей НЕ допустят других подрядчиков по монтажу интеллектуальной проводки на свои участки на этапе строительства, оставляя вам только два варианта.

  1. Установите их низкокачественный и устаревший пакет smart-wiring за большие деньги, а затем обновите его, когда вы переедете, или
  2. Сэкономьте деньги.Позвоните нам и установите правильный пакет, как только вы переедете. Большой многоэтажный дом может иметь высокоскоростной WI-FI и проводной доступ в Интернет по цене всего от 500 долларов США + кабель (см. Ниже)

Если вам продают такую ​​«надстройку », убедитесь, что вы подробно знаете, что вас цитирует ваш строитель, ремонтник, электрик и / или установщик « smart-home ».

Не заставляйте сразу же принять их предложение. Спросите полную информацию о том, что вы получаете, а затем приходите и обсуждайте с нами соответствие их предложения.

За 78 долларов принесите свои планы и / или предложения установщиков в наш офис (или отправьте их нам по электронной почте, если вы не можете добраться до нашего офиса), и мы сможем проконсультировать вас о пригодности их предложения. Вы можете произвести оплату по телефону кредитной картой.

Задайте себе эти вопросы…. Как смартфоны, iPad и современные ноутбуки и ноутбуки без порта Ethernet должны подключаться к Интернету через дом, когда в предлагаемом пакете отсутствуют точки доступа Wi-Fi (WAP)?

Некоторые из этих компаний Smart-Wiring живут прошлым, все еще устанавливая устаревшую технологию (проводку через жесткий Ethernet) и не обеспечивая покрытия Wi-Fi.

Ниже мы предлагаем ряд решений Smart-Wiring для беспроводных сетей (Wi-Fi).

Строительство или ремонт? Сделайте свой дом с интеллектуальным проводным подключением к сети Wi-Fi менее чем за 1000 долларов

Нужны ли мне точки Ethernet в стене для подключения телевизора?

Возможно, если у вас нет сильного Wi-Fi и / или ваш телевизор не поддерживает Wi-Fi. (Apple TV или Telstra TV могут обойти эту проблему, поскольку они поддерживают Wi-Fi)

Любой телевизор, приобретенный за последние несколько лет, скорее всего, будет « Smart-TV » и будет подключаться к Интернету и потоковым сервисам, таким как Netflix , Stan , Amazon , iView и т. Д. Через Wi-Fi или проводной кабель.

A Smart-TV использует либо проводное соединение Ethernet, либо встроенный Wi-Fi для подключения к домашней сети для доступа в Интернет. Большинство современных моделей имеют встроенный Wi-Fi, но убедитесь, что он есть, прежде чем покупать новый.

Non-Smart TV также может использовать потоковые сервисы, такие как Netflix через Wi-Fi, купив « Apple-TV »

или « Telstra-TV »

, но если вы хотите смотреть стандартный бесплатный эфир или « Fetch-TV »

вам понадобится проводной коаксиальный кабель для телевизора и проводной кабель Ethernet для подключения к розетке рядом с телевизором.Если вы используете внешние динамики, такие как Sonos или Bose Playbar или Soundbar , проверьте, будут ли они подключаться к вашей музыкальной системе.

Возможно, вам потребуется подключить их к сети с помощью кабеля Ethernet, но в большинстве случаев это можно сделать с помощью оптического аудиокабеля между телевизором и звуковой панелью . Это позволяет звуковой панели работать как внешний динамик телевизора, а также как часть вашей музыкальной системы.

Приставки FETCH-TV также необходимо подключить к сети с помощью кабеля Ethernet (более ранние модели). Новые модели могут подключаться через Wi-Fi.

Однако Apple-TV и Telstra-TV могут подключаться к Интернету через Wi-Fi

Более ранние версии Foxtel IQ боксы НЕ имеют Wi-Fi и также нуждаются в порте Ethernet для подключения, если вы хотите использовать функции наверстывания.

IQ3 и IQ4 CAN подключаются с помощью кабеля Wi-Fi или Ethernet

Нужны ли мне точки Ethernet в стене для подключения моего компьютера к Интернету?

Да и нет. Некоторые компьютеры, такие как iMac , имеют встроенную возможность Wi-Fi. Все ноутбуки и планшеты подключаются к Интернету через Wi-Fi.

Однако более старым компьютерам может потребоваться небольшой адаптер Wi-Fi, который просто подключается к порту USB, чтобы обеспечить подключение по Wi-Fi.

Самое быстрое Интернет-соединение всегда будет через проводное соединение Ethernet, поэтому, если порт данных доступен, используйте его для подключения вашего компьютера или ПК к Интернету.

Я пользователь Foxtel, могу ли я смотреть Foxtel через Wi-Fi?

Большинство пользователей Foxtel будут смотреть Foxtel на записывающем устройстве под названием IQ .Эти поля позволяют записывать программы без присмотра и воспроизводить их позже.

Чтобы использовать IQ, вам необходимо иметь коаксиальный кабель, подключенный к розетке рядом с IQ. IQ1 и iQ2 не будут работать через Wi-Fi, поэтому для доступа к услугам «Catch-up» на вашем приставке IQ вам также потребуется проводное подключение к Интернету.

Foxtel IQ3 & IQ4 решает эту проблему, поскольку не требует проводного подключения.

Однако вы также можете смотреть Foxtel через Интернет с помощью Wi-Fi … услуга называется Foxtel Now

В чем преимущество покупки «умного» или «умного» дома?

Покупка дома, уже настроенного на интеллектуальную проводку , должна означать, что в нем уже может быть установлена ​​домашняя автоматизация.

По крайней мере, это должно означать наличие нескольких разъемов Ethernet в точках, где вы хотели бы подключить телевизор, компьютер или принтер и т. Д., И все они ведут к центральной точке, концентратору или распределительной коробке.

Если вы покупаете дом с уже настроенным домом, убедитесь, что вы получили подробные инструкции, включая маркировку всех данных и телефонных точек как на распределительной коробке, так и на каждой розетке при передаче собственности.

Это означает, что у вас есть возможность установить свой интернет-модем / маршрутизатор в центральной распределительной коробке, а затем распределить это соединение между несколькими точками Ethernet по всему дому с помощью установленного кабеля Ethernet.

Однако, если некоторые из этих кабелей не идут к точкам доступа (точки беспроводного доступа) , единственный сигнал Wi-Fi, который будет у вас в доме, будет исходить от модема / маршрутизатора, расположенного в вашем концентраторе / центральной распределительной коробке, который может быть в шкаф или гараж подальше от основных жилых помещений. Или разместив модем в центральной точке, а затем замкнув сеть Ethernet обратно к концентратору. Для этого метода требуются два порта Ethernet рядом с местом расположения вашего модема.

Будущее НЕ «зашито», оно «без проводов» (Wi-Fi), поэтому НЕ тратьте деньги на полностью «зашитую» интеллектуальную проводку.

Могу ли я преобразовать проводной умный дом в беспроводной?

Да, автономные ячеистые маршрутизаторы AmpliFi HD могут быть подключены или подключены к существующим розеткам Ethernet, или также можно использовать WAP, а затем спрятать их под столом или столом. Это не идеальное решение, но оно будет работать.

Использование автономных ячеистых маршрутизаторов AmpliFi HD

Удлинители интернета Wi-Fi

Использование WAP (точек беспроводного доступа)

Должен ли я умно подключить СУЩЕСТВУЮЩИЙ дом?

Да, но в зависимости от размера дома.В небольших домах такого же результата можно добиться с помощью расширителей диапазона Wi-Fi.

Должен ли я подключить НОВЫЙ дом, который еще не построен?

Да, но только если это ведет к Интернет-сети « Wireless » (с использованием точек беспроводного доступа ) через дом в сочетании с проводными портами Ethernet (для устройств без Wi-Fi, таких как старые телевизоры, Foxtel IQ и т. Д.) .

Наличие обеих настенных розеток Ethernet и точек беспроводного доступа даст наилучшее общее решение. Разъемы Ubiquiti «In-Wall», сочетающие порт Ethernet и точки беспроводного доступа, являются элегантной альтернативой.

Превратить существующий умный дом в дом с поддержкой Wi-Fi?

Беспроводная технология или Wi-Fi с использованием точек беспроводного доступа (WAP)

С помощью серии точек беспроводного доступа (WAP) весь дом или офис может быть охвачен быстрым Wi-Fi, который может использоваться несколькими устройствами, а не только теми, которые подключены к розетке Ethernet в стене.

В зависимости от типа конструкции большие дома с 2 или 3 уровнями могут быть покрыты всего двумя или 3 маршрутизаторами WAP или автономными ячеистыми маршрутизаторами AmpliFi HD.

Для домов с железобетонными стенами и полами потребуется как минимум одна точка доступа на каждом этаже, поскольку сигнал Wi-Fi не проникает через толстый камень или бетонные конструкции.

Вышеупомянутая установка (1 x 8-портовый коммутатор POE + 3 точки WAP, включая выезд наших технических специалистов для установки) стоит около 1500 австралийских долларов плюс стоимость кабеля и обеспечит полноценное покрытие Wi-Fi в большинстве домов.

В наши дни все больше и больше периферийных устройств и бытовых электронных устройств поставляются со встроенными портами Wi-Fi, а не Ethernet, например:

  • Принтеры и сканеры — Сейчас принтеров с поддержкой Wi-Fi больше, чем принтеров, готовых к работе в сети Ethernet.
  • Камеры безопасности и системы сигнализации теперь доступны с использованием беспроводных / Wi-Fi камер и датчиков движения. Кабели не требуются.
  • Беспроводные аудиоколонки , такие как Sonos и Bose — необходимость в длинных проводах под коврами и полами уже давно позади.
  • Телевизоры — большинство телевизоров с плоским экраном теперь имеют встроенные возможности беспроводной связи
  • Бытовая техника — Холодильники, кофеварки
  • Системы отопления и охлаждения — управление отоплением, электроэнергией и солнечными панелями осуществляется с помощью Wi-Fi, нет необходимости в громоздкой проводке
  • Телефоны, факсы и автоответчики — Стационарный телефон отключен. У большинства домашних хозяйств нет стационарной линии связи, и у всех жителей есть мобильные телефоны

Однако беспроводная технология (Wi-Fi) эффективна только в областях, лишенных плотных плотных структур, таких как камень или железобетон, без использования «ускорителей» или «повторителей» или других технологий. WAP , подключенный кабелем Ethernet к концентратору или коммутатору, устраняет эту проблему, а инжекторы POE или переключатели POE означают, что устройства могут быть отключены от кабеля Ethernet.

В заключении:

Единственный надежный способ обеспечить сильный интернет-сигнал через дом или офис — это комбинация проводных соединений (проводка Ethernet) и WAP (точки беспроводного доступа) или автономных бустеров и удлинителей AmpliFi HD Mesh Routers. .

Проблемы с Wi-Fi?

Беспроводные решения Smart-Wired-Home для многоэтажных домов очень большого размера

Беспроводные решения Smart-Wired-Home для домов среднего размера

Беспроводные решения Smart-Wired-Home для небольших домов, блоков или квартир

Удлинители интернета Wi-Fi

Умная проводка — действительно ли она нужна?

Расширители / бустеры сети WAP и v

Система IP-видеонаблюдения высокой четкости

Строительство или ремонт? Сделайте свой дом с интеллектуальным проводным подключением к сети Wi-Fi от $ 428

Установка и устранение неисправностей Sonos

Сетевые решения и Интернет-решения

Интернет-провайдер Перт

Свяжитесь с нами 08 6118 2601 или напишите нам по адресу support @ itguyswa. com.au за независимыми советами и бесплатную цитату.

Нужна дополнительная помощь?

Обновление Covid-19: Обычная работа для ремонта в мастерской, удаленной поддержки и поддержки на месте.

Если вы живете в Западной Австралии и вам нужна какая-либо компьютерная помощь, пожалуйста, заполните форму здесь, прежде чем приносить свое устройство или компьютер нам по адресу 315 Rokeby Road, Subiaco, Western Australia, или позвоните нам, нажав здесь. Вы можете написать нам по адресу [email protected] или позвонить по телефону:

08 6118 2601

Для мгновенных сеансов удаленного управления следуйте инструкциям на этой странице.

Теги: 3-точечный пакет, Amazon, ampifi, AmpliFi HD Mesh Router, Apple TV, аудиовизуальные продукты., австралийский стандарт проводки cat6, схема электропроводки в австралийском доме, средняя стоимость проводки в новом доме в австралии, лучший кабель Ethernet для nbn, лучший кабель Ethernet для умного телевидения, Bose, широкополосная домашняя проводка, строители, связь точка-точка в здании, точка строительства точечные сетевые решения, покупка дома, пакеты кабельного интернета, планы кабельного интернета, настенная розетка для кабельного интернета, планы кабелей, проводка кабельного телевидения, установка проводки кабельного телевидения, схема подключения cat 6 в Австралии, установка кабеля cat6, кабель cat6 perth, cat6 home схема сетевой проводки, домашняя проводка cat6, домашняя схема проводки cat6, домашняя проводка cat6, коаксиальный, коаксиальный кабель, проводка, компьютерные кабели, стоимость установки компьютерной сети, цена проводки компьютерной сети, ПОДКЛЮЧЕНИЕ, подключение электричества к новому зданию, подключение электричества к новое строительство, подключение питания к новому дому, стоимость кабеля Ethernet, стоимость новой электрической панели и проводки, стоимость ремонта дома в Австралии, стоимость умного электромонтажа. se, стоимость подключения услуг к новому зданию, стоимость подключения дома, розетка для данных и электросети, блок данных для дома, установка кабеля для передачи данных в Перте, установщики кабеля для передачи данных, кабель для передачи данных в Перт, затраты на установку кабеля для передачи данных, монтаж кабеля для передачи данных в Перт, данные кабельная разводка в Перте, кабельная разводка данных в жилом районе, кабельная разводка данных в вашем доме, концентратор данных для дома, подключения к розеткам данных, блок панели данных, точка данных в доме, стоимость установки точки данных, установка точки данных в Перт, проводка точки данных, точки данных в доме, порты данных в доме, провода для передачи данных, разводка данных, схема разводки данных, разводка домашней сети своими руками, домашняя телефонная проводка, электрическая разводка, подключение электропроводки, стоимость электропроводки, стоимость электропроводки для нового дома, установка электропроводки, электропроводка в жилом помещении, электрик для нового дома, электрик, телефонная проводка, электронная почта, развлекательный пакет, EOP, услуги по установке кабеля Ethernet, кабель Ethernet NBN, кабель Ethernet Perth, домашний кабель Ethernet, распределение Ethernet bution box, установка Ethernet в доме, Ethernet over power, точка Ethernet, точки Ethernet, точки Ethernet в доме, стоимость установки порта Ethernet в Австралии, порты Ethernet в каждой комнате, порты Ethernet в доме не работают, интеллектуальный выключатель освещения Ethernet, питание через Ethernet, проводка ethernet, проводка ethernet, австралия, кабельная разводка ethernet, услуга проводки ethernet, дополнительный модем в доме, дополнительная телефонная точка, Fast, fetch tv, Foxtel, foxtel и интернет-пакеты, соединения foxtel box, пакеты foxtel, схема подключения кабеля foxtel, кабельная разводка foxtel руководство, foxtel hub, foxtel internet package, foxtel internet packages australia, интернет-планы foxtel, foxtel iq, соединения foxtel iq2, foxtel iq2 wifi, соединения foxtel iq3, кабельные соединения foxtel iq4, планы foxtel nbn, настройка сети foxtel, пакеты foxtel now, Интернет-пакет foxtel now, розетка foxtel, пакеты foxtel, адаптер foxtel powerline, схема подключения спутников foxtel, установка настенной панели foxtel, удлинитель foxtel wifi, foxtel беспроводная связь, схема подключения foxtel, foxtel-now, бесплатное телевидение, бесплатное вещание, ориентированное на будущее, проводной, проводной кабель, проводной Интернет, проводной маршрутизатор, проводной Ethernet-дом, проводное телевидение, проводной Интернет, установщики домашнего концентратора Hills, домашний концентратор Hills nbn, настройка домашнего концентратора Hills NBN, настройка домашнего концентратора Hills NBN, схема подключения домашнего концентратора Hills, домашняя автоматизация, схема подключения освещения домашней автоматизации, домашняя автоматизация Перт, структурированная проводка домашней автоматизации, проводка домашней автоматизации , электрическая схема домашней автоматизации, домашние кабели, домашняя кабельная разводка, домашняя кабельная разводка данных, домашний концентратор данных, домашняя проводка данных, домашние системы проводки данных, домашнее электричество, домашняя электрическая установка, домашняя электропроводка, домашняя электрическая проводка в Австралии, домашняя панель Ethernet, дом проводка ethernet, домашняя проводка ethernet, австралия, домашняя интернет-проводка, схема проводки домашнего мультимедиа, домашний сетевой шкаф, домашний сетевой шкаф, домашняя сеть, кабельная разводка домашней сети, панель домашней сети, панель домашней сети, панель домашней сети, набор домашней сети вверх диаграмма, проводка домашней сети, схема подключения домашней сети, услуги по установке домашней сети, настройка домашней сети, домашние пакеты, проводка домашнего телефона, домашняя интеллектуальная проводка, домашний кинотеатр, домашний техник Wi-Fi, домашняя проводка, домашняя проводка, домашняя электрическая схема, дома , домашние кабели, домашняя кабельная разводка, домашняя электрическая проводка, домашняя электрическая схема проводки, Австралия, домашняя сетевая проводка, домашняя электропроводка, домашняя умная проводка, домашний провод, домашняя проводка, домашняя проводка в Австралии, домашняя электрическая схема, домашняя электропроводка, домашняя электропроводка , как работают точки данных, как подключить дом к умному дому, как соединяется NBN с домом, как соединяется NBN с моим домом, как в доме проводится проводка, сколько точек данных мне нужно в моем дом, сколько стоит подключить электричество к новому дому, сколько стоит установить точку передачи данных, сколько стоит подключить дом к Интернету, как подключить электричество к новому дому, как подключить извлечение телевизор беспроводной, как подключиться ect Hills Home Hub к nbn, как подключить nbn к дому, как подключить питание к дому, как подключить сетевой провод к вашему дому, как получить доступ в Интернет без телефонной линии или кабеля, Австралия, как получить проводной доступ в Интернет в другой комнате, как подключить провод из Интернета к телевизору, как узнать, подключен ли ваш дом к Интернету, как предварительно подключить ваш умный дом, как настроить настенные порты Ethernet, как подключить умный провод к вашему дому, как подключить дом, как подключить дом для кабельного телевидения и интернета 2017, как подключить дом для кабельного телевидения и интернета 2019, как подключить дом для кабельного телевидения и интернета 2020, как подключить умный дом, как подключить умный дом, концентратор, iMac, изображение , внутренняя сеть, определение дома, установка порта Ethernet, установка точек данных в доме, установка портов Ethernet, установка портов Ethernet в доме, интеллектуальные, интеллектуальные домашние пакеты, интеллектуальный домашний перт, интеллектуальные дома, интеллектуальные дома, кабельные подключения к Интернету, Интернет кабели, подключения к Интернету объяснил, Интернет для хо mes, интернет-проводка в доме, интернет-центр для дома, интернет-установка, интернет-распределительная коробка, интернет-панель, интернет-точки в доме, интернет через розетку, интернет-розетка, интернет-проводка, схема подключения интернет-проводов, интернет-проводка в доме, iPad, iq2, iq3, стоит ли умная проводка, интернет-провайдер, это поможет Перт, распределительная коробка, распределительная коробка для Интернета, стационарный, ноутбук, ноутбуки, Mac, сетчатый маршрутизатор, электропроводка для дома на колесах, дома модема, пакеты модемов, проводка модема, несколько порты Ethernet в доме, NBN, размеры коробки nbn, коробка nbn в гараже, кабельная разводка nbn, соединение nbn с новыми домами, домашняя проводка nbn, схема домашней проводки nbn, домашние соединения nbn, домашняя проводка nbn, умная проводка nbn, стартовый пакет nbn, Установка настенной розетки nbn, проводка nbn, схемы проводки nbn, netfix, netflix, сетевая коробка для дома, сетевой кабель perth, сетевая проводка, сеть, сетевая коробка, создание сети в вашем доме, создание сети в вашем доме, сетевые кабели для нового дома, новое строительство домашний авто mation, новая домашняя электрическая проводка, новые идеи домашней электропроводки, новая домашняя проводка Ethernet, новая домашняя сеть, новая домашняя сетевая проводка, новое домашнее умное освещение, новая домашняя проводка, новые идеи домашней электропроводки, затраты на электроэнергию в новом доме, новая домашняя проводка, новые дома в Перте, управление одним касанием, только один порт Ethernet в доме, посещение объекта, панельные дома, ПК, кабельная разводка данных в Перте, розетка для телефонного подключения, точки передачи данных телефона, установка телефонной линии в Перте, установка телефонной точки, проводка телефонной точки, телефонная проводка , схема подключения телефона в австралии, телефоны, план провода, POE, освещение poe в австралии, переключатель poe, питание через Ethernet, стоимость установки точки питания, проводка точки питания, адаптеры powerline, powerline ethernet, предварительная разводка для домашней автоматизации, бытовая электропроводка, переподключение кабель в доме, roku, проводка маршрутизатора, маршрутизаторы, проложить Ethernet через дом, безопасная кабельная разводка данных, системы безопасности, настройка foxtel сейчас, умная кабельная разводка, умный электрический блок, умная электрическая панель, умный дом, умный домашний кабель, кабельная разводка умного дома, строительство умного дома, определение умного дома, схема умного дома, электрическая система умного дома, электрическая система умного дома, электрические системы умного дома, электрик умного дома, электрик умного дома Перт, эксперты умного дома, объяснение умного дома, сеть умного дома , схема сети умного дома, сетевая система умного дома, сеть умного дома, панель умного дома, переналадка умного дома, система умного дома, телевизор умный дом, проводка умного дома, схема электропроводки умного дома, схема электропроводки умного дома pdf, идеи электропроводки умного дома , панель электропроводки умного дома, системы электропроводки умного дома, умные дома для чайников, умные дома Перт, умные дома ВА, умный дом электрический, умный дом электропроводка, умный дом проводка, умный интернет-модем, умные огни Перт, умный план модема, умный панель 2018, умная панель для дома, умные панели для дома, умный кабель питания, умные розетки, австралия, умная бытовая электрическая панель, умное телевидение, умное телевидение, объяснение, умная проводка телевизора, умная стена гара ge, умный Wi-Fi модем, умный план Wi-Fi, умный провод, умный провод электрический, интеллектуальный проводной стартовый пакет, умный провод, умный проводной дом, умные проводные системы домашней автоматизации, умный проводной дом, умная проводная панель, умная проводка, умная проводка новый дом, умная проводка в Австралии, стоимость умной проводки, умная проводка для новых домов, умная проводка для дома, умный электромонтажный дом, умный узел электропроводки, установщики умной электропроводки Перт, умная проводка nbn, пакет умной проводки, умная панель электропроводки, умная проводка Перт, умный системы проводки, умная проводка вашего дома, умный дом, проводка умного дома, smartwire, панель smartwire, smartwiring, sonos, sonos playbar, звуковая панель, stan, стандартные соединения foxtel box, структурированная кабельная разводка дома, структурированная кабельная разводка perth, планшеты, техник, телефон, телефонный кабель проводка, телефонная розетка, проводка австралия, телефонная розетка, электрическая схема австралия, телефонная проводка австралия, telsra tv, telstra, домашние интернет-пакеты telstra, telstra internet and foxtel bundle, telstra junction box wiri ng, подсветка коробки telstra nbn, подсветка модема telstra nbn, умный дом telstra, настройка камеры умного дома telstra, концентратор умного дома telstra, подсветка модема telstra, умная вилка telstra, телевизор telstra, комплект telstra tv, комплекты telstra tv, цвета проводки telstra , проводная сеть, устранение неполадок, кабельная разводка телевизора, установка розетки, установка точки подключения к телевизору, подключение к розетке телевизора, типичная домашняя электрическая схема, ubiquiti, unifi, unifi smart power plug australia, Unify, обновление пакета foxtel, загрузка, с использованием домашней проводки для Интернета, видео, Visio, настенная розетка для Интернета, WAP, розетка wap, электрическая wap, электрическая ценность wap, концентратор wap, розетка wap, WAP, электрические wap, западная австралия, какие точки данных в доме, какие точки данных используется в доме, что означает проводной интернет, что означает проводной, для чего используется выход для передачи данных, что такое точка данных в доме, что такое умный дом, что такое умная панель в доме , что такое электрический wap, что такое ethernet кабель, используемый для телевизора, что такое точка данных в доме, какая точка данных в доме, что такое умная проводка, что означает проводное соединение, что подключено, где разместить точки данных в новом доме, проводка во всем доме стоимость, удлинители Wi-Fi, Wi-Fi, Wi-Fi для дома, Wi-Fi модем, Wi-Fi, выключатель питания Wi-Fi, Австралия, Wi-Fi через электричество, провод Wi-Fi, проводной Интернет, пакет проводов, проводная коробка, проводные кабели, проводное соединение, определение проводного подключения, проводной Ethernet, проводной дом, проводная домашняя автоматизация, проводная система домашней автоматизации, проводная домашняя сеть, настройка проводной домашней сети, проводной дом, проводные дома, проводной Интернет, проводной кабель для подключения к Интернету, проводное подключение к Интернету, проводной кабель для подключения к Интернету, определение проводной сети, проводной умный дом, проводные системы умного дома, точка беспроводного доступа, точки беспроводного доступа, беспроводной foxtel, провод, проводные адаптеры, проводной Интернет, электромонтаж дома, электромонтаж нового дома для будущего, проводка умного дома, проводка умный дом, определение проводки, диаметр проводки грамм для интернета, проводка для умного дома, проводка для домашней автоматизации, проводка для умного дома, проводка домашней сети, электромонтажный дом для кабельного телевидения и интернета, монтаж проводки, проводка света в доме, проводка новых домов, проводка точек питания, проводка ваш дом для ethernet

Подключение домашней сети Ethernet — (Практическое руководство для начинающих)

Несмотря на то, что создание проводной сети Ethernet не является дорогостоящим, оно требует много времени, требует базовых навыков самостоятельного изготовления и создания беспорядка.

Именно поэтому это лучше всего делать, когда у вас полностью новая постройка или капитальный ремонт.

Есть много способов расширить существующую сеть без сверления отверстий в стенах и прокладки кабелей Ethernet. Посмотрите, как расширить домашнюю сеть.

Однако для тех из вас, кто думает сделать это или сделать это самостоятельно, я собрал эти исследовательские заметки, которые могут помочь.

Начало работы

Первая и самая важная часть — это создание плана.Вам нужно будет учесть:

  • Будет ли у вас центральная точка распространения? и где он будет расположен.
  • Сколько комнат вы подключите?
  • Какие бывают маршруты проводки?
  • Сколько розеток в каждой комнате?
  • Расположение розеток?
  • Кабель Ethernet — Кабель Cat5, 6 или 7? (рекомендуется кошка 6)
  • Будете ли вы использовать патч-панель?

Далее вам нужно составить список того, что вам понадобится.

  • Основные инструменты e. г. сверла и др.
  • Сетевые инструменты для опрессовки кабелей.
  • Кабель Ethernet UTP (Cat 5,6 или 7)
  • Концевые розетки и соединители.
  • Коммутатор или коммутаторы Ethernet.

Ref : Каковы требования к домашней сети?

Обзор сетевых компонентов

Кабель — Для домашних сетей cat 6 , наверное, лучший выбор на сегодняшний день. CAT 7 (последняя версия) имеет экранирование, что усложняет установку.

Жесткий или многожильный кабель — См. Здесь. Для магистрального кабеля используйте твердый.

Разъемы RJ45 — Обрывает кабель и подключается к компьютеру / коммутатору / розетке.

Настенная розетка — Обрывает кабель в комнате и принимает разъемов RJ45 .

Настенные лицевые панели — Эти крышки настенных розеток.

Гнезда Keystone Это розетки, которые обычно устанавливаются в настенную панель или патч-панель. Они являются частью розетки,

Keystone штекер — это соответствующий штекерный разъем, обычно прикрепляемый к концу кабеля или шнура.

Смешивание кабелей категории 5, разъемов, кабелей категории 6 и разъемов Keystone. — По общему мнению, это должно работать, но старайтесь этого не делать. Например: кабель Cat6 имеет более толстый медный провод и изоляцию, и разъемы Cat6 учитывают это.

Типы патч-панелей и настенных розеток

Стеновые розетки и патч-панели старого типа имели проводные соединения как часть розетки / панели, тогда как более новые, как правило, имеют отверстия, в которые вставляются гнезда трапецеидального искажения.Если вы посмотрите пару видеороликов, вы увидите эти два типа.

Варианты подключения домашней сети Ethernet

там

Как показано на схеме выше, есть два основных варианта.

Вы можете вывести кабели от всех настенных розеток в центральное место. Этот вариант показан в большинстве видеороликов о домашней электропроводке на Youtube.

Другой вариант — использовать несколько переключателей, возможно, по одному на каждом этаже, и подключить эти переключатели обратно к центральному месту.

Это приводит к потенциально более медленной сети, но этот вариант выбирается, когда кабельная трасса проходит не внутри стены.

Что находится в центре города

Здесь все кабели от каждой розетки в комнате соединяются и подключаются к выключателю.

У вас есть два варианта концов кабеля:

  • Провод к патч-панели (самый профессиональный)
  • Конечный конец с вилкой RJ-45.

Использование коммутационной панели дает вам большую гибкость, но, вероятно, будет излишним в небольшой сети.

Вам нужна патч-панель?

Центральное место, скорее всего, будет содержать ваш маршрутизатор ISP (кабельный модем), но это не обязательно.

Примечания:

Пометьте кабели на концах в центре, так как вам нужно знать, к какой комнате и розетке они подключаются.

Стандарты проводки

Это кабель какого цвета подключен к какому контакту на разъемах.

Используются два стандарта электропроводки (568A или 568B –wiki). Вы должны выбрать один и постоянно использовать его везде.

568A чаще встречается в странах Европы и Тихого океана

568B чаще встречается в США.

Пример оценочной стоимости

2-х этажный дом. 4 комнаты 2 розетки в комнате (всего 8 двойных розеток).

  • Длина кабеля примерно 12 м до каждой розетки
  • 16 прогонов = 192м
  • 8 стеновых панелей
  • 16 домкраты для трапецеидальных искажений
  • Коммутатор
  • минимум 16 портов, но предпочтительнее 24 порта.
  • Патч-панель 2 * 24-портовые панели позволяют расширение — Дополнительно
  • Разъемы RJ45
  • Соединительные соединительные кабели * 16 или * 32 (с использованием коммутационной панели)

Если настенные панели имеют два вывода, то это означает удвоение кабеля и гнезда для трапецеидального искажения?

Кабель 2 рулона по 100 м 37 фунтов стерлингов за штуку = около 74 фунтов стерлингов
Настенных панелей * 8 по 4 фунта стерлингов за штуку = 32 фунта стерлингов
разъемов Keystone * 16 по 8 фунтов стерлингов за 8 упаковок = 16 фунтов стерлингов
соединительных кабелей * 16 по 8 фунтов стерлингов за упаковку из 5 шт. — 32 фунта стерлингов
Дополнительная сумма = приблизительно 154 фунта стерлингов
Дополнительная
Патч-панель * 2 (24 порта) по 22 фунта стерлингов каждый = 44 фунта стерлингов
соединительных кабелей (0.3 м) * 16 по 8 фунтов стерлингов за упаковку из 5 штук — 32 фунтов стерлингов
Всего 230 фунтов стерлингов
Другие дополнительные услуги, которые могут потребоваться:
Инструменты для пробивки отверстий и обжима, кабельные стяжки, сверла и т. Д.

Полезные ролики

Домкрат Keystone и настенная пластина

Как подключить настенную розетку

На видео показана настенная розетка с выводами кабеля на задней панели

Подключите кабели CAT5 и CAT 6 к разъемам RJ45

Настенная пластина и патч-панель Keystone Jack

Жесткий или многожильный кабель

Подключение патч-панели

Подключение патч-панели

Эта патч-панель использует разъемы Keystone

Список литературы

Связанные руководства

Дайте мне знать, если вы нашли это полезным

Различные типы электрических розеток и принцип их работы

Включение лампы, включение микроволновой печи или включение телевизора — такие повседневные задачи, что вы даже не задумываетесь о том, что должно происходить в стенах вашего дома, чтобы эти предметы могли быть Работа.Электричество — важная часть систем в вашем доме, и умение понимать, как оно работает, жизненно важно для выполнения простых вещей, таких как сброс автоматического выключателя или проверка розетки.

В этой статье вы узнаете, как работает обычная электрическая розетка, а также несколько различных типов розеток, которые могут быть у вас дома.

Как работает электрическая розетка

Чтобы электричество работало, необходимо создать цепь. Электрическая розетка — это источник электроэнергии, который вы используете для подключения многих ваших приборов, и именно так вы создаете эту цепь в своем доме.Вот как работает электрическая розетка:

Во-первых, электричество в ваш дом подается от электростанции и линий электропередач. Эта мощность подается в ваш дом и распределяется с помощью автоматического выключателя.

Автоматический выключатель подключается к каждой из ваших розеток с помощью проводов.

Выпускное отверстие имеет три отверстия. Первая лунка или левая лунка называется «нейтральной». Вторая лунка, или правая, называется «горячей».Третья яма — это земляная яма. Горячее отверстие подключается к проводу, по которому подается электрический ток. Отверстие нейтрали подключается к проводу, по которому электрический ток возвращается в коробку выключателя. Когда вы подключаете лампу и включаете ее, горячая часть розетки пропускает электричество в лампу, включая лампочку. Цепь замыкается, когда ток возвращается в розетку через прорезь нейтрали и возвращается в автоматический выключатель. Когда вы вынимаете лампу из розетки, цепь разрывается, и поэтому лампа не работает.

Автоматический выключатель — это один из уровней защиты в доме. Он называется автоматическим выключателем, потому что он «отключит» или «разорвет» цепь (остановит прохождение электрического тока), если электрический ток будет слишком высоким. Еще один уровень безопасности для электрической системы вашего дома — наличие заземленного провода и заземленных розеток.

В чем разница между двухконтактной и трехконтактной / заземленной розеткой?

Если вы живете в старом доме, у вас могут быть розетки без третьей или «заземленной» дыры.Эти розетки не имеют заземляющего провода в электрической системе. Поскольку наличие заземляющего провода и заземленных (трехконтактных) розеток добавляет дополнительный уровень безопасности, в новых домах и зданиях требуются трехконтактные розетки с заземляющими проводами. Провод заземления подключается отдельно к каждой розетке, а затем подключается к нижней части коробки выключателя. Этот заземляющий провод нейтрализует любой опасный электрический ток в земле.

Линия заземления используется для защиты ваших приборов от скачков напряжения или перенапряжения.Он также стабилизирует напряжение и защищает людей, имущество и оборудование от поражения электрическим током.

Например, что-то случилось с горячим проводом в вилке. Когда вы что-то подключили к двухконтактной розетке, вы, скорее всего, испытаете шок. Устройство, которое вы пытались подключить к розетке, также могло получить большой электрический ток, потенциально разрушив его.

Если то же самое произойдет с трехконтактной розеткой, и вы подключите что-то (с тремя контактами) к розетке, заземляющий провод поглотит удар и уведет ток в землю, где его можно будет безопасно нейтрализовать.Конечно, вилка по-прежнему не работает, но она также не испортит вашу бытовую технику… или вас.

Если у вас есть двухконтактная розетка и трехконтактные приборы (как многие люди), что вы будете делать? Что ж, вы можете использовать так называемую «читерскую» вилку. Вилка подключается к двухконтактной розетке, но имеет три контакта. Однако это не защитит вашу электрическую розетку, стены, изоляцию или ваши приборы от поражения электрическим током. Вам понадобится заземляющий провод в вашей электрической системе, чтобы вы были в безопасности.

Если у вас есть дом, в котором нет заземленных вилок или заземленного провода, вы можете поговорить с квалифицированным электриком, чтобы подключить заземленный провод к электрической системе вашего дома.

Что такое розетка GFCI?

Другой тип вилки, которая может быть у вас дома, — это розетка GFCI или розетка прерывателя цепи замыкания на землю. Этот тип розетки обычно находится в любом месте вашего дома, где розетка (или вещи, подключенные к розетке) потенциально могут контактировать с водой.Он защищает вас от поражения электрическим током и является отличным средством безопасности для кухни или ванной комнаты.

Розетка GFCI — это чрезвычайно чувствительная розетка, которая контролирует ток, проходящий через нее. Если есть небольшое изменение в токе, возвращающемся от оборудования, подключенного к розетке, GFCI автоматически отключит цепь, и электрический ток больше не будет течь.

Например, если вы используете радио или фен, и он упадет в ванну или раковину, полную воды, электричество пропустит нейтральный провод и уйдет в воду … а затем в вас, давая вам потенциально жизнь — окончание шока.С розеткой GFCI розетка автоматически отключает электрический ток в тот момент, когда электрический ток не возвращается через нейтральный провод, что спасает вашу жизнь.

Розетки GFCI также легко проверяются, чтобы убедиться, что они работают должным образом. У них есть кнопки «тестирования» и «сброса», которые могут отключать розетку, чтобы гарантировать, что, если розетка действительно покажет отклонение тока, она отключит питание.

Розетки

GFCI следует устанавливать в любом месте, где есть вероятность попадания воды на розетку или то, что вставлено в розетку.Это означает, что такие места, как ваша кухня, ванная комната, водонагреватель, печь и за пределами вашего дома, должны иметь выходы GFCI. Если в вашем доме нет розеток GFCI в этих местах, попросите электрика заменить их или сделайте это самостоятельно.

Landmark Home Warranty защищает электрическую систему в вашем доме даже с нашими самыми простыми планами, потому что мы знаем, насколько электричество является неотъемлемой частью жизни нашего домовладельца. Если у вас есть неработающие торговые точки, позвоните нам и создайте претензию.Мы ремонтируем или заменяем все вышедшие из строя розетки за небольшую плату за обращение в сервисную службу! Вы можете отремонтировать или заменить вышедшие из строя электрические розетки квалифицированным электриком, позвонив нам.

Если вы заинтересованы в том, чтобы ваша электрическая система (или ряд других домашних систем и устройств) была защищена гарантией для дома, ознакомьтесь с нашими планами и ценами и получите бесплатное индивидуальное предложение по гарантии для вашего дома здесь, сегодня !

PowerBridge TWO-CK, встроенная в стену система организации кабелей с двумя розетками и PowerConnect для настенных светодиодных, ЖК- и плазменных телевизоров с плоским экраном: Электроника

4. 0 из 5 звезд Я не могу сказать, как я рада, что нашла это
Автор joshygt, январь 20, 2016

Я не могу сказать, как я рад, что нашел это.Я искал что-то неделями, пока не наткнулся на это и был удивлен ценой (54 доллара при покупке), учитывая лучший вариант, который я нашел до того, как он стоил 70 долларов. В целом, это отличная цена, и я остался доволен тем, насколько легко ее установить.

Хотя пластик кажется немного слабым, если вы проявите терпение и будете действовать осторожно, все в порядке. Честно говоря, чтобы его сломать, нужно проявить жестокость. Кисти выскользнут, если вы не накинете на концы небольшой кусочек малярки или изоленты, но это не имело большого значения.

Несмотря на то, что говорили другие, я протолкнул около 6 кабелей через обе пластины, последние 1 или 2 были трудными, но я смог заставить их работать. Сюда входят 4 кабеля HDMI, 1 кабель CAT6e, 1 оптический кабель и 1 кабель Xbox Kinect. Я прочитал один обзор, в котором говорилось, что вы не можете вставить шнуры с громоздкой вещью рядом с разъемом, но я протянул кабель Kinect, и штука на этом разъеме массивная … серьезно. Вам просто нужно прогнать его через тарелку и набраться терпения.

Причины для 4 звезд вместо 5:

-Пластик кажется немного слабым, но это обычно случается с такими пластинами, как эти
-Краска на головках шурупов отрывается при прикручивании пластин к стене
-Комплект должен идти с более широкая опорная пластина, соответствующая более широкому отверстию в верхней пластине
-Как заявляли другие обозреватели, я не думаю, что вы сможете отвинтить выемку до тех пор, пока вещь не упадет в стену
-Как утверждали другие обозреватели, щетки будет выдвигаться во время установки, поэтому я рекомендую добавить небольшой кусочек малярки или изоленты, чтобы закрыть отверстие по бокам

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
